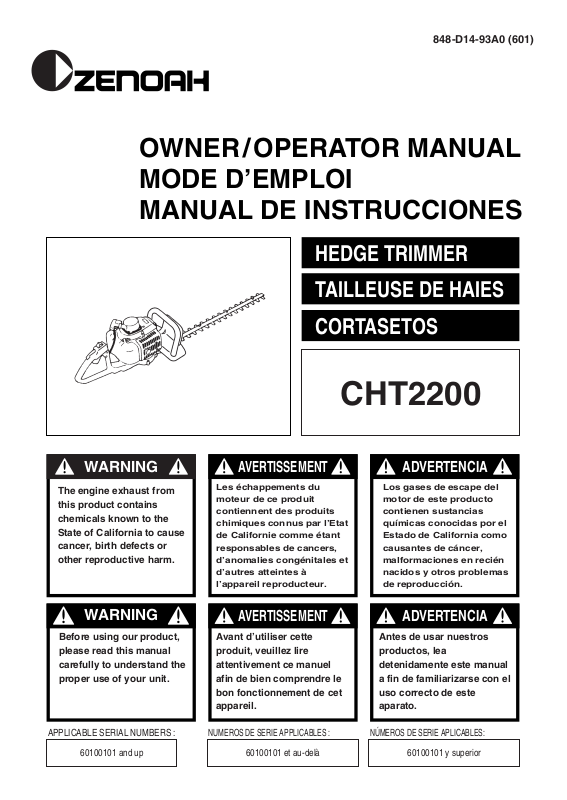

Zenoah CHT2200 User Manual [en, es, fr]

WARNING

OWNER/OPERATOR MANUAL MODE D’EMPLOI MANUAL DE INSTRUCCIONES

HEDGE TRIMMER

TAILLEUSE DE HAIES

CORTASETOS

848-D14-93A0 (601)

The engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.

WARNING

ADVERTENCIA

AVERTISSEMENT

ADVERTENCIA

Before using our product, please read this manual carefully to understand the proper use of your unit.

APPLICABLE SERIAL NUMBERS :

60100101 and up

Los gases de escape del motor de este producto contienen sustancias químicas conocidas por el Estado de California como causantes de cáncer, malformaciones en recién nacidos y otros problemas de reproducción.

Les échappements du moteur de ce produit contiennent des produits chimiques connus par l’Etat de Californie comme étant responsables de cancers, d’anomalies congénitales et d’autres atteintes à l’appareil reproducteur.

Antes de usar nuestros productos, lea detenidamente este manual a fin de familiarizarse con el uso correcto de este aparato.

Avant d’utiliser cette produit, veuillez lire attentivement ce manuel afin de bien comprendre le bon fonctionnement de cet appareil.

NUMEROS DE SERIE APPLICABLES :

60100101 et au-delà

NÚMEROS DE SERIE APLICABLES:

60100101 y superior

CHT2200

SAFETY FIRST

Instructions contained in warnings within this manual marked with a symbol concern critical points which must be taken into consideration to prevent possible serious bodily injury, and for this reason you are requested to read all such instructions carefully and follow them without fail.

■ WARNINGS IN THE MANUAL

This mark indicates instructions which must be followed in order to prevent accidents which could lead to serious bodily injury or death.

This mark indicates instructions which must be followed, or it leads to mechanical failure, breakdown, or damage.

This mark indicates hints or directions useful in the use of the product.

NOTE

1. Parts location………………………………………4

2. Specifications………………………………………4

3. Warning labels on the machine …………………6

4. Symbols on the machine …………………………6

5. For safe operation…………………………………8

6. Fuel ………………………………………………18

7. Operation …………………………………………24

8. Maintenance ……………………………………30

9. Storage……………………………………………36

10. Troubleshooting guide …………………………38

11. Parts list …………………………………………39

Contents

English

WARNING

IMPORTANT

SECURITE

Les instructions contenues dans les mises en garde de ce mode d’emploi portant le symbole concernent les points critiques qui doivent être pris en considération pour éviter les blessures corporelles graves, c’est pourquoi ces précautions doivent être rigoureusement suivies.

■ DIFFERENTS TYPES D’AVERTISSEMENT DE CE MODE D’EMPLOI

Les instructions repérées par ce symbole doivent être rigoureusement suivies afin d’éviter tout accident pouvant entraîner des blessures corporelles graves ou la mort.

Les instructions repérées par ce symbole doivent être suivies afin d’éviter tout incident mécanique, panne ou endommagement de la débroussailleuse.

Remarques utilisées dans des instructions ou conseils supplémentaires pour l’utilisation de cette débroussailleuse.

REMARQUE

LA SEGURIDAD PRIMERO

Las instrucciones que aparecen en este manual bajo las advertencias marcadas con el símbolo hacen referencia a puntos críticos que deben tomarse en consideración para evitar posibles lesiones físicas; por esta razón, le solicitamos que lea detenidamente todas estas instrucciones y que las siga estrictamente.

■ ADVERTENCIAS CONTENIDAS EN EL MANUAL

Bajo este símbolo aparecen instrucciones que se deben seguir a fin de evitar accidentes que pueden causar serias lesiones físicas o la muerte.

Bajo este símbolo aparecen instrucciones importantes que se deben seguir; ignorar estas instrucciones puede ocasionar fallos mecánicos, desperfectos o daños.

Este símbolo hace referencia a consejos o indicaciones que son de utilidad para el uso del producto.

NOTA

1. Emplacement des composants.............................5

2. Caracteristiques ....................................................5

Etiquettes d’avertissement placées sur la machine

......7

4. Symboles utilises sur la machine..........................7

5. Consignes de securite ..........................................9

6. Carburant ............................................................19

7. Fonctionnement ..................................................25

8. Entretien..............................................................31

9. Rangement .........................................................37

10. Guide de localisation des pannes .......................38

11. Liste des pièces ..................................................39

1. Posición de las piezas ..........................................5

2. Especificaciones ...................................................5

3. Etiqueta de advertencias en la máquina...............7

4. Símbolos presentes en la máquina.......................7

5. Instrucciones de seguridad ...................................9

6. Combustible ........................................................19

7. Uso......................................................................25

8. Mantenimiento ....................................................31

9. Almacenamiento .................................................37

10.

Guía de localización y solución de problemas

.........

11. Lista de piezas ....................................................39

Tables des matieres Contenido

Français Español

AVERTISSEMENT

IMPORTANT

ADVERTENCIA

IMPORTANTE

1. Parts location

English

1. Fuel tank

2. Starter

3. Throttle lever

4. Ignition switch

5. Throttle Cable

6. Muffler

7. Blade

8. Front handle

9. Rear handle

2. Specifications

Model CHT2200

Type Reciprocating

double-sided dual blades

Dry weight 4.7(kg)/10.4(lbs) Blade size 550(mm)/22(in) Blade pitch 35(mm)/ 1.38(in) Transmission Centrifugal clutch, Cam-crank Reduction ratio 4.25 Engine Type Air-cooled 2-stroke gasoline

Mode Zenoah G23LH Displacement

22.5(cm3)/1.37(cu-in)

Max. output 0.68Hp(0.51kW)at 6500/min

(rpm)

Idle speed 2800±200/min

(rpm)

Fuel mixture(Gasoline 50:Oil 1)(when using ZENOAH genuine oil) Carburetor Walbro Diaphragm type Spark plug CHAMPION RCJ6Y Fuel tank capacity 0.59(litter)/20.0(fl.oz) Durability period 300(hrs.)

Specifications are subject to change without notice.

1. Emplacement des pieces 1. Situación de las piezas

Français Español

1. Réservoir de carburant

2. Démarreur

3. Levier d’accélération

4. Bouton d’allumage

5. Câble d’accélérateur

6. Silencieux

7. Lame de coupe

8. Manette avant

9. Manette arrière

1. Tanque de combustible

2. Arrancador

3. Palanca del acelerador

4. Interruptor de encendido

5. Cable del acelerador

6. Silenciador

7. Cuchilla

8. Asa delantera

9. Asa trasera

Français

2. Fiche technique

Español

2. Especificaciohes

Model CHT2200

Type Lames jumelées Lames jumelées

simple face à va-et-vient double face à va-et-vient

Poids à vide 4,7(kg)/10,4(lbs) Taille de la lame 600(mm)/24(in) Angle de la lame 35(mm)/1,38(in) Transmission Embrayage centrifuge, arbre à cames / vilebrequin Rapport de réduction 4,25 Moteur Type Moteur à 2 temps à refroidissement par air

Modèle Zenoah G23LH

Cylindrée

22,5(cm3)/1,37(cu-in)

Cadence max. 0,68Hp(0,51kW)à 6500/min

(rpm)

Vitesse de ralenti

2800±200/min

(rpm)

Carburant Mélange(essence 50:huile 1)(

Lors de l’utilisation de la véritable huile ZENOAH

) Carburateur Walbro Type à Diaphragme Bougie d’allumage CHAMPION RCJ6Y Contenance du réservoir de carburant

0,59(litter)/20,0(fl.oz)

Période de durabilité 300(hrs.) Ces spécifications peuvent être modifiées sans préavis.

Modelo CHT2200

Type Cuchillas duales

recíprocas de doble filo

Peso en seco 4,7(kg)/10,4(lbs) Tamaño de cuchilla 600(mm)/24(in) Paso de cuchilla 35(mm)/1,38(in) Transmisión Embrague centrífugo, cigüeñal Relación de reducción 4,25 Motor Tipo Motor de gasolina de 2 tiempos refrigerado por aire

Modelo Zenoah G23LH Desplazamiento

22,5(cm3)/1,37(cu-in)

Salida máx.

0,68Hp(0,51kW)a 6500/min

(rpm)

Velocidad en ralentí

2800±200/min

(rpm)

Combustible Mezcla(Gasolina 50:Aceite 1)(al utilizar el aceite auténtico de ZENOAH) Carburador Walbro tipo diafragma Buj’a CHAMPION RCJ6Y Capacidad del depósito de combustible

0,59(litter)/20,0(fl.oz)

Período de durabilidad 300(hrs.) Especificaciones sujetas a cambios sin previo aviso.

3. Warning labels on the machine

English

For safe operation and maintenance, symbols are carved in relief on the machine. According to these indications, please be careful not to take a mistake.

(a) The port to refuel the "MIX GASOLINE"

Position:

FUEL TANK CAP

(b) The direction to close the choke

Position:

AIR CLEANER COVER

Position:

AIR CLEANER COVER

■ EMISSION CONTROL

An emission control label is located on the engine.

(1) Read owner's manual before operating this

machine. (2) Wear head, eye and ear protection. (3) Handling this machine improperly could result

in accidents causing serious injury or death.

Read this manual carefully and practice using

the hedge-trimmer until you are fully acquainted

with all operations and have learned to use it

correctly. (4) This is extremely sharp and can easily cause

cuts.

If warning label peel off or become soiled and impossible to read, you should contact the dealer from which you purchased the product to order new labels and affix them in the required location(s).

Never modify your brushcutter. We won’t warrant the machine, if you use the remodeled hedge-trimmer or you don’t observe the proper usage written in the manual.

WARNING

4. Symbols on the machine

(1)

(2)

(3)

(4)

IMPORTANT ENGINE INFORMATION

THIS ENGINE CONFORMS TO 2006 U.S. EPA REGULATIONS FOR SMALL NONROAD ENGINES. COMPLIANCE PERIOD : CATEGORY A

ENGINE FAMILY : 6KZXS. 0254CD:EM ENGINE DISPLACEMENT : 23cc

REFER TO OWNER’S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SE REFERER AU MANUEL DE L’UTILISATEUR POUR LES SPECIFICATIONS D’ENTRETIEN ET LES REGLAGES.

MANUFACTURED :

MADE IN JAPAN

IMPORTANT

3. Etiqueta de advertencia en la máquina

3. Etiquettes d’avertissement sur la machine

Français Español

■ MESURES DE LUTTE CONTRE LES EMISSIONS

Une étiquette de mesures de lutte contre les émissions se trouve sur le moteur.

■ CONTROL DE EMISIONES

El motor lleva una etiqueta de control de emisiones.

(1) Lire le mode d’emploi avant d’utiliser cette

machine.

(2) Porter un casque et des lunettes de sécurité, un

casque antibruit.

(3) Une manipulation incorrecte de cette machine

peut provoquer des accidents graves ou mortels. Lisez attentivement ce mode d’emploi et entraînez-vous à utiliser le tailleuse de haies jusqu’à ce que vous maîtrisiez parfaitement toutes les opérations et que vous ayez appris à vous en servir correctement.

(4) Il est très tranchant et peut facilement

provoquer des coupures.

Si les étiquettes d’avertissement se décollent, deviennent sales ou impossible à lire, commander de nouvelles étiquettes auprès du revendeur pour les remplacer.

Ne pas modifier la débroussailleuse. la garantie sera annulée si la tailleuse de haies a été modifiée ou utilisée de manière non conforme aux instructions de ce mode d’emploi.

AVERTISSEMENT

Des symboles en relief ont été placés sur la machine pour assurer la sécurité à l’usage et faciliter l’entretien. Prendre soin d’observer les indications suivantes afin d’éviter les erreurs.

(a) Emplacement de remplissage du “MELANGE”

Emplacement:

BOUCHON DU RESERVOIR DE CARBURANT

(b) Position fermée du starter

Emplacement:

CAPOT DU FILTRE A AIR

Emplacement:

CAPOT DU FILTRE A AIR

(1) Lea el manual de propietario antes de usar esta

máquina. (2) Use elementos de protección para la cabeza,

ojos y oídos. (3) El uso incorrecto de esta máquina puede causar

accidentes, lo cuales a su vez pueden ocasionar

graves lesiones o la muerte. Lea este manual

detenidamente y practique con el cortasetos

hasta que se haya familiarizado por completo

con todas las operaciones y haya aprendido a

usarlo correctamente. (4) Éste es muy filoso y puede ocasionar cortes

con facilidad.

Si las etiquetas de advertencia se desprenden o se manchan y se vuelven ilegibles, contacte al distribuidor donde adquirió el producto y solicite nuevas etiquetas. Fije las nuevas etiquetas en las posiciones correspondientes.

Nunca haga ningún tipo de modificación al desbrozador. No podemos garantizar la máquina si usted utiliza el cortasetos remodelado o si no sigue las instrucciones de uso contenidas en este manual.

ADVERTENCIA

Para el uso y mantenimiento seguro del producto, los símbolos han sido estampados en relieve en la máquina. Siga siempre estas indicaciones, y tenga cuidado de no cometer un error.

(a) Orificio de llenado de “MEZCLA DE GASOLINA”

Posición:

TAPÓN DEL TANQUE DE COMBUSTIBLE

(b) Dirección de cierre del estrangulador

Posición:

CUBIERTA DEL FILTRO DE AIRE

Posición:

CUBIERTA DEL FILTRO DE AIRE

4. Symboles utilises sur la machine 4. Símbolos presentes en la máquina

CE MOTEUR EST CONFORME A LA REGLEMENTATION U.S. EPA

2006

POUR LES PETITS MOTEURS HORS-ROUTE.

DUREE DE CONFORMITE : CATEGORIE

A TYPE DE MOTEUR : 6KZXS.0254CD ; EM CYLINDREE DU MOTEUR : 23 cc

SE REFERER AU MANUEL DE L’UTILISATEUR POUR LES SPECIFICATIONS D’ENTRETIEN ET LES REGLAGES.

INFORMATION IMPORTANTE

CONCERNANT LE MOTEUR

FABRIQUE PAR :

FABRIQUE AU JAPON

INFORMACIÓN IMPORTANTE

ACERCA DEL MOTOR

FABRICADO POR :

FABRICADO EN JAPÓN

ESTE MOTOR CUMPLE LAS NORMAS

2006

U.S. EPA PARA MOTORES PEQUEÑOS NO FABRICADOS PARA VEHÍCULOS. PERIODO DE CUMPLIMIENTO: CATEGORÍA

A TIPO DE MOTOR : 6KZXS.0254CD ; EM CILINDRADA DEL MOTOR : 23cc

CONSULTE EL MANUAL DEL PROPIETARIO PARA LAS ESPECIFICACIONES Y AJUSTES DE MANTENIMIENTO.

IMPORTANT

IMPORTANTE

1. THIS MACHINE CAN CAUSE SERIOUS INJURIES. Read this manual carefully until you completely understand and follow all safety and operating instructions. Also, know how to stop the machine quickly in an emergency.

2. Keep this manual handy so that you may refer to it later whenever any questions arise. Also note, if you have any questions which cannot be answered herein, contact the dealer from whom you purchased the product.

3. Always be sure to include this manual when selling, lending, or otherwise transferring the ownership of this product.

4. Never allow children or anyone unable to fully understand the directions given in the manual to use the machine.

■ WORKING CONDITION

1. When using the product, you should wear proper clothing and protective equipment.

(1) Helmet (2) Ear protectors (3) Protection goggles or face protector (4) Thick work gloves (5) Non-slip-sole work boots

2. And you should carry with you.

(1) Attached tools (2) Properly reserved fuel (3) Spare blade (4) Things to notify your working area (rope, warning

signs) (5) Whistle (for collaboration or emergency) (6) Hatchet or saw (for removal of obstacles)

3. Do not wear loose clothing, jewelry, short trousers, sandals, or go barefoot. Do not wear anything which might be caught by a moving part of the unit. Secure hair so it is above shoulder length.

■ WORKING CIRCUMSTANCE

1. Never start the engine inside a closed room or building. Exhaust gases contain dangerous carbon monoxide.

2. Never use the product,

a. when the ground is slippery or when you can’t

maintain a steady posture.

b. At night, at times of heavy fog, or at any other

times when your field of vision might be limited

5. For safe operation

English

1. ESTA CÁQUINA PUEDE CARSAR HERIDAS GRAVES. Lea este manual atentamente hasta que lo comprenda totalmente y siga todas las instrucciones de seguridad y funcionamiento. Asimismo, sepa cómo detener la máquina rápidamente en caso de una emergencia.

2. Mantenga este manual a mano para que pueda consultarlo siempre que se le plantee cualquier duda. Tenga también presente que si tiene cualquier duda que no pueda responder leyendo el manual, póngase en contacto con el distribuidor de quien adquirió el producto.

3. Asegúrese siempre de incluir este manual cuando venda, preste o transfiera la propiedad del producto de cualquier otro modo.

4. No deje nunca a los niños ni a nadie que no entienda totalmente las instrucciones dadas en este manual que utilice este aparato.

■ CONDICIÓN DE TRABAJO

1.Cuando utilice este producto, deberá llevar ropa y equipo protector adecuados.

(1) Casco (2) Protectores auditivos (3) Gafas protectoras o protector facial (4) Guantes de trabajo gruesos (5) Botas de trabajo con suela antideslizante

2Y debería llevar consigo.

(1) Herramientas incluidas (2) Combustible para uso especial (3) Cuchilla de repuesto (4) Elementos para notificar en el área de trabajo

(cuerda, señales de advertencia) (5) Silbato (para colaboración o emergencia) (6) Hacha de mano o sierra (para eliminación de

obstáculos)

3. No lleve ropas sueltas, joyas, pantalones cortos, sandalias ni vaya descalzo. No lleve nada que pudiera causar que se moviera alguna pieza de la unidad. Recógase el cabello para que le quede por encima de los hombros.

■ CIRCUNSTANCIAS DE TRABAJO

1. Nunca haga arrancar el motor en un lugar cerrado o dentro de un edificio. Los gases del escape contienen monóxido de carbono, que es una sustancia sumamente peligrosa.

2. No utilice nunca el producto,

a. cuando el suelo esté resbaladizo o cuando no

pueda mantener el equilibrio.

b. Por la noche, cuando haya mucha niebla, o en

1. RISQUE ELEVE DE BLESSURE GRAVE. Lire ce manuel attentivement jusqu’à une compréhension totale et suivre toutes les instructions de sécurité et d’utilisation. Vous devez aussi être capable d’arrêter la débrouss-ailleuse très vite en cas d’urgence.

2. Conserver ce mode d’emploi à portée de la main pour le consulter au moindre doute. Si une question reste sans réponse, contacter le revendeur où vous avez acheté la débroussailleuse.

3. Ne pas oublier de donner le manuel avec la machine en cas de revente ou de prêt.

4. Ne pas laisser des enfants ou toute personne incapable de comprendre les instructions, utiliser cette machine.

■ CONDITIONS DE TRAVAIL

1. Lors de l’utilisation de cette machine, il est nécessaire de porter des vêtements appropriés et des équipements de sécurité.

(1) Casque (2) Casque antibruit (3) Lunettes ou masque de protection (4) Gants de travail épais (5) Chaussures de sécurité à semelle antidérapante

2. Les objets suivants doivent être emportés sur le lieu de travail.

(1) Les outils fournis avec la machine (2) Une réserve de carburant (3) Une lame de rechange (4) Matériel pour délimiter la zone de travail (5) Un sifflet (pour collaborateur ou en cas

d’urgence)

(6) Une hache ou une scie (pour enlever les

obstacles)

3. Ne pas porter de vêtements larges, de short, de bijoux, de sandales ou travailler pieds nus. Ne pas porter quoi que ce soit pouvant être happé par les pièces en mouvement de la machine. Porter les cheveux longs noués au-dessus des épaules.

■ CONDITIONS DE TRAVAIL

1. Ne jamais mettre la machine en marche à l’intérieur d’une pièce ou d’un bâtiment. Les gaz d’échappement contiennent du monoxyde de carbone dangereux.

2. Ne jamais utiliser la machine dans les conditions suivantes :

a. Lorsque le sol est glissant ou lorsqu’il est

impossible de se maintenir dans une position

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

and it would be difficult to gain a clear view of the working area.

c. During rain storms, during lightning storms, at

times of strong or gale-force winds, or at any other times when weather conditions might make it unsafe to use the product.

■ WORKING PLAN

1. You should never use the product when under the influence of alcohol, when suffering from exhaustion or lack of sleep, when suffering from drowsiness as a result of having taken cold medicine or at any other time when a possibility exists that your judgment might be impaired or that you might not be able to operate the product properly and in a safe manner.

2. When planning your work schedule, allow plenty of time to rest. Limit the amount of time over which the product is to be used continuously to somewhere around 30 ~ 40 minutes per session, and take 10 ~ 20 minutes of rest between work sessions. Also try to keep the total amount of work performed in a single day under 2 hours or less.

1. If you don’t observe the working time, or working manner (See “USING THE PRODUCT”), Repetitive Stress Injury (RSI) could occur. If you feel discomfort, redness and swelling of your fingers or any other part of your body, see a doctor before getting worse.

2. To avoid noise complaints, in general, operate product between 8 a.m. and 5 p.m. on weekdays and 9 a.m. to 5 p.m. on weekends.

Check and follow the local regulations as to sound level and hours of operations for the product.

■ BEFORE STARTING THE ENGINE

1. The area within a perimeter of 15 m (50 ft) of the person using the product should be considered a hazardous area into which no one should enter. If necessary, yellow warning rope, warning signs should be placed around the perimeter of the area. When work is to be performed simultaneously by two or more persons, care should also be taken to constantly look around or otherwise check for the presence and locations of other people working so

NOTE

5. For safe operation

English

WARNING

correcte.

b. La nuit, par temps de brouillard ou lorsque la

visibilité ou le champ de vision empêche de voir clairement la zone de travail.

c. Pendant les averses, les orages avec éclairs, par

grands vents ou toute autre condition climatique rendant l’utilisation de la machine dangereuse.

■ PLAN DE TRAVAIL

1. Ne jamais utiliser la machine sous l’influence de l’alcool ou en état de faiblesse due à la fatigue, au manque de sommeil, à la prise de médicament ou à tout autre moment où l’on n’est pas réellement capable de l’utiliser correctement et en toute sécurité.

2. Lors de l’élaboration du plan de travail, prévoir suffisamment de temps de repos. Limiter la durée des périodes pendant lesquelles la machine est utilisée sans interruption entre 30 et 40 minutes. Se reposer de 10 à 20 minutes entre ces périodes. Autant que possible, essayer de limiter ce genre de travail à 2 heures par jour.

1. Si ce plan de travail et cette méthode de travail ne sont pas respectés, un accident dû au stress répétitif peut se produire (voir “UTILISATION DE LA MACHINE”). Si l’on ressent un malaise ou si les doigts ou tout autre membre rougissent et enflent, consulter un docteur avant que cela ne s’aggrave.

2. Pour éviter les problèmes de bruit avec le voisinage, utiliser de préférence la machine entre 8 et 17 heures pendant la semaine et de 9 à 17 heures les fins de semaine.

Vérifier et suivre la réglementation locale sur le niveau de bruit et les horaires d’utilisation de ce type de machine.

■ AVANT DE METTRE LE MOTEUR EN MARCHE

1. La zone dans un rayon de 15 mètres autour de l’utilisateur est considérée comme dangereuse et personne ne doit s’y trouver. Si nécessaire, délimiter le périmètre de la zone de travail avec du ruban de marquage (rouge fluorescent et blanc par exemple) et poser des panneaux d’avertissement. Lorsque deux ou plusieurs personnes travaillent ensemble ou à proximité, chacune doit constamment faire attention et garder ses distances par rapport aux

REMARQUE

otras ocasiones cuando su campo de visión pudiera verse limitado y fuese difícil tener una visión clara del área de trabajo.

c. Durante tormentas de lluvia, durante tormentas

de rayos, cuando haya aviso de fuertes temporales o en otras ocasiones en las que las condiciones climatológicas pudieran hacer que no resultara seguro utilizar este producto.

■ PLAN DE TRABAJO

1. No debería utilizar nunca este producto bajo la influencia del alcohol, cuando esté exhausto o falto de sueño, cuando esté aturdido por haber tomado medicamentos contra el resfriado o en cualquier otro momento cuando exista posibilidad de que su juicio se vea limitado o no sea capaz de utilizar el producto adecuadamente de una manera segura.

2. Cuando organice su calendario de trabajo, asigne bastante tiempo al descanso. Limite la cantidad de tiempo en la que puede utilizarse el producto de manera continuada hasta un punto entre 30 ~ 40 minutos por sesión y tome 10 ~ 20 minutos de descanso entre las sesiones de trabajo. Intente también mantener la cantidad total de trabajo efectuada en un único día por debajo de 2 horas o menos.

1. Si no respeta el horario de trabajo o la manera de trabajar (Consulte “EMPLEO DEL PRODUCTO”), podrían desarrollarse lesiones por esfuerzo repetitivo (RSI). Si siente incomodidad, rojez e hinchazón de los dedos o de cualquier otra parte del cuerpo, consulte a un médico antes de que empeore.

2. Para evitar quejas por ruido, como norma general, utilice el producto entre las 8 AM y las 5 PM los días laborables y de 9 AM a 5 PM los fines de semana.

Compruebe y siga las normativas locales en lo que se refiere al nivel de sonido y las horas de funcionamiento del producto.

■ ANTES DE ARRANCAR LA MÁQUINA

1. El área dentro de un perímetro de 15 m de la persona que utilice el producto deberá considerarse un área peligrosa con acceso restringido. En caso necesario, deberá llevarse ropa amarilla de advertencia y colocarse señales de advertencia alrededor del perímetro del área. Cuando el trabajo lo realizan simultáneamente dos o más personas, deberá tenerse cuidado de mirar constantemente alrededor o, en caso contrario, comprobar la

NOTA

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

AVERTISSEMENT

ADVERTENCIA

as to maintain a distance between each person sufficient to ensure safety.

2. Check the condition of working area to avoid any accident by hitting hidden obstacles such as stumps, stones, cans, or broken glass.

Remove any obstacle before beginning work.

3. Inspect the entire unit for loose fasteners and fuel leakage. Make sure that the cutting attachment is properly installed and securely fastened.

■ STARTING THE ENGINE

1. Keep bystanders especially children, and animals at least 15 m (50 ft) away from the operating point. If you are approached, immediately stop the engine.

2. The product is equipped with a centrifugal clutch mechanism, so the cutting attachment might begin to rotate as soon as the engine is started. When starting the engine, place the product onto the ground in a flat clear area and hold it firmly in place so as to ensure that neither the cutting part nor the throttle come into contact with any obstacle when the engine starts.

Never place the throttle into the high-speed position when starting the engine.

3. After starting the engine, check to make sure that the cutting attachment stops rotating when the throttle is moved fully back to its original position. If it continues to rotate even after the throttle has been moved fully back, turn off the engine and take the unit to your authorized ZENOAH servicing dealer for repair.

■ USING THE PRODUCT

Cut only materials recommended by the

IMPORTANT

5. For safe operation

English

IMPORTANT

WARNING

autres pour assurer une sécurité satisfaisante.

2. Vérifier constamment l’état de la zone de travail pour éviter tout accident dû aux impacts avec des obstacles tels que les souches, les pierres, les boîtes de conserves ou débris de verre.

Retirer tout obstacle avant de commencer le travail.

3. Vérifier que la machine ne comporte aucun élément desserré ou qu’il n’y a pas de fuite de carburant. S’assurer que l’outil de coupe est monté correctement et bien serré.

4. S’assurer que le cache de protection anti-débris est fermement attaché.

5. Utiliser toujours la machine avec son harnais. Le régler pour un confort maximal avant de mettre le moteur en marche. Il doit être ajusté pour que la main gauche puisse tenir confortablement la poignée environ à hauteur de la taille.

■ DEMARRAGE DU MOTEUR

1. Ne laissez personne approcher à moins de 15 m du lieu de travail, en particulier les enfants et les animaux. Si quelqu’un s’approche trop près, arrêter aussitôt le moteur.

2. Cette débroussailleuse est équipée d’un embrayage centrifuge : les lames s’activent dès que le papillon des gaz est sur la position de démarrage et que le moteur tourne. Pour mettre le moteur en route, poser et maintenir fermement la machine à plat sur le sol dans un endroit dégagé où aucun obstacle ne peut entrer en contact avec l’outil de coupe ou la manette d’accélérateur une fois que le moteur sera en marche.

Ne jamais mettre la manette de l’accélérateur à fond lors de la mise en marche.

3. Une fois le moteur en marche, vérifier que l’outil de coupe s’arrête de tourner lorsque l’accélérateur est remis à zéro. Si l’outil de coupe continue à tourner, arrêter le moteur et rapporter la machine chez le revendeur agréé ZENOAH pour la faire réparer.

■ UTILISATION DE LA MACHINE

Ne couper avec la machine que les matériaux

IMPORTANT

presencia y ubicaciones de otras personas que estén trabajando para mantener una distancia suficiente entre cada persona para garantizar la seguridad.

2. Compruebe la condición del área de trabajo para evitar accidentes al golpear obstáculos ocultos, como tocones, piedras, latas o cristales rotos.

Quite cualquier obstáculo antes de empezar el trabajo.

3. Examine toda la unidad por si hubiera abrazaderas sueltas y fugas de combustible. Asegúrese de que el accesorio de corte está instalado correctamente y fijado de manera segura.

■ ARRANQUE DE LA MÁQUINA

1. Mantenga a los curiosos, especialmente niños y animales, por lo menos 15 m alejados del lugar de operación. Si se acerca alguien, detenga inmediatamente la máquina.

2. La máquina está equipada con un mecanismo de embrague centrífugo, de tal modo que el dispositivo de corte empieza a rotar tan pronto como se encienda el motor, poniendo el obturador en posición de arranque. Cuando arranque el motor, sitúe el producto en el suelo en un área plana y limpia y sosténgalo firmemente para garantizar que ni la pieza de corte ni el acelerador entran en contacto con ningún obstáculo cuando se arranca el motor.

No coloque nunca el acelerador en la posición de velocidad alta cuando arranque el motor.

3. Después de arrancar el motor, asegúrese de que el accesorio de corte deje de girar cuando el acelerador se mueva totalmente hacia atrás hasta su posición original. Si continúa girando incluso después de que el acelerador se haya movido totalmente hacia atrás, desconecte el motor y lleve la unidad al servicio técnico de ZENOAH para su reparación.

■ EMPLEO DEL PRODUCTO

Corte sólo los materiales recomendados por el

IMPORTANTE

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

IMPORTANT

AVERTISSEMENT

IMPORTANTE

ADVERTENCIA

manufacturer. And use only for tasks explained in the manual.

1. Grip the handles firmly with both hands using your whole hand. Place your feet slightly apart (slightly further apart than the width of your shoulders) so that your weight is distributed evenly across both legs, and always be sure to maintain a steady, even posture while working.

2. Keep cutting attachment below waist level.

3. Maintain the speed of the engine at the level required to perform cutting work, and never raise the speed of the engine above the level necessary.

4. If the unit starts to shake or vibrate, turn off the engine and check the whole unit. Do not use it until the trouble has been properly corrected.

5. Keep all parts of your body away from rotating cutting attachment and hot surfaces.

6. Never touch the muffler, spark plug, or other metallic parts of the engine while the engine is in operation or immediately after shutting down the engine. Doing socould result in serious burns or electrical shock.

7. While operating the machine be always sure of a safe and secure operating position especially when using steps or a ladder.

• IF SOMEONE COMES

1. Guard against hazardous situations at all times. Warn adults to keep pets and children away from the area. Be careful if you are approached. Injury may result from flying debris.

2. If someone calls out or otherwise interrupts you while working, always be sure to turn off the engine before turning around.

■ MAINTENANCE

1. In order to maintain your product in proper working order, perform the maintenance and checking operations described in the manual at regular intervals.

2. Always be sure to turn off the engine before performing any maintenance, checking procedures or working on the machine.

(1) Check ok!

The metallic parts reach high temperatures immediately after stopping the engine.

WARNING

5. For safe operation

English

recommandés par le fabricant. Ne l’utiliser que pour les travaux décrits dans ce mode d’emploi.

1. Tenir les poignées de la machine fermement des deux mains. Ecarter légèrement les jambes (pour que les pieds reposent sur une largeur un peu plus importante que celle des épaules), avoir une posture de travail stable et répartir le poids du corps également sur chaque jambe.

2. Maintenir les accessoires de coupe au-dessous de la ceinture.

3. Faire tourner le moteur à la vitesse appropriée à la coupe sans jamais accélérer inutilement au dessus du niveau nécessaire.

4. Si la machine se met à vibrer ou à créer des secousses, arrêter le moteur et procéder à une vérification totale de la machine. Ne pas utiliser la machine avant que la panne ne soit réparée.

5. Se tenir à distance de l’outil de coupe ou des parties chaudes de la machine.

6. Ne jamais toucher le silencieux, la bougie ou toute autre partie métallique du moteur pendant le fonctionnement ou aussitôt après son arrêt. Dans ces circonstances, les risques de brûlures ou d’électrocution sont importants.

7. Veillez à ce que l’appareil soit toujours stable et fonctionne en toute sécurité, en particulier lorsque vous travaillez sur un escalier ou sur une échelle.

• SI QUELQU’UN S’APPROCHE

1. Il faut se préserver des situations dangereuses à tout moment. Avertir les adultes de maintenir les enfants et les animaux à distances car le risque de recevoir des projections d’objets est important.

2. Si quelqu’un appelle ou interrompt le travail d’une manière ou d’une autre, arrêter le moteur avant de se tourner vers la personne.

■ ENTRETIEN

1. De manière à conserver la machine en parfait état de marche, effectuer à intervalles réguliers les opérations et les vérifications d’entretien décrites dans le mode d’emploi.

2. N’oubliez pas de couper le moteur avant d’entreprendre une intervention d’entretien ou de vérification de la machine.

(1) Tout est en ordre de marche!

Les pièces métalliques atteignent leur plus haute température aussitôt après l’arrêt de la machine.

AVERTISSEMENT

fabricante. Y utilícelo sólo para las tareas explicadas en el manual.

1. Agarre las asas firmemente con ambas manos, no sólo con los dedos. Separe un poco los pies (una separación ligeramente mayor que la anchura de los hombros) a fin de que su altura quede distribuida de manera uniforme por ambas piernas y asegúrese siempre de mantener una postura equilibrada y uniforme durante el trabajo.

2. Mantenga el dispositivo de corte por debajo del nivel de la cintura.

3. Mantenga la velocidad del motor en el nivel requerido para realizar el trabajo de corte y no aumente nunca la velocidad del motor por encima del nivel necesario.

4. Si la unidad comienza a agitarse o vibrar, desconecte el motor y compruebe toda la unidad. No la utilice hasta que el problema se haya solucionado por completo.

5. Mantenga todas las partes de su cuerpo lejos del accesorio de corte rotativo y de las superficies calientes.

6. No toque nunca el silenciador, la bujía ni otras piezas metálicas del motor mientras éste esté en funcionamiento o inmediatamente después de desconectarlo. De lo contrario, podrían producirse quemaduras graves o descargas eléctricas.

7. Mientras está operando la máquina, asegúrese de mantener siempre una posición de operación segura, especialmente cuando está usando escalones o escaleras.

• SI SE ACERCA ALGUIEN

1. Protéjase de situaciones peligrosas en todo momento. Advierta a los adultos que mantengan a las mascotas y los niños fuera del área. Tenga cuidado de si se le acerca alguien. Los desechos que flotan en el aire pueden ocasionar heridas.

2. Si alguien le llama o le interrumpe durante el trabajo, asegúrese siempre de apagar la máquina antes de girarse.

■ MANTENIMIENTO

1. Para mantener su producto en perfectas condiciones de funcionamiento, realice las operaciones de mantenimiento y revisión descritas en el manual a intervalos regulares.

2. Asegúrese de apagar siempre el motor antes de realizar cualquier mantenimiento, revisar procedimientos o manipular la máquina.

(1) Comprobación correcta!

Las piezas metálicas alcanzan temperaturas altas inmediatamente después de detener el motor.

ADVERTENCIA

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

+ 33 hidden pages
