Xi4 Hızlı Referans Kılavuzu
5 6
7
8
1
43
2
Bu kılavuz yazıcınızın günlük kullanımında yardımcı olması için hazırlanmıştır. Daha detaylı
bilgi için Kullanıcı Kılavuzuna başvurun.
Yazıcı Bileşenleri
Şekil 1 yazıcınızın medya bölmesindeki bileşenleri gösterir. Yazıcınızın modeline ve kurulu
seçeneklere bağlı olarak, yazıcınızın görünüşünde biraz farklılıklar olabilir. Yazıcı kurulum
prosedürüne devam etmeden önce bu bileşenleri yakından tanıyın.

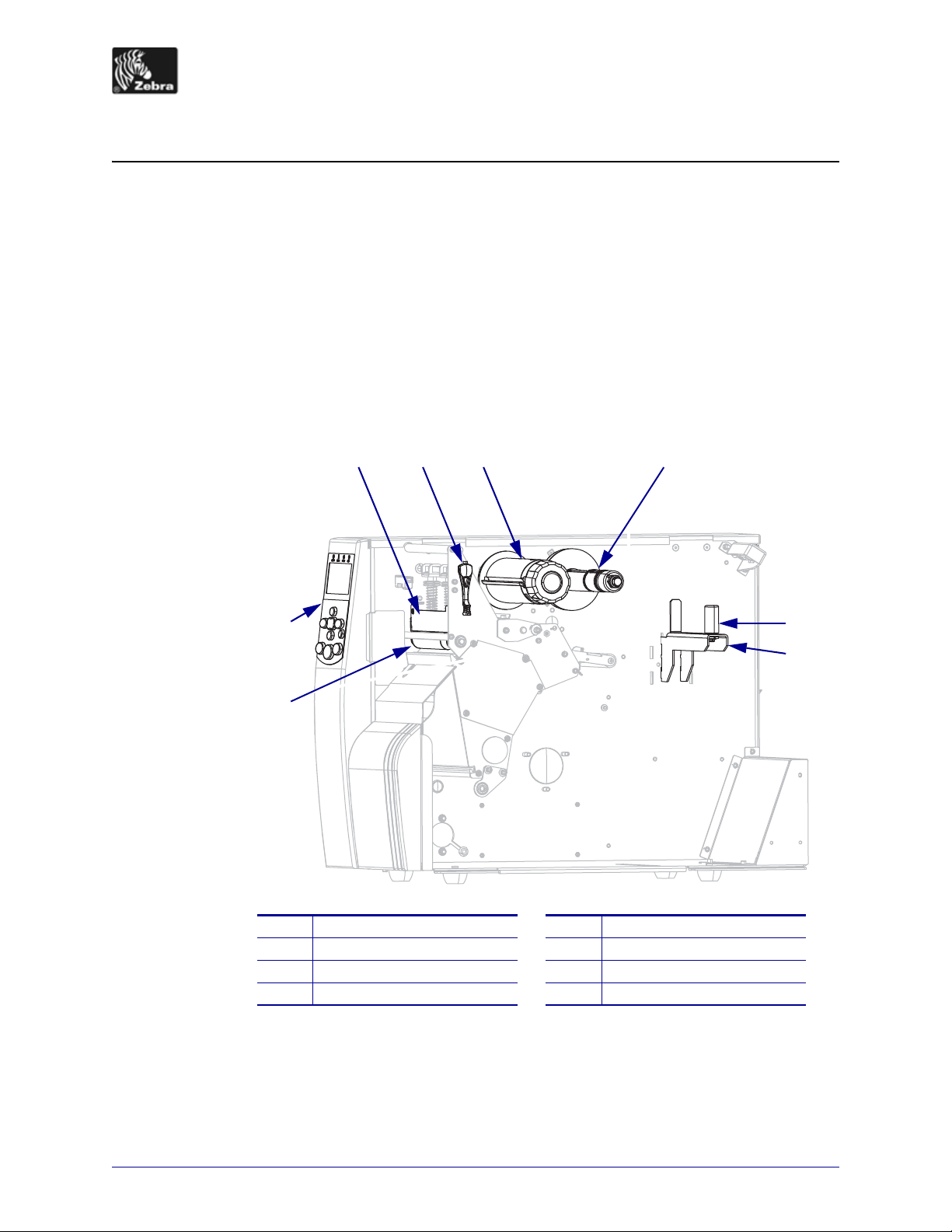

Şekil 1 • Yazıcı Bileşenleri
© 2009 ZIH Corp. Tüm ürün adları ve numaraları Zebra'nın ticari markalarıdır,
ve Zebra ve Zebra logoları ZIH Corp.'un tescilli ticari markalarıdır.
Tüm hakları saklıdır.
Merdane silindiri
1
Kontrol paneli
2
Ya zıcı kafa takımı
3
Ya zıcı kafası açma kolu
4
* Medya askısı modele göre değişiklik gösterir. 110Xi4 medya askısı gösterilmektedir.
Şerit takma mili
5
Şerit besleme mili
6
Medya besleme kılavuzu
7
Medya besleme askısı*
8
P1008806-241 Rev. A
05.02.2009
Kontrol Paneli
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Kontrol Paneli
Kontrol paneli (Şekil 2) yazıcı çalışma durumunu gösterir ve temel yazıcı çalışmayı kontrol
eder.

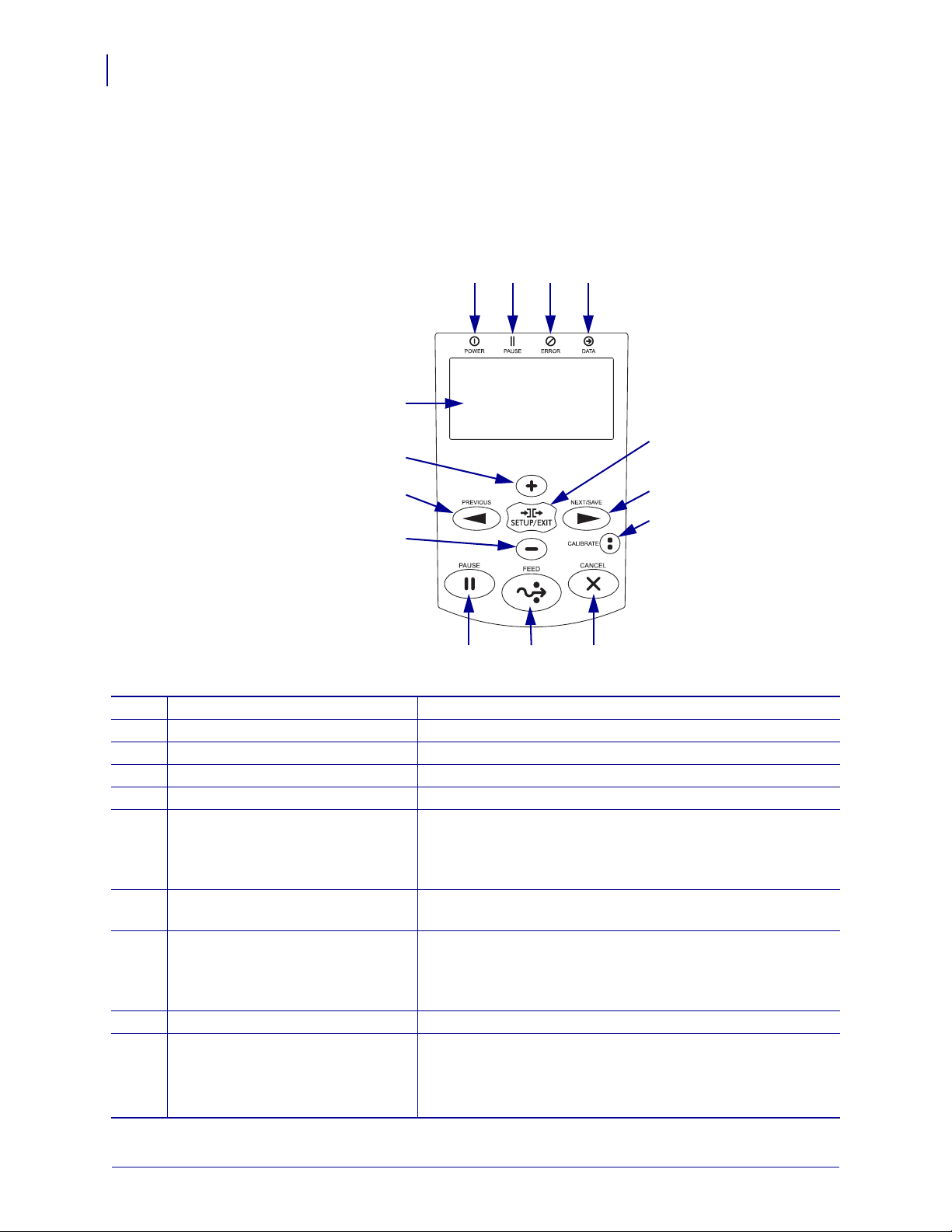

Şekil 2 • Kontrol Paneli
Güç ışığı Ya zıcı açık olduğunda Açık gösterir.
1
DURAKLAMA ışığı Ya zıcı duraklatılmışsa yanar.
2
Hata ışığı Ya zıcı dikkat edilmesi gerektiğinde yanıp söner.
3
Ve r i ışığı Ya zıcı veri alırken hızlı yanıp söner.
4
LCD Yazıcının yazıcı işletim durumunu gösterir.
5
ARTI (+) Parametre değerlerini değiştirir. Genel kullanımlar arasında
6
değeri arttırmak, "evet" olarak yanıtlamak, seçenekler arasında
gezinmek ya da yazıcı şifresi girerken değerleri değiştirmek
yer alır.
PREVIOUS (ÖNCEKİ)
7
Düzenek modunda, LCD'yi bir önceki parametreye götürür.
Hızlı gezinmek için basılı tutun.
EKSİ (-) Parametre değerlerini değiştirir. Genel kullanımlar arasında
8
SETUP/EXIT (DÜZENEK/ÇIKIŞ)
9
NEXT/SAVE (SONRAKİ/KAYDET)
10
değeri azaltmak, "hayır" olarak yanıtlamak, seçenekler
arasında gezinmek ya da yazıcı şifresi girerken imleç
konumunu değiştirmek yer alır.
Düzenek moduna girer ve çıkar.
• Düzenek modunda, LCD'yi bir sonraki parametreye götürür.
Hızlı gezinmek için basılı tutun.
• Düzenek modundan çıkarken, yapılandırma ve kalibrasyon
sırasında yapmış olduğunuz değişiklikleri kaydeder.
P1008806-241 Rev. A Xi4 Hızlı Referans Kılavuzu 05.02.2009
Kontrol Paneli
3
CALIBRATE (AYARLA)
11
PAUSE (DURAKLAMA)
12
FEED (YÜKLEME)
13
CANCEL (İPTAL)
14
Ya zıcıyı şunlar için kalibre eder:
• Medya uzunluğu
• Medya türü (sürekli veya aralıklı)
•Yazıcı yöntemi (direkt termal veya termal transfer)
•Sensör değerleri
Basıldığı zaman yazıcı duraklar ya da tekrar işleme geçer.
Düğmeye her basıldığında yazıcının boş bir etiket yüklemesini
sağlar.
Ya zıcı duraklatıldığında yazdırma işlerini iptal eder.
05.02.2009 Xi4 Hızlı Referans Kılavuzu P1008806-241 Rev. A
Yazıcıyı Kullanıma Hazı rlama
4
Yazıcıyı Kullanıma Hazırlama
Ya zıcının parçalarını tanıdıktan sonra yazıcıyı kullanıma hazırlayın.
Dikkat • Medya veya şerit yüklerken, yazıcı kafa takımı veya diğer yazıcı parçalarıyla
temas edebilecek tüm takılarınızı çıkarın.
Dikkat • Yazıcı kafası takımına dokunmadan önce metal yazıcı kasasına dokunarak ya da
anti-statik bileklik ve paspas kullanarak birikmiş statik elektriği boşaltın.
Yazıcıyı kurmak için aşağıdaki adımları tamamlayın:
1. Ya zıcı için aşağıdaki şartlara uygun bir konum seçin:
•Yazıcıyı taşıyacak boyutta ve güçte olan sert ve düz bir yüzey olmalıdır
.
• Havalandırma için ve yazıcının parçalarına ve bağlantılarına erişim için yeterli boşluk
sağlayacak bir konuma sahip olmalıdır
.
• Kolayca erişilebilen uygun bir prize kısa bir uzaklıkta olmalıdır.
2. Ya zıcının kutusunu açıp kontrol edin. Gereken durumlarda her tür sevkiyat hasarını
bildirin. Daha fazla bilgi için Kullanıcı Kılavuzuna başvurun.
3. Ya zıcıyı önceden seçili olan konuma yerleştirin.

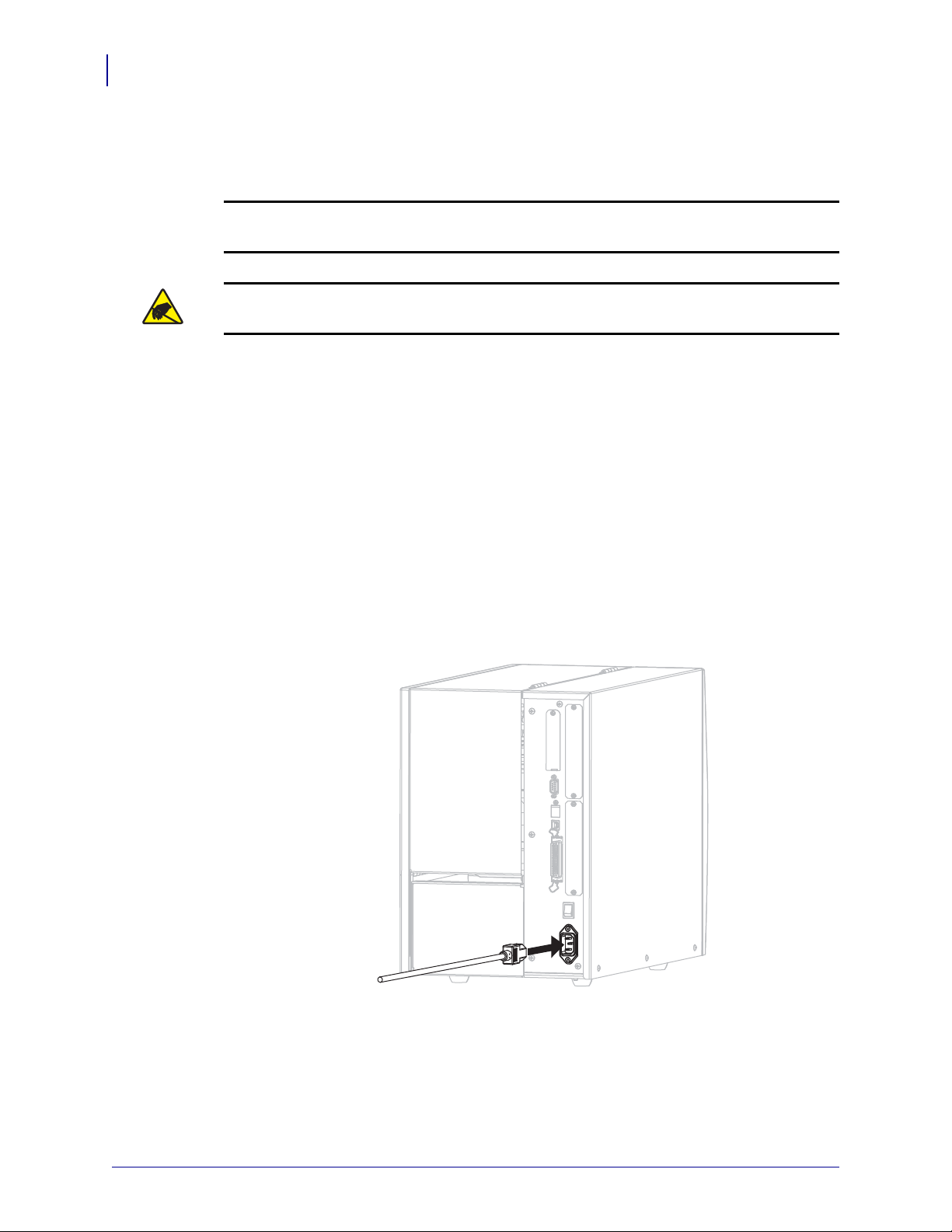

4. A/C güç kablosunun dişi ucunu yazıcının arka tarafındaki A/C güç konektörüne takın.
P1008806-241 Rev. A Xi4 Hızlı Referans Kılavuzu 05.02.2009
Yazıcıyı Kullanıma Hazırlama
115 V AC
230 V AC

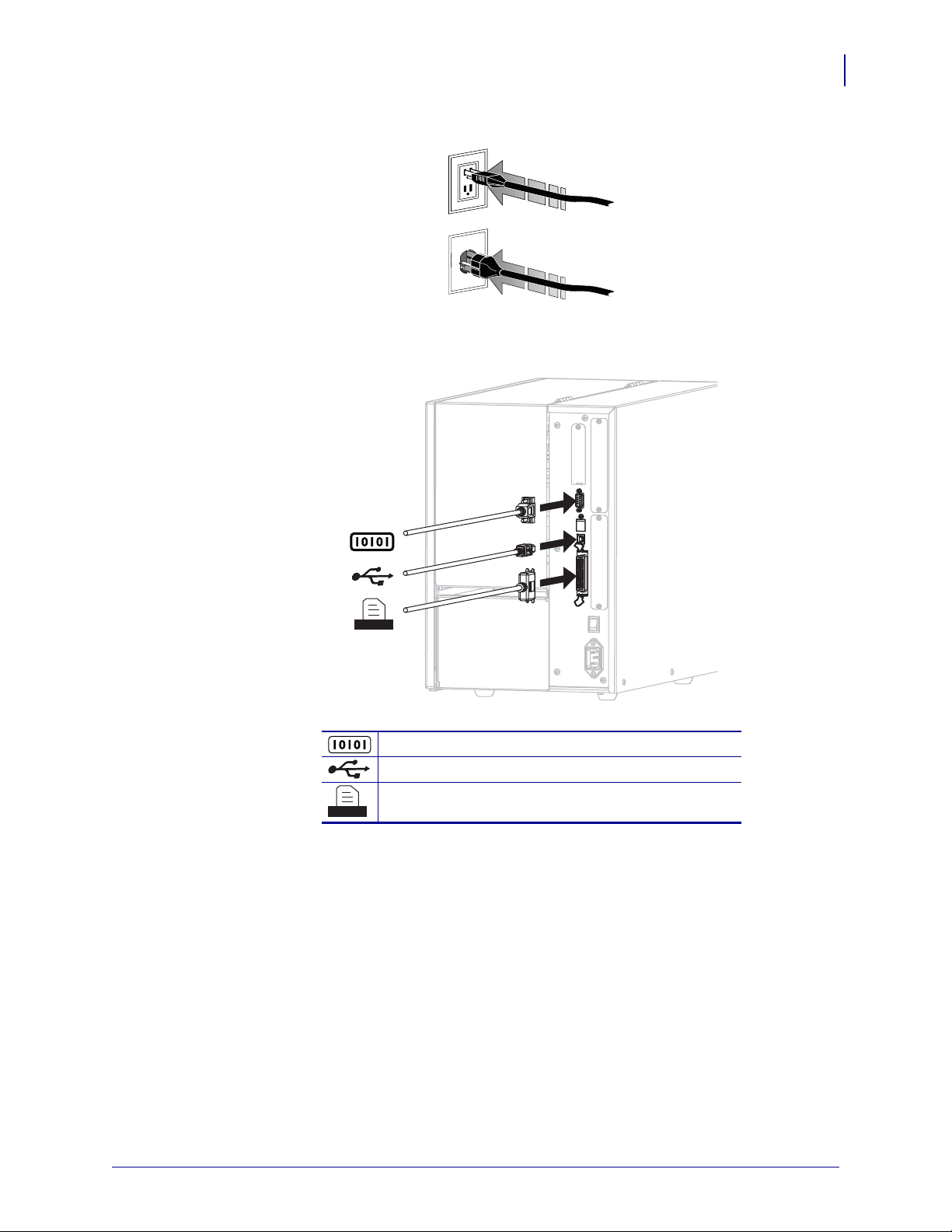

5. A/C güç kablosunun erkek ucunu uygun prize takın.
6. Mevcut bağlantılardan birini ya da fazlasını kullanarak yazıcıyı bilgisayara bağlayın.
Standart bağlantılar burada gösterilmektedir. Yazıcınızda ZebraNet kablolu ve kablosuz
yazıcı sunucusu seçenekleri ya da uygulama portu bulunabilir.
5
Seri bağlantı noktası
USB bağlantı noktası
Paralel bağlantı noktası
05.02.2009 Xi4 Hızlı Referans Kılavuzu P1008806-241 Rev. A
Yazıcıyı Kullanıma Hazı rlama
6

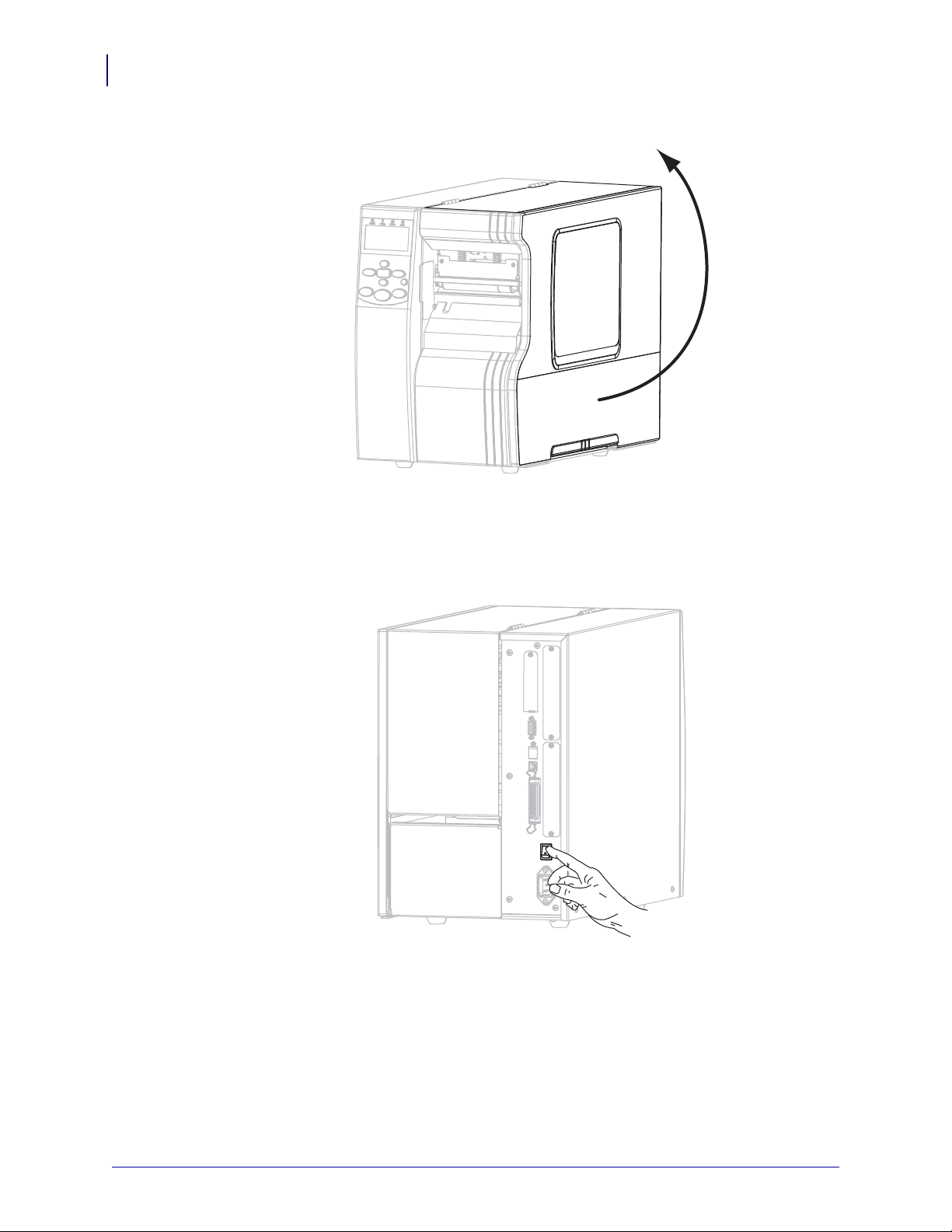

7. Medya kapağını kaldırın.
8. Medyayı yazıcıya yükleyin (bkz. Medya Yükleme Sayfa 9).
9. Termal transfer medya kullanırken, şeridi yazıcıya yükleyin (bkz. Şerit
Yükleme Sayfa 15). Direkt termal medyada şerit kullanılmaz.
10. Ya zıcıyı açın (I).
Ya zıcıyı başlayıp kendini kontrol etme işlemini başlatır. Yazıcıyı yazdırmaya hazır
olduğunda ekranda
PRINTER READY (YAZICI HAZIR) belirir.
P1008806-241 Rev. A Xi4 Hızlı Referans Kılavuzu 05.02.2009
