Značajke uređaja
3
12
1
2
15
11
10
9
8
5
13
4
7
6
14
Slika 1 Pogled s prednje strane
Osnovne upute za nosivi računalni uređaj WT6300
Broj Stavka Funkcija
1 Zvučnik Pruža izlaz zvuka prilikom reprodukcije videozapisa i glazbe.
2 Baterija¹ Pruža napajanje uređaja.
3 Zaslon Prikazuje sve informacije potrebne za rad na uređaju.
4 Tipka Nedavno Prikazuje nedavno otvarane aplikacije.
5 Desna priključnica
sučelja
Omogućava komunikaciju s USB matičnim uređajem i klijentom,
zvuk i punjenje uređaja putem kabela i dodatne opreme.
6 Tipka Početni zaslon Prikazuje početni zaslon.
7 Tipka Natrag Prikazuje prethodni zaslon.
8 Tipka P3 / tipka Enter Pokreće komunikaciju na principu "pritisni za razgovor" (može se
programirati).
Upotrijebite tipku Enter kada je spojena tipkovnica.
9 Tipka P2 Povećanje glasnoće.
10 Mikrofon Upotrebljava se za komunikaciju u načinu rada telefona.
11 Tipka P1 Smanjenje glasnoće.
12 Tipka za uključivanje/
isključivanje
13 NFC antena Omogućuje komunikaciju s drugim uređajima koji podržavaju NFC.
14 Ambijentalni svjetlosni
senzor
15 LED indikator
obavijesti/punjenja
¹ Prikazana je standardna baterija.
Uključuje i isključuje zaslon. Pritisnite i zadržite za ponovno
postavljanje ili isključivanje uređaja.
Utvrđuje ambijentalno osvjetljenje radi kontrole intenziteta svjetline
zaslona.
Naznačuje status punjenja baterije dok je u tijeku punjenje putem
USB kabela za punjenje i pruža obavijesti iz aplikacija.
3
Osnovne upute za nosivi računalni uređaj WT6300
17
16
Slika 2 Pogled sa stražnje strane
Broj Stavka Funkcija
16 Nosač Omogućuje poravnanje i pričvršćivanje uređaja prilikom
nošenja na ručnom zglobu ili oko pojasa.
17 Lijeva priključnica
sučelja
Omogućava komunikaciju s USB matičnim uređajem i
klijentom, zvuk i punjenje uređaja putem kabela i dodatne
opreme.
4
Umetanje baterije
Umetanje baterije:
1. Kraj baterije umetnite u odjeljak za bateriju.
Slika 3 Umetanje standardne baterije
Osnovne upute za nosivi računalni uređaj WT6300
Slika 4 Umetanje baterije proširenog kapaciteta
2. Bateriju pritišćite dok ne sjedne na mjesto.
5
Zamjena baterije
Kako biste izvadili bateriju:
1. Pritisnite tipku za uključivanje/isključivanje kako biste uređaj postavili u stanje mirovanja.
2. Vrhom prsta pritisnite zasun za vađenje baterije prema kraju baterije.
Slika 5 Povlačenje zasuna za otpuštanje unatrag na standardnoj bateriji
Osnovne upute za nosivi računalni uređaj WT6300
Slika 6 Povlačenje zasuna za otpuštanje unatrag na bateriji proširenog kapaciteta
3. Izvadite bateriju iz odjeljka.
Slika 7 Vađenje standardne baterije
6
Osnovne upute za nosivi računalni uređaj WT6300
Slika 8 Vađenje baterije proširenog kapaciteta
4. Kraj baterije umetnite u odjeljak za bateriju.
Slika 9 Umetanje standardne baterije
Slika 10 Umetanje baterije proširenog kapaciteta
5. Bateriju pritišćite dok ne sjedne na mjesto.
7
Punjenje uređaja
Za punjenje uređaja i/ili rezervne baterije upotrijebite neki od sljedećih dodataka.
Tablica 1 Punjenje i komunikacija
USB postolje za
punjenje s 1 ležištem
Postolje za punjenje
s 2 ležišta za uređaj/
RS6000
Postolje samo za
punjenje s 5 ležišta
Ethernet postolje
s 5 ležišta
Postolje samo za
punjenje s 10 ležišta za
uređaj/RS6000
Osnovne upute za nosivi računalni uređaj WT6300
Punjenje Komunikacija
Opis Broj dijela
CRD-NGWT-1S1BU-01 Da Da Da Ne
CRD-NWTRS-2SUCH-01 Da Ne Da Ne
CRD-NGWT-5S5BC-02 Da Da Ne Ne
CRD-NGWT-5S5BE-02 Da Da Ne Da
CRD-NWTRS-10SCH-02 Da Ne Ne Ne
Baterija
(u uređaju)
Rezervna
baterija
USB Ethernet
Postolje samo za
punjenje s 10 ležišta
Punjač za bateriju
s 4 ležišta
Punjač za bateriju
s 20 ležišta
USB kabel / kabel za
punjenje
CRD-NGWT-10SCH-02 Da Ne Ne Ne
SAC-NWTRS-4SCH-01 Ne Da Ne Ne
SAC-NWTRS-20SCH-01 Ne Da Ne Ne
CBL-NGWT-USBCHG-01 Da Ne Da Ne
8
Osnovne upute za nosivi računalni uređaj WT6300
NAPOMENA: pazite da pratite smjernice za sigurnost baterije opisane u Referentnim uputama za
proizvod.
1. Ako punite uređaj sa standardnom baterijom, bilo koji kraj uređaja umetnite u ležište za punjenje
uređaja. Ako punite uređaj s baterijom proširenog kapaciteta, kraj uređaja umetnite u ležište za
punjenje uređaja na način koji prikazuje Slika 11.
Slika 11 Baterija proširenog kapaciteta u ležištu za punjenje
2. Provjerite je li uređaj ispravno umetnut.
Kad se upotrebljava USB kabel za punjenje, LED indikator punjenja/obavijesti svijetli žuto tijekom
punjenja, a zatim počinje postojano svijetliti zeleno kad se baterija potpuno napuni.
Kad se upotrebljava postolje, LED indikator punjenja svijetli žuto tijekom punjenja, a zatim počinje
postojano svijetliti zeleno kad se baterija potpuno napuni.
Za potpuno punjenje standardne baterije potrebna su približno četiri sata pri sobnoj temperaturi. Za
potpuno punjenje baterije proširenog kapaciteta potrebno je približno pet sati i 30 minuta pri sobnoj
temperaturi.
Punjenje rezervne baterije
1. Umetnite rezervnu bateriju u ležište za rezervnu bateriju.
2. Provjerite je li baterija pravilno umetnuta.
LED indikator punjenja rezervne baterije bljeska naznačujući da je punjenje u tijeku. Opis indikatora
punjenja sadrži Tablica 2. Za potpuno punjenje standardne baterije potrebna su približno četiri sata pri
sobnoj temperaturi. Za potpuno punjenje baterije proširenog kapaciteta potrebno je približno pet sati i
30 minuta pri sobnoj temperaturi.
9
Osnovne upute za nosivi računalni uređaj WT6300
Tablica 2 LED indikatori punjenja
Stanje Naznačeno stanje
Isključeno Baterija se ne puni. Baterija nije pravilno umetnuta u postolje ili povezana s
Svijetli žuto Punjenje baterije je u tijeku.
Svijetli zeleno Punjenje baterije dovršeno je.
Brzo bljeska crveno
(2 bljeska u sekundi)
Svijetli crveno Neispravna baterija se puni ili je potpuno napunjena.
Temperatura za punjenje
Baterije punite pri temperaturama od 0 °C do 40 °C (32 °F do 104 °F). Uređaj ili postolje uvijek puni bateriju
na siguran i pametan način. Pri višim temperaturama (npr. približno +37 °C (+98 °F)) uređaj ili postolje
može kratkotrajno naizmjenično aktivirati i deaktivirati punjenje baterije kako bi se održala prihvatljiva
temperatura baterije. Uređaj ili postolje s pomoću svog LED indikatora naznačuje da je punjenje
onemogućeno zbog neodgovarajuće temperature.
izvorom napajanja. Postolje se ne napaja.
Pogreška punjenja, primjerice:
– Temperatura je preniska ili previsoka.
– Punjenje predugo traje i ne završava (obično osam sati).
10
Osnovne upute za nosivi računalni uređaj WT6300
4
2
3
1
5
USB postolje za punjenje s 1 ležištem
Broj Stavka
1 Ležište za punjenje uređaja
2 Ležište za punjenje rezervne baterije
3 LED indikator napajanja
4 LED indikator punjenja rezervne baterije
5 LED indikator punjenja uređaja
11
Osnovne upute za nosivi računalni uređaj WT6300
4
5
3
1
2
Postolje za punjenje s 2 ležišta za uređaj/RS6000
Broj Stavka
1 Ležište za punjenje uređaja
2 LED indikator punjenja uređaja
3 LED indikator napajanja
4 LED indikator punjenja uređaja RS6000
5 Ležišta za punjenje za RS6000
12
Osnovne upute za nosivi računalni uređaj WT6300
4
2
3
1
5

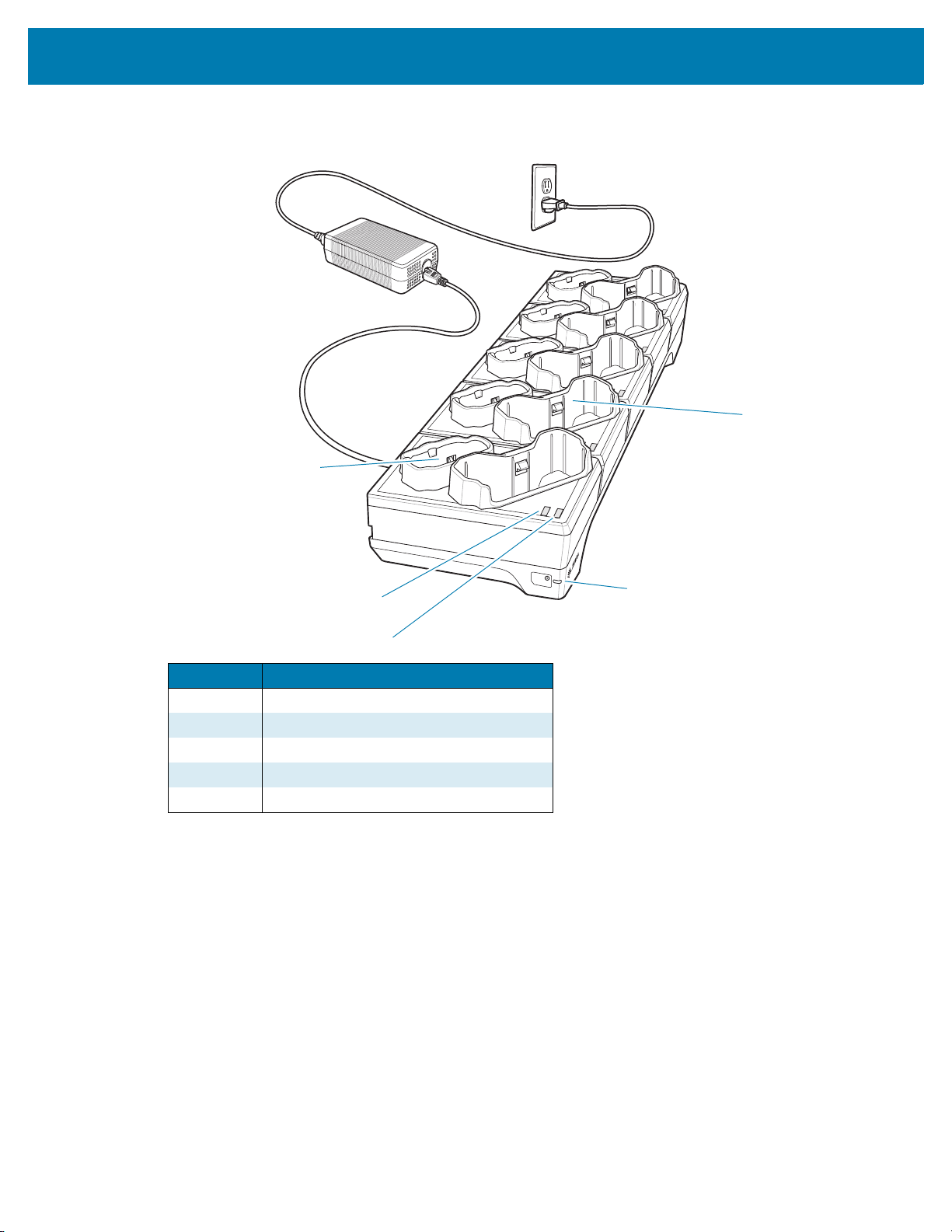

Postolje samo za punjenje s 5 ležišta
Broj Stavka
1 Ležište za punjenje uređaja
2 Ležište za punjenje rezervne baterije
3 LED indikator napajanja
4 LED indikator punjenja rezervne baterije
5 LED indikator punjenja uređaja
13
Osnovne upute za nosivi računalni uređaj WT6300
3
2
4
1
5
Postolje samo za punjenje s 10 ležišta za uređaj/RS6000
Broj Stavka
1 Ležište za punjenje uređaja
2 LED indikator napajanja
3 LED indikator punjenja uređaja
4 LED indikator punjenja uređaja RS6000
5 Ležište za punjenje za RS6000
14
Osnovne upute za nosivi računalni uređaj WT6300
2
3
1
Postolje samo za punjenje s 10 ležišta
Broj Stavka
1 Ležište za punjenje uređaja
2 LED indikator napajanja
3 LED indikatori punjenja uređaja
15
Osnovne upute za nosivi računalni uređaj WT6300
5
2
3
1
6
4
Ethernet postolje s 5 ležišta
Broj Stavka
1 Ležište za punjenje uređaja
2 Ležište za punjenje rezervne baterije
3 1000 LED
4 100/100 LED
5 LED indikator punjenja rezervne baterije
6 LED indikator punjenja uređaja
16
Osnovne upute za nosivi računalni uređaj WT6300
1
Punjač za bateriju s 4 ležišta
Broj Stavka
1 LED indikatori punjenja baterije (4)
17
Osnovne upute za nosivi računalni uređaj WT6300
1
2
Punjač za bateriju s 20 ležišta
Broj Stavka
1 LED indikatori punjenja baterije (20)
2 LED indikator napajanja
18
Osnovne upute za nosivi računalni uređaj WT6300
5
3
2
4
1
USB kabel / kabel za punjenje
Broj Stavka
1 USB priključak
2 Kabel za izmjeničnu struju
3 Napajanje
4 USB kabel za punjenje
5 Priključnica sučelja
19
Osnovne upute za nosivi računalni uređaj WT6300
Ergonomska upotreba
Kako bi se opasnosti od ergonomske ozljede izbjegle ili smanjile na najmanju moguću mjeru, slijedite ove
preporuke:
• Pazite da su korisnici obučeni za pravilno postavljanje uređaja.
• Pazite da je jastučić za udobnost dobro pričvršćen za držač prije postavljanja.
• Pazite da se uređaj ne nosi blizu ručnog zgloba.
• Pazite da je uređaj postavljen tako da je zaslon usmjeren prema korisniku.
• Pazite da pravilno upotrebljavate i održavate prilagodljivu BOA traku.
• Uparite traku s obzirom na veličinu podlaktice korisnika – upotrebljavajte bijelu kodiranu BOA traku za
podlakticu male do srednje veličine, a za podlakticu srednje do velike veličine upotrebljavajte crnu
kodiranu BOA traku.
• Održavajte i čistite nosive komponente kao što su trake i dijelovi od tkanine.
• Smanjite ili spriječite nepotrebne ponavljajuće kretnje i aktivaciju.
• Održavajte neutralan položaj.
• Smanjite ili spriječite položaje s povišenom ili podignutom rukom i ramenom.
• Smanjite ili uopće ne primjenjujte pretjeranu silu.
• Predmete koje često koristite držite nadohvat ruke.
• Zadatke izvršavajte pri odgovarajućim visinama.
• Smanjite ili uklonite izravni pritisak.
• Osigurajte primjeren slobodan prostor.
• Osigurajte primjereno radno okruženje.
20
www.zebra.com
Loading...
