WT6000
Terminal Portátil
Guia Rápido
MN-002700-03PTBR
Direitos Autorais
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation registradas em
várias jurisdições por todo o mundo. Todas as demais marcas registradas são de propriedade de seus respectivos
proprietários. ©2019 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos reservados.
DIREITOS AUTORAIS E MARCAS REGISTRADAS: para obter todas as informações sobre os direitos autorais e
sobre as marcas registradas, acesse www.zebra.com/copyright.
GARANTIA: para obter todas as informações sobre a garantia, acesse www.zebra.com/warranty.
ACORDO DE LICENÇA DO USUÁRIO FINAL: para obter todas as informações sobre EULA, acesse
www.zebra.com/eula.
Termos de Uso
Informações Proprietárias
Este manual contém informações proprietárias da Zebra Technologies Corporation e de suas subsidiárias (“Zebra
Technologies”). Seu uso destina-se apenas para informações e para uso pelas partes que operam o equipamento
descrito neste documento e fazem sua manutenção. Tais informações proprietárias não podem ser utilizadas,
reproduzidas ou divulgadas a quaisquer outras partes para qualquer outra finalidade sem a autorização expressa
por escrito da Zebra Technologies.
Guia Rápido do Terminal Portátil WT6000
Melhorias de Produtos
A melhoria contínua de produtos é uma política da Zebra Technologies. Todas as especificações e designs estão
sujeitos a alterações sem aviso prévio.
Isenção de Responsabilidade
A Zebra Technologies toma medidas para assegurar que suas especificações e manuais de engenharia
publicados estejam corretos; no entanto, erros acontecem. A Zebra Technologies reserva-se o direito de corrigir
quaisquer erros e se isenta de responsabilidade decorrentes deles.
Limitação de Responsabilidade
Em nenhuma circunstância, a Zebra Technologies, ou qualquer outra pessoa envolvida na criação, produção ou
entrega deste produto (incluindo hardware e software), poderá ser responsabilizada por quaisquer danos
(incluindo, sem limitação, danos consequenciais, perda de lucros comerciais, interrupção de negócios ou perda de
informações comerciais) resultantes do uso de, decorrente do uso ou incapacidade de utilizar este produto,
mesmo se a Zebra Technologies tiver sido avisada sobre a possibilidade da ocorrência de tais danos.
Determinadas jurisdições não permitem a exclusão ou a limitação de danos incidentais ou consequenciais;
portanto, as exclusões ou limitações acima podem não ser aplicáveis a você.
1
Recursos
3
12
1
2
15
11
10
9
8
5
13
4
7
6
14
Figura 1 Vista frontal
Guia Rápido do Terminal Portátil WT6000
Tabela 1 Descrições da Vista Frontal
Número Item Função
1 Alto-Falante Fornece áudio interno no modo viva-voz.
2 Bateria¹ Fornece energia para o dispositivo.
3 Visor Exibe todas as informações necessárias para operar o WT6000.
4 Botão Recentes Exibe aplicativos abertos recentemente.
5 Conector de
Interface Direito
Fornece host USB e comunicação com clientes, áudio e carregamento
do dispositivo através de cabos e acessórios.
6 Botão Início Exibe a tela Inicial.
7 Botão Voltar Exibe a tela anterior.
8 Botão P3/Botão
Enter
9 Botão P2 Aumenta o volume.
Inicia comunicações Push-To-Talk (programável).
Use como botão Enter quando um teclado é anexado.
10 Microfone Use para as comunicações no telefone.
11 Botão P1 Diminui o volume.
12 Botão Liga/Desliga Liga e desliga a tela. Pressione e segure para restaurar as configurações
do dispositivo e desligar.
¹ A bateria padrão é exibida.
2
Guia Rápido do Terminal Portátil WT6000
17
16
Tabela 1 Descrições da Vista Frontal (Continuação)
Número Item Função
13 Antena de NFC Fornece comunicação com outros dispositivos habilitados para NFC.
14 Sensor de Luz
Ambiente
15 LED de
Carregamento/
Notificação
¹ A bateria padrão é exibida.
Figura 2 Vista Traseira
Determina a luz ambiente para controlar a intensidade da luz de fundo
da tela.
Indica o status da carga da bateria durante o carregamento com cabo de
carregamento USB e fornece notificações de aplicativos.
Tabela 2 Descrições da Vista Traseira
Número Item Função
16 Trava Alinha e prende o WT6000 no suporte no pulso e no quadril.
17 Conector de Interface
Esquerdo
Fornece host USB e comunicação com clientes, áudio e
carregamento do dispositivo através de cabos e acessórios.
3

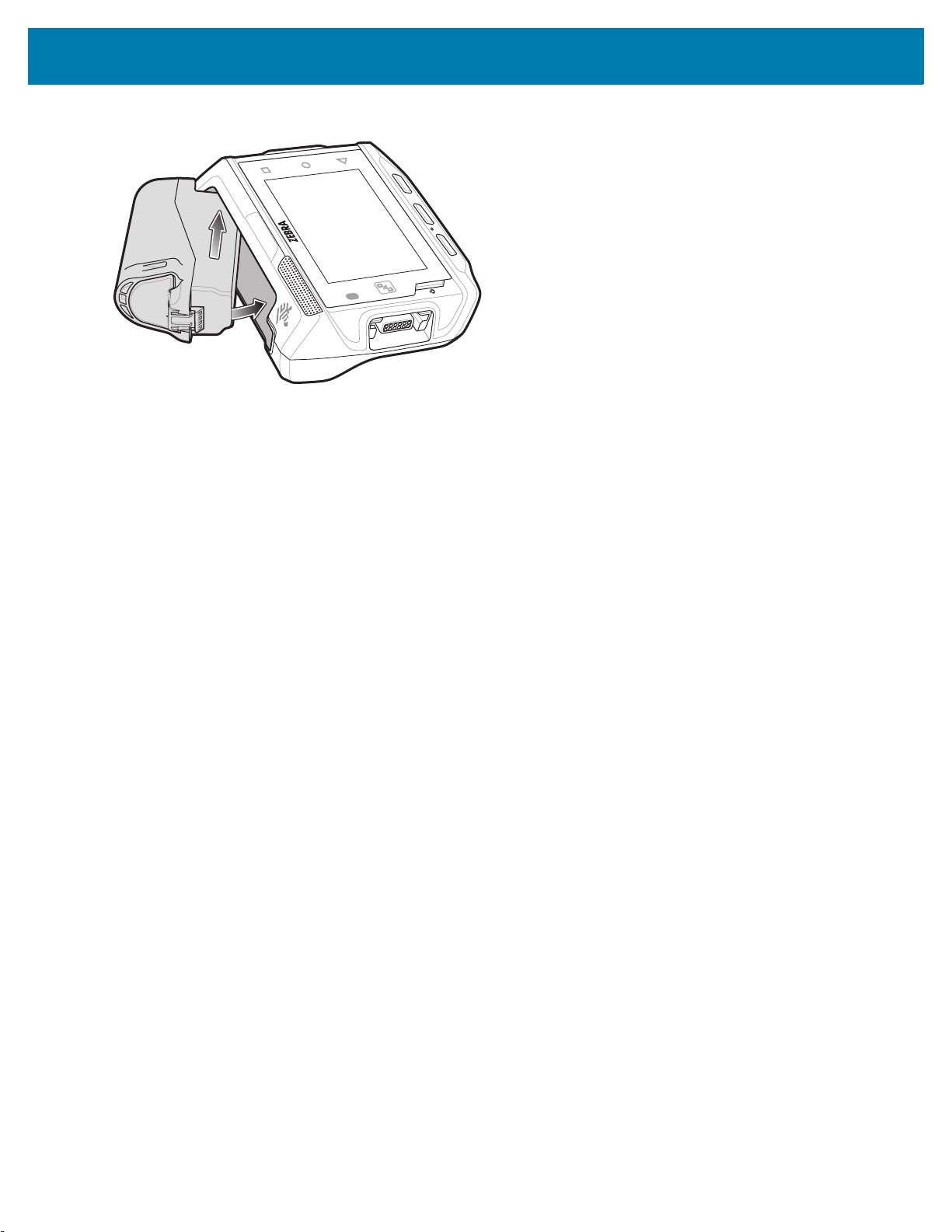

Instalar a Bateria
Para instalar a bateria:
1. Insira a extremidade da bateria na base da bateria.
Figura 3 Instalação da Bateria Padrão
Guia Rápido do Terminal Portátil WT6000
Figura 4 Instalação da Bateria Estendida
2. Empurre a bateria para baixo até que ela trave no lugar.
4
Substituir a Bateria
Para remover a bateria:
1. Pressione o botão Liga/Desliga para colocar o WT6000 no modo Suspender.
2. Usando a ponta dos dedos, pressione a trava de liberação da bateria em direção à extremidade prateada da
bateria.
Figura 5 Puxe a Trava de Liberação para Trás na Bateria Padrão
Guia Rápido do Terminal Portátil WT6000
Figura 6 Puxe a Trava de Liberação para Trás sobre a Bateria Estendida
3. Levante a bateria para fora da base.
5
Guia Rápido do Terminal Portátil WT6000
Figura 7 Remoção da Bateria Padrão
Figura 8 Remoção da Bateria Estendida
4. Insira a extremidade da bateria na base da bateria.
Figura 9 Instalação da Bateria Padrão
6
Guia Rápido do Terminal Portátil WT6000
Figura 10 Instalação da Bateria Estendida
5. Empurre a bateria para baixo até que ela trave no lugar.
7
Guia Rápido do Terminal Portátil WT6000
Carregamento do WT6000
Use um dos acessórios a seguir para carregar o WT6000 e/ou a bateria sobressalente.
Tabela 3 Carregamento e Comunicação
Carregar Comunicação
Descrição Número de Peça
Berço de Carregamento
USB do WT6000 com 1
Compartimento
Berço de Carregamento
USB RS6000/WT6000
com 2 Compartimentos
Berço Apenas para
Carregamento do WT6000
com 5 Compartimentos
Berço Ethernet do WT6000
com 5 Compartimentos
Berço Apenas para
Carregamento RS6000/
WT6000 com 10
Compartimentos
Berço Apenas para
Carregamento do WT6000
com 10 Compartimentos
Bateria
(No
Dispositivo)
CRD-NGWT-1S1BU-01 Sim Sim Sim Não
CRD-NWTRS-2SUCH-01 Sim Não Sim Não
CRD-NGWT-5S5BC-02 Sim Sim Não Não
CRD-NGWT-5S5BE-02 Sim Sim Não Sim
CRD-NWTRS-10SCH-02 Sim Não Não Não
CRD-NGWT-10SCH-02 Sim Não Não Não
Bateria
Sobressalente
USB Ethernet
Carregador de Bateria com
4 Compartimentos
Carregador de Bateria com
20 Compartimentos
Cabo de Carregamento/
USB
SAC-NWTRS-4SCH-01 Não Sim Não Não
SAC-NWTRS-20SCH-01 Não Sim Não Não
CBL-NGWT-USBCHG-01 Sim Não Sim Não
Carregar o Dispositivo
NOTA: siga as diretrizes de segurança para baterias descritas no
1. Para carregamento de WT6000 com uma bateria padrão, insira a extremidade do WT6000 no compartimento
de carregamento do WT6000.
2. Para carregamento de WT6000 com uma bateria estendida, insira a extremidade do WT6000 no
compartimento de carregamento do WT6000, conforme mostrado na Figura 11.
8
Guia do Usuário do WT6000
.
Guia Rápido do Terminal Portátil WT6000
Figura 11 Compartimento de Carregamento da Bateria Estendida
3. Verifique se o WT6000 foi ajustado corretamente.
Ao usar o Cabo de carregamento USB, o LED de Notificação/Carregamento acende na cor âmbar durante o
carregamento e permanece acesa quando a bateria estiver totalmente carregada.
Ao usar um berço, o LED de Carregamento do berço acende na cor âmbar durante o carregamento e
permanece acesa quando a bateria estiver totalmente carregada.
A bateria de 3.350 mAh é carregada completamente em aproximadamente quatro horas em temperatura
ambiente. A bateria de estendida de 5.000 mAh carrega totalmente em aproximadamente cinco horas e
30 minutos em temperatura ambiente.
Carregar a Bateria Sobressalente
1. Insira uma bateria sobressalente no compartimento de carregamento de bateria sobressalente.
2. Verifique se a bateria foi instalada corretamente.
O LED de Carregamento da Bateria Sobressalente pisca indicando o carregamento. Consulte a Tabela 4 para
ver os indicadores de carregamento.
A bateria de 3.350 mAh é carregada completamente em aproximadamente quatro horas em temperatura
ambiente. A bateria de estendida de 5.000 mAh carrega totalmente em aproximadamente cinco horas e
30 minutos em temperatura ambiente.
Tabela 4 Indicadores de LED de Carregamento
Estado Indicação
Desligado A bateria não está carregando. A bateria não está inserida corretamente na base ou
conectada a uma fonte de alimentação. A base não está ligada.
Âmbar Contínuo A bateria está carregando.
Verde Contínuo O carregamento da bateria foi concluído.
9
Guia Rápido do Terminal Portátil WT6000
LED de Carga da Bateria Sobressalente
Compartimento de Carga da
Bateria Sobressalente
LED de Energia
Compartimento de
Carregamento do WT6000
LED de Carregamento
do WT6000
Tabela 4 Indicadores de LED de Carregamento (Continuação)
Estado Indicação
Vermelho Piscando
Rapidamente
(pisca duas vezes a
cada segundo)
Vermelho Contínuo A bateria com problemas está carregando ou está completamente carregada.
Carregue as baterias em temperaturas de 0 °C a 40 °C (32 °F a 104 °F). O dispositivo ou a base sempre
carregam a bateria de modo seguro e inteligente. Em temperaturas elevadas (por exemplo, aproximadamente
+37 °C (+98 °F)), o dispositivo ou a base podem habilitar e desabilitar alternadamente o carregamento por
períodos pequenos de tempo para manter a bateria a uma temperatura aceitável. O dispositivo e a base indicam
quando o carregamento foi desativado devido a temperaturas anormais através do seu LED.
Erro no carregamento, por exemplo:
- A temperatura está muito baixa ou muito alta.
- O carregamento não foi concluído após um longo período (normalmente oito horas).
Berço de Carregamento USB do WT6000 com 1 Compartimento
10
Guia Rápido do Terminal Portátil WT6000
LED de Carregamento do RS6000
Compartimento de
Carregamento do
RS6000
LED de Energia
Compartimento de
Carregamento do WT6000
LED de Carregamento
do WT6000
LED de Carga da Bateria
Sobressalente
Compartimento de Carga da
Bateria Sobressalente
LED de Energia
Compartimento de
Carregamento do WT6000
LED de Carregamento
do WT6000
Berço de Carregamento USB RS6000/WT6000 com 2 Compartimentos
Berço Apenas para Carregamento do WT6000 com 5 Compartimentos
11
Guia Rápido do Terminal Portátil WT6000
LED de Carregamento do WT6000
LED de Energia
LED de Carregamento
do RS6000
Compartimento de
Carregamento do WT6000
Compartimento de
Carregamento do
RS6000

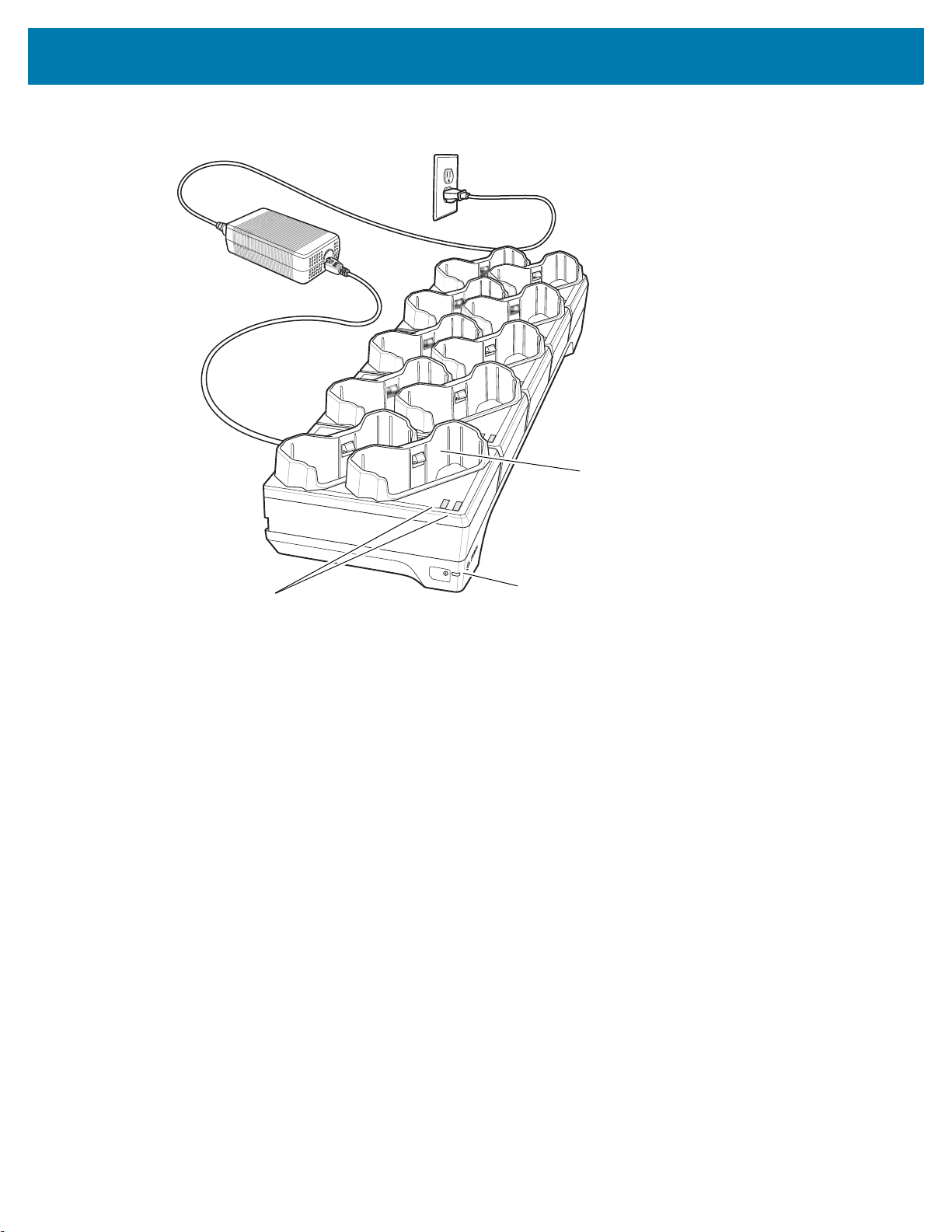

Berço Apenas para Carregamento RS6000/WT6000 com 10 Compartimentos
12
Guia Rápido do Terminal Portátil WT6000
LED de Energia
LEDs de Carregamento
do WT6000
Compartimento de
Carregamento do WT6000
Berço Apenas para Carregamento do WT6000 com 10 Compartimentos
13
Guia Rápido do Terminal Portátil WT6000
LED de Carga da Bateria
Sobressalente
Compartimento de Carga da
Bateria Sobressalente
1000 LED
Compartimento de
Carregamento do
WT6000
LED de Carregamento
do WT6000
100/100 LED
LEDs de Carregamento
da Bateria (4)
Berço Ethernet do WT6000 com 5 Compartimentos
Carregador de Bateria com 4 Compartimentos
14
Guia Rápido do Terminal Portátil WT6000
LEDs de
Carregamento da
Bateria (20)
LED de Energia
Carregador de Bateria com 20 Compartimentos
15
Guia Rápido do Terminal Portátil WT6000
Conector de
Interface
Fonte de
Alimentação
Cabo de Linha CA
Cabo de
Carregamento USB
Porta USB
Cabo de Carregamento/USB
16
