WT6000
Terminal portátil
Guía de inicio rápido
MN-002700-03ESLA
Guía de inicio rápido del terminal portátil WT6000

Derechos de autor

ZEBRA y la cabeza de cebra estilizada son marcas comerciales de Zebra Technologies Corporation registradas en muchas jurisdicciones en todo el mundo. Todas las demás marcas comerciales pertenecen a sus respectivos dueños. ©2019 Zebra Technologies Corporation o sus filiales. Todos los derechos reservados.
DERECHOS DE AUTOR Y MARCAS COMERCIALES: para obtener información completa sobre los derechos de autor y las marcas comerciales, visite www.zebra.com/copyright.
GARANTÍA: para obtener información completa sobre la garantía, visite www.zebra.com/warranty.
ACUERDO DE LICENCIA PARA EL USUARIO FINAL: para obtener información completa sobre el ALUF, visite www.zebra.com/eula.

Términos de uso

Declaración de propiedad

Este manual contiene información de propiedad de Zebra Technologies Corporation y sus subsidiarias (“Zebra Technologies”). Está destinado exclusivamente a la información y el uso de las partes que operan y mantienen el equipo aquí descrito. Dicha información de propiedad no puede utilizarse, reproducirse o divulgarse a ninguna otra parte para ningún otro propósito sin el permiso expreso y por escrito de Zebra Technologies.

Mejoras del producto

La mejora continua de los productos es una política de Zebra Technologies. Todos los diseños y especificaciones están sujetos a cambios sin previo aviso.

Renuncia de responsabilidad

Zebra Technologies toma medidas para asegurar que sus especificaciones y manuales de ingeniería publicados sean correctos; sin embargo, a veces se producen errores. Zebra Technologies se reserva el derecho de corregir dichos errores y renuncia a la responsabilidad resultante a partir de esta acción.

Limitación de responsabilidad

En ningún caso, Zebra Technologies o cualquier otra persona involucrada en la creación, producción o entrega del producto (incluidos hardware y software) será responsable de cualquier daño (lo que incluye, sin limitaciones, daños resultantes, como los siguientes: pérdidas de ganancias comerciales, interrupción del negocio o pérdida de información comercial) que surja del uso, los resultados del uso o la incapacidad de utilizar tal producto, incluso si Zebra Technologies está al tanto de la posibilidad de tales daños. Algunas jurisdicciones no permiten la exclusión o la limitación de daños incidentales o resultantes, por lo que es posible que las limitaciones o exclusiones mencionadas no sean aplicables en su caso.
1

Características

3
12
1
2
15
11
10
9
8
5
13
4
7
6
14

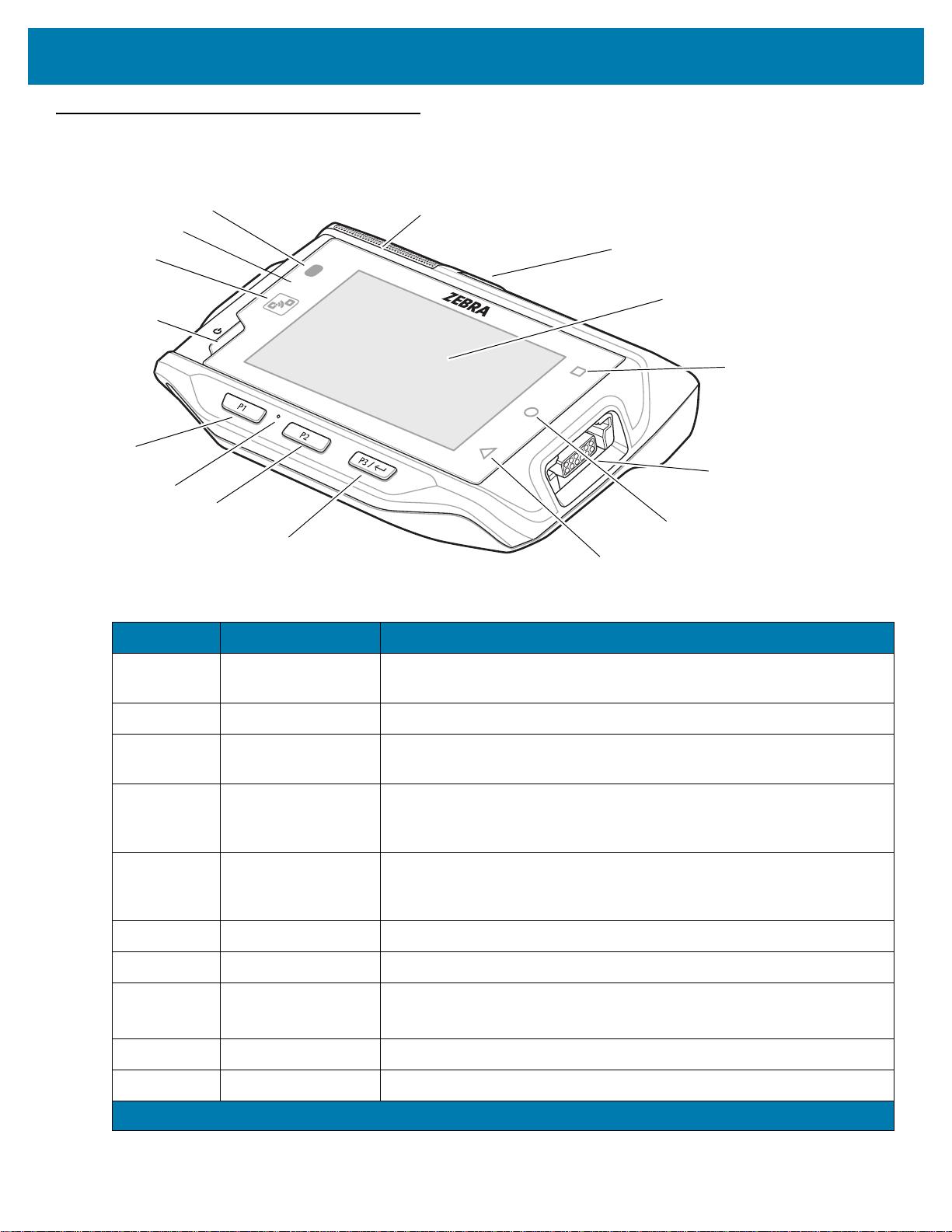

Figura 1 Vista frontal
Guía de inicio rápido del terminal portátil WT6000
Tabla 1 Descripciones de la vista frontal
Número Elemento Función
1 Altavoz Proporciona una salida de audio para la reproducción de música y
videos.
2 Batería¹ Proporciona energía eléctrica al dispositivo.
3 Pantalla Muestra toda la información necesaria para utilizar el dispositivo
WT6000.
4 Botón de
Muestra las aplicaciones abiertas recientemente. aplicaciones recientes
5 Conector de interfaz
derecho
Proporciona funciones de comunicación USB entre host y cliente,
funciones de audio y funciones de carga de batería mediante cables y
accesorios.
6 Botón de inicio Muestra la pantalla principal.
7 Botón Atrás Vuelve a la pantalla anterior.
8
Botón P3/botón Intro
Inicia la transmisión Push-to-Talk (programable).
Se utiliza como botón Intro cuando hay un teclado conectado.
9 Botón P2 Aumenta el volumen.
10 Micrófono Se utiliza para las comunicaciones en el teléfono.
¹ Se muestra una batería estándar.
2
Guía de inicio rápido del terminal portátil WT6000
17
16
Tabla 1 Descripciones de la vista frontal (Continuación)
Número Elemento Función
11 Botón P1 Disminuye el volumen.
12 Botón de encendido Enciende y apaga la pantalla. Mantenga presionado para restablecer el
dispositivo y apagarlo.
13 Antena NFC Permite la comunicación con otros dispositivos compatibles con la
tecnología de comunicaciones de campo cercano (NFC).
14 Sensor de luz
ambiental
15 LED de carga y
notificación
¹ Se muestra una batería estándar.

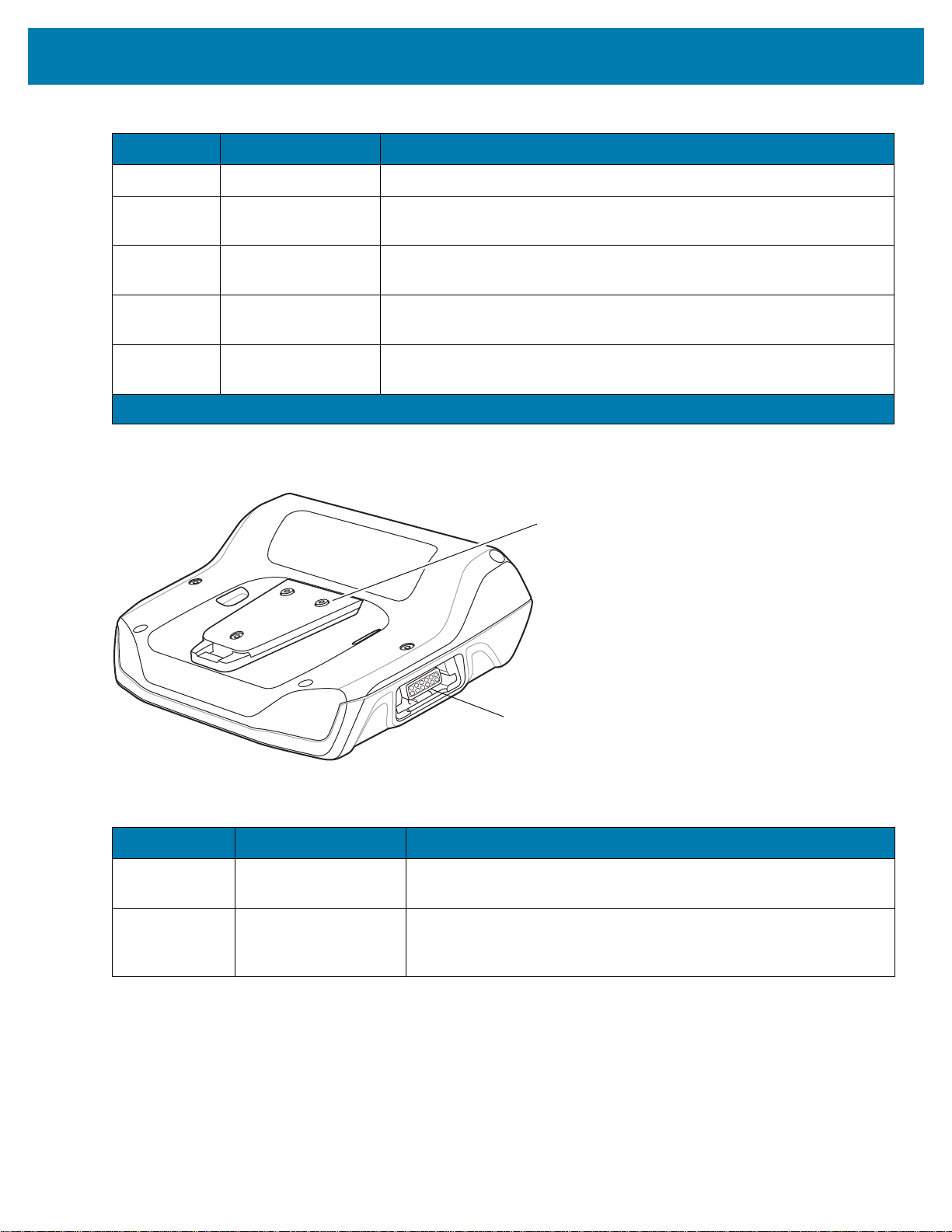

Figura 2 Vista posterior
Detecta el nivel de luz ambiental para controlar la luz de fondo de la
pantalla.
Indica el estado de la carga de la batería mientras se realiza la carga
con el cable USB y proporciona notificaciones de las aplicaciones.
Tabla 2 Descripciones de la vista posterior
Número Elemento Función
16 Abrazadera Proporciona la alineación y asegura el dispositivo WT6000 a los
soportes de muñeca y cadera.
17 Conector de interfaz
izquierdo
Proporciona funciones de comunicación USB entre host y cliente, funciones de audio y funciones de carga de batería mediante cables y accesorios.
3
Guía de inicio rápido del terminal portátil WT6000

Instalación de la batería

Para instalar la batería:
1. Inserte el extremo de la batería en el compartimiento de la batería.
Figura 3 Instalación de batería estándar
Figura 4 Instalación de batería extendida
2. Presione la batería hacia abajo hasta que encaje en su sitio.
4
Guía de inicio rápido del terminal portátil WT6000

Reemplazo de la batería

Para extraer la batería, realice lo siguiente:
1. Presione el botón de encendido para colocar el dispositivo WT6000 en modo de suspensión.
2. Con la punta del dedo, presione el seguro de liberación de la batería hacia el extremo de esta.
Figura 5 Tire del pestillo de liberación hacia atrás en la batería estándar
Figura 6 Tire del pestillo de liberación hacia atrás en la batería extendida
3. Levante la batería del compartimento.
5
Guía de inicio rápido del terminal portátil WT6000
Figura 7 Extracción de batería estándar
Figura 8 Extracción de batería extendida
4. Inserte el extremo de la batería en el compartimiento de la batería.
Figura 9 Instalación de batería estándar
6
Guía de inicio rápido del terminal portátil WT6000
Figura 10 Instalación de batería extendida
5. Presione la batería hacia abajo hasta que encaje en su sitio.
7

Carga del WT6000

Utilice uno de los siguientes accesorios para cargar el WT6000 o su batería de repuesto.
Tabla 3 Carga y comunicación
Guía de inicio rápido del terminal portátil WT6000
Carga Comunicación
Descripción Número de pieza
Base de carga USB de 1 ranura WT6000
Base de carga de 2 ranuras WT6000/RS6000
Base solo para carga de 5 ranuras WT6000
Base de carga de 5 ranuras con Ethernet WT6000
Base solo para carga de 10 ranuras WT6000/RS6000
Base solo para carga de 10 ranuras WT6000
Cargador de batería de 4 ranuras
Cargador de batería de 20 ranuras
Batería
(en el
dispositivo)
CRD-NGWT-1S1BU-01 No
CRD-NWTRS-2SUCH-01 No No
CRD-NGWT-5S5BC-02 No No
CRD-NGWT-5S5BE-02 No
CRD-NWTRS-10SCH-02 No No No
CRD-NGWT-10SCH-02 No No No
SAC-NWTRS-4SCH-01 No No No
SAC-NWTRS-20SCH-01 No No No
Batería de
repuesto
USB Ethernet
Cable de carga/USB CBL-NGWT-USBCHG-01 No No

Carga del dispositivo

NOTA: Asegúrese de seguir las pautas de seguridad de la batería que se describen en la
dispositivo WT6000
1. Si carga un dispositivo WT6000 con una batería estándar, inserte cualquier extremo del WT6000 en la ranura
de carga del WT6000.
2. Si carga un dispositivo WT6000 con una batería extendida, inserte cualquier extremo del WT6000 en la ranura
de carga del WT6000, como se muestra en la Figura 11.
.
8
Guía del usuario del
Guía de inicio rápido del terminal portátil WT6000
Figura 11 Batería extendida en ranura de carga
3. Asegúrese de que el dispositivo WT6000 esté ajustado correctamente.
Al utilizar el cable de carga USB, el indicador LED de carga/notificación se enciende de color ámbar mientras se está cargando; cuando está completamente cargada, se vuelve de color verde fijo.
Al utilizar la base, el indicador LED de esta se enciende de color ámbar mientras se está cargando; cuando está completamente cargado, se vuelve de color verde fijo.
La batería estándar de 3350 mAh se carga completamente en aproximadamente cuatro horas a temperatura ambiente. La batería extendida de 5000 mAh se carga completamente en aproximadamente cinco horas y 30 minutos a temperatura ambiente.

Carga de la batería de repuesto

1. Inserte una batería de repuesto en su ranura respectiva.
2. Asegúrese de que la batería esté ajustada correctamente.
La luz LED de carga de la batería de repuesto parpadeará para indicar que se está cargando. Consulte la
Tabla 4 para obtener información sobre los indicadores de carga.
La batería estándar de 3350 mAh se carga completamente en aproximadamente cuatro horas a temperatura ambiente. La batería extendida de 5000 mAh se carga completamente en aproximadamente cinco horas y 30 minutos a temperatura ambiente.
Tabla 4 Indicadores LED de lectura
Estado Indicación
Apagado La batería no se está cargando. La batería no se insertó correctamente en la base de
carga o no está conectada a una fuente de alimentación. La base no recibe energía.
Luz ámbar fija La batería está cargándose.
Luz verde fija La batería terminó de cargarse.
9
Guía de inicio rápido del terminal portátil WT6000
LED de carga de la batería de repuesto
Ranura de carga de la batería de repuesto
LED de alimentación
Ranura de carga del WT6000
LED de carga del WT6000
Tabla 4 Indicadores LED de lectura (Continuación)
Estado Indicación
Parpadeo rápido en color rojo (2 parpadeos por segundo)
Luz roja fija Se está cargando una batería que no funciona correctamente o está completamente
Cargue las baterías dentro de un rango de temperaturas entre 0 °C y 40 °C (32 °F y 104 °F). El dispositivo o la base de carga siempre llevan a cabo la carga de la batería de una forma segura e inteligente. A temperaturas más altas (por ejemplo, más de 37 °C [más de 98 °F] aproximadamente), el dispositivo o la base de carga podrían detener y reanudar el proceso de carga de manera alternada, por breves períodos, para mantener la batería a una temperatura adecuada. Mediante el LED, el dispositivo y la base de carga indican cuando el proceso de carga se detiene debido a temperaturas anormales.
Error de carga, por ejemplo:
- La temperatura es demasiado baja o demasiado alta.
- El proceso de carga ha sido demasiado largo y no se ha completado (generalmente, 8 horas).
cargada.

Base de carga USB de 1 ranura WT6000

10
Guía de inicio rápido del terminal portátil WT6000
LED de carga del RS6000
Ranura de carga del
RS6000
LED de alimentación
Ranura de carga del WT6000
LED de carga del WT6000
LED de carga de la
batería de repuesto
Ranura de carga de la batería de repuesto
LED de alimentación
Ranura de carga del WT6000
LED de carga del WT6000

Base de carga de 2 ranuras WT6000/RS6000

Base solo para carga de 5 ranuras WT6000

11
Guía de inicio rápido del terminal portátil WT6000
LED de carga del WT6000
LED de alimentación
LED de carga del RS6000
Ranura de carga del WT6000
Ranura de carga
del RS6000

Base solo para carga de 10 ranuras WT6000/RS6000

12
Guía de inicio rápido del terminal portátil WT6000
LED de alimentación
LED de carga del WT6000
Ranura de carga del WT6000

Base solo para carga de 10 ranuras WT6000

13
Guía de inicio rápido del terminal portátil WT6000
LED de carga de la batería de repuesto
Ranura de carga de la batería de repuesto
LED 1000
Ranura de carga del WT6000
LED de carga del WT6000
LED 100/100
LED de carga de
la batería (4)

Base de carga de 5 ranuras con Ethernet WT6000

Cargador de batería de 4 ranuras

14
Guía de inicio rápido del terminal portátil WT6000
LED de carga de la batería (20)
LED de alimentación

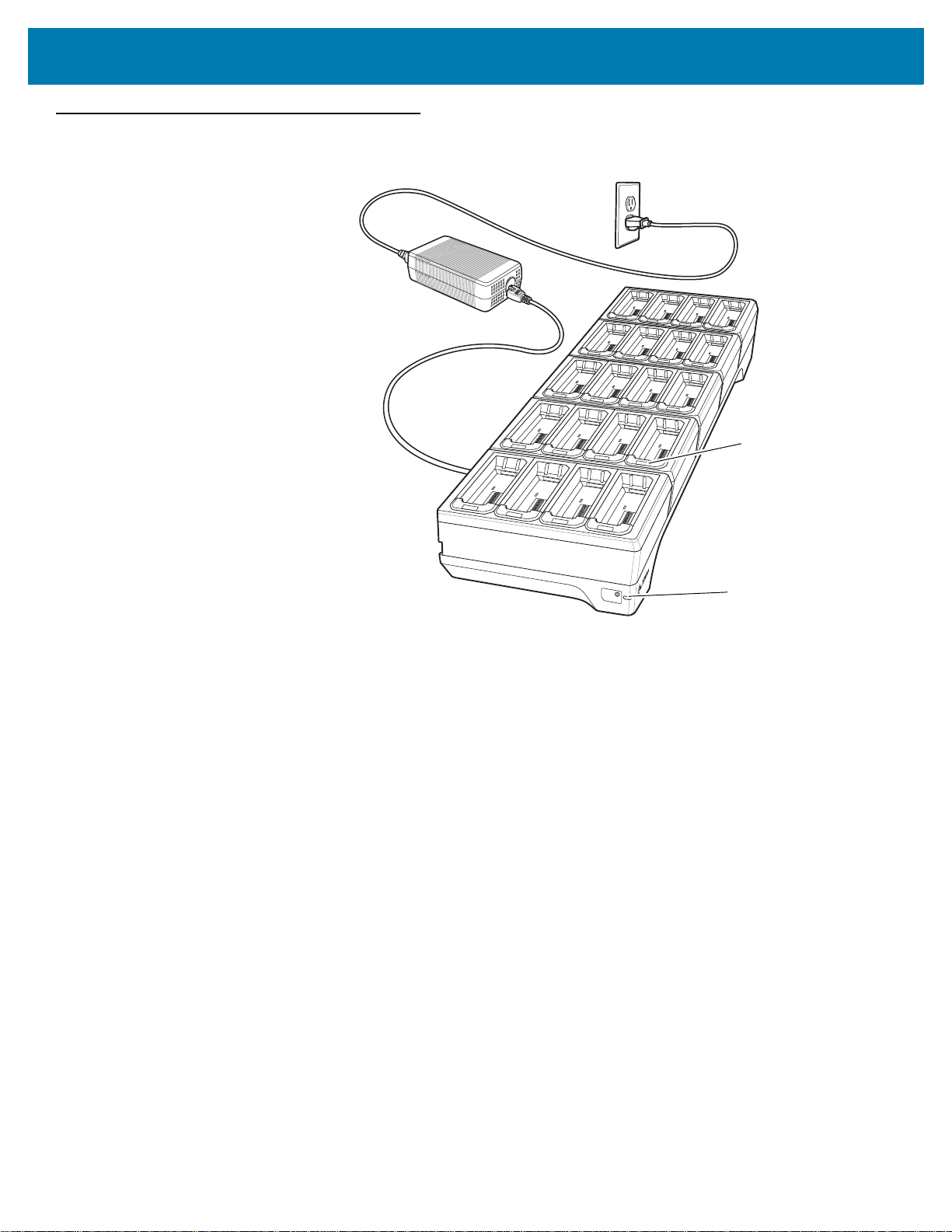

Cargador de batería de 20 ranuras

15
Guía de inicio rápido del terminal portátil WT6000

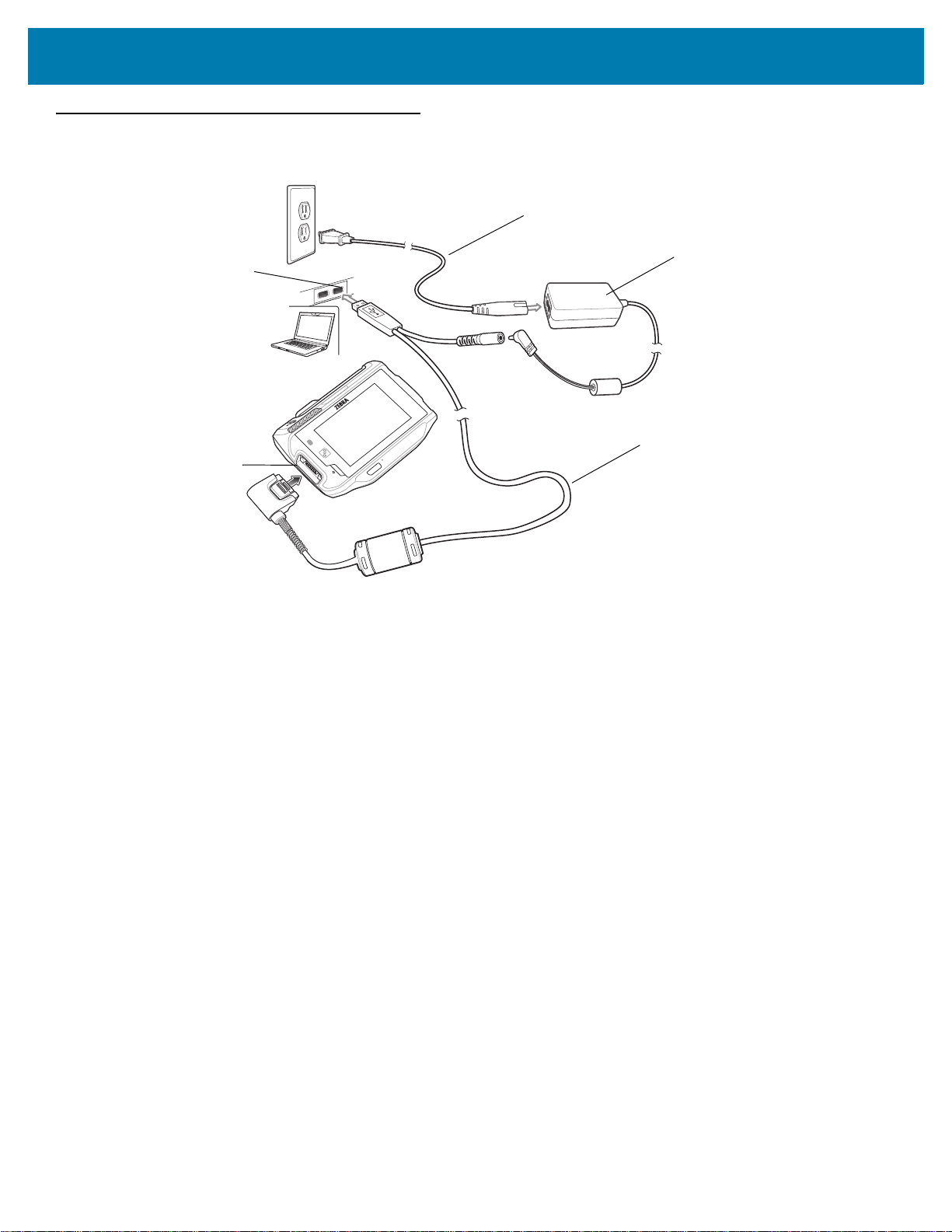

Conector de interfaz
Fuente de alimentación
Cable de CA
Cable de carga USB
Puerto USB

Cable de carga/USB

16
