Desempacotar
6
12
11
10
9
7
5
4
3
2
1
8
8
1. Remova com cuidado todo o material de proteção do dispositivo e guarde a embalagem original para
armazenamento e envio posteriores.
2. Certifique-se de que foram recebidos:
• Computador com tela sensível ao toque
• Bateria de íon de lítio PowerPrecision
• Guia de Regulamentações.
3. Verifique se há danos no equipamento. Se houver algum equipamento faltando ou danificado, entre em
contato com o centro de Suporte ao Cliente Global imediatamente.
4. Antes de usar o dispositivo pela primeira vez, retire a película de proteção para transporte que cobre a
janela do leitor, da tela e da janela da câmara.
Recursos

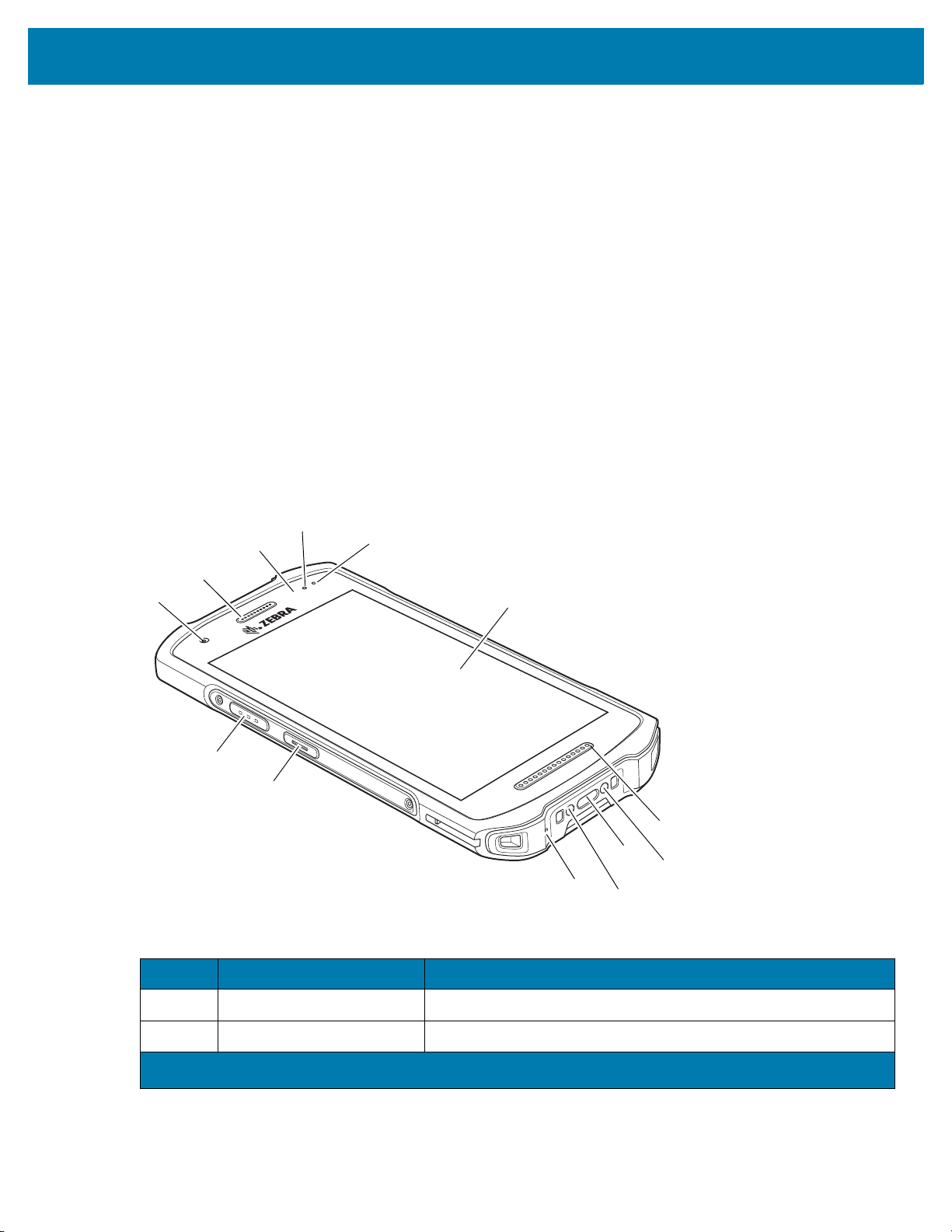

Figura 1 Vista frontal
TC21/TC26 Guia de Início Rápido
Tabela 1 Recursos da Vista Frontal
Número Item Função
1 Câmera Frontal Captura fotos e vídeos (disponível em alguns modelos).
2 Receptor Use para reprodução de áudio no modo de telefone.
1
Paquistão, Egito, Jordânia, Catar
3
TC21/TC26 Guia de Início Rápido
17
18
14
19
15
20
21
22
23
14
15
24
13
16
13
25
Tabela 1 Recursos da Vista Frontal (continuação)
Número Item Função
3 Sensor de proximidade/
luminosidade
Determina a proximidade para desativar a tela quando no modo
de telefone.
Determina a luz ambiente para controlar a intensidade da luz de
fundo da tela.
4 LED de Captura de Dados Indica o status da captura de dados.
5 LED de Carregamento/
Notificação
Indica o status de carga da bateria durante o carregamento e as
notificações geradas pelos aplicativos.
6 Tela Sensível ao Toque Exibe todas as informações necessárias para operar o dispositivo.
7 Alto-falante Fornece saída de áudio para reprodução de vídeo e música.
Reproduz o áudio no modo viva-voz.
8
Contatos para base
Permite carregamento usando a base e acessórios
de carregamento
9 Conector USB-C Oferece as comunicações de cliente e host USB, bem como o
carregamento do dispositivo por meio de cabos e acessórios.
10 Microfone Use para as comunicações no modo de telefone.
11 Botão programável Normalmente usado para comunicações Push-To-Talk. Quando
existem restrições regulamentares
1
para a comunicação VoIP
Push-to-Talk, este botão poderá ser configurado para ser usado
juntamente com outros aplicativos.
12 Botão de Leitura Inicia a captura de dados (programável).
1
Paquistão, Egito, Jordânia, Catar
Figura 2 Vista Posterior
4
TC21/TC26 Guia de Início Rápido
Tabela 2 Recursos da vista traseira
Número Item Função
13 Antena de NFC Fornece comunicação com outros dispositivos habilitados para NFC.
14 Suporte para alça de
mão básica
15 Travas de Liberação
da Bateria
16 Botão de alerta Botão de alerta vermelho (disponível apenas em dispositivos de
17 Bateria Padrão - Bateria de íon de lítio PowerPrecision de 3.400 mAh
18 Botão de Aumentar/
Diminuir Volume
19 Botão de Leitura Inicia a captura de dados (programável).
20 Flash da câmera Fornece iluminação para a câmera.
21 Câmera Traseira Captura fotos e vídeos.
22 Botão Liga/Desliga Liga e desliga a tela. Pressione e segure para restaurar as
23 Janela de saída Fornece captura de dados usando o capturador de imagens.
Fornece um local para montagem do acessório de Alça de mão
básica.
Pressione para remover a bateria.
saúde).
(típico)/3.100 mAh (mínimo)
Estendida - Bateria de íon de lítio PowerPrecision de 5.260 mAh
(típico)/5.000 mAh (mínimo).
Aumenta e diminui o volume de áudio (programável).
configurações do dispositivo ou desligar.
24 Microfone Use para as comunicações no modo viva-voz.
25
Logotipo cbrs O Citizens Broadband Radio Service (cbrs) está disponível na
Configurar o dispositivo
Para começar a usar o dispositivo pela primeira vez.
1. Instale um cartão micro secure digital (SD) (opcional).
2. Instale um cartão nano SIM (opcional).
3. Instale uma alça de mão (opcional).
4. Instale a bateria.
5. Carregue o dispositivo.
6. Ligue o dispositivo.
configuração TC26EK.
5
TC21/TC26 Guia de Início Rápido
Instalar um Cartão microSD
O compartimento do cartão microSD fornece armazenamento secundário não volátil. O compartimento fica
localizado sob o conjunto de baterias. Consulte a documentação fornecida com o cartão para obter mais
informações e siga as recomendações de uso do fabricante.
ATENÇÃO: siga as precauções adequadas de ESD (Electrostatic Discharge, descarga eletroestática) para evitar danificar
o cartão microSD. As precauções adequadas de ESD incluem, sem limitação, trabalhar em uma esteira de ESD e assegurar
que o operador esteja devidamente aterrado.
1. Levante a porta de acesso.
Figura 3 Levante a Porta de Acesso
2. Deslize o suporte do cartão microSD para a posição desbloqueada.
Figura 4 Desbloqueie o Suporte do Cartão microSD
3. Levante o suporte do cartão microSD.
Figura 5 Levante o Suporte do Cartão microSD
6
TC21/TC26 Guia de Início Rápido
4. Insira o cartão microSD na porta do suporte do cartão, certificando-se de que o cartão deslize nas guias de
fixação em cada lado da porta.
Figura 6 Insira o cartão microSD no suporte
5. Feche o suporte do cartão microSD e deslize-o para a posição de bloqueio.
Figura 7 Reinstale a porta de acesso
ATENÇÃO: a porta de acesso deve ser recolocada e encaixada firmemente para garantir a vedação adequada do
dispositivo.
6. Reinstale a porta de acesso.
Figura 8 Substitua a Porta de acesso
7
Instalação do Cartão SIM
NOTA: use somente um cartão nano SIM. Não se aplica ao TC21.
ATENÇÃO: precauções adequadas para descarga eletrostática (ESD) que evitam a danificação do cartão SIM. As precau-
ções adequadas de ESD incluem, sem limitação, trabalho em um tapete antiestático ESD e a garantia de que o usuário
esteja devidamente aterrado.
1. Remova a porta de acesso.
Figura 9 Remova a porta de acesso
TC21/TC26 Guia de Início Rápido
2. Deslize o suporte do cartão SIM para a posição desbloqueada.
Figura 10 Desbloqueie o suporte do cartão SIM
3. Levante a porta do suporte do cartão SIM.
Figura 11 Levante o suporte do cartão SIM
8
TC21/TC26 Guia de Início Rápido

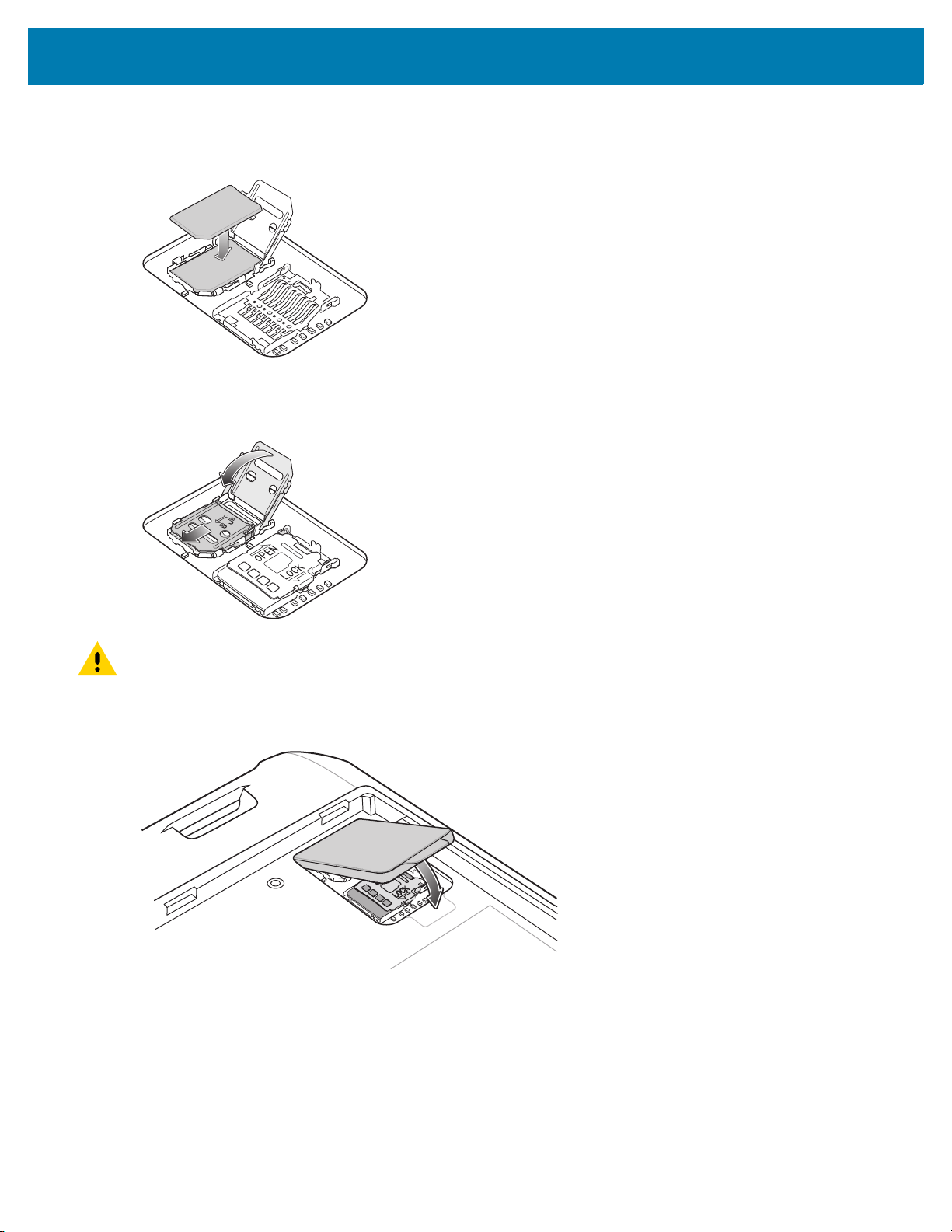

4. Coloque o cartão nano SIM no suporte do cartão com os contatos voltados para baixo.
Figura 12 Coloque o cartão SIM no suporte
5. Feche a porta do suporte do cartão SIM e deslize-o para a posição de bloqueio.
Figura 13 Feche a porta do suporte do cartão SIM
ATENÇÃO: a porta de acesso deve ser recolocada e encaixada firmemente para garantir a vedação adequada do dispositivo.
6. Reinstale a porta de acesso.
Figura 14 Reinstale a porta de acesso
9
Instalar a Bateria
NOTA: quando o usuário modifica o dispositivo, particularmente a bateria, por exemplo, etiquetas, etiquetas de ativos,
marcas, adesivos, etc., ele pode comprometer o desempenho pretendido do dispositivo ou acessórios. Níveis de
desempenho como vedação (Índice de proteção (IP)), desempenho afetado (quedas e tombos), funcionalidade, resistência
a temperatura, etc., podem ser afetados. NÃO coloque etiquetas, etiquetas de ativos, nem deixe marcas, adesivos, etc., no
local da bateria.
1. Insira a bateria, a parte inferior primeiro, no compartimento da bateria na parte de trás do dispositivo.
Figura 15 Insira a Parte Inferior da Bateria no Compartimento da Bateria
TC21/TC26 Guia de Início Rápido
2. Pressione a bateria no compartimento apropriado até que a trava de liberação se encaixe no lugar.
10
Carregar o Dispositivo
ATENÇÃO: certifique-se de seguir as diretrizes de segurança para baterias descritas no Guia de Referência do Produto do
dispositivo.
Use um dos acessórios a seguir para carregar o dispositivo e/ou a bateria sobressalente.
Tabela 3 Acessórios
Acessório Número da Peça Descrição
Base com 1
Compartimentos Somente
para Carga
Base com 1
compartimento para
Ethernet/USB
Kit de base com 4
compartimentos somente
para carregamento com
carregador de bateria
Base com 5
Compartimentos Somente
para Carregamento
TC21/TC26 Guia de Início Rápido
CRD-TC2Y-BS1CO-01 Fornece somente carregamento do
dispositivo. Requer cabo USB-C
(CBL-TC5X-USBC2A-01) e fonte de
alimentação (PWR-WUA5V12W0xx).
CRD-TC2Y-SE1ET-01 Fornece carregamento e comunicação de
dispositivos, bem como carregamento para
Power Pack Estendido. Requer fonte de
alimentação (PWR-BGA12V50W0WW), cabo
de alimentação CC (CBL-DC-388A1-01) e
cabo de alimentação CA específico do país.
CRD-TC2Y-BS54B-01 Carrega simultaneamente até quatro
dispositivos e quatro baterias sobressalentes.
Requer fonte de alimentação
(PWR-BGA12V108W0WW), cabo de
alimentação CC (CBL-DC-381A1-01) e cabo
de alimentação CA específico do país.
CRD-TC2Y-BS5CO-01 Carrega até cinco dispositivos. Carrega
simultaneamente até quatro dispositivos e
quatro baterias sobressalentes. Requer fonte
de alimentação (PWR-BGA12V108W0WW),
cabo de alimentação CC (CBL-DC-381A1-01)
e cabo de alimentação CA específico do país.
Base com 5
compartimentos para
Ethernet
Carregador com 4
compartimentos para
bateria
Cabo de carregamento
automático do adaptador
do isqueiro
Cabo USB-C para
comunicação e
carregamento
Cabo de comunicação
micro USB
CRD-TC2Y-SE5ET-01 Fornece carregamento ao dispositivo e
comunicação via Ethernet para até cinco
dispositivos. Requer fonte de alimentação
(PWR-BGA12V108W0WW), cabo de
alimentação CC (CBL-DC-381A1-01) e cabo
de alimentação CA específico do país.

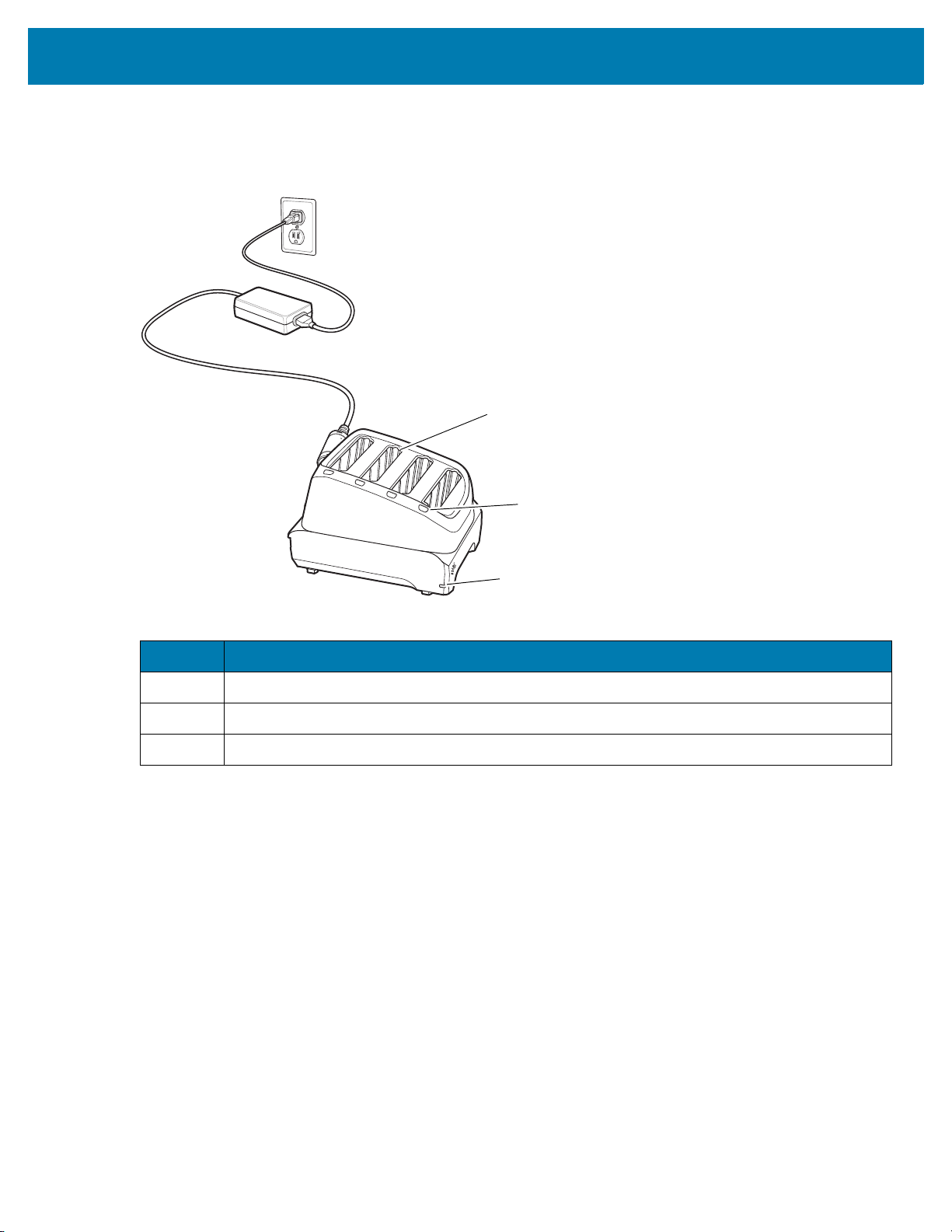

SAC-TC2Y-4SCHG-01 Carrega até quatro baterias. Requer fonte de
alimentação (PWR-BGA12V50W0WW), cabo
de alimentação CC (CBL-DC-388A1-01) e
cabo de alimentação CA específico do país.
CHG-AUTO-USB1-01 Fornece alimentação ao dispositivo a partir de
acendedor de cigarro. Requer cabo USB-C
(CBL-TC5X-USBC2A-01).
CBL-TC5X-USBC2A-01 Fornece comunicação de UBC-A para USB-C
e alimentação para o dispositivo.
25-124330-01R Fornece comunicação USB para a base com
1 compartimento para Ethernet/USB e para o
módulo USB/Ethernet.
11
TC21/TC26 Guia de Início Rápido
Carregamento da Bateria Principal
Para carregar um dispositivo:
1. Insira o dispositivo em um compartimento para começar a carregar.
2. Verifique se o dispositivo está conectado corretamente.
O LED de carregamento/notificação do dispositivo indica o status do carregamento da bateria no dispositivo.
A bateria padrão carrega de totalmente descarregada a 90% em cerca de três horas. A bateria estendida
carrega de totalmente descarregada a 90% em cerca de quatro horas.
NOTA: em muitos casos, a carga de 90% proporciona carga suficiente para uso diário.
Para obter os melhores resultados de carregamento rápido, use somente as baterias e os acessórios de carregamento da
Zebra. Carregue as baterias em temperatura ambiente com o dispositivo no modo de suspensão.
Tabela 4 LEDs Indicadores de Carregamento/Notificação
Estado Indicação
Desligado O dispositivo não está carregando. O dispositivo não está inserido
corretamente na base ou não está conectado a uma fonte de
alimentação. Carregador/base sem alimentação.
Piscando lentamente em âmbar
(pisca 1 vez a cada 4 segundos)
Piscando lentamente em vermelho
(pisca 1 vez a cada 4 segundos)
Verde contínuo Carregamento concluído.
Vermelho contínuo Carregamento concluído, mas a bateria está no final de sua vida útil.
O dispositivo está carregando.
O dispositivo está carregando, mas a bateria está no fim de sua vida
útil.
Piscando rapidamente em âmbar
(pisca 2 vezes por segundo)
Piscando rapidamente em
vermelho (pisca 2 vezes por
segundo)
Erro no carregamento, por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
Erro no carregamento, mas a bateria está no final de sua vida útil,
por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
12
TC21/TC26 Guia de Início Rápido
Carregamento da Bateria Sobressalente
Para carregar uma bateria sobressalente:
1. Insira a bateria em uma base de carregamento de bateria.
2. Pressione levemente a bateria para garantir o contato adequado.
O LED de carregamento da bateria sobressalente no suporte indica o status do carregamento da bateria
sobressalente. A bateria padrão carrega de totalmente descarregada a 90% em cerca de três horas. A bateria
estendida carrega de totalmente descarregada a 90% em cerca de quatro horas.
NOTA: em muitos casos, a carga de 90% proporciona carga suficiente para uso diário.
Para obter os melhores resultados de carregamento rápido, use somente as baterias e os acessórios de carregamento da
Zebra. Carregue as baterias em temperatura ambiente com o dispositivo no modo de suspensão.
Tabela 5 LEDs indicadores de carregamento de bateria sobressalente
LED Indicação
Âmbar contínuo A bateria sobressalente está sendo carregada.
Verde contínuo O carregamento da bateria sobressalente foi concluído.
Vermelho contínuo A bateria sobressalente está sendo carregada e a bateria está no
final de sua vida útil.
Carregamento concluído e a bateria está no final de sua vida útil.
Piscando rapidamente em vermelho
(pisca 2 vezes por segundo)
Desligado Nenhuma bateria sobressalente no compartimento. Bateria
Erro no carregamento; verifique o posicionamento de bateria
sobressalente e a bateria está no final de sua vida útil.
sobressalente não colocada corretamente no compartimento.
A base não está ligada.
Temperatura de Carregamento
Carregue as baterias em temperaturas de 5 °C a 40 °C (41 °F a 104 °F). O dispositivo ou acessório sempre
carrega a bateria de modo seguro e inteligente. Em temperaturas elevadas (por exemplo, aproximadamente
+37 °C (+98 °F)) o dispositivo ou acessório pode habilitar e desabilitar alternadamente o carregamento por
períodos curtos para manter a bateria a uma temperatura aceitável. O dispositivo ou acessório indica quando
o carregamento está desativado devido a temperatura anormal através do seu LED e uma notificação é
exibida no visor.
13
TC21/TC26 Guia de Início Rápido
1
Base com 1 Compartimento Somente para Carregamento
Figura 16 Recursos da base com 1 compartimento somente para carregamento
Tabela 6 Recursos da base com 1 compartimento somente para carregamento
Número Item
1 Compartimento de carregamento do dispositivo
14
TC21/TC26 Guia de Início Rápido
1
Base com 1 compartimento para Ethernet/USB
Figura 17 Recursos da base com 1 compartimento para Ethernet/USB
Tabela 7 Recursos da base com 1 compartimento para Ethernet/USB
Número Item
1 Compartimento de carregamento do dispositivo
15
TC21/TC26 Guia de Início Rápido
1
4
3
2
Base com 4 Compartimentos Somente para Carregamento com Carregador de Bateria
Figura 18 Base com 4 Compartimentos Somente para Carregamento com Carregador de Bateria
Tabela 8 Recursos da base com 4 compartimentos somente para carregamento com carregador de bateria
Número Item
1 LED de Carregamento da Bateria Sobressalente
2 Compartimento de Carregamento do Dispositivo
3 Compartimento da Bateria Sobressalente
4 LED de alimentação
16
TC21/TC26 Guia de Início Rápido
2
1
Base com 5 Compartimentos Somente para Carregamento
Figura 19 Base com 5 Compartimentos Somente para Carregamento
Tabela 9 Recursos da base com 5 compartimentos somente para carregamento
Número Item
1 Compartimento de Carregamento do Dispositivo
2 LED de alimentação
17
TC21/TC26 Guia de Início Rápido
2
1
3
Base com 5 Compartimentos para Ethernet
Figura 20 Base com 5 Compartimentos para Ethernet
Tabela 10 Recursos da base com 5 compartimentos para Ethernet
Número Item
1 Compartimento de Carregamento do Dispositivo
2 LED de 1000
3 LED de 100/100
18
TC21/TC26 Guia de Início Rápido
2
1
3
Carregador de Bateria com 4 Compartimentos
Figura 21 Carregador de Bateria com 4 Compartimentos
Tabela 11 Recursos do carregador de bateria com 4 compartimentos
Número Item
1 Compartimento da Bateria
2 LED de Carregamento da Bateria
3 LED de alimentação
19

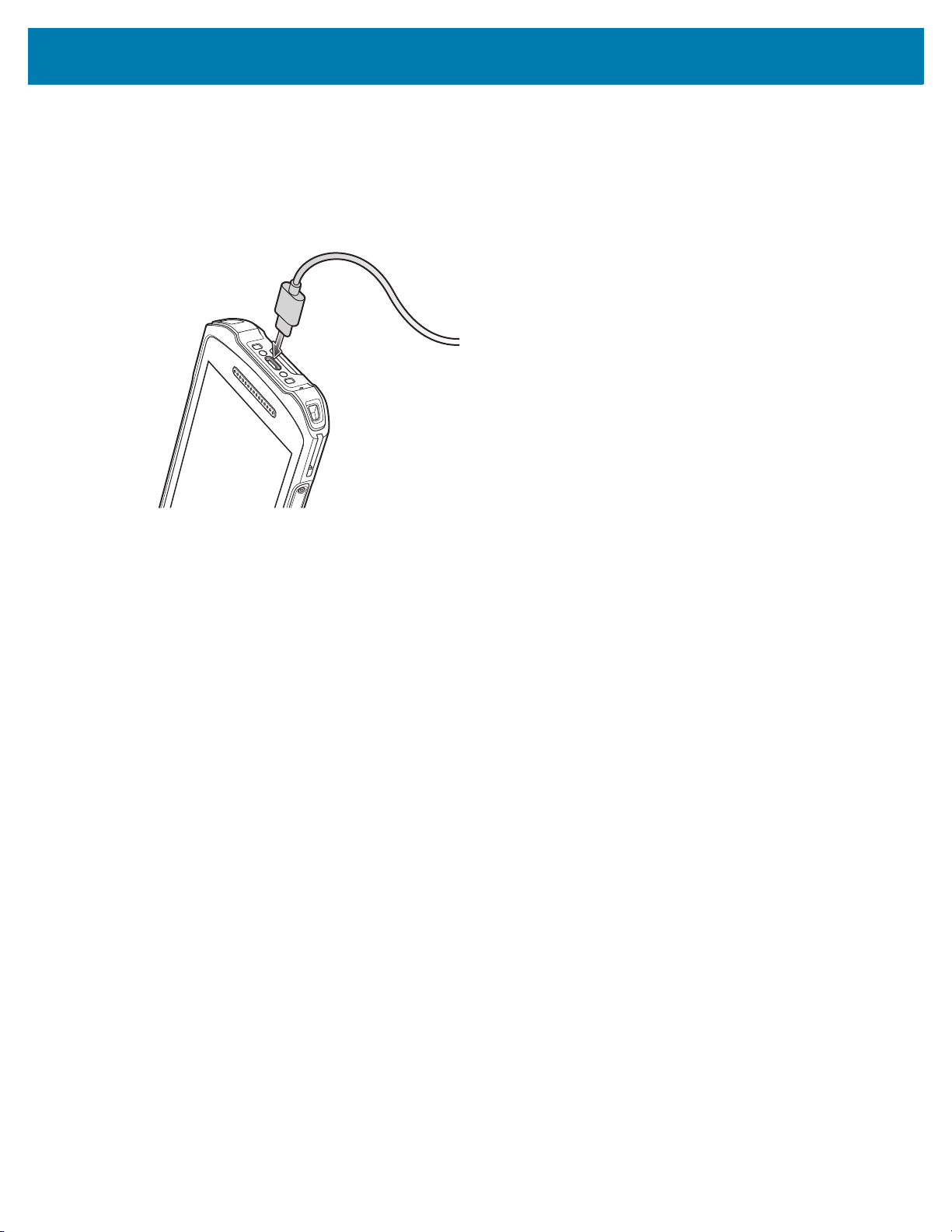

Cabo USB
O cabo USB conecta-se à parte inferior do dispositivo. Quando conectado ao dispositivo, o cabo permite o
carregamento, a transferência de dados para um computador host e a conexão de periféricos USB.
Figura 22 Cabo USB
TC21/TC26 Guia de Início Rápido
Ler com o Capturador de Imagens Interno
Para ler um código de barras, é necessário ter um aplicativo ativado para leitura. O dispositivo contém o
aplicativo DataWedge, que permite que o usuário ative o capturador de imagens, decodifique os dados do
código de barras e exiba o conteúdo do código de barras.
Para ler com o capturador de imagens interno:
1. Verifique se há um aplicativo aberto no dispositivo e um campo de texto está em foco (cursor de texto no
campo de texto).
2. Aponte a janela de saída na parte superior do dispositivo para um código de barras.
20
TC21/TC26 Guia de Início Rápido
Figura 23 Leitura do Capturador de Imagens
3. Mantenha o botão de leitura pressionado.
O padrão de mira do laser vermelho é ligado para auxiliar na pontaria.
NOTA: quando o dispositivo está no modo de Lista de Seleção, o capturador de imagens não decodifica o código de barras
até que o ponto do cursor ou da mira toque o código de barras.
4. Certifique-se de que o código de barras esteja dentro da área formada pela mira do padrão de mira. O
ponto de mira é usado para aumentar a visibilidade em condições de luminosidade excessiva.
Figura 24 Padrão de Mira
Figura 25 Modo de Lista de Seleção com Vários Códigos de Barras
5. O LED de Captura de Dados acende uma luz verde e um bipe é emitido, por padrão, para indicar que o
código de barras foi decodificado com sucesso.
21
TC21/TC26 Guia de Início Rápido
6. Solte o botão de leitura.
NOTA: a decodificação do capturador de imagens normalmente é instantânea. O dispositivo repetirá as etapas necessárias
para tirar uma foto (imagem) digital de um código de barras de má qualidade ou de difícil leitura, contanto que o botão de
leitura permaneça pressionado.
7. Os dados de conteúdo do código de barras são exibidos no campo de texto.
Considerações sobre ergonomia
ATENÇÃO: evite torções extremas do pulso.
22
www.zebra.com
Loading...
