Zebra TC15 Ghid de inițiere rapidă TC15 [ro]

TC15

Computer cu ecran tactil

Ghid de inițiere rapidă

MN-004494-01RO Rev. A

ZEBRA și capul de zebră stilizat sunt mărci comerciale ale Zebra Technologies Corp., înregistrate în multe
jurisdicții din întreaga lume. Toate celelalte mărci comerciale aparțin proprietarilor lor. © 2022 Zebra
Technologies Corp. și/sau afiliații săi. Toate drepturile rezervate.

Informaţiile din acest document se pot modifica fără notificare prealabilă. Software-ul descris în acest
document este furnizat în condiţiile unui acord de licenţă sau al unui acord de confidenţialitate. Software-ul
poate fi utilizat sau copiat numai în conformitate cu termenii prezentelor acorduri.

Pentru informaţii suplimentare privind declaraţiile legale şi de proprietate, accesaţi:

SOFTWARE: zebra.com/linkoslegal.
COPYRIGHTURI: zebra.com/copyright.
GARANŢIE: zebra.com/warranty.
ACORD DE LICENŢĂ CU UTILIZATORUL FINAL: zebra.com/eula.

Termeni de utilizare

Declaraţie de proprietate

Acest CD conţine informaţii proprietate a companiei Zebra Technologies Corporation şi ale filialelor sale
(„Zebra Technologies”). Sunt oferite numai pentru informarea şi utilizarea de către părţi ce pun în funcţiune
şi întreţin echipamentul descris aici. Astfel de informaţii de proprietate nu pot fi utilizate, reproduse
sau divulgate către alte părţi pentru orice alt scop fără permisiunea expresă, scrisă, a companiei Zebra
Technologies.

COPYRIGHTURI

Îmbunătăţirea produselor

Îmbunătăţirea continuă a produselor este o politică a companiei Zebra Technologies. Toate specificaţiile şi
liniile de proiectare pot fi modificate fără notificare prealabilă.

Răspundere

Zebra Technologies ia măsuri pentru a se asigura că specificaţiile tehnice publicate şi manualele sunt
corecte. Cu toate acestea, pot apărea erori. Zebra Technologies îşi rezervă dreptul de a corecta aceste
erori şi respinge orice răspundere ce poate rezulta din această acţiune.

Limitarea răspunderii

În niciun caz, Zebra Technologies sau oricine altcineva implicat în procesul de creaţie, producţie sau livrare
a produsului aferent (inclusiv componentele hardware şi software) nu va fi răspunzător pentru vreo daună
(inclusiv, dar fără limitare, daune subsecvente, inclusiv pierderea de profit din afacere, întreruperea afacerii
sau pierderea informaţiilor de afaceri) ce rezultă din utilizarea sau imposibilitatea de utilizare a unui astfel
de produs, chiar dacă Zebra Technologies a fost avertizată de posibilitatea unor astfel de daune. Anumite
jurisdicţii nu permit excluderea sau limitarea daunelor subsecvente sau succesive; prin urmare, este posibil
ca limitarea sau excluderea menţionată mai sus să nu vi se aplice.

Dezambalare

Dezambalarea și scoaterea dispozitivului din cutie.

1. Îndepărtați cu grijă tot materialul de protecție de pe dispozitiv și păstrați containerul de transport pentru
depozitare sau expediere ulterioară.

2. Verificați dacă următoarele elemente se află în cutie:

• Computer cu ecran tactil

• Baterie litiu-ion

• Ghid de reglementare

3. Verificați dacă echipamentul este deteriorat. Dacă orice echipament lipsește sau este deteriorat,
contactați imediat Centrul global de asistență pentru clienți.

4. Înainte de a utiliza dispozitivul pentru prima dată, îndepărtați folia de protecție care acoperă ecranul.

Componente

Această secțiune prezintă componentele computerului cu ecran tactil TC15.

TC15 Ghid de inițiere rapidă

Figura 1Vedere din față

Tabelul 1Vedere din față

Număr Articol Descriere

1 Cameră față Realizează fotografii și înregistrări video (disponibilă doar pentru anumite

modele).

2 Receptor/microfon

secundar

3 Senzor de

proximitate/lumină

Receptorul se utilizează pentru redarea sunetului în modul Telefon.
Microfonul secundar se utilizează pentru modul difuzor.

Determină proximitatea pentru oprirea ecranului atunci când este în modul
telefon. Determină lumina ambiantă pentru controlul intensității luminii de
fundal a ecranului.

4 LED încărcare/

notificare

5 LED captură date Indică starea capturii de date.

6 Ecran tactil Afișează toate informațiile necesare pentru utilizarea dispozitivului.

Indică starea de încărcare a bateriei în timpul încărcării și notificările
generate de aplicație.

3

TC15 Ghid de inițiere rapidă

Tabelul 1Vedere din față(Continued)

Număr Articol Descriere

7 Microfon Se folosește pentru comunicare în modul Telefon.

8 Difuzor Asigură ieșirea semnalelor audio pentru redarea înregistrărilor video și a

muzicii. Asigură semnalul audio în modul difuzor.

9 Contacte pentru

încărcarea în
stand

10 Conector USB-C Asigură comunicațiile gazdă și client USB și încărcarea dispozitivului prin

11 Buton programabil Acest buton poate fi configurat pentru utilizarea cu alte aplicații.

12 Buton de scanare Inițiază captura de date (programabil).

Figura 2Vedere din spate

Asigură încărcarea dispozitivului folosind standuri sau accesorii.

cabluri și accesorii.

Tabelul 2Vedere din spate

Număr Articol Descriere

13 Antenă NFC Asigură comunicarea cu alte dispozitive compatibile NFC.

14 Suport pentru

cureaua de
mână de bază

15 Element de

eliberare a
bateriei

16 Capac baterie Capac detașabil care acoperă bateria litiu-ion de 5,000 mAh (tipică).

17 Buton de volum

sus/jos

18 Buton de

scanare

19 Bliț pentru

cameră

Asigură punctul de montare pentru accesoriul curea de mână de bază.

Se glisează pentru a scoate capacul bateriei.

Crește și reduce volumul audio (programabil).

Inițiază captura de date (programabil).

Asigură lumină pentru cameră.

4

TC15 Ghid de inițiere rapidă

Tabelul 2Vedere din spate(Continued)

Număr Articol Descriere

20 Cameră spate Realizează fotografii și înregistrări video.

21 Buton de

pornire

22 Fereastră de

ieșire

Pornește și oprește ecranul. Mențineți apăsat pentru a reseta dispozitivul sau
pentru a-l opri.

Asigură captura datelor folosind sistemul de scanare (imager).

Configurarea dispozitivului

Pentru a începe utilizarea dispozitivului pentru prima dată, trebuie să îl configurați.

1. Instalați un card microSD (opțional).

2. Instalați o cartelă nano-SIM (opțional).

3. Instalați bateria.

4. Instalați o curea de mână (opțional).

5. Încărcați dispozitivul.

6. Porniți dispozitivul.

Instalarea sau înlocuirea cardului microSD

Slotul de card microSD asigură un spațiu de stocare secundar nevolatil. Slotul se află în compartimentul
bateriei, acesta putând fi identificat după scoaterea bateriei. Consultați documentația furnizată cu cartela
pentru mai multe informații și urmați recomandările de utilizare ale producătorului.

NOTĂ: În sertarul cardului SD/cartelei SIM se pot introduce două cartele SIM sau o cartelă SIM și
un card microSD.

ATENȚIE: Respectați măsurile adecvate de protecție împotriva descărcărilor electrostatice (ESD)
pentru a evita deteriorarea cardului microSD. Măsurile adecvate de protecție ESD includ, dar nu
se limitează la operarea pe un covoraș antistatic ESD și asigurarea că operatorul este legat în
mod corespunzător la pământ.

1. Înainte de a instala sau a înlocui cardul microSD, opriți dispozitivul.

5

TC15 Ghid de inițiere rapidă

2. Glisați elementul de eliberare a bateriei în poziția de deblocare și mențineți-l în această poziție.

3. Scoateți capacul bateriei accesând spațiile laterale de pe partea dreaptă sau stângă și dați drumul

elementului de eliberare a bateriei.

6

TC15 Ghid de inițiere rapidă

4. Țineți capacul bateriei lângă spațiile laterale de pe partea dreaptă și stângă și trageți-l afară.

7

5. Scoateți bateria.

TC15 Ghid de inițiere rapidă

8

TC15 Ghid de inițiere rapidă

6. Cu ajutorul degetului, scoateți sertarul cardului SD/cartelei SIM.

7. Scoateți sertarul cardului SD/cartelei SIM din dispozitiv.

9

TC15 Ghid de inițiere rapidă

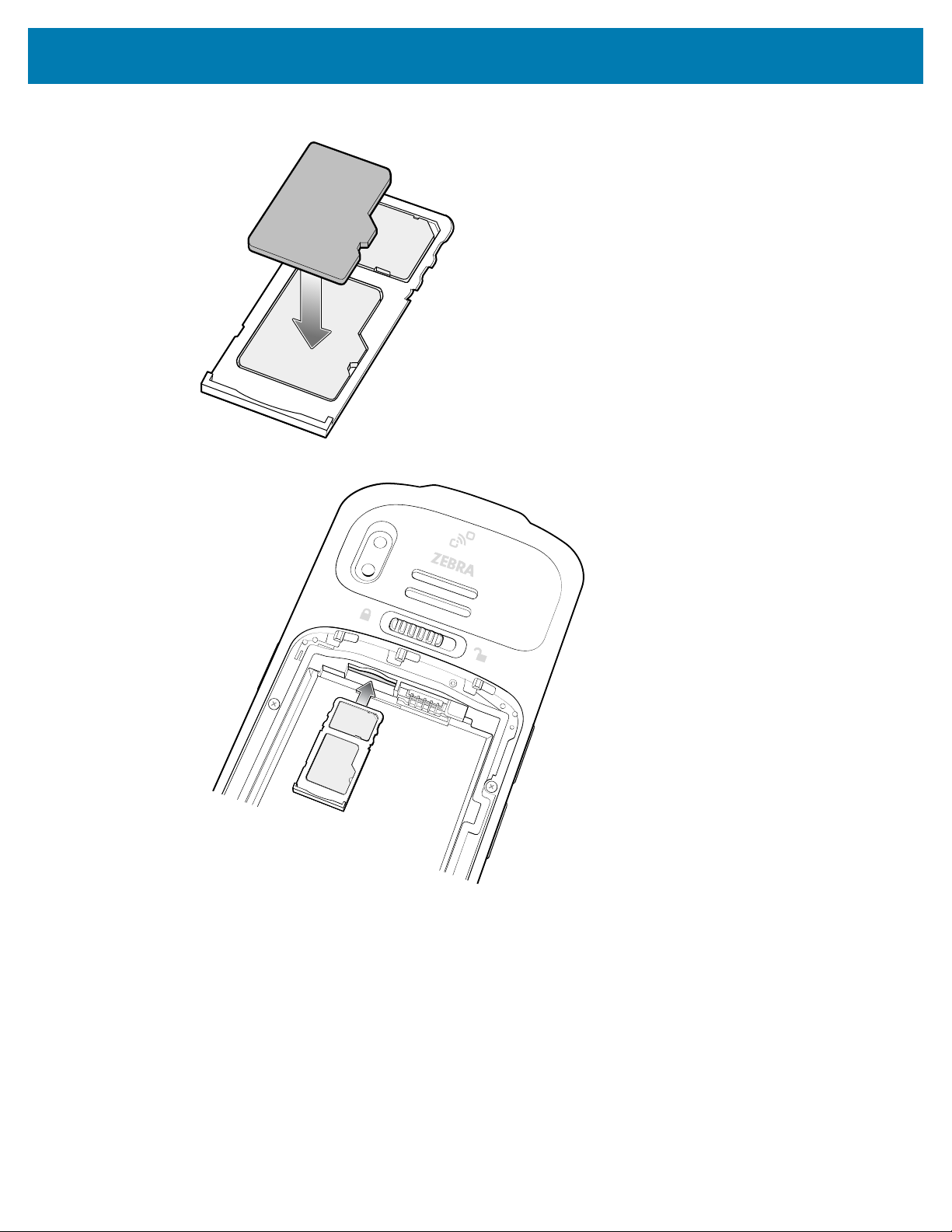

8. Introduceți sau înlocuiți cardul microSD în sertarul cardului SD/cartelei SIM.

9. Introduceți sertarul cardului SD/cartelei SIM în dispozitiv.

10. Apăsați sertarul cardului SD/cartelei SIM în dispozitiv pentru a vă asigura că este fixat bine în poziție.

10
