포장 풀기
기능
TC15 빠른 시작 설명서
상자에서 장치 포장을 풉니다.
1. 장치에서 모든 보호재를 조심스럽게 벗겨내고, 운송 포장재는 나중에 보관 또는 운송 시 사용할 수 있도록 보관합
니다.
2. 포장 상자 안에 다음 품목이 있는지 확인합니다.
• 터치형 컴퓨터
• 리튬이온 배터리
• 규격 설명서
3. 손상된 부분이 없는지 살펴보십시오. 손상되었거나 빠진 장비가 있는 경우 글로벌 고객 지원 센터에 바로 문의하
십시오.
4. 장치를 처음 사용하기 전에 디스플레이에서 보호용 필름을 제거하십시오.
이 섹션에는 TC15 터치컴퓨터의 기능이 나열되어 있습니다.
그림 1 정면도
번호 항목 설명
1 전면부 카메라 사진과 동영상을 촬영합니다(일부 모델에서 사용 가능).
2 수신기/서브 마이크 핸드셋 모드에서 오디오를 재생하는 데 사용합니다./장치 전면 상단에 있습니다.
3 근접/조명 센서 핸드셋 모드에서 디스플레이를 끄기 위해 근접도를 확인합니다. 디스플레이 백라
이트 강도를 제어하기 위해 주변 조명을 확인합니다.
4 데이터 캡처 LED 데이터 캡처 상태를 나타냅니다.
5 충전/알림 LED 충전하는 동안 배터리 충전 상태 및 애플리케이션에서 생성된 알림을 나타냅니다.
6 터치 스크린 장치를 작동하는 데 필요한 모든 정보를 표시합니다.
7 마이크 핸드셋 모드에서 통신하는 데 사용합니다. 장치 전면 하단에 있습니다.
8 스피커 동영상 및 음악 재생을 위한 오디오 출력을 제공합니다. 스피커폰 모드에서 오디
오를 제공합니다.
9 크래들 충전 접촉 단자크래들과 액세서리를 통해 장치 충전을 제공합니다.
3
TC15 빠른 시작 설명서
번호 항목 설명
10 USB-C 커넥터 케이블과 액세서리를 통해서 UBS 호스트 및 클라이언트 통신 기능과 장치 충전
기능을 제공합니다.
11 프로그래밍 버튼 이 버튼은 다른 애플리케이션용으로 구성할 수 있습니다.
12 스캔 버튼 데이터 캡처를 시작합니다(프로그래밍 가능).
그림 2 후면도
장치 설정
표 1 후면도
번호 항목 설명
13 NFC 안테나 다른 NFC 지원 장치와 통신합니다.
14 기본 핸드 스트랩
부착점
15 배터리 고정쇠 밀어서 배터리 덮개를 분리합니다.
16 배터리 덮개 5,000mAh(일반) 리튬이온 배터리를 감싸고 있는 분리형 덮개입니다.
17 볼륨 조정 버튼 오디오 볼륨을 높이고 낮춥니다(프로그래밍 가능).
18 스캔 버튼 데이터 캡처를 시작합니다(프로그래밍 가능).
19 카메라 플래시 카메라용 조명을 제공합니다.
20 후면부 카메라 사진과 동영상을 촬영합니다.
21 전원 버튼 디스플레이를 켜거나 끕니다. 길게 눌러서 장치를 재설정하거나 전원을 끕니다.
22 출력 창 이미저를 사용해서 데이터를 캡처합니다.
장치를 처음 사용하는 경우 설정을 해야 합니다.
1. microSD 카드 설치합니다(선택 사항).
핸드 스트랩 액세서리를 위한 기본 부착점입니다.
2. 나노 SIM 카드 설치합니다(선택 사항).
3. 배터리를 장착합니다.
4
4. 핸드 스트랩 장착합니다(선택 사항).
5. 장치를 충전합니다.
6. 장치의 전원을 켭니다.
microSD 카드 설치 또는 교체
microSD 카드 슬롯은 비휘발성 보조 저장 장치 기능을 제공합니다. 슬롯은 배터리 수납칸 내부에 있으며 배터리를
분리한 후 찾을 수 있습니다. 자세한 정보는 카드와 함께 제공된 설명서를 참조하고 제조업체의 사용 시 권장 사항을
따르십시오.
주의: microSD 카드의 손상을 방지하려면 적절한 ESD(정전기 방전) 사전 예방 조치를 따르십시오. 적절
한 ESD 사전 예방 조치에는 ESD 매트에서 작업하고 작업자 접지를 제대로 수행하는 등 다양한 방법이 있
습니다.
1. 배터리 고정쇠를 잠금 해제 위치로 밉니다.
TC15 빠른 시작 설명서
5
2. 배터리 덮개를 분리합니다.
TC15 빠른 시작 설명서
6
3. 배터리를 분리합니다.
TC15 빠른 시작 설명서
7
TC15 빠른 시작 설명서
4. 손톱이나 플라스틱 도구를 사용해 SD/SIM 카드 드로어를 꺼냅니다.
5. 장치에서 SD/SIM 카드 드로어를 분리합니다.
8
TC15 빠른 시작 설명서
6. SD/SIM 카드 드로어에 microSD 카드를 넣거나 교체합니다.
7. SD/SIM 카드 드로어를 장치에 삽입합니다.
8. 장치에서 SD/SIM 카드 드로어를 눌러 단단히 고정되었는지 확인합니다.
9
9. 배터리를 삽입합니다.
TC15 빠른 시작 설명서
10. 배터리 덮개를 끼웁니다.
10
SIM 카드 설치 또는 교체
슬롯은 배터리 수납칸 내부에 있으며 배터리를 분리한 후 찾을 수 있습니다. 자세한 정보는 카드와 함께 제공된 설명
서를 참조하고 제조업체의 사용 시 권장 사항을 따르십시오.
참고: 나노 SIM 카드만 사용하십시오.
주의: SIM 카드의 손상을 방지하려면 적절한 ESD(정전기 방전) 사전 예방 조치를 따르십시오. 적절한
ESD 사전 예방 조치에는 ESD 매트에서 작업하고 작업자 접지를 제대로 수행하는 등 다양한 방법이 있습
니다.
1. 배터리 고정쇠를 잠금 해제 위치로 밉니다.
TC15 빠른 시작 설명서
11
2. 배터리 덮개를 분리합니다.
TC15 빠른 시작 설명서
12
3. 배터리를 분리합니다.
TC15 빠른 시작 설명서
13
TC15 빠른 시작 설명서
4. 손톱이나 플라스틱 도구를 사용해 SD/SIM 카드 드로어를 꺼냅니다.
5. 장치에서 SD/SIM 카드 드로어를 분리합니다.
14
TC15 빠른 시작 설명서
6. SD/SIM 카드 드로어에 SIM 카드를 넣거나 교체합니다.
7. SD/SIM 카드 드로어를 장치에 삽입합니다.
8. 장치에서 SD/SIM 카드 드로어를 눌러 단단히 고정되었는지 확인합니다.
15
9. 배터리를 삽입합니다.
TC15 빠른 시작 설명서
10. 배터리 덮개를 끼웁니다.
배터리 장착 또는 교체
이 섹션에서는 장치에 배터리를 장착하는 방법에 대해 설명합니다.
16
TC15 빠른 시작 설명서
참고: 특히 배터리 홈에 라벨, 자산 태그, 스티커를 붙이거나 각인하는 등 장치를 임의로 변경하면 장치 또
는 액세서리의 성능이 저하될 수 있습니다. 밀봉(침투 방지 수준: IP), 내충격 성능(낙하 및 전복), 기능성,
내온도성 등과 같은 성능 수준에 영향이 발생할 수 있습니다. 배터리 홈에 라벨, 자산 태그, 스티커를 부착
하거나 각인하는 등의 조작을 절대 하지 마십시오.
1. 스위치를 잠금 해제 위치로 밉니다.
17
2. 배터리 덮개를 당겨 분리합니다.
TC15 빠른 시작 설명서
3. 접촉 부위를 정렬하고, 배터리를 비스듬히 제 위치에 밀어 넣은 다음 장치 뒷면의 배터리 수납칸에 배터리 상단을
먼저 삽입합니다.
18
TC15 빠른 시작 설명서
4. 배터리 하단을 배터리 수납칸으로 누릅니다.
5. 덮개를 하단 고정쇠에 삽입하고 정렬합니다.
19
TC15 빠른 시작 설명서

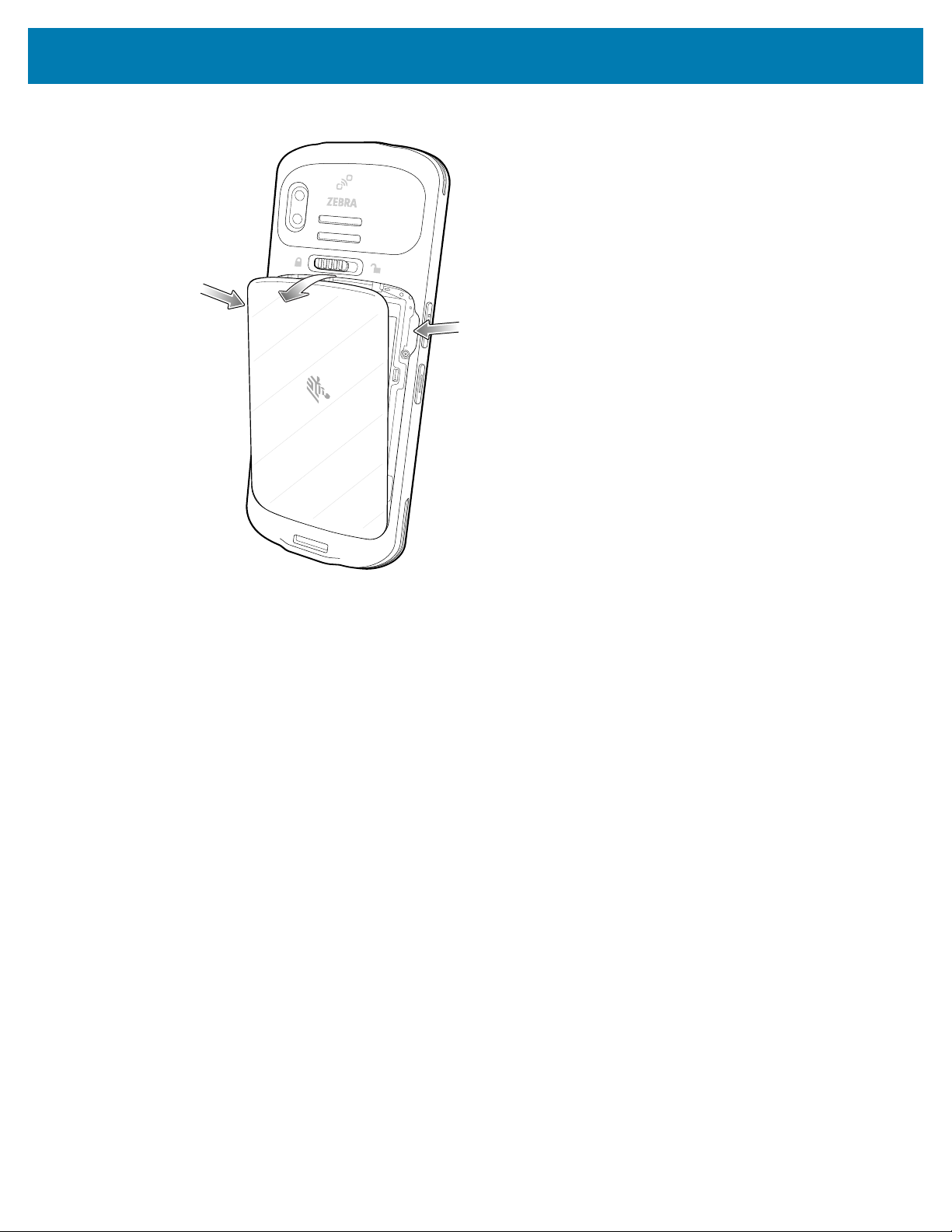

6. 덮개가 고정될 때까지 상단 고정쇠에 밀어 넣습니다.
20
TC15 빠른 시작 설명서
7. 배터리를 분리하려면 배터리 하단부터 배터리를 들어 올립니다.
21
충전
TC15 빠른 시작 설명서
주의: 장치 제품 참조 자료 설명서에 설명된 배터리 안전 지침을 따르십시오.
장치 및/또는 보조 배터리를 충전하려면 다음 액세서리 중 하나를 사용하십시오.
액세서리 부품 번호 설명
장치 충전
보조 배터리 충전기가 있는
1슬롯 충전 전용 크래들
TC15 USB-C2A 케이블 CBL-TC5X-USBC2A-01 장치에 USB-A - USB-C 전원을 제공합니다.
1. 장치를 충전 크래들 슬롯에 삽입하여 충전을 시작합니다.
• 장치에 고무 케이스가 포함되어 있다면 크래들에 심을 사용할 필요가 없습니다. 심이 크래들에 있다면 장치를
충전 슬롯에 삽입하기 전에 먼저 심을 제거해야 합니다.
• 장치에 고무 케이스가 없으면 크래들에 심을 사용해야 합니다. 심이 크래들에 없으면 장치를 충전 슬롯에 삽입
하기 전에 먼저 심을 삽입해야 합니다.
2. 장치가 올바르게 장착되었는지 확인합니다.
장치의 충전/알림 LED는 장치의 배터리 충전 상태를 나타냅니다. 완전히 방전된 배터리는 약 3.5시간 내에
100%까지 충전되며 약 2시간 내에 80%까지 충전됩니다.
참고: 대부분의 경우 80% 충전량이면 일상적인 사용에는 지장이 없습니다.
가장 빠른 충전을 위해서는 Zebra 충전 액세서리 및 배터리만 사용하십시오. 장치가 휴면 모드인 상태
로 실내 온도에서 배터리를 충전하십시오.
CRD-TC1XTN28-2SC-01 충전 전용 장치입니다. DC 케이블(CBL-
DC-388A1-01), AC 코드(23844-00R) 및 전원
공급 장치(PWR-BGA12V50W0WW)가 필요합
니다.
22
충전 표시등
LED 충전 표시등에 충전 상태가 표시됩니다.
표 2 LED 충전 표시등
TC15 빠른 시작 설명서
상태 표시
꺼짐
황색으로 느리게 깜박임(4
초마다 한 번씩 깜박임)
빨간색으로 느리게 깜박임
(4초마다 한 번씩 깜박임)
녹색으로 켜져 있음
빨간색으로 켜져 있음
황색으로 빠르게 깜박임(1
초에 두 번 깜박임)
빨간색으로 빠르게 깜박임
(1초에 두 번 깜박임)
• 장치가 충전되지 않습니다.
• 장치가 크래들에 제대로 삽입되어 있지 않거나 전원에 연결되어 있지 않습니다.
• 충전기/크래들에 전력이 공급되지 않습니다.
• 장치를 충전하는 중입니다.
• 장치가 충전 중이지만 배터리 수명이 다해 갑니다.
• 충전이 완료되었습니다.
• 충전이 완료되었지만 배터리 수명이 다해 갑니다.
충전 오류입니다. 예를 들면 다음과 같습니다.
• 온도가 너무 낮거나 높습니다.
• 충전이 완료되지 않고 너무 오래 지속되었습니다(일반적으로 8시간).
충전 오류가 발생했지만 배터리 수명이 다해 갑니다. 예를 들면 다음과 같습니다.
• 온도가 너무 낮거나 높습니다.
• 충전이 완료되지 않고 너무 오래 지속되었습니다(일반적으로 8시간).
보조 배터리 충전
1. 접촉 부위를 정렬하고, 배터리를 비스듬히 제 위치에 밀어 넣은 다음 충전 홈에 배터리 상단을 먼저 삽입합니다.
2. 배터리를 살짝 눌러 제대로 접촉하는지 확인합니다.
컵의 보조 배터리 충전 LED는 보조 배터리 충전 상태를 나타냅니다. 완전히 방전된 배터리는
5°C~10°C(41°F~50°F) 및 45°C~50°C(113°F~122°F)에서 약 3.5시간 내에 80%까지 충전됩니다. 완전히 방전
된 배터리는 10°C~45°C(50°F~113°F)에서 약 2시간 내에 80%까지 충전됩니다.
참고: 대부분의 경우 80% 충전량이면 일상적인 사용에는 지장이 없습니다.
가장 빠른 충전을 위해서는 Zebra 충전 액세서리 및 배터리만 사용하십시오. 장치가 휴면 모드인 상태
로 실내 온도에서 배터리를 충전하십시오.
23
보조 배터리 LED 충전 표시등
LED 충전 표시등에 충전 상태가 표시됩니다.
표 3 LED 충전 표시등
상태 표시
TC15 빠른 시작 설명서
황색으로 켜져 있음
녹색으로 켜져 있음
빨간색으로 빠르게 깜박임
(1초에 두 번 깜박임)
꺼짐
• 보조 배터리가 충전 중입니다.
• 보조 배터리의 충전이 완료되었습니다.
충전 오류입니다. 예를 들면 다음과 같습니다.
• 보조 배터리가 제대로 놓여 있으며 배터리 수명이 다해 가는지 살펴보십시오.
• 슬롯에 보조 배터리가 없습니다.
• 보조 배터리가 슬롯에 올바르게 장착되지 않았습니다.
• 크래들에 전력이 공급되지 않습니다.
충전 온도
5°C~50°C(41°F~122°F)에서 배터리를 충전합니다. 장치 또는 액세서리는 항상 지침에 따라 안전하고 지능적인 방
식으로 배터리를 충전해야 합니다. 온도가 높은 경우(예: 약 37°C(98°F)) 장치 또는 액세서리에서 짧은 시간 동안 배
터리 충전을 교대로 활성화 및 비활성화하여 배터리를 허용 온도로 유지합니다. 비정상적인 온도로 인해 충전이 비활
성화될 때 장치 또는 액세서리는 LED를 통해 이를 표시하며 디스플레이에 알림이 나타납니다.
보조 배터리 충전기가 있는 1슬롯 충전 전용 크래들
참고:
• 장치에 고무 케이스가 포함되어 있다면 크래들에 심을 사용할 필요가 없습니다. 심이 크래들에 있다면
장치를 충전 슬롯에 삽입하기 전에 먼저 심을 제거해야 합니다.
• 장치에 고무 케이스가 없으면 크래들에 심을 사용해야 합니다. 심이 크래들에 없으면 장치를 충전 슬롯
에 삽입하기 전에 먼저 심을 삽입해야 합니다.
24
TC15 빠른 시작 설명서
25
1 장치 충전 슬롯
2 보조 배터리 충전 슬롯
3 심
TC15 빠른 시작 설명서
USB-C 케이블 및 벽면 충전기
내부 이미저를 사용하여 스캐닝
바코드를 읽으려면 스캔 지원 애플리케이션이 필요합니다. 장치에는 이미저를 활성화하고, 바코드 데이터를 디코딩
하고, 바코드 내용을 표시할 수 있는 DataWedge 애플리케이션이 포함되어 있습니다.
1. 장치에서 애플리케이션이 열려 있고 텍스트 필드에 초점이 맞춰져 있는지(텍스트 필드에 텍스트 커서가 있음) 확
인합니다.
26
TC15 빠른 시작 설명서
2. 장치 위쪽에 있는 출력 창이 바코드를 향하게 합니다.
3. 스캔 버튼을 길게 누릅니다.
빨간색 레이저 조준 패턴이 켜지면서 조준을 도와줍니다.
참고: 장치가 선택 목록 모드에 있으면 십자선 또는 조준점이 바코드에 닿을 때까지 이미저가 바코드를 디
코딩하지 않습니다.
27
TC15 빠른 시작 설명서
4. 바코드가 조준 패턴에서 십자선 내의 영역 안에 있는지 확인합니다. 조준점은 밝은 조명 환경에서 가시성을 향상
하는 데 사용됩니다.
그림 3 조준 패턴
그림 4 조준 패턴에 바코드가 여러 개 있는 경우의 선택 목록 모드
5. 데이터 캡처 LED에 빨간색 불(SE4710), 녹색 불(SE4100) 또는 ??? (SE4770)이 들어오고 알림음이 울리며 바코
드가 성공적으로 디코딩되었음을 나타냅니다.
6. 스캔 버튼을 놓습니다.
참고: 대개 이미저 디코딩은 즉시 수행됩니다. 스캔 버튼을 누르고 있는 동안 장치가 불량하거나 판독이 어
려운 바코드의 디지털 사진(이미지)을 가져오는 데 필요한 단계를 반복합니다.
7. 바코드 내용 데이터가 텍스트 필드에 표시됩니다.

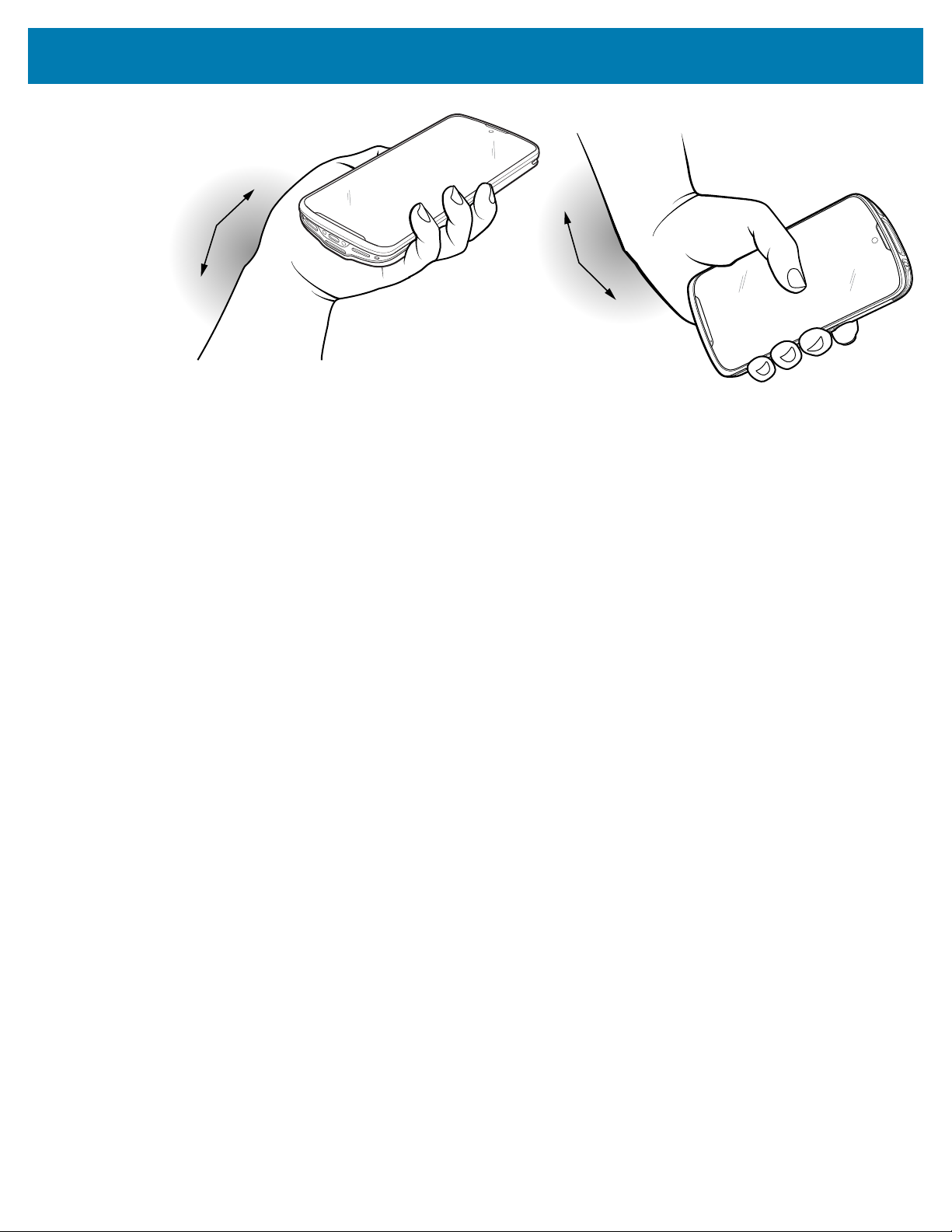

인체공학적 고려 사항
휴식을 취하면서 교대로 작업하는 것이 좋습니다.
주의: 지나친 손목 꺾임을 주의하십시오.
