Introdução
Os berços de leitor sem fio STB20XX funcionam como carregadores
e interfaces de comunicação de host dos leitores sem fio Série MT2000.
Os berços podem ficar sobre uma mesa, montados na parede ou em uma
empilhadeira (apenas o STB2000-F). Este documento descreve as instruções
básicas para configuração e uso do berço. Exceto quando especificado, "berço"
refere-se a todas as configurações do berço com um compartimento. Qualquer
comentário sobre transmissão de informações refere-se especificamente a
berços com tecnologia Bluetooth.
Configurações
Configuração
do berço
STB2000 Um compartimento, apenas carregador.
STB2078 Um compartimento, interface múltipla com tecnologia Bluetooth.
STB2000-F Um compartimento para empilhadeira, apenas carregador.
Os berços apenas para carga podem se comunicar com um PC
ActiveSync mediante a conexão de um cabo USB ao conector
via
USB (consulte
Nota: A porta USB é usada somente para serviço e manutenção.
Os berços com Bluetooth
Bluetooth e transmitem dados ao host por um cabo conectado
(consulte
Conexões na página 7).
Conexões na página 7).
Descrição
recebem dados do leitor via rádio
Acessórios
O equipamento a seguir pode ser necessário:
Para o berço STB2000/STB2078:
• Fonte de alimentação para montagem em mesa/parede. Consulte detalhes em
Fonte de alimentação na página 19.
•
Se for o caso, três parafusos, dependendo da superfície, para montagem
em parede (não são fornecidos pela Zebra).
Para o berço STB2000-F:
• Suporte de montagem (acompanha o produto).
• Fonte de alimentação para empilhadeira (acompanha o produto). Consulte
Fonte de alimentação na página 19 para obter detalhes.
• Três parafusos de 8-32 x 1,25 pol. para fixar o berço no suporte (acompanham
o produto).
• Quatro parafusos para fixar o suporte na superfície de montagem (não são
fornecidos pela Zebra).
4 Berços com 1 compartimento do STB20XX
Documentação relacionada
• Guia de inicialização rápida do MT2070/MT2090 (p/n 72-117308-xx)
• Guia do usuário do MT2070/MT2090 (p/n 72E-117859-xx)
• Guia do integrador do MT2070/MT2090 (72E-117858-xx)
• Arquivo de ajuda do EMDK (Enterprise Mobility Developer Kit, Kit do
desenvolvedor de mobilidade empresarial)
A documentação está disponível em: http://www.zebra.com/support.
Desembalagem
Remova com cuidado todo o material de proteção que envolve o berço e
guarde a embalagem original para armazenamento e envio. Verifique se algum
equipamento está danificado. Se houver algum dano ou faltar alguma peça, ligue
imediatamente para o Centro de suporte a Zebra autorizado. Consulte os dados de
contato nas Informações sobre assistência técnica na contracapa.
Verifique se recebeu todo o equipamento listado abaixo:
• STB2000/STB2078:
• Berço (adaptador para montagem em mesa instalado)
• Adaptador para montagem em parede
• STB2000-F:
• Berço
• Suporte de montagem
• Três parafusos de 8-32 x 1,25 pol. para fixar o berço no suporte
Guia de consulta rápida 5
Funções
Frente
Adaptador
de mesa
(montagem
horizontal)
Código de
barras de
emparelhamento (apenas
STB2078)
LED
Travas
Contatos de carga/comunica
AVISO! Nunca conecte um cabo Ethernet ou de telefone na porta da interface do
host.
ção
Montagem
2
Furo
Furo de
parafuso do
suporte para
empilhadeira
liberação do
alimentação
para cabo de
alimentação
parafuso do
suporte para
empilhadeira
1
Pé de
borracha
Gancho
do cabo
Travas de
adaptador
Porta de
Ranhura
Furo de
1
1
Usado para fixar o suporte no berço STB2000-F
(empilhadeira).
2
Usado na montagem do berço STB20XX.
Traseira
Furo de
monta-
gem
Furo de
parafuso
do suporte
para
empilha-
1
deira
Pé de
borracha
Host/USB
Ranhura
para cabo
Porta do
host/USB
Botão de
conversão
para
montagem
em parede
Pés de
borracha
2
6 Berços com 1 compartimento do STB20XX
Suporte de montagem (apenas STB2000-F)
O suporte de montagem é usado para instalar o berço em uma empilhadeira. Monte o
suporte de modo que o berço fique ao alcance do usuário. A área de alcance
recomendada tem um raio de 38 cm (15 polegadas), medido da parte frontal do ombro
do usuário até a empunhadura do leitor.
Três isoladores garantem um encaixe seguro com o mínimo de vibração. O suporte
tem furos que fornecem acesso ao host e às portas de alimentação e permitem a
fixação dos cabos com as presilhas.
Monta-
gem
Suporte
Isolador
Cabo
Acesso
Furo
Isolante
Furos
para
prender
o cabo
Furos para montagem
em empilhadeira
Furos para
prender
cabos
Isolante
Furos
para
prender
cabos
Furos para
montagem
em
empilhadeira
CUIDADO Confirme se o botão de conversão para montagem em parede, localizado
na parte traseira do berço, está na posição correta para montagem
vertical. Se não estiver, gire-o no sentido anti-horário para acionar as travas.
CUIDADO Não deve ser utilizado em locais perigosos.
Guia de consulta rápida 7
Conexões
IMPORTANTE Conecte o cabo USB/ de interface host e a fonte de alimentação
CUIDADO Orientação de cabeamento: Toda a fiação deve ser protegida contra tensão
As conexões podem variar de acordo com a configuração do berço. Os berços
STB2000 e STB2000-F são apenas carregadores. A porta de interface do host
pode ser usada apenas para conectar um cabo USB a um PC para se ter uma
conexão ActiveSync.
NOTA A porta de host é uma porta para manutenção do scanner e somente pode
(se necessário) na ordem abaixo para garantir a operação
correta do leitor e do berço.
e seu trajeto deve ser afastada de fontes de calor e de peças móveis. O
cabo deve ser classificado de forma apropriada para exposição à água,
óleo e graxa. Todo o cabeamento deve ser encapado de forma apropriada
para protegê-lo da exposição à água, óleo e graxa quando montado em
uma empilhadeira.
ser usada para uma conexão ActiveSync.
Porta USB/Host
Porta de alimentação
1. Insira o cabo USB ou de interface do host na porta USB/host do berço.
2. Conecte a outra extremidade do cabo ao computador.
3. Conecte o cabo apropriado à fonte de alimentação e a uma fonte de
alimentação CA, caso necessário.
4. Opcional: passe o núcleo de ferrita do cabo da fonte de alimentação pelas
saliências do suporte, localizadas na parte inferior do berço, e encaixe os
cabos do host e de força pelas ranhuras apropriadas.
No caso de berço de empilhadeira, se os cabos não forem passados pelas
respectivas ranhuras, é recomendável o uso de prendedores para fixar os
cabos na placa de montagem depois que eles forem conectados ao berço
(consulte Montagem do STB2000-F na empilhadeira).
8 Berços com 1 compartimento do STB20XX
5. Se necessário, faça a leitura do código de barras de host apropriado (em
interfaces sem detecção automática).
6. No caso de berço com Bluetooth, faça a leitura do código de barras de
emparelhamento do berço. Consulte o Guia do usuário.
Alteração da interface do host
Para conectar-se a outro host, ou usar um outro cabo para conectar-se ao
mesmo host:
1. Desligue a fonte de alimentação do berço.
2. Desconecte o cabo de interface do host.
3. Conecte o cabo de interface ao novo host, ou o novo cabo de interface ao host
existente.
4. Reconecte a fonte de alimentação, se necessário.
5. Se necessário, faça a leitura do código de barras de host apropriado
(em interfaces sem detecção automática). Consulte o Guia do usuário.
CUIDADO Se o leitor não reconhecer o host, desconecte a fonte e conecte-a
novamente após conectar o cabo do host.
Montagem do berço
Montagem horizontal
1. O berço vem com o adaptador de mesa para montagem horizontal instalado
(consulte Funções na página 5). Se ele foi substituído pelo adaptador de
parede, remova este último e encaixe novamente o adaptador de mesa.
2. Use uma chave de fenda Phillips para girar o Botão de conversão para
montagem em parede para a posição correta para montagem em
mesa/horizontal (consulte Funções na página 5).
3. Conecte os cabos apropriados.
4. Coloque o berço na mesa e encaixe o leitor.
Guia de consulta rápida 9
Montagem vertical
Para montar o berço em uma superfície vertical:
1. Use uma chave de fenda Phillips para girar o Botão de conversão para
montagem em parede para a posição correta para montagem vertical (em
parede) (consulte Funções na página 5). As travas frontais se alongam para
encaixe nas fendas na base do cabo do leitor.
2. Use uma chave de fenda Phillips para remover os parafusos da parte traseira
do berço, como na ilustração, e siga as etapas abaixo para instalar o adaptador
de parede.
Use os dedos para apertar as travas de
liberação do adaptador enquanto o puxa.
Adaptador de
mesa
Adaptador de
parede
1 2
3
4 5
3. Conecte os cabos de interface e de alimentação às portas apropriadas
(consulte Conexões).
4. Encaixe os cabos nas ranhuras apropriadas.
5. Marque a superfície onde será montado o berço usando o gabarito de
montagem do Guia do usuário do MT2070/MT2090 para determinar a
localização dos furos dos parafusos.
6. Faça furos de orientação para dois parafusos.
7. Encaixe firmemente o berço na superfície.
8. Coloque o leitor no berço.
10 Berços com 1 compartimento do STB20XX
Á
Montagem do STB2000-F na empilhadeira
1. Consulte a Comissão Interna de Prevenção
de Acidentes (CIPA) para determinar o local
de montagem apropriado que esteja na
área de alcance recomendada de 38 cm
(15 polegadas).
2. Confirme se o Botão de conversão para
montagem em parede está na posição
correta (consulte Cuidado na página 6).
3. Conecte os cabos de alimentação e do host
às portas apropriadas (consulte Conexões na
página 7).
4. Alinhe os furos para parafusos do berço aos
furos dos isoladores.
5. Prenda o berço no suporte usando três
parafusos de 8-32 x 1,25 pol. tipo Phillips nos
furos do berço e do isolador.
6. Marque a superfície de montagem pelos
quatro furos para parafusos no suporte para
montagem ou use o modelo de montagem
para determinar o local dos parafusos.
7. Faça furos de orientação na superfície de
montagem para quatro parafusos de 1/4-20,
com mínimo de 1,0 pol. de comprimento,
tipo Phillips.
8. Se desejado, passe as presilhas pelos furos
em cada lado do suporte e fixe os cabos do
host e de alimentação ao longo das bordas
do suporte.
9. Encaixe o suporte na superfície de
montagem.
10.Coloque o leitor no berço (consulte Inserção
do leitor no berço na página 11).
rea de alcance
15 pol. Raio
Visão lateral, sentado
15 pol. Raio
Vista superior
15 pol.
Raio
Visão lateral, de pé
Guia de consulta rápida 11

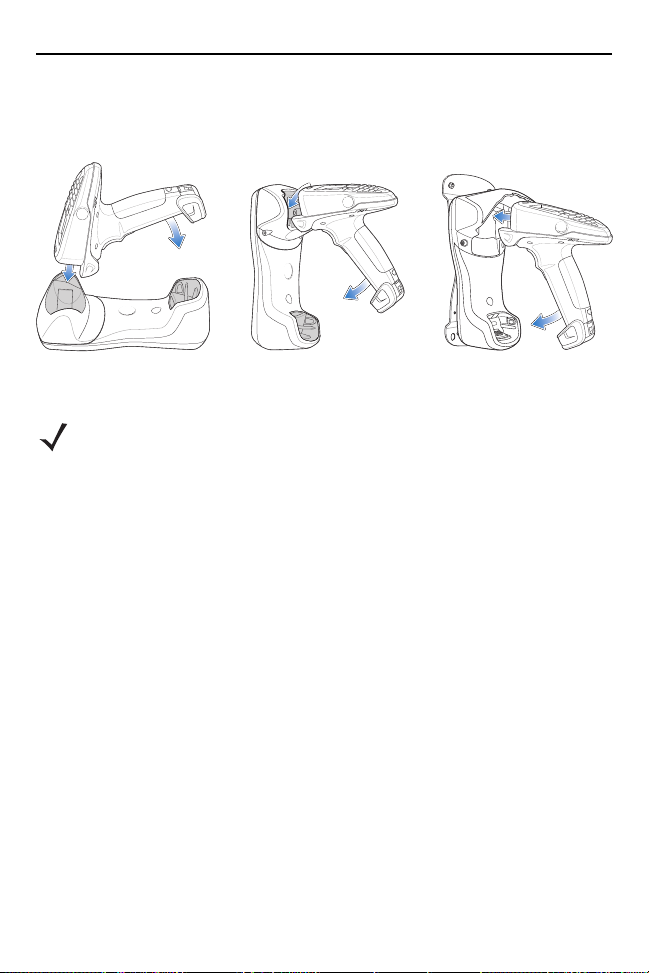

Inserção do leitor no berço
Para inserir o leitor no berço, introduza primeiro a parte superior. Pressione o
cabo até sentir que ele encaixou, acionando os contatos no berço e no leitor.
1
Montagem em mesa
NOTA
Ao inserir o dispositivo em um berço montado em parede, verifique se o
rebaixo para gancho do dispositivo se encaixa nos ganchos do adaptador
para montagem em parede (quando aplicável).
1
2
2
Montagem em
parede
1
2
Montagem em
empilhadeira
Remoção do scanner da empilhadeira e dos berços montados verticalmente
Para remover o scanner do berço montado verticalmente, remova primeiramente
a parte inferior do scanner.
Envio de dados ao computador host
Bluetooth)
O berço recebe dados do leitor via conexão de rádio sem fio, e envia dados ao
computador host pelo cabo do host. O leitor e o berço devem estar emparelhados
para que a comunicação sem fio seja bem-sucedida.
(apenas berços com
12 Berços com 1 compartimento do STB20XX
Emparelhamento (apenas berços com Bluetooth)
O emparelhamento registra um leitor no berço para que eles possam trocar
informações. O STB2078 opera em dois modos: leitor para berço e
vários leitores para berço. No modo leitor para berço, o emparelhamento é feito
inserindo o leitor no berço (se o emparelhamento por contato estiver ativado)
ou fazendo a leitura do código de barras de emparelhamento. No modo vários
leitores para berço, é possível emparelhar até sete leitores no mesmo berço.
É preciso fazer a leitura de um código de barras de vários pontos para ativar
esse recurso.
Os códigos de barras de emparelhamento ficam na parte frontal e na parte
traseira do berço. Para emparelhar o leitor com o berço, faça a leitura do código
de barras de emparelhamento. Uma sequência de bips agudo-grave-agudo-grave
será seguida por outra de bips grave-agudo para indicar o êxito do emparelhamento
e a conexão com o dispositivo remoto. Uma sequência de bips longos grave-agudo
indica emparelhamento malsucedido. Consulte o Guia do usuário para obter mais
informações.
Perda da conexão com o host
Se os dados lidos não forem transmitidos ao host do berço, verifique se todos os
cabos estão conectados e se a fonte de alimentação está ligada à tomada de CA
apropriada, se aplicável. Se ainda assim os dados lidos não forem transmitidos
ao host, estabeleça a conexão com o host novamente:
1. Desligue a fonte de alimentação do berço.
2. Desconecte o cabo de interface do host do berço.
3. Espere três segundos.
4. Conecte o cabo de interface do host ao berço novamente.
5. Ligue a fonte de alimentação do berço, se necessário.
6. Estabeleça o emparelhamento com o berço novamente, fazendo a leitura do
código de barras de emparelhamento.
Guia de consulta rápida 13
Carregamento da bateria do leitor no berço
Para carregar a bateria do leitor, coloque-o no berço (consulte Inserção do leitor
no berço na página 11). O indicador LED do leitor começa a piscar em verde
quando a bateria começa a ser carregada. A carga total de uma bateria
completamente descarregada pode levar até quatro horas com uma fonte de
alimentação externa, e até dez usando o cabo de interface.
Indicadores LED
Indicadores LED do leitor
Apagado Leitor sem alimentação (bateria descarregada ou removida);
LED verde pisca O leitor está sendo carregado (quando o berço está sendo
Vermelho piscando Problema no carregamento ou na transmissão de dados.
Azul constante O berço está sendo alimentado.
NOTA Informações adicionais dos LEDs do berço:
Berço STB2000 - o LED azul fica apagado quando há uma conexão USB
mas não uma fonte de alimentação CA.
Berço STB2078 - o LED azul acende quando há uma conexão USB, mas não
uma fonte de alimentação CA.
leitor em baixa potência e pronto para ler; ou a bateria está
completamente carregada e o leitor está pronto para a leitura.
alimentado por uma fonte de alimentação externa).
LEDs indicadores do berço
14 Berços com 1 compartimento do STB20XX
Uso de uma interface de host como fonte de alimentação
Alguns hosts podem fornecer alimentação ao berço por meio da sua interface,
eliminando a necessidade de uma fonte de alimentação externa.
Solução de problemas
Sintoma Possíveis causas Ação
O berço não está
funcionando.
O LED azul do berço
não acende.
Somente para berços montados em parede
O leitor cai quando o
berço vibra.
Falha na conexão de
energia.
O cabo está frouxo.
O leitor não foi encaixado
corretamente.
Conexão host incorreta.
Berço sem alimentação.
Falha na alimentação
(apenas para 12 V).
As travas do berço estão
abertas.
O adaptador do berço é
incorreto.
Verifique a alimentação do
sistema.
Verifique se há conexões de
cabo frouxas.
Verifique se o leitor e/ou a
bateria, se for o caso, foi
encaixado corretamente no
berço e/ou no leitor.
Verifique se as configurações
do host estão corretas e se o
berço está conectado à porta
apropriada no host.
Verifique se há uma fonte de
alimentação de 12 V ou 5 V
presente.
Remova a peça com falha da área
de contato e recarregue a bateria
de 12 V.
Remova o berço da parede;
verifique se a posição do botão de
conversão para montagem em
parede está correta; reinstale o
berço na parede.
Verifique se o adaptador para
montagem na parede foi
instalado; consulte instruções
detalhadas no Guia do usuário
sobre como substituir o adaptador
para mesa.
NOTA Consulte no Guia do usuário informações detalhadas para solução de
problemas.
Guia de consulta rápida 15
Manutenção
• Proteja o berço de temperaturas extremas.
• Não armazene nem use o berço em locais com excesso de poeira ou
umidade.
• Use um pano macio para limpar o berço. Se acumular sujeira na superfície do
berço, limpe-a com um pano macio umedecido com uma solução diluída para
limpar vidros.
Gabarito de montagem
Consulte no Guia do usuário do MT2070/ MT2090 (p/n 72E-117859-xx) os
gabaritos de montagem.
16 Berços com 1 compartimento do STB20XX
Informações regulamentares
Este guia se aplica aos seguintes números de modelo: STB20XX.
Todos os dispositivos da Zebra são projetados para atender às normas e aos
regulamentos dos locais onde serão vendidos e serão etiquetados conforme
requerido.
Documentos traduzidos podem ser encontrados no site:
http://www.zebra.com/support.
Qualquer alteração ou modificação em equipamentos da Zebra que não seja expressamente
aprovada pela Zebra invalidará a autoridade do usuário de operar esses equipamentos.
Para uso exclusivo com computadores móveis aprovados pela Zebra e pelo UL. Acessórios
aprovados pela Zebra e pelo UL e/ou baterias aprovadas ou reconhecidas pela Zebrae pelo
UL.
CUIDADO Use somente acessórios, baterias e carregadores aprovados pela Zebra
Aprovações de países para dispositivo sem fio
Etiquetas de regulamentações, sujeitas à certificação, são aplicadas ao
dispositivo, significando a aprovação do uso do(s) rádio(s) nos seguintes países:
Estados Unidos, Canadá, Japão, China, Coreia do Sul, Austrália e Europa 1.
Consulte a Declaração de Conformidade da (DoC) para obter detalhes sobre as
etiquetas de cada país. Disponível no site: http://www.zebra.com/doc.
1
Nota
: para produtos de 2,4 GHz ou de 5 GHz: a Europa inclui Áustria, Bélgica,
Bulgária, República Tcheca, Chipre, Dinamarca, Estônia, Finlândia, França,
Alemanha, Grécia, Hungria, Islândia, Irlanda, Itália, Letônia, Liechtenstein,
Lituânia, Luxemburgo, Malta, Holanda, Noruega, Polônia, Portugal, Romênia,
República Eslovaca, Eslovênia, Espanha, Suécia, Suíça e Reino Unido.
e pelo UL.
NÃO tente carregar baterias e computadores móveis que estejam úmidos
ou molhados. Todos os componentes devem estar secos antes de serem
conectados a uma fonte de alimentação externa.
CUIDADO A operação do dispositivo sem aprovação regulamentada é ilegal.
Recomendações de saúde e segurança
Recomendações ergonômicas
CUIDADO Para evitar ou minimizar o risco potencial de lesão ergonômica, siga as
• Reduza ou elimine movimentos repetitivos
• Mantenha uma postura neutra
• Reduza ou elimine o excesso de força
recomendações abaixo. Consulte a Comissão Interna de Prevenção de
Acidentes (CIPA) local para certificar-se de estar cumprindo os programas
de segurança de sua empresa a fim de evitar lesões entre seus
funcionários.
Guia de consulta rápida 17
• Mantenha os objetos de uso frequente a uma distância confortável
• Execute as tarefas na altura apropriada
• Reduza ou elimine vibrações
• Reduza ou elimine a pressão direta
• Proporcione estações de trabalho ajustáveis
• Proporcione espaço adequado
• Proporcione um ambiente de trabalho conveniente
• Melhore os procedimentos de trabalho
• Alterne mãos sempre que possível ao realizar tarefas repetitivas
Ambientes potencialmente perigosos - Instalações fixas
Lembre-se de observar as restrições quanto ao uso de dispositivos radiotransmissores em
depósitos de combustível, indústrias químicas, etc. e em áreas nas quais o ar contenha
elementos ou partículas químicas (como partículas, poeira ou pós metálicos).
Instalação
Os berços são projetados para uso em armazéns e ambientes internos e não devem ser
usados em ambientes externos ou expostos aos raios ultravioleta.
Instalação no veículo
Os sinais de RF podem afetar sistemas eletrônicos de motores de veículos instalados ou
protegidos inadequadamente (inclusive sistemas de segurança). Consulte o fabricante ou
seu representante para obter informações sobre o veículo. Você também deve consultar o
fabricante do equipamento que foi adicionado ao veículo.
Um air bag infla com muita força. NÃO coloque objetos, inclusive equipamentos instalados ou
sem fio portáteis, no local de acionamento do air bag ou em sua área de implantação. Se um
equipamento sem fio para veículo estiver instalado inadequadamente e o air bag inflar,
podem ocorrer lesões graves.
Posicione o dispositivo em um local de fácil alcance. Certifique-se de que consegue acessar
o dispositivo sem precisar tirar os olhos do trânsito.
NOTA Não é permitida a conexão de um dispositivo de alerta que acione a buzina ou
as lanternas do veículo quando uma chamada é recebida em vias públicas.
Orientações sobre o uso de dispositivos sem fio
Obedeça a todos os avisos relacionados ao uso de dispositivos sem fio.
Ambientes potencialmente perigosos
Lembre-se de observar as restrições quanto ao uso de dispositivos radiotransmissores em
depósitos de combustível, indústrias químicas, etc. e em áreas nas quais o ar contenha
elementos ou partículas químicas (como partículas, poeira ou pós metálicos).
Segurança em hospitais
Dispositivos sem fio transmitem energia de radiofrequência e podem afetar equipamento
elétrico médico.
18 Berços com 1 compartimento do STB20XX
Dispositivos sem fio devem ser desligados sempre que solicitado em hospitais, clínicas e
instalações médicas. Essas solicitações destinam-se a evitar possíveis interferências em
equipamentos médicos sensíveis.
Dispositivos sem fio transmitem energia de radiofrequência e podem afetar equipamento
elétrico médico. Quando instalado ao lado de outros equipamentos, é recomendável verificar
se os equipamentos adjacentes não estão sendo afetados.
Marca-passo
Os fabricantes de marca-passos recomendam uma distância mínima de 15 cm entre o
dispositivo sem fio e o marca-passo para evitar possível interferência no marca-passo. Essas
recomendações condizem com pesquisas independentes e recomendações da Wireless
Technology Research.
Pessoas com marca-passos
• Devem SEMPRE manter uma distância de pelo menos 15 cm (6 polegadas) entre seu
marca-passo e o dispositivo quando este estiver LIGADO.
• Não devem transportar o dispositivo no bolso da camisa.
• Devem usar o fone de ouvido o mais distante possível do marca-passo para minimizar o
risco de interferência.
• Se você suspeitar que esteja ocorrendo interferência, DESLIGUE o dispositivo.
Outros equipamentos médicos
Consulte seu médico ou o fabricante do dispositivo para verificar se a operação do produto
sem fio pode causar interferência no uso do equipamento médico.
Diretrizes de exposição à RF
Informações sobre segurança
Redução da exposição à RF - Use corretamente
Somente opere o dispositivo de acordo com as instruções fornecidas.
Internacional
O dispositivo segue padrões reconhecidos internacionalmente para exposição humana a
campos eletromagnéticos de dispositivos de rádio.
UE
Para que estejam em conformidade com as exigências de exposição à RF da UE, as antenas
montadas externamente em locais remotos ou operando próximo a usuários de
computadores individuais com configurações semelhantes devem operar a uma distância
mínima de 0 cm de todas as pessoas.
Para obter informações sobre os dados internacionais de exposição humana a campos
eletromagnéticos, consulte a Declaração de conformidade (DoC) da Zebra em
http://www.zebra.com/doc.
Guia de consulta rápida 19
EUA e Canadá
Declaração sobre posicionamento
Para estar em conformidade com o requisito de exposição à radiofrequência da FCC, a
antena usada para este transmissor não deve ser posicionada lado a lado nem operar
concomitantemente com outro transmissor/antena, exceto aqueles já aprovados neste
documento.
Configurações de antenas individuais e remotas
Para que estejam em conformidade com as exigências de exposição à RF da FCC, as
antenas montadas externamente em locais remotos ou operando próximo a usuários de
computadores individuais com configurações semelhantes devem operar a uma distância
mínima de 0 cm de todas as pessoas.
Fonte de alimentação
Use somente fontes de alimentação aprovadas pela (KT-14000-148R) classificadas como
12 Vdc e mínimo de 3,3 A ou conversor CC-CC 50-14000-122R classificado como 9 V CC
e mínimo de 1,0 A. A fonte de alimentação deve ter aprovação do UL/CSA 60950-1 e ser
certificada para IEC60950-1 e EN60950-1 com saídas SELV. O uso de outra fonte de
alimentação invalidará qualquer aprovação dada a este dispositivo e poderá torná-lo
perigoso.
Baterias
Carregamento
Para carregar a bateria do dispositivo móvel, a temperatura da bateria e do carregador deve
estar entre 0 ºC e +40 ºC (+32 ºF e +104 ºF).
Siga as regulamentações locais ao descartar baterias recarregáveis.
Taiwan - Reciclagem
A EPA (Environmental Protection Administration, Administração de
Proteção Ambiental) exige que as empresas de fabricação e
importação de baterias secas que estejam em conformidade com o
Artigo 15 da Waste Disposal Act (Lei de Remoção de Resíduos)
comércio, como brindes ou em promoções. Entre em contato com um reciclador taiwanês
qualificado para descartar a bateria adequadamente.
indiquem os símbolos de reciclagem em baterias usadas no
Informações sobre a bateria
As baterias recarregáveis da Zebra foram desenvolvidas e construídas de acordo com os
mais altos padrões do setor.
No entanto, o tempo de operação e de armazenamento da bateria tem um limite após o qual
essa precisará ser substituída. Muitos fatores afetam a vida útil das baterias, como calor, frio,
condições ambientais adversas e quedas graves.
Quando armazenadas por mais de 6 (seis) meses, as baterias podem sofrer deteriorações
irreversíveis na sua qualidade. Armazene as baterias com carga completa ou pela metade
em um local seco e arejado, deixando-as fora do equipamento para prevenir perda de
capacidade, oxidação e vazamento eletrolítico. Ao armazenar baterias por um ano ou mais, o
nível da carga deve ser verificado no mínimo uma vez por ano e elas devem ser carregadas
por completo ou até a metade.
20 Berços com 1 compartimento do STB20XX
Substitua a bateria quando detectar uma perda significativa na duração da sua carga.
O período padrão de garantia para todas as baterias da Zebra é de noventa (90) dias,
independentemente de terem sido adquiridas separadamente ou como parte integrante do
computador móvel ou do leitor.
CUIDADO Risco de explosão caso a bateria seja substituída por outra de
Diretrizes de segurança da bateria
• O local onde as unidades são carregadas deve estar livre de detritos e de produtos
químicos e materiais combustíveis. Tome cuidados especiais ao carregar o dispositivo em
ambientes não comerciais.
• Siga as diretrizes de uso, armazenamento e carregamento da bateria, fornecidas no guia
do usuário.
• O uso inadequado da bateria pode provocar incêndio, explosão ou outro risco.
• Para carregar a bateria do dispositivo móvel, tanto a bateria como o carregador devem
estar a uma temperatura entre 0 ºC e +40 ºC (+32 ºF e +104 ºF).
• Não use baterias ou carregadores não compatíveis. O uso de uma bateria ou carregador
incompatível pode constituir risco de incêndio, explosão, vazamento etc. Se tiver alguma
dúvida a respeito da compatibilidade de uma bateria ou carregador, entre em contato com
o suporte técnico de Zebra.
• O STB2000, que utiliza uma porta USB como fonte de carregamento, só deve ser
conectado a produtos que apresentem o logotipo USB-IF ou que tenham concluído o
programa de conformidade USB-IF.
• Não desmonte, abra, esmague, flexione, deforme, fure nem desmonte a bateria.
• O impacto causado pela queda de qualquer dispositivo a bateria em uma superfície rígida
por fazer com que a bateria seja superaquecida.
• Não submeta a bateria a curto-circuito nem permita que objetos condutores ou metálicos
entrem em contato com seus terminais.
• Não modifique nem remanufature, não tente inserir objetos estranhos na bateria, não a
submerja nem a exponha a água ou outros líquidos, e não a exponha ao fogo, explosão
ou outro risco.
• Não deixe nem armazene o equipamento em áreas que podem alcançar temperaturas
altas, como veículos estacionados, ou próximo a aquecedores ou outras fontes de calor.
Não coloque a bateria em fornos a micro-ondas ou em secadores.
• O uso da bateria por crianças deve ser supervisionado.
• Siga as regulamentações locais para o pronto descarte de baterias recarregáveis usadas.
• Não descarte as baterias em fogo.
• Procure um médico imediatamente em caso de ingestão da bateria.
• Se houver vazamento da bateria, não deixe que o líquido entre em contato com a pele ou
olhos. Caso tenha havido contato, lave a área afetada com água em abundância e
procure um médico.
• Se suspeitar de danos ao equipamento ou à bateria, entre em contato com o suporte
técnico de Zebra e marque uma inspeção.
tipo incorreto.
Descarte as baterias de acordo com as instruções fornecidas.
Guia de consulta rápida 21
Requisitos de interferência de radiofrequência - FCC
Nota: este equipamento foi testado e concluiu-se que está em
conformidade com os limites para dispositivo digital da Classe B, de
acordo com a Parte 15 das Regras da FCC. Esses limites foram
prejudicial em instalações residenciais. Este equipamento gera, usa e pode irradiar energia
de radiofrequência e, se não for instalado e usado de acordo com as instruções, poderá
causar interferência prejudicial às radiocomunicações. Todavia, não existe garantia de que
não ocorra interferência em uma instalação particular. Se este equipamento causar
interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado
desligando-se e ligando-se o equipamento, o usuário deverá tentar corrigir a interferência
usando uma ou mais das seguintes medidas:
• Reorientar ou reposicionar a antena receptora
• Aumentar a distância entre o equipamento e o receptor
• Conectar o equipamento à tomada de um circuito diferente daquele ao qual o receptor
está conectado
• Consultar o revendedor ou um técnico experiente em rádio/TV para obter ajuda
estabelecidos para fornecer proteção razoável contra a interferência
Radiotransmissores (Parte 15)
Este dispositivo está em conformidade com o Capítulo 15 das Normas da FCC. A operação
está sujeita às duas condições a seguir: (1) este dispositivo não pode causar interferência
prejudicial; e (2) este dispositivo deve aceitar qualquer interferência recebida, inclusive
interferência que possa causar operação indesejada.
Requisitos de interferência de radiofrequência - Canadá
CAN ICES-3 (B)/NMB-3(B)
Radiotransmissores
Este dispositivo está em conformidade com os RSSs de isenção de licença na indústria do
Canadá. A operação está sujeita às duas condições a seguir: (1) este dispositivo não poderá
provocar interferências e (2) este dispositivo deverá aceitar qualquer interferência, inclusive
interferência capaz de provocar operação indesejada do dispositivo.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils
radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1)
l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout
brouillage radio électrique subi même si le brouillage est susceptible d'en compromettre le
fonctionnement.
Para Dispositivos RLAN:
O uso de RLANs de 5 GHz no Canadá tem as seguintes restrições:
Banda restrita de 5,60 a 5,65 GHz
Pour les équipements RLAN:
L'utilisation de la bande RLAN 5 GHz au Canada présente les limitations suivantes:
Bande restreinte 5.60 - 5.65 GHz
Marca no Rótulo: O Termo 'IC:' na frente da certificação do rádio significa somente que as
especificações técnicas da Indústria Canadense foram atendidas.
Etiquette de marquage: Le "IC" avant la certification radio signifie que le produit est
compatible avec le spécification Industrie Canada.
22 Berços com 1 compartimento do STB20XX
Marca CE e Área Econômica Europeia (EEA)
Declaração de conformidade
Para STB2078:
A Zebra declara por meio desta que este equipamento de rádio está em conformidade com a
Diretiva 201
13 de junho de 2017). O texto completo da Declaração de Conformidade da UE está
disponível no seguinte endereço da Internet: http://www.zebra.com/doc.
Para STB2000:
Por meio desta publicação, a Zebra declara que este dispositivo está em conformidade com
todas as Diretivas aplicáveis, 2014/30/EU, 2014/35/EU e 201
Declaração de Conformidade da UE está disponível no seguinte endereço da Internet:
http://www.zebra.com/doc.
1/65/EU e 1999/5/EC ou 2014/53/EU (2014/53/EU substitui 1999/5/EC a partir de
1/65/EU. O texto completo da
Japan (VCCI) - Voluntary Control Council for Interference
ሶቑ孔函ቒᇬ㍔⫀⑵䚕孔函䷘榊㽱椫⹂呹尞Ⓟ◣巿↩᧤ᨒ᧿᧿ᨅ᧥ቑ⪉䄥⪉
ቈሲኌኖ % ㍔⫀㔏嫢孔函ቊሼᇭሶቑ孔函ቒᇬ⹅ㄼ䜿⬒ቊ∎䞷ሼቮሶቋት䥽䤓
ቋሺሧቡሼሯᇬሶቑ孔函ሯንኇቧኣዉኰንዄዐ♦≰㳮扠㘴ሺ∎䞷ሸቯቮ
ቋᇬ♦≰椫⹂ትㆤሰ怆ሶሼሶቋሯሥቭቡሼᇭ♥㔀崻㢝㦇㈢ቆ㷲ሺሧ♥ቭ㔀
ሧትሺₚሸሧᇭ
Este é um produto Classe B segundo o padrão do VCCI (Voluntary Control Council for
Interference from Information Technology Equipment). Se for usado nas proximidades de um
aparelho de rádio ou televisão em um ambiente doméstico, este produto poderá causar
interferência de rádio. Instale-o e utilize-o de acordo com o manual de instruções.
Outros países
Brasil
Este equipamento opera em caráter secundário, isto é, não tem direito a proteção
contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode
causar interferência a sistemas operando em caráter primário.
México - Faixa de frequência restrita a: 2,450 a 2,4835 GHz.
Sri Lanka - Faixa de frequência restrita a: 2,400 – 2,430 GHz.
Guia de consulta rápida 23
Taiwan - 㠪⚓
վ࣏⦷䴫⌒䕫ሴᙗ䴫㇑⨶䗖⌅
ㅜҼọ
㏃රᔿ䂽䅹Ṭѻվ࣏⦷ሴ乫䴫ˈ䶎㏃䁡ˈޜǃ୶㲏ᡆ֯⭘㘵൷нᗇ㠚䆺
ᴤ乫⦷ǃ࣐བྷ࣏⦷ᡆ䆺ᴤ䁝䀸ѻ⢩ᙗ৺࣏㜭DŽ
ㅜഋọ
վ࣏⦷ሴ乫䴫ѻ֯⭘нᗇᖡ丯伋㡚ᆹޘ৺ᒢᬮ⌅䙊ؑ˗㏃Ⲭ⨮ᴹᒢᬮ⨮䊑ᱲˈ
៹・ণڌ⭘ˈі᭩ழ㠣❑ᒢᬮᱲᯩᗇ㒬㒼֯⭘DŽ
ࡽ丵⌅䙊ؑˈᤷ䴫ؑ㾿ᇊᾝѻ❑㐊䴫䙊ؑDŽ
վ࣏⦷ሴ乫䴫丸ᗽ⌅䙊ؑᡆᐕᾝǃ、ᆨ৺䟛Ⱳ⭘䴫⌒䕫ሴᙗ䴫䁝ۉѻ
ᒢᬮDŽ
䲀ࡦ乫⦷ㇴഽᱟ˖ *+]DŽ ᴰབྷⲬሴ࣏⦷ G%P
*+]˖ ػ䙊䚃
União Alfandegária Euroasiática
($&.
24 Berços com 1 compartimento do STB20XX
Resíduos de Equipamentos Eletro-Eletrônicos (WEEE)
English: For EU Customers: All products at the end of their life must be returned to
Zebra for recycling. For information on how to return product, please go to:
http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти
трябва да се връщат на Zebra за рециклиране. За информация относно
връщането на продукти, моля отидете на адрес: http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti
vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na
webové stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de
er udtjent. Læs oplysningerne om returnering af produkter på:
http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung
von Produkten finden Sie unter http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους,
πρέπει να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες
σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση
http://www.zebra.com/weee στο Διαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a
Zebra al final de su ciclo de vida para que sean reciclados. Si desea más información
sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie
doivent être retournés à Zebra pour recyclage. Pour de plus amples informations sur le
retour de produits, consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo
di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpa-
kaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra,
lūdzu, skatiet: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti
grąžinti utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip gr
http://www.zebra.com/weee.
ąžinti gaminį, rasite:
Guia de consulta rápida 25
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell
eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos
tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu
tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif
għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji należy
zwrócić do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów
znajdują się na stronie internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o produto,
visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţion-
are, trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby
ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení
výrobkov nájdete na: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite:
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning. Information om hur du returnerar produkten finns på
http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için
Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu
adresi ziyaret edin: http://www.zebra.com/weee.
Hrvatski: Za kupce u Europskoj uniji: Svi se proizvodi po isteku vijeka trajanja moraju
vratiti tvrtki Zebra na recikliranje. Informacije o načinu vraćanja proizvoda potražite na
web-stranici: http://www.zebra.com/weee.
Informações sobre assistência técnica
Se tiver algum problema com o equipamento, entre em contato com o Suporte
técnico de mobilidade empresarial da Zebra da sua região. Informações para
contato estão disponíveis em: http://www.zebra.com/support.
Se você adquiriu um produto de mobilidade empresarial de um parceiro de
negócios da Zebra, entre em contato com ele para obter assistência técnica.
Antes do contato, tenha em mãos o número do modelo e o número de série. Se o
problema não for resolvido pelo Suporte técnico de mobilidade empresarial da
Zebra, pode ser necessário encaminhar o equipamento para a assistência
técnica, quando você receberá orientação específica.
A Zebra não se responsabiliza for qualquer dano sofrido durante o envio caso a
embalagem aprovada não seja usada. O envio inadequado das unidades pode
invalidar a garantia.
Para obter a última versão deste guia, vá para: http://www.zebra.com/support.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
© 2017 ZIH Corp e/ou suas afiliadas. Todos os direitos reservados. ZEBRA e a cabeça estilizada
da Zebra são marcas comerciais da ZIH Corp., registradas em várias jurisdições por todo o
mundo. Todas as demais marcas registradas são de propriedade de seus respectivos
proprietários.
72E-117312-05BP - Revisão A - Setembro de 2017
Loading...
