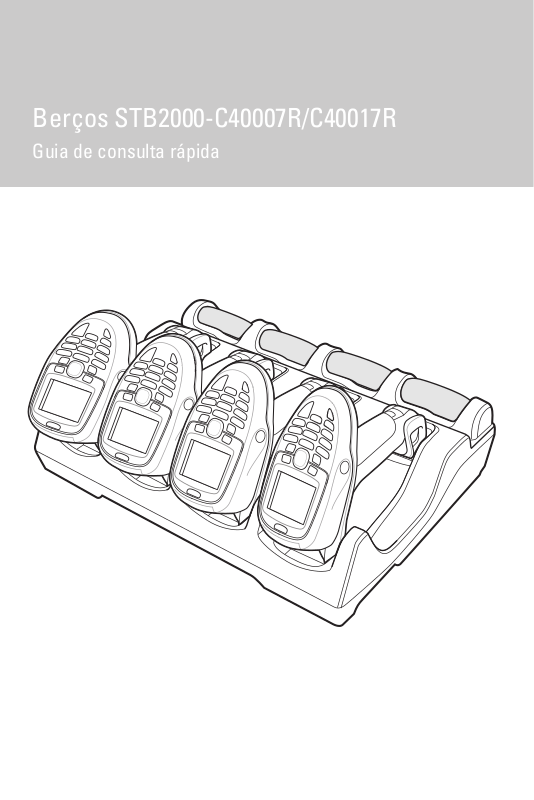

Berços STB2000-C40007R/C40017R
Guia de consulta rápida
2 Berços STB2000-C40007R/STB2000-C40017R
Nenhuma parte desta publicação pode ser reproduzida ou usada de nenhuma
forma, seja por meios elétricos, eletrônicos ou mecânicos, sem permissão por
escrito da Zebra. Fotocópias, gravações e sistemas de armazenamento e
recuperação de informações são expressamente proibidos. O material incluído
neste manual está sujeito a alterações sem aviso prévio.
O software é fornecido "como está". Todo o software, inclusive o firmware, é
fornecido ao usuário sob licença. A Zebra concede ao usuário uma licença de uso
não transferível e não exclusiva para cada programa de software e firmware
fornecido a seguir (programa licenciado). Com exceção de cláusulas a seguir que
determinem o contrário, esta licença não pode ser cedida, sublicenciada ou
transferida de nenhuma forma pelo usuário sem autorização prévia por escrito da
Zebra. Não é concedido nenhum direito para copiar um programa licenciado total
ou parcialmente, exceto se permitido pela lei de direitos autorais. O usuário não
poderá modificar, combinar ou incorporar nenhuma forma ou parte de um
programa licenciado ao material de outro programa, criar um trabalho derivado
de um programa licenciado ou usar um programa licenciado em uma rede sem
autorização por escrito da Zebra. O usuário concorda em manter o aviso de
direitos autorais da Zebra nos programas licenciados fornecidos, valendo o
mesmo para quaisquer cópias autorizadas totais ou parciais. O usuário concorda
em não descompilar, desmontar, decodificar ou realizar engenharia reversa em
nenhum dos programas fornecidos ou em qualquer uma de suas partes.
A Zebra reserva-se o direito de fazer alterações em quaisquer de seus aplicativos
de software ou produtos para melhorar a confiabilidade, as funções ou o design.
A Zebra não assume nenhuma responsabilidade resultante da aplicação ou do
uso de qualquer produto, circuito ou aplicativo aqui descrito, ou associada a estes.
Nenhuma licença é concedida, de forma expressa ou implícita, por preclusão
consumativa ou de qualquer outro modo sob nenhum direito de propriedade
intelectual da Zebra. Existe uma licença implícita somente para equipamentos,
circuitos e subsistemas contidos nos produtos da Zebra.
Zebra e a imagem da cabeça da Zebra são marcas comerciais registradas da ZIH
Corp. O logotipo da Symbol é uma marca comercial registrada da Symbol
Technologies, Inc., uma empresa da Zebra Technologies.
Garantia
Para ler a declaração completa da garantia de produtos de hardware da Zebra,
vá para: http://www.zebra.com.warranty.
Guia de consulta rápida 3
Introdução
O carregador com 4 compartimentos STB2000-C40007R e o berço Ethernet com 4
compartimentos STB2000-C40017R funcionam como carregadores e interfaces de
comunicação de host dos leitores sem fio e baterias do Série MT2000. Os berços
podem ser apoiados em uma mesa ou fixados na parede. Este documento
descreve as instruções básicas para configuração e uso do berço. Exceto quando
especificado, berço refere-se às duas configurações de berço. Qualquer
comentário sobre transmissão de informações refere-se especificamente ao berço
Ethernet com 4 compartimentos STB2000-C40017R.
Configurações do berço
STB2000-C40007R:
leitores e até quatro baterias sobressalentes.
STB2000-C40017R:
quatro baterias sobressalentes; sincroniza até quatro leitores com um computador
host usando uma conexão Ethernet (consulte
página 6
).
4 compartimentos, apenas para carga. Carrega até quatro
4 compartimentos, Ethernet. Carrega até quatro leitores e até
Conexões Ethernet do berço na
Acessórios
• Fonte de alimentação (p/n 50-14000-241R) e cabo CC (p/n 50-16002-029R)
para montagem em mesa/parede.
Opcional:
• Cabo divisor CC (p/n 25-121355-01R); quando conectado a vários berços,
permite o uso de uma fonte de alimentação para dois berços.
• Quatro parafusos para montagem em parede (não são fornecidos pela Zebra).
Documentação relacionada
• Guia de inicialização rápida MT2070/MT2090 - escreve como ligar o leitor e
colocá-lo em funcionamento (p/n 72-117308-xx).
• Guia do usuário MT2070/MT2090 - descreve como usar o leitor
(p/n 72E-117859-xx).
• Guia do integrador MT2070/MT2090 - descreve como configurar o leitor e os
acessórios (72E-117858-xx).
• Arquivo de ajuda do EMDK (Enterprise Mobility Developer Kit, Kit do
desenvolvedor de mobilidade empresarial) - fornece informações sobre
a API para a gravação de aplicativos.
Desembalagem
Remova com cuidado todo o material de proteção que envolve o equipamento e
verifique se há algum dano. Se o equipamento foi perdido ou danificado durante o
transporte, entre em contato com o Suporte técnico de mobilidade empresarial da
Zebra. GUARDE A EMBALAGEM. Esta é a embalagem aprovada para envio e
deve ser usada caso seja necessário encaminhar o equipamento à assistência
técnica.
4 Berços STB2000-C40007R/STB2000-C40017R
Modelos de montagem
Consulte os modelos de montagem no Guia do integrador.
Funções
Frente
Travas para
montagem
em parede
(duas em cada
compartimento
do leitor)
LED de
carregament
o de bateria
(quatro)
alimentação
Trava da
bateria
LED de
do berço
Carregamento
da bateria
Contatos
Compartimento da
bateria (quatro)
Adaptador
intercambiável
para montagem
em parede/mesa
(quatro)
LEDs de
atividade
Ethernet
(apenas
para berços
Ethernet)
Compartimento do
leitor (quatro)
Carregamento/
Comunicação
Contatos
Guia de consulta rápida 5
Traseira
Furo para
montagem
Furo para
montagem
Porta de
alimentação
Porta Ethernet
principal (apenas
para berços
Ethernet)
Botão de
conversão para
montagem em
parede
Porta Ethernet
secundária para
conexão em série
(apenas para
berços Ethernet)
Comparti-
mento do
cabo (2)
Furo para
montagem
Furo para
montagem
Parafusos do
adaptador para
montagem em
parede
Conexões do berço apenas para carga com 4 compartimentos
1. Conecte a fonte de alimentação na porta de alimentação do berço.
2. Se for o caso, prenda os cabos no respectivo compartimento localizado na
parte traseira do berço.
3. Conecte a fonte de alimentação a uma fonte CC usando o cabo de linha CA
apropriado.
6 Berços STB2000-C40007R/STB2000-C40017R
Conexões Ethernet do berço
IMPORTANTE Conecte o cabo Ethernet e a fonte de alimentação (se
necessário) na seguinte ordem para garantir a operação
correta do leitor e do berço:
1.
Insira o cabo Ethernet na porta Ethernet principal do berço.
2. Conecte a outra extremidade do cabo Ethernet ao hub Ethernet.
3. Conecte a fonte de alimentação na porta de alimentação do berço.
4. Conecte a fonte de alimentação a uma fonte CC usando o cabo de linha CA
apropriado.
5. Se desejado, prenda os cabos no respectivo compartimento localizado na
parte traseira do berço.
Conexão de vários berços
Ao conectar vários berços Ethernet:
1. Conecte a fonte de alimentação na porta de alimentação do berço.
2. Conecte a fonte de alimentação a uma fonte CC usando o cabo de linha CA
apropriado.
3. Insira o cabo Ethernet na porta Ethernet principal do primeiro berço da série.
4. Conecte a outra extremidade do cabo Ethernet ao hub Ethernet.
5. Insira um cabo Ethernet na porta secundária do primeiro berço e conecte a
outra extremidade à porta principal do segundo berço da série.
6. Insira um cabo Ethernet na porta secundária do segundo berço e conecte a
outra extremidade à porta principal do terceiro berço da série; continue até que
todos os berços estejam conectados.
7. Se desejado, prenda todos os cabos no respectivo compartimento localizado
na parte traseira dos berços.
NOTA Cada berço da série requer sua própria fonte de alimentação;
também é possível usar o cabo p/n 25-121355-01R, que é um cabo
divisor CC, que permite o uso de uma fonte de alimentação para
dois berços.
Localização do endereço IP do leitor
Para localizar o endereço IP do leitor, vá para a tela Inicial do leitor e selecione
Utilities > File Explorer > Windows > cmd.exe. Pressione a tecla Enter para
executar o arquivo cmd.exe, digite ipconfig no prompt de comando e pressione a
tecla Enter.
Montagem do berço em parede
O berço com 4 compartimentos vem de fábrica com os quatro adaptadores de
montagem instalados. Para montar o berço em uma superfície vertical:
