Bevezetés
Köszönjük, hogy a Zebra QLn™ sorozatú hordozható
nyomtatókat választotta!. Ezek a tartós szerkezetű
nyomtatók újszerű kivitelének köszönhetően
munkahelyének produktív és hatékony eszközei
lesznek. Mivel ezek a nyomtatók a Zebra Technologies gyártmányai,
ezért az Ön összes vonalkódnyomtatójához, szoftveréhez és az
azokhoz használt fogyóeszközeihez világszínvonalú műszaki
támogatást élvezhet.
Ez a dokumentum a QLn sorozatú hordozható nyomtató
kezeléséhez és karbantartásához nyújt könnyen érthető útmutatást.
A nyomtató teljes és naprakész dokumentációját az Interneten
a következő címen elérhető QLn sorozat felhasználói útmutatója
tartalmazza:
www.zebra.com/manuals.

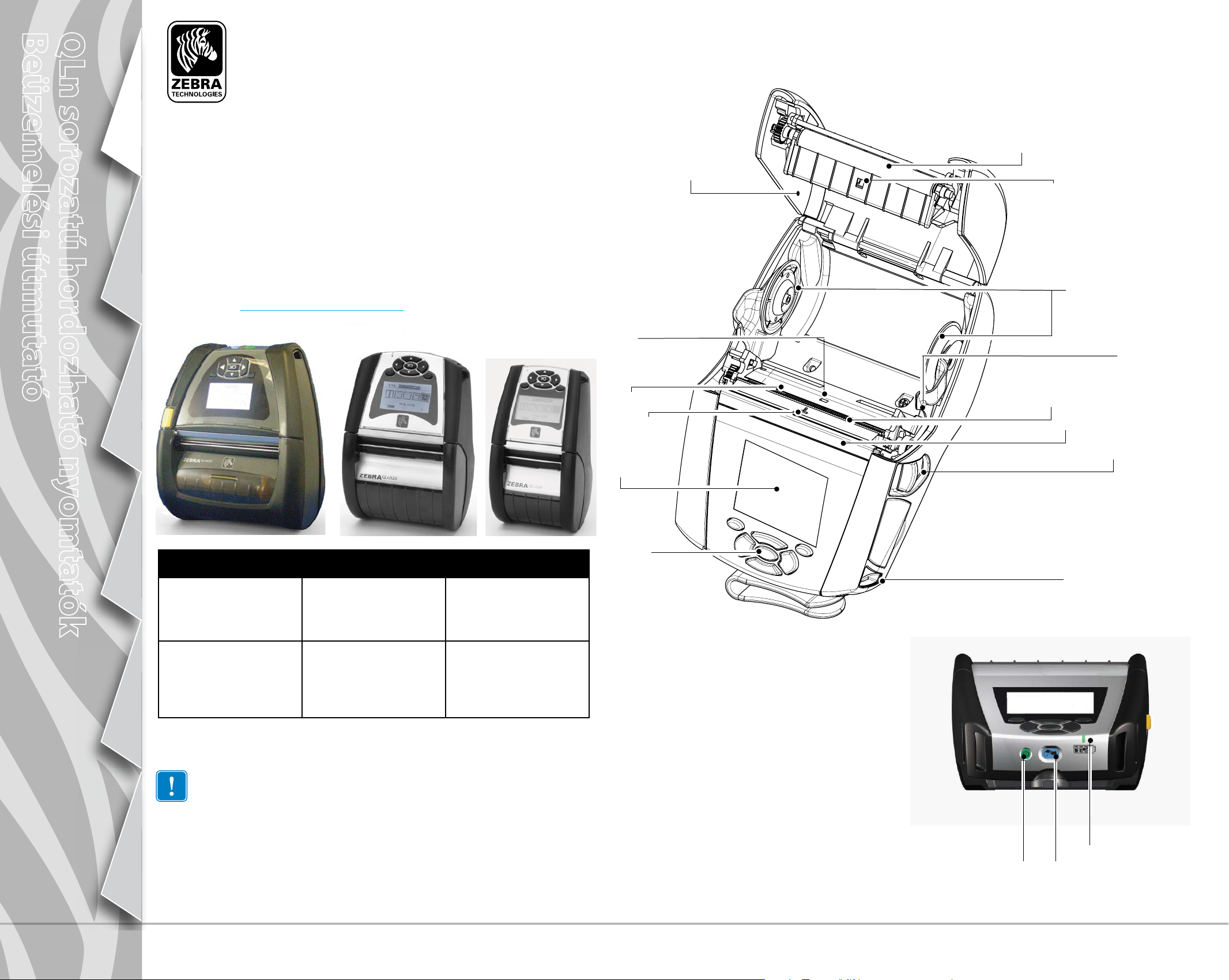

QLn sorozat áttekintése (QLn320 látható)
1
13
2
3
14
6
QLn420 QLn320 QLn220
A nyomathordozó
szélessége:
50,8 mm és 111,8 mm között
A nyomtató méretei
186,7 mm magas
165,1 mm széles
82,5 mm mély
* övcsipesszel
A nyomathordozó
szélessége:
25,4 mm és 79,4 mm között
A nyomtató méretei
173,7 mm magas
117,9 m m s zé le s
76,9 mm mély
* övcsipesszel
A nyomathordozó
szélessége:
16 mm és 55,4 mm között
A nyomtató mérete
170,9 mm magas
91,4 mm széles
69,9 mm mély
* övcsipesszel
Mindig olvassa el a nyomtatókhoz mellékelt „Fontos
biztonságtechnikai információk” című adatlapot,
valamint az akkumulátorokhoz mellékelt „Műszaki
tájékoztatót”. Ezek a dokumentumok a nyomtató
maximális megbízhatósággal és biztonsággal történő
üzemeltetéséhez nyújtanak részletes útmutatást.
12
5
11
9
1. Nyomóhenger
2. Vonalérzékelő
3. Nyomathordozó-tartókorongok
4. Leválasztó sín
5. Címkeérzékelő
6. Címkelehúzó kar
7. Címkelehúzó lap
8. Nyomathordozó-fedél gombja
9. Billentyűzet
10. Hordszíjtartó csap
11. LCD képernyő
12. Nyomtatófej
13. Nyomathordozó-fedél
14. Résérzékelő
15. BE/KI kapcsoló gomb
16. Előretekercselő gomb
17. Töltésjelző LED
4
7
8
10
17
1615
P1031679-133 Rev. B
© ZIH Corp 2012
1
QLn sorozatú hordozható nyomtatók
Beüzemelési útmutató
Bevezetés
Az akkumulátor
behelyezése és
feltöltése
A nyomathordozó
betöltése
A nyomtató csatlakoztatása /
A nyomtató vezér-
lőgombjai
Tisztítás és
hibaelhárítás
Tartozékok és
elérhetőségi
adatok

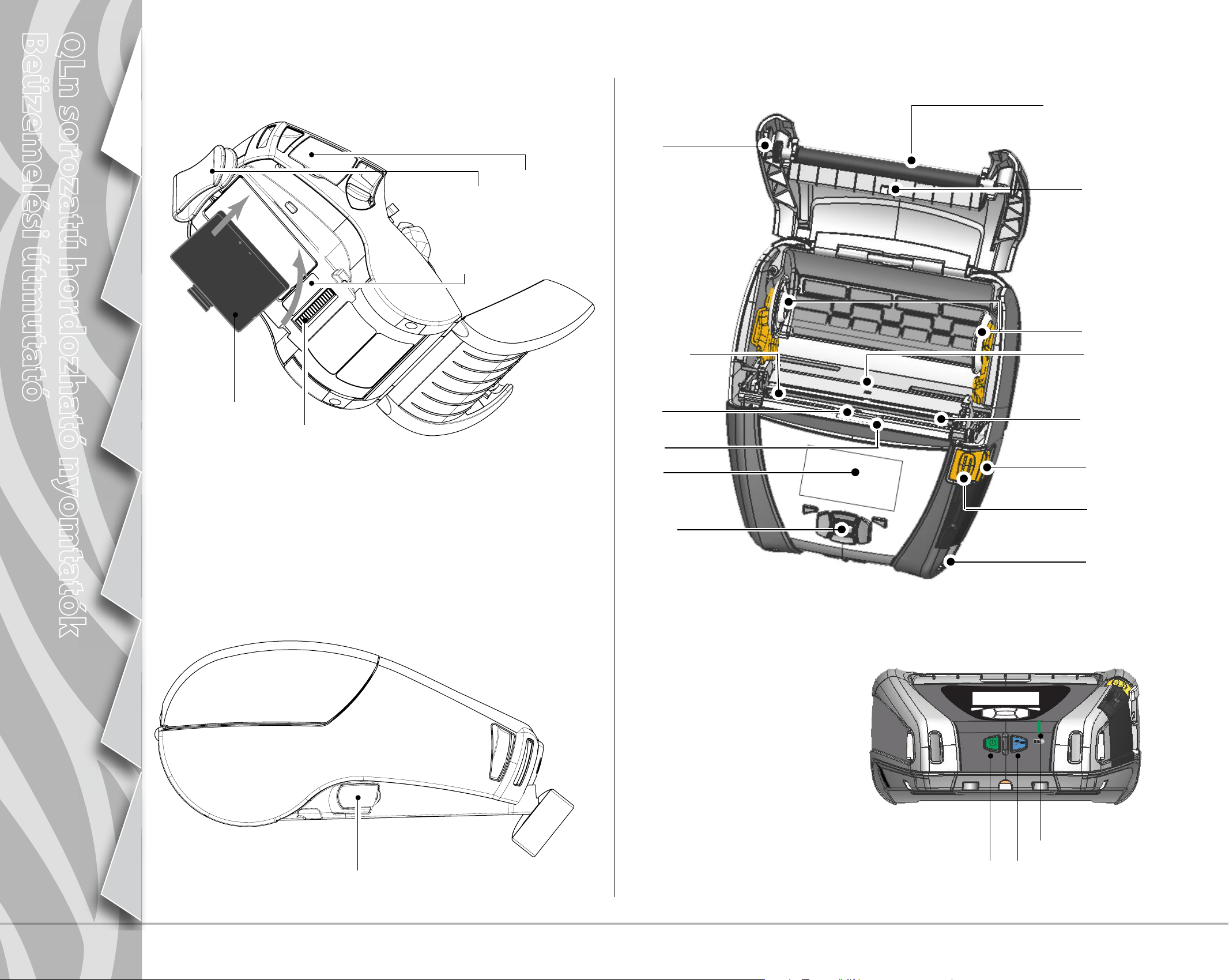

QLn sorozat áttekintése – folytatás
18
21
20
QLn sorozat áttekintése (QLn420 látható)
1
13
4
2
3
14
19
22
18. Övcsipesz
19. Akkumulátor
20. USB/RS232 kommunikációs portok
21. MAC címet tartalmazó címke
22. Dokkoló érintkezők
23. DC bemenet
23
5
7
11
9
1 Nyomóhenger
2. Vonalérzékelő
3. Nyomathordozó-tartókorongok
4. Leválasztó sín
5. Címkeérzékelő
6. Címkelehúzó kar
7. Címkelehúzó lap
8. Nyomathordozó-fedél gombja
9. Billentyűzet
10. Hordszíjtartó csap
11. Állapotkijelző képernyő
12. Nyomtatófej
13. Nyomathordozó-fedél
14. Résérzékelő
15. BE/KI kapcsoló gomb
16. Előretekercselő gomb
17. Töltésjelző LED
12
6
8
10
17
1615
2
Beüzemelési útmutató
Bevezetés
Az akkumulátor
behelyezése és
feltöltése
A nyomathordozó
betöltése
A nyomtató csatlakoztatása /
A nyomtató vezér-
lőgombjai
Tisztítás és
hibaelhárítás
Tartozékok és
elérhetőségi
adatok
QLn sorozatú hordozható nyomtatók

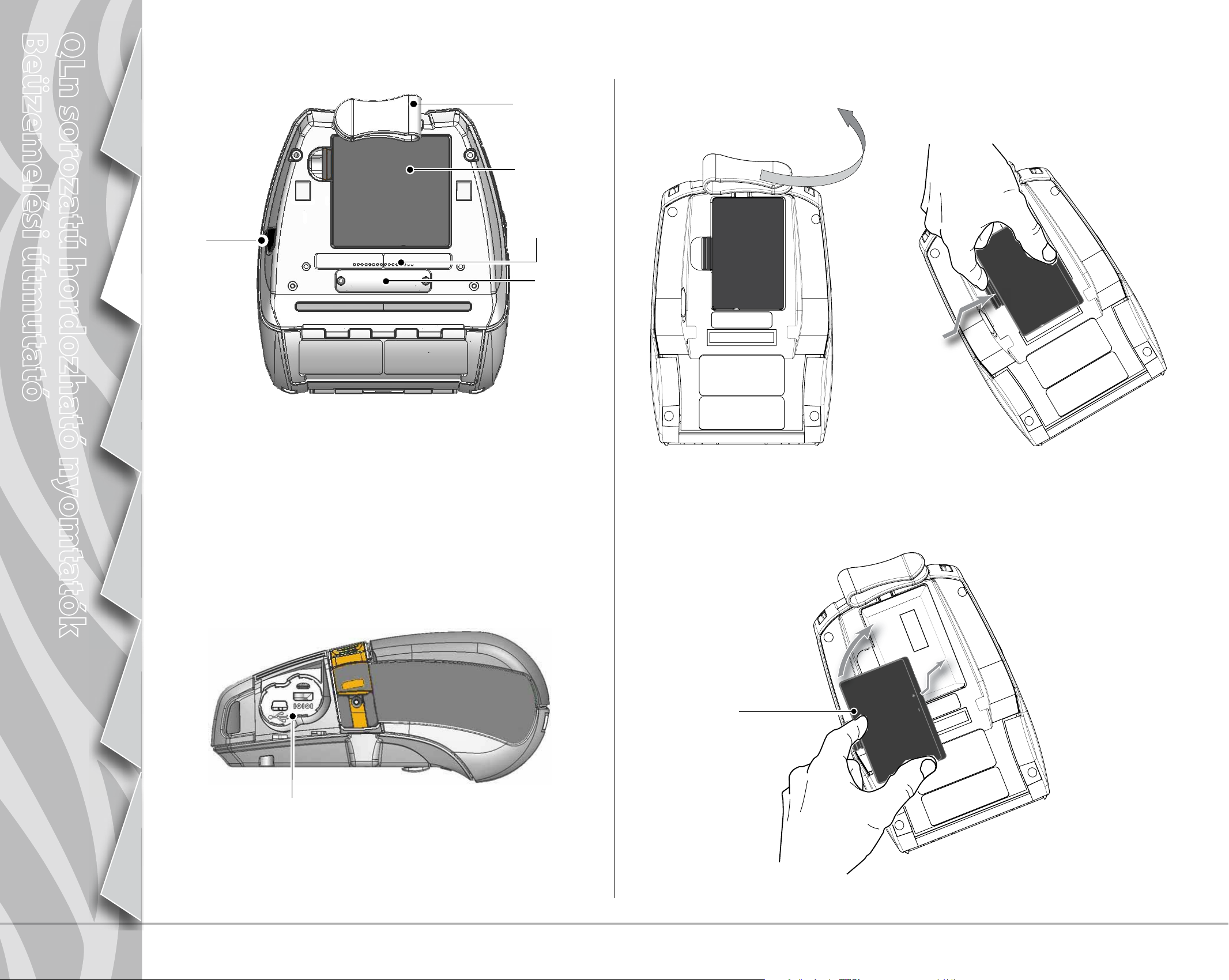

Az akkumulátor eltávolítása (QLn220 látható)
20
18
19
21
22
Forgassa el az övcsipeszt
az akkumulátor előtt
Szorítsa össze az akkumulátoron található
kapcsot, majd emelje ki az akkumulátort.
18. Övcsipesz
19. Akkumulátor
20. DC bemenet
21. MAC címet tartalmazó címke
22. Dokkoló érintkezők fedele
23. USB/RS232 kommunikációs portok
Az akkumulátor behelyezése
QLn sorozatú
intelligens
akkumulátor
23
3
Bevezetés
Az akkumulátor
behelyezése és
feltöltése
A nyomathordozó
betöltése
A nyomtató csatlakoztatása /
A nyomtató vezér-
lőgombjai
Tisztítás és
hibaelhárítás
Tartozékok és
elérhetőségi
adatok
Beüzemelési útmutató
QLn sorozatú hordozható nyomtatók

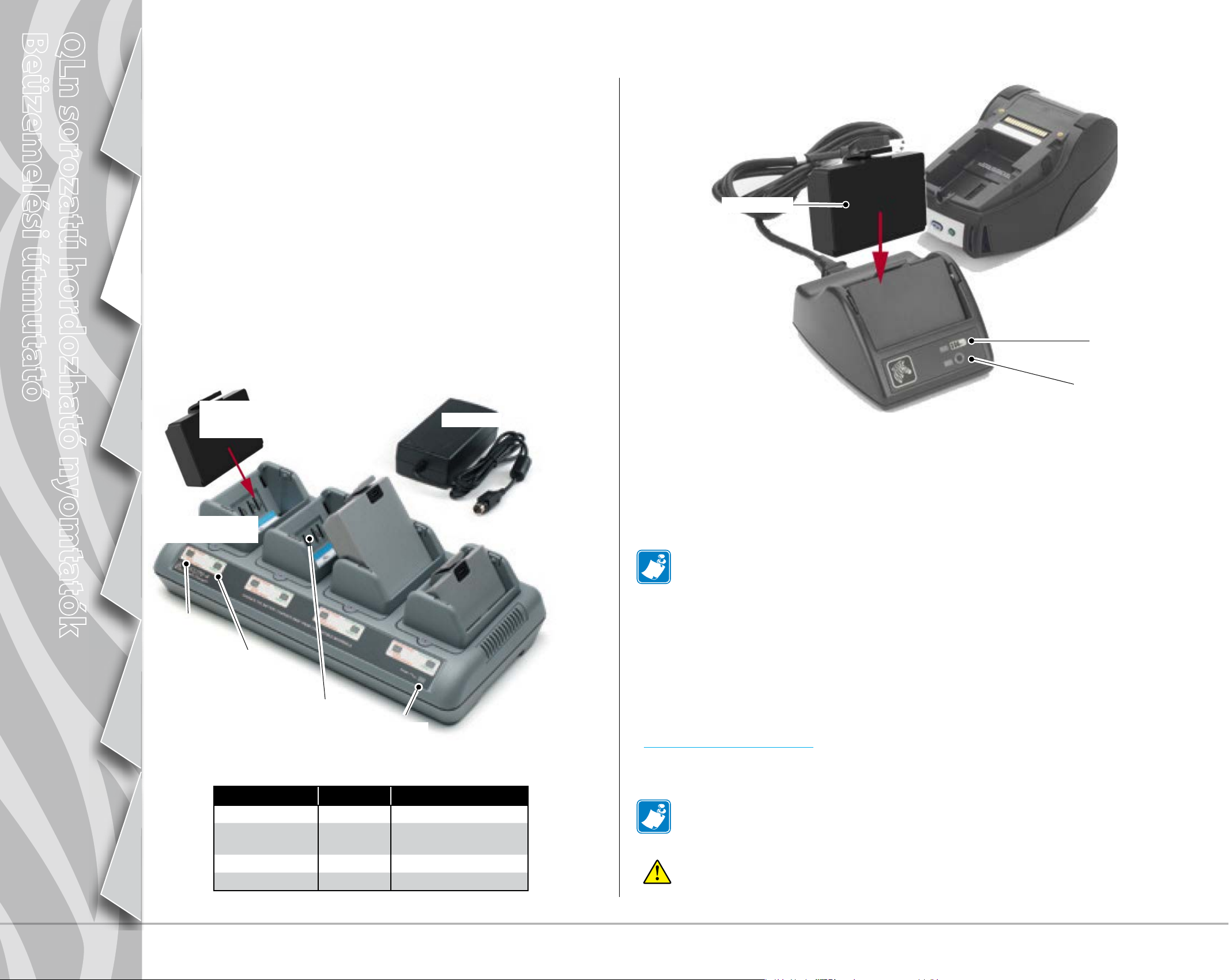

Az akkumulátor töltése
A QLn sorozatú akkumulátor öt (5) módon tölthető fel, melyek közül
kettő során az akkumulátor a nyomtatón kívül van, (négyszeres
töltő és intelligens töltő-2), három során pedig az akkumulátor
a nyomtatóban marad (hálózati tápegység, egyszeres Ethernet
kengyel, és négyszeres Ethernet kengyel). A következő fejezetekben
mind az öt lehetőséget ismertetjük.
UCLI72-4 négyszeres akkumulátortöltő (minden QLn sorozatú
nyomtatóhoz)
Az UCLI72-4 négyszeres akkumulátortöltő egyszerre akár négy QLn
sorozatú akkumulátor töltésére szolgál. Az akkumulátorokat a négyszeres
akkumulátortöltőben történő töltéshez ki kell venni a nyomtatóból.
Az akkumulátor alatti kijelzők segítségével az alábbi táblázat szerint
figyelemmel kísérhető a töltési folyamat:
1. Csatlakoztassa a tápegységet
a hálózati dugaszolóaljzatba.
Intelligens töltő-2 (SC2) egyszeres akkumulátortöltő (minden QLn sorozatú nyomtatóhoz)
Akkumulátor
Töltésszintjelző
LED
Minőségi állapotot
jelző LED
2. Az akkumulátort csúsztassa
az akkumulátortöltő nyílásba
3. Igazítsa a helyére
az akkumulátort
Borostyánsárga
állapotjelző
Zöld
állapotjelző
Akkumulátortöltő
nyílás
Tápfeszültség
állapotjelzője
Tápegység
• Csatlakoztassa az SC2 töltőt a hálózati dugaszolóaljzathoz.
• Helyezze be az intelligens akkumulátort az SC2 töltőbe.
• Az akkumulátortöltő elején levő LED kijelző az akkumulátor töltöttségi
állapotát jelzi. A zöld jelzés a teljesen feltöltött állapotot, a sárga jelzés
a töltés alatti állapotot, a borostyánsárga jelzés pedig hibaállapotot jelent.
Amikor az SC2 be van dugva, de nincs benne akkumulátor, a töltésjelző LED
kijelző zöld színű.
• Egy második LED kijelző az akkumulátor minőségi állapotát jelzi: Zöld = JÓ,
Sárga = CSÖKKENT KAPACITÁSÚ, Villogó sárga = HASZNOS ÉLETTARTAM
VÉGE, Borostyánsárga = NEM HASZNÁLHATÓ – KI KELL CSERÉLNI AZ
AKKUMULÁTORT. Ha a LED nem világít, akkor vagy nincs behelyezve
akkumulátor, vagy nincs tápfeszültség.
Az SC2 egyszeres akkumulátortöltővel kapcsolatos részletes információk
a www.zebra.com/manuals címen található QLn sorozat Felhasználói
útmutatóban olvashatók.
Borostyánsárga Zöld Akkumulátor állapota
Be Ki Töltés
Be Villog
Ki Be Teljesen feltöltve
Villog Ki Hiba
80 %-ig feltöltve
(használatra alkalmas)
A QLn sorozatú akkumulátor töltöttségi állapotát a nyomtató elején található
LED jelzi (lásd a 11. oldalon levő Nyomtató vezérlőgombok című fejezetet).
Figyelem • Tilos elégetni, szétszerelni, rövidre zárni, vagy 60oC (140oF) feletti
hőmérsékletnek kitenni!.
4
Bevezetés
Az akkumulátor
behelyezése és
feltöltése
A nyomathordozó
betöltése
A nyomtató csatlakoztatása /
A nyomtató vezér-
lőgombjai
Tisztítás és
hibaelhárítás
Tartozékok és
elérhetőségi
adatok
Beüzemelési útmutató
QLn sorozatú hordozható nyomtatók

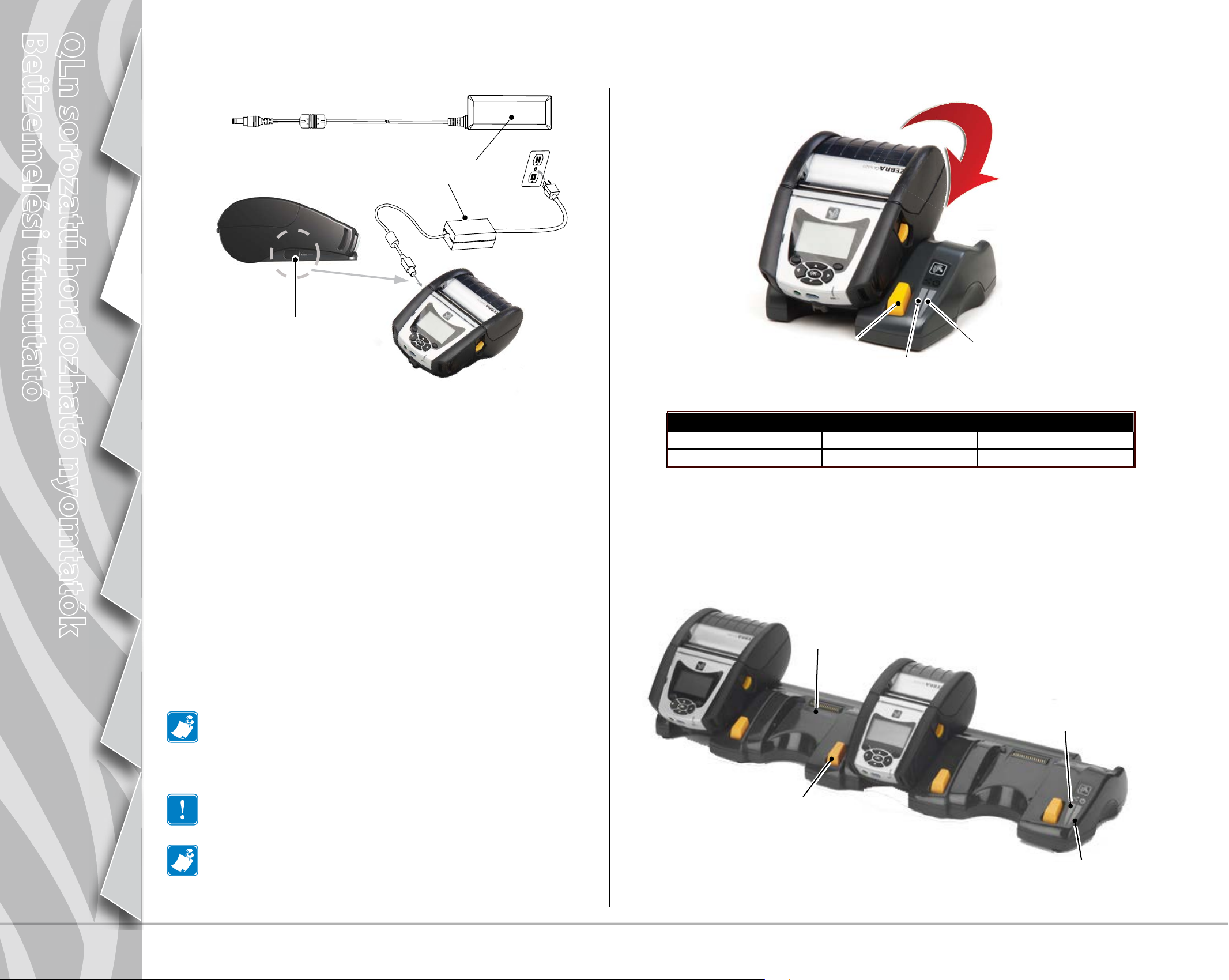

Hálózati tápegység (a P1031365-024 számú készlet tartalmazza)
(Minden QLn sorozatú nyomtató)
QLn320 hálózati
adapter
Hálózati
tápkábel
(földrajzi
területenként
változó)
DC bemeneti
csatlakozódugó
Ethernet kengyel (egyszeres és négyszeres, csak a QLn 220-hoz és 320-hoz)
Egyszeres kengyel (QLn-EC)
Kioldó gomb
Ethernet
állapotjelző
Tápfeszültség
állapotjelző
• Nyissa fel a QLn sorozatú nyomtató védőfedelét, hogy
szabaddá váljon a DC bemeneti töltőcsatlakozó.
• Csatlakoztasson a helyszínnek megfelelő hálózati tápkábelt
az adapterhez, majd dugja a tápkábelt egy hálózati
csatlakozóaljzatba.
• A hálózati adapter hengeres dugóját dugja a nyomtató
akkumulátortöltő csatlakozóaljzatába.
• A nyomtató bekapcsol, és töltődni kezd. A nyomtató ekkor
vagy bekapcsolva hagyható, vagy kikapcsolható. A töltés
mindkét esetben folytatódik, és a töltési állapotot a nyomtató
elején található töltésjelző LED kíséri figyelemmel.
Az akkumulátorokat feltöltetlen állapotban szállítjuk ki.
Az akkumulátor első használata előtt távolítsa el az új
akkumulátort borító csomagolóanyagot, valamint címkéket,
majd teljesen töltse fel az akkumulátort.
LED funkciója LED állapota Jelentés
Tápfeszültség Folyamatos zöld Tápfeszültség bekapcsolva
Ethernet Villogó zöld Ethernet-aktivitás
Négyszeres kengyel (QLn-EC4)
Dokkoló
aljzat
Ethernet
állapotjelző
Bár az akkumulátor a nyomtató használata közben is lehetséges,
ilyen körülmények között megnő a töltési időtartam.
A QLn220 és 320 hosszabb élettartamú akkumulátor nem
kompatibilis a QLn-EC és EC4 Ethernet kengyelekkel.
Kioldó
gomb
Tápfeszültség
állapotjelzője
5
Bevezetés
Az akkumulátor
behelyezése és
feltöltése
A nyomathordozó
betöltése
A nyomtató csatlakoztatása /
A nyomtató vezér-
lőgombjai
Tisztítás és
hibaelhárítás
Tartozékok és
elérhetőségi
adatok
Beüzemelési útmutató
QLn sorozatú hordozható nyomtatók
Egyszeres (QLn420-EC, csak QLn420-hoz)
Ethernet
állapotjelző
Kioldó gomb
Tápfeszültség
állapotjelzője
Dokkoló érintkezőkhöz való hozzáférés
Egy QLn sorozatú nyomtatónak a fenti kengyel-tartozékok
valamelyikén történő dokkolásához először hozzá kell férnie a
nyomtató alján található dokkoló érintkezőkhöz. A QLn220 és
320 nyomtatókon a dokkoló érintkezők szabaddá tételéhez el
kell távolítania a „Dokkoló kengyelhez való hozzáférés” feliratú
címkét (az ábrázolt módon).
A „Dokkoló
kengyelhez való
hozzáférés” címkét a
nyomtató dokkolása
előtt kell eltávolítani.
Dokkoló érintkezők
A QLn420 aljáról hasonlóképpen el kell távolítania a műanyag
dokkoló érintkező fedelet (az ábrázolt módon) a dokkoló
érintkezőkhöz való hozzáféréshez.
Dokkoló érintkezők
fedele
6
