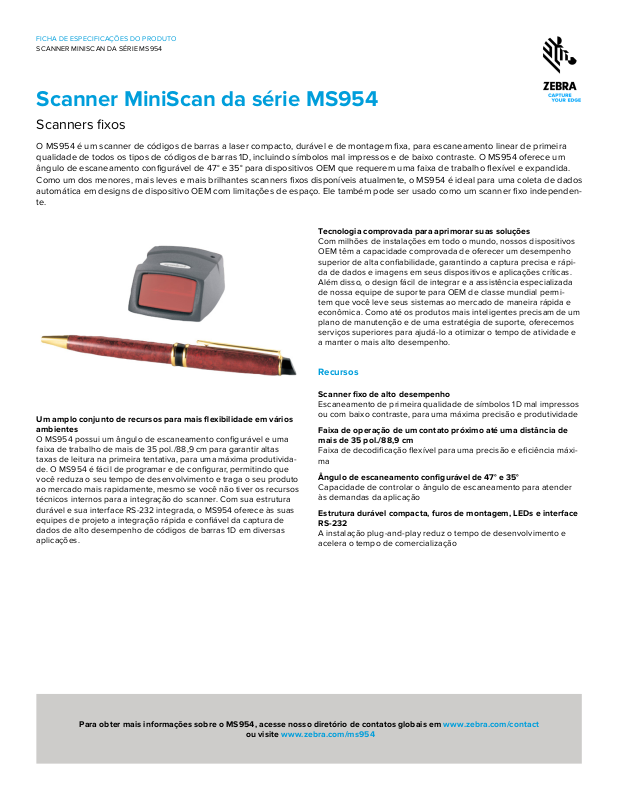

FICHA DE ESPECIFICAÇÕES DO PRODUTO
SCANNER MINISCAN DA SÉRIE MS954
Scanner MiniScan da série MS954
Scanners fixos
O MS954 é um scanner de códigos de barras a laser compacto, durável e de montagem fixa, para escaneamento linear de primeira
qualidade de todos os tipos de códigos de barras 1D, incluindo símbolos mal impressos e de baixo contraste. O MS954 oferece um
ângulo de escaneamento configurável de 47° e 35° para dispositivos OEM que requerem uma faixa de trabalho flexível e expandida.
Como um dos menores, mais leves e mais brilhantes scanners fixos disponíveis atualmente, o MS954 é ideal para uma coleta de dados
automática em designs de dispositivo OEM com limitações de espaço. Ele também pode ser usado como um scanner fixo independente.
Tecnologia comprovada para aprimorar suas soluções
Com milhões de instalações em todo o mundo, nossos dispositivos
OEM têm a capacidade comprovada de oferecer um desempenho
superior de alta confiabilidade, garantindo a captura precisa e rápida de dados e imagens em seus dispositivos e aplicações críticas.
Além disso, o design fácil de integrar e a assistência especializada
de nossa equipe de suporte para OEM de classe mundial permitem que você leve seus sistemas ao mercado de maneira rápida e
econômica. Como até os produtos mais inteligentes precisam de um
plano de manutenção e de uma estratégia de suporte, oferecemos
serviços superiores para ajudá-lo a otimizar o tempo de atividade e
a manter o mais alto desempenho.
Um amplo conjunto de recursos para mais flexibilidade em vários
ambientes
O MS954 possui um ângulo de escaneamento configurável e uma
faixa de trabalho de mais de 35 pol./88,9 cm para garantir altas
taxas de leitura na primeira tentativa, para uma máxima produtividade. O MS954 é fácil de programar e de configurar, permitindo que
você reduza o seu tempo de desenvolvimento e traga o seu produto
ao mercado mais rapidamente, mesmo se você não tiver os recursos
técnicos internos para a integração do scanner. Com sua estrutura
durável e sua interface RS-232 integrada, o MS954 oferece às suas
equipes de projeto a integração rápida e confiável da captura de
dados de alto desempenho de códigos de barras 1D em diversas
aplicações.
Recursos
Scanner fixo de alto desempenho
Escaneamento de primeira qualidade de símbolos 1D mal impressos
ou com baixo contraste, para uma máxima precisão e produtividade
Faixa de operação de um contato próximo até uma distância de
mais de 35 pol./88,9 cm
Faixa de decodificação flexível para uma precisão e eficiência máxima
Ângulo de escaneamento configurável de 47° e 35°
Capacidade de controlar o ângulo de escaneamento para atender
às demandas da aplicação
Estrutura durável compacta, furos de montagem, LEDs e interface
RS-232
A instalação plug-and-play reduz o tempo de desenvolvimento e
acelera o tempo de comercialização
Para obter mais informações sobre o MS954, acesse nosso diretório de contatos globais em www.zebra.com/contact
ou visite www.zebra.com/ms954

FICHA DE ESPECIFICAÇÕES DO PRODUTO
SCANNER MINISCAN DA SÉRIE MS954
Software controlado ou acionamento manual
Oferece um controle flexível para aplicações sem o uso das mãos
Interface serial simples (SSI) e fácil de programar
Oferece uma comunicação rápida e simples entre o scanner e o host
Realiza a leitura de todas as principais simbologias 1D
A capacidade de decodificação versátil permite que os dispositivos
atinjam uma alta taxa de leituras de primeira tentativa para uma
produtividade aprimorada
Diodo de laser brilhante de 650 nm
A linha de escaneamento é fácil de ver
Kit de desenvolvedor de software (SDK) sem custos adicionais
Permite a criação de aplicativos usando as conhecidas plataformas
Microsoft® Windows® 98, 2000 e XP
Aplicações de OEM embutidas
Quiosques e caixas automáticos; diagnósticos clínicos; instrumentos
médicos; análise de sangue e química; equipamentos para jogos;
máquinas de vendas e lotéricas; roletas/controle de acesso
Montagem fixa
Fabricação e armazenamento; linhas de montagem; biblioteca e
rastreamento de documentos

FICHA DE ESPECIFICAÇÕES DO PRODUTO
SCANNER MINISCAN DA SÉRIE MS954
Especificações
Características físicas
Dimensões: 1,02 A x 1,93 L x 2,31 P (in)
Peso: 1,67 oz./ 47,34 g
Interface: RS-232
Ambiente do usuário
Tolerância à iluminação ambiente:
Temperatura de
operação:
Temperatura de armazenamento:
Umidade: 5% a 95% sem condensação
Alimentação: Voltagem de entrada: 5 VDC ± 10% Corrente de
Classificação de
queda:
Simbologias: Todos os principais códigos de barras 1D
Parâmetros progra-
máveis:
Regulamentos
Classificação de laser: CDRH Classe II, IEC Classe 2
Segurança elétrica: Cert ificado para U L1950, C A C22-2 NO950
Diretiva ambiental: Conformidade com RoHS
EMI/RFI: FCC Par te 15 Classe B, ICES- 003 Classe B, D iretiva da
Características de desempenho
Fonte de luz: Diodo de laser visível de 650 nm
Taxa de escanea-
mento:
Ângulo de escanea-
mento:
Padrão de escanea-
mento:
Contraste mínimo de
impressão:
Faixas - códigos 1D: 5 m il: Code 39; 2,5:1 - 0,7 - 7,3 (pol.) /1,8 - 18,54 (cm)
Notas de rodapé
* = os alcances em densidades mais baixas (não especificadas) depen dem muito
da largura do código de barras e do ângulo de escaneamento.
1 - A iluminação de LED com alto fator de ondulação CA pode afetar o d esempenho de escaneamento
25,9 A x 49,02 L x 58,67 P (mm)
Tolerante às condições normais de iluminação
artificial interna e natural externa (luz solar direta).
Fluorescente, incandescente, vapor de mercúrio,
vapor de sódio, LED
Luz solar: 8000 candelas por pé ( 86.111 lux)
-4 °F a 1 40 °F (-20 °C a 60 °C )
-40 ° F a 158 °F (-4 0 °C a 70 °C)
escaneamento: 95 mA Corrente de re serva: 27 mA V
CC Nível de ruído: 200 mV de pico a pico máx.
Funciona normalmente após múltiplas quedas de 30
pol. ( 76 cm) em concreto
Tempo de ativação de laser, duração da mira, modo
de alimentação, modo do gatinho, redundância bidirecional, tipos/extensões da simbologia, formatação
de dados, parâmetros seriais, toque do bipe, ângulo
de escaneamento
ENG60950/IEC950
União Europeia ENC, SMAv australiana
104 ± 12 escaneamentos por segundo
47° ± 3° (típico)/35° ± 3° (es treito)
Linear
Refletância de escuro/claro absoluta mínima de 25%
medida em 650 nm
7.5 mil: Code 39; 2,5:1 - 0,9 - 12,4 (pol.)/2,29 - 31,24
(cm)
13 mil: 10 0% UPC - 80% MRD: 0,9 - 22 (pol.)/2, 29 55,88 (c m)
20 mil: Co de 39; 2,2:1 - * - 27.5 (pol.)/*- 69,85 (cm)
20 mil: Co de 39; 2,2:1 - 80% MRD : 2 - 30 (po l.)/5,08
- 76,2 (cm)
40 mil: Code 39; 2,2:1 - * - 28 (pol.)/*- 71,12 (cm)
55 mil: Co de 39; 2.2:1 - * a 35 (po l) / * a 88,90 (cm)
1
: 450 candelas po r pé, (4.844 lu x)

FICHA DE ESPECIFICAÇÕES DO PRODUTO
SCANNER MINISCAN DA SÉRIE MS954
Zebra e a cabeça estilizada da Zebra são marcas comerciais da ZTC registradas em muitas jurisdições de todo o mundo. Todas as outras marcas comerciais pertencem a seus respectivos
proprietários. ©2021 ZTC e/ou suas afiliadas. Todos os direitos reservados.
Número de peça: SS-MS954 04/2015 HTML
