MS4717
Sabit Monteli Görüntüleyici
Hızlı Başlangıç Kılavuzu
MN-003368-02TR
MS4717 Hızlı Başlangıç Kılavuzu
Garanti
Zebra donanım ürünü garanti bildirisinin tamamı için şu adresi ziyaret edin: www.zebra.com/warranty.
Servis Bilgileri
Ekipmanın kullanımıyla ilgili bir sorun yaşarsanız kurumunuzun teknik veya sistem desteğine başvurun. Ekipmanla ilgili bir sorun varsa destek birimi, şu adresten Zebra Global Müşteri Destek Merkezi ile iletişime geçer:
www.zebra.com/support
.
Bu kılavuzun en son sürümü için şu adrese gidin: www.zebra.com/support
.
Son Kullanıcı Lisans Sözleşmesi
Tüm bilgiler için şu adresi ziyaret edin: www.zebra.com/eula.
Sadece Avustralya İçin
For Australia Only. This warranty is given by Zebra Technologies Asia Pacific Pte. Ltd., 71 Robinson Road,
#05-02/03, Singapore 068895, Singapore. Our goods come with guarantees that cannot be excluded under the
Australia Consumer Law. You are entitled to a replacement or refund for a major failure and compensation for any
other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the
goods fail to be of acceptable quality and the failure does not amount to a major failure. Zebra Technologies
Corporation Australia’s limited warranty above is in addition to any rights and remedies you may have under the
Australian Consumer Law. If you have any queries, please call Zebra Technologies Corporation at +65 6858 0722.
You may also visit our website: www.zebra.com for the most updated warranty terms.
2
Giriş
USB Kablosu Tutma Klipsi
USB Kablosu
Montaj Braketi
Montaj Delikleri
M4x25 Cıvata
MS4717 sabit monteli görüntüleyici, bilgi noktaları gibi çeşitli OEM muhafazalarına entegre edilmek için özel olarak
tasarlanmıştır. Görüntüleyici bir ana cihazla barkod görüntüleme için kolay ve esnek entegrasyon sunar; ayrıca 1D
ve 2D barkodların yüksek performansta görüntülenmesini sağlar.
MS4717'yi Kuruluma Hazırlama
1. Görüntüleyiciyi ambalajından çıkarın. Kablo tutma klipsini, üst köşesinden tutup görüntüleyiciden uzağa doğru
kaydırarak çıkarın.
2. USB kablosunu takın. Kablo tutma klipsini, üzerindeki ok işaretleri cihaza bakacak şekilde görüntüleyiciye
yeniden takın.

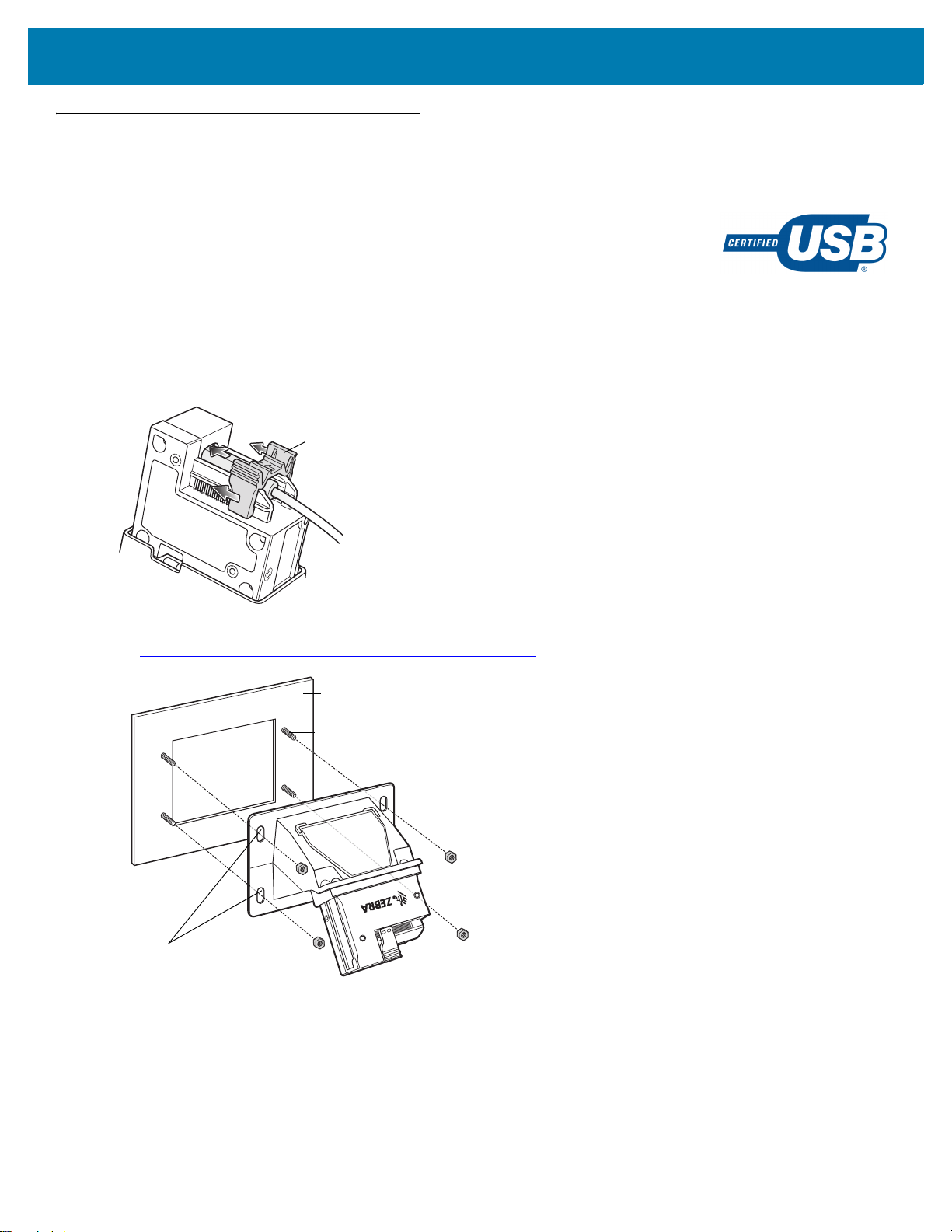

Şekil 1 Kurulum Prosedürü
MS4717 Hızlı Başlangıç Kılavuzu
3. Cihazı takmak için minimum alan gereksinimleriyle ilgili EVA şartlarını inceleyin:
www.wrzutnik.com/wp-content/uploads/eva_eps_v1_1.pdf
4. Cihaz muhafazasındaki dört montaj deliğini, montaj braketindeki dört adet M4x25 cıvatayla hizalayarak cihazı
monte edin.
5. Cihazı sabitlemek için dört adet montaj somununu M4x25 cıvatalara geçirin.
3
Programlama Barkodları
MS4717 ürününü programlamak için sıklıkla kullanılan barkodlardan bazıları aşağıda verilmiştir. Varsayılan değerler yıldız işaretiyle (*) belirtilmiştir.
Varsayılanları Ayarlama
• Varsayılanları Geri Yükle: Tüm varsayılan parametreleri aşağıdaki gibi sıfırlamak için bu barkodu tarayın.
• Entegrasyon Kılavuzu'nda bulunan Özel Varsayılanlara Yaz öğesini tarayarak özel varsayılanları
önceden ayarladıysanız kod okuyucunun varsayılan ayarlarını geri yüklemek için Varsayılanları Geri
Yükle öğesini tarayın.
• Fabrika Varsayılanlarını Ayarla: Fabrika varsayılan değerlerini geri yüklemek için bu barkodu tarayın.
Bu, ayarlanan özel varsayılanları siler.
MS4717 Hızlı Başlangıç Kılavuzu
* Varsayılanları Geri Yükle
Fabrika Varsayılanlarını Ayarla
4
Ana Bilgisayar Türleri
*HID Klavye Emülasyonu
Görüntüleme Arabirimsiz
Symbol Native API (SNAPI)
MS4717 Hızlı Başlangıç Kılavuzu
Görüntüleme Arabirimli Symbol Native API (SNAPI)
USB CDC üzerinden SSI
Cep Telefonu Ekran Modu
Etkinleştir
USB CDC Ana Bilgisayarı
*Devre dışı bırak
5
MS4717 Hızlı Başlangıç Kılavuzu
Sorun Giderme
Bip Cihazı ve LED Göstergeleri
Gösterge LED
Güç verme Hareket algılandığında
ışık yanar.
Sorun Giderme
Sorun Olası
Algılama denemesinde
ışık yanmıyor.
Okuyucu barkodu
okuyamıyor.
Neden
Görüntüleyiciye
güç gelmiyor.
Okuyucu, söz konusu
barkod türü için
programlanmamış.
Barkod simgesi
okunaklı değil.
Olası
Çözüm
Sistem gücünü kontrol edin.
Doğru ana bilgisayar arabirim
kablosunun kullanıldığını
onaylayın.
Okuyucuyu, taranacak barkod
türünü okuyacak şekilde
programlayın.
Simgenin okunabilir
olduğundan emin olun.
Aynı kod türünün benzer
simgelerini taramayı deneyin.
6
MS4717 Hızlı Başlangıç Kılavuzu
FCC Standartları ile
uyumluluk için test
edilmiştir
EV VEYA OFİS KULLANIMI
İÇİNDİR
Yasal Bilgiler
Bu kılavuz şu Model Numarası için geçerlidir: MS4717 (5 Vdc. 0,5 A)
Tüm Zebra cihazları, satıldıkları bölgelerde geçerli olan kural ve yönetmeliklere uygun olacak şekilde tasarlanmıştır ve gerektiği gibi etiketlenir.
Yerel dildeki çeviriler aşağıdaki web sitesinden edinilebilir: www.zebra.com/support
Zebra ekipmanlarında, Zebra tarafından açıkça onaylanmayan değişiklik ya da düzenlemelerin yapılması, kullanıcının ekipmanı kullanma iznini geçersiz kılabilir.
Belirtilen maksimum çalışma sıcaklığı: 50°C.
Sağlık ve Güvenliğe Yönelik Öneriler
Ergonomiye Yönelik Öneriler
DİKKAT: Ergonomiye bağlı yaralanma riskini ortadan kaldırmak ya da en aza indirmek için aşağıdaki önerileri
uygulayın. Çalışanların yaralanmasını önlemek üzere şirketinizde uygulanan güvenlik programlarına bağlı
kaldığınızdan emin olmak için şirketinizin Sağlık ve Güvenlik Yöneticisine danışın.
• Tekrarlanan hareketleri azaltın ya da yapmayın
• Doğal duruşunuzu koruyun
• Aşırı kuvvet uygulamayı azaltın veya bundan tamamen kaçının
• Sık kullanılan nesneleri kolay ulaşılabilecek yerlere koyun
• Çalışma yüksekliğini doğru ayarlayın
• Titreşimleri azaltın ya da ortadan kaldırın
• Doğrudan basıncı azaltın ya da ortadan kaldırın
• Ayarlanabilir iş istasyonları sağlayın
• Yeterince mesafe bırakın
• Uygun bir çalışma ortamı sağlayın
• Çalışma süreçlerini iyileştirin.
LED Cihazlar
Telsiz Frekansı Parazit Gereksinimleri - FCC
IEC 62471:2006 ve EN 62471:2008 uyarınca "MUAF RİSK GRUBU" olarak sınıflandırılmıştır. Darbe süresi: CW
Not: Bu ekipman test edilmiş ve FCC Kuralları Bölüm 15 uyarınca B Sınıfı dijital cihaz
sınırlamalarına uygun olduğu belirlenmiştir. Bu sınırlar, bir yerleşim alanında kurulum
sırasında oluşabilecek zararlı parazite karşı yeterli düzeyde koruma sağlamak amacıyla
belirlenmiştir. Bu ekipman; telsiz frekansı enerjisi üretir, kullanır, yayabilir ve talimatlara
uygun olarak kurulmadığında ya da kullanılmadığında telsiz iletişimlerinde zararlı parazitlere
neden olabilir. Ancak belirli bir kurulumda parazit oluşmayacağı garanti edilmez. Bu ekipman, radyo veya televizyon
yayınının alınmasını olumsuz etkileyen parazite neden olursa (Bu durum, ekipman açılıp kapatılarak belirlenebilir)
kullanıcının aşağıdaki önlemlerden birini veya birkaçını deneyerek paraziti gidermeye çalışması önerilir:
• Alıcı antenin yönünün veya yerinin değiştirilmesi
• Ekipman ile alıcı arasındaki mesafenin artırılması
• Ekipmanın, alıcının bağlı olduğu devreden farklı bir devredeki prize takılması
• Yardım için satıcıya veya deneyimli bir radyo/TV teknisyenine danışılması.
7
MS4717 Hızlı Başlangıç Kılavuzu
Telsiz Vericileri (15. Bölüm)
Bu cihaz FCC Kuralları'nın 15. Bölümü ile uyumludur. Cihazın çalıştırılması aşağıdaki iki koşula bağlıdır: (1) Bu
cihaz zararlı parazite neden olmamalıdır. (2) Bu cihaz, istenmeden çalışmasına yol açan parazitler dahil olmak
üzere, alınan her türlü paraziti kabul etmelidir.
Telsiz Frekansı Parazit Gereksinimleri - Kanada
Innovation, Science and Economic Development Canada ICES-003 Uyumluluk Etiketi: CAN ICES-3 (B)/NMB-3(B).
CE İşareti ve Avrupa Ekonomik Alanı (AEA)
Uyumluluk Beyanı
Zebra, işbu belgeyle bu cihazın tüm ilgili 2014/30/AB, 2014/35/AB ve 2011/65/AB Direktifleriyle uyumlu olduğunu
beyan eder. AB Uygunluk Beyanı'nın tam metnine şu web sitesinden ulaşabilirsiniz: www.zebra.com/doc
Japonya (VCCI) - Gönüllü Parazit Kontrol Konseyi
B Sınıfı ITE
.
B Sınıfı ITE için Kore Uyarı Beyanı
8
Çin
Bu tablo, Çin RoHS gereksinimlerine uyum amacıyla oluşturulmuştur.
通过访问以下网址可下载当地语言支持的产品说明书
Yerel dildeki çeviriler aşağıdaki web sitesinden edinilebilir: www.zebra.com/support
Çin RoHS CMM Açıklaması
MS4717 Hızlı Başlangıç Kılavuzu
9
Tayvan RoHS
MS4717 Hızlı Başlangıç Kılavuzu
Ukrayna
Дане обладнання відповідає вимогам технічного регламенту № 1057, 2008 на обмеження щодо
використання деяких небезпечних речовин в електричних та електронних пристроях.
Türkiye WEEE Uyumluluk Bildirimi
EEE Yönetmeliğine Uygundur.
Avrasya Gümrük Birliği
10
MS4717 Hızlı Başlangıç Kılavuzu
Elektrikli ve Elektronik Ekipman Atıkları (WEEE)
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on how to return product, please go to: zebra.com/weee.
Français: Clients de l'Union Européenne: Tous les produits en fin de cycle de vie doivent être retournés à Zebra
pour recyclage. Pour de plus amples informations sur le retour de produits, consultez : zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de
vida para que sean reciclados. Si desea más información sobre cómo devolver un producto, visite:
zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на
Zebra за рециклиране. За информация относно връщането на продукти, моля отидете на адрес:
zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an
Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere
restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il
seguente sito Web: zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem.
Para obter informações sobre como devolver o produto, visite: zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden
teruggezonden voor recycling. Raadpleeg zebra.com/weee voor meer informatie over het terugzenden van
producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji należy zwrócić do firmy Zebra w celu
ich utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit spoleènosti Zebra
k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové stránce: zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile.
Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás
céljából. A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a zebra.com/weee
weboldalra.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning.
Information om hur du returnerar produkten finns på zebra.com/weee.
Suomi:
tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs
oplysningerne om returnering af produkter på: zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρέφονται
στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την επιστροφή ενός προϊόντος,
επισκεφθείτε τη διεύθυνση zebra.com/weee στο Διαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand
Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra
pentru reciclare. Pentru informaţii despre returnarea produsului, accesaţi: zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za
informacije o vračilu izdelka obiščite: zebra.com/weee.
Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun
11
MS4717 Hızlı Başlangıç Kılavuzu
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich životnosti vrátené
spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov nájdete na: zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją
„Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite: zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai
pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir.
Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: zebra.com/weee.
12
