XiIIIPlus/RXi Краткое руководство
В данном руководстве описываются операции, регулярно выполняемые при работе
с принтером. Более подробную информацию см. в Руководстве пользователя.
Внешний вид
Рис. 1 • Внешний вод Принтер
Передняя сторона
1
2
Задняя сторона
3
4
Панель управления
1
Дверца для загрузки носителя
2
Выключатель питания (O = Выкл., I = Вкл.)
3
Разъем подключения электропитания
4
© Корпорация ZIH, 2006. Все названия продуктов и их номера являются Zebra
товарными знаками, а Zebra и эмблема Zebra являются охраняемыми товарными знаками
корпорации ZIH. Все права защищены.
14024L-151 Вер. A
13.07.2006
Панель управления
2
Панель управления
Панель управления (Рис.2) сообщает о принтерs выполняемых действиях
и используется для управления основными принтер операциями.
Рис. 2 • Панель управления
1
2
3
4
5
6
ЖКИ Сообщает о выполняемых
1
действиях принтера.
Индикатор питания Горит, когда принтер включен.
2
Индикатор ошибки Мигает, если принтер требуется
3
вмешательство пользователя.
Индикатор
4
приостановки
Кнопка ПАУЗА Нажатие кнопки ПАУЗА
5
Гори т, когда принтер
приостановлен.
позволяет приостановить или
продолжить работу принтер.
Индикатор данных Быстро мигает, когда принтер
6
получает данные.
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Компоненты принтера
На Рис.3 показаны компоненты, находящиеся в принтере внутри отсека носителя.
Взависимости от используемой конфигурации содержимое отсека может незначительно
отличаться от показанного на рисунке.
Рис. 3 • Компоненты принтера
4 5
Компоненты принтера
6
7
3
3
2
1
Рычаг для открывания
1
головки
Планка отклеивания
2
(отрывания)
Валик
3
Приемный шпиндель
4
ленты
Шпиндель подачи ленты
5
Кронштейн носителя
6
Направляющая подачи
7
носителя
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка носителя
4
Загрузка носителя
Внимание! • При установке носителя или ленты следует снять с руки все украшения,
которыми можно задеть печатающую головку и другие детали принтера.
В данном разделе содержатся инструкции по установке рулонного носителя для
работы в отрывном режиме (Рис.4). Инструкции по установке фальцованного носителя,
а также инструкции по установке носителя для работы в других режимах
см. в Руководстве пользователя.
Рис. 4 • Путь прохождения носителя в отрывном режиме
Чтобы установить рулонный носитель для работы в отрывном режиме,
выполните следующие действия.
1. Полностью удалите все ярлыки и наклейки, которые загрязнены, наклеены или
прикреплены липкой лентой.
Этикетки Ярлыки
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Загрузка носителя
2. Вытащите и передвиньте вниз направляющую подачи носителя.
3. Поместите рулон носителя на кронштейн. Продвиньте рулон назад до упора.
4. Поднимите вверх направляющую подачи носителя и сдвиньте ее, чтобы она
коснулась края рулона.
5
5. Откройте печатающую головку, повернув рычаг открывания головки (1) против
часовой стрелки.
1
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка носителя
6
6. Ослабьте винт (он не виден под этим углом), расположенный на дне внешней
направляющей носителя (
1).
1
7. Полностью вытащите внешнюю направляющую носителя (1).
1
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Загрузка носителя
8. Если принтер имеет узел рычага носителя (1), пропустите носитель под ролик узла
рычага носителя. На всех принтерах пропустите носитель под ролик направляющей
носителя (
Важно • Убедите сь, что носитель пропущен под этими компонентами. Если
2), а затем под верхний датчик носителя (3).
носитель будет находиться поверх них, он заслонит датчик ленты и вызовет ложное
сообщение об ошибке
RIBBON OUT (ЗАКОНЧИЛАСЬ ЛЕНТА).
3
2
1
7
9. Продвиньте носитель, пока он не пройдет под печатающей головкой (1), под
держателем (
2), а затем через валик (3).
1
2
3
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка носителя
8
10. Выровняйте носитель с внутренней направляющей носителя (1). Передвиньте
внешнюю направляющую носителя (
2), чтобы она только слегка касалась
края носителя.
1
2
11. Затяните винт (он не виден под этим углом), расположенный на дне внешней
направляющей носителя (
1).
1
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006

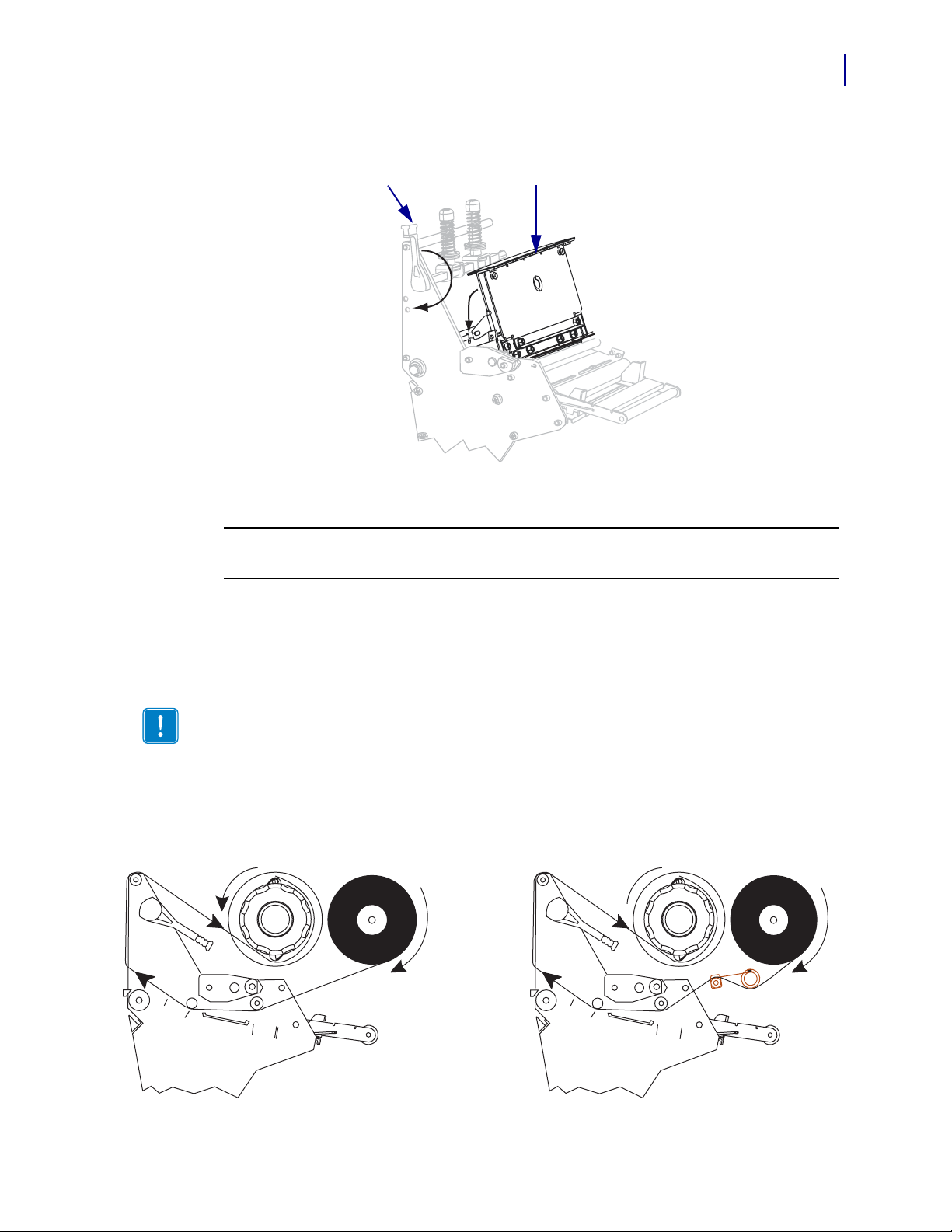

12. Нажмите на печатающую головку (1), а затем поверните рычаг для открывания
головки по часовой стрелке до фиксации (
Загрузка ленты
Загрузка ленты
2).
12
9
Внимание! • При установке носителя или ленты следует снять с руки все украшения,
которыми можно задеть печатающую головку и другие детали принтера.
Используйте инструкции в этом разделе для загрузки ленты, которая применяется
снаклейками, требующими термопереноса. Для выполнения прямой термопечати
наклеек не устанавливайте ленту в принтер. Путь прохождения ленты несколько
отличается у принтеров с рычагами для ленты (Рис.5).
Важно • Для уменьшения износа головки следует применять ленту, ширина которой
больше ширины носителя. Лента должна иметь покрытие снаружи (для получения
дополнительных сведений см. Руководство пользователя).
Рис. 5 • Путь прохождения ленты
Без рычага для ленты С рычагом для ленты
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка ленты
10
Для установки ленты выполните следующие действия.
1. Совместите стрелку (1) на рычаге приемного шпинделя ленты с выемкой (2) на
приемном шпинделе ленты.
12
2. Выровняйте сегменты подающего шпинделя ленты.
3. Ус т а н о в и т е ленту, чтобы свободный конец был ориентирован по часовой стрелке.
4. Поместите рулон ленты на подающий шпиндель. Продвиньте рулон назад до упора.
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Загрузка ленты
5. Направляющая ленты позволяет легко загружать и вынимать ленту. Не прикреплена
ли на кон це рулона ленты бумага или что-то еще, что могло бы служить в качестве
ее направляющей?
Если это так Необходимые действия
Да Перейдите к следующему действию.
Нет
а. Оторвите от рулона полоску носителя (наклейку или
подложку) длиной около 612 дюйма (150305 мм).
б. Отклейте наклейку от полоски носителя.
в. Используйте наклейку (1), чтобы прикрепить конец ленты
2) к полоске носителя (3). Полоска носителя будет служить
(
направляющей.
23 1
11
6. Откройте печатающую головку, повернув рычаг для открывания головки против
часовой стрелки.
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка ленты
12
7. Имеется ли в вашем принтере рычаг для ленты? (Расположение рычага для ленты
см. на Рис.5 на стр.9.)
Если... Тогда…
Нет Пропустите ленту через узел рычага носителя (1), а затем под ролик
направляющей ленты (
2).
Да
2
а. Пропустите ленту через рычаг ленты. Лента должна пройти под
верхним роликом (
б. Пропустите ленту под роликом направляющей ленты (3).
1), а затем — через нижний ролик (2).
1
3
2
1
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Загрузка ленты
8. Продвиньте носитель, пока он не пройдет под печатающей головкой (1) через
держатель (
2), а затем через валик (3).
1
2
3
13
9. Перетащите направляющую ленты через верхний валик ленты (1), а затем —
в сторону приемного шпинделя ленты (
2).
21
10. Обмотайте направляющую ленты и прикрепленную к ней ленту против часовой
стрелки вокруг приемного шпинделя.
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка ленты
14
11. Поверните шпиндель против часовой стрелки несколько раз, чтобы намотать ленту
на крюк без провисания.
12. Нажмите на печатающую головку (1), а затем поверните рычаг открывания головки
по часовой стрелке до фиксации (
2).
12
14024L-151 Вер. A XiIIIPlus/RXi Краткое руководство 13.07.2006
Снятие использованной ленты
Уд а л я й т е использованную ленту с приемного шпинделя при каждой замене рулона
ленты.
Чтобы снять ленту, выполните следующие действия.
1. Закончилась лента или нет?
Если лента... Тогда…
Закончилась Перейдите к следующему действию.
Не закончилась Разрежьте или оторвите ленту перед приемным
шпинделем.
Загрузка ленты
15
2. Уд е р ж и ва я приемный шпиндель ленты, поверните рычаг освобожения ленты (B)
против часовой стрелки до упора.
Планки ленты провернутся вниз, освобождая зажим ленты на ее использованной части.
3. Снимите использованную ленту с приемного шпинделя ленты и выбросьте.
13.07.2006 XiIIIPlus/RXi Краткое руководство 14024L-151 Вер. A
Загрузка ленты
16
