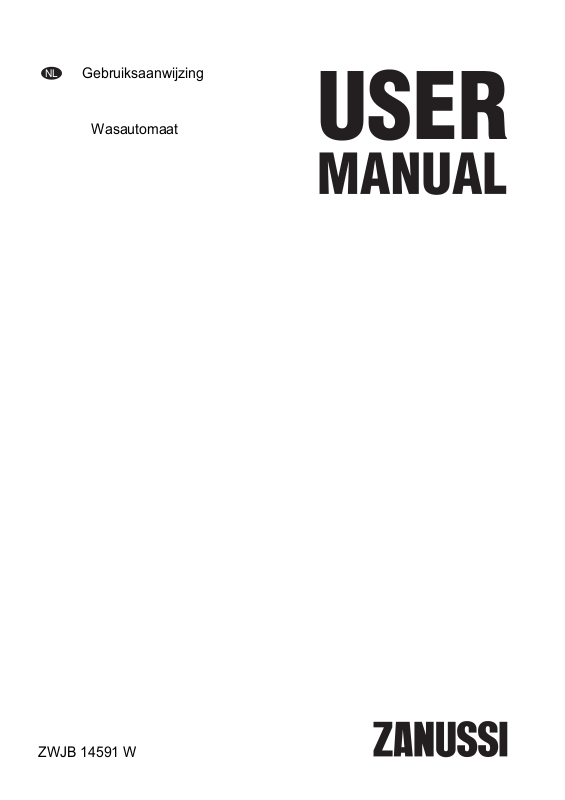

Page 1
NL
Gebruiksaanwijzing
Wasautomaat
ZWJB 14591 W
Page 2
Inhoud
Veiligheidsinformatie _ _ _ _ _ _ _ _ _ _ _ _ _ 2
Veiligheidsvoorschriften _ _ _ _ _ _ _ _ _ _ _ _ 3
Beschrijving van het product _ _ _ _ _ _ _ _ _ 5
Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
Programma’s _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8
Verbruikswaarden _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11
Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ 12
Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12
Aanwijzingen en tips _ _ _ _ _ _ _ _ _ _ _ _ _ 13
Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ 14
Probleemoplossing _ _ _ _ _ _ _ _ _ _ _ _ _ 17
Technische informatie _ _ _ _ _ _ _ _ _ _ _ _ 19
Wijzigingen voorbehouden.
Veiligheidsinformatie
Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.
Veiligheid van kinderen en kwetsbare mensen
Waarschuwing! Gevaar voor verstikking, letsel of permanente
invaliditeit.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien
zij onder toezicht staan of instructies hebben gekregen over het
veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd alle reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de
deur open is.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij
aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.
2
www.zanussi.com
Page 3
Algemene veiligheid
• Schakel het apparaat uit en trek de stekker uit het stopcontact
voordat u onderhoudshandelingen verricht.
• De specificatie van het apparaat mag niet worden veranderd.
• Respecteer het maximale laadvermogen van 8 kg (raadpleeg
hoofdstuk “Programmaschema”).
• Als de voedingskabel beschadigd is, moet de fabrikant of diens
technische dienst of een gekwalificeerd persoon deze vervangen
teneinde gevaarlijke situaties te voorkomen.
• De waterdruk (minimaal en maximaal) moet liggen tussen 0,5 bar
(0,05 MPa) en 8 bar (0,8 MPa)
• De ventilatie-openingen in de onderkant (indien van toepassing)
mogen niet worden afgedekt door tapijt
• Het apparaat moet met de nieuwe slangset worden aangesloten
op een kraan. Oude slangsets mogen niet opnieuw worden gebruikt.
Veiligheidsvoorschriften
Montage
• Verwijder alle verpakkingsmaterialen.
• Bewaar de transportbouten. Als u het appa-
raat gaat verplaatsen, moet de trommel worden geblokkeerd.
• Installeer en gebruik geen beschadigd appa-
raat.
• Gebruik of installeer het apparaat niet als de
temperatuur lager is dan 0 °C of als het is
blootgesteld aan het weer.
• Volg de installatie-instructies op die zijn mee-
geleverd met het apparaat.
• Zorg ervoor dat de vloer van de plaats waar u
het apparaat installeert, vlak, stabiel, hittebestendig en schoon is.
• Plaats het apparaat niet op een plek waar de
deur niet helemaal open kan.
• Wees voorzichtig met het verplaatsen van het
apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
www.zanussi.com
• Zorg dat er lucht tussen het apparaat en de
vloer kan circuleren.
• Pas de stelvoeten aan om de nodige ruimte
tussen het apparaat en de vloerbedekking te
creëren.
Aansluiting op het elektriciteitsnet
Waarschuwing! Gevaar voor brand en
elektrische schokken.
• Dit apparaat moet worden geaard.
• Controleer of de elektrische informatie op het
typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met
een elektromonteur.
• Gebruik altijd een correct geïnstalleerd,
schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingskabel moet wor-
3
Page 4
den vervangen, dan MOET dit gebeuren door
onze Klantenservice.
• Steek de stekker pas in het stopcontact als
de installatie is voltooid. Zorg ervoor dat het
netsnoer na installatie bereikbaar is.
• Trek niet aan het aansluitnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Raak de stroomkabel of stekker niet aan met
natte handen.
• Dit apparaat voldoet aan de EU-richtlijnen.
Aansluiting aan de waterleiding
• Zorg dat u de waterslangen niet beschadigt.
• Het apparaat moet met de nieuwe slangset
worden aangesloten op een kraan. Oude
slangsets mogen niet opnieuw worden gebruikt.
• Laat het water stromen tot het schoon is
voordat u het apparaat aansluit op nieuwe leidingen of leidingen die lang niet zijn gebruikt.
• Zorg dat er geen lekkages zijn als u het apparaat de eerste keer gebruikt.
Gebruik van het apparaat
Waarschuwing! Gevaar voor letsel,
elektrische schokken, brand, brandwonden
en schade aan het apparaat.
• Gebruik dit apparaat in een huishoudelijke
omgeving.
• De specificatie van het apparaat mag niet
worden veranderd.
• Volg de veiligheidsinstructies op de verpakking van het vaatwasmiddel op.
• Plaats geen ontvlambare producten of items
die vochtig zijn door ontvlambare producten
in, bij of op het apparaat.
Milieutips
Gebruik minder water en energie om het milieu
te helpen, volg deze instructies:
• Stel een programma in zonder de voorwasfase om wasgoed dat normaal vervuild is te
wassen.
• Start een wasprogramma altijd met de maximum hoeveelheid wasgoed.
• Raak het glas van de deur niet aan als een
programma in werking is. Het glas kan heet
worden.
• Zorg dat u alle metalen onderdelen uit het
wasgoed verwijdert.
• Plaats geen bak om mogelijke waterlekkage
op te vangen onder het apparaat. Neem contact op met de servicedienst om te raadplegen welke accessoires gebruikt mogen worden.
Onderhoud en reiniging
Waarschuwing! Gevaar voor letsel of
schade aan het apparaat.
• Schakel het apparaat uit en trek de stekker uit
het stopcontact voordat u onderhoudshandelingen verricht.
• Gebruik geen waterstralen of stoom om het
apparaat te reinigen.
• Maak het apparaat schoon met een vochtige,
zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
Verwijdering
Waarschuwing! Gevaar voor letsel of
verstikking.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af en
gooi dit weg.
• Verwijder de deurgreep om te voorkomen dat
kinderen en huisdieren opgesloten raken in
het apparaat.
• Gebruik indien nodig een vlekkenverwijderaar
als u een programma met een lage temperatuur instelt.
• Controleer de waterhardheid om de juiste
hoeveelheid wasmiddel te gebruiken.
Verpakkingsmaterialen
Recycle de materialen met het symbool
.
4
www.zanussi.com
Page 5
Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.
Beschrijving van het product
1 2 3
Bovenblad
1
Afwasmiddeldoseerbakje
2
Bedieningspaneel
3
Deurgreep
4
Binnenverlichting
5
Typeplaatje
6
Filter afvoerpomp
7
Stelvoetjes
8
Kinderslot
4
5
6
7
Voor het inschakelen
van de kinderbeveiliging verplaatst u het
draaigedeelte met
een muntstuk rechtsom totdat de groef
horizontaal staat. Voor
het uitschakelen van
de kinderbeveiliging
verplaatst u het draaigedeelte linksom totdat de groef weer
verticaal staat.
Als u deze beveiliging
activeert, kunt u de
deur niet sluiten. Dit
voorkomt dat kinderen
of huisdieren in de
trommel worden opgesloten.
Set bevestigingsplaatjes (4055171146)
Gebruik deze speciale accessoire als u het apparaat op een plint installeert.
Het voorkomt dat het apparaat beweegt als het
in werking is.
Lees de met het accessoire meegeleverde instructies zorgvuldig door.
Het is te koop via erkende servicediensten.
Set rubberen pootjes (4055126249)
Gebruik deze speciale accessoire als u het apparaat op een ondergrond installeert die niet
vlak en stabiel is.
De rubberen pootjes voorkomen trillingen, lawaai of verschuiving van het apparaat tijdens de
werking.
Lees de met de accessoire meegeleverde instructies zorgvuldig door.
Het is te koop via erkende servicediensten.
www.zanussi.com
5
Page 6
Bedieningspaneel
1
Centrifugeren
Pompen
Spoelen
Mini 30
30°
Wol
Handwas
40°
Fijne was
Programmaknop
1
Display
2
Startuitstel-toets
3
Deur vergrendeld-indicatielampje
4
Start/Pauze-toets
5
ECO -toets
6
Extra Spoelen-toets
7
40°
30°
40°
Display
1 2 3
2
Jetsystem +
Katoen
40°
Synthetica
90°
Katoen
60°
40°
30°
40°
30°
Synthetica
1400
1200
900
700
Centrifug.
Intensief
Opties
Voorwas
Extra
Spoelen
Eco
3 4
Startuitstel
Start/Pauze
6 578910
Voorwas-toets
8
Opties-toets:
9
– Intensief-optie
– Extra Kort-optie
Centrifug.-toets:
10
–
Spoelstoppositie
5 4
De display toont de volgende informatie:
1. Kinderslot: Dit apparaat voorkomt dat er
kinderen met het apparaat kunnen spelen
als het in werking is.
2. Berekening wastijd: Als u een «propor-
tioneel» programma instelt, toont het dis-
6
play de wasduur berekend op de maximale
lading.
Nadat u op het programma heeft gestart,
gaat het pijlpictogram branden: het apparaat berekent de hoeveelheid wasgoed en
de daadwerkelijke duur.
Gedurende deze tijd vermindert de aangegeven wastijd.
www.zanussi.com
Page 7
Als het apparaat klaar is met de berekening,
gaat het pijlpictogram uit. De wastijd wordt
aangepast aan de daadwerkelijke lading.
3. a) Duur van het ingestelde program-
ma
Nadat u een programma heeft ingesteld, wordt de tijdsduur in uren en minuten weergegeven op het display (bij-
voorbeeld ).
De tijdwaarde wordt elke minuut bijgewerkt.
b) Startuitstel
Het startuitstel verschijnt een paar seconden. Op het display verschijnt weer
de duur van het ingestelde programma.
De uitgestelde tijd vermindert per uur
of minuut.
c) Alarmcodes
Als de werking problemen oplevert,
kunnen er alarmcodes worden aange-
geven, bijvoorbeeld
(zie para-
graaf «Probleemoplossing»).
d) Onjuiste optieselectie
Aks u een optie instelt die niet samengaat met het ingestelde programma,
dan toont het display de melding Err .
Het lampje van Start/Pauze knippert in
het rood.
e) Einde van het programma
Als het programma is afgelopen verschijnt op het display een knipperende
.
nul
4. Wasfase-indicatielampjes
Als een programma is ingesteld, gaan alle
aanduidingen die verband houden met dat
programma aan.
Wanneer het programma start, blijft alleen
het controlelampje voor de lopende fase
aan.
5. Indicatielampje verwarmingsfase
Als het temperatuurlampje gaat branden,
gaat het apparaat het water in de trommel
verwarmen.
Centrifug.
Met deze optie kunt u de standaard centrifugeersnelheid wijzigen.
Het controlelampje van de ingestelde snelheid
gaat branden.
Extra centrifugeeropties:
Spoelstop
• Stel deze optie in om kreukvorming in stoffen
te voorkomen.
• Het bijbehorende indicatielampje gaat branden.
• Als het programma afgerond is, zit er water in
de trommel.
• De trommel draait regelmatig om kreukvorming van het wasgoed te voorkomen.
• De deur blijft vergrendeld.
• U moet het water afvoeren om de deur te
kunnen openen.
Zie om het water weg te pompen 'Aan het
einde van het programma'.
Intensief
Met deze optie kunt u erg vervuild wasgoed
wassen.
Het bijbehorende indicatielampje gaat branden.
Extra Kort
Met deze optie kunt u de programmaduur inkorten.
Gebruik deze optie voor wasgoed met lichte
vervuiling of om wasgoed op te frissen.
Het bijbehorende indicatielampje gaat branden.
Voorwas
Met deze optie kunt u een voorwasfase toevoegen aan een wasprogramma.
Gebruik deze optie bij zwaar bevuilde kleding.
Als u deze optie instelt neemt de programmaduur toe.
Het bijbehorende indicatielampje gaat branden.
Extra Spoelen
Met deze optie kunt u spoelingen toevoegen
aan een wasprogramma.
Gebruik deze optie voor personen die allergisch
zijn voor wasmiddelen en in gebieden waar het
water erg zacht is.
Het bijbehorende indicatielampje gaat branden.
www.zanussi.com
7
Page 8
ECO
Alleen voor katoenen en synthetisch wasgoed
dat licht of normaal vervuild is, bij een temperatuur van 40° of hoger.
Het apparaat verlengt de wastijd en verlaagt de
temperatuur.
U kunt goede wasresultaten behalen en tegelijkertijd het energieverbruik verlagen.
Startuitstel
Met deze optie kunt u de start van een programma uitstellen van 30 minuten tot 20 uur.
Het lampje van de optie is aan.
Deur vergrendeld-indicatielampje
Het indicatielampje
geeft aan wanneer de
deur geopend kan worden:
• Het indicatielampje brandt: de deur kan niet
geopend worden.
• Het indicatielampje knippert: de deur opent
na een paar minuten.
• Het indicatielampje is uit: de deur kan nu geopend worden.
Kinderslot
Met deze optie kunt u voorkomen dat kinderen
met het bedieningspaneel spelen.
• Voor het inschakelen/uitschakelen van
deze optie, drukt u tegelijkertijd op Centrifug.
en Opties tot het indicatielampje
aan/uit
gaat.
U kunt deze optie inschakelen:
• Nadat u op Start/Pauze heeft gedrukt, worden de opties en de programmaknop vergrendeld.
• Voordat u op Start/Pauze heeft gedrukt: kan
het apparaat niet starten.
Geluidssignalen
De geluidssignalen weerklinken wanneer:
• Het programma is voltooid.
• Er een storing in het apparaat optreedt.
Voor het uitschakelen/inschakelen van de
geluidssignalen, drukt u tegelijkertijd op Extra
Spoelen en Voorwas gedurende 6 seconden.
Als u de geluidssignalen uitschakelt, werken ze wel als er een storing optreedt.
Programma’s
Programma
Maximale en minimale temperatuur - Cyclusbeschrijving – Maximaal
centrifugetoerental – Maximale belading - Type wasgoed
Proportionele programma's
Katoen Jetsystem +
40°
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 1400 toeren
Wit en kleurecht katoen (zwaar tot normaal vervuild wasgoed).
Synthetica Jetsystem +
40°
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 900 toeren
Synthetische of gemengde stoffen: ondergoed, gekleurde kledingstukken,
krimpvrije overhemden, blouses.
Cyclustijdsduur, energie- en waterverbruik staan in verhouding tot de grootte van de lading.
Normale programma's
8
Wasmiddeldoseer-
www.zanussi.com
bakje
Page 9
Programma
Maximale en minimale temperatuur - Cyclusbeschrijving – Maximaal
centrifugetoerental – Maximale belading - Type wasgoed
Katoen
90° -
(Koud)
60° — 40°
1)
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 1400 toeren
Max. belading 8 kg
Wit en bont katoen (normaal vervuilde artikelen).
Synthetica
40° -
(Koud)
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugeersnelheid bij 900 toeren
Max. belading 3.5 kg
Synthetische of gemengde stoffen: ondergoed, gekleurde kledingstukken,
krimpvrije overhemden, blouses.
Fijne was
40° -
(Koud)
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 700 toeren
Max. belading kg 3.5
Fijne was: acryl, viscose, polyester.
Wol Handwas
30° -
(Koud)
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugeersnelheid bij 900 toeren
Max. belading 2 kg
Wollen artikelen voor in de machine en met de hand te wassen wollen
artikelen en fijne was waarin het «handwas»-symbool staat.
4)
Mix 20°
3)
20°
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 900 toeren
Max. belading 3 kg
Katoen. synthetica of gemengde stoffen, licht vervuild. Stel dit programma
in om het energieverbruik te verminderen.
Mini 30
30°
Hoofdwas - spoelgangen - centrifiguren
Maximale centrifugesnelheid bij 700 toeren
Max. belading 3 kg
Licht vervuilde was behalve wol.
Wasmiddeldoseer-
bakje
2)
2)
2)
2)
www.zanussi.com
9
Page 10
Programma
Maximale en minimale temperatuur - Cyclusbeschrijving – Maximaal
centrifugetoerental – Maximale belading - Type wasgoed
Spoelen
Spoelen + Centrifugeren
Maximale centrifugesnelheid bij 1400 toeren
Max. belading 8 kg
Voor katoenen kledingstukken die met de hand moeten worden gewassen. Het
apparaat voert enkele spoelgangen uit, gevolgd door een laatste centrifugegang.
Verlaag indien nodig de centrifugeersnelheid.
Pompen
Water afpompen
Max. belading 8 kg
Om het laatste spoelwater af te voeren in programma’s met de optie geselecteerd,
waardoor het programma eindigt met water in de trommel.
Centrifug.
Pompen - lang centrifugeren
Maximale centrifugesnelheid bij 1400 toeren
Max. belading 8 kg
Aparte centrifugegang voor kleding die op de hand is gewassen. Ook na programma's die eindigen met water in de trommel, indien nodig de centrifugesnelheid
verlagen en aanpassen aan de stoffen die gecentrifugeerd moeten worden.
= UIT
Om het lopende programma te annuleren of om het apparaat uit te schakelen.
1) Standaardprogramma's voor de Energielabel verbruikswaarden
Volgens de regulering 1061/2010, is de “Katoen
” met “ECO ” optie geselecteerd respectievelijk het “standaard 60°C katoenprogramma” en het
“standaard 40°C katoenprogramma”. Dit zijn de meest efficiënte programma's qua elektriciteits- en
waterverbruik bij het wassen van normaal vervuild katoenen wasgoed.
De watertemperatuur van de wasfase kan verschillen van de temperatuur die is aangegeven voor het geselecteerde programma.
2) Als u vloeibare wasmiddelen gebruikt, is het niet mogelijk om VOORWAS te kiezen.
3) Een enkel of groot stuk wasgoed kan een verkeerd evenwicht van de trommel tot gevolg hebben. Als het
apparaat de laatste centrifugefase niet uitvoert, moet u meer stukken toevoegen, de lading opnieuw
handmatig verspreiden en dan het centrifugeprogramma selecteren.
4) Zorg ervoor dat het wasmiddel geschikt is voor lage temperaturen om goede wasresultaten te krijgen.
”met “ECO ” optie geselecteerd en “Katoen
Wasmiddeldoseer-
bakje
Toepasbaarheid programma-opties
Programma
Centrifug.
Katoen Jetsystem + ∎ ∎ ∎ ∎ ∎ ∎ ∎ ∎
Synthetica Jetsystem + ∎ ∎ ∎ ∎ ∎ ∎ ∎ ∎
Katoen ∎ ∎ ∎ ∎ ∎ ∎ ∎ ∎
Katoen
∎ ∎ ∎ ∎ ∎ ∎ ∎ ∎
Inten-
sief
10
1)
2)
Voorwas
Extra Kort
Extra Spoelen
3)
ECO
www.zanussi.com
Startuitstel
Page 11
Synthetica ∎ ∎ ∎ ∎ ∎ ∎ ∎
Fijne was ∎ ∎ ∎ ∎ ∎
Wol Handwas ∎ ∎ ∎
Mix 20° ∎ ∎ ∎ ∎
Mini 30 ∎ ∎
Spoelen ∎ ∎ ∎ ∎
Pompen
Centrifug. ∎ ∎
1) Als u gebruik maakt van de Extra Kort-optie, raden we aan om de hoeveelheid wasgoed te beperken. Het is
mogelijk om de volledige lading te gebruiken, maar een goed wasresultaat kan niet worden gegarandeerd. We
raden een belading aan van: 2 kg voor katoen en 1.5 kg voor synthetische en fijne stoffen.
2) Als u vloeibare wasmiddelen gebruikt, is het niet mogelijk om Voorwas te kiezen.
3) De ECO-optie is niet beschikbaar bij een temperatuur lager dan 40 °C
Verbruikswaarden
De gegevens van deze tabel zijn gemiddelden. Verschillende oorzaken kunnen de gegevens
wijzigen: de hoeveelheid en het type wasgoed, het water en de omgevingstemperatuur.
Programma’s Lading
Katoen 60 °C 8 1.7 63 160 44
Katoen 40 °C 8 0.97 62 150 44
Synthetische stoffen 40 °C
Fijne was 40 °C 4 0.53 68 65 35
Wol/Handwas 30
°C
Standaard katoenprogramma's
Standaard 60 °C
katoen
Standaard 60 °C
katoen
Standaard 40 °C
katoen
1) Aan het einde van de centrifugeerfase.
De gegevens in de bovenstaande grafieken komen overeen met de regelgeving van de Europese commissie
1015/2010 implementatierichtlijn 2009/125/EC.
(kg)
4 0.55 51 80 35
2 0.32 64 50 30
8 1.03 56 185 44
4 0.78 48 160 44
4 0.56 48 135 44
Uit-modus (W) Modus aan laten (W)
0.10 0.98
Energieverbruik (kWh)
Waterverbruik
(liter)
Gemiddelde
programma-
duur (minuten)
Resterend
vocht (%)
1)
www.zanussi.com
11
Page 12
Voor het eerste gebruik
1. Giet 2 liter water in het wasmiddeldoseerbakje voor de wasfase. Dit activeert het afvoersysteem.
2. Doe een klein beetje wasmiddel in het doseervakje voor de wasfase.
Dagelijks gebruik
1. Draai de waterkraan open.
2. Steek de stekker in het stopcontact.
3. Plaats het wasgoed in de machine.
4. Gebruik de juiste hoeveelheid wasmiddelen
en toevoegingen.
5. U dient het juiste programma in te stellen
en te starten voor het type lading en de mate van vervuiling.
Wasgoed in de machine doen
1. Open de deur van het apparaat.
2. Plaats het wasgoed een voor een in de
trommel. Schud de items voor u ze in de
wasautomaat plaatst. Zorg ervoor dat u
niet te veel was in de trommel plaatst.
3. Sluit de vuldeur.
Let op! Zorg er-
voor dat er geen
wasgoed tussen de
deur blijft klemmen. Er
kan waterlekkage of
beschadigd wasgoed
ontstaan.
Wasmiddel en toevoegingen gebruiken
• Meet het wasmid-
del en wasverzachter af.
• Sluit de wasmid-
deldoseerlade
voorzichtig.
3. Stel het programma voor katoen in op de
hoogste temperatuur zonder wasgoed en
start het programma. Dit verwijdert al het
mogelijke vuil uit de trommel en de kuip.
Wasmiddelvakje voor voorwasfase.
Wasmiddelvakje voor wasfase.
Vakje voor vloeibare toevoegingen
(wasverzachter, stijfsel).
Een programma instellen
1. Draai de programmaschakelaar om het programma in te stellen:
– Het indicatielampje Start/Pauze knippert.
– Het display geeft de programmaduur
weer.
2. Indien nodig, wijzig de temperatuur en de
centrifugeersnelheid of voeg extra functies
toe.
Als u op een functietoets drukt, gaat het
lampje van de ingestelde functie branden.
Een programma starten zonder een
uitgestelde start
Druk op de toets Start/Pauze:
• Het indicatielampje van toets Start/Pauze
stopt met knipperen. Het
• Het programma start en de deur wordt ver-
grendeld.
• De tijd loopt terug in stappen van een minuut.
Een programma starten met een
uitgestelde start
• Druk nogmaals op Startuitstel tot op het dis-
play het gewenste startuitstel verschijnt.
• Druk op Start/Pauze:
De machine begint de tijd af te tellen. Het indicatielampje
Nadat het aftelproces voltooid is, wordt het
wasprogramma automatisch gestart.
gaat uit.
-lampje brandt.
12
www.zanussi.com
Page 13
U kunt de uitgestelde start wijzigen of an-
nuleren alvorens u op de toets Start/Pauzedrukt. Nadat u op Start/Pauze heeft gedrukt,
kunt u het startuitstel alleen annuleren.
De uitgestelde start annuleren:
1. Druk op Start/Pauze om het apparaat op
pauze te zetten.
2.
Druk op Startuitstel. Op de display wordt
’ weergegeven.
3. Druk weer op Start/Pauze om het program-
ma direct te starten.
Een programma onderbreken en de opties
wijzigen
U kunt slechts enkele functies wijzigen voordat
ze gaan werken.
1. Druk op Start/Pauze. Het indicatielampje
knippert.
2. Wijzig de opties.
3. Druk weer op Start/Pauze. Het waspro-
gramma gaat verder.
Een programma annuleren
1.
Druk op de toets
annuleren en om het apparaat uit te schakelen.
2. Druk opnieuw op de programmatoets om
het apparaat in te schakelen. U kunt nu een
nieuw wasprogramma kiezen.
Het apparaat pompt geen water af.
De opties wijzigen
U kunt slechts enkele functies wijzigen voordat
ze gaan werken.
1. Druk op toets Start/Pauze. Het indicatie-
lampje knippert.
2. Wijzig de opties.
3. Druk nogmaals op toets Start/Pauze. Het
wasprogramma gaat verder.
om het programma te
De deur openen
Als een programma of het startuitstel in werking
is, is de deur van de wasmachine vergrendeld.
-lampje brandt.
Het
Let op! Als de temperatuur en het
waterniveau in de trommel te hoog zijn,
kunt u de deur niet openen.
De deur van het apparaat openen wanneer
het startuitstel in werking is:
1. Druk op Start/Pauze om het apparaat te
pauzeren.
2. Wacht tot het indicatielampje van de deurvergrendeling
3. U kunt de deur openen.
4. Sluit de deur van de machine en druk op de
toets Start/Pauze. De uitgestelde start is
weer geactiveerd.
Open de deur van het apparaat als het
programma in werking is:
1.
Draai de programmaknop op
paraat uit te schakelen.
2. Wacht een paar minuten met het openen
van de deur.
3. Sluit de deur van het apparaat.
4. Stel het programma opnieuw in.
Stand-by
Enkele minuten na het einde van het wasprogramma wordt de energiezuinige modus geactiveerd, wanneer u het apparaat niet uitschakelt.
Hierdoor wordt het energieverbruik beperkt
wanneer het apparaat in de standby-stand staat.
• Alle indicatielampjes en de display gaan uit.
• Het indicatielampje Start/Pauze knippert
langzaam.
• Druk op een van de opties om de energiezui-
nige modus te deactiveren.
dooft.
om het ap-
Aanwijzingen en tips
Wasgoed sorteren
• Verdeel het wasgoed in: wit, bont, synthetisch, fijne was en wol.
• Volg de wasinstructies die u op de waslabels
van het wasgoed vindt.
www.zanussi.com
• Was witte en bonte artikelen niet samen.
• Sommige bonte weefsels kunnen uitlopen als
zij de eerste keer worden gewassen. We raden daarom aan om dit soort kleding de eerste keer dan ook apart te wassen.
13
Page 14
• Knoop kussenslopen dicht, sluit ritsen, haakjes en drukknopen. Maak riemen vast.
• Maak alle zakken leeg en vouw alle artikelen
open.
• Draai meerlagige stoffen, wollen en kleding
met geverfde opdrukken binnenstebuiten.
• Verwijder hardnekkige vlekken.
• Was delen met zware vervuiling met een speciaal wasmiddel.
• Wees voorzichtig met de gordijnen. Verwijder
de haken of stop de gordijnen in een zak of
kussensloop.
• Niet in de machine wassen:
– Wasgoed zonder zomen of met scheuren
– Beugelbeha's.
– Gebruik een waszakje om kleine stuk was-
goed te wassen.
• Een zeer kleine lading kan problemen veroorzaken bij de centrifugefase. Als dit gebeurt,
kunt u de artikelen handmatig verdelen in de
trommel en de centrifugefase opnieuw starten.
Hardnekkige vlekken
Voor sommige vlekken is water en wasmiddel
niet voldoende.
We raden u aan om deze vlekken te verwijderen
voordat u deze artikelen in de machine stopt.
Er zijn speciale vlekverwijderaars verkrijgbaar.
Gebruik een speciale vlekverwijderaar die geschikt is voor het type vlek en stof.
Wasmiddelen en nabehandelingsmiddelen
• Gebruik alleen wasmiddelen en nabehandelingsproducten die bedoeld zijn voor gebruik
in een wasautomaat.
• Vermeng geen verschillende soorten wasmiddel met elkaar.
• Gebruik niet meer dan de benodigde hoeveelheid wasmiddel om het milieu te beschermen.
• Volg altijd de instructies die u vindt op de verpakking van deze producten.
• Gebruik de juiste producten voor het type en
de kleur stof, de programmatemperatuur en
de mate van vervuiling.
• Stel geen voorwasfase in als u vloeibare wasmiddelen gebruikt.
• Als uw machine geen wasmiddellade heeft
met klepje, voeg dan het vloeibare wasmiddel
toe met een doseerbal.
Waterhardheid
Als de waterhardheid in uw gebied hoog of gemiddeld is, raden we u het gebruik van waterverzachter voor wasautomaten aan. In gebieden
waar de waterhardheid zacht is, is het gebruik
van een waterverzachter niet nodig.
Neem contact op met het plaatselijke waterleidingbedrijf voor de waterhardheid in uw gebied.
Volg altijd de instructies die u vindt op de verpakking van de producten.
Onderhoud en reiniging
Waarschuwing!
Haal de stekker uit het stopcontact voordat u
het apparaat reinigt.
Buitenkant reinigen
Het apparaat alleen schoonmaken met zeep en
warm water. Maak alle oppervlakken volledig
droog.
Let op! Gebruik geen brandspiritus,
oplosmiddelen of chemische producten.
14
Ontkalken
Het water dat wij gebruiken, bevat kalk. Als het
nodig is dient u waterverzachter te gebruiken
om deze kalk te verwijderen.
Gebruik een speciaal product voor wasautomaten. Volg altijd de instructies die u vindt op de
verpakking van de producent.
Doe dit apart van het wassen van wasgoed.
Onderhoudswasbeurt
Bij programma's met lage temperaturen is het
mogelijk dat er wat wasmiddel achterblijft in de
trommel. Voer regelmatig een onderhoudswas
uit. Om dit te doen:
www.zanussi.com
Page 15
• Haal al het wasgoed uit de trommel.
• Stel het heetste wasprogramma in voor katoen
• Gebruik de juiste hoeveelheid poederwasmiddel met biologische eigenschappen.
Houd de deur enige tijd open na elke wasbeurt,
om schimmels te voorkomen en onprettige
geurtjes te verwijderen.
Trommel
Controleer de trommel regelmatig om kalk en
roestdeeltjes te voorkomen.
Gebruik alleen speciale producten om roestdeeltjes uit de trommel te verwijderen.
Ga als volgt te werk:
• Reinig de trommel met een speciaal product
voor roestvrij staal.
• Start een kort programma voor katoen op de
maximale temperatuur met een kleine hoeveelheid wasmiddel.
Deurrubber
3.
Het filter van de toevoerslang en het
klepfilter reinigen
Het kan nodig zijn filters te reinigen als:
• Het apparaat wordt niet met water gevuld.
• De machine langdurig water vult.
• Het lampje van Start/Pauze knippert en het
display geeft het bijbehorende alarm weer.
Raadpleeg 'Probleemoplossing'.
Waarschuwing! Trek de stekker uit het
stopcontact.
Controleer het deurrubber regelmatig en
verwijder voorwerpen
uit de binnenkant.
Het afwasmiddeldoseerbakje reinigen
1.
2.
www.zanussi.com
1.
3.
35°
2.
45°
Maak de afvoerpomp schoon
Controleer de afvoerpomp regelmatig en
zorg dat deze schoon is.
De pomp schoonmaken als:
• Het apparaat pompt geen water af.
15
Page 16
• De trommel niet kan draaien.
• Het apparaat een ongebruikelijk geluid maakt
door een blokkade in de afvoerpomp.
• De display een alarmcode weergeeft door
een probleem met de waterafvoer.
Waarschuwing!
Trek de stekker uit het stopcontact.
1.
2. Verwijder het filter niet als het apparaat in
gebruik is. Reinig de afvoerpomp niet als
het water in de machine heet is. Het water
moet koud zijn voordat u de afvoerpomp
kunt reinigen.
1.
2.
4.
1
2
5.
6.
3.
16
7.
1
2
8.
www.zanussi.com
Page 17
Noodafvoer
Het apparaat kan geen water afvoeren door een
storing.
Als dit optreedt, voert u stappen (1) tot (8) uit
van 'Het afvoerfilter reinigen'.
Maak de pomp zo nodig schoon.
Als u het water afvoert met de noodafvoerprocedure, dient u het afvoersysteem opnieuw te
activeren:
1. Giet 2 liter water in het vakje voor het
hoofdwasmiddel van de wasmiddeldoseerbakje.
2. Start het programma om water af te voeren.
Voorzorgsmaatregelen bij vorst
Als het apparaat is geïnstalleerd in een gebied
waar de temperatuur lager is dan 0° C, dan
dient u het resterende water uit de afvoerslang
en de afvoerpomp te verwijderen.
Probleemoplossing
1. Trek de stekker uit het stopcontact.
2. Draai de waterkraan dicht.
3. Verwijder de watertoevoerslang.
4. Plaats de twee uiteinden van de toevoerslang in een bak en laat het water uit de
slang stromen.
5. Leeg de afvoerpomp. Raadpleeg de noodafvoerprocedure.
6. Als de afvoerpomp leeg is, installeert u de
toevoerslang opnieuw.
Waarschuwing! Zorg ervoor dat de
temperatuur hoger is dan 0 °C voordat u
het apparaat opnieuw gebruikt.
De fabrikant is niet verantwoordelijk voor
schade die door lage temperaturen is
veroorzaakt.
Het apparaat start niet of stopt niet tijdens de
werking.
Probeer eerst het probleem zelf op te lossen
(zie tabel). Neem indien dit niet lukt contact op
met de service-afdeling.
Bij sommige problemen werken de
geluidssignalen en toont de display een
alarmcode:
•
- Het apparaat wordt niet gevuld met
•
- Het apparaat pompt geen water weg.
•
- De deur is open of niet goed geslo-
ten. Controleer de deur!
•
- De stroomtoevoer is onstabiel. Wacht
tot de stroomtoevoer stabiel is.
Waarschuwing! Schakel het apparaat uit
voordat u controles uitvoert.
water.
Probleem Mogelijke oplossing
Het programma begint niet. Zorg dat de stekker in het stopcontact zit.
Zorg dat de deur van het apparaat is gesloten.
Zorg dat er geen zekering in de zekeringenkast is doorgebrand.
Zorg ervoor dat de toets Start/Pause is ingedrukt.
Als de starttijdkeuze start is ingesteld, annuleert u deze functie of wacht u tot
Schakel het kinderslot uit.
Het apparaat neemt geen water.
Zorg dat de waterdruk niet te laag is. Neem hiervoor zo nodig contact op
Controleer of de waterkraan niet verstopt is.
het einde van het aftellen.
Controleer of de waterkraan is geopend.
met uw lokale waterleidingbedrijf.
www.zanussi.com
17
Page 18
Probleem Mogelijke oplossing
Zorg ervoor dat de filter van de toevoerslang en de filter van de klep niet ver-
Controleer of er geen knikken of bochten in de watertoevoerslang aanwezig
Zorg ervoor dat de positie van de watertoevoerslang correct is.
Het apparaat pompt geen water weg.
Controleer of er geen knikken of bochten in de waterafvoerslang aanwezig
Controleer of het afvoerfilter niet verstopt is. Reinig indien nodig het filter. Zie
Zorg ervoor dat de aansluiting van de waterafvoerslang correct is.
Stel het afvoerprogramma in als u een programma zonder afvoerfase instelt.
Stel het afvoerprogramma in als u een optie instelt waarbij water in de kuip
De centrifugeerfase werkt niet
of de wascyclus duurt langer
dan normaal.
Controleer of het afvoerfilter niet verstopt is. Reinig indien nodig het filter. Zie
Verdeel de artikelen handmatig in de trommel en start de centrifugefase op-
Er ligt water op de vloer. Zorg ervoor dat de aansluitingen van de waterslangen goed vast zitten er dat
Controleer of de waterafvoerslang niet is beschadigd.
Zorg ervoor dat u het juiste wasmiddel en de juiste hoeveelheid gebruikt.
U kunt de deur van het apparaat niet openen.
Stel het afvoer- of centrifugeerprogramma in als er zich water in de trommel
Het apparaat maakt een abnormaal geluid.
Zorg ervoor dat de verpakking en/of de transportbouten verwijderd zijn.
Voeg meer wasgoed aan de trommel toe. De lading is te klein.
Het apparaat vult zich met water en pompt dit direct weg.
De cyclus is korter dan de
weergegeven tijd.
De cyclus is langer dan de
weergegeven tijd.
stopt zijn. Zie het hoofdstuk "Onderhoud en reiniging".
zijn.
Controleer of de gootsteenafvoer niet verstopt is.
zijn.
het hoofdstuk "Onderhoud en reiniging".
blijft.
Stel het centrifugeprogramma in.
het hoofdstuk "Onderhoud en reiniging".
nieuw. Dit probleem wordt mogelijk veroorzaakt door problemen met de balans.
er geen lekken zijn.
Zorg ervoor dat het wasprogramma voltooid is.
bevindt.
Zorg dat het apparaat waterpas staat. Raadpleeg "Montage".
Raadpleeg "Montage".
Zorg dat de afvoerslang zich op de juiste hoogte bevindt. De slang kan te
laag hangen.
Het apparaat berekent een nieuwe tijd aan de hand van de wasgoedlading. Zie het hoofdstuk ‘Verbruikswaarden’.
Een wasgoedlading die niet in balans is verlengt de duur. Dit is normaal gedrag van het apparaat.
18
www.zanussi.com
Page 19
Probleem Mogelijke oplossing
Het wasresultaat is niet bevredigend.
U hebt de hardnekkige vlekken niet voor het wassen uit het wasgoed ge-
Zorg dat u de juiste temperatuur instelt.
Verminder de hoeveelheid wasgoed.
Gebruik meer wasmiddel of gebruik een ander middel.
haald.
Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het
werd onderbroken.
Als het probleem opnieuw optreedt, neemt u
contact op met onze service-afdeling.
Als de display andere alarmcodes aangeeft. Het
apparaat uit en weer aanzetten. Als het pro-
Service
Wij raden altijd het gebruik van originele onderdelen aan.
Zorg ervoor dat u volgende informatie bij de
hand hebt. U vindt deze op het classificatieplatje: model (Mod.), Productnummer (Prod.No.),
Serienummer (Ser.No.).
bleem aanhoudt, moet u de onderhoudsdienst
contacteren.
Technische informatie
Afmetingen Breedte / hoogte / diepte 600 / 850 / 600 mm
Totale diepte 640 mm
Aansluiting op het elektriciteitsnet: Voltage
De beschermkap biedt bescherming tegen vaste stoffen en vochtigheid,
behalve op plaatsen waar de laagspanningsapparatuur geen bescherming tegen vocht biedt.
Waterleidingdruk Minimaal 0.5 bar (0.05 MPa)
Watertoevoer
Maximale belading Katoen 8 kg
Centrifugeersnelheid Maximaal 1400 tpm
1) Sluit de slang aan op een kraan met 3/4”-schroefdraad.
1)
Totale stroom
Zekering
Tijd
Maximaal 8 bar (0,8 MPa)
Koud water
220-230V
2200 W
10A
50 Hz
IPX4
www.zanussi.com
19
Page 20
www.zanussi.com/shop
132914531-A-182013
Loading...
