Page 1

Benutzerinformation

Waschmaschine

ZWF 71663W

Page 2

Inhaltsverzeichnis

Sicherheitsinformationen 2 Sicherheitsanweisungen 3 Gerätebeschreibung 5 Bedienfeld 5 Programmübersicht 6 Verbrauchswerte Optionen

Einstellungen 10 Reinigen Sie vor dem ersten Gebrauch 10 Täglicher Gebrauch 10 Tipps und Hinweise 14 Reinigung und Pflege 15 Fehlersuche

8 9

Technische Daten

Änderungen vorbehalten.

17 19

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Alle Reinigungsmittel von Kindern fernhalten.

• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern

ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe

Kapitel „Programmtabelle“).

2 www.zanussi.com

Page 3

• Der Betriebswasserdruck (Mindest- und Höchstdruck) muss

zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.

• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden)

dürfen nicht von einem Teppichboden blockiert werden.

• Das Gerät muss mit den mitgelieferten neuen Schläuchen an

die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,

seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

• Schalten Sie das Gerät immer aus und ziehen Sie den

Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder

Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch.

Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Sicherheitsanweisungen

Montage

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.

• Bewahren Sie die Transportschrauben auf. Wenn Sie das Gerät umsetzen, müssen Sie die Trommel blockieren.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann oder an dem es Witterungseinflüssen frei ausgesetzt ist.

• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.

www.zanussi.com 3

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.

• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.

• Stellen Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät und Boden vorhanden ist.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.

Elektrische Anschlüsse

• Das Gerät muss geerdet sein.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

Page 4

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Nur für GB und Irland: Das Gerät besitzt einen Netzstecker mit einer 13 A Sicherung. Muss die Sicherung im Netzstecker ausgetauscht werden, setzen Sie eine 13 A Sicherung des Typs ASTA (BS 1362) ein.

• Das Gerät entspricht den EWG-Richtlinien.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.

• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.

• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.

• Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.

• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.

• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den autorisierten Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann sehr heiß sein.

Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschliessen.

Verwendung

WARNUNG!

Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

4 www.zanussi.com

Page 5

Gerätebeschreibung

1 2 3

Kurz

90°

60°

40°

30°

Koch-/Buntwäsche

Pflegeleicht Feinwäsche

Wolle

Mix 20°

1600

1200

800

Intensiv

Bügelquick

Spülen/ Schleudern Pumpen/ Schleudern

Ein /Aus

Koch-/Buntwäsche ECO

Auffrischen 20 min

Fertig in

987621 3 4 5

Geräteübersicht

Bedienfeld

Bedienfeldbeschreibung

Arbeitsplatte

Behälter für Reinigungsmittel

Bedienblende

Türgriff

Typschild

Schraubfüße zum Ausrichten des Geräts

Taste Ein/Aus (Ein/Aus)

Touchpad Programmauswahl

Touchpad Temperatur

Touchpad Drehzahlauswahl

Touchpad Optionsauswahl

Touchpad Start/Pause

Touchpad Zeitvorwahl (Fertig In) Display

8 9

Kontrolllampe Tür verriegelt

www.zanussi.com 5

Page 6

Display

Fertig in

Programmübersicht

A) Zeitbereich:

• : Programmdauer

• : Zeit „Fertig in“

• : Alarmcodes

• : Fehlermeldung

• : Das Programm ist beendet.

B) Anzeige Kindersicherung:

• Die Anzeige leuchtet auf, wenn diese Funktion eingeschaltet ist.

C) Anzeige Extra Spülen:

• Die Anzeige leuchtet auf, wenn diese Funktion eingeschaltet ist.

D) Touchpad Fertig In.

Programm

Temperaturber-

eich

30' @ 30° 30 °C

Koch-/Buntwäsche 90 °C - Kalt

Koch-/Bunt-

wäsche ECO 60 °C - 40 °C

Pflegeleicht 60 °C - Kalt

Feinwäsche 40 °C - Kalt

Wolle/Handwäsche 40 °C - Kalt

Auffrischen 20 min 40 °C - 30 °C

Maximale Be-

Schleuder-

3 kg 800 U/min

7 kg 1600 U/min

3 kg 1200 U/min

2 kg 1200 U/min

1 kg 1200 U/min

ladung

Maximale

drehzahl

Programmbeschreibung

(Beladung und Verschmutzungsgrad)

Ein kurzer Waschgang für Teile aus Synthetik oder Feinwäsche, die leicht verschmutzt sind oder aufzufri-

schende Wäschestücke. Weiße und bunte Baumwollwäsche. Normal und leicht

verschmutzt. Weiße und farbechte Baumwollwäsche. Normal versch-

mutzt. Der Energieverbrauch verringert sich und die Dauer des Waschprogramms wird verlängert.

Pflegeleichtes oder Mischgewebe. Normal verschmutzt.

Feinwäsche aus Acryl, Viskose, Polyester. Normal

verschmutzt.

Waschmaschinenfeste Wolle, handwaschbare Wolle und Feinwäsche mit dem „Handwäsche“-Pflegesymbol.

Ein sehr kurzer Waschgang für Teile aus Baumwolle oder Synthetik, die leicht verschmutzt sind oder nur einmal

getragen wurden.

6 www.zanussi.com

Page 7

Programm

Temperaturber-

eich

Maximale Be-

ladung

Maximale

Schleuder-

drehzahl

Programmbeschreibung

(Beladung und Verschmutzungsgrad)

Mix 20° 20 °C

2 kg 1200 U/min

Spezialprogramm für leicht verschmutzte Baumwollwäsche, Synthetik- oder Mischgewebe. Dieses Programm hilft den Energieverbrauch zu senken. Verwenden Sie ein Waschmittel für niedrige Temperaturen, um ein gutes Waschergebnis

zu erzielen3).

1) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte. Diese Programme sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

2) Während dieses Programms dreht sich die Trommel langsam, um einen schonenden Waschgang zu gewährleisten. Die Trommel scheint sich nicht oder nicht ordnungsgemäß zu drehen. Dies ist aber als Normalbetrieb des Geräts zu betrachten.

3) Die Temperatur-Kontrolllampe leuchtet nicht.

Mögliche Programmkombinationen

Programm

Kurz

In-

ten-

Bügel-

quick

siv

Spü-

len/

Schleu-

dern

Pump-

en/

Schleu-

dern

30' @ 30° ■ ■ ■ ■ Koch-/Bunt-

wäsche Koch-/Bunt-

wäsche ECO

■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■ ■ ■ ■ ■ ■ ■ ■

Pflegeleicht ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Feinwäsche ■ ■ ■ ■ ■ ■ ■ ■ ■ Wolle/Hand-

wäsche Auffrischen

20 min

■ ■ ■ ■ ■ ■

Mix 20° ■ ■ ■ ■ ■ ■ ■

1) Wenn Sie diese Option wählen, empfehlen wir Ihnen, die Wäschemenge zu verringern. Eine volle Beladung ist zwar möglich, aber das Waschergebnis ist dann möglicherweise nicht zufriedenstellend. Empfohlene Füllmenge: Baumwolle: 3,5 kg, Pflegeleichte und Feinwäsche: 1,5 kg

www.zanussi.com 7

Page 8

Verbrauchswerte

Bei den in dieser Tabelle angegebenen Werten handelt es sich um Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Am Programmstart zeigt das Display die Programmdauer für die maximale Beladung an. Während der Waschphase wird die Programmdauer automatisch berechnet und verringert sich möglicherweise beträchtlich, wenn die Wäsche weniger wiegt als die maximal zulässige Beladung. Zum Beispiel beträgt die maximale Beladung bei Baumwolle 60 °C 7 kg und die Programmdauer überschreitet 2 Stunden. Wiegt die tatsächliche Beladung 1 kg, verringert sich die Programmdauer auf unter 1 Stunde. Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein Punkt im Display.

Programme Bela-

dung

(kg)

Koch-/Buntwäsche 60 °C

Koch-/Buntwäsche 40 °C

Pflegeleicht 40 °C 3 0,60 56 103 35 Feinwäsche 40 °C 3 0,55 59 81 35 Wolle/Handwäsche 30

°C

Standardprogramme Baumwolle

Standardprogramm Baumwolle 60 °C

Standardprogramm Baumwolle 40 °C

1) Am Ende der Schleuderphase.

Aus-Zustand (W) Ein-Zustand (W)

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EG) 1015/2010 der Kommission zur Durchführung der Richtlinie EG/2009/125.

7 1,34 68 157 44

7 0,78 61 157 44

2 0,30 53 57 30

7 0,92 45 250 44

3,5 0,68 35 204 44

3,5 0,53 36 189 44

0,48 0,48

Energiever-

brauch

(kWh)

Wasserver-

brauch (Li-

ter)

Ungefähre

Programm-

dauer (in Minuten)

Rest-

feuchte (%)

8 www.zanussi.com

Page 9

Optionen

Temperatur

Mit dieser Option können Sie die StandardTemperatur ändern.

Anzeige = kaltes Wasser. Die Kontrolllampe der eingestellten Temperatur

leuchtet auf.

Schleudern

Mit dieser Option können Sie die StandardSchleuderdrehzahl ändern.

Die Kontrolllampe der eingestellten Schleuderdrehzahl leuchtet auf.

Zusatzschleuderfunktionen: Kein Schleudern

• Wählen Sie diese Option zum Ausschalten aller Schleudergänge. Nur das Abpumpprogramm ist möglich.

• Die entsprechende Kontrolllampe leuchtet auf.

• Stellen Sie diese Option für Feinwäsche ein.

• Der Spülgang verbraucht bei einigen Waschprogrammen mehr Wasser.

Spülstopp

• Wählen Sie diese Option, um Knitterfalten zu vermeiden.

• Die entsprechende Kontrolllampe leuchtet auf.

• Am Programmende befindet sich noch Wasser in der Trommel.

• Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.

• Die Tür bleibt verriegelt. Sie müssen das Wasser abpumpen, um die Tür entriegeln zu können.

Zum Abpumpen des Wassers siehe „Am Programmende“.

Kurz

Mit dieser Option können Sie die Programmdauer verkürzen.

Wählen Sie diese Option für leicht verschmutzte oder aufzufrischende Wäschestücke.

Die entsprechende Anzeige leuchtet auf.

Intensiv

Diese Option eignet sich zum Waschen stark verschmutzter Wäsche.

Durch Einschalten dieser Option wird die Dauer des Waschprogramms verlängert.

Die entsprechende Kontrolllampe leuchtet auf.

Bügelquick

Das Gerät wäscht und schleudert die Wäsche schonend, um Knitterfalten zu vermeiden.

Das Gerät verringert die Schleuderdrehzahl, verbraucht mehr Wasser und passt die Programmdauer der Art der Wäschestücke an.

Die entsprechende Anzeige leuchtet auf.

Spülen/Schleudern

Mit dieser Option können Sie dem Waschprogramm einen letzten Spülgang hinzufügen.

Ist die Funktion „Extra Spülen“ ( ) auch eingeschaltet, führt das Gerät zwei oder mehr zusätzliche Spülgänge aus.

Die entsprechende Anzeige leuchtet auf.

Pumpen/Schleudern

Mit dieser Option können Sie den Schleudergang und Abpumpen durchführen.

Die Schleuderphase wird an das eingestellte Waschprogramm angepasst.

Bei zusätzlich eingestellter Option Kein Schleudern ( ) wird lediglich

das Wasser aus dem Gerät gepumpt.

Fertig In

Mit dieser Option kann die Anzahl der Stunden eingestellt werden, nach denen das Wachprogramm beendet sein soll.

Dies kann von mindestens 3 bis maximal 20 Stunden eingestellt werden.

Das Display zeigt die Anzahl der Stunden an, und die Kontrolllampe über der Taste

leuchtet.

www.zanussi.com 9

Page 10

Extra Spülen

Mit dieser Option können Sie dem Waschprogramm Spülgänge hinzufügen.

Diese Option empfiehlt sich für Menschen, die unter Waschmittelallergien leiden, und in Gebieten mit weichem Wasser.

Einstellungen

Die entsprechende Kontrolllampe leuchtet auf

Extra Spülen

Wenn Sie diese Option wählen, ist bei jeder neuen Programmauswahl die Funktion Extra Spülen eingeschaltet.

• Berühren Sie zum Ein-/Ausschalten dieser Option die Tasten und gleichzeitig, bis die Anzeige aufleuchtet/erlischt.

Kindersicherung

Diese Option verhindert, dass Kinder mit dem Bedienfeld spielen.

• Berühren Sie zum Ein-/Ausschalten dieser Option die Tasten bis die Anzeige aufleuchtet/erlischt.

Berühren Sie zuerst die Taste und aktivieren Sie diese Option: die Tasten sind verriegelt

(außer Taste ).

und gleichzeitig,

Diese Option bleibt aktiv, auch wenn Sie das Gerät abschalten.

Signaltöne

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.

• Eine Störung des Geräts vorliegt. Zum Ein-/Ausschalten der akustischen

Signale berühren Sie die Tasten Sekunden lang gleichzeitig.

Sind die akustischen Signale ausgeschaltet, ertönen sie nur noch dann, wenn eine Störung vorliegt.

Reinigen Sie vor dem ersten Gebrauch

1. Geben Sie eine kleine Waschmittelmenge

in das Waschmittelfach für die Hauptwäsche.

2. Stellen Sie ein Koch-/Buntwäsche-

Programm mit der höchsten Temperatur ein

und starten Sie das Programm mit leerer

Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

und 4

Täglicher Gebrauch

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

1 In „Einstellungen“ ist beschrieben, wie diese Option aktiviert wird.

10 www.zanussi.com

Page 11

Einfüllen der Wäsche

Öffnen Sie den Wasserhahn. Stecken Sie den Netzstecker in die Netzsteckdose.

1. Öffnen Sie die Tür, indem Sie den Türgriff ziehen.

2. Geben Sie jedes Wäschestück einzeln in die Trommel.

3. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen.

Achten Sie darauf, nicht zu viel Wäsche einzufüllen. Die maximale Beladung finden Sie in den Programmtabellen.

4. Schliessen Sie die Tür.

ACHTUNG!

Vergewissern Sie sich, dass keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind. Ansonsten besteht das Risiko eines Wasseraustritts oder die Wäsche kann beschädigt werden.

Gebrauch von Wasch- und Pflegemitteln

1. Messen Sie Waschmittel und Weichspüler ab.

2. Schließen Sie die Waschmittelschubla de vorsichtig.

Waschmittelfächer

Waschmittelfach für die Hauptwäsche. Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor dem Start des Programms eingefüllt werden.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).

ACHTUNG!

Die Einfüllmenge MAX nicht überschreiten.

Klappe für Waschpulver oder Flüssigwaschmittel.

Flüssigwaschmittel oder Waschpulver

Die Klappe ist standardmäßig auf die Position A (Pulverwaschmittel) eingestellt.

Für Flüssigwaschmittel:

1. Ziehen Sie die Schublade heraus. Drücken Sie die Kante der Schublade beim Pfeilsymbol (PUSH), um sie zu entfernen.

2. Stellen Sie die Klappe in die Position B.

3. Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.

www.zanussi.com 11

Page 12

Bei Verwendung von

Flüssigwaschmitteln:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.

• Füllen Sie nicht mehr als 120 ml ein.

• Stellen Sie nicht die Zeitvorwahl ein.

Befindet sich die Klappe in der Position B, und Sie möchten Pulverwaschmittel verwenden:

1. Ziehen Sie die Schublade heraus.

2. Stellen Sie die Klappe in die Position A.

3. Schieben Sie die Waschmittelschubla de wieder in das

• Messen Sie Waschmittel und Weichspüler ab.

• Füllen Sie das Waschmittel und den Weichspüler in die entsprechenden Fächer.

• Schließen Sie die Waschmittelschublade vorsichtig.

Einschubfach ein.

Einschalten des Geräts

Drücken Sie die Taste einige Sekunden lang, um das Gerät ein- oder auszuschalten. Wird das Gerät eingeschaltet, ist eine Tonfolge zu hören. Das Gerät führt ein Startanimation durch. Die Animation zeigt kurz die einzelnen Waschprogramme und die Standardwerte für Temperatur und Schleuderdrehzahl. Im Display erscheint Ein.

Einstellen eines Programms

1. Berühren Sie die Programmtaste und

stellen Sie das Programm ein:

• Die Kontrolllampe der Taste blinkt.

• Im Display wird die Programmdauer angezeigt.

2. Ändern Sie ggf. die Temperatur und Schleuderdrehzahl oder fügen Sie zur Auswahl stehende Optionen hinzu. Die Kontrolllampe der gewählten Option

leuchtet auf, sobald die Option eingeschaltet wird.

Wenn Sie einen Fehler machen, erscheint im Display die Meldung

Starten eines Programms ohne die Option Fertig In

Berühren Sie Taste .

• Die Kontrolllampe der Taste hört auf zu blinken und bleibt an.

• Das Programm startet, die Tür wird verriegelt und die Kontrolllampe

leuchtet.

• Die Ablaufpumpe kann sich zu Beginn des Waschgangs eine kurze Zeit einschalten.

Etwa 15 Minuten nach dem Start des Programms:

• Das Gerät passt die Programmdauer automatisch an die Beladungsmenge an.

• Die neue Programmdauer wird im Display angezeigt.

Starten eines Programms mit der Option Fertig In

1. Berühren Sie die Taste wiederholt, um

die Anzahl der Stunden einzustellen, nach denen das Wachprogramm beendet sein soll.

Das Display zeigt die Anzahl der eingestellten Stunden an (z.B. ), und die Kontrolllampe über der Taste leuchtet und zeigt an, dass

diese Option aktiv ist.

2. Berühren Sie Taste :

• Die Tür ist verriegelt.

• Das Gerät zählt die Zeit herunter.

• Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

Sie können die Einstellung der Option Fertig In noch vor Berühren

der Taste löschen oder ändern. Nachdem Sie die Taste

gedrückt haben, können Sie nur die Option Fertig In abbrechen.

12 www.zanussi.com

Page 13

Abbrechen der Option Fertig In:

a. Berühren Sie die Taste , um das

Gerät in den Pausemodus zu schalten. Die Kontrolllampe der Taste blinkt.

b. Berühren Sie die Taste , bis die

Kontrolllampe über dieser Taste erlischt.

Berühren Sie Taste erneut, um das Programm sofort zu starten.

Unterbrechen eines Programms und Ändern der Zusatzfunktionen

Einige Optionen können nur geändert werden, bevor sie durchgeführt werden.

1. Berühren Sie . Die Kontrolllampe dieser Taste blinkt.

2. Ändern Sie die Optionen. Wenn Sie eine Option ändern, wird die Option Fertig In ausgeschaltet (falls eingestellt).

3. Berühren Sie erneut.

Das Programm wird fortgesetzt.

Abbrechen eines Programms

1. Drücken Sie die Taste , um das

Programm abzubrechen und das Gerät auszuschalten.

2. Um das Gerät einzuschalten, drücken Sie die Taste erneut. Anschließend können Sie ein neues Waschprogramm einstellen.

Das Gerät pumpt das Wasser nicht ab. Das in der Trommel verbliebene Wasser kann für den nächsten Waschgang genutzt werden.

Öffnen der Tür

Während ein Programm (oder ) aktiv ist, ist die Tür verriegelt. Die Kontrolllampe

leuchtet.

ACHTUNG!

Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, lässt sich die Tür nicht öffnen.

Öffnen der Tür in den ersten Minuten des Waschgangs (oder wenn aktiv ist):

1. Berühren Sie die Taste , um das Gerät

in den Pausenmodus zu schalten.

2. Warten Sie, bis die Kontrolllampe erlischt.

3. Die Tür lässt sich jetzt öffnen.

4. Schließen Sie die Tür und berühren Sie die

Taste läuft weiter.

erneut. Das Programm (bzw. )

Am Programmende

• Das Gerät wird automatisch ausgeschaltet.

• Falls Signaltöne aktiviert sind, ertönt ein

Signalton.

• Im Display erscheint .

• Die Kontrolllampe der Taste erlischt.

• Die Türverriegelungsanzeige erlischt.

• Die Tür lässt sich jetzt öffnen.

• Nehmen Sie die Wäsche aus dem Gerät.

Vergewissern Sie sich, dass die Trommel leer ist.

• Halten Sie die -Taste einige Sekunden

lang gedrückt, um das Gerät auszuschalten.

• Schließen Sie den Wasserhahn.

• Lassen Sie die Tür und die

Waschmittelschublade offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

• Die Trommel dreht sich regelmäßig, um

Knitterfalten in der Wäsche zu vermeiden.

• Die Anzeige

zu erinnern, das Wasser abzupumpen.

• Die Türverriegelungsanzeige leuchtet.

Die Kontrolllampe der Taste blinkt. Die Tür bleibt verriegelt.

• Sie müssen das Wasser abpumpen, um die

Tür öffnen zu können.

Wasser abpumpen:

1. Abpumpen des Wassers.

• Berühren Sie Taste . Das Gerät

pumpt das Wasser ab und schleudert mit der maximalen Schleuderdrehzahl für das ausgewählte Waschprogramm.

• Sie können auch die Taste berühren,

um die Schleuderdrehzahl zu ändern.

blinkt weiter, um Sie daran

www.zanussi.com 13

Page 14

Berühren Sie danach die Taste . Das Gerät pumpt das Wasser ab und

schleudert. Bei eingestellter Option wird lediglich das Wasser aus dem Gerät abgepumpt.

2. Wenn das Programm beendet ist und die Türverriegelungsanzeige erlischt,

können Sie die Tür öffnen.

3. Halten Sie die -Taste einige Sekunden lang gedrückt, um das Gerät auszuschalten.

Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert (außer beim Wollprogramm).

Option AUTO-OFF

Die Standby-AUTO-OFF Option schaltet das Gerät automatisch aus, um den

Tipps und Hinweise

Energieverbrauch zu senken. Alle Kontrolllampen und das Display werden ausgeschaltet, wenn:

• Sie nicht innerhalb von 5 Minuten berühren.

Drücken Sie die Taste , um das Gerät wieder einzuschalten.

• 5 Minuten nach dem Ende des Waschprogramms.

Drücken Sie die Taste , um das Gerät wieder einzuschalten. Im Display wird das Ende des zuletzt eingestellten Programms angezeigt.

Berühren Sie die Taste , wenn Sie einen neuen Waschgang einstellen möchten.

Beladung

• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.

• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.

• Waschen Sie weiße und bunte Wäsche nicht zusammen.

• Manche farbigen Textilien können beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.

• Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Schließen Sie Gürtel.

• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.

• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücke vor dem Waschen.

• Entfernen Sie hartnäckige Flecken.

• Waschen Sie stark verschmutzte Bereiche mit einem speziellen Waschmittel.

• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.

• Waschen Sie keine ungesäumten Wäschestücke und Wäschestücke mit Schnitten im Stoff in der Maschine. Waschen Sie kleine und/oder empfindliche

Wäschestücke, wie Bügel-BHs, Gürtel, Strumpfhosen usw., in einem Wäschenetz.

• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

Hartnäckige Flecken

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

Wasch- und Pflegemittel

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel.

– Waschpulver für alle Gewebearten, – Waschpulver für Feinwäsche (höchstens

40 °C) und Wolle,

– Flüssigwaschmittel, vorzugsweise für

Programme mit niedrigen Temperaturen (max. 60 °C) für alle Gewebearten oder nur speziell für Wolle.

14 www.zanussi.com

Page 15

• Mischen Sie nicht verschiedene Waschmittel.

• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.

• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.

• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.

• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel (vom Hersteller des Waschmittels).

Umwelttipps

• Stellen Sie zum Waschen normal verschmutzter Wäsche ein Programm ohne Vorwäsche ein.

• Waschen Sie immer mit der angegebenen maximalen Beladung.

Reinigung und Pflege

• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur auswählen.

• Erkundigen Sie sich nach der Wasserhärte Ihres Hausanschlusses, um die richtige Waschmittelmenge verwenden zu können.

Wasserhärte

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Verwenden Sie die richtige Menge Wasserenthärter. Halten Sie sich an die Anweisungen auf der Verpackung des Produkts.

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

Reinigen der Außenseiten

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

ACHTUNG!

Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

Entkalken

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Entkalkers für Waschmaschinen.

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen.

Verwenden Sie zur Entfernung von Rost nur Spezialprodukte für Waschmaschinen. Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

Waschgang zur Pflege der Maschine

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch:

• Nehmen Sie die Wäsche aus der Trommel.

• Starten Sie ein Programm für Koch-/ Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

Türdichtung

Überprüfen Sie die Türdichtung regelmäßig und entfernen Sie ggf. darin verfangene Gegenstände.

www.zanussi.com 15

Page 16

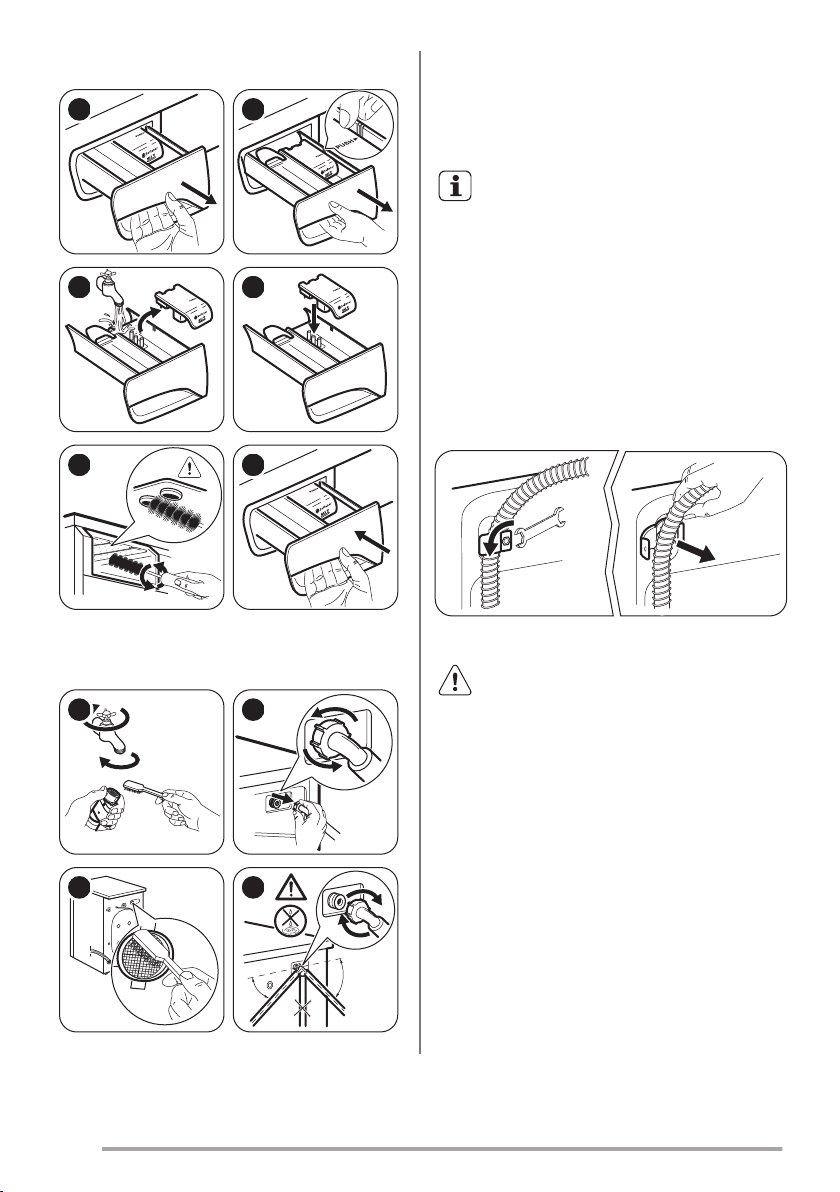

Reinigen der Waschmittelschublade

45°

20°

1 2

3 4

5 6

Frostschutzmaßnahmen

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

Führen Sie diese Schritte auch aus, wenn Sie eine Notentleerung durchführen müssen.

1. Trennen Sie den Netzstecker von der

Netzversorgung.

2. Entfernen Sie den Wasserzulaufschlauch.

3. Entfernen Sie den Ablaufschlauch aus der

Halterung auf der Rückseite des Geräts und haken Sie ihn aus dem Waschbecken oder Siphon aus.

4. Stecken Sie die Enden des Ablauf- und

Zulaufschlauchs in einen Behälter. Lassen Sie das Wasser aus den Schläuchen fließen.

Reinigen des Zulaufschlauchs und Ventilfilters

1 2

5. Wenn kein Wasser mehr fließt, bringen Sie

den Ablauf- und Zulaufschlauch wieder an.

WARNUNG!

Stellen Sie sicher, dass die Temperatur über 0 °C liegt, bevor Sie das Gerät wieder einschalten. Der Hersteller ist nicht für Schäden verantwortlich, die auf zu niedrige Temperaturen zurückzuführen sind.

16 www.zanussi.com

Page 17

Fehlersuche

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

Einleitung

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den autorisierten Kundendienst.

Bei einigen Problemen ertönt ein Signalton und im Display wird ein Alarmcode angezeigt:

- Der Wassereinlauf in das Gerät

• funktioniert nicht ordnungsgemäß.

Mögliche Fehler

Problem Mögliche Abhilfe

Das Programm startet nicht.

Der Wassereinlauf in das Gerät funktioniert nicht ordnungsgemäß.

• Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.

• Vergewissern Sie sich, dass die Tür geschlossen ist.

• Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat.

• Überzeugen Sie sich, dass Start/Pause gedrückt wurde.

• Wenn die Zeitvorwahl eingestellt ist, brechen Sie die Zeitvorwahl ab oder warten Sie, bis sie abgelaufen ist.

• Schalten Sie die Kindersicherung aus, falls sie eingeschaltet ist.

• Vergewissern Sie sich, dass der Wasserzulauf geöffnet ist.

• Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Information erhalten Sie von Ihrem Wasserversorger.

• Vergewissern Sie sich, dass der Wasserzulauf nicht verstopft ist.

• Überzeugen Sie sich, dass der Filter des Zulaufschlauchs und der Filter des Ventils nicht verstopft sind. Siehe „Reinigung und Pflege“.

• Vergewissern Sie sich, dass der Zulaufschlauch nicht geknickt oder zu stark gekrümmt ist.

• Vergewissern Sie sich, dass der Wasserzulaufschlauch ordnungsgemäß angebracht ist.

• - Das Gerät pumpt das Wasser nicht ab.

• - Die Gerätetür steht offen oder ist nicht richtig geschlossen. Überprüfen Sie bitte die Tür!

• - Die Stromzufuhr ist nicht konstant. Warten Sie, bis die Netzspannung wieder konstant ist.

• - Keine Kommunikation zwischen den elektronischen Bauteilen des Geräts. Schalten Sie das Gerät aus und wieder ein.

WARNUNG!

Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

www.zanussi.com 17

Page 18

Problem Mögliche Abhilfe

Das Gerät pumpt das Wasser nicht ab.

Das Gerät schleudert nicht oder das Waschprogramm dauert länger als gewöhnlich.

Es befindet sich Wasser auf dem Boden.

Die Tür des Geräts lässt sich nicht öffnen.

Das Gerät macht ungewöhnliche Geräusche.

Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.

Das Programm ist kürzer als die angezeigte Zeit.

Das Programm ist länger als die angezeigte Zeit.

• Vergewissern Sie sich, dass der Siphon nicht verstopft ist.

• Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.

• Vergewissern Sie sich, dass der Wasserablaufschlauch ordnungsgemäß angebracht ist.

• Haben Sie ein Programm ohne Abpumpphase gewählt, stellen Sie das Abpumpprogramm ein.

• Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein.

• Können Sie den Fehler nicht mit den oben beschriebenen Maßnahmen beheben, wenden Sie sich an den autorisierten Kundendienst, da der Filter der Ablaufpumpe verstopft sein könnte.

• Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut. Das Problem kann durch eine Unwucht verursacht worden sein.

• Stellen Sie die Option Schleudern ein.

• Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein.

• Können Sie den Fehler nicht mit den oben beschriebenen Maßnahmen beheben, wenden Sie sich an den autorisierten Kundendienst, da der Filter der Ablaufpumpe verstopft sein könnte.

• Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, sodass kein Wasser austreten kann.

• Vergewissern Sie sich, dass der Wasserzulauf- und -ablaufschlauch nicht beschädigt sind.

• Verwenden Sie ein geeignetes Waschmittel in der richtigen Menge.

• Vergewissern Sie sich, dass das Waschprogramm beendet ist.

• Stellen Sie die Option Abpumpen oder Schleudern ein, wenn sich noch Wasser in der Trommel befindet.

• Führen Sie eine Notentleerung durch. Weitere Informationen hierzu finden Sie unter „Frostschutzmaßnahmen“ (im Abschnitt „Reinigung und Pflege“).

• Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montage“.

• Überzeugen Sie sich, dass das Verpackungsmaterial und/oder die Transportsicherungen entfernt wurden. Siehe hierzu „Montage“.

• Füllen Sie mehr Wäsche ein. Die Beladung ist möglicherweise zu gering.

• Vergewissern Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befindet. Das Ende des Ablaufschlauchs liegt eventuell zu tief. Siehe hierzu „Montage“.

• Das Gerät berechnet eine neue Programmdauer entsprechend der Beladung. Siehe Abschnitt „Verbrauchswerte“.

• Wenn die Wäsche ungleich in der Trommel verteilt ist, verlängert sich die Programmdauer. Dies ist ein normales Verhalten des Geräts.

18 www.zanussi.com

Page 19

Problem Mögliche Abhilfe

Die Waschergebnisse sind nicht zufriedenstellend.

Sie können keine Option einstellen.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den autorisierten Kundendienst.

Wenn im Display andere Alarmcodes angezeigt werden. Schalten Sie das Gerät aus und wieder ein. Tritt das Problem weiterhin auf, wenden Sie

• Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.

• Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem Spezialprodukt.

• Achten Sie darauf, die richtige Temperatur einzustellen.

• Verringern Sie die Beladung.

• Achten Sie darauf, dass Sie nur die gewünschte(n) Taste(n) berühren.

Service

Bitte verwenden Sie ausschließlich OriginalErsatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den autorisierten Kundendienst wenden. Sie finden die Daten auf dem Typenschild. Modell (Mod.), Produkt-Nummer (Prod.No.), Seriennummer (Ser.No.).

sich an den autorisierten Kundendienst.

Technische Daten

Abmessungen Breite/Höhe/Tiefe/Gesamt-

tiefe

Elektrischer Anschluss Spannung

Gesamtleistung Sicherung Frequenz

Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.

Wasserdruck Mindestens

Höchstens

Wasseranschluss Maximale Beladung Baumwolle 7 kg Energieeffizienzklasse A+++ Schleuderdrehzahl Höchstens 1600 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

600 mm/ 850 mm/ 520 mm/ 576 mm

230 V 2200 W 10 A 50 Hz

IPX4

0,5 bar (0,05 MPa) 8 bar (0,8 MPa)

Kaltwasser

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den

www.zanussi.com 19

entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz

Page 20

elektrische und elektronische Geräte. Entsorgen Sie Geräte mit dem Symbol nicht mit dem

Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

20 www.zanussi.com

Page 21

www.zanussi.com 21

Page 22

22 www.zanussi.com

Page 23

www.zanussi.com 23

Page 24

www.zanussi.com/shop

192973350-A-162014
