Português
Para a sua segurança
Estas advertências são feitas por razões de segurança. Devem ser lidas atentamente antes da instalação e/ou
utilização do aparelho. É bastante importante a conservação deste manual de instrucções junto do aparelho,
para qualquer consulta posterior . Se o aparelho fôr vendido ou transferido para outra pessoa, assegure-se que
este manual acompanha o aparelho, por forma a que o novo utilizador possa usufruir das instrucções de
funcionamento e ter conhecimento das advertências.
Instalação
• Todos os trabalhos eléctricos durante a instalação
do aparelho deverão apenas ser efectuados por
pessoal qualificado, em conformidade com as normas
em vigor.
•É perigoso alterar as características do aparelho.
• Logo após ter removido do interior do forno todo o
material que acompanha o mesmo, certifique-se que
o cabo eléctrico se encontra em boas condições. Se
este não fôr o caso, indique-o à loja onde comprou o
aparelho antes de prosseguir com a instalação.
• O fabricante declina toda a responsabilidade
em caso de incumprimento das normas de
prevenção contra acidentes.
Segurança das crianças
• Este aparelho foi concebido para ser utilizado por
adultos. Assegure-se que as crianças não se
aproximam com o objectivo de brincar com o mesmo.
• Durante a cozedura, algumas partes acessíveis do
aparelho podem ficar quentes. Assegure-se que as
crianças não se aproximam até este ter arrefecido
suficientemente.
Limpeza e Manutenção
• Antes das operações de manutenção ou limpeza,
desligar o aparelho da tomada de corrente.
• Por razões de higiene e de segurança, o forno deverá
manter-se limpo. A acumulação de gorduras e
sujidades podem resultar em incêndio.
• Nunca use vapor ou máquinas a vapor para limpar o
aparelho.
Assistência Técnica
• Em caso de avaria, nunca tente reparar o aparelho.
As reparações efectuadas por pessoas não
qualificadas podem causar danos ou mau
funcionamento. Contacte com o concessionário mais
próximo da sua residência e aceite apenas peças
originais.
Ambiente
• Todo o material utilizado para o transporte e embalagem
do aparelho deve ser deitado fora cuidadosamente.
• Os aparelhos danificados não devem ser utilizados.
Em caso de problema ou qualquer avaria, a corrente
deve ser desligada no disjuntor.
Durante a Utilização
• Os componentes deste aparelho aquecem durante
a cozedura e permanecem quentes durante algum
tempo, mesmo após a desactivação. Tenha
cuidado para não tocar nos elementos de
aquecimento no interior do aparelho.
• Este aparelho foi concebido para apenas cozinhar
alimentos. Não o utilize para propósitos diferentes.
• Verifique sempre que todos os comandos estão na
posição de desligado, quando o aparelho não estiver
a ser utilizado.
• Se usar uma tomada de corrente próxima do forno,
certifique-se que os cabos de outros
electrodomésticos que está a utilizar, não toquem
algumas das zonas mais quentes do forno.
• Caso se verifique um mau funcionamento do aparelho,
desligue-o da tomada de corrente.
• Não deixe no interior do forno recipientes com gorduras
e/ou óleos. Estes podem representar perigo, no caso
da ligação inadvertida do aparelho.
Guia para as instruções
Segurança
Instruções “passo a passo”
!
Conselhos prácticos
Ambiente
Esta máquina com o símbolo CE cumpre
com as seguintes Directivas da CEE:
· 73/23 - 90/683 (Directiva sobre baixas voltagens
· 89/336 (Directiva sobre a Compatibilidade
Electromagnética)
· 93/68 (Directivas Gerais)
E alterações seguintes.
Fabricante:
ELECTROLUX HOME PRODUCTS ITAL Y S.p.A.
Viale Bologna 298 - 47100 FORLI’ (Italia)
15
Índice
Para a sua segurança 15
Desçricão do aparelho 16
Quando se instala o forno pela
primeira vez 19
Utilizando o Forno 19
Tabelas de Cozedura 21
Limpeza e Manutenção 23
Se... Algo Não Funcionar 24
Assistência Técnica e Peças Originais 25
Características Técnicas 26
Instalação 26
Ligação elétrica 27
Desçricão do aparelho
11
3
2
1
5
4
°C
67
1. Painel de comandos
2. Manípulo do termóstato
3. Luz piloto termóstato
8
9
10
4. Manípulo do forno
5. Luz piloto geral
6. Programador
7. Manípulos de comando da
placa
8. Grill
9. Lâmpada do forno
10.Sonda do motor do
churrasco
16
11. Placa de identificação
Selector das Funções do Forno
Aqui poderá encontrar todos os símbolos que constam
no Botão Selector das Funções do Forno, bem como
o respectivo significado.
0 Forno desligado
Forno con sistema tradicional
Aquecimento inferior
Aquecimento superior
Grelha tradicional
Pode seleccionar a função desejada rodando o botão
selector para o símbolo pretendido.
Selector do termostato do forno
Rodando o selector do termostato no sentido horário,
poderá seleccionar as temperaturas desejadas, de 50ºC
a MAX.
Indicador luminoso do termostato
Assim que a temperatura do forno seja seleccionada, o
indicador luminoso acende-se e manter-se-à aceso até
a temperatura pretendida no interior do forno ter sido
atingida, após o que passará a acender-se
intermitentemente mostrando que a temperatura está a
ser mantida.
Fig. 1
Fig. 2
FO 2685
MAX
FO 2796
200
0
50
100
150
Indicador luminoso geral
A luz acende-se sempre que o selector das funções é
rodado para lá da posição "0".
Como trabalhar com o
programador
• Rodar o comando para a direita até atingir
!
a posição de 90 minutos, e colocá-lo
seguidamente, fazendo-o girar para a
esquerda, sobre o tempo necessário para
completar a cozedura.
• Decorrido o tempo estabelecido, o
programador desliga automáticamente o
aquecimento do forno, avisando com um
indicador sonoro.
• Para o funcionamento manual, rode o co
mando para a esquerda, colocando-o no
símbolo “mão aberta” .
Fig. 3
FO 2588
10
15
5
0
30
90
75
60
45
17
Manípulos de comando da placa
0
3
2
1
Os manípulos de comando dos elementos de
aquecimento da placa de encastrar encontram-se no
painel de comando do forno.
O comutador das placas de aquecimento é comandado
por um manípulo com 7 posições (Fig. 4):
Posição 0: fechado
Posição 0/1: velocidade de aquecimento mínima
Posição 3: velocidade de aquecimento máxima
Nas posições intermédias obtêm-se valores de potência
crescente.
Quando se frita com óleo ou gordura sobre
os focos de aquecimento, há que vigiar
atentamente a operação já que o óleo ou a
gordura podem inflamar-se facilmente por
causa de um sobreaquecimento.
Zona de cozedura com duplo circuitodoble
circuito (anterior esquerda)
A zona de cozedura anterior esquerda tem resistências.
• Para ligar a zona circular mais pequena gire o comando correspondente para a dereita até á potência
desejada.
• Para ligar ambas as resistências, gire o comando
para a dereita até á potência máxima (3) e
seguidamente gire-o até chegar quase ao símbolo
“0”. Ouvirá un “clic” e a zona maior ligar-se á. Rode o
comando para a posição 3 e ajuste até potência
requerida.
Tenha em consideração que agoras as duas
resistências funcionam conjuntamente dando mais
potência que uma zona de cozedura normal.
Fig. 4
FO 2813
Termostato de Segurança
Este forno vem provido de um termóstato de segurança.
No caso de indevido funcionamento do termostato
principal, e consequente sobre-aquecimento, este
aparelho de segurança provocará o corte de corrente
eléctrica no forno. Caso isso aconteça, deverá dirigir-se
a um concessionário técnico Zanussi. Nunca tente
efectuar a reparação pelos seus próprios meios.
18
Quando se instala o forno pela primeira vez
Uma vez o forno instalado:
a) Rode o botão do termóstato para a posição
!
Durante esta operação pode-se produzir um odor
desagradável provocado por resíduos do fabrico, o que é
absolutamente normal.
Após esta operação, deixe o forno arrefecer e de seguida
limpe o interior do forno com um pano macio embebido
numa solução de água morna e sabão.
MAX.
b ) Coloque o selector de funções na posição de
aquecimento tradicional ( );
c) Deixe o forno vazio a funcionar por,
aproximadamente, 45 minutos.
d ) Abra uma janela para ventilação.
Fig. 5
Antes de cozinhar no forno pela primeira vez, lave
cuidadosamente a prateleira e o tabuleiro.
Para abrir a porta do forno, puxe sempre pela parte central da pega.
Utilizando o Forno
Cozinhar sempre com a porta fechada.
• Use sempre luvas para colocar ou retirar alimentos
do interior do forno.
• A temperatura no interior pode atingir 230ºC. Assegurese que todos os recipientes (tabuleiros, formas,
louça, etc.) que utiliza são resistentes ao calor.
• Nunca apoie objectos no fundo do forno nem o cubra
com folhas de alumínio enquanto estiver a cozer, pois
pode provocar danos no esmalte e estragar os alimentos. Coloque sempre os recipientes, os pirexes e as
folhas de alumínio na grelha devidamente inserida nas
calhas do forno.
• Preste atenção quando cozinhar com óleos e/ou
gorduras, para que não aqueçam mais que o
necessário, pois este tipo de alimentos pode provocar
incêndios. Pela mesma razão ainda, assegure-se
que quando retirar ou colocar alimentos no interior do
forno, estes não vertam gorduras e/ou óleos para o
fundo do mesmo. Caso isso aconteça, limpe
cuidadosamente o forno para evitar odores e fumos
desagradáveis.
Níveis das Grelhas e T abuleiro
Este horno está provisto de 4 níveis para colocar as
grelhas ou o tabuleiro.
Preste atenção ao colocar e remover a grelha e o
tabuleiro colector de pingos do forno, para não
danificar as partes esmaltadas do forno.
4
3
2
1
Fig. 6
19
Cozedura tradicional
Rode o botão de selecção da função do forno para o
símbolo correspondente ( ) e ajuste o botão do termostato na temperatura desejada.
Esta função utilizará os elementos superiores e inferiores
para cozedura num único nível.
:O calor vem apenas de cima. Esta função de
cozedura pode ser usada para terminar de cozinhar os
seus alimentos ou para aquecer a parte superior dos
mesmos. Ajuste a prateleira nos níveis mais altos (Fig. 6).
: O calor vem apenas de baixo. Esta função de
cozedura pode ser usada terminar cozinhar os seus
alimentos ou para aquecer a parte inferior dos mesmos.
Ajuste a prateleira nos níveis mais baixos (Fig. 6).
Grelhador
Conselhos prácticos
Conselhos prácticos para cozinhar Peixe
e Carne
Pode colocar carne em recipientes resistentes ao calor,
bem como directamente na grelha do forno. Neste caso,
lembre-se sempre de colocar o tabuleiro na posição
inferior a contar da base (Ver Fig. 6), e verta alguma água
no mesmo.
Este tabuleiro evitará o derrame de gorduras no fundo do
forno.
Carnes brancas, aves e peixe no geral, necessitam de
uma temperatura média de cozedura (entre 150 e 175ºC).
Se desejar cozinhar carne vermelha (ligeiramente tostada
na superfície e pouco cozida no interior), deverá utilizar
uma temperatura mais alta (entre 200 e 220ºC).
Recomendamos no entanto, um período de tempo de
cozedura mais curto.
Rode o selector de funções do forno para o símbolo
respectivo ( ) e coloque o termóstato na temperatura
desejada.
Quando os alimentos são aquecidos, geram vapor ,
da mesma forma que uma cafeteira com água.
Quando o vapor entra em contacto com o vidro da
porta do forno, condensa-se e produz gotas de
água.
Esta situação é normal e não é consequência do
mau funcionamento do forno. Aconselhamos que
limpe a condensação produzida após a cozedura
dos alimentos.
Assados na grelhador com
Conselhos prácticos para Pastelaria
Em geral a pastelaria requer uma temperatura moderada,
normalmente entre os 150º e 200ºC.
É recomendado para bolos e pão um aquecimento prévio
do forno de 10 minutos, aproximadamente. Mantenha a
porta do forno fechada desde que inicia a cozedura até ao
seu final, e controle o processo de cozedura através do
vidro da porta do forno.
Conselhos prácticos para Grelhar
Se desejar grelhar carne ou peixe, coloque os alimentos
directamente sobre a grelha, após terem sido devidamente
untados com óleo.
Na função de grelhador, o calor provém apenas da
resistência superior do forno. Consequentemente, deverá
ajustar o nível de cozedura, tendo em consideração a
espessura da peça de carne ou peixe.
Coloque sempre o tabuleiro na posição inferior, com um
pouco de água no mesmo.
churrasco
• Colocar no forno a grelha de suporte
!
20
apropriada.
• Colocar o alimento no espeto e fixá-lo com os
garfos adequados apertando o parafusos.
• Inserir a ponta do espeto na sonda do motor do
churrasco (ver a figura).
• Apoiar a parte anterior do mesmo na grelha
(não esquecendo de retirar o punho).
• Inserir a pingadeira no primeiro calha de baixo,
para recolha de molho ou de gorduras.
Deitar na pingadeira 2 copos de água.
• Posicionar o botão do selector sobre o símbolo
e colocar o termóstato na temperatura
desejada.
Fig. 7
T abelas de Cozedura
Cozedura tradicional
Duração
PESO
EM
GR.
1000 Pão branco 1 190 40 ~ 60 1 ou 2 cacetes
500 Pão de centeio 1 190 30 ~ 45 em tabuleiro
500 Pãezinhos 2 20 0 20 ~ 35 6 ou 8 pãezinhos
250 Pizza 1 210 15 ~ 30 sobre colector
1000 Borrego assado 2 19 0 50 ~ 70 Cozido na grelha
1200 Porco assado 2 18 0 100 ~ 130 Cozido na grelha
1000 Vitela assada 2 190 90 ~ 120 Cozido na grelha
1500
““
““(bem passado) 2 21 0 70 ~ 80 “
2000 Porco 2 18 0 120 ~150 Com pele
1200 Anho 2 190 110 ~ 130 Coxa
1000 Frango 2 190 60 ~ 80 Inteiro
4000 Peru 2 180 210 ~ 240 Inteiro
1500 Pato 2 17 5 120 ~ 150 Inteiro
3000 Ganso 2 175 150 ~ 200 Inteiro
1200 Coelho 2 190 60 ~ 80 Em pedaços
1200 Perna de porco 2 180 100 ~ 120 2 pernas
1500 Lebre 2 190 150 ~ 200 Em pedaços
800 Faisão 2 19 0 90 ~ 120 Inteiro
- Rolo de carne 2 180 40 ~ 60 em tabuleiro
1200 Truta -Pargo 190 30 ~ 40 3-4 peixes inteiros
1500 Atum - Salmão 2 19 0 25 ~ 35 4-6 postas
ALIMENTOS
BOLOS
Com massa batida
Massa tenra, base para
tartes
Tarte de requeijão 1 160 60 ~ 80
Tarte de maçã 1 180 40 ~ 60
Strudel 2 175 60 ~ 80
Tortas 2 175 30 ~ 40
Bolo Inglês 1 175 45 ~ 60 em tabuleiro
Pão-de-ló 1 175 30 ~ 40 em forma
Bolo Rei 1 17 0 40 ~ 60 “
Bolos em tabuleiro 1 17 0 50 ~ 60 em tabuleiro
Bolinhos
(com massa batida)
Bolachas
(massa tenra)
Merengues 2 100 90 ~ 120 pastelaria
Fogaças 2 19 0 12 ~ 20
Scones 2 200 15 ~ 25
PÃO E PIZZA
ENFORMADOS de pingos
De massa seca 2 20 0 40 ~ 50
De legumes 2 200 45 ~ 60
Quiche 1 200 35 ~ 45 em forma
Lasanha 2 180 45 ~ 60
Canelones 2 200 40 ~ 55
CARNE
Rosbife (mal passado)
(
médio) 2 21 0 60 ~ 70 “
PEIXE
Cozedura tradicional
Nível
2 17 0 45 ~ 60
2 170 20 ~ 30 em forma
2 17 5 25 ~ 35
2 160 20 ~ 30 em tabuleiros para
2 210 50 ~ 60 Cozido na grelha
4
3
2
1
Temp.
°C
da cozedura
NOTAS
minutos
}
}
}
NOTAS:
As temperaturas e os tempos de cozedura são puramente indicativos e devem ser adaptados às exigências pessoais.
Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável, em especial para os bolos, a pizza e o pão,
pré-aquecer o forno durante cerca de 10 minutos antes de iniciar a cozedura.
21
Cozedura com grill (*)
Duração da
cozedura
minutos
Lado
Sup.
ALIMENTOS
Quantitade
N° de
peças
Gramas
Cozedura com grill
4
Nível
3
2
1
Temp.
°C
Medalhões de boi 4 800 3 max 12-15 12-14
Bifes de boi 4 60 0 3 max 10-12 6- 8
Meio frango 2 1000 3 max 30-35 25-30
Peito de frango 4 400 3 ma x 12-15 12-14
Costeletas de porco
4 600 3 max 12-16 12-14
Hambúrgueres 6-9 600 3 max 10-15 8-10
Salsichas 8 — 3 max 12-15 10-12
Espetadas 4 — 3 max 10-15 10-12
Peixe, filetes (s olha ) 4 400 3 max 12-14 10-12
Tostas recheadas 4 - 6 — 3 max 5-7 —
Pão branco torrado 4-6 — 3 max 2- 4 2-3
Cozedura no espeto
ALIMENTOS Peso Nível Temp. °C Duração da
(em gr.) cozedura minutos
Aves 1000 2 200 50/60
Assados 800 2 200 50/60
Lado
Inf.
(*) Os tempos de cozedura indicados não incluem o pré-aquecimento. É aconselhável pré-aquecer o forno durante cerca
de 3-5 minutos antes de iniciar a cozedura.
22
Limpeza e Manutenção
Limpeza Geral
Antes da limpeza, deixe arrefecer primeiro o forno.
Quando utilizar produtos de limpeza em spray,
tenha o cuidado de não o direccionar sobre os
elementos de aquecimento ou sobre o sensor do
termostato.
Nunca use detergentes abrasivos, esfregões
metálicos, detergentes com lixívia, pois estes
produtos podem danificar o esmalte e o vidro da
porta do forno.
O Interior do Forno
A cavidade esmaltada do forno pode ser limpa mais
eficientemente se o mesmo estiver ainda morno.
Aconselha-se a sua limpeza após todas as cozeduras,
utilizando um pano macio embebido em água morna e
sabão.
No entanto, e de tempos a tempos, é necessária uma
limpeza mais profunda e eficiente, utilizando para este
propósito um produto de limpeza adequado para fornos.
Para as manchas mais persistentes, pode utilizar um
pouco de vinagre morno.
Substituir a Lâmpada do Forno
Assegure-se que a corrente eléctrica se encontra
desligada antes de prosseguir com esta operação.
A lâmpada do forno deverá ter as seguintes características:
!
a) Resistente a temperaturas de 300ºC
b) Tensão: 230V - 50 Hz
c) Potência: 15W
d) Rosca: E 14
Para substituir a lâmpada, siga as seguintes indicações:
a) Empurre e rode a tampa de vidro no sentido anti-
horário;
b) Retire a lâmpada fundida;
c) Substitua-a pela nova;
d) Reponha a tampa de vidro;
e) Ligue a corrente eléctrica;
Ao cozinhar frutos, podem cair ácidos naturais
sobre a superfície esmaltada do aparelho, os quais
deixam manchas difíceis de limpar . Estas podem
provocar a perda de brilho do esmalte, mas não
afectam o funcionamento do forno. Por forma a
evitar que estas manchas permaneçam no forno
nas utilizações posteriores, limpe cuidadosamente
o interior do forno após qualquer cozinhado que
inclua frutas.
A Porta do Forno
Antes de proceder à limpeza da porta do forno,
recomendamos que, primeiramente, a retire do forno.
Siga as seguintes instrucções:
!
a ) Abra a porta completamente;
b ) Localize as dobradiças que unem a porta ao
forno (Fig. 8)
c) Destrave-as e levante as pequenas alavancas
situadas nas dobradiças; (Fig. 8)
d) Segure a porta pelos laterais esquerdo e direito,
e empurre-a lentamente na direcção do forno
até que se encontre semi-fechada;
e ) Com cuidado retire a porta da posição
respectiva; (Fig. 8)
f ) Coloque-a num local plano.
Limpe o vidro da porta do forno com um pano macio e
embebido em água morna e sabão. Após ter finalizado a
limpeza, coloque de novo a porta no forno seguindo a
ordem inversa da desmontagem.
Fig. 8
Fig. 9
Modelos em aço inoxidável ou alumínio: É
aconselhável limpar a porta do forno apenas com
uma esponja húmida e secá-lo bem após cada
limpeza com um pano suave.
Evite o uso de palha-de-aço, ácidos ou produtos
abrasivos, que poderiam danificar a superfície da
porta. Use as mesmas precauções com o painel
de comandos.
FO 0288
FO 0287
23
Se... Algo Não Funcionar
Caso o aparelho não esteja a funcionar devidamente, e antes de recorrer ao Concessionário de Assistência Zanussi,
verifique primeiro as situações descritas de seguida:
PROBLEMA
##
# O forno não funciona
##
##
# O indicador luminoso do termostato não acende
##
##
# A luz do forno não acende
##
##
# Demora muito tempo a cozinhar ou cozinha
##
demasiadamente rápido
##
# Há formação de humidade nos alimentos e no
##
interior do forno
SOLUÇÃO
""
Verifique se o forno não se encontra em Funcionamento Manual
"
""
e se seleccionou a função pretendida nos selectores das
funções e do termostato.
ou
""
"Verifique se os cabos do aparelho se encontram correctamente
""
ligados, e se o interruptor geral ou do forno estão ligados.
""
"Rode o selector do termostato para a temperatura desejada.
""
ou
""
"Rode o selector de funções do forno para uma qualquer função.
""
""
"Rode o selector de funções do forno para uma qualquer função.
""
ou
""
" Compre uma nova lâmpada, num Centro de Assistência
""
Zanussi, e substitua-a seguindo as instruções constantes
neste manual.
""
"Consulte o conteúdo constante neste manual, no capítulo 4,
""
“Utilizando o Forno”.
""
"Não deixe os alimentos no interior do forno mais que 15-20
""
minutos após ter terminado a cozedura.
24
Assistência Técnica e Peças
Originais
Se o aparelho continuar a não funcionar após ter verificado
o capítulo anterior, dirija-se ao Serviço de Assistência
Técnica Zanussi e indique o tipo de avaria, o modelo do
aparelho (Mod.), o número do produto (Prod. Nº) e o
número de fabrico (Ser. Nº). Estas informações encontramse gravadas na placa de identificação.
Esta placa encontra-se situada na extremidade anterior
da cavidade do forno.
Mod.
PROD. NO.
SER. NO.
As Peças Originais aprovadas pelo
fabricante do aparelho e
possuidoras deste símbolo,
encontram-se apenas disponíveis
nos Centros de Assistência ou em
lojas de peças autorizadas.
O seu novo aparelho encontra-se ao abrigo da garantia.
O certificado de garantia vai junto com o aparelho. Caso
não o encontre, deverá solicitá-lo junto do representante/
agente, indicando-lhe a data de compra, o modelo e o
número de identificação que se encontram na chapa de
identificação do aparelho.
ESTE A PARELHO PODE SER COMBINADO COM AS
SEGUINTES PLACAS DE ENCASTRAR
(230 V):
1) Tipo: ZC 6675 W - ZC 6675 N - ZC 6675 X
Zona de cozedura anterior esquerda ø180 mm/1700 W
Zona de cozedura posterior esquerda ø 145 mm/1200 W
Zona de cozedura posterior dereita ø 180 mm/1700 W
Zona de cozedura anterior dereita ø 145 mm/1200 W
Potencia max absorbida 5,8 kW
Alimentación eléctrica 230 V
MOD.
PROD. NO.
TYPE
SER. NO.
Guarde o certificado de garantia para que possa apresentálo aos Serviços de Assistência sempre que seja
necessário. Guarde o certificado de Garantia junto do
comprovante de compra ou com o recibo.
Sem este procedimento terá de suportar os encargos
referentes aos Serviços Técnicos, de que necessitar,
para uma possível reparação.
2) Tipo: ZC 6695 W - ZC 6695 BV - ZC 6695 X
Zona de cozedura anterior esquerda ø 210 mm/2200 W
Zona de cozedura posterior esquerdaø 145 mm/1200 W
Zona de cozedura posterior dereita ø 180 mm/1800 W
Zona de cozedura anterior dereita ø 145 mm/1200 W
Potencia max absorbida 6,4 kW
Alimentación eléctrica 230 V
3) Tipo: ZC 6685 W - ZC 6685 BV - ZC 6685 X
Zona de cozedura anterior esquerda ø 210 mm/2300 W
Zona de cozedura posterior esquerdaø 145 mm/1200 W
Zona de cozedura posterior dereita ø180 mm/1800 W
Zona de cozedura anterior dereita ø145 mm/1200 W
Potência má xima absor vida 6,5 kW
Alimentação eléctrica 230 V
25
Características Técnicas
Potência das resistências (à 230 V)
Resistência superior e inferior 1800 W
Resistência do grelhador 1650 W
Lâmpada de iluminação do forno 15 W
Motor do churrasco
Potência Total Máxim (230V - 50Hz) 1815 W
Tensão de Alimentação (50 Hz) 230 V
4 W
Inst alação
Todos os trabalhos durante a instalação do aparelho
deverão apenas ser efectuados por pessoal
qualificado, em conformidade com as normas em
vigor.
Dimensões do nicho
Altura em coluna
até à bancada
Largura 560 mm
Profundidade 550 mm
:
580 mm
593 mm
Dimensões do interior do Forno
Altura 335 mm
Largura 405 mm
Profundidade 400 mm
Volume útil 56,0 l.
540
Encastre nos móveis
É importante que tanto as dimensões e os materiais ao
redor do armário onde se colocará o aparelho, estejam
correctas e suportem temperaturas altas.
Uma instalação correcta deverá assegurar o não contacto
com outros electrodomésticos ou outros aparelhos
isolados.
Todos os elementos do aparelho asseguram a protecção,
desde que bem colocados e sem poderem ser retirados
sem a ajuda de ferramentas.
Recomendamos que não instale o forno junto de
electrodomésticos, como frigoríficos ou congeladores,
por forma a não afectar a performance destes aparelhos.
- Dimensões do Forno: Fig. 10
- Encastre sob bancada - Dimensões do
nicho: Fig. 11
Fixar o Forno no Móvel
- Coloque o aparelho no nicho do móvel.
- Abra a porta do forno e fixe o mesmo ao móvel com
os parafusos para madeira, os quais possuem
dimensões idênticas às do corpo do forno (Fig. 12).
Quando instalar uma placa eléctrica por cima do forno, as
ligações eléctricas da placa e do forno devem ser
efectuadas separadamente, por razões de segurança e
para permitir a fácil remoção do aparelho do móvel, se
necessário.
Fig. 10
Fig. 11
Fig. 12
FO 0040
550 MIN
5
6
0
- 5
FO 0205
3
9
5
7
0
0
8
FO 2662
0
0
1
÷
26
Ligação elétrica
Antes de proceder à ligação eléctrica do aparelho:
1) certifique-se que os disjuntores e a própria instalação
eléctrica da sua casa suportam a carga do aparelho;
2 ) certifique-se que a instalação da alimentação dispõe
de uma tomada de terra eficaz, em conformidade com
as normas em vigor;
3) assegure-se que tanto a tomada como o disjuntor são
de fácil acesso, estando o aparelho encastrado no
móvel.
Este aparelho é fornecido com cabo de ligação. Utilize
apenas os seguintes tipos de cabo: H07 RN-F; H05 RN-
F; H05 RR-F; H05 VV-F; H05 V2V2-F; H05 BB-F,
adaptados à carga e à temperatura do local de
funcionamento. Ao cabo deve-se juntar uma ficha
própria, para a carga indicada na placa de matrícula do
aparelho.Esta ficha deve ser ligada a uma adequada
tomada de terra.
O cabo de terra amarelo/verde não deve ser interrompido
pelo interruptor e deve ser 2-3 cm mais comprido em
relação aos outros cabos.
Na ligação directa à rede eléctrica, é necessário interpôr
entre o aparelho e a rede, um disjuntor, com abertura
mínima entre os contactos de 3mm, dimensionado à
carga e conforme as normas em vigor.
Em todo o caso, o cabo de alimentação deve ficar
posicionado por forma a que nenhum ponto do mesmo
alcance uma temperatura superior a 50ºC acima a temperatura ambiente. Após a ligação, verificar os
componentes de aquecimento, colocando-os em
funcionamento durante 3 minutos.
Ligação Eléctrica à caixa de
bornes

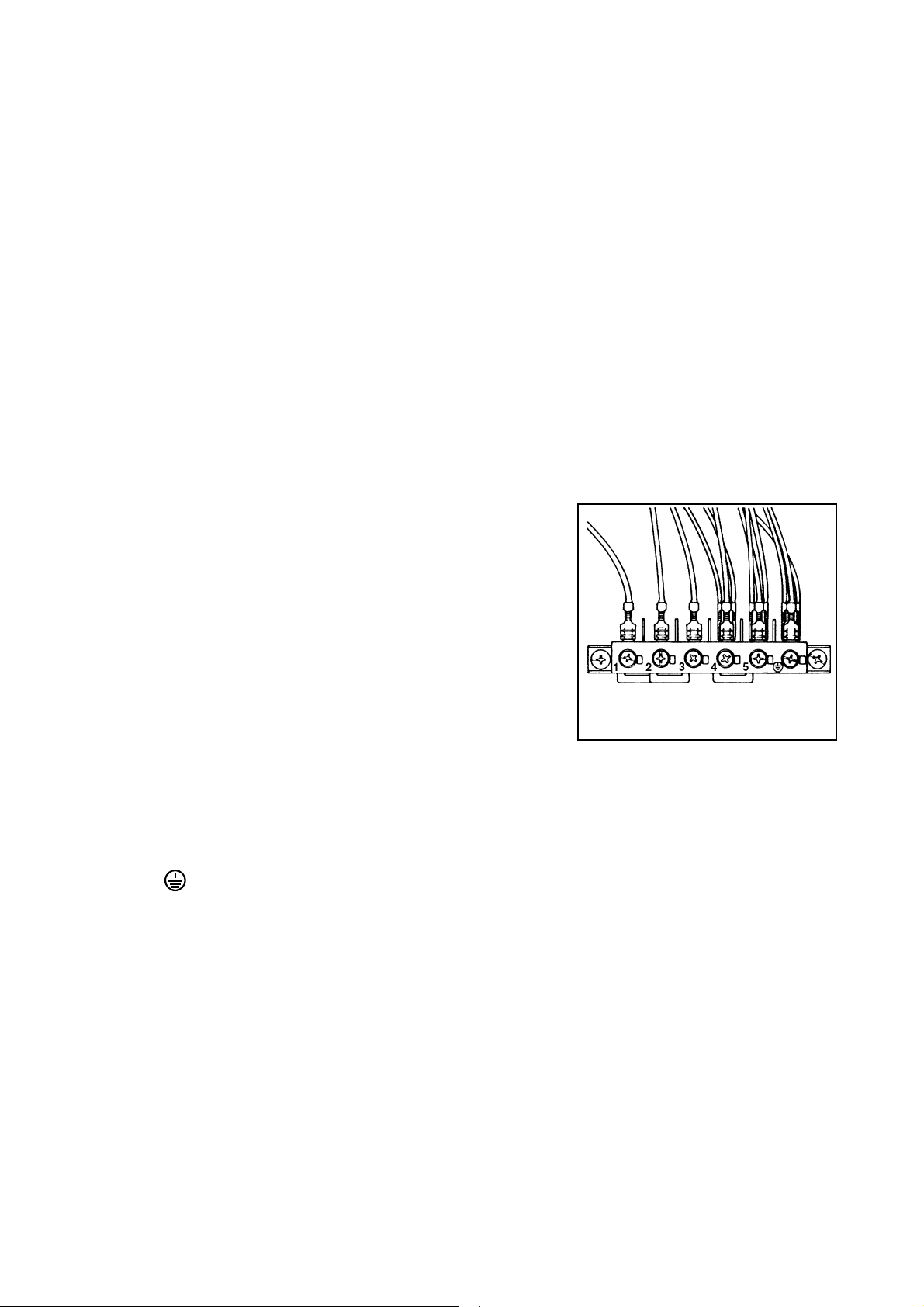

O forno está equipado com uma placa de bornes de 6
polos, cujos condutores estão previstos para funcionarem
230 V monofásico (Fig. 13).
O condutor de terra deverá estar ligado ao borne
assinalado com .
Depois da ligação do cabo à placa de bornes, há que
fixá-lo por meio duma abracadeira.
Ligação Eléctrica do forno à
placa de encastrar
Este forno pode ser combinado com as placas de
encastrar indicadas no capítulo “Assistência Técnica”.
A tomada de ligação à placa de encastrar encontra-se
na parte superior do forno. O conector à ficha da placa
de encastrar deve ser ligado à tomada do forno
correspondente.
Assim, evita-se qualquer possibilidade de ligação
errada.
FO 0330
Fig. 13
O fabricante declina toda a responsabilidade
em caso de incumprimento das normas de
prevenção contra acidentes.
27
Loading...
