DISKMASKIN
ASTIANPESUKONE
ZDS 699
BRUKSANVISNING
KÄYTTÖOHJE
152988 97/1
fi
sv
Till användaren
Säkerhetsinformation 3
Beskrivning av diskmaskinen 4
Beskrivning av panelen 5
Innan du använder diskmaskinen 7
Vattenavhärdaren 7
Sköljmedel 9
Så här använder du diskmaskinen 10
Dosering av diskmedel 10
Placering av diskgods 12
Justering av den övre korgens höjd 13
Tips och råd 14
Föreskriter för test av diskmaskin 15
Programöversikt 16
Användning av diskmaskinen 17
Skötsel och rengöring 19
Maskinens insida 19
Rengöring av grovsilen 19
Rengöring av finsilen 19
Maskinens utsida 19
Om maskinen inte används under längre tid 20
Risk för frost 20
Flyttning av maskinen 20
Om maskinen inte fungerar 21
Översvämningsskydd 22
Läckageskydd 22
Tilloppslangens läckageskydd 22
Service och reservdelar 23
Till installatören
Installation 24
Transportskador 24
Tekniska data 24
Vattenanslutning 25
Avloppsanslutning 26
Elektrisk anslutning 26
Inbyggnad 27
Höjdjustering av diskmaskinen 27
Montering av snickeriluckan 28
Fastsättning av maskinen 28
Tilläggsskydd för ljudisolering 29
Justering av sockelplåten 29
Innehållsförteckning
2
PCO02S
Teckenförklaring
Följande symboler förekommer i texten och är dig till hjälp när du läser anvisningarna:
Säkerhetsanvisningar
1. 2. 3. Steg-för-steg-anvisningar
Råd och tips
Denna information lämnas av säkerhetsmässiga skäl. Du bör därför läsa igenom den noga, innan
maskinen installeras och tas i bruk. Det är mycket viktigt att denna bruksanvisning förvaras tillsammans
med maskinen för framtida bruk.
Om du säljer eller överlåter maskinen till en annan användare, eller om du flyttar och lämnar kvar den i
huset, skall bruksanvisningen alltid lämnas tillsammans med maskinen. Den nya ägaren kan då sätta sig
in i hur maskinen fungerar och läsa varningarna.
Installation
■ VVS-arbeten och elektriska installationen skall
utföras av behörig fackman. Tillverkaren och
säljaren ansvarar inte för eventuella fel och
skador som uppkommit på grund av felaktig
installation eller felaktig användning av
diskmaskinen.
■ Se till att maskinen inte står på
anslutningssladden och att av- och
tilloppsslangarna ligger fritt.
■ Diskmaskinen skall vid monteringen skruvas
fast i snickeriinredningen så att den inte tippar.
Barnsäkerhet
■ Barn uppfattar inte de risker som finns i
anslutning till elektriska apparater. Låt därför
aldrig barn leka med diskmaskinens vred eller
knappar.
■ Maskindiskmedel irriterar ögon och hud.
Förvaras otillgängligt för barn. Vid stänk i
ögonen, spola omgående med mycket vatten
och kontakta läkare. Vid förtäring, drick mycket
vatten eller mjölk.
■ Håll också barnen borta från en öppen
diskmaskin eftersom det kan finnas
diskmedelsrester kvar i diskmedelsfacket.
Kom även ihåg att vattnet i diskmaskinen inte
är drickbart.
Användning
■ Diskmaskinen är endast avsedd att användas
för normal hushållsdisk och enligt
anvisningarna i denna bruksanvisning.
■ Diskgods som har förorenats av bensin,
målarfärg, syrahaltiga eller alkaliska kemikalier
får inte diskas i maskinen. Det kan förorsaka
explosion.
■ Stäng alltid av vattenkranen om du lämnar
diskmaskinen utan uppsikt en längre tid.
Service
■ Om det inträffar något fel: stäng vattenkranen
och gör maskinen strömlös genom att dra
stickproppen ur vägguttaget eller skruva ur
säkringen (proppen).
■ Service och reparationer skall utföras av AB
Elektroservice eller av ett serviceföretag som
leverantören godkänt. Använd bara
reservdelar som dessa säljer. Försök aldrig
reparera maskinen själv.
Skrotning
■ Se då till att lucklåset förstörs och kapa
elsladden vid utgången från maskinen. Du
förhindrar därigenom att lekande barn kan låsa
in sig eller på annat sätt hamna i livsfara.
■ Kontakta din kommun eller AB Elektroservice
för information om var du kan lämna din
diskmaskin.
De material som kan återanvändas är märkta
med symbolen .
Säkerhetsinformation
3
PSI01/1S
1. Styrning av luckan vid stängning
2. Korgstopp
3. Spolarm
4. Saltbehållare
5. Grovsil
6. Diskmedelsbehållare
7. Panel
8. Typskylt med produkt- och medellnummer
9. Sköljmedelsbehållare
10.Finsil
11.Spolarm
12.Överkorg
13.SID-munstycket
Beskrivning an diskmaskinen
4
PDA20S
1
2
3
4
5
6
7
8
9
10
11
12
13
IN84
Maskinens insida
(utan underkorg)
1. Kontrollampa
Denna lampa tänds när Start/Stopp-knappen
trycks in och indikerar att maskinen är påslagen.
2. Start/Stopp-knapp
Tryck in denna knapp för att förbereda
diskmaskinen för inställningar (val av ett
diskprogram, senerelagd start osv).
Tryck in denna knapp för att stänga av
diskmaskinen när diskprogrammet är genomfört
eller för att stoppa maskinen när som helst under
gång.
3. Kontrollampor
Öppen lucka
Lyser när luckan är öppen.
Salt
Lyser när saltet har tagit slut, för att påminna
dig om att du skall fylla på saltbehållaren.
Kran
Lyser när:
- Vattenkranen är stängd.
- Vatten saknas i vattennätet.
- Vattnets tilloppsslang är tilltäppt.
Sköljmedel
Lyser när sköljmedlet är slut, för att påminna
dig om att du skall fylla på
sköljmedelsbehållaren.
4. Programvalsknapp
För att ställa in det önskade diskprogrammet
tryck in denna knapp tills siffran på displayen
överensstämmer med detta program (se
"Programöversikten") dessutom lyser
programfasernas kontrollampor vilka används i
det angivna diskprogrammet.
5. Knapp för halvfull maskin
När denna knapp trycks in går det att utföra
diskningen av endast en av korgarna.
Kontrollampan som indikerar vald korg lyser.
Övre korg
Nedre korg
Detta tillval är väldigt användbart och ekonomisk
när endast lite diskgods ska diskas.
Kom ihåg att placera diskgodset i de avsedda
korgarna.
Om kontrollampan i mitten lyser utförs
diskningen för båda korgarna.
För program 1 (Avsköljning) och program 10
(Tallriksuppvärmning) blir detta tillval automatiskt
avstängt).
Beskrivning av panelen
5
PCP72S
1 2
3
4 5 6 7
8
9
10
6. Knapp för ekonomisk torkning
Tryck in denna knapp för att välja mellan
tillvalen:
reduktion av torkningsfasen
total uteslutning av torkningsfasen
Båda tillvalen medför en väsentlig besparing av
energi.
Kontrollampan som överensstämmer med
tillvalet lyser.
I Fas nummer 1 (Avsköljning) är detta tillval inte
möjligt.
Om båda kontrollamporna är släckta
kommer torkningsfasen att fortskrida i
normal ordning.
7. Knapp för senarelagd start
Tillåter att senarelägga programstart med minst
1 timme till och med 12 timmar.
8. Digital display
9. Knapp för programstart
Trycks in sist av allt efter inställning av
diskprogram, ekonomisk torkning, senarelagd
start osv.
10. Programfasernas
kontrollampor
Varje fas representeras av en symbol:
fas för fördisk/sköljning och stopp
fas för huvuddisk
fas för sköljning
fas för torkning
När ett program ställs in tänds kontrollamporna
för programmets samtliga faser.
Under diskningens gång är alla fasernas
kontrollampor släckta förutom den för den
pågående fasen.
När diskprogrammet genomförts slocknar alla
fasernas kontrollampor.
Ljudsignalerna har installerats som en extra
information eller bekräftelse.
En kort ljudsignal - "instruktionen
accepterad"
När du trycker på någon av knapparna hörs en
kort ljudsignal som talar om att maskinen har
accepterat den givna instruktionen.
En lång ljudsignal - "programkörning"
En lång ljudsignal meddelar att programkörning
påbörjas.
Ihållande signal för "Avslutat program"
En kort ihållande ljudsignal meddelar att
diskprogrammet har avslutats.
Ihållande signal för"Larm"
Maskinen är försedd med ett antal larmsystem
för att hjälpa dig att avgöra orsaken till
eventuella problem (se "Om maskinen inte
fungerar").
I detta fall hörs flera korta ljudsignaler.
För att stänga av dessa ljudsignaler trycks
knappen för halvfull maskin och knappen för
senarelagd start in samtidigt. Efter cirka tre
sekunder meddelar tre korta signaler att
funktionen har deaktiverats.
För att återaktivera ljudsignalerna trycks
knappen för halvfull maskin och knappen för
senarelagd start in samtidigt. Efter cirka tre
sekunder meddelar tre korta signaler att
funktionen åter är aktiverad
Avstängning eller återaktivering av
ljudsignaler skall genomföras innan
diskstarten. Inställningarna blir kvar i minnet
även när diskmaskinen är avstängd.
6
PCP73S
SO261
Innan du börjar använda diskmaskinen skall du
göra följande:
1. Försäkra dig om att de hydrauliska och
elektriska anslutningarna är korrekt utförda
enligt anvisningarna i denna bruksanvisning.
2. Kontrollera att allt förpackningsmaterial som
håller korgarna på plats vid transporten är
borttaget.
3. Justera vattenavhärdarens inställning.
4. Häll en liter vatten i saltbehållaren och fyll
därefter på med saltet.
5. Fyll sköljmedelsdoseraren.
Vattenavhärdaren
Diskmaskinen är utrustad med en vattenavhärdare
som med hjälp av specialsalt avsett för
diskmaskiner omvandlar "hårt vatten", dvs.
kalkhaltigt vatten, till "mjukt vatten" lämpligt för
maskindisk.
Vatten innehåller varierande mängder kalk och
mineralämnen beroende på var du bor. Dessa ger
vita fläckar och beläggningar på din disk.
Vattenavhärdaren kan behandla vatten med en
hårdhet upptill 67ºdH (tyska grader) genom nio
olika regleringsnivåer.
Det lokala vattenverket kan upplysa om vattnets
hårdhetsgrad.
Vattenavhärdaren är inställd av tillverkaren på nivå
fyra.
Justering av nivån är bara möjlig i början av
diskprogrammet, det vill säga under
inställningsfasen.
För att ställa in en annan nivå, gå till väga enligt
följande procedur:
- Tryck samtidigt i cirka fem sekunder på
knapparna "programval" och "senarelagd start";
på displayen visas den av tillverkaren inställda
nivån "L4".
- Tryck inom fem sekunder upprepade gånger på
knappen för “senarelagd start” tills den önskade
nivån visar sig på displayen. För varje tryck ökar
en nivå.
- Fem sekunder efter den sista tryckningen av
knappen för “senarelagd start” memoriserar
diskmaskinen nivån samt återgår till
inställningsläge.
Innan du använder diskmaskinen
7
PBU02S
SO262
Nivå
Franska
grader
(°TH)
Tyska
grader
(°dH)
PPM
(Miljondelar)
0
1
2
3
4
5
6
7
8
9
0 - 8
9 - 14
15 - 20
21 - 30
31 - 40
41 - 50
51 - 60
61 - 70
71 - 80
81 - 120
0 - 4
5 - 8
9 - 11
12 - 17
18 - 22
23 - 28
29 -33
34 - 39
40 - 45
46 - 67
0 - 80
81 - 140
141 - 200
201 - 300
301 - 400
401 - 500
501 - 600
601 - 700
701 - 800
801 - 1200
Om ditt vatten tillhör nivå noll är det inte
nödvändigt att använda saltet eftersom
vattnet redan är mjukt (när den inställda
nivån är noll är kontrollampan för salt
släckt).
Diskmaskinssaltet används först när nivån
överstiger noll.
Påfyllning av salt
Viktigt! Använd rent grovt salt utan
tillsatser eller specialsalt, avsett för
diskmaskiner. Använd inte t. ex. vanligt
bordssalt som innehåller olösliga
beståndsdelar vilka kan försämra
avhärdarens funktion.
Påfyllning av salt skall endast ske strax
före start av ett komplett diskprogram
(inte före avsköljning).
Detta förhindrar att spill av salt får ligga
kvar på bottnen under längre tid, vilket då
skulle kunna orsaka en korrosion.
Gör så här:
1. Skruva bort locket och sätt den medföljande
tratten i hålet.
2. Häll en liter vatten i saltbehållaren (denna
åtgärd är bara nödvändig första gången).
3. Fyll på saltbehållaren med hjälp av den
medföljande tratten.
4. Skruva fast locket ordentligt, annars kan salt
komma i diskvattnet med gråa glas som följd.
Efteråt räcker det med fylla på salt i behållaren
med jämna mellanrum.
Denna åtgärd meddelas av kontrollampan för salt
placerad på kontrollpanelen och som lyser då
saltet är slut.
Det skall alltid finnas vatten i saltbehållaren. Därför
är det normalt att vattnet svämmar över då saltet
fylls på.
Lampan på panelen tänds när saltet är
slut. Efter saltpåfyllningen lyser lampan i
ca. 2-6 timmar eller tills saltet är helt löst.
Aven om lampan lyser kan du diska i
maskinen.
8
PFS02S
SALE
SALT
SALZ
SEL
SR06
Sköljmedel
Sköljmedlet (kallas även för vätmedel eller
spolglansmedel) doseras automatiskt vid sista
sköljningen. Det sänker vattnets ytspänning,
vattnet rinner av lättare och disken torkar
snabbare. Sköljmedelsbehållaren finns på luckans
insida och rymmer ca 110 ml (1,1 dl) vilket räcker
till ca 16 - 40 diskningar, beroende på vald
inställning.
Ju hårdare vatten desto mer sköljmedel behövs.
Påfyllning av sköljmedel
1. Öppna behållaren genom att vrida locket (A) åt
vänster.
2. Häll sköljmedel i behållaren tills kontrollögat (B)
blivit helt mörkt.
3. Stäng behållaren och dra fast locket ordentligt.
Viktigt! Torka bort överflödigt sköljmedel.
Skumbildning kan uppstå under nästa diskning och
försämra resultatet.
4. Fyll på sköljmedel när dess kontrollampa på
kontrollpanelen lyser.
Justering av sköljmedlets
doseringsmängd
Doseringsinställningen sitter vid
påfyllningsöppningen.
Sköljmedelsmängden är vid leveransen inställd på
läge 3, en dosering av 3 cm
3
sköljmedel per
diskomgång.
Beronde på vattnets hårhetsgrad kan du behöva
mer eller mindre sköljmedel.
Vrid, med hjälp av en skruvmejsel, pilen till önskat
läge. Välj låg inställning (läge 1) vid mjukt vatten,
och öka doseringen gradvis om det finns
vattendroppar eller kalkfläckar på diskgodset efter
avslutad diskning.
Vi rekommenderar att ställa in väljaren i läge 3.
Om doseringen är för hög kan det ge ränder
och en vitaktig hinna på diskgodset.
9
PFR03/2S
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
Val av diskmedel
Använd endast diskmedel som är avsett för
maskindisk och av välkända fabrikat.
Dosering av diskmedel
Vid användning av pulverdiskmedel gå till väga
på följande sätt:
1. Öppna locket genom att dra i spärren (D).
2. Diskmedelsmängden beror på hur smutsig
disken är och mängden disk. Följ de
rekommendationer som finns i
programöversikten men eftersom det finns
många olika typer av diskmedel bör du även
läsa informationen på diskmedelsförpackningen.
Som doseringshjälp finns två
referensmarkeringar i behållaren.
- Min = 15 g
- Max = 30 g
3. Efter doseringen skall behållarens lock stängas.

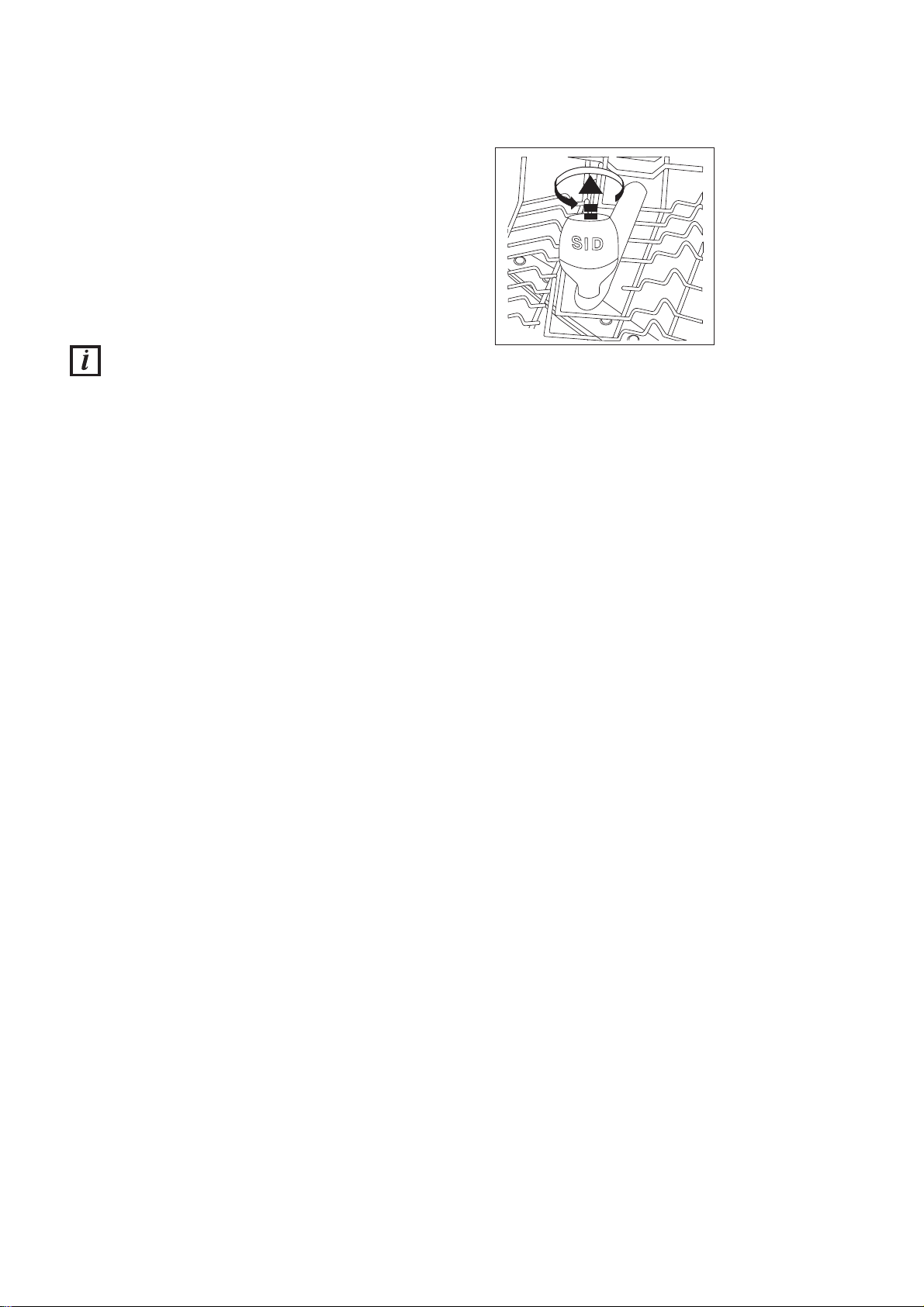

4. Vid program med fördisk ska du tillsätta önskad
mängd diskmedel i "SID-munstycket". SIDmunstycket är placerat i mitten på den övre
korgen. Dra ut korgen och häll i diskmedlet.
Vid användning av tablettdiskmedel gå till väga
på följande sätt:
1. För alla program skall en hel tablett placeras i
diskmedelsbehållaren.
2. Stäng behållarens lock.
3. För program med fördisk placera ytterligare en
tablett i diskmedelsbehållaren.
Tänk på miljön! Använd inte mer diskmedel
än vad som rekommerderas i
programöversikten eftersom diskresultatet
kan försämras. Rekommenderad mängd
diskmedel är utprovad för att göra
diskningen så ekonomisk och miljövänlig
som möjligt.
Maskindiskmedel irriterar ögon och hud.
Vid stänk i ögonen, spola omgående med
mycket vatten och kontakta läkare. Vid
förtäring, drick mycket vatten eller mjölk.
Framkalla ej kräkning. Kontakta sjukhus
eller läkare.
Så här använder du diskmaskinen
10
PUD15S
D
MIN
MAX
DE07
DE14
Fosfatfria diskmedel med enzymer
I dessa lågalkaliska kompaktdiskmedel har de
miljöferliga ämnena bytts ut mot naturliga enzymer
och andra biologiskt nedbrytbara ämnen.
Enzymerna löser upp smuts vid så låga
temperaturer som 50°C.
Om du använder kompaktdiskmedel tillsammans
med Bio-programmet uppnår du därför samma
diskresultat som du annars skulle få först vid 65°C
med vanliga diskmedel.
Dessa nya kompakta diskmedel är vanligtvis
fosfatfria.
Eftersom fosfat gör vattnet mjukt, rekommenderar
vi att du tillsätter salt i saltbehållaren även om
vattnet i ditt område inte är hårdare än 4°dH
(7°TH).
På så sätt blir det inga kalkavlagringar på
diskgodset och diskrummet.
11
PUD03S
Placering av diskgods
Innan disken ställs in i maskinen:
Avlägsna grövre matrester (ben, tandpetare, fiskoch köttrester) för att undvika att silen täpps till,
vilket orsakar dåligt diskresultat.
Grytor med inbrända matrester ställs i blöt i förväg.
Börja alltid med att plocka in bakifrån och framåt i
korgarna. Kontrollera att inget diskgods kan falla
igenom någon korg.
Undre korgen
Denna korg är lämplig för tallrikar (upp till 27 cm
diameter), stora fat och skålar, kastruller, grytor
mm. Höga uppläggningsfat skall placeras ytterst så
att inte den övre spolarmen blockeras.
För att underlätta placeringen av grytor, kastruller
och stora skålar kan de två bakre hållarna fällas
ner.
Gör så här:
Drag upp hållarna något och lägg ner dem. För att
få de upp igen behöver du bara vika upp dem i
vertikalt läge.
Viktigt! Tänk på att all plast tål inte värmen från
elementet. Är du osäker, placera dessa i den övre
korgen för att förhindra deformering.
Bestickskorgen
Placera aldrig vassa knivar med spetsen uppåt.
Håll barnen under uppsikt vid in- och urplockning
av dessa.
Extremt långa bestick samt förskärare skall läggas
i den övre korgen så att de inte blockerar den övre
spolarmen.
Fördela besticken jämt i facken så att vattnet
kommer åt överallt. Tänk på att placera besticken
med skaften nedåt. Om skaften är så smala och
spetsiga att de kan gå igenom bottnen bör de dock
placeras med skaften uppåt. De kan annars hindra
den undre spolarmen från att rotera fritt.
Skedar skall blandas med annat bestick för att
undvika att de ligger i varandra.
Placera inte silverbestick för nära rostfria eftersom
de kan bli missfärgade.
Bestickskorgen består av två delar som kan skiljas
åt, så att maskinen kan fyllas och tömmas på ett
mera flexibelt sätt. De två delarna skiljs åt genom
att man skjuter dem vågrätt i var sin riktning och på
så sätts ihop igen omvänt..
12
PBA30S
UI22
UI21
UI18
UI07
Övre korgen
Denna korg är avsedd för tallrikar och tefat upp till
24 cm i diameter samt mindre skålar, koppar och
glas.
De större tallrikarna skall placeras framtill. Lätta
kärl t.ex. av plast skall placeras så att de inte
vänder sig under diskningen. Diskgods som är
ömtåligt diskas skonsammare i denna korg.
Kopphyllorna kan fällas upp.
Mot den nedfällda kopphyllan kan du luta glas med
hög fot.
Kontrollera alltid efter inplockningen att
spolarmarna kan rotera fritt. Om något
blockerar spolarmarna under diskningen blir
diskresultatet dåligt.
Justering av den övre korgens höjd
Om du normalt använder stora tallrikar (från 27 till
31 cm i diameter) kan du, om du flyttar upp den
övre korgen, placera dessa i den undre korgen.
Gör så här:
1. Drag ut korgen ur maskinen och skjut den uppåt
med hjälp av handtagen i sidorna.
2. För att få korgen tillbaka i ursprungsläget drar
du den uppåt med hjälp av handtagen i sidorna
och skjuter den sedan långsamt nedåt.
Med korgen i det övre läget kan endast tallrikar
placeras med diametern 20 cm och dessutom kan
inte kopphyllorna användas.
Viktigt: Korgen får aldrig lyftas eller sänkas bara
på ena sida.
Lämna aldrig diskmaskinen utan uppsikt med
öppen lucka. Risken är stor att någon kan falla
över luckan.
13
PBA31S
US29
RC04
Tänk på miljön
Skölj inte av disken under rinnande vatten.
Skrapa bort alla matrester och sätt genast in
disken i maskinen.
Diska inte förrän båda korgarna är fulla. Om
nödvändigt kör ett avsköljningsprogram.
Använd alltid det program som motsvarar diskens
nersmutsningsgrad. Utnyttja diskmaskinens
ekonomiprogram när korgarna inte är helt fyllda
och/eller när diskgodset är lätt smutsat. Följ
anvisningarna i programöversikten.
Användning av ekonomisk torkning eller
avstängningen av torkningsfunktionen leder till
mindre briljant resultat.
Använd eventuellt diskmaskinens
ekonomiprogram för bara en korg och ställ allt
diskgods i den.
Använd aldrig mer diskmedel eller sköljmedel än
som rekommenderas. Följ de anvisningar som
anges i bruksanvisningen men kontrollera även
diskmedelsfabrikanternas rekommendationer.
För bästa resultat
Riktig placering av diskgodset är en förutsättning
för ett gott diskresultat. Vänd upp och ned på
koppar, glas, kärl och kastruller så att vattnet
kommer åt.
Kontrollera även att kärlen inte ligger över
varandra eller besticken ligger ihop och hindrar
vattnet att komma åt.
Om du skall undvika fläckar och skador på glasen
bör du placera glasen så att de inte berör
varandra.
Börja alltid att plocka in bakifrån och framåt i
korgarna.
Diska inte sandiga föremål som t.ex. blomkrukor.
Skölj ur kärl som har kaffesump kvar. Sand och
kaffesump kan fastna i spolarmarna samt i
silsystemet och därmed ställa till problem i
maskinen.
Låt diskmaskinens lucka stå öppen i ca 15 - 30
min. efter avslutad diskning så blir torkresultat
bättre.
Börja att plocka ur disken från underkorgen så att
det inte droppar vatten från överkorgen på
underkorgen och orsakar fläckar.
Kontrollera alltid grovsilen efter varje diskning.
Val av diskgods
Kontrollera alltid diskgodset om det är
lämpligt att diska i maskin eller inte.
En hel del diskgods har anvisningar om det är
lämpligt för maskindisk. Porslin kan vara VDNmärkta med en bokstav och 3 siffror. Den tredje
siffran anger porslinets disktålighet.
5 = Tål maskindisk ( 75°C )
3 = Tål handdisk ( 45°C )
1 = Risk för skador vid diskning
PORSLIN: I vissa fall ligger dekoren oskyddad
utanpå glasyren och färgerna kan då blekas med
tiden. Ge akt på det om du köper nytt porslin.
GLAS: Sällan några problem. Se bara till att det
finns sköljmedel i maskinen och att det är rätt
doserat.
KRISTALLGLAS: Diskas i högst 40 - 50°C.
Värdefulla glas bör handdiskas.
ROSTFRITT: Tål det mesta, men direktkontakt
med maskindiskmedel kan ge fläckar och
rostangrepp.
ALUMINIUM: Färgat eller eloxerat aluminium
bleks av maskindiskmedel. Den blanka ytan
mister sin glans och blir lite flammig.
SILVER: Du kan diska silversaker i maskinen.
Men silvret kan missfärgas om rester av ägg och
senap får sitta kvar en längre tid. Detta gäller
även då silver kommer i kontakt med andra
metaller. Blanda inte silver och rostfritt.
PLAST: Plastdetaljer bör inte placeras direkt
ovanför värmeelementet eftersom de kan
missformas och t o m smälta. Lämplig placering
är i överkorgen.
TRÄ: Diskgods som är helt eller delvis i trä (t.ex.
handtag) bör ej diskas i maskin. Risk för sprickor
och uttorkning.
ÖVRIGT: Bestick med pålimmade eller kittade
skaft finns i olika kvaliteter. Några kan påverkas
av varmt vatten så att skaftet lossnar.
Kastrullhandtag av bakelit kan spricka eller
lossna. Vissa laminerade material är också
känsliga för hög temperatur.
Tips och råd
14
PHT01S
Innan testen är det nödvändigt att fylla på saltbehållaren och behållaren för sköljmedel helt.
Föreskrifter för test av diskmaskin
15
PTP01S
US51
Testnorm: EN 50242
Programinställning: BIO 50°C med fördisk
Max. diskmängd: 12 standardkuvert
Justering av sköljmedelsnivån: läge 5
Diskmedelsdos : 25 g i behållaren
5 g i SID-munstycket
Placering av diskgods i den övre korgen
Placering av diskgods i den nedre korgen
UI48
Programöversikt
16
PWP68S
Diskprogram
Passar för
Hårt smutsad.
Grytor, pannor,
porslin
Normalt smutsad.
Grytor, pannor,
porslin
Normalt smutsad.
Porslin
Lätt smutsad.
Porslin
Lätt smutsad.
Porslin
Lätt smutsad.
Porslin
ömtåligt glas
Normalt smutsad.
Porslin
Lätt smutsad.
Ömtåligt glas och
porslin
Används dels för att
värma disken före
dukningen, dels för att ta
bort damm.
Används då du fyller en
maskin efterhand och inte
kör ett diskprogram förrän
senare. Kräver inte
diskmedel.
Programbeskrivning
Rekommenderad mängd
diskmedel
i
behållare
i
SID-munstycket
2.
Intensiv
70°C
3.
Normal Plus 65°C
med fördisk
4.
Normal 65°C
med fördisk
5.
Normal 65°C
utan fördisk
6.
Bio 50°C
med fördisk
*
8.
Snabb 55°C
7.
Bio 50°C
utan fördisk
9.
Skonsam 45°C
med fördisk
10.
Tallriksuppvärmning
1.
Avsköljning
/ /
/ /
25 g 10 g
25 g 5 g
25 g 5 g
25 g /
25 g 5 g
25 g /
25 g /
20 g 5 g
Varm försköljning
Diskning 70°C
4 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Varm försköljning
Diskning 65°C
4 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Försköljning
Diskning 65°C
3 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Försköljning
Diskning 50°C
3 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Försköljning
Diskning 45°C
2 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Slutsköljning med uppvärmning
Turbo torkning
Diskning 50°C
3 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
Diskning 55°C
Mellansköljning
Slutsköljning med uppvärmning
Turbo torkning
Diskning 65°C
3 mellansköljningar
Slutsköljning med uppvärmning
Turbo torkning
En sköljning utan uppvärmning.
*
Detta är ett specialprogram, som på kort tid genomför en komplett diskomgång.
Då tillvalet för halvfull maskin används skall diskmedlets mängd minskas.
1. Kontrollera filtren
Försäkra dig om att de är rena och korrekt
placerade.
2. Tryck in Start/Stopp-knappen
På displayen kommer det att indikeras det
senast utförda programmet genom att
kontrollamporna för programmets enskilda
faser lyser. Vidare lyser kontrollampan för
öppen lucka.
3. Kontrollera att det finns
sköljmedel och salt i behållarna
Om det behöver fyllas på salt eller
sköljmedel lyser de tillhörande
kontrollamporna.
4. Ställ in disken i maskinen
Avlägsna alla större matrester.
Dra ut underkorgen och placera kastruller,
tallrikar och bestick där.
Dra ut överkorgen och placera tallrikar, te-
och kaffefat, glas koppar o.s.v. där.
Skjut in korgen i maskinen.
5. Försäkra dig om att
spolarmarna roterar fritt
6. Tillsätt rätt mängd diskmedel
Tillsätt rätt mängd diskmedel i behållaren
enligt anvisningarna i Programöversikten
och stäng locket.
Stäng locket till diskmedelsbehållaren.
7. Stäng diskmaskinens lucka
8a. Inställning och start av
programmet utan funktionen
senarelagd start
Tryck in knappen för programval tills
numret för önskat program visas på
displayen.
Välj eventuellt:
a- Diskning med bara en korg, tryck på
knappen för halvfull maskin.
b- Ekonomisk torkning eller avstängd
torkningsfunktion (knappen för ekonomisk
torkning).
Tryck in start/stopp knappen och en
ljudsignal bekräftar starten.
På displayen visas tidsnedräkningen för
programmet samt kontrollampan för den
pågående fasen.
Den visade tiden på displayen börjar att
minska minut för minut.
Under diskningens gång kan knappen för
programval tryckas in om man önskar att
läsa det inställda programmet på displayen.
Om luckan under diskningens gång öppnas
kommer maskinen att stanna. Displayen
visar vidare det program som används
genom att kontrollampan för den avbrutna
fasen blinkar. Dessutom lyser
kontrollampan för öppen lucka. När luckan
stängs kommer diskningen att fortsätta med
början från den avbrutna fasen.
Användning av diskmaskinen
17
POS26S
8b.Inställning och start av
programmet med senarelagd
start
När väl programvalet är inställt och
eventuella tillval är utförda (torkning,
halvfull maskin) så fortsätt enligt följande
med senarelagd start.:
Tryck in knappen för senarelagd start och
på displayen visas “h0”.
Välj önskad tid genom att hålla inne
knappen.
Det är möjligt att senarelägga ända tills 12
timmar. Inga av de tidigare inställningarna
ändras.
För att nollställa funktionen av senarelagd
start håll inne knappen ända tills “h0”
försvinner från displayen.
Genom att trycka in start/stopp knappen
kommer den senarelagda tiden att visas på
displayen. Tiden minskar ett steg för varje
timme. Nedräkningen visas med bokstaven
“h” som blinkar på displayen.
Vid slutet av nedräkningen startar det valda
programmet.
9. När diskprogrammet har
avslutats
När diskprogrammet har avslutats stannar
maskinen automatiskt. Detta meddelas med
en ljudsignal.
Displayen visar tre horisontella segment
och alla kontrollampor slocknar.
För att återgå till programmets
inställningsläge tryck in en knapp eller
stäng av diskmaskinen och sätt på den på
nytt.
Diskmaskinen kan nu öppnas och
diskgodset plockas ut.
Om diskmaskinens lucka fortsätter att
vara stängd kommer turbotorkningen att
fungera ytterligare några minuter för att
ge en avslutande torkning.
10. För att radera ett pågående
program
När start/stopp knappen trycks in under
fem sekunder kommer programmet att
raderas.
I detta fall kommer alla kontrollampor att
släckas och displayen visar tre
horisontella segment.
Efter cirka tre sekunder återgår maskinen
till inställningsläge.
Det är nu möjligt att välja ett nytt
diskprogram.
Luckan bör inte öppnas när
diskmaskinen är i funktion. Om luckan
öppnas under funktion stoppas
maskinen av en säkerhetsanordning.
Observera!
Öppna inte luckan under den varma
fasen av diskprogrammet. Detta skulle
kunna få till följd att hett vatten rinner
ut.
Om du öppnar luckan under den heta
fasen av diskprogrammet eller direkt
efter att ett program har avslutats
måste de se upp med den heta ångan
som strömmer ut.
18
POS27S
Maskinens insida
Torka regelbundet av runt luckans insida,
diskmedels- och sköljmedelsbehållaren med en
fuktig trasa.
Vi rekommenderar att köra ett 65°C diskprogram,
utan tillsats av diskmedel var 3:e månad.
Rengöring av grovsilen
(Skall ske efter varje diskomgång)
Diskmaskinens silar skall regelbundet rengöras.
Igensatta och smutsiga silar försämrar
diskresultatet.
Gör så här:
1. Ta eventuellt ut den undre korgen.
2. Ta tag i handtaget (A) och lyft upp grovsilen.
3. Rengör silen och sätt tillbaks den i finsilen.
Rengöring av finsilen
(varje månad)
Gör så här:
1. Lyft av spolarmen.
2. Vrid fästet C motsols, 90 grader och lyft sedan
ut finsilen B.
3. Diska silen under rinnande vatten. Använd en
diskborste.
4. Montera åter tillbaks finsil, fäste, spolarm och
grovsil.
Efter avslutad diskning är elementet i
bottnen varmt. Var försiktig när du tar ut
silen så att du inte bränner dig.
Du får absolut inte använda diskmaskinen
utan att samtliga silar sitter på plats.
Maskinens utsida
Rengör maskinens front och manöverpanel med en
mjuk trasa. Använd ett milt handdiskmedel och
varmt vatten. Är panelen i rostfritt skall avtorkning
ske i den borstade ytans riktning.
Använd aldrig möbelpolish eller starkt, repande
rengöringsmedel.
Skötsel och rengöring
19
PMC01/1S
A
MA04
90°
B
C
MA05
Kontrollera att SID-munstycket inte är igensatt av
diskmedel.
Om SID-munstycket behöver rengöras ska du ta
bort det genom att vrida det moturs och dra uppåt.
Skölj under rinnande vatten.
Sätt tillbaka SID-munstycket genom att utföra
ovanstående anvisningar i omvänd ordningsföljd.
Fäst SID-munstycket på stödet genom att vrida det
medurs.
Använd aldrig diskmaskinen utan
SID-munstycket.
Om maskinen inte används under
längre tid
Om maskinen inte skall användas under längre tid,
rekommenderas följande åtgärder:
1. Bryt strömmen till diskmaskinen och stoppa
vattentillförseln.
2. Fyll sköljmedelsbehållaren.
3. Låt dörren stå på glänt för att därigenom
undvika, att dålig lukt uppstår i maskinen.
4. Rengör maskinens invändiga delar.
Risk för frost
Om diskmaskinen placeras i ett utrymme där det
finns risk att temperaturen kommer under 0°C
måste följande åtgärder göras för att undvika att
kvarvarande vatten i maskinen fryser och skadar
delar i maskinen:
- Stäng av vattnet. Lossa tillopps- och
avloppsslang.
- Lägg ner dem på golvet. Sätt en skål under för
att samla upp vattnet.
- Välj ett diskprogram, starta maskinen och kör
programmet i ca 2 minuter med slangarna
fortfarande på golvet.
Viktigt! Anslut tillopps- och avloppsslangen
korrekt, innan diskmaskinen åter tas i bruk.
Felaktig anslutning kan leda till vattenläckage.
Flyttning av maskinen
Om du skall flytta maskinen (vid flyttning från huset
etc.), görs följande:
1. Bryt strömmen.
2. Stäng av vattnet.
3. Lossa tillopps- och avloppsslangarna.
4. Drag ut maskinen tillsammans med slangarna.
Undvik att lägga maskinen på sidan under
transport.
20
PMC07S
MA12
Felsymptom Felkod Lösning
Maskinen startar inte ● Luckan är inte ordentligt stängd. Kontrollampan
"öppen lucka" lyser.
● Stickkontakten är inte ordentligt insatt i eluttaget.
● Det kommer inte fram någon ström till eluttaget.
Maskinen tar inte in vatten Kontrollampan för ● Försäkra dig om att vattenkranen är öppen.
kran blinkar
● Försäkra dig om att vattenförsörjningen inte är
och/eller avstängd.
larm AL5
● Tilloppsslangen är ihopklämd eller böjd.
Placera slangen i korrekt läge.
● Filtret i tilloppsslangen är tilltäppt.
Stäng vattenkranen och rengör filtret.
Diskmaskinen tömmer inte Larm AL6
● Avloppsslangen är klämd eller böjd.
ut vattnet Placera slangen i korrekt läge.
● Det är stopp i avloppet i vasken.
Avlägsna eventuella blockeringar.
● Avloppsslangens förlängning är av fel typ.
Följ anvisningarna för anslutning till avloppet.
Allmänt fel Larmen AL1, AL2, AL3,
● Stäng av och sätt på diskmaskinen
AL4, AL7, AL8 samt starta ett diskprogram.
Om larmet kvarstår skall ditt servicecenter
kontaktas.
Maskinen avger buller
● De olika föremålen slår emot varandra.
● Spolarmarna slår emot diskgodset.
Luckan är svår att stänga
● Diskmaskinen står inte plant eller är inte
inbyggd på korrekt sätt.
Diskgodset är inte rent
● Korgarna är för fulla.
(dåligt diskresultat)
● Diskgodset har inte placerats på korrekt sätt.
● Spolarmen roterar inte.
● Dysorna i spolarmarna är tilltäppta.
● Filtren är tilltäppta.
● Filtren är inte placerade på korrekt sätt.
● Otillräcklig mängd diskmedel eller fel typ av
diskmedel har använts.
● Diskmedlet är gammalt eller har klumpat ihop sig.
● Saltbehållarens lock är inte ordentligt stängt.
● Diskprogrammet var för skonsamt.
Kalkavlagringar eller vita
● Sköljmedlet är slut eller en alltför liten mängd har
beläggningar på diskgodset använts. Kontrollera att det finns salt och att
saltbehållarens lock är ordentligt påskruvat.
Diskgodset är inte helt torrt
● Det finns inte något sköljmedel i maskinen eller
sköljmedelsdoseringen är för låg.
Om maskinen inte fungerar
21
PSN20S
Vissa problem beror på brist på underhåll och översyn och detta kan lätt åtgärdas utan att tillkalla en fackman.
Innan du kontaktar servicecentret på din ort skall du göra kontrollerna i nedanstående lista.
Om larmen sätts igång kommer diskmaskinen inte att starta eller så kommer den att stanna under
diskningens gång. Vidare slutar alla knappar att fungera förutom start/stopp-knappen. På diskmaskinens
display kommer följande larm att blinka: AL1, AL2, AL3, AL4, AL5, AL6, AL7 och AL8. En ljudsignal
bekräftar att ett larm har utlösts.
Stäng av diskmaskinen genom att trycka på start/stopp knappen och utför de kontroller som beskrivs
nedan.
Efter genomförda kontroller väljs och startas ett nytt program. Om problemet som orsakade larmet
kvarstår skall servicecentret kontaktas.
Överfyllnadsskydd
För att skydda maskinen mot överfyllning är
diskmaskinen utrustad med en nivåvakt
(pressostat) som ser till att rätt vattenmängd fylls
på. Om denna nivåvakt skulle sluta fungera och
vattennivån blir för hög träder en mekanisk
nivåvakt in och stänger inloppsventilen.
Läckageskydd
Maskinen har även ett läckageskydd. Den
heltäckande bottenplåten av plast som sitter under
maskinen samlar upp eventuellt läckage. Vattnet
påverkar en flottör som stänger inloppsventilen.
Detta skydd fungerar endast då maskinen är
elektriskt ansluten.
Om läckageskyddet utlöses kommer displayen att
visa "AL4". I detta fall skall vattenkranen stängas
och ditt servicecenter kontaktas.
Tilloppslangens läckageskydd
Detta skydd träder i funktion om tilloppsslangen
skadas och hindrar vattenflödet.
Skyddet fungerar även när diskmaskinen är
avstängd (se avsnittet om vattenanslutningen).
22
PSN21S
Service och reservdelar
Innan service kontaktas. Läs igenom
bruksanvisningen och följ de råd och anvisningar
som ges i avsnittet
"Om produkten inte fungerar" för att försäkra dig
om att du inte kan åtgärda felet på egen hand.
Om service tillkallas inom EHL-åtagandet för
kostnaden.
Detta gäller också om du använt produkten till
annat än den är avsedd för.
Service och reservdelar till din produkt får du via
din återförsäljare eller AB Elektroservice (se under
"Hushållsutrustning, vitvaror" i telefonkatalogens
Gula sidor).
Uppge produktens modellbeteckning, produkt-och
serienummer enligt dataskylten.
Mod.____________________________________
PROD. NO_______________________________
SER. NO ________________________________
Inköpsdatum:_____________________________
Konsumentköp EHL
Vid försäljning till konsument i Sverige gäller
Konsumentköp EHL samt övriga EHLbestämmelser, vilka återförsäljaren tillhandahåller.
Kom ihåg att spara kvittot och EHLförsäkrings-bevis.
Konsumentkontakt
Har du frågor angående produktens funktion eller
användning ber vi dig ringa vår konsumentgrupp,
tel.nr. 08 7387950.
23
PSN22S
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
Transportskador
Kontrollera att diskmaskinen inte är skadad.
Eventuella transportskador skall omedelbart
anmälas till Distrilux Distributionskontor se
fraktsedeln.
Skador, felaktigheter och ev. saknade delar skall
anmälas till säljaren.
Tekniska data
Installation
24
PTS03S
Yttermått Bredd: 59.6 cm
Höjd: 81.8 - 87.8 cm
Djup: max. 59 cm
Djup: max med öppen lucka 111.4 cm
Spänning: 230V - 50Hz
Motoreffekt: 200 W
Elementeffekt: 2100 W
Total inkopplad effekt: 2300 W
Vattentryck: Min. 50 kPa (0,5 bar)
Max: 800 kPa (8 bar)
Kapacitet: 12 kuvert
Förbrukning: Vattenmängd 19 l
Energi 1.4 kW/h
Denna apparat är i överenstämmelse med följande EG-direktiv:
- 72/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
- 89/336 EEG an den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare
ändringar.
Allt emballage avlägsnas, innan maskinen sätts
på plats.
Placera helst diskmaskinen i närheten av en
vattenkran samt ett avlopp.
Vattenanslutning
Maskinen kan anslutas antingen till varmt (max
60°C) eller kallt vatten.
Vi avråder emellertid från användning av kallt
vatten.
Varmvattentillförsel minskar programtiden
väsentligt, men kan även minska diskningens
effekt på ihållande smuts.
Anslut tilloppsslangen till en kran med hjälp av 3/4”
förskruvning eller anslut till ett vattenuttag med
hjälp av en snabbkoppling (Press-block).
Kontrollera att vattentrycket ligger inom de gränser
som uppgives i "Tekniska data".
Slangen får inte böjas eller klämmas, eftersom
vattenflödet då reduceras.
Slangens ända som är kopplad till diskmaskinen är
vridbar då fastgöringsringen är lös.
Skruva åt fästringen för att undvika läckage.
Om maskinen ansluts till nya vattenrör eller rör,
som inte varit använda en längre tid, bör man låta
vattnet rinna några minuter, innan tilloppsslangen
ansluts. Därigenom fastnar inte sand eller rost i
tilloppsslangens filter.
Slangen är försedd med en säkerhetsanordning
som hindrar maskinens vattentillförsel vid brott av
den inre slangen på grund av slitage.
Detta med en röd indikator (B - ➀ ➁).
I så fall skall vattenkranen stängas och röret bytas
ut.
Gäller bara för tilloppsslang med
säkerhetsspärr mot uppskruvning.
För att ta loss tilloppsslangen tryck på
säkerhetsspärren som har gul färg (C - ➁) och vrid
fästringen moturs.
Passa in fästringen (A -
➀ ➁) på ett
korrekt sätt för att undvika läckage.
25
PWA03S
B
A
B
A
C
CA13
1
2
Avloppsanslutning
Enligt Svensk Byggnorm skall avloppsslangen
vara monterad så att den på ett ställe är förd upp
till en nivå motsvarande avloppsenhetens överkant.
Slangen ska där vara fixerad på ett betryggande
sätt.
1. Anslutning direkt till vattenlås
Avloppsslangen (21 mm i diameter), som medföljer
maskinen, passar alla idag tillverkade vattenlås för
diskbänk. Vattenlåsets slangnippels insida får inte
vara mindre än 18 mm diameter. För liten öppning
påverkar tömningen och därmed diskresultatet.
OBS! Avloppsslangen måste monteras så att den
går upp under diskbänken som bilden visar.
Kontrollera att slangen inte viks eller kläms vid
installationen.
2. Anslutning till vattenavlopp
Mindre invändig diameter än 4 cm får inte
användas.
Böjen skall placeras på en höjd av min. 30 cm och
max. 100 cm.
Avloppsslangen kan förlängas med 2 m.
Förlängningsnippeln skall vara 18 mm diameter
och slangen skall ha samma öppning som
originalslangen.
Elektrisk anslutning
Maskinen ansluts med stickkontakt i jordat
vägguttag till 230 V, 1 x 10 Aenligt gällande
bestämmelse.
Innan maskinen ansluts, kontrollera att vägguttaget
är säkrat för att klara av diskmaskinens belastning.
Vid alla ingrepp i diskmaskinen skall
maskinen först göras strömlös. Dra ut
stickkontakten eller skruva ur säkringen.
Arbete skall utföras av behörig fackman.
Arbete utfört av person utan tillräckling
kunskap kan leda till skada på person
eller egendom.
26
PWA06S
CS05
min 30 cm
max 100 cm
+ 2 m max
min 4 cm
Ø 21
Ø 18
Ø 18
Ø 21
18mm
mm 13
CS06
Denna diskmaskin är avsedd att placeras under en
köksbänk eller bänkskiva.
Det är mycket viktigt att måttanvisningarna som
anges på bilden följs.
Det krävs inga ytterligare öppningar för
diskmaskinens ventilation, endast genomföringar
för tilloppsslangen, avloppsslangen och elsladden.
Höjdmåttet på nischen där diskmaskinen skall
ställas upp kan variera mellan 820 och 880 mm
från golvet räknat eftersom diskmaskinen är
försedd med justerbara fötter (max. 60mm).
Lämna 2 mm utrymme mellan diskmaskinens
översida och köksbänkens skiva.
Höjdjustering av diskmaskinen
Gör så här för att justera höjden:
1. Lossa på eller dra åt de två framfötterna.
2. Bakfoten justeras genom att man skruvar på
skruven som finns mitt på sockeln åt vänster
eller åt höger.
Tillsammans med maskinen levereras en kudde
som skall placeras på foten och som gör det lättare
att dra ut och skjuta in maskinen i nischen.
Tryck fast kudden på foten.
Om så krävs kan kuddens mått minskas genom att
man bryter av den vid markeringarna.
Det är mycket viktigt att maskinen står plant för att
luckan skall stänga ordentligt och sluta helt tätt.
När maskinen står helt i våg fastnar inte luckan i
avståndsstyckena, varken på höger eller vänster
sida om skåpet.
Om luckan inte stängs ordentligt skall de justerbara
fötterna skruvas i eller skryvas ur tills maskinen
står perfekt i våg.
Inbyggnad
27
PFI54S
575
max
600
596
600
+
-
596
820
880
÷
818
878
÷
II94
590
max
II52
Montering av snickeriluckan
Denna diskmaskinslucka är förberedd för
montering av en snickerilucka i trä med följande
dimensioner:
bredd max 596 mm
höjd från 50 till max 120 mm
tjocklek max 20 mm
Varning:
Överstig inte den indikerade maximala höjden, i
annat fall blir det omöjligt att öppna luckan helt då
panelen slår emot diskmaskinens sockel.
Montering av snickeriluckan:
1. Borra i panelen med en borr med Ø 2 x 12 enligt
måtten i bilden.
2. Montera snickeriluckan på tvärbalken i metall
med de två skruvarna 3,5 x 16 som medföljer.
3. För in tvärbalkens två flikar i luckans lägre del
och montera därefter tvärbalken på
diskmaskinsluckan med två skruvar 3,5 x 16
efter att ha fört in tvärbalkens två flikar i luckans
lägre del.
Fastsättning av maskinen
Skruva fast maskinen så att den inte tippar framåt
och kan orsaka skada, när luckan öppnas och
belastas.
Fixera därför maskinen genom att skruva fast den
under bänkskivan eller i sidoskåpet. Använd de
medlevererade vinkelfästena som sätts ner i
spåren på maskinens ovansida (se fig.).
Skruva fast maskinen (uppåt eller åt sidan) med
hjälp av de medföljande skruvarna (3,5 x 16).
Diskmaskinen måste förankras vid
undersidan av bänkskivan med hjälp av de
medföljande konsolerna.
Underlåtenhet att göra så kan förorsaka
personskador eller skador på föremål.
Diskmaskinens sidor får inte under några
omständigheter genomborras för att inte
skada de hydrauliska komponenterna
som är placerade mellan vattenbehållaren
och sidorna.
28
PFI55S
II70
II69
II71
7
461
14
458458
114
820
120: 50
220
23
II54
Tilläggsskydd för ljudisolering
Det medföljande skyddet garanterar en perfekt
ljudisolering i en inbyggd installation.
Placera skydden när diskmaskinen är inbyggd och
höjden justerad.
Placera skydden enligt bildens anvisningar för att
garantera en perfekt anpassning till golvet.
Justering av sockelplåten
För att luckan skall kunna öppnas på korrekt sätt är
det ibland nödvändigt att kapa sockelplåten. Se
måttabellen.
Beroende på måtten (a) och (b) som visas på
bilden, förstår du av följande tabell vilket djup (x)
som skall skäras ut i sockelplåten.
Måtten (a) och (b) i tabellen är de oftast
förekommande i vanliga köksinredningar.
29
PFI03S
a
b
II15
170 160 150 140 130 120 110 100
136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85
139 130 124 115 105 98 88
138 129 120 110 100 90
135 125 115 105 95
90
75
75
75
75
78
80
85
/
/ /
/
40
50
60
70
80
90
100 / /
Höjd (a)*
Djup (b)*
X
X
600 mm
minimum
Mått på snittet
i sockelplåten
(*) mått i mm
II61
II59
1 03/99
ZANUSSI-Kodinkoneet
Oy Electrolux Kotitalouskoneet Ab
Teollisuuskatu 1 a A
00510 HELSINKI
Kuluttajaneuvonta / Konsumentrådgivning
0200-2662 (0,95 mk/min + ppm)
Loading...
