Page 1
ЭЛЕКТРИЧЕСКИЕ
ДУХОВЫЕ ШКАФЫ
EL-OVNE
EL-UGNAR
ZBN 722 - ZHN 722
ZHM 726
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
BRUGSANVISNING
BRUKSANVISNING
RU DK SV
Page 2
SVENSKA
Viktig säkerhetsinformation
Nedanstående säkerhetsinformation och varningar ska läsas noggrant innan ugnen installeras och tas i bruk.
Installation
· Allt arbete, som krävs i samband med installation, ska
utföras av en kvalificerad och sakkunnig person i
enlighet med gällande regler och föreskrifter.
· Det är farligt att ändra ugnens specifikationer.
· När emballaget har avlägsnats från ugnen, försäkra dig
om att ugnen inte är skadad samt att elledningen är i
felfritt skick. Om så inte är fallet, ska installationen
avbrytas. Kontakta din återförsäljare.
Barn och säkerhet
· Ugnen får endast användas av vuxna eller av barn i
vuxens sällskap. Små barn får inte leka med vreden.
De får inte heller leka med eller i närheten av ugnen.
· Åtkomliga delar på ugnen kan bli heta när ugnen
används. Barn bör hållas borta från ugnen tills den har
svalnat.
Användning av ugnen
· Ugnen är uteslutande avsedd att användas för
matlagning och får inte användas i annat syfte.
· Försäkra dig om, att samtliga vred är av när ugnen inte
används.
· Om elektriska apparater ansluts till en stickkontakt i
närheten av ugnen, försäkra dig om, att inga elledningar
kommer i kontakt med ugnen eller ligger för nära
ugnens heta delar.
· Om ugnen inte fungerar, slå av strömmen.
· Lämna aldrig köksredskap, som innehåller matrester
som t.ex. fett eller olja på eller i ugnen, då detta kan
leda till skador om ugnen sätts på oavsiktligt.
· Se alltid till att placera långpannan så, att fett kan
samlas upp i den när grillen används eller vid stekning
av kött. Fyll på lite vatten i långpannan för att motverka
rök och dålig lukt.
· Använd alltid grytlappar eller grillhandskar för att ta ut
föremål ur ugnen.
· Med hänsyn till hygien och säkerhet bör ugnen alltid
hållas ren. Om fett eller andra matrester ansamlas i
ugnen, kan eldsvåda uppstå.
· Slå av strömmen före rengöring eller underhåll/
reparation av ugnen.
· Vissa av ugnens delar är täckta med stötabsorberande
plastfolie. Denna folie ska avlägsnas innan ugnen tas
i bruk.
· Ugnen är avsedd för drift med enfasanslutning till en
nätspänning på 230 V. Om ugnen ansluts via en flerfasig
förbindelse på 400 V utan nolla och jordledning,
kommer både ugnen och eventuell häll att förstöras.
· Tillverkaren frånsäger sig allt ansvar om
säkerhetsföreskrifterna inte följs.
Service
· Du får under inga omständigheter själv försöka reparera
ugnen. Reparationer som utförts på ett icke
fackmannamässigt sätt kan leda till personskada eller
allvarligt fel på ugnen. Kontakta din återförsäljare eller
auktoriserat servicecenter och insistera på att man vid
byte av komponenter använder original reservdelar.
Miljöinformation
· När ugnen är installerad, ber vi dig att avyttra emballaget
på ett ur miljösynpunkt riktigt och säkert sätt.
· När ugnen ska kastas, gör den oanvändbar genom att
klippa av ledningen.
Det är av yttersta vikt, att denna bruksanvisning
förvaras med utrustningen med hänseende på
framtida användning. Om ugnen säljs eller
skänks bort, ber vi dig se till, att
bruksanvisningen medföljer ugnen, så att den
nya ägaren kan få del av information om
säkerhet samt ugnens funktioner.
Introduktion till användning av
bruksanvisningen
Följande symboler används i bruksanvisningen för att göra
texten mer överskådlig:
Säkerhetsinformation
Beskrivning av arbete steg för steg
F
Råd och tips
Miljöinformation
Denna ugn uppfyller följande EU-direktiv:
- 73/23 90/683 (lågspänningsdirektiv)
- 89/336 (direktiv om elektromagnetisk
kompatibilitet)
- 93/68 (generella direktiv)
med efterföljande ändringar.
SKYDDSANORDNING TILL UGNSLUCKA
Alla våra produkter uppfyller de europeiska
säkerhetsnormerna. För att höja säkerheten optimalt
och för att förhindra att små barn utsätts för höga
temperaturer när ugnen är på, kan vi dock även erbjuda
en speciell skyddsanordning som monteras på
ugnsluckan. Skyddsanordningen kan köpas hos
Zanussi-återförsäljare genom att uppge kodnummer
(35791) samt produktnummer (angivet på ugnens
typskylt). Vid köp av skyddsanordning medföljer en
monteringsanvisning.
25
Page 3
Innehåll
Till användaren
Viktig säkerhetsinformation 25
Beskrivning av ugnen 26
Efter installation av ugnen 28
Användning av ugnen 28
Tillagningstabeller 30
Rengöring och underhåll 31
Felsökning 32
Teknisk hjälp 32
Till installatören
Tekniska data 33
Installation 33
Anslutning till el-nät 34
TILLVERKARE:ELECTROLUX ZANUSSI S.p.A.
Beskrivning av ugnen
Ugnens funktionsvred (bild 1)
Ugnens funktionsvred kan ha följande symboler och
funktioner:
Ugnsbelysning ugnsbelysningen tänds utan att
en ugnsfunktion valts.
Traditionell matlagning värme kommer både
från tak- och bottenelementen för att säkerställa
en jämn uppvärmning av ugnen.
50-250: Traditionell matlagning värme kommer både
från tak- och bottenelementen för att säkerställa
en jämn uppvärmning av ugnen.
Temperaturintervallet ligger på 50 - 250°C (max).
Bottenelementet värme kommer endast från
den nedersta delen av ugnen.
Takelementet värme kommer endast från den
översta delen av ugnen.
Varmluft denna funktion gör det möjligt att
steka alternativt att steka och baka samtidigt på
olika nivåer i ugnen utan att de olika rätterna tar
smak av varandra.
Enbart grillelement värme kommer endast från
grillelementet överst i ugnen.
Viale Bologna 298
47100 FORLI (Italien)
Bild 1
ZBN 722
ZHM 726
0
FO 2053
0
FO 2163
Termostatlampa (°C)
När ugnstemperatur har valts, tänds denna lampa och
fortsätter att lysa tills ugnen har uppnått vald temperatur.
Därefter tänds och släcks lampan samtidigt med
termostaten som en indikation på hur temperaturen hålls.
Kontrollampa
Denna lampa börjar lysa när ett värmeelement tänds.
26
ZHN 722
FO 0762
0
0
5
0
0
1
0
5
1
0
250
2
0
Page 4
5
10
15
30
45
60
75
90
Termostatvred (bild 2)
0
1
2
3
100
150
200
MAX
50
Med termostatvredet, som vrids medurs, väljs en
temperatur mellan 50°C och 250°C (MAX).
Vred till kokplattor
Vred till kokplattor (bild 3) är placerade på ugnens
manöverpanel. Kokplattornas värme kan ställas in med
hjälp av ett vred med 7 olika effektlägen:
0 = Släckt
1 = Lägsta värme
3 = Högsta värme
Mellanliggande positioner ger en stigande värmeeffekt.
Matätter, som tillbereds med olja eller andra typer
av fett, ska hållas under noggrann uppsikt, då det
finns risk för eldsvåda om de överhettas.
Timer för tillberedningstid (bild 4)
Med timern kan ugnen ställas att släckas automatiskt
när inställd tid har passerats. Mot slutet av
tillberedningstiden hörs en akustisk signal. Maximal
tillberedningstid är 90 minuter.
När timervredet ställs till
funktion. För att ställa in önskad tillberedningstid ställs
vredet medurs, varefter maten ställs i ugnen och
ugnens funktionsvred och termostatvred vrids till önskade
positioner. Mot slutet av tillberedningstiden hös en
akustisk signal, varmed ugnen släcks automatiskt.
, är ugnen inställd på manuell
ZBN 722 - ZHM 726
ZHN 722 - ZHM 726
Bild 2
FO 2114
Bild 3
FO 2165
Bild 4
Säkerhetstermostat
Ugnen har en säkerhetstermostat för säkerhetsavstängning.
Om den vanliga termostaten sviktar och ugnen överhettas,
avbryter säkerhetstermostaten strömförsörjningen till ugnen.
Om detta sker, kontakta omgående ditt lokala servicecenter.
Försök under inga omständigheter reparera ugnen själv.
Kylfläkt (endast för vissa
modeller)
Kylfläkten har till uppgift att kyla av ugnens manöverpanel,
vred samt ugnsluckans handtag. Luft strömmar ut mellan
manöverpanelen och ugnsluckans handtag. För att
säkerställa tillräcklig avkylning fortsätter fläkten att köra
efter det att ugnen släcks och fram tills att ugnen har
uppnått normal temperaturnivå.
ZHM 726
FO 2480
27
Page 5
Efter installation av ugnen
När ugnen har installerats ska följande göras:
F
a) Ställ termostatvredet till MAX och ugnens
funktionsvred till traditionell matlagning
eller
b) Ställ ugnsvredet till MAX (250).
c) Värm upp den tomma ugnen i ca 45 minuter.
d) Ventilera genom att öppna ett fönster.
Ugnen kan avge en obehaglig lukt under uppvärmningen.
Detta är helt normalt och beror på restbeläggningar från
tillverkningsprocessen.
När ugnen är genomvarm, ska den tillåtas svalna och
därefter rengöras invändigt med en mjuk trasa doppad i
varmt vatten med lite diskmedel i.
Innan ugnen används för första gången, rengör
ugnsgaller och långpanna omsorgsfullt.
Öppna alltid ugnsluckan genom att hålla mitt
på handtaget (bild 5).
.
Bild 5
FO 0799
Användning av ugnen
Traditionell matlagning
Vrid ugnens funktionsvred till symbol ( ) och ställ
termostatvredet till önskad temperatur. Välj en högre eller
lägre fals i ugnen beroende på om tillagningen kräver
mest övervärme eller undervärme. Vrid alternativt ugnens
funktionsvred till
(endast bottenelementet).
Varmluft
Vrid ugnens funktionsvred till symbol ( ) och ställ
termostatvredet till önskad temperatur.
Fläkten, som sitter baktill i ugnsutrymmet cirkulerar den
uppvärmda luften i ugnen. Om du ska laga mer än en rätt
samtidigt i varmluftsugnen, placera plåtarna i den första
och den tredje falsen nedifrån (se bild 6).
Om du lagar endast en rätt i varmluftsugnen, använd de
nedre falserna för bästa resultat.
Upptining
(endast takelementet) eller
Vrid ugnens funktionsvred till symbol ( ) och ställ
termostatvredet till avstängt läge (symbol l). Ugnens
fläkt (utan värme) cirkulerar då den rumstempererade
luften inuti ugnen. Detta påskyndar upptiningstiden.
Grillning
Vrid ugnens funktionsvred till symbol ( ) och ställ
termostatvredet till önskad temperatur.
All tillagning i ugnen måste ske med stängd
ugnslucka.
28
Page 6

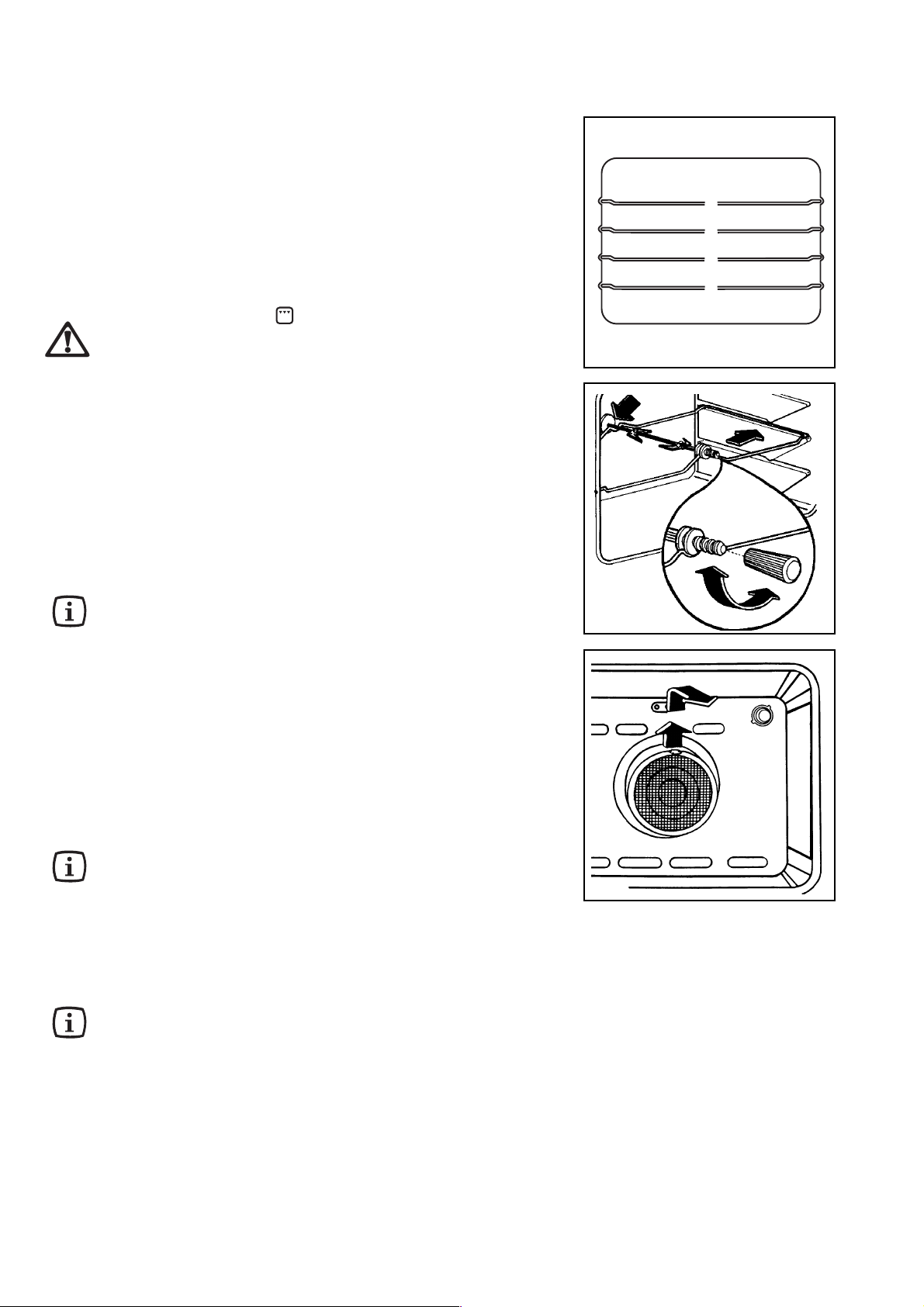

Tillagning med roterande
grillspett (ZBN 722)
- Placera spettets stödram i den tredje falsskenan
nedifrån i ugnen (bild 7).
- Sätt fast de matbitar som ska tillagas ordentligt genom
att borra spettet genom bitarna.
- Placera spettets spets i motordrevet längst bak i
ugnen och placera frontpartiet på ramens fördjupning.
- Ta bort spettets handtag.
- Vrid ugnens funktionsvred till (
Ugnsluckan ska hållas stängd.
Ställ termostatvredet till max. 200°C.
).
Fettfilter (endast vissa modeller)
Vid tillagning av kött, sätt fast fettfiltret med hjälp av clips
över fläktöppningen baktill i ugnen. Fettfiltret hindrar fett
från att ansamlas på fläkthjulet. Använd inte
rengöringsmedel med slipeffekt för rengöring av tätningen.
Fettfiltret tåler maskindisk.
När tillagningen är klar och ugnen har svalnat, ta bort
filtret genom att trycka den framskjutande tungan uppåt
(se bild 8). Använd fettfiltret endast vid stekning och
grillning.
Bild 6
4
3
2
1
FO 0019
Tips och råd vid tillagning av
fisk och kött
Kött kan placeras antingen i en ugnssäker form eller direkt
på ugnsgallret. Kom ihåg att placera långpannan i den
nedersta falsen med lite vatten i. Långpannan skyddar
ugnens botten från fettstänk.
Vitt kött, fågel och fisk tillagas i allmänhet i
medeltemperaturer (150-175ºC). Vid längre
tillagningstider, t.ex. för rostbiff som ska ha en röd eller
rosa snittyta, rekommenderas en lägre temperatur
(125°C).
Tips och råd vid bakning
Kakor bakas oftast i medeltemperaturer (150-200°C).
Förvärmning av ugnen (ca 10 min) rekommenderas vid
bakning. När kakor/bullar sätts in i ugnen, ska ugnsluckan
hållas stängd under hela tillagningstiden. Bakningen kan
följas genom ugnens glasruta.
Tips och råd vid grillning
Vid grillning av kött eller fisk, pensla med lite olja över
bitarna och placera dem direkt på ugnsgallret. Under
grillningen kommer endast värme från grillelementet.
Därför behöver man tänka på att anpassa nivån i ugnen
efter köttets eller fiskens tjocklek.
Kom ihåg att placera långpannan i den nedre falsen med
lite vatten i där fett kan samlas upp.
Bild 7
Bild 8
FO 0329
FO 0018
29
Page 7
Tillagningstabeller
Traditionell matlagning och tillagning med varmluft
°C
Tillagningstid
KOMMENTARER
minuter
VIKT
(GRAM)
1000 Nötkött 2 125 2 125 80 ~ 105 På galler i glasform
1200 Fläskkött 2 175 2 165 90 ~ 120 På galler i glasform
1000 Kalvkött 2 175 2 165 90 ~ 110 På galler i glasform
1500 Rostbiff 2 120 2 125 70 ~ 90 På galler i glasform
1200 Lamm 2 200 2 175 110 ~ 130 Lår
1000 Kyckling 2 200 2 175 60 ~ 80 Hel
4000 Kalkon 2 200 2 175 210 ~ 240 Hel
1500 Anka 2 175 2 160 120 ~ 150 Hel
3000 Gås 2 175 2 160 150 ~ 200 Hel
1200 Hare 2 200 2 175 60 ~ 80 Bitar
1000 Hel 2 200 2 (1 and 3)* 175 40 ~ 60 2 Fisk
800 Filé 2 200 2 (1 and 3)* 175 30 ~ 40 4 Filéer
TYP AV RÄTT
Kakor
Tung sockerkaka 2 170 2 (1 and 3)* 160 45 ~ 60
Lätt sockerkaka 2 185 2 (1 and 3)* 170 35 ~ 45
Rulltårta 2 225 2 170 6 ~ 8
Ostkaka 1 175 2 150 60 ~ 80
Äpplekaka 1 180 2 (1 and 3)* 160 40 ~ 60
Tårtbotten 2 185 2 (1 and 3)* 170 30 ~ 40
Mördegskakor 2 180 2 (1 and 3)* 170 10 ~ 15
Maränger 2 100 2 (1 and 3)* 100 90 ~ 120
Bröd och pizza
Tunga limpor 1 175 2 175 45 ~ 60
Lätta limpor 2 200 2 175 30 ~ 45
Småfranska 2 220 2 (1 and 3)* 180 12 ~ 15
Panpizza 1 220 2 (1 and 3)* 200 20 ~ 35
Matpajer
Pastapaj 2 200 2 (1 and 3)* 175 40 ~ 50
Grönsakspaj 2 200 2 (1 and 3)* 175 45 ~ 60
Quiche 2 200 2 (1 and 3)* 175 35 ~ 45
Lasagne 2 200 2 175 45 ~ 60
Kött
Fisk
Traditionell tillagning
4
Fals
3
2
1
Temp.
°C
Fals
Varmluft
4
3
2
1
Temp.
OBSERVERA:
Tillagningstiderna inkluderar inte förvärmning av ugnen.
Vi rekommenderar kortvarig förvärmning av ugnen (ca 10
minuter) före bakning eller t.ex. bakning av pizza i ugnen.
Grillning
Mängd
TYP AV RÄTT
ANTAL VIKT
Entrecote 4 800 4 max 10 8
Kotlett 4 600 4 max 12 8
Korv 8 500 4 max 10 6
Kyckling (i delar) 6 800 3 max 30 20
Kyckling (bröst) 4 400 4 max 13 10
Tomat 8 500 4 max 12
Fisk (filé) 4 400 4 max 8 6
Varma smörgåsar 4 4 max 8
Rostat bröd 4 4 max 2~3 1
30
(*) Om så önskas, kan mer än en rätt tillagas samtidigt.
I dessa fall rekommenderar vi att placera gallren i de
falser som anges i parentes.
Grillning
Tillagningstid
(minuter)
Fals
4
3
2
1
Temp.
°C
Ovansida
Undersida
Page 8
Rengöring och underhåll
Allmän rengöring
Se till att strömmen är av före rengöring av
ugnen.
Låt alltid ugnen svalna före rengöring.
Vid rengöring med sprayprodukter, se till att inte
spraya på elementen eller på termostatsensorn.
Använd, under inga omständigheter, stålull eller
rengöringsmedel med slipmedel eller blekmedel,
då de kan skada emaljen och ugnsluckans glasruta.
Ugnsrummet
Det emaljerade ugnsrummet rengörs bäst medan ugnen
fortfarande är varm. Använd en mjuk trasa doppad i varmt
vatten med lite diskmedel efter varje användning av ugnen.
Emellanåt krävs dock en grundlig rengöring av ugnen med
särskilt ugnsrengöringsmedel (bäst är ren såpa). Vid
förekomst av svåra fläckar, kan rengöringsmedel avsett
för ytor av rostfritt stål alternativt varm vinäger med fördel
användas.
Vid tillagning av frukt, kan vissa överhettade
fruktsyror stänka upp och bränna fast på
ugnsemaljen och ge upphov till fläckar som är svåra
att ta bort. Fläckarna kan påverka emaljens glans,
men har ingen inverkan på ugnens funktioner. För
att förhindra uppkomst av denna typ av fläckar
genom att de bränner fast under efterföljande
användning av ugnen, rengör först ugnsrummet
försiktigt från alla spår av frukttillagningen.
Ugnens packning
En packning omger ugnsrummets kant och säkerställer
ugnens funktion.
Kontrollera packningens kondition regelbundet.
Rengör den med rengöringsmedel utan
slipeffekt vid behov.
Om tätningen är skadad, kontakta ditt lokala
servicecenter. Använd inte ugnen igen förrän den har
reparerats.
Byta ugnsbelysningens
glödlampa
Se till att strömmen är av innan
ugnsbelysningen åtgärdas.
Ugnsbelysningens glödlampa ska uppfylla följande
specifikationer:
a) Motstånd mot temperaturer upp till 300°C.
b) Spänning: 230 V - 50 Hz.
c) Effekt: 25 W.
d) Typ: E14.

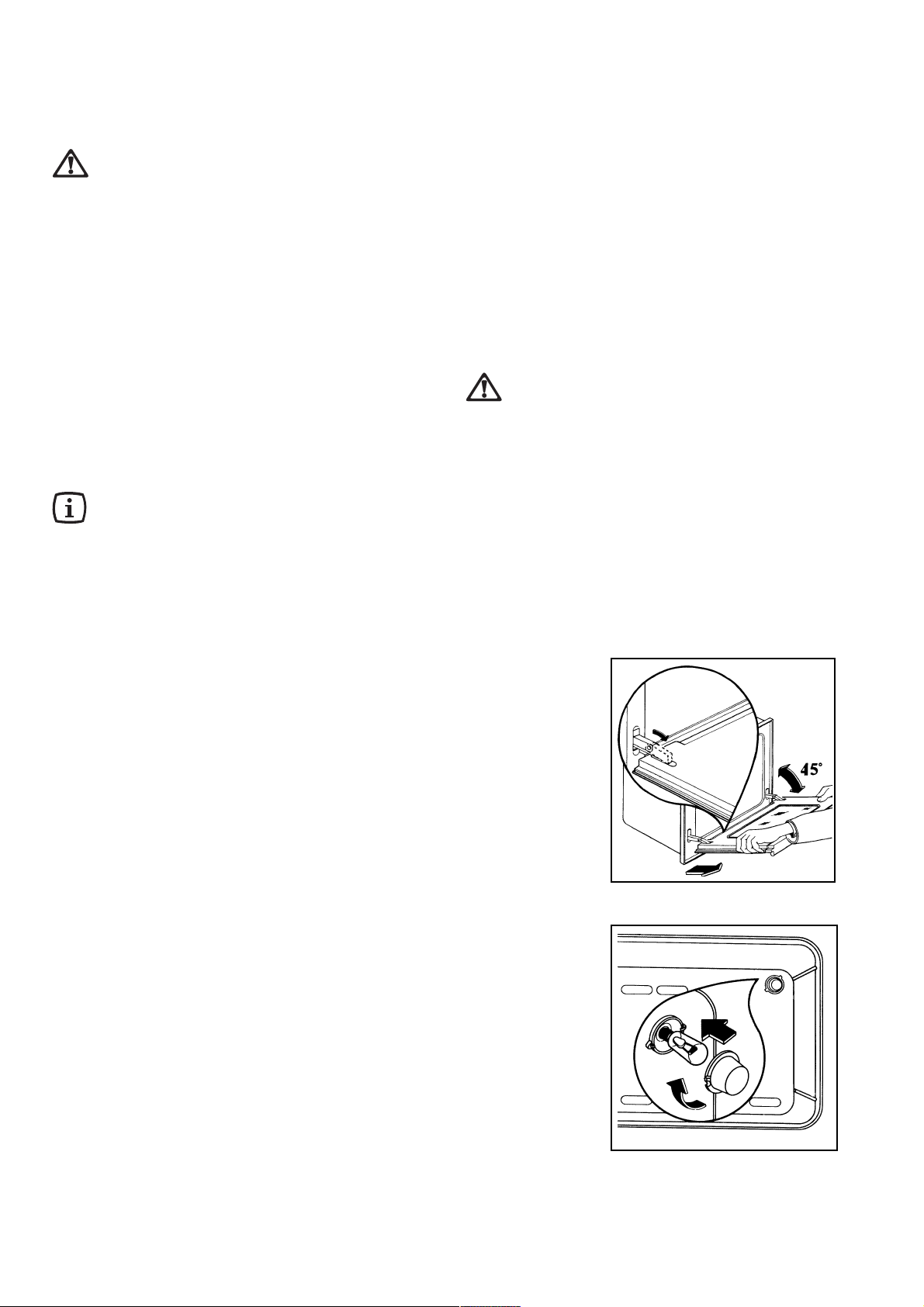

För att byta glödlampa, gör så här (bild 10):
a) Tryck in och vrid glaskåpan moturs.
b) Ta bort glödlampan.
c) Byt den mot en ny glödlampa.
d) Sätt tillbaka glaskåpan.
e) Slå på strömmen.
Ugnslucka med packning
Före rengöring av ugnsluckan, rekommenderar vi
F
att den tas bort från ugnen. Gör så här:
a) Öppna ugnsluckan helt.
b) Se ugnsluckans gångjärn (bild 9).
c) Lås upp och vrid de små spakarna på de två
gångjärnen (bild 9).
d) Ta tag i luckans vänstra och högra sida och för den
sakta inåt i riktning mot ugnen, tills luckan är halvt
stängd.
e) Lyft försiktigt av ugnsluckan från sitt fäste (bild 9).
f) Placera den på ett stabilt underlag.
Ugnsluckans glas får endast rengöras med varmt vatten
och en mjuk trasa. Efter rengöring, sätt tillbaka
ugnsluckan genom att följa anvisningarna ovan, i omvänd
ordningsföljd.
Bild 9
FO 0288
Bild 10
FO 0287
31
Page 9
Felsökning
Om ugnen inte fungerar tillfredsställande, ber vi dig utföra följande felsökning innan du kontaktar ditt lokala
servicecenter.
SYMPTOM
n Ugnen startar inte.
n Termostatlampan tänds inte.
n Ugnsbelysningen tänds inte.
n Tillagningen tar avsevärt längre/kortare tid.
n Ånga och kondens bildas på maten och på
ugnens insidor.
ÅTGÄRD
u
Kontrollera att både ugnsfunktion samt temperatur valts.
eller
u
Kontrollera att ugnen är korrekt ansluten samt att uttagets
strömbrytare eller huvudströmbrytaren är på.
u
Välj en temperatur med termostatvredet.
eller
u
Välj en funktion med ugnens funktionsvred.
u
Välj en ugnsfunktion med ugnens funktionsvred.
eller
u
Köp en ny glödlampa till ugnsbelysningen hos ditt lokala
servicecenter. Byt den genom att följa anvisningarna i denna
bruksanvisning.
u
Läs denna bruksanvisning specielltavsnittet Användning
av ugnen.
u
Låt inte maten stå på eftervärme i ugnen i längre än 15-20
minuter.
Teknisk hjälp
Om ugnen inte fungerar efter genomgången felsökning
enligt ovan, kontakta ditt lokala servicecenter och uppge
felets typ, ugnsmodell (Mod.), produktnummer (Prod. No.)
samt serienummer (Ser. No.). Dessa står angivna på
typskylten.
Typskylten sitter utvändigt på ugnsrummets främre kant.
Original reservdelar, som certifierats av tillverkaren och
som bär denna symbol, finns endast tillgängliga på vårt
servicecenter och hos auktoriserade reservdelsförsäljare.
Underbyggnadsugnar kan kombineras med följande
typer av hällar:
1) ZK630L 7600 W
2) ZGR2404 5800 W
3) ZMFW2305VD 7000 W
MOD.
PROD. NO.
Mod.
PROD. NO.
SER. NO.
TYPE
SER. NO.
Totaleffekt (ugn + häll)
1) Ugn + häll 9450 W
2) Ugn + häll 7650 W
3) Ugn + häll 8850 W
32
Page 10
Tekniska data
Inpassningsmått
Höjd 59,4 cm
Bredd 56,0 cm
Djup 55,0 cm
Ugnsrummets mått
Höjd 32,5 cm
Bredd 42,0 cm
Djup 39,0 cm
Volym 55 l
Installation
Följande anvisningar vänder sig till kvalificerade
tekniker och behandlar installation i enlighet med
gällande föreskrifter. Inbyggnad och el-anslutningar
måste utföras av en kvalificerad och auktoriserad
tekniker.
Elementens effekt
Bottenelement 1000 W
Takelement 800 W
Över-/undervärme 1800 W
Grillelement 1750 W
Varmluftsfläkt 30 W
Kylfläkt 20 W
Ugnsbelysning 25 W
Spänning, volt (50 Hz) 230 V
Max. nominell spänning (230 V 50 Hz) Se typskylten
Inbyggnad
Det är viktigt att ugnen byggs in korrekt enligt angivna
mått och material, som klarar förhöjda temperaturer.
En korrekt utförd installation förutsätter att det råder ett för
ändamålet tillbörligt skydd mot kontakt med elektriska
komponenter eller komponenter som ska vara isolerade.
Samtliga enheter ska monteras så, att de endast kan tas
bort med hjälp av verktyg.
Vi avråder från installation av ugnen i närheten av kylskåp
eller frys, vars effekt kan påverkas av ugnsvärmen.
Ugnens totala mått: se bild 11.
Mått för inpassning i skåp
(gäller endast inbyggnadsugnar)
Fördjupningen ska ha de mått som anges i bild 12.
Mått för montering under
bordsskiva
Fördjupningen ska ha de mått som anges i bild 13.
Bild 11
Bild 12
FO 0207
FO 0290
Montering av ugn i skåp
Sätt in ugnen i skåpsutrymmet (nischen).
Öppna ugnsluckan och fäst ugnen i skåpet med de fyra
träskruvar (bild 14).
Vid installation av elektrisk häll med kokplattor över ugnen,
ska dragningen av hällens respektive ugnens elektriska
anslutningar av säkerhetskäl utföras separat. Detta
underlättar eventuell senare borttagning av ugnsenheten.
Bild 13
FO 2160
33
Page 11
Anslutning till el-nät
Kontrollera följande innan ugnen ansluts:
1) att huvudsäkringen samt el-installationen i hemmet är
tillräcklig för belastningen.
2) att strömförsörjningen är ordentligt jordad enligt
rådande föreskrifter.
3) att uttaget eller den tvåpoliga brytaren för den
elektriska anslutningen är lättåtkomlig för den
inbyggda ugnen i enheten.
Inbyggnadsugn:
Denna ugn levereras med en elkabel samt stickkontakt.
Stickkontakten sätts in i ett lämpligt vägguttag. Om ugnen
ska anslutas direkt till det elektriska systemet, måste
en tvåpolig brytare installeras mellan ugnen och den
elektriska strömmen, med ett minsta mellanrum på 3
mm mellan brytarens kontakter och av en typ som lämpar
sig för den aktuella belastningen enligt gällande
föreskrifter. Jordkabeln får inte avbrytas av den tvåpoliga
brytaren. Anslutningskabeln ska dras så, att den inte på
något ställe kan uppnå en temperatur som är 50°C över
rumstemperaturen. Efter utförd anslutning, kontrollera
elementens funktion under ca 3 minuter.
Lämpliga elledningar är, med hänseende på respektive
nödvändig ledningslängd:
H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F
(T90), H05 BB-F.
Bild 14
Bild 15
FO 0039
FO 2159

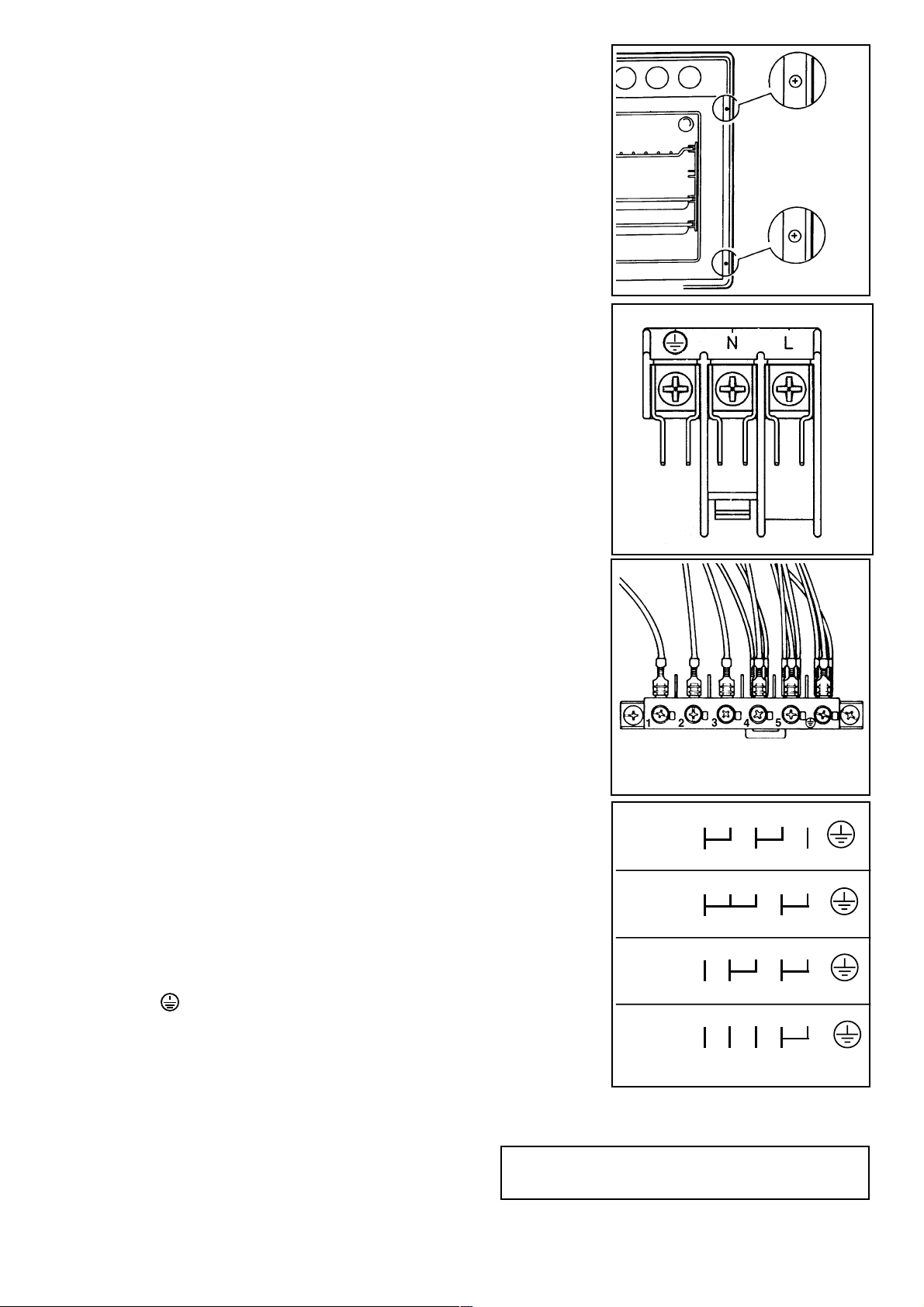

Anslutningsplint (bild 15)
Ugnen har en lättåtkomlig anslutningsplint avsedd för en
elektrisk enfasspänning på 230 V.
Underbyggnadsugn:
Denna ugn levereras utan anslutningskabel. En lämplig
sådan ska monteras i enlighet med den elektriska
matningsspänningen. Kabeln ska också vara försedd med
en stickkontakt och ska vara anpassad för den belastning
som står specificerad på typskylten. Anslutningskabeln
ska vara av treledartyp, varav jordledningen ska vara gulgrön. Kabeltypen ska vara en av följande:
H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F
(T90), H05 BB-F.
Kontakten ansluts till ett lämpligt vägguttag.
Anslutning till anslutningsplint
Ugnen är försedd med en 6-polig anslutningsplint (bild
16) för 400 V trefasdrift med neutralledning.
För att anpassa anslutningsplinten till en annan
matningsspänning, anslut enligt bild 17.
Jordledningen måste anslutas till anslutningspunkten
markerad (
kabelklämman.
). När anslutningen är klar, fäst kabeln till
Elektrisk anslutning till häll
Denna ugn kan anslutas till de typer av hällar som
specificeras på sidan 32. Kontakter för anslutning till häll
sitter på ugnsskåpets ovansida. Hällarna levereras
kompletta med anslutningskablar för kokplattor/värmeytor
samt jordkabel; dessa kablar har stickkontakter.
Anslutning av häll till ugn utförs genom att sätta in
respektive stickkontakt i motsvarande ugnskontakt.
Stickkontaktens anslutningstyp är utformad så att den
endast passar avsedd ugnskontakt.
Bild 16
FO 0330
1 2 3 4 5
230V 3~
L1 L2 L3 PE
1 2 3 4 5
230V 1~
L1 N PE
1 2 3 4 5
400V 2N~
L1 L2 N PE
1 2 3 4 5
400V 3N~
L1 L2 L3 N PE
Bild 17
Tillverkaren frånsäger sig allt ansvar om
säkerhetsföreskrifterna inte följs.
FO 0584
34
Page 12
From the Electrolux Group. The worlds No.1 choice.
The Electrolux Group is the worlds largest producer of powered appliances for kitchen, cleaning and outdoor use. More
than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain
saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the
world.
From the Electrolux Group. The worlds No.1 choice.
Electrolux grupë yra didþiausia pasaulyje virtuvës, valymo, giriø bei parkø prieþiûros technikos gamintoja.
Kasmet daugiau nei 150 pasaulio ðaliø parduodama per 55 milijonus Electrolux grupës gaminiø (ðaldytuvø,
virykliø, skalbykliø, dulkiø siurbliø, pjûklø, þoliapjoviø) uþ apytiksliai 14 milijardø JAV doleriø.
35675-9202 03/01
Grafiche MDM - Forlì
Loading...
