Zanussi ZACM-08 MP-III/N1 User manual

Мобильный кондиционер
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
Мобільний кондиціонер
ІНСТРУКЦІЯ КОРИСТУВАЧА
Инструкция по эксплуатации мобильного кондиционера серии ZACM-MP-III/N1
Мы благодарим Вас за сделанный выбор!
Вы выбрали первоклассный продукт от Zanussi, который, мы надеемся, доставит Вам много радости в будущем. Zanussi стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции, а также получить информацию на сайте www.easy-comfort.ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый мобильный кондиционер и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфротнее, благодаря легкости в использовании. Удачи!
Содержание
Общая информация 3 Указания по безопасности 3 Опи са ние кон струк ции кон ди ци о не ра 4 Комплект аксессуаров 4 Па нель уп рав ле ния на корпусе прибора 5 Функции пульта дистанционного управления 7 Эксплуатация кондиционера 7 Техническое обслуживание 9 Консервация перед длительным хранением прибора 11 Транспортировка и хранение 11 Утилизация 11 Срок эксплуатации 11 Гарантия 11 Дата изготовления 11 Сертификация 11 Технические характеристики 12 Комплектация 13 Неисправности и способы их устранения 14 Коды ошибок 14 Гарантийный талон 26
Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст ва ми, пе ре чис лен ны ми в га ран тий ном та ло не.
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ ВЫ МОЖЕТЕ НАЙТИ НА САЙТЕ WWW.EASY-COMFORT.RU ИЛИ У ВАШЕГО ДИЛЕРА.
Примечание:
В тексте данной инструкции мобильные кондиционеры воздуха могут иметь такие технические названия, как: прибор, устрой­ство, аппарат, кондиционер и т. п.
Общая информация
Мобильный кондиционер воздуха Zanussi обеспечит вам и вашей семье комфорт в доме, квартире или офисе. Кондиционер легко перемещать из комнаты в комнату, а настройка параметров выполняется в считанные минуты.
Мобильный кондиционер воздуха Zanussi ZACM-MP-III/N1 оснащен автоматическим удалением конденсата, что является преимуществом по сравнению с моделями прошлых лет.
Данный кондиционер представляет собой многофункциональный прибор
Указания по безопасности
1 Не под клю чай те кон ди ци о нер к не ис прав ной
ро зет ке. Не поль зуй тесь пе ре ход ни ка ми и уд ли ни те ля ми.
2 Не ус та нав ли вай те кон ди ци о нер в сле ду ю
щих ме с тах:
• вбли зи от кры то го пла ме ни;
• в зо нах, где воз мож но по па да ние брызг во ды, мас ла и хи ми че с ки ак тив ных ве ществ на кон ди ци о нер;
• в зо нах воз дей ствия пря мых сол неч ных лу чей;
• вбли зи ван ных и ду ше вых ком нат или пла ва тель ных бас сей нов;
• в теп ли цах.
3 Не про со вы вай те паль цы и дру гие по сто
рон ние пред ме ты че рез воз ду хо вы пуск ную ре шет ку кон ди ци о не ра.
4 Для обес пе че ния на деж ной ра бо ты ком прес
со ра не на кло няй те кон ди ци о нер.
5 Преж де чем при сту пить к чист ке кон ди ци о
не ра, необходимо вынуть вил ку из ро зет ки.
6 Не ставь те на гре ва тель ные при бо ры ря дом с
ро зет кой.
7 Во из бе жа ние пе ре гре ва не за кры вай те ра бо
та ю щий кон ди ци о нер.
8 Не экс плу а ти руй те кон ди ци о нер при по вреж
ден ном ка бе ле элек тро пи та ния. По во про су за ме ны по вреж ден но го ка бе ля об ра ти тесь в сер вис ные цен т ры.
для воздухообмена и обработки воздуха, способный работать в следующих режимах: кондиционирование воздуха, осушение и вентиляция. В данной инструкции представлена важная информация по правильной эксплуатации и уходу за прибором. Перед началом использования прибора внимательно ознакомьтесь с инструкцией. При правильной эксплуатации и обслуживании прибор будет бесперебойно работать долгие годы.
9 Используйте кондиционер строго по
назначению, в соответствии с настоящим Руководством.
10 Устанавливайте кондиционер только на ров-
ном основании.
11 Кондиционер должен всегда находиться в
вертикальном положении, в том числе и во время транспортировки.
12 Не допускайте попадания воды на контроль-
ную панель прибора.
13 Не допускайте попадания какихлибо пред-
метов в воздуховыпускную решетку конди ционера.
14 Не садитесь на прибор и не ставьте на него
никакие предметы.
15 Не пытайтесь самостоятельно починить кон-
диционер, обратитесь в сервисную службу.
16 Не тяните за сетевой шнур, не допускайте
его нахождения вблизи источников тепла. Во избежание опасности перегрева сетевого шнура всегда полностью разматывайте его.
17 Дети, престарелые и люди с ограниченными
физическими возможностями нередко забы­вают об опасностях, связанных с эксплуата­цией электроприборов. Не разрешайте этим людям пользоваться кондиционером без надзора.
3
Описание конструкции кондиционера
Растяните трубу воздухоотвода.
с двух сторон
за пределы охлаждаемого помещения
4
5
7
13
11
9
12
* на рисунке модель ZACMMPIII/N1
Комплект аксессуаров
Проверьте наличие дополнительных принадлежностей в упаковочной коробке согласно списку перед применением.
Внешний вид Наименование
Воздухоотвод с адаптером (макс. длина 1,5 м, диаметр 0,15 м). 1 шт.
1 Слот для пульта ДУ
1
2
3
6
2
8
Оконный переходник для воздухоотвода. 1 шт.
2 Ручки для перемещения прибора
3 Шасси для перемещения 4 Панель управления 5 Воздуховыпускное отверстие
6 USB разъем
7 Решетка верхнего воздухозаборника 8 Отверстие для отвода горячего воздуха
Внимание:
перед началом эксплуатации убедитесь, что воздухоотвод установлен правильно!
9 Решетка нижнего воздухозаборника
10 Держатель для вилки электропитания 11 Среднее дренажное отверстие 12 Нижнее дренажное отверстие 13 Провод электропитания
Внимание:
Кондиционер оснащен автоматическим удалением конденсата. Также в кондиционере пре дусмотрен дополнительный слив конденсата при использовании в помещениях с высокой влажностью. При повышенной влажности в помещении можно организовать слив образующегося конденсата, открыв заглушку, присоединив дренажный шланг и опустив в любую подходящую емкость. Это обеспечит непрерывный режим работы кондиционера.
Пульт ДУ. 1 шт.
Панель управления на корпусе прибора
Значения индикаторов на приборной панели:
ON / OFF – включение / выключение High – высокая скорость работы вентилятора Low – низкая скорость работы вентилятора Fan – вентиляция Dry – осушение Cool – охлаждение Timer – режим работы Таймера Fan Speed – скорость воздушного потока Mode – выбор режима
1 Включение/выключние кондиционера: при
нажатии кнопки включения кондиционер начнет работать, при этом режим работы и скорость вращения вентилятора будут уста­новлены режиме, в котором кондиционер работал на момент последнего выключения. При повторном нажатии кондиционер будет выключен.
2 Выбор режима: кнопка «Выбор режима»
активирует три возможных режима работы устройства: охлаждение, осушение, вентиля­ция. Настройки задаются при помощи кнопки «Выбор режима». Рядом с выбранным режи­мом загорится лампаиндикатор.
• Режим охлаждения В режиме охлаждения воздух в помещении охлаждается, а горячий воздух выводится наружу через воздухоотвод. Для создания оптимальных для Вас условий настройте скорость вращения вентилятора и температуру воздуха в диапазоне от 18 до 32 градусов Цельсия с помощью кнопок «+» / «–» и кнопки выбора скорости воздушного потока.
Внимание:
В режиме охлаждения воздухоотвод должен выводиться за пределы помещения с помощью воздухоотвода.
Подсоедините адаптеры
Подсоедините воздухоотвод к кондиционеру
Выведите воздухоотвод
• Режим осушения. С помощью кнопки выбора режимов, выберите режим осушения, пока не загорится индикатор . При работе в режиме осушения воздуха удаляется избыточная влага. Нельзя выбрать скорость работы вентилятора в режиме осушения.
4
5

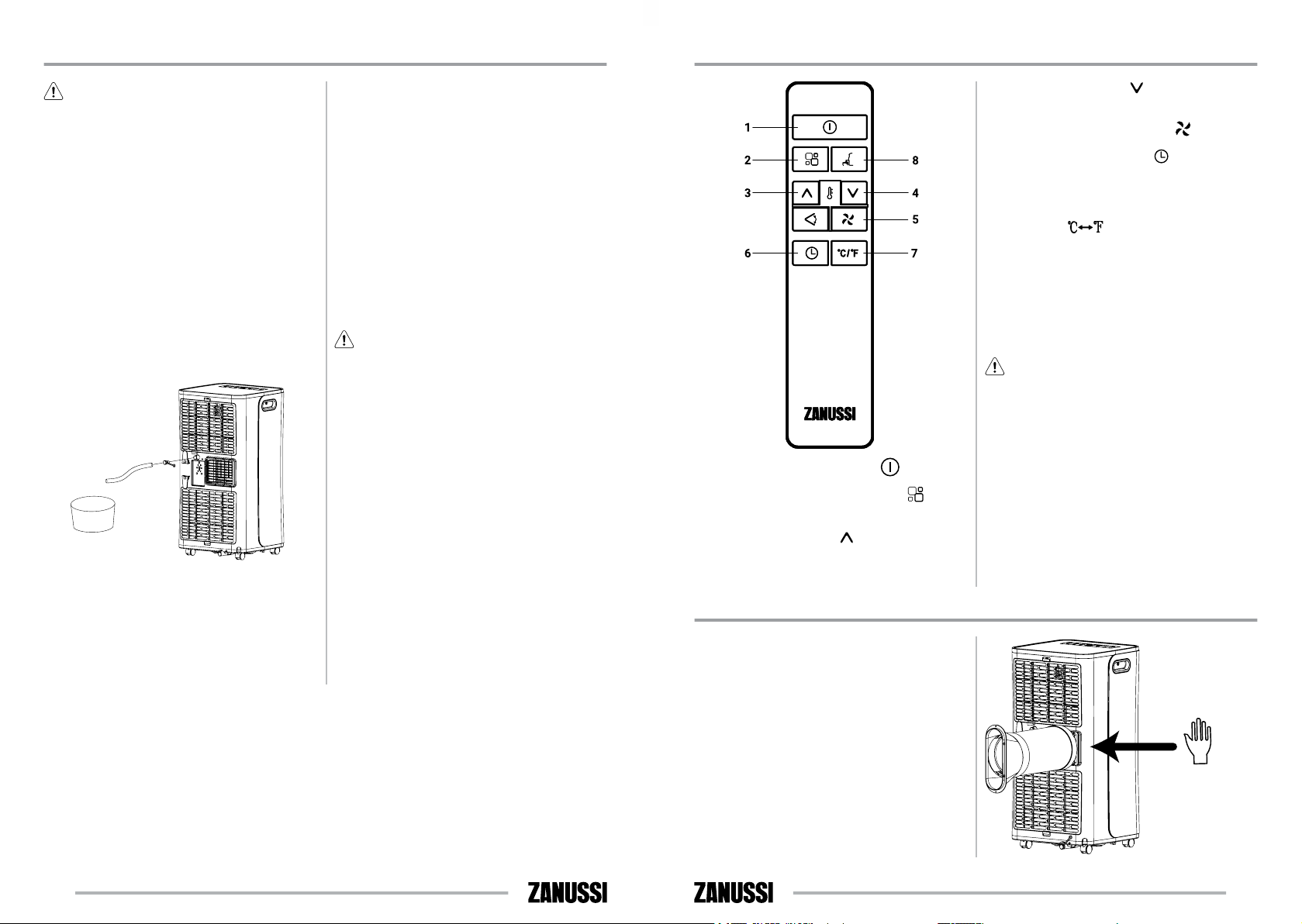

Панель управления на корпусе прибора Функции пульта дистанционного управления
5
4
1
2
3
6
7
8
Внимание:
если вы собираетесь использовать устройство в качестве осушителя, воздухоотвод, также должен быть подсоединен к прибору, чтобы выводить влажный воздух за пределы помещения. Необходимо использовать дренажный шланг для отвода конденсата с отводом в специальную емкость, либо канализационное отверстие при продолжительном использовании режима осушения. Сначала подсоедините дренажный шланг к среднему дренажному отверстию, а затем включите прибор и выберите режим работы Осушение с помощью кнопки выбора режимов работы.
• Режим вентиляции. С помощью кнопки выбора режимов, выберите режим вентиляции, пока не загорится соответствующий индикатор. В этом режиме доступны две скорости воздушного потока. Выберите соответствующую скорость с помощью кнопки «Скорость воздушного потока». В режиме вентиляции воздух циркулирует по помещению, не подвергаясь охлаждению либо нагреву.
3 Таймер: когда прибор включен, можно настро-
ить его автоматическое отключение через определенное время. Нажмите кнопку Таймер. Загорится индикатор работы Таймера. С помо­щью кнопок «+» / «–» установите количество часов через которое прибор автоматически отключится. Диапазон времени  от 1 до 24 часов. Когда прибор находится в режиме ожи­дания (включен в сеть)  вы можете задать время через которое прибор автоматически включится. Для этого, сначала выберите режим работы и скорость воздушного потока,
в которых прибор начнет свою работу через определенное время. Затем выключите прибор с помощью кнопки «Вкл/Выкл». Затем нажмите кнопку «Таймер» и выберете нужное количество часов до момента начала работы прибора.
Внимание:
После отключения кондиционера подожди­те 3минуты перед его повторным включением.
4 Функция зарядки через USB порт:
Вы можете активировать либо отключить функцию зарядки цифровых устройств с помощью USB порта, расположенного на боко­вой стенке устройства. Для этого нажмите и удерживайте кнопку Скорость воздушного потока в течение 10 секунд. После активации или отключения функции Вы услышите звуко­вой сигнал, подтверждений запуск/отключе­ние функции.
1 Нажмите кнопку Вкл / Выкл , чтобы вклю-
чить прибор.
2 Нажимайте кнопку выбора режима,
чтобы выбрать необходимый режим: Охлаждение, Осушение или Вентиляция.
3 Нажимайте эту кнопку
выбранную температуру либо время работы прибора по таймеру.
4 Нажимайте эту кнопку
, чтобы увеличить
, чтобы уменьшить
Эксплуатация кондиционера
Временный монтаж кондиционера
• Выберите подходящее место установки кон­диционера с удобным подходом к розетке.
• Установите шланг для выброса теплого воз­духа в окне, как показано на рисунках (см. ниже).
выбранную температуру либо время работы прибора по таймеру.
5 Нажимайте кнопку Вентиляция
выбрать скорость работы вентилятора.
6 Нажимайте кнопку Таймер , чтобы задать
время автоматического включения или отключения прибора.
7 Нажмите кнопку переключения между
типом температурных измерений (Цельсий / Фаренгейт)
8 Кнопка выбора Ночного режима работы. В
этом режиме прибор переходит на минималь­ные обороты и поддерживает оптимальную температуру для сна: в режиме охлаждения прибор повышает заданную температуру на 1 градус раз в час в течение двух часов. А затем поддерживает данную температуру в течение 6 часов. После этого Ночной режим автоматически отключается.
Внимание:
Если между пультом и приемником инфракрасных сигналов на приборе находятся посторонние предметы, то кондиционер не будет принимать сигналы пульта ДУ. Не допускайте попадания на пульт жидкости. Не оставляйте пульт в зоне воздействия высокой температуры и прямых солнечных лучей. Попадание прямых солнечных лучей на приемник сигналов ДУ может вызвать нарушения в работе кондиционера. Не оставляйте пульт в зоне воздействия электромагнитного излучения, генерируемого другими домашними приборами.
.
, чтобы
6
7
• Вставьте электрический кабель в заземлен-
в стене:
ть
ную розетку сети электропитания 220240 В; 50 Гц.
• Включите кондиционер, нажав кнопку
(ON/OFF).
Внимание:
Для установки кондиционера выберите просторное место со свободным досту­пом воздуха к агрегату. Расстояние от кондиционера до стен и других предметов должно быть не менее 50 сантиметров. Не устанавливайте агрегат в помещениях с высокой влажностью воздуха. Обеспечьте свободный доступ к розетке. Монтаж электрических проводов должен быть выполнен в соответствии с Правилами Устройства Электроустановок (ПУЭ).
Внимание:
Не допускайте образования на шланге изгибов, препятствующих выходу горячего воздуха, как показано на рисунке ниже. Это может привести к перегреву и автоматиче­скому отключению кондиционера.
• Приоткройте окно или остекленную дверь и закрепите шланг выброса теплого воздуха.
мин: 50 см
мин: 50 см
Рекомендации по установке
Подсоедините воздухоотвод к задней стенке устройства. Вытяните шланг на необходимую длину и проведите к окну для отвода воздуха.
• Установите шланг для выброса теплого возду­ха в корпусе на задней стенке устройства.
• Поместите кондиционер у окна или двери.
• Настройте длину шланга таким образом, чтобы он доставал до окна.
• Закрепите конец шланга в отверстии в окне.
• Убедитесь, что воздухоотводу ничего не мешает.
8
Внимание:
Шланг для выброса теплого воздуха удли­нять нельзя. Это может привести к полом­ке кондиционера.
Стационарный монтаж кондиционера
• Просверлите отверстие во внешней стене или стекле окна.
• Присоедините один конец шланга к отвер­стию для выброса воздуха и закрепите. Убедитесь, что шланг закреплен надежно.
• Обратите внимание на высоту и размеры отверстия, указанные на рисунке.
рекомендуется
в стекле окна
125 мм
соответствующим образом изолирова часть стены
Техническое обслуживание
Внимание:
Перед началом любых работ необходимо вынуть вилку из розетки сети электропи­тания. При чистке кондиционера не пользуйтесь бензином, растворителями и другими химически активными веществами. Во избежание поражения электрическим током не лейте воду на кондиционер из крана или шланга (см. рисунок далее). Не эксплуатируйте кондиционер при поврежденном кабеле электропитания. По вопросу замены поврежденного кабеля обращайтесь в сервисный центр.
9
Защита от переполнения поддона для сбора конденсата.
Внимание:
В данной серии кондиционеров присутству­ет функция автоматического испарения конденсата. Поддон для сбора конденсата может заполниться только в том случае, если кондиционер установлен в сильно увлаж­ненном помещении или в районах с повы­шенной влажностью.
Если происходит заполнение поддона для сбора конденсата, то прибор отключается. На дисплее загорается символ « 
• Выключите кондиционер и отсоедините его от сети электропитания.
• Переместите кондиционер в такое место, где можно слить воду непосредственно на пол (вванную или туалетную комнату и т. п.) или подставьте какуюлибо емкость под нижний вывод дренажного отверстия с задней части прибора.
• Осторожно снимите резиновую заглушку с нижнего отверстия поддона для слива кон­денсата.
• Слейте воду из поддона и затем установите на место резиновую заглушку.
• Кондиционер продолжит нормальную работу.
* Вы также можете организовать непрерывный отвод конденсата с помощью дренажного шланга. Для этого нужно обеспечить емкость, либо сток, куда будет сливаться конденсат и поместить туда дренажный шланг.
 ».
При необходимости можно организовать непрерывный отвод конденсата из кондиционера в режиме Осушение.
• Выключите кондиционер и отсоедините его от сети электропитания.
• Осторожно снимите резиновую заглушку с нижнедренажного отверстия на задней крышке прибор в центре.
• Подсоедините шланг для слива конденсата к дренажному отверстию.
• Свободный конец шланга поместите над канализационным отверстием или опустите в специально подготовленную емкость.
Чистка поверхности кондиционера
Для чистки корпуса кодиционера используйте мягкую влажную ткань, смоченную в чистой воде. Удалите остатки влаги сухой салфеткой.
Чистка фильтров
Если воздушные фильтры засоряются, эффективность работы прибора снижается, также может увеличиться расход электроэнергии. Поэтому чистку фильтров при регулярном использовании кондиционера нужно проводить не реже 1 раза в 2 недели.
• Аккуратно снимите крышку с верхнего воздушного фильтра прибора и выньте фильтр.
• Промойте фильтр под проточной водой, хорошо высушите и вставьте на место.
Консервация перед длительным хранением прибора
1 Если прибор не будет долгое время эксплу-
атироваться, необходимо вытащить рези­новую дренажную заглушку для того, чтобы слить воду.
2 Включить кондиционер в режиме вентиля-
ции на несколько часов.
3 Необходимо извлечь батарейки из пульта
дистанционного управления.
4 Произвести чистку воздушного фильтра. 5 Отсоединить шланг от кондиционера
6 Аккуратно свернуть шнур электропитания.
Транспортировка и хранение
• Прибор должен храниться в упаковке изгото­вителя в закрытом помещении при темпера­туре от + 4 до + 40°С и относительной влаж­ности до 85% при температуре 25°С.
• Транспортирование и хранение прибора должно соответствовать указаниям манипу­ляционных знаков на упаковке.
Утилизация
По окон ча нии сро ка служ бы кон ди ци о нер следует ути ли зи ро вать. По дроб ную ин фор ма цию
по ути ли за ции кондционера Вы мо же те по лу чить у пред ста ви те ля ме ст но го ор га на вла с ти.
Срок эксплуатации
Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих
правил по установке и эксплуатации.
Гарантия
Гарантийное обслуживание производится в соответствии с гарантийными обязательствами,
перечисленными в гарантийном талоне.
Дата изготовления
Дата изготовления зашифрована в code128. Дата изготовления определяется следующим образом:
SN XXXXXXX XXXX XXXXXX XXXXX
месяц и год производства
10
Сертификация
Товар сертифицирован на территории Таможенного союза.
Товар соответствует требованиям:
ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совмести мость технических средств»
Изготовитель:
СИА «Грин Трейс»
Адрес изготовителя:
ЛВ1004 Латвия, Рига, ул. Бикенсалас, 21. Email: info@greentrace.lv
Импортер и уполномоченное изготовителем лицо в РФ:
Общество с ограниченной ответственностью «Ай.Эр.Эм.Си.» РФ, 119049, г. Москва, Ленинский проспект, д. 6, стр.7, кабинет 14 Тел./факс: +7 (495) 2587485 email: info@irmc.ru
Дата изготовления указывается на этикетке на приборе. Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики прибора.
11
