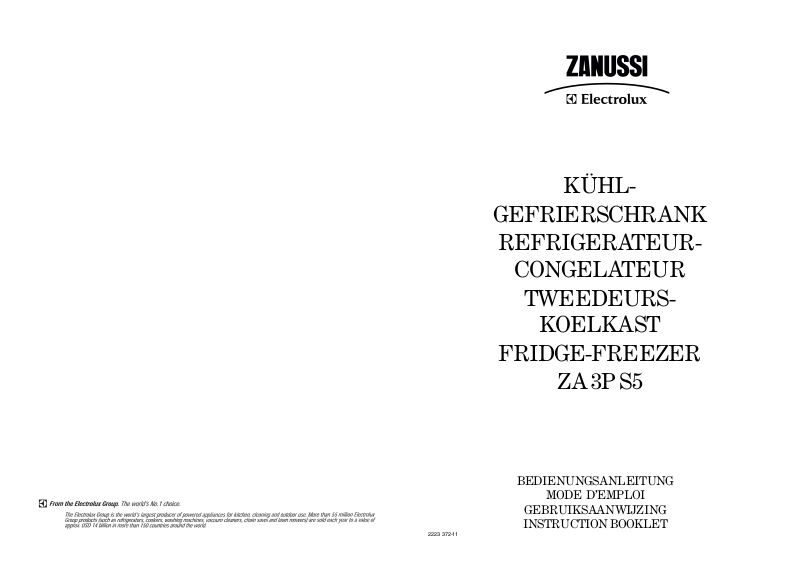

ZANUSSI ZA3PS5 User Manual

KÜHL-

GEFRIERSCHRANK REFRIGERATEURCONGELATEUR TWEEDEURSKOELKAST FRIDGE-FREEZER ZA3PS5

BEDIENUNGSANLEITUNG

MODE D’EMPLOI

GEBRUIKSAANWIJZING

INSTRUCTIONBOOKLET

2223 372-11

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tél. [phone]

54

AVERTISSEMENTSETCONSEILSIMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sécurité

•Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n’y touchent pas ou qu’ils ne l’utilisent pas comme un jouet.

•Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

•Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

•Cet appareil est lourd. Faites attention lors du déplacement.

•Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

•L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

•Evitez une exposition prolongée de l’appareil aux rayons solaires.

•II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

•Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

•Ne pas mettre d’instruments électriques à l’intérieur de l’appareil (sorbetière, par exemple).

Service/Réparation

•Une éventuelle modification à l’installation électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

•Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

•Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

•En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces détachées originales.

Installation

•Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation. Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.

•L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

•A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur.

Utilisation

•Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

•Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique.

Imprimé sur du papier recyclé

19

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

•Un produit décongelé ne doit jamais être recongelé.

•Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

•Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

•N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que la spatule en plastique livrée avec l’appareil.

•De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

•Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L’ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer.

Voici ce que nous vous conseillons:

•Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

•Mettez les piéces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n’existent pas encore à l’endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

02**

05

06

PE PP PS

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylène

PS pour le polystyrène

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des matériaux, la plupart des pièces de l’appareil ont une contremarque qui en facilite l’indentification.

PS SAN ABS

Waarborgvoorwaarden

(B)

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1.Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.

2.De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3.Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.

4.Voor een beroep op waarborg dient het aankoopbewijs met aankoopen/of leveringsdatum te worden overlegd.

5.De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6.De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7.De waarborg geldt evenmin voor schade veroorzaakt door:

•chemische en elektrochemische inwerking van water,

•abnormale milieuomstandigheden in het algemeen

•voor het toestel oneigenlijke bedrijfsomstandigheden

•contact met agressieve stoffen.

8.De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiksof montageaanwijzingen.

9.Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10.Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

11.Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het inen uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale inof uitbouw komt ten laste van de gebruiker.

12.Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13.Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

14.Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

20

53

16.In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Fixation au mur

Attention!

Les règles de sécurité exigent que l’appareil soit fixé au mur.

Accessoires contenus dans le sachet:

une équerre

quatre chevilles (pour la fixation à un mur en maçonnerie)

quatre chevilles (pour la fixation sur des murs type placoplâtre)

deux vis

Pour effectuer la fixation, procéder comme suit :

1.Déterminez le centre de l’appareil

2.Mesurez 2 m du sol. Réperez le point d’intersection entre la hauteur et le centre de l’appareil. Percez un trou avec une mèche de 8 mm de diamètre à 15 cm de part et d’autre de ce point.

3.Percez un trou à 1,5 cm en-dessous ces deux derniers trous.

Pour les murs en maçonnerie :

4.Positionnez les quatre chevilles métalliques et dévissez les vis.

5.Fixez l’équerre horizontalement dans le trou inférieur, comme l’indique la figure, avec la vis qui vient d’être dévissée.

6.Placez l’appareil contre le mur et tournez l’équerre de 90° vers le bas. Veillez à ce que la partie inférieure de l’équerre se trouve entre l’appareil et l’entretoise.

7.Introduisez la deuxième vis dans le trou supérieur et fixez.

Pour les murs type placoplâtre par example:

4.Introduisez les chevilles en les vissant dans le trou percé précédemment à l’aide d’un tournevis cruciforme.

5.Fixez l’équerre horizontalement dans le trou inférieur avec la vis, comme l’indique la figure.

6.Placez l’appareil contre le mur, desserrez la vis de l’équerre et tournez-la de 90° vers le bas. Veillez à ce que la partie inférieure de l’équerre se trouve entre l’appareil et l’entretoise.

7.Revissez la vis et terminez la fixation avec la deuxième vis.

Quand la fixation est terminée, contrôlez que l’appareil est de niveau et stable.

15 cm 15 cm

1,5cm

cm 200

D742

15 cm

15 cm

1,5 cm

200 cm

D753

90°

D743

52

21

SOMMAIRE

	Avertissements et conseils importants	19	Décongélation	26
	Renseignements pour l’élimination des		Glaçons	26
			Conseils	27
	matériaux d’emballage	20
			Conseils pour la réfrigération	27
	Fixation au mur	21
			Conseils pour la congélation	27
	Utilisation	23	Conseils pour la surgélation	27
	Nettoyage	23	Entretien	28
	Utilisation du réfrigérateur - Réglage de la		Nettoyage	28
	température	23	Arrêt prolongé	28
	Recirculation de l’air	23	Remplacement de l’ampoule	28
	Réfrigération	24	Dégivrage	28
	Eléments modulables	24	Anomalie de fonctionnement	29
	Balconnets	24
			Informations techniques	30
	Utilisation de la zone Cave	24
	Utilisation du congélateur - Mise en service	25	Installation	30
	Réglage de la température	25
			Emplacement	30
	Congélation rapide	25
	Voyant d’alarme	25	Arrêt pour tablettes	31
	Congélation	25	Branchement électrique	31
	Conservation des produits surgelés	25	Entretoises postérieures	31
			Réversibilité des portes	32
			Conditions de garantie	34

Garantievoorwaarden

(NL)

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1.Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2.De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3.Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4.Voor een beroep op garantie dient het aankoopbewijs met aankoopen/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5.De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6.De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7.De garantie geldt evenmin voor schade veroorzaakt door:

a.chemische en elektrochemische inwerking van water,

b.abnormale milieuomstandigheden in het algemeen

c.voor het product oneigenlijke bedrijfsomstandigheden

d.contact met agressieve stoffen.

8.De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiksof montageaanwijzingen.

9.Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10.Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

11.Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het inen uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale inof uitbouw komt ten laste van de gebruiker.

12.Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13.Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

14.Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

22

51

16.monteer de deur. Laat de deur open en bevestig het bovenste middenscharnier met de twee schroeven in de binnenste gaten;

17.sluit de deur en bevestig de derde schroef in het buitenste gat;

18.Demonteer de handgrepen door de bevestigingsschroeven aan de zijkant en in het midden los te draaien en deze vervolgens aan de tegengestelde kant te monteren. De niet gebruikte gaten worden gemaskerd door kunststof dopjes die zich in het zakje met toebehoren bevinden.

Belangrijk:

Controleer na de richting van de deuren gewijzigd te hebben, dat alle schroeven goed vastgedraaid zitten en dat het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedi-gen, dan kunt u het rubber warm maken met een föhn.

50

UTILISATION

Nettoyage

L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique.

Tableau de commande

6	0	6	0	1
5		1
		5
				2
4	2	4
				3
	3

A

B

C

D

E

F

G

H

I

	A. Thermostat du congélateur	F. Touche DAC
	B. Touche de congélation rapide
		G. Voyant de fonctionnement du DAC
	C. Voyant de congélation rapide
		H. Voyant de fonctionnement du réfrigérateur
	D. Voyant alarme
		I. Thermostat du réfrigérateur
	E. Voyant de fonctionnement du congélateur

UTILISATION DU

REFRIGERATEUR

Réglage de la température

La température à l’intérieur du réfrigérateur est réglée par le thermostat (I). Ce thermostat comporte 6 positions de marche et une position «O». Les températures seront d’autant plus basses que le thermostat sera réglé sur une position plus élevée. Lors de la mise en service de l’appareil, nous vous conseillons d’effectuer un premier réglage sur une position moyenne. La température à l’intérieur de l’appareil est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées dans l’appareil, la fréquence d’ouverture de la porte, I’emplacement du réfrigérateur dans le locai, etc. II doit être tenu compte de ces facteurs dans le réglage du thermostat. Pour arrêter l’appareil tournez le bouton du thermostat sur la position «O».

Note

Si l’évaporateur du compartiment réfrigérateur se couvre anormalement de givre, ramenez progressivement la manette du thermostat sur une position inférieure jusqu’à obtenir de nouveau des périodes d’arrêt du compresseur. En effet, pour que le dégivrage du compartiment réfrigérateur se fasse automatiquement, le compresseur doit

obligatoirement s’arrêter par intermittence.

Recirculation de l’air

La cuve du réfrigérateur est dotée d’un ventilateur spécial D.A.C. (Dynamic Air Cooling) qui s’active en agissant sur l’interrupteur (F). Le voyant vert (G) s’allume pour indiquer que le ventilateur fonctionne.

Il est recommandé d’utiliser le ventilateur (D.A.C.) quand la température ambiante dépasse 25°C.

Nous rappelons qu’il faudra tourner la manette du thermostat du réfrigérateur (I) dans la zone du

symbole .

Ce dispositif permet un refroidissement rapide des aliments et une meilleure uniformité de la température à l’intérieur de la cuve.

23
