Zanussi W1202 User Manual
LAVASCIUGA
WASHER-DRYER
LAVANTE-SECHANTE
WASCHTROCKNER
W 1202
F
K
kg 2.25
70'
50'
50'
40'
100'
70'
kg 1
kg 1.5
kg 1
F
K
P
B
A
B
C
D
60°- 95°
30°- 60°
60°- 95°
30°- 60°
30°- 40°
30°- 40°
30°- 60°
H
G
L
M
J
N
W 1202
LIBRETTO ISTRUZIONI
INSTRUCTION BOOKLET
NOTICE D’UTILISATION
GEBRAUCHSANWEISUNG
132992060
D
F
GB
I
39
FRANCAIS
Chère cliente, Cher client,
veuillez lire attentivement cette notice d’utilisation.
Tenez compte surtout des avertissements importants donnés dans les premières pages de cette notice.
Gardez cette notice d’utilisation pour toute consultation future. Remettez-la à l’acheteur éventuel de votre
appareil.
Dégâts de transport
A la réception de l'appareil, nous vous prions de faire les «réserves d'usage» en présence du livreur (dégâts
esthétiques par exemple).
Comment lire votre notice d’utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation:
Instructions de sécurité.
Conseils et recommandations.
Informations liées à la protection de l’environnement.
Notre contribution à la protection de l’environnement:
nous utilisons du papier écologique.
Sommaire
Avertissements importants 40-41
Recyclage 41
Conseils écologiques 41
Installation 42
●
Débridage 42
●
Emplacement et mise à niveau 42
●
Arrivée d'eau 43
●
Vidange 43
●
Branchement électrique 43
Description de l’appareil 44
●
Tiroir des bacs à produits 44
Caractéristiques techniques 44
Utilisation 45
●

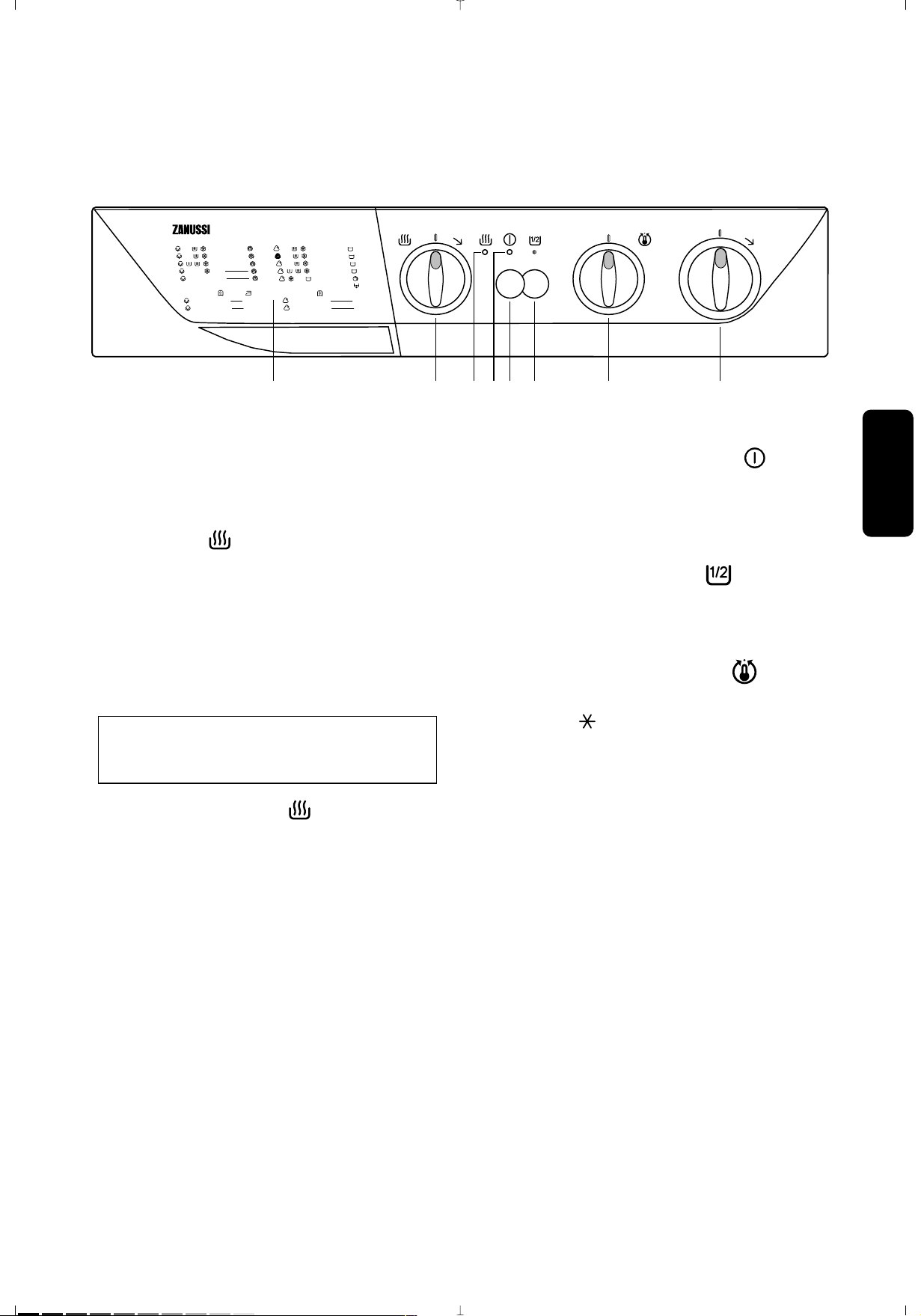

Le bandeau de commande 45
●
Description des commandes 45
●

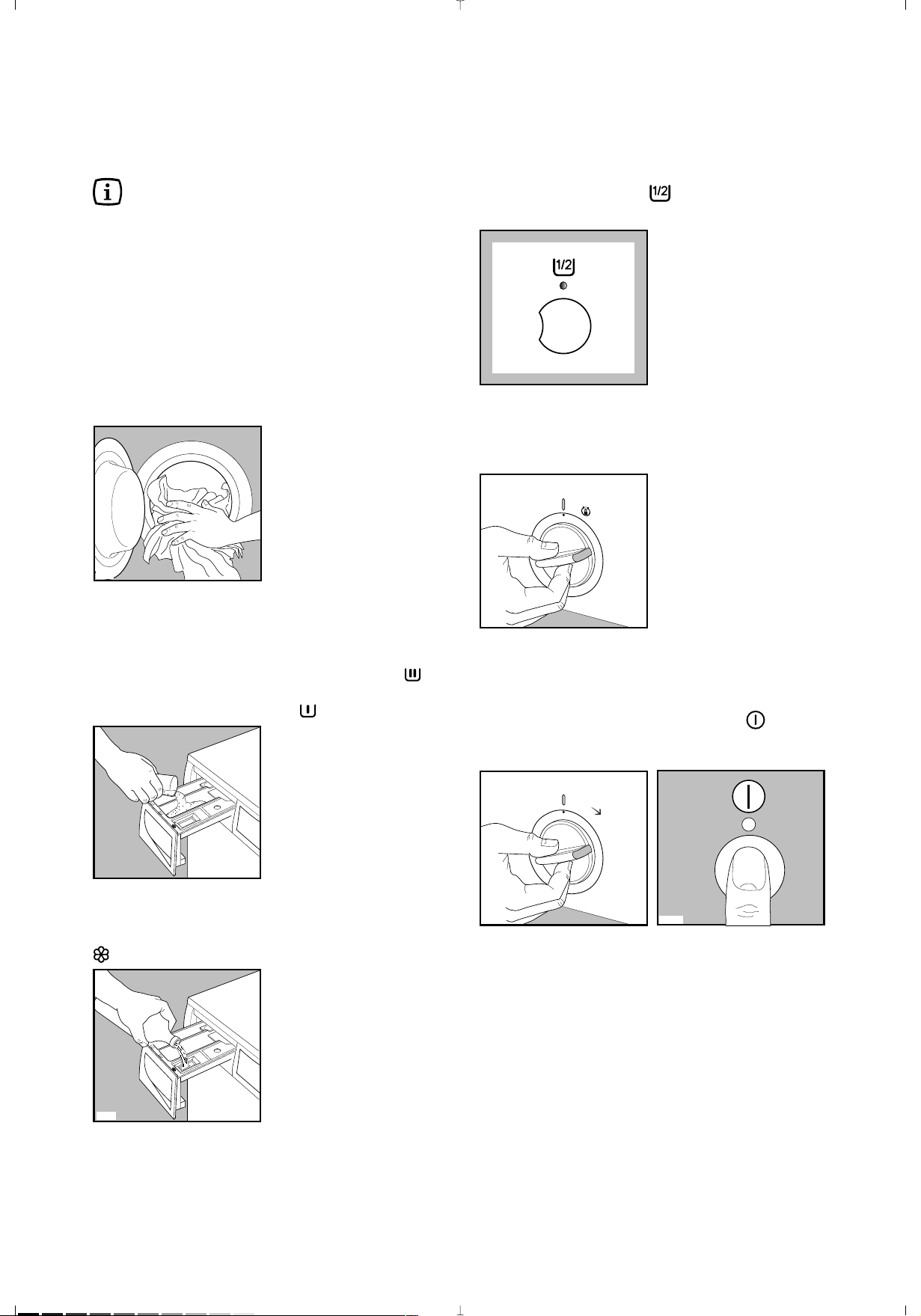

Comment faire un lavage 46-47
●
Comment faire un séchage 47
●
Conseils pour le lavage 48
Le tri du linge par catégorie 48
Températures 48
Charge 48
Avant de charger le linge 48
Traitement des taches 48
Produits de lavage 49
●
Conseils pour le séchage 50
Charge 50
Linge ne convenant pas au séchage 50
Symboles pour le séchage 50
Résidus de fibres 50
Séchage supplémentaire 50

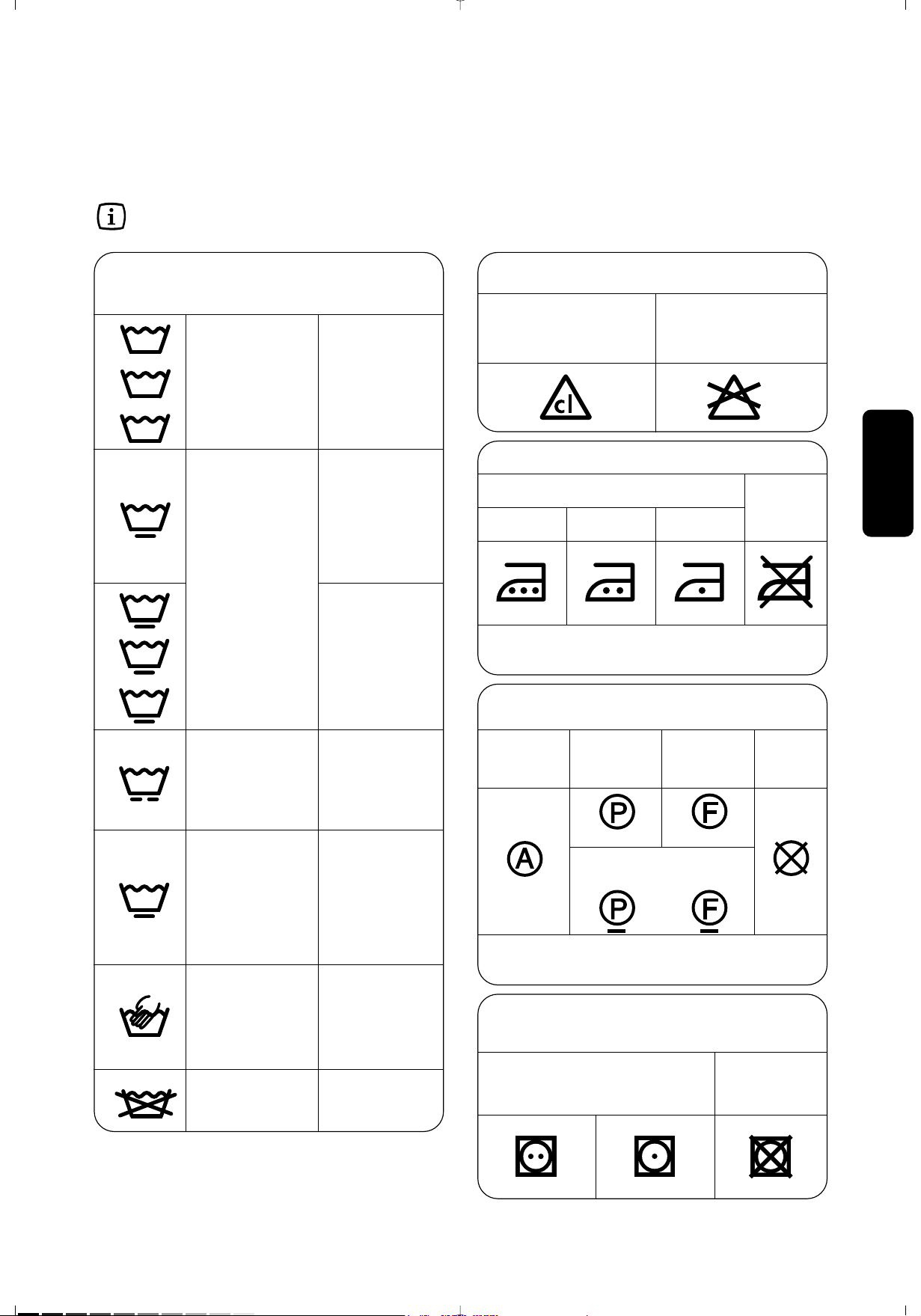

Symboles internationaux pour
l'entretien des textiles 51
Tableau des programmes 52-54
Programmes de lavage 52-53
Programmes de séchage 54

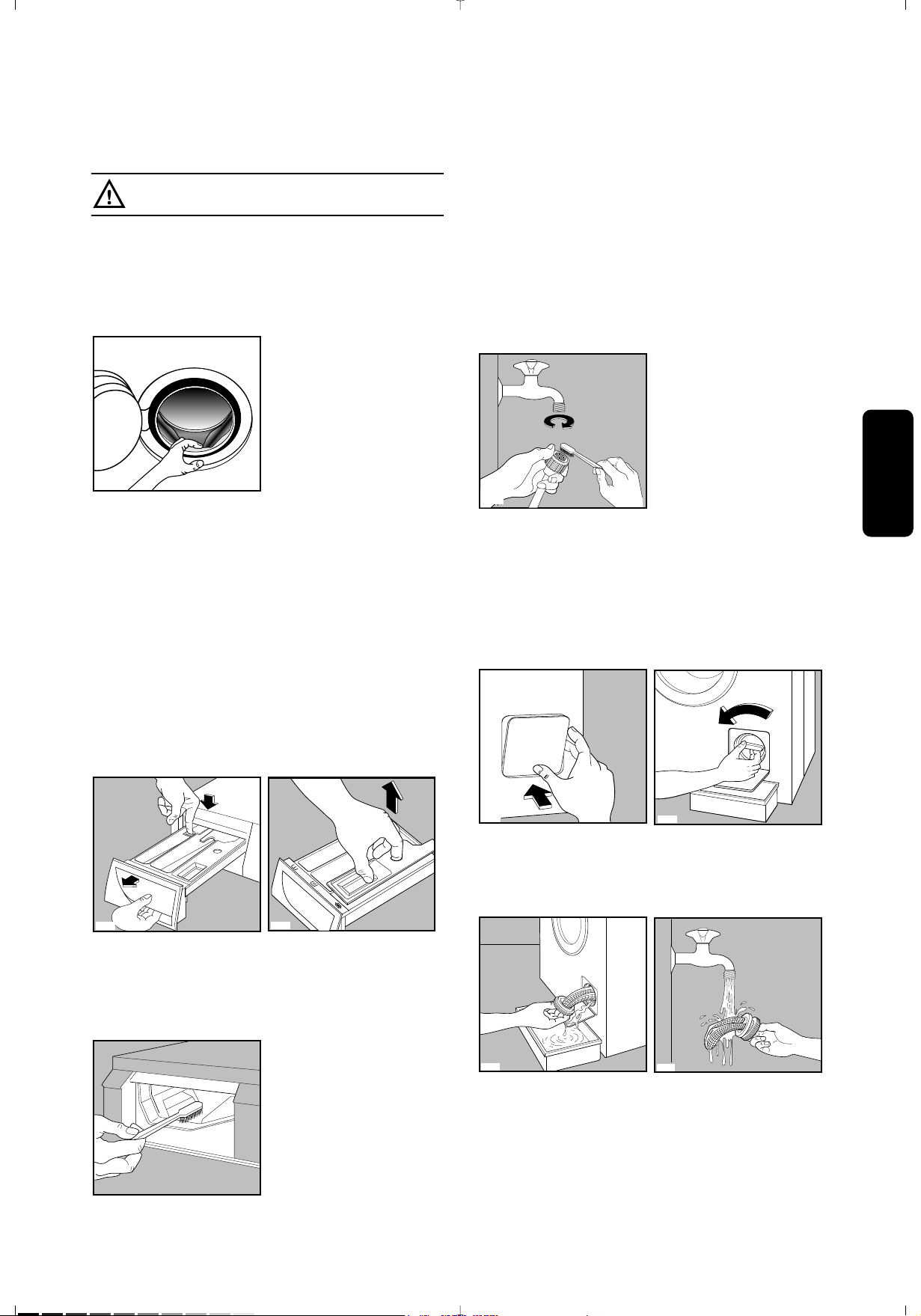

Entretien 55
●
Le hublot 55
●
La carrosserie 55
●
Le tiroir des bacs à produits 55
●
Le filtre du tuyau d’arrivée d’eau 55
●
Le filtre de vidange 55
●
Vidange de secours 56
●
Précautions contre le gel 56
En cas d’anomalie de
fonctionnement 57-58
Service Après-Vente 79
40
Avertissements importants
Règles de sécurité générales
●
En cas de panne, n'essayez pas de réparer
l'appareil vous-même.
Les réparations effectuées par du personnel non
qualifié peuvent provoquer des dommages.
Contactez le service après-vente le plus proche
et exigez des pièces d’origine.
●
Ne modifiez pas ou n’essayez pas de modifier
les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
●
En cas d’anomalie de fonctionnement
débranchez l’appareil et fermez le robinet de
l’eau.
●
Ne tirez jamais sur le câble, mais saisissez-le par
la fiche pour débrancher l’appareil.
●
Le hublot s’échauffe durant le fonctionnement
de l’appareil. Ne le touchez pas!
Installation
●
L'appareil doit être débridé avant l'utilisation. La
non élimination ou l'élimination incomplète des
dispositifs de protection pour le transport
pourrait occasionner des dommages à l'appareil
ou aux meubles. Suivez à ce propos le
paragraphe relatif dans la notice d'utilisation.
●
Si l'installation de votre habitation nécessite une
modification pour le branchement de votre
appareil, faites appel à un électricien qualifié.
●
Tous travaux hydrauliques nécessaires à
l'installation de l'appareil ne seront confiés qu'à
un plombier qualifié.
●
Assurez-vous, après avoir installé l'appareil, que
celui-ci ne repose pas sur le câble
d'alimentation.
●
Si la machine est installée sur un sol recouvert
de moquette, réglez les pieds de façon à ce que
l’air puisse circuler librement autour de
l’appareil.
Utilisation
●
Votre appareil est destiné à un usage
domestique. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que celui pour lequel il a été conçu.
●
Lavez et séchez en machine uniquement les
articles pouvant supporter ce traitement. Suivez
les indications se trouvant sur l'étiquette dont
chaque article est muni.
●
Ne surchargez pas l'appareil. Suivez les
instructions données dans la notice d'utilisation.
●
Les articles détachés à l'essence, à l'alcool, au
trichloréthylène, etc. ne doivent pas être mis
dans une lavante-séchante. Si de tels
détachants sont utilisés avant le lavage en
machine, il faudra attendre que le fluide se soit
évaporé avant d'introduire les articles dans
l'appareil.
●
Ne séchez que des articles lavés à l’eau.
●
Lorsque le lavage est effectué avec une lessive
liquide contenue das une boule à placer
directement dans le tambour, il est nécessaire
de retirer cette boule avant de procéder au
séchage du linge.
●
Ne lavez pas en machine le linge avec baleines,
les tissus non ourlés ou déchirés.
●
Les pièces de monnaie, épingles de sûreté,
broches, vis, etc. qui sont restées dans le linge
peuvent provoquer des dommages importants.
●
Groupez les petits articles, tels que chaussettes,
ceintures, etc. dans un petit sac de toile ou une
taie, afin d'éviter que ces pièces ne puissent se
glisser entre le tambour et la cuve.
●
N'utilisez que des produits lessiviels
spécialement conçus pour l’utilisation dans la
machine à laver. Conformez-vous aux doses et
aux instructions préconisées sur les emballages.
●
N'utilisez que la quantité de produit
assouplissant indiquée par le fabricant. Une
quantité excessive pourrait endommager le
linge.
●
Contrôlez toujours, avant d'ouvrir le hublot, que
l'eau ait été évacuée. Dans le cas contraire
effectuez la vidange suivant les indications de la
notice d'utilisation.
●
Débranchez toujours la prise de courant et
fermez le robinet de l'eau après l'utilisation de
l'appareil.
●
Laissez le hublot entrouvert lorsque l'appareil
n'est pas utilisé, afin de préserver le joint du
hublot et d'éviter la formation d'odeur de moisi.
Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien
vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
41
FRANCAIS
Recyclage
Sécurité des enfants
●
Les enfants ne sont souvent pas en mesure de
reconnaître les risques émanant des appareils
ménagers. Il est donc indispensable de les
garder sous surveillance lorsque l'appareil
fonctionne. Ne les laissez pas jouer avec la
lavante-séchante!
●
Gardez les produits lessiviels dans un endroit
hors de la portée des enfants.
●
Les éléments constituant l'emballage (les films
en plastique, les morceaux de styropor par ex.)
peuvent présenter un danger pour les enfants.
Risque d'asphyxie! Gardez les éléments
d'emballage hors de la portée des enfants.
●
Assurez-vous que les enfants ou vos animaux
domestiques ne puissent pas pénétrer dans le
tambour de l’appareil.
●
Pendant le fonctionnement, l'appareil se
réchauffe sensiblement au niveau du hublot.
Assurez-vous par conséquent que les enfants en
bas âge ne s'en approchent pas.
●
Si vous procédez à la mise à la casse de votre
appareil, veillez à mettre hors d'usage ce qui
pourrait représenter un danger: coupez le câble
d'alimentation au ras de l'appareil et détériorez
le dispositif de fermeture du hublot.
Vous éviterez ainsi que les enfants s’y enferment
en se mettant ainsi en danger de mort.
●
Recyclage de l’emballage
Tous les matériaux marqués par le symbole sont
recyclables. Pour qu’ils puissent être récupérés
(recyclés), il est nécessaire de les déposer dans les
déchetteries prévues à cet effet (renseignez-vous
auprès des autorités locales).
●
Mise à la casse de l’ancien appareil
Informez-vous auprès de la municipalité au sujet de
l’endroit où déposer l’ancien appareil pour qu’il
puisse être ensuite recyclé ou détruit.
Conseils écologiques
Afin de réaliser des économies d’eau et d’énergie et
de contribuer à la protection de l’environnement,
nous vous conseillons de respecter les instructions
suivantes:
●
Utilisez si possible l’appareil à pleine capacité
plutôt qu’avec des charges partielles. Veillez
toutefois à ne pas surcharger le tambour.
●
N’utilisez le prélavage que pour du linge très
sale.
●
Adaptez la dose de lessive à la dureté de l’eau
ainsi qu’à la charge et au degré de salissure du
linge.
●
En traitant préalablement le linge, il est possible
d’éliminer les taches et les zones de saleté
limitées; il sera donc ensuite possible d’effectuer
le lavage à une température plus basse,
économisant ainsi de l’énergie.
●
La machine consomme moins d’énergie si le
linge est bien essoré avant le séchage.
42
Installation
Débridage
Il est conseillé de conserver tous ces dispositifs, car
ils devront être remontés en cas de transferts futurs
de l’appareil.
1. Dévissez et ôtez à l’aide d’une clé les deux vis
arrière. Sortez les deux goujons en plastique.
2. Couchez l'appareil sur le dos, en faisant attention
à ne pas endommager les tuyaux.
A cet effet placez une cornière de l'emballage
entre la machine et le sol.
3. Enlevez le bloc de polystyrène du fond de la
machine. Libérez les deux sachets en nylon à la
partie avant.
4. Sortez le sachet gauche en le tirant vers la droite
et vers le bas.
5. Sortez le sachet droit en le tirant vers la gauche
et vers le haut.
P1127
P1126
P1124
2
3
1
P0001
P1129
Avant de mettre la machine en marche il
est indispensable d'enlever les dispositifs
de sécurité utilisés pour le transport.
6. Remettez la machine debout et dévissez l’autre
vis à l'arrière. Sortez le goujon en plastique.
7. Bouchez tous les trous à l'aide des caches qui se
trouvent dans l’enveloppe contenant la notice
d’utilisation.
Emplacement et mise à niveau
Placez l’appareil sur un sol plat et dur.
Veillez à ce que l’appareil ne touche pas au mur ou
aux autres meubles de la cuisine.
Gardez une distance d’au moins 3-5 cm.
Mettez l’appareil à niveau en vissant ou en dévissant
les vérins.
Le robinet, l’installation pour la vidange et la prise
de courant doivent se trouver à proximité de la
machine.
Une mise à niveau précise évite les vibrations, les
bruits et les déplacements de la machine durant le
fonctionnement.
P1051
P0002
P1128
43
FRANCAIS
Arrivée d'eau
Branchez le tuyau d'arrivée livré avec la machine à
un robinet fileté au pas de gaz de 3/4". N’utilisez
jamais à cet effet un tuyau déjá employé
précédemment
L'autre extrémité du tuyau d'arrivée, du côté de la
machine, peut être orientée dans n'importe quelle
direction. Dévissez un peu la bague de serrage,
tournez le bout du tuyau et revissez solidement la
bague.
Le tuyau d'arrivée ne peut pas être prolongé. Si le
tuyau est trop court, achetez un tuyau pour haute
pression plus long, spécialement conçu pour lavelinge.
Vidange
La crosse du tuyau de vidange peut être placée de
trois manières différentes:
Sur le bord d'un lavabo à l'aide du coude en
plastique livré avec l'appareil. Dans ce cas il est
nécessaire de veiller à ce que l'extrémité ne puisse
pas se décrocher du bord lorsque la machine
effectue la vidange. Vous pouvez, par exemple, la
fixer avec une petite ficelle au robinet, ou l'accrocher
au mur.
Dans une dérivation de la vidange du lavabo.
Cette dérivation doit se trouver au-dessus du siphon,
de manière que la crosse du tuyau soit au moins à
60 cm du sol.
Dans un conduit de vidange dont la distance du sol
doit être comprise entre 60 et 90 cm.
Il est indispensable de prévoir une entrée d’air à
l’extrémité du tuyau de vidange, pour éviter un
siphonnage éventuel.
P0022
P0021
P1088
En outre, le tuyau de vidange ne devra former aucun
coude. Il devra être placé au niveau du sol, la crosse
devra se trouver à la hauteur indiquée
précédemment.
L’inobservation de ces règles pourrait entraîner un
fonctionnement irrégulier de la pompe de vidange.
Branchement électrique
Cette machine ne peut être branchée qu'à 220-230
V,
50 Hz.
Vérifiez si le compteur et les fusibles de l'installation
électrique de la maison peuvent supporter l'intensité
absorbée par la machine, compte tenu des autres
appareils branchés.
Utilisez un socle de prise de courant comportant
une borne de mise à la terre, qui doit être
obligatoirement raccordée conformément aux
normes en vigueur.
Le branchement devra être exécuté en respectant les
normes SEV et les éventuelles normes locales.
Contrairement à ce qui est indiqué dans les normes
SEV, par. 47350, il n’est pas nécessaire de garder
les distances entre la machine et les parties
inflammables de l’immeuble.
Important: Le câble d’alimentation doit être
facilement accessible après l’installation de
l’appareil.
P0023
Notre responsabilité ne saurait être
engagée, en cas d’accidents ou
incidents provoqués par une mise à la
terre inexistante ou défectueuse.
L’éventuel remplacement du câble
d’alimentation ne doit être effectué que
par notre service après-vente.
44
Caractéristiques techniques
Dimensions Hauteur 85 cm
Largeur 60 cm
Profondeur 60 cm
Charge maximum Lavage Séchage
coton 4,5 kg 2,25 kg
synthétiques 2 kg 1,5 kg
délicats 2 kg laine 1 kg -
Vitesse d’essorage maximum 1200 t/min.
Tension/fréquence 220-230 V/50 Hz
Puissance totale 2200 W
Puissance minimum du fusible 10 A
Pression de l’eau minimum 50 kPa
maximum 800 kPa
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
1 Tiroir des bacs à produits
2 Bandeau de commande
3 Poignée hublot
4 Filtre de vidange
5 Vérins
Tiroir des bacs à produits
Prélavage
Lavage
Assouplissant
Description de l’appareil
12
3
4
5
F
K
kg 2.25
70'
50'
50'
40'
100'
70'
kg 1
kg 1.5
kg 1
F
K
P
B
A
B
C
D
60°- 95°
30°- 60°
60°- 95°
30°- 60°
30°- 40°
30°- 40°
30°- 60°
H
G
L
M
J
N
W 1202
C0063
Loading...
