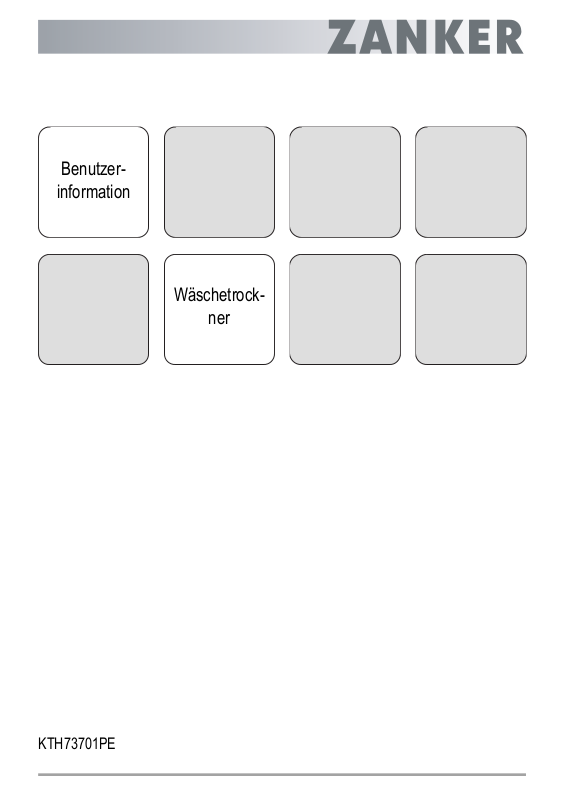

Zanker KTH73701PE User Manual [de]

Benutzer-

information

Wäschetrock-

ner

KTH73701PE

Inhalt

Wichtige Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ 2
Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ 7
Programmübersicht _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7

Wichtige Sicherheitshinweise

Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine
optimale Nutzung des Geräts vor der Installation
und dem ersten Gebrauch die vorliegende
Gebrauchsanweisung einschließlich der Ratschläge
und Warnungen aufmerksam durch. Es ist wichtig,
dass zur Vermeidung von Fehlern und Unfällen alle
Personen, die das Gerät benutzen, mit der
Bedienung und den Sicherheitsvorschriften
vertraut sind. Heben Sie die Benutzerinformation
gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen Besitzer, so
dass jeder während der gesamten Lebensdauer des
Gerätes über Gebrauch und Sicherheit informiert
ist.

- Bitte lesen Sie vor dem Gebrauch des Gerä-

tes die Gebrauchsanweisung durch.

Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Änderungen
am Gerät vorgenommen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer
eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Gerät sicher
zu benutzen, dürfen dieses Gerät nicht ohne Auf­sicht oder Anweisung durch eine für ihre Sicherheit
verantwortliche Person benutzen.

• Stellen Sie sicher, dass keine kleinen Kinder oder
Haustiere in die Trommel klettern. Kontrollieren Sie
daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen,
Sicherheitsnadeln, Nägel, Schrauben usw. können
das Gerät schwer beschädigen und gehören nicht in
die Maschine.

Sortieren und Vorbereiten der Wäsche _ _ _ _ _ _ _ 9
Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10
Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12
Was tun, wenn... _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15
Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 16
Geräteeinstellungen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17
Hinweise für Prüfinstitute _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17

Änderungen vorbehalten

• Trocknen Sie zur Vermeidung von Brandgefahr
durch zu langes Trocknen keine der folgenden Wä­schestücke in dem Gerät: Kissen, Steppdecken und
ähnliche Wäschestücke (die Wärme speichern kön­nen).

• Artikel wie Schaumgummi (Latexschaumgummi),
Duschhauben, imprägnierte Textilien, gummibe­schichte Wäschestücke, Kleider oder Kissen mit
Schaumgummipolster dürfen in dem Gerät nicht ge­trocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen
und Warten des Gerätes immer den Netzstecker.

• Versuchen Sie unter keinen Umständen, das Gerät
selbst zu reparieren. Reparaturen durch unerfahrene
Personen können zu Verletzungen und schweren
Funktionsstörungen führen. Wenden Sie sich an Ih­ren Kundendienst. Bestehen Sie immer auf Original­Ersatzteilen.

• Wäschestücke, die mit Speiseöl verschmutzt sind
oder die mit Aceton, Benzin, Kerosin, Fleckentfer­nern, Terpentin, Wachsen und Wachsentfernern be­handelt worden sind, müssen vor dem Trocknen in
dem Wäschetrockner in heißem Wasser und zusätz­lichem Waschmittel gewaschen werden.

• Explosionsgefahr: Trocknen Sie keine Wäschestü­cke, die mit entflammbaren Stoffen (Benzin, denatu­riertem Alkohol, Trockenreinigungsmittel oder Ähn­lichem) in Berührung gekommen sind. Da diese Stof­fe flüchtig sind, besteht Explosionsgefahr. Trocknen
Sie nur mit Wasser gewaschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Speise- oder
Pflanzenöl befleckt oder getränkt sind, stellen eine
Brandgefahr dar und gehören nicht in den Wäsche­trockner.

2

• Für Wäsche, die mit Fleckenentferner behandelt
wurde, muss vor dem Trocknen ein zusätzlicher
Spülgang durchgeführt werden.

• Vergewissern Sie sich, dass keine Feuerzeuge oder
Streichhölzer in den Taschen von Wäschestücken
geblieben sind, bevor Sie die Wäsche in die Trom­mel legen.

Warnung!

• Brandgefahr! Wenn Sie die Trockentrommel

vor dem Ende des Trockengangs anhalten
müssen, entnehmen Sie bitte sofort die ge­samte Wäsche und breiten Sie diese zur
Wärmeableitung aus.

• Es dürfen sich keine Flusen außen am
Trockner ansammeln - bitte entfernen.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht

mit einem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet ohne Hit­ze statt (Abkühlzyklus), um sicherzustellen, dass die
Wäsche auf einer Temperatur bleibt, bei der sie nicht
beschädigt wird.

• Wäsche, die chemisch gereinigt wurde, darf nicht im
Trockner getrocknet werden.

• Der Raum, in dem der Trockner aufgestellt wird,
muss gut belüftet sein, damit es nicht zu einem
Rückstrom von Gasen von offenem Feuer oder von
anderen Geräten, die mit Brennstoffen arbeiten, in
den Raum kommt.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Ge­rät nicht beschädigt ist. In Zweifelsfällen benutzen
Sie es nicht, sondern wenden Sie sich an den Kun­dendienst.

• Entfernen Sie vor dem ersten Gebrauch das gesam­te Verpackungsmaterial. Bei Missachtung dieser An­weisung können schwerwiegende Schäden am Ge­rät und Sachschäden entstehen. Siehe den ent­sprechenden Abschnitt in der Gebrauchsanweisung.

• Der elektrische Anschluss des Gerätes darf nur von
qualifizierten Elektrikern oder Fachkräften ausgeführt
werden.

• Wird das Gerät auf einem Teppichboden aufgestellt,
stellen Sie mit den Füßen die Höhe so ein, dass

auch unter dem Gerät eine ausreichende Luftzirkula­tion gewährleistet ist.

• Vergewissern Sie sich nach dem Aufstellen des Ge­rätes, dass es nicht auf dem Netzkabel steht oder
dagegen drückt.

• Wird der Trockner auf einer Waschmaschine instal­liert, muss der Bausatz Wasch-Trocken-Säule (Zu­behör) verwendet werden.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt be­stimmt. Es darf nicht für andere Zwecke, als für die
es konstruiert wurde, benutzt werden.

• Trocknen Sie nur Textilien, die trocknergeeignet
sind. Beachten Sie die Pflegekennzeichen auf den
Textiletiketten.

• Trocknen Sie keine ungewaschenen Wäschestücke
im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den entsprech­enden Abschnitt in der Gebrauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrock­ner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in
Kontakt gekommen sind, dürfen nicht in dem Gerät
getrocknet werden. Wenn flüchtige Reinigungsflüs­sigkeiten verwendet wurden, müssen diese Flüssig­keiten ausgewaschen werden, bevor das Kleidungs­stück in das Gerät gegeben wird.

• Ziehen Sie stets am Netzstecker, nicht am Kabel,
um den Stecker aus der Steckdose zu ziehen.

• Benutzen Sie den Wäschetrockner niemals, wenn
das Stromkabel, die Bedienblende, die Arbeitsplatte
oder der Sockel beschädigt ist, so dass das Geräte­innere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur ent­sprechend den Herstelleranweisungen benutzt wer­den.

• Achtung – heiße Oberfläche : Berühren Sie bei
eingeschalteter Innenbeleuchtung nicht die Abde­ckung der Glühlampe.
(Betrifft nur Trockner mit Innenbeleuchtung.)

Sicherheit für Kinder

• Dieses Gerät darf ohne Aufsicht nicht von kleinen
Kindern oder gebrechlichen Personen bedient wer­den.

3

• Kinder erkennen häufig nicht die Gefahren, die von
elektrischen Geräten ausgehen. Kinder müssen be­aufsichtigt werden, damit sie nicht am Gerät herum­spielen können.

Warnung!

• Erstickungsgefahr! Verpackungen (z. B. Folien,
Styropor) können eine Gefahr für Kinder dar-

Umwelttipps

stellen - halten Sie solche Materialien von Kin­dern fern.

• Bewahren Sie alle Waschmittel außerhalb der Reich­weite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustiere nicht
in die Trommel klettern.

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt nicht
als normaler Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches Entsorgen
gefährdet. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt
gekauft haben.

Umweltinformationen

Das Verpackungsmaterial ist umweltfreundlich und re­cycelbar. Kunststoffteile sind mit internationalen Abkür-

Montage

Gerät transportieren

Wichtig! Kippen Sie das Gerät für den Transport nur

auf die linke Seite (siehe Abbildung), wenn es nicht
stehend transportiert werden kann.

Warnung! Lassen Sie das Gerät vor Anschluss

an das Netz und vor der ersten Inbetriebnahme
12 Stunden stehen, falls es nicht in aufrechter Stellung
transportiert worden ist, damit das Öl in den
Kompressor zurückfließen kann. Andernfalls könnte der
Kompressor beschädigt werden.

zungen wie z. B. >PE<, >PS< usw. gekennzeichnet.
Entsorgen Sie das Verpackungsmaterial in den dafür
vorgesehenen Behältern der kommunalen Müllentsor­gung.

Wichtig! Die Wärmepumpe Ihres Wäschetrockners ist
mit einem geschlossenen Kältekreislauf ausgestattet,
der FCKW-freies Kältemittel enthält Der Kältekreislauf
der Wärmepumpe darf nicht beschädigt werden.

Warnung! Vor der Entsorgung von Altgeräten:
Ziehen Sie den Netzstecker aus der Steckdose.

•

• Schneiden Sie das Netzkabel ab und entsorgen Sie
es zusammen mit dem Stecker.

• Entfernen Sie die Türverriegelung. Dadurch verhin­dern Sie, dass sich Kinder aus Versehen im Inneren
des Geräts einsperren und in Lebensgefahr geraten.

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben
der Waschmaschine aufgestellt werden.

• Der Wäschetrockner muss in einem sauberen und
staubfreien Raum aufgestellt werden.

• Um das Gerät muss genügend Freiraum für die Luft­zirkulation vorhanden sein. Das vordere Belüftungs­gitter und die hinteren Lufteinlassgitter dürfen nicht
zugestellt werden.

• Das Gerät auf festem ebenen Boden aufstellen, um
Vibrationen und das Betriebsgeräusch so gering wie
möglich zu halten.

• Kontrollieren Sie nach dem Aufstellen den waa­grechten Stand des Gerätes mit einer Wasserwaa­ge. Richten Sie es gegebenenfalls mit den Schraub­füßen aus.

4

• Die Schraubfüße dürfen nicht entfernt werden. Auf
keinen Fall den Bodenabstand durch Florteppiche,
Holzleisten oder ähnliche Materialien einschränken.
Der entstehende mögliche Hitzestau kann den Gerä­tebetrieb beeinträchtigen.

Wichtig!

• Die von dem Trockner abgegebene Warmluft kann
Temperaturen bis zu 60 °C erreichen. Das Gerät
darf daher nicht auf Böden aufgestellt werden, die
nicht hochtemperaturbeständig sind.

• Während des Betriebs des Trockners muss die
Raumtemperatur im Bereich zwischen +5° C und
+35° C liegen. Andernfalls wird die Leistung des Ge­rätes beeinträchtigt.

• Das Gerät darf nur aufrecht stehend transportiert
werden, wenn es versetzt werden muss.

• Das Gerät darf nicht hinter einer verschließbaren
Tür, einer Schiebetür oder einer Tür, deren Schar­nier sich an der gegenüberliegenden Seite des
Scharniers des Geräts befindet aufgestellt werden,
wenn dadurch die vollständige Öffnung des Trock­ners nicht mehr möglich ist.

Entfernen der Transportsicherungen

Vorsicht! Entfernen Sie vor dem Gebrauch das

gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfüll­tür.

2. Ziehen Sie das Klebe­band von der Trommel in
der Maschine ab.

3. Entfernen Sie den Folienschlauch und den Styro­porblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erfor­derliche Absicherung sind dem Typenschild zu entneh­men. Das Typenschild ist neben der Einfüllöffnung an­gebracht (siehe Kapitel "Gerätebeschreibung").

Warnung! Der Hersteller übernimmt keinerlei

Haftung für Schäden oder Verletzungen, die
durch Missachtung der vorstehenden
Sicherheitshinweise entstehen.
Falls das Netzkabel des Geräts ersetzt werden muss,
lassen Sie dies durch unseren Kundendienst
durchführen.

Warnung! Nach der Installation des Geräts muss

das Netzkabel leicht zugänglich sein.

Wechsel des Türanschlags

Um das Einfüllen und Entnehmen der Wäsche zu er­leichtern, kann der Türanschlag gewechselt werden.
Die Tür darf nur von einem autorisierten Kundendienst­techniker gewechselt werden. Wenden Sie sich bitte an
Ihren Kundendienst. Der Techniker wird den Wechsel
des Türanschlags auf Ihre Kosten vornehmen.

Sonderzubehör

• Bausatz Wasch-Trocken-Säule

Den Bausatz können Sie vom Kundendienst oder

Ihrem Fachhändler beziehen

Mit diesem Bausatz können Sie den Trockner mit ei­nem Waschautomaten (60 cm breit, Frontbeladung)
zu einer platzsparenden Wasch-Trocken-Säule kom­binieren. Die Waschmaschine befindet sich unten,

der Trockner oben.
Lesen Sie aufmerksam die dem Bausatz beiliegende
Aufstellanweisung.

• Abpump-Satz

Den Bausatz können Sie vom Kundendienst oder
Ihrem Fachhändler beziehen

Bausatz für direkte Ableitung des Kondensats in ein

Waschbecken, einen Siphon, einen Gully usw. Der

Kondensatbehälter braucht nicht mehr entleert zu

werden, er muss aber an seinem vorgesehenen

Platz im Gerät verbleiben.

5

Lesen Sie aufmerksam die dem Bausatz beiliegende
Aufstellanweisung.

• Sockel mit Schublade

Den Bausatz können Sie vom Kundendienst oder
Ihrem Fachhändler beziehen

Gerätebeschreibung

Gerätebeschreibung

1

2

Bausatz, mit dem der Trockner auf eine optimale Ar-

beitshöhe angehoben werden kann. Die Schublade

fungiert als zusätzlicher Stauraum (z. B. für Wä-

sche).
Lesen Sie aufmerksam die dem Bausatz beiliegende
Aufstellanweisung.

6

7

3

4

5

Arbeitsplatte

1

Kondensatbehälter

2

Typenschild

3

Wärmetauscher

4

Tür des Wärmetauschers

5

6

Bedienblende

6

Flusensiebe

7

Einfülltür

8

Lüftungsschlitze

9

Schraubfüße

10

8

9

10

Bedienfeld

41 2 3

56

Programmwahlschalter und Aus-Schalter

1

Anzeige

2

Taste Startzeitvorwahl

3

Betriebskontrolllampen

4

– Kontrolllampe Wärmetauscher :

Vor der ersten Inbetriebnahme

Warnung! Lassen Sie das Gerät vor dem

Netzanschluss und vor der ersten Inbetriebnahme
12 Stunden stehen, falls es nicht in aufrechter Stellung
transportiert worden ist, damit das Öl in den
Kompressor zurückfließen kann. Andernfalls könnte der
Kompressor beschädigt werden.

Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein
etwas höherer Geräuschpegel vorhanden sein. Dieser
wird vom Kompressoranlauf erzeugt, was bei folgenden

Programmübersicht

Programme

Koch-/Buntwäsche
Extratrocken

Zusatzfunktionen/Opti-

Max. Beladung

(Trockengewicht)

alle außer ZEITWAHL

7kg

onen

und Sanft

– Kontrolllampe Filter (Sieb)
– Kontrolllampe Behälter
Taste Start/Pause

5

Funktionstasten

6

Reinigen Sie die Trommel des Trockners mit einem
feuchten Tuch oder führen Sie ein kurzes Trockenpro­gramm (ca. 30 Min.) mit feuchter Wäsche aus, um alle
fertigungsbedingten Rückstände aus der Trommel zu
entfernen.

Geräten, die mit einem Kompressor ausgestattet sind,
normal ist: Kühl- oder Gefrierschränke usw.

Textilien/Wäscheart

Intensives Trocknen von dicken oder mehrla­gigen Textilien wie z. B. Frotteehandtüchern,
Bademänteln.

Pflegekennzeichen

7

Programme

Koch-/Buntwäsche
Starktrocken

Koch-/Buntwäsche
Schranktrocken

1)

Koch-/Buntwäsche
Mangeltrocken

Koch-/Buntwäsche
Bügeltrocken

1)

Zusatzfunktionen/Opti-

Max. Beladung

(Trockengewicht)

7 kg

7 kg

7 kg

7 kg

alle außer ZEITWAHL

alle außer ZEITWAHL

alle außer ZEITWAHL

alle außer ZEITWAHL

onen

und Sanft

und Sanft

und Sanft

und Sanft

Textilien/Wäscheart

Pflegekennzeichen

Intensives Trocknen von dicken oder mehrla­gigen Textilien wie z. B. Frotteehandtüchern,
Bademänteln.

Intensives Trocknen von gleichmäßig dicken
Textilien wie z. B. Frotteehandtüchern,
Strickwaren, Handtüchern.

Für dünne Textilien, die noch gebügelt wer­den müssen, z. B. Strickwaren, Baumwoll­hemden.

Für dünne Textilien, die noch gebügelt wer­den müssen, z. B. Strickwaren, Baumwoll­hemden.

Pflegeleicht Extratro­cken

Pflegeleicht Schrank-

1)

trocken

Pflegeleicht Bügeltro­cken

3 kg alle außer ZEITWAHL

3 kg alle außer ZEITWAHL

3 kg alle außer ZEITWAHL

Mix Programm 3 kg

ZEIT 7 kg

JEANS 7 kg

alle außer ZEITWAHL

und Sanft

Extra Knitterschutz ,

Signal , ZEITWAHL ,

Zeitvorwahl

alle außer ZEITWAHL

und Sanft

Intensives Trocknen von dicken oder mehrla­gigen Textilien wie z. B. Pullover, Bett-,
Tischwäsche.

Für dünne Textilien, die nicht gebügelt wer­den müssen, z. B. bügelfreie Hemden, Tisch­wäsche, Babykleidung, Socken, Damenun­terwäsche mit Korsettstangen oder Drahtein­lagen.

Für dünne Textilien, die noch gebügelt wer­den müssen, z. B. Strickwaren, Baumwoll­hemden.

Zum Trocknen von Textilien aus Baumwolle
und Kunstfasern bei niedriger Temperatur.

Zum weiteren Trocknen einzelner Wäsche­stücke.

Für Freizeitkleidung wie Jeans, Sweatshirts
usw. mit unterschiedlicher Materialstärke (z.
B. am Kragen, an den Manschetten und
Nähten).

2)

2)

2)

8

Programme

Leichtbügeln 1 kg

Babywäsche 2 kg

Wollpflege 1 kg Signal , Zeitvorwahl

1) Gemäß IEC61121

2) Wählen Sie die Option Sanft

Zusatzfunktionen/Opti-

Max. Beladung

(Trockengewicht)

alle außer ZEITWAHL

und Sanft

alle außer ZEITWAHL

und Sanft

onen

Textilien/Wäscheart

Sonderprogramm mit Knitterschutz für pfle­geleichte Textilien wie Hemden und Blusen,
das das Bügeln erheblich erleichtert. Das Er­gebnis hängt von der Art und der Qualität der
Textilien ab. Legen Sie die Textilien sofort
nach dem Schleudern in den Trockner. Neh­men Sie die Textilien sofort nach dem Trock­nen aus dem Gerät und hängen Sie sie auf
Kleiderbügel.

Das Programm Babywäsche ist ein Sonder­programm für Strampelhöschen, die „trage­fertig“ getrocknet werden.

Sonderprogramm für die Kurzbehandlung
von Wollwaren mit warmer Luft im Anschluss
an die Trocknung an der Luft oder nach lan­gem Tragen oder Aufbewahren. Die Wollfa­sern richten sich wieder auf, und die Wolle
wird weich und anschmiegsam. Empfeh-
lung: Nehmen Sie die Textilien sofort nach
dem Trocknen aus dem Gerät.

Pflegekennzeichen

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:

– Baumwolle/Leinen für Programme in der Pro-

grammgruppe Baumwolle .

– Mischgewebe und pflegeleichte Textilien für Pro-

gramme in der Programmgruppe Synthetik .

• Sortieren nach Pflegekennzeichen: Die Pflegekenn-

zeichen bedeuten:

Trocknen im Wäschetrockner grundsätz­lich möglich

Trocknen bei normaler Temperatur

Trocknen mit niedriger Temperatur (drü­cken Sie die Taste Sanft !)

Trocknen im Wäschetrockner nicht mög­lich

Wichtig! Trocknen Sie keine Textilien in dem Gerät, die
den Angaben auf dem Pflegekennzeichen zufolge nicht
trocknergeeignet sind.
In diesem Gerät können alle Wäschestücke getrocknet
werden, die entsprechend den Pflegekennzeichen
trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen
mit hellen Wäschestücken. Die Textilien könnten ab­färben.

9

• Trocknen Sie Trikotwäsche und Strickwaren nicht
mit dem Programm Extratrocken . Die Textilien
könnten einlaufen!

• Wolle und wollähnliche Textilien lassen sich mit dem
Programm Wolle trocknen.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse
schließen, Bettbezüge zuknöpfen, lose Gürtel oder
Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büro­klammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollte
bei mit Baumwolle gefütterten Anoraks die Baum­wollschicht außen liegen). Diese Gewebe trocknen
dann besser.

Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie
die maximal erlaubte Wäschemenge.

Wäschegewichte

Wäscheart Gewicht

Bademantel 1.200 g

Täglicher Gebrauch

Wäscheart Gewicht

Windeln 100 g
Bettbezug 700 g
Bettlaken 500 g
Kissenbezug 200 g
Tischtuch 250 g
Frottierhandtuch 200 g
Geschirrtuch 100 g
Nachthemd 200 g
Damenunterwäsche 100 g
Arbeitshemd 600 g
Arbeitshemd 200 g
Herrenschlafanzug 500 g
Bluse 100 g
Herrenunterwäsche 100 g

Einschalten des Gerätes

Drehen Sie den Programm-Wahlschalter auf ein belie­biges Programm. Das Gerät schaltet sich ein.

10

Öffnen der Tür und
Einlegen der Wäsche

1. Öffnen der Tür
und Einlegen der
Wäsche

2. Legen Sie die Wä­sche in die Trom­mel (nicht stop­fen).

Vorsicht! Achten

Sie darauf, dass
die Wäsche nicht zwi­schen Tür und Gummi­dichtung eingeklemmt
wird.

3. Drücken Sie die

Tür fest zu. Das
Schloss muss hör­bar einrasten.

Auswählen des Pro­gramms

Drehen Sie den Programm­wahlschalter auf das ge­wünschte Programm. Die
Kontrolllampe Start/Pause
beginnt zu blinken.

6

Nach der Einstellung des Minuterie (Zeit) -Pro­gramms. Sie können eine Programmdauer von 10
Minuten bis 2 Stunden in 10-Minuten-Schritten wäh­len.

1 2 3 4 5

Auswählen von Zusatzfunktionen

Sie können unter folgenden Zusatzfunktionen wäh­len:

1. Sanft

2. Trocken Plus

3. Extra Knitterschutz

4. Signal

5. ZEITWAHL

6. Startzeitvorwahl

Schon
Mit dieser Funktion werden die Textilien während des

Trockenprogramms weniger bewegt. Die Wäsche ist
weicher und lockerer. Nur für Synthetikprogramme.

Intensiv
Wenn die Wäsche nach dem Standard-Trocknungs-

programm immer noch feucht ist, können Sie die
Trocknungsergebnisse durch die Intensiv-Funktion
verbessern.

Knitterschutz Plus
Diese Funktion verlängert die Knitterschutzphase auf

insgesamt 90 Minuten. Die Wäsche bleibt dadurch
locker und knitterfrei.

Signal
Akustische Bestätigung für:

• Programmende

• Beginn und Ende der Knitterschutzphase

• Unterbrechung der Phase

•Fehler

Minuterie (Zeit)

Einstellen der Kindersicherung

Die Kindersicherung soll ein versehentliches Starten,
Verändern oder Löschen eines Programms verhindern.
Die Kindersicherung sperrt alle Tasten und den Pro­gramm-Wahlschalter. Um die Kindersicherung ein- oder
auszuschalten, halten Sie die Tasten Sanft Trocken
Plus und 5 Sekunden lang gleichzeitig gedrückt.

Das Symbol
gibt an, dass die Kindersicherung aktiv ist.

Jede Änderung der Trocknungsparameter erfor­dert das Ausschalten der Kindersicherung.

In der letzten Phase des Trocknungszyklus kann die
Kindersicherung nicht ausgeschaltet werden.

wird auf dem Display angezeigt und

Starten des Programms

Drücken Sie die Taste Marche/Arrêt (Start/Pause) . Das
Programm läuft an.
Der Programmablauf wird durch den Ablauf der Tro­ckenzeit auf dem LCD-Display angezeigt.

Ändern eines Programms

Löschen Sie zum Ändern eines laufenden Programms
zunächst das Programm, indem Sie den Programm­Wahlschalter auf die Position
danach das neue Programm und drücken Sie die Tas­te Marche/Arrêt (Start/Pause) .

Nach dem Programmstart kann ein Programm

nicht mehr direkt geändert werden. Wenn Sie den
Programm-Wahlschalter während des Programma­blaufs trotzdem auf ein anderes Programm drehen, be­ginnen die Programmablauf-Anzeige und die Wartungs­anzeige zu blinken. Wenn eine Optionstaste (außer
der Alarme (Signal) -Taste) gedrückt wird, erscheint

auf dem Display. Dies wirkt sich jedoch nicht auf

das Trockenprogramm aus (Wäscheschutz).

drehen. Wählen Sie

Programmende/Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms wird auf dem
Display das Knitterschutzsymbol

blinkt sowie die Warnlampen: Filtres (Sieb)e und Bac
plein (Behälter) . Wenn die Alarme (Signal) -Taste ge-

eingeblendet und

11

drückt wird, ertönt für ca. eine Minute ein unterbroche­nes akustisches Signal.

Dem Trockenvorgang folgt automatisch ein 30 Mi-

nuten dauerndes Knitterschutzprogramm. Die
Trommel dreht sich in dieser Phase in kurzen Abstän­den. Die Wäsche bleibt dadurch locker und knitterfrei.
Die Wäsche kann während des Knitterschutzpro­gramms jederzeit entnommen werden. Die Wäsche
sollte jedoch spätestens nach dem Ende des Knitter­schutzprogramms entnommen werden, um Knitterbil­dung zu vermeiden.

1. Öffnen Sie die Tür.

Reinigung und Pflege

Flusensiebe reinigen

Die Siebe sammeln die Flusen, die sich beim Trocknen
absetzen. Die Flusensiebe (Mikrofein- und Feinfilter)
müssen nach jedem Trockengang gereinigt werden, um
einen einwandfreien Betrieb des Trockners zu gewähr­leisten.

Vorsicht! Benutzen Sie den Trockner nie ohne

Flusensiebe oder mit einem beschädigten oder
verstopften Flusensieb.

1. Öffnen Sie die Einfüll­tür.

2. Reinigen Sie den Mik­rofilter mit angefeuchteter
Hand.

2. Entfernen Sie die Flusen vom Mikrofeinsieb, bevor
Sie die Wäsche entnehmen. Am besten funktio­niert das mit angefeuchteter Hand. (Siehe Kapitel
"Wartung und Reinigung".)

3. Entnehmen Sie die Wäsche.

4.

Drehen Sie den Programm-Wahlschalter auf
Aus.

5. Schließen Sie die Tür.

Nach jedem Trockengang

• Die Filter reinigen.

• Den Kondensatbehälter entleeren.

2a. Nehmen Sie das Sieb
in der Einfülltür nach
oben heraus.

2b. Nach einer gewissen
Zeit bildet sich ein weißli­cher Belag auf den Sie­ben, der durch Wasch­mittelrückstände in der
Wäsche verursacht wird.
Reinigen Sie in diesem
Fall die Siebe mit war­mem Wasser und einer
Bürste.

12

3. Drücken Sie den Ent­riegelungsknopf auf dem
Filtersieb nach unten.
Das Filtersieb springt he­raus.

3a. Ziehen Sie das
Feinsieb heraus.

3b. Entfernen Sie die
Wäscheflusen von dem
Feinsieb. Am besten
funktioniert das mit ange­feuchteter Hand. Reini-

gen Sie den gesamten
Siebbereich.

3c. Setzen Sie das
Feinsieb wieder ein.

1. So öffnen Sie die Tür. 2. Ziehen Sie das Sieb­gehäuse am Griff aus
dem Sockel.

3d. Drücken Sie gegen
das Filtersieb, bis es in
der Verriegelung einras­tet.

Wärmetauscher reinigen

Wenn die Warnlampe Sieb Sockel aufleuchtet, müssen
die Flusensiebe des Wärmetauschers im Gerätesockel
gereinigt werden.

Im Siebgehäuse können sich Wasserrückstände
bilden. Aus diesem Grund ist es normal, dass die

Flusensiebe des Wärmetauschers feucht werden.

Vorsicht!

• Benutzen Sie den Trockner nie ohne Flusen­siebe.

• Verstopfte Siebe erhöhen den Energiever­brauch, da sie den Trockengang verlängern,
und führen zu Schäden am Trockner.

• Eine verschmutzte Wärmepumpe kann nur mit
einem kostspieligen Verfahren gereinigt wer­den.

3. Entfernen Sie das Sieb
aus dem Siebgehäuse,
indem Sie auf die Druck­punkte auf den Seiten
drücken und den Sieb­rahmen nach oben aus
dem Gehäuse herauszie­hen.

5. Entfernen Sie die Flu­sen mit angefeuchteter
Hand vom Sieb im So­ckel.

1) ca. alle 6 Monate

4. Entfernen Sie die Flu­sen mit angefeuchteter
Hand vom Flusensieb.

61). Entfernen Sie je
nach Bedarf die Flusen
vom Wärmetauscher mit
dem mitgelieferten
Schwamm. Tragen Sie
dabei Gummihandschu­he.

13

Die Kontrolllampe Behälter erinnert Sie, den Konden­satbehälter zu leeren.

7. Ziehen Sie, falls erfor­derlich, das Sieb heraus.

9. Setzen Sie das Flu­sensieb wieder in den
Sockel ein.

11. Schieben Sie es in
das Siebgehäuse. Schlie­ßen Sie die Sockeltür.

8. Reinigen Sie das Sieb
mit einem Wischtuch
oder einer Bürste mit
warmem Wasser. Reini­gen Sie die Innenseite
der Tür, die Kammer des
Flusensiebs und die
Gummidichtungen von
Flusen.

10. Setzen Sie das zwei­ten Flusensieb in das
Siebgehäuse ein.

Entleeren des Kondensatbehälters

Das der Wäsche entzogene Wasser kondensiert im
Gerät und wird in dem Behälter gesammelt. Der Kon­densatbehälter muss nach jedem Tockenzyklus entleert
werden, um optimalen Gerätebetrieb zu gewährleisten.

1. Ziehen Sie den Behäl­ter heraus

Wichtig! Der Kondensatbehälter muss korrekt ein­gesetzt werden.

Wenn dies nicht erfolgt, leuchtet die Kontrolllampe Be­hälter bei der folgenden Trocknung auf, das Programm
wird abgebrochen und die Wäsche bleibt feucht. Der
Summer ertönt.

Nach dem Einsetzen des Kondensatbehälters drücken
Sie die Taste Start/Pause erneut, damit das Programm
fortgesetzt werden kann.

Das Kondenswasser kann in einem Dampfbügel-

eisen oder zum Auffüllen von Batterien usw. ver­wendet werden. In diesem Fall muss es gefiltert werden
(z.B. mit einem Kaffeefilter).

2. Drehen Sie ihn um und
leeren Sie das Wasser
aus

3. Setzen Sie den Behäl­ter wieder ein

Reinigen der Trommel

Vorsicht! Vorsicht! Benutzen Sie keine

Scheuermittel oder Metallschwämmchen zum
Reinigen der Trommel.

Kalk im Wasser und Rückstände von Waschmit-

teln bilden einen kaum sichtbaren Belag auf der
Innenseite der Trommel. Der Trockengrad der Wäsche
kann daher beim Trocknen nicht mehr zuverlässig fest­gestellt werden. Die Wäsche ist beim Entnehmen aus
dem Trockner feuchter als erwartet.

Wischen Sie mit einem üblichen Haushaltsreinigungs­mittel (z. B. Reiniger auf Essigbasis) die Innenseite der
Trommel und die Trommelrippen ab.

14

Reinigen von Bedienblende und Gehäuse

Vorsicht! Vorsicht! Verwenden Sie zum Reinigen

des Gehäuses keine Möbelreiniger oder andere

aggressive Reinigungsmittel.

Was tun, wenn...

Kleine Störungen selbst beheben

Wischen Sie mit einem feuchten Tuch die Bedienblen­de und das Gehäuse ab.

1)

Problem

Der Trockner
läuft nicht.

Nicht zufrie­denstellende
Trockenergeb­nisse.

Die Einfülltür
schließt nicht.

Err (Fehler) auf
dem LCD.

5)

Keine Trom­melbeleuch­tung.

Ungewöhnli­cher Zeitablauf
im LCD-Dis-

5)

.

play
Das Programm

ist nicht aktiv.

Mögliche Ursachen Abhilfe

Der Trockner ist nicht an die Stromversorgung
angeschlossen.

Stecken Sie den Netzstecker in die Steckdo­se. Kontrollieren Sie die Sicherung der Haus-

installation.
Die Einfülltür ist offen. Schließen Sie die Einfülltür.
Die Taste Start / Pause wurde nicht gedrückt. Drücken Sie die Taste Start / Pause .
Es wurde ein falsches Programm eingestellt.

Die Flusensiebe sind verstopft.

Der Wärmetauscher ist verstopft.

Stellen Sie ein geeignetes Programm ein.

Reinigen Sie die Flusensiebe.

Reinigen Sie den Wärmetauscher.

3)

3)

Die max. Wäschemenge wurde überschritten. Beachten Sie die maximale Füllmenge.

Das Lüftungsgitter ist bedeckt.

Legen Sie das Lüftungsgitter am Gerätebo-

den frei.
Es befinden sich Rückstände in der Trommel. Reinigen Sie die Innenfläche der Trommel.
Hohe Wasserhärte.

Die Siebe wurden nicht eingesetzt.

Sie haben nach dem Programmstart versucht
die Parameter zu ändern.

Stellen Sie die geeignete Wasserhärte ein4).

Setzen Sie das Feinsieb und/oder Grobsieb

korrekt ein.

Schalten Sie den Trockner aus und wieder

ein. Stellen Sie die erforderlichen Parameter

ein.

Programmwahlschalter auf Trommelbeleuch­Programmwahlschalter in Stellung Aus .

tung (falls verfügbar) oder ein anderes Pro-

gramm drehen.

Die Lampe ist durchgebrannt.

Lampe austauschen (siehe nächsten Ab-

schnitt).

Die voraussichtliche Programmdauer wird er­rechnet unter Berücksichtigung von: Typ,

Automatischer Vorgang - kein Gerätefehler.
Menge und Feuchtigkeitsgehalt der Wäsche.

Der Kondensatbehälter ist voll.

Den Kondensatbehälter leeren 3) , die Taste

Start/Pause drücken.

2)

15

Der Trocken­gang ist zu
kurz.

Kleine Wäschemenge./Die Wäsche ist für das
ausgewählte Programm zu trocken.

Ein Zeitprogramm oder eine höhere Trock-

nungsstufe wählen (z. B. Extratrocken ).

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe.

Der Trocken­gang ist zu

6)

lang.

1) Im Fall einer Fehlermeldung auf dem LCD (z. B. E51- nur Trockner mit LCD): Schalten Sie den Trockner aus und wieder ein.
Stellen Sie ein Programm ein. Drücken Sie die Taste Start/Pause . Funktioniert das Gerät immer noch nicht? - Benachrichtigen
Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel Programmübersicht.

3) Siehe Kapitel Reinigung und Pflege.

4) Siehe Kapitel Programmiermöglichkeiten

5) Nur bei Trocknern mit LCD-Display

6) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

Die Wäschemenge ist zu groß. Beachten Sie die maximale Füllmenge.
Die Wäsche wurde unzureichend geschleu-

dert.
Besonders hohe Raumtemperatur - keine Ge-

rätestörung.

Schleudern Sie die Wäsche entsprechend.

Falls möglich, die Raumtemperatur senken.

Technische Daten

Höhe x Breite x Tiefe 85 x 60 x 58 cm
Trommelvolumen 108 Liter
Tiefe bei geöffneter Einfülltür 109 cm
Höhenverstellbarkeit 1,5 cm
Gewicht des Geräts 52 kg
Max. Fassungsvermögen 7 kg
Elektrische Spannung 220-230 V
Notwendige Sicherung 6 A
Gesamte Leistungsaufnahme 1050 W
Energie-Effizienzklasse A

Energieverbrauch kWh/Trockengang

1)

Jährlicher Energieverbrauch 124,2 kWh
Verwendungsart Haushalt
Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

1,85 kWh

16

Geräteeinstellungen

Einstellung Vorgehen

Signal dauerhaft ausschalten 1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Halten Sie die Tasten Trocken Plus und Extra Knitterschutz gleich-

zeitig ca. 5 Sekunden gedrückt.

3. Das Signal ist standardmäßig ausgeschaltet.

Wasserhärte

Wasser enthält unterschiedliche
Mengen an Kalk und Mineralsal­zen, die je nach geografischem
Standort variieren und somit zu
unterschiedlichen Leitfähigkeits­werten führen.
Beträchtliche Abweichungen der
Leitfähigkeit des Wassers von
den werkseitig voreingestellten
Werten können die Restfeuchte
der Wäsche nach der Trocknung
leicht beeinflussen. Sie können
die Empfindlichkeit des Feuchtig­keitssensors entsprechend den
Leitfähigkeitswerten wie folgt ein­stellen.

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Halten Sie die Tasten Extra Knitterschutz und Start/Pause gleichzei-

tig ca. 5 Sekunden gedrückt. Die aktuelle Einstellung wird auf dem Dis­play angezeigt:

–
–
–

3. Drücken Sie die Taste Start/Pause mehrmals hintereinander, bis die

gewünschte Stufe angezeigt wird.

4. Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten Ext-
ra Knitterschutz und Start/Pause oder drehen Sie den Programm­wahlschalter auf die Position OAus.

geringe Leitfähigkeit < 300 Mikro S/cm
mittlere Leitfähigkeit 300 - 600 Mikro S/cm
hohe Leitfähigkeit > 600 Mikro S/cm

Hinweise für Prüfinstitute

Von den Prüfinstituten zu prüfende Parameter:

• Energieverbrauch (Korrektur entsprechend Feucht­egrad) beim Programm BAUMWOLLE SCHRANK­TROCKEN bei Standardbeladung.

• Energieverbrauch (Korrektur entsprechend Feucht­egrad) beim Programm BAUMWOLLE SCHRANK­TROCKEN bei halber Beladung.

• Feuchtegrad (beim Programm BAUMWOLLE
SCHRANKTROCKEN, BAUMWOLLE BÜGELTRO­CKEN und MISCHGEWEBE SCHRANKTROCKEN)

• Kondensationseffizienz (Korrektur entsprechend
Feuchtegrad) beim Programm BAUMWOLLE
SCHRANKTROCKEN bei Standardbeladung und
halber Beladung

Alle Programme sind nach IEC 61121 (Wäschetrockner
für den Hausgebrauch; – Verfahren zur Messung der
Gebrauchseigenschaften) zu prüfen:

17

18

19

www.electrolux.com/shop

136918760-A-332011
