Waschvollautomat ZANKER FR 2951
Wasvolautomaat
Machine à laver automatique
Gebrauchsanweisung
Gebruiksaanwijzing
Mode d’emploi
F
NL
D
124972390
Page 2
VOTRE NOUVEAU LAVE-LINGE
33
FRANCAIS
Cet appareil est très économique, car il consomme
peu d’énergie, il est doux avec le linge, simple à utiliser et à entretenir.
Le refroidissement automatique de l’eau de lavage
à 60°C dans les programmes à 95°C avant la vidange
évite aux conduites de vidange en plastique de se
déformer.
La sécurité anti-balourd assure la stabilité du lavelinge pendant l’essorage.
Le dispositif de blocage de l’eau (water stop) protège contre d’éventuels dégâts causés par l’eau.
CONSEILS ÉCOLOGIQUES
Afin de réaliser des économies d’eau et d’énergie et
de contribuer à la protection de l’environnement, nous
vous conseillons de respecter les instructions suivantes:
Utilisez si possible l’appareil à pleine capacité plutôt
qu’avec des charges partielles. Veillez toutefois à ne
pas surcharger le tambour.
N’utilisez le prélavage que pour du linge très sale.
Adaptez la dose de lessive à la dureté de l’eau ainsi
qu’à la charge et au degré de salissure du linge.
En traitant préalablement le linge, il est possible d’éli-
miner les taches et les zones de saleté limitées; il
sera donc ensuite possible d’effectuer le lavage à une
température plus basse, économisant ainsi de l’énergie.
RECYCLAGE
Recyclage de l’emballage
Tous les matériaux marqués par le symbole sont
recyclables. Pour qu’ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les
déchetteries prévues à cet effet (renseignez-vous
auprès des autorités locales).
Mise à la casse de l’ancien appareil
Informez-vous auprès de la municipalité au sujet de
l’endroit où déposer l’ancien appareil pour qu’il puisse
être ensuite recyclé ou détruit.
Comment lire votre notice d’utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation:
Instructions de sécurité.
Conseils et recommandations.
Informations liées à la protection de l’environnement.
Notre contribution à la protection de l’environnement:
nous utilisons du papier recyclé.
Page 3
SOMMAIRE
34
Avertissements ........................Page 35
Installation .........................Page 36
Débridage .........................Page 36
Emplacement ........................Page 36
Arrivée d'eau ........................Page 36
Vidange .........................Page 37
Branchement électrique .....................Page 37
Caractéristiques techniques ....................Page 38
Utilisation..........................Page 39
Le bandeau de commande ....................Page 39
Description des commandes ...................Page 39
Conseils pour le lavage .....................Page 40
Le tri du linge par catégorie ...................Pages 40
Températures .......................Page 40
Charge .........................Page 40
Avant de charger le linge ....................Page 40
Traitement des taches ....................Page 40
Produits de lavage......................Page 41
Programmes de lavage .....................Pages 42-43
Comment faire votre lessive....................Page 44
Symboles internationaux pour l'entretien des textiles ............Page 45
Entretien ..........................Page 46
La carrosserie........................Page 46
Le tiroir des bacs à produits ....................Page 46
Précautions contre le gel ....................Page 46
Le filtre du tuyau d’arrivée d’eau ..................Page 46
Pompe de vidange auto-nettoyante .................Page 46
En cas d’anomalie de fonctionnement .................Page 47
Page 4
AVERTISSEMENTS
35
FRANCAIS
Il est très important que cette notice d'utilisation
soit gardée avec l'appareil pour toute consultation future. Si cet appareil doit être vendu ou
transféré à une autre personne, assurez-vous que
la notice d'utilisation suive l'appareil, de façon à
ce que le nouvel utilisateur puisse être mis au
courant du fonctionnement de celui-ci et des
avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre
sécurité et pour celle d'autrui. Nous vous prions
donc de bien vouloir les lire attentivement avant
d'installer et d'utiliser l'appareil.
n
A la réception de l'appareil, nous vous prions de
faire les «réserves d'usage» en présence du
livreur (dégâts esthétiques par exemple).
RECOMMANDATIONS GENERALES
n
Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un
jouet.
n
Pendant le fonctionnement, l'appareil se réchauffe
sensiblement au niveau du hublot. Assurez-vous
par conséquent que les enfants en bas âge ne
s'en approchent pas.
INSTALLATION
n
L'appareil doit être débridé avant l'utilisation. La
non élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait
occasionner des dommages à l'appareil ou aux
meubles. Suivez à ce propos le paragraphe relatif
dans la notice d'utilisation.
n
Si l'installation de votre habitation nécessite une
modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
n
Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
n
Assurez-vous, après avoir installé l'appareil, que
celui-ci ne repose pas sur le câble d'alimentation.
n
Si la machine est installée sur un sol recouvert de
moquette, réglez les pieds de façon à ce que l’air
puisse circuler librement autour de l’appareil.
UTILISATION
n
Votre appareil est destiné à un usage domestique.
Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel
il a été conçu.
n
Lavez en machine uniquement les articles pouvant
supporter ce traitement. Suivez les indications se
trouvant sur l'étiquette dont chaque article est
muni.
n
Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation.
n
Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans
un lave-linge. Si de tels détachants sont utilisés
avant le lavage en machine, il faudra attendre que
le fluide se soit évaporé avant d'introduire les
articles dans l'appareil.
n
Ne lavez pas en machine le linge avec baleines,
les tissus non ourlés ou déchirés.
n
Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants.
n
Groupez les petits articles, tels que chaussettes,
ceintures, etc. dans un petit sac de toile ou une
taie, afin d'éviter que ces pièces ne puissent se
glisser entre le tambour et la cuve.
n
N'utilisez que la quantité de produit assouplissant
indiquée par le fabricant. Une quantité excessive
pourrait endommager le linge.
n
Contrôlez toujours, avant d'ouvrir le hublot, que
l'eau a été évacuée. Dans le cas contraire effectuez la vidange suivant les indications de la notice
d'utilisation.
n
Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le
tambour de votre machine avant de mettre l'appareil en fonctionnement.
n
Débranchez toujours la prise de courant et fermez
le robinet de l'eau après l'utilisation de l'appareil.
n
Laissez le hublot entrouvert lorsque l'appareil n'est
pas utilisé, afin de préserver le joint du hublot et
d'éviter la formation d'odeur de moisi.
SERVICE APRES-VENTE
n
En cas de panne, n'essayez pas de réparer l'appareil vous-même.
Les réparations effectuées par du personnel non
qualifié peuvent provoquer des dommages.
Contactez le service après-vente le plus proche et
exigez des pièces d’origine.
Page 5
INSTALLATION
36
Débridage
Avant de mettre la machine en marche il est
indispensable d'enlever les dispositifs de sécurité
utilisés pour le transport.
Il est conseillé de conserver tous ces dispositifs, car
ils devront être remontés en cas de transferts futurs
de l’appareil.
Dévissez à l'aide de la
clé livrée avec l’appareil
la vis arrière droite.
Couchez l'appareil sur le
dos, en faisant attention
à ne pas endommager
les tuyaux.
A cet effet placez une
cornière de l'emballage
entre la machine et le
sol.
Dégagez les deux sachets en polyéthylène en enlevant l'adhésif.
Extrayez avec soin le sachet droit (1) et ensuite le
sachet gauche (2) en les tirant vers le centre de l'appareil.
Remettez la machine debout et dévissez les 2 autres
vis à l'arrière.
Extrayez les trois goujons en plastique des trous où
se trouvaient les vis.
Bouchez les trous restés libres à l'aide des caches qui
sont livrés avec la notice d’utilisation.
P0020
P0256
P0233
2
1
P0648
P0255
Emplacement
Placez l’appareil sur un sol plat et dur.
Veillez à ce que l’appareil ne touche pas au mur ou
aux autres meubles de la cuisine.
Le robinet, l’installation pour la vidange et la prise de
courant doivent se trouver à proximité des tuyaux de
la machine et du câble d’alimentation.
Mettez l’appareil à niveau en vissant ou en dévissant
les vérins avant.
Une mise à niveau précise évite les vibrations, les
bruits et les déplacements de la machine durant le
fonctionnement.
Arrivée d'eau
Branchez le tuyau d'arrivée livré avec l’appareil à un
robinet fileté au pas de gaz de 3/4".
L'autre extrémité du tuyau d'arrivée, du côté de la
machine, peut être orientée dans n'importe quelle
direction. Dévissez un peu la bague de serrage, tournez le bout du tuyau et revissez solidement la bague.
Le tuyau d'arrivée ne peut pas être prolongé. Si le
tuyau est trop court, achetez un tuyau pour haute
pression plus long, équipé du dispositif “water stop”,
spécialement conçu pour lave-linge.
Dispositif de blocage de l’eau (water stop)
Ce dispositif protège
contre les dégâts causés
par l’eau.
Le tuyau d’arrivée peut
se détériorer à cause
d’une usure naturelle:
dans ce cas ce dispositif
bloque l’entrée d’eau
dans l’appareil. Le dé-
faut est signalé par
l’apparition d’un repère
rouge dans la fenêtre “A”.
Fermez le robinet de l’eau et appelez le Service
Après-Vente.
A
P0352
P0021
P0351
P1051
Page 6
37
FRANCAIS
Vidange
La crosse du tuyau de vidange peut être placée de
trois manières différentes:
Sur le bord d'un lavabo
à l'aide du coude en
plastique livré avec
l'appareil. Dans ce cas il
est nécessaire de veiller
à ce que l'extrémité ne
puisse pas se décrocher
du bord lorsque la machine effectue la vidange.
Vous pouvez, par exemple,
la fixer avec une petite fi-
celle au robinet, ou l'accrocher au mur.
Dans une dérivation de la vidange du lavabo. Cette
dérivation doit se trouver au-dessus du siphon, de
manière que la crosse du tuyau soit au moins à 60 cm
du sol.
Dans un conduit de vidange dont la distance au sol
doit être comprise entre 60 et 90 cm.
Il est indispensable de prévoir une entrée d’air à
l’extrémité du tuyau de vidange, pour éviter un siphonnage éventuel.
En outre, le tuyau de vidange ne devra former aucun
coude. Il devra être placé au niveau du sol, la crosse
devra se trouver à la hauteur indiquée précédemment.
L’inobservation de ces règles pourrait entraîner un
fonctionnement irrégulier de la pompe de vidange.
P0023
P0022
Branchement électrique
Cette machine ne peut être branchée qu'à 220-230 V,
50 Hz. Puissance minimum du fusible 10 A, puissance
totale 1,75 kW.
Vérifiez si le compteur et les fusibles de l'installation
électrique de la maison peuvent supporter l'intensité
absorbée par la machine, compte tenu des autres
appareils branchés.
Utilisez un socle de prise de courant comportant une
borne de mise à la terre, qui doit être obligatoirement
raccordée conformément aux normes en vigueur.
Notre responsabilité ne saurait être engagée, en cas d’accidents ou incidents provoqués par une mise à la terre inexistante ou
défectueuse.
Le remplacement éventuel du câble d’alimentation ne devra être effectué que par
notre service après-vente.
Page 7
CARACTERISTIQUES TECHNIQUES
38
Dimensions Hauteur 85 cm
Largeur 60 cm
Profondeur 32 cm
Tension/fréquence 220-230 V / 50 Hz
Puissance totale 1750 W
Puissance minimum du fusible 10 A
Pression de l’eau minimum 05 N/cm
2
maximum 80 N/cm
2
Charge maximum coton 3,0 kg
synthétiques 1,0 kg
laine 0,8 kg
Vitesse d’essorage maximum 900 t/min.
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Page 8
UTILISATION
39
FRANCAIS
Le bandeau de commande
BETRIEB
PROGRAMM
EIN
AUS
900
t
500 TÜR
SPÜLSTOP
12 78
3 4 5 6
TEMPERATUR
B
B
C
A
A
D
F
60°- 90°
40°- 60°
30°- 40°
COTON BLANC
COTON COULEUR
PROGRAMME COURT
60°- 90°
40°- 60°
COTON BLANC AVEC PRELAVAGE
COTON COULEUR AVEC PRELAV.
RINCAGES
ESSORAGE LONG
COTON/LIN
H
J
K
40°- 60°
30°- 40°
30°- 40°
SYNTHETIQUES
DELICATS
LAINE
40°- 60°
SYNTHET. AVEC PRELAV.
RINCAGES
ESSORAGE BREF
VIDANGE
G
L
M
N
SYNTHETIQUES/DELICATS/LAINE
Description des commandes
1 Tiroir des bacs à produits et carte des programmes
Symboles
Prélavage
Lavage
Assouplissant
La carte des programmes en français est livrée avec
la notice d’utilisation. Elle doit être collée sur la partie
avant du tiroir.
2 Voyant de fonctionnement (BETRIEB)
Il s’allume lorsque l’appareil est en fonctionnement
(touche Marche/Arrêt enclenchée) et s’éteint à la fin
du programme.
3 Touche Marche/Arrêt (EIN/AUS)
Cette touche permet de mettre la machine en marche.
A la fin du programme faites ressortir cette touche
pour mettre la machine hors tension.
4 Touche réduction essorage
En enclenchant cette touche l’essorage est réduit
comme suit:
- programmes pour coton et lin de 900 à 500 tr/min.
- programmes pour synthétiques, délicats et laine de
550 à 400 tr/min.
900
t
500
P0661
P0095
5 Touche arrêt cuve pleine (SPÜLSTOP)
A la fin des programmes pour linge synthétique et
délicat la machine effectue une vidange suivie d'un
bref essorage. Si on veut laisser le linge dans l'eau du
dernier rinçage (pour éviter qu'il se froisse s’il n’est
pas retiré immédiatement), il faut enfoncer cette
touche avant le lavage. Pour vidanger l'eau relâchez
la touche (le linge sera essoré brièvement) ou choisissez le programme “N” (vidange).
6 Touche ouverture hublot (TÜR)
Appuyez sur cette touche pour ouvrir le hublot.
7 Thermostat
Il permet de choisir la température du bain de lavage
entre toutes les températures de (FROID) à 90°C:
tournez la manette jusqu’à l’affichage de la température choisie.
8 Programmateur
Pour afficher le programme choisi, tournez la manette
dans le sens des aiguilles d’une montre.
Page 9
40
Conseils pour le lavage
Le tri du linge par catégorie:
Pour obtenir les meilleurs résultats de lavage, nous
vous conseillons de trier le linge par catégorie:
d’un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;
de l’autre, le linge délicat qu’il convient de traiter avec
précaution.
Pour les charges mixtes, les lessives composées
d’articles en fibre de différentes natures, choisissez un
programme et une température convenant à la fibre la
plus fragile.
Températures
Température élevée 90°
Idéale pour les articles en coton, lin et chanvre
comme les torchons, les serviettes, les draps, les
taies d’oreiller, etc. Les fibres, blanches en général,
qui peuvent être très tachées.
Température moyenne 60°C
Recommandée pour les blancs qui ne sont pas très
tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. En fait, tous ces
articles portent une étiquette indiquant qu’ils peuvent
être lavés à une température maximale de 60°C.
Basse température 30°C-40°C
Idéale pour les couleurs fragiles, les synthétiques, la
soie, I’acrylique et les articles en laine portant l’étiquette «pure laine vierge - ne rétrécit pas - (IWS)».
Tous les autres articles en laine doivent en général
être nettoyés à sec ou lavés à la main.
Charge
Tous les textiles n’ont pas le même volume d’encombrement et le même pouvoir de rétention d’eau.
C’est pourquoi, d’une manière générale, le tambour
peut être rempli:
en totalité mais sans pression excessive pour le linge
de coton, lin, métis.
Á moitié de son volume pour les cotons traités et les
fibres synthétiques
au tiers environ de son volume pour les articles très
fragiles tels que les voilages et les lainages.
Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.
Nous vous donnons, à titre indicatif, les poids moyens
des pièces les plus communes.
peignoir de bain 1200 g
serviette de toilette 180 g
grand drap 1300 g
drap 1 personne 800 g
taie d’oreiller 200 g
chemise de nuit 180 g
pyjama homme 500 g
pyjama enfant 200 g
chemise homme 250 g
chemisier 150 g
torchon 100 g
blouse travail 300 à 600 g
Avant de charger le linge
Avant le lavage, raccomodez les déchirures, les trous
et les effilochures.
Recousez ou coupez tout d’abord les boutons trop
lâches.
Fermez les boutons à pression et les fermetures à
glissière.
Evitez de laver du linge effiloché; raccomodez les ourlets avant le lavage.
Retirez les crochets de fixation des rideaux.
Retirez des poches intérieures et des poches des
pantalons les petits objets qu’elles pourraient
contenir. Les clous, les épingles, les trombones et
des objets semblables peuvent occasionner de
gros dommages à la machine et au linge.
Traitement des taches
Traitez certaines taches qui risqueraient de ne pas
partir, surtout si elles sont anciennes, en procédant de
I’extérieur de la tache vers l’intérieur, ceci afin d’éviter
de faire des cernes.
Herbe. Savonnez soigneusement, traitez à l’eau de
Javel diluée. Pour les lainages, I’alcool à 90° peut
donner de bons résultats.
Crayon à bille - feutre.Tamponnez à l’aide d’un chiffon propre imbibé d’alcool à 90°. Prenez soin de ne
pas étaler la tache.
Rouille. Utilisez un produit anti-rouille en suivant
attentivement les conseils du fabricant.
Roussi. Si le tissu n’est que légèrement roussi, dans
Ia mesure où les couleurs peuvent le supporter, faites
tremper dans de l’eau additionnée d’eau de Javel,
sinon imbibez le tissu d’eau oxygénée à 10 volumes
et laissez agir 10 à 15 min.
Chewing-gum. Diluez-le à l’aide d’un dissolvant pour
vernis à ongles puis enlevez-le à l’aide d’un chiffon
propre. Assurez-vous que la nature du textile supporte
le dissolvant.
Cambouis-goudron. Étalez un peu de beurre frais
sur la tache, laissez reposer puis tamponnez avec de
I’essence de térébenthine.
Rouge à lèvres. Tamponnez à l’éther s’il s’agit de lainage
ou de coton ou au trichloréthylène si l’article est en soie.
Vernis à ongles. Posez la face tachée du tissu sur un
papier absorbant, puis humectez l’envers du tissu avec du
dissolvant pour vernis à ongles en prenant soin de changer
fréquemment le papier se trouvant sous la tache. Assurezvous que la nature du textile supporte le dissolvant.
Peinture. Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué
sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.
Bougie. Grattez la cire avec une lame non coupante
afin d’en retirer le plus possible, puis repassez en
intercalant une feuille de papier de soie entre le fer
chaud et le tissu taché.
Page 10
41
FRANCAIS
Produits
A. Choix de la lessive
Les fabricants de lessive indiquent la quantité de lessive à utiliser selon la charge de linge sur les emballages.
Conformez-vous aux doses et aux instructions préconisées sur les emballages.
Dosage:
La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l’eau et du degré
de salissure du linge.
Si votre eau est douce, diminuez légèrement les
doses. Si elle est calcaire, augmentez un peu les
doses. Vous obtiendrez le degré de dureté de votre
eau en contactant la Société de Distribution d’Eau ou
toute autre autorité compétente.
Nota: N’utilisez que des produits lessiviels faiblement
moussants, vendus dans le commerce, spécialement
conçus pour l’utilisation dans les machines à laver.
Employez des produits spécifiques pour le lavage de
la laine.
Si vous utilisez une lessive liquide, il est possible de
mettre directement ce produit dans le bac pour le
lavage (II), à condition de choisir un programme sans
prélavage et de mettre tout de suite en marche la
machine.
Les lessives liquides sont particulièrement indiquées
pour des températures peu élevées, à savoir 30°C et
40°C, alors qu’il est conseillé d’utiliser une lessive en
poudre pour les températures supérieures, de 60°C à
95°C.
B. Assouplissant
Versez un produit assouplissant sous forme liquide
dans le bac du tiroir à produits destiné à cet effet.
Respectez le dosage indiqué sur le flacon, en fonction
de la caractéristique de l’assouplissant utilisé, normal
ou concentré.
Ne dépassez pas les doses maximales.
Niveau
de dureté
1
2
3
4
douce
moyenne
dure
très dure
00-07
08-14
15-21
plus de 21
00-15
16-25
26-37
plus de 37
Caractéristique
Degrés allemands
°dH
Degrés français
°T.H.
Degrés de dureté de l'eau
Page 11
42
Programmes pour coton et lin
Charge maxi 3 kg
Les températures indiquées pour chaque programme sont celles optimales et elles dépendent de la nature du linge
et de son degré de salissure.
Les données de consommation (courant et durée) se réfèrent à la température la plus élevée prévue pour chaque
programme et elles ont été mesurées avec une témperature d’entrée de l’eau de 15°C.
Le programme B “Coton couleur” à 60°C est le programme de référence pour les données figurant sur l’étiquette
d’énergie, d’après la norme CEE 92/75.
Progr.ATemp.
Description du
programme
Déroulement
du programme
Option
possible
60°-90°
Coton blanc
avec prélavage
(très sale)
Prélavage
Lavage à 60°-90°C
4 rinçages
Essorage long
900
t
500
900
t
500
900
t
500
900
t
500
900
t
500
900
t
500
Courant
kWh
Eau
litres
Durée
min.
1,8 65 145
B
60°-90°
Coton blanc
sans prélavage
(normalement
sale)
Lavage à 60°-90°C
4 rinçages
Essorage long
1,6 54 130
900
t
500
A
40°-60°
Coton couleur
avec prélavage
(très sale)
Prélavage
Lavage à 40°-60°C
4 rinçages
Essorage long
1,2 65 145
B
40°-60°
Coton couleur
sans prélavage
(normalement
sale)
Lavage à 40°-60°C
4 rinçages
Essorage long
0,92 54 130
D
Rinçages
4 rinçages
Essorage long
0,1 44 53
C
30°-40°
Programme court
(linge peu sale)
Lavage à 30°-40°C
4 rinçages
Essorage long
0,4 54 85
F
Essorage long Essorage long / / 8
Page 12
43
FRANCAIS
Programmes pour synthétiques, délicats, laine
Charge maxi 1 kg, laine 0,8 kg
Progr. Temp.
Description du
programme
Déroulement
du programme
Option
possible
SPÜLSTOP
900
t
500
SPÜLSTOP
900
t
500
SPÜLSTOP
900
t
500
SPÜLSTOP
900
t
500
900
t
500
Courant
kWh
Eau
litres
Durée
min.
H
40°-60°
Synthétiques sans
prélavage (normalement sales)
Lavage à 40°-60°C
3 rinçages
Essorage bref
0,65 44 85
G
40°-60°
Synthétiques avec
prélavage (très
sales)
Prélavage
Lavage à 40°-60°C
3 rinçages
Essorage bref
0,9 55 100
K
30°-40°
Laine
Lavage à 30°-40°C
3 rinçages
Essorage bref
0,4
42 55
SPÜLSTOP
900
t
500
J
30°-40°
Délicats
Lavage à 30°-40°C
3 rinçages
Essorage bref
0,45 44 55
L
Rinçages
3 rinçages
Essorage bref
0,03 34 27
M
Essorage bref Essorage bref / / 8
N
Vidange Evacuation de l’eau / / 5
Les températures indiquées pour chaque programme sont celles optimales et elles dépendent de la nature du linge
et de son degré de salissure.
Les données de consommation (courant et durée) se réfèrent à la température la plus élevée prévue pour chaque
programme et elles ont été mesurées avec une témperature d’entrée de l’eau de 15°C.
Page 13
44

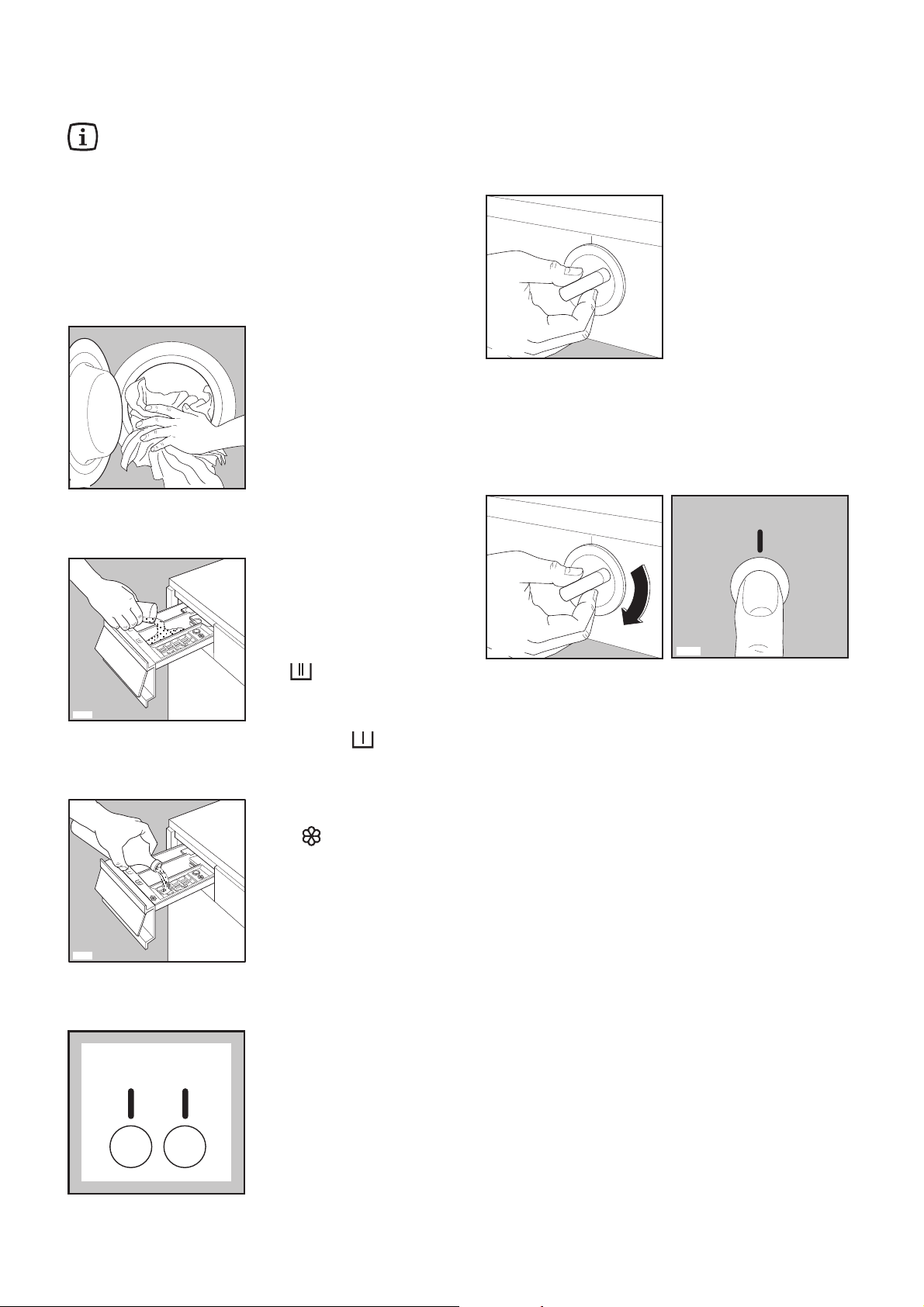

Avant la mise en marche
Avant de faire votre première lessive nous vous
conseillons d’effectuer un lavage préliminaire sans
linge pour un nettoyage éventuel du tambour et de la
cuve. Versez 1/2 gobelet de lessive dans le bac réservé au lavage et affichez un programme à 60°C.
1 Chargement du linge
Ouvrez le hublot en
pressant la touche TÜR.
Chargez les pièces de
linge en les introduisant
une à la fois dans le tambour. Dépliez le plus
possible le linge. Fermez
le hublot; bloquez-le
avec soin.
2 Dosage de la lessive
Tirez le tiroir des bacs à
produits jusqu'à la butée.
Dosez la quantité voulue
de lessive dans un gobelet gradué et versez-la
dans le bac pour le lavage .
Si vous souhaitez effectuer un prélavage, versez un produit biologique
dans le bac .
3 Dosage de l’additif
Versez, le cas échéant,
l'assouplissant dans le
bac sans dépasser
le niveau MAX.
4 Enclenchement de la touche ou
SPÜLSTOP si nécessaire.
900
t
500
SPÜL-
STOP
900
t
500
P0659
P0660
P0004
5 Choix de la température
Tournez le thermostat sur
la température souhaitée.
6 Choix et mise en route du programme
Tournez le programmateur vers la droite sur le programme souhaité.
Enclenchez la touche marche/arrêt: le voyant de fonctionnement s’allume et le programme démarre.
7 Fin de programme
L’appareil s’arrête automatiquement, le voyant de
fonctionnement s’éteint.
Après un programme s’arrêtant cuve pleine d’eau
après le dernier rinçage (touche SPÜLSTOP enfoncée), il faudra l’évacuer avant d’ouvrir le hublot.
Faites ressortir la touche marche/arrêt.
Il est normal que vous attendiez 2 minutes environ
après la fin du programme pour pouvoir ouvrir le hublot.
Sortez le linge.
Vérifiez que le tambour est vide pour éviter d’endom-
mager du linge lors du prochain lavage.
Débranchez l’appareil et fermez le robinet d’alimenta-
tion de l’eau.
Laissez le hublot entrouvert pour aérer la cuve.
EIN
AUS
P0830S
B
P0608
90
P0571
Comment faire votre lessive
Page 14
45
FRANCAIS
Symboles internationaux pour l’entretien des textiles
95
60
40
95
60
50
40
40
30
A
P
F
P
F
LAVAGE
traitement normal
à 95, 60 ou 40°C
agitation réduite.
essorage réduit.
lavage à température progressivement décroissante.
articles en coton
sans apprêt infroissable
certains articles
100% coton avec
apprêt infroissable
articles avec apprêt infroissable
ou contenant des
fibres synthétiques
BLANCHIMENT
blanchiment au chlore
(javel) permis (uniquement à froid et avec une
solution diluée)
REPASSAGE
température de repassage
élevée
(max 200°C)
(1) Le traitement à la vapeur présente des risques
(2) Le traitement à la vapeur est interdit
moyenne
(max 150°C)
NETTOYAGE A SEC
blanchiment au chlore
(javel) proscrit
ne pas
basse (1)
(max 110°C)
repasser
(2)
agitation fortement réduite.
rinçage à froid,
essorage réduit
agitation fortement
réduite, rinçage à
froid, essorage réduit
lavage à la main
ne pas laver
articles en laine
lavables à la machine à 40°C
articles en laine
ou soie lavables
à la machine à
30°C: également
pour d’autres articles très délicats
articles pouvant
uniquement être
lavés à la main à
une température
ne dépassant pas
40°C
tous
les solvants
usuels
(1) Nettoyage en libre service possible uniquement dans les machines
employant le solvant R 113
(2) Les restrictions concernent les sollicitations mécaniques et/ou la tempé-
rature de séchage et/ou l’addition d’eau au solvant
séchage en tambour permis
pas de restrictions
en ce qui concerne
la température
tous solvants
sauf le
trichloréthylène
certaines restrictions au processus
de nettoyage-nettoyage en
libre service impossible (2)
Symbole facultatif pour le
SECHAGE
après lavage
exclusivement
solvants petroliers
séchage à
température
modérée
et R 113
(1)
(2)(2)
ne pas sécher
ne pas
nettoyer
à sec
en tambour
Copyright ETITEX a.s.b.l.
Avenue des Arts 20, Bte 2, 1040 Bruxelles
Page 15
ENTRETIEN
La carrosserie
Nettoyez la carrosserie du lave-linge en utilisant de
l’eau tiède et un détergent doux. Rincez et séchez soigneusement.
Important: n’utilisez jamais d’alcool, de solvants ou
de produits similaires.
Le tiroir des bacs à produits
Nettoyez-le régulièrement. Pour cela, sortez-le de son
logement comme l’indique la figure ci-dessous et passez-le sous l’eau courante.
La lessive peut à la
longue s’incruster dans
le logement interne du
tiroir: nettoyez-le à I’aide
d’une vieille brosse à
dents.
Remettez le tiroir en
place.
Précautions contre le gel
Si votre appareil est exposé à une température inférieure à 0°C prenez les précautions suivantes:
n Fermez le robinet et déconnectez le tuyau d'ar-
rivée d'eau. Placez l'extrémité de ce tuyau et du
tuyau de vidange dans une cuvette sur le sol.
n Sélectionnez le programme “VIDANGE” N et fai-
tes-le fonctionner jusqu'à la fin.
n Débranchez l'appareil.
n Revissez le tuyau d'arrivée d'eau et remettez en
place le tuyau de vidange.
De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.
Pour faire fonctionner de nouveau votre appareil,
assurez-vous qu'il est installé dans un local où la
température est supérieure à 0°C.
P0038
P0657
P0658
Le filtre du tuyau d’arrivée d’eau
Si vous remarquez que l’appareil prend plus de temps
à se remplir, contrôlez que ce filtre ne soit pas obstrué.
Fermez le robinet d’arrivée d’eau.
Dévissez l’embout du tuyau du robinet.
A cet effet appuyez d’abord sur le petit bouton jaune
et après dévissez le tuyau.
Nettoyez le filtre avec une petite brosse.
Revissez bien l’embout du tuyau.
Pompe de vidange autonettoyante
Ce lave-linge est équipé d’une pompe autonettoyante.
Le filtre n’étant pas prévu sur cette pompe, aucun
entretien particulier n’est par conséquent nécessaire.
46
Page 16
47
FRANCAIS
EN CAS D’ANOMALIE DE FONCTIONNEMENT
L’appareil vibre ou fait du bruit:
n
Est-ce vous avez retiré tous les dispositifs de sécurité utilisés pour le transport?
n
Est-ce que l’appareil s’appuie contre quelque
chose?
n
Est-ce que les vérins de soutien reposent solidement au sol?
n
Est-ce que la charge de linge est mal répartie?
Le hublot ne s’ouvre pas
n
Il y a un programme en cours.
n
Le dispositif de blocage du hublot n’est pas encore
déclenché.
On entend un bruit insolite:
n
La machine est équipée d’un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit
particulier. Ce moteur permet un démarrage en
douceur lors de l’essorage et une meilleure distribution du linge dans le tambour, d’où une plus
grande stabilité de l’appareil.
On ne voit pas d’eau dans le tambour:
n
Les machines fabriquées selon des technologies
modernes fonctionnent de façon beaucoup plus
économique, en utilisant moins d’eau que les
anciennes. Les performances sont de toute façon
excellentes.
S’il n’est pas possible de remédier à cet inconvénient
ou de le localiser, adressez-vous au centre de service
après-vente le plus proche, après avoir noté le
modèle, le numéro de produit et la date d’achat de
l’appareil, que le service demandera.
Mod. ..........
Prod. No. ...........
Ser. No. .........
Mod.
..........
Ser.
P0042
L’appareil ne se met pas en marche
n
Contrôlez si le hublot est bien fermé.
n
Contrôlez si le courant arrive à l’appareil.
n
Contrôlez si le fusible de l’installation électrique est
intact.
n
Contrôlez que le sélecteur des programmes est
correctement positionné et que la touche
Marche/Arrêt est enclenchée.
L'appareil ne se remplit pas
n
Le robinet de l’eau est-il ouvert?
n
Est-ce que l’eau sort du robinet? Vérifiez
n
Le tuyau d'arrivée a-t-il été coincé ou plié?
n
Le filtre du tuyau d’arrivée d’eau est-il bouché?
n
Le hublot est-il fermé?
L’appareil se remplit et se vide:
n
L’extrémité du tuyau de vidange est située à un
niveau trop bas par rapport au sol sur lequel se
trouve la machine. Consultez le chapitre relatif.
L’appareil ne vidange pas et/ou n’essore
pas:
n
Le tuyau de vidange est-il coincé ou plié?
n
Est-ce que vous avez choisi un programme s’arrêtant cuve pleine? (touche SPÜLSTOP enfoncée)
n
Est-ce que la charge de linge est mal répartie?
L’essorage est retardé
n
Si le linge est mal réparti dans le tambour la sécurité anti-balourd intervient.
Le tambour effectue des rotations dans les deux
sens jusqu’à ce qu’il n’y ait plus de balourd, puis la
machine fera son essorage normalement.
Cette phase dure 5 min. environ.
Si après ce laps de temps la charge est toujours
mal répartie, l’essorage final n’aura pas lieu.
Il y a de l’eau sur le sol:
n
Trop de lessive?
n
Le produit est-il inadéquat parce qu’il mousse trop?
Trop de mousse provoque des fuites.
n
Est-ce que l’un des embouts du tuyau de remplissage perd? On ne voit presque pas l’eau courir le
long du tuyau; vérifiez si le tuyau est humide.
n
Est-ce qu’un des bacs à produits est obstrué?
Les résultats de lavage ne sont pas satisfaisants
n
Est-ce que la lessive convient au lavage en machine?
n
Est-ce que l’appareil est surchargé?
n
Est-ce que le programme et la température sont
appropriés?
Page 17
Z
Loading...
