Yorkville UNITY UP15, UNITY UP215 User Manual

Yorkville

UP15

PR O FE S S I ON A L BA L A N CE D S OU N D PR O C E SS I N G S Y S T EMPOWER

CLIP A CLIP

B

Yorkville

UP215

PR O FE S S I ON A L BA L A N CE D S OU N D PR O C E SS I N G S Y S T EMPOWER

CLIP A CLIP

B

Yorkville

PROCESSORS

OWNER'S MANUAL

MANUAL de L'UTILISATEUR

P R O F E S S I O N A L B A L A N C E D S O U N D P R O C E S S I N G S Y S T E M

TYPE: EP160

Manual-Owners-Unity-1v7.pdf

INSTRUCTIONS PERTAINING TO A RISK

OF FIRE, ELECTRIC SHOCK

,

OR INJURY TO PERSONS.

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

Read Instructions:

The

Owner’s Manual

should be read and understood

before operation of your unit. Please, save thes

e

instructions for future reference.

Packaging:

Keep the box and packaging materials, in case the unit
needs to be returned for service.

Warning:

When using electric products, basic precautions should
always be followed, including the following:

Power Sources:

Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked o

n the unit.

This unit has a polarized plug. D

o not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.

Hazards:

Do not place this product on an unstablecart, stand, tripod, bracket or
table. The product may fall,causing

serious personalinjury and serious

damageto the product. Use only with cart, s

tand, tripod, bracket, or table
recommended by the manufacturer or sold with the product. Follow the
manufacturer’sinstructions

when installing the product and use mounting

accessories recommended by the m

anufacturer.

The apparatus should not be exposed t

o dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.

Terminals marked

with the “lightning bolt” are hazardous live;

the external wiring connected to these terminals require installatio

n

by an instructed person or the use of ready made leads or cords.

No naked flame sources, such as lighted candles, should be

placed on the apparatus.

Power Cord:

The AC supply cord should be routed so that it is unlikely that it will
be damaged. If the AC supply cord is damaged

DO NOT

OPERATE THE UNI

T

.

Service:

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELATIVES AU RISQUE

DE FEU, CHOC

ÉLECTRIQUE, OU

BLESSURES AUX PERSONNES.

AVIS:

AFIN DEREDUIRELESRISQUEDECHOC ELECTRIQUE,

N’ENLEVEZPASLE COUVERT (OULE PANNEAU

ARRIERE). NE CONTIENT AUCUNEPIECE REPARABLE

PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT.

Veuillez lire le manuel:

Il contientdesinformationsquidevraient êtres comprises avant
l’opération de votreappareil.ConservezS.V.P.cesinstructions
pourconsultations ul

térieures

Emballage:

Conservez la boite au cas ou l’appareil devait être
retourner pour

réparation.

Attention:

Lors de l’utilisation de produits électrique,
assurez-vous d

’adhérer à des précautions de bases

incluant celle qui s

uivent:

Alimentation:

L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage sp

écifié dans le manuel ou tel qu’indiqué

sur

l’appareil. Cet appareil est équipé d’une prise d’alimentation

polaris

ée. Ne pas utiliser cet appareil avec un cordon de

raccordement

à moins qu’il soit possible d’insérer complètement les
trois lames. Des précautions doivent êtres prises afin d’eviter que le
système de mise à la terre de l’appareil ne soit désengagé.

Risque:

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une
table i

nstables. L’appareil pourrait tomber et blesser quelqu’un ou subirdes

dommages importants. Utiliserseulementun

chariot, un support, un trépied

ou une table recomman

dés par le fabricant ou vendus avecle produit.
Suivre les instructions du fabricant pour installer l’appareil et utiliser les
accessoires recommand

és par le fabricant.

Il convient de ne pas placer sur l

’appareil de sources de flammes

nues, telles que des bougies allu

mées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des

éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit

être placé sur l’appareil.

Les dispositifs marqu

és d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection ext

érieure doivent être effectivés par un

op

érateur formé ou en utilisant des cordons déjà préparés.

Cordon d’alimentation:

Évitez d’endommager le cordon d’alimentation.

N’UTILISEZ PAS

L’APPAREIL

si le cordon

d’alimentation est endommagé.

Service:

Consultez un technicien qualifié pour l’entretien de votre appareil.

IMPORTANT SAFETY INSTRUCTIONS

safety-4v0.pdf 04/29/03

SUBWOOFER

Bala nc ed Out pu t

SUBWOOFER

Bala nc ed Out pu t

F U L L R A N G E M O D E

Bala nc ed Out pu t

Low LowHigh High

Full

Full

Balanced

Input

BI-AMP MODE

Bala nc ed
Out pu ts

F U L L R A N G E M O D E

Bala nc ed Out pu t

BI-AMP MODE

Bala nc ed
Outp ut s

Balanced
Input

C H A N N E L

BC H A N N E L A

CROSSOVER CROSSOVER

UP15

Yorkville

B

A

In Out

Subwwofer Mode

In Out

Subwwofer Mode

90Hz

100Hz

115Hz

135Hz

150Hz

•

• •

• •

90Hz

100Hz

115Hz

135Hz

150Hz

•

• •

• •

120VAC 60Hz 5VA AVERAGE

LR 21877

230V 50Hz 5VA AVERAGE

UP15, UP215

DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TO

RONTO, CANADA

Playback

Live

Bi-Amp Bypass

Full Range 5 mSec Delay

Introduction

Unity™ speaker systems have been designed to answer a variety of demands from projecting live music to
accurately reproducing recorded program music. The Unity™ dual channel processor is an essential compo­nent to help you achieve this. It optimizes the performance of the Unity™ enclosures by performing a variety
of functions such as proper crossover points, equalization, subsonic protection and hum rejection. The dual
channel processor is placed in-between your audio source and the power amplifier. The processing should
be done just prior to the amplification stage. Its output jacks should be connected to separate amplifiers, or
amplifier channels, to power each cabinet. Crossover points for the full-range and bi-ampable enclosures
have been factory optimized (table 1 page 3). A user-adjustable Subwoofer Crossover frequency control is
provided. Suggested settings are listed on table 2 (page 3), as well as provided by a label located on the side
of the Unity™ dual channel processor. In Full-Range mode the signal to the amplifier is provided by the Low fre­quency output only. Switches select between Live/Playback, Bi-amp/Full-Range and Subwoofer In/Out modes.
Connections are made via balanced T.R.S. ¼ inch phone jacks in the 120V models or XLR for 230V models. XLR
versions can be custom-ordered on the 120V version.

Live/Playback Push-Button

The Live preset position increases the presence in
the vocal region by controlling the boost around 1.8
kHz. The Playback position is used for pre-recorded
tracks and provides a flat frequency response.
The differences in performance are subtle; either
setting will work for both functions — i.e. you’re
not required to change settings when going from
recorded program to live program.

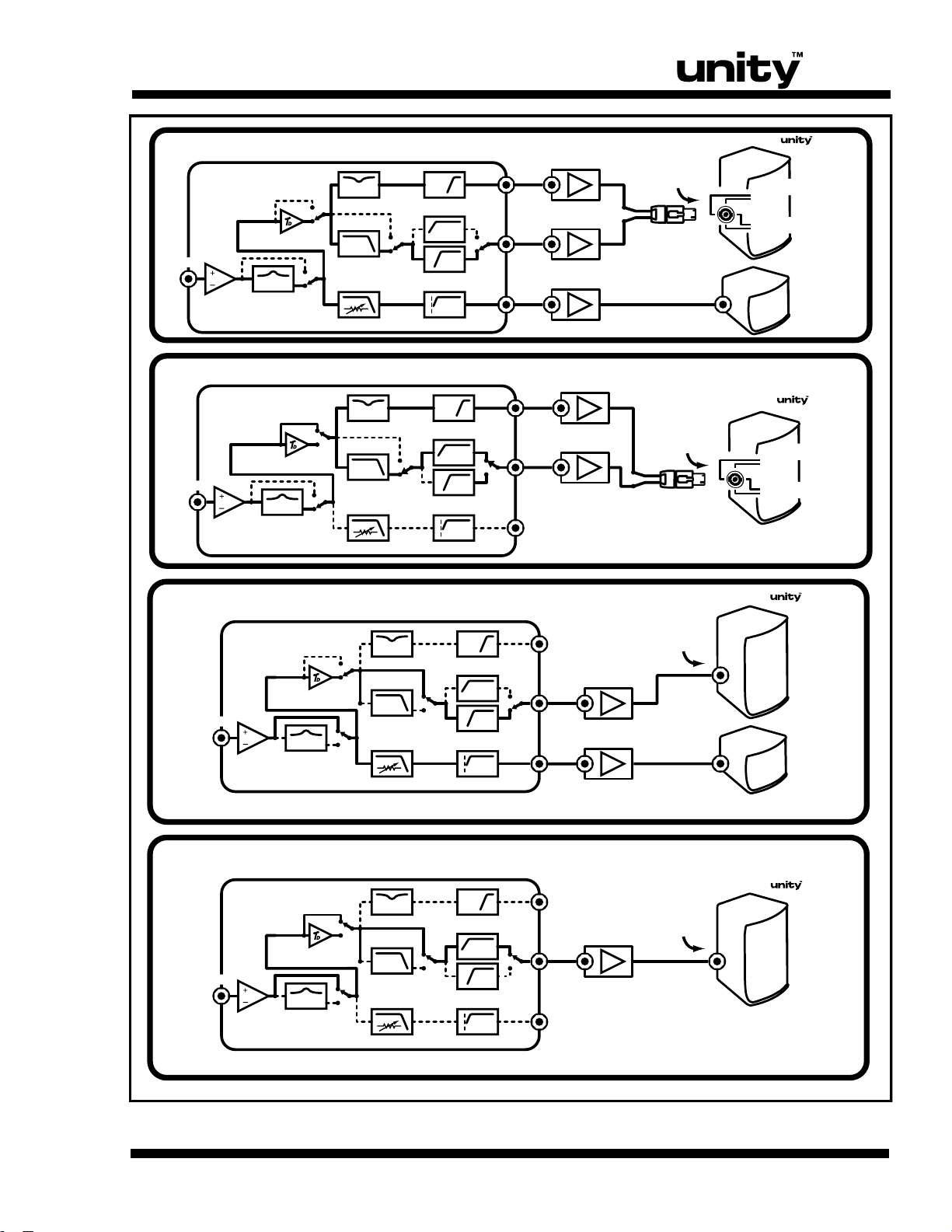

Bi-Amp/Full Range Push-button

The Bi-Amp mode turns the Unity™ dual channel pro­cessor into an active crossover. The signals driving the
power amplifiers are optimized for the appropriate
level for the horn and low frequency driver(s). Two
amplifiers are required to drive two-way enclosures.
The U15 and U215 require passive crossovers between
the HF and MF drivers even when operating in the
bi-amp mode. Since this crossover network and the
associated attenuator circuitry remain in place in the
bi-amp mode, the required amplifier for the horn will
be larger than expected. The AP2020 in 4-ohm mode
(400 watts into 8-ohms) will give a proper flat response
and sufficient power to match with the woofers. The
AP4040 (750 watts into 8-ohms) may be more appro­priate for applications requiring strong mid/high out­put. This will put the network and drivers at their maxi­mum power handling. If the AP4040 is used the cor­rect level control setting would be 6 clicks back from
full gain. The woofer’s level has been preset for use
with an individual one side of an amplifier, with a gain
range of 36 dB (e.g. a Yorkville AP4040 or a Yorkville
A4.4). Following these guidelines ensures your system
will have a flat frequency response. The bi-ampable
Unity™ enclosure must also be configured for bi-amp
operation. (See figures 3 and 4.)

Full Range Output

The Full Range mode enhances low frequency
response and allows the cabinet’s internal passive
crossover to operate. If the Full Range mode is select­ed, the Low frequency outputs of the processor are
used to supply the optimized full range signal, and
should be connected directly to the amplifier’s inputs.
Only one amplifier will be required to drive the enclo­sure. The bi-ampable Unity™ enclosure must also be
set to the Full-Range position for full-range operation.

Note: These examples of system setups do not mention
subwoofers. The addition of a subwoofer to the system will
require additional power amplifiers.

A.P.P.S.

Bypass / 5 mSec Delay

Proper time alignment of the system is achieved by
correctly selecting the Delay (All Pass Phase Shifter)
switch. In conjunction with the proper subwoofer cutoff
frequency (see tables 1 & 2 on page 3), the Unity™
Series outputs are time aligned with the Subwoofer. This
minimizes the anomalies caused by phase cancellation
and helps achieve the best quality sound.

Subwoofer Mode In/Out

The Subwoofer Mode push-button enables (IN position)
the connection of an amplifier for driving a subwoofer.
As an example, the processor factory presets allow one
side of a Yorkville AP4040 or A4.4 (gain range of 36 dB)
to be used for a flat frequency response. There are a
variety of subwoofers in the élite line to choose from,
contact your local Yorkville dealer for proper matching
of full-range cabinets with subwoofers.

When the Subwoofer Mode push-button is in the
OUT position, the cut-off frequency of the woofer(s)
is lowered to accommodate the enclosure when not

11

using a subwoofer. It automatically optimizes subsonic
cut-off and equalization of the lower portion of the
woofer’s frequency response.

Note: in either position, the Subwoofer Balanced Output of
the processor is always active.

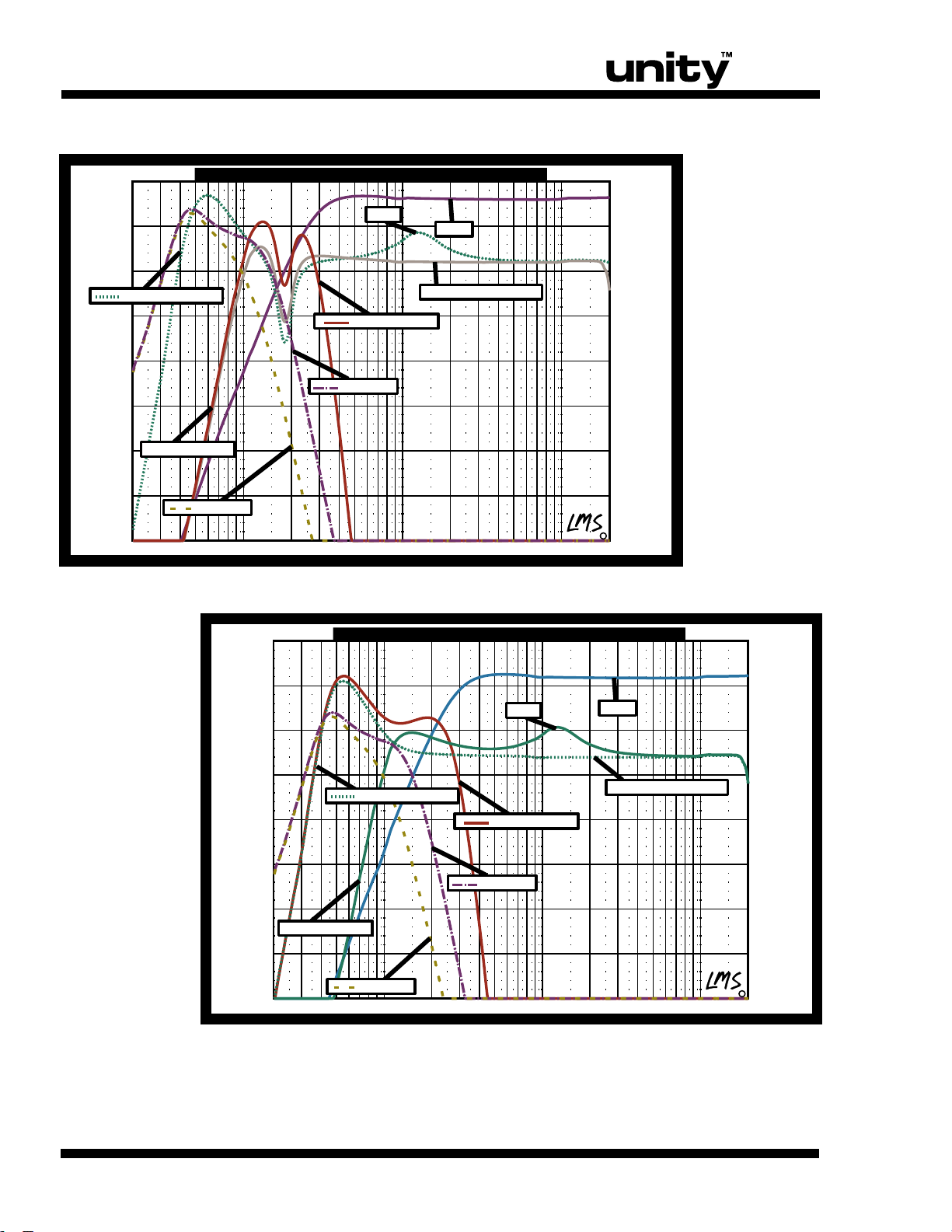

Adjustable Crossover Control

The adjustable Crossover control accommodates
all of Yorkville’s subwoofers by providing a variable
upper cutoff frequency optimized for the drivers (refer
to corresponding curves for your Unity™ processor as
shown in the Graph Section). This allows control of the
crossover point between the subwoofer and woofer.
The Crossover control can be set according to a list
located on the side of the processor and in the back
pages of manual.

Notes on Hum and Noise Reduction

Over the years, designers at Yorkville have been
developing circuits that greatly reduce our products’
susceptibility to hum and buzz. These circuits require
the use of the proper balanced shielded cables to

work. Balanced ¼ inch T.R.S. to T.R.S. (Tip/Ring/Sleeve)
cables are correct for use with Unity™ processors,
(XLR to XLR for 230V versions). The processors will reject
some noise even when you are using unbalanced
patch cables. To be sure of maximum noise rejection
always use balanced cables.

What if your amplifier, or mixer, does not have
balanced inputs or outputs? These processors have
an exclusive Yorkville feature called Remote Ground
Reference. This feature provides the noise rejection
approaching a balanced circuit (even when the unit
at the other end is unbalanced). In many cases, using
a balanced (T.R.S. ¼ inch) cable will work, if it doesn’t,
try the following… Assuming the mixer or power ampli­fier has mono ¼ inch jacks, rig a custom balanced
patch cable by replacing the T.R.S. plug on one
end (not the Yorkville processor end) with a regular
mono1/4 inch phone plug. Connect the hot (from tip
of T.R.S. or pin 2 of XLR) to the tip of the mono plug.
Now twist the unused center lead (from ring of T.R.S.
or XLR pin 3) and the ground shield together (solder
them to the phone plug’s ground lug. Identify the
cable with tape on the plug that has been modified.

Wiring Tip / Ring / Sleeve Cables: Balanced cables should be wired Tip/Ring/Sleeve using cable with 2 conductors plus a shielded
ground to connect the sleeves of the ¼ inch connectors. Cables with an XLR connector on one end and ¼ inch connectors on the
other should be wired as shown below:

Tip – XLR pin 2 • Ring – XLR pin 3 • Sleeve (ground) – XLR pin 1

Internal Fuse

This unit should only be serviced by Qualified Service Personnel.

Risk of Electric Shock DO NOT OPEN!

CAUTION: FOR CONTINUED PROTECTION AGAINST FIRE HAZARD, REPLACE ONLY WITH SAME VALUE 0.1A SloBlo,

125V FUSE for 120V-130V or T 0,1 A FUSE for 230-250V UNITS.

ATTENTION: REMPLACER UNIQUEMENT PAR UN FUSIBLE DE MEME TYPE ET DE A, FUSEBLE 0.1 A Slo Blo / 125V POUR OPÉRATION

120V-130V • FUSEBLE 0,1 A POUR OPÉRATION 230V-250V

2

Bi-Amp Crossover frequency

up15 up215

250 HZ 250 HZ

Suggested Crossover Settings

up15 up215

LS608 115 Hz 100 Hz
LS808 120 Hz* 115 Hz*

LS908 115 Hz 100 Hz
LS1004 120 Hz* 115 Hz*
LS1208 115 Hz 100 Hz

UCS1 90 Hz* 90 Hz*

* Use 5 mSec A.P.P.S. Delay Setting

SPECIFICATIONS

Variable Crossover frequencies

with Subwoofe

r

90 - 150 Hz

Distortion <0.01%

Signal to Noise >100 dB

Maximum Output Level @ 1kHz 8 Vrms, 20 dBu

Clip LED Activation Level @ 1kHz 5 Vrms, 16 dBu

Maximum Input Level 3.4 Vrms, 12.5 dBm

Subwoofer OUT @ 90 Hz

Maximum Input Level 4 Vrms, 13.5 dBm

Subwoofer IN @ 50 Hz

Power Consumption 50 mA

Weight 6 lbs / 2.75 kg

tables 1 & 2

3

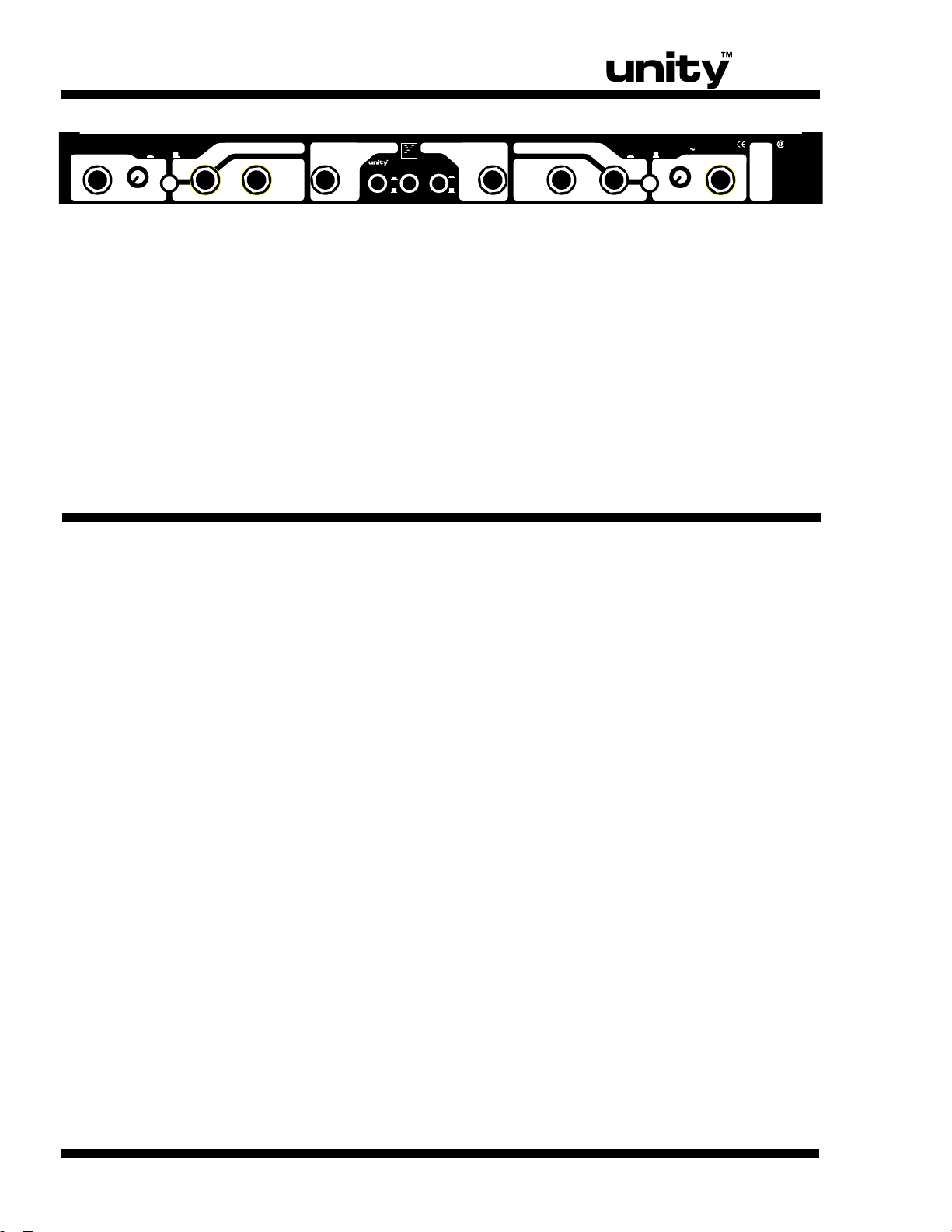

SUBWOOFER

Bala nc ed Ou tpu t

SUBWOOFER

Bala nc ed Ou tpu t

F U L L R A N GE M O D E

Bala nc ed Ou tpu t

Low LowHigh High

Full

Full

Balanced

Input

BI-AMP MODE

Bala nc ed
Out pu ts

F U L L R A N GE M O D E

Bala nc ed Ou tpu t

BI-AMP MODE

Bala nc ed
Outp ut s

Balanced
Input

C H A N N E L

BC H A N N E L A

CROSSOVER CROSSOVER

UP15

Yorkville

B

A

In Out

Subwwofer Mode

In Out

Subwwofer Mode

90Hz

100Hz

115Hz

135Hz

150Hz

•

• •

• •

90Hz

100Hz

115Hz

135Hz

150Hz

•

• •

• •

120VAC 60Hz 5VA AVERAGE

LR 21877

230V 50Hz 5VA AVERAGE

UP15, UP215

DESIGNED & MANUFACTURED BY
YORKVILLE SOUND • TO

RONTO, CANADA

Playback

Live

Bi-Amp Bypass

Full Range 5 mSec Delay

Introduction

Les systèmes de haut-parleur Unity™ ont été conçus pour répondre à une grande variété d’application telle
que la projection de musique live et la reproduction précise de programme musical préenregistré. Le doubles
canaux joue un rôle clé dans la polyvalence des systèmes. Il optimise la performance des enceintes Unity™
en performant une variété de fonctions incluant égalisation, fréquence de coupure, protection de subso­nique et rejet de bruit. Le processeur est placé entre la source et l’amplificateur de puissance. Le signal est
traité juste avant d’atteindre l’amplificateur de puissance. Les signaux de sortie doivent être connectés à des
amplificateurs de puissance séparés, ou à des canaux séparés pour amplifier chaque enceinte. Pour vous
faciliter la tâche, les points de coupure de fréquence pour mode pleine bande et bi-amp ont été pré-réglé au
niveau optimum (Table 1, page 3). Un contrôle permet à l’utilisateur d’ajuster la fréquence de coupure pour
le subwoofer. Voir les réglages suggérés à la table 2 (page 3) et sur l’étiquette sur le côté du processeur. En
mode pleine bande, les signaux acheminés aux amplificateurs sont acheminés par les sorties “LOW” du pro­cesseur - Des commutateurs permettent de sélectionner entre le mode “Live/Playback,” “Bi-Amp/Full Range,”
et Subwoofer “in/out.” Les branchements sont fait à partir de prises ¼ de pouce symétriques pour les modèles
fonctionnant avec 120 volts et à partir de prises type XLR pour les modèles fonctionnant avec 230 volts . Les
prises XLR sont disponibles sur les modèles 120V sur commande

Bouton Live/Playback

Le mode LIVE rehausse la présence des voix en
contrôlant l’augmentation des fréquences dans la
région de 1.8 KHz. Le mode “playback” est utilisé pour
reproduire les programmes musicaux préenregistrés et
sa courbe de réponse en fréquence est uniforme. La
différence entre les deux mode est subtile donc vous
obtiendrez une bonne performance avec l’un ou l’autre
des modes dans n’importe quelle situation. Ex: vous
n’avez pas à changer de mode lorsque vous passez
d’un programme préenregistré à un programme live.

Sélecteur Bi-Amp/Full Range

Le mode BI-AMP transforme le processeur à doubles
canaux Unity™ en crossover actif. Les signaux achemi­nés aux amplificateurs de puissance sont optimalisés aux
niveaux appropriés pour le « Horn » et le haut-parleur pour
basses fréquences. Deux amplificateurs sont requis pour
l’opération BI-AMP. Le U15 et le U215 requièrent un cross­over passif entre les haut-parleurs pour aiguës et les haut­parleurs pour fréquences médianes même lors d’opération
en mode BIAMP. Parce que le réseau de crossover et
le circuit d’atténuation associé a celui-ci demeurent en
place lorsqu’en mode BIAMP, l’amplificateur requit pour
le « horn » sera plus puissance que ce dont vous pourriez
vous attendre. LE AP2020 en mode 4-ohms (400 watts
avec charge de 8-ohms) offrira la courbe de réponse
uniforme appropriée et suffisamment de puissance pour
être bien assorti avec les woofers. Le AP4040 (750 watts
avec charge de 8 ohms) pourrait être plus approprié pour
les applications requérant une puissance de sortie plus
grande pour les médianes et aiguës. Cela amènera le
réseau et les haut-parleurs à leur puissance maximale.

Si vous utilisez le AP4040, vous obtiendrez le niveau

correct en réglant le contrôle de volume 6 « clicks » en

dessous du réglage maximum. Le niveau du woofer a
été pré-réglé pour utilisation individuelle avec un côté
d’amplificateur avec étendue de gain de 36 db (ex. :
les amplificateurs Yorkville AP4040 ou A4.4). Ces réglag­es permettent d’obtenir une réponse en fréquence
uniforme. L’enceinte bi-amp UnityTM doit aussi être
configuré pour opération en mode BI-AMP.

Sorties “Full Range”

Le mode FULL RANGE rehausse la réponse des
fréquences graves et active le crossover passif interne
du cabinet. Si le mode « Full Range » est sélectionné,
les sorties de fréquences graves du processeur sont
utilisées pour acheminer le signal pleine bande opti­male et devraient être raccordés directement aux
entrées d’amplificateur. En mode FULL RANGE, un
amplificateur de puissance est requis pour opérer une
enceinte. L’enceinte bi-amp UnityTM doit aussi être
configuré pour opération en mode « FULL RANGE ». .

Note :Les deux systèmes ci-dessus n’incluent pas un sub­woofer. Si vous ajoutez un subwoofer, vous devrez aussi
ajouter un amplificateur de puissance.

A.P.P.S.

(Décalage de phase pleine bande)

Bypass / Retard de 5 mSec

L’alignement de phase pour le système est obtenu en
choisissant correctement le retard (décalage de phase
pleine bande). Lorsque utilisé en conjonction avec la
bonne fréquence de coupure pour le subwoofer (voir
les tables 1 et 2 - page 6), les sortie des enceintes de
la série UnityTM sont alignées avec le subwoofer. Vous
réduirez ainsi les anomalies causées par les décalages
de phase et obtiendrez ainsi une qualité sonore accrue.

4

Mode Subwoofer “In/Out”

Le sélecteur de mode Subwoofer en position IN
vous permet de brancher un amplificateur de puis­sance pour acheminer le signal à un subwoofer. Par
exemple, le pré-réglage à l’usine du processeur sug­gère l’utilisation d’un canal de AP4040 ou A4.4 (avec
plage de gain de 36 dB) pour obtenir une réponse en
fréquence uniforme. Vous pouvez choisir parmi une
variété de subwoofer dans la ligne élite. Contactez
votre revendeur Yorkville pour l’ensemble approprié
d’enceintes pleine bande et subwoofer.

Lorsque le sélecteur de mode Subwoofer est en
position “OUT,” la fréquence de coupure pour le(s)
woofer(s) est plus basse pour accommoder l’enceinte
lorsque vous n’utilisez pas de subwoofer. L’élimination
des fréquences subsoniques est automatiquement opti­misée. Même chose pour l’égalisation de la réponse en
fréquence du registre le plus bas des graves du woofer

Note: La sortie subwoofer du processeur reste active peu

importe la position du sélecteur subwoofer IN/OUT.

Contrôle de Filtre de Coupure Réglable

Le contrôle de filtre de coupure (crossover) permet
d’adapter le processeur Unity™ à tous les subwoof­ers Yorkville en variant la fréquence de coupure pour
obtenir un rendement optimum du haut-parleur.
(Référez-vous aux courbes pour processeur UnityTM tel
qu’indiqué dans la section des Graphique). Cela per­met à l’utilisateur de contrôler le point de coupure entre
les woofers de l’enceinte et le subwoofer. Le contrôle
peut être réglé selon la liste de réglage d’usine sur le
côté du processeur et dans le manuel d’opération.

dans nos systèmes. Pour que ces circuits fonctionnent,
vous devez utiliser des câbles symétriques blindés. Les
câbles symétriques avec prises 1/4 de pouce (pointe­bague-manchon) fonctionneront correctement avec
les processeurs Unity™s (câbles avec prise XLR aux
deux extrémités pour les modèle à 230V). Les proces­seurs offriront une certaine réduction de bruit même
lorsque des câbles asymétriques sont utilisés, mais
pour vous assurez une réduction de bruit maximum,
utilisez toujours des câbles symétriques.

Et si l’amplificateur ou la table de mixage n’est
pas équipé de prises d’entrées ou de sorties symé­triques? Nos processeurs sont équipés d’une car­actéristique exclusive à Yorkville identifiée “Remote
Ground Reference”. Cette caractéristique vous per­met d’obtenir une réduction de bruit comparable à
celle des circuits symétriques même lorsque l’appareil
à l’autre extrémité est asymétrique. Dans la plupart
des cas vous n’aurez qu’à utiliser un câble symétrique
avec prise ¼”. Si cela ne fonctionne pas, essayez ce
qui suit: En supposant que le mixeur ou l’amplificateur
de puissance est équipé de prise mono ¼ de pouce,
bricolez un câble symétrique spécial en remplaçant
la fiche ¼ de pouce type stéréo à une des deux
extrémités du câble (pas celle qui sera branchée au
processeur Unity™) par une fiche mono. Branchez la
pointe de la fiche stéréo ( la tige 2 dans le cas d’une
fiche XLR) à la pointe de la fiche mono. Enroulez
ensuite le fil inutilisé du centre (provenant de la
bague de fiche ¼ de pouce stéréo ou de la tige 3
dans le cas d’une fiche XLR) avec le fil de blindage/
mise à la masse et soudez les au manchon (masse).
Identifiez maintenant le câble avec un ruban sur la
fiche altérée pour utilisation ultérieure.

Notes concernant La Réduction De Bruit et Bourdonnement

À travers les années, les designers de Yorkville ont
développé des circuits qui réduisent considérable­ment la susceptibilité de bruit et bourdonnement

Préparation de câble pointe-bague-manchon : les câbles symétriques avec fiches ¼ inch doivent êtres préparés avec un câble

blindé qui comprend aussi deux conducteurs. Le blindage doit être branché au manchon de la fiche ¼ inch. Si le câble est préparé

avec une fiche ¼ inch à une extrémité et une fiche XLR à l’autre, faites les branchements comme suit :

Pointe - XLR tige 2 bague - XLR tige 3 manchon - XLR tige 1

Fusible Interne

L’entretien de cet appareil doit être fait par un technicien d’entretien qualifié. Risque de chocélectrique

N’OUVREZ PAS!

ATTENTION : POUR UNE PROTECTION CONTINUE CONTRE LES RISQUES D’INCENDIE REMPLACEZ UNIQUEMENT PAR

UN FUSIBLE DU MÊME TYPE ET DE LA MÊME VALEUR. 0.1A SLOBLO, 125 V POUR LES APPAREIL FONCTIONNANT

AVEC 120-130 VOLTS OU 0.1A POUR LES APPAREILS FONCTIONNANT AVEC 230-250 VOLTS.

5

SPECIFICATIONS

Fréquence de coupure pou

r

application Bi-amp avec subwoofer90 - 150 Hz

Distortion <0.01%

Rapport signal/bruit >100 dB

Niveau de sortie maximum @ 1KHz 8 Vrms, 20 dBu

Niveau d'activation de la DEL d'écrêtage @ 1KH

z

5 Vrms, 16 dBu

Niveau d'entrée maximum avec commutateu

r

3.4 Vrms, 12.5 dBm

subwoofer en position sortie @ 90 Hz

Niveau d'entrée maximum avec commutateu

r

4 Vrms, 13.5 dBm

subwoofer en position poussé @ 50 Hz

Consommation de puissance 50 mA

poids 6 lbs / 2.75 kg

Fréquence de coupure pour le mode bi-amp

up15 up215

250 HZ 250 HZ

Réglage de la frequence de coupure proposée

up15 up215

LS608 115 Hz 100 Hz
LS808 120 Hz* 115 Hz*

LS908 115 Hz 100 Hz
LS1004 120 Hz* 115 Hz*
LS1208 115 Hz 100 Hz

UCS1 90 Hz* 90 Hz*

* Sélectionnez le retard de 5 mSec (Décalage de Phase Pleine Bande)

tables 1 & 2

6

CHART AUP15, UP215

BI-AMP with SUBWOOFER (live mode) 5 mSec

PROCESSOR

EQ

SUBSONIC

HIGH

2–
2+

1–
1+

1+, 1–

2+, 2–

WOOFER

SUBWOOFER

VARIABLE

BI-AMP MODE

SUB MODE: IN

SWITCH TO

BI-AMP MOD

E

ON CROSSOVER

PLATE

HIGH
OU

T

LO

W

OU

T

SUB
OU

T

HF

LF

SU

B

AMP 1

AMP

2

AMP

3

EQ

LIVE MODE

A.P.P.S.

INPUT

5 mS

BI-AMP without SUBWOOFER (live mode) Bypassed Delay

PROCESSOR

EQ

SUBSONIC

HIGH

2–
2+

1–
1+

1+, 1–

2+, 2–

WOOFER

VARIABLE

BI-AMP MODE

SUB MODE: OU

T

SWITCH TO

BI-AMP MODE

ON CROSSOVER

PLAT

E

HIGH
OU

T

LO

W

OUT

SUB
OU

T

HF

LF

AMP 1

AMP

2

EQ

LIVE MODE

INPUT

5 mS

A.P.P.S.

FULL RANGE without SUBWOOFER (playback mode) Bypassed Delay

PROCESSOR

EQ

SUBSONICVARIABLE

FULL RANGE

MODE

SUB MODE: OU

T

SWITCH TO

FULL RANGE MODE

ON CROSSOVER PLATE

FULL
RANGE
OU

T

AMPLIFIE

R

FULL

EQ

PLAYBACK MODE

INPUT

5 mS

A.P.P.S.

FULL RANGE with SUBWOOFER (playback mode) 5 mSec

PROCESSOR

EQ

SUBSONIC

SUBWOOFER

VARIABLE

SUB MODE: IN

SWITCH TO

FULL RANGE MODE

ON CROSSOVER PLATE

SUB
OU

T

FUL

L
RANGE
OU

T

FULL

SUB

AMP 1

AMP

2

FULL RANGE

MODE

EQ

PLAYBACK MODE

INPUT

5 mS

A.P.P.S.

CABINET

CABINE

T

CABINE

T

CABINE

T

7

2 0 Fr e qu e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0 k 2 0 k

d B m

5

1 0

0

- 5

- 1

0

- 1

5

- 2

0

- 2

5

- 3 0

C

< M a g n i t u d e > d B m V o l t a g e M e a s u r e m e n t

2 0 Fr e qu e n c y 1 0 0 5 0 0 1 k Hz 5 k 1 0k 2 0 k

< M a g n i t u d e > d B m V o l t a g e M e a s u r e m e n td B m

5

0

- 5

- 1

0

- 1

5

- 2

0

- 2

5

- 3

0

- 3

5

C

graph A

graph

B

L i ve

s u b mi n

su b m a x

S u b wo o f er O U T

Wo of er B i -a m p

H o r n

Wo of er ( F ul l R an g e)

Wo of er ( S ub IN )

UP15

UP215

L i ve

s u b mi n

su b m a x

S u b wo o f er O U T

Wo of er B i -a m p

H o r n

Wo of er ( F ul l R an g e)

Wo of er ( S ub IN )

8

+1

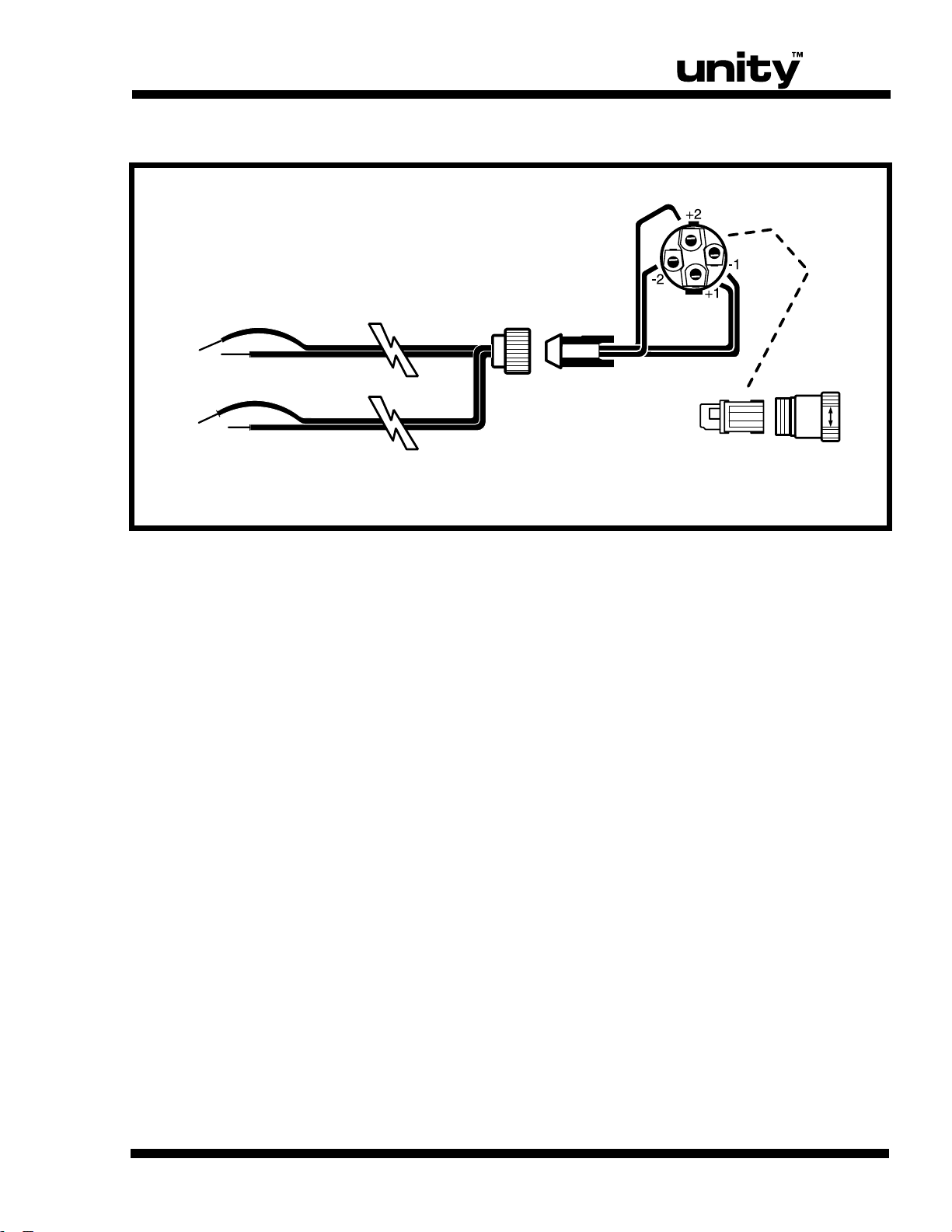

BI-AMP/SPEAKON CABLE ASSEMBLY

LOW FREQUENCY

MID / HIGH FREQUENCY

-1

+2

-2

assembly 1

9

10

Unlimited Warranty

Yorkville's two and ten-year unlimited warranty on this product is transferable
and does not require registration with Yorkville Sound or your dealer. If this
product should fail for any reason within two years of the original purchase
date (ten years for the wooden enclosure), simply return it to your Yorkville
dealer with original proof of purchase and it will be repaired free of charge.
This includes all Yorkville products, except for the YSM Series studio
monitors, Coliseum Mini Series and TX Series Loudspeakers.

Freight charges, consequential damages, weather damage, damage as a result
of improper installation, damages due to exposure to extreme humidity, accident
or natural disaster are excluded under the terms of this warranty. Warranty does
not cover consumables such as vacuum tubes or par bulbs. See your Yorkville
dealer for more details. Warranty valid only in Canada and the United States.

Garantie Illimitée

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas
nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre
détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant
les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie),
retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original
et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception
de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX

.

Les frais de port et de manutention ainsi que les dommages indirects ou
dommages causés par désastres naturels, extrême humidité ou mauvaise
installation ne sont pas couverts par cette garantie. Cette garantie ne couvre
pas les produits consommables tels que lampe d`amplificateur ou ampoules
"PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est
valide qu’au Canada et aux États Unis d’Amérique.

w w w . y o r k v i l l e . c o m

REAL Gear.

REAL People.

Yorkville Sound
550 Granite Court
Pickering, Ontario

L1W-3Y8 CANAD

A

Canada

Voice: [phone]

Fa

x: [phone]

Yo

rkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA

U.S.A.

Voice: [phone]
Fa

x: [phone]

Printed in Canada

Two & Ten Year Warranty

Two

&

Ten

U.S.A.

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New York

14305 USA

Voice: [phone]

Fax: [phone]

WORLD HEADQUARTERS

CANAD

A

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANAD

A

Voice: [phone]

Fax: [phone]
