MODEL
# 5070 - UK
PAGE 1
36/98
A S S E M B L Y I N S T R U C T I O N S
36/98
ASSEMBLY INSTRUCTIONS #01A687
401
GYM
401
PAGE 2
36/98
Before assembly, this must be read before you start assembling this unit.
Great care has been taken in design and how to assemble this unit. All
bags of nuts and bolts have been packed with ease of assembly in mind.
You must follow the assembly instructions exactly as outlined. You will
need at least one person to help you assemble this unit, two would be better.
Assemble this unit starting at the beginning and work to the end. The
assembly instructions are set out so that you are only doing one section at
a time, therefore you will finish one section and move on to the next. Do
not do what most people do, when all else fails they read the assembly
instructions. If something is missing when assembling this unit, you must
notify us of the part number of the exact nut, bolt or part that is missing and
the colour of the model you purchased.
To help you assemble this unit we have used line drawings. Check the line
drawings for the exact positioning of the parts.
This unit will need to be checked at least once a week for wearing wire ropes,
nuts and bolts that can work loose, upholstered pieces working loose and
wear on pivot assemblies.
WARNING: WIRE ROPES DO WEAR OUT!!
The way to check the wire ropes is to run your fingers lightly along them
and if you start to feel they are frayed, please write to use for replacements.
This is for your own safety.
WARNING: YOU ARE RESPONSIBLE FOR YOUR OWN SAFETY!!
If the box containing the parts for the 401 gym was unopened when
you purchased it and there is a shortage,please notify us by mail and send
a copy of your receipt. If the box was opened and there is a shortage, the
dealer is responsible. Please indicate to us the part number which is
missing and we will return the missing part by return mail.
ASSEMBLY INSTRUCTIONS
401 GYM
MODEL # 5070 - UK
CANADA
YORK BARBELL CO LTD
1450 SOUTH SERVICE ROAD WEST
OAKVILLE, (TORONTO) ONTARIO,
CANADA L6L 5T7
TEL: (905) 827-6362
FAX: (905) 827-9593
U.K.
YORK BARBELL (U.K.) LTD
CHURCHILL WAY
DAVENTRY, NORTHANTS
ENGLAND NN11 4YB
TEL: (01327) 701800
FAX: (01327) 706704
AUSTRALIA
YORK BARBELL (AUST.) PTY. LTD.
UNIT 1, LOT 2
SWAFFHAM ROAD, MINTO,
N.S.W. 2566, AUSTRALIA
TEL: (02) 9603 8444
FAX: (02) 9603 8555
WARNING:
Always hold the weight stabilizer pin with one hand when you are changing
the weight selector pin. This is a safety precaution.
WARNING:
It is very important that you do not throw out or destroy these assembly
instructions as you never know when you will move or wish to relocate this
unit. These must be kept on hand for future reference.
EXTRA TRAINING RESISTANCE
This unit incorporates a multiplying system which increases the weight
resistance up to 50% on the PRESS and PEC exercises.
TOOLS NEEDED TO ASSEMBLE 401 GYM:a) wrenches :- 2 x 9/16" 14mm
2 x 3/4" 19mm
1 x 5/8" 16mm
1 x 1/2" 13mm
1 x 7/16" 11mm
b) large screwdriver c) hammer PLIERS SHOULD NOT BE USED!!
This machine should be assembled finger tight in the beginning to allow for
proper alignment.
Warnings
Consult your doctor before participating in this or any exercise program.
Never lift weights alone. There should always be someone readily available to
help in case of difficulty.
Ensure that all nuts and bolts are fully tight before using any exercise equipment.
Always wear suitable clothing and footwear e.g. track suit and training shoes.
Children should not be allowed on or around the machinery or equipment, even
when not in use.
Do not eat large meals before exercising.
Always warm up well before exercising as this will prevent muscle strain.
Remove jewellery, rings, chains and pins before exercising.
Check for full engagement of locking pins.
PAGE 3
36/98
LIRE ATTENTIVEMENT CE QUI SUIT AVANT D'ASSEMBLER
CETTE UNITE IMPORTANT!! IMPORTANT!!
L'assemblage et la conception de cet appareil ont été concus
avec soin. Tous les sacs d'écrous et de boulons ont été
emballés pour faciliter l'assemblage. Suivre les instructions
d'assemblage à la lettre. Au moins une autre personne sera
requise pour aider à installer cet appareil; deux personnes
seraient préférables.
Assembler cet appareil en commencant par le début et
poursuivre jusqu'à la fin. Les instructions d'assemblage sont
rédigées afin de n'assembler qu'une seule section à la fois,
avant de procéder à la suivante. Ne pas faire comme la plupart
des gens, c'est-á-dire que lorsque plus rien ne va, ils lisent les
instructions d'assemblage.
Lors de l'assemblage de cet appareil, s'il y manque des pièces,
prière de nous aviser du numéro de la pièce ou de l'écrou, du
boulon ou de la pièce qui manque, ainsi que de la couleur du
modèle que vous avez acheté.
Des schémas aideront à l'assemblage de cette unité. Vérifier
ces schémas pour l'emplacement exact des pièces.
Cet appareil devra etre vérifié au moins une fois par semaine
pour voir si les câbles sont usés, si les écrous et les boulons
sont desserrés, si les pièces rembourrées sont desserrées et
si les ensembles de pivot sont usés. AVERTISSEMENT: LES
CÂBLES MÉTALLIQUES S'USERONT!!
ASSEMBLAGE
MODÈLE # 5070 - UK
401 GYM
La facon de vérifier les câbles métalliques est de glisser les
doigts légèrement le long des câbles, si les câbles sont
êffilochés, commander des câbles de remplacement à notre
bureau.
Ceci est pour votre sécurité.
AVERTISSEMENT: L'USAGER EST RESPONABLE DE SA
PROPRE SÉCURITÉ!!
Si la boîte contenant les pièces du 401 Gym était scellée lors
de l'achat et qu'il y manque des pièces, prière de nous en
aviser par courrier et de nous faire parvenir une copie du reçu.
Si la boîte était ouverte et qu'il y manque des pièces, le
commercant en est responsable. Prière de nous indiquer le
numéro de la pièce qui manque, elle sera remplacée par retour
du courrier.
OUTILS REQUIS POUR L'ASSEMBLAGE de l'appareil
d'entraînement 401 Gym: a) gros tournevis b) 1 clé de 1/2"
(13mm) c) 2 clés de 9/16" (14mm) d) 2 clés de 3/4" (19mm)
e) 1 clé de 5/8" (16mm) f)1 clé de 7/16" (11mm) g) marteau.
NE PAS UTILISER DE PINCES !!
Cet appareil devrait être assemblé à la main seulement
au début, afin de permettre un bon alignement.
1 pouce (") = 2.54cm environs
ROYAUME-UNI
YORK BARBELL (U.K.) LTD
CHURCHILL WAY
DAVENTRY, NORTHANTS
ENGLAND NN11 4YB
TEL: (01327) 701800
FAX: (01327) 706704
CANADA
YORK BARBELL CO LTD
1450 SOUTH SERVICE ROAD WEST
OAKVILLE, (TORONTO) ONTARIO,
CANADA L6L 5T7
TEL: (905) 827-6362
FAX: (905) 827-9593
FRANCE
STRIALE FITNESS PARTNERS
RUE BENOIT FRACHON 17/21
ZONE INDUSTRIALLE B.
FRACHON
93000 BOBIGNY
AUSTRALIE
YORK BARBELL (AUST.) PTY.
LTD.
UNIT 1, LOT 2,
SWAFFHAM ROAD, MINTO,
N.S.W. 2566, AUSTRALIA
TEL: (02) 9603 8444
FAX: (02) 9603 8555
PAGE 4
36/98
TO OUR VALUED CUSTOMER
You will notice that we have supplied you with 2 sets of
weight decals. The reason for this is that this unit has a
special multiplier feature when doing certain exercises.
The silver foil weight decals from 10lb/4.45kg to 80lb/
36kg are the actual weight selection used when doing
exercises #1, #2, #7, #15, #16, #17, #18, #19, #20,
#21, #22, #23, #24.
These decals are placed on the right hand side of the
weight stack. Starting with 10lb/4.45kg at the top and
finishing with 80lb/36kg at the bottom.
The gold foil weight decals from 15lb/7kg to 120lb/54.5kg
are the actual weight selection used when doing exercises
#3, #4, #5, #6, #8, #9, #10, #11, #12, #13, #14.
These decals are to be placed on the left hand side of the
weight stack. Starting with 15lb/7kg at the top and
finishing with 120lb/54.5kg at the bottom.
À NOTRE CLIENT ESTIMÉ
Vous remarquerez que nous vous avons fourni 2
ensembles de déalcomanies de poids. En voici la raison:
cette unité est dotée d'une caractéristique spéciale de
multiplicateur lors de l'exécution de certains exercices.
Les décalcomanies de poids en papier
d'aluminium argent allant de 10lb/4.5kg à 80lb/36kg
représentent la sélection réelle des poids utilisée lors
de l'exécution des exercices No. 1, 2, 7, 15, 16, 17, 18,
19, 20, 21, 22, 23, et 24.
Ces décalcomanies sont placées du côté droit de la
pile de poids en commençant par 10lb/4.54kg
au haut et en terminant par 80lb/36kg au bas.
Les décalcomanies de poids en papier d'aluminium
doré allant de 15lb/7kg à 120lb/54.5kg représentent la
sélection réelle des poids utilisée lors de l'exécution
des exercices No. 3, 4, 5, 6, 8, 9,10, 11, 12, 13, et 14.
Ces décalcomanies sont placées du côté gauche de la
pile de poids en commençant par 15lb/7kg au haut et en
terminant par 120lb/54.5kg au bas.
#33A13
#41B241
#41A83
AFTER COMPLETION OF THIS
STEP. THESE PARTS HAVE TO
BE TIGHTENED TOGETHER.
APRÈS AVOIR TERMINÉ CET
ÉTAPE, CES PIÈCES DEVRONT
ÊTRE ASSEMBLÉES.
x 2
x 2
#41B412
#41B412
#33A32
#33A356
#33A13
PAGE 5
36/98
1
2
#33A32
#33A355
x 2
PAGE 6
36/98
NOTE:
ALTERNER L' EXTRÉMITÉ AYANT
UN OPERCULE POUR POSER
LES POIDS.
Par ex: OPERCULE À LA GAUCHE
POUR LE PREMIER POIDS,
OPERCULE À LA DROITE POUR
LE SECONDE POIDS.
NOTE:
ALTERNATE THE SIDE
THE CAP IS ON FOR
THE WEIGHTS
ie. FIRST WEIGHT LEFT SIDE
SECOND WEIGHT RIGHT SIDE
3
4
PAGE 7
36/98
5
6
x 2
#33A48
A
B
x 1
C
x 1
#33A32
#33A51
#33B63
#33A51
#33A394
#33A481
#33A32
A
#41B219
C
B
#41B03
AFTER INSTALLATION
OF BOLT B YOU MUST
THEN TIGHTEN BOLT B.
APRÈS INSTALLATION
DE LA VIS "B" ELLE
DOIT ÊTRE SERRÉE
#33A355
x 2
7
8
#33A47
3/8" Washer
#41B10
#41B07
Rondelle
#41B021
#33B7662
#41B419
#41B137
PAGE 8
36/98
x 1
#33A51
#33A481
#33A51
#33B63
x 1
9
#41B246
#41A80
#41B137
#41B137
#41B01
PAGE 9
36/98
PAGE 10
36/98
10
#33A51
#33A56
#33A596
x 1
#33A5981
#33A56
33B32
x 2
#41B419
#41B03
#41B024
#33A596
#41B07
x 2
#24B404
PAGE 11
36/98
x 2
#33A11

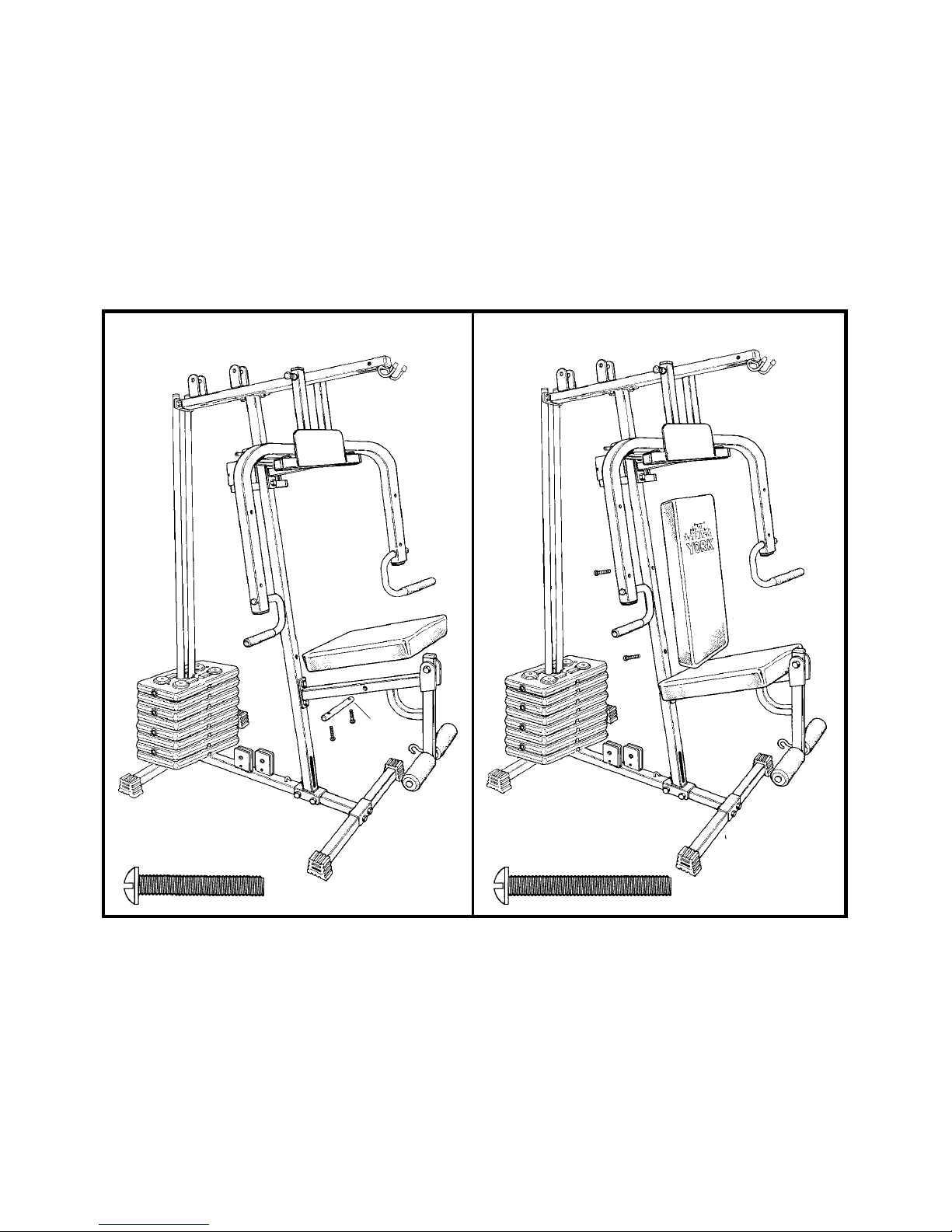

11
12
#33A13
PAGE 12
36/98

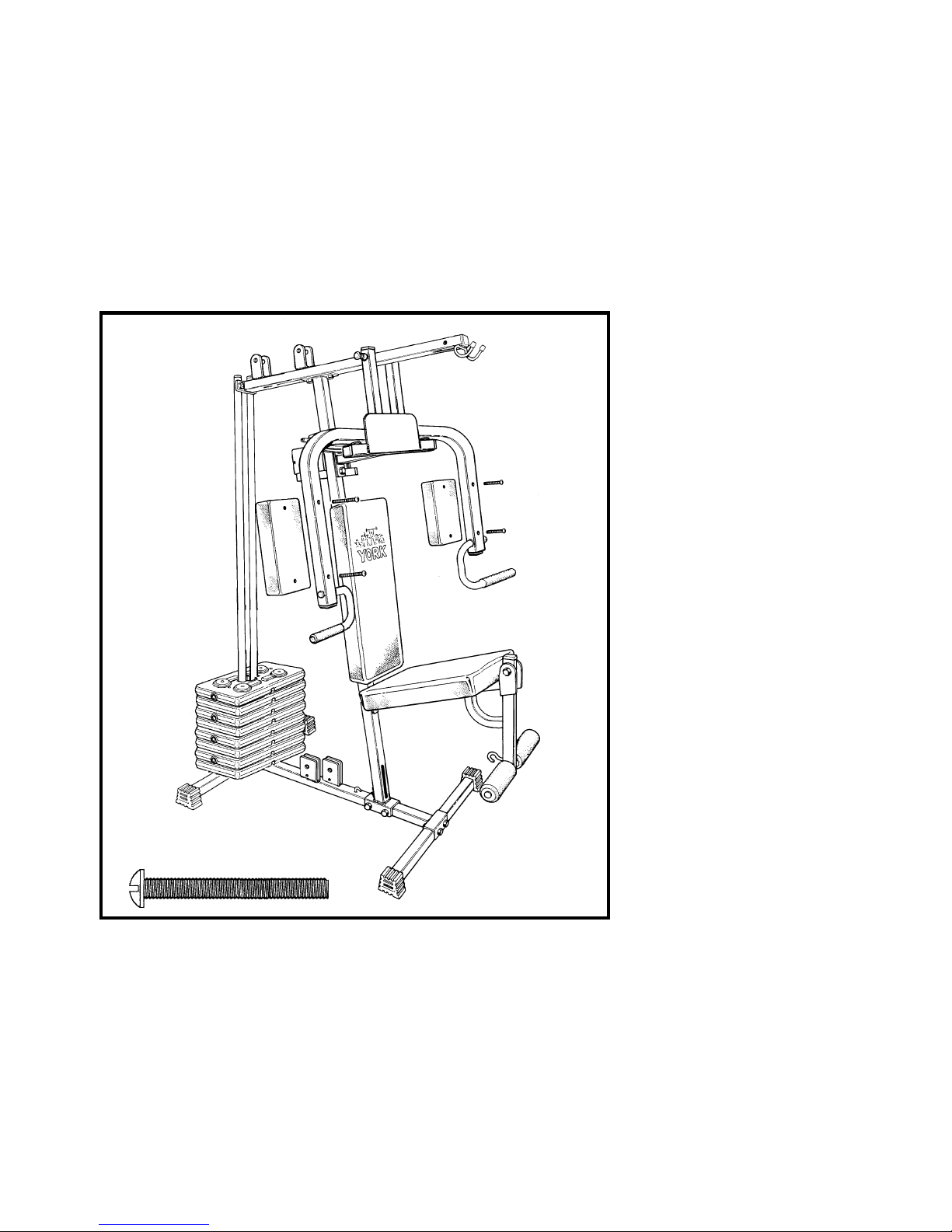

13
AFTER THIS STEP NOW
ALIGN AND TIGHTEN ALL
NUTS AND BOLTS AND
SCREWS.
APRÈS CE TRAVAIL,
AJUSTEZ TOUTES
LES BOULONS ET VIS
ET SERREZ-LES.
x 4
#33A15
PAGE 13
36/98
14
x 2
#33A48
#33A51
#41A886
#41B244
#82A001
#82A001
TOUT LE BLOC POULYE DOIT ETRE VISSÉE ENTRE
LES PATTES.

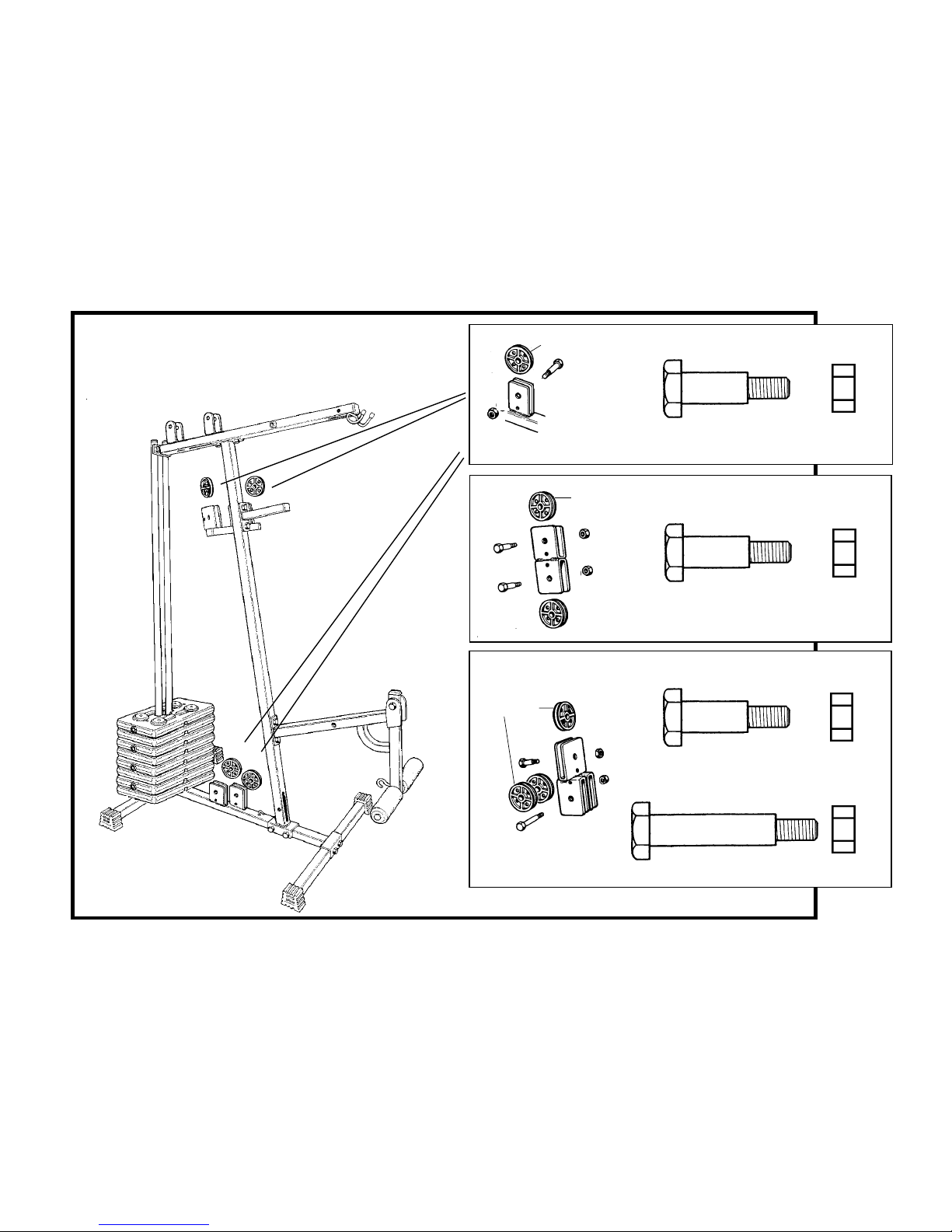

THE PULLEY WHEEL ASSEMBLY MUST BE PLACED
TOGETHER AS SHOWN IN DRAWING BEFORE
INSTALLING IN BRACKET.
ALL PULLEY WHEELS SHOULD BE TIGHTENED. BUT DO NOT
OVERTIGHTEN AS PULLEY WHEELS SHOULD STILL MOVE FREELY.
TOUTES LES ROUES DE POULIE DOIVANT ÊTRE SERRÉES EN
LAISSANT SUFFISAMENT D'ÉSPACE POUR LES FAIRE TOURNER
FACILEMENT.
#33A46
#33A32
#33A46
#41B244
#41A890
#41A82
#41B244
#33A32
#41A890
15
#33A45
#33A45
#33A45
x 4
x 2
#33A441
x 1
x 1
#41A82
#41A82
#41A82
ALL PULLEY WHEELS SHOULD BE
TIGHTENED. BUT DO NOT OVERTIGHTEN
AS PULLEY WHEELS SHOULD STILL
MOVE FREELY.
#33A32
#33A32
#33A32
#33A32
PAGE 14
36/98
TOUTES LES ROUES DE POULIE
DOIVANT ÊTRE SERRÉES EN
LAISSANT SUFFISAMENT
D'ÉSPACE POUR LES FAIRE
TOURNER FACILEMENT.
PAGE 15
36/98
16
17
# 491
x 1
#33A11
#33A03
#41A882
# 990
CABLES CÂBLES
#33A232
#33A32
PAGE 16
36/98
18
x 1
#33A477
#33B63
# 992
#33B548
#33A53
PAGE 17
36/98
19
PART No. 33B7526
LOCKING PIN
The Locking Pin should
be fastened securely
to item 10 & 37 when
doing pec exercises,
No. 12, 13 &14.
Remove the Locking
Pin when doing press
exercises, No. 3,4,8,9,
10 &11.
ITEM 37
PIÈCE 37
#33B7526
ITEM 10
PIÈCE 10
PIÈCE No. 33B7526
GOUPILLE DE RÉGLAGE
Le goupille de verrouillage
doit être fixée fermement
aux pièces No. 10 et 37
lorsque les exercices pour
pectoraux No. 12, 13 et 14
seront effectués.
Retirer la goupille de
verrouillage pour effectuer
les développés couchés No.
3,4,8,9,10 et 11.
# 32C200
PART No. QTY.
BAG No. 250 401 HARDWARE
24B404 PART #B7505 - 5/8" x 8" TUBE 1
33A13 1/4 - 20 x 1 1/2" - RHSMS 4
33A15 1/4 - 20 x 2 1/4" - RHSMS 4
33A11 1/4 - 20 x 2" RHSMS 2
33A47 3/8 - 16 x 3 1/2" H.H. BOLT 1
33A63 3/8" SAE WASHER 2
33A48 3/8 - 16 x 2" H.H. BOLT 2
33A481 3/8 - 16 x 2 1/4" H.H. BOLT 2
33A51 3/8 - 16 HEX NUT 7
33A56 3/8 - 16 x 2 1/2" H.H. BOLT 2
33A596 1/2 - 13 x 2 3/4" H.H. BOLT 1
33A5981 1/2 - 13 NYLON LOCK NUT 1
33B32 2001 PART #B1234 - 4 1/2" BRACKET 1
33B7526 1501 PART #1392 LOCKING PIN 1
33B7661 401 PART #B451 PULLEY BRACKET 1
33B7662 401 PART #B46 0 1/2" x 6 1/2" ROD 1
41B021 1/2" RD. EXT BLACK CAP 2
33A355 5/16 - 18 x 2 1/4" HH BOLT 4
33A356 5/16 - 18 x 2 1/2" HH BOLT 2
33A394 5/16 - 18 x 2 1/2" CARRIAGE BOLT 1
33A32 5/16 - 18 HEX NUT 7
BAG No. 247 401 PULLEY HARDWARE
# 32C197
33A32 5/16" HEX NUT 10
33A441 3/8 - 1 1/2" SHOULDER BOLTS 1
33A45 3/8 - 13/16" SHOULDER BOLTS 7
33A48 3/8 - 16 x 2" H.H. BOLT 2
33A51 3/8 - 16 HEX NUT 2
33A46 3/8 - 2" SHOULDER BOLT 2
41A890 401 DELRON PULLEY SPACER 4
PART No. QTY.
401 BLACK V.P. HOME GYM #5070 - UK
BAG No. 249 401 ASSEMBLY / DECALS
# 32C199
01A491 DECALS 10 TO 120 LBS (901- 3001) 1
01A492 DECALS 15 TO 180 LBS GOLD - 901 1
01A684 401/ 901 WALL CHART 1
01A687 401 ASSEMBLY INSTRUCTIONS 1
01A878 401 VP/ PEC DECAL 1
01A879 401 L/C DECAL 1
PART No. QTY.
PAGE 18
36/98
36/98
P A R T S L I S T
401
GYM
401
24B404 No. B7505 TUBE DE 5/8 x 8" 1
33A13 20 VIS À TOLE DE 1/4 x 1 1/2" 4
33A15 20 VIS À TOLE DE 1/4 x 2 1/4" 4
33A11 20 VIS À TOLE DE 1/4" x 2" 2
33A47 16 BOULONS HEX. DE 3/8 x 3 1/2" 1
33A63 RONDELLES SAE DE 3/8" 2
33A48 16 BOULONS HEX. DE 3/8 x 2" 2
33A481 16 BOULONS HEX. DE 3/8 x 2 1/4" 2
33A51 16 ÉCROUS HEXAGONAUX DE 3/8" 7
33A56 16 BOULONS HEX. DE 3/8 x 2 1/2" 2
33A596 13 BOULONS HEX. DE 1/2 x 2 3/4" 1
33A5981 13 ÉCROUS DE BLOCAGE DE 1/2" 1
33B32 2001 ARTICLE No. B1234 1
33B7526 No.1392 GOUPILLE DEVERROUILLAGE 1501 1
33B7661 401 ARTICLE No.B451 1
33B7662 No.B460 - 1/2" x 6 1/2" ROD 1
41B021 OPERCULE ROND EXTÉRIEUR DE 1/2" 2
33A355 18 BOULONS HEX. DE 5/16 x 2 1/4" 4
33A356 18 BOULONS HEX. DE 5/16 x 2 1/2" 2
33A394 18 BOULONS VOITURE DE 5/16 x 2 1/2" 1
33A32 18 ÉCROUS HEXAGONAUX DE 5/16" 7
PIÈCE No. QTÉ.
SAC No. 250
401 GYMNASE DE MAISON V.P. NOIR #5070 - UK
# 32C200
QTÉ.
33A32 ÉCROUS HEXAGONAL DE 5/16" 10
33A441 BOULONS MÉCANIQUES DE 3/8 - 1 1/2 1
33A45 BOULONS MÉCANIQUES DE 3/8 - 13/16" 7
33A48 16 BOULONS HEX. DE 3/8 x 2" 2
33A51 16 ÉCROUS HEXAGONAL DE 3/8" 2
33A46 BOULONS MÉCANIQUES DE 3/8" - 2" 2
41A890 401 RONDELLE D'ESPACEMENT DE POULIE 4
PIECE No. QTÉ.
SAC No. 247
PIECE No.
SAC No. 249
# 32C197
# 32C199
01A491 DÉCALCOMANIE 10 À 120LBS 1
01A492 DÉCALCOMANIE 15 À 180LBS 1
01A684 TABLEAUX MURAUX 401 1
01A687 INSTRUCTIONS D'ASSEMBLAGE 401 1
01A878 DÉCALCOMANIE PECTORALE 401 1
01A879
DÉCALCOMANIE DE SOULÈVEMENT DES JAMBES 401
1
PAGE 19
36/98
36/98
P A R T S L I S T
401
401
GYM
401
PAGE 20
36/98
36/98
P A R T S L I S T
401
GYM
17
18
19
20
2
1
3
23
28
28
27
7
25
6
34
26
4
33
10
5
12
11
14
29
8
16
31
15
22
24
31
30
13
ITEM PART No. QTY
ARTIC LE PIÈCE No. QTÉ
1 B401 1
2 B404R 1
3 B403F 1
4 B405-UK 1
5 B407 1
6 B410 1
7 B411 1
8 B408 1
9 B909 1
10 B406 1
11 B415 1
12 B916 1
13 B917 1
14 B412 1
15 B2411 1
16 27A59 2
17 30B474 1
18 50E40 8
PARTS LIST(A)
LISTE DES PIÈCES (A)
# 32C198
BAG No.248
SAC No.248
19 41A80 4
20 41A83 2
21 41B01 2
22 41B024 2
23 41B03 2
24 41B07 3
25 41B137 6
26 41B219 2
27 41B241 2
28 41B412 4
29 41B419 3
30 41B10 1
50 41B246 2
ITEM PART No. QTY
ARTICLE PIÈCE No. QTÉ
ITEM PART No. QTY
ARTICLE PIÈCE No. QTÉ
BAG No.246
SAC No.246
# 32C196
31 41A82 11
32 41A886 2
33 41B244 8
34 82A001 4
ITEM PART No. QTY
ARTICLE PIÈCE No. QTÉ
PARTS LIST (B)
LISTE DE PIÈCE (B)
33A03 1/4 - 20 LOCKNUTS 1
33A11 1/4 - 20 x 2" RHSMS 1
33A232 5/16 - 18 x 3 1/2" EYE BOLT 1
33A32 5/16 - 18 HEX NUTS 2
33A477 3/8 - 16 x 1" H.H. BOLT 1
33A489 3001 5/16" SAFETY CLIP 1
33A53 3/8 - 16 LOCK NUT 1
33A7881 901- #992 WIRE ROPE 197" 1
33A7883 901 - #990 WIRE ROPE 117 1/4" 1
33A7898 401 - #491 WIRE ROPE 86 1/4" 1
33B02 2001 PART #1250 1
33B63 3/8" - SAE WASHER 2
33B548 5 LINK CHAIN 1
41A882 2600 PLASTIC GUIDE 2
BAG No. 245
PART No. QTY.
# 32C195
37 B414 1
38 B418L- UK 1
39 B418R- UK 1
40 30B473 2
41 30B472 1
42 B7505 1
43 33A145 2
44 33A15 4
45 41B021 2
46 33B762 1
47 33A490 1
33A03 20 ECROUS DE BLOCAGE DE 1/4" 1
33A11 20 VIS À TOLE DE 1/4" x 2" 1
33A232 18 BOULON A OEILLET DE 5/16" x 3 1/2" 1
33A32 18 ECROUS HEXAGONAUX DE 5/16" 2
33A477 16 BOULONS H.H. DE 3/8" x 1" 1
33A4989 AGRAFE DE SURETÉDE 5/16" No.3001 1
33A53 16 ÉCROUS DE BLOCAGE DE 3/8" 1
33A7881 901 CORDON EN FIL DE FER DE 197" 1
33A7883 901 CORDON EN FIL DE FER DE 117 1/4" 1
33A7898 401 CORDON EN FIL DE FER DE 86 1/4" 1
33B02 2001 ARTICLE No. 1250 1
33B63 RONDELLE SAE DE 3/8" 2
33B548 CHAINE À 5 MAILLES 1
41A882 2600 GUIDE EN PLASTIQUE 2
SAC No. 245
PIECE No. QTÉ.
# 32C195
39
40
38
41
37
43
45
47
25
44
42
46
50
# 992
197"
492. 5cm
86 1/4"
215.5cm
#491
#990
117 1/4"
293cm
33B548
33B7526
P A R T S L I S T
401
GYM
401
PAGE 21
36/98
36/98
WARNINGS
PLEASE READ THIS SHEET CAREFULLY BEFORE ST ARTING TO USE THE
ENCLOSED EXERCISE EQUIPMENT .
1. Always consult your doctor before undertaking any exercise program.
2. Ensure that all nuts and bolts are fully tight before using any exercise equipment.
3. Always wear suitable clothing and footwear e.g. tracksuit and training shoes.
4. Children should not be allowed on or around the machinery or equipment, even
when not in use.
5. After eating allow 1 to 2 hours prior to exercising.
6. Always warm up well before exercising as this will prevent straining muscle.
7. Always read and follow the manufacturers assembly and user instructions.
8. Remove jewellery, rings, chains and pins before exercising.
9. Check for full engagement of locking pins.
10. Where applicable make sure weight retention collars are fully tightened.
11. Give special attention to the cables, pulleys and locking devices as they
may wear.
12. Injuries to health may result from incorrect or excessive training.
13. Check that any of the adjustment devices are not projecting.
14. Always use your gym on a flat level surface.
15. Always use your gym in adequate space e.g. at least 2ft. (60cm) clearance
on each side.
16. We recommend you never lift weights alone. There should always be someone
available to assist you. Training with others can help motivate you.
N.B. this list should not be taken as exhaustive, there may well be other warnings
needed on specialised equipment.
B405 - UK
BAG 9436 32E72
Part No. Description Qty.
41D79 3mm Allen key 1
41D82 3/8" Steel Collar 1
41D81 U - Pin 1
HOW TO LOCK YOUR GYM
IMPORTANT NOTICE
The U - Pin, Allen key and Collar have been supplied to enable you to lock your gym to prevent
unauthorised use.
It is your responsibility to make sure your gym is not used without permission or supervision.
Collar (41D82)
U - Pin
Weight
stack
Allen key (size 3mm)
If misplaced they can
be puchased from a
good hardware store.
(41D79)
YORK BARBELL (U.K.) LTD.
CHURCHILL WAY, DAVENTRY,
NORTHANTS, NN11 4YB, ENGLAND
GENERAL ENQUIRIES
TEL: (01327) 701800
CUSTOMER SERVICE HELPLINE
TEL: (01327) 701824
FAX: (01327) 706704
E-MAIL: helpdesk@yorkfitness.co.uk
www.yorkfitnessworldwide.com
SHOULD YOU REQUIRE ASSISTANCE
REGARDING WORN, MISSING OR
DEFECTIVE PARTS PLEASE CONT ACT
OUR HELPLINE
WE WILL REQUIRE THE BA TCH
NUMBER (LOCATED ON A STICKER,
ON THE BACK OF THE UPHOLSTERY).
IF PARTS ARE MISSING FROM THE
BAG THEN WE WILL ALSO REQUIRE
THE INFORMATION PRINTED ON
THE BAG.
PAGE 22
24/98
24/98
401
GYM
401
I N F OR M A T I O N A N D
L O C K I N G Y O U R G Y M
Loading...
