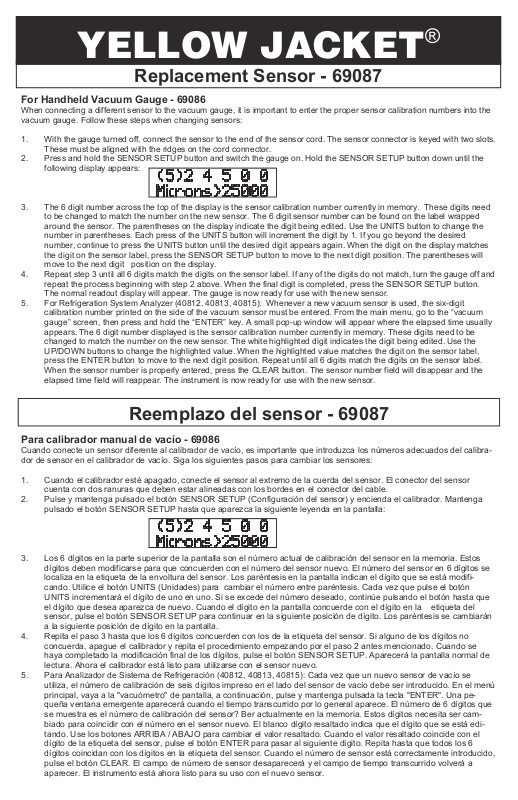

YELLOW JACKET®
Replacement Sensor - 69087
For Handheld Vacuum Gauge - 69086
When connecting a different sensor to the vacuum gauge, it is important to enter the proper sensor calibration numbers into the vacuum gauge. Follow these steps when changing sensors:
1.With the gauge turned off, connect the sensor to the end of the sensor cord. The sensor connector is keyed with two slots. These must be aligned with the ridges on the cord connector.
2.Press and hold the SENSOR SETUP button and switch the gauge on. Hold the SENSOR SETUP button down until the
following display appears:
3.The 6 digit number across the top of the display is the sensor calibration number currently in memory. These digits need to be changed to match the number on the new sensor. The 6 digit sensor number can be found on the label wrapped around the sensor. The parentheses on the display indicate the digit being edited. Use the UNITS button to change the
number in parentheses. Each press of the UNITS button will increment the digit by 1. If you go beyond the desired number, continue to press the UNITS button until the desired digit appears again. When the digit on the display matches the digit on the sensor label, press the SENSOR SETUP button to move to the next digit position. The parentheses will move to the next digit position on the display.
4.Repeat step 3 until all 6 digits match the digits on the sensor label. If any of the digits do not match, turn the gauge off and repeat the process beginning with step 2 above. When the final digit is completed, press the SENSOR SETUP button. The normal readout display will appear. The gauge is now ready for use with the new sensor.
5.For Refrigeration System Analyzer (40812, 40813, 40815): Whenever a new vacuum sensor is used, the six-digit calibration number printed on the side of the vacuum sensor must be entered. From the main menu, go to the “vacuum gauge” screen, then press and hold the “ENTER” key. A small pop-up window will appear where the elapsed time usually appears. The 6 digit number displayed is the sensor calibration number currently in memory. These digits need to be changed to match the number on the new sensor. The white highlighted digit indicates the digit being edited. Use the UP/DOWN buttons to change the highlighted value. When the highlighted value matches the digit on the sensor label, press the ENTER button to move to the next digit position. Repeat until all 6 digits match the digits on the sensor label. When the sensor number is properly entered, press the CLEAR button. The sensor number field will disappear and the elapsed time field will reappear. The instrument is now ready for use with the new sensor.
Reemplazo del sensor - 69087
Para calibrador manual de vacío - 69086
Cuando conecte un sensor diferente al calibrador de vacío, es importante que introduzca los números adecuados del calibrador de sensor en el calibrador de vacío. Siga los siguientes pasos para cambiar los sensores:
1.Cuando el calibrador esté apagado, conecte el sensor al extremo de la cuerda del sensor. El conector del sensor cuenta con dos ranuras que deben estar alineadas con los bordes en el conector del cable.
2.Pulse y mantenga pulsado el botón SENSOR SETUP (Configuración del sensor) y encienda el calibrador. Mantenga pulsado el botón SENSOR SETUP hasta que aparezca la siguiente leyenda en la pantalla:
3.Los 6 dígitos en la parte superior de la pantalla son el número actual de calibración del sensor en la memoria. Estos dígitos deben modificarse para que concuerden con el número del sensor nuevo. El número del sensor en 6 dígitos se localiza en la etiqueta de la envoltura del sensor. Los paréntesis en la pantalla indican el dígito que se está modificando. Utilice el botón UNITS (Unidades) para cambiar el número entre paréntesis. Cada vez que pulse el botón
UNITS incrementará el dígito de uno en uno. Si se excede del número deseado, continúe pulsando el botón hasta que el dígito que desea aparezca de nuevo. Cuando el dígito en la pantalla concuerde con el dígito en la etiqueta del sensor, pulse el botón SENSOR SETUP para continuar en la siguiente posición de dígito. Los paréntesis se cambiarán a la siguiente posición de dígito en la pantalla.
4.Repita el paso 3 hasta que los 6 dígitos concuerden con los de la etiqueta del sensor. Si alguno de los dígitos no concuerda, apague el calibrador y repita el procedimiento empezando por el paso 2 antes mencionado. Cuando se haya completado la modificación final de los dígitos, pulse el botón SENSOR SETUP. Aparecerá la pantalla normal de lectura. Ahora el calibrador está listo para utilizarse con el sensor nuevo.
5.Para Analizador de Sistema de Refrigeración (40812, 40813, 40815): Cada vez que un nuevo sensor de vacío se utiliza, el número de calibración de seis dígitos impreso en el lado del sensor de vacío debe ser introducido. En el menú principal, vaya a la "vacuómetro" de pantalla, a continuación, pulse y mantenga pulsada la tecla "ENTER". Una pequeña ventana emergente aparecerá cuando el tiempo transcurrido por lo general aparece. El número de 6 dígitos que se muestra es el número de calibración del sensor? Ber actualmente en la memoria. Estos dígitos necesita ser cambiado para coincidir con el número en el sensor nuevo. El blanco dígito resaltado indica que el dígito que se está editando. Use los botones ARRIBA / ABAJO para cambiar el valor resaltado. Cuando el valor resaltado coincide con el dígito de la etiqueta del sensor, pulse el botón ENTER para pasar al siguiente dígito. Repita hasta que todos los 6 dígitos coincidan con los dígitos en la etiqueta del sensor. Cuando el número de sensor está correctamente introducido, pulse el botón CLEAR. El campo de número de sensor desaparecerá y el campo de tiempo transcurrido volverá a aparecer. El instrumento está ahora listo para su uso con el nuevo sensor.
