Page 1

PROSTOWNIK ELEKTRONICZNY

ELECTRONIC BATTERY CHARGER

ELEKTRONISCHES LADEGERÄT

ЭЛЕКТРОННОЕ ЗАРЯДНОЕ УСТРОЙСТВО

ЕЛЕКТРОННИЙ ЗАРЯДНИЙ ПРИСТРІЙ

ELEKTRONINIS ĮKROVIKLIS

ELEKTRONISKAIS LĀDĒTĀJS

ELEKTRONICKÁ NABÍJEČKA

ELEKTRONICKÁ NABÍJAČKA

ELEKTRONIKUS AKKUMULÁTORTÖLTŐ

REDRESOR ELECTRIC

RECTIFICADOR ELECTRÓNICO

REDRESSEUR ELECTRONIQUE

RADDRIZZATORE ELETTRONICO

ELECTRONISCHE GELIJKRICHTER

ΗΛΕΚΤΡΟΝΙΚΟΣ ΑΝΤΙΣΤΡΟΦΕΑΣ

YT-83033

INSTRUKCJA ORYGINALNA

Page 2

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

PL EN DE

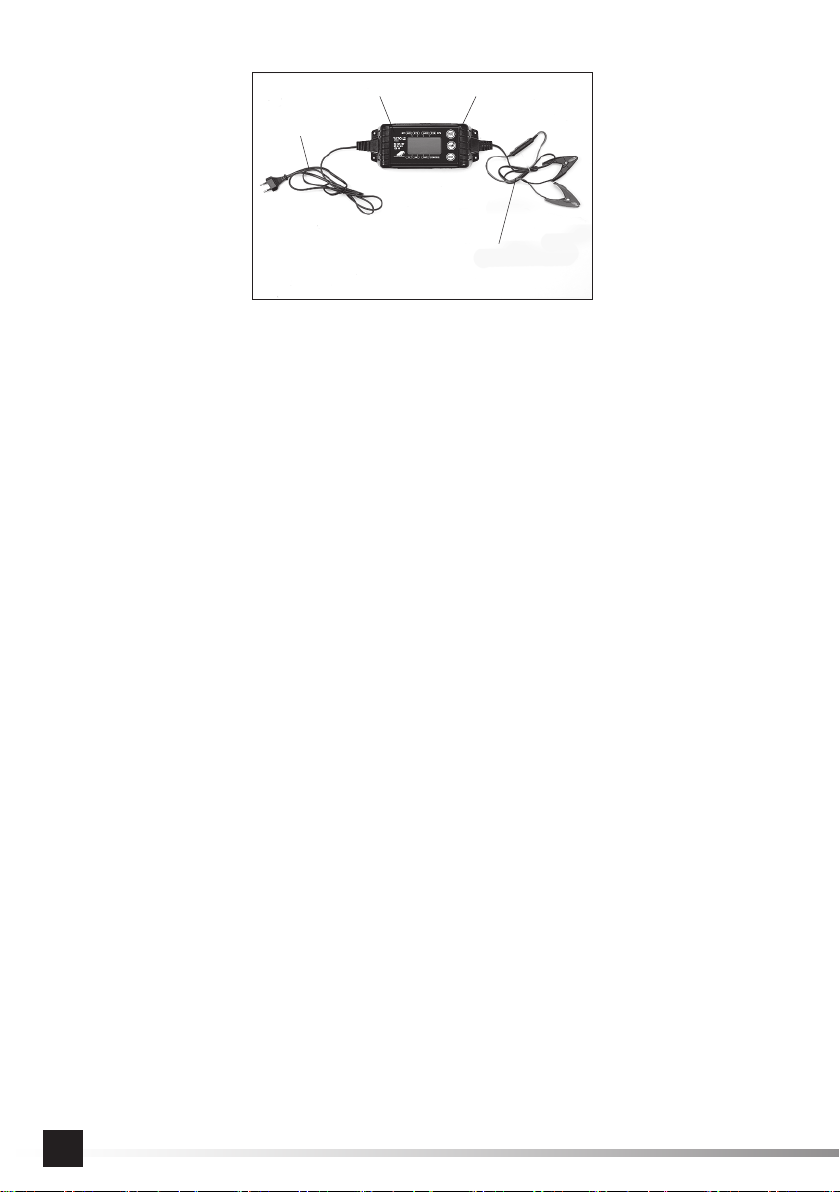

1. prostownik

2. przewód zasilający z wtyczką

3. przewód ładujący z zaciskiem

4. panel sterujący

5. wyświetlacz LCD

1. rectiﬁ er

2. power cord with plug

3. charging cord with clamp

4. control panel

5. LCD display

1. Netzladegerät

2. Stromkabel mit Stecker

3. Ladekabel mit Klemme

4. Bedienpaneel

5. LCD-Display

RU UA LT

1. выпрямитель

2. провод питания с вилкой

3. зарядный провод с зажимом

4. панель управления

5. дисплей LCD

1. випрямляч

2. провід живлення з вилкою

3. зарядний провід з затискачем

4. пульт управління

5. дисплей LCD

1. įkroviklis

2. maitinimo laidas su kištuku

3. pakrovimo laidas su gnybtu

4. valdymo pultas

5. LCD ekranas

LV CZ SK

1. lādētājs

2. elektrības vads ar kontaktdakšu

3. lādēšanas vads ar spaili

4. vadības panelis

5. LCD displejs

1. usměrňovač

2. napájecí kabel se zástrčkou

3. nabíjecí kabel se svorkou

4. ovládací panel

5. LCD displej

1. nabíjačka

2. kábel napájania so zástrčkou

3. kábel nabíjania so svorkou

4.riadiaci panel

5. LCD displej

HU RO ES

1. akkumulátortöltő

2. hálózati kábel a dugasszal

3. töltő vezeték kapcsolóval

4. vezérlő panel

5. LCD kijelző

1. redresor

2. cablu electric cu ștecher

3. cablu de încărcare cu clemă

4. panou de comandă

5. aﬁ șaj LCD

1. rectiﬁ cador

2. cable de alimentación con enchufe

3. cable de carga con la pinza

4. el panel de control

5. pantalla LCD

FR IT NL

1. le redresseur

2. le cordon d’alimentation et la ﬁ che

3. le câble de charge de la borne

4. le panneau de commande

5. l’écran LCD

1. raddrizzatore

2. cavo di alimentazione con spina

3. cavo di caricamento con morsetto

4. pannello di comando

5. schermo LCD

1. acculader

2. voedingskabel met stekker

3. laaldkabel met laadtang

4. besturingspaneel

5. LCD-beeldscherm

1. ανορθωτής

2. Καλώδιο τροφοδοσίας με βύσμα

3. Καλώδιο φόρτισης με σφιγκτήρα

4. πίνακας ελέγχου

5. Οθόνη LCD

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

INSTRUKCJA ORYGINALNA

Page 3

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

6 / 12 V

Napięcie znamionowe ładowania Nominal charging voltage Nennspannung zum Laden

Номинальное зарядное напряжение Номінальна напруга заряду

Nominali krovimo įtampa Nomināls uzlādēšanas spriegums Jmenovité nabíjecí napětí Menovité nabíjacie napätie Névleges töltési feszültség Tensiune nominală de încărcare La tensión nominal de carga Tension nominale de charge Tensione nominale di carica Nominale laadspanning Ονομαστική ισχύ φόρτισης

1 A / 4 A

Prąd ładowania Charging current Ladestrom

Зарядный ток Струм заряду

Krovimo srovė Uzlādēšanas strāva Nabíjecí proud Nabíjací prúd Töltőáram Curent de încărcare La corriente eléctrica de carga Courant de charge Corrente di carica Laadstroom Χωρητικότητα μπαταρίας

120 Ah

Pojemność akumulatora Accumulator’s capacity Kapazität der Batterie

Ёмкость аккумулятора Ємкість акумулятора

Akumuliatoriaus talpa Akumulatora tilpums Kapacita akumulátoru Kapacita akumulátora Az akkumulátor kapacitása Capacitate acumulator Capacidad del acumulador Capacité de l’accumulateur Capacità dell’accumulatore Accucapaciteit Ρεύμα τροφοδότησης

MOKRY

WET

ŻELOWY

GEL

AGM

Rodzaj akumulatora Type of battery Art des Akkumulators

Вид аккумулятора Вид акумулятора

Akumuliatoriaus tipas Akumulatora veids Typ akumulátoru Druh akumulátora Az akkumulátor típusa Genul acumulatorului Tipo de acumulador Type d’accumulateur Tip di accumulatore Type accu Είδος μπαταρίας

AGM

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagroże- nie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀ e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование ( отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

здоровья человека, и приводить к негативным изменениям в окружающей среде.

INSTRUKCJA ORYGINALNA

в том числе батареи и аккумуляторы) вместе с другими

Page 4

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навколишньому середовищі. Господарство відіграє важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizēj

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, č a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁ gyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea de multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁ n de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁ n d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀ ets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁ uti. Le appa- recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁ ne di ridurre la quantità di riﬁ uti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli e riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

ās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

ﬀ etti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il

νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης,

компонентів, що містяться в електричному та

ím sa znižuje množstvo odpadov

șeurilor de echipamente. Pentru mai

INSTRUKCJA ORYGINALNA

Page 5

CHARAKTERYSTYKA PRODUKTU

Prostownik jest urządzeniem umożliwiającym naładowanie różnego rodzaju akumulatorów. Prostownik przekształca prąd i napię- cie obecne w sieci elektroenergetycznej, na takie, które pozawala bezpiecznie naładować akumulator. Dzięki ładowaniu łatwiej zapewnić właściwą pracę akumulatora, co znacząco wydłuża okres eksploatacji akumulatora. Prostownik posiada zabezpieczenie przeciwzwarciowe oraz zabezpieczenie przeciw przeładowaniu akumulatora. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Wskaźniki zamontowane w obudowie urządzenia nie są miernikami w rozumieniu ustawy: „Prawo o pomiarach”

DANE TECHNICZNE

Parametr Jednostka miary Wartość

Nr katalogowy YT-83033 Napięcie sieci [V~] 220 - 240 Częstotliwość sieci [Hz] 50 - 60 Moc znamionowa (maks.) [W] 70 Napięcie znamionowe ładowania [V d.c.] 6 / 12 Prąd ładowania (zakres napięciowy) [A] 4 / 1 Pojemność akumulatora (maks.) [Ah] 120 Klasa izolacji II Stopień ochrony IPX0 Masa [kg] 0,35

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być użytkowane przez dzieci powyżej 8 lat oraz przez osoby o ograni- czonej sprawności ﬁ zycznej, czuciowej i psychicznej lub przez osoby bez doświadczenia i wiedzy, jeżeli będą przebywały pod nadzorem lub zostały im przekazane instrukcje bez- piecznego użytkowania oraz informacje o istniejącym ryzyku. Czyszczenie oraz konserwacja nie powinna być dokonywana przez dzieci bez nadzoru. Prostownik jest przeznaczony do ładowania tylko akumulatorów kwasowo ołowiowych. Ła- dowanie innego rodzaju akumulatorów może doprowadzić do porażenie elektrycznego nie- bezpiecznego dla zdrowia i życia. Zabronione jest ładowanie baterii nie przeznaczonych do ponownego ładowania! Podczas ładowania należy mieć prostownik pod stałym nadzorem. Podczas ładowania akumulator musi znajdować się w dobrze wentylowanym miejscu, zale- ca się ładować akumulator w temperaturze pokojowej. Prostownik jest przeznaczony do pracy wewnątrz pomieszczeń i zabronione jest wystawia- nie go na działanie wilgoci w tym opadów atmosferycznych. Prostowniki posiadające I klasę izolacji elektrycznej musza być podłączane do gniazdek wy- posażonych w przewód ochronny. W przypadku ładowania akumulatorów znajdujących się w instalacji elektrycznej samochodu należy najpierw zacisk prostownika podłączyć do zacisku akumulatora, który nie jest podłą- czony do podwozia samochodu, następnie podłączyć drugi zacisk prostownika do podwozia z dala od akumulatora i instalacji paliwowej. Następnie podłączyć wtyczkę prostownika do

INSTRUKCJA ORYGINALNA

Page 6

gniazda zasilającego. Po naładowaniu należy najpierw odłączyć wtyczkę prostownika od gniazda zasilającego, a następnie odłączyć zaciski prostownika. Nigdy nie pozostawiać prostownika podłączonego do sieci zasilającej. Zawsze wyciągać wtyczkę kabla zasilającego z gniazda sieciowego. Należy przestrzegać oznaczeń biegunowości prostownika i akumulatora. Przed rozpoczęciem ładowania akumulatora należy zapoznać się i przestrzegać instrukcje ładowania dołączone przez producenta akumulatora. Akumulator oraz prostownik ustawiać zawsze na równej, płaskiej i twardej powierzchni. Nie przechylać akumulatora. Przed podłączenie wtyczki kabla zasilającego prostownika należy upewnić się że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej prostownika. Prostownik należy umieszczać możliwie daleko od akumulatora, na tyle na ile pozwalają kable z zaciskami. Nie nale

ży przy tym nadmiernie naprężać kabli. Nie należy prostownika umieszczać na ładowanym akumulatorze lub bezpośrednio nad nim. Opary jakie wytwarzają się podczas ładowania akumulatora mogą spowodować korozję elementów wewnątrz pro- stownika, co może spowodować jego uszkodzenie. Nie palić, nie zbliżać się z ogniem do akumulatora. Nigdy nie należy dotykać zacisków prostownika jeśli jest on podłączony do sieci zasilającej. Nigdy nie uruchamiać silnika podczas ładowania akumulatora. Przed każdym użyciem należy sprawdzić stan prostownika, w tym stan kabla zasilającego i przewodów ładujących. W przypadku zauważenia jakichkolwiek usterek, nie należy używać prostownika. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie. Przed przystąpieniem do konserwacji prostownika należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego. Prostownik należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłasz- cza dzieci. Także podczas pracy należy zwrócić uwagę, aby prostownik znajdował się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Przed podłączeniem zacisków prostownika, należy upewnić się, że zaciski akumulatora są czyste i wolne od śladów korozji. Należy zapewnić możliwie najlepszy kontakt elektryczny pomiędzy zaciskiem akumulatora, a zaciskiem prostownika. Nigdy nie ładować zamarzniętego akumulatora. Przed rozpoczęciem ładowania przenieść akumulator w miejsce, które umożliwi całkowite rozmrożenie się elektrolitu. Nie ogrzewać akumulatora w celu przyspieszenia rozmrażania. Nie dopuścić do wycieku płynu z akumulatora. Wyciek płynu na prostownik może doprowa- dzić do zwarcia i na skutek tego do porażenia elektrycznego zagrażającego zdrowiu i życiu.

OBSŁUGA PROSTOWNIKA

Wykorzystanie haczyka

Na spodzie obudowy został umieszczony haczyk umożliwiający zawieszenie produktu. Haczyk należy zdemontować z mocowania transportowego w obudowie (II). Następnie obrócić o 180 stopni i wcisnąć w środkowe gniazdo obudowy (III), po czym obrócić o 90 stopni w kierunku wskazywanym przez strzałkę z symbolem zamkniętej kłódki (IV). haczyk jest gotowy do użycia. Haczyk można zdemontować w odwrotnej kolejności do montażu. Jeżeli haczyk nie będzie używa-

INSTRUKCJA ORYGINALNA

Page 7

ny zaleca się go umieścić na spodzie obudowy, zmniejszy to ryzyko jego zgubienia.

Przygotowanie akumulatora do ładowania

Należy zapoznać się i przestrzegać instrukcji ładowania dostarczonych wraz z akumulatorem. W akumulatorach kwasowo-ołowiowych tzw. „typu mokrego” należy sprawdzić poziom elektrolitu i ewentualnie uzupełnić go wodą destylowaną do poziomu określonego w dokumentacji akumulatora. Podczas uzupełniania poziomu elektrolitu należy stosować się ściśle do zaleceń zawartych w dokumentacji akumulatora.

Prostownik służy tylko do ładowania akumulatorów kwasowo - ołowiowych (tzw. „mokrych”, żelowych oraz AGM) o napięciu znamionowym określonym w tabeli z danymi technicznymi. Prostownik został wyposażony w zaciski krokodylowe, służące do ładowania większości akumulatorów, Podłączyć zaciski prostownika krokodylowe do zacisków akumulatora, upewnić się, że zacisk prostownika oznaczony „+” jest podłączony do zacisku akumulatora oznaczonego „+” oraz, że zacisk prostownika oznaczony „-” jest pod akumulatora oznaczonego „-”. Pod wpływem napięcia z akumulatora, może podświetlić się wyświetlacz LCD, oraz może być na nim widoczne wskazanie napięcia. Podłączyć wtyczkę przewodu zasilającego do gniazdka sieciowego. Na ekranie pojawią się znaczniki odnoszące się do rodzaju akumulatora oraz trybu pracy. Prostownik powinien samoczynnie rozpoznać napięcie znamionowe i rodzaj akumulatora, jeżeli jednak tego nie zrobi można za pomocą przycisku oznaczonego „BATT. TYPE” wybrać właściwy tryb ładowania akumulatora oraz napięcie znamionowe akumulatora. „STD” – tryb ładowania odpowiedni do ładowania zwykłych akumulatorów (tzw. mokrych), akumulatorów żelowych oraz większo- ści akumulatorów AGM. „AGM” – tryb ładowania odpowiedni do ładowania każdego typu obsługiwanego akumulatora w warunkach niskich temperatur (poniżej 5 OC) lub do ładowania akumulatorów AMG wysokiej wydajności. Przyciskiem oznaczonym „RATE / TEST” można wybrać wartość prądu ładowania: 1A - do ładowania akumulatorów o pojemności mniejszej niż 30 Ah. Napięcie znamionowe 14,4 V; prąd znamionowy 1 A. 4A - do ładowania akumulatorów o pojemności większej niż 30 Ah. Napięcie znamionowe 14,4 V; prąd znamionowy 4 A. Uwaga! Przed doborem parametrów ładowania, należy zapoznać się ze wskazówkami producenta akumulatora. Naciśnięcie przycisku oznaczonego „START” rozpocznie proces ładowania, co zostanie zobrazowanie pojawieniem się symbolu baterii na wyświetlaczu LCD, który stopniowo będzie się zapełniał kreskami w miarę postępu procesu ładowania. Obok symbolu baterii widoczna jest wartość napięcia akumulatora, symbol błędu lub wynik testu. Ponowne naciśnięcie przycisku „START” zatrzymuje proces ładowania i pozwala np. zmienić prąd ładowania.

Uwaga! Po naładowaniu akumulatora sygnalizowanego zapełnieniem się kreskami symbolu baterii, prostownik zasila akumulator prądem podtrzymującym (konserwującym). Akumulator należy niezwłocznie odłączyć od prostownika po zakończeniu ładowania. Pozostawienie naładowanego akumulatora podłączonego do prostownika przez dłuższy czas może spowodować jego uszkodzenie. Po zakończeniu procesu ładowania najpierw odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego, a następnie odłączyć zaciski kabli ładowania.

Wykonywanie testów

Wszystkie poniższe testy można przeprowadzić tylko dla akumulatorów o znamionowym napięciu zasilania 12 V.

Sprawdzenie akumulatora

Uwaga! Sprawdzenie akumulatora należy dokonać przy odłączonej od gniazdka wtyczce kabla zasilającego. Podłączenie pro- stownika do zasilania wprowadzi prostownik w tryb ładowania. Należy się upewnić, że od ostatniego ładowania akumulatora upłynęła przynajmniej godzina w przeciwnym wypadku wskazania mogą być niedokładne.

Podłączyć zaciski krokodylowe tak, jak w przypadku ładowania akumulatora. Na wyświetlaczu będzie widoczna wartość napięcia akumulatora. Jeżeli wartość napięcia będzie poniżej 12,4 V, oznacza to, że akumulator wymaga natychmiastowego naładowania. Wartość napięcia z przedziału 12,4 – 12,6 V oznacza, że akumulator powinien być naładowany tak szybko jak to będzie możliwe. Wskazanie wartości napięcia powyżej 12,6 V oznacza, że akumulator nie wymaga jeszcze ładowania.

Uwaga! Jeżeli po podłączeniu zacisków krokodylowych nie pojawi się wskazanie na wyświetlaczu LCD, oznacza, to nieprawidło- we podłączenie lub zbyt niskie napięcie akumulatora.

Sprawdzenie alternatora

Uwaga! Sprawdzenie alternatora należy dokonać przy odłączonej od gniazdka wtyczce kabla zasilającego. Podłączenie prostow-

łączony do zacisku

INSTRUKCJA ORYGINALNA

Page 8

nika do zasilania wprowadzi prostownik w tryb ładowania. Należy się upewnić, że akumulator jest w pełni naładowany. Podłączyć zaciski krokodylowe do zacisków akumulatora tak, jak w przypadku ładowania akumulatora. Na wyświetlaczu będzie widoczna wartość napięcia akumulatora. Uwaga! Jeżeli po podłączeniu zacisków krokodylowych nie pojawi się wskazanie na wyświetlaczu LCD, oznacza, to nieprawidło- we podłączenie lub zbyt niskie napięcie akumulatora. Naciskać przycisk oznaczony „RATE/TEST” aż znacznik na ekranie LCD pojawi się przy pozycji opisanej „ALT.” Uruchomić silnik samochodu i przez 15 s utrzymywać prędkość obrotową w wysokości 2000 obrotów na minutę. Nacisnąć przycisk oznaczony „START” i odczytać wskazanie na ekranie LCD. Będzie widoczne zamiennie wynik testu oraz najwyższa średnia wartość napięcia ładowania. Jeżeli wynik jest widoczny w postaci symbolu „ok” oznacza, to, że najwyższa średnia wartość napi przedziału 13,3 V, a 15,5 V, co oznacza w pełni sprawny system ładowania akumulatora. Symbol „bAd” oznacza, że najwyższa średnia wartość napięcia ładowania jest niższa niż 13,3 V lub wyższa niż 15,5 V co oznacza nieprawidłowe działanie systemu ładowania akumulatora. Należy sprawdzić połączenia, stan przewodów, alternator oraz sterownik.

Sprawdzenie rozrusznika

Uwaga! Sprawdzenie alternatora należy dokonać przy odłączonej od gniazdka wtyczce kabla zasilającego. Podłączenie prostow- nika do zasilania wprowadzi prostownik w tryb ładowania. Należy się upewnić, że akumulator jest w pełni naładowany. Podłączyć zaciski krokodylowe do zacisków akumulatora tak, jak w przypadku ładowania akumulatora. Na wyświetlaczu będzie widoczna wartość napięcia akumulatora. Uwaga! Jeżeli po podłączeniu zacisków krokodylowych nie pojawi się wskazanie na wyświetlaczu LCD, oznacza, to nieprawidło- we podłączenie lub zbyt niskie napięcie akumulatora. Naciskać przycisk oznaczony „RATE/TEST” aż znacznik na ekranie LCD pojawi się przy pozycji opisanej „STARTER”. Uruchomić silnik lub spróbować uruchomić silnik, kontynuować uruchamianie przez kilka sekund lub do momentu uruchomienia silnika. Sprawdzić wynik testu na wyświetlaczu LCD. Symbol „ok” oznacza, że napięcie rozruchu jest wyższe niż 9,6 V, system rozruchu działa poprawnie. Symbol „bAd” oznacza, że napięcie rozruchu jest niższe niż 9,6 V co oznacza nieprawidłowe działanie systemu rozruchu. Należy sprawdzić połączenia, stan przewodów oraz rozrusznik.

Komunikaty błędów Uwaga! Jeżeli na ekranie ukaże się jeden z poniższych symboli błędów oznacza to nieprawidłową pracę prostownika. Należy w pierwszej kolejności odłączyć prostownik od zasilania i dopiero wtedy przejść do proponowanego rozwiązania problemu. F01: Wartość napięcia wynosi powyżej 16 V dla akumulatora 12 V lub wartość napięcia wynosi powyżej 8 V dla akumulatora 6 V. Napięcie akumulatora jest zbyt wysokie dla wybranego trybu pracy. Należy zmienić tryb pracy prostownika lub sprawdzić napięcie znamionowe akumulatora. F02: Nieprawidłowe podłączenie akumulatora, należy sprawdzić polaryzację, sprawdzić poprawność styku elektrycznego oraz czy zaciski nie są zwarte. Napięcie akumulatora przed rozpoczęciem ładowania wynosi poniżej 0,5 V, oznacza to uszkodzenie akumulatora. F03: 10 minut po pełnym naładowaniu akumulatora, wartość napięcia wynosi poniżej 11 V dla akumulatora 12 V lub wartość napięcia wynosi poniżej 5,5 V dla akumulatora 6 V. Napięcie akumulatora nie jest dopasowane do trybu pracy, akumulator jest uszkodzony lub zbytnio zasiarczony. F04: Czas ładowania przekracza 50 godzin. Oznacza to uszkodzenie akumulatora, podłączone obciążenie do akumulatora lub zbyt niski prąd ładowania. F05: Zbyt wysoka temperatura ładowarki, co może być związane ze zbyt wysoką temperaturą otoczenia. W takim wypadku należy zmienić miejsce ładowania lub zapewnić właściwą wentylację w miejscu ładowania.

KONSERWACJA URZĄDZENIA

Urządzenie nie wymaga żadnych specjalnych czynności konserwacyjnych. Zabrudzoną obudowę należy czyścić za pomocą miękkiej ściereczki lub strumieniem sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Przed i po każdym użyciu należy sprawdzić stan zacisków przewodów. Należy je oczyścić ze wszystkich śladów korozji, które mogłyby zakłócić przepływ prądu elektrycznego. Należy unikać zabrudzenia zacisków elektrolitem z akumulatora. Przyspiesza to proces korozji. Urządzenie przechowywać w suchym chłodnym miejscu niedostępnym dla osób postronnych zwłaszcza dzieci. Podczas przechowywania należy zadbać o to, żeby kable i przewody elektryczne nie uległy uszkodzeniu.

ęcia ładowania ma wartość z

INSTRUKCJA ORYGINALNA

Page 9

PRODUCT CHARACTERISTICS

A rectiﬁ er is a device that allows charging variety of batteries. A rectiﬁ er converts a current and voltage in power network to such that allows charging the battery safely. Thanks to charging it is easier to provide correct battery operation, which signiﬁ cantly extends the battery service time. A rectiﬁ er is protected against short-circuit and battery over-charge. Correct, reliable and safe operation of the product depends on proper operation, therefore:

Before starting the work with this tool, please read this manual and keep it properly.

The supplier does not assume any liability for damages resulting from failure to follow safety regulations and recommendations speciﬁ ed in this manual.

Indicators mounted in the device’s housing are not meters within the meaning of “Measurement Act”.

TECHNICAL DATA

Parameter Measuring unit Value

Catalogue number YT-83033 Mains voltage [V~] 220 - 240 Mains frequency [Hz] 50 - 60 Rated power (max.) [W] 70 Charging rated voltage [V d.c.] 6/12 Charging current (voltage range) [A] 4/1 Battery capacity (max.) [Ah] 120 Insulation class II Protection class IPX0 Weight [kg] 0.35

GENERAL SAFETY CONDITIONS

A device must not be operated by children below 8 years of age and by persons with limited physical, sensor and mental capacity or persons with no experience and knowledge, if they do not stay under supervision or have not been instructed how to use it safely and about the existing risk. Cleaning and maintenance should not be performed by children unattended. A rectiﬁ er is designed for charging only lead-acid batteries. Charging of other types of batter- ies may lead to electric shock, dangerous for health and life. It is forbidden to charge batteries not designed for re-charging! The charger must be under constant supervision during charging. When charging, the battery must be placed in well ventilated place, it is recommended to charge a battery in room temperature. A rectiﬁ er is designed for indoor use and it is forbidden to expose it to humidity, including atmospheric precipitations. Rectiﬁ ers with I insulation class must be connected to sockets ﬁ tted with protective cord. In the case of charging batteries embedded in car’s electric system. First, connect the rectiﬁ er’s terminal to battery’s terminal which is not connected to car frame, and then connect the second rectiﬁ er’s terminal to car frame away from battery and fuel system. Then connect the certiﬁ er’s plug to power supply. After charging is completed, disconnect rectiﬁ er’s plug from mains and then disconnect rec- tiﬁ er’s terminals. Never leave the rectiﬁ er connected to mains. Always pull out the plug of power cord from

ORIGINAL INSTRUCTIONS

Page 10

the mains socket. It is required to adhere to rectiﬁ er and battery polarity indicators. Prior to charging the battery, always read and follow charging instruction provided by the battery manufacturer. Always place the battery and the rectiﬁ er on a level, ﬂ at and hardened surface. Do not tilt the battery. Prior to connecting the power cord plug to rectiﬁ er, make sure that mains parameters corre- spond with parameters indicated on rectiﬁ er’s data plate. A rectiﬁ er should be placed as far from the battery as cords with clamps allow it. Do not overtight cords. Do not place the rectiﬁ er on the top of battery charged or directly above it. Vapours produced during battery charge may cause corrosion of components inside the rectiﬁ er which may results in its damage. Do not make ﬁ re or approach the battery with ﬁ re. Never touch rectiﬁ er’s terminals when it is connected to mains. Never start the engine when charging battery. Prior each use, please check the condition of the rectiﬁ er, including power cord and charging cords. If any faults are found, do not use the rectiﬁ er. Damaged cables and cords must be replaced with new ones in specialist workshop. Prior to maintenance of the rectiﬁ er please make sure, that the power cord plug was discon- nected from the mains socket. A rectiﬁ er should be stored in a place inaccessible for third parties, including children. Also during the work please note, that the rectiﬁ er is out of reach of unauthorised persons, par- ticularly children. Prior to connecting rectiﬁ er’s terminals, please make sure that battery terminals are clean and free from corrosion. Provide the best possible electric contact between battery and rectiﬁ er terminals. Never charge the frozen battery. Prior to charging move the battery to a place, where it is possible to completely defrost the electrolyte. Do not heat the battery in order to accelerate defrosting. Do not let the liquid leak from the battery. Liquid leakage may lead to short-circuit resulting in electric shock posing a threat to health and life.

HANDLING OF RECTIFIER

Using a hook

A hook that allows hanging of the product was placed at the bottom of housing. A hook to be dismantled from transport fastening in the housing (II). Than rotate it 180 degrees and insert into mid socket in the housing (III) and then rotate it 90 degrees in direction indicated by an arrow with a symbol of closed padlock (IV). The hook is ready for use. The hook may be dismantled in sequence opposite to assembly. If the hook is not in use it is recommended to place it at the bottom of housing, this will reduce the risk of its loss.

Battery preparation to charging

Read and follow charging instruction provided with the battery. For lead-acid, the so-called “wet” batteries, check the level of electrolyte and possibly reﬁ ll it with distilled water to the level speciﬁ ed in battery documentation. When topping up with electrolyte please follow strictly recommendations included in battery documentation.

A rectiﬁ er is designed for charging only lead-acid batteries (the so-called “wet”, gel and AGM batteries) of rated voltage speciﬁ ed in technical data table.

ORIGINAL INSTRUCTIONS

Page 11

A rectiﬁ ed was ﬁ tted with crocodile clamps used for charging majority of batteries. Connect rectiﬁ er’s crocodile clamps to battery terminals, make sure that the rectiﬁ er’s clamp marked with “+” is connected to bat- tery terminal marked with “+” and the rectiﬁ er’s clamp marked with “-” is connected to batter terminal marked with “-”. Battery’s voltage may result in backlighting of the LCD display and indicated voltage may be seen on it. Connect the power cord plug into a mains socket. Indicators relating to type of battery and mode of operation will be displayed on the screen. The rectiﬁ er should automatically recognize the battery rated voltage and type, otherwise by using a button marked with “BATT TYPE”, you may select the proper battery charging mode and battery rated voltage. „STD” – charging mode suitable for charging regular (the so-called “wet” batteries), gel and most of AGM batteries. „AGM” – charging mode suitable for charging of each type of battery supported at low temperatures (below 5

C) or for charging high-duty AMG batteries. You may select charging current by using “RATE / TEST” button. 1A - for charging batteries below 30 Ah. 14.4 V rated voltage; 1 A rated current. 4A - for charging batteries over 30 Ah. 14.4 V rated voltage; 4 A rated current. Note! Before selecting the charging parameters, please read the battery manufacturer’s instructions. Pressing “START” button begins charging process, which shall be visualised by a symbol of battery on LCD display to be gradually ﬁ lled with stripes along with a progress of charging process. Battery voltage, error symbol or test result is visible next to a symbol of battery. Pushing the “START” button again stops the charging process and allows e.g. to change the charging current.

Warning! After battery charging is complete which is indicated by ﬁ lling up the battery symbol with stripes, the rectiﬁ er supplies the battery with sustaining current (maintenance current). The battery should be immediately disconnected from the rectiﬁ er after completion of charging process. Failing to do that for longer time may result in its damage.

After the completion of charging process, disconnect the power cord plug from a mains socket, and then disconnect clamps of charging cords.

Testing

All below mentioned tests may be performed only for 12 V rated voltage batteries.

Checking the battery

Warning! Checking the battery should be done with power cord plug disconnected from a mains socket. Connecting the rectiﬁ er to mains will activate the charging mode. Make sure, that at least one hour lapsed from the last battery charge, otherwise indications may be inaccurate.

Connect the crocodile clamps the same way as in the case of battery charging. The display will show the battery voltage value. If the voltage value is below 12.4 V this indicates that the battery requires immediate charging. Voltage value from 12.4 to 12.6V indicates that the battery should be charged as soon as possible. Voltage value over 12.6 V indicates that the battery does not yet need charging.

Warning! If LCD display does not show any indications after connecting crocodile clamps, this indicates improper connection or battery voltage is too low.

Checking the alternator

Warning! Checking the alternator should be done with power cord plug disconnected from a mains socket. Connecting the recti-

ﬁ er to mains will activate the charging mode. Make sure the battery is fully charged. Connect the crocodile clamps to battery terminals the same way as in the case of battery charging. The display will show the battery voltage value. Warning! If LCD display does not show any indications after connecting crocodile clamps, this indicates improper connection or battery voltage is too low. Press the “RATE/TEST” button as long as the LCD screen shows the marker is next to item described as “ALT” Start the engine of the car and maintain rotational speed of 2000 rpm for 15 seconds. Press the “START” button and read indication on LCD screen. The test result and the highest average value of charging voltage will be seen interchangeably. If the result can be seen in form of “ok” symbol this indicates, that the highest average value of charging voltage stays within the range of 13.3 - 15.5 V which indicates that the battery charging system is fully operational.. The ‘bAd” symbol indicates that the highest average value of charging voltage is lower than 13.3 V or higher than 15.5 V which indicates improper operation of battery charging system. Check the connections, condition of cords, alternator and controller.

ORIGINAL INSTRUCTIONS

Page 12

Checking the starter

Warning! Checking the alternator should be done with power cord plug disconnected from a mains socket. Connecting the recti-

ﬁ er to mains will activate the charging mode. Make sure the battery is fully charged. Connect the crocodile clamps to battery terminals the same way as in the case of battery charging. The display will show the battery voltage value. Warning! If LCD display does not show any indications after connecting crocodile clamps, this indicates improper connection or battery voltage is too low. Press the “RATE/TEST”. as long as the LCD screen shows the marker is next to item described as “STARTER”. Start the engine or try to start the engine, continue starting the engine for few seconds or until it is done. Check the result of test on LCD display. The “ok” symbol indicates that the starting voltage is higher than 9.6 V, starting system operates properly. The ‘bAd” symbol indicates that the starting voltage is lower than 9.6 V which indicates improper operation of starting system. Check the connections, condition of cords and starter.

Error messages Note! If a screen displays any on the below symbols this indicates improper operation of the rectiﬁ er. First, disconnect the rectiﬁ er from power supply and then proceed with the recommended problem solution. F01: Voltage value is over 16 V for a 12 V battery, or voltage value is over 8 V for a 6 V battery. Battery voltage is too high for the selected operation mode. Change the operation mode or check the battery rated voltage. F02: Improper connection of the battery, check the polarity, check the correctness of electric contact and whether the clamps are not shorted. Battery voltage prior to charging is below 0.5 V which indicates the battery damage. F03: 10 minutes after full battery charge, voltage value is below 11 V for 12 V battery, or voltage value is below 5.5 V for 6 V battery. Battery voltage is not adjusted to operation mode, the battery is damaged or sulphur content is too high. F04: Charging time exceeds 50 hours. This indicates the battery is damaged, loading is connected to battery or charging current is too low. F05: Too high temperature of charger which may be associated with too high ambient temperature. In this case change the location of charging or provide proper ventilation in place of charging.

DEVICE MAINTENANCE

A device does not require any special maintenance operations. Dirty housing should be cleaned using a soft cloth or a jet of compressed air of not more than - 0.3 MPa. Before and after each use, check the condition of cords’ clamps. They should be cleaned from any traces of corrosion that would interfere with ﬂ ow of electric current. Avoid any contamination of clamps and terminals with battery electrolyte. This accelerates corrosion process. A device should be stored in dry and cold place out of reach of unauthorised persons, particularly children. When storing, make sure that all cables and electric cords are not damaged.

ORIGINAL INSTRUCTIONS

Page 13

PRODUKTBESCHREIBUNG

Mit dem Netzladegerät können verschiedene Akkus geladen werden. Mit dem Netzladegerät werden die Strom- und Spannungswerte des Starkstromnetzes so umgewandelt, dass die Akkus sicher geladen werden können. Dadurch können der korrekte Akkubetrieb und die wesentlich längere -lebensdauer sichergestellt werden. Das Netzladegerät weist eine eingebaute Kurzschluss- und eine Überladungssicherung auf. Der korrekte, zuverlässige und sichere Gerätebetrieb setzt eine fachmännische Bedienung voraus, deshalb:

diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren.

Der Lieferant kann nicht für Schäden haftbar gemacht werden, die infolge der Nichtbeachtung der Sicherheitsvorschriften und der Empfehlungen in dieser Anleitung entstehen.

Die im Gerätegehäuse eingebauten Anzeigen sind keine Messgeräte im Sinne des Gesetzes „Das Messungsrecht“.

TECHNISCHE DATEN

Parameter ME Wert

Katalog-Nr. YT-83033 Netzspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 - 60 Nennleistung (max.) [W] 70 Lade-Nennspannung [V DC] 6 / 12 Lade-Nennstrom (Spannungsbereich) [A] 1 / 4 Akkukapazität (max.) [Ah] 120 Isolationsklasse II Schutzgrad IPX0 Gewicht [kg] 0,35

ALLGEMEINE SICHERHEITSBEDINGUNGEN

Das Gerät darf durch Kinder über 8 Jahre, durch Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten sowie durch Personen ohne erforderliche Erfahrungen und Kenntnisse nur bedient werden, wenn sie überwacht werden bzw. in einer sicheren Gerätebedienung sowie in vorhandenen Risiken unterwiesen wurden. Das Gerät darf nicht durch Kinder ohne erforderliche Überwachung gereinigt oder gewartet werden. Das Netzladegerät ist nur zum Laden von Bleiakkus bestimmt. Das Laden anderer Akkus kann zum elektrischen Schlag mit möglichen Verletzungs- oder Todesfolgen führen. Das Laden von Einwegakkus ist streng verboten! Das Ladegerät muss während des Ladevorgangs ständig überwacht werden. Die Akkus dürfen nur in gut gelüfteten Räumen bei den Raumtemperaturen geladen werden. Das Netzladegerät ist nur für den Inneneinsatz bestimmt. Es darf der Feuchte-, Regen- oder Schneeeinwirkung nicht ausgesetzt werden. Die Netzladegeräte mit der Isolationsklasse I dürfen nur an Schukosteckdosen angeschlossen werden. Werden im Fahrzeug eingebaute Akkus geladen, ist die eine Geräteklemme an der nicht mit dem Fahrzeugfahrgestell verbundenen Akkuklemme, die andere Geräteklemme am Fahrgestell in einem Abstand vom Akku und der Kraftstoﬃ nstallation, und anschließend der Ge- rätestecker in der Schukodose anzuschließen. Nach beendetem Ladevorgang zuerst Gerätestecker ziehen, erst dann Geräteklemmen

ORIGINALANLEITUNG

Page 14

trennen. Netzladegerät nach beendetem Ladeprozess immer vom Netz trennen – Netzstecker ziehen. Polsymbole des Netzladegerätes und des Akkus beachten. Dem Akku beigefügte Ladeanleitung des Akkuherstellers vor dem Laden gründlich lesen und beachten. Akku und Netzladegerät immer auf einem ebenen und entsprechend tragfähigen Untergrund aufstellen. Akku nicht kippen. Bevor der Gerätestecker angeschlossen wird, sicherstellen, dass die Netzparameter mit den auf dem Typenschild des Netzladegerätes angegebenen Angaben übereinstimmen. Netzladegerät möglichst weit vom Akku aufstellen, wie es die Klemmenkabel ermöglichen. Dabei Kabel nicht übermäßig spannen. Netzladegerät nicht direkt auf oder über dem Akku installieren. Die beim Akkuladen entstehenden Dämpfe können zur Korrosion der Gerätekomponenten und somit zum Geräteausfall führen. Am zum Laden angeschlossenen Akku nicht rauchen, Feuerquellen fernhalten. Die Klemmen des am Stromnetz angeschlossenen Netzladegerätes niemals berühren. Fahrzeugmotor beim Akkuladen niemals starten. Netzladegerät, dabei Stromkabel und Ladekabel, vor jedem Gebrauch auf Beschaﬀ enheit prüfen. Gerät bei festgestellten Störungen nicht gebrauchen. Beschädigte Kabel und Leitungen in einer Fachwerkstatt erneuern lassen. Vor der Wartung des Netzladegerätes sicherstellen, dass der Stromkabel nicht an der Schukosteckdose angeschlossen ist. Netzladegerät fern von Unbefugten, insbesondere von Kinderhänden, lagern. Beim Gerätebetrieb darauf achten, dass der Netzladegerät an einem für Unbefugte, insbesondere für Kinder, unzugänglichen Ort aufgestellt wird. Vor Anschließen der Geräteklemmen sicherstellen, dass die Klemmen sauber und frei von Korrosion sind. Für einen bestmöglichen elektrischen Kontakt der Akku- und Geräteklemmen sorgen. Einen eingefrorenen Akku niemals laden. Akku vor dem Laden an einen Platz verbringen, wo die Saure vollständig entfrostet wird. Akku nicht erwärmen, um die Entfrostung zu beschleunigen. Auslaufen der Säure vermeiden. Die auf das Netzladegerät ausgelaufene Säure kann zu einem Kurzschluss und einem elektrischen Schlag mit möglichen Verletzungs- oder Todesfolgen führen.

PRODUKTBEDIENUNG

Haken verwenden

Im unteren Gehäuseteil beﬁ ndet sich ein Haken, womit das Produkt gehängt werden kann. Haken von der Transportsicherung im Gehäuse (II) trennen, anschließend um 180 Richtung nach dem Pfeil mit dem Symbol des geschlossenen Vorhangschlosses (IV) drehen. Der Haken ist gebrauchsfertig und kann bedarfsgemäß in umgekehrter Reihenfolge zur Montage demontiert werden. Nach dem gebrauch sollte der Haken im Gehäuse montiert werden, damit er nicht verloren geht.

Akku zum Laden vorbereiten

Mit dem Akku mitgelieferte Ladeanweisung gründlich lesen und beachten. Säurestand in den s.g. „nassen“ Bleiakkus messen und gegebenenfalls destilliertes Wasser bis zum festgelegten Säurestand nachfüllen. Dabei genau nach den Hinweisen in der

drehen und in den mittleren Gehäusesitz (III) drücken, danach um 90

in der

ORIGINALANLEITUNG

Page 15

Anweisung für den Akku vorgehen.

Das Netzladegerät ist nur zum Laden von Bleiakkus (s.g. „nasse“, Gel-, AGM-Akkus (Absorbent Glass Mat)) mit der Nennspannung nach vorstehender Tabelle mit technischen Daten bestimmt. Das Netzladegerät ist mit Krokodilklemmen ausgerüstet, um die meisten Akkus laden zu können. Krokodilklemmen des Netzladegerätes an den Akkupolen anschließen und sicherstellen, dass die Klemme mit der Bezeichnung „+” am gleichartigen Akkupol und dass die Klemme mit der Bezeichnung „-” am gleichartigen Akkupol angeschlossen ist. Die Akkuspannung kann das LCD-Display und gegebenenfalls die Spannungsanzeige aktivieren. Stromstecker in der Schukosteckdose anschließen. Auf dem LCD-Display werden Symbole für die Akkuart und den Betriebsmodus angezeigt. Das Netzladegerät soll die Nennspannung und die Akkuart selbsttätig erkennen. Ist es nicht der Fall, kann man mit der „BATT. TYPE” Taste den erforderlichen Akkulademodus sowie die -nennspannung wählen. „STD” – für gängige (s.g. „nasse“), Gel- und die meisten AGM-Akkus (Absorbent Glass Mat) geeigneter Lademodus. „AGM” – für jeden Akku bei niedrigen Temperaturen (unter 5

C) sowie für AMG-Hochleistungsakkus geeigneter Lademodus. Mit der „RATE TEST” Taste kann der Ladestromwert gewählt werden. 1A – Laden der Akkus mit der Kapazität bis 30 Ah. Nennspannung 14,4 V; Nennstrom 1 A. 4A – Laden der Akkus mit der Kapazität über 30 Ah. Nennspannung 14,4 V; Nennstrom 4 A. Achtung! Hinweise des Akkuherstellers vor Auswahl der Ladeparameter gründlich lesen. Mit der „START” Taste wird der Ladeprozess aktiviert. Das Batteriesymbol wird auf dem LCD-Display angezeigt und wird mit Balken gemäß dem fortschreitenden Ladeprozess gefüllt. Neben dem Batteriesymbol werden die Akkuspannung, ein Fehlersymbol oder das Testergebnis angezeigt. Nach erneutem Drücken der „START” Taste wird der Ladeprozess unterbrochen, um bspw. den Ladestrom zu ändern.

Achtung! Nachdem der Akku vollständig geladen ist (Akkusymbol mit Balken vollgefüllt), wird der Akku mit einem Nachladestrom (Wartungsstrom) geladen. Nach beendetem Ladeprozess ist der Akku vom Netzladegerät unverzüglich zu trennen. Bleibt der geladene Akku am Netzladegerät weiter angeschlossen, kann es zu seiner Beschädigung führen. Nach beendetem Ladeprozess zuerst Netzstecker ziehen, anschließend Ladekabelklemmen abschalten.

Test durchführen

Folgende Tests dürfen nur für Akkus mit der Nennladespannung 12 V durchgeführt werden.

Akku prüfen

Achtung! Zuerst Gerätestecker ziehen bzw. nicht anschließen, erst dann Akku prüfen. Durch den Elektroanschluss des Netzladegerätes wird der Ladeprozess aktiviert. Sicherstellen, dass mindestens eine Stunde ab dem letzten Akkuladen verstrichen ist, sonst können die Anzeigen ungenau sein.

Krokodilklemmen wie für das Akkuladen anschließen. Auf dem LCD-Display wird die Akkuspannung angezeigt. Unterschreitet der Spannungswert 12,4 V, bedeutet es, dass der Akku sofort nachgeladen werden muss. Beträgt der Spannungswert zwischen 12,4 V und 12,6 V, muss der Akku möglichst bald nachgeladen werden. Beim Spannungswert über 12,6 V muss der Akku noch nicht nachgeladen werden. Achtung! Wird keine Anzeige auf dem LCD-Display nach dem Anschluss der Krokodilklemmen dargestellt, bedeutet es einen fehlerhaften Anschluss oder eine zu niedrige Akkuspannung.

Drehstromlichtmaschine prüfen

Achtung! Zuerst Gerätestecker ziehen bzw. nicht anschließen, erst dann Drehstromlichtmaschine prüfen. Durch den Elektroanschluss des Netzladegerätes wird der Ladeprozess aktiviert. Sicherstellen, dass der Akku vollgeladen ist. Krokodilklemmen wie für das Akkuladen anschließen. Auf dem LCD-Display wird die Akkuspannung angezeigt. Achtung! Wird keine Anzeige auf dem LCD-Display nach dem Anschluss der Krokodilklemmen dargestellt, bedeutet es einen fehlerhaften Anschluss oder eine zu niedrige Akkuspannung. Taste „RATE/TEST” drücken, bis der Marker auf dem LCD-Display an der Position „ALT.” erscheint. Fahrzeugmotor starten und Drehzahl von 2000 U/min. ca. 15 Sekunden lang einhalten. „START” Taste drücken und die Anzeige auf dem LCD-Display ablesen. Das Testergebnis und der höchste mittlere Ladespannungswert werden wechselweise angezeigt. Wir das Ergebnis als „ok” Symbol angezeigt, bedeutet es, dass der höchste mittlere Ladespannungswert zwischen 13,3 V und 15,5 V beträgt, sodass das Akkuladesystem vollkommen funktionsfähig ist. Das Symbol „bAd” bedeutet, dass der höchste mittlere Ladespannungswert 13,3 V unter- bzw. 15,5 V überschreitet. Es deutet auf eine Fehlfunktion des Akkuladesystems hin. Anschlüsse, Leitungen, Drehstromlichtmaschine und Steuergerät auf Beschaﬀ enheit prüfen.

ORIGINALANLEITUNG

Page 16

Anlasser prüfen

Achtung! Zuerst Gerätestecker ziehen bzw. nicht anschließen, erst dann Anlasser prüfen. Durch den Elektroanschluss des Netzladegerätes wird der Ladeprozess aktiviert. Sicherstellen, dass der Akku vollgeladen ist. Krokodilklemmen wie für das Akkuladen anschließen. Auf dem LCD-Display wird die Akkuspannung angezeigt. Achtung! Wird keine Anzeige auf dem LCD-Display nach dem Anschluss der Krokodilklemmen dargestellt, bedeutet es einen fehlerhaften Anschluss oder eine zu niedrige Akkuspannung. Taste „RATE/TEST” drücken, bis der Marker auf dem LCD-Display an der Position „STARTER” erscheint. Fahrzeugmotor starten bzw. einige Sekunden lang oder bis zum Motorstart zu starten versuchen. Testergebnis auf dem LCD-Display prüfen. Das Symbol „ok” bedeutet, dass die Anlassspannung 9,6 V überschreitet und das Anlasssystem korrekt fuktioniert. Das Symbol „bAd” bedeutet, dass die Anlassspannung 9,6 V unterschreitet. Es deutet auf eine Fehlfunktion des Anlasssystems hin. Anschlüsse, Leitungen, Anlasser auf Beschaﬀ enheit prüfen.

Fehleranzeigen

Achtung! Erscheint ein der folgenden Fehlersymbole auf dem LCD-Display, bedeutet es eine Fehlfunktion des Netzladegerätes. Zuerst Stecker des Netzladegerätes ziehen, erst dann den Fehler nach folgenden Hinweisen lösen. F01: Spannungswert überschreitet 16 V für einen 12 V Akku oder 8 V für einen 6 V Akku. Akkuspannung zu hoch für den gewählten Betriebsmodus. Betriebsmodus ändern oder Nennspannung des Akkus prüfen. F02: Fehlerhafter Akkuanschluss. Polarität sowie elektrischen Kontakt auf korrekte Verbindung und Klemmen auf eventuellen Kurzschluss prüfen. Beträgt die Akkuspannung vor dem Ladeprozess 0,5 V, bedeutet es einen beschädigten Akku. F03: 10 Minuten nach vollem Akkuladen unterschreitet der Spannungswert 11 V für einen 12 V Akku oder 5,5 V für einen 6 V Akku. Die Akkuspannung stimmt nicht mit dem Betriebsmodus überein, der Akku ist beschädigt oder sulfatiert. F04: Ladedauer überschreitet 50 Stunden. Es bedeutet einen beschädigten Akku, einen am Akku angeschlossenen Abnehmer oder einen zu niedrigen Ladestrom. F05: Netzladegerät überhitzt – möglicherweise infolge einer zu hohen Umgebungstemperatur. Ladeort wechseln oder für gute Lüftung des Ladeortes sorgen.

PRODUKTWARTUNG

Es sind keine besonderen Wartungseingriﬀ e am Produkt erforderlich. Verschmutztes Gehäuse mit einem weichen Lappen bzw. mit Druckluft bei maximal 0,3 MPa reinigen. Kabelklemmen vor und nach jedem Gebrauch auf Beschaﬀ enheit prüfen. Alle Korrosionsspuren beseitigen, die den Stromﬂ uss beeinträchtigen könnten. Verunreinigung der Klemmen mit der Akkusäure vermeiden, um die Korrosion nicht zu beschleunigen. Gerät an einem trockenen und kühlen Ort, gegen den Zugriﬀ durch Unbefugte, insbesondere durch Kinder, geschützt lagern. Während der Lagerung Sorge dafür tragen, dass die Elektrokabel und -leitungen nicht beschädigt werden.

ORIGINALANLEITUNG

Page 17

ХАРАКТЕРИСТИКА ПРОДУКТА

Выпрямитель – устройство, которое позволяет заряжать разного рода аккумуляторы. Выпрямитель преобразует ток и напряжение, присутствующие в электросети, таким образом, что позволяет безопасно заряжать аккумулятор. Благодаря зарядке легче обеспечить правильную работу аккумулятора, что значительно продлевает время эксплуатации аккумулятора. Выпрямитель оснащен противопожарной защитой и защитой против перезарядки аккумулятора. Правильная

Перед тем, как приступить к работе с инструментом, следует полностью прочесть инструкцию и придерживаться ее.

За вред, который возник в результате несоблюдения правил безопасности и рекомендаций данной инструкции, поставщик ответственности не несет.

Индикаторы, вмонтированные в защитный корпус устройства, не закона «Об измерениях».

ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметр Единица измерения Величина

Каталоговый № YT-83033 Напряжение сети [В~] 220 - 240 Частота сети [Гц] 50 - 60 Номинальная мощность (макс.) [Вт]70 Номинальная мощность зарядки [В d.c.] 6 / 12 Ток зарядки (диапазон мощности) [A] 1 / 4 Емкость аккумулятора (макс.) [A/год] 120 Класс изоляции II Степень защиты IPX0 Масса [кг] 0,35

, надежная и безопасная работа с инструментом зависит от соответствующей эксплуатации, поэтому:

являются измерительными приборами в понимании

ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОСТИ

Устройство может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и психическими возможностями, или лицами без опыта и знаний, если они будут находиться под присмотром или им будут сообщены инструкции по безопасному использованию, а также информация о существующем риске. Чистка и техническое обслуживание не должны осуществляться детьми без присмотра. Выпрямитель предназначен для зарядки только свинцово-кислотных аккумуляторов. Зарядка другого вида аккумуляторов может привести к поражению электрическим током, опасному для жизни и здоровья. Запрещено заряжать батареи, которые не предназначены для повторной зарядки! Во время зарядки зарядное устройство должно находиться под постоянным наблюдением. Во время зарядки аккумулятор должен находиться в хорошо проветриваемом месте, рекомендуется заряжать аккумулятор при комнатной температуре. Выпрямитель предназначен для работы внутри помещений, запрещено подвергать его воздействию влаги, а том числе атмосферных осадков. Выпрямители I класса электроизоляции должны быть подсоединены к розеткам, оснащенным защитным проводом. При зарядке аккумуляторов, которые находятся в электрооборудовании автомобиля, следует сначала подсоединить зажим выпрямителя к зажиму аккумулятора, который не подсоединен к кузову автомобиля, а затем подсоединить второй зажим выпрямителя к кузову подальше от аккумулятора и топливной системы. Далее подсоединить вилку выпрямителя в розетку.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 18

После зарядки следует сначала отсоединить вилку от розетки, а затем отсоединить зажимы выпрямителя. Никогда не оставлять выпрямитель подсоединенным к электросети. Всегда вынимать вилку кабеля электропитания из розетки. Необходимо придерживаться обозначений полярности выпрямителя и аккумулятора. Перед началом зарядки аккумулятора следует ознакомиться и следовать инструкциям зарядки от производителя аккумулятора. Аккумулятор и выпрямитель всегда

размещать на ровной, плоской и твердой поверхности. Не наклонять аккумулятор. Перед подсоединением вилки кабеля электропитания выпрямителя следует убедиться, что параметры электросети соответствуют параметрам, указанным на табличке номинальных параметров выпрямителя. Выпрямитель следует размещать подальше от аккумулятора, насколько позволяют кабели с зажимами. Не следует при этом чрезмерно натягивать кабели. Не следует размещать выпрямитель на заряжаемом аккумуляторе или непосредственно над ним. Испарения, образуемые во время зарядки аккумулятора, могут вызвать коррозию элементов внутри выпрямителя, что может привести к его повреждению. Не курить, не приближаться к аккумулятору с огнем. Никогда не следует касаться зажимов выпрямителя, если он подсоединен к электросети. Никогда не запускать двигатель во время зарядки аккумулятора. Перед каждым использованием необходимо проверить состояние выпрямителя, в частности состояние кабеля электропитания и зарядных проводов. В случае выявления каких-либо неполадок не следует использовать выпрямитель. Поврежденные кабели и провода должны быть заменены на новые в специализированной мастерской. Перед тем, как приступать к техническому обслуживанию выпрямителя, следует убедиться, что вилка провода электропитания отсоединена от розетки. Выпрямитель следует хранить в месте, недоступном для посторонних лиц, особенно детей. Также во время работы следует обратить внимание на то, чтобы выпрямитель находился в месте, недоступном для посторонних лиц, особенно детей. Перед подсоединением зажимов выпрямителя необходимо убедиться, что зажимы аккумулятора чистые и не имеют следов коррозии. Следует обеспечить наилучший электрический контакт между зажимом аккумулятора и зажимом выпрямителя. Никогда не заряжать замерзший аккумулятор. Перед началом зарядки перенести аккумулятор в место, которое обеспечивает полную разморозку электролита. Не нагревать аккумулятор з целью ускорения разморозки. Не допускать вытекания жидкости из аккумулятора. Вытекание жидкости на выпрямитель может привести к короткому замыканию и вследствие этого к поражению электрическим током, что угрожает здоровью и жизни.

ОБСЛУЖИВАНИЕ ВЫПРЯМИТЕЛЯ

Использование крючка

Снизу корпуса размещен крючок, который позволяет повесить продукт. Крючок следует освободить от транспортного крепления в корпусе (ІІ). Затем повернуть на 180 градусов и вжать в розетку посредине корпуса (ІІI), после чего повернуть на 90 градусов в направлении, указанном стрелкой с символом в виде закрытого замка (ІВ). Крючок готов к использованию. Крючок можно демонтировать в обратном порядке. Если крючок не будет использоваться, рекомендуется разместить его снизу корпуса, это уменьшит риск его потери.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 19

Подготовка аккумулятора к зарядке

Следует ознакомиться и следовать инструкциями зарядки, поставленными вместе с аккумулятором. В свинцово-кислотных аккумуляторах, так называемых «мокрого типа», следует проверить уровень электролита и, возможно, дополнить его дистиллированной водой до уровня, указанного в документации аккумулятора. Во время пополнения уровня электролита строго придерживаться рекомендаций, содержащихся в

Выпрямитель предназначен для зарядки только свинцово-кислотных (так называемых «мокрых», гелевых и AGM) аккумуляторов с номинальным напряжением, указанным в табличке с техническими данными. Выпрямитель оснащен аккумуляторными зажимами типа «крокодил», которые служат для зарядки большинства аккумуляторов. Подсоединить зажимы «крокодил» выпрямителя к зажимам аккумулятора, убедиться, что зажим выпрямителя, помечен-

знаком «+», подсоединен к зажиму аккумулятора, помеченному знаком «+», также убедиться, что зажим выпрямите-

ный ля, помеченный знаком «-», подсоединен к зажиму аккумулятора, помеченному знаком «-». Под влиянием напряжения с аккумулятора может засветиться экран LCD, а также на нем может отображаться индикация напряжения. Подсоединить вилку провода питания к розетке. На экране появятся обозначения, относящиеся к виду аккумулятора или к режиму работы. Выпрямитель должен сам распознать номинальное напряжение и вид аккумулятора, однако если он этого не сделает, можно при помощи клавиши с обозначением “BATT.TYPE” выбрать соответствующий режим зарядки аккумулятора и номинальное напряжение аккумулятора. “STD” – режим зарядки, который подходит для зарядки обычных аккумуляторов (так наз. мокрых), гелевых и большинства аккумуляторов AGM. “AGM” – режим зарядки, который подходит для зарядки любого типа аккумулятора, используемого при условии низких температур (ниже 5 OC) или для зарядки высокопродуктивных аккумуляторов AMG. При помощи клавиши, обозначенной “RATE TEST” можно выбрать величину тока зарядки:

1А – для зарядки аккумуляторов емкостью менее 30 A/ч. Номинальное напряжение 14,4 В; номинальный ток 1 А. 4А – для зарядки аккумуляторов емкостью болеее 30 A/ч. Номинальное напряжение 14,4 В; номинальный ток 4А.

Внимание! Перед выбором параметров зарядки следует ознакомиться с рекомендациями производителя. Нажатие клавиши “START” запустит процесс зарядки, что отразится появлением символа батареи на экране LCD, который будет постепенно заполняться черточками в ходе процесса зарядки. Возле символа батареи изображена величина напряжения аккумулятора, символ ошибки или результат теста. Повторное нажатие клавиши “START” останавливает процесс зарядки и позволяет, например, изменить ток зарядки.

Внимание! После зарядки аккумулятора, о чем свидетельствует индикатор, помеченный символом полностью заряженного аккумулятора, выпрямитель питает аккумулятор поддерживающим (обслуживающим) током. Аккумулятор следует немедленно отсоединить от выпрямителя после окончания зарядки. Оставление заряженного аккумулятора присоединенным к выпрямителю на долгое время может вызвать его повреждение.

По окончании процесса зарядки сначала отсоединить вилку кабеля электропитания от розетки, а затем отсоединить зажимы зарядных кабелей.

Выполнение тестов

Все описанные ниже тесты можно провести только для аккумуляторов с номинальным напряжением электропитания 12 В.

Проверка аккумулятора

Внимание! Проверку аккумулятора следует осуществлять тогда, когда вилка кабеля электропитания отсоединена от розетки. Подсоединение выпрямителя к электропитанию вводит выпрямитель в режим зарядки. Следует убедиться, что с момента последней зарядки аккумулятора прошел по крайней мере час, иначе показатели могут быть неточными.

Подсоединить зажимы «крокодил» так, как при зарядке аккумулятора. На экране будет видна величина напряжения аккумулятора. Если величина напряжения будет ниже 12,4 В, это означает, что аккумулятор требует немедленной зарядки. Величина напряжения в интервале 12,4 - 12,6 В означает, что аккумулятор должен быть заряжен как можно быстрее. Индикация величины напряжения выше 12,6 В означает, что аккумулятор еще не требует зарядки.

Внимание! Если после подсоединения зажимов «крокодил» не появится индикация на экране LCD, это указывает на не- правильное подсоединение или слишком низкое напряжение аккумулятора.

Проверка генератора переменного тока

Внимание! Проверку генератора переменного тока следует осуществлять тогда, когда вилка кабеля электропитания отсоединена от розетки. Подсоединение выпрямителя к электропитанию вводит выпрямитель в режим зарядки.

документации аккумулятора.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 20

Следует убедиться, что аккумулятор полностью заряжен. Подсоединить зажимы «крокодил» так, как при зарядке аккумулятора. На экране будет видна величина напряжения аккумулятора. Внимание! Если после подсоединения зажимов «крокодил» не появится индикация на экране LCD, это указывает на неправильное подсоединение или слишком низкое напряжение аккумулятора.

Нажимать на клавишу “RATE/TEST”, пока курсор Запустить двигатель автомобиля и в течение 15 секунд поддерживать обороты на уровне 2000 оборотов в минуту. Нажать клавишу “START” и прочесть данные на экране LCD. Будут попеременно отображаться результат теста и максимальная средняя величина напряжения зарядки. Если результат отображается в виде символа “ok”, это означает, что максимальная средняя находится в интервале 13,3 В і 15,5 В, что указывает на полную исправность системы зарядки аккумулятора. Символ “bAd” означает, что максимальная средняя величина напряжения зарядки ниже 13,3 В или выше 15,5 В, что указывает на неправильное функционирование системы зарядки аккумулятора. Следует проверить подсоединения, состояние проводов, генератор переменного тока и контролер.

Проверка стартера

Внимание! Проверку следует осуществлять тогда, когда вилка кабеля электропитания отсоединена от розетки. Подсоединение выпрямителя к электропитанию вводит выпрямитель в режим зарядки. Следует убедиться, что аккумулятор полностью заряжен. Подсоединить зажимы «крокодил» так, как при зарядке аккумулятора. На экране будет видна величина напряжения аккумулятора. Внимание! Если после подсоединения зажимов «крокодил» не появится индикация на экране LCD, это указывает на неправильное подсоединение или слишком низкое напряжение аккумулятора. Нажимать на клавишу “RATE/TEST”, пока курсор на экране LCD не появится возле позиции “STARTER”. Запустить двигатель или попытаться запустить двигатель, продолжать запускать в течение нескольких секунд до момента его фактического запуска. Проверить результат теста на экране LCD. Символ “ok” означает, что напряжение пуска выше 9,6 В, система запуска функционирует правильно. Символ “bAd” означает, что напряжение пуска ниже 9,6 В, что указывает на неправильное функционирование системы пуска. Следует проверить подсоединения, состояние проводов и стартер.

Сообщение об ошибках

Внимание! Если на экране появится один из приведенных ниже символов, это означает неправильную работу выпрямителя. Следует, в первую очередь, отсоединить выпрямитель от электропитания и только тогда перейти к предложенному решению проблемы. F01: Величина напряжения составляет выше 16 В для аккумулятора 12 В или величина напряжения составляет выше 8 В для аккумулятора 6 В. Напряжение аккумулятора слишком высоко для выбранного режима работы. Следует изменить режим работы выпрямителя или проверить номинальное напряжение аккумулятора. F02: Неправильное подсоединение аккумулятора, следует проверить поляризацию, проверить правильность электрического контакта и не сомкнуты ли зажимы. Напряжение аккумулятора перед началом зарядки составляет ниже 0,5 В, Это означает повреждение аккумулятора. F03: 10 минут после повторной зарядки аккумулятора величина напряжения составляет ниже 11 В для аккумулятора 12 В или величина напряжения составляет ниже 5,5 В для аккумулятора 6 В. Напряжения аккумулятора не подобрана для режима работы, аккумулятор поврежден или чрезмерно сульфатирован. F04: Время зарядки превышает 50 ч. Это означает повреждение аккумулятора, подключенную к аккумулятору нагрузку или слишком низкий ток зарядки. F05: Слишком высокая температура зарядного устройства, что может быть связано со слишком высокой температурой окружающей среды. В таком случае следует сменить место зарядки или обеспечить соответствующую вентиляцию в месте зарядки.

УХОД ЗА УСТРОЙСТВОМ

Устройство не требует каких-либо специальных действий по уходу. Загрязненный корпус необходимо чистить при помощи мягкой тряпки или струей сжатого воздуха под давлением не более 0,3 Мпа. Перед и после каждого использования следует проверить состояние зажимов проводов. Их следует очистить от всех следов коррозии, которые могли бы нарушить поток электрического тока. Следует избегать загрязнения зажимов электролитом из аккумулятора. Это ускоряет процесс коррозии. Хранить устройство в сухом прохладном месте, недоступном для посторонних, особенно детей. Во время хранения следует позаботиться о том, чтобы кабели и электрические провода не повредились.

на экране LCD не появится возле позиции “ALT”

величина напряжения питания

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 21

ХАРАКТЕРИСТИКА ПРОДУКТУ

Випрямляч – це пристрій, який дозволяє заряджати різного виду акумулятори. Випрямляч перетворює струм і напругу, які присутні в електроенергетичній мережі, на такі, що дозволяють безпечно заряджати акумулятор. Завдяки зарядженню легше забезпечити правильну роботу акумулятора, що значно подовжує час експлуатації акумулятора. Випрямляч має захист проти пожежі та захист проти лежить від відповідної експлуатації, тому:

Перед тим, як приступити до роботи з інструментом, слід прочитати всю інструкцію і дотримуватися її.

За шкоду, що виникла в результаті недотримання правил безпеки і рекомендацій даної інструкції, постачальник відповідальності не несе.

Індикатори, вмонтовані в

ТЕХНІЧНІ ДАНІ

Параметр Одиниця міри Величина

Каталоговий № YT-83033 Напруга мережі [В~] 220 - 240 Частота мережі [Гц] 50 - 60 Номінальна потужність (макс.) [Вт]70 Номінальна потужність зарядки [В d.c.] 6 / 12 Струм заряджання (діапазон потужності) [A] 1 / 4 Ємність акумулятора (макс.) [A/год] 120 Клас ізоляції II Ступінь захисту IPX0 Маса [кг] 0,35

захисний корпус пристрою, не є вимірювальними приладами в закону «Про вимірювання»

перезарядки акумулятора. Правильна, надійна і безпечна робота з інструментом за-

ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ

Пристрій може використовуватися дітьми віком старше 8 років та особами з обмеженими фізичними, сенсорними і психічними можливостями чи особами без досвіду і знань, якщо вони будуть перебувати під наглядом або їм будуть передані інструкції безпечного застосування, а також інформація про існуючий ризик. Чистка та технічне обслуговування не повинні здійснюватися дітьми без нагляду. Випрямляч призначений для заряджання тільки свинцево-кислотних акумуляторів. Заряджання іншого виду акумуляторів може призвести до електричного ураження небезпечного для здоров’я і життя. Заборонено заряджати батареї, які не призначені для повторного заряджання! Під час заряджання зарядний пристрій має бути під постійним наглядом. Під час заряджання акумулятор повинен знаходитися в добре провітреному місці, рекомендується заряджати акумулятор при кімнатній температурі. Випрямляч призначений для роботи всередині приміщень, і заборонено піддавати його дії вологості, в тому числі атмосферних опадів. Випрямлячі І класу електричної ізоляції мають бути приєднані до розеток, оснащених захисним проводом. При заряджанні акумуляторів, що знаходяться в електричному обладнанні автомобіля, слід спочатку приєднати затискач випрямляча до затискача акумулятора, який не приєднаний до кузова автомобіля, потім приєднати другий затискач випрямляча до кузова далеко від акумулятора і паливної системи. Далі приєднати вилку випрямляча

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 22

до розетки. Після зарядження слід спочатку від’єднати вилку від розетки, а потім від’єднати затискачі випрямляча. Ніколи не залишати випрямляч приєднаним до мережі живлення. Завжди витягувати вилку кабелю живлення з розетки. Слід дотримуватися позначень полярності випрямляча і акумулятора. Перед початком зарядження акумулятора слід ознайомитись і слідувати інструкціям заряджання, доданим

виробником акумулятора. Акумулятор та випрямляч завжди розміщувати на рівній, плоскій і твердій поверхні. Не перехиляти акумулятор. Перед приєднанням вилки кабелю живлення випрямляча слід переконатися, що параметри мережі живлення відповідають параметрам, зазначеним на табличці номінальних параметрів випрямляча. Випрямляч слід розміщувати якнайдалі від акумулятора, наскільки дозволяють кабелі з затискачами. Не слід при цьому надмірно натягувати кабелі. Не слід розміщувати випрямляч на зарядженому акумуляторі або безпосередньо над ним. Випаровування, які утворюються під час заряджання акумулятора, можуть викликати корозію елементів всередині випрямляча, що може призвести до його пошкодження. Не палити, не наближатися з вогнем до акумулятора. Ніколи не слід доторкатися до затискачів випрямляча, якщо він приєднаний до мережі живлення. Ніколи не запускати двигун під час заряджання акумулятора. Перед кожним використанням слід перевірити стан випрямляча, зокрема стан кабелю живлення і зарядних проводів. У разі встановлення якихось вад не слід використовувати випрямляч. Пошкоджені кабелі і проводи повинні бути замінені на нові в спеціальному закладі. Перед тим, як приступати до технічного обслуговування випрямляча слід переконатися, що вилку проводу живлення від’єднаний від розетки. Випрямляч слід зберігати в місці, недоступному для сторонніх осіб, особливо дітей. Також під час роботи слід звернути увагу на те, щоб випрямляч знаходився в місці, недоступному для сторонніх осіб, особливо дітей. Перед приєднанням затискачів випрямляча слід переконатися, що затискачі акумулятора чисті і вільні від слідів корозії. Слід забезпечити якнайкращий електричний контакт між затискачем акумулятора і затискачем випрямляча. Ніколи не заряджати замерзлий акумулятор. Перед початком заряджання перенести акумулятор в місце, яке дозволяє повне розмороження електроліту. Не нагрівати акумулятор з метою пришвидшення розмороження. Не допустити витікання рідини з акумулятора. Витікання рідини на випрямляч може призвести до короткого замикання і внаслідок цього до електричного ураження, що загрожує здоров’ю і життю.

ОБСЛУГОВУВАННЯ ВИПРЯМЛЯЧА

Використання гачка

Внизу корпусу розміщений гачок, який дозволяє повісити продукт. Гачок слід звільнити від транспортного кріплення в корпусі (ІІ). Потім повернути на 180 градусів і втиснути в розетку посередині корпусу (ІІІ), після чого повернути на 90 градусів

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 23

в напрямі, показаному стрілкою з символом у вигляді замкненого замка (ІВ). Гачок готовий до використання. Гачок можна демонтувати в зворотному порядку до монтажу. Якщо гачок не буде використовуватися, рекомендується розмістити його внизу корпусу, це зменшить ризик його загублення.

Підготовка акумулятора до заряджання

Слід ознайомитись і дотримуватись інструкцій, які так званого “мокрого типу” слід перевірити рівень електроліту і, можливо, доповнити його дистильованою водою до рівня, зазначеного в документації акумулятора. Під час доповнення рівня електроліту слід суворо дотримуватись рекомендацій, що містяться в документації акумулятора.

Випрямляч служить тільки для заряджання свинцево-кислотних акумуляторів (так номінальною напругою, зазначеною в таблиці з технічними даними. Випрямляч оснащено затискачами типу «крокодил», які служать для заряджання більшості акумуляторів. Приєднати затискачі випрямляча «крокодил» до затискачів акумулятора, переконатися, що затискач акумулятора, позначений знаком “+”, приєднаний до затискача акумулятора позначеного знаком “+”, крім того, переконатись, що затискач випрямляча, позначений знаком “-“, приєднаний до затискача акумулятора, позначеного знаком “-“. Під впливом напруги з акумулятора може підсвітитися екран LCD, а також на ньому може бути відображена індикація напруги. Приєднати вилку проводу живлення до розетки. На екрані з’являться покажчики, що відносяться до виду акумулятора або до режиму роботи. Випрямляч повинен сам розпізнати номінальну напругу і вид акумулятора, однак якщо він цього не зробить, можна за допомогою клавіші з позначенням “BATT.TYPE” вибрати відповідний режим заряджання акумулятора та номінальну напругу акумулятора. “STD” – режим заряджання, що підходить для заряджання звичайних акумуляторів (так званих мокрих), гелевих акумуляторів та більшості акумуляторів AGM. „AGM” - режим заряджання, який підходить для заряджання будь-якого типу акумулятора, використовуваного за умов низьких температур (нижче 5 OC) або для заряджання акумуляторів AMG високої продуктивності. За допомогою клавіші з позначенням “RATE TEST” можна вибрати величину струму заряджання:

1А – для заряджання акумуляторів з ємністю менше 30 Ah. Номінальна напруга 14,4 В; номінальний струм 1 А. 4А – для заряджання акумуляторів з ємністю більше 30 Ah. Номінальна напруга 14,4 В; номінальний струм 4А.

Увага! Перед підбором параметрів заряджання слід ознайомитися з рекомендаціями виробника акумулятора. Натискання клавіші з позначенням “START” запустить процес заряджання, що буде відображено появою символу батареї на екрані LCD, який поступово буде заповнюватися рисками в ході процесу заряджання. Біля символу батареї зображена величина напруги акумулятора, символ помилки або результат тесту. Повторне натискання клавіші “START” зупиняє процес заряджання і дозволяє, наприклад, змінити струм заряджання.

Увага! Після зарядження акумулятора, про що сигналізує заповнення рисками символу батареї, випрямляч живить аку- мулятор підтримуючим (обслуговуючим) струмом. Акумулятор слід негайно від’єднати від випрямляча після закінчення заряджання. Залишення зарядженого акумулятора приєднаним до випрямляча на довший час може викликати його пошкодження. Після закінчення процесу заряджання спочатку від’єднати вилку кабелю живлення від розетки, а потім від’єднати затискачі зарядних кабелів.

Виконання тестів

Всі нижчеописані тести можна провести тільки для акумуляторів з номінальною напругою живлення 12 В.

Перевірка акумулятора

Увага! Перевірку акумулятора слід здійснювати тоді, коли вилка кабелю живлення від’єднана від розетки. Приєднання випрямляча до живлення вводить випрямляч в режим заряджання. Слід переконатись, що від останнього заряджання акумулятора минула щонайменше година, інакше показники можуть бути неточні.

Приєднати затискачі «крокодил» так, як при заряджанні акумулятора. На екрані буде видно величину напруги акумулятора. Якщо величина напруги буде нижче 12,4 В, це означає, що акумулятор вимагає негайного заряджання. Величина напруги в інтервалі 12,4 – 12,6 В означає, що акумулятор повинен бути заряджений якнайшвидше. Індикація величини напруги вище 12,6 В, означає, що акумулятор ще не вимагає заряджання.

Увага! Якщо після приєднання затискачів «крокодил» не з’явиться індикація на екрані LCD, це вказує на неправильне приєднання або занадто низьку напругу акумулятора.

Перевірка генератора змінного струму

Увага! Перевірку генератора змінного струму слід здійснювати тоді, коли

поставлені разом з акумулятором. В свинцево-кислотних акумуляторах

званих “мокрих”, гелевих та AGM) з

вилка кабелю живлення від’єднана від розетки.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 24

Приєднання випрямляча до живлення вводить випрямляч в режим заряджання. Слід переконатись, що акумулятор повністю заряджений. Приєднати затискачі «крокодил» до затискачів акумулятора так, як при заряджанні акумулятора. На екрані відобразиться величина напруги акумулятора.

Натискати на клавішу з позначенням “RATE/TEST”, поки покажчик на екрані LCD не з’явиться біля позиції “ALT” Запустити двигун автомобіля і протягом 15 секунд підтримувати обертання на рівні 2000 обертів за хвилину. Натиснути клавішу з позначенням “START” і прочитати показник на екрані LCD. Будуть відображатись поперемінно результат тесту та найвища середня Якщо результат відображено у формі символу “ok”, це означає, що найвища середня величина напруги живлення має величину з інтервалу 13,3 В і 15,5 В, що вказує на цілком справну систему заряджання акумулятора. Символ “bAd” означає, що найвища середня величина напруги заряджання нижча ніж 13,3 В або вища ніж 15,5 В, що вказує на неправильне функціонування системи заряджання акумулятора. Слід перевірити приєднання, стан проводів, генератор змінного струму та контролер.

Перевірка стартера

Увага! Перевірку стартера слід здійснювати тоді, коли вилка кабелю живлення від’єднана від розетки. Приєднання випрямляча до мережі живлення вводить випрямляч в режим заряджання. Слід переконатися, що акумулятор повністю заряджений. Приєднати затискачі «крокодил» до затискачів акумулятора так, як при заряджанні акумулятора. На екрані буде відображена величина напруги акумулятора.

Увага! Якщо після приєднання затискачів «крокодил» не з’явиться індикація на екрані LCD, це означає неправильне при- єднання або занадто низьку напругу акумулятора.

Натискати клавішу з позначенням „RATE/TEST”, поки не з’явиться покажчик на екрані LCD в описаній позиції „STARTER”. Запустити двигун або спробувати запустити двигун, продовжувати запускати протягом кількох секунд до моменту його фактичного запуску. Перевірити результат тесту на екрані LCD. Символ „ok” означає, що напруга пуску вища ніж 9,6 В, система пуску функціонує правильно. Символ „bAd” означає, що напруга пуску нижча ніж 9,6 В, що вказує на неправильне функціонування системи пуску. Слід перевірити приєднання, стан проводів та стартер.

Повідомлення про помилки

Увага! Якщо на екрані з’явиться один з нижчеописаних символів помилок, це означає неправильну роботу випрямляча. Слід, в першу чергу, від’єднати випрямляч від живлення і тільки тоді перейти до запропонованого вирішення проблеми. F01: Величина напруги складає вище 16 В для акумулятора 12 В або величина напруги складає вище 8 В для акумулятора 6 В. Напруга акумулятора занадто висока для вибраного режиму роботи. Слід змінити режим роботи випрямляча або перевірити номінальну напругу акумулятора. F02: Неправильне приєднання акумулятора, слід перевірити поляризацію, перевірити правильність електричного контакту і, чи не зімкнуті затискачі. Напруга акумулятора перед початком заряджання складає нижче 0,5 В, це означає пошкодження акумулятора. F03: 10 хвилин після повного зарядження акумулятора величина напруги складає нижче 11 В для акумулятора 12 В або величина напруги складає нижче 5,5 В для акумулятора 6 В. Напруга акумулятора не пристосована до режиму роботи, акумулятор пошкоджений або надмірно сульфатований. F04: Час заряджання перевищує 50 год. Це означає пошкодження акумулятора, підключене навантаження до акумулятора або занадто низький струм заряджання. F05: Занадто висока температура зарядного пристрою, що може бути пов’язано із занадто високою температурою навколишнього середовища. В цьому разі слід змінити місце заряджання або забезпечити відповідну вентиляцію в місці заряджання.

ДОГЛЯД ЗА ПРИСТРОЄМ

Пристрій не вимагає жодних спеціальних дій щодо техдогляду. Забруднений корпус слід чистити за допомогою м’якої ганчірки або струменем стиснутого повітря з тиском не більше 0,3 МПа. Перед і після кожного використання слід перевірити стан затискачів проводів. Слід їх очистити від усіх слідів корозії, які могли би порушити потік електричного струму. Слід уникати забруднення затискачів електролітом з акумулятора. Це пришвидшує процес корозії. Пристрій зберігати в сухому прохолодному місці, недоступному для сторонніх осіб, особливо дітей. Під час зберігання слід подбати про те, щоб кабелі і електричні проводи не пошкодились.

величина напруги заряджання.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 25

PRODUKTO SAVYBĖS

Lygintuvas, tai prietaisas su kuriuo galima prikrauti įvairių rūšių akumuliatorius. Lygintuvas pakeičia elektros srovę ir įtampą esančią elektro energetiniame tinkle, į tokią, kuri leidžia saugiai prikrauti akumuliatorių. Dėl krovimo lengviau yra užtikrinti tinkamą akumuliatoriaus darbą, kas ženkliai prailgina akumuliatoriaus eksploatavimo laikotarpį. Įkroviklis turi apsaugą nuo trumpo sujungimo, o taip pat apsaugą nuo akumuliatoriaus perkrovimo. Tinkamas, patikimas ir saugus produkto darbas priklauso nuo tinkamos eksploatacijos, todėl:

Prieš pradedant prietaiso eksploatavimą reikia perskaityti visą instrukciją ir ją išsaugoti.

Už visas žalas.ir sužeidimus, atsiradusius dėl produkto naudojimo ne pagal paskirtį, nesilaikant saugumo taisyklių ir šios instrukcijos nurodymų tiekėjas neatsako.

Rodikliai įmontuoti prietaiso korpuse nėra indikatoriais pagal įstatymą: „Matavimų teisė”

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė

Katalogo Nr. YT-83033 Tinklo įtampa [V~] 220 - 240 Tinklo dažnis [Hz] 50 - 60 Vardinė galia (maks.) [W] 70 Pakrovimo vardinė įtampa [V d.c.] 6 / 12 Pakrovimo srovė (įtampos dydis) [A] 1 / 4 Akumuliatoriaus talpa (maks.) [Ah] 120 Izoliavimo klasė: II Apsaugos laipsnis IPX0 Masė [kg] 0,35

BENDROSIOS SAUGUMO SĄLYGOS

Prietaisą gali naudoti vaikai, virš 8 metų amžiaus, o taip pat riboto judumo, jutimo ir psichika asmenys, arba asmenys be patirties ir žinių, jeigu bus prižiūrimi, arba jiems buvo pateiktos saugaus naudojimo instrukcijos, o taip pat informacija apie esantį riziką. Valymo ir priežiūros neturėtų atlikti vaikai be priežiūros. Įkroviklis yra skirtas vien tik rūgštinių ir švino akumuliatorių pakrovimui. Kitos rūšies akumulia- torių krovimas gali privesti elektrinio smūgio, pavojingo sveikatai ir gyvybei. Draudžiama yra krauti baterijas, skirtas pakartotiniam pakrovimui! Įkrovimo metu įkroviklis turi būti nuolat prižiūrimas. Pakrovimo metu akumuliatorius turi būti gerai vėdinamoje vietoje, rekomenduojama pakrauti akumuliatorių kambario temperatūroje. Įkroviklis yra skirtas darbui patalpų viduje ir draudžiama yra padėti vietoje kur gali veikti drė- gmė ir atmosferos krituliai. Įkrovikliai turintis elektros izoliacijos I klasę turi būti prijungti prie lizdų su apsauginiu laidu. Akumuliatorių esančių automobilio elektrinėje instaliacijoje pakrovimo metu, pirmiausia reikia įkroviklio gnybtą prijungti prie akumuliatoriaus, kuris nėra prijungtas prie automobilio važiuo- klės, po to prijungti kita gnybtą prie važiuoklės atokiau nuo akumuliatoriaus ir degalų įrangos. Vėliau prijungti įkroviklio kištuką prie maitinimo lizdo. Po prikrovimo reikia pirmiausia atjungti įkroviklio kištuką nuo maitinimo lizdo, o vėliau atjungti įkroviklio gnybtus. Niekada negalima palikti įkroviklio prijungto prie maitinimo tinklo. Visada reikia ištraukti kabe-

ORIGINALI INSTRUKCIJA

Page 26

lio kištuką iš tinklo lizdo. Reikia laikytis įkroviklio ir akumuliatoriaus poliškumo ženklinimo. Prieš pradedant akumuliatoriaus krovimą reikia susipažinti ir taikyti krovimo instrukciją, kurią pateikia akumuliatoriaus gamintojas. Akumuliatorių ir įkroviklį visada reikia dėti ant lygaus, plokščio ir kieto paviršiaus. Negalima pakreipti akumuliatoriaus. Prieš prijungiant įkroviklio maitinimo laido kištuką reikia įsitikinti, kad maitinimo tinklo parame- trai atitinka parametrams pateiktiems įkroviklio vardinėje lentelėje. Įkroviklį reikia patalpinti kiek įmanoma toliau nuo akumuliatoriaus, tiek kiek leidžia kabeliai su gnybtais. Tokiu atveju negalima per daug įtempti kabelių. Negalima įkroviklio patalpinti ant kraunamo akumuliatoriaus arba tiesiogiai virš jo. Garai, kurie atsiranda akumuliatoriaus krovimo metu gali privesti prie elementų, esančių įkroviklio viduje korozijos, tai gali privesti prie jo sugedimo. Nerūkyti, neprisiartinti su ugnimi prie akumuliatoriaus. Niekada negalima liesti įkroviklio gnybtų jeigu jis yra prijungtas prie maitinimo tinklo. Niekada negalima įdiegti variklio akumuliatoriaus prikrovimo metu. Prieš kiekvieną panaudojimą reikia patikrinti įkroviklio stovį, taip pat maitinimo laido ir prikrovi- mo laidų stovį. Jeigu pastebėsite kokius nors defektus, negalima naudoti įkroviklio. Sugadinti kabeliai ir laidai turi būti pakeisti į naujus specialioje gamykloje. Prieš pradedant įkroviklio priežiūrą

reikia įsitikinti, kad yra atjungtas nuo tinklo lizdo maitinimo laido kištukas. Įkroviklį reikia laikyti vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Taip pat darbo metu reikia atkreipti dėmesį, kad įkroviklis būtų vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Prieš prijungiant įkroviklio gnybtus, reikia įsitikinti, kad akumuliatoriaus gnybtai yra švarūs ir be korozijos. Reikia užtikrinti kuo geriausią elektrinį kontaktą tarp akumuliatoriaus gnybto ir įkroviklio gnybto. Niekada negali krauti užšalusio akumuliatoriaus. Prieš pradedant krovimą reikia pernešti akumuliatorių į vietą, kur bus galimas visiškas elektrolito atšilimas. Negalima šildyti akumu- liatoriaus, kad pagreitinti atšilimą. Neprileisti prie skysčio iš akumuliatoriaus ištekėjimo. Skysčio ištekėjimas ant įkroviklio gali privesti prie trumpo jungimo ir dėl to prie elektrinio smūgio, gresiančio sveikatai ir gyvybei.

ĮKROVIKLIO NAUDOJIMAS

Kabliuko panaudojimas

Korpuso apačioje yra patalpintas kabliukas, skirtas produkto pakabinimui. Kabliuką reikia išmontuoti iš transporto tvirtinimo korpuse (II). Vėliau apsukti 180 laipsnių ir įspausti į vidurinį korpuso (III_ lizdą, po to apsukti 90 laipsnių strėlės nurodyta kryptimi su uždaros spynos simboliu (IV). kabliukas yra parengtas naudojimui. Kabliuką galima išmontuoti atvirkštine eiga montavimo atžvilgiu. Jeigu kabliukas nebus naudojamas rekomenduojama jį patalpinti korpuso apačioje, tai sumažins jo pametimo riziką.

Akumuliatoriaus prikrovimui paruošimas

Reikia susipažinti ir laikytis prikrovimo instrukcijos pristatytos kartu su akumuliatoriumi. Švino-rūgštiniuose akumuliatoriuose t.y „šlapio tipo” reikia patikrinti elektrolito lygį ir eventualiai pripildyti jį destiliuotu vandeniu iki lygio nurodyto akumuliatoriaus dokumentacijoje. Elektrolito lygio pildymo metu reikia griežtai laikytis nurodymų, esančių akumuliatoriaus dokumentacijoje.

Įkroviklis yra skirtas vien tik švino-rūgštinių akumuliatorių prikrovimui (t.y. „šlapių”, gelio o taip pat AGM), kur vardinė įtampa, nu-

ORIGINALI INSTRUKCIJA

Page 27

statyta yra lentelėje su techniniais duomenimis. Įkroviklyje yra įmontuoti krokodilo tipo gnybtai, skirti daugelio akumuliatorių prikrovimui,

Prijungti krokodilo gnybtus įkroviklio prie akumuliatoriaus gnybtų, įsitikinti, kad įkroviklio gnybtas, paženklintas „+” yra prijungtas prie akumuliatoriaus gnybto paženklinto „+” o taip pat, kad įkroviklio gnybtas paženklintas „-” yra prijungtas prie akumuliatoriaus gnybto, paženklinto „-”. Dėl įtampos iš akumuliatoriaus, gali būti apšviestas LCD ekranas, o taip pat gali būti jame rodoma įtampa. Prijungti maitinimo kabelio kištuką į tinklo lizdą. Ekrane pasirodys ženklinimas, nurodantis akumuliatoriaus rūšį, o taip pat darbo režimą. Įkroviklis turėtų savaime atpažinti vardinę įtampą ir akumuliatoriaus rūšį, tačiau jeigu to neatliks galima su mygtuku, paženklintu „BATT TYPE” pasirinkti tinkamą akumuliatoriaus pakrovimo rėžimą, o taip pat akumuliatoriaus vardinę įtampą. „STD” - pakrovimo režimas tinkamas paprastų akumuliatorių (t.y. šlapių), gelio akumuliatorių, i taip pat daugumos AGM akumuliatorių pakrovimui. „AGM” -pakrovimo režimas, tinkamas kiekvieno naudojamo akumuliatoriaus tipui esant žemoms temperatūroms (žemiau 5

C) arba AMG akumuliatorių aukšto efektyvumo pakrovimui. Mygtuku paženklintu „RATE TEST” galima pasirinkti krovimo srovės vertę: 1A - pakrovimui akumuliatorių, kurių talpa mažesnė negu 30 Ah. Vardinė įtampa 14,4 V, vardinė elektros srovė 1 A. 4A - pakrovimui akumuliatorių, kurių talpa didesnė negu 30 Ah. Vardinė įtampa 14,4 V, vardinė elektros srovė 4 A. Pastaba! Prieš pakrovimo parametrų parinkimą reikia susipažinti su akumuliatoriaus gamintojo nuorodomis. Mygtuko paženklinto „START” paspaudimas pradės pakrovimo procesą, tai rodys, atsiradęs baterijos simbolis LCD ekrane, kuris palaipsniui užsipildys brūkšneliais, pakrovimo proceso metu. Šalia baterijos simbolio yra akumuliatoriaus įtampos vertė, klaidos simbolis arba testo rezultatas. Pakartotinis „START” mygtuko paspaudimas sustabdo krovimo procesą ir leidžia pvz. pakeisti pakrovimo elektros srovę.

Pastaba! Po akumuliatoriaus prikrovimo, signalizuojamo baterijos simbolio užpildymo brūkšneliais, įkroviklis maitina akumulia- torių palaikymo (priežiūros) elektros srove. Akumuliatorių reikia nedelsiant atjungti nuo įkroviklio po pakrovimo užbaigimo. Jeigu prikrautas akumuliatorius bus paliktas prijungtas prie įkroviklio per ilgesnį laiką gali prieiti prie jo sugedimo.

Po pakrovimo proceso užbaigimo pirmiausia reikia atjungti maitinimo laido kištuką nuo tinklo lizdo, o vėliau atjungti pakrovimo kabelių gnybtus.

Testų atlikimas

Visi žemiau pateiktus testu galima atlikti vien tik akumuliatoriams, kurių vardinė maitinimo įtampa 12 V.

Akumuliatoriaus patikrinimas

Pastaba! Akumuliatoriaus patikrinimą reikia atlikti esant atjungtam iš lizdo maitinimo laido kištukui. Įkroviklio prijungimas prie maitinimo įves įkroviklį į pakrovimo režimą. Reikia įsitikinti, kad nuo paskutinio akumuliatoriaus pakrovimo praėjo mažiausiai valanda, priešingu atveju, nurodymai gali būti netikslūs. Prijungti krokodilo gnybtus, tokiu būdu, kaip akumuliatoriaus pakrovimo atveju. Ekrane bus rodoma akumuliatoriaus įtampos vertė. Jeigu įtampos vertė bus žemiau 12,4 V, tai reiškia, kad reikia nedelsiant pakrauti akumuliatorių. Įtampos vertė 12,4 - 12,6 V reiškia, kad akumuliatorius turėtų prikrautas taip greitai, kaip tai yra įmanoma. Įtampos nurodytos vertės virš 12,6 V reiškia, kad akumuliatoriaus dar nereikia krauti.

Pastaba! Jeigu po krokodilo gnybtų prijungimo neišsišvies LCD ekrane, tai reiškia netinkamą prijungimą arba per žemą akumu- liatoriaus įtampą.

Generatoriaus patikrinimas

Pastaba! Generatoriaus patikrinimą reikia atlikti esant atjungtam iš lizdo maitinimo laido kištukui. Įkroviklio prijungimas prie mai- tinimo įves įkroviklį į pakrovimo režimą. Reikia įsitikinti ar akumuliatorius yra pilnai prikrautas. Prijungti krokodilo gnybtus prie akumuliatoriaus gnybtų, tokiu būdu, kaip akumuliatoriaus pakrovimo atveju. Ekrane bus rodoma akumuliatoriaus įtampos vertė. Pastaba! Jeigu po krokodilo gnybtų prijungimo neišsišvies LCD ekrane, tai reiškia netinkamą prijungimą arba per žemą akumu- liatoriaus įtampą. Paspausti mygtuką paženklintą „RATE/TEST” to kol LCD ekrane ženklas atsiras prie pozicijos aprašytos „ALT”. Užvesti automobilio variklį ir per 15 sek. palaikyti sukimosi dažnių greitį, esant 2000 sukimųsi per minute. Paspausti mygtuką paženklintą „START” ir nuskaityti nurodymą esantį LCD ekrane. Bus rodomas pakaitomis testo rezultatas, o taip pat aukščiausias vidurkis pakrovimo įtampos vertė. Jeigu rezultatas yra rodomas kaipo „ok” simbolis, tai reiškia, kad aukščiausia pakrovimo įtampos vertė turi verte nuo 13,3 V iki 15,5 V, tai reiškia pilnai veikiančią akumuliatoriaus pakrovimo sistemą.

ORIGINALI INSTRUKCIJA

Page 28

Simbolis „bAd” reiškia, kad aukščiausia pakrovimo įtampos vertė yra žemesnė negu 13,3 V arba aukštesnė negu 15,5 V o tai reiškia netinkamą akumuliatoriaus pakrovimo sistemos veikimą. Reikia patikrinti sujungimus, laidų stovį, generatorių, o taip pat tvarkyklę.

Starterio patikrinimas

Pastaba! Generatoriaus patikrinimą reikia atlikti esant atjungtam iš lizdo maitinimo laido kištukui. Įkroviklio prijungimas prie mai- tinimo įves įkroviklį į pakrovimo režimą. Reikia įsitikinti ar akumuliatorius yra pilnai prikrautas. Prijungti krokodilo gnybtus prie akumuliatoriaus gnybtų, tokiu būdu, kaip akumuliatoriaus pakrovimo atveju. Ekrane bus rodoma akumuliatoriaus įtampos vertė. Pastaba! Jeigu po krokodilo gnybtų prijungimo neišsišvies LCD ekrane, tai reiškia netinkamą prijungimą arba per žemą akumu- liatoriaus įtampą. Paspausti mygtuką paženklintą „RATE/TEST” to kol LCD ekrane ženklas atsiras prie pozicijos aprašytos „STARTER”. Užvesti variklį arba pabandyti užvesti variklį, tęsti užvedimą per kelias sekundes arba iki tol kol bus užvestas variklis. Patikrinti testo rezultatą LCD ekrane. Simbolis „ok” reiškia, kad užvedimo įtampa yra aukštesnė negu 9,6 V užvedimo sistema veikia taisyklingai. Simbolis „bAd” reiškia, kad užvedimo įtampa yra žemesnė negu 9,6 V o tai reiškia netinkamą užvedimo sistemos veikim patikrinti sujungimus, laidų stovį o taip pat starterį.

Klaidų pranešimai Pastaba! Jeigu ekrane bus rodomas vienas iš šių klaidų simbolių, tai reiškia netinkamą įkroviklio veikimą. Pirmiausia reikia atjungti įkroviklį nuo maitinimo ir tik tada bandyti išspręsti problemą. F01: Įtampos vertė yra virš 16 V akumuliatoriui 12 V arba įtampos vertė yra virš 8 V akumuliatoriui 6 V. Akumuliatoriaus įtampa yra per aukšta, išrinktam darbo režimui. Reikia pakeisti įkroviklio darbo režimą arba patikrinti akumuliatoriaus vardinę įtampą. F02: Netinkamas akumuliatoriaus prijungimas, reikia patikrinti poliariškumą, patikrinti elektrinio sąlyčio tinkamumą, o taip pat patikrinti ar gnybtai nėra trumpo jungimo stovyje. Akumuliatoriaus įtampa prie pakrovimo pradžią yra 0,5 V, tai reiškia akumuliatoriaus pažeidimą. F03: Praėjus 10 minučių po pilno pakrovimo, įtampos vertė yra žemiau 11 V akumuliatoriui 12 V arba įtampos vertė yra žemiau 5,5 V akumuliatoriui 6 V. Akumuliatoriaus įtampa nėra pritaikyta prie darbo režimo, akumuliatorius yra pažeistas arba turi per daug sieros. F04: Krovimo trukmė viršija 50 valandų. Tai reiškia akumuliatoriaus pažeidimą, prijungta apkrova prie akumuliatoriaus arba per žema pakrovimo elektros srovė. F05: Per aukšta kroviklio temperatūra, tai gali būti susiję su per aukšta aplinkos temperatūra. Tokiu atveju reikia pakeisti pakrovi- mo vietą arba užtikrinti atitinkamą vėdinimą pakrovimo vietoje.

ĮRENGINIO PRIEŽIŪRA

Prietaisas nereikalauja jokių specialiųjų priežiūros veiksnių. Purviną korpusą reikia valyti minkštu skudurėliu arba suspausto oro srautu, kurio galia ne didesnė kaip 0,3 MPa. Prieš ir po kiekvieno panaudojimo reikia patikrinti laidų gnybtų stovį. Reikia nuo jų nuvalyti visas korozijos liekanas, kurios galėtų trukdyti elektros srovės tėkmei. Reikia vengti užteršimų elektrolitu iš akumuliatoriaus. Tai pagreitina korozijos procesą. Prietaisą laikyti sausoje, vėsioje vietoje, neprieinamoje pašaliniams asmenims, ypatingai vaikams. Laikymo metu reikia pasirūpinti tuo, kad kabeliai ir elektros laidai nebūti pažeisti.

ą. Reikia

ORIGINALI INSTRUKCIJA

Page 29

PRODUKTA RAKSTUROJUMS

Lādētājs ir ierīce, kuras uzdevums ir atļaut uzlādēt dažādu akumulatoru veidu. Lādētājs pārveido strāvu un spriegumu elektroenerģētiskā tīklā uz tādiem, kuri atļauj droši uzlādēt akumulatoru. Pateicoties uzlādēšanai ir iespējami nodrošināt attiecīgu akumulatora darbu, kas redzami pagarina akumulatora ekspluatācijas laiku. Lādētājs ir apgādāts ar pretīsslēgumu aizsardzību un aizsardzību pret akumulatora pārmērīgās uzlādēšanas. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāp

Pirms darbības ar ierīci uzsākšanas salasiet un saglabājiet visu šo instrukciju.

Piegādātājs nenes atbildību par zaudējumiem, ierosinātiem drošības noteikumu un instrukcijas rekomendāciju neievērošanas dēļ.

Rādītāji, uzstādīti ierīces korpusā, nav mērītāji likuma: „Par mērījumiem” izpratnē

TEHNISKIE PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga Nr. YT-83033 Spriegums [V~] 220 - 240 Frekvence [Hz] 50 - 60 Nominālā jauda (maks.) [W] 70 Nomināls lādēšanas spriegums [V d.c.] 6 / 12 Lādēšanas strāva (sprieguma diapazons) [A] 1 / 4 Akumulatora tilpums (maks.) [Ah] 120 Izolācijas klase II Drošības līmenis IPX0 Svars [kg] 0,35

ēc:

VISPĀRĒJIE DROŠĪBAS NOTEIKUMI

Ierīci var lietot bērni virs 8 gadiem un personas ar ierobežotu ﬁ ziskām, jūtības un psihiskām spējām vai personas bez pieredzes un zināšanas, ja būs zem uzraudzības vai saņēma dro- šas lietošanas instrukciju un informāciju par esošu risku. Bērni nevar tīrīt un konservēt ierīci bez uzraudzības. Lādētājs ir paredzēts tikai svina-skābes akumulatoru lādēšanai. Citu akumulatoru lādēšana var ierosināt elektrisku triecienu, bīstamu veselībai un dzīvei. Nedrīkst uzlādēt bateriju, neparedzētu atkārtotai uzlādēšanai! Uzlādes laikā lādētājam jābūt pastāvīgā uzraudzībā. Lādēšanas laikā akumulatoram jābūt novietotam labi ventilētā vietā, rekomendējam uzlādēt akumulatoru istabas temperatūrā. Lādētājs ir paredzēts darbam iekšā, nedrīkst to atstāt zem mitruma un atmosfērisko nokrišņu ietekmes. Lādētājus ar elektriskās izolācijas I. klasi drīkst pieslēgt tikai pie ligzdām, apgādātām ar aiz- sardzības vadu. Gadījumā, kad tiek uzlādēti akumulatori automašīnas instalācijā, pirmkārt ir nepieciešami lādētāja spaili pievienot pie akumulatora spaili, kura nav pieslēgta pie automašīnas šasiju, pēc tam otro lādētāja spaili pieslēgt pie automašīnas šasiju tālu no akumulatora un degvielas instalācijas. Pēc tam pieslēgt lādētāja kontaktdakšu pie elektrības ligzdas. Pēc uzlādēšanas pirmkārt atslēgt lādētāja kontaktdakšu no elektrības ligzdas, pēc tam atslēgt lādētāja spailes. Nedrīkst atstāt lādētāju pieslēgtu pie elektrības tīkla. Vienmēr atslēgt elektrības vada kon-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 30

taktdakšu no elektrības ligzdas. Ievērot lādētāja un akumulatora polu apzīmējumu. Pirms akumulatora lādēšanas uzsākšanas lūdzam iepazīties un ievērot akumulatora ražotā- ja uzlādēšanas instrukciju. Akumulatoru un lādētāju vienmēr uzstādīt uz glūdas, plakanas un cietas virsmas. Nedrīkst paliekt akumulatoru. Pirms lādētāja elektrības vada pieslēgšanas pārbaudīt, vai barošanas tīkla parametri atbilst parametriem, norādītiem uz lādētāja nominālas tabuliņas. Lādētāju novietot iespējami tālu no akumulatora - cik atļauj vadi ar spailēm. Nedrī

kst pārāk stipri uzvilkt vadus. Lādētāju nedrīkst novietot uz lādēta akumulatora vai tieši virs tā. Tvaiki izdalīti akumulatora lādēšanas laikā var ierosināt lādētāja elementu koroziju, kas var bojāt ierīci. Nedrīkst smēķēt, nedrīkst pietuvināties ar uguni pie akumulatora. Nekad nedrīkst pieskarties pie lādētāja spailēm, kad šis ir pieslēgts pie elektrības tīkla. Nedrīkst iedarbināt dzinēju akumulatora lādēšanas laikā. Pirms katrās lietošanas pārbaudīt lādētāja stāvokli, s.c. elektrības vada un lādēšanas vadu stāvokli. Gadījumā, kad ir ievēroti kaut kādi bojājumi, nedrīkst lietot lādētāju. Bojātus vadus mainīt uz jauniem speciālā servisā. Pirms lādētāja konservācijas uzsākšanas pārbaudīt, vai kontaktdakša ir atslēgta no elektrī- bas ligzdas. Lādētāju uzglabāt nepiederošām personām un bērniem nepieejamā vietā. Arī darba laikā ievērot, vai lādētājs atrastu nepiederošām personām un bērniem nepieejamā vietā. Pirms lādētāja spailes pievienošanas pārbaudīt, vai tās ir tīras un bez korozijas pēdām. Nodro- šināt iespējami labāku elektrisku kontaktu starp akumulatora spailēm un un lādētāja spailēm. Nedrīkst lādēt sasalstu akumulatoru. Pirms lādēšanas uzsākšanas pārvietot akumulatoru uz vietu, kur būs iespējama elektrolīta pilnīga atkausēšana. Nedrīkst uzsildīt akumulatoru, lai paātrināt atkausēšanu. Neatļaut, lai no akumulatora varētu izplūst šķidrums. Šķidruma izplūšana uz lādētāju var ierosināt īssavienojumu un elektrisko triecienu, bīstamu veselībai un dzīvei.

LĀDĒTĀJA APKALPOŠANA

Āķa izmantošana

Korpusa apakšā atrodas āķis, kas ļauj pakārt produktu. Āķi demontēt no korpusa transporta stiprināšanas (II). Pēc tam pagriezt uz 180 grādiem un iespiest korpusa vidus ligzdā (III), pēc tam pagriezt uz 90 grādiem slēgtas atslēgas bultas virzienā (IV). Āķis ir gatavs lietošanai. Āķis var būt demontēts montāžai pretējā secībā. Ja āķis nebūs lietots, rekomendējam to novietot korpusa apakšā, lai samazinātu pazaudēšanas risku.

Akumulatora sagatavošana lādēšanai

Lietotājam ir nepieciešami iepazīties un ievērot lādēšanas instrukciju, piegādātu ar akumulatoru. „Mitra” veida svina-skābes akumulatoros pārbaudīt elektrolīta līmeni un, ja nepieciešami, papildināt ar destilēto ūdeni līdz līmenim, noteiktam akumulatora dokumentācijā. Elektrolīta uzpildīšanas laikā tieši ievērot akumulatora dokumentācijas norādījumus.

Ierīce ir paredzēta svina-skābes (t.s. „mitru”, gela un AGM) akumulatoru lādēšanai ar nominālu spriegumu noteiktu tehnisko datu tabulā. Ierīce tika apgādāta ar „krokodila” spaiļu uzgaļiem, paredzētiem akumulatoru vairākiem veidiem. Savienot lādētāja spailes ar akumulatora spailēm, pārbaudīt, vai lādētāja spaile, apzīmēta ar „+” ir pieslēgta pie akumulatora spaili, apzīmēto ar „+”, un ka lādētāja spaile, apzīmēta ar „-” ir pieslēgta pie akumulatora spaili, apzīmēto ar „-”. Pēc akumulatora sprieguma ietekmes var uzliesmoties LCD displejs, un var būt redzams sprieguma norādījums.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 31

Pieslēgt elektrības vada kontaktdakšu pie elektroapgādes tīklu. Uz ekrāna parādīs akumulatora veida un darba režīma zīmes. Ierīce patstāvīgi jānoteic nominālu spriegumu un akumulatora veidu, bet ja nenoteiks, ar pogu „BATT. TYPE” var izvēlēt attiecīgu lādēšanas kārtību un akumulatora nominālo spriegumu. „STD” – lādēšanas režīms parastu (t.s. mitru) akumulatoru, gela akumulatoru un vairāku AGM akumulatoru lādēšanai. „AGM” – lādēšanas režīms paredzēts katram apkalpota akumulatora veidam zemās temperatūrās (zem 5°C) vai augstākās efektivitātes AGM akumulatoru lādēšanai. Ar pogu „RATE TEST” var izvēlēt lādēšanas strāvu: 1A - akumulatoriem ar tilpumu mazāku nek 4A - akumulatoriem ar tilpumu lielāku nekā 30 Ah. Nomināls spriegums 14,4V; nominālā strāva 4 A. Uzmanību! Pirms lādēšanas parametru izvēlēšanas iepazīties ar akumulatora ražotāja noradījumiem. „START” pogas piespiešana uzsāks lādēšanas procesu, ko apliecinās baterijas simbols LCD displejā, kurš pakāpeniski uzpildīs lādēšanas procesa gaitā. Pie baterijas simbola ir redzams akumulatora spriegums, kļūdas simbols vai testa rezultāts. Atkārtota „START” pogas piespiešana aiztur lādēšanas procesu un ļauj mainīt, piem., lādēšanas strāvu.

Uzmanību! Pēc akumulatora uzlādēšanas, ko signalizē pilns baterijas simbols, ierīce baro akumulatoru ar atbalsta strāvu (kon- servējošu). Akumulatoru nekavējoties atslēgt no ierīces pēc lādēšanas pabeigšanas. Pieslēgta pie ierīces uzlādēta akumulatora ilgstoša atstāšana var bojāt akumulatoru.

Pēc uzlādēšanas pirmkārt atslēgt lādētāja kontaktdakšu no elektrības ligzdas, pēc tam atslēgt lādēšanas vadu spailes.

Testa veikšana

Visi minēti testi var būt veikti tikai akumulatoriem ar nominālu barošanas spriegumu 12V.

Akumulatora pārbaude

Uzmanību! Akumulatora pārbaudi veikt ar atslēgtu no ligzdas barošanas vada kontaktdakšu. Ierīces pieslēgšana pie barošanas avota pārslēgs lādētāju uz lādēšanas režīmu. Pārbaudīt, vai akumulatora pēdējā lādēšana bija vismaz vienu stundu iepriekš, citā gadījumā rezultāti var būt neprecīzi.

Pieslēgt „krokodila” spailes kā akumulatora lādēšanai. Uz displeja būs redzams akumulatora spriegums. Ja spriegums būs mazāks nekā 12,4V, tas nozīmē, ka akumulatoru ir nepieciešami nekavējoties uzlādēt. Spriegums starp 12,4 un 12,6 V nozīmē, ka akumulators jābūt uzlādēts tik ātri, cik būs iespējami. Spriegums virs 12,6 V nozīmē, ka akumulatoru nav nepieciešami lādēt.

Uzmanību! Ja pēc spaiļu pieslēgšanas uz LCD displeja neuzrādīs nekādā vērtība, tas nozīmē nepareizu pieslēgšanu vai aku- mulatora pārāk zemu spriegumu.

Alternatora pārbaude

Uzmanību! Alternatora pārbaudi veikt ar atslēgtu no ligzdas barošanas vada kontaktdakšu. Ierīces pieslēgšana pie barošanas avota pārslēgs lādētāju uz lādēšanas režīmu. Kontrolēt, vai akumulators ir pilnīgi uzlādēts. Pieslēgt „krokodila” spailes kā akumulatora lādēšanai. Uz displeja būs redzams akumulatora spriegums. Uzmanību! Ja pēc spaiļu pieslēgšanas uz LCD displeja neuzrādīs nekādā vērtība, tas nozīmē nepareizu pieslēgšanu vai aku- mulatora pārāk zemu spriegumu. Piespiest pogu „RATE/TEST”, lai zīme uz LCD displeja uzrādītu pozīciju „ALT.” Iedarbināt automašīnas dzinēju un 15 s laikā paturēt griezes ātrumu ap 2000 apgriezieniem minūtē. Piespiest pogu „START” un pārbaudīt rezultātu uz LCD displeja. Būs pārmaiņus redzams testa rezultāts un vislielākais vidējais lādēšanas spriegums. Ja rezultāts ir redzams „OK” simbola formā, tas nozīmē, ka vislielākais vidējais lādēšanas spriegums ir 13,3 V un 15,5 V diapazonā, kas nozīmē pilnīgi pareizu akumulatora lādēšanas sistēmas darbu. Simbols „bAd” nozīmē, ka vislielākais vidējais lādēšanas spriegums ir mazāks nekā 13,3 V vai lielāks nekā 15,5 V, kas nozīmē nepareizu akumulatora lādēšanas sistēmas darbu. Pārbaudīt pieslēgumus, vadu stāvokli, alternatoru un kontrolieru.

Startera pārbaude

ā 30 Ah. Nomināls spriegums 14,4V; nominālā strāva 1 A.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 32

Pārbaudīt testa rezultātu uz LCD displeja. Simbols „OK” nozīmē, ka iedarbināšanas spriegums ir lielāks nekā 9,6V, iedarbināšanas sistēma funkcionē pareizi. Simbols „bAd” nozīmē, ka iedarbināšanas spriegums ir mazāks nekā 9,6 V, kas nozīmē iedarbināšanas sistēmas nepareizu funkcionēšanu. Pārbaudīt pieslēgumus, vadu stāvokli un starteru.

Kļūdas paziņojumi Uzmanību! Ja uz ekrāna būs redzams viens no minētiem kļūdas simboliem, tas nozīmē ierīces nepareizu darbību. Vispirms atslēgt ierīci no elektrības avota un tikai tad uzsākt atrisināt problēmu. F01: Spriegums ir lielākais nekā 16V akumulatoram 12V vai spriegums ir lielākais nekā gums ir pārāk liels izvēlētam darba režīmam. Mainīt ierīces darba režīmu vai pārbaudīt akumulatora nominālo spriegumu. F02: Akumulatora nepareizā pieslēgšana, pārbaudīt polarizāciju, pārbaudīt elektrības kontaktu un vai spailes nav noslēgtas. Akumulatora spriegums pirms lādēšanas ir mazāks nekā 0,5V, tas nozīmē akumulatora bojāšanu. F03: 10 minūtes pēc akumulatora pilnās uzlādēšanas spriegums ir mazāks nekā 11 V akumulatoram 12 V, vai spriegums ir ma- zāks nekā 5,5 V akumulatoram 6V. Akumulatora spriegums nav pielāgots darba režīmam, akumulators ir bojāts vai sulfatizēts. F04: Lādēšanas laiks pārsniedz 50 stundas. Tas nozīmē akumulatora bojāšanu, patērētāja pieslēgšanu pie akumulatora vai pārāk zemu lādēšanas strāvu. F05: Pārāk lielā lādētāja temperatūra, kas var būt savienoti ar pārāk lielu apkārtnes temperatūru. Tādā gadījumā mainīt lādēšanas vietu vai nodrošināt attiecīgu ventilāciju lādēšanas vietā.

IERĪCES KONSERVĀCIJA

Nav vajadzīgi speciāli konservēt ierīci. Piesārņotu korpusu tīrīt ar mīkstu lupatiņu vai saspiestu gaisu ar spiedienu ne lielāku par 0,3 MPa. Pirms un pēc katrās lietošanas pārbaudīt vadu spailes stāvokli. Notīrīt spailes no visām korozijas pēdām, kuras varētu pārtraukt elektriskās strāvas tecēšanu. Izvairīties no spailes piesārņošanas ar elektrolītu no akumulatora. Tas paātrinās korozijas procesu. Ierīci glabāt sausā un vēsā vietā, nepieejamā nepiederošam personām un bērniem. Glabāšanas laikā gādāt, lai nebojāt vadus un elektrības vadus.

8 V akumulatoram 6V. Akumulatora sprie-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 33

CHARAKTERISTIKA VÝROBKU

Usměrňovač je zařízení umožňující nabití různého druhu akumulátorů. Usměrňovač přeměňuje proud a napětí přítomné v elektroenergetické sítí na takové, které umožňuje bezpečně nabít akumulátor. Díky nabíjení snadněji zajišťuje správná funkce akumulátoru, což významně prodlužuje dobu provozuschopnosti akumulátoru. Usměrňovač má protizkratové jištění a jištění proti nadměrnému nabití akumulátoru. Správná, spolehlivá a bezpečná funkce přístroje je závislá na správném provozování, proto:

Před zahájením práce s přístrojem přečtěte celý návod a uschovejte jej.

Za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů tohoto návodu dodavatel není odpovědný.

Ukazatelé namontované v plášti zařízení nejsou měřiči ve smyslu zákona Zákon o měřeních.

TECHNICKÉ ÚDAJE

Parametr Měrná jednotka Hodnota

Katalogové č. YT-83033 Síťové napětí [V~] 220 - 240 Kmitočet sítě [Hz] 50 - 60 Jmenovitý výkon (max.) [W] 70 Jmenovité napětí nabíjení [V d.c.] 6 / 12 Nabíjecí proud (napěťový rozsah) [A] 1 / 4 Kapacita akumulátoru (max.) [Ah] 120 Třída izolace II Krytí IPX0 Hmotnost [kg] 0,35

VŠEOBECNÉ PODMÍNKY BEZPEČNOSTI

Zařízení mohou používat děti starší 8 let a osobami s omezenou fyzickou, senzitivní a psy- chickou schopností nebo osobami bez zkušeností a znalostí, pokud budou pobývat pod dozorem nebo jim byly předány instrukce o bezpečném používání a informace o existujícím riziku. Čištění a údržbu nemohou provádět děti bez dozoru. Usměrňovač je určen k nabíjení jen kyselinových olověných akumulátorů. Nabíjení jiného druhu akumulátorů může způsobit úraz elektrickým proudem nebezpečný pro zdraví a život. Zakázáno je nabíjení baterií, které nejsou určené pro opětovné nabíjení! Během nabíjení musí být nabíječka pod neustálým dohledem. Během nabíjení se akumulátor musí nacházet v dobře větraném místě, doporučuje se nabí- jet akumulátor v pokojové teplotě. Usměrňovač je určen pro práci ve vnitřních prostorách a zakázáno je jeho vystavování na působení vlhka, v tom atmosférických srážek. Usměrňovače, které mají I. třídu elektrické izolace musejí být připojeny do zásuvek vybave- ných ochranným vodičem. V případě nabíjení akumulátorů nacházejících se v elektroinstalaci automobilu je nutno nej- prve svorku usměrňovače připojit ke svorce akumulátoru, který není připojen k podvozku automobilu, pak připojit druhou svorku usměrňovače k podvozku vzdáleně od akumulátoru i palivové instalace. Pak zapojte zástrčku usměrňovače do napájecí zásuvky. Po nabití nejprve odpojte zástrčku usměrňovače z napájecí zásuvky a pak odpojte svorky usměrňovače. Nikdy neponechávejte usměrňovač připojený k napájecí síti. Vždy vytáhněte zástrčku napá-

ORIGINÁL NÁVODU

Page 34

jecího kabelu ze síťové zásuvky. Dodržujte označení polarity usměrňovače a akumulátoru. Před zahájením nabíjení akumulátoru se seznamte a dodržujte návod nabíjení přiložený výrobcem akumulátoru. Akumulátor a usměrňovač stavějte vždy na rovné, ploché a tvrdé ploše. Nenaklánějte aku- mulátor. Před zapojením zástrčky napájecího kabelu usměrňovače se ujistěte, zda parametry napá- jecí sítě odpovídají parametrům uvedeným na údajovém štítku usměrňovače. Usměrňovač umístěte co nejdále od akumulátoru, kolik to umožní kabely se svorkami. Ne- napínejte přitom nadměrně kabely. Usměrňovač neumísťujte na nabíjeném akumulátoru nebo přímo nad nim. Výpary, jaké se vytvářejí během nabíjení akumulátoru, mohou způsobit korozi prvků uvnitř usměrňovače, což může zýpůspobit jeho poškození.

řte, nepřibližujte se s ohněm k akumulátoru.

Neku Nikdy se nedotýkejte svorek usměrňovače, pokud je připojený do napájecí sítě. Nikdy nespouštějte motor během nabíjení akumulátoru. Před každým použitím zkontrolujte stav usměrňovače, v tom stav napájecího kabelu a nabíjecích kabelů. V případě zjištění jakýchkoliv poruch usměrňovač nepoužívejte. Poškozené kabely a vodiče musejí být vyměněny za nové ve specializovaném závodě. Před zahájením údržby usměrňovače se ujistěte, zda byla odpojena zástrčka napájecího kabelu od síťové zásuvky. Usměrňovač skladujte v místě nepřístupném pro nezúčastněné osoby, zejména děti. Také během práce je nutno věnovat pozornost tomu, aby se usměrňovač nacházel v místě nepří- stupném pro nezúčastněné osoby, zejména děti. Před připojením svorek usměrňovače se ujistěte, zda jsou svorky akumulátoru čisté a pro- sté stop koroze. Zajistěte co možná nejlepší elektrický kontakt mezi svorkou akumulátoru a svorkou usměrňovače. Nikdy nenabíjejte zamrzlý akumulátor. Před zahájením nabíjení přeneste akumulátor na místo, které umožní úplné rozmrazení elektrolytu. Neohřívejte akumulátor za účelem urych- lení rozmrazování. Nepřipusťte unik kapaliny z akumulátoru. Únik kapaliny na usměrňovač může způsobit zkrat a v důsledku toho k úrazu elektrickým proudem ohrožujícímu zdraví a život.

OBSLUHA USMĚRŇOVAČE

Použití háčku

Na spodní části pláště byl umístěn háček, který umožňuje zavěšení výrobku. Háček demontujte z přepravního připevnění v plášti (II). Pak otočte o 180 stupňů a zastrčte do středního sedla pláště (III), načež otočte o 90 stupňů ve směru šipky se symbolem uzamčeného visacího zámku (IV). Háček je připraven k použití. Háček je možno demontovat v opačném pořadí než montáž. Pokud háček nebude používán, doporučuje se umístit ho na spodní části pláště, omezí to riziko jeho ztráty.

Příprava akumulátoru k nabíjení

Seznamte se a dodržujte návod pro nabíjení dodaný spolu s akumulátorem. V kyselinových olověných akumulátorech tzv. „mokrého typu” zkontrolujte hladinu elektrolytu a případně jej doplňte destilovanou vodou do úrovně určené v dokumentaci akumulátoru. Během doplňování hladiny elektrolytu přesně dodržujte pokyny obsažené v dokumentaci akumulátoru.

Usměrňovač slouží jen k nabíjení kyselinových olověných akumulátorů (tzv. „mokrých“, gelových a AGM) se jmenovitým napětím určeným v tabulce s technickými údaji.

ORIGINÁL NÁVODU

Page 35

Usměrňovač byl vybaven krokodýl svorkami, které slouží k nabíjení většiny akumulátorů. Připojte krokodýl svorky usměrňovače k svorkám akumulátoru, ujistěte se, zda je svorka usměrňovače označená „+” je připojený ke svorce akumulátoru označené „+” a že svorka usměrňovače označená „-” je připojená ke svorce akumulátoru označené „-”. Působením napětí z akumulátoru se může podsvítit LCD displej a může na něm být viditelný údaj napětí. Zapojte zástrčku napájecího kabelu do síťové zásuvky. Na obrazovce se objeví značky, které se vztahují k typu akumulátoru a režimu provozu. Usměrňovač musí samočinně rozeznat jmenovité napětí a druh akumulátoru, pokud to však neučiní, je možno pomocí tlačítka označeného „BATT. TYPE“ zvolit správný režim nabíjení akumulátoru a jmenovité napětí akumulátoru. „STD“ – režim nabíjení vhodný pro nabíjení obyčejných akumulátorů (tzv. mokrých), gelových akumulátorů a většiny AGM akumulátorů

„AGM“ – režim nabíjení vhodný pro nabíjení každého typu obsluhovaného akumulátoru v podmínkách nízkých teplot (pod 5

C) nebo pro nabíjení AMG akumulátorů s vysokou kapacitou. Tlačítkem označeným „RATE TEST“ je možno zvolit hodnotu nabíjecího proudu: 1A – pro nabíjení akumulátorů s kapacitou menší než 30 Ah. Jmenovité napětí 14,4 V; jmenovitý proud 1 A. 4A – pro nabíjení akumulátorů s kapacitou menší než 30 Ah. Jmenovité napětí 14,4 V; jmenovitý proud 4 A. Upozornění! Před zvolením parametrů nabíjení se seznamte s pokyny výrobce akumulátoru. Zmáčknutí tlačítka označeného „START“ spustí proces nabíjení, což bude znázorněno symbolem baterie na LCD displeji, který se postupně bude naplňovat čárkami s postupem nabíjení. Vedle symbolu baterie je znázorněna hodnota napětí akumulátoru, symbol chyby nebo výsledek testu. Opětovné zmáčknutí tlačítka „START“ zastaví proces nabíjení a umožňuje např. změnit nabíjecí proud.

Upozornění! Po nabití akumulátoru, které je signalizováno zaplněním čárkami symbolu baterie, usměrňovač napájí akumulátor udržovacím proudem. Akumulátor ihned odpojte od usměrňovače po ukončení nabíjení. Ponechání nabitého akumulátoru připo- jeného k usměrňovači po delší dobu může způsobit jeho poškození.

Po ukončení procesu nabíjení nejprve odpojte zástrčku napájecího kabelu od síťové zásuvky, a pak odpojte svorky nabíjecích kabelů.

Provádění testů

Všechny níže uvedené testy je možno provést pouze pro akumulátory se jmenovitým napájecím napětím12 V.

Kontrola akumulátoru

Upozornění! Kontrolu akumulátoru proveďte při odpojené zástrčce napájecího kabelu ze zásuvky. Připojení usměrňovače do napájení uvede usměrňovač do režimu nabíjení. Ujistěte se, že od posledního nabíjení akumulátoru uplynula nejméně hodina, v opačném případě údaje mohou být nepřesné.

Připojte krokodýl svorky tak, jako v případě nabíjení akumulátoru. Na displeji bude znázorněna hodnota napětí akumulátoru. Pokud hodnota napětí bude menší než 12,4 V, znamená to, že akumulátor vyžaduje okamžité nabití. Hodnota napětí v rozmezí 12,4 – 12,6 V znamená, že akumulátor musí být nabitý co možná nejrychleji. Údaj hodnoty napětí nad 12,6 V znamená, že akumulátor ještě nevyžaduje nabíjení.

Upozornění! Pokud se po připojení krokodýl svorek neobjeví údaj na LCD displeji, znamená to nesprávné připojení nebo příliš nízké napětí akumulátoru.

Kontrola alternátoru

Upozornění! Kontrolu alternátoru provádějte při odpojené zástrčce napájecího kabelu ze zásuvky. Připojení usměrňovače do napájení uvede usměrňovač do režimu nabíjení. Ujistěte se, že akumulátor je plně nabitý. Připojte krokodýl svorky ke svorkám akumulátoru tak, jako v případě nabíjení akumulátoru. Na displeji bude znázorněna hodnota napětí akumulátoru. Upozornění! Pokud se po připojení krokodýl svorek neobjeví údaj na LCD displeji, znamená to nesprávné připojení nebo příliš nízké napětí akumulátoru. Mačkejte tlačítko označené „RATE/TEST“ až se marker na LCD displeji objeví u položky s popiskou „ALT.” Spusťte motor auta a po dobu 15 s udržujte otáčky na úrovní 2000 otáček na minutu. Zmáčkněte tlačítko označené „START“ a odečtěte údaj na LCD displeji. Bude znázorněn střídavě výsledek testu a nejvyšší průměrná hodnota nabíjecího napětí. Pokud je výsledek viditelný v podobě symbolu „ok“, znamená to, že nejvyšší průměrná hodnota nabíjecího napětí má hodnotu z rozsahu 13,3 V a 15,5 V, což znamená úplně funkční systém nabíjení akumulátoru. Symbol „bAd” znamená, že nejvyšší průměrná hodnota nabíjecího napětí je nižší než 13,3 V nebo vyšší než 15,5 V, což znamená nesprávné fungování systému nabíjení akumulátoru. Zkontrolujte spoje, stav vodičů, alternátor a ovládač.

ORIGINÁL NÁVODU

Page 36

Kontrola startéru

Upozornění! Kontrolu alternátoru provádějte při odpojené zástrčce napájecího kabelu ze zásuvky. Připojení usměrňovače do napájení uvede usměrňovač do režimu nabíjení. Ujistěte se, že akumulátor je plně nabitý. Připojte krokodýl svorky ke svorkám akumulátoru tak, jako v případě nabíjení akumulátoru. Na displeji bude znázorněna hodnota napětí akumulátoru. Upozornění! Pokud se po připojení krokodýl svorek neobjeví údaj na LCD displeji, znamená to nesprávné připojení nebo příliš nízké napětí akumulátoru. Mačkejte tlačítko označené „RATE/TEST“ až se marker na LCD displeji objeví u položky s popiskou „STARTÉR“. Nastartujte motor nebo se pokuste nastartovat motor, pokračujte ve statování po dobu několika vteřin nebo do okamžiku nastartování motoru. Zkontrolujte výsledek testu na LCD displeji. Symbol „ok“ znamená, že startovací napětí je vyšší než 9,6 V, startovací systém funguje správně. Symbol „bAd” znamená, že startovací napětí je nižší než 9,6 V, což znamená nesprávné fungování startovacího systém. Zkontrolujte spoje, stav vodičů a startér.

Chybová hlášení Upozornění! Pokud se displeji objeví jeden z níže uvedených symbolů chyb, znamená to nesprávnou funkci usměrňovače. V první řadě odpojte usměrň F01: Hodnota napětí činí více než 16 V pro akumulátor 12 V nebo hodnota napětí činí více než 8 V pro akumulátor 6 V. Napětí akumulátoru je příliš vysoké pro zvolený režim provozu. Změňte režim provozu usměrňovače nebo zkontrolujte jmenovité napětí akumulátoru. F02: Nesprávné připojení akumulátoru, zkontrolujte polaritu, zkontrolujte správnost elektrického kontaktu a zda svorky nejsou vyzkratovány. Napětí akumulátoru před zahájením nabíjení činí méně než 0,5 V, znamená to poškození akumulátoru. F03: 10 minut po úplném nabití akumulátoru hodnota napětí činí méně než 11 V pro akumulátor 12 V nebo hodnota napětí činí méně než 5,5 V pro akumulátor 6 V. Napětí akumulátoru není přizpůsobeno režimu provozu, akumulátor je poškozený nebo příliš zasířený. F04: Doba nabíjení přesahuje 50 hodin. Znamená to poškození akumulátoru, zatížení připojené k akumulátoru je příliš velké nebo je příliš nízký nabíjecí proud. F05: Příliš vysoká teplota nabíječky, což může souviset s příliš vysokou teplotou okolí. V takovém případě změňte místo nabíjení nebo zajistěte správné větrání v místě nabíjení.

ÚDRŽBA ZAŘÍZENÍ

Zařízení nevyžaduje žádné speciální údržbářské úkony. Znečištěný plášť čistěte pomocí měkkého hadříku nebo proudem stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Před a po každém použití zkontrolujte stav svorek vodičů. Očistěte je od všech stop koroze, které by mohly narušit průtok elektrického proudu. Zamezte znečištění svorek elektrolytem z akumulátoru. Urychluje to proces koroze. Zařízení skladujte v suchém chladném místě nepřístupném nezúčastněným osobám, zejména dětem. Během skladování dbejte na to, aby kabely a elektrické vodiče nebyly poškozené.

ovač od napájení a teprve pak přejděte k navrhovanému řešení problému.

ORIGINÁL NÁVODU

Page 37

CHARAKTERISTIKA VÝROBKU

Nabíjačka je zariadenie umožňujúce nabíjanie batérii rôzneho druhu. Nabíjačka mení prúd a napätie z elektrickej sieti, na také, ktoré umožňuje bezpečne nabiť batériu. Vďaka nabíjaní ľahšie zaistíme správnu prácu batérie, a tým významne predlžíme dobu prevádzkovania batérie. Nabíjačka má poistku proti skratu a zaistenie proti nadmernému nabíjaní batérie. Správna, spoľahlivá a bezpečná práca zariadenia závisí na správnom prevádzkovaní, preto:

Pred pristúpením ku práci s zariadením je treba si prečítať celý návod a uchovať ho.

Za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a odporúčaní tohto návodu nenesie dodávateľ zodpovednosť.

Ukazovatele namontované na kryte zariadenia nie sú meracie prístroje v zmysle zákona: „Zákon o meraní ”

TECHNICKÉ ÚDAJE

Parameter Jednotka miery Hodnota

Katalógové č. YT-83033 Napätie sieti [V~] 220 – 240 Frekvencia v sieti [Hz] 50 - 60 Menovitý výkon (max.) [W] 70 Menovité napätie nabíjania [V d.c.] 6 / 12 Prúd nabíjania (rozsah napätia) [A] 1 / 4 Kapacita batérie (max.) [Ah] 120 Trieda izolácie II Stupeň ochrany IPX0 Hmotnosť [kg] 0,35

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

Zariadenie môže byť používané deťmi staršími 8 rokov a osobami s obmedzenými fyzický- mi, zmyslovými a psychickými schopnosťami alebo osobami bez skúseností a znalosti, pokiaľ budú pod dohľadom, alebo im bol predaný návod na bezpečné používanie a informácie o existujúcom riziku. Čistenie a údržbu by nemali vykonávať deti bez dozoru. Nabíjačka je určená iba na nabíjanie olovených kyselinových batérii. Nabíjanie batérii iného druhu môže viesť ku zdraviu a životu nebezpečnému úrazu elektrickým prúdom. Je zabránené nabíjanie batérií, ktoré nie sú určené na opätovné nabíjanie! Počas nabíjania musí byť nabíjačka pod neustálym dohľadom. Počas nabíjania sa musí batéria nachádzať na dobre vetranom mieste, odporúča sa batériu nabíjať pri izbovej teplote. Nabíjačka je určená na prácu vo vnútri v miestnosti a je zakázané vystavovať ju pôsobeniu vlhkosti, vrátanie poveternostných zrážok. Nabíjačky, ktoré majú I. triedu elektrickej izolácie, musia byť zapojované do elektrických zásuviek vybavených ochranným vodičom. V prípade nabíjania batérii nachádzajúcich sa v rámci elektrickej inštalácie automobilu je treba najskôr pripojiť svorku nabíjačky na svorku batérie, ktorá nie je pripojená k podvozku automobilu, následne zapojiť druhú svorku nabíjačky ku podvozku v bezpečnej vzdialenosti od batérie a palivovej inštalácie. Až potom zapojte zástrčku nabíjačky do zásuvky napájania. Po nabíjaní je treba najskôr odpojiť zástrčku nabíjačky od zásuvky napájania, až následne odpojte svorky nabíjačky.

ORIGINÁL NÁVODU

Page 38

Nikdy nenechávajte nabíjačku pripojenú ku sieti napájania. Vždy vyťahujte zástrčku napája- cieho kábla zo sieťovej zásuvky. Je treba dodržiavať označenia pólov nabíjačky a batérie. Pred zahájením nabíjania batérie je treba sa zoznámiť s výrobcom pripojeným návodom na nabíjanie a dodržiavať ho. Batériu a nabíjačku umiestňujte vždy na rovnom a tvrdom povrchu. Batériu nesklápajte. Pres zapojením zástrčky kábla napájania nabíjačky sa presvedčte, že parametre sieti napá- jania vyhovujú parametrom uvedeným na ﬁ remnom štítku nabíjačky. Nabíjačku je treba umiestňovať - pokiaľ možno - ďaleko od batérie, ako to dovoľujú káble so svorkami. Káble sa však pri tom nemajú nadmerne naťahovať. Nabíjačku neumiestňujte na nabíjanej batérií alebo bezprostredne nad ňou. Výpary, aké vznikajú pri nabíjaní batérie, môžu spôsobiť koróziu prvkov vo vnútri nabíjačky, čo môže spôsobiť jej poškodenie. Nefajčite, nepribližujte sa ku batérii s ohňom. Nikdy sa nedotýkajte svoriek nabíjačky, pokiaľ je pripojená ku sieti napájania. Nikdy nespúšťajte motor počas nabíjania batérie. Pred každým použitím je treba skontrolovať stav nabíjačky, vrátanie stavu kábla napájania a nabíjacích káblov. V prípade zistenia akýchkoľvek porúch, sa nabíjačka nesmie používať

. Poškodené káble a vodiče musia byť vymenené za nové v odbornom servise. Pred zahájením údržby nabíjačky je treba sa presvedčiť, že bola odpojená zástrčka kábla napájania od sieťovej zásuvky. Nabíjačku je treba uchovávať na mieste nedostupnom pre postranné osoby, predovšetkým deti. Tak isto pri práci je treba venovať pozornosť tomu, aby sa nabíjačka nachádzala na mieste nedostupnom postranným osobám, predovšetkým deťom. Pred pripojením svoriek nabíjačky, je treba sa presvedčiť, že svorky batérie sú čisté a bez stôp korózie. Je treba zaistiť pokiaľ možno najlepší elektrický kontakt medzi svorkou batérie a svorkou nabíjačky. Nikdy nie nabíjajte zmrznutú batériu. Pred zahájením nabíjania preneste batériu na miesto, kde bude možné úplné rozmrazenie elektrolytu. Nezohrievajte batériu za účelom zrýchlenia rozmrazovania. Nepripusťte, aby z batérie vytiekla kvapalina. Vytečenie kvapaliny na nabíjačku môže viesť ku skratu a v jeho dôsledku ku zdraviu a životu nebezpečnému úrazu elektrickým prúdom.

OBSLUHA NABÍJAČKY

Použitie háčiku

Na spodnej strane krytu bol umiestnený háčik umožňujúci zavesenie výrobku. Háčik odmontujte z dopravného upevnenia v kryte (II). Následne ho otočte o 180 stupňov a vtlačte do prostrednej zástrčky v kryte (III), následne ho otočte o 90 stupňov vo smere šípky zo symbolom uzavretého zámka (IV). Háčik je pripravený na použitie. Háčik je možné odmontovať, keď budete postupovať v opačnom poradí ako pri montovaní. Pokiaľ sa háčik nebude používať, odporúča sa ho umiestniť zo spodnej strany krytu, zníži to riziko jeho prípadnej straty.

Príprava batérie na nabíjanie

Je treba sa zoznámiť s návodom na nabíjanie dodaným spoločne s batériou a dodržiavať ho. V olovených kyselinových batériách tzv. „mokrého typu“ je treba skontrolovať hladinu elektrolytu a prípadne ho doplniť destilovanou vodou na úroveň určenú v dokumentácii batérie. Počas doplňovania hladiny elektrolytu je treba postupovať presne podľa odporúčaní uvedených v dokumentácii batérie.

Nabíjačka je určená iba na nabíjanie olovených kyselinových batérií (tzv. „mokrých”, gélových batérii a AGM) s menovitým napätím uvedeným v tabuľke s technickými údajmi.

ORIGINÁL NÁVODU

Page 39

Nabíjačka bola vybavená krokodílmi svorkami, určenými na nabíjanie väčšiny batérii. Zapojte krokodílie svorky nabíjačky ku svorkám batérie, presvedčite sa, že svorka nabíjačky označená „+“ je pripojená do svorke batérie označenej „+“ a že svorka nabíjačky označená „-“ je pripojená ku svorke batérie označenej „-”. Pod vplyvom napätia z batérie, sa môže rozsvietiť LCD displej, a môže sa na ním zobraziť ukazovateľ napätia. Zapojte zástrčku kábla napájania do sieťovej zásuvky. Na obrazovke sa ukážu značky vzťahujúce sa ku druhu batérie a pracovnému režimu. Nabíjačka by mala samočinne rozoznať menovité napätie a druh batérie, pokiaľ to však nespraví, ide s použitím tlačidla označeného „BATT. TYPE” zvoliť správny typ nabíjania batérie a menovité napätie batérie. „STD” – režim nabíjania vhodný pre nabíjanie obyčajných batérií (tzv. mokrých), gélových batérií a väčšiny batérií AGM. „AGM” – režim nabíjania vhodný pre nabíjanie každého typu obsluhovanej batérie v podmienkach nízkych teplôt (menej ako 5°C) alebo na nabíjanie batérii AMG s vysokou účinnosťou. Tlačidlom označeným „RATE TEST“ ide zvoliť hodnotu prúdu nabíjania: 1A – na nabíjanie batérií s kapacitou menšou ako 30 Ah. Menovité napätie 14,4 V; menovitý prúd 1 A. 4A – na nabíjanie batérií s kapacitou väčšou ako 30 Ah. Menovité napätie 14,4 V; menovitý prúd 4 A. Pozor! Pred voľbou parametrov nabíjania, je treba sa zoznámiť s pokynmi výrobcu batérie. Stlačením tlačidla označeného „ŠTART“ začne proces nabíjania, čo bude ohlásené ukázaním sa symbolu batérie na LCD displeji, ktorý sa bude v priebehu postupu nabíjania postupne naplňovať čiarkami. Ved symbol chyby alebo výsledok testu. Opätovné stlačenie tlačidla „ŠTART” zastaví proces nabíjania a umožní napr. zmenu prúdu nabíjania.

Pozor! Po nabití batérie, ktoré bude ohlásené zaplnením sa čiarkami symbolu batérie, nabíjačka nabíja batériu udržiavacím prúdom (údržbovým). Batériu je treba ihneď po skončení nabíjania odpojiť od nabíjačky. Ponechanie nabitej batérie pripojenej ku nabíjačke cez dlhšiu dobu môže spôsobiť jej poškodenie.

Po skončení procesu nabíjania najskôr odpojte zástrčku kábla napájania od sieťovej zásuvky a následne odpojte svorky káblov nabíjania.

Prevedenie testov

Všetky nasledujúce testy ide vykonávať iba pre batérie s menovitým napätím napájania 12 V.

Kontrola batérie

Pozor! Kontrolu batérie je možné vykonať iba, keď je zástrčka kábla napájania odpojená od elektrickej zásuvky. Pripojenie zástrč- ky ku zásuvke vyvoláva v nabíjačke režim nabíjania. Je treba sa presvedčiť, že od posledného nabíjania batérie uplynula minimálne hodina, v opačnom prípade údaje môžu byť nepresné. Zapojte krokodílie svorky tak, ako v prípade nabíjania batérie. Na displeji bude vidieť hodnota napätia batérie. Pokiaľ hodnota napätia bude nižšia ako 12,4 V, znamená to, že batéria vyžaduje okamžité nabitie. Hodnota napätia v rozpätí 12,4 – 12,6 V znamená, že by mala batéria byť nabitá tak rýchlo ako len to bude možné. Odporúčanie hodnoty napätia nad 12,6 V znamená to, že batéria ešte nevyžaduje nabíjanie.

Pozor! Pokiaľ sa po spojení krokodílových svoriek neobjaví údaj na LCD displeji, znamená to nesprávne spojenie alebo príliš nízke napätie batérie.

Kontrola alternátora

Pozor! Kontrolu alternátora je treba vykonať keď je zástrčka kábla napájania odpojená od elektrickej zásuvky. Pripojenie nabíjač- ky ku napájaniu uvedie nabíjačku do režimu nabíjania. Je treba sa presvedčiť, že je batéria úplne nabitá. Pripojte krokodílie svorky ku svorkám batérie tak, ako v prípade nabíjania batérie. Na displeji bude zobrazená hodnota napätia batérie. Pozor! Pokiaľ sa po pripojení krokodílích svoriek nezobrazí informácia na LCD displeji, znamená to nesprávne spojenie alebo príliš nízke napätie batérie. Stlačte tlačidlo označené „RATE/TEST“ až sa ukazovateľ na LCD obrazovke zobrazí pri položke označenej „ALT“. Zapnite motor automobilu na 15 s a udržujte rýchlosť otáčok vo výške 2000 otáčok na minútu. Stlačte tlačidlo označené „ŠTART” a prečítajte informácie na LCD displeji. Bude vidieť zmenu výsledku testu a najvyššiu priemernú hodnotu napätia nabíjania. Pokiaľ je výsledok zobrazený v podobe symbolu „ok“ znamená to, že najvyššia priemerná hodnota napätia nabíjania ma hodnotu z rozsahu 13,3 V, a 15,5 V, čo znamená plne výkonný systém nabíjania batérie. Symbol „bAd” znamená, že najvyššia priemerná hodnota napätia nabíjania je nižšia ako 13,3 V alebo vyššia ako 15,5 V, čo znamená nesprávne fungovanie systému nabíjania batérie. Je treba skontrolovať spojenia, stav vodičov, alternátor a ovládač.

ľa symbolu batérie je vidno hodnotu napätia batérie,

ORIGINÁL NÁVODU

Page 40

Kontrola štartéra

Pozor! Kontrolu štartéra je treba vykonať, keď je zástrčka kábla napájania odpojená od elektrickej zásuvky. Pripojenie nabíjačky ku napájaniu uvedie nabíjačku do režimu nabíjania. Je treba sa presvedčiť, že je batéria úplne nabitá. Pripojte krokodílie svorky ku svorkám batérie tak, ako v prípade nabíjania batérie. Na displeji bude zobrazená hodnota napätia batérie. Pozor! Pokiaľ sa po spojení krokodílích svoriek nezobrazí informácia na LCD displeji, znamená to nesprávne spojenie alebo príliš nízke napätie batérie. Stlačte tlačidlo označené „RATE/TEST“ až sa ukazovateľ na LCD obrazovke zobrazí pri položke označenej „ŠTARTÉR”. Spustite motor alebo sa ho pokúste spustiť, pokračujte niekoľko sekúnd až do chvíle spustenia motoru. Overte výsledok testu LCD obrazovke. Symbol „ok“ znamená, že napätie spustenia je vyššie ako 9,6 V, systém štartovania funguje správne. Symbol „bAd” znamená, že je napätie štartovania nižšie ako 9,6 V, čo znamená nesprávne fungovanie systému štartovania. Je treba skontrolovať spojenia, stav vodičov a štartér.

Hlásenia chýb Pozor! Pokiaľ sa na obrazovke ukáže jeden z nasledujúcich symbolov chýb, znamená to nesprávnu činnosť nabíjačky. V prvom rade odpojte nabíjačku od napájania a až potom prejdite na navrhované riešenie problému. F01: Hodnota napätia je viac ako 16 V pre batériu 12 V alebo hodnota napätia je vyššia ako 8 V pre batériu 6 V. Napätie batérie je príliš vysoké pre vybraný pracovný režim. Je treba zmeniť pracovný režim nabíjačky alebo skontrolovať menovité napätie batérie. F02: Nesprávne spojenie batérie, je treba skontrolovať polarizáciu, skontrolujte, či sú elektrických kontaktov správne pripojené a či svorky nie sú skratované. Keď je napätie batérie pred zahájením nabíjania menšie ako 0,5 V, znamená to poškodenie batérie. F03: 10 minút po úplnom nabití batérie je hodnota napätia nižšia ako 11 V pre batériu 12 V alebo je hodnota napätia nižšia ako 5,5 V pre batériu 6 V. Napätie batérie je prispôsobené pracovnému režimu, batéria je poškodená alebo príliš zasírená. F04: Doba nabíjania prekračuje 50 hodín. Znamená to poškodenie batérie, pripojené zaťaženie batérie alebo príliš nízky prúd nabíjania. F05: Príliš vysoká teplota nabíjačky môže byť spojená s príliš vysokou teplotou okolia. V tomto prípade je treba zmeniť miesto nabíjania alebo zaisti

ÚDRŽBA ZARIADENIA

Zariadenie nevyžaduje žiadne zvláštne činnosti údržby. Znečistený kryt je treba čistiť mäkkou handrou alebo prúdom stlačeného vzduchu s tlakom maximálne 0,3 MPa. Pred a po každom použití je treba skontrolovať stav svoriek z vodičov. Je ich treba očistiť z všetkých stôp korózie, ktoré by mohli narušiť prietok elektrického prúdu. Je treba sa vyhnúť znečistení svoriek elektrolytom z batérie. Zrýchľuje to proces korózie. Uchovávajte zariadenie na suchom a chladnom mieste nedostupnom pre postranné osoby, predovšetkým deti. Počas uchovávania je treba sa postarať o to, aby sa káble a elektrické vodiče nepoškodili.

ť správne vetranie na mieste nabíjania.

ORIGINÁL NÁVODU

Page 41

A TERMÉK JELLEMZŐI

Az akkumulátor töltő különféle akkumulátorok töltésére szolgáló berendezés. Az akkumulátor töltő az elektromos hálózatban lévő áramot olyanra alakítja át, amellyel biztonságosan lehet tölteni az akkumulátort. A feltöltéssel könnyebb biztosítani, hogy az akkumulátor megfelelő módon üzemeljen, ami jelentősen megnyújtja az élettartamát. Az akkumulátor töltő el van látva túlterhelés elleni védelemmel, valamint az akkumulátor túltöltése elleni védelemmel. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

Az eszközzel történő munkavégzés megkezdése előtt el kell olvasni, és az üzemeltetés során be kell tartani a teljes kezelési utasítást.

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

A házba beépített kijelzők nem mérőműszerek a „Mérési törvény” értelmében.

MŰSZAKI ADATOK

Paraméter Mértékegység Érték

Katalógusszám YT-83033 Hálózati feszültség [V~] 220 - 240 Hálózati frekvencia [Hz] 50 - 60 Névleges teljesítmény (max.) [W] 70 Névleges töltési feszültség [V d.c.] 6 / 12 Töltőáram (feszültségtartomány) [A] 1 / 4 Az akkumulátor kapacitása (max.) [Ah] 120 Szigetelési osztály II Védelmi fokozat IPX0 Tömeg [kg] 0,35

ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

A berendezést használhatják 8 éven felüli gyermekek, valamint ﬁ zikai, érzékelési és pszichi- kai képességeikben korlátozott személyek, vagy olyan akik nem rendelkeznek tapasztalattal és ismerettel, ha felügyelik őket, vagy kioktatták őket a biztonságos használatra és a hasz- nálattal járó kockázatokra. Gyerekek felügyelet nélkül ne tisztítsák, és ne tartsák karban a készüléket. Az akkumulátor töltő kizárólag savas ólomakkumulátorok töltésére használható. Másfajta akkumulátorok töltése az egészségre és életre veszélyes áramütést okozhat. Tilos olyan nem újratölthető telepeket tölteni! A töltőt töltés közben állandó felügyelet alatt kell tartani. Töltés közben az akkumulátornak jól szellőztetett helyiségben kell lennie. A töltést szobahő- mérsékleten ajánlott végezni. Az akkumulátor töltő beltéri használatra készült, tilos kitenni nedvességnek, beleértve ebbe a légköri csapadékokat is. Az akkumulátor töltő I. szigetelési osztályú, védő áramkörrel ellátott dugaszolóaljzatba kell bekötni. Az gépkocsiban található akkumulátorok töltésekor a töltő csipeszét az akkumulátornak előbb arra a sarkára kell csatlakoztatni. amely nincs összekötve a gépkocsi alvázával, majd ezt követően kell a töltő másik kábelét csatlakoztatni az alvázra, távol az akkumulátortól és az üzem- anyag rendszertől. Ezután kell bedugni a töltő dugaszát a hálózati dugaszolóaljzatba. Feltöltés után előbb a töltő dugaszát kell kihúzni a hálózati dugaszolóaljzatból, majd ezután

EREDETI UTASÍTÁS

Page 42

kell lekötni az akkumulátortöltő csatlakozóit. Soha ne hagyja az akkumulátortöltőt a hálózatra csatlakoztatva! Mindig húzza ki a kábel dugaszát a hálózati dugaszolóaljzatból. Mindig ﬁ gyelni kell az akkumulátor töltő és az akkumulátor pólusainak jelölésére. Az akkumulátor töltésének megkezdés előtt el kell olvasni a gyártó által az akkumulátorhoz mellékelt töltési utasítást, és be kell tartani az abban leírtakat. Az akkumulátort és az akkumulátor töltőt mindig egyenletes, lapos és kemény felületre kell állítani. Ne döntse meg az akkumulátort. Az akkumulátor töltő hálózati kábelének csatlakoztatása előtt meg kell bizonyosodni róla, hogy a hálózat paraméterei megfelelnek az akkumulátortöltő névleges adatait tartalmazó adattáblán feltüntetetteknek. Az akkumulátor töltőt az akkumulátortól a lehető legtávolabbra kell elhelyezni, amennyire csak a csiptetős végű kábelek hossza ezt lehetővé teszi. Eközben nem szabad a kábeleket túlzottan megfeszíteni. Nem szabad az akkumulátor töltőt a feltöltendő akkumulátorra vagy közvetlenül föléje tenni. Az akkumulátor töltése közben felszabaduló gőzök korróziót okoz- hatnak az akkumulátor töltő belsejében, ami a tönkremeneteléhez vezethet. Ne dohányozzon, tűzzel ne menjen az akkumulátor közelébe. Soha nem szabad az akkumulátor töltő csatlakozóihoz érni, ha az rá van kötve az elektromos hálózatra. Soha ne indítsa be a motort az akkumulátor töltése közben. Minden használat előtt ellenőrizni kell az akkumulátor töltő állapotát, beleértve a hálózati kábelt és a töltő vezetékeket is. Ha bármilyen sérülést vesz észre, nem szabad használni az akkumulátor töltőt. A sérült kábeleket és vezetékeket szakszervizben újakra kell kicseréltetni. Az akkumulátor töltő karbantartásának megkezdése előtt meg kell bizonyosodni róla, hogy kihúzták a dugaszt a hálózati dugaszolóaljzatból. Az akkumulátor töltőt kívülállók, különösen gyermekek számára elzárt helyen kell tartani. Használat közben is ﬁ gyelni kell arra, hogy kívülállók, főként gyermekek ne férjenek hozzá. Az akkumulátor töltő kapcsainak csatlakoztatása előtt meg kell győződni róla, hogy azok tiszták, és nincs rajtuk nyoma korróziónak. A lehető legjobb elektromos kapcsolatot kell biztosítani az akkumulátor sarkai és az akkumulátortöltő kapcsai között. Soha ne töltsön befagyott akkumulátort. A töltés megkezdése előtt az akkumulátort olyan helyre kell vinni, mai lehetővé teszi az elektrolit teljes kiolvadását. Ne melegítse az akkumulátort a kiengedés meggyorsítása érdekében. Ne hagyja, hogy a folyadék kicseppenjen az akkumulátorból. Ha a folyadék az akkumulátorból kifolyik az akkumulátortöltőre, az zárlatot, és ennek következtében az éltetet és az egészséget veszélyeztető áramütést okozhat.

AZ AKKUMULÁTORTÖLTŐ KEZELÉSE

A kampó felhasználása

A ház alján található egy kampó, amivel fel lehet akasztani a terméket. A kampót le kell szerelni a házban lévő, szállítási rögzítésről (II). Majd el kell fordítani 180 fokkal, és be kell nyomni a ház középső fészkébe (III), azután el kell fordítani 90 fokkal a zárt lakatú nyíllal jelzett irányban (IV). A kampó használatra kész. A kampót a felszereléssel ellenkező irányban le is lehet venni. Ha a kampót nem használják, ajánlott a ház alján elhelyezni, így kisebb az esélye, hogy elveszik.

EREDETI UTASÍTÁS

Page 43

Az akkumulátor előkészítése töltésre

Meg kell ismerni, és be kell tartani az akkumulátorral együtt szállított kezelési utasítást. Az un. „nedves típusú” savas ólomakkumulátorokban ellenőrizni kell az elektrolit szintjét, és esetleg fel kell tölteni desztillált vízzel az akkumulátor dokumentációjában megadott szintig. Az elektrolit szintjének feltöltésénél pontosan be kell tartani az akkumulátor dokumentációjában található utasításokat.

Az akkumulátortöltő kizárólag az adattáblán megadott névleges feszültségű, savas ólomakkumulátorok (un. „nedves, zselés és AGM) töltésére szolgál. Az akkumulátortöltő krokodilcsipeszekkel van ellátva, amelyekkel tölteni lehet az akkumulátorok többségét, Csatlakoztassa az akkumulátor sarkaihoz az akkumulátortöltő kapcsait, vigyázva arra, hogy a töltő „+” jellel megjelölt kapcsát az akkumulátor „+” jellel jelölt sarkához, a töltő „-„ jellel megjelölt kapcsát pedig az akkumulátor „-„ jellel jelölt sarkához csatlakoztassa. Az akkumulátorban lévő feszültség hatása alatt kigyulladhat a kijelző, és látható lehet rajta a feszültség kijelzése. Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. A képernyő megjelennek az akkumulátor fajtájára és az üzemmódra utaló jelek. Az akkumulátortöltőnek önmagától fel kell ismernie az akkumulátor névleges feszültségét és fajtáját, azonban ha ezt mégsem teszi meg, a „BATT. TYPE” jelzésű gombbal lehet kiválasztani a megfelelő töltési módot, valamint az akkumulátor névleges feszültségét. „STD” – a közönséges (un. nedves) akkumulátorokhoz, zselés akkumulátorokhoz, valamint az AGM akkumulátorok többségéhez való töltési mód. „AGM” – mindenfajta típusú, támogatott akkumulátorhoz megfelelő töltési típus, alacsony hőmérsékleti körülmények között (5

C alatt), vagy nagyteljesítményű AGM akkumulátorok töltéséhez. A „RATE TEST” jelű nyomógombbal lehet kiválasztani a töltőáram értékét: 1A - 30 Ah kapacitás alatti akkumulátorok töltéséhez. Névleges feszültség 14,4 V; névleges áram 1 A. 4A - 30 Ah feletti kapacitású akkumulátorok töltéséhez. Névleges feszültség 14,4 V; névleges áram 4 A. Figyelem! A töltési paraméterek megválasztása előtt meg kell ismerni az akkumulátor gyártójának tanácsait. Ha megnyomja a „START” jelű gombot, megkezdődik a töltési folyamat, ami az akkumulátor jel megjelenése ábrázol az LCD kijelzőn, ami fokozatosan megtelik csíkokkal. ahogy a töltés halad előre. Az akkumulátor jel mellett látható az akkumulátor feszültségének értéke, hibajel vagy a teszt eredménye. A „START” gomb ismételt megnyomása leállítja a töltés folyamatát, és pl. lehetővé teszi a töltőáram megváltoztatását.

Figyelem! Az akkumulátor feltöltődése után, amit az akkumulátor jel csíkokkal történő megtelése jelez, az akkumulátortöltő a fenntartó (konzerváló) árammal táplálja be az akkumulátort. A töltés befejezése után az akkumulátort haladéktalanul le kell venni az akkumulátortöltőről. Ha az akkumulátort hosszabb ideig rajta hagyja az akkumulátortöltőn, attól tönkremehet.

A töltése folyamat befejezése után előbb ki kell húzni a hálózati kábel dugaszát a hálózati dugaszolóaljzatból, majd le kell venni a töltővezetékek csatlakozóit.

A tesztelések

Az összes alábbi tesztet csak 12 V névleges feszültségű akkumulátorokon lehet elvégezni.

Az akkumulátor ellenőrzése

Figyelem! Az akkumulátor ellenőrzését úgy kell végrehajtani, hogy a hálózati kábel dugasza ki van húzva a dugaszolóaljzatból. Ha az akkumulátortöltőt csatlakoztatja a tápfeszültségre, az akkumulátortöltő töltő üzemmódba kerül. Meg kell győződni róla, hogy az akkumulátor utolsó töltése óta eltelt legalább egy óra, ellenkező esetben a kijelzés lehet, hogy nem pontos.

Csatlakoztassa a krokodil csipeszeket úgy, ahogy az akkumulátor töltésekor. A kijelzőn az akkumulátor feszültségének értéke látható. Ha a feszültség értéke 12,4 V alatt van, az azt jelenti, hogy az akkumulátort azonnal tölteni kell. A 12,4 – 12,6 V tartományba eső feszültség érték azt jelenti, hogy az akkumulátort a lehető leghamarabb tölteni kell. Ha a kijelzett feszültségérték 12,6 V felett van, az azt jelenti, hogy még nem kell tölteni az akkumulátort.

Figyelem! Ha a krokodil csipeszek csatlakoztatása után nem jelenik meg a kijelzés az LCD kijelzőn, az azt jelenti, hogy rosszul van csatlakoztatva, vagy túl kicsi az akkumulátor feszültsége.

A generátor ellenőrzése

Figyelem! A generátor ellenőrzését úgy kell végrehajtani, hogy a hálózati kábel dugasza ki van húzva a dugaszolóaljzatból. Ha az akkumulátortöltő

t csatlakoztatja a tápfeszültségre, az akkumulátortöltő töltő üzemmódba kerül. Meg kell győződni róla, hogy az akkumulátor teljesen fel van töltve. Csatlakoztatni kell a krokodil csipeszeket az akkumulátor sarkaihoz, úgy, mint az akkumulátor töltésekor. A kijelzőn az akkumulátor feszültségének értéke látható.

EREDETI UTASÍTÁS

Page 44

Figyelem! Ha a krokodil csipeszek csatlakoztatása után nem jelenik meg a kijelzés az LCD kijelzőn, az azt jelenti, hogy rosszul van csatlakoztatva, vagy túl kicsi az akkumulátor feszültsége. Meg kell nyomni a „RATE/TEST” jelű gombot, egészen addig, amíg a jel az LCD képernyőn meg nem jelenik az „ALT.” feliratú pozíció mellett. Be kell indítani a gépkocsi motorját, és 15 mp-en keresztül 2000 ford./percen kell tartani a fordulatszámot. Meg kell nyomni a „START” jelzésű gombot, és le kell olvasni a kijelzést a képernyőről. Felváltva lesz látható a teszt eredmény, valamint a töltőfeszültség legmagasabb átlagértéke. Ha az eredmény „ok” jelként jelenik meg, az azt jelenti, hogy a töltés legmagasabb átlagos feszültsége 13,3 V és 15,5 V közé esik, ami azt jelenti, hogy az akkumulátor töltési rendszere rendben van. A „bAd” jel azt jelenti, hogy a töltés legmagasabb átlagos feszültsége alacsonyabb 13,3 V-nál, vagy magasabb 15,5 V-nál, ami az akkumulátor töltési rendszerének rossz működését jelzi. Ellenőrizni kell a csatlakozásokat, a vezetékek állapotát, a generátort, és a vezérlőt.

Az önindító ellenőrzése

Figyelem! A generátor ellenőrzését úgy kell végrehajtani, hogy a hálózati kábel dugasza ki van húzva a dugaszolóaljzatból. Ha az akkumulátortöltőt csatlakoztatja a tápfeszültségre, az akkumulátortöltő töltő üzemmódba kerül. Meg kell győződni róla, hogy az akkumulátor teljesen fel van töltve. Csatlakoztatni kell a krokodil csipeszeket az akkumulátor sarkaihoz, úgy, mint az akkumulátor töltésekor. A kijelzőn az akkumulátor feszültségének értéke látható. Figyelem! Ha a krokodil csipeszek csatlakoztatása után nem jelenik meg a kijelzés az LCD kijelzőn, az azt jelenti, hogy rosszul van csatlakoztatva, vagy túl kicsi az akkumulátor feszültsége. Meg kell nyomni a „RATE/TEST” jelű gombot, egészen addig, amíg a jel az LCD képernyőn meg nem jelenik az „STARTER” feliratú pozíció mellett. Be kell indítani a motort, vagy meg kell próbálni beindítani, folytatva az indítást néhány másodpercen keresztül, vagy amíg a motor beindul. Ellenőrizni kell a teszt eredményét az LCD kijelzőn. Az „ok” jelzés azt jelenti, hogy az indítási feszültség magasabb 9,6 V-nál, az indító rendszer megfelelően működik. A „bAd” jel azt jelenti, hogy az indító feszültség 9,6 V alatt van, ami az indító rendszer nem megfelelő működését jelenti. Ellenőrizni kell a csatlakozásokat, a vezetékek állapotát és az önindítót.

Hibaüzenetek Figyelem! Ha a képernyőn az alábbi hibajelek egyike jelenik meg, az azt jelenti, hogy az akkumulátortöltő rosszul működik. Első lépésben ki kell húzni az akkumulátortöltőt a tápfeszültségből, és csak ezután lehet továbblépni a probléma javasolt megoldásához. F01: A feszültség értéke 16 V felett van a 12 V-os akkumulátorhoz, vagy a feszültség értéke 8 V felett van a 6 V-os akkumulátorhoz. Az akkumulátor feszültsége túl magas a kiválasztott üzemmódhoz. Meg kell változtatni az akkumulátortöltő üzemmódját, vagy ellenőrizni kell az akkumulátor névleges feszültségét. F02: Rosszul van csatlakoztatva az akkumulátor, ellenőrizni kell a polaritást, ellenőrizni kell az elektromos érintkezést, valamint azt, hogy a sarkok nincsenek-e rövidre zárva. A feszültség töltés megkezdése előtt 0,5 V, ami azt jelenti, hogy hibás az akkumulátor. F03: 10 perccel az akkumulátor teljes feltöltődése után a feszültség értéke 11 V alatt van a 12 V-os akkumulátornál, vagy 5,5 V alatt, a 6 V-os akkumulátornál. Az akkumulátor feszültsége nincs hozzáigazítva az üzemmódhoz, az akkumulátor hibás vagy túlzottan el van kénesedve. F04: A töltési idő meghaladja az 50 órát. Azt jelenti, hogy hibás az akkumulátor, terhelés van kötve az akkumulátorra, vagy túl kicsi a töltőáram. F05: Túl magas az akkumulátortöltő hőmérséklete, ami kapcsolatban lehet a környezet túl magas hőmérsékletével. Ilyen esetben meg kell változtatni a töltés helyét, vagy megfelelő szellőztetést kell biztosítani a töltés helyén.

A BERENDEZÉS KARBANTARTÁSA

A berendezés nem igényel semmiféle speciális karbantartást. Az szennyezett házát egy puha, tiszta ronggyal, vagy pedig sűrített levegővel kell tisztítani, amelynek a nyomása nem haladja meg a 0,3 MPa-t. Minden használat előtt és után ellenőrizni kell a vezetékek csatlakozóinak állapotát. Meg kell őket tisztítani a korrózió nyomaitól, ami megzavarhatja az elektromos áram folyását. El kell kerülni, hogy a csatlakozók beszennyeződjenek az akkumulátor elektrolitjével. Ez meggyorsítja a korrózió folyamatát. Az akkumulátor töltőt száraz, kívülállók, különösen gyermekek számára elzárt helyen kell tartani. A tárolás során ügyelni kell arra, hogy a kábelek és elektromos vezetékek ne sérüljenek meg.

EREDETI UTASÍTÁS

Page 45

CARACTERISTICILE PRODUSULUI

Un redresor este un dispozitiv care permite încărcarea a numeroase tipuri de acumulatori. Redresorul transformă curentul și tensiunea de la rețeaua electrică astfel încât acumulatorul să poată ﬁ încărcat în siguranță. Datorită încărcării este mai ușor să se asigure funcționarea corectă a acumulatorului, ceea ce extinde semniﬁ cativ durata de viață a acumulatorului. Redresorul este protejat împotriva scurtcircuitului și supraîncărcării acumulatorului. Funcționarea corectă, ﬁ abilă și sigură a produsului depinde de utilizarea sa corectă, prin urmare:

Înainte este utilizarea produsului, trebuie să citiți acest manual și să îl păstrați în condiții corespunzătoare.

Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual.

Indicatoarele montate pe carcasa dispozitivului nu sunt dispozitive de măsură în sensul Legii privind măsur

DATE TEHNICE

Parametru Unitate de măsură Valoare

Număr de catalog YT-83033 Tensiunea la rețea [V~] 220 - 240 Frecvența la rețea [Hz] 50 - 60 Putere nominală (max.) [W] 70 Tensiune nominală de încărcare [V c.c.] 6 / 12 Curent de încărcare (domeniu de tensiune) [A] 1 / 4 Capacitatea acumulatorului (max.) [Ah] 120 Clasa de izolație II Clasa de protecție IPX0 Masa [kg] 0,35

ătorile.

CONDIȚII GENERALE DE SIGURANȚĂ

Un dispozitiv nu trebuie folosit de copii sub 8 ani și de persoane cu capacități senzoriale și mentale limitate sau de persoane fără experiență și cunoștințe, decât dacă acestea sunt sub supraveghere sau au fost instruite în legătură cu modul de utilizare în siguranță și riscurile existente. Operațiile de curățare și întreținere nu trebuie efectuate de copii nesupravegheați. Redresorul este proiectat doar pentru încărcarea acumulatorilor cu plumb și acid. Încărcarea altor tipuri de acumulatori poate duce la electrocutare, cu risc pentru sănătate și viață. Es interzisă încărcarea bateriilor care nu sunt proiectate pentru reîncărcare! Încărcătorul tre- buie să ﬁ e sub supraveghere constantă în timpul încărcării. La încărcare, acumulatorul trebuie plasat într-un loc bine ventilat, se recomandă încărcarea acumulatorului la temperatura camerei. Redresorul este destinat pentru utilizare la interior și este interzisă expunerea sa la umiditate, inclusiv la precipitații atmosferice. Redresoarele cu clasa de izolație I trebuie conectate la prize echipate cu conductor de protecție. În cazul încărcării acumulatorilor integrați în sistemul electric al autovehiculului. Mai întâi, co- nectați bornele redresorului la borna acumulatorului care nu este conectată la șasiul mașinii, apoi conectați a doua bornă a redresor la șasiul mașinii, departe de acumulator și de siste- mului de carburant. Apoi conectați ștecherul redresorului la sursa de alimentare electrică. După ce încărcarea este ﬁ nalizată, deconectați ștecherul redresorului de la rețea și apoi deconectați bornele redresorului.

INSTRUCŢ IUNI ORIGINALE

Page 46

Niciodată nu lăsați redresorul conectat la rețea. Întotdeauna scoateți ștecherul cablului elec- tric din priza de rețea. Es necesar să respectați indicatorii de polaritate au redresorului și acumulatorului. Înainte de încărcarea acumulatorului, trebuie întotdeauna să citiți și respectați instrucțiunile de încărcare de la producătorul acumulatorului. Puneți întotdeauna acumulatorul și redresorul pe o suprafață plană, netedă și tare. Nu încli- nați acumulatorul. Înainte de conectarea ștecherului de la cablul electric la redresor, asigurați-vă că parametrii de rețea corespund cu cei indicați pe placa de identiﬁ care a redresorului. Redresorul trebuie plasat cât mai departe de acumulator, atât cât permit cablurile cu cleme. Nu tensionați cablurile. Nu puneți redresorul deasupra acumulatorului încărcat sau chiar sub el. Vaporii degajați la încărcarea acumulatorului pot duce la corodarea componentelor din redresor, ceea ce duce la deteriorarea sa. Nu aprindeți focul și nu vă apropiați de acumulator cu foc. Nu atingeți niciodată bornele redresorului când acesta este conectat la rețea. Nu porniți niciodată motorul în timp ce încărcați acumulatorul. Înainte de prima utilizare, veriﬁ cați starea redresorului, inclusiv a cablurilor electrice și de încărcare. Dacă se identiﬁ că defecte, nu folosiți redresorul. Cablurile electrice și de încărcare deteriorate trebuie înlocuite cu altele noi, la un atelier specializat. Înainte de întreținerea redresorului, asigurați-vă că ștecherul cablului electric a fost scos din priza de rețea. Redresorul trebuie ținut într-un loc inaccesibil persoanelor neautorizate, inclusiv copiilor. De asemenea, în timpul lucrului, vă rugăm asigurați-vă că redresorul nu este accesibil persoa- nelor neautorizate, inclusiv copiilor. Înainte de conectarea bornelor redresorului, asigurați-vă că bornele acumulatorului sunt cu- rate și fără urme de coroziune. Asigurați cel mai bun contact electric între bornele acumula- torului și ale redresorului. Nu încărcați niciodată acumulatorul înghețat. Înainte de încărcare, mutați acumulatorul în- tr-un loc unde este posibil să dezghețați complet electrolitul. Nu încălziți acumulatorul pentru a accelera dezghețarea. Nu lăsați lichidul să se scurgă din acumulator. Scurgerile de lichid pot duce la scurtcircuit, ceea ce duce la electrocutare, cu riscuri pentru sănătate și viață

MANIPULAREA REDRESORULUI

Utilizarea cârligului

Un cârlig care permite agățarea produsului a fost plasat în partea de jos a carcasei. Un cârlig demontabil pentru prinderea carcasei la transport (II). Rotiți-l cu 180 grade și introduceți-l în oriﬁ ciul din mijloc al carcasei (III) și apoi rotiți-l cu 90 grade în sensul indicat de săgeata cu simbolul de lacăt închis (IV). Cârligul este gata de utilizare. Cârligul se poate demonta în ordine inversă montării. Dacă nu folosiți cârligul, se recomandă să îl puneți pe partea de jos a carcasei, pentru a reduce riscul de pierdere.

Pregătirea acumulatorului pentru încărcare.

Citiți și respectați instrucțiunile de încărcare livrate o dată cu acumulatorul. În cazul acumulatorilor cu plumb și acid, așa-numiții acumulatori „cu lichid”, veriﬁ cați nivelul electrolitului și completați eventual cu apă distilată până la nivelul speciﬁ cat în documentația acumulatorului. La completarea cu electrolit, vă rugăm să respectați strict recomandările din documentația acumulatorului.

Redresorul este proiectat doar pentru încărcarea acumulatorilor cu plumb-acid, (așa-numiții acumulatori „cu lichid”. cu gel și AGM)

INSTRUCŢ IUNI ORIGINALE

Page 47

de tensiunea nominală speciﬁ cată în tabelul cu date tehnice. Redresorul este echipat cu cleme crocodil folosite pentru încărcarea majorității tipurilor de acumulatori. Conectați clemele crocodil ale redresorului la bornele acumulatorului, asigurați-vă că clema redresorului marcată cu “+” este conectată la borna acumulatorului marcată cu “+” aș clema redresorului marcată cu “-” este conectată la borna acumulatorului marcată cu “-”. Tensiunea acumulatorului poate duce la iluminarea aﬁ șajului LCD și tensiunea indicată poate ﬁ văzută pe aﬁ șaj. Introduceți ștecherul cablului de alimentare într-o priză de rețea. Indicații privind tipul de acumulator și modul de funcționare vor ﬁ aﬁ șate pe ecran. Redresorul trebuie să recunoască automat tensiunea nominală și tipul acumulatorului, iar, în caz contrar, folosind butonul marcat cu “BATT TYPE”, puteți selecta modul adecvat de încărcare și tensiunea nominală a încărcării. „STD” – modul de înc acumulatorilor AGM. „AGM” – modul de încărcare adecvat pentru acumulatorii de orice tip pentru temperaturi joase (sub 5

ărcare adecvat pentru acumulatorii obișnuiți (așa-numiții acumulatori „cu lichid”), cu gel și majoritatea

C) sau pentru încărcarea acumulatorilor AMG cu regim intens. Puteți selecta curentul de încărcare folosind butonul “RATETEST”. 1A - pentru încărcarea acumulatorilor sub 30 Ah. 14.4 V tensiune nominală; 1 A curent nominal. 4A - pentru încărcarea acumulatorilor peste 30 Ah. 14.4 V tensiune nominală; 4 A curent nominal. Notă! Înainte de a selecta parametrii de încărcare, vă rugăm să citiți instrucțiunile producătorului acumulatorului. La apăsarea butonului “START”, începe procesul de încărcare, care va ﬁ vizualizat cu ajutorul unui simbol acumulator pe ecranul LCD, care este umplut treptat de-a lungul procesului de încărcare. Tensiunea acumulatorului, simbolul de eroare sau rezultatul testului sunt vizibile lângă simbolul acumulator. La apăsarea butonului “START” se oprește procesul de încărcare și se poate, de ex., să se modiﬁ ce curentul de încărcare.

Atenție! După de încărcarea acumulatorului se încheie, fapt indicat prin umplerea simbolului acumulatorului cu dungi, redresorul furnizează la acumulator curentul de întreținere. Acumulatorul trebuie deconectat imediat de la redresor după încheierea procesului de încărcare. Dacă îl lăsați conectat pe o perioadă mai mare, se poate deteriora.

Dup încheierea procesului de încărcare, deconectați ștecherul cablului electric de la priza de rețea și apoi deconectați clemele cablurilor de încărcare.

Testare

Toate testele de mai jos pot ﬁ făcute doar la acumulatori cu tensiune nominală 12 V.

Veriﬁ carea acumulatorului

Atenție! Veriﬁ carea acumulatorului trebuie făcută cu ștecherul cablului electric scos din priza de rețea. Conectarea redresorului la rețea duce la activarea modului de încărcare. Asigurați-vă că a trecut minim o oră de la ultima încărcare a acumulatorului, altfel indicațiile pot ﬁ inexacte.

Conectați clemele crocodil la fel ca în cazul încărcării acumulatorului. Aﬁ șajul va indica acum valoarea tensiunii acumulatorului. Dacă valoarea tensiunii este sub 12,4 V, înseamnă că acumulatorul trebuie încărcat imediat. Valoarea tensiunii de la 12,4 la 12,5 V indică faptul că acumulatorul trebuie încărcat cât mai curând posibil. Dacă valoarea tensiunii este peste 12,6 V, înseamnă că acumulatorul nu trebuie încărcat.

Atenție! Dacă aﬁ șajul LCD nu prezintă nicio indicație după conectarea clemelor crocodil, aceasta indică o conexiune incorectă sau că tensiunea în acumulator este prea mică.

Veriﬁ carea alternatorului

Atenție! Veriﬁ carea alternatorului trebuie făcută cu ștecherul cablului electric scos din priza de rețea. Conectarea redresorului la rețea duce la activarea modului de încărcare. Asigurați-vă că acumulatorul este complet încărcat. Conectați clemele crocodil la bornele acumulatorului la fel ca în cazul încărcării acumulatorului. Aﬁ șajul va indica acum valoarea tensiunii acumulatorului. Atenție! Dacă aﬁ șajul LCD nu prezintă nicio indicație după conectarea clemelor crocodil, aceasta indică o conexiune incorectă sau că tensiunea în acumulator este prea mică. Apăsați butonul “RATE/TEST” până ce ecranul LCD prezintă marcajul de lângă elementul descris ca “ALT” Porniți motorul mașinii și mențineți turația la 2000 rpm timp de 15 secunde. Apăsați butonul “START” și citiți indicația pe ecranul LCD. Rezultatul testului și cea mai mare valoare medie a tensiunii de încărcare vor ﬁ vizualizate alternativ. Dacă rezultatul se poate vedea ca simbol “ok” aceasta indică faptul că valoarea maximă medie a tensiunii de încărcare este în domeniul 13.3 - 15.5 V ceea ce arată că sistemul de încărcare a acumulatorului este perfect funcțional. Simbolul ‘bAd” indică faptul că valoarea maximă medie a tensiunii de încărcare este sub 13.3 V sau peste 15.5 V ceea ce arată că

INSTRUCŢ IUNI ORIGINALE

Page 48

sistemul de încărcare a acumulatorului nu funcționează corect. Veriﬁ cați conexiunile, starea cablurilor, alternatorul și regulatorul.

Veriﬁ carea starterului

Atenție! Veriﬁ carea alternatorului trebuie făcută cu ștecherul cablului electric scos din priza de rețea. Conectarea redresorului la rețea duce la activarea modului de încărcare. Asigurați-vă că acumulatorul este complet încărcat. Conectați clemele crocodil la bornele acumulatorului la fel ca în cazul încărcării acumulatorului. Aﬁ șajul va indica acum valoarea tensiunii acumulatorului. Atenție! Dacă aﬁ șajul LCD nu prezintă nicio indicație după conectarea clemelor crocodil, aceasta indică o conexiune incorectă sau că tensiunea în acumulator este prea mică. Apăsați butonul “RATE/TEST” până ce ecranul LCD prezintă marcajul de lângă elementul descris ca “STARTER” Porniți sau încercați să porniți motorul, continua Veriﬁ cați rezultatul pe ecranul LCD. Simbolul “ok” indică faptul că tensiunea de pornire este mai mare de 19.6 V, sistemul de pornire funcționează corect. Simbolul ‘bAd” indică faptul că tensiunea de pornire este sub 9.6 V, ceea ce arată funcționarea necorespunzătoare a sistemului de pornire. Veriﬁ cați conexiunile, starea cablurilor și starterul.

Mesaje de eroare

Atenție! Dacă un ecran prezintă vreunul dintre simbolurile de mai jos, aceasta indică funcționarea necorespunzătoare a redre- sorului. Mai întâi, deconectați redresorul de la sursa de alimentare și apoi treceți la aplicarea rezolvării recomandate pentru acea problemă. F01: Valoarea tensiunii este peste 16 V pentru un acumulator de 12 V sau valoarea este peste 8 V pentru un acumulator de 6 V. Tensiunea acumulatorului este prea mare pentru modul de funcționare selectat. Schimbați modul de operare sau veriﬁ cați tensiunea nominală a acumulatorului. F02: Conexiune incorectă a acumulatorului, veriﬁ cați polaritatea, veriﬁ cați corectitudinea contactului electric și dacă clemele nu sunt în scurtcircuit. Tensiunea acumulatorului înainte de încărcare este sub 0,5 V, ceea ce indică deteriorarea acumulatorului. F03: 10 minute după încărcarea completă a acumulatorului, valoarea tensiunii este sub 11 V pentru acumulator de 12 V sau sub

5.5 V pentru acumulator de 6 V. Tensiunea acumulatorului nu este adaptată la modul de operare, acumulatorul este deteriorat sau conținutul de sulf este prea mare. F04: Timpul de încărcare depășește 50 ore. Aceasta indică faptul că acumulatorul este deteriorat, încărcarea este conectată la acumulator sau curentul de încărcare este prea mic. F05: O temperaturăprea mare a încărcătorului, ceea ce poate ﬁ asociată cu o temperaturăambiantă prea mare. În cazul acesta, schimbați locul de încărcare sau asigurați ventilație corespunzătoare în locul de încărcare.

ÎNTREȚINEREA PRODUSULUI

Dispozitivul nu necesită operații speciale de întreținere. Carcasa murdară poate ﬁ curățată folosind o lavetă moale sau un jet de aer comprimat de nu mai mult de 0,3 MPa. Înainte și după ﬁ ecare utilizare, veriﬁ cați starea clemelor de la conductori. Ele trebuie curățate de orice urme de coroziune care ar putea afecta trecerea curentului electric. Evitați orice contaminare a clemelor și bornelor cu electrolit de la acumulator. Aceasta accelerează procesul de coroziune. Dispozitivul trebuie depozitat într-un loc uscat și răcoros, în afara accesului persoanelor neautorizate, în special a copiilor. La depozitate, asigurați-vă că toate cablurilor și conductorii electrici nu prezintă deteriorări.

ți pornirea motorului sau până la terminare.

INSTRUCŢ IUNI ORIGINALE

Page 49

CARACTERÍSTICAS DEL PRODUCTO

El dispositivo rectiﬁ cador está diseñado para cargar todo tipo de baterías. El rectiﬁ cador transforma la corriente y el voltaje presen- tes en la red eléctrica, de manera que cargue de forma segura la batería. Al cargar, es más fácil asegurar el funcionamiento correcto de la batería, lo que prolonga signiﬁ cativamente la duración de la batería. El rectiﬁ cador tiene protección contra cortocircuitos y sobrecarga. El funcionamiento correcto, ﬁ able y seguro de la herramienta depende del funcionamiento correcto, por lo tanto:

Antes de utilizar la herramienta, lea todas las instrucciones y guarde el manual.

El proveedor no se hace responsable de los daños resultantes del incumplimiento de las normas y recomendaciones de seguridad de este manual.

Los indicadores montados en la carcasa del dispositivo no son medidores en el sentido de la Ley: „Ley de Medición”

ESPECIFICACIONES

Parámetro Unidad de medida Valor

No. de catálogo YT-83033 Tensión de la red [V~] 220 - 240 Frecuencia de red [Hz] 50 - 60 Potencia nominal (máx.) [W] 70 Tensión nominal de carga [V d.c.] 6 / 12 Corriente de carga (rango de voltaje) [A] 1 / 4 Capacidad de la batería (máx.) [Ah] 120 Clase de aislamiento II Grado de protección IPX0 Masa/Peso [kg] 0,35

CONDICIONES GENERALES DE SEGURIDAD

Este dispositivo puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o por personas sin experiencia y conocimiento si son supervisados o proporcionan instrucciones sobre uso seguro e información sobre los riesgos existentes. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión. El rectiﬁ cador está diseñado para cargar sólo baterías de plomo-ácido. Carga de diferentes tipos de baterías puede dar lugar a tensiones peligrosas para la vida y la salud. ¡Está prohibido recargar pilas no recargables! El cargador debe estar bajo supervisión constante durante la carga. Durante la carga, la batería debe estar en un lugar bien ventilado, se recomienda cargar la batería a temperatura ambiente. El rectiﬁ cador está diseñado para uso en interiores y está prohibido exponerlo a la humedad en esta precipitación. Los rectiﬁ cadores con la primera clase de aislamiento eléctrico deben conectarse a tomas equipadas con un conductor de protección. Cuando cargue las baterías en el sistema eléctrico del automóvil, primero conecte la pinza del rectiﬁ cador al terminal de la batería que no esté conectado al chasis del automóvil, luego conecte la otra pinza del rectiﬁ cador del chasis lejos de la batería y del sistema de combus- tible. A continuación, enchufe el enchufe del rectiﬁ cador en la toma de corriente. Después de recargar, desenchufe primero el enchufe del rectiﬁ cador de la toma de corriente y luego desconecte los terminales del rectiﬁ cador.

MANUAL ORIGINAL

Page 50

Nunca deje el rectiﬁ cador conectado a la red eléctrica. Desconecte siempre el cable de ali- mentación de la toma de corriente. Observe la polaridad del rectiﬁ cador y de la batería. Lea y siga las instrucciones de carga proporcionadas por el fabricante de la batería antes de cargar la batería. Coloque siempre la batería y el rectiﬁ cador sobre una superﬁ cie uniforme, plana y dura. No incline la batería. Antes de conectar el enchufe del cable de alimentación del rectiﬁ cador, asegúrese de que los parámetros de la fuente de alimentación coincidan con los parámetros de la placa de características del rectiﬁ cador. El rectiﬁ cador debe colocarse lo más lejos posible de la batería, tal como lo permiten los cables con pinzas. No extienda demasiado los cables. No coloque el rectiﬁ cador en una batería cargada o directamente encima de ella. Los vapores genera- dos durante la carga de la batería pueden corroer los componentes dentro del rectiﬁ cador, lo que podría causar daños. No fume, no se acerque al fuego a la batería. Nunca toque los terminales del rectiﬁ cador si está conectado a la red eléctrica. Nunca arranque el motor mientras carga la batería. Compruebe el estado del rectiﬁ cador, incluyendo el estado del cable de alimentación y los cables de carga, antes de cada uso. Si nota algún fallo, no utilice su rectiﬁ cador. Los cables y alambres dañados deben sustituirse en un taller especializado. Asegúrese de que el enchufe del cable de alimentación esté desconectado de la toma de corriente antes de reparar el rectiﬁ cador. Mantenga el rectiﬁ cador fuera del alcance de personas no autorizadas, especialmente los niños. Además, asegúrese de que el rectiﬁ cador está en un lugar que no es accesible a nadie, especialmente a los niños, durante el trabajo. Antes de conectar los terminales del rectiﬁ cador, asegúrese de que los terminales de la ba- tería estén limpios y libres de corrosión. Asegurar el mejor contacto eléctrico posible entre la pinza de la batería y la pinza del rectiﬁ cador. Nunca cargue una batería congelada. Transﬁ era la batería a un lugar donde pueda descon- gelar completamente el electrolito antes de cargarlo. No caliente la batería para acelerar la descongelación. No permita que el líquido salga de la batería. La fuga del líquido rectiﬁ cador puede provocar un cortocircuito y, en consecuencia, una descarga eléctrica que puede poner en peligro su salud y su vida.

FUNCIONAMIENTO DEL RECTIFICADOR

El uso de gancho

En la parte inferior de la caja se ha colocado gancho para la suspensión del producto. Quite el gancho del soporte de transporte en la carcasa (II). A continuación gire 180 grados y presione el alojamiento central (III), luego gire 90 grados en la dirección indicada por la ﬂ echa con el símbolo de candado cerrado (IV). El gancho está listo para su uso. El gancho se puede desmontar en orden inverso de montaje. Si no se utiliza el gancho, se recomienda colocarlo en la parte inferior del estuche, lo que reducirá el riesgo de perderlo.

Preparación de la batería para cargar

Observe y siga las instrucciones de carga suministradas con la batería. En baterías de ácido-plomo del tipo denominado „húmedo”, comprobar el nivel de electrolito y, si es necesario, completar con agua destilada hasta el nivel indicado en la documentación

MANUAL ORIGINAL

Page 51

de la batería. Al completar el nivel de electrolito, siga estrictamente las instrucciones de la documentación de la batería. El rectiﬁ cador sólo se utiliza para cargar baterías de plomo (denominadas „húmedas”, de gel y AGM) con la tensión nominal especiﬁ cada en la tabla de datos técnicos. El rectiﬁ cador está equipado con pinzas de cocodrilo que se utilizan para cargar la mayoría de las baterías. Conecte las pinzas de cocodrilo del rectiﬁ cador a los terminales de la batería, asegúrese de que el terminal del rectiﬁ cador marca- do con „+” esté conectado al terminal de la batería marcado con „+” y que el terminal del rectiﬁ cador marcado „-” esté conectado al terminal de la batería marcado con „-”. Bajo la inﬂ uencia de la tensión de la batería, se puede iluminar una pantalla LCD, y puede visualizarse la indicación de tensión. Conecte el enchufe a un tomacorriente. En la pantalla aparecerán las marcas referentes al tipo de batería y modo de funcionamiento. El rectiﬁ cador debe reconocer el voltaje y el tipo de batería automáticamente, pero no utilice el botón „BATT”. TYPE „seleccione el modo de carga de batería correcto y el voltaje de la batería. „STD” - modo de carga adecuado para cargar baterías húmedas, baterías de gel y la mayoría de las baterías AGM. „AGM” - modo de carga adecuado para cargar cada tipo de batería que funciona a baja temperatura (por debajo de 5

C) o para cargar baterías AMG de alto rendimiento. Utilice el botón „RATE TEST” para seleccionar la corriente de carga: 1A - para cargar menos de 30 Ah. Tensión nominal 14,4 V; corriente nominal 1 A. 4A - para recargar más de 30 Ah. Tensión nominal 14,4 V; corriente nominal 4 A. ¡Precaución! Antes de seleccionar los parámetros de carga, consulte las instrucciones del fabricante de la batería. Al pulsar el botón „START” se iniciará el proceso de carga, que ilustrará el aspecto del símbolo de la batería en la pantalla LCD, que se llenará gradualmente con guiones a medida que avance el proceso de carga. Además del símbolo de la batería, se muestra el voltaje de la batería, el símbolo de error o el resultado de la prueba. Pulsando nuevamente el botón „START” se detiene el proceso de carga y se permite, por ejemplo, cambiar la corriente de carga.

¡Precaución! Después de haber cargado la batería, siendo lleno de barras el símbolo de la batería, el rectiﬁ cador suministra a la batería una corriente de mantenimiento (conservación). Desconecte la batería inmediatamente del rectiﬁ cador una vez ﬁ nalizada la carga. Al dejar la batería cargada conectada al rectiﬁ cador durante mucho tiempo puede dañar el rectiﬁ cador. Una vez ﬁ nalizado el proceso de carga, primero desenchufe el cable de alimentación del tomacorriente y luego desconecte las pinzas del cable de carga.

Realización de las pruebas

Todas las siguientes pruebas pueden llevarse a cabo sólo con baterías con una tensión nominal de 12 V.

Comprobación de la batería

¡Precaución! Compruebe la batería cuando esté desconectada del tomacorriente el cable de alimentación. Al conectar el rectiﬁ - cador a la fuente de alimentación se pondrá el dispositivo en modo de carga. Asegúrese de que ha transcurrido al menos una hora desde la última carga, de lo contrario las indicaciones pueden ser inexactas. Conecte las pinzas de cocodrilo, como en el caso de la carga de la batería. La pantalla muestra el voltaje de la batería. Si la tensión está por debajo de 12,4 voltios, la batería necesita ser recargada inmediatamente. El rango de voltaje de

12.4 - 12.6 V signiﬁ ca que la batería debe cargarse lo más pronto posible. Las tensiones de indicación por encima de 12,6 V signiﬁ can que la batería todavía no requiere carga. ¡Precaución! Si después de conectar las pinzas de cocodrilo no aparece ninguna indicación en la pantalla LCD, ello signiﬁ ca una conexión incorrecta o el voltaje demasiado bajo de la batería.

Comprobar el alternador

¡Precaución! Compruebe el alternador cuando esté desconectado de la toma del cable de alimentación. Conectando el rectiﬁ ca- dor a la fuente de alimentación pondrá el rectiﬁ cador en modo de carga. Asegúrese de que la batería esté completamente cargada. Conecte las pinzas de cocodrilo a los terminales de la batería como si estuviera cargando la batería. La pantalla muestra el voltaje de la batería. ¡Precaución! Si después de conectar las pinzas de cocodrilo no aparece ninguna indicación en la pantalla LCD, ello signiﬁ ca una conexión incorrecta o el voltaje demasiado bajo de la batería. Presione el botón „RATE / TEST” hasta que la marca en la pantalla LCD aparezca con „ALT”. Arrancar el motor del vehículo y durante 15 segundos mantenga una velocidad de rotación de 2000 rpm. Presione el botón „START” y lea la pantalla LCD. El resultado de la prueba se mostrará de forma intercambiable y el valor medio más alto de la tensión de carga. Si el resultado es visible en forma de símbolo „ok”, el valor medio más alto de la tensión de carga es entre 13,3 voltios y 15,5 voltios, lo que signiﬁ ca un sistema plenamente operativo de la carga. El símbolo „bAd” indica que la tensión de carga media más alta es inferior a 13,3 V o superior a 15,5 V, lo que signiﬁ ca que el sis- tema de carga de la batería no funciona correctamente. Compruebe las conexiones, el cableado, el alternador y el controlador.

MANUAL ORIGINAL

Page 52

Compruebe el arrancador

¡Precaución! Compruebe el arrancador cuando esté desconectado de la toma del cable de alimentación. Conectando el rectiﬁ - cador a la fuente de alimentación pondrá el rectiﬁ cador en modo de carga. Conecte las pinzas de cocodrilo a los terminales de la batería como si estuviera cargando la batería. La pantalla muestra el voltaje de la batería. ¡Precaución! Si después de conectar las pinzas de cocodrilo no aparece ninguna indicación en la pantalla LCD, ello signiﬁ ca una conexión incorrecta o el voltaje demasiado bajo de la batería. Presione el botón „RATE / TEST” hasta que la marca en la pantalla LCD aparezca en la posición „STARTER”. Ponga en marcha el motor o intente encender el motor, continúe funcionando durante unos segundos o hasta que el motor arranque. Compruebe el resultado de la prueba en la pantalla LCD. El símbolo „ok” signiﬁ ca que la tensión de arranque es superior a 9,6 V, el sistema de arranque funciona correctamente. El símbolo „bAd” indica que la tensión de arranque es inferior a 9,6 V, lo que signiﬁ ca que el sistema de arranque no funciona correctamente. Compruebe las conexiones, el cableado y el arrancador.

Mensajes de error ¡Precaución! Si aparece uno de los siguientes símbolos de error en la pantalla, el rectiﬁ cador está defectuoso. Desconecte primero el rectiﬁ cador y luego proceda a la solución propuesta. F01: El voltaje está por encima de 16 V para una batería de 12 V o el voltaje está por encima de 8 V para una batería de 6 V. La tensión de la batería es demasiado alta para el modo de operación seleccionado. Cambie el modo de funcionamiento del rectiﬁ cador o compruebe el voltaje de la batería. F02: Conexión incorrecta de la batería, veriﬁ que la polaridad, veriﬁ que que el contacto eléctrico es correcto y que los terminales no están en cortocircuito. La tensión de la batería antes de la carga es inferior a 0,5 V, lo que signiﬁ ca que la batería está dañada. F03: 10 minutos después de la carga completa de la batería, voltaje inferior a 11 V para la batería de 12 V o tensión inferior a 5,5 V para la batería de 6 V. El voltaje de la batería no coincide con el modo de funcionamiento, la batería está dañada o demasiado sulfatada.

F04: El tiempo de carga excede las 50 horas. Esto signiﬁ ca daños a la batería, carga conectada a la batería o corriente de carga baja. F05: Temperatura demasiado alta del rectiﬁ cador, que puede ser debido a la temperatura ambiente demasiado alta. En este caso,

cambie el lugar de carga o asegure una ventilación adecuada en el lugar de carga.

MANTENIMIENTO DEL DISPOSITIVO

La unidad no requiere un mantenimiento especial. Limpie la suciedad con un paño suave o una corriente de aire comprimido de no más de 0,3 MPa. Antes y después de cada uso, comprobar las pinzas de cable. Se deben limpiar de todos los rastros de la corrosión que podrían interferir con el ﬂ ujo de corriente eléctrica. Evite manchar las pinzas con electrolito de la batería. Esto acelera el proceso de corrosión. Guarde el dispositivo en un lugar fresco y seco que no sea accesible a nadie, especialmente a los niños. Asegúrese de que los alambres y cables no estén dañados durante el almacenamiento.

MANUAL ORIGINAL

Page 53

CARACTERISTIQUES DU PRODUIT

Le dispositif redresseur est conçu pour charger toutes sortes de batteries. Le redresseur convertit le courant et la tension présente dans le réseau électrique, l’une qui permet de recharger la batterie en toute sécurité. Plus facile en chargeant la batterie pour assurer le bon fonctionnement, ce qui prolonge considérablement la durée de vie de la batterie. Redresseur a une protection de court-circuit et la protection contre la surcharge de la batterie. Le fonctionnement correct, ﬁ able et sûr de l’outil dépend de l’utilisation, parce que:

Avant d’utiliser l’outil, lire toutes les instructions et les maintenir.

Pour les dommages résultant du non-respect des règles de sécurité et les recommandations de ce manuel n’est pas le fournisseur responsable.

Les indicateurs montés dans l’unité de logement ne sont pas des mesures du sens de la Loi: « Loi sur les mesures »

CARACTÉRISTIQUES TECHNIQUES

Paramètre Unité de mesure Valeur

Catalogue n ° YT-83033 Réseau de tension [VAC] 220 - 240 Fréquence [Hz] 50 - 60 Puissance nominale (max.) [W] 70 Tension nominale de charge [V cc] 6/12 Courant de charge (plage de tension) [A] 1/4 Capacité de la batterie (max.) [Ah] 120 Classe d’isolation II Degré de protection IPX0 Masse [Kg] 0,35

SÉCURITÉ GÉNÉRALE

Le dispositif peut être utilisé par les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles et mentales ou par des personnes sans expérience et le savoir si elles sont restées sous la surveillance, ou leur a été communiqué les instructions d’utilisation sécuritaire et des informations sur les risques existants. Nettoyage et entretien ne doivent pas être fabriqués par des enfants sans surveillance. Le chargeur est conçu pour charger les batteries plomb-acide seulement. diﬀ érents types de charge des batteries peut entraîner un choc électrique dangereux pour la vie et la santé. Il est interdit de charger la batterie pour recharger! Le chargeur doit être sous surveillance constante pendant la charge. Pendant la charge, la batterie doit être dans un endroit bien aéré, il est recommandé de charger la batterie à la température ambiante. Le chargeur est conçu pour une utilisation en intérieur et il est interdit d’exposer à l’humidité sous la pluie. Redresseurs ayant une catégorie d’isolation électrique I doivent être reliés aux connecteurs équipés d’un conducteur de protection. Dans le cas des batteries de charge situés dans le terminal de réseau de bord doit d’abord chargeur connecté à la borne de la batterie non reliée au châssis, puis connecter l’autre borne du redresseur au châssis éloigné de la batterie et du système de carburant. puis brancher le chargeur sur une prise. Après la charge première débrancher la prise du chargeur de la prise murale, puis décon-

INSTRUCTIONS ORIGINALES

Page 54

necter les bornes du redresseur. Ne laissez jamais le chargeur branché sur le secteur. Toujours retirer le cordon d’alimentation de la prise. Observer la polarité et le chargeur de batterie. Avant de charger la batterie, lisez et suivez les instructions fournies avec la charge du fabricant de la batterie. L’ensemble de la batterie et le chargeur est toujours à un niveau, plat, surface dure. Ne pas incliner la batterie. Avant de brancher le chargeur brancher le cordon d’alimentation, assurez-vous que les paramètres du réseau correspondent aux paramètres visibles sur la plaque signalétique du chargeur. Onduleur doit être placé aussi loin de la batterie autant que les câbles permettent aux bornes. Ne pas trop serrer les câbles. Ne placez pas le chargeur sur la batterie ou chargé directement au-dessus. Les fumées générées pendant la charge peut provoquer la corrosion des composants à l’intérieur du chargeur, ce qui peut causer des dommages. Ne pas fumer, rester à l’écart du feu à la batterie. Ne touchez jamais les bornes lorsque le chargeur est branché sur le secteur. Ne jamais démarrer le moteur tout en chargeant la batterie. Avant chaque utilisation, vériﬁ er l’état du redresseur, y compris l’état du cordon d’ali- mentation et les câbles de charge. Si vous remarquez des défauts, ne pas utiliser le chargeur. Les câbles et les ﬁ ls endommagés doivent être remplacés dans un atelier spécialisé. Avant le chargeur d’entretien, assurez-vous que la ﬁ che a été déconnecté de la prise de courant. Gardez le chargeur hors de portée des personnes non autorisées, en particulier les enfants. Également au cours de l’opération devrait accorder une attention au redresseur était hors de portée des personnes non autorisées, en particulier les enfants. Avant de connecter les bornes du chargeur, assurez-vous que les bornes de la batterie sont propres et exempts de corrosion. Assurer le meilleur contact électrique possible entre la borne de la batterie et la borne du redresseur. Ne jamais charger une batterie gelée. Avant de charger la batterie en place du mouvement, ce qui permettra à l’électrolyte pour terminer le dégel. Ne pas chauﬀ er la batterie pour accé- lérer la décongélation. Empêcher une fuite de liquide de la batterie. fuite de liquide sur le redresseur peut provoquer un court-circuit et à la suite d’un choc électrique menaçant la santé et la vie.

FONCTIONNEMENT RECTIFIER

L’utilisation du crochet

Au bas de l’enceinte a été placé crochet pour la suspension du produit. Crochet à être retiré du support dans un boîtier de transport (II). Ensuite, une rotation de 180 degrés et pressé dans le milieu de la douille de boîtier (III) et de pivoter de 90 degrés dans le sens indiqué par la ﬂ èche d’un cadenas fermé (IV). le crochet est prêt à l’emploi. Le crochet peut être retiré dans l’ordre inverse du montage. Si le crochet n’est pas utilisé, il est conseillé de le mettre sur le fond, il permettra de réduire le risque de perte.

Préparez-vous à charger la batterie

Lisez et suivez les instructions de chargement fournies avec la batterie. Dans la batterie plomb-acide appelé. « Type humide »

INSTRUCTIONS ORIGINALES

Page 55

vériﬁ er le niveau de l’électrolyte et, le cas échéant, complété avec de l’eau distillée au niveau spéciﬁ é dans la documentation de la batterie. Lors du remplissage doit se conformer strictement aux recommandations contenues dans la documentation de la batterie.

Redresseur est utilisé exclusivement pour la charge de plomb - acide (par exemple de gel « humide » et AGM.) Avec une tension nominale mentionnée dans le tableau des spéciﬁ cations. Le redresseur est équipé de pinces crocodile, utilisé pour charger la plupart des batteries Crocodile connecter les bornes du redresseur aux bornes de la batterie, faire en sorte que la borne de redresseur étiqueté « + » est reliée à la borne de batterie marquée « + », et que la borne de chargeur marquée « - » est reliée à la borne de batterie marquée « - ». Sous l’inﬂ uence de la tension de la batterie, il peut éclairer un écran à cristaux liquides, et peut être imprimé sur l’indication de tension. Brancher le cordon d’alimentation sur la prise murale. Apparaissent sur les marqueurs d’écran relatives au type de batterie et le mode de fonctionnement. Le chargeur doit reconnaître automatiquement la tension nominale et le type de batterie, mais si vous ne le faites pas, vous pouvez utiliser le bouton « BATT. TYPE «, sélectionnez la charge de la batterie en mode correct et la tension nominale de la batterie. «STD» - mode de chargement approprié pour charger des batteries conventionnelles (. C.-à-humide), les batteries gel et les batteries AGM majorité. « AGM » - mode de chargement approprié pour charger chaque type de batterie fonctionnant dans des conditions de basse température (en dessous de 5 ° C) ou un chargeur de batterie AMG haut rendement. Bouton « TAUX DE TEST » marqué, vous pouvez sélectionner la charge valeur actuelle: 1A - pour charger les batteries d’une capacité inférieure à 30 Ah. Tension nominale de 14,4 V; courant nominal de 1 A. 4A - pour charger une capacité supérieure à 30 Ah. Tension nominale de 14,4 V; le courant nominal de 4 A. Attention! Avant la sélection des paramètres de charge, s’il vous plaît se référer aux instructions du fabricant de la batterie. En appuyant sur le bouton « Démarrer » va commencer le processus de charge, qui illustrera l’apparition du symbole de la batterie sur l’écran LCD, qui sera rempli progressivement les lignes avec les progrès du processus de charge. À côté de l’icône de la batterie indique la tension de la batterie, l’erreur de symbole ou d’un résultat de test. En appuyant sur le bouton « START » arrête le processus de charge et permet, par exemple. Changez le courant de charge.

Attention!Une fois la batterie signalé remplir le chargeur de batterie symbole lignes fournit la batterie avec entretien (conservateur). La batterie doit être immédiatement débranché du chargeur lorsque la charge est terminée. Laissant la batterie chargée connectée au chargeur pendant une longue période peut causer des dommages.

Après la charge, d’abord déconnecter la ﬁ che de la prise murale, puis déconnecter les pinces de câble de charge.

Exécution des tests

Tous les essais suivants peuvent être eﬀ ectuées que pour les batteries avec une tension nominale de 12 V.

vériﬁ er la batterie

Attention!Vériﬁ cation de la batterie doit être débranché de la prise murale cordon d’alimentation. Connexion du chargeur pour alimenter le chargeur passe en mode de charge. Assurez-vous que la charge de la batterie dure au moins une heure passée, sinon l’aﬃ chage peuvent être inexacts.

Connectez les pinces crocodile, comme dans le cas de charge de la batterie. L’écran aﬃ che la tension de la batterie. Si la tension est inférieure à 12,4 volts, cela signiﬁ e que la batterie doit être rechargée immédiatement. La tension dans la gamme de 12/4 à 12/6 V est que la batterie doit être chargée le plus rapidement possible. Indication de la tension de 12,6 V ci-dessus indique que la batterie ne nécessite toujours en charge.

Attention! Si, après le raccordement des bornes krokodylowych aucune indication apparaît sur les moyens LCD qui connexion ou une tension incorrecte de la batterie est trop faible.

vériﬁ er l’alternateur

INSTRUCTIONS ORIGINALES

Page 56

Démarrez le moteur et pendant 15 secondes pour maintenir la vitesse de rotation de 2000 tours par minute. Appuyez sur le bouton « START » et lire l’indication sur l’écran LCD. On verra test interchangeable et la valeur moyenne la plus élevée de la tension de charge. Si le résultat est visible sous la forme d’un symbole « ok » signiﬁ e que la valeur moyenne la plus élevée de la tension de charge a une valeur de l’ordre de 13,3 V, 15,5 V, qui est un système pleinement opérationnel de la charge. Le symbole « mauvais » signiﬁ e que la plus haute valeur moyenne de la tension de charge est inférieure à 13,3 V ou supérieure à 15,5 V, ce qui signiﬁ e un mauvais fonctionnement du système de charge de la batterie. S’il vous plaît vériﬁ er l’état de connexion du câblage, l’alternateur et le conducteur.

démarreur vériﬁ cation

Attention!Vériﬁ cation de l’alternateur doit être débranché de la prise murale cordon d’alimentation. Connexion du chargeur pour alimenter le chargeur passe en mode de charge. Assurez-vous que la batterie est complètement chargée. Crocodile raccorder les bornes aux bornes de la batterie, comme dans le cas de la charge de la batterie. L’écran aﬃ che la tension de la batterie. Attention! Si, après le raccordement des bornes krokodylowych aucune indication apparaît sur les moyens LCD qui connexion ou une tension incorrecte de la batterie est trop faible. Appuyez sur le bouton « TAUX / TEST » jusqu’à ce que le marqueur sur l’écran LCD à la position décrite « STARTER ». Démarrez le moteur, ou essayer de démarrer le moteur de continuer à fonctionner pendant quelques secondes ou jusqu’à ce que le moteur démarre. Vériﬁ ez le résultat du test sur l’écran LCD. Le symbole « ok » signiﬁ e que la tension de démarrage est supérieure à 9,6 V, le système commencera à fonctionner correcte- ment. Le symbole « mauvais » signiﬁ e que la mise en tension est inférieure à 9,6 V, ce qui signiﬁ e que le démarrage du mauvais fonc- tionnement du système. Vériﬁ er les connexions, le câblage et l’état de démarrage.

les messages d’erreur Attention! Si l’écran aﬃ che l’un des symboles suivants signiﬁ ent un mauvais fonctionnement du chargeur d’erreur. Vous devez d’abord débrancher le chargeur du secteur et seulement ensuite à la solution proposée. F01La valeur de la tension est supérieure à 16 V ou 12 V tension de la batterie est supérieure à 8 volts pour la batterie 6 V. La tension de la batterie est trop élevée pour le mode sélectionné. Vous devez modiﬁ er le redresseur de mode ou vériﬁ er la tension nominale de la batterie. F02: Un mauvais branchement de la batterie, vériﬁ er la polarité, valider le contact électrique et les bornes ne sont pas en court- circuit. La tension de la batterie avant la charge est inférieure à 0,5 V, la batterie est défectueuse. F0310 minutes après que la batterie est complètement chargée, la tension est inférieure à 11 V ou 12 V tension de la batterie est inférieure à 5,5 V et 6 V. La tension de la batterie de la batterie ne convient pas pour le mode de fonctionnement, la batterie est défectueuse ou trop sulfurée. F04Le temps de charge est supérieure à 50 heures. Cela signiﬁ e que les dommages à la batterie, la charge connectée à la batterie ou trop faible courant de charge. F05: Température trop élevée du chargeur, qui peut être associée à une température trop élevée. Dans ce cas, changer le lieu de chargement ou d’assurer une bonne ventilation dans la charge.

ENTRETIEN

Le dispositif ne nécessite aucun entretien particulier. Logement sale doit être nettoyé avec un chiﬀ on doux ou un jet d’air com- primé à une pression non supérieure à 0,3 MPa. Avant et après chaque utilisation, vériﬁ ez les serre-câbles. Ils doivent être nettoyés de toute trace de corrosion, ce qui pourrait perturber la circulation du courant électrique. Évitez électrolyte saleté des bornes de la batterie. Cela accélère le processus de corrosion. Le dispositif doit être stocké dans un endroit frais et sec hors de portée des personnes non autorisées en particulier les enfants. Au cours du stockage, il faut veiller à ce que les câbles électriques et le câblage ne soient pas endommagés.

INSTRUCTIONS ORIGINALES

Page 57

CARATTERISTICA DEL PRODOTTO

Il raddrizzatore è un dispositivo idoneo per caricare diversi tipi di batterie. Il raddrizzatore trasforma la corrente e la tensione presente nella rete elettroenergetica in una tale che permette di caricare la batteria in sicurezza. Grazie al caricamento è possibile ottenere un funzionamento corretto della batteria stessa prolungando nel tempo la sua vita utile. Il raddrizzatore dispone di una sicurezza che protegge contro il cortocircuito e contro il caricamento eccessivo della batteria. Il funzionamento corretto, aﬃ dabile e sicuro dell’elettroutensile dipende dall’uso corretto, per cui:

Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione.

Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione.

Gli indicatori installati nella cassa del dispositivo non sono dei misuratori ai sensi di legge: “Diritto sulle misurazioni”

DATI TECNICI

Parametro Unità di misura Valore

N. d catalogo YT-83033 Tensione di alimentazione [V~] 220 - 240 Frequenza di rete [Hz] 50 - 60 Potere nominale (max) [W] 70 Tensione nominale di caricamento [V d.c.] 6 / 12 Corrente di caricamento (campo di tensione) [A] 1 / 4 Capacità della batteria (max) [Ah] 120 Classe di isolamento II Grado di protezione IPX0 Massa [kg] 0,35

CONDIZIONI GENERALI DI SICUREZZA

Il dispositivo può essere utilizzato dai bambini di età superiore a 8 anni e da persone con mobilità ﬁ sica, sensoriale e psichica ridotta o da persone prive di esperienza e conoscenza, se tali verranno sorvegliate oppure se a loro siano state comunicate le istruzioni sull’uso sicuro nonché le informazioni sui rischi esistenti. La pulizia e la manutenzione non deve essere eﬀ ettuata dai bambini incustoditi. Il raddrizzatore è stato progettato solo per caricare le batterie al piombo-acido. Il caricamento di altri tipi di batterie può provocare scosse elettriche pericolose per la vita e la salute. È vietato ricaricare batterie non destinate alla ricarica! Il caricabatterie deve essere costantemente supervisionato durante la ricarica. Durante il caricamento, la batteria deve trovarsi in un luogo ben ventilato; è consigliabile caricarla a temperatura ambiente. Il raddrizzatore è stato progettato per gli interni ed è vietato esporlo all’umidità ad alle precipitazioni. I raddrizzatori con la I-a classe di isolamento elettrico devono essere collegati a prese di corrente con conduttore di terra. In caso di caricamento di batterie presenti nell’impianto elettrico delle autovetture, è necessario, in primo luogo, connettere il morsetto del raddrizzatore al morsetto della batteria che non è collegato al telaio della vettura, quindi collegare l’altro morsetto del raddrizzatore al telaio lontano dalla batteria e dall’impianto del carburante. Quindi collegare la spina del raddrizzatore alla rete elettrica

ISTRUZIONI ORIGINALI

Page 58

Dopo la ricarica, sconnettere la spina del raddrizzatore dalla presa di corrente, quindi scollegare i morsetti del raddrizzatore. Non lasciare mai il raddrizzatore collegato alla presa di corrente. Staccare sempre la spina del cavo di alimentazione dalla presa di rete. Rispettare le indicazioni di polarità indicate sul raddrizzatore e sulla batteria. Prima di iniziare la ricarica della batteria, leggere e seguire le istruzioni di carica fornite dal costruttore della batteria. Posare sempre la batteria ed il raddrizzatore su una superﬁ cie piana, piatta e dura. Non ribaltare la batteria. Prima di collegare la spina del raddrizzatore, assicurarsi che i parametri della rete di alimentazione corrispondono ai parametri riportati sulla targhetta del raddrizzatore. Posizionare il raddrizzatore il più lontano dalla batteria in modo tale che lo permettano i cavi dei morsetti. Non tendere troppo i cavi. Non posizionare il raddrizzatore sulla batteria in ricarica o direttamente sopra di essa. I fumi che vengono prodotti durante la ricarica della batteria possono provocare la corrosione degli elementi all’interno del raddrizzatore comportando danni. Non fumare, non avvicinarsi con il fuoco alla batteria. Non toccare mai i morsetti del raddrizzatore se tale è collegato alla rete elettrica. Non avviare mai il motore durante la ricarica della batteria. Prima di ogni utilizzo veriﬁ care la condizione del caricatore tra cui lo stato del cavo di alimen- tazione e dei cavi di caricamento. Nel caso di eventuali difetti, non utilizzare il raddrizzatore. I cavi e le condutture danneggiate devono essere sostituite in nuove presso un’oﬃ cina spe- cializzata. Prima di procedere alla manutenzione del raddrizzatore, assicurarsi di aver scollegato la spina di alimentazione dalla presa a muro. Il raddrizzatore deve essere conservato fuori dalla portata dei terzi, soprattutto i bambini. Mentre si lavora prestare l’attenzione che il raddrizzatore sia fuori dalla portata dei terzi, soprattutto i bambini. Prima di collegare i morsetti del raddrizzatore, assicurarsi che i morsetti della batteria siano puliti e senza tracce di corrosione. È necessario garantire il migliore contatto elettrico tra il morsetto della batteria ed il morsetto del raddrizzatore. Non caricare mai una batteria congelata. Prima di caricare la batteria spostarla in un posto tale dove sarà possibile scongelare completamente l’elettrolita. Non riscaldare la batteria per accelerare lo scongelamento. Evitare le perdite di liquido dalla batteria. La perdita di liquido sul raddrizzatore può causare corti circuiti e di conseguenza anche la scossa elettrica pericolosa per la salute e la vita.

UTILIZZO DEL RADDRIZZATORE

Utilizzo del gancio

Sulla base del dispositivo è stato posizionato un gancio il quale permette di agganciare il prodotto. Smontare il gancio dal ﬁ ssag- gio di trasporto nella cassa (II). Quindi, girare di 180 gradi e inserire nella sede centrale della cassa (III) dopodiché girare di 90 in direzione indicata dalla freccia con il simbolo di un lucchetto chiuso (IV). Il gancio è pronto per l’uso. Per smontare il gancio procedere con le stesse operazioni in ordine inverso. Se il gancio non verrà utilizzato, si raccomanda di posizonarlo in fondo della cassa, per ridurre il rischio della sua perdita.

ISTRUZIONI ORIGINALI

Page 59

Preparazione della batteria per la ricarica

Leggere e seguire le istruzioni di caricamento fornite assieme alla batteria. Negli accumulatori piombo-acido, cosi detti di “tipo umido”, controllare il livello dell’elettrolita ed eventualmente rabboccarlo con acqua distillata ﬁ no al livello speciﬁ cato nella do- cumentazione della batteria. Durante il rabbocco del livello dell’elettrolito osservare rigorosamente le raccomandazioni riportate nella documentazione.

Il raddrizzatore serve solo per la ricarica di batterie al piombo-acido (dette “umide”, al gel e AGM) da tensione nominale speciﬁ cata nella tabella dei dati tecnici. Il raddrizzatore è stato dotato di morsetti a coccodrillo i quali servono per caricare la maggior parte delle batterie, Collegare i morsetti a coccodrillo del raddrizzatore ai morsetti della batteria, assicurarsi che il morsetto del raddrizzatore contrassegnato con “+” sia collegato al morsetto della batteria contrassegnato con “+” e che il morsetto del raddrizzatore contrassegnato cn “–” sia collegato al morsetto della batteria contrassegnato con “-”. Sotto l’inﬂ uenza della tensione proveniente dalla batteria, verrà illuminato lo schermo LCD su quale saranno visibili tutte le tensioni. Inserire la spina del cavo di alimentazione alla presa di rete. Sullo schermo saranno presenti le indicazioni riferite al tipo della batteria ed alla modalità di funzionamento. Il raddrizzatore dovrebbe riconoscere automaticamente la tensione nominale ed il tipo dell’accumulatore, ma se non lo facesse, è possibile ottenerlo con il pulsante contrassegnato con “BATT. TYPE” - selezionare la modalità di caricamento idonea e la tensione nominale della batteria. “STD” - modalità di caricamento idonea per ricaricare le batterie semplici (dette “umide”), batterie al gel e la maggior parte delle batterie AGM. “AGM” - modalità di caricamento idonea per ricaricare ogni tipo di batteria utilizzata a temperature basse (sotto i 5

C) e per la ricarica delle batterie AMG ad alta eﬃ cienza. Con il pulsante contrassegnato con “RATE TEST” è possibile selezionare il valore della corrente di ricarica: 1A - per il caricamento delle batterie da capacità inferiore a 30 Ah. Tensione nominale 14,4 V; corrente nominale 1 A 4A - per il caricamento delle batterie da capacità superiore a 30 Ah. Tensione nominale 14,4 V; corrente nominale 4 A Attenzione! Prima di selezionare i parametri di caricamento, fare riferimento alle istruzioni del produttore della batteria. Premendo il pulsante contrassegnato con “START” si avvia il processo di ricarica il che verrà segnalato con l’apparizione del simbolo della batteria sullo schermo LCD, il quale, man mano la ricarica, si riempirà con delle barre. Accanto al simbolo della batteria viene visualizzato il valore della tensione della batteria, il simbolo dell’errore ed il risultato del test. Premendo nuovamente il pulsante “START” si arresta il processo di ricarica con la possibilità do modiﬁ care la corrente di ricarica.

Attenzione! A ricarica completata della batteria (simbolo della batteria completo), il raddrizzatore alimenta la batteria con la corrente di mantenimento (di conservazione). La batteria deve essere scollegata dal raddrizzatore subito dopo la ricarica avvenuta. Lasciare la batteria carica collegata al raddrizzatore per un periodo prolungato, può causare danni.

Dopo la ﬁ ne del processo di ricarica, prima scollegare la spina del cavo di alimentazione dalla presa di corrente e quindi scollegare i morsetti del cavo di ricarica.

Esecuzione dei test

Tutti i test sotto riportati possono essere eseguiti solo nel caso delle batteria da tensione di alimentazione nominale pari a 12 V.

Controllo della batteria

Attenzione! La veriﬁ ca della batteria dovrebbe essere eseguita con la spina del cavo di alimentazione staccata dalla presa. Connettendo il raddrizzatore all’alimentazione si procede con la modalità di ricarica. Assicurarsi che dall’ultima ricarica della batteria si passata al minimo un’ora, altrimenti le indicazioni potranno risultare imprecise.

Connettere i morsetti a coccodrillo in modo analogo alla ricarica della batteria. Sullo schermo verrà visualizzato il valore della tensione della batteria. Se il valore della tensione sarà al di sotto di 12,4 V, ciò signiﬁ ca che la batteria richiede una ricarica istantanea. Il valore da 12,4 a 12,6 V signiﬁ ca che la batteria dovrebbe essere ricaricata il più presto possibile. Il valore di tensione superiore a12,6 V signiﬁ ca che la batteria non richiede di essere ricaricata.

Attenzione! Se dopo la connessione dei morsetti a coccodrillo sullo schermo LCD non viene mostrata nessuna indicazione, ciò signiﬁ ca che la connessione non è stata eﬀ ettuata correttamente o che la tensione della batteria è troppo bassa.

Veriﬁ ca del alternatore

ISTRUZIONI ORIGINALI

Page 60

Assicurarsi che la batteria sia completamente ricaricata. Connettere i morsetti a coccodrillo ai morsetti della batteria in modo analogo alla ricarica della batteria. Sullo schermo verrà visualizzato il valore della tensione della batteria. Attenzione! Se dopo la connessione dei morsetti a coccodrillo sullo schermo LCD non viene mostrata nessuna indicazione, ciò signiﬁ ca che la connessione non è stata eﬀ ettuata correttamente o che la tensione della batteria è troppo bassa. Premere il pulsante “RATE/TEST” ﬁ no a far apparire sullo schermo LCD un’indicazione accanto alla posizione descritta come “ALT”. Attivare il motore dell’autovettura e per 15 s mantenere la velocità di rotazione pari a 2000 giri al minuto. Premere il pulsante “START” e leggere l’indicazione apparsa sullo schermo LCD. Verranno visualizzato alternativamente il risultato del test e il valore medio massimo della tensione di ricarica. Se il risultato viene mostrato come “ok”, ciò signiﬁ ca che il valore medio massimo della tensione di ricarica entra tra i 13,3 V e 15,5 V, il che indica un sistema di ricarica della batteria completamente eﬃ cace. Il simbolo “bAd” signiﬁ ca che il valore medio massimo della tensione di ricarica è inferiore a 13,3 V o superiore a 15,5 V il che indica il malfunzionamento del sistema di ricarica della batteria. Veriﬁ care le connessioni, la condizione dei cavi, dell’alternatore ed il drive.

Veriﬁ ca dell’avviatore

Attenzione! La veriﬁ ca del alternatore dovrebbe essere eseguito con la spina del cavo di alimentazione staccata dalla presa. Connettendo il raddrizzatore all’alimentazione si procede con la modalità di ricarica. Assicurarsi che la batteria sia completamente ricaricata. Connettere i morsetti a coccodrillo ai morsetti della batteria in modo analogo alla ricarica della batteria. Sullo schermo verrà visualizzato il valore della tensione della batteria. Attenzione! Se dopo la connessione dei morsetti a coccodrillo sullo schermo LCD non viene mostrata nessuna indicazione, ciò signiﬁ ca che la connessione non è stata eﬀ ettuata correttamente o che la tensione della batteria è troppo bassa. Premere il pulsante “RATE/TEST” ﬁ no a far apparire sullo schermo LCD un’indicazione accanto alla posizione descritta come “STARTER”. Attivare il motore e provare ad attivare il motore, continuare l’attivazione per un paio di secondi ﬁ no ad avviare il motore. Veriﬁ care il risultato del test sullo schermo LCD. Il simbolo “ok” signiﬁ ca che la tensione di avviamento è inferiore a 9,6 V, il sistema di avviamento funziona correttamente. Il simbolo “bAd” signiﬁ ca che la tensione di avviamento è inferiore a 9.6 V il che indica il malfunzionamento del sistema di avvia- mento. Veriﬁ care le connessioni, la condizione dei cavi e l’avviatore.

Messaggi degli errori Attenzione! Se sullo schermo appare uno dei seguenti simboli, ciò signiﬁ ca il malfunzionamento del raddrizzatore. In primo luogo scollegare il raddrizzatore dall’alimentazione e solo successivamente provare a risolvere il problema. F01: Il valore della tensione è superiore a 16 V per la batteria 12 V oppure il valore della tensione è superiore a 8 V per la batteria 6 V. La tensione della batteria è troppo alata per la modalità di funzionamento selezionata. Modiﬁ care la modalità di funzionamento del raddrizzatore o veriﬁ care la tensione nominale della batteria. F02: Connessione della batteria scorretta, veriﬁ care la polarità, veriﬁ care la correttezza del contatto elettrico e se i morsetti non sono in cortocircuito. La tensione della batteria prima della ricarica è inferiore a 0,5 V, ciò signiﬁ ca il guasto della batteria. F03: 10 minuti dopo la ricarica completa della batteria, il valore della tensione è inferiore a 11 V per la batteria 12 V oppure il valore di tensione è inferiore a 5,5 V per la batteria 6 V. La tensione della batteria non è adattata alla modalità di funzionamento, la batteria è guasta o contiene eccesso di zolfo. F04: Durata di ricarica supera 50 ore. Ciò signiﬁ ca il guasto della batteria, connessione di carico alla batteria o corrente di ricarica troppo bassa. F05: Temperatura del caricatore troppo elevata il che può essere comportato da temperatura eccessiva dell’ambiente. In tale caso cambiare la postazione di ricarica o garantire una ventilazione nel posto di ricarica.

MANUTENZIONE DELL’ATTREZZO

L’attrezzo non richiede nessun tipo di manutenzioni speciali. Pulire il corpo contaminato con un panno morbido o con il ﬂ usso di aria compressa ad una pressione di non superiore a 0,3 MPa. Prima e dopo ogni utilizzo, veriﬁ care la condizione dei morsetti dei cavi. Pulirli da tutte le tracce di corrosione, che potrebbero compromettere il ﬂ usso della corrente elettrica. Evitare di sporcare i morsetti con elettrolito dalla batteria per non accelerare il processo di corrosione. Conservare il dispositivo in un luogo fresco e asciutto fuori dalla portata dei terzi, soprattutto dei bambini. Durante la conservazione assicurarsi che i cavi e le condutture elettriche non vengano danneggiati.

ISTRUZIONI ORIGINALI

Page 61

SPECIFICATIE VAN HET PRODUCT

De acculader is een toestel ontworpen om verschillende soorten van accu`s op te laden. De acculader vormt de aanwezige elektriciteit en spanning in het elektro-energetische netwerk om zodat de accu veilig kan worden opgeladen. Dankzij het opladen is het eenvoudiger om de juiste werking van de accu te verzekeren, wat de levensduur van de accu aanzienlijk verlengt. De acculader beschikt over een kortsluitbeveliging en een beveiliging tegen overlading. De correcte, betrouwbare en veilige werking van het toestel is afhankelijk van correct gebruik, daarom:

Lees de volledige instructie en bewaar deze voordat het product in gebruik wordt genomen.

De leverancier is niet aansprakelijk voor schade en letsels ontstaan uit gebruik dat niet overeenstemt met de bestemming van het product, niet-naleving van veiligheidsvoorschriften en de in deze instructie vermelde aanbevelingen

De in de toestelbehuizing gemonteerde indicatoren zijn geen meters zoals bedoeld in de wet: „ Recht betreﬀ ende meetresulta- ten”

TECHNISCHE GEGEVENS

Parameter Maateenheid Waarde

Catalogusnummer YT-83033 Netwerkspanning [V~] 220 - 240 Netwerkfrequentie [Hz] 50 - 60 Nominaal vermogen (max.) [W] 70 Nominale laadspanning [V d.c.] 6 / 12 Laadstroom (spanningsbereik) [A] 1 / 4 Accuvermogen (max.) [Ah] 120 Isolatieklasse II Beschermingsgraad IPX0 Massa [kg] 0,35

ALGEMENE VEILIGHEIDSVOORSCHIRFTEN

Het toestel mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een beperkt fysiek, zintuigelijk en psychisch vermogen alsook door personen zonder ervaring of kennis op voorwaarde dat zij onder toezicht worden gehouden en geïnformeerd werden over veilig gebruik en bestaande risico`s. Schoonmaak en onderhoud mag niet uitgevoerd worden door kinderen zonder toezicht. De acculader is bestemd om enkel lood-zuuraccu`s te laden. Laden van andere accytypes kan tot levensgevaarlijke elektrische schok leiden. Het is verboden om batterijen die niet voor herlading bestemd zijn opnieuw te laden! De lader moet tijdens het opladen onder voortdurend toezicht staan. Tijdens het laden dient de accu zich te bevinden op een goed geventileerde plaats, het is raadzaam om de accu op kamertemperatuur te laden. De acculader is bestemd om binnen te worden gebruikt en het is verboden om het toestel aan vochtigheid en atmosferische neerlsag bloot te stellen. Om acculaders met I-ste klasse van elektrische isolatie aan te sluiten, gebruik stopcontacten die uitgerust met een beschermende kabel zijn. Bij het opladen van accu`s die zich in de elektrische installatie van de wagen bevinden, dient eerst de laadtang van de acculader te worden aangesloten op de accutang, die niet op het voertuigchassis is aangesloten, vervolgens sluit de tweede tang van de acculader op het chassis aan ver van de accu en de brandstoﬁ nstallatie. Plaats vervolgens de stekker van de

OORSPRONKELIJKE INSTRUCTIES

Page 62

acculader in het stopcontact. Nadat het opladen beëindigd is, trek de stekker van de acculader uit het stopcontact en ontkoppel vervolgens de laadtangen van de acculader. Laat de acculader die aangesloten is tot het stopcontact nooit achter. Trek de stekker van de voedingskabel altijd uit het stopcontact. Volg altijd de aanwijzingen van de polariteitsmarkering van de acculader en de accu op. Lees en volg de bijgevoegde instructie van de producent op alvorens te beginnen met het laden van de accu Plaats de accu en de acculader altijd op een gelijke, vlakke en harde oppervlakte. De accu niet laten kantelen. Alvorens de stekker van de voedingskabel van de acculader aan te sluiten, zorg ervoor dat de parameters van het elektriciteitsnetwerk beantwoorden aan de parameters van het gegevensplaatje van de acculader. De acculader dient mogelijk ver van de accu te worden geplaatst, voor zover dat dat de kabels met laadtangen toelaten. Zorg ervoor dat de kabels niet overmatig worden gespannen. Plaats de acculader niet op de op te laden accu of rechtstreeks erboven. Dampen die tijdens het laden vrijkomen, kunnen elementen binnen de acculader corroderen en de acculader hierdoor beschadigen. Het is verboden te roken of vuur in de omgeving van de accu toe te laten. Raak nooit de laadtangen van de acculader aan indien hij met de voeding verbonden is. Schakel de motor nooit in tijdens het laden van de accu. Controleer voor elk gebruik de staat van de acculader, voedinskabel en oplaadkabels. Als er defecten worden opgemerkt, gebruik de acculader niet. De beschadigde kabels en draden dienen door nieuwe in een daarvoor gespecialiseerd bedrijf te worden vervangen. Alvorens tot onderhoud van de acculader over te gaan, trek de stekker van de voedingskabel uit het stopcontact. De acculader dient op een plaats te worden bewaard die niet toegankelijk is voor buitenstaanders en vooral kinderen. Ook tijdens de werking dient de acculader zich op een plaats te bevinden die niet toegankelijk is voor buitenstaanders en vooral kinderen. Alvorens de laadtangen van de acculader aan te sluiten, controleer of de acculaadtangen proper en corrosievrij zijn. Controleer of het elektrische contact tussen de laadtang van de accu en de laadtang van de acculader optimaal is. Laad een bevroren accu nooit op. Alvorens op te laden, plaats de accu op een plaats die de elektrolyt volledig zal laten ontdooien. Verwarm de accu niet om het ontdooien te bespoedigen. Laat het lekken van de vloeistof uit de accu niet toe. De lekkage van de accuvloeistof op de acculader kan tot kortsluiting en als gevolg hiervan tot levensgevaarlijke elektrocutie leiden.

BEDIENING VAN DE ACCULADER

Gebruik van de haak

Op de bodem van de behuizing bevindt zich een hak om het product te kunnen ophangen. De haak dient van de transportbevestigingen in de behuizing te worden gedemonteerd (II). Draai de haak 180 graden en druk hem in de middelste contactdoos van de behuizing (III), daarna draai hem 90 graden in de door het pijltje aangegeven richting. Het pijltje is aangegeven door het symbool van een gesloten slot. (IV). Het haakje is nu klaar voor gebruik. Het haakje kan in omgekeerde volgorde tot de montage worden gedemonteerd. Indien het haakje niet zal worden gebruikt, is het raadzaam om hem op de bodem van de behuizing te plaatsen, wat het risico voor verlies ervan kleiner maakt.

OORSPRONKELIJKE INSTRUCTIES

Page 63

Voorbereiding van de accu voor het opladen

Lees aandachtig en volg de bijgeleverde instructie voor het opladen. In lood-zuuraccu`s van het „natte type”, controleer het elektrolytniveau en eventueel vul die met gedestileerd water aan tot het in documentatie van de accu aangegeven niveau.Tijdens het aanvullen van het elektrolytniveau volg de in de documentatie vermelde aanwijzingen strikt op.

De acculader dient voor het opladen van lood-zuuraccu`s (zgn. „natte:, gelaccu`s en AGM) met nominale spanning zoals vermeld in de tabel met de technische gegevens. De acculader werd met krokodillaadtangen, waarmee de meeste accu`s kunnen worden opgeladen, uitgerust, Sluit de krokodillaadtangen van de acculader aan de acculaadtangmen aan, controleer of de acculaderlaadtang aangeduid met „+” aangesloten is aan de acculaadtang met „+” en, of de acculaderlaadtang aangeduid met „-” aangesloten is aan de acculaadtang met „-”. Onder invloed van de accuspanning, kan het LCD-scherm aangaan alsook en kan erop een spanningsindicatie zichtbaar zijn. Steek de stekker van de voedingskabel in het stopcontact. Op het scherm verschijnen meldingen die de accusoort en de werkmodus aangeven. De acculader dient de nominale spanning en de accusoort automatisch te herkennen. Indien dit niet gebeurt , kan met behulp van de toets „BATT.TYPE” de juiste laadmodus en de juiste nominale spanning van de accu worden ingesteld. „STD” – laadmodus voor het laden van gewone accu`s (zgn. natte accu`s), gelaccu`s en de meeste AGM-accu`s. „AGM” – laadmodus voor alle accusoorten bij lage temperaturen (lager dan 5

C) of voor AGM-accu`s met groot vermogen. Met de toets „RATE TEST” kan de laadstroomwaarde worden ingesteld: 1A – voor het laden van accu`s met vermgen kleiner dan 30 Ah. Nominale spanning 14,4 V; nominale stroom 1 A. 4A – voor het laden van accu`s met vermgen groter dan 30 Ah. Nominale spanning 14,4 V; nominale stroom 4 A. Opgelet! Voordat de laadparameters worden ingesteld, lees en bestudeer de aanbevelingen van de accuproducent. Het laden zal beginnen nadat de „START”-toets wordt ingedrukt, wat afgebeeld zal worden door verchijning van het batterijsymbool op het LCD-beeldscherm, dat geleidelijk met streepjes gevuld zal worden naarmate de accu opgeladen wordt. Naast het batterijsymbool is de waarde van de accuspanning zichtbaar, foutsymbool of proefresultaat. Wanneer de „START”-toets opnieuw wordt ingedrukt, zal het oplaadproces stoppen, waarna bvb.de laadstroom kan worden veranderd.

Opgelet! Nadat de accu volledig wordt opgeladen, wat gesignaliseerd zal worden door opvulling van de streepjes op het batterijsymbool, zal de acculader de accu met onderhoudende (conserverende) stroom laden. Ontkoppel onmiddellijk de accu van de acculader nadat het laadproces is beëindigd. Landurige aansluiting van de toestellen nadat het laadproces is beëindigd, kan tot beschadiging van de accu leiden.

Nadat het laadproces is beëindigd, trek eerst de stekker van de voedingskabel uit het stopcontact en vervolgens trek de laadtangen van de laadkabels uit.

Uitvoering van de tests

Alle hieronder vermelde tests kunnen enkel op accu`s met nominale voedingsspanning van 12 V worden uitgevoerd

Controle van de accu

Opgelet! Controleer de accu enkel wanneer deze niet met de voeding verbonden is. Aansluiten van de acculader tot de voeding zal de laadmodus inschakelen. Zorg ervoor dat de laatste belading van de accu ten minste één uur ervoor heeft plaatsgevonden, anders kunnen de opgegeven aanwijzingen niet accuraat zijn.

Sluit de krokodiltangen aan zoals voor het opladen van de accu. De spanningswaarde van de accu zal op het beeldscherm zichtbaar zijn. Indien de spanningswaarde onder 12,4 V zal bedragen, wil dit zeggen, dat de accu onmiddellijk dient te worden opgeladen. De spanningswaarde tussen 12,4 – 12,6 V geeft aan, dat de accu zo snel mogelijk dient te worden opgeladen. Een spanningswaarde boven 12,6 V geeft aan, dat de accu nog niet moet worden opgeladen .

Controle van de alternator

Opgelet! Controleer de alternator enkel wanneer deze niet met de voeding verbonden is. Aansluiten van de acculader tot de voeding zal de laadmodus inschakelen. Controleer of de accu volledig is opgeladen. Sluit de krokodiltangen aan zoals voor het opladen van de accu. De spanningswaarde van de accu zal op het beeldscherm zichtbaar zijn.

OORSPRONKELIJKE INSTRUCTIES

Page 64

Druk op de „RATE/TEST” totdat een melding van de beschreven „ALT”-positie op het LCD-beeldscherm verschijnt. Start de wagen en houd gedurende 15 s het toerental op 2000 per minut aan. Druk op de „START”-toets en lees de op het LCD-beeldscherm aangegeven melding af. Het proefresultaat en de hoogste gemiddelde waarde van de laadspanning zullen afwisselend zichtbaar zijn. Indien het resultaat in de vorm van het „ok”-symbool zichtbaar is, wil dit zeggen ,dat de hoogste gemiddelde waarde van de laadspanning een waarde heeft tussen 13,3 V, en 15,5 V, wat een goed werkend acculaadsysteem aangeeft. Het „bAd”-symbool betekent, dat de hoogste gemiddelde waarde van de laadspanning lager is dan 13,3 V of hoger dan 15,5 V, wat een storing van het accullaadsysteem aangeeft. Controleer de aansluitingen, de staat van de kabels, de alternator en het stuurprogramma.

Controle van de starter

Opgelet! Controleer de starter enkel wanneer deze niet met de voeding verbonden is. Aansluiten van de acculader tot de voeding zal de laadmodus inschakelen. Controleer of de accu volledig is opgeladen. Sluit de krokodiltangen aan zoals voor het opladen van de accu. De spanningswaarde van de accu zal op het beeldscherm zichtbaar zijn.

Opgelet! Indien het aansluiten van de krokodiltangen niet weergegeven wordt op het LCD-beeldscherm, wil dit zeggen, dat de tangen niet correct zijn aangesloten of dat er een te lage accuspanning aanwezig is. Druk op de „RATE/TEST” totdat een melding van de beschreven „STARTER”-positie op het LCD-beeldscherm verschijnt. Start de motor op of probeer hem op te starten, blijven proberen te starten gedurende enkele seconden of totdat de motor wordt opgestart. Controleer het proefresultaat op het LCD-beeldscherm. Het „ok”-symbool geeft aan, dat de starterspanning hoger is dan 9,6 V, het systeem werkt goed. Het „bAd”-symbool geeft aan, dat de starterspanning lager is dan 9,6 V, wat aangeeft dat het systeem niet goed werkt. Controleer de aansluitingen, de staat van de kabels en de starter.

Foutmeldingen Opgelet! Indien één van de hieronder vermelde foutmeldingen op het beeldscherm verchijnt, betekent dit dat de acculader niet correct werkt. Ontkoppel in de eerste plaats de acculader van de voeding en ga enkel dan over tot de uitvoering van de voorgestelde oplossing F01: De spanningswaarde bedraagt meer dan 16 V voor een accu van 12 V of de spanningswaarde bedraagt 8V voor een accu van 6 V. De accuspanning is te hoog voor de gekozen werkmodus. Verander de werkmodus van de acculader of controleer na nominale spanning van de accu. F02: De accu werd incorrect aangesloten. Controleer de polarisatie, het elektrische contact en of de tangen geen kortsluiting hebben veroorzaakt. Als de accuspanning 0,5 V bedraagt voordat met het laden begonnen wordt, dan geeft dat aan dat de accu beschadigd is. F03: 10 minuten na volledige oplading van de accu, bedraagt de spanningswaarde meer dan 11 V voor een accu 12 V of de spanningswaarde bedraagt minder dan 5,5 V voor een accu van 6 V. De accuspanning is niet aangepast aan de werkmodus, de accu is beschadigd of bevat een overmatig zwavelgehalte. F04: Het laden duurt meer dan van 50 uur. Dit geeft aan dat de accu of de aangesloten accubelasting beschadigd is of een te lage laadstroom aan. F05: Een te hoge temperatuur van de lader, wat te maken kan hebben met een te hoge omgevingstemperatuur. In dit geval dient de accu op een andere plaats te worden geladen of dient de plaats waar geladen wordt adequaat te worden geventileerd.

ONDERHOUD VAN HET TOESTEL

Het toestel vereist geen speciaal onderhoud. Maak de vuile behuizing schoon met een zachte vod of met behulp van samengeperste luchtstroom met een druk die niet groter is dan 0,3 MPa. Controleer vóór en na elk gebruik de staat van de laadtangen van de kabels. De laadtangen dienen te worden schoongemaakt van alle corrosiesporen, die de elektrische stroom zouden kunnen verhinderen. Zorg ervoor dat de laadtangen niet vuil worden gemaakt met de elektrolyt van de accu, omdat dit het corrosieproces versnelt. Bewaar het toestel op een droge en koele plaats die niet toegankelijk is voor buitenstaanders en vooral kinderen. Zorg ervoor dat de elektrische kabels en draden niet tijdens de opslag niet worden beschadigd.

OORSPRONKELIJKE INSTRUCTIES

Page 65

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Ο ανορθωτής είναι μια συσκευή που σας επιτρέπει να φορτίζετε διαφορετικούς τύπους μπαταριών. Ο ανορθωτής μετασχηματίζει το ρεύμα και την τάση που υπάρχουν στο ηλεκτρικό δίκτυο, έτσι ώστε να φορτίζει με ασφάλεια την μπαταρία. Με τη φόρτιση είναι ευκολότερο να διασφαλιστεί η σωστή λειτουργία της μπαταρίας, η οποία παρατείνει σημαντικά τη διάρκεια ζωής της μπαταρίας. Ο ανορθωτής έχει προστασία βραχυκυκλώματος και προστασία από υπερφόρτωση. Η σωστή, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από την ορθή λειτουργία του, ως εκ τούτου:

Πριν από την εργασία με το εργαλείο διαβάστε όλες τις οδηγίες και κρατήστε τες.

Για ζημίες που δεν ευθύνεται.

Οι δείκτες που είναι τοποθετημένοι στο περίβλημα της συσκευής δεν είναι μετρητές κατά την έννοια του νόμου: “Νόμος για την μέτρηση”.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

Παράμετρος Μονάδα Μέτρησης Αξία

Αρ καταλόγου YT-83033 Τάση δικτύου [V~] 220 - 240 Συχνότητα δικτύου [Hz] 50 - 60 Ονομαστική ισχύς (μέγιστο) [W] 70 Ονομαστική τάση φόρτισης [V d.c.] 6\12 Ρεύμα φόρτισης (Εύρος τάσης) [A] 1/4 Χωρητικότητα μπαταρίας (μέγιστο) [Ah 120 Μονωτική κατηγορία ΙΙ Βαθμός προστασίας IPX0 Μάζα [kg] 0,35

προκύπτουν από μη τήρηση των κανονισμών ασφαλείας και των συστάσεων αυτού του εγχειριδίου, ο προμηθευτής

ΓΕΝΙΚΕΣ ΣΥΝΘΗΚΕΣ ΑΣΦΑΛΕΙΑΣ

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώση, υπό την επίβλεψη ή την παροχή οδηγιών για ασφαλή χρήση και ενημέρωση σχετικά με υπάρχοντες κινδύνους. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς παρακολούθηση. Ο φορτιστής έχει σχεδιαστεί για να φορτίζει μόνο μπαταρίες μολύβδου οξέος. Η φόρτιση άλλων τύπων μπαταριών μπορεί να προκαλέσει ηλεκτροπληξία που είναι επικίνδυνη για την υγεία και τη ζωή. Απαγορεύεται η επαναφόρτιση των μη επαναφορτιζόμενων μπαταριών! Ο φορτιστής πρέπει να βρίσκεται υπό συνεχή επίβλεψη κατά τη φόρτιση. Κατά τη φόρτιση της μπαταρίας πρέπει να βρίσκεται σε καλά αεριζόμενο χώρο, συνιστάται η φόρτιση της μπαταρίας σε θερμοκρασία δωματίου. Ο ανορθωτής είναι σχεδιασμένος για εσωτερική χρήση και απαγορεύεται η έκθεση σε υγρασία και την βροχόπτωση. Οι ανορθωτές με την πρώτη τάξη ηλεκτρικής μόνωσης πρέπει να συνδέονται σε πρίζες εξοπλισμένες με προστατευτικό αγωγό. Στην περίπτωση της φόρτισης μπαταριών που βρίσκεται στο ηλεκτρικό σύστημα του αυτοκινήτου συνδέστε πρώτα τον σφιγκτήρα του ανορθωτή στον σφιγκτήρα της μπαταρίας, ο οποίος δεν είναι συνδεδεμένος με το πλαίσιο του αυτοκινήτου, στη συνέχεια συνδέστε το δεύτερο

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 66

σφιγκτήρα στο πλαίσιο μακριά από τη μπαταρία και το σύστημα καυσίμου. Στη συνέχεια, συνδέστε το φις του ανορθωτή στην πρίζα. Μετά την επαναφόρτιση, αποσυνδέστε πρώτα το φις του ανορθωτή από την πρίζα και, στη συνέχεια, αποσυνδέστε τους ακροδέκτες του ανορθωτή. Μην αφήνετε ποτέ τον ανορθωτή συνδεδεμένο στο δίκτυο. Πάντοτε αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα. Τηρείτε την πολικότητα του φορτιστή και της μπαταρίας. Παρακαλούμε διαβάστε και ακολουθήστε τις οδηγίες φόρτισης που παρέχονται από τον κατασκευαστή της μπαταρίας πριν φορτίσετε την μπαταρία. Τοποθετείτε πάντα την μπαταρία και το φορτιστή σε ίσια, επίπεδη και σκληρή επιφάνεια. Μην γείρετε τη μπαταρία.

συνδέσετε το φις του καλωδίου τροφοδοσίας του ανορθωτή, βεβαιωθείτε ότι οι παράμε-

Πριν τροι τροφοδοσίας ρεύματος αντιστοιχούν σε εκείνες που εμφανίζονται στην πινακίδα τύπου του ανορθωτή. Ο φορτιστής θα πρέπει να τοποθετείται τόσο μακριά από την μπαταρία, όπως επιτρέπουν τα καλώδια. Μην πιέζετε υπερβολικά τα καλώδια. Μην τοποθετείτε το φορτιστή σε μια φορτισμένη μπαταρία ή ακριβώς πάνω από αυτήν. Οι ατμοί που δημιουργούνται κατά τη φόρτιση της μπαταρίας ενδέχεται να διαβρώσουν τα εξαρτήματα μέσα στο φορτιστή, τα οποία ενδέχεται να προκαλέσουν βλάβη. Μην καπνίζετε, μην προσεγγίζετε τη φωτιά στην μπαταρία. Μην αγγίζετε ποτέ τους ακροδέκτες του ανορθωτή αν είναι συνδεδεμένος στο δίκτυο. Μην ξεκινήσετε ποτέ τη μηχανή κατά τη φόρτιση της μπαταρίας. Ελέγξτε την κατάσταση του ανορθωτή, συμπεριλαμβανομένης της κατάστασης του καλωδίου τροφοδοσίας και των καλωδίων φόρτισης, πριν από κάθε χρήση. Αν παρατηρήσετε τυχόν σφάλματα, μην χρησιμοποιήσετε τον ανορθωτή. α κατεστραμμένα καλώδια και τα σύρματα πρέπει να αντικαθίστανται από καινούργια σε ειδική εγκατάσταση. Βεβαιωθείτε ότι το φις του καλωδίου ρεύματος είναι αποσυνδεδεμένο από την πρίζα πριν από την συντήρηση του ανορθωτή. Κρατήστε το φορτιστή μακριά από τρίτους, ιδιαίτερα τα παιδιά. Επίσης, βεβαιωθείτε ότι ο ανορθωτής είναι σε θέση που δεν είναι προσβάσιμη σε κανέναν, ιδιαίτερα παιδιά, κατά τη διάρκεια της εργασίας. Πριν συνδέσετε τους ακροδέκτες του ανορθωτή, βεβαιωθείτε ότι οι ακροδέκτες της μπαταρίας είναι καθαροί και χωρίς διάβρωση. Εξασφαλίστε την καλύτερη δυνατή ηλεκτρική επαφή μεταξύ του σφιγκτήρα μπαταρίας και του σφιγκτήρα ανορθωτή. Ποτέ μην φορτίζετε μια παγωμένη μπαταρία. Μεταφέρετε την μπαταρία σε σημείο όπου μπορεί να αποψυχθεί τελείως ο ηλεκτρολύτης πριν από τη φόρτιση. Μην θερμαίνετε την μπαταρία για να επιταχύνετε την απόψυξη. Μην αφήνετε το υγρό να διαρρεύσει από την μπαταρία. Η διαρροή υγρού στον ανορθωτή μπορεί να οδηγήσει σε βραχυκύκλωμα και κατά συνέπεια σε ηλεκτροπληξία.

ΧΡΗΣΗ ΤΟΥ ΑΝΟΡΘΩΤΗ

Χρήση του γάντζου

Στο κάτω μέρος του περιβλήματος έχει τοποθετηθεί γάντζος που επιτρέπει το κρέμασμα του προϊόντος. Αφαιρέστε το άγκιστρο από το βραχίονα μεταφοράς στο περίβλημα (II). Στη συνέχεια, περιστρέψτε 180 μοίρες και πιέστε στο μέσο περίβλημα (III),

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 67

έπειτα περιστρέψτε κατά 90 μοίρες στην κατεύθυνση που υποδεικνύεται από το βέλος με το σύμβολο κλειστού λουκέτου (IV). Το άγκιστρο είναι έτοιμο για χρήση. Το άγκιστρο μπορεί να αποσυναρμολογηθεί με την αντίστροφη σειρά συναρμολόγησης. Εάν δεν χρησιμοποιείται το άγκιστρο, συνιστάται να το τοποθετήσετε στο κάτω μέρος της θήκης, γεγονός που θα μειώσει τον κίνδυνο απώλειας του.

Προετοιμασία της μπαταρίας για φόρτιση

Τηρείτε και ακολουθήστε τις οδηγίες φόρτισης που παρέχονται με την μπαταρία. Σε μπαταρίες οξέος-οξειδίου του λεγόμενου “υγρού τύπου”, ελέγξτε το επίπεδο ηλεκτρολύτη και, εάν είναι απαραίτητο, συμπληρώστε με αποσταγμένο νερό μέχρι το επίπεδο που καθορίζεται στην τεκμηρίωση της μπαταρίας. Όταν κάνετε αναπλήρωση ηλεκτρολύτη, ακολουθήστε αυστηρά τις οδηγίες στην τεκμηρίωση της μπαταρίας.

Ο ανορθωτής χρησιμοποιείται μόνο για τη φόρτιση μολύβδου - οξέος (δηλαδή «υγρή», πηκτή και AGM.) με την ονομαστική τάση που αναφέρεται στον πίνακα των προδιαγραφών. Ο ανορθωτής είναι εξοπλισμένος με κλιπ κροκοδείλου για τη φόρτιση των περισσότερων μπαταριών. Συνδέστε τους ακροδέκτες του ανορθωτή στους ακροδέκτες της μπαταρίας, βεβαιωθείτε ότι ο ακροδέκτης ανορθωτή με την ένδειξη „+” είναι συνδεδεμένος με τον ακροδέκτη της μπαταρίας με την ένδειξη „+” και ότι ο ακροδέκτης ανορθωτή με την ένδειξη

„-” είναι συνδεδεμένος με τον ακροδέκτη της μπαταρίας με την ένδειξη „-”. „STD” - λειτουργία φόρτισης κατάλληλη για τη φόρτιση υγρών μπαταριών, μπαταριών τζελ και των περισσότερων μπαταριών AGM. „AGM” - λειτουργία φόρτισης κατάλληλη για τη φόρτιση κάθε τύπου μπαταρίας που λειτουργεί σε χαμηλή θερμοκρασία (κάτω από 5 OC) ή για φόρτιση μπαταριών AMG υψηλής απόδοσης. Χρησιμοποιήστε το κουμπί „RATE TEST” για να επιλέξετε την αξία του ρεύματος φόρτισης: 1Α - για φόρτιση μπαταριών περιεκτικότητας μικρότερης από 30 Ah. Ονομαστική τάση 14,4 V; ονομαστικό ρεύμα 1 A. 4Α - για φόρτιση μπαταριών άνω των 30 Ah. Ονομαστική τάση 14,4 V; ονομαστικό ρεύμα 4 A.

Προσοχή! Πριν επιλέξετε τις παραμέτρους φόρτισης, ανατρέξτε στις οδηγίες του κατασκευαστή της μπαταρίας. Πατώντας το πλήκτρο με την ένδειξη „START” θα ξεκινήσει η διαδικασία φόρτισης, η οποία θα απεικονίσει με το συμβόλου της μπαταρίας στην οθόνη LCD, το οποίο σταδιακά γεμίζει με παύλες καθώς εξελίσσεται η διαδικασία φόρτισης. Δίπλα στο σύμβολο της μπαταρίας, εμφανίζεται η αξία της τάση της μπαταρίας, το σύμβολο σφάλματος ή το αποτέλεσμα της δοκιμής. Πατώντας πάλι το πλήκτρο „START” παύει η διαδικασία φόρτισης και επιτρέπει, για παράδειγμα, την αλλαγή του ρεύματος φόρτισης. Προσοχή! Όταν η μπαταρία φορτιστεί και ανάψει η ενδεικτική λυχνία μπαταρίας, ο φορτιστής τροφοδοτεί την μπαταρία με εφεδρικό ρεύμα (συντηρητικό). Η μπαταρία πρέπει να αποσυνδεθεί αμέσως από το φορτιστή μετά την ολοκλήρωση της φόρτισης. Εάν αφήσετε μια φορτισμένη μπαταρία συνδεδεμένη στο φορτιστή για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί ζημιά στο φορτιστή. Όταν ολοκληρωθεί η διαδικασία φόρτισης, αποσυνδέστε πρώτα το καλώδιο τροφοδοσίας από την πρίζα τοίχου και, στη συνέχεια, αποσυνδέστε τους σφιγκτήρες του καλωδίου φόρτισης.

Πραγματοποίηση των δοκιμών

Όλες οι παρακάτω δοκιμές μπορούν να γίνουν μόνο για μπαταρίες με ονομαστική τάση τροφοδοσίας 12 V.

Έλεγχος μπαταρίας

Προσοχή! Ελέγξτε την μπαταρία όταν την αποσυνδεθείτε από την πρίζα του καλωδίου τροφοδοσίας. Η σύνδεση του φορτιστή στο τροφοδοτικό θέτει το φορτιστή σε λειτουργία φόρτισης. Βεβαιωθείτε ότι έχει περάσει τουλάχιστον μία ώρα από την τελευταία φόρτιση, διαφορετικά οι ενδείξεις ενδέχεται να είναι ανακριβείς. Συνδέστε τα κλιπ κροκοδείλου σαν να φορτίζετε την μπαταρία. Στην οθόνη εμφανίζεται η τάση της μπαταρίας. Εάν η τάση είναι κάτω από 12,4 volts, η μπαταρία πρέπει να φορτιστεί αμέσως. Το εύρος τάσης 12,4 - 12,6 V σημαίνει ότι η μπαταρία πρέπει να φορτιστεί το συντομότερο δυνατόν. Η ένδειξη τάσης άνω των 12,6 V σημαίνει ότι η μπαταρία δεν χρειάζεται ακόμη φόρτιση. Προσοχή! Εάν η οθόνη LCD δεν εμφανιστεί όταν συνδεθούν τα κλιπ κροκοδείλου, η σύνδεση είναι λανθασμένη ή η τάση της μπαταρίας είναι πολύ χαμηλή.

Έλεγχος του εναλλάκτη

Προσοχή! Ελέγξτε τον εναλλάκτη όταν αποσυνδέετε από την πρίζα του καλωδίου τροφοδοσίας. Η σύνδεση του φορτιστή στο τροφοδοτικό θέτει το φορτιστή σε λειτουργία φόρτισης. Βεβαιωθείτε ότι η μπαταρία είναι πλήρως φορτισμένη. Συνδέστε τους κλιπ κροκοδείλου στους ακροδέκτες της μπαταρίας σαν να φορτίζετε την μπαταρία. Στην οθόνη εμφανίζεται η τάση της μπαταρίας. Προσοχή! Εάν η οθόνη LCD δεν εμφανιστεί σύμβολο όταν συνδεθούν τα κλιπ κροκοδείλου, η σύνδεση είναι λανθασμένη ή η τάση της μπαταρίας είναι πολύ χαμηλή. Πατήστε το κουμπί “RATE / TEST” μέχρι να εμφανιστεί η ένδειξη στην οθόνη LCD με “ALT”. Ξεκινήστε τον κινητήρα του αυτοκινήτου και για 15 δευτερόλεπτα διατηρήστε μια ταχύτητα περιστροφής 2000 ανά λεπτό.

Πατήστε το πλήκτρο με την ένδειξη “START” και διαβάστε την οθόνη LCD. Το αποτέλεσμα της δοκιμής θα εμφανίζεται εναλλακτικά και η υψηλότερη μέση τιμή της τάσης φόρτισης. Αν το αποτέλεσμα είναι ορατό με τη μορφή ενός συμβόλου “ok”, η υψηλότερη μέση τιμή της τάσης φόρτισης

είναι μεταξύ 13,3 volt

την

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Page 68

και 15,5 volts, πράγμα που σημαίνει ένα πλήρως φορτισμένο και σωστό σύστημα φόρτισης της μπαταρίας. Το σύμβολο “bAd” υποδεικνύει ότι η υψηλότερη μέση τάση φόρτισης είναι μικρότερη από 13,3 V ή μεγαλύτερη από 15,5 V, πράγμα που σημαίνει ότι το σύστημα φόρτισης της μπαταρίας παρουσιάζει δυσλειτουργίες. Ελέγξτε τις συνδέσεις, την καλωδίωση, τον εναλλάκτη και το πρόγραμμα οδήγησης.

Έλεγχος της μίζας

Προσοχή! Ελέγξτε τον εναλλάκτη όταν τον αποσυνδέετε από την πρίζα του καλωδίου τροφοδοσίας. Η σύνδεση του φορτιστή στο τροφοδοτικό θέτει το φορτιστή σε λειτουργία φόρτισης.

Βεβαιωθείτε ότι η μπαταρία είναι πλήρως φορτισμένη. Συνδέστε τους κλιπ κροκοδείλου στους ακροδέκτες της μπαταρίας σαν να φορτίζετε την μπαταρία. Στην οθόνη εμφανίζεται της τάση της μπαταρίας. Προσοχή! Εάν η οθόνη LCD δεν εμφανιστεί σύμβολο όταν συνδεθούν τα κλιπ κροκοδείλου, η σύνδεση είναι λανθασμένη ή η τάση της μπαταρίας είναι πολύ χαμηλή. Πατήστε το κουμπί “RATE / TEST” μέχρι να εμφανιστεί η ένδειξη στην οθόνη LCD στη θέση “STARTER”. Ξεκινήστε τον κινητήρα ή προσπαθήστε να εκκινήσετε τον κινητήρα, συνεχίστε να εκτελείται για λίγα δευτερόλεπτα ή μέχρι να ξεκινήσει ο κινητήρας. Ελέγξτε το αποτέλεσμα της δοκιμής στην οθόνη LCD. Το σύμβολο “ok” σημαίνει ότι η τάση εκκίνησης είναι μεγαλύτερη από 9,6 V, το σύστημα εκκίνησης λειτουργεί σωστά. Το σύμβολο “bAd” δηλώνει ότι η τάση εκκίνησης είναι μικρότερη από 9,6 V, πράγμα που σημαίνει ότι το σύστημα εκκίνησης δεν λειτουργεί σωστά. Ελέγξτε τις συνδέσεις, την καλωδίωση και τον εκκινητή.

Μηνύματα σφαλμάτων

Προσοχή! Αν εμφανιστεί ένα από τα παρακάτω σύμβολα σφάλματος στην οθόνη, ο ανορθωτής είναι ελαττωματικός. Αποσυνδέστε πρώτα τον ανορθωτή και στη συνέχεια προχωρήστε στην προτεινόμενη λύση. F01: Η τάση είναι πάνω από 16 V για μια μπαταρία 12 V ή η τάση είναι μεγαλύτερη από 8 V για μια μπαταρία 6 volt. Η τάση της μπαταρίας είναι πολύ υψηλή για τον επιλεγμένο τρόπο λειτουργίας. Αλλάξτε τον τρόπο λειτουργίας του ανορθωτή ή ελέγξτε την τάση της μπαταρίας. F02: Εσφαλμένη σύνδεση της μπαταρίας, ελέγξτε την πολικότητα, ελέγξτε την ηλεκτρική επαφή και αν δεν έχουν βραχυκυκλωθεί οι ακροδέκτες. Η τάση της μπαταρίας πριν τη φόρτιση είναι κάτω από 0,5 V, πράγμα που σημαίνει ότι η μπαταρία έχει υποστεί ζημιά. F03: 10 λεπτά μετά την πλήρη φόρτιση της μπαταρίας, τάση κάτω από 11 V για μπαταρία 12 V ή τάση κάτω από 5,5 V για μπαταρία 6 V. Η τάση της μπαταρίας δεν ταιριάζει με τον τρόπο λειτουργίας, η μπαταρία είναι ελαττωματική ή πολύ θειωμένο. F04: Ο χρόνος φόρτισης υπερβαίνει τις 50 ώρες. Αυτό σημαίνει βλάβη στη μπαταρία, συνδεδεμένο φορτίο στη μπαταρία ή χαμηλό ρεύμα φόρτισης. F05: Πολύ υψηλή θερμοκρασία φορτιστή, η οποία μπορεί να οφείλεται σε πολύ υψηλή θερμοκρασία περιβάλλοντος. Σε αυτή την περίπτωση, αλλάξτε τη θέση φόρτισης ή βεβαιωθείτε ότι υπάρχει σωστός αερισμός στη θέση φόρτισης.

ΣΥΝΤΗΡΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

Δεν απαιτείται ειδική συντήρηση. Καθαρίστε τη βρωμιά με ένα μαλακό πανί ή ρεύμα πεπιεσμένου αέρα που δεν υπερβαίνει τα 0,3 MPa.

Ελέγξτε την κατάσταση της πλεξούδας καλωδίωσης πριν και μετά από κάθε χρήση. Πρέπει να καθαρίζονται από όλα τα ίχνη διάβρωσης που θα μπορούσαν να παρεμποδίσουν τη ροή ηλεκτρικού ρεύματος. Αποφύγετε τις ακαθαρσίες των ακροδεκτών του ηλεκτρολύτη από την μπαταρία. Αυτό επιταχύνει τη διαδικασία διάβρωσης. Αποθηκεύστε τη συσκευή σε ένα δροσερό, ξηρό μέρος που δεν είναι προσβάσιμο σε κανέναν, ιδιαίτερα σε παιδιά. Βεβαιωθείτε ότι τα καλώδια και τα σύρματα δεν έχουν υποστεί ζημιά κατά την αποθήκευση.

η αξία

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
