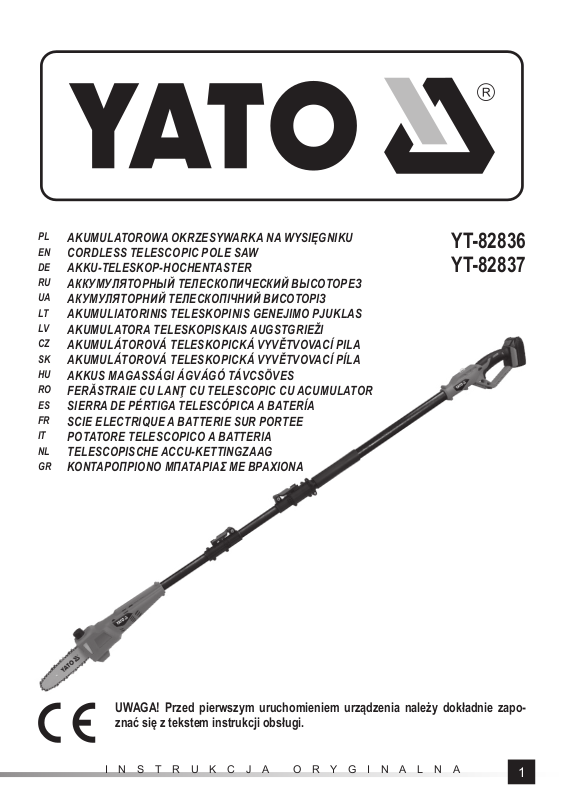

Page 1

AKUMULATOROWA OKRZESYWARKA NA WYSIĘGNIKU

CORDLESS TELESCOPIC POLE SAW

AKKU-TELESKOP-HOCHENTASTER

АККУМУЛЯТОРНЫЙ ТЕЛЕСКОПИЧЕСКИЙ ВЫСОТОРЕЗ

АКУМУЛЯТОРНИЙ ТЕЛЕСКОПІЧНИЙ ВИСОТОРІЗ

AKUMULIATORINIS TELESKOPINIS GENEJIMO PJUKLAS

AKUMULATORA TELESKOPISKAIS AUGSTGRIEŽI

AKUMULÁTOROVÁ TELESKOPICKÁ VYVĚTVOVACÍ PILA

AKUMULÁTOROVÁ TELESKOPICKÁ VYVĚTVOVACÍ PÍLA

AKKUS MAGASSÁGI ÁGVÁGÓ TÁVCSÖVES

FERĂSTRAIE CU LANŢ CU TELESCOPIC CU ACUMULATOR

SIERRA DE PÉRTIGA TELESCÓPICA A BATERÍA

SCIE ELECTRIQUE A BATTERIE SUR PORTEE

POTATORE TELESCOPICO A BATTERIA

TELESCOPISCHE ACCU-KETTINGZAAG

ΚΟΝΤΑΡΟΠΡΙΟΝΟ ΜΠΑΤΑΡΙΑΣ ΜΕ ΒΡΑΧΙΟΝΑ

YT-82836 YT-82837

UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapoznać się z tekstem instrukcji obsługi.

INSTRUKCJA ORYGINALNA

Page 2

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1 - 2 mm

III

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

VII

INSTRUKCJA ORYGINALNA

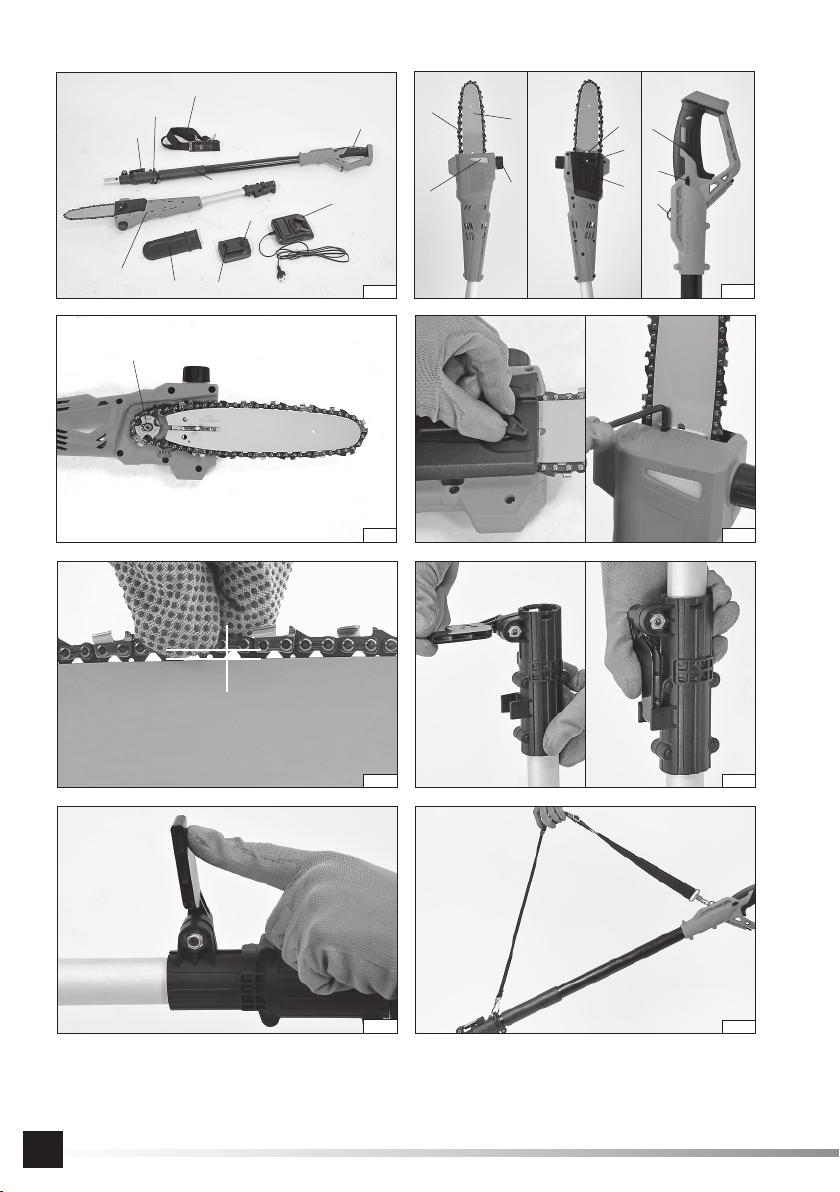

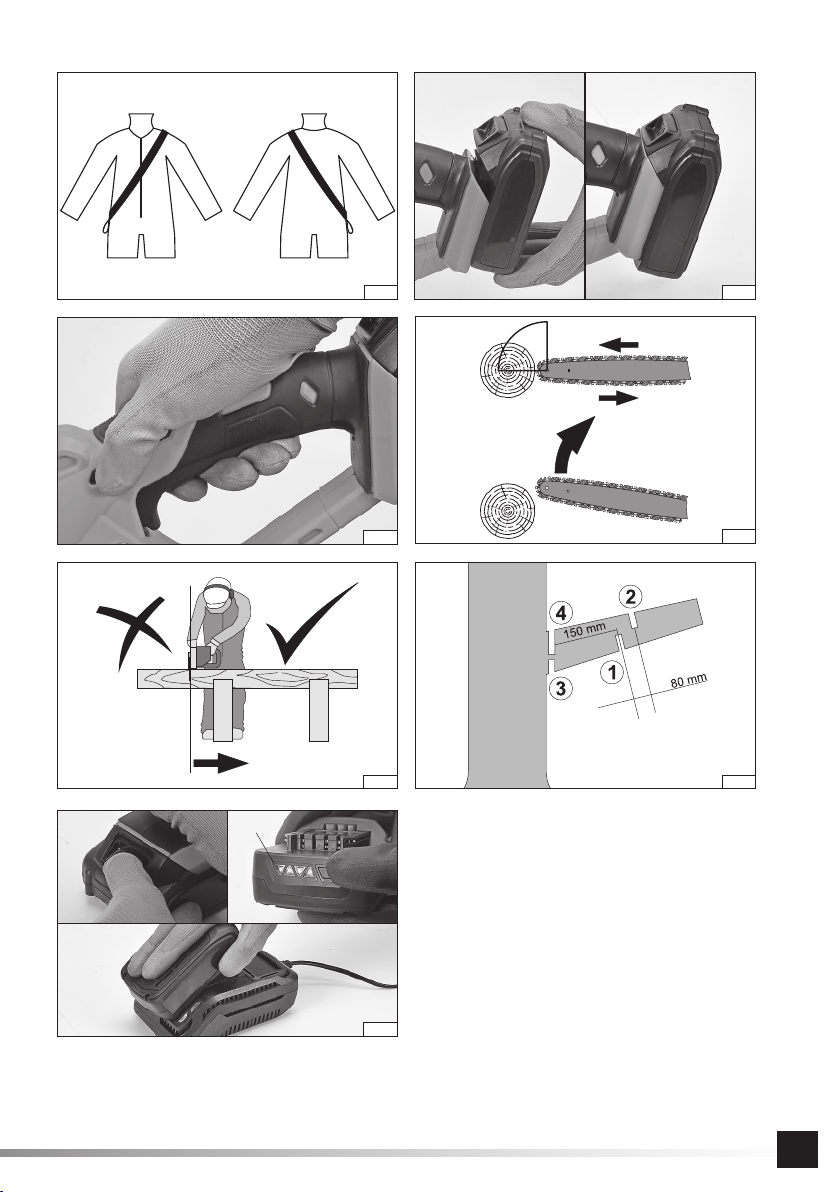

Page 3

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

VIII IX

XII XIII

XIV

INSTRUKCJA ORYGINALNA

Page 4

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. głowica tnąca

2. panel boczny

3. pokrętło blokujące

4. pokrętło napięcia łańcucha

5. włącznik elektryczny

6. blokada włącznika elektrycznego

7. uchwyt tylny

8. uchwyt przedni

9. prowadnica

10. łańcuch

11. koło napędowe łańcucha

12. pokrywa zbiornika oleju

13. wskaźnik poziomu oleju

14. blokada regulacji długości

15. obejma zaczepu pasa

16. pas nośny

17. akumulator

18. stacja ładująca

19. wskaźnik naładowania akumulatora

20. zatrzask akumulatora

21. osłona prowadnicy

1. cutting head

2. side panel

3. locking knob

4. chain tension knob

5. electric switch

6. electric switch lock

7. back handle

8. front handle

9. guide

10. chain

11. drive wheel of the chain

12. oil tank cover

13. oil level indicator

14. lock for the length adjustment

15. belt clip clamp

16. carrier belt

17. rechargeable battery

18. charging station

19. battery charge indicator

20. battery latch

21. guide shield

1. Schneidkopf

2. Seitenpanel

3. Blockadedrehknopf

4. Stellrad für die Kettenspannung

5. Elektroschalter

6. Blockade des Elektroschalters

7. hintere Halterung

8. vordere Halterung

9. Führung

10. Kette

11. Antriebsrad der Kette

12. Deckel des Ölbehälters

13. Ölstandsanzeige

14. Blockade der Längenregelung

15. Bügel für den Gurthaken

16. Trageriemen

17. Akku

18. Ladestation

19. Ladeanzeige des Akkus

20. Schnappverschluss des Akkus

21. Abdeckung der Führung

RUDEEN

1. режущая головка

2. боковая панель

3. блокировочная ручка

4. ручка натяжения цепи

5. кнопка включения

6. блокировка кнопки включения

7. задняя рукоятка

8. передняя рукоятка

9. направляющая шина

10. цепь

11. приводная звездочка

12. крышка маслобака

13. индикатор уровня масла

14. блокировка регулировки длины

15. обойма крючка ремня

16. плечевой ремень

17. аккумуляторная батарея

18. зарядное устройство

19. индикатор зарядки аккумулятора

20. защелка аккумулятора

21. кожух направляющей шины

1. ріжуча головка

2. бічна панель

3. ручка блокування

4. ручка натягу ланцюга

5. кнопка ввімкнення

6. блокування кнопки ввімкнення

7. задня рукоятка

8. передня рукоятка

9. напрямна шина

10. ланцюг

11. привідна зірочка ланцюга

12. кришка маслобака

13. індикатор рівня мастила

14. блокування регулювання довжини

15. обойма гачка ременя

16. плечовий ремінь

17. акумуляторна батарея

18. зарядний пристрій

19. індикатор зарядження акумулятора

20. защіпка акумулятора

21. кожух напрямної шини

1. hlava píly

2. kryt reťazového kolesa

3. zaisťovacia skrutka krytu reťazového kolesa

4. napínacia skrutka reťaze

5. elektrický vypínač

6. aretácia elektrického vypínača

7. zadná rukoväť

8. predná rukoväť

9. reťazová lišta

10. reťaz

11. reťazové koleso

12. uzáver olejovej nádržky

13. ukazovateľ hladiny oleja

14. zaisťovací mechanizmus nastavovania dĺžky

15. objímka závesu nosného popruhu

16. nosný popruh

17. akumulátor

18. nabíjacia stanica

19. indikátor nabitia akumulátora

20. západka akumulátora

21. kryt reťazovej lišty

1. pjovimo galvutė

2. šoninis skydas

3. blokavimo rankenėlė

4. grandinės įtempimo rankenėlė

5. elektros jungiklis

6. elektros jungiklio blokuotė

7. galinė rankena

8. priekinė rankena

9. kreipiamoji

10. grandinė

11. grandinės varantysis ratas

12. alyvos bakelio dangtis

13. alyvos lygio indikatorius

14. aukščio reguliavimo blokuotė

15. diržo užkabo apkaba

16. nešiojimo diržas

17. akumuliatorius

18. įkrovimo stotis

19. akumuliatoriaus įkrovimo indikatorius

20. akumuliatoriaus spragtukas

21. kreipiamosios gaubtas

1. vágófej

2. oldalsó panel

3. reteszelő

forgatógomb

4. láncfeszítő forgatógomb

5. elektromos kapcsoló

6. elektromos kapcsoló retesze

7. hátsó fogantyú

8. első fogantyú

9. vezetőelem

10. vágólánc

11. láncfeszítő kerék

12. olajtartály fedele

13. olajszint jelző

14. hosszállítás retesze

15. a szíj csatjának bilincse

16. hordozószíj

17. akkumulátor

18. akkumulátortöltő

19. az akkumulátor töltöttségének kijelzése

20. akkumulátor rögzítő csatja

21. láncvezető védőburkolata

1. griešanas galviņa

2. sānu panelis

3. blokādes kloķis

4. ķēdes spriegojuma kloķis

5. elektrisks ieslēdzējs

6. elektriska ieslēdzēja blokāde

7. aizmugures rokturis

8. priekšējais rokturis

9. vadīkla

10. ķēde

11. ķēdes piedziņas rats

12. eļļas tvertnes vāks

13. eļļas līmeņa rādītājs

14. garuma regulēšanas blokāde

15. siksnas āķa apskava

16. nesošā siksna

17. akumulators

18. lādēšanas stacija

19. akumulatora uzlādēšanas rādītājs

20. akumulatora sprosts

21. vadīklas segums

1. cap pentru tăiere

2. panou lateral

3. mâner de blocare

4. mâner tensionare lanţ

5. comutator electric

6. blocare comutator

7. mânerul posterior

8. mânerul anterior

9. ghidaj

10. lanţ

11. roată motoare lanţ

12. capac rezervor de ulei

13. indicator rezervor de ulei

14. blocare ajustare lungime

15. inel clemă curea

16. curea portantă

17. acumulator

18. staţie de încărcare

19. indicator încărcare acumulator

20. blocadă acumulator

21. carcasa ghidajului

CZLV

1. hlava pily

2. kryt řetězového kola

3. zajišťovací šroub krytu řet kola

4. napínací šroub řetězu

5. elektrický vypínač

6. aretace elektrického vypínače

7. zadní rukojeť

8. přední rukojeť

9. řetězová lišta

10. řetěz

11. řetězové kolo

12. uzávěr olejové nádržky

13. ukazovatel hladiny oleje

14. zajišťovací mechanizmus nastavování délky

15. objímka závěsu nosného popruhu

16. nosný popruh

17. akumulátor

18. nabíjecí stanice

19. indikátor nabití akumulátoru

20. západka akumulátoru

21. kryt řetězové lišty

ězového

ESROHU

1. cabezal de corte

2. panel lateral

3. perilla de bloqueo

4. perilla tensión de la cadena

5. interruptor eléctrico

6. bloqueo del interruptor eléctrico

7. empuñadura delantera

8. empuñadura trasera

9. guía

10. cadena

11. rueda motriz de la cadena

12. tapa del depósito de aceite

13. barra niveladora del aceite

14. bloqueo del ajuste de la longitud

15.abrazadera del gancho de la correa de sujeción

16. correa de sujeción

17. batería

18. estación de carga

19. indicador de carga de la batería

20. pestillo de la batería

21. resguardo de la guía

INSTRUKCJA ORYGINALNA

Page 5

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. tète coupante

2. panel latéral

3. bouton de blocage

4. bouton de tension chaîne

5. bouton électrique

6. blocage de bouton électrique

7. prise postérieure

8. prise antérieure

9. guidage

10. chaîne

11. roue de propulsion de la chaîne

12. chape de récipient huile

13. indicateur de niveau huile

14. blocage de règlement de longueur

15. collier de bride ceinture

16. couroi transporteur

17. batterie

18. station de chargement

19. indice de chargement de la batterie

20.cliquet de la batterie

21. protection de la glissière

1. testa falciante

2. pannello laterale

3. manopola di bloccaggio

4. manopola di tensione della catena

5. interruttore elettrico

6. bloccaggio dell’interruttore elettrico

7. impugnatura posteriore

8. impugnatura anteriore

9. guida

10. catena

11. ruota motrice della catena

12. coperchio del serbatoio olio

13. indicatore di livello olio

14. blocco di regolazione della lunghezza

15. anello di attacco cinghia

16. cinghia da tarsporto

17. batteria

18. caricabatterie

19. Indicatore di caricamento della batteria

20. bloccaggio della batteria

21. protezione della guida

1. snijkop

2. zijpaneel

3. blokkerende draaiknop

4. draaiknop kettingspanning

5. elektrische schakelaar

6. blokkade elektrische schakelaar

7. handvat achterzijde

8. handvat voorzijde

9. geleider

10. ketting

11. aandrijfwiel ketting

12. dop olietank

13. indicator olieniveau

14. blokkade lengteregulatie

15. klemring riemsluiting

16. draagriem

17. accu

18. oplaadstation

19. oplaadindicator accu

20. accugrendel

21. geleiderafscherming

1. κεφαλή κοπής

2. πλαϊνός πίνακας

3. παξιμάδι εμπλοκής

4. παξιμάδι τάνυσης αλυσίδας

5. ηλεκτρικός διακόπτης

6. εμπλοκή ηλεκτρικού διακόπτη

7. οπίσθια λαβή

8. πρόσθια λαβή

9. οδηγός

10. αλυσίδα

11. τροχός μετάδοσης αλυσίδας

12. κάλυμμα δοχείου ελαίου

13. δείκτης επιπέδου ελαίου

14. εμπλοκή ρύθμισης μήκους

15. κολάρο γάντζου ζώνης

16. ζώνη μεταφοράς

17. συσσωρευτής

18. σταθμός φόρτισης

19. δείκτης φόρτισης συσσωρευτή

20. μάνδαλο συσσωρευτή

21. κάλυμμα οδηγού

INSTRUKCJA ORYGINALNA

Page 6

18 V

Napięcie znamionowe Nominal voltage Nennspannung

Номинальное напряжение Номінальна напруга

Nominali įtampa Nomināls spriegums Jmenovité napětí Menovité napätie Névleges feszültség Tensiunea nominală Tensión nominal Tension nominale Tensione nominale Nominale spanning Ονομαστική τάση

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Li-Ion

Rodzaj akumulatora Battery type Art des Akkumulators

Вид аккумулятора Вид акумулятора

Akumuliatoriaus tipas Akumulatora veids Typ akumulátoru Druh akumulátora Az akkumulátor típusa Genul acumulatorului Tipo de acumulador Type de batterie Tipo della batteria Baterij type Είδος συσσωρευτή

165 mm (6,5”)

Długość cięcia Cutting length Längschläge

Длинa резания Довжинa різання

Pjovimo ilgio Griešanas garuma Délka řezání Dľžka pretínania Vágáshossz Lungimii de tăiere Longitud del corte Longueur de coupe Lunghezza di taglio Snijlengte Μήκος κοπής

5 m/s

Maksymalna prędkość łańcucha Kaximum chain speed Maximale Kettengeschwindigkeit

Максимальная скорость цепи Максимальна швидкість ланцюга

Maksimalus grandinės greitis Maksimāls ķēžu ātrums Maximální rychlost řetězu Maximálna rýchlosť reťaze Lánc maximális sebessége Viteza maximă a lanţului Velocidad máxima de la cadena Vitesse maximale de chaîne Massima velocità della catena Maximale snelheid van de ketting Χρησιμοποιείτε υποδήματα προστασίας

OIL TANK

0,06 l

Pojemność zbiornika oleju Oil tank volume Ölbehälter - Inhalt

Емкость масляного бачка Обєм масляного бачка

Alyvos bakelio tūris Eļļas tvertnes tilpums Objem olejové nádrže Objem olejovej nádrže A motorolaj tartályának űrtartalma Capacitatea recipientului pentru ulei Capacidad del tanque de aceite Capacité de récipient huile Capacita’ serbatoio olio Inhoud olietank Χωρητικότητα δοχείου ελαίου

Nie wystawiać na działanie opadów atmosferycznych Do not expose to precipitation Die Kettensäge nicht auf die Einwirkung von atmosphärischen Niederschlägen aussetzen

Не подвергать влиянию атмосферных осадков Не піддавати дії атмосферних опадів

Nestatyti pjūklo į atmosferinių kritulių poveikio pavojų Nedrīkst atstāt zem atmosfēriskiem nokrišņiem Nevystavovat působení atmosférických srážek Nevystavovať pôsobeniu atmosférických zrážok Soha ne tegye ki csapadék hatásának Eviataţi expunerea ferăstrăului la precipitaţiile atmosferice No exponga la herramienta a la humedad Ne pas exposer aux pluies atmosphériques Non esporre all’azione delle precipitazioni. Niet blootstellen aan de werking van weersomstandigheden Μην εκτίθεται σε βροχόπτωση



Hałas - moc L

Noise - power L Lärm – Leistung L

Сила шума L Сила шуму L

Triukšmas - galia L Trokšņa līmenis - jauda L Hluk – výkon L Hluk – výkon L Zaj - LwA teljesítmény Zgomotul - puterea L Ruido - potencia L Bruit - puissance L Rumore - potenza L Lawaai - vermogen L Θόρυβος - ισχύς L

Ostrzeżenie! Warning! Warnung!

Внимание! Увага! Įspėjimas!

Brīdinājums! Upozornění! Varovanie! Figyelmeztetés! Avertizare! ¡Advertencia! Avertissement Avvertenza! Waarschuwing! Προειδοποίηση!

Zachować bezpieczną odległość od linii energetycznych Maintain a safe distance from power supply lines Sicheren Abstand von Starkstromleitungen halten

Соблюдать безопасное расстояние от линий электропередач Зберігати безпечну відстань від ліній електропередач

Būtina užtikrinti saugų atstumą nuo elektroenergetikos linijų Saglabājiet drošu attālumu no enerģētiskām līnijām Dodržujte bezpečnou vzdálenost od elektrických vedení Dodržujte bezpečnú vzdialenosť od elektrických vedení Tartson biztonságos távolságot az energia kábelektől Păstraţi o distanţă de siguranţă faţă de liniile energetice Mantenga una distancia segura de líneas energéticas Garder la distance de la ligne énergétique Mantenere la distanza sicura dalle linee energetiche Houd een veilige afstand van energieleidingen Διατηρείτε ασφαλή απόσταση από γραμμές ενέργειας

INSTRUKCJA ORYGINALNA

Page 7

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

Stosować buty ochronne Wear protective shoes Verwendung der Schutzschuhe

Использование защитной обуви Використання захисного взуття

Naudokite apsauginius batus Izmantojiet aizsardzības kurpes Používejte ochranné boty Používajte ochranné topánky A védő cipő Utilizaţi pantoﬁ de protectie Use los zapatos de protección Mettre les chaussures de protection Utilizzare le scarpe antinfortunistiche Draag beschermende schoenen Χρησιμοποιείτε υποδήματα προστασίας

Zakładać ochronę: głowy, oczu i uszu Wear protection of: head, eyes and ears Kopfschutz, Schutzbrille und Gehörschutz anlegen

Применять средства защиты: головы, зрения и слуха Користуватися засобами захисту: зору, слуху та голови

Dėvėti galvos, akių ir klausos apsaugos priemones Lietot galvas, acu un osas drošības līdzekļus Používejte ochranu hlavy, zraku a sluchu Nasadiť ochranu hlavy, zraku a sluchu Viseljünk fej, szem, és fülvédőt Apără-ţi: capul, ochii Use siempre protecciones de la cabeza, los ojos y los oídos Utiliser la protection: de tète et des oreilles Utilizzare: protezione della testa, degli occhi e delle orecchia Bescherming dragen van het hoofd, de ogen en de oren

Φέρετε προστατευτικά: κεφαλής, ματιών και ακοής

şi urechile

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen Φορέστε τα γάντια προστασίας

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagroże- nie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właś

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀ e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных

количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в

методах утилизации можно получить у местных властей или у продавца.

INSTRUKCJA ORYGINALNA

ciwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Page 8

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навколишньому середовищі. Господарство відіграє важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizēj

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, č a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁ gyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea de multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁ n de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁ n d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀ ets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁ uti. Le appa- recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁ ne di ridurre la quantità di riﬁ uti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli e riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

ās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

ﬀ etti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il

νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης,

компонентів, що містяться в електричному та

ím sa znižuje množstvo odpadov

șeurilor de echipamente. Pentru mai

INSTRUKCJA ORYGINALNA

Page 9

CHARAKTERYSTYKA WYROBU

Okrzesywarka na wysięgniku jest rodzajem pilarki łańcuchowej, która służy do pielęgnacji korony drzew. Umożliwia cięcie gałęzi o niewielkiej średnicy w miejscach niedostępnych dla tradycyjnej pilarki łańcuchowej. Ze względu na elektryczny napęd okrzesywarki praca jest znacznie cichsza niż w przypadku narzędzia spalinowego, możliwa jest także w pobliżu zabudowań. Dzięki akumulatorowemu zasilaniu, okrzesywarka umożliwia prace w miejscach niedostępnych dla produktów zasilanych sieciowo. Prawidłowa, niezawodna i bezpieczna praca narzędziem jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzę

dzia niezgodnie z

przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

WYPOSAŻENIE PRODUKTU

Produkt jest dostarczany w stanie kompletnym, ale przed pierwszym użyciem wymagany jest montaż. Wraz z okrzesywarką dostarczane są: prowadnica łańcucha, łańcuch tnący, osłona prowadnicy, akumulator, stacja ładująca i pas nośny. Uwaga! Produkt o numerze katalogowym: YT-82837 nie został wyposażony w akumulator i stację ładującą.

DANE TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82836, YT-82837 Napięcie znamionowe [V] 18 DC Prędkość przesuwu łańcucha [m/s] 5 Prędkość obrotowa [min Długość prowadnicy [mm / ‘’] 200 / 8 Długość cięcia [mm] 165 Podziałka łańcucha [mm] 9,525 Rozstaw łańcucha [mm] 19 Typ łańcucha 91P033 Typ prowadnicy łańcucha M1430833-1041TL Liczba zębów koła napędowego łańcucha i podziałka 6 zębów x 9,525 mm Klasa ochronności elektrycznej III Pojemność zbiornika oleju [cm Masa ( bez akumulatora, prowadnicy i łańcucha) [kg] 3,25 Poziom hałasu

(ciśnienie) [dB] (A) 72,8 ± 3,0

- L

(moc) [dB] (A) 90,13 ± 3,0

- L

Drgania (tylny uchwyt / przedni uchwyt) [m/s Rodzaj akumulatora Li-Ion Pojemność akumulatora* [Ah] 2 Energia akumulatora* [Wh] 36 Stacja ładująca* Napięcie wejściowe [V~] 220 - 240 Częstotliwość sieci [Hz] 50 / 60 Moc znamionowa [W] 60 Napięcie wyjściowe [V] 21 DC Prąd wyjściowy [A] 2,4 Czas ładowania** [h] 1

* tylko w modelach wyposażonych w akumulator i ładowarkę ** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

INSTRUKCJA ORYGINALNA

Page 10

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyﬁ kacjami do- starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do

poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyﬁ kowana wtyczka

pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia- mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem

elektrycznym.

Bezpieczeństwo osobiste Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzić do poważnych urazów osobistych. Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą- czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów. Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów. Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami. Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-

INSTRUKCJA ORYGINALNA

Page 11

rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia. Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przy-

padkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzę Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia na- leży naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami

jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebez-

piecznej sytuacji. Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po- wierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Podczas pracy okrzesywarką należy wszystkie części ciała trzymać z dala od łańcucha. Przed uruchomieniem okrzesywarki należy się upewnić, że łańcuch z niczym nie ma kontaktu. Chwila nieuwagi podczas pracy okrzesywarką może

spowodować zaplątanie odzieży lub części ciała w łańcuch okrzesywarki. Stosować okulary ochronne i ochronniki słuchu. Zalecana jest także ochrona głowy, rąk, nóg oraz stóp. Odpowiednia odzież ochronna zmniejsza ryzyko obrażeń na skutek kontaktu z odpadami lub przypadkowym kontaktem z łańcuchem. Nie pracować okrzesywarką na drzewie. Praca okrzesywarką podczas przebywania na drzewie może skutkować obrażenia- mi.

Zawsze utrzymywać właściwą postawę oraz pracować okrzesywarką stojąc na nieruchomej, bezpiecznej i równej po- wierzchni. Śliska lub niestabilna powierzchnia, np. drabina może skutkować utratą równowagi lub utratą kontroli nad okrzesy-

warką. Podczas cięcia naprężonej gałęzi należy zachować ostrożność przed odbiciem. W przypadku zwolnienia naprężenia zgro- madzonego we włóknach drewna gałąź może uderzyć operatora i/ lub pozbawić kontroli nad okrzesywarką.

Szczególną ostrożność należy zachować podczas cięcia krzewów i młodych drzewek. Smukły materiał może pochwycić łańcuch i pchnąć okrzesywarkę w kierunku operatora lub wytrącić go z równowagi.

Przenosić okrzesywarkę łańcuchową wyłączoną i z dala od ciała. Podczas transportu lub przechowywania okrzesywarki należy zawsze zakładać osłonę prowadnicy łańcucha. Prawidłowe trzymanie okrzesywarki zmniejsza prawdopodobieństwo

przypadkowego kontakty z ruchomymi częściami okrzesywarki. Przestrzegać instrukcji dotyczących smarowania, naciągania łańcucha oraz wymiany akcesoriów. Nieprawidłowo naciągnięty lub nieprawidłowo nasmarowany łańcuch może zarówno pęknąć jak zwiększyć szansę odbicia w stronę operatora. Uchwyty należy utrzymywać suche, czyste i wolne od smarów i olejów. Tłuste lub pokryte smarem uchwyty są śliskie i powodują utratę kontroli nad okrzesywarką.

Przecinać tylko drewno. Nie używać okrzesywarki do pracy do której nie została przeznaczona. Na przykład: nie ciąć plastiku, betonu, lub niedrewnianych materiałów budowlanych. Stosowanie okrzesywarki łańcuchowej do prac innych niż

została przeznaczona może skutkować powstaniem niebezpiecznych sytuacji.

Podczas pracy trzymać okrzesywarkę za izolowane uchwyty, ponieważ łańcuch może zetknąć się z przewodem pod napięciem, w tym z własnym kablem zasilającym w przypadku narzędzi zasilanych sieciowo. Łańcuch stykający się z

przewodem pod napięciem może spowodować, że metalowe części okrzesywarki także znajdą się pod napięciem, co może spowodować porażenie elektryczne operatora. Trzymać okrzesywarkę w wystarczającej odległości od linii energetycznych. Kontakt z linią energetyczną grozi porażeniem elektrycznym, poważnymi obrażeniami lub śmiercią.

Stosować środki ochrony osobistej w postaci ochrony głowy, oczu oraz słuchu. Należy także stosować obuwie ochronne oraz rękawice ochronne. Zastosowanie odpowiednich środków ochrony osobistej zmniejsza ryzyko urazów, które mogą powstać

podczas pracy.

Przyczyny i zapobieganie zjawisku odbicia w stronę operatora.

Odbicie w stronę operatora może wystąpić wtedy kiedy koniec prowadnicy zetknie się z przedmiotem lub kiedy przecinane

dzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

INSTRUKCJA ORYGINALNA

Page 12

drewno zakleszczy okrzesywarkę w rzazie. W pewnych przypadkach zetknięcie się końca prowadnicy z przedmiotem może spowodować gwałtowną reakcję podbijającą prowadnicę w górę i w kierunku operatora. Zakleszczenie w rzazie górnej krawędzi prowadnicy może gwałtownie skierować prowadnicę w kierunku operatora. Każda z tych reakcji może spowodować utratę kontroli nad okrzesywarką co może spowodować poważne obrażenia. Nie należy polegać wyłącznie na elementach bezpieczeństwa wbudowanych w okrzesywarkę. Operator okrzesywarki powinien podjąć kilka kroków w celu zapobiegnięciu wypadkom i obrażeniom podczas pracy. Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia i/ lub nieprawidłowych procedur lub warunków obsługi i może go uniknąć przez podjęcie odpowiednich środków ostrożności podanych poni

Utrzymywać pewny uchwyt obu rąk z kciukami i palcami zamykającymi się wokół uchwytów okrzesywarki, pozycja ciała i ramion powinna pozwalać na przeciwstawienie się siłom powstającym podczas odbicia. Jeżeli zostaną podjęte

odpowiednie środki ostrożności, to siły odbicia mogą być kontrolowane przez operatora. Nie należy pozwalać na swobodny ruch okrzesywarki. Stosować zamienniki prowadnicy i łańcucha tylko wyszczególnione przez producenta. Nieprawidłowy zamiennik prowad- nicy i łańcucha może spowodować pęknięcie łańcucha i/ lub zjawisko odbicia.

Przestrzegać instrukcji podanych przez producenta dotyczących ostrzenia i konserwacji łańcucha. Zmniejszenie głęboko- ści rowka prowadnicy łańcucha może prowadzić do zwiększania prawdopodobieństwa wystąpienia zjawiska odbicia.

Zabronione jest wystawianie okrzesywarki na działanie opadów atmosferycznych oraz użytkowanie jej w atmosferze podwyższo- nej wilgotności. Zabronione jest także użytkowanie okrzesywarki w atmosferze o zwiększonym ryzyku pożaru lub wybuchu. Podczas pracy należy unikać kontaktu z uziemionymi, przewodzącymi i nieizolowanymi przedmiotami, takimi jak rury, grzejniki czy chłodziarki. Podczas gdy narzędzie nie jest użytkowana, należy ją przechowywać w suchym, zamkniętym miejscu, niedostępnym osobom postronnym. Należy używać łańcucha tnącego przystosowanego do danego obciążenia. Nie stosować łańcuchów tnących przeznaczonych do lekkiej pracy, do pracy przy dużym obciążeniu. Podczas wymiany, napraw i regulacji łańcucha tnącego zawsze zakładać rękawice ochronne. Podczas transportu okrzesywarki należy się upewnić, że została ona odłączona od źródła zasilania. Okrzesywarki zasilane sieciowo należy odłączyć od gniazdka, od okrzesywarek zasilanych akumulatorowo należy odłączyć akumulator. Na prowadnicę z łańcuchem tnącym musi być założona osłona. Nie przenosić okrzesywarki zasilanej sieciowo trzymając ją za kabel zasilający. Nie odłączać wtyczki od gniazdka ciągnąc za kabel zasilający. Należy unikać przypadkowego włączenia okrzesywarki. W przypadku przenoszenia okrzesywarki podłączonej do sieci lub z podłączonym akumulatorem należy palce trzymać z dala od włącznika zasilania. Zawsze zakładać odpowiednie, przylegające do ciała ubranie ochronne.

Pracować okrzesywarką zawsze trzymając ją obiema rękami. Podczas pracy zabezpieczyć luźne kawałki drewna, tak żeby uniemożliwić im ruch, na przykład przez umieszczenie w koźle. Należy unikać cięcia drewna umieszczonego na ziemi. Unikać obróbki drewna niezabezpieczonego przed przemieszczaniem się podczas cięcia. Podczas pracy nie trzymać uchwytów okrzesywarki powyżej ramion. Nie pracować okrzesywarką stojąc na drabinie. Przyjąć taką postawę podczas pracy, aby nie było potrzeby wyciągania rąk na pełną długość. Utrzymywać łańcuch w czystości. Łańcuch musi być naostrzony i nasmarowany. Zapewni to wydajniejszą i bezpieczniejszą pracę. Łańcuch można naostrzyć w wyspecjalizowanym serwisie. Przed każdym użyciem należy sprawdzić stan łańcucha. W przypadku stwierdzenia pęknięć, powyłamywanych zębów lub jakichkolwiek innych uszkodzeń należy, przed rozpoczęciem pracy, wymienić łańcuch na nowy. W przypadku stwierdzenia jakichkolwiek uszkodzonych lub zepsutych elementów okrzesywarki. Należy zaprzestać lub nie podejmować pracy. Uszkodzone elementy muszą zostać wymienione przed rozpoczęciem pracy. Okrzesywarkę należy użytkować zgodnie z przeznaczeniem, narzędzie służy tylko do cięcia drewna. Podczas pracy należy uważać na elementy metalowe lub kamienie, które mogą być w obrabianym drewnie. Należy stosować tylko oryginalne części zamienne. Nie stosowanie oryginalnych części zamiennych może zwiększyć ryzyko awarii i prowadzić do obrażeń ciała. Okrzesywarkę należy naprawiać tylko w autoryzowanych przez producenta serwisach. Stosujących oryginalne części zamienne. Pozwoli to zminimalizować ryzyko wypadków i uszkodzeń sprzętu.

OBSŁUGA PRODUKTU

Przygotowanie okrzesywarki do pracy

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć okrzesywarkę od zasilania. Zdemontować akumulator z gniazda elektronarzędzia!

Przed pierwszym użyciem należy zamontować prowadnicę i łańcuch tnący. Montaż ze względu na bezpieczeństwo należy przeprowadzać w rękawicach ochronnych. Odkręcić pokrętło blokujące tak, aby było możliwe zdjęcie całego panelu bocznego. Zamontować prowadnicę i łańcuch w sposób pokazany na zdjęciu (II).

żej:

INSTRUKCJA ORYGINALNA

Page 13

Upewnić się, że łańcuch i prowadnica zostały założone we właściwym kierunku. Kształt i kierunek ogniw widoczny na obudowie narzędzia powinien odpowiadać kierunkowi łańcucha widocznemu na ogniwach w postaci strzałki. Jeżeli na ogniwach łańcucha, prowadnicy i obudowie jest widoczne oznaczenie kierunku ruchu łańcucha, to powinno mieć ono ten sam kierunek. Nie należy jeszcze napinać łańcucha, ale należy się upewnić, że łańcuch traﬁ ł w szczelinę prowadnicy oraz w zęby na kole napędowym. Zamontować panel boczny i dokręcić pokrętło blokady. Jednak tak, aby nie zablokować możliwości ruchu prowadnicy. Za pomocą klucza napiąć okrzesywarkę i unieść ją trzymając za środkową cześć łańcucha (III). Podczas tej próby łańcuch w miejscu trzymania powinien się unieść ponad prowadnicę w zakresie widocznym na ilustracji. Jeśli łańcuch jest naciągnięty zbyt mocno lub zbyt słabo, należy poluzować nieco pokrętło blokady i ustawić ponownie stopień napięcia łańcucha. Stan napięcia łańcucha należy sprawdzać także, co 10 minut pracy. Zabezpieczyć zamontowaną prowadnicę z łańcuchem za pomocą osłony, a następnie połączyć obie części okrzesywarki. Unieść dźwignię obejmy (IV), a następnie wsunąć część z włącznikiem do obejmy części z prowadnicą. Jeżeli w szczelinie obejmy będą widoczne zaczepy umieszczone na obudowie części z włącznikiem oznacza to, że można zabezpieczyć połączenie opuszczając dźwignię obejmy (IV). Upewnić się, że części okrzesywarki nie rozłączą się podczas pracy.

Przed podłączeniem okrzesywarki do zasilania należy sprawdzić jej stan techniczny. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie jej do zasilania przed usunięciem uszkodzeń.

Uzupełnianie oleju

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć okrzesywarkę od zasilania. Narzędzia zasilane sieciowo należy odłączyć od gniazdka, od okrzesywarek zasilanych akumulatorowo należy odłączyć akumulator. Do smarowania łańcucha i mechanizmów okrzesywarki należy stosować tylko olej przeznaczony do takich zastosowań. Do smarowania nie można stosować zużytego oleju silnikowego. Nie spełnia on swojego zadania, co może prowadzić do uszkodzenia mechanizmu okrzesywarki. Upewnić się, że w pojemniku jest olej smarujący. Okrzesywarkę położyć na poziomej powierzchni, sprawdzić wskaźnik oleju. Poziom oleju nie może być niższy niż wskazanie minimalnej ilości. Jeżeli nie ma takiego wskaźnika, za poziom odniesienie należy przyjąć dolną krawędź wskaźnika ilości oleju. Zabronione jest użytkowanie okrzesywarki bez napełnionego zbiornika oleju. Grozi to uszkodzeniem łańcucha, prowadnicy oraz mechanizmów okrzesywarki. Zaleca się, aby uruchamianie i praca okrzesywarką odbywała się, co najmniej 3 metry od miejsca uzupełniania oleju. Uzupełnianie oleju należy prowadzić z dala od źródeł ognia i ciepła. W celu uzupełnienia oleju należy odkręcić korek zbiornika oleju, wlać olej do zbiornika, tak aby poziom oleju zrównał się ze znacznikiem wskazującym maksymalny poziom oleju lub górną krawędzią wskaźnika poziomu oleju, następnie mocno i pewnie zakręcić korek zbiornika. W przypadku rozlania oleju należy dokładnie powycierać jego resztki przed podłączeniem okrzesywarki do zasilania.

Czynności regulacyjne

Ustawienie długości narzędzia jest możliwe po odciągnięciu dźwigni blokady (VI), a następnie wyregulowaniu długości narzędzia i zaciśnięciu dźwigni blokady. Możliwa jest płynna regulacja długości narzędzia w zakresie pomiędzy ogranicznikami ruchu. Za uchwytem przednim znajduje się obejma, która umożliwia przymocowanie pasa nośnego drugi zaczep znajduje się na obudowie w pobliżu włącznika. Zaczep pasa należy przymocować do obejmy i zaczepu (VII) tak, aby blokada zaczepu zabezpieczyła narzędzie przed przypadkowym wyczepieniem się w trakcie pracy. Pas należy założyć tak, aby opierał się na jednym z barków, a następnie skośnie oplatał klatkę piersiową operatora, umożliwiając zaczepienie narzędzia na wysokości biodra (VIII).

Przygotowanie miejsca pracy

Przed przystąpieniem do cięcia okrzesywarką, należy odpowiednio przygotować miejsce pracy tak, aby zminimalizować ryzyko wystąpienia zagrożeń, jakie towarzyszą pracy okrzesywarką. Należy się upewnić, że w miejscu pracy będą przebywały tylko osoby uprawnione. Z miejsca pracy należy mieć dobrą widoczność, dlatego należy zachować szczególną ostrożność przy pracy w trudnych warunkach terenowych np. na pochyłym terenie. Nie wolno rozpoczynać pracy podczas opadów atmosferycznych oraz w przypadku dużej wilgotności powietrza, np. mgły. Należy założyć odzież ochronną oraz środki ochrony osobistej. Należy unikać cięcia drutów, młodych drzew i belek drewnianych. Należy wziąć pod uwagę, że ścięte gałęzie spadając mogą odbić się od innych gałęzi lub zablokować się pomiędzy innymi gałęziami. Należy przygotować drogę ucieczki na wypadek zagrożenia spadającymi gałęziami. Droga ucieczki powinna być wolna od przeszkód także w trakcie pracy. Jeżeli w trakcie pracy na drodze ucieczki pojawią się przeszkody, należy je usunąć przed podjęciem dalszej pracy.

Podłączanie narzędzia do zasilania (IX)

Akumulator wsunąć w gniazdo zasilania stykami skierowanymi do wnętrza narzędzia oraz do góry, aż do momentu zdziałania zatrzasków akumulatora. Upewnić się, że akumulator nie wysunie się podczas pracy.

łańcuch. Dokręcić pokrętło blokady. Sprawdzić naciąg łańcucha. W tym celu należy położyć

INSTRUKCJA ORYGINALNA

Page 14

Odłączyć akumulator należy przez naciśnięcie obu zatrzasków, a następnie wysunięcie akumulatora z obudowy narzędzia.

Uruchamianie okrzesywarki (X)

Zdjąć osłonę z prowadnicy i łańcucha. Chwycić okrzesywarkę oburącz jedną ręką za uchwyt przedni, drugą za uchwyt tylny. Upewnić się, że prowadnica i łańcuch nie stykają się z żadnym przedmiotem i powierzchnią. Nacisnąć i przytrzymać palcem przycisk blokady włącznika znajdujący się na rękojeści. Nacisnąć włącznik i przytrzymać go w tej pozycji. Przycisk blokady można zwolnić. Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pe prowadnicy. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć narzędzie przez zwolnienie włącznika. Wyłączanie narzędzia odbywa się przez zwolnienie nacisku na włącznik. Po zatrzymaniu się łańcucha narzędzia należy odłączyć od zasilania i poddać konserwacji.

Praca okrzesywarką

Osoby, które mają zamiar pracować po raz pierwszy okrzesywarką powinny przed rozpoczęciem pracy zasięgnąć porady na temat pracy i bezpieczeństwa od wykwaliﬁ kowanego operatora okrzesywarki. Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia narzędzia w stronę operatora. Okrzesywarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natraﬁ na opór. Aby zminimalizować to ryzyko należy: Zwracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (XI). Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Do ciętego drewna przykładać tylko już uruchomioną okrzesywarkę. Nie uruchamiać okrzesywarki po uprzednim przyłożeniu jej do obrabianego drewna. Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia okrzesywarki (XII). Zawsze, podczas pracy, należy trzymać narzędzie za pomocą obu rąk. Upewnić się, ze łańcuch jest zawsze naostrzony i właściwie napięty. Przy odcinaniu gałęzi i konarów nie należy ich ciąć od razu przy samym pniu, ale najpierw w odległości około 15 cm od pnia. Należy wykonać dwa nacięcia na głębokość równą 1/3 średnicy gałęzi w odległości około 8 cm od siebie. Jedno nacięcie od dołu, drugie od góry. Następnie naciąć gałąź tuż przy pniu na głębokość równą 1/3 średnicy gałęzi. Dokończyć ciecie tnąc gałąź tuż przy pniu od góry. Nie wolno odcinać gałęzi tnąc od dołu (XIII). W przypadku zaklinowania się okrzesywarki podczas przecinania drewna, nigdy nie wolno jej zostawiać z uruchomionym silnikiem w tej pozycji. Należy wyłączyć silnik narzędzia, odłączyć narzędzie od zasilania i za pomocą klinów wydobyć okrzesywarkę z zacięcia. Stosowanie okrzesywarki do formowania żywopłotu lub ścinania krzaków jest zabronione. Nie wolno dotykać głowica tnącą, łańcuchem oraz prowadnica ziemi ani dopuścić do zabrudzenia narzędzia ziemią.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Za- brania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodze- nia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie nale do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego roz-

ładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku nie-

łne obroty oraz upewnić się, że łańcuch płynnie przesuwa się po

ży doprowadzać

INSTRUKCJA ORYGINALNA

Page 15

właściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obﬁ cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą ﬁ rmy kurierskiej) należy postępować zgodnie z przepisami dotyczą z osobą o odpowiednich kwaliﬁ kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczą- cych transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczyścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki. Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (XIV), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (XIV). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumu- lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

KONSERWACJA I PRZECHOWYWANIE PRODUKTU

Uwaga! Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy odłączyć narzędzie od zasilania. Narzędzia zasilane sieciowo należy odłączyć od gniazdka, od narzędzi zasilanych akumulatorowo należy odłączyć akumulator. Po każdym użyciu należy dokonać przeglądu stanu narzędzia ze szczególnym uwzględnieniem drożności otworów wentylacyjnych. Należy sprawdzić ułożenie wszystkich elementów narzędzia. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić napięcie i stan łańcucha. W przypadku zauważenia jakichkolwiek uszkodzeń łańcucha należy go wymienić na nowy. Zabronione jest używanie narzędzia z uszkodzonym łańcuchem! Zbyt luźny łańcuch może spaść z prowadnicy, co może spowodować obrażenia operatora. Łańcuch musi być też właściwie naostrzony, ponieważ wymaga to odpowiedniego doświadczenia i narzędzi, zalecane jest, aby ostrzenie przeprowadzić w specjalistycznym serwisie. Należy uzupełnić braki oleju w zbiorniku. Obudowę narzędzia należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Narzędzie należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączone od sieci elektrycznej. Uwaga! Podczas przechowywania narzędzia może wydobywać się niewielka ilość oleju z systemu smarowania łańcucha, jest to normalny objaw i nie ma wpływu na poziom oleju w zbiorniku oraz nie jest objawem uszkodzenia. Narzędzie należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.

cymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie

INSTRUKCJA ORYGINALNA

Page 16

SPECIFICATION OF THE PRODUCT

Pole pruner is a type of chain saw, used to care for tree crowns. It allows to cut small branches in places inaccessible to traditional pole pruners. Because its operation is much quieter than in the case of combustion tool, its operation is also possible in vicinity of buildings. Due to the battery power supply, the pole pruner allows you to work in areas, which are not accessible for to mainspowered products. Correct, reliable, and safe operation of the device is dependent on its proper use, therefore:

Prior to working with the tool, you should read all the instruction and keep it around.

For any damages or injuries caused by the tool misuse, resulting from failure to comply with its designation, non compliance with with safety regulations and recommendations included in this manual, the supplier does not accept any liability. The tool misuse causes also the loss of user’s rights to the guarantee and warranty.

EQUIPMENT OF THE PRODUCT

The product is supplied in a complete state but before the ﬁ rst use it is required to assembly it. With the pole pruner there are supplied: cutting chain, guide shield, battery, the charging station and belt carrier. Attention! The product of the catalog number: YT-82837 has not been equipped with a rechargeable battery and charging station.

TECHNICAL DATA

Parameter Unit Value

Catalog number YT-82836, YT-82837 Rated voltage [V] 18 DC Speed of the chain travel [m/s] 5 Rotational speed [min The length of guide bar [mm /’’] 200 / 8 The length of cutting [mm] 165 Chain scale [mm] 9.525 Chain spread [mm] 19 Chain type 91P033 Type of the chain guide M1430833-1041TL Number of teeth of the chain drive wheel and scale 6 teeth x 9.525 mm Electric protection class III Oil tank capacity [cm Weight (without the battery, guide and chain) [kg] 3.25 Noise level

(pressure) [dB (A)] 72,8 ± 3,0

- L

(power) [dB (A)] 90,13 ± 3,0

- L

Vibration (rear handle/front handle) [m/s Type of the battery Li-Ion Capacity of the battery* [Ah] 2 Energy of the battery* [Wh] 36 Charging station* Input voltage [V~] 220 - 240 Mains frequency [Hz] 50 / 60 Rated power [W] 60 Output voltage [V] 21 DC Input current [A] 2.4 Time of charging** [h] 1

* only for models equipped with battery and charger * * charging time applies only to the battery with a capacity listed in table

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

The declared noise emission value has been measured using the standard test method and can be used to compare one tool to another. The declared noise emission value can be used in the preliminary exposure assessment. The declared total vibration value has been measured using the standard test method and can be used to compare one tool to another. The declared total vibration value can be used in the initial exposure assessment. Note! The vibration emission during tool operation may diﬀ er from the declared value, depending on the manner the tool is used. Note! Safety measures to protect the operator, which are based on an assessment of exposure under actual conditions of use (in-

ORIGINAL INSTRUCTIONS

Page 17

cluding all parts of the work cycle, such as the time when the tool is switched oﬀ or idle and the activation time), must be speciﬁ ed.

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all safety warnings, illustrations and speciﬁ cations provided with this power tool. Failure to do so may

result in electric shock, ﬁ re or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents. Do not work with power tools in an environment with an increased risk of explosion, containing ﬂ ammable liquids, gases or vapors. Power tools generate sparks that can ignite dust or fumes. Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control.

Electrical safety The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any plug adapters with earthed power tools. An unmodiﬁ ed plug that ﬁ ts the outlet reduces the risk of electric shock. Avoid contact with earthed surfaces such as pipes, radiators and coolers. Grounding the body increases the risk of electric shock. Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet. Avoid contact of the power cable with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock. In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. The use of an extension cord adapted for outdoor use reduces the risk of electric shock.

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual current device (RCD). The use of RCD reduces the risk of electric shock.

Personal safety Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power tool when you are tired or under the inﬂ uence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury. Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust masks, anti-slip safety shoes, helmets and hearing protection reduce the risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ ” position before connecting to the power supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁ nger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries. Before turning on the power tool remove any keys and other tools that were used to adjust it. The key left on the rotating parts of the power tool can lead to serious injuries. Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the power tool. Loose clothing, jewelry or long hair can be caught by moving parts. If the devices are ﬁ tted for the connection of dust extraction or dust collection, make sure that they are connected and used properly. The use of dust extraction reduces the risk of dust hazards. Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load. Do not use the power tool, if the electric switch does not allow switching on and oﬀ . Power tool, which cannot be controlled by means of a power switch is dangerous and must be returned for repair.

Disconnect the plug from the power socket and / or remove the battery if it is detachable from the power tool before adjusting, changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool. Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these instructions use a power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any

ORIGINAL INSTRUCTIONS

Page 18

other conditions that may aﬀ ect the operation of the power tool. Damage must be repaired before using the power tool. Many accidents are caused by incorrectly maintained tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation. Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of the power tool.

ADDITIONAL SAFETY INSTRUCTIONS

When you work with the pole pruner you should keep away all parts of the body from the chain. Before starting the pole pruner, you should make sure that the chain has no contact with anything. A moment of inattention while operating the pole

pruner may cause entanglement of clothing or body parts in the chain of pruner.

Wear protective gloves and hearing protection. It is recommended to also to have a protection of head, hands, the legs and feet. Suitable protective clothing reduces the risk of injuries due to contact with waste or due to accidental contact with the chain. You should not work with the pole pruner, while you are on the tree. Operation of the pole pruner, while you are on the tree,

may result in injury.

Always maintain proper posture and operate the pole pruner while standing on a stationary, secure and level surface.

Slippery or unstable surface, eg. a ladder can result in loss of balance or loss of control of the pole pruner. When cutting a stretched branch, you should beware of its rebound. If you release the tension, which is accumulated in the ﬁ bers of the wood, the branch may strike the operator and/or deprived of control of the pole pruner Particular care must be taken while cutting shrubs and young trees. Slender material may catch the chain and push the pole pruner in the direction of the operator or unbalance the operator.

Move the pole pruner when it is switched oﬀ and keep it away from your body. When transporting or storing the pole pruner you should always install the chain guide cover. The proper keeping of the pole pruner reduces the possibility of ac-

cidental contact with moving parts of the pole pruner. Follow instructions for the chain saw lubrication, the chain tensioning and replacement of accessories. Improperly tensioned or improperly lubricated chain can break and to increase the chance of rebound towards the operator. The handles must be kept dry, clean and free from grease and oil. Oily or coated with grease handles are slippery and cause loss of control of the pole pruner

Cut only wood. Do not use the pole pruner for a work to which it was not intended. For example: do not cut the plastic, concrete, or non-wooden building materials. The use of pole pruner to perform works, other than it was intended for, can result

in hazardous situations.

During operation keep the pole pruner with the insulated handles, because the chain may come into contact with energized cable, including its own power cable for mains-powered tools. Chain, which is connecting with the live wire under may

cause, that the metal parts of the pole pruner also will be energized, what can cause electric shock to the operator. Hold the pole pruner at suﬃ cient distance from electric power lines. Contact with the electric power line can cause electric shock, serious injuries or death.

Use personal protective equipment in the form of head, eyes and hearing protection. You must also apply safety shoes and protective gloves. The use of appropriate personal protective equipment reduces the risk of injuries, that may arise during

the work.

Causes and prevention of the phenomenon of robound towards the operator.

Rebound in the direction of operator may occur when the end of the guide comes into contact with the object or when a cut wood piece jams the pole pruner in a cut kerf. In some cases, touching of the guide end with an object can cause dangerous reaction which will topple the guide in the direction of operator. Deadlocking in a cut kerf of the upper edge of guide can rapidly direct the guide in the direction of operator. Each of these reactions may cause you to lose control over the pole pruner and also cause a serious injury. You should not rely solely on the security elements built into the pole pruner. Operator of the pole pruner should take a few steps in order to prevent accidents and injuries at work. Rebound in the direction of operator is the result of misuse or incorrect procedures, or the terms of service and it can avoided by taking appropriate precautions, which are presented below:

Keep the grip of both hands with thumbs and ﬁ ngers closing around the handles of pole pruner, the position of the body and shoulders should allow to oppose the forces, which are arising during rebound. If appropriate precautions are taken,

then the rebound forces can be controlled by the operator. Do not allow for a free movement of the pole pruner. You should use a replacements of guide and chain only as it is speciﬁ ed by the manufacturer. An incorrect replacement of guide and chain may cause breaking of the chain and/or an rebound phenomenon.

ORIGINAL INSTRUCTIONS

Page 19

You should follow the instructions provided by the manufacturer for sharpening and maintenance of the chain. Reduction of the row depth of chain guide can lead to increase the likelihood of the occurrence of the phenomenon of an rebound.

It is forbidden to expose the pole pruner to atmospheric precipitation and using it in an atmosphere of increased humidity. It is also forbidden to use of the pole pruner in an atmosphere with an increased risk of ﬁ re or explosion. During work with the pole pruner you should avoid any contact with the objects, which are earthed, conductive and uninsulated, such as pipes, heaters or coolers. When the tool is not in use, It should be stored in a dry, enclosed space, which is inaccessible to bystanders. You should use the chain, which is adjusted for a given workload. You should not use the cutting chains which are designed for a light work, to work under heavy load. During exchange, repair and adjustment of the pole pruner cutting chain you should always wear protective gloves. When transporting the pole pruner, you should make sure that it has been disconnected from the power source. The pole pruner, which is mains powered, should be disconnected from the wall outlet, the pole pruners, which are battery operated, should be disconnect from the battery. On the guide with cutting chain the guard should be set on. You should not transport the mains powered pole pruner by holding it with its power cable. Do not disconnect the plug from the wall socket by pulling out the power cable. Avoid accidental switching on of the pole pruner. In the case of transporting the pole pruner that is connected to the mains or to connected to battery, you must keep your ﬁ ngers away from the power switch. Always wear the correct, adjacent to the body, protective clothing.

Always operate the pole pruner by holding it with both hands. While you are working you should secure loose pieces of wood, so that they are prevent from moving, for example, by placing in them in a saw ing jack. You should avoid cutting the wood, which is located on the ground. You should avoid to process the wood, which is not secured against its movement during cutting. During operation you should not hold the pole pruner above your shoulders. You should not work with the pole pruner, while you are on the tree. You should adopt such an position when you are working, that there would be no need to draw hands for a full length. Keep the chain clean. The chain must be sharpened and lubricated. This will ensure a more eﬃ cient and safer work. The chain can be sharpened in a specialized service. Before each use, check the condition of chain.. If you ﬁ nd cracks, broken out teeth or any other damage, you should, before the start of the work, replace the chain with a new one. In the case when you notice any damaged or broken parts of the pole pruner, you should stop the work nor to start it. Damaged parts must be replaced before the starting of work. The pole pruner must be used in accordance with the intended use, it is designed only for wood cutting. When you work, you must be careful on metal elements or stones, which may be found in the processed wood. Use only genuine spare parts. Usage of non-original spare parts may increase the risk of failure and lead to a body injury. The pole pruner should be repaired only in services, which has been authorized by the manufacturer. Use original spare parts. This will minimize the risk of accidents and damage to equipment.

PRODUCT SERVICE

Preparation of the pole pruner to work

Attention! Before all mounting and regulatory operations, you should disconnect the pole pruner from the power supply. Remove the battery pack from the power tool socket!

Before using the pole pruner for a ﬁ rst time, you must mount the guide and cutting chain. For security reasons, the assembly should be carried out with protective gloves Loosen the locking knob so that it is possible to remove the entire side panel. Install the guide and chain as it is shown in the picture (II). Make sure, that chain and guide have been installed in the right direction. The shape and direction of the links, which is visible on the outside of the tool should correspond to the direction of the chain shown in the cells in the form of arrows. If on the chain, guide and enclosure there is visible the indication of movement direction of the chain, then it should have the same direction. You should not tension the chain yet, but to make sure that the chain ﬁ ts in the guide row and in the teeth on the driving wheel Mount the side panel and tighten the locking knob. However, it should be done so it would not block the move of guide. Use the wrench to tension the chain. Tighten the locking knob. Check the chain tension. To do this, you should put the pole pruner and lift it holding by the middle part of the chain (III). During this test, the chain in the place of its holding, should lift more than guide for the range, which is visible on the illustration. If the chain is stretched too tightly or too loosely, you should loosen the locking knob slightly and adjust the chain tension again. The chain tension should be checked also every 10 hours of work.

ORIGINAL INSTRUCTIONS

Page 20

Secure the mounted chain guide with the chain by using the shield, and then connect the two parts of the pole pruner. Lift the ring clamp lever (IV), and then insert the part with the switch to the part with ring clamp with guide. If in the ring clamp slot the are visible catches placed on the housing of part with the switch, this means that you can secure the connection by lowering the ring clamp lever (IV). Make sure, that the pole pruner parts will disconnect during work.

Before connecting the pole pruner to power, you should check its condition. If you detect any damage, it is forbidden to connect the pruner to the power supply before removing the damage.

Oil addition

Attention! Before all mounting and regulatory operations, you should disconnect the pole pruner from the power supply. The tool, which is mains powered, should be disconnected from the wall outlet, the pole pruners, which are battery operated, should be disconnect from the battery. For the lubrication of the chain and pole pruner mechanisms you should only use the oil, which is intended for such purposes. For the lubrication you should not use the worn out engine oil. It does not meet its task, which can cause damage to the mechanism of pole pruner. Make sure, that lubricating oil is in its container. You should put the pole pruner on a level surface, to check the oil indicator. The oil level must not be less than an indication of the minimum quantity. If there is no such indicator, for reference, you should take the bottom edge of the oil indicator. It is forbidden to use the pole pruner without the ﬁ lled oil tank. This can cause damage to the chain, to guide and pole pruner mechanisms. It is recommended that start and pole pruner operation be performed, at least 3 meters from the place of oil supplementation. Oil should be supplemented away from sources of ﬁ re and heat. In order to supplement the oil you should remove the oil tank cap, pour oil into the tank, so that the oil level aligns with a tag indicating the maximum oil level or the upper edge of the oil level indicator, then ﬁ rmly and tightly screw tank cap. If oil spills you should carefully rub the remains of it before connecting the pole pruner to its supply.

Adjustment operations

Setting the length of the tool is possible after pulling the lock lever (VI) and then adjustment of length of the tool and tightening the lock lever. It is possible to steplessly adjust the length of tool in the area between movement delimiters. Behind the front handle is a clamp, that allows you to attach the belt carrier, the second catch is located on the enclosure near the switch. The belt catch must be mounted to the ring clamp and catch (VII), so the lock of latch protects the tool against accidental disconnection in the course of work. The belt should be set up so it is based on one of the shoulders, and then obliquely wraps the operator’s chest, enabling to grip the tool at the height of hip (VIII).

Preparing the workplace

Prior to cutting with the pole pruner, you must properly prepare the workplace so to minimize the potential risk of danger situations, what are accompanied the work of pole pruner. You should make sure, that in the workplace there will be present only authorized persons. From the workplace, you should have good visibility, therefore, use caution when you are working in diﬃ cult terrain, eg. on the slopes. You should not start work during precipitation and in the case of high humidity, for example, mist. You should wear protective clothing and personal protective equipment. You should avoid cutting the wires, young trees and wooden beams. It should be taken into account that the cut branches, which are falling down, can bounce from other branches or jam between other branches. Prepare emergency escape in the case of falling branches danger. Escape route should be free from obstacles also in the course of work. If, in the course of work on the escape road, the obstacles appear, they must be removed before further work.

Connecting the pole pruner to power (IX)

Insert the battery into the power socket, with its pins facing to the inside of the tool and to the top, until the battery latches will lock. Make sure, that the battery will not slip out during work. You should disconnect the battery by pressing both clips, and then remove the battery from the tool housing.

Starting the pole pruner (X)

Remove the cover from the guide and chain. Grab the pole pruner with both hands, one hand on the front handle, the other hand grasp the rear handle. Make sure, that the guide and the chain do not contact with any object and surface. With your ﬁ nger you should press the lock button of switch, which is located on the handle. Press the switch and hold it in this position. You can release the lock button. Before you proceed to cutting, you should wait until the engine has reached full speed, and make sure that the chain smoothly moves over the guide. If you hear any suspicious sounds or feel vibrations, you should immediately turn oﬀ the pole pruner by

ORIGINAL INSTRUCTIONS

Page 21

releasing the switch. Switching oﬀ the tool is carried out by releasing the pressure on the switch. When you stop the chain of tool you must disconnect it from mains and perform maintenance.

Work with the pole pruner

Persons, who are going to work with the pole pruner for the ﬁ rst time, should seek advice, before starting their work, on the work and safety from a qualiﬁ ed operator of a pole pruner. When working you should observe basic occupational safety rules.. You should also take into account the possibility of the pole pruner rebound towards the operator. The pole pruner can bounce in the direction of the operator in the case, when the cutting chain hits a resistance. To minimize this risk you should: Pay attention to the location of the peak of guide when cutting. It is forbidden to cut with upper quarter of the top guide (XI). You should cut only with the chain, which moves across the bottom part of the guide. For the cut wood you should apply only the pole pruner, which is already running. Do not start the pole pruner after the it is applied to the processed wood. Do not stand in the cutting plane. This will reduce the risk of injury when the pole pruner rebounds (XII) Always, during working, you should hold the pole pruner with both hands. Make sure, the chain is always sharpened and properly tight. When cutting branches and boughs you should not cut them close to the trunk, but ﬁ rst at a distance of about 15 cm from the trunk. You should make two incisions on the depth equal to 1/3 the branch diameter about 8 cm apart. One incision from the bottom, the second from the top. Then cut a branch right next to the trunk to a depth equal to 1/3 the diameter of the branch. Finish cutting by cutting the branch next to the trunk from the top. It is forbidden to cut branches by cutting them upwards (XIII). In the case when the pole pruner is wedged during cutting the trunk, you should never left it with running engine in this position. You should switch oﬀ the tool motor, disconnect it from its power supply and remove the pole pruner from the trunk by using wedges. It is forbidden to use of the pole pruner to hedge forming or cutting of shrubs. Do not touch ground by the cutting head, chain and guide, do not allow for contamination of the tool by soil.

Safety recommendations for battery loading

Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the charger provided may be used. Using another charger may be a cause of ﬁ re or damage the tool. Batteries may be charged only in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket! The drill and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so called “memory eﬀ ect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the electrodes for sparking.

Storage of the battery

In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through approximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would reduce its life and may cause irreversible damage. During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries, there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It

is prohibited to use a tool with a damaged battery.

In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.

Transport of the batteries

Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport of dangerous materials. Before shipment, contact an authorised person.

ORIGINAL INSTRUCTIONS

Page 22

It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It is also required comply with the national regulations for transport of dangerous materials.

Charging the battery

Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains. In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth. The battery has a built-in charge indicator. When you press the button, LEDs will light up (XIV), the more LEDs will light up, the more fully the battery pack is charged. If the button is pressed and the LEDs are oﬀ it means that the battery is discharged. Disconnect the battery from the tool. Push the battery in the charger socket (XIV). Plug the charger into a mains socket. When the red LED lights up, it means the loading process. When charging is complete, the red LED goes oﬀ , and green LED lights up, indicating a full charge of the battery. Unplug the charger from the mains outlet. Remove the battery from the charging station, by pressing the battery latch button.

Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this case, the charger does not start charging.

MAINTENANCE AND STORAGE OF THE PRODUCT

Attention! Before starting any operation, which is described below, you should disconnect the pole pruner from the power supply. The tool, which is mains powered, should be disconnected from the wall outlet, the tool, which are battery operated, should be disconnect from the battery. After each use, you should examine your tool condition with particular emphasis on the patency of the ventilation openings. Check the alignment of all elements of the tool. Any loose connections should be tightened. Check the voltage and condition of the chain. If you notice any chain damage, the chain should be replaced with a new one. It is forbidden to operate the pole pruner with a damaged chain! Too loose chain may fall out from its guide, which can cause injuries to the operator. The chain must also be properly sharpened, because it requires the relevant experience and tools, it is recommended, to perform chain sharpening in a specialist service. You should ﬁ ll up the oil deﬁ ciencies in the tank. The tool housing should be cleaned with a soft dry cloth. Clean the housing of residual wood, oil, grease and other contaminants. The tool should be stored in a dry, closed room, disconnected from the mains. Attention! During the tool storage, it can produce a small amount of oil from the chain lubrication system, this is normal and does not aﬀ ect the oil level in the tank and is not a sign of failure. The tool should be stored in the areas, which are shaded, dry, and equipped with adequate ventilation to prevent condensation. The place should not be available for bystanders, especially children. During storage the guide and chain should always be protected by the cover.

ORIGINAL INSTRUCTIONS

Page 23

CHARAKTERISTIK DES ERZEUGNISSES

Die Baumschere mit Ausleger ist eine Art Kettensäge, welche zur Pﬂ ege von Baumkronen dient. Sie ermöglicht das Beschneiden von Zweigen mit kleinerem Durchmesser an den für eine traditionelle Säge schwer zugänglichen Stellen. Auf Grund des elektrischen Antriebs ist der Betrieb mit der Baumschere deutlich leiser als bei einem Werkzeug mit Benzin, so dass man auch in bebauten Gebieten damit arbeiten kann. Durch die Stromversorgung über einen Akku kann die Baumschere auch an solchen Stellen eingesetzt werden, die für netzbetriebene Produkte nicht zugänglich sind. Der richtige, zuverlässige und sichere Funktionsbetrieb des Produktes ist von der korrekten Nutzung abhängig, deshalb:

Vor Beginn der Nutzung dieses Produktes muss man die gesamte Anleitung durchlesen und sie einhalten.

Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung. Eine Verwendung des Werkzeuges, die nicht dem Bestimmungszweck entspricht, führt auch zum Verlust der Garantie- und Bürgschaftsansprüche.

AUSRÜSTUNG DES PRODUKTES

Das Produkt wird im kompletten Zustand angeliefert; aber die Durchführung von Montagearbeiten vor dem ersten Betriebsbeginn ist erforderlich. Zusammen mit dem Produkt werden angeliefert: Kettenführung, Schneidkette, Abdeckung der Führung, Akku, Ladestation und Tragegurt. Hinweis! Das Produkt mit der Katalognummer YT-82837 wurde nicht mit dem Akku und der Ladestation ausgerüstet.

TECHNISCHE DATEN

Parameter Maßeinheit Wert

Katalognummer YT-82836, YT-82837 Nennspannung [V] 18 DC Schubgeschwindigkeit der Kette [m/s] 5 Drehgeschwindigkeit [min Länge der Führung [mm / ‘’] 200 / 8 Schnittlänge [mm] 165 Skala der Kette [mm] 9,525 Abstand der Kette [mm] 19 Typ der Kette 91P033 Typ der Kettenführung M1430833-1041TL Anzahl der Zähne des Antriebsrades der Kette und die Skala 6 Zähne x 9,525 mm Elektrische Schutzklasse III Volumen des Ölbehölters [cm Gewicht ( ohne Akku, Führung und Kette) [kg] 3,25 Lärmpegel

(Druck) [dB] (A) 72,8 ± 3,0

- L

(Leistung) [dB] (A) 90,13 ± 3,0

- L

Schwingungen (hintere Halterung/vordere Halterung) [m/s Art des Akkus Li-Ion Kapazität des Akkus* [Ah] 2 Energie des Akkus* [Wh] 36 Ladestation* Eingangsspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [W] 60 Ausgangsspannung [V] 21 DC Ausgangsstrom [A] 2,4 Ladezeit** [h] 1

* nur in den mit einem Akku und Ladegerät ausgedrüsteten Modellen ** die angegebene Zeit betrift nur die in der Tabelle mit der Kapazität angegebenen Akkus

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Der angegebene Lärmemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der angegebene Lärmemissionswert kann für eine vorläuﬁ ge Expositionsbewertung verwendet werden. Der angegebene Gesamtschwingungswert wurde mit dem Standardprüfverfahren gemessen und kann zum Vergleich des Werk-

ORIGINALANLEITUNG

Page 24

zeugs mit einem anderen verwendet werden. Der angegebene Gesamtschwingungswert kann für die erste Expositionsbewertung verwendet werden. Achtung! Die Schwingungsemission während des Werkzeugbetriebs kann je nach Einsatz des Werkzeugs vom angegebenen Wert abweichen. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tatsächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Werkzeug ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Speziﬁ kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen. Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriﬀ „Elektrowerkzeug / Maschine“ betriﬀ t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenﬂ ug zr Staub- oder Dampf-

entzündung führen. Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modiﬁ zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr

eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln

wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages

minimiert.

Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einﬂ uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz-

masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine

mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück-

gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange

Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häuﬁ gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen

ORIGINALANLEITUNG

Page 25

zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pﬂ egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro-

werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine

unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen

bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine her-

beigeführt. Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge verklemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs-

gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriﬀ e und Haleﬂ ächen immer trocken, sauber, öl- und schmierstoﬀ frei halten. Durch verschmutzte Handgriﬀ e und Halteﬂ ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

ZUSÄTZLICHE SICHERHEITSANLEITUNGEN

Während des Funktionsbetriebes mit der Baumschere muss man alle Körperteile von der Kette fernhalten. Vor Inbetriebnahme der Baumschere muss man sich vergewissern, dass die Kette mit nichts und niemand in Berührung kommt.

Schon ein Moment der Unaufmerksamkeit kann dazu führen, dass sich Kleidungsstücke oder Körperteile in der Kette der Baumschere verfangen.

Außerdem sind Schutzbrillen und Gehörschutz zu verwenden. Ebenso wird ein Schutz für den Kopf, die Hände, die Beine und Füße empfohlen. Eine entsprechende Schutzkleidung verringert das Verletzungsrisiko, wenn man mit Abfallstücken oder

zufällig mit der Kette in Berührung kommt. Arbeiten Sie nicht mit der Baumschere auf dem Baum. Das Arbeiten mit der Baumschere, während man sich selbst auf dem Baum beﬁ ndet, kann zu Verletzungen führen.

Nehmen Sie immer eine richtige Haltung ein und arbeiten Sie mit der Baumschere im Stehen auf einer unbeweglichen, sicheren und ebenen Fläche. Eine rutschige oder instabile Fläche, z.B. auf einer Leiter, kann zum Gleichgewichts- oder Kon-

trollverlust über die Baumschere führen.

Während des Schneidens eines Zweiges, der unter Spannung steht, muss man wegen einem möglichen Rückstoß vorsichtig sein. Beim Freilegen eines im Astwerk des Baumes angesammelten und unter Spannung stehenden Zweiges kann dieser

den Bediener stoßen und/oder zum Verlust der Kontrolle über die Baumschere führen. Besonders vorsichtig muss man beim Beschneiden von Sträuchern und jungen Bäumchen sein. Das schmale Material kann von der Kette ergriﬀ en werden und die Baumschere in die Richtung des Bedieners stoßen bzw. ihn aus dem Gleichgewicht bringen.

Das Tragen der Kettenbaumschere muss im ausgeschalteten Zustand, weit entfernt vom Körper, am vorderen Haltegriﬀ erfolgen. Während des Transports oder der Aufbewahrung der Baumschere muss man immer die Abdeckung der Kettenführung anlegen. Das richtige Halten der Baumschere verringert die Wahrscheinlichkeit einer zufälligen Berührung mit den

beweglichen Teilen der Baumschere.

Die Anleitungen bzgl. des Schmierens, des Spannens der Kette sowie zum Austausch des Zubehörs sind unbedingt einzuhalten. Eine falsch gespannte oder nicht richtig geschmierte Kette kann sowohl reißen als auch die Chance für einen

Rückstoß in Richtung des Bedieners erhöhen. Die Halterungen bzw. Griﬀ e müssen trocken, sauber und frei von Schmiermitteln und Ölen gehalten werden. Fettige oder

ORIGINALANLEITUNG

Page 26

mit einem Schmiermittel bedeckte Halterungen sind rutschig und bewirken auch einen Kontrollverlust über die Baumschere.

Nur Holz durchschneiden. Verwenden Sie die Baumschere nicht für Arbeiten, für die sie nicht bestimmt ist. Zum Beispiel: Schneiden Sie nicht Kunststoﬀ , Beton, oder keine Baumaterialien, die nicht aus Holz sind. Der Einsatz der Kettenbaum-

schere für andere Arbeiten, für die sie nicht bestimmt wurde, kann die Entstehung von Gefahrensituationen zur Folge haben.

Während des Funktionsbetriebes ist die Baumschere an den isolierten Griﬀ en zu halten, da die Kette sich mit einer span- nungsführenden Leitung berühren kann, darunter auch mit der eigenen Stromversorgungsleitung bei den mit Netzstrom versorgten Baumschere. Die eine spannungsführende Leitung berührende Kette kann bewirken, dass die Metallteile sich unter

Spannung beﬁ nden, was wiederum einen elektrischen Stromschlag für den Bediener herbeiführen kann. Halten Sie die Baumschere im ausreichenden Abstand von den Stromleitungen entfernt. Bei einem Kontakt mit der Stromleitung droht die Gefahr eines elektrischen Stromschlags mit ernsthaften oder tödlichen Verletzungen.

Verwenden Sie persönliche Schutzmittel in Form von Kopfschutz, Augen- und Gehörschutz. Man muss auch Schutzschuhe und Schutzhandschuhe verwenden. Die Anwendung entsprechender persönlicher Schutzmittel verringert das Verlet-

zungsrisiko, das bei der Arbeit besteht.

Ursachen und Vorbeugung eines Rückstoßes in Richtung des Bedieners.

Der Rückstoss in die Bedienerrichtung kann dann auftreten, wenn sich das Ende der Führung mit einem Gegenstand berührt oder wenn das durchgetrennte Holz die Baumschere im Sägeschnitt verklemmt. In bestimmten Fällen kann das Berühren des Endes der Führung mit einem Gegenstand eine gewaltige Reaktion hervorrufen, welche die Führung nach oben und in die Bedienerrichtung stößt. Das Verklemmen im oberen Sägeschnitt der Kante der Führung kann sie gewaltsam in die Richtung des Bedieners lenken. Jede dieser Reaktionen kann den Kontrollverlust über die Baumschere hervorrufen, was letztendlich auch zu ernsthaften Verletzungen führen kann. Man darf sich nicht nur ausschließlich auf die in der Baumschere eingebauten Sicherheitselemente berufen. Der Bediener sollte selbst einige Schritte unternehmen, um Unfällen und Verletzungen während der Arbeit vorzubeugen. Der Rückstoß in Bedienerrrichtung ist das Ergebnis einer falschen Anwendung und/oder nicht richtiger Verfahrensweisen oder Bedingungen der Bedienung und man kann ihn durch das Einleiten entsprechender Vorsichtsmaßnahmen, wie nachfolgend dargestellt, vermeiden:

Halten Sie einen sicheren Griﬀ beider Hände mit den Daumen und Fingern, die sich um die Haltegriﬀ e der Baumschere schließen, wobei die Position des Körpers und der Schulter in der Lage sein muss, sich den während des Rückstoßes entstehenden Kräften entgegenzustellen. Wenn die entsprechenden Vorsichtsmaßnahmen eingeleitet sind, dann können die

Rückstoßkräfte durch den Bediener kontrolliert werden. Lassen Sie keine freie Bewegung der Baumschere zu. Verwenden Sie nur solche Austauschelemente für die Führung und Kette, die beim Hersteller gelistet sind. Ein falsches Austauschelement für die Führung und Kette kann das Reißen der Kette und/oder den Rückstoßeﬀ ekt hervorrufen.

Die durch den Hersteller angegebenen Anleitungen bzgl. dem Schärfen und der Wartung der Kette sind unbedingt einzuhalten. Eine Verringerung der Tiefe der Führungsnut von der Kette kann die Wahrscheinlichkeit erhöhen, dass der Rückstoss-

eﬀ ekt auftritt.

Es ist verboten, dass die Baumschere der Einwirkung von atmosphärischen Niederschlägen ausgesetzt wird sowie dass sie in einer Atmosphäre von erhöhter Feuchtigkeit zum Einsatz kommt. Ebenso ist es verboten, dass die Baumschere in einer Atmosphäre mit erhöhtem Brand- oder Explosionsrisiko genutzt wird. Während des Funktionsbetriebes muss man den Kontakt mit geerdeten, leitenden und und nicht isolierten Gegenständen, solchen wie Rohre, Heizkörper oder Kühlmaschinen, vermeiden. Wenn die Baumschere nicht genutzt wird, muss man sie an einem trockenen, verschlossenen und für unbeteiligte Personen nicht zugänglichen Ort lagern. Man muss zum Schneiden eine Kette verwenden, welche für die gegebene Belastung geeignet ist. Benutzen Sie zum Schneiden keine Ketten für große Belastungen, die aber eigentlich nur für leichte Arbeiten geeignet sind. Während des Wechsels, der Reparaturen und der Regelungen der Baumscherenkette muss man immer Schutzhandschuhe tragen. Ebenso muss man sich während des Transports der Baumschere davon überzeugen, ob sie von der Stromversorgungsquelle getrennt wurde. Die vom Netz versorgten Baumscheren sind von der Steckdose zu trennen und bei den akkubetriebenen Baumscheren ist der Akumulator abzuschalten. Auf die Führung mit der Schneidkette ist außerdem eine Abdeckung zu legen. Weiterhin ist darauf zu achten, dass die mit Netzstrom betriebene Baumschere beim Tragen nicht an der Stromversorgungsleitung gehalten wird. Auch beim Herausnehmen des Steckers aus der Steckdose darf nicht an der Leitung gezogen werden. Das zufällige Einschalten der Baumschere ist zu vermeiden. Beim Tragen einer an das Netz angeschlossenen Baumschere darf sie nicht an der Stromversorgungsleitung gehalten werden. Beim Trennen des Schalters von der Netzsteckdose darf man nicht an der Stromversorgungsleitung ziehen. Das zufällige Einschalten der Baumschere muss vermieden werden. Beim Tragen einer an das Netz oder an einen Akku angeschlossenen Baumschere müssen die Finger weit entfernt vom Netzschalter gehalten werden. Darüber hinaus ist immer eine entsprechende, eng an den Körper anliegende Schutzkleidung zu tragen.

Beim Arbeiten mit der Baumschere muss sie immer mit beiden Händen festgehalten werden. Lose Holzstücke sind beim Schneiden so zu sichern, dass sie sich nicht bewegen können, zum Beispiel durch Anordnen in einem Sägebock. Die Bearbeitung des Holzes auf dem Erdboden bzw. von ungesichertem Holz ist zu vermeiden.

ORIGINALANLEITUNG

Page 27

Während des Funktionsbetriebes darf man die Baumschere nicht oberhalb der Schulter halten und auch nicht auf der Leiter stehen. Außerdem ist solch eine Arbeitshaltung einzunehmen, wobei das Ausstrecken der Arme auf ihre volle Länge nicht erforderlich ist. Halten Sie die Kette in einem sauberen Zustand. Die Kette muss geschärft und geschmiert sein. Dadurch wird ein eﬀ ektiver und sicherer Funktionsbetrieb gewährleistet. Die Kette kann man in einer speziellen Servicewerkstatt schärfen lassen. Vor jedem Gebrauch muss man den Zustand der Kette überprüfen. Beim Feststellen von Rissen, ausgebrochenen Zähnen oder irgendwelchen anderen Beschädigungen, muss man vor Arbeitsbeginn die Kette gegen eine neue austauschen. Wenn irgendwelche beschädigten und nicht mehr funktionsfähigen Elemente der Baumschere festgestellt werden, dann muss man mit dem Schneiden aufhören oder die Arbeit gar nicht erst aufnehmen. Die beschädigten Elemente müssen vor Arbeitsbeginn ausgetauscht werden. Die Baumschere ist entsprechend ihrem Verwendungszweck zu benutzen, dieses Werkzeug dient zum Durchschneiden von Holz. Während der Arbeit muss unbedingt auf Metallelemente oder Steine geachtet werden, die in dem zu bearbeitenden Holz vorhanden sein können. Es sind nur Original-Ersatzteile zu verwenden. Der Einsatz von Nichtoriginal-Ersatzteilen kann das Risiko von Havarien erhöhen und zu Körperverletzungen führen. Die Baumschere darf nur in den vom Hersteller autorisierten Servicewerkstätten repariert und Original-Ersatzteile verwendet werden. Dadurch wird das Risiko von Unfällen und Beschädigungen der Ausrüstung minimiert.

BEDIENUNG DES PRODUKTES

Betriebsvorbereitung der Gartenschere

Hinweis! Die Montage- und Regelungsarbeiten dürfen nur bei abgetrennter Stromversorgung erfolgen. Nehmen Sie den Akku aus dem Fach des Elektrowerkzeuges!

Vor dem ersten Gebrauch muss man die Führung und die Schneidkette montieren. Die Montage muss in Bezug auf die Sicherheit mit Schutzhandschuihen ausgeführt werden. Schrauben Sie den Blockadedrehknopf ab, und zwar so, dass das Abnehmen des gesmten Seitenpanels möglich ist. Montieren Sie die Führung und die Kette so wie auf dem Foto gezeigt wird (II). Man muss sich auch überzeugen, dass die Kette und die Führung in der richtigen Richtung angelegt wurden. Die Form und die Richtung der Kettenglieder, sichtbar auf dem Gehäuse des Werkzeuges, muss der Richtung der Kette entsprechen, die auf den Kettengliedern in Form von Pfeilen sichtbar ist. Wenn auf den Kettengliedern, der Führung und dem Gehäuse die Kennzeichnung der Bewegungsrichtung der Kette sichtbar ist, dann müssen sie alle die gleiche Richtung haben. Man muss die Kette noch nicht spannen, aber man muss sich überzeugen, dass die Kette richtig im Spalt der Führung sowie in den Zähnen auf dem Antriebsrad sitzt. Jetzt muss man das Seitenpanel montieren und den Drehknopf der Blockade anschrauben, jedoch so, dass die Bewegungsmöglichkeit der Führung nicht blockiert wird. Mit Hilfe eines Schlüssels wird dann die Kette gespannt und die Spannung der Kette geprüft. Zu diesem Zweck muss man die Gartenschere ablegen und am mittleren Teil der Kette anheben (III). Während dieses Versuches sollte die Kette sich im Haltepunkt über die Führung hinaus anheben lassen, in einem Bereich wie in der Abbildung sichtbar. Wenn die Kette zu stark oder zu schwach gespannt ist, muss man den Blockadedrehknopf etwas lösen und die Kettenspannung erneut einstellen. Nach jeweils 10 Betriebsminuten ist der Spannungszustand der Kette wieder zu prüfen. Die montierte Führung mit Kette ist mit einer Abdeckung zu schützen und danach sind beide Teile der Gartenschere zu verbinden. Jetzt hebt man den Hebel des Bügels an (IV), und schiebt danach den Teil mit dem Schalter in den Bügel des Teiles mit der Führung. Wenn im Spalt des Bügels Haken sichtbar werden, die am Gehäuse des Teiles mit dem Schalter angebracht sind, dann bedeutet dies, man kann die Verbindung sichern und den Hebel des Bügels absenken (IV). Überzeugen Sie sich, dass die Teile der Gartenschere während des Betriebes nicht auseinander gehen.

Bevor die Gartenschere an die Stromversorgung angeschlossen wird, muss man ihren technischen Zustand überprüfen. Wenn irgendwelche Schäden festgestellt werden, dass ist das Anschließen an die Stromversorgung vor der Beseitigung der Schäden verboten.

Öl nachfüllen

Hinweis! Vor allen Montage- und Regelungsarbeiten muss man die Gartenschere von der Stromversorgung trennen. Die aus dem Netz gespeisten Werkzeuge müssen aus der Steckdose gezogen werden und bei den batteriebetriebenen muss man den Akku abtrennen. Für die Schmierung der Kette und der Mechanikbaugruppen der Gartenschere darf man nur ein Öl verwenden, was für derartige Zwecke geeignet ist. Verbrauchtes Motorenöl kann man nicht für die Schmierung verwenden. Es erfüllt nicht seine Aufgabe, was zu einer Beschädigung der Mechanikbaugruppen der Gartenschere führen kann. Überzeugen Sie sich, ob im Behälter noch Schmieröl ist. Dabei legt man die Gartenschere auf einer ebenen Fläche ab und prüft die Ölanzeige. Der Ölpegel darf nicht niedriger als die Anzeige für die Mindestmenge sein. Wenn es keine solche Anzeige gibt, kann man als Bezugspegel die untere Kante der Ölmengenanzeige annehmen. Das Benutzen der Gartenschere ohne aufgefüllten Ölbehälter ist verboten. Dadurch besteht die Gefahr einer Beschädigung der

ORIGINALANLEITUNG

Page 28

Kette, der Führung sowie der Mechanikbaugruppen der Gartenschere. Es wird empfohlen, dass die Inbetriebnahme und der Funktionsbetrieb der Gartenschere in einem Abstand von mindestens 3 Metern von der Stelle, wo das Öl aufgefüllt wird, entfernt ist. Ebenso muss das Ölauﬀ üllen weit entfernt von Feuer- und Wärmequellen erfolgen. Zum Nachfüllen des Öles muss man den Verschlusskorken des Ölbehälters abdrehen, das Öl in den Behälter gießen, und zwar so, dass der Ölpegel sich mit der Kennzeichnung für den maximalen Ölstand oder mit der oberen Kante der Ölstandsanzeige ausgleicht. Danach muss man den Korken des Behälters wieder fest und sicher zudrehen. Sollte Öl vergossen werden, muss man die Restmengen vor dem Anschließen der Gartenschere an die Stromversorgung genau wegwischen.

Einstellarbeiten

Die Längeneinstellung des Werkzeuges ist nach dem Abziehen des Hebels der Blockade (VI) und danach dem Ausregeln der Werkzeuglänge und des Druckes des Blockadehebels möglich. Ebenso ist eine ﬂ ießende Regelung der Werkzeuglänge im Be- reich zwischen den Begrenzern der Bewegung möglich. Hinter der vorderen Halterung beﬁ ndet sich ein Bügel, der das Befestigen des Tragegurtes ermöglicht, der andere Haken beﬁ ndet sich am Gehäuse in der Nähe des Schalters. Den Gurthaken muss man am Bügel und den Haken (VII) befestigen, und zwar so, dass die Blockade des Hakens das Werkzeug vor zufälligem Aushaken während des Betriebes schützt. Den Gurt muss man so anlegen, dass er sich auf eine der Schultern stützt und dann schräg über den Brustkorb des Bedieners gelegt wird, um so zu ermöglichen, dass das Werkzeug in Hüfthöhe hängt (VIII).

Vorbereitung des Arbeitsortes

Vor Beginn des Schneidens mit der Gartenschere muss man den Arbeitsort entsprechend vorbereiten, und zwar so, um das Gefährdungsrisiko, das den Funktionsbetrieb einer Gartenschere begleitet, zu minimieren. Man muss sich auch davon überzeugen, dass sich am Arbeitsort nur befugte Personen aufhalten. Vom Arbeitsort aus muss man auch eine gute Sicht haben, deshalb muss man besonders vorsichtig beim Arbeiten unter schwierigen Geländebedingungen, z.B. im schrägen Gelände, sein. Während atmosphärischer Niederschläge und bei großer Luftfeuchtigkeit, z.B. Nebel, darf man mit der Arbeit nicht beginnen. Man muss auch Schutzkleidung tragen bzw. persönliche Schutzmittel anlegen. Ebenso ist das Schneiden von Drähten, jungen Bäumen und Holzbalken zu vermeiden. Es ist auch zu beachten, dass die herunterfallendenden Zweige sich von anderen Zweigen abstoßen können oder es kann zwischen anderen Zweigen zu einer Blockade kommen. Für den Fall eines Unfalls durch herunterfallende Zweige muss ein Fluchtweg vorbereitet sein. Der Fluchtweg muss während des Betriebes frei von Hindernissen sein. Wenn während des Betriebes auf dem Fluchtweg irgendwelche Hindernisse erscheinen, müssen sie vor einer weiteren Arbeitsaufnahme beseitigt werden.

Anschließen des Werkzeuges an die Stromversorgung (IX)

Der Akku wird mit nach vorn und nach oben in das Innere des Werkzeuges gerichteten Kontakten in das entsprechende Fach des Werkzeuges geschoben, bis zu dem Moment, wo der Schnappverschluss des Akkus anspricht. Überzeugen Sie sich, dass sich der Akku während des Betriebes nicht herausschiebt. Durch das Drücken beider Schnappverschlüsse muss man den Akku abtrennen und ihn danach aus dem Gehäuse des Werkzeuges schieben.

Inbetriebnahme der Gartenschere (X)

Die Abdeckung von der Führung und von der Kette nehmen. Die Gartenschere mit beiden Händen ergreifen, die eine Hand an der vorderen Halterung und die andere an der hinteren. Mann muss sich davon überzeugen, dass die Führung und die Kette mit keinem Gegenstand und einer Fläche in Berührung kommen. Die Taste der Blockade des Schalters, die sich am Haltegriﬀ beﬁ ndet, drücken und mit dem Finger festhalten. Den Schalter drücken und ihn in dieser Position halten. Die Blockadetaste kann man jetzt freigeben. Bevor man mit dem Schneiden beginnt, ist abzuwarten, bis der Motor seine volle Drehzahl erreicht und man muss sich überzeugen, dass die Kette sich ﬂ ießend entlang der Führung bewegt. Wenn man irgendwelche verdächtigen Geräusche wahrnimmt oder Vibarationen fühlt, muss man durch Freigabe des Schalters sofort das Werkzeug ausschalten. Das Ausschalten des Werkzeuges erfolgt durch die Freigabe des Druckes auf den Schalter. Nach dem Anhalten der Kette des Werkzeuges muss man es von der Stromversoprgung trennen und einer Wartung unterziehen.

Funktionsbetrieb der Baumschere

Personen, die beabsichtigen, das erste Mal mit der Baumschere zu arbeiten, müssen sich zu Arbeitsbeginn bzgl. der Bedienung und der Sicherheit von einem qualiﬁ zierten Bediener der Baumschere beraten lassen. Während der Arbeit sind die grundlegenden Arbeitsschutzbestimmungen einzuhalten. Man muss auch die Möglichkeit eines Rückstoßes der Baumschere in die Richtung des Bedieners beachten. Der Rückstoss der Baumschere in die Richtung des Bedieners kann in dem Fall erfolgen, wenn die Kette auf einen Widerstand triﬀ t. Um das Risiko zu minimieren, muss man folgendes berücksichtigen: Achten Sie auf die Lage der Spitze der Führung während des Beschneidens. Schneiden Sie nicht mit dem oberen Viertel von der

ORIGINALANLEITUNG

Page 29

Spitze der Führung (XI). Man darf nur mit der Kette schneiden, die sich am unteren Teil der Führung verschiebt. An das zu schneidende Holz ist nur solch eine Baumschere anzulegen, die sich schon im Betrieb beﬁ ndet. Starten Sie die Baumschere nicht, wenn sie vorher schon an das zu bearbeitende Holz gelegt wurde. Stellen Sie sich nicht in die Schnittebene. Dadurch wird das Verletzungsrisiko bei einem Rückstoss der Baumschere verringert (XII). Bei der Arbeit ist die Baumschere immer beidhändig zu halten. Man muss sich auch überzeugen, ob die Kette immer geschärft und richtig gespannt ist. Beim Abschneiden von Zweigen und Ästen ist darauf zu achten, dass sie nicht gleich am Stamm, sondern im Abstand von ungefähr 15 cm, abgeschnitten werden. Dabei sind zwei Einschnitte auf eine Tiefe von gleich 1/3 des Zweigdurchmessers, im Abstand von 8 cm voneinander, auszuführen, und zwar ein Einschnitt von unten und der andere von oben. Danach wird der Zweig direkt am Stamm auf eine Tiefe von gleich 1/3 des Zweigdurchmessers eingeschnitten. Man darf keinen Zweig von unten abschneiden (XIII). Verklemmt sich die Baumschere beim Durchschneiden des Baumholzes, dann darf man sie in dieser Position niemals mit laufendem Motor zurücklassen. Der Motor des Werkzeuges ist auszuschalten, das Werkzeug von der Stromversorgung zu trennen und die Baumschere mit Hilfe von Keilen aus der Verklemmung zu holen. Die Verwendung der Baumschere zur Formgebung einer Hecke oder von Sträuchern ist verboten. Der Schneidkopf, die Kette sowie die Führung dürfen weder berührt noch durch Erde verschmutzt werden.

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriﬀ unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation auﬂ aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereﬀ ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität auﬂ aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr auﬂ aden. Man darf auch kein übermäßi- ges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausﬂ uss des Elektrolyten kommen. Wenn ein Ausﬂ uss erfolgt, dann muss man den Ausﬂ uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges

mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoﬀ e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoﬀ e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierﬁ rma), muss man entsprechend den Vorschriften für einen Gefahrenstoﬀ transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualiﬁ zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind

ORIGINALANLEITUNG

Page 30

die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoﬀ en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (XIV), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (XIV). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

WARTUNG UND LAGERUNG DES PRODUKTES

HINWEIS! Vor Beginn irgendwelcher nachfolgend beschriebener Tätigkeiten muss man das Werkzeug von der Stromversorgung trennen. Bei den netzbetriebenen Werkzeugen ist der Stecker aus der Netzsteckdose zu ziehen, bei den durch einen Akkumulator gespeisten Werkzeugen ist der Akku abzuschalten. Nach jedem Gebrauch ist eine Durchsicht des Zustands des Werkzeuges mit besonderer Beachtung der Wegbarkeit der Lüftungsöﬀ nungen vorzunehmen. Dabei ist auch die Lage aller Elemente des Werkzeuges zu überprüfen. Eventuell lose Schraubverbindungen sind anzuschrauben. Ebenso ist die Spannung der Kette zu prüfen. Wenn irgendwelche Beschädigungen der Kette bemerkt werden, muss man sie gegen eine neue austauschen. Die Verwendung des Werkzeuges mit beschädigter Kette ist verboten! Eine zu lose Kette kann von der Führung fallen, was wiederum Verletzungen bei der die Baumschere bedienenden Person hervorrufen kann. Die Kette muss auch richtig geschärft sein. Da dies auch eine entsprechende Erfahrung und Werkzeuge erfordert, wird empfohlen, das Schärfen in einer Spezialwerkstatt durchführen zu lassen. Fehlendes Öl im Behälter ist nachzufüllen. Das Gehäuse des Werkzeuges muss mit einem weichen und trockenen Lappen gereinigt werden; die Holzreste, Öl, Schmiermittel sowie andere Verunreinigungen sind ebenso vom Gehäuse zu beseitigen. Das Werkzeug muss in einem trockenen, geschlossenen Raum und vom Stromversorgungsnetz getrennt gelagert werden. Hinweis! Während der Lagerung des Werkzeuges kann eine geringe Menge an Öl aus dem Schmiersystem der Kette entweichen; das ist normal, hat keinen Einﬂ uss auf den Ölstand im Behälter und ist kein Anzeichen für eine Beschädigung. Das Werkzeug ist an abgedunkelten, trockenen und an Orten mit einer entsprechenden Lüftung ausgerüstet, die der Kondensation vom Wasserdampf vorbeugt, zu lagern. Der Lagerort darf für unbeteiligte Personen, besonders Kinder, nicht zugänglich sein. Die Führung und die Kette müssen während der Lagerung immer durch eine Abdeckung geschützt sein.

ORIGINALANLEITUNG

Page 31

ХАРАКТЕРИСТИКА УСТРОЙСТВА

Телескопический высоторез является подвидом цепной пилы, который используется для ухода за кронами деревьев. Позволяет обрезать ветви небольшого диаметра в недоступных для традиционной цепной пилы местах. Благодаря электрическому приводу высоторез работает гораздо тише в сравнении с бензиновым и может использоваться непосредственно вблизи жилых застроек. Аккумуляторное питание

высотореза позволяет использовать его в местах, в которых отсутствуют электрические сети. Правильная, надежная и безопасная работа устройства зависит от соответствующей его эксплуатации, а для этого

Перед началом эксплуатации устройства необходимо полностью прочитать инструкцию и сохранить ее.

За все ущербы и травмы, возникшие в результате использования инструмента не по назначению, с

нарушением правил безопасности и указаний настоящей инструкции, поставщик ответственности не несет. Использование инструмента не по назначению является причиной аннулирования гарантии.

ОСНАСТКА ИЗДЕЛИЯ

Устройство поставляется в комплектном состоянии, однако перед первым использованием его необходимо собрать. Высоторез комплектуется: направляющей шиной цепи, пильной цепью, кожухом направляющей шины, аккумулятором, зарядным устройством и плечевым ремнем. Внимание! Устройство с артикулом (каталожным номером): YT-82837 не комплектуется аккумуляторной батареей и зарядным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение

Артикул YT-82836, YT-82837 Номинальное напряжение [В] 18 В пост. тока Скорость цепи [м/с]5 Скорость вращения [мин Длина направляющей шины [мм / „] 200 / 8 Длина реза [мм] 165 Шаг цепи [мм] 9,525 Расстояние между цепью [мм]19 Тип цепи 91P033 Тип направляющей шины цепи M1430833-1041TL Количество зубов приводной звездочки цепи и шаг 6 зубов x 9,525 мм Класс электроизоляции III Объем маслобака [см Вес (без аккумулятора, направляющей шины и цепи)[кг] 3,25 Уровень шума

(давление)[дБ] (A) 72,8 ± 3,0

- L

(мощность)[дБ] (A) 90,13 ± 3,0

- L

Вибрация (задняя рукоятка / передняя рукоятка)[м/с Тип аккумуляторной батареи Li-Ion Емкость аккумуляторной батареи*[A · ч]2 Мощность аккумуляторной батареи*[Вт · ч]36 Зарядное устройство* Входное напряжение [В ~] 220 - 240 Частота сети [Гц] 50 / 60 Номинальная мощность [Вт]60 Выходное напряжение [В] 21 В пост. тока Выходной ток [A] 2,4 Время зарядки** [ч]1

* только для моделей, оснащенных аккумулятором и зарядным устройством ** время зарядки указано только для аккумуляторной батареи с

емкостью, указанной в таблице

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 32

первоначальной оценке воздействия. Заявленное общее значение вибрации было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может быть использовано при первоначальной оценке воздействия. Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения сти от способа использования инструмента. Внимание! Необходимо определить меры безопасности для защиты пользователя, которые основаны на оценке воздействия в реальных условиях использования (включая все части рабочего цикла, например, когда инструмент выключен или работает на холостом ходу и время активации).

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со ификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения. Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев. Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары. Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током. Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током. Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током. Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током. В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам. Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм. Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам. Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ

всеми предостережениями по безопасности, иллюстрациями и спец-

, оставленный на вращательных элементах инструмента / машины, может

в зависимо-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 33

вести к серьезным травмам. Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непред- виденных ситуаций во время работы. Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями. Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт норирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки. Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт. Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента / машины. Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / ма- шины опасны в руках пользователей, не прошедших курсы подготовки. Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами. Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/ заклиниванию и можно легче контролировать их во время работы. Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Во время работы с высоторезом необходимо, чтобы все части тела находились вдали от цепи. Перед запуском высотореза следует убедиться, что цепь не касается каких-либо предметов. Момент невнимательности при работе

с высоторезом может привести к затягиванию одежды или частей тела цепью инструмента.

Использовать защитные очки и средства защиты органов слуха. Также рекомендуется надевать защиту для головы, рук, ног и ступней. Соответствующая защитная одежда снижает риск получения травм в результате контакта с

отходами или при случайном контакте с цепью. Запрещается работать с высоторезом, находясь на дереве. Работа с высоторезом во время нахождения на дереве может привести к травме.

Всегда сохранять правильное положение тела и работать с высоторезом, стоя на неподвижной, безопасной и ровной поверхности. Скользкая или неустойчивая поверхность, напр., лестница может привести к потере равновесия

или потере контроля над высоторезом. Во время обрезки ветки в напряженном состоянии необходимо соблюдать осторожность. В случае освобождения энер- гии, аккумулированной в волокнах древесины, ветка может ударить оператора и/или лишить его контроля над высоторезом.

Особую осторожность необходимо соблюдать во время резки кустарников и молодых деревьев. Тонкий материал

, приобретенный частым использованием инструмента / машины, повлекли беззаботность и иг-

и одежду

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 34

может захватить цепь и толкнуть высоторез в направлении оператора или привести к потере оператором равновесия.

Переносить высоторез необходимо за переднюю рукоятку, в выключенном состоянии и вдали от тела. Во время транспортировки или хранения высотореза всегда необходимо надевать защитный кожух на направляющую шину цепи. При правильном удержании высотореза уменьшается

стями высотореза. Соблюдать инструкции по смазыванию, натяжению цепи и замене принадлежностей. Неправильно натянутая или неправильно смазанная цепь может треснуть или увеличить риски отскока в сторону оператора. Рукоятки должны быть сухими, чистыми без масла или жира. Жирные или покрытые маслом рукоятки являются скользкими, что приводит

Инструмент предназначен только для резки древесины. Запрещается использовать высоторез для работ, для которых он не предназначен. Например: запрещается резать пластик, бетон или недревесные строительные материалы. Использование высотореза для работ, для которых он не предназначен, может привести к опасной ситуации. Во время работы высоторез необходимо держать за изолированные рукоятки, поскольку цепь может вступить в контакт с проводом под напряжением, в том числе, напр., перерезать собственный кабель питания (для инструментов с питанием от электросети). При контакте цепи с проводом под напряжением электрический ток может

поступить на металлические элементы высотореза, что, в свою очередь, может привести к поражению оператора электрическим током. Высоторез необходимо удерживать на достаточном расстоянии от линий электропередач. Контакт с линией электропередач может привести к поражению электрическим током, серьезным травмам или смерти.

Необходимо использовать средства индивидуальной защиты: средства для защиты головы, глаз и органов слуха. Также требуется использовать защитную обувь и защитные перчатки. Использование соответствующих средств

индивидуальной защиты снижает риск травм, которые могут возникнуть во время работы.

Причины и предотвращение отскока в сторону оператора.

Отскок в сторону оператора может произойти, когда конец направляющей шины столкнется с предметом, или когда высоторез заклинит в пропиле. В некоторых случаях сталкивание конца направляющей шины с предметом может вызвать резкий отскок шины вверх и в сторону оператора. Заклинивание в пропиле верхней кромки направляющей шины может резко направить шину в сторону оператора. Каждая из этих реакций может привести к потере контроля над высоторезом, что, в свою очередь, может привести к серьезным травмам. Не следует полагаться только на элементы безопасности, используемые в высоторезе. Оператор высотореза должен предпринять ряд шагов для предотвращения несчастных случаев и травм во время работы. Отскок в направлении оператора является результатом неправильного использования и/или неправильных действий оператора или условий эксплуатации, однако этого можно избежать, предприняв соответствующие меры предосторожности, перечисленные ниже:

Рукоятки высотореза необходимо крепко и полностью охватить пальцами обеих рук. Положение тела и рук должно позволить оказать сопротивление силам, возникающим во время отскока. Если будут предприняты соответ-

ствующие меры предосторожности, то оператор сможет контролировать силы отскока. Не следует допускать свободного перемещения высотореза. При замене направляющей шины и цепи можно использовать только детали, одобренные производителем. Не- правильная замена направляющей шины или цепи может привести к разрыву цепи и/или вызывать отскок. Необходимо соблюдать указания производителя, касающиеся заточки и технического обслуживания цепи. Умень- шение глубины паза направляющей цепи может привести к увеличению вероятности возникновения отскоков.

Запрещается подвергать высоторез воздействию атмосферных осадков и использовать его в атмосфере с повышенной влажностью. Также запрещается использовать высоторез в атмосфере повышенного риска возгорания или взрыва. Во время работы следует избегать контакта с заземленными, проводящими и неизолированными предметами, такими как трубы, радиаторы или охладители. Когда инструмент не используется, его следует хранить в сухом, безопасном, недоступном для посторонних месте. Следует использовать пильную цепь, предназначенную для данной нагрузки. Не использовать пильные цепи, предназначенные для легкой работы, для работы при высоких нагрузках. В процессе замены, ремонта и регулировки пильной цепи всегда следует носить защитные перчатки. При транспортировке высотореза необходимо убедиться, что он отключен от источника питания. Высоторез с сетевым питанием необходимо отключить от розетки, а от аккумуляторного высотореза требуется отсоединить батарею. На направляющей шине с режущей цепью должен быть установлен кожух. Запрещается переносить высоторез с сетевым питанием, удерживая его за кабель питания. Не вынимать штепсель из розетки, дергая за кабель. Следует избегать случайного запуска высотореза. Во время перемещения высотореза, подключенного к сети или с подключенной батареей, пальцы не должны находиться на включателе питания. Всегда надевать соответствующую, прилегающую к телу защитную одежду.

В процессе работы высоторез необходимо держать двумя руками. Во время работы следует зафиксировать свободные

к потере контроля над высоторезом.

вероятность случайного контакта с движущимися ча-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 35

куски дерева, чтобы предотвратить их движение, напр., установив их на подставку. Следует избегать резки древесины, находящейся на земле. Избегать обработки незакрепленных кусков древесины. При работе не держать рукоятки высотореза выше уровня плеч. Не работать, стоя на лестнице. Во время работы принять такое положение, чтобы не было необходимости вытягивать руки Содержать цепь в чистоте. Цепь должна быть заточена и смазана. Это позволит обеспечить более эффективную и безопасную эксплуатацию. Цепь можно заточить в авторизованном сервисном центре. Перед каждым использованием следует проверить состояние цепи. В случае обнаружения трещин, выломанных зубьев или других повреждений перед началом работы, необходимо заменить цепь В случае выявления каких-либо повреждений или вышедших из строя деталей высотореза, необходимо прекратить работу или не приступать к ней. Поврежденные детали должны быть заменены до начала работы. Высоторез следует использовать по назначению - только для обрезания деревьев. Во время работы необходимо следить за металлическими предметами или камнями, которые могут находиться в обрабатываемой древесине. Следует использовать только оригинальные запасные части. При использовании неоригинальных запасных частей может возрасти опасность аварии и риск получения травм. Высоторез следует ремонтировать только в авторизованных сервисных центрах, использующих оригинальные запасные части. Это сведет к минимуму риск несчастных случаев и повреждения оборудования.

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Подготовка высотореза к работе

Внимание! Перед началом какой-либо операции по монтажу или регулировке от высотореза необходимо отключить питание. Извлечь аккумулятор из гнезда электроинструмента!

Перед первым использованием необходимо установить направляющую шину и пильную цепь. Из соображений безопасности монтаж требуется выполнять в защитных перчатках. Ослабить блокировочную ручку таким образом, чтобы можно было снять всю боковую панель. Установить направляющую шину и цепь, как показано на фото (II). Убедиться, что цепь и направляющая шина установлены в правильном направлении. Форма и направление звеньев, изображенных на корпусе инструмента, должны соответствовать направлению, указанному стрелкой на звеньях. Если на звеньях цепи, направляющей шине и корпусе имеется обозначение направления движения цепи, тогда оно должно совпадать. Не натягивая цепь, убедиться, что она вошла в паз направляющей шины и на звездочку. Установить боковую панель и затянуть блокировочную ручку. Однако, не блокировать движение направляющей шины. С помощью ключа натянуть цепь. Затянуть блокировочную ручку. Проверить натяжение цепи. Для этого требуется поставить высоторез и поднять его, удерживая за середину цепи (III). Во время этого испытания цепь в месте удержания должна выйти из направляющей шины, как показано на иллюстрации. Если цепь натянута слишком сильно или слишком слабо, необходимо ослабить ручку блокировки и повторно отрегулировать натяжение цепи. Натяжение цепи также следует проверять через каждые 10 минут работы. Закрыть направляющую шину с цепью кожухом, а затем соединить обе части высотореза. Поднять рычаг обоймы (IV), а затем вставить часть с включателем в обойму части с направляющей шиной. Если в щели обоймы будут видны крючки, расположенные на корпусе элемента с включателем, это означает, что соединение можно заблокировать, опустив рычаг обоймы (IV). Убедиться, что элементы высотореза не разъединятся во время работы.

Перед подключением к высоторезу питания следует проверить его техническое состояние. При обнаружении каких-либо повреждений запрещается подключать его к источнику питания до устранения повреждений.

Добавление масла

Внимание! Перед началом какой-либо операции по монтажу или регулировке от высотореза необходимо отключить питание. Инструмент с сетевым питанием необходимо отключить от розетки, а от аккумуляторного высотореза требуется отсоединить батарею. Для смазывания цепи и механизмов высотореза следует использовать только предназначенное для этого масло. Для смазывания запрещается использовать отработанное моторное масло. Оно не обладает требуемыми свойствами, что может привести к повреждению двигателя высотореза. Убедиться, что в баке есть смазочное масло. Высоторез поставить на горизонтальную поверхность, проверить уровень масла. Уровень масла не может быть ниже указанного минимального количества. Если нет такой отметки, минимальным уровнем следует считать нижний край указателя уровня масла. Запрещается использовать высоторез без масла в баке. Это может привести к повреждению цепи, направляющей шины и механизмов высотореза. Запускать высоторез рекомендуется на расстоянии, заливки масла. Добавление масла необходимо проводить вдали от источников огня и тепла. Для заливки масла следует отвинтить крышку масляного бака, залить масло в бак, так чтобы уровень масла достиг отметки максимального уровня или верхнего указателя уровня масла, затем плотно завинтить крышку бака. В случае пролива

на новую.

на полную длину.

по крайней мере, трех метров от места

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 36

масла необходимо тщательно вытереть его остатки перед подключением к высоторезу питания.

Регулировка

Для регулировки длины инструмента требуется потянуть за рычаг блокировки (VI), а затем установить длину инструмента и зафиксировать рычаг блокировки. Предусмотрена плавная регулировка длины инструмента в допустимом диапазоне. Позади передней рукоятки находится обойма, к которой можно прикрепить плечевой ремень, на корпусе рядом с включателем. Крючок ремня следует присоединить к обойме и крючку (VII) так, чтобы замок крючка был заблокирован, что исключило бы случайное отсоединение инструмента во время работы. Ремень требуется одеть так, чтобы он опирался на одно плечо и опоясывал по диагонали грудную клетку оператора, позволяя присоединить

Подготовка места работы

Перед началом работы с высоторезом необходимо подготовить место работы таким образом, чтобы свести к минимуму риск. возникновения опасностей, характерных для работы с высоторезом. Убедиться, чтобы на месте выполнения работ находились только уполномоченные лица. С места работы должна быть хорошая видимость, поэтому необходимо соблюдать особую осторожность во время работы в сложных условиях местности, напр., на склонах. Запрещается начинать работы во время атмосферных осадков и в случае высокой влажности, напр., в тумане. Необходимо надевать защитную одежду и средства индивидуальной защиты. Следует избегать резки проводов, молодых деревьев и деревянных балок. Учитывать, что срезанные ветви при падении могут отскочить от других ветвей или застрять между ними. Необходимо подготовить путь отхода в случае падения ветвей. Путь отхода должен быть без препятствий также во время работы. Если в процессе работы на пути возникнут препятствия, их требуется устранить перед продолжением работы.

Подключение инструмента к питанию (IX)

Вставить аккумуляторную батарею в гнездо обращенными внутрь инструмента контактами и нажать, защелкнув ее. Убедиться, что батарея не выпадет во время работы. Для отсоединения батареи требуется нажать две защелки, а затем извлечь ее из корпуса инструмента.

Запуск высотореза (X)

Снять кожух с направляющей шины и цепи. Взять высоторез обеими руками: одной рукой за переднюю рукоятку, а другой - за заднюю. Убедиться, что направляющая шина и цепь не прикасаются к каким-либо предметам или поверхностям. Нажать и удерживать пальцем кнопку блокировки включателя, расположенную на рукоятке. Нажать включатель и удерживать его в этом положении. Кнопку блокировки можно отпустить. Перед тем как приступить к резке, следует подождать, пока двигатель достигнет полных оборотов, и убедиться, что цепь плавно перемещается по направляющей шине. В случае возникновения каких-либо подозрительных звуков или вибрации, необходимо немедленно выключить инструмент, освободив кнопку включения. Выключение инструмента производится путем освобождения кнопки включения. После остановки цепи инструмент необходимо отключить от питания и выполнить техническое обслуживание.

Работа с высоторезом

Лица, которые намерены впервые начать работу с высоторезом, перед началом работы должны проконсультироваться с квалифицированным оператором о безопасной эксплуатации высотореза. Во время работы необходимо соблюдать основные принципы безопасности. Также следует учитывать возможность отскока инструмента в сторону оператора. Высоторез может отскочить в сторону оператора, если цепь натолкнется на сопротивление. Для минимизации этого риска необходимо: Следить за положением переднего края направляющей шины во время резки. Запрещается резать верхней четвертиной переднего края направляющей шины (XI). Резать можно только цепью, перемещающейся по нижней части направляющей шины. К разрезаемой древесине можно прикладывать только уже запущенный высоторез. Запрещается запускать высоторез, если он уже касается обрабатываемого дерева. Не находиться в плоскости резания. Это позволит снизить риск травмирования в случае отскока высотореза (XII). В процессе работы высоторез всегда необходимо держать обеими руками. Следить, чтобы цепь всегда была заточенной и хорошо натянутой. Ветви (в т.ч. толстые) не следует обрезать сразу непосредственно возле основания, а сначала на расстоянии около 15 см от ствола. Необходимо выполнить два надреза на глубину 1/3 диаметра ветви на расстоянии около 8 см друг от друга. Один надрез внизу, второй сверху. Затем надрезать ветку сразу возле ствола на глубину, равную 1/3 диаметра ветки. Завершить операцию, выполняя разрез непосредственно возле ствола сверху. Запрещается резать ветку снизу (XIII). В случае защемления высотореза во время резки ствола, категорически запрещается оставлять его в этом положении с включенным двигателем. Необходимо выключить двигатель инструмента, отключить инструмент от источника питания и

инструмент на высоте бедра (VIII).

второй крючок расположен

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 37

с помощью клиньев извлечь высоторез из ствола. Запрещается использовать высоторез для формирования живой изгороди или обрезки кустарников. Запрещается прикасаться режущей головкой, цепью и направляющей к земле и допускать загрязнения инструмента землей.

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (XIV). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (XIV). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки.

помещении, защищенном от доступа посторонних

вилка не

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 38

Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что акку- мулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ ПРОДУКТА

Внимание! Перед началом какой-либо операции, описанной ниже, необходимо отключить инструмент от питания. Высоторез с сетевым питанием необходимо отключить от розетки, а от аккумуляторного высотореза требуется отсоединить батарею. После каждого использования требуется проверить состояние инструмента, в частности, проверить проходимость вентиляционных отверстий. Проверить все элементы инструмента. Затянуть любые ослабленные резьбовые соединения. Проверить натяжение и состояние цепи. В случае выявления каких-либо повреждений цепи, ее следует заменить. Запрещается использовать инструмент с поврежденной цепью. Слишком ослабленная цепь может слететь с направляющей шины, что, в свою очередь, может привести к травмированию оператора. Цепь должна также быть правильно заточена. Поскольку это требует определенного опыта и инструментов, заточку цепи рекомендуется выполнять в специализированной мастерской. Необходимо долить масло в бак. Корпус инструмента следует чистить мягкой сухой тканью. Очистить корпус от остатков древесины, масла, смазки и других загрязнений. Инструмент необходимо хранить в сухом, закрытом помещении, отключенным от питания. Внимание! Во время хранения инструмента из системы смазки цепи может вытечь небольшое количество масла. Это нормально и не влияет на уровень масла в баке, а также не является признаком неисправности. Инструмент требуется хранить в сухом, защищенном от света помещении с соответствующей вентиляцией для предотвращения образования конденсата. Место хранения должно быть недоступно для посторонних лиц, особенно детей. Во время хранения направляющая шина и цепь всегда должны быть защищены кожухом.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 39

ХАРАКТЕРИСТИКА ВИРОБУ

Телескопічний висоторіз є підвидом ланцюгової пили, який використовується для обрізання крон дерев. Дозволяє обрізати гілки невеликого діаметру в недоступних для традиційної ланцюгової пили місцях. Завдяки електричному приводу висоторіз працює набагато тихіше в порівнянні з бензиновим аналогом і може використовуватися безпосередньо поблизу житлових забудов. Завдяки акумуляторному живленню

висоторіз можна використовувати в місцях, де відсутні електричні

мережі. Правильна, надійна і безпечна робота інструмента залежить від відповідної експлуатації, а для цього:

Перед початком експлуатації даного пристрою необхідно повністю прочитати інструкцію і зберегти її.

За всі збитки та травми, що виникли в результаті використання інструмента не за призначенням, з порушенням правил безпеки і вказівок даної інструкції, постачальник відповідальності не несе. Використання інструмента не за призначенням є причиною анулювання гарантії.

ОСНАСТКА ВИРОБУ

Інструмент поставляється в комплектному стані, проте перед першим використанням його необхідно зібрати. Висоторіз комплектується: напрямною шиною ланцюга, ланцюгом, кожухом напрямної шини, акумулятором, зарядним пристроєм і плечовим ременем. Увага! Пристрій з артикулом (каталожним номером): YT-82837 не комплектується акумуляторною батареєю і зарядним пристроєм.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення

Артикул YT-82836, YT-82837 Номінальна напруга [В] 18 В пост. струму Швидкість руху ланцюга [м/с]5 Частота обертання [хв Довжина напрямної шини [мм / „] 200 / 8 Довжина різання [мм] 165 Крок ланцюга [мм] 9,525 Відстань між ланцюгом [мм]19 Тип ланцюга 91P033 Тип напрямної ланцюга M1430833-1041TL Кількість зубів привідної зірочки і крок 6 зубів x 9,525 мм Клас електроізоляції III Об’єм маслобака [см Вага (без акумулятора, напрямної шини та ланцюга)[кг] 3,25 Рівень шуму

(тиск) [дБ] (A) 72,8 ± 3,0

- L

(потужність)[дБ] (A) 90,13 ± 3,0

- L

Вібрації (задня рукоятка / передня рукоятка)[м/с Тип акумуляторної батареї Li-Ion Ємність акумуляторної батареї*[A · год]2 Потужність акумуляторної батареї [Вт · год]36 Зарядний пристрій* Вхідна напруга [В ~ ] 220 - 240 Частота мережі [Гц] 50 / 60 Номінальна потужність [Вт]60 Вихідна напруга [В] 21 В пост. струму Вихідний струм [A] 2,4 Час зарядки** [год]1

* тільки для моделей, оснащених акумулятором і зарядним пристроєм ** час зарядки вказаний тільки для акумулятора з ємністю,

зазначеною у таблиці

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Заявлене значення випромінювання шуму було виміряно за допомогою стандартного методу випробувань і може бути використане для порівняння одного інструменту з іншим. Заявлене значення випромінювання шуму може бути використано при первинній оцінці впливу. Заявлене загальне значення вібрацій було виміряно з використанням стандартного методу випробувань і може використо-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 40

вуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрацій може бути використано при первинній оцінці впливу. Увага! Значення вібрацій під час роботи з інструментом може відрізнятися від заявленого значення залежно від способу використання інструмента. Увага! Необхідно вказати заходи безпеки для захисту користувача, які засновані на оцінці впливу користання (включаючи всі частини робочого циклу, наприклад, час, коли інструмент вимкнений або працює на холостому ходу, а також час запуску).

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести ки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення. Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути при-

чинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

контролю.

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом. У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм. Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли

вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи. Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих

в реальних умовах ви-

до електричної пораз-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 41

частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами. Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом.

Не дозволь, щоби досвід, придбаний частим

вання правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження. Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт. Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини. Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки. Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи. Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ДОДАТКОВІ ІНСТРУКЦІЇ З БЕЗПЕКИ

Під час роботи з висоторізом необхідно, щоб всі частини тіла перебували здаля від ланцюга. Перед запуском висоторіза слід переконатися, що ланцюг не торкається жодних предметів. Момент неуважності під час використання

інструмента може призвести до затягування ланцюгом одягу або частин тіла.

Використовувати захисні окуляри і засоби для захисту органів слуху. Також рекомендується одягати захист для голови, рук, ніг і стоп. Відповідний захисний одяг знижує ризик отримання травм в результаті контакту з відходами або

при випадковому контакті з ланцюгом. Забороняється працювати з висоторізом, перебуваючи на дереві. Робота з висоторізом під час перебування на де- реві може призвести до травми.

Завжди слід зберігати правильне положення тіла і працювати з інструментом, стоячи на нерухомій, безпечній і рівній поверхні. Слизька або нестійка поверхня, напр., драбина можуть призвести до втрати рівноваги або втрати контр-

олю над висоторізом. Під час обрізання гілки, що перебуває в напруженому стані, необхідно дотримуватися обережності. У разі вивіль- нення енергії, акумульованої в волокнах деревини, гілка може вдарити оператора та/або позбавити його контролю над висоторізом. Особливої обережності необхідно дотримувати під час обрізання кущів та молодих дерев. Тонкий матеріал може захопити ланцюг і штовхнути висоторіз у напрямку оператора або призвести до втрати оператором рівноваги.

Переносити висоторіз необхідно за передню рукоятку, в вимкненому стані і далеко від тіла. Під час транспортування або зберігання висоторіза завжди необхідно надягати захисний кожух на напрямну шину ланцюга. При

правильному триманні висоторіза зменшується ймовірність випадкового контакту з рухомими частинами висоторіза.

Дотримуватися інструкції зі змащування, натягування ланцюга і заміни аксесуарів. Неправильно натягнутий чи не-

використанням інструменту / машини, спричинили безтурботність і ігнору-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 42

правильно змащений ланцюг може тріснути або збільшити ризик відбиття в сторону оператора. Рукоятки повинні бути сухими, чистими без мастила і жиру. Жирні або покриті мастилом рукоятки є слизькими, що призводить до втрати контролю над висоторізом.

Інструмент призначений виключно для різання деревини. Забороняється використовувати висоторіз для робіт, для яких він ріали. Використання висоторіза для робіт, для яких він не призначений, може призвести до небезпечної ситуації. Під час роботи висоторіз необхідно тримати за ізольовані рукоятки, оскільки ланцюг може вступити в контакт з проводом під напругою, в тому ся від електромережі). При контакті ланцюга з проводом під напругою електричний струм може поступити на металеві

елементи висоторіза, що, в свою чергу, може призвести до ураження оператора. Висоторіз необхідно тримати на достатній відстані від ліній електропередач. Контакт з лінією електропередач може призвести до ураження електричним струмом, серйозних травм або смерті.

Необхідно використовувати засоби індивідуального захисту: засоби для захисту голови, очей та органів слуху. Також потрібно використовувати захисне взуття і захисні рукавички. Використання відповідних засобів індивідуаль-

ного захисту знижує ризик травм, які можуть виникнути під час роботи.

Причини і запобігання відбиття в сторону оператора.

Відбиття в сторону оператора може статися, коли кінець напрямної шини зіткнеться з предметом, або якщо висоторіз заклиниться у розрізі деревини. У деяких випадках зіткнення кінця напрямної шини з предметом може викликати різке відбиття шини вгору і в сторону оператора. Заклинювання в розрізі верхньої частини напрямної шини може різко відкинути напрямну шину в сторону оператора. Кожна з цих реакцій може призвести до втрати контролю над висоторізом, що, в свою чергу, може призвести до серйозних травм. Ніколи не слід покладатися тільки на елементи безпеки, що використовуються у висоторізі. Оператор висоторіза повинен вчинити кілька кроків для запобігання нещасних випадків і травм під час роботи. Відбиття в напрямку оператора є результатом неправильного використання та/або неправильних дій оператора або порушення умов експлуатації, проте цього можна уникнути, виконуючи запобіжні заходи, перераховані нижче:

Рукоятки висоторіза необхідно міцно і повністю охопити пальцями обох рук. Положення тіла і рук має дозволити чинити опір силам, що виникають під час відбиття. Якщо будуть вжиті відповідні запобіжні заходи, то оператор зможе

контролювати сили відбиття. Не слід допускати неконтрольованого руху висоторіза. При заміні напрямної шини і ланцюга можна використовувати тільки деталі, схвалені виробником. Неправильний замінник напрямної шини або ланцюга може призвести до розриву ланцюга і/або спричинити відбиття. Необхідно дотримуватися вказівок виробника щодо заточування і технічного обслуговування ланцюга. Зменшен- ня глибини паза напрямної ланцюга може призвести до збільшення ймовірності виникнення відбиттів.

Забороняється піддавати висоторіз дії атмосферних опадів і використовувати його в атмосфері з підвищеною вологістю. Також забороняється використовувати висоторіз в атмосфері з підвищеною небезпекою займання або вибуху. Під час роботи слід уникати контакту з заземленими предметами, предметами, які проводять струм, або є неізольованими, напр., труби, радіатори, охолоджувачі. Коли висоторіз не використовується, його слід зберігати в сухому, безпечному, недоступному для сторонніх осіб місці. Слід використовувати ланцюг, що призначений для даного навантаження. Не використовувати при високих навантаженнях ланцюг, що призначений для легких робіт. Під час заміни, ремонту й регулювання ланцюга завжди слід вдягати захисні рукавиці. При транспортуванні висоторіза необхідно переконатися, що він відімкнений від живлення. У випадку висоторіза, що живиться від мережі, його необхідно відключити від розетки, а у випадку акумуляторного висоторіза - потрібно від’єднати батарею. На напрямну шину з ланцюгом повинен бути встановлений кожух. Забороняється переносити висоторіз, що живиться від мережі, утримуючи його за кабель. Не виймати штепсель з розетки, смикаючи за кабель. Слід уникати випадкового запуску висоторіза. Під час перенесення висоторіза, підключеного до мережі або з підключеною батареєю, пальці не повинні знаходитися на кнопці ввімкнення. Завжди одягати відповідний захисний одяг, що прилягає до тіла.

У процесі роботи висоторіз необхідно тримати обіруч. Під час роботи слід зафіксувати незакріплені колоди, щоб запобігти їхньому рухові, напр., встановивши їх на підставку. Слід уникати різання деревини, що знаходиться на землі. Уникати обробки незакріплених колод деревини. При роботі не тримати висоторіз вище плечей. Не працювати з висоторізом, стоячи на сходах. Під час роботи прийняти таке положення, щоб не було необхідності витягати руки на повну довжину. Утримувати ланцюг в чистоті. Ланцюг повинен бути заточеним і змазаним. Це дозволить забезпечити більш ефективну і безпечну роботу. Ланцюг можна заточити в авторизованому сервісному центрі. Перед кожним використанням слід перевірити стан ланцюга. У разі виявлення тріщин, виламаних зубів або інших ушкоджень перед початком роботи, необхідно замінити ланцюг на новий. У разі виявлення будь-яких пошкоджень або зіпсутих деталей висоторіза, необхідно припинити роботу або не приступати

не є призначений. Наприклад: забороняється різати пластик, бетон або не дерев’яні будівельні мате-

числі, напр., перерізати власний кабель живлення (для інструментів, що живлять-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 43

до неї. Пошкоджені деталі повинні бути замінені перед початком роботи. Висоторіз слід використовувати за призначенням - тільки для обрізання дерев. Під час роботи необхідно стежити за металевими предметами або камінням, які можуть перебувати в деревині, що обробляється. Слід використовувати лише оригінальні запасні частини. При використанні неоригінальних запасних частин може небезпека аварії і ризик отримання травм. Висоторіз потрібно ремонтувати тільки в авторизованих сервісних центрах, які використовують оригінальні запасні частини. Це зведе до мінімуму ризик нещасних випадків і пошкодження обладнання.

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

Підготовка висоторіза до роботи

Увага! Перед початком будь-яких операцій з монтажу або регулювання необхідно відключити висоторіз від

Вийняти акумулятор з гнізда електроінструмента!

Перед першим використанням необхідно встановити напрямну шину та ланцюг. З міркувань безпеки монтаж потрібно виконувати в захисних рукавицях. Послабити ручку блокування так, щоб можна було зняти всю бічну панель. Встановити напрямну шину та ланцюг, як показано на фото (II). Переконатися, що ланцюг і напрямна шина встановлені в правильному напрямку. Форма і напрямок ланок, зображених на корпусі інструмента, повинні відповідати напрямку, зазначеному стрілкою на ланках. Якщо на ланках ланцюга, напрямної і корпусу є позначення напрямку руху ланцюга, тоді воно повинно збігатися. Не натягуючи ланцюг, слід переконатися, що він увійшов у паз напрямної шини і на зірочку. Встановити бічну панель і затягнути ручку блокування. Однак, не блокувати руху напрямної шини. За допомогою ключа натягнути ланцюг. Затягнути ручку блокування. Перевірити натяг ланцюга. Для цього потрібно поставити висоторіз і підняти його, утримуючи за середину ланцюга (III). Під час цього випробування ланцюг в місці тримання повинен вийти з напрямної шини, як показано на ілюстрації. Якщо ланцюг натягнутий занадто сильно або занадто слабо, необхідно послабити ручку блокування і повторно відрегулювати натяг ланцюга. Натяг ланцюга також слід перевіряти через кожні 10 хвилин роботи. Закрити кожухом напрямну шину з ланцюгом, а потім з’єднати обидві частини висоторіза. Підняти важіль обойми (IV), а потім вставити частину з вмикачем в обойму частини з напрямною шиною. Якщо в щілині обойми будуть видні гачки, розташовані на корпусі елемента з вимикачем, це означає, що з’єднання можна заблокувати, опустивши важіль обойми (IV). Переконатися, що елементи висоторіза не роз’єднаються під час роботи.

Перед підключенням висоторіза до живлення слід перевірити його технічний стан. При виявленні будь-яких пошкоджень заборонено підключати його до джерела живлення до усунення пошкоджень.

Додавання мастила

Увага! Перед початком будь-яких операцій з монтажу або регулювання необхідно відключити висоторіз від живлення. У випадку інструмента, що живиться від мережі, його необхідно відключити від розетки, а у випадку акумуляторного інструмента - потрібно від’єднати батарею. Для змазування ланцюга і механізмів висоторіза слід використовувати тільки призначене для цього мастило. Для змазування заборонено використовувати відпрацьоване моторне мастило. Воно не має необхідних властивостей, що може призвести до пошкодження двигуна висоторіза. Переконатися, що в баку є мастило. Поставити висоторіз на горизонтальну поверхню, перевірити рівень мастила. Рівень мастила не може бути нижче зазначеного мінімального об’єму. Якщо такої позначки немає, тоді мінімальним рівнем слід вважати нижній край індикатора рівня мастила. Заборонено використовувати висоторіз без мастила в баку. Це може призвести до пошкодження ланцюга, напрямної шини і механізмів висоторіза. Запускати висоторіз рекомендується на відстані, принаймні, трьох метрів від місця заливки мастила. Додавання мастила необхідно проводити здаля від джерел вогню і тепла. Для заливки мастила слід відкрутити кришку мастильного бака, залити мастило в бак, так щоб рівень мастила досяг максимальної позначки або верхнього індикатора рівня мастила, потім щільно закрутити кришку бака. У разі витікання мастила необхідно ретельно витерти його залишки перед підключенням висоторіза до живлення.

Регулювання

Для регулювання довжини інструмента потрібно потягнути за важіль блокування (VI), а потім встановити довжину інструмента і зафіксувати важіль блокування. Передбачене плавне регулювання довжини інструмента у допустимих межах. Позаду передньої рукоятки знаходиться обойма, до якої можна прикріпити плечовий ремінь, другий гачок розташований на корпусі поруч з вмикачем. Гачок ременя слід приєднати до обойми і гачка (VII) так, щоб замок гачка заблокувався, що виключило б випадкове від’єднання інструмента під час роботи. Ремінь потрібно одягнути так, щоб він опирався на одне плече і оперізував по діагоналі грудну клітку оператора, дозволяючи

зрости

живлення.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 44

приєднати інструмент на висоті стегна (VIII).

Підготовка місця роботи

Перед початком роботи з висоторізом необхідно підготувати місце роботи так, щоб звести до мінімуму ризик виникнення небезпек, характерних для роботи з висоторізом. Переконатися, щоб на місці виконання робіт перебували лише уповноважені особи. З місця роботи повинна бути хороша видимість, відтак необхідно в складних умовах, напр., на схилах. Заборонено починати роботи під час атмосферних опадів і в разі високої вологості, напр., в тумані. Необхідно одягати захисний одяг і засоби індивідуального захисту. Слід уникати різання проводів, молодих дерев і дерев’яних планок. Слід враховувати, що зрізані гілки при підготувати шлях відходу в разі падіння гілок. Шлях відходу повинен бути безперешкодним також під час роботи. Якщо в процесі роботи на шляху виникнуть перешкоди, їх потрібно усунути перед продовженням роботи.

Підключення живлення до висоторіза (VIII)

Вставити акумуляторну батарею в гніздо так, щоб контакти були напрямлені всередину висоторіза, натиснути і заблокувати батарею. Переконатися, що батарея не випаде під час роботи. Для від’єднання батареї потрібно натиснути дві защіпки, а потім витягти її з корпусу висоторіза.

Запуск висоторіза (Х)

Зняти кожух з напрямної шини та ланцюга. Взяти висоторіз обома руками: однією рукою за передню рукоятку, а другою - за задню. Переконатися, що напрямна шина і ланцюг не торкаються жодного предмета чи поверхні. Натиснути і утримувати пальцем кнопку блокування вмикача, розташовану на рукоятці. Натиснути вмикач і утримувати його в цьому положенні. Кнопку блокування можна відпустити. Перед тим як приступити до різання, слід почекати, поки двигун досягне повної швидкості, і переконатися, що ланцюг плавно переміщається по напрямній шині. У разі виникнення будь-яких підозрілих звуків або вібрації, необхідно негайно вимкнути висоторіз, відпустивши кнопку ввімкнення. Вимкнення висоторіза проводиться шляхом звільнення кнопки ввімкнення. Після зупинки ланцюга інструмент необхідно відключити від мережі і виконати технічне обслуговування.

Робота з висоторізом

Особи, які мають намір розпочати роботу з висоторізом, перед початком робіт повинні проконсультуватися з кваліфікованим оператором щодо безпечної експлуатації висоторіза. Під час роботи необхідно дотримуватися основних принципів безпеки. Також слід враховувати можливість відбиття висоторіза в сторону оператора. Висоторіз може відскочити у сторону оператора, якщо ланцюг наштовхнеться на опір. Для мінімізації цього ризику необхідно: Стежити за положенням переднього краю напрямної шини під час різання. Забороняється різати верхньою четвертиною переднього краю напрямної шини (XI). Різати можна тільки ланцюгом, що переміщається по нижній частині напрямної шини. До деревини, що розрізується, можна прикладати тільки вже запущений висоторіз. Забороняється запускати висоторіз, якщо він вже торкається оброблюваної деревини. Не перебувати у площині різання. Це дозволить знизити ризик травмування в разі відбиття висоторіза (XII). У процесі роботи висоторіз завжди необхідно тримати обома руками. Стежити, щоб ланцюг завжди був заточений і добре натягнутий. Гілки (в т.ч. товсті) не слід обрізати одразу безпосередньо біля основи, а на відстані близько 15 см від стовбура. Необхідно виконати два надрізи на глибину 1/3 діаметра гілки на відстані близько 8 см один від одного. Один надріз внизу, другий зверху. Потім надрізати гілку одразу біля стовбура на глибину, рівну 1/3 діаметра гілки. Завершити операцію, виконуючи розріз безпосередньо біля стовбура зверху. Забороняється різати гілку знизу (XIII). У разі защемлення висоторіза під час різання деревини, категорично забороняється залишати його в цьому положенні з ввімкненим двигуном. Необхідно вимкнути двигун висоторіза, відключити інструмент від джерела живлення і за допомогою клинів витягти його із розрізу. Забороняється використовувати висоторіз для формування живоплоту або обрізання кущів. Забороняється торкатися ріжучою головкою, ланцюгом і направляючою до землі і допускати забруднення інструмента землею.

Інструкції з безпечного заряджання акумулятора

Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту

падінні можуть відбитися від інших гілок або застрягнути між ними. Необхідно

дотримуватися особливої обережності під час роботи

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 45

акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в стрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої тканини. Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (XIV). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (XIV). Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.

Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ЗБЕРІГАННЯ

Увага! Перед початком будь-якої операції, описаної нижче, необхідно відключити висоторіз від живлення. У випадку висоторіза, що живиться від мережі, його необхідно відключити від розетки, а у випадку акумуляторного живлення - від’єднати

до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори

якому заряджається акумулятор, необхідно відключити зарядний при-

ПРОДУКТУ

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 46

батарею. Після кожного використання необхідно перевірити стан інструмента, зокрема, прохідність вентиляційних отворів. Перевірити всі елементи інструмента. Затягнути усі ослаблені різьбові з’єднання. Перевірити натяг і стан ланцюга. У разі виявлення будь-яких пошкоджень ланцюга, його слід замінити. Забороняється використовувати висоторіз з пошкодженим ланцюгом. Занадто ослаблений ланцюг може злетіти з висоторіза. Ланцюг повинен також бути правильно заточеним. Оскільки це вимагає певного досвіду й інструментів, то заточування ланцюга рекомендується виконувати в спеціалізованій майстерні. Необхідно долити мастило в бак. Корпус інструмента слід чистити м’якою сухою тканиною. Очистити корпус від залишків бруднень. Інструмент необхідно зберігати в сухому, закритому приміщенні, з від’єднаною акумуляторною батареєю. Увага! Під час зберігання висоторіза із системи змащення ланцюга може витекти невелика кількість мастила. Це нормально і не впливає на рівень мастила в баку, а також не є ознакою несправності. Інструмент потрібно зберігати в сухому, захищеному від світла місці з відповідною вентиляцією для запобігання утворенню конденсату. Місце зберігання повинно бути недоступним для сторонніх осіб, особливо дітей. Під час зберігання напрямна шина і ланцюг завжди повинні бути захищені кожухом.

напрямної шини, що, в свою чергу, може призвести до травмування оператора

деревини, мастила, змазки та інших за-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 47

GAMINIO CHARAKTERISTIKA

Ilgakotis genėtuvas, tai grandininio pjūklo atmaina, skirta medžių vainikams puoselėti. Šis genėtuvas leidžia pjauti nedidelio diametro šakas neprieinamose tradiciniam grandininiam pjūklui vietose Dėl elektros pavaros genėtuve panaudojimo, darbas su šiuo įrankiu yra ženkliai tylesnis negu su vidaus degimo varikliu varomu įrankiu ir yra galimas netoliese pastatų. Akumuliatoriaus maitinamo genėtuvo atveju darbas gali būti atliekamas vietose, kuriose elektros tinklo maitinami pjūklai negali būti naudojami. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:

Prieš pradedant dirbti su šiuo įrankiu, reikia atidžiai perskaityti visą instrukciją ir ją išsaugoti.

Už bet kokias žalas ir pažeidimus kilusius dėl įrenginio naudojimo ne pagal paskirtį, nesilaikant darbo saugos taisyklių ir šios instrukcijos rekomendacijų, tiekėjas neneša atsakomybės. Įrenginio naudojimo ne pagal paskirtį pasekmėje vartotojo teisės į garantiją ir laidavimą nustoja galioti.

GAMINIO AKSESUARAI

Gaminys yra pristatomas sukomplektuotoje būklėje, tačiau prieš pirmą panaudojimą yra reikalingas montavimas. Kartu su genėtuvu yra pristatomi: grandinės kreipiamoji, pjovimo grandinė, kreipiamosios gaubtas, akumuliatorius, įkrovimo stotis ir nešiojimo diržas. Dėmesio! Gaminys su kataloginiu numeriu: YT-82837 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi.

TECHNINIAI DUOMENYS

Parametras Mato vienetas Vertė

Kataloginis numeris YT-82836, YT-82837 Nominali įtampa [V] 18 DC Grandinės judėjimo greitis [m/s] 5 Apsisukimų greitis [min Kreipiamosios ilgis [mm / ‘’] 200 / 8 Pjovimo ilgis [mm] 165 Grandinės padala [mm] 9,525 Grandinės tarpas [mm] 19 Grandinės tipas 91P033 Grandinės kreipiamosios tipas M1430833-1041TL Grandinės varomojo rato dantų skaičius ir padala 6 dantys x 9,525 mm Elektrinės apsaugos klasė III Alyvos bakelio talpa [cm Masė (be akumuliatoriaus, kreipiamosios ir grandinės) [kg] 3,25 Triukšmingumo lygis

(slėgis) [dB] (A) 72,8 ± 3,0

- L

(galia) [dB] (A) 90,13 ± 3,0

- L

Virpėjimai (galinė rankena / priekinė rankena) [m/s Akumuliatoriaus tipas Li-Ion Akumuliatoriaus talpa* [Ah] 2 Akumuliatoriaus energija* [Wh] 36

Įkrovimo stotis* Įėjimo įtampa [V~] 220 - 240

Tinklo dažnis [Hz] 50 / 60 Nominali galia [W] 60 Išėjimo įtampa [V] 21 DC Išėjimo srovė [A] 2,4 Pakrovimo laikas** [h] 1

* tik modeliuose aprūpintuose akumuliatoriumi ir įkrovikliu ** nurodytas pakrovimo laikas liečia tik akumuliatorių su lentelėje pateikta talpa.

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Deklaruota bendra triukšmo skleidimo vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruota bendra triukšmo skleidimo vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Deklaruota bendra vibracijos vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruota bendra vibracijos vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Dėmesio! Vibracijos emisija darbo metu naudojant įrankį gali skirtis nuo deklaruojamos vertės, priklausomai nuo įrankio naudojimo.

ORIGINALI INSTRUKCIJA

Page 48

Dėmesio! Būtina nurodyti saugos priemones operatoriaus apsaugai, kurios grindžiamos poveikio vertinimu esant realioms naudojimo sąlygoms (įskaitant visas darbo ciklo dalis pavyzdžiui, laikas, kai įrankis yra išjungtas arba tuščiosios eigos atveju bei aktyvinimo laikas).

BENDRI ĮSPĖJIMAI DĖL ELEKTROS ĮRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, iliustracijomis, o taip pat speciﬁ kacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Sąvoka „elektros įrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų.

Saugumas darbo vietoje Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi. Negalima naudoti elektros įrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodiﬁ kuotas kištukas tinkantis prie lizdo mažina

elektros srovės smūgio riziką. Vengti sąlyčio su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno įžeminimas didina elektros srovės smūgio riziką.

Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgmė, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo

laido pažeidimas didina elektros srovės smūgio riziką. Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin- tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai

trūkumas gali privesti prie rimtų asmeninių sužeidimų. Naudoti asmenines apsaugos priemones Visada dėvėkite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio įrenginio užvedimo. Įsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš prijungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio /

mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „įjungtas” gali privesti prie rimtų sužalojimų. Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų. Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju..

Dėvėkite tinkamą aprangą. Nedėvėkite laisvos aprangos arba bižuterijos. Turėkite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti įsukti į judamus elementus. Jeigu įrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika. Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinka-

mas elektros įrankis / mašina užtikrins geresnį ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai.

Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia įjungti arba išjungti. Įrankis / mašina, kurių nega-

įrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus.

ORIGINALI INSTRUKCIJA

Page 49

lima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti

atsitiktinio elektros įrankio / mašinos įjungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų

nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Sugedimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dė

mašinos priežiūros. Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos

situacijos atsiradimo. Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu.

Remontas Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins

elektros įrankio darbo tinkamą saugumą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Dirbant su genėtuvu visas kūno dalis reikia laikyti toli nuo pjovimo grandinės. Prieš paleidžiant genėtuvą reikia įsitikinti, kad pjovimo grandinė prie nieko nesiliečia. Dirbant su genėtuvu, atidumo per momentą stoka gali sukelti drabužių įsivėlimą į

pjūklo grandinę arba grandinės su kūno dalimi susilietimą.

Nešioti apsauginius akinius ir klausą apsaugančias ausines. Rekomenduojama taip pat naudotis galvos, rankų, kojų ir pėdų apsaugos priemonėmis. Atitinkami apsauginiai drabužiai sumažina pažeidimų riziką, kurią gali sukelti kontaktas su

skiedromis arba atsitiktinis susilietimas su grandine.

Nedirbti su genėtuvu įlipus į medį. Darbas su genėtuvu įlipus į medį gali būti kūno sužalojimų priežastimi. Visada užimti tinkamą atliekamam darbui poziciją bei dirbti su genėtuvu stovint ant nejudamo, saugaus ir lygaus pagrindo. Slidus arba nestabilus paviršius, pvz. kopėčios gali sukelti pusiausvyros arba genėtuvo kontrolės praradimą. Pjaunant įtemptą palenkimu arba įsirėmusią šaką atsižvelgti į jos atšokimo riziką. Sukauptos įtemptose medienos skaidulo-

se energijos išsilaisvinimo atveju, šaka gali smogti operatoriui ir/arba atimti iš jo genėtuvo kontrolę. Ypatingas atsargumas reikalaujamas pjaunant krūmus ir jaunus medelius. Lanksti medžiaga gali sugriebti grandinę ir at- mesti genėtuvą operatoriaus link arba išvesti operatorių iš pusiausvyros.

Grandininį genėtuvą nešti jį prieš tai išjungus ir atokiai nuo kūno. Genėtuvo transporto arba sandėliavimo metu visada uždėti grandinės kreipiamosios gaubtą. Taisyklingas genėtuvo laikymas sumažina atsitiktinio kontakto su judamomis pjūklo

dalimis tikimybę. Laikytis instrukcijos nurodymų pjūklo judamų dalių tepimo, grandinės įtempimo ir aksesuarų keitimo atžvilgiu. Neteisingai įtempta arba netinkamai ištepta grandinė gali įtrūkti bei padidinti pjūklo atmušimo operatoriaus link riziką. Rankenas laikyti sausoje, švarioje būklėje, nesuteptas tepalais bei alyva. Riebalų arba tepalų sluoksniu padengtos rankenos yra slidžios ir sukelia genėtuvo kontrolės praradimo pavojų.

Pjauti tik medieną. Genėtuvo nenaudoti darbui, kuriam jis nėra skirtas. Pavyzdžiui: nepjauti plastmasės, betono arba nemedinių statybinių medžiagų. Genėtuvo naudojimas kitiems nei pagal paskirtį numatytiems darbams, gali sukelti pavojingas

situacijas.

Darbo metu laikyti genėtuvą už izoliuotų rankenų, atsižvelgiant į tai, kad grandinė gali susiliesti su įtampą turinčiu laidu, pvz. su genėtuvą maitinančiu iš elektros tinklo kabeliu. Grandinė, kuri paliečia įtampą turintį kabelį, gali metalinėmis genėtuvo

dalimis pernešti įtampą, ko pasekmėje operatorius gali patirti elektros smūgį. Laikyti genėtuvą atitinkamu atstumu nuo energetinių linijų. Kontaktas su energetine linija gresia elektros smūgiu, rimtais kūno sužalojimais arba mirtimi.

Naudoti asmens apsaugos priemones: galvos, akių bei klausos apsaugos priemones. Reikia taip pat dėvėti apsauginę avalynę bei apsaugines pirštines. Atitinkamų asmens apsaugos priemonių naudojimas sumažina galinčių darbe kilti traumų

patyrimo riziką.

Genėtuvo atatrankos operatoriaus link priežastys ir būdas jai išvengti.

Genėtuvo pjūklo atatranka operatoriaus link gali pasireikšti tada, kai kreipiamosios galas susilies su pjaunamu elementu arba kai genėtuvas įstrigs medienos įpjovoje. Tam tikrais atvejais, susilietus kreipiamosios galui su pjaunamu elementu įvyksta staigi jo atmušimo į viršų ir operatoriaus link reakcija. Kreipiamosios viršutinės briaunos įstrigimas medienos įpjovoje gali staigiai atmušti

l netinkamos elektros įrankio /

ORIGINALI INSTRUKCIJA

Page 50

kreipiamąją operatoriaus kryptimi. Kiekviena iš šių reakcijų gali sukelti genėtuvo kontrolės praradimą, o tai gali būti rimtų kūno sužalojimų priežastimi. Negalima pasikliauti tik genėtuvo konstrukcijoje esančiais apsaugos elementais. Genėtuvo operatorius turi imtis keleto priemonių, kad išvengti nelaimingų įvykių ir galimų kūno sužalojimų. Genėtuvo atmušimas operatoriaus kryptimi yra netinkamo jo panaudojimo ir/arba netaisyklingų procedūrų ar netinkamų aptarnavimo sąlygų pasekmė ir galima to išvengti taikant atitinkamas, žemiau nurodytas atsargumo priemones.

Laikyti abi genėtuvo rankenas patikimai, apėmus jas abiejų rankų nykščiais ir visais pirštais bei stipriai jas delnais sugniaužus, kūno bei pečių pozicija turi leisti pasipriešinti atmušimo metu pasireiškiančioms jėgoms. Taikant atitinkamas

atsargos priemones, atmušimo jėgos gali būti operatoriaus kontroliuojamos. Neleisti genėtuvui daryti laisvų nekontroliuojamų judesių

Naudoti tik gamintojo išvardintus kreipiamosios ir grandinės pakaitalus. Netinkamas kreipiamosios arba grandinės pakaita- las gali sukelti grandinės įtrūkimą ir/arba genėtuvo atmušimą. Laikytis gamintojo nurodytos grandinės galandimo ir konservavimo instrukcijos. Grandinės kreipiamosios griovelio gylio sumažėjimas gali sukelti pjūklo atmušimo tikimybės padidėjimą.

Draudžiama statyti genėtuvą į atmosferinių kritulių poveikį bei jį naudoti padidintos oro drėgmės sąlygomis. Draudžiama taip pat genėtuvą eksploatuoti atmosferoje su padidinta gaisro arba sprogimo rizika. Darbo metu vengti kontakto su įžemintais, elektros srovei pralaidžiais ir neizoliuotais daiktais, tokiais kaip vamzdžiai, šildytuvai ar šaldytuvai. Tuo metu kai įrankis nėra naudojamas, reikia jį laikyti sausoje uždaroje, pašaliniams asmenims neprieinamoje vietoje. Reikia naudoti pjovimo grandinę atitinkančią duotąją apkrovą. Nenaudoti lengviems darbams skirtų pjovimo grandinių darbams, kurių atlikimas siejasi su didelėmis apkrovomis. Keičiant, taisant ir reguliuojant pjovimo grandinę visada mūvėti apsaugines pirštines. Genėtuvo transporto metu įsitikinti, kad jis liko atjungtas nuo maitinimo šaltinio. Iš elektros tinklo maitinamo genėtuvo atveju, reikia jį atjungti nuo rozetės, akumuliatorinio genėtuvo atveju, reikia nuo jo atjungti akumuliatorių. Ant kreipiamosios su grandine turi būti uždėtas gaubtas. Iš elektros tinklo maitinamo genėtuvo atveju nenešti jo laikant už maitinimo kabelio. Norint ištraukti kištuką iš elektros tinklo rozetės netraukti už maitinimo kabelio. Vengti genėtuvo atsitiktinio įjungimo. Nešant prijungtą prie elektros tinklo arba su akumuliatoriumi sujungtą genėtuvą, atsitiktiniam jo įjungimui išvengti laikyti pirštus toli nuo maitinimo jungiklio. Dirbant visada vilkėti atitinkamus, prie kūno prigludusius apsauginius drabužius.

Dirbant su genėtuvu visada jį laikyti abiem rankomis. Darbo metu laisvus, pjauti ketinamus medienos elementus įtvirtinti, kad nejudėtų, pvz. įdedant į ožį malkoms pjauti. Vengti ant žemės gulinčios medienos pjovimo. Vengti medienos apdirbimo, jeigu nėra užtikrintas jos nejudamumas pjovimo metu. Dirbant, nelaikyti genėtuvo rankenų pakėlus virš pečių. Nedirbti su genėtuvu stovint ant kopėčių. Darbo metu užimti tokią poziciją, kad nereikėtų tiesti rankų visame jų ilgyje. Laikyti grandinę švarioje būklėje. Grandinė turi būti išgaląsta ir užkonservuota tepalu. Tai užtikrins našesnį ir saugesnį darbą. Grandinę galima išgaląsti specializuotame serviso punkte. Prieš kiekvieną genėtuvo panaudojimą reikia patikrinti pjovimo grandinės būklę. Pastebėjus grandinėje įtrūkimus, išlaužtus dantis arba bet kokius kitokius pažeidimus, reikia prieš pradedant darbą grandinę pakeisti nauja. Pastebėjus, kad kurie nors genėtuvo elementai yra pažeisti arba sugadinti, darbą reikia nutraukti arba jo išvis nepradėti. Prieš pradedant darbą pažeistus elementus reikia pakeisti. Genėtuvą reikia naudoti pagal jo paskirtį, pjūklas yra skirtas tik medienai pjauti. Darbo metu reikia žiūrėti ar apdirbamoje medienoje nėra metalinių elementų arba akmenų. Taikyti tik originalias keičiamąsias dalis. Originalių keičiamųjų dalių netaikymas gali padidinti avarijos riziką ir būti kūno sužalojimo priežastimi. Genėtuvą taisyti tik gamintojo autorizuotuose servisuose, taikant originalias keičiamąsias dalis. Tai leis sumažinti iki minimumo nelaimingų įvykių ir įrankio pažeidimo riziką.

GAMINIO APTARNAVIMAS

Genėtuvo paruošimas darbui

Dėmesio! Prieš pradedant darbus susijusius su montavimu ir reguliavimais, genėtuvą reikia atjungti nuo maitinimo. Tuo tikslu akumuliatorių reikia išmontuoti iš elektros įrankio lizdo!

Prieš pirmą panaudojimą reikia sumontuoti kreipiamąją ir pjovimo grandinę. Montavimą, saugos sumetimais, reikia atlikti mūvint apsaugines pirštines. Atsukti blokavimo rankenėlę taip, kad būtų galima visą šoninį skydą nuimti. Sumontuoti kreipiamąją ir grandinę nuotraukoje parodytu būdu (II).

ORIGINALI INSTRUKCIJA

Page 51

Įsitikinti, kad grandinė ir kreipiamoji yra uždėti taisyklinga kryptimi. Grandžių pavidalas ir kryptis, kurie yra matomi ant įrankio korpuso, turi atitikti grandinės kryptį, kurią nurodo matoma ant grandžių rodyklė. Jeigu ant grandinės grandžių, kreipiamosios ir korpuso yra matoma grandinės judėjimo kryptis, tai grandinės judėjimas turi turėti tokią pačia kryptį. Prieš įtempiant grandinę, reikia įsitikinti, kad grandinė pateko į kreipiamosios griovelį ir užėjo ant varančiojo rato dantų. Sumontuoti šoninį skydą ir prisukti blokuotės rankenėlę. Tačiau taip, kad neužblokuoti kreipiamosios judėjimo galimybės. Veržliarakčio pagalba įtempti grandinę. Prisukti blokuotės rankenėlę. Patikrinti grandinės įtempimą. Tuo tikslu genėtuvą ir po to pakelti jį laikant už vidurinę grandinės dalį (III). Šio bandymo metu grandinė jos laikymo vietoje turi pasikelti virš kreipiamosios iliustracijoje nurodytu atstumu. Jeigu grandinė yra įtempta pernelyg stipriai arba pernelyg silpnai, tai blokuotės rankenėlę reikia kiek palaisvinti ir pakartotinai grandinę įtempti. Grandinės įtempimo būklę reikia taip pat tikrinti kas 10 darbo trukmės minučių. Ant sumontuotos kreipiamosios ir grandinės uždėti apsauginį gaubtą, o po to abi genėtuvo dalis sujungti. Pakelti apkabos svertą (IV), o po to dalį su jungikliu įkišti į dalies su kreipiamąją apkabą. Jeigu apkabos spragoje bus matomi užkabai esantys ant dalies su jungikliu korpuse, tai reiškia, kad sujungimą galima užﬁ ksuoti, atleidžiant tuo tikslu apkabos svertą (IV). Įsitikinti, kad genėtuvo dalys darbo metu neatsiskirs.

Prieš prijungiant genėtuvą prie maitinimo, reikia patikrinti jo būklę Tuo atveju jeigu bus pastebėti kokie nors genėtuvo pažeidimai, jo prijungimas prie maitinimo, kol pažeidimai nebus pašalinti, yra draudžiamas.

paguldyti

Alyvos papildymas

Dėmesio! Prieš pradedant darbus susijusius su montavimu ir reguliavimais, genėtuv yra maitinami iš elektros tinklo, reikia atjungti nuo elektros tinklo rozetės, o akumuliatoriais maitinamų genėtuvų atveju reikia juos atjungti nuo akumuliatorių. Genėtuvo grandinę ir jo mechanizmus reikia tepti tik tokiems tikslams skirta alyva. Atidirbusios variklinės alyvos tepimui naudoti negalima. Atidirbta variklinė alyva neužtikrina reikalaujamų tepimo savybių ir gali būti genėtuvo mechanizmo pažeidimo priežastis. Įsitikinti, kad bakelyje yra pakankamas tepamosios alyvos kiekis. Tuo tikslu paguldyti genėtuvą ir patikrinti alyvos kiekio indikatorių. Alyvos lygis negali būti žemesnis negu minimalaus lygio žymuo. Jeigu tokio žymens nėra, kaip mažiausią lygį reikia priimti apatinį alyvos kiekio indikatoriaus kraštą. Genėtuvą draudžiama naudoti, jeigu alyvos bakelis nėra alyva užpildytas. Alyvos stoka bakelyje gresia grandinės, kreipiamosios bei genėtuvo mechanizmo pažeidimu. Rekomenduojama, kad genėtuvo paleidimas ir jo darbas būtų atliekamas mažiausiai 3 metrų atstume nuo vietos, kurioje bakelis buvo papildomas alyva. Papildymas alyva turi būti vykdomas saugiame atstume nuo ugnies ir šilumos šaltinių. Alyvai papildyti reikia atsukti alyvos bakelio kamštį, pripilti į bakelį tiek alyvos, kad jos lygis susilygintų su viršutine alyvos lygio žyme, nurodančia maksimalų alyvos lygį arba su viršutiniu alyvos lygio indikatoriaus kraštu, o po to stipriai ir patikimai bakelio kamštį užsukti. Alyvos išsipylimo atveju, prieš prijungiant genėtuvą prie maitinimo, išsipylusią alyvą reikia surinkti, o likučius kruopščiai nušluostyti.

Reguliavimai

Įrankio ilgio sureguliavimas yra galimas atitraukus blokuotės svertą (VI), o po ilgio sureguliavimo reikia jį užﬁ ksuoti blokuotės sverto nuspaudimu. Įrankio ilgio reguliavimas gali būti tolygus diapazone tarp judesio ribotuvų. Už priekinės rankenos yra apkaba, kuri leidžia pritvirtinti genėtuvo nešiojimo diržą, antras diržui skirtas užkabas yra ant įrankio korpuso, jungiklio artumoje Diržo užkabą reikia pritvirtinti prie įrankio apkabos ir užkabo (VII) taip, kad užkabo blokuotė pašalintų įrankio atsikabinimo riziką darbo metu. Diržą reikia užsidėti taip, kad jis remtųsi ant vieno peties, o toliau skersai apjuostų operatoriaus krūtinės ląstą, duodant galimybę antrą diržo galą užkabinti už įrankio strėnų aukštyje.

Darbo vietos paruošimas

Prieš pradedant genėjimo darbus, darbo vietą reikia atitinkamai paruošti, kad iki minimumo sumažinti pavojaus atsiradimo riziką, kuri dirbant genėtuvu galėtų pasireikšti. Reikia įsitikinti, kad darbo vietoje yra galimas tik įteisintų asmenų buvimas. Darbo vietoje turi būti geras matomumas, todėl reikia išsaugoti ypatingą atsargumą dirbant sunkiomis teritorijos sąlygomis pvz. nuožulnioje teritorijoje. Negalima pradėti darbą atmosferinių kritulių metu ir aukštos oro drėgmės sąlygomis, pvz. esant rūkui. Dirbant, vilkėti apsauginius drabužius ir naudoti asmeninės apsaugos priemones. Reikia vengti vielų, jaunų medelių bei medinių sijų pjovimo. Reikia turėti omenyje, kad nupjautos šakos, krisdamos gali atsimušti nuo kitų šakų arba šakose užsiblokuoti. Reikia paruošti evakuacijos kelią krintančių šakų pavojui išvengti. Evakuacijos kelias turi būti laisvas nuo kliūčių taip pat darbo metu. Jeigu darbo metu evakuacijos kelyje atsiras kliūtys, tai pradedant tolesnį darbą, reikia jas pašalinti.

Įrankio prijungimas prie maitinimo (IX)

Akumuliatorių įkišti į maitinimo lizdą su kontaktais nukreiptais į įrankio vidų ir į viršų, kol pasigirs akumuliatoriaus spragtuko spragtelėjimas. Įsitikinti, kad akumuliatorius darbo metu neišsprūs.

ą reikia atjungti nuo maitinimo. Įrankius, kurie

ORIGINALI INSTRUKCIJA

Page 52

Akumuliatoriaus atjungimui nuspausti spragtuką, o po to ištraukti akumuliatorių iš įrankio lizdo ertmės.

Genėtuvo paleidimas (X)

Nuimti gaubtą nuo kreipiamosios ir grandinės. Sugriebti genėtuvą abiem rankomis: viena ranka už priekinę rankeną, o kita – už galinę rankeną. Įsitikinti, kad nei kreipiamoji, nei grandinė nesiliečia su jokiu daiktu nei paviršiumi. Nuspausti pirštu ir prilaikyti rankenoje esantį jungiklio blokuotės spaustuką. Nuspausti jungiklį ir prilaikyti jį tokioje pozicijoje. Blokuotės spaustuką galima atleisti. Prieš pradedant pjauti, reikia palaukti, kol variklis pasieks pilnus apsisukimus ir įsitikinti, kad grandinė tolygiai slenka kreipiamojoje. Tuo atveju jeigu pasigirs įtartini garsai ar pasireikš vibravimas, reikia tuojau pat atleidžiant jungiklį įrankį išjungti. Įrankio išjungimas įvyksta jungiklio atleidimo pasekmėje. Grandinei sustojus, įrankį reikia atjungti nuo maitinimo ir atlikti jo konservavimą.

Darbas su genėtuvu

Asmenys, kurie ketina pirmą kartą dirbti su genėtuvu, prieš pradedant dirbti privalo pasikonsultuoti dėl darbo ypatumų bei darbo saugos su kvaliﬁ kuotu genėtuvo operatoriumi. Dirbant reikia laikytis pagrindinių įrankio atmušimo operatoriaus link galimybę. Genėtuvas gali atšokti operatoriaus link tuo atveju, jeigu pjovimo grandinė aptiks pasipriešinimą. Tam, kad sumažinti iki minimumo šią riziką, reikia: kreipti dėmesį į kreipiamosios galo poziciją pjovimo metu. Negalima pjauti viršutiniu kreipiamosios galo ketvirčiu (XI). Pjauti reikia tik šia grandinės dalimi, kuri juda apatinėje kreipiamosios pusėje. Prie pjaunamos medienos pridėti jau paleistą, pilna galia veikiantį genėtuvą. Negalima genėtuvo paleisti, pridėjus jį prieš paleidimą prie pjovimui skirtos medienos. Nestovėti pjovimo plokštumoje. Tai leis sumažinti kūno sužalojimo riziką genėtuvo atmušimo atveju (XII). Visada, darbo metu, reikia genėtuvą laikyti abiem rankomis. Įsitikinti, kad grandinė yra visada išgaląsta ir tinkamai įtempta. Pjaunant augančio medžio šakas ir atšakas nepjauti jų prie pat kamieno, o maždaug 15 cm nuo jo. Reikia padaryti dvi 1/3 šakos skersmens gylio įpjovas, maždaug 8 cm atstume viena nuo kitos. Vieną įpjovą iš apačios, kitą – iš viršaus. Po to įpjauti šaką prie pat kamieno iki 1/3 šakos diametro gylio. Pjovimą užbaigti pjaunant šaką prie pat kamieno iš viršaus. Negalima atpjauti šaką pjaunant ją iš apačios (XIII). Jeigu genėtuvas kamieno pjovimo metu įstrigs kamiene, niekada negalima jo palikti šioje pozicijoje su dirbančiu varikliu. Reikia išjungti įrankio variklį, atjungti genėtuvą nuo maitinimo šaltinio ir pleištų pagalba ištraukti genėtuvą iš užsispaudusios įpjovos. Genėtuvo naudojimas gyvatvorei formuoti arba krūmams pjauti yra draudžiamas. Pjovimo galva, grandine bei kreipiamąja negalima liesti žemės, nei žeme įrankį suteršti.

Akumuliatoriaus krovimo saugos instrukcija

Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmėje iš patalpos, kurioje vyksta krovimas reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau aprašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumuliatoriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.

Akumuliatoriaus sandėliavimas.

Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio akumuliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys.

darbo saugos principų. Reikia taip pat turėti omenyje

ORIGINALI INSTRUKCIJA

Page 53

Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kontakto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį

su pažeistu akumuliatoriumi.

Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu.

Akumuliatorių transportavimas

Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio ﬁ rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvaliﬁ kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad transporto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojing nacionalinių taisyklių.

Akumuliatoriaus krovimas

Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (XIV), kuo labiau akumuliatorius pakrautas, tuo stipriau švyti. Jeigu nuspaudus mygtuką diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas. Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (XIV). Prijungti įkroviklį prie elektros tinklo rozetės. Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties.

Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

GAMINIO KONSERVAVIMAS IR SANDĖLIAVIMAS

Dėmesio! Prieš pradedant bet kokius žemiau aprašytus veiksmus, genėtuvą reikia atjungti nuo maitinimo šaltinio. Iš elektros tinklo maitinamo genėtuvo atveju, reikia jį atjungti nuo elektros tinklo rozetės, akumuliatorinio genėtuvo atveju reikia nuo jo atjungti akumuliatorių. Po kiekvieno genėtuvo panaudojimo reikia atlikti jo apžiūrą, ypač atkreipiant dėmesį į jo ventiliacinių angų oro pralaidumą. Reikia patikrinti visų įrankio elementų išdėstymą. Galimai pasilaisvinusius susukamus srieginius sujungimus prisukti. Patikrinti grandinės įtempimą bei jos būklę. Pastebėjus bet kokius grandinės pažeidimus, reikia ją pakeisti nauja. Genėtuvo su pažeista grandine naudojimas yra draudžiamas! Pernelyg laisva grandinė gali nukristi nuo kreipiamosios ir gali sukelti genėtuvą aptarnaujančio asmens kūno sužalojimus. Grandinė turi būti tinkamai išgaląsta, o kadangi tam yra reikalingas atitinkamas įgudimas ir atitinkami įrankiai, rekomenduojama, kad grandinė būtų galandama specializuotame serviso punkte. Bakelyje, esant reikalui, reikia papildyti alyvos trūkumą Įrankio korpusą reikia valyti minkštu, sausu skudurėliu. Korpusą reikia nuvalyti nuo medienos likučių, alyvos, tepalo bei nuo kitokių suteršimų. Įrankį reikia laikyti sausoje, uždaroje patalpoje, atjungtoje nuo elektros tinklo būklėje. Dėmesio! Genėtuvo sandėliavimo metu iš jo grandinės tepimo sistemos gali prasisunkti nedidelis alyvos kiekis, tai yra normalus reiškinys ir jis neturi įtakos alyvos lygiui bakelyje bei nėra pažeidimo požymis. Įrankį sandėliuoti prieblandoje, sausoje vietoje su atitinkama ventiliacija, neleidžiančia vandens garams ant įrankio kondensuotis. Ši vieta turi būti pašaliniams asmenims ir ypač vaikams neprieinama. Sandėliavimo metu ant kreipiamosios ir grandinės visada turi būti užmautas apsauginis gaubtas.

ų medžiagų transportavimą reglamentuojančių

ORIGINALI INSTRUKCIJA

Page 54

PRODUKTA RAKSTUROJUMS

Zaru griezējs uz izlices ir ķēžu zāģa veids, paredzēts koku vainaga kopšanai. Ļauj griezt neliela diametra zarus vietās, kas nav pieejamas parastam ķēžu zāģim. Sakarā ar ierīces funkcionēšanu ar elektroapgādi, zaru griezēja darbs ir klusāks, nekā ierīces ar iekšdedzes dzinēju, un ir iespējams arī pie ēkām. Pateicoties akumulatora barošanai ierīce ļauj strādāt vietās, kur nav iespējama tīkla barošanas padeve. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbības ar ierīci uzsākšanas salasiet un saglabājiet visu šo instrukciju.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošī

bas noteikumus un šo instrukcijas nepaklausīšanas dēļ. Nepareizā ierīces lietošana var būt par lietotāja garantijas tiesību zaudējuma iemeslu.

PRODUKTA APGĀDĀŠANA

Produkts ir piegādāts pilnīgā stāvoklī, bet pirms pirmās iedarbināšanas jābūt samontēts. Kopā ar ierīci ir piegādāti: ķēdes vadīkla, griešanas ķēde, vadīklas segums, akumulators, lādēšanas stacija un nesošā siksna. Uzmanību! Produkts ar kataloga numuru: YT-82837 nav apgādāts ar akumulatoru un lādēšanas staciju.

TEHNISKIE PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga numurs YT-82836, YT-82837 Nomināls spriegums [V] 18 DC Ķēdes pārvietošanas ātrums [m/s] 5 Griezes ātrums [min Vad īklas garums [mm / ‘’] 200 / 8 Griešanas garums [mm] 165

Ķēdes iedaļa [mm] 9,525 Ķēdes atstarpe [mm] 19 Ķēdes veids 91P033 Ķēdes vadīklas veids M1430833-1041TL Ķēdes piedziņas zobrata zobu skaits un iedaļa 6 zobi x 9,525 mm

Elektrības drošības klase III Eļļas tvertnes tilpums [cm Masa (bez akumulatora, vadīklas un ķēdes) [kg] 3,25 Trokšņa līmenis

(spiediens) [dB] (A) 72,8 ± 3,0

- L

(jauda) [dB] (A) 90,13 ± 3,0

- L

Vibrācijas (priekšējais rokturis / aizmugurējais rokturis) [m/s Akumulatora veids Li-Ion Akumulatora tilpums* [Ah] 2 Akumulatora enerģija* [Wh] 36 Lādēšanas stacija* Ieejas spriegums [V~] 220 - 240 Frekvence [Hz] 50 / 60 Nomināla jauda [W] 60 Izejas spriegums [V] 21 DC Izejas strāva [A] 2,4 Lādēšanas laiks** [h] 1

* tikai modeļos ar akumulatoru un lādētāju ** Uzrādīts lādēšanas laiks attiecas tikai akumulatoram ar tabulā minētu tilpumu

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Deklarētā trokšņa emisijas vērtība ir izmērīta ar standarta pētījumu metodi un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā trokšņa emisijas vērtība var tikt izmantota sākotnējai iedarbības novērtēšanai. Deklarētā kopējā vibrāciju emisijas vērtība ir izmērīta ar standarta pētījumu metodi un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā vibrāciju emisijas vērtība var tikt izmantota sākotnējai iedarbības novērtēšanai. Uzmanību! Vibrāciju emisija instrumenta darbības laikā var atšķirties no deklarētās vērtības atkarībā no instrumenta izmantošanas veida. Uzmanību! Jānoteic drošības pasākumi lietotāja aizsardzībai, kas balstās uz iedarbības novērtējumu faktiskos lietošanas apstāk-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 55

ļos (ieskaitot visas darba cikla daļas, piemēram, laiku, kad instruments ir izslēgts vai darbojas tukšgaitā, un aktivizēšanas laiku).

VISPĀRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! Iepazīstieties ar visiem drošības brīdinājumiem, attēliem un speciﬁ kācijām, kas piegādāti kopā ar šo elek- troinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošība Uzturiet darba vietu tīrībā

jumu iemesliem.

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus šķidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt putekļus vai izgarojumus. Nepieļaujiet bērnu un nepilnvarotu personu piekļuvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

Elektriskā drošība Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modiﬁ cēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodiﬁ cēta kontakt-

dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku. Izvairieties no saskares ar iezemētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug- stina elektrošoka risku. Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. Iekļūstot elektroinstrumenta/ iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku. Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tīklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, eļļām, asām malām un kustīgiem elemen-

tiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku. Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari-

nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reaģējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība Ievērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens

neuzmanības mirklis darba laikā var novest pie nopietnām traumām. Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, ķiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novērsiet nejaušu iedarbināšanu. Pirms pieslēgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pārnest to, pārliecinieties, ka elektriskais slēdzis atrodas pozīcijā “izslēgts”. Elektroinstrumenta/iekārtas pār-

nešana ar pirkstu uz slēdža vai elektroinstrumenta/iekārtas barošana, kad slēdzis atrodas pozīcijā “izslēgts”, var novest pie nopietnām traumām. Pirms ieslēgt elektroinstrumentu/iekārtu, noņemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēša- nai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām. Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu ķermeņa pozīciju un līdzsvaru visu darbības laiku. Tas ļauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Ģērbieties atbilstoši. Nevalkājiet brīvus apģērbus vai rotaslietas. Turiet matus un apģērbus tālu no kustīgām elektroinstrumenta/ iekārtas daļas. Kustīgās daļas var aizķert brīvus apģērbus, rotaslietas vai garus matus. Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareizi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekļiem. Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes daļā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei. Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta,

kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomaiņas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no baro-

, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var kļūt par nelaimes gadī-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 56

šanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi ļauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Uzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās. Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinā- tos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēļ. Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ņemot vērā darba veidu un apstākļus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas. Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no eļļām un smērvielām. Slideni rokturi un virs-

mas, kas paredzētas turēšanai, neļauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai oriģ

Tas nodrošina elektroinstrumenta darbības drošību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Strādājot ar zaru griezēju, esiet uzmanīgi, lai ķermeņa daļu turēt tālu no ķēdes. Pirms ierīces iedarbināšanas pārbaudīt, vai ķēde nekontaktē ar nekādu lietu. Neuzmanība darbā ar ierīci var ierosināt apģērba vai ķermeņa daļu pakampšanu ķēdē. Lietot drošības brilles un dzirdes aizsardzības līdzekļus. Ieteicams arī izmantot galvas, roku, kāju un pēdu aizsardzību.

Attiecīgs aizsardzības apģērbs samazina ievainojuma risku nejaušā kontaktā ar atkritumiem vai ķēdi.

Nestrādāt ar ierīci uz koka. Darbs ar ierīci uz koka var ierosināt ievainojumus. Vienmēr saglabāt attiecīgu pozīciju un strādāt ar ierīci, stāvot uz nekustamas, drošas un gludas virsmas. Slidena vai ne-

stabila virsma, piem. kāpnes, var ierosināt balansa kontroles pazaudēšanu darbā ar ierīci. Griežot saspriegtu zaru izvairīties no atsišanas. Saspriegta zara atbrīvošanas brīdī zars var iesist operatoru un/vai ierosināt ierīces kontroles pazaudēšanu. Esiet sevišķi uzmanīgi griežot krūmu un nelielu koku. Tievs materiāls var pakampt ķēdi un iesist ierīci operatora virzienā vai ierosināt līdzsvara pazaudēšanu.

Ierīci pārnest izslēgtu un tālu no ķermeņa daļas. Ierīces transportēšanas vai glabāšanas laikā vienmēr uzstādīt ķēdes vadīklas segumu. Ierīces pareiza turēšana samazina risku nejauši kontaktēties ar ierīces kustāmiem elementiem. Ievērot ķēdes eļļošanas un uzvilkšanas instrukciju, kā arī aksesuāru mainīšanas instrukciju. Nepareizi uzvilkta vai noeļļota

ķēde var saplīst un ierosināt atsišanu operatora virzienā.

Tur ēt rokturu sausu, tīru un brīvu no eļļām vai smērvielām. Taukaini vai piesārņoti ar smērvielu turētāji ir slideni un var ie- rosināt ierīces kontroles pazaudēšanu.

Griezt tikai koksnes materiālu. Nelietot ierīci darbiem, kuriem tā nav projektēta. Piemēram: negriezt plastmasu, betonu vai celtniecības materiālu, kas nav koksne. Ierīces lietošana citiem mērķiem var ierosināt bīstamu situāciju. Strādājot ar ierīci, turēt to ar izolētiem rokturiem, jo ķēde var kontaktēties ar elektrības vadu, tostarp ar savu vadu gadījumā, kad ierīce ir barota no elektrības tīkla. Ķēde, kontaktējoties ar elektrības vadiem, var ierosināt situāciju, kad ierīces metāla

elementi būs zem sprieguma, kas var ierosināt ierīces operatora elektrošoku. Tur ēt ierīci attiecīgā attālumā no enerģētiskām līnijām. Kontakts ar enerģētisko līniju var ierosināt elektrības triecienu, no- pietnu ievainojumu vai nāvi. Lietot personālās aizsardzības līdzekļus - galvas, acu un dzirdes aizsardzību. Lietot arī aizsargapavus un aizsargcimdus. Attiecīgās personālās aizsardzības lietošana samazina ievainojuma risku, iespējamu darba laikā.

Ierīces atsišanas iemesli un izvairīšana no tiem.

Atsišana operatora virzienā var iestāties, kad vadīklas gala kontaktēs ar priekšmetu vai kad griezts koks nobloķē ierīces iezāģē- jumā. Dažādos apstākļos vadīklas gala kontaktēšana ar priekšmetu var ierosināt strauju reakciju, atstumjot vadīklu uz augšu un operatora virzienā. Vadīklas augšējās malas nobloķēšana iezāģējumā var strauji novirzīt vadīklu operatora virzienā. Katrā tāda reakcija var ierosināt zāģa kontroles pazaudēšanu un nopietnu ievainojumu. Nedrīkst paļauties tikai uz ierīces drošības elementiem. Ierīces operatoram ir pienākums veikt pasākumus, kas ļaus izvairīties no bīstamām situācijām un ievainojumiem darba laikā. Atsišana operatora virzienā ir nepareizas lietošanas un/vai procedūru vai apkalpošanas apstākļu rezultāts, lietotājs var izvairīties no tādas situācijas, ievērojot attiecīgu turpmāk aprakstītu drošības nosacījumu:

Droši turēt rokturu ar abām rokām, ar pirkstiem apkārt ierīces rokturiem, ķermeņa un plecu pozīcija jāļauj turēties pretī atsišanas spēkiem. Attiecīgas piesardzības gadījumā operators var kontrolēt atsišanas spēku. Neļaut brīvu ierīces kustību. Lietot vadīklu un ķēdes ekvivalentu tikai, ja to pieļauj ražotājs. Nepareizs vadīklas un ķēdes ekvivalents var ierosināt ķēdes

bojāšanu un/vai atsišanas efektu.

inālās rezerves daļas.

bojājumus.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 57

Ievērot ražotāja instrukciju par ķēdes asināšanu un konservāciju. Ķēdes vadīklas rievas dziļuma samazināšana var ierosināt biežāku atsišanas efektu.

Nedrīkst turēt ierīci mitrumā, sevišķi nelietot ierīci zem atmosfēriskiem nokrišņiem un valgākā atmosfērā. Nedrīkst arī lietot ierīci atmosfērā ar paaugstinātu ugunsgrēka vai sprādziena risku. Darba laikā nedrīkst piedurties pie iezemētu, vadošu un neizolētu priekšmetu, piem., caurules, radiatori vai dzesinātāji. Kad ierīce nav lietota, jābūt glabāta sausā, slēgtā vietā, nepieejamā nepiederī Strādājot ar ierīci, izmantot griešanas ķēdi, pielāgoto attiecīgam noslogojumam. Nelietot griešanas ķēdi, kas ir paredzēta vieglam darbam, lielā noslogojumā. Griešanas ķēdes mainīšanu, remontu un regulēšanu vienmēr lietot drošības cimdus. Ierīces transportēšanas laikā pārbaudīt, vai tā ir atslēgta no barošanas avota Elektrisko ierīci atslēgt no elektrības ligzdas, ierīcei ar akumulatoru atslēgt akumulatoru. Uz vadīklas ar ķēdi jābūt novietots aizsardzības vāks. Nedrīkst pārnest ierīci, turēšot to ar barošanas vadu. Neatslēgt kontaktdakšu, vilkšot ar vadu. Izvairīties no ierīces nejaušas ieslēgšanas. Pārvietojot ierīci, kas ir pieslēgta pie tī tālu no ieslēdzēja. Vienmēr ģērbt attiecīgu, pārvilktu drošības apģērbu.

Strādājot ar ierīci, vienmēr turēt to ar abām rokām. Darba laikā pasargāt brīvu koksnes elementus, lai nevarētu kustoties, piem., novietojot uz atbalsta. Izvairīties no koksnes griešanas uz zemes. Izvairīties no koksnes apstrādāšanas, ja koka elements nav pasargāts no pārvietošanas. Darba laikā neturēt ierīces rokturus virs pleciem. Nedrīkst strādāt ar ierīci uz kāpnes. Darba pozīcijai jābūt tādai, lai nebūtu vajadzīgi izstiept roku uz pilnīgu garumu. Ķēde jābūt turētā tīrumā. Ķēde jābūt noasināta un noeļļota. Tas nodrošinās efektīvāku un drošāku darbu. Ķēde var būt uzasināta specializētā servisā. Pirms katrās lietošanas pārbaudiet ķēdes stāvokli. Gadījumā, kad tiks konstatēti plīsumi, bojāti zobi vai jebkuri citi bojājumi, pirms darba uzsākšanas mainīt ķēdi uz jaunu. Gadījumā, ja būs konstatēti kaut kādi ierīces bojājumi vai elementu bojājumi, pārtraukt darbību vai nesākt darbību. Bojātiem elementiem jābūt mainītiem pirms darba sākuma. Ierīci lietot saskaņā ar noteikumiem, var būt lietota tikai koksnes griešanai. Darba laikā ievērot metāla elementus un akmeņus, kuri var atrasties apstrādātā koksnē. Lietot tikai oriģinālu rezerves daļu. Gadījumā, kad nebūs izmantotas oriģinālas rezerves daļas, var būt paaugstināts avārijas risks un ķermeņa ievainojuma risks. Ierīci remontēt tikai ražotāja autorizētos servisos, kur ir lietotas oriģinālas rezerves daļas. Tas atļaus minimizēt negadījuma un ierīces bojājuma risku.

PRODUKTA APKALPOŠANA

Ierīces darba sagatavošana

Uzmanību! Pirms visām montāžas un regulēšanas darbībām atslēgt ierīci no barošanas avota. Demontēt akumulatoru no elektroierīces ligzdas!

Pirms pirmās lietošanas uzstādīt vadīklu un griešanas ķēdi. Ņemt vērā drošību un montāžu veikt lietojot aizsardzības cimdus.

Atskrūvēt blokādes kloķi, lai noņemt visu sānu paneļu. Uzstādīt vadīklu un ķēdi kā uz zīmējuma (II). Pārbaudīt, vai ķēde un vadīkla ir uzstādīti attiecīgā virzienā. Posmu forma un virziens, redzami uz ierīces korpusa, jāatbilst ķēdes virzienam, redzamam uz posmiem bultas formā. Gadījumā, ja uz ķēdes posmiem, vadīklas un korpusa ir kustības virziena apzīmējumi, visi virzieni jābūt saskaņoti. Nenostiept ķēdi, bet pārbaudīt, ka ķēde atrodas vadīklas rievā un uz piedziņas rata zobiem. Uzstādīt sānu paneli un pieskrūvēt blokādes kloķi. Bet nenobloķēt vadīklas kustības iespēju. Ar atslēgu nostiept ķēdi. Pieskrūvēt blokādes kloķi. Pārbaudīt ķēdes spriegojumu. Lai to darīt - uzlikt ierīci un pacelt to turēšot ar ķēdes vidējo daļu (III). Pārbaudes laikā ķēde turēšanas vietā jāpaceļas virs vadīklas ilustrācijā uzrādītā diapazonā. Ja ķēde ir uzvilkta pārāk stipri vai vāji, mazliet atslābināt blokādes kloķi un atkārtoti uzstādīt ķēdes spriegojumu. Ķēdes spriegojumu pārbaudīt ik pēc 10 darba minūtēm. Pasargāt uzstādītu vadīklu ar ķēdi, izmantojot segumu, un pēc tam savienot abas ierīces daļas. Pacelt apskavas sviru (IV), pēc tam iebāzt daļu ar ieslēdzēju vadīklas daļas apskavā. Ja apskavas spraugā būs redzami āķi, novietoti daļā ar ieslēdzēju, tas nozīme, ka savienojums var būt pasargāts ar apskavas sviras nolaišanu (IV). Pārbaudīt, vai ierīces daļas nevar atkabināties darba laikā.

Pirms ierīces pieslēgšanas pie elektrības pārbaudīt tās tehnisko stāvokli. Jebkuru bojājumu atklāšanas gadījumā nedrīkst pieslēgt ierīci pie barošanas pirms bojājumu uzlabošanas.

gām personām.

kla vai ar pieslēgtu akumulatoru, pirkstus turēt

ORIĢ INĀ L Ā INSTRUKCIJA

Page 58

Eļļas papildināšana

Uzmanību! Pirms visām montāžas un regulēšanas darbībām atslēgt ierīci no barošanas avota. Elektrisko ierīci atslēgt no elektrības ligzdas, ierīcei ar akumulatoru atslēgt akumulatoru. Ķēdes un ierīces mehānismu eļļošanai lietot tikai eļļu, paredzētu tādai pielietošanai. Eļļošanai nedrīkst lietot nolietotu dzinēja eļļu. Tāda eļļa neievēro attiecīgu parametru un var bojāt ierīces mehānismu. Pārbaudīt, vai tvertnē ir smēreļļa. Ierīci nolikt uz horizontālas virsmas, pārbaudīt eļļas rādītāju. Eļļas lī minimālu norādījumu eļļas tvertnē. Ja nav tāda radītāja, par relatīvo līmeni pieņemt eļļas daudzuma rādītāja apakšējo malu. Nedrīkst lietot ierīci bez eļļas tvertnē. Tas var bojāt ķēdi, vadīklu un ierīces mehānismu. Ieteicams, lai ierīces iedarbināšana un darbs būtu veikti vismaz 3 m no eļļas uzpildīšanas vietas. Eļļu uzpildīt tālu no uguns un siltuma avotiem. Lai papildinātu eļļu, atskrūvēt eļļas tvertnes vāku, ieliet eļļu, lai eļļas līmenis uzrādītu maksimālu eļļās l līmeņa rādītāja mālu, pēc tam droši un stipri slēgt tvertnes vāku. Eļļas izliešanas gadījumā tieši nosausēt atlikumus pirms ierīces pieslēgšanas pie elektroapgādes.

Regulēšana

Ierīces garuma uzstādīšana ir iespējama pēc blokādes gredzena atvilkšanas (VI), ierīces garuma noregulēšanas un blokādes sviras iespīlēšanas. Iespēja ir seguma garuma laidenā regulēšana diapazonā starp kustības ierobežotājiem. Aiz priekšpuses turētāja atrodas apskava, kas ļauj piestiprināt nesošu siksnu, otrais āķis atrodas uz korpusa pie ieslēdzēja. Siksnas āķi piestiprināt pie apskavas (VII), lai āķa blokāde sargātu ierīci no nejauša atkabināšanas darba laikā. Siksnu novietot uz viena no pleciem, un lai greizi aptītu operatora krūškurvi, ļaujot aizķert ierīci uz ciskas (VIII).

Darba vietas sagatavošana

Pirms ierīces lietošanas attiecīgi sagatavot darba vietu, lai minimizētu bīstamības risku, savienotu ar darbu ar zaru griezēju. Pārbaudīt, vai darba vietā neatrodas nepiederīgas personas. Darba vietā jābūt laba redzamība, tāpēc esiet sevišķi uzmanīgi, griežot koku grūtos apstākļos, piem., kalnos. Nedrīkst uzsākt darbu atmosfērisku nokrišņu laikā un augstā relatīvā mitrumā, piem. miglas laikā. Lietot aizsardzības apģērbu un individuālās aizsardzības līdzekļus. Izvairīties no stieples, jaunu koku un koka siju griešanas. Jāņem vērā, ka griezti zari kristot var sist citus zarus vai nobloķēties starp citiem zariem. Jāsagatavo evakuācijas ceļu, lai izvairītos no kristošiem zariem. Evakuācijas ceļš jābūt brīvs arī darba laikā. Gadījumā, ja darba laikā uz evakuācijas ceļa paradās šķērsli, jābūt noņemti pirms darba turpināšanas.

Ierīces pieslēgšana pie elektroapgādes (IX)

Akumulatoru iebāzt ligzdā ar kontaktiem novirzītiem uz ierīci un uz augšu, līdz akumulatora sprostu noslēgšanai. Pārbaudīt, vai akumulators nevar atkabināties darba laikā. Lai atslēgtu akumulatoru, piespiest sprostu, pēc tam izbāzt akumulatoru no ierīces korpusa.

Ierīces iedarbināšana (X)

Noņemt vadīklas un ķēdes segumu. Pakampt ierīci ar abām rokām, ar vienu roku priekšējo rokturu, ar otro - aizmugurējo. Pārbaudīt, vai vadīkla un ķēde nekontaktēs ar citiem priekšmetiem un virsmām. Piespiest un paturēt ar pirkstu ieslēdzēja blokādes pogu uz roktura. Piespiest ieslēdzēju un paturēt piespiestā pozīcijā. Blokādes poga var būt atbrīvota. Pirms griešanas uzsākšanas pagaidīt, lai dzinējs sasniegtu pilnu ātrumu, un pārbaudīt, vai ķēde laideni pārvietojas vadīklā. Gadījumā, kad ir dzirdāmas savādas skaņas vai būs konstatētas vibrācijas, ierīce jābūt nekavējoties izslēgta ar izslēdzēju. Ierīce izslēdzas pēc pogas atbrīvošanas. Pēc ķēdes apturēšanas atslēgt ierīci no elektrības tīkla un veikt konservācijas darbību.

Darbs ar zaru griezēju

Personas, kas pirmoreiz strādās ar ierīci, pirms darba uzsākšanas jāsaņem norādījumus par darbu un drošību no kvaliﬁ cēta zaru griezēja operatora. Darba laikā jābūt ievēroti galvenie darba drošības noteikumi. Ievērot arī iespēju, ka ierīce var atsisties operatora virzienā. Ierīce var atsisties operatora virzienā, kad griešanas ķēde satiks šķērsli. Lai minimizētu risku: Ievērot vadīklas gala pozīciju griešanas laikā. Nedrīkst griezt ar vadīklas virsas augšēju ceturtdaļu (XI). Griešana var būt veikta ar ķēdi, kura pārvietojas uz vadīklas apakšējās daļas. Pie grieztas koksnes pietuvināt tikai iedarbinātu griezēju. Nedrīkst iedarbināt ierīci pēc pieskaršanas pie apstrādātas koksnes. Nedrīkst stāvēt uz griešanas plāksnes. Tas ļaus samazināt ievainojuma risku zāģa atsišanas gadījumā (XII). Vienmēr, darba laikā, turēt ierīci ar abām rokām. Pārbaudīt, vai ķēde ir vienmēr noasināta un attiecīgi uzvilkta. Griežot zarus, nedrīkst griezt tos pie celma, bet vispirms att

ālumā ap 15 cm. Veikt divus iegriezumus, ar dziļumu līdzīgu zara

menis nevar būt zemāks par

īmeni vai augšējo eļļas

ORIĢ INĀ L Ā INSTRUKCIJA

Page 59

diametra 1/3, attālumā apm. 8 cm viens no otra. Viens griezums no apakšējās puses, viens no augšējas. Pēc tam aizgriezt zaru pie celma uz dziļumu, līdzīgu zara diametra 1/3. Pabeigt darbu, griežot zaru pie celma no augšas. Nedrīkst griezt zarus no apakšas (XIII). Gadījumā, ja ierīce tiks nobloķēta celma pārgriešanas laikā, nedrīkst to atstāt tādā pozīcijā ar iedarbinātu dzinēju. Izslēgt ierīces dzinēju, atslēgt ierīci no elektroapgādes un ar ķīļu palīdzību noņemt zāģi no celma. Ierīces izmantošana dzīvžogu formēšanai vai krūmu griešanai ir aizliegta. Nedrīkst pieskarties ar griešanas galviņu, ķēdi un vadīklu pie zemes un neļaut ierīces piesārņošanu ar zemi.

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Ne- drīkst lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lādēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepieciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera ﬁ rmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvaliﬁ cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (XIV), cik vairāk, tik akumulators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Iebāzt akumulatoru lādēšanas stacijas ligzdā (XIV). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Izbāzt akumulatoru no uzlādes stacijas, spiežot akumulatora sprosta pogu.

Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 60

PRODUKTA KONSERVĀCIJA UN GLABĀŠANA

Uzmanību! Pirms jebkuras no minētām darbībām uzsākšanas atslēgt ierīci no elektroapgādes. Elektrisko ierīci atslēgt no elektrības ligzdas, ierīcei ar akumulatoru atslēgt akumulatoru. Pēc katras lietošanas veikt ierīces stāvokļa apskati, sevišķi ievērojot ventilācijas caurumus. Pārbaudīt visu ierīces elementu pozīciju. Pieskrūvēt iespējami atslābinātas skrūves. Pārbaudīt ķēdes uzvilkšanu un stāvokli. Ja tiks konstatēti kaut kādi ķēdes bojājumi, mainīt ķēdi uz jaunu. Nedrīkst lietot ierīci ar bojāto ķēdi! Pārāk vāja ķēde var nokrist no vadīklas, kas var ierosināt ierīces operatora ievainojumus. Ķēde jābūt attiecīgi uzasināta, to prasa attiecīgo pieredzi un darbarīku, tāpēc ieteicams, lai asināšanu veikt speciālā servisā. Papildināt eļļas trūkumu tvertnē. Ierīces korpusu tīrīt ar mīkstu sausu lupatiņu. Tīrīt korpusu, neatstājot nekādu koksnes, eļļas, smērvielas vai citu piesārņojumu atlieku. Ierīci glabāt sausā, slēgtā telpā, atslēgto no elektrības tīkla. Uzmanību! Ierīces glabāšanas laikā var mazliet tecēt ārā eļļas neliels daudzums no ķēdes eļļošanas sistēmas, tas ir normāli un neietekmē uz eļļas līmeni tvertnē un nav bojājuma simptoms. Ierīci glabāt noēnotās, sausās vietās ar attiecīgu ventilāciju, kas sargā no ūdens tvaika kondensācijas. Vieta jābūt nepieejama nepiedīgām personām, sevišķi bērniem. Glabāšanas laikā vadīklu un ķēdi vienmēr sargāt ar segumu.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 61

CHARAKTERISTIKA VÝROBKU

Prořezávací pila na teleskopické násadě je druh řetězové pily, která slouží k ošetřování korun stromů. Umožňuje řezat větve menšího průměru na místech, která jsou pro klasické řetězové pily nedostupná. Vzhledem k elektrickému pohonu prořezávací pily je práce s ní mnohem tišší než s nářadím poháněným spalovacím motorem. Proto ji lze používat i v hustě obydlených lokalitách. Díky akumulátorovému napájení lze s prořezávací pilou pracovat na místech, která jsou pro výrobky napájené ze sítě nedostupná. Správná, spolehlivá a bezpečná práce s nářadím závisí na tom, zda je nářadí provozováno správně, proto:

Před zahájením práce s nářadím je nutné si přečíst celý návod na obsluhu, řídit se ním a uschovat ho pro případné pozdější použití.

Dodavatel neodpovídá za jakékoli škody a úrazy, k nimž dojde v důsledku používání nářadí způsobem, který je v rozporu s účelem jeho použití a s bezpečnostními předpisy a pokyny tohoto návodu. Používání nářadí v rozporu s účelem jeho použití má rovněž za následek ztrátu práv uživatele na plnění z titulu záruku a ručení.

PŘÍSLUŠENSTVÍ VÝROBKU

Výrobek je dodáván v kompletním stavu, avšak před prvním použitím je tř

eba provést jeho montáž. Kromě prořezávací pily jsou součástí dodávky následující díly: řetězová lišta, řetěz, kryt řetězové lišty, akumulátor, nabíječka a nosný popruh. Upozornění! Výrobek s katalogovým číslem YT-82837 není vybaven akumulátorem a nabíječkou.

TECHNICKÉ ÚDAJE

Parametr Rozměrová jednotka Hodnota

Katalogové číslo YT-82836, YT-82837 Jmenovité napětí [V] 18 DC Rychlost pohybu řetězu [m/s] 5 Otáčky [min Délka řetězové lišty [mm / ‘’] 200 / 8 Řezná délka [mm] 165 Dělení řetězu [mm] 9,525 Rozestup řetězu [mm] 19 Typ řetězu 91P033 Typ řetězové lišty M1430833-1041TL Počet zubů řetězového kola a dělení 6 zubů x 9,525 mm Třída ochrany elektrického zařízení III Objem olejové nádržky [cm Hmotnost (bez akumulátoru, řetězové lišty a řetězu) [kg] 3,25 Hladina hluku

- L

(tlak) [dB] (A) 72,8 ± 3,0

- L

(výkon) [dB] (A) 90,13 ± 3,0

Vibrace (zadní rukojeť / přední rukojeť) [m/s Druh akumulátoru Li-Ion Kapacita akumulátoru* [Ah] 2 Energie akumulátoru* [Wh] 36 Nabíjecí stanice* Vstupní napětí [V~] 220 - 240 Síťová frekvence [Hz] 50 / 60 Jmenovitý příkon [W] 60 Výstupní napětí [V] 21 DC Výstupní proud [A] 2,4 Doba nabíjení** [h] 1

* pouze u modelů vybavených akumulátorem a nabíječkou ** uvedená doba nabíjení platí pouze pro akumulátory s kapacitou uvedenou v tabulce

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Deklarovaná hodnota emise hluku byla měřena standardní zkušební metodou a může se použít k porovnání hluku s jiným nářa- dím. Deklarovaná hodnota emise hluku se může použít pro předběžné posouzení expozice. Deklarovaná celková hodnota vibrací byla měřena standardní zkušební metodou a může se použít k porovnání vibrací s jiným nářadím. Deklarovaná celková hodnota vibrací se může použít pro počáteční posouzení expozice. Upozornění! Emise vibrací při práce s nářadím se mohou lišit od deklarované hodnoty v závislosti na způsobu použití nářadí.

ORIGINÁL NÁVODU

Page 62

Upozornění! Je třeba stanovit bezpečnostní opatření k ochraně obsluhy na základě posouzení expozice v reálných pracovních podmínkách (včetně všech částí pracovního cyklu, např. doba, kdy je nářadí vypnuté nebo pracuje na volnoběhu, doba aktivace).

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a speciﬁ kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití.

Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové.

Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouště

jte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly.

Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástrčky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí

úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem.

Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraňte styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu

zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná-

řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění.

Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému napájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na

spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci.

Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy.

Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí /

stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě.

Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému

ORIGINÁL NÁVODU

Page 63

zapnutí elektronářadí / stroje.

Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje.

Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce.

Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez-

pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpeč

Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů.

Zajistí to správnou bezpečnou práci elektronářadí.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY

Při práci s prořezávací pilou dodržujte bezpečný odstup všech částí těla od řetězu. Před uvedením prořezávací pily do chodu se přesvědčte, že se řetěz ničeho nedotýká. Chvíle nepozornosti při práci s prořezávací pilou může být příčinou zachy-

cení oděvu nebo části těla řetězem pily.

Používejte ochranné brýle a chrániče sluchu. Doporučuje se také používat ochranu hlavy, rukou, nohou a chodidel.

Odpovídající pracovní oděv snižuje riziko úrazu následkem kontaktu s odpady nebo náhodného kontaktu s řetězem. S prořezávací pilou nepracujte na stromech. Práce s prořezávací pilou ve výškách (např. na stromě) může mít za následek vznik úrazu.

Při práci s prořezávací pilou vždy zaujměte stabilní postoj a dbejte na to, abyste stáli na nepohyblivé, bezpečné a rovné ploše. Kluzký nebo nestabilní povrch, například žebřík, může být příčinou ztráty rovnováhy nebo ztráty kontroly nad prořezávací pilou. Při řezání ohnutých větví (ve kterých je akumulováno mechanické napětí) dávejte pozor na jejich reakci. Po uvolnění

napětí nahromaděného ve vláknech dřeva může větev udeřit obsluhu a/nebo ji zbavit kontroly nad prořezávací pilou. Obzvlášť opatrní buďte při řezání keřů a mladých stromků. Řetěz může tenký materiál zachytit a odhodit prořezávací pilu směrem na obsluhu nebo narušit její rovnováhu.

Prořezávací řetězovou pilu přenášejte vypnutou a držte ji v bezpečné vzdálenosti od těla. Při přepravě nebo skladování prořezávací pily je třeba vždy nasadit na řetězovou lištu kryt. Správné držení prořezávací pily snižuje pravděpodobnost

náhodného kontaktu s pohyblivými částmi prořezávací pily.

Dodržujte návod na mazání řetězu, jeho napínání a výměnu příslušenství. Nesprávně napnutý nebo nedostatečně mazaný řetěz se může nejen roztrhnout, ale i zvýšit riziko zpětného vrhu směrem na obsluhu.

Rukojeti udržujte suché, čisté a zbavené oleje nebo mazadel. Mastné nebo mazadly pokryté rukojeti jsou kluzké a mají za následek ztrátu kontroly nad prořezávací pilou.

Pilou se smí řezat výhradně dřevo. Prořezávací pilu nepoužívejte na práce, na které není určená. Například neřežte plasty, beton nebo stavební materiály na jiné bázi než dřevo. Používání prořezávací řetězové pily na jiné práce, než na které

je určená, může vést ke vzniku nebezpečných situací.

Při práci držte prořezávací pilu za izolované rukojeti, jelikož může dojít ke kontaktu řetězu s vodičem pod napětím, včetně vlastního napájecího kabelu (v případě pil napájených z elektrické sítě). Při kontaktu řetězu s vodičem pod napětím hrozí, že

se na kovové prvky nářadí dostane napětí, což může způsobit obsluze úraz elektrickým proudem. S prořezávací pilou manipulujte v bezpečné vzdálenosti od elektrických vedení. Při kontaktu s elektrickým vedením hrozí nebezpečí zasažení elektrickým proudem a v důsledku toho k těžkým nebo smrtelným úrazům.

Používejte osobní ochranné pracovní prostředky jako ochrana hlavy, zraku a sluchu. Rovněž je třeba používat ochrannou obuv a ochranné rukavice. Používání odpovídajících osobních ochranných pracovních prostředků snižuje riziko úrazů, ke

kterým může během práce dojít.

Příčiny a předcházení jevu zpětného vrhu na obsluhu

Zpětný vrh směrem na obsluhu může nastat tehdy, když dojde ke kontaktu špičky řetězové lišty s nějakým předmětem nebo když řezané dřevo sevře prořezávací pilu v řezu. V určitých případech může kontakt špičky řetězové lišty s předmětem vyvolat prudkou

reakci, v důsledku které dojde k odražení řetězové lišty nahoru směrem na obsluhu. Sevření horní strany řetězové lišty v řezu může prudce nasměrovat lištu směrem na obsluhu. Každá z těchto reakcí může vyvolat ztrátu kontroly nad prořezávací pilou, co může být příčinou vzniku vážných úrazů. Proto obsluha nesmí spoléhat pouze na bezpečnostní mechanizmy, kterými je prořezávací pila vybavená. Obsluha pily musí dodržovat předepsanou techniku práce, aby nedocházelo k nehodám a úrazům při práci. Zpětný vrh směrem na obsluhu je výsledkem nesprávného použití a/nebo nesprávných postupů nebo podmínek obsluhy a je možné mu zabránit dodržením odpovídajících bezpečnostních opatření uvedených dále:

ných situacích.

ORIGINÁL NÁVODU

Page 64

Dbejte na spolehlivé uchopení rukojetí oběma rukama tak, aby prsty a palec obepínaly dokola rukojeti prořezávací pily. Poloha těla a ramen musí umožňovat reagovat na síly vznikající při zpětném vrhu. Jestliže budou dodržena odpovídající

bezpečnostní opatření, pak bude obsluha schopná síly zpětného vrhu zachytit. Je zakázáno prořezávací pilou nekoordinovaně pohybovat. Používejte pouze takové řetězové lišty a řetězy, které odpovídají speciﬁ kaci předepsané výrobcem. Nesprávná náhrada řetězové lišty a řetězu může způsobit roztržení řetězu a/nebo jev zpětného vrhu. Dodržujte výrobcem předepsané pokyny týkající se broušení a údržby řetězu. Zmenšení hloubky drážky řetězové lišty může být příčinou zvýšení pravděpodobnosti výskytu jevu zpětného vrhu.

Vystavovat prořezávací pilu působení atmosférických srážek a používat ji v prostředí se zvýšenou vlhkostí je zakázáno. Je rovněž zakázáno používání prořezávací pily v prostředí se zvýšeným rizikem požáru nebo výbuchu. Během práce je třeba se vyvarovat kontaktu s uzemn nebo ledničky. Jestliže se pila nepoužívá, je třeba ji uskladnit na suchém, uzavřeném místě zabezpečeném proti vstupu nepovolaných osob. Používejte pouze takový řetěz, který je přizpůsoben danému zatížení. Na práci s vysokým zatížením nepoužívejte řetězy určené na lehkou práci. Při výměně, opravách a seřizování řetězu vždy používejte ochranné rukavice. Na dobu přepravy je třeba prořezávací pilu odpojit od napájecího zdroje. Prořezávací pily napájené z elektrické sítě je třeba odpojit ze zásuvky, od přiřezávacích pil s akumulátorovým napájením je třeba odpojit akumulátor. Na řetězovou lištu s řetězem se musí nasadit ochranný kryt. Prořezávací pilu napájenou z elektrické sítě nepřenášejte držením za napájecí kabel. Neodpojujte zástrčku ze zásuvky tahem za napájecí kabel. Je třeba zabránit neúmyslnému zapnutí prořezávací pily. Při přenášení prořezávací pily připojené k síti nebo s připojeným akumulátorem je třeba mít prsty v bezpečné vzdálenosti od vypínače. Vždy si oblečte vhodný přiléhavý pracovní ochranný oděv.

Při práci vždy držte prořezávací pilu oběma rukama. Při práci zajistěte nestabilní kusy dřeva proti pohybu, například jejich uložením na kozu. Vyhýbejte se řezání dřeva ležícího na zemi. Vyhýbejte se zpracovávání dřeva, které není během řezání zajištěno proti pohybu. Při práci nedržte rukojeti prořezávací pily nad úrovní ramen. S prořezávací pilou nepracujte na žebříku. Při práci vždy zaujměte takové postavení, aby nebylo nutné úplně natahovat ruce. Řetěz udržujte v čistotě. Řetěz musí být nabroušený a namazaný. Práce tak bude výkonnější a bezpečnější. Řetěz je možné dát nabrousit do specializovaného servisu. Před každým použitím zkontrolujte stav řetězu. V případě, že budou zjištěné popraskané články, vylámané zuby nebo jakákoli jiná poškození, je nutné před zahájením práce vyměnit řetěz za nový. Bude-li zjištěno, že je kterákoli část prořezávací pily poškozená nebo porouchaná, práce se musí přerušit nebo se vůbec nesmí začít. Poškozené součástky se musí před zahájením další práce vyměnit. Prořezávací pilu je třeba používat v souladu s účelem jejího použití. Slouží výhradně k řezání dřeva. Při práci dávejte pozor, aby nedošlo ke kontaktu s kovovými objekty nebo kameny, které se mohou ve zpracovávaném dřevě vyskytovat. Používat se smí výhradně originální náhradní díly. V případě nedodržení této zásady se může zvýšit riziko vzniku poruch a úrazů. Opravy prořezávací pily je třeba svěřit pouze servisům, které mají autorizaci výrobce a které používají originální náhradní díly. Minimalizuje se tak riziko nehod a poškození zařízení.

OBSLUHA VÝROBKU

Příprava prořezávací pily k práci

Upozornění! Před jakýmikoliv montážními úkony nebo seřizováním je třeba prořezávací pilu odpojit od napájení. Demontujte akumulátor z osazení elektrického nářadí!

Před prvním použitím pily se musí namontovat řetězová lišta a řetěz. Montáž je nutné v zájmu bezpečnosti provádět v ochranných rukavicích. Odšroubujte zajišťovací šroub krytu řetězového kola tak, aby bylo možné tento kryt demontovat. Namontujte řetězovou lištu a nasaďte řetěz postupem znázorněným na obrázku (II). Ujistěte se, zda je lišta a řetěz nasazen správným směrem. Tvar a orientace článků řetězu zobrazená na skříni nářadí musí odpovídat orientaci řetězu znázorněné na článcích formou šipky. Jestliže je na článcích řetězu vyznačen směr pohybu, potom se musí řetěz pohybovat směrem shodným s označením na skříni nářadí a řetězové liště. Řetěz zatím nenapínejte, ale zkontrolujte, zda je správně nasazený ve vedení řetězové lišty a zda jsou zuby správně nasazené na řetězovém kole. Namontujte kryt řetězového kola a dotáhněte jeho zajišťovací šroub. Tento šroub však dotáhněte jen takovou sílou, aby bylo možné řetězovou lištou pohybovat. Pomocí klíče řetěz napněte. Potom zajišťovací šroub krytu utáhněte. Zkontrolujte napnutí

řetězu. K tomuto účelu prořezávací pilu položte, uchopte ji za řetěz uprostřed horní strany řetězové lišty a nadzvedněte ji (III). Při

ěnými, vodivými a neizolovanými předměty, jako jsou potrubí, topná tělesa

ORIGINÁL NÁVODU

Page 65

této zkoušce se řetěz v místě uchopení musí zvednout nad řetězovou lištu o hodnotu znázorněnou na obrázku. Jestliže je řetěz napnutý příliš silně nebo příliš slabě, je třeba mírně povolit zajišťovací šroub krytu řetězového kola a opět seřídit napnutí řetězu. Stav napnutí řetězu je třeba kontrolovat také po každých 10 minutách práce. Na řetězovou lištu s řetězem nasaďte kryt a následně obě části prořezávací pily spojte. Vyklopte páčku objímky (IV) a potom zasuňte část s vypínačem do objímky části s řetězovou lištou. Jestliže budou v zářezu objímky vidět západky umístěné na skříni

části s vypínačem, znamená to, že je možné spoj zajistit sklopením páčky objímky (IV). Prověř částí prořezávací pily.

Před připojením prořezávací pily k napájení je nutné zkontrolovat její technický stav. V případě, že budou zjištěna jakákoli poškození, je zakázáno připojovat prořezávací pilu k napájení dřív, než budou tato poškození odstraněna.

Doplňování oleje

Upozornění! Před jakýmikoliv montážními úkony nebo seřizováním je třeba prořezávací pilu odpojit od napájení. Nářadí napájené z elektrické sítě je třeba odpojit ze zásuvky, od přiřezávacích pil s akumulátorovým napájením je třeba odpojit akumulátor. K mazání řetězu a mechanizmů prořezávací pily je třeba používat pouze olej určený na tyto účely. K mazání se nesmí používat použitý motorový olej. Ten neplní svou funkci, co může vést k poškození mechanizmů prořezávací pily. Zkontrolujte, zda se v olejové nádržce nachází mazací olej. Prořezávací pilu položte na vodorovnou plochu a zkontrolujte ukazovatel hladiny oleje. Hladina oleje nesmí být níže než značka minimálního množství. Jestliže prořezávací pila takovou značku nemá, za referenční (minimální) hladinu je třeba považovat dolní okraj ukazovatele hladiny oleje. Používání prořezávací pily bez naplněné olejové nádržky je nepřípustné. Hrozí poškození ř prořezávací pily. Doporučuje se, aby startování prořezávací pily a práce s ní probíhala minimálně 3 metry od místa doplňování oleje. Doplňování oleje se musí provádět v bezpečné vzdálenosti od zdrojů ohně a tepla. Při doplňování oleje se postupuje tak, že se odšroubuje uzávěr olejové nádržky a do nádržky se nalije olej v takovém množství, aby jeho hladina sahala po značku ukazující maximální hladinu oleje nebo po horní okraj ukazovatele hladiny oleje. Potom se uzávěr olejové nádržky pevně a spolehlivě zašroubuje. V případě rozlití oleje je nevyhnutné důkladně utřít jeho zbytky, a to ještě před připojením prořezávací pily k napájení.

Seřizování nářadí

Nastavení délky teleskopické násady se provádí tak, že se vyklopí zajišťovací páčka (VI), následně se nastaví délka násady a nakonec se zajišťovací páčka opět sklopí. Délku teleskopické násady lze plynule nastavovat v rozmezí mezi krajními omezovači pohybu. Za přední rukojetí se nachází objímka, na kterou je možné připevnit nosný popruh. Druhý závěs se nachází na skříni nářadí poblíž vypínače. Závěs popruhu je třeba připnout k objímce se závěsem (VII) tak, aby spona závěsu zajišťovala nářadí proti neúmyslnému odepnutí během práce. Popruh se nasazuje tak, aby se opíral o tělo v bederní oblasti a dále vedl šikmo přes hrudník obsluhy, aby bylo možné nářadí v úrovni beder zavěsit (VIII).

Příprava pracoviště

Před zahájením řezání prořezávací pilou je nevyhnutné odpovídajícím způsobem připravit pracoviště tak, aby bylo minimalizováno riziko výskytu ohrožení, jaká práci s prořezávací pilou provázejí. Je třeba se ujistit, že se na pracovišti budou zdržovat pouze oprávněné osoby. Z pracoviště musí být dobrý výhled. Proto je nutné dbát mimořádné opatrnosti při práci v náročných terénních podmínkách, např. na svazích. Není dovoleno začínat práci při atmosférických srážkách a v případě vysoké vlhkosti vzduchu, např. za mlhy. K práci je nutné si obléci ochranný oděv a nasadit si osobní ochranné pracovní pomůcky. Je třeba se vyhýbat řezání tenkých prutů, mladých stromků a dřevěných trámů. Je třeba brát do úvahy, že odřezané padající větve se mohou odrazit od jiných větví nebo zůstat viset mezi ostatními větvemi. Pro případ ohrožení padajícími větvemi je třeba připravit únikové cesty. Na únikových cestách se nesmí nacházet žádné překážky, a to ani během práce. Jestliže se na únikových cestách vyskytnou překážky, je třeba je před zahájením další práce odstranit.

Připojení nářadí k napájení (IX)

Akumulátor zasuňte do osazení ve skříni nářadí, a to kontakty orientovanými dovnitř prořezávací pily a nahoru, až se západky akumulátoru zajistí. Prověřte, zda se akumulátor během práce nemůže vysunout. Akumulátor se odpojuje stisknutím obou západek a následným vysunutím akumulátoru ze skříně nářadí.

Uvádění prořezávací pily do chodu (X)

Stáhněte kryt z řetězové lišty a řetězu. Uchopte prořezávací pilu oběma rukama, jednou za přední rukojeť, druhou za zadní rukojeť. Zkontrolujte, zda se řetězová lišta a řetěz nedotýkají žádných předmětů nebo země. Prstem stiskněte tlačítko aretace vypínače nacházející se na rukojeti a podržte ho stlačené. Stiskněte vypínač a podržte ho v této poloze. Tlačítko aretace je pak možné pustit.

te, zda nehrozí nebezpečí rozpojení

etězu, řetězové lišty a mechanizmů

ORIGINÁL NÁVODU

Page 66

Než začnete řezat, počkejte, dokud motor nedosáhne plné otáčky a zkontrolujte, zda se řetěz posouvá po řetězové liště plynule. V případě, že bude slyšet nějaké podezřelé zvuky nebo ucítíte vibrace, okamžitě nářadí vypněte uvolněním vypínače. Nářadí se vypíná uvolněním tlaku na vypínač. Po zastavení řetězu je třeba nářadí odpojit od zdroje napájení a provést jeho ošetření a údržbu.

Práce s prořezávací pilou

Osoby, které mají v úmyslu pracovat s prořezávací pilou poprvé, musí před zahájením práce požádat o radu na téma práce a bezpečnosti kvaliﬁ kovanou obsluhu prořezávací pily. Při práci je nevyhnutné dodržovat základní bezpečnostní předpisy. Taktéž je nutné mít na paměti, že může dojít ke zpětnému vrhu nářadí směrem na obsluhu. Ke zpětnému vrhu prořezávací pily směrem na obsluhu může dojít v případě na odpor. Aby bylo toto riziko minimalizováno, je třeba dodržovat následující zásady: Při řezání věnovat pozornost poloze špičky řetězové lišty. Je zakázáno řezat horní čtvrtinou špičky řetězové lišty (XI). Řezat se smí pouze řetězem, který se posouvá po spodní straně řetězové lišty. K řezanému dřevu přikládejte pouze běžící proře- závací pilu. Neuvádějte prořezávací pilu do chodu až poté, co ji přiložíte ke zpracovávanému dřevu. Nestůjte v rovině řezu. Sníží se tak riziko úrazu v případě zpětného vrhu prořezávací pily (XII). Při práci se nářadí musí vždy držet oběma rukama. Dbejte na to, aby řetěz byl vždy nabroušený a správně napnutý. Větve se nesmí odřezávat hned těsně u kmene, ale nejprve ve vzdálenosti asi 15 cm od kmene. Je třeba provést dva zářezy do hloubky rovnající se 1/3 průměru větve ve vzdálenosti asi 8 cm od sebe. Jeden zářez je třeba vést zdola, druhý shora. Potom se větev nařeže těsně u kmene do hloubky rovnající se 1/3 průměru větve. Řez se dokončí těsně u kmene shora. Větve se nesmí odřezávat směrem zdola (XIII). V případě sevření pily v průběhu řezání dřeva se prořezávací pila nikdy nesmí ponechat v této pozici s běžícím motorem. Motor pily je třeba vypnout, odpojit nářadí od napájecího zdroje a pomocí klínů prořezávací pilu z kmene vyprostit. Používání prořezávací pily k tvarování živých plotů nebo řezání keřů je zakázáno. Je zakázáno dotýkat se řezací hlavou, řetězem a řetězovou lištou země a připustit, aby došlo ke znečištění nářadí zeminou.

Bezpečnostní předpisy pro nabíjení akumulátoru

Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření.

Skladování akumulátorů

Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu-

látorem je zakázáno.

Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu.

Doprava akumulátorů

Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné

, když řetěz narazí

ORIGINÁL NÁVODU

Page 67

podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní ﬁ rmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvaliﬁ kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.

Nabíjení akumulátoru

Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od neč hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (XIV). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (XIV). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice.

Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně nabitý. V takovém případě nabíječka nabíjecí proces nespustí.

OŠETŘOVÁNÍ, ÚDRŽBA A SKLADOVÁNÍ VÝROBKU

Upozornění! Před zahájením jakýchkoli úkonů popsaných dále je třeba odpojit nářadí od napájecího zdroje. Nářadí napájené z elektrické sítě je třeba odpojit ze zásuvky, od nářadí s akumulátorovým napájením je třeba odpojit akumulátor. Po každém použití je nutné provést prohlídku fyzického stavu nářadí se zvláštním důrazem na průchodnost chladících otvorů. Také je třeba zkontrolovat spoje veškerých částí nářadí. Případné uvolněné šroubové spoje se musí utáhnout. Je třeba zkontrolovat napnutí a stav řetězu. V případě zjištění jakýchkoli poškození řetězu je nutné ho vyměnit za nový. Používání nářadí s poškozeným řetězem je zakázáno! Příliš volný řetěz může spadnout z řetězové lišty, co může způsobit obsluze úraz. Řetěz musí být také řádně nabroušený. Jelikož broušení vyžaduje mít odpovídající zkušenosti a nářadí, doporučuje se svěřit broušení specializovanému servisu. Déle je nutné doplnit olej v nádržce. Skříň nářadí je třeba očistit měkkým suchým hadříkem. Skříň je třeba zbavit zbytků dřeva, oleje, mazadel a jiných nečistot. Nářadí je třeba uskladnit v suché, uzavřené místnosti, přičemž musí být odpojené od elektrické sítě. Upozornění! Během skladování nářadí může docházet k nepatrnému úniku oleje ze systému mazání řetězu. Jde o normální jev, který nemá významný dopad na množství oleje v nádržce a není projevem poškození. Nářadí je třeba skladovat na stinných, suchých místech s dobrým větráním zabraňujícím kondenzaci vodní páry. Místo uskladnění musí být zajištěno proti přístupu nepovolaných osob a zejména dětí. Během skladování musí být řetězová lišta a řetěz chráněné krytem.

istot a prachu pomocí měkkého a suchého

ORIGINÁL NÁVODU

Page 68

CHARAKTERISTIKA VÝROBKU

Prerezávacia píla na teleskopickej násade je druh reťazovej píly, ktorá slúži na ošetrovanie korún stromov. Umožňuje rezať konáre menšieho priemeru na miestach, ktoré sú pre klasické reťazové píly nedostupné. Vzhľadom na elektrický pohon prerezávacej píly je práca s ňou oveľa tichšia než s náradím poháňaným spaľovacím motorom. Preto je možné ju používať aj v husto obývaných lokalitách. Vďaka akumulátorovému napájaniu je možné s prerezávacou pílou pracovať na miestach, ktoré sú pre náradie napájané zo siete nedostupné. Správna, spoľahlivá a bezpečná práca s náradím závisí od toho, či je náradie prevádzkované správne, preto:

Pred zahájením práce s náradím je potrebné si prečítať celý návod na obsluhu, riadiť sa ním a uschovať ho pre prípadné neskoršie použitie.

Dodávateľ nenesie zodpovednosť za akékoľvek škody a úrazy, ku ktorým dôjde v dôsledku používania náradia spôsobom, ktorý je v rozpore s účelom jeho použitia a s bezpečnostnými predpismi a pokynmi tohto návodu. Používanie náradia v rozpore s účelom jeho použitia má takisto za následok stratu práva užívateľa na plnenie z titulu záruky a ručenia.

PRÍSLUŠENSTVO VÝROBKU

Výrobok sa dodáva v kompletnom stave, avšak pred prvým použitím je potrebné vykonať jeho montáž. Okrem samotnej prerezávacej píly sú súčasťou dodávky nasledujúce diely: reťazová lišta, reťaz, kryt reťazovej lišty, akumulátor, nabíjačka a nosný popruh. Upozornenie! Výrobok s katalógovým číslom YT-82837 nie je vybavený akumulátorom a nabíjačkou.

TECHNICKÉ ÚDAJE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo YT-82836, YT-82837 Menovité napätie [V] 18 DC Rýchlosť pohybu reťaze [m/s] 5 Otáčky [min Dĺžka reťazovej lišty [mm / ‘’] 200 / 8 Rezná dĺžka [mm] 165 Delenie reťaze [mm] 9,525 Rozstup reťaze [mm] 19 Typ reťaze 91P033 Typ reťazovej lišty M1430833-1041TL Počet zubov reťazového kolesa a delenie 6 zubov x 9,525 mm Trieda ochrany elektrického zariadenia III Objem olejovej nádržky [cm Hmotnosť (bez akumulátora, reťazovej lišty a reťaze) [kg] 3,25 Hladina hluku

- L

(tlak) [dB] (A) 72,8 ± 3,0

- L

(výkon) [dB] (A) 90,13 ± 3,0

Vibrácie (zadná rukoväť / predná rukoväť) [m/s Druh akumulátora Li-Ion Kapacita akumulátora* [Ah] 2 Energia akumulátora* [Wh] 36 Nabíjacia stanica* Vstupné napätie [V~] 220 - 240 Frekvencia siete [Hz] 50 / 60 Menovitý príkon [W] 60 Výstupné napätie [V] 21 DC Výstupný prúd [A] 2,4 Doba nabíjania** [h] 1

* iba u modelov vybavených akumulátorom a nabíjačkou ** uvedená doba nabíjania platí iba pre akumulátory s kapacitou uvedenou v tabuľke

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná hodnota emisie hluku sa môže použiť na vstupné hodnotenie expozície. Deklarovaná celková úroveň vibrácií bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná celková úroveň vibrácií sa môže použiť na vstupné hodnotenie expozície na vibrácie. Pozor! Skutočná úroveň vibrácií sa od deklarovanej hodnoty môže líšiť, a závisí od konkrétneho spôsobu použitia náradia.

ORIGINÁL NÁVODU

Page 69

Pozor! Bezpečnostné opatrenia a prostriedky, ktoré majú chrániť operátora, musia byť určené na základe hodnotenia expozície v skutočných podmienkach používania (zohľadňujúc všetky pracovné fázy, ako napríklad čas, keď je náradie vypnuté, keď je spustené na voľnobehu, ako aj pri jeho spúšťaní).

VŠEOBECNÉ UPOZORNENIA TÝKAJÚCE SA BEZPEČNOSTI PRE ELEKTRICKÉ NÁRADIE

Upozornenie! Oboznámte sa so všetkými bezpečnostnými upozorneniami, ilustráciami a špeciﬁ káciami, ktoré sú dodané spolu s elektrickým náradím / strojom ich nedodržiavanie môže viesť k úrazu elektrickým prúdom, požiaru alebo k vážnym

zraneniam.

Zachovajte všetky upozornenia a návod pre budúce použitie.

Termín „elektrické náradie / stroj” použité v upozorneniach sa vzťahuje na všetky náradia / stroje poháňané elektrickým prúdom, či už drôtové (s káblom), alebo bezdrôtové.

Bezpečnosť na pracovisku Udržujte pracovisko dobre osvetlené a čisté. Neporiadok a zlé osvetlenie môžu byť príčinou nehôd. Nepoužívajte elektrické náradia / stroje v prostredí so zvýšeným rizikom výbuchu, ktoré obsahuje horľavé kvapaliny, plyny alebo výpary.Elektrické náradia / stroje vytvárajú pri práci iskry, ktoré môžu zapáliť prach, alebo výpary. Nedovoľte, aby deti a nepovolané osoby vstupovali na pracovisko. Strata koncentrácie môže spôsobiť stratu kontroly nad strojom.

Elektrická bezpečnosť Zástrčka elektrického kábla musí pasovať do zásuvky. Zástrčku nesmiete upravovať akýmkoľvek spôsobom. Nie je dovolené používať žiadne adaptéry zástrčky s uzemneným elektrickým náradím / strojmi. Neupravovaná zástrčka, ktorá

pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.

Vyhnite sa kontaktu s uzemnenými povrchmi ako sú rúry, radiátory a chladničky.

elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie / stroje kontaktu s atmosférickými zrážkami, alebo s vlhkosťou. Voda a vlhkosť,ktoré sa dostanú do vnútra elektrického náradia / stroja, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažujte sieťový kábel. Nepoužívajte napájací kábel na nosenie, ťahanie a odpojovanie zástrčky zo sieťovej zásuvky. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie, alebo

zamotanie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla na vonkajšiu prácu znižuje riziko zasiahnutia elektrickým prúdom. V prípade, kedy je použitie elektrického náradia / stroja vo vlhkom prostredí nevyhnutné, tak je potrebné ako ochrana proti napájaciemu napätiu použiť zvyškové prúdové zariadenie (RCD). Použitie zariadenia RCD znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnosť Zostaňte stále pozorný, venujte pozornosť tomu, čo robíte a počas práce s elektrickým náradím / strojom . používajte zdravý rozum. Nepoužívajte elektrické náradie / stroj, ak ste unavený, alebo pod vplyvom drog, alkoholu, alebo liekov.

Dokonca aj chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používajte prostriedky osobnej ochrany. Vždy si nasaďte ochranné okuliare. Používanie prostriedkov osobnej ochrany, akými sú prachové respirátory, protišmyková ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabráňte náhodnému zapnutiu náradia. Pred pripojením, zdvihnutím, alebo prenášaním elektrického náradia / stroja k elektrickej sieti, batérii sa uistite, že je elektrický spínač je v polohe „vypnuté”. Prenášanie elektrického náradia / stroja s

prstom na spínači, alebo pripájanie elektrického náradia /stroja, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia / stroja odstráňte všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach náradia / stroja môže zapríčiniť vážne úrazy. Nesiahajte a nenakláňajte sa príliš ďaleko, udržujte rovnováhu. Po celý čas udržujte náležité postavenie a rovnováhu. Umožní to jednoduchšie ovládanie elektrického náradia / stroja v prípade neočakávaných situácií počas práce.

Používajte ochranný odev. Neobliekajte si voľný odev, nenoste bižutériu. Udržujte vlasy a odev v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia / stroja. Voľný odev, bižutéria, alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Ak je zariadené prispôsobené na pripojenie odsávača prachu, alebo zásobníka na prach, tak sa uistite, či boli dobre pripojené a správne použité. Použitie odsávača prachu znižuje riziko ohrozenia zdravia spojené s prachom. Nedovoľte, aby skúsenosti z častého používania náradia / stroja mali za následok neopatrnosť a ignorovanie bezpečnostných pravidiel. Nezodpovedná činnosť môže spôsobiť vážne zranenia v zlomku sekundy.

Prevádzkovanie a starostlivosť o elektrické náradie / stroj Nepreťažujte elektrické náradie / stroj. Používajte vhodné elektrické náradie / stroj pre vybranú činnosť. Správny výber

elektrického náradia / stroja pre danú prácu zabezpečí lepšiu a bezpečnejšiu prácu. Nepoužívajte elektrické náradie / stroj, ak nefunguje jeho sieťový spínač. Náradie / stroj, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy.

Uzemnenie tela zvyšuje riziko úrazu

ORIGINÁL NÁVODU

Page 70

Pred nastavovaním, výmenou príslušenstva, alebo uskladnením elektrického náradia / stroja, odpojte zástrčku z napájacej zásuvky a/alebo batérie, pokiaľ sa dá odpojiť od elektrického náradia / stroja. Takéto predbežné opatrenia zabránia

náhodnému zapnutiu elektrického náradia / stroja.

Náradie uskladňujte na mieste neprístupnom pre deti, nedovoľte, aby s elektrickým náradím / strojom pracovali osoby nezaškolené pre jeho obsluhu, alebo oboznámené s návodom pre elektrické zariadenie / stroj. Elektrické náradie / stroj

môže byť v rukách nezaškoleného používateľa nebezpečné.

Zabezpečte náležitú údržbu elektrického náradia / stroja a príslušenstva. Kontrolujte náradie / stroj po stránke neprispôsobení, alebo zasekávania pohyblivých častí, poškodení častí a akýchkoľvek iných podmienok, ktoré môžu mať vplyv na fungovanie elektrického náradia / stroja. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia / stroja odstrániť. Veľa nehôd býva spôsobených nesprávnou údržbou náradia / stroja. Rezné nástroje je potrebné udržiavať čisté a naostrené. Správne udržované rezné nástroje s ostrými hranami sa tak rýchlo

nezaseknú a dajú sa počas práce jednoduchšie ovládať.

Používajte elektrické náradia / stroje, príslušenstvo a nástroje atď. v súlade s týmito inštrukciami, pričom berte na vedomie druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo navrhnuté, môže spôsobiť vytvorenie nebezpečných situácií. Rukoväte a uchopovacie plochy udržiavajte v čistote, suché a bez oleja a tuku. Klzké rukoväte a upínacie plochy neumož-

ňujú bezpečnú prevádzku a kontrolu náradia / stroja v nebezpečných situáciách.

Opravy Opravy elektrického náradia / stroja zverte len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhrad- né diely. Bude tak zabezpečená náležitá bezpečnosť práce elektrického náradia.

DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY

Pri práci s prerezávacou pílou dodržiavajte bezpečný odstup všetkých častí tela od reťaze. Pred uvedením prerezávacej píly do chodu sa presvedčite, že sa re

príčinou zachytenia odevu alebo časti tela reťazou píly. Používajte ochranné okuliare a chrániče sluchu. Odporúča sa taktiež používať ochranu hlavy, rúk, nôh a chodidiel. Zodpovedajúci pracovný odev znižuje riziko úrazu následkom kontaktu s odpadmi alebo náhodného kontaktu s reťazou. S prerezávacou pílou nepracujte na stromoch. Práca s prerezávacou pílou vo výškach (napr. na strome) môže mať za násle- dok vznik úrazu.

Pri práci s prerezávacou pílou vždy zaujmite stabilný postoj a dbajte na to, aby ste stáli na nepohyblivej, bezpečnej a rovnej ploche. Klzký alebo nestabilný povrch ako napríklad rebrík môže byť príčinou straty rovnováhy alebo straty kontroly nad

prerezávacou pílou. Pri rezaní ohnutých konárov (v ktorých je akumulované mechanické napätie) dávajte pozor na ich reakciu. Po uvoľnení napätia nahromadeného vo vláknach dreva môže konár udrieť obsluhu a/alebo ju zbaviť kontroly nad prerezávacou pílou. Mimoriadne opatrní buďte pri pílení kríkov a mladých stromov. Reťaz môže tenký materiál zachytiť a odhodiť prerezávaciu pílu smerom na obsluhu alebo narušiť jej rovnováhu.

Reťazovú prerezávaciu pílu prenášajte vypnutú a držte ju v bezpečnej vzdialenosti od tela. Pri preprave alebo skladovaní prerezávacej píly je treba vždy nasadiť na reťazovú lištu kryt. Správne držanie prerezávacej píly znižuje pravdepodobnosť

náhodného kontaktu s pohyblivými časťami prerezávacej píly. Dodržiavajte návod na mazanie reťaze, jej napínanie a výmenu príslušenstva. Nesprávne napnutá alebo nedostatočne mazaná reťaz sa môže nielen roztrhnúť, ale aj zvýšiť riziko spätného vrhu smerom na obsluhu. Rukoväte udržiavajte suché, čisté a zbavené oleja alebo mazadiel. Mastné alebo mazadlami pokryté rukoväte sú klzké a majú za následok stratu kontroly nad prerezávacou pílou.

Pílou sa smie rezať iba drevo. Prerezávaciu pílu nepoužívajte na práce, na ktoré nie je určená. Napríklad nerežte plasty, betón alebo stavebné materiály na inej báze ako drevo. Používanie reťazovej prerezávacej píly na iné práce, než na ktoré je

určená, môže viesť ku vzniku nebezpečných situácií.

Pri práci držte prerezávaciu pílu za izolované rukoväte, nakoľko môže dôjsť ku kontaktu reťaze s vodičom pod napätím, vrátane vlastného kábla napájania (v prípade náradí napájaných z elektrickej siete). Ak by došlo ku kontaktu reťaze s

vodičom pod napätím, na kovové prvky prerezávacej píly by sa dostalo napätie, čo by mohlo obsluhe spôsobiť úraz elektrickým prúdom. S prerezávacou pílou manipulujte v bezpečnej vzdialenosti od elektrických vedení. Pri kontakte s elektrickým vedením hrozí nebezpečenstvo zasiahnutia elektrickým prúdom a v dôsledku toho k ťažkým alebo smrteľným úrazom.

Používajte osobné ochranné pracovné prostriedky ako ochrana hlavy, zraku a sluchu. Tiež je potrebné používať ochrannú obuv a ochranné rukavice. Používanie zodpovedajúcich osobných ochranných pracovných prostriedkov znižuje riziko úra-

zov, ku ktorým môže počas práce dôjsť.

Príčiny a predchádzanie javu spätného vrhu na obsluhu

Spätný vrh smerom na obsluhu môže nastať vtedy, keď dôjde za chodu prerezávacej píly ku kontaktu špičky reťazovej lišty s nejakým predmetom alebo keď rezané drevo zovrie pílu v reze. V určitých prípadoch môže kontakt špičky reťazovej lišty s predmetom vyvolať prudkú reakciu, v dôsledku ktorej dôjde k odrazeniu reťazovej lišty nahor v smere obsluhy. Zovretie hornej strany reťazovej

ťaz ničoho nedotýka. Chvíľa nepozornosti pri práci s prerezávacou pílou môže byť

ORIGINÁL NÁVODU

Page 71

lišty v reze môže prudko nasmerovať lištu smerom na obsluhu. Každá z týchto reakcií môže vyvolať stratu kontroly nad prerezávacou pílou, čo môže byť príčinou vzniku vážnych úrazov. Preto sa obsluha nesmie spoliehať iba na bezpečnostné mechanizmy, ktorými je prerezávacia píla vybavená. Obsluha prerezávacej píly musí dodržiavať predpísanú techniku práce, aby nedochádzalo k nehodám a úrazom pri práci. Spätný vrh smerom na obsluhu je výsledkom nesprávneho použitia a/alebo nesprávnych postupov alebo podmienok obsluhy a je možné mu zabrániť dodržaním zodpovedajúcich bezpečnostných opatrení uvedených ďalej:

Dbajte na spoľahlivé uchopenie rukovätí obomi rukami tak, aby prsty a palec obopínali dookola rukoväte prerezávacej píly. Poloha tela a ramien musí umožňovať reagovať na sily vznikajúce pri spätnom vrhu. Ak budú dodržané zodpove-

dajúce bezpečnostné opatrenia, potom bude obsluha schopná sily spätného vrhu zachytiť. Je zakázané prerezávacou pílou nekontrolovane pohybovať. Používajte iba také reťazové lišty a reťaze, ktoré zodpovedajú špeciﬁ kácii predpísanej výrobcom. Nesprávna náhrada reťazovej lišty a reťaze môže spôsobiť roztrhnutie reťaze a/alebo jav spätného vrhu. Dodržiavajte výrobcom predpísané pokyny týkajúce sa brúsenia a údržby reťaze. Zmenšenie hĺbky drážky reťazovej lišty môže byť príčinou zvýšenia pravdepodobnosti výskytu javu spätného vrhu.

Vystavovať prerezávaciu pílu pôsobeniu atmosférických zrážok a používať ju v prostredí so zvýšenou vlhkosťou je zakázané. Takisto je zakázané používanie prerezávacej píly v prostredí so zvýšeným rizikom požiaru alebo výbuchu. Počas práce je potrebné sa vyhýbať kontaktu s uzemnenými, vodivými a neizolovanými predmetmi, ako sú rúry, vykurovacie telesá a chladničky. Ak sa náradie nepoužíva, je potrebné ho uskladniť na suchom, uzavretom mieste zabezpečenom proti vstupu nepovolaných osôb. Používajte iba takú reťaz, ktorá je prispôsobená danému zaťaženiu. Na prácu s vysokým za na ľahkú prácu. Pri výmene, opravách a zoraďovaní reťaze vždy používajte ochranné rukavice. Pred prepravou prerezávacej píly je treba skontrolovať, či je odpojená od zdroja napájania. Prerezávacie píly napájané z elektrickej siete je treba odpojiť zo zásuvky, od prerezávacích píl s akumulátorovým napájaním je potrebné odpojiť akumulátor. Na reťazovú lištu s reťazou sa musí nasadiť ochranný kryt. Prerezávaciu pílu napájanú z elektrickej siete neprenášajte držaním za napájací kábel. Neodpájajte zástrčku zo zásuvky ťahom za napájací kábel. Je potrebné zabrániť neúmyselnému zapnutiu prerezávacej píly. Pri prenášaní prerezávacej píly pripojenej k sieti alebo s pripojeným akumulátorom je treba mať prsty v bezpečnej vzdialenosti od vypínača. Vždy si oblečte vhodný priliehavý pracovný ochranný odev.

Pri práci vždy držte prerezávaciu pílu obomi rukami. Pri práci zaistite nestabilné kusy dreva proti pohybu, napríklad ich uložením na kozu. Vyhýbajte sa rezaniu dreva ležiaceho na zemi. Vyhýbajte sa spracovaniu dreva, ktoré nie je počas pílenia zabezpečené proti pohybu. Pri práci nedržte rukoväte prerezávacej píly nad úrovňou ramien. S prerezávacou pílou nepracujte na rebríku. Pri práci vždy zaujmite také postavenie, aby nebolo potrebné úplne naťahovať ruky. Reťaz udržujte v čistote. Reťaz musí byť nabrúsená a namazaná. Práca tak bude výkonnejšia a bezpečnejšia. Reťaz je možné dať nabrúsiť do špecializovaného servisu. Pred každým použitím skontrolujte stav reťaze. V prípade, že budú zistené popraskané články, vylámané zuby alebo akékoľvek iné poškodenia, je nutné pred zahájením práce vymeniť reťaz za novú. Ak bude zistené, že sú akékoľvek časti prerezávacej píly poškodené alebo pokazené, práca sa musí prerušiť alebo sa vôbec nesmie začínať. Poškodené súčiastky je nutné pred začatím ďalšej práce vymeniť. Prerezávaciu pílu je potrebné používať v súlade s účelom jej použitia. Slúži výhradne na rezanie dreva. Pri práci dávajte pozor, aby nedošlo ku kontaktu s kovovými objektmi alebo kameňmi, ktoré sa môžu v spracovávanom dreve nachádzať. Používať sa môžu iba originálne náhradné diely. V prípade nedodržania tejto zásady sa môže zvýšiť riziko vzniku porúch a úrazov. Opravy prerezávacej píly je potrebné zveriť iba servisom, ktoré majú autorizáciu výrobcu a ktoré používajú originálne náhradné diely. Minimalizuje sa tak riziko nehôd a poškodenia zariadenia.

OBSLUHA VÝROBKU

Príprava prerezávacej píly na prácu

Upozornenie! Pred akýmikoľvek montážnymi úkonmi alebo zoraďovaním je treba prerezávaciu pílu odpojiť od napájania. Vytiahnite akumulátor z osadenia elektronáradia!

Pred prvým použitím sa musí namontovať reťazová lišta a reťaz. Montáž je nutné v záujme bezpečnosti vykonávať v ochranných rukaviciach. Odskrutkujte zaisťovaciu skrutku krytu reťazového kolesa tak, aby bolo možné tento kryt demontovať. Namontujte reťazovú lištu a nasaďte reťaz postupom znázorneným na obrázku (II). Uistite sa, či je lišta a reťaz nasadená správnym smerom. Tvar a orientácia článkov reťaze zobrazená na skrini náradia musí zodpovedať orientácii reťaze znázornenej na článkoch vo forme šípky. Ak je na článkoch reťaze vyznačený smer pohybu, potom

ťažením nepoužívajte reťaze určené

ORIGINÁL NÁVODU

Page 72

sa musí reťaz pohybovať smerom zhodným s označením na skrini náradia a reťazovej lište. Reťaz zatiaľ nenapínajte, ale skontrolujte, či je správne nasadená vo vedení reťazovej lišty a či sú zuby správne nasadené na reťazovom kolese. Namontujte kryt reťazového kolesa a dotiahnite jeho zaisťovaciu skrutku. Túto skrutku však dotiahnite iba takou silou, aby bolo možné reťazovou lištou pohybovať. Pomocou kľúča reťaz napnite. Potom zaisťovaciu skrutku krytu dotiahnite. Skontrolujte napnutie reťaze. K tomuto účelu prerezávaciu pílu položte, uchopte ju za reťaz v strede hornej strany reťazovej lišty a nadvihnite ju (III). Pri tejto skúške sa reťaz v mieste uchopenia musí zdvihnúť nad reťazovú lištu o hodnotu znázornenú na obrázku. Ak je reťaz napnutá príliš silno alebo príliš slabo, je treba mierne povoliť zaisťovaciu skrutku krytu reťazového kolesa a opäť zoradiť napnutie reťaze. Stav napnutia reťaze je treba kontrolovať tiež po každých 10 minútach práce. Na reťazovú lištu s reťazou nasaďte kryt a následne obidve časti prerezávacej píly spojte. Vyklopte páčku objímky (IV) a potom zasuňte časť s vypínačom do objímky časti s reť s vypínačom, znamená to, že je možné spoj zaistiť sklopením páčky objímky (IV). Preverte, či nehrozí nebezpečenstvo rozpojenia častí prerezávacej píly.

Pred pripojením prerezávacej píly k napájaniu je nutné skontrolovať jej technický stav. V prípade, že bude zistené akékoľvek poškodenie, je zakázané pripájať prerezávaciu pílu k napájaniu skôr, než bude poškodenie odstránené.

Doplňovanie oleja

Upozornenie! Pred akýmikoľvek montážnymi úkonmi alebo zoraďovaním je treba prerezávaciu pílu odpojiť od napájania. Náradie napájané z elektrickej siete je treba odpojiť zo zásuvky, od prerezávacích píl s akumulátorovým napájaním je potrebné odpojiť akumulátor. Na mazanie reťaze a mechanizmov prerezávacej píly je nutné používať iba olej určený na takéto účely. Na mazanie sa nesmie používať použitý motorový olej. Ten neplní svoju funkciu, čo môže viesť ku poškodeniu mechanizmov prerezávacej píly. Skontrolujte, či sa v olejovej nádržke nachádza mazací olej. Prerezávaciu pílu položte na vodorovnú plochu a skontrolujte ukazovateľ hladiny oleja. Hladina oleja nesmie byť nižšie než značka minimálneho množstva. Ak prerezávacia píla takúto značku nemá, za referenčnú (minimálnu) hladinu je treba považovať dolný okraj ukazovateľa hladiny oleja. Používanie píly bez naplnenej olejovej nádržky je neprípustné. Hrozí poškodenie reťaze, reťazovej lišty a mechanizmov píly. Odporúča sa, aby štartovanie prerezávacej píly a práca s ňou prebiehali minimálne 3 metre od miesta doplňovania oleja. Doplňovanie oleja sa musí vykonávať v bezpečnej vzdialenosti od zdrojov ohňa a tepla. Pri doplňovaní oleja sa postupuje tak, že sa odskrutkuje uzáver olejovej nádržky a do nádržky sa naleje olej v takom množstve, aby jeho hladina siahala po značku ukazujúcu maximálnu hladinu oleja alebo po horný okraj ukazovateľa hladiny oleja. Potom sa uzáver olejovej nádržky pevne a spoľahlivo zaskrutkuje. V prípade rozliatia oleja je nevyhnutné jeho zvyšky dôkladne poutierať, a to ešte pred pripojením prerezávacej píly k napájaniu.

Zoraďovanie náradia

Nastavenie dĺžky teleskopickej násady sa robí tak, že sa vyklopí zaisťovacia páčka (VI), potom sa nastaví dĺžka násady a nakoniec sa zaisťovacia páčka opäť sklopí. Dĺžku teleskopickej násady je možné plynule nastavovať v rozmedzí medzi krajnými obmedzovačmi pohybu. Za prednou rukoväťou sa nachádza objímka, na ktorú je možné pripevniť nosný popruh. Druhý záves sa nachádza na skrini náradia v blízkosti vypínača. Záves popruhu je treba pripnúť ku objímke so závesom (VII) tak, aby spona závesu zaistila náradie proti neúmyselnému odpojeniu počas práce. Popruh sa nasadzuje tak, aby sa opieral o telo v bedrovej oblasti a ďalej viedol šikmo cez hrudný kôš obsluhy, aby bolo možné náradie v úrovni bedier zavesiť (VIII).

Príprava pracoviska

Pred zahájením rezania prerezávacou pílou je nevyhnutné zodpovedajúcim spôsobom pripraviť pracovisko tak, aby bolo minimalizované riziko výskytu ohrození, aké prácu s prerezávacou pílou sprevádzajú. Je treba sa uistiť, že sa na pracovisku budú zdržiavať iba oprávnené osoby. Z pracoviska musí byť dobrý výhľad. Preto je nutné zachovávať mimoriadnu opatrnosť pri práci v náročných terénnych podmienkach, napr. na svahoch. Nie je dovolené začínať prácu pri atmosférických zrážkach a v prípade vysokej vlhkosti vzduchu, napr. za hmly. Ku práci je nutné si obliecť ochranný odev a nasadiť si osobné ochranné pracovné pomôcky. Je potrebné sa vyhýbať píleniu tenkých prútov, mladých stromov a drevených trámov. Je treba brať do úvahy, že odrezané padajúce konáre sa môžu odraziť od iných konárov alebo sa zakliesniť medzi ostatnými konármi. Pre prípad ohrozenia padajúcimi konármi je potrebné pripraviť únikové cesty. Na únikových cestách sa nesmú nachádzať žiadne prekážky, a to ani počas práce. Ak sa na únikových cestách vyskytnú prekážky, je treba ich pred zahájením ďalšej práce odstrániť.

Pripojenie náradia k napájaniu (IX)

Akumulátor zasuňte do osadenia v skrini náradia, a to kontaktmi orientovanými do vnútra prerezávacej píly a nahor, až sa západky akumulátora zaistia. Preverte, či sa akumulátor počas práce nemôže vysunúť.

azovou lištou. Ak budú v záreze objímky vidieť západky umiestnené na skrini časti

ORIGINÁL NÁVODU

Page 73

Akumulátor sa odpája stlačením oboch západiek a následným vysunutím akumulátora zo skrine náradia.

Uvádzanie prerezávacej píly do chodu (X)

Stiahnite kryt z reťazovej lišty a reťaze. Uchopte prerezávaciu pílu obomi rukami, jednou za prednú rukoväť, druhou za zadnú rukoväť. Skontrolujte, či sa reťazová lišta a reťaz nedotýkajú žiadnych predmetov alebo zeme. Prstom stlačte tlačidlo aretácie vypínača nachádzajúce sa na rukoväti a podržte ho stlačené. Stlačte vypínač a podržte ho v tejto polohe. Tlačidlo aretácie je potom možné pustiť. Než začnete píliť, počkajte, kým motor nedosiahne plné otáčky a skontrolujte, či sa reťaz posúva po reťazovej lište plynule. V prípade, že bude počuť nejaké podozrivé zvuky alebo ucítite vibrácie, okamžite zariadenie vypnite uvoľnením vypínača. Náradie sa vypína uvoľnením tlaku na vypínač. Po zastavení reťaze je treba náradie odpojiť od zdroja napájania a vykonať jeho ošetrenie a údržbu.

Práca s prerezávacou pílou

Osoby, ktoré majú v úmysle pracovať s prerezávacou pílou po prvý raz, musia pred zahájením práce požiadať o radu na tému práce a bezpečnosti kvaliﬁ kovanú obsluhu prerezávacej píly. Pri práci je potrebné dodržiavať základné bezpečnostné predpisy. Taktiež je nutné mať na pamäti, že môže dôjsť ku spätnému vrhu náradia smerom na obsluhu. Prerezávacia píla sa môže odraziť smerom na obsluhu v prípade, keď re Aby bolo toto riziko minimalizované, je potrebné dodržovať nasledujúce zásady: Pri pílení venovať pozornosť polohe špičky reťazovej lišty. Pílenie hornou štvrtinou špičky reťazovej lišty je zakázané (XI). Píliť sa smie iba reťazou posúvajúcou sa po spodnej strane reťazovej lišty. K rezanému drevu prikladajte iba bežiacu prerezávaciu pílu. Neuvádzajte prerezávaciu pílu do chodu až potom, ako ju priložíte k spracovávanému drevu. Nestojte v rovine rezu. Zníži sa tak riziko úrazu v prípade spätného vrhu prerezávacej píly (XII). Pri práci sa náradie musí vždy držať obomi rukami. Dbajte na to, aby reťaz bola vždy nabrúsená a správne napnutá. Konáre sa nesmú odrezávať odrazu tesne pri kmeni, ale najprv vo vzdialenosti asi 15 cm od kmeňa. Je potrebné vykonať dva zárezy do hĺbky rovnajúcej sa 1/3 priemeru konára vo vzdialenosti asi 8 cm od seba. Jeden zárez vedie zdola, druhý zhora. Potom sa konár nareže tesne pri kmeni do hĺbky rovnajúcej sa 1/3 priemeru konára. Rez sa dokončí tesne pri kmeni zhora. Konáre sa nesmú odrezávať smerom zdola (XIII). V prípade zovretia píly v priebehu rezania dreva sa prerezávacia píla nikdy nesmie ponechať v tejto pozícii s bežiacim motorom. Motor náradia je treba vypnúť, odpojiť náradie od zdroja napájania a pomocou klinov uvoľniť prerezávaciu pílu z kmeňa. Používanie prerezávacej píly na tvarovanie živých plotov alebo pílenie krov je zakázané. Je zakázané dotýkať sa rezacou hlavou, reťazou a reťazovou lištou zeme a pripustiť, aby došlo ku znečisteniu náradia zeminou.

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo po- škodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísaným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára-

ťaz narazí na odpor.

ORIGINÁL NÁVODU

Page 74

dia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej ﬁ rmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvaliﬁ kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky.Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (XIV). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (XIV). Nabíjačku pripojte do zásuvky elektrickej siete. Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sie Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.

OŠETROVANIE, ÚDRŽBA A SKLADOVANIE VÝROBKU

Upozornenie! Pred zahájením akýchkoľvek úkonov opísaných ďalej je treba odpojiť náradie od zdroja napájania. Náradie napájané z elektrickej siete je treba odpojiť zo zásuvky, od náradia s akumulátorovým napájaním je potrebné odpojiť akumulátor. Po každom použití je nutné urobiť prehliadku fyzického stavu náradia so zvláštnym dôrazom na priechodnosť chladiacich otvorov. Tiež je treba skontrolovať spoje všetkých častí náradia. Prípadné uvoľnené skrutkové spoje sa musia dotiahnuť. Je potrebné skontrolovať napnutie a stav reťaze. V prípade zistenia akýchkoľvek poškodení reťaze je nutné ju vymeniť za novú. Používanie náradia s poškodenou reťazou je zakázané! Príliš voľná reťaz môže spadnúť z reťazovej lišty, čo môže spôsobiť obsluhe úraz. Reťaz musí byť taktiež riadne nabrúsená. Nakoľko brúsenie vyžaduje mať zodpovedajúce skúsenosti a náradie, odporúča sa zveriť brúsenie špecializovanému servisu. Ďalej je nutné doplniť olej v nádržke. Skriňu náradia je potrebné očistiť mäkkou suchou handričkou. Skriňu je potrebné zbaviť zvyškov dreva, oleja, mazadiel a iných nečistôt. Náradie je treba uskladniť v suchej, uzavretej miestnosti, pričom musí byť odpojené od elektrickej siete. Upozornenie! Počas skladovania náradia môže dochádzať k nepatrnému úniku oleja zo systému mazania reťaze. Ide o normálny jav, ktorý nemá významný dopad na množstvo oleja v nádržke a nie je prejavom poškodenia. Náradie je treba skladovať na tienistých, suchých miestach s dobrým vetraním zabraňujúcim kondenzácii vodnej pary. Miesto uskladnenia musí byť zaistené proti prístupu nepovolaných osôb a najmä detí. Počas skladovania musia byť reťazová lišta a reťaz chránené krytom.

ťového zdroja zo zásuvky elektrickej siete.

ORIGINÁL NÁVODU

Page 75

A TERMÉK JELLEMZŐI

A magassági ágvágó a láncfűrésznek egy speciális fajtája, ami fák koronájának ápolására szolgál. Kis keresztmetszetű ágak elvágására használható olyan helyeken, amelyekhez közönséges láncfűrésszel nem lehet hozzáférni. Tekintettel a fűkasza elektromos meghajtására, jóval halkabb, mint a robbanómotoros, és épületek közelében is alkalmazható. Az akkumulátoros betáplálásnak köszönhetően az ágvágót lehet olyan helyen is használni, ahol nincs hálózati áram. A szerszám helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:

A berendezéssel történő munkavégzés megkezdése előtt el kell olvasni, és az üzemeltetés során be kell tartani a teljes kezelési utasítást.

A szerszám nem rendeltetésszerű használata, a biztonsági előírások és a jelen utasítás be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget. A berendezés nem rendeltetésszerű használata a felhasználó garanciához és kezességhez való jogának elvesztését is maga után vonja.

A TERMÉK TARTOZÉKAI

Az ágvágót komplett állapotban szállítjuk, azonban az első használatba vétel előtt össze kell szerelni. Az ágvágóval együtt szállított tartozékok: láncvezető, vágólánc, láncvezető védőburkolata, akkumulátor, akkumulátortöltő i hordozószíj. Figyelem! A termék katalógusszáma Az YT-82837 katalógusszámú termékhez nem tartozik akkumulátor és akkumulátortöltő.

MŰSZAKI ADATOK

Paraméter Mértékegység Érték

Katalógusszám YT-82836, YT-82837 Névleges feszültség [V] 18 DC A lánc haladási sebessége [m/s] 5 Fordulatszám [perc A megvezető hossza [mm / ‘’] 200 / 8 Vágási hossz [mm] 165 Lánc mércéje [mm] 9,525 Lánc térköze [mm] 19 Lánc típusa 91P033 Láncvezető típusa M1430833-1041TL A lánc és a mérce meghajtó kerekének fogszáma 6 fog x 9,525 mm Elektromos védelmi osztály III A motorolaj tartályának űrtartalma [cm Tömeg (akkumulátor, láncvezető és lánc nélkül) [kg] 3,25 Zajszint

(nyomás) [dB] (A) 72,8 ± 3,0

- L

(teljesítmény) [dB] (A) 90,13 ± 3,0

- L

Rezgés (hátsó fogantyú / első fogantyú) [m/s Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása* [Ah] 2 Az akkumulátor energiája* [Wh] 36 Akkumulátortöltő* Bementi feszültség [V~] 220 - 240 Hálózati frekvencia [Hz] 50 / 60 Névleges teljesítmény [W] 60 Kimenti feszültség [V] 21 DC Kimeneti áram [A] 2,4 Töltési idő** [h] 1

* csak az akkumulátorral és akkumulátortöltővel ellátott modellekhez ** a megadott töltési idő csak a táblázatban megadott kapacitású akkumulátorra vonatkozik

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

A zajszint nyilatkozott értéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A zajszint nyilatkozott értéke az expozíció előzetes értékelésekor is felhasználható. A rezgések megadott összértéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A rezgések megadott összértéke az expozíció előzetes értékelésekor is felhasználható. Figyelem! A szerszám használatakor kibocsátott rezgések a szerszám használatának módjától függően eltérhetnek a megadott értékektől.

EREDETI UTASÍTÁS

Page 76

Figyelem! Az operátor védelme érdekében meg kell határozni azokat a biztonsági óvintézkedéseket, amelyek a valós felhasználási körülmények között meghatározott expozícióra vannak alapozva (ideértve a munkaciklus mindegyik részét, például azt az időt, amikor a szerszám ki van kapcsolva, amikor alapjáraton működik, vagy az aktiválási időt).

AZ ELEKTROMOS KISGÉPEK BIZTONSÁGÁRA VONATKOZÓ, ÁLTALÁNOS FIGYELMEZTETÉSEK

Figyelmeztetés! Meg kell ismerkedni az összes ﬁ gyelmeztetéssel, utasítással, illusztrációval, valamint az elektromos eszközzel / géppel szállított speciﬁ kációkkal. Ezek be nem tartása elektromos áramütéshez, tűzhöz vagy komoly testi sérü-

léshez vezethet.

Meg kell őrizni minden ﬁ gyelmeztetést, valamint a használati utasítást, hogy később meg lehessen nézni.

A kezelési utasításban használt „elektromos berendezés / gép” fogalom vonatkozik minden, elektromos árammal működtetett berendezésre/ gépre, vezetékesre és vezeték nélkülire egyaránt.

Biztonság a munkahelyen A munkavégzés helyét jól meg kell világítani, és tisztán kell tartani. A rendetlenség és a nem kellő megvilágítás balesetek

okozója lehet.

Nem szabad az elektromos berendezésekkel / gépekkel fokozottan robbanásveszélyes, tűzveszélyes folyadékokat, gázokat, gőzöket tartalmazó környezetben dolgozni. Az elektromos berendezések / gépek szikrázhatnak, amely meggyújthatja

a port vagy a párát. Nem szabad a munkavégzés helyére gyermekeket vagy kívülálló személyeket engedni. A koncentráció elvesztése a kontrol elvesztéséhez vezethet.

Elektromos biztonság Hálózati kábel dugaszának illenie kell az elektromos hálózat dugaszolóaljzatába. Semmilyen módon nem szabad változtatni dugaszon. Nem szabad semmilyen dugaszadaptert használni az elektromos berendezésekkel / gépekkel. Ha a

dugaszok vagy dugaszolóaljzatok nincsenek átalakítva, az csökkenti az áramütés veszélyét. Kerülni kell, hogy a test és a gép olyan földelt felületekkel érintkezzen, mint csövek, fűtőtestek és hűtők. A test földeltsége növeli az áramütés veszélyét. Nem szabad a az elektromos berendezést / gépet csapadéknak vagy nedvességnek kitenni. A víz és nedvesség, amely az elektromos berendezés / gép belsejébe jut, megnöveli az elektromos áramütés veszélyét.

Ne vágja el a hálózati kábelt. Ne használja a hálózati kábelt az eszköz hordozásához, vonszolásához vagy a dugasz kihúzásához hálózati dugaszolóaljzatból. Kerülje, hogy a hálózati kábel hővel, olajjal, éles szélekkel és mozgó alkatrészekkel érintkezzen. A sérült vagy összegabalyodott hálózati kábel növeli az áramütés veszélyét. Amennyiben zárt helyiségen kívül dolgozik, kültéri hosszabbítót kell használni. Kültéri hosszabbító használata csökkenti

az áramütés veszélyét.

Abban az esetben, ha az elektromos berendezés /gép nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos

áramütés veszélyét.

Személyes biztonság Legyen résen, ﬁ gyeljen arra, amit csinál, és használja a józan eszét az elektromos berendezéssel / géppel végzett munka közben. Nem használja a elektromos berendezést / gépet, ha fáradt, illetve tudatmódosító szerek, alkohol vagy gyógyszer hatása alatt áll. A munkavégzés során már egy pillanatnyi ﬁ gyelmetlenség komoly testi sérülésekhez vezethet. Használjon egyéni védőeszközöket. Mindig vegyen fel védőszemüveget. Az olyan egyéni védőeszközök használata, mint a

porvédő álarc, csúszásgátló munkavédelmi cipő, sisak és fülvédő, csökkenti a komoly testi sérülések veszélyét.

Előzze meg a véletlen beindítást. Bizonyosodjon meg róla, hogy a kapcsoló „kikapcsolt” állásban van, mielőtt az elektromos berendezést / gépet csatlakoztatja a tápfeszültséghez és/vagy az akkumulátorhoz, felemeli vagy hordozza azt.

Az elektromos berendezés / gép olyan módon történő szállítása, hogy az ujja az elektromos berendezés / gép kapcsolóján vagy betáplálásán van, illetve ha a kapcsoló „bekapcsolt” állapotban van, súlyos, testi sérüléseket okozhat.

Az elektromos berendezés / gép bekapcsolása előtt el kell távolítani minden olyan kulcsot és egyéb szerszámot, amelyet a gép beállításához használt. Az elektromos berendezés / gép forgó elemein hagyott kulcs súlyos, testi sérüléseket okozhat. Ne nyújtózkodjon és ne hajoljon ki túl messze. Mindig tartsa meg a kellő testhelyzetet és az egyensúlyát. Ez lehetővé

teszi, hogy uralma alatt tartsa az elektromos berendezést / gépet a munkavégzés közben bekövetkező váratlan helyzetekben.

Öltözzön megfelelően. Ne viseljen laza ruházatot és ékszereket. Tartsd távol a haját és a ruháját az elektromos berendezés / gép mozgó alkatrészeitől. A laza ruházatot, ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Ha a berendezések úgy vannak kialakítva, hogy csatlakoztatni lehet hozzájuk porelszívót vagy porgyűjtőt, győződjön meg róla, hogy azokat csatlakoztatták és jól használják. A porelszívó használata csökkenti a porral kapcsolatos veszélyek kockázatát. Ne engedje, hogy a berendezés / gép használata során szerzett tapasztalatai gondatlanná tegyék, és ﬁ gyelmen kívül hagyja a biztonsági szabályokat. A gondatlan cselekvés egy pillanat alatt súlyos balesetek okozója lehet.

EREDETI UTASÍTÁS

Page 77

Az elektromos berendezés / gép használata és gondozása Ne terhelje túl az elektromos berendezést / gépet. Használja a kiválasztott alkalmazáshoz megfelelő elektromos berendezést / gépet. A megfelelő elektromos berendezés / gép jobb és biztonságosabb munkát tesz lehetővé, ha azt a tervezett

terheléshez használják. Ne használja az elektromos berendezést / gépet, ha az elektromos kapcsolóval nem tudja be- és kikapcsolni. A berendezés / gép, amit nem lehet a hálózati kapcsolóval kontrolálni, veszélyes, és meg kel javíttatni.

Mielőtt hozzáfog az elektromos berendezés / gép beállításához, tartozékának cseréhez vagy tárolása előtt, húzza ki a dugaszt a hálózati dugaszolóaljzatból és/vagy vegye ki az akkumulátort, ha az kivehető az elektromos berendezésből / gépből. Az ilyen megelőző intézkedések lehetővé teszik az elektromos berendezés / gép véletlen bekapcsolását. Tartsa a szerszámot gyermekektől elzárva, ne engedje, hogy olyan személyek kezeljék az elektromos berendezést / gépet, akik nem ismerik azt, vagy az elektromos berendezés / gép jelen használati utasítását. Az elektromos berendezés /

gép veszélyesek a nem kioktatott személyek kezében.

Tartsa karban az elektromos berendezést / gépet és a tartozékokat. Ellenőrizze az elektromos berendezést / gépet, hogy minden megfelelően illeszkedik-e, vagy a mozgó alkatrészek nincsenek-e beékelődve, nincsenek-e sérült alkatrészek, valamint nincs-e bármilyen más olyan körülmény, ami hatással lehet az elektromos berendezés / gép működésére. A hibákat meg kell javítani az elektromos berendezés / gép használata előtt. Számos baleset okozója az elektromos berendezés

/ gép nem megfelelő karbantartása.

A vágó szerszámokat tiszta és megélesített állapotban kell tartani. A kellően karbantartott, éles vágószerszámokat könnyebb kezelni a munkavégzés során, nehezebben ékelődnek be.

Az elektromos berendezést / gépet, annak tartozékait, betét szerszámait stb. a jelen használati utasításnak megfelelően használja, a munka fajtájának és a munkavégzés körülményeinek a ﬁ gyelembe vételével. Ha az eszközt nem a rendelteté-

sének megfelelő fajtájú munkához használja, az növeli a veszélyes helyzetek előállásának lehetőségét. A nyeleket és fogófelületeket tartsa szárazon, tisztán, olajtól és kenőanyagtól mentesen. A csúszós nyél vagy fogófelület nem teszi lehetővé az elektromos berendezés / gép.

Javítások Az elektromos berendezést / gépet kizárólag erre jogosult szervizekben és csak eredeti cserealkatrészek használatával szabad javítani. Ez biztosítja az elektromos eszköz működésének biztonságát.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

Az ágvágó üzemelése közben a összes testrészt távol kell tartani a lánctól. Az ágvágó beindítása előtt meg kell győződni róla, hogy a lánc semmivel nem érintkezik. Egy pillanatnyi ﬁ

elkaphatja a ruházatot vagy valamelyik testrészt. Használjon védőszemüveget és hallásvédőt. Ajánlott védősisakot, kézvédőt, lábvédőt és lábfejvédőt is viselni. A megfelelő védőruha csökkenti a sebesülés veszélyét, ha leeső darabokhoz vagy a lánchoz ér.

Ne dolgozzon az ágvágóval fára mászva. Ha fára mászva dolgozik az ágvágóval, az balesetet okozhat. Mindig a megfelelő testhelyzetet kell tartani, valamint az ágvágóval mozdulatlan, biztonságos és sima felületen kell állni.

Síkos vagy instabil felület, mint amilyen pl. a létra, az egyensúly vagy az ágvágó feletti uralom elvesztéséhez vezethet. Ha megfeszült ágat vág, készüljön fel arra, hogy az visszacsapódhat. Amennyiben a fa szöveteiben felgyűlt feszültség felszabadul, az ág megütheti a gépkezelőt és/vagy az ágvágó feletti uralom elvesztését okozhatja. Különösen óvatosan kell eljárni bokrok vagy ﬁ atal fák vágásakor. A vékony anyag elkaphatja a láncot, és az ágvágót a gépkezelő irányába lökheti, vagy kibillentheti az egyensúlyából.

Az ágvágót kizárólag kikapcsolt állapotban, az első, kiegészítő fogantyújánál fogva, kikapcsolva és a testtől eltartva szabad hordozni. Az ágvágó szállítása vagy tárolása közben mindig tegye fel a láncvezető védőburkolatát. Az ágvágó

helyes tartása csökkenti a veszélyét annak, hogy a véletlenül hozzáérjen a gép mozgó alkatrészeihez. Tartsa be a lánc kenésére, meghúzására és a tartozékok cseréjére vonatkozó utasításokat. A nem megfelelően meghúzott vagy nem jól megkent lánc el is szakadhat, és növelheti is az esélyét, hogy a gép visszarúg a kezelő irányába. A fogantyút szárazon, tisztán, olajtól és kenőanyagtól mentesen kell tartani. A zsíros vagy kenőanyaggal borított fogantyú síkos, és a ágvágó feletti uralom elvesztését okozza.

Csak faanyagot daraboljon. Ne használja a szerszámot olyan munkához, amihez nem való. Például: ne vágjon műanya- got, betont vagy nem fából készült építőanyagot. Ha az ágvágót más fajtájú munkához használja, nem olyanokhoz, mint amire

tervezték, az növeli a veszélyes helyzetek előállásának valószínűségét.

Munka közben tartsa az ágvágót a szigetelt fogantyújánál fogva, mivel a lánc feszültség alatt lévő vezetékkel érintkezhet, hálózatról betáplált ágvágó esetén beleértve a saját kábelét. A feszültség alatt lévő vezetékhez érő lánc miatt a gép fém részei

is feszültség alá kerülhetnek, ami miatt a szerszám kezelőjét áramütés érheti. Tartson biztonságos távolságot a vezetékektől. A vezetékekkel történő érintkezés elektromos áramütést, ezzel komoly testi sérülést vagy halált okozhat. Egyéni védőeszközöket, sisakot, szem- és fülvédőt kell használni. Ezen kívül védőcipőt és védőkesztyűt kell viselni. A megfelelő egyéni védőeszközök használata csökkenti a munka során keletkező sebesülések veszélyét.

gyelmetlenség az ágvágóval végzett munka közben, és a lánc

EREDETI UTASÍTÁS

Page 78

A kezelő irányába történő visszarúgás okai és megelőzése.

A visszarúgás a kezelő irányába akkor következhet be, ha a láncvezető vége hozzáér valamilyen tárgyhoz, vagy fa darabolásakor az ágvágó beszorul a vágási horonyba. Bizonyos esetekben, ha a láncvezető vége egy tárgyhoz ér, az hírtelen visszarúgási reakciót válthat ki felfelé és a gépkezelő irányába. Ha a láncvezető felső szélének beékelődése a láncvezetőt hirtelen a gépkezelő irányába löki vissza. A fenti reakciók mindegyike az ágvágó feletti uralom elvesztéséhez vezethet, ami viszont komoly testi sérülések oka lehet. Nem szabad csak az ágvágóba beépített biztonsági mechanizmusokra hagyatkozni. Az ágvágó kezelője néhány lépést kell tennie a munka közbeni balesetek és sérülések megelőzése érdekében. A kezelő irányába történő visszarúgás a nem megfelelő használat és/vagy helytelen kezelési mód vagy feltételek miatt következik be, és az alább megadott, megfelelő elővigyázatossági szabályok foganatosításával lehet elkerülni:

A mindkét fogantyút fogni kell két kézzel, úgy, hogy az ujjak és a hüvelykujj közrezárja a ágvágó fogantyúját, a testhely és karok helyzete olyan legyen, amivel ellen tud dolgozni a visszarúgáskor fellépő erőknek. A visszarúgáskor keletkezőt

erőt a kezelő kontrollálni tudja, betartja a megfelelő elővigyázatossági szabályokat. Nem szabad megengedni, hogy az ágvágó szabadon mozogjon. Csak a gyártó által megadott utángyártott láncvezetőket és láncokat használja. A nem megfelelő csere láncvezető vagy lánc miatt a lánc elszakadhat és/vagy az ágvágó visszarúghat. Tartsa be gyártónak a lánc élezésére és karbantartására vonatkozó ajánlásait. A láncvezető horonymélységének csökken- tése növelheti a visszarúgás jelenségének valószínűségét.

Tilos az ágvágót csapadéknak kitenni, valamint megnövekedett nedvességtartalmú légkörben használni. Tilos továbbá a berendezést tűz- vagy robbanásveszélyes környezetben használni. Munka közben kerülni kell az érintkezést földelt, vezető és szigeteletlen tárgyakkal, mint például csövekkel, fűtőtestekkel vagy hűtőkkel. Amikor az ágvágót nem használják, azt száraz, kívülállók számára elzárt helyen kell tárolni.

Az adott terhelésre méretezett vágóláncot kell használni. Nehéz munkákhoz ne használjon könnyű munkákra méretezett láncot. A vágólánc cseréje, javítása és beállítása közben vegyen fel védő Az ágvágó szállításakor meg kell győződni róla, hogy le lett választva az áramforrásról. A hálózatról betáplált ágvágót ki kell húzni a dugaszolóaljzatból, az akkumulátorról betápláltnál le kell csatlakoztatni az akkumulátort. A láncvezetőn rajta kell lennie a védőburkolatnak. A hálózatról betáplált ágvágót ne hordozza a kábelénél fogva. A dugaszt ne a kábelnél fogva húzza ki a dugaszolóaljzatból. El kell kerülni az ágvágó véletlen beindítását. Hálózati vagy akkumulátoros ágvágó hordozásakor az ujjat távol kel tartani a tápfeszültség kapcsolójától. Mindig vegyen fel megfelelő, a testhez simuló védőruhát.

Az ágvágót munka közben két kézzel kell tartani. Munka közben a laza fadarabokat rögzíteni kell, hogy ne tudjanak elmozdulni, pl. be kell fogatni szorítóba. Kerülni kell földre helyezett fa vágását. Ne vágjon olyan fadarabot, ami nincs elmozdulás ellen biztosítva vágás közben. Munka közben ne tartsa az ágvágót a válla felett. Ne dolgozzon az ágvágóval létrán állva. Munka közben olyan testhelyzetet vegyen fel, hogy ne kelljen a karját teljesen kinyújtania. Tartsa a láncot tisztán. A láncnak élesnek, megkentnek kell lennie. Ez hatékonyabb és biztonságosabb munkavégzést tesz lehetővé. A láncot szakszervizben lehet megélesíttetni. Minden használat előtt ellenőrizni kell a lánc állapotát. Amennyiben valamilyen repedés, kitört fog, vagy más sérülés tapasztalható, a munka megkezdése előtt ki kell cserélni a láncot újra.

Ha valamilyen sérülés vagy elromlott alkatrész található rajta, abba kell hagyni vagy el sem szabad kezdeni a munkát. A sérült elemeket a munka megkezdése előtt ki kell cserélni. A fűrészt a rendeltetésének megfelelően kell használni, az ágvágó kizárólag fa elvágására használható. Munka közben ügyelni kell a fémtárgyakra vagy a kövekre, amelyek esetleg a megmunkálandó fában találhatók. Kizárólag eredeti cserealkatrészeket szabad használni. Ha nem eredeti alkatrészeket használ, az növelheti a meghibásodás veszélyét, és testi sérülésekhez vezethet. Az ágvágót kizárólag minősített szervizben szabad javítatni. Kizárólag eredeti cserealkatrészeket szabad használni. Ez lehetővé teszi, hogy minimalizálja a balesetek és a berendezés sérülésének veszélyét.

A TERMÉK KEZELÉSE

Az ágvágó felkészítése munkavégzésre

Figyelem! Bármilyen szerelési és beállítási művelet előtt az ágvágót áramtalanítani kell. Az akkumulátort ki kell szerelni az elektromos eszköz dugaszolóaljzatából!

Az első használat előtt fel kell szerelni a megvezetőt és a vágóláncot. Az összeszerelést, tekintettel a biztonságra, védőkesztyűben kell végezni.

kesztyűt.

EREDETI UTASÍTÁS

Page 79

Ki kell csavarni a rögzítő forgatógombot úgy, hogy le lehessen venni a teljes oldalpanelt. Szerelje fel a láncvezetőt és a láncot a képen látható módon (II). Győződjön meg róla, hogy a lánc és a láncvezető a helyes irányban lettek felrakva. Az ágvágó házán és a láncvezetőn látható láncszem alakja és iránya meg kell feleljen a lánc irányának, ami a láncszemeken nyíllal van feltüntetve. Ha a láncszemeken látható a lánc mozgásirányának jelölése, akkor annak ugyanabban az irányban kell mutatnia, mint a házon és a láncvezetőn. Nem szabad még megfeszíteni a láncot, de meg kell győződni róla, hogy a lánc bekerült a láncvezető hornyába, ás rákapott a hajtó fogaskerék fogaira. Fel kell szerelni az oldalsó panelt, és meg kell húzni a rögzítés forgatógombját. De csak annyira, hogy ne akadályozza a láncvezető mozgását. A kulccsal meg kell feszíteni a láncot. Meg kell húzni a retesz forgatógombját. Ellenőrizni kell a lánc feszességét. Ehhez le kell fektetni az ágvágót, és úgy kell felemelni, hogy a lánc középső részénél fogja (III). Az ilyen próba közben a láncnak ott, ahol fogja, az illusztráción látható mértékben kell felemelkednie a láncvezető fölé. Ha a lánc túl erősen vagy túl lazán van meghúzva, ki kell egy kicsit lazítani a rögzítő forgatógombot, és újra be kell állítani a lánc feszességét. A lánc feszességét minden 10 percnyi munka után ellenőrizni kell. A védőburkolattal biztosítsa a felszerelt megvezetőt és láncot, majd kapcsolja össze az ágvágó két részét. Emelje fel a csatlakozó karját (IV), majd dugja be a kapcsolós részt a megvezetős rész csatlakozójába. Ha a csatlakozó résében láthatók lesznek a kapcsolós rész házán elhelyezett kapcsok, az azt jelenti, hogy biztosítani lehet az összekapcsolást a csatlakozó karjának leengedésével (IV). Győződjön meg róla, hogy az ágvágó nem kapcsolódik szét munka közben.

Az ágvágó csatlakoztatása előtt az áramforrásra, ellenőrizni kell a műszaki állapotát. Ha bármilyen hibát talál, tilos az áramforrásra csatlakoztatni, mielőtt a hibát elhárítja.

Olaj utántöltése

Figyelem! Bármilyen szerelési és beállítási művelet előtt az ágvágót áramtalanítani kell. A hálózatról betáplált ágvágót ki kell húzni a dugaszolóaljzatból, az akkumulátorról betápláltnál le kell csatlakoztatni az akkumulátort. A lánc és az ágvágó mechanikájának kenéséhez csak ilyen célra készült olajat szabad használni. A kenéshez nem szabad fáradt motorolajat alkalmazni. Nem tölti be a feladatát, ami az ágvágó mechanikájának elromlásához vezethet. Meg kell győződni róla, hogy a tartályban van kenőolaj. Az ágvágót vízszintes felületre kell fektetni, és ellenőrizni kell olajszintet. Az olaj szintje nem lehet alacsonyabb, mint a minimális szint jelzése. Ha nincs ilyen mutató, viszonyítási szintként az olajszint jelző valamelyik alsó peremét kell elfogadni. Tilos az ágvágó használata, ha nincs feltöltve az olajtartály. Ez a lánc, a láncvezető és az ágvágó mechanikájának tönkremenetelével fenyeget. Ajánlott, hogy az ágvágó beindítása és üzemeltetése legalább 3 méterre történjen attól a helytől, ahol az olajat betölti. Az olaj utántöltését nyílt lángtól vagy magas hőt Az olaj feltöltéséhez csavarja le az olajtartály záródugóját, öntsön olajat a tartályba úgy, hogy az olaj szintje egy magasságban legyen maximális jelzett szinttel, vagy a szintjelző felső szélével, majd erősen és biztosan tekerje vissza a dugót. Amennyiben az olaj kilottyan, a maradékait gondosan fel kell törölni az ágvágó csatlakoztatása előtt a tápfeszültségre.

Beállítási műveletek

Az eszköz hosszát úgy lehet beállítani, hogy meghúzza a reteszelés (VI) karját, majd be kell állítani az eszköz hosszát, és be kell szorítani a retesz karját. Az eszköz hossza folyamatosan állítható a határolók közötti tartományban. Az első fogantyú mögött egy bilincs található, amire a hordozószíjat lehet felcsatolni. A másik bilincs a házon, a kapcsoló közelében található. A hordozószíj csatját a bilincshez és a csathoz kell erősíteni (VII), úgy, hogy a csat retesze megakadályozza, hogy munka közben véletlenül kioldódjon. A hordozószíjat úgy kell felvenni, hogy az egyik vállon legyen, majd keresztbe átmenjen a gépkezelő mellkasa előtt, lehetővé téve a berendezés becsatolását derékmagasságban (VIII).

Felkészülés a munkavégzésre

Az ágvágóval történő vágás megkezdése előtt megfelelően elő kell készíteni a munkahelyet, úgy hogy minimális legyen a kockázat az ágvágóval végzett munka közben előfordulható veszélyek bekövetkezésének. Meg kell győződni róla, hogy a munkahelyen kizárólag erre jogosult személyek tartózkodhatnak. A munkahelyről jó láthatónak kell lennie a területnek, ezért különösen óvatosnak kell lenni nehéz körülmények között, pl. lejtős terepen. Nem szabad megkezdeni a munkát, ha csapadék esik, és ha nagy a levegő nedvességtartalma, pl. ködben. Védőruhát és egyéni védőeszközöket kell viselni. Kerülni kell drót, ﬁ atal fák és fagerendák vágását. Figyelembe kell venni, hogy a levágott, leeső ága egy másik ágon megpattanhatnak, vagy fennakadhatnak a faágak között. Menekülési útvonalat kell kijelölni leeső faágak okozta veszély esetére. A menekülési útvonalon a munkavégzés ideje alatt nem lehetnek akadályok. Ha a munkavégzés alatt a menekülési útvonalon akadályok bukkannak fel, ezeket el kell távolítani a munka folytatása előtt.

Az eszköz csatlakoztatása a feszültségre (IX)

Az akkumulátort be kell dugni a csatlakozóba, érintkezőkkel az ágvágó belseje felé és felfelé irányítva, egészen addig, amíg csatok be nem kattannak. Győződjön meg róla, hogy az akkumulátor nem esik-e ki önmagától munka közben.

ől távol kell végezni.

EREDETI UTASÍTÁS

Page 80

Az akkumulátort kivételéhez meg kell nyomni a két rögzítő csatot, majd ki kell húzni az akkumulátort az ágvágó házából.

Az ágvágó üzembe helyezése (X)

Vegye le a védőburkolatot a láncvezetőről és a láncról. Ragadja meg két kézzel az ágvágót, egyik kézzel az első, a másikkal a hátsó fogantyúnál. Meg kell bizonyosodni róla, hogy a láncvezető és a lánc nem érnek semmilyen tárgyhoz vagy felülethez. Hüvelykujjal meg kell nyomni, és benyomva kell tartani a kapcsoló reteszének a fogantyún található gombját. Meg kell nyomni a kapcsolót, és benyomva kell tartani ebben a pozícióban. A retesz gombját el lehet engedni. Mielőtt hozzáfog a vágáshoz, meg kell várni, amíg a motor eléri a teljes fordulatszámát, és meg kell győződni róla, hogy a láncakadálytalanul csúszik a láncvezetőben. Abban az esetben, ha valami gyanús hangot hall, vagy valami vibrációt észlel, azonnal le kell állítani az ágvágót a kapcsoló elengedésével. Az eszköz kikapcsolása a kapcsolót elengedésével történik. A lánc megállása után az ágvágót le kell csatlakoztatni a feszültségről, és karban kell tartani.

Munkavégzés az ágvágóval

Azok, akik első alkalommal szándékoznak dolgozni az ágvágóval, a munka megkezdése előtt tanácsot kell kérjenek egy szakképzett ágvágó kezelőtől a munkára és a biztonságra vonatkozóan. Munkavégzés közben be kell tartani az alapvető biztonsági szabályokat. Azt is ﬁ gyelembe kell venni, hogy az ágvágó a kezelő irányába visszarúghat. Az ágvágó akkor rúghat vissza a kezelő irányába, ha a vágólánc ellenállásba ütközik. Ennek a veszélynek a minimalizálása érdekében: Figyelni kell a láncvezető hegyének helyzetére vágás közben. Nem szabad a láncvezető felső negyedével vágni (XI). A láncnak csak azzal a részével szabad vágni, amelyik a láncvezető alsó részén mozog. A levágandó fához csak a már beindított fűrészt tartsa oda. Ne indítsa be az ágvágót azután, hogy előbb rátette a vágandó fára. Ne álljon a vágás síkjában. Ezzel csökkenteni tudja a testi sérülés veszélyét abban az esetben, ha az ágvágó visszarúg (XII). Mindig, amikor munkát végez, két kézzel kell tartani a gépet. Meg kell győződni róla, hogy a lánc jól meg van-e élezve, és kellően feszes -e. A gallyak és ágak levágásakor nem szabad őket azonnal magánál a törzsnél elvágni, hanem előbb csak a törzstől körülbelül 15 cm-re kell levágni őket. Két bevágást kell ejteni az ág keresztmetszetének 1/3-a mélységében, egymástól körülbelül 8 cm-re. Egyik bevágást alulról, a másikat felülről. Majd be kell vágni az ágat közvetlenül a törzsnél, pontosan az átmérő 1/3-áig. A vágást közvetlenül a törzsnél kell befejezni, felülről. Nem szabad az ágat alulról bevágva levágni (XIII). Ha az ágvágó beszorul a fa átvágása közben, soha nem szabad járó motorral ebben a helyzetben hagyni. Ki kell kapcsolni az ágvágó motorját, áramtalanítani kell az ágvágót, és ékek segítségével ki kell szabadítani az ágvágót a fából. Tilos az ágvágó élő sövény formázásához vagy bokrok vágásához használni. Nem szabad a fűrésszel a földhöz érni, sem beszennyezni földdel.

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése el vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező eﬀ ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

Az akkumulátorok tárolása

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül,

őtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt

EREDETI UTASÍTÁS

Page 81

a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral használni. Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (XIV), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve. Vegye le az akkumulátort a szerszámról. Tolja be az akkumulátort a töltő fészkébe (XIV). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből.

Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

A TERMÉK KARBANTARTÁSA ÉS TÁROLÁSA

Figyelem! Az alábbiakban leírt bármelyik művelet végrehajtása előtt áramtalanítani kell az ágvágót. A hálózatról betáplált sövényvágót ki kell húzni a dugaszolóaljzatból, az akkumulátorról betápláltnál le kell csatlakoztatni az akkumulátort. Minden használat után meg kell vizsgálni a sövényvágó állapotát, különös tekintettel a szellőző nyílások átjárhatóságára. Ellenőrizni kell a sövényvágó összes elemének elhelyezkedését. Az esetleges kilazult csavarkapcsolatokat meg kell húzni. Ellenőrizni kell a lánc feszítettségét és állapotát. Ha bármilyen sérülést vesz észre a láncon, ki kell cserélni újra. Tilos az ágvágót sérült lánccal használni! A túl laza lánc leeshet a láncvezetőről, ami megsebesítheti az ágvágót kezelő személyt. A láncnak kellően élesnek kell lennie, mivel az élesítéshez megfelelő tapasztalat és szerszám kell, ajánlott, hogy az élesítést szakszervizben végezzék. Fel kell tölteni a hiányzó olajat a tartályban. A berendezés házát egy puha, száraz ronggyal kell tisztítani. A házat meg kell tisztítani a maradék fától, olajtól, kenőanyagtól és egyéb szennyez lasztva az elektromos hálózatról. Figyelem! Tárolás közben az ágvágóból egy kevés olaj folyhat ki, a lánckenő rendszerből, ez normális jelenség, és nem befolyásolja az olaj szintjét a tartályban, és nem utal meghibásodásra. A berendezést árnyékos, száraz és megfelelően szellőztetett helyen kell tárolni, ami megelőzi a vízpára lecsapódását. Tároló helynek kívülállók, különösen gyermekek számára elzárva kell lennie. A tárolás közben a láncvezetőt és a láncot védőburkolattal kell védeni.

ődéstől. A sövényvágót zárt, száraz, jól szellőztetett helyiségben kell tárolni, levá-

EREDETI UTASÍTÁS

Page 82

CARACTERISTICILE PRODUSULUI

Secatorul cu braţ este un tip de drujbă care este destinat pentru întreţinerea coroanelor copacilor. Permite tăierea crengilor cu dimensiuni reduse în locuri care nu sunt disponibile pentru drujbele tradiţionale. Datorită faptului că secatorul este alimentat cu curent funcţionarea este mult mai silenţioasă decât în cazul uneltei cu motor cu combustie, poate ﬁ folosită pentru tăiat şi în apropierea clădirilor. Datorită alimentării cu curent secatorul permite lucrul în locuri care nu sunt disponibile pentru produsele alimentate de la reţeaua de curent. Funcţionarea corectă, ﬁ abilă şi în condiţii de siguranţă a uneltei depinde de exploatarea corespunzătoare, de aceea:

Înainte de a începe utilizarea aparatului citiţi în întregime instrucţiunile de utilizare şi păstraţi-le pentru uz ulterior.

Furnizorul nu este responsabil pentru daunele apărute în urma utilizării necorespunzătoare a uneltei cu destinaţia, nerespectării normelor de siguranţă şi a recomandărilor din aceste instrucţiuni. Utilizarea uneltei în mod neconform cu destinaţia, de asemenea duce la pierderea drepturilor utilizatorului la garanţie.

DOTAREA PRODUSULUI

Produsul este livrat complet, dar înainte de prima utilizare necesită montaj. Împreună

cu produsul sunt livrate: ghidajul lanţului, lanţul de tăiere, carcasa ghidajului, acumulatorul, staţia de încărcare şi cureaua de purtare. Atenţie! Produsul cu numărul de catalog: YT-82837 nu este dotat cu acumulator şi staţia de încărcare.

DATE TEHNICE

Parametru Unitate de măsură Valoare

Număr de catalog YT-82836, YT-82837 Tensiune nominală [V] 18 DC Viteza de deplasare a lanţului [m/s] 5 Turaţie: [min Lungimea ghidajului [mm / ‘’] 200 / 8 Lungimea de tăiere [mm] 165 Distanţă între dinţi [mm] 9,525 Distanţare lanţ [mm] 19 Tip de lanţ 91P033 Tip de ghidaj lanţ M1430833-1041TL Număr de dinţi roată motoare lanţ şi distanţare 6 dinţi x 9,525 mm Clasa de protecţie electrică III Volumul rezervorului de ulei [cm Masa (fără acumulator, ghidaj şi lanţ) [kg] 3,25 Nivel de zgomot

(presiune) [dB] (A) 72,8 ± 3,0

- L

(putere) [dB] (A) 90,13 ± 3,0

- L

Vibraţii (mâner spate / mâner faţă) [m/s Tip de acumulator Li-Ion Capacitate acumulator* [Ah] 2 Energie acumulator* [Wh] 36 Staţia de încărcare* Tensiune de intrare [V~] 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 Putere nominală [W] 60 Tensiune de ieşire [V] 21 DC Curent de ieşire [A] 2,4 Durată de încărcare** [h] 1

* doar în cazul modelelor dotate cu acumulator şi încărcător ** durata indicată de încărcare se referă doar la acumulatorul cu capacitatea indicată în tabel

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

Valoarea totală declarată a emisiilor sonore a fost măsurată în conformitate cu metoda de testare standard și poate ﬁ folosită pen- tru a compara un dispozitiv cu altul. Nivelul total declarat de emisii sonore poate ﬁ folosit pentru evaluarea preliminară a expunerii. Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu metoda de testare standard și poate ﬁ folosită pentru a compara o mașină cu alta. Nivelul total declarat de vibrații poate ﬁ folosit pentru evaluarea inițială a expunerii. Notă! Emisia de vibrații în timpul utilizării mașinii poate diferi față de valoarea declarată, în funcție felul în care este folosită mașina.

INSTRUCŢ IUNI ORIGINALE

Page 83

Notă! Măsurile de siguranță pentru protecția operatorului se bazează pe evaluarea expunerii emisiilor în condiții reale de utilizare (inclusiv toate elementele ciclului de lucru, ca de exemplu timpul în care mașina este oprită și timpul de activare).

AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE

Avertizare! Citiți toate avertizările, ilustrațiile și speciﬁ cațiile prezentate cu această sculă electrică. Nerespectarea instruc-

țiunilor poate provoca electrocutare, incendiu sau accidente grave.

Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară.

Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acumulator.

Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul deﬁ citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori inﬂ amabili. Sculele

electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului.

Siguranța electrică

Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modiﬁ cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodiﬁ cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în interiorul sculei electrice cresc riscul de electrocutare.

Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau deconecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare.

În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelungitoare destinate lucrului la exterior reduce riscul de electrocutare.

Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub inﬂ uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul

lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măștile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave.

Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Oﬀ ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator

sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot ﬁ prinse de piesele în mișcare.

Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de

siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă.

Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores-

punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate ﬁ controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații.

Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea

INSTRUCŢ IUNI ORIGINALE

Page 84

accidentală a sculei electrice.

Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți.

Întrețineți sculele electrice și accesoriile. Veriﬁ cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate

înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin

predispuse la blocare și sunt mai ușor de controlat în timpul lucrului.

Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și condi

țiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase.

Mânerele și suprafețele de prindere trebuie să ﬁ e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere

alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase.

Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură

siguranța corespunzătoare a sculei electrice.

INSTRUCŢIUNI ADIŢIONALE DE SIGURANŢĂ

Pe durata utilizării secatorului toate părţile din corp trebuie ţinute departe de lanţ. Înainte de a porni secatorul trebuie să vă asiguraţi că lanţul nu atinge nimic. Un moment de neatenţie pe durata utilizării secatorului poate duce la blocarea hainelor

sau a unor părţi din corp în lanţul secatorului.

Folosiţi ochelari de protecţie şi protecţie auditivă. De asemenea se recomandă protejarea capului, mâinilor, picioarelor şi a tălpilor. Hainele corespunzătoare reduc riscul de apariţie a leziunilor în caz de contact cu deşeurile sau de contact accidental

cu lanţul.

Nu lucraţi cu secatorul pe copaci. Lucrul cu secatorul pe copaci poate duce la apariţia unor leziuni. Menţineţi mereu o poziţie fermă şi lucraţi cu secatorul pe o suprafaţă imobilă, sigură şi plată. Suprafaţa alunecoasă sau

nestabilă, de ex. scara poate duce la pierderea echilibrului sau pierderea controlului asupra secatorului. Atunci când tăiaţi crengi tensionate trebuie să vă protejaţi împotriva reculului. În caz de eliberare a tensiunii acumulate în ﬁ brele lemnului creanga poate lovi operatorul şi/sau poate duce la pierderea controlului asupra secatorului. Trebuie să ﬁ ţi foarte prudenţi atunci când tăiaşi arbuşti şi copaci tineri. Materialul fraged poate bloca lanţul şi împinge secatorul înspre operator sau să provoace pierderea echilibrului.

Pentru a transporta secatorul prindeţi-l de mânerul din faţă, atunci când este oprit şi departe de corp. Pe durata transportului sau de depozitare a secatorului montaţi mereu carcasa ghidajului lanţului. Ţinerea corectă a secatorului reduce

probabilitatea de contact accidental cu piesele mobile din secator. Respectaţi instrucţiunile privitoare la lubriﬁ ere, tensionarea lanţului şi la schimbarea accesoriilor. Lanţul tensionat sau lubriﬁ at în mod necorespunzător poate crăpa, precum şi mări şansa de apariţie a reculului înspre operator. Mânerele trebuie menţinute uscate, curate şi fără urme de lubriﬁ anţi şi uleiuri. Mânerele acoperite de grăsime sau lubriﬁ anţi sunt lunecoase şi duc la pierderea controlului asupra secatorului.

Tăiaţi doar lemn. Nu folosiţi secatorul pentru lucrări pentru care nu a fost destinată. De exemplu: nu tăiaţi plastic, beton, sau materiale de construcţie nelemnoase. Utilizarea secatorului pentru alte lucrări decât cele pentru care a fost destinat poate

duce la apariţia unor situaţii periculoase.

Pe durata lucrului ţineţi secatorul de mânerele izolate, deoarece lanţul poate atinge cablul sub tensiune, inclusiv propriul cablu de alimentare în cazul uneltelor alimentate de la reţeaua de curent. Lanţul care atinge cablul sub tensiune poate face

ca piesele din metal din secator să ﬁ e sub tensiune, ceea ce poate provoca electrocutarea operatorului. Ţineţi secatorul la o distanţă suﬁ cientă faţă de liniile energetice. Contactul cu linia energetică poate duce la electrocutare, leziuni grave sau moarte.

Folosiţi mijloace de protecţie personală pentru protecţia capului, ochilor şi auzului. De asemenea trebuie să purtaţi încălţăminte de protecţie şi mănuşi de protecţie. Utilizarea mijloacelor adecvate de protecţie personală reduce riscul de apariţie

a leziunilor care pot apărea în timpul lucrului.

Cauzele şi prevenirea reculului către operator.

Reculul către operator poate apărea atunci când capătul ghidajului atinge un obiect sau când lemnul de tăiat blochează secatorul în tăietură. În anumite cazuri atunci când capătul ghidajului atinge obiectul acesta poate duce la apariţia unei reacţii bruşte care duce la îndreptarea ghidajului în sus sau către operator. Blocarea marginii de sus a ghidajului în tăietură poate îndrepta brusc ghidajul către operator. Fiecare dintre aceste reacţii poate duce la pierderea controlului asupra secatorului, ceea ce poate provoca leziuni grave. Nu vă bazaţi doar pe piesele de siguranţă incorporate în secator. Operatorul secatorului trebuie să ia câţiva paşi pentru a preveni apariţia accidentelor şi a leziunilor pe durata lucrului. Reculul către operator este rezultatul utilizării necorespunzătoare şi/ sau a procedurilor incorecte ori a condiţiilor de operare şi le poate evita dacă ia măsurile corespunzătoare de siguranţă indicate mai jos:

Prindeţi ferm cu ambele mâini cu degetele în jurul mânerelor secatorului, poziţia corpului şi a braţelor trebuie să se

INSTRUCŢ IUNI ORIGINALE

Page 85

opună forţelor care pot apărea în caz de recul. Dacă se întreprind anumite măsuri de siguranţă, atunci forţele de recul pot ﬁ controlate de operator. Nu permiteţi mişcarea liberă a secatorului. Folosiţi doar piese de schimb pentru ghidaj şi lanţ recomandate de producător. Ghidajurile şi lanţurile înlocuitoare necores- punzătoare pot duce la crăparea lanţului şi/sau recul. Respectaţi instrucţiunile producătorului cu privire la ascuţirea şi întreţinerea lanţului. Reducerea adâncimii canelurii ghidajului lanţului poate duce la creşterea riscului de apariţie a reculului.

Se interzice expunerea secatorului la acţiunea precipitaţiilor atmosferice şi utilizarea acestuia în atmosferă cu umiditate sporită. De asemenea se interzice utilizarea secatorului în atmosferă cu risc sporit de incendiu sau explozie. În timpul lucrului evitaţi contactul cu obiecte împământate, sub tensiune şi neizolate, precum ţevi, încălzitoare sau frigidere. Atunci când secatorul nu este utilizat trebuie depozitat într-un loc uscat, închis, care nu este la dispoziţ Trebuie să folosiţi lanţuri pentru tăiat adaptate pentru sarcina respectivă. Nu folosiţi lanţuri pentru tăiat destinate pentru munci uşoare, pentru munci pentru sarcini mari. Purtaţi mereu mănuşi de protecţie atunci când schimbaţi, reparaţi şi ajustaţi lanţul. Atunci când transportaţi secatorul trebuie să vă asiguraţi că a fost decuplat de la sursa de alimentare. Secatoarele alimentate de la reţeaua de curent trebuie decuplate de la priză, iar în cazul secatoarelor alimentate cu acumulator trebuie decuplat acumulatorul. Pe ghidajul cu lanţ trebuie montată carcasa. Nu transportaţi secatorul alimentat de la reţeaua de curent ţinând de cablul de alimentare. Nu smulgeţi cablul pentru a scoate ştecherul din priză. Evitaţi pornirea accidentală a secatorului. În cazul în care transportaţi secatorul racordat la reţeaua de curent sau cu acumulator trebuie să ţineţi degetele departe de comutatorul de alimentare. Purtaţi mereu îmbrăcăminte de protecţie adecvată şi cât mai strâmtă.

Ţineţi secatorul mereu cu ambele mâini atunci când lucraţi cu acesta. În timpul lucrului trebuie să protejaţi piesele libere de lemn astfel încât să nu permiteţi mişcarea acestora, de exemplu ﬁ xând în capră. Evitaţi să tăiaţi lemnul amplasat pe pământ. Evutaţi prelucrarea lemnului care nu a fost protejat împotriva mişcării pe durata tăierii. Nu ţineţi secatorul deasupra braţelor pe durata lucrului. Nu lucraţi cu secatorul pe scări. A se lua o poziţie în timpul lucrului care să nu facă necesară întinderea integrală a mâinilor. Lanţul trebuie menţinut curat. Lanţul trebuie să ﬁ e ascuţit şi lubriﬁ at. Acest lucru permite lucrul mai eﬁ cient şi mai sigur. Lanţul poate ﬁ ascuţit într-un service autorizat. Înainte de ﬁ ecare utilizare trebuie să veriﬁ caţi starea lanţului. În cazul în care constataţi ﬁ suri, dinţi rupţi sau orice alte defecţiuni trebuie să înlocuiţi lanţul cu unul nou înainte de a începe lucrul. În cazul în care constaţi că orice piesă sau element din secator este defect. întrerupeţi sau nu efectuaţi lucrul. Piesele defecte trebuie înlocuite înainte de începerea lucrului. Secatorul trebuie utilizat în conformitate cu destinaţia, secatorul este destinat pentru tăiat lemn. Pe durata lucrului aveţi grijă la piesele din metal sau pietre care pot ﬁ în lemnul de prelucrat. Folosiţi mereu doar piese originale de schimb. Dacă nu folosiţi piese originale de schimb creşte riscul de apariţie a unor defecţiuni şi puteţi provoca leziuni. Secatorul trebuie reparat doar în ateliere de service autorizate care folosesc piese originale de schimb. Acest lucru permite reducerea la minimum a riscului de apariţie a accidentelor şi de deteriorare a echipamentului.

OPERAREA PRODUSULUI

Pregătirea secatorului pentru utilizare

Atenţie! Înainte de toate activităţile de montaj şi de ajustare trebuie să decuplaţi secatorul de la sursa de curent. Demontaţi acumulatorul din priza uneltei electrice!

Înainte de prima utilizare trebuie să montaţi ghidajul şi lanţul. Purtaţi mănuşi de protecţie atunci când efectuaţi montajul. Desﬁ letaţi butonul de blocare astfel încât să puteţi da jos întreg panoul lateral. Montaţi ghidajul şi lanţul în modul indicat în imaginea (II). Asiguraţi-vă că lanţul şi ghidajul au fost montate în direcţia corectă. Forma şi direcţia verigilor vizibile pe carcasa uneltei trebuie să corespundă direcţiei lanţului marcate pe verigi cu săgeţi. Dacă pe verigile lanţului este indicată direcţiea de mişcare a lanţului, atunci aceasta trebuie să aibă aceeaşi direcţie. Nu trebuie să tensionaţi lanţul, dar trebuie să vă asiguraţi că lanţul a intrat în oriﬁ ciul ghidajului şi în dinţii de pe roata motoare Montaţ Folosiţi cheia pentru a tensiona lanţul. Înﬁ letaţi butonul de blocare. Veriﬁ caţi cât de întâns este lanţul. Pentru a face acest lucru aşezaţi secatorul şi ridicaţi-l de partea din mijloc a lanţului (III). Pe durata acestei încercări în locul de prindere lanţul trebuie să se ridice deasupra ghidajului în modul indicat în ilustraţie. În cazul în care lanţul este tras prea tare sau prea puţin trebuie să des-

ia persoanelor străine.

i panoul lateral şi înﬁ letaţi butonul de blocare. Însă astfel încât să nu blocaţi posibilitatea de mişcare a ghidajului.

INSTRUCŢ IUNI ORIGINALE

Page 86

ﬁ letaţi puţin butonul de blocare şi să setaţi din nou nivelul de tensionare a lanţului. Nivelul de tensionare a lanţului trebuie veriﬁ cat, de asemenea, la ﬁ ecare 10 minute de utilizare. Folosiţi protecţia pentru a proteja ghidajul cu lanţul montat, iar apoi conectaţi ambele părţi ale secatorului. Ridicaţi leviera inelului (IV), iar apoi introduceţi partea cu comutatorul în inelul din partea cu ghidajul. Dacă în oriﬁ ciul inelului se aﬂ ă cleme vizibile pe protecţie în partea cu comutatorul înseamnă că puteţi proteja această conexiune coborând leviera inelului (IV). Asiguraţi-vă că părţile secatorului nu se desprind pe durata utilizării acestuia.

Înainte de a conecta secatorul la sursa de alimentare cu curent trebuie să veriﬁ caţi starea tehnică a acestuia. În cazul în care descoperiţi orice defecţiuni se interzice conectarea acesteia la sursa de alimentare înainte de a elimina defecţiunile.

Umplere ulei

Atenţie! Înainte de toate activităţile de montaj şi de ajustare trebuie să decuplaţi secatorul de la sursa de curent. Uneltele alimentate de la re acumulatorul. Pentru a lubriﬁ a lanţul şi mecanismele secatorului trebuie să folosiţi doar ulei destinat pentru acest tip de utilizare. Nu folosiţi ulei de motor uzat pentru a lubriﬁ a lanţul. Acesta nu îşi îndeplineşte sarcina, ceea ce poate duce la defectarea mecanismului secatorului. Asiguraţi-vă că în rezervor se aﬂ ă ulei lubriﬁ ant. Aşezaţi secatorul pe o suprafaţă plată, veriﬁ caţi indicatorul de ulei. Nivelul de ulei nu poate ﬁ mai mic decât nivelul minim indicat. Dacă nu există acest nivel indicat, atunci drept nivel minim se consideră marginea de jos a indicatorului de cantitate de ulei. Se interzice utilizarea secatorului atunci când rezervorul de ulei nu este plin. Acest lucru poate duce la defectarea lanţului, ghidajului şi a mecanismelor din secator. Se recomandă ca pornirea şi lucrul cu secatorul să aibă loc la cel puţin 3 metri de locul în care a fost umplut uleiul. Umplerea cu ulei trebuie efectuată departe de sursele de foc şi de căldură. Pentru a completa nivelul de ulei trebuie să desfaceţi capacul rezervorului pentru ulei, turnaţi ulei în rezervor astfel încât nivelul de ulei să ajungă la marcajul care indică nivelul maxim de ulei sau marginea superioară a indicatorului nivelului de ulei, apoi înﬁ letaţi puternic şi ferm capacul rezervorului. În cazul în care vărsaţi ulei trebuie să ştergeţi bine resturile de ulei înainte de a conecta secatorul la sursa de alimentare.

Activităţi de ajustare

Pentru a ajusta lungimea uneltei trageţi leviera blocadei (VI), iar apoi ajustaţi lungimea uneltei şi apăsaţi leviera de blcoare. Puteţi ajusta lin lungimea uneltei în intervalul între limitatoarele de mişcare. În spatele mânerului frontal se aﬂ ă un inel care permite ﬁ xarea curelei de purtare, a doua clemă se aﬂ ă pe carcasă în apropierea comutatorului. Clema curelei trebuie ﬁ xată pe inel şi clemă (VII) astfel încât blocada clemei să protejeze în mod corespunzător unealta astfel încât să nu se desprindă în timpul lucrului. Cureaua trebuie purtată astfel încât să se sprijine pe unul dintre umeri, iar apoi să înfăşoare oblic cutia toracică a operatorului, ceea ce permite prinderea uneltei la înălţimea coapsei (VIII).

Pregătirea locului de utilizare

Înainte de a începe să tăiaţi cu secatorul trebuie să pregătiţi în mod corespunzător locul de utilizare pentru a minimiza riscul de apariţie a pericolelor care sunt asociate cu utilizarea secatorului. Trebuie să vă asiguraţi că în locul de utilizare se aﬂ ă doar persoane autorizate. Trebuie să aveţi vizibilitate bună de la locul de muncă, de aceea ﬁ ţi extrem de precauţi atunci când lucraţi în teren diﬁ cil, de ex. pe teren înclinat. Nu începeţi să lucraţi pe durata precipitaţiilor atmosferice şi în caz de umiditate ridicată a aerului, de ex. pe timp de ceaţă. Purtaţi îmbrăcăminte de protecţie şi mijloace de protecţie personală. Evitaţi să tăiaţi sârme, copaci tineri şi bârne din lemn. Trebuie să luaţi în considerare faptul că crengile care cad pot lovi alte crengi sau se pot bloca între alte crengi. Trebuie să pregătiţi o cale de evacuare în cazul în care crengile care cad provoacă pericol. Calea de evacuare trebuie să ﬁ e liberă de obstacole şi în timpul lucrului. Dacă pe durata lucrului pe calea de evacuare apar obstacole trebuie să le îndepărtaţi înainte de a continua lucrul.

Racordarea uneltei la sursa de alimentare (IX)

Introduceţi acumulatorul în priza de alimentare cu contactele îndreptate spre interiorul uneltei şi în sus până ce se activează clemele de blocare al acumulatorului. Asiguraţi-vă că acumulatorul nu iese pe durata utilizării acestuia. Decuplaţi acumulatorul apăsând ambele cleme de blocare, iar apoi scoateţi acumulatorul din carcasa uneltei.

Pornirea secatorului (X)

Daţi jos carcasa de pe ghidaj şi lanţ. Prindeţi secatorul cu ambele mâini, cu o mână mânerul din faţă, iar cu mâna cealaltă mânerul din spate. Asiguraţi-vă că ghidajul şi lanţul nu ating niciun obiect şi nicio suprafaţă. Apăsaţi cu degetul butonul de blocare a comutatorului de pe mâner.

ţeaua de curent trebuie decuplate de la priză, iar în cazul secatoarelor alimentate cu acumulator trebuie decuplat

INSTRUCŢ IUNI ORIGINALE

Page 87

Apăsaţi comutatorul şi ţineţi-l în această poziţie. Încetaţi să apăsaţi butonul de blocare. Înainte de a înceta să tăiaţi aşteptaţi până ce motorul atinge turaţia maximă şi asiguraţi-vă că lanţul se mişcă ﬂ uent pe ghidaj. În cazul în care auziţi sunete suspecte, sau simţiţi vibraţii opriţi imediat unealta, încetaţi să apăsaţi comutatorul. Oprirea uneltei are loc prin eliberarea comutatorului. După ce lanţul uneltei se opreşte decuplaţi de la sursa de curent şi efectuaţi operaţiunile de mentenanţă.

Lucrul cu secatorul

Persoanele care intenţionează să lucreze prima dat cu privire la utilizare şi siguranţă de la un operator caliﬁ cat de secator. În timpul lucrului trebuie să respectaţi regulile principale de siguranţă. Aveţi în vedere, de asemenea, posibilitatea de recul a uneltei către operator. Secatorul poate avea recul către operator atunci când lanţul întâlneşte rezistenţă. Pentru a minimiza acest risc trebuie: Să aveţi grijă la poziţia vârfului ghidajului pe durata de tăiere. Nu tăiaţi cu primul sfert din vârful ghidajului (XI). Trebuie să tăiaţi doar cu lanţul care se deplasează pe partea de jos a ghidajului. Aşezaţi pe lemnul de tăiat doar secatorul pornit. Nu porniţi secatorul după ce l-aţi aşezat pe lemnul de prelucrat. Nu staţi pe planul de tăiere. Acest lucru vă permite să reduceţi riscul de apariţie a leziunilor în caz de recul al secatorului (XII) Pe durata lucrului trebuie să ţineţi unealta în permanenţă cu ambele mâini. Asiguraţi-vă că lanţul este mereu actuţit şi tensionat în mod corespunzător. Atunci când tăiaţi crengi nu trebuie să tăiaţi imediat lângă trunchi, ci la o distanţă de aproximativ 15 cm faţă de trunchi. Trebuie să efectuaţi două tăieturi la o adâncime egală cu 1/3 din diametrul crengii la o distanţă de aproximativ 8 cm una faţă de cealaltă. O tăietură de jos, cealaltă de sus. Apoi tăiaţi creanga lângă trunchi la o adâncime egală cu 1/3 din diametrul crengii. Terminaţi de tăiat creanga lângă trunchi de sus. Se interzice tăierea crengilor dinspre jos (XIII). În cazul în care secatorul se blochează pe durata de tăiere a trunchiului atunci nu trebuie să-l lăsaţi pornit în această poziţie. Trebuie să opriţi motorul uneltei, decuplaţi unealta de la sursa de alimentare şi folosiţi pene pentru a scoate secatorul din tăietură. Se interzice utilizarea secatorului pentru decuparea gardului viu sau pentru tăiat arbuşti. Nu atingeţi cu capul de tăiere, lanţul şi ghidajul pământul şi nu lăsaţi să se murdărească cu pământ.

Instrucţiuni de siguranţă de încărcare a acumulatorului

Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt ﬁ surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate ﬁ efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supravegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiuion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de ﬁ ecare dată acumulatorul, trebuie să faceţi acest lucru la ﬁ ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice veriﬁ carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea acumulatorului

Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 00 şi 300 Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l încărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri.

ă cu secatorul înainte de a începe să lucreze trebuie să ceară sfaturi

INSTRUCŢ IUNI ORIGINALE

Page 88

Transportul acumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţionale. În cazul în care comandaţi efectuarea transportului unor persoane terţe (de exemplu prin ﬁ rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu caliﬁ cări corespunzătoare. Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţa Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (XIV), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţi acumulatorul în soclul încărcătorului (XIV). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului.

Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

ÎNTREŢINEREA ŞI DEPOZITAREA PRODUSULUI

Atenţie! Înainte de a începe orice activitate descrisă mai jos trebuie să decuplaţi unealta de la sursa de alimentare. Foarfecele alimentate de la reţeaua de curent trebuie decuplate de la priză, iar în cazul uneltelor alimentate cu acumulator trebuie decuplat acumulatorul. După ﬁ ecare utilizare trebuie să inspectaţi starea uneltei, în special pentru a vedea dacă oriﬁ ciile de ventilaţie nu sunt blocate. Trebuie să veriﬁ caţi poziţia tuturor pieselor din unealtă. Eventual înﬁ letaţi conexiunile cu şurub care joacă. Veriﬁ caţi tensiunea şi starea lanţului. În cazul în care observaţi orice defecţiuni la nivelul lanţului trebuie să-l înlocuiţi cu unul nou. Se interzice utilizarea uneltei cu lanţ defect! Lanţul care este prea liber poate cădea din ghidaj, ceea ce poate provoca leziuni operatorului. Lanţul trebuie, de asemenea, să

ﬁ e ascuţit în mod corespunzător deoarece acest lucru necesită experienţă şi unelte corespunzătoare, se recomandă ca lanţul să ﬁ e efectuat într-un service specializat. Completaţi uleiul lipsă din rezervor. Carcasa uneltei trebuie curăţată cu o lavetă moale şi

uscată. Carcasa trebuie curăţată de resturile de lemn, ulei, lubriﬁ ant şi de alte impurităţi. Unealta trebuie depozitată într-o încăpere uscată, închisă, decuplată de la reţeaua electrică. Atenţie! Pe durata depozitării secatorului din acesta se poate scurge o cantitate redusă de ulei din sistemul de lubriﬁ ere a lanţului, acesta este un fenomen normal şi nu are impact asupra nivelului de ulei din rezervor şi nu este un simptom de defecţiune. Unealta trebuie depozitată în locuri umbrite, uscate şi prevăzute cu ventilaţie corespunzătoare care nu permite condensarea vaporilor de apă. A nu se lăsa la îndemâna persoanelor străine, mai ales a copiilor. Pe durata depozitării ghidajul şi lanţul trebuie protejate cu carcasele.

ţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată.

INSTRUCŢ IUNI ORIGINALE

Page 89

CARACTERÍSTICAS DEL PRODUCTO

La podadora de altura es un tipo de sierra de cadena que se utiliza para el mantenimiento de copas de los árboles. Puede cortar las ramas con un diámetro pequeño y fuera del alcance del dispositivo tradicional. Debido a la propulsión eléctrica de la podadora, el trabajo de la herramienta es mucho más silencioso que en el caso de una herramienta de combustión, también es posible operar con la podadora en el entorno de ediﬁ cios. Siendo accionada por la batería la podadora permite trabajar en lugares de difícil acceso para los productos con accionamiento de la red. El funcionamiento correcto, ﬁ able y seguro del dispositivo depende de un uso adecuado, y por ello:

Antes de operar la herramienta, lea todas las instrucciones contenidas en el manual y mantenerlo.

Por cualquier daño o lesiones causadas por el uso de la herramienta de uso indebido, falta de cumplimiento de las normas de seguridad y recomendaciones de este manual, el proveedor no se hace responsable. El uso indebido de la herramienta también provoca una pérdida de derechos de usuario a la garantía.

EQUIPAMIENTO

El producto se entrega completo, pero antes del primer uso se requiere la instalación. Junto con la podadora se suministran cadena de corte, resguardo de la guía, batería, estación de carga y correa de sujeción. ¡Precaución! El producto con el número de catálogo: YT-82 837 no está equipado con la batería y la estación de carga.

ESPECIFICACIONES

Parámetro Unidad de medida Valor

Número de catálogo YT-82836, YT-82837 Tensión nominal [V] 18 DC Velocidad de la cadena [m/s] 5 Velocidad de rotación [min Longitud de la guía [mm / ‘’] 200 / 8 Longitud de corte [mm] 165 Escala de la cadena [mm] 9,525 Espaciamiento de la cadena [mm] 19 Tipo de la cadena 91P033 Tipo de guía de la cadena M1430833-1041TL

Número de dientes de la rueda motriz de la cadena y la escala Clase de protección eléctrica III

Capacidad del depósito de aceite [cm Peso (sin batería, guía, cadena) [kg] 3,25 Nivel del ruido

(presión) [dB] (A) 72,8 ± 3,0

- L

(potencia) [dB] (A) 90,13 ± 3,0

- L

Vibraciones (empuñadura delantera/ trasera) [m/s Tipo de batería Li-Ion Capacidad de batería * [Ah] 2 Energía de la batería [Wh] 36 Estación de carga * Tensión de entrada [V~] 220 - 240 Frecuencia de la red [Hz] 50 / 60 Potencia nominal [W] 60 Tensión de salida [V] 21 DC Corriente de salida [A] 2,4 Tiempo de carga** [h] 1

* sólo en los modelos equipados con batería y cargador ** el tiempo de carga es aplicable sólo a la batería con la la capacidad indicada en la tabla

-1

] 2500 ± 10%

6 dientes x 9,525 mm

]60

] 0,6481 ± 1,5

El valor de emisión de ruido declarado se ha medido utilizando el método de prueba estándar y puede utilizarse para comparar una herramienta con otra. El valor de emisión de ruido declarado puede utilizarse en la evaluación inicial de la exposición. El valor de vibración total declarado se ha medido utilizando el método de prueba estándar y puede utilizarse para comparar una herramienta con otra. El valor de vibración total declarado puede utilizarse en la evaluación inicial de la exposición. ¡Atención! La emisión de vibraciones durante el funcionamiento de la herramienta puede diferir del valor declarado, dependiendo

MANUAL ORIGINAL

Page 90

de la forma en que se utilice la herramienta. ¡Atención! Deben especiﬁ carse medidas de seguridad para proteger al operador, que se basan en una evaluación de la expo- sición en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como el tiempo en que la herramienta está apagada o inactiva y el tiempo de activación).

ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS

¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especiﬁ caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para referencia futura.

El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsadas eléctricamente, tanto por cable como inalámbrico.

Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores inﬂ amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede

provocar la pérdida de control.

Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modiﬁ car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modiﬁ car que se

ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superﬁ cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herramienta eléctrica / máquinas aumenta el riesgo de electrocución.

No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes aﬁ lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica.

Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la inﬂ uencia del alcohol, drogas o medicamentos. Incluso un

momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves.

Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina.

Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves.

Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con-

trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas.

Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herramienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo.

MANUAL ORIGINAL

Page 91

Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación.

Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse.

Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / máquina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las

herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados.

Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para veriﬁ car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos

accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte aﬁ ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes aﬁ lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo.

Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas instrucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los

diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superﬁ cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las superﬁ cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.

Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto

garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD ADICIONALES

Mientras se trabaja con la podadora mantener todas las partes del cuerpo alejadas de la cadena. Antes de iniciar la podadora asegurarse de que la cadena sin nada sin contacto. Un momento de distracción mientras se trabaja la podadora y

su ropa o partes del cuerpo pueden enredarse en la cadena.

Use gafas de seguridad y protección auditiva. También se recomienda para proteger la cabeza, manos, piernas y pies.

Ropa de protección adecuada reducirá el riesgo de lesiones causadas por el contacto con los residuos o el contacto accidental con la cadena. No opere la podadora permaneciendo en un árbol. La operación con la herramienta cuando el operador está en un árbol puede provocar lesiones.

Siempre mantener una postura correcta y operar la podadora mientras el operador está de pie sobre una superﬁ cie ﬁ ja, segura y nivelada. Una superﬁ cie resbaladiza o inestable, por ejemplo, una escalera puede resultar en la pérdida del equilibrio

o de la pérdida de control sobre el dispositivo. Al cortar la rama estirada tomar precauciones de contragolpe eventual. Si se libera la tensión acumulada en las ﬁ bras de madera, la rama cortada puede golpear al operador y / o privarle de control sobre la podadora. Tenga especial cuidado al cortar arbustos y árboles jóvenes. El material ﬁ no puede enredarse en la cadena y empujar la podadora en el sentido del operador o hacerle perder el equilibrio.

Llevar la podadora apagada y lejos del cuerpo. Al transportar o almacenar la podadora proteger siempre la guía de cadena. Sosteniendo la podadora de manera correcta, se reduce la probabilidad de contacto accidental con las partes móviles

de la herramienta. Cumplir con las instrucciones de lubricación, tensado de la cadena y cambio de accesorios. La cadena extendida de forma incorrecta o lubricada inadecuadamente puede romperse y aumenta el peligro de golpe hacia el operador.. Los mangos deben mantenerse limpios, secos y libres de grasa y aceite. Mangos aceitosos o lubricados son resbaladizos causando la pérdida de control sobre la podadora.

Cortar solamente la madera. No utilice la podadora para los trabajos a los cuales este dispositivo no es destinado. Por ejemplo, nunca cortar plástico, hormigón o materiales de construcción distintos de la madera. El uso de la podadora de

cadena para los trabajos distintos de los a los cuales es destinada la herramienta podría dar lugar a una situación de emergencia.

Durante la operación, sujete la podadora con los mangos aislados debido a que la cadena puede entrar en contacto con un conductor activo, incluyendo su propio cable de alimentación en el caso de las herramientas de funcionamiento a red. El contacto con la cadena con un conductor bajo tensión puede hacer que las partes metálicas de la podadora también se

activarán, lo que puede provocar una descarga eléctrica y el choque al operador. Mantener una distancia suﬁ ciente y segura de la podadora a las líneas eléctricas. El contacto con la línea de alimentación puede provocar descargas eléctricas, lesiones graves o la muerte.

Utilice equipo de protección individual o sea: protección de la cabeza, de los ojos y de oídos. Además, debe usar botas

MANUAL ORIGINAL

Page 92

y guantes de protección. El uso de equipo de protección individual adecuado reduce el riesgo de lesiones que pueden ocurrir durante la operación.

Causas y la prevención del fenómeno de rebote hacia el operador.

El rebote hacia el operador puede producirse cuando la punta de la guía contacte un objeto o cuando la madera cortada se atasque en la ranura de corte. En algunos casos, el contacto de su punta con el objeto puede causar una reacción violenta elevando la guía hacia arriba y hacia el operador. El atasco en la ranura de corte del borde superior de la guía puede hacerla girar rápidamente hacia el operador. Cada una de estas reacciones puede provocar la pérdida de control sobre la podadora lo que podría resultar en lesiones graves. No se debe conﬁ ar únicamente en los elementos de seguridad incorporados en la podadora. El operador de la podadora debe tomar varias medidas para prevenir accidentes y lesiones en el trabajo. El rebote hacia el operador es el resultado del mal uso y / o procedimientos o condiciones de trabajo incorrectas, y puede evitarse tomando las precauciones apropiadas que se indican a continuación:

Mantener un agarre ﬁ rme de ambas manos con los pulgares y los dedos alrededor del mango de la podadora, la posición del cuerpo y de los brazos del operador debe permitirle la oposición a las fuerzas generadas durante el rebote.

Si se toman precauciones adecuadas, las fuerzas del rebote pueden ser controladas por el operador. No permitir el libre movimiento de la podadora.

Utilizar como sustitutos de la guía y de la cadena únicamente los accesorios especiﬁ cados por el fabricante.

Por un sustituto incorrecto de la guía y de la cadena se puede romper la cadena y / o provocar el efecto de rebote. Tenga en cuenta las instrucciones de aﬁ lado y mantenimiento de la cadena especiﬁ cadas por el fabricante. La reducción de la profundidad de ranura de la cadena puede conducir al aumento del riesgo de fenómeno de rebote.

Se prohíbe exponer la podadora en precipitaciones y utilizarla en un ambiente de alta humedad. También está prohibido el uso de podadoras en una atmósfera con un aumento del riesgo de incendio o explosión. Durante la operación, evitar el contacto con objetos conductores puestos a tierra y aisladas, tales como tuberías, radiadores y refrigeradores. Mientras que la podadora no está en uso, almacenarla en un lugar seco y cerrado fuera del alcance de personas no autorizadas. Adaptar la cadena de corte a la carga. No utilice cadenas destinadas para trabajos ligeros en trabajos de una alta carga. Durante la sustitución, reparación y ajuste de la cadena de corte siempre use guantes de protección. Al transportar la podadora, asegúrese de que la herramienta ha sido desconectada de la fuente de alimentación. Las podadoras alimentadas de la red deben estar desconectadas de la toma de corriente, las podadoras alimentadas por la batería, deben estar desconectadas de la batería. La guía de la cadena de corte debe tener una cubierta. No llevar la podadora alimentada de la red manteniendo el cable de alimentación. No desconecte el enchufe de la toma tirando el cable. Evitar un encendido accidental de la podadora. Al mover la podadora conectada a la red o con la batería conectada, los dedos deben mantenerse lejos del interruptor de encendido. Siempre llevar puesta la ropa de protección individual adherente al cuerpo. Operar la podadora siempre manteniéndola con las dos manos. Durante el funcionamiento, asegurar piezas sueltas de la madera a ﬁ n de evitar su movimiento, por ejemplo mediante la colocación sobre el burro. Evitar la madera que se corte el suelo. Evitar el tratamiento de la madera sin protección durante el corte. Cuando se trabaja, mantenga la podadora por encima del hombro. No haga funcionar la podadora mientras está de pie sobre una escalera. Adoptar en el trabajo una postura para que no haya necesidad de extender demasiadamente las manos. Mantener la cadena limpia. La cadena debe ser aﬁ lada y engrasada. Esto asegurará una operación más eﬁ ciente y más segura. La cadena puede ser aﬁ lada en un servicio especializado. Antes de cada uso, comprobar el estado de la cadena. En caso de grietas, dientes rotos o cualquier otro daño, se debe - antes de iniciar el trabajo - reemplazar la cadena con una nueva. En caso de cualquier componentes dañados o deteriorados, interrumpir o no llevar a cabo el trabajo con la podadora. Las piezas dañadas deben ser reemplazadas antes de operar. La podadora debe ser utilizada según lo previsto: la herramienta sólo sirve para cortar madera. Durante el funcionamiento, tenga cuidado de piezas metálicas o piedras que puedan hallarse en la madera tratada. Utilice sólo piezas de repuesto originales. Lo contrario puede aumentar el riesgo de fracaso y provocar lesiones. La podadora debe ser reparada sólo en los servicios autorizados por el fabricante los que ofrecen piezas de repuesto originales. Esto reducirá al mínimo el riesgo de accidentes y daños al equipo.

OPERACIÓN CON EL PRODUCTO

Preparación de la podadora para trabajar

¡Precaución! Antes de todas las actividades de montaje y de regulación desenchufe la podadora de la fuente de alimentación. ¡Desconectar la batería de la herramienta!

Antes del primer uso, monte la guía y la cadena de corte. La instalación, por razones de seguridad debe llevarse a cabo en guantes de protección. Aﬂ oje la perilla de bloqueo de manera que sea posible quitar todo el panel lateral.

MANUAL ORIGINAL

Page 93

Instalar la guía y la cadena como se muestra en la foto (II). Asegúrese de que la cadena y la guía sean colocadas en el sentido correcto. La forma y dirección de los eslabones visibles en la carcasa y en la guía de la podadora deben corresponder a la forma y el sentido de la cadena. Si en los eslabones de la cadena hay una marca visible del sentido del movimiento de la cadena, deben moverse en el sentido indicado en la guía y en la carcasa. Antes de estirar la cadena asegúrese de que la cadena ha entrado en la ranura de guía y los dientes de la rueda motriz Instalar el panel lateral y apretar el botón de bloqueo. Sin embargo, a ﬁ n de no bloquear el movimiento de la guía. Estirar la ca- dena con una clave. Apretar la perilla de bloqueo. Compruebe la tensión de la cadena. Para ello, ponga la podadora y levántela sujetando la parte media de la cadena (III). Durante esta prueba la cadena debería alejarse por encima de la guía en el rango visible en la ﬁ gura. Si la cadena se encuentra demasiado apretada o demasiado ﬂ oja, aﬂ ojar el botón de bloqueo y ajustar de nuevo el grado de tensión de la cadena. El nivel de tensión de la cadena debe ser revisado cada 10 minutos de trabajo. Proteger la guía instalada con la cadena mediante un resguardo y a continuación unir las dos partes de la podadora. Elevar la palanca de la abrazadera (IV), luego insertar la parte con el conmutador en la abrazadera de la parte con la guía. Si en la ranura de la abrazadera son visibles barras de enganche colocados en la caja de la parte con el conmutador, ello signiﬁ ca que se puede proteger la unión bajando la palanca de la abrazadera (IV). Asegúrese de que las dos partes de la herramienta no se desunan durante la operación. Antes de conectar la podadora a la red eléctrica, comprobar su estado técnico. En caso de detectar cualquier daño está prohibido para conectarlo a la fuente de alimentación antes de eliminar el daño.

Reposición de aceite

¡Precaución! Antes de todas las actividades de montaje y de regulación desenchufe la podadora de la fuente de alimentación. Las podadoras alimentadas de la red deben estar desconectadas de la toma de corriente, desconectar la batería de las podadoras inalámbricas. Para la lubricación de las podadoras y los mecanismos de cadena se debe utilizar sólo un aceite de este tipo de aplicaciones. Para la lubricación no se puede utilizar el aceite de motor usado. No cumple con sus tareas lo que puede conducir a daños en el mecanismo de la podadora.

Asegúrese de que el recipiente hay un aceite lubricante. Poner la podadora sobre una superﬁ cie horizontal, veriﬁ car el indicador de control de aceite. El nivel de aceite no puede ser inferior a la indicación de una cantidad mínima. Si no hay tal índice, el nivel de referencia debería es el borde inferior del indicador de nivel de aceite. Está prohibido el uso de la podadora sin aceite en el depósito. Se puede dañar la cadena, la guía y los mecanismos del dispositivo. Se recomienda iniciar la herramienta y trabajar con ella por lo menos 3 metros del lugar de llenado de aceite. La reposición de aceite debe colocarse lejos de fuentes de calor y el fuego. Con el ﬁ n de complementar el aceite, desenroscar el tapón del depósito de aceite, vierta el aceite en recipiente de manera que el nivel de aceite esté al ras con el indicador que indica el nivel máximo de aceite o el borde superior de la varilla de nivel de aceite, entonces apretar ﬁ rmemente el tapón del depósito. En el caso de derrame de aceite límpielo con cuidado antes de conectar la podadora al poder.

Ajustes de la herramienta

El ajuste de la longitud de la herramienta es posible después de tirar de la palanca de bloqueo (VI) y luego ajustar la longitud de la herramienta y apretar la palanca de bloqueo. Es posible ajustar ajustar sin interrupción la longitud de la herramienta en la zona entre los limitadores del movimiento. Detrás de la empuñadura delantera se halla la abrazadera que facilita la ﬁ jación de la correa de sujeción. El gancho de la correa de sujeción debe estar unido a la abrazadera (VII) de manera que el bloqueo del gancho proteja la herramienta en caso de una posible liberación durante el trabajo. El operador debe llevar la correa de manera que se apoye sobre uno de los hombros y a continuación envuelva de forma oblicua el pecho del operador, lo que permite el acoplamiento de la herramienta a la altura de la cadera (VIII)..

Preparativos del lugar de operación

Antes de iniciar el corte con la podadora hay que preparar el lugar de trabajo a ﬁ n de minimizar el riesgo de amenazas que acom- pañan las operaciones con la podadora. Asegúrese de que el lugar de trabajo haya sólo las personas autorizadas. El lugar de trabajo debe proporcionar una buena visibilidad, así hay que tomar precauciones cuando se trabaja en terrenos difíciles, por ejemplo en un terreno inclinado. No empiece a trabajar durante precipitaciones y en el caso de alta humedad, como por ejemplo la niebla. Póngase ropa de protección y equipo de protección individual. Evitar el corte de los cables, árboles jóvenes y vigas de madera. Hay que tener en cuenta que las ramas cortadas que caen pueden rebotar de otras ramas o bloquearse entre otras ramas. El operador debe prepararse la ruta de escape en caso de peligro de caída de ramas. La ruta de escape debe estar libre de obstrucciones durante la operación con la herramienta. Si durante el trabajo la ruta de escape aparecen obstáculos, deben ser removidos antes de seguir trabajando.

MANUAL ORIGINAL

Page 94

Conexión de la podadora a la fuente de alimentación (IX)

Empuje la batería en los contactos del enchufe sus conexiones frente al interior de la podadora y hacia arriba hasta la activación de los pestillos de la batería. Asegúrese de que la batería no se eleve durante el funcionamiento. Desconectar la batería, presionando los dos pestillos y luego extraer la batería de la caja de la herramienta.

Iniciando la podadora (X)

Retire la tapa de la guía y de la cadena. Agarre la podadora con dos manos: una mano por el mango delantero, la otra - por el mango trasero. Asegúrese de que la guía y la cadena no estén en contacto con cualquier objeto y superﬁ cie Pulse con el pulgar el botón de bloqueo del interruptor situado en la empuñadura. Pulsar el interruptor y mantenerlo en esta posición. El botón de bloqueo puede ser liberado. Antes de iniciar el corte de espera hasta que el motor alcance giros completos y asegúrese de que la cadena se mueva suavemente a lo largo de la guía. Al escuchar ruidos sospechosos o sentir las vibraciones, apague inmediatamente la podadora soltando el interruptor. El apagado de la herramienta se realiza mediante la liberación de la presión en el interruptor. Después de parar la cadena, el dispositivo debe estar desconectado de la red y pasado a realizar operaciones de mantenimiento.

Operando con la podadora

Las personas que tengan la intención de trabajar con la podadora por primera vez, deben, antes de comenzar los trabajos, buscar asesoramiento sobre el funcionamiento y la seguridad desde un operador cualiﬁ cado de este dispositivo. Durante el funcionamiento, siga la seguridad básica. También hay que tomar en consideración la posibilidad de rebote de la podadora hacia el operador. La herramienta puede rebotar hacia el personal cuando la cadena de la herramienta se enfrenta a la resistencia. Para minimizar este riesgo: Se debe prestar la atención particular a la ubicación de la parte superior de la guía durante el corte. No corte la parte superior del cuadrante superior de la guía (XI).

Se debe cortar sólo mediante la cadena que se desliza a lo largo de la parte inferior de la guía. Cortar la madera con la podadora ya encendida. Nunca arrancar la herramienta después de aplicarla a la madera tratada. No ponerse de pie en el plano de corte. Esto reducirá el riesgo de lesiones en caso del rebote de la podadora (XII). Siempre, durante la operación, sujete la herramienta con las dos manos. Asegúrese de que la cadena sea siempre aﬁ lada y tensada correctamente. Al trocear ramas y galos, no se puede hacerlo junto al tronco, pero a una distancia de unos 15 cm desde el tronco. Realice dos muescas a una profundidad igual a 1/3 del diámetro de la rama a unos 8 cm de distancia. Una muesca en la parte inferior, la siguiente en la parte superior. A continuación, cortar la rama justo al lado del tronco hasta una profundidad igual a 1/3 del diámetro de la rama. Terminar el corte cortando la rama justo al lado del tronco de la parte superior. No corte las ramas por el corte desde la parte inferior (XIII). En el caso de atasco de la podadora durante el corte del tronco, nunca dejar la herramienta con el motor en marcha en esta posición. Apagar el motor del dispositivo, desconectarla de la fuente de alimentación y con ayuda de cuñas extraer la podadora del tronco. Está prohibido el uso de la podadora para formar setos o cizallar arbustos. No toque la herramienta a la tierra y evitar que se ensucie en el suelo.

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos

MANUAL ORIGINAL

Page 95

de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada. En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

Transporte de las baterías

Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuerdo con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente caliﬁ cada. Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos.

Cargar la batería

¡Precaución! Antes de la carga, desconecte la fuente de alimentación de la estación de carga tirando del enchufe de la toma eléctrica. Asimismo limpiar la batería y sus terminales de suciedades y polvo con un paño suave y seco. La batería tiene un indicador de carga incorporado. Al pulsar el botón se iluminará el LED (XIV), el, la batería más más cargada. Si tras pulsar el botón, el LED no se ilumina, la está batería descargada. Desconectar la batería de la herramienta. Insertar la batería en la toma de cargador (XIV). Enchufar el cargador en una toma eléctrica. Se iluminará la luz roja signiﬁ cando el inicio del proceso de carga. Después de la carga, el LED rojo se apagará y se encenderá el LED verde, indicando que la batería está completamente cargada. Desconectar el adaptador de CA de la toma eléctrica. Extender la batería de la estación de carga, presionando el pestillo de la batería.

¡Precaución! Si el cargador está conectado a la red eléctrica el LED verde indica una batería completamente cargada. En este caso, el cargador no inicia la carga.

MANTENIMIENTO Y ALMACENAMIENTO DEL PRODUCTO

¡Precaución! Antes de iniciar cualquier actividad descrita a continuación desenchufe la herramienta de la fuente de alimentación. Las herramientas alimentadas de la red deben estar desconectadas de la toma de corriente, desconectar la batería de las herramientas inalámbricas. Después de cada uso, examine la herramienta con un especial enfoque a la permeabilidad de los respiraderos. Compruebe la disposición de todos los elementos de la herramienta. Apriétense por tornillos cualquier conexiones sueltas. Controlar la tensión y la condición de la cadena. En caso de cualquier daño, la cadena debe ser reemplazado. No utilice nunca la herramienta con una cadena dañada! Una cadena demasiado suelta puede caer fuera de la guía, lo que podría causar lesiones al operador. La cadena también debe estar correctamente aﬁ lada: ya que requiere una experiencia adecuada y las herramientas, se recomienda que el aﬁ lado sea realizado por una empresa de apoyo técnico especializada. El operador debe reponer aceite en el depósito. La carcasa de la herramienta debe limpiarse con un paño suave y seco. La carcasa debe estar limpia de restos de madera, aceite, grasa y otros contaminantes. La herramienta se debe almacenar en una habitación cerrada y seca, desconectado de la red eléctrica. ¡Precaución! Durante el almacenamiento, de la herramienta puede emerger una pequeña cantidad de aceite del sistema de lubricación de la cadena: esto es normal y no afecta el nivel de aceite en el depósito y no es un síntoma de daño. La podadora se debe almacenarse en lugares sombreados, secos y equipado con ventilación adecuada para evitar la condensación del vapor. El área de almacenamiento debe ser inaccesibles a personas no autorizadas, especialmente a los niños. Durante el almacenamiento, todo el tiempo, la cadena y la guía deben estar protegidas por una cubierta.

MANUAL ORIGINAL

Page 96

CARACTERISTIQUE DU PRODUIT

La scie électrique sur portée est un type de machine-outil à bois qui sert à soigner la couronne des arbres. Elle permet la coupe des branches d’un diamètre moyen dans les lieux inaccessibles à une scie traditionnelle. Vu sa propulsion électrique, son travail est moins bruyant que celui d’un dispositif combustible également sur un terrain construit. Grâce à son alimentation à batterie, la scie électrique permet les travaux dans les lieux inaccessibles aux produits alimentés du réseau. Un travail correcte, sans faille et en sécurité dépend d’une bonne exploitation. C’est pourquoi

Avant de procéder au travail il faut lire toute la notice et la garder

Le fournisseur n’est pas responsable des dégâts créés suite au non respect des prescriptions de sécurité et celles de la présente notice. L’utilisation de l’appareil non conforme à son utilisation entraîne la perte de la garantie ainsi que la garantie des vices.

EQUIPEMENT

Le produit est livrė complet mais avant la première utilisation il faut procéder au montage. On livre également le guidage de la chaîne, la chaîne coupante, la protection de guidage, la batterie, le poste chargeur et le couroi de portée. Attention ! Le produit de numéro catalogue: YT-82837 n’a pas été équipé en batterie et la station de chargement

PARAMETRES TECHNIQUES

Paramètre Unité de mesure Valeur

Numéro de catalogue YT-82836, YT-82837 Tension du réseau [V] 18 DC Vitesse de déplacement de la chaîne [m/s] 5 Vitesse nominale [min Longueur de guidage [mm / ‘’] 200 / 8 Longueur de coupe [mm] 165 Echelle de chaîne [mm] 9,525 Epatement de chaîne [mm] 19 Type de chaîne 91P033 Type de guidage de chaîne M1430833-1041TL Nombre de dent de chaîne de propulsion et échelle 6 dents x 9,525 mm Classe de protection électrique III Capacité de récipient huile [cm Masse ( sans batterie, guidage et chaîne ) [kg] 3,25 Niveau de bruit

(pression) [dB] (A) 72,8 ± 3,0

- L

(puissance) [dB] (A) 90,13 ± 3,0

- L

Fréquence (prise postérieure / prise antérieur) [m/s Type de batterie Li-ion Puissance de batterie* [Ah] 2 Energie de batterie [Wh] 36 Poste chargeur Tension d’entrée [V~] 220 - 240 Fréquence réseau [Hz] 50 / 60 Puissance nominale [W] 60 Tension de sortie [V] 21 DC Courant d’entrée [A] 2,4 Temps de chargement [h] 1

* seulement dans les modèles équipés en batterie et chargeur **temps de chargement mentionnés ne concerne que la batterie de la capacité mentionnée dans le tableau

-1

] 2500 ± 10%

]60

] 0,6481 ± 1,5

La valeur d’émission sonore déclarée a été mesurée à l’aide d’une méthode d’essai standard et peut être utilisée pour comparer un outil avec un autre. La valeur d’émission sonore déclarée peut être utilisée dans l’évaluation initiale de l’exposition. Le niveau de vibration total déclaré a été mesuré selon la méthode d’essai standard et peut être utilisé pour comparer les outils entre eux. Le niveau de vibration total déclaré peut être utilisé pour l’évaluation initiale de l’exposition. Attention ! L’émission des vibrations pendant le fonctionnement de l’outil peut diﬀ érer de la valeur déclarée, en fonction de la manière dont l’outil est utilisé.

INSTRUCTIONS ORIGINALES

Page 97

Attention ! Les mesures de sécurité pour la protection de l’opérateur, basées sur une évaluation de l’exposition dans les conditions réelles d’utilisation (comprenant toutes les parties du cycle d’utilisation, comme la durée pendant laquelle l’outil est à l’arrêt ou lorsqu’il fonctionne au ralenti et la durée de mise en régime), doivent être spéciﬁ ées.

MISES EN GARDE GÉNÉRALES DE SÉCURITÉ PUISSANCE

Attention!Assurez-vous de lire toutes les consignes de sécurité, illustrations et spéciﬁ cations fournies avec cet outil de puissance /machine. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures graves.

Conservez tous les avertissements et les instructions pour référence ultérieure.

Le terme « Pouvoir / Machine« Utilisé dans les avertissements se rapporte à tous les outils /machines mues par la force et sans ﬁ l.

La sécurité au travail La zone de travail bien éclairé et propre. Le désordre et un mauvais éclairage peuvent être des causes d’accidents. Ne pas utiliser des outils électriques /machines dans un environnement à un risque accru d’explosion, contenant des liquides inﬂ ammables, de gaz ou de vapeurs. Puissance /Machine Ils génèrent des étincelles qui peuvent enﬂ ammer les

poussières ou fumées.

Ne laissez pas les enfants ou d’autres personnes au lieu de travail. La perte de concentration peut entraîner une perte de contrôle.

Sécurité électrique Brancher le cordon électrique doit correspondre à la prise de courant. Ne pas modiﬁ er la ﬁ che de quelque façon. Ne pas utiliser de ﬁ ches d’adaptateur avec des outils électriques mis à la terre /machines. bouchon non modiﬁ é qui correspond à

la prise réduit le risque de choc électrique. Éviter tout contact avec des surfaces mises à la terre telles que les tuyaux, les radiateurs et les refroidisseurs. Mise à la terre du corps augmente le risque de choc électrique. Ne pas exposer les outils électriques /machines au contact de l’humidité ou la pluie. L’eau et l’humidité qui pénètre à l’intérieur puissance /Machine augmente le risque de choc électrique.

Ne surchargez pas le cordon d’alimentation. Ne pas utiliser le câble d’alimentation pour porter, tirer ou de débrancher la prise de courant de la prise murale. Evitez que le cordon à la chaleur, l’huile, des arêtes vives et des pièces mobiles.

Confusion ou endommager le cordon d’alimentation augmente le risque de choc électrique. Si vous travaillez à l’extérieur, utilisez une rallonge destinée à une utilisation en extérieur. L’utilisation d’un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Dans le cas où l’utilisation d’outils électriques /machines dans un environnement humide est inévitable en tant que protection contre la tension d’alimentation doit être utilisée dispositif de courant résiduel (RCD). L’utilisation réduit le risque

de RCD manilles électrocutions.

sécurité personnelle Restez vigilant, regardez ce que vous faites preuve de bon sens lors de l’utilisation d’un outil électrique /machine. Ne pas utiliser les outils électriques /machine alors que vous êtes fatigué ou sous l’inﬂ uence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter des lunettes de protection. L’utilisation d’équipements

de protection individuelle, comme un masque anti-poussière, chaussures de sécurité antidérapantes, casques et protections auditives réduire le risque de blessures graves.

Éviter toute manipulation accidentelle. Assurez-vous que l›interrupteur électrique est en position « oﬀ » avant de se connecter au pouvoir et /machine ou de la batterie, ramasser ou transporter l’outil. Passation de pouvoir /Machine avec un

doigt sur l’interrupteur ou de la puissance d’excitation /machine Lorsque l’interrupteur est en position « marche » peut entraîner des blessures graves. Avant de mettre le pouvoir /machine Retirez toutes les clés et autres outils qui ont été utilisés pour son règlement. Touche gauche sur les éléments rotatifs des outils /machine peut entraîner des blessures graves. Ne pas atteindre et penchez trop loin. Maintenir une bonne posture et de l’équilibre en tout temps. Cela permettra de faciliter le contrôle de prise de l’outil de puissance /machine en cas de situations imprévues pendant le fonctionnement.

Habiller en conséquence. Ne portez pas de vêtements plus souples ou des bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles de l’outil /machine. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans

les pièces mobiles.

Si les dispositifs sont conçus pour connecter l’extraction de la poussière ou l’accumulation de poussière, assurez-vous qu’ils sont connectés et correctement utilisés. L’utilisation de l’extraction de poussière réduit les risques de dangers dus aux

poussières.

Ne laissez pas l’expérience acquise lors de l’utilisation fréquente d’un outil /machine conduit à la négligence et en ignorant les règles de sécurité. Opération négligente peut causer des blessures graves dans une fraction de seconde.

Utilisation et entretien de l’outil de puissance /machine

INSTRUCTIONS ORIGINALES

Page 98

Ne surchargez pas le pouvoir /machine. Utiliser des outils électriques /machine pertinentes pour l’application sélectionnée. outil électrique approprié /machine fournir un meilleur et plus sûr le travail si elle est utilisée pour la charge prévue. Ne pas utiliser les outils électriques /machine. Si un interrupteur électrique ne permet pas l’inclusion et l’exclusion. Outil

/Machine ce qui ne peut être contrôlé à l’aide du bouton d’alimentation est dangereux et doit être réparé.

Déconnecter la ﬁ che de la prise murale et / ou retirer la batterie, si elle est détachable de l’outil motorisé /machine avant d’ajuster, de changer les accessoires ou de ranger l’outil /machine. De telles mesures préventives permettront d’éviter une

puissance de démarrage accidentelle /machine.

outil de magasin hors de portée des enfants, ne laissez pas les gens qui ne connaissent pas le pouvoir d’exploitation / machine ou ces instructions pour utiliser l’outil de puissance /machine. puissance /Machine Ils sont dangereux entre les

mains des utilisateurs non formés.

Maintenir les outils électriques /machine et accessoires. outil de vériﬁ cation /machine pour les conﬁ tures mésapparie- ments ou des pièces mobiles, les pièces endommagées et d’autres conditions qui peuvent aﬀ ecter le fonctionnement de puissance /machine. Les dommages doivent être réparés avant d’utiliser les outils électriques /machine. De nombreux

accidents sont causés par des outils maintenus inappropriés /machine. Maintenez vos outils aﬀ ûtés et propres. Des outils correctement entretenus avec des arêtes vives est moins sujette au brouil- lage et il est plus facile à contrôler pendant le fonctionnement.

Utiliser des outils électriques /machine, Accessoires et outils insérés, etc. conformément à ces instructions, en tenant compte du type et des conditions de travail. L’utilisation d’outils pour le travail diﬀ érent de celui qui a été conçu, peut entraîner

une situation dangereuse. La poignée et les surfaces de préhension, maintenir propre, sec et exempt d’huile et de graisse. poignées glissantes et surfaces de préhension ne permettent pas les outils commande et de contrôle en toute sécurité /machine dans des situations dangereuses.

Réparation Réparation d›outils électriques /machine ne bénéﬁ cient des facilités, en utilisant uniquement des pièces de rechange d’origine. Cela permettra d’assurer la sécurité de l’outil approprié.

NOTICES SUPPLEMENTAIRES DE SECURITE

Pendant le travail du scie électrique il faut se porter loin de la chaîne. Avant sa mise en marche il faut s’assurer que la chaîne ne touche à rien. Un seul moment d’inattention peut entraîner le tissage de vêtement ou une partie du corps en chaîne de scie électrique. Utiliser les lunettes de protection et de l’ouï. On recommande également la protection de la tète, mains, jambes et pieds. Le vêtement de protection approprié diminue le risque des blessures suite au contacte avec les déchets ou un contacte hasardeux avec la chaîne . Ne pas travailler avec la scie électrique sur l’arbre. Un tel travail peut entraîner les blessures. Maintenir toujours une attitude appropriée et travailler sur une surface plate, dure et sûre. Une surface glissante est instable. L’échelle peut, par exemple, entraîner le déséquilibre ou la perte du contrôle de l’appareil. Au cours de coupe d’une branche tendue il faut faire attention au rebondissement. Dans la cas de diminution de contrainte accumulée dans les ﬁ bres du bois, la branche peut heurter l’operateur et/ou priver du contrôle de l’appareil. Garder une attention particulière au cours de coupe des buissons et jeunes arbres. Un long matériel peut entraîner la chaîne vers soi et pousser la scie électrique vers l’operateur en le déséquilibrant. Porter la scie loin du corps, toujours déconnectée. Au cours du transport ou maintenance de la scie électrique il faut toujours utiliser la protection du guidage chaîne . Une tenue correcte de scie électrique diminue la probabilité d’un contact hasardeux avec les parties mobiles de la scie électrique. Respecter la consigne concernant le graissage, la tension de chaîne et l’échange des accessoires. Une chaîne mal tendue ou mal graissée peut se casser ou augmenter la chance de rebondissement vers l’operateur. Les prises doivent être maintenues au sec, être propres et libres de graissage et l’huile. Les prises tâchées de graissage ou glissantes entrainent la perte du contrôle de la scie électrique. Ne couper que le bois. Ne pas utiliser la scie électrique au travail auquel il n’est pas destiné. Couper seulement le bois. Par exemple ne pas couper le plastic, béton ou autre matériel de construction. L’utilisation de la scie électrique à autres travaux que ceux auxquels elle est destinée peut entraîner des situations dangereuses. Au cours du travail, tenir la scie électrique par les prises isolées parce que la chaîne peut toucher le câble sous tension y compris son propre câble d’alimentation dans le cas des machines-outil alimentés par réseau. La chaîne touchant le câble sous tension peut entraîner la situation où les parties en métal de la scie électrique se trouvent également sous tension et entrainent la commutation électrique de l’operateur.

Tenir la scie électrique dans une distance appropriée des lignes électriques. Le contacte avec la ligne électrique peut entraîner la commutation électrique soit les blessures ou même la mort. Utiliser les moyens de protections personnelles comme protection de la tète, les yeux, et l’ouï. Il faut également utiliser les chaussures et les gants de protection. L’application des moyens de protection appropriée et de la protection personnelle diminuent le risque des blessures qui peuvent avoir lieu au cours de travail.

INSTRUCTIONS ORIGINALES

Page 99

Causes et prévention du risque de rebondissement vers l’operateur Le rebondissement peut avoir lieu quand l’embout du guidage touche un produit léger ou quand le bois coupé bloque la scie électrique . Dans certains cas, le contact de l’embout du guidage peut entraîner une violente réaction qui fait sauter le guidage vers le haut et vers l’operateur. Le blocage dans le trait du bord inferieure peut brusquement diriger le guidage vers l’operateur. Chacune de ces réactions peut entraîner la perte du contrôle sur la scie électrique Cela provoque de grave blessures. Il ne faut pas compter uniquement sur les éléments de sécurité incorporés en scie électrique. L’operateur doit entreprendre les démarches permettant à éviter les accidents et les blessures au cours du travail. Le rebondissement vers l’operateur est un résultat d’une mauvaise utilisation et/ou procédures incorrectes soit conditions de services. On peut les éviter par la prise des mesures appropriées de sécurité mentionnées ci-dessous. Tenir bien la prise par deux mains avec les pouces en l’embrassant les prise de la scie électrique. La position du corps et des bras devra permettre l’opposition aux forces crées au cours de rebondissement. Si les moyens de précaution entrepris son adaptés, les forces de rebondissement peuvent être contrôlés par l’operateur. Ne pas permettre le mouvement libre de la scie électrique. N’utiliser que les pièces de remplacement de guidage et chaîne mentionnées par le fabricant. Une mauvaise pièce de remplacement de guidage et de chaîne peut entraîner la cassure de chaîne ou le rebondissement. Respecter les consignes concernant l’aiguisement et la maintenance de la chaîne, mentionnées par le fabricant. La diminution de la profondeur de rainure de guidage de chaîne peut augmenter la probabilité de rebondissement. Il est interdit de exposer la scie électriques aux pluies atmosphériques et d’utiliser dans l’atmosphère d’une humidité augmentée. Il est également interdit d’utiliser la scie dans les conditions de risque de l’incendie ou l’explosion.

Il faut également éviter, au cours de travail, le contacte avec les objets mis à terre, non isolés comme les tuyaux, les radiateurs ou les refroidisseurs. Pendant que la scie n’est pas utilisée il faut la garder dans un endroit sec et clos, sans accès aux personnes tierces. Il faut utiliser la chaîne de coupage adaptée à une charge donnée. Ne pas utiliser les chaînes destinées au travail léger pour le travail à grandes charges. Il faut toujours mettre les gants de protection pour l’échange, la réparation ou le règlement de la chaîne de coupage . Il faut s’assurer que la scie électrique est débranchée au cours du transport. Les scies électriques alimentées par réseau doivent être déconnectées des prises. Il faut déconnecter la batterie de chaque scie électrique alimentée par batterie. Il faut mettre la protection sur le guidage de chaîne coupante. Ne pas porter la scie électrique en la tenant par le câble d’alimentation. Ne pas déconnecter la prise en la tirant par le câble d’alimentation. Il faut éviter la connexion hasardeuse de la scie électrique. Dans le cas de porter la scie électrique connectée au réseau ou avec la batterie connectée il faut tenir les doigts loin de bouton d’alimentation. Il faut toujours mettre les vêtements de protection collants. Travailler avec la scie électrique en la tenant par deux mains. Au cours de travail il faut sécuriser les petits morceaux de bois aﬁ n de les immobiliser par exemple par leur mise en chevalet. Il faut éviter la coupe du bois posé par terre. Eviter le traitement du bois non sécurisé contre le déplacement au cours de coupe. Ne pas tenir les poignées de la scie électrique au-dessus des bras. Ne pas travailler sur l’échelle. Adapter une bonne position pour ne pas devoir étendre la main au maximum. Maintenir la chaîne en propreté. La chaîne doit être aiguisée et engraissée. Cela rend le travail plus eﬃ cace et plus sûr. La chaîne peut être aiguisée auprès des services spécialisés. Avant chaque utilisation il faut vériﬁ er l’état de la chaîne . Dans le cas des ﬁ ssures, les dents cassées ou autres dédommagements, avant le travail, il faut échanger la chaîne . Dans le cas de constater des défauts quelconques ou des éléments cassés de scie il faut arrêter le travail soit ne pas entreprendre la travail. Des éléments endommagés doivent être échangés avant le début de travail. La scie électrique doit être utilisée conformément à sa destination. L’appareil ne sert qu’à couper le bois. Au cours de travail il faut faire attention aux éléments en métal ou en pierre qui peuvent se trouver dans le bois traité. Il ne faut utiliser que les pièces d’échange originales. L’utilisation d’autres pièces peut augmenter le risque des pannes et provoquer les blessures. La scie électrique doit être réparée seulement dans les points autorisés du fabricant. Utiliser seulement les pièces d’échanges originales. Cela diminuera le risque des accidents et des pannes.

SERVICE

Préparation de scie électrique au travail Attention ! Avant chaque travail de montage et règlement il faut déconnecter la scie électrique de l’alimentation. Démonter la batterie de la prise de l’appareil.! Avant la première utilisation il faut monter le guidage et la chaîne coupante. Le montage, vu les aspects de la sécurité, doit être mené au gants de protection. Dévisser le bouton de blocage aﬁ n de pouvoir démonter tout le panel latéral. Démonter le guidage et la chaîne de façon montrée sur la photo (II) S’assurer que la chaîne et le guidage sont bien placés. La forme et la direction visibles sur le boitier devra correspondre à la direction de la chaîne visible sur les tronçons sous forme des ﬂ èches. Si sur les tronçons de chaîne, le guidage et le boitier la

INSTRUCTIONS ORIGINALES

Page 100

direction de chaîne est indiquée il faut garder le sens. Pour l’instant il ne faut pas encore tendre la chaîne mais s’assurer d’abord que la chaîne est bien placée dans la ﬁ ssure de guidon et sur les dents de la roue de transmission. Monter le panel latéral et visser le bouton de blocage. Il faut le faire de façon à ne pas bloquer la possibilité de mouvement de guidage. Etirer la chaîne à l’aide de clé. Visser le sélecteur rotatif de blocage. Vériﬁ er l’étirement de la chaîne. Pour le faire il faut mettre la scie électrique et la soulever en la tenant par la partie médiane de la chaîne (III). Pendant un tel essai, la chaîne tenue devra se soulever au dessus du guidage comme indiqué sur la photo. Si la chaîne est étirée trop fortement ou trop faiblement il faut larguer un peu le bouton de blocage et le mettre de nouveau au degré de l’étirement de la chaîne. L’état de l’ étirement de la chaîne devra être vériﬁ é toutes les 10 minutes du travail. Protéger le guidage avec la chaîne montée à l’aide de protection et ensuite lier les deux parties de la scie électrique. Soulever le levier de collier (IV) et mettre ensuite la partie avec le bouton au collier de guidage. Si dans les ﬁ ssures de collier sont visibles les prises de collie (IV) il faut s’assurer que les parties de la scie électrique ne se déconnectent pas au cours de travail.

Avant la mise de scie électrique à l’alimentation il faut vériﬁ er son état technique. Dans le cas des défauts quelconques il est interdit de mettre la scie électrique à l’alimentation avant de supprimer le défaut.

Remplissage de l’huile

Attention ! Avant toute activité de montage et réglage il faut déconnecter la scie électrique. Dans le cas des machine-outil alimentés par réseau il faut les déconnecter de la prise et dans le cas de ceux alimentés par les batteries il faut déconnecter la batterie. Aﬁ n de graisser la chaîne et les mécanismes de la scie électriques il faut utiliser seulement l’huile destinée à une telle application. Il n’est pas permis d’utiliser l’ancienne huile de véhicule aﬁ n de procéder au graissage. Il n’est pas adéquat et il peut entraîner les défauts du mécanisme de la scie électrique. S’assurer que le récipient contient de l’huile de graissage. Mettre la scie électrique sur une surface plate et vériﬁ er l’indice de l’huile; le niveau de l’huile ne peut pas être inférieur que son indication minimum. Dans la cas où il n’y ait pas de telle indication il faut se référer au bord inférieur de l’indice de la quantité de l’huile. Il est interdit d’utiliser la scie électrique sans récipient rempli de l’huile. Cela peut entraîner le défaut de la chaîne, du guidage et du mécanisme de la scie électrique. Il est recommandé de mettre en marche la scie électrique et travailler avec au moins à 3 mètres de lieu de remplissage de l’huile. Le remplissage de l’huile doit être eﬀ ectué loin des sources du feu et chaleur. Aﬁ n de compléter le niveau de l’huile il faut dévisser le bouchon de récipient de l’huile de façon à ce que le niveau de l’huile soit égale à l’indice du niveau maximum de l’huile ou le bord supérieur de l’indice du niveau de l’huile. Ensuite, visser bien le bouchon de récipient. Dans le cas de versement de l’huile il faut bien essuyer ses restes avant de la mise de la scie électrique à l’alimentation.

Activité de réglage

Le réglage de la longueur de l’appareil est possible après l’étirement de levier de blocage (IV) et le réglage de la longueur de l’appareil et le serrage de levier. Il est possible de régler en continu la longueur de l’appareil entre les limiteurs de course. Derrière la prise antérieure se trouve le collier. Il permet de ﬁ xer la couroi; la deuxième prise se trouve sur le boitier à coté de l’extincteur/ Le couroi doit être ﬁ xé à u collier et prise (VII) aﬁ n que le blocage sécurise l’appareil contre le détachement au cours de travail. Le couroi doit être ﬁ xé de façon à ce qu’il s’appuie sur une des épaules et qu’il passe ensuite autour de la cage thoracique de l’opérateur en permettant l’attache de l’appareil à la hauteur de la hanche. (VIII).

Préparation du lieu de travail

Avant de procéder au travail avec la scie électrique il faut bien préparer le lieu du travail aﬁ n de minimaliser les risques associés au travail. Il faut s’assurer qu’au lieu de travail il n’y aura que les personnes autorisées. Le lieu du travail doit permettre une bonne visibilité. C’est pourquoi il faut être très prudent au cours de travail dans des conditions diﬃ ciles par exemple sur les pentes. Il est interdit de commencer le travail au cours des pluies et une grande humidité de l’air par exemple le brouillard. Il faut mettre les vêtements de protection et les moyens de protection personnelle. Eviter de couper les ﬁ ls, les jeunes arbres et les poutres en bois. Il faut prendre en considération le fait que les branches en tombant peuvent rebondir ou se bloquer entre autres branches. La voie de secours libre, non encombrée doit être préparée également au cours de travail. Si au cours de travail la voie est encombrée il faut évacuer tous les obstacles avant de recommencer le travail.

Connexion de l’appareil à l’alimentation (IX)

Mettre la batterie dans la prise par les contactes dirigés vers l’intérieur de l’appareil et vers le haut jusqu’au clic des cliquets de la batterie. S’assurer que la batterie ne glisse pas au cours de travail. Déconnecter la batterie par l’appuie des deux cliquets et ensuite enlever la batterie de son boitier.

La mise de la scie électrique en place (X)

Enlever la protection de guidage et de la chaîne. Prendre la scie électrique par deux mains : une main – la prise antérieure et l’autre la prise postérieure.

100

INSTRUCTIONS ORIGINALES
