YATO YT-82828 User guide

Download

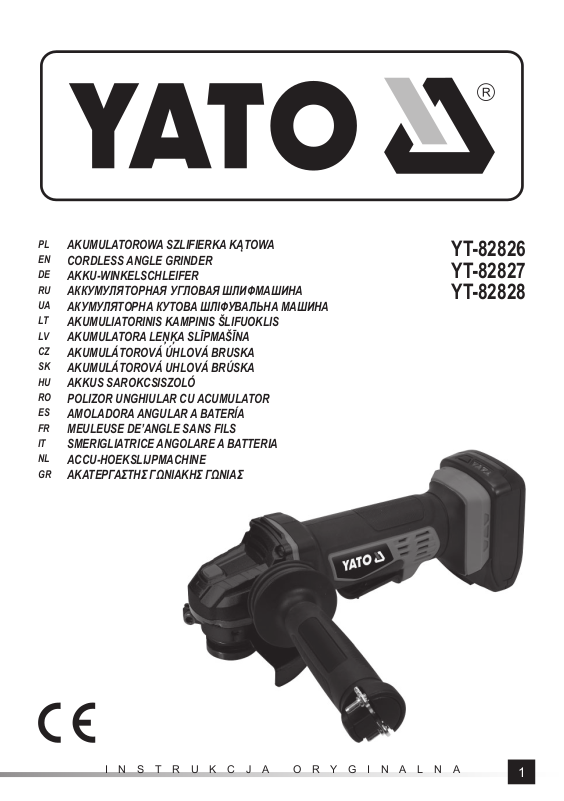

Page 1

AKUMULATOROWA SZLIFIERKA KĄTOWA

CORDLESS ANGLE GRINDER

AKKU-WINKELSCHLEIFER

АККУМУЛЯТОРНАЯ УГЛОВАЯ ШЛИФМАШИНА

АКУМУЛЯТОРНА КУТОВА ШЛІФУВАЛЬНА МАШИНА

AKUMULIATORINIS KAMPINIS ŠLIFUOKLIS

AKUMULATORA LEŅĶA SLĪPMAŠĪNA

AKUMULÁTOROVÁ ÚHLOVÁ BRUSKA

AKUMULÁTOROVÁ UHLOVÁ BRÚSKA

AKKUS SAROKCSISZOLÓ

POLIZOR UNGHIULAR CU ACUMULATOR

AMOLADORA ANGULAR A BATERÍA

MEULEUSE DE’ANGLE SANS FILS

SMERIGLIATRICE ANGOLARE A BATTERIA

ACCU-HOEKSLIJPMACHINE

ΑΚΑΤΕΡΓΑΣΤΗΣ ΓΩΝΙΑΚΗΣ ΓΩΝΙΑΣ

YT-82826 YT-82827 YT-82828

INSTRUKCJA ORYGINALNA

Page 2

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

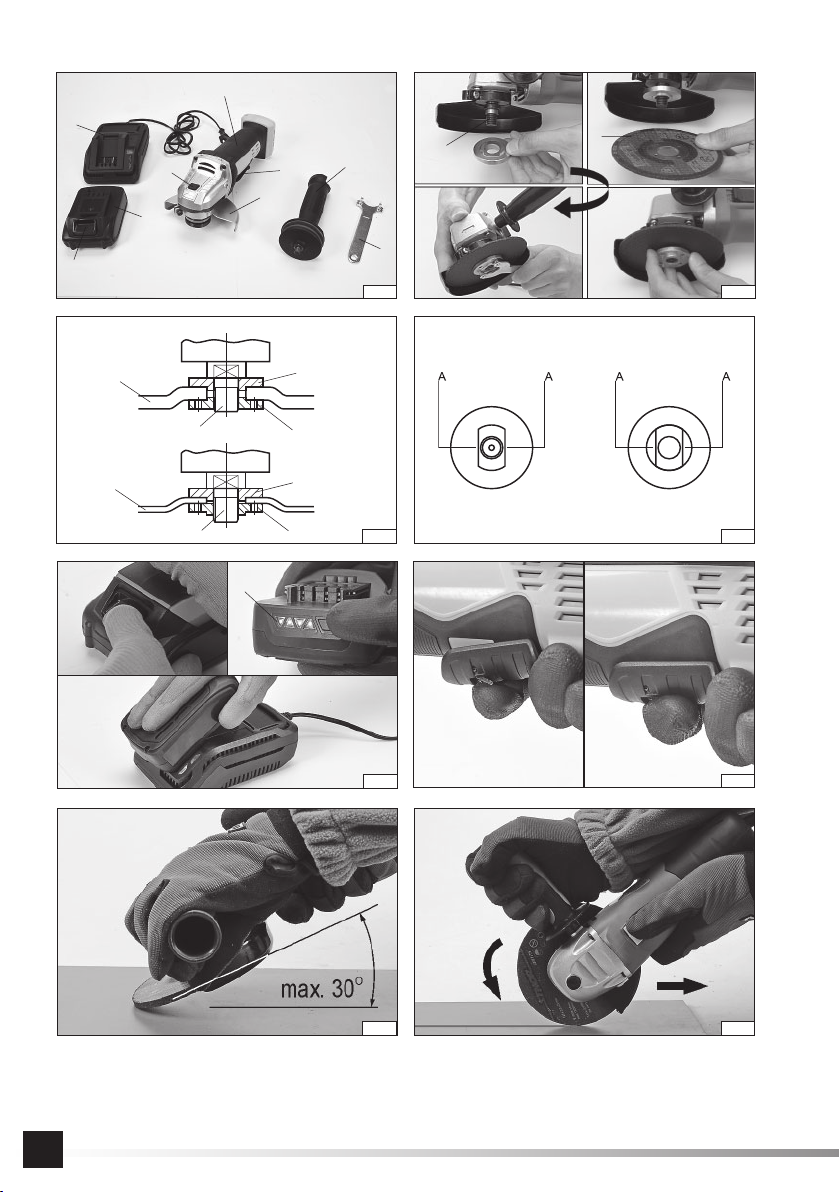

I II

III IV

VII VIII

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

INSTRUKCJA ORYGINALNA

Page 3

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

1. korpus

2. rękojeść dodatkowa

3. osłona tarczy ściernej

4. wrzeciono

5. blokada wrzeciona

6. włącznik

7. regulacja prędkości obrotowej

8. tarcza ścierna (ściernica)

9. kołnierz mocujący dolny

10. kołnierz mocujący górny

11. akumulator

12. ładowarka akumulatora

13. wskaźnik naładowania akumulatora

14. zatrzask akumulatora

1. body

2. additional handle

3. abrasive disk guard

4. spindle

5. spindle lock

6. switch

7. speed regulation

8. abrasive disk (grinding wheel)

9. lower mounting ﬂ ange

10. upper mounting ﬂ ange

11. rechargeable battery

12. battery charger

13. battery charge indicator

14. battery latch

1. Gehäuse

2. zusätzlicher Handgriﬀ

3. Abdeckung der Schleifscheibe

4. Spindel

5. Blockade der Spindel

6. Schalter

7. Geschwindigkeitsregelung

8. Schleifscheibe

9. unterer Befestigungsﬂ ansch

10. oberer Befestigungsﬂ ansch

11. Akku

12. Ladegerät des Akkus

13. Ladeanzeige des Akkus

14. Schnappverschluss des Akkus

1. корпус

2. дополнительная рукоятка

3. защитный кожух круга

4. шпиндель

5. блокировка шпинделя

6. кнопка включения

7. регулировка частоты вращения

8. абразивный круг (диск)

9. нижний зажимный фланец

10. верхний зажимный фланец

11. аккумуляторная батарея

12. зарядное устройство аккумулятора

13. индикатор зарядки аккумулятора

14. защелка аккумулятора

1. корпус

2. допоміжна рукоятка

3. захисний кожух круга

4. шпиндель

5. блокування шпинделя

6. кнопка ввімкнення

7. регулювання частоти обертання

8. абразивний круг (диск)

9. нижній затискний фланець

10. верхній затискний фланець

11. акумуляторна батарея

12. зарядний пристрій акумулятора

13. індикатор зарядження акумулятора

14. защіпка акумулятора

1. skriňa náradia

2. pomocná rukoväť

3. kryt brúsneho kotúča

4. vreteno

5. aretácia vretena

6. vypínač

7. regulácia otáčok

8. brúsny kotúč

9. vnútorný upínací krúžok

10. vonkajší upínací krúžok

11. akumulátor

12. nabíjačka akumulátora

13. indikátor nabitia akumulátora

14. západka akumulátora

1. géptest

2. kiegészítő fogantyú

3. a csiszolókorong védőburkolata

4. forgótengely

5. forgótengely retesze

6. kapcsoló

7. fordulatszám szabályzó

8. csiszolótárcsa (csiszolókorong)

9. alsó rögzítő karima

10. felső rögzítő karima

11. akkumulátor

12. akkumulátor töltője

13. az akkumulátor töltöttségének kijelzése

14. akkumulátor rögzítő csatja

1. corps

2. poignée auxiliaire

3. couvercle de la roue

4. broche

5. verrouillage de la broche

6. interrupteur

7. régulateur de vitesse

8. roue abrasive (roue)

9. fond de la bride de montage

10. bride de ﬁ xation supérieure

11. batterie

12. chargeur de batterie

13. indicateur de charge de la batterie

14. loquet de la batterie

1. korpusas

2. papildomoji rankena

3. šlifavimo disko gaubtas

4. velenas

5. veleno blokuotė

6. jungiklis

7. greičio reguliavimas

8. šlifavimo diskas

9. apatinė tvirtinimo mova

10. viršutinė tvirtinimo mova

11. akumuliatorius

12. akumuliatoriaus įkroviklis

13. akumuliatoriaus įkrovimo indikatorius

14. akumuliatoriaus spragtukas

1. korpuss

2. papildus rokturis

3. abrazīva diska aizsegi

4. vārpsta

5. vārpstas blokāde

6. ieslēdzējs

7. ātruma regulēšana

8. abrazīvs disks

9. apakšējā stiprinoša uzmava

10. augšēja stiprinoša uzmava

11. akumulators

12. akumulatora uzlādes stacija

13. akumulatora uzlādēšanas rādītājs

14. akumulatora sprosts

1. carcasă

2. mâner adiţional

3. carcasa discului abraziv

4. arbore

5. blocarea arborelui

6. comutator

7. ajustare turaţie

8. disc abraziv

9. ﬂ anşă de ﬁ xare jos

10. ﬂ anşă de ﬁ xare sus

11. acumulator

12. încărcător acumulator

13. indicator încărcare acumulator

14. blocadă acumulator

1. corpo

2. impugnatura supplementare

3. protezione del disco abrasivo

4. mandrino

5. bloccaggio del mandrino

6. interruttore

7. regolatore di velocità

8. disco abrasivo

9. ﬂ angia ﬁ ssante inferiore

10. ﬂ angia ﬁ ssante superiore

11. batteria

12. caricatrice della batteria

13. indicatore di caricamento della batteria

14. bloccaggio della batteria

1. behuizing

2. extra handgreep

3. afscherming slijpschijf

4. spil

5. spilblokkade

6. schakelaar

7. snelheidsregulatie

8. slijpschijf (slijpsteen)

9. onderste borgring

10. bovenste borgring

11. accu

12. accu-oplader

13. oplaadindicator accu

14. accugrendel

1. skříň nářadí

2. pomocná rukojeť

3. kryt brusného kotouče

4. vřeteno

5. aretace vřetena

6. vypínač

7. regulace otáček

8. brusný kotouč

9. vnitřní upínací kroužek

10. vnější upínací kroužek

11. akumulátor

12. nabíječka akumulátoru

13. indikátor nabití akumulátoru

14. západka akumulátoru

1. cuerpo

2. empuñadura auxiliar

3. resguardo del disco abrasivo

4. husillo

5. bloqueo del husillo

6. interruptor

7. ajuste de velocidad

8. disco abrasivo (muela)

9. brida de montaje inferior

10. brida de montaje superior

11. batería

12. cargador de batería

13.indicador de batería

14. pestillo de la batería

1. κορμός

2. πρόσθετη χειρολαβή

3. κάλυμμα δίσκου λείανσης

4. πείρος

5. εμπλοκή πείρου

6. διακόπτης

7. ρύθμιση ταχύτητας

8. δίσκος λείανσης

9. κάτω κολάρο στερέωσης

10. άνω κολάρο στερέωσης

11. συσσωρευτής

12. φορτιστής συσσωρευτή

13. δείκτης φόρτισης συσσωρευτή

14. μάνδαλο

INSTRUKCJA ORYGINALNA

Page 4

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción Lisez la notice d’utilisation Leggere il manuale d’uso Lees de instructies Διαβάστε τις οδηγίες χρήσης

Stosować rękawice ochronne Use protective gloves Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección Portez des gants de protection Utilizzare i guanti di protezione Gebruik beschermende handschoenen Φορέστε τα γάντια προστασίας

Używać ochrony słuchu Wear hearing protectors Gehörschutz tragen

Пользоваться средствами защиты слуха Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti Jālieto dzirdes drošības līdzekļu Používej chrániče sluchu Používaj chrániče sluchu Használjon fülvédőt! Intrebuinţează antifoane Use protectores de la vista Portez une protection auditive Utilizzare i dispositivi di protezione dell’udito Draag gehoorbescherming Χρησιμοποιήστε τις ωτασπίδες

Nie ﬆosować do cięcia Do not use for cutting Nicht zum Schneiden verwenden

Не используйте для резки Не використовуйте для різання

Nenaudokite pjovimui Neizmantojiet to griešanai Nepoužívejte k řezání Nepoužívajte na pílenie/rezanie Ne használja vágásra Nu îl folosiți pentru tăiere No use la amoladora para cortar Ne pas l’utiliser pour couper Non utilizzarla per tagliare Niet gebruiken om te snijden Μην το χρησιμοποιείτε για κοπή

Używaj gogle ochronne Wear protective goggles Schutzbrille tragen

Пользоваться защитными очками Користуйтесь захисними окулярами

Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído Portez des lunettes de protection Utilizzare gli occhiali di protezione Draag een veiligheidsbril Χρησιμοποιήστε τα γυαλιά προστασίας

Zawsze pracuj szliﬁerka trzymając ją dwiema rękami Always work the grinder holding it with two hands Arbeiten Sie immer mit zwei Händen an der Schleifmaschine

Всегда работайте шлифовальной машиной двумя руками Завжди працюйте зі шліфувальною машиною двома руками

Šlifuokliu visada dirbkite dviem rankomis Vienmēr ﬆrādājiet ar slīpmašīnu, turot to ar abām rokām Brusku při práci vždy obsluhujte oběma rukama Brúsku pri práci vždy držbe oboma rukami Mindig két kézzel fogja a csiszológépet munka közben Folosiți întotdeauna polizorul ținându-l cu ambele mâini Use siempre la amoladora con las dos manos Utiliser toujours la meuleuse en la tenant à deux mains Lavorare con la smerigliatrice aﬀerrandola sempre con entrambe le mani Werk altijd met de slijper terwijl u deze met twee handen vaﬆhoudt Να εργάζεστε πάντα κρατώντας το τριβείο και με τα δύο χέρια

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagroże- nie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Uncontrolled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling methods, contact your local authority or retailer.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀ e, die in Elektro- und Elektronikgeräten enthalten sind, kann eine Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder Ihrem Händler.

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование ( отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

INSTRUKCJA ORYGINALNA

здоровья человека, и приводить к негативным изменениям в окружающей среде.

в том числе батареи и аккумуляторы) вместе с другими

Page 5

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних електронному обладнанні, може представляти небезпеку для здоров’я людини і викликати негативні зміни в навколишньому середовищі. Господарство відіграє важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę įrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus natūralios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atsevišķi un jānodod sav izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt negatīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otrreizēj

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetně baterií a akumulátorů) společně s jiným odpadem. Použité zařízení by mělo být shromažďováno selektivně a odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeň využívání přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace použitého zařízení. Další informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného) odpadu. Opotrebované zariadenia musia byť separované a odovzdané do príslušných zberných miest, aby mohli byť náležite recyklované, č a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovať ľudské zdravie a mať negatívny dopad na životné prostredie. Každá domácnosť má dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recyklácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁ gyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében adja le a megfelelő gyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelő módjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék értékesítőjétől szerezhet.

Acest simbol indică faptul că deșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁ eliminate împreună cu alte tipuri de deșeuri. Deșeurile de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse naturale. Eliberarea necontrolată a componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are efect advers asupra mediului. Gospodăriile joacă un rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea de multe informații în legătură cu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁ n de reducir la cantidad de residuos y el uso de los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets. Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁ n d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques peut présenter un risque pour la santé humaine et avoir des eﬀ ets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre revendeur.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁ uti. Le appa- recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁ ne di ridurre la quantità di riﬁ uti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio per la salute umana e causare gli eﬀ etti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afgedankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente of detailhandelaar.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ākšanas punktā ar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

ās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων

компонентів, що містяться в електричному та

ím sa znižuje množstvo odpadov

șeurilor de echipamente. Pentru mai

INSTRUKCJA ORYGINALNA

Page 6

CHARAKTERYSTYKA NARZĘDZIA

Szliﬁ erka kątowa jest elektronarzędziem przeznaczonym do szlifowania i cięcia metali oraz mineralnych materiałów budowlanych takich jak cegła, kamień naturalny i sztuczny, beton, glazura itp. za pomocą tarcz ściernych i ściernic dobranych odpowiednio dla danego materiału. W żadnym wypadku narzędzia nie wolno używać do obróbki materiałów innych niż wymienione wyżej, np. do szlifowania i cięcia drewna czy polerowania. Prawidłowa, niezawodna i bezpieczna praca szliﬁ erki jest zależna od właściwej eksploatacji, dlatego przed przystąpieniem do użytkowania szliﬁ erki:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Zawsze stosować osłonę oczu! Nie stosować ściernic o maksymalnej dopuszczalnej prędkości obwodowej mniejszej niż 80 m/s! Nie stosować

ściernic o maksymalnej dopuszczalnej prędkości obrotowej mniejszej niż prędkość obrotowa szliﬁ erki.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Produkt jest dostarczany w stanie kompletnym, ale wymaga przeprowadzenia czynności montażowych przed rozpoczęciem pracy. Wraz z produktem są dostarczane: akumulator, stacja ładująca (ładowarka), osłona tarczy ściernej, klucz do mocowania ściernicy oraz rękojeść dodatkowa. W skład wyposażenia nie wchodzą tarcze ścierne. Uwaga! Produkt o numerze katalogowym: YT-82827 nie został wyposażony w akumulator i stację ładującą.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82826, YT-82827 YT-82828 Napięcie sieci [V] 18 DC 18 DC Obroty znamionowe [min

Średnica tarczy ściernej [mm] 125 125 Średnica otworu tarczy ściernej [mm] 22,2 22,2

Końcówka wrzeciona M14 M14 Masa [kg] 1,5 1,5 Poziom hałasu

- ciśnienie akustyczne L ± K

- moc L

Poziom drgań Klasa izolacji III III Stopień ochrony IPX0 IPX0 Rodzaj akumulatora Li-Ion Li-Ion Pojemność akumulatora* [Ah] 2 3 Ładowarka* Napięcie wejściowe [V] 220 - 240 220 - 240 Częstotliwość sieci [Hz] 50 / 60 50 / 60 Napięcie wyjściowe [V] 21 DC 21 DC Prąd wyjściowy [A] 2,4 2,4 Moc znamionowa [W] 60 60 Czas ładowania** [h] 1 1,5

± K

ah,AG

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* tylko w modelach wyposażonych w akumulator i ładowarkę ** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

INSTRUKCJA ORYGINALNA

Page 7

OGÓLNE WARUNKI BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru

albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami

wypadków.

Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli

nad narzędziem.

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyﬁ kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyﬁ kowana wtyczka pasująca do gniazdka

zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która do- stanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasi- lania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji ﬁ zycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmęczo- nym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak

maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała.

Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed pod- łączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia

elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzę- dziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy.

Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części narzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłą- czyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała.

Ostrożność w używaniu elektronarzędzia Przed włożeniem baterii akumulatorów należy się upewnić, czy włącznik jest w pozycji „wyłączony”. Wkładanie baterii

akumulatorów do elektronarzędzia, gdy włącznik jest w pozycji „załączony,” może spowodować wypadki. Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do jednego typu baterii akumulatorów, do ładowania innego typu baterii akumulatorów może być przyczyną pożaru. Należy używać elektronarzędzi wyłącznie z baterią akumulatorów określoną przez producenta. Użycie innej baterii akumu- latorów może być przyczyną obrażeń lub pożaru.

W czasie, gdy bateria akumulatorów nie jest używana, należy ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, gwoździe, śruby, lub inne małe metalowe elementy, które mogą zewrzeć zaciski.

Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

W niekorzystnych warunkach, z akumulatora może wydostać się ciecz; należy unikać z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie się z cieczą, należy przemyć wodą. Jeżeli ciecz traﬁ do oczu, należy szukać pomocy medycznej.

INSTRUKCJA ORYGINALNA

Page 8

Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

Podczas wykonywania pracy, w której narzędzie wstawiane może zetknąć się z ukrytym przewodem pod napięciem trzymać narzędzie elektryczne za pomocą izolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem

pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia.

Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za-

pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DLA SZLIFIEREK I POLEREK DYSKOWYCH

Narzędzie jest przeznaczone tylko do szlifowania, szlifowania za pomocą papieru ściernego, szlifowania za pomocą szczotek drucianych oraz przecinania. Zapoznać się ze wszystkimi ostrzeż cyﬁ kacjami dostarczonymi wraz z elektronarzędziem. Nieprzestrzeganie wszystkich instrukcji zamieszczonych poniżej może

prowadzić porażeniem elektrycznym, pożarem i / lub poważnymi obrażeniami. Nie przekształcaj tego narzędzia do pracy, do której nie zostało zaprojektowane i wyszczególnione przez producenta. Taka konwersja skutkować utratą kontroli i spowodować poważne obrażenia. Posługiwanie się narzędziem jako polerką lub w inny sposób niż opisany w instrukcji jest zabronione. Praca narzędziem, do której nie jest przeznaczone może stworzyć ryzyko i skutkować obrażeniami ciała. Nie należy stosować akcesoriów, które nie zostały zaprojektowane i nie są przeznaczone przez producenta. To, że akce- soria można zamontować do narzędzia nie oznacza, że gwarantują bezpieczną pracę.

Maksymalna prędkość obrotowa akcesoriów musi być równa lub większa od maksymalnej prędkości obrotowej narzę- dzia. Akcesoria o mniejszej prędkości obrotowej niż prędkość narzędzia mogą, podczas pracy rozpaść się na kawałki. Zewnętrzna średnica oraz grubość akcesoriów musi się zawierać w przedziale rozmiarów określonym dla narzędzia.

Akcesoria o niewłaściwych rozmiarach nie mogą być właściwie osłaniane i obsługiwane.

Rozmiar otworu mocującego kół, tarcz, kołnierzy oraz innych akcesoriów musi pasować do rozmiaru wrzeciona narzę- dzia. Akcesoria, których rozmiar otworu mocującego nie odpowiada rozmiarowi wrzeciona narzędzia, po uruchomieniu wpadną

w wibracje i może to spowodować utratę kontroli nad narzędziem.

Nie stosować uszkodzonych akcesoriów. Przed każdym użyciem zbadać stan akcesoriów na obecność, odprysków, pęknięć, przetarć i nadmiernego zużycia. W przypadku upuszczenia akcesoriów należy sprawdzić je pod kątem uszkodzeń albo zamontować nowe, nieuszkodzone akcesoria. Po oględzinach i zainstalowaniu akcesoriów należy umieścić siebie oraz osoby postronne poza płaszczyzną obrotu akcesoriów, następnie uruchomić narzędzie na jedną minutę przy maksymalnej prędkości obrotowej. Podczas testu uszkodzone akcesoria ulegną zniszczeniu. Stosować środki ochrony osobistej. W zależności od zastosowania stosować osłony twarzy, gogle lub okulary ochronne. Jeżeli jest wymagane, stosować maski przeciwpyłowe, ochronę słuchu, rękawice oraz fartuchy chroniące przed niewielkimi fragmentami akcesoriów lub materiałów powstających podczas pracy. Ochrona oczu musi być zdolna do za-

trzymania lecących odłamków powstających podczas pracy. Maska przeciwpyłowa musi być zdolna do ﬁ ltracji pyłu powstającego podczas pracy. Zbyt długie wystawienie na działanie hałasu może skutkować utratą słuchu.

Utrzymywać bezpieczny dystans pomiędzy miejscem pracy, a osobami postronnymi. Osoby wchodzące do miejsca pracy muszą stosować środki ochrony osobistej. Odłamki powstające podczas pracy lub odłamki uszkodzonych akcesoriów

mogą wylecieć poza najbliższe otoczenie miejsca pracy.

Podczas wykonywania pracy, w której tarcza może zetknąć się z ukrytym przewodem elektrycznym pod napięciem lub przewodem zasilającym trzymać szliﬁ erkę tylko za pomocą izolowanych uchwytów. Tarcza podczas kontaktu z przewodem

pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia. Umieszczać przewód zasilający z dala od obracających się elementów narzędzia. W przypadku utraty kontroli nad narzę- dziem, przewód może zostać przecięty lub pochwycony, a dłoń lub ramię operatora może zostać wciągnięte w obracające się elementy maszyny. Nigdy nie odkładać narzędzia do momentu całkowite zatrzymania się obracających elementów. Obracające się elementy mogą „pochwycić” podłoże i wyrwać narzędzie spod kontroli. Nie uruchamiań narzędzia podczas przenoszenia. Przypadkowy kontakt z obracającymi się elementami może spowodować pochwycenie i wciągnięcie odzieży i kontakt narzędzia z ciałem operatora. Należy regularnie czyścić otwory wentylacyjne narzędzia. Wentylator silnika wciąga kurz i pył powstający podczas pracy, do środka narzędzia. Nadmierne nagromadzenie drobin metalu zawartych w kurzu zwiększa ryzyko porażenia elektrycznego.

Nie pracować narzędziem w pobliżu łatwopalnych materiałów. Iskry powstające podczas pracy mogą spowodować pożar. Nie stosować akcesoriów wymagających chłodzenia cieczą. Woda lub płyn chłodzący mogą powodować porażenie prądem

elektrycznym.

Rozmiar gwintu akcesoriów musi pasować do gwintu wrzeciona szliﬁ erki. W przypadku akcesoriów montowanych za pomocą kołnierzy, otwór montażowy akcesoriów musi pasować do rozmiaru mocującego kołnierza. Akcesoria, które nie

pasują do mocowania elektronarzędzia spowodują brak równowagi, nadmierne wibracje oraz mogą powodować utratę kontroli.

eniami, instrukcjami, ilustracjami oraz spe-

INSTRUKCJA ORYGINALNA

Page 9

Ostrzeżenia związane z odbiciem narzędzia w stronę operatora

Odbicie narzędzia w stronę operatora jest nagła reakcją na zablokowane lub zaciśnięte: tarczę obrotową, taśmę polerującą szczotkę lub inne akcesorium. Zablokowanie lub zaciśnięcie powoduje gwałtowne zatrzymanie się obracającego się akcesorium, co skutkuje obrotem elektronarzędzia w stronę przeciwną do obrotu akcesorium. Na przykład, jeżeli tarcza ścierna jest zablokowana lub zaciśnięty przez obrabiany przedmiot, krawędź tarczy, która wchodzi do punktu zaciśnięcia może się zagłębić w powierzchni materiału powodując, że tarcza wydostanie się lub zostanie wyrzucona. Tarcza może także wydostać się Tarcze ścierne mogą także pęknąć w tych warunkach. Odbicie narzędzia w stronę operatora jest wynikiem niewłaściwego użycia i / lub niezastosowania się do wskazówek zawartych w instrukcji obsługi. Zjawiska można uniknąć przestrzegając poniższe zalecenia.

Stosować pewny chwyt narzędzia oraz odpowiednią pozycję ciała i rąk, pozwoli to oprzeć się siłom powstającym podczas odbicia. Zawsze stosować dodatkowy uchwyt, jeżeli został dostarczony wraz z narzędziem, zapewni to maksymalna kontrolę podczas odbicia lub niespodziewanego obrotu podczas uruchamiania narzędzia. Operator jest w stanie kontrolo- wać obrót lub odbicie narzędzia, jeżeli zastosuje odpowiednie środki ostrożności. Nigdy nie umieszczać dłoni w pobli

odbicia, wejść w kontakt z dłonią. Nie ustawiać się w streﬁ e, w którą narzędzie przemieści się podczas odbicia. Odbicie skieruje narzędzie w kierunku prze- ciwnym do kierunku obrotu tarczy ściernej, w miejscu jej zakleszczenia się.

Zachować szczególną uwagę podczas pracy w pobliżu narożników, ostrych krawędzi itp. Unikać podbijania i zakleszczania się tarczy ściernej. Podczas obróbki narożników lub krawędzie występuje zwiększone ryzyko zakleszczenia się tarczy

ściernej, co prowadzi do utraty kontroli nad narzędziem lub odbiciem narzędzia.

Nie stosować tarcz z łańcuchem tnącym do obróbki drewna, segmentowych tarcz diamentowych z obowodowym odstępem między segmentami większym niż 10 mm lub pił zębatych. Takie tarcze powodują częste odbicia i utratę kontroli nad narzędziem.

Ostrzeżenia związane ze szlifowaniem i cięciem Stosować tylko tarcze przystosowane do pracy z narzędziem oraz osłony zaprojektowane do danego rodzaju tarczy.

Tarcze, do których narzędzie nie zostało zaprojektowane nie mogą być właściwie osłaniane i nie są bezpieczne.

Tarcza wypukła musi być zamontowana w taki sposób, aby jej powierzchnia szlifująca musi nie wystawała poza płasz- czyznę kołnierza ochronnego osłony. Nieprawidłowo zamontowana tarcza, która wystaje ponad osłonę stanowi zagrożenie

bezpieczeństwa w trakcie pracy.

Osłona musi być bezpiecznie przymocowana do narzędzia i ustawiona w pozycji zapewniającej maksimum bezpieczeństwa, tak aby jak najmniejszy obszar tarczy był odsłonięty w kierunku operatora. Osłona pomaga ochronić operatora przed

połamanymi fragmentami tarczy oraz zapobiega przypadkowemu zetknięciu się z tarczą. Tarcza musi być stosowana zgodnie z przeznaczeniem. Na przykład: nie szlifować tarczą przeznaczoną do cięcia. Tarcze ścierne do cięcia są przeznaczone do obciążenia obwodowego, siły boczne przyłożone do takiej tarczy mogą spowodować jej rozpadnięcie się.

Zawsze stosować nieuszkodzone tarcze mocujące, które są we właściwym rozmiarze dostosowanym do tarczy ściernej.

Właściwe tarcze mocujące tarczę ścierną zmniejszają możliwość uszkodzenia tarczy ściernej. Tarcze mocujące do tarcz tnących mogą być inne od tarcz mocujących do tarcz szliﬁ erskich. Nie stosować zużytych tarcz ściernych z większych narzędzi. Tarcza ścierna o większej średnicy nie jest przystosowana do większej prędkości obrotowej mniejszych narzędzi i może pęknąć. Jeżeli stosujesz tarcze podwójnego przeznaczenia zawsze stosuj osłonę właściwą dla danego rodzaju pracy. Zastosowanie niewłaściwej osłony może prowadzić do tego, że nie zostanie zapewniony pożądany stopień zabezpieczenia, co może prowadzić do poważnego urazu.

Ostrzeżenia związane z cięciem Nie należy „zacinać” tarczy lub przykładać zbyt dużego nacisku. Nie należy podejmować prób zbyt głębokiego cięcia.

Nadmierne naprężenie tarczy ściernej zwiększa obciążenie i podatność na skręcenie lub pochwycenie tarczy w przecinanej szczelinie co zwiększa ryzyko odbicia w stronę operatora lub zniszczenia tarczy. Nie umieszczać swojego ciała w linii cięcia oraz za obracającą się tarczą ścierną. Jeżeli podczas pracy tarcza ścierna porusza się oddalając od ciała operatora, odbicie w kierunku operatora może skierować wirującą tarczę oraz narzędzie w stronę operatora.

Jeżeli tarcza zostanie pochwycona lub nastąpi przerwanie cięcia z jakiegokolwiek powodu, należy wyłączyć narzędzie i przytrzymać je w bezruchu do czasu całkowitego zatrzymania obrotu tarczy. Nigdy nie należy podejmować prób wyprowadzenia wirującej tarczy tnącej ze szczeliny, ponieważ może to skutkować odbiciem w stronę operatora. Należy znaleźć

przyczyny oraz podjąć właściwe kroki w celu wykluczenia pochwycenia tarczy.

Nie wznawiać cięcia w materiale. Należy pozwolić tarczy osiągnąć znamionowe obroty i dopiero ostrożnie wprowadzić ją w szczelinę cięcia. Tarcza może zostać zaciśnięta, wyciągnięta lub odbita w stronę operatora jeżeli cięci jest wznawiane w

materiale.

Należy podpierać panele oraz inne ponadwymiarowe materiały w celu zminimalizowania ryzyka zaciśnięcia i odbicia w stronę operatora. Ponad wymiarowe materiały wykazują tendencję do uginania się pod własnym ciężarem. Podpórki musza być

w kierunku do lub od operatora, w zależności od kierunku ruchu ściernicy w miejscu zaciśnięcia.

żu obracających się elementów narzędzia. Obracające się elementy mogą, podczas

INSTRUKCJA ORYGINALNA

Page 10

umieszczone pod materiałem w pobliżu linii cięcia oraz w pobliżu krawędzi materiału, po obu stronach linii cięcia.

Zachować szczególną ostrożność w przypadku wykonywania cięć wgłębnych w ścianach oraz innych nieznanych powierzchniach. Wystająca tarcza może przeciąć przewody gazowe, elektryczne lub inne obiekty, które mogą spowodować odbicie

w stronę operatora. Nie podejmować prób cięcia po łuku. Przeciążenie tarczy zwiększa jej obciążenie i podatność na skręcanie lub zakleszczanie w szczelinie cięcia oraz prawdopodobieństwo odbicia w stronę operatora lub pęknięcie tarczy, co może prowadzić do poważnego urazu.

Ostrzeżenia związane ze szlifowaniem papierem ściernym Stosuj papier ścierny we właściwym rozmiarze. Podczas doboru ściernicy, należy kierować si

Znacznie wystający poza tarczą papier ścierny może spowodować skaleczenie, a także zwiększa ryzyko zakleszczenia, rozdarcia lub wystąpienia zjawiska odbicia wstecznego w stronę operatora.

Ostrzeżenia związane z pracą szczotką drucianą Zachowaj ostrożność, ponieważ odłamki drutów są wyrzucane ze szczotki także podczas normalnej pracy. Nie przecią- żać drutów przez przykładanie zbyt dużej siły do szczotki. Druty z łatwością mogą przebić lekkie ubranie i/ lub skórę. Jeżeli jest zalecane użycie osłon podczas pracy szczotka drucianą należy zapobiec jakiemukolwiek kontaktowi szczotki z osłoną. Szczotka druciana może zwiększyć średnicę pod wpływem obciążenia oraz siły odśrodkowej.

Ostrzeżenia związane z polerowaniem Nie pozwalaj aby jakakolwiek luźna część krążka polerskiego lub sznurka mocującego wirowała swobodnie. Luźne i

wirujące sznurki mogą zaplątać się w palce lub zostać pochwycone przez obrabiany przedmiot.

PRZYGOTOWANIE DO PRACY

UWAGA! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywać przy odłączonym napięciu zasilającym

- akumulator musi zostać odłączony od narzędzia!

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Za- brania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Narzędzie dostarczane jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-Ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obﬁ cie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe

ę zaleceniami producenta.

INSTRUKCJA ORYGINALNA

Page 11

warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą ﬁ rmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwaliﬁ kacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczą- cych transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Uwaga! Przed ładowaniem należy odłączyć zasilacz stacji ładującej od sieci elektrycznej przez wyciągnięcie wtyczki zasilacza z gniazda sieci elektrycznej. Ponadto należy oczy Akumulator posiada wbudowany wskaźnik naładowania. Naciskając przycisk zaświecą się diody (II), im więcej, tym bardziej naładowany akumulator. Jeżeli po naciśnięciu przycisku diody się nie świecą oznacza to rozładowany akumulator. Odłączyć akumulator od narzędzia. Wsunąć akumulator w gniazdo ładowarki (II). Podłączyć ładowarkę do gniazda sieci elektrycznej. Zaświeci się czerwona dioda, co oznacza proces ładowania. Po zakończeniu ładowania zgaśnie dioda czerwona, a zaświeci się dioda zielona, oznaczająca pełne naładowanie akumulatora. Należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając przycisk zatrzasku akumulatora.

Uwaga! Jeżeli po podłączeniu ładowarki do sieci elektrycznej zaświeci się zielona dioda oznacza to w pełni naładowany akumu- lator. W takim wypadku ładowarka nie rozpocznie procesu ładowania.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

Montaż osłony tarczy ściernej

W tym celu należy nałożyć osłonę tarczy na cylindryczną część korpusu wokół wrzeciona i przy pomocy śruby lub zacisku obejmy osłony, unieruchomić tak, aby osłona była zamocowana prosto, mocno i pewnie. Tak ustawić osłonę tarczy ściernej, by nie osłonięta część tarczy była możliwie jak najdalej od dłoni użytkownika szliﬁ erki. Nigdy nie pracować szliﬁ erką bez prawidłowo zamontowanej osłony tarczy! Wraz ze szliﬁ erką jest dostarczana osłona zapewniająca właściwą ochronę tylko podczas szlifowania za pomocą tarcz ściernych i tarcz wykorzystujących papier ścierny oraz niektórych szczotek drucianych. Tarcza po zamontowaniu na wrzecionie nie może wystawać poza boczną krawędź osłony. W przypadku wykonywania innego rodzaju dozwolonej pracy należy skontaktować się z producentem w celu nabycia osłony przeznaczonej do tego rodzaju pracy.

Montaż rękojeści dodatkowej

Zamontować rękojeść przez jej pewne przykręcenie do głowicy narzędzia. Rękojeść posiada gniazdo umożliwiające przechowywanie klucza do mocowania ściernicy. Ułatwia to przechowywanie klucza. Po zakończeniu wszystkich prac wymagających użycia klucza należy go wsunąć w gniazdo i upewnić się, że nie wysunie się samoistnie pod wpływem własnego ciężaru.

OBSŁUGA TARCZ ŚCIERNYCH

UWAGA! Montaż tarcz ściernych może być dokonywany tylko przy odłączonym napięciu zasilającym. Zdemontować akumulator z gniazda elektronarzędzia!

Montaż tarcz ściernych

Odłączyć napięcie zasilające od narzędzia. Zdemontować akumulator z gniazda elektronarzędzia! Podczas montażu należy zwrócić uwagę, by krawędzie A (IV) na dole trzpienia wrzeciona i kołnierzy mocujących dokładnie się nakładały. Osadzić górny kołnierz mocujący na wrzecionie. Osadzić tarczę ścierną na wrzecionie i górnym kołnierzu mocującym Nakręcić dolny kołnierz mocujący na wrzeciono. Wcisnąć blokadę wrzeciona i dokręcić dolny kołnierz mocujący za pomocą klucza, a następnie zwolnić nacisk na przycisk blokady.

Zamontować akumulator do elektronarzędzia, włączyć szliﬁ erkę i obserwować jej pracę bez żadnego obciążenia przez czas około 1 minuty. Zdemontować akumulator i sprawdzić zamocowanie tarcz.

Usytuowanie kołnierzy mocujących

Należy zwrócić uwagę, że tarcze w miejscu mocowania do wrzeciona mogą mieć różną grubość.

ścić akumulator i jego zaciski z brudu i pyłu za pomocą miękkiej, suchej szmatki.

INSTRUKCJA ORYGINALNA

Page 12

W zależności od używanych tarcz ściernych cienkich (grubość do 3,2 mm), bądź grubych (grubość powyżej 3,2 mm) inne jest usytuowanie kołnierzy mocujących (III). Nie stosować tarcz grubszych niż 6 mm.

Demontaż tarcz ściernych

Wyłączyć szliﬁ erkę i zdemontować akumulator. Wcisnąć blokadę wrzeciona i odkręcić dolny kołnierz mocujących przy pomocy klucza do mocowania, a następnie zdjąć tarczę ścierną z wrzeciona. Oczyścić wrzeciono oraz kołnierze mocujące z pyłu oraz innych zanieczyszczeń powstałych w trakcie pracy.

Rodzaje tarcz ściernych

Do pracy szliﬁ erką można stosować każdą ściernicę kości obwodowej co najmniej 80 m/s oraz średnicach mocowania i zewnętrznych określonych w tabeli z danymi technicznymi. Jeżeli tarcza ścierna jest wyposażona w otwór niegwintowany do jej montażu należy użyć kołnierzy mocujących. Możliwy jest także montaż tarcz o średnicy zewnętrznej określonej w tabeli z danymi technicznymi, wyposażonych w otwór gwintowany M14. W takim wypadku nie należy stosować kołnierzy mocujących, a tarczę przykręcić bezpośrednio do wrzeciona, blokując go przyciskiem, a tarczę dokręcając mocno i pewnie za pomocą klucza płaskiego (nie będącego na wyposażeniu szliﬁ erki). W przypadku tarcz umożliwiających montaż krążka papieru ściernego za pomocą rzepu, należy stosować tylko krążki papieru ściernego o średnicy określonej w tabeli z danymi technicznymi. Krążki należy umieszczać koncentrycznie na tarczy. Krawędź krążka nie może wystawać poza krawędź tarczy. Możliwe jest także stosowanie ściernych tarcz diamentowych o wymiarach określonych w tabeli z danymi technicznymi, przeznaczonych do cięcia i szlifowania na sucho. Montaż należy przeprowadzić tak samo jak w przypadku tarcz ściernych. Do obróbki metali zaleca się stosować tarcze ścierne wykonane z materiałów przeznaczonych do obróbki danego rodzaju metalu. Należy zapoznać się z dokumentacją dołączoną do tarczy ściernej. Do obróbki materiałów ceramicznych można stosować tarcze ścierne przeznaczone do obróbki kamienia lub tarcze diamentowe, przeznaczone do pracy na sucho. Szczotki druciane i tarcze z papierem ściernym zaleca się wykorzystywać do usuwania starych powłok lakierniczych z elementów metalowych. Zabronione jest przerabianie otworu mocującego, wrzeciona lub stosowanie pierścieni redukcyjnych w celu dostosowania śred- nicy otworu mocującego do średnicy wrzeciona. Zabronione jest stosowanie tarcz ściernych o średnicy mocowania innej niż określona w tabeli z danymi technicznymi. Zabronione jest stosowanie tarcz z łańcuchem tnącym lub pił tarczowych, ze względu na to, że zwiększają ryzyko wystąpienia odbicia narzędzia w stronę operatora. Uwaga! Zabronione jest stosowanie innych tarcz niż dopuszczone do użytku w tej instrukcji. Nawet jeżeli da się je zamontować do wrzeciona szliﬁ erki. Niewłaściwe tarcze mogą nie wytrzymać obciążeń generowanych w trakcie pracy szliﬁ erka kątową. Uszko- dzone, rozpadające się tarcze ścierne stanowią zagrożenie poważnymi urazami ciała lub śmierci.

UŻYTKOWANIE SZLIFIERKI

Zdemontować akumulator z gniazda elektronarzędzia! Przed przystąpieniem do pracy narzędziem należy sprawdzić czy obudowa, osłona oraz akumulator nie są uszkodzone. Jeżeli widoczne są jakiekolwiek uszkodzenia zabrania się pracy szliﬁ erką! Zamocować osłonę tarczy ściernej i rękojeść. Nigdy nie pracować szliﬁ erką bez zamontowanej osłony tarczy ściernej! Dobrać odpowiedni do rodzaju pracy typ tarczy ściernej i zamontować tarczę na wrzecionie szliﬁ erki. Obrabiany materiał zamontować w odpowiedni sposób tak, aby nie przemieszczał się w trakcie obróbki, na przykład za pomocą imadeł lub zacisków. Tarcza szliﬁ erki wiruje z wysoką prędkością i niewłaściwe zamocowanie obrabianego materiału może spowo- dować jego niekontrolowane przemieszczenie się w trakcie pracy, co zwiększa ryzyko odniesienia poważnych obrażeń. W przypadku cięcia należy podpierać przecinany materiał po obu stronach linii cięcia, ale w taki sposób, aby w trakcie przecinania nie spowodował zakleszczenia tarczy tnącej. Podpory należy umiejscowić w pobliżu krawędzi przecinanego materiału oraz w pobliżu linii cięcia. Założyć ochronę oczu, ochronniki słuchu i rękawice ochronne. Sprawdzić, czy włącznik znajduje się w pozycji „wyłączony - 0”. Następnie podłączyć akumulator do elektronarzędzia. Przyjąć odpowiednią pozycję gwarantującą zachowanie równowagi i uruchomić szliﬁ erkę włącznikiem. Włącznik posiada blokadę zabezpieczającą przed przypadkowym uruchomieniem szliﬁ erki. Należy przesunąć blokadę ku tyłowi tak, aby zrównała się z powierzchnią włącznika, a następnie umożliwiła jego wciśnięcie. Włącznik nie ma możliwości zablokowania pozycji włączonej, należy go trzymać przez cały czas pracy. Przystąpić do pracy przykładając właściwą powierzchnię tarczy do obrabianego materiału:

- w przypadku tarcz ściernych do szlifowania należy szlifować powierzchnią boczną i / lub czołową,

- w przypadku ściernic listkowych należy szlifować powierzchnia boczną tak, aby listki papieru ściernego poruszały się równolegle do obrabianego materiału,

- w przypadku tarcz z rzepem umożliwiającym zamocowanie papieru ściernego, szlifowanie należy przeprowadzić powierzchnią boczną,

- w przypadku szczotek drucianych należy dokonywać obróbki zakończeniem drutów, a nie ich powierzchnią boczną,

- w przypadku tarcz do cięcia, należy ciąć powierzchnią czołową, nie szlifować powierzchnią czołową tarcz przeznaczonych do cięcia.

przeznaczoną do stosowania ze szliﬁ erkami kątowymi o dopuszczalnej pręd-

INSTRUKCJA ORYGINALNA

Page 13

Podczas szlifowania powierzchnią boczną utrzymywać szliﬁ erkę pod kątem nie większym niż 30 stopni względem obrabianej powierzchni (VII). Przesuwać szliﬁ erkę płynnymi ruchami do siebie i od siebie. Podczas cięcia, tarcza tnąca powinna się znajdować pod kątem prostym względem ciętej powierzchni. Nie należy dokonywać cięcia pod innym kątem. Zabronione jest zmienianie kąta tarczy tnącej względem obrabianego materiału w trakcie samego cięcia. Należy dokonywać cięcia tylko w linii prostej. Nie zastosowanie się do powyższych zaleceń zwiększa ryzyko zakleszczenia tarczy tnącej w obrabianym materiale, co może spowodować zjawisko odbicia narzędzia w stronę operatora, pęknięcie tarczy lub jej rozpadnięcie się. Podczas cięcia nale W czasie pracy szliﬁ erką nie wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować zakleszczenia lub pęknięcia i rozerwania tarczy ściernej. Nie wolno dopuścić do przeciążenia szliﬁ erki, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60OC. Wyłączenie szliﬁ erki następuje przez zwolnienie nacisku na włącznik. Po zakończonej pracy wyłączyć szliﬁ erkę, zdemontować akumulator i dokonać przeglądu. Uwaga! Tarcza może wirować jeszcze przez jakiś czas po wyłączeniu szliﬁ erki. Należy poczekać do całkowitego zatrzymania ruchu ściernicy przed odłożeniem szliﬁ erki. Przed przystąpieniem do przeglądu należy odczekać do ostygnięcia tarczy. Podczas pracy zarówno tarcza jak i obrabiany materiał mogą się nagrzać do wysokiej temperatury.

Pamiętaj! Przy pracy szliﬁ erką kątową:

Zawsze stosować osłonę oczu. Nie stosować tarcz ściernych o maksymalnej dopuszczalnej prędkości obwodowej mniejszej niż 80 m/s. Nie stosować tarcz ściernych o maksymalnej dopuszczalnej prędkości obrotowej mniejszej niż prędkość obrotowa szliﬁ erki.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

ży prowadzić szliﬁ erkę w kierunku obrotów tarczy (VIII).

INSTRUKCJA ORYGINALNA

Page 14

PROPERTIES OF THE TOOL

The angular grinder is an electric tool designed for grinding and cutting metals as well as mineral construction materials, such as bricks, natural and artiﬁ cial stone, concrete, glaze, etc. with abrasive disks and grinding wheels selected for the given material. The tool must not be used for processing other materials than those mentioned above, e.g. for grinding and cutting wood or polishing. A correct, reliable and safe functioning of the grinder depends on its proper use, so:

Before you proceed to operate the grinder, read the manual thoroughly and keep it. Always use protective goggles! Do not use grinding wheels whose maximum acceptable tangential velocity is lower than 80 m/s! Do not use grinding wheels whose maximum acceptable rotational speed is lower than the rotational speed of the grinder.

The supplier will not be held responsible for any damage resulting from the safety regulations and the recommendations indicated hereby not being observed.

EQUIPMENT

The product is supplied in a complete state but it requires some installation activities before starting its operation. The product is supplied with the battery charger and charging station (charger). abrasive disk guard, the wrench for mounting the grinding wheel and the auxiliary handle. The equipment does not include grinding wheels. Attention! The product of the catalog number: YT-82827 has not been equipped with a rechargeable battery and charging station.

TECHNICAL PARAMETERS

Parameter Unit Value

Catalog number YT-82826, YT-82827 YT-82828 Mains voltage [V] 18 DC 18 DC Rated revs [min Diameter of the abrasive disk [mm] 125 125 Diameter of the abrasive disk hole [mm] 22.2 22.2 Spindle tip M14 M14 Weight [kg] 1.5 1.5 Noise level

- accustic pressure LpA ± KpA [dB (A)] 88.0 ± 3.0 88.0 ± 3.0

± K [dB (A)] 99.0 ± 3.0 99.0 ± 3.0

- power L

Vibration level Insulation class III III Degree of protection IPX0 IPX0 Type of the battery Li-Ion Li-Ion Capacity of the battery* [Ah] 2 3 Charger* Input voltage [V] 220 - 240 220 - 240 Mains frequency [Hz] 50 / 60 50 / 60 Output voltage [V] 21 DC 21 DC Input current [A] 2.4 2.4 Rated power [W] 60 60 Time of charging** [h] 1 1,5

* only for models equipped with a battery and charger ** the speciﬁ ed charging time applies only to the battery with the capacity listed in the table

ah, AG

± K

-1

] PLN 10,000.00 PLN 10,000.00

] 4.9 ± 1.5 4.9 ± 1.5

[m/s

The declared noise emission value has been measured using the standard test method and can be used to compare one tool to another. The declared noise emission value can be used in the preliminary exposure assessment. The declared total vibration value has been measured using the standard test method and can be used to compare one tool to another. The declared total vibration value can be used in the initial exposure assessment. Caution! The vibration emission during tool operation may diﬀ er from the declared value, depending on the manner the tool is used. Caution! Safety measures to protect the operator, which are based on an assessment of exposure under actual conditions of use (including all parts of the work cycle, such as the time when the tool is switched oﬀ or idle and the activation time), must be speciﬁ ed.

ORIGINAL INSTRUCTIONS

Page 15

GENERAL SAFETY CONDITIONS

NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an electric shock, ﬁ re or injuries. The

notion of electric tool used in the instructions applies to all the tools which are powered with electric current, both wire tools and wireless ones.

OBSERVE THE FOLLOWING INSTRUCTIONS

Place of work The place of work must be properly illuminated and clean. Disorder and poor illumination may be a cause of accidents. Do not work with electric tools in explosive environments, or those which contain inﬂ ammable liquids, gases or vapours.

Electric tools generate sparks, which may cause a ﬁ re in case of contact with inﬂ ammable gases or vapours.

Do not allow children and outsiders to the place of work. A lack of concentration may result in a loss of control over the tool.

Electric safety The plug of the power supply cable must ﬁ t the mains socket. Do not modify the plug. Do not use any adapters what- soever in order to adapt the plug to the socket. Unmodiﬁ ed plug which ﬁ ts the socket reduces the risk of an electric shock. Avoid contact with grounded surfaces, such as pipes, heaters and refrigerators. Grounding of the body increases the risk

of an electric shock. Do not expose electric tools to precipitation or humidity. Water and humidity which gets into the electric tool increases the risk of an electric shock.

Do not overload the power supply cable. Do not use the power supply cable in order to carry the tool or to connect and disconnect the plug from the mains socket. Avoid contact of the power supply cable with heat, oils, sharp tools and moving elements. Damage to the power supply cable increases the risk of an electric shock. In case work is realised outside closed areas, it is necessary to use extension cords designed for applications outside closed areas. Using a correct extension cord permits to reduce the risk of an electric shock. If operating a power tool in a damp location is unavoidable, use a residual current device (RDC) protected supply. Use of

an RCD reduces the risk of electric shock.

Personal safety Commence work in good physical and psychological conditions. Pay attention to what you do. Do not work if you are tired or under eﬀ ects of medicines or alcohol. Even a moment’s inattention during work may lead to serious injuries. Always use individual means of protection. Always wear goggles. Using individual means of protection, such as dust-masks,

protective shoes, helmets and hearing protections permits to reduce the risk of serious injuries.

Avoid accidental activation of the tool. Make sure the switch is in the OFF position, before you connect the tool to the mains. Holding the tool with a ﬁ nger on the switch or connecting an electric tool when the switch is in the ON position may lead

to serious injuries. Before you turn an electric tool on remove all the spanners and other tools, which have been used for adjustments. A spanner left on rotating elements of the tool may lead to serious injuries. Keep your balance. Maintain an appropriate position. It will permit to control the electric tool in case of unpredicted situations during its operation.

Use protective clothes. Do not wear loose clothes or jewellery. Keep your hair, clothes and gloves away from moving elements of the electric tool. Loose clothes, jewellery or long hair may get caught on moving elements of the tool. Use dust extractors or dust containers, if the tool is equipped with any. Make sure they are properly connected. Using of

dust extractors permits to reduce the risk of serious injuries.

Safety precautions while using the electric tool

Before the battery is installed, make sure the switch is oﬀ . Installation of the battery when the switch is on may lead to accidents. Use solely the charger recommended by the manufacturer. Using a charger designed for another type of battery may be a cause of ﬁ re. The electric tool must be operated exclusively with the battery indicated by the manufacturer. Using another battery may be a cause of ﬁ re or injuries. When the battery is not used, it must be stored away from such metal objects as paper clips, coins, nails, screws or other small metal elements, which might short-circuit the terminals. Short-circuited terminals of the battery may cause burns or ﬁ re. Under adverse circumstances liquid may leak from the battery; avoid any contact. In case of accidental contact with the liquid, rinse it with water. In case of eye contact, seek medical. The liquid leaking from the battery may cause irritation or burns. During work when the tool may touch a hidden live conductor, the electric tool must be held by insulated handles. The installed bit in case of contact with a live conductor may conduct electricity to the metal elements of the tool, which may cause electric shock to the operator.

ORIGINAL INSTRUCTIONS

Page 16

Repairs The tool may be repaired only by authorised service centres, which must use solely original spare parts. It will guarantee

a proper level of safety of operation of the electric tool.

ADDITIONAL SAFETY GUIDELINES FOR DISC GRINDERS AND POLISHING MACHINES

The tool is intended only for grinding, grinding with sandpaper, grinding with wire brushes and cutting. Read and view all warnings, instructions, ﬁ gures, and speciﬁ cations supplied with the power tool. Failure to follow all of the instructions

provided below may result in electrocution, ﬁ re, or serious injury. Do not convert this tool to make it ﬁ t for a job for which it has not been designed and speciﬁ ed by the manufacturer. Such conversion will result in loss of control and cause serious injuries.

It is prohibited to use the tool as a polishing machine or in any other manner which is non-compliant with the manual.

Performing other works for which the tool is not intended may pose a risk and result in injuries. Do not use accessories that have not been designed or intended for the work with the tool by the manufacturer. The fact that the accessories can be installed on the tool does not ensure safe operation.

The maximum rotational speed of the accessories must be equal to or greater than the maximum rotational speed of the tool. Accessories with a lower rotational speed than the tool speed can disintegrate into fragments during operation. The outer diameter and thickness of accessories must be within the size range speciﬁ ed for the tool. It is not possible to

properly guard or operate improperly sized accessories.

The size of the hole used for ﬁ xing wheels, discs, ﬂ anges, and other accessories must match the size of the tool spindle.

Accessories with a ﬁ xing hole size not suitable for the tool spindle size will start to vibrate during operation, which may result in the loss of control of the tool.

Do not use damaged accessories. Before each use, examine the condition of the accessories for possible splinters, cracks, abrasions and excessive wear. If any accessories are dropped, check them for damages or install new and undamaged accessories. After checking and installing the accessories, make sure you and all bystanders stand outside the rotation plane of the accessories, then run the tool for one minute at a maximum rotational speed. Damaged

accessories will disintegrate during the test.

Wear personal protective equipment. Use face shields, goggles, or safety goggles, depending on the application. If required, use dust masks, hearing protection, safety gloves, and aprons to protect against small pieces of accessories or materials generated during work. The eye protection must allow for stopping any ﬂ ying debris generated during work. The

dust mask must be capable of ﬁ ltering out dust generated during work. Exposure to noise for too long can result in hearing loss.

Ensure all bystanders keep a safe distance from the work area. Persons entering the work area must wear personal protective equipment. Debris or pieces of damaged accessories which are generated during work can be thrown out of the

immediate vicinity of the work area.

When carrying out work during which the disc may come into contact with a live concealed electrical cable or power cord, hold the sander by the insulated handles only. When the disc is in contact with a live wire, it may cause the metal parts

of the tool to become live, which may lead to electrocution of the tool operator. Keep the power cord away from rotating tool parts. If you lose control of the tool, the cord can be cut or caught, and your hand or arm can be drawn into the rotating parts of the machine. Never put down the tool until the rotating parts have come to a complete standstill. The rotating parts can “catch” the ground and pull the tool out of your control. Do not turn on the tool while carrying it around. Inadvertent contact with rotating parts can cause your clothes to be caught and pulled in by the tool, which can result in contact with the operator’s body. Clean the tool’s ventilation openings regularly. The motor fan draws dust generated during operation inside the tool. Excessive accumulation of metal particles contained in the dust increases the risk of electrocution.

Do not use the tool near ﬂ ammable materials. Sparks generated during operation may cause a ﬁ re. Do not use accessories that require liquid cooling. Water or coolant may lead to

electrocution.

The thread size of the accessories must match the thread of the sander spindle. For ﬂ ange-mounted accessories, the ﬁ xing hole for the accessories must match the size of the ﬁ xing ﬂ ange. Accessories which do not ﬁ t into the power tool mount

will cause imbalance, excessive vibration and may result in loss of control.

Warnings related to tool kickback towards the operator

The kickback of the tool towards the operator is a sudden reaction to a blocked or clamped: rotating disc, polishing belt, brush or other accessory. Blocking or jamming causes a rotating accessory to stop suddenly, which results in the power tool rotating in the opposite direction to the accessory rotation. For example, if the grinding wheel is blocked or clamped by the workpiece, the edge of the disc that enters the clamping point may sink into the surface of the material causing the disc to come out or be ejected. The disc can also be ejected towards or away from the operator, depending on the direction of the grinding wheel movement at the jamming point. Abrasive discs may also break in these conditions. The tool kickback towards the operator is a result of misuse or failure to follow the guidelines in the manual. This phenomenon can

ORIGINAL INSTRUCTIONS

Page 17

be avoided by following the instructions below.

Use a ﬁ rm grip on the tool and the correct body posture and hands position to withstand the forces generated by the kickback. Always use an additional handle, if supplied with the tool, to ensure maximum control during the kickback or any unexpected rotation during the tool start. The operator will be able to control the tool rotation or the kickback if appropriate

precautions are taken.

Keep your hands away from rotating tool parts. The rotating parts can come into contact with your hands during kickback. Do not stand in the area where the tool may move during the kickback. The kickback will direct the tool in the opposite

direction to the direction of the abrasive disc rotation at the jamming point.

Pay special attention when working near corners, sharp edges, etc. Prevent the abrasive disc from runout and being jammed. When machining corners or edges, there is an increased risk of the grinding wheel jam, leading to a loss of control or

tool kickback.

Do not use discs with a cutting chain for wood processing, segmented diamond discs with circumferential spacing between segments greater than 10 mm or discs with teeth. Such discs cause frequent kickbacks and loss of control of the

tool.

Warnings related to grinding and cutting Use only discs intended for work with a chosen tool and guards designed for a given type of disc. The discs for which the

tool is not designed cannot be properly guarded and are not safe.

The convex disc must be mounted in such a way that the grinding surface does not protrude beyond the plane of the protective ﬂ ange of the guard. An incorrectly mounted disc that protrudes above the guard poses a risk to safety during

operation.

The guard must be securely attached to the tool and positioned for maximum safety so that the smallest possible area of the disc is exposed towards the operator. This guard helps to protect the operator from broken disc fragments and prevents

accidental contact with the disc. The disc must be used as intended. For example, do not grind with a cutting disc. Abrasive discs for cutting are designed for circumferential load, lateral forces applied to such a disc may cause it to disintegrate. Always use undamaged ﬁ xing discs, which are of the correct size adapted to the abrasive disc. The correct ﬁ xing discs for the abrasive discs reduce the possibility of damage to the abrasive discs. The ﬁ xing discs for cutting discs can be diﬀ erent from the ﬁ xing discs for abrasive discs. Do not use worn abrasive discs from larger tools. A larger diameter grinding wheel is not suited for a higher rotational speed of smaller tools and may break. If you use dual-purpose discs, always use a guard appropriate for the type of work. The use of the wrong guard may lead to the failure to provide the desired degree of protection, which can lead to serious injury.

Warnings related to cutting Do not “jam” the disc or apply too much pressure. Do not try to cut too deep. Excessive stress of the grinding wheel

increases load and susceptibility for twisting or catching the disc in the cut groove, which increases the risk of kickback towards the operator or disc damage. Do not place your body in the cutting line or behind the rotating grinding wheel. If during operation, the grinding wheel rotates in the direction away from the operator’s body, the kickback towards the operator can direct the rotating disc and tool towards the operator.

If the disc is caught or the cut is interrupted for any reason, turn oﬀ the tool then keep it at a standstill until the disc rotation stops completely. Never attempt to get the rotating cutting disc out of the groove as it may result in kickback towards the operator. It is recommended to ﬁ nd causes and take appropriate steps to prevent the disc from being caught. Do not resume cutting in the material. Allow the disc to achieve its nominal rotational speed and only then carefully insert it into the cut groove. The disc may be clamped, pulled out, or kicked back towards the operator if the cut is resumed

in the material.

Support panels and other oversized materials to minimise the risk of clamping and kickback towards the operator.

Oversized materials tend to bend under their own weight. The supports must be placed under the material close to the cutting line and close to the edge of the material on both sides of the cutting line. Take special care when performing deep cuts in the walls or other unknown surfaces. A protruding disc may cut through gas pipes, electric cables, or other objects that may cause a kickback towards the operator. Do not attempt to cut following the shape of an arc. Overloading the disc increases its load and susceptibility to twisting or jamming in the cut groove and the likelihood of kickback towards the operator or disc damage, which can lead to serious injury.

Warnings related to grinding with sandpaper Use the correct size sandpaper. When selecting a grinding wheel, follow the manufacturer’s recommendations.

Sandpaper that protrudes well beyond the disc may cause injury, and also increase the risk of jamming, tearing or kickback towards the operator.

ORIGINAL INSTRUCTIONS

Page 18

Warnings related to the work with the wire brush Be careful, as wire fragments are also ejected from the brush during normal operation. Do not overload the wires by applying too much pressure to the brush. The wires can easily pierce thin clothing or skin. If the use of guards is recommended during the work with the wire brush, prevent any contact of the brush with the guard. The wire brush can increase its diameter under load and centrifugal force.

Safety warnings related to polishing Do not allow any loose part of the polishing disc or fastening cord to rotate freely. Loose and rotating cords can entangle

in the ﬁ ngers or be caught in the workpiece.

PREPARATION FOR WORK

ATTENTION! All the operations mentioned in this point must be realised with the power supply oﬀ .

- the battery must be disconnected from the tool!

Safety recommendations for battery loading

Attention! Before loading may start make sure the body of the charger, the cable and the plug are not broken or damaged. It is prohibited to use a damaged loading dock and charger! For the purpose of loading batteries only the charging dock and the charger provided may be used. Using another charger may be a cause of ﬁ re or damage the tool. Batteries may be charged only in a dry room, protected from unauthorised persons, particularly children. Do not use the charging dock and the charger without permanent supervision of an adult! If it is necessary to leave the room where loading is taking place, it is required to disconnect the charger from the mains, removing the charger from the mains socket. In case when smoke comes out of the charger, or a strange smell is emitted, etc., it is required to immediately remove the plug of the charger from the mains socket! The tool and automatic return screwdriver is provided with an unloaded battery, so before work may commence, it is required to charge it following the procedure below, using the charger and charging dock provided. Li-ION batteries do not show the so called “memory eﬀ ect”, so it is allowed to charge them at any moment. However, it is recommended to discharge them during normal work, and then load them to their full capacity. If due to the nature of the task it is not possible to do so each time, then it is required to do it at least from time to time. Under no circumstances is it allowed to discharge the batteries short-circuiting the electrodes, since this would cause irreversible damage! It is also prohibited to check the load of the batteries, short-circuiting the electrodes for sparking.

Storage of the battery

In order to prolong the life of the battery, it is required to provide adequate storage conditions. The batteries can go through approximately 500 „loading - discharging” cycles. The battery must be stored between 0 and 30°C, at the relative humidity of 50%. In order to store the battery for a prolonged period, it is required to charge it to approximately 70% of its capacity. In case of prolonged storage, it is required to recharge the battery once a year. Do not permit excessive discharging of the battery, since this would reduce its life and may cause irreversible damage. During storage, the battery will be gradually unloading due to leakage conductance. The process of automatic unloading depends on the temperature of storage, since the higher the temperature, the fastest the process. In case of incorrect storage of batteries, there is a danger of electrolyte leakage. In case of leakage, it is required protect the leakage with neutralizing agent. In case of contact of electrolyte with the eyes, it is required to rinse the eyes abundantly, and then immediately seek medical assistance. It

is prohibited to use a tool with a damaged battery.

In case the battery is completely worn out, it is required to deposit it at a special point dedicated to disposal of such waste.

Transport of the batteries

Lithium-ion batteries are in accordance with legal regulations treated as dangerous waste. The user of the tool may transport the tool with the battery or only batteries by land. Then no additional conditions must be complied with. In transport is realised by third parties (for example dispatch through courier service), then it is required to proceed in accordance with regulations for transport of dangerous materials. Before shipment, contact an authorised person. It is prohibited to transport damaged batteries. During transport the battery must be removed from the tool, and the exposed contacts protected, e.g. with insulating tape. Protect the batteries so that they do not move inside the package during transport. It is also required comply with the national regulations for transport of dangerous materials.

Charging the battery

Attention! Before charging you should disconnect the charger from the mains by unplugging the power supply plug from the mains. In addition, you should clean the battery and its terminals of dirt and dust with a soft, dry cloth. The battery has a built-in charge indicator. When you press the button, LEDs will light up (II), the more LEDs will light up, the more fully the battery pack is charged. If the button is pressed and the LEDs are oﬀ it means that the battery is discharged. Disconnect the battery from the tool. Push the battery in the charger socket (II). Plug the charger into a mains socket.

ORIGINAL INSTRUCTIONS

Page 19

When the red LED lights up, it means the loading process. When charging is complete, the red LED goes oﬀ , and green LED lights up, indicating a full charge of the battery. Unplug the charger from the mains outlet. Remove the battery from the charging station, by pressing the battery latch button.

Attention! If, when the charger is connected to the power supply, the green LED is on, this indicates a fully charged battery. In this case, the charger does not start charging.

ASSEMBLY OF EQUIPMENT ELEMENTS

Assembly of the abrasive wheel guard

For this purpose, you should put on the wheel cover on the cylindrical body part around the spindle and with a screw or clip of cover ring clamp, immobilize it, so the cover will be mounted straight ahead, ﬁ rmly and tightly. Set the guard of the grinding wheel, so the unsheltered part of the grinding wheel will be as far as possible from the hand of a grinder user. Never work with the grinder without correctly mounted grinding wheel guard! With the grinder there is supplied the guard, which provides the adequate protection only when grinding with abrasive wheels and wheels using sandpaper and some wire brushes. After installing the wheel on the spindle, the accessory must not protrude beyond the side guard. In the case of performance of any other type of allowed work, you should contact the manufacturer to acquire the guard intended for this kind of work.

Installation of auxiliary handle

Mount the handle by its ﬁ rm screwing to the tool heading. The handle has a socket, which allows to store the wrench for ﬁ xing the grinding wheel. This makes it easier to store the wrench. After completion of all works requiring to use the wrench it should be inserted in the socket and you should make sure that it does not slip spontaneously by its own weight.

OPERATION OF THE GRINDING WHEELS

ATTENTION! Mounting of the abrasive wheels may be done only with disconnected power supply. Remove the battery pack from the power tool socket!

Installing the wheels

Disconnect power supply voltage from the tool. Remove the battery pack from the power tool socket! During the assembly please pay attention, that the edges A (IV) at the bottom of the spindle shaft and of the mounting ﬂ anges exactly overlap. Install the top mounting ﬂ ange on spindle, Mount the grinding wheel on the spindle and on the upper mounting ﬂ ange. Screw the bottom mounting ﬂ ange on the spindle. Press the spindle lock and tighten the lower mounting ﬂ ange with a key and then release the lock button.

Mount the battery to the power tool, turn on the grinder and watch its work without any load by the time of about 1 minute. Remove the battery and inspect the wheels mounting.

The location of the mounting ﬂ anges

Please pay attention, that grinding wheels, in the point of mounting to the spindle, can vary in their thickness. Depending on the applied grinding wheels, which are thin (thickness up to 3.2 mm), or thick (thickness above 3.2 mm) the positioning of mounting ﬂ anges (III) is diﬀ erent. Do not use wheels thicker than 6 mm.

Removing the grinding wheels

Turn oﬀ the grinder and remove the battery. Press the spindle lock and loosen the lower mounting ﬂ ange with the wrench for mounting, and then remove the abrasive wheel from the spindle. Clean the spindle and clamping ﬂ anges of dust and other pollutants arising in the course of work.

Types of abrasive wheels

You can use for grinder all grinding wheels designed for use with angle grinders with a permissible peripheral speed of at least 80 m/s and ﬁ xing and external diameters speciﬁ ed in the technical data table. If the grinding wheel is equipped with an unthreaded hole, for its mounting you should use the mounting ﬂ anges. It is also possible to mount the grinding wheels with an outside diameter speciﬁ ed in the technical data table, equipped with a threaded hole M14. In this case, you should not use the mounting ﬂ anges, and the grinding wheel should be screwed directly to the spindle, by blocking it with a button, and by tightening the blade ﬁ rmly and securely with a ﬂ at wrench (the grinder is not equipped with it). In the case of wheels, which allow for mounting the sandpaper wheel by using Velcro, you should only use the sandpaper wheels, which are speciﬁ ed in the table of technical data. The wheels should be placed concentrically on the grinding wheel. The edge of

ORIGINAL INSTRUCTIONS

Page 20

the wheel should not protrude beyond the wheel edge. It is also possible to use diamond grinding wheels with dimensions speciﬁ ed in the technical data table, intended for cutting and dry grinding. Installation should be carried out in the same way as for grinding wheels. For metal treatment it is recommended to use grinding wheels made of materials intended for the processing of a given type of metal. Refer to the documentation that is attached to the grinding wheel. For the processing of ceramic materials you can use the grinding wheel or diamond grinding wheels, designed for a dry work. Wire brushes and sanding wheels are recommend for removing old paint coatings from metal parts. It is prohibited to modify the mounting hole, spindle or use reduction rings in order to align the mounting hole diameter to the diameter of spindle. It is prohibited to use grinding wheels with a mounting diameter other than the diameter speciﬁ ed in the tech- nical data table. It is forbidden to use wheels with the cutting chain or disk saws. because that increases the risk of tool rebound toward the operator. Attention! It is forbidden to use other grinding wheels than those, which are approved for use in this manual. Even if they can be mounted on the grinder spindle. Inappropriate grinding wheels may not withstand the loads generated during the operation of the angle grinder. Damaged, crumbling grinding wheels create a threat of serious injury or death.

USE OF THE GRINDER

Remove the battery from the power tool socket! Before working with the tool, you should check whether the enclosure, cover and battery are not damaged. If there are any visible damages it is prohibited to operate the grinder! Attach the cover of grinding wheel and the handle. Never work with the grinder without correctly mounted grinding wheel guard! Choose the type of grinding wheel, which is appropriate for the type of work, and mount the grinding wheel on the grinder spindle. Workpiece should be mounted in an appropriate way, so it does not move during its machining, for example, by clamps or clips. The wheel of grinder spins at high speed and improper mounting of the workpiece can cause its uncontrolled movement during operation, which increases the risk of injury. In the case of cutting you should support the cut material on both sides of the cut line, but in such a way, that during cutting it would not cause the grinding wheel jam. Supports should be positioned near the edges of cut material, and near the cut line. Wear eye protection, hearing protectors and working gloves. Check, whether the switch is in the “oﬀ - 0” position. Then connect the battery to the power tool. Adopt the proper body position, which is needed to maintain balance, and run the grinder by its switch. The switch has a security lock to prevent accidental starting of the grinder. Move the lock back so it will be at level of the switch surface, and then will allow to press it. The switch does not have the possibility of blocking in the ON position, you should hold it all the time during the work. Proceed to work by applying the proper surface of the grinding wheel to workpiece:

- in the case of grinding wheels for grinding you should grind by the side and/or front surface,

- in the case of ﬂ ap grinding wheels you should grind by the surface side so that the sandpaper leaves would move parallel to the workpiece,

- in the case of wheels with Velcro, which allow for ﬁ xing the abrasive paper, grinding must be carried out by side surface,

- in the case of wire brushes the treatment should be done by wires endings, not by their side surface,

- in the case of grinding wheels for cutting, you should cut by their front surface, do not grind by the front surface of grinding wheels, which are designed for cutting.

When grinding with a side surface you should keep the grinder at an angle of no more than 30 degrees with respect to the treated surface (VII). Move the grinder forward and back by smooth moves. During cutting, the grinding wheel should be at a right angle relative to the cut surface. Do not make the cut at a diﬀ erent angle. It is forbidden to change an angle of the cutting grinding wheel in relation to the workpiece during the cutting operation. The cut should be made only in a straight line. Failure to follow these guidelines increases the risk of grinding wheel jam in workpiece, which can cause rebound of tool toward the operator, rupture of the grinding wheel or its disintegration uring cutting, drive the grinder in the direction of rotation of the wheel (VIII). During grinder operation, do not exert too much pressure on the treated material, and do not make sudden movements, to not cause jamming, or cracks and bursts of grinding wheel. Do not allow to overload the grinder, its external surfaces temperature should never exceed 60

C. The grinder is stopped after releasing the pressure on the switch. At the end of work you should turn oﬀ the grinder, remove the battery and make an examination. Attention! The grinding wheel can rotate even for some time after the machine is switched oﬀ . You should wait until a complete stop of grinding wheel movement before putting away the grinder. Prior to the inspection you should wait for cooling of the grinding wheel. During the work, both, grinding wheel and workpiece material, can warm up to a high temperature.

ORIGINAL INSTRUCTIONS

Page 21

Remember! When operating the angle grinder:

Always use eye protection. Do not use grinding wheels of a maximum allowable peripheral speed of less than 80 m/s. Do not use grinding wheels of a maximum allowable rotational speed less than the rotational speed of the grinder.

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following elements: body and handle, conductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots, sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINAL INSTRUCTIONS

Page 22

CHARAKTERISTIK DES WERKZEUGES

Die Winkelschleifmaschine ist ein Elektrowerkzeug, das zum Schleifen und Trennen von Metallen sowie mineralhaltigen Baumaterialien, und zwar solchen wie Ziegel, Natur- und Kunststein, Beton, Glasur usw., mit Hilfe von Schleifscheiben bestimmt ist, die auch entsprechend für das jeweilige Material ausgewählt werden. In keinem Fall darf der Winkelschleifer, wie es auch genannt wird, für die Bearbeitung anderer als o.a. Materialien verwendet werden, wie z.B. zum Schleifen und Trennen von Holz oder zum Polieren. Der richtige, zuverlässige und sichere Funktionsbetrieb des Winkelschleifers ist von der korrekten Nutzung abhängig, deshalb muss man vor Beginn der Nutzung der Schleifmaschine folgendes beachten:

Vor Beginn der Arbeiten mit diesem Werkzeug muss man die gesamte Anleitung durchlesen und sie einhalten.

Verwenden Sie immer einen Augenschutz! Verwenden Sie keine Schleifscheiben mit einer maximal zulässigen Umfangsgeschwindigkeit von weniger als 80 m/s! Verwenden Sie keine Schleifscheiben mit einer maximal zulässigen Drehgeschwindigkeit , die geringer als die Drehgeschwindigkeit der Schleifmaschine ist.

Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Haftung.

AUSRÜSTUNG

Das Produkt wird im kompletten Zustand angeliefert; aber die Durchführung von Montagearbeiten vor Betriebsbeginn ist erforderlich. Zusammen mit dem Produkt werden angeliefert: Akku, Ladestation (Ladegerät), Abdeckung der Schleifscheibe, Schlüssel zum Befestigen der Schleifscheibe sowie ein zusätzlicher Handgriﬀ . Die Schleifscheiben gehören nicht zur Ausrüstung. Hinweis! Das Produkt mit der Katalognummer YT-82827 wurde nicht mit einem Akku und der Ladestation ausgerüstet.

TECHNISCHE PARAMETER

Parameter Maßeinheit Wert

Katalognummer YT-82826, YT-82827 YT-82828 Netzspannung [V] 18 DC 18 DC Nenndrehzahl [min Durchmesser der Schleifscheibe [mm] 125 125 Lochdurchmesser der Schleifscheibe [mm] 22,2 22,2 Spindelende M14 M14 Gewicht [kg] 1,5 1,5 Lärmpegel

- akustischer Druck L

- akustische Leistung L Schwingungspegel a Isolierklasse III III Schutzgrad IPX0 IPX0 Art der Batterie Li-Ion Li-Ion Kapazität des Akkus* [Ah] 2 3 Ladegerät* Eingangsspannung [V] 220 - 240 220 - 240 Netzfrequenz [Hz] 50 / 60 50 / 60 Ausgangsspannung [V] 21 DC 21 DC Ausgangsstrom [A] 2,4 2,4 Nennleistung [W] 60 60 Ladezeit** [h] 1 1,5

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

h,AG

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* nur bei Modellen mit Akku und Ladegerät ** Die angegebene Ladezeit gilt nur für den Akku mit der in der Tabelle angegebenen Kapazität

Der angegebene Geräuschemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Geräts mit einem anderen verwendet werden. Der angegebene Geräuschemissionswert kann für eine vorläuﬁ ge Expositions- bewertung verwendet werden. Der angegebene Gesamtschwingungswert wurde mit dem Standardprüfverfahren gemessen und kann zum Vergleich des Werkzeugs mit einem anderen verwendet werden. Der angegebene Gesamtschwingungswert kann für die erste Expositionsbewertung verwendet werden. Achtung! Die Schwingungsemission während des Werkzeugbetriebs kann je nach Einsatz des Werkzeugs vom angegebenen

ORIGINALANLEITUNG

Page 23

Wert abweichen. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tatsächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Werkzeug ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen.

ALLGEMEINE SICHERHEITSBEDINGUNGEN

ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen

elektrischen Schlag, Brand oder Körperverletzungen führen. Der Begriﬀ „Elektrowerkzeug” bezieht sich auf alle mit dem elektri- schen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung.

DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!

Arbeitsplatz Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des

Beherrschens über dem Werkzeug führen.

Elektrische Sicherheit Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modiﬁ ziert werden. Keine Adapter zur An- passung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modiﬁ zierte Leitungsstecker, der genau an die

Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages.

Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einﬂ uss von atmosphärischen Niederschlägen oder Der Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages. In dem Fall, wenn der Einsatz des Elektrowerkzeuges in einem feuchten Umfeld unvermeidlich ist, dann muss man als Schutz vor der Spannung der Stromversorgung ein Diﬀ erentialstromgerät (RCD) verwenden. Die Anwendung des RCD

verringert das Risiko eines elektrischen Stromschlags.

Personensicherheit Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einﬂ uss von Alkohol oder Medikamenten ausgeführt werden.

Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen.

Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder An-

schluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen.

Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung verwendet worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperver-

letzungen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen.

Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche

Teile des Elektrowerkzeuges anhaken.

Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen.

Verwendung des Elektrowerkzeuges Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug verwenden. Entsprechende

Auswahl des Werkzeuges gewährleistet eine leistungsfähige und sichere Arbeit.

ORIGINALANLEITUNG

Page 24

Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich und soll zur Reparatur geliefert werden.

Den Leitungsstecker von der Netzsteckdose herausziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug aufbewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden. Das Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werkzeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektrowerkzeug kann in den Händen der nicht geschulten Personen

gefährlich sein.

Entsprechende Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des Werkzeuges nicht beschädigt ist. Die Störungen sollen vor dem Einsatz des Werkzeugen beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges verursacht. Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte Schneidenwerkzeuge lassen sich besser

während der Arbeit kontrollieren.

Dei Elektrowerkzeuge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entsprechend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen.

Instandsetzungen Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden. Dadurch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLEIFMASCHINEN UND SCHEIBENPOLIERER

Das Werkzeug ist nur zum Schleifen, Schleifen mit Schleifpapier, Bürsten und Schneiden bestimmt. Alle mitgelieferten Warnungen, Anleitungen und Speziﬁ kationen gründlich lesen. Werden folgende Anleitungen missachtet, kann es zum elekt-

rischen Schlag, Brand und/oder ernsthaften Verletzungen führen. Wandeln Sie dieses Werkzeug nicht für Arbeiten um, für die es nicht vom Hersteller konzipiert und speziﬁ ziert wurde. Ein solcher Umbau führt zum Verlust der Kontrolle und zu schweren Verletzungen.

Die Verwendung des Geräts als Poliermaschine oder in einer anderen, nicht in diesem Handbuch beschriebenen Weise ist verboten. Bei bestimmungsfremdem Einsatz kann das Werkzeug eine Gefahr mit möglichen Körperverletzungen herbei-

führen. Zubehörteile nicht verwenden, die vom Hersteller nicht entwickelt und bestimmt wurden. Kann ein Zubehörteil am Werkzeug montiert werden, bedeutet es nicht, dass eine sichere Arbeit gewährleistet wird. Die maximale Drehzahl der Zubehörteile muss gleich oder höher der maximalen Drehzahl des Werkzeugs sein. Die Zubehörteile mit einer kleineren Drehzahl können beim Einsatz auseinander brechen.

Der Außendurchmesser und die Dicke der Zubehörteile müssen den für das Werkzeug festgelegten Werten entsprechen.

Sonst ist es nicht möglich, sie ordnungsgemäß abzuschirmen und zu bedienen.

Der Bohrungsdurchmesser der Schleifteller und -scheiben, der Befestigungsﬂ anschen usw. muss dem Durchmesser der Arbeitsspindel entsprechen. Sonst können die Zubehörteile beim Gerätestart in Schwingungen geraten und zum Verlust

der Werkzeugbeherrschung führen.

Beschädigte Zubehörteile nicht einsetzen. Vor jedem Gebrauch den Zustand des Zubehörs auf das Vorhandensein von Absplitterungen, Rissen, Abrieb und übermäßigem Verschleiß prüfen. Nach dem Sturz sollen die Zubehörteile auf mögliche Beschädigungen geprüft oder neuwertige, intakte eingebaut werden. Nachdem das Zubehörelement visuell geprüft wurde und montiert ist, sichere Körperlage außerhalb seiner Drehebene einnehmen, Unbefugte fernhalten und das Werkzeug für eine Minute mit maximaler Drehzahl laufen lassen. Bei diesem Test werden beschädigte Zubehörteile zerstört. Persönliche Schutzausrüstung benutzen. Je nach Anwendung Gesichtsschutz, Korbbrille oder Schutzbrille verwenden. Wenn erforderlich, Staubschutzmasken, Gehörschutz, Schutzhandschuhe sowie Schutzkittel gegen kleine, betriebsbedingte Zubehörteil- oder Materialsplitter tragen. Der Augenschutz muss in der Lage sein, die während des Betriebs an-

fallenden Splitter abzuhalten. Die Staubschutzmaske muss den bei der Arbeit entstehenden Staub zurückhalten können. Eine anhaltende Lärmexposition kann zum Gehörverlust führen.

Unbefugte fern vom Arbeitsplatz halten. Personen, die den Arbeitsplatz betreten, müssen persönliche Schutzausrüstung tragen. Betriebsbedingte Materialpartikel oder Zubehörteilsplitter können weit herumﬂ iegen. Kann die Schleifscheibe bei der Arbeit eine versteckte, unter Spannung stehende elektrische Leitung berühren, ist das Werkzeug nur an isolierten Haltegriﬀ en zu halten. Bei der Berührung einer unter Spannung stehenden Leitung können die

Metallelemente des Werkzeugs unter Spannung stehen und den elektrischen Schlag des Bedieners herbeiführen. Stromkabel fern von rotierenden Zubehörteilen halten. Bei Verlust der Werkzeugbeherrschung kann das Stromkabel geschnitten oder erfasst werden, die Hand oder der Arm des Bedieners kann durch rotierende Maschinenkomponenten mitgerissen werden.

Gerät mit rotierenden Komponenten niemals zur Seite legen und vor dem Ablegen immer auf ihren Stillstand warten.

Rotierende Komponenten können den Untergrund erfassen und das Werkzeug außer Kontrolle bringen. Werkzeug beim Transport nicht starten. Durch eine zufällige Berührung der rotierenden Elemente kann es zum Mitnehmen und

ORIGINALANLEITUNG

Page 25

Einziehen der Kleidungsstücke und dem Kontakt des Werkzeugs mit dem Körper des Bedieners kommen. Lüftungsschlitze des Werkzeugs regelmäßig reinigen. Der bei der Arbeit entstehende Staub wird durch den Ventilator in den Werkzeuginnenraum gesaugt. Bei übermäßigem Metallpartikelgehalt im Staub kann es zu einem elektrischen Schlag kommen. Mit dem Werkzeug nicht in der Nähe von brennbaren Stoﬀ en arbeiten. Die entstehenden Funken können einen Brand ent- fachen. Flüssigkeitsgekühlte Zubehörteile nicht verwenden. Das Wasser oder die Kühlﬂ üssigkeit können elektrischen Schlag verursachen.

Die Gewindegröße des Zubehörs muss mit dem Gewinde der Schleifspindel übereinstimmen. Bei ﬂ anschmontiertem Zubehör muss die Montagebohrung für das Zubehör mit der Montagegröße des Flansches übereinstimmen. Zubehör,

das nicht in die Halterung des Elektrowerkzeugs passt, führt zu Unwucht, übermäßigen Vibrationen und kann zum Verlust der Kontrolle über das Gerät führen.

Warnhinweise zum Rückschlagen des Werkzeugs

Das Rückschlagen des Werkzeugs zum Bediener hin ist eine unerwartete Reaktion auf das Blockieren oder Verklemmen der Schleifscheibe, Bürste oder des Polierbands bzw. eines anderen Zubehörteils. Dann wird das rotierende Zubehörteil sofort zum Stillstand gebracht, folglich dreht sich das Elektrowerkzeug entgegen der Drehrichtung des Zubehörteils. Beispiel: wird die Schleifscheibe im bearbeiteten Gegenstand verklemmt, kann die Schleifscheibenkante, die bis zum Verklemmungspunkt eingeführt wird, tief ins Material eingeführt werden, sodass sie herausgeführt oder weggeschleudert werden kann. Die Scheibe kann sich je nach ihrer Drehrichtung an der Verklemmungsstelle zum Bediener hin oder vom Bediener weg bewegen. Schleifscheiben können unter diesen Bedingungen brechen. Das Rückschlagen des Werkzeugs zum Bediener hin ist Folge eines fehlerhaften Gebrauchs und/oder der Nichtbeachtung der Hinweise in der Bedienungsanleitung. Durch das Beachten folgender Hinweise kann es verhindert werden.

Schleifmaschine immer sicher fassen und entsprechende Körper- und Handposition halten, um maximale Werkzeugkontrolle beim Zurückschlagen zu gewährleisten. Gegebenenfalls mitgelieferten Zusatzhaltegriﬀ verwenden, um maximale Werkzeug- kontrolle beim Zurückschlagen oder der unerwarteten Drehung beim Werkzeugstart zu gewährleisten. Der Bediener kann die

Drehung oder das Zurückschlagen des Werkzeugs kontrollieren, wenn er entsprechende Vorsichtsmaßnahmen beachtet. Mit den Händen niemals in die Nähe rotierender Werkzeugkomponenten greifen. Sie können sich beim Zurückschlagen des Werkzeugs die Hand verletzen. Nicht in den Bereich, in welchen das Werkzeug beim Rückschlag sich bewegen kann, treten. Durch den Rückschlag wird das Werkzeug an der Verklemmungsstelle entgegen der Drehrichtung der Schleifscheibe bewegt.

Seien Sie besonders vorsichtig bei Arbeiten in der Nähe von Ecken, scharfen Kanten usw. Vermeiden Sie Stampfen und Verklemmen der Schleifscheibe. Bei der Bearbeitung von Eckbereichen oder scharfen Kanten besteht eine größere Verklem-

mungsgefahr der Schleifscheibe, sodass das Werkzeug außer Kontrolle geraten und zum Bediener hin zurückschlagen kann.

Keine Sägekettenscheiben für die Holzbearbeitung, segmentierte Diamantscheiben mit einem Umfangsspalt zwischen den Segmenten von mehr als 10 mm oder Zahnsägen einsetzen. Diese Bauteile führen zu einem Versagen der Maschinen-

kupplung und einem Verlust der Kontrolle über die Maschine.

Warnhinweise zum Schleifen und Schneiden mit Schleifscheiben Verwenden Sie nur Scheiben, die für die Verwendung mit dem Werkzeug geeignet sind, und Verkleidungen, die für den jeweiligen Scheiben-Typ ausgelegt sind. Scheiben, für die das Werkzeug nicht ausgelegt ist, können nicht ordnungsgemäß

abgeschirmt werden und sind nicht sicher.

Eine konvexe Scheibe muss so montiert werden, dass die Schleiﬄ äche nicht über die Ebene des Schutzﬂ ansches der Schutzeinrichtung hinausragt. Falsch montierte Scheiben, die über die Schutzeinrichtung hinausragen, stellen ein Risiko für

die Sicherheit während des Betriebs dar.

Die Schutzvorrichtung muss sicher am Werkzeug befestigt und in eine Position gebracht werden, die maximale Sicherheit bietet, so dass der kleinste Bereich der Scheibe in Richtung des Bedieners freigelegt wird. Die Abdeckung schützt den

Bediener vor Bruchstücken der Scheibe und verhindert den versehentlichen Kontakt mit der Scheibe.

Die Scheibe muss bestimmungsgemäß verwendet werden. Zum Beispiel: Schleifen Sie nicht mit einer Trennscheibe.

Trennschleifscheiben sind für die Randbelastung ausgelegt, die Querkräfte, die auf die Trennscheibe wirken, können sie zum Zerfall bringen. Verwenden Sie immer unbeschädigte Befestigungsscheiben, die in der für die Schleifscheibe richtigen Größe sind. Die richtige Befestigung der Schleifscheibe reduziert die Möglichkeit einer Beschädigung der Schleifscheibe. Die Spannscheiben für Trennscheiben können sich von den für Schleifscheiben unterscheiden. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Werkzeugen. Eine Schleifscheibe mit größerem Durchmesser ist nicht für die höhere Geschwindigkeit kleinerer Werkzeuge ausgelegt und kann brechen.

Wenn Sie Scheiben mit zwei Bestimmungszwecken verwenden, sollten Sie immer den richtigen Schutz für die jeweilige Aufgabe benutzen. Die Verwendung einer falschen Schutzvorrichtung kann dazu führen, dass der gewünschte Schutz nicht ge-

geben ist, was zu schweren Verletzungen führen kann.

Warnungen bezüglich des Schneidens Schneiden Sie die Scheibe nicht an und üben Sie nicht zu viel Druck aus. Versuchen Sie nicht, zu tief zu schneiden. Eine

ORIGINALANLEITUNG

Page 26

übermäßige Spannung der Schleifscheibe erhöht die Belastung und die Anfälligkeit für ein Verdrehen oder Greifen der Scheibe im Schneidebereich, was das Risiko eines Rückschlags für den Bediener oder einer Beschädigung der Scheibe erhöht. Positionieren Sie Ihren Körper nicht in der Schnittlinie oder hinter einer rotierenden Schleifscheibe. Wenn sich die Schleifscheibe während des Betriebs vom Körper des Bedieners wegbewegt, kann der Rückschlag zum Bediener die rotierende Scheibe und das Werkzeug auf den Bediener richten.

Wenn die Scheibe eingeklemmt wird oder das Schneiden aus irgendeinem Grund unterbrochen wird, schalten Sie das Werkzeug aus und halten Sie es still bis die Drehung der Scheibe vollständig zum Stillstand kommt. Versuchen Sie niemals, eine rotierende Trennscheibe aus dem Schlitz zu nehmen, da dies zu einem Rückschlag auf den Bediener führen kann. Die Gründe müssen gefunden und geeignete Schritte unternommen werden, um die Scheibe von der Erfassung

zu bewahren.

Nehmen Sie das Schneiden im Material nicht wieder auf. Lassen Sie die Scheibe ihre Nenndrehzahl erreichen und führen Sie sie nur vorsichtig in den Schneidschlitz ein. Die Scheibe kann geklemmt, herausgezogen oder zum Bediener zurück-

geschlagen werden, wenn der Schnitt im Material wieder aufgenommen wird.

Platten und andere übergroße Materialien stützen, um das Risiko des Einklemmens und des Rückschlags zum Bediener hin zu minimieren. Übergroße Materialien neigen dazu, sich unter ihrem eigenen Gewicht zu verbiegen. Die Stützen müssen

unter dem Material nahe der Schnittlinie und nahe der Materialkante, auf beiden Seiten der Schnittlinie, angebracht werden. Seien Sie besonders vorsichtig, wenn Sie Einschnitte in Wände und andere unbekannte Oberﬂ ächen vornehmen. Eine hervorstehende Scheibe kann Gas- bzw. Stromkabel oder andere Gegenstände durchschneiden, die einen Rückschlag in Richtung des Bedieners verursachen können. Versuchen Sie nicht, in einem Bogen zu schneiden. Eine Überlastung des Messers erhöht die Belastung des Messers und macht es anfälliger für ein Verdrehen oder Verklemmen im Schnittspalt und erhöht die Wahrscheinlichkeit, dass es auf den Bediener zurückprallt oder das Messer bricht, was zu schweren Verletzungen führen kann.

Warnhinweise zum Schleifpapiereinsatz Verwenden Sie Schleifpapier in der richtigen Größe. Herstellerhinweise bei der Schleifscheibenwahl beachten. Ist das

Schleifpapier wesentlich größer als der Schleifteller, kann es Verletzungen verursachen sowie eine erhöhte Gefahr von Verklemmung, Aufreißen, oder Rückschlag zum Bediener hin herbeiführen.

Warnungen im Zusammenhang mit dem Betrieb von Drahtbürsten Seien Sie vorsichtig, da im normalen Betrieb auch Drahtsplitter aus der Bürste herausgeschleudert werden. Überlasten Sie die Drähte nicht, indem Sie zu viel Kraft auf die Bürste ausüben. Die Drähte können problemlos Kleidung und/oder Haut

leicht durchstechen.

Wenn während des Betriebs einer Drahtbürste die Verwendung von Abdeckungen empfohlen wird, muss jeglicher Kontakt zwischen der Bürste und der Abdeckung verhindert werden. Eine Drahtbürste kann unter Belastung und infolge der

Zentrifugalkraft ihren Durchmesser vergrößern.

Warnungen bezüglich des Polierens Achten Sie darauf, dass sich kein loses Teil der Polierscheibe oder der Befestigungsschnur frei drehen kann. Lose und

sich drehende Schnüre können sich in den Fingern verfangen oder im Werkstück hängen bleiben.

VORBEREITUNG FÜR DEN BETRIEB

ACHTUNG! Alle im nachfolgenden Kapitel beschriebenen Tätigkeiten sind bei abgeschalteter Stromversorgung auszuführen – der Akku muss vom Werkzeug getrennt bleiben!

Sicherheitshinweise beim Laden des Akkus

Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem geschlossenen, trockenen und vor dem Zugriﬀ unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten entsprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestation auﬂ aden. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereﬀ ekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen.

ORIGINALANLEITUNG

Page 27

In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden.

Lagerung des Akkus

Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität auﬂ aden. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr auﬂ aden. Man darf auch kein übermäßi- ges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer Lagerung der Akkus kann es zu eiknem Ausﬂ uss des Elektrolyten kommen. Wenn ein Ausﬂ uss erfolgt, dann muss man den Ausﬂ uss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswaschen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges

mit einem beschädigten Akku ist verboten!

Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfallstoﬀ e beschäftigt.

Transport der Akkus

Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoﬀ e behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierﬁ rma), muss man entsprechend den Vorschriften für einen Gefahrenstoﬀ transport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualiﬁ zierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werkzeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoﬀ en beachtet werden.

Laden des Akkus

Hinweis! Vor dem Laden muss man das Netzteil der Ladestation durch das Herausziehen des Steckers aus der Netzsteckdose vom Stromversorgungsnetz trennen. Darüber hinaus sind die Klemmen des Akkus vom Schmutz und Staub mit einem weichen und trockenen Lappen zu reinigen. Der Akku besitzt eine eingebaute Ladeanzeige. Wenn die Taste gedrückt wird, erleuchten die Dioden (II), wenn umso mehr, dann ist der Akku geladen. Wenn nach dem Drücken der Taste die Dioden nicht leuchten, dann ist der Akku entladen. Trennen Sie jetzt den Akku vom Werkzeug. Schieben Sie den Akku w die Steckdose des Ladegerätes (II). Dann wird das Ladegerät an die Netzsteckdose angeschlossen. Es erleuchtet eine rote Diode, was bedeutet, dass der Ladevorgang beginnt. . Nach dem Beenden des Ladens erlischt die rote Diode, und es erleuchtet eine grüne Diode, was bedeutet, dass der Akku voll geladen ist. Jetzt muss man den Stecker des Netzteiles aus der Netzsteckdose ziehen. Dann wird der Akku aus der Ladestation genommen, in dem man die Taste des Schnappverschlusses für den Akku drückt.

Hinweis! Wenn nach dem Anschließen des Ladegerätes an das Elektronetz die grüne Diode leuchtet, dann ist der Akku voll geladen. In solch einem Fall startet das Ladegerät keinen Ladevorgang.

MONTAGE DER AUSRÜSTUNGSELEMENTE

Montage der Abdeckung für die Schleifscheibe

Zu diesem Zweck muss man die Abdeckung der Scheibe auf den zylindrischen Teil des Gehäuses rundum die Spindel anlegen und sie mit Hilfe einer Schraube oder eines Klemmbügels der Abdeckung gerade, fest und sicher befestigen. Die Abdeckung der Schleifscheibe ist so einzustellen, damit der unbedeckte Teil der Schleifscheibe sich möglichst weit entfernt von der Hand des Nutzers des Winkelschleifers beﬁ ndet. Man darf den Winkelschleifer niemals ohne richtig montierter Abdeckung in Betrieb nehmen! Zusammen mit dem Winkelschleifer wird eine Abdeckung geliefert, die den richtigen Schutz nur während des Schleifens mit den Schleifscheiben und mit solchen Scheiben gewährleistet, die Schleifpapier sowie einige Drahtbürsten benutzen. Die auf der Spindel montierte Scheibe darf nicht über die seitliche Kante der Abdeckung hervorstehen. Bei der Ausführung einer anderen Art des erlaubten Funktionsbetriebes muss man sich mit dem Hersteller zwecks Erwerb der für eine derartige Arbeit bestimmten Abdeckung in Verbindung setzen.

ORIGINALANLEITUNG

Page 28

Montage eines zusätzlichen Handgriﬀ es

Der Handgriﬀ ist durch sicheres Anschrauben an den Kopf des Werkzeuges zu montieren. Der Handgriﬀ hat eine Buchse, in der man den Schlüssel zum Befestigen der Schleifscheibe auf einfache Weise aufbewahren kann. Nach dem Beenden aller Arbeiten, die eine Verwendung des Schlüssels erfordern, muss man ihn in die Buchse schieben und sich überzeugen, dass er sich unter dem Eigengewicht nicht von selbst herausschiebt.

BEDIENUNG DER SCHLEIFSCHEIBEN

HINWEIS! Die Montage der Schleifscheiben darf nur bei abgetrennter Stromversorgung erfolgen. Nehmen Sie die Batterie aus dem Fach des Elektrowerkzeuges!

Montage der Schleifscheiben Stromversorgung vom Werkzeug trennen. Den Akku aus dem Fach des Elektrowerkzeuges entnehmen! Während der Montage muss man darauf achten, dass die Kante A (IV) unten am Bolzen der Spindel und die Befestigungsﬂ ansche sich genau überdecken. Den oberen Befestigungsﬂ ansch auf die Spindel setzen. Jetzt setzt man die Schleifscheibe auf die Spindel und den oberen Befestigungsﬂ ansch. Den unteren Befestigungsﬂ ansch auf die Spindel schrauben. Drücken Sie die Blockade der Spindel und der untere Befestigungsﬂ ansch wird mit Hilfe des Schlüssels angeschraubt, danach wird der Druck auf die Blockadetaste wieder freigegeben.

Dann baut man den Akku wieder in das Elektrowerkzeug, schaltet den Schleifer ein und beobachtet seinen Betrieb ohne jegliche Belastung über eine Minute lang. Der Akku wird wieder ausgebaut und die Befestigung der Scheiben überprüft.

Anordnung der Befestigungsﬂ ansche

Man muss darauf achten, dass die Scheiben an der Stelle ihrer Befestigung an die Spindel verschiedene Dicken haben können. In Abhängigkeit von den verwendeten dünnen Schleifscheiben (Dicke bis zu 3,2 mm), bzw. dicken (Dicke über 3,2 mm) ist die Anordnung der Befestigungsﬂ ansche anders (II). Verwenden Sie keine Schleifscheiben, die dicker als 6 mm sind.

Demontage der Schleifscheiben

Winkelschleifer ausschalten und den Akku ausbauen. Blockade der Spindel eindrücken und den unteren Befestigungsﬂ ansch mit dem Schlüssel für die Befestigung abschrauben, da- nach wird die Schleifscheibe von der Spindel genommen. Die Spindel und die Befestigungsﬂ ansche sind vom Staub und anderen Verunreinigungen, die während des Betriebes entstanden, zu reinigen.

Arten der Schleifscheiben

Für die Arbeit mit dem Schleifer kann man jede Schleifscheibe verwenden, die für die Anwendung mit Winkelschleifern mit einer zulässigen Umfangsgeschwindigkeit von mindestens 80 m/s und Befestigungs- und Außendurchmessern wie in der Tabelle mit den technischen Daten angegeben geeignet sind. Wenn die Schleifscheibe mit einem Loch ohne Gewinde für ihre Montage ausgerüstet ist, muss man die Befestigungsﬂ ansche verwenden. Möglich ist auch die Montage von Schleifscheiben mit einem Außendurchmesser wie in der Tabelle mit den technischen Daten deﬁ niert und ausgerüstet mit einem Gewindeloch von M14. In solch einem Fall muss man keine Befestigungsﬂ ansche verwenden und die Schleifscheibe direkt an die Spindel anschrauben, und zwar blockiert mit einer Taste, und die Schleifscheibe sicher und fest anschrauben mit einem Schraubenschlüssel (gehört nicht zur Ausrüstung des Winkelschleifers). Bei den Schleifscheiben, welche die Montage eines Schleifpapierbogens mit einem Klettverschluss ermöglichen, darf man nur Schleifpapierscheiben mit einem Durchmesser wie in der Tabelle mit den technischen Daten angegeben verwenden. Die Scheiben muss man kozentrisch auf der Schleifscheibe anbringen. Die Kante der Scheibe darf nicht über die Kante der Schleifscheibe hervorstehen. Die Verwendung von Diamant-Schleifscheiben mit den Abmessungen wie in der Tabelle mit den technischen Daten, die zum Schneiden und Schleifen nach dem Trockenverfahren bestimmt sind, ist auch möglich. Die Montage muss man genauso durchführen wie bei den Schleifscheiben. Für die Bearbeitung von Metallen werden Schleifscheiben verwendet, die für die Bearbeitung einer gegebenen Metallart hergestellt sind. Man muss sich mit der für die Schleifscheibe beigefügten Dokumentation vertraut machen. Für die Bearbeitung von keramischen Materialien kann man Schleifscheiben verwenden, die für die Bearbeitung von Steinen oder Diamant-Schleifscheiben für den Trockenbetrieb vorgesehen sind. Die Drahtbürsten und Schleifpapierscheiben empﬁ ehlt man zum Beseitigen alter Lackbezüge auf Metallelementen. Das Umarbeiten des Befestigungsloches, der Spindel oder die Anwendung von Reduzierringen zwecks Anpassung des Durchmessers vom Befestigungsloch an den Spindeldurchmesser ist verboten. Ebenso ist die Verwendung von Schleifscheiben mit einem anderen Befestigungsdurchmesser als in der Tabelle mit den technischen Daten festgelegt verboten. Verboten ist auch die

ORIGINALANLEITUNG

Page 29

Anwendung von Schleifscheiben mit Schneidketten oder Kreissägen, und zwar aus dem Grund, dass dadurch das Risiko eines Rückstoßes des Werkzeuges in die Richtung des Bedieners erhöht wird. Hinweis! Die Verwendung anderer Schleifscheiben als in dieser Anleitung angegeben, ist verboten, und sogar dann, wenn man sie an die Spindel des Winkelschleifers montieren kann. Falsche Schleifscheiben können die während des Betriebes des Winkelschleifers erzeugten Belastungen nicht aushalten. Beschädigte bzw. auseinanderfallende Schleifscheiben sind außerdem eine Gefahr für ernsthafte Verletzungen oder Tod.

ANWENDUNG DES WINKELSCHLEIFERS

Den Akku aus dem Fach des Elektrowerkzeuges ausbauen! Vor der Arbeitsaufnahme mit diesem Werkzeug muss man prüfen, ob das Gehäuse, die Abdeckung und der Akku nicht beschädigt sind. Wenn irgendwelche sichtbaren Schäden vorhanden sind, dann ist der Betrieb mit dem Schleifer verboten! Die Abdeckung der Schleifscheibe und den Handgriﬀ montieren. Arbeiten Sie niemals mit dem Winkelschleifer ohne montierte Abdeckung der Schleifscheibe! Wählen Sie den zur Betriebsart entsprechenden Typ der Schleifscheibe und montieren Sie diese Scheibe auf der Spindel des Winkelschleifers. Das zu bearbeitende Material ist so entsprechend zu montieren, damit es sich während der Bearbeitung nicht verlagern kann, zum Beispiel mit Schraubzwingen oder Schraubstock zu befestigen. Die Schleifscheibe des Winkelschleifers rotiert mit hoher Geschwindigkeit und eine falsche Befestigung des zu bearbeitenden Materials kann sein unkontrolliertes Verlagern während des Betriebes hervorrufen, wodurch das Risiko in Bezug auf ernsthafte Verletzungen erhöht wird. Beim Schneiden muss man das zu schneidende Material an beiden Seiten der Schnittlinie abstützen, aber so, dass während des Durchschneidens kein Verklemmen der Trennscheibe hervorgerufen wird. Die Stützen sind in der Nähe der Kante des durchzuschneidenden Materials sowie in der Nähe der Schnittlinie anzubringen. Augenschutz, Gehörschutz und Schutzhandschuhe sind anzulegen. Es ist zu prüfen, ob der Schalter sich in der Position „AUS-0” beﬁ ndet. Danach schließt man den Akku an das Elektrowerkzeug an. Nehmen Sie die entsprechende Haltung ein, die das Gleichgewicht bewahrt, und nehmen Sie den Winkelschleifer mit dem Schalter in Betrieb. Der Schalter hat eine Blockade, die vor zufälligem Einschalten des Winkelschleifers schützen soll. Man muss die Blockade nach hinten verschieben, und zwar so, damit sie sich mit der Fläche des Schalters ausgleicht und danach sein Eindrücken ermöglicht. Der Schalter hat keine Möglichkeit die eingeschaltete Position zu blockieren, man muss ihn über die ganze Betriebszeit festhalten. Bei der Arbeitsaufnahme legt man die richtige Fläche der Schleifscheibe an das zu bearbeitende Material:

- bei den Schleifscheiben muss man die Seiten und/oder die Frontseite schleifen,

- bei den Lamellenschleifscheiben muss man die Seitenﬂ äche so schleifen, dass sich die Lamellen des Schleifpapiers parallel zum zu bearbeitenden Material bewegen,

- bei den Schleifschieben mit Klettverschluss, der die Befestigung des Schleifpaiers ermöglicht, muss man das Schleifen mit der Seitenﬂ äche durchführen,

- bei den Drahtbürsten muss man die Bearbeitung mit den Drahtenden ausführen, und nicht mit der Seitenﬂ äche,

- bei den Schleifscheiben zum Schneiden muss man mit der Frontﬂ äche schneiden; schleifen Sie nicht mit der Frontﬂ äche der Schleifscheiben, die zum Schneiden vorgesehen sind.

Während des Schleifens mit der Seitenﬂ äche muss man den Winkelschleifer mit einem Winkel von nicht mehr als 30° in Bezug auf die zu bearbeitende Fläche halten (VII). Der Winkelschleifer ist mit ﬂ ießenden Bewegungen zu sich und von sich zu schieben. Während des Schneidens sollte sich die Trennscheibe in einem geraden Winkel in Bezug auf die zu schneidende Fläche beﬁ nden. Das Schneiden darf also nicht unter einem anderen Winkel ausgeführt werden. Während des Schneidens selbst ist eine Änderung des Winkels der Trennscheibe in Bezug auf das zu bearbeitende Material verboten. Man muss das Schneiden nur in gerader Linie ausführen. Hält man sich nicht an die obigen Empfehlungen erhöht sich das Risiko des Verklemmens der Trennscheibe im zu bearbeitenden Material, wodurch der Rückstoß des Werkzeuges in Richtung des Bedieners, das Reißen der Scheibe oder ihr Auseinanderfallen hervorgerufen werden kann. Während des Schneidens muss man den Schleifer in der Drehrichtung der Schleifscheibe führen (VIII). Während des Betriebes darf man keinen zu großen Druck auf das zu bearbeitende Material ausüben und keine ruckartigen Bewegungen ausführen, damit kein Verklemmen oder Reißen und Zerbrechen der Schleifscheibe hervorgerufen wird. Eine Überlastung des Winkelschleifers darf nicht zugelassen werden, die Temperatur der Außenﬂ ächen darf niemals 60

C nicht überschreiten. Das Ausschalten des Schleifers erfolgt durch Freigabe des Druckes auf den Schalter. Nach beendeter Arbeit ist der Winkelschleifer auszuschalten, der Akku auszubauen und eine Durchsicht vorzunehmen. Hinweis! Die Schleifscheibe kann nach dem Ausschalten des Schleifers noch für eine bestimmte Zeit rotieren. Man muss bis zum völligen Stillstand der Schleifscheibe und noch vor dem Ablegen des Winkelschleifers abwarten. Vor Beginn der Durchsicht muss man ebenso warten, bis die Schleifschiebe abgekühlt ist. Während des Betriebes können sich sowohl die Schleifscheibe als auch das zu bearbeitende Material bis zu einer hohen Temperatur erhitzen.

ORIGINALANLEITUNG

Page 30

Denken Sie daran! Beim Arbeiten mit dem Winkelschleifer muss man:

Immer einen Augenschutz verwenden. Keine Schleifscheiben mit einer maximal zulässigen Umfangsgeschwindigkeit von weniger als 80 m/s verwenden. . Keine Schleifscheiben mit einer maximal zulässigen Drehgeschwindigkeit von weniger als die Drehgeschwindigkeit des Winkelschleifers verwenden.

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbiegungs- stück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriﬀ und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsﬂ üssigkeiten reinigen. Die Werkzeuge und Handgriﬀ e soll man mit dem sauberen, trockenen Lappen reinigen.

ORIGINALANLEITUNG

Page 31

ХАРАКТЕРИСТИКА ИНСТРУМЕНТА

Угловая шлифовальная машина (болгарка) - это электроинструмент, предназначенный для шлифования и резки металлов и минеральных строительных материалов, таких как кирпич, природный и искусственный камень, бетон, керамическая плитка и т.п. с помощью абразивных дисков и кругов, соответствующих обрабатываемому материалу. Категорически запрещено использовать инструмент для обработки материалов,

отличных от вышеуказанных, напр., для шлифования и резки древесины или полировки. Правильная, надежная и безопасная работа шлифовальной машины зависит от соответствующей ее эксплуатации, а для этого перед началом использования шлифовальной машины:

Перед началом эксплуатации устройства необходимо полностью прочитать инструкцию и сохранить ее. Всегда использовать защиту для глаз! Запрещается использовать абразивные

круги с максимально допустимой скоростью вращения меньшей чем 80 м/с! Не использовать абразивные круги, максимальная допустимая частота вращения которых меньше скорости вращения шлифовальной машины.

За ущерб, причиненный нарушением правил безопасности и рекомендаций данной инструкции, поставщик ответственности не несет.

ОСНАСТКА

Шлифовальная машина поставляется в полностью комплектном состоянии, однако, перед началом работы необходимо выполнить несколько подготовительных операций. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером), защитным кожухом круга, ключом для крепления круга и дополнительной рукояткой. В комплект устройства не входят абразивные круги. Внимание! Шлифовальная машина с артикулом (каталожным номером): YT-82827 не комплектуется аккумуляторной батареей и зарядным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение

Артикул YT-82826, YT-82827 YT-82828 Напряжение сети [В] 18 В пост. тока 18 В пост. тока Номинальные обороты [мин Диаметр абразивного круга [мм] 125 125 Диаметр центрального отверстия абразивного круга [мм] 22,2 22,2 Наконечник шпинделя M14 M14 Масса [кг] 1,5 1,5 Уровень шума

- акустическое давление L

- акустическая мощность L

Уровень вибрации Класс электроизоляции III III Степень защиты IPX0 IPX0 Тип аккумуляторной батареи Li-Ion Li-Ion Емкость аккумуляторной батареи*[A · ч]2 3 Зарядное устройство* Входное напряжение [В] 220 - 240 220 - 240 Частота сети [Гц] 50 / 60 50 / 60 Выходное напряжение [В] 21 В пост. тока 21 В пост. тока Выходной ток [A] 2,4 2,4 Номинальная мощность [Вт]60 60 Время зарядки** [ч] 1 1,5

± K

± K [м/с2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10 000 10 000

[дБ (A)] 88,0 ± 3,0 88,0 ± 3,0 [дБ (A)] 99,0 ± 3,0 99,0 ± 3,0

* только для моделей, оснащенных аккумулятором и зарядным устройством ** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице

Заявленное значение эмиссии шума было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное значение эмиссии шума может быть использовано при первоначальной оценке воздействия. Заявленное общее значение вибрации было измерено с использованием стандартного метода испытаний и может использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации может быть использо-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 32

вано при первоначальной оценке воздействия. Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения в зависимости от способа использования инструмента. Внимание! Необходимо определить меры безопасности для защиты пользователя, которые основаны на оценке воздействия в реальных условиях использования (включая все части рабочего цикла, например работает на холостом ходу и время активации).

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек-

трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касается всех устройств с электроприводом, как проводных, так и беспроводных.

СОБЛЮДАТЬ

Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недоста-

точное осветление могут стать причиной несчастного случая.

Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в

результате реакции с горючими газами или испарениями. Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством.

Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. Запрещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель,

совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. Заземление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь электроустройства, повышают риск поломки устройства и телесных повреждений.

Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и отключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим. В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим током. Если использование электроинструмента во влажной среде является неизбежным, тогда в качестве защиты от напряжения необходимо использовать устройство защитного отключения (УЗО). Применение УЗО снижает риск

поражения электрическим током.

Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не

забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений.

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустройство к сети

питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения.

Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных

телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы.

Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные

части устройства.

Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, чтобы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений.

Пользование электроустройством

УКАЗАННЫЕ ИНСТРУКЦИИ

, когда инструмент выключен или

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 33

Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устройства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности. Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое невозможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт.

Необходимо отключить штепсель ем устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет вижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон-

сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инстру- менты легче контролировать во время работы.

Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться инструментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль-

зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонты Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством.

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН И ДИСКОВЫХ ПОЛИРОВАЛЬНЫХ МАШИН

Инструмент предназначен только для шлифования, шлифования с помощью шлифовальной бумаги, шлифования проволочной щеткой и резки. Пользователь обязан ознакомиться со всеми предупреждениями, инструкциями, изображениями и спецификациями, поставленными в комплекте с электрическим инструментом. Несоблю-

дение всех нижеприведенных инструкций может привести к поражению электрическим током, возникновению пожара и/ или серьезным травмам.

Не модифицируйте этот инструмент для работы, для которой он не был разработан и не был указан производителем. Такая модификация приведет к потере контроля и серьезным травмам. Запрещается использовать данный инструмент в качестве полировальной машины или другим способом, отличным от описанного в настоящем руководстве. Работа с инструментом не по назначению может создать угрозу и

привести к травмам. Не используйте аксессуары, которые не были разработаны и предвидены производителем. Тот факт, что аксессу- ары могут быть закреплены на инструмент, не означает, что они гарантируют безопасную работу.

Максимальная скорость вращения аксессуаров должна быть равна или превышать максимальную скорость вра- щения инструмента. Аксессуары, которые работают с меньшей скоростью вращения, чем скорость инструмента, могут

во время работы разлететься на куски.

Внешний диаметр и толщина аксессуаров должны находиться в диапазоне размеров, указанном для инструмента. Аксессуары несоответствующих размеров не могут быть должным образом защищены и использоваться. Размер монтажного отверстия для крепления дисков, кругов, фланцев и других аксессуаров, должен соответствовать размеру шпинделя, закрепленного на инструмент. Аксессуары, размер монтажного отверстия которых не

соответствует размеру шпинделя, закрепленного на инструмент, при включении подвергнутся воздействию вибрации, что может привести к потере контроля над инструментом.

Не допускать использования поврежденных элементов оснащения. Перед каждым использованием элементов оснащения необходимо проверить их техническое состояние на предмет отсутствия сколов, трещин, потертостей и чрезмерного износа. При падении элементов оснащения следует убедиться в отсутствии их повреждений, а при необходимости установить новые. После осмотра и установки требуемого оснащения, следует убедиться, что оператор машины и другие люди находятся за пределами рабочей зоны инструмента, а затем включить его на одну минуту с максимальной скоростью вращения. Во время пробного включения поврежденные элементы осна-

щения будут сломаны.

При работе с инструментом следует использовать средства индивидуальной защиты. В зависимости от применения, использовать защиту лица и защитные очки. При необходимости использовать также противопылевую маску, противошумные наушники, защитные перчатки и одежду для защиты от мелких фрагментов элементов оснащения или частиц материалов во время работы. Защита глаз должна быть способна остановить летящие фраг-

менты, возникающие в процессе работы. Респиратор должен быть способен фильтровать пыль, образующуюся в процессе работы. Длительное воздействие шума может привести к потере слуха.

от гнезда сети питания перед регулировкой, заменой аксессуаров или хранени-

ли в нем несоответствий и зазоров в под-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 34

Сохраняйте безопасное расстояние между рабочим местом и посторонними лицами. Лица, которые приходят на рабочее место, должны использовать средства индивидуальной защиты. Во время работы машины, частицы

обрабатываемого материала или фрагменты поврежденных элементов оснащения могут быть выброшены за пределы рабочей зоны.

При выполнении работы, при которой круг может соприкоснуться со скрытым пряжением или с шнуром питания, держите шлифовальную машину только за изолированные рукоятки. Круг, при

контакте с проводом под напряжением, может привести к тому, что металлические элементы инструмента могут найтись под напряжением, что может привести к поражению электрическим током оператора инструмента.

Шнур питания помещайте вдали от вращающихся

шнур может быть разрезан или захвачен, и ладонь или предплечье оператора могут быть втянуты во вращающиеся компоненты машины. Не откладывайте инструмент до момента полной остановки вращающихся элементов. Вращающиеся элементы могут повредить находящиеся поблизости предметы и привести к потере контроля над инструментом. Не включайте инструмент при его перемещении. Случайный контакт с вращающимися элементами может привести к защемлению одежды оператора и его травмированию. Регулярно очищайте вентиляционные отверстия инструмента. Вентилятор двигателя втягивает пыль, образующу- юся во время работы, внутрь инструмента. Чрезмерное скопление частиц металла в пыли увеличивает риск поражения электрическим током. Не работать с инструментом вблизи легковоспламеняющихся материалов. Искры от соприкосновения инструмента с обрабатываемым материалом могут привести к возникновению пожара. Не допускать использования элементов оснащения, требующих жидкостного охлаждения. Вода или охлаждающая жидкость может привести к поражению электрическим током.

Размер резьбы аксессуаров должен подходить к резьбе шпинделя шлифовальной машины. В случае аксессуаров, устанавливаемых с помощью фланцев, монтажное отверстие аксессуаров должно соответствовать размерам монтажного фланца. Аксессуары, которые не подходят к креплению электроинструмента, могут вызывать отсут-

ствие равновесия, чрезмерную вибрацию и привести к потере контроля над ним.

Предупреждения, связанные с обратным ударом в сторону оператора

Обратный удар – это отброс инструмента в сторону оператора в результате внезапной реакции на защемление или заклинивание вращающегося диска, полировальной ленты, щетки или другой насадки. Блокировка или зажим может стать причиной резкой остановки вращающегося аксессуара, что приводит к вращению электроинструмента, в сторону противоположную вращению аксессуара. Например, если абразивный диск заблокировался или застрял в обрабатываемом материале, защемленный край диска в момент может углубиться в поверхность материала, в результате чего происходит диск может высвободиться или быть отброшен. Диск может также высвободиться в направлении оператора или от него, в зависимости от направления движения шлифовального круга в зоне зажатия. При этом абразивный круг может также сломаться. Причиной обратного удара инструмента в сторону оператора является несоответствующее использование и/или несоблюдение указаний, приведенных в руководстве по обслуживанию устройства. Такой ситуации можно избежать, соблюдая рекомендации, приведенные ниже.

Работать с инструментом следует в устойчивом положении, крепко удерживая его двумя руками. Использовать дополнительный держатель, если он входит в комплект поставки, что обеспечит максимальный контроль над инструментом при обратном ударе или неожиданном движении инструмента при его включении. Оператор может

контролировать вращение или обратный удар инструмента, если предпримет надлежащие меры предосторожности. Никогда не помещайте руки рядом с вращающимися элементами инструмента. Во время обратного удара вращаю- щиеся элементы могут быть причиной травмирования рук. Не стойте в зоне, в которую инструмент переместится во время обратного удара. При обратном ударе инструмент будет приведен в движение, противоположное направлению вращения шлифовального круга в зоне его защемления или заклинивания.

Соблюдайте особую осторожность при работе вблизи углов, острых краев и т. п. Избегайте подпрыгивания и заклинивания шлифовального диска. Во время обработки углов или краев увеличивается риск заклинивания шли-

фовального диска, что может привести к потере контроля над инструментом или силой обратного удара инструмента.

Не используйте диски с режущей цепью для обработки древесины, сегментированные алмазные диски с периферийным зазором между сегментами более 10 мм или зубчатые пилы. Такие диски часто приводят к обратному

удару и потере контроля над инструментом.

Предупреждения, связанные с шлифованием и резкой Используйте только диски, предназначенные для работы с инструментом, и кожухи, предназначенные для данного типа круга. Диски, для которых инструмент не был разработан, могут быть ненадлежащим образом защищены и

они небезопасны.

Выпуклый диск должен быть установлен таким образом, чтобы его шлифовальная поверхность не выступала

элементов инструмента. При потере контроля над инструментом,

электрическим проводом под на-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 35

за плоскость защитного фланца кожуха. Неправильно установленный диск, который выступает над кожухом, создает угрозу безопасности во время работы.

Кожух должен быть надежно прикреплен к инструменту и помещен в положении, обеспечивающем максимальную безопасность таким образом, чтобы для оператора была открыта минимальная площадь диска. Кожух помо-

гает защитить оператора Диск должен использоваться по назначению. Например: не шлифуйте диском, предназначенным для резки. Ре- жущие шлифовальные диски предназначены для нагрузок по периметру, боковые силы, приложенные к такому диску, могут привести к его распаду.

Всегда используйте неповрежденные крепящие диски, соответствующие размерам шлифовального диска

ответствующие диски, крепящие шлифовальный диск, уменьшают риск повреждения шлифовального диска. Крепящие диски для режущих дисков могут отличаться от крепящих дисков для шлифовальных дисков. Не используйте изношенные шлифовальные диски от большего инструмента. Абразивный диск большего диаметра не предназначен для более высокой скорости вращения меньшего инструмента и может сломаться. Если вы используете диски двойного назначения, всегда используйте кожух, соответствующий типу работы. Ис- пользование неправильного кожуха может привести к тому, что не будет обеспечена требуемая степень защиты, что может привести к серьезным травмам.

Предупреждения, связанные с резкой Не «заклинивайте» диск и не нажимайте слишком сильно на него. Не пытайтесь резать слишком глубоко. Чрез-

мерное напряжение абразивного диска увеличивает нагрузку и склонность к поворачиванию или заклиниванию диска в выполняемой штробе, что увеличивает риск обратного удара в сторону оператора или повреждения диска. Не располагайте свое тело вдоль линии резания или за вращающимся абразивным диском. Если во время работы абразивный диск перемещается от тела оператора, обратный удар в сторону оператора может направить вращающийся диск и инструмент в сторону оператора.

Если диск будет захвачен, или по какой-либо причине будет прекращена резка, выключите инструмент и удерживайте его в неподвижном состоянии до полной остановки вращения диска. Никогда не пытайтесь вывести вращающийся режущий диск из штробы, так как это может привести к обратному удару в сторону оператора.

Найдите причины и примите меры, чтобы исключить захват диска.

Не возобновляйте резку в материале. Позвольте диску достичь номинальные обороты и только тогда осторожно введите ее в штробу резки. Диск может быть зажат, извлечен или отброшен в сторону оператора, если резка будет

возобновлена в материале.

Подпирайте панели и другие крупногабаритные материалы для минимизации риска зажима и отскока в сторону оператора. У крупногабаритных материалов склонность сгибаться под собственным весом. Опоры должны быть распо-

ложены под материалом близко к линии разреза и близко к краю материала, с обеих сторон линии разреза. Будьте особенно осторожны при выполнении резов в стенах и других неизвестных поверхностях. Торчащий диск может прорезать газовые трубы или электрические кабели или другие предметы, которые могут вызвать обратный удар в сторону оператора. Не пытайтесь резать по дуге. Перегрузка диска увеличивает его нагрузку и восприимчивость к скручиванию или заклини- ванию в пазу реза и вероятность отдачи в сторону оператора или трещины диска, что может привести к серьезным травмам.

Предупреждения, связанные с шлифовальной бумагой Используйте наждачную бумагу правильного размера. При выборе диаметра диска необходимо следовать инструкциям производителя. Абразивный материал, выступающий за пределы шлифовального диска, может привести к

травмированию, а также увеличению риска заклинивания, излома или отброса инструмента в сторону оператора.

Предупреждения, связанные с работой проволочной щетки Соблюдайте осторожность, потому что фрагменты проволоки выбрасываются из щетки также при нормальной работе. Не перегружайте проволоку, прикладывая слишком большое усилие к щетке. Проволока может легко про-

колоть легкую одежду и/или кожу.

Если рекомендуется использовать защиту во время работы с помощью проволочной щетки, не допускайте какого-либо контакта щетки с защитой. Проволочная щетка может увеличить диаметр под нагрузкой или под действием

центробежной силы.

Предупреждения, связанные с полировкой Не допускайте, чтобы какая-либо незакрепленная часть полировочного диска или крепежного шнура вращалась свободно. Свободные и вращающиеся шнуры могут запутаться в пальцах или зацепиться за заготовку.

ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства!

от отсоединившихся фрагментов диска и предотвращает случайный контакт с диском.

. Со-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 36

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

Зарядка аккумулятора

Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную зарядку аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора.

Использование любого другого блока питания может привести к возгоранию или повреждению инструмента.

отключить зарядное устройство

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 37

Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки.

УСТАНОВКА ЭЛЕМЕНТОВ ОБОРУДОВАНИЯ

Монтаж защитного кожуха абразивного круга

С этой целью требуется установить кожух круга на цилиндрическую часть корпуса вокруг шпинделя и с или зажима державки кожуха зафиксировать его ровно, неподвижно и надежно. Кожух абразивного круга требуется установить таким образом, чтобы незащищенный сегмент круга находился как можно дальше от руки пользователя шлифмашины. Категорически запрещается работать со шлифовальной машиной без правильно установленного кожуха круга! В комплект шлифмашины входит кожух, обеспечивающий надлежащую ем абразивных кругов и кругов для бумажных наждачных дисков, а также некоторых проволочных щеток. Круг, установленный на шпинделе, не может выступать за край кожуха. Для выполнения других видов разрешенных работ следует связаться с производителем с целью приобретения защитного кожуха для такого рода работ.

Монтаж боковой рукоятки

Установить рукоятку, надежно привинтив ее к головке инструмента. Рукоятка имеет слот для хранения ключа для крепления абразивного круга. Благодаря чему он всегда находится под рукой. После завершения всех работ, для которых требовалось использовать ключ, его необходимо вставить в слот и убедиться, что он не выпадет самопроизвольно под действием собственного веса.

ИСПОЛЬЗОВАНИЕ АБРАЗИВНЫХ КРУГОВ

ВНИМАНИЕ! Монтаж абразивных кругов может выполняться только при отключенном питании. Извлечь аккумулятор из гнезда электроинструмента!

Установка абразивных кругов

Отключить питание от инструмента. Извлечь аккумулятор из гнезда электроинструмента! Во время монтажа следует убедиться, что края A (IV) нижней части шпинделя и зажимных фланцев совпадают. Надеть верхний зажимный фланец на шпиндель. Надеть абразивный круг на шпиндель и верхний зажимный фланец. Завинтить нижний зажимный фланец на шпиндель. Нажать блокировку шпинделя и затянуть нижний зажимный фланец с помощью ключа, а затем освободить кнопку блокировки.

Вставить аккумулятор в электроинструмент, включить шлифовальную машину и понаблюдать за ее работой без нагрузки в течение примерно одной минуты. Отсоединить аккумулятор и проверить крепление абразивных кругов.

Установка зажимных фланцев

Следует учитывать, что круги в месте крепления к шпинделю могут иметь различную толщину. В зависимости от используемых абразивных кругов: тонких (толщиной до 3,2 мм) или толстых (толщиной более 3,2 мм), зажимные фланцы устанавливаются по разному (III). Не использовать круги толще 6 мм.

Демонтаж абразивных кругов

Выключить шлифовальную машину и отсоединить аккумулятор. Нажать блокировку шпинделя и отвинтить нижний зажимный фланец с помощью ключа. Затем снять круг со шпинделя. Очистить шпиндель и зажимные фланцы от пыли и других загрязнений, образовавшихся в процессе работы.

Виды абразивных кругов

На шлифовальной машине можно устанавливать любой абразивный круг, предназначенный для использования в угловых шлифовальных машинах с максимальной скоростью вращения не менее 80 м/с. Внешний диаметр и диаметр центрального отверстия указаны в таблице с техническими характеристиками. Если абразивный круг имеет отверстие без резьбы, для крепления такого круга необходимо использовать зажимные фланцы. Также можно установить круги с внешним диаметром, указанным в таблице с техническими характеристиками с резьбой M14 в центральном отверстии. В этом случае зажимные фланцы не используются. Круг прикручивается непосредственно к шпинделю, который блокируется кнопкой. Затем круг необходимо надежно затянуть гаечным ключом (не входит в комплект шлифовальной машины). Для кругов, на которых имеется липучка для крепления наждачных дисков, следует использовать только наждачные диски с диаметром указанным в таблице с техническими характеристиками. Эти диски необходимо концентрически крепить к

защиту только при шлифовании с использовани-

помощью винта

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 38

кругу. Кромка диска не может выходить за край круга. Кроме того, можно использовать абразивные алмазные круги с размерами, указанными в таблице с техническими характеристиками, для резки и сухой шлифовки. Установка должна выполнятся таким же образом, как и в случае абразивных кругов. Для обработки металлов рекомендуется использовать абразивные круги ных для обработки данного типа металла. Следует ознакомиться с документацией, прилагаемой к абразивному кругу. Для обработки керамических материалов можно использовать абразивные круги, предназначенные для обработки камня или алмазные круги для сухой шлифовки. Проволочные щетки и круги с наждачной бумагой рекомендуется использовать для удаления с металлических поверхностей старых лакокрасочных покрытий. Запрещается модифицировать центральное отверстие, шпиндель или использовать редукционные кольца с целью адаптации диаметра центрального отверстия круга к диаметру шпинделя. Запрещается использовать абразивные круги, диаметр центрального отверстия которых отличается от указанных в таблице с техническими характеристиками. Запрещается использовать круги с цепями или пильные диски, поскольку они увеличивают риск отскока инструмента в сторону оператора. Внимание! Запрещается использовать круги, которые не разрешены для использования в данном руководстве. Даже если они могут быть установлен на шпинделе шлифовальной машины. Несоответствующие круги могут не выдержать нагрузок, воздействующих на них во время работы с угловой шлифовальной машины. Поврежденные, распавшиеся шлифовальные круги создают опасность нанесения серьезных травм или смерти.

ЭКСПЛУАТАЦИЯ ШЛИФОВАЛЬНОЙ МАШИНЫ

Извлечь аккумулятор из гнезда электроинструмента! Перед началом работы с инструментом необходимо проверить, не повреждены ли корпус инструмента, кожух и аккумулятор. При наличии каких-либо видимых повреждений запрещается использовать шлифовальную машину! Установить кожух защиты круга и рукоятку. Категорически запрещается работать без правильно установленного кожуха абразивного круга! Выбрать соответствующий для планируемой работы тип абразивного круга и установить его на шпинделе шлифовальной машины. Обрабатываемый элемент закрепить так, чтобы он не двигался во время обработки, напр., с помощью зажимов или тисков. Круг шлифовальной машины вращается с высокой скоростью, и неправильное крепление обрабатываемого элемента может привести к неконтролируемому перемещению последнего во время работы, что увеличивает риск получения серьезной травмы. Если обрабатываемый элемент необходимо перерезать, тогда под ним с обеих сторон от линии реза требуется установить опоры, но так, чтобы избежать заклинивания отрезного круга в процессе резки. Опоры должны находиться возле краев разрезаемого материала и возле линии реза. Одеть защитные очки, средства для защиты органов слуха и защитные перчатки. Убедиться, что переключатель находится в положении “выключено - 0”. Затем подключить аккумулятор к инструменту. Принять соответствующее положение, гарантирующее равновесие и запустить шлифовальную машину включателем. Включатель имеет блокировку, предотвращающую случайный пуск шлифовальной машины. Для включения машины необходимо переместить кнопку блокировки назад, чтобы она находилась вровень с включателем, что позволит нажать кнопку включения. Возможность фиксации включателя во включенном положении не предусмотрена, его необходимо все время удерживать в нажатом положении во время работы. Приступить к работе, прикладывая соответствующую сторону круга к обрабатываемому материалу.

- в случае абразивных шлифовальных кругов необходимо шлифовать боковой и/или торцевой поверхностью круга,

- в случае лепестковых абразивных кругов необходимо шлифовать боковой поверхностью, так чтобы лепестки наждачной бумаги перемещались параллельно обрабатываемой детали,

- в случае кругов с липучкой для крепления наждачной бумаги, шлифовать необходимо боковой поверхностью,

- в случае проволочной щетки поверхность следует обрабатывать концами проволоки, а не их боковыми поверхностями,

- в случае отрезных кругов материал необходимо резать торцом, запрещается шлифовать материал торцом отрезных кругов.

При шлифовании боковой поверхностью, машину необходимо удерживать под углом не больше 30 градусов к обрабатываемой поверхности (VII). Перемещать шлифовальную машину следует плавными движениями от себя и к себе. Во время резки отрезной круг должен находится под прямым углом к разрезаемой поверхности. Не следует резать под другим углом. Запрещается изменять угол отрезного круга к обрабатываемому материалу непосредственно во время резки. Резать необходимо исключительно по прямой линии. Несоблюдение этих правил увеличивает риск заклинивания круга в обрабатываемом материале, что может вызвать отскок инструмента в сторону оператора или образование в круге

и разрывов.

трещин Во время резки шлифовальную машину следует вести в направлении вращения круга (VIII). Во время работы со шлифовальной машиной нельзя слишком сильно нажимать на обрабатываемый материал или делать резкие движения, чтобы не вызвать заклинивания круга или образования в нем трещин и разрывов.

, изготовленные из материалов, предназначен-

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 39

Не допускать к перегрузке шлифовальной машины, температура внешних поверхностей никогда не может превышать 60°С.

Для выключения шлифовальной машины требуется освободить включатель. После завершения работы выключить шлифовальную машину, отсоединить аккумуляторную батарею и выполнить осмотр. Внимание! Круг может вращаться еще некоторое время после выключения шлифовальной машины. Дождаться полной остановки абразивного круг охладится. В процессе работы круг и обрабатываемый элемент могут разогреться до высокой температуры.

Помните! Во время работы с угловой шлифовальной машиной:

Всегда использовать защиту для глаз. Запрещается использовать абразивные круги с максимально допустимой скоростью вращения меньшей, чем 80 м Не использовать абразивные круги, максимальная допустимая частота вращения которых меньше скорости вращения шлифовальной машины.

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

круга перед тем, как отложить инструмент. Перед началом осмотра необходимо подождать пока

/с.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Page 40

ХАРАКТЕРИСТИКА ІНСТРУМЕНТА

Кутова шліфувальна машина (болгарка) - це електроінструмент, призначений для шліфування та різання металів і мінеральних будівельних матеріалів, таких як цегла, природний і штучний камінь, бетон, керамічна плитка тощо за допомогою абразивних кругів та дисків. Для різних матеріалів слід використовувати відповідні круги. Категорично заборонено використовувати інструмент для

обробки матеріалів, відмінних від вищенаведених, напр., для шліфування та різки деревини або полірування. Правильна, надійна і безпечна робота шліфувальної машини залежить від відповідної її експлуатації, а для цього перед початком використання шліфувальної машини:

Перед початком експлуатації даного інструмента необхідно повністю прочитати інструкцію і зберегти її. Завжди використовувати захист для очей! Забороняється

використовувати абразивні круги з максимально допустимою швидкістю обертання меншою ніж 80 м/с! Не використовувати абразивні круги, максимальна допустима частота обертання яких менша швидкості обертання шліфувальної машини.

За шкоду, заподіяну внаслідок порушення правил безпеки і рекомендацій даної інструкції, постачальник відповідальності не несе.

ОСНАСТКА

Шліфувальна машина поставляється в комплекті, однак, перед початком роботи необхідно виконати кілька підготовчих операцій. Пристрій комплектується: акумуляторною батареєю, зарядним пристроєм (адаптером), захисним кожухом круга, ключем для кріплення круга і допоміжною рукояткою. У комплект пристрою абразивні круги не входять. Увага! Пристрій з артикулом (каталожним номером): YT-82827 не комплектується акумуляторною батареєю і зарядним пристроєм.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення

Артикул YT-82826, YT-82827 YT-82828 Напруга мережі [В] 18 В пост. струму 18 В пост. струму Номінальні оберти [хв Діаметр абразивного круга [мм] 125 125 Діаметр центрального отвору абразивного круга [мм] 22,2 22,2 Наконечник шпинделя M14 M14 Маса [кг] 1,5 1,5 Рівень шуму

- акустичний тиск L

- акустична потужність L

Рівень вібрації Клас ізоляції III III Клас захисту IPX0 IPX0 Тип акумуляторної батареї Li-Ion Li-Ion Ємність акумуляторної батареї*[A · год]2 3 Зарядний пристрій* Вхідна напруга [В] 220 - 240 220 - 240 Частота мережі [Гц] 50 / 60 50 / 60 Вихідна напруга [В] 21 В пост. струму 21 В пост. струму Вихідний струм [A] 2,4 2,4 Номінальна потужність [Вт]60 60 Час зарядки** [год] 1 1,5

± K

± K [м/с2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10 000 10 000

[дБ (A)] 88,0 ± 3,0 88,0 ± 3,0 [дБ (A)] 99,0 ± 3,0 99,0 ± 3,0

* тільки на моделях, оснащених акумулятором і зарядним пристроєм ** зазначений час зарядки відноситься тільки до акумулятора з ємністю, яка зазначена в таблиці

Заявлене значення випромінювання шуму було виміряно за допомогою стандартного методу випробувань і може бути використане для порівняння одного інструменту з іншим. Заявлене значення випромінювання шуму може бути використано при первинній оцінці впливу. Заявлене загальне значення вібрацій було виміряно з використанням стандартного методу випробувань і може використовуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрацій може бути використано при первинній оцінці впливу.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 41

Увага! Значення вібрацій під час роботи з інструментом може відрізнятися від заявленого значення залежно від способу використання інструмента. Увага! Необхідно вказати заходи безпеки для захисту користувача, які засновані на оцінці впливу в реальних умовах використання (включаючи всі частини робочого циклу, наприклад, час, коли інструмент вимкнений або працює на ходу, а також час запуску).

ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕКИ

УВАГА! Необхідно детально ознайомитися з усіма інструкціями. Недотримання їх може стати причиною удару електрич-

ним струмом, пожежі або тілесних пошкоджень. Термін „електропристрій”, який вживається в інструкціях, стосується усіх пристроїв з електроприводом, як провідних, так і безпровідних.

ДОТРИМУВАТИСЯ ВКАЗАНИХ ІНСТРУКЦІЙ

Робоче місце

місце повинно бути чистим та добре освітленим. Безладдя та недостатнє освітлення можуть стати причинами

Робоче

нещасливих випадків.

Не слід працювати з електропристроями в середовищі з підвищеним ризиком вибуху, у якому викрито пальні рідини, гази або випари. Під час роботи пристроїв утворюються іскри, які можуть викликати пожежу внаслідок реакції з

пальними газами або випарами. Дітям та стороннім особам забороняється перебувати на робочому місці. Втрата зосередження може викликати втрату контролю над пристроєм.

Електрична безпека Штепсель електропровода повинен пасувати до гнізда мережі. Забороняється модифікувати штепсель. Забороняється використовувати будь-які адаптери з метою зєднання штепселя з гніздом. Не модифікований штепсель, що

пасує до гнізда, зменшує ризик удару електричним струмом. Слід уникати контакту з заземленими поверхнями, такими, як труби, батареї та холодильники. Заземлення тіла підвищує ризик удару електричним струмом. Не слід виставляти пневматичні пристрої на контакт з атмосферними опадами та вологою. Після проникнення всередину електропристрою вода та волога підвищує ризик удару електричним струмом.

Не перевантажувати провід живлення. Не користуватися проводом живлення з метою перенесення, підєднання та відєднання штепселя від гнізда мережі. Уникати контакту провода живлення з теплими предметами, маслом, гострими краями та рухомими елементами. Пошкодження провода живлення підвищує ризик удару електричним струмом. У випадку роботи поза закритими приміщеннями слід користуватися здовжувачами, пристосованими до роботи поза закритими приміщеннями. Користування відповідними здовжувачами зменшує ризик удару електричним струмом. Якщо використання електроінструменту у вологому середовищі є неминучим, тоді для захисту від напруги необхідно використовувати пристрій захисного відключення (ПЗВ). Застосування ПЗВ знижує ризик ураження електрич-

ним струмом.

Особиста безпека Слід починати роботу, будучи у доброму фізичному та психічному стані. Необхідно уважно слідкувати за виконуваною операцією. Не слід працювати втомленим, після прийому медикаментів та вживання алкогольних напоїв.

Не забувайте про те, що навіть секундна неуважність може привести до поважних тілесних пошкоджень. Слід користуватися засобами особистої безпеки. Обовязково одягти захисні окуляри. Користування засобами особистої безпеки, такими, як протипилові маски, захисне взуття, каски та вушні вклади зменшує ризик поважних тілесних пошкоджень.

Слід уникати випадкового пуску пристрою. Необхідно переконатися у тому, що вимикач знаходиться у позиції “викл.”, перед ввімкненням пристрою у електромережу. Не слід тримати палець на вимикачі або підєднувати електро-

пристрій, якщо вимикач знаходиться у позиції “вкл.”, оскільки це може викликати поважні тілесні пошкодження.

Перед пуском електропристрою необхідно усунути всі ключі та інструменти, які використовувалися під час його регулювання. Ключ, що залишився на обертальних елементах пристрою, може стати причиною поважних тілесних по-

шкоджень. Необхідно утримувати рівновагу. Постійно працювати у відповідній позі. Завдяки цьому полегшиться контроль над електропристроєм у випадку несподіваних ситуацій під час роботи.

Слід користуватися захисним одягом. Не носити просторний одяг та прикраси. Волосся, одяг та рукавиці слід тримати здаля від рухомих частин електропристрою. Просторний одяг, волосся або прикраси можуть зачепитися або

бути втягнутими рухомими частинами пристрою.

Слід користуватися відводом пилу або мішками для пилу, якщо пристрій оснащений ними. Подбайте про те правильно підєднати їх. Користування відводом пилу зменшує ризик поважних тілесних пошкоджень.

холостому

, щоб

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 42

Користування електропристроєм Не перевантажуйте електропристрій. Слід користуватися інструментами, що відповідають даному виду роботи.

Відповідний добір інструменту до даної роботи гарантує підвищення продуктивності та трудової безпеки. Забороняється користуватися електропристроєм, якщо не працює його вимикач мережі. Пристрій, який неможливо контролювати за допомогою вимикача мережі, небезпечний; слід віддати його у ремонт.

Слід

вийняти штепсель з гнізда мережі перед регулюванням, заміною аксесуарів та переховуванням пристрою.

Завдяки цьому Ви уникнете випадкового пуску електропристрою.

Пристрої слід переховувати у місці, недоступному для дітей. Забороняється працювати з пристроєм особам, які не навчені обслуговувати його. Електропристрій в руках не навченого оператора може стати небезпечним. Забезпечити відповідну консервацію пристрою. рухомих частинах. Перевіряти, чи не пошкоджений будь-який елемент пристрою. Якщо викрито поломки, то слід усунути їх перед початком роботи з електропристроєм. Багато нещасливих випадків викликано внаслідок неправиль-

ної консервації пристрою. Ріжучі інструменти слід переховувати чистими та наточеними. Правильна консервація ріжучих інструментів полегшує контроль над ними під час роботи.

Користуватися електропристроями та аксесуарами згідно з вказаними вище інструкціями. Користуватися пристроями та інструментами згідно з їх призначенням та враховувати умови на робочому місці. Використовування

пристроїв та інструментів всупереч їх призначенню підвищує ризик небезпечних ситуацій.

Ремонти Слід проводити ремонти пристрою виключно в уповноважених закладах, що користуються лише оригінальними запчастинами. Це гарантує відповідний рівень безпеки під час роботи з електропристроєм.

ДОДАТКОВІ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНИХ ПРИСТРОЇВ ТА ДИСКОВИХ ПОЛІРУВАЛЬНИКІВ

Інструмент призначений тільки для шліфування, шліфування наждачним папером, шліфування дротяною щіткою та різання. Ознайомтеся з усіма попередженнями, інструкціями, ілюстраціями та специфікаціями, що додаються до електропристрою . Недотримання всіх наведених нижче інструкцій може призвести до ураження електричним стру-

мом, пожежі та/або серйозних травм. Не перетворюйте цей інструмент для роботи, для якої він не був розроблений і це не зазначено виробником. Таке перетворення призведе до втрати контролю та серйозних травм.

Забороняється використовувати інструмент в полірувального пристрою або іншим способом, ніж описано в інструкціях. Використання даного інструменту не за призначенням може створювати загрозу для здоров’я користувача і

привести до травмування. Не допускати використання елементів оснащення, що не були запроектовані і передбачені виробником. Той факт, що елементи оснащення можуть бути встановлені на інструмент, не означає, що вони гарантують безпечну роботу.

Максимальна швидкість обертання елементів оснащення повинна дорівнювати або перевищувати максимальну швидкість обертання інструменту. Елементи оснащення, які працюють з меншою швидкістю обертання, по відношенню

до швидкості інструменту, під час роботи можуть бути зламані.

Значення зовнішнього діаметра і товщини елементів оснащення повинні знаходитися в межах розмірів, зазначених для цього інструменту. Елементи оснащення невідповідних розмірів не можуть бути належним чином закриті

захисним кожухом і забезпечити справну роботу пристрою.

Розмір монтажного отвору для кругів, дисків, фланців і інших елементів оснащення, повинен відповідати розміру шпинделя, встановленого в інструменті. Елементи оснащення, розмір монтажного отвору яких не відповідає розміру

шпинделя, при включенні пристрою піддадуться сильної вібрації, що може привести до втрати контролю над інструментом.

Не допускати використання пошкоджених елементів оснащення. Перед кожним використанням елементів оснащення необхідно перевірити їх технічний стан на предмет відсутності сколів, тріщин, потертостей і надмірного зносу. При падінні елементів оснащення слід переконатися у відсутності їх пошкоджень, а при необхідності встановити нові. Після огляду і установки необхідного оснащення, слід переконатися, що оператор машини і інші люди знаходяться за межами робочої зони інструменту, а потім включити його на одну хвилину з максимальною швидкістю обертання. Під час пробного включення пошкоджені елементи оснащення будуть зламані. При роботі з інструментом слід використовувати засоби індивідуального захисту. Залежно від застосування, використовувати захист обличчя і захисні окуляри. При необхідності використовувати також протипилову маску, засоби захисту органів слуху, захисні рукавички і одяг для захисту від дрібних фрагментів елементів оснащення або частинок матеріалів під час роботи. Захист очей повинен бути здатний затримувати під час роботи дрібні фрагмен-

ти і частки оброблюваного матеріалу. Протипилова маска повинна бути здатна фільтрувати пил, що утворюється в процесі обробки поверхні. Занадто тривалий вплив шуму може привести до втрати слуху.

Сторонні особи повинні перебувати на безпечній відстані від робочого місця оператора шліфувальної машини. Особи, які перебувають в зоні роботи оператора, повинні використовувати засоби індивідуального

час роботи машини, частки оброблюваного матеріалу або фрагменти пошкоджених елементів оснащення можуть бути викинуті за межі робочої зони.

Під час виконання робіт, при яких існує можливість зіткнення диска з електричним проводом всередині стіни,

Перевіряти пристрій з точки зору невірних зєднань та зазорів у

захисту. Під

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 43

що знаходяться під напругою або з силовим кабелем, шліфувальну машину слід тримати тільки за допомогою ізольованих власників. Контакт проводу під напругою з шліфувальним кругом машини, яка містить металеві елементи,

може призвести до ураження електричним струмом та серйозних травм оператора.

Кабель живлення пристрою повинен знаходитися на безпечній відстані від

Втрата контролю над інструментом може привести до затискання або обриву кабелю живлення і травмування оператора. Ніколи не кладіть інструмент до моменту повної зупинки його обертових елементів. Обертові елементи можуть пошкодити предмети, що знаходяться поблизу і привести до втрати контролю над інструментом. Не вмикайте інструмент при його перенесенні. Випадковий тискання одягу оператора і його травмування. Необхідно регулярно проводити очищення вентиляційних отворів інструменту. Вентилятор двигуна втягує пил, що утворюється під час роботи, всередину інструменту. Надмірне скупчення частинок металу в пилу збільшує ризик ураження електричним струмом. Не працюйте з інструментом поблизу легкозаймистих матеріалів. Іскри від дотику інструменту з оброблюваним мате- ріалом можуть привести до виникнення пожежі. Не допускайте використання елементів оснащення, що вимагають рідинного охолодження. Охолоджувальна рідина або вода може призвести до ураження електричним струмом.

Розмір різьблення аксесуарів повинен підходити до різьби шпинделя шліфувальної машини. У разі аксесуарів, що кріпляться за допомогою фланців, монтажний отвір аксесуарів повинен відповідати розміру кріпильного фланця. Приналежності, які не підходять для кріплення до електроінструменту, можуть викликати відсутність рівноваги,

від надмірної вібрації і привести до втрати контролю.

Застереження щодо відкидання інструменту в напрямку оператора

Відкидання інструменту у бік оператора може виникнути в результаті раптової реакції на защемлення або заклинювання диска, що обертається, полировальной стрічки, щітки або іншої насадки. Защемлення або заклинювання може стати причиною раптової затримки обертової насадки, що призводить пристрій в рух в напрямку, протилежному обертанню насадки. Наприклад, якщо абразивний круг затиснений або застряг в оброблюваному матеріалі, край диска в момент защемлення може поглибитися в поверхню матеріалу, в результаті чого диск може вийти або відбитися з матеріалу. Відкидання абразивного диска може статися в сторону оператора або від нього, в залежності від напрямку руху диска в зоні защемлення. При цьому абразивний диск може також зламатися. Причиною відкидання інструменту у бік оператора є невідповідне використання і/або недотримання вказівок, наведених в керівництві по обслуговуванню пристрою. Такої ситуації можна уникнути, дотримуючись рекомендацій, наведених нижче.

Працювати з інструментом слід в стійкому положенні, міцно утримуючи його двома руками. Використовувати додаткову рукоятку, якщо вона входить в комплект поставки, що забезпечить максимальний контроль над інструментом при відкиданні або несподіваному русі інструменту при його включенні. Якщо оператор буде застосовувати

відповідні запобіжні заходи, він зможе контролювати рух інструменту або силу відкидання. Тримайте руки далеко від обертових елементів інструменту. Під час відкидання обертові елементи можуть бути при- чиною травмування рук. Перебувайте за межами зони дії відкидання інструменту. При відкиданні інструмент буде приведений в рух, протилеж- ний напрямку обертання шліфувального диска в зоні його защемлення або заклинювання.

Дотримуйтеся особливої обережності при роботі поблизу кутових конструкцій, гострих країв тощо. Уникайте відхилення і заклинювання шліфувального диска. Під час обробки кутів або країв збільшується ризик заклинювання

абразивного диска, що може призвести до втрати контролю над інструментом або зворотного удару інструменту.

Не використовуйте диски з ріжучим ланцюгом для обробки деревини, сегментовані алмазні диски з периферійним зазором між сегментами більше 10 мм або зубчасті пилки. Такі диски часто призводять до зворотного удару і

втрати контролю над інструментом.

Застереження щодо шліфування і різання Використовуйте тільки диски, пристосовані для роботи з інструментом і кожухи, призначені для даного типу диска. Диски, для яких інструмент не був спроектований, можуть бути неналежним чином захищені кожухами і не бути

безпечними.

Випуклий диск повинен бути встановлений таким чином, щоб його шліфувальна поверхня не виступала за площину захисного фланця кожуха. Неправильно встановлений диск, який виступає над кожухом, створює загрозу безпеці

під час роботи.

Кожух повинен бути надійно прикріплений до інструменту і поміщений в положенні, що забезпечує максимальну безпеку, щоб для оператора була відкрита максимально можлива площа диска. Кожух допомагає захистити опера-

тора від зламаних частин диска і запобігає випадковому контакту з диском.

Диск повинен використовуватися за призначенням. Наприклад: не шліфувати диском, призначеним для різання.

Абразивні ріжучі диски призначені для кругових навантажень, бічні сили, прикладені до такого диску, можуть викликати його розпадання.

Завжди використовуйте неушкоджені кріпильні диски, що відповідають розмірам абразивного диска. Відповідні

контакт з обертовими елементами може призвести до за-

обертових елементів інструменту.

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 44

диски, що кріплять шліфувальний круг, зменшують ризик пошкодження шліфувального круга. Кріпильні диски для ріжучих дисків можуть відрізнятися від кріпильних дисків для шліфувального круга. Не використовуйте зношені шліфувальні диски від великих інструментів. Наждачний диск більшого діаметра не розрахований на більш високу швидкість обертання менших інструментів і може тріснути.

Якщо ви

використовуєте диски подвійного призначення, завжди використовуйте захист, відповідний до типу ро-

боти. Використання неправильного захисту може призвести до того, що бажаний ступінь захисту не буде забезпечений, що може призвести до серйозних травм.

Попередження, пов’язані з різанням Не слід «заклинювати» диски або докладати надмірну силу натиску. Не слід намагатися здійснювати спробу то глибокого різання. Надмірне напруження абразивного диску збільшує навантаження та сприйнятливість до деформа-

ції або захоплення дику в утвореному пазі, що збільшує ризик відкидання або пошкодження диску. Не розташовуйте своє тіло на лінії різання та за абразивним диском, що обертається. Якщо під час роботи абра- зивний диск рухається, віддаляючись від тіла оператора, відкидання в напрямку оператора може спрямувати диск, що обертається, та інструмент в бік оператора.

Якщо диск буде захоплено або відбудеться зупинка різання з будь-якої причини, слід вимкнути інструмент та притримати його без руху до повної зупинки обертання диску. Ніколи не слід здійснювати спроб виймання ріжучого диску, що обертається, з пазу, оскільки це може призвести до його виривання в бік оператора. Слід з’ясувати

причини та здійснити відповідні заходи для недопущення захоплення диску.

Не продовжуйте різання матеріалу. Слід дозволити досягнути диску номінальних обертів і лише тоді обережно ввести його в паз різання. Диск може бути затиснутим, витягнутим або вирваним в бік оператора, якщо продовжити

різання в матеріалі.

Панелі та інші негабаритні матеріали слід підпирати, щоб мінімізувати ризик затискання та відкидання в напрямку оператора. Негабаритні матеріали мають тенденцію вигинатися під власною вагою. Підпори слід розташовувати під ма-

теріалом неподалік лінії різання та біля краю матеріалу з обох боків від лінії різання.

Дотримуватися особливої обережності у випадку виконання заглибин в стінах та інших невідомих поверхнях.

Виступаючий диск може розрізати електричні кабелі, газові труби та інші об’єкти, які можуть призвести до відкидання в бік оператора. Не намагайтеся різати по дузі. Перевантаження леза збільшує його навантаження та сприйнятливість до закручування або заклинювання в щілині розрізу та ймовірність відскоку в сторону оператора або розриву диска, що може призвести до серйозних травм.

Застереження щодо використання абразивного паперу Використовуйте наждачний папір відповідного розміру. При виборі діаметра круга необхідно слідувати інструкціям виробника. Абразивний матеріал, який виступає за межі шліфувального круга, може привести до травмування, а

також збільшення ризику заклинювання, зламу або віддачі інструменту у бік оператора.

Попередження, пов’язані роботи з дротяною щіткою Дотримуйтесь обережності, оскільки уламки дротів викидаються зі щітки також під час звичайної роботи. Не перевантажуйте дроти, прикладаючи надмірні зусилля до щітки. Дроти легко можуть проколоти одяг і/або шкіру. Якщо рекомендується використання захисних елементів під час роботи дротяною щіткою, слід запобігти будь-якому контакту щітки із захисним елементом. У дротяної щітки під впливом навантаження та відцентрової сили

може збільшуватися діаметр.

Попередження, пов’язані з поліруванням Не допускайте, щоб будь-яка вільна частина полірувального диска або шнура кріплення вільно оберталася. Вільні

шнури та шнури, що обертаються, можуть заплутатися в пальцях або зачепитися за заготовку.

ПІДГОТОВКА ДО РОБОТИ

УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою!

Інструкції з безпечного заряджання акумулятора

Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний при-

над-

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 45

стрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно зарядити відповідно до процедури, описаної нижче, за допомогою Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично забороняється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння.

Зберігання акумулятора

Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необхідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуляторів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.

Транспортування акумуляторів

Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів.

Заряджання акумулятора

Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої тканини. Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (II). Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора.

Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання.

ВСТАНОВЛЕННЯ ЕЛЕМЕНТІВ ОБЛАДНАННЯ

Монтаж захисного кожуха абразивного круга

Для цього потрібно встановити кожух круга на циліндричну частину корпуса навколо шпинделя і за допомогою гвинта або затиску державки кожуха зафіксувати його рівно, нерухомо і надійно. Кожух абразивного круга потрібно встановити так, щоб незахищений сегмент круга знаходився якнайдалі від руки користувача шліфувальні машини. Категорично заборонено працювати зі шліфувальною машиною без правильно встановленого кожуха!

блоку живлення і зарядної станції (з комплекту). Акумулятори

- розрядження”. Акумулятор слід зберігати при температурі від 0 до

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 46

У комплект шліфувальної машини входить кожух, що забезпечує належний захист тільки при шліфуванні з використанням абразивних кругів і кругів для наждачних паперових дисків, а також деяких дротяних щіток. Встановлений на шпинделі круг не може виступати за краї кожуха. Для виконання інших видів дозволених робіт слід зв’язатися з виробником придбання захисного кожуха для таких робіт.

Монтаж бічної допоміжної рукоятки

Встановити рукоятку, надійно прикрутивши її до головки інструмента. Рукоятка має слот для зберігання ключа для кріплення абразивного круга. Завдяки чому ключ завжди знаходиться під рукою. Після завершення всіх робіт, для яких потрібно використовувати ключ, його необхідно вставити в слот

ВИКОРИСТАННЯ АБРАЗИВНИХ КРУГІВ

УВАГА! Монтаж абразивних кругів може виконуватися тільки при відімкненому живленні. Вийняти акумулятор з гнізда електроінструмента!

Установка абразивних кругів

Відключити живлення від інструмента. Вийняти акумулятор з гнізда електроінструмента! Під час монтажу слід переконатися, щоб краї A (IV) нижньої частини шпинделя і затискних фланців точно збігаються. Встановити верхній затискний фланець на шпиндель. Встановити абразивний круг на шпиндель і верхній затискний фланець. Закрутити на шпинделі нижній затискний фланець. Натиснути кнопку блокування шпинделя і затягнути нижній затискний фланець за допомогою ключа, а потім відпустити кнопку блокування.

Вставити акумулятор в електроінструмент, ввімкнути шліфувальну машину і спостерігати за її роботою без навантаження протягом приблизно однієї хвилини. Від’єднати акумулятор і перевірити кріплення абразивних кругів.

Установка затискних фланців

Слід враховувати, що круги в місці кріплення до шпинделя можуть мати різну товщину. Залежно від використовуваних абразивних кругів: тонких (товщиною до 3,2 мм) або товстих (товщиною понад 3,2 мм), затискні фланці встановлюються по різному (III). Не використовувати круги товщиною більше 6 мм.

Демонтаж абразивних кругів

Вимкнути шліфувальну машину і від’єднати акумулятор. Натиснути блокування шпинделя і відкрутити нижній затискний фланець за допомогою ключа. Потім зняти круг зі шпинделя. Очистити шпиндель і затискні фланці від пилу та інших забруднень, що утворилися під час роботи.

Види абразивних кругів

На шліфувальній машині можна встановлювати всі абразивні круги, призначені для використання в кутових шліфувальних машинах з максимальною швидкістю обертання не менше 80 м/с. Зовнішні діаметри кругів і діаметри їхніх центральних отворів вказані в таблиці з технічними характеристиками. Якщо абразивний круг має отвір без різьби, тоді для кріплення такого круга необхідно використовувати затискні фланці. Також можна встановлювати круги з зовнішнім діаметром, вказаним у таблиці з технічними характеристиками, з різьбою M14 в центральному отворі. У цьому випадку затискні фланці не використовуються. Круг прикручується безпосередньо до шпинделя, який блокується кнопкою. Потім круг необхідно міцно затягнути ключем (не входить в комплект шліфувальної машини). Для кругів, на яких є липучка для кріплення паперових наждачних дисків, слід використовувати тільки наждачні диски з діаметром зазначеним у таблиці з технічними характеристиками. Ці диски необхідно концентрично кріпити до круга. Кромка диска не може виходити за край круга. Окрім того, для різання і сухого шліфування можна використовувати абразивні алмазні круги, розміри яких вказані в таблиці з технічними характеристиками. Їхня установка повинна виконуватися аналогічно, як і у випадку звичайних абразивних кругів. Для обробки металів рекомендується використовувати абразивні круги, виготовлені з матеріалів, призначених для обробки даного типу металу. Слід ознайомитися з документацією, що додається до абразивного круга. Для обробки керамічних матеріалів можна використовувати абразивні круги, призначені для обробки каменю або алмазні круги для сухого шліфування. Дротяні щітки і круги з паперовими наждачними дисками рекомендується використовувати для усунення з металевих поверхонь старих лакофарбових покриттів. Заборонено модифікувати центральний отвір круга, шпиндель або використовувати редукційні кільця з метою адаптації діаметра центрального отвору круга до діаметру шпинделя. Заборонено використовувати

і переконатися, що він не випаде під дією власної ваги.

з метою

абразивні круги,

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 47

діаметр центрального отвору яких відрізняється від зазначених в таблиці з технічними характеристиками. Заборонено використовувати круги з ланцюгами або дискові пили, оскільки вони збільшують ризик відбиття інструмента у бік оператора. Увага! Заборонено використовувати круги, які не дозволені для використання в даній інструкції. Навіть якщо вони можуть бути встановлені на шпинделі них під час роботи кутової шліфувальної машини. Пошкоджені, тріснуті шліфувальні круги створюють небезпеку нанесення серйозних травм або смерті.

ЕКСПЛУАТАЦІЯ ШЛІФУВАЛЬНОЇ МАШИНИ

Вийняти акумулятор з гнізда електроінструмента! Перед початком роботи з інструментом необхідно перевірити, чи не пошкоджений корпус, кожух та акумулятор За наявності будь-яких видимих пошкоджень заборонено використовувати шліфувальну машину! Встановити кожух захисту круга і рукоятку. Категорично заборонено працювати зі шліфувальною машиною без правильно встановленого кожуха абразивного круга! Вибрати відповідний для запланованої роботи тип абразивного круга і встановити його на шпинделі шліфувальної машини. Оброблюваний елемент закріпити так, щоб він не рухався під час обробки, напр., за допомогою затискачів або лещат. Круг шліфувальної машини обертається з високою швидкістю, і неправильне кріплення елемента, що обробляється, може призвести до неконтрольованого його переміщення в процесі обробки, що збільшує ризик отримання серйозних травм. Якщо елемент необхідно розрізати, тоді під ним з обох боків від лінії різання потрібно встановити опори, але так, щоб уникнути заклинювання відрізного круга в процесі різання. Опори повинні знаходитися з обох країв елемента, що розрізується і біля лінії різання. Одягати захисні окуляри, засоби для захисту органів слуху та робочі рукавиці. Переконатись, що вмикач знаходиться в положенні „вимкнено - 0”. Потім підключити акумулятор до інструмента. Прийняти відповідне положення, що гарантує рівновагу і ввімкнути шліфувальну машину вмикачем. Вмикач має блокування для запобігання випадковому запуску шліфувальної машини. Для ввімкнення машини необхідно перемістити кнопку блокування назад, щоб вона перебувала врівень з вимикачем - це дозволить натиснути вмикач. Можливість фіксації вимикача у ввімкненому положенні не передбачена - його необхідно весь час утримувати в натисненому положенні під час роботи. Приступити до роботи, прикладаючи відповідну сторону абразивного круга до оброблюваного матеріалу.

- у випадку абразивного шліфувального круга шліфувати потрібно бічною і/або торцевою поверхнею круга,

- у випадку пелюсткового абразивного круга шліфувати необхідно бічною поверхнею, так, щоб пелюстки наждачного паперу рухалися паралельно до поверхні, що обробляється,

- у випадку круга з липучкою для кріплення паперових наждачних дисків шліфувати необхідно бічною поверхнею,

- дротяною щіткою поверхню слід обробляти кінцями дроту, а не їхніми бічними поверхнями,

- відрізні круги розрізують матеріал торцем, заборонено шліфувати торцем відрізних кругів.

При шліфуванні бічною поверхнею шліфувальну машину необхідно утримувати під кутом не більше 30 градусів до оброблюваної поверхні (VII). Переміщати шліфувальну машину слід плавними рухами від себе і до себе. Під час різання відрізний круг повинен знаходиться під прямим кутом до поверхні, яку він розрізує. Не слід різати під іншим кутом. Заборонено змінювати кут відрізного круга відносно оброблюваного матеріалу безпосередньо під час різання. Різати необхідно тільки по прямій лінії. Недотримання цих правил збільшує ризик заклинювання круга в оброблюваному матеріалі, що може викликати відбиття інструмента у бік оператора або утворення в крузі тріщин і розривів. Під час різання шліфувальну машину слід вести в напрямку обертання круга (VIII). Під час роботи з шліфувальною машиною не слід занадто сильно натискати на оброблюваний матеріал і робити різкі рухи, щоб не спричинити заклинювання круга або утворення в ньому тріщин і розривів. Заборонено допускати перевантаження шліфувальної машини, температура зовнішніх поверхонь ніколи не повинна перевищувати 60°C. Для вимкнення шліфувальної машини потрібно відпустити кнопку ввімкнення. Після завершення роботи вимкнути шліфувальну машину, від’єднати акумуляторну батарею і виконати огляд. Увага! Круг може обертатися ще деякий час після вимкнення шліфувальної машини. Дочекатися повної зупинки абразивного круга перед тим, як відкласти інструмент. Перед початком огляду необхідно почекати поки круг охолоне. У процесі роботи абразивний круг і елемент, що обробляється, можуть розігрітися до високої температури.

Пам’ятайте! Під час роботи з кутовою шліфувальною машиною:

Завжди слід використовувати захист для очей. Заборонено використовувати абразивні круги з максимально допустимою швидкістю обертання меншою ніж 80 м/с. Не використовувати абразивні круги, максимальна допустима частота обертання яких менша швидкості обертання шліфувальної машини.

шліфувальної машини. Невідповідні круги можуть не витримати навантажень, що діють на

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 48

КОНСЕРВАЦІЯ ТА ОГЛЯД

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом

роботи корпус, вентиляційні щілини, перемикачі, додаткову

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Page 49

ĮRANKIO CHARAKTERISTIKA

Kampinis šlifuoklis, tai elektrinis įrenginys skirtas šlifuoti ir pjauti metalą bei mineralines statybines medžiagas, tokias kaip plytos, natūralus ir dirbtinis akmuo, betonas, glazūra ir pan., pritaikytų duotosioms medžiagoms abrazyvinių ir šlifavimo diskų pagalba. Jokiu atveju negalima įrankio naudoti kitoms negu aukščiau minėtos medžiagoms apdirbti, pvz. medienos šlifavimui, pjovimui arba poliravimui. Taisyklingas, patikimas ir saugus šlifuoklio darbas priklauso nuo tinkamo jo eksploatavimo, todėl prieš šlifuoklį pradedant naudoti:

Prieš pradedant dirbti su įrankiu, reikia atidžiai perskaityti visą instrukciją ir ją išsaugoti. Visada naudokite akių apsaugos priemones! Nenaudokite šlifavimo diskų, kurių maksimalus leistinas apskritiminis greitis yra mažesnis negu 80 m/s! Nenaudokite šlifavimo diskų, kurių maksimalus leistinas apsisukimų greitis yra mažesnis negu šlifuoklio veleno apsisukimų greitis.

Už bet kokias žalas kilusias dėl įrankio naudojimo nesilaikant darbo saugos taisyklių ir šios instrukcijos rekomendacijų, tiekėjas neneša atsakomybės.

ĮRANGA

Gaminys yra pristatomas sukomplektuotoje būklėje, tačiau prieš pradedant darbą reikia atlikti tam tikrus montažinius darbus. Kartu su įrankiu yra pristatomi: akumuliatorius, įkrovimo stotis (įkroviklis), šlifavimo disko gaubtas, veržliaraktis šlifavimo diskui

įtvirtinti, bei papildoma rankena. Į įrangos sudėtį ne

įeina šlifavimo diskai.

Dėmesio! Gaminys su kataloginiu numeriu: YT-82827 nėra aprūpintas akumuliatoriumi ir įkrovimo stotimi.

TECHNINIAI PARAMETRAI

Parametras Mato vienetas Vertė

Kataloginis numeris YT-82826, YT-82827 YT-82828 Tinklo įtampa [V] 18 DC 18 DC Nominalūs apsisukimai [min Šlifavimo disko diametras [mm] 125 125 Šlifavimo disko diametras [mm] 22,2 22,2 Veleno galinė dalis M14 M14 Masė [kg] 1,5 1,5 Triukšmingumo lygis

- Akustinis slėgs L

- galia L Virpėjimų lygis Izoliacijos klasė III III Apsaugos laipsnis IPX0 IPX0 Akumuliatoriaus tipas Li-Ion Li-Ion Akumuliatoriaus talpa* [Ah] 2 3

Įkroviklis* Įėjimo įtampa [V] 220 - 240 220 - 240

Tinklo dažnis [Hz] 50 / 60 50 / 60 Išėjimo įtampa [V] 21 DC 21 DC Išėjimo srovė [A] 2,4 2,4 Nominali galia [W] 60 60 Pakrovimo laikas** [h] 1 1,5

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* tik modeliuose, kuriuose yra akumuliatorius ir įkroviklis ** nurodytas įkrovimo laikas taikomas tik akumuliatoriui, kurio talpa nurodyta lentelėje

Deklaruota bendra triukšmo skleidimo vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruota bendra triukšmo skleidimo vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Deklaruota bendra vibracijos vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruota bendra vibracijos vertė gali būti naudojama pradiniame ekspozicijos įvertinime. Dėmesio! Vibracijos emisija darbo metu naudojant įrankį gali skirtis nuo deklaruojamos vertės, priklausomai nuo įrankio naudojimo. Dėmesio! Būtina nurodyti saugos priemones operatoriaus apsaugai, kurios grindžiamos poveikio vertinimu esant realioms naudojimo sąlygoms (įskaitant visas darbo ciklo dalis pavyzdžiui, laikas, kai įrankis yra išjungtas arba tuščiosios eigos atveju bei aktyvinimo laikas).

ORIGINALI INSTRUKCIJA

Page 50

BENDROS SAUGOS SĄLYGOS

DĖMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno

sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu.

LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ

Darbo vieta Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių

priežastim. Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektriniai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą.

Į darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę.

Elektrinė apsauga Elektrinio įrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modi

adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete.

Nemodiﬁ kuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kon- takto su įžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno įžeminimas didina elektros

smūgio riziką. Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į elektros įrankio vidų atveju, didėja elektros smūgio rizika.

Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o įjungiant ir išjungiant kištuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką. Atliekant darbą uždarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo

ilgintuvo vartojimas sumažina elektros smūgio riziką.

Tuo atveju, kai elektros įrankio naudojimo drėgnoje aplinkoje negalima išvengti, apsaugai nuo maitinimo įtampos užtikrinti reikia vartoti skirtuminės srovės apsaugos įtaisą (RCD). RCD įtaiso panaudojimas sumažina elektros smūgio patyrimo riziką.

Asmeniškas saugumas Imkis darbo būdamas geroje ﬁ zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų

priežastim. Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių var- tojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų.

Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „išjungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „įjungtoje” pozi-

cijoje gali sukelti rimtus kūno sužalojimus. Prieš įjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus. Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumų darbo metu atvejais.

Dėvėk apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pakankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įsivelti į judamas

įrankio dalis.

Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus.

Elektrinio įrankio vartojimas Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui

užtikrins produktyvesnį ir saugesnį jo atlikimą. Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisyklą.

Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio įjungimo. Įrankį laikyk vaikams neprieinamoje vietoje. Neleisk įrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis

įrankis neapmokyto personalo rankose gali būti pavojingas.

Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Tikrink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį var-

ﬁ kuoti. Taip pat negalima vartoti jokių

ORIGINALI INSTRUKCIJA

Page 51

tojant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas. Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu

yra lengviau kontroliuoti.

Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti,

didina pavojingų situacijų kilimo riziką.

Taisymai Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą.

PAPILDOMOS SAUGUMO INSTRUKCIJOS ŠLIFUOKLIAMS IR DISKINIAMS POLIRAVIMO ĮRENGINIAMS

Įrankis skirtas tik šlifavimui, šlifavimui švitriniu popieriumi, šlifavimui vieliniais šepečiais ir pjovimui. Susipažinkite su visais kartu su elektros įrankiu pateikiamais įspėjimais, instrukcijomis, iliustracijomis ir speciﬁ kacijomis. Dėl visų žemiau

išvardytų nurodymų nesilaikymo gali atsirasti elektros šoko, gaisro ir/arba sunkių sužalojimų. Nekeiskite šio įrankio darbams, kuriems jis nebuvo sukurtas ir nenurodytas gamintojo. Dėl tokio pakeitimo prarandama kontrolė ir galima rimtai susižaloti. Draudžiama naudoti įrankį kaip poliravimo mašiną ar kitokiu būdu nei nurodyta instrukcijose. Darbas su įrankiu ne pagal paskirtį, gali sukelti pavojų ir kūno sužalojimą. Nenaudokite priedų, kurie nebuvo gamintojo suprojektuoti ir kurių gamintojas nenumatė. Tai, kad priedai gali būti montuojami ant įrankio, nereiškia, kad jie užtikrina saugų darbą. Didžiausias priedų greitis turi būti lygus arba didesnis už didžiausią įrankio greitį. Priedai, kurių apsisukimų greitis yra mažesnis nei įrankio greitis, darbo metu gali subyrėti į gabalus. Priedų išorinis skersmuo ir storis turi atitikti įrankiui nustatytą dydžio diapazoną. Netinkamo dydžio priedai negali būti tinkamai patikrinti ir valdomi. Ratų, diskų, ﬂ anšų ir kitų priedų montavimo skylės dydis turi atitikti įrankio suklio dydį. Priedai, kurių montavimo skylės dydis neatitinka įrankio suklio dydžiui, po įjungimo pradės virpėti ir dėl to galima netekti įrankio valdymo galimybės.

Nenaudokite pažeistų priedų. Prieš kiekvieną naudojimą, patikrinkite priedų būklę atplaišų, įtrūkimų, nutrynimų ir pernelyg didelio nudilimo atžvilgiu. Jei priedai nukris, patikrinkite, ar jie sugadinti, ar įmontuokite naujus, nepažeistus priedus. Patikrinus ir įmontavus priedus, patalpinkite save ir pašalinius asmenis už priedų sukimosi plokštumos, tada įjunkite įrankį vieni minutei maksimaliu greičiu. Bandymo metu sugadinti priedai bus sunaikinti. Naudokite asmenines apsaugos priemones. Priklausomai nuo naudojimo, naudokite veido skydus ar apsauginius akinius. Jei reikia, naudokite dulkių kaukes, klausos apsaugos priemones, pirštines ir prijuostes, kad darbo metu apsaugotumėte nuo nedidelių priedų arba darbo medžiagų fragmentų. Akių apsauga turi sugebėti sustabdyti skraidančius gabaliukus,

kurie atsiranda darbo metu. Dulkių kaukė turi sugebėti ﬁ ltruoti darbo metu susidariusias dulkes. Per ilgas triukšmo poveikis gali sukelti klausos praradimą.

Laikykite saugų atstumą tarp darbo vietos ir pašalinių asmenų. Į darbo vietą įeinantys asmenys turi naudoti asmenines apsaugos priemones. Darbo metu atsiradę fragmentai arba sugadintų priedų fragmentai gali iškristi už artimiausios darbo vietos zonos. Atliekant darbą, kai diskas gali liestis su paslėptu laidu su įtampa arba maitinimo laidu, laikykite šlifuoklį tik su izoliuotų rankenų pagalba. Kai diskas liečiasi su laidu su įtampa, gali sukelti, kad metalinės įrankio dalys gali būti veikiamos įtampos, kas

gali sukelti elektros smūgį. Maitinimo laidą dėti atokiau besisukančių įrankio elementų. Jei prarandamas įrankio valdymas, laidas gali būti nupjautas arba sugautas, o operatoriaus delnas ar petys gali būti įtraukta į besisukančią mašiną.

Niekada neatidėkite įrankio tol, kol nesustos besisukančios dalys. Besisukantys elementai gali „sugauti“ pagrindą ir ištraukti įrankį iš valdymo. Nejunkite įrankio pernešant. Atsitiktinis sąlytis su besisukančiomis dalimis gali sukelti drabužių sugavimą ir ištraukimą bei įrankio susidūrimą su operatoriaus kūnu.

Reguliariai valykite įrankio ventiliacijos angas. Įrankio variklio ventiliatorius įtraukia dulkes, kurios susidaro įrankiui veikiant, į jo vidų. Per didelis metalinių dalelių kaupimasis dulkėse padidina elektros smūgio pavojų.

Nenaudokite prietaiso netoli degių medžiagų. Darbo metu atsirandančios kibirkštys gali sukelti gaisrą. Nenaudokite priedų, kuriems reikia aušinimo skysčiu. Vanduo ar aušinimo skystis gali sukelti elektros šoką.

Priedų sriegių dydis turi atitikti šlifuoklio suklio sriegiui. Kai priedai montuojami su ﬂ anšų pagalba, priedų montavimo anga turi atitikti tvirtinimo movos dydžiui. Priedai, neatitinkantys elektrinio įrankio tvirtinimams, sukelia pusiausvyros stoką,

pernelyg didelę vibraciją ir gali sukelti kontrolės netekimą.

Įspėjimai, susiję su įrankio atsimušimo link operatoriaus

Įrankio atsimušimas link operatoriaus yra staigia reakcija į besisukančio disko, poliravimo juostos, šepetėlio ar kito priedo sublokavimą arba užspaudimą. Besisukančio priedo sublokavimas arba užspaudimas staigų jo sustojimą, dėl kurio įrenginys sukasi priešinga kryptimi nei sukasi priedas.

ORIGINALI INSTRUKCIJA

Page 52

Pvz., jei šlifavimo diskas yra užblokuotas arba užstrigęs dėl apdirbamo daikto, disko kraštas, kuris patenka į užsispaudimo tašką, gali įsiskverbti į medžiagos paviršių, o diskas gali iškristi arba būti išmestas iš paviršiaus. Diskas taip pat gali judėti link operatoriaus ar nuo jo, priklausomai nuo šlifavimo disko judėjimo krypties užsispaudimo vietoje. Šiose sąlygose šlifavimo diskai gali taip pat surūkti. Įrankio atsimušimas link operatoriaus yra netinkamo naudojimo ir/arba instrukcijose esančių nuorodų nesilaikymo rezultatas. Galima išvengti reiškinio vadovaujantis toliau pateiktomis rekomendacijomis.

Įrankį laikykite stipriai ir tinkamai nustatykite kūno ir rankų padėtį, tai leis Jums pasipriešinti atsimušimo metu susidariusioms jėgoms. Visada naudokite papildomą rankeną, jei ji tiekiama su įrankiu, tai užtikrins maksimalų valdymą atsimušant ar netikėto apsisukimo metu, kai įjungiate įrankį. Operatorius gali valdyti įrankio sukimąsi ar atšokimą, jei jis taiko

tinkamas atsargumo priemones.

Niekada nedėkite rankos šalia besisukančių įrankio dalių. Besisukantys elementai atsimušimo metu gali liestis su delnu. Negalima statyti zonoje, kurioje įrankis gali persistumti atsimušimo metu. Atmušimas nukreips įrankį priešinga kryptimi nei

šlifavimo disko apsisukimų kryptis, vietoje kurio jis susiblokuos. Dirbdami prie kampų, aštrių briaunų ir t.t., būkite labai atsargūs. Venkite šlifavimo disko atsimušimo ir įstrigimo. Kai apdirbami kampai ar briaunos, yra padidėjusi šlifavimo disko atsimušimo ir įstrigimo rizika, dėl kurios prarandamas įrankio valdymas arba įrankis atsimušą.

Nenaudokite pjovimo diskų su grandinės medienai apdirbti, segmentuotų deimantų diskų su didesniu nei 10 mm periferiniu tarpu tarp segmentų ar dantytų pjūklų. Tokie diskai sukelia dažnai atšokimą ir įrankio valdymo praradimą.

Įspėjimai, susiję su šlifavimu ir pjovimu Naudokite tik diskus, pritaikytus darbui su įrankiu, ir duotam diskų tipui suprojektuotus dangčius. Diskai, kuriems įrankis

nebuvo suprojektuotas, negali būti tinkamai apsaugoti ir nėra saugūs. Išgaubtas diskas turi būti montuojamas taip, kad jo šlifavimo paviršius neišsikištų už apsauginio dangčio plokštumos. Netinkamai įmontuotas diskas, kuris išsikišęs virš dangčio, darbo metu kelia grėsmę saugumui.

Dangtis turi būti patikimai pritvirtintas prie įrankio ir turi būti tokioje padėtyje, kad būtų užtikrinta maksimali sauga, kad kuo mažesnė disko dalis būtų atidengta operatoriaus kryptimi. Dangtis padeda apsaugoti operatorių nuo sulaužytų skydo

dalių ir apsaugo nuo atsitiktinio sąlyčio su disku. Diskas turi būti naudojamas taip, kaip numatyta. Pavyzdžiui: nešlifuoti disku skirtu pjovimui. Abrazyviniai pjovimo diskai yra suprojektuoti apskritiminėms apkrovoms, tiems diskams taikomos šoninės jėgos gali sukelti jų suirimą. Visada naudokite nesugadintus montavimo diskus, kurie atitinka šlifavimo disko dydžiui. Tinkami šlifavimo diskus tvirtinantys diskai sumažina šlifavimo disko pažeidimą. Pjovimo diskų tvirtinantys diskai gali skirtis nuo šlifavimo diskų tvirtinimo diskų. Nenaudoti sunaudotų švitrinių diskų iš didesnių įrankių. Didesnio skersmens šlifavimo diskas nėra skirtas didesniam mažes- nių įrankių sukimosi greičiui ir gali sutrūkti. Jei naudojate dvigubos paskirties diskus, visada naudokite darbo tipą atitinkančią apsaugą. Naudojant netinkamą apsaugą gali nepavykti užtikrinti norimo lygio apsaugos, todėl galima sunkiai susižaloti.

Įspėjimai, susiję su pjovimu Negalima „strigdyti“ diskų ir per stipriai jų spausti. Nebandykite pjauti per giliai. Dėl per didelio šlifavimo disko įtempimo

padidėja disko apkrova ir galimybė susisukti ar sukibti su pjovimo vaga, o tai padidina atatrankos ar sugadinimo riziką. Nestapinkite savo kūno pjovimo linijoje ir už besisukančio šlifavimo disko. Jei šlifavimo diskas darbo metu juda nutolstant nuo operatoriaus kūno, atatranka operatoriaus kryptimi gali nukreipti besisukantį diską ir įrankį operatoriaus link.

Jei diskas bus sugautas arba pjovimas dėl kokių nors priežasčių nutrūksta, išjunkite įrankį ir laikykite jį nejudantį, kol disko sukimasis visiškai sustos. Niekada nebandykite išstumti besisukančio pjovimo disko iš angos, nes tai gali sukelti atšokimą operatoriaus link. Suraskite priežastis ir imkitės reikiamų priemonių, kad išvengtumėte skydo sugavimo. Nestiprinti pjovimo medžiagoje. Leiskite diskams pasiekti vardinį greitį ir tada atsargiai įstumkite juos i pjovimo vagą.

Diskas gali būti užspausti, ištraukti arba atmušti operatoriaus link, jei pjaunamas medžiagoje armavimas.

Plokštės ir kitos negabaritinės medžiagos turėtų būti paremtos, kad būtų sumažinta užspaudimo ir atšokimo opera- toriaus kryptimi rizika. Negabaritinės apdirbamos medžiagos yra linkę linkti dėl savo svorio. Ramsčiai turi būti patalpinti po

medžiaga šalia pjovimo linijos, o taip pat medžiagos krašto, abiejose pjovimo linijos pusėse. Būkite ypač atsargūs, kai pjaunate sienas ir kitus paviršius nežinomus. Išsikišęs skydas gali nupjauti dujų vamzdžius, elek- tros laidus ar kitus daiktus, kurie gali sukelti atšokimą operatoriaus link. Nebandykite pjauti lanku. Perkrovus geležtę padidėja jos apkrova ir imlumas susisukimui ar užstrigimui pjūvio angoje bei tikimy- bė, kad geležtė atsitrenks į operatorių ar plyš, o tai gali sukelti sunkius sužalojimus.

Įspėjimai, susiję su šlifavimu švitriniu popieriumi Naudokite tinkamo dydžio švitrinį popierių. Renkantis šlifavimo diskus laikykitės gamintojo nurodymų. Didelis švitrinio popie-

riaus kiekis, išsikišęs iš disko, gali sukelti sužalojimą ir padidinti įstrigimo, suplyšimo ar atbulinio atsimušimo link operatoriaus riziką.

Įspėjimai susiję su vielinių šepetėlių naudojimu Būkite atsargūs, nes vielos drožlės iš šepetėlio išmetamos ir normaliai dirbant. Neperkraukite vielų per stipriai spaudžiant šepetėlį. Vielos gali lengvai perdurti lengvus drabužius ir (arba) odą

ORIGINALI INSTRUKCIJA

Page 53

Jei naudojant vielinį šepetį rekomenduojama naudoti dangčius, apsaugokite nuo bet kokio kontakto tarp šepetėlio ir apsaugo. Vielinio šepetėlio skersmuo gali padidėti dėl apkrovos ir išcentrinės jėgos.

Įspėjimai, susiję su poliravimu Neleiskite, kad kokia nors laisva poliravimo disko ar tvirtinimo virvelės dalis laisvai suktųsi. Atsilaisvinusios ir besisukan-

čios virvelės gali įsipainioti į pirštus arba patekti į ruošinį.

PARUOŠIMAS DARBUI

DĖMESIO! Visus šiame skyriuje minimus veiksmus reikia atlikti turint atjungtą maitinimo įtampą – akumuliatorius privalo būti atjungtas nuo įrankio!

Akumuliatoriaus krovimo saugos instrukcija

Dėmesio! Prieš pradedant krauti reikia įsitikinti ar kroviklio korpusas, laidas ir kištukas nėra sutrūkinėti ir pažeisti. Netvarkingos arba pažeistos įkrovimo stoties ir lygintuvo naudojimas yra draudžiamas! Akumuliatoriams krauti galima naudoti tik įkrovimo stotį ir maitintuvą pristatytus komplekte. Kitokio maitintuvo taikymas gali sukelti gaisrą arba įrankio sugadinimą. Akumuliatoriaus krovimas gali būti atliekamas tik uždaroje, sausoje ir pašaliniams asmenims neprieinamoje patalpoje. Įkrovimo stoties ir lygintuvo negalima naudoti be suaugusio asmens pastovios priežiūros! Jeigu aplinkybių pasekmė reikia išeiti, tai kroviklį reikia atjungti nuo elektros tinklo, tuo tikslu atjungiant maitintuvą nuo elektros tinklo rozetės. Tuo atveju jeigu iš kroviklio pradės skleistis dūmai, bus jaučiamas įtartinas kvapas ar pan., nedelsiant kroviklio kištuką reikia ištraukti iš elektros tinklo rozetės! Gręžtuvas-suktuvas yra pristatomas su neįkrautu akumuliatoriumi, todėl prieš pradedant darbą reikia jį įkrauti pagal žemiau aprašyta procedūra, panaudojant tuo tikslu komplekte esantį maitintuvą ir įkrovimo stotį. Li-ION (ličio – jonų) tipo akumuliatoriai neturi taip vadinamo „atminties efekto“, taigi galima juos krauti bet kokiu momentu. Tačiau visgi rekomenduojama akumuliatorių iškrauti normalios eksploatacijos eigoje, o po to įkrauti jį iki pilnos talpos. Jeigu dėl darbo pobūdžio kiekvieną kartą negalima su akumuliatoriumi to padaryti, reikia tai padaryti bent kas keletą darbo ciklų. Jokiu atveju negalima akumuliatoriaus iškrauti trumpai sujungiant jo polius, tai sukelia neatstatomą akumuliatoriaus sužalojimą! Negalima taip pat tikrinti akumuliatoriaus įkrovimo laipsnio, trumpai jungiant elektrodus kibirkščiavimui įvertinti.

Akumuliatoriaus sandėliavimas.

Siekiant prailginti akumuliatoriaus gyvybingumą, reikia užtikrinti jam atitinkamas sandėliavimo sąlygas. Akumuliatorius išlaiko maždaug 500 „įkrovimo – iškrovimo“ ciklų. Akumuliatorių reikia laikyti temperatūros diapazone nuo 0 iki 30°Celsiaus, esant 50% santykinei oro drėgmei. Norint akumuliatorių sandėliuoti per ilgesnį laiką, reikia jį pakrauti iki maždaug 70% talpos. Ilgalaikio akumuliatoriaus sandėliavimo atveju, reikia jį periodiškai, kartą į metus pakrauti. Akumuliatoriaus pernelyg neiškrauti, nes tai sutrumpina jo gyvybingumą ir gali sukelti neatstatomą jo pažeidimą. Akumuliatorius sandėliavimo metu vyksta laipsniškas jo išsikrovimo procesas dėl savaiminio srovės nutekėjimo. Savaiminio akumuliatoriaus išsikrovimo procesas priklauso nuo sandėliavimo temperatūros, kuo aukštesnė sandėliavimo temperatūra, tuo yra greitesnis išsikrovimo procesas. Netaisyklingo akumuliatorių sandėliavimo atveju, gali pasireikšti elektrolito ištekėjimo reiškinys. Elektrolito ištekėjimo atveju reikia ištekėjusį elektrolitą neutralizuoti, taikant atitinkamą neutralizavimo priemonę, o elektrolito kontakto su akimis atveju, reikia akis praplauti gausiu vandens kiekiu ir nedelsiant kreiptis į gydytoją. Draudžiama naudoti įrankį

su pažeistu akumuliatoriumi.

Visiško akumuliatoriaus susidėvėjimo atveju reikia jį atiduoti į specializuotą punktą, kuris užsiima šio tipo atliekų utilizavimu.

Akumuliatorių transportavimas

Ličio – jonų akumuliatoriai pagal teisinius aktus yra laikomi pavojingomis medžiagomis. Įrankio vartotojas įrankį su akumuliatoriumi arba pačius akumuliatorius gali transportuoti sausumos keliais. Tais atvejais nėra keliami papildomi reikalavimai. Transportavimą pavedus tretiesiems asmenims (pvz. išsiuntimas kurjerio ﬁ rmai tarpininkaujant), reikia laikytis pavojingų medžiagų transportavimą reglamentuojančių taisyklių. Prieš išsiuntimą reikia šiuo reikalu susikontaktuoti su atitinkamas kvaliﬁ kacijas turinčiu asmeniu. Pažeistus akumuliatorius transportuoti draudžiama. Transporto tikslu demonui skirtus akumuliatorius reikia išimti iš įrankio, o plikus kontaktus reikia užizoliuoti, pvz. izoliacinės juostos pagalba. Akumuliatorius reikia įtvirtinti pakuotėje tokiu būdu, kad transporto metu negalėtų pakuotės viduje slankioti. Reikia taip pat laikytis pavojingų medžiagų transportavimą reglamentuojančių nacionalinių taisyklių.

Akumuliatoriaus krovimas

Dėmesio! Prieš pradedant krauti akumuliatorių, reikia kroviklio tiekiklį atjungti nuo elektros tinklo, tuo tikslu ištraukti tiekiklio laido kištuką iš elektros tinklo rozetes. Be to, minkštu sausu skudurėliu reikia nuvalyti akumuliatorių ir jo gnybtus nuo purvo ir dulkių. Akumuliatorius yra aprūpintas įkrovimo indikatoriumi. Nuspaudus mygtuką pasišviečia diodai (II), kuo labiau akumuliatorius pakrautas, tuo stipriau švyti. Jeigu nuspaudus mygtuk Atjungti akumuliatorių nuo įrankio. Įkišti akumuliatorių į įkroviklio lizdą (II). Prijungti įkroviklį prie elektros tinklo rozetės.

ą diodai nešviečia, tai reiškia, kad akumuliatorius yra iškrautas.

je iš patalpos, kurioje vyksta krovimas

ORIGINALI INSTRUKCIJA

Page 54

Užsišvies raudonas diodas, kas reiškia, kad krovimo procesas vyksta. Pasibaigus krovimui raudonas diodas užgesta, o užsišviečia žalias diodas, kas reiškia, kad akumuliatorius yra pilnai pakrautas. Ištraukti tiekiklio kištuką iš elektros tinklo rozetes. Nuspaudus akumuliatoriaus spragtuką ištraukti akumuliatorių iš įkrovimo stoties.

Dėmesio! Jeigu prijungus įkroviklį prie elektros tinklo užsižiebs žalias diodas, tai reiškia, kad akumuliatorius yra pilnai pakrautas. Tokiu atveju įkroviklis įkrovimo proceso nepradės.

ĮRANGOS ELEMENTŲ MONTAVIMAS

šlifavimo disko gaubto montavimas

Tuo tikslu reikia uždėti disko gaubtą ant cilindrinės korpuso dalies aplinkui veleno ir varžtu arba gaubto apkabos gnybtu užﬁ ksuoti jį taip, kad gaubtas būtų įtvirtintas lygiai, stipriai ir patikimai. Šlifavimo disko gaubtą nustatyti taip, kad atidengta abrazyvinio disko dalis būtų kaip galint toliau nuo šlifuoklio naudotojo delno.. Niekada nedirbti su šlifuokliu be taisyklingai sumontuoto šlifavimo disko gaubto! Kartu su šlifuokliu yra pristatomas gaubtas užtikrinantis tinkamą apsaugą tik šlifuojant abrazyviniais diskais bei diskais ant kurių yra uždedami švitrinio popieriaus diskeliai bei kai kurių vielinių šepečių atveju. Ant veleno sumontuotas aksesuaras negali išsikišti už gaubto šoninio krašto. Atliekant kitokio pobūdžio leistiną darbą, reikia susikontaktuoti su įrankio gamintoju ir įsigyti šiam darbui skirtą gaubtą.

Papildomos rankenos montavimas (III)

Papildomą rankeną sumontuoti, prisukant ją patikimai prie į šlifavimo diskui įtvirtinti. Tai leidžia patogiai laikyti veržliaraktį. Užbaigus visus su veržliarakčio panaudojimu susijusius darbus, reikia jį įkišti į lizdą ir įsitikinti, kad jis iš lizdo atsitiktinai neiškris savo svorio poveikyje.

ŠLIFAVIMO DISKŲ APTARNAVIMAS

DĖMESIO! Šlifavimo diskų montavimas gali būti atliekamas tik esant atjungtai maitinimo įtampai. Akumuliatorių būtina išmontuoti iš elektros įrankio lizdo!

Šlifavimo diskų montavimas

Atjungti maitinimo įtampą - tuo tikslu išmontuoti akumuliatorių iš elektros įrankio lizdo! Montavimo metu reikia atkreipti dėmesį, kad A kraštai (IV) veleno strypo apačioje ir įtvirtinimo movų kraštai tiksliai ant savęs užeitų. Užmauti viršutinę tvirtinimo movą ant veleno. Uždėti ant veleno šlifavimo diską, atremiant jį ant viršutinio įtvirtinimo diskelio.. Prisukti apatinį įtvirtinimo diskelį ant veleno. Nuspausti veleno blokuotę ir prisukti apatinę tvirtinimo movą veržliarakčio pagalba, o po to atleisti blokuotės mygtuką.

Įmontuoti akumuliatorių į elektros įrankio lizdą, įjungti šlifuoklį ir stebėti jo darbą be jokios apkrovos per maždaug 1 minutę. Išmontuoti akumuliatorių ir patikrinti ar diskas yra patikimai įtvirtintas.

Įtvirtinimo diskelių išdėstymas

Reikia atkreipti dėmesį, kad abrazyviniai diskai jų įtvirtinimo ant veleno vietoje gali turėti įvairų storį. Priklausomai nuo naudojamų plonų abrazyvinių diskų (storis iki 3,2 mm), arba storų (storis nirš 3,2 mm), įtvirtinimo diskelių išdėstymas yra skirtingas (III). Nenaudoti storesnių negu 6 mm storio diskų.

Šlifavimo diskų išmontavimas

Šlifuoklį išjungti ir išmontuoti akumuliatorių. Nuspausti veleno blokuotę ir atsukti apatinę tvirtinimo movą montavimo veržliarakčio pagalba, o po to nuo veleno nuimti šlifavimo diską. Nuvalyti veleną bei įtvirtinimo diskelius nuo dulkių ir kitų darbo metu susidariusių suteršimų.

Šlifavimo diskų tipai

Darbui su šlifuokliu galima naudoti kiekvieną abrazyvinį diską skirtą naudoti su kampiniais šlifuokliais, kurių leistinas periferinis greitis yra mažiausiai 80 m/s, o tvirtinimo angų diametrai ir išoriniai skersmenys yra išvardinti techninių duomenų lentelėje. Jeigu abrazyvinis arba kitokio tipo diskas turi angą be sriegių, tai jo montavimui reikia panaudoti įtvirtinimo diskelius. Šlifavimo diskų su išoriniu skersmeniu apibrėžtu lentelėje su techniniais duomenimis montavimas yra galimas, kai jie turi M14 dydžio sriegius. Tuo atveju nereikia naudoti įtvirtinimo diskelių, o diską prisukti tiesiogiai ant veleno, blokuojant jį spaustuku, o diską prisukant stipriai ir patikimai plokščio veržliarakčio pagalba (veržliaraktis neįeina į šlifuoklio komplektą). Diskų atveju ant kurių yra galimas švitrinio popieriaus diskelių montavimas kibukų pagalba, reikia naudoti tik švitrinio popieriaus diskelius, kurių skersmenys yra išvardinti techninių duomenų lentelėje. Šiuos diskelius reikia montuoti ant disko koncentriškai. Švitrinio diskelio briauna negali išsikišti už disko krašto.

rankio galvos. Rankenoje yra lizdas leidžiantis laikyti raktą skirtą

ORIGINALI INSTRUKCIJA

Page 55

Yra galimas taip pat deimantinių diskų naudojimas, jeigu jų dydis yra pateiktas techninių duomenų lentelėje ir jie yra skirti sausam pjovimui ir šlifavimui. Jų montavimas yra toks pats, kaip likusiųjų abrazyvinių diskų atveju. Metalų apdirbimui rekomenduojama naudoti abrazyvinius diskus pagamintus iš medžiagų skirtų duotojo metalo apdirbimui. Reikia visada susipažinti su pridėta prie abrazyvinio disko dokumentacija. Keraminių medžiagų apdirbimui galima naudoti abrazyvinius diskus skirtus akmenų apdirbimui arba deimantinius diskus skirtus sauso apdirbimo darbams. Vielinius šepečius ir diskus su švitrinio popieriaus diskeliais rekomenduojama naudoti senų lako sluoksnių šalinimui nuo metalinių elementų paviršių. Tvirtinimui skirtos angos arba veleno perdirbimas, kaip ir redukcinių žiedų taikymas tam, kad suderinti tvirtinimo angos diametrą su veleno diametru yra draudžiamas. Draudžiamas yra taip pat abrazyvinio disko naudojimas, jeigu jo tvirtinimo skersmuo yra kitoks nei apibrėžtas techninių duomenų lentelėje. Draudžiama naudoti diskus su pjovimo grandine arba diskinius pjūklus, kadangi jie didina įrankio atmušimo operatoriaus link riziką. Dėmesio! Draudžiama naudoti abrazyvinius diskus kitokius negu leidžiami pagal šią instrukciją. Net jeigu pavyksta juos sumontuoti ant šlifuoklio veleno. Neišvardinti techninėje duomenų lentelėje abrazyviniai diskai gali neišlaikyti kylančių kampinio šlifuoklio darbo metu apkrovų pavojų.

ŠLIFUOKLIO EKSPLOATAVIMAS

Akumuliatorių išmontuoti iš elektros įrankio lizdo! Prieš pradedant dirbti su įrankiu, reikia patikrinti, ar įrankio korpusas, gaubtas bei akumuliatorius nėra pažeisti. Jeigu yra matomi kokie nors pažeidimai, darbas šlifuokliu yra draudžiamas! Sumontuoti šlifavimo disko gaubtą ir rankeną. Niekada nedirbti su šlifuokliu be taisyklingai sumontuoto šlifavimo disko gaubto! Parinkti atitinkamą ketinamam darbui atlikti šlifavimo disko tipą ir sumontuoti diską ant šlifuoklio veleno. Apdirbimui skirtą ruošinį tinkamu būdu pritvirtinti prie darbastalio, kad apdirbimo metu nejudėtų, pavyzdžiui spaustuvais arba staliaus veržtuvais. Šlifuoklio diskas sukasi dideliu greičiu ir netinkamas ruošinio pritvirtinimas gali sukelti jo nekontroliuojamą pasistūmėjimą darbo metu, kas ženkliai padidina rimtų kūno pažeidimų riziką. Pjovimo atveju pjaunamą medžiagą reikia atremti iš abiejų pjovimo linijos pusių, bet tokiu būdu, kad pjovimo metu nesukelti pjovimo disko įstrigimo užsispaudžiančioje pjovimo spragoje. Atramas reikia taikyti arti pjaunamos medžiagos krašto ir arti pjovimo linijos. Užsidėti akių apsaugą, ausines klausai apsaugoti ir darbines pirštines. Patikrinti ar jungiklis yra išjungtoje „0“ pozicijoje. Po to įstatyti akumuliatorių į jam skirtą lizdą elektros įrankyje. Priimti atitinkamą pusiausvyros išlaikymą garantuojančią kūno poziciją ir paleisti įrankį jungiklio pagalba. Jungiklis turi blokuotę, kuri apsaugo nuo atsitiktinio šlifuoklio paleidimo. Blokuotę reikia perstumti galine įrankio kryptimi, kad susilygintų su jungiklio paviršiumi, kad galima būtų jį nuspausti. Jungiklis neturi galimybės užblokuoti įjungimo pozicijoje, reikia jį darbo metu visą laiką laikyti nuspaustoje pozicijoje. Darbui pradėti, atitinkamą rotuojantį šlifavimo disko paviršių reikia priglausti prie apdirbamo ruošinio:

- šlifavimo diskų atveju šlifuoti reikia arba šoniniu ir / arba frontiniu paviršiumi,

- lapelinių šlifavimo diskų atveju, reikia šlifuoti šoniniu paviršiumi taip, kad švitrinio popieriaus lapeliai judėtų lygiagrečiai apdirbamos medžiagos atžvilgiu,

- diskų su kibukais leidžiančiais pritvirtinti prie jų švitrinį popierių, atveju, šlifavimas vykdomas šoniniu paviršiumi,

- vielinių šepečių atveju ruošinys apdirbamas vielų galiukais, o ne šoniniu paviršiumi,

- pjovimo diskų atveju pjovimas atliekamas frontiniu disko paviršiumi, šių pjovimo diskų frontinio paviršiaus nenaudoti šlifavimui.

Šlifuojant šoniniu paviršiumi šlifuoklį laikyti nedidesniu negu 30 laipsnių kampu apdirbamo paviršiaus atžvilgiu (VII). Šlifuoklį darbo metu stumdyti tolygiais judesiais į save ir nuo savęs. Pjaunant, pjovimo diskas turi būti laikomas stačiu kampu pjaunamo paviršiaus atžvilgiu. Pjovimas neturi būti daromas kitokiu kampu. Pjovimo eigoje draudžiama keisti disko kampą apdirbamos medžiagos atžvilgiu. Pjovimas turi būti atliekamas tik pagal tiesią liniją. Aukščiau pateiktų rekomendacijų nepaisymas padidina pjovimo disko įstrigimo apdirbamoje medžiagoje riziką, kas gali sukelti įrankio atmušimo operatoriaus link reiškinį. Pjovimo metu šlifuoklį reikia stumti disko apsisukimų kryptimi (VIII). Dirbant šlifuokliu, netaikyti pernelyg didelės jėgos apdirbamos medžiagos atžvilgiu ir nedaryti staigių judesių, kad nesukelti šlifavimo disko įstrigimo arba įtrūkimo arba sunaikinimo. Neprileisti prie įrankio perkrovimo, išorinių įrankio korpuso paviršių temperatūra niekada negali viršyti 600C. Įrankio išjungimas įvyksta atleidus jungiklio mygtuką. Darbą užbaigus šlifuoklį išjungti, akumuliatorių išmontuoti ir atlikti apžiūrą. Dėmesio! Išjungus šlifuoklį diskas gali dar kurį laiką suktis. Reikia palaukti, kol šlifavimo diskas visiškai nustos suktis ir tik tada galima šlifuoklį atidėti. Prieš atliekant apžiūrą reikia palaukti kol diskas visiškai atauš. Darbo metu kaip diskas, taip ir apdirbama medžiaga gali įšilti iki aukštos tempertūros.

. Pažeisti, subyrėjimu gresiantys abrazyviniai diskai kelia rimtų kūno pažeidimų arba net mirties patyrimo

ORIGINALI INSTRUKCIJA

Page 56

Neužmiršk! Dirbant kampiniu šlifuokliu:

Visada užsidėti akių apsaugą. Nenaudoti šlifavimo diskų, kurių maksimalus leistinas periferinis greitis yra mažesnis negu 80 m/s. Nenaudoti pjovimo diskų, kurių leistinas maksimalus apsisukimų greitis yra mažesnis negu šlifuoklio apsisukimų greitis.

KONSERVACIJA IR PERŽIŪRA

DĖMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje b stebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuvę. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

ūtų prarastos garantijos teisės. Visokie pa-

ORIGINALI INSTRUKCIJA

Page 57

IERĪCES RAKSTUROJUMS

Leņķa slīpmašīna ir elektroierīce, paredzēta metāla un minerālu būvmateriālu slīpēšanai un griešanai, piem. ķieģelim, dabisks un mākslīgs akmens, betons, glazūra utt., ar abrazīviem un slīpēšanas diskiem, izvēlētiem attiecīgam materiālam. Nekādā gadījumā ierīce nevar būt lietota citu, nekā iepriekšminēti, materiālu apstrādāšanai, piem. koksnes slīpēšanai, griešanai vai pulēšanai. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc pirms lietošanas:

Pirms darbības ar ierīci uzsākšanas salasiet un saglab

ājiet visu šo instrukciju.

Vienmēr lietot acu aizsargbrilles! Nedrīkst lietot abrazīvu elementu ar maksimālu pieļaujamu rotācijas ātrumu mazāku par 80 m/s! Nedrīkst lietot abrazīvu elementu ar maksimālu pieļaujamu rotācijas ātrumu mazāku nekā ierīces rotācijas ātrums!

Piegādātājs nenes atbildību par zaudējumiem, ierosinātiem drošības noteikumu un instrukcijas rekomendāciju neievērošanas dēļ.

APGĀDĀŠANA

Produkts ir piegādāts komplektā, bet jābūt samontēts pirms darba uzsākšanas. Kopā ar produktu ir piegādāti: akumulators, lādēšanas stacija (lādētājs), slīpēšanas diska segums, atslēga diska stiprināšanai un papildus rokturis. Komplektā nav slīpēšanas disku. Uzmanību! Produkts ar kataloga numuru: YT-82827 nav apgādāts ar akumulatoru un lādēšanas staciju.

TEHNISKI PARAMETRI

Parametrs Mērvienība Vērtība

Kataloga numurs YT-82826, YT-82827 YT-82828 Spriegums [V] 18 DC 18 DC Nomināli apgriezieni [min Slīpēšanas diska diametrs [mm] 125 125 Slīpēšanas diska cauruma diametrs [mm] 22,2 22,2 Vārpstas uzgalis M14 M14 Svars [kg] 1,5 1,5 Trokšņa līmenis

- akustisks spiediens L

- jauda L

Vibrāciju līmenis Izolācijas klase III III Drošības līmenis IPX0 IPX0 Akumulatora veids Li-Ion Li-Ion Akumulatora tilpums* [Ah] 2 3 Lādētājs* Ieejas spriegums [V] 220 - 240 220 - 240 Frekvence [Hz] 50 / 60 50 / 60 Izejas spriegums [V] 21 DC 21 DC Izejas strāva [A] 2,4 2,4 Nomināla jauda [W] 60 60 Lādēšanas laiks** [h] 1 1,5

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* tikai modeļos, kas aprīkoti ar akumulatoru un lādētāju ** norādītais lādēšanas laiks attiecas tikai uz akumulatoru ar tabulā norādīto tilpumu

Deklarētā trokšņa emisijas vērtība ir izmērīta ar standarta pētījumu metodi un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā trokšņa emisijas vērtība var tikt izmantota sākotnējai iedarbības novērtēšanai. Deklarētā kopējā vibrāciju emisijas vērtība ir izmērīta ar standarta pētījumu metodi un var tikt izmantota, lai salīdzinātu vienu instrumentu ar otru. Deklarētā kopējā vibrāciju emisijas vērtība var tikt izmantota sākotnējai iedarbības novērtēšanai. Uzmanību! Vibrāciju emisija instrumenta darbības laikā var atšķirties no deklarētās vērtības atkarībā no instrumenta izmantošanas veida. Uzmanību! Jānoteic drošības pasākumi lietotāja aizsardzībai, kas balstās uz iedarbības novērtējumu faktiskos lietošanas apstākļos (ieskaitot visas darba cikla daļas, piemēram, laiku, kad instruments ir izslēgts vai darbojas tukšgaitā, un aktivizēšanas laiku).

ORIĢ INĀ L Ā INSTRUKCIJA

Page 58

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par

„elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem.

JĀIEVĒRO APAKŠĀ MINĒTO INSTRUKCIJU

Darba vieta Darba vieta jābūt labi apgaismota un tīra. Nekārtība un tumšs apgaismojums var būt par nelaimes notikuma iemeslu. Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši šķidrumi, gāzes un tvaiki. Elektro-

ierīces ģenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem.

Nedrīkst pieļaut bērniem un citām person

šanas iemeslu.

Elektriska drošība Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modiﬁ cēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodiﬁ cēta kontaktdakša samazina elektrošoka risku. Nedrīkst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par

elektrošoka iemeslu. Nedrīkst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu.

Nedrīkst pārslogot apgādāšanas vadu. Nedrīkst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai vads nekontaktētu ar siltumu, eļļām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu. Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināša-

nas vada lietošana samazina elektrošoka risku.

Gadījumā, kad elektroierīce ir lietota mitrā apkārtnē, par sprieguma barošanas aizsardzību jālieto uz diferenciālo strāvu reaģējošu automātslēdžu (RCD). RCD lietošana samazina elektriskās strāvas trieciena risku.

Personāla drošība Strādāt var tikai labā ﬁ ziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medi- kamentu vai alkohola pieņemšanas. Pietiek neuzmanības moments, lai ievainot ķermeņu. Jālieto personālas aizsardzības līdzekļus. Vienmēr jālieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputek-

ļu maskas, drošības apavi, ķiveres un prettrokšņa austiņas, samazina ievainojuma risku.

Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par ķermeņa ievainošanas iemeslu. Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir

atstāta uz ierīces rotējošiem elementiem, var nopietni ievainot ķermeņu.

Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās. Jāapģērbj drošības apģērbu. Nedrīkst apģērbt brīvo apģērbu un juvelierizstrādājumu. Mati, apģērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām daļām, jo var aizkabināties uz ierīces kustīgiem elementiem. Jālieto putekļu izsūkšanas ierīci vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai.

Elektriskas ierīces lietošana Nedrīkst pārslogot elektrisko ierīci. Jālieto ierīci, kura ir pareiza noteiktai darbībai. Pareiza ierīces izvēlēšana atļauj strādāt

efektīvāk un drošāk. Nedrīkst lietot elektrisko ierīci, kad ir bojāts elektrisks slēdzējs. Ierīce, kuru nevar kontrolēt ar elektrisko slēdzēju, ir bīstama un jābūt atdota remontam. Atslēgt kontaktdakšu no ligzdas pirms regulēšanas, aksesuāru mainīšanas un ierīces glabāšanas. Tas var sargāt no ierīces gadījuma ieslēgšanas. Glabāt ierīci bērniem nepieejamā vietā. Neatļaut strādāt ar ierīci neapmācītiem cilvēkiem. Elektriska ierīce var būt bīstama neapmācīta personāla rokās.

Nodrošināt pareizu ierīces konservāciju. Kontrolēt ierīces neatbilstību un atstarpes. Kontrolēt, vai ierīces elementi nav bojāti. Bojājumu konstatēšanas gadījumā to jāsaremontē pirms elektriskas ierīces lietošanas. Daudz nejaušību var notikt

pēc nepareizas ierīces konservācijas.

Griezīgo ierīci jātur tīrībā un uzasinātā stāvoklī. Pareiza griezīgas ierīces konservācija atļauj vieglāk kontrolēt ierīci darba laikā. Lietot elektrisko ierīci un aksesuāru saskaņā ar šo instrukciju. Lietot paredzēto ierīci, ievērošot darba veidu un apstākļu.

Ierīce lietota citā darbībā, nekā bija paredzēta, var būt par bīstamas situācijas iemeslu.

Remonti Ierīci var remontēt tikai autorizētos servisos, kuri lieto oriģinālo rezerves daļu. Tas var nodrošināt pareizu lietošanas drošību.

ām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudē-

ORIĢ INĀ L Ā INSTRUKCIJA

Page 59

PAPILDU DROŠĪBAS INSTRUKCIJAS SLĪPMAŠĪNĀM UN DISKU PULĒTĀJIEM

Instruments ir paredzēts tikai slīpēšanai, slīpēšanai ar smilšpapīru, slīpēšanai ar stiepļu birstei un griešanai. Iepazīstie- ties ar visiem brīdinājumiem, instrukcijām, attēliem un speciﬁ kācijām, kas piegādāti kopā ar elektroinstrumentu. Visu

turpmāk sniegto instrukciju neievērošana var radīt elektrošoka, ugunsgrēka un/vai nopietnu traumu risku. Nemodiﬁ cējiet šo instrumentu darbam, kuram to nav projektējis un norādījis ražotājs. Šāda modiﬁ kācija var kļūt par kon- troles zaudēšanas un nopietnu traumu iemeslu.

Instrumentu nedrīkst izmantot kā pulētāju vai jebkā

darbam, kuram tas nav paredzēts, var radīt risku un izraisīt traumas. Nedrīkst izmantot piederumus, ko ražotājs nav projektējis un nav paredzējis. Tas, ka piederumus var uzstādīt instrumentā, nenozīmē, ka tie garantē drošu darbu.

Piederumu maksimālajam griešanās ātrumam ir jābūt vienādam vai augstākam par instrumenta maksimālo griešanās ātrumu. Piederumi, kuru griešanās ātrums ir zemāks par instrumenta ātrumu, darbā laikā var sašķelties gabalos.

Piederumu ārējam diametram un biezumam ir jāietilpst izmēru diapazonā, kas noteikts instrumentam. Piederumi ar nepareiziem izmēriem nevar būt pareizi aizsargāti un apkalpoti.

Riteņu, disku, atloku un citu piederumu stiprināšanas cauruma izmēram ir jābūt piemērotam instrumenta vārpstas izmēram. Piederumi, kuru stiprināšanas cauruma izmērs neatbilst instrumenta vārpstas izmēram, pēc instrumenta iedarbināšanas sāk

vibrēt, kas var izraisīt kontroles pār instrumentu zaudēšanu.

Nelietojiet bojātus piederumus. Pirms katras lietošanas reizes pārbaudiet piederumu stāvokli, lai pārliecinātos, ka tie ir brīvi no atlobījumiem, plaisām, noberzumiem vai nav pārmērīgi nodiluši. Piederumu nokrišanas gadījumā pārliecinieties, ka tie nav bojāti, vai uzstādiet jaunus piederumus, kas ir brīvi no bojājumiem. Pēc piederumu apskates un uzstādīšanas novietojiet sevi un apkārtējos cilvēkus ārpus piederumu griešanās plaknes, pēc tam iedarbiniet instrumentu uz vienu minūti ar maksimālo griešanās ātrumu. Testā laikā bojātie piederumi tiek iznīcināti. Lietojiet individuālās aizsardzības līdzekļus. Atkarībā no pielietojuma izmantojiet sejas aizsardzības līdzekļus vai aizsargbrilles. Ja nepieciešams, izmantojiet putekļu maskas, dzirdes aizsardzības līdzekļus, aizsargcimdus un priekšautus, kas aizsarga no nelieliem piederumu vai materiālu fragmentiem, kuri rodas darba laikā. Acu aizsardzības līdzekļiem ir

jāspēj aizturēt lidojošas atlūzas, kas rodas darba laikā. Putekļu maskai ir jāspēj ﬁ ltrēt putekļus, kas rodas darba laikā. Pārāk ilga pakļaušana trokšņa iedarbībai var izraisīt dzirdes zaudēšanu.

Ievērojiet drošu attālumu starp darba vietu un apkārtējiem cilvēkiem. Personām, kas ieiet darba vietā, ir jāizmanto individuālās aizsardzības līdzekļi. Atlūzas, kas rodas darba laikā, vai bojātu piederumu fragmenti var tikt izsviesti ārpus tuvākās

darba vietas apkārtnes.

Veicot darbu, kura laikā disks var saskarties ar slēptu elektrisko vadu zem sprieguma vai barošanas kabeli, turiet slīp- mašīnu tikai aiz izolētiem rokturiem. Diskam saskaroties ar kabeli zem sprieguma, instrumenta metāla elementos var rasties

spriegums, kas var izraisīt instrumenta lietotāja elektrošoku. Novietojiet barošanas kabeli tālu no rotējošiem instrumenta elementiem. Kontroles pār instrumentu zaudēšanas gadījumā kabelis var tikt pārgriezts vai aizķerts, un lietotāja plauksta vai roka var tikt ievilkta ierīces rotējošajos elementos. Nekad neatlieciet instrumentu pirms tā rotējošu elementu pilnīgās apstāšanās. Rotējošie elementi var “aizķert” virsmu, izraisot kontroles pār instrumentu zaudēšanu. Neiedarbiniet instrumentu tā pārnešanas laikā. Nejauša saskare ar rotējošiem elementiem var izraisīt apģērba aizķeršanu un ievilkšanu un instrumenta saskari ar lietotāja ķermeni. Regulāri tīriet instrumenta ventilācijas atveres. Dzinēja ventilators ievelk putekļus, kas rodas darba laikā, instrumenta iekšā. Pārmērīga metāla daļiņu, ko satur putekļi, uzkrāšanās paaugstina elektrošoka risku.

Nelietojiet instrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles, kas rodas darba laikā, var izraisīt ugunsgrēku. Neizmantojiet piederumus, kas prasa dzesēšanu ar ūdeni. Ūdens vai dzesēšanas šķidrums var izraisīt

elektrošoku.

Piederumu vītnes izmēram ir jābūt piemērotam slīpmašīnas vārpstas vītnes izmēram. Piederumu, kas uzstādāmi, izmantojot atlokus, montāžas caurumam ir jābūt piemērotam atloka stiprināšanas caurumam. Piederumi, kas nav piemē-

roti elektroinstrumenta stiprinājumam, rada līdzsvara trūkumu un pārmērīgas vibrācijas un var izraisīt kontroles pār instrumentu zaudēšanu.

Brīdinājumi, kas saistīti ar instrumenta atsitienu lietotāja virzienā

Instrumenta atsitiens lietotāja virzienā ir pēkšņa reakcija uz rotējoša diska, pulēšanas lentes, sukas vai cita piederuma iesprūšanu vai saspiešanu. Iesprūšana vai saspiešana izraisa strauju rotējošā piederuma apstāšanos, kā rezultātā elektroinstruments sāk griezties pretējā virzienā nekā piederums. Piemēram, ja apstrādājamais priekšmets ir bloķējis vai saspiedis slīpdisku, diska mala, kas ieiet saspiešanas punktā var iegriezties materiāla virsmā, kā rezultātā disks var izkļūt vai tikt izsviests. Disks var arī izkļūt lietotāja virzienā vai pretējā virzienā atkarībā no slīpdiska kustības virziena saspiešanas vietā. Šādos apstākļos slīpdiski var arī saplīst. Instrumenta atsitiens lietotāja virzienā ir nepareizas lietošanas un/vai lietošanas instrukcijā ietverto norādījumu neievērošanas rezultāts. No šīs parādības var izvairīties, ievērojot tālāk sniegtos norādījumus.

Droši turiet instrumentu, ieņemiet atbilstošu ķerme

dā citā veidā, kas nav aprakstīts instrukcijā. Instrumenta izmantošana

ņa un roku pozu, kas ļauj pretoties spēkiem, kuri rodas atsitiena laikā.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 60

Vienmēr izmantojiet papildrokturi, ja tas ietilpst instrumenta komplektā. Tas nodrošina maksimālo kontroli atsitiena vai negaidītas kustības instrumenta iedarbināšanas laikā gadījumā. Lietotājs spēj kontrolēt instrumenta griešanos vai atsitienu,

ja viņš ievēro atbilstošus piesardzības pasākumus. Nekad nenovietojiet plaukstas instrumenta rotējošu elementu tuvumā. Instrumenta atsitiena laikā rotējošie elementi var saskarties ar plaukstu. Nestāviet zonā, kurā instruments pārvietosies atsitiena gadījumā. Atsitiens novirza instrumentu pretējā virzienā attiecībā uz slīpdiska griešanās virzienu tā iesprūšanas vietā.

Ievērojiet īpašu piesardzību, strādājot stūru, asu malu u. tml. tuvumā. Izvairieties no diska uzsišanas un iesprūšanas.

Stū

ru vai malu apstrādes laikā pastāv paaugstināts slīpdiska iesprūšanas risks, kas izraisa kontroles pār instrumentu zaudēšanu

vai instrumenta atsitienu.

Neizmantojiet diskus ar griezējķēdi koka apstrādei, dimanta segmenta diskus ar perifēro atstarpi starp segmentiem, kas pārsniedz 10 mm, vai zobzāģus. Šādi diski bieži izraisa atsitienu un kontroles pār instrumentu zaudēšanu.

Brīdinājumi, kas saistīti ar slīpēšanu un griešanu Izmantojiet tikai slīpdiskus, kas pielāgoti darbībai ar instrumentu, un pārsegus, kas projektēti šim slīpdiska veidam.

Slīpdiski, kuriem instruments nav projektēts, nevar būt pareizi aizsargāti un nav droši. Izliektam slīpdiskam ir jābūt uzstādītam tā, lai tā slīpējošā virsma neizvirzītos ārpus pārsega aizsargatloka virsmas. Nepareizi uzstādītais slīpdisks, kas izvirzās ārpus pārsega, rada risku drošībai darba laikā.

Pārsegam ir jābūt droši nostiprinātam pie instrumenta un uzstādītam pozīcijā, kas nodrošina maksimālo drošību tā, lai pēc iespējas mazāka slīpdiska daļa būtu atsegta lietotāja pusē. Pārsegs palīdz aizsargāt lietotāju no salauztiem diska frag-

mentiem un novērš nejaušu saskari ar disku. Disks ir jālieto atbilstoši tā pielietojumam. Piemēram, nedrīkst slīpēt ar disku, kas paredzēts griešanai. Slīpdiski griešanai ir paredzēti perimetra slodzei, sānspēku pielikšana šādam diskam var izraisīt pie tā sašķelšanos. Vienmēr lietojiet stiprināšanas diskus, kas nav bojāti un kam ir pareizs izmērs, kurš piemērots slīpdiskam. Pareizi slīp- diska stiprināšanas diski samazina tā bojāšanas risku. Griezējdisku stiprināšanas diski var atšķirties no slīpdisku stiprināšanas diskiem. Nelietojiet nodilušus slīpdiskus, kas paredzēti lielākiem instrumentiem. Slīpdisks ar lielāku diametru nav pielāgots augstākam mazāku instrumentu griešanās ātrumam un var saplīst. Izmantojot divfunkciju diskus, vienmēr lietojiet pārsegu, kas piemērots noteiktam darba veidam. Nepareiza pārsega iz- mantošanas gadījumā var netikt nodrošināta vēlamā aizsardzības pakāpe, kas var kļūt par nopietnu traumu iemeslu.

Brīdinājumi, kas saistīti ar griešanu Nedrīkst izraisīt diska iesprūdumu vai izdarīt pārmērīgu spiedienu uz to. Nemēģiniet veikt pārāk dziļus griezumus. Pār-

mērīgs slīpdiska nospriegojums paaugstina slodzi un tā sagriešanas vai aizķeršanas griešanas spraugā risku, kas savukārt paaugstina atsitiena lietotāja virzienā vai slīpdiska bojājuma risku.

Nenovietojiet savu ķermeni griešanas līnijā un aiz rotējošā slīpdiska. Ja darba laikā slīpdisks kustās, attālinoties no lietotāja ķermeņa, atsitiens var novirzīt rotējošo slīpdisku un instrumentu lietotāja virzienā.

Ja slīpdisks tiek aizķerts vai griešana tiek pārtraukta jebkāda iemesla dēļ, izslēdziet instrumentu un turiet to nekustīgi līdz diska pilnīgas apstāšanās brīdim. Nekad nemēģiniet izvilkt rotējošo disku no spraugas, jo tas var izraisīt atsitienu lietotāja virzienā. Noskaidrojiet iemeslu un veiciet atbilstošus pasākumus, lai novērstu diska aizķeršanu. Neatsāciet griešanu materiālā. Ļaujiet diskam sasniegt nominālo griešanās ātrumu un tikai pēc tam piesardzīgi ievadiet to griešanas spraugā. Ja griešana tiek atsākta materiālā, griezējdisks var tikt saspiests, izvilkts vai atsists lietotāja virzienā. Atbalstiet paneļus un citus liela izmēra materiālus, lai samazinātu diska saspiešanas un atsitiena lietotāja virzienā risku.

Liela izmēra materiāliem ir tendence izliekties sava svara ietekmē. Balsti ir jānovieto zem materiāla griešanas līnijas un materiāla malas tuvumā, abās griešanas līnijas pusēs. Ievērojiet īpašu piesardzību, veicot dziļus griezumus sienās un citās nezināmās virsmās. Disks var pārgriezt gāzes cauru- les, elektriskos kabeļus vai citus objektus, kas var izraisīt atsitienu lietotāja virzienā. Nemēģiniet griezt pa loku. Diska pārslogošana palielina tā slodzi un tendenci sagriezties vai iesprūst griezumā un atsitiena lietotāja virzienā vai diska sašķelšanās risku, kas var izraisīt nopietnu traumu.

Brīdinājumi, kas saistīti ar slīpēšanu ar smilšpapīru Lietojiet pareiza izmēra smilšpapīru. Izvēloties slīpdisku, rīkojieties pēc ražotāja norādījumiem. Smilšpapīrs, kas ievēro-

jami izvirzās ārpus pamatnes var izraisīt ievainojumu, paaugstina iesprūšanas, saplēšanas vai atsitiena lietotāja virzienā risku.

Brīdinājumi par slīpēšanu ar stiepļu birsti Ievērojiet piesardzību, jo stiepļu atlūzas tiek izsviestas no birstes arī normālas darbības laikā. Nepārslogojiet stieples, izdarot pārāk lielu spiedienu uz birsti. Stieples var vienkārši izdurt vieglu apģērbu un/vai ādu. Ja stiepļu birstes lietošanas laikā ieteicams lietot pārsegus, novērsiet jebkādu birstes saskari ar pārsegu. Stiepļu birste

var paaugstināt diametru slodzes un centrbēdzes spēka ietekmē.

ORIĢ INĀ L Ā INSTRUKCIJA

Page 61

Brīdinājumi, kas saistīti sar pulēšanu Nepieļaujiet, lai brīvi grieztos jebkāda pulēšanas diska vai stiprināšanas auklas vaļīga daļa. Vaļīgas un rotējošas auklas var

sapīties pirkstos vai tās var aizķert apstrādājams priekšmets.

DARBA SAGATAVOŠANA

UZMANĪBU! Visu darbību, minētu šajā nodaļā, jāveic ar izslēgto elektroapgādi – akumulatoru jāatslēdz no ierīces!

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Ne- drīkst lietot nekārtīgu vai boj un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lādēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tīkla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla! Ierīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-Ion (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstākļus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepieciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu. Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru. Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtīšana ar kurjera ﬁ rmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtīšanas lūdzam kontaktēties ar attiecīgi kvaliﬁ cētām personām. Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. Ievērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēgt uzlādes stacijas barošanas adapteru no elektrības tīkla, atslēdzot kontaktdakšu no elektrības ligzdas. Akumulatoru un tā kontaktus notīrīt no piesārņojumiem un putekļiem, izmantojot mīkstu, sausu lupatiņu. Akumulators tiek apgādāts ar iebūvētu uzlādēšanas rādītāju. Pēc pogas piespiešanas uzliesmos diodes (II), cik vairāk, tik akumulators ir labāk uzlādēts. Ja pēc pogas piespiešanas diodes neieslēdzas, tas nozīmē izlādētu akumulatoru. Atslēgt akumulatoru no ierīces. Iebāzt akumulatoru lādēšanas stacijas ligzdā (II). Pieslēgt adapteru pie elektroapgādes ligzdas. Sāks spīdēt sarkana diode, kas nozīmē uzsāktu lādēšanas procesu. Pēc lādēšanas pabeigšanas sarkana diode izslēgs un sāks spīdēt zaļa diode, kas nozīmē akumulatora pilnu uzlādēšanu. Atslēgt barošanas adaptera kontaktdakšu no elektrības ligzdas. Izbāzt akumulatoru no uzlādes stacijas, spiežot akumulatora sprosta pogu.

Uzmanību! Ja pēc lādēšanas stacijas pieslēgšanas pie elektrības tīkla sāks spīdēt zaļa diode, tas nozīmē, ka akumulators ir pilnīgi uzlādēts. Tādā gadījumā uzlādes stacija nesāks lādēt akumulatoru.

ātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju

ORIĢ INĀ L Ā INSTRUKCIJA

Page 62

APRĪKOJUMA ELEMENTU MONTĀŽA

Abrazīva diska aizsega montāža

Aizsegu uzstādīt uz korpusa cilindrisku daļu pie vārpstas un ar skrūvi vai aizsega apskavu nostiprināt to tā, lai aizsegs būtu uzstādīts taisni, stipri un droši. Slīpēšanas diska aizsegu uzstādīt tā, lai atklāta diska daļa būtu iespējami tālu no lietotāja rokām. Nedrīkst strādāt ar ierīci bez pareizi uzstādīta aizsega. Ar ierīci tiek piegādāts aizsegs, kas sarga tikai darbā ar abrazīviem diskiem un smilšpapīru, kā arī dažādām drāšu sukām. Disks pēc montāžas nevar lī aizsegu.

Papildu roktura montāža

Uzstādīt papildus rokturu, droši to pieskrūvējot pie ierīces galviņas. Rokturī ir ligzda, kas ļauj glabāt slīpēšanas diska atslēgu. Tas atvieglo atslēgas glabāšanu. Pēc visu darbu ar atslēgu pabeigšanas to ir nepieciešami iebāzt ligzdā un pārbaudīt, vai nevar patstāvīgi izbāzties.

SLĪPĒŠANAS DISKU APKALPOŠANA

UZMANĪBU! Slīpēšanas disku montāžu var veikt tikai ar atslēgto elektroapgādi. Demontēt akumulatoru no elektroierīces ligzdas!

Abrazīva diska montāža

Atslēgt ierīces elektroapgādi. Demontēt akumulatoru no elektroierīces ligzdas! Montāžas laikā ievērot, lai malas A (IV) vārpstas apakšējā daļā un uzmavās sakristu. Uzstādīt augšēju stiprinošu uzmavu uz vārpstas. Uzstādīt slīpēšanas disku uz vārpstas un augšējas stiprinošas uzmavas. Uzstādīt apakšējo stiprinošu uzmavu uz vārpstas. Piespiest vārpstas blokādi un pieskrūvēt apakšējo uzmavu ar atslēgu, pēc tam atbrīvot blokādes pogu.

Uzstādīt akumulatoru elektroierīcē, ieslēgt ierīci un novērot darbu bez noslogojuma ap 1 minūti. Demontēt akumulatoru un pārbaudīt disku stiprināšanu.

Stiprināšanas uzmavu novietošana

Esiet uzmanīgi, ka diski stiprināšanas vietā var atšķirties ar biezumu. Atkarīgi no izmantotiem plāniem abrazīviem diskiem (biezums līdz 3,2 mm) vai bieziem (vairāk par 3,2 mm) stiprināšanas uzmavas ir novietotas citādi (III). Nelietot disku biezāku nekā 6 mm.

Abrazīva diska demontāža

Izslēgt ierīci un demontēt akumulatoru. Piespiest vārpstas blokādi un atskrūvēt apakšējo uzmavu ar atslēgu, pēc tam noņemt disku no vārpstas. Notīrīt vārpstu un uzmavu no putekļiem un citiem piesārņojumiem pēc darba.

Abrazīva diska veidi

Darbam var būt izmantots katrs abrazīvas ripas veids, paredzēts darbam ar leņķa slīpmašīnu ar rotācijas ātrumu vismaz 80 m/s, kā arī stiprināšanas un ārējiem diametriem noteiktiem tehnisko datu tabulā. Ja disks ir apgādāts ar nevītņotu caurumu, montāžai jābūt lietotas stiprināšanas uzmavas. Var būt arī montēti diski ar ārēju diametru noteiktu tehnisko datu tabulā, ar vītņotu caurumu M14. Tādā gadījumā nav nepieciešami izmantot stiprināšanas uzmavu, un disks ir tieši pieskrūvējams pie vārpstas, bloķēts ar pogu, disku pieskrūvēt stipri un droši ar plakanu atslēgu (nav komplektā). Gadījumā, kad ir izmantoti diski, kas atļauj piestiprināt smilšpapīru ar līmlenti, jābūt izmantoti tikai slīpmašīnas riņķi, kas atbilst diametram noteiktam tehnisko datu tabulā. Smilšpapīra disku novietot koncentriski uz diska. Riņķa mala nevar stāvēt ārpus diska robežām. Var būt izmantoti dimanta diski ar izmēriem noteiktiem tehnisko datu tabulā, paredzēti sausai griešanai un slīpēšanai. Montāžas metode ir vienāda, kā slīpēšanas diskiem. Metālu apstrādāšanai rekomendējam izmantot slīpēšanas diskus no materiāliem, paredzētiem attiecīga metāla veidiem. Iepazīties ar abrazīva diska dokumentāciju. Keramikas materiālu apstrādāšanai izmantot abrazīvu disku paredzētu akmens apstrādāšanai vai dimanta disku, paredzētu sausam darbam. Drāšu suku un diskus ar smilšpapīru rekomendējam izmantot vecu lakas virsmu noņemšanai no metāla elementiem. Nedrīkst pārveidot stiprināšanas caurumu, vārpstu vai izmantot redukcijas gredzenus, lai pielāgot stiprināšanas caurumu vārpstas diametram. Nedrīkst izmantot abrazīvu disku ar stiprināšanas diametru citu, nekā noteikts tehnisko datu tabulā. Nedrīkst izmantot disku ar griešanas ķēdēm vai ripzāģu, jo tie paaugstina atsišanas risku operatora virzienā.

st aiz aizsega sānu malu. Cita atļauta darba gadījumā lūdzam kontaktēties ar ražotāju, lai iegūt attiecīgu

ORIĢ INĀ L Ā INSTRUKCIJA

Page 63

Uzmanību! Nedrīkst lietot citu disku, nekā noteikti šajā instrukcijā. Pat ja var būt uzstādīti uz ierīces vārpstas. Neattiecīgi diski var neizturēt slodzi, ģenerēto darbā ar leņķa slīpmašīnu. Bojāti, sadalīti abrazīvi diski var ierosināt ļoti nopietnu ķermeņa ievainojumu vai nāvi.

SLĪPMAŠĪNAS LIETOŠANA

Demontēt akumulatoru no elektroierīces ligzdas!

Pirms darba uzsākšanas pārbaudīt, vai ierīces korpuss, segums un akumulators nav bojāti. Ja ir redzami kaut kādi bojājumi, nedrīkst strādāt ar ierīci! Uzstādīt abrazīva diska aizsegu un rokturu. Nedrīkst strā Izvēlēt darba veidam attiecīgu abrazīva diska tipu un uzstādīt disku uz vārpstas. Apstrādātu materiālu uzstādīt attiecīgi, lai nevarētu pārvietoties darba laikā, piem. ar spīlēm vai spailēm. Slīpmašīnas disks rotē ar ļoti lielu ātrumu un apstrādāta materiāla nepareiza piestiprināšana var ierosināt nekontrolētu pārvietošanu darba laikā, kas paaugstina nopietnu ievainojumu risku. Griešanas gadījumā pārgriežamu materiālu atbalstīt griešanas līnijas abās pusēs, lai griešanas laikā nenobloķēt griešanas disku. Atbalstus novietot pie griezta materiāla malām un pie griešanas līnijas. Lietot acu, dzirdes aizsardzību un drošības cimdus. Pārbaudīt, vai slēdzis atrodas „izslēgtā - 0” pozīcijā. Pēc tam pieslēgt akumulatoru pie elektroierīces. Pieņemt attiecīgu darba pozīciju, kas garantē līdzsvara saglabāšanu, un iedarbināt ierīci ar slēdzi. Ieslēdzējs ir apgādāts ar blokādi, kas sargā no ierīces nejaušas ieslēgšanas. Pārbīdīt blokādi aizmugurē, lai to pielāgotu pie ieslēdzēja virsmas un lai būtu iespēja to piespiest. Ieslēdzējs nevar būt nobloķēts ieslēgtā pozīcijā, visā darba laikā jābūt turēts piespiests. Uzsākt darbu, piebīdot attiecīgu diska virsmu pie apstrādāta materiāla:

- slīpēšanas disku gadījumā slīpēt ar sānu un/vai priekšēju virsmu,

- lapu abrazīvu disku gadījumā slīpēt ar sānu virsmu, lai smilšpapīra lapiņas varētu kustoties paralēli apstrādātam materiālam,

- pielipinātu smilšpapīra disku gadījumā slīpēšanu veikt ar sānu virsmu,

- drāšu suku gadījumā materiālu apstrādāt ar drāšu uzgaļiem, ne ar sānu virsmu,

- griešanas disku gadījumā griezt ar priekšēju virsmu, neslīpēt ar priekšēju virsmu un nelietot griešanas disku slīpēšanai.

Slīpēšanas ar sānu virsmu, slīpmašīnu turēt ar leņķi ne vairāk par 30 grādiem attiecībā apstrādātai virsmai (VII). Pārvietot slīpmašīnu ar laidenām kustībām uz priekšu un atpakaļ. Griežot, ripzāģis jābūt novietots perpendikulāri grieztai virsmai. Nedrīkst griezt ar citu leņķi. Nedrīkst mainīt griešanas diska leņķi attiecībā apstrādātam materiālam pašas griešanas laikā. Griezt tikai taisnā līnijā. Minētu norādījumu neievērošana paaugstina ripzāģa nobloķēšanas iespējamību apstrādātā materiālā, kas var ierosināt ierīces atsišanu operatora virzienā, diska sasprāgšanu vai sadalīšanu. Griešanas laikā slīpmašīnu vadīt diska griezes virzienā (VIII). Darba laikā pārāk stipri nepiespiest apstrādātu materiālu un neveikt asu kustību, lai neierosināt abrazīva diska nobloķēšanu vai sasprāgšanu. Nedrīkst pārslogot ierīci, ārējas virsmas temperatūra nevar pārsniegt 60°C. Ierīce izslēdzas pēc ieslēdzēja atbrīvošanas. Pēc darba pabeigšanas izslēgt ierīci, demontēt akumulatoru un veikt apskati. Uzmanību! Disks pēc izslēgšanas var rotēt nekādu laiku. Pagaidīt līdz slīpēšanas diska pilnīgai apturēšanai pirms ierīces atlikšanas. Pirms apskata uzsākšanas pagaidīt līdz diska atdzišanai. Darba laikā disks un apstrādāts materiāls var sakarst līdz augstām temperatūrām.

Neaizmirstiet! Darbā ar leņķa slīpmašīnu:

Vienmēr lietot acu aizsargbrilles. Nedrīkst lietot abrazīvu disku ar maksimālu pieļaujamu rotācijas ātrumu mazāku par 80 m/s. Nedrīkst lietot abrazīvu disku ar maksimālu pieļaujamu rotācijas ātrumu mazāku nekā ierīces rotācijas ātrums.

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļ ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez ķīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

dāt ar ierīci bez pareizi uzstādīta abrazīva diska aizsega!

u, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā

ORIĢ INĀ L Ā INSTRUKCIJA

Page 64

CHARAKTERISTIKA NÁŘADÍ

Úhlová bruska je elektrické nářadí určené k broušení a řezání kovů a minerálních stavebních materiálů, jakými jsou například cihly, přírodní a umělý kámen, beton, obkladačky a dlaždice a pod., pomocí brusných a řezných kotoučů zvolených podle druhu daného materiálu. V žádném případě není dovoleno nářadí používat k obrábění jiných materiálů, než jaké jsou uvedené výše, např. k broušení a řezání dřeva nebo k leštění. Správná, spolehlivá a bezpečná práce brusky je závislá na náležitém provozování, proto:

Před zahájením práce s nářadím je nutné si přečíst celý návod na obsluhu, řídit se ním a uschovat ho pro případné pozdější použití. Vždy používejte ochranu očí! Nepoužívejte kotouče, jejichž maximální dovolená obvodová rychlost je menší než 80 m/s! Nepoužívejte kotouče, jejichž maximální dovolené otáčky jsou menší než otáčky brusky.

Dodavatel nenese odpovědnost za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů uvedených v tomto návodu na obsluhu.

PŘÍSLUŠENSTVÍ

Výrobek se dodává v kompletním stavu, ale před zahájením práce je tř

eba provést určité montážní úkony. Společně s výrobkem se dodávají: akumulátor, nabíjecí stanice (nabíječka), kryt brusného kotouče, klíč na montáž brusného kotouče a pomocná rukojeť. Brusné kotouče nejsou součástí příslušenství. Upozornění! Výrobek s katalogovým číslem YT-82827 není vybaven akumulátorem a nabíječkou.

TECHNICKÉ PARAMETRY

Parametr Rozměrová jednotka Hodnota

Katalogové číslo YT-82826, YT-82827 YT-82828 Síťové napětí [V] 18 DC 18 DC Jmenovité otáčky [min Průměr brusného kotouče [mm] 125 125 Průměr otvoru brusného kotouče [mm] 22,2 22,2 Koncovka vřetena M14 M14 Hmotnost [kg] 1,5 1,5 Hladina hluku

- akustický tlak L

- akustický výkon L Hladina vibrací ah,AG ± K [m/s Třída izolace III III Stupeň ochrany IPX0 IPX0 Druh akumulátoru Li-Ion Li-Ion Kapacita akumulátoru* [Ah] 2 3 Nabíječka* Vstupní napětí [V] 220 - 240 220 - 240 Síťová frekvence [Hz] 50 / 60 50 / 60 Výstupní napětí [V] 21 DC 21 DC Výstupní proud [A] 2,4 2,4 Jmenovitý příkon [W] 60 60 Doba nabíjení** [h] 1 1,5

± K

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

] 4,9 ± 1,5 4,9 ± 1,5

* pouze u modelů vybavených baterií a nabíječkou ** uvedená doba nabíjení se vztahuje pouze na baterii s kapacitou uvedenou v tabulce

Deklarovaná hodnota emise hluku byla měřena pomocí standardní zkušební metody a může být použita k porovnání jednoho nářadí s druhým. Deklarovaná hodnota emise hluku může být použita při předběžném posouzení expozice. Deklarovaná celková hodnota vibrací byla měřena pomocí standardní zkušební metody a může být použita k porovnání jednoho nářadí s druhým. Deklarovaná celková hodnota vibrací může být použita pro počáteční posouzení expozice. Upozornění! Emise vibrací při práce s nářadím se mohou lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Upozornění! Je třeba stanovit bezpečnostní opatření k ochraně obsluhy na základě posouzení expozice v reálných pracovních podmínkách (včetně všech částí pracovního cyklu, např. doba, kdy je nářadí vypnuté nebo pracuje na volnoběhu, doba aktivace).

ORIGINÁL NÁVODU

Page 65

VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo

úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly

nad nářadím.

Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizp

riziko zasažení elektrickým proudem. Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem. Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem.

Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zásuvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího

kabelu zvyšuje riziko úrazu elektrickým proudem.

V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem. V případě, že je použití nářadí ve vlhkém prostředí nevyhnutné, je třeba v napájecím obvodu použít jako ochranu rozdílový proudový chránič (RCD). Použití RCD snižuje riziko úrazu zaviněného elektřinou.

Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prostředků osobní ochrany jako protiprachový

respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů.

Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může

vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce.

Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví.

Používání elektrického nářadí Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce

zabezpečí, že práce bude efektivnější a bezpečnější. Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy. Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí.

Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné. Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí.

Řezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji ovladatelné.

ůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje

ORIGINÁL NÁVODU

Page 66

Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku

nebezpečných situací.

Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude

zajištěna náležitá bezpečnost práce elektrického nářadí.

DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY PRO KOTOUČOVÉ BRUSKY A LEŠTIČKY

Nářadí je určeno pouze k broušení, broušení brusným papírem, broušení drátěnými kartáči a řezání. Seznamte se se všemi varováními, pokyny, ilustracemi a technickými údaji dodanými s elektronářadím. Nedodržení všech níže uvedených

pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění. Nepřestavujte nářadí pro práci, pro kterou nebylo navrženo a speciﬁ kováno výrobcem. Taková přeměna může mít za následek ztrátu kontroly a způsobit vážné zranění. Nářadí je zakázáno používat jako leštičku nebo jiným způsobem, než je uvedeno v návodu k obsluze. Použití s nářadím k jiným pracím, než ke kterým je určeno, vytvář Nepoužívejte příslušenství, které nebylo navrženo výrobcem a není k nářadí určeno. Skutečnost, že příslušenství lze k nářadí připojit, neznamená, že je zaručen bezpečný provoz. Maximální rychlost otáček příslušenství musí být stejná nebo vyšší než maximální rychlost otáček nářadí. Příslušenství s nižší povolenou rychlostí otáček než je rychlost otáček nářadí, se může během práce roztříštit na kusy. Vnější průměr a tloušťka příslušenství musí být v rozsahu rozměrů, určených pro toto nářadí. Příslušenství nesprávné velikosti nelze správně zakrytovat a provozovat.

Velikost montážního otvoru pro disky, kotouče, příruby a další příslušenství musí odpovídat rozměru vřetene brusky.

Příslušenství, u kterého rozměr upínacího otvoru neodpovídá velikosti vřetene nástroje, při spuštění vibruje, může tak dojít ke ztrátě kontroly nad nářadím.

Nepoužívejte poškozená příslušenství. Před každým použitím zkontrolujte stav příslušenství z hlediska přítomnosti odprýsknutých kousků, prasklin, odřených míst a nadměrného opotřebení. Pokud dojde k pádu příslušenství, zkontrolujte, zda není poškozené, případně použijte nové, nepoškozené příslušenství. Po prohlídce a montáži příslušenství se Vy a další přítomné osoby postavte mimo rovinu rotace příslušenství, teprve nyní na jednu minutu spusťte nářadí s maximálními otáčkami. Je-li příslušenství poškozené, dojde během testu k jeho zničení. Používejte osobní ochranné prostředky. V závislosti na způsobu použití používejte ochranné štíty, brýle nebo ochranné brýle. V případě potřeby používejte protiprachové masky, ochranu sluchu, rukavice a zástěry k ochraně před malými úlomky příslušenství nebo materiálů vytvářených během práce. Ochrana očí musí být schopna zastavit létající úlomky

vznikající během práce. Protiprachová maska musí být schopna ﬁ ltrovat prach vznikající při práci. Nadměrné vystavení hluku může mít za následek ztrátu sluchu.

Dodržujte bezpečnou vzdálenost mezi místem práce a přihlížejícími osobami. Osoby vstupující do místa práce musí používat osobní ochranné pomůcky. Úlomky vznikající během práce nebo úlomky poškozeného příslušenství mohou odlétávat

mimo nejbližší okolí pracoviště.

Pokud provádíte práce, při kterých může disk přijít do styku se skrytým elektrickým kabelem nebo kabelem napájecím brusku, držte brusku pouze za izolované rukojeti. Kotouč může při styku s vodičem pod napětím způsobit, že se kovové části

nářadí ocitnou pod napětím, což může vést k úrazu obsluhy nářadí elektrickým proudem. Napájecí kabel udržujte mimo dosah rotujících částí nářadí. Ztratíte-li kontrolu nad nářadím, může dojít k přeříznutí nebo k zachycení kabelu a dlaň nebo paže operátora mohou být zachyceny rotujícími částmi stroje. Nikdy neodkládejte nářadí, dokud se rotující části úplně nezastaví. Rotující části mohou přijít do kontaktu s podkladem a vytrhnout nářadí mimo kontrolu. Nespouštějte nářadí během přenášení. Náhodný kontakt s rotujícími součástmi může způsobit zachycení a namotání oděvu nebo kontakt s tělem uživatele. Větrací otvory nářadí je nutné pravidelně čistit. Ventilátor motoru nasává prach, který vzniká při práci, dovnitř nářadí. Nadměrné hromadění kovových částic v prachu zvyšuje riziko úrazu elektrickým proudem.

Nepracujte s nářadím v blízkosti hořlavých materiálů. Jiskry generované během práce mohou způsobit požár. Nepoužívejte příslušenství vyžadující chlazení kapalinou. Voda nebo chladivo mohou způsobit úraz

elektrickým proudem.

Velikost závitu příslušenství musí odpovídat závitu vřetene brusky. V případě příslušenství, které se upevňuje přírubou, musí být montážní otvor příslušenství shodný s rozměrem upínací příruby. Příslušenství, které nepasuje k upevňovacímu

prvku elektronářadí, může způsobit nevyváženost, nadměrné vibrace a může způsobit ztrátu kontroly.

Varování týkající se zpětného rázu nářadí

Odraz nářadí ve směru k uživateli je náhlou reakcí při zaseknutí nebo zatlačení rotačního kotouče, leštící pásky, kartáče nebo jiného příslušenství. Zablokování nebo zaseknutí způsobí náhle zastavení rotujícího příslušenství, což dále způsobí otáčení elektronářadí v opačném směru než příslušenství.

í riziko a může vést ke zranění osob.

ORIGINÁL NÁVODU

Page 67

Pokud se například brusný kotouč zablokuje nebo zasekne o obráběný předmět, hrana kotouče se v místě zaseknutí může zaříznout do povrchu materiálu a tím způsobit, že se kotouč uvolní nebo bude vymrštěn. V závislosti na směru pohybu kotouče v místě zaseknutí se může kotouč uvolnit směrem k operátorovi nebo od něj. Brusné kotouče mohou za těchto podmínek také prasknout. Zpětný ráz nářadí je výsledkem nesprávného použití a / nebo nedodržení pokynů uvedených v návodu k použití. Výše uvedeným jevům se lze vyhnout při dodržování níže uvedených doporučení.

Nářadí držte pevně a udržujte správnou polohu těla a rukou, umožní Vám to odolat silám vznikajícím při zpětném rázu. Vždy používejte přídavnou rukojeť, pokud je součástí nářadí, zajistí Vám maximální kontrolu během zpětného rázu nebo neočekávaného otočení při spouštění nářadí. Pokud uživatel dodrží náležitá bezpečnostní opatření, je schopen mít oto

nebo odraz brusky pod kontrolou. Nikdy neumisťujte ruce do blízkosti rotujících částí nářadí. Rotující součásti se mohou během odrazu dostat s rukama do kontaktu. Nestůjte v oblasti, do které během zpětného rázu nářadí směřuje. Zpětný ráz nasměruje nářadí v opačném směru, než je směr otáčení brusného kotouče v místě jeho zaseknutí.

Zvláštní pozornost věnujte práci v blízkosti rohů, ostrých hran atd. Vyhněte se zaražení a zaseknutí brusného kotouče.

Během obrábění rohů nebo hran existuje zvýšené riziko vzpříčení brusného kotouče, což vede ke ztrátě kontroly nad nářadím nebo k jeho odrazu.

Nepoužívejte kotouče s řezným řetězem pro zpracování dřeva, segmentové diamantové kotouče s obvodovou vzdáleností segmentů větší než 10 mm nebo ozubené pily. Takové kotouče způsobují častý zpětný ráz a ztrátu kontroly nad nářadím.

Varování při broušení a řezání Používejte pouze kotouče přizpůsobené pro práci s nářadím a ochrannými kryty navrženými pro daný typ kotouče.

Kotouče, pro které není nástroj navržen, nemohou být řádně chráněny a nejsou bezpečné.

Konvexní kotouč musí být namontován tak, aby jeho brusný povrch nevyčníval mimo rovinu ochranné příruby ochranného krytu. Nesprávně namontovaný kotouč, který vyčnívá mimo kryt, představuje během provozu bezpečnostní riziko Ochranný kryt musí být bezpečně připevněn k nářadí a nastaven do polohy zajišťující maximální bezpečnost tak, aby byla co nejmenší oblast kotouče odkryta směrem k operátorovi. Ochranný kryt chrání operátora před zlomenými částmi

kotouče a zabraňuje náhodnému kontaktu s kotoučem. Kotouč se musí používat v souladu s určením. Například: je zakázáno brousit kotoučem určeným k řezání. Brusné kotouče určené k řezání jsou určeny pro obvodové zatížení, boční síly působící na takový kotouč mohou způsobit jeho rozpad. Vždy používejte nepoškozené upínací kotouče, které mají v poměru k brusnému kotouči správnou velikost. Správné upínací kotouče pro brusné kotouče snižují riziko poškození brusného kotouče. Upínací kotouče pro řezací kotouče se mohou lišit od upínacích kotoučů pro brusné kotouče. Nepoužívejte opotřebované brusné kotouče z větších nářadí. Brusný kotouč s větším průměrem není určen pro vyšší rychlost menších nářadí a může prasknout. Pokud používáte dvouúčelové kotouče, vždy používejte správný kryt pro daný typ práce. Použití nevhodného krytu může vést k tomu, že nebude zajištěn požadovaný stupeň zabezpečení, což může vést k vážnému zranění.

Varování pro řezání Je zakázáno „zasekávat“ kotouče nebo vyvíjet přílišný tlak. Nepokoušejte se řezat příliš hluboko. Nadměrné napětí

brusného kotouče zvyšuje zatížení a náchylnost ke kroucení nebo zachycení kotouče v mezeře řezu, což zvyšuje riziko zpětného rázu nebo zničení kotouče. Nestavte se do linie řezu a za rotující brusný kotouč. Pokud se při práci pohybuje brusný kotouč směrem od těla operátora, odraz ve směru operátora může nasměrovat rotující kotouč a nářadí směrem k operátorovi.

Pokud se kotouč zasekne nebo se řez z jakéhokoli důvodu přeruší, nářadí vypněte a ponechte v klidu, dokud nedojde k úplnému zastavení rotace kotouče. Nikdy se nepokoušejte vyvést rotující řezný kotouč ze štěrbiny, následkem může být zpětný ráz nářadí směrem k obsluze. Najděte příčinu a podnikněte příslušné kroky tak, aby nedošlo k opětovnému zaseknutí

kotouče. Nepokračujte v řezání materiálu. Až kotouč dosáhne jmenovité rychlosti, zasuňte ho opatrně do řezné mezery. Jestliže je řezání obnoveno s kotoučem zasunutým v materiálu, může dojít k zaseknutí, vytažení nebo odražení kotouče směrem k operátorovi.

Panely a jiné nadměrné materiály je třeba podepřít, aby se minimalizovalo riziko zaseknutí a zpětného rázu ve směru k operátorovi. Nadměrně materiály mají sklon se ohýbat pod vlastní hmotností. Podpěry musí být umístěny pod materiálem v

blízkosti linie řezu a poblíž okraje materiálu na obou stranách linie řezu. Při provádění zářezů do stěn a jiných neznámých povrchů buďte obzvláště opatrní. Vyčnívající kotouč může proříznout plynové, elektrické nebo jiné předměty, které mohou způsobit zpětný ráz nářadí. Nepokoušejte se provádět zakřivené řezy. Přetížení kotouče zvyšuje zatížení kotouče a zvyšuje možnost zkroucení nebo zaseknutí v řezu a pravděpodobnost zpětného rázu směrem k operátorovi nebo prasknutí kotouče, což může vést k vážnému zranění.

čení

ORIGINÁL NÁVODU

Page 68

Varování v souvislosti s broušením brusným papírem Používejte brusný papír správné velikosti. Při výběru brusného kotouče se řiďte doporučeními výrobce. Brusný papír,

který značně přesahuje kotouč, může způsobit poranění, a také zvyšuje riziko zaseknutí, roztržení nebo zpětného odrazu ve směru uživatele.

Varování pro práci s drátěným kartáčem Buďte opatrní, jelikož úlomky drátků jsou vymršťovány z kartáče i během normálního provozu. Nepřetěžujte drátky příliš velkým tlakem na kartáč. Drátky mohou snadno proniknout lehkým oděvem a / nebo kůží. Pokud se při použití drátěného kartáče doporučuje použití ochranných krytů, zabraňte jakémukoli kontaktu mezi kartáčem a krytem. Drátěný kartáč může zvětšit svůj průměr v důsledku zatížení a odstředivé síly.

Varování při leštění Nedovolte, aby se jakákoli volná část leštícího kotouče nebo upevňovací šňůry volně otáčela. Volné a rotující šňůry se

mohou namotat na vřeteno nebo se zachytit v obrobku.

PŘÍPRAVA K PRÁCI

POZOR! Veškeré činnosti uvedené v této kapitole je třeba provádět při vypnutém napájecím napětí – akumulátor musí být od nářadí odpojený!

Bezpečnostní předpisy pro nabíjení akumulátoru

Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poškozené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejména dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným postupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „paměťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulátorem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření.

Skladování akumulátorů

Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumu-

látorem je zakázáno.

Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu.

Doprava akumulátorů

Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepravovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní ﬁ rmy), je třeba postupovat podle předpisů s příslušně kvaliﬁ kovanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráněné kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu

pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit

ORIGINÁL NÁVODU

Page 69

přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů.

Nabíjení akumulátoru

Upozornění! Před nabíjením je třeba odpojit síťový zdroj nabíjecí stanice od elektrické sítě vytažením zástrčky síťového zdroje ze zásuvky elektrické sítě. Navíc je třeba akumulátor a jeho kontakty očistit od nečistot a prachu pomocí měkkého a suchého hadříku. Akumulátor má vestavěný indikátor nabití. Po stisknutí tlačítka se rozsvítí diody (II). Čím víc jich svítí, tím víc je akumulátor nabitý. Jestliže se po stisknutí tlačítka diody nerozsvítí, znamená to, že akumulátor je vybitý. Odpojte akumulátor od nářadí. Zasuňte akumulátor do osazení nabíječky (II). Nabíječku připojte do zásuvky elektrické sítě. Rozsvítí se červená dioda, což znamená, že probíhá proces nabíjení. Po ukončení nabíjení červená dioda zhasne a rozsvítí se zelená dioda, která signalizuje, že akumulátor je plně nabitý. Vytáhněte zástrčku síťového zdroje ze zásuvky elektrické sítě. Stiskněte tlačítko západky akumulátoru a vysuňte ho z nabíjecí stanice.

Upozornění! Jestliže se po připojení nabíječky k elektrické síti rozsvítí zelená dioda, znamená to, že akumulátor je plně V takovém případě nabíječka nabíjecí proces nespustí.

MONTÁŽ PRVKŮ PŘÍSLUŠENSTVÍ

Montáž krytu brusného kotouče

Ochranný kryt je třeba nasadit na válcovou část tělesa nářadí okolo vřetena a pomocí šroubů nebo stahovací objímky kryt připevnit tak, aby byl v rovné poloze a aby pevně a spolehlivě držel. Kryt brusného kotouče se musí nastavit do takové polohy, aby nekrytá část kotouče byla pokud možno co nejdál od rukou obsluhy brusky. S bruskou nikdy nepracujte bez správně namontovaného krytu kotouče! S bruskou se dodává kryt, který zajišťuje odpovídající ochranu pouze při broušení pomocí brusných kotoučů, kotoučů využívajících brusný papír a některých drátěných kartáčů. Kotouč namontovaný na vřeteno nesmí přečnívat mimo boční okraj krytu. V případě, že budete mít v úmyslu provádět nestandardní práci, kterou však předpisy pro toto nářadí připouštějí, je třeba se spojit s výrobcem a obstarat si kryt určený pro tento druh práce.

Montáž pomocné rukojeti

Rukojeť se montuje jejím důkladným zašroubováním do hlavy nářadí. Rukojeť je přizpůsobená k uložení klíče na upínání brusných kotoučů. Klíč tak je pro obsluhu nářadí snadno dostupný. Po ukončení všech prací, které vyžadují použití tohoto klíče, je třeba ho vložit do osazení v rukojeti a ověřit, zda nedoje k jeho samovolnému vypadnutí vlastní vahou.

POUŽÍVÁNÍ BRUSNÝCH KOTOUČŮ

UPOZORNĚNÍ! Montáž brusných kotoučů lze provádět pouze při odpojeném napájecím napětí. Demontujte akumulátor z osazení elektrického nářadí!

Montáž brusných kotoučů

Odpojte napájecí napětí od nářadí. Demontujte akumulátor z osazení elektrického nářadí! Při montáže dbejte na to, aby hrana A (IV) v dolní části osazení vřetene a hrana upínacích kroužků vzájemně přesně lícovaly. Na vřeteno nasaďte vnitřní upínací kroužek. Na vřeteno s vnitřním upínacím kroužkem nasaďte brusný kotouč. Na vřeteno našroubujte vnější upínací kroužek. Stlačte aretaci vřetena a vnější upínací kroužek dotáhněte pomocí klíče. Potom aretaci uvolněte.

Do elektrického nářadí namontujte akumulátor, brusku zapněte a sledujte její chod bez zatížení po dobu asi 1 minuty. Demontujte akumulátor a zkontrolujte upnutí kotouče.

Uspořádání upínacích kroužků

Je třeba mít na paměti, že kotouče mohou mít v místě upnutí na vřeteno různé tloušťky. Podle toho, zda se používají tenké brusné kotouče (tloušťka do 3,2 mm) nebo hrubé (tloušťka nad 3,2 mm), je i různé uspořádání upínacích kroužků (III). Nepoužívejte kotouče hrubší než 6 mm.

Demontáž brusných kotoučů

Vypněte brusku a demontujte akumulátor. Stiskněte aretaci vřetena a pomocí klíče odšroubujte vnější upínací kroužek. Potom sejměte brusný kotouč z vřetena. Vřeteno a upínací kroužky očistěte od prachu a jiných nečistot vznikajících při práci.

nabitý.

ORIGINÁL NÁVODU

Page 70

Druhy brusných kotoučů

K práci s bruskou lze používat jakékoli kotouče určené pro úhlové brusky, jejichž dovolená obvodová rychlost je nejméně 80 m/s a upínací a vnější průměry odpovídají údajům uvedeným v tabulce technických parametrů. Jestliže je brusný kotouč vybaven otvorem bez závitu, je k jeho montáži nutno použít upínací kroužky. Možná je také montáž kotoučů, jejichž vnitřní průměr odpovídá hodnotě uvedené v tabulce technických údajů a jež jsou vybaveny závitovým otvorem M14. V takovém případě upínací kroužky není třeba používat. Kotouč se našroubuje přímo na vřeteno (které se musí tlačítkem zaaretovat) a pevně a spolehlivě dotáhne plochým klíčem (není součástí příslušenství brusky). U kotoučů, na které je možné nasadit kroužek brusného papíru pomocí suchého zipu, je třeba používat pouze takové kroužky brusného papíru, jejichž průměr je uveden v tabulce technických údajů. Kroužek brusného papíru je třeba umístit na kotouč koncentricky. Okraj kroužku nesmí přečnívat mimo hranu kotouče. Je možné používat i diamantové brusné kotouče, jejichž rozměry odpovídají údajům uvedeným v tabulce technických údajů a jež jsou určeny k řezání a broušení nasucho. Montáž se provádí stejným způ K obrábění kovů se doporučuje používat brusné kotouče vyrobené z materiálů určených k obrábění daného druhu kovu. Je třeba se seznámit s dokumentací přiloženou k brusnému kotouči. K obrábění keramických materiálů lze používat brusné kotouče určené na obrábění kamene, nebo diamantové kotouče určené pro práci nasucho. Drátěné kartáče a kotouče s brusným papírem se doporučuje používat k odstraňování starých nátěrů z kovových předmětů. Úpravy upínacího otvoru, vřetena nebo používání redukčních kroužků k přizpůsobení průměru upínacího otvoru průměru vřetena je kategoricky zakázáno. Je rovněž zakázáno používat brusné kotouče, jejichž upínací průměry jsou jiné než hodnota uvedená v tabulce technických údajů. Je zakázáno používat kotouče s řezacím řetězem nebo pilové kotouče, a to z toho důvodu, že zvyšují riziko zpětného vrhu nářadí na obsluhu. Upozornění! Je zakázáno používat jiné kotouče, než jaké jsou předepsané v tomto návodu. A to ani tehdy, když se dají na vřeteno brusky namontovat. Nesprávné kotouče by nemusely vydržet zatížení generované během chodu úhlové brusky. Poškozené, rozpadávající se brusné kotouče představují hrozbu vzniku vážných úrazů nebo dokonce smrti,

POUŽÍVÁNÍ BRUSKY

Demontujte akumulátor z osazení elektrického nářadí! Před zahájením práce s nářadím je třeba zkontrolovat, zda není poškozená skříň nářadí, kryt brusného kotouče a akumulátor. Jestliže jsou patrná jakákoli poškození. další práce s bruskou je zakázána! Namontujte kryt brusného kotouče a rukojeť. S bruskou nikdy nepracujte bez namontovaného krytu brusného kotouče! Vyberte typ brusného kotouče odpovídající druhu práce a namontujte ho na vřeteno brusky. Obráběný materiál upevněte tak, aby se během obrábění nepohyboval, například do svěráku nebo pomocí svěrek. Kotouč brusky rotuje vysokou rychlostí a nesprávné upevnění obráběného materiálu může být příčinou jeho nekontrolovatelného pohybu během práce, což zvyšuje riziko vzniku vážných úrazů. V případě řezání je třeba řezaný materiál podepřít po obou stranách čáry řezu, ale takovým způsobem, aby během řezání nedošlo k sevření řezného kotouče. Podpěry je třeba umístit v blízkosti okraje řezaného materiálu a v blízkosti čáry řezu. Nasaďte si prostředky na ochranu očí, chrániče sluchu a ochranné rukavice. Ověřte, zda je vypínač nářadí v poloze „vypnuto – 0”. Potom do elektrického nářadí namontujte akumulátor. Zaujměte náležité postavení, které vám zaručí udržení rovnováhy, a vypínačem brusku zapněte. Vypínač má aretaci chránící proti náhodnému zapnutí brusky. Aretaci je třeba posunout dozadu tak, aby se vyrovnala s plochou vypínače a následně umožnila jeho stisknutí. Vypínač není vybaven možností zajištění v zapnuté poloze. Je třeba ho držet stisknutý po celou dobu práce. Práci začněte přiložením příslušné plochy kotouče k obráběnému materiálu:

- v případě brusných kotoučů určených k broušení je třeba brousit boční a/nebo čelní plochou,

- v případě lamelových brusných kotoučů je třeba brousit boční plochou tak, aby se lamely brusného papíru pohybovaly rovnoběžně s obráběným materiálem,

- v případě kotoučů se suchým zipem umožňujícím upevnit brusný papír je třeba broušení provádět boční plochou,

- v případě drátěných kartáčů je třeba obrábění provádět konci drátů a nikoli jejich boční plochou,

- v případě řezných kotoučů je třeba řezat čelní plochou, broušení čelní plochou kotoučů určených k řezání není dovoleno.

Během broušení boční plochou držte brusku pod úhlem maximálně 30 stupňů vzhledem k obráběné ploše (VII). Bruskou pohybujte plynulými pohyby k sobě a od sebe. Během řezání musí být řezný kotouč orientován kolmo k řezanému povrchu. Řezání pod jiným úhlem není dovoleno. V průběhu samotného řezání je rovněž zakázáno měnit úhel řezného kotouče vůči obráběnému materiálu. Řez je třeba vést pouze přímočaře. Nedodržování výše uvedených pokynů zvyšuje riziko sevření řezného kotouče v obráběném materiálu, což může vést ke zpětnému vrhu nářadí směrem na obsluhu, prasknutí kotouče nebo jeho rozpadnutí. Během řezání je třeba vést brusku ve směru rotace kotouče (VIII). Během práce s bruskou se nesmí na obráběný materiál vyvíjet příliš velký tlak a nesmí se provádět prudké pohyby, aby nedošlo k sevření nebo prasknutí a roztržení brusného kotouče.

sobem jako v případě běžných brusných kotoučů.

ORIGINÁL NÁVODU

Page 71

Přetěžování brusky je nepřípustné. Teplota vnějšího povrchu nářadí nesmí nikdy překročit 60 °C. Bruska se vypíná uvolněním tlaku na vypínač. Po ukončení práce brusku vypněte, demontujte akumulátor a proveďte prohlídku. Upozornění! Po vypnutí brusky může kotouč ještě určitou dobu rotovat. Před odložením brusky je proto třeba počkat, dokud se brusný kotouč úplně nezastaví. Před zahájením prohlídky je třeba počkat, až kotouč vychladne. Během práce se jak kotouč, tak obráběný materiál mohou zahřát na vysokou teplotu.

Zapamatujte si! Při práci s úhlovou bruskou: Vždy používejte ochranu očí. Nepoužívejte brusné kotouče, jejichž maximální dovolená obvodová rychlost je menší než 80 m/s. Nepoužívejte brusné kotouče, jejichž maximální dovolené otáčky jsou menší než otáčky brusky.

ÚDRŽBA A PROHLÍDKY

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto p skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.

řed zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba

ORIGINÁL NÁVODU

Page 72

CHARAKTERISTIKA NÁRADIA

Uhlová brúska je elektrické náradie určené na brúsenie a rezanie kovov a minerálnych stavebných materiálov, akými sú napríklad tehly, prírodný a umelý kameň, betón, obkladačky a dlaždice a pod., pomocou brúsnych a rezných kotúčov zvolených podľa druhu daného materiálu. V žiadnom prípade nie je dovolené náradie používať na obrábanie iných materiálov, než aké sú uvedené vyššie, napr. na brúsenie alebo rezanie dreva alebo na leštenie. Správna, spoľahlivá a bezpečná práca brúsky je závislá na náležitom prevádzkovaní, a preto:

Pred zahájením práce s náradím je potrebné si prečítať celý návod na obsluhu, riadiť sa ním a uschovať ho pre prípadné neskoršie použitie. Vždy používajte ochranu očí! Nepoužívajte kotúče, ktoré majú maximálnu dovolenú obvodovú rýchlosť menšiu než 80 m/s! Nepoužívajte kotúče, ktoré majú maximálne dovolené otáčky menšie než otáčky brúsky.

Dodávateľ nenesie zodpovednosť za škody vzniknuté v dôsledku nedodržiavania bezpečnostných predpisov a pokynov uvedených v tomto návode na obsluhu.

PRÍSLUŠENSTVO

Výrobok sa dodáva v kompletnom stave, ale pred zahájením práce je potrebné vykonať určité montážne úkony. Spolu s výrobkom sa dodávajú: akumulátor, nabíjacia stanica (nabíjačka), kryt brúsneho kotúča, kľúč na montáž brúsneho kotúča a pomocná rukoväť. Brúsne kotúče nie sú súčasťou príslušenstva. Upozornenie! Výrobok s katalógovým číslom YT-82827 nie je vybavený akumulátorom a nabíjačkou.

TECHNICKÉ PARAMETRE

Parameter Rozmerová jednotka Hodnota

Katalógové číslo YT-82826, YT-82827 YT-82828 Sieťové napätie [V] 18 DC 18 DC Menovité otáčky [min Priemer brúsneho kotúča [mm] 125 125 Priemer otvoru brúsneho kotúča [mm] 22,2 22,2 Koncovka vretena M14 M14 Hmotnosť [kg] 1,5 1,5 Hladina hluku

- akustický tlak L

- akustický výkon L Hladina vibrácií ah,AG ± K [m/s Trieda izolácie III III Stupeň ochrany IPX0 IPX0 Druh akumulátora Li-Ion Li-Ion Kapacita akumulátora* [Ah] 2 3 Nabíjačka* Vstupné napätie [V] 220 - 240 220 - 240 Frekvencia siete [Hz] 50 / 60 50 / 60 Výstupné napätie [V] 21 DC 21 DC Výstupný prúd [A] 2,4 2,4 Menovitý príkon [W] 60 60 Doba nabíjania** [h] 1 1,5

± K

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

] 4,9 ± 1,5 4,9 ± 1,5

* iba v modeloch, ktoré majú akumulátor a nabíjačku ** uvedené trvanie nabíjania sa týka iba akumulátora s kapacitou uvedenou v tabuľke

Deklarovaná hodnota emisie hluku bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná hodnota emisie hluku sa môže použiť na vstupné hodnotenie expozície. Deklarovaná celková úroveň vibrácií bola meraná štandardnou testovacou metódou a môže sa používať na porovnávanie jedného náradia s inými. Deklarovaná celková úroveň vibrácií sa môže použiť na vstupné hodnotenie expozície na vibrácie. Pozor! Skutočná úroveň vibrácií sa od deklarovanej hodnoty môže líšiť, a závisí od konkrétneho spôsobu použitia náradia. Pozor! Bezpečnostné opatrenia a prostriedky, ktoré majú chrániť operátora, musia byť určené na základe hodnotenia expozície v skutočných podmienkach používania (zohľadňujúc všetky pracovné fázy, ako napríklad čas, keď je náradie vypnuté, keď je spustené na voľnobehu, ako aj pri jeho spúšťaní).

ORIGINÁL NÁVODU

Page 73

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru

alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne buď s prívodom alebo bez prívodu elektrickej energie.

DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE

Pracovisko Pracovisko je potrebné udržiavať dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byť príčinou nehôd. S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapalín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobiť požiar. Nepovolaným osobám a deťom nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu

kontroly nad náradím.

Elektrická bezpečnosť Zástrčka elektrického prívodu musí pasovať do sieťovej zásuvky. Nie je dovolené zástrčku upravovať. Nie je dovolené používať žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky,

znižuje riziko zasiahnutia elektrickým prúdom. Vyhýbať sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom. Nie je dovolené vystavovať elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkosťou. Voda a vlhkosť, ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom.

Nepreťažovať napájací kábel. Nepoužívať zásuvky. Zabrániť kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie

napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.

V prípade práce mimo uzavretých priestorov je potrebné používať predĺžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predĺžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom. V prípade, že je použitie elektronáradia vo vlhkom prostredí nevyhnutné, je potrebné v napájacom obvode použiť ako ochranu rozdielový prúdový chránič (RCD). Použitie RCD znižuje riziko úrazu zavineného elektrinou.

Osobná bezpečnosť Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústreď sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používaj prostriedky osobnej ochrany. Vždy si nasaď ochranné okuliare (určené pre daný druh práce). Používanie

prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.

Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže

zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia odstráň všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach zariadenia môže zapríčiniť vážne úrazy. Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.

Používaj ochranný odev. Neobliekaj si voľný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Voľný odev, bižutéria alebo dlhé vlasy sa môžu zachytiť do pohybli-

vých častí náradia.

Používaj odsávače prachu alebo zásobníky na prach, pokiaľ je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia.

Prevádzkovanie elektrického náradia Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí,

že práca bude produktívnejšia a bezpečnejšia. Nepoužívaj elektrické náradie, ak nefunguje jeho sieťový spínač. Náradie, ktoré sa nedá ovládať pomocou sieťového spínača, je nebezpečné a je potrebné odovzdať ho do opravy. Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia.

Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné. Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôľe pohyblivých častí. Kontroluj, či niektorá časť náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia

napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo sieťovej

ORIGINÁL NÁVODU

Page 74

odstrániť. Veľa nehôd býva spôsobených nesprávne udržovaným náradím. Rezné nástroje je potrebné udržiavať v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie ovládajú. Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohľadni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované,

môže zvyšiť riziko vzniku nebezpečných situácií.

Opravy Opravy náradia zver len k tomu oprávneným ﬁ rmám, ktoré používajú výhradne originálne náhradné diely. Tak bude za-

bezpečená náležitá bezpečnosť práce elektrického náradia.

DODATOČNÉ BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA KOTÚČOVÝCH BRÚSOK A LEŠTIČIEK

Náradie je určené iba na brúsenie, brúsenie brúsnym papierom, brúsenie drôtenými kefami a na prerezávanie (pílenie). Oboznámte sa so všetkými výstrahami, varovaniami, pokynmi, odporúčaniami, obrázkami, výkresmi a špeciﬁ káciami, ktoré sú dodané spolu s elektronáradím. Nedodržiavanie pokynov, ktoré sú uvedené nižšie, môže viesť k zásahu el. prúdom,

požiaru a/alebo k vážnym úrazom a nehodám. Neupravujte toto náradie na iné použitie, než na aké je navrhnuté a špeciﬁ kované výrobcom. Taká úprava môže viesť k strate kontroly a k vážnym úrazom. Nepoužívajte náradie ako leštičku alebo iným spôsobom, než je to opísané v príručke, je to zakázané. Používanie náradia spôsobom, na ktoré nie je určené, predstavuje riziko a môže dôjsť k úrazu a nehode. Nepoužívajte príslušenstvo, ktoré výrobca nenavrhol (nevyrobil) a neurčil (nepovolil) na také použitie. To, že sa nejaké príslušenstvo dá do náradia namontovať ešte neznamená, že sa môže bezpečne používať s daným náradím.

Prípustná maximálna uhlová rýchlosť príslušenstva sa musí zhodovať alebo musí byť vyššia ako maximálna uhlová rýchlosť náradia. Príslušenstvo, ktoré má prípustnú maximálnu uhlovú rýchlos

padnúť na kúsky. Vonkajší priemer a hrúbka príslušenstva musí byť v rozsahu stanovených rozmerov (veľkostí) daného náradia. Príslušenstvo s inými (nesprávnymi) rozmermi nemôže byť náležite zakryté (chránené) ani používané.

Veľkosť upevňovacieho o otvoru kotúčov, unášačov a iného príslušenstva musí pasovať k rozmerom vretena náradia.

Príslušenstvo, ktorého upevňovací otvor nie je kompatibilný s rozmermi vretena náradia, po spustení začne vibrovať, čo môže viesť až k strate kontroly nad náradím.

Nepoužívajte poškodené príslušenstvo. Pred každým použitím vždy skontrolujte stav príslušenstvo, či nie sú viditeľné vyštrbenia, prasknutia, predretia či nadmerné opotrebovanie. V prípade, ak príslušenstvo spadlo, dôkladne ho skontrolujte, či nie je poškodené, alebo použite nové, nepoškodené príslušenstvo. Keď náradie náležite skontrolujete a namontujete príslušenstvo postavte sa tak vy ako aj postranné osoby mimo rovinu rotovania príslušenstva, potom náradie spustite na cca 1 minútu pri maximálnych otáčkach. Počas tohto testu sa prípadné poškodené príslušenstvo väčšinou zničí. Používajte osobné ochranné prostriedky. Podľa typu použitia používajte ochranu tváre alebo ochranné okuliare. Ak je to potrebné, používajte protiprachové masky, ochranu sluchu, rukavice ako aj zástery chrániace pred malými kúskami príslušenstva alebo sutín vznikajúcich počas práce. Ochrana očí musí dokázať zastaviť prípadné letiace úlomky vznikajúce

počas práce. Protiprachová maska musí dokázať ﬁ ltrovať (zachytiť) prach vznikajúci počas práce. Príliš dlhé vystavenie na pôso- benie hluku môže viesť k strate sluchu.

Zachovávajte bezpečnú vzdialenosť postranných osôb od miesta vykonávania práce. Osoby, ktoré vchádzajú na miesto vykonávania práce, musia používať náležité osobné ochranné prostriedky. Úlomky vznikajúce počas práce alebo úlomky

poškodeného príslušenstva môžu odfrknúť mimo najbližšie okolie miesta vykonávania práce.

Počas vykonávania práce, pri ktorej môže dôjsť ku kontaktu kotúča so skrytým elektrickým káblom pod napätím alebo s napájacím káblom, brúsku držte iba za izolované rukoväte. Prípadný kontakt kotúča s vodičom pod napätím môže viesť k

tomu, že kovové prvky náradia budú pod napätím, či následne môže spôsobiť, že operátor náradia bude zasiahnutý el. prúdom. Napájací kábel umiestňujte tak, aby bol vždy v bezpečnej vzdialenosti od rotujúcich prvkov. V prípade, ak stratíte kontrolu nad elektronáradím, môže dôjsť k prerezaniu alebo k navinutiu napájacieho kábla, a tiež môže byť dlaň alebo celá ruka operátora zachytená rotujúcim prvkom náradia. Náradie neodkladajte, kým sa rotujúce prvky úplne nezastavia. Rotujúce prvky môžu zachytiť podklad a operátor môže stratiť nad ním kontrolu. Nespúšťajte náradie počas prenášania. Následkom náhodného kontaktu s rotujúcimi prvkami môže dôjsť k zachyteniu a k vtiahnutiu oblečenia, alebo môže dôjsť ku kontaktu s telom operátora. Pravidelne čistite vetracie otvory náradia. Ventilátor motora vťahuje do vnútra náradia špinu a prach, ktoré sú vo vzduchu na mieste používania náradia. Ak sa v náradí nahromadí príliš veľa kovového prachu, zvyšuje sa riziko zásahu el. prúdom.

Náradie nepoužívajte v blízkosti ľahkohorľavých materiálov. Iskry vznikajúce počas práce môžu vznietiť požiar. Nepoužívanie príslušenstvo, ktoré musí byť kvapalne chladené. Následkom kontaktu s vodou alebo chladiacou kvapalinou

môže dôjsť k zásahu el. prúdom.

Závit príslušenstva musí byť kompatibilný so závitom vretena brúsky. V prípade príslušenstva, ktoré sa montuje pomocou prírub, montážny otvor príslušenstva musí pasovať k rozmerom opevňovacej príruby. Príslušenstvo, ktoré nepasuje

(nie je kompatibilné) k upevneniu elektronáradia, pri prípadnom použití nie je zachovaná rovnováha, vznikajú nadmerné vibrácie,

ť nižšiu než náradie, môže sa počas práce roz-

ORIGINÁL NÁVODU

Page 75

a následne môže dôjsť k strate kontroly nad náradím.

Varovania týkajúce sa odrazenia náradia smerom k operátorovi

Odrazenie náradie smerom k operátorovi je náhla reakcia na prípadne zablokovanie alebo zaseknutie rotujúceho kotúča, brúsnej kefy alebo iného príslušenstva. Následkom zablokovania alebo zaseknutia dochádza k náhlemu zastaveniu rotujúceho prvku, čo následne vedie k otočeniu elektronáradia opačným smerom ako smer otáčok príslušenstva. Napríklad, ak sa brúsny kotúč zablokuje alebo zasekne do obrábaného predmetu, hrana kotúča, ktorá vchádza do bodu zaseknutia, môže sa zahĺbiť do materiálu, a kotúč následne môže vypadnúť alebo môže byť odhodený. Kotúč môže z daného obrobku vyjsť v smere k alebo od operátora, v závislosti od smeru jeho pohybu v mieste uviaznutia. Brúsne kotúče môžu v takých prípadoch aj prasknúť. K odhodeniu náradia smerom k operátorovi dochádza následkom nesprávneho používania a/alebo následkom nedodržania pokynov, ktoré sú uvedené v tejto príručke. Tomuto nežiaducemu javu môžete predísť, ak budete dodržiavať nasledovné odporúčania.

Náradie počas práce vždy držte pevne a počas práce zaujmite náležitú polohu tak, aby ste v prípade odhodenia náradia dokázali adekvátne zareagovať (princíp akcie a reakcie). Ak bola s náradím dodaná pomocná rúčka, náradie používajte s dodatočnou rukoväťou, to zaručí, že pri prípadnom odrazení alebo pri neočakávanom pohybe pri spustení budete mať nad náradím maximálnu kontrolu. Operátor dokáže kontrolovať (adekvátne zareagovať) prípadné otočenie alebo odrazenie

náradia, ak zachová vhodné opatrenia. Nikdy nepribližuje dlane k rotujúcim prvkom náradia. Rotujúce prvky môžu v prípade odhodenia náradia zasiahnuť dlaň (alebo inú časť tela). Nestojte v oblasti, do ktorej sa náradie v prípade odhodenia presunie. Náradie pri odhodení smeruje opačným smerom k smeru otáčania brúsneho kotú

Počas práce v blízkosti rohov, ostrých hrán ap. zachovávajte náležitú obozretnosť. Predchádzajte odhodeniu a zaseknutiu brúsneho kotúča. Pri obrábaní rohov alebo hrán je riziko zaseknutia brúsneho kotúča väčšie, môže dôjsť k strate kontroly

nad náradím alebo k odhodeniu náradia.

Nepoužívajte kotúče s reťazou na opracovávanie dreva, segmentové diamantové kotúče s obvodovou medzerou medzi segmentmi väčšou než 10 mm ani ozubené pílové kotúče. Pri používaní takých kotúčov často dochádza k odrazom a k

strate kontroly nad náradím.

Varovania súvisiace s brúsením a rezaním Používajte iba kotúče, ktoré sú určené na používanie s daným náradím, ako aj kryty, ktoré sú určené na daný typ práce.

Kotúče, ktoré nie sú kompatibilné s náradím, nie sú náležite chránené a preto ich používanie nie je bezpečné.

Vypuklý kotúč musí byť namontovaný takým spôsobom, aby jeho brúsny povrch nepresahoval za rovinu ochrannej príruby krytu. Nesprávne upevnený kotúč, ktorý presahuje za kryt, počas práce predstavuje bezpečnostné riziko. Kryt musí byť bezpečne upevnený k náradiu a musí byť v takej polohe, ktorá zaručuje maximálnu bezpečnosť, tak, aby bola smerom k operátorovi odkrytá čo najmenšia plocha kotúča. Kryt pomáha chrániť operátora pred odlomenými kúskami

kotúča a predchádza prípadnému kontaktu s kotúčom. Kotúč používajte v súlade s jeho určením. Napríklad: kotúčom, ktorý je určený na pílenie, neleštite. Brúsne kotúče na pílenie sú pripravené na axiálne zaťaženie (v rovine rotácie), v prípade síl pôsobiacich z boku (na rovinu rotácie) môže dôjsť k rozpadnutiu takého kotúča. Vždy používajte iba nepoškodené unášače, ktoré majú náležitý rozmer vhodný pre používané brúsne kruhy. Správne používané unášače s brúsnymi kruhmi znižujú riziko prípadného poškodenia. Unášače na rezacie kotúče môžu byť iné než unášače na brúsne kruhy. Nepoužívajte opotrebované brúsne kruhy z väčšieho náradia. Brúsny kotúč s väčším priemerom nie je prispôsobený vyšším otáčkam menších nástrojov a môže prasknúť. Ak používate dvojúčelové kotúče, vždy použite kryt vhodný na danú prácu. Používanie nevhodného krytu môže viesť k tomu, že nebude zabezpečená náležitá úroveň ochrany, čo môže viesť k vážnemu úrazu.

Varovania súvisiace s rezaním/pílením V žiadnom prípade „nezasekávajte“ kotúč ani náradie príliš silno netlačte. Nepokúšajte sa vykonávať príliš hlboký rez.

Príliš silné napnutie kotúča zväčšuje zaťaženie a náchylnosť na skrútenie alebo na zachytenie kotúča vo vytváranej škáre, čo zvyšuje riziko odhodenia smerom k operátorovi alebo zničenia kotúča. Neumiestňujte svoje telo na línii rezu ani za rotujúcim kotúčom. Ak sa kotúč počas práce otáča vzďaľujúc sa od tela operá- tora, pri odhodení smerom k operátorovi sa môžu rotujúce kotúče a náradie nasmerovať k operátorovi.

Ak dôjde k zachyteniu kotúča alebo sa práca preruší z akéhokoľvek iného dôvodu, náradie vypnite a podržte ho bez pohybu dovtedy, kým sa kotúče úplne nezastavia. Nikdy sa nepokúšajte vytiahnuť rotujúci kotúč zo škáry, pretože v takom prípade môže dôjsť k odhodeniu náradia smerom k operátorovi. Nájdite príčinu a prijmite potrebné opatrenia, aby ste

zabránili zachytávaniu kotúča.

Nezačínajte píliť priamo v materiáli. Umožnite, aby sa kotúč rozkrútil na menovité otáčky, a až potom kotúč opatrne voveďte do reznej škáry. V opačnom prípade sa kotúč môže zaseknúť, vytiahnuť alebo odraziť smerom k operátorovi. Paneli a iné rozmerné materiály náležite podoprite, aby ste minimalizovali riziko zaseknutia kotúča a odrazenia náradia smerom k operátorovi. Nadrozmerné materiály sa môžu ohýbať iba v dôsledku vlastnej váhy. Podpery musia byť umiestnené

pod materiálom v blízkosti línie rezu, ako aj v blízkosti okrajov materiálu, na oboch stranách línie rezu.

ča, s osou na mieste zaseknutia.

ORIGINÁL NÁVODU

Page 76

V prípade vykonávania rezov v stenách ako aj v iných neznámych povrchoch, zachovávajte náležitú opatrnosť. Rotujúci kotúč môže preseknúť plynové potrubie, elektrické káble alebo iné objekty, ktoré môžu byť príčinou odhodenia náradia smerom k operátorovi. Nepokúšajte sa rezať po oblúku. Preťaženie kotúča zvyšuje jeho zaťaženie a náchylnosť na skrútenie alebo zaseknutie v reze, a pravdepodobnosť odrazu smerom k operátorovi alebo prasknutia kotúča, čo môže viesť k vážnemu úrazu.

Varovania týkajúce sa brúsenia brúsnym papierom Používajte brúsny papier správnej veľkosti. Pri výbere brúsneho papiera dodržiavajte pokyny výrobcu. Značne vystáva-

júci brúsny papier môže spôsobiť úraz, a tiež zväčšuje riziko zaseknutia, roztrhnutia, ako aj riziko náhleho odhodenia náradia smerom k operátorovi.

Varovania súvisiace s používaním drôtených kotúčov Zachovávajte opatrnosť, pretože odlomené kúsky drôtov odfrkujú z kotúča aj počas normálnej práce. Drôty nepreťažujte príliš silným pritláčaním kefy k materiálu. Drôty jednoducho prepichnú ľahké oblečenie a/alebo pokožku. Ak pri práci s použitím drôteného kotúča používate ochranné prostriedky (napr. štíty), zabráňte akémukoľvek kontaktu kefy s ochranou. Drôtený kotúč môže v dôsledku zaťaženia a odstredivej sily zväčšiť svoj priemer.

Varovanie súvisiace s používaním leštiacich kotúčov Zabráňte, aby akákoľvek voľná časť leštiaceho kotúča alebo upev

júce šnúrky sa môžu zapliesť do prstov alebo byť zachytené obrábaným predmetom.

PRÍPRAVA KU PRÁCI

POZOR! Všetky činnosti uvedené v tejto kapitole je potrebné vykonávať pri odpojenom napájacom napätí – akumulátor musí byť od náradia odpojený!

Bezpečnostné predpisy pre nabíjanie akumulátora

Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovolaných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísaným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumulátorom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu.

Skladovanie akumulátora

Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty skladovania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie nára-

dia s poškodeným akumulátorom je zakázané.

Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňo- vaním odpadov tohto typu.

Doprava akumulátorov

Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej ﬁ rmy), je treba

ňovacej šnúrky mohla voľne rotovať. Uvoľnené a rotu-

ORIGINÁL NÁVODU

Page 77

postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvaliﬁ kovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a nechránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov.

Nabíjanie akumulátora

Upozornenie! Pred nabíjaním je potrebné odpojiť sieťový zdroj nabíjacej stanice od elektrickej siete vytiahnutím zástrčky zdroja zo zásuvky elektrickej siete. Navyše je potrebné akumulátor a jeho kontakty očistiť od nečistôt a prachu pomocou mäkkej, suchej handričky. Akumulátor má zabudovaný indikátor nabitia. Po stlačení tlačidla sa rozsvietia diódy (II). Čím viac ich svieti, tým viac je akumulátor nabitý. Ak sa po stlačení tlačidla diódy nerozsvietia, znamená to, že akumulátor je vybitý. Odpojte akumulátor od náradia. Zasuňte akumulátor do osadenia nabíjačky (II). Nabíjačku pripojte do zásuvky elektrickej siete. Rozsvieti sa červená dióda, čo znamená, že prebieha proces nabíjania. Po ukončení nabíjania červená dióda zhasne a rozsvieti sa zelená dióda, ktorá signalizuje, že akumulátor je plne nabitý. Vytiahnite zástrčku sieťového zdroja zo zásuvky elektrickej siete. Stlačte tlačidlo západky akumulátora a vysuňte ho z nabíjacej stanice.

Upozornenie! Ak sa po pripojení nabíjačky ku elektrickej sieti rozsvieti zelená dióda, znamená to, že akumulátor je plne nabitý. V takom prípade nabíjačka nabíjací proces nespustí.

MONTÁŽ PRVKOV PRÍSLUŠENSTVA

Montáž krytu brúsneho kotúča

Ochranný kryt je potrebné nasadiť na valcovú č kryt pripevniť tak, aby bol v rovnej polohe a aby pevne a spoľahlivo držal. Kryt brúsneho kotúča sa musí nastaviť do takej polohy, aby nekrytá časť kotúča bola pokiaľ možno čo najďalej od rúk obsluhy brúsky. S brúskou nikdy nepracujte bez správne namontovaného krytu kotúča! S brúskou sa dodáva kryt, ktorý zabezpečuje zodpovedajúcu ochranu iba pri brúsení pomocou brúsnych kotúčov, kotúčov využívajúcich brúsny papier a niektorých drôtených kief. Kotúč namontovaný na vreteno nesmie prečnievať mimo bočný okraj krytu. V prípade, že budete mať v úmysle vykonávať neštandardnú prácu, ktorú však predpisy pre toto náradie pripúšťajú, je treba sa spojiť s výrobcom a obstarať si kryt určený pre tento druh práce.

Montáž pomocnej rukoväte

Rukoväť sa montuje jej dôkladným zaskrutkovaním do hlavy náradia. Rukoväť je prispôsobená na uloženie kľúča na upínanie brúsnych kotúčov. Kľúč tak je pre obsluhu náradia ľahko dostupný. Po ukončení všetkých prác, ktoré vyžadujú použitie tohto kľú- ča, je potrebné ho vložiť do osadenia v rukoväti a preveriť, či nedôjde k jeho samovoľnému vypadnutiu vlastnou váhou.

POUŽÍVANIE BRÚSNYCH KOTÚČOV

UPOZORNENIE! Montáž brúsnych kotúčov je možné uskutočňovať iba pri odpojenom napájacom napätí. Vytiahnite akumulátor z osadenia elektronáradia!

Montáž brúsnych kotúčov

Odpojte napätie napájania od náradia. Demontujte akumulátor z osadenia elektronáradia! Pri montáži dbajte na to, aby hrana A (IV) v dolnej časti osadenia vretena a hrany upínacích krúžkov vzájomne presne lícovali. Na vreteno nasaďte vnútorný upínací krúžok. Na vreteno s vnútorným upínacím krúžkom nasaďte brúsny kotúč. Na vreteno naskrutkujte vonkajší upínací krúžok. Stlačte aretáciu vretena a vonkajší upínací krúžok dotiahnite pomocou kľúča. Potom tlačidlo aretácie uvoľnite.

Do elektronáradia namontujte akumulátor, brúsku zapnite a sledujte jej chod bez zaťaženia po dobu asi 1 minúty. Demontujte akumulátor a skontrolujte upnutie kotúča.

Usporiadanie upínacích krúžkov

Je treba mať na pamäti, že kotúče môžu mať v mieste upnutia na vreteno rôzne hrúbky. Podľa toho, či sa používajú tenké brúsne kotúče (hrúbka do 3,2 mm) alebo hrubé (hrúbka nad 3,2 mm), je iné aj usporiadanie upínacích krúžkov (III). Nepoužívajte kotúče hrubšie než 6 mm.

asť skrine náradia okolo vretena a pomocou skrutiek alebo sťahovacej objímky

ORIGINÁL NÁVODU

Page 78

Demontáž brúsnych kotúčov

Vypnite brúsku a demontujte akumulátor. Stlačte aretáciu vretena a pomocou kľúča odskrutkujte vonkajší upínací krúžok. Potom stiahnite brúsny kotúč z vretena. Vreteno a upínacie krúžky očistite od prachu a iných nečistôt vznikajúcich pri práci.

Druhy brúsnych kotúčov

Pre prácu s brúskou je možné používať akékoľvek kotúče určené pre uhlové brúsky, ktorých dovolená obvodová rýchlosť je najmenej 80 m/s a upínacie a vonkajšie priemery zodpovedajú údajom uvedeným v tabuľke technických parametrov. Ak je brúsny kotúč vybavený otvorom bez závitu, je na jeho montáž nutné použiť upínacie krúžky. Možná je tiež montáž kotúčov, ktorých vonkajší priemer zodpovedá hodnote uvedenej v tabuľke technických údajov a ktoré sú vybavené závitovým otvorom M14. V takom prípade nie je použitie upínacích krúžkov potrebné. Kotúč sa naskrutkuje priamo na vreteno (ktoré sa musí tlačidlom zaaretovať) a pevne a spoľahlivo dotiahne plochým kľúčom (nie je súčasťou príslušenstva brúsky). U kotúčov, na ktoré je možné nasadiť krúžok brúsneho papiera pomocou suchého zipsu, je treba používať iba také krúžky brúsneho papiera, ktorých priemer je uvedený v tabuľke technických údajov. Krúžok brúsneho papiera je potrebné umiestniť na kotúč koncentricky. Okraj krúžku nesmie prečnievať mimo hranu kotúča. Je možné používať aj diamantové brúsne kotúče, ktorých rozmery zodpovedajú údajom uvedeným v tabuľke technických údajov a ktoré sú určené na rezanie a brúsenie nasucho. Montáž sa vykonáva rovnakým spôsobom ako v prípade bežných brúsnych kotúčov. Na obrábanie kovov sa odporúča používať potrebné sa zoznámiť s dokumentáciou priloženou k brusnému kotúču. Na obrábanie keramických materiálov je možné používať brúsne kotúče určené na obrábanie kameňa alebo diamantové kotúče určené pre prácu nasucho. Drôtené kefy a kotúče s brúsnym papierom sa odporúča používať na odstraňovanie starých náterov z kovových predmetov. Úpravy upínacieho otvoru, vretena alebo používanie redukčných krúžkov na prispôsobenie priemerov upínacích otvorov priemeru vretena je kategoricky zakázané. Je zakázané používať brúsne kotúče, ktorých upínacie priemery sú iné než hodnoty uvedené v tabuľke technických údajov. Je zakázané používať kotúče s rezacou reťazou alebo pílové kotúče, a to z toho dôvodu, že zvyšujú riziko spätného vrhu náradia na obsluhu. Upozornenie! Je zakázané používať iné kotúče, než aké sú povolené v tomto návode. A to ani vtedy, keď sa dajú na vreteno brúsky namontovať. Nesprávne kotúče by nemuseli vydržať zaťaženie generované počas chodu uhlovej brúsky. Poškodené, rozpadávajúce sa brúsne kotúče predstavujú hrozbu vzniku vážnych úrazov alebo dokonca smrti.

POUŽÍVANIE BRÚSKY

Vytiahnite akumulátor z osadenia elektronáradia! Pred zahájením práce s náradím je potrebné skontrolovať, či nie je poškodená skriňa náradia, kryt kotúča a akumulátor. Ak sú badateľné akékoľvek poškodenia, ďalšia práca s brúskou je zakázaná! Namontujte kryt brúsneho kotúča a rukoväť. S brúskou nikdy nepracujte bez namontovaného krytu brúsneho kotúča! Vyberte typ brúsneho kotúča zodpovedajúci druhu práce a namontujte ho na vreteno brúsky. Obrábaný materiál pripevnite tak, aby sa počas obrábania nepohyboval, napríklad do zveráka alebo pomocou zvierok. Kotúč brúsky rotuje vysokou rýchlosťou a nesprávne upevnenie obrábaného materiálu môže byť príčinou jeho nekontrolovateľného pohybu počas práce, čo zvyšuje riziko vzniku vážnych úrazov. Pri rezaní je treba rezaný materiál podoprieť na oboch stranách čiary rezu, ale takým spôsobom, aby počas rezania nedošlo ku zovretiu rezného kotúča. Podpery je potrebné umiestniť v blízkosti okraja rezaného materiálu a v blízkosti čiary rezu. Nasaďte si prostriedky na ochranu očí, chrániče sluchu a ochranné rukavice. Preverte, či je vypínač náradia v polohe „vypnuté – 0”. Potom do elektronáradia namontujte akumulátor. Zaujmite náležité postavenie, ktoré vám zaručí udržanie rovnováhy, a vypínačom brúsku zapnite. Vypínač má aretáciu chrániacu proti náhodnému zapnutiu brúsky. Aretáciu je treba posunúť dozadu tak, aby sa vyrovnala s plochou vypínača a následne umožnila jeho stlačenie. Vypínač nie je vybavený možnosťou zaistenia v zapnutej polohe. Je treba ho držať stlačený po celú dobu práce. Prácu začnite priložením príslušnej plochy kotúča k obrábanému materiálu:

- v prípade brúsnych kotúčov určených na brúsenie je treba brúsiť bočnou a/alebo čelnou plochou,

- v prípade lamelových brusných kotúčov je treba brúsiť bočnou plochou tak, aby sa lamely brúsneho papiera pohybovali rovnobežne s obrábaným materiálom,

- v prípade kotúčov so suchým zipsom umožňujúcim pripevniť brusný papier je treba brúsenie vykonávať bočnou plochou,

- v prípade drôtených kief je treba obrábanie vykonávať koncami drôtov a nie ich bočnou plochou,

- v prípade rezných kotúčov je treba rezať čelnou plochou, brúsenie čelnou plochou kotúčov určených na rezanie nie je dovolené.

Pri brúsení bočnou plochou držte brúsku pod uhlom najviac 30 stupňov vzhľadom ku obrábanej ploche (VII). Brúskou pohybujte plynulými pohybmi k sebe a od seba. Počas rezania musí byť rezný kotúč orientovaný kolmo k rezanému povrchu. Rezanie pod iným uhlom nie je dovolené. V prie-

brúsne kotúče vyrobené z materiálov určených na obrábanie daného druhu kovu. Je

ORIGINÁL NÁVODU

Page 79

behu samotného rezania je taktiež zakázané meniť uhol rezného kotúča voči obrábanému materiálu. Rez je treba viesť iba po rovnej čiare. Nedodržiavanie vyššie uvedených pokynov zvyšuje riziko zovretia rezného kotúča v obrábanom materiáli, čo môže viesť k spätnému vrhu náradia smerom na obsluhu, prasknutiu kotúča alebo jeho rozpadnutiu. Počas rezania je treba viesť brúsku v smere rotácie kotúča (VIII). Počas práce s brúskou sa nesmie na obrábaný materiál vyvíjať príliš veľký tlak a nesmú sa vykonávať prudké pohyb, aby nedošlo ku zovretiu alebo prasknutiu a roztrhnutiu brúsneho kotúča. Preťažovanie brúsky je neprípustné. Teplota vonkajších plôch nesmie nikdy prekročiť 60 °C. Brúska sa vypína uvoľnením tlaku na vypínač. Po ukončení práce brúsku vypnite, demontujte akumulátor a vykonajte prehliadku. Upozornenie! Po vypnutí brúsky môže kotúč ešte určitý čas rotovať. Pred odložením brúsky je preto potrebné počkať, kým sa brúsny kotúč úplne nezastaví. Pred zahájením prehliadky je potrebné počkať, kým kotúč nevychladne. Počas práce sa ako kotúč, tak i obrábaný materiál môžu zohriať na vysokú teplotu.

Zapamätajte si! Pri práci s uhlovou brúskou: Vždy používajte ochranu očí. Nepoužívajte brúsne kotúče, ktoré majú maximálnu dovolenú obvodovú rýchlosť menšiu než 80 m/s. Nepoužívajte brúsne kotúče, ktoré majú maximálne dovolené otáčky menšie než otáčky brúsky.

ÚDRŽBA I PREHLIADKY

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť očistiť suchou čistou handrou.

ORIGINÁL NÁVODU

Page 80

AZ ESZKÖZ JELLEMZŐI

A sarokcsiszoló egy fém valamint ásványi építőanyagok, mint a tégla, természetes és mesterséges kő, beton, csempe stb. az adott anyaghoz megfelelően megválasztott csiszolókoronggal történő csiszolására és darabolására készült. Semmilyen esetben sem szabad a szerszámot a fentiektől eltérő anyagok, pl. fa csiszolásához vagy polírozásához használni. A csiszoló helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért a csiszoló használatbevétele előtt:

Az eszközzel történő munkavégzés megkezdése előtt el kell olvasni a teljes kezelési utasítást, és meg kell őrizni. Mindig használjon szemvédőt! Ne használjon olyan csiszolókorongot, amelynek maximális megengedett kerületi sebessége 80 m/s-nál kisebb! Ne használjon olyan csiszolókorongot, amelynek maximális megengedett kerületi sebessége kisebb, mint a gép fordulatszáma!

A biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.

TARTOZÉKOK

A berendezést komplett állapotban szállítjuk, de össze kell szerelni. A termékhez tartozik: akkumulátor, dokkoló állomás (akkumulátortöltő), csiszolókorong védőburkolat, kulcs a csiszolókorong rögzítéséhez, valamint egy kiegészítő fogantyú. A tartozékok között nincs csiszolókorong. Figyelem! Az YT-82827 katalógusszámú termékhez nem tartozik akkumulátor és akkumulátortöltő.

MŰSZAKI PARAMÉTEREK

Paraméter Mértékegység Érték

Katalógusszám YT-82826, YT-82827 YT-82828 Hálózati feszültség [V] 18 DC 18 DC Névleges fordulatszám [perc Csiszolókorong átmérője [mm] 125 125 A vágótárcsa furatának átmérője [mm] 22,2 22,2 A forgótengely vége M14 M14 Tömeg [kg] 1,5 1,5 Zajszint

- akusztikus nyomás L

- teljesítmény L Rezgésszint Szigetelési osztály III III Védelmi fokozat IPX0 IPX0 Az akkumulátor típusa Li-Ion Li-Ion Az akkumulátor kapacitása* [Ah] 2 3 Akkumulátortöltő* Bementi feszültség [V] 220 - 240 220 - 240 Hálózati frekvencia [Hz] 50 / 60 50 / 60 Kimenti feszültség [V] 21 DC 21 DC Kimeneti áram [A] 2,4 2,4 Névleges teljesítmény [W] 60 60 Töltési idő** [h] 1 1,5

* csak akkumulátorral és töltővel felszerelt modellek esetében ** a feltüntetett töltési idő csak a táblázatban feltüntetett kapacitású akkumulátorra vonatkozik

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

A zajszint nyilatkozott értéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A zajszint nyilatkozott értéke az expozíció előzetes értékelésekor is felhasználható. A rezgések megadott összértéke hagyományos vizsgálati módszerekkel lett meghatározva és szerszámok összehasonlítására alkalmas. A rezgések megadott összértéke az expozíció előzetes értékelésekor is felhasználható. Figyelem! A szerszám használatakor kibocsátott rezgések a szerszám használatának módjától függően eltérhetnek a megadott értékektől. Figyelem! Az operátor védelme érdekében meg kell határozni azokat a biztonsági óvintézkedéseket, amelyek a valós felhasználási körülmények között meghatározott expozícióra vannak alapozva (ideértve a munkaciklus mindegyik részét, például azt az időt, amikor a szerszám ki van kapcsolva, amikor alapjáraton működik, vagy az aktiválási időt).

EREDETI UTASÍTÁS

Page 81

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez

vezethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik.

MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT

Munkahely A munkahely legyen mindig jól kivilágított és tiszta. A rendetlenség és a nem megfelelő világítás balesetek kiváltó okai

lehetnek

Az elektromos készülékekkel soha ne dolgozzon gyúlékony folyadék, illetve gáz közelében, robbanásveszélyes környezetben. Az elektromos berendezések szikrákat szórhatnak, melyek gyúlékony gázokkal együtt tűzvészt okozhatnak. Soha ne engedjen gyerekeket, illetve más hozzá nem értőket a munkahelyhez. Az összpontosítás elveszítésével elveszítheti

a munkaeszköz feletti uralmát is.

Elektromos biztonság Az elektromos tápvezeték csatlakozójának illeszkednie kell az elektromos aljzatba. Soha ne alakítsa át a csatlakozót. Soha ne használjon semmilyen adaptert a csatlakozónak az aljzatba való beillesztése érdekében. Nem módosított, az

aljzatba illő csatlakozó csökkenti az áramütés kockázatát. Mindig kerülje el a földelt felületekkel pl. csövek, fűtőtestek, hűtőszekrények stb. való érintkezést. A test földelése növeli az áramütés kockázatát. Soha ne tegye ki az elektromos berendezést csapadék, illetve nedvesség hatásának. Az elektromos berendezésbe belekerülő víz és nedvesség növelik az áramütés kockázatát.

Soha ne terhelje túl az elektromos tápvezetéket. Soha ne használja az elektromos tápvezetéket berendezés hordozására, a csatlakozónak az elektromos aljzatba/ból be/kihúzására. Kerülje el az elektromos vezetéknek meleggel, olajjal, éles peremekkel illetve mozgó elemekkel való érintkezését. Az elektromos tápvezeték sérülései növelik az áramütés kockázatát. A zárt helyiségen kívül zajló munka esetében kizárólagosan kültéri hosszabbítót használjon. A megfelelő hosszabbító

használatával csökken az áramütés kockázata.

Abban az esetben, ha az elektromos eszköz nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés

veszélyét.

Személyvédelem Csak jó lelki és ﬁ zikai állapotban álljon munkába. Mindig ﬁ gyeljen arra, mit csinál. Soha ne dolgozzon, amikor túl fáradt, illetve gyógyszer vagy alkohol hatása alatt áll. Pillanatnyi ﬁ gyelmetlenség komoly sérülésekhez vezethet. Mindig alkalmazza a személyi védelem eszközeit. Mindig vegye fel a védőszemüveget. A személyvédelem eszközeinek:

védőmaszkok, védőlábbeli, sisakok, illetve fülvédők használata jelentősen csökkenti a testi sérülések kockázatát.

Kerülje el a berendezés véletlen bekapcsolását. A berendezés az elektromos hálózatába való csatlakozása előtt mindig bizonyosodjon meg arról, hogy a kapcsológomb a „kikapcsolt” pozícióban van. Elektromos hálózatba való csatoláskor

benyomott kapcsolási gomb illetve „bekapcsolt” pozícióba tartott kapcsológomb komoly testi sérülésekhez vezethet.

A pneumatikus rendszer bekapcsolása előtt tüntesse el az összes, a beállításához használt csavarhúzót és egyéb tárgyat. A mozgó elemeken felejtett kulcs komoly testi sérülésekhez vezethet. Ügyeljen az egyensúlyra. Egész idő alatt tartsa fenn a megfelelő testhelyzetet. Munka közben kialakuló váratlan helyzetek-

ben ez megkönnyíti a elektromos berendezés irányítását.

Használjon védőruhát. Ne hordjon laza ruházatot, illetve ékszert. Haját, ruházatát illetve munkakesztyűjét tartsa távol az elektromos berendezésétől. Laza ruházat, ékszer illetve hosszú haj beleakadhat a berendezés mozgó alkatrészeibe. Amennyiben lehetséges használjon porelszívókat, illetve portárolókat. Ügyeljen a megfelelő, szabályos felszerelésére.

Porelszívó használata csökkenti a komoly testsérülések előfordulási kockázatát.

Elektromos berendezés használata Soha ne terhelje túl az elektromos berendezést. Mindig az adott munkához megfelelő eszközt használjon. A megfelelő

munkaeszköz kiválasztása eredményesebb és biztonságosabb munkavégzéshez vezet. Soha ne használja az elektromos berendezést, amennyibe nem működik a kapcsológombja. A berendezés, melyet nem tud szabályozni kapcsológombbal veszélyes, illetve javítandó.

A tartozékok cserélése és beállítása előtt illetve a berendezés eltárolása előtt húzza ki a csatlakozót az elektromos aljzatból. Ez lehetővé teszi az elektromos berendezés véletlenszerű bekapcsolásának elkerülését. Az eszközt mindig a gyerekek elöl elzárt helyen tárolja. Soha ne hagyja, hogy a berendezést a használatában nem kiképzett emberek használják. A nem kiképzett személyzet kezében az elektromos eszköz veszélyes lehet. Biztosítsa a berendezés megfelelő karbantartását. Ellenőrizze a nem tökéletesen illeszkedő, illetve túl laza mozgó részeket. Ellenőrizze, hogy a berendezés valamelyik alkatrésze nem sérült-e. Meghibásodás észlelése esetében még az

EREDETI UTASÍTÁS

Page 82

elektromos berendezés használata megkezdése előtt javítsa ezt ki. A berendezés nem megfelelő karbantartása nagyon sok balesetnek okozója. A vágó elemeket mindig tartsa élesen és tisztán. A megfelelően karbantartott vágóeszközöket munka közben könnyebben lehet irányítani.

Az elektromos berendezéseket és tartozékait csak a jelen használati utasításban foglaltak szerint használja. A berendezéseket mindig rendeltetésszerűen, munka körülményeit és fajtáját ﬁ gyelembe véve használja. A berendezések nem

rendeltetésszerű használata növelheti a veszélyes helyzetek kialakulásának kockázatát.

Javítások Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja

az elektromos berendezés biztonságos munkáját.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK A CSISZOLÓKHOZ ÉS A TÁRCSÁS POLÍROZÓKHOZ

A szerszám kizárólag csiszolásra, csiszolópapírral való csiszolásra, drótkefével való csiszolásra és vágásra használható. Olvassa el az elektromos szerszámhoz mellékelt ﬁ gyelmeztetéseket, útmutatókat, illusztrációkat és műszaki jellemző- ket. Az alábbi utasítások valamelyikének be nem tartása elektromos áramütéshez, tűzhöz és/vagy komoly sérülésekhez vezethet. Ne alakítsa át ezt a szerszámot nem rendeltetésszerű és a gyártó által nem megengedett munka végrehajtása érdekében.

Az ilyen átalakítás az irányítás elvesztésével és súlyos sérüléssel jár. Tilos a készüléket polírozóként vagy egyéb módon, az útmutatóban leírtaktól eltérően használni. A nem rendeltetésszerű használat veszélyes helyzet kialakulásához és testi sérülésekhez vezethet. Nem szabad olyan tartozékot használni, amelyet nem a gyártó tervezett, és amelyet a gyártó nem ajánl. Az, hogy az adott tartozékot rögzíteni lehet a szerszámra, nem jelenti azt, hogy a használata biztonságos.

A tartozék maximális forgási sebességének egyenlőnek vagy nagyobbnak kell lennie a szerszám maximális forgási sebességétől. A szerszám forgási sebességétől kisebb sebességű tartozékok használat közben széteshetnek. A tartozékok külső átmérője és vastagsága legyen a termék esetében meghatározott méret intervallumon belül. A nem

megfelelő méretű tartozékok nincsenek megfelelően lefedve és kezelve.

A kerekek, korongok, gallérok és egyéb tartozékok rögzítésére szolgáló nyílás méretének meg kell felelnie a készülék orsóméretének. A nem megfelelő méretű és a szerszám orsójához nem illő rögzítőnyílással rendelkező tartozékok a szerszám

beindítását követően berezonálnak, ami a szerszám feletti irányítás elvesztésével járhat.

Nem használjon sérült tartozékokat. Használat előtt mindig ellenőrizze a tartozékok állapotát, különösen ügyelve a lepattogzódás, repedés, súrlódás vagy túlzott elhasználódás jeleire. A tartozék leejtése esetén ellenőrizze, hogy nem sérült-e, vagy helyezzen fel új, sérülésmentes tartozékot. A tartozékok szemrevételezése és felhelyezése után a felhasználó és a szerszám környezetében található személyek álljanak a tartozék forgási síkján kívül, majd indítsa el egy percre a szerszámot maximális fordulattal. Ennek az ellenőrző eljárásnak a során a sérült tartozékok elromlanak. Használjon személyi védőfelszerelést. Használattól függően alkalmazzon arcvédőt vagy védőszemüveget. Ha szükséges, használjon porvédő maszkot, fülvédőt, védőkesztyűt és olyan védőkötényt, amely megóvja a felhasználót a tartozék apró részeitől és a használat során keletkező anyagoktól. Válasszon olyan védőszemüveget, amely képes megállítani a

használat során keletkező törmelékeket. A porvédő maszk legyen alkalmas a használat során keletkező por felfogására. A zajnak való túl hosszú kitétel halláskárosodást okozhat.

Tartson biztonságos távolságot a munkavégzés helye és a közelben tartózkodó személyek között. A munkaterületen tartózkodó személyek viseljenek személyi védőfelszerelést. A készülék használata során keletkező törmelékdarabok vagy a

sérült tartozék darabjai a munkavégzés közvetlen környezetén kívülre repülhetnek.

Olyan munkálat során, amikor a korong rejtett elektromos, feszültség alatt lévő vezetékkel vagy tápkábellel találkozhat, a csiszológép kizárólag szigetelt védőkesztyűvel használható. Ha a korong feszültség alatt lévő vezetékkel találkozik, a

szerszám fém alkatrészei is feszültség alá kerülhetnek, ami elektromos áramütéshez vezethet. A tápkábelt tartsa a szerszám forgó alkatrészeitől távol. A szerszám feletti irányítás elvesztése a tápkábel átvágásához vagy becsípődéséhez vezethet, melynek hatására a szerszám forgó alkatrészei beránthatják a kezelő személy kézfejét vagy karját. A készüléket mindig csak azt követően tegye le, hogy a forgó alkatrészek teljesen megálltak. A forgó alkatrészek „beakadhatnak” a talajba, ami a szerszám feletti irányítás elvesztésével járhat. Ne indítsa el a készüléket áthelyezés közben. A forgó alkatrészek véletlenszerű megérintése a ruha becsípődéséhez és berán- tásához, valamint a kezelő testével való érintkezéshez vezethet. Rendszeresen tisztítsa a szerszám szellőzőnyílásait. A motor ventilátora a szerszám belsejébe szívja be a munkavégzéskor keletkező port. A porban található fémrészecskék túlzott felgyülemlése növeli az elektromos áramütés kockázatát. Ne használja a szerszámot gyúlékony anyagok közelében. A munkavégzéskor keletkező szikrák tűz kialakulásához vezet- hetnek.

Ne használjon vízhűtést igénylő tartozékot. A hűtőfolyadék vagy hűtővíz elektromos áramütéshez vezethet. A tartozékok menetének mérete feleljen meg a csiszológép menetének. Gallérok segítségével rögzített tartozékok esetén a tartozékok szerelőnyílásának ugyanakkorának kell lennie, mint a gallér rögzítési méretének. Az elektromos szerszámhoz

nem illő tartozékok felborítják az egyensúlyt és túlzott rezgést okoznak, ami a szerszám feletti irányítás elvesztésével járhat.

EREDETI UTASÍTÁS

Page 83

A szerszám kezelő irányába való visszaütésével kapcsolatos ﬁ gyelmeztetések

A szerszám kezelő irányába való visszaütése egy hirtelen, az alábbi alkatrészek elakadásával vagy beszorulásával járó reakció: forgótárcsa, polírozószalag vagy egyéb tartozék. Az elakadás vagy beszorulás a forgó alkatrész hirtelen megállásához vezet, ami pedig a szerszám elmozdulását eredményezi a tartozék forgásirányával ellentétes irányban. Példaképpen, ha a csiszolókorong elakad vagy beszorul a megmunkált tárgy felületén, a korong felülettel érintkező éle berántásra kerülhet, ami a korong kioldódásához vagy kidobásához vezethet. A korong a kezelővel ellentétes vagy megegyező irányba is kidobódhat, annak függvényében, hogy a csiszolópapír a beszorulás pontjában melyik irányba forgott. A csiszolókorong ilyen körülmények között megrepedhet. A szerszám kezelő irányába való visszaütése a nem megfelelő használatból és/vagy a használati útmutatóban feltüntetett utasítások be nem tartásából adódik. Ez a jelenség az alábbi utasítások betartásával elkerülhető.

Fogja biztosan a szerszámot és alkalmazzon megfelelő testtartást. Ez lehetővé teszi, hogy ellenálljon a visszaütéskor keletkező erőknek. Ha a készülék plusz fogantyúval került szállításra, mindig használja azt. Ez maximális irányítást biztosít visszaütés vagy a készülék beindításakor fellépő váratlan kifordulás esetén. A kezelő megfelelő óvintézkedések

meghozatala esetén képes megakadályozni a szerszám kifordulását vagy visszaütését. Soha ne helyezze kézfejét a szerszám forgó alkatrészeinek közelébe. A szerszám visszaütése esetén a forgó alkatrészek érintkezhetnek a kézfejjel. Kerülje azt a zónát, amelyre a készülék a visszaütést követően kerülhet. Visszaütéskor a szerszám a csiszolókorong forgási irányával ellentétes irányba mozdul el.

Járjon el különösen óvatosan a sarkakhoz, pl. élekhez stb. közeli munkavégzés során. Kerülje a visszaütést és a csiszolókorong beszorulását. Sarkak vagy élek megmunkálásakor megnő a csiszolókorong beszorulásának esélye, ami a szerszám feletti irányítás elvesztésével, vagy a szerszám visszaütésével járhat. Ne használjon famegmunkálásra szolgáló láncos fűrésztárcsát, szegmentált gyémántkorongot 10 mm-nél nagyobb perifériás hézaggal vagy fogazott fűrészt. Az ilyen jellegű tárcsák gyakori visszaütést és a szerszám feletti irányítás elvesztését

okozzák.

Csiszolással és vágással kapcsolatos ﬁ gyelmeztetések Kizárólag a szerszámmal együttműködő korongokat és az adott koronghoz illő védőburkolatokat használja. Előfordulhat,

hogy a szerszámhoz nem illő korongokat a védőburkolat nem fogja megfelelően lefedni, ezért a használatuk nem biztonságos. A kúpos korongokat úgy kell rögzíteni, hogy annak csiszoló felülete ne álljon ki a védőburkolat felületén kívül. A nem megfelelően rögzített, védő

A korongot biztonságosan kell a szerszámhoz rögzíteni és úgy kell beállítani, hogy maximális biztonságot nyújtson, tehát a korong lehető legkisebb felülete legyen a kezelő irányába felfedve. A védőburkolat megóvja a kezelőt a korongról

lepattogzó részektől és megakadályozza a koronggal való véletlenszerű érintkezést. A korongot rendeltetésszerűen használja. Példa: Ne csiszoljon vágókoronggal. A vágókorong a kerületi terhelésnek állnak ellen, az oldalsó erőhatások a korong széteséséhez vezethetnek. Mindig megfelelő, csiszolókorong méretéhez hozzáigazított, sérülésmentes rögzítőtárcsát használjon. A megfelelő, csiszolókorongot rögzítő tárcsa használata csökkenti a vágókorong sérülésének kockázatát. A vágókorongok és a csiszolókorongok rögzítőtárcsái különbözhetnek. Ne használjon nagyobb szerszámból származó elhasznált csiszolókorongot. A nagyobb átmérőjű csiszolókorongokat nem a kisebb szerszámok nagyobb fordulatszámához tervezték, és eltörhetnek. Ha kétfunkciós tárcsát használ, mindig a feladatnak megfelelő védőburkolatot használja. A nem megfelelő védőburkolat használata az elvárt mértékű védelem hiányát eredményezheti, ami súlyos sérüléshez vezethet.

Vágással kapcsolatos ﬁ gyelmeztetések Ne mozgassa „szaggatottan” a tárcsát és ne fejtsen ki túl nagy nyomást. Ne próbáljon túl mélyre vágni. A vágókorong

túlzott megfeszítése növeli a terhelést és a tárcsa elcsavarodásának és a vágott nyílásba való becsípődésének kockázatát, ami növeli a kezelő irányába való visszaütés és a tárcsa megrongálódásának valószínűségét. Egyik testrésze se legyen a vágás vonalában, valamint a forgó vágókorong mögött. Ha munka közben a vágókorong a kezelő testének irányával ellentétes irányba halad, a kezelő irányába való visszaütés a forgó tárcsát és a szerszámot a kezelő irányába indíthatja el.

Ha a korong becsípődik vagy a vágás bármilyen oknál fogva leáll, kapcsolja ki a szerszámot és tartsa azt mozdulatlanul a szerszám teljes leállásáig. Soha ne próbálja meg a forgásban lévő korongot kivenni a nyílásból, mivel az a kezelő irányába való visszaütéshez vezethet. Azonosítsa be a tárcsa becsípődésének okát és hárítsa el a problémát. Ne folytassa a vágást közvetlenül az anyagban. Várja meg, hogy a szerszám elérje a névleges fordulatszámot és csak ezt követően helyezze azt be óvatosan a nyílásba. Ha a vágást az anyagban indítja újra, a tárcsa beszorulhat és berántásra vagy

visszaütésre kerülhet a kezelő személy irányába.

Támassza alá a paneleket és az egyéb, túlméretezett anyagokat a beszorulás és a kezelő irányába való visszaütés kockázatának minimalizálása érdekében.

közel helyezze az anyag alá, valamint az anyag széleinél, a vágási vonal mindkét oldalán. Falak és egyéb ismeretlen anyagok mély bevágásakor különösen óvatosan járjon el. A tárcsa kiálló része gázvezetékekbe és elektromos vezetékekbe vagy egyéb tárgyakba ütközhet, amik a kezelő irányába való visszaütéssel járhatnak.

burkolat felületén túlnyúló korong veszélyforrást jelent munkavégzés közben.

A túlméretezett anyagok a saját súlyuk alatt meghajolhatnak. A támasztékokat a vágáshoz

EREDETI UTASÍTÁS

Page 84

Ne kíséreljen meg íves vágást. A tárcsa túlterhelése növeli a rá gyakorolt terhelést és a nyílásban való elcsavarodásra vagy beakadásra való hajlamot, valamint a kezelő felé történő visszacsapás vagy a tárcsa eltörésének valószínűségét, ami súlyos sérülést okozhat.

Csiszolópapírral történő munkavégzéssel kapcsolatos ﬁ gyelmeztetések Használjon megfelelő méretű csiszolópapírt. A csiszolóelem kiválasztásakor vegye ﬁ gyelembe a gyártó ajánlásait. A

tárcsa kerületétől jelentősen nagyobb csiszolópapír használata sérüléshez vezethet, valamint növeli a beszorulás, tépődés, vagy a kezelővel megegyező irányú visszaütés valószínűségét.

Drótkefe használatával kapcsolatos ﬁ gyelmeztetések Óvatosan járjon el, mivel normál munkavégzés közben is kidobásra kerülnek dróttörmelékek. Ne terhelje túl a drótokat túl nagy erő kifejtésével. A drótok könnyedén áthatolnak könnyebb ruhadarabokon és/vagy a bőrön. Ha a drótkefével való munkavégzés közben védőburkolat használata javasolt, ne hagyja, hogy a kefe érintkezzen a burkolattal. A drótkefe átmérője a terhelés és a centrifugális erő hatására megnőhet.

Polírozással kapcsolatos ﬁ gyelmeztetések Ne hagyja, hogy a polírozókorong vagy a rögzítőzsinór meglazult része szabadon forogjon. A laza és forgó zsinór rágaba-

lyodhat az ujjra vagy beakadhat a munkadarabba.

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE

FIGYELEM! Az alábbi fejezetben foglalt minden műveletet feszültségmentesítés után kell elvégezni – az akkumulátort le kell venni a szerszámról!

Az akkumulátor töltésének biztonsági ajánlásai

Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „emlékező üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni.

eﬀ ektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál

Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor körülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral

használni.

Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni.

Az akkumulátorok szállítása

A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni,

EREDETI UTASÍTÁS

Page 85

hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos előírásokat is.

Az akkumulátor töltése

Figyelem! Töltés előtt a töltő tápegységét, az elektromos hálózatról a dugasz kihúzásával a hálózati dugaszolóaljzatból, le kell választani az elektromos hálózatról. Ezen kívül egy puha, száraz ronggyal meg kell tisztítani az akkumulátort és az érintkezőit a kosztól és a portól. Az akkumulátorba be van építve egy feltöltöttséget mutató kijelző. Ha megnyomja a gombot, kigyulladnak diódák (II), minél több, annál jobban fel van töltve az akkumulátor. Ha a gomb megnyomásakor a diódák egyáltalán nem világítanak, az akkumulátor ki van merülve. Vegye le az akkumulátort a szerszámról. Tolja be az akkumulátort a töltő fészkébe (II). Csatlakoztassa a hálózati kábel dugaszát az elektromos hálózat dugaszolóaljzatába. Kigyullad a vörös dióda, ami az akkumulátor töltését jelzi. A töltés befejeződése után a vörös dióda kialszik, és kigyullad a zöld dióda, ami azt jelzi, hogy a töltő áram alatt van. Húzza ki a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. Megnyomva az akkumulátor retesznek nyomógombját, csúsztassa ki az akkumulátort az akkumulátortöltő vezetősínéből.

Figyelem! Ha, miután csatlakoztatta a töltőt az elektromos hálózathoz, kigyullad a zöld dióda, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Ilyen esetben a töltő nem kezdi meg a töltést.

A TARTOZÉK ELEMEK FELSZERELÉSE

A csiszolókorong védőburkolata

Ehhez fel kell tenni a korongvédő burkolatot a forgótengely körül levő hengeres részre, és a csavar vagy a szorító pánt segítségével rögzíteni kell úgy, hogy a védőburkolat egyenesen, erősen és biztosan rögzítve legyen. Úgy állítsa be a csiszolótárcsát, hogy annak a védőburkolattal nem takart része minél messzebb legyen a kezelő kezétől. Soha ne dolgozzon rendesen felszerelt korongvédő burkolat nélkül! A csiszológéppel együtt szállítunk egy védőburkolatot, amely csak csiszolótárcsával, csiszolópapírt használó tárcsákkal és némelyik drótkefével végzett munka közben biztosít megfelelő védelmet. A forgótengelyre felszerelt korong nem állhat ki a védőburkolat szélén túl. Másfajta, megengedett munka végzése esetén kapcsolatba kell lépni az ehhez a fajta munkához készült védőburkolat beszerzése ügyében.

A kiegészítő fogantyú felszerelése

A fogantyút a gép fejéhez történő biztos rácsavarozással kell felszerelni. Fogantyú el van látva egy, a csiszolókorong rögzítéséhez való kulcs tárolására szolgáló fészekkel. Ez megkönnyíti a kulcs tárolását. A kulcs használatát igénylő munkák befejezése után azt be kell dugni a fészekbe, és meg kell győződni róla, hogy nem esik ki a saját súlyának hatása alatt.

A CSISZOLÓKORONGOK KEZELÉSE

FIGYELEM! A csiszolótárcsákat csak a gép feszültségmentesítése után szabad felszerelni. Az akkumulátort ki kell szerelni az elektromos eszköz dugaszolóaljzatából!

A csiszolótárcsák felszerelése

Válassza le a tápfeszültség a szerszámról. Ki kell szerelni akkumulátort az elektromos eszköz dugaszolóaljzatából! Felszereléskor ﬁ gyelni kell arra, hogy az A szél (IV) a forgófej tüskéjének alsó oldalán és a rögzítő legyen. Tegye fel a felső, rögzítő karimát a forgótengelyre. Tegye fel a csiszolókorongot a forgótengelyre, és a felső, rögzítő karimára. Csavarozza fel az alsó, rögzítő karimát a forgótengelyre. Nyomja be a forgótengely reteszét, és csavarozza fel a rögzítő karimát a kulcs segítségével, majd engedje ki a retesz nyomógombját.

Szerelje be az akkumulátort az elektromos gépbe, kapcsolja be a csiszológépet, és ﬁ gyelje meg a terhetlen üzemét körülbelül 1 percen keresztül. Húzza ki a dugaszt a hálózati dugaszolóaljzatból, és ellenőrizze a korongok rögzítését.

A rögzítő karimák elhelyezése

Figyelni kell arra, hogy a tárcsák vastagsága a forgófejhez rögzítés helyén különböző lehet. Attól függően, hogy vékony csiszolótárcsát (vastagság max. 3,2 mm), vagy a vastagot (a vastagsága 3,2 mm feletti) használ, más módon kell elhelyezni a rögzítő karimát (III). Ne használjon 6 mm-nél vastagabb korongot.

karimán pontosan fedésben

EREDETI UTASÍTÁS

Page 86

A csiszolótárcsák leszerelése

Kapcsolja ki a csiszológépet, és szerelje ki az akkumulátort. Nyomja be a forgótengely reteszét, és csavarozza le a rögzítő kulcs segítségével az alsó karimát, majd vegye le a csiszolótárcsát a forgótengelyről. Tisztítsa meg a forgótengelyt és a rögzítő karimákat a munka közben keletkezett portól és egyéb szennyező- désektől.

A csiszolótárcsák fajtája

A csiszológéppel bármilyen fajtájú csiszolókorongot lehet használni, amelynek a megengedett kerületi sebessége legalább 80 m/s, valamint a rögzítő furat átmérője és a külső átmérő megegyezik a műszaki adatok táblázatában szereplőkkel. Ha a csiszolókorong nem menetes furattal készült, a felszereléséhez rögzítő karimákat kell használni. Fel lehet szerelni a táblázatban megadott, külső átmérőjű tárcsát is, ami M14 menetes furattal van ellátva. Ilyen esetben nem kell rögzítő karimákat használni, a tárcsát közvetlenül a forgótengelyre kell felszerelni, reteszelve a nyomógombbal, és a tárcsát erősen és biztosan felcsavarozva a lapos kulcs segítségéve (nincs a csiszológép tartozékai között). Az olyan tárcsák esetében, amelyekre tépőzár segítségével csiszolópapír korongot lehet felerősíteni, a műszaki adatok táblázatában megadott átmérőjű csiszolópapír korongot kell használni. A csiszolókorongokat központosan kell a tárcsára helyezni. A korong széle nem állhat ki a korong szélén túl. Lehetőség van száraz vágásra és csiszolásra készült, gyémánt csiszolótárcsák használatára is, amelyek megfelelnek a műszaki adatok táblázatában megadott adatoknak. A felszerelést ugyanúgy kell végrehajtani, mint a csiszolótárcsák esetében. Fém megmunkálásához az adott fém megmunkálására szolgáló anyagból készült tárcsák használatát ajánljuk. Meg kell ismerni a csiszolótárcsához csatolt dokumentációt. Kerámia anyagok megmunkálásához kő megmunkálásához készült vagy gyémánt tárcsát lehet használni, amelyekkel szárazon lehet dolgozni. A drótkefés és a csiszoló papíros tárcsákat régi lakkbevonatok eltávolításához ajánljuk fém elemekről. Tilos a rögzítő furatot, a forgótengelyt átalakítani, vagy szűkítő gyűrűket használni a rögzítő furat átmérőjének a forgótengely átmérőjéhez igazítása céljából. Tilos más mérető rögzítő átmérőjű tárcsák használni, mint ami a műszaki adatok táblázatában meg van adva. Tilos láncfűrészes tárcsát vagy fűrésztárcsát használni, tekintettel arra, hogy növelik a visszarúgás veszélyét kezelő irányába. Figyelem! Tilos másfajta tárcsát használni, mint ami ebben az útmutatóban meg van adva. Még akkor is, ha fel lehet szerelni a csiszológép forgótengelyére. Előfordulhat, hogy a nem megfelelő tárcsák nem bírják ki a csiszológéppel végzett munka közben keletkező terheléseket. A sérült, széteső csiszolótárcsák komoly sebesüléseket vagy halált okozhatnak.

A CSISZOLÓGÉP HASZNÁLATA

Ki kell szerelni akkumulátort az elektromos eszköz dugaszolóaljzatából! Az eszközzel végzett munka megkezdése előtt ellenőrizni kell, hogy gép teste, a védőburkolat, a fogantyú és a csiszolókorong nem sérült-e. Ha bármilyen sérülés észlelhető, tilos a csiszológépet üzemeltetni! Szerelje fel a csiszolókorong védőburkolatát és a fogantyút. Soha ne dolgozzon rendesen felszerelt korongvédő burkolat nélkül! Válassza ki a megfelelő típusú munkához való csiszolótárcsát, és szerelje fel a csiszológép forgótengelyére. A megmunkálandó anyagot fogja be úgy pl. egy satuba, hogy a megmunkálás közben ne mozduljon el. A csiszológép tárcsája nagy sebességgel forog, és a rosszul rögzített, megmunkálandó anyag váratlanul elmozdulhat megmunkálás közben, ami növeli komoly sebesülések esélyét. Vágáskor az elvágandó anyagot a vágás vonalának mindkét oldalán alá kell támasztani, de olyan módon, hogy vágáskor a vágótárcsa ne ékelődjön be. Az alátámasztásokat az elvágandó anyag széleinek, és a vágás vonalának közelében kell elhelyezni. Tegyen fel szemvédőt, füldugót és munkavédelmi kesztyűt. Ellenőrizze, hogy a kapcsoló „kikapcsolt - 0” helyzetben van-e. Majd csatlakoztassa az akkumulátort az elektromos géphez. Vegyen fel megfelelő testhelyzetet, amely garantálja az egyensúlyt, és indítsa be a gépet a kapcsolóval. A kapcsoló rendelkezik egy, a csiszológép véletlen beindítását megakadályozó retesszel. A reteszt hátra kell tolni, úgy, hogy egy szintbe kerüljön a kapcsolóval, ezután be lehet azt nyomni. A kapcsolót nem lehet bekapcsolt pozícióban blokkolni, egész idő alatt benyomva kell tartani. Kezdje meg a munkát, megfelelő testhelyzetet felvéve, és a csiszológépet a megmunkálandó anyaghoz tartva.

- csiszolótárcsák esetén az oldalsó és / vagy homlokfelületet kell csiszolni,

- ívben lévő csiszolóanyag esetén az oldalsó felülettel kell csiszolni, hogy a csiszolópapír a megmunkálandó anyaggal párhuzamosan mozogjon,

- tépőzáras tárcsák esetén, amellyel rögzíteni lehet, az oldalsó felülettel kell csiszolni.

- drótkefe használata esetén a megmunkálást a drótszálak végével kell végezni, nem pedig az oldalfelületével,

- vágótárcsa esetén a homlokfelülettel kell vágni, nem szabad csiszolni a vágásra készült korong oldalfelületével.

Amikor az oldalfelülettel csiszol, a csiszológépet maximum 30 fokos szögben kell tartani a megmunkálandó felülethez képest (VII). A csiszológépet folyamatos mozdulatokkal kell mozgatni magunk felé, és magunktól eltávolodva.

EREDETI UTASÍTÁS

Page 87

Vágáskor a vágótárcsának a vágandó felületre merőlegesen kell állnia. Nem szabad más szögben vágni. Tilos a vágásnak a megmunkálandó anyag felületéhez viszonyított szögét változtatni egy adott vágás során. Csak egyenes vonalban szabad vágni. Ha nem tartja megát a fenti ajánlásokhoz növekszik a vágótárcsa beékelődésének kockázata a megmunkálandó anyagba, ami a gép visszarúgását okozhatja a kezelő irányába, vagy eltörhet és széteshet a tárcsa. Vágás közben a csiszológépet a tárcsa forgásának irányában kell vezetni (VIII). A csiszológép üzemelése közben nem szabad túl nagy nyomást kifejteni a megmunkálandó anyagra, és nem szabad hirtelen mozdulatokat tenni, hogy ne okozza a csiszolókorong beékelődését vagy törését. Nem szabad a csiszológépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60 °C-ot. A csiszológépet a kapcsoló elengedésével lehet kikapcsolni. A munka befejezése után kapcsolja ki a csiszológépet, szerelje le az akkumulátort, és végezze el a felülvizsgálatot. Figyelem! Kikapcsolás után a vágótárcsa még egy ideig foroghat. A csiszológép lecsatlakoztatása előtt meg kell várni, amíg a tárcsa forgása teljesen megáll. Mielőtt megkezdi a szemlét, meg kell várni, amíg a tárcsa kihűl. Munka közben mind a tárcsa, mint a megmunkálandó anyag magas hőmérsékletre hevülhet.

Ne felejtse el! A sarokcsiszolóval végzett munka közben:

Mindig használjon szemvédőt! Ne használjon olyan csiszolókorongot, amelynek maximális megengedett kerületi sebessége 80 m/s-nál kisebb! Ne használjon olyan csiszolókorongot, amelynek maximális megengedett kerületi sebessége kisebb, mint a gép fordulatszáma!

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.

EREDETI UTASÍTÁS

Page 88

CHARACTERISTICI UNEALTĂ

Polizorul unghiular este o unealtă electrică destinată pentru şlefuit şi tăiat metal şi materiale de construcţie minerale precum cărămida, piatra naturală şi sintetică, beton, gresie etc. cu discuri de polizor adaptate pentru materialul respectiv. În niciun caz nu folosiţi pentru a prelucra materiale diferite de cele sus-menţionate, de ex. pentru şlefuit lemn sau pentru lustruit. Funcţionarea corectă, ﬁ abilă şi în condiţii de siguranţă a polizorului depinde de exploatarea corectă, de aceea înainte de a utiliza polizorul:

Înainte de a lucra cu unealta trebuie să citiţi toate instrucţiunile şi să le păstraţi. Folosiţi mereu protecţie oculară! Nu folosiţi discuri cu turaţia maximă admisă de circuit mai mică de 80 m/s! Nu folosiţi discuri cu cu turaţia maximă admisă mai mică decât turaţia polizorului.

Pentru daunele apărute în urma nerespectării normelor de siguranţă şi a recomandărilor din aceste instrucţiuni, furnizorul nu este răspunzător.

DOTARE

Aparatul este livrat complet, dar necesită anumite activităţi de montaj înainte de a începe lucrul- Împreună cu produsul sunt livrate: acumulatorul, staţia de încărcare (încărcătorul), carcasa discului abraziv, cheia pentru ﬁ xarea discului şi mânerul adiţional. Discurile abrazive nu fac parte din dotare. Atenţie! Produsul cu numărul de catalog: YT-82827 nu este dotat cu acumulator şi staţia de încărcare.

PARAMETRI TEHNICI

Parametru Unitate de măsură Valoare

Număr de catalog YT-82826, YT-82827 YT-82828 Tensiune de reţea [V] 18 DC 18 DC Turaţie nominală [min Diametrul discului abraziv [mm] 125 125 Diametrul oriﬁ ciului discului abraziv [mm] 22,2 22,2 Capăt arbore M14 M14 Masa [kg] 1,5 1,5 Nivel de zgomot

- presiune acustică L

- putere L Nivel de vibraţii Clasa de izolaţie III III Nivel de protecţie IPX0 IPX0 Tip de acumulator Li-Ion Li-Ion Capacitate acumulator* [Ah] 2 3 Încărcător* Tensiune de intrare [V] 220 - 240 220 - 240 Frecvenţa de reţea [Hz] 50 / 60 50 / 60 Tensiune de ieşire [V] 21 DC 21 DC Curent de ieşire [A] 2,4 2,4 Putere nominală [W] 60 60 Durată de încărcare** [h] 1 1,5

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

ah,AG

-1

] 10.000 10.000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* doar pentru modelele echipate cu acumulator și încărcător ** timpii de încărcare speciﬁ cați se referă doar la acumulatorul de capacitatea menționată în tabel

Valoarea totală declarată a emisiilor sonore a fost măsurată în conformitate cu metoda de testare standard și poate ﬁ folosită pen- tru a compara un dispozitiv cu altul. Nivelul total declarat de emisii sonore poate ﬁ folosit pentru evaluarea preliminară a expunerii. Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu metoda de testare standard și poate ﬁ folosită pentru a compara o mașină cu alta. Nivelul total declarat de vibrații poate ﬁ folosit pentru evaluarea inițială a expunerii. Atenție! Emisia de vibrații în timpul utilizării mașinii poate diferi față de valoarea declarată, în funcție felul în care este folosită mașina. Atenție! Măsurile de siguranță pentru protecția operatorului se bazează pe evaluarea expunerii emisiilor în condiții reale de utilizare (inclusiv toate elementele ciclului de lucru, ca de exemplu timpul în care mașina este oprită și timpul de activare).

INSTRUCŢ IUNI ORIGINALE

Page 89

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni.

Noţiunea “sculă electrică” folosită în instrucţiuni se referă la toate sculele acţionate cu curent electric, atât cele alimentate cu energie prin cablu cât şi cele fără cablu.

TREBUIE RESPECTATE INSTRUCŢIUNILE DE MAI JOS

Locul de lucru Locul de lucru trebuie întreţinut curat şi să ﬁ e bine iluminat. Dezordinea cât şi iluminarea insuﬁ cientă pot ﬁ pricina accidentelor. Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conţine ﬂ uide in- ﬂ amabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori inﬂ amabili pot pricinui incendiu. Evitaţi aproprierea la locul de muncă a copiilor sau a altor persoane străine. In afară acest avertisiment ﬁ ţi foarte atenţi,

deoarece pierderea concentraţiei poate pricinui pierdera controluluii asupra sculei.

Securitatea electrică Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modiﬁ carea ş rzisă modiﬁ carea ştecărului cu scopul de a ﬁ adaptabil la priza electrică. Sztecărul ne modiﬁ cat micşorează riscul electrocutării. Evitaţi posibilitatea contactului cu cu obiecte cu împământare ca ţevi, radiatoare şi instalaţii frigorifere. Corpul omenesc

împământat măreşte riscul electrocutării. Se recomandă evitarea expunerii sculei electrice în contact cu percipitaţii atmosferice sau cu umezeala. Apa şi umezeala, care intră în interiorul sculei electrice măreşte riscul electrocutării.

Nu supraîncărcaţi conducta de alimentare electrică. Nu purtaţi scula ţinând-o de conducta de alimentare electrică, nu trageţi de conductă vrând să scoateţi ştecărul din priza de alimentare electrică. Evitaţi contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuţite şi elemente în mişcare. Defectarea conductei de alimentare măreşte riscul electrocutării. In cazul efectuării lucrului în afara încăperilor trebuie să întrebuinţaţi conductori prelungitori destinaţi pentru întrebuinţa- rea lor afară. Intrebuinţarea conductorilor corespunzători micşorează riscul elctrocutării. În cazul în care nu puteţi evita să utilizaţi unealta electrică într-un mediu umed, drept protecţie împotriva tensiunii electrice trebuie să utilizaţi un dispozitiv cu curent diferenţial (RCD). Utilizarea RCD scade riscul de electrocutare.

Securitatea personală Apucă-te de lucru numai în bună condiţie ﬁ zică şi psihică. Fii precaut la ceace faci. Nu lucra atunci când eşti obosit sau sub inﬂ uenţa medicamentelor sau a alcoolului. Cea mai mică neatenţie, în timpul lucrului, poate provoca leziuni serioase a corpului. Intrebuinţează mijloace de protejare personală. Totdeauna puneţi ochelari de protecţie. Intrebuinţarea mijloacelor de pro-

tejare personală, adică măşti respiratorii de protecţie, încălţăminte de protecţie, căşti şi antifoane pe urechi micşorează riscul leziunilor serioase ale corpului tău.

Evită întâmplătoarea punere în funcţiune a sculei. Inainte de a alimenta scula cu energie electrică veriﬁ că totdeauna dacă întrerupătorul este pe poziţia „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcţiune a sculei electrice

atunci când întrerupătorul este pe poziţia „ conectat“ poate duce la leziuni serioase ale corpului tău.

Inainte de a pune în funcţiune scula electrică dă la o parte toate cheile şi alte scule care au fost întrebuinţate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău. Păstrează-ţi echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziţie îţi va permite să stăpâneşti scula

electrică în cazuri de situaţii de lucru neaşteptate.

Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi şi cu bijuterii. Părul, îmbrăcămintea şi mănuşile să nu le apropii de piesele în mişcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăţa de piesele în

mişcare ale sculei. Intrebuinţează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micşorează riscul leziunilor serioase ale corpului tău.

Utlizarea sculei electrice Nu supra încărca scula electrică. Utilizează scula corespunzătoare lucrului care trebuie să-l faci. Alegerea sculei corespu-

nzătoare lucrului respectiv, asigură eﬁ cienţă şi siguranţă în timpul lucrului. Nu întrebuinţa scula electrică, dacă întrerupătorul ei nu funcţionează corect. Scula, pe care nu o poţi veriﬁ ca utilizând între- rupătorul alimentării electrice este foarte periculoasă deci trebuie dată la reparat. Inainte de reglarea sculei, schimbarea accesoriilor sau la terminrea lucrului, deconectează conducta de alimentare. Scula electrică deconectată dela alimentare evită o neaşteptată, întâmplătoare punere în funcţiune.

Păstrează scula la loc neaccesil copiilor. Nu permite nimănui să lucreze cu scula electrică dacă nu este şcolarizat în ceace priveşte deservirea ei. Scula electrică poate ﬁ foarte periculoasă în mâna cuiva ne şcolarizat. Scula trebuie să ﬁ e întreţinută corespunzător. Veriﬁ că dacă scula este bine păsuită, nu are jocuri la piesele în mişcare. Veriﬁ că desemeni, dacă vreun element la scula electrică nu este defectat. In caz că vei constata vreun deranjament, el trebuie eliminat înainte de a utiliza scula.

Multe accidente au avut loc din cauza întreţinerii ne corespunzătoare.

tecărului. Este inte-

INSTRUCŢ IUNI ORIGINALE

Page 90

Sculele tăietoare trebuie întreţinute curate şi scuţite. Intreţinerea corespunzătoare a sculei tăietoare poate ﬁ cu uşurinţă controlată în timpul lucrului.

Utilizează scula electrică şi accesoriile conform instrucţiunilor de mai sus. Utilizează sculele în conformitate cu destnaţia lor, având în vedere felul lucrului şi condiţiile de lucru. Intrebuinţarea sculelor la alt fel de lucrări decât la cele pentru care au

fost proiectate, măreşte riscul naşterii situaţiilor periculoase.

Reparaţiile Repararea sculei trebuie executată numai de către ateliere autorizate, care au numai piese de schimb originale. In acest

fel, este asigurată securitatea utilizării sculei electrice.

INSTRUCȚIUNI DE SIGURANȚĂ SUPLIMENTARE PENTRU POLIZOARE UNGHIULARE ȘI MAȘINI DE ȘLEFUIT

Scula este destinată doar polizării, polizării cu hârtie abrazivă, polizării cu perii de sârmă și tăierii. Citiț avertizările, instrucțiunile, cifrele și speciﬁ cațiile livrate o dată cu scula electrică. Nerespectarea tuturor instrucțiunilor de

mai jos poate duce la electrocutare, incendiu sau răniri grave.

Nu modiﬁ cați scula pentru a o face să se potrivească la o lucrare pentru care nu a fost destinată și nu a fost speciﬁ cată de producător. Asemenea modiﬁ care va duce la pierderea controlului și la provocarea unor accidente grave. Este interzis să folosiți scula ca sculă de lustruit sau în orice alt fel care nu este în conformitate cu manualul. Efectuarea

altor lucrări în afara celor pentru care este destinată mașina poate prezenta un risc și duce la accidente. Nu folosiți accesorii care nu au fost avute în vedere de producător sau destinate lucrului cu mașina. Faptul că pot ﬁ atașate accesorii la mașina electrică nu garantează funcționarea în condiții de siguranță. Turația maximă a accesoriilor trebuie să ﬁ e egală ca turația maximă a mașinii, sau mai mare. Accesoriile cu turație mai mică decât turația mașinii se pot dezintegra în fragmente în timpul funcționării. Diametrul exterior și grosimea accesoriilor trebuie să ﬁ e în limitele dimensiunilor speciﬁ cate pentru mașină. Nu este posibil să se controleze sau utilizeze accesorii de dimensiuni necorespunzătoare.

Dimensiunea găurii de montare a talerelor, discurilor, ﬂ anșelor și altor accesorii trebuie să corespundă dimensiunii axului mașinii. Accesoriile cu dimensiunea găurii de montare necorespunzătoare pentru dimensiunea axului mașinii vor începe

să vibreze în timpul funcționării, ceea ce poate duce la pierderea controlului asupra mașinii.

Nu folosiți accesorii deteriorate. Înainte de ﬁ ecare utilizare, veriﬁ cați starea accesoriilor pentru a identiﬁ ca prezența unor fragmente desprinse, a crăpăturilor, abraziunii și uzurii excesive. În cazul în care vreun accesoriu este scăpat pe jos, veriﬁ cați-l dacă prezintă deteriorări sau montați un accesoriu nou și nedeteriorat. După ce ați veriﬁ cat și montat accesoriile, asigurați-vă că dumneavoastră și toți cei aﬂ ați în zonă stau în afara planului de rotație al accesoriilor, apoi porniți mașina timp de un minut la turație maximă. Accesoriile deteriorate se dezintegrează în timpul testului. Folosiți echipament de protecție individual. Folosiți măști de față și ochelari de protecție, în funcție de lucrare. Dacă este necesar. folosiți măști de praf, protecții auditive, mănuși de protecție și șorțuri pentru a vă proteja împotriva fragmentelor mici de accesorii sau material desprinse timpul lucrului. Protecția pentru ochi trebuie să poată opri particulele generate în

timpul lucrului. Masca de praf trebuie să poată ﬁ ltra particulele generate în timpul funcționării. Expunerea prea îndelungată la zgomot poate duce la pierderea auzului.

Asigurați-vă că toate persoanele din jur se aﬂ ă la o distanță sigură față de zona de lucru. Persoanele care au acces la locul de muncă trebuie să poarte echipament de protecție individual. Fragmentele sau bucățile de accesorii deteriorate, care

sunt generate în timpul lucrului, pot ﬁ proiectate în apropierea zonei de lucru.

La efectuarea unor lucrări în care discul poate intra în contact cu un cablu sau conductor electric aﬂ at sub tensiune, ți- neți mașina doar de mânerele izolate. Când discul este în contact cu un cablu aﬂ at sub tensiune, aceasta poate duce la punerea

sub tensiune a părților metalice, ducând la electrocutarea operatorului mașinii. Feriți cablul electric de componentele rotative ale mașinii. Dacă pierdeți controlul asupra mașinii, cablul electric poate ﬁ prins sau tăiat iar mâna sau brațul dumneavoastră pot ﬁ trase de componentele rotative ale mașinii. Nu lăsați niciodată mașina jos înainte de oprirea completă a componentelor rotative. Componentele rotative pot să se „agațe” de sol și, astfel, scula să vă scape de sub control. Nu porniți mașina în timpul deplasării. Contactul neintenționat cu piesele în mișcare poate duce la agățarea și tragerea hainelor de către sculă, aceasta putând intra în contact cu corpul dumneavoastră. Curățați regulat oriﬁ ciile de ventilație ale sculei. Ventilatorul aspiră în interiorul sculei praful generat în timpul lucrului. Acumu- larea excesivă de particule metalice conținute în praf crește riscul de electrocutare.

Nu folosiți mașina în apropiere de materiale inﬂ amabile. Scânteile generate în timpul funcționării pot provoca incendii. Nu folosiți accesorii care necesită răcire cu lichid. Apa sau agentul de răcire pot provoca

electrocutarea.

Dimensiunea ﬁ letului accesoriilor trebuie să corespundă ﬁ letului de la axul mașinii de șlefuit. Pentru accesoriile mon- tate prin intermediul ﬂ anșei, oriﬁ ciul de prindere a accesoriilor trebuie să corespundă dimensiunii ﬂ anșei de prindere.

Accesoriile care nu se potrivesc la sistemul de montare al sculei vor duce la descentrare, vibrații excesive și pot duce la pierderea controlului asupra sculei.

i și vizualizați toate

INSTRUCŢ IUNI ORIGINALE

Page 91

Avertizări în legătură cu reculul mașinii spre operator

Reculul sculei spre utilizator este cauzat de blocarea talerului rotativ, periei, benzii de lustruit sau de altor accesorii, Blocarea sau înțepenirea duce la oprirea bruscă a accesoriului, ceea ce duce la rotirea mașinii electrice în sens opus celui de rotație al accesoriului. De exemplu, dacă discul abraziv este blocat sau înțepenit în piesa de lucru, muchia discului se poate înfunda în suprafața materialului, făcând ca discul să ﬁ e aruncat în afară sau în sus. Discul poate ﬁ proiectat spre sau dinspre operator, în funcție de sensul de rotație al discului abraziv în punctul de blocare. Este posibil ca discurile abrazive să se rupă în aceste condiții. Reculul mașinii către utilizator este rezultatul utilizării incorecte și/sau nerespectării instrucțiunilor din Manualul utilizatorului. Această situație poate ﬁ evitată prin respectarea instrucțiunilor următoare.

Prinderea fermă a mașinii electrice și poziția corectă a corpului și brațelor asigură rezistența împotriva forțelor de recul. Folosiți întotdeauna un mâner suplimentar dac lui sau oricărei mișcări neașteptate în timpul pornirii mașinii. Utilizatorul va putea controla rotația mașinii sau reculul dacă se

iau măsurile de precauție corespunzătoare.

Feriți mâinile de componentele rotative ale mașinii. Piesele rotative pot intra în contact cu mâinile în urma reculului. Nu stați în zona unde scula poate să ajungă din cauza reculului. Reculul va deplasa mașina în sens opus celui de rotație a

discului abraziv, în punctul de prindere.

Acordați o atenție specială la lucrul în apropiere de colțuri, muchii ascuțite etc. Preveniți deplasarea axială a discului abraziv și blocarea sa. La prelucrarea unor colțuri sau muchii există un risc crescut de blocare a discului abraziv, ducând la

pierderea controlului sau reculului sculei.

Nu folosiți discuri cu lanț tăietor pentru prelucrarea lemnului, discuri diamantate segmentate cu spații pe circumferință între segmente mai mari de 10 mm sau discuri cu dinți. Asemenea discuri provoacă adesea reculuri și pierderea controlului

asupra sculei.

Avertizări privind polizarea și tăierea

Folosiți doar discuri destinate pentru lucrul cu scule de mână și apărători corespunzătoare pentru un anumit tip de disc. Discurile pentru care nu a fost proiectată scula nu pot ﬁ acoperite corespunzător și nu sunt sigure.

Discul convex trebuie montat astfel încât suprafața de șlefuire să nu depășească planul ﬂ anșei de protecție a apărătoa- rei. Un disc incorect montat, care depășește apărătoarea, prezintă risc în timpul utilizării. La mașină trebuie ﬁ xată bine o apărătoare, așezată într-o poziție care asigură siguranța maximă, astfel încât să ﬁ e expusă spre operator cea mai mică suprafață a discului posibilă. Această apărătoare ajută la protejarea operatorului față de

fragmentele de disc spart și previne contactul accidental cu discul. Discul trebuie folosit conform destinației sale. De exemplu, nu polizați cu un disc pentru tăiere. Discurile abrazive de tăiere sunt proiectate pentru sarcină circumferențiară și forțele laterale aplicate asupra unui asemenea disc pot duce la spargerea sa. Folosiți întotdeauna ﬂ anșe de prindere nedeteriorate, de dimensiune corectă, adaptată la discul de tăiere. Flanșele corecte care prind discul abraziv reduc posibilitatea de deteriorare a discului. Flanșele de prindere pentru discurile de tăiere pot ﬁ diferite de ﬂ anșele de prindere pentru discurile abrazive. Nu folosiți discuri abrazive uzate luate de la mașini mai mari. Un disc de diametru mai mare nu este adaptat la turația mai mare a sculelor mai mici și se poate sparge. Dacă folosiți discuri multifuncționale, folosiți întotdeauna o apărătoare adecvată pentru tipul de lucrare respectiv. Utilizarea unei apărători necorespunzătoare poate duce la neasigurarea gradului de protecție dorit, ceea ce poate avea ca rezultat accidente grave.

Avertizări în legătură cu tăierea Nu „loviți” cu discul și nu aplicați o presiune prea mare. Nu încercați să tăiați prea adânc. Solicitarea excesivă a discului de

polizare duce la creșterea sarcinii și susceptibilitatea de ﬂ ambare sau prindere a discului în rostul tăieturii, ceea de crește riscul de recul spre operator sau de deteriorare a discului. Nu stați cu corpul în planul de tăiere sau în spatele discului de polizare aﬂ at în mișcare de rotație. Dacă, în timpul lucrului, discul abraziv se rotește în sensul dinspre operator, reculul spre operator poate împinge discul și scula spre operator.

Dacă discul este blocat sau tăierea este întreruptă din indiferent ce motiv, opriți scula și țineți-o nemișcată până ce rotația încetează complet. Nu încercați niciodată să trageți discul abraziv care se rotește afară din rostul tăieturii, deoarece aceasta poate duce la recul spre operator. Se recomandă să găsiți cauzele și să luați măsuri corespunzătoare pentru a preveni

blocarea discului.

Nu reluați tăierea când discul este în material. Lăsați discul să atingă turația nominală și doar apoi introduceți cu atenție discul în rostul tăieturii. Discul poate ﬁ blocat, tras sau împins înapoi spre operator în cazul în care tăierea este reluată în

material. Susțineți panourile și alte materiale supradimensionate pentru a minimiza riscul de blocare și recul spre operator. Piesele de lucru supradimensionate au tendința să de încovoaie sub propria greutate. Suporturile trebuie plasate sub piesa de lucru în apropiere de linia de tăiere și aproape de marginea piesei de lucru, de ambele părți ale liniei de tăiere. Aveți grijă în mod deosebit la efectuarea unor tăieturi adânci în pereți sau alte suprafețe necunoscute. Un disc poate tăia conducte de gaz, cabluri electrice sau alte obiecte care pot cauza reculul către operator.

Nu încercați să tăiați după o linie curbă. Suprasolicitarea discului duce la creșterea sarcinii și posibilitatea de răsucire sau blo-

ă este livrat cu mașina, pentru a asigura controlul maxim în timpul reculu-

INSTRUCŢ IUNI ORIGINALE

Page 92

care în rostul tăieturii și probabilitatea de recul spre operator sau de deteriorare a discului, ceea ce poate duce la accidente grave.

Avertizări privind polizarea cu hârtie abrazivă Folosiți hârtie abrazivă de dimensiune corespunzătoare. La selectarea unui disc abraziv, respectați instrucțiunile producătorului. O foaie abrazivă care depășește mult talerul poate provoca accidente și, de asemenea, poate crește riscul de blocare,

rupere sau recul spre utilizator.

Avertizări în legătură cu lucrul cu peria de sârmă Atenție, deoarece fragmente de sârmă pot ﬁ proiectate din perie în cursul funcționării normale. Nu suprasolicitați ﬁ rele aplicând o presiune prea mare asupra periei. Sârma se poate agăța ușor de îmbrăcăminte subțire sau piele. În cazul în care se recomandă utilizarea apărătorilor la lucrul cu peria de sârmă, împiedicați orice contact între perie și apărătoare. Peria de sârmă își poate crește diametrul sub sarcină și sub efectul forț

Avertizări de siguranță privind lustruirea Nu lăsați vreo parte liberă de la discul de lustruire sau coardă de ﬁ xare să se rotească liber. Corzile libere și care se rotesc

se pot agăța de degete sau de piesa de prelucrat.

PREGATIREA PENTRU LUCRU

ATENTIE! Toate acţiunile enumerate în acest capitol trebuie fă cute cu tensiunea de alimentare deconectată - acumulatorul trebuie separat dela utilaj.

Instrucţiuni de siguranţă de încărcare a acumulatorului

Atenţie! Înainte de a începe să încărcaţi trebuie să vă asgiruaţi că ştecherul, cablul şi carcasa încărcătorului nu sunt ﬁ surate sau defecte. Se interzice utilizarea staţiei de încărcare şi a încărcătorului atunci când acestea nu funcţionează corect sau sunt defecte! Pentru a încărca acumulatorii folosiţi doar staţia de încărcare şi încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea acumulatorului poate ﬁ efectuată doar într-o încăpere închisă, uscată şi ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteţi să folosească staţia de încărcare şi încărcătorul fără supravegherea unei persoane adulte! În cazul în care este necesar să părăsiţi încăperea în care se efectuează încărcarea, trebuie să scoateţi ştecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateţi imediat ştecherul încărcătorului din priză! Maşina de găurit-şurubelniţă electrică este livrată cu acumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcaţi în mod conform cu procedura descrisă mai jos folosind încărcătorul şi staţia de încărcare. Acumulatorii tip Li-ION (litiuion) nu prezintă aşa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuşi descărcarea acumulatorului în timpul lucrului normal, iar apoi să-l încărcaţi până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteţi opera în acest mod de ﬁ ecare dată acumulatorul, trebuie să faceţi acest lucru la ﬁ ecare câteva sau la câte o duzină de cicluri de funcţionare. Se interzice descărcarea acumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defecţiuni ireversibile! De asemenea se interzice veriﬁ carea stării acumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea acumulatorului

Pentru a prelungi durata de funcţionare a acumulatorului trebuie să asiguraţi condiţiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 00 şi 300 Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita acumulatorul o durată îndelungată trebuie să-l încărcaţi până la 70% din capacitate. În cazul în care depozitaţi o durată mai îndelungată trebuie să încărcaţi periodic, o dată pe an acumulatorul. Nu permiteţi descărcarea excesivă a acumulatorului, deoarece acest lucru scurtează durata de viaţă a acestuia şi poate provoca daune ireversibile. Pe durata de depozitare a acumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a acumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asiguraţi scurgerea cu o substanţă de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălaţi din abundenţă cu apă, iar apoi apelaţi la asistenţă medicală. Se interzice utilizarea uneltei cu acumulator defect. În cazul în care acumulatorul este uzat în totalitate trebuie să-l transmiteţi la un punct specializat în colectarea şi reciclarea acestui tip de deşeuri.

Transportul acumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt consideraţi materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar acumulatorii pe uscat. Nu trebuie îndeplinite condiţii adiţ transportului unor persoane terţe (de exemplu prin ﬁ rmă de curierat) trebuie să procedaţi în conformitate cu prevederile referi- toare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luaţi legătura cu o persoană cu caliﬁ cări corespunzătoare.

ei centrifuge.

ionale. În cazul în care comandaţi efectuarea

INSTRUCŢ IUNI ORIGINALE

Page 93

Se interzice transportul acumulatorilor defecţi. Pe timpul transportului acumulatorii demontaţi trebuie daţi jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiţi cu bandă adezivă. Acumulatorii trebuie protejaţi în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectaţi prevederile naţionale cu privire la transportul de materiale periculoase

Încărcarea acumulatorului

Atenţie! Înainte de încărcare trebuie să decuplaţi încărcătorul de la staţia de încărcare scoateţi ştecherul din priză. Pe lângă acestea trebuie să curăţaţi acumulatorul şi clemele acestuia de mizerie şi praf cu o lavetă moale şi uscată. Acumulatorul este dotat cu un indicator de încărcare incorporat. Apăsând butonul se aprind diodele (III), cu cât mai multe, cu atât mai încărcat este acumulatorul. În cazul în care după apăsarea butonului diodei acestea nu se aprind înseamnă că acumulatorul este descărcat. Decuplaţi acumulatorul de la unealtă. Introduceţ

i acumulatorul în soclul încărcătorului (II). Cuplaţi încărcătorul la priza reţelei electrice. Se aprinde dioda roşie, ceea ce înseamnă că procesul de încărcare a început. După ce aţi terminat de încărcat se stinge dioda roşie şi se va aprinde dioda verde care înseamnă că acumulatorul a fost încărcat integral. Scoateţi ştecherul încărcătorului din priză. Scoateţi acumulatorul din staţia de încărcare, apăsând butonul de blocare al acumulatorului.

Atenţie! În cazul în care după cuplarea încărcătorului la reţeaua electrică se aprinde dioda verde înseamnă că acumulatorul este încărcat integral. În acest caz încărcătorul nu începe procesul de încărcare.

MONTAJUL PIESELOR DIN DOTARE

Montajul carcasei discului abraziv

Pentru a face acest lucru aplicaţi carcasa discului pe partea cilindrică a carcasei în jurul arborelui şi folosiţi şurubul sau clema inelului carcasei pentru a imobiliza astfel încât carcasa să ﬁ e ﬁ xată simplu, ferm şi sigur. Setaţi carcasa discului abraziv astfel în- cât partea neacoperită să ﬁ e cât mai departe de mâna utilizatorului maşinii de şlefuit. Nu lucraţi cu maşina de şlefuit fără carcasa discului abraziv corect montată! Împreună cu maşina de şlefuit este furnizată carcasa de protecţie care asigură protecţia corespunzătoare pe durata şlefuirii cu discuri abrazive şi discuri cu hârtie abrazivă şi unele perii de sârmă. După montarea pe arbore discul nu poate depăşi marginea laterală a carcasei de protecţie. În caz de efectuare a altui tip de lucru permis trebuie să luaţi legătura cu producătorul pentru a cumpăra carcasa destinată pentru acest tip de lucrare.

Montajul mânerului adiţional

Înﬁ letaţi ferm mânerul pe capul uneltei. Mânerul este prevăzut cu soclu care permite deopzitarea cheii pentru ﬁ xarea discului abraziv. Acest fapt facilitează depozitarea cheii. După ce aţi terminat toate lucrările care necesită utilizarea cheii trebuie să o introduceţi în soclu şi să vă asiguraţi că nu iese automat sub greutatea proprie.

MANIPULAREA DISCURILOR ABRAZIVE

ATENŢIE! Montajul discului abaziv poate ﬁ realizat doar atunci când tensiunea de alimentare este decuplată. Demontaţi acumu- latorul din priza uneltei electrice!

Montarea discurilor abrazive

Decuplaţi tensiunea de alimentare de la unealtă. Demontaţi acumulatorul din priza uneltei electrice! Pe durata montajului trebuie să aveţi grijă ca marginile A (IV) din partea inferioară a arborelui şi ﬂ anşele de ﬁ xare să se supra- pună exact. Fixaţi ﬂ anşa superioară de ﬁ xare pe arbore. Fixaţi discul abraziv pe arbore şi pe ﬂ anşa de montare de sus. Înﬁ letaţi ﬂ anşa de ﬁ xare de jos pe arbore. Apăsaţi blocada arborelui şi înﬁ letaţi ﬂ anşa de ﬁ xare de jos cu cheia, iar apoi încetaţi să apăsaţi blocada.

Montaţi acumulatorul în unealta electrică, porniţi maşina de şlefuit şi observaţi cum funcţionează în gol timp de aproximativ 1 minut. Demontaţi acumulatorul şi veriﬁ caţi dacă discurile au fost montate corect.

Poziţia ﬂ anşelor de ﬁ xare

Trebuie să luaţi în considerare faptul că discurile pot avea o grosime diferită în locul de montare pe arbore. În funcţie de discurile abrazve subţiri utilizate (grosime de max. 3,2 mm), sau groase (grosime mai mare de 3,2 mm) situarea

INSTRUCŢ IUNI ORIGINALE

Page 94

ﬂ anşelor de ﬁ xare este diferită (III). Nu folosiţi discuri cu grosimea mai mare de 6 mm.

Demontarea discurilor abrazive

Opriţi maşina de şlefuit şi demontaţi acumulatorul. Apăsaţi blocada arborelui şi desﬁ letaţi ﬂ anşa de ﬁ xare de jos cu cheia, iar apoi daţi jos discul abraziv de pe arbore. Curăţaţi arborele şi ﬂ anşele de ﬁ xare de praf şi alte impurităţi generate în timpul lucrului.

Tipurile de discuri abrazive

Pentru lucrul cu maşina de şlefuit puteţi folosi orice disc abraziv destinat pentru utilizare cu maşini de şlefuit unghiulare cu turaţia de cel puţin 80 m/s, precum şi diametrele de ﬁ xare şi externe în tabelul cu date tehnice. În cazul în care discul abraziv este prevăzut cu oriﬁ ciu neﬁ letat pentru montajul acestuia trebuie să folosiţi ﬂ anşe de ﬁ xare. De asemenea puteţi monta discuri abrazive cu diametrul extern stabilit în tabelul cu date tehnice dotate cu ori acest caz nu puteţi folosi ﬂ anşe de ﬁ xare, înﬁ letaţi discul direct pe arbore, blocaţi-l cu butonul şi înﬁ letaţi discul ferm şi bine cu o cheie plată (nu face parte din dotarea maşinii de şlefuit). În cazul discurilor care permit montajul discului de hârtie abrazivă cu scai trebuie să folosiţi doar discuri abrazive cu diametrul indicat în tabelul cu date tehnice. Discurile trebuie amplasate concentric pe discul abraziv. Marginea discului abraziv nu poate depăşi marginea discului. De asemenea puteţi folosi discuri diamantate cu dimensiunile din tabelul cu date tehnice destinate pentru tăiere şi şlefuire uscată. Montajul trebuie efectuat la fel ca în cazul celorlalte tipuri de discuri abrazive. Pentru prelucrarea metalelor se recomandă utilizarea de discuri abrazive fabricate din materiale destinate pentru prelucrarea tipului respectiv de metal. Trebuie să luaţi la cunoştinţă documentaţia anexată la discul abraziv. Pentru prelucrarea materialelor ceramice puteţi folosi discurile abrazive destinate pentru prelucrarea pietrelor sau discuri diamantate pentru prelucrarea uscată. Se recomandă utilizarea periilor de sârmă şi discurilor cu hârtie abrazivă pentru îndepărtarea straturilor vechi de vopsea de pe piesele de metal. Se interzice prelucrarea oriﬁ ciului de ﬁ xare, arborelui sau utilizarea de inele de reducţie pentru adaptarea diametrului oriﬁ ciului de ﬁ xare pe diametrul arborelui. Se interzice utilizarea discului abraziv cu diametru de ﬁ xare diferit de cel stabilit în tabelul cu date tehnice. Se interzice utilizarea discurilor cu lanţ sau discurilor pentru tăiat datorită riscului de apariţie a reculului uneltei în direcţia operatorului. Atenţie! Se interzice utilizarea altor discuri decât cele admise pentru utilizare în aceste instrucţiuni. Chiar dacă acestea pot ﬁ montate pe arborele maşinii de şlefuit. Discurile necorespunzătoare pot să nu reziste la sarcinile generate în timpul lucrului cu maşina de şlefuit unghiulară. Discurile abrazive defecte, descompuse reprezintă un pericol de apariţie a unor leziuni corporale grave sau de deces.

UTILIZAREA MAŞINII DE ŞLEFUIT

Demontaţi acumulatorul din priza uneltei electrice! Înainte de a începe lucrul cu unealta trebuie să veriﬁ caţi dacă carcasa aparatului, protecţia şi acumulatorul nu sunt defecte. În cazul în care observaţi orice defecţiuni se interzice lucrul cu maşina de şlefuit! Montaţi protecţia discului abraziv şi mânerul. Nu lucraţi niciodată cu maşina de şlefuit fără ca protecţia discului abraziv să nu ﬁ e montată! Selectaţi modul corect de funcţionare a discului abraziv şi montaţi discul abraziv pe arborele maşinii de şlefuit. Materialul prelucrat trebuie ﬁ xat în mod corespunzător astfel încât să nu se deplaseze în timpul prelucrării, de exemplu folosind menghine sau cleme. Discul maşinii de şlefuit se roteşte la o turaţie ridicată, iar ﬁ xarea necorespunzătoare a materialului prelucrat poate duce la deplasarea necontrolată a acestuia în timpul lucrului, ceea ce măreşte riscul de apariţie a unor leziuni grave. În caz de tăiere trebuie să susţineţi materialul de tăiat pe ambele părţi ale liniei de tăiere, dar astfel încât pe durata tăierii să nu ducă la blocarea discului. Suporturile trebuie amplasate în apropierea marginii materialului tăiat şi în apropierea liniei de tăiere. Purtaţi protecţie oculară, protecţie auditivă şi mănuşi de protecţie. Veriﬁ caţi dacă comutatorul se aﬂ ă la poziţia “oprit - 0”. Apoi conectaţi acumulatorul la unealta electrică. Luaţi o poziţie adecvată care garantează păstrarea echilibrului şi porniţi maşina de şlefuit cu comutatorul. Comutatorul este prevăzut cu blocadă care protejează împotriva pornirii accidentale a maşinii de şlefuit. Trebuie să deplasaţi blocada în spate astfel încât să se potrivească cu suprafaţa comutatorului iar apoi să permită apăsarea acestuia. Comutatorul nu poate ﬁ blocat la poziţia pornit şi trebuie să-l ţineţi apăsat tot timpul pe durata lucrului. Începeţi să lucraţi aşezând suprafaţa corespunzătoare a discului abraziv pe materialul de prelucrat:

- în cazul discurilor pentru şlefuit trebuie să şlefuiţi cu suprafaţa laterală şi/sau frontală,

- în cazul discurilor abrazive cu foi trebuie să folosiţi suprafaţa laterală astfel încât foile discului abrazi să se mişte paralel pe suprafaţa materialului prelucrat,

- în cazul discurilor cu scai care permite montarea hârtiei abrazive, şlefuirea trebuie efectuată cu suprafaţa laterală,

- în cazul periilor de sârmă trebuie să efectuaţi prelucrarea cu capătul sârmelor şi nu cu suprafaţa laterală,

- în cazul discurilor pentru tăiat trebuie să tăiaţi cu suprafaţa frontală, nu şlefuiţi cu suprafaţa frontală a discurilor pentru tăiat.

ﬁ ciu ﬁ letat M14. În

INSTRUCŢ IUNI ORIGINALE

Page 95

Atunci când şlefuiţi cu suprafaţa laterală menţineţi maşina de şlefuit la un unghi care nu depăşeşte 30 de grade faţă de suprafaţa de prelucrat (VII). Deplasaţi maşina de şlefuit cu mişcări line către dvs. şi dinspre dvs. Pe durata tăierii discul abraziv trebuie să ﬁ e poziţionat la un unghi drept faţă de suprafaţa de tăiat. Nu trebuie să tăiaţi la un alt unghi. Se interzice schimbarea unghiului discului de tăiat faţă de materialul prelucrat pe durata tăierii. Trebuie să tăiaţi doar în linie dreaptă. Nerespectarea recomandărilor de mai sus măreşte riscul de blocare a discului pentru tăiat în materialul prelucrat, ceea ce poate duce la reculul aparatului în direcţia operatorului, crăparea discului abraziv sau distrugerea acestuia. Pe durata tăierii trebuie să deplasaţi maşina de ş

lefuit în direcţia turaţiei discului VIII). Pe durata lucrului cu aparatul de şlefuit nu exercitaţi o presiune prea mare asupra materialului prelucrat şi nu faceţi mişcări bruşte care ar putea duce la blocarea, ﬁ surarea sau ruperea discului pentru şlefuit. Nu suprasolicitaţi maşina de şlefuit, temperatura suprafeţelor externe nu trebuie să depăşească niciodată 60

C. Încetaţi să apăsaţi comutatorul pentru a opri maşina de şlefuit. După ce terminaţi lucrul opriţi maşina de şlefuit, decuplaţi acumulatorul şi efectuaţi operaţiunile de mentenanţă şi inspectare. Atenţie! Discul se roteşte un timp după oprirea maşinii de şlefuit. Trebuie să aşteptaţi până la oprirea deﬁ nitivă a mişcării discului înainte de a lăsa jos maşina de şlefuit. înainte de a efectua inspecţia trebuie să aşteptaţi până ce discul se răceşte. În timpul lucrului atât discul abraziv cât şi materialul prelucrat se pot încălzi la o temperatură ridicată.

Reţineţi! Atunci când lucraţi cu maşina de şlefuit unghiulară:

Purtaţi mereu protecţie pentru ochi. Nu folosiţi discuri abrazive cu turaţia maximă mai mică decât 80 m/s. Nu folosiţi discuri abrazive cu turaţia maximă mai mică decât turaţia maşinii de şlefuit.

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote ﬁ şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie veriﬁ cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi ﬁ şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor ﬁ constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.

INSTRUCŢ IUNI ORIGINALE

Page 96

PROPIEDADES DE LA HERRAMIENTA

La rectiﬁ cadora angular es una herramienta eléctrica diseñada para rectiﬁ car y cortar metales y materiales minerales de construc- ción como ladrillo, piedra natural y artiﬁ cial, concreto, azulejo y otros, usando discos abrasivos seleccionados adecuadamente para el material. Bajo ninguna circunstancia la herramienta debe usarse para procesar materiales distintos a los arriba mencionados, por ejemplo para rectiﬁ car y cortar madera o para pulir. El funcionamiento correcto, infalible y seguro de la herramienta depende de su adecuada operación, y por lo tanto:

Antes de comenzar cualquier trabajo con la herramienta es menester leer todo el manual y guardarlo. ¡Siempre use protección de la vista! ¡No use discos abrasivos cuya máxima velocidad circunferencial aceptable es menor que 80 m/s! ¡No use discos abrasivos cuya máxima velocidad circunferencial aceptable es menor que la velocidad de rotación de la rectiﬁ cadora!

El proveedor no será responsable por los daños ocasionados en el caso de no seguir las reglas de seguridad y las recomendaciones del presente manual.

EQUIPAMIENTO

El producto se entrega completo pero requiere el trabajo de instalación antes de comenzar la operación. Junto con el producto se suministran: batería, la estación (de carga), resguardo de la hoja abrasiva, la clave para la ﬁ jación del disco abrasivo y la empuñadura auxiliar. No se suministran discos abrasivos. ¡Precaución! El producto con el número de catálogo: YT-82827 no se proporciona con la batería y la estación de carga.

ESPECIFICACIONES

Parámetro Unidad de medida Valor

Número de catálogo YT-82826, YT-82827 YT-82828 Tensión de red [V] 18 DC 18 DC Rotaciones nominales [min Diámetro del disco abrasivo [mm] 125 125 Diámetro del oriﬁ cio de la rueda [mm] 22,2 22,2 Terminal del husillo M14 M14 Masa / Peso [kg] 1,5 1,5 Nivel de ruido

- presión sonora L

- potencia acústica L Nivel de vibraciones a Clase de aislamiento III III Grado de protección IPX0 IPX0 Tipo de batería Li-Ion Li-Ion Capacidad de la batería * [Ah] 2 3 Cargador * Voltaje de entrada [V] 220 - 240 220 - 240 Frecuencia de la red [Hz] 50 / 60 50 / 60 Tensión nominal [V] 21 DC 21 DC Corriente de salida [A] 2,4 2,4 Potencia nominal [W] 60 60 Tiempo de carga ** [h] 1 1,5

± K

± K [m/s2] 4,9 ± 1,5 4,9 ± 1,5

-1

] 10 000 10 000

[dB (A)] 88,0 ± 3,0 88,0 ± 3,0 [dB (A)] 99,0 ± 3,0 99,0 ± 3,0

* sólo en los modelos equipados con batería y cargador ** el tiempo de carga especiﬁ cado se aplica solo a la batería con la capacidad indicada en la tabla

El valor de emisión de ruido declarado se ha medido utilizando el método de prueba estándar y puede utilizarse para comparar una herramienta con otra. El valor de emisión de ruido declarado puede utilizarse en la evaluación inicial de la exposición. El valor de vibración total declarado se ha medido utilizando el método de prueba estándar y puede utilizarse para comparar una herramienta con otra. El valor de vibración total declarado puede utilizarse en la evaluación inicial de la exposición. ¡Atención! La emisión de vibraciones durante el funcionamiento de la herramienta puede diferir del valor declarado, dependiendo de la forma en que se utilice la herramienta. ¡Atención! Deben especiﬁ carse medidas de seguridad para proteger al operador, que se basan en una evaluación de la expo- sición en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como el tiempo en que la herramienta está

MANUAL ORIGINAL

Page 97

apagada o inactiva y el tiempo de activación).

CONDICIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico,

incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se reﬁ ere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

El lugar de trabajo El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes. No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases inﬂ ama- bles. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases inﬂ amables. Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que

pierda el control de la herramienta.

Seguridad eléctrica El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modiﬁ car el enchufe y usar adap- tadores para adecuar el enchufe al contacto. El enchufe no modiﬁ cado que es adecuado para el contacto reduce el riesgo del choque eléctrico. Evita el contacto con superﬁ cies conectados con tierra – pipas, calentadores y radiadores. Lo cual puede aumentar el

riesgo del choque eléctrico. No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se ﬁ ltren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico.

No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes aﬁ lados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico. En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de

extensiones adecuadas reduce el riesgo del choque eléctrico.

Seguridad personal Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo inﬂ uencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de

lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como máscaras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves.

Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” antes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando

el interruptor está en la posición „encendido” puede ser causa de lesiones graves. Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves. Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo.

Use ropa protectora. No se ponga ropa ﬂ oja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elemen- tos móviles de la herramienta eléctrica. Ropa ﬂ oja, bisutería o cabello largo pueden atorarse en los elementos móviles de la

herramienta. Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves.

Uso de la herramienta eléctrica No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herra-

mientas adecuadas garantizará un trabajo más efectivo y más seguro. No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse.

Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente. Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La he-

rramienta eléctrica puede ser peligrosa en las manos de tales personas.

Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles ﬂ ojas. Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes

MANUAL ORIGINAL

Page 98

de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta. Herramientas cortantes deben mantenerse limpios u aﬁ lados. Herramientas cortantes correctamente conservadas pueden

controlarse con más facilidad durante el trabajo.

Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones del trabajo. Usar las herramientas para propósitos diferentes

a los de su diseño puede aumentar el riesgo de situaciones peligrosas.

Reparaciones Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad

del trabajo con la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA AMOLADORAS Y PULIDORAS DE DISCO

La herramienta solo está diseñada para el lijado, el lijado con papel de lija, el cepillado y el corte. Lea todas las advertencias, instrucciones, ilustraciones y especiﬁ caciones suministradas con la herramienta eléctrica. Si no se siguen todas las

instrucciones dadas a continuación, se pueden producir descargas eléctricas, incendios y/o lesiones graves. No modiﬁ que esta herramienta para trabajos para los que no haya sido diseñada y especiﬁ cada por el fabricante. Dicha modiﬁ cación dará lugar a la pérdida de control y lesiones graves.

Está prohibido utilizar la herramienta como pulidora o de cualquier otra manera que no sea la descrita en el manual.

Trabajar con una herramienta para los usos no previstos puede crear riesgos y provocar lesiones personales. No utilice accesorios que no hayan sido diseñados ni previstos por el fabricante. El hecho de que los accesorios puedan acoplarse a la herramienta no signiﬁ ca que garanticen un funcionamiento seguro.

La velocidad de rotación máxima de los accesorios debe ser igual o superior a la velocidad máxima de la herramienta.

Los accesorios con una velocidad de rotación inferior a la de la herramienta pueden romperse en pedazos durante el funcionamiento.

El diámetro exterior y el espesor de los accesorios deben estar dentro del rango de tamaño especiﬁ cado para la herra- mienta. Los accesorios de tamaño inadecuado no se pueden proteger o manipular adecuadamente. El tamaño del oriﬁ cio de ﬁ jación de las ruedas, muelas, bridas y otros accesorios debe coincidir con el tamaño del hu- sillo de la herramienta. Los accesorios que no tienen el mismo tamaño que el husillo de la herramienta, vibrarán después del

arranque y podrán hacer que se pierda el control de la herramienta.

No utilice accesorios dañados. Antes de cada uso, examine el estado de los accesorios por presencia de astillas, grietas, abrasiones y desgaste excesivo. Si se caen los accesorios, se debe comprobar si están dañados o instalar nuevos e intactos. Después de la inspección e instalación de los accesorios, colóquese a sí mismo y a otras personas fuera del área de rotación de los accesorios y luego haga funcionar la herramienta durante un minuto a la máxima velocidad de rotación. Durante la prueba, los accesorios dañados serán destruidos. Use equipo de protección individual. Dependiendo de la aplicación, utilice protectores faciales, gafas panorámicas o de seguridad. Si es necesario, utilice máscaras antipolvo, protectores auditivos, guantes y delantales para protegerse contra pequeñas piezas de accesorios o materiales que se formen durante el trabajo. La protección ocular debe ser capaz

de detener los escombros que vuelan producidos durante el funcionamiento. La máscara antipolvo debe ser capaz de ﬁ ltrar el polvo generado durante el funcionamiento. La exposición excesiva al ruido puede causar la pérdida de audición.

Mantenga una distancia segura entre el lugar de trabajo a otras personas. Las personas que entran en el área de trabajo deben usar equipos de protección individual. Las astillas producidas durante el funcionamiento o fragmentos de accesorios

dañados pueden ser expulsadas de las inmediaciones del área de trabajo.

Cuando realice trabajos en los que el disco pueda entrar en contacto con un cable eléctrico bajo tensión u oculto o un conducto de alimentación, sujete la máquina únicamente con mangos aislados. El disco puede estar bajo tensión cuando

entra en contacto con cables bajo tensión y puede causar que partes metálicas de la herramienta se pongan bajo tensión, provocando una descarga eléctrica al operador de la herramienta. Coloque el conducto de alimentación lejos de los elementos giratorios de la herramienta. Si pierde el control de la herramienta, el cable puede ser cortado o atrapado y la mano o el brazo del operador puede ser atrapado por las partes giratorias de la máquina. Nunca coloque aparte la herramienta hasta que las piezas giratorias se hayan detenido completamente. Las piezas giratorias pueden „agarrar” el suelo y sacar la herramienta del área de control. No arranque la herramienta mientras la transporta. El contacto accidental con piezas giratorias puede causar que la ropa quede atrapada y arrastrada, y que la herramienta entre en contacto con el cuerpo del operador. Limpie regularmente las rejillas de ventilación de la herramienta. El ventilador del motor aspira la suciedad y el polvo generado durante el funcionamiento hacia el interior de la herramienta. La acumulación excesiva de partículas metálicas contenidas en el polvo aumenta el riesgo de descarga eléctrica. No trabaje con la herramienta en el entorno de materiales inﬂ amables. Las chispas que se producen durante el funciona- miento pueden provocar un incendio. No utilice accesorios que requieran refrigeración por líquido. El agua o el refrigerante pueden causar descargas eléctricas.

MANUAL ORIGINAL

Page 99

El tamaño de la rosca de los accesorios debe coincidir con la rosca del husillo de la amoladora. En el caso de los accesorios instalados mediante brida, el oriﬁ cio de montaje de los accesorios debe coincidir con el tamaño de montaje de la brida. Los accesorios que no encajan en el soporte de la herramienta eléctrica causarán desequilibrio, vibración excesiva y

pueden ocasionar la pérdida de control.

Advertencias relacionadas con el rebote de la herramienta hacia el operador

El rebote de la herramienta hacia el operador es una reacción repentina a una rueda, cinta de pulir el cepillo u otro accesorio bloqueados o enclavados. Si se bloquean o enclavan, el accesorio giratorio se detiene bruscamente, lo que hace que la herramienta eléctrica gire en el sentido opuesto a la rotación del accesorio. Por ejemplo, si el disco abrasivo es bloqueado o enclavado por la pieza mecanizada, el borde del disco que entra en el punto de enclavamiento puede penetrar en la superﬁ cie del material, haciendo que el disco se escape o sea expulsado. El disco también puede escapar hacia o desde el operador, dependiendo de la dirección de movimiento de la rueda en el punto de enclavamiento. Asimismo, los discos abrasivos pueden agrietarse en estas condiciones. El rebote de la herramienta hacia el operador es el resultado de un uso incorrecto y/o de no seguir las instrucciones del manual de uso. Los fenómenos pueden evitarse siguiendo las siguientes recomendaciones.

Utilice un agarre ﬁ rme y la posición correcta del cuerpo y las manos para soportar las fuerzas generadas por el rebote. Utilice siempre un mango auxiliar, si se suministra con la herramienta, para asegurar el máximo control durante el rebote o rotación inesperada al arrancar la herramienta. El operador puede controlar la rotación o el rebote de la herramienta si se

toman las precauciones apropiadas. Nunca coloque la mano cerca de piezas de herramientas en rotación. Las partes giratorias pueden entrar en contacto con la mano durante el rebote. No se coloque en la zona hasta la cual la herramienta se moverá durante el rebote. El rebote dirigirá la herramienta en la dirección opuesta a la dirección de rotación del disco abrasivo en el punto de su enclavamiento.

Preste especial atención cuando trabaje cerca de esquinas, bordes aﬁ lados, etc. Evite dar golpes y enclavar el disco abrasivo. Al mecanizar esquinas o cantos, existe un mayor riesgo de que el disco abrasivo se enclave, provocando una pérdida

de control o un rebote de la herramienta.

No utilice discos con cadena cortante para trabajar la madera, discos de diamante segmentados con un espacio periférico entre los segmentos superior a 10 mm ni sierras dentadas. Tales discos causan rebotes frecuentes y pérdida de control

de la herramienta.

Advertencias sobre el lijado y corte Utilice únicamente discos adecuados para su uso con la herramienta y pantallas protectoras diseñadas para el tipo de disco determinado. Los discos para los que no se ha diseñado la herramienta no proporcionan protección adecuada ni son seguros. El disco convexo debe montarse de forma que la superﬁ cie de lijado no sobresalga más allá del plano de la brida de protección de la pantalla protectora. Un disco mal montado que sobresalga por encima de la pantalla protectora supone un

riesgo para la seguridad durante el funcionamiento.

La pantalla protectora debe estar ﬁ rmemente sujeta a la herramienta y colocada en una posición que proporcione la máxima seguridad, de modo que el área más pequeña del disco quede expuesta hacia el operador. La pantalla ayuda a

proteger al operador de fragmentos de discos rotos y evita el contacto accidental con el disco. La muela debe utilizarse según lo previsto. Por ejemplo: no use un disco para el corte. Los discos abrasivos de corte están diseñados para la carga periférica, las fuerzas laterales aplicadas al disco de corte pueden provocar su desintegración. Utilice siempre discos de sujeción no dañados, que tengan el tamaño correcto para el disco abrasivo. La sujeción correcta del disco abrasivo reduce la posibilidad de que se dañe el mismo. Los discos de sujeción del disco de corte pueden ser diferentes de los discos de sujeción del disco abrasivo. No utilice discos abrasivos desgastados de herramientas más grandes. Un disco abrasivo de mayor diámetro no es adecuado para una mayor velocidad de las herramientas más pequeñas y puede romperse. Si utiliza discos de doble función, utilice siempre una protección adecuada para el tipo de trabajo. El uso de la pantalla protectora incorrecta puede provocar que no se proporcione el grado de protección deseado, lo que puede provocar lesiones graves.

Advertencias relacionadas con el corte No „atasque” el disco ni aplique demasiada presión. No intente cortar demasiado profundo. La excesiva tensión sobre

el disco abrasivo aumenta la carga y la susceptibilidad a la torsión o al agarre del disco en la ranura cortada, lo que provoca un mayor riesgo de rebote hacia el operador o de daños en el disco. No coloque su cuerpo en la línea de corte o detrás del disco abrasivo en movimiento. Si durante el funcionamiento el disco abrasivo se aleja del cuerpo del operador, el rebote hacia él puede dirigir el disco en movimiento y la herramienta hacia el operador.

Si el disco queda atrapado o si el corte se interrumpe por cualquier motivo, apague la herramienta y manténgala sin movimiento hasta que la rotación del disco se detenga por completo. Nunca intente sacar el disco de corte en movimiento de la ranura, ya que esto podría resultar en un rebote hacia el operador. Busque las causas y tome las medidas adecuadas

para eliminar el agarre del disco.

MANUAL ORIGINAL

Page 100

No reanude el corte en el material. Deje que el disco alcance su velocidad nominal y solo introdúzcalo con cuidado en la ranura de corte. El disco puede ser enclavado, sacado o rebotado hacia el operador si el corte se reanuda en el material. Apoye paneles y otros materiales de gran tamaño para minimizar el riesgo de enclavamiento y rebote hacia el operador.

Los materiales de gran tamaño tienden a doblarse por su propio peso. Los apoyos deben colocarse bajo el material cerca de la línea de corte y cerca del borde del material, a ambos lados de la línea de corte. Tenga especial cuidado al hacer cortes en las paredes y otras superﬁ cies desconocidas. Un disco saliente puede cortar los conductos de gas, cables eléctricos u otros objetos que puedan causar un rebote hacia el operador. No intente cortar en arco. La sobrecarga del disco aumenta su carga y la susceptibilidad a la torsión o atascamiento en la ranura del corte y la probabilidad de rebote hacia el operador o ruptura del disco, lo que puede provocar lesiones graves.

Advertencias sobre el lijado con papel de lija Utilice papel de lija del tamaño correcto. Al seleccionar un disco abrasivo, es necesario seguir las recomendaciones del fabricante. El papel de lija que sobresale signiﬁ cativamente más allá del disco abrasivo puede causar lesiones y también

aumentar el riesgo de enclavamiento, desgarro o rebote hacia el operador.

Advertencias relacionadas con el trabajo realizado con un cepillo de alambre Tenga cuidado, ya que las astillas de alambre también son expulsadas del cepillo durante el funcionamiento normal. No sobrecargue los alambres aplicando demasiada fuerza al cepillo. Los alambres pueden perforar fácilmente la ropa ligera

y/o la piel.

Si se recomienda el uso de cubiertas durante el trabajo con un cepillo de alambre, debe evitarse todo contacto entre el cepillo y la cubierta. El cepillo de alambre puede aumentar su diámetro bajo carga y fuerza centrífuga.

Advertencias relacionadas con el pulido No permita que alguna parte suelta del disco de pulido o del cable de sujeción gire libremente. Las cuerdas sueltas y

giratorias pueden enredarse en los dedos o quedar atrapadas por la pieza mecanizada.

PREPARACIÓN PARA EL TRABAJO

¡Atención! Todas las acciones mencionadas en el presente capítulo deben realizarse con la tensión de alimentación desconec-

tada; !el acumulador debe ser desconectado de la herramienta!

Instrucciones de seguridad para la carga de la batería

¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo.

Almacenamiento de la batería

Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurarlo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada. En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo.

100

MANUAL ORIGINAL
