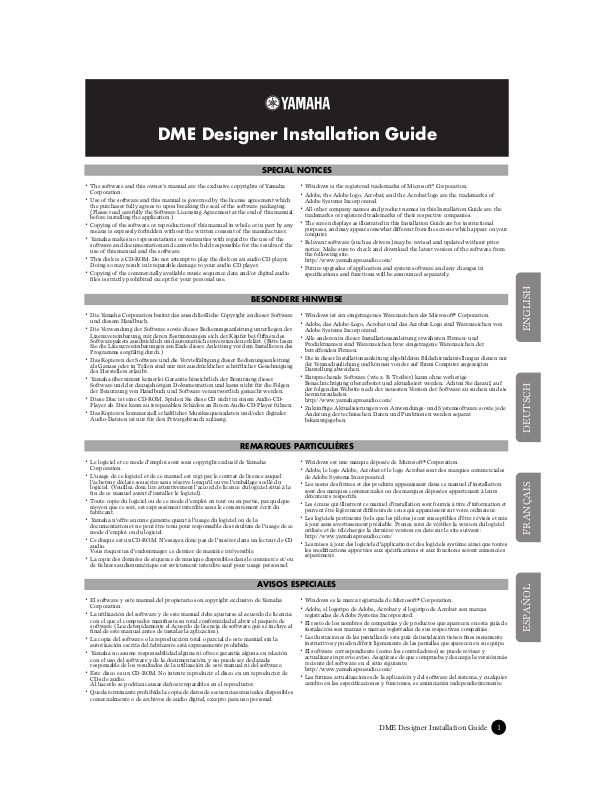

DME Designer Installation Guide

1

DME Designer Installation Guide

ENGLISH

DEUTSCH

FRANÇAIS

ESPAÑOL

· The software and this owner’s manual are the exclusive copyrights of Yamaha

Corporation.

· Use of the software and this manual is governed by the license agreement which

the purchaser fully agrees to upon breaking the seal of the software packaging.
(Please read carefully the Software Licensing Agreement at the end of this manual
before installing the application.)

· Copying of the software or reproduction of this manual in whole or in part by any

means is expressly forbidden without the written consent of the manufacturer.

· Yamaha makes no representations or warranties with regard to the use of the

software and documentation and cannot be held responsible for the results of the
use of this manual and the software.

· This disk is a CD-ROM. Do not attempt to play the disk on an audio CD player.

Doing so may result in irreparable damage to your audio CD player.

· Copying of the commercially available music sequence data and/or digital audio

files is strictly prohibited except for your personal use.

· Windows is the registered trademarks of Microsoft

®

Corporation.

· Adobe, the Adobe logo, Acrobat, and the Acrobat logo are the trademarks of

Adobe Systems Incorporated.

· All other company names and product names in this Installation Guide are the

trademarks or registered trademarks of their respective companies.

·

The screen displays as illustrated in this Installation Guide are for instructional
purposes, and may appear somewhat different from the screens which appear on your

computer.

·

Relevant software (such as drivers) may be revised and updated without prior
notice. Make sure to check and download the latest version of the software from

the following site.
http://www.yamahaproaudio.com/

· Future upgrades of application and system software and any changes in

specifications and functions will be announced separately.

SPECIAL NOTICES

·

Die Yamaha Corporation besitzt das ausschließliche Copyright an dieser Software
und diesem Handbuch.

· Die Verwendung der Software sowie dieser Bedienungsanleitung unterliegen der

Lizenzvereinbarung, mit deren Bestimmungen sich der Käufer bei Öffnen des
Softwarepakets ausdrücklich und automatisch einverstanden erklärt. (Bitte lesen
Sie die Lizenzvereinbarungen am Ende dieser Anleitung vor dem Installieren des
Programms sorgfältig durch.)

· Das Kopieren der Software und die Vervielfältigung dieser Bedienungsanleitung

als Ganzes oder in Teilen sind nur mit ausdrücklicher schriftlicher Genehmigung
des Herstellers erlaubt.

·

Yamaha übernimmt keinerlei Garantie hinsichtlich der Benutzung dieser

Software und der dazugehörigen Dokumentation und kann nicht für die Folgen
der Benutzung von Handbuch und Software verantwortlich gemacht werden.

· Diese Disc ist eine CD-ROM. Spielen Sie diese CD nicht in einem Audio-CD-

Player ab. Dies kann zu irreparablen Schäden an Ihrem Audio-CD-Player führen.

· Das Kopieren kommerziell erhältlicher Musiksequenzdaten und/oder digitaler

Audio-Dateien ist nur für den Privatgebrauch zulässig.

·

Windows ist ein eingetragenes Warenzeichen der Microsoft® Corporation.

·

Adobe, das Adobe-Logo, Acrobat und das Acrobat-Logo sind Warenzeichen von
Adobe Systems Incorporated.

· Alle anderen in dieser Installationsanleitung erwähnten Firmen- und

Produktnamen sind Warenzeichen bzw. eingetragene Warenzeichen der
betreffenden Firmen.

·

Die in dieser Installationsanleitung abgebildeten Bildschirmdarstellungen dienen nur
der Veranschaulichung und können von der auf Ihrem Computer angezeigten

Darstellung abweichen.

·

Entsprechende Software (wie z. B. Treiber) kann ohne vorherige
Benachrichtigung überarbeitet und aktualisiert werden. Achten Sie darauf, auf

der folgenden Website nach der neuesten Version der Software zu suchen und sie
herunterzuladen:

http://www.yamahaproaudio.com/

·

Zukünftige Aktualisierungen von Anwendungs- und Systemsoftware sowie jede
Änderung der technischen Daten und Funktionen werden separat

bekanntgegeben.

BESONDERE HINWEISE

· Le logiciel et ce mode d'emploi sont sous copyright exclusif de Yamaha

Corporation.

· L'usage de ce logiciel et de ce manuel est régi par le contrat de licence auquel

l'acheteur déclare souscrire sans réserve lorsqu'il ouvre l'emballage scellé du
logiciel. (Veuillez donc lire attentivement l'accord de licence du logiciel situé à la
fin de ce manuel avant d'installer le logiciel).

· Toute copie du logiciel ou de ce mode d'emploi en tout ou en partie, par quelque

moyen que ce soit, est expressément interdite sans le consentement écrit du
fabricant.

· Yamaha n'offre aucune garantie quant à l'usage du logiciel ou de la

documentation et ne peut être tenu pour responsable des résultats de l'usage de ce
mode d'emploi ou du logiciel.

· Ce disque est un CD-ROM. N'essayez donc pas de l'insérer dans un lecteur de CD

audio.
Vous risqueriez d'endommager ce dernier de manière irréversible.

· La copie des données de séquence de musique disponibles dans le commerce et/ou

de fichiers audionumérique est strictement interdite sauf pour usage personnel.

· Windows est une marque déposée de Microsoft® Corporation.

· Adobe, le logo Adobe, Acrobat et le logo Acrobat sont des marques commerciales

de Adobe Systems Incorporated.

· Les noms des firmes et des produits apparaissant dans ce manuel d'installation

sont des marques commerciales ou des marques déposées appartenant à leurs
détenteurs respectifs.

·

Les écrans qui illustrent ce manuel d'installation sont fournis à titre d'information et
peuvent être légèrement différents de ceux qui apparaissent sur votre ordinateur.

·

Les logiciels pertinents (tels que les pilotes) sont susceptibles d'être révisés et mis
à jour sans avertissement préalable. Prenez soin de vérifier la version du logiciel

utilisée et de télécharger la dernière version en date sur le site suivant :
http://www.yamahaproaudio.com/

· Les mises à jour des logiciels d'application et des logiciels système ainsi que toutes

les modifications apportées aux spécifications et aux fonctions seront annoncées
séparément.

REMARQUES PARTICULIÈRES

· El software y este manual del propietario son copyright exclusivo de Yamaha

Corporation.

· La utilización del software y de este manual debe ajustarse al acuerdo de licencia

con el que el comprador manifiesta su total conformidad al abrir el paquete de
software. (Lea detenidamente el Acuerdo de licencia de software que se incluye al
final de este manual antes de instalar la aplicación).

· La copia del software o la reproducción total o parcial de este manual sin la

autorización escrita del fabricante está expresamente prohibida.

· Yamaha no asume responsabilidad alguna ni ofrece garantía alguna en relación

con el uso del software y de la documentación, y no puede ser declarada
responsable de los resultados de la utilización de este manual ni del software.

· Este disco es un CD-ROM. No intente reproducir el disco en un reproductor de

CDs de audio.
Al hacerlo se podrían causar daños irreparables en el reproductor.

· Queda terminante prohibida la copia de datos de secuencias musicales disponibles

comercialmente o de archivos de audio digital, excepto para uso personal.

· Windows es la marca registrada de Microsoft® Corporation.

· Adobe, el logotipo de Adobe, Acrobat y el logotipo de Acrobat son marcas

registradas de Adobe Systems Incorporated.

· El resto de los nombres de compañías y de productos que aparecen en esta guía de

instalación son marcas o marcas registradas de sus respectivas compañías.

·

Las ilustraciones de las pantallas de esta guía de instalación tienen fines meramente
instructivos y pueden diferir ligeramente de las pantallas que aparecen en su equipo.

·

El software correspondiente (como los controladores) se puede revisar y
actualizar sin previo aviso. Asegúrese de que comprueba y descarga la versión más

reciente del software en el sitio siguiente:
http://www.yamahaproaudio.com/

· Las futuras actualizaciones de la aplicación y del software del sistema, y cualquier

cambio en las especificaciones y funciones, se anunciarán independientemente.

AVISOS ESPECIALES

DME Designer Installation Guide

2

ENGLISH

This CD-ROM is only compatible with Windows

®

XP Professional/XP Home Edition/2000 Professional.
In this manual, “DME ” is used to refer to Digital Mixing Engine models such as the DME64N and
DME24N; however, this does not include the DME32.

1

Confirm that your computer and operating system are compatible with the software in this CD-ROM. (See page 5.)

2 Install the appropriate driver (YAMAHA MIDI-USB Driver/YAMAHA DME-N Network Driver) on your computer.

3 Make appropriate settings for the driver.

4

Install the DME Designer.

5 Start the DME Designer.

For instructions and details on using the software, refer to the DME Designer Owner’s Manual.

Never attempt to play back the included CD-ROM on an audio CD player.
Doing so may result in damage to your hearing as well as to your CD player/audio speakers.

This CD-ROM contains the following software.

CD-ROM Installation Procedure

CD-ROM Contents

Software Folder Content

Relevant
pages

YAMAHA USB-MIDI
Driver

USBdrv2k_

Enables your computer to communicate with the DME when your computer and
the DME are connected using a USB cable.

2

YAMAHA DME-N
Network Driver

Networkdrv_

Enables your computer to communicate with the DME when your computer and
the DME are connected using Ethernet.

4

DME Designer DMEDesigner_

Application for designing configurations of the DME, sending data to the DME,
controlling the DME, and so on.

5

DME Firmware Firmware

Firmware data for updating DME models. Use DME Designer for updating.
Refer to the DME Designer Owner’s Manual for details.

—

DME Component Component

Component data for DME models. Refer to the DME Designer Owner’s Manual
for details.

—

YAMAHA USB-MIDI Driver

To connect a DME and a computer via USB, it is necessary to
install the YAMAHA USB-MIDI Driver to the computer.
The YAMAHA USB-MIDI Driver is software that enables to
transmit MIDI signal between computer and DME via USB
cables or USB-MIDI interface.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Installation

[Windows 2000]

1 Start the computer and use the “Administrator” account to

log into Windows 2000.

2

Select [My Computer → Control Panel → System → Hardware
→ Driver Signing → File Signature Verification] and check

the radio button to the left of “Ignore – Install all files,
regardless of file signature” and click [OK].

3 Insert the included CD-ROM into the CD-ROM drive.

4

Make sure the POWER switch on the DME is set to OFF and
use the USB cable to connect the USB terminal of the
computer (or the USB hub) to the USB terminal of the DME.
When the DME is turned on, the computer automatically
displays the “Found New Hardware Wizard.” Click [Next].

5

Check the radio button to the left of “Search for the suitable
driver for your device. (Recommended).”
The window that appears enables you to select the location
for installing the driver.

6 Check the “CD-ROM drives” box and uncheck all other

items. Click [Next].

n

The system may ask you to insert a Windows CD-ROM while it checks for
the driver. Specify the “USBdrv2k” folder in the CD-ROM drive (for example,
D:\ USBdrv2k_\) and continue installation.

DME Designer Installation Guide

3

ENGLISH

7 When the installation is complete, the system displays

“Completing the Found New Hardware Wizard.”
Click [Finish].

n

Some computers may take about ten seconds to show this screen after
installation is complete.

8

Restart the computer.

The driver has been installed.

[Windows XP]

1 Start the computer.

2

Select [Start → Control Panel].
If the control panel shows “Pick a category,” click “Switch to
Classic View” in the upper left of the window. All control
panels and icons will be displayed.

3

Select [System → Hardware → Driver Signing → File
Signature Verification], and check the radio button to the left
of “Ignore -Install all files, regardless of file signature” and
click [OK].

4 Click [OK] to close the System Properties window, then click

the Close button ([X]) at the top right of the window to close
the Control Panel.

5

Insert the included CD-ROM into the CD-ROM drive.

6

Make sure the POWER switch on the DME is set to OFF and
use the USB cable to connect the USB terminal of the
computer (or the USB hub) to the USB terminal of the DME.
When the DME is turned on, the computer automatically
displays the “Found New Hardware Wizard.”

n

Some computers may take a few minutes to show this screen.

7

Check the radio button next to “Install the software
automatically [Recommended],” then click [Next]. The
system starts installation.

8

When the installation is complete, the system displays
“Completing the Found New Hardware Wizard.” Click
[Finish].

n Some computers may take about a few minutes to show this screen after the

installation is complete.

9

Restart the computer.

The driver has been installed.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Setup

In general, there is no need to change the initial settings.

1 Select [Start → Control Panel → MIDI-USB Driver].

The YAMAHA USB-MIDI Driver window will appear.

2 Setup the driver in the YAMAHA USB-MIDI Driver

window.

[Device Name]

For selecting the USB device to be used with the USB-MIDI
Driver.

MIDI OUT setting

For selecting the appropriate MIDI OUT port of the
computer application to correspond to the port number of the
USB MIDI signal sent from the computer.

MIDI IN setting

For selecting the appropriate MIDI IN port of the computer
application to correspond to the port number of the USB
MIDI signal received by the computer.

MIDI THRU setting

For selecting the port number of the USB MIDI input/output
signals passing through the computer.

[Thru ON/OFF]

Switches MIDI THRU on/off.

[Send All Note OFF]

Transmits All Note OFF signal to all MIDI OUT ports.

[Send All Note ON]

Transmits All Note ON signal to all MIDI OUT ports.

3 Click [OK] and close the YAMAHA USB-MIDI Driver

window.
The settings made in the window are entered.

n To close the window without entering the settings, click [Cancel].
