Yamaha YVC-300 operating instructions

Page 1

Page 2


安全上のご注意3	3
警告3	3
注意5	5
使用上のご注意6	ò
Bluetooth ^® について6	5
本製品の無線方式について	ò
はじめに7	,
箱の中身をご確認ください	,
本書の表記について	,
最新の機能を利用する7	,
こんなことができます8	3
各部の名称とはたらき	)
上面	)
側面11
底面11

基本的な使い方

設置する	12
通信機器と接続する	13
PC と USB ケーブルで接続する	13
Mac と USB ケーブルで接続する .	17
スマートフォンやタブレットと
Bluetooth 接続する	20
ビデオ会議システムとオーディオ
ケーブルで接続する	23
連結接続する	24

便利な機能

便利な機能を使う	26
電源を供給する	.26
スタンバイ状態に入る / 戻る
(AC アダプター時 )	.26
スピーカー音量を調整する	.27
マイクをミュートする	.27
スピーカーをミュートする	.27
Bluetooth 着信を受ける /
通話を終了する	.27
EXT IN/OUT 端子の接続機器を
選択する	.28
Bluetooth 機能を有効 / 無効にする	.28
工場出荷時設定に戻す	.28

その他


困ったときは	29
お問い合わせになる前に	29
Q1 インジケーターが消灯 / 点滅
している	29
Q2 通話音質に問題がある	29
Q3 Bluetooth 接続に問題がある…	32
主な仕様	33
—————————————————————————————————————	33
オーディオ	33
オプション
オ制只のお安塔サポートについて
本表品のの各様 5 小一下に 5 いて	25
	55
サホート窓口のご案内	36
本製品の保守サービスについて	36

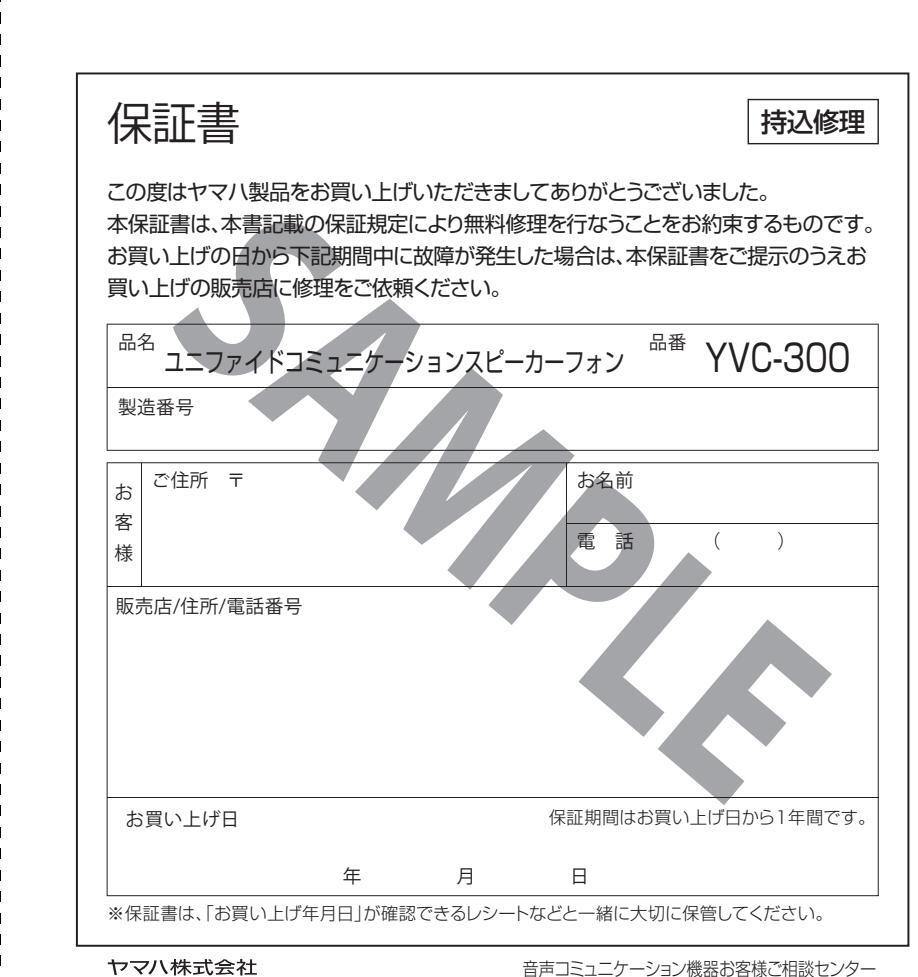

保証書	37

Page 3

安全上のご注意

本製品を安全にお使いいただくために、本書の「警告」と「注意」をよくお読みになり、必ず守ってお使いください。本書に示した「警告」と「注意」は、製品を安全に正しくご使用いただき、お客様や他の方々への危害や財産への損害を未然に防止するためのものです。お読みになったあとは、使用される方がいつでも見られる場所に必ず保管してください。

「警告」と「注意」について

以下、誤った取り扱いをすると生じることが想定される内容を、危害や損害の大きさと切迫の程度を明示するために、「警告」と「注意」に区分して掲載しています。

⚠警告

____ この表示の欄は、「死亡する可能性または重傷を負う可能性が想定される」内容です。

⚠注意

_____ この表示の欄は、「傷害を負う可能性または物的損害が発生する可能性が想定される」内容です。

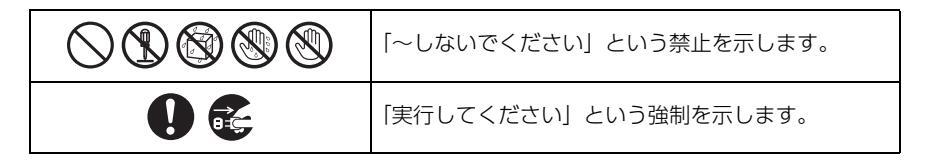

記号表示について

本書に表示されている記号には、次のような意味があります。

⚠警告

の必ず実行	AC アダプターは、必ずオプションの YPS-USB5VJ を使用する。それ以外の AC アダプターを使用すると、火災や感電、故障の原因にな	の東京	AC アダプターは、AC100V (50/ 60Hz) の電源電圧で使用する。それ以外の電源電圧で使用すると、火災や感電、故障の原因になります。
	下記の場合には、すぐに USB ケーブルを抜く (USB バスパワー給電のとき)、もしくは AC アダプターをコンセントから抜く (AC アダプター	日本	AC アダプターは、見える位置で、手が届く範囲のコンセントに接続する。万一の場合、電源プラグを容易に引き抜くためです。
日日の日本	結電のとき)。・異常なにおいや音がする・煙が出る・破損した・水がかかったそのまま使用すると、火災や感電の	ので見ていた。	AC アダプターは、コンセントに根元まで、確実に差し込む。差し込みが不十分なまま使用すると感電したり、プラグにほこりが堆積して発熱や火災の原因になります。
	原因になります。必ず販売店に修理や点検をご依頼ください。

Page 4

YVC-300 取扱説明書

の必ず実行	コンセントやテーブルタップの電流容量を確認し、本製品を使用してもこの容量を越えないことを確認する。テーブルタップなどが過熱、劣化して火災の原因になります。		ほこりや湿気の多い場所、油煙や湯気があたる場所、腐蝕性ガスがかかる場所に設置しない。火災や感電、故障の原因になります。
ぬれ手禁止	ぬれた手で AC アダプター、ケーブルを抜き差ししない。感電や故障の原因になります。		本製品の上には、花瓶・植木鉢・コップ・化粧品・薬品・ロウソクなどを置かない。水や異物が中に入ると、火災や感電の原因になります。
	端子部を指や金属で触れない。感電や故障の原因になります。		内部に金属や紙片など異物を入れない。火災や感電、故障の原因になります。
	本製品を落下させたり、強い衝撃を与えない。内部の部品が破損し、感電や火災、故障の原因となります。	後期禁止	雷が鳴りはじめたら、本製品には触れない。感電のおそれがあります。
の必ず実行	本製品が破損した場合には、必ず販売店に点検や修理を依頼する。そのまま使用すると、火災や感電の原因になります。	日本の	AC アダプターのゴミやほこりは、定期的に取り除く。ほこりがたまったまま使用を続けると、火災の原因になります。
分解禁止	分解・改造は絶対にしない。火災や感電、故障の原因になります。	し、必ず実行	心臓ペースメーカーまたは除細動器などを装着している人から 22 cm 以上離してご使用ください。ペースメーカーに影響を与え重大事故につながるおそれがあります。
	か熱を妨けない。布やテーブルクロスをかけない。じゅうたん、カーペットの上には設置しない。通気性の悪い狭いところへは押し込まない。本製品の内部に熱がこもり、火災や故障の原因になります。		医療機器の近くでは使用しない。電波が医療用電気機器に影響を与えるおそれがあります。医療機器の近くなどの電波の使用が制限された区域では使わないでください。
水ぬれ禁止	本製品は屋外や、水滴のかかる場所には設置しない。火災や感電、故障の原因になります。

Page 5

⚠注意

必ず付属の USB ケーブルを使用する。それ以外の USB ケーブルを使用すると、火災や感電、故障の原因になります。	の成功	再生を始める前には、音量(ボリューム)を最小にする。突然大きな音が出て、聴覚障害の原因になります。
USB ケーブルを傷つけない。・重いものを上に載せない・加工をしない・ステープルで止めない・無理な力を加えない・熱器具には近づけない火災や感電、故障の原因になりま		環境温度が急激に変化する場所では使用しない。環境温度が急激に変化すると、本製品に結露が発生することがあります。そのまま使用すると故障の原因になるため、結露が発生したときは電源を入れない状態で乾くまでしばらく放置してください。
9。長期間使用しないときは、必ず AC アダプターをコンセントから抜く。火災や感電の原因になります。	の必ず実行	本製品に触れるときは、人体や衣服から静電気を除去する。静電気によって故障するおそれがあります。
不安定な場所や振動する場所には設置しない。本製品が落下や転倒して、けがや故障の原因になります。	山ヶ東行	ケーブルは正しく配置、接続する。ケーブルを引っ張ったり足にひっかけたりすると、本製品や接続機器の転倒や落下などにより、けがや故障の原因になります。
直射日光のあたる場所や、温度が異常に高くなる場所 ( 暖房機のそばなど ) には設置しない。故障の原因になります。	日本の	外部機器を接続する場合は、各機器の取扱説明書をよく読み、説明に従って接続する。
本製品の上に乗ったり、物を置いたりしない。故障の原因になります。	。必ず実行	移動をするときには電源を切り、すべての接続ケーブルを外す。本製品や接続機器が落下や転倒して、けがの原因になります。

Page 6

使用上のご注意

本製品は一般オフィス向けの製品であり、人の生命や高額財産などを扱うような高度な信頼性を要求される分野に適応するようには設計されていません。
本製品の使用方法や設定を誤って使用した結果発生したあらゆる損失について、弊社では一切その責任を負いかねますので、あらかじめご了承ください。
・本製品のご使用にあたり、周囲の環境によっては電話、ラジオ、テレビなどに雑音が入る場合があります。雑音が入る場合は、本製品の設置場所、向きを変えてみてください。
本製品を譲渡する際は、本書と付属品も合わせて譲渡してください。
本製品を廃棄する際はお住まいの自治体の指示に従ってください。
本製品の同一電源ライン上にノイズが発生する機器を接続しないでください。

電波障害自主規制について

この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

VCCI-A

高調波電流規格 JIS C 61000-3-2 適合品

Bluetooth® について

Bluetooth とは、無許可で使用可能な 2.4 GHz 帯の電波を利用して、無線で通信を行なうことができる技術です。
Bluetooth 対応機器が使用する 2.4 GHz 帯は、さまざまな機器が共有する周波数帯です。Bluetooth 対応機器は、同じ周波数帯を使用する機器からの影響を最小限に抑えるための技術を採用していますが、他の機器の影響によって通信速度や通信距離が低下することや、通信が切断されることがあります。
通信機器間の距離や障害物、電波状況、機器の種類により、通信速度や通信距離は異なります。
・本製品はすべての Bluetooth 機能対応機器とのワイヤレス接続を保証するものではありません。

本製品の無線方式について

使用周波数範囲	2.4 GHz
変調方式	周波数ホッピング (FH-SS 方式 )
想定干渉距離	10m 以内 ( 障害物がないこと )
周波数変更の可否	全帯域を使用し、かつ移動体識別装置の帯域を回避不可

無線に関するご注意

本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ライン等で使用されている移動体識別用の構内無線局(免許を要する無線局)および特定小電力無線局 (免許を要しない無線局)並びにアマチュア無線局(免許を要する無線局)が運用されています。

本製品を使用する前に、近くで移動体識別用の構内無線局および特定小電力無線局並びにアマチュア無線局が運用されていないことを確認してください。
・万一、本製品から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合に
- は、速やかに使用場所を変えるか、または機器の運用を停止(電波の発射を停止)してください。

Page 7

はじめに

ヤマハ YVC-300 をお買い上げいただきありがとうございます。本製品は PC や Mac、スマートフォンやタブレットおよびビデオ会議システムといった通信機器に接続して、遠隔地との会議や会話を快適に行なうための音声端末です。

お使いになる前に本書をよくお読みになり、正しく設置や接続を行なってください。

本書はなくさないように、大切に保管してください。

この取扱説明書では、印刷時点の最新仕様で説明をしております。取扱説明書の最新版につきましては、下記の Web サイトからダウンロードしてお読みいただけますよう、お願いいたします。 http://jp.yamaha.com/products/communication/download/
本書の記載内容の一部または全部を無断で転載することを禁じます。

本製品を使用した結果により発生した情報の消失などの損失については、弊社ではいかなる責任も負いかねます。保証は本製品の物損の範囲に限ります。あらかじめご了承ください。

箱の中身をご確認ください

・本体 (YVC-300)× 1
USB ケーブル (3m)× 1
取扱説明書(本書、保証書を含む)×1

本書の表記について

■ 略称について

本書ではそれぞれの製品について、以下のように略称で記載しています。

・ Yamaha YVC-300:本製品
Microsoft^® Windows^® : Windows
Microsoft^® Windows^® 7 : Windows 7
Microsoft^® Windows^® 8 : Windows 8
MICrosoft® Windows® 8.1 : Windows 8.1
Microsoft^® Windows^® 10 : Windows 10
Mac OS^® X 10.8 : Mac OS X 10.8
Mac OS^® X 10.9 : Mac OS X 10.9
Mac OS® X 10.9 : Mac OS X 10.9 • Mac OS® X 10.10 : Mac OS X 10.10

■ 商標について

Microsoft、Windows は米国 Microsoft 社の米国およびその他の国における登録商標です。
Microsoft、Windows は木国 Microsoft 社の木園 Mac、Mac OS は、Apple Inc. の登録商標です。
Android^™は、Google Inc.の商標あるいは登録商標です。
Bluetooth^®は、Bluetooth SIG の登録商標でありヤマハはライセンスに基づき使用しています。
NFC ロゴ (N-Mark) は、NFC Forum, Inc. の商標あるいは登録商標です。

こんなことができます

■「話しやすく」「聞きやすい」音声コミュニケーション

優れた収音能力を持つマイクと、高い再生能力を持つスピーカーを搭載しています。また適応型エコーキャンセラーやノイズリダクションなどの高性能の音声信号処理機能の搭載により、音切れや雑音のない「話しやすく」「聞きやすい」音声コミュニケーションを実現できます。

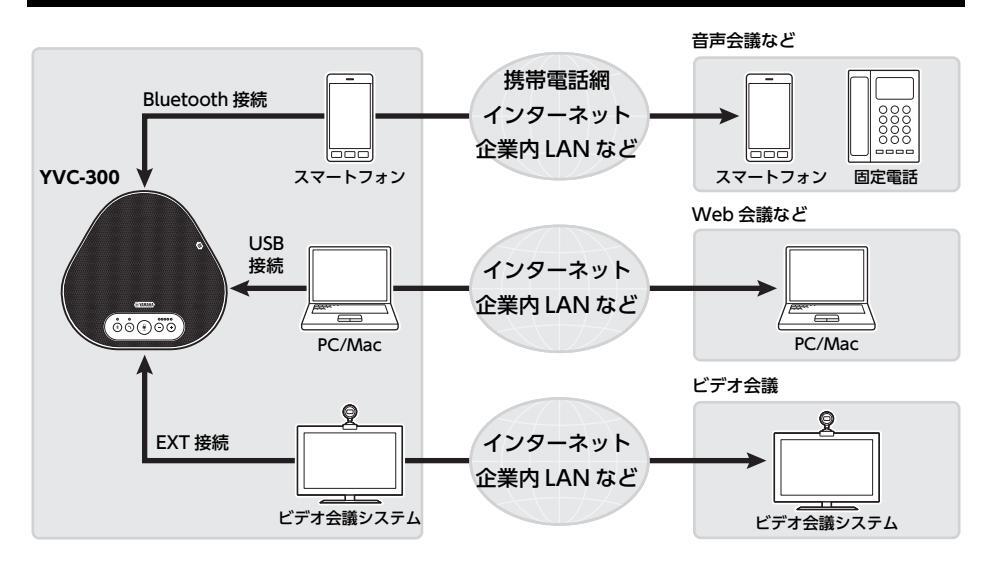

■ さまざまな通信機器との接続

PCやMacとの接続を可能にする「USB」、スマートフォンやタブレットと接続可能な「Bluetooth」、ビデオ会議システムとアナログ接続が可能な「EXT」の3つの接続インターフェースを搭載しています。「USB+Bluetooth+EXT」の同時使用も可能です(オーディオミキサー機能)。

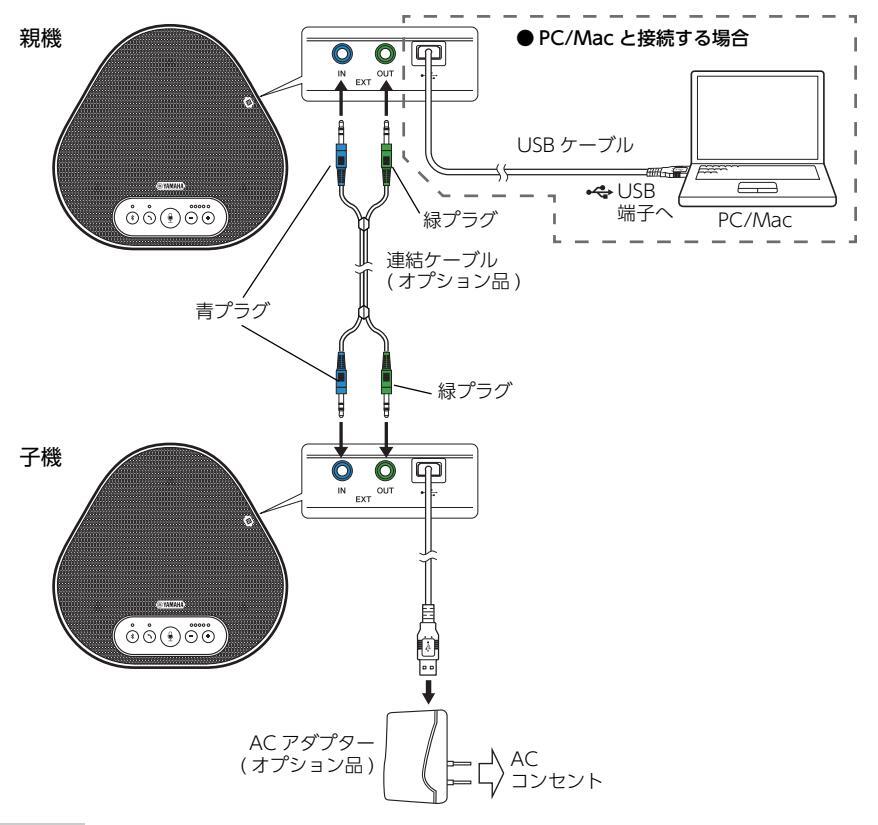

■ 連結接続による拡張

オプションの連結ケーブルで2台の本製品を連結接続することで、収音範囲や再生範囲を拡張できます。1台ではカバーしきれない多人数や広いスペースでの使用に対応できます。

Page 9

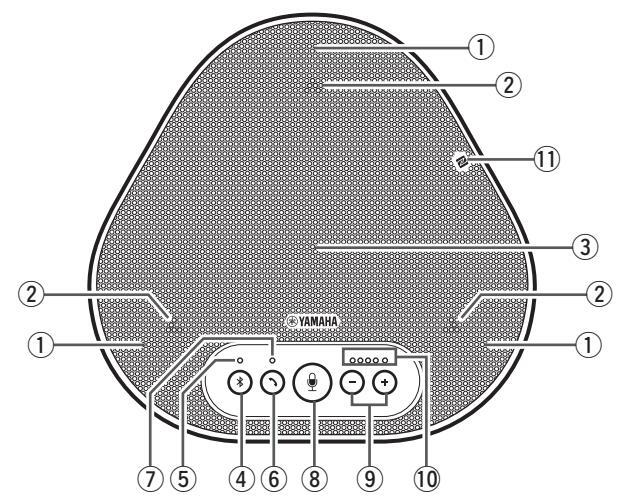

各部の名称とはたらき

① マイク

発話者の音声を収音します。

② マイクインジケーター

マイクの収音状態を表示します。また、 Bluetoothの着信や本体のモードなども表示します。(→10ページ)

③ スピーカー 通話先からの音声を出力します。

④ Bluetooth ボタン ( (*))

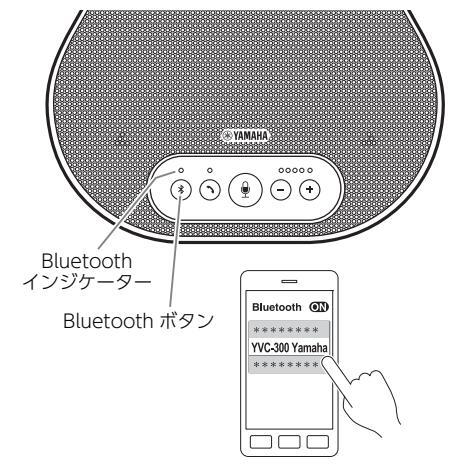

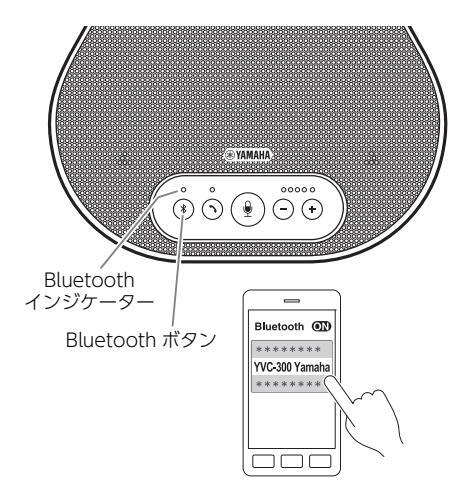

Bluetooth 対応スマートフォンやタブレットと、ペアリングや接続をする際に押します。 Bluetooth 接続中にこのボタンを押すと、 Bluetooth が切断されます。(→ 20 ページ)

⑤ Bluetooth インジケーター

Bluetooth ボタンの操作と連動して、本製品の状態を表示します。(→ 10ページ)

⑥ フックボタン(へ)

Bluetooth 対応スマートフォンやタブレットと接続した状態において、このボタンで着信を受けたり通話を終了することができます。(→ 27 ページ) スタンバイ状態に入る場合にも、このボタンを

使います。(→26ページ)

⑦ フックインジケーターフックボタンの操作と連動して、本製品の状態を表示します。(→10ページ)

⑧ マイクミュートボタン())

マイクの機能を一時的に停止(ミュート)するボタンです。こちら側の音声を通話先に聞こえなくします。(→27ページ)

⑨ 音量ボタン ( -) (+)

スピーカーの音量を調整する際に押します。 0.5 秒以上押すと連続して音量を上げ下げできます。(→ 27ページ)本製品の設定を変更する場合にも、このボタンを使います。(→ 28 ページ)。

10 音量インジケーター

通常は通話先からの音声の入力レベルを表示します。スピーカー音量の調整時はスピーカー出力の音量レベルを表示します。設定変更時には設定内容を表示します。(→ 10 ページ)

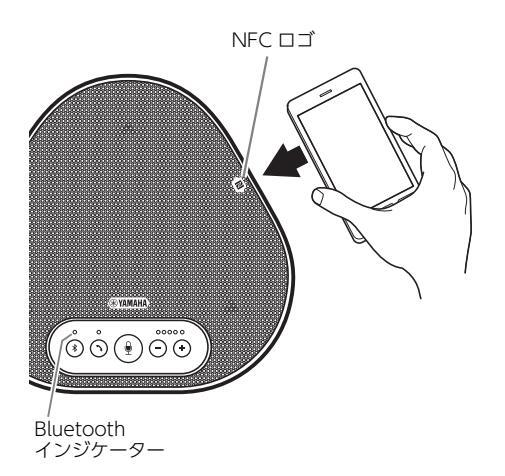

① NFC ロゴ (N-Mark)

NFC(近距離無線通信)機能搭載の Bluetooth 対応スマートフォンやタブレットをここにかざすと本製品とペアリングや接続、切断ができます。(→22ページ)

Page 10

■ 音量インジケーター (9ページ: 10)の表示について

状態	説明	表示例(●:	点灯、〇:消灯、 🄆 : 点滅)
通常時	通話先からの音	00000	音声信号入力なし
	声信号の入力レ		音声信号入力あり
	ハルを衣小	•••••	音声信号入力最大
スピーカー音量	設定したスピー	00000	スピーカー音量最小
調整時	カー音量を表示		スピーカー音量中間
(→2//(-ジ)			スピーカー音量最大
スピーカーミュート時 (→27ページ)	ミュート中であることを表示		現在の音量設定表示で点滅
起動時	起動中であることを表示		起動が終了するまで、点灯位置が左右へ往復

上記以外に、 "EXT IN/OUT 端子の接続機器を選択する" (28 ページ)際に設定内容を表示します。また、エラー発生時にその内容を表示する場合があります。(→ 29 ページ)

■ マイクインジケーター (9 ページ:②) の表示について

状態	説明
通常時	緑色で点灯音声が入力されると明るく点灯
マイクミュート時 (→27ページ)	赤色で点滅
Bluetooth 着信時 ( → 27 ページ )	緑色 ( マイクミュート時は赤色 ) で点滅 (0.25 秒間隔 )

上記以外に、各種設定状態に切り替えた際、白色で点滅します。(→28ページ)

また、エラー発生時に赤色で高速点滅(0.1 秒間隔)する場合があります。(→ 29 ページ)

■ Bluetooth インジケーター (9 ページ: 5) の表示について

表示	状態
消灯	Bluetooth 機能無効
青色高速点滅 (0.25 秒間隔 )	ペアリング待機
青色低速点滅 (0.5 秒間隔 )	Bluetooth 接続待機
青色点灯	Bluetooth 接続中
緑色点灯	Bluetooth 未接続

■ フックインジケーター (9ページ:⑦)の表示について

	表示	状態
• •	消灯	Bluetooth 通話終了 / 着信待機
	緑色点灯	Bluetooth 通話中
	赤色点灯	スタンバイ

Page 11

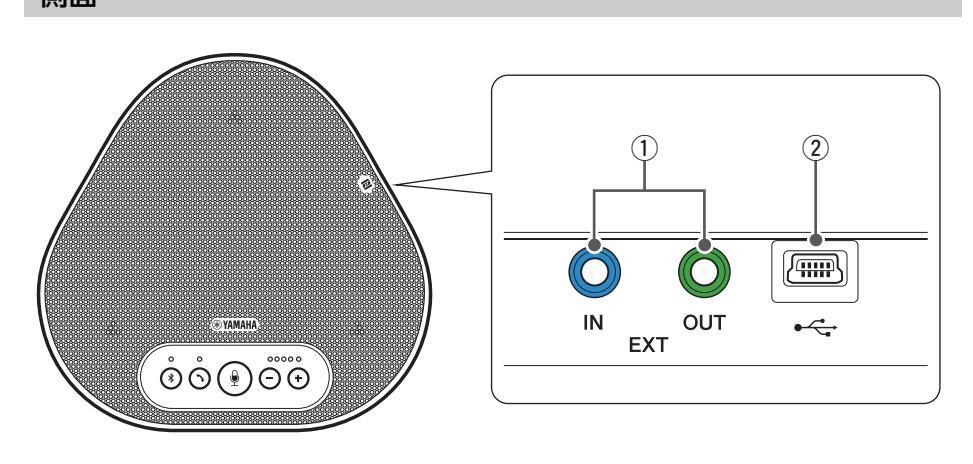

① EXT IN/OUT 端子

本製品を連結して使用する際に、もう1台の YVC-300のEXT IN/OUT端子と、オプションの連結ケーブルで接続します。(→24ページ)

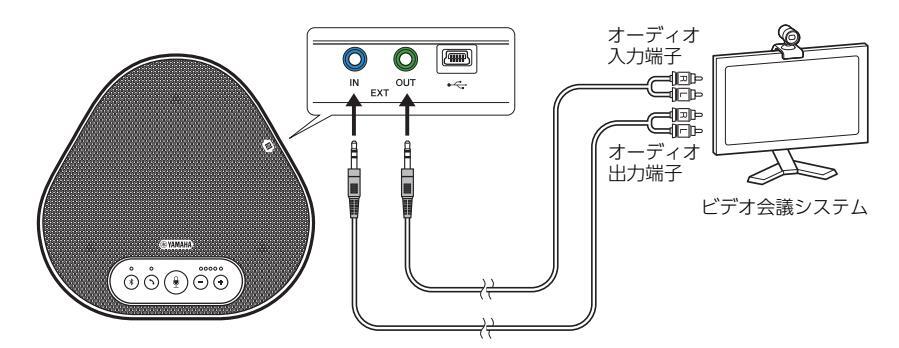

ビデオ会議システムのオーディオ入出力端子と接続します。(→ 23 ページ)

② USB 端子

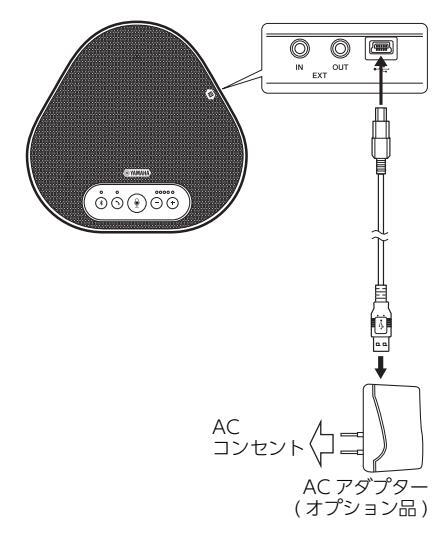

付属の USB ケーブルで PC や Mac と接続し通信します。オプションの AC アダプターを使って AC コンセントから電源をとることができます。 (→ 26ページ)

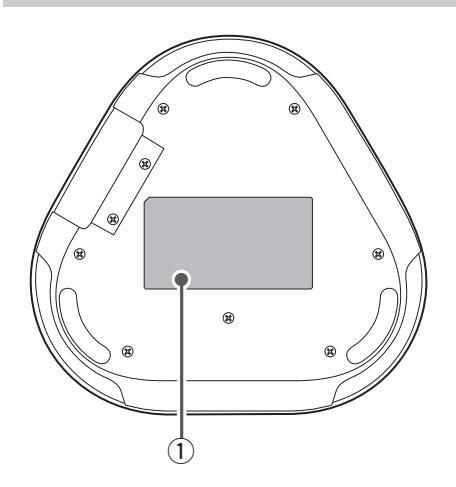

底面

侧面

① 銘板

以下の情報が記載されています。 Model No.:本製品の機器名が記載されてい

ます。 SERIAL LABEL: 製品を管理 / 区分するための

製造番号(シリアル番号)が記載されています。

Page 12

設置する

本製品を会議室などの実際に使用する空間に設置します。

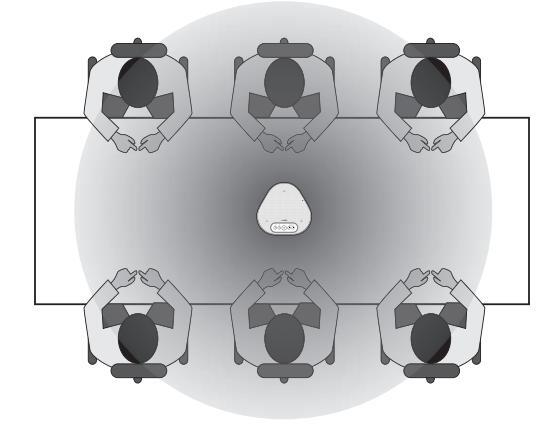

■ 設置場所

出席者の声を十分に収音でき、スピーカーからの音声が十分に聴き取れる位置を選んで設置してください。

ご注意

本製品は雑音源 (PC や Mac の放熱ファン、プロジェクターなど ) から離して設置してください。通話先で音質が低下する場合があります。

🔆 ヒント

本製品をもう1台連結することで、より人数の多い条件でもお使いいただけます。(→24ページ)

Page 13

通信機器と接続する

ここでは、それぞれの通信機器の接続方法について説明します。接続後は、音声が正しく出力されるかどうかの確認を行なってください。

PC と USB ケーブルで接続する

■ 接続する前にご確認ください

付属の USB ケーブルをご用意ください。

また、本製品を接続するPCには、以下のシステム環境が必要です。

OS: Windows 7 (32bit/64bit), Windows 8 (32bit/64bit), Windows 8.1 (32bit/ 64bit), Windows 10 (32bit/64bit)
•USB:USB2.0以降

ご注意

1 台の PC に対して本製品を含めた複数のマイクやスピーカーを同時に接続して使用することはできません。
・付属の USB ケーブル以外は使用しないでください。それ以外の USB ケーブルを使用した場合、動作に問題が生じる可能性があります。
本製品とPCは、直接接続してください。USBハブを経由して接続すると、動作に問題が生じる可能性があります。
PCの使用状況(作業負荷やメモリ残の状況)などにより、まれに音声再生が途切れることがあります。

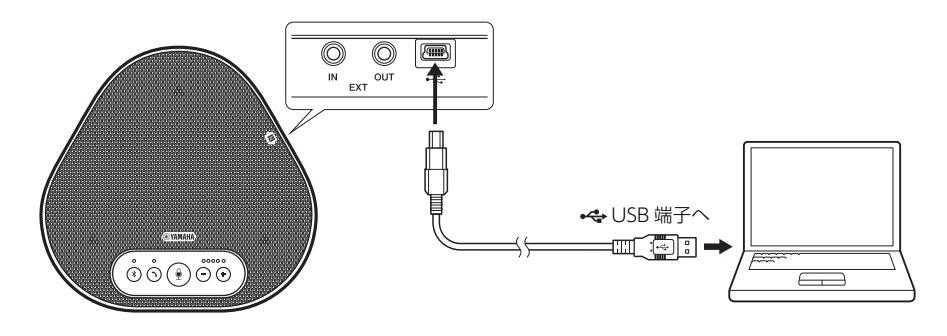

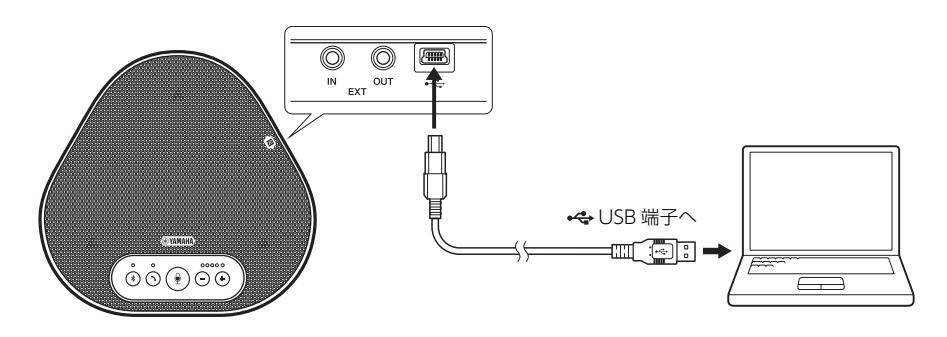

付属の USB ケーブルで本製品と PC を接続します。

惨ヒント

●♥● ●

本製品は PC から標準の USB オーディオデバイスとして認識されるため、USB ドライバーを別途インストールする必要はありません。

Page 14

■ 正しく接続されているか確認する

接続が終わったら以下の操作を行なって、PC が本製品を正しく認識していることを確認します。

ご注意

------------------------------------

1 PC のコントロールパネルを表示させます。
- ・Windows 7 の場合は、「スタート」「コントロールパネル」をクリックします。
- Windows 8/8.1/10の場合は、スタート画面の左下端で右クリックし、「コントロールパネル」をクリックします。
[ハードウェアとサウンド] 「サウンド」をクリックします。「サウンド」画面が表示されます。
3「再生」タブをクリックします。

4 スピーカー欄の「Yamaha YVC-300」が既定のデバイスに設定されていることを確認します。

既定のデバイスに設定されていない場合は、 [Yamaha YVC-300] をクリックし、「既定値に設定」をクリックします。

			サウン	×
再生	録音	サウンド通信
下の	再生デバイ	スを選択してその設	定を変更し	てください:
	ス Ri 進	ピーカー ealtek High Def 備完了	inition Au	dio
	X Ya	ピーカー amaha YVC-300	)
	L 📎	定のデバイス -	< 確	認






1	構成(C)			定値に設定	(S) 🖛	プロパティ(P)

🐝 ヒント

通常は接続するだけで自動的に「Yamaha YVC-300」が既定のデバイスに設定されます。

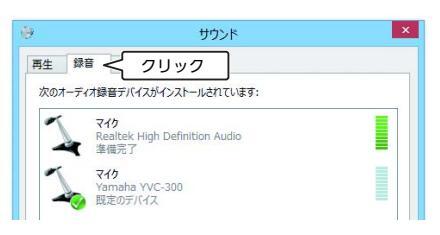

5「録音」タブをクリックします。

Page 15

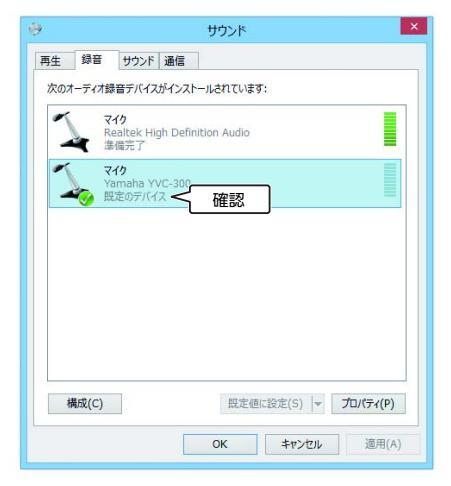

6 マイク欄の「Yamaha YVC-300」が既定のデバイスに設定されていることを確認します。

既定のデバイスに設定されていない場合は、「Yamaha YVC-300」をクリックし、「既定値に設定」をクリックします。
