YAMAHA YM-5104A, YM-5100A, YM-4900A, YM-4600A User Manual

CONCERT

MARIMBAS

YM-5104A/5100A/4900A/4600A

取扱説明書

Owner’s Manual

日本語

English

Руководство пользователя

使用手册

사용설명서

『安全上のご注意』および『ガススプリング取り扱いに関する注意事項』を必ずお読みください。

Make sure to read “Precautions for Handling Gas Spring” and “Precautions”.

Обязательно прочтите разделы НОЙ

и “МЕРЫ ПРЕДОСТОРОЖНОСТИ

”

务请阅读“气弹簧操作注意事项”和“注意事项”。

“가스 스프링 취급상의 주의사항” 및 “주의사항” 을 반드시 읽어 주십시오 .

ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ПНЕВМАТИЧЕСКОЙ ПРУЖИ-

“

”

Русский

中文한국어

YM-5100A

PRECAUTIONS

Using the Concert Marimba Safely

The concert marimba is a large and heavy instrument that gets used in various places by persons of all ages,

so please obey the following instructions regarding their regular care and placement.

Especially in the case of children, a responsible adult should provide proper instruction on

how to use and treat the marimba before use.

—Make sure that all precautions described below are obeyed—

This icon urges you to pay caution (includes dangers and warnings).

This icon indicates actions that are prohibited.

This icon indicates special instructions that should be strictly followed.

For example: Do not disassemble.

About

the

Icons

Preventing Injuries

Icons are used in this section to promote the safe use of this product, and to prevent you and others from harm and property damage. Please fully understand the meaning of the icons before reading the manual.

Disregard of the warnings with this mark or misuse may result in death

Warning

Before you use the concert marimba, carefully read the instructions listed below and the owner’s manual.

or personal injury.

Cautions when setting the instrument.

Never place the instrument on an sloping, unstable, etc., platform. The instrument may fall or overturn and result in injury.

Cautions for treatment of the instrument.

Never lean on or climb onto the instrument. The instrument may fall and result in injury.

Do not play

It may also cause instrument may also fall over. Keep children away from the instrument.

If an earthquake occurs, strong shocks caused by the earthquake may overturn the instrument or cause it to move about. Stay away from the instrument during earthquakes.

or roughhouse around the instrument. Bumping into the instrument may result in injury.

Cautions when moving the instrument.

When moving the instrument on its casters, only move across smooth, ﬂat surfaces. Hold the instrument by its frame end and push forward slowly.

When moving the instrument on its casters.

1. Avoid moving the instrument across surfaces that are sloped, uneven, or graveled. The concert marimba can collapse and/or get out of control.

2. Do not run with the instrument. The instrument may become impossible to stop, crash into a wall, and cause serious injury.

3. If the instrument must be lifted, do so with at least two (2) persons. Lift the instrument by its frame ends using both hands. Holding the rail section can result in the instrument dropping or falling off. Never hold the instrument anywhere other than the frame ends.

Moving the instrument up or down stairs should never be done with the instrument assembled. Doing so is a danger as parts can fall off, or you can loose balance causing the instrument to fall over. Only move the instrument after it has been disassembled.

Hold the instrument by the frame end and push forward slowly.

Injury or handicaps to persons caused by the disregard of warnings with

Caution

Please change cracked tone bars as soon as possible. Cracked tone bars have sharp edges that can cut hands.

If the instrument is often moved, bolts, parts, etc., may become loose. After moving the instrument, check and make sure all bolts, parts, etc., are ﬁrmly fastened. Firmly tighten all loose items.

Do not use the hammer for anything other than playing the instrument. It may be the cause of injury or accidents. Do not let children strike other, etc., with the mallet. Do not allow such dangerous behavior to take place.

When assembling, be careful not to pinch your ﬁngers or hands. Take special care when assembling rails and resonator pipes. Two persons should carry out this part of the assembly, double-checking as the assembly proceeds.

this mark or, misuse of the instrument, may result in the loss of personal property.

PRECAUTIONS FOR HANDLING GAS SPRING

Please observe the following instructions for proper handling of the gas spring.

1. Precautions for handling the gas spring

This gas spring requires no oil supply to its sliding section. Additional oil will reduce the sealing durability and cause the oil to leak.

Never apply any impact to the gas spring. It will cause oil leakage, malfunction or breakage.

Never disassemble the gas spring. As a high pressure gas is sealed in it, disassembling it will cause a high risk.

Note that there is not much rigidity in the bending direction. Depending on accuracy in its installation, the bending load will cause the rod to bend, resulting in malfunction.

Do not apply a high tensile load to the gas spring as it will cause damage to the gas spring.

●

In the event of a failure, stop using the instrument and contact the shop of its purchase. If your dealer

●

Note that a nick on the piston rod or cylinder will shorten the service life of the sealing or cause a malfunction.

Do not expose the gas spring to an excessively high or low temperature. The allowable temperature range for use is -20°C to 80°C.

Avoid using the instrument where it is exposed to to rain, water or much dust.

Do not apply an excessive force to lift the frame end and pull off the gas spring from the leg.

Caution

is unable to assist you, please contact Yamaha directly.

2. Instructions for discarding the gas spring

Make sure to observe the following instructions when discarding the gas spring. As pressurized nitrogen gas is sealed in the gas spring, be sure to release before discarding it. Or an explosion may occur, causing an injury.

Danger

[PRECAUTIONS]

A. Do not crash. B. Do not cut. C. Do not make a hole anywhere other than the speci-

ﬁed positions (

D. Do not throw it in the ﬁre.

and

in the Fig.1).

Fig. 1

15mm

Drill

Plastic bag

35mm

[Discarding procedure]

1. Put the gas spring in a plastic bag. Using a drill of 2 to 3 mm, make a hole q from outside of the plastic bag at the position as speciﬁed in the ﬁgure to release the gas and oil and then make a hole w at the position as speciﬁed.

make holes in the order of

2. If a vinyl bag is not used, the oil and drill chips will spread. (In such a case, wear eye protection glasses. )

and

. )

(Be sure to

* Drill 2 holes as shown above to release

the gas before discarding the gas spring.

Précautions à observer

Pour une utilisation sûre du Marimba de concert

Le Marimba de concert est un instrument grand et lourd qui peut être utilisé dans différents lieux par des personnes de

tous âges ; il est donc important que vous respectiez les instructions de placement et de manipulation ci-dessous.

Dans les cas où des enfants doivent utiliser l’instrument, un adulte responsable doit leur expliquer comment utiliser et

manipuler le marimba avant de les laisser s’en servir.

Pour éviter toute blessure

Des icô nes sont utilisée s dans cette

propos

icônes

section pour rendre plus claires les instructions de sécurité permettant d’éviter

des

les risques de blessure et de dégât s matériels. Veuillez bien lire les consignes et comprendre le sens de chaque icône avant de lire le reste de ce mode d’emploi.

Avertissement

Avant d’utiliser le Marimba de concert, lisez attentivement les instructions ci-dessous et l’intégralité de ce mode d’emploi.

— Veuillez lire toutes les précautions d’utilisation ci-dessous —

Cette icône vous recommande d’être attentif (et peut signaler des dangers et avertissements)

Cette icône signale des actions interdites.

Cette icône signale des instructions spéciales qui doivent absolument être suivies.

Exemple : Ne pas démonter.

Si vous négligez les avertissements signalés par ce symbole, il peut en résulter mort d’homme ou blessures.

Précautions d’installation de l’instrument

Ne placez en aucun cas l’instrument sur un plan incliné ou instable. Il pourrait tomber ou se retourner et blesser quelqu’un.

Précautions de traitement de l’instrument

Ne vous appuyez pas et ne montez pas sur l’instrument. Il pourrait tomber et blesser quelqu’un.

Ne jouez pas,

pourrait également tomber. Éloignez les enfants de l’instrument. Si un tremblement de terre se produit, les fortes vibrations occasionnées pourraient renverser l’instrument ou entraîner son dé-

placement. Éloignez-vous de l’instrument pendant les tremblements de terre.

ne soyez pas turbulent à proximité de l’instrument. Vous pourriez vous y cogner et vous blesser. L’instrument

Précautions de déplacement de l’instrument

Lorsque vous déplacez l’instrument en le faisant rouler sur ses roulettes,

ses.

Tenez l’instrument par son châssis et poussez doucement.

Lorsque vous déplacez l’instrument sur ses

1. Évitez de le faire passer sur des surfaces en pente, inégales ou sur du gravier. Il pourrait s’effondrer ou vous échapper.

2. Ne courrez pas avec l’instrument. Ce dernier pourrait devenir impossible à arrêter, heurter un mur et être à l’origine de blessures graves.

3. Si l’instrument doit être soulevé, deux (2) personnes au moins sont nécessaires. Soulevez l’instrument par les extrémité du châssis et en utilisant les deux mains. Si vous essayez de la tenir par la section des rails, vous risquez de le renverser ou de le faire tomber. Ne tentez pas de soutenir l’instrument par une partie autre que les extrémités du châssis.

Ne montez ni descendez jamais d’escalier avec l’instrument tout monté. Ce serait très dangereux car des pièces peuvent tomber ou bien vous pouvez perdre l’équilibre et l’instrument peut tomber voire dégringoler les escaliers. Dans un tel cas, démontez l’instrument avant de le déplacer.

roulettes

ne le déplacez que sur des surfaces planes et lis-

Tenez l’instrument par son cadre et poussez doucement

Attention

Veuillez remplacer au plus vite les lames abîmées. Ces dernières peuvent avoir des bords efﬁlés et coupants.

Si l’instrument est souvent déplacé, les boulons et autres pièces peuvent se desserrer, ce qui peut entraîner accidents et blessures. Après déplacement de l’instrument, assurez-vous que tous les boulons et pièces sont encore bien serrés. Si ce n’est pas le cas, resserrez les pièces qui en ont besoin.

N’utilisez les baguettes que pour jouer sur l’instrument. Dans le cas contraire, vous pourriez provoquer des blessures ou un accident. Veillez à ce que les enfants ne jouent pas avec les baguettes, en particulier pour frapper d’autres enfants, etc., car cela peut être dangereux.

Lors du montage de l’instrument, veillez à ne pas vous coincer les doigts ou les mains. Faites particulièrement attention lors du montage des rails et des résonateurs. Il faut être deux pour effectuer cette partie du montage, avec contrôle systématique par l’une ou l’autre personne.

Si vous négligez les avertissements signalés par ce symbole, vous pourriez inﬂiger des blessures ou des handicaps à des personnes ou causer la perte de biens matériels.

PRECAUTIONS

Please read the following instructions carefully before using your marimbas.

Installation Location

◆

Use or storage in the following locations may cause damage, even when packaged.

• In direct sunlight, such as near a window, or in a closed vehicle in daytime.

• Near heating devices or in other locations subject to excessive heat.

• In excessively cold environment.

• In places with excessive humidity or dust.

• Locations subject to vibrations.

Handling

◆

• Never place an object on or lean against the instrument, as this may cause damage to the tone bars and frame parts or topple the instrument, which is extremely dangerous.

• Do not use hand orchestra bell mallets or other hard objects on your marimbas. The resulting dents or scratches in the tone bars could impair the sound.

Moving and Transporting the Instrument

◆

• Before moving the instrument, make sure that the caster brakes are released. Also make sure to lift the instrument slightly when moving over rough surfaces.

• When the instrument must be transported to a different location, disassemble it to the same state as when it was purchased (See page 21.), taking care to pack each component properly. Disassembly steps are in the opposite order of assembly.

When Not in Use

◆

• Always engage the caster brakes.

Maintenance

◆

• The tone bars should be polished from time to time using a soft and dry cloth or silicone cloth. Stains that cannot be removed with a dry cloth may be wiped off using a small amount of ethyl alcohol. Never use thinner or benzene or a wet cloth for cleaning purplses.

Keep This Manual for Future Reference

◆

• After reading, make sure to keep the manual in a safe place.

Assembly Cautions

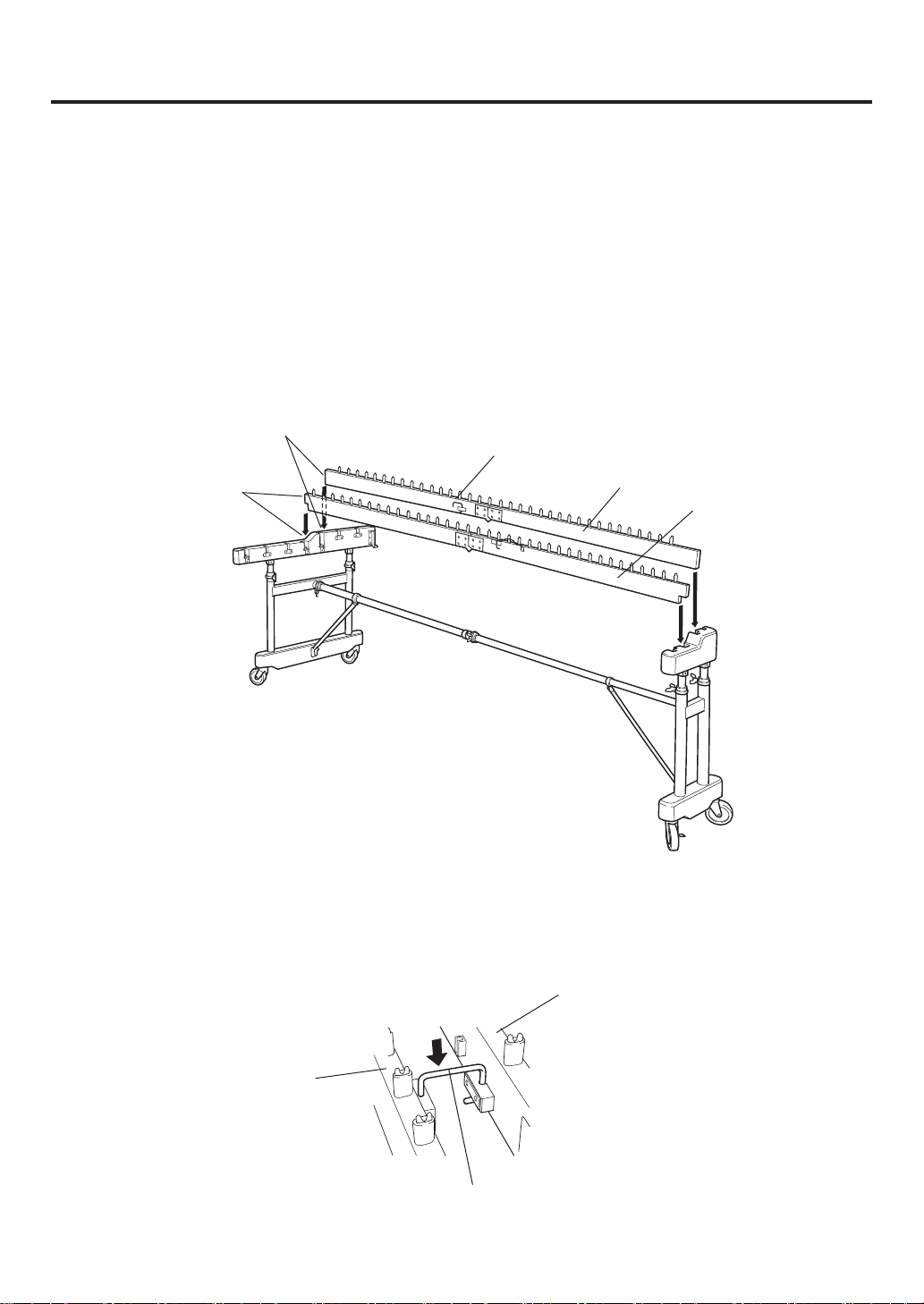

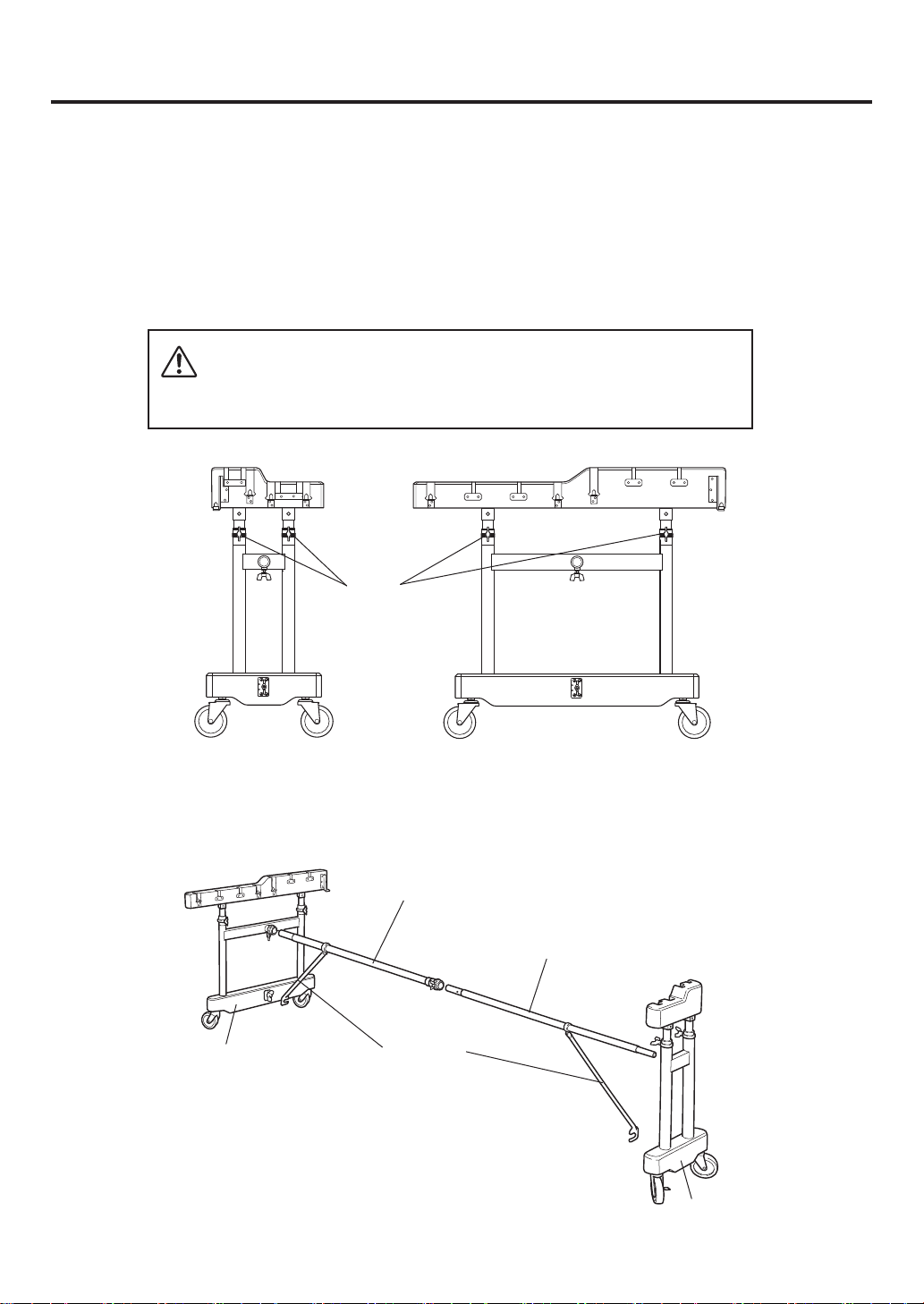

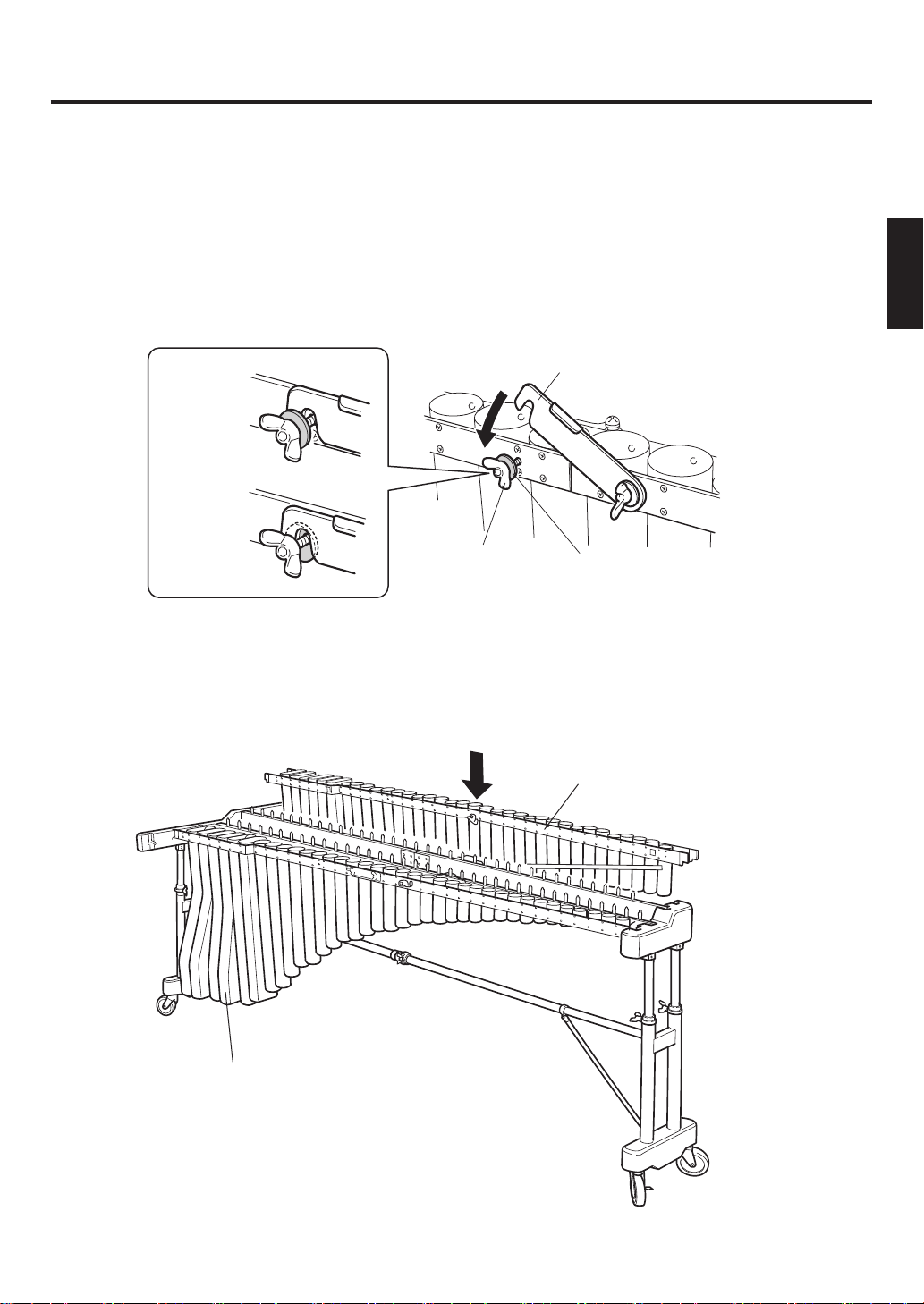

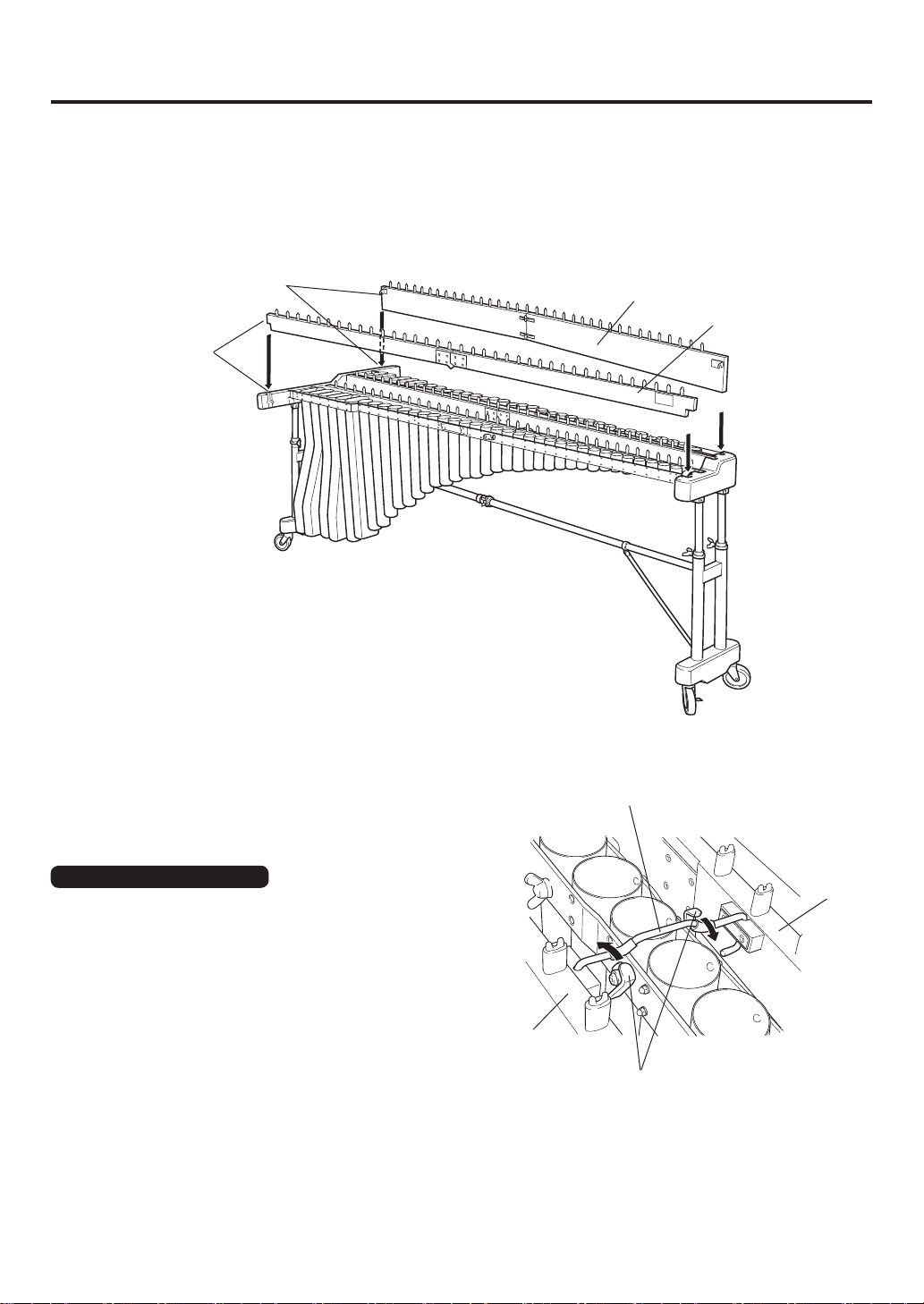

• When assembling/disassembling the instrument, do so with at least two persons and follow the instructions outlined in this manual. Assembly in the wrong order can cause the pipes to drop which may result in an injury, impair the performance functionality of the instrument or cause noise.

• After ﬁnal adjustment of the legs the ﬁxing screws must be tightened securely to prevent loosening. Looseness may cause the instrument to shift during performance and can also cause noise and other problems. Retighten the screws from time to time.
