Page 1
MANUALE D’USO
Prima di effettuare qualsiasi operazione sull’imballo, sulla macchina
o sull’attrezzatura intercambiabile leggere e comprendere nella sua
interezza il presente manuale.
USER’S MANUAL
Read and understand this manual in its entirety before carrying out
any work on the packaging, the machine or the interchangeable
equipment.
BEDIENUNGSANLEITUNG
Bevor Arbeiten an der Verpackung, an der Maschine oder an den
Anbaugeräten vorgenommen werden, muss das vorliegende Handbuch
ganz gelesen und verstanden worden sein.
MANUEL D’UTILISATION
Avant d’effectuer toute opération sur l’emballage, sur la machine et
sur l’équipement interchangeable, lire et comprendre entièrement ce
manuel.
Übersetzung aus dem Original
Traduction de la langue originale
MANUAL DE USO
Antes de efectuar cualquier operación en el embalaje, en la máquina o
en la herramienta intercambiable, leer y comprender completamente el
presente manual.
INSTRUKCJA OBSŁUGI
Przed wykonaniem jakiejkolwiek operacji na opakowaniu, na maszynie
lub na wymiennym sprzęcie, należy w całości przeczytać i zrozumieć
niniejszą instrukcję obsługi.
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
Πριν προχωρήσετε σε οποιαδήποτε εργασία επί της συσκευασίας, του
μηχανήματος ή του εξοπλισμού, διαβάστε και κατανοήστε πλήρως το
παρόν εγχειρίδιο.
MANUAL DE USO
Antes de executar qualquer operação na embalagem, na máquina ou
no equipamento intercambiável, leia e compreenda este manual na
íntegra.
GEBRUIKERSHANDLEIDING
Voordat er werkzaamheden op de verpakking, op de machine of
verwisselbare apparatuur worden verricht moet deze handleiding in
zijn geheel zijn gelezen en begrepen.
Tłumaczenie oryginalnej instrukcji
Μετάφραση από το πρωτότυπο
Traduzido para o português
Vertaling van het origineel
Lingua originale
Translation of the original
Traducción del original
itende
fr
es
PL
eL
Pt
nL
YM355
MM250
Page 2

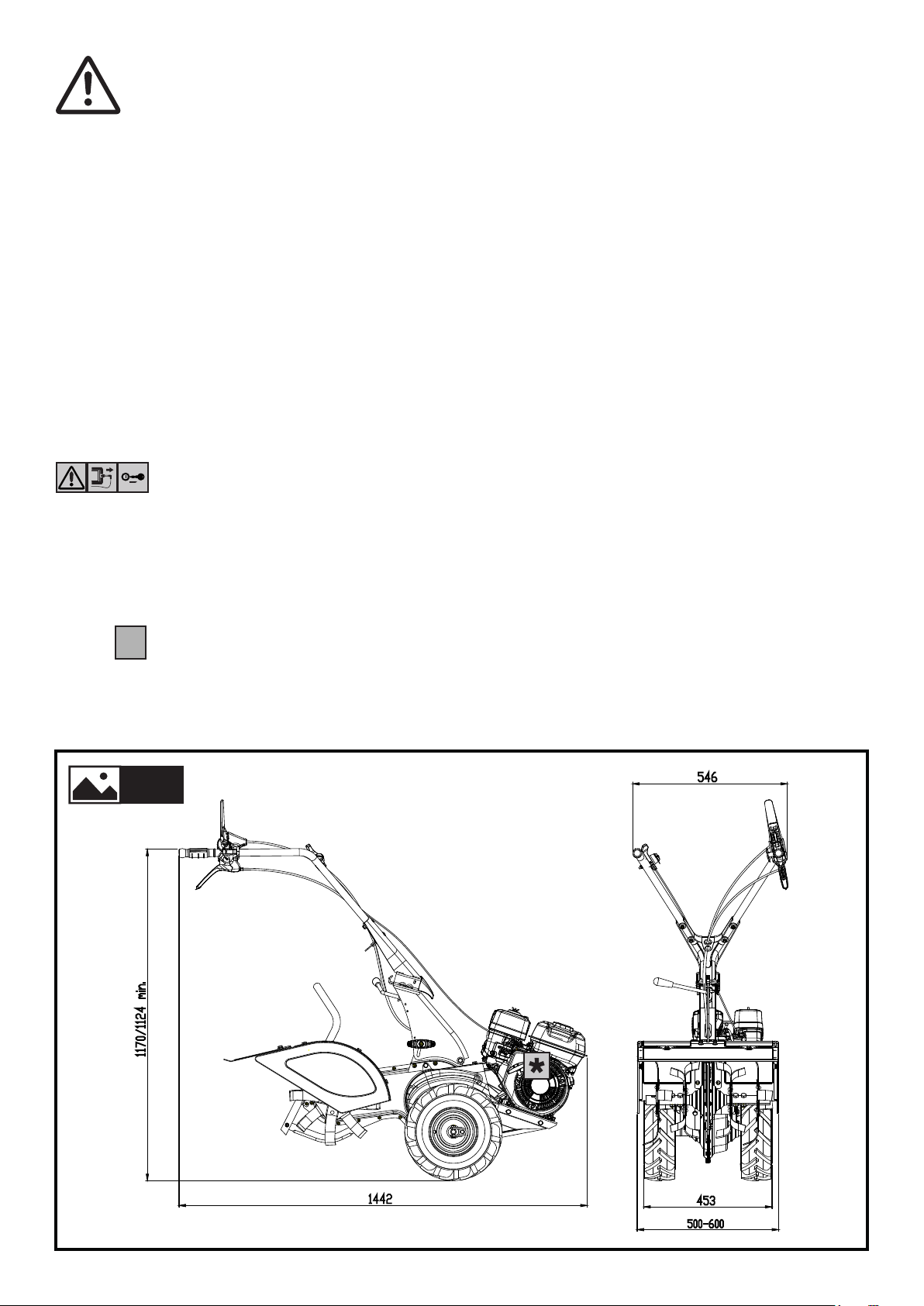

Alcune illustrazioni potrebbero raffigurare la macchina senza ripari per questioni di chiarezza.
1170/1124 min.
546
IT-
La motorizzazione ed alcuni componenti potrebbero non essere del modello acquistato.
Some illustrations may depict the machine without its cover in the interests of clarity.
EN-
The engine and some components may not be the model you purchased.
Einige Abbildungen können aus Gründen der Deutlichkeit die Maschine ohne Schutzeinrichtungen zeigen.
DE-
Der Antrieb und einige Bauteile könnten nicht dem erworbenen Modell entsprechen.
Certaines illustrations pourraient représenter la machine sans protections pour des questions de clarté.
FR-
La motorisation et certains composants pourraient ne pas faire partie du modèle acheté.
Algunas ilustraciones podrían representar a la máquina sin protecciones por cuestiones de comprensibilidad.
ES-
La motorización y algunos componentes podrían no corresponder al modelo adquirido.
Mając na względzie przejrzystość, niektóre ilustracje mogą przedstawiać maszynę bez osłon.
PL-
Element napędowy i niektóre komponenty mogą nie być częścią zakupionego modelu.
Ορισμένες από τις εικόνες ενδέχεται να εμφανίζουν το μηχάνημα χωρίς προστασίες για λόγους ευκρίνειας.
EL-
Η μηχανοκίνηση και ορισμένα εξαρτήματα ενδέχεται να μην ανήκουν στο μοντέλο που έχει αγοραστεί.
Algumas ilustrações podem representar a máquina sem proteções para facilitar a compreensão.
PT-
O motor e alguns componentes podem não ser os do modelo adquirido.
Op een aantal afbeeldingen kan de machine voor de duidelijkheid zonder afschermingen zijn weergegeven.
NL-
De motorisering en een aantal onderdelen zijn misschien niet van het aangeschafte model.
Spegnere la macchina e rimuovere il cappuccio candela e/o la chiave | Switch off the machine and remove the spark plug cap
and/or the key | Die Maschine ausschalten und die Zündkerzenkappe und/oder den Zündschlüssel entfernen | Éteindre la
machine et retirer le capuchon de la bougie et/ou la clé | Apagar la máquina y quitar el capuchón de la bujía y/o la llave | Wyłączyć maszynę i usunąć nasadkę świecy zapłonowej i/lub kluczyk | Σβήστε το μηχάνημα και αφαιρέστε το καπάκι από το μπουζί
και/ή το κλειδί I Desligue a máquina e remova a chave e/ou a tampa da vela de ignição I Schakel de machine uit en verwijder de
bougiekap en/of de sleutel I
a seconda del modello acquistato. I depending on the model purchased. I je nach gekauftem Modell I en fonction du modèle
acheté. I según el modelo adquirido. I w zależności od zakupionego modelu. I αναλόγως με το μοντέλο που έχει αγοραστεί. I de
acordo com o modelo adquirido. I afhankelijk van het aangeschafte model. I
*
1442
453
500-600
Page 3
A
B
*
*
C
*
x2
E
h
m
x2
x2
g
x2
F
l
x1
D
*
i
x1
n
x2
y
x2
*
o
x2
*
Page 4
m
l
g
h
y
B
m
i
A
A
y
g
h
o
C
*
o
C
n
*
n
Page 5
D
*
D
*
Page 6
E
A
B
E
E
Page 7
B
*
*
B
A
A
A
x
y
x
y
x
x
y
3
2
8
8
1
8
9
A
*
B
4
*
6
7
*
5
Page 8
Manufacturer
Model: xxxx-xxxxxxxxxxx
Type: xxxxx xxxx | xxxxxxxxxxxx
Nr.: xxxxxxxxx-xxxxxx
Weight: xxx kg
Date: aaaa / m
Power: x.xx kW
1
2
3
4
5
6
7
8
START
STOP
Comando acceleratore. Nella posizione di START/1 l’aria è aperta mentre nella posizione di STOP/0 il motore si spegne.
Accelerator command. In the START/1 position, the air is open; while, in the STOP/0 position, the motor is o.
Steuerung Fahrbeschleunigung. In der START/1-Position ist die Luft oen, während sich der Motor in der STOPP/1-Position ausschaltet.
Commande accélérateur. Dans la position de START/1, l’air est ouvert alors que dans la position de STOP/0, le moteur s’éteint.
Mando acelerador. En la posición START/1 el paso del aire está abierto mientras que en la posición STOP/0 el motor se apaga.
Sterowanie pedałem gazu. W pozycji START/1 powietrze jest otwarte, natomiast w pozycji STOP/0 silnik wyłącza się.
Χειρισμός γκαζιού. Στη θέση START/1 ο αέρας είναι ανοιχτός ενώ στη θέση STOP/0 ο κινητήρας σβήνει.
Comando do acelerador. Na posição START/1 o ar está aberto, enquanto na posição STOP/0 o motor é desligado.
Gashendel. In de START/1-positie is de lucht geopend, terwijl in de STOP/0-positie de motor wordt uitgeschakeld.
*

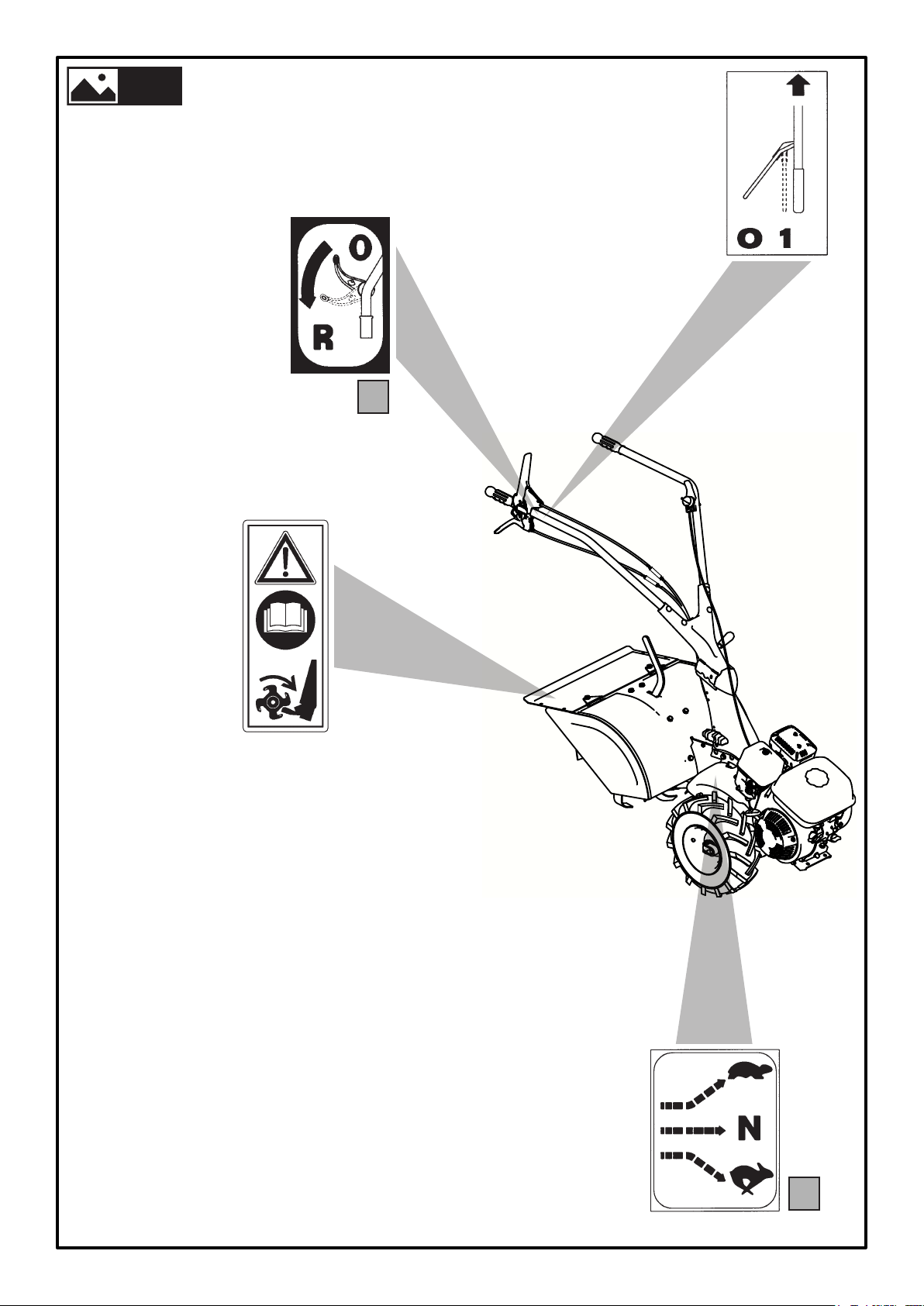

Etichetta schema bloccaggio/sbloccaggio ruote.
Label scheme for wheels block/unblock.
Aufkleber mit Schema zur Ver-/Entriegelung der Räder.
*
Étiquette schéma de blocage/déblocage des roues.
Etiqueta esquema bloqueo/desbloqueo ruedas.
Schemat blokowania/odblokowania kół.
Μπλοκάρισμα των τροχών.
Etiqueta esquema de bloqueio/desbloqueio rodas.
Label schema vergrendelen/ontgrendelen wielen.
Page 9
Etichetta innesto Retromarcia.
Label: reverse drive.
Aufkleber für RG-Bowdenzug.
Marche arrière.
Etiqueta conexión Marcha atrás.
Jazda wstecz.
Μοχλός εμπλοκής οπίσθιας ταχύτητας.
Etiquesta engate marcha atrás.
Label koppeling, Achteruitversnelling.
Etichetta innesto marcia avanti.
Label: forward gear clutch.
Aufkleber zum Einschalten der Vorwärtsgänge.
Étiquette introduction de la marche avant.
Etiqueta conexión marcha adelante.
Bieg do przodu.
Μοχλός εμπλοκής εμπρόσθιας ταχύτητας.
Etiqueta engate e marcha à frente.
Label koppeling vooruitversnelling.
*
Leggere il manuale prima di usare la macchina - Attenzione: rotazione fresa.
Read the instructions manual before operating on the machine - Danger tiller rotation.
Lesen Sie die Gebrauchsanweisung vor der Inbetriebnahme - Achtung: drehende Hackwerkzeuge.
Lire le mode d’emploi avant l’usage - Attention: danger rotation fraise.
Antes de proceder a montar la màquina lea atentamente estas instrucciones - Atencion: la fresa gira.
Przed użyciem maszyny przeczytać instrukcje obsługi - Niebezpieczeństwo wirujących noży.
Διαβάστε τις οδηγίες χρήσης πριν θέσετε το μηχάνημα σε λειτουργία - Κίνδυνος περιστροφής της φρέζας.
Ler o manual antes de utilizar a máquina - Atenção: rotação fresa.
Lees de handleiding door voordat u de machine gebruikt. - Let op - rotatie frees.
Etichetta cambio marce.
Label: gears change.
Aufkleber für Gangschaltung.
Étiquette boîte de vitesses.
Etiqueta cambio marchas.
Tabliczka położenia biegów.
Ταχύτητες και νεκρό.
Etiqueta mudança de velocidades.
Label schakelen.
*
Page 10
10 m
1.
2.
3.
*

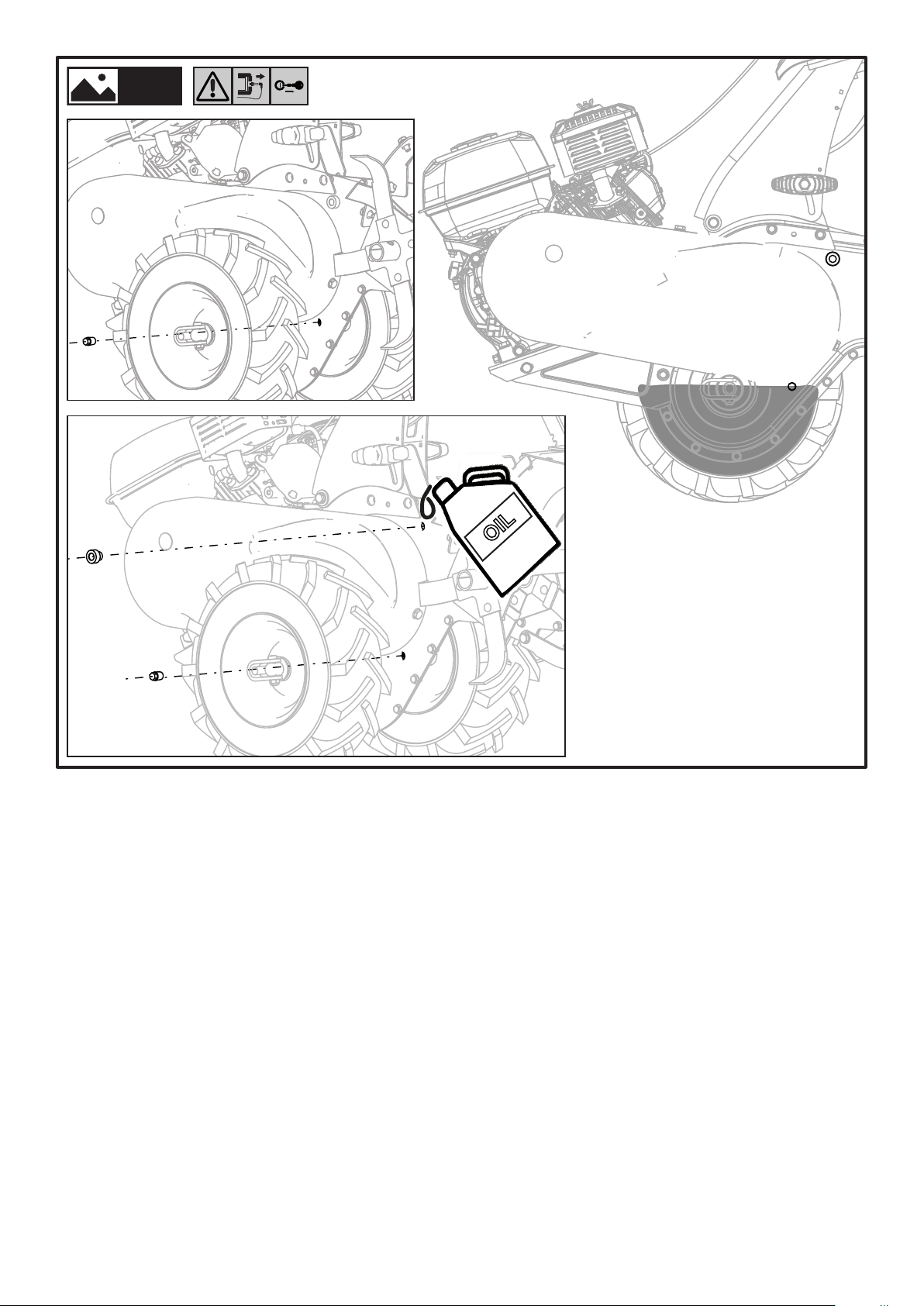

OIL
FUEL
OIL
Page 11
*
A
*
B
START
STOP
*
Page 12
*
A
*
B
START
STOP
A
B
Page 13
35°
35°
*

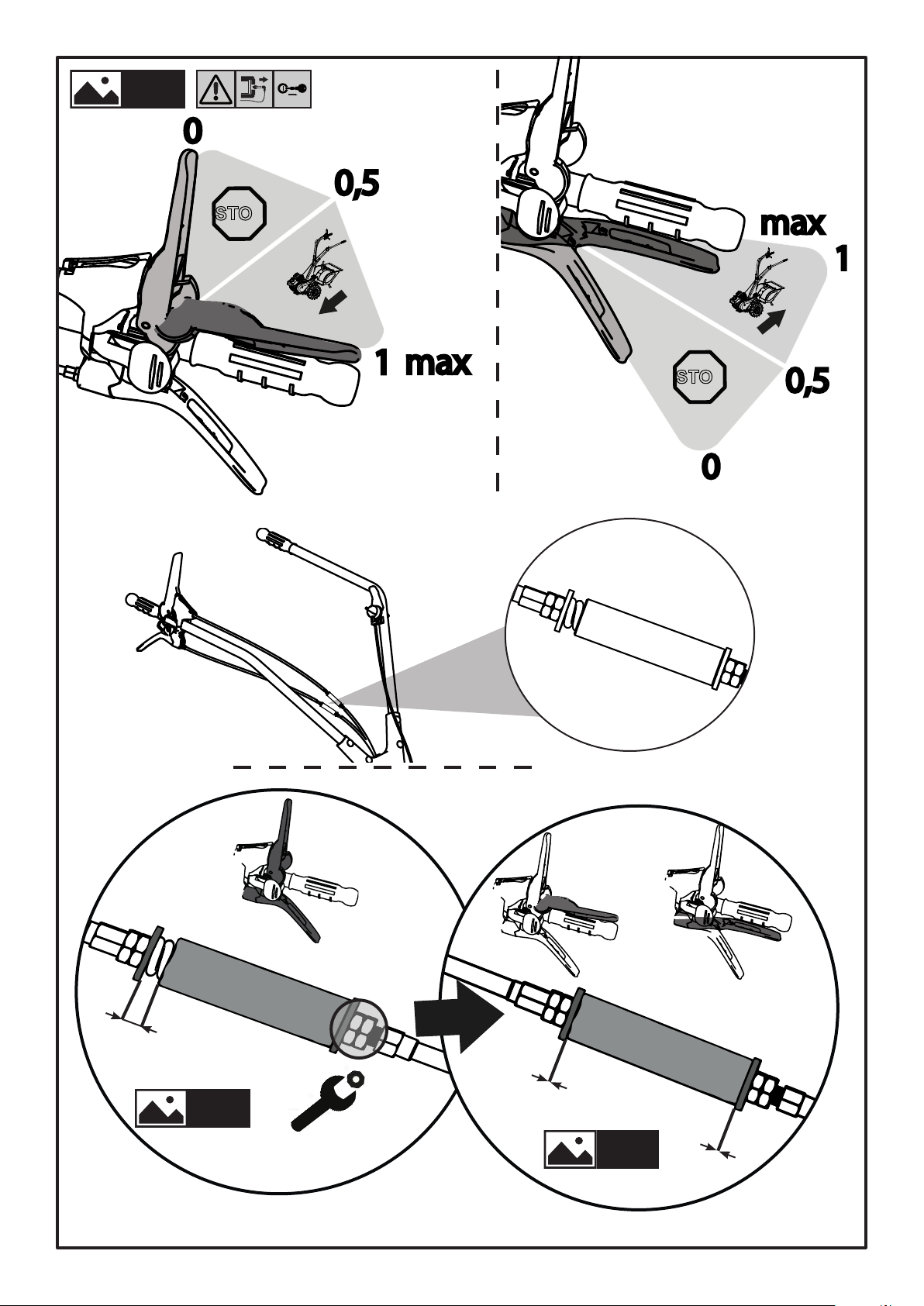

Page 14
STOP
0
0
0,5
1
max
STOP
max
1
0,5
X
2x
maxmax
maxmax
0
M10
0
Page 15
1
2
1
2
OIL
Max oil level
1
Page 16
1. INFORMAZIONI GENERALI
it
1.1 INTRODUZIONE
Ringraziamo per la fiducia accordata ai
nostri prodotti e auguriamo un piacevole
utilizzo della macchina e/o della attrezzatura intercambiabile.
Abbiamo creato queste istruzioni per l’uso allo scopo di assicurare un funzionamento privo d’inconvenienti. Seguendo
attentamente questi consigli, si avrà la
soddisfazione di possedere per molto
tempo una macchina o un’attrezzatura intercambiabile che funziona a dovere.
Le nostre macchine e le nostre attrezzature intercambiabili, prima di essere
fabbricate in serie, vengono collaudate in
maniera molto rigorosa e, durante la fabbricazione vera e propria, sono sottoposte a severi controlli. Ciò costituisce, per
noi e per l’ultilizzatore, la migliore garanzia di qualità.
Questa macchina e/o questa attrezzatura
intercambiabile è stata sottoposta a rigorosi test neutrali nel paese d’origine e risponde alle norme di sicurezza in vigore.
1.2 IL MANUALE
Il manuale è suddiviso in capitoli e paragrafi in modo da presentare le informazio-
ni nel modo più chiaro possibile.
Le istruzioni, i disegni e la documentazione contenuti nel presente manuale sono
di natura tecnica riservata, di stretta proprietà del costruttore (vedere dichiarazione CE in ultima pagina) e non possono
essere riprodotti in alcun modo, né integralmente, né parzialmente.
Il manuale d’uso deve essere conservato
con cura e deve accompagnare la macchina e/o l’attrezzatura intercambiabile in
tutti i passaggi di proprietà che essa potrà avere nella sua vita.
Per favorire ciò il manuale deve essere
maneggiato con cura, con le mani pulite
e non deve essere depositato su superfici
sporche.
Deve essere conservato in ambiente protetto da umidità e calore e in modo che
sia sempre a portata di mano per il chiarimento di eventuali dubbi. Non devono
esserne asportate, modificate o strappate
delle parti.
1.3 SIMBOLOGIA DEL MANUALE
PERICOLO!
Questo simbolo evidenzia situazioni che
possono influenzare la sicurezza, causare morte e/o lesioni gravi all’operatore.
ATTENZIONE!
Questo simbolo evidenzia situazioni che
possono causare lesioni lievi all’operatore e/o danni alla macchina.
INFORMAZIONE!
Questo simbolo evidenzia indicazioni
speciali per maggiore chiarezza e facilità d’uso.
Le immagini sono indicate dalla specifica
figura (es.
1.4 DATI DEL COSTRUTTORE
Vedere copertina o etichetta CE.
Per informazioni e per ordinazioni di pezzi
di ricambio la preghiamo di far riferimento ai rivenditori di zona citando il numero
d’articolo e il numero di produzione che è
possibile trovare sull’etichetta CE mostrata in
1. Identificazione costruttore
2. Modello
3. Codice identificativo prodotto
4. Numero di serie articolo
5. Massa
6. Anno / Mese
7. Potenza motore
8. Tipologia prodotto
2. ISTRUZIONI DI SICUREZZA
PERICOLO!
Tutti i pericoli descritti in questo paragrafo possono generare lesioni gravi o
la morte dell’operatore.
PERICOLO!
Prima del montaggio e la messa in funzione della macchina o dell’attrezzatura
intercambiabile leggere e comprendere
nella sua interezza questo manuale d’uso e manutenzione.
PERICOLO!
È responsabilità del datore di lavoro trasmettere tutte le informazioni contenute
in questo manuale all’operatore che utilizzerà la macchina o l’attrezzatura intercambiabile.
).
.
Questa macchina e/o questa attrezzatura
intercambiabile soddisfa tutti gli standard
europei in vigore nel periodo di produzione. Nonostante ciò un uso improprio o
una manutenzione non adeguata possono
aumentare il rischio di infortunio.
Al fine di ridurre tale rischio leggere attentamente le istruzioni di sicurezza riportate
di segui to e prestare at tenzione a i simboli di
pericolo presenti nelle pagine successive.
Indicazioni generali:
1. L’uso della macchina è vietato ai mi-
nori di 16 anni e alle persone che hanno
assunto alcol, medicine o droghe.
2. Il campo elettromagnetico generato
dal motore o dal circuito elettrico potrebbe interferire con i dispositivi “pacemaker”. I portatori di questi dispositivi
devono OBBLIGATORIAMENTE consultare il proprio medico curante prima di
utilizzare la macchina.
3. Non mettere in moto la macchina
quando si è davanti all’attrezzo, né avvicinarsi ad esso quando è in moto.
Tirando la corda di avviamento del motore (se presente), l’attrezzo e la macchina stessa devono rimanere fermi.
4. Il motore deve rimanere OBBLIGATORIAMENTE spento durante il trasporto
della macchina e tutte le operazioni di
regolazione, manutenzione, pulitura,
cambio attrezzatura intercambiabile.
5. Allontanarsi dalla macchina solo dopo
aver spento il motore e averla parcheggiata in posizione stabile e di sicurezza.
6. Attenzione al tubo di scarico. Le parti
vicine possono arrivare a 80°. Sostituire
i silenziatori usurati o difettosi.
7. Prima di iniziare il lavoro con la macchina procedere ad un controllo visivo e
fisico verificando che tutti i sistemi antinfortunistici e di sicurezza, di cui essa è
dotata, siano perfettamente funzionanti.
È severamente vietato escluderli o manometterli. Sostituire i particolari danneggiati od usurati prima dell’utilizzo.
8. Ogni utilizzo improprio, le riparazioni
effettuate da personale non specializzato o l’impiego di ricambi non originali,
comportano il decadimento della garanzia e il declino di ogni responsabilità
della ditta costruttrice.
9. Non modificare la taratura del regolatore di velocità di rotazione del motore e
non raggiungere velocità eccessive.
10. Per garantire il livello di sicurezza
della macchina è necessario utilizzare
esclusivamente ricambi originali.
Indicazioni per l’utilizzo:
1. Prima d’usare la macchina e/o que-
sta attrezzatura intercambiabile prende-
Page 17
re familiarità con i comandi e imparare
come arrestarla velocemente.
2. Prima d’avviare la macchina controllare il livello dell’olio motore.
3. Prima d’avviare la macchina controllare che tutti gli elementi di fissaggio (bulloni, viti, dadi, ecc.) siano serrati e che
i cofani e i sistemi di protezione siano
integri e correttamente montati.
4. Camminare, non correre, durante il lavoro.
5. Non avviare la macchina in locali chiu-
si dove si possono accumulare esalazioni di carbonio.
6.
Lavorare unicamente nelle ore diurne con
una buona illuminazione e visibilità (visibilità
minima necessaria pari all’area di lavoro definita al paragrafo “AREA DI LAVORO”).
7. Non lavorare durante temporali e/o su
terreni bagnati o scivolosi.
8. Non lavorare su terreni
le attrezzature specifiche per lavoro in
pendenza (non disponibili su tutte le
macchine o versioni). Usare la massima
prudenza nell’invertire il senso di marcia
e nel tirare verso di sè la macchina.
9. Assicurarsi sempre dei punti di appoggio sui pendii. Tenere i piedi ben distanziati dagli utensili e non mettere mani o i
piedi vicino alle parti in movimento.
10. Condurre la macchina sempre con
entrambe le mani sul manubrio.
11.
Non lavorare vicino a fossati o argini. Se una ruota oltrepassa il bordo della
strada, la macchina potrebbe rovesciarsi
improvvisamente.
12.
Non girare la macchina in modo da
rivolgere le spalle ad un muro oppure
oggetti simili per evitare di essere intrappolati.
13. Sui pendii lavorare sempre trasversalmente, mai in salita o discesa.
4. Disinnestare l’attrezzatura rilasciando
la relativa leva quando non si eseguono
operazioni di lavoro o se si avvertono
condizioni di pericolo come ad esempio
l’avvicinamento di estranei nella zona
di pericolo, eventuali malfunzionamenti,
visibilità ridotta oppure urto improvviso
contro un ostacolo.
5. Disinnestare l’attrezzatura se si attraversano strade o viali ghiaiati.
6. Disinnestare l’attrezzatura e spegnere
la macchina se si percepiscono vibrazioni anomale.
Indicazioni per la regolazione e la manutenzione:
PERICOLO!
Tutte le operazioni di REGOLAZIONE e
MANUTENZIONE vanno eseguite a motore spento. Rimuova il cappuccio candela
o la chiave di accensione (se presente)
per evitare avvii inattesi.
Mantenere serrati tutti i dadi, i bulloni e
le viti per garantire il funzionamento della
macchina in condizioni di sicurezza.
Far utilizzare solo parti di ricambio originali Eurosystems. Il proprietario perde
ogni diritto di garanzia qualora utilizzati
ricambi non originali.
Non apportare modifiche strutturali o
adattamenti. Tali modifiche comportano il
decadimento della garanzia e il declino di
ogni responsabilità della ditta costruttrice.
Ci riserviamo il diritto di apportare miglioramenti costruttivi alla macchina e/o all’attrezzatura intercambiabile senza apportare modifiche a queste istruzioni.
Indicazioni per il sollevamento:
- Rincalzatore 905030000 ali fisse con
attacco
.
2.2 USO IMPROPRIO
PERICOLO!
Tutti i pericoli descritti in questo paragrafo possono generare lesioni gravi o
la morte dell’operatore.
1. Usare la macchina esclusivamente per
l’uso previsto dal tipo di attrezzatura montata.
2. Non usare la macchina per trasportare
cose, persone o animali.
3. Non usare la macchina per trainare e/o
spingere carretti o altri dispositivi.
4. Non montare attrezzature non autorizzate dalla ditta costruttrice.
5. Non modificare parti della macchina.
6. Non escludere o manomettere i sistemi
di protezione.

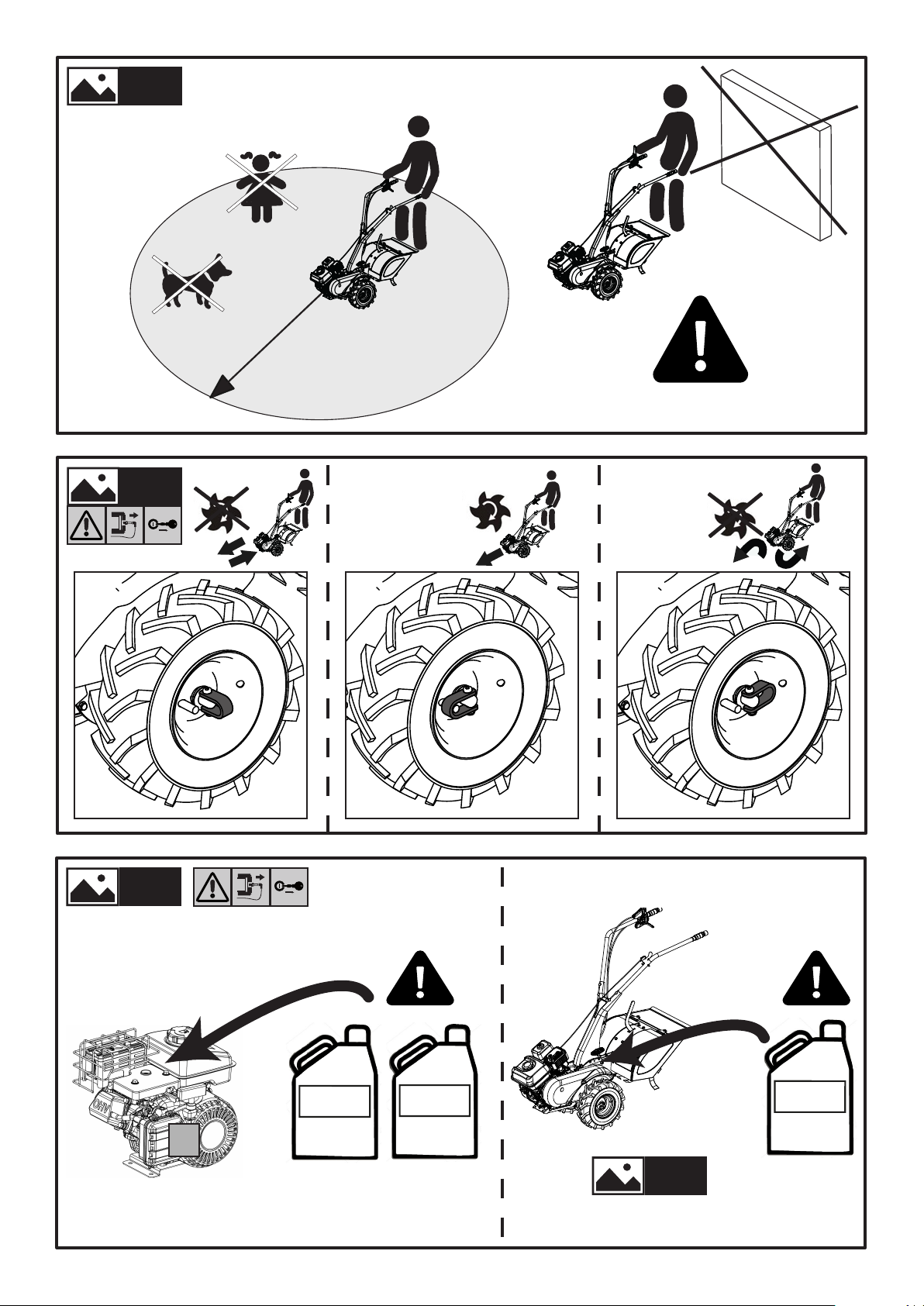

2.3 AREA DI LAVORO
L’utilizzatore è responsabile della sicurezza delle persone, delle cose o degli animali, che si trovano all’interno della zona
di pericolo della macchina.
Tale zona è definita come l’area interna di
una circonferenza di raggio minimo 10 m
con centro l’attrezzo montato sulla macchina.
PERICOLO!
L’area di pericolo si estende per 10 metri
attorno alla macchina e deve essere recintata con idonee avvertenze.
it
Indicazioni per l’attrezzatura intercambiabile:
1. Prima di installare, ispezionare, ripa-
rare, rimuovere o sostituire l’attrezzatura
intercambiabile o delle parti, fermare il
motore lasciando raffreddare la macchina (15-20 minuti) e assicurarsi che non
ci siano parti in movimento, scollegare il
cappuccio della candela.
2. Quando si intende maneggiare l’attrezzatura per il montaggio, la sostituzione o la manutenzione indossare dei
guanti protettivi robusti. Evitare in generale il contatto con gli utensili dell’attrezzatura e non mettere mani e piedi vicino
agli utensili in movimento onde evitare
amputazioni e ferimenti.
3. Non utilizzare la macchina associata a
questa attrezzatura se quest’ultima non
è correttamente montata o se non funziona correttamente.
PERICOLO!
Utilizzare sistemi di sollevamento non
danneggiati e idonee alle masse da sollevare (vedere paragrafo “MOVIMENTAZIONE E TRASPORTO”).
PERICOLO!
Non sostare sotto carichi sospesi.
2.1 DESCRIZIONE E CAMPO D’UTILIZZO
Il
motocoltivatore è progettato e
costruito per eseguire operazioni di zappatura
del terreno. Il motocoltivatore deve
lavorare esclusivamente con attrezzi e con
ricambi originali.
ACCESSORI (NON INCLUSI):
- Fresa cm 32 con coppia ruote in ferro
Ø350x50
PERICOLO!
Devono essere installati dei chiari avvertimenti intorno all’area di lavoro, indicanti che è proibito entrare nella suddetta
area. Se l’operatore si rende conto della
presenza di persone od animali all’interno della zona pericolosa, deve spegnere immediatamente la macchina e non
riavviarla sino a quando l’area non sia
sgombra.
Quando la macchina è in funzione non
è permesso stare nella zona di pericolo
per alcuna ragione. Solamente l’operatore, che abbia letto e compreso il manuale
in tutte le sue parti, è autorizzato a stare
all’interno di tale area e ad occupare l’unica postazione operativa posta, dietro il
manubrio impugnandolo saldamente.
L’operatore deve controllare la zona circostante prima di avviare la macchina e
Page 18
prestare particolare attenzione a bambini
e animali.
it
Prima di iniziare il lavoro su di una determinata area, pulirla da oggetti estranei.
Durante il lavoro prestare sempre attenzione al terreno e alla zona circostante.
Se si dovessero individuare oggetti indesiderati e/o pericolosi, prima di spostarsi
dalla postazione operativa per rimuoverli,
spegnere la macchina e metterla in sicurezza prevenendone l’avvio, il movimento
e il ribaltamento.
2.4 ABBIGLIAMENTO
INFORMAZIONE!
Il reperimento di tali dispositivi di protezione individuale è a cura esclusiva del
cliente o del datore di lavoro.
Durante l’utilizzo della macchina e le
operazioni di manutenzione:
è OBBIGATORIO usare sempre scarpe
antiinfortunistiche, guanti, ortoprotettori
adeguati e indossare calzoni lunghi e resistenti e occhiali protettivi.
Non indossare abbigliamento largo, gioielli,
cravatte, sciarpe, cordoncini pendenti che
potrebbero impigliarsi. Legarsi i capelli.
Durante il disimballaggio e il montaggio:
è OBBLIGATORIO usare sempre scarpe
antiinfortunistiche, guanti e indumenti resistenti.
4. CARATTERISTICHE TECNICHE
Modello
Peso LORDO
e NETTO
Potenza
nominale
Potenza
acustica
Pressione
acustica
Vibrazioni
Pneumatici 13x5.00-6
Diametro fresa
Nr.giri fresa 275/min
Velocità 1^
marcia avanti
Velocità 2^
marcia avanti
Velocità 1^
marcia indietro
Velocità 2^
marcia indietro
Per i dati tecnici relativi al motore, vedere
l'allegato manuale istruzioni
5. MOVIMENTAZIONE E IMBALLO
Per movimentare l’imballo sollevarlo in 2
o più persone utilizzando le maniglie disposte sul cartone. Il peso LORDO viene
indicato all’interno del capitolo “CARATTERISTICHE TECNICHE”.
YM250 YM355
Etichetta dichiarazione CE
in ultima pagina
320 mm
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
6. DISIMBALLAGGIO / MONTAGGIO
Disimballaggio
Montaggio supporto manu-
brio: fissare il supporto stegola (B) al telaio (A), utilizzando le viti (g) con rondelle
(h) nei due fori. Fissare i pomoli (m) con
rondelle (y), viti (i) e dadi (l) nell’asola.
Montaggio delle frese:
Inserire gli allargamenti (C) all’estremità
delle altre frese e fissarli con le viti (n) ed
i dadi (o).
Montaggio del cofano
fresa: Svitare le 6 viti dalle sedi sul telaio,
quindi posizionare il cofano (D) avendo
cura di far combaciare le sue asole con le
sedi delle viti e riavvitare le 6 viti.
fresa: Infilare i ganci della bandella (E),
tenendo questa ruotata verso l’alto, nelle
relative asole ricavate sul cofano fresa. ATTENZIONE: La bandella deve essere posizionata con i ganci rivolti come nell’ingrandimento in figura, ossia i ganci devono
entrare dall’alto nella feritoia “B” ed uscire
dalla “A”.
Montaggio acceleratore: A seconda dell’acceleratore in dotazione (A,
B in figura):
-Acceleratore A: agganciare i terminali “x
“ e “y” dei cavi all’acceleratore;
-Acceleratore B: svitare vite e dado
dall’acceleratore, poi riavvitare sulla stegola.
Il motore viene fornito senza olio lubrificante. Per le indicazioni sul tipo di olio
da utilizzare e le quantità fare riferimento al libretto motore contenuto all’interno della busta accessori [F]
*
*
Montaggio bandella cofano
ATTENZIONE!
7. U SO
3. DEFINIZIONE DEI PITTOGRAMMI
PERICOLO!
Mantenere tutte le etichette pulite ed in
buono stato, sostituirle se danneggiate.
ATTENZIONE!
Non ribaltare o far rotolare la macchina.
Possibile danneggiamento di cofani e
organi meccanici.
INFORMAZIONE!
In caso di fornitura di più macchine o
attrezzature intercambiabili su pallet
sbancalare senza farle cadere a terra.
Aiutarsi eventualmente con un muletto.
ATTENZIONE!
Non avviare il motore fino al completamento di tutte le fasi di montaggio.
ATTENZIONE!
Prima del primo avvio occorre aggiungere olio lubrificante al motore. Per le
indicazioni sul tipo di olio da utilizzare
e le quantità fare riferimento al libretto
motore contenuto all’interno della busta
accessori [F]
Page 19
ATTENZIONE!
Prima d’accendere la macchina controllare il livello dell’olio all’interno del moto-
re come indicato sullo specifico manuale
d’uso
.
PERICOLO!
Prima di procedere nella lettura leggere
e comprendere nella sua interezza il capitolo “ISTRUZIONI DI SICUREZZA”.
7.1 DESCRIZIONE DEGLI ELEMENTI
DISPOSITIVO DI SICUREZZA
Tutti i motocoltivatori sono dotati di dispositivo
antinfortunistico. Detto dispositivo causa il
disinnesto della frizione e di conseguenza
l’arresto della macchina in marcia avanti
o marcia indietro, al rilascio della relativa
leva di comando; inoltre questo dispositivo
evita l’inserimento della retromarcia mentre
è inserita la marcia avanti.
ATTENZIONE!
A marcia indietro le frese smettono di
girare automaticamente.
DESCRIZIONE DEI COMANDI
1) Leva comando acceleratore Start-Stop
2) Leva comando marcia avanti
3) Leva comando marcia indietro
4) Leva cambio marcia Lenta-Veloce (solo
per versione 2+2 velocità)
5) “Forcella a tre posizioni”
6) Maniglia di avviamento motore
7) Leva comando sperone
8) Comando di regolazione dei cavi/cinghia
9) Leva regolazione laterale della stegola/
manubrio
DISPOSITIVO INNESTO RUOTE
A TRE POSIZIONI: Il motocoltivatore è dotato di uno speciale dispositivo chiamato
“FORCELLA A TRE POSIZIONI”.
- Nella posizione 1 (libero) la ruota gira
libera sull’albero così da permettere gli
spostamenti della macchina a motore
fermo.
- Nella posizione 2 (bloccato) la ruota risulta
solidale con l’albero, diventando motrice,
cioè pronta per il lavoro, normalmente la
più usata.
- Nella posizione 3 (semidifferenziale)
la ruota ha la possibilità di fare circa un
giro libera sull’albero, così da permettere
inversioni di marcia.
ATTENZIONE!
Tutti gli interventi sulla forcella a tre
posizioni devono essere eseguiti a motore
fermo.
7.2 RIEMPIMENTO SERBATOIO
PERICOLO!
Prestare attenzione quando si maneggiano fluidi infiammabili. Il carburante è
altamente infiammabile ed esplosivo.
PERICOLO!
Non riempire il serbatoio in ambienti
chiusi o poco ventilati.
PERICOLO!
Prima di rabboccare il serbatoio spegnere la macchina e aspettare che il motore
si sia raffreddato (15-20 min).
PERICOLO!
Non fumare o utilizzare dispositivi elettronici in prossimità di fluidi combustibili.
PERICOLO!
Utilizzare dispositivi di riempimento quali taniche di carburante, imbuti, ecc. idonei e non danneggiati.
PERICOLO!
In caso di fuoriuscita di carburante spostare la macchina prima di avviarla.
PERICOLO!
Al termine dell’operazione di rifornimento rimettere a posto il tappo serrandolo
in modo deciso.
7.3 AVVIAMENTO E SPEGNIMENTO
PERICOLO!
Prima di utilizzare la macchina controllare il corretto funzionamento delle leve
ad azione mantenuta e del doppio comando di sicurezza. Per le regolazioni
consultare paragrafo “REGOLAZIONE
CAV I”. È proibito usare la macchina in
caso di malfunzionamento dei comandi.
ATTENZIONE!
Al primo utilizzo della macchina è assolutamente necessario verificare che
all’interno del telaio sia presente l’olio di
lubrificazione. Non avviare la macchina
senza avere prima fatto questo controllo. Per ulteriori informazioni vedere il capitolo SCATOLA CAMBIO 10.5.
ATTENZIONE!
Terminato il montaggio accendere la
macchina e controllare che, portando
l’acceleratore in posizione stop, il motore
si spenga correttamente.
ATTENZIONE!
Prima di avviare il motore controllare
sempre che il motocoltivatore sia in
perfette condizioni di funzionamento
1. Istruzioni Motore: Leggere
attentamente il libretto istruzioni
allegato del relativo motore. Controllare
che il filtro aria sia ben pulito. Riempire
il serbatoio di carburante del tipo
indicato dalle specifiche nel libretto
del motore usando un imbuto con filtro.
Non modificare la taratura del regolatore
di velocità di rotazione del motore e non
far raggiungere ad esso una condizione
di sopravvelocità.
2.
posizione 1 (libero), la ruota gira
libera sull’albero così da permettere
gli spostamenti.
3. Portarsi ai bordi del terreno da fresare.
4.
nella posizione 2 (bloccata)
posizione di lavoro.
Assicurarsi che la leva del cambio
(4, fig. 1.7) sia in posizione di folle.
Regolare il manubrio all’altezza più
adatta al lavoro da eseguire.
5.
Aprire il rubinetto del carburante (per
i motori provvisti), spingere fino a
metà la levetta dell’acceleratore posto
sul manubrio. Se il motore è freddo,
azionare il dispositivo di starter sul
carburatore.
6. Afferrare la maniglia di
avviamento e dare uno strappo
energico. Avviato il motore riportare,
dopo i primi scoppi, lo starter nella
posizione di riposo.
7.
Impugnare il manubrio, inserire la
marcia (solo per versione 2+2 velocità)
pos. A marcia lenta, pos. B marcia
veloce (Fig. 1.7). Si consiglia per le
prime volte di lavorare in posizione 1
marcia lenta.
8.
manubrio, schiacciare verso l’interno
il fermo di sicurezza rappresentato
in figura e successivamente tirare
la leva avanzamento al massimo
della sua corsa, cioé al limite
con l’impugnatura. La leva va
tenuta premuta per mantenere la
rotazione delle lame. Se si toglie
la mano, la leva sale e si disattiva
Posizionare la forcella nella
Posizionare la forcella
Messa in moto del motore
Marcia avanti: impugnare il
.
it
Page 20
automaticamente la rotazione delle
lame.
it
9.
la leva marcia avanti (Fig. 3.6) e
dopo aver schiacciato il relativo
fermo di sicurezza, tirare la leva
rappresentata in Fig. 3.7 posta sul
manubrio, alzando la parte posteriore
della macchina in modo da fare
uscire la fresa dal terreno fino a
che la macchina non cominci ad
indietreggiare.
10.
il lavoro, per arrestare il motore,
portare la leva acceleratore nella
posizione di minimo.
PERICOLO!
In caso di accidentale e imprevisto ostacolo, bisogna lasciare immediatamente
le due leve di comando (Fig. 3.6, 3.7).
PERICOLO!
In caso di urto violento se ci sono deformazioni o danni evidenti, sostituire tutti
i coltelli e relativi perni con viti e dadi
di fissaggio! Eventualmente rivolgersi ad
un’officina autorizzata.
8. MOVIMENTAZIONE E TRASPORTO
PERICOLO!
Prima di procedere nella lettura leggere
e comprendere nella sua interezza il capitolo “ISTRUZIONI DI SICUREZZA”.
A motore spento è possibile spostare la
macchina a mano spingendola o tirandola
dal manubrio.
SOLLEVAMENTO:
Quando la macchina non viene utilizzata
per lunghi periodi è indispensabile proteggere l’utensile con sostanze anticorrosive ed antiossidanti.
Prima di immagazzinare la macchina pulirla da foglie e/o terra.
PERICOLO!
Rimuovere il carburante dal serbatoio e
chiudere il rubinetto (se presente).
Parcheggiare la macchina su di un terreno pianeggiante rimuovendo la chiave di
accensione (se presente) e/o il cappuccio
candela.
Marcia indietro: lasciare
Fine lavoro: terminato
9. RIMESSAGGIO
PERICOLO!
Proteggere le parti taglienti e coprire
eventualmente la macchina con teli protettivi.
10. MANUTENZIONE PERIODICA
PERICOLO!
Prima di procedere nella lettura leggere
e comprendere nella sua interezza il capitolo “ISTRUZIONI DI SICUREZZA”.
Mantenere serrati tutti i dadi, i bulloni e
le viti per garantire il funzionamento della
macchina e/o dell’attrezzatura intercambiabile in condizioni di sicurezza.
10.1 REGOLAZIONE TIMONE
Per consentire una buona fresatura e un
avanzamento regolare del motocoltivatore,
la fresa è dotata di timone (7 Fig. 1.7)
che regola la profondità di lavoro delle
zappette. Tirando indietro la leva comando
e muovendo la stessa in alto o in basso,
si controlla la penetrazione nel terreno: la
regolazione è corretta quando la macchina
avanza con velocità costante e senza sbalzi.
- Fresatura terreni duri: Portare il timone
nelle posizione (B). Questa posizione
corrisponde ad una scarsa profondità di
lavorazione.
- Fresatura terreni morbidi: Portare il
timone nelle posizione (A). Questa posizione
corrisponde ad una grande profondità di
lavorazione.
ATTENZIONE!
Durante gli spostamenti con la macchina
in moto, su superfici diverse dal terreno
di lavoro, tenere il timone nella posizione
(B), in questo modo si evita alle zappette
di scalfire la superficie.
10.2 REGOLAZIONE MANUBRIO
REGOLAZIONE IN ALTEZZA:
Il manubrio del motocoltivatore è orientabile
in altezza. È consigliabile prima di iniziare
qualsiasi tipo di lavoro, regolare il manubrio
alle esigenze dell’operatore per rendere
il motocoltivatore facilmente manovrabile.
Allentare le viti di fissaggio supporto
manubrio. Regolare all’altezza ottimale,
bloccare le viti.
REGOLAZIONE LATERALE:
L’orientamento laterale del manubrio permette all’operatore di non calpestare il terreno già zappato e non danneggiare
la vegetazione. Procedere abbassando la
leva per sbloccare il manubrio. Ruotare il
manubrio dalla parte desiderata (posizioni possibili: -35°, 0°, 35°) ed alzare la leva
per bloccarlo.
10.3 INGRASSAGGIO
Ogni 50 ore di lavoro ingrassare attraverso
l’apposito ingrassatore l’albero della
retromarcia, previo smontaggio del tappo
in gomma.
ATTENZIONE!
Una volta terminata l’operazione occorre
richiudere il foro col tappo, perché
all’interno del carter ci sono organi in
movimento.
10.4 REGOLAZIONE CAVI
LEVA MARCIA AVANTI/RETROMARCIA:
Attenzione! Le ruote devono iniziare a
girare solo quando la leva di comando
ha superato la metà della propria corsa.
Quando la suddetta leva è completamente tirata, cioè in posizione di lavoro, il dispositivo di controllo cinghia (8, Fig.1.7)
deve essere disposto come in figura 4.6B,
con il “cilindro” a contatto con le due rondelle ai lati. Per ottenere le condizioni sopra citate, agire sul registro M10 installato
nelle vicinanze del dispositivo controllo
cinghia (Fig. 4.6A).
10.5 CAMBIO OLIO MACCHINA
CONTROLLO LIVELLO OLIO:
Verificare il livello dell’olio ogni 60 ore:
mettere la macchina in piano, svitare il
tappo (1) e controllare che l’olio sia al
margine inferiore del foro, nel caso sia
necessario il ripristino del livello rabboccare
dal foro del tappo (2), fino a che questo non
cominci ad uscire da quello di controllo (1).
Riavvitare i tappi.
CAMBIO OLIO:
Sostituire l’olio ogni 150 ore. Lo scarico
dell’olio deve essere effettuato a macchina
calda: svitare i tappi (1 e 2), inclinare la
macchina per svuotarla completamente,
quindi posizionare la macchina in piano,
rifornirla di olio dal foro del tappo (2) fino a
che questo non cominci ad uscire da quello
di controllo (1). Riavvitare i tappi.
Page 21
INFORMAZIONE!
Per un’estrazione più agevole e sicura
utilizzare una siringa (non inclusa).
ATTENZIONE!
Utilizzare olio SAE 80 o equivalente.
ATTENZIONE!
L’olio di scarico è un materiale inquinante,
non disperdere nell’ambiente, ma servirsi
degli appositi centri di raccolta.
10.6 GONFIAGGIO GOMME
11. PULIZIA E LAVAGGIO
PERICOLO!
Prima di procedere nella lettura leggere
e comprendere nella sua interezza il capitolo “ISTRUZIONI DI SICUREZZA”.
Prima di lavare e/o pulire la macchina o
l’attrezzatura intercambiabile aspettare
che tutte le parti calde si siano raffreddate (almeno 20 minuti). Utilizzare aria
compressa o una spugna con detergente
neutro e acqua.
ATTENZIONE!
Evitare l’uso eccessivo di acqua vicino
alle etichette. In caso di danneggiamento occorre sostituirle prima di usare nuovamente la macchina e/o l’attrezzatura
intercambiabile.
it
Se le ruote non sono piene, raccomandiamo di controllare ad ogni utilizzo il gonfiaggio delle gomme della macchina. Il valore consigliato è di 21 PSI (1,5 bar).
ATTENZIONE!
Prima di gonfiare la gomma controlli
sempre il valore massimo in PSI presente sullo pneumatico della stessa.
Controllo serraggio
elementi di fissaggio e
protezioni
Pulizia Dopo ogni utilizzo 11.
Gonfiaggio Al bisogno 10.6
Regolazione cavi Se il funzionamento non è quello previsto dal libretto 10.4
Cambio olio piede 60 ore 10.5
Motore Vedere libretto specifico
Sempre prima di avviare la macchina - controllare che non via siano viti,
bulloni e/o dadi non serrati e che i cofani e i sistemi di protezione siano
integri e correttamente montati
ATTENZIONE!
Non utilizzare acqua in pressione per
lavare la macchina e/o l’attrezzatura intercambiabile. Il motore ed eventuali
impianti elettrici o batterie potrebbero
danneggiarsi.
12. PROGRAMMA DI MANUTENZIONE
Ogni quanto v. cap
-
13. POSSIBILI GUASTI E SOLUZIONI
Possibile causa v. capitolo
Carburante esaurito, fare rifornimento 7.2
Controllare che l’acceleratore sia posizionato su START/1 7.3
Controllare che il cappuccio candela sia ben inserito
Il motore non si avvia
Controllare lo stato della candela ed eventualmente pulirla o sostituirla
Controllare che il rubinetto del carburante sia aperto (solo per modelli di motore
per cui è previsto il rubinetto)
Potenza del motore
diminuisce
Le frese non ruotano
Le ruote non girano Controllare i cavi di trasmissione 10.4
Nel caso non si riesca a risolvere il problema contattare il centro assistenza autorizzato più vicino
Filtro aria sporco, pulirlo
Controllare che sassi e residui di terra e vegetazione non frenino la rotazione
delle frese, nel caso rimuoverli
Regolare i registri del cavo trasmissione 10.4
Controllare che le frese siano fissate all’albero Controllare il posizionamento e l’integrità delle cinghie di trasmissione, riposizio-
narle e/o sostituirle
Libretto specifico
del motore
Libretto specifico
del motore
Libretto specifico
del motore
Libretto specifico
del motore
-
Page 22
14. ISTRUZIONI SUPPLEMENTARI
it
14.1 SMALTIMENTO
Il prodotto al termine del suo ciclo di vita
deve essere smaltito seguendo le norme
vigenti relative allo smaltimento Differenziato e non può essere trattato come un
semplice rifiuto urbano.
Il prodotto deve essere smaltito presso i
centri di raccolta dedicati o deve essere
restituito al rivenditore nel caso si voglia
sostituire il prodotto con un altro equivalente nuovo.
Il prodotto è composto da parti non biodegradabili e sostanze che possono inquinare l’ambiente circostante se non
opportunamente smaltite. Inoltre alcuni di
questi materiali possono essere riciclati
evitando l’inquinamento dell’ambiente.
È dovere di tutti contribuire alla salute
dell’ambiente.
Il simbolo
fica le apparecchiature elettriche ed elettroniche che vanno smaltite separatamente come prescritto dalle norme 2002/95/
CE, 2002/96/CE e 2003/108/CE. Non
gettare tali apparecchiature nei rifiuti municipali misti, ma portarle nelle apposite
aree di raccolta differenziata.
Chiedere informazioni alle autorità locali
in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto seguendo quanto indicato in questo
paragrafo ne risponde secondo le norme
vigenti.
14.2 MESSA FUORI SERVIZIO
La messa fuori servizio e smantellamento
della Macchina e/o dell’attrezzatura intercambiabile oggetto di questo manuale
d’uso consiste nello smontaggio del prodotto da parte di personale autorizzato
in ottemperanza a quanto riportato nel
D.Lgs 81/08 (utilizzo dei DPI, ecc.) e nella
successiva segregazione e smaltimento
come riportato nel paragrafo “SMALTIMENTO” del presente Manuale di uso e
manutenzione.
, quando presente, identi-
E SMANTELLAMENTO
Page 23
1. GENERAL INFORMATION
1.1 INTRODUCTION
We thank you for your confidence in our
products and wish you an enjoyable use
of the machine and/or the interchangeable equipment.
We have created these operating instructions to ensure trouble-free operation.
Carefully follow these recommendations
for the satisfaction of owning a long-term
properly functioning machine or interchangeable equipment.
Our machines and interchangeable equipment are tested very rigorously before being mass-produced and are subjected to
strict controls during actual manufacturing. This is the best guarantee of quality
for us and for the user.
This machine and/or interchangeable
equipment has been subjected to strict
neutral tests in the country of origin and
meets the safety standards in force.
1.2 THE MANUAL
The manual is divided into chapters and
paragraphs in order to present the infor-
mation as clearly as possible.
The instructions, drawings and documentation contained in this manual are of a
confidential technical nature, strictly the
property of the manufacturer (see EC
declaration on last page) and may not be
wholly or partially reproduced in any way.
The user’s manual must be stored with care
and must accompany the machine and/or the
interchangeable equipment in all the changes
of ownership that it may have through its life.
To facilitate this, the manual must be handled with care, with clean hands and must
not be deposited on dirty surfaces.
It must be stored in an environment protected
from moisture and heat and in such a way that
it is always on hand to clarify any doubts. No
parts should be removed, modified or torn.
1.3 MANUAL SYMBOLS
DANGER!
This symbol highlights situations that
can affect safety, cause death and/or serious injury to the operator.
CAUTION!
This symbol highlights situations that
can cause minor injury to the operator
and/or damage to the machine.
INFORMATION!
This symbol highlights special indications for better clarity and ease of use.
The images are indicated by the specific
figures (e.g.
1.4 MANUFACTURER DATA
See cover or CE label.
For information and to order spare parts,
please contact your local dealer, quoting
the item number and production number,
which can be found on the CE label shown
in
1. Manufacturer identification
2. Model
3. Product identification code
4. Item serial number
5. Mass
6. Year / Month
7. Motor power
8. Type of product
All the dangers described in this paragraph can generate serious injury or
death of the operator.
Read and understand this use and maintenance manual in its entirety before assembling and operating the machine or
the interchangeable equipment.
It is the responsibility of the employer
to transmit all the information contained
in this manual to the operator who will
use the machine or the interchangeable
equipment.
This machine and/or interchangeable
equipment complies with all European
standards in force during the period of
production. Improper use or maintenance
may nevertheless increase the risk of injury.
In order to reduce this risk, read the following safety instructions carefully and
pay attention to the hazard symbols on the
following pages.
.
2. SAFETY INSTRUCTIONS
DANGER!
DANGER!
DANGER!
).
General indications:
1. Use of the machine by persons under
16 years of age or by persons who have
consumed alcohol, medicine or drugs is
prohibited.
2. The electromagnetic field generated
by the motor or electrical circuit could
interfere with pacemaker devices. Carriers of these devices MUST consult with
their doctor before using the machine.
3. Do not start the machine while
standing in front of the tool or approach it when it is running.
When pulling on the motor starter cord (if
any), the tool and the machine itself must
remain stationary.
4. The motor MUST remain off during
machine transport and all adjustment,
maintenance, cleaning operations and
interchangeable equipment changes.
5. Do not leave the machine until the motor has been switched off and the machine has been parked in a stable, safe
position.
6. Take care with the exhaust pipe. Nearby parts can reach as high as 80°. Replace worn or defective silencers.
7. Before starting work with the machine,
perform a visual and physical check to
ensure that all the safety and accident
prevention systems it is equipped with
are fully functional. Excluding or tampering with them is strictly prohibited.
Replace damaged or worn parts before
use.
8. Any improper use, repairs carried out
by non-specialised personnel or the use
of non-original spare parts will invalidate
the warranty and shall forfeit any manufacturer liability.
9. Do not modify the motor rotation
speed regulator calibration or reach excessive speeds.
10. Only original spare parts must be
used to ensure the machine level of safety.
Instructions for use:
1. Before using the machine and/or this
interchangeable equipment, familiarise
yourself with the controls and learn how
to stop it quickly.
2. Check the motor oil level before starting the machine.
3. Before starting the machine, check
that all fasteners (bolts, screws, nuts,
etc.) are tightened and that the bonnets
and protection systems are intact and
correctly fitted.
4. Walk, do not run, while working.
5. Do not start the machine in closed
rooms where carbon fumes can accu-
en
Page 24
mulate.
6. Work only during daylight hours with good
lighting and visibility (minimum visibility required equal to the work area defined in the
“WORK AREA” paragraph).
7. Do not work during thunderstorms
en
and/or on wet or slippery ground.
8. Do not work on slopes of more than
10° unless using specific equipment
for work on slopes (not available on all
machines or versions). Use the utmost
caution when reversing the direction of
travel and when pulling the machine towards you.
9. Always make sure that there are support points on slopes. Keep feet at a suitable distance from the tools and do not
put hands or feet near moving parts.
10. Always drive the machine with both
hands on the handlebar.
11.
Do not work near ditches or embankments. If a wheel crosses the roadside,
the car may suddenly overturn.
12.
Do not reverse the machine with
your back to a wall or similar objects to
avoid being trapped.
13. Always work cross-wise on slopes,
never uphill or downhill.
Indications for the interchangeable
equipment:
1.
Before installing, inspecting, repairing, removing or replacing the interchangeable equipment or some parts of
it, stop the engine, letting the machine
cool down (15-20 minutes), and make
sure that there are no moving parts, disconnect the spark plug cap.
2.
When handling the equipment for the
assembly, replacement or maintenance,
wear sturdy protective gloves. In general, avoid contact with the equipment
tools and do not put your hands and feet
near the moving tools to avoid amputations and injuries.
3.
Do not use the machine associated
with this equipment if the latter is not
correctly installed or if it does not operate properly.
4. Disengage the equipment by releasing
the lever when work is not performed or
if dangerous conditions such as the approach of strangers to the danger area,
any malfunctions, reduced visibility or
sudden impact against an obstacle are
felt.
5. Disengage the equipment if you cross
gravel drives or roads.
6.
Disengage the equipment and turn off
the machine if you notice abnormal vibrations.
Instructions for adjustment and maintenance:
DANGER!
All ADJUSTMENT and MAINTENANCE
operations must be carried out with the
motor switched off. Remove the spark
plug cap or ignition key (if present) to
avoid unexpected start-up.
Keep all nuts, bolts and screws tightened
to ensure safe machine operation.
Only use original Eurosystems spare
parts. The owner loses all warranty rights
when using non-original spare parts.
Do not make any structural changes or
adaptations. Such changes will invalidate
the warranty and the manufacturer’s liability.
We reserve the right to make design improvements to the machine and/or the interchangeable equipment without making
changes to these instructions.
Instructions for lifting:
DANGER!
Use lifting systems that are undamaged
and suitable for the masses to be lifted
(see the HANDLING AND TRANSPORT
paragraph).
DANGER!
Do not stand under suspended loads.
2.1 DESCRIPTION AND FIELD OF USE
The mo
built to hoe the land. The motorcultivator must only be used with original
equipment and spares.
ACCESSORIES (NOT INCLUDED):
- 32 cm rotary cultivator equipped with pair
iron wheels Ø350x50
- Fixed-wing ridger 905030000 with coupling.
All the dangers described in this paragraph can generate serious injury or
death of the operator.
1. Use the machine only for the use in-
tended by the type of equipment mounted.
2. Do not use the machine to transport objects, people or animals.
tor-cultivator is designed and
2.2 IMPROPER USE
DANGER!
3. Do not use the machine to tow and/or
push carts or other devices.
4. Do not mount equipment not authorized
by the manufacturer.
5. Do not modify machine parts.
6. Do not exclude or tamper with protec-
tion systems.
2.3 WORK AREA
The user is responsible for the safety of
persons, property and animals within the
machine danger zone.
This zone is defined as the internal area of
a circumference of a minimum radius of 10
m with the tool mounted on the machine in
the centre.
DANGER!
The danger area extends for 10 meters
around the machine and must be closed
with suitable warning signs.
DANGER!
Some very clear/evident warnings about
the thrown objects danger should be settled in the area stating that it is prohibited to enter into such area. If the operator
becomes aware of the presence of any
people or animal in the danger area he
shall immediately switch off the machine
and not restart the machine until the
area is clear.
Do not stand in the danger zone for any
reason while the machine is in operation.
Only the operator, who has read and understood the manual in all its parts, is authorised to stand within this area and to
occupy the only operating position, located behind the handlebar, holding it firmly.
The operator must check the surrounding area
before starting the machine and must pay particular attention to children and animals.
Before starting work on a certain area,
clean it of foreign objects.
Always pay attention to the ground and
the surrounding area when working. If undesired and/or dangerous objects are detected, switch off the machine and secure
it before leaving the operating position to
remove them, being sure to prevent the machine from starting, moving or tipping over.
Page 25
2.4 CLOTHING
4. TECHNICAL FEATURES
6. UNPACKING/ASSEMBLY
INFORMATION!
The procurement of such personal protective equipment is the sole responsibility of the customer or employer.
During machine use and maintenance
operations:
The operator MUST always wear suitable
safety shoes, gloves, and hearing protection devices and wear long, resistant trousers and safety goggles.
Do not wear loose-fitting clothing, jewelry,
ties, scarves, dangling drawstrings that
could get caught by the equipment . Tie up
your hair.
During unpacking and assembly:
The operator MUST always wear resistant
safety shoes, gloves, and clothing.
3. DEFINITION OF PICTOGRAMS
Model
GROSS and
NET weight
Rated power
Sound power
Acoustic
pressure
Vibrations
Tyres 13x5.00-6
Rotary cutters
diameter
Rotary cutters
rotation
Forward speed
1^
Forward speed
2^
Reverse speed
in 1^
Reverse speed
in 2^
Concerning the engine technical data, please
see the enclosed instructions manual
MM250 YM355
CE declaration label on
the last page
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
Unpacking
secure the handlebar support (B) to the
frame (A), using screws (g) with washers (h)
in the two holes. Secure the knobs (m) with
washers (y), screws (i) and nuts (l) in the slot.
the widening tines (C) at the ends of the
other rotavators and secure them with the
screws (n) and nuts (o).
Rotavator cowling assem-
bly: Unscrew the 6 screws from the seats
on the frame, then position the cowling
(D), taking care to match its slots with the
screw seats, and tighten the 6 screws.
assembly: Insert the hooks of the bracket
(E), holding this rotated upwards, into the
relevant slots on the Rotavator cowling.
CAUTION: The bracket must be positioned
with the hooks facing the same way as
in the enlargement shown, or rather the
hooks must enter from above into slit “B”
and exit from “A”.
Throttle assembly: Depending
on the throttle supplied (A, B shown):
-Throttle A: hook terminals “x “ and “y”
of the throttle cables.
-Throttle B: unscrew the screw and nut
from the throttle, then screw back on the
handlebar.
Handlebar support assembly:
Rotavator assembly: Insert
*
*
Rotavator cowling bracket
en
DANGER!
Keep all labels clean and in good condition, replace them if damaged.
5. HANDLING AND PACKAGING
2 or more people are required to handle
packaging, using the handles on the cardboard box. The GROSS weight is indicated
in the “TECHNICAL FEATURES” chapter.
CAUTION!
Do not overturn or roll the machine. Possible damage to bonnets and mechanical
parts.
INFORMATION!
If more than one machine or interchangeable equipment is supplied on pallets,
unload without dropping them on the
ground. Use a forklift if necessary.
CAUTION!
The motor is supplied without lubricating
oil. For information on the type of oil and
quantities to be used, refer to the motor
manual contained in the accessory bag
[F].
7. U SE
CAUTION!
Do not start the engine until all assembly
stages have been completed.
CAUTION!
Add lubricating oil to the motor before
first start-up. For information on the type
of oil and quantities to be used, refer to
the motor manual contained in the accessory bag [F].
CAUTION!
Before starting the machine, check the
oil level inside the motor, as indicated in
Page 26
the specific user’s manual.
DANGER!
Before proceeding, read and understand
the chapter “SAFETY INSTRUCTIONS”
in its entirety.
en
7.1 DESCRIPTION OF ELEMENTS
SAFETY DEVICE
All the motorcultivators are equipped with
an accident prevention device. Such device
causes the clutch release and the machine
stopping on the single or reverse speed
position, to the release of the control lever,
furthermore such device avoids the reverse
speed insertion if the single speed is on.
CAUTION!
If the machine is on reverse speed the
rotavators are automatically stopping.
CONTROLS DESCRIPTION
1) Accelerator lever control Start-Stop
2) Forward speed lever control.
3) Forward speed lever control
4) Control speed SLOW-FAST (2+2 speed
version only)
5) “Fork on 3 positions”
6) Starter handle
7) Root face control lever.
8) Cable/belt adjustment control
9) Handlebar side adjustment lever
THREE-POSITION WHEEL
CLUTCHING DEVICE: The cultivator is
equipped with a special device called a
“THREE-POSITION FORK”.
- In position 1 (free), the wheel turns freely
on the shaft so that the machine can move
when the engine is stopped.
- In position 2 (locked), the wheel is integral with the shaft, setting into drive, meaning ready to start working. This is the most
commonly used position.
- In position 3 (semi-differential), the wheel
can perform about a half-turn turning on the
shaft, in order to allow turns.
CAUTION!
All operations on the three-position fork
must be performed when the engine is at
a standstill.
7.2 TANK FILLING
DANGER!
Use caution when handling flammable
fluids. Fuel is highly flammable and explosive.
DANGER!
Do not fill the tank in closed or poorly
ventilated environments.
DANGER!
Before refilling the tank, switch off the
machine and wait until the motor has
cooled down (15-20 min).
DANGER!
Do not smoke or use electronic devices near combustible fluids.
DANGER!
Use suitable, undamaged filling devices
such as fuel cans, funnels, etc.
DANGER!
In case of fuel leakage, move the machine before starting it up.
DANGER!
When filling operations have been completed, replace the cap and tighten it
firmly.
7.3 START-UP AND SHUT-DOWN
DANGER!
Check correct functioning of the maintained action levers and double safety
command before using the machine. See
the “CABLE ADJUSTMENT” paragraph
to make adjustments. It is forbidden to
use the machine in case of malfunction
of the controls.
CAUTION!
At the first use of the machine it is
absolutely necessary to verify that inside
the chassis is present the lubrication oil.
Do no start the unit/machine on before
having done such control. For additional
information please look at the chapter
GEARBOX 10.5.
CAUTION!
When you have finished the assembly,
switch the machine and check, bringing
the accelerator to the stop position, the
engine shuts completely down.
CAUTION!
Before switching the engine on, carefully
check if the motorcultivator is in perfect
good conditions.
1.
2.
3. Move the machine to the borders to be
4.
5
.
6. Bring the starter handle
7.
8.
9.
Engine instructions:
Carefully read the istructions booklet
enclosed to the relevant engine.
Check if the air filter is clean.
Fill the tank in as per the fuel described in the engine specifications
and using a filter filling funnel.
Do not change the calibration of the
speeds control rotation device of the
engine in order not to over-speed it.
Put the fork into position
1 (free) so that the wheel could
freely turn on the shaft to allow the
movements.
milled.
Put the fork into position
2 (blocked) working position.
Check if the gearbox control lever (Fig.
1.7 part 4 only 2+2 speed version) is on
loose position. Adjust the handlebar to
the requested position/height.
How to switch the engine
on: Open the fuel cap (for the engine
equipped like this), push to halway the
accelerator lever on the handlebar. If
the engine is cold, operate the starter
device on the carburetor.
and pull energetically. When the
engine is on, after some bursts/
bangs, put the starter again at rest
position.
Grasp the handlebar, insert the speed
(for 2+2 speed version) pos. A slow
speed, pos. B fast speed (Fig. 1.7).
At the beginning we recommend you
to work on position 1, slow speed.
Forward speed: hold the
handlebar, press the safety catch
shown in the figure inwards and then
pull the lever forward with its grip to
its maximum stroke, meaning to its
limit. The lever must be held down
to maintain blade rotation. If you
remove your hand, the lever will rise
and automatically disengage blade
rotation.
Reverse speed: let go of
the clutch lever (Fig. 3.6) and, after
having pressed the relative safety
Page 27
catch, pull the lever shown in Fig.
3.7 located on the handlebar, raising
the back of the machine so that the
Rotavator comes out of the ground
until the machine starts to back up.
10.
when you finish the work, to stop the
engine, bring the accelerator lever to
the bottom gear.
DANGER!
In case you have to face an unforeseen
and accidental obstacle, you should
immediately leave the two driving levers
(Fig. 3.6, 3.7).
At the end of the work:
10. PERIODIC MAINTENANCE
DANGER!
Before proceeding, read and understand
the chapter “SAFETY INSTRUCTIONS”
in its entirety.
Keep all nuts, bolts and screws tightened
to ensure safe operation of the machine
and/or interchangeable equipment in safe
conditions.
10.1 DEPHT ADJUSTMENT
10.3 GREASING
Every 50 working hours, grease the reverse
speed shaft with the suitable greaser, upon
disassembling of rubber cap.
CAUTION!
Once such operation has finished you
must close the hole again with the rubber
cap because inside the casing there are
some gears/parts on motion.
10.4 CABLE ADJUSTMENT
en
DANGER!
In case of severe impact in case you
find deformations or obvious damages,
please go on changing all the knives and
the corresponding pins with screws and
tightening nuts. Ask to an authorized service centre.
8. HANDLING AND TRANSPORT
DANGER!
Before proceeding, read and understand
the chapter “SAFETY INSTRUCTIONS”
in its entirety.
With the motor off, the machine can be
moved by hand by pushing or pulling it
from the handlebar.
LIFTING:
9. STORAGE
When the machine is not going to be used
for long periods of time, it is essential to
protect the tool with anti-corrosion and
antioxidant substances.
Clean the machine of leaves and/or dirt
before storage.
DANGER!
Remove the fuel from the tank and close
the tap (if present).
Park the machine on flat ground, removing
the ignition key (if present) and/or spark
plug cap.
DANGER!
Protect the sharp parts and cover the
machine with protective sheets if necessary.
To ensure good milling and smooth movement of the cultivator, the Rotavator is
equipped with a depth control device (7 Fig.
1.7) that adjusts the working depth of the
hoes. Pull the control lever back and move
it up or down to control ground penetration:
the correct adjustment has been achieved
when the machine moves at a constant
speed and without jerking.
- Hard soils cultivation: bring the depth
control device to position (B) . Such position
corresponds to a small soil penetration.
- Soft soils penetration: Bring the depth
control device to position (A). Such position
corresponds to a deep soil penetration
depth.
CAUTION!
When moving with the machine in motion
on surfaces other than the working
ground, keep the depth control device in
position (B); in this way, the hoe will not
scrape the surface.
10.2 HANDLEBAR ADJUSTMENT
HEIGHT ADJUSTMENT:
The height of the cultivator handlebar can
be adjusted. Before starting any work it is
a good standard operating procedure to
adjust the handlebar to the operator’s requirements so that the machine could be
easily handled. Loosen the handlebar support fixing screws. Adjust to optimal height,
tighten the screws.
LATERAL ADJUSTMENT:
Lateral handlebar adjustment keeps the
operator from stepping on ground that
has already been hoed and from damaging vegetation. Lower the lever to unlock
the handlebar. Rotate the handlebar from
the desired side (positions possible: -35°,
0°, 35°) and raise the lever to lock it.
FORWARD/REVERSE LEVER:
Attention: the wheels should start to turn
when the driving lever has crossed half
its way. When the mentioned lever is completely pulled, on working position, the
belt control device (8, Fig.1.7) must be
arranged as in figure 4.6B, with the “cylinder” in contact with the two washers on
the sides. To obtain the am conditions you
have to act on the M10 nut set close near
the belt control device (Fig. 4.6A).
10.5 MACHINE OIL CHANGES
OIL LEVEL CONTROL:
Verify the oil level every 60 hours: put the
machine on flat surface, remove the cap 1
and check if the oil reaches the hole bottom
edge. In case you need to fill it on you have
to perform it from the hole of the cap 2. Go
on with such operation until you see the oil
coming out from control cap 1. Screw both
caps again.
OIL CHANGE:
Change the oil every 150 hours. The oil
drain has to be performed when the machine is hot: remove caps 1 and 2 and tilt
the machine to a complete emptying, then
put the machine on flat land, fill it in with oil
through the hole of cap 2 until the oil starts
coming out from control cap 1. Screw both
caps again.
INFORMATION!
Use a syringe (not included) for easier
and safer extraction.
CAUTION!
Use SAE 80 or equivalent oil.
CAUTION!
Waste fuel oil is a polluting material: don’t
waste it in the sorroundings, please apply
to suitable waste material centres.
Page 28
10.6 TYRE INFLATION
If the wheels are not full, we recommend
checking tyre inflation before each machine use. The recommended value is 21
en
PSI (1.5 bar).
CAUTION!
Before inflating the tyre, always check
the maximum PSI value on the tyre.
11. CLEANING AND WASHING
DANGER!
Before proceeding, read and understand
the chapter “SAFETY INSTRUCTIONS”
in its entirety.
Wait for all the hot parts to cool down (at
least 20 minutes) before washing and/or
cleaning the machine or the interchangeable equipment. Use compressed air or a
sponge with neutral detergent and water.
CAUTION!
Do not use pressurised water to wash the
machine and/or interchangeable equipment. Doing so can damage the motor
and any electrical systems or batteries.
CAUTION!
Avoid excessive use of water near labels.
In the event of damage, labels must be
replaced before using the machine and/
or the interchangeable equipment again.
12. MAINTENANCE PLAN
How often See chapt.
Checking the tightness of
fasteners and guards
Cleaning After each use 11.
Inflation As needed 10.6
Cable adjustment If operation is not as according to the manual 10.4
Base oil change 60 hours 10.5
Motor See specific manual
The motor does not
start
Motor power
decreases
The rotavators will
not turn
Wheels are not
turning
Always before starting the machine - check that there are no untightened
screws, bolts and/or nuts and that the bonnets and protection systems are
intact and correctly fitted.
13. TROUBLESHOOTING
Possible cause See chapt.
No fuel; top up. 7.2
Check that the throttle is set to START/1. 7.3
Check that the spark plug cap is properly inserted.
Check the conditions of the spark plug and clean or replace if necessary.
Check that the fuel cock is open (only for motor models for which the cock is
provided).
Air filter dirty, clean it.
Check if any stone or soil/vegetation residue is stopping the tool rotation, in case
remove them.
Adjust the transmission cable registers. 10.4
Check that the rotavators are fixed to the shaft. Check the positioning and conditions of the transmission belts; reposition and/or
replace them.
Check the transmission cables. 10.4
Contact the nearest authorised service centre if the problem cannot be solved.
-
Specific motor
manual
Specific motor
manual
Specific motor
manual
Specific motor
manual
-
Page 29
14. ADDITIONAL INSTRUCTIONS
14.1 DISPOSAL
At the end of its life cycle, the product
must be disposed of in accordance with
the regulations in force for Differentiated
waste disposal and cannot be treated as
simple urban waste.
The product must be disposed of at dedicated collection points or must be returned to the dealer if you wish to replace
the product with another new equivalent
product.
The product is composed of non-biodegradable parts and substances that can
pollute the surrounding environment if not
properly disposed of. In addition, some of
these materials can be recycled to avoid
environmental pollution. It is everyone’s
duty to contribute to the health of the
environment.
When present, the symbol identifies
the electrical and electronic equipment
that must be disposed of separately as
prescribed by standards 2002/95/EC,
2002/96/EC and 2003/108/EC.
Do not dispose of this equipment in unsorted municipal waste, but take it to appropriate separate collection areas.
Ask your local authorities for information
about waste disposal areas.
en
Anyone who does not dispose of the product in accordance with this paragraph is
responsible for it in accordance with the
regulations in force.
14.2 DECOMMISSIONING
AND DISMANTLING
The decommissioning and dismantling of
the Machine and/or the interchangeable
equipment covered by this user’s manual
consists in the disassembly of the product
by authorised personnel in compliance
with the provisions of Legislative Decree
81/08 (use of PPE, etc.) and the subsequent sorting and disposal as reported
in the “DISPOSAL” paragraph of this Use
and maintenance manual.
Page 30
1. ALLGEMEINE INFORMATIONEN
1.1 EINLEITUNG
Wir danken Ihnen für das Vertrauen, das Sie
unseren Produkten entgegengebracht haben, und wünschen Ihnen einen angenehmen Gebrauch der Maschine und/oder der
de
Anbaugeräte.
Diese Bedienungsanleitung wurde erstellt,
um einen störungsfreien Betrieb zu gewährleisten. Werden diese Anleitungen befolgt,
werden Sie mit Zufriedenheit für lange Zeit
eine einwandfreie Maschine oder Anbaugeräte besitzen.
Unsere Maschinen und unsere Anbaugeräte werden vor der Serienherstellung gründlich geprüft und werden während der Fertigung strengen Kontrollen unterzogen. Dies
gewährleistet uns und dem Anwender allerhöchste Qualität.
Diese Maschine und/oder das Anbaugerät
wurden im Herkunftsland strengen Prüfungen unterzogen und entsprechen den geltenden Sicherheitsvorschriften.
1.2 DAS HANDBUCH
Das Handbuch ist in Kapiteln und Absätze
unterteilt, damit die Informationen auf möglichst klarer Weise dargestellt werden.
Die Anleitungen, Zeichnungen und Dokumentation dieses Handbuchs sind vertraulich zu behandelnde technische Inhalte, die
alleiniges Eigentum des Herstellers sind
(siehe die EG-Erklärung auf der letzten Seite) und in keiner Weise weder ganz noch in
Auszügen reproduziert werden dürfen.
Das Handbuch muss sorgfältig aufbewahrt
werden und muss die Maschine und/oder
die Anbaugeräte bei allen Wechseln des Eigentümers, die im Laufe ihres Lebens stattfinden können, begleiten.
Um dies zu ermöglichen muss mit ihm sorgsam umgegangen werden und sollte nicht
mit schmutzigen Händen benutzt werden
noch auf schmutzigen Oberflächen abgelegt werden.
Es muss in einer Umgebung aufbewahrt
werden, die weder feucht noch heiß ist. Zudem muss es zur Klärung von Zweifelsfällen
stets zur Hand sein. Es dürfen keine Teile
weggenommen, geändert oder herausgerissen werden.
1.3 SYMBOLE DER HANDBUCHS
GEFAHR!
Dieses Symbol weist auf Situationen hin,
die die Sicherheit beeinträchtigen sowie
Tod und/oder schwere Verletzungen des
Anwenders verursachen können.
ACHTUNG!
Dieses Symbol weist auf Situationen hin,
die beim Anwender leichte Verletzungen
und/oder Schäden an der Maschine verursachen können.
INFORMATIONEN!
Dieses Symbol hebt besondere Hinweise
für eine größere Klarheit und einfachere
Nutzung hervor.
Die Abbildungen sind durch die jeweilige Figur gekennzeichnet (z.B.
1.4 HERSTELLERDATEN
Siehe Deckblatt oder EG-Etikett.
Für Informationen oder Ersatzteilbestellungen bitten wir Sie, sich an den jeweiligen
Gebietshändler zu wenden und die Artikelund Herstellungsnummer anzugeben, die
auf dem EG-Etikett angegeben sind, das
unter
1. Herstellerkennzeichnung
2. Modell
3. Produktkennziffer
4. Seriennummer des Artikels
5. Gewicht
6. Jahr / Monat
7. Motorleistung
8. Produktart
2. SICHERHEITSVORSCHRIFTEN
GEFAHR!
Alle in diesem Absatz beschriebenen Gefahren können zu schweren Verletzungen
oder zum Tod des Bedieners führen.
GEFAHR!
Vor der Montage und Inbetriebnahme der
Maschine oder des Anbaugeräts diese
Bedienungsanleitung im Ganzen lesen
und verstehen.
GEFAHR!
Der Arbeitgeber ist dafür verantwortlich,
dass alle in diesem Handbuch enthaltene
Informationen dem Bedienungspersonal
übermittelt werden, das die Maschine
oder das anbaugeräts benutzt.
angezeigt ist.
).
Diese Maschine und/oder dieses Anbaugerät erfüllt alle europäischen Vorschriften,
die im Zeitraum der Herstellung in Kraft
waren. Dennoch kann unsachgemäßer Gebrauch oder eine unangemessene Wartung
das Unfallrisiko erhöhen.
Zur Verringerung dieses Risikos sind
die nachfolgend angegebenen Sicherheitsanweisungen aufmerksam durchzulesen und die Gefahrensymbole der nächstens Seiten zu beachten.
Allgemeine Angaben:
1. Personen unter 16 Jahren und Perso-
nen unter Einfluss von Alkohol, Arzneimitteln oder Drogen dürfen die Maschine
nicht benutzen.
2. Das durch den Motor oder durch den
elektrischen Kreislauf erzeugte elektromagnetische Feld könnte „Pacemaker“-Geräte stören. Träger dieser Geräte sind VER-
PFLICHTET, ihren Hausarzt zu befragen,
bevor sie die Maschine benutzen.
3. Die Maschine nicht starten, wenn
man sich vor ihr befindet noch sich
ihr nähern, wenn sie in Betrieb ist.
Wenn das Starterseil des Motors (falls vorhanden) gezogen wird, müssen das Anbauteil und die Maschine stillstehen.
4. Der Motor MUSS während des Transports der Maschine und allen Arbeiten zur
Einstellung, Wartung, Reinigung und beim
Wechsel der Anbaugeräte ausgeschaltet
sein.
5. Sich von der Maschine erst entfernen,
wenn sie ausgeschaltet und an einem stabilen und sicheren Ort geparkt ist.
6. Auf das Auspuffrohr achten. Die umliegenden Teile können bis 80°C heiß sein.
Verschlissene oder beschädigte Auspufftöpfe ersetzen.
7. Vor Beginn von Arbeiten mit der Maschine eine Sicht- und Materialkontrolle
vornehmen und überprüfen, dass alle vorhandenen Systeme für den Unfallschutz
und Sicherheit vollständig betriebsbereit
sind. Sie dürfen unter keinen Umständen
überbrückt oder abgeändert werden. Beschädigte oder verschlissene Einzelteile
vor dem Gebrauch auswechseln.
8. Jeder unsachgemäße Einsatz, von nicht
geschultem Personal vorgenommene Reparaturen oder der Einsatz von Nicht-Originalersatzteilen führen zu Garantieverlust
und Nichthaftung der Herstellerfirma.
9. Die Kalibrierung des Drehgeschwindigkeitsreglers des Motors nicht ändern und
nicht mit überhöhten Geschwindigkeiten
fahren.
10. Um Sicherheitsstand der Maschine zu
gewährleisten, dürfen nur Originalersatzteile verwendet werden.
Page 31
Hinweise zum Gebrauch:
1. Vor dem Gebrauch des Maschine und/
oder des Anbaugeräts sich mit den Steuerungen vertraut machen und lernen, wie
sie schnell ausgeschaltet werden kann.
2. Vor dem Maschinenstart den Motorölfüllstand überprüfen.
3. Vor dem Start der Maschine überprüfen, dass alle Befestigungsteile (Bolzen,
Schrauben, Muttern usw.) angezogen sind
und dass die Hauben und die Schutzsysteme unversehrt und richtig montiert sind.
4. Während der Arbeit gehen und nicht
laufen.
5. Die Maschine nicht in geschlossenen
Räumen einschalten, in denen sich Dünste von Kohlenstoffoxiden ansammeln können.
6. Nur bei Tag arbeiten, wenn eine gute
Beleuchtung und Sicht gegeben ist (die
Mindestsichtverhältnisse für den Arbeitsbereich sind im Abschnitt „ARBEITSBEREICH“ festgelegt).
7. Nicht während Gewitter und/oder auf
nassen oder rutschigen Böden arbeiten.
8. Nicht auf Böden mit einem Neigungswinkel über 10° arbeiten, wenn keine
speziellen Anbaugeräte für Arbeiten mit
Gefälle verwendet werden (nicht für alle
Maschinen oder Ausführungen verfügbar).
Äußerst vorsichtig vorgehen, wenn die
Richtung gewechselt wird oder wenn die
Maschine zu sich gezogen wird.
9. Immer sicherstellen, dass auf schiefen
Ebenen alle Stellen aufsetzen. Die Füße
weit von den Werkzeugen halten und weder Hände noch Füße in die Nähe bewegter Teile halten.
10. Bei der Führung der Maschine immer
beide Hände an der Lenkstange halten.
11.
Nicht in der Nähe von Straßengräben
oder Dämmen arbeiten. Wenn ein Rad den
Straßenrand überschreitet, könnte die Maschine plötzlich umkippen.
12.
Mit dem Gerät nicht rückwärts gegen
ein Hindernis (Baum oder Wand) fahren,
um zu vermeiden, dass man mit dem Lenker eingeschlossen wird.
13. An Hängen immer quer arbeiten, niemals bergauf oder bergab.
Hinweise für die austauschbaren Anbaugeräte:
1.
Bevor die austauschbaren Anbaugeräte
oder andere Teile angebaut, kontrolliert,
repariert, entfernt oder ersetzt werden, den
Motor abstellen und die Maschine abkühlen
lassen (15-20 Minuten). Sicherstellen dass
keines der Maschinenteile in Bewegung ist.
Zündkerzenstecker abziehen.
2.
Wenn das Anbaugerät montiert, ausgetauscht oder gewartet wird, immer solide
Sicherheitshandschuhe tragen. Generell
Berührungen mit dem Messerbalken ver-
meiden. Hände und Füße von bewegenden
Messern fern halten um Amputationen oder
Schnittverletzungen zu vermeiden.
3.
Die Grundmaschine, die zu diesem Anbaugerät gehört, darf nicht verwendet werden, wenn dieses nicht richtig angebaut
worden ist oder dieses nicht richtig funktioniert.
4.
Wenn die Maschine gerade nicht verwendet wird oder wenn sich eine Gefahrensituation bildet, wie z.B. die Annäherung von
Personen in den Gefahrenbereich oder eine
unvorhersehbare Funktionsstörung, verminderte Sicht oder einen plötzlichen Aufprall gegen ein Hindernis, das Anbaugerät
durch lösen des Bedienhebels abstellen.
5.
Beim überqueren von Schotterwegen das
Anbaugerät abstellen.
6.
Beim Auftreten ungewöhnlicher Schwingungen sofort das Anbaugerät abschalten
und die Grundmachine abstellen.
Hinweise zur Einstellung und zur Wartung:
GEFAHR!
Alle Arbeiten zur EINSTELLUNG und
WARTUNG sind bei ausgeschaltetem Motor auszuführen. Die Zündkerzenkappe
und/oder den Zündschlüssel (falls vorhanden) abnehmen, um unbeabsichtigtes
Einschalten zu verhindern.
Alle Muttern, Bolzen und Schrauben müssen angezogen sein, um die Maschine sicher zu bedienen.
Ausschließlich Originalersatzteile von Eurosystems verwenden. Der Eigentümer verliert
alle Garantierechte, falls nicht originale Ersatzteile verwendet werden.
Keine Änderungen oder Anpassungen an
der Struktur vornehmen. Diese Änderungen
führen zum Verfall der Garantie und Haftung
der Herstellerfirma.
Wir behalten uns das Recht vor, Konstruktionsverbesserungen an der Maschine und/
oder an den Anbaugeräten anzubringen,
ohne sie in diesen Anleitungen aufzuführen.
Hinweise für das Anheben:
GEFAHR!
Hebesysteme verwenden, die nicht beschädigt sind und für das zu hebende
Gewicht geeignet sind (siehe Absatz BEWEGUNG UND TRANSPORT).
GEFAHR!
Nicht unter hängenden Lasten verweilen.
2.1
BESCHREIBUNG UND EINSATZBEREICH
D
er Einachsschlepper ist zur
Ausführung von Hackarbeit. Der
Einachsschlepper darf nur mit OriginalZusatzgeräten und Original-Ersatzteilen
arbeiten.
ZUBEHÖRTEILE (NICHT INBEGRIFFEN):
- Hacksatz cm 32 mit Eisenräder
Ø350x50
- Häufelkörper mit ortsfesten Flügeln mit
Anschluss (9050300000).
2.2 UNSACHGEMÄSSER GEBRAUCH
GEFAHR!
Alle in diesem Absatz beschriebenen Gefahren können zu schweren Verletzungen
oder zum Tod des Bedieners führen.
1. Die Maschine ausschließlich für die vor-
hergesehene Verwendung des Anbaugerätes anwenden;
2. mit der Maschine keine Gegenstände,
Personen oder Tiere transportieren;
3. mit der Maschine keine Wägen oder andere Vorrichtungen schleppen und/oder
schieben;
4. vom Hersteller nicht zugelassene Anbaugeräte dürfen nicht anmontiert werden;
5. keine Maschinenteile abändern;
6. Schutzsystem dürfen weder überbrückt
noch geändert werden.
2.3 ARBEITSBEREICH
Der Anwender ist für die Sicherheit von Personen, Gegenständen und Tieren haftbar,
die sich innerhalb der Gefahrenbereichs
der Maschine aufhalten.
Dieser Bereich ist die Fläche mit einem
Radius von 10 m um das an der Maschine
montierte Anbaugerät.
GEFAHR!
Die Gefahrzone erweitert sich für 10 Meter um die Maschine herum und muss mit
geeigneter Warnung eingefriedet werden.
GEFAHR!!
Um den Arbeitsbereich herum müssen
deutliche Warnhinweise angebracht werden, die darauf hinweisen, dass es verboten ist, den Arbeitsbereich zu betreten.
Wenn der Bediener die Anwesenheit von
Personen oder Tieren innerhalb des Gefahrenbereichs bemerkt, muss er die Ma-
de
Page 32
schine sofort abschalten und darf sie erst
wieder starten, wenn der Bereich frei ist.
Falls die Maschine in Betrieb ist, darf sich
aus keinerlei Gründen im Gefahrenbereich
aufgehalten werden. Nur Bedienungspersonal, das das Handbuch in allen seinen
Teilen gelesen und verstanden hat, hat die
Erlaubnis, sich innerhalb dieses Bereichs
aufzuhalten und die einzige Arbeitsposition
de
hinter der Lenkstange einzunehmen und
diese festzuhalten.
Das Bedienungspersonal muss den umgebenden Bereich prüfen, bevor die Maschine
eingeschaltet wird und besonders auf Kinder und Tiere achten.
Vor Arbeitsbeginn in einem bestimmten Bereich, Fremdkörpern in ihm beseitigen.
Während der Arbeit immer auf den Boden
und die Umgebung achten. Wenn ungewünschte und/oder gefährliche Gegenstände bemerkt werden, muss die Maschine
ausgeschaltet und in Sicherheitszustand
gegen ein Start, eine Bewegung und ein
Umkippen gebracht werden. Dann erst sich
von der Arbeitsposition entfernen.
2.4 ARBEITSKLEIDUNG
INFORMATIONEN!
Die Bereitstellung dieser persönlichen
Schutzausrüstung liegt ausschließlich
beim Kunden oder dem Arbeitgeber.
Während des Gebrauchs der Maschine
und der Wartungsarbeiten:
MÜSSEN immer Sicherheitsschuhe, Hand-
schuhe, angemessener Gehörschutz sowie
lange und robuste Hosen und Schutzbrille
getragen werden.
3. BESCHREIBUNG DER PIKTOGRAMME
GEFAHR!
Alle Aufkleber stets sauber und in gutem
Zustand halten, sollten diese beschädigt
werden, müssen diese ersetzt werden.
4. TECHNISCHE MERKMALE
Model
BRUTTO- und
NETTO-Gewicht
Nennleistung
Schallleistung
Schalldruck
Vibrationen
Bereifung 13x5.00-6
Fräsendurchmesser
Umdrehungen der
Fräsenwelle
Geschwindigkeit
im 1. Vorwärtsgang
Geschwindigkeit
im 2. Vorwärtsgang
Geschwindigkeit
im 1. Rückwärtsgang
MM250 YM355
Etikett der EG-Erklä-
rung auf der letzten
Seite
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
ACHTUNG!
Die Maschine nicht umkippen oder rollen
lassen. Die Abdeckhauben und mechanischen Organe könnten beschädigt werden.
INFORMATIONEN!
Bei der Lieferung mehrerer Maschinen
oder Anbaugeräte diese von der Palette
abladen, ohne sie auf den Boden fallen
zu lassen. Unter Umständen einen Gablstapler zu Hilfe nehmen.
6. ENTPACKEN / MONTAGE
Entpacken
festigen Sie die Lenkerhalterung (B) am Rahmen
(A), indem Sie die Schrauben (g) mit Unterlegscheiben (h) in den beiden Löchern verwenden.
Sichern Sie die Knöpfe (m) mit Unterlegscheiben (y), Schrauben (i) und Muttern (l) im Schlitz.
Sie die Verlängerungen (C) an den Enden der
anderen Fräser ein und befestigen Sie sie mit
den Schrauben (n) und Muttern (o).
ses: Lösen Sie die 6 Schrauben aus den Sitzen
am Rahmen, positionieren Sie dann das Gehäuse (D), wobei darauf zu achten ist, dass seine
Schlitze mit den Schraubensitzen übereinstimmen, und ziehen Sie die 6 Schrauben fest.
gehäuse: Führen Sie die Haken des Bleches
des Fräsergehäuses (E), nach oben gedreht,
in die entsprechenden Schlitze am Fräsergehäuse ein.
ACHTUNG: Das Blech muss so positioniert
werden, dass die Haken in die gleiche Richtung zeigen wie in der Vergrößerung in der
Abbildung, d.h. die Haken müssen von oben
in den Schlitz „B“ eintreten und durch den „A“
austreten.
Montage der Lenkerhalterung: Be-
Montage der Fräser: Setzen
*
Montage des Fräsergehäu-
*
Montage des Bleches am Fräser-
Keine weite Kleidung, Schmuck, Krawatten,
Halstücher oder hängende Schnüre, die
sich verfangen könnten, tragen.
Haare zusammenbinden oder Haarschutz
tragen.
Während des Entpackens und der Montage:
MÜSSEN immer Sicherheitsschuhe, Hand-
schuhe und robuste Kleidung getragen werden.
Geschwindigkeit
im 2. Rückwärtsgang
Die technischen Daten des Motors sind dem
beiliegenden Handbuch des Motors zu ersehen
5. BEWEGUNG UND VERPACKUNG
Für die Bewegung die Verpackung mit 2
oder mehr Personen an den Griffen am Karton anheben. Das BRUTTO-Gewicht ist im
Kapitel „TECHNISCHE MERKMALE“ angegeben.
- 1,8 km/h
Abhängig vom gelieferten Beschleuniger (A, B
in der Abbildung):
-Beschleuniger A: Hängen Sie die Klemmen „x
„ und „y“ der Kabel an den Beschleuniger an;
-Beschleuniger B: Schraube und Mutter vom
Beschleuniger abschrauben, dann den Lenker
aufschrauben.
Der Motor wird ohne Schmieröl geliefert.
Zum zu verwendenden Öltyp und den
Mengen siehe im Handbuch des Motors,
das im Umschlag für die Zubehörteile [F]
enthalten ist
Montage des Beschleunigers:
ACHTUNG!
Page 33
7. G EBR A U CH
ACHTUNG!
Den Motor nicht starten bis nicht alle
Montagearbeiten abgeschlossen sind.
ACHTUNG!
Vor dem Erststart muss Motorschmieröl
eingefüllt werden. Zum zu verwendenden
Öltyp und den Mengen siehe im Handbuch des Motors, das im Umschlag für die
Zubehörteile [F] enthalten ist
ACHTUNG!
Vor dem Einschalten der Maschine den
Füllstand des Öls im Motor überprüfen,
wie im speziellen Gebrauchshandbuch
angegeben ist
GEFAHR!
Bevor Sie weiterlesen, lesen Sie und
verstehen Sie das gesamte Kapitel „SICHERHEITSANLEITUNGEN“.
7.1 BEZEICHNUNG DER BEDIENELE-
SICHERHEITSVORSCHRIFTEN
Alle Motorhacken sind mit einer
Unfallverhütungsvorrichtung ausgestattet.
Diese Vorrichtung bewirkt das Ausrücken
der Kupplung und damit das Anhalten der
Maschine im Vorwärts- oder Rückwärtsgang,
wenn der entsprechende Steuerhebel
losgelassen wird; diese Vorrichtung verhindert
auch, dass der Rückwärtsgang eingelegt
wird, während der Vorwärtsgang eingelegt ist.
ACHTUNG!
Wenn der Rückwärtsgang eingelegt wird,
hören die Fräser automatisch auf zu drehen.
STEUERUNGEN
1) Start-Stopp-Beschleunigungssteuerhebel
2)
Vorwärtsgang-Steuerhebel
3
) Rückwärts-Steuerhebel
4
) Langsam-Schnell-Steuerhebel (nur für die
2+2-Gang-Version)
5) „Dreistellungsgabel“
6
) Motor-Startgriff
7) Pflugschar-Steuerhebel
8) Steuerung zur Einstellung von Kabel/Riemen
9) Seitlicher Einstellhebel Lenker/Lenkstange
LUNGSVORRICHTUNG: Der Motorha-
cken ist mit einer speziellen Vorrichtung
namens „DREISTELLUNGSGABEL“ ausgestattet.
.
MENTE
BESCHREIBUNG DER
DREISTELLUNGS-RADKUPP-
- In Position 1 (frei) dreht sich das Rad frei
auf der Welle, so dass sich die Maschine
bei stehendem Motor bewegen kann.
- In Position 2 (verriegelt) ist das Rad
fest mit der Welle verbunden und wird so
zum Antrieb, d.h. bereit für die Arbeit, die
normalerweise am häufigsten verwendet
wird.
- In Position 3 (Halb-Ausgleichsgetriebe)
hat das Rad die Möglichkeit, etwa eine freie
Umdrehung auf der Welle zu machen, so
dass Rückwärtsfahrten möglich sind.
ACHTUNG!
Alle Arbeiten an der Dreistellungsgabel
müssen bei stehendem Motor durchgeführt
werden.
7.2 FÜLLEN DES TANKS
GEFAHR!
Vorsicht bei der Handhabung brennbarer Flüssigkeiten. Der Kraftstoff ist leicht
entflammbar und explosiv.
GEFAHR!
Den Tank nicht in geschlossenen oder
schlecht belüfteten Räumen auffüllen.
GEFAHR!
Vor dem Auffüllen des Tanks die Maschine ausschalten und warten, bis sich der
Motor abgekühlt hat (15-20 min).
GEFAHR!
In der Nähe der Brennflüssigkeiten nicht
rauchen oder elektronische Geräte verwenden.
GEFAHR!
Gerätschaften zum Füllen benutzen, wie
geeignete und unbeschädigte Kraftstoffkanister, Trichter usw.
GEFAHR!
Wird Kraftstoff verschüttet, die Maschine
vor dem Starten zuerst verschieben.
GEFAHR!
Ist das auffüllen beendet, die Tankkappe
wieder aufsetzen und fest zudrehen.
7.3 STARTEN UND AUSSCHALTEN
GEFAHR!
Vor der Benutzung der Maschine überprüfen, dass die Hebel mit gleichbleibender Aktion und doppelter Sicherheitskontrolle korrekt funktionieren. Zur
Einstellung siehe Absatz „REGULIERUNG
DER DRAHTZÜGE“. Es ist verboten, die
Maschine im Falle einer Fehlfunktion der
Steuerung zu benutzen.
ACHTUNG!
Bei der Erstinbetriebnahme der Maschine ist unbedingt zu prüfen, ob Schmieröl
im Rahmen vorhanden ist. Starten Sie die
Maschine nicht, ohne vorher diese Prüfung
durchgeführt zu haben. Für weitere Informationen siehe Kapitel GANGKASTEN 10.5.
ACHTUNG!
Sobald die Montage beendet ist, schalten
Sie die Maschine ein und prüfen Sie, ob
der Motor durch Drehen des Gaspedals in
die Stopp-Position korrekt stoppt.
ACHTUNG!
Vor dem Starten des Motors ist stets
zu prüfen, ob der Motorhacken in
einwandfreiem Betriebszustand ist
1.
Lesen Sie die beiliegende Betriebsanleitung
des jeweiligen Motors sorgfältig durch.
Prüfen Sie, ob der Luftfilter sauber ist. Füllen
Sie den Kraftstofftank unter Verwendung
eines Trichters mit Filter mit Kraftstoff des
Typs, der in den Spezifikationen in der
Betriebsanleitung des Motors angegeben
ist.
Verändern Sie nicht die Einstellung des
Drehzahlreglers und lassen Sie den Motor
nicht in einen Überdrehzahlzustand geraten.
2.
Position 1 (frei), das Rad dreht sich
frei auf der Welle, um eine Bewegung
zu ermöglichen.
3. Bewegen Sie sich an die Kante des zu
fräsenden Bodens.
4.
in Arbeitsposition 2 (verriegelt).
Vergewissern Sie sich, dass sich der
Schalthebel (4, Abb. 1.7) in Neutralstellung
befindet. Stellen Sie die Lenkstange auf
die Höhe ein, die für die auszuführende
Arbeit am besten geeignet ist.
5.
Öffnen Sie den Kraftstoffhahn (bei
eingebauten Motoren), drücken Sie den
Gashebel am Lenker halb herunter. Wenn
der Motor „kalt“ ist, den Starter am Vergaser
betätigen.
6. Greifen Sie den Startergriff
und ziehen Sie kräftig daran. Starten
Sie den Motor und bringen Sie den
Anlasser nach den ersten Stößen in
die Ruhestellung zurück.
Motor-Anweisungen:
Stellen Sie die Gabel auf
Positionieren Sie die Gabel
Starten des Motors
.
de
Page 34
7. Halten Sie die Lenkstange, schalten
Sie den Gang ein (nur 2+2-GangVersion) Pos. A langsamer Gang, Pos.
B schneller Gang (Abb. 1.7). Für die
ersten paar Male wird empfohlen, in
Position 1 langsamer Gang zu arbeiten.
8.
die Lenkstange fest, drücken Sie die
de
in der Abbildung gezeigte Sperrklinke
nach innen und ziehen Sie dann den
Vorwärtshebel bis zum maximalen Hub,
d.h. bis zum Anschlag mit dem Griff.
Der Hebel muss nach unten gedrückt
gehalten werden, um die Klingen
in Rotation zu halten. Wenn Sie die
Hand entfernen, steigt der Hebel nach
oben und die Klingenrotation wird
automatisch deaktiviert.
9.
Sie den vorderen Schalthebel (Abb.
3.6) los und ziehen Sie, nachdem Sie
die entsprechende Sicherung gedrückt
haben, den in Abb. 3.7 gezeigten Hebel
an der Lenkstange, wobei Sie den
hinteren Teil der Maschine anheben,
so dass die Pinne aus dem Boden
kommt, bis die Maschine anfängt, sich
rückwärts zu bewegen.
10.
Arbeit beendet ist, den Gashebel
zum Anhalten des Motors in die
Minimalposition bringen.
GEFAHR!
Bei einem zufälligen, unvorhergesehen
Hindernis müssen beide Steuerhebel
(Abb. 3.6, 3.7) sofort ausgelassen werden.
Vorwärtsgang:
Rückwärtsgang:
Arbeitsende: Wenn die
Halten Sie
Lassen
9. AUFBWAHRUNG
Wenn die Maschine für längere Zeit nicht
benutzt wird, muss das Werkzeug mit Korrosionsschutzmitteln und Antioxidantien geschützt werden.
Vor der Einlagerung die Maschine von Blättern und/oder erde reinigen.
GEFAHR!
Den Kraftstoff aus dem Tank entfernen
und den Hahn schließen (falls vorhanden).
Die Maschine auf einem ebenen Boden
abstellen und den Zündschlüssel (falls vorhanden) und/oder die Zündkerzenkappe
entfernen.
GEFAHR!
Die schneidenden Teile schützen und
gegebenenfalls die Maschine mit einer
Schutzplane abdecken.
10. REGELMÄSSIGE WARTUNG
GEFAHR!
Bevor Sie weiterlesen, lesen Sie und
verstehen Sie das gesamte Kapitel „SICHERHEITSANLEITUNGEN“.
Alle Muttern, Bolzen und Schrauben müssen angezogen sein, um die Maschine und
das Anbaugerät sicher zu bedienen.
10.1 DEICHSEL-EINSTELLUNG
als der Arbeitsfläche, um zu verhindern,
dass die Hacke die Oberfläche zerkratzt.
10.2 EINSTELLUNG DER LENKSTANGE
HÖHENEINSTELLUNG:
Die Lenkstange des Motorhackens ist
höhenverstellbar. Vor Beginn jeglicher
Arbeiten ist es ratsam, die Lenkstange an die
Bedürfnisse des Bedieners anzupassen, um den
Motorhacken leicht manövrierfähig zu machen.
Lösen Sie die Befestigungsschrauben der
Lenkstangenhalterung. Stellen Sie die optimale
Höhe ein, verriegeln Sie die Schrauben.
SEITENEINSTELLUNG:
Die seitliche Verstellung der Lenkstange
ermöglicht es dem Bediener, nicht auf den
bereits gehackten Boden zu treten und die
Bepflanzung nicht zu beschädigen. Fahren
Sie fort, indem Sie den Hebel senken, um
die Lenkstange freizugeben. Drehen Sie die
Lenkstange auf die gewünschte Seite (mögliche Positionen: -35°, 0°, 35°) und heben
Sie den Hebel an, um sie zu verriegeln.
10.3 EINFETTEN
Alle 50 Arbeitsstunden die Umlenkwelle
nach Entfernen der Gummikappe über den
Schmiernippel schmieren.
ACHTUNG!
Wenn der Vorgang abgeschlossen ist,
verschließen Sie das Loch mit der Kappe,
denn im Inneren des Gehäuses befinden
sich bewegliche Teile.
GEFAHR!
Im Falle eines gewaltsamen Aufpralls,
wenn eine offensichtliche Deformation
oder Beschädigung vorliegt, ersetzen Sie
alle Messer und ihre Stifte durch Schrauben und Muttern! Wenden Sie sich eventuell an eine autorisierte Werkstatt.
8. BEWEGUNG UND TRANSPORT
GEFAHR!
Bevor Sie weiterlesen, lesen Sie und
verstehen Sie das gesamte Kapitel „SICHERHEITSANLEITUNGEN“.
Mit ausgeschaltetem Motor kann die Maschine von Hand über die Lenkstange voroder zurückgeschoben werden.
ANHEBEN:
Um ein gutes Fräsen und einen
gleichmäßigen Vorschub des Motorhackens
zu gewährleisten, ist die Fräse mit einer
Deichsel (7 Abb. 1.7) ausgestattet, die die
Arbeitstiefe der Hacke reguliert. Durch
Zurückziehen des Steuerhebels und Aufoder Abbewegen desselben wird das
Eindringen in den Boden kontrolliert: Die
Einstellung ist korrekt, wenn die Maschine
mit konstanter Geschwindigkeit und ohne
Überhang vorankommt.
- Fräsen von hartem Boden: Bringen Sie
die Deichsel in Position (B). Diese Position
entspricht einer geringen Arbeitstiefe.
- Fräsen von weichem Boden: Bringen Sie
die Deichsel in Position (A). Diese Position
entspricht einer großen Arbeitstiefe.
ACHTUNG!
Halten Sie die Deichsel in Position
(B), wenn Sie sich mit der Maschine in
Bewegung befinden, auf anderen Flächen
10.4 EINSTELLUNG DER DRAHTZÜGE
HEBEL VORWÄRTSFAHRT/
RÜCKWÄRTSFAHRT:
ACHTUNG! Die Räder müssen anfangen,
zu drehen, wenn der Steuerhebel das Mittelpunkt seines Hubs überschreitet hat.
Wenn der oben genannte Hebel vollständig gezogen ist, daß heißt in der Arbeitsstellung, die Riemensteuervorrichtung
(8, Abb.1.7) muss wie in Abbildung 4.6B
angeordnet sein, wobei der „Zylinder“ in
Kontakt mit den beiden seitlichen Unterlegscheiben stehen muss. Um das zu tun,
ist auf den Regler M10 einzuwirken der in
der Nähe der Riemensteuervorrichtung installiert ist (Abb. 4.6A).
Page 35
10.5 ÖLWECHSEL MASCHINE
KONTROLLE ÖLFÜLLSTAND:
Prüfen Sie den Ölstand alle 60 Stunden: Stellen
Sie die Maschine auf eine ebene Fläche,
schrauben Sie den Deckel (1) heraus und
prüfen Sie, ob sich das Öl an der Unterkante der
Bohrung befindet. Sollte es notwendig sein, den
Ölstand wiederherzustellen, füllen Sie Öl aus der
Bohrung des Deckels (2) nach, bis es anfängt,
aus der Kontrollbohrung (1) auszutreten.
Schrauben Sie die Deckel wieder auf.
ÖLWECHSEL:
Ölwechsel alle 150 Stunden. Der Ölablass muss
durchgeführt werden, wenn die Maschine heiß
ist: Schrauben Sie die Deckel (1 und 2) heraus,
kippen Sie die Maschine, um sie vollständig zu
entleeren, dann stellen Sie die Maschine auf
eine ebene Fläche, füllen Sie sie mit Öl aus der
Deckelbohrung (2), bis sie anfängt, aus der
Kontrollbohrung (1) herauszukommen. Schrauben
Sie die Deckel wieder auf.
INFORMATIONEN!
Für einen einfacherern und sichereren Auszug eine Spritze benutzen (nicht inbegriffen).
ACHTUNG!
Öl SAE 80 oder ein gleichwertiges Öl benutzen.
ACHTUNG!
Altöl ist ein umweltverschmutzendes Material.
Verteilen Sie es nicht in die Umwelt, sondern
nutzen Sie die entsprechenden Sammelstellen.
10.6 AUFPUMPEN DER REIFEN
Wenn die Räder nicht voll sind, wir empfehlen bei jedem Gebrauch den Luftdruck der
Maschinenreifen zu kontrollieren. Der empfohlene Wert ist 21 Psi (1,5 bar).
ACHTUNG!
Vor dem Aufpumpen des Reifens im-
mer den auf dem Reifen angegebenen
Höchstwert in Psi überprüfen.
11. REINGUNG UND WASCHEN
GEFAHR!
Bevor Sie weiterlesen, lesen Sie und
verstehen Sie das gesamte Kapitel „SICHERHEITSANLEITUNGEN“.
Vor dem Waschen und/oder Reinigen der
Maschine oder des Anbaugeräts warten,
bis alle heißen Teile abgekühlt sind (mindestens 20 Minuten). Druckluft oder einen
Schwamm mit neutralem Reinigungsmittel
und Wasser verwenden.
ACHTUNG!
Keinen Wasserstrahl zur Reinigung der
Maschine und/oder des Anbaugeräts
benutzen. Der Motor oder eventuell vorhandene Elektroanlagen oder Batterien
könnten beschädigt werden.
ACHTUNG!
In der Nähe der Etketten nicht zu viel Wasser verwenden. Werden Sie beschädigt,
müssen sie vor dem erneuten Gebrauch
der Maschine und/oder des Anbaugeräts
ersetzt werden.
de
12. WARTUNGSPLAN
Alle s. Kap.
Kontrolle der Befestigungs-
elemente und Schutzvor-
richtungen
Immer vor dem Start der Maschine überprüfen, dass keine Schrauben, Bolzen und/oder Muttern lose sind und dass die Abdeckhauben und Schutzsysteme unversehrt und richtig montiert sind.
Reinigung Nach jedem Gebrauch 11.
Aufpumpen Nach Bedarf 10.6
Einstellung der Drahtzüge Wenn die Arbeitsweise nicht mehr der im Handbuch entspricht 10.4
Ölwechsel Fuß Nach 60 Stunden 10.5
Motor Siehe entsprechendes Handbuch
13. MÖGLICHE DEFEKTE UND LÖSUNGEN
Mögliche Ursache s. Kapitel
Kein Kraftstoff, nachfüllen 7.2
Überprüfen Sie, ob der Gashebel auf START/1 eingestellt ist 7.3
Entsprechendes
Motorhandbuch
Entsprechendes
Motorhandbuch
Entsprechendes
Motorhandbuch
Entsprechendes
Motorhandbuch
Der Motor startet
nicht
Verringerte
Motorleistung
Prüfen, dass die Zündkerzenkappe gut aufgesetzt ist
Den Zustand der Zündkerze überprüfen und sie gegebenenfalls reinigen oder
auswechseln
Überprüfen, dass der Kraftstoffhahn offen ist (nur bei Motormodellen, für die ein
Hahn vorgesehen ist)
Luftfilter verschmutzt, ihn reinigen
Überprüfen Sie, dass Steine und Rückstände von Boden und Bepflanzung die
Rotation der Fräsen nicht verlangsamen, eventuell diese sie entfernen
Einstellen der Register des Übertragungskabels 10.4
Fräser drehen sich
nicht
Überprüfen Sie, ob die Fräser an der Welle befestigt sind Überprüfen Sie die Positionierung und Unversehrtheit der Antriebsriemen, posi-
tionieren Sie diese neu und/oder ersetzen Sie die Riemen
Räder drehen sich
nicht
Die Übertragungszugdrähte kontrollieren 10.4
Falls das Problem nicht behoben werden kann, sich an das nächstgelegene Kundendienstzentrum wenden
-
-
Page 36
14. ZUSATZANLEITUNGEN
14.1 ENTSORGUNG
Das Produkt muss am Lebensende gemäß
geltender Normen zur Abfalltrennung entsorgt werden und darf nicht als einfachen
Hausabfall behandelt werden.
de
Das Produkt muss in einer entsprechenden
Sammelstelle entsorgt werden oder muss
beim Händler abgegeben werden, wenn es
gegen ein anderes, gleichwertiges ersetzt
werden soll.
Das Produkt besteht aus nicht biologisch
abbaubaren Teilen und Stoffen, die die Umwelt verschmutzen können, wenn sie
nicht sachgemäß entsorgt werden. Zudem
können einige dieser Materialien umweltschonend wiederverwertet werden. Alle
müssen zum Umweltschutz beitragen.
Das Symbol
zeichnet elektrische und elektronische Geräte, die getrennt entsorgt werden, wie in
den Richtlinien 2002/95/EG,
2002/96/EG und 2003/108/EG vorgeschrieben. Diese Geräte nicht in den Haushalzsrestmüll werfen, sondern sie zu
den Stellen zur Abfalltrennung zuführen.
Bei den örtlichen Behörden erhalten Sie
Informationen zu den Stellen für die Abfallentsorgung.
Wer das Produkt nicht gemäß der gemachten Angaben entsorgt, werden nach den
geltenden Vorschriften zur Verantwortung
gezogen.
14.2 AUSSERBETRIEBNAHME
UND VERSCHROTTUNG
Die Außerbetriebnahme und Verschrottung
der Maschine und/oder des Anbaugeräts,
die in diesem Handbuch besprochen werden, besteht aus der Zerlegung des Produkts durch beauftragtes Personal unter
Einhaltung der Gesetzesverordnung D.Lgs
81/08 (Gebrauch der PSA usw.) und der
nachfolgenden Trennung und Entsorgung,
wie im Absatz „ENTSORGUNG“ in diesem
Betriebs- und Wartungshandbuch angegeben.
, sofern vorhanden, kenn-
Page 37
1. INFORMATIONS GÉNÉRALES
devra être retirée, modifiée ou déchirée.
qui utilisera la machine ou l’équipement
interchangeable.
1.1 INTRODUCTION
Nous vous remercions pour la confiance
accordée à nos produits et nous vous
souhaitons une utilisation agréable de la
machine et/ou de l’équipement interchangeable.
Nous avons créé ces instructions d’utilisation dans le but d’assurer un fonctionnement sans inconvénient. En suivant
attentivement ces conseils, vous aurez
la satisfaction de posséder pendant très
longtemps une machine ou un équipement interchangeable qui fonctionne correctement.
Nos machines et nos équipements interchangeables, avant d’être fabriqués en
série, sont testés de manière très rigoureuse et, pendant la fabrication réelle,
sont soumis à des contrôles sévères. Cela
constitue, pour nous et pour l’utilisateur,
la meilleure garantie de qualité.
Cette machine et/ou cet équipement interchangeable a été soumis à des essais
rigoureux neutres dans le pays d’origine
et répond aux normes de sécurité en vigueur.
1.2 LE MANUEL
Le manuel est divisé en chapitres et paragraphes pour présenter les informations
de la manière la plus claire possible.
Les instructions, les dessins et la documentation contenus dans le présent manuel sont de nature technique réservée,
de propriété stricte du constructeur (voir
déclaration CE sur la dernière page) et ne
peuvent jamais être reproduits, ni intégralement ni partiellement.
Le manuel d’utilisation doit être conservé soigneusement et doit accompagner
la machine et/ou l’équipement interchangeable dans tous les passages de propriété qu’elle pourra avoir durant sa vie.
Pour cela, le manuel doit être manipulé
avec soin, avec les mains propres et ne
doit pas être posé sur des surfaces sales.
Il doit être conservé dans un environnement protégé de l’humidité et de la chaleur et de sorte qu’il soit toujours à portée de main pour éclaircir les éventuels
doutes. Aucune partie de ce manuel ne
1.3 SYMBOLIQUE DU MANUEL
DANGER!
Ce symbole met en évidence des situations qui peuvent influencer la sécurité,
causer la mort et/ou les lésions graves
à l’opérateur.
ATTENTION!
Ce symbole met en évidence des situations qui peuvent causer des lésions légères à l’opérateur et/ou des dommages
à la machine.
INFORMATION!
Ce symbole met en évidence des indications spéciales pour une plus grande
clarté et facilité d’utilisation.
Les images sont indiquées par la figure
spécifique (par ex.
1.4 DONNÉES DU CONSTRUCTEUR
Voir couverture ou étiquette CE.
Pour des informations et pour des commandes de pièces détachées, nous vous
prions de faire référence aux revendeurs
de zone en citant le numéro de l’article et
le numéro de production qu’il est possible
de trouver sur l’étiquette CE montré sur
.
1. Identification du constructeur
2. Modèle
3. Code d’identification du produit
4. Numéro de série de l’article
5. Masse
6. Année/Mois
7. Puissance moteur
8. Typologie du produit
2. INSTRUCTIONS DE SÉCURITÉ
DANGER!
Tous les dangers décrits dans ce paragraphe peuvent générer des lésions
graves ou le décès de l’opérateur.
DANGER!
Avant le montage et la mise en fonction de
la machine ou de l’équipement interchangeable, lire et comprendre entièrement ce
manuel d’utilisation et d’entretien.
DANGER!
Il est de la responsabilité de l’employeur
de transmettre toutes les informations
contenues dans ce manuel à l’opérateur
).
Cette machine et/ou cet équipement interchangeable satisfait toutes les normes européennes en vigueur pendant la période
de production. Malgré cela, une utilisation
impropre ou un entretien non approprié
peuvent augmenter le risque de blessure.
Pour réduire ce risque, lire attentivement les instructions de sécurité se trouvant ci-dessous et prêter une attention
toute particulière aux symboles de danger présents dans les pages suivantes.
Indications générales:
1. L’utilisation de la machine est interdite
aux mineurs de moins de 16ans et aux personnes qui ont bu de l’alcool, pris des médicaments ou des drogues.
2.
Le champ électromagnétique généré par
le moteur ou par le circuit électrique pourrait créer des interférences avec les dispositifs de « pacemaker ». Les porteurs de
ces dispositifs doivent OBLIGATOIREMENT
consulter son médecin traitant avant d’utiliser la machine;
3
. Ne pas démarrer la machine lorsque l’on
se trouve devant l’équipement, ni s’approcher de celui-ci lorsqu’il est en mouvement.
En tirant la corde de démarrage du moteur
(si présent), l’équipement et la machine
doivent rester à l’arrêt.
4.
Le moteur doit rester OBLIGATOIRE-
MENT éteint pendant le transport de la ma-
chine et pendant toutes les opérations de
réglage, d’entretien, de nettoyage, de changement d’équipement interchangeable.
5.
S’éloigner de la machine uniquement
après avoir éteint le moteur et l’avoir rangée
en position stable et de sécurité.
6.
Attention au tuyau d’échappement. Les
parties à proximité peuvent atteindre 80°.
Remplacer les silencieux usés ou défectueux.
7.
Avant de commencer à travailler avec la
machine, procéder à un contrôle visuel et
physique en vérifiant que tous les systèmes
anti-accident et de sécurité, dont elle est
équipée, fonctionnent parfaitement. Il est
strictement interdit de les exclure ou de les
modifier. Remplacer les pièces endommagées ou usées avant de procéder à l’utilisation.
8.
Chaque utilisation impropre, les réparations effectuées par du personnel non spécialisé ou l’utilisation de pièces détachées
non originales, entraîne l’annulation de la
garantie; le constructeur se déchargera de
toute responsabilité.
9. Ne pas modifier l’étalonnage du régulateur de vitesse de rotation du moteur e
ne pas atteindre des vitesses excessives.
10.
Pour garantir le niveau de sécurité
de la machine, il faut utiliser uniquement
fr
t
Page 38
des pièces détachées originales.
Indications d’utilisation:
1. Avant d’utiliser la machine et/ou cet
équipement interchangeable, se familiariser avec les commandes et apprendre
comment l’arrêter rapidement.
2. Avant de démarrer la machine, contrôler le niveau de l’huile moteur.
3. Avant de démarrer la machine, contrôler
que tous les éléments de fixation (boulons,
vis, écrous, etc.) sont serrés et que les capots et les systèmes de protection sont
fr
intègres et correctement montés.
4. Marcher, et ne pas courir pendant le travail.
5. Ne pas démarrer la machine dans des
locaux fermés où peuvent s’accumuler
les exhalations de carbone.
6.
Travailler uniquement pendant les heures
diurnes avec un bon éclairage et une bonne
visibilité (visibilité minimale nécessaire pour
la zone de travail définie dans le paragraphe
«ZONE DE TRAVAIL».
7. Ne pas travailler pendant les orages et/
ou sur des terrains mouillés ou glissants.
8. Ne pas travailler sur des terrains avec
des pentes supérieures à 10° si non en
utilisant les équipements spécifiques
pour le travail en pente (indisponible
sur toutes les machines o les versions).
Faire preuve de la plus grande prudence
lors de l’inversion du sens de marche et
au moment de tirer la machine vers soi.
9. Toujours s’assurer des points d’appui sur les pentes. Garder les pieds
bien à l’écart des outils et ne pas mettre
les mains ou les pieds à proximité des
pièces en mouvement.
10. Conduire la machine toujours avec
les deux mains sur le guidon.
11.
Ne travaillez pas près des fossés ou
des digues. Si une roue dépasse le bord
de la route, la machine risque de capoter
brusquement.
12.
Ne tournez pas la machine jusqu’à
être avec le dos au mur ou à des objets
similaires pour éviter de vous bloquer.
13. Sur les pentes, toujours travailler de
manière transversale, jamais en montée
ou en descente.
contact avec les outils de l’équipement
et ne placez pas vos mains ou vos pieds
près des d’outils en mouvement pour éviter les amputations et les blessures.
3.
N’utilisez pas la machine associée à
cet équipement si elle n’est pas correctement installée ou si elle ne fonctionne
pas correctement.
4.
Débranchez l’équipement en relâchant le levier correspondant quand on
ne travaille pas ou en cas de danger –
si par exemple quelqu’un arrive dans la
zone dangereuse-, en cas de mauvais
fonctionnement, visibilité réduite ou un
impact contre un obstacle.
5.
Débranchez l’équipement si vous traversez des routes ou des allées gravillonnées.
6.
Débranchez l’équipement et arrêtez la
machine en cas de vibrations anomales.
Indications pour le réglage et l’entretien:
DANGER!
Toutes les opérations de RÉGLAGE et
d’ENTRETIEN doivent être exécutées avec
le moteur à l’arrêt. Retirer le capuchon de
la bougie ou la clé d’allumage (si présente)
pour éviter les démarrages inattendus.
Maintenir serrés tous les écrous, les boulons et les vis pour garantir le fonctionnement de la machine dans des conditions
de sécurité.
N’utiliser que des pièces détachées originales Eurosystems. Le propriétaire perd
tous ses droits de garantie s’il utilise des
pièces détachées non originales.
Ne pas apporter de modifications structurelles
ou d’adaptations. Ces modifications entraînent
l’annulation de la garantie; le constructeur se
déchargera de toute responsabilité.
Nous nous réservons le droit d’apporter
des améliorations de construction à la
machine et/ou à l’équipement interchangeable sans apporter de modifications à
ces instructions.
2.1 DESCRIPTION ET CHAMP
D’UTILISATION
Le motoculteur est conçue et construite
pour effectuer des opérations de binage
du
sol et il ne peut travailler
exclusivement qu’avec des outils et des
pièces de rechange d’origine.
ACCESSOIRES (NON COMPRIS):
- Fraise cm 32 avec paire de roues en fer
Ø350x50
- Butteur 905030000 à ailes fixes avec
attache.
2.2 UTILISATION IMPROPRE
DANGER!
Tous les dangers décrits dans ce paragraphe peuvent générer des lésions
graves ou le décès de l’opérateur.
1. Utiliser la machine exclusivement pour
l’usage prévu pour le type d’outil monté ;
2. Ne pas utiliser la machine pour transporter des choses, des personnes ou des
animaux;
3. Ne pas utiliser la machine pour traîner
et/ou pousser des chariots ou tout autre
dispositif;
4.
Ne pas installer des outils non autorisé
par le fabricant ;
5.
Ne pas modifier les pièces de la machine;
6. Ne pas exclure ou modifier les systèmes de protection.
2.3 ZONE DE TRAVAIL
L’utilisateur est responsable de la sécurité
des personnes, des choses ou des animaux, qui se trouvent à l’intérieur de la
zone de danger de la machine.
Cette zone est définie comme la zone interne d’une circonférence ayant un rayon
minimum de 10m avec pour centre l’outil
monté sur la machine .
Indications pour l’équipement interchangeable :
1.
Avant d’installer, inspecter, réparer,
enlever ou remplacer l’équipement interchangeables ou les pièces, arrêtez le
moteur en laissant la machine refroidir
(15-20 minutes) et assurez-vous qu’il n’y
a pas des pièces en mouvement, débranchez le capuchon de la bougie.
2.
Pendant la manipulation de l’équipement pour le montage, le remplacement
ou l’entretien, porter des gants de protection robustes. En général, évitez tout
Indications pour le levage:
DANGER!
Utiliser des systèmes de levage non endommagés et appropriés aux masses
à soulever (voir paragraphe DÉPLACEMENT ET TRANSPORT).
DANGER!
Ne pas rester sous des charges suspendues.
DANGER!
La zone de danger s’étend sur 10 mètres
autour de la machine est doit être fermé
avec des panneaux d’avertissement appropriés .
DANGER!
Autour de la zone du travail il faut mettre
des clairs signalations indiquant qu’il
est interdit d’entrer dans cette zone. Si
l’operateur voit des personnes ou des
animaux à l’intérieur de la zone dangereuse il doit arrêter et éteindre toute de
Page 39
suite la machine et il peut la démarrer
à nouveau seulement quand la zone du
travail est complètement libre.
Lorsque la machine est en fonction, il n’est
pas permis de rester dans la zone de danger, quelle qu’en soit la raison. En règle générale, l’opérateur, qui a lu et compris dans
son intégralité le manuel, est autorisé à rester à l’intérieur de cette zone et d’occuper
l’unique poste opérationnel placé, derrière
le guidon en l’empoignant solidement.
L’opérateur doit contrôler la zone environnante avant de démarrer la machine
et faire particulièrement attention aux enfants et aux animaux.
Avant de commencer à travailler sur une zone
déterminée, la nettoyer des objets étrangers.
Pendant le travail, faire très attention au
terrain et à la zone environnante. Si l’on
devait identifier des objets non désirés
et/ou dangereux, avant de se déplacer
du poste opérationnel pour les retirer,
éteindre la machine et la place en sécurité
en empêchant son démarrage, son mouvement et son renversement.
2.4 VÊTEMENTS
INFORMATION!
Le repérage de ces dispositifs de protection individuelle est du soin exclusif du
client ou de l’employeur.
Pendant l’utilisation de la machine et les
opérations d’entretien:
Il faut TOUJOURS des chaussures de sécurité, des gants, des protecteurs de l’ouïe
appropriés et porter des chaussettes longues et résistantes, ainsi que des lunettes
de protection.
Ne portez pas de vêtements amples, de bijoux, de cravates, d’écharpes, de cordonnets penchées qui pourraient s’accrocher.
Attacher les cheveux.
Pendant le désemballage et le montage:
Il faut TOUJOURS utiliser des chaussures
de sécurité, des gants et des vêtements
résistants.
3. DÉFINITION DES PICTOGRAMMES
DANGER!
Garder toutes les étiquettes propres et
en bon état ; les remplacer si endommagées.
4. CARACTÉRISTIQUES TECHNIQUES
Modèle
Poids BRUT et
NET
Puissance
nominale
Puissance
acoustique
Pression
acoustique
Vibrations
Pneumatiques 13x5.00-6
Diamètre fraise
Rotation de l’arbre
porte-fraise
Vitesse marche
avant en 1ère
Vitesse marche
avant en 2de
Vitesse marche
arrière en 1ère
Vitesse marche
arrière en 2de
Pour les données techniques relatives au
moteur, consulter le manuel d’instruction joint
MM250 YM355
Étiquette déclaration
CE sur la dernière
page
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
5. DÉPLACEMENT ET EMBALLAGE
Pour déplacer l’emballage, la soulever à
2 ou plusieurs personnes en utilisant les
poignées déposées sur le carton. Le poids
BRUT est indiqué à l’intérieur du chapitre
«CARACTÉRISTIQUES TECHNIQUES».
ATTENTION !
Ne pas renverser ou faire rouler la machine. Possible dommage de capots et
organes mécaniques.
INFORMATION!
En cas de fourniture de plusieurs machines ou équipements interchangeables sur palette, les décharger sans
les faire tomber au sol. S’aider éventuellement avec un chariot élévateur.
6. DÉSEMBALLAGE/MONTAGE
Désemballage
Montage support guidon :
fixer le support mancheron (B) au châssis
(A), en utilisant les vis (g) avec les rondelles (h) dans les deux trous. Fixer les
pommeaux (m) avec les rondelles (y), les
vis (i) et les écrous (l) dans la fente.
Montage de fraises : In-
sérer les élargissements (C) à l’extrémité
des autres fraises et les fixer avec les vis
(n) et les écrous (o).
Montage du capot de la
fraise : Desserrer les 6 vis des sièges sur le
châssis, puis placer le capot (D) en faisant
attention de faire correspondre ses fentes
avec les sièges des vis et resserrer les 6 vis.
capot de la fraise : Insérer les crochets
de la penture (E), en tenant celle-ci
tournée vers le haut, dans les fentes relatives présentes sur le capot de la fraise.
ATTENTION : La penture doit être placée
avec les crochets orientés comme dans
l’agrandissement de la figure, c’est-à-dire
les crochets doivent entrer depuis le haut
dans la fente « B » et sortir de la « A ».
Montage de l’accélérateur :
En fonction de l’accélérateur fourni (A, B
sur la figure) :
- Accélérateur A : accrocher les terminaux
« x » et « y » des câbles à l’accélérateur ;
- Accélérateur B : desserrer les vis et
l’écrou de l’accélérateur, puis revisser sur
la penture.
*
*
Montage de la penture du
fr
Page 40
ATTENTION!
Le moteur est fourni sans huile lubrifiante. Pour les indications sur le type
d’huile à utiliser et les quantités, faire
référence au livret moteur contenu à l’intérieur de la pochette accessoires [F]
7. UTILISATION
ATTENTION!
Ne démarrez le moteur qu’après avoir
fr
terminé toutes les phases de montage.
ATTENTION!
Avant le premier démarrage, il faut ajouter de l’huile lubrifiante au moteur. Pour
les indications sur le type d’huile à utiliser et les quantités, faire référence au
livret moteur contenu à l’intérieur de la
pochette accessoires [F]
ATTENTION!
Avant d’allumer la machine, contrôler le
niveau de l’huile à l’intérieur du moteur
comme indiqué dans le manuel d’utilisation spécifique
DANGER!
Avant de procéder à la lecture, lire et
comprendre dans son intégralité le chapitre «INSTRUCTIONS DE SÉCURITÉ».
7.1 DESCRIPTION DES ELEMENTS
DISPOSITIF DE SÉCURITÉ
Tous les motoculteurs sont pourvus d’un
dispositif contre les accidents. Celui-ci provoque le désembrayage de la transmission
et, en conséquence, l’arrêt de la machine en
marche avant ou en marche arrière quand
on relâche le levier de commande; en outre,
ce dispositif interdit toute introduction de
la marche arrière lorsque la marche avant
est introduite.
ATTENTION!
Les fraises cessent automatiquement de
tourner lorsque la machine est en marche
arrière.
DESCRIPTION DES COMMANDES
1) Levier de commande de l’accélérateur
Start-Stop
2)
Levier de commande de marche avant
3
) Levier de commande de marche arrière
4)
Levier de changement de vitesse LenteRapide (uniquement pour le modèle 2+2
vitesses)
5
) “Fourchette à trois positions”
6)
Poignée de démarrage du moteur
.
7) Levier de commande de l’éperon
8) Commande de réglage des câbles/courroie
9)
Levier de réglage latéral du mancheron/
guidon
DISPOSITIF D’EMBRAYAGE
DES ROUES À TROIS POSITIONS:
Le motoculteur est équipé d’un dispositif
spécial appelé “FOURCHETTE À TROIS
POSITIONS”.
Sur la position 1 (libre), la roue tourne librement autour de l’arbre de façon à permettre
à la machine de se déplacer lorsque le
moteur est à l’arrêt.
Sur la position 2 (bloqué), la roue est solidaire de l’arbre et devient motrice (prête
pour le travail) : solution habituellement la
plus utilisée.
Sur la position 3 (semi-différentiel), la roue a
la possibilité d’accomplir à peu près un tour
libre autour de l’arbre, de façon à pouvoir
effectuer des demi-tours.
ATTENTION!
Toutes les interventions sur la fourchette
à trois position doivent être effectuées
lorsque le moteur est à l’arrêt.
7.2 REMPLISSAGE DU RÉSERVOIR
DANGER!
Faire attention lors de la manipulation
des fluides inflammables. Le carburant
est hautement inflammable et explosif.
DANGER!
Ne pas remplir le réservoir dans des environnements fermés ou peu ventilés.
DANGER!
Avant de remplir le réservoir, éteindre
la machine et attendre que le moteur se
soit refroidi (15-20min).
DANGER!
Ne pas fumer ou utiliser des dispositifs
électroniques à proximité de fluides
combustibles.
DANGER!
Utiliser des dispositifs de remplissage tels
que les bidons de carburant, les entonnoirs, etc. appropriés et non endommagés.
DANGER!
En cas de sortie de carburant, déplacer
la machine avant de la démarrer.
DANGER!
Une fois l’opération de ravitaillement terminée, remettre en place le bouchon en
le serrant fermement.
7.3 DÉMARRAGE ET ARRÊT
DANGER!
Avant d’utiliser la machine, contrôler le
fonctionnement correct des leviers à
action maintenue et de la double commande. Pour les réglages, consulter le
paragraphe «RÉGLAGE CÂBLES». Il est
interdit d’utiliser la machine en cas de
dysfonctionnement des commandes.
ATTENTION!
Avant l’utilisation de la machine vérifiée
qu’il y a l’huile de lubrification à l’intérieur
du châssis. Si vous n’avez pas fait ce
contrôle, ne faites pas démarrer la
machine. Pour des autres renseignements
vous pouvez lire le chapitre «boîte » 10.5.
ATTENTION!
Quand vous avez terminé le montage il
faut allumer la machine et vérifier qu’avec
l’accélérateur en position « stop », le
moteur doit s’arrêter correctement.
ATTENTION!
Avant de mettre le moteur en marche,
toujours contrôler que le motoculteur
se trouve en parfaites conditions
d’utilisation.
1. Instructions Moteur : Lisez
attentivement le manuel d’instructions
en annexe au moteur correspondant.
Vérifiez si le filtre à air est propre.
Remplissez le réservoir avec un
carburant étant du type indiqué par les
spécifications rapportées dans le livret
du moteur, en utilisant un entonnoir à
filtre. Ne modifiez pas l’étalonnage du
régulateur de vitesse de rotation du
moteur et ne mettez pas ce dernier en
condition de survitesse.
2.
dans la position 1 (libre) : la roue
tourne librement autour de l’arbre de
façon à permettre les déplacements.
3. Placez-vous sur les bords du terrain à
biner.
4.
dans la position 2 (bloquée)
position de travail.
Assurez-vous que le levier de la boîte
de vitesse (4, fig. 1.7), uniquement
modèle 2+2 vitesses) est au point mort.
Réglez le mancheron à la hauteur la
plus adaptée au travail à effectuer.
5.
Ouvrez le robinet d’essence (pour
Positionnez la fourchette
Positionnez la fourchette
Démarrage du moteur
Page 41
les moteurs qui en sont équipés),
poussez jusqu’à mi-course le levier de
l’accélérateur situé sur le mancheron;
si le moteur est froid, actionnez le
dispositif de starter sur le carburateur.
6. Puis tirez franchement sur
la poignée du lanceur. Une fois que
le moteur a démarré et après les
premières explosions, ramenez le
starter en position de repos.
7.
Empoignez le mancheron, introduire
la vitesse (uniquement pour le modèle
2+2 vitesses) pos. A marche lente, pos.
B marche rapide (Fig. 1.7). Pour les
toutes premières fois, nous conseillons
de travailler dans la position 1 marche
lente.
8.
le guidon, écraser vers l’intérieur
l’arrêt de sécurité représenté sur la
figure et par la suite tirer le levier
d’avancement au maximum de sa
course, c’est-à-dire la limite avec la
poignée. Le levier doit être maintenu
appuyé pour maintenir la rotation des
lames. Si l’on retire la main, le levier
monte et la rotation des lames se
désactive automatiquement.
9.
le levier marche avant (Fig. 3.6) et
après avoir enfoncé l’arrêt relatif de
sécurité, tirer sur le levier représenté
sur la Fig. 3.7 placé sur la poignée,
en levant la partie postérieure de la
machine de sorte de faire sortir la
fraise du terrain jusqu’à ce que la
machine ne commence à reculer.
10.
travail, pour arrêter le moteur, amenez
le levier de l’accélérateur dans la
position de minimum.
DANGER!
En cas de choc avec un obstacle imprévu, arrêter immédiatement les deux leviers de commande (Fig. 3.6, 3.7).
DANGER!
En cas de coup violent s’il y a des dé-
formations ou des dommages évidents il
faut remplacer tous les couteaux et les
pivots avec vis et écrous de fixage. Eventuellement s’adresser à un atelier de réparation agrée.
Marche avant : empoigner
Marche arrière : lâcher
Fin du travail: À la fin du
8. DÉPLACEMENT ET TRANSPORT
DANGER!
Avant de procéder à la lecture, lire et
comprendre dans son intégralité le chapitre «INSTRUCTIONS DE SÉCURITÉ».
Avec le moteur éteint, il est possible de
déplacer la machine à la main en la poussant ou en la tirant par le guidon.
LEVAGE:
9. STOCKAGE
Lorsque la machine n’est pas utilisée pendant de longues périodes, il est indispensable de protéger l’outil avec des substances anticorrosives et antioxydantes.
Avant de stocker la machine, la nettoyer
des feuilles et/ou de la terre.
DANGER!
Retirer le carburant du réservoir et fermer le robinet (si présent).
Garer la machine sur un terrain plat en retirant la clé d’allumage (si présent) et/ou le
capuchon de la bougie.
DANGER!
Protéger les parties coupantes et couvrir éventuellement la machine avec des
toiles de protection.
10. ENTRETIEN PÉRIODIQUE
DANGER!
Avant de procéder à la lecture, lire et
comprendre dans son intégralité le chapitre «INSTRUCTIONS DE SÉCURITÉ».
Maintenir serrés tous les écrous, les boulons et les vis pour garantir le fonctionnement de la machine et/ou de l’équipement
interchangeable dans des conditions de
sécurité.
10.1 RÉGLAGE DU TIMON
Pour obtenir un bon binage et une marche
régulière du motoculteur, la fraise est
équipée d’un timon (7 Fig. 1.7) qui règle la
profondeur de travail des fléaux. En tirant
le levier de commande en arrière et en le
déplaçant vers le haut ou vers le bas, il est
possible de contrôler le degré de pénétration dans le sol : le réglage est correct
lorsque la machine avance à une vitesse
constante et sans soubresauts.
- Binage de sols durs : amenez le timon
dans la position (B) . Cette position
correpond à une faible profondeur de travail.
- Binage de sols meubles : amenez le
timon dans la position (A). Cette position
correspond à une grande profondeur de
travail.
ATTENTION!
Lorsqu’on entend faire passer la machine
en marche sur des surfaces différentes
de celles du sol de travail, il convient de
maintenir le timon dans la position (B), de
sorte que les fléaux ne puissent érafler la
surface du sol.
10.2 RÉGLAGE DU GUIDON
RÉGLAGE EN HAUTEUR :
Le mancheron du motoculteur peut être
orienté en hauteur. Avant de commencer
un quelconque travail, il est préférable
de régler le mancheron en fonction des
exigences de l’opérateur afin de rendre
le motoculteur facilement manœuvrable.
Desserrer les vis de fixation du support du
mancheron. Réglez à la hauteur optimale,
puis serrez les vis.
RÉGLAGE LATÉRAL :
L’orientation latérale du guidon permet à
l’opérateur de ne pas piétiner le terrain
déjà retourné et de ne pas endommager
la végétation. Continuer en baissant le
levier pour débloquer le guidon. Tourner
le guidon du côté souhaité (positions possibles : -35°, 0°, 35°) et lever le levier pour
le bloquer.
10.3 GRAISSAGE
Toutes les 50 heures de travail, graissez à
l’aide du graisseur spécifique l’arbre de la
marche arrière, après avoir au préalable
démonté le bouchon en caoutchouc .
ATTENTION!
Au terme de l’opération, il est nécessaire
de refermer le trou avec le bouchon dans
la mesure où le carter renferme des organes en mouvement.
10.4 RÉGLAGE DES CÂBLES
LEVIER MARCHE AVANT /
MARCHE ARRIÈRE :
Attention : les roues doivent commencer à
tourner après que le levier de commande
fr
Page 42
a dépassé la mi-course. Quand le levier
est entièrement tiré ( position de travail )
le dispositif de commande de la courroie
(8, Fig.1.7) doit être déposé comme sur la
figure 4.6B, avec le « vérin » en contact
avec les deux rondelles sur les côtés. Afin
d’ obtenir les conditions susmentionnées,
il faut agir sur l’écrou M10 à côté du dispositif de commande la courroie (Fig. 4.6A).
10.5 CHANGEMENT DE L’HUILE
DE LA MACHINE
fr
CONTRÔLE DU NIVEAU D’HUILE :
Vérifiez le niveau d’huile toutes les 60
heures: installez la machine sur un sol
plat, dévissez le bouchon 1 et contrôlez
que l’huile se trouve au niveau inférieur du
trou ; si un remplissage s’avère nécessaire,
utilisez le trou du bouchon 2 jusqu’à ce que
l’huile commence à sortir du trou du bouchon de contrôle 1. Revissez les bouchons.
VIDANGE :
Remplacez l’huile toutes les 150 heures.
La vidange doit être effectuée lorsque la
machine est encore chaude: dévissez les
bouchons 1 et 2, inclinez la machine pour
la vider complètement, installez-la sur un sol
plat, puis effectuez le remplissage d’huile
à partir du trou du bouchon 2 jusqu’à ce
qu’elle commence à sortir du trou du bouchon de contrôle 1. Revissez les bouchons.
INFORMATION!
Pour une extraction plus facilitée et sécurisée, utiliser une seringue (non incluse).
ATTENTION!
Utiliser l’huile SAE 80 ou équivalente.
10.6 GONFLAGE DES ROUES
Si les ne sont pas pleines, nous vous recommandons de contrôler à chaque utilisation le gonflage des roues de la machine. La valeur conseillée est de 21 PSI
(1,5bar).
ATTENTION!
Avant de gonfler la roue, toujours contrôler la valeur maximale en PSI présente
sur le pneu de celle-ci.
11. NETTOYAGE ET LAVAGE
DANGER!
Avant de procéder à la lecture, lire et
comprendre dans son intégralité le chapitre «INSTRUCTIONS DE SÉCURITÉ».
Avant de laver et/ou nettoyer la machine
ou l’équipement interchangeable, attendre
que toutes les pièces chaudes se soient
refroidies (au moins 20minutes).
Utiliser de l’air comprimé ou une éponge
avec du détergent neutre et de l’eau.
ATTENTION!
Ne pas utiliser de l’eau sous pression
pour laver la machine et/ou l’équipement interchangeable. Le moteur et les
éventuelles installations électriques
ries pourraient s’endommager.
ATTENTION!
Éviter l’utilisation excessive d’eau à
proximité des étiquettes. En cas de dommage, il faut le remplacer avant d’utiliser
de nouveau la machine et/ou l’équipement interchangeable.
ATTENTION!
L’huile de vidange est une matière pol-
luante; ne la jetez pas dans la nature
mais, au contraire, utilisez les centres de
récolte spécifiques.
12. PROGRAMME D’ENTRETIEN
Tou s les v. chap
Contrôle du serrage des
éléments de fixation et de
protections
Nettoyage Après chaque utilisation 11.
Gonflage Si besoin 10.6
Réglage des câbles Si le fonctionnement n’est pas celui prévu par le livret 10.4
Changement huile pied 60heures 10.5
Moteur Voir livret spécifique
Toujours avant de démarrer la machine - contrôler qu’il n’y ait pas de vis,
boulons et/ou écrous non serrés et que les capots et les systèmes de protection sont intègres et correctement montés
-
Page 43
Le moteur ne démarre
pas
La puissance du
moteur diminue
Les fraises ne tournent
pas
Les roues ne tournent
plus
Si l’on ne réussit pas à résoudre le problème, contacter le centre d’assistance autorisé le plus proche
13. PANNES POSSIBLES ET SOLUTIONS
Cause possible v. chapitre
Carburant terminé, effectuer le ravitaillement 7.2
Vérifier si l’accellerateur est positionné sur START/1. 7.3
Contrôler que le capuchon de la bougie soit bien inséré
Contrôler l’état de la bougie et éventuellement la nettoyer ou la remplacer
Contrôler que le robinet du carburant est ouvert (uniquement pour les modèles
de moteur pour lesquels le robinet est prévu)
Filtre à air sale, le nettoyer
Controler si des pierres ou de la terre freinent la rotation des fraises , le cas
échéant les enlever
Regler les butées des cables de transmission 10.4
Controler si les fraises sont fixés à l’arbre Controler le positionnement et l’integrité des courroies de transmission , les
reposittioner ou les replacer
Contrôler les câbles de transmission 10.4
Livret spécifique du
moteur
Livret spécifique du
moteur
Livret spécifique du
moteur
Livret spécifique du
moteur
-
fr
14. INSTRUCTIONS SUPPLÉMENTAIRES
14.1 ÉLIMINATION
Le produit au terme de son cycle de vie
doit être éliminé en suivant les normes en
vigueur relatives à l’élimination différenciée et ne peut pas être traité comme un
simple déchet urbain.
Le produit doit être éliminé auprès des
centres de tri dédiés ou doit être remis
au revendeur si l’on souhaite remplacer le
produit par un autre produit équivalent
et neuf.
Le produit est composé de pièces non
biodégradables et de substances qui
peuvent polluer l’environnement si elles
ne sont pas éliminées de manière opportune. De plus, certains de ces matériaux
peuvent être recyclés en évitant de polluer l’environnement.
Il est du devoir de tous de contribuer à la
santé de l’environnement.
14.2 MISE HORS SERVICE
ET DÉMANTÈLEMENT
La mise hors service et l’élimination de la
machine et/ou de l’équipement interchangeable objet de ce manuel consistent au
démontage du produit par du personnel
autorisé dans le respect de ce qui est indiqué dans le Décret législ. 81/08 (utilisation des EPI, etc.) et dans la ségrégation
et l’élimination successive comme indiqué
dans le paragraphe «ÉLIMINATION» du
présent manuel d’utilisation et d’entretien.
Le symbole
tifie les appareils électriques et électroniques qui sont éliminés séparément
comme prescrit par les normes 2002/95/
CE, 2002/96/CE et 2003/108/CE.
Ne pas jeter ces appareils dans les déchets municipaux mixtes, mais les remettre dans les zones de tri différencié.
Demander des informations aux autorités
locales relatives aux zones dédiées à l’élimination des déchets.
Qui n’élimine pas le produit en suivant ce
qui est indiqué dans ce paragraphe ne répond pas selon les normes en vigueur.
, lorsque présent, iden-
Page 44
1. INFORMACIÓN GENERAL
1.1 INTRODUCCIÓN
Le agradecemos por la confianza que ha
depositado en nuestros productos y le deseamos un uso agradable de la máquina o
de la herramienta intercambiable.
Hemos creado estas instrucciones de
uso para asegurar un funcionamiento
sin inconvenientes. Siga atentamente estos consejos y tendrá la satisfacción de
poseer una máquina o una herramienta
intercambiable que funcionará de manera
es
apropiada por mucho tiempo.
Antes de su fabricación en serie, nuestras
máquinas y herramientas intercambiables
se prueban de manera muy rigurosa y,
durante la fabricación, se someten a controles rigurosos. Esto constituye, para nosotros y para usted, la mejor garantía de
calidad.
Esta máquina y/o herramienta intercambiable ha sido sometida a rigurosas pruebas neutrales en el país de origen y cumple con las normas de seguridad vigentes.
1.2 EL MANUAL
El manual se divide en capítulos y apartados para proporcionar información de la
forma más clara posible.
Las instrucciones, los dibujos y la documentación incluida en el presente manual
son de tipo técnico y reservado, de propiedad exclusiva del fabricante (véase la
declaración CE en la última página) y no
pueden reproducirse de ninguna forma, ni
total ni parcialmente.
El manual de uso debe conservarse con
cuidado y tiene que acompañar a la máquina o a la herramienta intercambiable
en todos los posibles cambios de propiedad durante su vida útil.
Para facilitar esto, el manual debe manipularse con cuidado, con las manos limpias y no debe colocarse sobre superficies sucias.
Debe conservarse en un ambiente protegido contra la humedad y el calor y de
modo tal que esté siempre al alcance de
la mano para su consulta en caso de dudas. No se debe quitar, modificar ni arrancar ninguna parte del manual.
1.3 SÍMBOLOS DEL MANUAL
¡PELIGRO!
Este símbolo indica situaciones que
pueden influir en la seguridad, causar la
muerte o lesiones graves al operador.
¡ATENCIÓN!
Este símbolo indica situaciones que pueden causar lesiones leves al operador o
daños a la máquina.
¡INFORMACIÓN!
Este símbolo indica instrucciones especiales para una mayor comprensión y facilidad de uso.
Las imágenes se indican mediante la figura específica (por ejemplo,
1.4 DATOS DEL FABRICANTE
Véase la portada o la etiqueta CE.
Para obtener más información y para realizar pedidos de repuestos, póngase en
contacto con los proveedores locales y
mencione el número del artículo y el número de producción que se puede ver en
la etiqueta CE que se muestra en
.
1. Identificación del fabricante
2. Modelo
3. Código de identificación del producto
4. Número de serie del artículo
5. Peso
6. Año/Mes
7. Potencia del motor
8. Tipo de producto
2. INSTRUCCIONES DE SEGURIDAD
¡PELIGRO!
Todos los peligros descritos en este
apartado pueden generar lesiones graves o incluso la muerte del usuario.
¡PELIGRO!
Antes del montaje y la puesta en funcionamiento de la máquina o de la herramienta intercambiable, debe leer y comprender todas las partes del manual de
uso y mantenimiento.
¡PELIGRO!
El empleador tiene la responsabilidad de
proporcionar toda la información contenida
en este manual al operador que usará la máquina o la herramienta intercambiable.
).
Esta máquina o esta herramienta intercambiable cumple con todos los estándares europeos
vigentes en el periodo de fabricación. Sin embargo, un uso indebido o un mantenimiento
inadecuado pueden aumentar el riesgo de lesiones.
Para reducir este riesgo, lea atentamente las
instrucciones de seguridad indicadas a continuación y preste atención a los símbolos de
peligro presentes en las siguientes páginas.
Indicaciones generales:
1.
El uso de la máquina está prohibido a menores de 16 años y a las personas que hayan
consumido alcohol, medicamentos o drogas.
2. El campo electromagnético generado por el
motor o por el circuito eléctrico puede interferir en los marcapasos. Los portadores de marcapasos deben OBLIGATORIAMENTE con-
sultar a su médico antes de usar la máquina.
3. No ponga en funcionamiento la máquina
cuando esté delante de la herramienta, ni se
acerque a la misma cuando esté en funcionamiento. Al tirar de la cuerda de arranque del
motor (si está presente), la herramienta y la
máquina deben permanecer quietas.
4.
Es OBLIGATORIO que el motor permanezca apagado durante el transporte de la máquina y todas las operaciones de regulación,
mantenimiento, limpieza y cambio de la herramienta intercambiable.
5.
Aléjese de la máquina solo después de haber apagado el motor y de haberla colocado
en una posición estable y segura.
6. Preste atención al tubo de descarga. Las
piezas cercanas pueden llegar a 80°C. Reemplazar los silenciadores desgastados o
defectuosos.
7.
Antes de comenzar a trabajar con la máquina, realice un control visual y físico y compruebe que todos los sistemas de prevención
de accidentes y de seguridad con los que
cuenta la misma funcionen perfectamente.
Está terminantemente prohibido desconectarlos o manipularlos. Antes del uso, sustituya
las piezas dañadas o desgastadas.
8.
Cualquier uso inapropiado, las reparaciones efectuadas por personal no especializado o el uso de repuestos no originales conllevan la anulación de la garantía y la exclusión
de cualquier responsabilidad de la empresa
fabricante.
9
. No modifique la calibración del regulador
de velocidad de rotación del motor y no alcance velocidades excesivas.
10.
Para garantizar el nivel de seguridad de
la máquina, se deben usar solamente repuestos originales.
Indicaciones para el uso:
1. Antes de usar la máquina o esta herra-
mienta intercambiable, debe familiarizarse con los mandos y aprender a detener
rápidamente su funcionamiento.
Page 45
2. Antes de poner en marcha la máquina,
compruebe el nivel de aceite en el motor.
3
. Antes de poner en marcha la máquina,
compruebe que todos los elementos de fijación (pernos, tuercas, tornillos, etc.) estén bien apretados y que los cobertores y
los sistemas de protección estén intactos y
montados correctamente.
4
. Durante el trabajo, es importante caminar
y no correr.
5
. No ponga en marcha la máquina en am-
bientes cerrados donde se puedan acumular
emanaciones de carbono.
6
. Trabaje únicamente en las horas del día
con una buena iluminación y visibilidad (visibilidad mínima necesaria equivalente al área
de trabajo definida en el apartado «ÁREA DE
TRABAJO»).
7. No trabaje durante tormentas ni en terrenos mojados o resbalosos.
8
. No trabaje en terrenos con inclinacionescon inclinaciones
específicos para el trabajo en pendientes
(no están disponibles en todas las máquinas
o versiones). Preste mucha atención al invertir el sentido de marcha de la máquina y al
tirar de ella.
9
. Asegúrese siempre de tener puntos de
apoyo en los terrenos en pendiente. Mantenga los pies bien alejados de las herramientas
y no meta las manos ni los pies cerca de las
piezas en movimiento.
10. Conduzca la máquina siempre con ambas manos en el manubrio.
11.
No trabaje cerca de fosas o terraplenes.
Si una rueda sobrepasa el borde de la calle,
la máquina podría volcarse improvisamente.
12.
No gire la máquina de manera tal de dirigir los hombros hacia la pared ni objetos
similares para evitar permanecer atrapados.
13.
En los terrenos en pendiente, trabaje
siempre transversalmente, nunca en bajada
ni en subida.
Indicaciones para la herramienta intercambiable:
1.
Antes de instalar, inspeccionar, reparar,
quitar o sustituir la herramienta intercambiable o cualquier pieza, detenga el motor
y deje enfriar la máquina (15-20 minutos) y
asegúrese de que no haya partes en movimiento, luego desconecte el capuchón de la
bujía.
2. Cuando quiera manipular la herramienta
para su montaje, sustitución o mantenimiento, use guantes de protección resistentes.
Evitar el contacto en general con los utensilios de la herramienta y no meter las manos y
los pies cerca de los utensilios en movimiento
con el fin de evitar amputaciones y heridas.
3. No utilice la máquina asociada a esta herramienta si esta última no está correctamente montada o si no funciona correctamente.
4. Desconecte la herramienta soltando la pa-
lanca correspondiente cuando no se realizan operaciones de trabajo o si se advierten
condiciones de peligro, como por ejemplo,
el acercamiento de extraños a la zona de
peligro, eventuales averías, visibilidad reducida o también golpe improviso contra un
obstáculo.
5.
Desconecte la herramienta si se atravie-
san calles o caminos con grava.
6.
Desconecte la herramienta y apague la
máquina si se perciben vibraciones anómalas.
Indicaciones para la regulación y el mantenimiento:
¡PELIGRO!
Todas las operaciones de REGULACIÓN y
MANTENIMIENTO deben realizarse con el
motor apagado. Quite el capuchón de la bujía o la llave de encendido (si está presente)
para evitar arranques inesperados.
Mantenga apretadas todas las tuercas, los
pernos y los tornillos para garantizar el funcionamiento de la máquina en condiciones de
seguridad.
Permita el uso únicamente de repuestos originales Eurosystems. En caso de que se utilicen
repuestos no originales, el propietario perderá
todo derecho a la garantía.
No realice modificaciones estructurales ni
adaptaciones. Estas modificaciones conllevan
la anulación de la garantía y la exclusión de
cualquier responsabilidad de la empresa fabricante.
Nos reservamos el derecho de realizar mejoras estructurales en la máquina o en las herramientas intercambiables sin modificar estas
instrucciones.
Indicaciones para la elevación:
¡PELIGRO!
Use sistemas de elevación no dañados y
adecuados para los pesos que se deben
elevar (véase el apartado «DESPLAZAMIENTO Y TRANSPORTE»).
¡PELIGRO!
No permanezca debajo de cargas suspendidas.
2.1 DESCRIPCIÓN Y CAMPO DE APLICACIÓN
El mot
fabricado para efectuar operaciones
de binado y labranza del terreno.
Dicha máquina debe operar
exclusivamente con equipos y con
recambios originales.
ocultor está proyectado y
ACCESORIOS (NO INCLUIDOS):
- Fresa 32 cm con par ruedas de hierro
Ø350x50
- Arado recalzador 905030000 alas fijas
con enganche.
2.2 USO INDEBIDO
¡PELIGRO!
Todos los peligros descritos en este apartado pueden generar lesiones graves o incluso
la muerte del usuario.
1. Use la máquina exclusivamente para su uso
previsto según el tipo de herramienta montada.
2
. No use la máquina para transportar objetos,
personas ni animales.
3
. No use la máquina para arrastrar o empujar
carros u otros dispositivos.
4
. No monte herramientas no autorizadas por la
empresa fabricante.
5
. No modifique ninguna parte de la máquina.
6
. No desconecte ni altere los sistemas de pro-
tección.
2.3 ÁREA DE TRABAJO
El usuario es responsable de la seguridad de
las personas, de las cosas y de los animales
que se encuentren en la zona de peligro de la
máquina.
Esta zona se define como el área interna de una
circunferencia con un radio mínimo de 10 m,
cuyo centro es la herramienta montada en la
máquina.
¡PELIGRO!
El área de peligro se extiende por 10 metros
alrededor de la máquina y debe delimitarse
y señalizarse con señales de advertencia específicas.
¡PELIGRO!
Deben instalarse señales de advertencia
claras alrededor del área de trabajo, que
indiquen que está prohibido entrar en dicha
área. Si el operador nota la presencia de personas o animales en la zona de peligro, debe
apagar inmediatamente la máquina y no volver a ponerla en marcha hasta que el área
no esté libre.
Cuando la máquina está en funcionamiento, no
está permitido permanecer en la zona de peligro por ningún motivo. Solo el operador que
haya leído y entendido todas las partes del manual tiene la autorización para permanecer dentro de dicha área y para ocupar el único puesto
de trabajo, detrás del manubrio y sujetándolo
firmemente.
es
Page 46
El operador debe controlar la zona circundante
antes de poner en marcha la máquina y debe
prestar mucha atención a los niños y los animales.
Antes de comenzar con el trabajo en un área
determinada, quite cualquier objeto extraño presente en dicha área.
Durante el trabajo, preste siempre atención al
terreno y a la zona circundante. Si se detectan
objetos indeseados o peligrosos, antes de moverse del puesto de trabajo para quitarlos, apague la máquina, póngala en estado de seguridad y tome las medidas necesarias para que no
se ponga en marcha, se mueva ni se vuelque
es
2.4 ROPA
¡INFORMACIÓN!
La obtención de los equipos de protección individual es responsabilidad exclusiva del cliente o del empleador.
Durante el uso de la máquina y las operaciones de mantenimiento:
Es OBLIGATORIO usar siempre calzados
de seguridad, guantes, protectores para
el oído adecuados, usar pantalones largos y resistentes y gafas de protección.
4. CARACTERÍSTICAS TÉCNICAS
Modelo
Peso BRUTO y
NETO
Potencia nominal
Potencia acústica
Presión acústica
.
Vibraciones
Neumáticos 13x5.00-6
Diámetro fresa
N° revoluciones
fresa
Velocidad 1º
marcha adelante
Velocidad 2º
marcha adelante
Velocidad 1º
marcha atrás
MM250 YM355
Etiqueta declaración
CE en la última página
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
6. DESEMBALAJE/MONTAJE
Desembalaje
Montaje del soporte del ma-
nubrio: fije el soporte de la esteva (B) en el
bastidor (A) introduciendo los tornillos (g) con
arandelas (h) en los dos orificios. Fije los pomos (m) con arandelas (y), tornillos (i) y tuercas
(l
) en la ranura.
Montaje de las fresas: Intro-
duzca los ensanchamientos (C) en el extremo
de las otras fresas y fíjelos con los tornillos (n)
y las tuercas (o).
fresa: Desenrosque los 6 tornillos y quítelos
de los alojamientos del bastidor, luego coloque
el cobertor (D) prestando atención a que sus
ranuras coincidan con los alojamientos de los
tornillos y vuelva a enroscar los 6 tornillos.
tor de la fresa: Introduzca los ganchos de la
bisagra (E), manteniéndola girada hacia arriba,
en las ranuras correspondientes en el cobertor
de la fresa.
ATENCIÓN: La bisagra debe colocarse con los
ganchos posicionados como se muestra en la
figura ampliada, es decir, los ganchos deben
colocarse en la ranura «B» desde arriba y salir
por la ranura «A».
*
Montaje del cobertor de la
*
Montaje de la bisagra del cober-
No use ropa suelta, joyas, corbatas, bufandas ni cordones colgantes que puedan
quedar atrapados en la máquina. Recójase
el cabello.
Durante el desembalaje y el montaje:
Es OBLIGATORIO usar siempre calzados
de seguridad, guantes y ropa resistente.
3. DEFINICIÓN DE LOS PICTOGRAMAS
¡PELIGRO!
Mantenga todas las etiquetas limpias y
en buen estado; si hay etiquetas dañadas, sustitúyalas.
Velocidad 2º
marcha atrás
Para los datos técnicos relativos al motor,
véase anexo manual de instrucciones.
5. DESPLAZAMIENTO Y EMBALAJE
Para mover el embalaje, es necesario levantarlo
entre 2 o varias personas mediante las manijas
presentes en el cartón. El peso BRUTO se indica
en el capítulo «CARACTERÍSTICAS TÉCNICAS».
¡ATENCIÓN!
No vuelque ni haga rodar la máquina. Posible
daño del cobertor y de las piezas mecánicas.
¡INFORMACIÓN!
En caso de suministro de varias máquinas
o
de herramientas intercambiables sobre
palés, sáquelas de los palés evitando que se
caigan al suelo. Si es necesario, use una carretilla elevadora.
- 1,8 Km/h
Montaje del acelerador: Según el
acelerador suministrado (A, B en la figura):
-
Acelerador A: enganche los terminales «x» e
«y» de los cables en el acelerador.
- Acelerador B: desenrosque el tornillo y la tuerca del acelerador, luego vuelva a enroscarlo en
la esteva.
¡ATENCIÓN!
El motor se suministra sin aceite lubricante.
Para las indicaciones sobre el tipo de aceite
y las cantidades que se deben usar, consulte
el manual del motor presente en la bolsa de
los accesorios [F].
7. U SO
¡ATENCIÓN!
No ponga en marcha el motor hasta haber
completado todas las fases de montaje.
¡ATENCIÓN!
Antes de la primera puesta en marcha es
necesario añadir aceite lubricante al motor. Para las indicaciones sobre el tipo de
aceite y las cantidades que se deben usar,
consulte el manual del motor presente en
la bolsa de los accesorios [F].
Page 47
¡ATENCIÓN!
Antes de encender la máquina, compruebe el nivel de aceite en el motor,
tal como se indica en el manual de uso
específico
Antes de proceder, se deben leer y comprender todas las partes del capítulo
«INSTRUCCIONES DE SEGURIDAD».
7.1 DESCRIPCIÓN DE LOS ELEMENTOS
ISPOSITIVO DE SEGURIDAD
D
Todos los motocultores están equipados
con un dispositivo de seguridad. Una vez
que se suelta la palanca de mando, dicho
dispositivo causa la desconexión del embrague
y, consecuentemente, la parada de la máquina
en marcha hacia adelante o hacia atrás;
además, este dispositivo evita la activación de la
marcha atrás mientras está activada la marcha
hacia adelante.
En marcha atrás, las fresas dejan de girar
automáticamente.
1) Palanca de mando del acelerador Start-Stop
2) Palanca de mando de marcha hacia adelante
3
) Palanca de mando de marcha atrás
4) Palanca de cambio de marcha Lenta-Rápida
(solo para la versión 2+2 velocidades)
5
) «Horquilla de tres posiciones»
6
) Manija de puesta en marcha del motor
7) Palanca de mando del espolón
8)
Mando de regulación de los cables/correa
9) Palanca de regulación lateral de la esteva/
manubrio
TO DE LAS RUEDAS DE TRES POSICIONES: El motocultor está equipado con un
dispositivo especial llamado «HORQUILLA DE
TRES POSICIONES».
- En la posición 1 (libre) la rueda gira libre
alrededor del eje para permitir los movimientos
de la máquina con el motor parado.
- En la posición 2 (bloqueado) la rueda está
unida al eje y se vuelve motriz, es decir, lista
para trabajar; normalmente es la más usada.
- En la posición 3 (semidiferencial) la rueda
tiene la posibilidad de efectuar una vuelta libre
en el eje, para permitir inversiones de marcha.
Todas las intervenciones en la horquilla
de tres posiciones deben realizarse con
el motor parado.
.
¡PELIGRO!
¡ATENCIÓN!
DESCRIPCIÓN DE LOS MANDOS
DISPOSITIVO DE ACOPLAMIEN-
¡ATENCIÓN!
7.2 LLENADO DEL DEPÓSITO
¡PELIGRO!
Preste atención al manipular fluidos inflamables. El carburante es altamente
inflamable y explosivo.
¡PELIGRO!
No llene el depósito en ambientes cerrados o poco ventilados.
¡PELIGRO!
Antes de rellenar el depósito, apague la
máquina y espere que el motor se haya
enfriado (15-20 minutos).
¡PELIGRO!
No fume ni use dispositivos electrónicos
cerca de fluidos combustibles.
¡PELIGRO!
Use dispositivos de llenado como bidones de combustible, embudos, etc., adecuados y no dañados.
¡PELIGRO!
En caso de fugas de combustible, desplace la máquina antes de ponerla en
marcha.
¡PELIGRO!
Al final de la operación de repostaje,
vuelva a colocar el tapón apretándolo
firmemente.
7.3 PUESTA EN MARCHA Y APAGADO
¡PELIGRO!
Antes de usar la máquina, compruebe el
correcto funcionamiento de las palancas
de acción mantenida y del doble mando
de seguridad. Para las regulaciones, consulte el apartado «REGULACIÓN DE LOS
CABLES». Está prohibido usar la máquina
en caso de avería de los mandos.
¡ATENCIÓN!
Al usar la máquina por primera vez, es
absolutamente necesario controlar que
adentro del bastidor haya aceite de lubricación. No encender la máquina sin haber
realizado dicho control. Para obtener más
información, véase el capítulo CAJA DE
CAMBIO 10.5.
¡ATENCIÓN!
Una vez finalizado el montaje, encienda
la máquina y compruebe que, al poner el
acelerador en posición de parada, el motor
se apague correctamente.
¡ATENCIÓN!
Antes de poner en marcha el motor,
compruebe siempre que el motocultor
esté en perfectas condiciones de
funcionamiento
1. Instrucciones del motor: Lea
atentamente el manual de instrucciones
adjunto al motor correspondiente.
Compruebe que el filtro de aire
esté limpio. Llene el depósito con el
combustible del tipo indicado en las
especificaciones del manual del motor
utilizando un embudo con filtro.
No modifique la calibración del
regulador de velocidad de rotación
del motor ni permita que alcance una
condición de velocidad excesiva.
2.
posición 1 (libre), la rueda gira libre
alrededor del eje para permitir los
movimientos.
3. Vaya hacia los bordes del terreno que se
debe fresar.
4.
posición 2 (bloqueada) posición de
trabajo.
Asegúrese de que la palanca de
cambio (4, Fig.1.7) esté en punto
muerto. Regule el manubrio a la altura
más adecuada al trabajo que se debe
realizar.
5.
Abra la llave de paso del carburante (para
los motores equipados con los mismos),
empuje hasta la mitad la palanca del
acelerador situada en el manubrio. Si el
motor está frío, accione el dispositivo de
arranque del carburador.
6
. Sujete la manija de puesta en
marcha y tire con fuerza de ella. Una vez
que el motor esté en marcha, después
de las primeras explosiones, coloque el
arrancador en la posición de reposo.
7.
Sujete el manubrio, introduzca la marcha
(solo para la versión 2+2 velocidades)
pos. A marcha lenta, pos. B marcha
rápida (Fig. 1.7). Las primeras veces, se
recomienda trabajar en posición 1, marcha
lenta.
8.
sujete el manubrio, empuje hacia
adentro el tope de seguridad
representado en la figura y, luego, tire
de la palanca de avance al máximo
de su recorrido, es decir, hasta el
límite de la manija. La palanca debe
.
Coloque la horquilla en la
Coloque la horquilla en la
Puesta en marcha del motor
Marcha hacia adelante:
es
Page 48
mantenerse presionada para mantener
la rotación de las cuchillas. Si se quita
la mano, la palanca sube y se desactiva
automáticamente la rotación de las
cuchillas.
9.
palanca en posición de marcha hacia
adelante (Fig. 3.6) y, después de
haber presionado el tope de seguridad
correspondiente, tire de la palanca
representada en la Fig. 3.7 situada en
el manubrio, elevando la parte trasera
de la máquina para hacer que la fresa
salga del terreno hasta que la máquina
comience a retroceder.
es
10.
terminado el trabajo, para detener el
motor, coloque la palanca del acelerador
en la posición de mínimo.
Marcha atrás: deje la
Fin del trabajo: una vez
Aparque la máquina en un terreno llano y retire la llave de encendido (si está presente) o el
capuchón de la bujía.
¡PELIGRO!
Proteja las piezas afiladas y cubra la máquina con lonas de protección.
10. MANTENIMIENTO PERIÓDICO
¡PELIGRO!
Antes de proceder, se deben leer y comprender todas las partes del capítulo «INSTRUCCIONES DE SEGURIDAD».
Mantenga apretadas todas las tuercas, los
pernos y los tornillos para garantizar el funcionamiento de la máquina y/o de la herramienta intercambiable en condiciones de
seguridad.
que el operador no pise el terreno ya labrado
y no dañe la vegetación. Proceda bajando la
palanca para desbloquear el manubrio. Gire el
manubrio desde la parte deseada (posiciones
posibles: -35°, 0°, 35°) y levante la palanca
para bloquearlo.
10.3 ENGRASE
Cada 50 horas de trabajo engrase el eje de
marcha atrás con el engrasador específico,
después de desmontar el tapón de goma.
¡ATENCIÓN!
Una vez terminada la operación, se
debe cerrar el orificio con el tapón,
porque dentro del cárter hay piezas en
movimiento.
¡PELIGRO!
En caso de un obstáculo accidental e
imprevisto, se deben soltar inmediatamente las dos palancas de mando (Fig.
3.6, 3.7).
¡PELIGRO!
En caso de golpe violento, si hay deformaciones o daños evidentes, sustituya todas
las cuchillas y los pernos con tornillos y
tuercas de fijación. Si es necesario, póngase en contacto con un taller autorizado.
8. DESPLAZAMIENTO Y TRANSPORTE
¡PELIGRO!
Antes de proceder, se deben leer y comprender todas las partes del capítulo «INSTRUCCIONES DE SEGURIDAD».
Con el motor apagado es posible mover la
máquina manualmente, empujándola o tirando de ella mediante el manubrio.
ELEVACIÓN:
9. ALMACENAMIENTO
Es fundamental proteger la herramienta con
sustancias anticorrosivas y antioxidantes
cuando la máquina no se usa durante un periodo de tiempo prolongado.
Antes de almacenar la máquina, limpie los
restos de hojas y/o tierra.
¡PELIGRO!
Extraiga el combustible del depósito y cierre la llave de paso (si está presente).
10.1 REGULACIÓN DEL TIMÓN
Para permitir un correcto fresado y un avance
regular del motocultor, la fresa está equipada
con un timón (7 Fig. 1.7) que regula la
profundidad de trabajo de las azadillas. La
penetración en el terreno se controla tirando
hacia atrás la palanca de mando y moviéndola
hacia arriba o hacia abajo: la regulación es
correcta cuando la máquina avanza a velocidad
constante y sin oscilaciones.
- Fresado de terrenos duros: Coloque el timón
en la posición (B). Esta posición corresponde
a poca profundidad de trabajo.
- Fresado de terrenos blandos: Coloque
el timón en la posición (A). Esta posición
corresponde a un gran profundidad de trabajo.
¡ATENCIÓN!
Durante los desplazamientos con la máquina
en marcha, en superficies diferentes del
terreno de trabajo, mantenga el timón en
la posición (B), para evitar que las azadillas
rayen la superficie.
10.2 REGULACIÓN DEL MANUBRIO
REGULACIÓN EN ALTURA:
La altura del manubrio del motocultor puede
regularse. Antes de comenzar con cualquier
tipo de trabajo, se recomienda regular el
manubrio según las necesidades del operador,
para que el motocultor sea pueda maniobrarse
con facilidad. Afloje los tornillos de fijación del
soporte del manubrio. Regúlelo a la altura ideal
y bloquee los tornillos.
REGULACIÓN LATERAL:
La orientación lateral del manubrio permite
10.4 REGULACIÓN DE LOS CABLES
PALANCA DE MARCHA HACIA
ADELANTE/MARCHA ATRÁS:
¡Atención! Las ruedas deben comenzar
a girar solamente cuando la palanca de
mando haya superado la mitad de su recorrido. Cuando dicha palanca esté completamente estirada, es decir, en posición
de trabajo, el dispositivo de control de la
correa (8, Fig. 1.7) debe estar colocado
como en la figura 4.6B, con el «cilindro»
en contacto con las dos arandelas en los
laterales. Para obtener las condiciones
mencionadas anteriormente, regule el registro M10 instalado cerca del dispositivo
de control de la correa (Fig. 4.6A).
10.5 CAMBIO DE ACEITE EN LA MÁQUINA
CONTROL DEL NIVEL DE ACEITE:
Compruebe el nivel del aceite cada 60
horas: coloque la máquina sobre una
superficie llana, desenrosque el tapón
(1) y compruebe que el aceite esté en el
borde inferior del orificio, en caso de que
sea necesario restablecer el nivel, rellene
a través del orificio del tapón (2) hasta
que este comience a salir por el orificio de
control (1). Vuelva a colocar los tapones.
CAMBIO DE ACEITE:
Sustituya el aceite cada 150 horas. La
descarga del aceite debe realizarse con la
máquina caliente: desenrosque los tapones
(1 y 2), incline la máquina para vaciarla
completamente, luego coloque la máquina
sobre una superficie llana, vuelva a llenarla
con aceite por el orificio del tapón (2) hasta
que este comience a salir por el orificio de
Page 49
control (1). Vuelva a colocar los tapones.
¡INFORMACIÓN!
Para una extracción más fácil y segura,
use una jeringa (no incluida).
¡ATENCIÓN!
Use aceite SAE 80 o uno equivalente.
¡ATENCIÓN!
El aceite descargado es un material
contaminante, no lo deseche en el
medioambiente. Póngase en contacto
con los centros de recogida específicos.
10.6 INFLADO DE LAS RUEDAS
Si las ruedas no están bien infladas, se
recomienda controlar el inflado de las
ruedas de la máquina en cada uso. El valor recomendado es de 21 PSI (1,5bar).
¡ATENCIÓN!
Antes de inflar las ruedas, compruebe
siempre el valor máximo en PSI presente en el neumático.
11. LIMPIEZA Y LAVADO
¡PELIGRO!
Antes de proceder, se deben leer y comprender todas las partes del capítulo
«INSTRUCCIONES DE SEGURIDAD».
Antes de lavar y/o limpiar la máquina o
la herramienta intercambiable, espere a
que todas las piezas calientes se hayan
enfriado (al menos 20 minutos). Use aire
comprimido o una esponja con detergente neutro y agua.
¡ATENCIÓN!
No use agua a presión para lavar la máquina y/o la herramienta intercambiable. El motor y las Instalaciones eléctricas o las baterías podrían dañarse.
¡ATENCIÓN!
Evite el uso excesivo de agua cerca de
las etiquetas. En caso de que se dañen,
es necesario sustituirlas antes de volver
a usar la máquina y/o la herramienta
intercambiable.
es
12. PROGRAMA DE MANTENIMIENTO
Cada cuánto véase el capítulo
Control del apriete de los
elementos de fijación y de
las protecciones
Limpieza Después de cada uso 11.
Inflación Cuando sea necesario 10.6
Regulación de los cables Si el funcionamiento no corresponde a lo que se indica en el manual 10.4
Cambio del aceite del pie 60 horas 10.5
Motor Véase el manual específico
El motor no arranca
La potencia del motor
disminuye
Las fresas no giran
Las ruedas no giran Controle los cables de transmisión 10.4
En caso de que no logre solucionar el problema, póngase en contacto con el centro de asistencia autorizado más cercano
Antes de poner en marcha la máquina, compruebe siempre que no haya
tornillos, pernos o tuercas no apretadas y que los cobertores y los sistemas de protección estén intactos y montados correctamente.
13. POSIBLES AVERÍAS Y SOLUCIONES
Posible causa véase el capítulo
Falta de carburante, vuelva a recargarlo 7. 2
Controle que el acelerador esté colocado en START/1 7.3
Controle que el capuchón de la bujía esté colocado correctamente
Controle el estado de la bujía y, si es necesario, límpiela o sustitúyala
Controle que la llave de paso del carburante esté abierta (solo para los modelos
de motor que cuentan con una llave de paso)
Filtro de aire sucio, límpielo
Controle que no haya piedras o residuos de tierra y vegetación que frenen la
rotación de las fresas; en caso que estén presentes, quítelos
Regule los registros del cable de transmisión 10.4
Controle que las fresas estén fijadas en el eje Controle la ubicación y la integridad de las correas de transmisión, vuelva a
colocarlas o sustitúyalas
Manual específico
Manual específico
Manual específico
Manual específico
-
del motor
del motor
del motor
del motor
-
Page 50
14. INSTRUCCIONES COMPLEMENTARIAS
14.1 ELIMINACIÓN
Al final de su ciclo de vida, el producto
debe eliminarse respetando las normas
vigentes relativas a la eliminación selectiva y no puede ser tratado como un residuo urbano simple.
El producto debe eliminarse en centros de
recogida específicos o debe devolverse al
proveedor en caso de que se desee sustituir con un producto equivalente nuevo.
El producto consta de piezas no biodegradables y sustancias que pueden contaminar el ambiente circundante si no
es
se eliminan adecuadamente. Además,
algunos de estos materiales pueden reciclarse para evitar la contaminación del
medioambiente.
Es deber de todos contribuir a la salud del
medioambiente.
El símbolo , si está presente, identifica los equipos eléctricos y electrónicos que deben eliminarse por separado,
de conformidad con las normas 2002/95/
CE, 2002/96/CE y 2003/108/CE. No deseche estos equipos con los residuos domésticos, llévelos a las áreas de recogida
selectiva específicas.
Solicite información a las autoridades locales con respecto a las áreas dedicadas
a la eliminación de los residuos. Quienes
no eliminen el producto de conformidad
con lo indicado en este apartado, responderán según las normas vigentes.
14.2 PUESTA FUERA DE SERVICIO
Y DESMANTELAMIENTO
La puesta fuera de servicio y el desmantelamiento de la máquina y/o de la herramienta intercambiable objeto de este manual de uso consiste en el desmontaje del
producto por parte de personal autorizado de conformidad con lo establecido en
el Decreto Legislativo 81/08 (uso de EPI,
etc.) y en la sucesiva separación y desmantelamiento, tal como se indica en el
apartado «ELIMINACIÓN» de este manual
de uso y mantenimiento.
Page 51
1. INFORMACJE OGÓLNE
1.1 WPROWADZENIE
Dziękujemy za zaufanie jakim obdarzyli Państwo nasze produkty i życzymy przyjemnego użytkowania maszyny i/lub wymiennego
sprzętu.
Niniejsza instrukcja obsługi została sporządzona, aby zapewnić bezproblemowe działanie.
Skrupulatne przestrzeganie zawartych w niej
wskazówek, stanowi gwarancję długotrwałego
posiadania sprawnie działającej maszyny oraz
wymiennego sprzętu.
Przed rozpoczęciem masowej produkcji, nasze maszyny i sprzęt wymienny poddawany
jest bardzo rygorystycznym testom, a podczas
rzeczywistej produkcji, podlega ścisłej kontroli.
Stanowi to gwarancję najlepszej jakości dla nas i
dla użytkownika.
Niniejsza maszyna i/lub wymienny sprzęt
został poddany rygorystycznym neutralnym testom w kraju pochodzenia i spełnia
obowiązujące normy bezpieczeństwa. Aby
zapewnić taki poziom bezpieczeństwa, należy używać wyłącznie oryginalnych części
zamiennych.
1.2 INSTRUKCJA
Instrukcja podzielona jest na rozdziały i
punkty , aby przedstawiać informacje w naj-
bardziej zrozumiały sposób.
Wskazówki, rysunki oraz dokumentacja zawarta w niniejszej instrukcji obsługi mają
poufny charakter techniczny i są rygorystycznie własnością producenta (patrz deklaracja CE na ostatniej stronie) i nie mogą
być powielane w żaden sposób, ani w całości, ani częściowo.
Instrukcja obsługi musi być starannie przechowywana i towarzyszyć maszynie i/lub
wymiennemu sprzętowi w przypadku przeniesienia lub każdej zmiany właściciela przez
cały okres swojej żywotności.
Aby to ułatwić, z instrukcją należy obchodzić
się ostrożnie, należy ją dotykać czystymi rękami i nie należy kłaść jej na zanieczyszczone powierzchnie.
Instrukcja musi być przechowywana w środowisku chronionym przed wilgocią i ciepłem,
w miejscu ogólnodostępnym, w przypadku
jakichkolwiek wątpliwości dotyczących użytkowania maszyny. Nie należy usuwać, modykować ani wyrywać jej części.
1.3 SYMBOLE OBECNE W INSTRUKCJI
NIEBEZPIECZEŃSTWO!
Ten symbol informuje o sytuacjach, które
mogą wpływać na bezpieczeństwo, powodować śmierć i/lub poważne obrażenia
operatora.
UWAGA!
Ten symbol informuje o sytuacjach, które
mogą powodować niewielkie obrażenia
operatora i/lub uszkodzenia maszyny.
INFORMACJA!
Ten symbol informuje o specjalnych wskazaniach dla dokładniejszego zrozumienia i
łatwości użytkowania.
Rysunki oznaczone są konkretną gurą (np.
).
1.4 DANE PRODUCENTA
Patrz okładka lub etykieta CE.
Dla dodatkowych informacji i zamówień
części zamiennych, należy odnieść się do
lokalnych sprzedawców, podając numer artykułu i numer produkcyjny, który można
znaleźć na etykiecie CE przedstawionej na
.
1. Dane dotyczące producenta
2. Model
3. Kod identykacyjny produktu
4. Numer seryjny artykułu
5. Ciężar
6. Rok / miesiąc
7. Moc silnika
8. Rodzaj produktu
2. INSTRUKCJE DOTYCZĄCE
BEZPIECZEŃSTWA
NIEBEZPIECZEŃSTWO!
Wszystkie zagrożenia opisane w tym
punkcie mogą powodować poważne obrażenia lub śmierć operatora.
NIEBEZPIECZEŃSTWO!
Przed montażem i uruchomieniem maszyny lub wymiennego sprzętu należy
przeczytać i zrozumieć w całości niniejszą
instrukcję użytkowania i konserwacji.
NIEBEZPIECZEŃSTWO!
Obowiązkiem pracodawcy jest przekazanie wszystkich informacji zawartych w
niniejszej instrukcji operatorowi, który będzie korzystał z maszyny lub wymiennego
sprzętu.
Niniejsza maszyna i/lub wymienny sprzęt
spełnia wszystkie europejskie normy obowiązujące w okresie produkcyjnym. Niemniej jednak niewłaściwe użytkowanie lub
niewłaściwa konserwacja mogą zwiększyć
ryzyko obrażeń.
Aby zmniejszyć takie ryzyko, należy
uważnie przeczytać poniższe instrukcje bezpieczeństwa i zwrócić uwagę
na symbole niebezpieczeństwa przedstawione na następnych stronach.
Wskazówki ogólne:
1. Korzystanie z maszyny zabronione jest
dzieciom poniżej 16 roku życia oraz osobom, które zażyły alkohol, lekarstwa lub
narkotyki.
2. Pole elektromagnetyczne wytwarzane
przez silnik lub obwód elektryczny może
zakłócać działanie rozruszników serca.
Osoby z wszczepionym rozrusznikiem muszą BEZWZGLĘDNIE skonsultować się ze
swoim lekarzem prowadzącym, przed rozpoczęciem użytkowania maszyny;
3. Nie uruchamiać maszyny znajdując się przed narzędziem ani nie zbliżać się do niego, gdy jest ono w ruchu.
Podczas ciągnięcia linki rozruchowej silnika (jeśli obecna), narzędzie i sama maszyna
muszą pozostawać w bezruchu.
4. Silnik musi pozostać BEZWZGLĘDNIE
wyłączony podczas transportu maszyny
oraz wszystkich operacji regulacyjnych,
konserwacyjnych, czyszczenia i wymiany
wymiennego sprzętu.
5. Oddalić się od maszyny jedynie po wyłączeniu silnika i zaparkowaniu jej w stabilnej
i bezpiecznej pozycji.
6. Zwrócić uwagę na rurę wydechową. Sąsiadujące z nią części mogą osiągać 80°C.
Wymienić zużyte lub uszkodzone tłumiki.
7. Przed rozpoczęciem pracy na maszynie
należy przeprowadzić kontrolę wzrokową i zyczną sprawdzając, czy wszystkie
systemy bezpieczeństwa i zapobiegania
wypadkom, w które jest ona wyposażona,
są w idealnie działającym stanie. Surowo
zabrania się ich wykluczania lub manipulowania nimi. Wymienić uszkodzone lub
zużyte części przed rozpoczęciem użytkowania.
8. Wszelkie niewłaściwe użycie, naprawy
przeprowadzone przez niewykwalikowany personel lub użycie nieoryginalnych
części zamiennych pociąga za sobą unieważnienie gwarancji i ograniczenie odpowiedzialności producenta.
9. Nie modykować ustawień regulatora
prędkości obrotowej silnika i nie doprowadzać do osiągania nadmiernych prędkości.
10. Aby zagwarantować poziom bezpieczeństwa maszyny, należy używać wyłącznie oryginalnych części zamiennych.
pl
Page 52
Wskazówki dotyczące użytkowania:
1. Przed rozpoczęciem użytkowania maszyny
i/lub wymiennego sprzętu, należy zapoznać
się z elementami sterującymi i nauczyć się
szybkiego zatrzymywania.
2. Przed uruchomieniem maszyny sprawdzić poziom oleju silnikowego.
3. Przed uruchomieniem maszyny sprawdzić, czy wszystkie elementy mocujące
(śruby, nakrętki itp.) są dokręcone oraz czy
maski i systemy ochronne są nienaruszone
i prawidłowo zamontowane.
4. Podczas pracy dozwolony jest jedynie ruch
pieszy (nie biegać!)
5. Nie uruchamiać maszyny w zamkniętych pomieszczeniach, w których mogą
gromadzić się opary węgla.
6. Przeprowadzać prace wyłącznie w ciągu
dnia przy dobrym oświetleniu i widoczności
(minimalna niezbędna widoczność odpo-
pl
wiednia do obszaru pracy określona w sekcji
„OBSZAR PRACY”).
7. Nie pracować podczas burzy i/lub na
mokrym lub śliskim podłożu.
8. Nie pracować na terenach o nachyleniu
przekraczającym 10°, o ile nie używa się
specjalnego sprzętu do pracy na obszarach pochyłych (niedostępny we wszystkich maszynach lub wersjach). Zachować
najwyższą ostrożność podczas odwracania kierunku jazdy i przybliżania maszyny
do siebie.
9. Zawsze upewniać się o obecności punktów podparcia na pochyłych powierzchniach. Utrzymywać stopy w dalekiej odległości od narzędzi i nie zbliżać dłoni i stóp
do elementów w ruchu.
10. Prowadzić maszynę trzymając zawsze
obie dłonie na kierownicy.
11. Nie pracować w pobliżu rowów lub
nasypów. Jeśli jedno koło przekroczy krawędź drogi, maszyna może nagle się przewrócić.
12. Nie obracać maszyny w taki sposób,
aby było konieczne odwrócenie się plecami do ściany lub podobnych przedmiotów,
aby uniknąć uwikłania.
13. W przypadku pracy na pochyłych powierzchniach należy zawsze prowadzić maszynę w ich poprzek, nigdy w górę lub w dół.
Wskazania dotyczące wyposażenia wymiennego:
1. Przed instalacją, sprawdzić, naprawić,
usunąć lub zastąpić wymienne wyposażenie lub części, zatrzymać silnik, pozwalając
maszynie ostygnąć (15-20 minut) i upewnić się, że nie ma żadnych ruchomych części; zdjąć nasadkę świecy zapłonowej.
2. Podczas przenoszenia sprzętu w celach
montażowych, wymiany lub konserwacji,
nosić solidne rękawice ochronne. Unikać
kontaktu z narzędziami wyposażenia i nie
zbliżać rąk ani stóp do ruchomych narzę-
dzi, aby uniknąć amputacji i obrażeń.
3. Nie używać maszyny związanej z tym
sprzętem, jeśli nie jest on prawidłowo
zmontowany lub jeśli nie działa prawidłowo.
4. Odłączyć sprzęt, zwalniając odpowiednią dźwignię, gdy nie przeprowadza się
operacji lub w przypadku wykrycia niebezpiecznych warunków, takich jak zbliżanie
się osób nieupoważnionych do obszaru
zagrożenia, możliwych usterek, ograniczonej widoczności lub nagłego zderzenia z
przeszkodą.
5. Odłączyć sprzęt, jeśli przejeżdża się przez
drogi żwirowe lub podjazdy.
6. Odłączyć sprzęt i wyłączyć maszynę w
przypadku wyczucia nietypowych wibracji.
Wskazówki dotyczące regulacji i konserwacji:
NIEBEZPIECZEŃSTWO!
Wszystkie operacje REGULACYJNE i KONSERWACYJNE muszą być przeprowadzane
przy wyłączonym silniku. Usunąć nasadkę
świecy zapłonowej lub kluczyk zapłonu
(jeśli obecny), aby uniknąć nieoczekiwanego uruchomienia.
Upewnić się, że wszystkie nakrętki, śruby
i wkręty są dokręcone, aby zapewnić bezpieczne działanie maszyny.
Używać wyłącznie oryginalnych części zamiennych rmy Eurosystems. Właściciel
traci wszelkie prawa gwarancyjne w przypadku używania nieoryginalnych części zamiennych.
Nie wprowadzać zmian strukturalnych ani
dostosowań. Tego typu ingerencje powodują unieważnienie gwarancji i ograniczenie odpowiedzialności producenta.
Producent zastrzega sobie prawo do wprowadzania ulepszeń konstrukcyjnych maszyny i/lub wymiennego sprzętu bez konieczności wprowadzania zmian do niniejszej
instrukcji obsługi.
Wskazówki dotyczące podnoszenia:
NIEBEZPIECZEŃSTWO!
Używać sprawnie działających systemów
podnoszenia, odpowiednich do podnoszonego ciężaru (patrz punkt PRZEMIESZCZANIE I TRANSPORT).
UWAGA!
Nie przebywać pod zawieszonymi ładunkami.
2.1 OPIS I ZAKRES STOSOWANIA
G
lebogryzarka spalinowa jest
zaprojektowana i wykonana do spulchniania
gleby. Glebogryzarka powinna być używana
tylko z oryginalnym osprzętem i częściami
zapasowymi.
WYPOSAŻENIE DODATKOWE (NIE OBJĘTE
ZESTAWEM):
- noże 32 cm z parą żelaznych kół Ø350x50
- Obsypnik skrzydeł stałych ze złączem
(905030000).
2.2 NIEPRAWIDŁOWE UŻYCIE
NIEBEZPIECZEŃSTWO!
Wszystkie zagrożenia opisane w tym
punkcie mogą powodować poważne obrażenia lub śmierć operatora.
1. Używać maszyny jedynie do celów prze-
widzianych przez rodzaj zainstalowanego
sprzętu;
2. Nie używać maszyny do transportu rzeczy, ludzi lub zwierząt;
3. Nie używać maszyny do holowania i/lub
pchania wózków lub innych urządzeń;
4. Nie montować innego sprzętu, nieautoryzowanego przez producenta;
5. Nie modykować części maszyny;
6. Nie wykluczać ani nie manipulować syste-
mów bezpieczeństwa.
2.3 OBSZAR PRACY
Użytkownik odpowiedzialny jest za bezpieczeństwo osób, rzeczy lub zwierząt, które
znajdują się w stree zagrożenia maszyny.
Strefa ta jest określona jako wewnętrzny obszar o obwodzie o minimalnym promieniu
10 m, ze środkiem narzędzia zamontowanym na maszynie.
NIEBEZPIECZEŃSTWO!
Strefa zagrożenia rozciąga się na 10 metrów wokół maszyny i musi być ogrodzona
z użyciem odpowiednich ostrzeżeń.
NIEBEZPIECZEŃSTWO!
Wokół obszaru roboczego należy umie
ścić wyraźne ostrzeżenia, informujące o
zakazie wchodzenia do obszaru roboczego. Jeśli operator zda sobie sprawę z obecności ludzi lub zwierząt w niebezpiecznym obszarze, musi natychmiast wyłączyć
maszynę i nie uruchamiać jej ponownie,
dopóki obszar nie zostanie uwolniony.
Page 53
Podczas działania maszyny surowo zabrania się przebywania w stree zagrożenia.
Wyłącznie operator, który przeczytał i zrozumiał instrukcję obsługi we wszystkich jej
częściach, jest upoważniony do przebywania w tym obszarze i zajmowania jedynego
stanowiska roboczego, trzymając mocno
kierownicę.
Przed uruchomieniem maszyny operator musi
poddać kontroli otaczającą strefę i zwrócić
szczególną uwagę na dzieci i zwierzęta.
Przed rozpoczęciem pracy na określonym obszarze, należy oczyścić go z ciał obcych.
Podczas pracy zawsze zwracać uwagę na
podłoże i otaczającą strefę. W przypadku
lokalizacji niepożądanych i/lub niebezpiecznych przedmiotów, przed opuszczeniem
stanowiska roboczego celem ich usunięcia,
należy wyłączyć maszynę i umieścić ją w stanie bezpieczeństwa, zapobiegając jej uruchomieniu, przemieszczeniu i wywróceniu.
2.4 ODZIEŻ
INFORMACJA!
Za pozyskanie niniejszych środków ochrony indywidualnej odpowiada wyłącznie
klient lub pracodawca.
Podczas użytkowania i operacji konserwacyjnych maszyny:
należy OBOWIĄZKOWO używać obuwia
ochronnego, rękawic, odpowiednich ochraniaczy słuchu oraz nosić długie i wytrzymałe
spodnie i okulary ochronne.
3. OPIS PIKTOGRAMÓW
NIEBEZPIECZEŃSTWO!
Utrzymywać wszystkie etykiety w czystości i w dobrym stanie oraz wymienić je jeśli
są uszkodzone.
4. CHARAKTERYSTYKA TECHNICZNA
Model MM250 YM355
Waga BRUTTO i
NETTO
Moc znamionowa
Moc akustyczna
Ciśnienie
akustyczne
Wibracje
Opony 13x5.00-6
Średnica noża
Obroty noży 275/min
Prędkość 1-sza
bieg do przodu
Prędkość 2-ga
bieg do przodu
Etykieta deklaracji CE
na ostatniej stronie
320 mm
1,1 km/h
- 2,1 km/h
chanicznych.
INFORMACJA!
W przypadku dostawy większej ilości
maszyn lub wymiennego sprzętu na paletach, rozładować je nie powodując ich
upadku na ziemię. W razie konieczności
użyć wózka widłowego.
6. ROZPAKOWYWANIE / MONTAŻ
Rozpakowywanie
Montaż wspornika kierownicy:
zamocować wspornik rękojeści (B) do ramy (A)
za pomocą śrub (g) z podkładkami (h) umieszczonych w dwóch otworach. Zamocować pokrętła motylkowe (m) w odpowiednim otworze,
używając podkładek (y), śrub (i) i nakrętek (l).
Montaż noży: Założyć
dystanse (C) na krańcach pozostałych noży i zamocować je za pomocą śrub (n) i nakrętek (o).
Montaż pokrywy noża:
Odkręcić 6 śrub z ramy, następnie założyć
pokrywę (D), zwracając uwagę, aby pozycja
znajdujących się w niej otworów odpowiadała pozycji otworów w ramie i przykręcić
ponownie 6 śrub.
Trzymając klapę skierowaną ku górze,
wsunąć znajdujące się na niej haki do
właściwych otworów na pokrywie noża.
UWAGA: Haki klapy powinny być ustawione
tak, jak na powiększeniu zamieszczonym
na rysunku, tzn. haki powinny wchodzić od
góry szczeliną „B” i wychodzić szczeliną „A”.
*
*
Montaż klapy pokrywy noża:
pl
Nie należy nosić luźnych ubrań, biżuterii, krawatów, szalików, wiszących elementów, które
mogłyby ulec uwikłaniu. Związać włosy.
Podczas rozpakowywania i montażu:
należy OBOWIĄZKOWO używać obuwia ochronnego, rękawic oraz wytrzymałej odzieży.
Prędkość 1-sza
bieg wsteczny
Prędkość 2-ga
bieg wsteczny
Wszystkie dane techniczne dotyczące silnika
zawarte są w załączonej instrukcji obsługi.
5. PRZEMIESZCZANIE I OPAKOWANIE
Aby przemieścić opakowanie, 2 lub więcej
osób musi je podnieść używając uchwytów
rozmieszczonych na kartonie. Masa BRUTTO
została wskazana w rozdziale „CHARAKTERYSTYKA TECHNICZNA”.
UWAGA!
Nie przechylać ani nie obracać maszyny.
Możliwe uszkodzenie maski i części me-
0,96 km/h 0,96 km/h
- 1,8 km/h
nia: W zależności od dostarczonej dźwigni
przyspieszenia (na rysunku A, B):
-Dźwignia przyspieszenia A: zamocować
krańce „x” i „y” linek do dźwigni;
-Dźwignia przyspieszenia B: odkręcić śrubę i
nakrętkę z dźwigni, a następnie przykręcić ją
na rękojeści.
Silnik jest dostarczany bez oleju smarowego. Informacje dotyczące rodzaju oraz
ilości oleju do użycia można znaleźć w instrukcji obsługi silnika zawartej w torbie z
akcesoriami [F]
Nie uruchamiać silnika, dopóki wszystkie
czynności montażowe nie zostaną zakończone.
Montaż dźwigni przyspiesze-
UWAGA!
7. UŻYTKOWANIE
UWAGA!
Page 54
UWAGA!
Przed pierwszym uruchomieniem należy
dolać oleju smarowego do silnika. Informacje dotyczące rodzaju oraz ilości oleju
do użycia można znaleźć w instrukcji obsługi silnika zawartej w torbie z akcesoriami [F]
UWAGA!
Przed włączeniem maszyny, sprawdzić
poziom oleju w silniku zgodnie z odpowiednią instrukcją obsługi
NIEBEZPIECZEŃSTWO!
Przed przystąpieniem do lektury całej instrukcji obsługi, należy przeczytać w całości i ze zrozumieniem rozdział „INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA”.
pl
URZĄDZENIE ZABEZPIECZAJĄCE
Wszystkie glebogryzarki spalinowe
wyposażone są w urządzenie zabezpieczające.
Urządzenie takie powoduje odłączenie
sprzęgła, a w konsekwencji zatrzymanie
maszyny poruszającej się do przodu lub
do tyłu po zwolnieniu właściwej dźwigni
sterowania; urządzenie to ponadto zapobiega
wrzuceniu biegu wstecznego, kiedy wrzucony
jest bieg do przodu.
Podczas ruchu do tyłu noże przestają
obracać się automatycznie.
1) Dźwignia przyspieszenia Start-Stop
2) Dźwignia sterowania ruchem do przodu
3) Dźwignia sterowania ruchem do tyłu
4) Dźwignia zmiany biegu Powolny-Szybki
(tylko w przypadku wersji z prędkością 2+2)
5) „Trójpozycyjne widełki”
6) Uchwyt linki rozruchowej silnika
7) Dźwignia regulacji ostrogi
8) Urządzenie do regulacji linek/pasa
9) Dźwignia bocznej regulacji rękojeści/
kierownicy
SPRZĘGU KÓŁ: Glebogryzarka wyposażona
jest w specjalne urządzenie nazywane
„TRÓJPOZYCYJNYMI WIDEŁKAMI”.
- W pozycji 1 (wolna) koła obracają się swobodnie
na wale, pozwalając na przemieszczanie
maszyny przy zatrzymanym silniku.
- W pozycji 2 (zablokowana) koło jest
sprzężone z wałem, stając się kołem
napędowym, tzn. gotowym do pracy, pozycja
ta jest najczęściej używana.
- W pozycji 3 (półróżnicowa) koło
7.1 OPIS ELEMENTÓW
UWAGA!
OPIS ELEMENTÓW STEROWANIA
TRÓJPOZYCYJNE URZĄDZENIE
.
ma możliwość wykonania ok. jednego
swobodnego obrotu na wale, pozwalając na
odwrócenie biegu.
UWAGA!
Wszelkie czynności na trójpozycyjnych
widełkach należy przeprowadzać przy
zatrzymanym silniku.
7.2 NAPEŁNIANIE ZBIORNIKA
NIEBEZPIECZEŃSTWO!
Zachować ostrożność podczas obchodzenia się z łatwopalnymi płynami. Paliwo
jest wysoce łatwopalne i wybuchowe.
NIEBEZPIECZEŃSTWO!
Nie napełniać zbiornika w zamkniętych
lub słabo wentylowanych środowiskach.
NIEBEZPIECZEŃSTWO!
Przed rozpoczęciem napełniania zbiornika, wyłączyć maszynę i poczekać, aż silnik
ostygnie (15-20 min).
NIEBEZPIECZEŃSTWO!
Nie palić papierosów i nie używać urządzeń
elektronicznych w pobliżu łatwopalnych
płynów.
NIEBEZPIECZEŃSTWO!
Używać odpowiednich i nieuszkodzonych
urządzeń do napełniania, takich jak kanistry, lejki itp.
NIEBEZPIECZEŃSTWO!
W przypadku wycieku paliwa, przemieścić
maszynę przed jej włączeniem.
NIEBEZPIECZEŃSTWO!
Po zakończeniu operacji tankowania, nałożyć ponownie korek mocno go dokręcając.
7.3 URUCHAMIANIE I WYŁĄCZANIE
NIEBEZPIECZEŃSTWO!
Przed użyciem maszyny sprawdzić poprawność funkcjonowania dźwigni z
podtrzymanym działaniem i podwójnego zabezpieczenia. Informacje dotyczące
regulacji zostały zawarte w części “REGULACJA KABLI”. Zabrania się używania
maszyny w przypadku nieprawidłowego
działania elementów sterujących.
UWAGA!
Przed pierwszym użyciem maszyny należy
bezwzględnie sprawdzić czy w obudowie
przekładni znajduje się olej. Nie wolno
uruchamiać urządzenia bez dokonania
kontroli oleju. Dodatkowe informacje
znajdują s ię w rozdziale PRZ EKŁADNIA 10.5.
UWAGA!
Po zakończeniu montażu, uruchom
urządzenie i sprawdź, przesuwając
dżwignię do pozycji STOP, czy silnik
wyłącza się całkowicie.
UWAGA!
Przed włączeniem silnika dokładnie
sprawdzić c zy glebogr yzarka jes t w dobrym
stanie technicznym.
1. Instrukcje silnika: Uważnie
przeczytać instrukcje dołączoną
do danego silnika. Sprawdzić czy
ltr powietrza jest czysty. Przy
pomocy lejka ltrującego napełnić
zbiornikpaliwem zalecanym w
instrukcji obsługi silnika. Nie zmieniać
kalibracji regulatora prędkości
obrotowej silnika i nie dopuścić do
przekroczenia dozwolonej prędkości.
2.
1 (wolne), koło swobodnie obraca się
na wale umożliwiając w ten sposób
przemieszczanie maszyny.
3. Przybliżyć do powierzchni ziemi do
spulchniania.
4.
2 (zablokowane), pozycja pracy.
Upewnić się, że dźwignia zmiany
biegów (Rys. 1.7 szczegół 4 tylko dla
wersji z prędkością 2+2) jest na luzie.
Uregulować rękojeść na odpowiedniej
do wykonywanej pracy wysokości.
5.
pokrętło paliwa (tylko dla silników
wyposażonych w taki element),
przestawić drążek przyspieszenia
jego regulacji. Jeśli silnik jest zimny,
uruchomić rozrusznik na gaźniku.
6.
Mocno chwycić uchwyt
rozrusznika i mocno go pociągnąć.
Po rozruszaniu silnika i po jego
pierwszych odgłosach, przenieść
rozrusznik w pozycję spoczynku.
7.
Chwycić za uchwyt, wsadzić bieg (tylko
dla wersji z prędkością 2+2) poz. A bieg
wolny, poz. B bieg szybki (Rys. 1.7).
Rozpoczynając obsługę zaleca się pracę
w pozycji 1 bieg wolny.
8.
chwycić kierownicę, wcisnąć hamulec
bezpieczeństwa w kierunku środka maszyny,
Umieścić widełki w pozycji
Umieścić widełki w pozycji
Rozruch silnika: Otworzyć
Ruch do przodu:
Page 55
a następnie pociągnąć za dźwignię.
Ruch następuje przy pełnym skoku
dźwigni, tzn. kiedy znajduje się ona przy
uchwycie. Dźwignia musi pozostawać
wciśnięta, aby utrzymać obrót ostrzy.
Po zdjęciu ręki z dźwigni unosi się ona,
powodując automatyczne zatrzymanie
obrotu ostrzy.
9.
dźwignię ruchu do przodu (Rys. 3.6)
i po wciśnięciu właściwego hamulca
bezpieczeństwa pociągnąć za dźwignię
przedstawioną na Rys. 3.7 znajdującą
się na kierownicy, podnieść tylną część
maszyny tak, aby wyciągnąć ostrze z
podłoża, a następnie przytrzymać ją w
takiej pozycji, dopóki nie zacznie cofać.
10.
zakończeniu pracy, aby zatrzymać
silnik, należy przenieść dźwignię
przyspieszenia na najniższą pozycję.
NIEBEZPIECZEŃSTWO!
W przypadku przypadkowej i nieoczekiwanej przeszkody, obie dźwignie sterujące
(Rys. 3.6, 3.7) muszą zostać natychmiast
zwolnione.
NIEBEZPIECZEŃSTWO!
W przypadku gwałtownego uderzenia,
jeśli wystąpią widoczne odkształcenia lub
uszkodzenia, wymienić wszystkie noże i
odpowiednie sworznie na śruby mocujące
i nakrętki! W razie potrzeby skontaktować
się z autoryzowanym warsztatem.
8. PRZEMIESZCZANIE I TRANSPORT
NIEBEZPIECZEŃSTWO!
Przed przystąpieniem do lektury całej instrukcji obsługi, należy przeczytać w całości
i ze zrozumieniem rozdział „INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA”.
Przy wyłączonym silniku, maszyna może być
przemieszczana ręcznie, popychając ją lub
ciągnąc za kierownicę.
PODNOSZENIE:
Gdy maszyna jest nieużywana przez dłuższy okres czasu, należy koniecznie chronić
narzędzie z użyciem substancji antykorozyjnych i przeciwutleniaczy.
Przed rozpoczęciem składowania maszyny,
oczyścić ją z liści i/lub ziemi.
Ruch do tyłu: zwolnić
Zakończenie pracy: po
9. SKŁADOWANIE
NIEBEZPIECZEŃSTWO!
Opróżnić paliwo ze zbiornika i zakręcić
kurek (jeśli obecny).
Ustawić maszynę na poziomym podłożu,
wyjmując kluczyk zapłonu (jeśli obecny) i/
lub nasadkę świecy zapłonowej.
NIEBEZPIECZEŃSTWO!
Zabezpieczyć części tnące i w razie
potrzeby przykryć maszynę osłonami
ochronnymi.
10. OKRESOWA KONSERWACJA
NIEBEZPIECZEŃSTWO!
Przed przystąpieniem do lektury całej instrukcji obsługi, należy przeczytać w całości i ze zrozumieniem rozdział „INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA”.
Utrzymywać dokręcone wszystkie nakrętki,
śruby i wkręty, aby zapewnić bezpieczne
działanie maszyny i/lub wymiennego sprzętu.
10.1 REGULACJA STERU
Aby zapewnić prawidłowe spulchnianie i równy
posuw glebogryzarki, ostrze wyposażone jest
w ster (7 Rys. 1.7), który reguluje głębokość
pracy pielników. Przesuwając w tył dźwignię
steru i poruszając nią w górę i w dół można
kontrolować poziom zagłębienia w podłożu:
regulacja jest prawidłowa, kiedy maszyna
posuwa się ze stałą prędkością bez skoków.
- Spulchnianie terenów twardych: Ustawić
ster w pozycji (B). Pozycja ta odpowiada
niewielkiej głębokości pracy.
- Spulchnianie terenów miękkich: Ustawić
ster w pozycji (A). Pozycja ta odpowiada dużej
głębokości pracy.
UWAGA!
Podczas przemieszczania maszyny z
uruchomionym silnikiem na podłożach
innych niż te obrabiane należy ustawić
ster w pozycji (B), w ten sposób pielniki nie
porysują powierzchni.
10.2 REGULACJA KIEROWNICY
REGULACJA WYSOKOŚCI:
Możliwa jest regulacja wysokości kierownicy
glebogryzarki. Przed rozpoczęciem obsługi
zaleca się wyregulowanie kierownicy
odpowiednio do potrzeb operatora, aby
umożliwić mu łatwiejszą kontrolę nad
glebogryzarką. Odkręcić śruby mocujące
wspornik kierownicy. Wyregulować kierownicę
do optymalnej wysokości, dokręcić śruby.
REGULACJA BOCZNA:
Boczne ustawienie kierownicy umożliwia operatorowi wykonywanie pracy bez przechodzenia po spulchnionej już ziemi oraz zapobiega
naruszeniu roślinności. Pociągnąć dźwignię
w dół, aby odblokować kierownicę. Przekręcić kierownicę we właściwą stronę (możliwe
pozycje: -35°, 0°, 35°), a następnie pociągnąć
dźwignię w górę, aby ją zablokować.
10.3 SMAROWANIE
Co 50 godzin pracy należy nasmarować przy
użyciu właściwej smarownicy, po uprzednim
zdemontowaniu gumowego korka, wał biegu
wstecznego.
pl
UWAGA!
Po zakończeniu czynności należy zamknąć
otwór uż ywając korka, p onieważ wewnątrz
osłony znajdują się elementy w ruchu.
10.4 REGULACJA KABLI
DŹWIGNIA RUCHU DO PRZODU/
BIEGU WSTECZNEGO:
Uwaga! Koła muszą zacząć obracać się dopiero wtedy, gdy dźwignia sterująca przekroczy połowę swojego skoku. Gdy wyżej
wymieniona dźwignia zostanie całkowicie
pociągnięta, tj. w położeniu roboczym, urządzenie kontroli pasa (8, Rys.1.7) powinno być
ustawione tak, jak pokazano na rysunku
4.6B, z „cylindrem” stykającym się z dwiema
podkładkami po bokach. Aby uzyskać powyższe warunki, należy zadziałać na regulator M10 zamontowany w pobliżu urządzenia
kontroli pasa (Rys. 4.6A).
10.5 WYMIANA OLEJU MASZYNY
KONTROLA POZIOMU OLEJU:
Należy sprawdzać poziom oleju co 60 godzin:
ustawić maszynę na płaskiej powierzchni,
odkręcić korek (1) i sprawdzić, czy poziom
oleju odpowiada dolnej granicy otworu, jeśli
konieczne jest uzupełnienie poziomu, należy
przeprowadzić je przez otwór korka (2) tak,
aby olej wypływał przez otwór kontrolny (1).
Ponownie zakręcić korki.
WYMIANA OLEJU:
Olej należy wymieniać co 150 godzin.
Spuszczanie oleju należy przeprowadzać na
rozgrzanej maszynie: odkręcić korki (1 i 2),
pochylić maszynę, aby w pełni ją opróżnić,
następnie ustawić maszynę na płaskiej
Page 56
powierzchni, uzupełnić olej przez otwór
korka (2) tak, aby olej wypływał przez otwór
kontrolny (1). Ponownie zakręcić korki.
INFORMACJA!
W celu łatwiejszego i bezpieczniejszego
usunięcia, użyć strzykawki (niedołączona).
UWAGA!
Przed napompowaniem opony, należy
zawsze poddać kontroli jej maksymalną
wartość PSI.
11. CZYSZCZENIE I MYCIE
UWAGA!
Unikać nadmiernego użycia wody w pobliżu
etykiet. W przypadku ich uszkodzenia, należy je wymienić przed ponownym użyciem
maszyny i/lub wymiennego sprzętu.
UWAGA!
Należy używać oleju SAE 80 lub równoważnego.
UWAGA!
Spuszczony olej jest substancją
zanieczyszczającą i nie należy
odprowadzać go do środowiska, ale
przekazać do właściwych centrów zbiórki.
10.6 POMPOWANIE OPON
pl
Jeśli koła nie są pełne, przy każdym użyciu
zaleca się sprawdzanie stanu napompowania opon w maszynie. Zalecana wartość to
21 PSI (1,5 bara).
Kontrola dokręcenia ele-
mentów mocujących i zabez-
pieczeń
Czyszczenie Po każdym użyciu
Pompowanie W razie potrzeby
Regulacja kabli Jeśli działanie nie jest zgodne z informacjami zawartymi w niniejszej instrukcji
Wymiana oleju w podstawie 60 godzin
Silnik Patrz odpowiednia instrukcja
NIEBEZPIECZEŃSTWO!
Przed przystąpieniem do lektury całej instrukcji obsługi, należy przeczytać w całości
i ze zrozumieniem rozdział „INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA”.
Przed myciem i/lub czyszczeniem maszyny lub
wymiennego sprzętu, poczekać, aż wszystkie
gorące części ostygną (co najmniej 20 minut).
Używać sprężonego powietrza lub gąbki z neutralnym detergentem i wodą.
UWAGA!
Nie używać wody pod ciśnieniem do mycia maszyny i/lub wymiennego sprzętu.
Silnik i wszelkie instalacje elektryczne lub
akumulatory mogłyby ulec uszkodzeniu.
12. PROGRAM KONSERWACJI
Jak często v. cap patrz rozdz.
Zawsze przed uruchomieniem maszyny - sprawdzić, czy nie ma niedokręconych
śrub i/lub nakrętek oraz czy maski i systemy ochronne są nienaruszone i prawidłowo zamontowane.
-
11.
10.6
10.4
10.5
13. MOŻLIWE USTERKI I ŚRODKI ZARADCZE
Możliwa przyczyna Patrz rozdział
Brak paliwa, zatankować
Sprawdzić czy dźwignia przyśpieszenia znajduje się w pozycji START/1
Silnik nie uruchamia
się
Spadająca moc silnika
Noże tnące nie obracają się
Koła nie obracają się Sprawdzić kable transmisyjne 10.4
Jeśli nie można rozwiązać problemu, skontaktować się z najbliższym autoryzowanym centrum serwisowym
Sprawdzić czy nasadka świecy zapłonowej jest prawidłowo osadzona
Sprawdzić stan świecy zapłonowej i ewentualnie wyczyścić ją lub wymienić
Sprawdzić czy zawór paliwa jest otwarty (tylko w modelach silników z obecnym zaworem)
Brudny ltr powietrza, wyczyścić go
Sprawdzić, czy kamienie oraz pozostałości gleby i roślin nie blokują obrotu ostrzy, a w
razie konieczności usunąć je
Wyregulować linki napędu 10.4
Sprawdzić czy noże przymocowane są do wału Sprawdzić pozycję i nienaruszenie pasów napędu, umieścić je w prawidłowej pozycji i/
lub wymienić
cja silnika
Odpowiednia instruk-
cja silnika
Odpowiednia instruk-
cja silnika
Odpowiednia instruk-
cja silnika
7.2
7.3
-
Page 57
14. DODATKOWE WSKAZÓWKI
14.1 UTYLIZACJA
Pod koniec cyklu żywotności, produkt musi
zostać zutylizowany zgodnie z obowiązującymi przepisami dotyczącymi selektywnej
zbiórki odpadów i nie może być traktowany
jak zwykłe odpady komunalne.
Produkt musi zostać zutylizowany w dedykowanych punktach zbiórki lub zwrócony
sprzedawcy, jeśli ma on zostać zastąpiony
innym nowym produktem.
Produkt składa się z części nieulegających
biodegradacji i substancji, które mogą zanieczyszczać otaczające środowisko, jeśli
nie zostaną właściwie zutylizowane. Ponadto, niektóre z tych materiałów mogą zostać
poddane recyklingowi, unikając zanieczyszczeń środowiska. Obowiązkiem każdego jest
przyczynianie się do ochrony środowiska.
pl
Symbol , jeśli obecny, deniuje sprzęt
elektryczny i elektroniczny, który należy
utylizować oddzielnie, zgodnie z normami
2002/95/WE, 2002/96/WE i 2003/108/WE. Nie
wyrzucać takiego sprzętu do niesegregowanych odpadów komunalnych, lecz przekazać
go do odpowiednich centrów zbiórki selektywnej.
Poprosić lokalne władze o informacje dotyczące stref odpowiedzialnych za usuwanie
odpadów.
Każdy kto nie utylizuje produktu zgodnie
ze wskazówkami zawartymi w tym punkcie,
ponosi odpowiedzialność zgodnie z obowiązującymi przepisami.
14.2 WYŁĄCZENIE Z UŻYCIA
I UTYLIZACJA
Wycofanie z eksploatacji i demontaż maszyny i/lub wymiennego sprzętu będącego
przedmiotem niniejszej instrukcji obsługi,
polega na demontażu produktu przez upoważniony personel zgodnie z przepisami dekretu ustawodawczego 81/08 (stosowanie
środków ochrony indywidualnej itp.) oraz
segregacji i utylizacji zgodnie z informacjami zawartymi w punkcie „UTYLIZACJA” niniejszej instrukcji użytkowania i konserwacji.
Page 58
1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
1.1 ΕΙΣΑΓΩΓΗ
Σας ευχαριστούμε για την εμπιστοσύνη που δείχνετε στα προϊόντα μας και ευχόμαστε να χρησιμοποιήσετε ευχάριστα το μηχάνημα και τον
εναλλάξιμο εξοπλισμό.
Δημιουργήσαμε αυτές τις οδηγίες χρήσης οδηγίες για να διασφαλίσουμε μία λειτουργία χωρίς
προβλήματα. Ακολουθήστε με προσοχή αυτές
τις οδηγίες και θα μπορέσετε να χαρείτε ένα μηχάνημα και έναν εξοπλισμό που θα λειτουργεί
σωστά για πολύ μεγάλο χρονικό διάστημα.
Τα μηχανήματά μας καθώς και ο εξοπλισμός
μας, πριν μπουν στη μαζική παραγωγή, ελέγχονται πολύ αυστηρά και κατά τη διάρκεια της
κατασκευής, υπόκεινται, επίσης, σε αυστηρούς
ελέγχους. Αυτό αποτελεί, για εμάς αλλά και για
τους χρήστες, την καλύτερη εγγύηση ότι πρό-
el
κειται για ένα προϊόν αποδεδειγμένης ποιότητας.
Αυτό το μηχάνημα και/ή ο εξοπλισμός έχει υποβληθεί σε αυστηρές ουδέτερες δοκιμασίες στη
χώρα προέλευσης και τηρεί τους ισχύοντες κανονισμούς ασφαλείας.
1.2 ΤΟ ΕΓΧΕΙΡΙΔΙΟ
Το εγχειρίδιο χωρίζεται σε κεφάλαια και παραγράφους με σκοπό οι πληροφορίες να παρου-
σιάζονται με τον πιο ξεκάθαρο τρόπο.
Οι οδηγίες, τα σχέδια και η τεκμηρίωση που περιέχει το παρόν εγχειρίδιο είναι εμπιστευτικής
τεχνικής φύσης και αποτελούν ρητή ιδιοκτησία
του κατασκευαστή (βλ. δήλωση CE στην τελευταία σελίδα) και δεν επιτρέπεται η αναπαραγωγή τους με κανέναν τρόπο, είτε εν μέρει είτε
συνολικά.
Το εγχειρίδιο χρήσης θα πρέπει να φυλάσσεται
με προσοχή και θα πρέπει πάντα να συνοδεύει
το μηχάνημα και/ή τον εξοπλισμό σε όλες τις
αλλαγές ιδιοκτησίας κατά τη διάρκεια της ζωής
του.
Για να γίνει αυτό, το εγχειρίδιο θα πρέπει να χρησιμοποιείται με προσοχή, με καθαρά χέρια και
δεν θα πρέπει να ακουμπά σε ακάθαρτες επιφάνειες.
Θα πρέπει να φυλάσσεται σε περιβάλλον προστατευμένο από την υγρασία και με τρόπο ώστε
να είναι πάντα προσβάσιμο ώστε να λύνονται
τυχόν απορίες. Δεν θα πρέπει να αφαιρούνται,
να τροποποιούνται ή να κόβονται τα μέρη του.
1.3 ΣΥΜΒΟΛΑ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ
ΚΙΝΔΥΝΟΣ!
Αυτό το σύμβολο επισημαίνει καταστάσεις
που ενδέχεται να επηρεάσουν την ασφάλεια, να πρ οκαλέσουν θάνα το και/ή σοβαρές
βλάβες στον χειριστή.
ΠΡΟΣΟΧΗ!
Αυτό το σύμβολο επισημαίνει καταστάσεις
που μπορεί να προκαλέσουν βλάβες στον
χειριστή και/ή σ το μηχάνημα.
ΠΛΗΡΟΦΟΡΙΕΣ!
Αυτό το σύμβολο επισημαίνει ειδικές ενδείξεις για καλύτερη κατανόηση και ευκολία
στη χρήση.
Οι εικόνες επισημαίνονται με το συγκεκριμένο
σύμβολο (π.χ.
).
1.4 ΣΤΟΙΧΕΙΑ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ
Βλ. εξώφυλλο ή σήμανση CE.
Για πληροφορίες σχετικά με την παραγγελία
εξαρτημάτων, παρακαλούμε, ανατρέξτε στα
σημεία πώλησης της περιοχής σας, αναφέροντας τον αριθμό του εξαρτήματα και τον αριθμό
παραγωγής που θα βρείτε στην ετικέτα CE που
φαίνεται στο
1. Ταυτοποίηση του κατασκευαστή
2. Μοντέλο
3. Αναγνωριστικός κωδικός προϊόντος
4. Σειριακός αριθμός προϊόντος
5. Όγκος
6. Έτος/Μήνας
7. Ισχύς κινητήρα
8. Είδος προϊόντος
.
2. ΟΔΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ
ΚΙΝΔΥΝΟΣ!
Όλοι οι κίνδυνοι που περιγράφονται σε αυτήν την παράγραφο μπορούν να προξενήσουν σοβαρό τραυματισμό ή και τον θάνατο
του χειριστή.
ΚΙΝΔΥΝΟΣ!
Πριν από τη συναρμολόγηση και τη θέση σε
λειτουργία του μηχανήματος ή του εναλλάξιμου εξοπλισμού, διαβάστε και κατανοήστε
πλήρως το παρόν εγχειρίδιο χρήσης και συντήρησης.
ΚΙΝΔΥΝΟΣ!
Ο εργοδότης φέρει την ευθύνη να μεταφέρει όλες
τις απαραίτητες πληροφορίες που περιέχει το παρόν εγχειρίδιο στον χειριστή που θα χρησιμοποιήσει το μηχάνημα ή τον εναλλάξιμο εξοπλισμό.
Αυτό το μηχάνημα και/ή ο εναλλάξιμος εξοπλισμός τηρεί όλα τα ευρωπαϊκά πρότυπα που είναι σε ισχύ τη χρονική στιγμή κατασκευής του.
Παρόλα αυτά, η ακατάλληλη χρήση ή η ακατάλληλη συντήρηση ενδέχεται να αυξήσουν τον
κίνδυνο τραυματισμών.
Για να μειωθεί αυτός ο κίνδυνος, διαβάστε
προσεκτικά τις οδηγίες ασφαλείας που αναφέρονται ακολούθως και δώστε προσοχή στα
σύμβολα κινδύνου στις ακόλουθες σελίδες.
Γενικές υποδείξεις:
1. Η χρήση του μηχανήματος απαγορεύεται
στα παιδιά κάτω των 16 και στα άτομα μετά τη
χρήση αλκοόλ, φαρμάκων ή ναρκωτικών.
2. Το ηλεκτρομαγνητικό πεδίο που δημιουργείται από τον κινητήρα ή το ηλεκτρικό κύκλωμα
μπορεί να δημιουργήσει παρεμβολές με διατάξεις τύπου βηματοδότη. Οι χρήστες αυτών των
διατάξεων-συσκευών πρέπει ΥΠΟΧΡΕΩΤΙΚΑ
να συμβουλεύονται τον θεράποντα ιατρό τους
πριν χρησιμοποιήσουν το μηχάνημα.
3. Μη βάζετε σε λειτουργία το μηχάνημα όταν βρίσκεστε μπροστά σε αυτό και
μη το προσεγγίζετε όταν είναι σε κίνηση.
Τραβώντας το κορδόνι έναρξης του κινητήρα
(αν υπάρχει), ο εξάρτημα και το μηχάνημα θα
πρέπει να παραμένουν σταθερά.
4. Το μοτέρ πρέπει να παραμένει ΥΠΟΧΡΕΩΤΙΚΑ σβηστό κατά τη μεταφορά του και σε όλη
τη διάρκεια των εργασιών ρύθμισης, συντήρησης, καθαρισμού, αλλαγής του εναλλάξιμου
εξοπλισμού.
5. Απομακρυνθείτε από το μηχάνημα μόνο
αφού σβήσετε τον κινητήρα και σταθμεύετε
το μηχάνημα σε σταθερή και ασφαλή θέση.
6. Προσοχή στο σωλήνα εκκένωσης. Τα κοντινά μέρη μπορούν να φτάσουν στους 80°.
Αντικαταστήστε τους σιγαστήρες που έχουν
φθαρεί ή έχουν κάποιο ελάττωμα.
7. Πριν ξεκινήσετε την εργασία με το μηχάνημα, προχωρήστε σε γενικό έλεγχο σε όλα
τα συστήματα πρόληψης ατυχημάτων και
ασφαλείας που διαθέτει και βεβαιωθείτε ότι
λειτουργούν σωστά. Απαγορεύεται ρητά η παράκαμψη και η αλλοίωση. Αντικαταστήστε τα
εξαρτήματα που έχουν υποστεί βλάβη ή έχουν
φθαρεί πριν από τη χρήση.
8. Κάθε ακατάλληλη χρήση, οι επιδιορθώσεις
που έχουν γίνει από μη ειδικευμένο προσωπικό ή χρήση μη αυθεντικών ανταλλακτικών,
έχουν ως αποτέλεσμα την ακύρωση εγγύησης
και την αποποίηση κάθε ευθύνης της κατασκευάστριας εταιρείας.
9. Μην αλλάζετε τη βαθμονόμηση του ρυθμιστή ταχύτητας περιστροφής του μοτέρ και
μην αφήνετε να αναπτυχθούν μεγάλες ταχύτητες.
10. Για να διασφαλίσετε το δεδομένο επίπεδο
ασφάλειαε του μηχανήματος, χρησιμοποιείτε
αποκλειστικά γνήσια ανταλλακτικά.
Ενδείξεις χρήσης:
1. Πριν χρησιμοποιήσετε το μηχάνημα και/ή αυτόν
Page 59
τον ανταλλάξιμο εξοπλισμό, εξοικειωθείτε με τους
χειρισμούς και μάθετε να σταματάτε το μηχάνημα
γρήγορα.
2. Πριν ξεκινήσετε το μηχάνημα, ελέγξτε τη στάθμη του λαδιού.
3. Πριν θέσετε σε εκκίνηση το μηχάνημα, βεβαιωθείτε ότι όλα τα στοιχεία στερέωσης (μπουλόνια,
βίδες, παξιμάδια, κλπ) είναι σφιχτά βιδωμένα και
ότι τα καπάκια και τα συστήματα προστασίας δεν
φέρουν σημάδια φθοράς και ότι έχουν τοποθετηθεί σωστά.
4. Να περπατάτε, να μην τρέχετε κατά τη διάρκεια
της εργασίας.
5. Μην ξεκινάτε το μηχάνημα σε κλειστούς χώρους
όπου μπορεί να συσσωρευτούν αναθυμιάσεις άνθρακα.
6. Εργάζεστε αποκλειστικά την ημέρα, με καλή
φωτεινότητα και ορατότητα (ελάχιστη απαιτούμενη ορατότητα ίση με την περιοχή εργασίας που
ορίζεται στην παράγραφο «ΠΕΡΙΟΧΗ ΕΡΓΑΣΙΑΣ»).
7. Μην εργάζεσ τε κατά τη διάρκεια των καταιγίδων
και/ή σε βρεγμένα ή ολισθηρά δάπεδα.
8. Μην εργάζεστε σε εδάφη με κλίση άνω των 10°με κλίση άνω των 10°
για την εργασία σε έδαφος με κλίση (δεν διατίθεται
για όλα τα μηχανήματα ή τα μοντέλα). Χρησιμοποιήστε το μηχάνημα με προσοχή κατά την αντιστροφή της πορείας και τραβώντας προς το μέρος σας
το μηχάνημα.
9. Να βεβαιώνεστε πάντα για σημεία στήριξης σε
κεκλιμένα επίπεδα. Κρατήστε τα πόδια σε απόσταση από τα εργαλεία και μην βάζετε τα χέρια ή τα
πόδια κοντά στα μέρη σε κίνηση.
10. Λειτουργείστε το μηχάνημα πάντα και με τα
δύο χέρια στο χερούλι.
11. Μην εργάζεσ τε κοντά σε αναχώματα και χαν τάκια. Σε περίπ τωση που ένας τροχός βγει εκτός δρόμου, μπορεί ξαφνικά να ανατραπεί το μηχάνημα.
12. Μην στρέφετε το μηχάνημα με τέτοιο τρόπο
που να καταλήξετε να έχετε την πλάτη σας γυρισμένη σε τοίχο ή σε παρόμοια αντικείμενα, για να
μην διατρέξετε τον κίνδυνο να εγκλωβιστείτε.
13. Στα εδάφη με κλίση εργάζεστε πάντα διαγωνίως, ποτέ ανηφορικά ή κατηφορικά.
Ενδείξεις για τον εναλλάξιμο εξοπλισμό:
1. Πριν την εγκατάσταση, επιθεώρηση, επισκευή,
αφαίρεση ή αντικατάσταση του εναλλάξιμου εξοπλισμού ή μερών του, σταματήστε τον κινητήρα και
αφήστε το μηχάνημα να κρυώσει (15-20 λεπτά) και
βεβαιωθείτε ότι δεν υπάρχουν μέρη εν κινήσει και
στη συνέχεια αποσυνδέστε το καπάκι από το μπουζί.
2. Όταν πρόκειται να πιάσετε τον εξοπλισμό προκειμένου να προχωρήσετε στις εργασίες τοποθέτησης, αντικατάστασης ή συντήρησης, να φοράτε
γερά προστατευτικά γάντια. Γενικά αποφεύγετε να
έρχεστε σε επαφή με τα εργαλεία του εξοπλισμού
και μην βάζετε τα χέρια και τα πόδια σας κοντά σ τα
εργαλεία ε ν κινήσει προκειμένου να απο φύγετε τυχόν ακρωτηριασμό και τραυματισμό.
3. Μην χρησιμοποιείτε το μηχάνημα σε συνδυασμό με αυτόν τον εξοπλισμό σε περίπτωση που ο
εξοπλισμός δεν έχει συναρμολογηθεί σωστά ή δεν
λειτουργεί σωστά.
4. Αποσυνδέστε τον εξοπλισμό αφού απελευθερώσετε τον αντίστοιχο μοχλό όταν δεν εργάζεστε
ή όταν αντιλαμβάνεστε κάποια επικίνδυνη κατάσταση όπως για παράδειγμα εάν πλησιάσουν μη
εξουσιοδοτημένα άτομα στην περιοχή κινδύνου,
εάν αντιληφθείτε τυχόν δυσλειτουργίες, εάν επικρατούν συνθήκες μειωμένης ορατότητας ή σε
περίπτωση που προσκρούσετε σε κάποιο εμπόδιο.
5. Αποσυνδέστε τον εξοπλισμό εάν διασχίζετε
δρόμους ή δρομάκια με χαλίκια.
6. Αποσυνδέστε τον εξοπλισμό και σβήστε το μηχάνημα σε περίπ τωση που αντιληφθείτε ανώμαλες
δονήσεις.
Υποδείξεις για τη ρύθμιση και τη συν τήρηση:
ΚΙΝΔΥΝΟΣ!
Όλες οι εργασίες ΡΥΘΜΙΣΗΣ και ΣΥΝΤΗΡΗΣΗΣ θα πρέπει να γίνονται με τον κινητήρα
σβηστό. Αφαιρέστε το καπάκι του μπουζιού ή
το κλειδί έναυσης (αν υπάρχει) για να αποφύγετε αναπάντεχες ενάρξεις.
Φροντίστε να είναι καλά σφιγμένα όλα τα παξιμάδια, τα μπουλόνια και οι βίδες για να διασφαλίσετε
σωστή λειτουργία του μηχανήματος σε συνθήκες
ασφαλείας.
Χρησιμοποιήστε μόνο αυθεντικά ανταλλακτικά
μέρη Eurosystems. Ο ιδιοκτήτης χάνει κάθε δικαίωμα εγγύησης αν τα ανταλλακτικά που χρησιμοποιήθηκαν δεν είναι αυθεντικά.
Μην κάνετε δομικές αλλαγές ή προσαρμογές. Αυτές
οι αλλαγές έχουν ως αποτέλεσμα την ακύρωση της
εγγύησης και την αποποίηση κάθε ευθύνης της κατασκευάστριας εταιρείας.
Επιφυλασσόμαστε το δικαιώματος να κάνουμε δομικές βελτιώσεις σ το μηχάνημα και/ή στο α νταλλάξιμο
εξοπλισμό χωρίς αλλαγές σε αυτές τις οδηγίες.
Ενδείξεις ανύψωσης:
ΚΙΝΔΥΝΟΣ!
Χρησιμοποιείτε συστήματα ανύψωσης που
δεν φέρουν σημάδια φθοράς και είναι κατάλληλα για τους όγκους προς ανύψωση
(βλ. παράγραφο «ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ»).
ΚΙΝΔΥΝΟΣ!
Μη στέκεστε κά τω από αιωρούμε να φορτία.
2.1 ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΠΕΔΙΟ ΧΡΗΣΗΣ
Το μονοαξονικό έχει σχεδιαστεί και
κατασκευαστεί γ
ια να σκάβει το έδαφος. Το
μονοαξονικό πρέπει να χρησιμοποιείτε μόνο με
τον αρχικό εξοπλισμό και τα γνήσια ανταλλακτικά.
ΕΞΑΡΤΗΜΑΤΑ (ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ):
- Φρέζα 32 εκατ. με ένα ζεύγος σιδερένιες ρόδες
350χ50
- Rincalzatore 905030000 ali sse con attacco.
2.2 ΑΚΑΤΑΛΛΗΛΗ ΧΡΗΣΗ
ΚΙΝΔΥΝΟΣ!
Όλοι οι κίνδυνοι που περιγράφονται σε αυτήν την παράγραφο μπορούν να προξενήσουν σοβαρό τραυματισμό ή και τον θάνατο
του χειριστή.
1. Χρησιμοποιείτε το μηχάνημα αποκλειστικά για
τη χρήση που προβλέπεται για το είδος του εγκατεστημένου εξοπλισμού.
2. Μην χρησιμοποιείτε το μη χάνημα για να με ταφέρετε πράγματα, ανθρώπους ή ζώα.
3. Μην χρησιμοποιείτε το μηχάνημα για να τραβάτε και/ή να σπρώχνετε καρότσια ή άλλα εργαλεία.
4. Μην συναρμολογείτε εξοπλισμό που δεν φέρει
την εξουσιοδότηση της κατασκευάστριας εταιρείας.
5. Μην τροποποιείτε μέρη του μηχανήματος.
6. Μην παρακάμπτετε και μην αλλοιώνετε τα συ-
στήματα προστασίας.
2.3 ΠΕΡΙΟΧΗ ΕΡΓΑΣΙΑΣ
Ο χρήστης ευθύνεται για την ασφάλεια των ατόμων,
των πραγμάτων και των ζώων που βρίσκονται εν τός
περιοχής κινδύνου του μηχανήματος.
Πρόκειται για την εσωτερική περιοχή σε περιμετρική ακτίνα τουλάχιστον 10μ. με επίκεντρο τον εξοπλισμό που έχει τοποθετηθεί στο μηχάνημα.
ΚΙΝΔΥΝΟΣ!
Ηπεριοχή κινδύνου εκτείνεται σε ακτίνα 10
μέτρων γύρω από το μηχάνημα και πρέπει να
σηματοδοτείται με τις κατάλληλες προειδοποιητικές σημάνσεις.
ΚΙΝΔΥΝΟΣ!
Πρέπει να τοποθετούνται σαφείς προειδοποιητικές σημάνσεις γύρω από την περιοχή
εργασίας που να δείχνουν ότι απαγορεύεται
η είσοδος στην περιοχή αυτή. Εάν ο χειριστής
αντιληφθεί την παρουσία ανθρώπων ή ζώων
μέσα στην περιοχή κινδύνου, πρέπει αμέσως
να σβήσει το μηχάνημα και να μην το θέσει σε
λειτουργία μέχρι να εκκενωθεί η περιοχή.
Όταν το μηχάνημα είναι σε λειτουργία, δεν επιτρέπεται για κανέ να λόγο η παραμονή μέσα στην περ ιοχή κινδύνου. Μόνο ο χειρισ τής που έχει διαβάσει και
κατανοήσει το εγχειρίδιο σε όλα τα μέρη του, έχει
εξουσιοδοτηθεί να βρίσκε ται εντός της περιοχής και
να καλύπτει τη μοναδική θέση που βρίσκεται πίσω
από το χερούλι, κρατώντας το σταθερά.
Ο χειριστής θα πρέπει να ελέγξει την περιοχή περιμετρικά, πριν την έναρξη του μηχανήματος και να
δώσει ιδιαίτερη προσοχή σε παιδιά και ζώα.
Πριν ξεκινήσετε την εργασία σε μια συγκεκριμένη
περιοχή, καθαρίστε την από ξένα σώματα.
el
Page 60
Κατά τη διάρκεια της εργασίας να δίνετε πάντα προσοχή στο έδαφος και στη γύρω περιοχή. Αν εντοπίσετε ξένα και/ή επικίνδυνα αντικείμενα, πριν μετακινηθείτε από τη θέση χειριστή για να τα αφαιρέσετε,
σβήστε το μηχάνημα και θέστε το σε ασφαλή κατάσταση, φροντίζοντας να μην μπορεί να τεθεί σε λειτουργία ή σε κίνηση ή να ανατραπεί.
2.4 ΡΟΥΧΙΣΜΟΣ
ΠΛΗΡΟΦΟΡΙΕΣ!
Την αποκλειστική ευθύνη για την παροχή αυτών των μέσων ατομικής προστασίας φέρει ο
πελάτης ή ο εργοδότης.
Κατά τη διάρκεια της χρήσης του μηχανήματος
και των εργασιών συν τήρησης:
είναι ΥΠΟΧΡΕΩΤΙΚΗ η ανελλιπής χρήση υποδη-
μάτων πρόληψης ατυχημάτων, γαντιών, κατάλληλων μέσων προστασίας των αυτιών καθώς και
χρήση μακριών και ανθεκτικών παντελονιών και
γυαλιών προστασίας.
el
Μην φοράτε φαρδιά ρούχα, κοσμήματα, γραβάτες,
κασκόλ ή κορδόνια που κρέμονται γιατί ενδέχεται
να μπλεχτούν στον εξοπλισμό. Μαζεύετε τα μαλλιά
σας.
Κατά τη διάρκεια της αποσυσκευασίας και της
συναρμολόγησης:
είναι ΥΠΟΧΡΕΩΤΙΚΗ η ανελλιπής χρήση υποδη-
μάτων πρόληψης ατυχημάτων, γαντιών και ανθεκτικών ρούχων.
3. ΟΡΙΣΜΟΣ ΤΩΝ ΕΙΚΟΝΟΓΡΑΜΜΑΤΩΝ
4. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Μοντέλο
Βάρος ΜΕΙΚΤΟ και
ΚΑΘΑΡΟ
Ονομαστική ισχύς
Ηχητική ισχύς
Ηχητική πίεση
Δονήσεις
Τροχοί
Διάμετρος φρέζας
Αρ. στροφών
φρέζας
1η ταχύτητα
έμπροσθεν
2η ταχύτητα έμπροσθεν
1η ταχύτητα
όπισθεν
2η ταχύτητα
όπισθεν
Για τα τεχνικά χαρακτηριστικά του κινητήρα,
παρακαλούμε δείτε το εγχειρίδιο χρήσης που
εσωκλείεται
MM250 YM355
Ετικέτα δήλωσης CE
στην τελευταία σελίδα
13x5.00-6
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
5. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΣΥΣΚΕΥΑΣΙΑ
Για να την μετακινήσετε, ανυψώστε τη συσκευασία ανά 2 άτομα ή περισσότερα από τις λαβές
που διαθέτει το χαρτοκιβώτιο. Το ΜΕΙΚΤΟ βάρος
υποδεικνύεται εντός του κεφαλαίου «ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ».
6. ΑΠΟΣΥΣΚΕΥΑΣΙΑ/ΣΥΝΑΡΜΟΛΟΓΗΣΗ
Συναρμολόγηση στηρίγματος
του χερουλιού: στερεώστε το στήριγμα της
ράβδου οδήγησης (B) στο πλαίσιο (A), με τις βίδες (g) και τις αντίστοιχες ροδέλες (h) στις δύο
οπές. Στερεώστε τα πόμολα (m) με ροδέλες (y),
βίδες (i) και παξιμάδια (l) στην υποδοχή.
ζών: Τοποθετήστε τα μαχαίρια προέκτασης (C)
στο άκρο των άλλων φρεζών και στερεώστε τα
με τις βίδες (n) και τα παξιμάδια (o).
πακιού φρέζας: Ξεβιδώστε τις 6 βίδες από
τη θέση τους στο πλαίσιο και στη συνέχεια
τοποθετήστε το καπάκι (D) φροντίζοντας οι
υποδοχές του να συμπέσουν με τις οπές για τις
βίδες και ξαναβιδώστε τις 6 βίδες.
στο καπάκι της φρέζας: Τοποθετήστε τους
γάντζους του πτερυγίου (E), κρατώντας το
πτερύγιο στραμμένο προς τα επάνω, στις
αντίστοιχες υποδοχές στο καπάκι της φρέζας.
ΠΡΟΣΟΧΗ: Το πτερύγιο πρέπει να τοποθετηθεί
με τους γάντζους στραμμένους όπως φαίνεται
στη μεγεθυμένη εικόνα, δηλαδή οι γάντζοι
πρέπει να εισέλθουν από ψηλά στην εγκοπή
«B» και να βγουν από την εγκοπή «A».
Συναρμολόγηση του επιταχυντή:
Ανάλογα με τον επιταχυντή που παρέχεται (Α,
Β στην εικόνα):
-
Επιταχυντής A: γαντζώστε τα τερματικά «x» και
«y» των καλωδίων του επιταχυντή,
- Επιταχυντής B: ξεβιδώστε τη βίδα και το παξιμάδι από τον επιταχυντή και στη συνέχεια ξαναβιδώστε τα στη ράβδο οδήγησης.
Αποσυσκευασία
Συναρμολόγηση των φρε-
*
Συναρμολόγηση του κα-
*
Συναρμολόγηση του πτερυγίου
ΠΡΟΣΟΧΗ!
Ο κινητήρας παρέχεται χωρίς λιπαντικό λάδι.
Για τις υποδε ίξεις για το είδος του λαδιού προς
χρήση και την απαιτούμενη ποσότητα, ανατρέξτε στο εγχειρίδιο του κινητήρα που περιέχεται μέσα στον φάκελο εξαρτημάτων [F]
ΚΙΝΔΥΝΟΣ!
Φροντί στε όλες οι σημάν σεις να παραμέ νουν
καθαρές και σε καλή κατάσταση και να τις
αντικαθιστάτε εάν έχουν υποστεί φθορά.
ΠΡΟΣΟΧΗ!
Μην ανατρέπετε και μην τυλίγε τε το μηχάνημα.
Πιθανή βλάβη των καλυμμάτων και των μηχανικών οργάνων.
ΠΛΗΡΟΦΟΡΙΕΣ!
Σε περίπτωση προμήθειας περισσότερων μηχανημάτων ή εναλλάξιμων εξοπλισμών σε
παλετοκιβώτια, ξεφορτώστε φροντίζοντας να
μην πέσουν κάτω. Ενδεχομένως, χρησιμοποιήστε κάποιο ανυψωτικό μηχάνημα.
7. ΧΡΗΣΗΣ
ΠΡΟΣΟΧΗ!
Μην βάζετε μπρος τον κινητήρα μέχρι να
ολοκληρώσετε όλα τα στάδια συναρμολόγησης.
ΠΡΟΣΟΧΗ!
Πριν από την πρώτη εκκίνηση, πρέπει να
προσθέσετε λιπαντικό λάδι στον κινητήρα.
Για τις υποδείξεις για το είδος του λαδιού
Page 61
προς χρήση και την απαιτούμενη ποσότητα,
ανατρέξτε στο εγχειρίδιο του κινητήρα που
περιέχεται μέσα στον φάκελο εξαρτημάτων
[F]
ΠΡΟΣΟΧΗ!
Πριν ανάψ ετε το μηχάνημα , ελέγξτε τη σ τάθμη του λαδιού μέσα στον κινητήρα όπως
υποδεικνύεται στο σχετικό εγχειρίδιο χρήσης.
ΚΙΝΔΥΝΟΣ!
Πριν προχωρήσετε στην ανάγνωση, διαβάστε και κατανοήστε πλήρως το κεφάλαιο
«ΟΔΗΓΙΕΣ ΑΣΦΛΑΛΕΙΑΣ».
7.1 ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΣΤΟΙΧΕΙΩΝ
ΜΗΧΑΝΙΣΜΟΣ ΑΣΦΑΛΕΊΑΣ
Όλοι οι μοτοκαλλιεργητές διαθέτουν μηχανισμό
πρόληψης των ατυχημάτων. Ο μηχανισμός
αυτός αποσυνδέει τον συμπλέκτη και επομένως,
σταματά την πορεία του μηχανήματος μπροστά
ή πίσω, όταν απελευθερωθεί ο σχετικός μοχλός
διεύθυνσης. Επιπλέον, ο μηχανισμός αυτός σας
εμποδίζει να βάλετε όπισθεν όταν έχει μπει η
ταχύτητα της κίνησης εμπρός.
ΠΡΟΣΟΧΗ!
Στην όπισθεν, οι φρέζες παύουν αυτόματα να
γυρνάνε.
ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΕΙΡΙΣΜΩΝ
1) Μοχλός χειρισμού του επιταχυντή Start-Stop
2) Μοχλός χειρισμού κίνησης εμπ
3) Μοχλός χειρισμού κίνησης πίσω
Μοχλός αλλαγής ταχύτητας Αργή-Γρήγορη
4)
(μόνο για τα μοντέλα με 2+2 ταχύτητες)
5) «Πηρούνι τριών θέσεων»
6) Χειρολαβή εκκίνησης κινητήρα
7) Μοχλός χειρισμού για το ποδαράκι
8) Κύλινδρος ρύθμισης των καλωδίων/ιμάντα
Μοχλός πλευρικής ρύθμισης της ράβδου
9)
οδήγησης/χερουλιού
ΜΗΧΑΝΙΣΜΟΣ ΤΟΠΟΘΕΤΗΣΗΣ
ΤΩΝ ΤΡΟΧΩΝ ΣΕ ΤΡΕΙΣ ΘΕΣΕΙΣ: Ο μοτοκαλλιεργητής διαθέτει έναν ειδικό μηχανισμό που
λέγεται «ΠΗΡΟΥΝΙ ΤΡΙΩΝ ΘΕΣΕΩΝ».
- Στη θέση 1 (ελεύθερο) ο τροχός γυρνάει ελεύθερα
στον άξονα ώστε να μπορεί να μετακινείται το
μηχάνημα με σβηστή τη μηχανή.
- Στη θέση 2 (κλειδωμένο) ο τροχός
συμπεριστρέφεται με τον άξονα, και συνεπώς
μετατρέπεται σε κινητήριο τροχό, δηλαδή έτοιμο
για εργασία και συνήθως αυτή είναι η θέση π
χρησιμοποιείται περισσότερο.
- Στη θέση 3 (ημιανάστροφο) ο τροχός έχει τη
δυνατότητα να κάνει μισή ελεύθερη στροφή στον
άξονα ώστε να μπορεί να αντιστρέφεται η πορεία.
ρός
ου
ΠΡΟΣΟΧΗ!
Όλες οι εργασίες στο πηρούνι τριών θέσεων
πρέπει να ε κτελούν ται με σβησ τό τον κινητ ήρα.
7.2 ΓΕΜΙΣΜΑ ΔΕΞΑΜΕΝΗΣ
ΚΙΝΔΥΝΟΣ!
Χρειάζεται προσοχή όταν χρησιμοποιείτε
εύφλεκτα υγρά. Το καύσιμο είναι εξαιρετικά
αναφλέξιμο και εκρηκτικό.
ΚΙΝΔΥΝΟΣ!
Μη γεμίζετε τη δεξαμενή σε κλειστά ή όχι
επαρκώς αεριζόμενα περιβάλλοντα.
ΚΙΝΔΥΝΟΣ!
Πριν γεμίσετε τη δεξαμενή, κλείστε το μηχάνημα και περ ιμένετε να κρ υώσει ο κινητήρα ς
(15-20 λεπ τά).
ΚΙΝΔΥΝΟΣ!
Μην καπνίζετε και μη χρησιμοποιείται ηλεκτρονι κές δια τά ξει ς κον τά σε εύ φλεκ τα υλι κά.
ΚΙΝΔΥΝΟΣ!
Χρησιμοποιήστε διατάξεις πλήρωσης όπως
δεξαμενές καυσίμου, χωνιά κλπ. κατάλληλα
και χωρίς σημάδια φθοράς.
ΚΙΝΔΥΝΟΣ!
Σε περίπτωση διαρροής καυσίμου, μετακινήστε το μηχάνημα πριν το θέσετε σε κίνηση.
ΚΙΝΔΥΝΟΣ!
Μετά το γέμισμα, τοποθετήστε ξανά το καπάκι, σφίγγοντας το καλά.
7.3 ΕΚΚΙΝΗΣΗ ΚΑΙ ΣΒΗΣΙΜΟ
ΚΙΝΔΥΝΟΣ!
Πριν χρησιμοποιήσετε το μηχάνημα, ελέγξτε
εάν οι μοχλοί δουλεύουν σωστά σε παρατεταμένη εργασία καθώς και εάν λειτουργεί σωστά
η διπλή διάταξη ασφαλείας. Για τις ρυθμίσεις,
συμβουλευτείτε την παράγραφο «ΡΥΘΜΙΣΗ
ΚΩΛΩΔΙΩΝ». Απαγορεύεται η χρήση του μηχανήματος σε περίπτωση δυσλειτουργίας των
διατάξεων χειρισμού.
ΠΡΟΣΟΧΗ!
Κατά την πρώτη χρήση του μηχανήματος πρέπει απαραιτήτως να βεβαιωθείτε ότι μέσα στο
πλαίσιο υπάρχει λιπαντικό λάδι. Μην θέσετε
σε εκκίνηση το μηχάνημα εάν προηγουμένως
δεν έχετε κάνει αυτόν τον έλεγχο. Για περαιτέρω πληροφορίες, βλ. κεφάλαιο ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ 10.5.
ΠΡΟΣΟΧΗ!
Όταν ολο κληρωθε ί η συναρμολόγησ η, ανάψτε
το μηχάνημα και βεβαιωθείτε ότι όταν ο
επιταχυντής είναι στη θέση stop, ο κινητήρας
σβήνει σωσ τά.
ΠΡΟΣΟΧΗ!
Πριν θέσετε σε κίνηση τον κινητήρα, να
βεβαιώνεστε πάντα ότι ο μοτοκαλλιεργητής
βρίσκεται σε άριστη κατάσταση λειτουργίας.
1. Οδηγίες για τον κινητήρα:
Διαβάστε προσεκτικά το συνημμένο
εγχειρίδιο με τις οδηγίες χρήσης του
αντίστοιχου κινητήρα. Βεβαιωθείτε ότι το
φίλτρο αέρα είναι εντελώς καθαρό. Γεμίστε
τη δεξαμενή με το καύσιμο που αναφέρεται
στις προδιαγραφές στο εγχειρίδιο του
κινητήρα με ένα χωνί με φίλτρο.
Μην τροποποιείτε τη βαθμονόμηση του
ρυθμιστή ταχύτητας περιστροφής του
κινητήρα και φροντίστε ο κινητήρας να
μην κινείται με υπερβολική ταχύτητα.
2.
θέση 1 (ελεύθερο) και ο τροχός γυρνάει
ελεύθερα στον άξονα ώστε να μπορεί να
μετακινείται το μηχάνημα.
3. Μετακινηθείτε σ την άκρη του χωραφιού που
θέλετε να φρεζάρετε.
4.
θέση 2 (κλειδωμένο), θέση εργασίας.
Βεβαιωθείτε ότι ο μοχλός του κιβωτίου
ταχυτήτων (4, εικ. 1.7) βρίσκεται στη νεκρά.
Ρυθμίστε το χερούλι στο κατάλληλο ύψος
για την εργασία που θέλετε να εκτελέσετε.
5.
κινητήρα
Ανοίξτε τη βαλβίδα του καυσίμου (για τα
μοντέλα κινητήρα που την διαθέτουν),
σπρώξτε μέχρι τη μέση τον λεβιέ του
επιταχυντή που βρίσκεται στο χερούλ
ο κινητήρας είναι κρύος, ενεργοποιήστε τη
μίζα στο καρμπυρατέρ.
6. Πιάστε τη χειρολαβή εκκίνησης
και τραβήξτε δυνατά. Εφόσον ξεκινήσει ο
κινητήρας και μετά τους πρώτους κρότους,
επαναφέρετε τη μίζα στη θέση ανάπαυσης.
Πιάστε το χερούλι, βάλτε ταχύτητα (μόνο για
7.
τα μοντέλα με 2+2 ταχύτητες) θέσ. A χαμηλή
ταχύτητα, θέσ. B υψηλή ταχύτητα (Εικ. 1.7).
Τις πρώτες φορές συνιστάται να εργάζεσ
στη χαμηλή ταχύτητα 1.
8.
χερούλι, συμπιέστε προς τα μέσα το στοπ
ασφαλείας που φαίνεται στην εικόνα
και στη συνέχεια τραβήξτε τον μοχλό
πορείας μέχρι τέρμα, δηλαδή μέχρι το
Τοποθετήστε το πηρούνι στη
Τοποθετήστε το πηρούνι στη
Θέση σε λειτουργία του
ι. Εάν
τε
Κίνηση εμπρός: πιάστε το
el
Page 62
σημείο που εφάπτεται με τη χειρολαβή.
Πρέπει να κρατάτε πατημένο τον μοχλό
για να γυρνάνε αδιάκοπα οι λάμες. Εάν
βγάλετε το χέρι σας, ο μοχλός ανεβαίνει και
απενεργοποιείται αυτόματα η περιστροφή
στις λάμες.
9.
μοχλό της κίνησης εμπρός (Εικ. 3.6) και
αφού συμπιέσετε το αντίστοιχο στοπ
ασφαλείας, τραβήξτε τον μοχλό που
φαίνεται στην Εικ. 3.7 και βρίσκεται επάνω
στο χερούλι ανασηκώνοντας το πίσω μέρος
του μηχανήματος ώστε να βγει η φρέζα από
το χώμα μέχρι να αρχίσει το μηχάνημα να
πηγαίνει προς τα πίσω.
10.
ολοκληρώσετε την εργασία, θέστε τον
μοχλό του επιταχυντή στην ελάχιστη θέση
για να σβήσετε τον κινητήρα.
Κίνηση πίσω: αφήστε τον
Τέλος εργασίας: εφόσον
ΚΙΝΔΥΝΟΣ!
Σε περίπ τωση που βρείτε κάποιο εμπό διο, πρέ-
el
πει να αφήσετε αμέσως τους δύο μοχλούς χειρισμού (Εικ. 3.6, 3.7).
ΚΙΝΔΥΝΟΣ!
Σε περίπτωση που το μηχάνημα προσκρούσει
κάπου με δύναμη και παραμορφωθεί ή παρουσιάσει εμφανείς ζημιές, αντικαταστήστε
όλα τα μαχαίρια και τους σχετικούς πείρους
μαζί με τις βίδες και τα παξιμάδια στερέωσης!
Ενδεχομένως απευθυνθείτε σε ένα εξουσιοδοτημένο συνεργείο.
8. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ
ΚΙΝΔΥΝΟΣ!
Πριν προχωρήσετε στην ανάγνωση, διαβάστε και κατανοήστε πλήρως το κεφάλαιο
«ΟΔΗΓΙΕΣ ΑΣΦΛΑΛΕΙΑΣ».
Με τον κινητήρα σβηστό, μπορείτε να μετακινήσετε το μηχάνημα με το χέρι σπρώχνοντας ή
τραβώντας το από το χερούλι.
ΑΝΥΨΩΣΗ:
9. ΑΠΟΘΗΚΕΥΣΗ
Όταν το μηχάνημα δεν χρησιμοποιείται για
μεγάλα χρονικά διαστήματα, θα πρέπει να το
προστατεύετε με αντιδιαβρωτικές και αντιοξειδωτικές ουσίες.
Πριν αποθηκεύσετε το μηχάνημα, καθαρίστε
το από τα φύλλα και/ή το χώμα.
ΚΙΝΔΥΝΟΣ!
Αφαιρέστε το καύσιμο από τη δεξαμενή και
κλείσ τε τη βαλβίδα (αν υπάρχει).
Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος,
αφαιρώντας το κλειδί έναυσης (αν υπάρχει)α
και/ή το κάλυμμα του μπουζιού.
ΚΙΝΔΥΝΟΣ!
Προστατεύστε τα αιχμηρά μέρη και καλύψτε, αν χρειάζεται, το μηχάνημα με προστατευτικά πανιά.
10. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ
ΚΙΝΔΥΝΟΣ!
Πριν προχωρήσετε στην ανάγνωση, διαβάστε και κατανοήστε πλήρως το κεφάλαιο
«ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ».
Βεβαιωθείτε ότι είναι καλά σφιγμένα όλα τα παξιμάδια, τα μπουλόνια και οι βίδες προκειμένου
να διασφαλίσετε την ορθή λειτουργία του μηχανήματος και/ή του εναλλάξιμου εξοπλισμού
σε συνθήκες ασφαλείας.
10.1 ΡΥΘΜΙΣΗ ΤΙΜΟΝΙΟΥ
Για καλό φρεζάρισμα και απρόσκοπτη πορεία
του μοτοκαλλιεργητή, η φρέζα διαθέτει τιμόνι
(7 Εικ. 1.7) που ρυθμίζει το βάθος εργασίας για
τα τσαπάκια. Εάν τραβήξετε προς τα πίσω τον
μοχλό χειρισμού και τον κουνήσετε προς τα πάνω
ή προς τα κάτω, ελέγχετε το βάθος διείσδυσης
στο χώμα: η ρύθμιση γίνεται σωστά όταν το
μηχάνημα προχωρά με σταθερή ταχύτητα χωρίς
να αναπηδά.
- Φρεζάρισμα σκληρών εδαφών: Βάλτε το
τιμόνι στη θέση (B). Αυτή η θέση αντιστοιχεί σε
μικρό βάθος διείσδυσης.
- Φρεζάρισμα μαλακών εδαφών: Βάλτε το
τιμόνι στη θέση (Α). Αυτή η θέση αντιστοιχεί σε
μεγάλο βάθος διείσδυσης.
ΠΡΟΣΟΧΗ!
Όταν μετακινείστε με το μηχάνημα σε
λειτουργία σε διαφορετικά εδάφη εργασίας,
κρατάτε το τιμόνι στη θέση (B) για να μην
γρατζουνίσουν την επιφάνεια τα τσαπάκια.
10.2 ΡΥΘΜΙΣΗ ΧΕΡΟΥΛΙΟΥ
ΡΥΘΜΙΣΗ ΥΨΟΥΣ:
Το χερούλι του μοτοκαλλιεργητή προσαρμόζεται
καθ’ύψος. Συνιστάται πριν ξεκινήσετε
οποιαδήποτε εργασία να ρυθμίσετε το
χερούλι ανάλογα με τις ανάγκες του χειριστή
προκειμένου να μπορεί να χειρίζεται εύκολα
τον μοτοκαλλιεργητή. Χαλαρώστε τις βίδες
στερέωσης του στηρίγματος για το χερούλι.
Ρυθμίστε στο επιθυμητό ύψος και σφίξτε τις βίδες.
ΠΛΕΥΡΙΚΗ ΡΥΘΜΙΣΗ:
Ο πλευρικός προσανατολισμός του χερουλιού
επιτρέπει στον χειριστή να μην πατάει το έδαφος που έχει φρεζάρει και να μην καταστρέφει
τη βλάστηση. Στη συνέχεια χαμηλώστε τον μοχλό για να ξεκλειδώσετε το χερούλι. Περιστρέψτε το χερούλι από την πλευρά που επιθυμείτε
(πιθανές θέσεις: -35°, 0°, 35°) και σηκώστε τον
μοχλό για να το κλειδώσετε.
10.3 ΛΙΠΑΝΣΗ
Κάθε 50 ώρες εργασίας, λιπαίνετε με τον ειδικό
γρασαδόρο τον άξονα της όπισθεν αφού πρώτα
αφαιρέσετε το λαστιχένιο πώμα.
ΠΡΟΣΟΧΗ!
Εφόσον ολοκληρώσετε την εργασία, πρέπει
να ξανακλείσετε την οπή με το πώμα γιατί στο
εσωτερικό του κάρτερ υπάρχουν κινούμενα μέρη.
10.4 ΡΥΘΜΙΣΗ ΚΑΛΩΔΙΩΝ
Προσοχή! Οι τροχοί πρέπει να αρχίσουν να γυρίζουν όταν ο μοχλός χειρισμού έχει ξεπεράσει τα
μισά της πορείας του. Όταν ο παραπάνω μοχλός
έχει τραβηχτεί μέχρι τέρμα, δηλαδή μέχρι τη θέση
εργασίας, ο μηχανισμός ελέγχου του ιμάν τα (8, Εικ.
1.7) πρέπει να βρίσκεται στη θέση που φαίνεται
στην εικόνα 4.6Β και ο «κύλινδρος» να εφάπτεται
στις ροδέλες στα πλάγια. Για να το επιτύχετε, χρησιμοποιήστε τον ρυθμιστή Μ10 που βρίσκεται κοντά στον μηχανισμό ελέγχου του ιμάντα (Εικ. 4.6A).
ΜΟΧΛΟΣ ΚΙΝΗΣΗΣ ΕΜΠΡΟΣ/ΠΙΣΩ:
10.5 ΑΛΛΑΓΗ ΛΑΔΙΟΥ ΜΗΧΑΝΗΜΑΤΟΣ
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΤΟΥ ΛΑΔΙΟΥ:
Ελέγχετε τη στάθμη του λαδιού κάθε 60 ώρες:
τοποθετήστε το μηχάνημα σε επίπεδη επιφάνεια,
ξεβιδώστε το καπάκι (1) και βεβαιωθείτε ότι το λάδι
βρίσκεται στο κάτω άκρο της οπής, και σε περίπτωση
που χρειαστεί να προσθέσετε, ρίξτε λάδι από την οπή
στο καπάκι (2), ώσπου να αρχίσει να βγαίνει από την
οπή ελέγχου (1). Ξαναβιδώστε τα καπάκια.
ΑΛΛΑΓΗ ΛΑΔΙΟΥ:
Αντικαθιστάτε το λάδι κάθε 150 ώρες. Η αφαίρεση
του λαδιού πρέπει να πραγματοποιείται όταν το
μηχάνημα είναι ζεστό: ξεβιδώστε τα καπάκια (1 και
2), γείρετε το μηχάνημα για να το αδειάσετε τελείως
και στη συνέχεια τοποθετήστε το μηχάνημα σε
επίπεδη επιφάνεια, γεμίστε με λάδι από την οπή
στο καπάκι (2) μέχρι να αρχίσει να βγαίνει από την
οπή ελέγχου (1). Ξαναβιδώστε τα καπάκια.
ΠΛΗΡΟΦΟΡΙΕΣ!
Για ευκολότερη και ασφαλέστερη αφαίρεση,
χρησιμοποιήστε μια σύριγγα (δεν περιλαμβάνεται).
Page 63
ΠΡΟΣΟΧΗ!
Χρησιμοποιήστε λάδι SAE 80 ή αν τίστοιχο.
ΠΡΟΣΟΧΗ!
Το εξαντλημένο λάδι είναι ρυπαντικό και δεν
απορρίπ τεται στο π εριβάλλον, απορρ ίψτε στα
ειδικά κέντρα διαλογής.
10.6 ΦΟΥΣΚΩΜΑ ΕΛΑΣΤΙΚΩΝ
Εάν οι τροχοί δεν είναι καλά φουσκωμένοι, συνιστούμε να ελέγχετε κάθε φορά που χρησιμοποιείτε το μηχάνημα εάν οι τροχοί του μηχανήματος
είναι ξεφούσκωτοι. Συνιστώμενη τιμή 21 PSI (1,5
bar).
ΠΡΟΣΟΧΗ!
Πριν φουσκώσετε το ελασ τικό να ελέγχε τε πάντα τη μέγισ τη τιμή PSI στο ίδιο το ελαστικό.
11. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΠΛΥΣΙΜΟ
ΚΙΝΔΥΝΟΣ!
Πριν προχωρήσετε στην ανάγνωση, διαβάστε και κατανοήστε πλήρως το κεφάλαιο «ΟΔΗΓΙΕΣ ΑΣΦΛΑΛΕΙΑΣ».
Πριν πλύνετε και/ή καθαρίσετε το μηχάνημα
ή τον ανταλλάξιμο εξοπλισμό, περιμένετε μέχρις ότου όλα τα ζεστά μέρη να έχουν κρυώσει
(τουλάχιστον 20 λεπτά). Χρησιμοποιήστε πεπιεσμένο αέρα ή ένα σφουγγάρι με ουδέτερο
απορρυπαντικό και νερό.
ΠΡΟΣΟΧΗ!
Μη χρησιμοποιείτε νερό σε πίεση για να
πλύνετε το μηχάνημα και/ή τον ανταλλάξιμο εξοπλισμό. Ο κινητήρας και τυχόν
ηλεκτρικές εγκαταστάσεις ή μπαταρίες
μπορούν να υποστούν βλάβη.
ΠΡΟΣΟΧΗ!
Αποφύγετε την υπερβολική χρήση νερού
κοντά στις ετικέτες. Σε περίπτωση βλάβης, θα χρειαστεί να αντικαταστήσετε,
πριν χρησιμοποιήσετε ξανά το μηχάνημα
και/ή τον ανταλλάξιμο εξοπλισμό.
12. ΠΡΟΓΡΑΜΜΑ ΣΥΝΤΗΡΗΣΗΣ
Κάθε πότε Δείτε κεφ.
Έλεγχος σφιξίματος
στοιχείων στερέωσης και
προστασιών
Πάντα πριν από την έναρξη του μηχανήματος - βεβαιωθείτε ότι δεν υπάρχουν
βίδες, μπουλόνια και/ή παξιμάδια που δεν έχουν ασφαλίσει και καπάκια και
συστήματα προστασίας που δεν είναι ακέραια ή δεν έχουν τοποθετηθεί σωστά
Καθαρισμός Μετά από κάθε χρήση
Φούσκωμα Όταν χρειάζεται
Ρύθμιση καλωδίων Αν η λειτουργία δεν είναι εκείνη που προβλέπεται από το εγχειρίδιο
Αλλαγή λαδιού ποδιού 60 ώρες
Κινητήρας Δείτε ειδικό μηχάνημα
13. ΠΙΘΑΝΕΣ ΒΛΑΒΕΣ ΚΑΙ ΛΥΣΕΙΣ
Πιθανή αιτία δείτε κεφάλαιο
Το καύσιμο εξαντλήθηκε, γεμίστε. 7.2
Βεβαιωθείτε ότι ο επιταχυντής είναι στη θέση START/ 1 7. 3
Βεβαιωθείτε ότι το καπάκι από το μπουζί έχει τοποθετηθεί σωστά.
Το μοτέρ δεν ξεκινά
Ελέγξτε την κατάσταση του μπουζιού και αν χρειάζεται, καθαρίστε ή αντικαταστήστε
Βεβαιωθείτε ότι η βαλβίδα καυσίμου είναι ανοιχτή (μόνο για τα μοντέλα με μοτέρ που
προβλέπουν βαλβίδα).
Η ισχύς του μοτέρ
μειώνεται
Φίλτρο αέρα είναι ακάθαρτο, καθαρίστε το.
Βεβαιωθείτε ότι δεν υπάρχουν πετραδάκια ή υπολείμματα χώματος και χόρτων που
να εμποδίζουν την περιστροφή των φρεζών, και εάν υπάρχουν απομακρύνετέ τα
Προσαρμόστε τους ρυθμιστές του καλωδίου μετάδοσης 10.4
Οι φρέζες δεν περι-
στρέφονται
Βεβαιωθείτε ότι οι φρέζες έχουν στερεωθεί στον άξονα Βεβαιωθείτε ότι οι ιμάντες μετάδοσης έχουν τοποθετηθεί σωστά και δεν φέρουν
σημάδια φθοράς, διαφορετικά επανατοποθετήστε και/ή αντικαταστήστε τους
Οι τροχοί δεν
περιστρέφονται
Ελέγξτε τα καλώδια μετάδοσης 10.4
Σε περίπτωση που δεν μπορείτε να λύσετε το πρόβλημα, απευθυνθείτε στο πλησιέστερο εξουσιοδοτημένο κέντρο.
el
-
11.
10.6
10.4
10.5
Ειδικό εγχειρίδιο του
κινητήρα
Ειδικό εγχειρίδιο του
κινητήρα
Ειδικό εγχειρίδιο του
κινητήρα
Ειδικό εγχειρίδιο του
κινητήρα
-
Page 64
14. ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ
14.1 ΤΕΛΙΚΗ ΔΙΑΘΕΣΗ
Το προϊόν στο τέλος του κύκλου ζωής του θα
πρέπει να απορριφθεί ακολουθών τας τις ισχύουσες νομοθεσίες σχετικά με τη διαφοροποιημένη
συλλογή και δεν μπορεί να διατεθεί ως απλό
αστικό απόβλητο.
Το προϊόν θα πρέπει να διατεθεί στα κέντρα διαφοροποιημένης συλλογής ή θα πρέπει να αντικατασταθεί στο σημείο πώλησης, σε περίπτωση
που επιθυμείτε να αντικαταστήσετε το προϊόν
με ένα νέο, αντίστοιχου τύπου.
Το προϊόν αποτελείται από μη βιοδιασπώμενα
μέρη και ουσίες που μπορεί να μολύνουν το περιβάλλον αν δεν απορριφθούν με τον κατάλληλο τρόπο. Επιπλέον, ορισμένα από αυτά τα υλικά
μπορούν να ανακυκλωθούν και συνεπώς να μην
επιβαρύνουν το περιβάλλον.
Είναι καθήκον όλων να συμβάλλουμε στην προστασία του περιβάλλοντος.
el
Το σύμβολο , όταν είναι παρόν, προσδιορίζει τις ηλεκτρικές και ηλεκτρονικές συσκευές
που θα πρέπει να απορρίπτονται ξεχωριστά
όπως ορίζεται από τους κανονισμούς 2002/95/
CE, 2002/96/CE και 2003/108/CE. Μην πετάτε αυτόν τον εξοπλισμό στα κοινά αστικά απόβλητα,
διακομίστε τον στις καθορισμένες περιοχές διαφοροποιημένης συλλογής.
Ζητήστε πληροφορίες από τις τοπικές αρχές
αναφορικά με τις περιοχές που ορίζονται για την
απόρριψη των αποβλήτων. Οποιοσδήποτε δεν
απορρίπτει το προϊόν σύμφωνα με τις οδηγίες
που αναγράφονται σε αυτήν την παράγραφο
φέρει την ευθύνη σύμφωνα με τους ισχύοντες
κανονισμούς.
14.2 ΘΕΣΗ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ
ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ
Η θέση εκτός λειτουργίας και η αποσυναρμολόγηση του μηχανήματος και/ή του εναλλάξιμου εξοπλισμού που αποτελούν αντικείμενο
του παρόντος εγχειριδίου συνίσταται στην
αποσυναρμολόγηση του προϊόντος από εξουσιοδοτημένο προσωπικό βάσει όσων αναφέρονται στο Ν.Δ 81/08 (χρήση των ΜΑΠ, κλπ)
καθώς και στον διαχωρισμό και την τελική
διάθεση όπως αναφέρεται στην παράγραφο
«ΤΕΛΙΚΗ ΔΙΑΘΕΣΗ» του παρόντος εγχειριδίου
χρήσης και συντήρησης.
Page 65
1. INFORMAÇÕES GERAIS
1.1 INTRODUÇÃO
Agradecemos-lhe pela confiança que depositou em nossos produtos e desejamos-
-lhe uma utilização agradável da máquina
e/ou do equipamento intercambiável.
Criamos estas instruções de uso com o
objetivo de garantir um funcionamento
livre de inconvenientes. Observe atentamente estas recomendações: desta forma, poderá desfrutar por um longo período de uma máquina ou um equipamento
intercambiável que funciona adequadamente.
As nossas máquinas e os nossos equipamentos intercambiáveis, antes de sua
produção em massa, são rigorosamente
testados e submetidos a severos controlos
durante o processo de fabrico. Isto constitui, para a nossa empresa e para o utilizador, a garantia de qualidade mais fiável.
Esta máquina e/ou equipamento intercambiável foi submetido a rigorosos ensaios
imparciais no país de origem e atende às
normas de segurança atualmente vigentes.
1.2 O MANUAL
O manual foi dividido em capítulos e parágrafos de forma a transmitir as informa-
ções o mais claramente possível.
As instruções, os desenhos e a documentação incluídos neste manual são de natureza técnica reservada, de propriedade
exclusiva do fabricante (consulte a Declaração CE na última página) e não podem
ser parcial ou integralmente reproduzidos.
O manual de uso deve ser conservado
cuidadosamente e deve sempre acompanhar a máquina e/ou o equipamento intercambiável em caso de transferência de
propriedade durante a sua vida útil.
Portanto, o manual deve ser manuseado
com atenção, sempre com as mãos limpas e não deve ser apoiado sobre superfícies sujas.
Conserve este manual num ambiente protegido contra a humidade e o calor, e deixe-o sempre ao alcance das mãos para
esclarecer eventuais dúvidas. Não modifique, adultere ou elimine nenhuma parte
deste manual.
1.3 SIMBOLOGIA DO MANUAL
PERIGO!
Este símbolo evidencia situações que
podem comprometer a segurança, provocar lesões graves e/ou até mesmo a
morte do operador.
ATENÇÃO!
Este símbolo evidencia situações que
podem causar lesões leves ao operador
e/ou danos à máquina.
INFORMAÇÃO!
Este símbolo evidencia indicações especiais para conferir maior clareza e facilidade de uso.
As imagens são indicadas pela figura específica (por exemplo,
1.4 DADOS DO FABRICANTE
Veja a capa ou a etiqueta CE.
Para maiores informações ou para solicitar peças sobressalentes, por favor,
refira-se aos revendedores locais e comunique o número de série do artigo e
o código de identificação indicados na
etiqueta CE mostrada na Figura
1. Identificação do fabricante
2. Modelo
3. Código de identificação do produto
4. Número de série do artigo
5. Massa
6. Ano/Mês
7. Potência do motor
8. Tipo de produto
2. INSTRUÇÕES DE SEGURANÇA
PERIGO!
Todos os perigos descritos neste parágrafo podem resultar em lesões graves
ou até mesmo na morte do operador.
PERIGO!
Antes da montagem e da colocação em
funcionamento da máquina ou do equipamento intercambiável, leia e compreenda na íntegra este manual de uso
e manutenção.
PERIGO!
O empregador é responsável por transmitir ao operador que utilizará a máquina ou o equipamento intercambiável todas as informações aqui contidas.
).
.
Esta máquina e/ou o equipamento intercambiável cumpre todos os padrões europeus vigentes no período de fabrico. No
entanto, uma utilização imprópria ou uma
manutenção inadequada podem aumentar o risco de acidentes.
Para diminuir este risco é preciso ler
atentamente as instruções de segurança
abaixo e prestar atenção aos símbolos de
perigo mostrados nas páginas a seguir.
Indicações gerais:
1.
A utilização da máquina está proibida a
menores de 16 anos e a pessoas que tenham ingerido álcool, remédios ou drogas.
2.
O campo eletromagnético gerado pelo
motor e pelo circuito elétrico pode interferir com os marca-passos. Os portadores
destes dispositivos médicos devem OBRI-
GATORIAMENTE consultar o seu médico
antes de utilizar a máquina.
3
. Não ligue a máquina se houver al-
guém na frente do equipamento de
corte, e não se aproxime do mesmo durante o seu funcionamento.
Ao puxar a corda de ignição do motor (se
houver), o equipamento e a própria máquina
devem permanecer parados.
4.
O motor deve permanecer OBRIGATORIAMENTE desligado durante o transporte
da máquina e todas as operações de regulação, manutenção, limpeza e substituição do
equipamento intercambiável.
5.
Afaste-se da máquina somente depois de
ter desligado o motor e estacionado em uma
posição estável e segura.
6.
Atenção ao tubo de descarga. As partes
mais próximas podem alcançar uma temperatura de 80 °C. Substitua os silenciadores
desgastados ou defeituosos.
7. Antes de iniciar o trabalho com a máquina
proceda com uma inspeção visual e física,
certificando-se de que todos os sistemas de
proteção contra acidentes e segurança presentes funcionam perfeitamente. É absolutamente proibido excluir ou adulterar estes
sistemas. Substitua as peças danificadas
ou desgastadas antes do uso.
8. Utilizações impróprias, reparos realizados
por pessoal não especializado ou o emprego de peças sobressalentes não originais
implicam na anulação da garantia e isentam
o
fabricante de qualquer responsabilidade.
9
. Não modifique a calibração do regulador
de velocidade de rotação do motor e não
atinja velocidades excessivas.
10.
Para garantir o nível de segurança da
máquina, é necessário utilizar exclusivamente peças sobressalentes originais.
Indicações de uso:
1. Antes de utilizar a máquina e/ou o equi-
pamento intercambiável, se familiarize
com os comandos e aprenda como inter-
pt
Page 66
romper a sua operação rapidamente.
2
. Antes de ligar a máquina controle o ní-
vel de óleo do motor.
3
. Antes de ligar a máquina certifique-se
de que todos os elementos de fixação
(pernos, parafusos, porcas, etc.) estão
apertados e se as tampas e os sistema
de proteção estão intactos e corretamente montados.
4
. Ande normalmente e não corra durante o
trabalho.
5
. Não ligue a máquina em ambientes fe-
chados para prevenir a acumulação d
fumos e outros contaminantes gasosos.
6.
Trabalhe unicamente durante as horas
diurnas, com boa iluminação e visibilidade
(a visibilidade mínima exigida com relação à
área definida no parágrafo “ÁREA DE TRABALHO”).
7. Não trabalhe durante os temporais e/
ou sobre terrenos molhados ou escorregadios.
8
. Não trabalhe em terrenos com pen-com pen-
pamentos específicos para este tipo d
operação (não disponíveis para todas
as máquinas ou modelos). Opere com a
máxima prudência ao inverter o sentido
pt
de marcha ou puxar a máquina em sua
direção.
9
. Verifique sempre os pontos de apoio e
suporte ao trabalhar em superfícies com
inclinação. Mantenha os pés bem afastados das ferramentas e não aproxim
as mãos ou os pés das partes e peças
móveis.
10. Conduza a máquina mantendo firmemente ambas as mãos no guiador.
11.
Não trabalhe nas proximidades de valas e encostas. Se a roda ultrapassa
limite da estrada, a máquina poderá tombar repentinamente.
12.
Ao conduzir a máquina não se aproxime, estando de costas, de muros ou estruturas similares para evitar ficar preso.
13.
Em terrenos inclinados, trabalhe sempre transversalmente, e jamais descend
e subindo horizontalmente.
Indicações para o equipamento intercambiável:
1.
Antes de instalar, inspecionar, reparar,
remover ou substituir o equipamento intercambiável ou um de seus componentes, desligue o motor e deixe a máquin
arrefecer (durante 15-20 minutos); certifique-se em seguida de que todas as peças estão firmemente conectadas e desconecte a tampa da vela.
2.
Utilize luvas de proteção robustas ao
manusear o equipamento durante as
operações de montagem, substituição ou
manutenção. Em geral, evite o contact
com as ferramentas do equipamento e
mantenha as mãos e os pés afastados
das peças móveis para prevenir acidentes
graves (amputação) e ferimentos.
3.
Não utilize a máquina acoplada a este
equipamento se este último não estiver
montado corretamente ou em caso d
s
anomalias funcionais.
4.
Desacople o equipamento utilizando a
respetiva alavanca durante as pausas ou
ao advertir de condições de perigo, tais
como a aproximação de pessoas estranhas à zona de perigo, eventuais anomalias funcionais, visibilidade reduzida ou
e
improviso impacto contra um obstáculo.
5.
Desacople o equipamento ao atravessar ruas ou vielas de terra e cascalho.
6.
Desacople o equipamento e desligue a
máquina ao advertir vibrações anómalas.
Indicações para a regulação e a manutenção:
PERIGO!
Todas as operações de REGULAÇÃO e
MANUTENÇÃO devem ser realizadas com
e
o
motor desligado. Remova a tampa da
vela ou a chave de ignição (se houver)
para evitar acionamentos indesejados.
Verifique sempre o correto aperto de porcas, pernos e parafusos para garantir o
funcionamento da máquina em condições
de segurança.
e
Utilize somente peças sobressalentes originais Eurosystems. A utilização de peças
sobressalentes não originais por parte do
proprietário provoca a extinção de qualquer direito de garantia.
Não execute modificações estruturais ou
r o
adaptações. Eventuais modificações provocam a anulação da garantia e isentam o
fabricante de qualquer responsabilidade.
Reservamo-nos o direito de efetuar melhorias construtivas na máquina e/ou equipamento intercambiável sem promover alterações nestas instruções.
o
Indicações para a elevação:
PERIGO!
Utilize sistemas de elevação íntegros e
adequados aos pesos totais (consulte o
parágrafo “MOVIMENTAÇÃO E TRANS PORTE”).
a
PERIGO!
Não ande ou permaneça sob cargas suspensas.
o
2.1 DESCRIÇÃO E CAMPO DE APLICAÇÃO
O motocultivador foi p
construído para realizar as
operações de cava ou de ceifa de
e
terrenos com ervas, devendo trabalhar
exclusivamente com alfaias e peças
sobresselentes originais.
ACESSÓRIOS (NÃO INCLUÍDOS):
- Fresa 32 cm + par de discos de ferro Ø
350x50
- Arado recalzador 905030000 alas fijas
con enganche.
2.2 USO IMPRÓPRIO
PERIGO!
Todos os perigos descritos neste parágrafo podem resultar em lesões graves
ou até mesmo na morte do operador.
1. Utilize a máquina somente para os fins
previstos de acordo com o tipo de equipamento montado.
2
. Não utilize a máquina para transportar
objetos, pessoas ou animais.
3
. Não utilize a máquina para rebocar e/
ou empurrar carrinhos ou outros dispositivos.
4
. Não monte ou acople equipamentos
não autorizados pelo fabricante.
5. Não modifique nenhuma parte da máquina.
6. Não exclua ou adultere os sistemas de
proteção.
2.3 ÁREA DE TRABALHO
O utilizador é responsável pela segurança das pessoas, dos objetos e dos animais que se encontram dentro da zona de
ação (zona de perigo) da máquina.
Esta zona é definida como a área interna
de uma circunferência com um raio mínimo de 10 m (considerando como centro o
equipamento montado na máquina).
PERIGO!
A área de perigo se estende por 10 metros ao redor da máquina e deve ser delimitada com avisos adequados.
PERIGO!
Devem ser instalados avisos claros ao
redor da área de trabalho, com a indicação de proibição de entrada. O operador que detetar a presença de pessoas
ou animais dentro da área perigosa deve
desligar imediatamente a máquina e não
rojectado e
Page 67
reiniciá-la até que a área seja liberada.
Durante o funcionamento da máquina é
estritamente proibido permanecer dentro
da zona de perigo. Somente o operador,
que tenha lido e compreendido o manual
em todas as suas partes, está autorizado
a permanecer nesta área e ocupar a única
estação de trabalho, atrás do guiador, segurando-o com firmeza.
O operador deve controlar a zona circundante antes de acionar a máquina e prestar
especial atenção a crianças e animais.
3. DEFINIÇÃO DOS PICTOGRAMAS
PERIGO!
Mantenha todas as etiquetas e placas
limpas e em bom estado; substitua os
componentes de identificação eventualmente danificados.
4. CARACTERÍSTICA TÉCNICAS
tos basculantes ou rotativos. Isto pode
danificar as tampas de proteção e os órgãos mecânicos.
INFORMAÇÃO!
Se o fornecimento incluir diversas máquinas ou equipamentos intercambiáveis em paletes, desembalar atentamente sem deixá-los cair no chão. Utilize um
empilhador se necessário.
6. DESEMBALAMENTO/MONTAGEM
Antes de iniciar a trabalhar em uma determinada área, limpe-a e remova eventuais
obstáculos e objetos estranhos.
Durante o trabalho, preste sempre atenção ao terreno e seus arredores. Ao encontrar eventuais obstáculos e objetos
estranhos e/ou perigosos, antes de se
deslocar da estação de trabalho para removê-los desligue a máquina e estacione-
-a em segurança a fim de prevenir acionamentos ou movimentos indesejados.
2.4 VESTUÁRIO
INFORMAÇÃO!
O cliente ou o empregador é responsável
por disponibilizar os equipamentos de proteção individual exigidos.
Durante a utilização da máquina e as operações de manutenção:
é OBRIGATÓRIO utilizar sempre calçados e
luvas de proteção, protetores auriculares adequados, calças compridas e resistentes e óculos protetores.
Não utilize vestuário largo, joias, gravatas, cachecóis e cordões que podem se emaranhar.
Amarre os cabelos.
Durante o desembalamento e a montagem:
é OBRIGATÓRIO utilizar sempre calçados e
luvas de proteção e vestuário resistente.
Modelo
Peso BRUTO e
LÍQUIDO
Potência nominal
Potência
sonora
Pressão sonora
Vibrações
Pneus 13x5.00-6
Diâmetro fresa
Número de
rotações fresa
Velocidade 1^
marcha à frente
Velocidade 2^
marcha à frente
Velocidade 1^
marcha à ré
Velocidade 2^
marcha à ré
Para os detalhes técnicos do motor, consulte
o manual de instruções em anexo
5. MOVIMENTAÇÃO E EMBALAGEM
A fim de movimentar a embalagem são necessárias 2 ou mais pessoas que devem
utilizar as alças presentes na caixa. O
peso BRUTO está claramente indicado no
capítulo “CARACTERÍSTICAS TÉCNICAS”.
MM250 YM355
Etiqueta e Declaração CE
na última página
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
Desembalamento
Montagem do suporte do
guiador: fixe o suporte (B) no chassi
(A) inserindo os parafusos (g) com as
anilhas (h) nos dois furos previstos. Fixe
os manípulos (m) com as anilhas (y), os
parafusos (i) e as porcas (l) na ranhura.
Montagem das fresas:
Insira os ampliadores (C) na extremidade
das outras fresas e fixe-os através dos
parafusos (n) e porcas (o).
Montagem da tampa da
fresa: Desaperte os 6 parafusos de seus
respetivos alojamentos no chassi; em seguida, posicione atentamente a tampa (D),
reencaixe e reaperte os 6 parafusos.
da tampa: Encaixe os ganchos da chapa
(E), mantendo está última girada para
cima, nas respetivas ranhuras presentes
na tampa.
ATENÇÃO: Os ganchos da chapa devem
ser encaixados conforme mostrado na
figura ampliada, ou seja, devem entrar por
cima na fenda “B” e sair em “A”.
Montagem do acelerador: Em
função do tipo de acelerador fornecido
(A, B na figura):
-Acelerador A: conecte os terminais “x “ e
“y” dos cabos ao acelerador;
-Acelerador B: desaperte o parafuso e
a porca do acelerador e fixe o corpo do
mesmo no guiador.
O motor é fornecido sem óleo lubrificante. Com relação às indicações sobre o
tipo de óleo a utilizar e as quantidades,
refira-se ao manual do motor contido na
bolsa de acessórios [F]
*
*
Montagem da chapa adicional
ATENÇÃO!
pt
ATENÇÃO!
Não deixe a máquina efetuar movimen-
Page 68
7. U SO
ATENÇÃO!
Não acione o motor até que todas as fases
de montagem tenham sido concluídas.
ATENÇÃO!
Antes do primeiro arranque é necessário adicionar óleo lubrificante ao motor.
Com relação às indicações sobre o tipo
de óleo a utilizar e as quantidades, refira-se ao manual do motor contido na
bolsa de acessórios [F]
ATENÇÃO!
Antes de ligar a máquina verifique o
nível do óleo no interior do motor conforme indicado no respetivo manual de
uso.
PERIGO!
Primeiramente, leia e compreenda na
íntegra o capítulo “INSTRUÇÕES DE SEGURANÇA”.
7.1 DESCRIÇÃO DOS ELEMENTOS
pt
DISPOSITIVO DE SEGURANÇA
Todos os motocultivadores são dotados de
um dispositivo de proteção contra acidentes.
Este dispositivo provoca o desengate da
embraiagem e consequentemente a parada
da máquina em marcha à frente ou à ré,
após o acionamento da respetiva alavanca
de comando; ademais, este dispositivo
impede o engate da marcha à ré durante a
operação em marcha à frente.
ATENÇÃO!
Durante a operação em marcha à ré as
fresas parar de girar automaticamente.
DESCRIÇÃO DOS COMANDOS
1) Alavanca de comando do acelerador
START-STOP
2) Alavanca de comando de marcha à frente
3) Alavanca de comando de marcha à ré
4) Alavanca de troca de marcha Lenta-
Rápida (somente para versões 2+2
velocidades)
5) “Forquilha de três posições”
6) Manípulo de arranque do motor
7) Alavanca de ajuste da profundidade de
trabalho
8) Dispositivo de regulação dos cabos/
correia
9) Alavanca de ajuste lateral do guiador/
guidão
DISPOSITIVO DE COMANDO
DA RODA DE TRÊS POSIÇÕES: O motocultivador é dotado de um dispositivo
especial denominado “FORQUILHA DE
TRÊS POSIÇÕES”.
- Na posição 1 (livre) a roda gira livremente
no eixo de forma a permitir o movimento da
máquina com o motor parado.
- Na posição 2 (bloqueada) a roda gira
sincronicamente com o eixo, tornando-se
motriz, ou seja, pronta para o trabalho
(normalmente a mais utilizada).
- Na posição 3 (semi-diferencial) a roda tem
a possibilidade de executar cerca de uma
volta livremente no eixo, de forma a permitir
inversões de marcha.
ATENÇÃO!
Todas as intervenções que envolvam a
forquilha de três posições devem ser
executadas com o motor parado.
7.2 ENCHIMENTO DO TANQUE
PERIGO!
Preste especial atenção ao manusear
fluidos inflamáveis. O combustível é altamente inflamável e explosivo.
PERIGO!
Não encha o tanque em ambientes fechados ou pouco ventilados.
PERIGO!
Antes de preencher o tanque, desligue a
máquina e aguarde o motor esfriar (1520 minutos).
PERIGO!
Não fume ou utilize dispositivos eletrónicos na proximidade de fluidos combustíveis.
PERIGO!
Utilize dispositivos de enchimento como
latas de combustível, funis, etc. adequados e não danificados.
PERIGO!
Em caso de vazamento de combustível,
desloque a máquina antes de acioná-la.
PERIGO!
Ao término da operação de enchimento, recoloque a tampa apertando-a firmemente.
7.3 ARRANQUE E DESLIGAMENTO
PERIGO!
Antes de utilizar a máquina verifique o correto funcionamento das alavancas de pressão contínua e do duplo comando de segurança. No que respeita aos ajustes, consulte
o parágrafo “REGULAÇÃO DOS CABOS”. É
proibido utilizar a máquina em caso de anomalias funcionais dos comandos.
ATENÇÃO!
Antes da primeira utilização, verifique a
presença e o nível do óleo lubrificante
na máquina. Não ligue a máquina antes
de concluir esta inspeção. Para maiores
informações consulte o Capítulo CAIXA
DE VELOCIDADES 10.5.
ATENÇÃO!
Ao término da montagem, ligue a máquina
e certifique-se de que, colocando o
acelerador na posição STOP, o motor
desliga corretamente.
ATENÇÃO!
Antes de ligar o motor certifique-se
sempre de que o motocultivador se
encontra em perfeitas condições.
1. Instruções relativas ao
motor: Leia atentamente o manual de
instruções do motor fornecido em anexo.
Verifique o filtro de ar, que deve estar
perfeitamente limpo. Encha o tanque
com um combustível do tipo indicado
nas especificações do manual do motor
utilizando um funil dotado de filtro.
Não modifique a calibração do regulador
de velocidade de rotação do motor e
não permita que este último atinja uma
condição de sobrevelocidade.
2.
Posicione a forquilha na
posição 1 (livre), de forma que a roda
fique livre para girar em torno do eixo
permitindo assim o deslocamento da
máquina.
3. Vá para as margens do terreno a ser arado.
4.
Posicione a forquilha na
posição 2 (bloqueada), posição de
trabalho.
Certifique-se de que a alavanca de
câmbio (4, Fig. 1.7) está na posição
neutra. Ajuste o guiador até alcançar
a altura mais adequada em relação ao
trabalho previsto.
5.
Arranque do motor
Abra a válvula de combustível (para os
motores equipados com este dispositivo),
empurre a alavanca do acelerador no
guiador até a metade. Se o motor estiver
“frio”, acione a chave de partida no
carburador.
6. Segure firmemente o
manípulo de arranque do motor e puxe
Page 69
energicamente. Após o arranque, após as
primeiras explosões
de partida na posição de repouso.
7. Segure firmemente o guiador, engate
a marcha (somente para versões 2+2
velocidades) pos. A marcha lenta,
pos. B marcha rápida (Fig. 1.7). É
aconselhável, durante as primeiras
operações, trabalhar na posição 1 de
marcha lenta.
8.
guiador, pressione a trava de segurança
mostrada na figura e, em seguida,
abaixe a alavanca de avanço até
alcançar o seu fim-de-curso, ou seja, até
o limite com o punho. A alavanca deve
ser mantida pressionada, manualmente,
para permitir a rotação das lâminas.
Caso contrário, a alavanca sobe e
desativa automaticamente o movimento
de rotação das lâminas.
9.
de avanço (Fig. 3.6), acione novamente
a sua trava de segurança e aperte a
alavanca mostrada na Fig. 3.7 situada
no guiador, levantando ligeiramente a
parte posterior da máquina de forma a
permitir que a fresa se separe do solo,
até a máquina começar a recuar.
10.
das operações, para parar o motor,
colocar a alavanca do acelerador na
posição de mínimo.
PERIGO!
Em caso de acidente ou na presença de
um obstáculo imprevisto, é necessário
soltar imediatamente as duas alavancas
de comando (Fig. 3.6, 3.7).
PERIGO!
Na ocorrência de um impacto violento,
que provoque danos ou deformações evidentes, substitua todas as lâminas e os
respetivos pernos com parafusos e porcas
de fixação! Sempre que necessário, dirija-
-se a uma oficina autorizada.
8. MOVIMENTAÇÃO E TRANSPORTE
PERIGO!
Antes de começar, leia e compreenda na
íntegra o capítulo “INSTRUÇÕES DE SEGURANÇA”.
Com o motor desligado, é possível deslocar
a máquina empurrando-a ou puxando-a por
meio do guiador.
Marcha à frente: segure o
Marcha à ré: solte a alavanca
Fim do trabalho: ao término
, recoloque a chave
ELEVAÇÃO:
9. ARMAZENAMENTO
Em caso de longos períodos de inutilização, é indispensável proteger a máquina
com substâncias anticorrosivas e antioxidantes.
Limpe a máquina antes de armazená-la,
remova os resíduos de folhas e/ou terra.
PERIGO!
Remova o combustível do tanque e feche a válvula (se houver).
Estacione a máquina em uma superfície
plana, remova a chave (se houver) e/ou a
tampa da vela de ignição.
PERIGO!
Proteja as partes cortantes e cubra
eventualmente a máquina com uma capa
protetora.
10. MANUTENÇÃO PERIÓDICA
PERIGO!
Primeiramente, leia e compreenda na
íntegra o capítulo “INSTRUÇÕES DE SEGURANÇA”.
Mantenha firmemente apertados todos os
elementos de fixação (porcas, pernos e
parafusos) para garantir o funcionamento
em segurança da máquina e/ou do equipamento intercambiável.
10.1 REGULAÇÃO DA ALAVANCA
DE REGULAÇÃO DE PROFUNDIDADE
Para permitir uma boa aragem e um avanço
regular do motocultivador, a fresa está
equipada com uma alavanca (7 Fig. 1.7)
que regula a profundidade de trabalho dos
elementos cortantes. Puxando a alavanca
de ajuste para trás e movendo-a para cima
ou para baixo, controla-se a penetração
no solo: a regulação é correta quando
a máquina avança a uma velocidade
constante e sem solavancos.
- Aragem de solos duros: Coloque a
alavanca na posição (B). Esta posição
corresponde a uma baixa profundidade
de trabalho.
- Aragem de solos macios: Coloque a
alavanca na posição (A). Esta posição
corresponde a uma alta profundidade de
trabalho.
ATENÇÃO!
Ao deslocar-se com a máquina ligada
sobre outras superfícies, diferentes do
terreno de trabalho, mantenha a alavanca
na posição (B) para proteger os elementos
cortantes e a própria superfície.
10.2 REGULAÇÃO DO GUIADOR
REGULAÇÃO DE ALTURA:
O guiador do motocultivador possui
altura regulável. Antes de iniciar qualquer
operação, é aconselhável ajustar a altura
do guiador em função das exigências do
operador para tornar o motocultivador
facilmente manobrável. Afrouxe os parafusos
de fixação do suporte do guiador. Ajuste a
altura até obter uma posição ideal e aperte
firmemente os parafusos.
REGULAÇÃO LATERAL:
A orientação lateral do guiador permite ao
operador não pisar no solo já arado e não
danificar a vegetação. Proceda abaixando
a alavanca para desbloquear o guiador.
Gire o guiador para a posição desejada
(posições possíveis: -35°, 0°, 35°) e levante a alavanca a fim de travá-lo novamente.
10.3 LUBRIFICAÇÃO
A cada 50 horas de trabalho lubrifique,
através do específico bico, o eixo da marcha
à ré, prévia desmontagem da tampa de
borracha.
ATENÇÃO!
Ao término da operação é necessário
fechar o furo com a tampa, pois há órgãos
móveis no interior do cárter.
10.4 REGULAÇÃO DOS CABOS
ALAVANCA DE MARCHA À
FRENTE/MARCHA À RÉ:
Atenção! As rodas só devem começar a
girar quando a alavanca de comando ultrapassar a metade de seu curso. Quando esta alavanca estiver totalmente acionada, ou seja na posição de trabalho, o
dispositivo de regulação da correia (8,
Fig.1.7) deverá estar disposto conforme
mostrado na Figura 4.6B, com o “cilindro”
em contacto com as duas anilhas laterais.
A fim de obter as condições supracitadas,
atue no registo M10 instalado nas proximidades do dispositivo de regulação da
correia (Fig. 4.6A).
pt
Page 70
10.5 SUBSTITUIÇÃO DO ÓLEO DA
MÁQUINA
VERIFICAÇÃO DO NÍVEL DE ÓLEO:
Inspecione o nível de óleo a cada 60 horas:
posicione a máquina sobre uma superfície
bem nivelada, retire a tampa (1) e certifiquese de que o óleo está à altura do furo; caso
seja necessário preencher o nível, introduza
óleo novo a partir do furo da tampa (2) até
alcançar o furo de controlo (1). Reaperte
corretamente as tampas.
SUBSTITUIÇÃO DO ÓLEO:
Substitua o óleo lubrificante a cada 150
horas. O óleo deve ser descarregado
com a máquina quente: desaperte e retire
as tampas (1 e 2), incline ligeiramente a
máquina a fim de esvaziá-la completamente
e reposicione-a sobre uma superfície bem
nivelada em seguida; introduza óleo novo a
partir do furo da tampa (2) até alcançar o
furo de controlo (1). Reaperte corretamente
as tampas.
INFORMAÇÃO!
Para uma extração mais simples e segura, utilize uma seringa (não incluída no
fornecimento).
ATENÇÃO!
Utilize óleo SAE 80 ou equivalente.
ATENÇÃO!
O óleo exausto é uma substância altamente
poluente que não deve ser descartada no
ambiente; dirija-se a centros de recolha
autorizados.
10.6 ENCHIMENTO DOS PNEUS
É recomendável verificar antes de qualquer utilização o correto enchimento das
rodas da máquina. O valor aconselhado é
21 PSI (1,5 bar).
ATENÇÃO!
Antes de encher o pneu, verifique sempre o valor máximo expresso em PSI declarado no corpo do mesmo.
11. LIMPEZA E LAVAGEM
PERIGO!
Primeiramente, leia e compreenda na íntegra
capítulo “INSTRUÇÕES DE SEGURANÇA”.
o
Antes de lavar e/ou limpar a máquina ou o
equipamento intercambiável aguarde até o
completo arrefecimento das partes aquecidas (pelo menos 20 minutos). Utilize ar
comprimido ou uma esponja embebida em
água e detergente neutro.
ATENÇÃO!
Não utilize água sob pressão para lavar
a máquina e/ou o equipamento intercambiável. O motor e eventuais sistemas elétricos ou baterias podem sofrer danos.
ATENÇÃO!
Evite o uso excessivo de água nas proximidades das etiquetas. Se as etiquetas
estiverem danificadas, substitua-as antes de utilizar a máquina e/ou o equipamento intercambiável novamente.
pt
12. PROGRAMA DE MANUTENÇÃO
Frequência consulte o capítulo
Controlo do aperto dos
elementos de fixação e
proteções
Limpeza Após cada utilização 11.
Enchimento Sempre que necessário 10.6
Regulação dos cabos Se o funcionamento difere do previsto neste manual 10.4
Substituição do óleo na
parte inferior
Motor Consulte o respetivo manual
O motor não liga
A potência do motor
diminui
As fresas não giram
As rodas não giram Verifique os cabos de transmissão 10.4
Sempre antes de ligar a máquina - certifique-se do correto aperto de
parafusos, pernos e/ou porcas e da integridade e correta montagem de
tampas e sistemas de proteção
60 horas 10.5
13. POSSÍVEIS AVARIAS E SOLUÇÕES
Possível causa consulte o capítulo
Falta de combustível, encha o tanque 7.2
Certifique-se de que o acelerador está na posição START/1 7.3
Verifique a correta introdução da tampa da vela de ignição Manual do motor
Verifique o estado da vela e limpe-a ou substitua-a se necessário Manual do motor
Certifique-se de que a válvula de combustível está aberta (somente nos modelos
de motor que incluem este acessório)
Filtro de ar sujo, proceda com as operações de limpeza
Verifique a eventual presença de pedras e resíduos de terra e vegetação que
afetam o movimento de rotação das fresas; remova todos os resíduos neste caso
específico
Ajuste os registos do cabo de transmissão 10.4
Verifique a correta fixação das fresas no eixo Verifique o posicionamento e a integridade das correias de transmissão, reposi-
cione-as e ou substitua-as
Se o problema persistir, dirija-se a centro de assistência autorizado mais próximo
-
Manual do motor
Manual do motor
-
Page 71
14. INSTRUÇÕES ADICIONAIS
14.1 ELIMINAÇÃO
O produto, ao término da sua vida útil,
deve ser eliminado tendo em atenção o
cumprimento das normas sobre separação e não pode ser tratado como simples
resíduo urbano.
O produto deve ser eliminado em centros
de recolha específicos ou deve ser entregue ao revendedor em caso de aquisição
de um novo produto equivalente.
O produto é constituído por partes não
biodegradáveis e substâncias que podem
poluir o meio ambiente circundante em
caso de eliminação inadequada. Adicionalmente, alguns destes materiais podem
ser reciclados evitando a poluição ambiental.
Todos nós somos responsáveis por cuidar
do meio ambiente.
O símbolo
fica os equipamentos elétricos e eletrónicos que devem ser eliminados separadamente conforme prescrito pelas normas
2002/95/CE, 2002/96/CE e 2003/108/
CE. Não elimine estes equipamentos com
os resíduos sólidos mistos, mas leve-os
para os centros de recolha seletiva autorizados.
Em caso de dúvidas, solicite informações
junto das autoridades locais sobre as
áreas aptas a receber e eliminar estes tipos de resíduos. Quem não elimina o produto de acordo com o indicado neste
parágrafo é responsável de acordo com
as normas vigentes.
14.2 COLOCAÇÃO FORA DE SERVIÇO
E DESMANTELAMENTO
A colocação fora de serviço e o desmantelamento da máquina e/ou do equipamento intercambiável descrito(s) neste
manual de uso consiste na desmontagem
do produto por parte de pessoal autorizado em conformidade com o Decreto
Legislativo 81/08 (utilização de EPIs, etc.)
e na seguinte segregação e eliminação
conforme ilustrado no parágrafo “ELIMINAÇÃO” deste documento.
, quando presente, identi-
pt
Page 72
1. ALGEMENE INFORMATIE
1.1 INLEIDING
We danken u voor uw vertrouwen in onze
producten en we wensen u een plezierig
gebruik van de machine en/of de verwisselbare apparatuur toe.
We hebben deze handleiding opgesteld
om u een probleemloze functionering te
kunnen waarborgen. Neem de aanwijzingen zorgvuldig in acht en u zult langdurig
van een perfect functionerende machine of
uitwisselbare apparatuur kunnen genieten.
Onze machines en verwisselbare apparatuur worden zorgvuldig getest alvorens we
ze in serie produceren en worden tijdens
de productie continu gecontroleerd. Dit is
voor ons en voor de gebruiker de beste garantie voor kwaliteit.
Deze machine en/of deze verwisselbare
apparatuur is in het land van oorsprong
aan strenge en neutrale testen onderworpen en voldoet aan de van kracht zijnde
veiligheidsnormen.
nl
De handleiding is onderverdeeld in hoofdstukken en paragrafen om de informatie
zo duidelijk mogelijk te kunnen weergeven.
De instructies, tekeningen en documenten
in deze handleiding zijn van technische
beveiligde aard, het strikte eigendom
van de fabrikant (zie CE-verklaring op de
laatste pagina) en mogen niet worden gereproduceerd op welke wijze dan ook, geheel of gedeeltelijk.
De handleiding moet zorgvuldig worden
bewaard en moet tijdens alle overdrachten
van eigendom die zich tijdens de levensduur kunnen voordoen bij de machine en/
of de verwisselbare apparatuur blijven.
Om dit te vergemakkelijken moet de
handleiding met zorg worden behandeld,
met schone handen, en mag het niet op
vuile oppervlakken worden neergelegd.
Het moet worden bewaard in een omgeving die is beschermd tegen vocht en
warmte, en het moet altijd bij de hand zijn,
om eventuele twijfels te verduidelijken. Er
mogen geen delen worden verwijderd, gewijzigd of uitgescheurd.
1.2 DE HANDLEIDING
1.3 SYMBOLEN VAN DE HANDLEIDING
GEVAAR!
Dit symbool duidt op situaties die
invloed kunnen hebben op de veiligheid
en overlijden en/of ernstig letsel van de
operator kunnen veroorzaken.
LET OP!
Dit symbool duidt op situaties die licht
letsel van de operator en/of schade aan
de machine kunnen veroorzaken.
INFORMATIE
Dit symbool duidt op speciale instructies
voor meer duidelijkheid en gebruiksgemak.
De beelden worden door een specifieke
afbeelding weergegeven (bijv.
1.4 GEGEVENS VAN DE FABRIKANT
Zie omslag of CE-label.
Wend u voor informatie en voor het bestellen van reserve-onderdelen tot de plaatselijke dealer, onder vermelding van het
artikelnummer en het serienummer dat
te vinden is op het CE-label, getoond in
.
1. Identificatie fabrikant
2. Model
3. Identificatiecode product
4. Serienummer artikel
5. Gewicht
6. Jaar/Maand
7. Motorvermogen
8. Typologie product
2. VEILIGHEIDSINSTRUCTIES
GEVAAR!
Alle risico's die in deze paragraaf staan
beschreven kunnen leiden tot ernstig letsel of de dood van de operator.
GEVAAR!
Voordat de machine of de verwisselbare apparatuur wordt gemonteerd en in
werking wordt gesteld moet deze handleiding voor gebruik en onderhoud in zijn
geheel worden gelezen en begrepen.
GEVAAR!
Het is de verantwoordelijkheid van de
werkgever om alle informatie in deze
handleiding over te dragen aan de operator die de machine of verwisselbare
apparatuur zal gaan gebruiken.
).
Deze machine en/of verwisselbare apparatuur voldoet aan alle Europese normen
die in de periode van productie van kracht
zijn. Desondanks kunnen oneigenlijk gebruik of onvoldoende onderhoud het risico op letsel verhogen.
Lees om dit risico te verminderen zorgvuldig de onderstaande veiligheidsinstructies en schenk aandacht aan de gevaarsymbolen op de volgende pagina’s.
Algemene informatie:
1. De machine mag niet gebruikt worden
door personen jonger dan 16 jaar of door
personen die onder invloed van alcohol,
geneesmiddelen of verdovende middelen
staan.
2. Het elektromagnetische veld dat door
de motor of door de elektrische schakeling
wordt opgewekt kan pacemakers verstoren.
De dragers van deze apparaten moeten
VERPLICHT hun arts raadplegen voordat
de machine gebruikt gaat worden.
3. De machine niet laten draaien wanneer men aan de voorkant van het
werktuig staat, noch in de buurt ervan komen wanneer het in beweging is.
Wanneer er aan het startkoord aan de motor
(indien aanwezig) wordt getrokken moeten
het werktuig en de machine zelf stationair
blijven.
4. De motor moet VERPLICHT uitgeschakeld blijven tijdens het transport van de
machine en tijdens alle werkzaamheden van
afstellen, onderhoud, reiniging en verwisselen van de verwisselbare apparatuur.
5. Loop alleen weg van de machine nadat
de motor is uitgeschakeld en deze in een
stabiele en veilige positie is geparkeerd.
6. Voorzichtig met de afvoerleiding. De delen nabij de leiding kunnen 80° bereiken.
Vervang versleten of defecte geluiddempers.
7. Voor aanvang van het werk met de machine een visuele en fysieke controle uitvoeren
en controleren of alle veiligheidssystemen
waarmee het is uitgerust volledig werken.
Het is ten strengste verboden om het uit te
sluiten of ermee te knoeien. Vervang beschadigde of versleten onderdelen vooraf
aan het gebruik.
8. Onjuist gebruik, reparaties uitgevoerd
door ongeschoold personeel of het gebruik
van niet-originele reserveonderdelen leiden
tot de beëindiging van de garantie en het
vervallen van elke aansprakelijkheid van de
fabrikant.
9. De kalibratie van de rotatiesnelheidsregelaar van de motor niet wijzigen en deze niet
een te hoge snelheid laten bereiken.
10. Gebruik daarom uitsluitend originele
reserveonderdelen, zodat het veiligheidsniveau van de machine gewaarborgd blijft.
Page 73
Aanwijzingen voor gebruik:
1. Voordat de machine en/of deze verwissel-
bare apparatuur wordt gebruikt moet u vertrouwd raken met de bedieningsknoppen
en leren hoe het snel kan worden gestopt.
2
. Controleer voordat de machine wordt ge-
start het oliepeil van de motor.
3
. Controleer voordat de machine wordt ge-
start of alle bevestigingsmiddelen (bouten,
schroeven, moeren, enz.) vastzitten en of de
kappen en beveiligingssystemen intact en
juist gemonteerd)
4
. Lopen, niet rennen, tijdens het werk.
5
. De machine niet starten in een afgeslo-
ten ruimte waar zich koolmonoxidedampen
kunnen ophopen.
6.
Werk alleen overdag, met een goede verlichting en zichtbaarheid (minimaal vereiste
zichtbaarheid gelijk aan het werkgebied, dat
staat omschreven in de paragraaf "WERKGEBIED".
7. Werk niet tijdens stormen en/of op natte
of gladde ondergrond.
8
. Werk niet op terreinen met meer dan 10°met meer dan 10°
specifiek voor werken op hellingen (niet
beschikbaar voor alle machines of uitvoeringen). Wees uiterst voorzichtig bij het omkeren van de rijrichting en bij het naar u toe
trekken van de machine.
9
. Zorg altijd voor steunpunten op de hellin-
gen. Houd uw voeten goed op afstand van
de gereedschappen en steek geen handen
of voeten in de buurt van bewegende delen.
10. Bestuur de machine altijd met beide
handen aan het stuur.
11.
Niet in de buurt van sloten of dijken werken. Als een wiel over de rand van de weg
komt, kan de machine plotseling kantelen.
12.
Draai de machine niet zo dat hij met de
achterkant naar een muur of iets dergelijks
gericht is om te voorkomen dat hij vast komt
te zitten.
13. Werk op hellingen altijd kruislings, nooit
naar boven of naar beneden.
Aanwijzingen voor verwisselbare apparatuur:
1.
Voordat de verwisselbare apparatuur of onderdelen wordt geïnstalleerd,
geïnspecteerd, gerepareerd, verwijderd of
vervangen van de motor stilzetten en de
machine laten afkoelen (15-20 minuten)
en ervoor zorgen dat er geen bewegende
onderdelen zijn, ontkoppel de bougiedop.
2. Als u van plan om de apparatuur te hanteren voor de installatie, vervanging of onderhoud stevige beschermende handschoenen
dragen. Vermijd over het algemeen contact
met de gereedschappen van de apparatuur
en plaats de handen en voeten niet in de buurt
van de bewegende gereedschappen, om amputaties en verwondingen te voorkomen.
3. Gebruik de machine die op deze appara-
tuur is aangesloten niet als deze niet correct
is geïnstalleerd of niet goed werkt.
4.
Schakel de apparatuur uit door het loslaten van de betreffende hendel wanneer er
geen werkzaamheden worden uit gevoerd
of als zich waarschuwen voor gevaarlijke
omstandigheden voordoen, zoals het naderen van vreemden in de gevarenzone, eventuele storingen, verminderd zicht of plotselinge botsing tegen een obstakel.
5. Schakel de apparatuur uit als er onverharde wegen of straten worden overgestoken.
6.
Schakel de apparatuur uit en zet de machine uit als u abnormale trillingen waarneemt.
Aanwijzingen voor afstellen en onderhoud:
GEVAAR!
Alle handelingen voor AFSTELLEN en ONDERHOUD moeten worden uitgevoerd met
uitgeschakelde motor. Verwijder de bougiekap of de contactsleutel (indien aanwezig), om onbedoeld starten te voorkomen.
Houd alle moeren, bouten en schroeven goed
aangedraaid, om de werking van de machine
in veiligheid te verzekeren.
Alleen originele reserveonderdelen van Eurosystems laten gebruiken. De eigenaar heeft
niet langer recht op garantie als er niet-originele reserveonderdelen gebruikt worden.
Breng geen structurele wijzigingen of aanpassingen aan. Deze wijzigingen leiden tot
het vervallen van de garantie en het afwijzen
van eventuele aansprakelijkheid van de fabrikant.
Wij behouden ons het recht voor om structurele verbeteringen aan de machine en/of
verwisselbare apparatuur aan te brengen,
zonder wijzigingen in deze instructies aan te
brengen.
Aanwijzingen voor het opheffen:
GEVAAR!
Gebruik hefsystemen die onbeschadigd
zijn en geschikt voor het op te heffen
gewicht (zie paragraaf HANTERING EN
TRANSPORT).
GEVAAR!
Niet onder hangende lasten blijven
staan.
2.1 BESCHRIJVING EN TOEPASSINGSGEBIED
D
e motorschoffelmachine is ontworpen
en gebouwd voor schoffelen in de
grond. De motorschoffelmachine mag
uitsluitend werken met originele
gereedschappen en onderdelen.
ACCESSOIRES (NIET INBEGREPEN):
- Frees cm 32 met koppel ijzeren wielen
Ø350x50
- Stootblok vaste vleugels met aansluitpunt
(905030000).
2.2 ONEIGENLIJK GEBRUIK
GEVAAR!
Alle risico's die in deze paragraaf staan
beschreven kunnen leiden tot ernstig letsel of de dood van de operator.
1. Gebruik de machine alleen voor het be-
oogde gebruik van het type gemonteerde
apparatuur.
2. Gebruik de machine niet voor het vervoeren van goederen, mensen of dieren.
3. Gebruik de machine niet voor het trekken
en/of duwen van karren of andere apparaten.
4. Monteer geen apparatuur die niet door de
fabrikant is geautoriseerd.
5. Geen delen van de machine wijzigen.
6. De beveiligingssystemen niet uitsluiten of
saboteren.
2.3 WERKGEBIED
De gebruiker is verantwoordelijk voor de
veiligheid van personen, dingen of dieren,
die zich binnen de gevarenzone van de machine bevinden.
Deze zone wordt gedefinieerd als het binnengebied van een omtrek van ten minste
10m radius van het gereedschap dat op de
machine is gemonteerd .
GEVAAR!
De gevarenzone strekt zich uit rond 10
meter rond de machine en moet met passende waarschuwingsborden worden omheind.
GEVAAR!
Deze moeten worden geïnstalleerd in duidelijke waarschuwingen rond het werkgebied, met de aanduiding dat het verboden
is om het bovengenoemde gebied te betreden. Als de operator zich bewust wordt van
de aanwezigheid van personen of dieren
in de gevarenzone moet hij de machine
onmiddellijk uitzetten en niet opnieuw opstarten totdat het gebied is ontruimd.
Als de machine in werking is wordt verblijven in de gevarenzone om welke reden dan
ook niet toegestaan. Alleen de operator, die
de handleiding in al zijn onderdelen heeft
gelezen en begrepen, mag binnen dat gebied verblijven en het enige bedieningssta-
nl
Page 74
tion bezetten, achter het stuur, dat hij stevig
vast heeft.
De operator moet de omgeving controleren
voordat hij de machine start en speciale aandacht besteden aan kinderen en dieren.
Vóór aanvang van de werkzaamheden op
een bepaald gebied moet dit worden vrij gemaakt van vreemde voorwerpen.
Besteed tijdens de werkzaamheden altijd
aandacht aan de grond en aan het omliggende gebied. Als er ongewenste en/of gevaarlijke voorwerpen worden aangetroffen
de machine, alvorens uit de werkstand te
komen om ze te verwijderen, uitzetten en in
veiligheid zetten, om opstarten, verplaatsing
en kantelen te voorkomen.
2.4 KLEDING
INFORMATIE
Het verkrijgen van deze persoonlijke
beschermingsmiddelen is uitsluitend de
zorg van de klant of werkgever.
Tijdens het gebruik van de machine en
de onderhoudswerkzaamheden:
is het VERPLICHT om altijd veiligheids-
nl
schoenen, handschoenen, geschikte gehoorbescherming te gebruiken en een
lange bestendige broek en en een veiligheidsbril.te dragen.
Draag geen losse kleding, sieraden, dassen,
sjaals of hangende koortjes die verstrikt
kunnen raken. Bind de haren bij elkaar.
Tijdens het uitpakken en de installatie:
Is het VERPLICHT om altijd veiligheidsschoenen, handschoenen en bestendige
kleding te gebruiken.
4. TECHNISCHE EIGENSCHAPPEN
Model
BRUTO EN NETTO
GEWICHT
Vermogen
Nominaal
Vermogen
geluidsleer
Druk
geluidsleer
Trillingen
13x5.00-6
Banden
Diameter frees
Toerental frees
Snelheid 1e
vooruitversnelling
Snelheid 2e
vooruitversnelling
Snelheid 1e
achteruitversnelling
Snelheid 2e
achteruitversnelling
Zie voor technische gegevens met betrekking
tot de motor de bijgevoegde handleiding
5. BEHANDELING EN VERPAKKING
Om de verpakking te draaien deze met 2
of meer personen opheffen, met behulp
van de grepen op de doos. Het BRUTO
gewicht staat aangegeven in het hoofdstuk "TECHNISCHE EIGENSCHAPPEN".
MM250 YM355
Label EC-verklaring
op de laatste
bladzijde
320 mm
275/min
1,1 km/h
- 2,1 km/h
0,96 km/h
- 1,8 km/h
6. UITPAKKEN / MONTEREN
Uitpakken
Montage van de stuurdrager
bevestig de trekstanghouder (B) aan het
frame) (A) met behulp van de schroeven (g)
met ring (h) in de twee openingen. Bevestig
de knoppen (m) met de ringen (y), schroeven
(i
) en moeren (l) in de sleuf.
Montage van de frezen:
Steek de verbredingen (C) aan het einde van
de andere frezen en zet ze met de schroeven
(n
) en de moeren (o) vast.
Montage van de freeskap:
Draai de 6 schroeven van de zittingen op het
frame los, plaats daarna de kap (D), zorg
ervoor dat de sleuven samenvallen met de
zittingen van de schroeven en draai de 6
schroeven () opnieuw aan.
Breng de haken van het hengsel (E), aan,
waarbij deze naar boven wordt gedraaid, in
de betreffende sleuven op de freeskap. LET
OP: Het hengsel moet worden geplaatst met
de haken gericht zoals in de vergroting in de
afbeelding, oftewel de haken moeten van bovenaf het slot "B" in gaan en de "A” uit gaan.
Montage gaspedaal: Volgens
het meegeleverde gaspedaal (A, B in de
afbeelding):
-Gaspedaal A: haak de terminals “x” en "y"
van de kabels van de gaspedaal aan;
-Gaspedaal B: draai de schroeven en moer
los van de gaspedaal en schroef het daarna
opnieuw op de trekstang.
De motor wordt zonder smeerolie geleverd. Raadpleeg voor informatie over het
type olie dat moet worden gebruikt en
de hoeveelheden het boekje over de motor, in de enveloppe met accessoires [F]
*
*
Montage hengsel freeskap:
LET OP!
7. GEBRUIK
3. DEFINITIE VAN DE PICTOGRAMMEN
GEVAAR!
Houd alle labels schoon en in goede
staat, vervang ze bij beschadiging.
LET OP!
De machine niet kantelen of laten rollen.
Eventuele schade aan kappen en mechanische onderdelen.
INFORMATIE
IBij levering van meerdere machines
of verwisselbare apparatuur op pallets
deze er af halen zonder dat ze op de
grond vallen. Eventueel met behulp van
een vorkheftruck.
LET OP!
Start de motor niet voordat alle montagestappen zijn voltooid.
LET OP!
Vóór de eerste start moet er smeerolie
aan de motor worden toegevoegd. Raadpleeg voor informatie over het type olie
dat moet worden gebruikt en de hoeveelheden het boekje over de motor, in de enveloppe met accessoires [F]
Page 75
LET OP!
Controleer voordat de machine wordt
ingeschakeld het oliepeil in de motor,
zoals in de specifieke gebruikershandleiding staat aangegeven
GEVAAR!
Voordat u verder gaat met lezen moet
het hoofdstuk "VEILIGHEIDSINSTRUCTIES” in zijn geheel zijn gelezen en begrepen.
7.1 BESCHRIJVING VAN DE ELEMENTEN
VEILIGHEIDSVOORZIENING
Alle motorschoffelmachines zijn uitgerust
met een veiligheidsvoorziening. Genoemde
voorziening veroorzaakt het ontkoppelen
van de koppeling en daarmee de stilstand
van de machine in versnelling vooruit of
achteruit, het loslaten van de betreffende
bedieningshefboom; ook voorkomt
deze voorziening het inschakelen van
de achteruitversnelling terwijl deze in
vooruitversnelling is ingeschakeld.
LET OP!
Bij achteruitversnelling stoppen de frezen
met automatisch keren.
.
LET OP!
Alle handelingen op de vork met drie
standen moeten met uitgeschakelde
motor worden uitgevoerd.
7.2 DE TANK VULLEN
GEVAAR!
Wees voorzichtig bij het hanteren van
brandbare vloeistoffen. De brandstof is
zeer brandbaar en explosief.
GEVAAR!
De tank niet vullen in afgesloten of
slecht geventileerde ruimten.
GEVAAR!
Voordat de tank wordt bijgevuld de machine uitzetten en wachten totdat de motor is afgekoeld (15-20 min).
GEVAAR!
Niet roken of gebruik maken van
elektronische apparaten in de
buurt van brandbare vloeistoffen.
GEVAAR!
Gebruik vulsystemen, zoals brandstoftanks, trechters, enz. die geschikt en
onbeschadigd zijn.
LET OP!
Na het voltooien van de installatie de
machine inschakelen en controleren of,
door de gashendel in de stop positie
te zetten, de motor op de juiste manier
wordt stilgezet.
LET OP!
Voordat de motor wordt gestart altijd
controleren of de motorschoffelmachine
veilig is voor gebruik.
1. Instructies motor: Lees
aandachtig het instructieboekje dat bij
de betreffende motor is bijgesloten.
Controleer of het luchtfilter goed
schoon is. Vul de brandstoftank van
de door de specificaties van het
boekje van de motor aangegeven type
met behulp van een trechter met filter.
Kalibratie van de
rotatiesnelheidsregelaar van de motor
niet wijzigen en deze niet een te hoge
snelheid laten bereiken.
2.
(vrij), het wiel draait vrij op de as,
zodat verplaatsing mogelijk is.
3. Ga naar de randen van het te frezen
terrein.
Zet de vork op stand 1
nl
BESCHRIJVING VAN DE
COMMANDO’S
1) Gashendel Start-Stop
2) Bedieningshendel vooruitversnelling
3) Bedieningshendel achteruitversnelling
4) Versnellingspook langzaam(alleen voor
versie 2 + 2-snelheden)
5) “Vork met drie standen”
6) Starthandgreep motor
7) Bedieningshendel spoor
8) Regelknop van de kabels/riem
9) Zijdelingse stelhendel van de trekstang/
stuur
KOPPELINGSSYSTEEM WIE-
LEN IN DRIE STANDEN: De motorschoffelmachine is uitgerust met een speciaal
systeem, genaamd "VORK IN DRIE
STANDEN.".
- In stand 1 (vrij) draait het wiel vrij op de as,
om zo de verplaatsingen van de machine
met stilstaande motor mogelijk te maken.
- In stand 2 (geblokkeerd) is het wiel een
geheel met de as en wordt een aandrijving,
dus klaar om te werken, gewoonlijk de
meest gebruikte.
- In stand 3 (semidifferentiaal) heeft het wiel
de mogelijkheid om een vrije draai om de as
te maken, om zo bochten mogelijk te maken.
GEVAAR!
Bij lekkage van brandstof de machine
verplaatsen voordat deze wordt gestart.
GEVAAR!
Na het bijvullen de dop weer op zijn
plaats doen en stevig vast draaien.
7.3 STARTEN EN UITZETTEN
GEVAAR!
Controleer voordat de machine
wordt gebruikt de correcte werking van
de hendels mt gehandhaafdeactie en
van het dubbele veiligheidscommando.
Raadpleeg voor het afstellen de
paragraaf "KABELS AFSTELLEN". Het is
verboden om de machine bij storing van
de commando's te gebruiken.
LET OP!
Bij het eerste gebruik van de machine is het absoluut noodzakelijk om te
controleren of er aan de binnenkant
van het frame smeerolie aanwezig is.
Laat de machine niet starten zonder
dat eerst deze controle is uitgevoerd.
Zie voor meer informatie het hoofdstuk
VERSNELLINGSBAK 10.5.
4.
(vergrendeld) werkpositie.
Zorg ervoor dat de versnellingspook
(4, afb. 1.7) in de vrijstand staat. Stel
het stuur af op de hoogte die het
meest geschikt is voor de uit te voeren
werkzaamheden.
5.
zetten
Open de brandstofkraan (voor motoren
die hiermee zijn uitgerust), duw het
tot de helft van het hendeltje van
het gaspedaal op het stuur. Als de
motor "koud is het startsysteem op de
carburateur inschakelen.
6. Grijp de starthendel en trek
energiek. Wanneer de motor is gestart
na de eerste paar salvo's de starter in
de ruststand zetten.
7.
stuur pakken, de versnelling
inschakelen (alleen voor versie 2 +2
snelheid) stand A lage versnelling,
stand B hoge versnelling (.Afb. 1.7).
Het is raadzaam om de eerste paar
keren te werken in stand 1, lage
versnelling
8.
druk de veiligheidsgrendel naar binnen
Zet de vork in stand 2
De motor in beweging
Vooruit lopen: pak het stuur,
Page 76
zoals afgebeeld en duw daarna de
aanvoerhefboom tot het maximum van
zijn beweging, namelijk de grens met
het handvat. De hendel moet ingedrukt
worden gehouden, zodat de rotatie van
de messen gehandhaafd blijft. Als de
hand wordt verwijdert gaat de hendel
omhoog en wordt de rotatie van de
messen automatisch uitgeschakeld.
9.
de versnellingspook vooruit gaanl (Afb.
3.6) en trek nadat de veiligheidsgrendel
naar binnen is gedrukt aan de hendel in
Afb. 3.7 op het stuur naar u toe, doe het
achterste deel van de machine omhoog,
zodat de frees uit de grond komt, totdat
de machine begint terug te trekken.
10.
is voltooid, om de motor tot stilstand te
brengen de gashendel in de ruststand
zetten.
GEVAAR!
Bij een onbedoeld en onverwacht obstakel onmiddellijk de beide bedieningshendels loslaten (Afb. 3.6, 3.7).
GEVAAR!
Bij een heftige botsing, als er vervormin-
nl
gen of zichtbare schade is, alle messen
en bijbehorende pennen met schroeven
en bevestigingsmoeren vervangen! INeem eventueel contact op met een erkende werkplaats.
8. VERPLAATSING EN TRANSPORT
GEVAAR!
Voordat u verder gaat met lezen moet het
hoofdstuk "VEILIGHEIDSINSTRUCTIES”
in zijn geheel zijn gelezen en begrepen.
Wanneer de motor is afgezet kan de machine met de hand worden verplaatst door
door aan het stuur te duwen of te trekken.
OPHEFFEN
Wanneer de machine voor lange periodes
niet wordt gebruikt is het essentieel om
het gereedschap met corrosiewerende en
anti-oxiderende stoffen te beschermen.
Voordat de machine wordt opgeslagen
moet deze worden gereinigd van bladeren
en/of aarde.
-Achteruitversnelling: laat
Einde werk: nadat het werk
9. OPSLAG
GEVAAR!
Verwijder de brandstof uit de tank en
sluit de kraan af (indien aanwezig).
Parkeer de machine op een vlakke ondergrond en verwijder de contactsleutel (indien aanwezig) en/of de bougiekap.
GEVAAR!
Bescherm de scherpe randen en dek de
machine eventueel af met een beschermend zeil.
10. PERIODIEK ONDERHOUD
GEVAAR!
Voordat u verder gaat met lezen moet het
hoofdstuk "VEILIGHEIDSINSTRUCTIES”
in zijn geheel zijn gelezen en begrepen.
Houd alle moeren, bouten en schroeven
goed aangedraaid, om de werking van de
machine en/of de uitwisselbare apparatuur in veiligheid te verzekeren.
10.1 TREKSTANF AFSTELLEN
Voor goed frezen en een regelmatige
toevoer van de motorschoffelmachine is
de frees voorzien van een trekstang (7 Afb.
1.7), die de werkdiepte van de schoffels
regelt. Wanneer de bedieningshendel naar
achteren wordt getrokken en deze naar
boven of naar beneden wordt bewogen wordt
de penetratie in de grond gecontroleerd:
de afstelling is correct als de machine
voorwaarts beweegt met een constante
snelheid en zonder schommelingen.
- Frezen harde ondergrond: Zet de
trekstang in stand (B). Deze stand komt
overeen met een kleine verwerkingsdiepte.
- Frezen zachte ondergrond: Zet de
trekstang in stand (A). Deze stand komt
overeen met een grote bewerkingsdiepte.
LET OP!
Tijdens de bewegingen met draaiende
machine, op verschillende oppervlakken
van het werkterrein, de dissel in stand (B)
houden, op deze manier wordt voorkomen
dat de schoffels krassen op het oppervlak
maken.
10.2 STUUR AFSTELEN
HOGGTE AFSTELLEN:
Het stuur van de motorschoffelmachine is
in hoogte verstelbaar. Het is raadzaam om
voor aanvang van elke vorm van werk het
stuur aan te passen aan de behoeften van
de operator, zodat de motorschoffelmachine
gemakkelijk te hanteren is. Draai aan de
bevestigingsschroeven van de stuurhouder.
Stel de optimale hoogte af, vergrendel de
schroeven.
ZIJDELINGSE VERSTELLING:
Met de zijdelingse oriëntatie van het stuur
kan de bestuurder niet op het al bewerkte
terrein stappen en geen schade aanbrengen aan de vegetatie. Doe de hendel omlaag om het stuur te ontgrendelen. Draai
het stuur vanaf het gewenste gedeelte
(mogelijke standen: -35°, 0°, 35°) en doe
de hendel omhoog om het te vergrendelen.
10.3 INVETTEN
Elke 50 werkuren de as van de
achteruitversnelling invetten via de daarvoor
bestemde smeerder, na demontage van de
rubberen dop.
LET OP!
Wanneer de bewerking is voltooid moet de
opening weer worden afgesloten met de
stop, omdat er in de behuizing bewegende
onderdelen zijn.
10.4 KABELS AFSTELLEN
VERSNELLINGSPOOK VOORUI T/:
Let op! De wielen mogen alleen beginnen
te draaien wanneer de bedieningshendel
helft van zijn slag heeft bereikt. Wanneer
de genoemde hendel volledig uitgetrokken is, d.w.z. in werkstand, moet de besturingsinrichting van de band (8, Afb.1.7)
worden aangebracht zoals in afbeelding
4.6B, met de "cilinder" in contact met de
twee ringen aan de zijkanten. Om aan de
bovengenoemde voorwaarden te voldoen
draaien aan het register M10, in de nabijheid van de besturingsinrichting van de
band (Afb. 4.6A).
10.5 OLIE VAN DE MACHINE VERVERSEN
OLIEPEILCONTROLE:
Controleer het oliepeil na elke 60 uur: zet
de machine vlak, draai de dop (1) los en
controleer of de olie aan de onderkant
van de opening staat, wanneer het niveau
hersteld moet worden bijvullen vanaf de
dop van de opening (2), totdat deze uit
de controle (1) gaat. De doppen weer
vastdraaien.
Page 77
OLIE VERVERSEN:
Ververs de olie na elke 150 uur. Het
afvoeren van de olie moet met warme
machine worden uitgevoerd: draai de
doppen (1 en 2) los, kantel de machine
om deze volledig te legen en zet daarna
de machine vlak, vul het met olie vanuit
de opening van de dop (2) tot dat deze
uit de controle (1) gaat. De doppen weer
vastdraaien.
INFORMATIE
Gebruik voor een gemakkelijker en veiliger extractie een injectiespuit (niet meegeleverd).
LET OP!
Gebruik als olie SAE 80 of gelijkwaardig.
LET OP!
De afgevoerde olie is een vervuilend
materiaal dat niet in het milieu mag
weglopen, maar gebruik moet maken van
de speciale verzamelcentra.
10.6 BANDEN OPPOMPEN
Als de wielen vol zijn adviseren wij om bij
elk gebruik het oppompen van de banden
van de machine te controleren. De aanbevolen waarde is 21 PSI (1,5 bar).
LET OP!
Controleer voordat de band wordt opgepompt altijd de maximum waarde in PSI
die op de band staat.
11. REINIGEN EN WASSEN
GEVAAR!
Voordat u verder gaat met lezen moet
het hoofdstuk "VEILIGHEIDSINSTRUCTIES” in zijn geheel zijn gelezen en begrepen.
Wacht voordat de machine of de verwisselbare apparatuur wordt gewassen en/
of gereinigd tot alle hete onderdelen afgekoeld zijn (minstens 20 minuten). Gebruik
perslucht of een spons met een mild reinigingsmiddel en water.
LET OP!
Gebruik geen water onder druk om de
machine en/of verwisselbare apparatuur te wassen. De motor en eventuele
elektrische installaties of accu’s kunnen
beschadigd raken.
LET OP!
Vermijd overmatig gebruik van water in
de buurt van de labels. Bij beschadiging
moeten ze worden vervangen voordat de
machine en/of verwisselbare apparatuur
opnieuw wordt gebruikt.
12. ONDERHOUDSPROGRAMMA
Wanneer nodig zie hfdst.
Controle aanspanning
bevestigingsmiddelen en
beveiligingen
Reinigen Na elk gebruik 11.
Oppompen Indien nodig 10,6
Kabels afstellen Als de werking niet is zoals in het boekje wordt voorgeschreven 10,4
Olie voet verversen 60 uur 10,5
Motor Zie de specifieke handleiding
De motor start niet
Vermogen van de
motor neemt af
De frezen draaien
niet
De wielen draaien niet Controleer de transmissiekabels 10,4
Als u het probleem niet kunt oplossen neem dan contact op met uw dichtstbijzijnde bevoegde servicecentrum
Controleer altijd voordat de machine wordt gestart of er geen schroeven,
bouten en/of moeren niet zijn vastgedraaid en of de kappen en de beveiligingssystemen intact en goed gemonteerd zijn
13. MOGELIJKE DEFECTEN EN OPLOSSINGEN
Mogelijke oorzaak zie hoofdstuk
Brandstof op, bijtanken 7,2
Controleer of de gashendel op START geplaatst is/1 7,3
Controleer of de bougiekap correct aangebracht is
Controleer de staat van de bougie en reinig of vervang hem als dit nodig is.
Controleer of het brandstofkraantje opengedraaid is (uitsluitend op modellen met
een motor met brandstofkraantje)
Luchtfilter vuil, reinigen
Controleer of stenen of grond en plantenresten de rotatie van de frezen verhinde-
ren. Verwijder ze
Stel de stelschroeven van de aandrijfkabel af 10,4
Controleer of de frezen aan de as bevestigd zijn Controleer de positionering en de integriteit van de aandrijfriemen, plaats ze
opnieuw en/of vervang ze
Specifiek boekje van
Specifiek boekje van
Specifiek boekje van
Specifiek boekje van
-
de motor
de motor
de motor
de motor
-
nl
Page 78
14. AANVULLENDE INSTRUCTIES
14.1 AFVOEREN
Het product moet aan het einde van de
levensduur worden verwijderd volgens de
geldende normen inzake de gedifferentieerde afvalverwijdering en mag niet als
simpel huishoudelijk afval worden behandeld.
Het product moet worden ingeleverd bij
de speciale verzamelcentra of moet worden teruggestuurd naar de dealer als u
het product wilt omruilen voor een ander
gelijkwaardig nieuw product.
Het product bestaat uit niet-biologisch
afbreekbare bestanddelen en stoffen, die
het milieu kunnen vervuilen als ze niet
goed worden afgevoerd. Bovendien kunnen een aantal van deze materialen worden gerecycled Waardoor vervuiling van
het milieu wordt vermeden.
Het is de plicht van allen om bij te dragen
aan een gezonde omgeving.
het symbool
tificeert elektrische en elektronische apparatuur die afzonderlijk moet worden
behandeld, zoals voorgeschreven door
de normen 2002/95/EG, 2002/96/EG
nl
en 2003/108/EG. Gooi deze apparatuur
niet bij het gemengd stedelijk afval, maar
breng het naar de specifieke gebieden
voor gescheiden inzameling.
Vraag informatie aan de lokale overheden
over de gebieden voor verwijdering van
afvalstoffen. Wie het product niet afvoert
volgens de instructies in deze paragraaf
beantwoordt eraan in overeenstemming
met de geldende normen.
14.2 BUITEN BEDRIJF STELLEN EN
Het buiten bedrijf stellen en ontmantelen van de machine en/of verwisselbare
apparatuur in deze handleiding bestaat
uit het demonteren van het product door
bevoegd personeel, in overeenstemming
met wat staat vermeld in het Wetsbesluit
81/08 (gebruik van PBM enz..) en daaropvolgende scheiding en verwijdering, zoals
beschreven in de paragraaf
"VERWIJDERING" van deze handleiding
voor gebruik en onderhoud.
, Indien aanwezig, iden-
ONTMANTELEN
Page 79
Page 80
Un marchio di: - A brand of:
Multipower srl
Via Don Minzoni, 6D/6E - 42044 Gualtieri (Reggio Emilia) Italy Tel.
039-0522.221128 Fax 039-0522.221136
E-mail: [email protected]
Page 81
Tel. +39-0522-221128 - Fax. +39-0522-221136 - Website: www.multi-power.it
POLITYKA GWARANCYJNA MULTIPOWER QUALITY AND SERVICES S.R.L.
Firma Multipower S.r.l. zobowiązuje się do usunięcia wad produkcyjnych lub wadliwych
materiałów w produktach wprowadzonych na rynek w okresie 12 miesięcy od daty
sprzedaży przez sprzedawcę detalicznego, a maksymalnie 18 miesięcy od daty
wystawienia faktury sprzedaży przez Multipower.
Roszczenia gwarancyjne należy składać na odpowiednim formularzu MRG01; formularz
należy wypełnić, podając typ wyrobu, numer seryjny, rodzaj stwierdzonej usterki,
części, których dotyczy usterka, oraz załączając wszelkie zdjęcia lub filmy pomocnicze.
Formularz należy przesłać pocztą elektroniczną do firmy Multipower (dane kontaktowe
podane w punkcie "I"), która rozpatrzy zgłoszenie i może poprosić o dodatkowe
informacje w celu ustalenia przyczyny usterki i udzielenia odpowiedzi klientowi.
Firma Multipower zastrzega sobie prawo do naprawy usterki w sposób, który uzna za
najlepszy, dostarczając wszelkie części zamienne niezbędne do wykonania naprawy. Za
robociznę pobierana jest opłata w wysokości 25,00 euro/godzinę bez podatku VAT.
Klient powinien na własny koszt dostarczyć maszynę do najbliższego centrum
serwisowego. Koszty transportu i podróży nie są uwzględniane.
A) Gwarancja jest uznawana tylko wtedy, gdy zalecenia dotyczące obsługi
i konserwacji zawarte w instrukcjach obsługi są w pełni przestrzegane.
przed użyciem należy zapoznać się z instrukcją obsługi
sprawdzić ilość i rodzaj środków smarnych, które należy wprowadzić do silnika i
przekładni, jeśli jest obecna.
stosować produkt wyłącznie do dozwolonych zastosowań
przeprowadzać konserwację w ustalonych odstępach czasu, używając oryginalnych
części zamiennych
W celu dokonania napraw gwarancyjnych należy skontaktować się z autoryzowanym
serwisem.
B) Co jest wyłączone z gwarancji (wcześniejsza informacja dla klienta)
Z gwarancji wyłączone są
Wszystkie produkty, których warunki gwarancji wygasły.
Multipower S.r.l. -- Via Don Minzoni 6D/E – IT 42044 Gualtieri (RE) Cod. Fisc. & P.IVA 01843480359 Mod. PRG01
Registro Pile e Accumulatori: IT18050P00004814 - Registro A.E.E.: IT18050000010419
Page 82
Tel. +39-0522-221128 - Fax. +39-0522-221136 - Website: www.multi-power.it
Wszystkie produkty, dla których klient nie jest w stanie udokumentować dowodu
zakupu paragonem lub fakturą.
Uszkodzenia wynikające z niewłaściwego użytkowania produktu
Brak konserwacji zgodnej z terminami i czynnościami podanymi w instrukcjach
obsługi.
Wszystkie gaźniki w silnikach spalinowych, chyba że usterka ujawni się przy
pierwszym uruchomieniu lub, w każdym przypadku, w ciągu 6 miesięcy od daty
zakupu. Gaźnik jest bowiem narażony na działanie benzyny, która może być
zanieczyszczona lub mieć pozostałości po odparowaniu, co z czasem, ale także w
przypadku niewłaściwej konserwacji, może pogorszyć działanie samego gaźnika.
Wszelkie operacje czyszczenia, konserwacji i regulacji
Wszelkie czynności związane z montażem, przygotowaniem i uruchomieniem
wyrobu.
Modyfikacje dokonane na urządzeniu
Wszystkie części podlegające zużyciu, takie jak np. filtry oleju, filtry powietrza, filtry
paliwa, łopatki, paski, powłoki lakiernicze itp.
Wszelkie obrażenia ciała i/lub uszkodzenia mienia spowodowane przez produkt niezgodny z
wymaganiami należy zgłosić firmie Multipower.
B) Dokumentacja dla klienta końcowego.
Zawsze należy wystawić klientowi końcowemu dokument poświadczający odbiór produktu
dostarczonego przez niego do naprawy. Dokument powinien zawierać dane osobowe
klienta, dane identyfikacyjne maszyny, datę i rodzaj zgłoszonej usterki.
Uwaga:
W przypadku napraw, które nie mogą być uznane w ramach gwarancji, zalecamy zaproponowanie
klientowi kosztorysu naprawy. Jeśli szacunkowe koszty naprawy produktu przekroczą 50% wartości
samego produktu, należy rozważyć możliwość jego wymiany na nowy. Wybór między naprawą a
zakupem nowego produktu zawsze należy do klienta.
C) Wszelkie roszczenia gwarancyjne muszą być zatwierdzone przez firmę
Multipower.
W ciągu 3 dni roboczych od otrzymania formularza zgłoszenia gwarancyjnego, z
wyłączeniem świąt, dni wolnych od pracy i okresów zamknięcia, firma Multipower
prześle pocztą elektroniczną odpowiedź o zatwierdzeniu lub odrzuceniu zgłoszenia
gwarancyjnego. Żadne z zatwierdzeń nie będzie poparte uzasadnieniem.
Multipower S.r.l. -- Via Don Minzoni 6D/E – IT 42044 Gualtieri (RE) Cod. Fisc. & P.IVA 01843480359 Mod. PRG01
Registro Pile e Accumulatori: IT18050P00004814 - Registro A.E.E.: IT18050000010419
Page 83
Tel. +39-0522-221128 - Fax. +39-0522-221136 - Website: www.multi-power.it
W przypadku uznania gwarancji firma Multipower może zdecydować, według
własnego uznania, czy zezwolić na naprawę, czy też rozważyć wymianę produktu.
Jeśli serwis przystąpi do naprawy lub wymiany produktu u klienta końcowego bez wysłania
zgłoszenia lub oczekiwania na odpowiedź od firmy Multipower, wówczas serwisowi nie przysługuje
żadne odszkodowanie, jeśli firma Multipower odrzuci roszczenie gwarancyjne lub podejmie inną
decyzję.
D) Wykonywania napraw gwarancyjnych uprzednio autoryzowanych przez
Multipower.
Po otrzymaniu upoważnienia do naprawy w ramach gwarancji, serwis przeprowadzi
naprawę w następujący sposób:
w ciągu 10 dni roboczych od otrzymania takiej zgody, jeśli naprawa nie wymaga
zastosowania części zamiennych.
w ciągu 10 dni roboczych od otrzymania żądanych części zamiennych; części
zamienne zatwierdzone i wysłane przez Multipower.
Zdemontowane i/lub uszkodzone części należy przechowywać i pozostawić do
dyspozycji firmy Multipower, która podejmie decyzję o ich przyjęciu z powrotem
lub zezwoli na ich złomowanie.
E) Dostarczenie naprawionego produktu do klienta.
Po zakończeniu naprawy serwis powiadomi klienta, aby odebrał produkt.
F) Zwrot kosztów robocizny/wynagrodzeń
Serwisom przysługuje zwrot kosztów w wysokości 25,00 EUR za godzinę pracy w
związku z pracami gwarancyjnymi.
Faktury za zwrot kosztów robocizny związane z gwarancjami zatwierdzonymi przez
Multipower należy przesłać w ciągu 30 dni od zakończenia naprawy. Multipower
zatwierdza fakturowanie na warunkach obowiązujących między stronami.
Za prace podjęte przez serwis bez uprzedniego upoważnienia ze strony firmy Multipower nie
przysługuje zwrot kosztów.
G) Wszelkie uszkodzenia stwierdzone podczas odbioru/rozładunku
towarów
Jeżeli po otrzymaniu towaru klient stwierdzi jakiekolwiek uszkodzenia powstałe w
wyniku transportu lub uszkodzenia opakowania, musi umieścić pisemne
Multipower S.r.l. -- Via Don Minzoni 6D/E – IT 42044 Gualtieri (RE) Cod. Fisc. & P.IVA 01843480359 Mod. PRG01
Registro Pile e Accumulatori: IT18050P00004814 - Registro A.E.E.: IT18050000010419
Page 84
Tel. +39-0522-221128 - Fax. +39-0522-221136 - Website: www.multi-power.it
zastrzeżenie na dokumentach przewozowych i powiadomić o tym fakcie kierowcę.
Następnie należy niezwłocznie poinformować firmę Multipower, dokumentując
stwierdzone uszkodzenie.
Należy zapoznać się z instrukcjami obsługi i konserwacji, instrukcjami dotyczącymi
części zamiennych oraz siecią serwisową dostępną na stronie internetowej:
www.multi-power.it
H) Dane kontaktowe firmy Multipower do zgłaszania i przekazywania
roszczeń gwarancyjnych:
Marco Messori: tel. 348 306 33 99 [email protected]
Lino Soliani: tel. 337 163 74 45 [email protected]
Multipower S.r.l. -- Via Don Minzoni 6D/E – IT 42044 Gualtieri (RE) Cod. Fisc. & P.IVA 01843480359 Mod. PRG01
Registro Pile e Accumulatori: IT18050P00004814 - Registro A.E.E.: IT18050000010419
Page 85
MULTIPOWER SRL Dział Serwisu Tel. +39 0522 154 18 69 e-mail: [email protected]
Części zamienne Części zamienne
RAPORT Z REKLAMACJI KLIENTA
Data Nr ref. sprzedawcy.
Mod. MRG01
Sprzedawca lub klient sieci Multipower
Dane kontaktowe
Użytkownik końcowy lub klient: Adres, telefon:
Opis modelu i typ maszyny: Numer seryjny: Data zakupu, numer rachunku / dok.
Silnik: Numer seryjny: Data powstania usterki
Opis problemu: Badanie:
Propozycja rozwiązania
Ilość kod opis koszt Ilość kod opis koszt
Godziny pracy
Zastrzeżone Multipower
Data otwarcia pl iku Potwierdzenie gw arancji
Data zamknięcia Nieuznanie gwarancji
Referencje handlow e Przypisana odpowiedzial ność
Wni osek o zwrot w adliwego m ateriału Poniesione k oszty ogółem
Data zwrotu wadliw ego materia łu Strona pokrywająca koszty
Notatki różne
Rif. Multipower
Page 86
Dystrybucja i autoryzowany serwis na terenie POLSKI
Bottari Polska sp. z o.o.
Ul. Długa 7
96-325 Radziejowice Parcel
www.bottari.pl
W przypadku pytań lub problemów prosimy o kontakt z naszym serwisem:
www.bottari.pl
tel. +46 858 28 93
Formularz zgłoszeniowy / kontaktowy www.bottari.pl/reklamacje-czesci-zamienne
Loading...
