ЦИФРОВОЙ МИКШЕРНЫЙ ПУЛЬТ

LS9-16/LS9-32

Руководство Пользователя

LS9-16/32 Руковдство Пользователя

Для заметок

LS9-16/32 Руковдство Пользователя

ПРЕДУПРЕЖДЕНИЕ

НЕ ОТКРЫВАТЬ! ОПАСНОЕ

НАПРЯЖЕНИЕ!

Предупреждающие знаки

Значок молнии со стрелкой в равностороннем треугольнике предназначен для предупреждения пользователя о присутствии в корпусе продукта неизолированного «опасного напряжения», которое может вызвать опасный электрический удар.

НЕ ОТКРЫВАТЬ! ОПАСНОЕ НАПРЯЖЕНИЕ!

ПРЕДУПРЕЖДЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ

ЭЛЕКТРИЧЕСКОГО УДАРА НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ

СТЕНКУ) КОРПУСА. ПРИБОР НЕ СОДЕРЖИТ НИКАКИХ ДЕТАЛЕЙ

ПРИГОДНЫХ ДЛЯ ПОТРЕБИТЕЛЬСКОГО ПРИМЕНЕНИЯ.

ДЛЯ ОБСЛУЖИВАНИЯ ПРИБОРА ОБРАЩАЙТЕСЬ ТОЛЬКО К

КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ.

Вышеприведенное предупреждение расположено на задней панели устройства.

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

1 Внимательно прочтите эти инструкции. 2 Выполняйте эти инструкции. 3 Учтите все предупреждения. 4 Следуйте всем инструкциям. 5 Не используйте устройство вблизи источников влаги. 6 Протирайте устройство только сухой тканью. 7 Не закрывайте вентиляционные отверстия. Установите

изделие в соответствии с инструкциями изготовителя.

8 Не устанавливайте прибор вблизи источников высокой

температуры типа радиаторов, печей, или других устройств (включая усилители).

9 Не разбирайте и не переделывайте вилку сетевого

кабеля. Вилка может быть двух типов: поляризованной или заземляющей. Поляризованная вилка имеет два плоских контакта, один из которых, более широкий. Вилка заземляющего типа имеет три контакта - два штыревых, для подачи напряжения, и третий заземляющий. Широкий контакт, или третий заземляющий, предусмотрен для вашей безопасности. Не пытайтесь включить прибор в сеть, если вилка не соответствует розетке. Пригласите электрика для установки новой розетки.

10 Предохраняйте сетевой шнур от перегибов, зажимов,

излишнего натяжения и давления особенно возле розетки, к которой подключен прибор, и на выходе из прибора.

Восклицательный знак в равностороннем треугольнике предназначен для предупреждения пользователя о наличии в сопроводительной документации важных инструкций по эксплуатации или обслуживанию.

11 Используйте только аксессуары предлагаемые

изготовителем в комплекте.

12 Устанавливайте устройство только

на подставки и стенды указанные изготовителем, или продаваемые вместе с аппаратом. Будьте осторожны при перемещении устройства.

13 Не оставляйте устройство

включенным в сеть во время грозы. Также выключайте его, если в течение длительного времени не будете им пользоваться.

14 При необходимости ремонта устройства обращайтесь

только к квалифицированным специалистам. Если устройство было повреждено (например, оборвался шнур источника питания, повреж дена вилка, была пролита на аппарат жидкость, или какие-либо предметы попали внутрь, устройство находилось во влажном месте или под дождем, не работает как обычно) необходимо срочно обратиться в сервисный центр.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ РИСКА ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ УДАРА ТОКОМ, НЕ ИСПОЛЬЗУЙТЕ ЭТОТ АППАРАТ ПОД ДОЖДЕМ ИЛИ ВО ВЛАЖНЫХ МЕСТАХ.

LS9-16/32 Руковдство Пользователя

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ УСТРОЙСТВА.

* пожалуйста, храните это руководство в надежном месте, чтобы при необходимости Вы могли к нему

обратиться.

w ВНИМАНИЕ

Игнорирование следующих мер предосторожности может привести к поражению электрическим током, пожару или повреждению устройства. Эти меры включают, но не ограничены, следующим:

Источник питания/ Шнур питания

Перед использованием убедитесь, что сетевое напряжение соответствует • напряжению питания микшера. Требуемое напряжение указано на корпусе устройства. Используйте только кабель, входящий в комплект устройства.• Если Вы хотите использовать устройство в другом регионе, прилагаемый кабель • может быть несовместим с розеткой. Пожалуйста, свяжитесь с Вашим дилером Yamaha. Не размещайте шнур питания вблизи источников высокой температуры типа • обогревателей и радиаторов. Во избежание повреждения шнура питания чрезмерно не перегибайте его и не ставьте на него тяжелые предметы. Убедитесь, что подключили кабель к соответствующей розетке с заземляющим • соединением. Плохое заземление может стать причиной электротравмы.

Не открывайте

Не открывайте устройство и не пытайтесь разбирать внутренние детали или • что-либо переделывать во внутренней схеме инструмента. Прибор не содержит никаких пригодных к эксплуатации пользователем деталей. Если Вам кажется, что устройство работает неправильно, немедленно прекратите использование и пригласите квалифицированного специалиста фирмы Yamaha.

Внимание вода

Не оставляйте устройство под дождем, не используйте его вблизи источников • влаги и не размещайте возле всевозможных емкостей, содержащих жидкости, которые могли бы пролиться на прибор. Никогда не вставляйте и не вынимайте электрическую вилку влажными руками.•

Устройство работает неправильно

Если сетевой шнур или вилка оказываются потертыми или поврежденными, если • нет звука во время использования инструмента, если появляются специфические запахи или дым, которые, как Вам кажется, вызваны неисправностью устройства, немедленно отключите питание, отсоедините электрическую вилку от розетки, и обратитесь к квалифицированному обслуживающему персоналу фирмы Yamaha. Если устройство упало или повреждено, немедленно отключите питание, • отсоедините кабель питания от розетки и предоставьте устройство для осмотра квалифицированному обслуживающему персоналу фирмы Yamaha.

w ПРЕДУПРЕЖДЕНИЯ

Игнорирование этих предупреждений по технике безопасности может привести к травме пользователя или повреждению инструмента. Эти предупреждения включают, но не ограничены следующим:

Электропитание/адаптер питания

Не тяните за шнур при отключении кабеля питания, всегда держите • непосредственно вилку. Не оставляйте устройство включенным в сеть во время грозы. Отключайте • адаптер питания AC, если в течение длительного времени не будете им пользоваться.

Расположение

При перемещении устройства не держитесь за дисплей. • Неаккуратное перемещение устройства может вызвать травмы или повреждение • устройства. Перед перемещением устройства, отсоедините все подключенные к нему кабели.• При установке устройства убедитесь, что розетка, с подключенной к ней вилкой, • легко доступна, чтобы при необходимости отключить питание и отсоединить вилку от розетки. Даже при выключенном устройстве, небольшое напряжение все же поступает на модуль. Отключайте кабель от розетки, если в течение длительного времени не будете пользоваться микшером.

LS9-16/32 Руковдство Пользователя

Не устанавливайте все контроллеры эквалайзера и слайдеры на максимум. В • зависимости от состояния подключенных устройств, это может вызвать обратную связь и повредить динамики. Не устанавливайте инструмент в помещениях с повышенной влажностью • или запыленностью, под прямыми солнечными лучами или в зоне вибрации, вне помещения или рядом с нагревательными приборами. Установка в таких местах может повлечь за собой деформацию панели и повреждение внутренних компонентов. Не ставьте инструмент на неустойчивую поверхность, он может случайно упасть.• Не блокируйте вентиляционные отверстия. Плохая вентиляция может привести к • перегреву устройства и, как следствие, к его повреждению и даже возгоранию Не используйте инструмент вблизи теле-, радио-, стерео оборудования, • мобильного телефона, или других электрических устройств. Это может стать источником шума.

Подключения

Перед подключением инструмента к другим электронным компонентам, • выключите питание на всех компонентах. Убедитесь, что подключили устройство к заземленной розетке. Винт • заземления, находящийся на задней панели, делает работу устройства максимально безопасной и уменьшает риск электротравмы. Если Вы пользуетесь незаземленной розеткой, соедините винт заземления к надежной точке заземления розетки. Неправильное заземление может стать причиной электротравмы.

При работе

Во избежание повреждения динамиков всегда включайте усилитель мощности • ПОСЛЕДНИМ при включении Вашей аудиосистемы. При выключении питания системы усилитель мощности нужно выключать ПЕРВЫМ по той же причине. Не вставляйте пальцы или руки в отверстия инструмента.• При попадании различных предметов в отверстия на панели или клавиатуре • немедленно отключите питание и отсоедините шнур питания от розетки AC. Обратитесь за консультацией к квалифицированному специалисту компании Yamaha. Не используйте масло или чистящие вещества для смазывания фейдеров. Это • может привести к ухудшению контактов при движении фейдеров. Не используйте устройство в течение длительного периода времени на • высоком уровне громкости, так как это может привести к потере слуха. Если Вы испытываете какие-либо проблемы со слухом, проконсультируйтесь с врачом. Не давите своим весом на инструмент и не размещайте на нем тяжелых • предметов, а также чрезмерно не давите на кнопки, выключатели или гнезда.

Замена батареи

Устройство оснащено встроенными батарейками, что дает возможность • сохранять внутренние данные после выключения электропитания. Учтите, что при полной разрядке батарей, данные все-таки будут утеряны. В случае появления на дисплее надписи “WARNING Low Battery!” (”Внимание, батарея разряжена!”), во избежание утери всех данных, сохраните все необходимые данные на внешнее MIDI устройство и обратитесь в сервисный центр для замены батареи.

Разъемы XLR типа распаяны следующим образом (IEC60268): контакт 1- земля, контакт 2 - сигнал (+), и контакт 3 - сигнал (-).

Yamaha не несет ответственность за повреждение устройства, вызванное его неправильной эксплуатацией.

Всегда выключайте питание, когда инструмент не используется.

Работа компонентов с перемещающимися контактами, типа выключателей, контроллеров громкости и разъемов, постепенно ухудшается. Проконсультируйтесь с квалифицированным обслуживающим персоналом о возможности замены дефектных компонентов.

LS9-16/32 Руковдство Пользователя

Содержание

1 Введение 9

Спасибо.............................................................................9

Общие сведения о Yamaha LS9 .....................................9

Различия между LS9-16 и LS9-32 ................................11

Количество входных каналов .......................................... 11

Задняя панель ......................................................................... 11

Передняя панель ................................................................... 12

Другие сведения ....................................................................13

Структура каналов микшера LS9 ...............................13

О типах шин MIX (VARI/FIXED) .....................................14

О сигнале синхронизации ...........................................14

Условные обозначения, используемые

в данном руководстве .................................................14

О версии фирменного программного

обеспечения ..................................................................14

2 Органы управления и их функции 15

Верхняя панель .............................................................15

Задняя панель ...............................................................23

Передняя панель ..........................................................26

3 Основные операции микшера LS9 27

Основные операции на верхней панели ..................27

О клавише [HOME] ................................................................27

Выбор слоя фейдера ............................................................27

Работа с секцией Selected Channel ............................... 29

Выбор функций ......................................................................29

Обзор дисплея ...............................................................30

Зона постоянного дисплея ............................................... 30

Основная зона ........................................................................ 31

Экранный пользовательский интерфейс ................... 32

Назначение имени ........................................................34

Работа с кнопками панели инструмента ...................35

О кнопках на панели инструментов ............................. 35

Работа с библиотеками ....................................................... 35

Настройки инициализации ..............................................38

Копирование и вклеивание настроек .........................39

Сравнение двух групп настроек ....................................39

4 Подключение и установка 41

Подключения.................................................................41

Установка дополнительной платы ............................44

Требование установки при первом запуске ............45

Возврат экрана в первоначальное

состояние ..................................................................................45

Подключение и параметры

настройки синхронизации ...............................................46

HA (главный усилитель), параметры настроек ........ 47

Отправка сигнала канала Ввода

к стерео шинам ......................................................................50

5 Операции с входным каналом 53

Прохождение сигнала для входных каналов...........53

Определение имени канала / пиктограммы ............55

Настройки НА (head amp – предварительный

усилитель) ......................................................................57

Посыл сигнала с входного канала на шину STEREO/

MONO ..............................................................................58

Посыл сигнала с входного канала на шину MIX. ......62

Использование секции SELECTED CHANNEL............. 62

Использование всплывающего окна .......................... 64

Использование фейдеров

(режим SENDS ON FADER). .................................................65

6 Операции с выходным каналом 67

Прохождение сигнала для выходных каналов .......67

Определение имени канала / пиктограммы ............69

Посыл сигналов с каналов MIX на шину STEREO/

MONO ..............................................................................71

Посыл сигналов с каналов MIX и каналов STEREO/

MONO на шины MATRIX ................................................75

Использование секции SELECTED CHANNEL............. 75

Использование всплывающего окна. ......................... 77

Использование фейдеров ................................................ 78

(режим SENDS ON FADER). .................................................78

7 Операции в разделе SELECTED CHANNEL (ВЫБРАННЫЙ КАНАЛ) 81

Раздел SELECTED CHANNEL .........................................81

Экран SELECTED CHANNEL VIEW .................................82

Операции в разделе SELECTED CHANNEL .................83

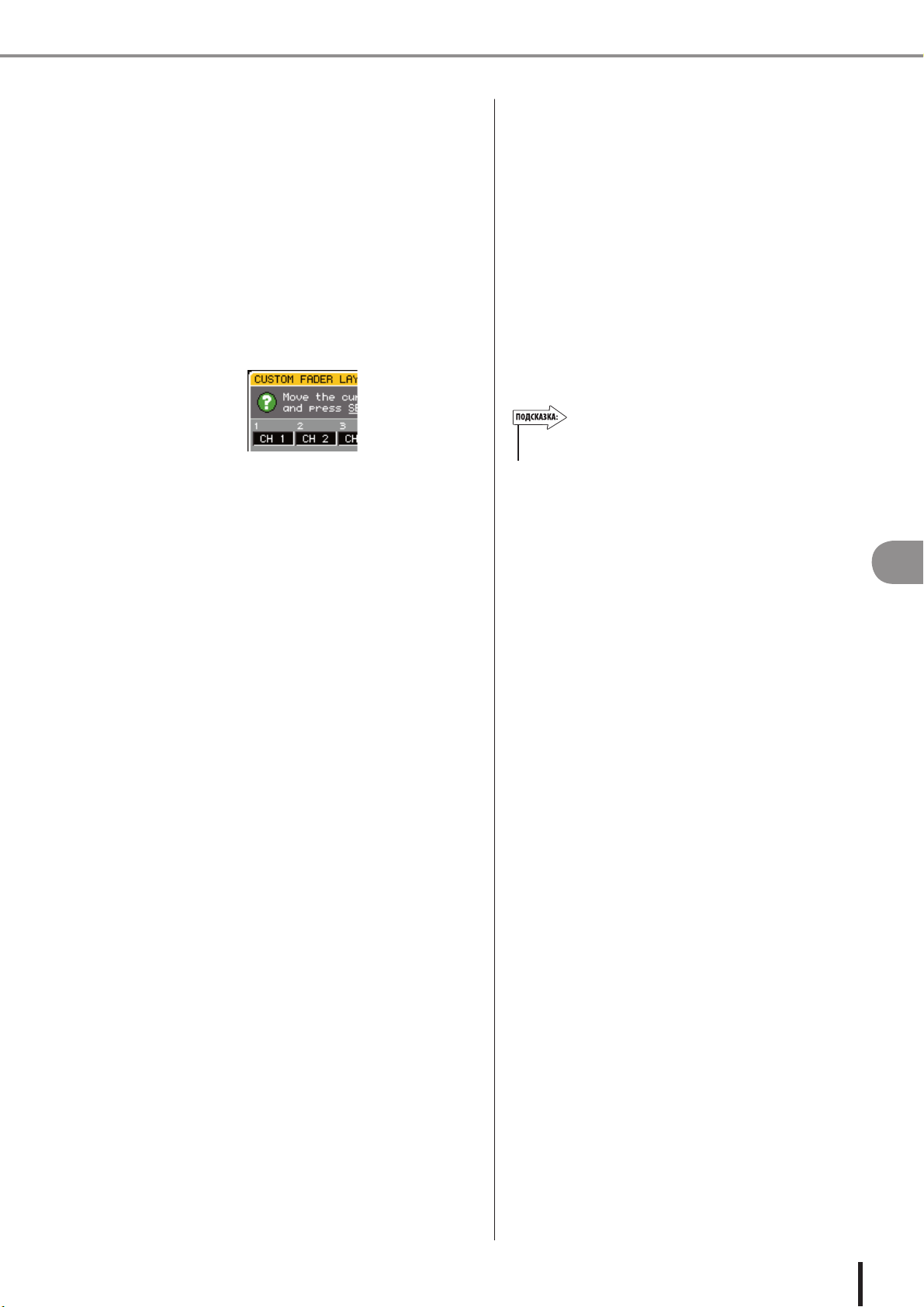

8 Пользовательский слой фейдеров. 91

О пользовательском слое фейдеров .........................91

Включение каналов в пользовательский слой

фейдеров........................................................................92

9 Коммутация входов/выходов 95

Изменение коммутации выходов ..............................95

Изменение коммутации входов .................................99

Подключение внешнего устройства

в разрыв канала ..........................................................101

Прямой выход с канала INPUT ..................................103

10 Записывающее устройство USB 105

О записывающем устройстве USB ...........................105

Назначение Каналов на Вход/Выход USB памяти для

записи ..........................................................................106

Запись в USB память ...................................................108

Воспроизведение файлов из памяти USB ..............110

Редактирование списка названий ...........................112

LS9-16/32 Руковдство Пользователя

Содержание

Взаимосвязь вызываемой сцены с

воспроизведением аудио файла .............................113

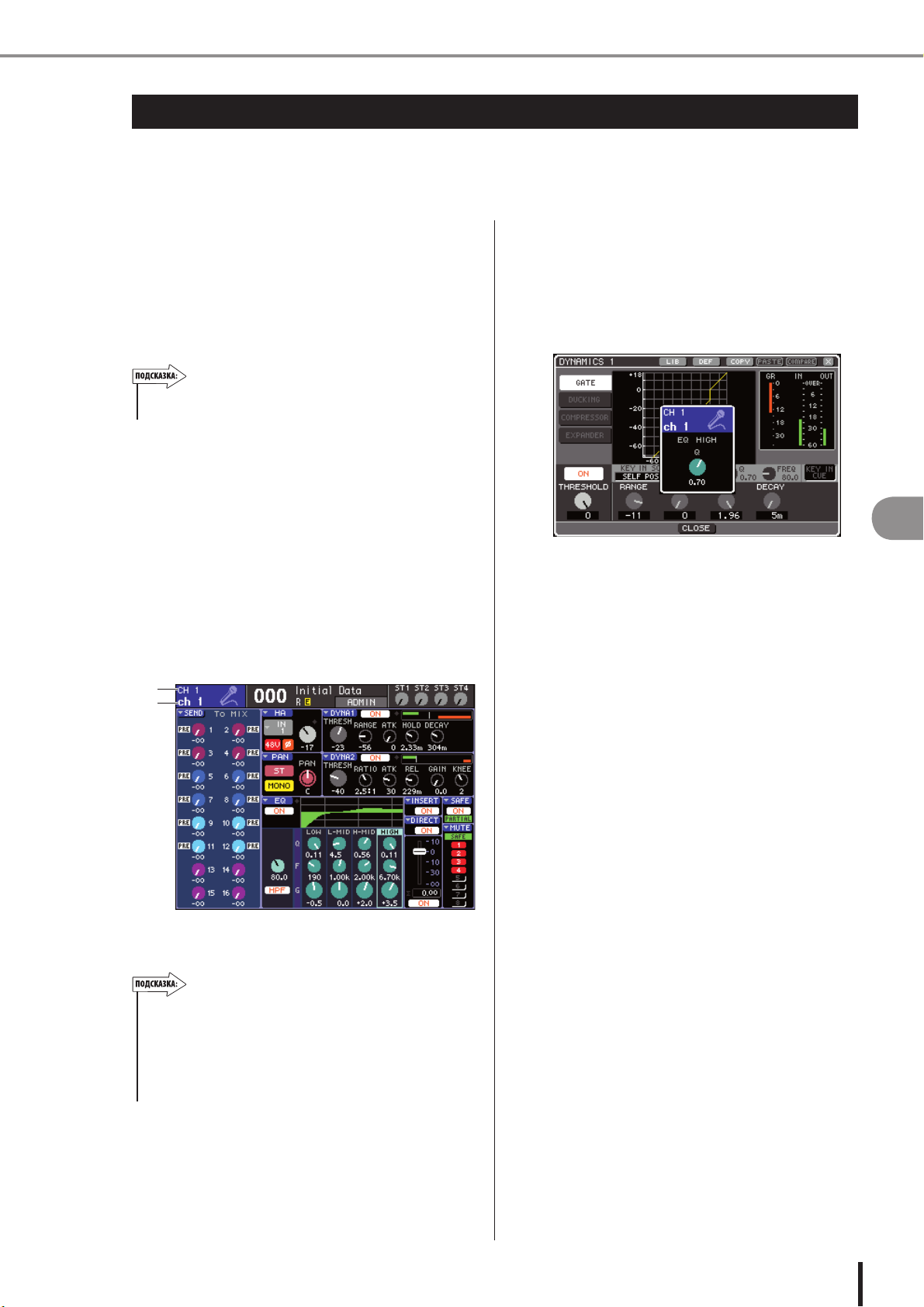

11 Эквалайзер и динамическая обработка 115

Об эквалайзере и динамической обработке .........115

Использование EQ ......................................................115

Использование динамической обработки .............117

Использование библиотек EQ/динамической

обработки ....................................................................120

Библиотека EQ ......................................................................120

Библиотека динамической обработки ......................120

12 Группировка и связка 121

О mute-группах ...........................................................121

Использование mute-групп ......................................121

Использование раздела MUTE GROUP для действий

с mute-группами ..................................................................121

Использование раздела SELECTED CH VIEW для

указания mute-групп .........................................................122

Использование функции Mute Safe ............................123

Функция связки каналов (Channel Link) ..................124

Соединение нужных вам входных каналов ...........124

Копирование, перемещение и сброс настроек

канала ...........................................................................126

Копирование параметров канала ...............................126

Перемещение параметров канала ..............................127

Сброс настроек параметров канала ..........................128

13 Память сцен 129

О памяти сцен ..............................................................129

Использование памяти сцен .....................................129

Сохранение сцены ..............................................................129

Загрузка сцены .....................................................................131

Кнопки загрузки, назначенные пользователем ....132

Редактирование памяти сцен ...................................134

Сортировка и переименование сцен в памяти. ....134

Редактирование памяти сцен ........................................136

Копирование/вставка сцен ............................................136

Удаление сцены ....................................................................137

Вырезание сцен ...................................................................138

Вставка сцен между другими сценами ......................138

Использование функции Focus (фокус)...................139

Использование функции Recall Safe (защита от

загрузки) ......................................................................140

Использование функции FADE

(плавный переход) .....................................................143

14 Монитор/контроль 145

15 Служебная связь и генератор 151

О служебной связи и генераторе ............................151

Использование служебной связи ...........................151

Использование генератора.......................................153

16 Индикаторы 155

Использование раздела индикаторов ....................155

17 Графический эквалайзер и эффекты 157

О виртуальном блоке обработки (virtual rack) ......157

Установка GEQ или эффекта в виртуальный блок

обработки ...............................................................................158

Управление графическим эквалайзером (GEQ) ....161

О графическом эквалайзере ..........................................161

Установка GEQ в разрыв канала ...................................161

Использование 31-полосного GEQ

(31 Band GEQ).........................................................................163

Использование Flex15GEQ. .............................................164

О встроенных эффектах ............................................166

Использование встроенных эффектов посредством

посыла/возврата (send/return) ......................................167

Установка эффекта в разрыв канала ..........................168

Редактирование настроек встроенных

эффектов .................................................................................170

Использование функции Tap Tempo ...........................172

Использование эффекта Freeze. ...................................173

Использование библиотек графического

эквалайзера и эффектов ...........................................174

Библиотека GEQ ...................................................................174

Библиотека эффектов ........................................................174

Использование внешнего предусилителя .............175

Удаленное управление внешним

предусилителем ...................................................................175

18 MIDI 177

Функциональные возможности MIDI в LS9 ............177

Основные настройки MIDI .........................................178

Использование сообщений Program Change для

загрузки сцен и элементов библиотек ....................180

Использование сообщений Control Change для

управления параметрами .........................................183

Использование сообщений SysEx для управления

параметрами ...............................................................185

Использование MMC (MIDI Machine Control) для

управления USB-рекордером ...................................186

19 Настройки пользователя (безопасность) 187

О мониторах и контроле ............................................145

Использование функции мониторинга ..................146

Использование функции контроля .........................148

О контрольных группах ....................................................148

Управление функцией контроля ..................................149

Настройки User Level (уровня пользователя) ........187

Типы пользователей и ключи идентификации

пользователей ......................................................................187

Назначения пароля ...........................................................188

Администратора ..................................................................188

Создание ключа идентификации пользователя ...188

Вход в систему ......................................................................189

Изменение пароля ..............................................................191

LS9-16/32 Руковдство Пользователя

Содержание

Редактирование ключа

идентификации пользователя ......................................192

Изменение уровня пользователя ................................192

Предпочтения (preferences) ......................................194

Назначение клавиш ...................................................196

Блокирование консоли (Console Lock) ....................197

Блокирование консоли ....................................................197

Разблокирование консоли..............................................198

Указание изображения

в разделе CONSOLE LOCK.................................................198

Использование USB-накопителя для сохранения/

загрузки данных .........................................................199

Сохранение внутренних настроек LS9 на

запоминающее устройство ............................................199

Загрузка файла с USB-накопителя. ..............................200

Редактирование файлов,

сохраненных на USB-накопителе .................................201

Форматирование USB-накопителя ..............................204

20 Другие функции 205

О разделе SETUP .........................................................205

Настройки синхроимпульса (Word clock) ...............206

Включение/выключение SRC цифровой карты

ввода/вывода ..............................................................208

Использование последовательных подключений 209

Операции на LS9 младшей в последовательности

(cascade slave) ........................................................................210

Операции на LS9 старшей

в последовательности ......................................................212

Основные настройки для шин MIX и MATRIX .........213

Установка даты и времени на внутренних часах ..215

Указание сетевого адреса .........................................216

Настройка яркости или контраста дисплея, диодов и

ламп ..............................................................................217

Использование функции помощи ...........................218

Загрузка файлов с USB-накопителя ............................218

Загрузка текстового файла с USB-накопителя .......219

Назначение функции помощи (Help) на выбранную

вами клавишу ........................................................................219

Просмотр помощи ..............................................................220

Сброс внутренней памяти LS9 ..................................222

Настройка фейдеров (функция Calibration) ...........223

Установка чувствительности/усиления (функция

Calibration) ...................................................................224

Приложение 225

Предупреждения и сообщения об ошибках ..........225

Устранение неполадок ...............................................227

Основные технические характеристики ................229

Характеристики входов / выходов ..........................230

Электрические характеристики ...............................232

Прочие возможности .................................................234

Назначение контактов ...............................................235

Габаритные размеры .................................................236

Закрепление приспособления для монтажа в стойку

(приобретается отдельно) .........................................237

Иллюстрации в руководстве служат только в информативных целях и могут не соответствовать реальному • устройству во время работы.

Названия компаний и названия изделий - торговые марки или зарегистрированные торговые марки их • соответствующих владельцев.

Технология кодирования звука MPEG Layer-3 лицензирована компанией Fraunhofer IIS и Thomson.•

LS9-16/32 Руковдство Пользователя

Глава 1

Введение

Спасибо

Благодарим Вас за приобретение Yamaha LS9 – цифрового микшерного пульта. Для многолетней правильной и полноценной работы данного микшера прочитайте это Руководство Пользователя перед его использованием. После прочтения храните его в безопасном месте.

Общие сведения о Yamaha LS9

Yamaha LS9 – цифровой микшерный пульт, обладающий нижеперечисленными свойствами

Z Система микширования,

объединяющая высококачественную функциональность с компактными размерами ••••••••••••••••••••••••••••••••••

LS9 – это полноценная цифровая консоль, специально созданная для уже установленных или SR систем. Отличительная особенность серии LS9 - компактность и легкость при более чем широких возможностях, сравнимых с возможностями более громоздкой аппаратуры. 24х битные линейные конвертеры AD/ DA обрабатывают до 108 децибел динамичного и качественного звука. LS9 оснащен 32 (Yamaha LS9-16) и 64 (Yamaha LS9-32) входными каналами, а также 64 каналами ST IN. В качестве выходных каналов Yamaha LS9 оснащен 16 каналами MIX, 8 каналами MATRIX, одним стерео (STEREO) и одним моно (MONO) каналом. Также микшер оснащен каналом (STEREO/MONO) для вывода звукового сигнала по трем направлениям: лево, центр, право (L/C/R).

Z Удобство и простота использования ••••

Изменить комбинацию каналов Вы можете простым нажатием клавиши для изменения регулирования (fader layer), эти клавиши расположены в самом верху панели управления. Вы можете с легкостью управлять консолью, просто и быстро изменяя комбинацию каналов ввода и вывода. Также, используя расширенную панель управления, Вы можете изменить и создать любую комбинацию каналов. С тех пор как клавиши регулирования и клавиши управления сигналом (fader/ cue) расположены на верхней панели управления, любой пользователь, даже тот, который раньше никогда не пользовался цифровым микшерным пультом, сможет легко управлять им. Секция SELECTED CHANNEL, расположенная справа на дисплее, позволяет Вам использовать регуляторы для изменения главных настроек (усиления, эквалайзера, динамического порога, шины уровня отправки и т.д.) для выбранного в данный момент канала. Управление этими параметрами идентично модулю в аналоговом микшере. Параметры микширования, включающие коэффициент усиления и мощность для входных каналов, могут храниться в памяти и вызываться из нее в виде «сцен»(«scenes»). Все фейдеры на панели моторизованы, поэтому при повторном вызове сцен, моментально воспроизводятся предыдущие настройки регуляторов.

Введение

LS9-16/32 Руковдство Пользователя

Общие сведения о Yamaha LS9

Z Эффекты и графический эквалайзер

могут быть патчированы для определенного канала •••••••••••••••••••

Существуют восемь виртуальных рэков, в которые Вы можете выставить определенные параметры эффектов и графического эквалайзера, а потом патчировать их к выбранным поступающим звуковым сигналам. Параметры графического эквалайзера установлены в рэки (1-4), а эффекты или графический эквалайзер в рэки (5-8). Вы можете одновременно использовать до четырех высококачественных мультиэффектов, которые включают искусственное эхо, задержку, многополосный компрессор и различные типы модуляционных эффектов. Это может быть использовано во внутренней шине или вставлено в любой входной канал. Для графического эквалайзера Вы можете выбрать либо 31-полосный эквалайзер или Flex 15 GEQ, которые можно вставить в любой канал или выход. Flex 15 GEQ позволяет Вам изменить и применить коэффициент усиления для 15ти или 31 полосы. Так как два Flex 15 GEQ могут быть установлены в виртуальный рэк, аналогичным образом Вы можете подключить до 16 устройств графического EQ.

Z Функция записи, используемая

для проверки звука и записи микширования •••••••••••••••••••••••••••••

Z Настройки безопасности,

используемые пользователем или системой •••••••••••••••••••••••••••••••••••••

Уровни пользователей данного микшера подразделяются на три типа: администратор, пользователь и гость, и функции использования всех, кроме администратора, могут быть ограничены. Во избежание случайного изменения настроек можно установить пароли для администраторского и пользовательского доступа. Информация о каждом пользователе и их возможностях (уровень использования, параметры системы и специальные настройки клавиш) могут храниться на USB накопителе в качестве «ключа аутентификации пользователя». Если Вы используете данные параметры и возможности, загружая свой собственный профиль с USB накопителя, Вы можете добиться идеально удобной среды управления.

Z Плата расширения ввода/вывода (I/O

card) ••••••••••••••••••••••••••••••••••••••••••

На задней панели расположен один (LS9-16 ) или два (LS9-32) слота для подключения отдельно приобретаемой платы mini-YGDAI. Аналогичным образом могут быть подключены AD платы, DA платы, цифровая карта ввода-вывода I/O, для увеличения количество входных и выходных портов.

Функция звукозаписи позволяет Вам использовать съемные USB накопители для записи выходного сигнала STEREO и MIX шины или назначить аудио файл находящегося в памяти USB на желаемый входной канал и воспроизвести его. Поддерживаемые форматы файлов: MP3 (MPEG-1 Audio Layer-3) для записи и MP3, WMA (Windows Media Audio) и MPEG-4 AAC (Advanced Audio Coding) для воспроизведения. Формат управления DRM (Digital Rights Management) не поддерживается. Эта функция удобна для записи выходного микширования определенной шины или для воспроизведения песни через динамики во время проверки звука.

Z Последовательные соединения ••••••••

Вторая консоль LS9 или цифровой микшер типа Yamaha LS9 или PM5D, соединенные через вставленную в слот цифровую плату ввода/вывода, могут быть каскадно подключены через цифровой домен. При объединении желаемых пар шин MIX, MATRIX,(STEREO (L/R), MONO и CUE (L/R), все микшированные сигналы также каскадно объединятся.

LS9-16/32 Руковдство Пользователя

Различия между LS9-16 и LS9-32

Выпускается две модели консоли LS9: LS9-16 и LS9-32. Эти модели отличаются следующим:

Количество входных каналов

Микшер LS9-16 оснащен 32 входными каналами, а LS9-32 – 64 входными каналами. Количество и структура других каналов: ST IN каналов, MIX каналов, MATRIX каналов и моно/стерео каналов (STEREO/MONO) идентичны для обеих моделей.

Задняя панель

Модели LS9-16 и LS9-32 различаются количеством входных и OMNI OUT разъемов на задней панели, и количеством доступных слотов расширения. На задней панели консоли LS9-16 расположены 16 INPUT разъемов, 8 OMNI OUT разъемов и один слот расширения.

Разъемы OMNI OUT Входные разъемы Слот

Введение

На задней панели микшера LS9-32 расположены 32 входных разъема INPUT, 16 разъемов OMNI OUT, два слота расширения и разъем LAMP.

Разъемы OMNI OUT Разъем LAMP Входные разъемы

Слот

LS9-16/32 Руковдство Пользователя

Различия между LS9-16 и LS9-32

Передняя панель

Микшеры LS9-16 и LS9-32 различаются количеством канальных модулей и ST IN каналов. На панели микшера LS9-16 расположены 16 канальных модулей и два ST IN канала. Переключая рабочие режимы фейдеров, Вы можете управлять 32 входными каналами и 4 ST IN каналами.

Канальные модули Каналы ST IN

На панели микшера LS9-32 расположены 32 канальных модуля и 4 ST IN канала. Переключая рабочие режимы фейдеров, Вы можете управлять 64 входными каналами (монофоническими). Четырьмя каналами ST IN можно управлять из восьмого рабочего режима (1-32 или 33- 64) .

Канальные модули Каналы ST IN

LS9-16/32 Руковдство Пользователя

Различия между LS9-16 и LS9-32 • Структура каналов микшера LS9

Другие сведения

Названия рабочих режимов клавиш LS9-16 и LS9-32 также различаются.

\LS9-16 \ LS9-32

Клавиша Рабочего

режима [1-16]

Клавиша Рабочего

режима [MASTER]

В соответствии с таким различием в нумерации клавиш, также наблюдаются различия в нумерации модулей каналов, назначенных каждому Рабочему режиму, на панели каналов.

В данном Руководстве Пользователя, всегда, при наличии разницы между моделями LS9-16 и LS9-32, характеристики, относящиеся только к • модели LS9-32, заключены в фигурные скобки { } (например, разъемы INPUT 1–16 {1–32}). Если характеристики одинаковы для обеих моделей, в Руководстве Пользователя употребляется просто LS9.•

Рабочий режим

Клавиша Рабочего режима [17-32]

Клавиша Рабочего режима [CUSTOM FADER]

Клавиша Рабочего

режима [1-32]

Клавиша Рабочего

режима [MASTER]

Клавиша Рабочего режима [33-64]

Клавиша Рабочего режима [CUSTOM FADER]

Структура каналов микшера LS9

Микшер LS9 поддерживает следующие входные и выходные каналы.

Z Входные каналы •••••••••••••••••••••••••••

Эта секция обрабатывает входной сигнал и отправляет его на различные шины (STEREO, MONO, MIX). Существуют следующие два типа входных каналов.

\ Каналы INPUT 1–32 {1–64}

Эти каналы используются для обработки монофонических сигналов. По умолчанию, входные сигналы от разъемов INPUT задней панели и входных каналов слота, назначены на эти каналы.

\ Каналы ST IN 1–4

Эти каналы используются для обработки стереофонических сигналов. По умолчанию, входные сигналы от виртуальных рэков 5-8 назначены на эти каналы. По желанию назначение входных сигналов может быть изменено.

Z Выходные каналы •••••••••••••••••••••••••

Эта секция микширует сигналы, отправленные от входных каналов и т.п., и направляет их на соответствующие выходные порты или выходные шины. Существуют три типа выходных каналов.

\ Каналы MIX 1–16

Эти каналы обрабатывают входные сигналы, полученные от входных каналов на шины MIX, и посылают их на выходные порты. Они используются, главным образом, для отправки сигналов на систему контроля или на внешние эффекты. Сигналы каналов MIX 1–16 также могут быть отправлены на шину STEREO, шину MONO или шины MATRIX. При настройке микшера LS9 по умолчанию, эти сигналы могут быть назначены на выходные порты Разъемы OMNI OUT или выходные каналы слотов.

\ Каналы MATRIX 1–8

Эти каналы обрабатывают входные сигналы, полученные от каналов MIX, STEREO каналов и MONO канала на шины MATRIX, и отправляют их на выходные порты. Используя STEREO и MONO шины, микшер LS9 может выдать различные комбинации сигналов и балансов микширования.

\ STEREO канал / MONO канал

Эти каналы обрабатывают входные сигналы, полученные от входных каналов или каналов MIX, и посылают их на соответствующие выходные порты. Эти каналы используются как главные стереофонические и монофонические выходы. Отдельно STEREO канал и MONO канал могут быть использованы как независимые сигналы или для трехканального воспроизведения L/C/R При настройке микшера LS9 по умолчанию, STEREO канал назначен на разъем OMNI OUT 15/16 [31/32] и на разъем 2TR OUT DIGITAL разъем. При необходимости назначение сигналов каналам может быть изменено.

Введение

LS9-16/32 Руковдство Пользователя

О типах шин MIX (VARI/FIXED) • О сигнале синхронизации • Условные обозначения, используемые в данном руководстве

О типах шин MIX (VARI/FIXED)

Шестнадцать шин MIX, поддерживаемых микшером LS9, могут быть назначены как тип VARI или FIXED в паре со смежной четной или нечетной шиной ( стр. 212). Они также могут быть переключены между моно и стерео для смежных пар шин. Типы VARI и FIXED отличаются следующими характеристиками.

\ VARI

Этот тип позволяет варьировать отправной уровень сигнала, направляемого от входного канала на различные шины MIX. Точка, куда посылается сигнал от входного канала к шине MIX типа VARI, может быть выбрана перед EQ (аттенюатор), перед фейдером или после кнопки [ON]. Этот тип используется, главным образом, для отправки сигнала на систему контроля или внешний эффект.

\ FIXED

Этот тип позволяет посылать сигнал, полученный из входного канала на определенные шины MIX. Сигнал, отправленный от входного канала к шине MIX типа FIXED убирается перед Pan (если шина MIX монофоническая) или после Pan (если шина MIX стереофоническая). Этот тип используется, главным образом, для отправки сигнала на внешнее устройство с таким же балансом микширования как шины STEREO/ MONO.

О сигнале синхронизации

Сигнал синхронизации основан на обеспечении выбора времени для начала цифровой обработки сигнала. Обычно, одно устройство выдает синхронизирующий сигнал, а другие устройства получают его и подстраиваются под него. Для передачи или получения цифровых звуковых сигналов от внешних устройств через разъемы 2TR IN DIGITAL/2TR OUT DIGITAL или цифровой карты, вставленной в слот LS9, эти устройства должны быть синхронизированы. При неправильной отправке сигнала или наличии неприятного шума, убедитесь, что устройства синхронизированы. (Более подробно о синхронизации микшера LS9 и внешних устройств  стр. 46).

Условные обозначения, используемые в данном руководстве

В данном руководстве контроллеры на панели типа выключателя называются “кнопка”. Контроллеры, которые вращаются от минимального значения до максимального, называются “регулятор”, а те, которые могут вращаться бесконечно, называются “кодеры”.

Контроллеры, размещенные на панели, заключены в квадратные скобки [ ] (например, кнопка [CUE]), в отличие от виртуальных кнопок и контроллеров на экране. Для некоторых контроллеров перед [ ] проставлено название секции микшера (например, кнопка LAYER [MASTER]).

Каждый раз, когда характеристики моделей LS9-16 и LS9-32 отличаются, характеристики, относящиеся только к модели LS9-32, заключены в фигурные скобки { } (например, разъемы INPUT 1–16 {1–32}).

О версии фирменного программного обеспечения

Вы можете посмотреть номер версии программного обеспечения на экране MISC SETUP( стр.

206). Вы также можете загрузить последние версии программного обеспечения с веб-сайта

http://www.yamahaproaudio.com/

LS9-16/32 Руковдство Пользователя

Глава 2

Органы управления и их функции

В этой главе дается описание органов управления LS9 и их функций.

Верхняя панель

Верхняя панель LS9 разделена на следующе секции.

LS9-16

 Секция MIX/MATRIX SELECT (стр. 20

 Секция DISPLAY ACCESS (стр. 19)

 Секция LAYER (стр. 19)

 Стерео измеритель / секция прослушивания (Cue) (стр. 20)

 Дисплей (стр. 20)

 Секция SELECTED CHANNEL (стр. 21)

 USB разъем (боковая панель,

справа от дисплея) (стр. 22)

 Секция ввода данных (стр. 22)

 Секция ST IN (стерео вход)

(стр. 17)

Органы управления и их функции

 Секция модуля канала (стр. 17)  Секция STEREO MASTER (стр. 18)

 Секция USER DEFINED KEYS (стр. 18)

LS9-16/32 Руковдство Пользователя

Верхняя панель

LS9-32

 Секция DISPLAY ACCESS (стр. 19)

 Секция LAYER (стр. 19)

 Секция MIX/MATRIX SELECT (стр. 20)

 Секция SELECTED CHANNEL (стр. 21)

 Стерео измеритель / секция

прослушивания (Cue) (стр. 20)

 Дисплей (стр. 20)

 Секция ввода данных

(стр. 22)

 USB разъем (боковая панель, справа от дисплея) (стр. 22)

 Секция модуля канала (стр. 17)

LS9-16/32 Руковдство Пользователя

 Секция STEREO MASTER (стр. 18)

 Секция USER DEFINED KEYS (стр. 18)

 Секция ST IN (стерео вход) (стр. 17)

Верхняя панель

 Секция модуля канала ••••••••••••••••••••

В этой секции вы можете регулировать основные параметры входных и выходных каналов, а также выход монитора. Для выбора каналов, отражаемых в этой секции, используйте секцию LAYER (стр. 19).

 Секция ST IN (стерео вход)

В этой секции вы можете регулировать основные параметры стерео каналов ST IN (1-4). Функция каждого регулятора такая же, как и в секции Модуля канала за исключением того, что при каждом нажатии на клавишу [SEL] будут выбираться соответственно L или R канал, а также того, чтобы для регулировки уровня сигнала используется коддер, а не фейдер.

Органы управления и их функции

 Клавиша [SEL]

Клавиша выбора канала для работы. Нажмите на эту клавишу, чтобы загорелся светодидный индикатор. Соответствующий канал будет выбран для работы в секции SELECTED CHANNEL или на дисплее. В секции ST IN, при каждом нажатии клавиши [SEL], для работы будут выбираться соответственно канал L или канал R.

 Клавиша [CUE]

Клавиша выбора канала для прослушивания. При включении прослушивания, загорается светодиодный индикатор.

 Измерительные светодиодные индикаторы.

Эти индикаторы показывают уровень сигнала входного или выходного канала.

LS9-32LS9-16

 Клавиша [ON]

Включение /выключение канала На включенном канале загорается светодиодный индикатор. В режиме SENDS ON FADER, эта клавиша служит переключателем включения / выключения для сигнала, посылаемого с этог канала на текущую выбранную шину MIX (или с канала MIX на шину MATRIX).

 Фейдер / кодер

Регулирует уровень сигнала или уровень мониторинга входного или выходного канала. В режиме SENDS ON FADER, регулирует уровень посыла с этого канала на текущую выбранную шину MIX (или с канала MIX на шину MATRIX).

LS9-16/32 Руковдство Пользователя

Верхняя панель

 Секция STEREO MASTER •••••••••••••••••••••

В этой секции выполняется управление основными параметрами канала STEREO.

 Секция USER DEFINED KEYS ••••••••••••••••

В этой секции выполняются функции, запрограммированные на пользовательские клавиши.

 Пользовательские клавиши [1] – [2].

Эти клавиши выполняют функции, запрограммированные на каждую клавишу (например переключение сцен, включение двухсторонней связи или включение /выключение внутреннего генератора).

 Клавиша [SEL]

Клавиша выбора канала STEREO для работы. При каждом нажатии клавиши [SEL], для работы будут выбираться соответственно канал L или канал R.

 Клавиша [CUE]

Клавиша для прослушивания канала STEREO. При включении прослушивания, загорается светодиодный индикатор.

 Клавиша [ON]

Включение /выключение канала STEREO При включении, загорается светодидный индикатор. В режиме SENDS ON FADER, вы можете использовать его в качестве переключателя включения /выключения каналов MIX/MATRIX или в качестве переключателя включения /выключения посыла сигнала с канала STEREO на шины MATRIX, в зависимости от LAYER.

 Фейдер

Регулировка выходного уровня канала STEREO. В режиме SENDS ON FADER, регулирует уровень каналов MIX/MATRIX или уровень посыла с канала STEREO на шины MATRIX, в зависимости от LAYER.

При включении MONITOR ON MASTER FADER на экране • USER DEFINED KEY SETUP, к лавиша [ON] и фейдер будут соответственно включать /выключать MONITOR и регулировать уровень.

LS9-16/32 Руковдство Пользователя

Верхняя панель

 Секция DISPLAY ACCESS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

 Клавиша [CHANNEL JOB]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете сделать настройки функций Channel Link,

 Клавиша [SCENE MEMORY]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете сохранить, вызвать или отредактировать ячейки памяти сцены, а также сделать настройки функции Focus и Fade Time.

 Клавиша [MONITOR]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете сделать настройки прослушивания отдельного канала (cue), мониторинга, генератора или двухсторонней связи.

 Клавиша [SETUP]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете установить уровень пользовательского доступа и сделать основные настройки системы.

Mute Group, и Recall Safe, а также настройки копирования и перемещения между каналами.

 Клавиша [RECORDER]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете работать с функциями записывающего устройства для записи и воспроизведения аудио файлов, а также делать необходимые настройки.

 Клавиша [METER]

Эта клавиша обеспечивает доступ к экрану измерителя, на котором вы можете просмотреь входных /выходные уровни каналов.

 Клавиша [RACK 1-4]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете отредактировать графический эквалайзер, назначенный на виртуальные рэки 1 – 4. Для доступа к экрану VIRTUAL RACK, нажмите одновременно на клавишу [RACK 1-4] и [RACK 5-8]. На этом экране вы можете назначить на каждый виртуальный рэк графический эквалайзер (31 полосный GEO или Flex 15 GEO).

 Клавиша [RACK 5-8]

Эта клавиша обеспечивает доступ к экрану, на котором вы можете отредактировать графический эквалайзер или внутренний эффект, назначенный на виртуальные рэки 5 – 8 и сделать настройки внешнего предварительного усилителя. Для доступа к экрану VIRTUAL RACK, нажмите одновременно на клавишу [RACK 1-4] и [RACK 5-8]. На этом экране вы можете назначить на каждый виртуальный рэк графический эквалайзер (31 полосный GEO или Flex 15 GEO).

Органы управления и их функции

Секция LAYER ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Здесь вы можете выбрать тип канала, который будет регулироваться с секции модуля канала (стр. 17) и секции ST IN.

17).

1 2

 Клавиша LAYER [1-16] {LAYER [1-32]}  Клавиша LAYER [17-32] {LAYER [33-64]}  Клавиша LAYER [MASTER]

Эти клавиши назначают фиксированные предустановленные комбинации каналов на секцию модуля канала и секцию ST IN. Комбинация каналов соответствует каждой клавише следующим образом.

Для LS9-16

Клавиша LAYER /модуль 1-16 ST IN 1-2 Клавиша LAYER [1-1 6] CH 1-16 STIN1-2 Клавиша LAYER [17-32 ] CH 17-32 ST IN 3^ Клавиша LAYER [MASTER] MIX 1-16 —

Для LS9-32

Клавиша LAYER /модуль 1-16 17-24 25-31 32 ST IN 1-4 Клавиша LAYER [1-32 ] CH 1-16 CH 1 7-24 CH 25-31 CH32 STIN 1-4 Клавиша LAYER [33-64 ] CH 33^8 CH 49-56 CH 57-63 CH64 STIN 1-4 Клавиша LAYER [MASTER] MIX 1-16 MATRIX 1-8 — MONO —

LS9-16 LS9-32

 Клавиша LAYER [CUSTOM FADER]

Эта клавиша назначает выбранные пользователем каналы на секцию модуля канала и секцию ST IN. (описание процедуры назначения канала дается на стр. 91)

LS9-16/32 Руковдство Пользователя

Верхняя панель

 Секция MIX/MATRIX SELECT ••••••••••••••••

В этой секции вы можете выбрать канал MIX или MATRIX, которые будут объектом выполняемых операций.

 Клавиши MIX/MATRIX [1]-[16]

Эти клавиши выбирают канал MIX (или в случае выбора канала MIX/STEREO/MONO, канал MATRIX), уровень посыла сигнала, в котором регулируется секцией SELECTED CHANNEL. Загорится светодиодный индикатор клавиши, соответствующей текущему выбранному каналу (или замигает в случае выбора канала MATRIX). В режиме SENDS ON FADER, эти клавиши выбирают шину MIX или кнопку MATRIX в качестве назначения посыла. В этом случае, светодиодный индикатор клавиши, соответствующей текущей выбранной шине замигает, а светодиодные индикаторы клавиш, соответствующих выбранным шинам будут гореть постоянно. Для шин MATRIX, клавиши [9] – [16] будут затемнены, и их выбор будет невозможен.

 Дисплей ••••••••••••••••••••••••••••••••••••••

На этом экране вы можете просмотреть и отредактировать все параметры микса, а также сделать различные настройки.

Выберите с помощью секции DISPLAY ACCESS (стр.

19) экран, который вы хотите просмотреть. Затем с помощью курсорных клавиши секции ввода данных (стр. 22), переместите курсор на нужный параметр и отредактируйте значение с помощью диска или клавиш [INC] [DEC].

 Стерео измеритель / секция

прослушивания отдельного канала (cue) ••••••••••••••••••••••••••••••••••••••••••• В этой секции вы можете просмотреть уровень

канала STEREO или уровень прослушиваемого канала.

LS9-16/32 Руковдство Пользователя

 Стерео измеритель

На этом 32-х сегментном светодиодном измерителе отображаются уровни каналов L/R канала STEREO. При включении для любого из канала клавиши [CUE], этот измеритель показывает уровень сигнала прослушиваемого канала.

 Светодиодный индикатор CUE.2.

Светодиодный индикатор мигает при включении клавиши [CUE] любого из каналов.

 Клавиша [CUE CLEAR]

Эта клавиша очищает все прослушиваемые в текущий момент каналы.

Верхняя панель

 Секция SELECTED CHANNEL •••••••••••••••••

В этой секции вы можете работать с наиболее важными параметрами микса текущего входного или выходного канала. Функция контролеров зависит от типа выбранного канала.

 Кодер [HA GAIN]

• При выборе канала INPUT/ST IN

Кодер регулирует коэффициент усиления внутреннего или внешнего предварительного усилителя (AD8HR), подключенного к слоту задней панели.

• При выборе любого другого канала

Кодер не работает

 Кодер [PAN]

• При выборе канала INPUT/ST IN

• При выборе канала MIX

Кодер регулирует панорамирование сигнала, посылаемого на каналы L/R (или каналы L/C/R в случае режима LCR) шины STEREO. При выборе канала MIX, установленного на стерео, кодер будет регулировать выходной баланс левого и правого каналов.

• При выборе канала MATRIX

При выборе монофонического канала MATRIX, кодер не работает. При выборе стерео канала MATRIX, кодер регулирует выходного баланс левого и правого каналов.

• При выборе канала STEREO/MONO (C)

Кодер не работает для канала MONO © При выборе стерео канала STEREO, кодер регулирует выходного баланс левого и правого каналов.

 Кодер [SELECTED SEND]

• При выборе канала INPUT/ST IN

Кодер регулирует уровень посыла с этого канала на текущую выбранную шину. (Для типа шины FIXED, кодер будет включать /выключать посыл) Если шина назначения посыла – стерео, этот кодер будет определять панорамирование сигнала, посылаемого на эти две шины, при выборе шины с нечетной нумерацией, или определять уровень посыла при выборе шины с четной нумерацией.

• При выборе канала MIX

Этот кодер регулирует уровень посыла с канала MIX на текущую шину MATRIX

• При выборе канала MATRIX

Этот кодер регулирует уровень посыла с каналов MIX на текущую шину MATRIX В режиме SENDS ON FADER, этот кодер не работает независимо от выбранного канала.

 Кодер [DYNAMICS 1]

• При выборе канала INPUT/ST IN

Кодер регулирует порог Dynamics 1 (например гейт).

• При выборе любого другого канала

Кодер регулирует порог компрессора и так далее.

 Кодер [DYNAMICS 2]

• При выборе канала INPUT/ST IN

Кодер регулирует порог Dynamics 2 (например компрессор).

• При выборе любого другого канала

Кодер не работает

 Кодер EQ [Q]  Кодер EQ [FREQUENCY]  Кодер EQ [GAIN]

Эти кодеры регулируют добротность, частоту и усиление диапазонов, выбранных клавишами При одновременном нажатии на кодер EQ[Q] и EQ[GAIN], усиление будет обнулено на значение 0 дБ для диапазонов, выбранных указанными ниже клавишами.

При выборе диапазона LOW или HIGH, тип которых может быть • изменен, вы можете переключить этот тип, повернув кодер EQ [Q], нажав на него при установке Q на максимальное или минимальное значение.

Диапазон LOW:

Переключение на пололчный LOW при вращении кодер направо • в нажатом состоянии при установке Q на минимальное значение. Переключение на высокочастотный фильтр, при вращении • кодер налево в нажатом состоянии при установке Q на максимальное значение (только каналы MIX, MATRIX, STEREO, и MONO )

Диапазон HIGH:

Переключение на полочный HIGH при вращении кодера направо • в нажатом состоянии при установке Q на минимальное значение. Переключение на низкочастотный фильтр при вращении • кодера налево в нажатом состоянии при установке Q на

максимальное значение. Для полочного, высокочастотно и низкочастотного фильтра, • можно переключить тип, повернув кодер, одновременно с этим удерживая его в нажатом положении.

Органы управления и их функции

LS9-16/32 Руковдство Пользователя

Верхняя панель

 Клавиша EQ [HIGH]  Клавиша EQ [HIGH MID] . Клавиша EQ [LOW MID] / Клавиша EQ [LOW]

Эти клавиши, выбирают диапазон, регулируемый кодерами. При одновременном нажатии на клавиши EQ [HIGH] и EQ [LOW], коэффициент усиления всех четырех диапазонов обнуляется на 0 дБ.

0 Клавиша [HOME]

Эта клавиша возвращает состояние панели LS9 в исходное положение. При нажатии на эту клавишу, панель будет изменена следующим образом:

Для текущего выбранного канала будет выведен • экран SELECTED CH VIEW Функция регулировки уровня канала будет • назначена на фейдеры (режим SENDS ON FADER будет отменен)

 Секция ввода данных •••••••••••••••••••••

Эта секция позволяет редактировать на экране определенные параметры.

 USB разъем (боковая панель, справа

от дисплея) •••••••••••••••••••••••••••••••••

Этот разъем позволяет подключить USB память.

 USB разъем

Сюда может быть подключена USB память и использована для сохрарения или загрузки внутренних данных. В USB запоминающем устройстве может быть также сохранен идентификационный пользовательский ключ уровня пользовательского доступа. Этот ключ может быть использован для ограничения функциональности каждого пользователя.

 Клавиши [DEC]/[INC]

Эти клавиши увеличивают или уменьшают значение параметра, на котором на экране расположен курсор с шагом -1/+1.

 Курсорные клавиши

Эти клавиши перемещают курсор на экране вверх/вниз/ влево/вправо.

 Диск

Диск используется для непрерывного приращения или уменьшения значения параметра, на котором на экране расположен курсор.

 Клавиша [ENTER]

Эта клавиша используется для включения / выключения кнопки на экране или для подтверждения сделанного изменения.

Работа гарантируется только для USB флэш памяти.•

Z Форматирование памяти USB

Поддерживается только USB запоминающее устройство емкостью 2 Гб или менее, отформатированная в FAT12, FAT16, или FAT32. Если USB запоминающее устройство отформатировано каким либо другим способом, необходимо переформатировать его на экране USER SETUP.

Z Защита от записи

Некоторые USB запоминающие устройства имеют защиту от записи, предохраняющую данные от случайного стирания. Если USB запоминающее устройство содержит важные данные, рекомендуется воспользоваться функцией защиты от записи для предотвращения случайного стирания. И наоборот, перед сохранением данных, убедитесь, что защита USB запоминающего устройства отключена.

w ВНИМАНИЕ

Во время операции доступа к данным (сохранение, • загрузка или стирание), в верхнй части экрана появляется индикатор ACCESS. В это время, нельзя отключать USB запоминающее устройство от USB разъема или отключать питание LS9. Это может привести к повреждению USB запоминающего устройства, или данных в LS9 или USB памяти.

LS9-16/32 Руковдство Пользователя

LS9-16

Задняя панель

LS9-32

4 5 6 7 8

K JL M

1 32

Органы управления и их функции

14JK 5 6 7 8 9

2L M 3

LS9-16/32 Руковдство Пользователя

Задняя панель

 Разъемы INPUT 1-16 {1-32}

LS9-16

LS9-32

Это симметричные входные разъемы «мама» XLR-3-31 для подачи на микшер аналоговых аудио сигналов с линейных устройств или микрофонов. Номинальный уровень входного сигнала составляет -62 dBu - +10dBu. НА всех разъемах предусмотрены предварительные усилители с возможность возврата в исходное состояние. Настройки предварительного усилителя могут быть сохранены в памяти сцены.

 Слоты {1-2}

 Разъемы OMNI OUT 1-8 {1-16}

LS9-16

LS9-32

В эти слоты могут быть установлены отдельно

продаваемые карты мини-YGDAI I/O. Эти карты Эти выходные разъемы XLR-3-32 “папа» предназначны для вывода аналоговых аудио сигналов. В основном они используются для вывода сигналов с каналов MIX/ MATRIX. Номинальный уровень выходного сигнала +

обеспечивают дополнительные порты входа /выхода.

LS9-16 имеет один слот, а LS9-32 имеет два слота.

Каждый слот может осуществить ввод /вывод максимум

сигналов с 16 каналов. 4dBu

Вилка XLR 1 (земля)

LS9-16

LS9-32

3 (холодный)

2 (горячий)

Вилка XLR («мама») 2 (горячий)

Номинальный уровень выходного сигнала с разъемов OMNI • OUT 1-8 {1-16} составляет +4 dBu (максимальный уровень +24 dBu), но при необходимости он может быть изменен внутренним переключателем на -2dBu (максимальный уровень составляет +18dBu). (За это изменение необходимо заплатить отдельную плату) Для получения дополнительной информации обращайтесь к дилеру Yamaha.

LS9-16/32 Руковдство Пользователя

3 (холодный)

1 ( земля)

Задняя панель

4 5 6 7 8

LS9-16

4 5 6 7 8 9

LS9-32

 Разъем NETWORK

Этот разъем позволяет подключить LS9 к компьютеру с операционной системой Windows через CATS (скорость передачи: максимум 10 Mbps) или CATS (скорость передачи: максимум 100 Mbps) Ethernet совместимый кабель. Это подключение используется в основном для управления параметрами микса или для редактирования ячеек памяти сцен и библиотек в специализированной программе «LS9 Editor».

Для подключения разъема NETWORK необходим сетевой драйвер • DME-N, для запуска программы LS9 Editor необходим Studio Manager. Сама программа LS9 Editor может быть загружена с указанного ниже вебсайта компании Yamaha.

http://www.yamahaproaudio.com/

 Разъемы WORD CLOCK IN/OUT

Эти BNC разъемы используются для передачи и приема сигналов синхрослова на и с внешнего устройства. Разъем WORD CLOCK IN закорочен резистором на 75 Ом.

 Разъем 2TR OUT DIGITAL

Коаксиальный разъем, который выводит цифровой аудио сигнал определенного канала в потребительском формате (IEC-60958). В основном они используются для вывода сигналов с каналов STEREO/MONO.

 Разъем 2TR IN DIGITAL

Коаксиальный разъем, который вводит цифровой аудио сигнал определенного канала в потребительском формате (IEC-60958). Входной сигнал с этого разъема может быть скоммутирован на любой входной канал.

 Разъемы MIDI IN/OUT

Эти разъемы используются для передачи и приема MIDI сообщений на и с внешних устройств MIDI. Разъем MIDI IN принимает сообщения с внешнего устройства, а разъем MIDI OUT передает сообщения с LS9. Они используются в основном для записи для записи операций с параметрами LS9 или изменений сцены / библиотеки на внешнее устройство и для удаленного управления параметрами LS9.

 Разъем LAMP (только LS9-32 )

Этот разъем XLR-4-31 подает питание на отдельно продаваемую лампу с S-образным креплением (например Yamaha LA5000). Яркость лампы может быть отрегулирована на экране.

JKML

LS9-16

Органы управления и их функции

LS9-32

 Разъем АС IN

Подключите к этому разъему прилагаемый сетевой кабель для подачи питания на устройство.

. Переключатель POWER

Включение /выключение питания

/ Винт заземления

Для обеспечения безопасной работы, необходимо выполнить тщательное заземление LS9. Прилагаемый сетевой кабель имеет трехштырьковую вилку, поэтому при использовании сетевой розетки с заземлением, заземление LS9 будет выполнено правильно. Если сетевая розетка не заземлена, установите на этот винт соответствующее заземление. Правильное заземление устройства обеспечивает уменьшение шумов и помех.

0 Охлаждающий вентилятор

Вентилятор для охлаждения внутри консоли. При размещении консоли на месте следите за тем, чтобы не были заблокированы отверстия вентилятора.

LS9-16/32 Руковдство Пользователя

Передняя панель

1 2

 Регулятор PHONES LEVEL

Регулирует уровень сигнала на разъеме [PHONES OUT].

 Разъем PHONES OUT (выход наушников)

Разъем наушников для мониторинга сигнала MONITOR OUT или CUE

LS9-16/32 Руковдство Пользователя

Глава 3

Основные операции микшера LS9

В этой главе дается описание различных пользовательских интерфейсов, которые могут быть использованы для управления LS9 и основные операции.

Основные операции на верхней панели

Здесь дается описание основных операций, которые могут быть выполнены на верхней панели LS9.

О клавише [HOME]

Клавиша [HOME] в секции SELECTED CHANNEL возвращает панель LS9 в исходное состояние

При нажатии на клавишу [HOME], панель будет изменена следующим образом:

На дисплее будет отображен экран SELECTED VH • VIEW, на котором вы сможете просмотреть все параметры выбранного канала.

Выбор слоя фейдера

Секция модуля канала на верхней панели позволяет выполнить переключение между комбинациями управляемых каналов (слои фейдера), что позволяет выполнить регулировку уровней входных каналов, выходных каналов или мониторов. Нажмите на клавиши в секции LAYER для переключения между комбинациями каналов.

LS9-16 LS9-32

Подключение и установка

Функция регулировки уровня канала будет • назначена на фейдеры (режим SENDS ON FADER будет отменен)

Клавиша [HOME] будет мигать в том случае, если на дисплее будет отображен любой другой экран кроме SELECTED VIEW CHANNEL или при активации режима SENDS FADER. В подобных случаях, удобно нажать на клавишу [HOME[ для возврата панели в исходное состояние (клавиша [HOME] будет гореть постоянно) и затем выполнить операции.

LS9-16/32 Руковдство Пользователя

Основные операции на верхней панели

Комбинация каналов соответствует каждой клавише следующим образом.

LS9-16

Клавиша секции Layer

LAYER [1-16]

LAYER [17-32]

LAYER [MASTER]

Любые назначенные каналы

LAYER [CUSTOM FADER]

INPUT CH 1–16

INPUT CH 17–32

MIX 1–16

LS9-32

STEREO ST IN 1–2

ST IN 3–4STEREO

STEREO

любые назначенные каналы

—

Клавиша секции Layer

LAYER [1-32]

LAYER [33-64]

LAYER [MASTER]

Любые назначенные каналы

LAYER [CUSTOM FADER]

На LS9, каналы MATRIX и MONO не назначены на слои фейдера, которые они представляют. Если вы хотите использовать фейдеры верхней • панели и клавиши [ON] для управления каналами MATRIX или MONO, вы можете назначить их на пользовательский слой фейдера (стр. 91).

LS9-16/32 Руковдство Пользователя

INPUT CH 1–16

INPUT CH 33–48

MIX 1–16

INPUT CH 17–32 STEREO ST IN 1–4

INPUT CH 49–64

MATRIX 1–8

——

MONO

STEREO

ST IN 1–4STEREO

любые назначенные каналы

Основные операции на верхней панели

Работа с секцией Selected Channel

(Выбранный канал)

Клавиши и кодеры секции Selected Channel используются для непосредственного управления параметрами микса (эквализация, динамическая обработка, панорамирование и т. д. ) текущего канала с верхней панели.

Выбор функций

Для работы с другими функциями, кроме параметров микса, или для изменения различных настроек, используйте клавиши секции DISPLAY ACCESS.

При нажатии на одну из клавиш секции DISPLAY ACCESS, появится соответствующий экран. Если экран включает более одной страницы, то для переключения между ними нажмите на ту же клавишу еще раз. Например, при нажатии на клавишу [SCENE MEMORY], появится экран SCENE MEMORY, на котором вы можете сохранить или вызвать ячейки памяти сцен.

Подключение и установка

1 Проверьте, что в секции LAYER выбран

нужный слой фейдера

2 Для выбора нужного канала используйте

клавиши [SEL] секции модуля канала, секции STERO и секции ST IN.

Текущий выбранный канал показывается в верхнем левом углу экрана. Для стерео каналов (каналы STEREO, ST IN), при каждом нажатии на клавишу [SEL], вы будете переключаться между L и R каналом.

При включении опции AUTO CHANNEL SELECT во всплывающем • окне PREFERENCE (стр. 194), вы можете выбрать канала с помощью клавиши [ON] или фейдера, без нажатия на клавишу [SEL].

3 Для редактирования нужные параметров

используйте кодеры секции SELECTED CHANNEL.

Назначенные на каждый кодер параметры будут изменяться. Перед работой с EQ кодерами необходимо выбрать нужный диапазон с помощью клавиш EQ [HIGH], EQ [HIGH MID], EQ [LOW MID], и EQ [LOW].

При нажатии на один из кодеров секции SELECTED CHANNEL, • вы сможете перейти к всплывающему окну, где сможете отредактировать детальные настройки параметра (стр. 194).

Если вы нажмете на клавишу DISPLAY ACCESS, во время • отображения всплывающего окна, то всплывающее окно будет закрыто. Если вы нажмете и будете удерживать клавишу секции DISPLAY • ACCESS, появится предыдущий экран.

LS9-16/32 Руковдство Пользователя

Обзор дисплея

Ниже дается описание различных типов информации, отображаемой на экране.

Зона постоянного дисплея

12 5

 Выбранный канал

Показывает номер, имя и пиктограмму канала, выбранного клавишей [SEL]. (Дополнительную информацию о назначении имени смотрите на стр. 34. Дополнительную информацию о выборе пиктограммы смотрите на стр. 55, 69).

 Память сцены

Показывает номер и имя сцены, выбранной для операции сохранения / вызова. Для сцен, предназначенных только для чтения или для защищенных от записи сцен, показывается индикация «R». При модификации параметров, появляется индикация «Е» (Отредактировано). Переместите курсор на имя сцены. Измените номер сцены с помощью диска или клавиш [DEC]/[INC] и нажмите на клавишу [ENTER] для вызова сцены.

Простое изменение отображенной здесь сцены не выполняет • операцию сохранения /вызова. Для выполнения операции сохранения или вызова, перейдите к • экрану SCENE MEMORY и воспользуйтесь кнопками STORE/RECALL на экране (стр. 129) или нажмите на пользовательскую клавишу, на которую была назначена операция сохранения /вызова сцены (стр. 132). Вы можете также переместить курсор на номер сцены в зоне • постоянного отображения и использовать клавиши [DEC] / [INC] для изменения номера сцены. Номер сцены замигает в том случае, если в вызванной сцене были сделаны изменения с момента ее последнего сохранения.

 Имя пользователя / статус

Отображает имя текущего зарегистрированного

пользователя (идентифицированного для работы на

консоли). Остальные индикаторы отображаются при

включении генератора или двухсторонней связи, а также

при доступе к внутренней памяти или памяти USB

запоминающего устройства.

При включении генератора

При включении двухсторонней связи

Во время записи на USB запоминающее устройство.

Во время воспроизведения с USB запоминающего устройства.

Во время доступа к внутренней памяти при сохранении на USB запоминающем устройстве или при сохранении сцены.

 Уровень ST IN

Показывает статус включения / выключения и уровень

входного сигнала каналов ST IN 1 – 4.

В режиме SENDS ON FADER, показывает статус

включения /выключения и уровень сигнала, посылаемого

с каналов ST IN 1 – 4 на шину MIX. При включении,

ручка будет окрашена в соответствии с назначением

посыла (того же цвета, что и клавиши секции MIX/

MATRIX SELECT). Индексы на ручке будут белыми. При

выключении ручка будет серой, а индексы на ней будут

черными.

 MIDI

Индикатор MIDI появляется при приеме сообщений MIDI.

LS9-16/32 Руковдство Пользователя

В режиме SENDS ON FADER, шина назначения посыла мигает • справа от номер сцены.

Обзор дисплея

Основная зона

содержимое основной зоны будет зависеть от текущей выбранной функции.

Z Экран SELECTED CH VIEW

Этот экран отображает все параметры микса текущего выбранного канала. Для доступа к этому экрану, нажмите на клавишу [HOME] в секции SELECTED CHANNEL.

Z Экраны различных функций

Эти экраны позволяют получить доступ к функциям и настройкам, отличным от параметров микса канала. Для доступа к каждому из этих экранов, нажмите на соответствующую клавишу секции DISPLAY ACCESS.

Z Всплывающие окна

Некоторые окна показывают списки или детали отдельных параметров. Это так называемые «всплывающие окна»

Всплывающее окно

С помощью ручек и кнопок, расположенных во всплывающем окне, вы сможете сделать более детальное редактирование параметров. В некоторых всплывающих окнах, в верхней части окна имеется несколько кнопок, называемых «кнопками панели инструментов». Вы можете использовать эти кнопки панели инструментов для вызова или копирования / вклеивания данных библиотеки. Чтобы закрыть всплывающее окно и вернуться к предыдущему экрану, переместите курсор на символ «х» или кнопку CLOSE и нажмите на клавишу [ENTER]. (Чтобы закрыть всплывающее окно и вернуться к экрану SELECTED CHANNEK VIEW, можно также нажать на клавишу [HOME]).

Подключение и установка

LS9-16/32 Руковдство Пользователя

Обзор дисплея

Экранный пользовательский

интерфейс

Отображаемый на экране LS9 интерфейс включает следующие элементы.

Z Курсор

Мигающая красная и желтая рамка, отображаемые на экране, называются «курсором». Этот курсор используется для определения объектов для работы. Используйте курсорные клавиши секции ввода данных для перемещения курсора вверх / вниз / налево / направо.

Курсор

Z Кнопки

Кнопки на дисплее используются для выполнения определенных функций, включения/выключения параметра или для выбора одного варианта из нескольких. Для выполнения функции кнопки, для ее включения / выключения или для выбора нужного элемента, переместите курсор на нужную кнопку и нажмите клавишу [ENTER] секции ввода данных. При перемещении курсора на кнопку, на которой показан символ L и последующем нажатии на клавишу [ENTER], можно открыть еще одно всплывающее окно, в котором можно определить детали.

Кнопки

Z Ручки и фейдеры

Ручки на экране используются для просмотра или

редактирования значений соответствующих параметров.

Как правило, курсор перемещается на ручку, и затем с

помощью диска или клавиш [DEC]/[INC] выполняется

редактирование значения. Текущее значение

показывается в цифровом виде под ручкой. Некоторые

ручки будут перемещаться совместно с кодерами секции

SELECTED CHANNEL.

Ручка

Фейдеры на экране используются для просмотра или

редактирования уровня сигнала соответствующих

каналов. Они будут перемещаться совместно с

фейдерами на верхней панели. Вы можете также

переместить курсор на фейдер, и затем с помощью диска

или клавиш [DEC]/[INC] выполнить редактирование

значения. Текущее значение показывается в цифровом

виде под фейдером.

Фейдер

Z Окно списка

Окно, аналогичное показанному ниже, появляется при

выборе элемента из списка, например выбор функции

для пользовательской клавиши.

Выделенный в центре списка элемент и является

выбранным элементом. Для прокручивания списка вверх

или вниз, используйте диск или клавиши [DEC]/[INC].

LS9-16/32 Руковдство Пользователя

Окно списка

Обзор дисплея

Z Окно с клавиатурой

Окно с клавиатурой появляется при назначении имени или комментария на сцену или библиотеку, при назначении имени на канал. Для ввода символов, переместите курсор на нужный символ в окне и нажмите на клавишу [ENTER]. (описание процедуры сохранения смотрите на стр. 34)

Окно с клавиатурой

Z Диалоговое окно

Диалоговое окно появляется при необходимости подтверждения выполненной операции или при возникновении какой-либо проблемы.

• Диалоговое окно CONFIRMATIOM (Подтверждение)

Это диалоговое окно появляется, когда требуется подтверждение выполнения операции. Переместите курсор на кнопку ОК для выполнения операции ( или на кнопку CANCEL для отмены), после чего нажмите на клавишу [ENTER].

• Диалоговое окно CAUTION (Внимание)

В этом диалоговом окне отображается предупреждение при возникновении фатальной ошибки при выполнении операции. Если вы переместите курсор к кнопке CANCEL и нажмете на клавишу ENTER, операция будет принудительно отменена и диалоговое окно исчезнет.

Подключение и установка

• Диалоговое окно ATTENTION (Внимание)

В этом диалоговом окне отображается предупреждение при возникновении проблем при выполнении операции. Если вы переместите курсор на кнопку ОК и нажмете на клавишу [ENTER], операция будет выполнена с попыткой обхода проблемы. Если вы переместите курсор к кнопке CANCEL и нажмите на клавишу [ENTER. Операция будет отменена.

LS9-16/32 Руковдство Пользователя

Назначение имени

На LS9 вы можете назначить имя на каждый входной и выходной канал и назначить имя на каждую сцену или элемент библиотеки при его сохранении. Для назначения имени, выбудет использовать окно с клавиатурой, отображаемое в основной зоне.

1 Перейдите к окну, в котором вы сможете

назначить имя.

На рисунке ниже показано всплывающее окно SCENE STORE, используемое при назначении имени на сцену.

Рамка ввода текста

Желтая вертикальная линия, называемая текстовым курсором показывает текущую позицию в рамке, отображающей вводимые символы.

2 Для ввода текста используйте экранную

клавиатуру.

Переместите курсор (красная рамка) на нужный символ в окне клавиатуры и нажмите на клавишу [ENTER], символ будет введен в рамку ввода текста, и текстовый курсор (желтая вертикальная линия) в рамке переместится направо.

• Кнопка DEL

Стирает все символы справа от курсора

• Кнопка BS

Стирает все символы слева от курсора

• Кнопка SHIFT LOCK

Переключение между верхним и нижним регистрами. При включении этой кнопки возможен ввод символов и букв верхнего регистра, при выключенной кнопке вводятся символы и буквы нижнего регистра.

• Кнопка ENTER

Финализация введенного имени. Во всплывающем окне SCENE STORE, вы можете получить тот же результат при перемещении курсора на кноку STORE и нажатии на клавишу [ENTER].

4 При вводе имени, переместите курсор на

кнопку STORE или кнопку ENTER и нажмите на клавишу [ENTER].

Будет применено введенное имя.

Основная процедура аналогична процедуре в окнах, в которых вы • назначали имена на каналы и другие типы данных библиотеки. При вводе имени канала, имя будет обновлено автоматически без использования кнопки ENTER.

3 Введите аналогично и другие символы

Во время ввода символов, вы можете использовать следующие кнопки в окне с клавиатурой.

• Кнопка COPY

Копирование целой строчки текста из текстовой рамки в буфер памяти.

• Кнопка PASTE

Вставки скопированной строчки текста в позицию размещения текстового курсора.

• Кнопка CLEAR

Стирает все символы, введенные в рамке текста.

• Кнопки  /  Перемещение текстового курсора вперед или назад в рамке ввода текста.

• Кнопка INS

Вставка пробела в месте расположении текстового курсора

LS9-16/32 Руковдство Пользователя

Работа с кнопками панели инструмента

В панели в верхней части всплывающих окно и экранов расположены кнопки панели инструментов, которые обеспечивают дополнительные функции. вы можете использовать эти кнопки для вызова библиотек или для копирования параметров канала на другой канал. В данном разделе дается описание использования кнопок панели инструментов.

О кнопках на панели инструментов

Во всплывающих окнах ATT/HPF/EQ, DYNAMICS 1/2, GEQ, и EFFECT имеются следующие кнопки на панели инструментов.

12 345

 Кнопка LIB (библиотека)

Эта кнопка открывает библиотеку, связанную с текущим всплывающим окном (библиотеки эквалайзера, динамической обработки, графического эквалайзера или эффектов).

 Кнопка DEF (по умолчанию)

Кнопка возврата текущего выбранного канала (Эквалайзер / динамическая обработка) или рэка (эффект) в состояние по умолчанию.

 Кнопка COPY

Кнопка копирования настроек текущего выбранного канала (Эквалайзер / динамическая обработка) или рэка (графический эквалайзер / эффект). Скопированные настройки сохраняются в буфере памяти (зона памяти для временного хранения информации)

 Кнопка PASTE

Кнопка вклеивания (вставки) настроек из буфера памяти в текущий выбранный канал (Эквалайзер / динамическая обработка) или рэк (графический эквалайзер / эффект).

 Кнопка COMPARE

Кнопка смены и сравнения настроек из буфера памяти с настройками текущего выбранного канала (Эквалайзер / динамическая обработка) или рэка (графический эквалайзер / эффект).

Работа с библиотеками

Далее дается описание основных процедур при работе с библиотеками. Вы можете использовать библиотеки для сохранения или вызова (загрузки) настроек текущего выбранного канала (EQ/Dynamics) или рэка (GEO / эффект)

В микшере предусмотрены следующие библиотеки.

• Библиотека Input EQ (эквалайзер входа)

• Библиотека Output EQ (эквалайзер выхода)

• Библиотека Dynamics (динамическая обработка)

• Библиотека GEQ (графический эквалайзер)

• Библиотека E ect (эффект)

Процедуры работы одинаковые для всех библиотек.

\ Вызов данных из библиотеки

1 Перейдите к всплывающему окну с

кнопками панели инструментов.

Для перехода к всплывающему окну или экрану, выполните следующую процедуру.

[ ATT/HPF/EQ всплывающее окно ] [ DYNAMICS 1/2 всплывающее окно ]

Подключение и установка

Вы не можете нажать на кнопку PASTE или COMPARE если в • буфере памяти не сохранены никакие настройки.

Кроме этого, некоторые экраны имеют следующие кнопки панели инструментов.

• SET ALL.....................Включение всех параметров на экране.

• CLEAR ALL...............Выключение всех параметров на экране.

LS9-16/32 Руковдство Пользователя

Работа с кнопками панели инструмента

НА экране SELECTED CH VIEW переместите курсор на ручку, соответствующую эквлайзеру или процессору динамической обработки ½ или на ручку с символом L и нажмите на клавишу [ENTER].

При включении на всплывающем окне PREFERENCE опции POPUP • APPEARS WHEN PRESSING KNOBS (стр.. 194), вы можете перейти к всплывающему окну, нажав в секции SELECTED CHANNEL кодер, соответствующий эквалайзеру или процессору динамической обработки Ѕ1/2.

[ RACK экран ]

В секции DISPLAY ACCESS нажмите на клавишу [RACK 1-4] или [RACK 5-8].

[ RACK экран ]

В секции DISPLAY ACCESS нажмите еще раз на клавишу

[RACK 1-4] или [RACK 5-8].

Для изменения назначения (31BandGEQ, FlexISGEQ, или эффект) • на каждом рэке, одновременно нажмите на клавиши [RACK 1-4] и [RACK 5-8] для перехода к экрану VIRTUAL RACK (стр. 158).

3 Переместите курсор на кнопку LIB

на панели инструментов и нажмите на клавишу [ENTER] для перехода к всплывающему окну соответствующей библиотек.

2 Выберите канал (EQ/dynamics) или рэк

(GEQ/e ect), настройки которого вы хотите вызвать.

Способ выбора канала / рэка завист от типа всплывающего окна или экрана, отображаемого в текущий момент.

[ ATT/HPF/EQ всплывающее окно ] [ DYNAMICS 1/2 всплывающее окно ]

Нажмите на клавишу [SEL] на панели, или переместите курсор на выбранный канала в зоне постоянного отображения экрана и воспользуйтесь диском или клавишами [DEC]/[INC].

Выбраный канал

 Список

Отображает настройки, сохраненные в библиотеке.

Выделенная строка обозначает данные, выбранные для

работы. Данные только для чтения помечены символом

“R”.

 Кнопка RECALL

Эта кнопка вызывает настройки, выбранные в списке в

текущий выбранный канал (EQ/dynamics) или рэк (GEQ/

e ect).

В правой стороне списка отображается информация о • соответствующих данных (тип динамической обработки или используемый эффект и так далее). Для библиотек динамической обработки, отображается символ принадлежности данных к динамической обработке 1 или 2.

4 Переместите курсор на список и выберите

номер источника ячейки памяти библиотеки с помощью диска или клавиш [DEC]/[INC]. Выделенная строка в списе будет перемещена.

В некоторых случаях, данные выбранные в качестве источника не могут быть вызваны в текущий выбранный канал /рэк. Каждая библиотека имеет следующие ограничения.

LS9-16/32 Руковдство Пользователя

• Библиотека Dynamics (динамическая обработка)

Библиотека динамической обработки имеет три типа даных: Dynamics 1 и Dynamics 2 для входных каналов, и Dynamics 1 для выходных каналов. Вызов данных невозможен в том случае, если выбранный тип не поддерживается соответствующим процессором динамической обработки.

Работа с кнопками панели инструмента

• Библиотека GEQ (графический эквалайзер)

Библиотека GEO включает два типа данных: 3 IBandGEQ или FlexlSGEQ Вызов данных невозможен в том случае, если выбранный тип не поддерживается соответствующим графическим эквалайзером.

• Библиотека E ect (эффект)

Настройки эффектов с типом "HQ.Pitch" или "Freeze"могут быть вызваны только для рэков 5 или 7. При выборе любого другого рэка, вызов этих настроек невозможен.

При выборе номера элемента библиотеки, который в текущий момент не может быть вызван, кнопка RECALL,будет отключена.

5 Переместите курсор на кнопку RECALL и

нажмите на клавишу [ENTER].

Выбранные данные будут загружены в канал (EQ/ dynamics) или рэк (GEQ/e ect), выбранные в шаге 2.

Также есть возможность отображения диалогового окна с • запросом на подтверждение выполнения операции вызова (стр.

194).

\ Сохранение данных в библиотеке

1 Перейдите к всплывающему окну или

экрану с нужными кнопками панели инструментов..

2 Выберите канал (EQ/dynamics), настройки

которого вы хотите сохранить или рэк, в котором уже установлен GEO/e ect, настройки которого вы хотите сохранить.

3 Переместите курсор на кнопку LIB

на панели инструментов и нажмите на клавишу [ENTER] для перехода к всплывающему окну или экрану соответствующей библиотек.

4 Переместите курсор на список и

воспользуйтесь диском или клавишами [DEC]/[INC] для выбора номера библиотеки в которую будет выполняться сохранение.

5 После того, как в выбрали назначение

сохранения, переместите курсор на кнопку STORE и нажмите на клавишу [ENTER].

Появится всплывающее окно LIBRARY STORE, в котором вы можете назначить имя на данные. Для получения подробной информации о вводе текста, смотрите раздел «Назначение имени» (стр. 34)

6 При назначении имени на данные,

переместите курсор на кнопку STORE во всплывающем окне LIBRARY STORE и нажмите на клавишу [ENTER]

Появится диалоговое окно с запросом на подтверждение выполнения операции Сохранения.

7 Для выполнения операции Сохранения,

переместите курсор на кнопку ОК и нажмите на клавишу [ENTER].

Текущие настройки будут сохранены в ячейке памяти, выбранной в шаге 4.. Для отмены операции Сохранения, переместите курсор на кнопку CANCEL вместо кнопки ОК и нажмите на клавишу [ENTER].

Даже после сохранения настроек, вы сможете • отредактировать имя данных. Для этого необходимо переместить курсор на имя данных в списке и нажать на клавишу [ENTER] для перехода к всплывающему окну LIBRARY TITLE EDIT. Переименование данных только для чтения (помеченные символом «R») невозможно.

Подключение и установка

Кнопка STORE

Помните о том, что если вы сделали сохранение в ячейку • памяти с уже имеющимися данными, существующие данные будут переписаны. (Перезапись данных только для чтения невозможна). Не отключайте питание в процессе выполнения операции • Сохранения. В этом случае правильное сохранение данных невозможно.

LS9-16/32 Руковдство Пользователя

Работа с кнопками панели инструмента

\ Стирание данных из библиотеки

1 Перейдите к всплывающему окну или

экрану с нужными кнопками панели инструментов.

2 Переместите курсор на кнопку LIB

 Кнопка CLEAR

Стирает данные, выбранные в списке.

Настройки инициализации

Далее дается описание процедуры возврата в исходное

состояние настроек EQ/dynamics текущего выбранного

канала или настроек эффекта в виртуальном рэке.

Настройки GEO (графического эквалайзера) могут быть • инициализированы с помощью кнопки FLAT на экране

1 Перейдите к всплывающему окну или

экрану с нужными кнопками панели инструментов.

Выберите канал (EQ/dynamics) или рэк (GEQ/e ect), настройки которого вы хотите инициализировать.

3 Переместите курсор на кнопку DEF и

нажмите на клавишу [ENTER].

Появится диалоговое окно с запросом на подтверждение выполнения операции инициализации.

3 Переместите курсор на список и

воспользуйтесь диском или клавишами [DEC]/[INC] для выбора номера библиотеки который вы будете стирать.

4 Переместите курсор на кнопку CLEAR и

нажмите на клавишу [ENTER].

Появится диалоговое окно с запросом на подтверждение выполнения операции очистки.

5 Для выполнения операции Очистки,

переместите курсор на кнопку ОК и нажмите на клавишу [ENTER].

Выбранные в шаге 3 данные будут очищены. Если вы решили отменить операцию Очистки, переместите курсор на кнопку CANCEL вместо кнопки ОК и нажмите на клавишу [ENTER].

Удаление данных только для чтения (помеченные символом «R») • невозможно.

4 Для выполнения операции

Инициализации, переместите курсор на кнопку ОК и нажмите на клавишу [ENTER].

Настройки EQ/dynamics канала, выбранного в шаге 2 или настройки эффекта рэка будут инициализированы. Если вы решили отменить операцию Инициализации, переместите курсор на кнопку CANCEL вместо кнопки ОК и нажмите на клавишу [ENTER].

LS9-16/32 Руковдство Пользователя

Работа с кнопками панели инструмента

Копирование и вклеивание

настроек

Ниже дается описание процедуры копирования настроек EQ/dynamics текущего выбранного канала или настроек GEQ/e ect текущего выбранного рэка в буфер памяти и последующего их вклеивания в другой канал или рэк. Операция копирования / вклеивания ограничена следующими комбинациями.

• между EQ входных каналов

• между EQ выходных каналов.

• Между динамическими обработками одинакового типа (GATE, DUCKING, COMPRESSOR, EXPANDER, COM-PANDER-H, COMPANDER-S, DE-ESSER)

• Между эффектами, установленным в рэк.

1 Перейдите к всплывающему окну или

экрану с нужными кнопками панели инструментов.

Выберите канал (EQ/dynamics) или рэк (GEQ/e ect), настройки которого вы хотите скопировать.

3 Переместите курсор на кнопку COPY и

нажмите на клавишу [ENTER].

Текущие настройки будут сохранены в буфере памяти.

4 Выберите канала или рэк назначения

вклеивания.

5 Переместите курсор на кнопку PASTE и

нажмите на клавишу [ENTER].

Будут вклеены настройки канала (EQ/ dynamics) или рэка (GEQ/e ect), выбранного в шаге 2.

Сравнение двух групп настроек

С помощью кнопки сравнения (Compare) на панели инструментов, вы можете заменить настройки из буфера памяти настройками текущего выбранного канала (EQ/ dynamics) или рэка (GEQ/e ect). Это очень удобно для временного сохранения промежуточного результата редактирования и сравнения его с последующим редактированием.

1 Перейдите к всплывающему окну или

экрану с нужными кнопками панели инструментов.

2 Выберите канал (EQ/dynamics) или рэк

(GEQ/e ect).

3 Переместите курсор на кнопку COPY

и нажмите на клавишу [ENTER] для сохранения текущих настроек в буфер памяти.

Это будет первая версия настроек.

4 Отредактируйте настройки текущего

выбранного канала (EQ/dynamics) или рэка (GEQ/e ect).

Это будет вторая версия настроек.

Помните о том, что при копировании других настроек перед • выполнением операции Сравнения, буфер памяти будет переписан. После сохранения первой версии настроек в буфере памяти, вы • можете также инициализировть канал/рэк и создать вторую версию настроек с нуля.

Подключение и установка

LS9-16/32 Руковдство Пользователя

Работа с кнопками панели инструмента

5 Для сравнения первой и второй версии

настроек, переместите курсор на кнопку COMPARE и нажмите на кнопку [ENTER].

Вы будете возвращены к первой версии настроек. В этот момент, вторая версия настроек будет сохранена в буфере памяти.

Копирование

Первый набор

Отредактируйте

настройки (второй

набор)

Первый набор

Сравнение

Первый набор

Буфер памяти

Первый набор

Буфер памяти

Второй набор

Буфер памяти

6 Оставив курсор на кнопке COMPARE

нажмите еще раз на клавишу [ENTER] для сравнения первой и второй версии настроек.

При каждом нажатии на клавишу [ENTER], текущие настройки будут заменяться настройками, сохраненными в буфере памяти. В отличие от операции вклеивания, эта операция позволяет вернуться в любой момент к предыдущим настройкам до тех пор, пока содержимое буфера памяти не будет переписано.

Сохраненные в буфере памяти настройки могут быть также • использованы для операции Вклеивания. При использовании кнопок панели инструментов для рэка с • выбранным типом эквалайзера FlexISGEQ (один из двух типов графического эквалайзера), А и В будут меняться в буфере памяти по отдельности.

LS9-16/32 Руковдство Пользователя

Глава 4

Подключение и установка

Эта глава поможет Вам подключить аудио входы и выходы, выполнить необходимые установки при первом запуске LS9 и проверить работу устройства.

Подключения

Z Аналоговые входные соединения •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

LS9-16

Подключение и установка

LS9-32

Подключите микрофоны или устройства передачи уровня сигнала в разъем INPUT 1-16 {1-32}. От каждого разъема INPUT сигнал передается в соответствующий канал, когда настройки LS9 установлены по умолчанию.

Для LS9-16

Аналоговые разъемы ВВОДА Входные каналы INPUT разъемы 1-16 INPUT каналы 1-16

При необходимости могут быть внесены изменения (стр.99). Например, если Вы хотите подключить стерео устройство, можете выбрать 2 • INPUT разъема для канала ST IN так, чтобы левые и правые каналы управлялись в тандеме для удобства.

Для LS9-32

Аналоговые разъемы ВВОДА Входные каналы ВВОДА INPUT разъемы 1-32 INPUT каналы 1-32

LS9-16/32 Руковдство Пользователя

Подключения

Z Аналоговые подключения вывода ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Динамики монитора

Усилитель мощности

LS9-16

Усилитель мощностиУсилитель мощности

Динамики монитора (сценические)

Основные динамики

Разъемы OMNI OUT 1-8 {1-16} могут быть подсоединены к основным динамикам, к динамикам монитора (сценическим) или динамикам инженерного монитора. Когда LS9 находится в начальном состоянии, сигнал от следующих каналов направлен к каждому разъему OMNI OUT. При необходимости патчирование может быть изменено ( стр. 95).

Для LS9-16

Аналоговые разъемы ВЫВОДА Выходные каналы Разъемы OMNI OUT 1-6 Каналы MIX 1-6 Разъемы OMNI OUT 7-8 Каналы L/R STEREO

Для LS9-32

Аналоговые разъемы ВЫВОДА Выходные каналы Разъемы OMNI OUT 1-14 Каналы MIX1-14 Разъемы OMNI OUT 15-16 Каналы L/R STEREO

LS9-16/32 Руковдство Пользователя

Подключения

Z Цифровые подключения ввода-вывода •••••••••••••••••••••••••••••••••••••••••••••••••••••••

Проигрыватель CD

Плата ввода/вывода

Процессор динамика

(например, Yamaha DME64N)

LS9-16

Усилитель мощности

Основные динамики

Используйте разъемы 2TR IN DIGITAL/2TR DIGILAL или слот mini-YGDAI, для получения и отправки цифровых аудио сигналов между LS9 и внешним оборудованием. Когда установки LS9 находятся в положении по умолчанию, сигналы каналов направлены в разъемы и слоты 2TR IN DIGITAL/2TR DIGITAL. При необходимости патчирование каналов может быть изменено ( стр. 95, 99).

Для LS9-16

Цифровые разъемы входа/выхода Каналы входа/выхода

Разъем 2TR IN DIGITAL (L/R) Нет назначения Разъем 2TR DIGITAL (L/R) Канал L/R STEREO Слот входных каналов 1-8 Входные каналы 17-24 Слот входных каналов 9-16 Входные каналы 25-32 Слот выходных каналов 1-8 Каналы MIX 1-8 Слот выходных каналов 9-16 Каналы MIX 9-16

Для LS9-32

Цифровые разъемы входа/выхода Каналы входа/выхода

Разъем 2TR IN DIGITAL (L/R) Нет назначения Разъем 2TR DIGITAL (L/R) Канал L/R СТЕРЕО Слот 1входных каналов 1-8 Входные каналы 33-40 Слот 1входных каналов 9-16 Входные каналы 41–48 Слот 2 входных каналов 1-8 Входные каналы 49-56 Слот 2 входных каналов 9-16 Входные каналы 57-64 Слот 1 выходных каналов 1-8 Каналы MIX 1-8 Слот 1 выходных каналов 9-16 Каналы MIX 9-16 Слот 2 выходных каналов 1-8 Каналы MIX 1-8 Слот 2 выходных каналов 9-16 Каналы MIX 9-16

Подключение и установка

Разъемы 2TR IN DIGITAL/2TR DIGITAL используются для передачи двухканальных цифровых аудио сигналов внешним устройствам или от внешних устройств (например, проигрыватель компакт-дисков или CD/MD проигрыватель). Устанавливая отдельно купленную цифровую плату ввода/вывода в слот, Вы можете увеличить количество разъемов входа/выхода на LS9, или подключить DAW (Digital Audio Workstation – станция для цифровой обработки звука) или процессор динамика. Информацию о разновидностях используемых плат ввода/вывода, смотри в приложении в конце данного руководства ( стр. 274). Посетите сайт Yamaha для получения более новой информации о платах ввода/вывода.

http://www.yamahaproaudio.com/

Для получения и отправки цифрового аудио сигнала через разъемы и слоты 2TR IN DIGITAL/2TR DIGITAL, необходимо синхронизировать оба • устройства ( стр. 46).

LS9-16/32 Руковдство Пользователя

Установка дополнительной платы

Перед установкой платы ввода/вывода в слот, уточните на сайте Yamaha, поддерживает ли LS9 данную плату, и проверьте модели других плат Yamaha, а также плат других фирмпроизводителей, которые могут быть использованы вместе с данной.

http://www.yamahaproaudio.com/

Для установки дополнительной платы ввода/вывода, руководствуйтесь следующими инструкциями.

1 Удостоверьтесь, что устройство выключено. 2 Открутите винты, которые крепят слот, и

удалите крышку слота.

Сохраните удаленную крышку слота в безопасном месте.

LS9-16

4 Закрепите плату винтами, которые

идут в комплекте.

Помните, что неприкрепленная плата может привести к повреждениям или сбоям в работе.

wПРЕДОСТЕРЕЖЕНИЕ

Во избежание сбоев в работе или повреждений • электрическим током, убедитесь перед установкой дополнительной платы, что устройство выключено.

Крышка слота

3 Установите края карты к направляющим

рельсам внутри слота и вставьте карту в слот.

Прижмите карту полностью в слот так, чтобы разъем на конце карты правильно вошел в разъем внутри слота.

LS9-16

LS9-16/32 Руковдство Пользователя

Карта

Требование установки при первом запуске

Здесь объяснены правила установки, которые необходимо соблюдать при первом запуске LS9, для проверки правильного подключения устройства. Также здесь описана основная процедура получения входящего сигнала с INPUT канала, который будет выведен со STEREO шин.

Возврат экрана в первоначальное

состояние

Необходимо включить LS9 и загрузить сцену установки (номер 000)

Выбираем сцену настройки по умолчанию, чтобы остальные • действия в этой главе были выполнены соответственно. После данной операции нет необходимости в повторной ее установке при следующем запуске оборудования.

1 Включение питания LS9.

После включения питания LS9, включите оборудование в следующем порядке: LS9, затем усилитель мощности или систему контроля. (Используйте обратный порядок при выключении).

2 В разделе DISPLAY ACCESS нажмите кнопку

[SCENE MEMORY] для вызова дисплея SCENE LIST.

На этом дисплее Вы можете повторно вызвать или сохранить блоки памяти сцены.

3 Переместите курсор к списку сцен, затем, используя колесо ввода данных или кнопки [DEC]/ [INC], выберите «000 Initial Data» в подсвеченной строке в центре дисплея.

4 Переместите курсор к кнопке RECALL и

нажмите клавишу [ENTER].

Начнет загрузку сцена номер "000", и параметры соединения возвратятся в значения по умолчанию.

Не забывайте, что при загрузке сцены «000» , установки входного • и выходного патчирования, внутреннего эффекта/GEQ и HA (главный усилитель) возвратятся в значения по умолчанию. (Однако, выбор источника синхронизации останется неизменным).

Подключение и установка

 Список сцен  Кнопка RECALL

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

Подключение и параметры

настройки синхронизации

На синхронизирующем сигнале основывается выбор времени для цифровой обработки сигнала. Если Вы подключаете внешние устройства, такие как система DAW или HDR к цифровой карте I/O, установленной в слот, то это оборудование должно быть синхронизировано по времени с микшером LS9. Для выполнения синхронизации одно устройство устанавливается как мастер-синхронизирующее устройство (передающее устройство), а другие как получатели (принимающее сигналы синхронизации), после чего получатели синхронизируются по мастерсинхронизирующему источнику. Микшер LS9 может быть получателем сигнала синхронизации в двух случаях. LS9 может получать синхронизирующий сигнал, содержащийся в цифровом аудио сигнале, от цифровой карты I/O, или получать синхронизирующий сигнал через расположенный на задней панели разъем WORD CLOCK IN.

Цифровой аудио-сигнал

Данные времени

1 В разделе DISPLAY ACCESS нажмите кнопку

[SETUP] для вызова экрана SETUP.

На экране SETUP Вы можете настроить параметры, которые относятся к LS9.

LS9-32

 Кнопка WORD CLOCK

2 Переместите курсор к кнопке WORD CLOCK

в поле MIXER SETUP и нажмите кнопку [ENTER].

Слот

LS9 (принимающее сигналы

синхронизации)

Цифровой аудио-сигнал

Слот

LS9 (принимающее

сигналы синхронизации)

Разъем WORD CLOCK IN

HDR или другое цифровое аудио устройство (мастер-

синхронизирующее

Данные времени

MTR или другое цифровое аудио устройство (мастер-

синхронизирующее

устройство)

LS9-32

В любом случае, необходимо выполнить следующие действия, чтобы определить источник синхронизирующего сигнала, который будет использоваться микшером LS9.

Данная процедура не выполняется, если микшер LS9 сам • является источником синхронизирующего сигнала, или если LS9 не соединен с внешними цифровыми устройствами.

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

3 Используя кнопки, выберите источник

синхронизирующего сигнала для LS9.

\ Если Вы хотите использовать данные

времени источника цифрового аудио сигнала, отправляемого из слота.

Нажмите необходимую двухканальную кнопку для соответствующего слота.

\ Если Вы хотите использовать данные времени источника цифрового аудио сигнала, отправляемого из разъема 2TR IN DIGITAL.

Нажмите кнопку 2TR IN.

Если обычный проигрыватель компакт-дисков или подобное • устройство подключены в разъем 2TR IN DIGITAL, используйте данное устройство в роли источника синхронизации. В некоторых случаях при потере синхронизации может возникнуть шум.

\ Если Вы хотите использовать данные времени

источника, подключенного в разъем WORD CLOCK IN.

Включите кнопку WC IN.

\ Если Вы хотите, чтобы внутренний тактовый

генератор LS9 стал источник синхронизации.

Включите кнопку INT48k (частота семплирования: 48 кГц) или INT44.1k (частота семплирования: 44.1 кГц). Если LS9 правильно работает с новым тактовым генератором, то символ, расположенный выше соответствующей кнопки, станет светло-голубым. Кроме того, частота выбранного источника тактового генератора указывается в верхнем левом углу окна.

HA (главный усилитель),

параметры настроек

Здесь показано, как настроить главный усилитель, включать/выключать фантомное питание и фазу для каждого входного канала, к которому Вы подключили микрофон или инструмент. Устанавливая параметры на LS9, Вы можете использовать раздел SELECTED CHANNEL (выбранный канал) или экран SELECTED CH VIEW на дисплее, чтобы настроить параметры для одного канала, или всплывающее окно , чтобы настроить параметры для восьми каналов одновременно.

• Настройка параметров HA для одного

канала.

Выберите канал, который Вы хотите установить, и используйте раздел SELECTED CHANNEL или экран SELECTED CH VIEW дисплея, чтобы настроить параметры HA.

1 Удостоверьтесь, что микрофон (MIC) или

инструмент подключен к разъему INPUT ( стр. 41).

2 Удостоверьтесь, что в разделе LAYER выбран

Рабочий режим, содержащий желаемый канал.

В случае необходимости, используйте кнопки раздела LAYER для переключения рабочих режимов.

Подключение и установка

4 Закройте всплывающее окно WORD CLOCK,

переместите курсор к кнопке CLOSE (или к символу “×”, расположенный в правом верхнем углу) и нажмите кнопку [ENTER].

Работа часов поддерживается даже при выключении • устройства. Если Вы синхронизировали LS9 к внешнему устройству, то появится сообщение об ошибке, и система не будет правильно работать, когда Вы выключите питание внешнего устройства или отсоедините их.

LS9-16 LS9-32

3 Нажмите кнопку [SEL] канала для разъема

INPUT, которым Вы хотите управлять, так, чтобы загорелся индикатор LED.

Теперь канал выбран для операций в разделе SELECTED CHANNEL.

 Кнопка [SEL]  Индикатор LED

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

4 Нажмите в разделе SELECTED CHANNEL

клавишу [HOME].

Клавиша [HOME] восстанавливает настройки панели LS9 в основное состояние. Когда Вы нажмете эту клавишу, экран SELECTED CH VIEW появится на дисплее, показывая все параметры выбранного кнопкой [SEL] канала. Кроме того, будет установлен режим SENDS ON FADER, и на микшеры будет назначена функция уровня канала.

5 Используйте любой из следующих методов

для настройки усилителя HA выбранного канала.

• Используя раздел SELECTED CHANNEL

Регулируйте кодер [HA GAIN] в разделе SELECTED CHANNEL. Одновременно регулятор GAIN на экране SELECTED CH VIEW начнет двигаться согласно Вашей регулировке кодера. (При работе на другом экране, значение будет показано во всплывающем окне).

• Используя экран SELECTED CH VIEW

Используйте кнопки курсора раздела DATA ENTRY, чтобы переместить курсор на кнопку GAIN на экране, и используйте колесо ввода данных или кнопками [DEC/INC] для выполнения настроек усилителя HA. В любом случае уровень канала будет показан светодиодами в разделе канального модуля. Если индикатор не перемещается, даже при получении входного сигнала, проверьте, правильность подсоединения разъема. Возможно, настройка индикатора была установлена в положение POINT IN. (После кнопки [ON]) (стр. 155).

6 Чтобы настроить параметры HA для

другого канала, используйте кнопку [SEL] для выбора другого канала, и настройте параметры аналогичным образом.

 Регулятор GAIN

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

• Настройки параметров HA для восьми

каналов одновременно.

Здесь Вы узнаете, как вызвать всплывающее окно для настройки параметров для группы из восьми каналов.

1 Удостоверьтесь, что микрофон или

инструмент подсоединен к разъему INPUT. ( стр. 41).

2 Нажмите в разделе SELECTED CHANNEL

кнопку [HOME].

На дисплее появится экран SELECTED CH VIEW.

1 2

 кнопка +48V  кнопка GAIN  кнопка * (фаза)

Если Вы включили POPUP APPEARS WHEN PRESSING KNOBS • (появление всплывающего окна при работе регуляторами) во всплывающем окне PREFERENCE ( стр. 194), Вы увидите это же вплывающее окно, нажимая в разделе SELECTED CHANNEL кодер [HA GAIN].

5 Чтобы настроить усилитель HA,

переместите курсор к регулятору GAIN желаемого канала в окне, и используйте колесо ввода данных или кнопки [DEC]/ [INC].

Уровень входного канала отображается индикатором уровня на экране в правой части от кнопки GAIN.

6 Для включения фантомного питания для

каждого канала , переместите курсор на кнопку +48V в поле HA экрана, и нажмите кнопку [ENTER].

Кнопка +48V включится (загорится красным), и фантомное питание будет поступать на соответствующий входной разъем.

 Всплывающая кнопка НА  Регулятор GAIN

3 Используйте кнопки раздела LAYER и

кнопку [SEL] раздела канального модуля, чтобы выбрать канал для разъема INPUT, которым Вы хотите управлять.

4 Переместите курсор на всплывающую

кнопку HA или регулятор GAIN в экране SELECTED CH VIEW и нажмите кнопку [ENTER].

Появится всплывающее окно HA/PATCH, давая Вам возможность корректировать усиление HA, включение/выключение фантомного питания и переключение фазы в группах по восемь каналов. Это всплывающее окно показывает параметры для восьми каналов, которые содержат выбранный Вами канал.

Если Вы хотите использовать фантомное питание, Вы должны • сначала включить кнопку +48V MASTER ON/OFF, расположенную на экране SYSTEM SETUP.

7 Чтобы переключить фазу каждого

канала между прямой и обратной фазой, переместите курсор на кнопку * в поле HA и нажмите кнопку [ENTER].

Кнопка * изменит цвет с черного на красный, и фаза соответствующего канала будет полностью изменена.

8 Если Вы хотите управлять HA канала,

который не отображен во всплывающем окне, используйте кнопку [SEL] для выбора канала, а затем настройте его параметры.

Например, если каналы INPUT 1-8 показаны во всплывающем окне, нажатие кнопки [SEL] канала INPUT 9 изменит всплывающее окно каналов INPUT 9-16.

Подключение и установка

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

Отправка сигнала канала Ввода

к стерео шинам

Здесь мы объясним, как настроить уровень сигнала, отправленного от отрегулированного входного канала к шинам STEREO, настроить его панорамирование (входной канал) или баланс (канал ST-IN), и контролировать от внешних динамиков, подключенных к каналам STEREO. Следующая процедура позволит Вам проверить, подключены ли микрофон, прибор и основные динамики правильно. Устанавливая уровень или панорамирование/баланс сигнала, отправляемого на шину СТЕРЕО, Вы можете использовать раздел SELECTED CHANNEL или экран SELECTED CH VIEW на дисплее, чтобы настроить параметры для одного канала, или использовать всплывающее окно, чтобы настроить параметры для восьми каналов одновременно.

• Управление сигналом, отправленным на

шину STEREO, поочередно.

Здесь показано, как выбрать входной канал, которым Вы хотите управлять, и использовать фейдеры/ кодеры на панели управления, раздел SELECTED CHANNEL и экран SELECTED CH VIEW дисплея, чтобы настроить уровень и панорамирование/баланс.

3 Убедитесь, что кнопка ST включена на

экране, (это белые символы на розовом фоне).

Кнопка ST - переключатель "вкл/выкл." для сигнала, отправленного от канала на шину STEREO. Если она выключена (серые символы на черном фоне), переместите курсор в кнопку ST и нажмите клавишу [ENTER].

4 В разделе STEREO MASTER на панели

управления, удостоверьтесь, что кнопка [ON] канала СТЕРЕО включена, и поднимите фейдер канала СТЕРЕО до 0 дБ.

1 Нажмите кнопку [HOME] в разделе

SELECTED CHANNEL.

Экран SELECTED CH VIEW появится на дисплее.

 Кнопка ST  Регулятор PAN/BAL

 кнопка [ON] канала STEREO

 Фейдер канала STEREO

5 В разделе канального модуля или разделе

ST-IN, удостоверьтесь, что кнопка [ON] выбранного канала включена.

2 Используйте кнопки раздела LAYER и

кнопки [SEL] раздела канального модуля, чтобы выбрать канал для входного разъема, которым Вы хотите управлять.

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

6 Поднимите фейдер выбранного

канала (или кодер для канала ST-IN) до соответствующего уровня громкости.

В этом положении Вы должны услышать звук из динамика патчированного на канал STEREO. Если Вы не слышите звук, посмотрите, двигается ли полоса-индикатор LR стерео, расположенная в правой части дисплея.

• Если метр LR двигается

Возможно, выходной разъем, подключенный к Вашей системе динамиков, неправильно патчирован к каналу STEREO. Проверьте выходное патчирование ( стр. 95).

• Если метр LR не двигается

Возможно, кнопка [ON] канала выключена, или кнопка ST выключена в экране SELECTED CH VIEW. Проверьте статус кнопки [ON] или кнопки ST.

Вы также можете использовать наушники, подключенные • к лицевой панели, для управления сигналами, которые отправляются от канала STEREO ( стр. 146).

7 Для настройки панорамирования/баланса

сигнала, отправленного от входного канала на шину STEREO, поверните кодер [PAN] в разделе SELECTED CHANNEL.

При вращении кодера [PAN], регулятор PAN/BAL на экране SELECTED CH VIEW так же будет двигаться. Вы можете получить тот же результат, перемещая курсор в кнопку PAN/BAL и управляя колесом ввода данных или кнопками [DEC]/[INC].

8 Для управления другим каналом,

используйте кнопки [SEL], чтобы выбрать канал и настроить параметры аналогичным образом.

• Управление сигналом, отправленным

на шину STEREO, восьми каналов одновременно

Здесь рассматривается, как вызвать всплывающее окно, в котором могут быть отрегулированы уровень и панорамирование/баланс сигнала, отправленного на шину STEREO, для восьми каналов одновременно.

1 Нажмите кнопку [HOME] в разделе

SELECTED CHANNEL.

На дисплее появится экран SELECTED CH VIEW.

 всплывающая кнопка PAN  регулятор PAN/BAL

2 Используйте кнопки раздела LAYER и кнопки

[SEL] раздела канального модуля для выбора канала входного разъема, которым Вы хотите управлять.

3 Переместите курсор во всплывающую

кнопку PAN или регулятор PAN/BAL на экране SELECTED CH VIEW и нажмите кнопку [ENTER].

Появится всплывающее окно TO STEREO/ MONO, позволяя Вам регулировать уровень и панорамирование/баланс сигнала, отправленного на шину STEREO восьми каналов одновременно. Это всплывающее окно отображает параметры для восьми каналов, которые содержат выбранный вами канал.

Подключение и установка

 Кнопка ST  регулятор PAN/BAL

LS9-16/32 Руковдство Пользователя

Требование установки при первом запуске

Если Вы включили POPUP APPEARS WHEN PRESSING KNOBS • (появление окна при нажатии регуляторов) во всплывающем окне PREFERENCE (личные настройки) ( стр. 194), так же Вы можете вызвать это вплывающее окно, нажимая кодер [HA GAIN] в разделе SELECTED CHANNEL.

4 В разделе STEREO MASTER на панели

управления, удостоверьтесь, что кнопка [ON] канала STEREO включена, и поднимите фейдер канала STEREO к 0 дБ.

5 Убедитесь, что кнопка ST включена для

каждого канала на экране (это белые символы на розовом фоне).

Кнопка ST - переключатель "вкл/выкл." сигнала, отправленного от канала на шину STEREO. Если он выключен (серые символы на черном фоне), переместите курсор в кнопку ST и нажмите кнопку [ENTER].

6 Чтобы настроить панорамирование (канал

INPUT) или баланс (канал ST-IN) сигнала, отправленного от входного канала на шины STEREO, переместите курсор в кнопку PAN желаемого канала в окне, и воспользуйтесь колесом ввода данных или кнопками [DEC]/ [INC].

7 В разделе канального модуля или разделе

ST-IN, удостоверьтесь, что кнопка [ON] канала, которым Вы хотите управлять, включена.

8 Поднимите фейдер/кодер каждого канала,

чтобы добиться необходимого уровня громкости.

9 Если Вы хотите управлять каналом, не

отображенным во всплывающем окне, используйте кнопку [SEL] для выбора канала и настройки его параметров.

Например, если каналы INPUT 1-8 отображены на экране, нажатие кнопки [SEL] входного канала 9 изменит всплывающее окно на каналы INPUT 9-16. Если Вы нажмете кнопку [SEL] раздела ST-IN, то каналы L/R каналов ST-IN1–4 будут отображены вместе.

LS9-16/32 Руковдство Пользователя

Глава 5

Операции с входным каналом

Этот раздел дает описание операций, выполняемых с входными каналами ( каналы INPUT и ST IN).

Прохождение сигнала для входных каналов

Входной канал – это секция, в которой выполняется обработка сигналов, принятых с входных разъемов задней панели или слотов, и последующий их посыл на шины STEREO, MONO, и MIX. Имеется два типа входного канала:

Z Канал INPUT 1-32 {1-64} •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Эти каналы используются для обработки монофонических сигналов. В исходном состоянии LS9, на эти каналы назначены входные сигналы с разъемов INPUT на задней панели и входные каналы слотов. Для уточнения обращайтесь к стр. 99

32 {64}

INPUT PATCH

CH 1-32{64}

To RACKIN PATCH To OUTPUT PATCH

INSERT POINT

INSERT OUT 1-32

INSERT IN 1-32

PRE HPF

METER

CH[1-8,9-16,17-24,25-32,33-40,41-48,49-56,57-64]POST EQ{32}

(PRE FADER)PFL / (POST ON)AFL / POST PAN L

(PRE FADER)PFL / (POST ON)AFL / POST PAN R

PRE FADER PRE EQ

PRE EQ METER

INSERT

HPF

PRE HPF

CH[1-8,9-16,17-24,25-32]POST EQ{16}

PRE EQ

INSERT OUT

ATT

PRE EQ

INSERT OUT INSERT OUT

EQ OUT METER METER METER

GR METER

GATE

4BAND

DUCK

EXPAND

COMP

POST EQ

Keyin Filter

Keyin

Self PRE EQ

Self POST EQ

MIX13-16 OUT

To MIX

FIXED

To MIX

FIXED

STEREO

To MIX

VARI

To MIX

VARI

STEREO

PRE HPF / PRE EQ / PRE FADER

DYNA1OUT DYNA2OUT

GR METER

COMP COMPAND DE-ESSER

KEYIN CUE

PRE EQ / PRE FADER / POST ON

POST ON

POST PAN L

POST PAN R

PRE FADER

INSERT

PRE FADER INSERT OUT

LEVEL

PRE FADER

POST ON

METER METER

ON LEVEL

POST ON

LEVEL

PAN

DIRECT OUT 1-32{64}

PAN

LR MONO

LCR

CSR

PAN LINK

POST PAN L

POST PAN R

TO MONO TO ST

TO LCR

PAN MODE

MIX1,3...15

MIX2,4...16

CUE L

CUE R

To OUTPUT PATCH To RECORDER IN PATCH

ST L

MONO(C)

ST R

M O N

MIX

... ...

(C)

15 16STLR

MATRIX CUE

12 78 LR

Операции с входным каналом

Z Каналы ST IN 1-4 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Эти каналы используются для обработки стереофонических сигналов. В исходном состоянии LS9, на эти каналы назначены выходы виртуальных рэков 5 – 8

M O N

15 16STLR

MATRIX CUE

(C)

12 78 LR

ST IN 1L-4R

INPUT PATCH

PRE HPF

METER

HPF

PRE HPF

(PRE FADER)PFL / (POST ON)AFL / POST PAN L

(PRE FADER)PFL / (POST ON)AFL / POST PAN R

PRE EQ METER

ATT

PRE EQ POST EQ

MIX13-16 OUT

ST IN 1L-4R POST EQ

4BAND

Self PRE EQ

Self POST EQ

EQ OUT METER

Keyin

GR METER

GATE DUCK

EXPAND

COMP

Keyin Filter

To MIX

FIXED

To MIX

FIXED

STEREO

To MIX

VARI

To MIX

VARI

STEREO

DYNA1OUT

METER

KEYIN CUE

PRE FADER

DYNA2OUT

METER METER METER

GR METER

COMP COMPAND DE-ESSER

PRE EQ / PRE FADER / POST ON

POST ON

POST PAN L

POST PAN R

PRE FADER

LEVEL

POST ON

LEVEL

MIX

... ...

POST PAN L

BAL

POST PAN R

TO MONO TO ST

LR MONO

LCR

CSR

PAN LINK

BAL

TO LCR

PAN MODE

MIX1,3...15

MIX2,4...16

CUE L

CUE R

ST L

MONO(C)

ST R

LS9-16/32 Руковдство Пользователя

Прохождение сигнала для входных каналов

• INPUT PATCH

Назначает входные сигналы на входные каналы.

• 0 (фаза)

Переключение фазы входного сигнала.

• HPF (Высокочастотный фильтр)

Это высокочастотный фильтр, который срезает зону ниже определенной частоты.

• ATT (аттенюато)

Ослабляет / поднимает уровень входного сигнала.

• 4 BAND EQ (4 полосный эквалайзер)

Параметрический эквалайзер с четырьмя диапазонами HIGH, HIGH MID, LOW MID, и LOW

• DYNAMICS 1

Динамически процессор, который может быть использован для гейтирования, дакинга, а также в качестве экспандера или компрессора.

• DYNAMICS 2

Динамически процессор, который может быть использован т в качестве экспандера, компрессора или де-эссера.

• LEVEL

Регулировка уровня входного сигнала на входном канале.

• ON (вкл/выкл)

Включение / выключение входного канала. При установке этого переключателя на выключение, соответствующий канал приглушается (мьютируется).

• PAN

Регулировка панорамирования сигнала, посылаемого с канала INPUT на шину STEREO. При необходимости эта настройка панорамирования может быть применена к сигналам, посылаемым на две шины MIX, назначенных в качестве стерео.

• BALANCE

НА каналах ST IN, вместо PAN используется параметр BALANCE. Параметр BALANCE регулирует баланс громкости левого / правого сигналов, посылаемых с канала ST IN на шину STEREO. При необходимости, вы можете добавить эту настройку баланса к сигналу, посылаемому на две шины MIX, назначенных в качестве стерео.

• LCR (Левый/правый/центр)

Этот параметр посылает сигнал входного канала на шины STEREO/MONO в виде трехканального сигнала, который добавляет к левому/правому каналам, канал С (центральный).

• TO MIX ON/OFF MIX (включение / выключение посыла MIX )

Переключатель включения / выключения сигнала, посылаемого с входного канала на шины MIX 1 – 16. Имеется два типа шин MIX: типа FIXED с фиксированными уровнями сигнала и тип VARI с регулируемыми уровнями посыла. Можно переключиться между типами шин FIXED и VARI в группах из двух смежных четных / нечетных шин MIX. (для получения дополнительной информации смотрите стр. 213)

• TO MIX LEVEL 1-16 ( уровень посыла MIX 1-16)

Регулировка уровня сигнала, посылаемого с входного канала на шины MIX 1 – 16 типа VARI. Сигнал, посылаемый на шины MIX типа VARI, может быть при необходимости взять с точки перед эквалайзером, перед фейдером или после клавиши [ON]. Сигнал, посылаемый на шины MIX типа FIXED берется с точки перед панорамированием, если шина MIX монофоническая или с точки после панорамирования, если шина MIX стереофоническая.

• INSERT ( только каналы INPUT 1-32 )

Этот параметр позволяет выполнить цифровую коммутацию нужных входных / выходных поров для включения в разрыв (вставки) процессора эффекта или другого внешнего устройства. (стр. 101). Позиция выхода / входа вставки может быть переключена между pre-EQ и pre-fader

• DIRECT OUT ( только каналы INPUT )

Этот параметр позволяет выполнить цифровую комутацию нужного выходного порта для вывода входного сигнала напрямую (стр. 103) Сигнал прямого выхода может быть взять с точек перед высокочастотным фильтром, эквалайзером или фейдером.

• METER

Эти измерители показывают уровень сигнала на входном канале. Вы можете переключить позицию, в которой снимаются показания уровня сигнала.

LS9-16/32 Руковдство Пользователя

Определение имени канала / пиктограммы

На LS9, отображаемые на экране имя и пиктограмма могут быть определены для каждого входного канала. Далее дается описание процедуры определения имени канала и пиктограммы.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

На дисплее появится экран SELECTED CH VIEW.

2 Выберите нужный слой фейдера с

помощью секции LAYER

3 Нажмите на клавишу [SEL] в секции модуля

канала или в секции ST IN для выбора входного канала, с которым вы будете работать.

 Всплывающая копка выбора входного порта.

4 Переместите курсор на всплывающую

кнопку выбора входного порта в поле НА на экране и нажмите на клавишу [ENTER].

Появится всплывающее окно PATCH/NAME, в котором вы можете выбрать входной порт и пиктограмму входного канала и назначить имя.

14 2 3

LS9-32

В этом всплывающем окне имеются следующие элементы.

 Кнопка порта входа

Показывает текущий выбранный входной порт. При выборе пиктограммы или редактировании имени канала, переместите курсор на эту кнопку и нажмите клавишу [ENTER] для возврата к экрану выбора входного порта.

 Кнопка пиктограммы

Показывает пиктограмму, выбранную для этого канала. При перемещении курсора на эту кнопку и нажатии на клавишу [ENTER], появится экран, на котором вы сможете выбрать пиктограмму и назначить имя.

 Рамка ввода имени канала.

Отображает имя, назначенное на этот канал. Для ввода имени, переместите курсор на это поле и нажмите на клавишу [ENTER] для вывода окна с клавиатурой.

 Закладки

Эти закладки испольуются для переключения элементов, показанных в окне.

Операции с входным каналом

LS9-16/32 Руковдство Пользователя

Определение имени канала / пиктограммы

5 Для выбора пиктограммы для канала,

переместите курсор на кнопку пиктограммы и нажмите на клавишу [ENTER].

Вид экрана будет изменен следующим образом.

 Кнопки выбора пиктограммы.

Эти кнопки выбирают пиктограмму, используемую для этого канала.

 Кнопки выбора имени.

Эти кнопки выбирают примерные имена, связанные с текущей выбранной пиктограммой. При нажатии на эту кнопку, примерное имя канала будет введено в поле имени канала.

 Кнопки выбора фонового цвета пиктограммы

Эти кнопки позволяют выбрать один из восьми цветов в качестве фонового цвета пиктограммы.

9 Выберите с помощью клавиш [SEL] другой

входной канал и определите аналогичным образом его пиктограмму и имя канала.

При отображении всплывающего окна PATCH/ NAME, вы можете использовать клавиши [SEL] для переключения на канал, с которым вы хотите работать.

10 После завершения ввода информации,

переместите курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

Вы будете возвращены к экрану SELECTED CH VIEW.

6 Используйте кнопки выбора пиктограммы

и кнопки выбора цвета фона пиктограммы для выбора пиктограммы и фона для данного канала.

Выбранная пиктограмма отображается на кнопке пиктограммы в верхней части окна.

7 При необходимости, используйте кнопки

выбора примерного имени для выбора нужного имени. Выбранное примерно имя будет введено в поле имени канала в верхней части окна.

Вы можете добавить или отредактировать текст после ввода • примерного имени в поле имени канала. Для назначения имен канала, состоящих из общего имени плюс номер, например «Vocal 1» и «Vocal 2» можно просто ввести примерное имя, а затем добавить номер.

8 Если вы хотите ввести имя канала

напрямую (или отредактировать ранее введенное примерное имя), переместите курсор на поле имени канала в верхней части окна и нажмите на клавишу [ENTER].

В нижней части окна появится окно с клавиатурой, в котором вы можете ввести или отредактировать текст. Для получения дополнительной информации о работе с окном с клавитурой, смотрите стр. 34.

LS9-16/32 Руковдство Пользователя

Настройки НА (head amp – предварительный усилитель)

Здесь вы можете сделать такие настройки НА (предварительный усилитель) как: включение / выключение фантомного питания, усиление и фаза для входного канала.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

1 2

 Всплывающая кнопка НА  Ручка GAIN

2 Выберите нужный слой фейдера с

помощью секции LAYER

3 Нажмите на клавишу [SEL] в секции модуля

канала или в секции ST IN для выбора входного канала, с которым вы будете работать.

4 Если вы хотите отрегулировать для

этого канала только усиление НА, воспользуйтесь кодером [HA GAIN] секции SELECTED CHANNEL.

Для получения аналогичного результата, можно также переместить курсор на ручку GAIN на экране SELECTED CH VIEW и воспользоваться диском или клавишами [DEC]/[INC].

Во всплывающем окне HA/PATCH вы можете отрегулировать усиление НА, включить / выключить фантомное питание и переключить фазу для групп из восьми каналов. Во всплывающем окне отображаются параметры восьми каналов, в которые входит и канал, выбранный в шаге 3.

 Кнопка +48V  Ручка GAIN  Кнопка 0 (phase)

При включении POPUP APPEARS WHEN PRESSING KNOBS во • всплывающем окне PREFERENCE (стр. 194), вы сможете также перейти к указанному выше всплывающему окну, нажав на кодер [HA GAIN] в секции SELECTED CHANNEL.

6 Для регулировки усиления НА, переместите

курсор на ручку GAIN нужного канала и воспользуйтесь диском или клавишами [DEC]/[INC].

Входной уровень канала показан на измерителе, расположенном справа от ручки GAIN на экране.

7 Для включения фантомного питания,

переместите курсор на кнопку +48V нужного канала и нажмите на клавишу [ENTER].

Кнопка +48V включается (загорается красным), и на соответствующий разъем INPUT подается фантомное питание.

Операции с входным каналом

5 Для редактирования детальных

параметров, таких как включение/ выключение фантомного питания и фазы, переместите курсор на всплывающую кнопку НА или ручку GAIN в поле НА экрана SELECTED CH VIEW и нажмите на клавишу [ENTER] для перехода к всплывающему окну HA/PATCH.

Для использования фантомного питания, вначале включите • кнопку +48V MASTER N/OFF, расположенную на экране SYSTEM SETUP.

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину STEREO/MONO

8 Для переключения фазы каждого

канала между нормальной и реверсной, переместите курсор на кнопку 0 нужного канала и нажмите на клавишу [ENTER].

Цвет кнопки 0 сменится с черного на красный и фаза соответствующего канала будет реверсирована.

10 После завершения настроек, переместите

курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

9 Для работы с НА (предварительным

усилителем) канала, который в текущий момент не показан во всплывающем окне, выберите этот канал с помощью клавиши [SEL] и затем сделайте настройки для него.

Например, если во всплывающем окне показаны каналы INPUT 1 – 8, нажмите на клавишу [SEL] канала INPUT 9 для отображения во всплывающем окне каналов INPUT 9 – 16.

Посыл сигнала с входного канала на шину STEREO/MONO

Далее мы дадим описание процедуры посыла сигнала входного канала на шину STEREO или MONO. Шины STEREO/MONO используются для вывода сигналов на основные акустические системы. Сигналы могут быть посланы на шину STEREO или MONO либо в режиме ST/MONO либо в режиме LCR. Для каждого канала может быть выбран любой из этих двух режимов. Отличие между этими режимами заключается в следующем.

Z Режим ST/MONO ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

В этом режиме, сигналы посылаются независимо с каждого входного канала на шину STEREO и MONO.

Сигналы, посылаемые с одного и того же канала на шину STEREO и MONO могут быть включены / выключены • независимо. Для панорамирования сигнала, посылаемого с канала INPUT на L/R каналы шины STEREO используйте кодер • [PAN] секции SELECTED CHANNEL или ручку TO ST PAN на экране. (НА сигнал, посылаемый на шину MONO, этот кодер или ручка не влияют) Для панорамирования сигнала, посылаемого с канала ST IN на левый и правый каналы шины STEREO используйте • кодер [PAN] секции SELECTED CHANNEL или ручку TO ST BALANCE на экране. (НА сигнал, посылаемый на шину MONO, этот кодер или ручка не влияют)

Z Режим LCR ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

В этом режиме, сигнал с входного канала посылается на три шины одновременно: STEREO (L/R) и MONO (C).

Сигналы, посылаемые с одного и того же канала на шину STEREO и MONO могут быть включены / выключены • вместе. Ручка CSR на экране регулирует пропорцию уровня сигнала, посылаемого с входного канала на шину STREO (L/R) и • уровень сигнала, посылаемого на шину MONO (C ). Уровень сигнала, посылаемого с входного канала на шину STEREO (L/R) и шину MONO © будет изменяться в • соответствии с настройками кодера [PAN] секции SELECTED CHANNEL или ручки TO ST PAN / TO ST BALANCE на экране.

Если вы хотите использовать наушники, например для мониторинга сигнала шины STEREO или MONO, нажмите несколько раз на клавишу • [MONOTOR] секции DISPLAY ACCESS для перехода к экрану MONOTOR и выберите опцию «LCR» в качестве источника мониторинга (стр. 146).

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину STEREO/MONO

1 Проверьте, чтобы источник входа был

подключен к входному каналу, с которым вы работаете, и чтобы были сделаны настройки фантомного питания, усиления и фазы для получения оптимального уровня входного сигнала (стр. 57).

2 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

На дисплее появится экран SELECTED CH VIEW.

1 2

 Поле TO ST  Ручка TO ST PAN (для канала ST IN ручка TO ST BAL)

3 Выберите нужный слой фейдера с

помощью секции LAYER

4 Нажмите на клавишу [SEL] в секции модуля

канала или в секции ST IN для выбора входного канала, для нужного источника.

5 Если вы хотите только отрегулировать

панорамирование или баланс для этого канала, воспользуйтесь кодером [PAN] секции SELECTED CHANNEL. (стр. 86).

Для получения аналогичного результата, можно также переместить курсор на ручку PAN/BAL на экране SELECTED CH VIEW и воспользоваться диском или клавишами [DEC]/[INC].

6 Если вы хотите включить / выключить

настройки сигнала, посылаемого с входного канала на шину STEREO/MONO, или хотите переключиться между режимом ST/MONO и LCR, переместите курсор на ручку TO ST PAN или всплывающую кнопку PAN, расположенную в поле TO ST экрана SELECTED CH VIEW и нажмите на клавишу [ENTER] для перехода к всплывающему окну STEREO/MONO.

Во всплывающем окне TO STEREO /MONO вы можете переключиться между режимом ST/MONO и LCR в группах из восьми каналов и изменить статус включения / выключения и настройки панорамирования баланса сигналов, посылаемых с этих каналов на шину STEREO/ MONO. Это всплывающее окно показывает параметры восьми каналов вместе с каналом, выбранным в шаге 4.

2 3

При включении POPUP APPEARS WHEN PRESSING KNOBS во • всплывающем окне PREFERENCE (стр. 194), вы сможете также перейти к указанному выше всплывающему окну, нажав на кодер [PAN] в секции SELECTED CHANNEL.

В этом всплывающем окне имеются следующие элементы.

 Номер каналаИмя канала

Показывает номер и имя канала, с которым вы работаете.

 Кнопка MODE

Кнопка выбора режима ST/MONO или LCR в качестве способа, которым сигнал будет посылаться на шину STEREO и MONO. Этот режим может быть определен индивидуально для каждого канала. При каждом нажатии кнопки, настройка будет переключаться между этими двумя режимами. Текущий выбранный режим показывается позицией индикатора (зеленый символ  ), расположенного над кнопкой.

 Кнопка ST  Кнопка MONO

При установке кнопки MODE в режим ST/MONO, эти кнопки работают как отдельные переключатели включения / выключения для сигнала, посылаемого с этого канала на шину STEREO и MONO.

 Ручка TO ST PAN/TO ST BALANCE

Для канала INPUT, эта ручка работает как руча PAN, которая регулирует левое/правое панорамирование сигнала, посылаемого на шину STEREO. Для канала ST IN, она работает как ручка BALANCE, которая регулируте баланс громкости левого / правого сигналов, посылаемых на шину STEREO. Переместите курсор на ручку и отрегулируйте настройки с помощью диска или клавиш [DEC]/[INC].

Операции с входным каналом

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину STEREO/MONO

Для каналов, у которых кнопка MODE установлена в режим LCR, вместо кнопки ST IN и кнопки MONO, показываются следующие кнопка и ручка.

6 7

 Кнопка LCR

Кнопка включения /выключения всех сигналов, посылаемых с этого канала на шину STEREO и MONO. При выключении этой кнопки, сигналы с этого канала на шину STEREO или MONO посылаться не будут.

 Ручка CSR

Эта ручка регулирует относительный уровень сигналов, посылаемых с этого канала на шину STEREO (L/R) и шину MONO ( C ), в диапазоне 0 – 100%. Переместите курсор на ручку и отрегулируйте настройки с помощью диска или клавиш [DEC]/[INC].

7 Выберите с помощью кнопки MODE для

каждого канала режим ST/MONO или LCR.

11 В секции модуля канала верхней панели,

или секции ST IN, проверьте, чтобы была включена клавиша [ON] входного канала, с которым вы хотите работать. Затем поднимите фейдер / кодер в соответствующую позицию.

Следующие шаги различаются в зависимост от выбранного в шаге 7 канала режима ST/MONO или LCR.

\ Для канала, установленного в режим ST/MONO.

12 Для включения / выключения сигнала,

посылаемого с входного канала на шину STEREO или MONO, используйте кнопку ST и MONO во всплывающем окне TO STEREO/ MONO.

13 Для регулировки панорамирования /

баланса сигнала, посылаемого с входного канала на шину STEREO, используйте кодер [PAN] секции SELECTED CHANNEL.

Такой же результат, вы можете получить и с помощью ручки TO ST PAN/TO ST BAL во всплывающем окне TO STEREO/MONO.

8 Кнопка ST и MONO являются

переключателями включения / выключения сигнала, посылаемого с каждого канала на шину STEREO и MONO.

9 При использовании шины STEREO

проверьте, чтобы на верхней панели в секции STEREO MASTER была включена клавиша [ON] канала STEREO. Также поднимите фейдер канала STEREO на соответствующую позицию.

10 При использовании шины MONO

проверьте, чтобы была включена клавиша [ON] канала MONO. Также поднимите фейдер канала MONO на соответствующую позицию.

Эта операция будет отличаться для LS9-16 и LS9 – 32.

• Для LS9 – 16.

Назначьте канал MONO на пользовательский слой фейдера, нажмите на клавишу LAYER [CUSTOM FADER] для доступа к пользовательскому слою фейдера и затем воспользуйтесь клавишей [ON] и фейдером соответствующего модуля канала.

• Для LS9-32

Нажмите на клавишу LAYER [MASTER] для доступа к мастер слою фейдра и воспользуйтесь клавишей [ON] и фейдером модуля канала 32.

• Для канала, установленного в режим LCR.

12 Для включения / выключения сигнала,

посылаемого с входного канала на шину STEREO или MONO, используйте кнопку LCR во всплывающем окне TO STEREO/MONO.

Для канала, который установлен в режим LCR, сигнал, посылаемый на шину STEREO и MONO может быть включен/выключен с помощью одной операции.

13 Ручка CSR во всплывающем окне TO

STEREO/MONO регулирует пропорцию между уровнем сигнала, посылаемого с этого канала на шину STREO (L/R) и уровнем сигнала, посылаемого на шину MONO (C ).

14 Для установки панорамирования сигнала,

посылаемого с входного канала на шину STEREO (L/R) и шину MONO ©, используйте ручку TO STPAN во всплывающем окне TO STEREO/MONO.

Если ручка CSR установлена на 0%, то ручка TO ST AN канала INPUT будет изменять уровни сигнала, посылаемого на шину STEREO (L/R) и MONO (C) так, как показано на следующей иллюстрации. В этом случае, ручка TO ST PAN будет работать как обычная ручка PAN, но сигнал на шину MONO (C ) посылаться не будет.

LS9-16/32 Руковдство Пользователя

Сигнал, посылаемый на шину STEREO (L).

Сигнал, посылаемый на шину STEREO (R).

Уровень сигналаУровень сигналаУровень сигнала

CLR

Ручка TO ST PAN

При выборе канала ST IN, операции с ручкой TO ST BALANCE приведут к изменению уровня сигнала, посылаемого с каналов ST IN L/R на шину STEREO (L/R) и MONO (C) так, как показано на следующей иллюстрации. В этом случае, ручка [PAN] будет работать как обычная ручка BALANCE, но сигнал на шину MONO (C ) посылаться не будет.

Посыл сигнала с входного канала на шину STEREO/MONO

Сигнал, посылаемый с канала ST IN (L) на шину STEREO (L).

Сигнал, посылаемый с канала ST IN (L) на шину MONO (C).

CLR

Ручка TO ST BALANCE

Сигнал, посылаемый с канала ST IN (R) на шину STEREO (R).

Сигнал, посылаемый с канала ST IN (L) на шину STEREO (L).

CLR

Ручка TO ST BALANCE

Сигнал, посылаемый с канала ST IN (R) на шину STEREO (R).

CLR

Ручка TO ST BALANCE

Если ручка CSR установлена на 100%, то ручка TO ST PAN будет изменять уровни сигнала, посылаемого на шину STEREO (L/R) и MONO (C) так, как показано на следующей иллюстрации.

Сигнал, посылаемый с канала ST IN (L) на шину MONO (C).

Уровень сигнала Уровень сигнала

Ручка TO ST BALANCE

CLR

15 Если вы работаете с каналом, который

в текущий момент не показан во всплывающем окне, выберите этот канал с помощью клавиши [SEL] и затем сделайте настройки для него.

16 После завершения настроек, переместите

курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

Операции с входным каналом

Уровень сигнала

CLR

Ручка PAN

Сигнал, посылаемый на шину MONO (C).

Сигнал, посылаемый на шину STEREO (L).

Сигнал, посылаемый на шину STEREO (R).

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину MIX

Посыл сигнала с входного канала на шину MIX.

Далее мы дадим описание процедуры посыла сигнала входного канала на шину MIX 1 - 16. Шины MIX в основном используются для посыла сигналов на сценические громкоговорители обратной связи или на внешние процессоры эффектов. Сигналы могут быть посланы с входного канала на шину MIX следующими тремя способами.

Z Использование секции SELECTED CHANNEL ••••••••••••••••••••••••••••••••••••••••••••••••••••••

При этом способе для регулировки уровня сигнала, посылаемого на шину MIX, используется кодер [SELECTED SEND] секции SELECTED CHANNEL. Этот способ позволяет регулировать сигналы, посылаемые с определенного входного канала на все шины MIX.

Z Использование всплывающего окна ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

В этом способе, вы используете всплывающее окно MIX SEND для регулировки уровней посыла с восьми каналов на шину MIX. Этот способ позволяте регулировать уровень посыла, настройку включения /выключения и точку, с которой сигналы посылаются с группы восьми каналов на определенную шину MIX.

Z Использование фейдеров верхней панели ••••••••••••••••••••••••••••••••••••••••••••••••••••

При этом способе, вы переключаете LS9 в режим SENDS ON FADER и используете фейдеры верхней панели для регулировки уровне посылов на шину MIX. Этот способ позволяет одновременно регулровать уровни посыла и включение/выключение сигналов, посылаемых со всех входных каналов на определенную шину MIX.

Использование секции SELECTED

CHANNEL

Далее дается описание использования кодера [SELECTED SEND] секции SELECTED CHANNEL для регулировки уровня сигналов, посылаемых с определенного входного канала на каждую шину MIX.

1 Проверьте, что выходной порт назначен

на шину MIX, на которую вы посылаете сигнал, и что система моинтора или внешний процессор эффекта подключены к соответствующему выходному порту.

Смотрите стр. 95 о назначении выходного порта на шину MIX или стр. 42 о подключении внешнего оборудования.

2 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

 Поле TO MIX

В этом поле вы можете включить /выключить и отрегулировать уровень посыла сигнала, посылаемого с входного канала на шину MIX.

 Ручка TO MIX LEVEL

Эта ручка регулирует уровень сигнала, посылаемого с входного канала на шину MIX типа VARI. Для регулировки уровня посыла в этом поле, переместите курсор на ручку и воспользуйтесь диском или клавишами [DEC]/[INC].

 Кнопка TO MIX ON/OFF

Если шина MIX назначения посыла установлена на тип FIXED, эта кнопка отображается вместо ручки . Эта кнопка является переключателем включения / выключения сигнала, посылаемого с входного канала на шину MIX типа FIXED. Для включения / выключения сигнала, переместите курсор на кнопку и нажмите на клавишу [ENTER].

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину MIX

 Индикатор PRE/POST

Показывает позицию посыла сигнала с входного канала на шину MIX типа VARI. Сигнал может быть посла с точки перед эквалайзером или перед фейдером, при индикации PRE. Либо он может быть послан с точки после клавиши [ON] если индикация PRE не отображается. Этот индикатор только для дисплея. Вы не можете использовать это поле для изменения позиции посыла сигнала.

3 Для выбора нужного входного канала

используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала или секции ST IN.

4 Для выбора шины MIX назначения посыла

использует клавиши секции MIX/MATRIX SELECT.

Загорится светодиодный индикатор соответствующей клавиши, показывая, что она выбрана в качестве назначения посыла.

5 Если в шаге 4 вы выбрали шину MIX

типа VARI, используйте кодер [SELECTED SEND] секции SELECTED CHANNEL для регулировки уровня посыла с этого канала на шину MIX, выбранную в шаге 4.

Если шина назначения посыла MIX установлена на стерео, функция кодера [SELECTED SEND] будет изменена в зависимости от того, какая из двух смежных клавиш секции MIX/MATRIX SELECT горит.

• Если горит левая клавиша

Используйте кодер [SELECTED SEND] для регулировки панорамирования (или баланса для канала ST IN) сигнала, посылаемого с канала INPUT на две шины MIX.

• Если горит правая клавиша

Используйте кодер [SELECTED SEND] для регулировки уровня посыла общего для двух шин MIX.

6 Для переключения статуса включения

/ выключения сигнала, посылаемого на шину MIX типа VARI, переместите курсор на ручку TO MIX LEVEL на экране и нажмите на клавишу [ENTER] для перехода к всплывающему окну MIX SEND. При выключении, ручка становится серой.

• Если шина MIX назначения посыла установлена на тип VARI

В поле TO MIX на экране будет отображена ручка того же цвета, что и соответствующая клавиша секции MIX/ MATRIX SEND.

• Если шина MIX назначения посыла установлена на тип FIXED

В поле TO MIX, вместо ручки TO MIX LEVEL будет отображена кнопка TO MIX ON/OFF. В этом случае, вы не сможете отрегулировать уровень посыла.

7 Для переключения статуса включения /

выключения сигнала, посылаемого на шину MIX типа FIXED, переместите курсор на кнопку TO MIX ON/OFF на экране и нажмите клавишу [ENTER].

При выключенном переключателе, индикация ручка меняется на синий с черными символами. Для включения, нажмите вновь на клавишу [ENTER].

8 Используйте клавиши верхней [SEL] для

выбора другого входного канала и точно так же отрегулируйте уровень посыла на выбранную шину MIX.

9 Используйте клавиши секции MIX/

MATRIX SELECT для выбора другой шины MIX в качестве назначения посыла и отрегулируйте таким же способом уровень посыла с входного канала.

При выборе PRE в качестве позиции посыла шины MIX, вы • сможете выбрать либо для каждой шины MIX PRE EQ (перед аттенюатором) или PRE FADER (перед фейдером) (стр. 213). При необходимости, настройка панорамирования / баланса • сигнала, посылаемого на шину MIX может быть связана с ручкой TO ST PAN/TO ST BAL экрана SELECTED CH VIEW (стр. 213). Для мониторинга сигнала, посылаемого на определенную шину • MIX, выберите слой мастер фейдера и нажмите на клавишу [CUE] для этого канала MIX.

Операции с входным каналом

Если в секции MIX/MATRIX SELECT мигает светодиодный • индикатор только определенной клавиши, а индикаторы остальных клавши горят постоянно, это означает, что LS9 находится в режиме SENDS ON FADER (режим, в котором вы можете использовать фейдеры для управления уровнями посылов на шины MIX или MATRIX). Нажмите на нужную клавишу в секции MIX/MATRIX SELECT чтобы постоянно горел светодиодный индикатор только этой клавиши.

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину MIX

Использование всплывающего

окна

При этом способе, вы используете всплывающее окно MIX SEND для регулировки уровне посыла с восьми каналов на шину MIX.

1 Проверьте, что выходной порт назначен

2 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

 Всплывающая кнопка SEND

3 Для выбора нужного входного канала

источника посыла используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала или секции ST IN.

4 Для выбора шины MIX назначения посыла

использует клавиши секции MIX/MATRIX SELECT.

5 Переместите курсор на кнопку SEND на

экране и нажмите на клавишу [ENTER] для перехода к всплывающему окну MIX SEND.

Во всплывающем окне MIX SEND вы можете регулировать уровень посыла, настройку включения / выключения и точку посыла сигнала, посылаемого с группы из восьми входных каналов на текущую выбранную шину MIX.

Всплывающее окно MIX SEND отображает параметры восьми каналов, включающих и канал, выбранный в шаге

3. Содержимое окна изменяется в зависимости от типа шины MIX (VARI или FIXED) назначения посыла.

[ Для шины MIX типа VARI ]

5 6

1 2 3

 Номер канала / поле имени канала

Показывает номер и имя канала источника посыла.

 Кнопка PRE

Переключает позицию, с которой сигнал посылается с канала источника посыла на текущую выбранную шину MIX. При включении кнопки, будет посылаться сигнал PRE-EQ или PRE FADER. При выключенной кнопке сигнал будет посылаться с точки, расположенной после клавиши [ON].

 Кнопка TO MIX ON/OFF

Включение / выключение сигнала, посылаемого с канала источника посыла на текущую шину MIX.

 Ручка TO MIX LEVEL

Регулировка уровня сигнала, посылаемого с канала источника посыла на текущую шину MIX.

 Кнопка ALL PRE

Эта кнопка выбирает опцию PRE в качестве позиции, с которой сигнал посылается со всех входных каналов на шину MIX типа VARI.

 Кнопка ALL POST

Эта кнопка выбирает опцию POST в качестве позиции, с которой сигнал посылается со всех входных каналов на шину MIX типа VARI. Если шина назначения посыла MIX установлена на стерео, экран будет изменен следующим образом.

При включении POPUP APPEARS WHEN PRESSING KNOBS во • всплывающем окне PREFERENCE (стр. 194), вы сможете также перейти к указанному выше всплывающему окну, нажав на кодер [SELECTED SEND] в секции SELECTED CHANNEL. Д ля переключения статуса включения / выключения сигнала, • посылаемого на шину MIX типа VARI, переместите курсор на ручку TO MIX LEVEL на экране и нажмите на клавишу [ENTER] для перехода к показанному выше всплывающему окну.

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину MIX

 Ручка TO MIX PAN/TO MIX BALANCE

Ручка регулировки панорамирования (или баланса для канала ST IN) сигнала, посылаемого с канала INPUT на две шины MIX.

При выборе PRE в качестве позиции посыла шины MIX, вы • сможете выбрать либо для каждой шины MIX PRE EQ (перед аттенюатором) или PRE FADER (перед фейдером) (стр. 213). При необходимости, настройка панорамирования / баланса • сигнала, посылаемого на стерео шину MIX может быть связана с ручкой TO ST PAN/TO ST BAL экрана SELECTED CH VIEW (стр. 213).

[ Для шины MIX типа FIXED ]

8 Для переключения статуса включения /

выключения сигнала, посылаемого на шину MIX типа FIXED/VARI, переместите курсор на кнопку TO MIX ON/OFF на экране и нажмите клавишу [ENTER].

Если шина MIX назначения посыла установлена на стерео, операции смежных левой/правой кнопок будут связаны.

9 Если вы работаете с каналом, который

10 Если вы хотите отрегулировать уровень

посыла на другую шину MIX, используйте клавиши секции MIXMATRIX SELECT для выбора другой шины MIX и сделайте настройки точно таким же образом.

11 После завершения настроек, переместите

курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

 Номер канала / поле имени канала

Показывает номер и имя канала источника посыла.

 Кнопка TO MIX ON/OFF

Включение / выключение сигнала, посылаемого с канала источника посыла на текущую шину MIX. Если шина назначения посыла MIX установлена на STEREO, операции включения / выключения для смежных четных/нечетных шин MIX будут связаны.

6 При выборе в шаге 4 шины MIX типа VARI,

переместите курсор на ручку MIX LEVEL на экране, и отрегулируйте уровень посыла для каждого канала на выбранной шине MIX с помощью клавиш [DEC]/[INC].

Если шина назначения посыла MIX установлена на стерео, переместите курсор на ручку TO MIX PAN (TO MIX BALANCE) и отрегулируйте панорамирование (или баланс для канала ST IN) сигнала, посылаемого с каждого канала на две шины MIX.

7 Для переключения позиции, с которой

сигнал посылается на шину MIX типа VARI, переместите курсор на кнопку PRE на экране и нажмите клавишу [ENTER].

Если кнопка PRE включена, будет посылаться сигнал PRE EQ или PRE FADER: если эта кнопка выключена, сигнал будет посылаться с точки после клавиши [ON].

Использование фейдеров

(режим SENDS ON FADER).

Далее дается описание процедуры использования фейдеров / кодеров верхней панели для регулировки уровня посыла и включения /выключения сигнала для посылов сигналов со всех входных каналов на определенную шину MIX.

1 Проверьте, что выходной порт назначен

2 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

Операции с входным каналом

При выборе PRE в качестве позиции посыла шины MIX, вы • сможете выбрать для каждой шины MIX либо PRE EQ (перед аттенюатором) либо PRE FADER (перед фейдером) (стр. 213).

 Всплывающая кнопка SEND

LS9-16/32 Руковдство Пользователя

Посыл сигнала с входного канала на шину MIX

3 Для выбора шины MIX назначения посыла

использует клавиши секции MIX/MATRIX SELECT.

4 Нажмите ту же клавиши секции MIX/MATRIX

SELECT еще раз.

Клавиша начнет мигать, а светодиодные индикаторы оставшихся клавиш в секции MIX/MATRIX SELECT будут гореть постоянно. Это означает, что LS9 находится в режиме SENDS ON FADER (в котором вы можете использовать фейдеры для регулировки уровней посыла на шину MIX/MATRIX).

В режиме SENDS ON FADER, функция фейдеров и клавиши [ON] секции модуля канала (кодеры и клавиши [ON] секции ST IN) будут изменены следующим образом:

• Фейдеры/ коддеры

Регулируют уровень сигнала, посылаемого с входных каналов на текущую выбранную шину MIX. При переключении из обычного режиме в режим SENDS ON FADER, позиции фейдера будут перемещать значение уровней посыла на текущей выбранной шине MIX.

• Клавиши [ON]

Эти клавиши работают как переключатели включения / выключения посыла сигнала с входных каналов на текущую выбранную шину MIX. При переключении из обычного режима в режим SENDS ON FADER, клавиши [ON] будут гореть или не гореть в соответствии со статусом включения / выключения сигналов, посылаемых на текущую выбранную шину MIX.

• Клавиши [SEL]

Клавиша [SEL] выбранного канала будет мигать, а клавиши [SEL] не выбранных каналов будут гореть постоянно. Однако, клавиши [SEL] неназначенных модулей будут затемнены.

8 После завершения настройки уровней

посыла MIX, нажмите на клавишу, мигающую в секции MIX/MATRIX SELECT.

LS9 вернется в обычный режим.

Вы можете назначить функцию SENDS ON FADER на • пользовательскую клавишу. Это позволяет быстро переключиться на режим SENDS ON FADER для определенной шины MIX или быстро вернуться к предыдущему состоянию. Вы можете также использовать клавишу [HOME] для отмены • режима SENDS ON FADER.

В режиме SENDS ON FADER (если назначением посыла является шина MIX), работа модуля STEREO MASTER будет отличаться в зависимости от выбранного слоя фейдера.

Слой фейдера Функция

1-16{1-32}/17-32 {33-64}

MASTER/CUS TOM FADER

При переключении слоя фейдера с 1-16 {1-32}, 17-32 {33-64}, или • CUSTOM FADER на MASTER в режиме SENDS ON FADER (когда назначением посыла является шина MIX), режим SENDS ON FADER будет отменен. Вы не можете управлять фейдером или клавишей [ON] канала, • который не является источником посыла (канал, который не имеет параметра MIX SEND) или канала, который не является мастер шиной назначения посыла.

Модуль канала MIX назначения посыла

Канал STEREO (однако, фейдер и клавиша [ON] не будут делать ничего )

5 При выборе в шаге 3 шины MIX типа

VARI, используйте фейдеры секции модуля канала и кодеры секции ST IN для регулировки уровня посыла с каналов на шину MIX, выбранную в шаге 3.

При необходимости, переключите слои фейдера на слой, который содержит нужные входные каналы источника посыла.

6 Для переключения статуса включения

/ выключения сигнала, посылаемого на шину MIX типа VARI/FIXED, нажмите на клавишу [ON] на верхней панели.

Если шина назначения посыла MIX установлена на STEREO, операции включения / выключения для сигналов, посылаемых на смежные четные / нечетные шины MIX будут связаны.

7 Повторите шаги 3 – 6 для регулировки

уровня посыла и статуса включения / выключения для других шин MIX.

LS9-16/32 Руковдство Пользователя

Глава 6

Операции с выходным каналом

В данной главе дается описание операций для выходных каналов (каналы MIX, MATRIX, STEREO, MONO).

Прохождение сигнала для выходных каналов

Секция выходного канала работает с сигналами, посылаемыми с входных каналов на рашличные шины. В этой секции выполняется их обработка с использованием эквалайзеров, а также динамическая обработка. Далее сигналы посылаются на порты выхода или другие шины. В устройстве предусмотрены следующие типы выходного канала.

Z Каналы MIX 1-16 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Эти каналы, обрабатывают сигналы, посылаемые с входных каналов на шины MIX и выводит их далее на соответствующий выходной порт, шины MATRIX, STEREO или MONO (C ). В исходном состоянии LS9, эти каналы назначены на разъемы OMNI OUT или выходные каналы слотов.

M O N

MIX

... ...

15 16STLR

MATRIX CUE

(C)

12 78 LR

MIX 1-16

To RACKIN PATCH To OUTPUT PATCH

INSERT OUT 1-16

INSERT IN 1-16

MATRIX1,3...7

MATRIX2,4...8

ST L

MONO(C)

ST R

MIX

CUE ON

INSERT POINT

INSERT OUT

PRE FADER PRE EQ

PRE EQ METER

INSERT

PRE EQ

LEVEL

PAN

INSERT OUT INSERT OUT

4BAND

ATT

PRE EQ POST EQ

DYNA OUT

EQ OUT METER

GR METER

COMP

COMPAND

EXPAND

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/ MIX(1-8,9-16) POST EQ

(PRE FADER)PFL / (POST ON)AFL

PRE FADER / POST ON

METER

PRE FADER

INSERT OUT

PRE FADER

INSERT

To MATRIX

STEREO

METER

VARI

LEVEL

PRE FADER

PAN MODE

TO ST TO MONO

TO LCR

POST ON

METER

PAN

LR MONO

LCR

CSR

POST ON

MIX OUT1-16

POST ON

(13-16)To KEYIN

To RACKIN PATCH

To OUTPUT PATCH

To MONITOR SELECT

To RECORDER IN PATCH

Операции с выходным каналом

LS9-16/32 Руковдство Пользователя

Прохождение сигнала для выходных каналов

Z Канал STEREO/MONO (C ) •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Каждый из этих каналов, обрабатывает сигнал, посылаемый с входных каналов на шину STEREO или MONO (C ) и затем посылает его на соответствующий порт выхода или шину MATRIX. Если входные каналы установлены в режим LCR, то в этом случае возможно совместное использование каналов STEREO (L/R) и канала MONO (C ) в виде группы из трех выходных каналов. В исходном состоянии LS9, канал STEREO назначен на разъем 2TR OUT DIGITAL.

O N

MIX

... ...

15 16STLR

MATRIX CUE

(C)

12 78 LR

STEREO L,R,MONO(C)

To RACKIN PATCH To OUTPUT PATCH

INSERT OUT L,R,MONO(C)

INSERT IN L,R,MONO(C)

STEREO

CUE ON

MATRIX1,3...7

MATRIX2,4...8

INSERT POINT

INSERT OUT

PRE FADER PRE EQ

PRE EQ METER

INSERT

PRE EQ

LEVEL

PAN

INSERT OUT INSERT OUT

ATT

PRE EQ

EQ OUT

DYNA OUT

METER

GR METER

4BAND

COMP

COMPAND

EXPAND

POST EQ

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/ ST(L,R,MONO(C)) POST EQ

(PRE FADER)PFL / (POST ON)AFL

PRE FADER / POST ON

METER

PRE FADER

INSERT OUT

PRE FADER

METER

INSERT

To MATRIX

STEREO

VARI

LEVEL BAL

PRE FADER

To STEREO OUT L+C,R+C

STEREO OUT L

STEREO OUT MONO(C)

STEREO OUT R

POST ON

METER

STEREO OUT L,R,MONO(C)

POST ON

STEREO OUT L+C

STEREO OUT R+C

To OUTPUT PATCH

To MONITOR SELECT

To RECORDER IN PATCH

To OUTPUT PATCH

To RECORDER IN PATCH

To OUTPUT PATCH

To RECORDER IN PATCH

Z Каналы MATRIX 1-8 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Эти каналы обрабатывают входные сигналы, полученные от входных каналов, каналов MIX, STEREO канала и MONO канала на шины MATRIX, и посылают их на соответствующие выходные порты

O N

MIX

... ...

15 16STLR

• ATT (аттенюато)

Ослабление / подъем уровня сигнала

• 4 BAND EQ (4 полосный эквалайзер)

Параметрический эквалайзер с четырьмя диапазонами HIGH, HIGH MID, LOW MID, и LOW

• COMP/COMPANDER/EXPAND (компрессор / компандер/экспандер)

Процессор динамической обработки сигнала, который может быть использован как компрессор, компандер или экспандер.

• LEVEL

Регулировка уровня выходного сигнала на канале.

• BALANCE (только канал STEREO)

Регулировка баланса громкости между правым или левым каналом на канале STEREO (L/ R).

MATRIX CUE

(C)

12 78 LR

MATRIX1-8

To RACKIN PATCH To OUTPUT PATCH

INSERT OUT 1-8

MATRIX

INSERTIN1-8

CUE ON

INSERT POINT

INSERT OUT

PRE FADER PRE EQ

PRE EQ METER

INSERT

PRE EQ

INSERT OUT INSERT OUT

ATT

PRE EQ

EQ OUT

DYNA OUT

METER

GR METER

4BAND

POST EQ

COMP

COMPAND

EXPAND

Keyin

Self PRE EQ/Self POST EQ/MIX13-16 OUT/ MATRIX1-8 POST EQ

(PRE FADER)PFL / (POST ON)AFL

• ON (вкл/выкл)

Включение/выключение выходного канала При установке этого переключателя на выключение, соответствующий канал приглушается (мьютируется).

• TO MATRIX ON/OFF (вкл/выкл посыла MATRIX )

Переключатель включения / выключения посыла сигнала с каналов MIX, STEREO (L/R) или MONO (C )

• TO MATRIX LEVEL 1-8 (уровни посыла шины MATRIX 1-8)

Регулировка уровня посыла сигнала, передаваемого с каналов MIX, STEREO (L/R) или MONO (C ) на каждую из шин MATRIX 1 – 8. Возможна установка точки посыла сигнала на шину MATRIX, либо перед либо перед фейдером, либо сразу после клавиши [ON].

METER

PRE FADER

INSERT OUT

PRE FADER

METER

INSERT

LEVEL

PRE FADER

POST ON

METER

MATRIX OUT 1-8

POST ON

To OUTPUT PATCH

To MONITOR SELECT

To RECORDER IN PATCH

LS9-16/32 Руковдство Пользователя

Определение имени канала / пиктограммы

Если MATRIX шина назначения посыла установлена на стерео, можно использовать ручку TO MATRIX PAN для настройки панорамирования между двумя шинами MATRIX. Если источником посыла является стерео канал MIX или STEREO, используйте ручку TO MATRIX BALANCE для регулировки баланса громкости между левым и правым каналами, посылаемыми на две шины MATRIX.

• INSERT

Можно подключить нужные порты входа / выхода для вставки внешнего устройства, например процессора эффектов. Можно переключить точки входа и выхода вставки.

• METER

Измерение уровня выходного канала. Вы можете переключить позицию, в которой снимаются показания уровня сигнала.

• KEY IN (только каналы MIX 13-16 )

Можете послать выходные сигналы каналов MIX 13 -16 на процессор динамической обработки каждого канала и использовать их в качестве управляющих сигналов для управления динамической обработки.

• RACK IN PATCH

Подключение выходного сигнала канала MIX к входу блока.

• OUTPUT PATCH

Назначение выходного порта на выходной канал.

• MONITOR SELECT

Выбор выходного сигнала выходного канала в качестве источника монитора.

Определение имени канала / пиктограммы

Ниже дается описание процедуры определения имени и пиктограммы каждого канала.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

2 Для выбора слоя фейдера с нужным

выходным каналом используйте секцию LAYER.

4 Переместите курсор на всплывающую

кнопку выбора выходного порта в поле PATCH на экране и нажмите на клавишу [ENTER].

Появится всплывающее окно PATCH/NAME, в котором вы можете выбрать выходной порт и пиктограмму выходного канала и назначить имя.

Для выбора канала MATRIX или MONO на LS9, необходимо • назначить канал на пользовательский слой фейдера и затем выбрать этот слой.

3 Нажмите на клавишу [SEL] в секции модуля

канала или в секции ST IN для выбора выходного канала, с которым вы будете работать.

4 2 3 1

В этом всплывающем окне имеются следующие элементы.

 Кнопка выходного порта

Показывает выходной порт, назначенный на соответствующий канал. При назначении более одного выходного порта, будет показан только один порт. При выборе пиктограммы или редактировании имени канала, переместите курсор на эту кнопку и нажмите клавишу [ENTER] для возврата к экрану выбора выходного порта.

Операции с выходным каналом

 Поле PATCH  Всплывающая кнопка выбора выходного порта

LS9-16/32 Руковдство Пользователя

Определение имени канала / пиктограммы

 Кнопка пиктограммы

Показывает пиктограмму, выбранную для соответствующего канала. При перемещении курсора на эту кнопку и нажатии на клавишу [ENTER], появится экран, на котором вы сможете выбрать пиктограмму и назначить имя.

 Рамка ввода имени канала.

Показывает имя, назначенное на соответствующий канал. Для ввода имени, переместите курсор на это поле и нажмите на клавишу [ENTER] для вывода окна с клавиатурой.

 Закладки

Эти закладки используются для переключения элементов, показанных в окне.

5 Для выбора пиктограммы для канала,

переместите курсор на кнопку пиктограммы и нажмите на клавишу [ENTER].

Вид экрана будет изменен следующим образом.

7 При необходимости, используйте кнопки

Вы можете добавить или отредактировать текст после • ввода примерного имени в поле имени канала. Для назначения имен канала, состоящих из общего имени плюс номер, например «Vocal 1» и «Vocal 2» можно просто ввести примерно имя, а затем добавить номер.

8 Если вы хотите ввести имя канала

В нижней части окна появится окно с клавиатурой, в котором вы можете ввести или отредактировать текст. Для получения дополнительной информации о работе с окном с клавиатурой, смотрите стр. 34.

9 Выберите с помощью клавиш [SEL]

другой выходной канал и определите аналогичным образом его пиктограмму и имя канала.

 Кнопки выбора пиктограммы.

Эти кнопки выбирают пиктограмму, используемую для этого канала.

 Кнопки выбора имени.

 Кнопки выбора фонового цвета пиктограммы

Эти кнопки позволяют выбрать один из восьми цветов в качестве фонового цвета пиктограммы.

6 Используйте кнопки выбора пиктограммы

и кнопки выбора цвета фона пиктограммы для выбора пиктограммы и фона для данного канала.

Выбранная пиктограмма отображается на кнопке пиктограммы в верхней части окна.

10 После завершения ввода информации,

переместите курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

Вы будете возвращены к экрану SELECTED CH VIEW.

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX на шину STEREO/MONO

В этой секции дается описание посыла сигнала канала MIX на шину STEREO или MONO. Сигналы могут быть посланы на шину STEREO или MONO либо в режиме ST/MONO, либо в режиме LCR, и для каждого канала MIX в можете выбрать любой из этих двух режимов. Отличие между этими режимами заключается в следующем.

В этом режиме сигнал с канала MIX посылается на шину STEREO и MONO независимо.

Сигналы, посылаемых с канала MIX на шину STEREO и MONO могут быть включены/выключены независимо. •

Для панорамирования сигнала, посылаемого с монофонического канала MIX на L/R каналы шины STEREO • используйте кодер [PAN] секции SELECTED CHANNEL или ручку TO ST PAN на экране. (НА сигнал, посылаемый на шину MONO, этот кодер или ручка не влияют)

Для регулировки баланса громкости сигналов, посылаемых с двух стерео каналов MIX на левый и правый каналы • шины STEREO используйте кодер [PAN] секции SELECTED CHANNEL или ручку TO ST BAL на экране. (НА сигнал, посылаемый на шину MONO, этот кодер или ручка не влияют)

Z Режим LCR •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

В этом режиме сигнал канала MIX посылается на три шины (STEREO (L/R) и MONO (C)) вместе.

Сигналы, посылаемые с канала MIX на шину STEREO и MONO могут быть включены/выключены вместе. •

Ручка CSR на экране регулирует пропорцию уровня сигнала, посылаемого с канала MIX на шину STEREO (L/R) и • уровень сигнала, посылаемого на шину MONO (C ).

Уровень сигнала, посылаемого с канала MIX на шину STEREO (L/R) и шину MONO ( С) будет изменяться в • соответствии с настройками кодера [PAN] секции SELECTED CHANNEL или ручки TO ST PAN / TO ST BAL на экране.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

На дисплее появится экран SELECTED CH VIEW.

 Поле TO ST  Ручка TO ST PAN (для стерео канала MIX

используется ручка TO ST BAL )

2 В секции LAYER нажмите на клавишу LAYER

[MASTER] для выбора мастер слоя фейдера.

1 2

3 Нажмите на клавишу [SEL] в секции модуля

канала для выбора канала MIX источника посыла.

4 Если вы хотите только отрегулировать

панорамирование или баланс канала MIX, воспользуйтесь кодером [PAN] секции SELECTED CHANNEL. (стр. 86).

Операции с выходным каналом

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX на шину STEREO/MONO

5 Для переключения статуса включения/

выключения сигнала, посылаемого с канала MIX на шину STEREO/MONO, или для переключения между режимом ST/MONO и LCR, воспользуйтесь одним из следующих способов для перехода к всплывающему окну TO STEREO/MONO.

Переместите курсор на кнопку PAN, расположенную в поле TO ST экрана SELECTED CH VIEW и нажмите на клавишу [ENTER].

• Переместите курсор на кнопку TOO ST PAN, расположенную в поле TO ST экрана SELECTED CH VIEW и нажмите на клавишу [ENTER].

• Во всплывающем окне TO STEREO /MONO вы можете переключиться между режимом ST/ MONO и LCR в группах из восьми каналов MIX и изменить статус включения / выключения и настройки панорамирования баланса сигналов, посылаемых с этих каналов на шину STEREO/ MONO. Это всплывающее окно показывает параметры восьми каналов вместе с каналом MIX, выбранным в шаге 3.

 Кнопка ST  Кнопка MONO

При установке кнопки MODE в режим ST/MONO, эти кнопки работают как отдельные переключатели включения / выключения для сигнала, посылаемого с канала MIX на шину STEREO и MONO.

 Ручка TO ST PAN/TO ST BALANCE

Для монофонических каналов MIX, эта ручка работает как ручка PAN, регулирующая панорамирование налево/ направо для сигнала, посылаемого на шину STEREO. Для стерео каналов MIX, она работает как ручка BALANCE для регулировки громкости левого и правого сигналов, посылаемых на шину STEREO. Переместите курсор на эту ручку и используйте диск или клавиши [DEC]/[INC] для регулировки настройки. Для каналов, у которых кнопка MODE установлена в режим LCR, вместо кнопки ST IN и кнопки MONO, показываются следующие кнопка и ручка.

6 7

2 3

В этом всплывающем окне имеются следующие элементы.

 Номер канала / поле имени канала

Показывает номер и имя канала, с которым вы работаете.

 Кнопка MODE

Кнопка выбора режима ST/MONO или LCR в качестве способа, которым сигнал будет посылаться на шину STEREO и MONO. Этот режим может быть определен индивидуально для каждого канала MIX. При каждом нажатии кнопки, настройка будет переключаться между этими двумя режимами. Текущий выбранный режим показывается позицией индикатора (зеленый  символ), расположенного над кнопкой.

 Кнопка LCR

Кнопка включения /выключения всех сигналов, посылаемых с этого канала на шину STEREO и MONO. При выключении этой кнопки, сигналы с этого выходного канала на шину STEREO или MONO посылаться не будут.

 Ручка CSR

Эта ручка регулирует пропорциональное соотношение между уровнями сигнала, посылаемых с канала MIX на шину STEREO (L/R) и шину MONO ( C ), в диапазоне 0 – 100%. Для регулировки настройки, Переместите курсор на ручку, нажмите на клавишу [ENTER] используйте диск или клавиши [DEC]/[INC].

6 Выберите с помощью кнопки MODE для

каждого канала MIX режим ST/MONO или LCR.

7 Кнопка ST и MONO являются

переключателями включения / выключения сигнала, посылаемого с каждого канала MIX на шину STEREO и MONO.

8 При использовании шины STEREO

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX на шину STEREO/MONO

9 При использовании шины MONO

Эта операция будет отличаться для LS9-16 и LS9 – 32.

• Для LS9 – 16.

Назначьте канал MONO на пользовательский слой фейдера, нажмите на клавишу LAYER [CUSTOM ] для доступа к пользовательскому слою фейдера и затем воспользуйтесь клавишей [ON] и фейдером соответствующего модуля канала.

• Для LS9-32

10 Выберите слой мастер фейдера, убедитесь

в том, что клавиша [ON] нужного канала MIX включена, и поднимите фейдер на соответствующую позицию.

Следующие шаги различаются в зависимости от выбранного в шаге 6 для канала MIX режима ST/ MONO или LCR.

\ Для канала MIX, установленного в режим ST/

MONO.

Для установки панорамирования сигнала,

посылаемого с канала MIX на шину STEREO (L/R) и шину MONO ©, используйте ручку TO ST PAN во всплывающем окне TO STEREO/ MONO.

Если ручка CSR установлена на 0%, то ручка TO ST AN канала MIX будет изменять уровни сигнала, посылаемого на шину STEREO (L/R) и MONO (C) так, как показано на следующей иллюстрации. В этом случае, ручка TO ST PAN будет работать как обычная ручка PAN, но сигнал на шину MONO (C ) посылаться не будет.

Сигнал, посылаемый на шину STEREO (L)

Сигнал, посылаемый на

Уровень сигналаУровень сигналаУровень сигнала

CLR

Ручка TO ST PAN

При выборе канала MIX, установленного на стерео, операции с ручкой TO ST BALANCE приведут к изменению уровня сигнала, посылаемого канала MIX на шину STEREO (L/R) и MONO (C) так, как показано на следующей иллюстрации. В этом случае, ручка [PAN] будет работать как обычная ручка BALANCE, но сигнал на шину MONO (C ) посылаться не будет.

шину STEREO (R)

Для включения / выключения сигнала,

посылаемого с канала MIX на шину STEREO или MONO, используйте кнопку ST и MONO во всплывающем окне TO STEREO/MONO.

Для регулировки панорамирования /

баланса сигнала, посылаемого с канала MIX на шину STEREO, используйте кодер [PAN] секции SELECTED CHANNEL.

Такой же результат, вы можете получить и с помощью ручки TO ST PAN/TO ST BALANCE во всплывающем окне TO STEREO/MONO.

\ Для канала MIX, установленного в режим LCR.

Для включения / выключения сигнала,

посылаемого с канала MIX на шину STEREO или MONO, используйте кнопку LCR во всплывающем окне TO STEREO/MONO.

Для канала MIX, который установлен в режим LCR, сигнал, посылаемый на шину STEREO и MONO может быть включен/выключен с помощью одной операции.

Ручка CSR во всплывающем окне TO

CLR

Ручка TO ST BALANCE

CLR

Ручка TO ST BALANCE

Сигнал, посылаемый с нечетного канала MIX на шину STEREO (L)

Сигнал, посылаемый с четного канала MIX на шину STEREO (L)

Операции с выходным каналом

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX на шину STEREO/MONO

Сигнал, посылаемый на шину MONO (C).

Сигнал, посылаемый на шину STEREO (L).

Уровень сигналаУровень сигналаУровень сигнала

CLR

Ручка PAN

Сигнал, посылаемый на шину STEREO (R).

Сигнал, посылаемый с нечетного канала MIX на шину STEREO (L)

Если вы работаете с каналом, который

Например, если во всплывающем окне показаны каналы MIX 1 – 8, нажмите на клавишу [SEL] канала MIX 9 для отображения во всплывающем окне каналов MIX 9 – 16.

После завершения настроек, переместите

курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

CLR

Ручка TO ST BALANCE

CLR

Ручка TO ST BALANCE

Сигнал, посылаемый с нечетного канала MIX на шину MONO (C)

Сигнал, посылаемый с четного канала MIX на шину MONO (C)

Сигнал, посылаемый с четного канала MIX на шину STEREO (R)

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX и каналов STEREO/MONO на шины MATRIX

Посыл сигналов с каналов MIX и каналов STEREO/MONO

на шины MATRIX

В этом разделе дается описание посыла сигнала с канала MIX или STEREO/MONO на шины MATRIX 1 – 8. Это может быть сделано одним из следующих способов.

При этом способе для регулировки уровня сигнала, посылаемого на шину MATRIX, используется кодер [SELECTED SEND] секции SELECTED CHANNEL.

При этом способе, вы используете всплывающее окно MIX SEND для регулировки уровне посыла с восьми каналов на шину MATRIX. Это способ позволяет регулировать уровень посыла, настройку включения / выключении и точку посыла сигнала с группы из восьми каналов на определенную шину MATRIX.

При этом способе, вы переключаете LS9 в режим SENDS ON FADER и используете фейдеры верхней панели для регулировки уровне посылов на шину MATRIX. Этот способ позволяет одновременно регулировать уровни посыла и включение/выключение сигналов, посылаемых со всех входных каналов на определенную шину MATRIX.

Использование секции

SELECTED CHANNEL

Здесь вы используете кодер [SELECTED SEND] секции SELECTED CHANNEL для регулировки уровня сигнала, посылаемого на шину MATRIX. Вы можете либо регулировать сигналы, посылаемые с нужного канала MIX, STEREO (L/R), или MONO, либо регулировать сигналы, посылаемые со всех каналов MIX на определенную шину MATRIX.

Z Управление сигналами, посылаемыми с канала

MIX, STEREO (L/R), или MONO на все шины MATRIX.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

 Поле TO MATRIX

При выборе канала MIX, STEREO (L/R), или MONO, эта зона экрана SELECTED CH VIEW будет отображать поле TO MATRIX, что позволит вам включить /выключить сигнал и отрегулировать уровень посыла сигналов на шины MATRIX.

 Ручки TO MATRIX LEVEL

Эта ручка регулирует уровень сигналов, посылаемых с каналов MIX и STEREO(L/R) или MONO на шину MATRIX. Эти ручки окрашены в те же цвета, что и соответствующие клавиши в секции MIX/MATRIX SEND. Переместите курсор на ручку и отрегулируйте настройки с помощью диска или клавиш [DEC]/[INC]. Для включения / выключения сигнала, посылаемого на шину MATRIX, переместите курсор на соответствующую ручку и нажмите на клавишу [ENTER].

2 Для выбора канала источника посыла

MIX, STEREO (L/R), или MONO используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала.

Для выбора канала MONO на LS9, необходимо вначале выбрать • пользовательский слой фейдера, на который вы назначите этот канал MONO, а затем нажать на соответствующую клавишу [SEL].

Операции с выходным каналом

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX и каналов STEREO/MONO на шины MATRIX

3 Для выбора шины MATRIX назначения

посыла использует клавиши секции MIX/ MATRIX SELECT.

При выборе канала MIX, STEREO (L/R), или MONO, клавиши секции MIX/MATRIX SELECT используются для выбора шины назначения посыла MATRIX. При нажатии на любую клавишу для выбора шины назначения посыла MATRIX, будет мигать только светодиодный индикатор соответствующей клавиши. Курсор переместится на соответствующую ручку TO MATRIX LEVEL в поле экрана TO MATRIX

При выборе канала MIX, STEREO (L/R), или MONO, клавиши 9 – 16 • секции MIX/ MATRIX SELECT будут неактивировны. Если мигает светодиодный индикатор только определенной • клавиши в секции MIX/MATRIX SELECT, а индикаторы оставшихся клавиш горят постоянно, то это означает, что LS9 находится в режиме SENDS ON FADER. Нажмите на нужную клавишу в секции MIX/MATRIX SELECT чтобы мигал светодиодный индикатор только этой клавиши.

При выборе PRE в качестве позиции посыла шины MATRIX, вы • сможете выбрать для каждой шины MATRIX либо PRE EQ (перед аттенюатором) или PRE FADER (перед фейдером) (стр. 213). При необходимости, настройка панорамирования / баланса • сигнала, посылаемого на стерео шину MATRIX может быть связана с ручкой TO ST PAN/TO ST BAL экрана SELECTED CH VIEW (стр. 213). Для мониторинга сигнала, посылаемого на определенную шину • MATRIX, выберите слой фейдера, включающий этот канал MATRIX и и нажмите на соответствующую клавишу [CUE.

Z Управление сигналами, посылаемыми с канала

MIX, STEREO (L/R), или MONO на определенную шину MATRIX.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

2 Для выбора нужного канала MATRIX

4 Для регулировки уровня посыла с этого

канала на выбранную в шаге 3 шину MATRIX, используйте кодер [SELECTED SEND] секции SELECTED CHANNEL

Если шина назначения посыла MATRIX установлена на стерео, функция кодера [SELECTED SEND] будет изменена в зависимости от того, какая из двух смежных клавиш секции MIX/MATRIX SELECT горит.

• Если горит левая клавиша

Используйте кодер [SELECTED SEND] для регулировки панорамирования (или баланса для канала STEREO) сигнала, посылаемого с этого канала на две шины MATRIX.

• Если горит правая клавиша

Используйте кодер [SELECTED SEND] для регулировки уровня посыла общего для двух шин MATRIX.

назначения посыла используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала или секции ST IN.

Экран SELECTED CH VIEW будет изменяться следующим образом.

5 Для включения / выключения сигнала,

посылаемого на шину MATRIX, переместите курсор на ручку TO MATRIX LEVEL и нажмите на клавишу [ENTER].

При выключении, ручка становится серой. Для включения, нажмите вновь на клавишу [ENTER].

6 Используйте клавиши верхней [SEL] для

выбора другого входного канала и точно так же отрегулируйте уровень посыла на выбранную шину MATRIX.

7 Используйте клавиши секции MIX/

MATRIX SELECT для выбора другой шины MATRIX в качестве назначения посыла и отрегулируйте таким же способом уровень посыла.

LS9-16/32 Руковдство Пользователя

 Поле FROM MIX

При выборе канала MATRIX, эта зона экрана SELECTED CH VIEW будет отображать поле FROM MIX, что позволит вам включить /выключить сигнал и отрегулировать уровень посыла сигналов с каждого канала MIX на шины MATRIX.

 Ручка FROM MIX LEVEL

Эти ручки показывают и регулируют уровень сигналов, посылаемых с каналов MIX 1 – 16 на текущую выбранную шину MATRIX.

Для выбора канала MATRIX на LS9, необходимо вначале выбрать • пользовательский слой фейдера, на который вы назначите этот канал MATRIX, а затем нажать на соответствующую клавишу [SEL].

Посыл сигналов с каналов MIX и каналов STEREO/MONO на шины MATRIX

3 Для регулирови уровня посыла с

канала MIX на выбранную шину MATRIX, переместите курсор на соответствующую ручку поля FROM MIX и используйте кодер [SELECTED SEND].

Точно такой же результат можно получить и с помощью диска или клавиш [DEC]/[INC]. Если шина назначения посыла MATRIX установлена на STEREO, то уровень посыла на две смежные четные/нечетные шины MATRIX будет связан.

4 Для включения / выключения сигнала,

посылаемого с канала MIX на шину MATRIX, переместите курсор на соответствующую ручку поля FROM MIX и нажмите на клавишу [ENTER].

При выключении, ручка становится серой. Для включения, нажмите вновь на клавишу [ENTER].

При отображении экрана SELECTED CH VIEW для каналов MATRIX, • клавиши секции MIX/MATRIX будут работать как клавиши, которые выбирают шину MIX назначения посыла для входных каналов.

5 Используйте клавиши верхней панели

[SEL] для переключения канала MATRIX назначения посыла и отрегулируйте уровень посыла на определенную шину MATRIX аналогичным способом.

2 Для выбора канала источника посыла

MIX, STEREO (L/R), или MONO используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала.

3 Для выбора шины MATRIX назначения

посыла использует клавиши секции MIX/ MATRIX SELECT.

Замигает светодиодный индикатор соответствующей клавиши, показывая, что она выбрана в качестве назначения посыла.

4 Переместите курсор на кнопку SEND на

экране и нажмите на клавишу [ENTER] для перехода к всплывающему окну MATRIX SEND.

Во всплывающем окне MATRIX SEND вы можете просмотреть восемь каналов MIX или STEREO (L/R) и MONO одновременно и отрегулировать уровень посыла, статус включения / выключения и точку посыла для сигналов, посылаемых на шину MATRIX. Во всплывающем окне MATRIX SEND отображаются параметры максимум восьми каналов, в которые входит и канал, выбранный в шаге 3.

1 2 3

Использование всплывающего

окна.

При этом способе, вы используете всплывающее окно MATRIX SEND для регулировки уровне посыла с восьми каналов на шину MATRIX.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

Операции с выходным каналом

 Номер канала / поле имени канала

Показывает номер и имя канала источника посыла.

 Кнопка PRE

Переключает позицию, с которой сигнал посылается с канала источника посыла на текущую выбранную шину MATRIX. При включении кнопки, будет посылаться сигнал PRE-EQ или PRE FADER. При выключенной кнопке сигнал будет посылаться с точки, расположенной после клавиши [ON].

 Кнопка TO MATRIX ON/OFF

Включение / выключение сигнала, посылаемого с канала источника посыла на текущую шину MATRIX.

 Ручки TO MATRIX LEVEL

Регулировка уровня сигнала, посылаемого с канала источника посыла на текущую шину MATRIX.

 Всплывающая кнопка SEND

LS9-16/32 Руковдство Пользователя

Посыл сигналов с каналов MIX и каналов STEREO/MONO на шины MATRIX

Если шина назначения посыла MATRIX установлена на стерео, экран будет изменен следующим образом.

 Ручка TO MATRIX PAN/TO MATRIX BALANCE

Эта ручка регулирует панорамирование (или баланс, если источник посыла – это канала STEREO, или канал MIX установлен на стерео) сигнала, посылаемого с этого канала на две шины MATRIX.

При включении POPUP APPEARS WHEN PRESSING KNOBS во • всплывающем окне PREFERENCE (стр. 194), вы сможете также перейти к указанному выше всплывающему окну, нажав на кодер [SELECTED SEND] в секции SELECTED CHANNEL. При выборе PRE в качестве позиции посыла шины MATRIX, вы • сможете выбрать для каждой шины MATRIX либо PRE EQ (перед аттенюатором) или PRE FADER (перед фейдером) (стр. 213). При необходимости, настройка панорамирования / баланса • сигнала, посылаемого на шину MATRIX может быть связана с ручкой TO ST PAN/TO ST BAL экрана SELECTED CH VIEW (стр. 213).

7 Для переключения статуса включения /

выключения сигнала, посылаемого на шину MATRIX, переместите курсор на кнопку TO MATRIX ON/OFF на экране и нажмите клавишу [ENTER].

Если шина MATRIX назначения посыла установлена на стерео, операции смежных левой/правой кнопок будут связаны.

8 Если вы работаете с каналом, который

9 Если вы хотите отрегулировать уровень

посыла на другую шину MATRIX, используйте клавиши секции MIXMATRIX SELECT для выбора другой шины MATRIX и сделайте настройки точно таким же образом.

10 После завершения настроек, переместите

курсор на кнопку CLOSE (или символ х в верхней правой части окна) и нажмите на клавишу [ENTER].

5 Для регулировки уровня посыла с каждого

канала на выбранную шину MATRIX, переместите курсора на ручку TO MATRIX LEVEL на экране и воспользуйтесь диском или клавишами [DEC] / [INC].

Если шина назначения посыла MATRIX установлена на стерео, переместите курсор на ручку TO MATRIX PAN (TO MATRIX BALANCE) и отрегулируйте панорамирование (или баланс для канала STEREO или каналов MIX установленных на стерео) сигнала, посылаемого с каждого канала на две шины MATRIX.

6 Для переключения позиции, с которой

сигнал посылается на шину MATRIX, переместите курсор на кнопку PRE на экране и нажмите клавишу [ENTER].

При выборе PRE в качестве позиции посыла, вы сможете выбрать • для каждой шины MATRIX либо PRE EQ (перед аттенюатором) либо PRE FADER (перед фейдером) (стр. 213).

Использование фейдеров

(режим SENDS ON FADER).

Далее дается описание процедуры использования фейдеров и клавиш [ON] верхней панели для регулировки уровня посыла и включения /выключения сигнала для посылов сигналов с каналов MIX, STEREO (L/R), и MONO на определенную шину MATRIX.

1 Нажмите на клавишу [HOME] секции

SELECTED CHANNEL.

НА дисплее появится экран SELECTED CH VIEW.

LS9-16/32 Руковдство Пользователя

 Всплывающая кнопка SEND

2 Для выбора канала MIX, STEREO (L/R), или

MONO используйте клавиши секции LAYER и клавиши [SEL] секции модуля канала.

Посыл сигналов с каналов MIX и каналов STEREO/MONO на шины MATRIX

3 Для выбора шины MATRIX назначения

посыла использует клавиши секции MIX/ MATRIX SELECT.

4 Нажмите ту же клавиши секции MIX/MATRIX

SELECT еще раз.

В режиме SENDS ON FADER, фейдеры и клавиши [ON] секции модуля канала будут изменять свою работу следующим образом.

• Фейдеры

Регулируют уровень сигнала, посылаемого с каждого канала на текущую выбранную шину MATRIX. При переключении из обычного режиме в режим SENDS ON FADER, позиции фейдера будут перемещать значение уровней посыла на текущей выбранной шине MATRIX.

• Клавиши [ON]

Эти клавиши работают как переключатели включения / выключения посыла сигнала c каждого канала на текущую выбранную шину MATRIX. При переключении из обычного режима в режим SENDS ON FADER, клавиши [ON] будут гореть или не гореть в соответствии со статусом включения / выключения сигналов, посылаемых на текущую выбранную шину MATRIX.

• Клавиши [SEL]

7 Повторите шаги 3 – 6 для регулировки

уровня посыла и статуса включения / выключения для других шин MATRIX.

8 После завершения настройки уровней

посыла MATRIX, нажмите на клавишу, мигающую в секции MIX/MATRIX SELECT.

LS9 вернется в обычный режим.

Вы можете назначить функцию SENDS ON FADER на • пользовательскую клавишу. Это позволяет быстро переключиться на режим SENDS ON FADER для определенной шины MATRIX или быстро вернуться к предыдущему состоянию. Вы можете также использовать клавишу [HOME] для отмены • режима SENDS ON FADER.

В режиме SENDS ON FADER (если назначением посыла является шина MATRIX), работа модуля STEREO MASTER будет отличаться в зависимости от выбранного слоя фейдера.

Слой фейдера функция

1-1 6 {1-32J/1 7-32 {33-64}

MASTER/CUS TOM FADER

При переключении слоя фейдера с 1-16 {1-32}, 17-32 {33-64}, или • CUSTOM FADER на MASTER в режиме SENDS ON FADER (когда назначением посыла является шина MATRIX), режим SENDS ON FADER будет отменен. Вы не можете управлять фейдером или клавишей [ON] канала, • который не является источником посыла (канал, который не имеет параметра MATRIX SEND) или канала, который не является мастер шиной назначения посыла.

Модуль канала MATRIX назначения посыла

клавиша [SEL], клавиша [CUE] : Канал STEREO Клавиша [ON], фейдер регулирует статус включения / выключения и уровень сигналов, посылаемых на шины MATRIX.

Операции с выходным каналом

5 Для регулировки уровней посыла с

каналов на выбранную в шаге 3 шину MATRIX, используйте фейдеры модуля канала.

При необходимости, переключите слои фейдера на слой, который содержит нужные каналы источника посыла.

6 Для переключения статуса включения

/ выключения сигнала, посылаемого на шину MATRIX, нажмите на клавишу [ON] на верхней панели.

Если шина назначения посыла MATRIX установлена на STEREO, операции включения / выключения для сигналов, посылаемых на смежные четные / нечетные шины MATRIX будут связаны.

При активизации режима SENDS ON FADER с шиной MATRIX в • качестве назначения посыла, фейдеры / кодеры и клавиши [ON] входных каналов будут отключены. Для работы с входным каналом, необходимо вначале отключить режим SENDS ON FADER.

LS9-16/32 Руковдство Пользователя

Глава 7

Операции в разделе SELECTED

CHANNEL (ВЫБРАННЫЙ КАНАЛ)

В этой главе объясняется, как Вы можете использовать раздел SELECTED CHANNEL и экран SELECTED CHANNEL VIEW для контроля параметров выбранного канала.

Раздел SELECTED CHANNEL

Раздел SELECTED CHANNEL, расположенный в правой части дисплея, относится к модулю канала стандартного аналогового микшера и позволяет Вам вручную настраивать основные параметры выбранного канала. Операции в этом разделе будут влиять на канал, выбранный с помощью кнопки [SEL]. Вы можете использовать кодеры и кнопки на панели для управления такими параметрами микширования, как настройки головного усилителя, установки эквалайзера, пороговые установки динамических процессоров, установки панорамирования/баланса и уровней отправки на шины MIX/MATRIX. Для каналов ST IN или STEREO выберите правый или левый канал, и основные параметры будут взаимосвязаны.

Раздел SELECTED CHANNEL

Если Вы хотите использовать раздел SELECTED CHANNEL для установки уровней отправки сигнала на шины MIX/MATRIX, используйте кнопки • раздела MIX/MATRIX SELECT, расположенной в левой части экрана.

Операции в разделе SELECTED CHANNEL

LS9-16

LS9-16/32 Руковдство Пользователя

Экран SELECTED CHANNEL VIEW

При нажатии кнопки [HOME], на дисплее появится экран SELECTED CHANNEL VIEW. В этом окне показано большинство параметров канала, выбранного кнопкой [SEL]. Вы можете использовать экран SELECTED CHANNEL VIEW для проверки значений, работая с кодерами раздела SELECTED CHANNEL, или для установки более детальных параметров.

На экране SELECTED CHANNEL VIEW содержит следующие параметры:

1234

9 K

7LMJ8

 Поле SEND (Отправка)

• При выборе входного канала.

Здесь Вы можете включить/выключить статус сигналов, отправляемых с этого канала на любую шину MIX (если шина MIX типа FIXED), и просматривать или изменять уровень отправляемого сигнала.

• При выборе MIX, STEREO или MONO канала

Здесь Вы можете включить/выключить статус сигналов, отправляемых с этого канала на любую шину MATRIX, и просмотреть или изменить уровень отправляемого сигнала.

• При выборе MATRIX канала

Здесь Вы можете включить/выключить статус сигналов, отправляемых с каждого канала MIX к шине MATRIX, и просмотреть или изменить уровень отправляемого сигнала.

 Поле HA (только входные каналы)

В этом поле Вы можете просмотреть или изменить входной порт, патчированный на входной канал, усиление НА, фантомное питание, статус (вкл./выкл.) и установки фазы. Также здесь находится индикатор OVER входного уровня.

 Поле PATCH (только выходные каналы)

Для выходных каналов, поле PATCH показано в секторе . В этом поле Вы можете просмотреть или изменить выходной порт, закрепленный за выходным каналом. Для каналов, на которые патчированы 2 и более выходных портов, будет показан только один.

 Поле PAN (Панорамирование)

• Когда выбран входной канал INPUT или моно канал MIX

Это поле действует как включатель/ выключатель сигнала, отправляемого от канала к шине STEREO/ MONO. Здесь Вы также можете просмотреть или изменить панорамирование сигнала, отправляемого на шину STEREO.

• Когда выбран ST IN или стереоканал MIX

• Когда выбран стереоканал MATRIX

Это поле отображает баланс сигналов, отправляемых от двух каналов MATRIX.

• Когда выбран STEREO канал

Это поле отображает баланс правого/левого сигналов, отправляемых от STEREO канала.

 Поле DYNA1  Поле DYNA2 (только входные каналы)

Здесь Вы можете просмотреть и изменить параметры Динамиков 1/ 2. Также можно получить доступ к всплывающим окнам DYNAMICS 1 / DYNAMICS 2, где Вы можете вносить детальные установки, которые нельзя изменить в разделе SELECTED CHANNEL.

 Поле EQ (Эквалайзер)

Здесь Вы можете включить или выключить четырехполосный эквалайзер, а также просмотреть или изменить его параметры. Для входных каналов Вы также можете включить или выключить HPF (Фильтр Высоких Частот), а также посмотреть или настроить частоту среза звука.

 Поле EQ graph (графический эквалайзер)

Отображает реакцию EQ/HPF.

 Поле INSERT (ВВОД) (только входные каналы 1–32

и MIX/ MATRIX/STEREO/MONO каналы)

Здесь можно включить/выключить путь входного сигнала.

 Поле DIRECT (только входные каналы)

Это переключатель сигнала, напрямую выходящего из канала. Также Вы можете просмотреть или изменить уровень на выходе.

. Поле SAFE (Безопасность)

Включает/выключает статус Recall Safe для этого канала. Если какой-либо из параметров канала будет установлен в режим безопасности, загорится индикатор.

/ Поле FADER (Регулятор Уровня Сигнала)

Здесь Вы можете посмотреть и изменить уровень канала на входе/выходе, и включить/выключить канал.

0 Поле MUTE (Отключение Звука)

Здесь Вы можете выбрать группу MUTE, к которой относится этот канал. Индикатор безопасности загорится, если соответствующий канал включен в режим Mute Safe.

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

В этом разделе объясняется, как можно использовать раздел SELECTED CHANNEL для контроля всех параметров определенного канала

1 Нажмите кнопку [HOME] раздела SELECTED

CHANNEL

На дисплее появится окно SELECTED CHANNEL VIEW. Если Вы оставите это окно открытым, Вы сможете постоянно просматривать установки во время работы с кодером в разделе SELECTED CHANNEL.

Вы также можете вызвать окно SELECTED CHANNEL VIEW, нажав • любой кодер в разделе SELECTED CHANNEL.

2 Используйте раздел LAYER (Рабочий

режим) для выбора желаемого регулятора.

3 Нажмите кнопку [SEL] в разделе канального

модуля, разделе ST IN или STEREO MASTER для выбора канала.

Операции в разделе SELECTED CHANNEL будут влиять на выбранный кнопкой [SEL] канал. Номер и название выбранного канала отображены в верхней левой части дисплея.

Даже если Вы не выбрали окно SELECTED CHANNEL VIEW, кодеры раздела SELECTED CHANNEL всегда влияют на выбранный канал. При работе с кодером на экране появится маленькое всплывающее окно, показывающее значение этого параметра.

5 Используйте кодеры раздела SELECTED

CHANNEL, кнопки и регуляторы окна SELECTED CHANNEL VIEW для изменений параметров выбранного канала.

1 2

 Номер канала  Название канала

При выборе каналов ST IN или STEREO, Вы можете переключать • Правый и Левый каналы путем нажатия кнопки [SEL]. Для выбора канала MATRIX/MONO на LS9-16, Вы должны сначала • выбрать Рабочий режим регулятора громкости сигнала, к которому привязан этот канал, и нажать соответствующую кнопку [SEL]. Также Вы можете перемещать курсор к выбранному каналу на • верхнем левом дисплее, и использовать панель или кнопки [DEC]/ [INC] для изменения выбранного канала.

Операции в разделе SELECTED CHANNEL

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

Последующие операции будут отличаться в зависимости от параметров, которые Вы хотите настроить.

\ Настройка уровней подачи сигнала от

определенного канала к шинам MIX/ MATRIX.

Используйте область SEND (Отправка) для отправки сигнала из канала INPUT/ST IN к шине MIX, или из MIX, STEREO или MONO канала к шине MATRIX.

 Всплывающая кнопка SEND

Выводит всплывающее окно, где Вы можете настроить параметры уровня отправляемого сигнала одновременно для 8 каналов.

 Регуляторы TO MIX LEVEL (TO MATRIX LEVEL)

Эти регуляторы отображают уровень сигнала, отправляемого от этого входного канала ко всем шинам MIX или MATRIX. Если шины MIX/MATRIX установлены на стерео, левый регулятор из двух расположенных рядом будет работать как PAN (Панорамирование). (Для канала ST IN, стерео MIX или STEREO канала, он будет действовать как регулятор BALANCE (Баланс)).

Чтобы настроить уровень отправляемого сигнала к шине MIX/MATRIX, используйте кнопки раздела MIX/MATRIX SELECT для выбора конечной шины и кодер [SELECTED SEND] области SELECTED CHANNEL. (Также можно переместить курсор к регулятору TO MIX LEVEL/TO MATRIX LEVEL на экране и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/ [INC].)

При желании Вы можете использовать кнопки TO MIX ON/OFF для включения/выключения сигнала, отправляемого к каждой шине (если шина MIX типа FIXED). Слева от этих кнопок отображается позиция, от которой сигнал отправляется от выбранного канала. (Подробнее о смене позиции отправки сигнала см.на стр. 213).

Если Вы хотите установить уровень подачи сигнала • одновременно для 8 каналов, нажмите всплывающую кнопку SEND на экране для входа во всплывающее окно (стр. 64). Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в меню PREFERENCE (личные настройки) (стр. 194), Вы также можете получить доступ к вышеуказанному всплывающему окну путем нажатия кодера [SELECTED SEND] в разделе SELECTED CHANNEL. Вы можете войти в окно SEND, переместив курсор к регулятору • TО MIX SEND типа VARI, и нажав кнопку [ENTER]. Для шин MIX, установленных в положение STEREO, левый • регулятор показывает PAN для MIX SEND, а правый регулятор показывает уровень отправляемого сигнала.

 Кнопка TO MIX ON/OFF

Если конечная шина MIX типа FIXED, регулятор уровня MIX не появится; вместо него появится кнопка TO MIX ON/OFF. Переместив курсор к кнопке TO MIX ON/OFF, и нажав кнопку [ENTER], Вы можете перенаправить отправляемый сигнал от этого канала к кнопке MIX ON/ OFF.

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

• Настройка уровня отправляемого сигнала

из каналов MIX к шине MATRIX типа VARI

Для настройки уровня отправки сигнала из каналов MIX к шине MATRIX типа VARI войдите в канал MATRIX, на который отправляется сигнал, в окне SELECTED CHANNEL VIEW.

 Всплывающая Кнопка SEND

Эта кнопка выводит всплывающее окно, в котором Вы можете установить параметры одновременно для восьми каналов.

 Регуляторы TO MATRIX LEVEL

Они настраивают уровень сигнала, отправляемого из канала MIX к выбранной шине MATRIX.

Для настройки уровня отправляемого к шине MATRIX сигнала используйте кнопки области MIX/MATRIX SELECT для выбора канала MIX, с которым Вы хотите работать, и затем используйте кодер [SELECTED SEND] раздела SELECTED CHANNEL. (Также можно переместить курсор на регулятор TO MATRIX LEVEL на экране, и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/[INC].) Левые регуляторы показывают позицию, с которой сигнал отправляется из канала MIX. (Более детальную информацию об изменении позиции отправки сигнала смотрите на стр. 213).

Если Вы хотите настроить уровень отправляемого сигнала • одновременно для восьми каналов, используйте всплывающую кнопку SEND на экране, чтобы открыть всплывающее окно ( стр. 77). Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194). Вы также сможете войти в вышеуказанное окно, нажав кодер [SELECTED SEND] раздела SELECTED CHANNEL. Вы можете войти в окно SEND, переместив курсор к регулятору • TO MATRIX SEND, и нажав кнопку [ENTER]. Для шин MATRIX, установленных в положение STEREO, левый • регулятор отображает панорамирование MATRIX SEND, а правый регулятор указывает уровень отправляемого сигнала.

• Установки HA (только входные каналы)

Для контроля HA (головного усилителя), подключенного к каналу INPUT/ST IN, используйте кодер [HA GAIN] в разделе SELECTED CHANNEL и поле НА окна SELECTED CHANNEL VIEW. Поле НА содержит следующие компоненты:

 Всплывающая кнопка HA

Эта кнопка выводит всплывающее окно HA/PATCH, где Вы можете установить параметры для восьми каналов одновременно. ( стр. 57).

 Всплывающая кнопка Выбор порта входа

Эта кнопка выводит всплывающее окно PATCH/NAME, в котором Вы можете выбрать вход и уточнить название и символ канала. Порт входа назначен указанному на кнопке каналу.

 Кнопка +48V

Эта кнопка включает/ выключает фантомное питание головного усилителя, закрепленного за этим каналом.

 Кнопка  (фаза)

Эта кнопка переключает прямую и обратную фазу для входа, закрепленного за этим каналом. При включенной кнопке, фаза – обратная, при выключенной – нормальная.

 Индикатор OVER

Этот индикатор загорается, когда входной сигнал головного усилителя достигает пиковой точки.

 Регулятор GAIN (усиление)

Этот регулятор показывает уровень параметра GAIN головного усилителя, закрепленного за этим каналом.

Для настройки уровня усиления, используйте кодер [HA GAIN] в разделе SELECTED CHANNEL . (Также можно переместить курсор к регулятору GAIN и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/[INC].) Индикатор над регулятором GAIN в окне отображает усиление сигнала подключенного входного порта. Когда Вы переместите курсор к входному порту, выберете всплывающую кнопку и нажмете кнопку [ENTER], появится всплывающее окно PATCH/NAME, которое позволит Вам уточнить название и символ канала. (Более детальная информация о всплывающем окне  стр. 55).

Операции в разделе SELECTED CHANNEL

Если Вы хотите внести настройки головного усилителя • одновременно для восьми каналов, используйте всплывающую кнопку HA на экране для входа в окно HA/PATCH ( стр. 57). Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194), Вы также можете войти в вышеуказанное окно, нажав кодер [HA GAIN] в разделе SELECTED CHANNEL.

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

• Изменения выходного патчирования

(только выходные каналы)

Для изменения патчирования выходных каналов в окне SELECTED CHANNEL VIEW используйте всплывающую кнопку PATCH.

 Всплывающая кнопка PATCH

Эта кнопка выводит всплывающее окно HA/ PATCH, в котором Вы можете установить параметры одновременно для восьми каналов. ( стр. 95).

 Всплывающая кнопка Выбор выходного порта

Эта кнопка выводит окно PATCH/NAME, в котором Вы можете выбрать и уточнить название и символ выходного порта. Закрепленный за каналом выходной порт отображен на кнопке. Для каналов, за которыми закреплены два и более выхода, будет показан только один из них.

 Регулятор PAN/BAL

Следующий параметр будет изменяться в зависимости от выбранного канала.

INPUT канал TO STEREO PAN ST IN канал TO STEREO BALANCE MIX (MONO x 2) канал TO STEREO PAN MIX (STEREO) канал MIX BALANCE MATRIX (MONO x 2) канал Не отображен MATRIX (STEREO) канал MATRIX BALANCE STEREO канал STEREO BALANCE MONO канал Не отображен

Вы также можете открыть всплывающее окно TO STEREO/• MONO, переместив курсор к регулятору PAN/BAL и нажав кнопку [ENTER].

 Кнопка ST/MONO (только каналы INPUT, ST IN, MIX)

Эта кнопка включает/ выключает статус сигнала, отправляемого от этого канала к STEREO (L/R) и MONO (C) шине.

Для выбора выхода и уточнения названия или символа канала, переместите курсор к всплывающей кнопке Выбор выхода и нажмите кнопку [ENTER], чтобы появилось окно PATCH/NAME ( стр. 69).

Если Вы хотите настроить выходы для восьми каналов сразу, • используйте всплывающую кнопку в окне, чтобы войти в окно HA/PATCH ( стр. 95). При включении функции POPUP APPEARS WHEN PRESSING KNOBS • (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194), Вы также можете войти в вышеуказанное окно, нажав кодер [HA GAIN] раздела SELECTED CHANNEL.

• Установка панорамирования/баланса

Для настройки панорамирования/баланса сигнала, отправляемого из канала на STEREO шину, используйте кодер [PAN] раздела SELECTED CHANNEL и поле PAN окна SELECTED CHANNEL VIEW. Область PAN содержит следующие компоненты:

 Кнопка LCR

Если INPUT, ST IN или MIX канал находится в режиме LCR, кнопка LCR показана на участке 3. Кнопка LCR – это общий переключатель сигналов, отправляемых из канала в шины STEREO и MONO.

Для настройки панорамирования/баланса каждого канала используйте кнопку ST/MONO или кнопку LCR для выбора шины, на которую подается сигнал, и используйте кодер [PAN] в разделе SELECTED CHANNEL. (Также можно переместить курсор к регулятору PAN/BAL на экране и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/[INC].)

Если Вы хотите настроить панорамирование/ баланс для • восьми каналов одновременно, используйте всплывающую кнопку PAN на экране для входа в окно TO STEREO/MONO ( стр.

72). Также, Вы можете переместить курсор на регулятор PAN/BAL и нажать кнопку [ENTER]. Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194), Вы также можете войти в вышеуказанное окно, нажав кодер [PAN] раздела SELECTED CHANNEL.

 Всплывающая кнопка PAN

Эта кнопка выводит всплывающее окно TO STEREO/ MONO, где Вы можете настроить панорамирование/ баланс одновременно для восьми каналов.

LS9-16/32 Руковдство Пользователя

• Установка динамиков

Для управления динамиками выбранного канала используйте кодер [DYNAMICS 1]/ [DYNAMICS 2] раздела SELECTED CHANNEL в окне SELECTED CHANNEL VIEW.

Операции в разделе SELECTED CHANNEL

Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194) Вы также можете войти в вышеуказанное окно, нажав кодер [DYNAMICS 1]/ [DYNAMICS 2] раздела SELECTED CHANNEL

Поле DYNA 2 окна SELECTED CHANNEL VIEW и кодер [DYNAMICS • 2] раздела SELECTED CHANNEL действуют, только при выборе входного канала.

Поле DYNA1/DYNA2 окна SELECTED CHANNEL VIEW содержит следующие компоненты:

 Всплывающие кнопки DYNA1/DYNA2

Эти кнопки выводят всплывающее окно DYNAMICS 1/DYNAMICS 2, где Вы можете ввести детальные установки динамиков.

 Регулятор THRESH

Этот регулятор показывает установки порогового значения шумоподавителя или компрессора. Для настройки значения, используйте кодер [DYNAMICS 1]/ [DYNAMICS 2] раздела SELECTED CHANNEL. (Также можно переместить курсор к регулятору и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/[INC].)

 Кнопка DYNAMICS ON/OFF (Включение/ выключение динамиков)

Эти кнопки включают/ выключают процессоры динамиков 1/ 2.

 Индикатор OVER

Этот индикатор будет загораться, если уровень динамиков на выходе будет перегружен.

 Шкала уровня

Она показывает графическое изображение уровня сигнала, входящего в динамики (вкл. – зеленый, выкл.

- серый) и уровень сокращения усиления (оранжевый). Пороговое значение показано на вертикальной линии.

Регуляторы параметров

Эти регуляторы показывают значение превышающих предел параметров.

Для работы с динамиками включите кнопку DYNAMICS ON/OFF и используйте кодеры [DYNAMICS 1]/ [DYNAMICS 2] области ВЫБРАННЫЙ КАНАЛ для настройки пороговых параметров. (Также можно переместить курсор к регулятору PAN/BAL на экране и выполнить необходимые установки колесиком или кнопками [DEC]/ [INC].)

Для более детальных настроек динамиков переместите курсор к всплывающей кнопке DYNA1/DYNA2 или полю DYNA1/DYNA2 и нажмите кнопку [ENTER], чтобы войти в окно DYNAMICS 1/DYNAMICS 2. (Подробнее о всплывающем окне  стр. 117)

• Установки HPF/EQ

Для работы с HPF/EQ выбранного канала, используйте кодеры эквалайзера раздела SELECTED CHANNEL, и поле EQ окна SELECTED CHANNEL VIEW. Поле EQ окна SELECTED CHANNEL VIEW содержит следующие компоненты:

 Всплывающая кнопка EQ

Эта кнопка выводит всплывающее окно ATT/HPF/EQ, где Вы можете детально настроить HPF/EQ.

 Кнопка EQ ON/OFF

Включает/ Выключает EQ (эквалайзер)

 Кнопка HPF ON/OFF

Включает/ Выключает HPF.

 Регулятор HPF FREQ (Фильтр высоких частот)

Отображает обрезанные частоты HPF.

 Индикатор OVER

Этот индикатор загорается, когда сигнал пост-EQ перегружен.

 Регуляторы Q/F/G

Эти регуляторы отображают Q, F (центральную частоту) и G (добавленные/ обрезанные частоты) установки для каждой полосы (LOW, LMID, H-MID и HIGH) (Низкой, средне низкой, средне высокой, высокой).

Для работы с EQ, включите кнопку EQ ON/OFF и используйте регуляторы EQ [Q], EQ [FREQUENCY] и EQ [GAIN] раздела SELECTED CHANNEL для настройки Q, центральной частоты и уровня добавленных/ срезанных частот. (Используйте кнопки EQ [HIGH], EQ [HIGH MID], EQ [LOW MID] и EQ [LOW] для выбора полосы, на которой Вы хотите работать. Также можно переместить курсор к полю EQ на экране и выполнить необходимые установки колесом ввода данных или кнопками [DEC]/[INC].)

Для более детальных настроек EQ, переместите курсор на всплывающую кнопку EQ или регуляторы поля EQ, и нажмите кнопку [ENTER] для входа в меню ATT/HPF/ EQ. (Подробнее о всплывающем окне  стр. 115).

Операции в разделе SELECTED CHANNEL

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

Также для включения полос Вы можете использовать курсор.• Если Вы включите функцию POPUP APPEARS WHEN PRESSING • KNOBS (появление окна при нажатии регуляторов) в окне PREFERENCE (личные настройки) ( стр. 194), Вы также можете войти в вышеуказанное окно, нажав кодер EQ раздела SELECTED CHANNEL.

• Настройки прямого выхода (только

входные каналы INPUT)

Используйте поле DIRECT для установок направления выхода для входных каналов INPUT в окне SELECTED CHANNEL VIEW. Это поле содержит следующие компоненты:

Тип низкой полосы EQ или высокой полосы EQ не может быть • включен в окне SELECTED CHANNEL VIEW. При необходимости, Вы можете зайти в меню ATT/HPF/EQ и выбрать тип EQ. Если Высоко полосный EQ установлен на фильтр Low Pass (Низкие • частоты), регулятор Высокой полосы Q не будет показан, а регулятор GAIN будет выполнять функцию переключателя фильтра Low Pass.

• Установки вставки (только входные каналы

INPUT 1–32 и MIX/MATRIX/STEREO/MONO каналы)

Используйте поле INSERT (ВВОД) для настроек ввода в окне SELECTED CHANNEL VIEW. Это поле содержит следующие компоненты:

 Всплывающая кнопка INSERT (ВВОД)

Эта кнопка выводит на дисплей окно INSERT, в котором Вы можете закрепить порты входа/выхода за вставками/ выводами и уточнить точки ввода сигнала для восьми каналов одновременно.

 Индикатор IN (ВХОД)

Индикатор показывает уровень патчированного на вставку входного сигнала.

 Кнопка INSERT ON/OFF

Включает/выключает вставку.

Для настроек вставки переместите курсор на всплывающую кнопку INSERT и нажмите кнопку [ENTER] для входа в меню INSERT. (Более детальная информация о всплывающих окнах  стр. 101). Когда Вы закрепили порты входа/выхода за вставкой/ выводом во всплывающем окне, включите кнопку INSERT ON/OFF.

 Всплывающая кнопка DIRECT

Эта кнопка вызывает на дисплей окно DIRECT OUT, в котором Вы можете назначить выходной порт на прямой выход и настроить уровень выхода для восьми каналов одновременно.

 Кнопка DIRECT OUT ON/OFF

Она включает/выключает прямой выход. Для настройки прямого выхода, переместите курсор к кнопке DIRECT и нажмите [ENTER] для входа в окно DIRECT OUT. (Более детальная информация о всплывающих окнах  стр.

103). Когда Вы назначили выходной порт на прямой выход во всплывающем окне, включите кнопку DIRECT OUT ON/ OFF.

• Установка канала в Безопасный режим

В окне SELECTED CHANNEL VIEW используйте поле SAFE для установки безопасного режима для выбранного канала (в котором на этот канал не будут влиять сигналы). Это поле содержит следующие компоненты:

 Всплывающая кнопка SAFE

Она открывает окно RECALL SAFE, где Вы сможете внести установки, относящиеся к Recall Safe.

 Индикатор PARTIAL (частичный)

Этот индикатор будет гореть, если только какойлибо из параметров этого канала установлен в режим безопасности.

 Кнопка RECALL SAFE ON/OFF

Включает/ выключает статус безопасности канала. Для установки всех параметров канала в режим безопасности нажмите кнопку RECALL SAFE ON/OFF для включения. Если Вы хотите внести только особые параметры канала в режим безопасности, используйте всплывающую кнопку SAFE для входа в окно RECALL SAFE, и выберите параметры, подходящие для режима безопасности. (Более детальная информация об окне RECALL SAFE  стр. 140)

LS9-16/32 Руковдство Пользователя

Операции в разделе SELECTED CHANNEL

• Включение/ Выключение канала

Используйте поле FADER для включения/ выключения канала в окне SELECTED CHANNEL VIEW. Это поле содержит такие компоненты:

1 4



Σ CLIP индикатор

Этот индикатор будет включаться при перегрузе хотя бы на одном из уровней канала.

 Fader (регулятор уровня сигнала)

Он показывает и настраивает уровень входа/выхода канала. Он связан с фейдером на верхней панели.

 Input/output level (уровень на входе/выходе)

Он показывает текущее значение регулятора уровня.

 Кнопка CH ON/OFF

Эта кнопка включает/ выключает канал. Она связана с кнопкой [ON] на верхней панели.

При нажатии кнопки CH ON/OFF в поле FADER, этот канал включится/ выключится. Если Вы переместите курсор к фейдеру и выполните необходимые установки колесом ввода данных или кнопками [DEC]/[INC], уровень этого канала изменится. Если Рабочий режим фейдера, который включает соответствующий канал, подает сигнал на верхнюю панель, соответствующая кнопка [ON] и фейдер будут связаны с этими операциями.

• Занесение канала в группу mute

В окне SELECTED CHANNEL VIEW используйте поле MUTE (отключение звука) для занесения канала в группу mute (группа, позволяющая отключит/включить звук нескольких каналов одновременно).

 Это поле содержит следующие компоненты:

Всплывающая кнопка MUTE Эта кнопка открывает окно MUTE GROUP, где Вы можете выбрать каналы для внесения в mute группу.

 Кнопки MUTE 1–8

Эти кнопки выбирают mute группу(ы), в которые будет внесен этот канал.

 Индикатор MUTE SAFE

Этот индикатор будет загораться, если соответствующий канал установлен на Mute Safe (состояние, когда на него не будет влиять отключение звука). Установки Mute Safe можно выполнить в окне MUTE GROUP.

Для занесения канала в mute group включите желаемую кнопку mute 1–8 (разрешены несколько выборов). Для проверки, какие именно каналы занесены в определенную MUTE группу, переместите курсор на всплывающую кнопку MUTE и нажмите кнопку [ENTER] для входа в окно MUTE GROUP. (Более детальная информация об окне MUTE GROUP стр. 121)

Операции в разделе SELECTED CHANNEL

LS9-16/32 Руковдство Пользователя

Глава 8

Пользовательский слой фейдеров.

В этой главе объясняется, как включить нужные вам каналы в пользовательский слой фейдеров.

О пользовательском слое фейдеров

Секция модуля каналов и секция канала ST IN верхней панели LS9 состоят из четырех слоев, называемых «слои фейдеров».

Слой фейдеров 1—16 {1—32}

Слой фейдеров 17—32 {33—64}

Мастер-слой фейдеров

Пользовательский слой фейдеров.

При переключении между этими слоями фейдеров вы изменяете каналы, которые управляются фейдерами, регуляторами, клавишами [ON] и клавишами [SEL] в секции модуля канала и секции канала ST IN. Используйте клавиши секции LAYER для переключения между слоями фейдеров.

Слой Слой

Слой фейдеров 1—16 Слой фейдеров 1—32Слой фейдеров 17—32 Слой фейдеров 33—64

Пользовательский

слой фейдеров

Мастер-слой фейдеров

LS9-16 LS9-32

Пользовательский

слой фейдеров

Мастер-слой фейдеров

Пользовательский слой фейдеров.

LS9-16/32 Руковдство Пользователя

Включение каналов в пользовательский слой фейдеров

В указанных выше слоях каналы заранее привязаны к слоям 1—16 {1—32}, 17—32 {33—64} и мастер-слою (стр.

28) Однако вы можете свободно включить нужные вам каналы в пользовательский слой, который активируется нажатием клавиши [CUSTOM FADER] секции LAYER. Например, каналы INPUT, принадлежащие к другому слою фейдеров, могут быть назначены на параллельные модули, чтобы ими можно было управлять вместе. Или же могут быть назначены и входные, и выходные каналы, для того, чтобы вы могли управлять уровнем посыла с канала INPUT на определенную шину MIX, одновременно регулируя общий уровень этой шины.

CH1 CH5 CH10 CH13 CH17 CH19 MIX1 MIX2

Включение каналов в пользовательский слой фейдеров

Для включения нужных каналов в пользовательский слой фейдеров проделайте следующее:

1 В секции DISPLAY ACCESS несколько раз

нажмите [SETUP] для вызова раздела USER SCREEN.

2 Переместите курсор на кнопку CUSTOM

FADER LAYER и нажмите [ENTER].

Откроется окно CUSTOM FADER LAYER, в котором можно выбрать канал для назначения на модули каналов или каналов ST.

 Кнопка CUSTOM FADER LAYER

LS9-16/32 Руковдство Пользователя

LS9-32

Включение каналов в пользовательский слой фейдеров

 Поле выбора модуля канала.

Выберите каналы, которые будут назначены на модули 1—16 {1—32} верхней панели.

 Поле выбора каналов ST IN.

Выберите каналы, которые будут назначены на каналы ST IN 1—2 {1—4} верхней панели.

3 Переместите курсор на поле выбора

модуля канала и используйте поворотный переключатель или клавиши [DEC/INC] для выбора канала, который вы хотите назначить на это поле и нажмите [ENTER].

В поле будет отображаться имя выбранного канала.

Для каждого поля могут быть выбраны следующие каналы.

• Каналы, которые можно выбрать в поле выбора модуля канала:

• Каналы INPUT 1—32 {1—64}

• Каналы ST IN 1—4

• Канал STEREO

• Каналы MONO

• Каналы MIX 1—16

• Каналы MATRIX 1—8

• Уровень мониторов

\ Каналы, которые могут быть выбраны в поле

выбора каналов ST IN.

• Каналы ST IN 1—4

Альтернатива использованию поворотного переключателя • или клавиш [DEC]/[INC] такова: переместите курсор на поле, которое вы хотите отредактировать, и нажмите клавишу [SEL] нужного канала.

4 Назначьте каналы в других полях тем же

способом.

5 Для активации пользовательского слоя

фейдеров, который вы создали, нажмите клавишу [CUSTOM FADER] секции LAYER.

Каналы, которые вы выбрали в пункте 3, будут привязаны к секции модулей каналов и каналам секции ST IN на верхней панели.

Настройки пользовательского слоя фейдеров сохраняются для • каждого пользователя. Когда пользователь входит в систему, его настройки воспроизводятся.

Если вы выберете канал ST IN 1—4 или канал STEREO в поле выбора модуля канала, то каналы L и R будут назначены вместе. В этом случае модуль канала будет работать следующим образом:

• Фейдер и клавиша ON для обоих каналов будут

действовать на оба канала.

• Каналы L и R будут выбираться клавишей [SEL]

раздельно

• Светодиодные индикаторы будут отображать

сигнал канала L или канала R, в зависимости от того, уровень какого канала выше.

Если вы выберете один из пары каналов MIX/MATRIX, установленной в режим STEREO, то модуль канала будет работать следующим образом:

• Фейдер и клавиша ON для обоих каналов MIX/

MATRIX будут действовать на оба канала.

• Клавиша [SEL] будет выбирать только канал MIX/

MATRIX, назначенный вами.

• Светодиодные индикаторы будут отображать

сигнал канала L или канала R, в зависимости от того, уровень какого канала выше.

Пользовательский слой фейдеров.

LS9-16/32 Руковдство Пользователя

Глава 9

Коммутация входов/выходов

В этой главе объясняется, как коммутировать входы и выходы, как подключать разрыв и как использовать прямые выходы.

Изменение коммутации выходов

Когда все настройки LS9 выставлены по умолчанию, выходные порты (выходы и внутренние порты) коммутированы следующим образом:

Для LS9-16

Выходной порт (выход/внутренний порт) Выходные каналы Выходы OMNI OUT 1—6 Каналы MIX 1—6 Выходы OMNI OUT 7—8 Канал STEREO L/R Выходные каналы слота 1—8 Каналы MIX 1—8 Выходные каналы слота 9—16 Каналы MIX 9—16 Входы блоков обработки 5А (L), 6A(L), 7A(L), 8A(L) Каналы MIX 13—16 Выход 2TR OUT DIGITAL (L/R) Канал STEREO L/R Вход USB-рекордера (L/R) Канал STEREO L/R

Для LS9-32

Выходной порт (выход/внутренний порт) Выходные каналы Выходы OMNI OUT 1—12 Каналы MIX 1—12

Выходы OMNI OUT 13—14

Выходы OMNI OUT 15—16 Канал STEREO L/R Выходные каналы слота 1 1—8 Каналы MIX 1—8 Выходные каналы слота 1 9—16 Каналы MIX 9—16 Выходные каналы слота 2 1—8 Каналы MIX 1—8 Выходные каналы слота 2 9—16 Каналы MIX 9—16 Входы блоков обработки 5А (L), 6A(L), 7A(L), 8A(L) Каналы MIX 13—16 Выход 2TR OUT DIGITAL (L/R) Канал STEREO L/R Вход USB-рекордера (L/R) Канал STEREO L/R

Однако, коммутация, указанная выше, может быть отредактирована как угодно. Если вы хотите изменить коммутацию выходов, вы можете либо выбрать выходной порт, на который будет направлен сигнал с каждого канала, либо выбрать канал, который будет источником сигнала для каждого выходного порта.

Каналы MATRIX 1—2

• Выбор выходного порта для каждого

выходного канала

Ниже описывается, как выбрать выходной порт, на который будет направлен сигнал, для каждого выходного канала.

1 Нажмите клавишу [HOME] для вызова

раздела SELECTED CH VIEW и используйте клавиши [SEL] для выбора выходного канала.

1 2 3

Коммутация входов/выходов

 Номер канала/Имя канала  Кнопка PATCH  Кнопка выбора порта

Альтернатива использования кнопки PATCH такова: вы • можете выбрать выходной порт в окне PATCH/NAME, которое появляется, когда вы перемещаете курсор на кнопку выбора порта, и нажимаете [ENTER] (стр. 69).

LS9-16/32 Руковдство Пользователя

Изменение коммутации выходов

2 Переместите курсор на кнопку PATCH и

нажмите [ENTER].

Появится окно HA/PATCH. Это окно отображает выходной порт, назначенный выходным каналам, в группах по восемь каналов.

 Номер канала.

Это номер выходного канала.

 Имя канала.

Это имя каждого канала

 Кнопка выбора порта.

Эта кнопка выбирает выходной порт, назначенный каналу. Отображается выбранный в данный момент порт.

Даже если выбрано несколько портов, отображается все равно • один.

3 Удостоверьтесь, что курсор находится на

выходном порте для нужного канала и нажмите [ENTER].

Появится окно OUTPUT PORT SELECT, позволяющее вам выбрать выходной порт для выходного канала.

Окно содержит следующие элементы.

Закладки категории.

Для выбора типа выходных портов, отображаемых в нижней части окна. Каждая закладка соответствует следующим портам.

• OMNI/2TR OUT.

Отображаются выходы OMNI OUT 1—8 {1—16} и выход 2TR OUT DIGITAL.

• SLOT {1/2}.

Отображаются выходные каналы 1—16 слота {слотов 1/2}

• RACK.

Отображаются входы блоков обработки 1—8. Используйте эти входы, когда вы хотите послать сигнал с выходного канала на вход графического эквалайзера (GEQ) или эффекта.

Подробнее о GEQ и эффектах см. стр. 157.•

• REC IN.

Отображается вход USB-рекордера. Используйте этот вход, когда вы хотите послать сигнал с выходного канала на вход USB-рекордера.

 Кнопка выбора порта.

Выбирает выходной порт, назначенный соответствующему каналу.

 Индикатор уровня.

Отображает состояние сигнала порта, используя следующие цвета:

–60 дБ или ниже — черный –60 дБ — –18 дБ — зеленый –18 дБ — 0 дБ — желтый – перегрузка — красный

4 Переместите курсор на нужную закладку в

верхней части окна и нажмите [ENTER].

Тип портов, отображаемый в нижней части окна, изменится в соответствии с выбранной закладкой.

1 3 2

LS9-16

5 Переместите курсор на кнопку выбора

нужного порта и нажмите [ENTER].

Этот порт будет выбран как назначение сигнала. Вы можете выбрать более одного порта

6 Переместите курсор на кнопку CLOSE

и нажмите [ENTER] для возврата к предыдущему разделу.

Альтернатива использованию кнопки CLOSE такова: вы можете • вернуться в предыдущий раздел, просто еще раз нажав клавишу [HOME] секции SELECTED CH VIEW.

7 Если необходимо, повторите действия для

назначения других выходных каналов.

LS9-16/32 Руковдство Пользователя

Изменение коммутации выходов

• Выбор выходного канала для каждого

выходного порта.

Ниже описывается, как выбрать выходной канал, который будет источником сигнала для каждого выходного порта.

1 В секции DISPLAY ACCESS несколько раз

нажмите клавишу [SETUP] для вызова раздела SYSTEM SETUP.

LS9-16

LS9-32

В поле OUTPUT PORT SETUP в центре экрана вы можете выбрать выходной порт, который будет назначен на выходной канал. Выбрать можно из следующих:

• OMNI 1—8 {1—8/9—16}.

Выходные каналы будут назначены на выходы OMNI OUT 1—8 {1—16}.

• SLOT {1/2} 1—8/9—16.

Выходные каналы будут назначены на выходные каналы 1—16 слота {слотов 1/2}.

• 2TR OUT.

Выходные каналы будут назначены на выход 2TR OUT DIGITAL.

32 1

4 5

7 8

 Кнопка INITIALIZE.

Сбрасывает настройки для отображаемых выходных портов. Когда вы переместите курсор на эту кнопку и нажмете [ENTER], появится диалоговое окно с запросом подтверждения сброса.

 Тип карты ввода/вывода.

Если для операций выбран выходной канал слота, это поле отображает тип карты ввода/вывода, установленной в этот слот.

 Поле DELAY SCALE.

Используйте следующие кнопки для выбора единиц измерения, в которых будет отображаться время задержки под регулятором времени задержки.

• METER.

Время задержки отображается как расстояние в метрах, вычисляемое так: скорость звука при температуре воздуха 20°C (68°F) (343,59 м/с), умноженное на время задержки (в секундах).

• FEET.

Время задержки отображается как расстояние в футах, вычисляемое так: скорость звука при температуре воздуха 20°C (68°F) (1127,26 футов/с) умноженное на время задержки (в секундах).

• SAMPLE.

Время задержки отображается в сэмплах. Если вы изменяете частоту дискретизации, при которой работает LS9, то число сэмплов соответственно изменится. msec. Время задержки отображается в миллисекундах.

 Выходной порт.

Тип и номер выходного порта, на который назначается канал.

 Кнопка выбора канала.

Выбирает канал, назначаемый на порт. Отображается номер выбранного в данный момент канала.

Коммутация входов/выходов

2 В поле OUTPUT PORT SETUP переместите

курсор на кнопку выходного порта, который вы хотите назначить, и нажмите [ENTER].

Появится окно OUTPUT PORT, позволяющее вам изменить настройки выходного порта.

LS9-16/32 Руковдство Пользователя

Изменение коммутации выходов

 Регулятор времени задержки.

Этот регулятор устанавливает время задержки для выходного порта. Переместите курсор на этот регулятор и используйте поворотный переключатель или клавиши [DEC]/[INC] для установки времени. Значение времени задержки отображается под регулятором, в единицах измерения, выбранных в поле DELAY SCALE.

 Кнопка DELAY.

Включает/выключает задержку для выходного порта.

 Кнопка Ø (фаза).

Переключает фазу сигнала, назначенного на выходной порт, между нормальной фазой (черный) и противофазой (оранжевый).

 Регулятор ATT.

Устанавливает уровень ослабления/усиления сигнала, назначенного выходному порту. Для изменения этого параметра переместите курсор на этот регулятор на экране и используйте поворотный переключатель или клавиши [DEC]/[INC]. Вы можете установить значение с шагом 1,0 дБ в диапазоне от –96 до +24 дБ. Текущее значение отображается под регулятором.

 Индикатор уровня.

Отображает уровень сигнала канала, назначенного на выходной порт.

3 Для назначения канала на выходной порт

переместите курсор на поле номера канала этого порта и нажмите [ENTER].

Появится окно OUTPUT CH SELECT. Это окно содержит следующие элементы.

4 Используйте закладки категорий и кнопки

выбора канала для выбора каналаисточника.

5 Переместите курсор на кнопку CLOSE

и выберите [ENTER] для возврата в предыдущий раздел.

Если в окне PREFERENCE в поле CONFIRMATION включена опция PATCH, то при попытке настроить коммутацию появится окно с запросом подтверждения. Если включена опция STEAL PATCH, то запрос о подтверждении появится, если вы попытаетесь изменить направление уже установленной коммутации (стр. 194).

Если вы назначаете CH 1—32 {1—32/33—64} на выходной • порт, то сигнал с выбранного канала INPUT будет посылаться напрямую на соответствующий порт. В этом случае кнопка выбора канала в окне OUTPUT PORT будет отображать DIR CH xx («xx» — номер канала) (подробнее о прямом выходе см. стр. 103).

6 Если необходимо, настройте задержку,

фазу и аттенюатор.

7 Повторите шаги 3—6 для назначения

каналов на другие выходные порты.

8 После того, как вы задали все настройки,

переместите курсор на кнопку CLOSE (или к символу Х в правом верхнем углу окна) и нажмите [ENTER] для возврата в предыдущий раздел.

LS9-32

 Закладки категорий.

Это закладки для выбора типов каналов, отображаемых в нижней части окна. Каждая закладка соответствует следующим каналам:

• OUT CH.

Будут отображаться выходные каналы (каналы MIX 1—16, MATRIX 1—8, STEREO L/R, MONO (C))

• MONITOR OUT.

Будут отображаться каналы MONITOR OUT L/R/C

• CH 1—32 {1—32/33—64}.

Будут отображаться каналы INPUT 1—32 {1—64}.

 Кнопка выбора канала.

Выбирает канал, присваиваемый выходному порту.

LS9-16/32 Руковдство Пользователя

Изменение коммутации входов

Когда все настройки LS9 выставлены по умолчанию, входные порты (входы и внутренние порты) коммутированы следующим образом:

Для LS9-16

Входные каналы

Каналы INPUT 1—16 Входы INPUT 1—16 Каналы INPUT 17—32 Входные каналы слота 1—16 Каналы ST IN 1—4 (L/R) Выходы блоков обработки 5—8 (L/R)

Для LS9-32

Входные каналы

Каналы INPUT 1—32 Входы INPUT 1—32 Каналы INPUT 33—48 Входные каналы слота 1 1—16 Каналы INPUT 49—64 Входные каналы слота 2 1—16 Каналы ST IN 1—4 (L/R) Выходы блоков обработки 5—8 (L/R)

Однако, коммутация, указанная выше, может быть редактирована как угодно. Ниже описывается, как изменить коммутацию каждого входного канала.

Входные порты (входы и внутренние

порты)

1 Нажмите клавишу [HOME] для вызова

раздела SELECTED CH VIEW и используйте клавиши [SEL] для выбора входного канала.

1 2 3

 Номер канала/Имя канала  Кнопка НА  Кнопка выбора порта

2 Переместите курсор на кнопку НА и

нажмите [ENTER].

Появится окно HA/PATCH. В этом окне вы можете просматривать входной порт, давать имена каждому входному каналу, включать/выключать фантомное питание, устанавливать чувствительность и переключаться между фазой/противофазой в группах по восемь каналов.

3 4

 Номер канала.

Это номер входного канала

 Имя канала.

Это имя входного канала.

 Кнопка выбора порта.

Это кнопка для выбора входного порта, назначаемого входному каналу. Отображается текущий (выбранный) порт.

 Кнопка +48V.

Эта кнопка включает (красный) и выключает (черный) фантомное питание внешнего предусилителя, назначенного этому каналу.

 Регулятор GAIN.

Отображает уровень чувствительности предусилителя, назначенного этому каналу. Переместите курсор на этот регулятор и используйте клавиши [DEC]/ [INC] для установки значения. Индикатор уровня справа от регулятора отобразит входной уровень соответствующего порта.

 Кнопка Ø (фаза).

Переключает фазу предусилителя между нормальной фазой (черный) и противофазой (оранжевый).

Коммутация входов/выходов

Альтернатива использования кнопки НА такова: вы можете • выбрать входной порт в окне PATCH/NAME, которое появляется, когда вы перемещаете курсор на кнопку выбора порта и нажимаете [ENTER] (стр. 55).

LS9-16/32 Руковдство Пользователя

Изменение коммутации входов

3 Переместите курсор на кнопку выбора

порта нужного вам канала и нажмите [ENTER].

Появится окно INPUT PORT SELECT, позволяющее вам выбрать входной порт для входного канала.

Окно содержит следующие элементы.

LS9-16

 Закладки категорий.

• IN 1—16.

Будут отображаться входы INPUT 1—16 {1—32}.

• SLOT {1/2}.

Отображаются входные каналы 1—16 слота {слотов 1/2}

• RACK.

Отображаются выходы блоков обработки 1—8. Используйте эти выходы, когда вы хотите послать сигнал с выхода графического эквалайзера (GEQ) или эффекта на входной канал.

4 Используйте закладки категорий и

кнопки выбора порта для выбора портаисточника.

5 Переместите курсор на кнопку CLOSE

и нажмите [ENTER] для возврата к предыдущему разделу.

6 Если необходимо, повторите действия для

назначения других входных каналов.

Подробнее о GEQ и эффектах см. стр. 157.•

• 2TR IN/PB OUT.

Отображаются входы 2TR IN DIGITAL и выход USBрекордера. Используйте этот пункт, когда вы хотите послать входной сигнал с выхода 2TR IN DIGITAL или выходной сигнал USB-рекордера на входной канал

 Кнопка выбора порта.

Выбирает порт, присваиваемый каналу

LS9-16/32 Руковдство Пользователя
