Bedienungsanleitung

SG2

Deutsch

Page 8

BESONDERE HINWEISE

Für dieses Produkt wird eine externe Stromversorgung (Adapter) verwendet. Dieses Produkt NUR an eine Stromversorgung oder an einen Adapter anschließen, die in der Anleitung oder auf dem Typenschild angegeben ist oder von Yamaha empfohlen wird.

WARNUNG:

Dieses Produkt nicht an einem Ort aufstellen, wo Personen auf die Netzkabel oder andere Anschlußkabel treten, darüber fallen könnten oder Gegenstände rübergerollt werden könnten. Die Verwendung eines Verlängerungskabels wird nicht empfohlen ! Wenn trotzdem ein Verlängerungskabel erforderlich ist,dann sollte der Mindestdrahtdurchmesser für ein 7,5 m Kabel (oder weniger) 18 AWG betragen.

HINWEIS:

Je kleiner die AWG-Zahl, desto höher ist die Stromaaufnahemkapazität. Für längere Verlängerungskabel wenden Sie sich bitte an Ihren örtlichen Elektriker.

Das Produkt sollte nur mit den mitgelieferten Komponenten verwendet werden; den Wagen, das Gestell oder den Ständer, die von Yamaha empfohlen werden. Bei Benutzung des Wagens,usw., bitte die Sicherheitsmarkierungen und Anleitungen beachten, die dem mitgelieferten Zubehör beigelegt sind.

WICHTIG:

Je lauter der Ton, desto schneller wird das Gehör beschädigt.

Ei ni ge Yamaha Pr od ukte wer de n mit Bänken und/oder einer Montagevorrichtung für Zubehör als Teil des Produkts oder wahlweises Zubehör geliefert. Einige dieser Zubehörteile sollten vom Händler zusammengebaut oder montiert werden. Bitte darauf achten, dass die Bänke stabil sind und andere wahlweise Montagevorrichtungen (wenn vorhanden) VOR BENUTZUNG gut gesichert sind. Die von Yamaha gelieferten Bänke sind nur zum Sitzen gedacht. Eine andere Verwendung wird nicht empfohlen.

HINWEIS:

Wartungskosten, die aufgrund falscher Anwendung einer Funktion oder eines Effekts (wenn das Gerät, wie vorgesehen funktioniert) enstanden sind, sind nicht durch die Herstellergarantie gedeckt und müssen vom Besitzer des Produkts getragen werden. Bitte lesen Sie die Anleitung sorgfältig durch und wenden Sie sich an Ihren Händler, bevor Sie den Kundendienst anfordern.

SPEZIFIKATIONEN OHNE VORANKÜNDIG ÄNDERBAR

Zum Zeitpunkt der Drucklegung dieser Anleitung, waren die darin enthaltenen Angabenl alle korrekt. Jedoch behält sich Yamaha das Recht vor, diese Spezifikationen ohne Vorankündigung zu ändern oder zu modifizieren und hat auch keine Verpflichtung ausgelieferte Einheiten darauf hin zu ändern.

Niemals andere Wartungen vornehmen, als wie sie in den Wartungshinweisen der Bedienungsanleitung beschrieben sind. Alle anderen Wartungsarbeiten sollten von qualifizierten Wartungstechnikern ausgeführt werden.

Dieses Produkt kann bei Verwendung mit einem Verstärker, Kopfhörern oder Lautsprechern Tonpegel erzeugen, die das Gehör dauerhaft beschädigen könnten. Das Produkt NIEMALS für längere Zeit mit einem hohen Lautstärkepegel oder unangenehmen Pegelstärken verwenden. Sollte ein Hörverlust auftreten oder wenn Sie in Ihren Ohren ein Klingen hören, dann sollten Sie einen Gehörspezialisten aufsuchen.

UMWELTSCHUTZ:

Yamaha bemüht sich Produkte zu fertigen, die für den Benutzer sicher und umweltfreundlich sind. Wir sind davon überzeugt, das unsere Produkte sowie die Fertigungsverfahren für die Produkte diesen Zielen gerecht werden. Um trotzdem den Buchstaben des Gesetzes zu entsprechen, möchten wie Sie bitten, Folgendes zu beachten:

Hinweis für Entsorgung:

Sollte dieses Produkt nicht mehr reparierbar sein oder dessen Nutzungsdauer aus einem anderen Grund abgelaufen sein, dann beachen Sie bitte die jeweiligen Vorschriften für die Entsorgung von Produkten, die Blei, Batterien, Kunststoffe,usw. enthalten. Wenn Ihr Händler Ihnen nicht weiterhelfen kann, dann wenden Sie sich bitte direkt an Yamah a.

BITTE DIE ANLEITUNG AUFBEWAHREN

Page 9

Kapitel

1 Am Anfang

Inhalt

Kapitel 1 Am Anfang ...............................3

Zubehör.............................................................3

Installation.........................................................3

Bezeichnung der Bedienelemente.......................4

Anbringen des Kopfhöreraufhängers ..................6

Einstellen der Auto-Ausschaltfunktion...............6

Anschluß des Netzadapters.................................7

Kapitel 2 Beginnen Sie zu spielen ............8

Benutzen der Silent Piano Funktion...................8

Klangwahl..........................................................9

Einstellung der Klangfarbe ...............................10

Einstellen der Hallstärke ..................................11

Einstellen der Tonhöhe (Stimmen)...................11

Einstellen des DDE (Dynamic Damper Effect)

........................................................................12

Wiederherstellen der Standardeinstellungen

(Reset All)........................................................12

Kapitel 3 Aufnahme und Wiedergabe.... 13

Aufnahme eines Musikstücks...........................13

Wiedergabe des im internen Speicher

aufgenommenen Musikstücks..........................14

Anschluß des USB-Speichers ...........................15

Speicherung von Aufnahmedaten im USB-

Speicher........................................................... 16

Wiedergabe von Musikstücken im USB-

Speicher........................................................... 17

Wiedergabe von Demonstrationstiteln

(Demonstrationsmodus)..................................19

Kapitel 4 Anschluß an anderer Geräte .. 21

Anschluß an andere Audiogeräte......................21

Anschluß an andere MIDI-Geräte ...................23

Kapitel 5 Anhang.................................. 24

Fehlersuche......................................................24

Fehlersignalton ................................................25

Liste für Klangvoreinstellung ........................... 26

Liste der Demonstrationstitel...........................27

MIDI Datenformat (Program Change)............28

Wiedergabeabfolge für MIDI Datei.................28

Spezifikationen................................................29

Deutsch

Zubehör

• Netzadapter (PA-150 oder ein gleichwertiges von Yamaha empfohlenes Produkt) × 1

• Kopfhörer × 1

• Kopfhöreraufhänger × 1

• Befestigungsschrauben für Kopfhöreraufhänger × 2

• Bedienungsanleitung × 1

Installation

• Das Instrument niemals direktem Sonnenlicht aussetzen oder in Nähe von Heizungen und anderen Hochtemperaturbereichen oder an Orten mit hoher Feuchtigkeit aufstellen.

• Das Instrument nicht an staubigen oder schmutzigen Orten aufstellen.

• Das Instrument sollte nicht Flüssigkeiten oder Gasen ausgesetzt werden.

• Nur den speziellen Netzadapter verwenden. Die Verwendung eines anderen Netzadapters kann Schäden, Überhitzung oder einen Brand zur Folge haben.

Page 10

Bezeichnung der Bedienelemente

Steuerbox (Seite 5)

(an der Rückseite des Klaviers)

(für Modelle, die mit einem SostenutoPedal ausgestattet sind)

3 2 1

■ Piano

Klavier Flügel

1 2

Stummschaltungshebel

Aktiviert die Silent Piano™-Funktion.

■ Pedale

Fortepedal

Hält Töne auch nachdem die Tasten losgelassen werden. Während des Spiels mit Klavierklang wird hierdurch ein Mitschwingen simuliert, das bei einem akustischen Klavier auf benachbarten Saiten erfolgt (Dynamic Damper Effect).

Dämpferpedal

(Für Modelle, die nicht mit einem Sostenuto-Pedal ausgestattet sind) Aktiviert die Silent Piano™-Funktion.

DC12V-Buchse (für Klaviere)

Den mitgelieferten Netzadapter anschließen.

Verschiebungspedal / Pianopedal

Erzeugt einen sanfteren Klavierklang. Beim Einsatz anderer Klänge als des Klavierklangs können Sie dieses Pedal zum Umschalten zwischen normalem Klang und einer Variation verwenden (siehe Seite 9).

Page 11

■ Steuerbox

MIDI IN

MIDI OUT

OUTIN

AUX

KEY DC IN 12VPDL

USB

OFF

AUTO OFF MODE

1 42 3 5

10 11 12

Vorderseite Unterseite

POWER-Schalter

Zum Ein- und Ausschalten des Digitalpianos.

REC-Taste

Stellt das Instrument auf Aufnahmebereitschaft ein. Eine Kombination aus Anzeigelampe und Taste. Die Anzeigelampe zeigt durch Aufleuchten den jeweiligen Aufnahmestatus des Klaviers an.

PLAY/STOP-Taste

Für Start und Stop der Wiedergabe. Eine Kombination aus Anzeigelampe und Taste. Die Anzeigelampe zeigt durch Aufleuchten jeweils den derzeitigen Status des Klaviers an.

REVERB-Knopf

Zur Regelung der Hallstärke.

VOLUME-Knopf

Zur Regelung der Kopfhörerlautstärke (beide gleichzeitig).

PHONES-Buchse

Zum Anschluß für bis zu 2 Kopfhörer, sodaß eine andere Person Ihre Musik mithören kann.

USB-Anschluß

Hier den USB-Speicher einführen.

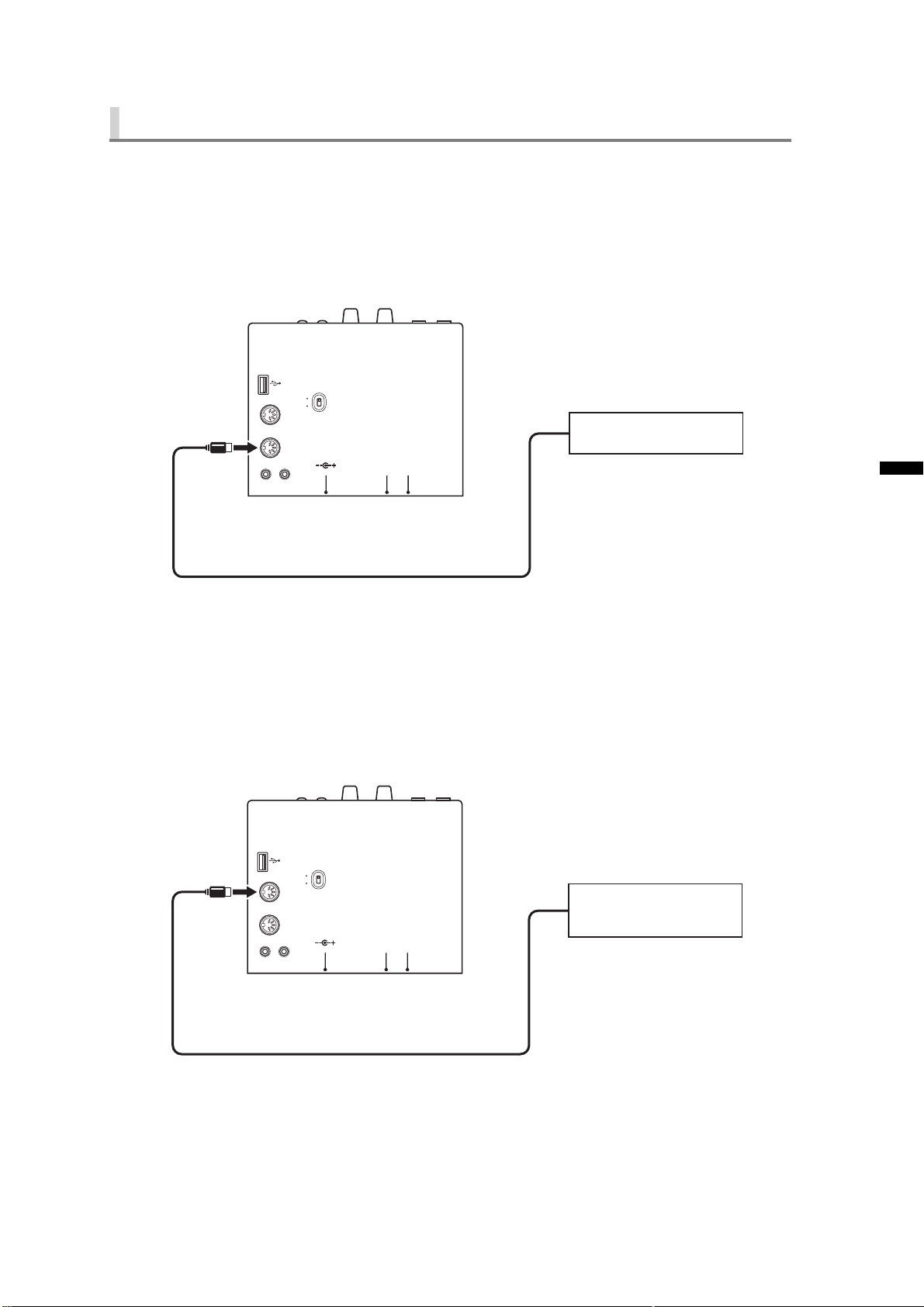

MIDI IN-/MIDI OUT-Buchsen

Für Anschluß an die Eingang/Ausgangbuchen von externen MIDI Geräten.

AUX IN-/AUX OUT-Buchsen

Für Anschluß an die Eingang/Ausgangbuchsen externer Audiogeräte.

DC IN 12V-Buchse (für Flügel)

Den mitgelieferten Netzadapter anschließen.

KEY-Buchse

Tastensensorbuchse.

PDL-Buchse

Pedalsensorbuchse.

AUTO OFF MODE-Schalter

Aktiviert oder deaktiviert die Auto-Ausschaltfunktion. Stellen Sie diesen Schalter auf ON (Ein), um die Stromversorgung automatisch auszuschalten, wenn das Instrument 30 Minuten lang nicht gespielt wird.

Deutsch

Page 12

Anbringen des Kopfhöreraufhängers

MIDI IN

MIDI OUT

OUT

AUX

USB

OFF

AUTO OFF MODE

Schraubendreher

Den Aufhänger an der Unterseite der Steuerbox mit den beiden mitgelieferten Schrauben anbringen.

Einstellen der Auto-Ausschaltfunktion

Sie können die Stromversorgung automatisch ausschalten, wenn das Instrument 30 Minuten lang nicht gespielt wird.

Betätigen Sie den AUTO OFF MODE-Schalter unten an der Steuerbox.

ON (Ein): Aktiviert die Auto-Ausschaltfunktion.

Das Instrument wird automatisch ausgeschaltet, wenn es 30 Minuten lang nicht gespielt wird. Während die AutoAusschaltfunktion aktiviert ist, schalten Sie die Stromversorgung mit dem POWER-Schalter aus und wieder ein.

OFF (Aus): Deaktiviert die Auto-Ausschaltfunktion.

Schalten Sie die Stromversorgung mit dem POWER-Schalter aus.

Hinweis

Wenn Sie die Stromversorgung einschalten, während der AUTO OFF MODE-Schalter auf OFF (Aus) geschaltet ist, leuchtet die PLAY/STOP-Anzeigelampe an der Vorderseite der Steuerbox 2 Sekunden lang auf.

OFF

USB

TO OFF MODE

OFF

MIDI IN

MIDI OUT

OUT

Page 13

Anschluß des Netzadapters

OFF

AUTO OFF MODE

MIDI IN

MIDI OUT

OUT

AUX

USB

DC IN 12V

■ Für Klaviere

1 Den Netzadapter beim DC12V-

Buchse an der Rückseite des Klaviers anschließen.

2 Das Kabel, wie gezeigt, um den

am Klavier befindlichen Haken wickeln.

3 Den Netzadapter an eine

Netzsteckdose anschließen.

■ Für Flügel

1 Den Netzadapter an die DC IN

12V-Buchse an der Rückseite der Steuerbox an.

DC12V

Deutsch

2 Den Netzadapter an eine

Netzsteckdose anschließen.

Vorsicht

• Den Netzadapter Yamaha PA-150 oder ein gleichwertiges von Yamaha empfohlenes Produkt verwenden. Bei Verwendung anderer Netzadapter besteht die Gefahr von Schäden, Überhitzung oder Bränden.

• Niemals das Kabel dehnen oder dessen Enden verbiegen.

• Niemals ein Kabel verwenden, das gedehnt wurde oder dessen Enden verbogen sind, sonst könnte die Stromversorgung unterbrochen werden.

• Vorm Trennen des Netzadapters immer erst die am An-/Ausschalter ausschalten.

• Trennen Sie, falls Sie das Silent Piano umstellen möchten, zuvor den Netzadapter vom Netzanschluss ab und trennen Sie ihn von der DC12V-Buchse auf der Klavierrückseite oder der DC IN 12V-Buchse an der Rückseite der Steuerbox.

• Wenn das Instrument für längere Zeit nicht benutzt werden soll, den Netzadapter vom Netzanschluß abtrennen.

Page 14

Kapitel

-1

2 Beginnen Sie zu spielen

Benutzen der Silent Piano Funktion

(Für Modelle, die mit einem Sostenuto-Pedal

ausgestattet sind)

Ziehen Sie den StummschaltungsHebel in Ihre Richtung, bis Sie ein Klickgeräusch hören und spüren, dass der Mechanismus eingerastet ist.

(Für Modelle, die nicht mit einem SostenutoPedal ausgestattet sind)

Drücken Sie das mittlere Pedal und schieben Sie es nach links.

Dies verhindert, dass die Hammer die Saiten tatsächlich anschlagen.

2 Den Kopfhörer an die PHONES-

Buchse anschließen.

Die beiden Kopfhörersätze können gleichzeitig benutzt werden.

3 Gerät einschalten.

Die POWER-Anzeigelampe leuchtet dann grün auf. Wenn der AUTO OFF MODE-Schalter unten

an der Steuerbox auf OFF (Aus) geschaltet ist, leuchtet die PLAY/STOP-Anzeigelampe 2 Sekunden lang auf.

4 Die Lautstärke mit dem VOLUME-

Knopf einstellen.

Vorsicht

• Der Ton wird nicht richtig ausgegeben, wenn Sie die Tastatur in eingeschaltetem Zustand gedrückt halten. Nehmen Sie beim Ausschalten immer die Hand von der Tastatur.

• Beim gleichzeitigen Anschluss von zwei Kopfhörern denselben Kopfhörertyp verwenden, um eine optimale Leistung zu erzielen.

• Obwohl die Silent Piano-Funktion aktiviert ist, bleibt der Tastenanschlagsklang der Tastatur erhalten.

• Damit Sie Ihr Gehör nicht schädigen, sollten Sie die Lautstärke nicht auf übermäßige Pegel anheben und ebenfalls die Kopfhörer nicht übermäßig lange benutzen.

• Ziehen Sie nicht am Kopfhörerkabel oder setzen den Stecker übertriebener Gewalt aus. Dadurch kann der Kopfhörer beschädigt werden, und es können Störungen bei der Tonausgabe auftreten.

Page 15

Klangwahl

C4–A4A-1 B-1

A#-1

Durch Anwendung der Silent Piano Funktion können die internen Klänge dieses Pianos verwendet werden, um mit anderen Klängen als dem Klavierklang zu spielen.

Klangname Einstellung

Piano (Standardeinstellung) Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann C4 betätigen.

Harpsichord Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann D4 betätigen.

Vibraphone Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann E4 betätigen.

Pipe organ Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann F4 betätigen.

Celesta Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann G4 betätigen.

Strings Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann A4 betätigen.

Electric piano 1 Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann C#4 betätigen.

Electric piano 2 Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann D#4 betätigen

Jazz organ Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann F#4 betätigen.

Choir Die A-1, A#-1 und B-1 Tasten gedrückt halten und dann G#4 betätigen.

Hinweis

• Wählen Sie Klänge aus, während das Instrument eingeschaltet ist.

• Durch Ausschaltung des Instruments wird die Klangwahl neu eingestellt und kehrt zum Klavierklang zurück, wenn das Klavier erneut eingeschaltet wird.

• Für Einzelheiten zu den Klängen siehe die „Liste für Klangvoreinstellung“ auf Seite 26.

• Sie können auch zwei Klänge gleichzeitig zum Spielen auswählen. Siehe „Doppelklang“ auf Seite 10.

Vorsicht

• Klänge können während des Spielens geändert werden. Diese Funktion ist jedoch nicht für Musikstücke verfügbar, die wiedergegeben werden.

• Für andere Klänge, außer dem Klavierklang, wird die Klangvariation durch das Verschiebungs-/Pianopedals abgeändert, anstatt den Klang zu dämpfen.

• Für andere Klänge, außer dem Klavierklang, wird die Klanglautstärke für die drei Tasten mit den tiefsten Tönen absichtlich gesenkt.

Deutsch

Page 16

■ Klangvariation

Weich Normal Hell

Klangfarbe

C1–G1

A-1 B-1

A#-1

Dieses Instrument bietet Klangvariationen, die Sie beim Spielen mit anderen Klängen, außer dem Klavierklang, einstellen können. Für Einzelheiten zu den Variationen siehe die „Liste für Klangvoreinstellung“ auf Seite 26.

Bei jeder Betätigung des Verschiebungs-/Pianopedals (des äußeren linken Pedals) wechseln normaler Klang und eine Variation einander ab.

Bei einem Wechsel zwischen normalem Klang und einer Klangvariatioen leuchtet die PLAY/STOP-Anzeigelampe kurz auf. Grün bedeutet normaler Klang, währen Orange anzeigt, dass eine Variation eingestellt wurde.

Hinweis

Für jeden Klang sind Variationen vorhanden.Durch Ausschaltung des Instruments werden die Variationseinstellungen neu eingestellt.

■ Doppelklang

Durch diese Funktion können zwei Klänge kombiniert werden, während Sie spielen.

Für Einstellung von zwei Klängen,zwei Tasten gleichzeitig betätigen.

Vorsicht

Da für die Doppelklangfunktion zwei Klänge für jede gespielte Note verwendet werden, wird die Anzahl der gleichzeitig spielbaren Noten auf die Hälfte reduziert.

Einstellung der Klangfarbe

Die Klangfarbe des Tons kann von weich bis hell eingestellt werden

Bedienung Einstellverfahren

Einstellung der Klangfarbe (5 Stufen)

Hinweis

Diese Einstellung gilt für alle Klänge und ändert sich nicht, wenn das Instrument ausgeschaltet wird.

Die A-1, A#-1 und B-1 Tasten gedrückt halten und C1,D1,E1,F1 oder G1 betätigen. Die normale Einstellung ist E1. C1 ist die Einstellung für weichste Klangfarbe und G1 für die hellste. (Die Standardeinstellung ist E1.)

Page 17

Einstellen der Hallstärke

C3–B3A-1 B-1

A#-1

Der Halleffekt erzeugt ein Echo für einen volleren und nachhallenden Klang. Mit dem REVERB-Knopf die Tiefe abstimmen (Stärke des Halleffekts für den Klang). Zum Ausstellen des Halleffekts, den Regler auf die äußerste linke Position drehen.

Ebenfalls kann die Hallart geändert werden, die verwendet werden soll.

Hallart Effekt Einstellverfahren

Room Halleffekt, wie er in einem normalen Raum

gehört wird.

Hall 1 (Standardeinstellung)

Hall 2 Halleffekt, wie er in einer großen Konzerthalle

Stage Halleffekt, wie er auf einer Bühne gehört wird. Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und

Halleffekt, wie er in einer kleinen Konzerthalle gehört wird.

gehört wird.

Hinweis

Beim Ausschalten wird die Hallfunktion wieder auf die Standardeinstellung eingestellt.

A#-1

Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und dann C2 betätigen.

Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und dann D2 betätigen.

Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und dann E2 betätigen.

dann F2 betätigen.

Deutsch

-1 B-1

C2 (Room)

F2 (Stage)

D2 (Hall 1)-Standardeinstellung E2 (Hall 2)

Einstellen der Tonhöhe (Stimmen)

Die Tonhöhe für dieses Instrument wurde so eingestellt, dass A3 = 440 Hz beträgt. Sie können die Tonlage um 65 Cent höher oder niedriger abstimmen (100 Cent entsprechen 1 Halbton).

Bedienung Einstellverfahren

Anheben der Tonhöhe Die A-1 und B-1 Tasten gedrückt halten und eine der Tasten von C3 bis B3 betätigen.

Senken der Tonhöhe Die A-1 und A#-1 Tasten gedrückt halten und einer der Tasten von C3 bis B3 betätigen.

Rückkehr zur Tonhöhenstandardeinstellung

Hinweis

Beim Ausschalten des Instruments wird die Tonhöheneinstellung gespeichert.

Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und einer der Tasten von C3 bis B3 betätigen.

Page 18

Einstellen

C6A-1 B-1

A#-1

D6–A6

C7A-1 B-1

A#-1

Durch den DDE (Dynamic Damper Effect) werden die feinen Resonanzen simuliert, die bei Betätigung des Dämpferpedals eines akustischen Pianos auftreten. Der DDE kann jeweils wie gewünscht eingestellt werden.

Bedienung Einstellverfahren

Ausschalten des DDE Die A-1 und A#-1 sowie B-1 Tasten gedrückt halten und dann C6 betätigen.

Einschalten des DDE (5 Stufen)

Hinweis

• Bei Ausschaltung ändert sich die DDE Einstellung nicht.

• Auch wenn DDE ausgeschaltet wird, hält der Ton an, als wenn das Fortepedal betätigt wurde, jedoch ohne jeglichen Halleffekt.

des DDE (Dynamic Damper Effect)

Die A-1, A#-1 sowie B-1 Tasten gedrückt halten und dann D6,E6,F6,G6 oder A6 betätigen. (A6 ist die tiefste DDE Einstellung. Die Standardeinstellung ist E6.)

Wiederherstellen der Standardeinstellungen (Reset All)

Alle Einstellungen können wieder auf die Fabrikeinstellung eingestellt werden. Die A-1, A#-1 und B-1 Tasten gedrückt halten, und etwa eine Sekunde lang C7 betätigen und dann alle Tasten loslassen. Dadurch werden Klangvariation, Klangfarbe, Nachhall, Tonhöhe sowie DDE wieder auf deren Standardeinstellungen eingestellt.

Page 19

Kapitel

3 Aufnahme und Wiedergabe

Aufnahme eines Musikstücks

Im internen Speicher dieses Instruments kann ein Musikstück aufgenommen werden.

Hinweis

• Die Aufnahmefunktion kann ca. 65 Kilobyte (das entspricht ca. 21000 Noten) speichern, ein Musikstück mit einer Länge von ca. 25 Minuten oder 5 Minuten lang,für ein Musikstück mit hohem Tempo, das viele Noten enthält.

• Bei Aufnahme werden ebenfalls Informationen über den Klang gespeichert, der wähend des Spielens eingestellt wurde.

• Die Daten werden auch bei Ausschaltung oder Neueinstellung aller Parameter beibehalten.

Vorsicht

• Bei Aufnahmebeginn für eine neues Musikstück, wird das früher aufgenommene Musikstück gelöscht (die frühere Aufnahme wird nicht gelöscht, wenn die Aufnahme, ohne dass irgendwas gespielt wird, aufgehoben wird, während das Instrument auf Aufnahmebereitschaft eingestellt ist).Daten, die nicht gelöscht werden sollen, sollten für Back-Up zum USBSpeicher übertragen werden. Für Einzelheiten siehe „Speicherung von Aufnahmedaten im USB- Speicher“ auf Seite 16.

• Bei angeschlossenem USB-Speicher, kann die Aufnahmefunktion nicht angewendet werden. Vor Aufnahme den Speicher entfernen.

Deutsch

1 Die REC-Taste betätigen.

Dann schaltet das Instrument auf Aufnahmebereitschaft, die RECAnzeigelampe leuchtet rot auf und die PLAY/STOP-Anzeigelampe blinkt grün.

Hinweis

Für Aufhebung der Aufnahmebereitschaft und Rückkehr des Instruments zum normalen Status, erneut die REC-Taste betätigen.

2 Die PLAY/STOP-Taste betätigen.

Die PLAY/STOP-Anzeigelampe leuchtet grün auf und die Aufnahme beginnt.

3 Mit dem Klavierspielen beginnen.

Während Aufnahme ertönt ein Sigalton, wenn der interne Speicher nur noch wenig Speicherplatz aufweist. Je mehr der verbleibende Speicherplatz abnimmt, desto schneller ertönt der Signalton und das Instrument beginnt die Daten automatisch zu speichern.

4 Das Klavierspielen beenden und die PLAY/STOP-

Taste betätigen.

Für Aufnahemstop kann ebenfalls die REC-Taste betätigt werden. Dann erfolgt schnelles Blinken der REC-Anzeigelampe und das Instrument beendet die Datenspeicherung. Wenn das Instrument die Datenspeicherung abgeschlossen hat,hört das Blinken der RECAnzeigelampe auf. Die Datenspeicherung könnte eine gewisse Zeit dauern.

Vorsicht

Während die REC-Anzeigelampe blinkt, sollte dieses Instrument nicht ausgeschaltet werden, da sonst möglicherweise die Daten oder der interne Speicher beschädigt werden könnten.

Page 20

Wiedergabe des im internen Speicher

G#6, A#6

aufgenommenen Musikstücks

Mit diesem Instrument können gespeicherte Daten oder Musikstücke für Demonstrationszwecke wiedergegeben werden.

Die PLAY/STOP-Taste betätigen.

Die PLAY/STOP-Anzeigelampe leuchtet dann grün auf und die Wiedergabe beginnt.

Wiedergabestop

Während Wiedergabe die PLAY/STOP-Taste betätigen.

Wiedergabepause

Während Wiedergabe C7 betätigen. Die PLAY/STOP-Anzeigelampe blinkt dann. Für erneute Wiedergabe C7 oder die PLAY/STOP-Taste betätigen.

Schnellvorlauf

Bei Wiedergabe oder –pause A#6 betätigen, während G#6 gedrückt gehalten wird. Dann erfolgt WiedergabeSchnellvorlauf und die PLAY/STOP-Anzeigelampe blinkt, während die A#6 Taste betätigt wird. Für Rückkehr zum vorherigen Status des Instruments (Wiedergabe oder –pause) , A#6 freigeben.

Hinweis

• Während Wiedergabe oder –pause ist die REC-Taste nicht wirksam.

• Wenn der USB-Speicher am Instrument angeschlossen ist, werden die im USB-Speicher gespeicherten Daten wiedergegeben. Siehe „Wiedergabe von Musikstücken im USB-Speicher“ auf Seite 17.

• Wenn kein Musikstück vorhanden ist, ertönt der Signalaton dreimal in Folge.

Page 21

Anschluß des USB-Speichers

MIDI IN

MIDI OUT

OUT

AUX

USB

OFF

AUTO OFF MODE

USB-Speichers

Durch Anschluß eines im Handel erhältlichen USB-Speichers an das Instrument, können Aufnahmedaten gespeichert und gespeicherte Musikstücke wiedergegeben werden.

Setzen Sie den USB-Speicher in den USB-Anschluss unten links an der Steuerbox.

Das Instrument beginnt dann automatisch mit der Prüfung des Inhalts des USB-Speichers. Während der Prüfung erfolgt schnelles Blinken der PLAY/STOP-Anzeigelampe und nach Beendigung leuchtet sie blass Orange auf.

Vorsicht

• Während Datenübertragung den USB-Speicher nicht entfernen oder Ein- und Ausschaltug vornehmen, da er sonst beschädigt werden könnte.

• Den USB-Speicher nicht zu häufig einführen oder entfernen, da er sonst beschädigt werden könnte.

• Darauf achten, dass Sie nicht mit Ihren Füßen gegen den USB-Speicher stoßen, wenn er am Instrument angeschlossen ist.

• Nur den USB-Speicher und keine Fremdkörper in den USB-Anschluß einführen, da dieser sonst unbrauchbar werden könnte.

• Vor der Benutzung des USB-Speichers prüfen, dass dieser keinen Speicher- oder Softwareschutz enthält, da Schutzprogramme dieser Art einen Zugriff auf den Speicher verhindern.

• Dieses Instrument ist kompatibel mit USB 1.1. Obwohl auch USB 2.0 Geräte angeschlossen werden können, erfolgt die Datenübertragung jedoch mit USB 1.1 Geschwindigkeiten.

Deutsch

Page 22

Speicherung von Aufnahmedaten im USBSpeicher

Wichtige Daten sollten, neben der Speicherung im USB-Speicher, ebenfalls als Back-Up bei einem anderen Speichermedium, wie z.B. einem Computer, gespeichert werden. Werden Daten bei einem USB-Speicher ohne Back-Up bei einem anderen Datenträger gespeichert, dann besteht die Gefahr, dass diese Daten durch Rütteln oder Erschütterungen verlorengehen könnten.

1 Den USB-Speicher in das Instrument einführen.

Die PLAY/STOP-Anzeigelampe blinkt dann orange auf und ändert sich auf ein blasses Orange, wenn das Instrument die Speicherprüfung beendet hat.

2 Die REC-Taste betätigen.

Das Instrument schaltet dann auf Übertragungsbereitschaft, die RECAnzeigelampe leuchtet rot auf und die PLAY/STOP-Anzeigelampe blinkt orange.

Hinweis

Für Aufhebung der Übertragungsbereitschaft und Rückkehr zum normalen Status des Instruments, erneut die REC-Taste betätigen.

3 Die PLAY/STOP-Taste betätigen.

Die PLAY/STOP-Anzeigelampe beginnt dann schnell zu blinken und Daten werden vom internen Speicher zum USB-Speicher übertragen. Da während der Datenübertragung ebenfalls das Datenformat geändert wird, könnte der Übertragungsprozeß eine Weile dauern (3 bis 4 Minuten für eine Datei mit 65 Kilobyte). Nach Beendigung der Übertragung, erlischt die REC-Anzeigelampe und die PLAY/STOPAnzeigelampe leuchtet blass Orange auf.

Hinweis

• Die Daten werden unter „USERSONG**.MID“ in einem Folder mit der Bezeichnung „USER FILES“ im USB-Speicher gespeichert. Bis zu 50 Musikstücke können so gespeichert werden. „**“ kann eine beliebige Nummer von 00 bis 49 sein, die jeweils sequentiell während der Speicherung von Dateien ansteigt.

• Das Instrument zeigt an, dass keine weiteren Musikstücke gespeichert werden können, wenn die Dateibezeichnung „USERSONG49.MID“ erreicht ist.

• Beim Versuch Dateien zu speichern, wenn sich eine oder mehrere Dateien mit dem Dateinamen „USERSONG50.MID“ bis „USERSONG99.MID“ im Folder befinden, führt zu einem Fehler und die Daten können nicht gespeichert werden.

• Daten können nicht von diesem Instrument gelöscht werden. Für Löschung einer Datei, den USB-Speicher an einen Computer anschließen.

Vorsicht

Bei Datenübertragung vom USB-Speicher zu einem Computer, könnten früher gespeicherte Dateien überschrieben werden,wenn diese den gleichen Dateinamen haben wie die übertragenen Dateien. Wenn solche Dateien nicht überschrieben werden sollen, dies verhindern, indem die Dateinamen geändert werden.

Page 23

Wiedergabe von Musikstücken im USB-Speicher

C7B6

Wenn der USB-Speicher in dieses Instrument eingesetzt ist und Wiedergabevorgänge durchgeführt werden (siehe Seite 14), wird das zuletzt im USB-Speicher gespeicherte Musikstück wiedergegeben. Sie können auch alle Musikstücke im USB-Speicher vom Anfang an wiedergeben oder ein Musikstück zur Wiedergabe auswählen.

■ Zur Wiedergabe des zuletzt im USB-Speicher gespeicherten Musikstücks

Wenn der USB-Speicher in das Instrument eingesetzt ist, drücken Sie die PLAY/STOP-Taste.

Wenn im USB-Speicher keine gespeicherte Datei gefunden wird und eine andere abspielbare Datei (eine Standard-MIDI-Datei) vorhanden ist, beginnt das Instrument die Wiedergabe dieser Datei. Wenn keine solche Datei vorhanden ist, schaltet das Instrument wieder auf den normalen Status.

■ Zur Wiedergabe aller im USB-Speicher vorhandenen Musikstücke

1 Bei eingesetztem USB-Speicher die B6 und die C7 Ta s te n (di e b ei d e n

weißen Tasten ganz rechts auf der Klaviertastatur) gedrückt halten, während das Instrument eingeschaltet ist.

2 Die Tasten 1 bis 2 Sekunden nach dem Einschalten des Instruments

freigeben.

Die Wiedergabe beginnt dann automatisch mit dem zuerst im USB-Speicher gespeicherten Musikstück.

Beenden der Musikstück-Wiedergabe

Das Instrument aus- und dann wieder einschalten.

Deutsch

Titelwahl für Wiedergabe (Direkte Titelwahl)

Die A-1 Taste gedrückt halten und eine der Tasten von C0 bis C#4 betätigen, die der Titelnummer entspricht.

• „USERSONG**.MIDI“-Dateien im „USER FILES“-Folder im USB-Speicher sind, von links beginnend, den Tasten C0 bis C#4 zugeordnet.

• Wird eine andere Taste betätigt, als die oben aufgeführten Tasten, dann wird kein Titel für Wiedergabe eingestellt.

• Wird ein Titel gewählt, wenn die Wiedergabe gestoppt wurde, so wird dieser das nächste Mal bei Wiedergabestart eingestellt.

Page 24

Titelwechsel

F#6 betätigen, um den vorherigen Titel einzustellen. Für Einstellung des nächsten Titels, A#6 betätigen.

Schnellvorlauf

Während Wiedergabe oder –pause A#6 betätigen, während G#6 gedrückt gehalten wird. Der Schnellvorlauf kann während Tonwiedergabe vom Instrument ausgeführt werden.

Wiedergabepause

Sie können die Wiedergabe auf Pause schalten und sie erneut an dem Punkt starten, an dem das Musikstück auf Pause geschaltet wurde. Während Wiedergabe C7 betätigen. Für Wiedergabestart C7 erneut betätigen. Während die Wiedergabe auf Pause geschaltet ist, sind außer C7 und der PLAY/STOP-Taste (Wiedergabe oder Pause) keine Tasten wirksam.

Wiedergabestop

Sie können die Wiedergabe stoppen und sie vom ersten gespeicherten Titel an starten. Während der Wiedergabe die B6 Taste oder die PLAY/STOP-Taste betätigen. Die PLAY/STOP-Taste betätigen, um die Wiedergabe erneut zu starten.

Einstellung des Instruments auf Wiederholungsmodus

Zur Wiedergabewiederholung eines Einzeltitels F6, zur Wiederholung der Wiedergabe aller Titel G6 bzw. zur Zufallswiederholung aller Titel A6 betätigen. Die Standardeinstellung ist Wiedergabewiederholung für alle Titel.

Vorlauf für einen Titel (A#6)

Schnellvorlauf (G#6, A#6)

Rücklauf für einen Titel (F#6)

-1

C0~C#4

Einzeltitel-Wiederholung (F6)

Wiederholung aller Titel (G6)

Direkte Titelwahl

Zufallswiederholung (A6)

Stop (B6)

Pause (C7)

Hinweis

• Das Instrument kann maximal 50 im USB-Speicher enthaltene Titel wiedergeben.

• Die Wiedergabe erfolgt in der Reihenfolge der Nummern (00 – 99) im Abschnitt „**“ der „USERSONG**.MIDI“Dateien, die im „USER FILES“-Folder des USB-Speichers gespeichert sind, und zwar beginnend mit der Datei mit der niedrigsten Nummer (das heißt, Musikstücke werden normalerweise in der Reihenfolge der Datenübertragung zum USB-Speicher wiedergegeben). Wenn der USB-Speicher weniger als 50 Musikstücke enthält, sucht das Instrument im „USER FILES“-Folder, im Hauptverzeichnis und anderen Foldern (auf bis zu zwei Ebenen) nach vorhandenen MIDI-Dateien und gibt diese in der Reihenfolge von deren Datenübertragung zum USB-Speicher wieder.

• Wenn kein Musikstück im USB-Speicher vorhanden ist, ertönt dreimal in Folge der Signalton.

• Für Einzelheiten zur Wiedergabereihenfolge siehe „Wiedergabeabfolge für MIDI Datei“ auf Seite 28.

• Zum Aufnehmen auf diesem Instrument bzw. zum Speichern von Aufnahmedaten im USB-Speicher das Instrument aus- und dann wieder einschalten.

Page 25

Wiedergabe von Demonstrationstiteln

C7B6

(Demonstrationsmodus)

Jeder der in diesem Instrument gespeicherten Demonstrationstitel kann wiedergegeben werden (50 Klassiker für das Piano).

1 Beim Einschalten des Instruments B6 und C7 (die beiden weißen Tasten

ganz rechts auf der Klaviertastatur) gedrückt halten.

2 Die Tasten 1 bis 2 Sekunden nach Einschaltung des Instruments freigeben.

Dann beginnt automatisch die Wiedergabe des ersten Titels.

Deutsch

Aufhebung des Demonstrationsmodus

Das Instrument aus- und dann wieder einschalten.

Titelwahl für Wiedergabe (Direkte Titelwahl)

Die A-1 Taste gedrückt halten und eine der Tasten von C0 bis C#4 betätigen, die der Titelnummer entspricht.

• Für die den einzelnen Tasten zugeordneten Titel siehe „Liste der Demonstrationstitel“ auf Seite 27.

• Wird eine andere Taste betätigt, als die oben aufgeführten Tasten, dann wird kein Titel für Wiedergabe eingestellt.

• Wird ein Titel gewählt, wenn die Wiedergabe gestoppt wurde, dann wird dieser das nächste Mal bei Wiedergabestart eingestellt.

Titelwechsel

F#6 betätigen, um den vorherigen Titel einzustellen. Für Einstellung des nächsten Titels, A#6 betätigen.

Schnellvorlauf

Während Wiedergabe oder –pause A#6 betätigen, während G#6 gedrückt gehalten wird. Der Schnellvorlauf kann während Tonwiedergabe vom Instrument ausgeführt werden.

Wiedergabepause

Wiedergabestop

Sie können die Wiedergabe stoppen und sie vom ersten Demonstrationstitel an starten. Während der Wiedergabe die B6 Taste oder die PLAY/STOP-Taste betätigen. Die PLAY/STOP-Taste betätigen, um die Wiedergabe erneut zu starten.

Page 26

Einstellung des Instruments auf Wiederholungsmodus

Vorlauf für einen Titel (A#6)

Schnellvorlauf (G#6, A#6)

Rücklauf für einen Titel (F#6)

-1

C0~C#4

Einzeltitel-Wiederholung (F6)

Wiederholung aller Titel (G6)

Direkte Titelwahl

Zufallswiederholung (A6)

Stop (B6)

Pause (C7)

Hinweis

• Für Start und Stop der Wiedergabe kann die PLAY/STOP-Taste der Steuerbox verwendet werden.

• Da es vom Zeitpunkt der Tastenfreigabe abhängt, kann es vorkommen, dass das Instrument nicht auf den Demonstrationsmodus schaltet.

• Im Demonstrationsmodus kann auf diesem Instrument nicht aufgenommen und können keine Aufnahmedaten im USB-Speicher gespeichert werden. Zum Aufnehmen oder Speichern das Instrument aus- und dann wieder einschalten.

• Eine Übertragung der Demonstrationstitel in den USB-Speicher ist nicht möglich.

Page 27

Kapitel

4 Anschluß an anderer Geräte

Anschluß an andere Audiogeräte

Vorsicht

Vor Anschluß dieses Instruments an ein anderes Gerät, unbedingt beide ausschalten.

Hinweis

Bei der AUX IN/AUX OUT-Buchse dieses Instruments handelt es sich um eine Stereominibuchse. Wenn das Anschlußkabel nicht kompatibel ist, muß ein Adapter verwendet werden. Das verwendete Kabel sowie der Adapter sollten widerstandslos sein.

■ Benutzung von AUX OUT

Bei Anschluß an ein Compo-System oder einen IC-Recorder:

Es können Musikstücke aufgenommen werden, die mittels der Silent Piano Funktion dieses Instruments gespielt wurden.

Bei Anschluss an eingeschaltete Lautsprecher oder an eine Stereoanlage:

Es können mittels der Silent Piano Funktion gespielte Musikstücke gehört werden. Der Signalausgang von dieser Buchse ist der gleiche Ton, wie er über die Kopfhörer gehört wird.

Unterseite der Steuerbox

USB

OFF

MIDI IN

MIDI OUT

OUTIN

AUX

Zum AUX OUT (Stereominibuchse)

AUTO OFF MODE

KEY DC IN 12VPDL

ODER

Compo-System

IC-Recorder

Eingeschaltete Lautsprecher

Stereoanlage

Deutsch

Audiokabel

Page 28

■ Benutzung von AUX IN

MIDI IN

MIDI OUT

OUTIN

AUX

KEY DC IN 12VPDL

USB

OFF

AUTO OFF MODE

ODER

Audiokabel

Unterseite der Steuerbox

CD-Spieler

usw.

Andere Tonmodule

Zum AUX IN (Stereominibuchse)

Bei Anschluß an ein anderes Tonmodul oder Wiedergabegeräte (wie z.B. CD-Spieler):

Sie können mittels der Silent Piano Funktion zusammen mit dem von den angeschlossenen Geräten empfangenen Ton s pi e le n . Mittels des VOLUME-Knopfes dieses Instruments kann die Lautstärke seines elektronischen Klangs zusammen mit dem über die AUX IN-Buchse empfangenen Klang abgestimmt werden. Für Klangbalance die Ausgangslautstärke beim angeschlossenen Gerät abstimmen.

Vorsicht

Die Ausgangsbuchse eines analogen Aufnahmegeräts nicht an die AUX IN-Buchse dieses Instruments anschließen, wenn die AUX OUT-Buchse dieses Instruments an die Eingangsbuchse des gleichen Aufnahmegeräts angeschlossen ist. Dies verursacht eine Rückkoppelung beim Audiosignal, wodurch beide Geräte beschädigt werden könnten.

Page 29

Anschluß an andere MIDI-Geräte

MIDI IN

MIDI OUT

OUTIN

AUX

KEY DC IN 12VPDL

USB

OFF

AUTO OFF MODE

Unterseite der Steuerbox

Sequenzer

usw.

MIDI-Kabel

Zum MIDI IN

■ Benutzung von MIDI OUT

Bei Anschluß an ein anderes MIDI-Gerät:

Mittels der Silent Piano Funktion gespielte Musikstücke können mit den Tonmodulen, wie z.B. Synthesizern und anderen MIDI-Geräten, wiedergegeben werden.

Unterseite der Steuerbox

USB

OFF

AUTO OFF MODE

Ein anderes MIDI-Gerät

KEY DC IN 12VPDL

Zum MIDI OUT

MIDI IN

OUTIN

MIDI OUT

AUX

Deutsch

MIDI-Kabel

■ Benutzung von MIDI IN

Bei Anschluß an einen Sequenzer:

Das Instrument kann vom angeschlossenen Gerät Informationen über das gespielte Musikstück erhalten und dieses Musikstück mittels des Tonmoduls des Instruments spielen.

Hinweis

Neben Informationen zu den Musikstückdaten für die Tastatur und die Pedale, werden ebenfalls Informationen über Klangwechsel und Nachhalltiefe ausgetauscht. MIDI-Daten werden über Kanal 1 übertragen und bei Kanal 1 und 2 empfangen.

Page 30

Kapitel

5 Anhang

Fehlersuche

Sollte eine Störung bei Ihrem Silent Piano auftreten, könnten diese Hinweise Abhilfe schaffen. Sollte die Störung jedoch nicht von Ihnen selbst behoben werden könnnen, dann wenden Sie sich bitte an Ihren Yamaha Pianohändler. Versuchen Sie NIEMALS selbst das Piano oder den Netzadapter zu reparieren.

☞ Obwohl das Instrument eingeschaltet ist,wird kein Ton ausgegeben.

- Der Netzadapter ist nicht korrekt angeschlossen. Stecken Sie den Netzadapter fest in die DC12V-Buchse oder die DC IN 12V-Buchse und eine Netzsteckdose ein.

- Der VOLUME-Knopf kann ganz nach links gedreht sein. Die Einstellung auf einen optimalen Pegel abstimmen. Wenn der Lautstärkeregler auf die 3-Uhr-Position eingestellt wird, wird vom Instrument die Standardlautstärke erzeugt.

☞ Die Netzanzeigelampe leuchtet auf, aber das Instrument gibt keinen Ton aus und das Pedal

ist nicht wirksam.

- Der Tasten- oder Pedalsensor an der Rückseite der Steuerbox sind möglichweise nicht korrekt angeschlossen. Die KEY und PDL Stecker fest bei den jeweiligen Buchsen der Steuerbox anschließen (gekennzeichnet als KEY und PDL an der Unterseite der Steuerbox).

☞ Bei Benutzung der Silent Piano Funktion zum Spielen, werden vom akustischen Klavier Töne

erzeugt.

- Wenn mit zu hoher Krafteinwirkung gespielt wird, könnten vom akustischen Klavier Töne erzeugt werden. Die Tasten moderater anschlagen.

☞ Beim Hören über im Handel erhältlichen Kopfhörer variiert die Balance.

- Kopfhörereigenschaften sind je nach Typ unterschiedlich, weshalb unterschiedliche Kopfhörer unterschiedliche Balanceeigenschaften aufweisen.

☞ Beim Hören über im Handel erhältlichen Kopfhörer variiert die Lautstärke.

- Kopfhörereigenschaften sind je nach Typ unterschiedlich, weshalb unterschiedliche Kopfhörer unterschiedliche Lautstärkeeigenschaften aufweisen.

☞ Bei Benutzung der Silent Piano Funktion erzeugt der Klavierkörper Klappergeräusche.

- Dies ist kein Defekt. Dieses Geräusch wird von den Tastenanschlägen des akustischen Klaviers erzeugt.

☞ Beim Spielen einer schnellen Notenfolge im Silent Piano Modus, wird ein lauter Ton erzeugt,

der nicht zum Musikstück gehört.

- Dies ist kein Defekt. Aufgrund der Konstruktion des Silent Piano kann dies manchmal vorkommen.

☞ Kein Nachhalleffekt für den Ton.

- Der REVERB-Knopf kann ganz nach links gedreht sein. Für einen geeigneten Nachhallwert den Knopf nach rechts drehen (siehe Seite 11).

☞ Der Ton hallt zu lange nach. (Zu hohe Nachhalleinstellung für den Ton.)

- Der Nachhall sowie DDE sind auf einen zu hohen Pegel eingestellt. Diese Parameter auf einen geeigneten Pegel einstellen (siehe Seite 11 und 12).

☞ Die Tonhöhe dieses Instruments weicht von der Tonhöhe anderer Instrumente ab.

- Die Tonhöhe dieses Instruments kann den Tonhöhen anderer Instrumente angepaßt werden (siehe Seite 11).

☞

Obwohl nicht gespielt oder eine Aufnahme ausgeführt wird, leuchten die Bedientafeltasten auf.

Wenn der USB-Speicher am USB-Anschluß angeschlossen ist, leuchten die Tasten schwach auf (siehe Seite 15 und 17).

Page 31

☞ Der USB-Speicher spricht nicht an.

- Den USB-Speicher aus dem Instrument nehmen und erneut einführen.

- Prüfen, ob die PLAY/STOP-Anzeigelampe orangefarben blinkt,wenn der USB-Speicher eingeführt wird.

Wenn die Anzeigelampe nicht blinkt, dann könnte der USB-Speicher beschädigt sein (siehe Seite 15).

☞ Bei Einschaltung des Instruments im Demonstrationsmodus und beim USB-Anschluß eingeführten

USB-Speicher, werden die internen Demonstrationstitel nur kurz gespielt, bevor die Wiedergabe der im USB-Speicher gespeicherten Musikstücke beginnt.

- Dies ist kein Defekt. Bei diesem Instrument dauert es etwas, bis es bestimmte USB-Speichertypen erkennt. Während dieses Prüfungsprozesses werden die internen Demonstrationstitel gespielt.

☞ USB-Daten werden nicht wiedergegeben.

- Dies ist kein Defekt. In einigen Fällen ist der Umfang der MIDI-Datei des Musikstücks zu groß, um vom Instrument geladen zu werden, wodurch ein Fehler entsteht.

☞ Das Instrument ist nicht eingeschaltet, obwohl der POWER-Schalter auf ON (Ein) gestellt ist.

- Die Auto-Ausschaltfunktion ist aktiviert. Schalten Sie die Stromversorgung mit dem POWER-Schalter aus und wieder ein (siehe Seite 6).

Fehlersignalton

Deutsch

Bei folgenden Fehlern, blinken die REC- und PLAY/STOP-Anzeigelampen sehr schnell und der Signalton ertönt 3 Mal in Folge. Für Abschaltung des Fehlersignaltons, die REC- oder PLAY/STOP-Taste betätigen.

• Kein Zugriff auf den USB-Speicher aufgrund von Beschädigung.

• Musikdaten sind beschädigt.

• Zu hoher Dateiumfang, um vom Instrument gelesen zu werden.

• Während Informationsverarbeitung durch das Instrument, wurde Ausschaltung vorgenommen. Der interne Speicher wurde erneut auf die Standardeinstellungen eingestellt. Ein aufgenommenes Musikstück wurde gelöscht. Sie können den Fehlersignalton während der Rücksetzung nicht stoppen.

• Uzureichender Speicherplatz beim USB-Speicher, wodurch das Musikstück nicht gespeichert werden kann.

• Der USB-Speicher ist schreibgeschützt.

Page 32

Liste für Klangvoreinstellung

Klangname

Piano C4 Dies ist ein Klangbeispiel von einem Yamaha

Harpsichord D4 Dieser Klang wird oft für Barockmusik

Vibraphone E4 Ein Vibraphon, welches mit relativ leichten

Pipe organ F4 Eine große Pfeifenorgel, wie sie Bach durch

Celesta G4 Ein Tastaturglockenspiel, berühmt für dessen

Strings A4 Orchesterstreicher für eine erfrischende

Electric piano 1 C#4 Klang eines elektrischen Klaviers von einem

Electric piano 2 D#4 Klang eines Hammer/Stahlsaiten-Klaviers, der

Jazz organ F#4 Klang einer Rotary Organ, wie er viel bei Jazz

Choir G#4 Klang eines Chors, der in einem großem Raum

Zugeordnete Taste

Beschreibung Variation

Konzertflügel. Eine ausdrucksvolle Klangfolge, die von einem gefühlvollen Pianissimo bis zu einem kräftigen Fortissimo reicht, bei der durch den Nachhall der Saiten, wenn das Fortepedal betätigt wird, ein expansives Klanggefühl erzeugt wird.

verwendet. Lautstärke und Ton entsprechen nicht dem Anschlagwechsel. Dieser Klang ist eine realistische Wiedergabe des Tons, der entsteht, wenn bei einem wirklichen Cembalo eine Taste freigegeben wird.

Schlegeln angeschlagen.

seine Tokkata und Fuge berühmt gemacht hat.

Verwendung in Werken wie „Der Tanz der Zuckerfee“ in Tschaikowskys Nußknacker Suite. Der einer Spieluhr ähnelnde Klang hat etwas Märchenhaftes und durch ein Register, das eine Oktave höher als des des Klavier ist, ermöglicht die Celesta mit einem Diskantregister zu spielen.

Klangatmosphäre. Dieser Klang ist besonders effektvoll, wenn er im Doppelmodus zusammen mit dem Klavierklang verwendet wird.

FM Synthesizer, wie oft für Populärmusik verwendet wird.Dieser Klang ist ebenfalls sehr effektvoll beim Doppelmodus zusammen mit dem Klavierklang.

dynamisch auf den Anschlag des Spielers anspricht, reichend von einem weichen Ton bei leichten Anschlag bis zu einem leicht verzerrten Ton bei kräftigerem Anschlag. Diese Klangart wird besonders bei Pop und Jazz beliebt.

und Rock verwendet wird.

singt. Dieser Klang ist ebenfalls effektvoll beim Doppelmodus zusammen mit dem Klavierklang.

Für das Klavier gibt es keine Variationeinstellung. Das linke Pedal hat einen weichen (versetzten) Pedaleffekt.

Der Klang von den Saiten, die eine Oktave höher sind, als die, die beim Spielen angeschlagenen werden, wird für den Gesamtklang für einen hellen, überschwenglicheren Klang harmonisiert.

Ein Vibraphon, dessen Vibratorklang durch Drehscheiben erzeugt wird.

Eine Solistenorgel wie sie oft für Kirchenmusik im Barock benutzt wurde.

Klang mit einem Register, das auf das Register des Klaviers abgestimmt ist.

Diese Variation entkräftet den Klang geringfügig.

Durch einen Choreffekt wird ein weiträumiges Klanggefühl erzielt.

Durch die Hinzugügung eines PhaserEffekts wird weiträumigeres Klanggefühl erhalten.

Durch Betätigung des linken Pedals kann die Geschwindigkeit des Vibratos höher eingestellt werden.

Dieser Variation entkräftet den Klang geringfügig.

Page 33

Liste der Demonstrationstitel

D0 E0 F0 G0 A0 B0

C#0 D#0 F#0 G#0 A#0

D1 E1 F1 G1 A1 B1 D2 E2 F2 G2 A2 B2 D3 E3 F3 G3 A3 B3

C#1 D#1 F#1 A#1 C#2 D#2 F#2 G#2 A#2 C#3 D#3 F#3 G#3 A#3 C#4G#1

A-1

C0~C#4

C0 C1 C2 C3 C4

Nach dem Umschalten in den Demonstrationsmodus (Seite 19) die Taste A-1 gedrückt halten und die Taste drücken, die der Nummer entspricht, welche Sie auswählen möchten.

Nr. (Taste)

1 (C0) Invention No. 1 / J. S. Bach 26 (C#2) Etude op. 10-12 “Revolutionary” / F. F. Chopin 2 (C#0) Invention No. 8 / J. S. Bach 27 (D2) Valse op. 64-1 “Petit chien” / F. F. Chopin 3 (D0) Gavotte / J. S. Bach 28 (D#2) Valse op. 64-2 / F. F. Chopin 4 (D#0) Prelude (Wohltemperierte Klavier I No. 1) / J. S. Bach 29 (E2) Valse op. 69-1 “L’adieu” / F. F. Chopin 5 (E0) Menuett G dur BWV. Anh. 114 / J. S. Bach 30 (F2) Nocturne op. 9-2 / F. F. Chopin 6 (F0) Le Coucou / L-C. Daquin 31 (F#2) Träumerei / R. Schumann 7 (F#0) Piano Sonate No. 15 K. 545 1st mov. / W. A. Mozart 32 (G2) Fröhlicher Landmann / R. Schumann 8 (G0) Turkish March / W. A. Mozart 33 (G#2) La Prière d’une Vierge / T. Badarzewska 9 (G#0) Menuett G dur / W. A. Mozart 34 (A2) Dolly’s Dreaming and Awakening / T. Oesten 10 (A0) Little Serenade / J. Haydn 35 (A#2) Arabesque / J. F. Burgmuller 11 (A#0) Perpetuum mobile / C. M. v. Weber 36 (B2) Pastorale / J. F. Burgmuller 12 (B0) Ecossaise / L. v. Beethoven 37 (C3) La chevaleresque / J. F. Burgmuller 13 (C1) Für Elise / L. v. Beethoven 38 (C#3) Liebesträume Nr. 3 / F. Liszt 14 (C#1) Marcia alla Turca / L. v. Beethoven 39 (D3) Blumenlied / G. Lange 15 (D1) 16 (D#1) 17 (E1) Piano Sonate op. 49-2 1st mov. / L. v. Beethoven 42 (F3) Humoresque / A. Dvorak 18 (F1) Impromptu op. 90-2 / F. P. Schubert 43 (F#3) Tango (España) / I. Albeniz 19 (F#1) Moments Musicaux op. 94-3 / F. P. Schubert 44 (G3) The Entertainer / S. Joplin 20 (G1) Frühlingslied op. 62-2 / J. L. F. Mendelssohn 45 (G#3) Maple Leaf Rag / S. Joplin 21 (G#1) Jägerlied op. 19b-3 / J. L. F. Mendelssohn 46 (A3) La Fille aux Cheveux de Lin / C. A. Debussy 22 (A1) Fantaisie-Impromptu / F. F. Chopin 47 (A#3) Arabesque 1 / C. A. Debussy 23 (A#1) Prelude op. 28-15 “Raindrop” / F. F. Chopin 48 (B0) Clair de lune / C. A. Debussy 24 (B1) Etude op. 10-5 “Black keys” / F. F. Chopin 49 (C4) Rêverie / C. A. Debussy 25 (C2) Etude op. 10-3 “Chanson de l’adieu” / F. F. Chopin 50 (C#4) Cakewalk / C. A. Debussy

Titel/Komponist

Piano Sonate op. 13 “Pathétique” 2nd mov. / L. v. Beethoven Piano Sonate op. 27-2 “Mondschein” 1st mov. / L. v. Beethoven

Nr. (Taste)

40 (D#3) Barcarolle / P. I. Tchaikovsky 41 (E3) Melody in F / A. Rubinstein

Titel/Komponist

Deutsch

Page 34

MIDI Datenformat (Program Change)

USER FILES

A ×

Es erfolgt keine Wiedergabe.

Klangbezeichnung MSB LSB P. C . #

Piano 0 112 1 Harpsichord 0 112 7 Harpsichord (Variation) 0 113 7 Vibraphone 0 112 12 Electric piano 1 0 112 6 Electric piano 2 0 112 5 Pipe organ 0 112 20 Pipe organ (Variation) 0 113 20 Celesta 0 112 9 Celesta (Variation) 0 113 9 Jazz organ 0 112 17 Strings 0 112 49 Strings (Variation) 0 113 49 Choir 0 112 53 Choir (Variation) 0 113 53

MSB, LSB (Bank Select), 0-127 P.C.# = Program Change Number, 1-128

Wiedergabeabfolge für MIDI Datei

Die untere Abbildung zeigt die Wiedergabereihenfolge, wenn keine „USERSONG**MID“ Dateien vorhanden sind oder das Instrument nach Suche im „USER FILES“ Folder weniger als 50 Musikstücke findet. Das Instrument sucht nach den MIDI Dateien, die im Hauptverzeichnis oder anderen Foldern (auf bis zu zwei Ebenen) vorhanden sind, entsprechend deren Übertragungsreihenfolge zum USB-Speicher.

Page 35

Spezifikationen

Tastatur 88 Tasten

Pedale Fortepedal, Sostenuto/Dämpferpedal, Verschiebungs-/Pianopedal

Sensorsystem Tastensensor Berührungsloser stufenloser optischer Sensor

Pedalsensore n Fortepedal: Stufenloser Sensor

Verschiebungs-/Pianopedal: EIN/AUS-Sensor

StummschaltungsSystem

Interner Ton Typ Advanced Wave Memory (AWM)

Funktionen Kopfhörer-Lautstärkeregelung

Demonstrationstitel 50 greats for the Piano (50 Klassiker für das Piano) (Voreinstellung)

Anschlüsse Audio PHONES × 2, AUX IN, AUX OUT

Leistungsaufnahme 12 V 8 W DC (bei Verwendung eines PA-150)

Mitgeliefertes Zubehör Netzadapter (PA-150 oder ein gleichwertiges von Yamaha empfohlenes

* 64-Noten: Electric piano 2, Jazz organ

16-Noten: Pipe organ (ohne Variation), Harpsichord (Variation) 32-Noten: Andere als die oben genannten Klänge

Mechanismus Über Stummschaltungshebel/Pedal betätigter Hammerschaftstopper

Funktionsweise Quick-Escape-Mechanismus

Polyphonie* 64-Noten / 32-Noten Stereosampling / 16-Noten bei Fortepedal-

Resonanzeffekt

Anzahl der Klänge 10

Klänge Piano, Harpsichord, Vibraphone, Pipe organ, Celesta, Strings, Electric

piano 1, Electric piano 2, Jazz organ, Choir

Klangumschaltung (10 Klänge)

Klangvariationsschalter

Doppelklang-Wahl

Klangfarbeneinstellung (5 Stufen)

Hallart-Schalter (Room, Hall 1, Hall 2, Stage)

Hallregelung

Tonhöheneinstellung (–65 bis +65 Cent)

DDE-(Fortepedal-Resonanzeffekt-) Regelung (5 Stufen)

Fabrikeinstellung

Aufnahme

Wiedergabe

Auto-Ausschalten

MIDI MIDI IN, MIDI OUT

Sonstige USB TO DEVICE, DC12V (Klavier), DC IN 12V (Flügel)

Produkt), Kopfhörer, Kopfhöreraufhänger, Befestigungsschrauben für Kopfhöreraufhänger, Bedienungsanleitung

Deutsch

Page 36

MIDI IMPLEMENTATION CHART

YAMAH A Date:18-March-2011 Model: Silent Piano SG2 Version:1.00

Function... Transmitted Recognized Remarks

Basic Channel Default 1 1+2

Changed ✕✕

Mode Default 3 3

Messages ✕✕

Altered **************** ✕

Note Number 21-108 21-108

: True voice **************** 21-108

Velocity Note ON  9nH, v=1-127  v=1-127

Note OFF ✕ 8nH, v=40H ✕

After Touch Key s ✕✕

Ch s ✕✕

Pitch Bend ✕✕

Control Change 0, 32 Bank Select

1 ✕  Modulation

7 ✕  Volume

10 ✕  Panpot

11 ✕  Expression

64, 67 Pedal

91 Effect Depth

Prog Change 

: True # ****************

System Exclusive ✕✕

Common : Song Pos ✕✕

: Song Sel ✕✕

: Tune ✕✕

System Real Time : Clock ✕✕

: Commands ✕✕

Aux : All Sound OFF  (120, 126, 127)

: Reset All Cntrls ✕  (121)

: Local ON/OFF ✕  (122)

: All Notes OFF ✕  (123-125)

Messages : Active Sense 

: Reset ✕✕

Notes

Mode 1 : OMNI ON. POLY Mode 2 : OMNI ON. MONO Mode 3 : OMNI OFF. POLY Mode 4 : OMNI OFF. MONO

:Yes

✕:No

Page 37

SG2

YE470A0

This document is printed on chlorine free (ECF) paper.

カタログコード

P.O.Box 1, Hamamatsu, 430-8650 Japan

ピアノ事業部営業部

〒436-0038

PPT514 May-12 Printed in China

静岡県掛川市領家

1480
