Yamaha F40H, F40G, F50H, FT50J, F60F User Manual

...

Download

ΒΙΒΛΙΟ ΙΔΙΟΚΤΗΤΗ

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν οδηγήσετε

αυτή την εξωλέμβια μηχανή.

F40H F40G F50H FT50J F60F FT60G F70A

6C1-28199-8C-R0

RMU25053

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν οδηγήσετε αυτή την εξωλέμβια μηχανή. Όταν ταξιδεύετε, να έχετε αυτό το βιβλίο στο σκάφος, μέσα σε μια αδιάβροχη τσάντα. Αυτό το βιβλίο πρέπει να παραδοθεί μαζί με τη μηχανή αν πουληθεί.

Σημαντικές πληροφορίες για το βιβλίο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ΣΗΜΕΙΩΣΗ:

RMU25108

Προς τον ιδιοκτήτη της μηχανής

Σας ευχαριστούμε που επιλέξατε μια εξωλέμβια Yamaha. Αυτό το Βιβλίο Ιδιοκτήτη περιέχει τις

απαραίτητες πληροφορίες για τη σωστή λειτουργία, τη συντήρηση και τη φροντίδα της μηχανής. Η καλή κατανόηση αυτών των απλών οδηγιών θα σας βοηθήσει να απολαύσετε όλα τα πλεονεκτήματα της νέας σας Yamaha. Αν έχετε οποιαδήποτε ερώτηση σχετικά με τη λειτουργία ή τη συντήρηση της εξωλέμβιάς σας, παρακαλούμε συμβουλευτείτε τον αντιπρόσωπο της Yamaha. Σε αυτό το Βιβλίο Ιδιοκτήτη, οι σημαντικές πληροφορίες που π τους ακόλουθους τρόπους.

: Αυτό είναι το σύμβολο προφυλάξεων ασφαλείας. Σας προειδοποιεί για ενδεχόμενους κινδύνους τραυματισμού. Να τηρείτε όλα τα μηνύματα ασφαλείας που ακολουθούν αυτό το σύμβολο ώστε να αποφύγετε πιθανό τραυματισμό ή θάνατο.

RWM00782

Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδηλώνει επικίνδυνη περίπτωση που, αν δεν αποφευχθεί, μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

RCM00702

Η ΠΡΟΣΟΧΗ περιγράφει τα ειδικά προληπτικά μέτρα που πρέπει να λαμβάνονται για να αποφεύγεται ζημιά στην εξωλέμβια μηχανή ή άλλη περιουσία.

Η ΣΗΜΕΙΩΣΗ παρέχει ουσιώδεις πληροφορίες που κάνουν τις διαδικασίες ευκολότερες ή πιο κατανοητές.

εριέχονται διακρίνονται με

Η Yamaha αναζητά συνεχώς τρόπους για να εξελίξει τη σχεδίαση και την ποιότητα των προϊόντων της. Έτσι, ακόμα και αν αυτό το βιβλίο περιέχει τις τελευταίες πληροφορίες που ήταν διαθέσιμες τη στιγμή της εκτύπωσης, είναι δυνατόν να υπάρχουν μικροδιαφορές μεταξύ της μηχανής σας και αυτού του βιβλίου. Αν έχετε κάποια ερώτηση σχετικά με αυτό το βιβλίο, παρακαλούμε συμβουλευτείτε τον αντιπρόσωπο της Yamaha. Για να εξασφαλ προϊόντος, η Yamaha συνιστά να το χρησιμοποιείτε και να εκτελείτε τους προτεινόμενους περιοδικούς ελέγχους και συντήρηση, ακολουθώντας πιστά τις οδηγίες που υπάρχουν στο βιβλίο ιδιοκτήτη. Ζημιές που είναι αποτέλεσμα αμέλειας αυτών των οδηγιών δεν καλύπτονται από την εγγύηση. Μερικές χώρες έχουν νόμους ή κανονισμούς πο απαγορεύουν στους χρήστες να βγάζουν το προϊόν από τη χώρα που αγοράστηκε και μπορεί να μην είναι δυνατόν να δηλώσετε το προϊόν στη χώρα προορισμού. Επιπλέον, η εγγύηση μπορεί να μην ισχύει σε ορισμένες περιοχές. Όταν σχεδιάζετε να πάτε το προϊόν σε άλλη χώρα, συμβουλευτείτε τον έμπορο από όπου αγοράστηκε το προϊόν για πρόσθετες πληροφορίες. Αν αγοράσατε το προϊόν μεταχειρισμένο, επικοινωνήστε με τον αντιπρόσωπο για να καταχωρηθείτε ως πελάτης και να δικαιούστε τις οριζόμενες υπηρεσίες.

Η σειρά μοντέλων F40HET, F40GET, F50HED,

F50HET, FT50JET, F60FET, FT60GET, F70AET και τα στάνταρ αξεσουάρ

χρησιμοποιούνται ως βάση για τις επεξηγήσεις και τις εικόνες αυτού του βιβλίου. Συνεπώς, ορισμένα θέματα μπορεί να μην ισχύουν για όλα τα μοντέλα.

ίσετε μεγάλη διάρκεια ζωής του

Σημαντικές πληροφορίες για το βιβλίο

RMU25122

F40H, F40G, F50H, FT50J, F60F, FT60G, F70A

ΒΙΒΛΙΟ ΙΔΙΟΚΤΗΤΗ

1η Έκδοση, Νοέμβριος 2013

Με την επιφύλαξη παντός δικαιώματος.

Απαγορεύεται ρητά

κάθε ανατύπωση ή χρήση

χωρίς έγγραφη έγκριση από την

Yamaha Motor Co., Ltd.

Τυπώθηκε στην Ιαπωνία

Περιεχόμενα

Πληροφορίες που αφορούν την

ασφάλεια................................................... 1

Ασφάλεια στην εξωλέμβια μηχανή........ 1

Προπέλα..................................................... 1

Περιστρεφόμενα μέρη ............................... 1

Καυτά μέρη................................................ 1

Ηλεκτροπληξία .......................................... 1

Ηλεκτρική κλίση και ανύψωση ................. 1

Καλώδιο (κορδόνι) σταματήματος του

κινητήρα................................................. 1

Βενζίνη....................................................... 2

Έκθεση σε βενζίνη και χύσιμο βενζίνης.... 2

Μονοξείδιο του άνθρακα........................... 2

Τροποποιήσεις ........................................... 2

Ασφάλεια στο σκάφος............................ 2

Αλκοόλ και φάρμακα................................. 2

Σωσίβια...................................................... 2

Άνθρωποι στο νερό.................................... 2

Επιβάτες..................................................... 2

Υπερφόρτωση............................................ 3

Αποφεύγετε συγκρούσεις .......................... 3

Καιρός........................................................ 3

Εκπαίδευση των επιβατών......................... 3

Εκδόσεις ασφάλειας στο σκάφος............... 3

Νόμοι και κανονισμοί................................ 3

Γενικές πληροφορίες ............................... 5

Εγγραφή αριθμών αναγνώρισης ............5

Αριθμός σειράς εξωλέμβιας μηχανής........ 5

Αριθμός κλειδιού ....................................... 5

Πιστοποιητικό Συμμόρφωσης ............... 5

Ετικέτα EC ............................................ 5

Διαβάστε τα βιβλία οδηγιών και τις

ετικέτες ............................................... 7

Προειδοποιητικές ετικέτες ........................ 7

Τεχνικά χαρακτηριστικά και

απαιτήσεις .............................................. 11

Τεχνικά χαρακτηριστικά ...................... 11

Απαιτήσεις τοποθέτησης...................... 13

Κατάλληλη ιπποδύναμη σκάφους ........... 13

Τοποθέτηση της εξωλέμβιας ................... 14

Yamaha Security System ........................ 14

Απαιτήσεις χειριστηρίου ...................... 14

Προδιαγραφές μπαταρίας..................... 14

Προδιαγραφές μπαταρίας.........................14

Τοποθέτηση της μπαταρίας ......................15

Πρόσθετες μπαταρίες ...............................15

Επιλογή προπέλας ................................ 15

Προστασία από εκκίνηση με

ταχύτητα............................................ 16

Προδιαγραφές λαδιού κινητήρα...........16

Προδιαγραφές καυσίμου ...................... 16

Βενζίνη .....................................................16

Μουράβια ............................................. 17

Προϋποθέσεις απόρριψης της

μηχανής............................................. 17

Εξοπλισμός έκτακτης ανάγκης............. 17

Τμήματα .................................................18

Διάγραμμα τμημάτων........................... 18

Δοχείο καυσίμου ......................................20

Σύνδεση καυσίμου....................................21

Μετρητής καυσίμου .................................21

Τάπα δοχείου καυσίμου............................21

Βίδα εξαέρωσης........................................21

Πομπός χειριστηρίου ...............................21

Δέκτης .....................................................22

Κλείδωμα και ξεκλείδωμα του Yamaha

Security System ...................................22

Κιβώτιο χειριστηρίου ...............................22

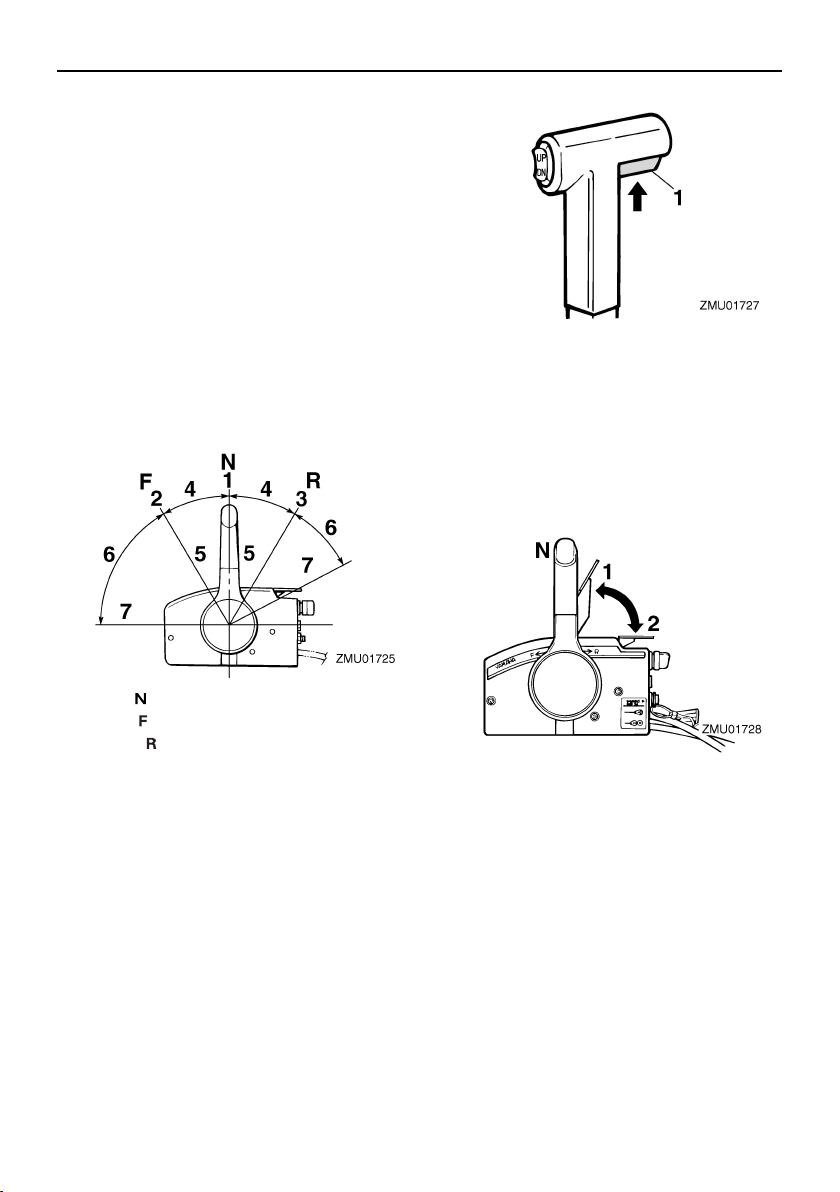

Μοχλός χειριστηρίου................................23

Σκανδάλη κλειδώματος στη νεκρά...........23

Χειρόγκαζο...............................................23

Λαγουδέρα ...............................................23

Μοχλός ταχυτήτων ..................................24

Χειρολαβή γκαζιού ..................................24

Ένδειξη θέσης γκαζιού ............................24

Ρυθμιστής τριβής τιμονιού .......................24

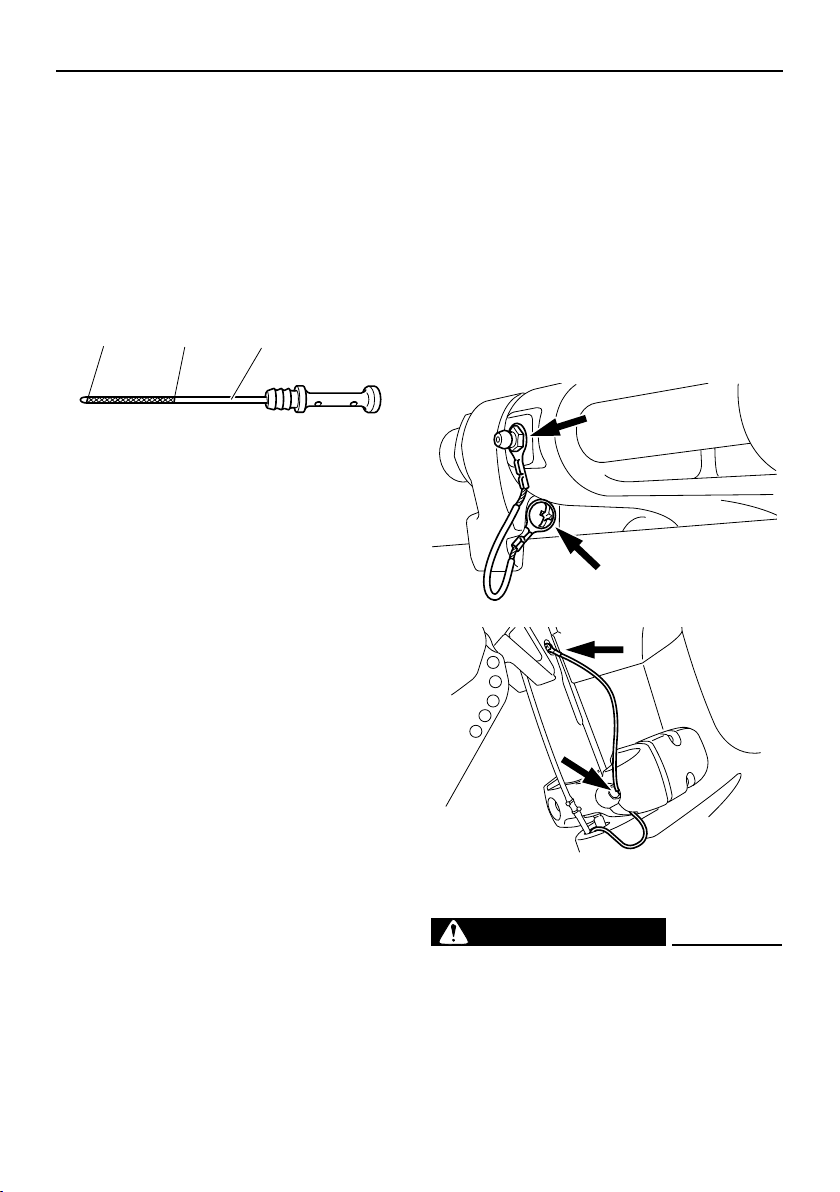

Καλώδιο (κορδόνι) σταματήματος του

κινητήρα και συνδετήρας .....................25

Κουμπί σταματήματος κινητήρα .............26

Γενικός διακόπτης ....................................26

Ρυθμιστής τριβής τιμονιού .......................

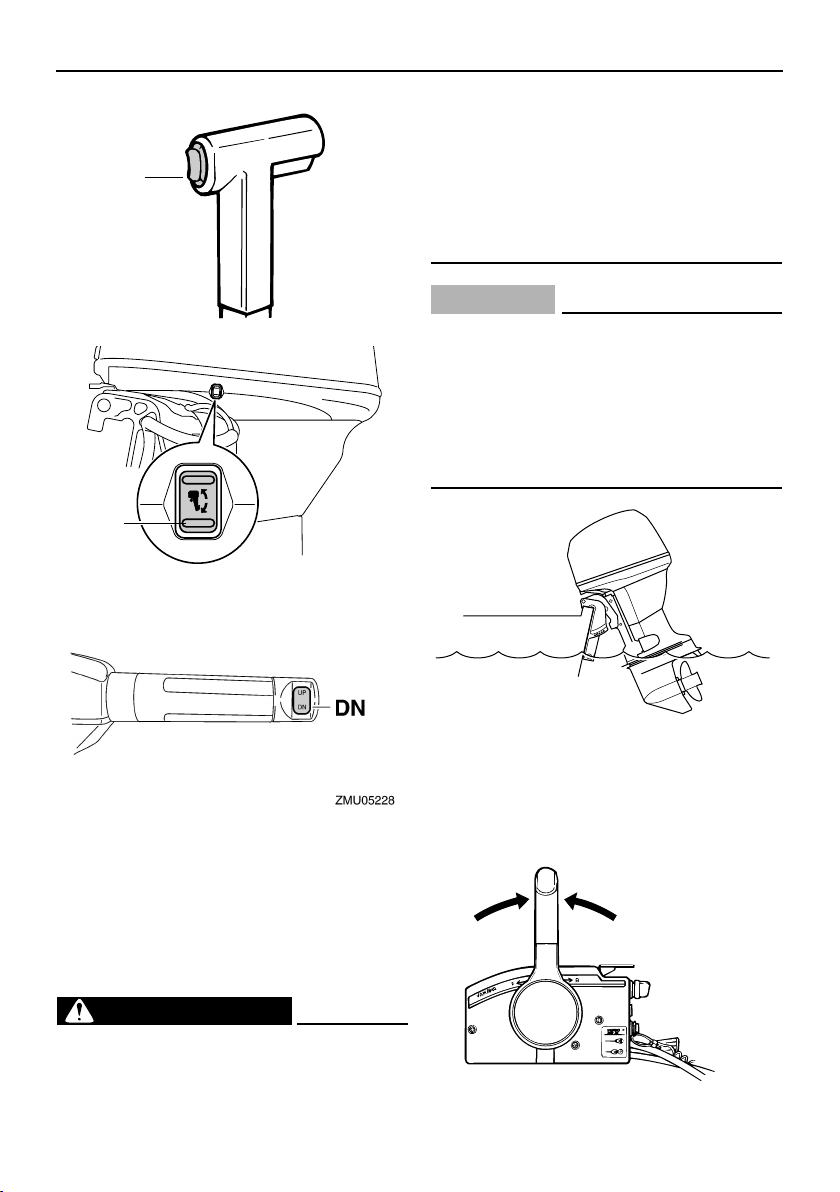

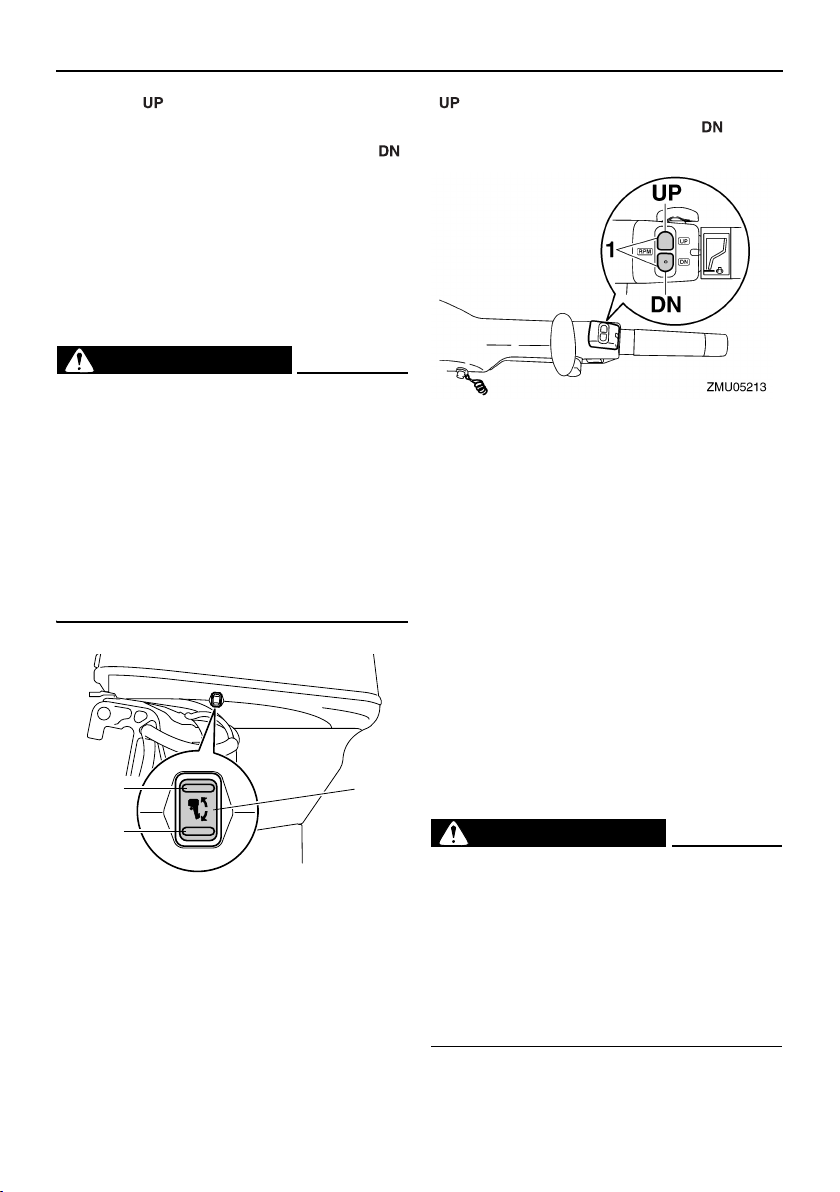

Διακόπτης ηλεκτρικής κλίσης και

ανύψωσης στο χειριστήριο ή τη

λαγουδέρα.............................................27

Περιεχόμενα

Διακόπτης ηλεκτρικής κλίσης και

ανύψωσης στη λεκάνη της μηχανής .... 27

Διακόπτες RPM μεταβολής των

στροφών της χαμηλής ταχύτητας

πλεύσης ................................................ 28

Πτερύγιο κλίσης με άνοδο....................... 28

Ράβδος κλίσης (πείρος ανύψωσης).......... 29

Μηχανισμός ασφάλισης ανύψωσης......... 29

Μοχλός στήριξης ανύψωσης για

μοντέλα ηλεκτρικής κλίσης και

ανύψωσης ή ανύψωσης με υδραυλική

υποβοήθηση ......................................... 30

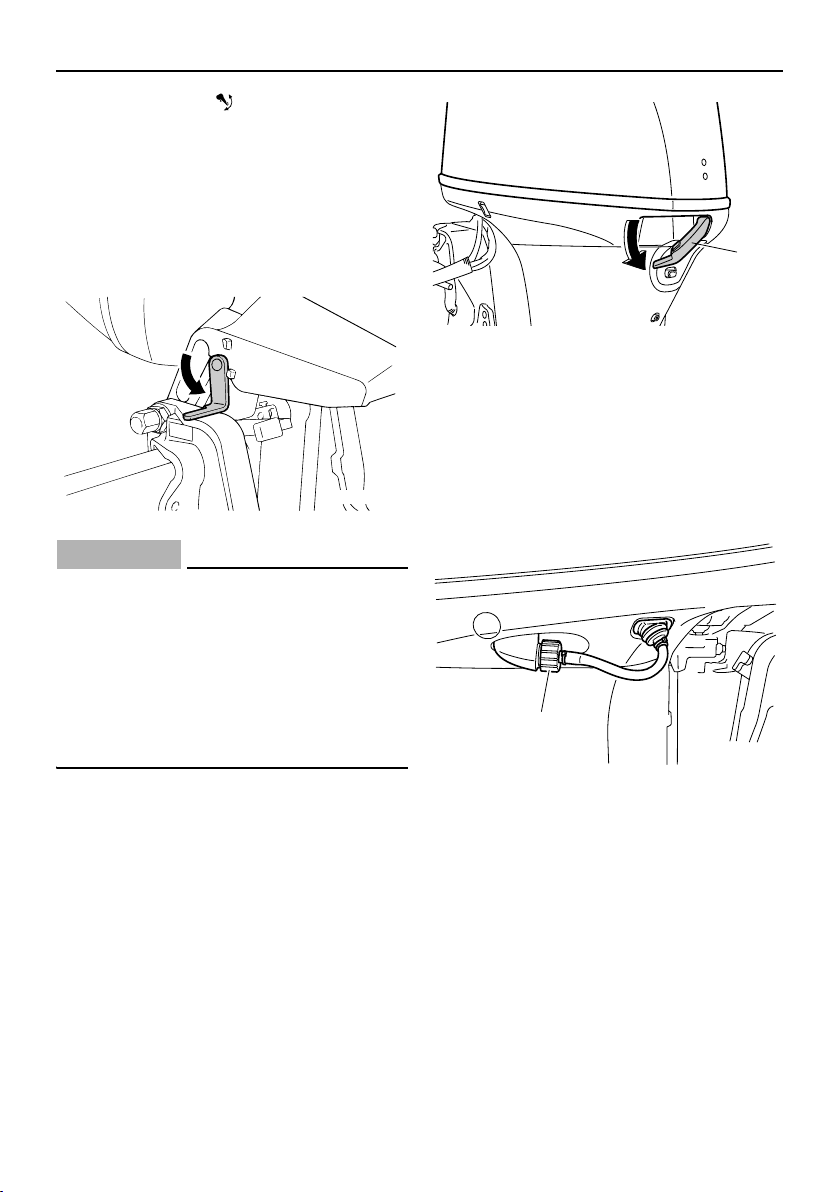

Μοχλός(οί) ασφάλισης καπακιού

(στρεφόμενος)...................................... 30

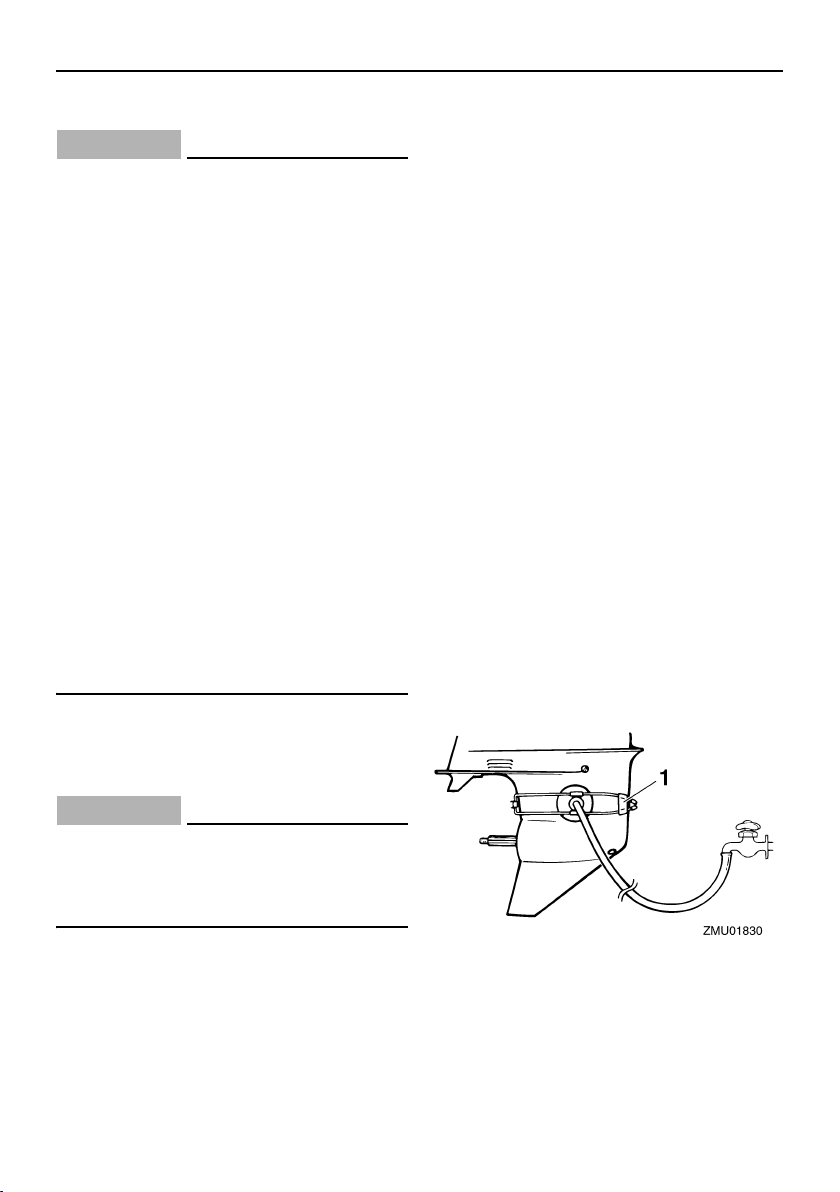

Εξάρτημα πλυσίματος ............................. 30

Φίλτρο καυσίμου/Υδατοπαγίδα...............

Ένδειξη συναγερμού ............................... 31

Όργανα και ενδείξεις ............................. 32

Ενδείξεις .............................................. 32

Προειδοποίηση χαμηλής πίεσης

λαδιού................................................... 32

Προειδοποιητική ένδειξη

υπερθέρμανσης .................................... 32

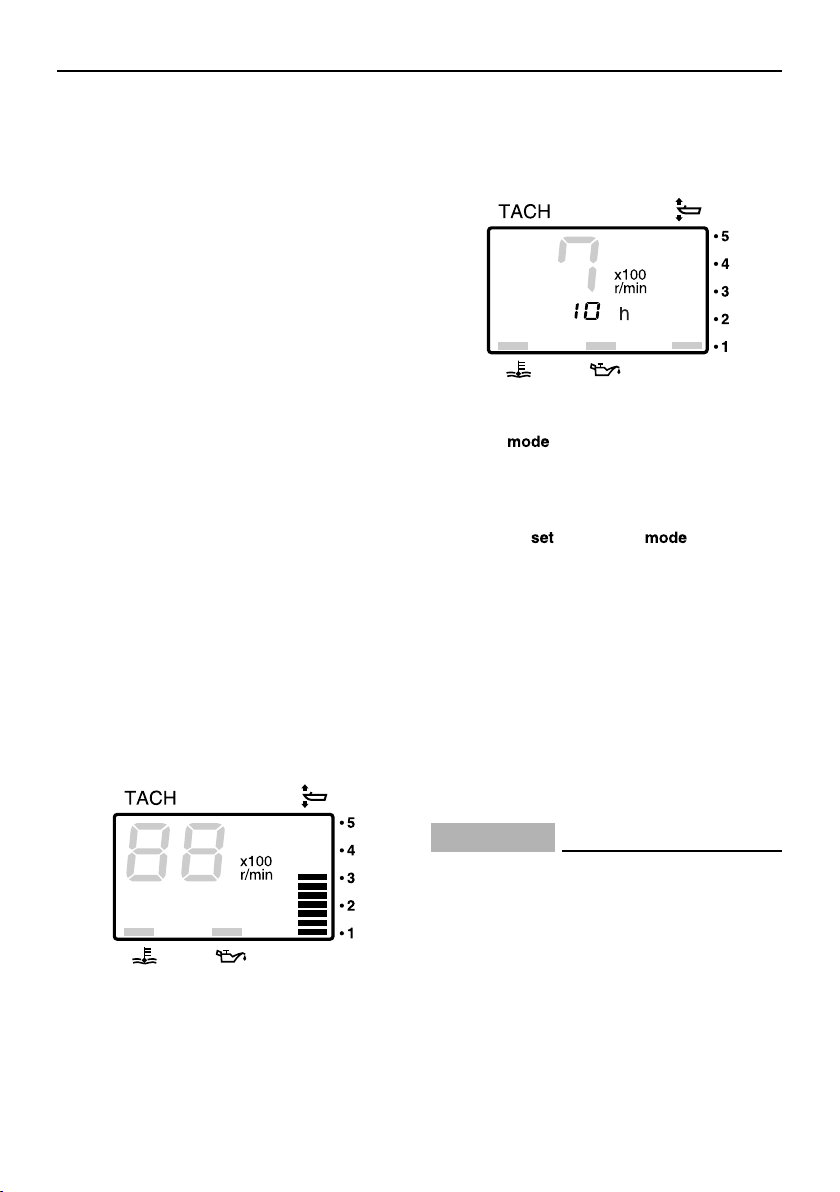

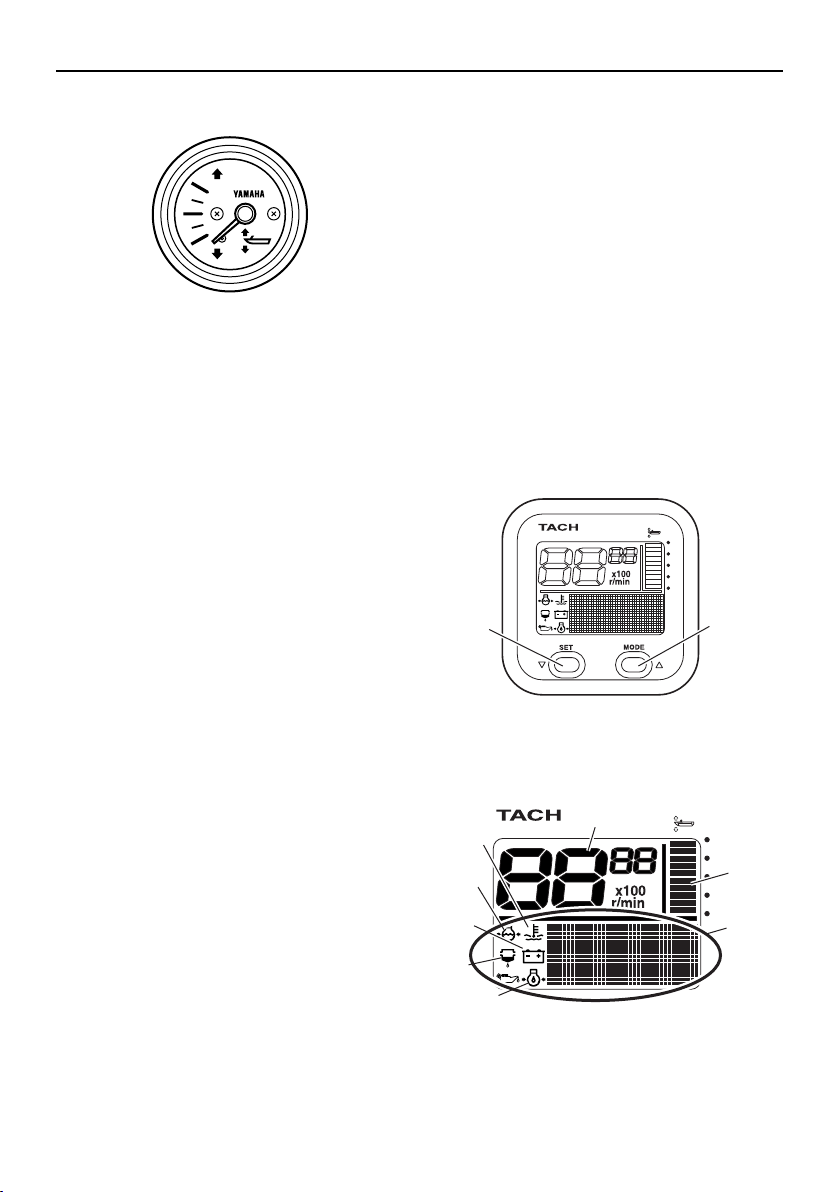

Ψηφιακό στροφόμετρο......................... 32

Στροφόμετρο............................................ 33

Μετρητής κλίσης ..................................... 33

Μετρητής ωρών ....................................... 33

Προειδοποίηση χαμηλής πίεσης

λαδιού................................................... 33

Προειδοποιητική ένδειξη

υπερθέρμανσης .................................... 34

Ψηφιακό κοντέρ ................................... 34

Κοντέρ ..................................................... 34

Μετρητής καυσίμου................................. 35

Μετρητής ταξιδιού / Ρολόι /

Βολτόμετρο.......................................... 35

Προειδοποιητική ένδειξη στάθμης

καυσίμου .............................................. 36

Προειδοποιητική ένδειξη χαμηλής

τάσης μπαταρίας .................................. 36

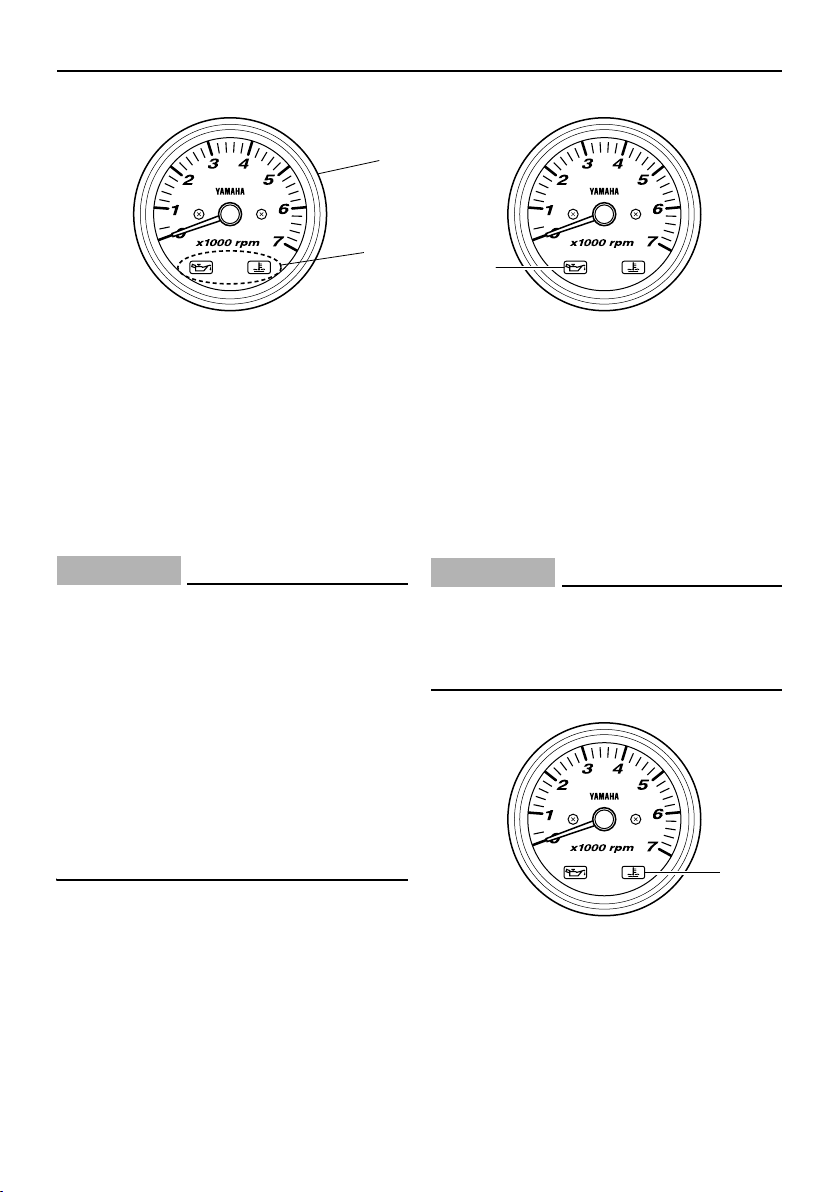

Αναλογικό στροφόμετρο...................... 36

Προειδοποίηση χαμηλής πίεσης

λαδιού................................................... 37

Προειδοποιητική ένδειξη

υπερθέρμανσης .....................................37

Αναλογικός μετρητής κλίσης ............... 37

6Y8 Μετρητές πολλαπλών

λειτουργιών....................................... 38

6Y8 Στροφόμετρα πολλαπλών

λειτουργιών....................................... 38

Έλεγχοι κατά την εκκίνηση......................39

Πληροφορίες για το Yamaha Security

System .................................................39

Ρύθμιση της χαμηλής ταχύτητας ..............40

Προειδοποίηση χαμηλής πίεσης λαδιού...41

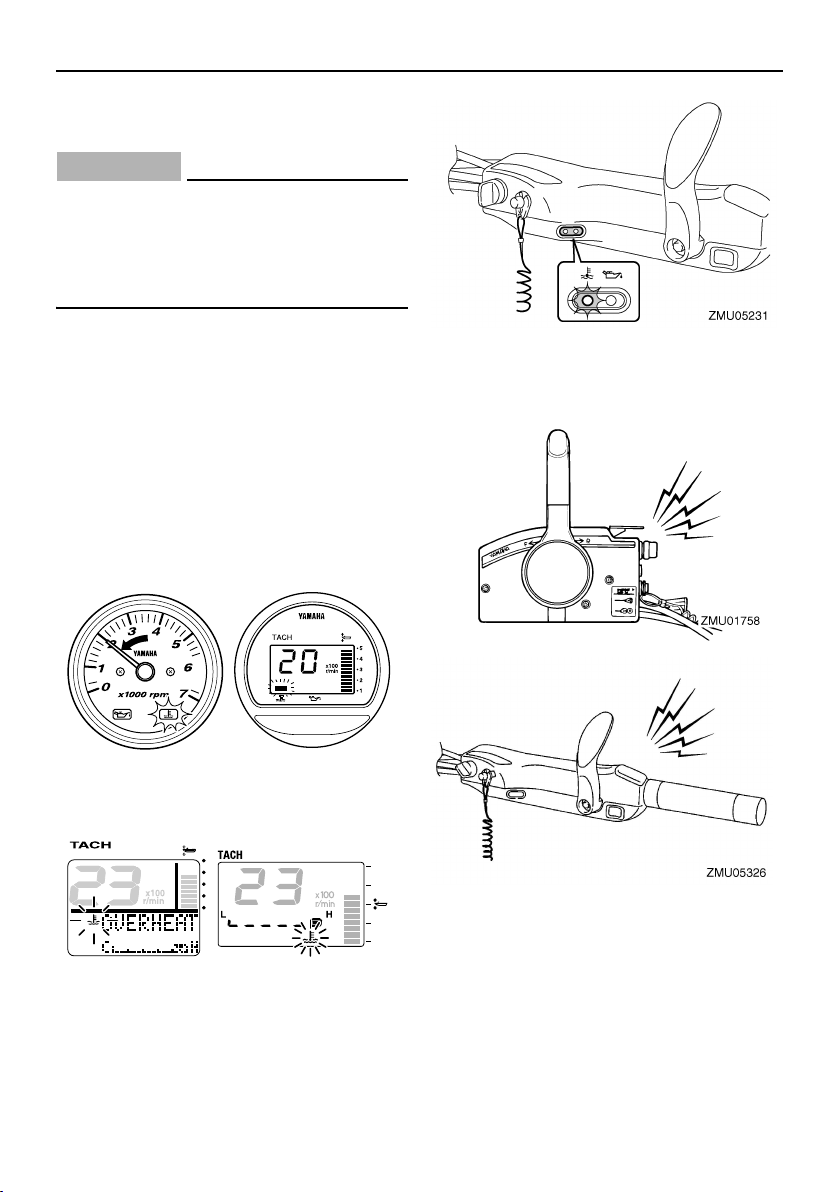

Προειδοποίηση υπερθέρμανσης...............41

Προειδοποίηση υδατοπαγίδας ..................42

Προειδοποίηση προβλήματος κινητήρα...42 Προειδοποιητική ένδειξη χαμηλής

τάσης μπαταρίας ...................................42

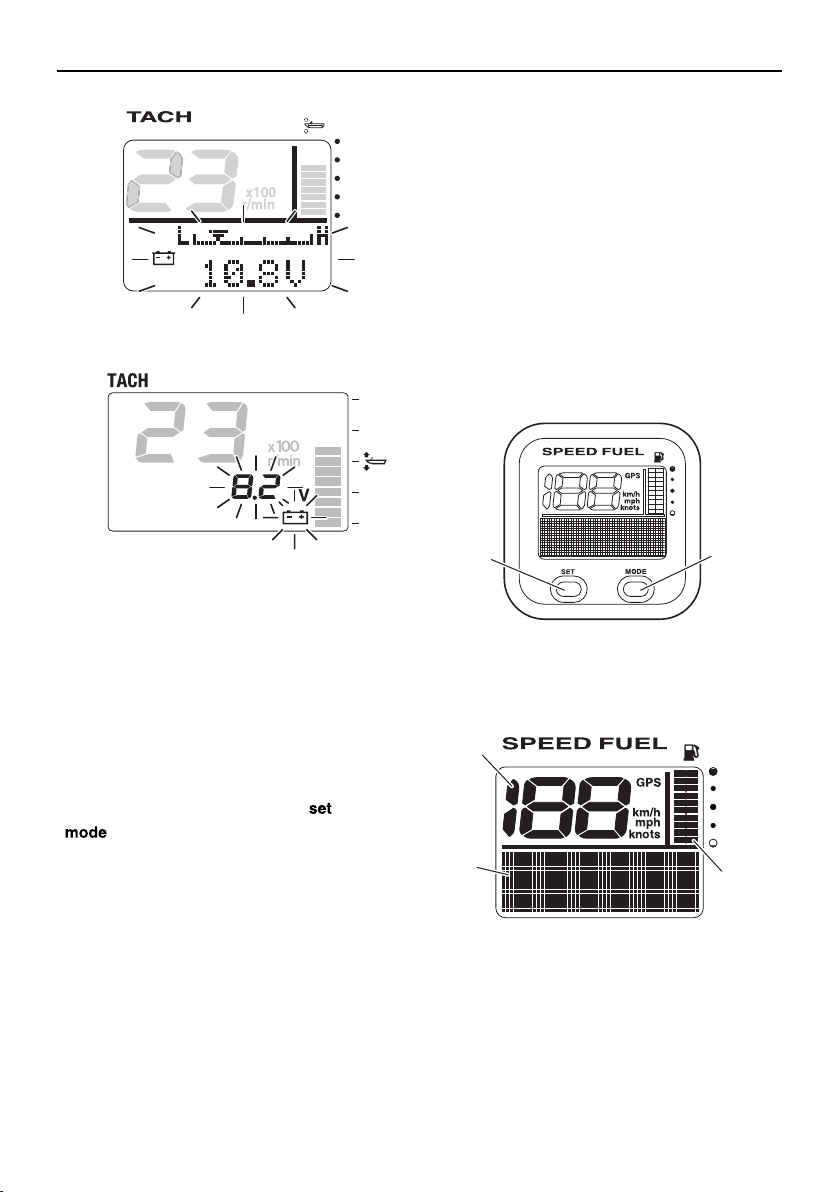

6Υ8 Μετρητές ταχύτητας & καυσίμου

πολλαπλών λειτουργιών.................... 43

6Y8 Κοντέρ πολλαπλών

λειτουργιών....................................... 44

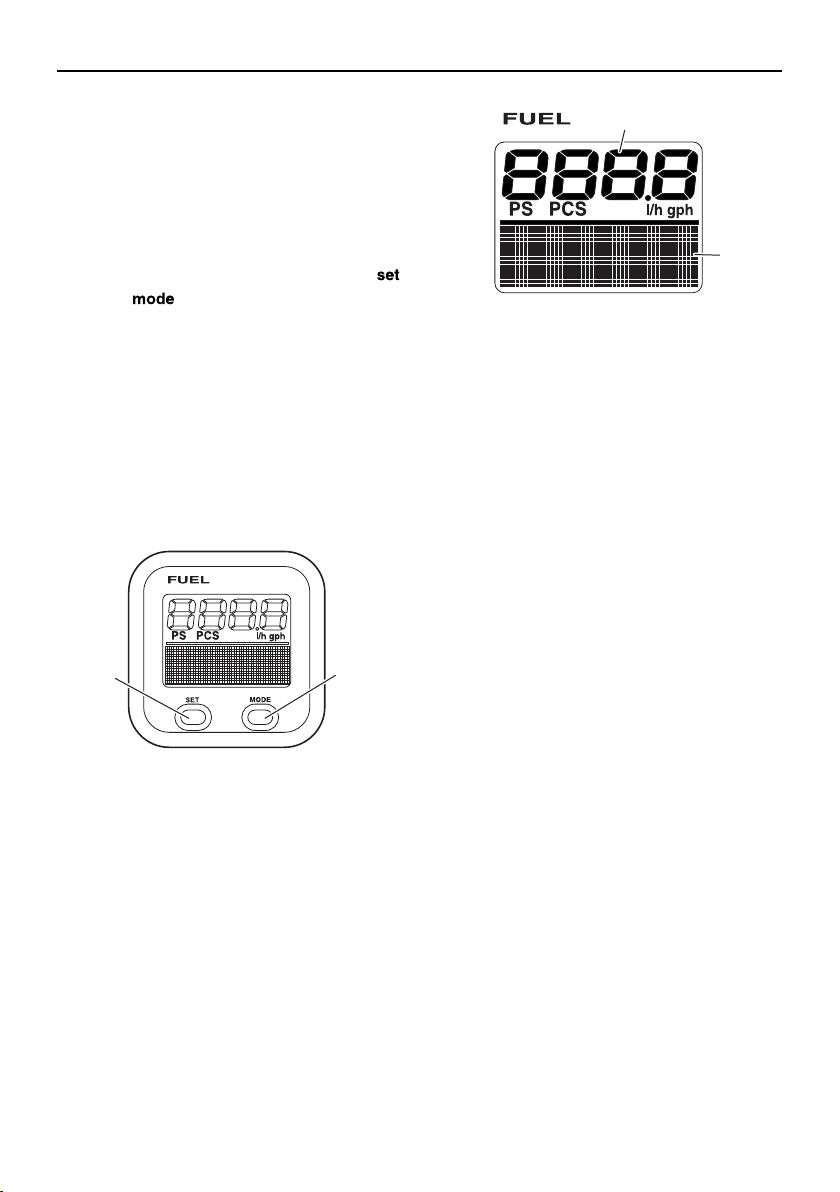

6Y8 Μετρητές διαχείρισης καυσίμου

πολλαπλών λειτουργιών.................... 45

Σύστημα ελέγχου κινητήρα................... 46

Προειδοποιητικό σύστημα ................... 46

Προειδοποίηση υπερθέρμανσης...............46

Προειδοποίηση χαμηλής πίεσης λαδιού...47

Εγκατάσταση.......................................... 48

Εγκατάσταση........................................ 48

Τοποθέτηση της εξωλέμβιας ....................48

Λειτουργία .............................................. 50

Πρώτη φορά λειτουργίας .....................50

Βάλτε λάδι κινητήρα ................................50

Στρώσιμο του κινητήρα............................50

Μάθετε το σκάφος σας.............................50

Έλεγχοι πριν βάλετε μπροστά τη

μηχανή ..............................................51

Στάθμη καυσίμου .....................................51

Αφαίρεση του καπακιού...........................51

Σύστημα καυσίμου ...................................51

Περιεχόμενα

Χειριστήρια.............................................. 52

Καλώδιο (κορδόνι) σταματήματος του

κινητήρα............................................... 52

Λάδι κινητήρα.......................................... 53

Κινητήρας ................................................ 53

Εξάρτημα πλυσίματος ............................. 53

Τοποθέτηση του καπακιού ...................... 54

Σύστημα ηλεκτρικής κλίσης και

ανύψωσης............................................. 54

Μπαταρία................................................. 55

Ανεφοδιασμός με καύσιμο .................. 55

Λειτουργία του κινητήρα ..................... 56

Τροφοδοσία με καύσιμο

(φορητό δοχείο) ................................... 57

Άναμμα του κινητήρα.............................. 57

Έλεγχοι αφού βάλετε μπροστά τη

μηχανή .............................................. 61

Νερό ψύξης.............................................. 61

Ζέσταμα του κινητήρα ......................... 61

Μοντέλα χειροκίνητης και ηλεκτρικής

εκκίνησης ............................................. 61

Έλεγχοι μετά το ζέσταμα του

κινητήρα............................................ 61

Αλλαγή ταχύτητας ................................... 61

Διακόπτες σταματήματος ........................ 62

Αλλαγή ταχύτητας................................ 62

Σταμάτημα του σκάφους...................... 63

Χαμηλή ταχύτητα πλεύσης .................. 64

Ρύθμιση των στροφών της χαμηλής

ταχύτητας πλεύσης............................... 64

Σβήσιμο του κινητήρα.......................... 64

Διαδικασία ............................................... 64

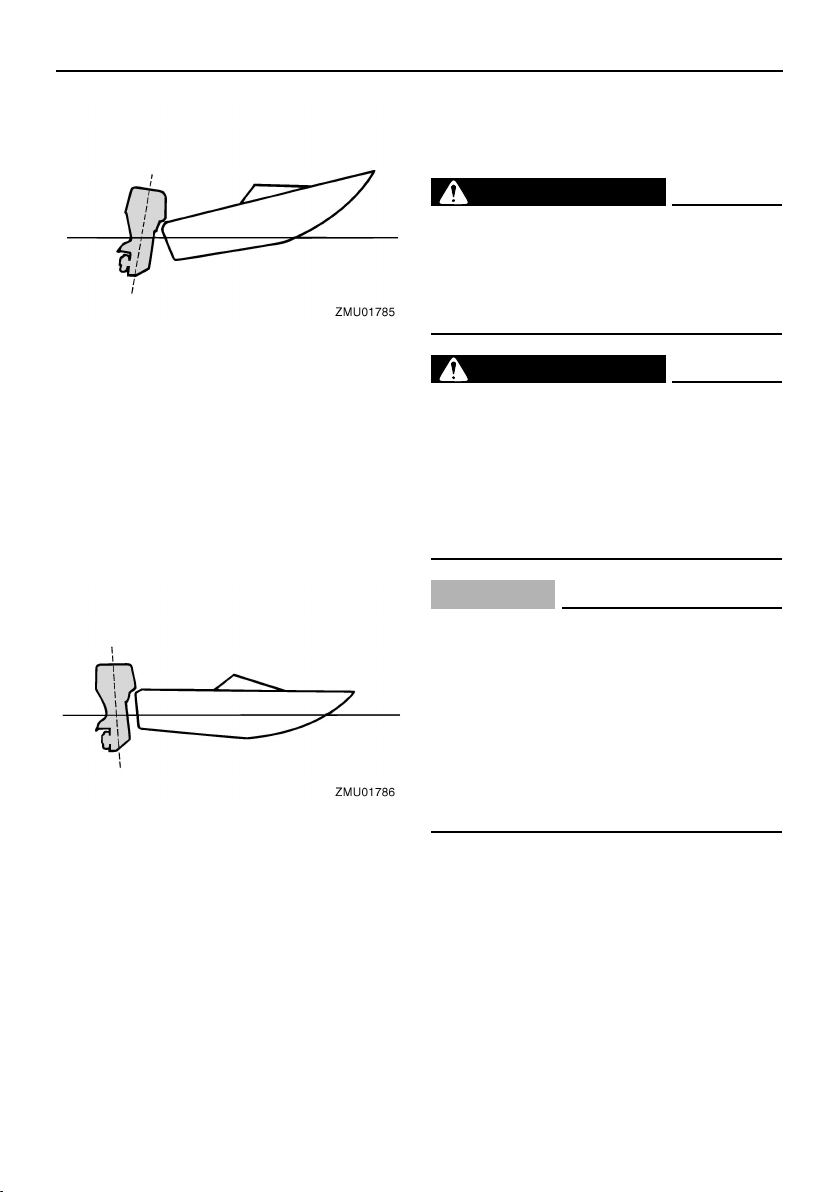

Κλίση της εξωλέμβιας μηχανής ........... 65

Ρύθμιση της γωνίας κλίσης (Ηλεκτρική

κλίση και ανύψωση) ............................ 66

Ρύθμιση της γωνίας κλίσης στα μοντέλα

ανύψωσης με υδραυλική

υποβοήθηση ......................................... 67

Ρύθμιση της κλίσης του σκάφους............ 67

Ανύψωση και κατέβασμα της

μηχανής............................................. 68

Διαδικασία ανύψωσης (μοντέλα

ανύψωσης με υδραυλική

υποβοήθηση)........................................ 68

Διαδικασία ανύψωσης (μοντέλα

ηλεκτρικής κλίσης και ανύψωσης).......69

Διαδικασία κατεβάσματος (μοντέλα

ανύψωσης με υδραυλική

υποβοήθηση).........................................71

Διαδικασία κατεβάσματος (μοντέλα

ηλεκτρικής κλίσης και ανύψωσης).......71

Ρηχά νερά ............................................ 72

Μοντέλα ανύψωσης με υδραυλική

υποβοήθηση..........................................72

Μοντέλα ηλεκτρικής κλίσης και

ανύψωσης .............................................73

Πλεύση υπό άλλες συνθήκες................ 74

Συντήρηση.............................................. 75

Μεταφορά και αποθήκευση της

εξωλέμβιας μηχανής ......................... 75

Aποθήκευση της εξωλέμβιας μηχανής.....75

Διαδικασία................................................76

Λίπανση....................................................78

Πλύσιμο της μονάδας ισχύος ...................78

Καθαρισμός της εξωλέμβιας μηχανής......79

Έλεγχος της βαμμένης επιφάνειας της

εξωλέμβιας............................................79

Περιοδική συντήρηση .......................... 79

Ανταλλακτικά...........................................80

Δύσκολες συνθήκες λειτουργίας ..............80

Πίνακας συντήρησης 1.............................81

Πίνακας συντήρησης 2.............................83

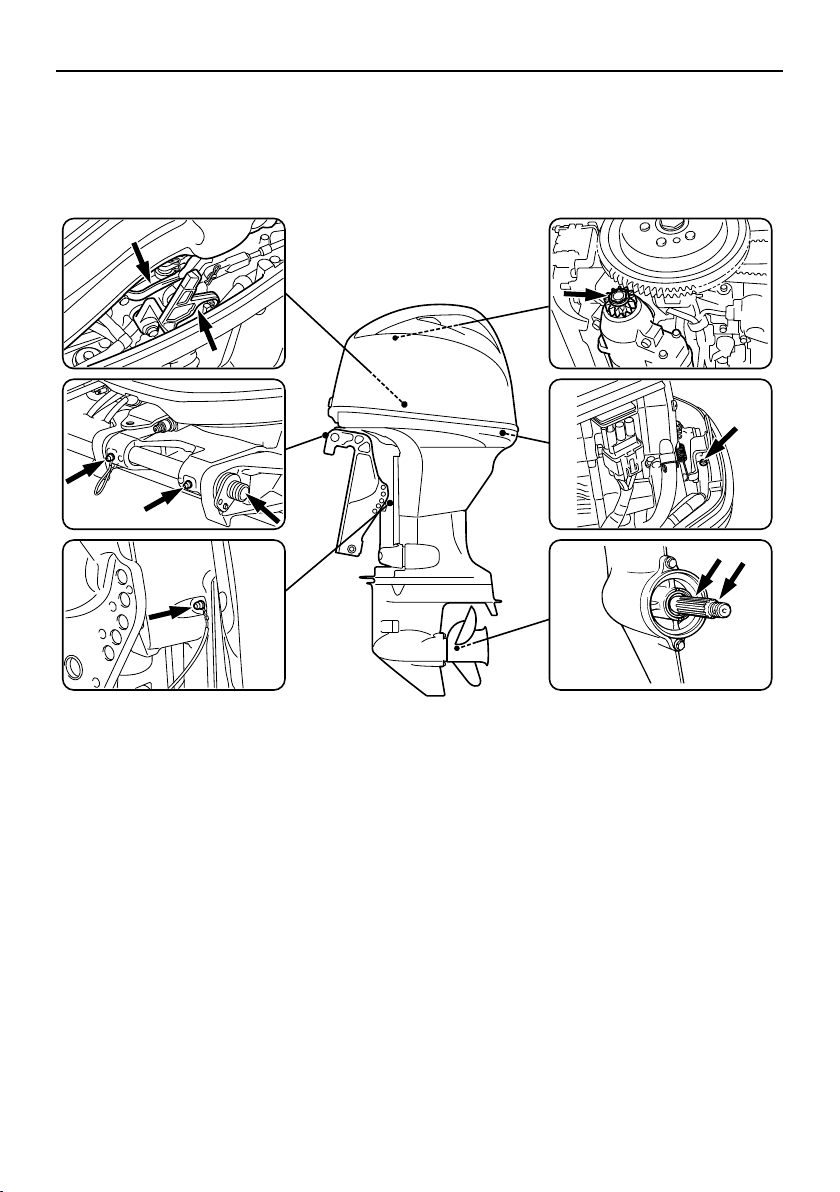

Γρασάρισμα..............................................84

Καθαρισμός και ρύθμιση του μπουζιού ...84

Εξέταση της ταχύτητας ρελαντί ...............85

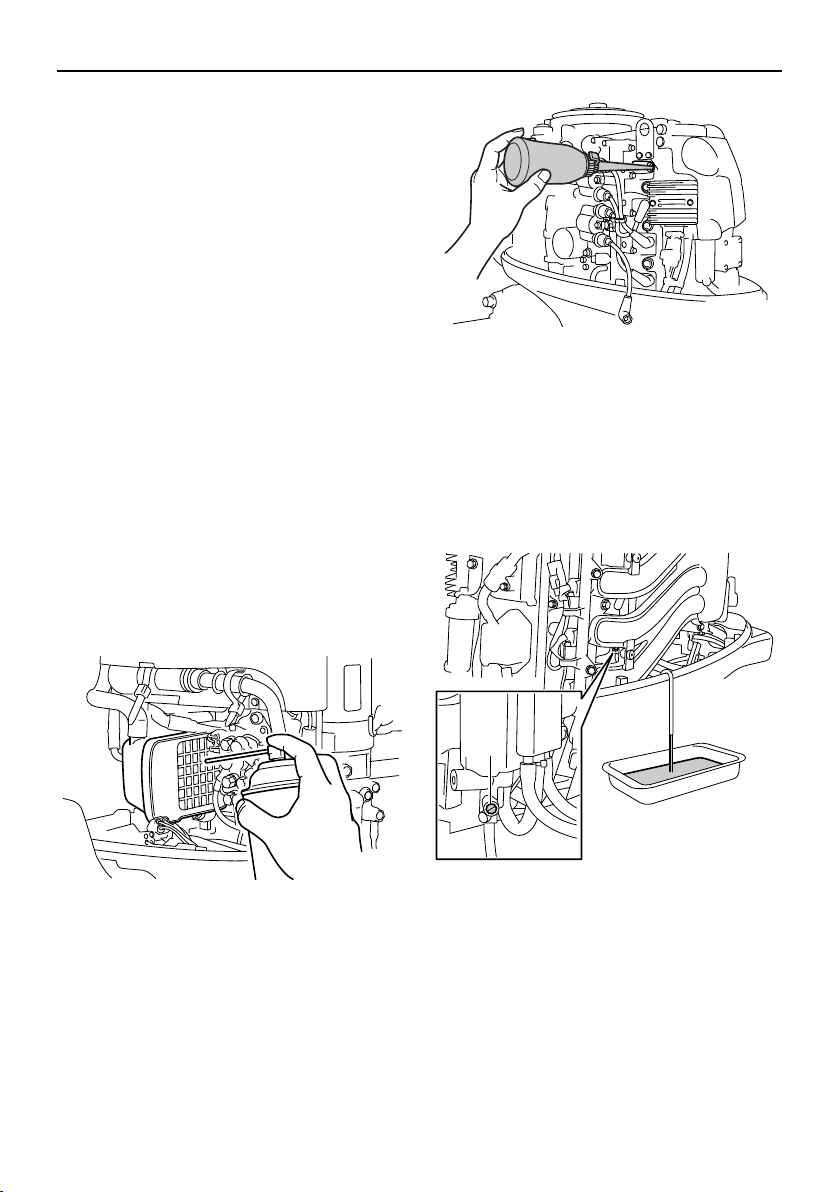

Αλλαγή του λαδιού κινητήρα ...................86

Έλεγχος καλωδιώσεων και βυσμάτων .....88

Έλεγχος της προπέλας..............................88

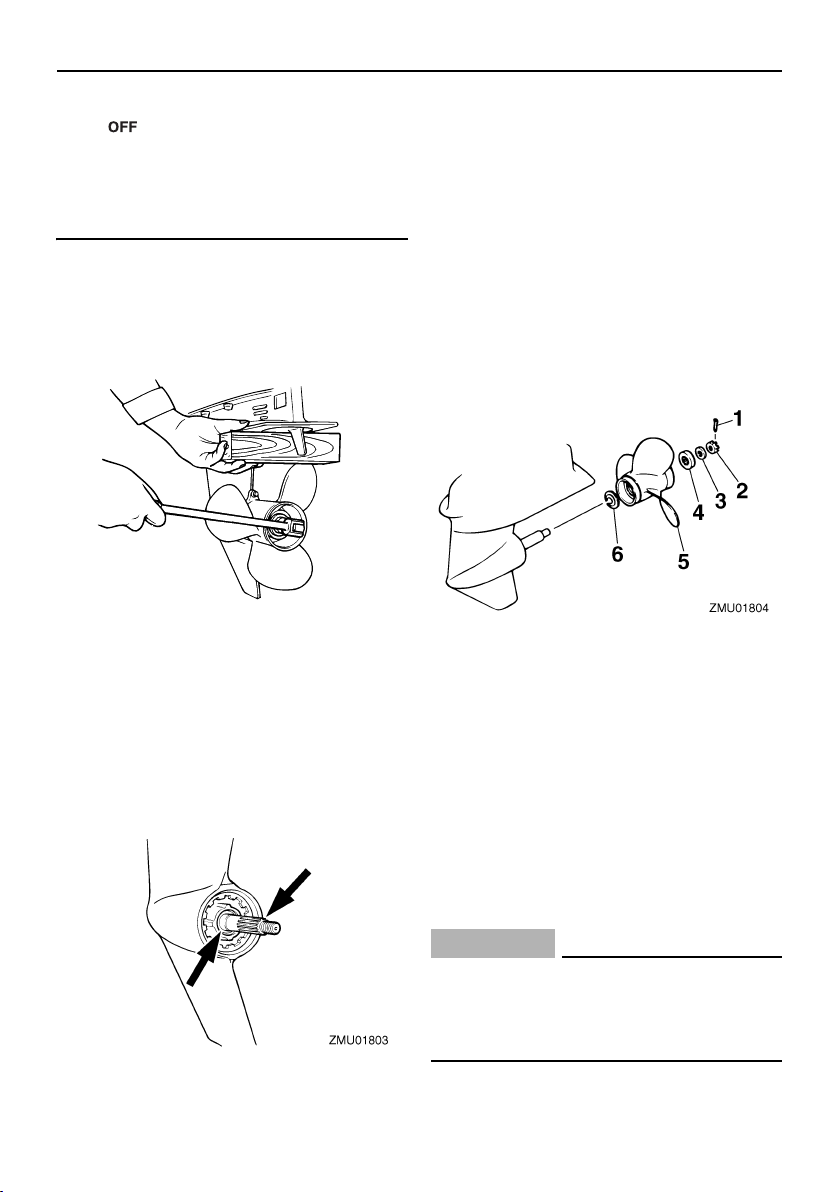

Αφαίρεση της προπέλας ...........................89

Τοποθέτηση της προπέλας .......................89

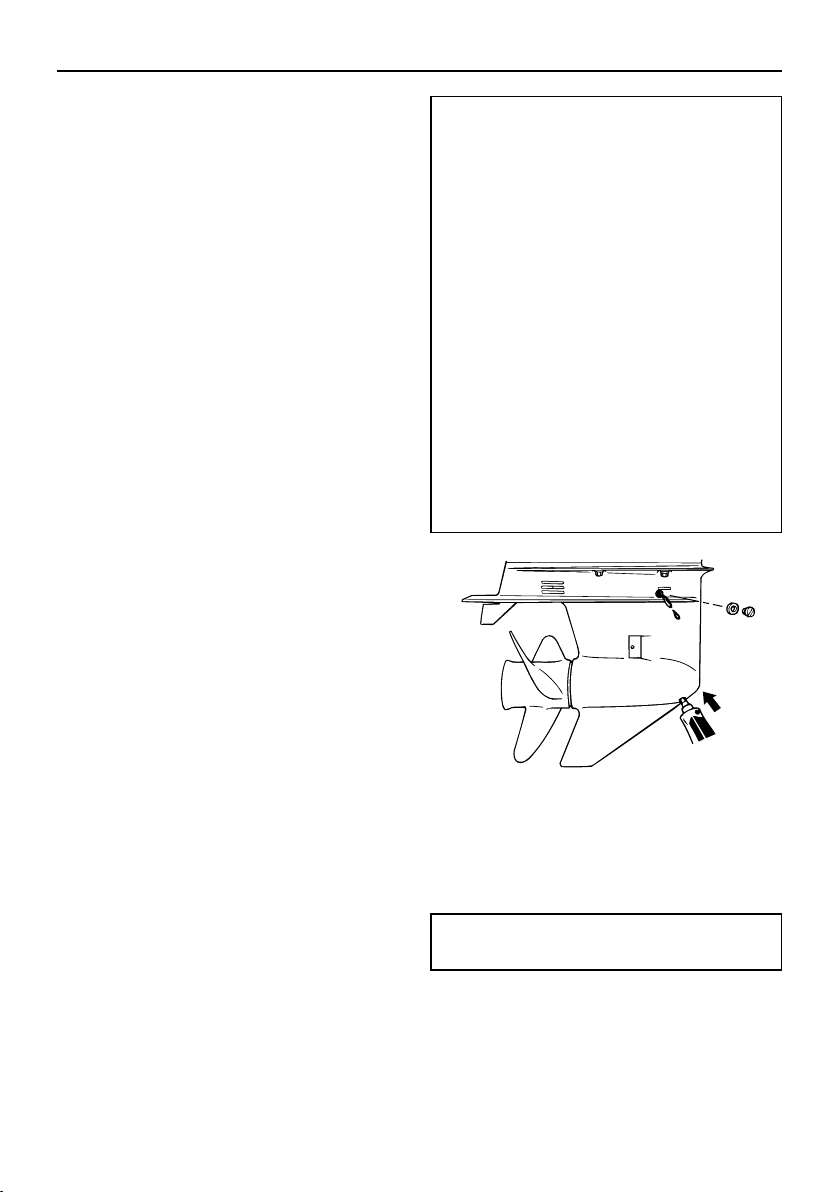

Αλλαγή της βαλβολίνης ...........................90

Καθαρισμός του δοχείου καυσίμου..........92

Έλεγχος και αντικατάσταση της(των)

ανόδου(ων) ...........................................92

Έλεγχος της μπαταρίας (στα μοντέλα

ηλεκτρικ

Σύνδεση της μπαταρίας ............................94

ής εκκίνησης) .........................93

Περιεχόμενα

Αποσύνδεση της μπαταρίας..................... 94

Αποθήκευση της μπαταρίας .................... 94

Αντιμετώπιση προβλημάτων ................ 96

Διάγνωση προβλημάτων ...................... 96

Προσωρινές ενέργειες σε επείγουσες

περιπτώσεις..................................... 100

Ζημιά από πρόσκρουση......................... 100

Αντικατάσταση ασφάλειας .................... 101

Η ηλεκτρική κλίση και ανύψωση δεν

λειτουργεί........................................... 101

Η προειδοποιητική ένδειξη της

υδατοπαγίδας αναβοσβήνει κατά την

πλεύση................................................ 102

Η μίζα δεν λειτουργεί ............................ 105

Εκκίνηση έκτακτης ανάγκης ................. 105

Μεταχείριση βυθισμένης μηχανής..... 107

ΕΥΡΕΤΗΡΙΟ........................................ 108

Πληροφορίες που αφορούν την ασφάλεια

RMU33623

Ασφάλεια στην εξωλέμβια μηχανή

Τηρείτε πάντα αυτές τις προφυλάξεις.

RMU36502

Προπέλα

Αν κάποιος άνθρωπος έρθει σε επαφή με την προπέλα μπορεί να τραυματιστεί ή και να σκοτωθεί. Η προπέλα μπορεί να συνεχίσει να κινείται ακόμα και όταν η μηχανή είναι σε νεκρά, ενώ οι αιχμηρές άκρες της προπέλας κόβουν ακόμα και όταν είναι ακίνητες.

 Σβήνετε τον κινητήρα όταν ένα άτομο είναι

στο νερό κοντά σας.

 Κρατάτε τους ανθρώπους μακριά από την

προπέλα, ακόμα και όταν η μηχανή είναι σβηστή.

RMU33631

Περιστρεφόμενα μέρη

Τα χέρια, τα πόδια, τα μαλλιά, τα κοσμήματα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. μπορεί να πιαστούν στα εσωτερικά περιστρεφόμενα μέρη της μηχανής, πράγμα που θα οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. Το καπάκι πρέπει να βρίσκεται στη θέση του όσο είναι δυνατόν. Μην αφαιρείτε ή αντικαθιστάτε το καπάκι όταν λειτουργεί ο κινητήρας. Λειτουργείτε τον κινητήρα χωρ εφόσον ακολουθείτε συγκεκριμένες οδηγίες του βιβλίου οδηγιών. Κρατήστε τα χέρια, τα πόδια, τα μαλλιά, τα κοσμήματα, τα ρούχα, τα λουριά του σωσίβιου, κλπ. μακριά από τυχόν εκτεθειμένα κινούμενα μέρη.

RMU33641

Καυτά μέρη

Στη διάρκεια και μετά τη λειτουργία, τα μέρη του κινητήρα είναι αρκετά καυτά για να προκαλέσουν εγκαύματα. Αποφύγετε να αγγίζετε τα μέρη κάτω από το καπάκι ώσπου να κρυώσει ο κινητήρας.

RMU33651

Ηλεκτροπληξία

Μην αγγίζετε τα ηλεκτρικά μέρη όταν βάζετε

ίς το καπάκι μόνο

μπροστά ή όταν λειτουργεί ο κινητήρας. Μπορεί να προκαλέσουν ηλεκτροπληξία.

RMU33661

Ηλεκτρική κλίση και ανύψωση

Μέλη του σώματος μπορεί να συντριβούν ανάμεσα στη μηχανή και το βραχίονα όταν η μηχανή ανυψώνεται η παίρνει κλίση. Κρατάτε τα μέλη του σώματος έξω από αυτή την περιοχή. Βεβαιωθείτε ότι δεν βρίσκεται κανείς σ’ αυτή την περιοχή πριν λειτουργήσετε το μηχανισμό ηλεκτρικής κλίσης και ανύψωσης. Οι διακόπτες ηλεκτρικής κλίσης και ανύψωσης λειτουργούν ακόμα και όταν ο γενικός διακόπτης είναι κλειστός. Μην αφήνετε να πλησιάζουν άλλα άτομα τους διακόπτες όταν εργάζεστε γύρω από τη μηχανή. Ποτέ μην πηγαίνετε κάτω από τη λεκάνη όταν είναι ανυψωμένη, ακόμα και αν έχει ασφαλίσει με το μοχλό στήριξης της ανύψωσης. Μπορεί να προκληθεί σοβαρός τραυματισμός αν η εξωλέμβια πέσει κατά λάθος.

RMU33672

Καλώδιο (κορδόνι) σταματήματος του κινητήρα

Συνδέστε το καλώδιο σταματήματος για να σβήσει ο κινητήρας αν ο οδηγός πέσει από το σκάφος ή αφήσει το πιλοτήριο. Αυτό εμποδίζει το σκάφος να φύγει μακριά με ταχύτητα εγκαταλείποντας τους ανθρώπους ή να πέσει πάνω σε ανθρώπους ή αντικείμενα. Συνδέετε πάντα το καλώδιο σταματήματος του κινητήρα σε ένα ασφαλές σημείο στα ρούχα, το χέρι ή το πόδι όταν οδηγείτε. Μην το αφαιρείτε για να αφήσετε το πιλοτήριο όσο το σκάφος κινείται. Μην συνδέετε το καλώδιο σε ρούχα πο μπορεί να σχιστούν, ούτε να το δρομολογείτε με τρόπο που θα μπορούσε να μπλεχτεί, με αποτέλεσμα να μην λειτουργήσει όταν χρειαστεί. Μην δρομολογείτε το καλώδιο με τρόπο που να μπορεί να τραβηχτεί έξω κατά λάθος. Αν το καλώδιο τραβηχτεί στη διάρκεια της λειτουργίας, ο κινητήρας θα σβήσει και θα

Πληροφορίες που αφορούν την ασφάλεια

χάσετε το μεγαλύτερο μέρος του ελέγχου με το τιμόνι. Το σκάφος μπορεί να επιβραδύνει απότομα, πετώντας μπροστά ανθρώπους και αντικείμενα.

RMU33811

Βενζίνη

Η βενζίνη και οι αναθυμιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Να

ανεφοδιάζεστε πάντα με καύσιμο σύμφωνα με τη διαδικασία της σελίδας 56 για να μειώσετε τον κίνδυνο πυρκαγιάς και έκρηξης.

RMU33821

Έκθεση σε βενζίνη και χύσιμο βενζίνης

Φροντίστε να μην χυθεί βενζίνη. Αν χυθεί βενζίνη, σκουπίστε την αμέσως με στεγνά πανιά. Απαλλαγείτε από τα πανιά με τον ενδεδειγμένο τρόπο. Αν χυθεί βενζίνη στο δέρμα σας, πλυθείτε αμέσως με σαπούνι και νερό. Αλλάξτε τα ρούχα σας αν βραχούν με βενζίνη. Αν καταπιείτε βενζίνη, εισπνεύσετε πολλούς ατμούς βενζίνης ή πάει βενζίνη στα μάτια σας, επικοινωνήστε αμέσως με έναν γιατρό. Ποτέ μην ρουφάτε καύσιμο με το στόμα.

RMU33901

Μονοξείδιο του άνθρακα

Αυτό το προϊόν εκπέμπει καυσαέρια που περιέχουν μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο που μπορεί να προκαλέσει εγκεφαλικές βλάβες ή θάνατο αν εισπνευστεί. Τα συμπτώματα περιλαμβάνουν ναυτία, ζάλη και νύστα. Ο χώρος του οδηγού και οι καμπίνες θα πρέπει να αερίζονται καλά. Μην φράζετε τις εξόδους των καυσαερίων.

RMU33781

Τροποποιήσεις

Μην επιχειρήσετε να τροποποιήσετε αυτή την εξωλέμβια. Οι τροποποιήσεις μπορεί να μειώσουν την ασφάλεια και την αξιοπιστία, και να κάνουν επικίνδυνη ή παράνομη τη χρήση της εξωλέμβιας μηχανής.

RMU33741

Ασφάλεια στο σκάφος

Αυτό το τμήμα περιλαμβάνει μερικές από τις πολλές σημαντικές προφυλάξεις ασφαλείας που θα πρέπει να παίρνετε όταν είστε στο σκάφος.

RMU33711

Αλκοόλ και φάρμακα

Ποτέ μην οδηγείτε έχοντας καταναλώσει αλκοόλ ή έχοντας πάρει φάρμακα. Η μέθη είναι από τους πιο συνηθισμένους παράγοντες που οδηγούν σε θανατηφόρα ατυχήματα με σκάφη.

RMU40281

Σωσίβια

Έχετε ένα εγκεκριμένο σωσίβιο στο σκάφος για κάθε επιβάτη. Η Yamaha συνιστά να φοράτε σωσίβιο όποτε ταξιδεύετε με το σκάφος. Τουλάχιστον τα παιδιά και όσοι δεν ξέρουν κολύμπι θα πρέπει πάντα να φορούν σωσίβιο, ενώ όταν οι συνθήκες εγκυμονούν κινδύνους θα πρέπει να φορούν όλοι σωσίβιο.

RMU33732

Άνθρωποι στο νερό

Πάντα να κοιτάτε προσεκτικά για ανθρώπους στο νερό, όπως κολυμβητές, σκιέρ ή δύτες, όταν λειτουργεί ο κινητήρας. Αν κάποιος είναι μέσα στο νερό κοντά στο σκάφος, βάλτε νεκρά και σβήστε τον κινητήρα. Μένετε μακριά από περιοχές με κολυμβητές. Οι κολυμβητές δεν φαίνονται εύκολα. Η προπέλα συνεχίζει να κινείται ακόμα και όταν η μηχανή είναι σε νεκρά. Σβήνετε τον κινητήρα όταν ένα άτομο είναι στο νερό κοντά σας.

RMU33752

Επιβάτες

Συμβουλεύεστε τις οδηγίες του κατασκευαστή του σκάφους για λεπτομέρειες σχετικά με τις κατάλληλες θέσεις των επιβατών στο σκάφος σας και να βεβαιώνεστε ότι όλοι οι επιβάτες είναι σωστά τοποθετημένοι πριν επιταχύνετε και όταν οδηγείτε με ταχύτητα μεγαλύτερη από το ρελαντί. Αν στέκεστε ή κάθεστε σε ακατάλληλη θέση μπορεί είτε να πέσετε στο νερό είτε μέσα

Πληροφορίες που αφορούν την ασφάλεια

ZMU06025

στο σκάφος λόγω κυμάτων, απόνερων ή ξαφνικών αλλαγών ταχύτητας ή κατεύθυνσης. Ακόμα και όταν οι επιβάτες είναι σε σωστές θέσεις, να τους προειδοποιείτε όταν πρέπει να κάνετε κάποιον ασυνήθιστο ελιγμό. Πάντα να αποφεύγετε να πηδάτε κύματα ή απόνερα.

RMU33762

Υπερφόρτωση

Μην υπερφορτώνετε το σκάφος. Συμβουλεύεστε την πλάκα προδιαγραφών ή τον κατασκευαστή του σκάφους σχετικά με το μέγιστο βάρος και τον αριθμό των επιβατών. Βεβαιώνεστε ότι το βάρος είναι σωστά κατανεμημένο σύμφωνα με τις οδηγίες του κατασκευαστή του σκάφους. Υπερφόρτωση ή ακατάλληλη κατανομή βάρους μπορεί να δυσκολέψει τον χειρισμό του σκάφους και να οδηγήσει σε ατύχημα, αναποδογύρισμα ή βύθισμα.

RMU33773

Αποφεύγετε συγκρούσεις

Ελέγχετε συνεχώς για την παρουσία ανθρώπων, αντικειμένων ή άλλων σκαφών. Να είστε σε εγρήγορση για συνθήκες που περιορίζουν την ορατότητά σας ή σας εμποδίζουν να βλέπετε άλλους.

Οδηγείτε προσεκτικά με χαμηλές ταχύτητες και σε απόσταση ασφαλείας από ανθρώπους, αντικείμενα ή άλλα σκάφη.

 Μην ακολουθείτε ακριβώς από πίσω άλλα

σκάφη ή θαλάσσιους σκιέρ.

 Αποφύγετε απότομες στροφές ή άλλες

μανούβρες που δυσκολεύουν τους άλλους να σας αποφύγουν ή να καταλάβουν πού πάτε.

 Αποφεύγετε περιοχές με βυθισμένα

αντικείμενα ή ρηχά νερά.

 Να οδηγείτε ανάλογα με τις ικανότητές σας

και να αποφεύγετε απότομους ελιγμούς για να μειώσετε τον κίνδυνο απώλειας ελέγχου, εκτόξευσης και σύγκρουσης.

 Κάνετε εγκαίρως τις απαραίτητες ενέργειες

για να αποφύγετε τις συγκρούσεις. Μην ξεχνάτε ότι τα σκάφη δεν έχουν φρένα και ότι αν σταματήσετε τον κινητήρα ή μειώσετε το γκάζι, μειώνεται και η δυνατότητα ελιγμών με το τιμόνι. Αν δεν είστε σίγουροι ότι μπορείτε να σταματήσετε εγκαίρως πριν χτυπήσετε ένα αντικείμενο, ανοίξτε το γκάζι και στρίψτε προς άλλη κατεύθυνση.

RMU33791

Καιρός

Να είστε πάντα ενημερωμένοι για τον καιρό. Ελέγχετε τα δελτία καιρού πριν ξεκινήσετε με το σκάφος. Αποφεύγετε τα ταξίδια με επικίνδυνο καιρό.

RMU33881

Εκπαίδευση των επιβατών

Βεβαιωθείτε ότι τουλάχιστον ένας από τους υπόλοιπους επιβάτες είναι εκπαιδευμένος και μπορεί να οδηγήσει το σκάφος σε περίπτωση έκτακτης ανάγκης.

RMU33891

Εκδόσεις ασφάλειας στο σκάφος

Να είστε ενημερωμένοι σχετικά με την ασφάλεια του σκάφους. Πρόσθετες εκδόσεις και πληροφορίες μπορείτε να προμηθευτείτε από πολλούς οργανισμούς σκαφών.

RMU33601

Νόμοι και κανονισμοί

Να γνωρίζετε τους θαλάσσιους νόμους και κανονισμούς της περιοχής που ταξιδεύετε - και να τους τηρείτε. Υπάρχουν διάφορα σετ κανονισμών που ισχύουν ανάλογα με τη γεωγραφική περιοχή, αλλά σε γενικές γραμμές

Πληροφορίες που αφορούν την ασφάλεια

είναι όλα παραλλαγές των Διεθνών Κανονισμών Ασφαλούς Ναυσιπλοΐας.

Γενικές πληροφορίες

RMU25172

Εγγραφή αριθμών αναγνώρισης

RMU25185

Αριθμός σειράς εξωλέμβιας μηχανής

Ο αριθμός σειράς της εξωλέμβιας είναι χαραγμένος στην ετικέτα που βρίσκεται στην αριστερή πλευρά του βραχίονα στήριξης. Γράψτε τον αριθμό σειράς της εξωλέμβιας μηχανής στους ειδικούς χώρους για να σας βοηθήσει όταν παραγγέλνετε ανταλλακτικά από τον αντιπρόσωπο της Yamaha ή σε περίπτωση που κλαπεί η εξωλέμβια μηχανή.

1. Θέση αριθμού σειράς της εξωλέμβιας

RMU25192

Αριθμός κλειδιού

Αν η μηχανή είναι εφοδιασμένη με γενικό διακόπτη με κλειδί, ο αριθμός αναγνώρισης του κλειδιού είναι χαραγμένος πάνω στο κλειδί όπως φαίνεται στην εικόνα. Γράψτε αυτόν τον αριθμό

στον ειδικό χώρο που παρέχεται ώστε να είναι διαθέσιμος σε περίπτωση που χρειαστείτε νέο κλειδί.

1. Αριθμός κλειδιού

RMU37292

Πιστοποιητικό Συμμόρφωσης

Αυτή η εξωλέμβια μηχανή είναι σύμφωνη με ορισμένα τμήματα της οδηγίας του Ευρωπαϊκού Κοινοβουλίου που αφορά τα μηχανήματα. Κάθε σύμφωνη εξωλέμβια συνοδεύεται από Πιστοποιητικό Συμμόρφωσης. Το Πιστοποιητικό Συμμόρφωσης περιέχει τις ακόλουθες πληροφορίες;

 Όνομα Κατασκευαστή Μηχανής  Μοντέλο  Κωδικός προϊόντος μοντέλου (Εγκεκριμένος

κωδικός μοντέλου)

 Κωδικός σύμφωνων οδηγιών

RMU25207

Ετικέτα EC

Οι εξωλέμβιες μηχανές που έχουν την ένδειξη “CE” είναι σύμφωνες με τις Οδηγίες 2006/42/EC, 94/25/EC - 2003/44/EC και 2004/108/EC.

Γενικές πληροφορίες

ZMU07908

ZMU06040

1. Θέση ένδειξης CE

Γενικές πληροφορίες

ZMU07973

RMU33524

Διαβάστε τα βιβλία οδηγιών και τις ετικέτες

Πριν λειτουργήσετε ή εργαστείτε στη μηχανή:

 Διαβάστε αυτό το βιβλίο οδηγιών.  Διαβάστε όλα βιβλία οδηγιών που παρέχονται με το σκάφος.  Διαβάστε όλες τις ετικέτες που υπάρχουν στην εξωλέμβια και το σκάφος.

Αν χρειάζεστε πρόσθετες πληροφορίες, επικοινωνήστε με τον αντιπρόσωπο της Yamaha.

RMU33834

Προειδοποιητικές ετικέτες

Αν αυτές οι ετικέτες έχουν καταστραφεί ή λείπουν, επικοινωνήστε με τον αντιπρόσωπο της Yamaha για να σας τις αντικαταστήσει.

F40H, F50H, FT50J, F60F, FT60G

Γενικές πληροφορίες

ZMU07077

F40G, F70A

Γενικές πληροφορίες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU05706

RMU33913

Περιεχόμενα των ετικετών

Οι παραπάνω προειδοποιητικές ετικέτες σημαίνουν τα εξής.

RWM01692

Η εκκίνηση έκτακτης ανάγκης δεν έχει προστασία από εκκίνηση με νεκρά. Βεβαιωθείτε ότι έχει επιλεχθεί η νεκρά ταχύτητα πριν βάλετε μπροστά τον κινητήρα.

RWM01682

 Κρατήστε τα χέρια, τα μαλλιά και τα ρούχα

μακριά από τα περιστρεφόμενα μέρη του κινητήρα όταν λειτουργεί.

 Μην αγγίζετε ή αφαιρείτε ηλεκτρικά

εξαρτήματα όταν βάζετε μπροστά ή όταν

λειτουργεί ο κινητήρας.

RWM01672

 Διαβάστε τα Βιβλία Ιδιοκτήτη και τις

ετικέτες.

 Φορέστε ένα εγκεκριμένο σωσίβιο.  Συνδέστε το κορδόνι του διακόπτη

σταματήματος του κινητήρα στο σωσίβιο, το χέρι ή το πόδι σας ώστε ο κινητήρας να σταματήσει αν εγκαταλείψετε το πιλοτήριο λόγω ατυχήματος και να μην φύγει με ταχύτητα το σκάφος.

Γενικές πληροφορίες

ZMU05696

ZMU05664

ZMU05665

ZMU05666

ZMU05667

ZMU05668

RMU33844

Σύμβολα

Τα ακόλουθα σύμβολα σημαίνουν τα εξής.

Προσοχη/Προειδοποίηση

Διαβάστε το Βιβλίο Ιδιοκτήτη

Ηλεκτρικό ατύχημα

Κατεύθυνση λειτουργίας, διπλή κατεύθυνση μοχλού χειριστηρίου/αλλαγής ταχυτήτων

Εκκίνηση κινητήρα

Ατύχημα που προκλήθηκε από συνεχόμενη περιστροφή

Τεχνικά χαρακτηριστικά και απαιτήσεις

ΣΗΜΕΙΩΣΗ:

RMU34522

Τεχνικά χαρακτηριστικά

Η ένδειξη “(AL)” στα τεχνικά χαρακτηριστικά που ακολουθούν αντιπροσωπεύει την αριθμητική αξία της αλουμινένιας προπέλας που έχει τοποθετηθεί. Ομοίως, η ένδειξη “(SUS)” αντιπροσωπεύει την αξία της ατσαλένιας προπέλας που έχει τοποθετηθεί και η ένδειξη “(PL)” την αξία της πλαστικής προπέλας.

RMU2821U

Διάσταση:

Συνολικό μήκος:

698 mm (27.5 in)

Συνολικό πλάτος:

386 mm (15.2 in)

Συνολικό ύψος L:

F40GET 1476 mm (58.1 in) F40HET 1435 mm (56.5 in) F50HED 1435 mm (56.5 in) F50HET 1435 mm (56.5 in) F60FET 1435 mm (56.5 in) F70AET 1476 mm (58.1 in) FT50JET 1476 mm (58.1 in) FT60GET 1476 mm (58.1 in)

Συνολικό ύψος X:

F70AET 1590 mm (62.6 in) FT60GET 1590 mm (62.6 in)

Ύψος καθρέφτη μηχανής L:

F40GET 534 mm (21.0 in) F40HET 527 mm (20.7 in) F50HED 527 mm (20.7 in) F50HET 527 mm (20.7 in) F60FET 527 mm (20.7 in) F70AET 534 mm (21.0 in) FT50JET 530 mm (20.9 in) FT60GET 530 mm (20.9 in)

Ύψος καθρέφτη μηχανής X:

F70AET 648 mm (25.5 in)

FT60GET 644 mm (25.4 in)

Καθαρό βάρος (AL) L:

F40GET 119 kg (262 lb) F40HET 113 kg (249 lb) F50HED 107 kg (236 lb) F50HET 113 kg (249 lb) F60FET 113 kg (249 lb) F70AET 119 kg (262 lb) FT50JET 118 kg (260 lb) FT60GET 118 kg (260 lb)

Καθαρό βάρος (AL) X:

F70AET 123 kg (271 lb) FT60GET 121 kg (267 lb)

Απόδοση:

Απόσταση λειτουργίας με πλήρες γκάζι:

F40GET 5300–6300 στροφές/λεπτό F40HET 5000–6000 στροφές/λεπτό F50HED 5000–6000 στροφές/λεπτό F50HET 5000–6000 στροφές/λεπτό F60FET 5000–6000 στροφές/λεπτό F70AET 5300–6300 στροφές/λεπτό FT50JET 5000–6000 στροφές/ FT60GET 5000–6000 στροφές/λε

Ονομαστική ισχύς:

F40GET 29.4 kW (40 ίπποι) F40HET 29.4 kW (40 ίπποι) F50HED 36.8 kW (50 ίπποι) F50HET 36.8 kW (50 ίπποι) F60FET 44.1 kW (60 ίπποι) F70AET 51.5 kW (70 ίπποι) FT50JET 36.8 kW (50 ίπποι) FT60GET 44.1 kW (60 ίπποι)

Στροφές ρελαντί (σε νεκρά):

700–800 στροφές/λεπτό

Κινητήρας:

Τύπος:

F40GET Tετράχρονος SOHC L4 16

βαλβίδων F40HET Τετράχρονος SOHC L4 8 βαλβίδων F50HED Τετράχρονος SOHC L4 8

λεπτό

πτό

Τεχνικά χαρακτηριστικά και απαιτήσεις

βαλβίδων F50HET Τετράχρονος SOHC L4 8 βαλβίδων F60FET Τετράχρονος SOHC L4 8 βαλβίδων F70AET Tετράχρονος SOHC L4 16 βαλβίδων FT50JET Τετράχρονος SOHC L4 8 βαλβίδων FT60GET Τετράχρονος SOHC L4 8 βαλβίδων

Κυλινδρισμός:

Διάμετρος  διαδρομή:

Σύστημα ανάφλεξης:

Μπουζί (NGK):

Διάκενο ακίδας:

Σύστημα ελέγχου:

Σύστημα εκκίνησης:

Σύστημα τσοκ:

Διάκενο βαλβίδας ΙΝ (κρύος κινητήρας):

Διάκενο βαλβίδας ΕΧ (κρύος κινητήρας):

Εκφόρτιση κατά την εκκίνηση (CCA/EN):

996 cm

65.0  75.0 mm (2.56  2.95 in)

TCI

F40GET LKR7E F40HET DPR6EB-9 F50HED DPR6EB-9 F50HET DPR6EB-9 F60FET DPR6EB-9 F70AET LKR7E FT50JET DPR6EB-9 FT60GET DPR6EB-9

0.8–0.9 mm (0.031–0.035 in)

Χειριστήριο

Ηλεκτρικό

Ηλεκτρονικός ψεκασμός καυσίμου

0.15–0.25 mm (0.0059–0.0098 in)

0.25–0.35 mm (0.0098–0.0138 in)

430–1080 αμπέρ

(60.8 c.i.)

Ελάχιστη ονομαστική χωρητικότητα (20HR/IEC):

70 αμπερώρια

Μέγιστη

Μονάδα οδήγησης:

Θέσεις ταχυτήτων:

Σχέση γραναζιών:

Σύστημα κλίσης και ανύψωσης:

Ένδειξη προπέλας:

έξοδος γεννήτριας:

F40GET 15 αμπέρ F40HET 16 αμπέρ F50HED 16 αμπέρ F50HET 16 αμπέρ F60FET 16 αμπέρ F70AET 15 αμπέρ FT50JET 16 αμπέρ FT60GET 16 αμπέρ

Πρόσω-νεκρά-όπ

F40GET 2.33(28/12) F40HET 1.85(24/13) F50HED 1.85(24/13) F50HET 1.85(24/13) F60FET 1.85(24/13) F70AET 2.33(28/12) FT50JET 2.33(28/12) FT60GET 2.33(28/12)

F40GET Ηλεκτρική κλίση και ανύψωση F40HET Ηλεκτρική κλίση και ανύψωση F50HED Ανύψωση με υδραυλική

υποβοήθηση

F50HET Ηλεκτρική κλίση και ανύψωση F60FET Ηλεκτρική κλίση και ανύψωση F70AET Ηλεκτρική κλίση και ανύψωση FT50JET Ηλεκτρική κλίση και ανύψωση FT60GET Ηλεκτρική κλίση και

ανύψωση

F40GET K F40HET G F50HED G F50HET G F60FET G

ισθεν

Τεχνικά χαρακτηριστικά και απαιτήσεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

F70AET K FT50JET K FT60GET K

Καύσιμο και λάδι:

Συνιστώμενο καύσιμο:

Απλή αμόλυβδη βενζίνη

Ελάχ. αριθμός οκτανίων έρευνας:

Χωρητικότητα δοχείου καυσίμου:

25 L (6.60 US gal, 5.50 Imp.gal)

Συνιστώμενο λάδι κινητήρα:

Λάδι YAMALUBE 4 ή τετράχρονου κινητήρα εξωλέμβιας

Συνιστώμενος τύπος λαδιού κινητήρα 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Ποσότητα λαδιού κινητήρα (χωρίς αντικατάσταση φίλτρου λαδιού):

1.9 L (2.01 US qt, 1.67 Imp.qt)

Ποσότητα λαδιού κινητήρα (με αντικατάσταση φίλτρου λαδιού):

2.1 L (2.22 US qt, 1.85 Imp.qt)

Σύστημα λίπανσης:

Υγρό κάρτερ

Συνιστώμενη βαλβολίνη:

Βαλβολίνη ποδιού

Συνιστώμενη βαλβολίνη:

SAE 90 API GL-4

Ποσότητα βαλβολίνης:

F40GET 0.670 L (0.708 US qt, 0.590 Imp.qt) F40HET 0.430 L (0.455 US qt, 0.378 Imp.qt) F50HED 0.430 L (0.455 US qt, 0.378 Imp.qt) F50HET 0.430 L (0.455 US qt, 0.378 Imp.qt) F60FET 0.430 L (0.455 US qt, 0.378 Imp.qt) F70AET 0.670 L (0.708 US qt, 0.590 Imp.qt)

FT50JET 0.670 L (0.708 US qt, 0.590 Imp.qt) FT60GET 0.670 L (0.708 US qt, 0.590 Imp.qt)

Ροπή σύσφιξης:

Μπουζί:

17 Nm (1.73 kgf-m, 12.5 ft-lb)

Παξιμάδι προπ

έλας:

34 Nm (3.47 kgf-m, 25.1 ft-lb)

Μπουλόνι αδειάσματος λάδι κινητήρα:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

Φίλτρο λαδιού κινητήρα:

18 Nm (1.84 kgf-m, 13.3 ft-lb)

Στάθμη θορύβου και κραδασμών:

Στάθμη ηχητικής πίεσης χειριστή (ICOMIA 39/94):

F40GET 83.9 dB(A) F40HET 78.1 dB(A) F50HED 78.1 dB(A) F50HET 78.1 dB(A) F60FET 78.1 dB(A) F70AET 83.9 dB(A) FT50JET 78.1 dB(A) FT60GET 78.1 dB(A)

RMU33555

Απαιτήσεις τοποθέτησης

RMU33565

Κατάλληλη ιπποδύναμη σκάφους

RWM01561

Η υπερβολική ταχύτητα του σκάφους μπορεί να προκαλέσει σοβαρή αστάθεια.

Πριν τοποθετήσετε την(τις) εξωλέμβια(ες), βεβαιωθείτε ότι η συνολική ιπποδύναμη της(των) μηχανής(ών) δεν υπερβαίνει την μέγιστη τιμή ιπποδύναμης του σκάφους. Δείτε την πλάκα προδιαγραφών του σκάφους ή επικοινωνήστε με τον κατασκευαστή.

Τεχνικά χαρακτηριστικά και απαιτήσεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07305

RMU33572

Τοποθέτηση της εξωλέμβιας

RWM01571

 Λάθος τοποθέτηση της εξωλέμβιας μηχανής

μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις όπως κακό χειρισμό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς.

 Επειδή η μηχανή είναι πολύ βαριά,

απαιτείται ειδικός εξοπλισμός και εκπαίδευση για να τοποθετηθεί σωστά.

Ο αντιπρόσωπος ή κάποιο άλλο έμπειρο άτομο στην εξάρτιση σκαφών θα πρέπει να τοποθετήσει τη μηχανή χρησιμοποιώντας τα κατάλληλα εργαλεία και οδηγίες τοποθέτησης. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 48.

RMU41593

Yamaha Security System

RCM02461

Το Yamaha Security System είναι σύμφωνο με τους σχετικούς νόμους και κανονισμούς που αφορούν τη μετάδοση ραδιοκυμάτων. Συνεπώς, αν αυτό το προϊόν χρησιμοποιηθεί έξω από την χώρα στην οποία πουλήθηκε, ενδέχεται να παραβιάζει νόμους ή κανονισμούς που αφορούν τη μετάδοση ραδιοκυμάτων στη χώρα που χρησιμοποιείται. Για λεπτομέρειες, συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

Η εξωλέμβια μηχανή με αυτή την ετικέτα είναι εφοδιασμένη με το Yamaha Security System για προστασία από κλοπή, που αποτελείται από τον δέκτη και τον πομπό του χειριστηρίου. Ο κινητήρας δεν παίρνει μπροστά αν το σύστημα ασφαλείας είναι στην κλειδωμένη θέση, αλλά μόνο όταν είναι στην ξεκλείδωτη θέση. Για την εγκατάσταση του δέκτη, συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU33582

Απαιτήσεις χειριστηρίου

RWM01581

 Αν ο κινητήρας πάρει μπροστά με ταχύτητα,

το σκάφος θα κινηθεί απότομα και ξαφνικά, και πιθανόν να προκληθεί σύγκρουση ή να πέσουν στο νερό οι επιβάτες.

 Αν ο κινητήρας πάρει μπροστά με ταχύτητα,

αυτό σημαίνει ότι το σύστημα προστασίας από εκκίνηση με ταχύτητα δεν λειτουργεί σωστά και δεν θα πρέπει να συνεχίσετε τη χρήση της εξωλέμβιας. Επικοινωνήστε με τον αντιπρόσωπο της Yamaha.

Η μονάδα του χειριστηρίου πρέπει να είναι εφοδιασμένη με μηχανισμό(ούς) προστασίας από εκκίνηση με ταχύτητα. Αυτός ο μηχανισμός εμποδίζει τον κινητήρα να πάρει μπροστά αν δεν είναι σε νεκρά ταχύτητα.

RMU25695

Προδιαγραφές μπαταρίας

RMU25723

Προδιαγραφές μπαταρίας

Εκφόρτιση κατά την εκκίνηση (CCA/EN):

430–1080 αμπέρ

Ελάχιστη ονομαστική χωρητικότητα (20HR/IEC):

70 αμπερώρια

Ο κινητήρας δεν παίρνει μπροστά αν η τάση της μπαταρίας είναι πολύ χαμηλή.

Τεχνικά χαρακτηριστικά και απαιτήσεις

ZMU04606

123

ZMU04607

123

RMU36291

Τοποθέτηση της μπαταρίας

Τοποθετήστε τον φορέα της μπαταρίας σε μια στεγνή, καλά αεριζόμενη και χωρίς δονήσεις θέση μέσα στο σκάφος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην τοποθετείτε εύφλεκτα αντικείμενα ή ελεύθερα βαριά ή μεταλλικά αντικείμενα στον ίδιο χώρο με τη μπαταρία. Μπορεί να προκληθεί πυρκαγιά, έκρηξη ή σπινθήρες.

[RWM01821]

RMU36301

Πρόσθετες μπαταρίες

Για να συνδέσετε πρόσθετες μπαταρίες, όπως για χρήση με πολλές μηχανές ή μια βοηθητική μπαταρία, συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με την επιλογή και τη σωστή καλωδίωση της μπαταρίας.

RMU34196

Επιλογή προπέλας

Μετά την επιλογή της εξωλέμβιας, η επιλογή της σωστής προπέλας είναι από τις πιο σημαντικές αποφάσεις αγοράς για έναν ιδιοκτήτη σκάφους. Ο τύπος, το μέγεθος και η σχεδίαση της προπέλας έχουν άμεση επίδραση στην επιτάχυνση, την ανώτατη ταχύτητα, την οικονομία καυσίμου, ακόμα και στη διάρκεια ζωής του κινητήρα. Η Yamaha σχεδιάζει και κατασκευάζει προπέλες για κάθε εξωλέμβια Yamaha και για κάθε εφαρμογή. Οι εξωλέμβιες Yamaha είναι εφοδιασμένες με προπέλες κατάλληλες για μεγάλο εύρος εφαρμογών, υπάρχουν όμως ορισμένες χρήσεις όπ

ου μια άλλη προπέλα θα απέδιδε καλύτερα. Ο αντιπρόσωπος της Yamaha θα σας βοηθήσει να επιλέξετε τη σωστή προπέλα ανάλογα με τις ανάγκες σας. Επιλέξτε μια προπέλα που θα επιτρέπει στον κινητήρα να φτάνει στο μέσο ή το πάνω μισό των στροφών λειτουργίας με τέρμα το γκάζι και μέγιστο φορτίο. Γενικά, επιλέξτε προπέλα με μεγαλύτερο βήμα για μικρότερα φορτία και μια προπέλα με μικρότερο βήμα για μεγαλύτερα φορτία. Αν μεταφέρετε φορτία που

το βάρος τους μεταβάλλεται σημαντικά επιλέξτε μια προπ

έλα που επιτρέπει στον κινητήρα να λειτουργεί στις κατάλληλες στροφές με το μέγιστο φορτίο, αλλά ίσως χρειαστεί να μειώνετε το γκάζι όταν μεταφέρετε ελαφρύτερα φορτία, ώστε οι στροφές να παραμένουν σε επιτρεπτά επίπεδα. Για να ελέγξετε την προπέλα, αναφερθείτε στη σελίδα 88.

1. Διάμετρος προπέλας σε ίντσες

2. Βήμα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς μοντέλου)

1. Διάμετρος προπέλας σε ίντσες

2. Βήμα προπέλας σε ίντσες

3. Tύπος προπέλας (ένδειξη σειράς μοντέλου)

Τεχνικά χαρακτηριστικά και απαιτήσεις

ΠΡΟΣΟΧΗ

ZMU06854

122˚F

50˚C

104

SAE API

SE SF SG SH SJ SL

-10

-4

-20

10W–30

10W–40

5W–30

ZMU06855

122˚F

50˚C

104

SAE API

-10

-4

-20

15W–40

20W–40

20W–50

RMU25771

Προστασία από εκκίνηση με

ταχύτητα

Οι εξωλέμβιες Yamaha και τα εγκεκριμένα από τη Yamaha χειριστήρια είναι εφοδιασμένα με μηχανισμούς προστασίας από εκκίνηση με ταχύτητα. Αυτή η λειτουργία επιτρέπει στον κινητήρα να παίρνει μπροστά μόνο όταν είναι σε νεκρά. Πάντα να επιλέγετε τη νεκρά ταχύτητα πριν βάλετε μπροστά τον κινητήρα.

RMU41953

Προδιαγραφές λαδιού κινητήρα

Επιλέξτε τον τύπο λαδιού κινητήρα ανάλογα με τη μέση θερμοκρασία της περιοχής όπου θα χρησιμοποιήσετε την εξωλέμβια.

Συνιστώμενο λάδι κινητήρα:

Λάδι YAMALUBE 4 ή τετράχρονου κινητήρα εξωλέμβιας

Συνιστώμενος τύπος λαδιού κινητήρα 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Συνιστώμενος τύπος λαδιού κινητήρα 2:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Ποσότητα λαδιού κινητήρα (χωρίς αντικατάσταση φίλτρου λαδιού):

1.9 L (2.01 US qt, 1.67 Imp.qt)

Ποσότητα λαδιού κινητήρα (με αντικατάσταση φίλτρου λαδιού):

2.1 L (2.22 US qt, 1.85 Imp.qt)

Αν οι Συνιστώμενοι τύποι λαδιού 1 δεν είναι διαθέσιμοι, επιλέξτε έναν από τους Συνιστώμενους τύπους λαδιού 2.

Συνιστώμενοι τύποι λαδιού 1

Συνιστώμενοι τύποι λαδιού 2

RMU36361

Προδιαγραφές καυσίμου

RMU40202

Βενζίνη

Χρησιμοποιείτε βενζίνη καλής ποιότητας με τον ενδεδειγμένο αριθμό οκτανίων. Αν ακούγεται θόρυβος απ’ τα πειράκια ή σφύριγμα, χρησιμοποιήστε διαφορετικής μάρκας βενζίνη ή σούπερ αμόλυβδη.

Συνιστώμενο καύσιμο:

Απλή αμόλυβδη βενζίνη

Ελάχ. αριθμός οκτανίων έρευνας:

RCM01982

 Μην χρησιμοποιείτε μολυβωμένη βενζίνη.

Η μολυβωμένη βενζίνη μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα.

 Αποφύγετε την είσοδο νερού και

Τεχνικά χαρακτηριστικά και απαιτήσεις

μολυσμένων υλικών στο δοχείο καυσίμου. Το μολυσμένο καύσιμο μειώνει τις επιδόσεις και μπορεί να προκαλέσει βλάβη στον κινητήρα. Χρησιμοποιείτε μόνο καθαρή βενζίνη που έχει αποθηκευτεί σε καθαρά δοχεία.

Βενζινόλη

Υπάρχουν δύο τύποι βενζινόλης: βενζινόλη που

περιέχει αιθανόλη (E10) και αυτή που περιέχει

μεθανόλη. Η αιθανόλη μπορεί να

χρησιμοποιηθεί εφόσον η περιεκτικότητα σε

αιθανόλη δεν ξεπερνά το 10% και το καύσιμο έχει τουλάχιστον τον ελάχιστο αριθμό οκτανίων.

To E85 είναι ένα καύσιμο που περιέχει 85%

αιθανόλη και δεν πρέπει να χρησιμοποιείται στην

εξωλέμβια μηχανή σας. Όλα τα μίγματα

αιθανόλης που περιέχουν πάνω από 10%

αιθανόλη μπορεί να κάνουν ζημιά στο σύστημα

καυσίμου ή να προκαλέσουν προβλήματα στην

εκκίνηση ή τη λειτουργία. Η Yamaha δεν

συνιστά την βενζινόλη πο

υ περιέχει μεθανόλη επειδή μπορεί να προκαλέσει ζημιά στο σύστημα καυσίμου ή προβλήματα στη λειτουργία του κινητήρα. Όταν χρησιμοποιείτε αιθανόλη, συνιστούμε να τοποθετήσετε ένα σύστημα θαλάσσιου φίλτρου καυσίμου με υδατοπαγίδα (10 micron τουλάχιστον) ανάμεσα στο δοχείο καυ

σίμου του

σκάφους και την εξωλέμβια. Η αιθανόλη είναι

γνωστό ότι επιτρέπει να περάσει υγρασία μέσα στο δοχείο και το σύστημα καυσίμου του

σκάφους Αυτό μπορεί να προκαλέσει διάβρωση των μεταλλικών μερών του συστήματος καυσίμου, προβλήματα στην εκκίνηση και τη λειτουργία και πρόσθετη συντήρηση του συστήματος καυσίμου.

RMU36331

Μουράβια

Το καθαρό σκαρί βελτιώνει τις επιδόσεις του σκάφους. Το κάτω μέρος του σκάφους θα πρέπει να είναι όσο το δυνατόν καθαρό από ανάπτυξη

θαλάσσιων οργανισμών. Αν χρειάζεται, το κάτω μέρος του σκάφους μπορεί να επιστρωθεί με μουράβια εγκεκριμένη στην περιοχή σας ώστε να εμποδίζεται η ανάπτυξη θαλάσσιων οργανισμών. Μην χρησιμοποιείτε μουράβια που περιλαμβάνει χαλκό ή γραφίτη. Αυτές οι βαφές μπορεί να επιταχύνουν τη διάβρωση του κινητήρα.

RMU36342

Προϋποθέσεις απόρριψης της

μηχανής

Ποτέ μην απορρίπτετε (πετάτε) παράνομα τη μηχανή. Η Yamaha συνιστά να συμβουλευτείτε τον αντιπρόσωπο όταν θέλετε να απαλλαγείτε από τη μηχανή.

RMU36353

Εξοπλισμός έκτακτης ανάγκης

Έχετε τα ακόλουθα αντικείμενα στο σκάφος για την περίπτωση που υπάρχει πρόβλημα με τη μηχανή.

 Κιβώτιο εργαλείων με ταξινομημένα

κατσαβίδια, πένσες, κλειδιά (με μετρικά μεγέθη) και μονωτική ταινία.

 Αδιάβροχο φακό με εφεδρικές μπαταρίες.  Ένα εφεδρικό καλώδιο σταματήματος του

κινητήρα με συνδετήρα.

 Ανταλλακτικά, όπως ένα εφεδρικό σετ

μπουζιών. Για λεπτομέρειες, συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

Τμήματα

ΣΗΜΕΙΩΣΗ:

TRIP TIME BATT

Km/h knot mph

km mile

SPEED

YAMAHA

set

mode

1917 18 20

12 11

6 7

23 24

ZMU07974

RMU2579Z

Διάγραμμα τμημάτων

* Μπορεί να μην είναι ακριβώς όπως εμφανίζεται. Επίσης μπορεί να μην περιλαμβάνεται ως στάνταρ εξοπλισμός σε όλα τα μοντέλα (παραγγελία από τον αντιπρόσωπο).

F40H, F50H, FT50J, F60F, FT60G

1. Καπάκι

2. Υδατοπαγίδα

3. Μοχλός ασφάλισης του καπακιού

4. Βίδα αδειάσματος

5. Άνοδος*

6. Πλάκα κατά της σπηλαίωσης

7. Πτερύγιο κλίσης (άνοδος)

8. Προπέλα*

9. Εισαγωγή νερού ψύξης

10. Άνοδος(οι)*

11. Ράβδος κλίσης*

12. Μοχλός ασφάλισης ανύψωσης*

13. Βραχίονας στήριξης

14. Μοχλός στήριξης ανύψωσης

15. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης*

16. Εξάρτημα πλυσίματος

17. Κιβώτιο χειριστηρίου (τύπου πλευρικής τοποθέτησης)*

18. Ψηφιακό στροφόμετρο*

19. Ψηφιακό κοντέρ*

20. Στροφόμετρο*

21. Μετρητής κλίσ

22. Δοχείο καυσίμου

23. Πομπός χειριστηρίου

24. Δέκτης

ης*

F40G, F70A

TRIP TIME BATT

Km/h knot mph

km mile

SPEED

YAMAHA

set

mode

15 16

ZMU07075

Τμήματα

1. Καπάκι

2. Υδατοπαγίδα

3. Μοχλός ασφάλισης του καπακιού

4. Βίδα αδειάσματος

5. Πλάκα κατά της σπηλαίωσης

6. Πτερύγιο κλίσης (άνοδος)

7. Προπέλα*

8. Εισαγωγή νερού ψύξης

9. Άνοδος(οι)

10. Βραχίονας στήριξης

11. Μοχλός στήριξης ανύψωσης

12. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης

13. Εξάρτημα πλυσίματος

14. Κιβώτιο χειριστηρίου (τύπου πλευρικής τοποθέτησης)*

15. Ψηφιακό στροφόμετρο*

16. Ψηφιακό κοντέρ*

17. Στροφόμετρο*

18. Μετρητής κλίσης*

19. Δοχείο καυσίμου

20. Πομπός χει

ριστηρίου

21. Δέκτης

Τμήματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

SET MODE

ZMU05429

1. Μονάδα στροφόμετρου (Τετράγωνη)*

2. Μονάδα στροφόμετρου (Στρογγυλή)*

3. Μονάδα κοντέρ (Τετράγωνη)*

4. Μονάδα μέτρησης ταχύτητας & καυσίμου (Τετράγωνη)*

5. Μονάδα μέτρησης ταχύτητας & καυσίμου (Στρογγυλή)*

6. Μονάδα μετρητή διαχείρισης καυσίμου (Τετράγωνου τύπου)*

RMU25804

Δοχείο καυσίμου

Αν το μοντέλο σας είναι εφοδιασμένο με φορητό

δοχείο καυσίμου, η λειτουργία του έχει ως εξής.

RWM00021

Το δοχείο καυσίμου που παρέχεται με αυτή τη

μηχανή είναι το αποκλειστικό της δοχείο

καυσίμου και δεν πρέπει να χρησιμοποιείται

ως δοχείο αποθήκευσης καυσίμου. Οι χρήστες

θα πρέπει να συμμορφώνονται με τις σχετικές άδειες ή κανονισμούς των αρχών.

1. Σύνδεση καυσίμου

2. Μετρητής καυσίμου

3. Τάπα δοχείου καυσίμου

4. Βίδα εξαέρωσης

Τμήματα

ΠΡΟΣΟΧΗ

ΣΗΜΕΙΩΣΗ:

ZMU06455

RMU25831

Σύνδεση καυσίμου

Αυτή η σύνδεση χρησιμοποιείται για τη σύνδεση του αγωγού καυσίμου.

RMU25842

Μετρητής καυσίμου

Αυτός ο μετρητής βρίσκεται είτε στην τάπα του δοχείου καυσίμου ή στη βάση της σύνδεσης καυσίμου. Δείχνει την ποσότητα καυσίμου κατά προσέγγιση που απομένει στο δοχείο.

RMU25851

Τάπα δοχείου καυσίμου

Αυτή η τάπα σφραγίζει το δοχείο καυσίμου.

Όταν αφαιρείται, το δοχείο μπορεί να συμπληρωθεί με καύσιμο. Για να αφαιρέσετε την

τάπα, στρέψτε την αριστερόστροφα.

RMU25861

Βίδα εξαέρωσης

Αυτή η βίδα βρίσκεται πάνω στην τάπα του

δοχείου καυσίμου. Για να την ξεσφίξετε,

στρέψτε την αριστερόστροφα.

RMU38592

Πομπός χειριστηρίου

H κλειδωμένη και η ξεκλείδωτη θέση του

Yamaha Security System επιλέγονται

χρησιμοποιώντας τον πομπό του χειριστηρίου. Όταν ο κινητήρας λειτουργεί, δεν γίνεται λήψη σήματος από τον πομπό του χειριστηρίου.

RCM02101

 Ο πομπός του χειριστηρίου δεν είναι

απόλυτα αδιάβροχος. Μην τον βυθίζετε και μην τον χρησιμοποιείτε κάτω από την επιφάνεια του νερού. Αν ο πομπός βυθιστεί στο νερό, σκουπίστε τον με ένα μαλακό και στεγνό πανί και βεβαιωθείτε ότι λειτουργεί σωστά. Αν δεν λειτουργεί σωστά, επικοινωνήστε με τον αντιπρόσωπο της

Yamaha.

 Μην εκθέτετε τον πομπό του χειριστηρίου

σε υψηλές θερμοκρασίες και μην τον τοποθετείτε στο φως του ήλιου.

 Μην πετάτε κάτω ή χτυπάτε τον πομπό του

χειριστηρίου και μην τοποθετείτε πάνω του βαριά αντικείμενα.

 Χρησιμοποιήστε ένα μαλακό, στεγνό πανί

για να καθαρίσετε τον πομπό του χειριστηρίου. Μην χρησιμοποιείτε καθαριστικό, οινόπνευμα ή άλλα χημικά.

 Μην επιχειρήσετε να αποσυναρμολογήσετε

μόνοι σας τον πομπό του χειριστηρίου. Αλλιώς, ο πομπός μπορεί να μην λειτουργήσει σωστά. Αν ο πομπός χρειάζεται καινούρια μπαταρία, επικοινωνήστε με τον αντιπρόσωπο της

Yamaha.

 Αν χάσετε τον πομπό του χειριστηρίου,

συμβουλευτείτε τον αντιπρόσωπο της Yamaha. Nα έχετε πάντα τουλάχιστον 2

πομπούς. Αν χάσετε και τους δύο, συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

Αποθηκεύστε προσεκτικά τον πομπό του χειριστηρίου ώστε να μην χαθεί.

 Καθώς ο δέκτης είναι προγραμματισμένος να

αναγνωρίζει τον εσωτερικό κωδικό αυτού του πομπού μόνο, η ρύθμιση του συστήματος ασφαλείας μπορεί να αλλάξει μόνο με αυτόν τον πομπό. Αν ο πομπός του χειριστηρίου δεν λειτουργεί σωστά, επικοινωνήστε με τον

Τμήματα

ZMU06456

αντιπρόσωπο της Yamaha.

 Αντικαταστήστε την μπαταρία μετά από 1

χρόνο την πρώτη φορά και μετά κάθε δύο χρόνια.

 Αναφερθείτε στους τοπικούς κανονισμούς

ασφαλούς απόρριψης όταν πετάτε τις μπαταρίες του πομπού.

 Το Yamaha Security System επιτρέπει

καταχώρηση έως και 5 πομπών χειριστηρίου. Για λεπτομέρειες, συμβουλευτείτε τον αντιπρόσωπο της yamaha.

RMU38602

Δέκτης

Ο δέκτης ελέγχει το ECM (Electronic control

module) ώστε να μην παίρνει μπροστά ο

κινητήρας. Για την εγκατάσταση του δέκτη,

συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU38612

Κλείδωμα και ξεκλείδωμα του Yamaha Security System

Οι ρυθμίσεις του Yamaha Security System

επιλέγονται πατώντας σύντομα το πλήκτρο

κλειδώματος ή ξεκλειδώματος του πομπού του

χειριστηρίου.

δεν μπορεί να πάρει μπροστά. Η κλειδωμένη θέση επιλέγεται μόνο όταν ο γενικός διακόπτης είναι στη θέση “

” (off). Η μίζα λειτουργεί αλλά ο κινητήρας δεν παίρνει μπορετά όταν το Yamaha Security System είναι στην κλειδωμένη θέση.

ΞΕΚΛΕΙΔΩΜΑ

Όταν πατηθεί σύντομα το πλήκτρο ξεκλειδώματος στον πομπό του χειριστηρίου, ακούγεται δύο φορές το ηχητικό σήμα. Αυτό σημαίνει ότι επιλέχθηκε η ξεκλείδωτη θέση και ο κινητήρας μπορεί να πάρει μπροστά.

Θέσεις λειτουργίας του Ya ma h a

Security

System

Κλείδωμα 1 μπιπ

Ξεκλείδω

μα

RMU26182

Αριθμός

ηχητικών

σημάτων

2 μπιπ

Γενικός

διακόπτης

“”

“”/

“”

κινητήρας

παίρνει

μπροστά

ΌΧΙ

ΝΑΙ

Κιβώτιο χειριστηρίου

Ο μοχλός του χειριστηρίου ελέγχει εξίσου την αλλαγή ταχυτήτων και το γκάζι. Οι ηλεκτρικοί διακόπτες είναι τοποθετημένοι πάνω στο κουτί του χειριστηρίου.

1. Πλήκτρο κλειδώματος

2. Πλήκτρο ξεκλειδώματος

ΚΛΕΙΔΩΜΑ

Όταν πατηθεί σύντομα το πλήκτρο κλειδώματος στον πομπό του χειριστηρίου, ακούγεται μια φορά το ηχητικό σήμα. Αυτό σημαίνει ότι επιλέχθηκε η κλειδωμένη θέση και ο κινητήρας

1. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης

2. Μοχλός χειριστηρίου

3. Σκανδάλη κλειδώματος σε νεκρά

4. Χειρόγκαζο

5. Γενικός διακόπτης

ΣΗΜΕΙΩΣΗ:

6. Διακόπτης σταματήματος του κινητήρα

7. Ρυθμιστής τριβής τιμονιού

RMU26191

Μοχλός χειριστηρίου

Η μετακίνηση του μοχλού προς τα μπροστά από τη θέση της νεκράς ενεργοποιεί την ταχύτητα πρόσω. Η μετακίνηση του μοχλού προς τα πίσω

από τη θέση της νεκράς ενεργοποιεί την

ταχύτητα όπισθεν. Ο κινητήρας συνεχίζει να

λειτουργεί στο ρελαντί μέχρι ο μοχλός να

μετακινηθεί κατά 35 (θα νιώσετε ένα

τράβηγμα). Αν μετακινήσετε κι άλλο τον μοχλό

θα ανοίξει το γκάζι και η μηχανή θα αρχίσει να

επ

ιταχύνει.

Τμήματα

1. Σκανδάλη κλειδώματος σε νεκρά

RMU26213

Χειρόγκαζο

Για να ανοίξετε το γκάζι χωρίς να βάλετε ταχύτητα πρόσω ή όπισθεν, τοποθετήστε το μοχλό του χειριστηρίου στη νεκρά και σηκώστε το χειρόγκαζο.

1. Νεκρά “”

2. Πρόσω “”

3. Όπισθεν “”

4. Αλλαγή ταχύτητας

5. Εντελώς κλειστό

6. Γκάζι

7. Εντελώς ανοικτό

RMU26202

Σκανδάλη κλειδώματος στη νεκρά

Για να αλλάξετε ταχύτητα από τη νεκρά, θα

πρέπει πρώτα να τραβήξετε επάνω τη σκανδάλη

κλειδώματος στη νεκρά.

1. Εντελώς ανοικτό

2. Εντελώς κλειστό

Το χειρόγκαζο λειτουργεί μόνο όταν ο μοχλός του χειριστηρίου είναι στη νεκρά. Ο μοχλός του χειριστηρίου λειτουργεί μόνο όταν το χειρόγκαζο είναι στην κλειστή θέση.

RMU25914

Λαγουδέρα

Για να αλλάξετε κατεύθυνση, μετακινήστε τη λαγουδέρα αριστερά ή δεξιά, ανάλογα με την περίσταση.

Τμήματα

RMU25925

Μοχλός ταχυτήτων

Για να βάλετε την ταχύτητα πρόσω ή, προς τα πίσω, την ταχύτητα όπισθεν.

RMU25963

Ένδειξη θέσης γκαζιού

Η καμπύλη κατανάλωσης καυσίμου πάνω στην ένδειξη θέσης του γκαζιού δείχνει την σχετική ποσότητα καυσίμου που καταναλώνεται σε κάθε θέση του γκαζιού. Επιλέξτε τη θέση που προσφέρει την καλύτερη απόδοση και οικονομία καυσίμου για την επιθυμητή εργασία.

1. Πρόσω “”

2. Νεκρά “”

3. Όπισθεν “”

RMU25943

Χειρολαβή γκαζιού

Η χειρολαβή του γκαζιού είναι πάνω στη

λαγουδέρα. Στρέψτε τη χειρολαβή προς τα

αριστερά για να αυξήσετε την ταχύτητα και προς τα δεξιά για να μειώσετε την ταχύτητα.

1. Ένδειξη γκαζιού

RMU25977

Ρυθμιστής τριβής τιμονιού

Η διάταξη τριβής προσφέρει ρυθμιζόμενη αντίσταση στην κίνηση της λαβής του γκαζιού ή του μοχλού του χειριστηρίου και μπορεί να ρυθμιστεί σύμφωνα με την προτίμηση του χειριστή. Για να αυξήσετε την αντίσταση, στρέψτε το ρυθμιστή προς τα δεξιά. Για να μειώσετε την αντίσταση, στρέψτε το ρυθμιστή προς τα αριστερά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην σφίγγετε

Τμήματα

υπερβολικά τον ρυθμιστή τριβής. Αν υπάρχει

πολλή αντίσταση, θα είναι δύσκολο να

μετακινήσετε το μοχλό του χειριστηρίου ή τη

λαβή του γκαζιού, πράγμα που μπορεί να

οδηγήσει σε ατύχημα.

[RWM00033]

Όταν θέλετε να έχετε σταθερή ταχύτητα, σφίξτε

το ρυθμιστή ώστε να διατηρηθεί η θέση του

γκαζιού.

RMU25996

Καλώδιο (κορδόνι) σταματήματος του

κινητήρα και συνδετήρας

Για να λειτουργήσει ο κινητήρας, θα πρέπει ο

συνδετήρας να είναι συνδεδεμένος με το

διακόπτη σταματήματος του κινητήρα. Το

καλώδιο πρέπει να συνδεθεί σε ένα ασφαλές

σημείο στα ρούχα, το χέρι ή το πόδι του οδηγού.

Αν ο οδηγός πέσει από το σκάφος ή αφήσει το

πηδάλιο, το καλώδιο θα τραβήξει τον συνδετήρα,

σβήνοντας τον κινητήρα. Αυτό θα εμποδίσει να

φύγει μακριά το σκάφος με ταχύτητα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Συνδέστε το κορδόνι

του διακόπτη σταματήματος του κινητήρα σε ένα ασ

φαλές σημείο στα ρούχα σας ή στο χέρι ή το πόδι όταν οδηγείτε. Μην συνδέετε το κορδόνι σε ρούχα που μπορεί να σχιστούν. Προσέξτε μην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει. Προσοχή μην τραβήξετε κατά λάθος το κορδόνι στη διάρκεια της κανονικής λειτουργίας. Απώλεια ισχύος κινητήρα σημαίνει σημαντική απώλεια ελέγχου του πηδαλίου. Επ

ίσης, χωρίς ισχύ, το σκάφος μπορεί να επιβραδύνει απότομα. Αυτό μπορεί να πετάξει μπροστά τους ανθρώπους και τα αντικείμενα του σκάφους.

[RWM00123]

1. Καλώδιο

2. Συνδετήρας

3. Διακόπτης σταματήματος του κινητήρα

1. Καλώδιο

2. Συνδετήρας

3. Διακόπτης σταματήματος του κινητήρα

Τμήματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

RMU26004

Κουμπί σταματήματος κινητήρα

Το κουμπί σταματήματος του κινητήρα σβήνει

τη μηχανή όταν πατηθεί.

RMU26092

Γενικός διακόπτης

Ο γενικός διακόπτης ελέγχει το σύστημα ανάφλεξης. Η λειτουργία του περιγράφεται παρακάτω.

 “” (off)

Mε τον γενικό διακόπτη στη θέση “ ” (off), τα ηλεκτρικά κυκλώματα είναι απενεργοποιημένα και το κλειδί μπορεί να αφαιρεθεί.

 “” (on)

Mε τον γενικό διακόπτη στη θέση “ ” (on), τα ηλεκτρικά κυκλώματα είναι ενεργοποιημένα και το κλειδί δεν μπορεί να αφαιρεθεί.

 “” (start)

Με το γενικό διακόπτη στη θέση “ ” (start), η μίζα γυρίζει για να πάρει μπροστά ο κινητήρας. Όταν αφήσετε το κλειδί, επιστρέφει αυτόματα στη θέση “ ” (on).

RMU31433

Ρυθμιστής τριβής τιμονιού

Η διάταξη τριβής προσφέρει ρυθμιζόμενη αντίσταση στο μηχανισμό του τιμονιού και μπορεί να ρυθμιστεί σύμφωνα με την προτίμηση του χειριστή. Ο μοχλός ρύθμισης βρίσκεται στο κάτω μέρος του βραχίονα της λαγουδέρας. Για να αυξήσετε την αντίσταση, στρέψτε το μοχλό στην αριστερή πλευρά “A”. Για να μειώσετε την αντίσταση, στρέψτε το μοχλό στην δεξιά πλευρά “Β”.

RWM00041

Μην παρασφίγγετε τον ρυθμιστή τριβής. Αν υπάρχει υπερβολική αντίσταση, θα είναι δύσκολο να κάνετε ελιγμούς, πράγμα που μπορεί να οδηγήσει σε ατύχημα.

Αν η αντίσταση δεν αυξάνεται ακόμα και όταν ο

ΣΗΜΕΙΩΣΗ:

ZMU02810

μοχλός στρέφεται στην αριστερή πλευρά “A”, βεβαιωθείτε ότι το παξιμάδι έχει σφίξει στην καθορισμένη ροπή.

Τμήματα

RMU26144

Διακόπτης ηλεκτρικής κλίσης και ανύψωσης στο χειριστήριο ή τη λαγουδέρα

Το σύστημα ηλεκτρικής κλίσης και ανύψωσης ρυθμίζει τη γωνία της εξωλέμβιας σε σχέση με τον καθρέφτη. Πιέζοντας τον διακόπτη στη θέση “” (πάνω) η εξωλέμβια μηχανή παίρνει κλίση προς τα πάνω και μετά ανυψώνεται. Πιέζοντας τον διακόπτη στη θέση “” (κάτω) η εξωλέμβια μηχανή κατεβαίνει και μετά ισιώνει. Όταν αφήνετε το διακόπτη, η εξωλέμβια σταματά στη θέση που βρίσκεται. Για οδηγίες σχετικά με τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στις σελίδες 65 και 68.

1. Παξιμάδι

Ροπή σύσφιξης παξιμαδιού:

6 Nm (0.61 kgf-m, 4.4 ft-lb)

 Η κίνηση του τιμονιού σταματά όταν ο μοχλός

ρύθμισης τοποθετηθεί στη θέση “A”.

 Ελέγξτε την ομαλή κίνηση της λαγουδέρας

όταν ο μοχλός στρέφεται στην δεξιά πλευρά “B”.

 Μην βάζετε λιπαντικά όπως γράσο στις

περιοχές τριβής του ρυθμιστή τριβής τιμονιού.

RMU26156

Διακόπτης ηλεκτρικής κλίσης και ανύψωσης στη λεκάνη της μηχανής

Ο διακόπτης ηλεκτρικής κλίσης και ανύψωσης βρίσκεται στο πλάι της λεκάνης. Πιέζοντας τον

Τμήματα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07913

διακόπτη “” (πάνω) η εξωλέμβια μηχανή παίρνει κλίση προς τα πάνω και μετά ανυψώνεται. Πιέζοντας τον διακόπτη “” (κάτω) η εξωλέμβια μηχανή παίρνει κλίση προς τα κάτω και μετά κατεβαίνει. Όταν αφήνετε το διακόπτη, η εξωλέμβια σταματά στη θέση που βρίσκεται. Για οδηγίες σχετικά με τη χρήση του διακόπτη ηλεκτρικής κλίσης και ανύψωσης, αναφερθείτε στη σελίδα 68.

RWM01032

Χρησιμοποιείτε τον διακόπτη ηλεκτρικής

κλίσης και ανύψωσης της λεκάνης μόνο όταν το σκάφος είναι εντελώς σταματημένο και ο κινητήρας σβηστός. Αν επιχειρήσετε να χρησιμοποιήσετε αυτόν τον διακόπτη ενόσω το σκάφος κινείται, αυξάνεται ο κίνδυνος να πέσετε στη θάλασσα και μπορεί να αποσπάσετε την προσοχή του οδηγού, με αποτέλεσμα να προκληθεί ατύχημα λόγω

σύγκρουσης με άλλο σκάφος ή εμπόδιο.

“” για να αυξήσετε τις στροφές της χαμηλής ταχύτητας και πιέστε τον διακόπτη “” για να μειώσετε τις στροφές της χαμηλής ταχύτητας.

1. Διακόπτης RPM μεταβολής των στροφών της χαμηλής ταχύτητας πλεύσης

 Η χαμηλή ταχύτητα αλλάζει κατά περίπου 50

στροφές/λεπτό με κάθε πάτημα του διακόπτη.

 Αν οι στροφές της χαμηλής ταχύτητας έχουν

μεταβληθεί, ο κινητήρας επιστέφει στην κανονική χαμηλή ταχύτητα όταν σβήσει και ξανανάψει ή όταν η ταχύτητά του ξεπεράσει τις 3000 στροφές/λεπτό περίπου.

 Για οδηγίες σχετικά με τους διακόπτες RPM

μεταβολής των στροφών της χαμηλής ταχύτητας πλεύσης, αναφερθείτε στη σελίδα

64.

RMU26245

Πτερύγιο κλίσης με άνοδο

RWM00841

1. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης

RMU30902

Διακόπτες RPM μεταβολής των στροφών της χαμηλής ταχύτητας πλεύσης

Οι στροφές της χαμηλής ταχύτητας μπορούν να

μεταβληθούν όταν η εξωλέμβια λειτουργεί σε

χαμηλή ταχύτητα πλεύσης. Πιέστε τον διακόπτη

Λάθος ρύθμιση του πτερυγίου κλίσης μπορεί να προκαλέσει δυσκολία στους ελιγμούς. Πάντα να κάνετε δοκιμαστική διαδρομή μετά από ρύθμιση ή αντικατάσταση του πτερυγίου κλίσης για να βεβαιωθείτε ότι το τιμόνι λειτουργεί σωστά. Μην ξεχνάτε να σφίγγετε το μπουλόνι μετά από τη ρύθμιση του πτερυγίου κλίσης.

Το πτερύγιο κλίσης πρέπει να ρυθμίζεται ώστε το

Τμήματα

ΠΡΟΣΟΧΗ

ZMU02525

ZMU03097

ZMU03593

ZMU03594

τιμόνι να μπορεί να στρέφεται αριστερά ή δεξιά με την ίδια δύναμη. Αν το σκάφος τείνει να στρίβει αριστερά, στρέψτε το πίσω άκρο του πτερυγίου κλίσης προς τα αριστερά “A” στην εικόνα. Αν το σκάφος τείνει να στρίβει δεξιά, στρέψτε το άκρο του πτερυγίου κλίσης προς τα δεξιά “B” στην εικόνα.

RCM00841

Το πτερύγιο κλίσης λειτουργεί και ως άνοδος για προστασία του κινητήρα από ηλεκτροχημική διάβρωση. Μην βάφετε ποτέ το πτερύγιο κλίσης γιατί θα χάσει την

αποτελεσματικότητά του ως άνοδος.

1. Πτερύγιο κλίσης

2. Μπουλόνι

3. Τάπα

Ροπή σύσφιξης μπουλονιού:

F40H, F50H, F60F 18 Nm (1.84 kgf-m,

13.3 ft-lb) F40G, FT50J, FT60G, F70A 37 Nm (3.77 kgf-m, 27.3 ft-lb)

RMU26263

Ράβδος κλίσης (πείρος ανύψωσης)

Η θέση της ράβδου κλίσης καθορίζει την ελάχιστη γωνία κλίσης της εξωλέμβιας μηχανής σε σχέση με τον καθρέφτη.

RMU26313

Μηχανισμός ασφάλισης ανύψωσης

Ο μηχανισμός ασφάλισης της ανύψωσης χρησιμοποιείται για να εμποδίσει την εξωλέμβια να σηκωθεί έξω από το νερό όταν χρησιμοποιείται η όπισθεν.

1. Πτερύγιο κλίσης

2. Μπουλόνι

1. Μοχλός ασφάλισης ανύψωσης

Για να ασφαλίσετε, τοποθετήστε το μοχλό ασφάλισης της ανύψωσης στη θέση “”. Για να απασφαλίσετε πιέστε το μοχλό ασφάλισης της

Τμήματα

ΠΡΟΣΟΧΗ

ΣΗΜΕΙΩΣΗ:

ZMU03595

ZMU07914

ZMU07078

ανύψωσης στη θέση “”.

RMU34462

Μοχλός στήριξης ανύψωσης για μοντέλα ηλεκτρικής κλίσης και ανύψωσης ή ανύψωσης με υδραυλική υποβοήθηση

Για να κρατήσετε την εξωλέμβια ανυψωμένη,

ασφαλίστε τον μοχλό στήριξης της ανύψωσης στον βραχίονα στήριξης.

RCM00661

Μην χρησιμοποιείτε το μοχλό ή τον πείρο

στήριξης της ανύψωσης όταν ρυμουλκείτε τη μηχανή, γιατί μπορεί να φύγει με το κούνημα από τη στήριξη και να πέσει. Αν δεν μπορείτε να ρυμουλκήσετε τη μηχανή στην κανονική θέση λειτουργίας, χρησιμοποιήστε μια πρόσθετη διάταξη στήριξης για να την

ασφαλίσετε στην ανυψωμένη θέση.

RMU26374

Μοχλός(οί) ασφάλισης καπακιού

(στρεφόμενος)

Για να αφαιρέσετε το καπάκι, απελευθερώστε

τον(τους) μοχλό(ούς) ασφάλισης και σηκώστε το καπάκι. Όταν τοποθετείτε το καπάκι, βεβαιωθείτε ότι εφαρμόζει σωστά στην ελαστική τσιμούχα. Μετά ασφαλίστε πάλι το καπάκι επαναφέροντας τον(τους) μοχλό(ούς) στη θέση ασφάλισης.

1. Μοχλός(οί) ασφάλισης καπακιού

RMU26464

Εξάρτημα πλυσίματος

Αυτό το εξάρτημα χρησιμοποιείται για τον καθαρισμό των διόδων νερού του κινητήρα χρησιμοποιώντας έναν σωλήνα ποτίσματος και νερό βρύσης.

1. Εξάρτημα πλυσίματος

Για λεπτομέρειες, αναφερθείτε στη σελίδα 78.

RMU35564

Φίλτρο καυσίμου/Υδατοπαγίδα

Αυτή η μηχανή έχει έναν συνδυασμό φίλτρου καυσίμου/υδατοπαγίδας και σχετικού προειδοποιητικού συστήματος. Αν το νερό που διαχωρίζεται από το καύσιμο υπερβαίνει μια ορισμένη ποσότητα, ενεργοποιείται ο προειδοποιητικός μηχανισμός του Στροφόμετρου Πολλαπλών Λειτουργιών 6Y8.

Τμήματα

ZMU07915

ZMU07079

Ενεργοποίηση του μηχανισμού προειδοποίησης

 Η προειδοποιητική ένδειξη υδατοπαγίδας του

Στροφόμετρου Πολλαπλών Λειτουργιών 6Y8 αναβοσβήνει.

 Ο βομβητής ηχεί διακοπτόμενα μόνο όταν ο

μοχλός ταχυτήτων είναι στη νεκρά.

 Αν ενεργοποιηθεί το προειδοποιητικό

σύστημα, σταματήστε τον κινητήρα και συμβουλευτείτε αμέσως τον αντιπρόσωπο της

Yamaha.

RMU26305

Ένδειξη συναγερμού

Αν ο κινητήρας περιέλθει σε μια κατάσταση που

απαιτεί προειδοποίηση, θα ανάψει η σχετική

ένδειξη. Για λεπτομέρειες σχετικά με την ανάγνωση της προειδοποιητικής ένδειξης, αναφερθείτε στη σελίδα 46.

1. Προειδοποιητική ένδειξη

Όργανα και ενδείξεις

ΠΡΟΣΟΧΗ

ZMU03601

RMU36016

Ενδείξεις

RMU36025

Προειδοποίηση χαμηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαμηλά,

ανάβει αυτή η ένδειξη. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 46.

RCM00023

 Μην συνεχίσετε τη λειτουργία της μηχανής

αν έχει ενεργοποιηθεί η προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού και η στάθμη του λαδιού του κινητήρα είναι χαμηλότερη. Αλλιώς, θα πάθει σοβαρή ζημιά ο κινητήρας.

 Η προειδοποιητική ένδειξη χαμηλής πίεσης

λαδιού δεν δηλώνει τη στάθμη του λαδιού του κινητήρα. Χρησιμοποιήστε τη ράβδο μέτρησης για να ελέγξετε την ποσότητα λαδιού που απομένει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 53.

RCM00053

Μην συνεχίσετε τη λειτουργία της μηχανής αν ανάψει η προειδοποιητική ένδειξη υπερθέρμανσης. Αλλιώς, θα πάθει σοβαρή ζημιά ο κινητήρας.

1. Προειδοποιητική ένδειξη υπερθέρμανσης

RMU26494

Ψηφιακό στροφόμετρο

Το στροφόμετρο δείχνει την ταχύτητα του κινητήρα και έχει τις ακόλουθες λειτουργίες. Όλοι οι τομείς της οθόνης ενδείξεων ανάβουν στιγμιαία μόλις ενεργοποιείται ο γενικός διακόπτης και κατόπιν επιστρέφουν σε κανονική λειτουργία.

1. Προειδοποίηση χαμηλής πίεσης λαδιού

RMU36034

Προειδοποιητική ένδειξη υπερθέρμανσης

Αν η θερμοκρασία του κινητήρα ανέβει υπερβολικά, ανάβει αυτή η ένδειξη. Για περισσότερες πληροφορίες σχετικά με την ανάγνωση αυτής της ένδειξης, αναφερθείτε στη

σελίδα 46.

1. Στροφόμετρο

2. Μετρητής κλίσης

3. Μετρητής χρόνου λειτουργίας

4. Προειδοποίηση χαμηλής πίεσης λαδιού

5. Προειδοποιητική ένδειξη υπερθέρμανσης

Όργανα και ενδείξεις

ΣΗΜΕΙΩΣΗ:

ΠΡΟΣΟΧΗ

ZMU01740

ZMU01741

6. Πλήκτρο Set

7. Πλήκτρο Mode

Οι ενδείξεις υδατοπαγίδας και προβλήματος του

κινητήρα λειτουργούν μόνο όταν ο κινητήρας

είναι εφοδιασμένος με τις κατάλληλες

λειτουργίες.

RMU36051

Στροφόμετρο

Το στροφόμετρο δείχνει την ταχύτητα του

κινητήρα σε εκατοντάδες περιστροφές ανά λεπτό

(στροφές/λεπτό). Για παράδειγμα, αν η ένδειξη

του στροφόμετρου είναι “22” τότε η ταχύτητα

του κινητήρα είναι 2200 στροφές/λεπτό.

RMU26622

Μετρητής κλίσης

Aυτός ο μετρητής δείχνει τη γωνία κλίσης της

εξωλέμβιας μηχανής σας.

 Απομνημονεύστε τις γωνίες κλίσης που

λειτουργούν καλύτερα για το σκάφος σας σε διάφορες συνθήκες. Ρυθμίστε τη γωνία κλίσης όπως επιθυμείτε χρησιμοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

 Αν η γωνία κλίσης της εξωλέμβιας σας

υπερβαίνει το όριο λειτουργίας, ο πάνω τομέας της ένδειξης του μετρητή κλίσης θα αναβοσβήνει.

ώστε να δείχνει το συνολικό αριθμό ωρών ή τον αριθμό ωρών του ταξιδιού. Μπορείτε επίσης να ανάψετε ή να σβήσετε την ένδειξη.

Για να αλλάξετε τη μορφή της ένδειξης, πιέστε το πλήκτρο “ ” (mode). Η ένδειξη μπορεί να δείξει τις συνολικές ώρες ή τις ώρες ταξιδιού ή να σβήσει. Για να μηδενίσετε τις ώρες ταξιδιού, πιέστε ταυτόχρονα “

” (set) και “” (mode) για τουλάχιστον 1 δευτερόλεπτο ενώ εμφανίζονται οι ώρες ταξιδιού. Αυτό επαναφέρει τον μετρητή ταξιδιού στο 0 (μηδέν). Ο συνολικός αριθμός ωρών που έχει λειτουργήσει ο κινητήρας δεν μπορεί να αλλάξει.

RMU26525

Προειδοποίηση χαμηλής πίεσης λαδιού

Αν η πίεση του λαδιού του κινητήρα πέσει πολύ χαμηλά, θα αρχίσει να αναβοσβήνει η προειδοποιητική ένδειξη. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 46.

RCM00023

RMU26652

Μετρητής ωρών

Αυτός ο μετρητής δείχνει πόσες ώρες έχει λειτουργήσει η μηχανή. Μπορεί να ρυθμιστεί

 Μην συνεχίσετε τη λειτουργία της μηχανής

 Η προειδοποιητική ένδειξη χαμηλής πίεσης

λαδιού δεν δηλώνει τη στάθμη του λαδιού του κινητήρα. Χρησιμοποιήστε τη ράβδο

Όργανα και ενδείξεις

ΠΡΟΣΟΧΗ

ZMU01736

ZMU01737

μέτρησης για να ελέγξετε την ποσότητα λαδιού που απομένει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 53.

1. Προειδοποίηση χαμηλής πίεσης λαδιού

RMU26584

Προειδοποιητική ένδειξη υπερθέρμανσης

Αν η θερμοκρασία του κινητήρα ανέβει υπερβολικά, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη. Για περισσότερες πληροφορίες σχετικά με την ανάγνωση αυτής της ένδειξης, αναφερθείτε στη σελίδα 46.

RCM00053

Μην συνεχίσετε τη λειτουργία της μηχανής αν

ανάψει η προειδοποιητική ένδειξη

υπερθέρμανσης. Αλλιώς, θα πάθει σοβαρή

ζημιά ο κινητήρας.

RMU26603

Ψηφιακό κοντέρ

Αυτό το όργανο δείχνει την ταχύτητα του σκάφους και άλλες πληροφορίες.

1. Κοντέρ

2. Μετρητής καυσίμου

3. Μετρητής ταξιδιού/ρολόι/μετρητής τάσης

4. Προειδοποιητική ένδειξη(εις)

Όλοι οι τομείς της οθόνης ενδείξεων ανάβουν στιγμιαία μόλις ενεργοποιείται ο γενικός διακόπτης και κατόπιν επιστρέφουν σε κανονική λειτουργία.

RMU36062

Κοντέρ

Το κοντέρ εμφανίζει την ταχύτητα σε χιλιόμετρα, μίλια ή κόμβους, ανάλογα με την προτίμηση του οδηγού. Επιλέξτε την επιθυμητή μονάδα μέτρησης ρυθμίζοντας τον διακόπτη επιλογής στο πίσω μέρος του μετρητή. Δείτε την εικόνα για τη ρύθμιση.

1. Προειδοποιητική ένδειξη υπερθέρμανσης

1. Τάπα

ZMU01745

2. Διακόπτες επιλογής (για μονάδα ταχύτητας)

3. Διακόπτες επιλογής (για αποστολέα καυσίμου)

RMU26714

Μετρητής καυσίμου

Οκτώ τομείς σημειώνουν τη στάθμη του

καυσίμου. Όταν ανάβουν όλοι οι τομείς, το δοχείο καυσίμου είναι γεμάτο.

Όργανα και ενδείξεις

Αν τελειώσει το καύσιμο μπορεί να πάθει ζημιά ο κινητήρας.

RMU36072

Μετρητής ταξιδιού / Ρολόι / Βολτόμετρο

Η ένδειξη δείχνει είτε τον μετρητή ταξιδιού, το ρολόι ή το βολτόμετρο. Για να αλλάξετε την ένδειξη, πιέστε επανειλημμένα το πλήκτρο “ ” (mode) ώσπου ο δείκτης στην πρόσοψη του οργάνου να δείξει “” (μετρητή ταξιδιού), “ ”

(ρολόι) ή “ ” (βολτόμετρο).

RMU26692

Μετρητής ταξιδιού

Αυτό το όργανο εμφανίζει την απόσταση που διένυσε το σκάφος από την τελευταία φορά που είχε μηδενιστεί το όργανο. Η απόσταση του ταξιδιού εμφανίζεται σε χιλιόμετρα ή μίλια, ανάλογα με τη μονάδα μέτρησης που έχει επιλεχθεί στο κοντέρ. Για να μηδενίσετε τον μετρητή ταξιδιού, πιέστε ταυτόχρονα “” (set) και “ ” (mode). Η απόσταση του ταξιδιού διατηρείται στη μνήμη με ρεύμα από τη μπαταρία. Οι αποθηκευμένες πληροφορίες θα χαθούν αν αποσυνδεθεί η μπαταρία.

[RCM01771]

H ένδειξη της στάθμης του καυσίμου μπορεί να

είναι ανακριβής λόγω της θέσης του αισθητήρα

μέσα στο δοχείο καυσίμου και της θέσης του

σκάφους στο νερό. Η οδήγηση με κλίση πλώρης

πάνω ή με συνεχείς στροφές μπορεί να οδηγήσει

σε λάθος ενδείξεις.

Μην ρυθμίζετε τον διακόπτη επιλογής για τον

αισθητήρα καυσίμου. Λάθος ρύθμιση του

διακόπτη επιλογής στο όργανο θα δώσει

λανθασμένες ενδείξεις. Συμβουλευτείτε τον

αντιπρόσωπο της Yamaha σχετικά με τη σωστή

ρύθμιση του διακόπτη επ

ιλογής. ΠΡΟΣΟΧΗ:

RMU26702

Ρολόι

Για να ρυθμίσετε το ρολόι:

1. Βεβαιωθείτε ότι το όργανο είναι σε λειτουργία “ ” (ώρα).

2. Πιέστε το πλήκτρο “ ” (set), ώστε να αρχίσει να αναβοσβήνει η ένδειξη της ώρας.

Όργανα και ενδείξεις

3. Πιέστε το πλήκτρο “ ” (mode), ώσπου να εμφανιστεί η επιθυμητή ώρα.

4. Πιέστε πάλι το πλήκτρο “” (set), ώστε να αρχίσει να αναβοσβήνει η ένδειξη των λεπτών.

5. Πιέστε το πλήκτρο “ ” (mode), ώσπου να εμφανιστεί το επιθυμητό λεπτό.

6. Πιέστε πάλι το πλήκτρο “ ” (set), για να αρχίσει να λειτουργεί το ρολόι.

Το ρολόι λειτουργεί με ρεύμα από τη μπαταρία.

Αν αποσυνδέσετε τη μπαταρία το ρολόι θα σταματήσει. Ρυθμίστε πάλι το ρολόι αφού συνδέσετε τη μπαταρία.

RMU36081

Βολτόμετρο

Το βολτόμετρο εμφανίζει το φορτίο της μπαταρίας σε βολτ (V).

RMU26722

Προειδοποιητική ένδειξη στάθμης καυσίμου

Αν η στάθμη του καυσίμου μειωθεί στον ένα τομέα, θα αρχίσει να αναβοσβήνει η προειδοποιητική ένδειξη στάθμης καυσίμου. Μην συνεχίσετε τη λειτουργία της μηχανής με πλήρες γκάζι αν έχει ενεργοποιηθεί το προειδοποιητικό σύστημα. Επιστρέψτε στο λιμάνι με χαμηλή ταχύτητα. ΠΡΟΣΟΧΗ: Αν

τελειώσει το καύσιμο μπορεί να πάθει ζημιά ο κινητήρας.

[RCM01771]

1. Προειδοποιητικός τομέας στάθμης καυσίμου

RMU26733

Προειδοποιητική ένδειξη χαμηλής τάσης μπαταρίας

Αν πέσει η τάση της μπαταρίας, η ένδειξη ανάβει αυτόματα και αρχίζει να αναβοσβήνει. Αν ενεργοποιηθεί κάποια προειδοποιητική ένδειξη, επιστρέψτε στο λιμάνι το συντομότερο. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με τη φόρτιση της μπαταρίας.

1. Ένδειξη πεσμένης μπαταρίας

RMU26472

Αναλογικό στροφόμετρο

Αυτός ο μετρητής δείχνει την ταχύτητα του κινητήρα και έχει τις ακόλουθες λειτουργίες.

Όργανα και ενδείξεις

ΠΡΟΣΟΧΗ

ZMU04578

ZMU06156

ZMU06157

1. Στροφόμετρο

2. Προειδοποιητική ένδειξη(εις)

RMU26507

Προειδοποίηση χαμηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαμηλά, αρχίζει να αναβοσβήνει αυτή η ένδειξη. Για

περισσότερες πληροφορίες, αναφερθείτε στη

σελίδα 46.

RCM00023

 Μην συνεχίσετε τη λειτουργία της μηχανής

 Η προειδοποιητική ένδειξη χαμηλής πίεσης

1. Προειδοποίηση χαμηλής πίεσης λαδιού

RMU26575

Προειδοποιητική ένδειξη υπερθέρμανσης

Αν η θερμοκρασία του κινητήρα ανέβει υπερβολικά, αρχίζει να αναβοσβήνει αυτή η ένδειξη. Για περισσότερες πληροφορίες σχετικά με την ανάγνωση αυτής της ένδειξης, αναφερθείτε στη σελίδα 46.

RCM00053

1. Προειδοποιητική ένδειξη υπερθέρμανσης

RMU26612

Αναλογικός μετρητής κλίσης

Aυτός ο μετρητής δείχνει τη γωνία κλίσης της εξωλέμβιας μηχανής σας.

Όργανα και ενδείξεις

ZMU04581

ZMU05415

ZMU05416

Απομνημονεύστε τις γωνίες κλίσης που λειτουργούν καλύτερα για το σκάφος σας σε διάφορες συνθήκες. Ρυθμίστε τη γωνία κλίσης όπως επιθυμείτε χρησιμοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

RMU31654

6Y8 Μετρητές πολλαπλών

λειτουργιών

Οι μετρητές πολλαπλών λειτουργιών έχουν 6

μονάδες μετρητών: μονάδα στροφόμετρου

(τετράγωνη ή στρογγυλή), μονάδα κοντέρ (τετράγωνη), μονάδα μέτρησης ταχύτητας &

καυσίμου (τετράγωνη ή στρογγυλή) και μετρητή

διαχείρισης καυσίμου (τετράγωνο). Το σύστημα ένδειξης διαφέρει λίγο μεταξύ των στρογγυλών και των τετράγωνων τύπων. Ελέγξτε προσεκτικά το μοντέλο και τον τύπο της μονάδας σας. Αυτό το βιβλίο περιγράφει κυρίως τις προειδοποιητικές ενδείξεις. Για περισσότερες λεπτομέρειες σχετικά με τη ρύθμιση των μετρητών ή την αλλαγή των συστημάτων ένδειξης, αναφερθείτε στο βιβλίο οδηγιών που συνοδεύει τον μετρητή.

RMU36185

6Y8 Στροφόμετρα πολλαπλών

λειτουργιών

Το στροφόμετρο δείχνει τις περιστροφές του κινητήρα ανά λεπτό. Έχει τις λειτουργίες μετρητή κλίσης, ρύθμισης της χαμηλής ταχύτητας, ένδειξη νερού ψύξης/θερμοκρασίας κινητήρα, ένδειξη τάσης μπαταρίας, ένδειξη

συνολικών ωρών/ωρών ταξιδιού, ένδειξη πίεσης λαδιού, προειδοποίηση ανίχνευσης νερού, προειδοποίηση προβλήματος κινητήρα και ενημέρωση περιοδικής συντήρησης. Αν έχει τοποθετηθεί αισθητήρας πίεσης του νερού ψύξης, η μονάδα μπορεί να εμφανίσει επίσης την ένδειξη πίεσης του νερού ψύξης. Ακόμα όμως κι αν δεν έχει τοποθετηθεί αισθητήρας πίεσης του νερού ψύξης, η ένδειξη πίεσης του νερού ψύξης μπορεί να εμφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην μονάδα. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με τον προαιρετικό αισθητήρα. Η μονάδα του στροφόμετρου είναι διαθέσιμη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο της μονάδας στροφόμετρου που έχετε.

1. Πλήκτρο Set

2. Πλήκτρο Mode

1. Στροφόμετρο

2. Μετρητής κλίσης

Όργανα και ενδείξεις

ΣΗΜΕΙΩΣΗ:

SET MODE

1 2

ZMU05417

110

9 8 7 6

2 3 4

ZMU05418

ZMU06457

3. Ένδειξη πολλαπλών λειτουργιών

4. Πίεση νερού ψύξης

5. Θερμοκρασία νερού ψύξης/κινητήρα

6. Προειδοποιητική ένδειξη ανίχνευσης νερού

7. Τάση μπαταρίας

8. Στάθμη λαδιού (τετράχρονα μοντέλα)

1. Πλήκτρο Set

2. Πλήκτρο Mode

RMU36191

Έλεγχοι κατά την εκκίνηση

Τοποθετήστε το μοχλό του χειριστηρίου / μοχλό ταχυτήτων στη νεκρά και στρέψτε το γενικό διακόπτη στη θέση “” (on). Αφού ανάψουν όλες οι ενδείξεις καθώς και η ένδειξη συνολικών ωρών, ο μετρητής θα περάσει σε κανονική λειτουργία. Αν ηχεί ο βομβητής και αναβοσβήνει η προειδοποιητική ένδειξη της υδατοπαγίδας, συμβουλευτείτε αμέσως τον αντιπρόσωπο της

Yamaha.

Για να σταματήσετε το βομβητή, πιέστε “” (set) ή “ ” (mode).

RMU38623

Πληροφορίες για το Yamaha Security System

Στρέψτε τον γενικό διακόπτη στη θέση “” (on), η τρέχουσα θέση λειτουργίας του Yamaha Security System (Κλειδωμένη / Ξεκλείδωτη) θα εμφανιστεί στην οθόνη ενδείξεων.

Ξεκλείδωτη θέση

1. Στροφόμετρο

2. Προειδοποιητική ένδειξη ανίχνευσης νερού

3. Προειδοποιητική ένδειξη προβλήματος κινητήρα/συντήρησης

4. Μετρητής κλίσης

5. Ένδειξη πολλαπλών λειτουργιών

6. Τάση μπαταρίας

7. Θερμοκρασία νερού ψύξης/κινητήρα

8. Στάθμη λαδιού (τετράχρονα μοντέλα)

9. Πίεση νερού ψύξη

10. Ένδειξη YAMAHA SECURITY SYSTEM

Όργανα και ενδείξεις

ΣΗΜΕΙΩΣΗ:

SET MODE

ZMU06458

ZMU06459

SET MODE

ZMU06460

ZMU05931

ZMU06309

Κλειδωμένη θέση

κινητήρα (μέχρι 3000 στροφές/λεπτό) χρησιμοποιοώντας το γκάζι. Όταν κλείνει το γκάζι, η οθόνη ενδείξεων επιστρέφει σε λειτουργία ρύθμισης της χαμηλής ταχύτητας. Για λεπτομέρειες, δείτε το επ

ισυναπτόμενο

εγχειρίδιο χρήσης.

1. Ένδειξη YAMAHA SECURITY SYSTEM

RMU37691

Ρύθμιση της χαμηλής ταχύτητας

Μπορείτε να ρυθμίσετε την χαμηλή ταχύτητα αυξάνοντας ή μειώνοντάς την κατά περίπου 50

στροφές/λεπτό. Στη λειτουργία ρύθμισης της

χαμηλής ταχύτητας, η ένδειξη αλλάζει στην κανονική ένδειξη όταν αυξάνει η ταχύτητα του

 Η χαμηλή ταχύτητα επηρεάζεται από τα

ρεύματα και άλλες συνθήκες λειτουργίας, και μπορεί να διαφέρει από την πραγματική ταχύτητα του κινητήρα.

 Η αρχική ταχύτητα ρελαντί του κινητήρα

επανέρχεται αυτόματα όταν η οθόνη ενδείξεων περάσει στην κανονική ένδειξη. Η αρχική ταχύτητα ρελαντί του κινητήρα επανέρχεται επίσης αυτόματα αν ο κινητήρας σβήσει ή αν οι στροφές του κινητήρα υπερβούν τις 3000 στροφές/λεπτό.

 Όταν ζεσταίνετε έναν κρύο κινητήρα, η

χαμηλή ταχύτητα δεν μπορεί να μειωθεί κάτω από την καθορισμένη ταχύτητα ρελαντί.

Όργανα και ενδείξεις

ΠΡΟΣΟΧΗ

ZMU05430

ZMU05431

ZMU05421

RMU36131

Προειδοποίηση χαμηλής πίεσης λαδιού

Όταν η πίεση λαδιού του κινητήρα πέσει πολύ χαμηλά, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού και η ταχύτητα του κινητήρα μειώνεται αυτόματα σε περίπου 2000 στροφές/λεπτό.

RMU36222

Προειδοποίηση υπερθέρμανσης

Αν η θερμοκρασία του κινητήρα ανέβει υπερβολικά στη διάρκεια της πλεύσης, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη υπερθέρμανσης. Η ταχύτητα του κινητήρα θα μειωθεί αυτόματα σε περίπου 2000 στροφές/λεπτό.

Σταματήστε αμέσως τον κινητήρα αν ηχήσει ο βομβητής και αναβοσβήνει η ένδειξη χαμηλής πίεσης λαδιού. Ελέγξτε την ποσότητα λαδιού του κινητήρα και αναπληρώστε αν χρειάζεται. Αν ενεργοπ

οιηθεί ο προειδοποιητικός μηχανισμός

παρ’ όλο που η στάθμη του λαδιού είναι σωστή,

επικοινωνήστε με τον αντιπρόσωπο της Yamaha.

RCM01602

Μην συνεχίσετε τη λειτουργία της μηχανής αν έχει ενεργοποιηθεί το προειδοποιητικό σύστημα χαμηλής πίεσης λαδιού. Αλλιώς, θα πάθει σοβαρή ζημιά ο κινητήρας.

ZMU05422

Σταματήστε αμέσως τη μηχανή αν ηχήσει ο βομβητής και ενεργοποιηθεί το προειδοποιητικό σύστημα υπερθέρμανσης. Ελέγξτε μήπως έχει φράξει η εισαγωγή του νερού ψύξης.

RCM01593

 Μην συνεχίσετε τη λειτουργία της μηχανής

αν αναβοσβήνει η προειδοποιητική ένδειξη υπερθέρμανσης. Αλλιώς, θα πάθει σοβαρή ζημιά ο κινητήρας.

 Μην συνεχίσετε τη λειτουργία της μηχανής

αν έχει ενεργοποιηθεί το προειδοποιητικό σύστημα. Αν δεν μπορείτε να εντοπίσετε και

Όργανα και ενδείξεις

ΠΡΟΣΟΧΗ

ZMU05423

ZMU05424

ZMU05425

να διορθώσετε το πρόβλημα, συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

RMU36151

Προειδοποίηση υδατοπαγίδας

Αυτή η ένδειξη αναβοσβήνει όταν μαζεύεται νερό στην υδατοπαγίδα (φίλτρο καυσίμου) στη διάρκεια της πλεύσης. Σε μια τέτοια περίπτωση, σβήστε αμέσως τον κινητήρα και αναφερθείτε στη σελίδα 100 αυτού του βιβλίου για να αδειάσετε το νερό από το φίλτρο καυσίμου. Επιστρέψτε στο λιμάνι το συντομότερο και επικοινωνήστε αμέσως με τον αντιπρόσωπο της

Yamaha.

δεν λειτουργεί σωστά στη διάρκεια της πλεύσης. Επιστρέψτε στο λιμάνι το συντομότερο και επικοινωνήστε αμέσως με τον αντιπρόσωπο της

Yamaha.

ZMU05426

RCM00921

RCM00911

Βενζίνη αναμιγμένη με νερό μπορεί να προκαλέσει ζημιά στον κινητήρα.

RMU36161

Προειδοποίηση προβλήματος κινητήρα

Αυτή η ένδειξη αναβοσβήνει όταν ο κινητήρας

Σε μια τέτοια περίπτωση, ο κινητήρας δεν θα λειτουργήσει σωστά. Συμβουλευτείτε αμέσως τον αντιπρόσωπο της Yamaha.

RMU36171

Προειδοποιητική ένδειξη χαμηλής τάσης μπαταρίας

Όταν πέφτει η τάση της μπαταρίας, αρχίζει να αναβοσβήνει η προειδοποιητική ένδειξη τάσης μπαταρίας και η αξία της τάσης της μπαταρίας. Αν ενεργοποιηθεί ο μηχανισμός χαμηλής τάσης μπαταρίας, επιστρέψτε στο λιμάνι το συντομότερο. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με τη φόρτιση της μπαταρίας.

RMU36233

ZMU05427

ZMU05428

ZMU05432

ZMU05433

6Υ8 Μετρητές ταχύτητας &

καυσίμου πολλαπλών λειτουργιών

Η μονάδα του μετρητή ταχύτητας & καυσίμου δείχνει την ταχύτητα του σκάφους και έχει επιπλέον μετρητή καυσίμου, ένδειξη συνολικής κατανάλωσης καυσίμου, ένδειξη οικονομίας καυσίμου, ένδειξη ροής καυσίμου και ένδειξη τάσης συστήματος. Η επιλογή της ένδειξης γίνεται με χρήση των πλήκτρων “ ” (set) και “” (mode) όπως περιγράφεται σ’ αυτό το τμήμα. Αν έχει τοποθετηθεί αισθητήρας ταχύτητας, η μονάδα μπορεί να εμφανίσει επ

την ένδειξη ταξιδιού. Ακόμα όμως κι αν δεν έχει τοποθετηθεί αισθητήρας ταχύτητας, η ένδειξη ταξιδιού μπορεί να εμφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην μονάδα. Επιπλέον, με τη σύνδεση προαιρετικών αισθητήρων στη μονάδα, μπορείτε να έχετε διαθέσιμες και τις ενδείξεις θερμοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Συμβουλευτείτε τον

Όργανα και ενδείξεις

αντιπρόσωπο της Yamaha σχετικά με τους προαιρετικούς αισθητήρες. Η μονάδα μέτρησης ταχύτητας & καυσίμου είναι διαθέσιμη σε στρογγυλό ή τετράγωνο τύπο. Ελέγξτε τον τύπο της μονάδας μέτρησης ταχύτητας & καυσίμου που έχετε για πληροφορίες σχετικά με τον χειρισμό. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιμαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα πε Για λεπτομέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον μετρητή.

1. Πλήκτρο Set

2. Πλήκτρο Mode

ίσης

1. Κοντέρ

2. Μετρητής Καυσίμου

3. Ένδειξη πολλαπλών λειτουργιών

ράσει σε κανονική λειτουργία.

Όργανα και ενδείξεις

SET MODE

1 2

ZMU05434

ZMU05435

ZMU05436

ZMU05437

1. Πλήκτρο Set

2. Πλήκτρο Mode

τοποθετηθεί αισθητήρας ταχύτητας, η ένδειξη ταξιδιού μπορεί να εμφανίζεται συνδέοντας έναν προαιρετικό αισθητήρα στην μονάδα. Επιπλέον, με τη σύνδεση προαιρετικών αισθητήρων στη μονάδα, μπορείτε να έχετε διαθέσιμες και τις ενδείξεις θερμοκρασίας επιφάνειας νερού, βάθους και ρολογιού. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με τους προαιρετικούς αισθητήρες. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός διακόπτης, ανάβουν δοκιμαστικά όλες οι ενδείξεις. Μετά από λίγα δευτερόλεπτα, το όργανο θα πε

ράσει σε κανονική λειτουργία. Για λεπτομέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον μετρητή.

1. Κοντέρ

2. Μετρητής Καυσίμου

3. Ένδειξη πολλαπλών λειτουργιών

RMU36242

6Y8 Κοντέρ πολλαπλών

λειτουργιών

Η μονάδα του κοντέρ δείχνει την ταχύτητα του σκάφους και διαθέτει επιπλέον μετρητή καυσίμου και ένδειξη τάσης συστήματος. Η

επιλογή της ένδειξης γίνεται με χρήση των πλήκτρων “” (set) και “ ” (mode) όπως περιγράφεται σ’ αυτό το τμήμα. Επιπλέον, το κοντέρ μπορεί να εμφανίζει την επιθυμητή μονάδα μέτρησης όπως χιλιόμετρα, μίλια ή κόμβους. Αν έχει τοποθετηθεί αισθητήρας ταχύτητας, η μονάδα μπορεί να εμφανίσει επ

την ένδειξη ταξιδιού. Ακόμα όμως κι αν δεν έχει

ίσης

1. Πλήκτρο Set

2. Πλήκτρο Mode

1. Κοντέρ

2. Μετρητής Καυσίμου

3. Ένδειξη πολλαπλών λειτουργιών

RMU36251

ZMU05438

ZMU05439

6Y8 Μετρητές διαχείρισης

καυσίμου πολλαπλών λειτουργιών

Ο μετρητής διαχείρισης καυσίμου διαθέτει

μετρητή ροής καυσίμου, ένδειξη συνολικής

κατανάλωσης, ένδειξη οικονομίας καυσίμου και

ένδειξη υπολειπόμενου καυσίμου. Η επιλογή της

ένδειξης γίνεται με χρήση των πλήκτρων “” (set) και “ ” (mode) όπως περιγράφεται σ’ αυτό το τμήμα. Για λεπτομέρειες, αναφερθείτε

στις οδηγίες χρήσης που συνοδεύουν τον μετρητή. Την πρώτη φορά που θα ενεργοποιηθεί ο γενικός

διακόπτης, ανάβουν δοκιμαστικά όλες οι

ενδείξεις. Μετά από λίγα δευτερόλεπτα, το

όργανο θα περάσει σε κανονική λειτουργία.

Για λεπτομέρειες, αναφερθείτε στις οδηγίες χρήσης που συνοδεύουν τον μετρητή.

Όργανα και ενδείξεις

1. Μετρητής ροής καυσίμου

2. Ένδειξη πολλαπλών λειτουργιών

1. Πλήκτρο Set

2. Πλήκτρο Mode

Σύστημα ελέγχου κινητήρα

ΠΡΟΣΟΧΗ

ZMU05028

ZMU07103

RMU26804

Προειδοποιητικό σύστημα

RCM00092

Μην συνεχίσετε τη λειτουργία της μηχανής αν

έχει ενεργοποιηθεί το προειδοποιητικό

σύστημα. Αν δεν μπορείτε να εντοπίσετε και

να διορθώσετε το πρόβλημα, συμβουλευτείτε

τον αντιπρόσωπο της Yamaha.

RMU2681D

Προειδοποίηση υπερθέρμανσης

Αυτή η μηχανή διαθέτει προειδοποιητικό

μηχανισμό υπερθέρμανσης. Αν η θερμοκρασία

του κινητήρα ανέβει υπερβολικά, ενεργοποιείται

ο προειδοποιητικός μηχανισμός.

 Η ταχύτητα του κινητήρα θα μειωθεί

αυτόματα σε περίπου 2000 στροφές/λεπτό.

 Η προειδοποιητική ένδειξη υπερθέρμανσης

ανάβει ή αναβοσβήνει.

 Θα ηχήσει ο βομβητής (αν υπάρχει στη

χειρολαβή της λαγουδέρας, το χειριστήριο ή τον κύριο πίνακα διακοπτών).

Αν ενεργοποιηθεί το προειδοποιητικό σύστημα, σταματήστε τον κινητήρα και ελέγξτε τις εισαγωγές του νερού ψύξης:

 Ελέγξτε τη γωνία κλίσης για να βεβαιωθείτε

ότι η εισαγωγή του νερού ψύξης είναι κάτω από το νερό.

 Ελέγξτε μήπως έχει φράξει η εισαγωγή του

νερού ψύξης.

Σύστημα ελέγχου κινητήρα

ZMU03604

ZMU04994

ZMU07104

RMU3016C

Προειδοποίηση χαμηλής πίεσης λαδιού

Αν η πίεση του λαδιού πέσει πολύ χαμηλά, θα ενεργοποιηθεί το προειδοποιητικό σύστημα.

 Η ταχύτητα του κινητήρα θα μειωθεί

αυτόματα σε περίπου 2000 στροφές/λεπτό. Αν υπάρχει προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού, θα ανάψει ή θα αναβοσβήνει.

 Θα ηχήσει ο βομβητής (αν υπάρχει στη

χειρολαβή της λαγουδέρας, το χειριστήριο ή τον κύριο πίνακα διακοπτών).

Αν ενεργοποιηθεί το προειδοποιητικό σύστημα, σταματήστε τον κινητήρα αμέσως μόλις είναι ασφαλές να το κάνετε. Ελέγξτε τη στάθμη του λαδιού και προσθέστε λάδι αν χρειάζεται. Αν η στάθμη του λαδιού είναι σωστή και το προειδοποιητικό σύστημα δεν απενεργοποιείται, επικοινωνήστε με τον αντιπρόσωπο της Yamaha.

Εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU01760

RMU26903

Εγκατάσταση

Οι πληροφορίες αυτού του τμήματος είναι ενδεικτικές. Δεν είναι δυνατόν να δώσουμε πλήρεις οδηγίες για κάθε πιθανό συνδυασμό σκάφους και μηχανής. Η σωστή τοποθέτηση

εξαρτάται εν μέρει από την εμπειρία και τον συγκεκριμένο συνδυασμό σκάφους-μηχανής.

RWM01591

 Η υπερβολική ταχύτητα μπορεί να

προκαλέσει σοβαρή αστάθεια στο σκάφος. Μην τοποθετείτε μια εξωλέμβια με περισσότερη ισχύ (ίππους) από τη μέγιστη που αναφέρεται στην πλάκα προδιαγραφών του σκάφους. Αν το σκάφος δεν έχει πλάκα προδιαγραφών, συμβουλευτείτε τον κατασκευαστή του.

 Λάθος τοποθέτηση της εξωλέμβιας μηχανής

μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις όπως κακό χειρισμό, απώλεια ελέγχου ή κίνδυνο πυρκαγιάς. Στα μοντέλα μόνιμης στήριξης, θα πρέπει ο αντιπρόσωπος ή κάποιος άλλος έμπειρος τεχνικός να κάνει την τοποθέτηση.

RMU33471

Τοποθέτηση της εξωλέμβιας

Η εξωλέμβια πρέπει να τοποθετείται έτσι ώστε το

σκάφος να είναι καλά ισορροπημένο. Αλλιώς, θα είναι δύσκολη η οδήγηση. Στα σκάφη με μία μηχανή, τοποθετήστε την εξωλέμβια πάνω στην κεντρική γραμμή (γραμμή της καρίνας) του σκάφους.

1. Κεντρική γραμμή (γραμμή καρίνας)

RMU26935

Ύψος τοποθέτησης (κάτω μέρος του σκάφους)

Το ύψος τοποθέτησης της εξωλέμβιας επηρεάζει την απόδοση και την αξιοπιστία της. Αν τοποθετηθεί πολύ ψηλά, η προπέλα μπορεί να βγει στο αέρα, πράγμα που θα μειώσει την προώθηση λόγω εκτεταμένου γλιστρήματος της προπέλας, ενώ οι εισαγωγές νερού του συστήματος ψύξης μπορεί να μην δέχονται επαρκές νερό, πράγμα που θα προκαλέσει υπερθέρμανση. Αν η μηχανή τοποθετηθεί πολύ χαμηλά, η αντίσταση του νερού αυξάνεται και συνεπώς η απόδοση και οι επιδόσεις του κινητήρα μειώνονται. Συνήθως, η εξωλέμβια τοποθετείται έτσι ώστε η πλάκα κατά της σπηλαίωσης να είναι ευθυγραμμισμένη με το κάτω μέρος του σκάφους. Το ιδανικό ύψος τοποθέτησης της εξωλέμβιας επηρεάζεται από το συνδυασμό σκάφους-μηχανής και την επ

ιθυμητή χρήση. Οι δοκιμές σε διαφορετικά ύψη βοηθούν στον καθορισμό του ιδανικού ύψους τοποθέτησης. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha ή τον κατασκευαστή του σκάφους για πληροφορίες σχετικά με τον καθορισμό του κατάλληλου ύψους τοποθέτησης.

ΠΡΟΣΟΧΗ

RCM01635

ZMU01762

 Βεβαιωθείτε ότι η τρύπα ρελαντί είναι

αρκετά ψηλά ώστε να μην περνά νερό στο εσωτερικό του κινητήρα, ακόμα κι αν το σκάφος είναι ακίνητο με το μέγιστο φορτίο.

 Ακατάλληλο ύψος της μηχανής ή εμπόδια

στην ομαλή ροή του νερού (λόγω της σχεδίασης ή της κατάστασης του σκάφους, ή αξεσουάρ όπως σκάλες πρύμνης ή βυθόμετρα) μπορεί να δημιουργήσουν ψεκασμό νερού στον αέρα όταν το σκάφος ταξιδεύει. Αν ο κινητήρας πιτσιλιέται συνεχώς από σταγονίδια νερού, μπορεί να περάσει αρκετό νερό μέσα από το άνοιγμα της ε

ισαγωγής του καπακιού και να προκαλέσει σοβαρή βλάβη. Εξαλείψτε την αιτία του ψεκασμού νερού στον αέρα.

Εγκατάσταση

Λειτουργία

ΣΗΜΕΙΩΣΗ:

ZMU01710

RMU36382

Πρώτη φορά λειτουργίας

RMU36393

Βάλτε λάδι κινητήρα

Η μηχανή αποστέλλεται από το εργοστάσιο χωρίς λάδι κινητήρα. Αν ο αντιπρόσωπος δεν έχει βάλει λάδι, θα πρέπει να το κάνετε εσείς προτού βάλετε μπροστά τον κινητήρα.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι ο κινητήρας έχει λάδι πριν την πρώτη χρήση ώστε να αποφύγετε το ενδεχόμενο σοβαρής βλάβης.

[RCM01782]

Η μηχανή αποστέλλεται με το ακόλουθο αυτοκόλλητο, που θα πρέπει να το αφαιρέσετε μετά το πρώτο γέμισμα με λάδι. Για περισσότερες πληροφορίες σχετικά με τον έλεγχο της στάθμης του λαδιού, αναφερθείτε στη

σελίδα 53.

RMU30175

Στρώσιμο του κινητήρα

Η νέα σας μηχανή απαιτεί μια περίοδο στρωσίματος ώστε οι επιφάνειες των κινούμενων

μερών που έρχονται σε επαφή να φθαρούν ομοιόμορφα. Το σωστό στρώσιμο βοηθά στο να έχει ο κινητήρας τις σωστές επιδόσεις και μεγαλύτερη διάρκεια ζωής. ΠΡΟΣΟΧΗ: Αν δεν

εκτελέσετε τη διαδικασία στρωσίματος θα μειωθεί η διάρκεια ζωής του κινητήρα και μπορεί ακόμα και να πάθει ζημιά.

RMU27086

[RCM00802]

Διαδικασία για τα τετράχρονα μοντέλα

Η νέα σας μηχανή απαιτεί μια περίοδο στρωσίματος δέκα ωρών ώστε οι επιφάνειες των κινούμενων μερών που έρχονται σε επαφή να φθαρούν ομοιόμορφα.

Λειτουργήστε τον κινητήρα στο νερό, με φορτίο (με ταχύτητα και με προπέλα τοποθετημένη) ως ακολούθως. Για τις 10 ώρες στρωσίματος της μηχανής αποφύγετε εκτεταμένο ρελαντί, ταραγμένα νερά και περιοχές με κίνηση.

1. Για την πρώτη ώρα λειτουργίας: Λειτουργήστε τη μηχανή σε διάφορες ταχύτητες μέχρι τις 2000 στροφές/λεπτό ή περίπου με το γκάζι στη μέση της διαδρομής.

2. Για τη δεύτερη ώρα λειτουργίας: Αυξήστε την ταχύτητα του κινητήρα όσο χρειάζεται ώστε να πλανάρει το σκάφος (αλλά αποφύγετε λειτουργία με τέρμα το γκ

άζι), μετά υποχωρήστε το γκάζι διατηρώντας το σκάφος σε ταχύτητα πλαναρίσματος.

3. Υπόλοιπες 8 ώρες: Λειτουργήστε τον κινητήρα με οποιαδήποτε ταχύτητα. Όμως, αποφύγετε να τον λειτουργείτε με το γκάζι στο τέρμα για πάνω από 5 λεπτά κάθε φορά.

4. Μετά τις πρώτες 10 ώρες: Λειτουργήστε κανονικά τον κινητήρα.

RMU36402

Μάθετε το σκάφος σας

Το κάθε σκάφος έχει τα δικά του χαρακτηριστικά οδήγησης. Να οδηγείτε προσεκτικά ώσπου να

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07916

μάθετε πώς συμπεριφέρεται το σκάφος σας κάτω από διαφορετικές συνθήκες και με διαφορετικές γωνίες κλίσης (δείτε σελίδα 65).

RMU36414

Έλεγχοι πριν βάλετε μπροστά τη

μηχανή

RWM01922

Αν κάποιο σημείο του τμήματος “Έλεγχοι πριν βάλετε μπροστά τη μηχανή” δεν λειτουργεί σωστά, πηγαίνετέ το για έλεγχο και επισκευή πριν χρησιμοποιήσετε την εξωλέμβια μηχανή. Αλλιώς, μπορεί να προκληθεί ατύχημα.

RCM00121

Μην βάζετε μπροστά τον κινητήρα έξω από το νερό. Μπορεί να προκληθεί υπερθέρμανση και σοβαρή ζημιά στον κινητήρα.

RMU36422

Στάθμη καυσίμου

Βεβαιωθείτε ότι έχετε αρκετό καύσιμο για το

ταξίδι σας. Ένας καλός κανόνας είναι να

χρησιμοποιείτε 1/3 του καυσίμου για να πάτε στον προορισμό σας, 1/3 για να επιστρέψετε και 1/3 ως απόθεμα έκτακτης ανάγκης. Με το σκάφος επίπεδο πάνω σε τρέιλερ ή στο σκάφος, στρέψτε το κλειδί στη θέση “” (on) και ελέγξτε τη στάθμη του καυσίμου. Για οδηγίες σχετικές με τον ανεφοδιασμό με καύσιμο, αναφερθείτε στη σελίδα 55.

RMU36573

Αφαίρεση του καπακιού

Για τους ακόλουθους ελέγχους, αφαιρέστε το καπάκι από τη λεκάνη της μηχανής. Για να αφαιρέσετε το καπάκι, αποδεσμεύστε τον μοχλό απασφάλισης του καπακιού και σηκώστε το καπάκι.

RMU36443

Σύστημα καυσίμου

RWM00061

Η βενζίνη και οι αναθυμιάσεις της είναι εξαιρετικά εύφλεκτες και εκρηκτικές ύλες. Μην καπνίζετε όταν βάζετε καύσιμο στην εξωλέμβια και μείνετε μακριά από σπίθες, φλόγες ή άλλες πηγές ανάφλεξης.

RWM00911

Η διαρροή καυσίμου μπορεί να προκαλέσει φωτιά ή έκρηξη.

 Ελέγχετε τακτικά για διαρροές καυσίμου.  Αν βρείτε κάποια διαρροή, το σύστημα

καυσίμου θα πρέπει να επισκευαστεί από έμπειρο μηχανικό. Ακατάλληλες επισκευές μπορεί να κάνουν επισφαλή τη χρήση της εξωλέμβιας.

RMU36452

Έλεγχος για διαρροές καυσίμου

 Ελέγξτε για διαρροές καυσίμου ή

αναθυμιάσεις βενζίνης στο σκάφος.

 Ελέγξτε για διαρροή καυσίμου από το

σύστημα καυσίμου.

 Ελέγξτε το δοχείο καυσίμου και τους αγωγούς

του καυσίμου για ρωγμές, φουσκώματα ή άλλες ζημιές.

RMU36472

Έλεγχος του φίλτρου καυσίμου

Ελέγξτε το φίλτρο καυσίμου και βεβαιωθείτε ότι

Λειτουργία

ZMU07915

ZMU07079

ZMU07105

είναι καθαρό και χωρίς νερό. Αν βρείτε μέσα στο καύσιμο αρκετό νερό που σηκώνει τον πλωτήρα ή αν βρείτε σημαντική ποσότητα κατακαθιών, το δοχείο καυσίμου θα πρέπει να ελεγχθεί και να καθαριστεί από τον αντιπρόσωπο της Yamaha.

RMU36903

Χειριστήρια

Μοντέλα με λαγουδέρα:

 Στρέψτε τη λαγουδέρα εντελώς αριστερά και

δεξιά για να βεβαιωθείτε ότι λειτουργεί ομαλά.

 Στρέψτε τη χειρολαβή του γκαζιού από την

εντελώς κλειστή στην εντελώς ανοικτή θέση. Βεβαιωθείτε ότι γυρίζει ομαλά και ότι επιστρέφει πλήρως στην εντελώς κλειστή θέση.

 Ελέγξτε για χαλαρές ή κατεστραμμένες

συνδέσεις της ντίζας του γκαζιού και των ταχυτήτων.

Μοντέλα με χειριστήριο:

 Στρέψτε το τιμόνι εντελώς δεξιά και εντελώς

αριστερά. Βεβαιωθείτε ότι η κίνησή του είναι

ομαλή και χωρίς εμπόδια σε όλη τη διαδρομή, χωρίς να είναι σκληρό ή να έχει υπερβολικό τζόγο.

 Μετακινήστε τους μοχλούς γκαζιού μερικές

φορές και βεβαιωθείτε ότι δεν σκαλώνουν πουθενά στη διαδρομή τους. Η κίνηση θα πρέπει να είναι ομαλή σε όλη τη διαδρομή και ο κάθε μοχλός θα πρέπει να επιστρέφει εντελώς στην θέση ρελαντί.

 Ελέγξτε για χαλαρές ή κατεστραμμένες

συνδέσεις της ντίζας του γκαζιού και των ταχυτήτων.

RMU36484

Καλώδιο (κορδόνι) σταματήματος του κινητήρα

Εξετάστε το καλώδιο σταματήματος του κινητήρα και τον συνδετήρα για ζημιές όπως κοψίματα, σπασίματα ή φθορά.

1. Καλώδιο

2. Συνδετήρας

3. Διακόπτης σταματήματος του κινητήρα

1. Καλώδιο

ZMU05089

132

ZMU05091

2. Συνδετήρας

3. Διακόπτης σταματήματος του κινητήρα

Λειτουργία

δεν είναι στη σωστή στάθμη ή αν το λάδι είναι γαλακτώδες ή βρώμικο, συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

RMU40994

Λάδι κινητήρα

1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση (χωρίς κλίση). ΠΡΟΣΟΧΗ: Αν η

εξωλέμβια μηχανή δεν είναι σε επίπεδη θέση, η στάθμη του λαδιού που δείχνει η ράβδος μέτρησης δεν θα είναι ακριβής.

[RCM01862]

2. Βγάλτε τη ράβδο μέτρησης και σκουπίστε την.

1. Δείκτης στάθμης λαδιού

3. Εισάγετε εντελώς τον δείκτη στάθμης λαδιού και ξαναβγάλτε τον.

4. Ελέγξτε ότι η στάθμη του λαδιού στη ράβδο

μέτρησης είναι μεταξύ της μέγιστης και της ελάχιστης ένδειξης. Αν η στάθμη του λαδιού

1. Κάτω σημάδι

2. Δείκτης στάθμης λαδιού

3. Πάνω ένδειξη

RMU27154

Κινητήρας

 Ελέγξτε τον κινητήρα και τη στήριξη της

μηχανής.

 Ελέγξτε για χαλαρές ή κατεστραμμένες

συνδέσεις.

 Ελέγξτε την προπέλα για τυχόν ζημιές.  Ελέγξτε για διαρροές λαδιού.

RMU36494

Εξάρτημα πλυσίματος

Βεβαιωθείτε ότι ο σωλήνας ποτίσματος του συστήματος πλυσίματος είναι καλά βιδωμένος στην υποδοχή της λεκάνης. ΠΡΟΣΟΧΗ: Αν η

μούφα σύνδεσης του σωλήνα ποτίσματος δεν έχει συνδεθεί καλά, μπορεί να διαρρεύσει νερό ψύξης και ο κινητήρας να υπερθερμανθεί κατά την λειτουργία.

[RCM01802]

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07080

ZMU07917

1. Εξάρτημα Προσαρμογής

2. Εξάρτημα πλυσίματος

RMU36956

Τοποθέτηση του καπακιού

1. Βεβαιωθείτε ότι ο μοχλός ασφάλισης του καπακιού είναι ανοικτός.

2. Βεβαιωθείτε ότι η ελαστική τσιμούχα εφαρμόζει σε όλη τη διαδρομή γύρω από το καπάκι.

3. Τοποθετήστε το καπάκι πάνω στη λεκάνη.

4. Βεβαιωθείτε ότι η ελαστική τσιμούχα

κάθεται σωστά ανάμεσα στο καπάκι και τη λεκάνη.

5. Μετακινήστε τον μοχλό ασφάλισης του καπακιού όπως δείχνει η εικόνα για να ασφαλίσει το καπάκι. ΠΡΟΣΟΧΗ: Αν το

καπάκι δεν τοποθετηθεί σωστά, ο ψεκασμός νερού κάτω από το καπάκι μπ

ορεί να προκαλέσει βλάβη στον κινητήρα ή το καπάκι μπορεί να εκτιναχθεί στις υψηλές ταχύτητες.

[RCM01992]

Μετά την τοποθέτηση, ελέγξτε την εφαρμογή του καπακιού πιέζοντάς το με τα δύο χέρια. Αν είναι χαλαρό, πηγαίνετέ το για επισκευή στον αντιπρόσωπο της Yamaha.

RMU34582

Σύστημα ηλεκτρικής κλίσης και ανύψωσης

RWM01931

 Ποτέ μην πηγαίνετε κάτω από τη λεκάνη

όταν είναι ανυψωμένη, ακόμα και αν έχει ασφαλίσει με το μοχλό στήριξης της ανύψωσης. Μπορεί να προκληθεί σοβαρός τραυματισμός αν η εξωλέμβια πέσει κατά λάθος.

 Μέλη του σώματος μπορεί να συντριβούν

ανάμεσα στη μηχανή και το βραχίονα όταν η μηχανή ανυψώνεται η παίρνει κλίση.

 Βεβαιωθείτε ότι δεν υπάρχει κανείς κοντά

στην εξωλέμβια μηχανή όταν εκτελείτε αυτόν τον έλεγχο.

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU03662

ZMU06598

1. Ελέγξτε τη μονάδα ηλεκτρικής κλίσης και ανύψωσης για σημάδια διαρροής λαδιού.

2. Ελέγξτε τους διακόπτες ηλεκτρικής κλίσης και ανύψωσης και βεβαιωθείτε ότι λειτουργούν.

3. Ανυψώστε την εξωλέμβια και βεβαιωθείτε ότι η ράβδος κλίσης και ανύψωσης σπρώχνεται εντελώς έξω.

1. Ράβδος κλίσης και ανύψωσης

4. Βεβαιωθείτε ότι η ράβδος κλίσης και

ανύψωσης δεν έχει διάβρωση ή άλλα ελαττώματα.

5. Κατεβάστε την εξωλέμβια μηχανή. Ελέγξτε τη σωστή λειτουργία της ράβδου κλίσης και ανύψωσης.

RMU36583

Μπαταρία

Βεβαιωθείτε ότι η μπαταρία είναι σε καλή

κατάσταση και πλήρως φορτισμένη. Βεβαιωθείτε ότι οι συνδέσεις της μπαταρίας είναι καθαρές, ασφαλείς και καλυμμένες από μονωτικά καλύμματα. Οι ηλεκτρικές επαφές της μπαταρίας και τα καλώδια πρέπει να είναι καθαρά και σωστά συνδεδεμένα, αλλιώς η

μπαταρία δεν θα ξεκινήσει τον κινητήρα.

Αναφερθείτε στις οδηγίες του κατασκευαστή της

μπαταρίας για τους απαραίτητους ελέγχους.

RMU2743A

Ανεφοδιασμός με καύσιμο

RWM01831

 Η βενζίνη και οι αναθυμιάσεις της είναι

εξαιρετικά εύφλεκτα και εκρηκτικά υλικά. Πάντα να ακολουθείτε αυτή τη διαδικασία για τον ανεφοδιασμό με καύσιμο ώστε να μειώσετε το ενδεχόμενο πυρκαγιάς και έκρηξης.

 Η βενζίνη είναι δηλητηριώδης και μπορεί

να προκαλέσει τραυματισμό ή θάνατο. Να είστε προσεκτικοί με τη βενζίνη. Ποτέ μην ρουφάτε καύσιμο με το στόμα. Αν καταπιείτε βενζίνη, εισπνεύσετε πολλούς ατμούς βενζίνης ή πάει βενζίνη στα μάτια σας, επικοινωνήστε αμέσως με έναν γιατρό. Αν χυθεί βενζίνη στο δέρμα σας, πλυθείτε αμέσως με σαπούνι και νερό. Αν χυθεί βενζίνη στα ρούχα σας, αλλάξτε τα.

1. Βεβαιωθείτε ότι ο κινητήρας είναι σβηστός.

2. Αποσυνδέστε τον αγωγό καυσίμου από το

δοχείο καυσίμου και σφίξτε τη βίδα εξαέρωσης πάνω στην τάπα του δοχείου καυσίμου.

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU02041

ZMU04047

3. Αφαιρέστε το φορητό δοχείο από το σκάφος.

4. Βεβαιωθείτε ότι είστε σε έναν καλά αεριζόμενο υπαίθριο χώρο, είτε έχοντας αγκυροβολήσει είτε σε τρέιλερ.

5. Μην καπνίζετε και μείνετε μακριά από σπίθες, φλόγες, στατικό ηλεκτρισμό ή άλλες αιτίες ανάφλεξης.

6. Αν χρησιμοποιείτε φορητό δοχείο για αποθήκευση και διάθεση καυσίμου, χρησιμοποιείτε μόνο ένα εγκεκριμένο δοχείο ΒΕΝΖΙΝΗΣ.

7. Ακουμπήστε το ακροφύσιο του καυσίμου στο άνοιγμα του δοχείου ή στο χωνί για να αποφύγετε τις ηλεκτροστατικές σπίθες.

8. Γεμίστε το δοχείο καυσίμου, αλ

λά όχι

υπερβολικά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην

παραγεμίζετε. Το καύσιμο διαστέλλεται και μπορεί να υπερχειλίσει αν αυξηθεί η θερμοκρασία.

[RWM02611]

Χωρητικότητα δοχείου καυσίμου:

25 L (6.60 US gal, 5.50 Imp.gal)

9. Σφίξτε καλά την τάπα του δοχείου καυσίμου.

10. Αν χυθεί βενζίνη, σκουπίστε την αμέσως με

στεγνά πανιά. Απαλλαγείτε από τα πανιά σύμφωνα με τους τοπικούς νόμους ή κανονισμούς.

RMU27453

Λειτουργία του κινητήρα

RWM00421

 Πριν βάλετε μπροστά τον κινητήρα,

βεβαιωθείτε ότι το σκάφος είναι καλά δεμένο και ότι μπορείτε να οδηγήσετε χωρίς εμπόδια. Βεβαιωθείτε ότι δεν υπάρχουν κολυμβητές στο νερό κοντά σας.

 Όταν ξεσφίγγετε τη βίδα εξαέρωσης,

απελευθερώνονται αναθυμιάσεις βενζίνης. Η βενζίνη είναι εξαιρετικά εύφλεκτη και οι αναθυμιάσεις της είναι εύφλεκτες και εκρηκτικές. Μην καπνίζετε και απομακρυνθείτε από σπίθες και φλόγες όταν ξεσφίγγετε τη βαλβίδα εξαέρωσης.

 Το προϊόν αυτό εκπέμπει καυσαέρια που

περιέχουν μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο που μπορεί να προκαλέσει εγκεφαλική βλάβη ή και θάνατο, αν εισπνευστεί. Τα συμπτώματά του είναι ναυτία, ζάλη και υπνηλία. Να αερίζετε καλά το τμήμα πηδαλιούχησης και τις καμπίνες του σκάφους. Μην φράζετε τις εξόδους των καυσαερίων.

RMU27469

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU02022

ZMU07081

ZMU02024

Τροφοδοσία με καύσιμο (φορητό δοχείο)

1. Αν υπάρχει βίδα εξαέρωσης στην τάπα του δοχείου καυσίμου, ξεσφίξτε την κατά 2 ή 3 στροφές.

2. Αν υπάρχει σύνδεση καυσίμου στη μηχανή, ευθυγραμμίστε τη σύνδεση καυσίμου του αγωγού καυσίμου με τη σύνδεση της μηχανής και συνδέστε καλά τον αγωγό ενώ σφίγγετε τη σύνδεση. Μετά συνδέστε καλά την άλλη πλευρά του αγωγού καυσίμου στη σύνδεση του δοχείου καυσίμου.

Λειτουργία

Σκουπίστε αμέσως τη βενζίνη που ενδεχομένως χυθεί με στεγνά πανιά. Απαλλαγείτε από τα πανιά σύμφωνα με τους τοπικούς νόμους ή κανονισμούς.

3. Πιέστε την αντλία εκκίνησης, με την ένδειξη του βέλους να δείχνει επάνω, ώσπου να τη νιώσετε να σκληραίνει. Όταν λειτουργεί ο κινητήρας, το δοχείο πρέπει να είναι σε οριζόντια θέση, αλλιώς δεν θα μπορεί να τραβήξει καύσιμο από το δοχείο καυσίμου.

1. Βέλος

RMU27495

Άναμμα του κινητήρα

RWM01601

Πριν βάλετε μπροστά τη μηχανή, βεβαιωθείτε ότι το σκάφος είναι καλά δεμένο και ότι μπορείτε να αποφύγετε τυχόν εμπόδια. Βεβαιωθείτε ότι δεν υπάρχουν κολυμβητές

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΗΜΕΙΩΣΗ:

στο νερό κοντά σας.

RMU38631

Μοντέλα ηλεκτρικής εκκίνησης/Prime Start

RWM01841

 Αν δεν συνδέσετε το καλώδιο

σταματήματος, το σκάφος θα φύγει μακριά σε περίπτωση που πέσει ο οδηγός στο νερό. Συνδέστε το καλώδιο σταματήματος του κινητήρα σε ένα ασφαλές σημείο στα ρούχα, το χέρι ή το πόδι σας όταν οδηγείτε. Μην συνδέετε το καλώδιο σε ρούχα που μπορεί να σχιστούν. Προσέξτε μην πιαστεί κάπου το κορδόνι και δεν λειτουργήσει.

 Προσοχή μην τραβήξετε κατά λάθος το

καλώδιο στη διάρκεια της κανονικής λειτουργίας. Απώλεια ισχύος κινητήρα σημαίνει σημαντική απώλεια ελέγχου του πηδαλίου. Επίσης, χωρίς ισχύ, το σκάφος μπορεί να επιβραδύνει απότομα. Αυτό μπορεί να πετάξει μπροστά τους ανθρώπους και τα αντικείμενα του σκάφους.

1. Αν έχει επιλεχθεί η κλειδωμένη θέση του Yamaha Security System, χρησιμοποιήστε

τον πομπό του χειριστηρίου για να επιλέξετε την ξεκλείδωτη θέση. Θα ακουστούν δύο σύντομα μπιπ καθώς το Yamaha Security System ξεκλειδώνει. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 22.

ενεργοποίησης.

2. Τοποθετήστε το μοχλό ταχυτήτων στη νεκρά.

Το σύστημα προστασίας από εκκίνηση με ταχύτητα εμποδίζει τον κινητήρα να πάρει μπροστά αν δεν είναι στη νεκρά.

3. Συνδέστε το καλώδιο σταματήματος του κινητήρα σε ένα ασφαλές σημείο στα ρούχα, το χέρι ή το πόδι σας. Μετά τοποθετήστε το συνδετήρα που υπάρχει στο άλλο άκρο του καλωδίου, στον διακόπτη σταματήματος του κινητήρα.

 Αν δεν θυμάστε ποια είναι η τρέχουσα θέση

λειτουργίας του συστήματος ασφαλείας, πιέστε το πλήκτρο κλειδώματος ή ξεκλειδώματος για να το αρχικοποιήσετε.

 Η εμβέλεια του σήματος του πομπού του

χειριστηρίου ποικίλει ανάλογα με τη θέση τοποθέτησης του δέκτη. Για σωστή λειτουργία του Yamaha Security System, χρησιμοποιήστε τον πομπό όσο πιο κοντά γίνεται στον δέκτη.

 Αν το Yamaha Security System δεν λειτουργεί

σωστά, επαναλάβετε τη διαδικασία

4. Τοποθετήστε τη λαβή του γκαζιού στη θέση “

” (start). Μόλις πάρει μπροστά ο

κινητήρας, επαναφέρετε το γκάζι στην εντελώς κλειστή θέση.

5. Στρέψτε το γενικό διακόπτη στη θέση

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΗΜΕΙΩΣΗ:

“ ” (start).

6. Αμέσως μόλις πάρει μπροστά ο κινητήρας,

απελευθερώστε τον γενικό διακόπτη και αφήστε τον να επιστρέψει στη θέση “”

α πάνω από 5 δευτερόλεπτα, η μπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα μπορείτε να βάλετε μπροστά τον κινητήρα. Επίσης, μπορεί να πάθει βλάβη η μίζα. Αν ο κινητήρας δεν πάρει μπροστά μετά από 5 δευτερόλεπτα, επαναφέρετε το γενικό διακόπτη στη θέση “” (on), περιμένετε 10 δευτερόλεπτα, και μετά ξαναπροσπαθήστε.

[RCM00193]

Λειτουργία

 Όταν ο κινητήρας είναι κρύος, χρειάζεται

ζέσταμα. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 61.

 Aν ο κινητήρας είναι ζεστός και δεν παίρνει

μπροστά, ανοίξτε λίγο το γκάζι και δοκιμάστε πάλι να βάλετε μπροστά τη μηχανή. Αν ο κινητήρας συνεχίζει να μην παίρνει μπροστά, αναφερθείτε στη σελίδα 96.

RMU38641

Μοντέλα με ηλεκτρική εκκίνηση και χειριστήριο

RWM01841

 Αν δεν συνδέσετε το καλώδιο

 Προσοχή μην τραβήξετε κατά λάθος το

1. Αν έχει επιλεχθεί η κλειδωμένη θέση του Yamaha Security System, χρησιμοποιήστε

 Αν δεν θυμάστε ποια είναι η τρέχουσα θέση

λειτουργίας του συστήματος ασφαλείας,

Λειτουργία

ΣΗΜΕΙΩΣΗ:

πιέστε το πλήκτρο κλειδώματος ή ξεκλειδώματος για να το αρχικοποιήσετε.

 Η εμβέλεια του σήματος του πομπού του

 Αν το Yamaha Security System δεν λειτουργεί

σωστά, επαναλάβετε τη διαδικασία ενεργοποίησης.

2. Τοποθετήστε το μοχλό του χειριστηρίου στη νεκρά.

4. Στρέψτε το γενικό διακόπτη στη θέση “” (on).

5. Στρέψτε το γενικό διακόπτη στη θέση “

” (start).

6. Αμέσως μόλις πάρει μπροστά ο κινητήρας, απελευθερώστε τον γενικό διακόπτη και αφήστε τον να επιστρέψει στη θέση “”

(on). ΠΡΟΣΟΧΗ: Ποτέ μην τοποθετείτε το γενικό διακόπτη στη θέση “” (start) όταν ο κινητήρας λειτουργεί. Μην αφήνετε τη μίζα να γυρίζει για πάνω από 5 δευτερόλεπτα. Αν η μίζα γυρίζει συνεχώς για πάνω από 5 δευτερόλεπτα, η μπαταρία θα χάσει γρήγορα το φορτίο της και δεν θα μπορείτε να βάλετε μπροστά τον κινητήρα. Επίσης, μπορεί να πάθει βλάβη η μίζα. Αν ο κινητήρας δεν πάρει μπροστά μετά από 5 δευτερόλεπτα, επαναφέρετε το γεν θέση “” (on), περιμένετε 10 δευτερόλεπτα, και μετά

ικό διακόπτη στη

Λειτουργία

ΣΗΜΕΙΩΣΗ:

ΠΡΟΣΟΧΗ

ZMU07918

ξαναπροσπαθήστε. [RCM00193]

 Όταν ο κινητήρας είναι κρύος, χρειάζεται

ζέσταμα. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 61.

 Aν ο κινητήρας είναι ζεστός και δεν παίρνει

RMU36511

Έλεγχοι αφού βάλετε μπροστά τη

μηχανή

RMU36524

Νερό ψύξης

Βεβαιωθείτε ότι υπάρχει σταθερή ροή νερού από

το ενδεικτικό του νερού ψύξης. Η συνεχής ροή

νερού από το ενδεικτικό δείχνει ότι η αντλία νερού στέλνει νερό στις διόδους ψύξης. Αν οι δίοδοι του νερού ψύξης έχουν παγώσει, θα χρειαστεί κάποιος χρόνος για να αρχίσει να τρέχει νερό από το ενδεικτικό.

RCM01811

Αν δεν τρέχει συνέχεια νερό από το ενδεικτικό

όταν λειτουργεί ο κινητήρας, μπορεί να

προκληθεί υπερθέρμανση και σοβαρή βλάβη.

Σβήστε τον κινητήρα και ελέγξτε αν έχει

φράξει η εισαγωγή του νερού ψύξης στη

λεκάνη ή το ενδεικτικό του νερού ψύξης. Αν

δεν μπορείτε να εντοπίσετε και να διορθώσετε

το πρόβλημα, συμβουλευτείτε τον

αντιπρόσωπο της Yamaha.

RMU27671

Ζέσταμα του κινητήρα

RMU27717

Μοντέλα χειροκίνητης και ηλεκτρικής εκκίνησης

1. Μόλις πάρει μπροστά ο κινητήρας, αφήστε τον στο ρελαντί για 3 λεπτά ώστε να ζεσταθεί. Αν δεν το κάνετε, θα μειωθεί η διάρκεια ζωής του κινητήρα.

2. Βεβαιωθείτε ότι η προειδοποιητική ένδειξη πίεσης λαδιού σβήνει αφού πάρει μπροστά ο κινητήρας. ΠΡΟΣΟΧΗ: Αν αναβοσβήνει η

προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού μόλις πάρει μπροστά ο κινητήρας, σβήστε τον κινητήρα. Αλλιώς, θα πάθει σοβαρή ζη στάθμη του λαδιού και προσθέστε λάδι αν χρειάζεται. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha αν δεν μπορείτε να βρείτε την αιτία της προειδοποιητικής ένδειξης χαμηλής πίεσης λαδιού.

RMU36532

μιά ο κινητήρας. Ελέγξτε τη

[RCM01832]

Έλεγχοι μετά το ζέσταμα του

κινητήρα

RMU36542

Αλλαγή ταχύτητας

Με το σκάφος καλά αγκυροβολημένο, και χωρίς να ανοίξετε το γκάζι, βεβαιωθείτε ότι οι ταχύτητες αλλάζουν ομαλά από πρόσω σε όπισθεν και πίσω στη νεκρά.

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ZMU03643

RMU36981

Διακόπτες σταματήματος

 Στρέψτε το γενικό διακόπτη στη θέση “” ή

πιέστε το κουμπί σταματήματος και βεβαιωθείτε ότι η μηχανή σβήνει.

 Βεβαιωθείτε ότι αφαιρώντας τον συνδετήρα

από τον διακόπτη σταματήματος του κινητήρα, η μηχανή σβήνει.

 Βεβαιωθείτε ότι η μηχανή δεν παίρνει

μπροστά αν έχει αφαιρεθεί ο συνδετήρας από τον διακόπτη σταματήματος του κινητήρα.

RMU34531

Αλλαγή ταχύτητας

RWM00181

Πριν βάλετε ταχύτητα, βεβαιωθείτε ότι δεν υπάρχουν κολυμβητές ή εμπόδια στο νερό κοντά σας.

RCM01611

Ζεστάνετε τον κινητήρα πριν βάλετε

ταχύτητα. Ώσπου να ζεσταθεί ο κινητήρας, η ταχύτητα ρελαντί μπορεί να είναι ψηλότερη από την κανονική. Η ανεβασμένη ταχύτητα

ρελαντί μπορεί να μην επιτρέπει την

επαναφορά της νεκράς. Αν συμβεί αυτό,

σβήστε τον κινητήρα, βάλτε νεκρά και μετά

βάλτε πάλι μπροστά τον κινητήρα για να

ζεσταθεί.

1. Σκανδάλη κλειδώματος σε νεκρά

2. Μετακινήστε το μοχλό του χειριστηρίου /

αλλαγής ταχυτήτων αποφασιστικά και ζωηρά μπροστά (ταχύτητα πρόσω) ή πίσω (ταχύτητα όπισθεν) [κατά περίπου 35 (θα νιώσετε ένα κλείδωμα) για τα μοντέλα με χειριστήριο]. Βεβαιωθείτε ότι ο μοχλός ασφάλισης της ανύψωσης είναι στην κάτω θέση/θέση ασφάλισης (αν υπάρχει) πριν κάνετε όπισθεν.

Για να βάλετε ταχύτητα από νεκρά

1. Τραβήξτε πάνω τη σκανδάλη κλειδώματος σε νεκρά (αν υπάρχει).

Για να αλλάξετε από ταχύτητα (πρόσω/όπισθεν)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

σε νεκρά

1. Κλείστε το γκάζι ώστε ο κινητήρας να επιβραδύνει στην ταχύτητα ρελαντί.

Λειτουργία

RMU31743

Σταμάτημα του σκάφους

RWM01511

2. Μόλις ο κινητήρας φτάσει σε ρελαντί με

ταχύτητα, μετακινήστε το μοχλό του χειριστηρίου / αλλαγής ταχυτήτων αποφασιστικά και ζωηρά στη θέση της νεκράς.

 Μην χρησιμοποιείτε την όπισθεν για να

φρενάρετε ή να σταματήσετε το σκάφος γιατί θα σας κάνει να χάσετε τον έλεγχο, να τιναχτείτε ή μπορεί να έχει αντίκτυπο στο πηδάλιο ή σε άλλα μέρη του σκάφους. Αυτό μπορεί να αυξήσει τον κίνδυνου σοβαρού τραυματισμού. Μπορεί επίσης να προκαλέσει ζημιά στον μηχανισμό αλλαγής ταχυτήτων.

 Μην αλλάζετε σε όπισθεν όταν ταξιδεύετε

σε ταχύτητες πναναρίσματος. Μπορεί να προκύψει απώλεια ελέγχου, να μπουν νερά στο σκάφος ή να πάθει ζημιά.

Το σκάφος δεν είναι εφοδιασμένο με ξεχωριστό σύστημα φρεναρίσματος. Σταματά με την αντίσταση του νερού όταν ο μοχλός του γκαζιού κλείνει εντελώς. Η απόσταση σταματήματος

Λειτουργία

ΣΗΜΕΙΩΣΗ:

ποικίλει ανάλογα με το μικτό βάρος, τις συνθήκες στην επιφάνεια του νερού και την

κατεύθυνση του ανέμου.

RMU30881

Χαμηλή ταχύτητα πλεύσης

RMU30891

Ρύθμιση των στροφών της χαμηλής ταχύτητας πλεύσης

Η χαμηλή ταχύτητα σε εξωλέμβιες εφοδιασμένες με διακόπτη RPM μεταβολής των στροφών της χαμηλής ταχύτητας πλεύσης, αλλάζει κατά περίπου 50 στροφές/λεπτό με κάθε πάτημα του διακόπτη.

1. Διακόπτης “”

2. Διακόπτης “”

να κρυώσει για μερικά λεπτά στο ρελαντί ή σε χαμηλή ταχύτητα. Το σβήσιμο του κινητήρα αμέσως μετά από λειτουργία σε υψηλή ταχύτητα δεν συνιστάται.

RMU38652

Διαδικασία

1. Πιέστε και κρατήστε το διακόπτη σταματήματος του κινητήρα ή στρέψτε το γενικό διακόπτη στη θέση “ ” (off).

Για να αυξήσετε τις στροφές της χαμηλής ταχύτητας, πιέστε τον διακόπτη “”. Για να μειώσετε τις στροφές της χαμηλής ταχύτητας, πιέστε τον διακόπτη “”.

 Η χαμηλή ταχύτητα αλλάζει κατά περίπου 50

στροφές/λεπτό με κάθε πάτημα του διακόπτη.

 Αν οι στροφές της χαμηλής ταχύτητας έχουν

RMU27822

Σβήσιμο του κινητήρα

Πριν σβήσετε τον κινητήρα, αφήστε τον πρώτα

2. Αφού σβήσετε τον κινητήρα, αποσυνδέστε τον αγωγό καυσίμου αν υπάρχει σύνδεση

Λειτουργία

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07082

ZMU02041

καυσίμου στην εξωλέμβια μηχανή.

3. Σφίξτε τη βίδα εξαέρωσης της τάπας του δοχείου καυσίμου (αν υπάρχει).

4. Αφαιρέστε το κλειδί αν πρόκειται να αφήσετε το σκάφος χωρίς επιτήρηση.

5. Όταν αφήνετε το σκάφος σας, ρυθμίζετε το Yamaha Security System στη θέση

κλειδώματος πατώντας το αντίστοιχο πλήκτρο στον πομπό του χειριστηρίου. Θα ακουστεί ένα σύντομο μπιπ καθώς το σύστημα ασφαλείας κλειδώνει. Η κλειδωμένη θέση επιλέγεται μόνο όταν ο γενικός διακόπτης είναι στη θέση “” (off). Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 22.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Mην ρυθμίζετε το Yamaha Security System στη κλειδωμένη

θέση όταν σβήνετε τον κινητήρα μακρι από την ακτή.

[RWM02151]

το καλώδιο και αφαιρώντας το συνδετήρα από το διακόπτη σταματήματος, και μετά στρέφοντας τον γενικό διακόπτη στη θέση “ ” (off).

RMU27863

Κλίση της εξωλέμβιας μηχανής

RWM00741

Υπερβολική κλίση σε σχέση με τις συνθήκες λειτουργίας (είτε πάνω ή κάτω) μπορεί να προκαλέσει αστάθεια στο σκάφος και να δυσκολέψει την οδήγηση και τους ελιγμούς. Αυτό αυξάνει τις πιθανότητες ατυχήματος. Αν νιώθετε ασταθές το σκάφος ή δυσκολία στους ελιγμούς, μειώστε την ταχύτητα και/ή ξαναρυθμίστε τη γωνία κλίσης.

Η γωνία κλίσης της εξωλέμβιας μηχανής βοηθά στον καθορισμό της θέσης της πλώρης του σκάφους στο νερό. Η σωστή γωνία κλίσης βοηθά στη βελτίωση των επιδόσεων και της οικονομίας καυσίμου, ενώ διευκολύνει τη λειτουργία του κινητήρα. Η σωστή γωνία κλίσης εξαρτάται από το συνδυασμό σκάφους, μηχανής και προπέλας. Η σωστή κλίση επηρεάζεται επίσης από μεταβλητές όπως το φορτίο του σκάφους, οι θαλάσσιες συνθήκες και η ταχύτητα.

Ο κινητήρας μπορεί επίσης να σβήσει τραβώντας

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07919

1. Λειτουργική γωνία κλίσης

RMU27889

Ρύθμιση της γωνίας κλίσης (Ηλεκτρική κλίση και ανύψωση)

RWM00754

σκάφος κινείται.

Ρυθμίστε τη γωνία κλίσης της εξωλέμβιας χρησιμοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

1. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης

 Βεβαιωθείτε ότι δεν υπάρχει κανένας

άνθρωπος κοντά στην εξωλέμβια όταν ρυθμίζετε τη γωνία κλίσης. Μέλη του σώματος μπορεί να συντριβούν ανάμεσα στη μηχανή και το βραχίονα όταν η μηχανή ανυψώνεται η παίρνει κλίση.

 Να είστε προσεκτικοί όταν δοκιμάζετε μια

θέση κλίσης για πρώτη φορά. Αυξήστε σταδιακά την ταχύτητα και ελέγξτε για σημάδια αστάθειας ή προβλήματα στον έλεγχο. Ακατάλληλη γωνία κλίσης μπορεί να προκαλέσει απώλεια ελέγχου.

 Αν υπάρχει διακόπτης ηλεκτρικής κλίσης

και ανύψωσης στη λεκάνη, χρησιμοποιήστε τον μόνο όταν το σκάφος είναι εντελώς σταματημένο και ο κινητήρας σβηστός. Μην ρυθμίζετε τη γωνία κλίσης ενώ το

1. Διακόπτης ηλεκτρικής κλίσης και ανύψωσης

Για να ανεβάσετε την πλώρη (κλίση έξω), πιέστε το διακόπτη “ ” (πάνω). Για να χαμηλώσετε την πλώρη (κλίση μέσα) πιέστε το διακόπτη “” (κάτω). Kάντε δοκιμές με διαφορετικές γωνίες κλίσης ώστε να βρείτε τη θέση που ταιριάζει καλύτερα με το σκάφος και τις συνθήκες λειτουργίας.

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU03636

RMU27893

Ρύθμιση της γωνίας κλίσης στα μοντέλα ανύψωσης με υδραυλική υποβοήθηση

RWM00492

 Σβήστε τον κινητήρα πριν ρυθμίσετε τη

γωνία κλίσης.

 Βεβαιωθείτε ότι όλοι οι άνθρωποι είναι

μακριά από την εξωλέμβια μηχανή όταν ρυθμίζετε τη γωνία κλίσης και προσέξτε να μην πιαστεί κάποιο μέρος του σώματός σας ανάμεσα στη μονάδα οδήγησης και το βραχίονα στήριξης.

 Να είστε προσεκτικοί όταν δοκιμάζετε μια

1. Σβήστε τον κινητήρα.

2. Τοποθετήστε το μοχλό ασφάλισης της

ανύψωσης στη θέση απελευθέρωσης.

κατεβάστε τη μηχανή. Kάντε δοκιμές με διαφορετικές γωνίες κλίσης ώστε να βρείτε τη θέση που ταιριάζει καλύτερα με το σκάφος και τις συνθήκες λειτουργίας.

RMU27913

Ρύθμιση της κλίσης του σκάφους

Όταν το σκάφος έχει πλανάρει, η πλώρη προς τα πάνω δημιουργεί μικρότερη αντίσταση, μεγαλύτερη σταθερότητα και αποτελεσματικότητα. Αυτό συμβαίνει γενικά όταν η γραμμή της καρίνας του σκάφους είναι πάνω γύρω στις 3 με 5 μοίρες. Με την πλώρη προς τα πάνω, το σκάφος μπορεί να έχει μεγαλύτερη τάση οδήγησης προς τη μια πλευρά ή την άλλη. Αντισταθμίστε το αυτό καθώς οδηγείτε. Όταν η πλώρη του σκάφους είναι κάτω, είναι ευκολότερο να επιταχύνετε από την κατάσταση στάσης σε πλανάρισμα.

3. Κρατήστε το πίσω μέρος του καπακιού με το ένα χέρι και σηκώστε τη μηχανή στην επιθυμητή γωνία.

4. Tοποθετήστε το μοχλό ασφάλισης της ανύψωσης πίσω στη θέση ασφάλισης για να στηριχτεί η μηχανή.

Για να σηκώσετε την πλώρη (“κλίση έξω”),

ανυψώστε τη μηχανή. Για να χαμηλώσετε την πλώρη (“κλίση μέσα”),

Πλώρη προς τα πάνω

Υπερβολική κλίση έξω ανεβάζει πολύ ψηλά την πλώρη του σκάφους. Η απόδοση και η οικονομία μειώνονται γιατί το σκαρί του σκάφους πιέζει το νερό και υπάρχει μεγαλύτερη αντίσταση αέρα. Υπερβολική κλίση έξω μπορεί επίσης να κάνει την προπέλα να βγαίνει έξω από το νερό, πράγμα που μειώνει ακόμα πιο πολύ την απόδοση και οδηγεί στο φαινόμενο του “δελφινισμού” (το σκάφος αναπηδά στο νερό), πράγμα που μπορεί να ρίξει τον χειριστή και τους επ

ιβάτες στη

θάλασσα.

Λειτουργία

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

Πλώρη προς τα κάτω

Υπερβολική κλίση μέσα κάνει το σκάφος να

“οργώνει” το νερό, μειώνοντας την οικονομία

καυσίμου και δυσκολεύοντας την αύξηση ταχύτητας. Η οδήγηση με υπερβολική κλίση μέσα σε μεγάλες ταχύτητες κάνει το σκάφος ασταθές. Η αντίσταση στην πλώρη αυξάνεται σημαντικά, μεγαλώνοντας τον κίνδυνο “πρωραίας οδήγησης” και κάνοντας την οδήγηση δύσκολη και επικίνδυνη.

Ανάλογα με τον τύπο του σκάφους, η γωνία κλίσης της εξωλέμβιας μπορεί να έχει μικρή επίδραση στην κλίση του σκάφους κατά την οδήγηση.

RMU27936

Ανύψωση και κατέβασμα της

μηχανής

Aν πρόκειται να σβήσετε τη μηχανή για αρκετή ώρα ή αν το σκάφος δέσει στα ρηχά, η εξωλέμβια θα πρέπει να σηκωθεί ώστε να προστατευθεί η

προπέλα και η λεκάνη από ζημιές λόγω σύγκρουσης με εμπόδια, αλλά και για να μειωθεί η διάβρωση από το αλάτι.

RWM00223

Βεβαιωθείτε ότι όλοι έχουν απομακρυνθεί από την εξωλέμβια όταν την ανυψώνετε ή την κατεβάζετε. Αλλιώς, μπορεί να συνθλιβεί κάποιο μέλος του σώματος ανάμεσα στην εξωλέμβια και τον βραχίονα στήριξης.

RWM00251

Η διαρροή καυσίμου μπορεί να προκαλέσει φωτιά. Aν υπάρχει σύνδεση καυσίμου στην εξωλέμβια, αποσυνδέστε τον αγωγό καυσίμου ή κλείστε το μοχλό παροχής καυσίμου, αν η εξωλέμβια πρόκειται να μείνει ανυψωμένη για περισσότερο από μερικά λεπτά. Αλλιώς μπορεί να διαρρεύσει καύσιμο.

RCM00242

 Πριν σηκώσετε την εξωλέμβια, σβήστε τον

κινητήρα ακολουθώντας τη διαδικασία της σελίδας 64. Ποτέ μην σηκώνετε την εξωλέμβια ενώ λειτουργεί ο κινητήρας. Μπορεί να προκληθεί σοβαρή ζημιά λόγω υπερθέρμανσης.

 Μην σηκώνετε τη μηχανή πιέζοντας τη

λαγουδέρα (αν υπάρχει) γιατί μπορεί να σπάσει η χειρολαβή.

RMU2799A

Διαδικασία ανύψωσης (μοντέλα ανύψωσης με υδραυλική υποβοήθηση)

1. Τοποθετήστε το μοχλό του χειριστηρίου / αλλαγής ταχυτήτων στη νεκρά.

2. Τοποθετήστε το μοχλό ασφάλισης της

ZMU03087

ZMU03636

ZMU03637

ZMU03196

ανύψωσης στη θέση απελευθέρωσης.

Λειτουργία

μπορεί να απελευθερωθεί από το σύστημα στήριξης και να πέσει. Αν δεν μπορείτε να ρυμουλκήσετε τη μηχανή στην κανονική θέση λειτουργίας, χρησιμοποιήστε πρόσθετο εξοπλισμό στήριξης για να την ασφαλίσετε στην ανυψωμένη θέση. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 75.

RMU44630

Διαδικασία ανύψωσης (μοντέλα ηλεκτρικής κλίσης και ανύψωσης)

1. Τοποθετήστε το μοχλό του χειριστηρίου / μοχλό ταχυτήτων στη νεκρά.

[RCM01642]

3. Κρατήστε το πίσω μέρος του καπακιού με το

ένα χέρι, σηκώστε τη μηχανή και στρέψτε το μοχλό στήριξης της ανύψωσης προς το μέρος σας ή τον πείρο στήριξης της ανύψωσης μέσα στο βραχίονα στήριξης για να στηριχτεί η μηχανή. ΠΡΟΣΟΧΗ: Μην

χρησιμοποιείτε το μοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυμουλκείτε το σκάφος. Η εξωλέμβια

Λειτουργία

ZMU07920

2. Πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης “” (πάνω) ώσπου η εξωλέμβια να ανυψωθεί εντελώς.

3. Τραβήξτε προς το μέρος σας το μοχλό στήριξης της ανύψωσης για να στηριχτεί η μηχανή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αφού

ανυψώσετε την εξωλέμβια μηχανή, φροντίστε να την στηρίξετε με τον πείρο ή τον μοχλό στήριξης της ανύψωσης. Αλλιώς η εξωλέμβια μπορεί να πέσει ξαφνικά αν πέσει η πί

εση του λαδιού της μονάδας ηλεκτρικής κλίσης και ανύψωσης ή ηλεκτρικής ανύψωσης.

[RWM00263] ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε

το μοχλό ή τον πείρο στήριξης της ανύψωσης όταν ρυμουλκείτε το σκάφος. Η εξωλέμβια μπορεί να απελευθερωθεί από το σύστημα στήριξης και να πέσει. Αν δεν μπορείτε να ρυμουλκήσετε τη μηχανή στην κανονική θέση λειτουργίας, χρησιμοποιήστε πρόσθετο εξοπλισμό στήριξης για να την ασφαλίσετε στην ανυψωμένη θέση. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 75.

[RCM01642]

RMU34481

ZMU03640

ZMU03642

ZMU03644

ZMU03643

ZMU03644

Διαδικασία κατεβάσματος (μοντέλα ανύψωσης με υδραυλική υποβοήθηση)

1. Απελευθερώστε το μοχλό ασφάλισης της ανύψωσης.

Λειτουργία

4. Τοποθετήστε το μοχλό ασφάλισης της ανύψωσης στη θέση ασφάλισης.

RMU35517

Διαδικασία κατεβάσματος (μοντέλα ηλεκτρικής κλίσης και ανύψωσης)

1. Πιέστε το διακόπτη ηλεκτρικής κλίσης και ανύψωσης “” (πάνω) ώσπου η εξωλέμβια να στηριχτεί από τη ράβδο ανύψωσης και ο μοχλός στήριξης της ανύψωσης να απελευθερωθεί.

2. Απελευθερώστε το μοχλό στήριξης της ανύψωσης.

2. Κρατήστε το πίσω μέρος του καπακιού με το ένα χέρι, σηκώστε λίγο τη μηχανή και τραβήξτε έξω το κουμπί στήριξης της ανύψωσης ή επαναφέρετε το μοχλό στήριξης της ανύψωσης.

3. Κατεβάστε αργά την εξωλέμβια μηχανή.

3. Πιέστε τον διακόπτη ηλεκτρικής κλίσης και

ανύψωσης “” (κάτω) για να κατεβάσετε την εξωλέμβια μηχανή στην επιθυμητή θέση.

Λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ZMU01936

ZMU07921

ZMU03646

ZMU03087

σκάφος με την ελάχιστη δυνατή ταχύτητα.

 Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε

όπισθεν. Υπερβολική ώθηση προς τα πίσω μπορεί να σηκώσει έξω από το νερό την εξωλέμβια, αυξάνοντας την πιθανότητα ατυχήματος και προσωπικού τραυματισμού.

RCM00261

Μην σηκώνετε την εξωλέμβια σε θέση που φέρνει την εισαγωγή του νερού ψύξης της κάτω μονάδας πάνω από την επιφάνεια του νερού όταν ρυθμίζετε την εξωλέμβια για πλεύση σε ρηχά νερά. Αλλιώς μπορεί να προκληθεί σοβαρή ζημιά λόγω υπερθέρμανσης.

RMU28063

Ρηχά νερά

RMU28082

Μοντέλα ανύψωσης με υδραυλική

υποβοήθηση

Η εξωλέμβια μπορεί να ανυψωθεί μερικά ώστε

να χρησιμοποιηθεί για πλεύση σε ρηχά νερά.

RWM00272

 Όταν χρησιμοποιείτε το σύστημα

πλοήγησης σε ρηχά νερά να οδηγείτε το

RMU28176

Διαδικασία για τα μοντέλα ανύψωσης με υδραυλική υποβοήθηση

1. Τοποθετήστε το μοχλό του χειριστηρίου / αλλαγής ταχυτήτων στη νεκρά.

Λειτουργία

ΠΡΟΣΟΧΗ

ZMU03647

ZMU03648

2. Τραβήξτε πάνω το μοχλό ασφάλισης της ανύψωσης στη θέση απελευθέρωσης.

3. Ανεβάστε λίγο την εξωλέμβια στην επιθυμητή θέση και πιέστε κάτω το μοχλό ασφάλισης της ανύψωσης στη θέση ασφάλισης.

4. Για να επαναφέρετε την εξωλέμβια στην κανονική θέση λειτουργίας, τραβήξτε πάνω το μοχλό ασφάλισης της ανύψωσης στη θέση απελευθέρωσης και κατεβάστε αργά την εξωλέμβια.

5. Πιέστε κάτω το μοχλό ασφάλισης της ανύψωσης στη θέση ασφάλισης.

RMU32852

Μοντέλα ηλεκτρικής κλίσης και ανύψωσης

Η εξωλέμβια μπορεί να ανυψωθεί μερικά ώστε να χρησιμοποιηθεί για πλεύση σε ρηχά νερά.

RCM00261

RMU32914

Διαδικασία για τα μοντέλα ηλεκτρικής κλίσης και ανύψωσης

1. Τοποθετήστε το μοχλό του χειριστηρίου / αλλαγής ταχυτήτων στη νεκρά.

Λειτουργία

ZMU01935

2. Ανεβάστε λίγο την εξωλέμβια στην επιθυμητή θέση χρησιμοποιώντας το διακόπτη ηλεκτρικής κλίσης και ανύψωσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αν επιχειρήσετε να χρησιμοποιήσετε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης που υπάρχει στη λεκάνη ενόσω το σκάφος κινείται, αυξάνεται ο κίνδυνος να πέσετε στη θάλασσα και μπορεί να αποσπάσετε την προσοχή του οδηγού, με αποτέλεσμα να προκληθεί ατύχημα λόγω σύγκρουσης με άλλο σκάφος ή εμπόδιο.

[RWM01851]

3. Για να επαναφέρετε την εξωλέμβια στην

κανονική θέση λειτουργίας, πιέστε τον διακόπτη ηλεκτρικής κλίσης και ανύψωσης και κατεβάστε αργά την εξωλέμβια.

RMU35392

Πλεύση υπό άλλες συνθήκες

Πλεύση σε αλμυρά νερά

Μετά από πλεύση σε τέτοια νερά, πλύνετε τις διόδους ψύξης με γλυκό νερό για να μην φράξουν. Επίσης πλύνετε το εξωτερικό της εξωλέμβιας με γλυκό νερό.

Πλεύση σε λασπωμένα, θολά ή όξινα νερά

Σε ορισμένες περιοχές, το νερό μπορεί να είναι όξινο ή να έχει πολλά κατακάθια, όπως όταν είναι λασπωμένο ή θολό. Μετά από πλεύση σε τέτοια νερά, πλύνετε τις διόδ νερό για να αποφύγετε τη διάβρωση. Επίσης πλύνετε το εξωτερικό της εξωλέμβιας με γλυκό νερό.

ους ψύξης με γλυκό

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ZMU03659

RMU2822B

Μεταφορά και αποθήκευση της

εξωλέμβιας μηχανής

RWM02621

 ΝΑ ΕΙΣΤΕ ΠΡΟΣΕΚΤΙΚΟΙ όταν

μεταφέρετε το δοχείο καυσίμου, είτε σε σκάφος είτε σε αυτοκίνητο.

 ΜΗΝ γεμίζετε το δοχείο καυσίμου μέχρι

τέρμα. Η βενζίνη διαστέλλεται σημαντικά όταν θερμαίνεται και μπορεί να συσσωρευτεί πίεση στο δοχείο καυσίμου. Αυτό μπορεί να προκαλέσει διαρροή καυσίμου και κίνδυνο πυρκαγιάς.

 Η διαρροή καυσίμου μπορεί να οδηγήσει σε

πυρκαγιά. Όταν μεταφέρετε και αποθηκεύετε την εξωλέμβια μηχανή, κλείστε το μοχλό παροχής καυσίμου για να αποφύγετε διαρροή καυσίμου.

 Ποτέ μην στέκεστε κάτω από τη μηχανή

όταν είναι σηκωμένη. Μπορεί να προκληθεί σοβαρός τραυματισμός αν η εξωλέμβια πέσει κατά λάθος.

 Μην χρησιμοποιείτε το μοχλό ή τον πείρο

στήριξης της ανύψωσης όταν ρυμουλκείτε το σκάφος. Η εξωλέμβια μπορεί να απελευθερωθεί από το σύστημα στήριξης και να πέσει. Αν δεν μπορείτε να ρυμουλκήσετε τη μηχανή στην κανονική θέση λειτουργίας, χρησιμοποιήστε πρόσθετο εξοπλισμό στήριξης για να την ασφαλίσετε στην ανυψωμένη θέση.

RCM02441

Όταν αποθηκεύετε την εξωλέμβια για μεγάλο διάστημα, θα πρέπει να αδειάζετε το καύσιμο από το δοχείο καυσίμου. Το χαλασμένο καύσιμο μπορεί να φράξει τον αγωγό του καυσίμου προκαλώντας δυσκολία στην εκκίνηση ή βλάβη.

Όταν αποθηκεύετε ή μεταφέρετε την εξωλέμβια, φροντίστε να ακολουθήσετε τη διαδικασία που περιγράφεται παρακάτω.

 Αποσυνδέστε τον αγωγό καυσίμου από την

εξωλέμβια μηχανή.

 Σφίξτε την τάπα του δοχείου καυσίμου και τη

βίδα εξαέρωσης της.

 Όταν η εξωλέμβια τοποθετείται σε κλίση για

μεγάλο διάστημα για αγκυροβόληση ή μεταφορά τους σκάφους με τρέιλερ, αποσυνδέστε τον αγωγό καυσίμου από τη μηχανή. Σφίξτε την τάπα του δοχείου

καυσίμου και τη βίδα εξαέρωσης της. Η εξωλέμβια μηχανή θα πρέπει να μεταφέρεται και να αποθηκεύεται στην κανονική θέση λειτουργίας. Αν δεν έχετε καλή ορατότητα σ’ αυτή τη θέση, τότε μεταφέρετε την εξωλέμβια μηχανή στην ανυψωμένη θέση χρησιμοπ

οιώντας

ένα σύστημα στήριξης, όπως μια ράβδο διάσωσης καθρέφτη. Για λεπτομέρειες, συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

RMU28291

Aποθήκευση της εξωλέμβιας μηχανής

Όταν αποθηκεύετε την εξωλέμβια για μεγάλα χρονικά διαστήματα (2 μήνες ή περισσότερο), θα πρέπει να εκτελείτε ορισμένες σημαντικές διαδικασίες για να αποφύγετε εκτεταμένες βλάβες. Συνιστούμε να πάτε την εξωλέμβια για σέρβις στον αντιπρόσωπο της Yamaha πριν την αποθηκεύσετε. Πάντως, οι ακόλουθες διαδικασίες μπορούν να εκτελεστούν από εσάς,

Συντήρηση

ΠΡΟΣΟΧΗ

ΣΗΜΕΙΩΣΗ:

τον ιδιοκτήτη, με ελάχιστα εργαλεία.

RCM00601

 Για να αποφύγετε τα προβλήματα που

μπορεί να προκληθούν αν εισχωρήσει λάδι στον κύλινδρο από το κάρτερ, τοποθετείτε την εξωλέμβια στη στάση που δείχνεται όταν τη μεταφέρετε και την αποθηκεύετε. Αν πρόκειται να αποθηκεύσετε ή να μεταφέρετε τη μηχανή στο πλάι (όχι κάθετα), τοποθετήστε την σε ένα μαξιλάρι αφού αδειάσετε το λάδι του κινητήρα.

 Mην τοποθετείτε την εξωλέμβια στο πλάι

πριν αδειάσει εντελώς το νερό ψύξης, αλλιώς μπορεί να εισχωρήσει νερό στον κύλινδρο μέσα από τη θύρα εξαγωγής και να προκαλέσει προβλήματα.

 Αποθηκεύετε την εξωλέμβια σε έναν στεγνό,

καλά αεριζόμενο χώρο που δεν φωτίζεται απευθείας από το φως του ήλιου.

 Αδειάστε τη βενζίνη που έχει μείνει στον

διαχωριστή ατμών. Αν μείνει βενζίνη στον διαχωριστή ατμών για μεγάλο χρονικό διάστημα θα αποσυντεθεί και μπορεί να προκαλέσει ζημιά στον αγωγό καυσίμου.

RMU28306

Διαδικασία

RMU41482

Πλύσιμο με σύστημα πλυσίματος

RCM02131

ψεκασμός σε λεπτή διασπορά πρέπει να γίνονται μαζί.

1. Πλένετε το σώμα της εξωλέμβιας μηχανής

με γλυκό νερό. ΠΡΟΣΟΧΗ: Μην ψε

νερό στην εισαγωγή αέρα.

κάζετε

[RCM01841] Για

περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 79.

2. Αποσυνδέστε τον αγωγό καυσίμου από την

εξωλέμβια μηχανή.

3. Αφαιρέστε το καπάκι της μηχανής, το

κάλυμμα του βολάν και την προπέλα. Για περισσότερες λεπτομέρειες, αναφερθείτε στη σελίδα 89.

4. Τοποθετήστε το σύστημα πλυσίματος στην

εισαγωγή του νερού ψύξης. ΠΡΟΣΟΧΗ:

Μην λειτουργείτε τον κινητήρα χωρίς παροχή νερού ψύξης. Είτε θα καταστραφεί η αντλία νερού ή θα πάθει ζημιά ο κινητήρας λόγω υπερθέρμανσης. Πριν βάλετε μπροστά τη μηχανή, φροντίστε να υπάρχει παροχή νερού στις διόδους του νερού ψύξης. Αποφύγετε να λειτουργείτε την εξωλέμβια σε υψηλές ταχύτητες όταν είναι συνδεδεμένο το σύστημα πλυσίματος, γιατί μπορεί να προκληθεί υπερθέρμανση.

[RCM02001]

Μην λειτουργείτε τον κινητήρα χωρίς παροχή νερού ψύξης. Είτε θα καταστραφεί η αντλία νερού ή θα πάθει ζημιά ο κινητήρας λόγω υπερθέρμανσης.

Το πλύσιμο του συστήματος ψύξης είναι

σημαντικό για να μην φράξει από το αλάτι, την άμμο ή βρωμιές. Επιπλέον, ο ψεκασμός σε λεπτή διασπορά και η λίπανση του κινητήρα είναι αναγκαία για να μην πάθει σοβαρή ζημιά η μηχανή λόγω σκουριάς. Το πλύσιμο και ο

1. Σύστημα πλυσίματος

 Το σύστημα πλυσίματος μπορείτε να το

προμηθευτείτε από τον αντιπρόσωπο της

Yamaha.

ΣΗΜΕΙΩΣΗ:

ZMU07922

ZMU07114

ZMU07085

 Όταν χρησιμοποιείτε το εξάρτημα

πλυσίματος, φροντίστε να υπάρχει επαρκής πίεση και σταθερή ροή νερού.

5. Λειτουργήστε τον κινητήρα για μερικά λεπτά σε γρήγορο ρελαντί, στη θέση της νεκράς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην

αγγίζετε ή αφαιρείτε ηλεκτρικά εξαρτήματα όταν βάζετε μπροστά ή όταν λειτουργεί ο κινητήρας. Κρατήστε τα χέρια, τα μαλλιά και τα ρούχα μακριά από το βολάν και τα άλλα περιστρεφόμενα μέρη του κινητήρα ότα

[RWM00092]

ν λειτουργεί.

Αν ενεργοποιηθεί ο προειδοποιητικός μηχανισμός υπερθέρμανσης, σβήστε τον κινητήρα και συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

6. Λίγο πριν σβήσετε τον κινητήρα, ψεκάστε γρήγορα “Λάδι σε λεπτή διασπορά” στο κάλυμμα του σιγαστήρα. Αν γίνει σωστά, ο κινητήρας σχεδόν θα μπουκώσει.

Συντήρηση

7. Αδειάστε την υπόλοιπη βενζίνη από τον διαχωριστή ατμών με ένα δοχείο. Ξεσφίξτε τη βίδα αδειάσματος και μετά αφαιρέστε την τάπα. Πιέστε μέσα την βαλβίδα αέρα με ένα κατσαβίδι ώστε να περάσει αέρας στο θάλαμο του πλωτήρα και να αδειάσει ομαλά η βενζίνη. Μετά, σφίξτε τη βίδα αδειάσματος.

Αν δεν έχετε “Λάδι σε Λεπτή Διασπορά” αφαιρέστε το(τα) μπουζί. Βάλτε ένα κουταλάκι του γλυκού καθαρό λάδι κινητήρα σε κάθε κύλινδρο. Γυρίστε τον κινητήρα μερικές φορές χειροκίνητα. Τοποθετήστε πάλι το(τα) μπουζί.

1. Βίδα αδειάσματος

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ΠΡΟΣΟΧΗ

ZMU07086

ZMU07087

διασπορά. Επικοινωνήστε με τον αντιπρόσωπο της Yamaha για πληροφορίες σχετικά με το λάδι λεπτής διασποράς και τις κατάλληλες διαδικασίες για τον κινητήρα σας.

RMU28446

Πλύσιμο της μονάδας ισχύος

Εκτελέστε αυτή τη διαδικασία αμέσως μετά τη λειτουργία για καλύτερο πλύσιμο.

RCM01531

1. Ράβδος σύνδεσης τσοκ

2. Τάπα

8. Αφαιρέστε το σύστημα πλυσίματος.

9. Αδειάστε εντελώς το νερό ψύξης από τον κινητήρα. Καθαρίστε επιμελώς το σώμα.

10. Τοποθετήστε το κάλυμμα του βολάν, την προπέλα και το καπάκι του κινητήρα.

11. Αποθηκεύστε το δοχείο καυσίμου σε έναν

στεγνό και καλά αεριζόμενο χώρο, που να μην τον χτυπά το φως του ήλιου.

RMU28403

Λίπανση

1. Τοποθετήστε το(τα) μπουζί σφίγγοντας στην κατάλληλη ροπή. Για λεπτομέρειες σχετικά με την τοποθέτηση του μπουζιού(ών), αναφερθείτε στη σελίδα 84.

2. Αλλαγή βαλβολίνης. Για λεπτομέρειες,

3. Λιπάνετε όλα τα σημεία γρασαρίσματος.

Για μακροχρόνια αποθήκευση, συνιστάται ο ψεκασμός του κινητήρα με λάδι σε λεπτή

αναφερθείτε στη σελίδα 90. Εξετάστε το λάδι για τυχόν παρουσία νερού, που σημαίνει ότι υπάρχει διαρροή από κάποια τσιμούχα. Η αντικατάσταση της τσιμούχας θα πρέπει να εκτελείται από έναν εξουσιοδοτημένο έμπορο της Yamaha πριν τη χρήση.

Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 84.

Μην εκτελείτε αυτή τη διαδικασία όταν λειτουργεί ο κινητήρας. Μπορεί να πάθει ζημιά η αντλία νερού και μπορεί να προκύψει σοβαρή ζημιά από υπερθέρμανση.

1. Αφού σβήσετε τον κινητήρα, ξεβιδώστε τη μούφα σύνδεσης του σωλήνα ποτίσματος από την υποδοχή της λεκάνης.

1. Εξάρτημα Προσαρμογής

2. Προσαρμογέας σωλήνα ποτίσματος

3. Μούφα σύνδεσης σωλήνα ποτίσματος

2. Βιδώστε τον προσαρμογέα του σωλήνα

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU07861

ποτίσματος σε έναν σωλήνα ποτίσματος που συνδέεται με παροχή τρεχούμενου νερού και μετά συνδέστε τον στη μούφα σύνδεσης του σωλήνα ποτίσματος.

3. Με τον κινητήρα σβηστό, ανοίξτε τη βρύση και αφήστε το νερό να ξεπλύνει τις διόδους ψύξης για περίπου 15 λεπτά. Κλείστε το νερό και αποσυνδέστε τον προσαρμογέα του σωλήνα ποτίσματος από τη μούφα σύνδεσης του σωλήνα ποτίσματος.

4. Βιδώστε πάλι τη μούφα σύνδεσης του σωλήνα ποτίσματος στην υποδοχή της λεκάνης. Σφίξτε καλά το βύσμα.

ΠΡΟΣΟΧΗ: Μην αφ

ήνετε τη μούφα σύνδεσης του σωλήνα ποτίσματος χαλαρή στην υποδοχή της λεκάνης ούτε τον σωλήνα να κρέμεται ελεύθερα κατά την κανονική λειτουργία. Το νερό θα τρέξει έξω από το βύσμα αντί να ψύξει τον κινητήρα, πράγμα που μπορεί να προκαλέσει σοβαρή υπερθέρμανση. Βεβαιωθείτε ότι το βύσμα είναι καλά σφιχτό στην υποδοχή μετά το πλύσιμο του κινητήρα.

 Όταν πλένετε τον κινητήρα με το σκάφος στο

[RCM00542]

νερό, θα έχετε καλύτερα αποτελέσματα αν σηκώσετε την εξωλέμβια μηχανή ώστε να βγει εντελώς από το νερό.

 Για οδηγίες σχετικά με το πλύσιμο του

συστήματος ψύξης, αναφερθείτε στη σελίδα

75.

RMU44341

Καθαρισμός της εξωλέμβιας μηχανής

Όταν καθαρίζετε την εξωλέμβια μηχανή, θα πρέπει να έχετε τοποθετήσει το καπάκι.

1. Πλύνετε το εξωτερικό της εξωλέμβιας μηχανής με γλυκό νερό. ΠΡΟΣΟΧΗ: Μην

ψεκάζετε νερό στην εισαγωγή αέρα.

[RCM01841]

Συντήρηση

1. Εισαγωγή αέρα

2. Αδειάστε εντελώς το νερό ψύξης από την

εξωλέμβια μηχανή. Καθαρίστε επιμελώς το σώμα.

RMU28462

Έλεγχος της βαμμένης επιφάνειας της εξωλέμβιας

Ελέγξτε την εξωλέμβια μηχανή για αμυχές χαρακιές ή σκασμένη βαφή. Οι περιοχές με κατεστραμμένη βαφή έχουν περισσότερες πιθανότητες να διαβρωθούν. Αν χρειάζεται, καθαρίστε και βάψτε τις περιοχές αυτές. Ο αντιπρόσωπος της Yamaha μπορεί να σας προμηθεύσει με μπογιά για ρετουσάρισμα.

RMU2847D

Περιοδική συντήρηση

RWM01872

Αυτές οι διαδικασίες απαιτούν μηχανικές ικανότητες, εργαλεία και εφόδια. Αν δεν έχετε τις απαραίτητες ικανότητες, εργαλεία ή εφόδια για να εκτελέσετε τη διαδικασία συντήρησης, απευθυνθείτε στον αντιπρόσωπο της Yamaha ή άλλον έμπειρο μηχανικό. Αυτή η διαδικασία περιλαμβάνει αποσυναρμολόγηση της μηχανής και έκθεση επικίνδυνων εξαρτημάτων. Για να μειώσετε τον κίνδυνο τραυματισμού από κινούμενα, καυτά ή ηλεκτρικά εξαρτήματα:

 Σβήστε τον κινητήρα και έχετε μαζί σας το

Συντήρηση

κλειδί(ά) και το καλώδιο σταματήματος όταν κάνετε συντήρηση, εκτός αν ορίζεται διαφορετικά.

 Οι διακόπτες ηλεκτρικής κλίσης και

ανύψωσης λειτουργούν ακόμα και όταν έχει αφαιρεθεί το κλειδί της ανάφλεξης. Μην αφήνετε να πλησιάζουν άλλα άτομα τους διακόπτες όταν εργάζεστε γύρω από τη μηχανή. Όταν η μηχανή είναι σηκωμένη, μην στέκεστε στην περιοχή από κάτω της ή ανάμεσα στη μηχανή και το βραχίονα στήριξης. Βεβαιωθείτε ότι δεν βρίσκεται κανείς σ’ αυτή την πε

ριοχή πριν λειτουργήσετε το μηχανισμό ηλεκτρικής κλίσης και ανύψωσης.

 Αφήστε τον κινητήρα να κρυώσει πριν

πιάσετε καυτά μέρη ή υγρά.

 Επανασυναρμολογείτε πάντα πλήρως τη

μηχανή πριν τη λειτουργία.

RMU28512

Ανταλλακτικά

Αν χρειάζονται ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Yamaha ή αντίστοιχου σχεδιασμού και ποιότητας. Ανταλλακτικά υποδεέστερης ποιότητας μπορεί να μην λειτουργήσουν σωστά και να προκαλέσουν απώλεια ελέγχου που θα θέσει σε κίνδυνο τον οδηγό και τους επιβάτες. Τα γνήσια ανταλλακτικά και αξεσουάρ Yamaha θα τα βρείτε στον αντιπρόσωπο της Yamaha.

RMU34152

Δύσκολες συνθήκες λειτουργίας

Οι δύσκολες συνθήκες λειτουργίας

περιλαμβάνουν έναν ή περισσότερους από τους ακόλουθους τύπους λειτουργίας σε τακτική βάση:

 Λειτουργία συνεχώς ή κοντά στις μέγιστες

στροφές του κινητήρα για πολλές ώρες

 Λειτουργία συνεχώς σε χαμηλές στροφές του

κινητήρα για πολλές ώρες

 Λειτουργία χωρίς επαρκή χρόνο για να

ζεσταθεί και να ψυχθεί ο κινητήρας

 Συχνή απότομη επιτάχυνση και επιβράδυνση  Συχνές αλλαγές ταχυτήτων  Συχνό άναμμα και σβήσιμο της(των)

μηχανής(ών)

 Λειτουργία που κυμαίνεται συχνά μεταξύ

ελαφρών και βαριών φορτίων Οι εξωλέμβιες μηχανές που λειτουργούν κάτω από τις παραπάνω συνθήκες χρειάζονται πιο συχνή συντήρηση. Η Yamaha συνιστά να κάνετε αυτό το σέρβις δυο φορές πιο συχνά από ότι ορίζεται στον πίνακα συντήρησης. Για παράδειγμα, αν κάποιος συγκεκριμένος έλεγχος πρέπει να γίνεται κάθε 50 ώρες, εσείς κάντε τον κάθε 25 ώρες. Αυτό θα βοηθήσει να μην φθαρούν γρήγορα τα εξαρτήματα του κινητήρα.

Συντήρηση

ΣΗΜΕΙΩΣΗ:

RMU34448

Πίνακας συντήρησης 1

 Αναφερθείτε στα τμήματα αυτού του κεφαλαίου για περιγραφή των εργασιών συντήρησης ανάλογα

με το μοντέλο.

 Ο κύκλος συντήρησης αυτών των εξαρτημάτων υποθέτει χρήση 100 ωρών ανά έτος και τακτικό

πλύσιμο των διόδων του νερού ψύξης. Η συχνότητα της συντήρησης μεταβάλλεται ανάλογα όταν η μηχανή χρησιμοποιείται υπό συνθήκες που την επιβαρύνουν, όπως εκτεταμένα διαστήματα ψαρέματος με συρτή.

 Ενδέχεται να χρειαστεί αποσυναρμολόγηση ή επισκευές, ανάλογα με το αποτέλεσμα των ελέγχων

συντήρησης.

 Τα αναλώσιμα εξαρτήματα και λιπαντικά χάνουν την αποτελεσματικότητά τους με το χρόνο και τη

χρήση, ανεξάρτητα από την περίοδο εγγύησης.

 Όταν οδηγείτε σε θαλάσσια, θολά, ή άλλα λασπωμένα, όξινα νερά, θα πρέπει να καθαρίζετε τη

μηχανή με φρέσκο νερό μετά από κάθε χρήση. Το σύμβολο “” υποδηλώνει εργασία που μπορείτε να εκτελέσετε εσείς. Το σύμβολο “” υποδηλώνει εργασία που πρέπει να εκτελεστεί από τον αντιπρόσωπο της Yamaha.

Τις πρώτες Κάθε

Αντικείμενο Ενέργειες

Άνοδος(οι) (εξωτερική)

Άνοδος(οι) (κυλινδροκεφαλή, κάλυμμα θερμοστάτη)

Άνοδοι (κάλυμμα εξάτμισης, κάλυμμα διόδου νερού ψύξης, κάλυμμα Ανορθ ωτή Σταθεροποιητή)

Μπαταρία (στάθμη ηλεκτρολύτη, ακροδέκτες)

Διαρροή νερού ψύξης

Μοχλός ασφάλισης του καπακιού

Κατάσταση εκκίνησης κινητήρα/θόρυβος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Αντ ικα τάσ τα ση

Έλεγχος

Πρόσθεση, φόρτιση ή αντικ περίπτωση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

ατάσταση κατά

20 ώρες

(3 μήνες)

100 ώρες

(1 χρόνος)

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Συντήρηση

Αντικείμενο Ενέργειες

Ταχ ύτητα ρελαντί/θόρυβος κινητήρα

Λάδι κινητήρα Αντικατάσταση

Φίλτρο λαδιού κινητήρα (κύλινδρος)

Φίλτρο καυσίμου (μπορεί να αποσυναρμολογηθεί)

Αγω γός καυσίμου (Υψηλής πίεσης)

Αγω γός καυσίμου (Χαμηλής πίεσης)

Αντ λία καυσίμου

Διαρροή καυσίμου/λαδιού

Βαλβολίνη Αντικατάσταση

Σημεία γρασαρίσματος Γρασάρισμα

Μπουλόνι βραχίονα στήριξης (σωλήνας μπρακέτου)

Φτερωτή/περίβλημα αντλίας νερού

Μονάδα ηλεκτρικής κλίσης και ανύψωσης

Προπέλα/παξιμάδι προπέλας/κοπίλια

Έλεγχος

Αντ ικα τάσ τα ση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος ή

ατάσταση εφόσον

αντικ χρειάζεται

Έλεγχος

Έλεγχος και λίπανση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Αντ ικα τάσ τα ση

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Τις πρώτες Κάθε

20 ώρες

(3 μήνες)

100 ώρες

(1 χρόνος)

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Αντικείμενο Ενέργειες

Σύνδεσμος/ντίζα ταχυτήτων

Μπουζί

Πίπες/καλώδια μπουζί

Νερό από από το ενδεικτικό νερού ψύξης

Ντίζα/καλώδιο/χρονισμό ς απόκρισης γκαζιού

Θερμοστάτης

Ιμάντας χρονισμού

Διάκενο βαλβίδων Έλεγχος και ρύθμιση

Εισαγωγή νερού ψύξης

Γενικός διακόπτης/διακόπτης σταματήματος

Συνδέσεις καλωδιώσεων/συνδέσεις βύσματος καλωδίων

Μετρητής/όργανο

(Yamaha)

Δοχείο καυσίμου (φορητό δοχείο Yama ha )

RMU34452

Έλεγχος, ρύθμιση ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος, ρύθμιση ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Έλεγχος

Έλεγχος και καθαρισμός εφόσον χρειάζεται

Πίνακας συντήρησης 2

Συντήρηση

Τις πρώτες Κάθε

20 ώρες

(3 μήνες)

100 ώρες

(1 χρόνος)

300 ώρες

(3 χρόνια)

500 ώρες

(5 χρόνια)

Αντικείμενο Ενέργειες

Οδηγός εξαγωγής/πολλαπλή εξαγωγής

Ιμάντας χρονισμού Αντικατάσταση

Έλεγχος ή αντικατάσταση εφόσον χρειάζεται

Κάθε

1000 ώρες

Συντήρηση

ZMU07923

RMU28944

Γρασάρισμα

Γράσο Yamaha τύπου Α (αδιάβροχο γράσο) Γράσο Yamaha τύπου D (αντισκωριακό γράσο για τον άξονα της προπέλας)

F40H, F40G, F50H, FT50J, F60F, FT60G, F70A

RMU44850

Καθαρισμός και ρύθμιση του μπουζιού

Το μπουζί είναι ένα σημαντικό εξάρτημα της μηχανής και είναι εύκολο να ελεγχθεί. Η κατάσταση του μπουζιού αποτελεί ένδειξη για τη γενικότερη κατάσταση της μηχανής. Για παράδειγμα, αν η κεντρική πορσελάνη του ηλεκτροδίου είναι πολύ άσπρη, μπορεί να υπάρχει διαρροή στον εισαγόμενο αέρα ή πρόβλημα ανάμιξης σ’ αυτόν τον κύλινδρο. Μην επιχειρήσετε να διαγνώσετε το πρόβλημα μόνοι σας. Πηγαίνετε την εξωλέμβια στον αντιπρόσωπο της Yamaha. Θα πρέπει περιοδικά να βγάζετε και να εξετάζετε το μπουζί διότι η θερμότητα και τα κατάλοιπα φθείρουν και

διαβρώνουν σταδιακά το μπουζί.

1. Αφαιρέστε τις πίπε

ς των μπουζί.

2. Αφαιρέστε το μπουζί. Αν η διάβρωση του

ηλεκτροδίου είναι εκτεταμένη ή αν υπάρχουν πολλά κατάλοιπα άνθρακα, θα πρέπει να αντικαταστήσετε το μπουζί με ένα άλλο του σωστού τύπου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όταν αφαιρείτε ή τοποθετείτε το μπουζί, προσέξτε να μην καταστρέψετε το

ν μονωτή. Ο κατεστραμμένος μονωτής επιτρέπει εξωτερικούς σπινθήρες που μπορεί να προκαλέσουν έκρηξη ή πυρκαγιά.

[RWM00562]

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

Τυπικό μπουζί:

F40GET LKR7E F40HET DPR6EB-9 F50HED DPR6EB-9 F50HET DPR6EB-9 F60FET DPR6EB-9 F70AET LKR7E FT50JET DPR6EB-9 FT60GET DPR6EB-9

3. Φροντίστε να χρησιμοποιήσετε το μπουζί

που ορίζεται, αλλιώς ο κινητήρας μπορεί να μην λειτουργήσει σωστά. Πριν τοποθετήσετε το μπουζί, μετρήστε το διάκενο του ηλεκτροδίου με ένα συρμάτινο παχύμετρο. Αντικαταστήστε αν είναι έξω από την προδιαγραφή.

1. Διάκενο ακίδας

2. Αριθμός εξαρτήματος του μπουζιού

3. Σημάδι αναγνώρισης μπουζιού (NGK)

Διάκενο του μπουζιού:

0.8–0.9 mm (0.031–0.035 in)

4. Όταν τοποθετείτε το μπουζί, σκουπίστε

τυχόν βρώμες από το σπείρωμα και μετά βιδώστε το στη σωστή ροπή.

Ροπή του μπουζιού:

17 Nm (1.73 kgf-m, 12.5 ft-lb)

Αν δεν υπάρχει διαθέσιμο ροπόκλειδο όταν

επανατοποθετείτε το μπουζί, μια καλή εκτίμηση της σωστής ροπής είναι στροφή 1/12 μετά το σφίξιμο με το χέρι. Όταν τοποθετείτε νέο μπουζί, μια καλή εκτίμηση της σωστής ροπής είναι στροφή 1/2 μετά το σφίξιμο με το χέρι.

RMU29045

Εξέταση της ταχύτητας ρελαντί

RWM00452

 Μην αγγίζετε ή αφαιρείτε ηλεκτρικά

εξαρτήματα όταν βάζετε μπροστά ή στη διάρκεια της λειτουργίας.

 Μην πλησιάζετε τα χέρια, τα μαλλιά και τα

ρούχα σας στο βολάν και άλλα περιστρεφόμενα μέρη ενώ λειτουργεί ο κινητήρας.

RCM00491

Η διαδικασία αυτή πρέπει να εκτελείται με την εξωλέμβια στο νερό. Μπορεί να χρησιμοποιηθεί σύστημα πλυσίματος ή δεξαμενή δοκιμής.

Αν το σκάφος δεν είναι εφοδιασμένο με στροφόμετρο για την εξωλέμβια μηχανή χρησιμοποιήστε ένα στροφόμετρο για τη διαδικασία αυτή. Τα αποτελέσματα μπορεί να διαφέρουν ανάλογα με το αν η δοκιμή γίνεται με το σύστημα πλυσίματος, σε δεξαμενή δοκιμής ή με την εξωλέμβια στο νερό.

1. Βάλτε μπροστά τον κινητήρα και αφήστε τον να ζεσταθεί καλά στη νεκρά ώσπου να λειτουργεί ομαλά.

2. Μόλις ζεσταθεί ο κινητήρας, ελ ταχύτητα ρελαντί είναι ρυθμισμένη σύμφωνα με την προδιαγραφή. Για περισσότερες πληροφορίες, αναφερθείτε στη σελίδα 11. Αν δυσκολεύεστε να καθορίσετε την ταχύτητα ρελαντί, ή αν η ταχύτητα ρελαντί χρειάζεται διόρθωση, συμβουλευτείτε τον αντιπρόσωπο της Yamaha ή κάποιον άλλο έμπειρο μηχανικό.

έγξτε αν η

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ΣΗΜΕΙΩΣΗ:

ZMU03659

ZMU06187

RMU38807

Αλλαγή του λαδιού κινητήρα

RWM00761

 Αποφύγετε να αλλάζετε το λάδι αμέσως

μόλις σβήσετε τον κινητήρα. Το λάδι είναι καυτό και θα πρέπει να είσαστε προσεκτικοί για να αποφύγετε καψίματα.

 Βεβαιωθείτε ότι η εξωλέμβια είναι καλά

ασφαλισμένη στον καθρέφτη ή σε μια σταθερή βάση.

RCM01711

Αλλάξτε αρχικά το λάδι του κινητήρα μετά τις

πρώτες 20 ώρες λειτουργίας ή στους 3 μήνες, και από εκεί και πέρα κάθε 100 ώρες λειτουργίας ή μια φορά το χρόνο. Αλλιώς ο

κινητήρας θα φθαρεί γρήγορα.

Για να αποφύγετε να χυθεί λάδι που θα μπορούσε

να προκαλέσει ζημιά στη φύση, συνιστούμε να

αλλάζετε το λάδι με το εξάρτημα αλλαγής. Αν δεν έχετε το εξάρτημα αλλαγής, αδειάστε το λάδι ξεβιδώνοντας τη βίδα αδειάσματος. Αν δεν είστε εξοικειωμένοι με τη διαδικασία αλλαγής λαδιού, συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση

(χωρίς κλίση). ΠΡΟΣΟΧΗ: Αν η

εξωλέμβια μη θέση, η στάθμη του λαδιού που δείχνει η ράβδος μέτρησης δεν θα είναι ακριβής.

[RCM01862]

χανή δεν είναι σε επίπεδη

2. Βάλτε μπροστά τον κινητήρα. Ζεστάνετέ τον και αφήστε τον στο ρελαντί για 5-10 λεπτά.

3. Σβήστε τη μηχανή και αφήστε την για 5-10 λεπτά.

4. Αφαιρέστε το καπάκι.

5. Αφαιρέστε την τάπα του δοχείου λαδιού.

Τραβήξτε έξω τη ράβδο μέτρησης και χρησιμοποιήστε το εξάρτημα αλλαγής για να εξάγετε εντελώς το λάδι.

1. Εξάρτημα αλλαγής λαδιού

Αν χρησιμοποιείτε το εξάρτημα αλλαγής, παραλείψτε τα βήματα 6 και 7.

6. Προμηθευτείτε ένα κατάλληλο δοχείο που χωρά μεγαλύτερη ποσότητα από αυτή του λαδιού του κινητήρα. Αφαιρέστε τη βίδα αδειάσματος και τη φλάντζα κρατώντας το δοχείο κάτω από την τρύπα αδειάσματος. Αφήστε να αδειάσει εντελώς το λάδι. Σκουπίστε αμέσως το λάδι που τυχόν χυθεί.

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ZMU07927

ZMU07926

ZMU07091

1. Βίδα αδειάσματος

2. Φλάντζα

Αν το λάδι δεν αδειάζει εύκολα, αλλάξτε τη γωνία κλίσης ή γυρίστε την εξωλέμβια αριστερά και δεξιά για να αδειάσει το λάδι.

7. Βάλτε μια καινούρια φλάντζα στη βίδα αδειάσματος του λαδιού. Απλώστε μια λεπτή στρώση λαδιού στη φλάντζα και τοποθετήστε τη βίδα αδειάσματος.

Ροπή σφιξίματος της βίδας αδειάσματος:

27 Nm (2.75 kgf-m, 19.9 ft-lb)

Αν δεν έχετε ροπόκλειδο όταν τοποθετείτε τη βίδα αδειάσματος, σφίξτε τη με το χέρι ώσπου η φλάντζα να έρθει σε επαφή με την επιφάνεια της τρύπας αδειάσματος. Μετά σφίξτε άλλο 1/4 με 1/2 της στροφής ακόμα. Σφίξτε τη βίδα αδειάσματος στη σωστή ροπή με ένα ροπόκλειδο το συντομότερο δυνατόν.

8. Προσθέστε τη σωστή ποσότητα λαδιού από την τρύπα γεμίσματος. Τοποθετήστε πάλι την τάπα του δοχείου και τη ράβδο μέτρησης. ΠΡΟΣΟΧΗ: Η υπερβολική

ποσότητα λαδιού μπορεί να προκαλέσει διαρροή ή βλάβη. Αν η στάθμη του λαδιού είναι πάνω από τη μέγιστη ένδει αδειάστε ώστε να κατέβει στην κατάλληλη ποσότητα.

ξη,

[RCM01851]

1. Τάπα δοχείου λαδιού

Συνιστώμενο λάδι κινητήρα:

Λάδι YAMALUBE 4 ή τετράχρονου κινητήρα εξωλέμβιας

Ποσότητα λαδιού κινητήρα (χωρίς αντικατάσταση φίλτρου λαδιού):

1.9 L (2.01 US qt, 1.67 Imp.qt)

Ποσότητα λαδιού κινητήρα (με αντικατάσταση φίλτρου λαδιού):

2.1 L (2.22 US qt, 1.85 Imp.qt)

9. Αφήστε την εξωλέμβια μηχανή για 5-10 λεπτά.

10. Βγάλτε τη ράβδο μέτρησης και σκουπίστε την.

11. Εισάγετε τη ράβδο μέτρησης και

ξαναβγάλτε τη. Φροντίστε να εισάγετε εντελώς τη ράβδο μέτρησης αλλιώς η μέτρηση της στάθμης του λαδιού θα είναι λανθασμένη.

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

132

ZMU05091

ZMU07106

ZMU07107

12. Ελέγξτε πάλι τη στάθμη του λαδιού με τη ράβδο μέτρησης για να βεβαιωθείτε ότι είναι κάπου μεταξύ της μέγιστης και της ελάχιστης ένδειξης. Αν η στάθμη του λαδιού είναι έξω από τα καθορισμένα όρια συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

1. Κάτω σημάδι

2. Δείκτης στάθμης λαδιού

3. Πάνω ένδειξη

13. Βάλτε μπροστά τη μηχανή και βεβαιωθείτε

ότι η προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού παραμένει σβηστή. Βεβαιωθείτε επίσης ότι δεν υπάρχουν διαρροές λαδιού. ΠΡΟΣΟΧΗ: Αν ανάψει η

προειδοποιητική ένδειξη χαμηλής πίεσης λαδιού ή αν υπάρχουν διαρροές λαδιού, σβήστε τη μη

χανή και βρείτε την αιτία. Αν συνεχίσετε τη λειτουργία παρά το πρόβλημα, μπορεί να προκληθεί σοβαρή ζημιά στον κινητήρα. Αν δεν μπορείτε να εντοπίσετε και να διορθώσετε το πρόβλημα, συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

[RCM01623]

14. Τοποθετήστε το καπάκι.

15. Απαλλαγείτε από το χρησιμοποιημένο λάδι σύμφωνα με τους τοπικούς κανονισμούς.

 Για περισσότερες πληροφορίες σχετικά με το

πώς θα απαλλαγείτε από το χρησιμοποιημένο

λάδι, συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

 Αλλάζετε το λάδι πιο συχνά όταν

χρησιμοποιείτε τη μηχανή υπό συνθήκες που την επιβαρύνουν, όπως εκτεταμένα διαστήματα ψαρέματος με συρτή.

RMU29115

Έλεγχος καλωδιώσεων και βυσμάτων

 Βεβαιωθείτε ότι όλα τα βύσματα έχουν

συνδεθεί καλά.

 Βεβαιωθείτε ότι το κάθε καλώδιο γείωσης

είναι καλά ασφαλισμένο.

RMU32113

Έλεγχος της προπέλας

RWM01882

Μπορεί να τραυματιστείτε σοβαρά αν ο κινητήρας πάρει μπροστά κατά λάθος ενώ βρίσκεστε κοντά στην προπέλα. Πριν ελέγξετε, αφαιρέσετε ή τοποθετήσετε την προπέλα, τοποθετήστε το μοχλό ταχυτήτων

Συντήρηση

ΠΡΟΣΟΧΗ

ZMU01897

στη νεκρά, στρέψτε το γενικό διακόπτη στη θέση “ ” (off) και αφαιρέστε το κλειδί, και βγάλτε το συνδετήρα από το διακόπτη σταματήματος του κινητήρα. Κλείστε το

διακόπτη αποκοπής μπαταρίας αν υπάρχει στο

σκάφος σας.

Μην πιάνετε την προπέλα με το χέρι όταν σφίγγετε ή ξεσφίγγετε το παξιμάδι της προπέλας. Τοποθετήστε ένα ξύλο ανάμεσα στην πλάκα κατά της σπηλαίωσης και την προπέλα ώστε να μην μπορεί να γυρίσει η προπέλα.

Σημεία ελέγχου

 Ελέγξτε το κάθε πτερύγιο της προπέλας για

διάβρωση από σπηλαίωση ή αερισμό, ή άλλη ζημιά.

 Ελέγξτε τον άξονα της προπέλας για τυχόν

ζημιές.

 Ελέγξτε τα πολύσφηνα για φθορές ή ζημιές.

 Ελέγξτε μήπως έχει μπλεχτεί πετονιά γύρω

από τον άξονα της προπέλας.

 Ελέγξτε την τσιμούχα λαδιού του άξονα της

προπέλας για τυχόν ζημιές.

RMU30663

Αφαίρεση της προπέλας

RMU29198

Μοντέλα πολύσφηνου

1. Ισιώστε την κοπίλια και τραβήξτε την έξω χρησιμοποιώντας μια πένσα.

2. Αφαιρέστε το παξιμάδι, τη ροδέλα και τον αποστάτη της προπέλας (αν υπάρχει).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην πιάνετε την προπέλα με το χέρι όταν ξεσφίγγετε το παξιμάδι της προπέλας.

1. Κοπίλια

2. Παξιμάδι προπέλας

3. Ροδέλα

4. Αποστάτης

5. Προπέλα

6. Ροδέλα ώσης

[RWM01891]

3. Αφαιρέστε την προπέλα, τη ροδέλα (αν υπάρχει) και τη ροδέλα ώσης.

RMU30673

Τοποθέτηση της προπέλας

RMU29235

Μοντέλα πολύσφηνου

RCM00502

Φροντίστε να χρησιμοποιήσετε μια νέα κοπίλια και λυγίστε τις άκρες της καλά. Αλλιώς η προπέλα μπορεί να βγει κατά τη λειτουργία και να χαθεί.

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ZMU03273

1. Απλώστε γράσο θαλάσσης Yamaha ή αντιδιαβρωτικό γράσο στον άξονα της προπέλας.

2. Τοποθετήστε τον αποστάτη (αν υπάρχει), τη ροδέλα ώσης, τη ροδέλα (αν υπάρχει) και την προπέλα στον άξονα της προπέλας.

ΠΡΟΣΟΧΗ: Φροντίστε να τοποθετήσετε τη ροδέλα ώσης πριν τοποθετήσετε την προπέλα. Αλλιώς, η λεκάνη και ο ομφαλός της προπέλας μπορεί να πάθουν ζημιά.

[RCM01882]

3. Τοποθετήστε τον αποστάτη (αν υπάρχει) και

τη ροδέλα. Σφίξτε τo παξιμάδι της προπέλας στην καθορισμένη ροπή.

Ροπή σφιξίματος του παξιμαδιού της προπέλας:

34 Nm (3.47 kgf-m, 25.1 ft-lb)

4. Ευθυγραμμίστε το παξιμάδι της προπέλας

με την τρύπα του άξονα της προπέλας. Εισάγετε μια νέα κοπίλια στην τρύπα και λυγίστε τις άκρες της κοπίλιας. ΠΡΟΣΟΧΗ:

Μην χρησιμοποιείτε ξανά την ίδια κοπίλια. Αλλιώς η προπέλα μπορεί να βγει κατά τη λειτουργία.

[RCM01892]

RMU2928C

Αλλαγή της βαλβολίνης

RWM00801

 Βεβαιωθείτε ότι η εξωλέμβια είναι καλά

ασφαλισμένη στον καθρέφτη ή σε μια σταθερή βάση. Μπορεί να τραυματιστείτε σοβαρά αν πέσει πάνω σας.

 Ποτέ μην πηγαίνετε κάτω από την κάτω

μονάδα όταν είναι ανυψωμένη, ακόμα και αν έχει ασφαλίσει με τον μοχλό ή τον πείρο στήριξης της ανύψωσης. Μπορεί να τραυματιστείτε σοβαρά αν τυχόν πέσει η μηχανή.

1. Δώστε κλίση στην εξωλέμβια ώστε η βίδα αδειάσματος της βαλβολίνης να είναι στο χαμηλότερο σημείο.

2. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από τη θήκη των γραναζιών.

3. Αφαιρέστε τη βίδα αδειάσματος της βαλβολίνης και τη φλάντζα. ΠΡΟΣΟΧΗ:

Αν υπάρχει υπερβολική ποσότητα μεταλλικών σωματιδίων πάνω στην μαγνητική βίδα αδειάσματος του λαδιού, αυτό μπορεί να υποδηλώνει πρόβλημα στην κάτω μονάδα. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha.

[RCM01901]

Αν το παξιμάδι της προπέλας δεν ευθυγραμμίζεται με την τρύπα του άξονα της προπέλας όταν το σφίξετε στην καθορισμένη ροπή, σφίξτε το κι άλλο ώστε να ευθυγραμμιστεί

με την τρύπα.

1. Βίδα αδειάσματος βαλβολίνης

2. Βίδα στάθμης λαδιού

Συντήρηση

ΣΗΜΕΙΩΣΗ:

ZMU03274

 Αν η βίδα αδειάσματος της βαλβολίνης είναι

μαγνητική, αφαιρέστε όλα τα μεταλλικά τμήματα από τη βίδα πριν την τοποθετήσετε.

 Χρησιμοποιείτε πάντα καινούριες φλάντζες.

Μην τοποθετείτε χρησιμοποιημένες φλάντζες.

4. Αφαιρέστε τη βίδα στάθμης λαδιού και την φλάντζα ώστε το λάδι να αδειάσει εντελώς.

ΠΡΟΣΟΧΗ: Εξετάστε τη χρησιμοποιημένη βαλβολίνη αφού την αδειάσετε. Αν η βαλβολίνη είναι γαλακτώδης ή περιέχει μεγάλη ποσότητα μεταλλικών σωματιδίων, μπορεί να έχει πάθει ζημιά το κιβώτιο των γραναζιών. Πηγαίνετε την εξωλέμβια για έλεγχο και επισκευή στον αντιπρόσωπο της Yamaha.

[RCM00714]

Για να απαλλαγείτε από το χρησιμοποιημένο

λάδι συμβουλευτείτε τον αντιπρόσωπο της

Yamaha.

5. Τοποθετήστε την εξωλέμβια σε κάθετη

θέση. Xρησιμοποιώντας ένα ειδικό εξάρτημα γεμίσματος (ελαστικό ή με πίεση) ψεκάστε τη βαλβολίνη στην τρύπα της βίδας αδειάσματος.

Συνιστώμενη βαλβολίνη:

Βαλβολίνη ποδιού

Συνιστώμενη βαλβολίνη:

SAE 90 API GL-4

Ποσότητα βαλβολίνης:

6. Τοποθετήστε μια νέα φλάντζα στη βίδα

στάθμης λαδιού. Όταν το λάδι αρχίσει να βγαίνει από την τρύπα της βίδας στάθμης λαδιού, τοποθετήστε και σφίξτε τη βίδα στάθμης λαδιού.

Ροπή σύσφιξης:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

7. Βάλτε μια καινούρια φλάντζα στη βίδα

αδειάσματος της βαλβολίνης. Το

ποθετήστε

και σφίξτε τη βίδα αδειάσματος της βαλβολίνης.

Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

ZMU02066

Ροπή σύσφιξης:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

RMU29304

Καθαρισμός του δοχείου καυσίμου

RWM00921

Η βενζίνη είναι εξαιρετικά εύφλεκτη και οι αναθυμιάσεις της είναι εύφλεκτες και εκρηκτικές.

 Αν έχετε ερωτήσεις σχετικά με την σωστή

εκτέλεση αυτής της διαδικασίας, επικοινωνήστε με τον αντιπρόσωπο της

Yamaha.

 Όταν καθαρίζετε το δοχείο καυσίμου, μην

πλησιάζετε σπίθες, τσιγάρα, φλόγες ή άλλες πηγές ανάφλεξης.

 Όταν θέλετε να καθαρίσετε το δοχείο

καυσίμου, βγάλτε το έξω από το σκάφος. Εργαστείτε σε εξωτερικό χώρο και φροντίστε να υπάρχει καλός εξαερισμός.

 Σκουπίστε αμέσως τυχόν καύσιμο που

χυθεί.

 Συναρμολογήστε το δοχείο καυσίμου

προσεκτικά. Λάθος συναρμολόγηση μπορεί να προκαλέσει διαρροές, που με τη σειρά τους μπορεί να προκαλέσουν φωτιά ή έκρηξη.

 Απαλλαγείτε από την παλιά βενζίνη

σύμφωνα με τους τοπικούς κανονισμούς.

1. Αδειάστε το δοχείο καυσίμου σε ένα κατάλληλο δοχείο.

2. Χύστε μια μικρή ποσότητα του κατάλληλου διαλύματος στο ντεπόζιτο. Τοποθετήστε την τάπα και ανακινήστε το δοχείο. Αδειάστε εντελώς το διάλυμα.

3. Αφαιρέστε τις βίδες που συγκρατούν το σύστημα της σύνδεσης καυσίμου. Τραβήξτε το σύστημα έξω από το δοχείο.

4. Καθαρίστε το φίλτρο(βρίσκεται στο τέρμα αγωγού αναρρόφησης) μέσα σε ένα κατάλληλο διάλυμα καθαρισμού. Αφήστε το φίλτρο να στεγνώσει.

5. Αντικαταστήστε τη φλάντζα με μια καινούρια. Τοποθετήστε πάλι το σύστημα της σύνδεσης καυσίμου και σφίξτε καλά τις βίδες.

RMU29317

Έλεγχος και αντικατάσταση της(των) ανόδου(ων)

Οι εξωλέμβιες Yamaha προστατεύονται από τη διάβρωση με αναλώσιμες ανόδους. Ελέγχετε περιοδικά τις εξωτερικές ανόδους. Αφαιρείτε την κρούστα από τις επιφάνειες των ανόδων. Συμβουλευτείτε τον αντιπρόσωπο της Yamaha σχετικά με την αντικατάσταση των εξωτερικών ανόδων.

RCM00721

Μην βάφετε τις ανόδους γιατί αυτό τις κάνει αναποτελεσματικές.
