Page 1

KÄYTTÄJÄN KÄSIKIRJA

Lue tämä käsikirja huolellisesti, ennen kuin alat

käyttää perämoottoria.

F25D FT25F

6BP-28199-80-L0

Page 2

LMU25052

Lue tämä käsikirja huolellisesti, ennen kuin alat käyttää perämoottoria. Säilytä tämä käsikirja vedeltä suojattuna veneessä. Jos perämoottori myydään, tämä käsikirja pitää luovuttaa perämoottorin mukana uudelle omistajalle.

Page 3

Käsikirjan tärkeät tiedot

LMU25105

Tärkeitä tietoja omistajalle

Kiitos, kun valitsit Yamaha-perämoottorin. Tämä Käyttäjän käsikirja sisältää tarvittavat tiedot perämoottorin käyttämisestä ja kunnossapidosta. Lukemalla nämä yksinkertaiset ohjeet huolellisesti ja noudattamalla niitä voit nauttia uudesta Yamaha-perämoottorista mahdollisimman kauan. Jos sinulla on kysyttävää perämoottorin käyttämisestä tai kunnossapitotoimista, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Erityisen tärkeät tiedot on merkitty seuraavilla tavoilla tähän Käyttäjän käsikirjaan.

: Tämä on turvallisuusvaroituksen merkki. Sen tarkoitus on kiinnittää huomiota mahdolliseen vammautumisen vaaraan. Noudata kaikkia tämän merkinnän yhteydessä olevia turvallisuusohjeita, jotta välttäisit vammautumisen ja kuoleman vaaran.

LWM00781

VAROITUS

VAROITUS-merkintä ilmaisee vaarallisen toimenpiteen, johon voi liittyä kuoleman tai vakavan vammautumisen vaara.

LCM00701

TÄRKEÄÄ

TÄRKEÄÄ-kohdassa kerrotaan erityisistä varotoimista, joita on noudatettava ettei perämoottori vahingoittuisi eikä aiheutuisi muita aineellisia vahinkoja.

jatkuvan tuotekehittelyn takia sen tiedoissa voi ehkä olla pieniä eroja omaan perämoottoriisi nähden. Jos sinulla on kysyttävää tämän käsikirjan sisällöstä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen. Jotta tuotteen käyttöikä olisi mahdollisimman pitkä, Yamaha suosittelee tuotteen käyttämistä ja määräaikaistarkastusten ja -huoltojen suorittamista noudattamalla täsmällisesti Käyttäjän käsikirjassa annettuja ohjeita. Näiden ohjeiden noudattamatta jättämisestä aiheutuvat viat eivät kuulu takuun piiriin. Joissakin maissa lainsäädäntö rajoittaa käyttäjää viemästä tuotetta pois sen ostomaasta, jolloin tuotteen rekisteröiminen viennin kohdemaassa ei ehkä ole mahdollista. Lisäksi takuu ei ehkä ole voimassa joillakin alueilla. Jos aiot viedä tuotteen muuhun maahan, kysy lisätietoja jälleenmyyjältä tuotteen ostomaassa. Jos olet ostanut tuotteen käytettynä, ota yhteyttä lähimpään jälleenmyyjään ja pyydä asiakastietojen rekisteröimistä uudelleen. Vain näin saat oikeuden käyttää ilmoitettuja palveluita.

HUOMAA:

Tämän oppaan toimintaohjeiden ja kuvien perustana on F25DE, F25DET, F25DMH, FT25FET ja sen vakiovarusteet. Tämän kaikki ohjeet eivät ehkä koske tiettyä mallia.

HUOMAA:

HUOMAA-kohdassa kerrotaan olennaista tietoa, jonka avulla toimenpide on helpompi tai selvempi suorittaa.

Yamaha parantaa jatkuvasti tuotteidensa rakennetta ja laatua. Tämä käsikirja sisältää painohetkellä uusimmat tuotetiedot, mutta

Page 4

Käsikirjan tärkeät tiedot

LMU25121

F25D, FT25F

KÄYTTÄJÄN KÄSIKIRJA

1. painos, joulukuu 2008

Kaikki oikeudet pidätetään.

Jälkipainos tai muu käyttäminen

kielletty ilman Yamaha Motor Co., Ltd:n antamaa kirjallista lupaa.

Painettu Japanissa

Page 5

Sisällysluettelo

Käyttöturvallisuustietoja ..................1

Perämoottorin käyttöturvallisuus ..... 1

Potkuri............................................... 1

Pyörivät osat .....................................1

Kuumat osat...................................... 1

Sähköisku ......................................... 1

Sähkökippi ja -trimmi......................... 1

Moottorin turvakytkimen naru............ 1

Bensiini ............................................. 2

Polttoaineroiskeet ............................. 2

Hiilimonoksidi .................................... 2

Muutokset ......................................... 2

Veneilyturvallisuus .......................... 2

Alkoholi ja huumaavat aineet ............ 2

Kelluntavälineet................................. 2

Vedessä olevat ihmiset ..................... 2

Matkustajat........................................ 2

Ylikuormaus ......................................3

Yhteentörmäysten välttäminen ......... 3

Sää.................................................... 3

Matkustajien opastus ........................3

Veneilyturvallisuutta käsittelevät

julkaisut........................................... 3

Lait ja säädökset ............................... 3

Yleistä................................................. 4

Tunnistetiedot.................................. 4

Perämoottorin sarjanumero............... 4

Avaimen numero............................... 4

EY-vaatimustenmukaisuus-

vakuutus ........................................4

CE-merkintä .................................... 4

Lue käyttöoppaat ja kilvet................ 6

Varoitusmerkinnät ............................. 6

Tekniset tiedot ja vaatimukset ....... 10

Tekniset tiedot............................... 10

Asennusvaatimukset ..................... 11

Veneen tehosuositus ...................... 11

Moottorin asentaminen ................... 12

Kauko-ohjauslaitteen

vaatimukset .................................12

Akkuvaatimukset ........................... 12

Akun tekniset tiedot......................... 12

Akun asentaminen ..........................12

Monta akkua ................................... 12

Ilman tasasuunninta tai

tasasuunnin/jännitteensäädintä ....12

Potkurin valitseminen.................... 13

Vaihde päällä käynnistyksen

estolaite ...................................... 14

Moottoriöljyvaatimukset ................ 14

Polttoainevaatimukset................... 14

Bensiini............................................ 14

Samea tai hapan vesi ................... 15

Suojamaali .................................... 15

Moottorin hävittämistä koskevat

vaatimukset ................................. 15

Hätätilannevarusteet..................... 15

Komponentit.................................... 16

Komponenttikaavio ....................... 16

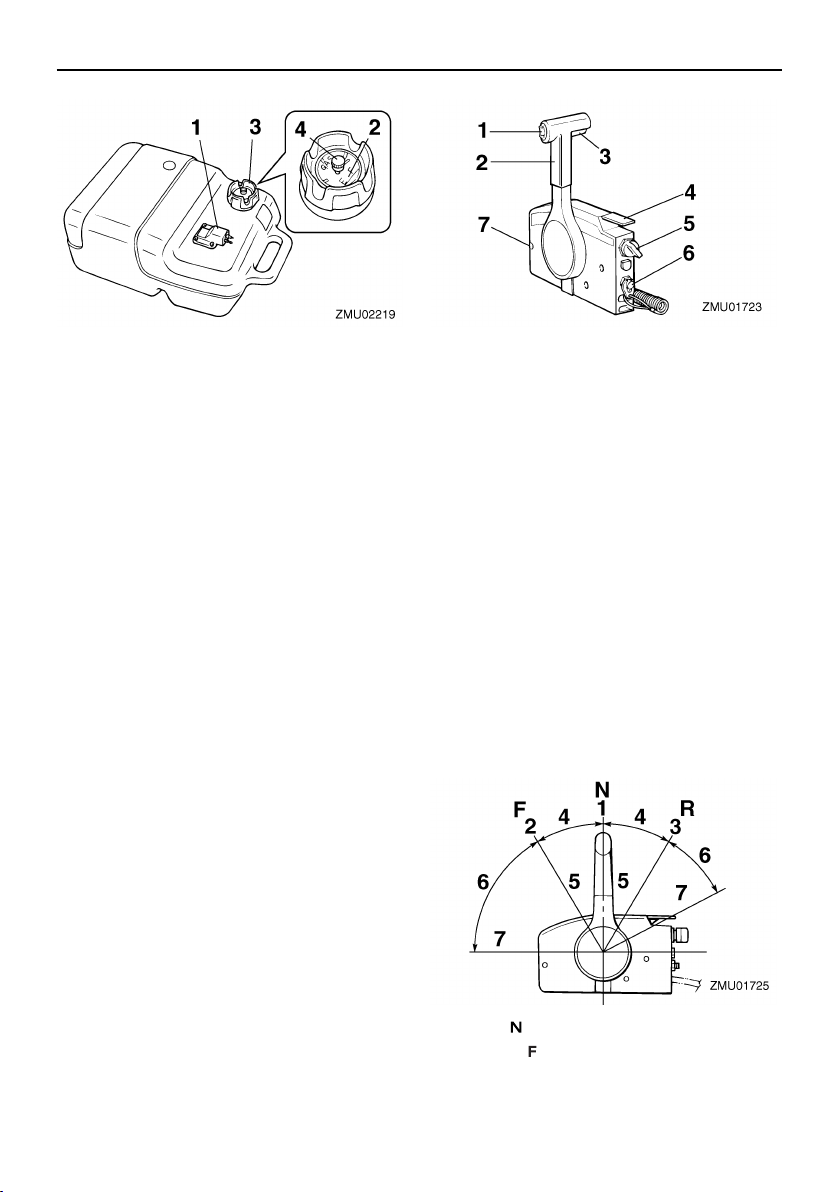

Polttoainesäiliö ................................17

Polttoaineletkun liitos ......................18

Polttoainemittari ..............................18

Polttoainesäiliön tulppa ...................18

Korvausilmaruuvi............................. 18

Kaukohallintalaite ............................18

Kauko-ohjausvipu............................ 18

Vapaa-asennon lukitsin................... 19

Vapaa-asennon kaasuvipu.............. 19

Ohjauskahva ...................................19

Vaihdevipu ......................................19

Kaasukahva ....................................20

Kaasun osoitin................................. 20

Kaasuvivun kitkansäädin................. 20

Moottorin turvakytkimen naru ja

liuska.............................................21

Moottorin pysäytyspainike............... 21

Käynnistyskahva .............................22

Pääkytkin......................................... 22

Ohjauksen kitkansäätövipu .............22

Kauko-ohjauslaitteen

sähkötrimmi- ja kippikytkin ............ 23

Alakopan sähkötrimmi- ja

kippikytkin .....................................23

Anodilla varustettu trimmievä ..........24

Trimmievä .......................................24

Trimmitanko (kippitappi).................. 25

Kippilukkomekanismi....................... 25

Kippauksen kannatinnuppi ..............25

Kippauksen kannatintanko ..............26

Page 6

Sisällysluettelo

Kopan lukitus- ja vapautusvipu/

vivut (kääntötyyppi)....................... 26

Huuhtelulaite ................................... 26

Varoitusvalo ....................................26

Valvontalaitteet ja merkkivalot....... 28

Merkkivalot .................................... 28

Alhaisen öljynpaineen

varoitusvalo................................... 28

Ylikuumenemisen varoitusvalo ....... 28

Moottorinohjausjärjestelmä ...........29

Hälytysjärjestelmä ......................... 29

Ylikuumenemisen varoitus .............. 29

Alhaisen öljynpaineen varoitus ....... 29

Asennus ........................................... 31

Asennus ........................................ 31

Perämoottorin asentaminen............ 31

Perämoottorin kiinnittäminen

veneeseen .................................... 32

Käyttö ............................................... 34

Ensimmäinen käyttökerta.............. 34

Moottoriöljyn lisääminen.................. 34

Moottorin sisäänajo......................... 34

Veneeseen tutustuminen ................34

Tarkistukset ennen moottorin

käynnistämistä ............................34

Polttoainemäärä.............................. 35

Yläkopan irrottaminen ..................... 35

Polttoainejärjestelmä....................... 35

Hallintalaitteet ................................. 36

Moottorin turvakytkimen naru.......... 36

Moottoriöljy...................................... 37

Moottori ........................................... 37

Huuhtelulaite ................................... 37

Yläkopan asentaminen ................... 38

Sähkötrimmi- ja kippijärjestelmän

tarkistaminen ................................ 38

Akku ................................................ 39

Polttoaineen lisääminen ................ 39

Perämoottorin käyttäminen ........... 40

Polttoaineen toimittaminen

(erillinen säiliö).............................. 40

Moottorin käynnistäminen ............... 41

Tarkistukset moottorin

käynnistämisen jälkeen ............... 44

Jäähdytysvesi ................................. 44

Moottorin lämmittäminen............... 45

Käsikäynnistyksellä ja

sähkökäynnistyksellä varustetut

mallit.............................................. 45

Tarkistukset moottorin

lämmityskäytön jälkeen ............... 45

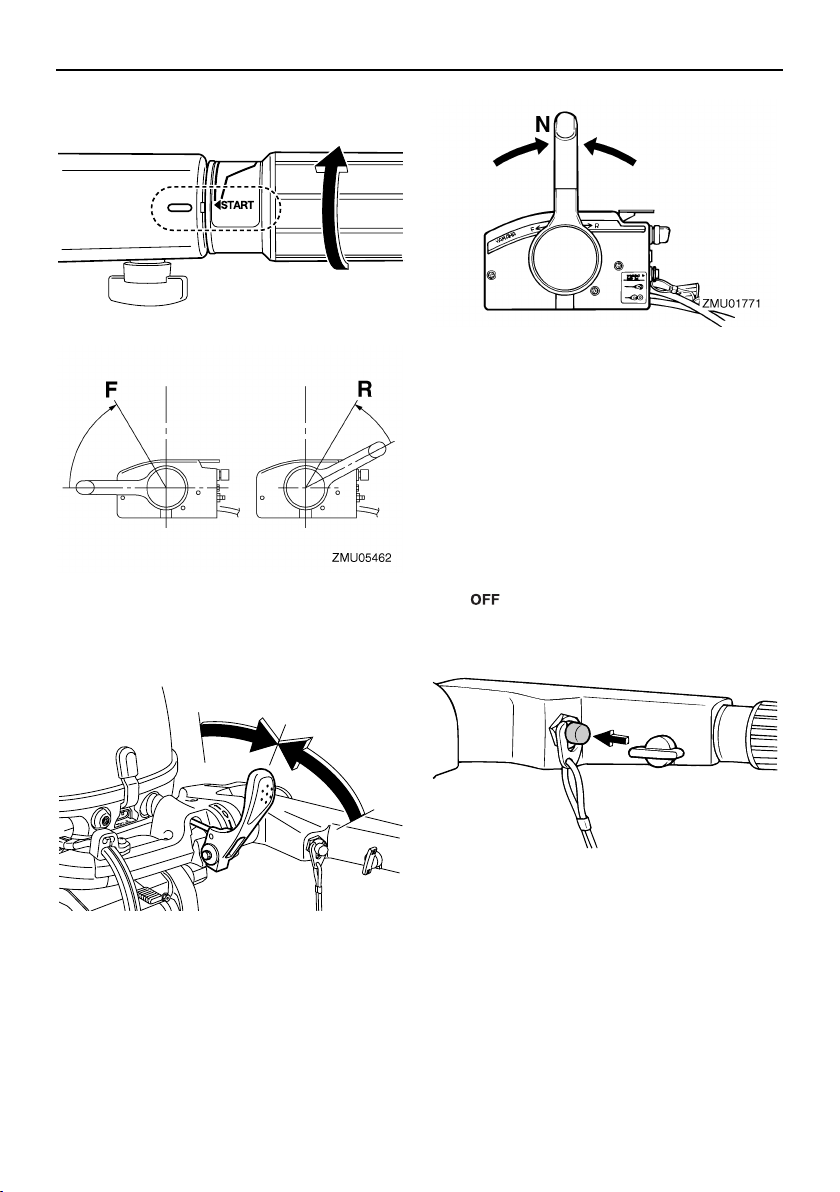

Vaihteen kytkeminen....................... 45

Pysäytyskytkimet............................. 45

Vaihteen kytkeminen .................... 45

Moottorin pysäyttäminen............... 47

Toimintaohje.................................... 47

Perämoottorin trimmaaminen........ 48

Trimmikulman säätäminen

käsikäyttöisellä kipillä

varustetuissa malleissa.................49

Trimmikulman säätäminen

(sähkökippi ja -trimmi)...................49

Veneen trimmikulman

säätäminen ...................................50

Kippaaminen ylös ja alas .............. 51

Moottorin kippaaminen ylös

(käsikäyttöisellä kipillä varustetut

mallit) ............................................51

Moottorin kippaaminen ylös

(sähkötrimmi- ja kippimallit) ..........53

Moottorin kippaaminen alas

(käsikäyttöisellä kipillä varustetut

mallit) ............................................54

Moottorin kippaaminen alas

(sähkötrimmi- ja kippimallit) ..........54

Matala vesi.................................... 54

Ajaminen matalassa vedessä

(käsikäyttöisellä kipillä varustetut

mallit) ............................................54

Sähkötrimmi- ja kippimallit ..............56

Ajaminen muissa oloissa .............. 57

Kunnossapito.................................. 58

Perämoottorin kuljettaminen ja

varastoiminen ............................. 58

Kiinnityskäsiruuveilla varustetut

mallit.............................................. 58

Perämoottorin varastoiminen ..........58

Toimintaohje.................................... 59

Voitelu .............................................60

Moottorin huuhteleminen................. 60

Page 7

Sisällysluettelo

Perämoottorin puhdistaminen ......... 61

Moottorin maalipinnan

tarkistaminen ................................ 61

Määräaikaiset huoltotoimet ........... 62

Varaosat.......................................... 62

Vaativat käyttöolot........................... 62

Huoltoaikataulu 1 ............................63

Huoltoaikataulu 2 ............................65

Voitelu ............................................. 66

Sytytystulpan puhdistaminen ja

säätäminen ................................... 67

Polttoainesuodattimen

tarkistaminen ................................ 68

Joutokäyntinopeuden

tarkistaminen ................................ 68

Moottoriöljyn vaihtaminen ...............69

Johdinten ja liittimien

tarkistaminen ................................ 70

Potkurin tarkistaminen .................... 71

Potkurin irrottaminen....................... 71

Potkurin asentaminen .....................72

Vaihteistoöljyn vaihtaminen ............ 73

Polttoainesäiliön puhdistaminen ..... 74

Anodien tarkistaminen ja

vaihtaminen .................................. 74

Akun tarkistaminen

(sähkökäynnistyksellä

varustetuissa moottoreissa).......... 75

Akun kytkeminen............................. 76

Akun kytkeminen irti........................ 76

Ratkaisuehdotus .............................77

Vianetsintä .................................... 77

Tilapäiset toimet hätätilanteessa... 81

Törmäysvauriot ...............................81

Sulakkeen vaihtaminen................... 81

Sähkötrimmi ja -kippi eivät toimi...... 82

Käynnistysmoottori ei toimi .............82

Moottorin käynnistäminen

hätätilanteessa

(käsikäynnistyksellä varustetut

mallit) ............................................83

Moottorin käynnistäminen

hätätilanteessa

(sähkökäynnistyksellä varustetut

mallit) ............................................84

Veteen pudonneen moottorin

käsitteleminen ............................. 86

Page 8

Käyttöturvallisuustietoja

LMU33622

Perämoottorin

käyttöturvallisuus

Noudata aina näitä varoituksia.

LMU36501

Potkuri

Oleskelu potkurin läheisyydessä voi aiheuttaa vakavan vammautumisen tai kuoleman vaaran. Potkuri voi jatkaa liikkumista moottorin ollessa vapaalla, ja paikallaan olevan potkurin lapojen terävät reunat voivat viiltää.

●

Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

●

Pidä ihmiset loitolla potkurista, vaikka moottori olisi sammutettuna.

LMU33630

Pyörivät osat

Kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. voivat takertua moottorin sisällä oleviin pyöriviin osiin, mikä voi aiheuttaa vakavia vammoja tai kuoleman. Pidä yläkoppa paikallaan aina, kun mahdollista. Älä yritä irrottaa yläkoppaa tai asettaa sitä paikalleen moottorin ollessa käynnissä. Käytä moottoria koppa irrotettuna ainoastaan tämän käsikirjan erityisohjeiden mukaisesti. Pidä kädet, jalat, hiukset, korut, vaatteet, pelastusliivien nauhat jne. loitolla näkyvissä olevista liikkuvista osista.

LMU33640

Kuumat osat

Moottorin käytön aikana ja sen jälkeen moottorin osat ovat niin kuumia, että ne voivat aiheuttaa palovammoja. Älä koske mihinkään yläkopan sisäpuolella oleviin osiin, ennen kuin moottori on jäähtynyt.

LMU33650

Sähköisku

Älä koske mihinkään sähköosiin moottorin käynnistämisen tai käyttämisen aikana.

Muussa tapauksessa seurauksena voi olla sähköisku.

LMU33660

Sähkökippi ja -trimmi

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua. Älä koskaan aseta ruumiinosia tälle alueelle. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alueella ei ole ihmisiä. Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta on katkaistu virtalukosta. Pidä ihmiset loitolla kytkimistä työskennellessäsi moottorin ympärillä. Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LMU33671

Moottorin turvakytkimen naru

Kiinnitä moottorin turvakytkimen naru niin, että moottori pysähtyy, jos kuljettaja putoaa veteen tai poistuu ohjailupaikasta. Tämä estää veneen karkaamisen veto päällä ja ihmisten jäämisen veteen tai sen törmäämisen ihmisiä tai esteitä päin. Pidä aina käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä irrota sitä tai poistu ohjailupaikasta veneen liikkuessa. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä irti, tai pujota sitä niin, että se voi juuttua kiinni ja estää turvakytkimen toiminnan. Älä pujota narua niin, että se voi vahingossa irrota. Jos naru vedetään irti käytön aikana, moottori sammuu ja veneen ohjailtavuus katoaa. Veneen nopeus voi hidastua voimakkaasti ja siinä olevat ihmiset ja esineet voivat lentää kulkusuuntaan.

Page 9

Käyttöturvallisuustietoja

LMU33810

Bensiini

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä.

Noudata aina tankatessasi sivulla 40 olevia ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

LMU33820

Polttoaineroiskeet

Varo roiskuttamasta polttoainetta. Jos polttoainetta kuitenkin roiskuu, kuivaa se kuivalla liinalla. Hävitä rievut asianmukaisesti. Jos iholle roiskuu polttoainetta, se on pestävä välittömästi saippualla ja vedellä. Jos vaatteille roiskuu polttoainetta, vaatteet on vaihdettava. Jos polttoainetta joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lääkäriin. älä koskaan ime polttoainetta suulla.

LMU33900

Hiilimonoksidi

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

LMU33780

Muutokset

Älä yritä muuttaa tätä perämoottoria. Perämoottorin muuttaminen voi heikentää käyttöturvallisuutta ja moottorin luotettavuutta. Lisäksi ne voivat tehdä perämoottorin käyttämisestä vaarallista tai laitonta.

LMU33740

Veneilyturvallisuus

Tämä kohta sisältää eräitä monista tärkeistä käyttöturvallisuusohjeista, joita pitäisi noudattaa veneillessä.

LMU33710

Alkoholi ja huumaavat aineet

Älä koskaan käytä moottoria päihtyneenä. Päihtynyt on eräs yleisimpiä veneilyonnettomuuksiin johtavia tekijöitä.

LMU33720

Kelluntavälineet

Huolehdi siitä, että veneessä on kelluntaliivi jokaista matkustajaa varten. Yamaha suosittelee kelluntaliivin käyttämistä aina veneessä. Etenkin lasten ja uimataidottomien on aina pidettävä yllään kelluntaliiviä. Vaarallisissa oloissa kaikkien veneessä olevien on pidettävä yllään kelluntaliivejä.

LMU33731

Vedessä olevat ihmiset

Tähystä aina moottorin käydessä huolellisesti, ettei vedessä ole ihmisiä, kuten uimareita, vesihiihtäjiä tai sukeltajia. Kytke vaihde vapaalle ja pysäytä moottori, jos veneen lähellä vedessä on ihmisiä. Älä veneile uimarantojen läheisyydessä. Uimareita voi olla vaikea havaita. Potkuri voi jatkaa liikkumista, vaikka moottori on vapaalla. Pysäytä moottori, jos veneen lähellä vedessä on ihmisiä.

LMU33751

Matkustajat

Katso veneen valmistajan toimittamista ohjeista tietoja matkustajien oikeasta sijoittamisesta veneeseen ja varmista, että kaikki matkustajat ovat oikeissa paikoissa, ennen kuin kiihdytät tai käytät moottoria tyhjäkäyntinopeutta suuremmalla nopeudella. Seisominen tai istuminen väärissä paikoissa voi aiheuttaa veteen putoamisen tai kaatumisen aaltojen vaikutuksesta tai nopeuden tai kulkusuunnan äkillisen muutoksen takia. Vaikka matkustajat olisivatkin sijoitettu oikein, varoita matkustajia epätavallisista ohjausliikkeistä. Älä koskaan hyppyytä veneitä aallokossa.

Page 10

Käyttöturvallisuustietoja

LMU33760

Ylikuormaus

Älä ylikuormaa venettä. Katso matkustajien enimmäispaino ja määrä veneen CE-kilvestä tai selvitä nämä tiedot veneen valmistajalta. Varmista, että paino jakautuu oikein veneen valmistajan antamien ohjeiden mukaisesti. Ylikuormaaminen tai painon virheellinen jakautuminen voi vaarantaa veneen ohjailtavuuden ja aiheuttaa onnettomuuden, veneen kaatumisen tai veneen täyttymisen vedellä.

LMU33772

Yhteentörmäysten välttäminen

Tähystä jatkuvasti ihmisiä, esineitä ja muita veneitä. Ole varovainen oloissa, jotka rajoittavat näkyvyyttä tai estävät sinua näkemästä muita.

ZMU06025

Aja ennakoivasti turvallisella nopeudella ja pysy turvallisella etäisyydellä ihmisistä, esineistä ja muista veneistä.

Älä koskaan aja suoraan muiden veneiden

●

tai vesihiihtäjien perässä.

●

Vältä jyrkkiä käännöksiä ja muita ohjausliikkeitä, joista muut veneilijät eivät helposti voi päätellä, mihin olet matkalla.

●

Vältä matalaa vettä ja alueita, joissa on pinnanalaisia esineitä.

●

Tunne omat taitosi ja vältä äkillisiä ohjausliikkeitä, jotta hallinnan menetyksen, veneestä putoamisen ja yhteentörmäyksen vaara olisi mahdollisimman pieni.

●

Väistä ajoissa yhteentörmäyksen välttämiseksi. Muista, että veneissä ei ole jarruja ja että moottorin pysäyttäminen tai kaasun vähentäminen voi heikentää veneen ohjailtavuutta. Jos et ole varma, että voit pysähtyä ajoissa ennen osumista esteeseen, käytä kaasua ja käännä vene kulkemaan eri suuntaan.

LMU33790

Sää

Pysy selvillä säätilasta. Selvitä ajankohtainen sääennuste, ennen kuin lähdet vesille. Vältä veneilemistä vaarallisessa säässä.

LMU33880

Matkustajien opastus

Varmista, että ainakin yksi muu veneessä oleva henkilö osaa käyttää venettä hätätilanteessa.

LMU33890

Veneilyturvallisuutta käsittelevät julkaisut

Tunne veneilyturvallisuuteen liittyvät seikat. Saatavana on useita eri organisaatioiden julkaisemia julkaisuja ja tiedotteita.

LMU33600

Lait ja säädökset

Tutustu merenkulkusäädöksiin ja noudata niitä. Vesiliikennesäännöt voivat vaihdella hieman eri alueiden ja maiden välillä, mutta perussäännöt ovat kuitenkin samoja - aivan kuin maantieliikenteessäkin.

Page 11

LMU25171

Tunnistetiedot

LMU25183

Perämoottorin sarjanumero

Perämoottorin sarjanumero on merkitty kiinnityskorvan paapuurinpuoleiseen sivuun kiinnitettyyn kilpeen. Merkitse perämoottorin sarjanumero sille varattuihin kohtiin, jotta löydät sen helposti tilatessasi varaosia Yamaha-jälleenmyyjältä ja siinä tapauksessa, että perämoottori varastetaan.

ZMU06472

1. Perämoottorin sarjanumeron sijainti

LMU25190

Avaimen numero

Jos moottorissa on päävirtalukko, avaimeen on merkitty tunnistenumero oheisen kuvan mukaisesti. Merkitse avaimen tunnistenumero sille varattuun kohtaan uuden avaimen tilaamista varten.

Yleistä

1. Avaimen numero

LMU37290

EY-

vaatimustenmukaisuusvakuut

Tämä perämoottori täyttää EU:n konedirektiivin soveltuvien osien vaatimukset. Jokaisen vaatimustenmukaisen perämootto- rin mukana toimitetaan EY-vaatimustenmukaisuusvakuutus. EYvaatimustenmukaisuusvakuutus sisältää seuraavat tiedot;

Moottorin valmistajan nimi

●

Mallin nimi Mallin tuotetunnus (Hyväksytyn mallin tun-

●

nus)

●

Täyttyvien direktiivien tunnus

LMU25203

CE-merkintä

Tällä “CE”-merkinnällä varustetut perämoottorit täyttävät direktiivien 98/37/EY, 94/25/EY

- 2003/44/EY ja 2004/108/EY vaatimukset.

Page 12

Yleistä

1. CE-merkinnän sijainti

ZMU06391

ZMU06040

Page 13

Yleistä

LMU33520

Lue käyttöoppaat ja kilvet

Ennen tämän moottorin käyttämistä tai työskentelemistä sen kanssa:

●

Lue tämä käsikirja.

●

Lue kaikki veneen mukana toimitetut oppaat.

●

Lue kaikki perämoottoriin ja veneeseen kiinnitetyt kilvet.

Jos tarvitset lisätietoja, ota yhteyttä Yamaha-liikkeeseen.

LMU33831

Varoitusmerkinnät

Jos nämä merkinnät ovat vahingoittuneet tai ne puuttuvat, pyydä Yamaha-liikkeestä uudet niiden tilalle.

F25DMH

ZMU06594

Page 14

Yleistä

F25DE, F25DET, FT25FET

ZMU06593

Page 15

Yleistä

LMU33912

Kilpien sisältö

Yllä olevilla varoituskilvillä on seuraavat merkitykset.

LWM01691

VAROITUS

Hätäkäynnistystä käytettäessä vaihde päällä käynnistyksen esto ei ole käytös- sä. Varmista ennen moottorin käynnistämistä, että vaihdevipu on vapaa-asennossa.

LWM01681

VAROITUS

Pidä kädet, hiukset ja vaatteet kaukana

●

pyörivistä osista moottorin ollessa

ZMU05746

käynnissä.

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana.

LWM01671

VAROITUS

Lue Käyttäjän käsikirjat ja kilvet.

●

Käytä hyväksyttyä kelluntaliiviä. Kiinnitä moottorin turvakytkimen naru

●

pelastusliiviin, käteen tai jalkaan niin, että jos horjahdat ajon aikana, vene ei pääse karkaamaan.

Page 16

Yleistä

LMU33843

Symbolit

Seuraavilla symboleilla on seuraavat merkitykset.

Tärkeää/Varoitus

ZMU05696

Lue Käyttäjän käsikirja

Sähköiskuvaara

ZMU05666

Kauko-ohjausvivun/vaihdevivun käyttö- suunta, kaksisuuntainen

ZMU05667

Moottorin käynnistys/ moottorin pyöritys

ZMU05664

Jatkuvan pyörivän liikkeen aiheuttama vaara

ZMU05665

ZMU05668

Page 17

Tekniset tiedot ja vaatimukset

LMU34520

Tekniset tiedot

HUOMAA:

“(AL)”-merkintä alla olevissa teknisissä tiedoissa edustaa numeroarvoa, kun asennettuna on alumiinipotkuri. Vastaavasti “(SUS)”-merkintä edustaa arvoa, kun asennettuna on teräspotkuri, ja “(PL)”-merkintä edustaa arvoa, kun asennettuna on muovipotkuri.

HUOMAA:

“*” merkitsee, että on valittava moottoriöljykohdan kaaviossa mainittu moottoriöljy. Lisätietoja on sivulla 14.

LMU2821D

Mitat:

Kokonaispituus:

F25DE 692 mm (27.2 in) F25DET 692 mm (27.2 in) F25DMH 1181 mm (46.5 in) FT25FET 735 mm (28.9 in)

Kokonaisleveys:

398 mm (15.7 in)

Kokonaiskorkeus L:

F25DE 1283 mm (50.5 in) F25DET 1283 mm (50.5 in) F25DMH 1284 mm (50.6 in) FT25FET 1312 mm (51.7 in)

Perälaudan korkeus L:

F25DE 550 mm (21.7 in) F25DMH 550 mm (21.7 in) FT25FET 536 mm (21.1 in)

Paino (AL) L:

F25DE 79.0 kg (174 lb) F25DET 82.0 kg (181 lb) F25DMH 78.0 kg (172 lb) FT25FET 92.0 kg (203 lb)

Suorituskyky:

Suurimman kaasun käyntinopeusalue:

5000–6000 r/min

Enimmäisteho:

19.3 kW / 5500 r/min (26 hv / 5500 r/min)

Joutokäyntinopeus (vaihde vapaalla):

975 ±50 r/min

Moottori:

Tyyppi:

4-tahtinen L

Sylinteritilavuus:

498.0 cm

Halkaisija × isku:

65.0 × 75.0 mm (2.56 × 2.95 in)

Sytytysjärjestelmä:

CDI

Sytytystulppa (NGK):

DPR6EB-9

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

Hallintajärjestelmä:

F25DE Kaukohallinta F25DET Kaukohallinta F25DMH Ohjauskahva FT25FET Kaukohallinta

Käynnistysjärjestelmä:

F25DE Sähkökäyttöinen F25DET Sähkökäyttöinen F25DMH Käsikäyttöinen FT25FET Sähkökäyttöinen

Käynnistyksen kaasutusjärjestelmä:

Prime Start

Venttiilin välys (kylmä moottori), IMU-:

0.15–0.25 mm (0.0059–0.0098 in)

Venttiilin välys (kylmä moottori), PAKO-:

0.25–0.35 mm (0.0098–0.0138 in)

Pienin kylmäkäynnistysvirta (CCA/EN):

F25DE 347.0 A F25DET 347.0 A

FT25FET 347.0 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

F25DE 40.0 Ah

Page 18

Tekniset tiedot ja vaatimukset

F25DET 40.0 Ah FT25FET 40.0 Ah

Laturin suurin teho:

13 A

Vetoyksikkö:

Vaihdekahvan asennot:

Ajo-vapaa-peruutus

Välityssuhde:

F25DE 2.08 (27/13) F25DET 2.08 (27/13) F25DMH 2.08 (27/13) FT25FET 2.42 (29/12)

Trimmi- ja kippijärjestelmä:

F25DE Käsikäyttöinen kippi F25DET Sähkökäyttöinen trimmaus ja kippaus F25DMH Käsikäyttöinen kippi FT25FET Sähkökäyttöinen trimmaus ja kippaus

Polttoaine ja öljy:

Suositeltu polttoaine:

Lyijytön normaali bensiini

Pienin oktaaniluku (RON):

Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal)

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy

Suositeltu moottoriöljyryhmä 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Suositeltu moottoriöljyryhmä 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Voitelu:

Märkäsumppu Moottoriöljyn kokonaismäärä (öljypohjan tilavuus): Ilman öljynsuodattimen vaihtoa:

1.4 L (1.48 US qt, 1.23 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

1.6 L (1.69 US qt, 1.41 Imp.qt)

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

F25DE 0.320 L (0.338 US qt, 0.282 Imp.qt) F25DET 0.320 L (0.338 US qt, 0.282 Imp.qt) F25DMH 0.320 L (0.338 US qt, 0.282 Imp.qt) FT25FET 0.430 L (0.455 US qt, 0.378 Imp.qt)

Tiukkausmomentti:

Sytytystulppa:

17.0 Nm (1.73 kgf-m, 12.5 ft-lb)

Potkurimutteri:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

Moottorin öljyntyhjennystulppa:

27.0 Nm (2.75 kgf-m, 19.9 ft-lb)

Moottorin öljynsuodatin:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Käyntiääni- ja tärinätaso:

Äänenpainetaso käyttöpaikassa (ICOMIA 39/94 ja 40/94):

84.2 dB(A)

Tärinä ohjauskahvassa (ICOMIA 38/94):

F25DMH Tärinä ohjauskahvassa on alle 2.5 m/s

LMU33554

Asennusvaatimukset

LMU33563

Veneen tehosuositus

LWM01560

VAROITUS

Liian tehokkaan moottorin käyttäminen voi tehdä veneestä erittäin epävakaan.

Varmista ennen perämoottorin tai -moottorien asentamista, että moottorin tai moottorien kokonaisteho ole suurempi kuin veneen enimmäistehomerkinnässä ilmoitetaan. Katso tiedot veneen CE-kilvestä tai kysy ne valmis-

Page 19

Tekniset tiedot ja vaatimukset

tajalta.

LMU33571

Moottorin asentaminen

LWM01570

VAROITUS

●

Perämoottorin virheellinen asennus voi aiheuttaa vaaratilanteita, kuten huonon käsiteltävyyden, hallinnan menettämisen tai tulipalovaaran.

●

Moottori on erittäin painava, joten sen turvallinen asentaminen edellyttää erikoislaitteistoa ja -osaamista.

Perämoottorin asentaminen on suositeltavaa antaa valtuutetun Yamaha-liikkeen tai muun asiantuntijan, jolla on käytettävissään oikeat varusteet ja täydelliset asennusohjeet, tehtäväksi. Lisätietoja on sivulla 31.

LMU33581

Kauko-ohjauslaitteen

vaatimukset

LWM01580

VAROITUS

●

Jos moottori käynnistetään vaihteen ollessa kytkettynä, vene voi liikkua äkisti ja odottamatta, jolloin seurauksena voi olla yhteentörmäys tai matkustajien putoaminen veteen.

●

Jos moottori käynnistyy vaihteen ollessa kytkettynä, vaihde päällä käynnistyksen estolaite ei toimi oikein eikä perämoottorin käyttämistä saa jatkaa. Ota yhteyttä Yamaha-liikkeeseen.

Kauko-ohjauslaitteessa pitää olla vaihde päällä käynnistyksen estojärjestelmä. Se estää moottoria käynnistymästä, jos vaihde ei ole vapaalla.

LMU25694

Akkuvaatimukset

LMU25721

Akun tekniset tiedot

Pienin kylmäkäynnistysvirta (CCA/EN):

F25DE 347.0 A F25DET 347.0 A

FT25FET 347.0 A Vähimmäisnimelliskapasiteetti (20HR/IEC):

F25DE 40.0 Ah

F25DET 40.0 Ah

FT25FET 40.0 Ah

Moottoria ei voi käynnistää, jos akun jännite on liian pieni.

LMU36290

Akun asentaminen

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto.

viä esineitä äläkä irrallisia painavia esineitä tai metalliesineitä samassa osastossa akun kanssa. Muussa tapauksessa seurauksena voi olla tulipalo, räjähdys tai kipinöintiä.

LMU36300

Monta akkua

Jos haluat asentaa useita akkuja, esimerkiksi useita perämoottoreita käytettäessä tai varusteita varten, kysy Yamaha-liikkeestä tietoja akkujen valitsemisesta ja oikeasta kaapeloinnista.

LMU25730

Ilman tasasuunninta tai tasasuunnin/ jännitteensäädintä

LCM01090

TÄRKEÄÄ

Akkua ei voi kytkeä niihin perämoottori- malleihin, joissa ei ole tasasuuntaajaa tai tasasuuntaavaa jännitteensäädintä.

VAROITUS! Älä säilytä sytty-

[LWM01820]

Page 20

Tekniset tiedot ja vaatimukset

Jos haluat käyttää akku malleissa, joissa ei ole tasasuunninta tai tasasuunnin/ jännitteensäädintä, asenna lisävarusteena saatava tasasuunnin/jännitteensäädin. Huoltovapaan akun käyttäminen yllä mainituissa malleissa voi huomattavasti lyhentää akun käyttöikää. Asenna yllä mainittuihin malleihin lisävarus- teena saatava tasasuunnin/jännitteensäädin tai käytä näiden mallien sähkövarusteita, jotka kestävät vähintään 18 voltin jännitteen. Lisätietoja lisävarusteena saatavan tasasuunnin/jännitteensäätimen asentamisesta saat Yamaha-liikkeestä.

LMU34192

Potkurin valitseminen

Perämoottorin valitsemisen jälkeen oikean potkurin valitseminen on eräs tärkeimmistä ostopäätöksistä, jonka veneilijä joutuu tekemään. Potkurin tyyppi, koko ja muoto vaikuttaa suoraan veneen kiihtyvyyteen, huippunopeuteen, polttoainetalouteen ja jopa moottorin käyttöikään. Yamaha suunnittelee ja valmistaa potkureita kaikkiin Yamaha-perämoottoreihin ja jokaiseen käyttökohteeseen. Perämoottorisi on varustettu Yamaha-potkurilla, joka soveltuu hyvin moniin erilaisiin käyttökohteisiin. Tästä huolimatta on olemassa käyttökohteita, joihin erilainen potkuri sopii paremmin. Yamaha-liikkeestä saat asiantuntevaa apua omia tarpeitasi vastaavan potkurin valitsemiseen. Valitse potkuri, jota käytettäessä moottori voi saavuttaa käyntinopeusalueen puolivälin tai yläpuoliskon ajettaessa enimmäisvenekuormalla ja täydellä kaasulla. Yleisesti on valittava suurinousuisempi potkuri, kun kuorma on pieni, ja pieninousuisempi potkuri, kun kuorma on suuri. Jos veneen kuorma vaihtelee paljon, valitse

potkuri, jota käytettäessä moottori saavuttaa oikean käyntinopeuden maksimikuormalla. Muista kuitenkin, että kaasua pitää ehkä vä- hentää veneen ollessa kuormattu kevyemmin, jotta moottorin käyntinopeus pysyisi suositellulla käyntinopeusalueella. Lisätietoja potkurin irrottamisesta ja asentamisesta on sivulla 71.

123

ZMU04604

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

123

ZMU04605

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

Page 21

Tekniset tiedot ja vaatimukset

123

ZMU04606

1. Potkurin halkaisija (tuumaa)

2. Potkurin nousu (tuumaa)

3. Potkurin tyyppi (potkurin tunnistekirjain)

LMU25770

Vaihde päällä käynnistyksen

estolaite

Yamaha-perämoottoreissa ja Yamahan hyväksymissä kauko-ohjauslaitteissa on vaihde päällä käynnistyksen estojärjestelmä. Tämä ominaisuus sallii moottorin käynnistämisen ainoastaan silloin, kun vaihde on vapaalla. Kytke aina vaihde vapaalle, ennen kuin käynnistät moottorin.

LMU37473

Moottoriöljyvaatimukset

Suositeltu moottoriöljy:

Nelitahtimoottoriöljy, jonka SAE- ja API-arvot vastaavat seuraavia tietoja

Moottoriöljyn tyyppi, SAE:

10W-30 tai 10W-40

Moottoriöljyn luokitus, API:

SE, SF, SG, SH, SJ, SL Moottoriöljyn kokonaismäärä (öljypohjan tilavuus):

Ilman öljynsuodattimen vaihtoa:

1.4 L (1.48 US qt, 1.23 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

1.6 L (1.69 US qt, 1.41 Imp.qt)

Jos suositeltua moottoriöljyä ei ole saatavis-

sa, valitse vaihtoehtoinen öljy alla olevasta taulukosta paikallisten keskilämpötilojen mukaan.

LMU36360

Polttoainevaatimukset

LMU36802

Bensiini

Käytä hyvälaatuista bensiiniä, joka täyttää vähimmäisoktaanilukuvaatimuksen. Jos moottorin käydessä ilmenee nakutusta, käy- tä toista bensiinimerkkiä tai korkeaoktaanista lyijytöntä bensiiniä.

Suositeltu bensiini:

Matalaoktaaninen lyijytön bensiini, jonka oktaaniluku on vähintään 90 (RON).

LCM01981

TÄRKEÄÄ

●

Älä käytä lyijytetraetyylipitoista bensiiniä. Lyijyä sisältävä polttoaine voi vaurioittaa moottoria vakavasti.

●

Estä veden ja epäpuhtauksien pääseminen polttoainesäiliöön. Likainen polttoaine voi heikentää moottorin suorituskykyä tai vaurioittaa moottoria. Käytä vain tuoretta polttoainetta, jota

Page 22

Tekniset tiedot ja vaatimukset

on säilytetty puhtaissa astioissa.

LMU36880

Samea tai hapan vesi

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan asennuttamista huoltoliikkeessä, jos perämoottoria käytetään erittäin sameassa tai happamessa vedessä. Perämoottorin mallin mukaan sitä ei ehkä tarvita.

LMU36330

Suojamaali

Rungon pitäminen puhtaana parantaa veneen suorituskykyä. Veneen pohja on pidettävä mahdollisimman puhtaana levistä ja merirokosta. Tarvittaessa veneen pohjan voi suojata hyväksytyllä pohjan suojamaalilla, joka estää pintoihin kiinnittyvien eliöiden kasvua. Älä käytä kuparia tai grafiittia sisältäviä suojamaaleja. Nämä maalit voivat nopeuttaa moottorin syöpymistä.

LMU36351

Hätätilannevarusteet

Pidä veneessä seuraavat tarvikkeet sen varalta, että moottorin toiminnassa ilmenee häiriöitä.

●

Työkalusarja, joka sisältää valikoiman ruuvitalttoja, pihtejä, kiinto- ja lenkkiavaimia (myös mm-koot) ja sähköteippiä.

●

Vesitiivis valaisin ja varaparistot siihen.

●

Moottorin turvakytkimen varanaru ja -liuska.

●

Varaosat, kuten varasytytystulpat.

Lisätietoja saat Yamaha-liikkeestä.

LMU36341

Moottorin hävittämistä

koskevat vaatimukset

Älä hävitä moottoria laittomalla tavalla (laittamalla sitä roskien joukkoon). Yamaha suosittelee, että käyttäjä ottaa yhteyttä jälleenmyyjään ja pyytää ohjeita moottorin hävittämisestä.

Page 23

Komponentit

LMU2579M

Komponenttikaavio

HUOMAA:

* Voi poiketa hieman kuvasta; ei ehkä ole vakiovarusteena kaikissa malleissa.

F25DMH

1. Yläkoppa

2. Kopan lukitusvipu

3. Joutokäyntiaukko

4. Tyhjennystulppa

5. Antikavitaatiolevy

6. Trimmievä

7. Potkuri

8. Jäähdytysveden ottoaukko

9. Trimmitanko

10. Kiinnityskorva

11. Varmistusvaijerin kiinnitin

12. Käynnistyskahva

13. Vaihdevipu

14. Kaasukahva

15. Kaasuvivun kitkansäädin

5 6

16. Moottorin pysäytyspainike / Moottorin turvakytkin

17. Varoitusvalo(t)

18. Käsikiinnitysruuvi

19. Ohjauksen kitkansäätövipu

20. Kippauksen lukitusvipu

21. Huuhtelulaite

22. Polttoainesäiliö

ZMU06597

Page 24

Komponentit

F25DE, F25DET, FT25FET

1. Yläkoppa

2. Kopan lukitusvipu

3. Joutokäyntiaukko

4. Tyhjennystulppa

5. Antikavitaatiolevy

6. Trimmievä

7. Potkuri

8. Jäähdytysveden ottoaukko

9. Kiinnityskorva

10. Sähkötrimmi- ja kippikytkin*

11. Varoitusvalo

12. Kippauksen kannatinnuppi*

13. Huuhtelulaite

14. Varmistusvaijerin kiinnitin*

15. Käsikiinnitysruuvi*

16. Kippauksen lukitusvipu*

17. Kauko-ohjauslaitteisto (laitaan asennettava)*

18. Polttoainesäiliö

5 6

ZMU06602

LMU25802

Polttoainesäiliö

Jos moottorissa on erillinen polttoainesäiliö, se toimii seuraavasti:

LWM00020

VAROITUS

Tämän moottorin mukana toimitettupolttoainesäiliö on tarkoitettu ainoastaan käyttöpolttoainetta varten eikä sitä saa käyttää polttoaineen varastoimiseen. Kaupallisessa käytössä on noudatettava voimassa olevia säädöksiä, jotka koskevat tällaista käyttöä.

Page 25

Komponentit

1. Polttoaineletkun liitos

2. Polttoainemittari

3. Polttoainesäiliön tulppa

4. Korvausilmaruuvi

LMU25830

Polttoaineletkun liitos

Polttoaineletku kytketään tähän liitokseen.

LMU25841

Polttoainemittari

Tämä mittari sijaitsee joko polttoainesäiliön tulpassa tai polttoaineletkun liitoksen alaosassa. Se ilmaisee likimääräisesti polttoainesäiliössä olevan polttoaineen määrän.

LMU25850

Polttoainesäiliön tulppa

Tämä tulppa sulkee polttoainesäiliön. Säiliö voidaan täyttää polttoaineella, kun tulppa on irrotettu. Tulppa avataan kiertämällä sitä vastapäivään.

LMU25860

Korvausilmaruuvi

Tämä ruuvi sijaitsee polttonestesäiliön tulpassa. Ruuvia avataan kiertämällä sitä vastapäivään.

LMU26181

Kaukohallintalaite

Kauko-ohjausvipu vaikuttaa sekä vaihteensiirtimeen että kaasuttimeen. Sähkökytkimet sijaitsevat kauko-ohjauslaitteessa.

1. Sähkötrimmi- ja kippikytkin

2. Kauko-ohjausvipu

3. Vapaa-asennon lukitsin

4. Vapaa-asennon kaasuvipu

5. Pääkytkin

6. Moottorin turvakytkin

7. Kaasuvivun kitkansäädin

LMU26190

Kauko-ohjausvipu

Eteenajovaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta eteenpäin. Peruutusvaihde kytkeytyy päälle, kun vipua siirretään vapaa-asennosta taaksepäin. Moottori käy joutokäyntinopeudella, kunnes vipua siirretään noin 35° (tässä kohdassa voi tuntua pieni vastus). Kun vipua siirretään lisää, kaasuläppä avautuu ja moottorin käyntinopeus alkaa kasvaa.

1. Vapaa “”

2. Eteenajo “”

Page 26

Komponentit

3. Peruutus “”

4. Vaihde

5. Kokonaan kiinni

6. Kaasuläppä

7. Kokonaan auki

LMU26201

Vapaa-asennon lukitsin

Vedä vapaa-asennon lukitsin ylös, jotta voisit kytkeä vaihteen päälle.

1. Vapaa-asennon lukitsin

LMU26211

Vapaa-asennon kaasuvipu

Voit lisätä kaasua kytkemättä eteenajo- tai peruutusvaihdetta asettamalla kauko-ohjausvivun vapaa-asentoon ja nostamalla vapaa-asennon kaasuvipua.

HUOMAA:

Vapaa-asennon kaasuvipu toimii vain silloin, kun kauko-ohjausvipu on vapaa-asennossa. Kauko-ohjausvipua voi siirtää vain silloin, kun vapaa-asennon kaasuvipu on kiinniasennossa.

1. Kokonaan auki

2. Kokonaan kiinni

LMU25911

Ohjauskahva

Voit kääntää venettä siirtämällä ohjauskahvaa vasemmalle tai oikealle.

ZMU03032

LMU25922

Vaihdevipu

Kun vedät vaihdevipua itseäsi kohti, moottorin eteenajovaihde kytkeytyy päälle ja vene alkaa liikkua eteenpäin. Kun työnnät vaihdevipua itsestäsi poispäin, moottorin peruutusvaihde kytkeytyy päälle ja vene alkaa liikkua taaksepäin.

Page 27

Komponentit

ZMU06486

1. Eteenajo “”

2. Vapaa “”

3. Peruutus “”

LMU25941

Kaasukahva

Kaasukahva on ohjauskahvassa. Voit lisätä moottorin käyntinopeutta kiertämällä kaasukahvaa vastapäivään ja pienentää käynti- nopeutta kiertämällä sitä myötäpäivään.

ZMU06488

1. Kaasun osoitin

LMU25975

Kaasuvivun kitkansäädin

Kitkalaitteella voidaan säätää kaasukahvan tai kauko-ohjausvivun jäykkyyttä käyttäjän mieltymysten mukaan. Voit lisätä jäykkyyttä kiertämällä säädintä myötäpäivään. Voit vähentää jäykkyyttä kiertämällä säädintä vastapäivään.

VAROITUS! Älä tiukkaa liikaa kitkasäädintä. Jos säädin on liian tiukalla, kaukoohjausvivun tai kaasukahvan liikuttaminen voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

[LWM00032]

ZMU03034

LMU25961

Kaasun osoitin

Kaasun osoittimen polttoaineen kulutuskäy- rä ilmaisee kussakin kaasun asennossa kulutetun polttoaineen suhteellisen määrän. Valitse asento, jossa suorituskyky ja polttoaineenkulutus ovat ihanteelliset haluttua käyt- töä varten.

ZMU02001

Page 28

Komponentit

ZMU03169

Kun haluttu nopeus on saavutettu, voit pitää kaasun asetuksen halutussa kohdassa tiukkaamalla säätimen.

LMU25993

Moottorin turvakytkimen naru ja liuska

Lukkolevyn on oltava kiinnitettynä moottorin turvakytkimeen, jotta moottori voi käydä. Naru on kiinnitettävä huolellisesti käyttäjän vaatteisiin, käteen tai jalkaan. Jos käyttäjä putoaa laidan yli tai jättää ohjaamon, naru vetää lukkolevyn irti ja katkaisee näin moottorin sytytysvirran. Näin vene ei jatka matkaansa itsestään.

käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

VAROITUS! Pidä

[LWM00122]

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

ZMU02003

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

LMU26001

Moottorin pysäytyspainike

Voit katkaista sytytysvirtapiirin ja pysäyttää moottorin painamalla tätä painiketta.

Page 29

ZMU02083

LMU26070

Käynnistyskahva

Kun alat käynnistää moottoria, vedä varovasti kahvaa, kunnes tunnet vastusta. Käynnistä sitten moottori vetämällä kahvaa tästä kohdasta nopeasti ja suoraan.

ZMU06523

LMU26090

Pääkytkin

Pääkytkin ohjaa sytytysjärjestelmää. Pääkytkimen toiminta kuvataan alla.

●

“”

(pois päältä)

Kun pääkytkin on “” (pois päältä) -asen- nossa, sähköpiirit on katkaistu ja avaimen voi poistaa.

●

“”

(päällä)

Kun pääkytkin on “” (päällä) -asennossa, sähköpiirit on kytketty ja avainta ei voi poistaa.

●

“” Kun pääkytkin on “” (käynnistys) - asennossa, käynnistysmoottori pyörittää

(käynnistys)

Komponentit

moottoria sen käynnistämiseksi. Kun avain vapautetaan, se siirtyy automaattisesti “” (päällä) -asentoon.

LMU31432

Ohjauksen kitkansäätövipu

Kitkalaitteen avulla voidaan säätää ohjausmekanismin jäykkyyttä käyttäjän mieltymysten mukaan. Säätövipu sijaitsee ohjauskahvan kiinnittimen alaosassa. Voit lisätä jäykkyyttä kääntämällä vipua paapuurin puolelle “A”. Voit vähentää jäykkyyttä kääntämällä vipua styyrpuurin puolelle “B”.

LWM00040

VAROITUS

Älä tiukkaa liikaa kitkasäädintä. Jos kitkasäädin on liian tiukalla, ohjaus voi olla vaikeaa, mikä voi johtaa onnettomuuteen.

ZMU06496

Jos jäykkyys ei lisäänny, vaikka vipua kään- netään paapuurin puolelle “A”, varmista, että mutteri on kiristetty ilmoitettuun momenttiin.

Page 30

Komponentit

ZMU06497

1. Mutteri

Mutterin tiukkausmomentti:

4.0 Nm (0.4 kgf-m, 3.0 ft-lb)

HUOMAA:

Ohjaus on lukittu, kun säätövipu on asen-

●

nossa “A”.

●

Tarkista, että ohjauskahva liikkuu vapaas-

ti, kun vipu on käännettynä styyrpuurin

puolelle “B”.

●

Älä lisää voiteluaineita, kuten rasvaa, oh-

jauksen kitkansäätövivun kitkapinnoille.

LMU32052

Kauko-ohjauslaitteen sähkötrimmija kippikytkin

Sähkötrimmi- ja kippijärjestelmällä sää- detään perämoottorin kulmaa perälautaan nähden. Kun kytkintä painetaan “” (ylös) - asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, perämoot- tori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimestä on sivuilla 48 ja 51.

LMU26153

Alakopan sähkötrimmi- ja kippikytkin

Sähkötrimmi- ja kippikytkin sijaitsee alakopan sivussa. Kun kytkintä painetaan “” (ylös) -asentoon, perämoottori trimmautuu ylöspäin ja lopuksi se kippautuu ylös. Kun kytkintä painetaan “” (alas) -asentoon, pe- rämoottori trimmautuu alaspäin ja lopuksi se kippautuu alas. Perämoottori pysähtyy nykyiseen asentoonsa, kun kytkin vapautetaan. Lisätietoja sähkötrimmi- ja kippikytkimen käyttämisestä on sivulla 51.

LWM01030

VAROITUS

Käytä alakopassa olevaa sähkötrimmi- ja kippikytkintä vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Jos tätä kytkintä yritetään käyttää veneen liikkuessa, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttäminen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

Page 31

Komponentit

ZMU06495

1. Sähkötrimmi- ja kippikytkin

LMU26244

Anodilla varustettu trimmievä

LWM00840

VAROITUS

Väärin säädetty trimmievä voi vaikeuttaa ohjaamista. Varmista ohjauksen toiminta koeajamalla vene aina trimmievän asentamisen tai vaihtamisen jälkeen. Muista tiukata ruuvi trimmievän säätämisen jäl- keen.

Trimmievä on säädettävä niin, että ohjaaminen vasemmalle ja oikealle onnistuu samaa voimaa käyttämällä. Jos veneellä on taipumus kääntyä vasemmalle (paapuurin puolelle), käännä trimmievän takaosaa paapuurin suuntaan “A” kuvassa. Jos veneellä on taipumus kääntyä oikealle (styyrpuurin puolelle), käännä trimmievän takaosaa styyrpuurin suuntaan “B” kuvassa.

LCM00840

TÄRKEÄÄ

Trimmievä toimii myös anodina, joka suojaa moottoria sähkökemialliselta syö- pymiseltä. Älä koskaan maalaa trimmievää, sillä maalaaminen estää sen toimimisen anodina.

ZMU02822

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

18.0 Nm (1.8 kgf-m, 13 ft-lb)

LMU26253

Trimmievä

LWM00840

VAROITUS

Page 32

Komponentit

ZMU06498

1. Trimmievä

2. Pultti

Pultin tiukkausmomentti:

8.0 Nm (0.8 kgf-m, 5.8 ft-lb)

LMU26261

Trimmitanko (kippitappi)

Trimmitangon asento määrittää perämootto- rin pienimmän trimmikulman suhteessa perälautaan.

ZMU06500

1. Kippauksen lukitusvipu

Voit kipata perämoottorin ylös asettamalla kippauksen lukitusvivun “” (ylös) -asen- toon. Voit kipata perämoottorin alas asettamalla kippauksen lukitusvivun “” (alas) - asentoon.

LMU26321

Kippauksen kannatinnuppi

Voit asettaa perämoottorin pysymään kipattuna ylös painamalla kääntöjalustan alapuolella olevaa kippauksen kannatinnuppia.

ZMU06536

LMU30440

Kippilukkomekanismi

Kippilukkomekanismin avulla estetään perä- moottorin nouseminen vedestä peruutettaessa.

ZMU06543

LCM00660

TÄRKEÄÄ

Älä käytä kippauksen kannatinvipua tai nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennoissa, tue se yläasentoon

Page 33

tarkoitukseen soveltuvalla lisätuella.

LMU26332

Kippauksen kannatintanko

Kippauksen kannatintanko pitää perämoot- torin kipattuna ylös.

ZMU06503

LCM01660

TÄRKEÄÄ

Älä käytä kippauksen kannatintankoa veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttö- asennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella.

LMU26373

Kopan lukitus- ja vapautusvipu/vivut (kääntötyyppi)

Voit poistaa moottorin yläkopan kääntämällä lukitus- ja vapautusvipuja ja nostamalla kopan pois. Kun asetat moottorikopan takaisin paikalleen, tarkista, että se asettuu oikein paikalleen kumitiivisteeseen. Lukitse tämän jälkeen koppa kääntämällä lukitus- ja vapautusvipu/vivut lukitusasentoon.

Komponentit

ZMU04041

1. Kopan lukitusvipu/-vivut

LMU26460

Huuhtelulaite

Tämän laitteen avulla perämoottorin jäähdytysvesikanavat voidaan huuhdella käyttämällä puutarhaletkua ja vesijohtovettä.

HUOMAA:

Lisätietoja käytöstä on sivulla 60.

ZMU06505

1. Huuhtelulaite

LMU26303

Varoitusvalo

Jos moottorissa havaitaan aihe varoitukseen, merkkivalo syttyy. Lisätietoja varoitusvalon lukemisesta on sivulla 29.

Page 34

Komponentit

1. Varoitusvalo

ZMU06506

Page 35

Valvontalaitteet ja merkkivalot

LMU36014

Merkkivalot

LMU36024

Alhaisen öljynpaineen varoitusvalo

Jos öljynpaine laskee liian pieneksi, tämä merkkivalo syttyy. Lisätietoja on sivulla 29.

LCM00022

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos al-

●

haisen öljynpaineen varoitusvalo palaa

ja moottorin öljymäärä on alhainen.

Tämä voi aiheuttaa moottorin vaurioitu-

misen vakavasti.

Alhaisen öljynpaineen varoitusvalo ei

●

ilmaise moottorin öljymäärää. Tarkista

moottoriöljyn määrä öljymäärän mittati-

kulla. Lisätietoja on sivulla 37.

ZMU06508

1. Ylikuumenemisen varoitusvalo

ZMU06507

1. Alhaisen öljynpaineen varoitusvalo

LMU36033

Ylikuumenemisen varoitusvalo

Jos moottorin lämpötila nousee liian suureksi, tämä merkkivalo palaa. Lisätietoja varoitusvalon tulkitsemisesta on sivulla 29.

LCM00052

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos ylikuumenemisen varoitusvalo palaa. Tämä voi aiheuttaa moottorin vaurioitumisen vakavasti.

Page 36

Moottorinohjausjärjestelmä

LMU26803

Hälytysjärjestelmä

LCM00091

TÄRKEÄÄ

Älä jatka moottorin käyttämistä, jos varoituslaite aktivoituu. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

LMU2681A

Ylikuumenemisen varoitus

Tässä moottorissa on ylikuumenemisvaroitin. Jos moottorin lämpötila nousee liian suureksi, varoitin aktivoituu.

●

Moottorin käyntinopeus pienennetään au-

tomaattisesti noin arvoon 2000 r/min.

Ylikuumenemisen varoitusvalo palaa tai

●

vilkkuu.

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori ja tarkista jäähdytysveden ottoaukot:

●

Varmista, että jäähdytysveden ottoaukko on vedenpinnan alapuolella, tarkistamalla trimmikulma.

●

Tarkista, ettei jäähdytysveden ottoaukko ole tukossa.

ZMU03026

LMU3016A

Alhaisen öljynpaineen varoitus

Jos öljynpaine laskee liian pieneksi, varoitin aktivoituu.

●

Moottorin käyntinopeus pienennetään automaattisesti noin arvoon 2000 r/min. Jos moottorissa on alhaisen öljynpaineen varoitusvalo, se palaa tai vilkkuu.

ZMU06509

●

Summeri (jos on ohjauskahvassa, kauko-

ohjauslaitteessa tai virtalukkopaneelissa)

antaa merkkiäänen.

ZMU06510

●

Summeri (jos on ohjauskahvassa, kaukoohjauslaitteessa tai virtalukkopaneelissa) antaa merkkiäänen.

Page 37

Moottorinohjausjärjestelmä

ZMU02360

Jos varoitusjärjestelmä aktivoituu, pysäytä moottori heti, kun sen pysäyttäminen on turvallista. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Jos öljymäärä on oikea eikä varoitus kytkeydy pois päältä, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

Page 38

Asennus

LMU26902

Asennus

Tämän kohdan tiedot on tarkoitettu ainoastaan viitetiedoiksi. Jokaiselle veneen ja perä- moottorinyhdistelmälle on mahdotonta antaa täydellisiä ohjeita. Oikea asennus riippuu osittain asentajan ammattitaidosta ja tietystä veneen ja perämoottorin yhdistelmästä.

LWM01590

VAROITUS

●

Liian tehokkaan moottorin käyttäminen

voi tehdä veneestä erittäin epävakaan.

Älä asenna veneeseen sen CE-kilven

enimmäistehomerkintää tehokkaam-

paa perämoottoria. Jos veneessä ei ole

CE-kilpeä, kysy lisätietoja veneen val-

mistajalta.

●

Perämoottorin virheellinen asennus voi

aiheuttaa vaaratilanteita, kuten huonon

käsiteltävyyden, hallinnan menettämi-

sen tai tulipalovaaran. Jos perämootto-

ri asennetaan pysyvästi veneeseen,

moottorin kiinnittäminen on annettava

myyjän tai muun kokeneen ammattilai-

sen tehtäväksi.

LMU33470

Perämoottorin asentaminen

Perämoottori pitää asentaa niin, että vene on hyvin tasapainossa. Muutoin veneen ohjaaminen voi olla hankalaa. Yhdellä moottorilla varustetuissa veneissä perämoottori pitää asentaa veneen keskilinjalle (kölilinjalle).

1. Keskiviiva (kölilinja)

LMU26923

ZMU01760

Asennuskorkeus

Jotta veneen suorituskyky olisi ihanteellinen, veneen ja perämoottorin aiheuttaman veden vastuksen on oltava mahdollisimman pieni. Perämoottorin asennuskorkeus vaikuttaa huomattavasti veden vastukseen. Jos perä- moottori asennetaan liian korkealle, esiintyy työntövoimaa heikentävää kavitointia, ja jos potkurin lapojen kärjet käyvät ilmassa, moottorin käyntinopeus kasvaa epänormaa- lin suureksi ja moottori ylikuumenee. Jos perämoottori asennetaan liian alas, veden vastus kasvaa ja moottorin suorituskyky huononee. Asenna perämoottori niin, että antikavitaatiolevy on vähintään veneen pohjan tasossa ja enintään 25 mm (1 in) sen alapuolella.

Page 39

LCM01631

TÄRKEÄÄ

●

Tarkista, että joutokäyntiaukko pysyy

riittävän korkealla, jotta moottorin si-

sään ei pääsisi vettä, vaikka vene olisi

enimmäiskuormattuna paikallaan.

●

Jos moottorin korkeus on väärä tai jos

läsnä on veden vapaata kulkua rajoitta-

via esteitä (kuten veneen rungon ulko-

nemia, perälaudan tikkaita tai

kaikuluotaimen antureita), ajamisen ai-

kana voi esiintyä ilmakuplien aiheutta-

maa kavitointia. Jos ilmakuplien

aiheuttama kavitointi on jatkuvaa,

moottoriin voi päästä moottorikopan

imuilma-aukon kautta niin paljon vettä,

että moottori voi vaurioitua vakavasti.

Poista ilmakuplien aiheuttaman kavi-

toinnin syy.

HUOMAA:

●

Veneen ja moottorin yhdistelmä sekä

käyttötarkoitus vaikuttavat perämoottorin

ihanteelliseen asennuskorkeuteen. Eri

asennuskorkeuksien kokeileminen voi aut-

taa löytämään ihanteellisen asennuskor-

keuden. Lisätietoja oikeasta

asennuskorkeudesta saat Yamaha-liik-

keestä tai veneen valmistajalta.

●

Lisätietoja perämoottorin trimmikulman

säätämisestä on sivulla 48.

Asennus

LMU26972

Perämoottorin kiinnittäminen veneeseen

1. Aseta perämoottori mahdollisimman keskelle veneen perälautaa. Tiukkaa kiinnitysruuvit tasaisesti ja huolellisesti. Tarkista silloin tällöin kiinnitysruuvien tiukkuus perämoottorin käytön aikana, koska moottorin tärinä voi löystyttää niitä.

VAROITUS! Jos kiinnitysruuvit ovat löysällä, perämoottori voi pudota tai se voi siirtyä perälaudassa. Tämä voi johtaa veneen hallinnan menettämiseen ja aiheuttaa vakavia vammoja. Varmista, että kiinnitysruuvit on tiukattu kunnolla perälautaan. Tarkista ruuvien tiukkuus silloin täl- löin käytön aikana.

2. Jos perämoottori on varustettu varmistusvaijerin kiinnittimellä, on suositeltavaa käyttää varmistusvaijeria tai -ketjua. Kiinnitä vaijerin toinen pää varmistusvaijerin kiinnittimeen ja sen toinen pää tukevaan kiinnityspisteeseen veneessä. Muutoin moottori voidaan menettää kokonaan, jos se vahingossa putoaa perä- laudasta.

[LWM00641]

ZMU02012

Page 40

Asennus

ZMU02013

3. Tiukkaa kiinnityskorvake huolellisesti perälautaan perämoottorin mukana mahdollisesti toimitetuilla pulteilla. Lisä- tietoja saat valtuutetuista Yamaha-liikkeistä.

ensisijaisesti vain moottorin pakkauksessa toimitettuja ruuveja, muttereita ja aluslevyjä. Jos kuitenkin käytät muita kiinnitystarvikkeita, niiden materiaalin laadun ja kestävyy- den on oltava vähintään sama kuin alkuperäisissä osissa ja ne on tiukattava huolellisesti. Koekäytä moottoria tiukkaamisen jälkeen ja tarkista, että moottori on yhä tiukasti kiinni veneessä.

VAROITUS! Käytä

[LWM00651]

1. Pultit

ZMU02637

Page 41

Käyttö

LMU36381

Ensimmäinen käyttökerta

LMU36391

Moottoriöljyn lisääminen

Moottorissa ei ole öljyä, kun se toimitetaan tehtaalta. Jos jälleenmyyjä ei ole lisännyt öljyä, öljysäiliö pitää täyttää ennen moottorin käynnistämistä.

ensimmäistä käyttökertaa, että mootto- rissa on riittävästi öljyä. Muussa tapauksessa moottori voi vahingoittua.

Moottorissa on toimitushetkellä seuraava tarra, joka pitää irrottaa, kun moottoriin on ensimmäisen kerran lisätty öljyä. Lisätietoja moottorin öljymäärän tarkistamisesta on sivulla 37.

LMU30174

Moottorin sisäänajo

Uusi moottori tarvitsee sisäänajoa, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti. Oikein suoritettu sisäänajo varmistaa moottorin hyvän suorituskyvyn ja pitkän käyttöiän.

sisäänajo-ohjeita ei noudateta, moottorin käyttöikä voi lyhentyä tai moottoriin voi tulla vakavia vaurioita.

LMU27085

Nelitahtimallien toimintaohje

Uusi moottori tarvitsee 10 tunnin sisäänajon, jotta liikkuvien osien toisiaan vasten olevat pinnat kuluisivat tasaisesti.

TÄRKEÄÄ:

[LCM00801]

Tarkista ennen

[LCM01781]

ZMU01710

TÄRKEÄÄ:

Jos

HUOMAA:

Käytä moottoria kuormitettuna vedessä (vaihde päällä ja potkuri asennettuna) alla olevia ohjeita noudattaen. Vältä 10 ensimmäisen käyttötunnin aikana pitkäaikaista käyttöä tyhjäkäynnillä, suurta aallokkoa ja ruuhkaisia alueita.

1. Ensimmäinen käyttötunti: Käytä moottoria vaihtelevilla nopeuksilla ja enintään nopeudella 2000 r/min tai noin puolella kaasulla.

2. Toinen käyttötunti: Lisää moottorin käyntinopeutta sen verran, että vene nousee liukuun (älä kuitenkaan käytä täyttä kaasua). Pienennä sitten kaasua sen verran, että vene pysyy liu’ussa.

3. Jäljellä oleva kahdeksan tunnin jakso: Käytä moottori millä tahansa käyntinopeudella. Älä kuitenkaan käytä moottoria täydellä kaasulla kauemmin kuin 5 minuuttia kerrallaan.

4. Ensimmäisen 10 tunnin jakson jälkeen: Käytä moottoria normaalisti.

LMU36400

Veneeseen tutustuminen

Eri veneet käyttäytyvät eri tavoin. Toimi varovasti opetellessasi käsittelemään venettä eri olosuhteissa ja käyttäessäsi eri trimmikulmia (katso sivu 48).

LMU36412

Tarkistukset ennen moottorin

käynnistämistä

LWM01920

VAROITUS

Jos havaitset käynnistystä edeltävässä tarkastuksessa osia, jotka eivät toimi kunnolla, huolehdi niiden tarkistamisesta ja korjaamisesta ennen perämoottorin käyttöä. Muutoin voi tapahtua onnetto-

Page 42

Käyttö

muus.

LCM00120

TÄRKEÄÄ

Älä käynnistä moottoria, jos se ei ole vedessä. Tämä voi aiheuttaa ylikuumenemisen ja moottorin vakavan vaurioitumisen.

LMU36560

Polttoainemäärä

Tarkista, että mukanasi on riittävästi polttoainetta suunnittelemaasi matkaa varten. Hyvä perussääntö on käyttää 1/3 polttoaineesta menomatkaan, 1/3 paluumatkaan ja pitää 1/ 3 reservinä hätätilanteen varalta. Tarkista polttoainemäärä veneen ollessa vaakaasennossa trailerilla tai vedessä. Katso tankkausohjeet sivulta 39.

LMU36570

Yläkopan irrottaminen

Seuraavien tarkistusten suorittaminen vaatii yläkopan irrottamista. Voit poistaa moottorin yläkopan vapauttamalla lukitus- ja vapautusvivun ja nostamalla moottorikopan pois.

keita, avotulta tai muita syttymislähteitä.

LWM00910

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon ja räjähdyksen vaaran.

Tarkista säännöllisesti, että moottoris-

●

sa ei ole polttoainevuotoja.

●

Jos havaitset polttoainevuotoja, toimita moottori korjattavaksi valtuutettuun huoltoliikkeeseen. Virheelliset korjaukset voivat heikentää perämoottorin käyttöturvallisuutta.

LMU36451

Polttoainevuotojen tarkistaminen

Tarkista, onko veneessä polttoainevuotoja

●

tai polttoainehöyryjä.

●

Tarkista polttoainejärjestelmän polttoainevuodot. Tarkista, ettei polttoainesäiliössä ja poltto-

●

aineletkuissa ei ole murtumia, halkeamia tai vikoja.

LMU37320

Polttoainesuodattimen tarkistaminen

Tarkista, että polttoainesuodatin on puhdas ja ettei siinä ole vettä. Jos polttoainesuodattimessa on yhtään vettä tai jos siinä on paljon roskia, pyydä Yamaha-huoltoliikettä tarkistamaan ja puhdistamaan polttoainesäi- liö.

ZMU06085

LMU36442

Polttoainejärjestelmä

LWM00060

VAROITUS

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Huolehdi siitä, että lähistöllä ei ole kipinöitä, palavia savuk-

ZMU06513

Page 43

LMU38900

Hallintalaitteet

Ohjauskahvalla varustetut mallit:

Tarkista ohjauskahvan sulava toiminta

●

kääntämällä se kokonaan vasemmalle ja oikealle. Käännä kaasukahva kokonaan kiinni -

●

asennosta kokonaan auki -asentoon. Varmista, että kaasukahva toimii sulavasti ja että se palautuu kokonaan kiinni -asentoon.

●

Tarkista, että kaasuvaijerin ja vaihdesiirtimen liitokset ovat tiukkoja ja ehjiä.

Kauko-ohjauksella varustetut mallit:

●

Kierrä ohjauspyörä kokonaan oikealle ja kokonaan vasemmalle. Varmista, että toiminta on sulavaa ja esteetöntä koko liikealueella. Kiinnitä lisäksi huomiota mahdolliseen jumiutumiseen tai liian suureen välykseen.

●

Varmista kaasuvipujen sulava liike käyttä- mällä niitä edestakaisin muutamia kertoja. Toiminnan on oltava sulavaa koko liikealueella ja vipujen pitäisi palautua kokonaan vapaa-asentoon.

●

Tarkista, että kaasu- ja vaihdevaijerien liitokset ovat tiukkoja ja ehjiä.

Käyttö

ZMU06589

LMU36481

Moottorin turvakytkimen naru

Tarkista, että moottorin turvakytkimen narussa ei ole vaurioita, kuten katkoksia, murtumia tai kulumia.

ZMU02003

1. Naru

2. Lukkoliuska

3. Moottorin turvakytkin

ZMU06590

1. Naru

2. Lukkoliuska

Page 44

Käyttö

3. Moottorin turvakytkin

LMU27166

Moottoriöljy

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

TÄRKEÄÄ:

Jos moottori ei ole vaakasuorassa, mittatikun ilmaisena öljymäärä ei ehkä ole täsmällinen.

[LCM01790]

2. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

3. Aseta mittatikku paikalleen ja poista se uudestaan. Varmista, että työnnät mittatikun kokonaan mittatikun putkeen, jotta mittaustulos olisi oikea.

4. Tarkista moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Lisää öljyä, jos taso on alamerkin alapuolella, tai tyhjennä öljyä, jos taso on ylämerkin yläpuolella.

ZMU06516

1. Öljymäärän mittatikku

2. Pinnan tason alamerkki

3. Pinnan tason ylämerkki

LMU27153

Moottori

●

Tarkista moottori ja moottorin kiinnitys.

●

Tarkista, että kaikki kiinnikkeet ovat tiukkoja ja ehjiä.

●

Tarkista, että potkuri on ehjä.

●

Tarkista moottoriöljyvuodot.

LMU36490

Huuhtelulaite

Tarkista, että huuhtelulaitteen puutarhaletkun liitin on kierretty tiukasti alakopan liitän- tään.

TÄRKEÄÄ:

liitetä oikein, jäähdytysvettä voi vuotaa ja moottori voi ylikuumentua käytön aikana.

[LCM01800]

Jos huuhtelulaitetta ei

1. Öljymäärän mittatikku

ZMU06515

ZMU06517

1. Liitin

2. Huuhtelulaite

Page 45

Käyttö

LMU36953

Yläkopan asentaminen

1. Varmista, että yläkopan lukitus- ja vapautusvipu on vapautettu.

2. Varmista, että kumitiiviste on oikein paikallaan yläkopan joka puolella.

3. Aseta yläkoppa alakoppaan.

4. Tarkista, että kumitiiviste on oikein paikallaan moottorin joka puolella.

5. Lukitse yläkoppa siirtämällä vipua kuvassa esitetyllä tavalla.

yläkoppaa ei asenneta oikein paikalleen, sen alle pääsevät vesiroiskeet voivat vahingoittaa moottoria tai ylä- koppa voi irrota suurella nopeudella ajettaessa.

[LCM01990]

TÄRKEÄÄ:

ZMU06110

Jos

LMU38910

Sähkötrimmi- ja kippijärjestelmän tarkistaminen

LWM01970

VAROITUS

●

Älä koskaan liiku vaihteistoyksikön alla moottorin ollessa kipattuna ylös, vaikka kippauksen kannatinnuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

●

Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua. Varmista ennen tämän tarkistuksen

●

suorittamista, että perämoottorin lähel- lä ei ole ihmisiä.

1. Tarkista, että sähkötrimmi- ja kippiyksi- kössä ei ole merkkejä öljyvuodoista.

Tarkista asentamisen jälkeen yläkopan kiinnitys työntämällä sitä molemmin käsin. Jos yläkoppa on löysällä, korjauta se Yamahaliikkeessä.

ZMU02828

1. Trimmi- ja kippitanko

2. Tarkista kaikkien kytkinten toiminta käyttämällä molempia sähkötrimmi- ja kippikytkimiä.

3. Kippaa perämoottori ylös ja tarkista, että trimmi- ja kippitanko työntyy ulos kokonaan.

4. Tarkista, että trimmi- ja kippitangossa ei ole syöpymiä tai muita vikoja.

5. Kippaa perämoottori alas. Tarkista, että

Page 46

Käyttö

trimmi- ja kippitanko toimii sulavasti.

LMU36582

Akku

Tarkista, että akku on hyvässä kunnossa ja että akku on ladattu täyteen. Tarkista, että akun liitännät ovat puhtaita ja tiukkoja ja että niiden päällä on eristesuojukset. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein. Katso akun valmistajan toimittamista ohjeista tietoja käyttämääsi akkuun liittyvistä tarkistuksista.

LMU27437

Polttoaineen lisääminen

LWM01830

VAROITUS

●

Bensiini ja bensiinihöyryt ovat erittäin syttyviä ja räjähtäviä. Noudata aina tankatessasi näitä ohjeita välttääksesi tulipalo- ja räjähdysvaaran.

●

Bensiini on myrkyllistä, ja se voi aiheuttaa vammautumisen tai kuoleman vaaran. Käsittele bensiiniä varovasti. Älä koskaan ime bensiiniä suulla. Jos bensiiniä joutuu suuhun tai silmiin tai polttoainehöyryjä hengitetään suuri määrä, on otettava välittömästi yhteyttä lää- käriin. Jos iholle roiskuu bensiiniä, se on pestävä saippualla ja vedellä. Jos bensiiniä roiskuu vaatteille, vaatteet on vaihdettava.

1. Varmista, että moottori on pysähtynyt.

2. Irrota polttoaineletku polttoainesäiliöstä ja tiukkaa polttoainesäiliön tulpassa oleva korvausilmanruuvi.

ZMU02301

ZMU06598

3. Poista erillinen polttoainesäiliö veneestä.

4. Varmista, että vene on hyvin tuuletetussa ulkotilassa joko kiinnitettynä laituriin tai trailerin päällä.

5. Älä tupakoi ja huolehdi siitä, että läheisyydessä ei ole kipinöitä, liekkejä tai vastaavia, jotka voivat aiheuttaa polttoainehöyryjen syttymisen.

6. Jos käytät polttoaineen säilyttämiseen ja tankkaamiseen kannettavaa astiaa, käy- tä vain astiaa, joka on tarkoitettu POLTTOAINETTA varten.

7. Ehkäise sähköstaattinen kipinöinti koskettamalla polttoainepumpun pistoolilla täyttöaukkoa tai suppiloa.

8. Täytä polttoainesäiliö, mutta älä ylitäytä sitä. Jos lämpötila kohoaa, polttoaine voi laajentua ja vuotaa yli.

Page 47

Polttoainesäiliön tilavuus:

25 L (6.60 US gal, 5.50 Imp.gal)

ZMU04047

9. Tiukkaa täyttöaukon tulppa huolellisesti.

10. Pyyhi polttoaineroiskeet välittömästi kuvilla rievuilla. Hävitä rievut paikallisten jätehuoltomääräysten mukaisesti.

LMU27451

Perämoottorin käyttäminen

LMU27466

Polttoaineen toimittaminen (erillinen säiliö)

LWM00420

VAROITUS

●

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei ole uimareita.

●

Kun korvausilmaruuvi avataan, polttoainesäiliöstä vapautuu bensiinihöyryjä. Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä. Älä tupakoi avatessasi korvausilmaruuvia ja huolehdi siitä, että läheisyydessä ei ole avotulta tai kipinöitä.

●

Tämä tuote muodostaa pakokaasuja, jotka sisältävät hiilimonoksidia eli häkää. Hiilimonoksidi on väritön ja hajuton kaasu, jonka hengittäminen voi

Käyttö

aiheuttaa aivovaurion tai kuoleman. Hiilimonoksidimyrkytyksen oireita ovat pahoinvointi, huimaus ja unisuus. Huolehdi riittävästä ilmanvaihdosta ohjaamossa ja kajuutassa. Älä tuki pakokaasuaukkoja.

1. Jos polttoainesäiliön tulpassa on korvausilmanruuvi, avaa sitä 2 - 3 kierrosta.

ZMU02022

2. Jos moottorissa on polttoaineletkun liitos, kytke polttoaineletku tiukasti liitokseen. Kytke sitten polttoaineletkun toinen pää tiukasti polttoainesäiliön liitokseen.

ZMU06520

Page 48

Käyttö

ZMU02024

HUOMAA:

Pyyhi polttoaineroiskeet välittömästi kuvilla rievuilla. Hävitä rievut paikallisten jätehuoltomääräysten mukaisesti.

3. Purista praimeripumppua niin, että sen nuolimerkki osoittaa ylöspäin, kunnes tunnet praimeripumpun jäykistyvän. Pidä polttoainesäiliö vaaka-asennossa moottorin käyttämisen aikana. Muutoin polttoainesäiliöstä ei voida imeä polttoainetta.

ole uimareita.

LMU39010

Moottorin käynnistäminen

LWM01840

VAROITUS

●

Jos moottorin turvakytkimen narua ei kiinnitetä kunnolla, vene voi karata ohjaajan pudotessa veneestä. Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan. Ole varovainen, ettet vedä turvakytki-

●

men narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa eteenpäin.

1. Nuoli

LMU27493

Moottorin käynnistäminen

LWM01600

VAROITUS

Varmista ennen moottorin käynnistämistä, että vene on kiinnitetty kunnolla ja että ohjaus toimii esteettä. Varmista, että vedessä veneen lähellä ei

Käynnistystoimet (kylmä moottori)

1. Aseta vaihdevipu vapaa-asentoon.

ZMU06521

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole

Page 49

Käyttö

vapaalla.

2. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

ZMU02026

3. Siirrä kaasukahva “” (käynnistys) - asentoon.

ZMU06522

4. Vedä käynnistyskahvaa hitaasti, kunnes tunnet vastuksen. Käynnistä sitten moottori voimakkaalla suoralla vedolla. Toista käynnistystoimet tarvittaessa.

5. Kun moottori on käynnistynyt, palauta käynnistyskahva hitaasti alkuasentoonsa, ennen kuin irrotat otteen siitä.

HUOMAA:

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 45.

6. Palauta kaasukahva hitaasti kokonaan kiinni-asentoon.

Käynnistystoimet (lämmin moottori)

1. Aseta vaihdevipu vapaa-asentoon.

ZMU06521

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

2. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

ZMU06523

ZMU02026

3. Aseta kaasukahva kuvassa esitettyyn asentoon.

Page 50

Käyttö

ZMU06609

4. Pidä kaasukahva tässä asennossa tiukkaamalla kaasuvivun kitkasäädin.

ZMU06608

5. Tue moottori tiukasti kääntämällä ohjauksen kitkansäätövipu vasemmalle “A”.

ZMU06607

6. Vedä käynnistyskahvaa hitaasti, kunnes tunnet vastuksen. Käynnistä sitten moottori voimakkaalla suoralla vedolla. Toista käynnistystoimet tarvittaessa.

ZMU06523

7. Kun moottori on käynnistynyt, palauta käynnistyskahva hitaasti alkuasentoonsa, ennen kuin irrotat otteen siitä.

8. Löysää kaasuvivun kitkasäädin ja palauta kaasu kokonaan kiinni -asentoon.

9. Säädä ohjauksen kitkansäätövipu oikeaan asentoon.

LMU27664

Sähkökäynnistyksellä ja kauko-ohjauslaitteistolla varustetut mallit

LWM01840

VAROITUS

Jos moottorin turvakytkimen narua ei

●

kiinnitetä kunnolla, vene voi karata ohjaajan pudotessa veneestä. Pidä käytön aikana moottorin turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaatteisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Ole varovainen, ettet vedä turvakytkimen narusta normaalin käytön aikana. Moottorin pysähtyminen heikentää huomattavasti veneen ohjattavuutta. Lisäksi moottorin pysähtyessä veneen nopeus voi hidastua äkillisesti. Tässä tapauksessa veneessä olevat matkustajat ja esineet voivat jatkaa matkaansa

Page 51

eteenpäin.

1. Aseta kauko-ohjausvipu vapaa-asentoon.

HUOMAA:

Vaihde päällä käynnistyksen estolaite estää moottorin käynnistämisen, jos vaihde ei ole vapaalla.

2. Kiinnitä moottorin turvakytkimen naru huolellisesti vaatteisiisi, käteesi tai jalkaasi. Kiinnitä sitten narun toinen pää moottorin turvakytkimeen.

3. Kierrä virta-avain “” (päällä) asen- toon.

4. Kierrä virta-avain “” (käynnistys) - asentoon ja pidä sitä tässä asennossa enintään 5 sekunnin ajan.

Käyttö

5. Kun moottori käynnistyy, vapauta virtaavain välittömästi ja anna sen palautua “” (päällä) -asentoon.

koskaan kierrä pääkytkintä “” (käynnistys) -asentoon moottorin ollessa käynnissä. Älä käytä käynnistysmoottoria kauemmin kuin 5 sekuntia kerrallaan. Jos käynnistysmoottoria käytetään jatkuvasti yli 5 sekunnin ajan, akun varaus purkautuu nopeasti, minkä jälkeen moottorin käynnistäminen ei onnistu. Käynnistysmoottori voi myös vahingoittua, jos sitä käytetään kerrallaan liian kauan. Jos moottori ei käynnisty 5 sekunnin kuluessa, palauta pääkyt- kin “” (päällä) -asentoon, odota 10 sekuntia ja yritä uudestaan.

HUOMAA:

●

Kun moottori on kylmä, se pitää lämmittää. Lisätietoja on sivulla 45. Jos moottori on lämmin eikä se käynnisty,

●

avaa hieman kaasua ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 77.

LMU36510

Tarkistukset moottorin

käynnistämisen jälkeen

LMU36520

Jäähdytysvesi

Tarkista, että jäähdytysveden tarkistusreiäs-

TÄRKEÄÄ:

[LCM00192]

Älä

Page 52

Käyttö

tä tulee tasainen virtaus vettä. Veden jatkuva virtaus tarkistusreiästä ilmaisee, että vesipumppu pumppaa vettä jäähdytyskanaviin. Jos jäähdytyskanavat ovat jäässä, voi kestää hetken, ennen kuin tarkistusreiästä alkaa virrata vettä.

LCM01810

TÄRKEÄÄ

Jos tarkistusreiästä ei virtaa vettä koko ajan moottorin ollessa käynnissä, moottori voi ylikuumentua ja vahingoittua. Pysäytä tässä tapauksessa moottori ja tarkista, onko vaihteistokotelossa oleva jäähdytysveden ottoaukko tai jäähdytysveden tarkistusreikä tukossa. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamahaliikkeeseen.

Tarkista, että pakokannen, sylinterikannen ja sylinterirungon välisissä liitoksissa ei ole vesivuotoja.

LMU27670

Moottorin lämmittäminen

LMU27715

Käsikäynnistyksellä ja sähkökäynnistyksellä varustetut mallit

1. Anna moottorin lämmetä joutokäynnillä 3 minuutin ajan käynnistämisen jälkeen. Jos lämmitys laiminlyödään, moottorin käyttöikä lyhenee.

2. Varmista, että öljynpaineen varoitusvalo sammuu moottorin käynnistämisen jäl- keen.

TÄRKEÄÄ:

Jos matalan öljyn- paineen varoitusvalo vilkkuu moottorin käynnistyttyä, pysäytä moottori. Muutoin moottori voi vaurioitua vakavasti. Tarkista öljymäärä ja lisää tarvittaessa öljyä. Ota yhteyttä valtuutettuun Yamaha-liikkeeseen, jos alhaisen öljynpaineen varoituksen syytä ei löydy.

LMU36530

[LCM01830]

Tarkistukset moottorin

lämmityskäytön jälkeen

LMU36540

Vaihteen kytkeminen

Kun vene on tiukasti kiinni laiturissa, tarkista ilman kaasun käyttämistä, että vaihde siirtyy sulavasti eteenajo-, peruutus- ja vapaaasentoihin.

LMU36980

Pysäytyskytkimet

●

Kierrä virtalukko “” -asentoon tai paina moottorin pysäytyspainiketta ja varmista, että moottori pysähtyy.

●

Tarkista, että moottori pysähtyy, kun lukkolevy irrotetaan moottorin pysäytyskytki- mestä.

●

Tarkista, että moottoria ei voi käynnistää lukkolevyn ollessa irti moottorin pysäytys- kytkimestä.

LMU34560

Vaihteen kytkeminen

LWM00180

VAROITUS

Varmista ennen vaihteen kytkemistä, että vedessä veneen lähellä ei ole uimareita tai esteitä.

LCM01610

TÄRKEÄÄ

Lämmitä moottori ennen vaihteen kytke-

Page 53

mistä. Moottorin joutokäyntinopeus voi olla normaalia suurempi, ennen kuin moottori on lämmin. Suuri joutokäyntino- peus voi estää vaihteen kytkemisen vapaalle. Pysäytä tässä tapauksessa moottori, siirrä vaihde vapaalle, käynnistä moottori uudelleen ja anna sen lämmetä.

Käyttö

Vaihtaminen vapaalta

1. Vedä vapaa-asennon lukitsin ylös (jos on).

1. Vapaa-asennon lukitsin

2. Siirrä kauko-ohjausvipua / vaihdevipua nopeasti ja selkeästi eteenpäin (eteenajovaihde) tai taaksepäin (peruutusvaihde) [noin 35° (tässä asennossa voi tuntua lovi) kauko-ohjauksella varustetuissa malleissa]. Tarkista, että kippauksen lukitusvipu (jos on) on lukitusasennossa/ala-asennossa ennen peruuttamista.

ZMU06528

ZMU06531

HUOMAA:

Ohjauskahvalla varustetut mallit: Vaihdevipu toimii vain, kun kaasukahva on kokonaan kiinni -asennossa. Vaihtaminen vaihteelta (eteenajo/peruutus) vapaalle

1. Sulje kaasutin niin, että moottorin käyntinopeus laskee joutokäyntinopeudeksi.

Page 54

Käyttö

ZMU06522

2. Kun moottori käy joutokäyntinopeudella vaihteen ollessa kytkettynä, siirrä kauko-ohjausvipu / vaihdevipu nopeasti ja selkeästi vapaa-asentoon.

LMU27821

Moottorin pysäyttäminen

Anna moottorin jäähtyä muutaman minuutin ajan joutokäynnillä tai pienellä käyntinopeu- della ennen sen pysäyttämistä. Moottorin pysäyttäminen heti suurella käyntinopeudella käyttämisen jälkeen ei ole suositeltavaa.

LMU27845

Toimintaohje

1. Paina moottorin pysäytyskytkintä ja pidä sitä painettuna tai käännä virtalukko “” (pois päältä) -asentoon.

ZMU02083

ZMU06521

Page 55

2. Kun moottori on pysähtynyt, irrota polttoaineletku, jos perämoottorissa on polttoaineletkun liitos.

ZMU06533

3. Tiukkaa polttoainesäiliön tulpassa oleva korvausilmaruuvi (ei kaikissa malleissa).

Käyttö

kääntämällä tämän jälkeen virtalukon “” (pois päältä) -asentoon.

LMU27862

Perämoottorin trimmaaminen

LWM00740

VAROITUS

Jos trimmikulma on liian suuri tai pieni käyttöoloihin nähden, vene voi muuttua epävakaaksi ja sitä voi olla hankala ohjata. Tämä vähentää onnettomuuden mah- dollisuutta. Jos vene alkaa tuntua epävakaalta tai sen ohjaaminen on hankalaa, pienennä nopeutta ja/tai säädä trimmikulmaa.

Perämoottorin trimmikulmaa säätämällä voidaan muuttaa veneen keulan asentoa ajon aikana. Oikean trimmikulman käyttäminen parantaa suorituskykyä ja polttoainetaloudellisuutta sekä vähentää moottoriin kohdistuvaa rasitusta. Oikea trimmikulma-asetus vaihtelee käytettävän veneen, moottorin ja potkurin mukaan. Oikeaan trimmiasetukseen vaikuttavat myös veneen kuorma, merenkäynti ja moottorin käyntinopeus.

ZMU04058

4. Irrota avain, jos vene jätetään yksin.

HUOMAA:

Moottorin voi pysäyttää myös vetämällä turvakytkimen narusta ja irrottamalla lukkolevyn moottorin pysäytyskytkimestä ja

1. Trimmin käyttökulma

Page 56

Käyttö

LMU38880

Trimmikulman säätäminen käsikäyttöisellä kipillä varustetuissa malleissa

LWM00400

VAROITUS

●

Pysäytä moottori ennen trimmikulman säätämistä.

●

Ole varovainen tankoa irrottaessasi ja asentaessasi, ettei kätesi väliin.

●

Ole varovainen kokeillessasi trimmiasetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

Kiinnityskorvakkeessa on 4 tai 5 reikää perä- moottorin trimmikulman säätämistä varten.

1. Pysäytä moottori.

2. Kippaa perämoottori ylös ja irrota trimmitanko puristamalla kiinnitintä.

1. Trimmitanko

3. Aseta tanko haluamaasi reikään.

Voit nostaa veneen keulaa (“trimmata ylös”) siirtämällä tankoa kauemmaksi perälaudasta.

ZMU06566

ZMU06536

Voit laskea veneen keulaa (“trimmata alas”) siirtämällä tankoa lähemmäksi perälautaa.

ZMU06535

Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

HUOMAA:

Kun trimmitankoa siirretään yhden reiän verran, perämoottorin trimmikulma muuttuu noin 4 astetta.

LMU27885

Trimmikulman säätäminen (sähkökippi ja -trimmi)

LWM00753

VAROITUS

●

Varmista perämoottorin trimmikulmaa säätäessäsi, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jää- vät ruumiinosat voivat murskautua.

●

Ole varovainen kokeillessasi trimmi-

Page 57

Käyttö

asetusta ensimmäistä kertaa. Lisää nopeutta vähitellen ja tarkkaile, esiintyykö veneessä merkkejä epävakaudesta tai ohjausongelmista. Virheellinen trimmikulma voi aiheuttaa veneen hallinnan menettämisen.

●

Käytä alakopassa olevaa sähkötrimmija kippikytkintä (ei kaikissa malleissa) vain silloin, kun vene ei liiku ja moottori ei ole käynnissä. Älä säädä trimmikul- maa tällä kytkimellä veneen liikkuessa.

Säädä perämoottorin trimmikulmaa sähkötrimmi- ja kippikytkimen avulla.

1. Sähkötrimmi- ja kippikytkin

kintä “” (alas). Etsi eri trimmikulmia kokeilemalla asetus, joka sopii parhaiten veneelle ja vastaa parhaiten käyttöoloja.

LMU27911

Veneen trimmikulman säätäminen

Kun vene on liu’ussa, keula ylhäällä -asento pienentää vastusta sekä lisää vakautta ja tehokkuutta. Veneen asento on tämä silloin, kun kölilinja on 3 - 5 asteen kulmassa vaakatasoon nähden. Kun keulaa nostetaan ylöspäin, veneellä voi olla taipumusta ohjautua enemmän jompaankumpaan suuntaan. Korjaa puoltaminen ohjauksella. Puoltamista voidaan vähentää myös trimmievää säätämällä. Kun keula on alhaalla, paikallaan seisova vene on helpompi kiihdyttää liukuun.

ZMU06495

1. Sähkötrimmi- ja kippikytkin

Voit nostaa veneen keulaa painamalla kytkintä “” (ylös). Voit laskea veneen keulaa painamalla kyt-

Keula ylhäällä

Jos moottori on trimmattu liian ylös, veneen keula nousee liian korkealle. Suorituskyky ja taloudellisuus ovat huonoja, koska veneen runko puskee vettä ja ilmanvastus on normaalia suurempi. Jos moottori trimmataan aivan liian ylös, potkuriin pääsee ilmaa. Tämä heikentää suorituskykyä entisestään ja veneen kulku on “loikkivaa”. Tämä voi johtaa kuljettajan tai matkustajien putoamiseen veteen.

Page 58

Käyttö

Keula alhaalla

Jos moottori on trimmattu liian alas keula “kyntää” vedessä. Tämä heikentää polttoainetaloudellisuutta ja vaikeuttaa nopeuden lisäämistä. Jos moottori on trimmattu erittäin alas, vene lisäksi muuttuu epävakaaksi suurella nopeudella ajettaessa. Tällöin keulan aiheuttama vastus on erittäin suuri, mikä lisää “keulaohjautumisen” vaaraa ja vaikeuttaa veneen hallitsemista.

HUOMAA:

Veneen tyypin mukaan perämoottorin trimmikulmalla voi olla vain vähän vaikutusta veneen asentoon sen ollessa liikkeessä.

LMU27934

Kippaaminen ylös ja alas

Jos moottoria ei aiota käyttää aivan heti tai jos vene kiinnitetään matalaan veteen, perä- moottori on kipattava yläasentoon, jotta potkuri ja vaihteistokotelo eivät pääsisi osumaan esteisiin ja vahingoittumaan. Li-

säksi kippaaminen ylös suojaa moottoria suolaveden aiheuttamalta korroosiolta.

LWM00221

VAROITUS

Varmista kipatessasi perämoottoria ylös ja alas, että perämoottorin lähellä ei ole muita ihmisiä. Moottorin kippaamisen ja trimmaamisen aikana moottorin ja kiinnityskorvan väliin jäävät ruumiinosat voivat murskautua.

LWM00250

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Jos perämoottorissa on polttoaineletkun liitos, irrota polttoaineletku tai sulje polttoainehana silloin, kun moottoria on tarkoitus pitää kipattuna kauemmin kuin muutaman minuutin ajan. Muussa tapauksessa moottorista voi vuotaa polttoainetta.

LCM00241

TÄRKEÄÄ

●

Ennen kuin kippaat perämoottorin, pysäytä moottori noudattamalla sivulla 47 annettuja ohjeita. Älä koskaan kippaa perämoottoria moottorin ollessa käynnissä. Tämä voi aiheuttaa ylikuumenemisen ja vakavia vaurioita.

●

Älä kippaa moottoria työntämällä ohjauskahvasta (jos on), koska ohjauskahva voi rikkoutua.

LMU2797B

Moottorin kippaaminen ylös (käsikäyttöisellä kipillä varustetut mallit)

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

Page 59

Käyttö

ZMU06521

ZMU03087

2. Irrota polttoaineletku perämoottorista.

ZMU06533

3. Aseta kippauksen lukitusvipu (ei kaikissa malleissa) vapautus-/yläasentoon.

ZMU06539

4. Vedä matalan veden vipu (ei kaikissa malleissa) ylös.

5. Tartu yläkopan takaosaan kädellä ja kippaa moottori kokonaan ylös.

6. Työnnä kippauksen kannatinnuppi kiinnityskorvaan. Vaihtoehtoisesti kippauksen kannatintanko kääntyy automaattisesti lukitusasentoon.

TÄRKEÄÄ:

Älä käytä kippauksen kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 58.

[LCM01641]

ZMU06540

Page 60

Käyttö

LMU32723

Moottorin kippaaminen ylös (sähkötrimmi- ja kippimallit)

1. Aseta kauko-ohjausvipu vapaa-asentoon.

ZMU03196

2. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -asentoon, kunnes perämoottori on kippautunut kokonaan ylös.

paamisen jälkeen, että olet tukenut sen kippauksen kannatinnupin tai kannatinvivun avulla. Muutoin perä- moottori voi pudota yhtäkkiä alas, jos sähkötrimmi- ja kippiyksikön tai sähkökippiyksikön paine katoaa.

TÄRKEÄÄ:

Älä käytä kippauksen

[LWM00262]

kannatinvipua tai -nuppia veneen trailerikuljetuksen aikana. Tärinä voi irrottaa kippauksen kannattimen ja perämoottori voi pudota ala-asentoon. Jos moottoria ei voi pitää trailerikuljetuksen aikana normaalissa käyttöasennossa, tue se yläasentoon tarkoitukseen soveltuvalla lisätuella. Lisätietoja on sivulla 58.

[LCM01641]

ZMU06537

3. Tue moottori painamalla kippauksen kannatinnuppi kiinnityskorvaan.

VAROITUS! Varmista moottorin kip-

ZMU06543

4. Trimmitangoilla varustetut mallit: Kun perämoottori on kippauksen kannatinvivun varassa, vedä trimmitangot sisään painamalla sähkötrimmi- ja kippikytkintä “” (alas) -asentoon.

TÄRKEÄÄ:

Muista vetää trimmitangot kokonaan sisään kiinnittäessäsi veneen laituriin. Tämä suojaa tankoja pintoihin kiinnittyviltä eliöiltä ja syöpymiseltä, jotka voivat vaurioittaa sähkötrimmi- ja kippimekanismia.

[LCM00251]

Page 61

LMU30192

Moottorin kippaaminen alas (käsikäyttöisellä kipillä varustetut mallit)

1. Aseta kippauksen lukitusvipu lukitusasentoon.

Käyttö

ZMU01936

ZMU02306

2. Kippaa moottoria hieman ylöspäin, kunnes kippauksen kannatintanko vapautuu automaattisesti.

3. Kippaa moottori hitaasti alas.

LMU33120

Moottorin kippaaminen alas (sähkötrimmi- ja kippimallit)

1. Paina sähkötrimmi- ja kippikytkintä “” (ylös) -suuntaan, kunnes perämoottori on kippitangon varassa ja kippauksen kannatinnuppi vapautuu.

2. Vedä kippauksen kannatinnuppi ulos.

ZMU06545

3. Paina sähkötrimmi- ja kippikytkintä “” (alas) -suuntaan, kunnes perämoottori on laskeutunut haluamaasi asentoon.

ZMU06546

LMU28061

Matala vesi

LMU28073

Ajaminen matalassa vedessä (käsikäyttöisellä kipillä varustetut mallit)

LWM01781

VAROITUS

●

Käytä mahdollisimman pientä nopeutta silloin, kun matalan veden asento on käytössä. Kippilukkomekanismi ei toimi silloin, kun matalan veden asento on käytössä. Törmääminen vedenalaiseen esteeseen voi aiheuttaa perämoottorin nousemisen vedestä, mikä johtaa veneen hallinnan menettämiseen.

●

Ole erittäin varovainen peruuttaessasi. Liian suuri työntövoima taaksepäin voi aiheuttaa perämoottorin nousemisen vedestä. Tämä lisää onnettomuuden ja

Page 62

Käyttö

vammautumisen vaaraa.

LCM00260

TÄRKEÄÄ

Älä kippaa perämoottoria niin ylös, että vaihteistoyksikössä oleva jäähdytysveden ottoaukko on vedenpinnan yläpuolel- la ajettaessa matalassa vedessä. Muussa tapauksessa moottori voi ylikuumentua ja vaurioitua vakavasti.

LMU28125

Toimintaohje

1. Aseta kauko-ohjausvipu tai vaihdevipu vapaa-asentoon.

ZMU03087

2. Aseta kippauksen lukitusvipu vapautus/yläasentoon.

ZMU06539

3. Kippaa moottoria hieman ylöspäin. Kippauksen kannatintanko lukkiutuu automaattisesti tukien perämoottorin osittain kipattuun asentoon. Tässä perämootto- rissa on kaksi asentoa matalan veden ajoa varten.

ZMU06521

ZMU04851

4. Voit palauttaa perämoottorin normaaliin käyttöasentoon siirtämällä kauko-ohjausvivun/vaihdevivun vapaa-asentoon

Page 63

ja kippaamalla sitten moottoria hieman ylöspäin.

5. Aseta kippauksen lukitusvipu lukitus-/ alasasentoon ja kippaa sitten perämoot- toria hieman ylöspäin, kunnes kippauksen kannatintanko palautuu automaattisesti vapautusasentoonsa.

ZMU02306

6. Laske sitten perämoottori hitaasti normaaliin asentoon.

LMU32851

Sähkötrimmi- ja kippimallit

Perämoottorin voi kipata osittain ylös ajettaessa matalassa vedessä.

LCM00260

TÄRKEÄÄ

LMU32922

Toimintaohje sähkötrimmi- ja kippimalleissa

1. Aseta kauko-ohjausvipu vapaa-asentoon.

Käyttö

2. Kippaa perämoottoria hieman ylös haluamaasi asentoon käyttämällä sähkötrimmi- ja kippikytkintä.

VAROITUS! Alakopan sähkötrimmi- ja kippikytkimen käyttäminen veneen liikkuessa tai moottorin ollessa käynnissä, käyttäjä on vaarassa pudota veteen. Lisäksi kytkimen käyttä- minen häiritsee kuljettajan keskittymistä ohjaamiseen, mikä lisää törmäysvaaraa.

[LWM01850]

ZMU01935

ZMU06537

Page 64

Käyttö

3. Voit palauttaa perämoottorin normaaliin käyttöasentoon painamalla sähkötrimmi- ja kippikytkintä ja kippaamalla perämoottorin hitaasti alas.

LMU28195

Ajaminen muissa oloissa

Ajaminen suolavedessä

Kun perämoottoria on käytetty suolavedessä, huuhtele jäähdytyskanavat makealla vedellä, jotta ne eivät tukkeutuisi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä.

Ajaminen erittäin mutaisessa, sameassa tai happamessa vedessä

Yamaha suosittelee lisävarusteena saatavan kromatun vesipumppusarjan (katso sivu

15), jos perämoottoria käytetään happames-

sa vedessä tai vedessä, johon on sekoittunut paljon pohjasedimenttiä (kuten erittäin sameassa tai mutaisessa vedessä). Kun perä- moottoria on käytetty tällaisessa vedessä, huuhtele jäähdytyskanavat makealla vedellä syöpymisen estämiseksi. Huuhtele myös perämoottorin ulkopuoli makealla vedellä.

Page 65

Kunnossapito

LMU28227

Perämoottorin kuljettaminen ja

varastoiminen

LWM00693

VAROITUS

●

OLE HUOLELLINEN kuljettaessasi polttoainesäiliötä veneessä tai autossa.

●

ÄLÄ täytä polttoaineastiaa aivan täy- teen. Bensiini laajenee huomattavasti lämmetessään, mikä voi aiheuttaa painetta polttoaineastiaan. Tämä voi johtaa polttoaineen vuotamiseen ja aiheuttaa tulipalovaaran.

LWM01860

VAROITUS

Vuotava polttoaine aiheuttaa tulipalon vaaran. Ehkäise polttoaineen vuotaminen perämoottorin kuljettamisen ja säilyttämisen aikana sulkemalla polttoainehana. Älä koskaan liiku moottorin alla sen ollessa kipattuna ylös. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

LCM00660

TÄRKEÄÄ

Perämoottorin on oltava normaalissa käyttöasennossa trailerikuljetuksen ja säilyttä- misen aikana. Jos tämä ei ole mahdollista trailerin pienen maavaran takia, tue perä- moottori riittävällä tukilaitteella ja kippaa se kuljetuksen ajaksi ylös. Lisätietoja saat valtuutetuista Yamaha-liikkeistä.

LMU28235

Kiinnityskäsiruuveilla varustetut mallit

Kun perämoottoria kuljetetaan tai säilytetään veneestä irrotettuna, pidä se kuvassa esitetyssä asennossa.

ZMU06560

HUOMAA:

Suojaa perämoottori asettamalla sen alle pyyhe tai vastaava.

LMU28241

Perämoottorin varastoiminen

Jos Yamaha-perämoottoria säilytetään käyttämättömänä pitkiä aikoja (2 kuukautta tai kauemmin), on tärkeää suorittaa joitakin toimenpiteitä ennen säilytystä. Muussa tapauksessa perämoottori voi vahingoittua. Perämoottori on suositeltavaa viedä huollettavaksi valtuutettuun Yamaha-liikkeeseen ennen sen siirtämistä säilytykseen. Käyttäjä voi kuitenkin ilman erikoistyökaluja itse teh-

Page 66

Kunnossapito

dä alla mainitut toimenpiteet.

LCM01080

TÄRKEÄÄ

●

Pidä perämoottoria kuljetuksen ja säilytyksen aikana kuvassa esitetyssä asennossa, jotta öljypohjasta ei pääsisi öljyä sylinteriin, mikä voi aiheuttaa ongelmia. Jos perämoottoria säilytetään tai kuljetetaan kyljellään (ei pystyssä), aseta se pehmustetulle alustalle moottoriöljyn tyhjentämisen jälkeen.

●

Älä aseta perämoottoria kyljelleen, ennen kuin jäähdytysvesi on tyhjennetty kokonaan. Muussa tapauksessa pakokanavan kautta voi päästä vettä sylinteriin, mikä aiheuttaa ongelmia.

●

Säilytä perämoottoria suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

suola, hiekka tai lika ei tukkisi sitä. Lisäksi moottori on suojattava ruostumiselta sumuttamalla tai voitelemalla. Suorita huuhteleminen ja sumuttaminen samalla kertaa.

1. Pese perämoottorin runko makealla vedellä.

TÄRKEÄÄ:

manottoaukkoihin.

Älä suihkuta vettä il-

[LCM01840]

Lisätietoja

on sivulla 61.

2. Irrota polttoaineletku perämoottorista.

3. Irrota moottorin yläkoppa ja potkuri. Lisätietoja on sivulla 71.

4. Asenna perämoottori vesisäiliöön. Täytä allas makealla vedellä niin, että antikavitaatiolevy on kokonaan vedessä.

TÄRKEÄÄ:

Moottori voi leikata kiinni, jos makean veden pinta on antikavitaatiolevyn alapuolella tai jos altaassa on liian vähän vettä.

[LCM00291]

ZMU03659

LMU28304

Toimintaohje

LMU38870

Huuhteleminen koekäyttöaltaassa

LCM02130

TÄRKEÄÄ

Älä käytä moottoria ilman, että siihen syötetään jäähdytysvettä. Muutoin moottorin vesipumppu voi vahingoittua tai moottori voi ylikuumentua ja vahingoittua.

Jäähdytysjärjestelmä on huuhdeltava, jotta

ZMU02051

1. Veden pinta

2. Veden pinnan alin taso

5. Käytä moottoria joutokäynnillä muutaman minuutin ajan vaihde vapaalla.

VAROITUS! Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana. Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

[LWM00091]

6. Sumuta juuri ennen moottorin sammuttamista nopeasti “suojaöljyä” äänenvai-

Page 67

menninsuojukseen. Kun tämä suoritetaan oikein, moottori lähes sammuu.

ZMU06571

HUOMAA:

Jos “suojaöljyä” ei ole käytettävissä, käytä moottoria joutokäynnillä, kunnes polttoainejärjestelmä tyhjenee ja moottori pysähtyy. Irrota sytytystulpat ja levitä öljy sylinterin seinämään pyörittämällä vauhtipyörämagneettia useita kertoja käynnistysmoottorilla tai käynnistyskahvasta vetämällä.

ZMU06599

Kunnossapito

ZMU06600

7. Irrota perämoottori koekäyttöaltaasta.

8. Tyhjennä kaikki jäähdytysvesi moottorista. Puhdista runko huolellisesti.

9. Asenna yläkoppa paikalleen.

10. Säilytä polttoainesäiliötä suoralta auringonpaisteelta suojattuna kuivassa paikassa, jossa on hyvä ilmanvaihto.

LMU28402

Voitelu

1. Asenna sytytystulppa tai -tulpat ja tiukkaa ne oikeaan momenttiin. Lisätietoja sytytystulppien asentamisesta on sivulla

67.

2. Vaihda vaihteistoöljy. Katso ohjeet kohdasta 73. Tarkista, onko öljyssä vettä, mikä on merkki vuotavasta tiivisteestä. Vuotava tiiviste on vaihdettava valtuutetussa Yamaha-liikkeessä ennen moottorin käyttämistä.

3. Lisää rasvaa kaikkiin rasvanippoihin. Lisätietoja on sivulla 66.

HUOMAA:

Moottori on suositeltavaa suojata ennen pitkäaikaista säilytystä sumuttamalla siihen öljyä. Kysy Yamaha-liikkeestä tietoja sumutusöljystä ja sen käyttämisestä.

LMU28443

Moottorin huuhteleminen

Jotta huuhtelu olisi mahdollisimman tehokasta, tee tämä toimenpide heti moottorin

Page 68

Kunnossapito

käyttämisen jälkeen.

LCM01530

TÄRKEÄÄ

Älä suorita tätä toimenpidettä moottorin ollessa käynnissä. Vesipumppu voi olla vahingoittunut ja ylikuumeneminen voi aiheuttaa vakavia vaurioita.

1. Kun moottori on pysäytetty, kierrä puutarhaletkun liitin irti alakopan liitännästä.

tin puutarhaletkun liittimestä.

4. Asenna puutarhaletkun liitin takaisin alakopan liitäntään. Tiukkaa liitin huolellisesti.

TÄRKEÄÄ:

Älä jätä puutarhaletkun liitintä löysäksi alakopan liitäntään tai anna letkun riippua vapaana normaalin käytön aikana. Vesi valuu ulos liittimestä sen sijaan, että se jäähdyttäisi moottoria, mikä voi aiheuttaa moottorin vakavan ylikuumenemisen. Varmista moottorin huuhtelemisen jälkeen, että liitin on tiukalla liitännässä.

[LCM00541]

HUOMAA:

●

Jos moottori huuhdellaan veneen ollessa vedessä, paras tulos saavutetaan kippaamalla perämoottoria ylös, kunnes se on kokonaan vedenpinnan yläpuolella.

●

Lisätietoja jäähdytysjärjestelmän huuhtelemisesta on sivulla 58.

LMU28451

Perämoottorin puhdistaminen

Pese käytön jälkeen moottorin ulkopinnat puhtaalla vedellä. Huuhtele jääh- dytysjärjestelmä makealla vedellä.

ZMU06553

1. Liitin

2. Puutarhaletkun liitin

3. Puutarhaletkun sovitin

2. Kierrä puutarhaletkun sovitin puutarhaletkuun, joka on kytketty makean veden syöttöön, ja kytke sitten sovitin puutarhaletkun liittimeen.

3. Kun moottori on pysäytettynä, avaa vesihana ja anna veden huuhdella jäähdytyskanavia 15 minuutin ajan. Sulje vesihana ja irrota puutarhaletkun sovi-

LMU28460

Moottorin maalipinnan tarkistaminen

Tarkista, onko perämoottorissa naarmuja, kolhuja tai hilseilevää maalia. Kohdat, joiden maalipinta on vahingoittunut, syöpyvät muita osia helpommin. Puhdista ja maalaa nämä

Page 69

Kunnossapito

kohdat tarvittaessa. Voit hankkia paikkausmaalia Yamaha-jälleenmyyjältä.

LMU2847C

Määräaikaiset huoltotoimet

LWM01871

VAROITUS

Näiden toimenpiteiden suorittaminen vaatii mekaanisia taitoja, työkaluja ja tarvikkeita. Jos sinulla ei ole oikeita taitoja, työkaluja tai tarvikkeita huoltotoimenpiteen suorittamisen, teetä työt Yamahahuoltoliikkeessä tai muussa valtuutetussa huoltoliikkeessä. Toimenpiteisiin sisältyy moottorin purkaminen ja vaarallisten osien paljastuminen. Liikkuvien, kuumien tai sähköisten osien aiheuttaman vahingoittumisvaaran ehkäiseminen:

●

Kun teet huoltotoimia, sammuta moottori ja pidä avain tai avaimet ja moottorin turvakytkimen naru itselläsi, ellei huolto-ohjeissa muuta mainita.

●

Sähkötrimmi- ja kippikytkimet toimivat, vaikka virta-avain on irrotettuna. Pidä ihmiset loitolla kytkimistä työskennel- lessäsi moottorin ympärillä. Kun moottori on kipattuna ylös, älä liiku sen alla äläkä aseta mitään ruumiinosia moottorin ja asennustelineen väliin. Varmista ennen sähkötrimmi- ja kippimekanismin käyttämistä, että tällä alu- eella ei ole ihmisiä.

●

Anna moottorin jäähtyä, ennen kuin käsittelet kuumia osia tai nesteitä.

●

Kokoa aina moottori kokonaan ennen sen käyttämistä.

LMU28511

Varaosat

Käytä moottorissa ainoastaan alkuperäisiä Yamaha-varaosia tai osia, joiden muotoilu ja laatu vastaavat alkuperäisosia. Huonolaa-

tuisten varaosien käyttäminen voi vahingoittaa moottoria ja johtaa moottorin hallinnan menettämiseen, mikä voi aiheuttaa vaaran käyttäjälle ja matkustajille. Alkuperäisiä Yamaha-varaosia ja -lisävarusteita voit hankkia valtuutetuista Yamaha-liikkeistä.

LMU34151

Vaativat käyttöolot

Vaativilla käyttöoloilla tarkoitetaan sitä, että yhtä tai useita seuraavista käyttötavoista suoritetaan säännöllisesti:

●

Monta tuntia kestävä jatkuva käyttö moottorin enimmäiskäyntinopeudella tai lähes sillä

●

Monta tuntia kestävä jatkuva käyttö pienellä käyntinopeudella

●

Käyttö ilman riittävän pitkää lämmitys- ja jäähdytyskäyttöä Säännöllinen nopea kiihdyttäminen ha hi-

●

dastaminen

●

Jatkuva vaihteen vaihtaminen Moottorin tai moottorien jatkuva

●

käynnistäminen ja sammuttaminen

●

Kevyen ja raskaan kuorman usein tapah-

tuva vaihtelu Perämoottorit, jonka käytössä jokin edellä mainituista ehdoista täyttyy, vaativat tiheäm- pää huoltoa. Yamaha suosittelee huoltojen suorittamista kaksi kertaa tiheämmin kuin huoltoaikataulussa mainitaan. Jos esimerkiksi tietty huoltotoimi pitäisi tehdä 50 tunnin välein, suorita se 25 tunnin välein. Tämä ehkäisee moottorin osien kulumista liian nopeasti.

Page 70

Kunnossapito

LMU34445

Huoltoaikataulu 1 HUOMAA:

●

Katso kunkin käyttäjän suoritettavaksi tarkoitetun toimenpiteen kuvaus tämän luvun asianmukaisista kohdista.

●

Nämä huoltoaikataulut perustuvat siihen oletukseen, että vuosittainen käyttö on 100 tuntia ja että jäähdytyskanavat huuhdellaan säännöllisesti. Huoltovälejä on lyhennettävä silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjaksoisesti.

●

Huoltotarkastusten tuloksen mukaan voi olla tarpeen suorittaa tarvittavat purkutoimet tai korjaukset.

●

Kuluvien osien ja voiteluaineiden toiminta tai teho heikkenee ajan kuluessa eivätkä ne kuulu takuun piiriin.

●

Jos moottoria käytetään suolavedessä, mutaisessa tai erittäin sameassa vedessä tai hap-

pamassa vedessä, moottori on huuhdeltava jokaisen käyttökerran jälkeen. Merkintä “” ilmaisee tarkistukset, jotka käyttäjä voi tehdä itse. Merkintä “” ilmaisee huoltotoimet, jotka on suoritettava Yamaha-liikkeessä.

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Anodi(t) (ulkoiset)

Anodi(t) (sylinterikansi)

Anodit (pakokansi, pako-ohjain)

Akku (akkunesteen määrä, liitäntä)

Jäähdytysvesivuoto

Kopan lukitusvipu Tarkastus Moottorin käynnistys /

epänormaali ääni Moottorin joutokäynti /

epänormaali ääni Moottoriöljy Vaihto Moottoriöljynsuodatin

(patruuna)

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus

Täyttäminen, lataaminen tai vaihtaminen tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus

Vaihto

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Page 71

Kohde Toimenpiteet

Polttoainesuodatin (voidaan purkaa)

Polttoaineletku (matalapaine)

Polttoainepumppu

Polttoaine-/moottoriöljyvuoto

Vaihteistoöljy Vaihto

Voitelukohdat Voitelu Siipipyörä / vesipum-

pun kotelo Siipipyörä / vesipum-

pun kotelo Sähkötrimmi- ja kip-

piyksikkö Potkuri / potkurin mut-

teri / sokka Paineensäätöventtiili

(PCV) Vaihdetanko / vaihde-

vaijeri

Sytytystulppa tai -tulpat

Sytytystulpan hatut / sytytystulpan johtimet

Vesi jäähdytysveden tarkistusreiästä

Kaasutanko / kaasuvaijeri / kaasuttimen ajoitus

Termostaatti

Hammashihna

Venttiilivälys Tarkastus ja säätö

Vedenottoaukko Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus tai vaihto tarvittaessa

Vaihto

Tarkastus

Tarkastus tai vaihto tarvittaessa

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Tarkastus

Tarkastus, säätö tai vaihto tarvittaessa

Tarkastus tai vaihto tarvittaessa

Kunnossapito

1. kerran 1. kerran jälkeen

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Page 72

Kunnossapito

1. kerran 1. kerran jälkeen

Kohde Toimenpiteet

Virtalukko / pysäytyskytkin

Johdinsarjan liitokset / liittimet

(Yamaha) Polttoainesäiliö

LMU34451

Tarkastus tai vaihto tarvittaessa

Tarkastus ja puhdistus tarvittaessa

Huoltoaikataulu 2

Kohde Toimenpiteet

Pako-ohjain/pakosarja

Hammashihna Vaihto

LMU28910

Tarkastus tai vaihto tarvittaessa

HUOMAA:

Jos moottorissa käytetään lyijypitoista tai paljon rikkiä bensiiniä, venttiilien välys pitää tarkastaa tiheämmin kuin 500 tunnin välein.

20 tuntia

(3 kuukautta)

100 tuntia

(1 vuosi)

1. kerran jälkeen

1000 tuntia

300 tuntia (3 vuotta)

500 tuntia

(5 vuotta)

Page 73

LMU28941

Voitelu

Yamaha-rasva A (vedenkestävä rasva) Yamaha-rasva D (korroosionkestävä rasva, potkuriakselia varten)

F25DMH

Kunnossapito

ZMU06554

Page 74

Kunnossapito

F25DE, F25DET, FT25FET

LMU28956

Sytytystulpan puhdistaminen ja säätäminen

Sytytystulppa on moottorin tärkeä osa, ja se on helppo tarkistaa. Sytytystulpan kunnosta voidaan päätellä joitakin tietoja moottorin kunnosta. Jos esimerkiksi keskielektrodin posliinieriste on erittäin valkoinen, se voi olla merkki siitä, että kyseisessä sylinterissä on imuilmavuoto tai kaasuttimeen liittyvä ongelma. Älä yritä määrittää vikoja itse. Vie sen sijaan perämoottori tarkistettavaksi Yamahaliikkeeseen. Sytytystulppa on irrotettava ja

ZMU06567

tarkistettava säännöllisesti, koska kuumuus ja palamisjäämät aiheuttavat vähitellen sytytystulpan rikkoutumisen ja murentumisen.

1. Irrota sytytystulppien hatut sytytystulpista.

2. Irrota sytytystulppa. Jos elektrodi rapautuu voimakkaasti tai siihen kertyy paljon hiilijäämiä ja muita palamisjäänteitä, sytytystulppa on vaihdettava.

Varo vahingoittamasta eristettä asentaessasi ja irrottaessasi sytytystulppaa. Vahingoittunut eriste voi

VAROITUS!

Page 75

Kunnossapito

aiheuttaa ulkoista kipinöintiä, mikä voi aiheuttaa räjähdyksen tai tulipalon.

[LWM00561]

Vakiosytytystulppa:

DPR6EB-9

3. Tarkista, että sytytystulpan tyyppi on oikea. Muutoin moottori ei ehkä toimi oikein. Ennen kuin asennat sytytystulpan, mittaa sen kärkiväli lankarakotulkilla. Vaihda, jos se poikkeaa ohjearvosta.

1. Sytytystulpan kärkiväli

2. Sytytystulpan tunniste (NGK)

3. Sytytystulpan osanumero

Sytytystulpan kärkiväli:

0.8–0.9 mm (0.031–0.035 in)

4. Kun asennat tulpan paikalleen, puhdista kierteet pyyhkimällä ja tiukkaa sitten se oikeaan momenttiin.

Sytytystulpan momentti:

17.0 Nm (1.73 kgf-m, 12.5 ft-lb)

HUOMAA:

Jos sytytystulppaa asennettaessa käytettä- vissä ei ole momenttiavainta, se voidaan tiukata suurin piirtein oikeaan momenttiin tiukkaamalla se ensin niin tiukalle kuin ilman työkaluja on mahdollista ja kiertämällä sitä

kiinni vielä 1/4 1/2 kierrosta. Sytytystulppa on tiukattava oikeaan momenttiin momenttiavaimella heti, kun se on mahdollista.

LMU37450

Polttoainesuodattimen tarkistaminen

Tarkista polttoainesuodatin säännöllisesti. Jos suodattimessa on vettä tai vieraita esineitä, puhdista tai vaihda suodatin. Lisätietoja polttoainesuodattimen puhdistamisesta tai vaihtamisesta saat valtuutetuista Yamahaliikkeistä.

ZMU06513

LMU29042

Joutokäyntinopeuden tarkistaminen

LWM00451

VAROITUS

●

Älä koske sähköosiin tai irrota niitä käynnistyksen tai käytön aikana.

●

Pidä kädet, hiukset ja vaatteet kaukana vauhtipyörästä ja muista liikkuvista osista moottorin ollessa käynnissä.

LCM00490

TÄRKEÄÄ

Perämoottorin on oltava vedessä tämän toimenpiteen aikana. Huuhteluliittimen tai koekäyttöaltaan käyttäminen on mahdollista.

Tässä toimenpiteessä on käytettävä tarkkuuskäyntinopeusmittaria. Tulokset voivat vaihdella sen mukaan, suoritetaanko testaus huuhtelulaitteistoa käyttämällä, koekäyttöaltaassa vai perämoottorin ollessa

Page 76

Kunnossapito

vedessä.

1. Käynnistä moottori ja anna sen lämmetä vaihde vapaalla, kunnes käynti on tasaista.

2. Tarkista moottorin lämmettyä, että sen joutokäyntinopeus vastaa ohjearvoa. Katso joutokäyntinopeuden tiedot sivulta 10. Ota yhteyttä Yamaha-huoltoon tai muuhun valtuutettuun huoltoliikkeeseen, jos kohtaat ongelmia joutokäynti- nopeuden tarkistamisessa tai jos joutokäyntinopeutta pitää säätää.

LMU38802

Moottoriöljyn vaihtaminen

LCM01710

TÄRKEÄÄ

Vaihda moottoriöljy ensimmäisen 20 tunnin tai 3 kuukauden käyttöjakson jälkeen ja tämän jälkeen 100 käyttötunnin tai 1 vuoden välein. Jos näitä öljynvaihtoväle- jä ei noudateta, moottori kuluu voimakkaasti.

Poista moottoriöljy öljynpoistolaitteella.

1. Aseta perämoottori pystyasentoon (ei kipattuun asentoon).

moottori ei ole vaakasuorassa, mittatikun ilmaisena öljymäärä ei ehkä ole täsmällinen.

[LCM01860]

TÄRKEÄÄ:

Jos

3. Pysäytä moottori ja anna sen seistä 510 minuutin ajan.

4. Irrota yläkoppa.

5. Poista öljyn täyttöaukon tulppa. Vedä mittatikku ulos ja poista kaikki öljy öljyn- poistolaitteella.

ZMU06591

1. Öljynvaihtolaite

HUOMAA:

Jos käytettävissä ei ole öljynvaihtolaitetta, aseta tyhjennysaukon alle astia ja irrota tyhjennystulppa. Tyhjennä kaikki öljy. Pyyhi öl- jyroiskeet välittömästi.

ZMU03659

2. Käynnistä moottori. Lämmitä moottori ja anna sen käydä joutokäyntinopeudella 5-10 minuutin ajan.

ZMU06610

1. Tyhjennystulppa

6. Lisää oikea määrä öljyä täyttöaukon kautta. Aseta täyttöaukon tulppa ja mittatikku paikoilleen.

TÄRKEÄÄ:

Liian suuri öljymäärä voi johtaa öljyn vuotamiseen ja moottorin vahingoittumiseen. Jos moottoriöljyn pinnan taso

Page 77

on ylämerkkiä korkeammalla, tyhjennä öljyä, kunnes pinnan taso on oikea.

[LCM01850]

ZMU06561

1. Öljyn täyttöaukon tulppa

Suositeltu moottoriöljy:

4-tahtiperämoottoriöljy Moottoriöljyn kokonaismäärä (öljypohjan tilavuus):

Ilman öljynsuodattimen vaihtoa:

1.4 L (1.48 US qt, 1.23 Imp.qt)

Öljynsuodattimen vaihdon kanssa:

1.6 L (1.69 US qt, 1.41 Imp.qt)

7. Anna perämoottorin seistä 5-10 minuutin ajan.

8. Poista öljymäärän mittatikku ja pyyhi se puhtaaksi.

9. Aseta mittatikku paikalleen ja poista se uudestaan. Varmista, että työnnät mittatikun kokonaan mittatikun putkeen, jotta mittaustulos olisi oikea.

10. Tarkista uudelleen moottoriöljyn määrä mittatikulla. Öljynpinnan tason on oltava mittatikun ala- ja ylämerkin välissä. Jos öljynpinnan taso ei ole mittausalueella, ota yhteyttä Yamaha-liikkeeseen.

Kunnossapito

ZMU06516

1. Öljymäärän mittatikku

2. Pinnan tason alamerkki

3. Pinnan tason ylämerkki

11. Käynnistä moottori ja varmista, että alhaisen öljynpaineen varoitusvalo ei syty. Varmista lisäksi, että perämoottorissa ei ole öljyvuotoja.

sen öljynpaineen varoitusvalo syttyy tai jos perämoottorissa on öljyvuoto- ja, pysäytä moottori ja etsi vian syy. Käytön jatkaminen vikatilanteessa voi aiheuttaa vakavia vaurioita moottoriin. Jos vian paikantaminen ja korjaaminen ei onnistu, ota yhteyttä valtuutettuun Yamaha-liikkeeseen.

[LCM01622]

12. Hävitä jäteöljy noudattamalla paikallisia jätehuoltomääräyksiä.

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn

●

hävittämisestä paikallisten määräysten mukaan. Vaihda moottoriöljy teknisissä tiedoissa il-

●

moitettua useammin silloin, kun moottoria käytetään epätavallisen rasittavalla tavalla, kuten uisteltaessa pitkiä aikoja yhtäjak- soisesti.

LMU29113

Johdinten ja liittimien tarkistaminen

Tarkista, että kaikki liittimet ovat tiukasti

●

TÄRKEÄÄ:

Jos alhai-

Page 78

Kunnossapito

paikoillaan.

●

Tarkista, että kaikki maattojohtimet ovat tiukasti paikoillaan.

ZMU06562

ZMU01897

Tarkistuskohdat

●

Tarkista, onko potkurin lavoissa kavitoinnin aiheuttamaa kulumista tai muita vaurioita.

●

Tarkista, että potkuriakseli on ehjä.

●

Tarkista onko urituksessa kulumia tai vaurioita.

●

Tarkista, ettei potkuriakselin ympärille ole kiertynyt kalastussiimaa.

LMU32112

Potkurin tarkistaminen

LWM01881

VAROITUS

Oleskelu potkurin läheisyydessä voi johtaa vakavaan vammautumiseen, jos moottori käynnistyy vahingossa. Ennen kuin tarkistat, poistat tai asennat potkurin, aseta vaihdevipu vapaa-asentoon, kierrä virtalukko “” (pois päältä) - asentoon ja irrota avain sekä irrota lukkolevy moottorin turvakytkimestä Jos veneessä on akun päävirtakytkin, katkaise päävirta siitä.

Älä pidä potkuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria. Estä potkurin pyöriminen asettamalla puupalikka antikavitaatiolevyn ja potkurin väliin.

Tarkista, että potkuriakselin öljytiiviste on

●

ehjä.

LMU30662

Potkurin irrottaminen

LMU29197

Uramallit

1. Suorista sokka ja vedä se ulos pihdeillä.

2. Irrota potkurimutteri, aluslevy ja välikap- pale (jos on).

kuria paikallaan käsin avatessasi tai tiukatessasi potkurin mutteria.

VAROITUS! Älä pidä pot-

[LWM01890]

Page 79

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Välikappale

5. Potkuri

6. Painealuslaatta

Kunnossapito

huolellisesti. Muussa tapauksessa potku-

ZMU06564

ri voi käytön aikana irrota ja kadota.

1. Voitele potkuriakseli Yamaha-venerasvalla tai korroosionkestävällä rasvalla.

2. Asenna välikappale (tarvittaessa), painealuslaatta, aluslevy (jos on) ja potkuri potkuriakselille.

TÄRKEÄÄ:

asentaa painealuslaatta ennen potkurin asentamista. Muutoin vaihteistokotelo ja potkurin napa vahingoittuvat.

[LCM01880]

3. Asenna välikappale (jos on) ja aluslevy. Tiukkaa potkurin mutteri ilmoitettuun momenttiin.

Potkurin mutterin tiukkausmomentti:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

4. Kohdista potkurin mutteri potkuriakselin reiän kanssa. Aseta uusi sokka reikään ja taivuta sokan päät.

koskaan käytä käytettyä sokkaa uu- delleen. Muutoin potkuri voi irrota käytön aikana.

[LCM01890]

TÄRKEÄÄ:

Muista

Älä

ZMU06603

1. Sokka

2. Potkurimutteri

3. Aluslevy

4. Potkuri

5. Painealuslaatta

3. Irrota potkuri, aluslevy (jos on) ja painealuslaatta.

LMU30672

Potkurin asentaminen

LMU29233

Uramallit

LCM00500

TÄRKEÄÄ

Asenna uusi sokka ja taivuta sen päät

ZMU02063

HUOMAA:

Jos potkurin mutteri ei ole kohdakkain potkuriakselin reiän kanssa, kun mutteri on tiukattu määritettyyn momenttiin, kohdista mutteri reikään tiukkaamalla sitä hieman lisää.

Page 80

Kunnossapito

LMU29287

Vaihteistoöljyn vaihtaminen

LWM00800

VAROITUS

Varmista, että perämoottori on kiinni-

●

tetty tiukasti perälautaan tai tukevaan telineeseen. Voit loukkaantua vakavasti, jos perämoottori putoaa päällesi.

●

Älä koskaan oleskele vaihteistoyksikön alapuolella perämoottorin ollessa kipattuna ylös, vaikka kippauksen kannatinvipu tai -nuppi olisikin lukittuna. Jos perämoottori putoaa vahingossa, seurauksena voi olla vakavia vammoja.

1. Kippaa perämoottori asentoon, jossa vaihteistoöljyn tyhjennystulppa on mahdollisimman alhaalla.

2. Aseta tarkoitukseen sopiva astia pyö- rästökotelon alle.

3. Irrota vaihteistoöljyn tyhjennystulppa ja tiiviste.

TÄRKEÄÄ:

Jos vaihteistoöljyn magneettisessa tyhjennystulpassa on erittäin paljon metallihiukkasia, alayksikössä voi olla vikaa. Ota yhteyttä Yamaha-liikkeeseen.

[LCM01900]

ZMU03273

tallihiukkaset ennen sen asentamista takaisin paikalleen. Käytä aina uusia tiivisteitä. Älä käytä irro-

●

tettuja tiivisteitä uudelleen.

4. Irrota öljytason tarkastustulppa ja tiiviste, jotta kaikki öljy valuisi pois.

TÄRKEÄÄ:

Tarkista käytetty öljy sen tyhjentämisen jälkeen. Jos öljy on maitomaista, vaihteistokoteloon pääse vettä, mikä voi vahingoittaa vaihteistoa. Kysy Yamaha-liikkeestä tietoja vaihteistoyksikön tiivisteen korjaamisesta.

[LCM00711]

HUOMAA:

Yamaha-liikkeestä saat tietoja jäteöljyn hävittämisestä paikallisten määräysten mukaan.

5. Aseta perämoottori pystyasentoon. Lisää vaihteistoöljyä vaihteistoöljyn tyhjennystulpan aukkoon suoraan putkilosta tai voitelupuristimen avulla.

Suositeltu vaihteistoöljy:

Hypoidivaihteistoöljy SAE#90

Vaihteistoöljyn määrä:

F25DE 0.320 L (0.338 US qt, 0.282 Imp.qt) F25DET 0.320 L (0.338 US qt, 0.282 Imp.qt) F25DMH 0.320 L (0.338 US qt, 0.282 Imp.qt) FT25FET 0.430 L (0.455 US qt, 0.378 Imp.qt)

1. Vaihteistoöljyn tyhjennystulppa

2. Öljytason tarkastustulppa

HUOMAA:

●

Jos vaihteistoöljyn tyhjennystulppa on magneettinen, poista tulpasta kaikki me-

Page 81

ZMU03274

6. Aseta öljytason tarkastustulppaan uusi tiiviste. Kun öljyä alkaa valua öljytason tarkastustulpan reiästä, asenna öljyta- son tarkastustulppa ja tiukkaa se.

Tiukkausmomentti:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

7. Aseta vaihteistoöljyn tyhjennystulppaan uusi tiiviste. Asenna vaihteistoöljyn tyhjennystulppa paikalleen ja tiukkaa se.

Tiukkausmomentti:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

Kunnossapito

manvaihto.

●

Pyyhi kaikki roiskunut polttoaine vä- littömästi.

●

Kokoa polttonestesäiliö huolellisesti. Virheellinen kokoaminen voi aiheuttaa polttoainevuodon, mikä voi johtaa tulipalo- tai räjähdysvaaraan.

●

Hävitä vanha bensiini noudattamalla paikallisia jätehuoltomääräyksiä.

1. Tyhjennä polttoainesäiliö bensiiniä varten tarkoitettuun astiaan.

2. Kaada säiliöön pieni määrä tarkoitukseen soveltuvaa liuotinta. Asenna tulppa ja ravista säiliötä. Tyhjennä kaikki liuotin säiliöstä.

3. Irrota ruuvit, joilla polttoaineletkun liitos on kiinnitetty. Vedä koko liitinkokonaisuus ulos säiliöstä.

LMU29302

Polttoainesäiliön puhdistaminen

LWM00920

VAROITUS

Bensiini on erittäin syttyvää ja bensiinihöyryt ovat syttyviä ja räjähtäviä.

Jos olet epävarma tämän toimen suorit-

●

tamisesta, kysy neuvoja Yamahajälleenmyyjältä. Huolehdi polttoainesäiliötä puhdistaes-

●

sasi siitä, että lähistöllä ei ole kipinöitä, palavia savukkeita, avotulta tai muita syttymislähteitä.

●

Irrota polttoainesäiliö veneestä ennen sen puhdistamista. Työskentele ainoastaan ulkona tilassa, jossa on hyvä il-

ZMU02066

4. Puhdista suodatin (sijaitsee imuputken päässä) tarkoitukseen sopivalla puhdistusliuottimella. Anna suodattimen kuivua.

5. Uusi tiiviste. Asenna polttoaineletkun liitos osineen ja tiukkaa ruuvit huolellisesti.

LMU29312

Anodien tarkistaminen ja vaihtaminen

Yamaha-perämoottorit on suojattu korroosiolta syöpyvillä anodeilla. Tarkista ulkoiset anodit säännöllisesti. Irrota karsta anodien

Page 82

Kunnossapito

pinnasta. Lisätietoja ulkoisten anodien vaihtamisesta saat Yamaha-liikkeestä.

LCM00720

TÄRKEÄÄ

Älä maalaa anodeja, koska maali estää anodien toiminnan.

HUOMAA:

Tarkista ulkoisiin anodeihin kytketyt maattojohtimet (jos on). Lisätietoja moottoriin kiinnitettyjen sisäisten anodien tarkistamisesta ja vaihtamisesta saat Yamaha-liikkeestä.

ZMU06559

ZMU02924

ZMU03418

ZMU05024

LMU29322

Akun tarkistaminen (sähkökäynnistyksellä varustetuissa moottoreissa)

LWM01900

VAROITUS

Akun elektrolyyttineste myrkyllistä ja syövyttävää. Lisäksi akuissa muodostuu räjähtävää vetykaasua. Noudata seuraavia ohjeita työskennellessäsi akun läheisyydessä:

●

Käytä suojalaseja ja kumikäsineitä. Älä tupakoi tai käytä avotulta akun

●

läheisyydessä. Sivulla 12 on akkuihin liittyviä yksityiskohtaisia turvallisuusohjeita.

Akun tarkistamisen suorittaminen vaihtelee akun mukaan. Tämä toimintaohje sisältää tyypilliset tarkistukset, jotka pätevät moniin akkuihin. Tarkista kuitenkin aina akun val-

Page 83

Kunnossapito

mistajan toimittamat ohjeet.

LCM01920

TÄRKEÄÄ

Huolimaton kunnossapito rappeuttaa akun nopeasti.

1. Tarkista akun akkunesteen määrä.

2. Tarkista akun varaus. Jos veneessä on digitaalinen nopeusmittari, jännitemittari ja alhaisen akkujännitteen varoitustoiminnot auttavat akun varauksen valvomisessa. Jos akku vaatii lataamista, kysy lisätietoja Yamaha-liikkeestä.

3. Tarkista akun liitännät. Niiden pitäisi olla puhtaita ja tiukkoja ja eristesuojuksen pitäisi olla niiden päällä.

VAROITUS! Huonot kytkennät voivat aiheuttaa oikosulun tai kaarenmuodostusta, mikä voi johtaa räjähdykseen.

LMU29333

[LWM01910]

Akun kytkeminen

LWM00570

VAROITUS

Kiinnitä akkukotelo huolellisesti kuivaan ja tärinättömään paikkaan, jossa on hyvä ilmanvaihto. Aseta täyteen ladattu akku koteloon.

LCM01123

TÄRKEÄÄ

Akkukaapelien kytkeminen väärin vahingoittaa sähköosia.

1. Varmista ennen työskentelyä akun parissa, että virtalukko (jos on) on “” (pois päältä) -asennossa.

2. Kytke ensin punainen akkukaapeli POSITIIVISEEN (+) napaan. Kytke sitten musta akkukaapeli NEGATIIVISEEN (-) napaan.

1. Punainen kaapeli

2. Musta kaapeli

3. Akku

3. Jotta moottorin käynnistäminen olisi mahdollista, akun napojen ja kaapelien pitää olla puhtaita ja kytketty oikein.

LMU29371

Akun kytkeminen irti

1. Katkaise virta akun päävirtakytkimestä (jos on) ja virtalukosta.

ne jätetään päälle, sähköjärjestelmä voi vahingoittua.

2. Kytke ensin negatiivinen kaapeli tai negatiiviset kaapelit irti akun negatiivisesta (-) navasta.

TÄRKEÄÄ:

kaikki negatiiviset (-) kaapelit, jotta oikosulkua ei pääsisi muodostumaan eikä sähköjärjestelmä vahingoittuisi.

[LCM01940]

3. Irrota positiivinen kaapeli tai positiiviset kaapelit ja irrota akku veneestä.

4. Puhdista akku sekä huolehdi sen ylläpi- dosta ja säilytyksestä valmistajan ohjeiden mukaisesti.

[LCM01930]

TÄRKEÄÄ:

Irrota aina

Jos

Page 84

Ratkaisuehdotus

LMU29427

Vianetsintä

Polttoaine-, puristus- tai sytytysjärjestelmän toimintahäiriö voi vaikeuttaa käynnistystä, heikentää tehoa tai aiheuttaa muita ongelmia. Tässä kohdassa kuvataan perustarkistukset ja mahdolliset korjaustoimet. Vianetsintäohjeet kattavat kaikki Yamahaperämoottorit. Tämän vuoksi kaikki ohjeet eivät ehkä koske omaa malliasi. Jos perämoottoria on korjattava, toimita se Yamaha-huoltoon. Jos moottorivian varoitusvalo vilkkuu, ota yhteyttä Yamaha-liikkeeseen.

Käynnistysmoottori ei toimi.

K. Onko akun varauskyky pieni? V. Tarkista akun kunto. Käytä akkua, jonka varauskyky on suosituksen mukainen.

K. Ovatko akun liitännät löysällä tai ovat hapettuneet? V. Tiukkaa akkukaapelit ja puhdista akun navat.

K. Onko sähkökäynnistyksen rele tai sähkö- piiri palanut? V. Tarkista ylikuormituksen syy ja korjaa vika. Vaihda palaneen sulakkeen tilalle ampeeriluvultaan samankokoinen ehjä sulake.

K. Ovatko käynnistysmoottorin osat ehjiä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko vaihdevipu kytkettynä? V. Siirrä vaihde vapaalle.

V. Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K. Onko polttoaine likaantunutta tai vanhaa? V. Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K. Onko polttoainesuodatin tukossa? V. Puhdista tai vaihda suodatin.

K. Suoritetaanko käynnistystoimet oikein? V. Katso sivu 41.

K. Onko polttoainepumpussa toimintahäiriö? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Ovatko sytytystulpat likaiset tai vääräntyyppiset? V. Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K. Ovatko sytytystulppien hatut oikein paikoillaan? V. Tarkista hatut ja aseta ne uudelleen paikoilleen.

K. Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V. Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K. Ovatko sytytysjärjestelmän osat ehjiä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori ei käynnisty (käynnistys- moottori toimii).

K. Onko polttoainesäiliö tyhjä?

K. Onko moottorin turvakytkimen naru irti? V. Kiinnitä naru.

Page 85

Ratkaisuehdotus

K. Ovatko moottorin sisäiset osat ehjiä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

Moottorin tyhjäkäynti on epäsäännöllistä tai moottori pysähtyy.

K. Ovatko sytytystulpat likaiset tai vääräntyyppiset? V. Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K. Onko polttoainejärjestelmä tukossa? V. Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K. Onko polttoaine likaantunutta tai vanhaa? V. Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K. Onko polttoainesuodatin tukossa? V. Puhdista tai vaihda suodatin.

K. Ovatko sytytysosat ehjiä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko varoitusjärjestelmä aktivoitunut? V. Paikanna varoituksen syy ja korjaa se.

öljyä? V. Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K. Onko termostaatti viallinen tai jumissa? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko kaasuttimen säädöt virheelliset? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko polttoainepumppu ehjä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko polttoainesäiliön korvausilmanruuvi auki? V. Avaa korvausilmanruuvi.

K. Onko kuristinnuppi vedettynä ulos? V. Palauta nuppi perusasentoon.

K. Onko moottorin trimmikulma liian suuri? V. Palauta moottori normaaliin käyttö- asentoon.

K. Onko kaasutin tukossa? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko sytytystulpan kärkiväli on oikea? V. Tarkista kärkiväli ja säädä tarvittaessa.

K. Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V. Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K. Onko moottorissa vaatimusten mukaista

K. Onko polttoaineletkun liitos kytketty väärin? V. Kytke liitos oikein.

K. Onko kaasuläpän säätö on virheellinen? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko akkukaapeli kytkettynä irti? V. Kytke akkukaapeli tiukasti.

Page 86

Ratkaisuehdotus

Varoitussummeri antaa äänimerkin tai varoitusvalo palaa.

K. Onko jäähdytysjärjestelmä tukossa? V. Tarkista, että vedenotossa ei ole tukoksia.

K. Onko moottorin öljytaso alhainen? V. Täytä öljysäiliö vaatimusten mukaisella öl- jyllä.

K. Onko sytytystulpan lämpöarvo väärä? V. Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K. Onko moottorissa vaatimusten mukaista öljyä? V. Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K. Onko moottoriöljy on likaantunutta tai pilaantunutta? V. Vaihda moottoriin vaatimusten mukainen uusi öljy.

K. Onko öljynsuodatin tukossa? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko öljyn syöttö-/ruiskutuspumpussa vikaa? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko vene kuormattu epätasaisesti? V. Kuormaa vene niin, että se on vaakasuorassa.

K. Onko vesipumppu tai termostaatti viallinen? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko polttoainesuodattimen maljassa vettä? V. Tyhjennä suodatinmalja.

Moottorin teho on normaalia heikompi.

K. Onko potkuri vaurioitunut? V. Korjauta tai vaihda potkuri.

K. Onko potkurin nousu tai halkaisija väärä? V. Asenna oikea potkuri, jota käyttämällä perämoottoria saavuttaa suositellun käyntinopeusalueen.

K. Onko trimmikulma väärä? V. Säädä trimmikulma oikeaksi.

K. Onko moottori asennettu väärälle korkeudelle perälautaan? V. Asenna moottori uudelleen oikealle korkeudelle.

K. Onko varoitusjärjestelmä aktivoitunut? V. Paikanna varoituksen syy ja korjaa se.

K. Onko veneen pohjaan kertynyt eliöitä tai levää? V. Puhdista veneen pohja.

K. Ovatko sytytystulpat likaiset tai vääräntyyppiset? V. Tarkista sytytystulpat. Puhdista sytytystulpat tai vaihda moottoriin oikeantyyppiset sytytystulpat.

K. Onko vaihteistokoteloon takertunut kasvillisuutta tai muita vieraita esineitä? V. Irrota vieraat esineet ja puhdista vaihteistoyksikkö.

K. Onko polttoainejärjestelmä tukossa?

Page 87

Ratkaisuehdotus

V. Tarkista, onko polttoaineletku puristuksissa tai mutkalla ja onko polttoainejärjestel- mässä muita esteitä.

K. Onko polttoainesuodatin tukossa? V. Puhdista tai vaihda suodatin.

K. Onko polttoaine likaantunutta tai vanhaa? V. Täytä säiliö puhtaalla ja tuoreella polttoaineella.

K. Onko sytytystulpan kärkiväli on oikea? V. Tarkista kärkiväli ja säädä tarvittaessa.

K. Ovatko sytytyskaapelit ehjiä ja kytketty oikein? V. Tarkista, onko kaapeleissa kulumia tai katkoksia. Tiukkaa kaikki löysät liitännät. Uusi kuluneet tai rikkinäiset kaapelit.

K. Ovatko sähköosat ehjiä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Käytetäänkö moottorissa vaatimusten mukaista polttoainetta? V. Vaihda polttoaine vaatimusten mukaiseksi.

K. Onko moottorissa vaatimusten mukaista öljyä? V. Tarkista öljy ja vaihda moottoriin vaatimusten mukainen öljy.

K. Onko polttoainepumppu ehjä? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko polttoaineletkun liitos kytketty väärin? V. Kytke liitos oikein.

K. Onko sytytystulpan lämpöarvo väärä? V. Tarkista sytytystulppa ja asenna moottoriin oikeantyyppinen sytytystulppa.

K. Onko korkeapainepumpun jakohihna viallinen? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Reagoiko moottori oikein vaihdevivun asentoon? V. Toimita moottori korjattavaksi Yamahahuoltoon.

Moottori tärisee voimakkaasti.

K. Onko potkuri vaurioitunut? V. Korjauta tai vaihda potkuri.

K. Onko potkuriakseli vaurioitunut? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko potkuriin takertunut kasvillisuutta tai muita vieraita esineitä? V. Irrota ja puhdista potkuri.

K. Onko termostaatti viallinen tai jumissa? V. Toimita moottori korjattavaksi Yamahahuoltoon.

K. Onko korvausilmanruuvi kiinni? V. Avaa korvausilmanruuvi.

K. Onko moottorin kiinnityspultti on löysällä? V. Tiukkaa pultti.

K. Onko ohjaussarana löysällä tai vaurioitunut? V. Tiukkaa osa tai toimita moottori korjattavaksi Yamaha-huoltoon.

Page 88

Ratkaisuehdotus

LMU29433

Tilapäiset toimet

hätätilanteessa

LMU29440

Törmäysvauriot

LWM00870

VAROITUS

Ajon tai hinaamisen aikana tapahtuva tör- mäys voi vahingoittaa vakavasti perämoottoria. Vahingoittuneen perämoottorin käyttäminen ei ehkä ole turvallista.

Jos perämoottori osuu vedenalaiseen esteeseen, noudata seuraavia ohjeita:

1. Pysäytä moottori välittömästi.

2. Tarkista, että ohjausjärjestelmä ja kaikki muut osat ovat ehjiä. Tarkista myös, että vene on ehjä.

3. Vaikka et havaitsisikaan vaurioita, palaa lähimpään satamaan hitaasti ja varovasti.

4. Toimita perämoottori tarkistettavaksi Yamaha-liikkeeseen, ennen kuin käytät sitä uudelleen.

LMU30681

Sulakkeen vaihtaminen

Jos sulake on palanut, avaa sulakerasia ja irrota sulake ulosvetimellä. Aseta palaneen sulakkeen tilalle ampeeriluvultaan samanlai-

nen ehjä sulake.

LWM00631

VAROITUS

Väärä sulake tai sulakkeen tilalle asetettu metallilanka voi aiheuttaa järjestelmään liian suuren virran. Tämä voi vahingoittaa sähköjärjestelmää ja aiheuttaa tulipalovaaran.

Jos uusikin sulake palaa, ota yhteyttä Yamaha-liikkeeseen.

1. Sulakkeen ulosvedin

2. Tulppa

3. Sulake (20 A, 30 A)

4. Varasulake (20 A, 30 A)

ZMU06565

ZMU03562

1. Sulakkeen ulosvedin

2. Sulake (20 A, 30 A)

Page 89

Ratkaisuehdotus

LMU29512

Sähkötrimmi ja -kippi eivät toimi

Jos moottoria ei voi kipata ylös tai alas sähkötrimmi- ja kippimoottorilla akun tyhjentymisen tai sähkötrimmi- ja kippimoottorin vikaantumisen takia, moottorin voi kipata käsin.

1. Löysää käsikäyttöisen venttiilin ruuvi kiertämällä sitä myötäpäivään, kunnes se pysähtyy.

ZMU04095

1. Käsikäyttöisen venttiilin ruuvi

2. Aseta moottori haluamaasi asentoon ja tiukkaa sitten käsikäyttöisen venttiilin ruuvi kiertämällä sitä vastapäivään.

LMU29533

Käynnistysmoottori ei toimi

Jos käynnistysmekanismi ei toimi (moottoria ei voi käynnistää käynnistysmoottorilla), moottorin voi käynnistää varakäynnistysnarulla.

LWM01022

VAROITUS

●

Toimi näin vain hätätilanteessa ja vain palataksesi lähimpään satamaan korjausta varten.

●

Vaihde päällä käynnistyksen esto ei ole käytössä, kun moottoria käynnistetään varakäynnistysnarulla. Varmista, että kauko-ohjausvipu on vapaa-asennossa. Muutoin vene voi alkaa liikkua odot-

tamattomasti, mikä voi aiheuttaa onnettomuuden. Pidä veneen käytön aikana moottorin

●

turvakytkimen naru huolellisesti kiinnitettynä vaatteisiisi, käteesi tai jalkaasi. Älä kiinnitä turvakytkimen narua vaat-

●

teisiin, jotka voivat repeytyä. Älä pujota turvakytkimen narua paikkoihin, joissa se voi juuttua kiinni ja estää turvakytkimen toiminnan.

●

Varmista ennen vetämistä käynnistysnarusta, että takanasi ei seiso ketään. Käynnistysnaru voi heilahtaa voimalla taaksesi ja vahingoittaa takanasi seisovaa henkilöä.

●

Suojaamattomana pyörivä vauhtipyörä on vaarallinen. Pidä löysät vaatteet ja muut esineet loitolla moottorista käynnistyksen aikana. Älä käytä varakäynnistysnarua muuten kuin ohjeissa neuvotulla tavalla. Älä koske vauhtipyörään tai muihin liikkuviin osiin moottorin ollessa käynnissä. Älä asenna käynnistysmekanismia tai ylä- koppaa paikalleen moottorin ollessa käynnissä. Älä koske sytytyspuolaan, sytytystul-

●

pan johtimeen, sytytystulpan hattuun tai muihin sähkölaitteisiin käynnistäessäsi tai käyttäessäsi moottoria. Muutoin seurauksena voi olla sähköisku.

Page 90

Ratkaisuehdotus

LMU38840

Moottorin käynnistäminen hätätilanteessa (käsikäynnistyksellä varustetut mallit)

1. Irrota yläkoppa ja suojus.

ZMU06574

2. Irrota tiivistystulppa ja vaihde päällä käynnistyksen estolaitteen kaapeli käsikäynnistimestä.

ZMU06575

ZMU06579

4. Pujota vaihde päällä käynnistyksen es- tolaitteen kaapeli polttoaineletkun alle ja irrota siitä jousi.

ZMU06577

ZMU6576

3. Irrota käsikäynnistin irrottamalla pultti tai pultit.

ZMU06578

5. Varmista, että vaihdevipu on vapaaasennossa ja että sorkka on kiinnitetty moottorin turvakytkimeen.

Page 91

ZMU06521

ZMU02026

6. Aseta varakäynnistysnarun solmupää vauhtipyörämagneeton loveen ja kierrä narua myötäpäivään 1 - 2 kierrosta vauhtipyörämagneeton ympärille.

7. Vedä narua hitaasti, kunnes tunnet vastuksen. Käynnistä moottori voimakkaalla suoralla vedolla. Jos moottori ei käynnisty ensimmäisellä yrityksellä, toista käynnistystoimet.

Ratkaisuehdotus

HUOMAA:

●

Jos moottori ei käynnisty ensimmäisellä yrityksellä, toista käynnistystoimet. Jos moottori ei käynnisty 4 - 5 yrityksellä, avaa kaasua hieman (kahdeksasosa- ja neljäs- osakaasun väliin) ja yritä uudelleen. Jos moottori on lämmin eikä se käynnisty, avaa kaasua sama määrä ja yritä uudelleen käynnistää moottori. Jos moottori ei vieläkään käynnisty, katso sivu 41.

●

Sulje kaasu kiertämällä kaasukahvaa hitaasti, jotta moottori ei sammuisi.

LMU38850

Moottorin käynnistäminen hätätilanteessa (sähkökäynnistyksellä varustetut mallit)

1. Irrota yläkoppa ja suojus.

ZMU06585

2. Vedä 10-nastainen liitin irti puristimesta ja irrota vauhtipyörämagneeton suojus (jos on).

ZMU06583

ZMU06581

Page 92

Ratkaisuehdotus

3. Irrota vauhtipyörämagneeton suojus irrottamalla pultti tai pultit.

ZMU06582

4. Varmista, että vaihdevipu on vapaaasennossa ja että sorkka on kiinnitetty moottorin turvakytkimeen. Virtalukon (ei kaikissa malleissa) on oltava “” (pääl- lä) asennossa.

ZMU02026

ZMU06521

5. Aseta varakäynnistysnarun solmupää vauhtipyörämagneeton loveen ja kierrä narua myötäpäivään 1 - 2 kierrosta vauhtipyörämagneeton ympärille.

6. Vedä narua hitaasti, kunnes tunnet vastuksen. Käynnistä moottori voimakkaalla suoralla vedolla. Jos moottori ei käynnisty ensimmäisellä yrityksellä, toista käynnistystoimet.

Page 93

ZMU06584

HUOMAA:

●

Sulje kaasu kiertämällä kaasukahvaa hitaasti, jotta moottori ei sammuisi.

LMU33501

Veteen pudonneen moottorin

käsitteleminen

Jos perämoottori on pudonnut veteen, toimita se välittömästi Yamaha-huoltoliikkeeseen. Muutoin syöpymistä voi alkaa tapahtua lä- hes heti.

rämoottoria, ennen kuin se on tarkastettu täydellisesti.

TÄRKEÄÄ:

[LCM00401]

Älä yritä käyttää pe-

Ratkaisuehdotus

Page 94

YAMAHA MOTOR CO., LTD.

Painettu Japanissa Joulukuu 2008–0.1 × 1

Painettu kierrätyspaperille

Yamaha F25D, FT25F User Manual [fi]
