BEDIENUNGSANLEITUNG

Integrated Sampling Sequencer / Modular Synthesis Plug-in System / Real-time External Control Surface

SPECIAL MESSAGE SECTION

PRODUCT SAFETY MARKINGS:

Yamaha electronic

products may have either labels similar to the graphics shown below or molded/stamped facsimiles of these graphics on the enclosure. The explanation of these graphics appears on this page. Please observe all cautions indicated on this page and those indicated in the safety instruction section.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.

Battery Notice:

This product MAY contain a small non-rechargable battery which (if applicable) is soldered in place. The average life span of this type of battery is approximately ﬁve years. When replacement becomes necessary, contact a qualiﬁed service representative to perform the replacement.

Warning:

Do not attempt to recharge, disassemble, or incinerate this type of battery. Keep all batteries away from children. Dispose of used batteries promptly and as regulated by applicable laws. Note: In some areas, the servicer is required by law to return the defective parts. However, you do have the option of having the servicer dispose of these parts for you.

Disposal Notice:

Should this product become damaged beyond repair, or for some reason its useful life is considered to be at an end, please observe all local, state, and federal regulations that relate to the disposal of products that contain lead, batteries, plastics, etc.

NOTICE:

Service charges incurred due to lack of knowledge relating to how a function or effect works (when the unit is operating as designed) are not covered by the manufacturer’s warranty, and are therefore the owners responsibility. Please study this manual carefully and consult your dealer before requesting service.

NAME PLATE LOCATION:

The graphic below indicates the location of the name plate. The model number, serial number, power requirements, etc., are located on this plate. You should record the model number, serial number, and the date of purchase in the spaces provided below and retain this manual as a permanent record of your purchase.

The lightning ﬂash with arrowhead symbol, within the equilateral triangle, is intended to alert the user to the presence of uninsulated „dangerous voltage” within the product’s enclosure that may be of sufﬁcient magnitude to constitute a risk of electrical shock.

IMPORTANT NOTICE:

All Yamaha electronic products are tested and approved by an independent safety testing laboratory in order that you may be sure that when it is properly installed and used in its normal and customary manner, all foreseeable risks have been eliminated. DO NOT modify this unit or commission others to do so unless speciﬁcally authorized by Yamaha. Product performance and/or safety standards may be diminished. Claims ﬁled under the expressed warranty may be denied if the unit is/has been modiﬁed. Implied warranties may also be affected.

SPECIFICATIONS SUBJECT TO CHANGE:

The information contained in this manual is believed to be correct at the time of printing. However, Yamaha reserves the right to change or modify any of the speciﬁcations without notice or obligation to update existing units.

ENVIRONMENTAL ISSUES:

Yamaha strives to produce products that are both user safe and environmentally friendly. We sincerely believe that our products and the production methods used to produce them, meet these goals. In keeping with both the letter and the spirit of the law, we want you to be aware of the following:

MOTIF ES6

POWER ON OFF

AC INLET

MOTIF ES7

MOTIF ES8

POWER

AC INLET

ON OFF

Model

Serial No.

Purchase Date

I/O EXPANSION

POWER ON OFF

AC INLET

USB

TO HOSTTO DEVICEmLAN

mLAN I/O EXPANSION

MIDI OUTTHRU

BREATH

92-469- ➀ (rear)

IMPORTANT SAFETY INSTRUCTIONS

INFORMATION RELATING TO PERSONAL INJURY, ELECTRICAL SHOCK,

AND FIRE HAZARD POSSIBILITIES HAS BEEN INCLUDED IN THIS LIST.

WARNING-

precautions should always be followed. These precautions include, but are not limited to, the following:

Read all Safety Instructions, Installation Instructions, Special Message Section items, and any Assembly Instructions found in this manual BEFORE making any connections, including connection to the main supply.

Do not attempt to service this product beyond that described in the user-maintenance instructions. All other servicing should be referred to qualiﬁed service personnel.

Main Power Supply Veriﬁcation: Yamaha products are

manufactured speciﬁcally for the supply voltage in the area where they are to be sold. If you should move, or if any doubt exists about the supply voltage in your area, please contact your dealer for supply voltage veriﬁcation and (if applicable) instructions. The required supply voltage is printed on the name plate. For name plate location, please refer to the graphic found in the Special Message Section of this manual.

DANGER

and therefore has been equipped with a three pin attachment plug. If this product should malfunction, the ground pin provides a path of low resistance for electrical current, reducing the risk of electrical shock. If your wall socket will not accommodate this type plug, contact an electrician to have the outlet replaced in accordance with local electrical codes. Do NOT modify the plug or change the plug to a different type!

WARNING:

power cord or place it in a position where anyone could walk on, trip over, or roll anything over power or connecting cords of any kind. The use of an extension cord is not recommended! If you must use an extension cord, the minimum wire size for a 25’ cord (or less) is 18 AWG. NOTE: The smaller the AWG number, the larger the current handling capacity. For longer extension cords, consult a local electrician.

Ventilation: Electronic products, unless speciﬁcally designed for

enclosed installations, should be placed in locations that do not interfere with proper ventilation. If instructions for enclosed installations are not provided, it must be assumed that unobstructed ventilation is required.

When using any electrical or electronic product, basic

-Grounding Instructions: This product must be grounded

Do not place this product or any other objects on the

This product was NOT designed for use in wet/damp locations and

should not be used near water or exposed to rain. Examples of wet / damp locations are; near a swimming pool, spa, tub, sink, or wet basement.

This product should be used only with the components supplied or; a cart,rack, or stand that is recommended by the manufacturer. If a cart, rack, or stand is used, please observe all safety markings and instructions that accompany the accessory product.

The power supply cord (plug) should be disconnected from the

10.

outlet when electronic products are to be left unused for extended periods of time. Cords should also be disconnected when there is a high probability of lightning and/or electrical storm activity.

11.

Care should be taken that objects do not fall and liquids are not

spilled into the enclosure through any openings that may exist.

Electrical/electronic products should be serviced by a qualiﬁed

12.

service person when:

a. The power supply cord has been damaged; or b. Objects have fallen, been inserted, or liquids have been spilled

into the enclosure through openings; or c. The product has been exposed to rain; or d. The product does not operate, exhibits a marked change in

performance; or e. The product has been dropped, or the enclosure of the product

has been damaged.

13.

This product, either alone or in combination with an ampliﬁer and headphones or speaker/s, may be capable of producing sound levels that could cause permanent hearing loss. DO NOT operate for a long period of time at a high volume level or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you should consult an audiologist. IMPORTANT: The louder the sound, the shorter the time period before damage occurs.

Some Yamaha products may have benches and/or accessory

14.

mounting ﬁxtures that are either supplied as a part of the product or as optional accessories. Some of these items are designed to be dealer assembled or installed. Please make sure that benches are stable and any optional ﬁxtures (where applicable) are well secured BEFORE using. Benches supplied by Yamaha are designed for seating only. No other uses are recommended.

Temperature considerations: Electronic products should be

installed in locations that do not seriously contribute to their operating temperature. Placement of this product close to heat sources such as; radiators, heat registers etc., should be avoided.

PLEASE KEEP THIS MANUAL

92-469-3

VORSICHTSMASSNAHMEN

BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN

* Heben Sie diese Anleitung sorgfältig auf, damit Sie später einmal nachschlagen können.

WARNUNG

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Netzanschluß/Netzkabel

• Verwenden Sie ausschließlich die für das Instrument vorgeschriebene richtige Netzspannung. Die erforderliche Spannung ﬁnden Sie auf dem Typenschild des Instruments.

• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder Schmutz, der sich angesammelt haben kann.

• Verwenden Sie ausschließlich die mitgelieferten Netzkabel/Stecker.

• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf und verlegen Sie es nicht an einer Stelle, wo jemand darauftreten, darüber stolpern oder etwas darüber rollen könnte.

Öffnen verboten!

• Dieses Instrument enthält keine vom Verwender zu wartenden Teile. Versuchen Sie nicht, das Instrument zu zerlegen oder Bauteile im Innern auf irgend eine Weise zu verändern.

Gefahr durch Wasser

• Achten Sie darauf, daß das Instrument nicht durch Regen naß wird, verwenden Sie es nicht in der Nähe von Wasser oder unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die herausschwappen und in Öffnungen hineinﬂießen könnte.

• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.

Brandschutz

• Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offene Flamme könnte umstürzen und einen Brand verursachen.

Falls Sie etwas ungewöhnliches am Gerät bemerken

• Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es während der Verwendung des Instruments zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte, schalten Sie den Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose und lassen Sie das Instrument von einem qualiﬁzierten YamahaKundendienstfachmann prüfen.

VORSICHT

Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr von Verletzungen bei Ihnen oder Dritten, sowie Beschädigungen des Instruments oder anderer Gegenstände zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen:

Netzanschluß/Netzkabel Aufstellort

• Stecken Sie den Dreistiftstecker stets in eine ordnungsgemäß geerdete Netzsteckdose. (Weitere Informationen zur Hauptstromversorgung ﬁnden Sie auf Seite 26).

• Wenn Sie den Netzstecker aus dem Instrument oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und niemals am Kabel. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden.

• Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Instrument längere Zeit nicht benutzt wird oder während eines Gewitters.

• Schließen Sie das Instrument niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.

• Setzen Sie das Instrument niemals übermäßigem Staub, Vibrationen oder extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld verzieht oder Bauteile im Innern beschädigt werden.

• Betreiben Sie das Instrument nicht in der Nähe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen elektrischen Geräten. Anderenfalls kann durch das Instrument oder die anderen Geräte ein Rauschen entstehen.

• Stellen Sie das Instrument nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.

• Ehe Sie das Instrument bewegen, trennen Sie alle angeschlossenen Kabelverbindungen ab.

• Stellen Sie keine Gegenstände vor die Entlüfungsöffnung des Instruments, da hierdurch eine einwandfreie Belüftung der Bauteile im Innern behindert werden und das Instrument überhitzen könnte.

(2)-8

1/2

Anschlüsse

• Ehe Sie das Instrument an andere elektronische Komponenten anschließen, schalten Sie die Stromversorgung aller Geräte aus. Ehe Sie die Stromversorgung für alle Komponenten an- oder ausschalten, stellen Sie bitte alle Lautstärkepegel auf die kleinste Lautstärke ein. Auch immer sicherstellen, daß die Lautstärke aller Komponenten auf den kleinsten Pegel gestellt werden und die Lautstärke dann langsam gesteigert wird, während das Instrument gespielt wird, um den gewünschten Hörpegel einzustellen.

Wartung

• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Verwenden Sie keinesfalls Farbverdünner, Lösungsmittel, Reinigungsﬂüssigkeiten oder chemisch inprägnierte Wischtücher.

Vorsicht bei der Handhabung

• Stecken Sie nicht einen Finger oder die Hand in Öffnungen der Klaviaturabdeckung oder des Instruments.

• Stecken Sie niemals Papier, metallene oder sonstige Gegenstände in die Öffnungen des Bedienfeldes oder der Klaviatur. Lassen Sie derartige Gegenstände auch nicht in diese Öffnungen fallen. Falls dies doch geschieht, schalten Sie sofort die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie das Instrument anschließend von einem autorisierten Yamaha-Kundendienst überprüfen.

• Legen Sie ferner keine Vinyl-, Kunststoff- oder Gummigegenstände auf das Instrument, da sich hierdurch das Bedienfeld oder die Tastatur verfärben könnten.

• Lehnen oder setzen Sie sich nicht auf das Instrument, legen Sie keine schweren Gegenstände darauf und üben Sie nicht mehr Kraft auf Tasten, Schalter oder Steckerverbinder aus als unbedingt erforderlich.

• Spielen Sie das Instrument nicht länge Zeit mit hoher oder unangenehmer Lautstärke, da es hierdurch zu permanentem Gehörverlust kommen kann. Falls Sie Gehörverlust bemerken oder ein Klingeln im Ohr feststellen, lassen Sie sich von Ihrem Arzt beraten.

Sichern von Daten

Sichern von Daten und Erstellen von Sicherungskopien

• Wenn Sie das Instrument ausschalten, gehen die Daten im DRAM (siehe Seite 186) verloren. Speichern Sie die Daten auf einem SmartMedia-/ USB-Speichergerät.

• Versuchen Sie niemals, das Gerät auszuschalten, während Daten in den Flash-ROM geschrieben werden (während die Meldung „Executing...“ (in Ausführung...) oder „Please keep power on“ (bitte lassen Sie das Gerät eingeschaltet) angezeigt wird. Wenn Sie das Gerät in diesem Zustand ausschalten, gehen sämtliche User-Daten verloren, und das System kann „einfrieren“ (aufgrund fehlerhafter Daten im Flash-ROM). Das bedeutet, daß dieser Synthesizer auch beim nächsten Einschalten möglicherweise nicht ordnungsgemäß hochgefahren wird.

Erstellen von Sicherungskopien SmartMedia/externen Medien

• Wir empfehlen Ihnen, wichtige Daten doppelt auf zwei SmartMedia/ externen Medien zu sichern, um bei Beschädigung eines Mediums keinen Datenverlust zu erleiden.

Yamaha ist nicht für solche Schäden verantwortlich, die durch falsche Verwendung des Instruments oder durch Veränderungen am Instrument hervorgerufen wurden, oder wenn Daten verlorengehen oder zerstört werden.

Stellen Sie stets die Stromversorgung aus, wenn das Instrument nicht verwendet wird.

(2)-8

2/2

Einleitung

Herzlichen Glückwunsch zum und vielen Dank für den Kauf des Yamaha MOTIF ES6/MOTIF ES7/MOTIF ES8 Music Production Synthesizer! Das Musikproduktionsinstrument, das Sie nun besitzen, ist möglicherweise der am besten klingende, vielseitigste und mit Sicherheit der leistungsfähigste Synthesizer weltweit. Yamaha hat sich bemüht, nahezu alle Synthesizertechnologien und das gesamte Know-how der Musikproduktion in ein einziges Gerät zu packen – und das ist uns gelungen! Mit dem neuen MOTIF ES stehen Ihnen nicht nur die neuesten und großartigsten Sounds und Rhythmen zur Verfügung (sowie die Möglichkeit zum Erstellen und Sampeln eigener Sounds und Rhythmen), sondern darüber hinaus verfügen Sie nun auch über leistungsfähige und einfach zu verwendende Werkzeuge zum Spielen, Kombinieren und Steuern dieser dynamischen Klänge und Rhythmen – und all dies in Echtzeit, während Sie spielen! Nehmen Sie sich die Zeit, dieses Handbuch aufmerksam durchzuarbeiten. Es steckt voller wichtiger Informationen, mit deren Hilfe Sie dieses Instrument optimal nutzen können. Und nun hinein ins Vergnügen!

Zubehör

Folgende Komponenten gehören zum Lieferumfang des MOTIF ES 6/MOTIF ES 7/MOTIF ES 8. Bitte überprüfen Sie, ob Sie alle Komponenten erhalten haben.

• Netzkabel

• CD-ROM x 3

• Bedienungsanleitung (dieses Handbuch)

• Datenliste

• Installationsanleitung

Informationen zu den beiliegenden CD-ROMs

Zum Lieferumfang des MOTIF ES gehören die folgenden drei CD-ROMs:

• TOOLS for MOTIF ES6/MOTIF ES7/MOTIF ES8

Diese CD-ROM enthält spezielle Software zur Verwendung mit diesem Instrument. Sie enthält die jüngste Version von „SQ01 (V2)“, einem Audio/MIDI-Sequenzer/Mixer mit vollem Funktionsumfang für eine umfassende Musikproduktion, „Voice Editor“ mit vielseitigen und intuitiven Werkzeugen zur Soundbearbeitung und „Multi Part Editor“ zur Bearbeitung der Mischparameter von Songs und Patterns. Weitere Informationen ﬁnden Sie in der Installationsanleitung oder in den Online-Handbüchern der Software.

• Sound Library for MOTIF ES6/MOTIF ES7/MOTIF ES8

Diese CD-ROM enthält verschiedene Datentypen zur Verwendung mit dem MOTIF ES. Informationen zum Inhalt ﬁnden Sie in der Datei „List“ auf der CD-ROM. Im File-Modus können Sie die Daten auf das Instrument laden, um sie zu verwenden. Legen Sie die CD-ROM in ein CD-ROM-Laufwerk* ein, das über ein USB-Kabel an den Anschluß USB TO DEVICE angeschlossen ist, und führen Sie den Ladevorgang („Load“) aus. Alternativ können Sie auf die Daten von einem USB-Speichergerät (wie einer Festplatte) oder einer (in den CARD-Steckplatz eingefügten) SmartMedia-Karte abrufen, auf die die Daten zuvor kopiert wurden. Einzelheiten zur Vorgehensweise beim Laden der einzelnen Dateitypen ﬁnden Sie auf den folgenden Seiten.

* Informationen darüber, welche USB-Geräte (Modellname usw.) mit dem MOTIF ES verwendet werden können, ﬁnden

Sie auf Seite 29.

HINWEIS

• Voice Erweiterung: W7V Seite 87

• Pattern Erweiterung: W7P Seite 133

• WAV-Datei Erweiterung: WAV Seite 100 und 109

Stellen Sie beim Laden von Audio-WAV-Dateien sicher, daß auf dem Instrument DIMM-Module installiert sind. (Informationen zur DIMM-Kompatibilität ﬁnden Sie auf Seite 289.) Auch zum Laden von Voice-Daten von dieser CD-ROM müssen DIMMModule installiert sein, da die Voice-Daten User-Waveforms enthalten. Falls keine DIMM-Module installiert sind, erscheint beim Versuch, eine WAV-Datei oder Voice-Daten von dieser CD-ROM zu laden, eine Fehlermeldung.

• TOOLS for Modular Synthesis Plug-in System

Diese CD-ROM enthält verschiedene Computeranwendungen, einschließlich „Voice Editor“ zum Bearbeiten von Voices auf optionalen Plug-In Boards. Weitere Informationen ﬁnden Sie in der Datei „Readme“ auf der CD-ROM.

• Das Kopieren kommerziell erhältlicher Musiksequenzdaten und/oder digitaler Audiodateien ist nur für den Privatgebrauch zulässig.

• Dieses Produkt enthält ein Paket von Computerprogrammen und Inhalten, für die Yamaha Urheberrechte oder Lizenzen zur Verwendung von Urheberrechten Dritter besitzt. Dieses urheberrechtlich geschützte Material umfaßt ohne Einschränkung sämtliche Computersoftware, Styles-Dateien, MIDI-Dateien, WAVEDaten und Tonaufzeichnungen. Jegliche unerlaubte Verwendung solcher Programme und Inhalte außer zum persönlichen Gebrauch ist durch einschlägige Gesetze untersagt. Verstöße gegen das Urheberrecht werden strafrechtlich verfolgt. SIE DÜRFEN KEINE ILLEGALEN KOPIEN ANFERTIGEN; VERTEILEN ODER VERWENDEN.

Bedienungsanleitung

Hauptfunktionen

Seite 115

Seite 123

Seite 136

Seite 47

Seite 147

Seite 74

Seite 39

Seite 29

Seite 142

Hauptfunktionen

Eine breite Palette von

Voices

. Mit Hilfe der Category Search -Funktion können Sie die gewünschten Sounds auf der Grundlage des Instrumenttyps schnell aufrufen.

Performance-Modus

Voices gleichzeitig einsetzen – übereinander geschichtet oder mit einer geteilten Tastatur.

Der

eingebaute Sampling-Sequenzer

und MIDI-Aufzeichnungen nahtlos miteinander.

Umfassende Funktionen zum

Bearbeiten von Samples und bis zu 512MB

•

Speicherplatz für Samples (mit optionalen DIMMModulen).

Dank einer weitreichenden Sie AIFF- und WAV-Dateien sowie Samples und

•

Programm-/Voice-Daten von anderen gängigen Samplern laden (z.B. der A-Serie von Yamaha).

Mit der praktischen direkt den Klang des MOTIF ES selbst sampeln. Spielen

•

Sie eigene Melodien, Riffs und Rhythmen – und verwenden Sie diese als Samples.

Die einzigartige Riffs automatisch in die einzelnen Beats und Noten auf. Dadurch können Sie die einzelnen Parts Ihrer Sample-

•

Loops als MIDI-Daten bearbeiten sowie Tempo und sogar Rhythmusgefühl ändern, ohne daß Tonhöhe oder Klangqualität verfälscht werden.

Umfassende Chorus (49 Typen), acht separaten Insert-Blöcken, jeweils

mit zwei Blöcken

Typen) und einem digitalen Equalizer (Dreiband-Part-EQ und Fünfband-Master-EQ).

Umfangreiche

Drehregler und vier Schieberegler – mit deren Hilfe Sie

Filter, Pegel, Effekte, Hüllkurven usw. einstellen können, während Sie spielen.

Mit den Funktionen des verschiedene Rhythmus-Sections und Riffs als einzelne Elemente erstellen – die Sie in Echtzeit auf einfache und intuitive Weise zu vollständigen Rhythmusspuren kombinieren können.

Neben der Möglichkeit zum Erstellen von User-Voices im Voice-Modus können Sie spezielle und Patterns erstellen. Diese Voices lassen sich im Song/ Pattern-Modus bearbeiten und speichern – ein außergewöhnlich einfacher und praktischer Ansatz zum Erstellen von Voices für Songs und Patterns.

dynamischen und authentischen

können Sie vier verschiedene

kombiniert Audio-

Aufzeichnen und

Datenkompatibilität

Resampling

Slice-Funktion spaltet Rhythmen und

Effektverarbeitung , mit Reverb (20 Typen),

(insgesamt 116 Typen), Master-Effekt (8

Echtzeit-Regelmöglichkeiten durch vier

Pattern-Modus

-Funktion können Sie

können Sie

Mixing-Voices für Songs

können

Seite 60

Seite 67

Seite 172

Seite 289

Seite 100,270

Seite 99

Seite 107

Seite 177

Seite 50

Seite 106

Seite 105

Wenn Ihnen sämtliche Audio-Samples, Loops, MIDI-Daten und Patterns vorliegen, die Sie für Ihren Song benötigen, können Sie diese Teilstücke mit Hilfe der Funktion in Echtzeit arrangieren. Dieser praktische Ansatz macht die Entwicklung toller Ideen und phantastischer Songs leichter als je zuvor.

Song Scene

mit dem Sie „Momentaufnahmen“ der Einstellungen der Sequenzerspuren erstellen können (wie beispielsweise Pan, Lautstärke, Spurstummschaltung usw.). Anschließend können Sie während der Wiedergabe oder Aufnahme zwischen den Scenes hin- und herwechseln, um sofortige Dynamikänderungen zu erzeugen.

Master-Modus können Sie den MOTIF ES einerseits als

Master-Keyboard (mit unabhängigen Zonen) einsetzen und andererseits bei Live-Auftritten eine problemlose Umkonﬁgurierung des Instruments zwischen Voice-/ Performance-Wiedergabe und Song-/Pattern-Wiedergabe vornehmen.

Außergewöhnlich mit zwei Reihen von Bedientasten: [F1] bis [F6] und [SF1] bis [SF5]

Remote-Steuerung

bevorzugten Sequenzer-Software über die Bedienregler. Sie können Spuren stummschalten, die Transportfunktionen (Wiedergabe, Stopp, Aufnahme usw.) steuern, mit Hilfe der Dreh- und Schieberegler des Instruments bis zu 16 MIDIund Audio-Spuren abmischen, die Stereoposition der Spuren ändern, den Equalizer steuern und Effect-SendPegel einstellen – und dies alles, ohne die Maus auch nur anzufassen.

Durch die drei Slots des

System

Synthesizer oder Klangverarbeitungsmodul erweitern. PlugIn Boards stellen Ihnen mehr Voices, mehr Effekte, mehr Polyphoniestimmen und mehr Instrumental-Parts zur Verfügung. Zusätzlich wurden bereits besondere Plug-InVoices vorprogrammiert und auf dem MOTIF ES gespeichert, die sofort nach der Installation der entsprechenden Erweiterungskarte wiedergegeben werden können.

Die mit einer Vielzahl von Eingangs-/Ausgangsbuchsen ausgestattete Rückseite sorgt für eine maximale Flexibilität beim Anschließen von anderen Geräten. Dazu gehören ASSIGNABLE OUT-Buchsen, A/D INPUT-Buchsen, MIDIAnschlüsse, zwei USB-Schnittstellen und ein Memory CardSteckplatz. Darüber hinaus kann eine optionale AIEB2oder mLAN16E-Erweiterungskarte installiert werden. Die

mLAN-Schnittstelle ist besonders leistungsstark – sie

ermöglicht die Übertragung von digitalen Audiodaten und MIDI-Daten über ein einziges Breitbandkabel.

ist ein weiteres leistungsfähiges Werkzeug,

einfach zu verstehendes Bedienfeld

– zur Fernbedienung Ihrer

Modular Synthesis Plug-in

können Sie den MOTIF ES mit einem völlig neuen

Pattern Chain

Mit der vielseitigen entsprechend den angeschlagenen Tasten automatisch verschiedene Phrasen wiedergegeben. Diese Funktion eignet sich vor allem für Drum-Voices – auf einfachen Tastendruck rufen Sie verschiedene Rhythmus-Patter ns auf und erhalten so eine spontane Inspiration für die Komposition und Darbietung von Songs. Bei Normal-Voices ändert sich die Arpeggio-Phrase harmonisch und melodisch entsprechend den gespielten Akkorden. Dadurch erhalten Sie beim Komponieren oder Spielen eine intuitive Kontrolle über die Patterns. Doch Arpeggios können nicht nur in Abhängigkeit der angeschlagenen Tasten, sondern auch der Anschlagstärke ausgelöst werden – was Ihnen noch mehr Spielmöglichkeiten eröffnet.

Arpeggio -Funktion werden

Seite 66

Das Instrument verfügt über USB TO HOST zum Anschließen an einen Computer und USB TO DEVICE zum Anschließen an ein Speichergerät wie Festplatte oder Flash-Disk.

Mitgelieferte Software – Die CD-ROM im Lieferumfang des

Instruments (Tools for MOTIF ES) enthält eine Reihe von praktischen und leistungsstarken Programmen für die Benutzung des MOTIF ES mit einem Computer. Dazu gehören der benutzerfreundliche Bearbeitungsfunktionen und Parameter bereitstellt, und der Sie die Song- bzw. Pattern-Mixing-Parameter auf intuitive Weise vom Computer aus bearbeiten können.

Voice Editor , der umfassende,

zwei USB-Anschlußstellen –

Multi Part Editor , mit dem

Bedienungsanleitung

So verwenden Sie diese Bedienungsanleitung

Bedienelemente und Anschlüsse .....................................................................................Seite 16

Dieser Abschnitt bietet eine Übersicht über alle Tasten, Steuerelemente und Anschlüsse des Instruments.

Vorbereitungen..................................................................................................................Seite 26

Es wird dringend empfohlen, diesen Abschnitt vor allen anderen Kapiteln der Bedienungsanleitung zu lesen. Er enthält Informationen zur Inbetriebnahme und Benutzung Ihres neuen Instruments.

Anwendungsverzeichnis .....................................................................................................Seite 9

Dieses Verzeichnis ist nicht nach einzelnen Begriffen, sondern nach Funktionen und Anwendungen geordnet, so daß Sie schnell und bequem herausﬁnden können, wie ein bestimmter Vorgang ausgeführt wird oder wo Sie Informationen zu einem bestimmten Thema erhalten.

Grundlagen des Aufbaus ................................................................................................Seite 154

Dieses Kapitel liefert einen detaillierten Überblick über die Hauptfunktionen und Merkmale des Instruments und ihr Zusammenwirken.

Grundlagen der Bedienung ..............................................................................................Seite 45

In diesem Kapitel werden die grundlegenden Bedienvorgänge des Instruments wie die Bearbeitung von Werten und die Änderung von Einstellungen erläutert.

Kurzanleitung ....................................................................................................................Seite 55

Dieser Lernabschnitt bietet Ihnen eine „Rundreise“ durch die verschiedenen Funktionen des Instruments sowie eine Möglichkeit zu ersten praktischen Erfahrungen im Spielen und Anwenden des Instruments.

Referenz ...........................................................................................................................Seite 188

Die Enzyklopädie zum MOTIF ES. In diesem Abschnitt werden alle Parameter, Einstellungen, Funktionen, Merkmale, Modi und Bedienvorgänge bis ins kleinste Detail erläutert.

Fehlerbehebung...............................................................................................................Seite 279

Schlagen Sie bei Funktions- oder Betriebsstörungen des Instruments oder bei Klangproblemen zunächst in diesem Abschnitt nach, bevor Sie sich an Ihren Yamaha-Händler oder den Kundendienst wenden. Hier werden die häuﬁgsten Probleme und deren Lösungen in einer sehr einfachen und leicht verständlichen Form beschrieben.

Anhang .............................................................................................................................Seite 275

Dieser Abschnitt enthält detaillierte Informationen zum Instrument, wie die technischen Daten, eine Liste der Warnmeldungen sowie Anleitungen zur Installation zusätzlicher Komponenten (z.B. DIMM-Module, AIEB2, mLAN16EErweiterungskarte und Plug-In Boards).

Datenliste (gesondertes Heft)

Hier ﬁnden Sie verschiedene wichtige Tabellen wie die Voice-Liste, die Liste der Preset-Pattern-Phrasen, die Effektliste, das MIDI-Datenformat und die MIDI-Implementierungstabelle.

Installationsanleitung (separates Heft)

Hier ﬁnden Sie Anleitungen zum Installieren der (auf der CD-ROM „TOOLS for MOTIF ES6/MOTIF ES7/MOTIF ES8“) mitgelieferten Software auf Ihren Computer.

Im LC-Display dieses Instruments werden je nach ausgewähltem Modus oder ausgewählter Funktion verschiedene Seiten und Menüs angezeigt. In den Schrittanweisungen dieser Bedienungsanleitung werden Pfeile verwendet, die in symbolischer Form die Abfolge der aufgerufenen Displays und Funktionen darstellen. Im nachfolgenden Beispiel wird der Benutzer aufgefordert, 1) die [VOICE]-Taste zu drücken, 2) eine Normal-Voice auszuwählen, 3) die [EDIT]-Taste zu drücken, 4) ein Element auszuwählen, 5) die Taste [F1] OSC zu drücken und 6) die Taste [SF2] OUTPUT zu drücken.

[VOICE]

* Apple und Macintosh sind Warenzeichen der Apple Computer, Inc. * Windows ist ein eingetragenes Warenzeichen der Microsoft * Alle sonstigen Warenzeichen sind Eigentum der jeweiligen Inhaber. * Die Abbildungen und LCD-Anzeigen in dieser Bedienungsanleitung dienen lediglich der Veranschaulichung und können vom tatsächlichen

Aussehen auf dem Instrument abweichen.

→→→→ Auswahl Normal-Voice

HINWEIS

Wenn im Display eine Bestätigungsaufforderung (Seite 52) oder ein Control-Function-Fenster (Seite 50) angezeigt wird, drücken Sie bitte die Taste [EXIT], um diesen Zustand zu beenden, und führen Sie dann wie im vorstehenden Beispiel die Anweisungen aus. Wenn sich der MOTIF ES im Remote-Control-Modus beﬁndet, drücken Sie bitte die Taste REMOTE [ON/OFF], um den Remote-Control-Modus zu verlassen, und führen Sie dann wie im vorstehenden Beispiel die Anweisungen aus.

Bedienungsanleitung

→→→→ [EDIT]

→→→→ Auswahl Element

Corporation.

→→→→ [F1] OSC

→→→→ [SF2] OUTPUT

Anwendungsverzeichnis

Wiedergabe auf dem MOTIF ES

• Wiedergabe von Demo-Songs/Patterns .............................................................................................................................................................. Seite 55

• Song Chain-Wiedergabe ....................................................................................................................................................................................... Seite 59

• Pattern Chain-Wiedergabe .................................................................................................................................................................................. Seite 115

• Arpeggio-Wiedergabe .......................................................................... Seiten 66 (Voice-Modus), 70 (Performance-Modus), 105 (Song/Pattern-Modus)

Spielen auf der Tastatur

• Auswählen einer Voice und Spielen auf der Tastatur ...................................................................Seiten 60 (Voice-Modus), 102 (Song/Pattern-Modus)

• Auswählen einer Voice des Plug-In Boards und Spielen auf der Tastatur ..................................Seiten 75 (Voice-Modus), 121 (Song/Pattern-Modus)

• Auswählen einer Performance und Spielen auf der Tastatur ............................................................................................................................ Seite 67

• Einsetzen des Instruments als Master-Keyboard ............................................................................................................................................. Seite 136

• Wiedergabe des Metronoms .................................. [SONG] oder [PATTERN] → [UTILITY] → [F3] SEQ → [SF1] CLICK → Mode = all ......... Seite 262

• Splitten der Tastatur – Einstellen der unteren und oberen Bereichsgrenze für die Voices

• Überlagern von zwei Voices (oder Parts)

....................................................................................Seiten 70 (Performance-Modus), 141 (Master-Modus)

Auswählen von Programmen und Vornehmen von Einstellungen auf dem MOTIF ES

• Auswählen einer Voice Verwenden der „Category Search“-Funktion

• Auswählen einer Performance

• Auswählen eines Songs

• Auswählen eines Patterns Auswählen einer Section Auswählen einer Phrase und Zuweisen zu einer Pattern-Spur

• Auswählen einer Mischvorlage (Mixing Template) für Songs/Patterns

• Auswählen eines Masters

• Auswählen eines Arpeggio-Typs

• Auswählen einer Wellenform

• Auswählen eines Filtertyps

• Auswählen eines Effekttyps Auswählen eines Reverb-Typs/Chorus-Typs/Insert-Typs

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F3] EFFECT ................................................................................................................. Seite 194

[PERFORM] → Auswahl Performance→ [EDIT] → [COMMON] → [F3] EFFECT → [SF1] CONNECT ............................................................... Seite 215

[SONG] oder [PATTERN] → Auswahl Song/Pattern→ [MIXING] → [EDIT] → [COMMON] → [F3] EFFECT → [SF1] CONNECT ...................... Seite 235

Auswählen eines Master-Effekt-Typs

[VOICE] → [UTILITY] → [F3] VOICE → [SF2] MEF ............................................................................................................................................. Seite 262

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F2] OUT/MEF → [SF3] MEF ...................................................................... Seite 214

[SONG] oder [PATTERN] → Auswahl Song/Pattern→ [MIXING] → [EDIT] → [COMMON] → [F2] MEQ/MEF → [SF2] MEF ............................. Seite 234

Auswählen eines Master-EQ-Typs

[VOICE] → [UTILITY] → [F3] VOICE → [SF1] MEQ ............................................................................................................................................. Seite 262

[PERFORM] → Auswahl Performance→ [EDIT] → [COMMON] → [F2] OUT/MEF → [SF2] MEQ ...................................................................... Seite 214

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → [COMMON] → [F2] OUT/MEF → [SF1] MEQ ............................ Seite 234

....................................................................................................................Seiten 60 (Voice-Modus), 102 (Song/Pattern-Modus)

..................................................................................................................................................... Seite 62

............................................................................................................................................................................. Seite 67

....................................................................................................................................................................................... Seite 56

.................................................................................................................................................................................... Seite 57

...................................................................................................................................................................................... Seite 57

....................................................................................................................... Seite 113

.......................................................................................................... Seite 103

................................................................................................................................................................................... Seite 136

........................................................ Seiten 66 (Voice-Modus), 70 (Performance-Modus), 105 (Song/Pattern-Modus)

.............................................................................................................................................................................. Seite 174

................................................................................................................................................................................ Seite 209

....Seiten 70 (Performance-Modus), 141 (Master-Modus)

Verwenden von Controllern................. Seiten 66 (Voice-Modus), 69 (Performance-Modus), 104 (Song/Pattern-Modus)

• Organisation und Struktur der Controller......................................................................................................................................................... Seite 154

• Zuweisen von Funktionen zu den Controllern für jede Voice (Controller Set)............................................................................................... Seite 155

• Zuweisen von Controller-Nummern zu jedem Controller ................................................................................................................................ Seite 156

• Einstellen des Pitch-Bend-Bereichs

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF5] OTHER → PB Upper/PB Lower ............................................ Seite 190

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F1] VOICE → [SF5] OTHER → PB Upper/PB Lower

• Überprüfen des aktuell zur Steuerung durch den Knopfregler zugewiesenen Parameters

............................................................................................................... Seiten 81 (Voice-Modus), 90 (Performance-Modus), 129 (Song/Pattern-Modus)

• Überprüfen des aktuell zur Steuerung durch den Schieberegler (CS) zugewiesenen Parameters ............................................................. Seite 140

• Verwenden eines Fußpedals als Haltepedal....................................................................................................................................................... Seite 42

• Starten/Anhalten eines Songs oder Patterns durch Betätigen eines Fußschalters...... [UTILITY] → [F4] CTL ASN → [SF3] FT SW ......... Seite 263

• Ändern einer Voice oder Performance durch Betätigen eines Fußschalters ................. [UTILITY] → [F4] CTL ASN → [SF3] FT SW ......... Seite 263

• Ein-/Ausschalten der Arpeggio-Wiedergabe durch Betätigen eines Fußschalters ....... [UTILITY] → [F4] CTL ASN → [SF3] FT SW ......... Seite 263

.......... Seite 235

Bedienungsanleitung

Anwendungsverzeichnis

• Festlegen der Reaktion des Klangs auf die Betätigung eines Blaswandlers

[UTILITY] → [F1] GENERAL → [SF1] TG → BCCurve .........................................................................................................................................Seite 260

• Beibehalten des Effekts eines Controllers (Modulationsrad usw.) beim Wechseln zwischen Voices

[UTILITY] → [F1] GENERAL → [SF4] OTHER → CtrlReset = hold ....................................................................................................................... Seite 261

Ausschließliche Wiedergabe von bestimmten Parts oder Voices

• Ein-/Ausschalten von Elementen im Voice-Edit-Modus ...................................................................................................................................... Seite 79

• Feststellen, ob die einzelnen Elemente im Voice-Edit-Modus verwendet werden

[VOICE] → [EDIT] → Auswahl Element → [F1] OSC → [SF1] WAVE → ElementSw = on/off ..............................................................................Seite 195

• Feststellen, ob die einzelnen Parts im Performance-Modus verwendet werden

[PERFORM] → Auswahl Performance → [EDIT] → Auswahl Part → [F1] VOICE → [SF1] VOICE → PartSw = on/off ........................................Seite 216

• Ein-/Ausschalten der einzelnen Spuren (Parts) eines Songs/Patterns .............................................................................................................Seite 58

• Ausschalten bzw. Stummschalten der Wiedergabe eines Song-/Pattern-Parts durch Ausschalten des Empfangskanals

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F1] VOICE → [SF2] MODE → ReceiveCh

...............Seite 235

Einstellen der Lautstärke oder des Ausgabepegels

• Allgemein

Einstellen der Gesamtlautstärke ......................................................................................................................[MASTER VOLUME] ...................Seite 18

Einstellen der Gesamtlautstärke des internen Klangerzeugers des Instruments

Einstellen der Ausgangsverstärkung jedes Ausgangs .................................................... [UTILITY] → [F2] I/O → [SF2] OUTPUT .................Seite 261

• Im Voice-Modus Einstellen der Lautstärkebalance der Elemente einer Normal-Voice mit den Schiebereglern

[VOICE] → Auswahl Normal-Voice → [EDIT] → Auswahl Element → [F4] AMP → [SF1] LVL/PAN → Level .........................................................Seite 81

Einstellen der (allen Elementen/Tasten gemeinsamen) Gesamtlautstärke für die ausgewählte Voice

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F2] OUTPUT → Volume ...............................................................................................Seite 190

• Im Performance-Modus Einstellen der Lautstärkebalance der Parts einer bearbeiteten Performance mit den Schiebereglern

[PERFORM] → Auswahl Performance → [EDIT] → Auswahl Part → [F2] OUTPUT → [SF1] VOL/PAN → Volume ...........................................Seite 91

Einstellen der (allen Parts gemeinsamen) Gesamtlautstärke für die ausgewählte Performance

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F2] OUT/MEQ → [SF1] OUT → Volume ...................................................Seite 213

Einstellen der Lautstärke der Audio-Eingangssignale (eines Mikrofons oder externen Audiogeräts)

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F5] AUDIO IN → [SF1] OUTPUT → Volume ..............................................Seite 215

• Im Song-Modus/Pattern-Modus Einstellen der Lautstärkebalance der Parts eines bearbeiteten Songs mit den Schiebereglern

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → Auswahl Part → [F1] VOL/PAN → VOLUME ..............................................Seite 130

Einstellen der Lautstärke der Audio-Eingangssignale (eines Mikrofons oder externen Audiogeräts)

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING → [EDIT] → [COMMON] → [F5] AUDIOIN → [SF1] OUTPUT → Volume........Seite 235

.. [UTILITY] → [F1] GENERAL → [SF1] TG → Volume .................Seite 260

Von einem Mikrofon, Instrument oder anderen Audiogerät eingehende Audiosignale

• Organisation der eingehenden Audio-Parts......................................................................................................................................................Seite 165

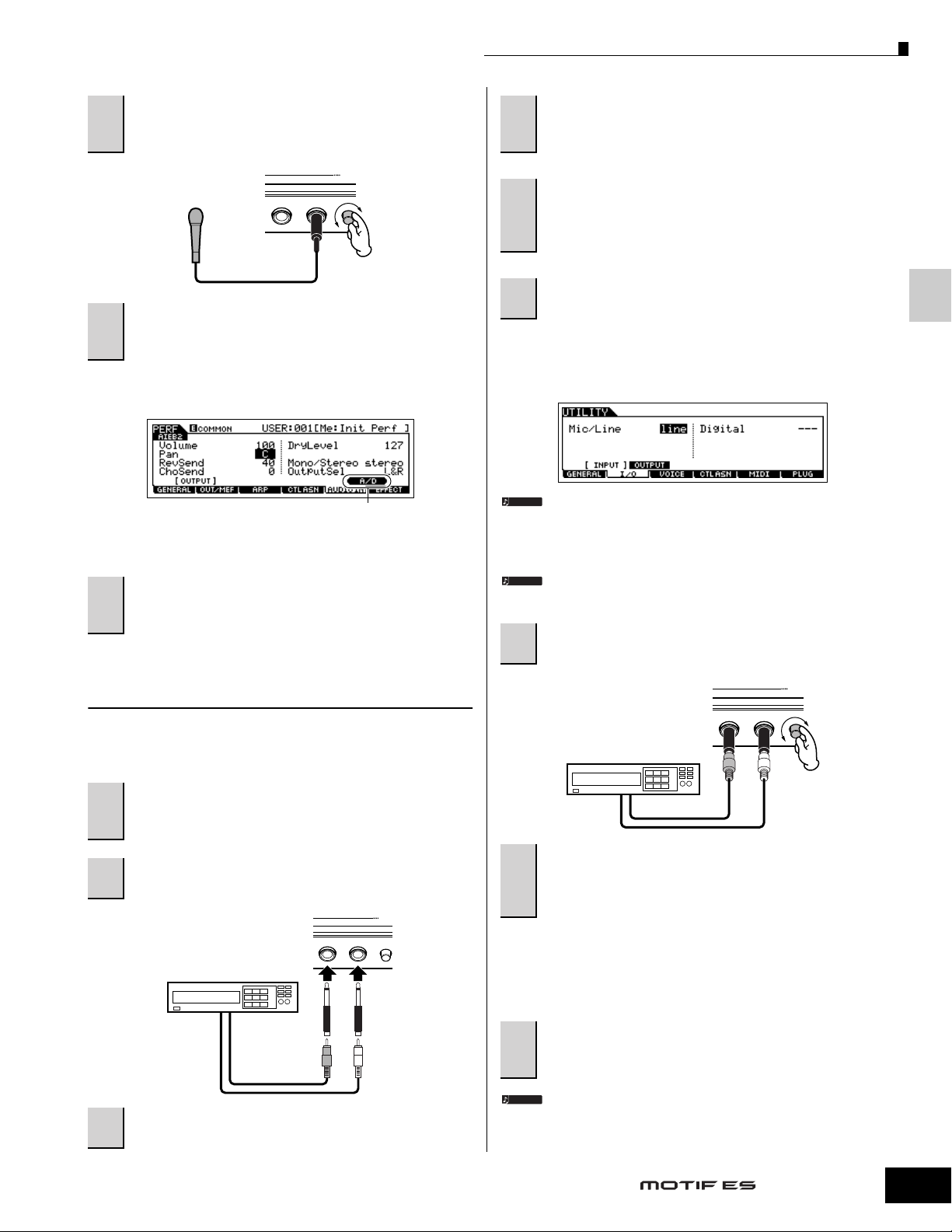

• Anschließen eines Mikrofons an die A/D INPUT-Buchse........................ [UTILITY] → [F2] I/O → [SF1] INPUT → Mic/line = mic ...................Seite 72

• Anschließen eines Audiogeräts an die A/D INPUT-Buchse..................... [UTILITY] → [F2] I/O → [SF1] INPUT → Mic/line = line ...................Seite 73

• Festlegen der Audio-Eingangsparameter

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F5] AUDIO IN ............................................................................................Seite 214

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → [COMMON] → [F5] AUDIO IN ...................................................Seite 235

• Sampeln (Aufnehmen) von Audiosignalen über ein Mikrofon ...........................................................................................................................Seite 94

• Sampeln (Aufnehmen) von Audiosignalen über ein anderes Audiogerät......................................................................................................... Seite 98

• Anwenden eines Vocal-Harmony-Effekts auf den Mikrofonklang mit Hilfe des Plug-In Boards PLG100-VH.................................................Seite 78

Verwenden von Plug-In-Erweiterungskarten

• Einbauen eines Plug-In Boards ..........................................................................................................................................................................Seite 283

• Überprüfen des ordnungsgemäßen Einbaus eines Plug-In Boards........................... [UTILITY] → [F6] PLUG → [SF1] STATUS ...................Seite 75

• Überprüfen des Empfangs-Ports des eingebauten Plug-In Boards........................................ [UTILITY] → PLUG → [SF2] MIDI ...................Seite 75

• Auswählen und Wiedergeben einer Voice einer Single-Part-Plug-In-Erweiterungskarte (PLG150-AN, PLG-150-PF, PLG150-DX, PLG150-VL usw.)

.......................................................................................................................................................... Seiten 75 (Voice-Modus), 121 (Song/Pattern-Modus)

• Wiedergabe eines XG-Songs mit Hilfe der Multi-Part-Plug-In-Erweiterungskarte PLG100-XG .....................................................................Seite 77

• Anwenden eines Vocal-Harmony-Effekts auf den Mikrofonklang mit Hilfe des Plug-In Boards PLG150-VH.................................................Seite 78

Bedienungsanleitung

→

→ [ ●

→

→ [ ●

→

Anwendungsverzeichnis

Erstellen von Daten

• Erstellen einer Voice Erstellen einer Normal-Voice im Voice-Edit-Modus

Erstellen einer Drum-Voice im Voice-Edit-Modus ............................................................................................................................................... Seite 82

Erstellen einer Plug-In-Voice im Voice-Edit-Modus ............................................................................................................................................ Seite 84

Erstellen einer Normal-Voice/Drum-Voice mit Hilfe der Sampling-Funktion .................................................................................................... Seite 94

Erstellen einer Sample-Voice mit Hilfe der Sampling-Funktion ...................................................................................................................... Seite 107

Erstellen einer Normal-Voice/Drum-Voice durch Importieren einer WAV- oder AIFF-Datei ........................................................................... Seite 100

Erstellen einer Sample-Voice durch Importieren einer WAV- oder AIFF-Datei ............................................................................................... Seite 109

Erstellen einer speziellen Mixing-Voice für einen Song oder ein Pattern ...................................................................................................... Seite 105

• Erstellen einer Performance ................................................................................................................................................................................. Seite 87

• Erstellen eines Songs Aufnehmen des Tastaturspiels auf einer Song-Spur (Echtzeitaufnahme) Überspielen (Ersetzen) des vorhandenen Materials in einer Song-Spur – Punch-in-Aufnahme

[SONG] → [ ● ] (Record) → [F1] SETUP → Type = punch ................................................................................................................................... Seite 119

Aufnehmen von zusätzlichem Material auf einer bestehenden Song-Spur (ohne das vorhandene Material zu löschen) – Overdub-Aufnahme

[SONG] → [ ● ] (Record) → [F1] SETUP → Type = overdub ................................................................................................................................ Seite 119

Wiedergabe des Metronoms während der Aufnahme ............ [SONG]

Aufnehmen eines Songs unter Verwendung einer Performance ................................................................................................................... Seite 120

Aufnehmen eines Songs mit den Klängen einer Plug-In-Erweiterungskarte ................................................................................................ Seite 121

Verwenden der Einzelschrittaufnahme (Step Recording) ...................... [SONG]

Bearbeiten von MIDI-Events für die einzelnen Spuren eines bereits aufgezeichneten Songs [SONG]

Einfügen von Tempowechselinformationen in der Songmitte ................................................. [SONG]

Einfügen von Voice-Wechsel-Informationen

[SONG] → [EDIT] → Auswahl Spur → Einfügen eines Bank-Select-MSB/LSB-Befehls und Programmwechsels ............................................. Seite 225

Bearbeiten der Song-Mixing-Einstellungen wie z.B. der Lautstärke jedes Parts ....................................... [SONG]

Verwenden praktischer „Jobs“ wie Copy, Clear, Quantize ...................................................... [SONG]

• Erstellen eines Patterns Zuweisen einer Preset-Phrase zu jeder Spur eines Patterns (Patch-Funktion)

Aufzeichnen (Sampeln) Ihres Lieblingsrhythmus (Audio) auf einer Pattern-Spur zur Erstellung einer Phrase ......................................... Seite 107

Importieren einer WAV- oder AIFF-Datei auf einer Pattern-Spur zur Erstellung einer Phrase ..................................................................... Seite 109

Aufnehmen des Tastaturspiels auf einer Pattern-Spur zur Erstellung einer Phrase ..................................................................................... Seite 110

Aufzeichnen eines neu gefundenen Arpeggio-Rhythmuspatterns auf einer Pattern-Spur .......................................................................... Seite 112

Wiedergabe des Metronoms während Aufzeichnungen ... [PATTERN]

Verwenden der Einzelschrittaufnahme (Step Recording) .................. [PATTERN]

Bearbeiten von MIDI-Events für jede Spur eines bereits aufgezeichneten Patterns ...... [PATTERN]

Bearbeiten der Pattern-Mixing-Einstellungen wie z.B. der Lautstärke jedes Parts ............................... [PATTERN]

Verwenden praktischer „Jobs“ wie Copy, Clear, Quantize ................................................. [PATTERN]

Programmieren einer Section-Sequenz zur Erstellung einer Pattern Chain ...................................... [PATTERN]

Umwandeln einer Pattern Chain in Songdaten .............. [PATTERN]

• Erstellen eines Masters ....................................................................................................................................................................................... Seite 136

• Erstellen eines Arpeggios .................................................................................................................................................................................. Seite 130

• Erstellen einer Wellenform .................................................................................................................................................................................... Seite 94

............................................................................................................................................ Seite 79

...................................................................................................... Seite 118

[UTILITY] → [F3] SEQ → [SF1] CLICK → Mode = rec ................ Seite 262

] (Record) → [F1] SETUP → Type = step ................ Seite 238

[EDIT] → Auswahl Spur .......... Seite 124

[EDIT] → [F4] TR SEL ................ Seite 125

[MIXING] ................ Seite 127

[JOB] → Auswahl Job ................ Seite 126

............................................................................................. Seite 113

[UTILITY] → [F3] SEQ → [SF1] CLICK → Mode = rec ................ Seite 262

] (Record) → [F1] SETUP → Type = step ................ Seite 238

[EDIT] → Auswahl Spur ................ Seite 124

[MIXING] ................ Seite 127

[JOB] → Auswahl Job ................ Seite 126

[F6] CHAIN ................ Seite 115

Auswahl Pattern → [F6] CHAIN → [EDIT] → [F3] SONG ................ Seite 117

Speichern von erstellten Daten

• Speichern einer bearbeiteten Voice im internen Speicher (Flash ROM) und Speichern aller Voices aus dem internen Speicher auf SmartMedia-Karte/einem USB-Speichergerät

• Speichern einer bearbeiteten Performance im internen Speicher (Flash ROM) und Speichern aller Performances aus dem internen Speicher auf SmartMedia-Karte/einem USB-Speichergerät

• Speichern der Song-/Pattern-Daten Speichern der Song-Mixing-/Pattern-Mixing-Einstellungen im internen Speicher (DARM)

Speichern der gesamten Song-/Pattern-Daten auf SmartMedia-Karte/einem USB-Speichergerät .............................................................. Seite 132

• Speichern der Mixing-Einstellungen im internen Speicher (Flash ROM) als Vorlage (Template) ................................................................ Seite 104

• Speichern eines bearbeiteten Masters im internen Speicher (Flash ROM) und Speichern aller Master aus dem internen Speicher auf SmartMedia-Karte/einem USB-Speichergerät

• Speichern aller Arpeggios aus dem internen Speicher (Flash ROM) auf SmartMedia-Karte/einem USB-Speichergerät .......................... Seite 269

• Speichern aller (mit der Sampling-Funktion erzeugten) Samples im internen Speicher (DRAM) auf eine SmartMedia-Karte/USBSpeichergerät

.................................................................................................................................................... Seite 85

.............................................................................................................................. Seite 91

.......................................................................... Seite 131

............................................................................................................................................ Seite 137

Bedienungsanleitung

Anwendungsverzeichnis

→

Benennen von erstellten Daten

.............................................................................................................................. Seite 53

Wiederherstellen von verloren gegangenen Daten

• Voice Vergleichen der Voice im Zustand vor der Bearbeitung mit der soeben bearbeiteten (Compare-Funktion)

Wiederaufrufen einer bearbeiteten, aber nicht gespeicherten Voice (wenn eine andere Voice ausgewählt wurde) – Recall-Funktion ......Seite 82

• Performance Vergleichen der Performance im Zustand vor der Bearbeitung mit der soeben bearbeiteten (Compare-Funktion) Wiederaufrufen einer bearbeiteten, aber nicht gespeicherten Performance (wenn eine andere Performance ausgewählt wurde) – Recall-Funktion

• Song/Pattern Rückgängig machen der in der letzten Sitzung vorgenommenen Änderungen wie Aufnahmen und Jobs zur Wiederherstellung der Daten im ursprünglichen Zustand

[SONG] oder [PATTERN] → [JOB] → [F1] UNDO ................................................................................................................................................Seite 127

Vergleichen der Mixing-Einstellungen im Zustand vor deren Bearbeitung mit den soeben bearbeiteten (Compare-Funktion) ...............Seite 129

Wiederaufrufen von bearbeiteten, aber nicht gespeicherten Mixing-Einstellungen (wenn ein anderes Mixing ausgewählt wurde) – Recall-Funktion

.................................................Seite 80

....................................Seite 89

Initialisieren

• Wiederherstellen der ursprünglichen Werkseinstellungen des User-Speichers ..............................................................................................Seite 44

• Formatieren einer SmartMedia-Karte .................................................................................................................................................................Seite 268

• Initialisieren der bearbeiteten Voice ................................................................................................ [VOICE]

• Initialisieren der bearbeiteten Performance .............................................................................. [PERFORM]

• Initialisieren des bearbeiteten Masters ........................................................................................ [MASTER]

• Initialisieren der bearbeiteten Song-Mixing-Einstellungen ....................................... [SONG]

• Initialisieren der bearbeiteten Pattern-Mixing-Einstellungen ............................... [PATTERN]

[MIXING] → [JOB] → [F1] INIT .................Seite 236

[MIXING] → [JOB] → [F1] INIT .................Seite 248

[JOB] → [F1] INIT .................Seite 208

[JOB] → [F1] INIT .................Seite 219

[JOB] → [F1] INIT .................Seite 273

Tonhöheneinstellungen (Tune, Note Shift usw.)

• Allgemein Ändern der Oktaveneinstellung der Tastatur

Verschieben der Tonhöhe der Tastatur nach oben oder unten ............ [UTILITY]

Verschieben der Tonhöhe des Klangerzeugers nach oben oder unten .. [UTILITY]

Anpassen der Stimmung an andere Instrumente ............................................ [UTILITY]

• Im Voice-Modus Festlegen des Stimmungssystems für die Voice

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF2] PLY MODE → M.TuningNo. .............................................Seite 190

Einstellen der Tonhöhe für jedes Element der bearbeiteten Voice in Halbtönen

[VOICE] → Auswahl Voice → [EDIT] → Auswahl Element → [F2] PITCH → [SF1] TUNE → Coarse .................................................................. Seite 196

Feineinstellen der Tonhöhe für jedes Element der bearbeiteten Voice

[VOICE] → Auswahl Voice → [EDIT] → Auswahl Element → [F2] PITCH → [SF1] TUNE → Tune ...................................................................... Seite 196

Festlegen aller Noten (Tasten) auf dieselbe Tonhöhe

[VOICE] → Auswahl Voice → [EDIT] → Auswahl Element → [F2] PITCH → [SF4] KEY FLW → PitchSens = 0 ..................................................Seite 197

• Im Performance-Modus Verschieben der Tonhöhe jedes Parts der bearbeiteten Performance nach oben oder unten

[PERFORM] → [EDIT] → Auswahl Part → [F4] TONE → [SF1] TUNE → NoteShift .............................................................................................Seite 218

Feineinstellen der Tonhöhe für jeden Part der bearbeiteten Performance

[PERFORM] → Auswahl Performance → [EDIT] → Auswahl Part → [F4] TONE → [SF1] TUNE → Detune .......................................................Seite 218

• Im Song-Modus/Pattern-Modus Verschieben der Tonhöhe jedes Parts des aktuellen Songs/Patterns nach oben oder unten

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F4] TONE→ [SF1] TUNE → NoteShift ............Seite 236

Feineinstellen der Tonhöhe für jeden Part des aktuellen Songs/Patterns

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F4] TONE → [SF1] TUNE → Detune .........Seite 236

• Im Master-Modus Verschieben der Oktavlage der Tastatur nach oben oder unten für jede Zone des bearbeiteten Masters

[MASTER] → Auswahl Master → [F2] MEMORY → ZoneSwitch = on → [EDIT] → Auswahl Zone → [F2] NOTE → Octave .............................Seite 272

Feineinstellen der Tastaturtonhöhe für jede Zone des bearbeiteten Masters

[MASTER] → Auswahl Master → [F2] MEMORY → ZoneSwitch = on → [EDIT] → Auswahl Zone → [F2] NOTE → Transpose ........................Seite 272

.............................................. [UTILITY] → [F1] GENERAL → [SF2] KBD → Octave ...................Seite 63

[F1] GENERAL → [SF2] KBD → Transpose ...................Seite 63

[F1] GENERAL → [SF1] TG → NoteShift .................Seite 260

[F1] GENERAL → [SF1] TG → Tune .................Seite 260

Bedienungsanleitung

Anwendungsverzeichnis

Anschließen an einen Computer/ein externes MIDI-Instrument

• Festlegen der als MIDI-Eingang/-Ausgang zu verwendenden Buchse (MIDI, USB TO HOST oder mLAN)

[UTILITY] → [F5] MIDI → [SF4] OTHER → MIDI IN/OUT .................................................................................................................................... Seite 265

• Verwenden der Klänge des MOTIF ES zur Songwiedergabe auf einem MIDI-Sequenzer ............................................................................... Seite 36

• Einstellen, ob Bulk-Dump-Daten empfangen werden können oder nicht

[UTILITY] → [F5] MIDI → [SF2] SWITCH → RevBulk = on/protect ..................................................................................................................... Page 264

• Ausschließliche Wiedergabe des externen MIDI-Klangerzeugers bei ausgeschaltetem internen Tongenerator

[UTILITY] → [F5] MIDI → [SF2] SWITCH → LocalCtrl = off ................................................................................................................................. Seite 264

• Synchronisieren mit einem externen MIDI-Instrument/Computer Verwenden des MOTIF ES als MIDI-Master

[UTILITY] → [F5] MIDI → [SF3] SYNC → MIDI Sync = internal, ClockOut = on, Seqctrl = out ......................................................................... Seite 36

Verwenden des MOTIF ES als MIDI-Slave

[UTILITY] → [F5] MIDI → [SF3] SYNC → MIDI Sync = MIDI, ClockOut = off, Seqctrl = in ................................................................................... Seite 36

Verwenden des MOTIF ES als MTC-Slave

[UTILITY] → [F5] MIDI → [SF3] SYNC → MIDI Sync = MTC, ClockOut = off, Seqctrl = in ................................................................................... Seite 37

• Deaktivieren der Synchronisierung mit dem externen MIDI-Instrument/Computer Fortführen der normalen Wiedergabe auf einem externen MIDI-Sequenzer, auch wenn auf dem MOTIF ES die Song-/Pattern-Wiedergabe

gestartet/angehalten wird

[UTILITY] → [F5] MIDI → [SF3] SYNC → MIDI Sync = internal, Seqctrl = off ................................................................................... ................ Seite 264

Fortführen der normalen Wiedergabe auf den MOTIF ES, auch wenn auf einem externen MIDI-Sequenzer die Song-/Pattern-Wiedergabe gestartet/angehalten wird

[UTILITY] → [F5] MIDI → [SF3] SYNC → Seqctrl = off ...................................................................................................................... ................ Seite 264

• Synchronisieren der LFO-Wellengeschwindigkeit der Voice mit einem externen MIDI-Instrument/Computer

[UTILITY] → [F5] MIDI → [SF3] SYNC → MIDI Sync = MIDI ............................................................................................................................... Seite 264

[VOICE] → Auswahl Normal-Voice → [EDIT] → [COMMON] → [F5] LFO → [SF1] WAVE → TempoSync = on ................................................ Seite 193

• Festlegen, welche MIDI-Events über den MIDI-, USB TO HOST- und mLAN-Anschluß übertragen und erkannt werden

[SONG] oder [PATTERN] → [UTILITY] → [F3] SEQ → [SF2] FILTER .................................................................................................................. Seite 262

• Festlegen des MIDI-Sendekanals Festlegen des MIDI-Sendekanals der Tastatur im Voice-Modus/Performance-Modus

[UTILITY] → [F5] MIDI → [SF1] CH → KBDTransCh ............................................................................................................................................. Seite 64

Festlegen des MIDI-Sendekanals und -ports für jede Spur eines Songs/Patterns

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [F3] TRACK → [SF1] CHANNEL .................................................................................... Seite 221

Festlegen des MIDI-Sendekanals der Arpeggio-Wiedergabe

[UTILITY] → [F3] VOICE → [SF3] ARP CH → TransmitCh .................................................................................................................................. Seite 262

• Festlegen des MIDI-Empfangskanals Festlegen des MIDI-Empfangskanals der Tastatur im Voice-Modus/Performance-Modus

[UTILITY] → [F5] MIDI → [SF1] CH → BasicRcvCh ............................................................................................................................................ Seite 263

Festlegen des MIDI-Empfangskanals für jeden Part eines Songs/Patterns

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F1] VOICE → [SF2] MODE → ReceiveCh

• Festlegen von Parametern zur Übertragung/Erkennung von Programmwechseln Ein-/Ausschalten der Übertragung von Bank-Select-Meldungen und Programmwechseln bei der Auswahl einer Voice oder Performance

[UTILITY] → [F5] MIDI → [SF2] SWITCH → BankSel, PgmChange .................................................................................................................... Seite 264

Ein-/Ausschalten der Auswahl von MOTIF ES-Voices/-Performances von einem externen MIDI-Gerät

[UTILITY] → [F5] MIDI → [SF2] SWITCH → BankSel, PgmChange .................................................................................................................... Seite 264

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [MIXING] → [EDIT] → Auswahl Part → [F5] RCV SW → BankSel, PgmChange .......... Seite 235

Festlegen der entsprechenden Parameter, so daß die durch die Song-/Pattern-Wiedergabe erzeugten MIDI-Meldungen nicht über MIDI gesendet werden

[SONG] oder [PATTERN] → [UTILITY] → [F3] SEQ → [SF2] FILTER ............................................................................................................... Seite 262

• Festlegen für jede Spur, ob sie über den internen oder einen externen Klangerzeuger wiedergegeben wird

[SONG] oder [PATTERN] → Auswahl Song/Pattern → [F3] TRACK → [SF2] OUT SW ...................................................................................... Seite 222

.............. Seite 235

Sonstige Tips

• Automatisches Laden der angegebenen Datei auf der SmartMedia-Karte/dem USB-Speichergerät beim Einschalten ........................... Seite 135

• Festlegen des beim Einschalten automatisch aufgerufenen Modus

[UTILITY] → [F1] GENERAL → [SF4] OTHER → PowerOnMode ........................................................................................................................ Seite 261

• Festlegen eines individuellen Ausgangs für jede Taste einer Drum-Voice oder für jeden Part der Performance/des Songs/des Patterns.......Seite 31

Bedienungsanleitung

Inhaltsverzeichnis

Einleitung .......................................................................6

Zubehör ..........................................................................6

Hauptfunktionen ............................................................7

So verwenden Sie diese Bedienungsanleitung ..........8

Anwendungsverzeichnis ............................ 9

Die Bedienelemente und Anschlüsse ..... 16

Vorderseite ...................................................................16

Rückseite .....................................................................22

Vorbereitungen ........................................ 26

Stromversorgung ............................................................26

Datenspeicherung auf SmartMedia-Karten und

USB-Speichergeräten ......................................................27

Daten, die beim Ausschalten des Geräts gelöscht b

zw. beibehalten werden .....................................................27

Verwenden von SmartMedia™*-Karten .............................28

Verwenden von USB-Speichergeräten ..............................29

Anschlüsse und Verbindungen ...................................... 31

Anschließen externer Audiogeräte ....................................31

Anschließen von externen MIDI-Instrumenten ...................34

Anschließen an einen Computer ........................................38

Anschließen verschiedener Controller ...............................42

Ein- und Ausschalten des Geräts ..................................43

Einschaltvorgang ...............................................................43

Ein- und Ausschalten des MOTIF ES .................................43

Wiederherstellen der ursprünglichen

Werkeinstellungen des User-Speichers ........................ 44

Grundlagen der Bedienung ..................... 45

Betriebsarten (Modi) ........................................................ 45

Struktur der Betriebsarten (Modi) ......................................45

Modustabelle .....................................................................46

Funktionen und Subfunktionen .....................................47

Auswahl eines Programms ............................................. 47

Den Cursor bewegen und Parameter einstellen ...........49

Drehregler (KN: Knobs) und Schieberegler

(CS: Control Sliders) .......................................................50

Drehregler (KN) .................................................................50

Schieberegler (CS) ............................................................51

Über die Bearbeitungsfunktionen ..................................51

Edit-Anzeige ......................................................................51

Compare-Funktion .............................................................52

Edit-Recall-Funktion ...........................................................52

Bestätigungsmeldung .....................................................52

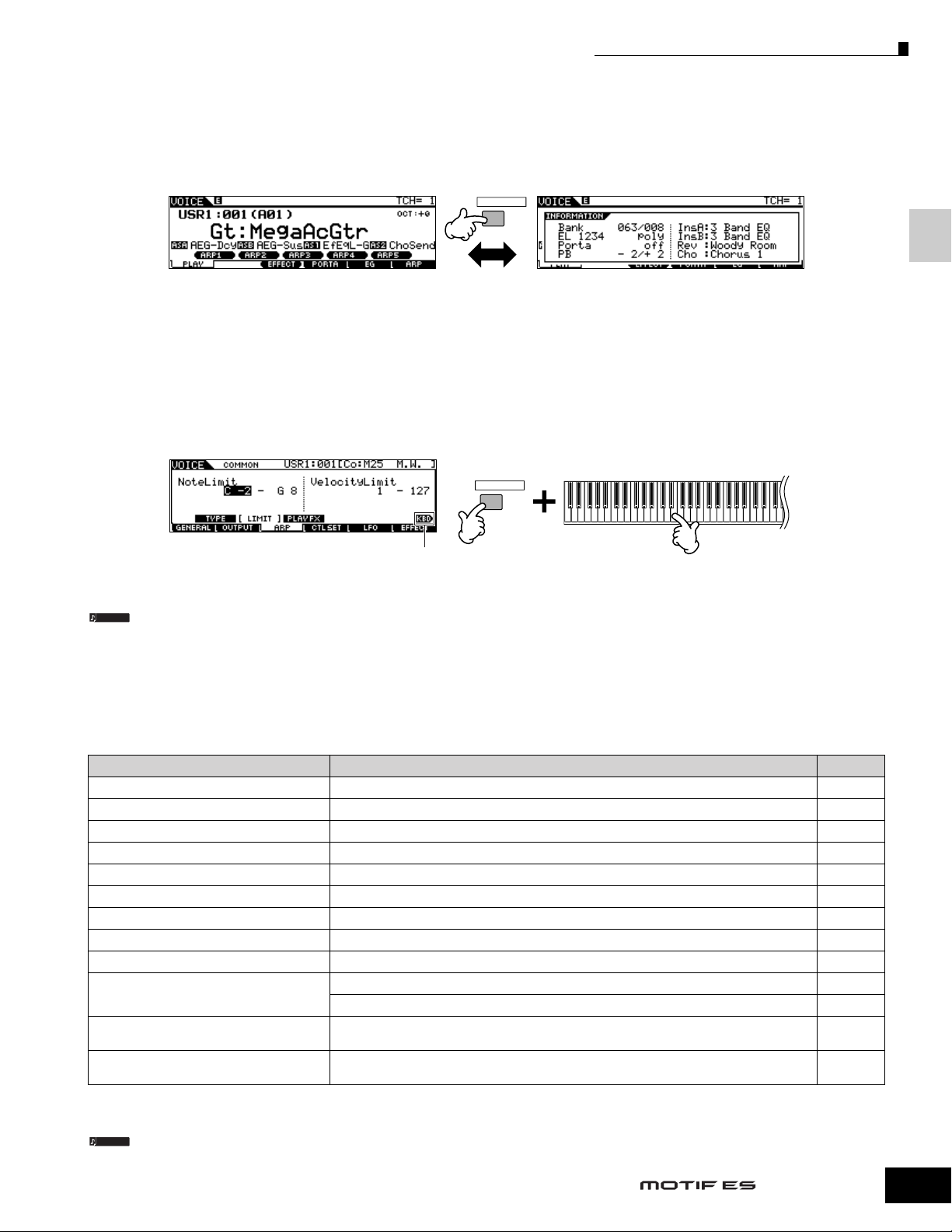

Information-Display .........................................................53

Noteneinstellungen (Tasteneinstellungen) ...................53

Namensgebung ................................................................53

Kurzbedienungsanleitung — Spielen

auf dem MOTIF ES .....................................55

Wiedergabe der Demo-Songs und -Patterns ................55

Spielen auf dem Instrument (im Voice-Play-Modus) ....60

Auswählen einer Voice .......................................................60

Verwenden von Controllern ................................................64

Arpeggio-Funktion .............................................................66

Spielen auf dem Instrument

(im Performance-Play-Modus) ........................................67

Auswählen einer Performance ...........................................67

Verwenden von Controllern (Spielhilfen) ............................69

Arpeggio-Funktion .............................................................70

Zuweisen von gewünschten Voices an einen einzelnen

Part .....................................................................................70

Verwendung des A/D Input-Signals ...................................72

Plug-in-Erweiterungskarten ............................................74

Verfügbare Plug-in-Erweiterungskarten .............................74

Single-Part-Plug-in-Erweiterungskarte ...............................75

Multi-Part-Plug-in-Karte ......................................................77

Effekt-Plug-in-Karten ..........................................................78

Kurzanleitung — Fortgeschrittenenkurs..79

Bearbeiten einer Voice ....................................................79

Bearbeiten von Normal-Voices ..........................................79

Bearbeiten von Drum-Voices .............................................82

Bearbeiten von Plug-In-Voices ..........................................85

Speichern von erstellten Voices .........................................85

Bearbeiten einer Performance ........................................87

Speichern von erstellten Performances .............................91

Erstellen einer Voice mit der Sampling-Funktion .........94

Sampeln von Stimmen über ein Mikrofon und Erstellen

einer Normal-Voice ............................................................94

Sampeln des Klangs eines Audiogeräts zum Erstellen

einer Drum-Voice ...............................................................98

Erzeugen eines Songs am MOTIF ES ..........................102

Aufzeichnen Ihres Spiels auf der Tastatur .......................102

Erzeugen von Patterns .....................................................106

Erzeugen von Songs ........................................................117

Speichern/Sichern des erzeugten Songs/Patterns ..........131

Einsatz als Masterkeyboard ..........................................136

Wählen Sie ein Master aus. ..............................................136

Speichern in einem Master ..............................................137

Verwenden von Zonen (Tastaturbereichen) ....................137

Bedienungsanleitung

Inhaltsverzeichnis

Kurzbedienungsanleitung —

Computerprogramme ............................ 142

Einrichtung .....................................................................142

Steuern des Instruments mit einem Computer ...........143

Verwenden eines Sequencers, um am MOTIF ES

mehrere Voices spielen zu können ..................................143

Einsatz des Multi Part Editors zum Anlegen/Bearbeiten

von Mixing-Einstellungen .................................................144

Verwendung des Voice Editors zum Anlegen/Bearbeiten

von Voices ........................................................................145

Verwenden des Wave-Editors „TWE“ zum Bearbeiten

von Samples ....................................................................146

Steuerung eines Computers vom Instrument aus ......147

Einrichtung für die Remote-Control-Funktion ...................148

Den Bedienfeldtasten im Remote-Control-Modus

zugewiesene Funktionen .................................................150

Grundlegender Aufbau .......................... 154

Interne Struktur (Systemüberblick) ..............................154

Controller-Einheit ..............................................................154

Klangerzeugungs-Einheit .................................................157

Sequenzer-Einheit ............................................................165

Sampling-Einheit ..............................................................172

Effekteinheit ......................................................................177

Über MIDI ........................................................................181

MIDI-Kanäle .....................................................................181

Von diesem Synthesizer gesendete/erkannte

MIDI-Meldungen ..............................................................181

Interner Speicher und Dateimanagement ....................185

Datenpflege .....................................................................185

Referenzteil ............................................. 188

Mixing-Voice-Modus ..................................................... 249

Mixing-Voice-Edit-Modus ................................................ 249

Mixing-Voice-Store-Modus .............................................. 250

Mixing-Voice-Job-Modus ................................................ 250

Sampling-Modus ........................................................... 251

Sampling-Record-Modus ................................................ 251

Sampling-Edit-Modus ...................................................... 255

Sampling-Job-Modus ...................................................... 256

Utility-Modus ................................................................. 260

Utility-Modus ................................................................... 260

Utility-Job-Modus ............................................................ 265

File-Modus ..................................................................... 266

File-Modus ....................................................................... 266

Master-Modus ................................................................ 271

Master-Play-Modus ......................................................... 271

Master-Edit-Modus .......................................................... 271

Master Job-Modus .......................................................... 273

Master-Store-Modus ........................................................ 274

Anhang .................................................... 275

Informationsdisplays .................................................... 275

Display-Meldungen ....................................................... 277

Fehlerbehebung ............................................................ 279

Installation optionaler Hardware ................................. 282

Verfügbare Geräte .......................................................... 282

Installationsorte ............................................................... 282

Vorsichtsmaßregeln beim Installieren ............................. 282

Installieren einer optionalen Plug-in-Erweiterungskarte .. 283

Installation einer optionalen AIEB2 oder mLAN16E ........ 285

Installation optionaler DIMMs .......................................... 289

Glossar ........................................................................... 290

Technische Daten ......................................................... 292

Die Bedienelemente und Anschlüsse

Vorbereitungen

Grundlagen der Bedienung

Kurzanleitung — Spielen auf dem MOTIF ES

Kurzanleitung — Fortgeschrittenenkurs

Kurzanleitung — Computerprogramme

Grundlegender Aufbau

Referenzteil

Voice-Modus

Performance-Modus

Song-Modus

Voice-Modus ...................................................................188

Voice-Play-Modus ............................................................188

Voice-Edit-Modus .............................................................189

Voice-Store-Modus ..........................................................208

Voice-Job-Modus .............................................................208

Performance-Modus ......................................................212

Performance-Play-Modus ................................................212

Performance-Edit-Modus .................................................213

Performance-Job-Modus .................................................219

Performance-Store-Modus ...............................................220

Song-Modus ...................................................................221

Song-Play-Modus .............................................................221

Song-Record-Modus ........................................................222

Song-Edit-Modus .............................................................225

Song-Job-Modus .............................................................226

Song-Mixing-Modus .........................................................233

Song-Mixing-Edit-Modus .................................................234

Song-Mixing-Job-Modus ..................................................236

Song-Mixing-Store-Modus ...............................................237

Pattern-Modus ................................................................241

Pattern-Play-Modus ..........................................................241

Pattern-Record-Modus .....................................................243

Pattern-Edit-Modus ................................................................244

Pattern-Job-Modus ..........................................................244

Pattern-Mixing-Modus ......................................................248

Pattern-Mixing-Edit-Modus ..............................................248

Pattern-Mixing-Job-Modus ...............................................248

Pattern-Mixing-Store-Modus ............................................248

Index ....................................................... 294

Pattern-Modus

Mixing-Voice-Modus

Sampling-Modus

Utility-Modus

File-Modus

Master-Modus

Anhang

Bedienungsanleitung

Vorderseite

Die Bedienelemente und Anschlüsse

Vorderseite

MOTIF ES6

OCTAVE

DOWN UP

7 9 # $ %! )

PAN/SEND

ASSIGN

TONE

KNOB CONTROL FUNCTION

ARP FX

MASTER VOLUME

6 8

ASSIGN A

CUTOFF

SWING

VOLUME

ZONE 1

ASSIGN B

PAN

RESONANCE

GATE TIME

LOW

VOLUME 2

CS 1

ASSIGN 2

ASSIGN 1

REVERB

LOW MID

ZONE 2

TEMPO

CHORUS

ATTACK

RELEASE

VELOCITY

UNITMULTIPLY

HIGH MID

HIGH

VOLUME 3

VOLUME 4

CS 2

CS 3

CS 4

ZONE 3

ZONE 4

REMOTE ARPEGGIO

R-AUDIO

ON/OFF ON/OFF

G-MIDI

EFFECT

BYPASS

INSERTION SYSTEM

SEQ TRANSPORT

LOCATE 1 2

MASTER

EFFECT

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

DEMO

SCENE

SF1 SF

2 SF3 SF4 SF5

F1 F2 F3 F4 F5 F6

@ ^& *

INFORMATION

MOTIF ES7

C1 D1 E1 F1 G1 A1 B1 C2 C3

OCTAVE

DOWN UP

7 9 #! )

ASSIGN B

ASSIGN 1

CONTROL FUNCTION

PAN/SEND

ASSIGN

TONE

KNOB

ARP FX

ASSIGN A

PAN

CUTOFF

RESONANCE

SWING

GATE TIME

LOW

VOLUME

VOLUME 2

MASTER

CS 1

VOLUME

6 8

ZONE 1

ASSIGN 2

REVERB

CHORUS

TEMPO

ATTACK

RELEASE

VELOCITY

UNITMULTIPLY

VOLUME 3

HIGH MID

ZONE 3

HIGH

VOLUME 4

CS 3

CS 4

ZONE 4

LOW MID

CS 2

ZONE 2

REMOTE ARPEGGIO

R-AUDIO

ON/OFF ON/OFF

G-MIDI

EFFECT

BYPASS

INSERTION SYSTEM

SEQ TRANSPORT

LOCATE 1 2

MASTER

EFFECT

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

SAMPLING

MIXING UTILITY

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

@ &

DEMO

SCENE

SF1 SF

F1 F2

E0 F0 G0 A0 B0 C1 D1 E1 F1 G1 A1 B1 C2

Bedienungsanleitung

Vorderseite

(¡ º ∞

DEC/NO INC /YES

EXIT ENTER

EXECUTE

™

PRE 1 PRE 2 PRE 3 PRE 4

DRUM KITS

PRE 5 PRE 6

USER 1

A. PIANO KEYBOARD ORGAN

FAVORITES

ABCDEFG

SYN COMP

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART/ZONE

COMMON

USER 2

GUITAR/ PLUCKED

CHROMATIC PERCUSSION

BASS

DRUM/

PERCUSSION

•¶£ ¢

Integrated Sampling Sequencer /

Modular Synthesis Plug-in System / Real-time External Control Surface

MUSIC PRODUCTION SYNTHESIZER

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

STRINGS

REED/PIPE

BRASS

SE MUSICAL FX COMBI

1412 13

CATEGORY

PLG 3

BANK

SECTION

GROUP

TRACK

87654321

SELECT

NUMBER

MUTE

SOLO

C4 C5 C6

HINWEIS

Wenn beide [OCTAVE]-Tasten ausgeschaltet sind, entspricht jede Taste dem Notennamen in den Abbildungen. Beziehen Sie sich auf diese Abbildungen, wenn Sie Parameter mit Notennamen einstellen, wie z. B. Noten-Bereichsgrenzen.

Die Bedienelemente und Anschlüsse

ª ‚ ⁄

$ % (¡ º ∞

DEC/NO INC /YES

F2 SF3 SF4 SF5

F3 F4 F5 F6

^ •¶* £ ¢

INFORMATION

EXIT ENTER

EXECUTE

™

PRE 1 PRE 2 PRE 3 PRE 4

DRUM KITS

PRE 5 PRE 6

USER 1

A. PIANO KEYBOARD ORGAN

FAVORITES

ABCDEFG

SYN COMP

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART/ZONE

COMMON

Integrated Sampling Sequencer /

MUSIC PRODUCTION SYNTHESIZER

USER 2

BASS

GUITAR/ PLUCKED

DRUM/

CHROMATIC

PERCUSSION

C4 C5 C6

Modular Synthesis Plug-in System / Real-time External Control Surface

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

PLG 3

STRINGS

REED/PIPE

BRASS

SE MUSICAL FX COMBI

87654321

1412 13

CATEGORY

SECTION

TRACK SELECT

MUTE

SOLO

BANK

GROUP

NUMBER

ª ‚ ⁄

Bedienungsanleitung

Die Bedienelemente und Anschlüsse

Vorderseite

7 9 #! )

MOTIF ES8

4 3

A-1 B-1 C0 D0 E0 F0 G0 H0 B0 C1 C2

1 Tastatur

Der MOTIF ES6 besitzt eine Tastatur mit 61 Tasten; die Tastatur des MOTIF ES7 hat 76 und die des MOTIF ES8 hat 88 Tasten. Alle Tastaturen sind anschlagsdynamisch (sowohl hinsichtlich Velocity- und auch Aftertouch-Daten). Mit dieser Funktion mißt das Instrument, wie stark oder zart Sie die Tasten anschlagen und verwendet den gemessenen Wert, um Lautstärke und/oder Klang je nach gewählter Voice auf unterschiedliche Weise zu beeinﬂussen. Mit dieser Funktion mißt das Instrument, welchen Druck Sie auf die Tasten nach dem Anschlag ausüben; mit dem daraus gewonnenen Wert wird der Sound in Abhängigkeit von der ausgewählten Voice auf verschiedene Arten beeinﬂußt. Darüberhinaus kann Aftertouch für jede Voice einer Vielzahl anderer Funktionen zugewiesen werden.

PAN/SEND

ASSIGN

TONE

KNOB

CONTROL

FUNCTION

ARP FX

6 8

ASSIGN A

ASSIGN B

PAN

CUTOFF

RESONANCE

SWING

GATE TIME

LOW

VOLUME

VOLUME 2

MASTER

CS 1

VOLUME

ZONE 1

ASSIGN 2

ASSIGN 1

REVERB

CHORUS

ATTACK

VELOCITY

LOW MID

HIGH MID

VOLUME 3

CS 2

CS 3

ZONE 2

ZONE 3

TEMPO

RELEASE

UNITMULTIPLY

HIGH

VOLUME 4

CS 4

ZONE 4

REMOTE ARPEGGIO

R-AUDIO

ON/OFF ON/OFF

G-MIDI

EFFECT

BYPASS

INSERTION SYSTEM

SEQ TRANSPORT

LOCATE 1 2

MASTER EFFECT

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

4 Modulationsrad Seite 64

Mit diesem Rad steuern Sie den Modulationseffekt. Diesem Regler können auch andere Funktionen zugeordnet werden.

5 Gleitband (Ribbon) Seite 65

Diese Spielhilfe ist berührungsempﬁndlich; sie wird bedient, indem Sie mit Ihrem Finger leicht seitwärts darübergleiten. Diesem Controller können auch andere Funktionen zugeordnet werden.

6 MASTER VOLUME

Mit diesem Regler stellen Sie die Gesamtlautstärke ein, als Ausgang der Buchsen OUTPUT L/MONO, R und PHONES auf der Rückseite des Geräts.

DEMO

2 OCTAVE [UP]- und [DOWN]-Tasten Seite 63

Mit Hilfe dieser Tasten können Sie den Notenbereich der Tastatur ändern. Drücken Sie beide Tasten gleichzeitig, um wieder die normale Oktavlage einzustellen.

HINWEIS

Aufgrund seiner erweiterten Tastatur hat der MOTIF ES8 keine OCTAVE-Tasten.

3 Pitch-Bend-Rad Seite 64

Mit diesem Rad steuern Sie den Pitch Bend-Effekt. Diesem Regler können auch andere Funktionen zugeordnet werden.

Bedienungsanleitung

7 [KNOB CONTROL FUNCTION]-Taste und vier

Regler (Knobs) Seite 50

Mit Hilfe dieser vier äußerst vielseitigen Regler (Knobs) können Sie verschiedene Aspekte oder Parameter der aktuellen Voice einstellen. Mit Hilfe der Taste [KNOB CONTROL FUNCTION] können Sie einstellen, welche Parametergruppe durch die Regler gesteuert werden soll. Die entsprechende LED gibt an, welche Parametergruppe aktiv ist.

Vorderseite

$ % (¡ º ∞

DEMO

SCENE

2 SF3 SF4 SF5

SF1 SF

F1 F2 F3 F4 F5 F6

^ •& ¶* £ ¢

DEC/NO INC /YES

INFORMATION

EXIT ENTER

EXECUTE

™

PRE 1 PRE 2 PRE 3 PRE 4

DRUM KITS

PRE 5 PRE 6

USER 1

A. PIANO KEYBOARD ORGAN

FAVORITES

ABCDEFG

SYN COMP

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART/ZONE

COMMON

Integrated Sampling Sequencer /

MUSIC PRODUCTION SYNTHESIZER

USER 2

BASS

GUITAR/ PLUCKED

DRUM/

CHROMATIC

PERCUSSION

Modular Synthesis Plug-in System / Real-time External Control Surface

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

PLG 3

STRINGS

REED/PIPE

BRASS

SE MUSICAL FX COMBI

87654321

1412 13

CATEGORY

SECTION

TRACK SELECT

MUTE

SOLO

BANK

GROUP

NUMBER

ª ‚ ⁄

Die Bedienelemente und Anschlüsse

C3 C4 C5 C6 C7

HINWEIS

Wenn [UTILITY] → [F1] GENERAL → [SF2] KBD → Octave auf „0“ gestellt ist, entspricht jede Taste dem Notennamen in den Abbildungen. Beziehen Sie sich auf diese Abbildungen, wenn Sie den Notennamen eines Parameters einstellen, wie z. B. Noten-Bereichsgrenzen.

[CS1] - [CS4] (Controller-Schieberegler)

Diese Schieberegler steuern die Lautstärken der vier „Elements“, aus denen eine Normal Voice im Voice-Modus

besteht, die Lautstärken der vier „Parts“ im PerformanceModus, die Lautstärken der vier „Parts“ einschließlich des aktuellen Parts im Song-/Pattern-Modus sowie die Lautstärken der vier Zonen im Master-Modus.

HINWEIS

Wenn alle Controller-Schieberegler auf Minimum eingestellt sind, kann es sein, daß Sie keinen Ton vom Instrument hören werden, auch dann, wenn Sie auf der Tastatur spielen oder einen Song oder ein Pattern starten. Stellen Sie in diesem Fall alle Regler auf einen geeigneten Wert.

HINWEIS

Der [MASTER VOLUME]-Schieberegler stellt den Ausgangspegel dieses Instruments ein. Andererseits stellt der Controller-Schieberegler den MIDI-Lautstärkewert (MIDI Volume) für das jeweilige Element oder den Part ein.

Seite 51

) EFFECT-Tasten Seite 147

Die riesige Effektsektion des Instruments bietet InsertEffekte (acht Sets mit jeweils zwei Effekteinheiten pro Set), Systemeffekte (Reverb und Chorus), und Master-Effekte. Die Effekte können den Tastatur-Voices wie auch den Voices für die Song/Pattern-Wiedergabe zugewiesen werden. Mit diesen drei Tasten können Sie die entsprechenden Effektblöcke (wie auf dem Bedienfeld aufgedruckt) mit einem Tastendruck ein- oder ausschalten. Bedenken Sie, daß die Tasten [INSERTION] und [SYSTEM] Bypass-Schalter sind, während die Taste [MASTER EFFECT] ein Ein-/Ausschalter ist. Der Unterschied ist wichtig – wenn die Anzeigelampe der Tasten [INSERTION] oder [SYSTEM] leuchtet, ist der Effekt nicht zu hören (Bypass ist eingeschaltet). Die [MASTER EFFECT]-Taste funktioniert andersherum: Wenn die Lampe leuchtet, ist

9 REMOTE-Tasten Seite 147

Im Remote-Modus können Sie die Sequencer-Software mit den Reglern am Bedienfeld des Instruments steuern. Aktivieren Sie die Taste [ON/OFF], um den Remote-Modus

der Master-Effekt eingeschaltet. Mit der Taste [MASTER EFFECT] können Sie außerdem die Master-EffectEinstellanzeige aufrufen, indem Sie die Taste zwei Sekunden oder länger gedrückt halten.

aufzurufen. Sie können die Taste [R-AUDIO/G-MIDI] verwenden, um zwischen Ihren Audiospuren (rotes Lämpchen) und MIDI-Spuren (grünes Lämpchen) zu wechseln, wenn Mode A oder B auf „General“ gestellt ist ([UTILITY] → [F4] CTL ASN → [SF4] REMOTE).

HINWEIS

Wenn der Parameter MIDI IN/OUT auf „MIDI“ gestellt ist ([UTILITY] → [F5] MIDI → [SF4] OTHER) oder sowohl Mode A als auch Mode B auf „off“ gestellt sind ([UTILITY] → [F4] CTL ASN → [SF4] REMOTE), können Sie auch durch Drücken der Taste REMOTE [ON/OFF] nicht den Remote-Modus aufrufen. Setzen Sie diese Parameter auf geeignete Werte (Seite 148), und wechseln Sie dann in den Remote-Modus.

! [ARPEGGIO ON/OFF]-Taste Seite 66

Drücken Sie diese Taste, um die Wiedergabe des Arpeggios für jede Voice oder Performance, jeden Song oder jedes Pattern zu aktivieren oder zu deaktivieren. Wenn der Arpeggio Switch des ausgewählten Parts im Modus Performance, Song oder Pattern auf „off“ gestellt ist, dann hat das Drücken dieser Taste keine Auswirkung.

Bedienungsanleitung

Vorderseite

HINWEIS

@ [SEQ TRANSPORT]-Tasten Seite 56

Mit Hilfe dieser Tasten steuern Sie die Aufnahme und die Wiedergabe der Songs oder Patterns.

Die Bedienelemente und Anschlüsse

[ ] (Top)-Taste (Anfang)

Hiermit kehren Sie sofort an den Anfang des aktuellen Songs oder Patterns zurück (d. h. zum ersten Schlag des ersten Takts).

[ ]-Taste (Rücklauf)

Drücken Sie diese Taste, um einen Takt zurückzugehen. Zum Zurückspulen halten Sie die Taste gedrückt.

[ ]-Taste (Vorlauf)

Drücken Sie diese Taste, um einen Takt vorwärtszugehen. Für den Schnellvorlauf halten Sie die Taste gedrückt.

[●]-Taste (Aufnahme)

Drücken Sie diese Taste, um die Aufnahme (eines Songs oder einer Pattern Phrase) zu aktivieren. (Die LED leuchtet auf.)

[ ]-Taste (Stop)

Drücken Sie diese Taste, um eine laufende Aufnahme oder Wiedergabe anzuhalten.

[ ]-Taste (Wiedergabe)

Drücken Sie diese Taste, um die Wiedergabe vom gegenwärtigen Punkt im Song oder Pattern zu starten. Während der Aufzeichnung und Wiedergabe blinkt die LED im aktuell eingestellten Tempo.

^ [INFORMATION]-Taste Seite 53

Mit Hilfe dieser Taste können Sie eine besondere „Hilfe“Funktion aufrufen, in der Sie Informationen zum gegenwärtig ausgewählten Modus erhalten. Wenn Sie die Taste erneut oder eine beliebige andere Taste drücken, gelangen Sie zum vorhergehenden Display zurück. Je nach gewähltem Display kann diese Taste benutzt werden, um ein Fenster für die Eingabe von Zeichen (Seite 54) oder Ziffern (Seite 49), zur Angabe von Notenlängen (Seite 49) oder zur Auswahl von Noten- oder Tastennamen (Seite 53) zu öffnen.

( Datenrad Seite 49

Zur Bearbeitung des momentan ausgewählten Parameters. Drehen Sie das Rad nach rechts (im Uhrzeigersinn), um den Wert zu erhöhen; drehen Sie das Rad nach links (entgegen dem Uhrzeigersinn), um den Wert zu vermindern. Wenn ein Parameter mit einem breiten Wertebereich ausgewählt ist, können Sie den Wert in größeren Schritten ändern, indem Sie das Rad schnell drehen.

º [INC/YES]-Taste Seite 49

Mit Hilfe dieser Taste können Sie den gegenwärtig ausgewählten Parameter erhöhen. Sie können damit auch einen Job oder einen Speichervorgang bestätigen und ausführen.

# MODE-Tasten Seite 45

Mit diesen Tasten können Sie die Betriebsmodi (z.B. den Voice-Modus) auswählen.

$ LCD-Anzeige

Im großen hintergrundbeleuchteten LC-Display werden die zum gegenwärtig ausgewählten Vorgang oder Modus gehörenden Parameter und Werte angezeigt.

% LCD-Kontrastregler Seite 43

Stellen Sie mit Hilfe dieses Reglers die optimale Lesbarkeit des LC-Displays ein.

^ Tasten [F1]–[F6] (Funktionstasten) Seite 47

Mit Hilfe dieser Tasten, die sich direkt unter dem LCDisplay beﬁnden, rufen Sie die darüber im Display angezeigten Funktionen auf. In der Display-Hierarchie sind diese Funktionen [F] nach den Modi eingeordnet.

& Tasten [SF1]–[SF5] (Subfunktionen) Seite 47

Mit Hilfe dieser Tasten, die sich direkt unter dem LCDisplay beﬁnden, rufen Sie die darüber im Display angezeigten Subfunktionen auf. In der Display-Hierarchie sind diese Subfunktionen [SF] nach den Funktionen [F] eingeordnet. Diese Tasten können auch benutzt werden, um den Arpeggio-Typ in jedem Play-Modus und im Song/PatternAufnahmemodus zu speichern/laden. Mit Hilfe dieser Tasten können Sie in den Modi Song Play/Record (Wiedergabe/Aufnahme) und Pattern Chain Record (Pattern-Chain-Aufnahme) die Song-Scene (Seite 123) speichern und wieder aufrufen.

¡ [DEC/NO]-Taste Seite 49

Mit Hilfe dieser Taste können Sie den gegenwärtig ausgewählten Parameter vermindern. Sie können damit auch einen Job oder einen Speichervorgang abbrechen.

Sie können die Tasten [INC/YES] und [DEC/NO] auch benutzen, um sich in Zehnerschritten schnell durch Parameterwerte zu bewegen, besonders bei Parametern mit großem Wertebereich. Halten Sie einfach eine der Tasten fest (diejenige, in deren Richtung Sie den Wert ändern möchten), und drücken Sie dann gleichzeitig die andere Taste. Um zum Beispiel in positive Richtung zu springen, halten Sie die Taste [INC/YES] fest und drücken Sie dann [DEC/NO].

™ Cursortasten Seite 49

Mit Hilfe der Cursortasten bewegen Sie den „Cursor“ durch die Displays im LCD, markieren verschiedene Parameter und wählen diese aus.

£ [EXIT]-Taste Seite 46

Die Menüs und Displays des Synthesizers sind in einer hierarchischen Struktur organisiert. Drücken Sie diese Taste, um das aktuelle Display zu verlassen und zur vorhergehenden Hierarchiestufe zurückzukehren.

¢ [ENTER]-Taste (Eingabe)

Mit Hilfe dieser Taste führen Sie einen Job oder einen Speichervorgang aus. Sie können mit Hilfe dieser Taste bei der Auswahl eines Speicherplatzes oder einer Bank für eine Voice oder Performance auch die Eingabe einer Nummer bestätigen. Im File-Modus können Sie mit Hilfe dieser Taste zur nächst tieferen Ebene im ausgewählten Verzeichnis gelangen.

Bedienungsanleitung

Vorderseite

∞ SLOT 1-3 Kontrollampen Seite 284

Diese drei Kontrollampen geben den Installationsstatus der Plug-In-Boards an. Wurde das Plug-In-Board richtig installiert, leuchtet die entsprechende SLOT-Kontrollampe.

HINWEIS

Das Vocal Harmony Plug-In-Board (PLG100-VH) kann nur in Slot 1 installiert werden. Eine Installation dieses Boards in Slot 2 oder 3 ist nicht möglich.

HINWEIS

Das Multi-Part Plug-In-Board (PLG100-XG) kann nur in Slot 3 installiert werden. Eine Installation dieses Boards in Slot 1 oder 2 ist nicht möglich.

§ BANK-Tasten Seite 60

Mit Hilfe dieser Tasten können Sie eine Voice- oder Performance-Bank auswählen. Wenn die Taste [CATEGORY SEARCH] aktiviert ist, dann können Sie mit Hilfe dieser Tasten die gewünschte Kategorie (Category) auswählen (siehe Aufdruck unter den Tasten). Wenn im Pattern-Modus die Taste [SECTION] aktiviert ist, dann können Sie mit Hilfe dieser Tasten die gewünschte Section auswählen.

¶ GROUP [A]–[H] Seite 48

Mit Hilfe dieser Tasten können Sie eine Voice- oder Performance-Group (Gruppe) auswählen. Wenn die Taste [CATEGORY SEARCH] aktiviert ist, dann können Sie mit Hilfe dieser Tasten die gewünschte Kategorie (Category) auswählen (siehe Aufdruck unter den Tasten). Wenn im Pattern-Modus die Taste [SECTION] aktiviert ist, dann können Sie mit Hilfe dieser Tasten die gewünschte Section auswählen.

• NUMBER-Tasten [1]–[16] Seite 48

Die Verwendung dieser Tasten ist vom Status der Tasten [TRACK SELECT] und [MUTE] abhängig.

Funktionen der Tasten NUMBER [1] - [16]

Voice-Play-Modus

Voice-Edit-Modus

PerformancePlay-Modus

Performance EditModus

Master PlayModus

Master EditModus

Song-/PatternPlay-Modus

Song-/Pattern Mixing-Modus

Mixing-VoiceEdit-Modus

Bei aktivierter [TRACK SELECT]-Taste

Einstellung des Keyboard Transmit Channels

Element-Auswahl (1–4) und ElementStummschaltung (9–12)

Einstellung des Sendekanals der Tastatur Performance-Part-

Performance PartAuswahl ([1] – [4])

Einstellung des TastaturSendekanals (wenn der Voice- bzw. PerformanceModus im aktuellem Master gespeichert wird) oder Auswahl der Song-/PatternSpur (wenn der Song- bzw. PatternModus im aktuellen Master gespeichert wird))

Zone-Auswahl (1 - 4)

Song/Pattern Track-Auswahl

Song/Pattern PartAuswahl

Element-Auswahl (1–4) und ElementStummschaltung (9–12)

Wenn [MUTE] eingeschaltet ist

—

Mute-Einstellung (1 - 4)

—

——

Song/Pattern Tack Mute-Einstellung

Song/Pattern Part Mute-Einstellung

Wenn beide [TRACK SELECT] [MUTE] ausgeschaltet sind

Voice-Auswahl, zusammen mit Groups [A] – [H]

—

Auswählen von Performances oder Voices (wenn der Cursor am Voice-Namen steht), entsprechend den Gruppen A–H

Master-Auswahl, zusammen mit Groups [A] – [H]

Song/Pattern-Auswahl entsprechend Groups A - H

—

ª [CATEGORY SEARCH]-Taste Seite 62

Wenn diese Taste im Performance-Modus eingeschaltet wird, kann die untere Reihe der [BANK]-Tasten (unterlegt mit der Beschriftung A.PIANO–REED/PIPE) zusammen mit den [GROUP]-Tasten zur Auswahl der PerformanceKategorie benutzt werden. Wenn diese Taste in einem anderen Modus gedrückt wird, kann die untere Reihe der [BANK]-Tasten (unterlegt mit der Beschriftung A.PIANO–REED/PIPE) zusammen mit den [GROUP]-Tasten zur Auswahl der Voice-Kategorie benutzt werden.

‚ [SECTION]-Taste Seite 56

Wenn diese Taste im Pattern-Modus eingeschaltet wird, können Sie mit den GROUP-Tasten [A]–[H] die PatternSections A–H und mit den Tasten [PRE5]–[PLG3] der BANK-Tasten die Pattern-Sections I–P auswählen.

⁄ [TRACK SELECT]-Taste Seite 58

Wenn diese Taste im Song/Pattern-Modus aktiviert ist, dann können Sie mit den Tasten NUMBER [1] - [16] die entsprechenden Song/Pattern Tracks auswählen. Der Status dieser Taste hat, je nach ausgewähltem Modus, unterschiedlichen Einﬂuß auf die Tasten NUMBER [1] -

•

[16]. (Siehe

„NUMBER-Tasten [1]–[16]“ weiter oben.)

¤ [MUTE]-Taste Seite 58

Wenn diese Taste im Song/Pattern-Modus aktiviert ist, dann können Sie mit den Tasten NUMBER [1] - [16] die entsprechenden Tracks der Songs/Patterns stummschalten (Mute). Drücken Sie die Tasten NUMBER [1] - [16], während Sie diese Taste gedrückt halten, um den entsprechenden Track des aktuell ausgewählten Songs/Patter ns Solo zu schalten (alle anderen Tracks sind stummgeschaltet). Der Status dieser Taste hat, je nach ausgewähltem Modus, unterschiedlichen Einﬂuß auf die Tasten NUMBER [1] -

•

[16]. (Siehe

„NUMBER-Tasten [1]–[16]“ weiter oben.)

Die Bedienelemente und Anschlüsse

Bedienungsanleitung

Rückseite

Die Bedienelemente und Anschlüsse

MOTIF ES6

MOTIF ES7

MOTIF ES8

POWER

ON OFF

AC INLET

I/O EXPANSION

USB

TO HOSTTO DEVICEmLAN

1 2 3 4 65

POWER ON OFF

AC INLET

mLAN I/O EXPANSION

1 2 3

MIDI

OUTTHRU

BREATH

ASSI

POWER

ON OFF

AC INLET

mLAN I/O EXPANSION

1 2 3

Bedienungsanleitung

Rückseite

$ %

3.3V

CARD

FOOT

CONTROLLER

SSIGNABLE

SWITCH

SUSTAIN

ASSIGNABLE OUTPUT

Plug-in SLOT

OUTPUT

R L /MONO

PHONES

GREEN YELLOW ORANGE

A/D INPUT

GAIN

Die Bedienelemente und Anschlüsse

! #7 8 9 ) @

$ %

3.3V

CARD

FOOT

SWITCH

USB

TO HOSTTO DEVICE

MIDI

BREATH

ASSIGNABLE

CONTROLLER

SUSTAINOUTTHRU

ASSIGNABLE OUTPUT

1IN

Plug-in SLOT

OUTPUT

R L /MONO

PHONES

GREEN YELLOW ORANGE

A/D INPUT

GAIN

4 6 ! #5 7 8 9 ) @

3.3V

CARD

FOOT

SWITCH

USB

TO HOSTTO DEVICE

Plug-in SLOT

GREEN YELLOW ORANGE

MIDI

BREATH

ASSIGNABLE

CONTROLLER

SUSTAINOUTTHRU

1IN

ASSIGNABLE OUTPUT

OUTPUT

PHONES

R L /MONO

4 6 ! #5% 7 8 9 ) @

A/D INPUT

GAIN

Bedienungsanleitung

Rückseite

1 POWER-Schalter (Netzschalter) Seite 43

Drücken Sie auf diesen Schalter, um das Gerät ein- (ON) oder auszuschalten (OFF).

Die Bedienelemente und Anschlüsse

AC INLET (Buchse für Netzstromkabel)

Schließen Sie das Netzkabel zuerst an diesen Anschluß an, bevor Sie es an eine Steckdose anschließen. Verwenden Sie nur das mit dem Instrument gelieferte Netzkabel. Wenden Sie sich an Ihren Yamaha-Händler, wenn dieses Kabel nicht vorhanden oder beschädigt ist und ersetzt werden muß. Bei Benutzung eines ungeeigneten Ersatzkabels setzen Sie sich der Gefahr von Feuer und Stromschlägen aus!

3 Abdeckung für mLAN- (mLAN16E) oder I/O-

Erweiterungskarte (AIEB2) Seite 25

Hier kann die separat erhältliche mLAN-Erweiterungskarte (mLAN16E) oder die I/O-Erweiterungskarte (AIEB2) in diesem Instrument installiert werden. Mit der mLAN16EErweiterungskarte können Sie Ihren MOTIF ES einfach und bequem mit anderen mLAN-kompatiblen Instrumenten oder Geräten verbinden. Mit Hilfe der AIEB2-Erweiterungskarte stehen Ihnen zusätzliche digitale I/O-Optionen zur Verfügung (mit optischen und koaxialen Anschlüssen). Zusätzlich bietet die Karte drei ASSIGNABLE OUTPUT-Stereo-Paare (sechs analoge Buchsen).

4 USB-Anschluß Seite 29

Dieses Instrument besitzt zwei verschiedene USBAnschlüsse auf der Rückseite – USB TO HOST und USB TO DEVICE. Der Anschluß USB TO HOST wird zum Anschließen dieses Instruments an den Computer via USB-Kabel benutzt. Die USB-Verbindung zwischen Instrument und Computer kann nur für die Übertragung von MIDI-Daten verwendet werden. Über USB können keine Audiodaten übertragen werden. Der Anschluß USB TO DEVICE wird zum Anschließen dieses Instruments an ein USB-Speichergerät (Festplattenlaufwerk, CD-ROMLaufwerk, MO-Laufwerk, Flash-Diskette usw.) via USBKabel benutzt. Dadurch können Sie Daten, die an diesem Instrument erstellt wurden, auf dem externen USBSpeichergerät speichern und Daten vom externen USBSpeichergerät in das Instrument laden. Speicher- und Ladevorgänge erfolgen im File-Modus.

HINWEIS

Einzelheiten zu USB ﬁnden Sie auf Seite 29.

USB

USB ist eine Abkürzung für „Universal Serial Bus“. Dabei handelt es sich um eine serielle Schnittstelle zur Verbindung eines Computers mit Peripheriegeräten, die im Vergleich zu konventionellen seriellen Schnittstellen eine deutlich schnellere Datenübertragung ermöglicht.

5 MIDI IN/OUT/THRU-Anschlüsse Seite 34

MIDI IN dient dem Empfang von Steuerungs- oder Spieldaten von einem anderen MIDI-Gerät, beispielsweise einem externen Sequencer. MIDI THRU dient der direkten Weiterleitung aller über MIDI IN empfangenen MIDI-Daten an angeschlossene Geräte und ermöglicht so die bequeme Verkettung weiterer MIDI-Instrumente. MIDI OUT dient der Übertragung aller Steuerungs-, Spiel- und Sequencerdaten vom MOTIF an andere MIDI-Geräte, beispielsweise an einen externen Sequencer.

6 BREATH-Controller-Buchse Seite 42

Hier können Sie einen als Zubehör erhältlichen BreathController Yamaha BC3 anschließen, der Ihnen eine ausdrucksstarke Atemsteuerung ermöglicht.

Seite 26

7 FOOT SWITCH-Buchsen Seite 42

Diese Buchsen dienen dem Anschluß der als Zubehör erhältlichen Fußschalter FC4 oder FC5. Bei Anschluß an die Buchse SUSTAIN dient der Fußschalter als Halte- oder Sustainpedal. Bei Anschluß an die Buchse ASSIGNABLE kann der Fußschalter eine der vielen verschiedenen zuweisbaren (englisch: Assign) Funktionen steuern.

8 FOOT CONTROLLER-Buchsen Seite 42

Diese Buchsen dienen dem Anschluß von als Zubehör erhältlichen Fußcontrollern (FC7 usw.). Mit jeder dieser Buchsen können Sie eine der vielen verschiedenen zuweisbaren Funktionen (z. B. Lautstärke, Klangfarbe, Tonhöhe oder andere Klangeigenschaften) stufenlos steuern.

9 ASSIGNABLE OUT L und R Seite 31

Über diese 1/4"-Mono-Klinkenbuchsen werden Audiosignale des Instruments ausgegeben (Line-Pegel). Diese Ausgänge sind unabhängig vom Hauptausgang (an den folgenden Buchsen L/MONO und R) und können jeder beliebigen Drum-Voice-Taste und jedem beliebigen Part zugewiesen werden. Dadurch können Sie beispielsweise bestimmte Voices oder Sounds zur Verarbeitung durch ein externes Effektgerät weiterleiten.

Die Parts, die diesen Buchsen zugewiesen werden können, sind folgende:

• Drum-Voice-Taste, der das Drum-/PercussionInstrument zugewiesen ist Seite 203

• Jeder Part einer Performance* Seite 218

• Jeder Part eines Songs* Seite 235

• Jeder Part eines Pattern* Seite 235

*Einschließlich des Audio-Input-Parts

) OUTPUT L/MONO und R Seite 31

Über diese 1/4”-Mono-Klinkenbuchsen werden die Audiosignale des MOTIF ausgegeben (Line-Pegel). Für eine monophone Ausgabe verwenden Sie nur die Buchse L/MONO.

! PHONES-Buchse Seite 31

Diese Buchse dient dem Anschluß von Stereo-Kopfhörern.

@ A/D INPUT-Buchsen Seite 33

Externe Audiosignale können an diesen Klinkenbuchsen (1/4"-Mono-Klinkenstecker) zugeführt werden. Verschiedene Geräte wie Mikrofon, Gitarre, Baß, CDPlayer, Synthesizer können an diesen Buchsen angeschlossen werden, und deren Audiosignal ist als AUDIO IN-Part der Performance, des Songs oder des Patterns zu hören. Im Sampling-Modus wird das Signal an diesen Buchsen als Audiodaten gesampelt. Bei Stereosignalen (zum Beispiel von Audiogeräten) benutzen Sie beide Buchsen. Bei Monosignalen (zum Beispiel von einem Mikrofon oder einer Gitarre) benutzen Sie nur die Buchse L.

Bedienungsanleitung

Rückseite

HINWEIS

# GAIN-Regler Seite 73

Dieser Regler dient der Regulierung der Eingangsverstärkung (Gain) der Audiodaten an den Buchsen A/D INPUT (siehe oben). In Abhängigkeit vom angeschlossenen Gerät (Mikrofon, CD-Player usw.) müssen Sie möglicherweise den Gain nachregulieren, um einen optimalen Pegel zu erhalten.

$ Kartenschacht Seite 27

Hier installieren Sie eine SmartMedia-Speicherkarte, um verschiedene Daten zum/vom Instrument zu übertragen. Lesen Sie sorgfältig die Vorsichtsmaßnahmen zur Verwendung einer SmartMedia-Speicherkarte (Seite 28), bevor Sie diese benutzen.

% Abdeckung für Plug-in-Karten Seite 283

Mit der Installation einer optionalen Plug-inErweiterungskarte in diesem Instrument können Sie die Klangvielfalt des Instruments entscheidend erweitern. Auf der Rückseite des MOTIF können bis zu drei Plug-InBoards installiert werden.

■ Wenn das optionale mLAN16E-Board installiert wurde:

■ Wenn die optionale Erweiterungskarte AIEB2 installiert wurde:

1 2 3

1 OPTICAL IN/OUT-Anschlüsse Seite 33, 34

Diese Anschlüsse dienen als Eingang bzw. Ausgang für die Übertragung digitaler Signale über Glasfaserkabel. Am OPTICAL IN kann ein digitales Signal mit den Sampling-Frequenzen 48 kHz, 44,1 kHz oder 32 kHz aufgenommen werden. An der Buchse OPTICAL OUT wird ein digitales Signal mit 44,1 kHz ausgegeben.

2 DIGITAL IN/OUT-Anschlüsse Seite 33, 34

Diese Anschlüsse dienen als Eingang bzw. Ausgang für die Übertragung digitaler Signale über Koaxialkabel (RCA-Stecker). Das Format des digitalen Signals ist CD/ DAT (S/P DIF). Am Anschluß DIGITAL IN können Sie ein digitales Signal mit der Frequenz 48 kHz, 44,1 kHz oder 32 kHz einspielen. Die Buchse DIGITAL OUT gibt ein digitales Signal mit 44,1 kHz aus.

Die Bedienelemente und Anschlüsse

mLAN EXPANSION BOARD mLAN16E

ACTIVE

IEEE1394

MADE IN JAPAN

1 mLAN-Anschluß 1, 2 (IEEE1394)

Hier können Sie mLAN-Geräte oder FireWire-kompatible Geräte (IEEE1394) über 6-polige Kabel nach IEEE1394Standard anschließen.

Informationen zu mLAN

„mLAN“ ist ein digitales Netzwerk für Musikanwendungen. Es verwendet und erweitert den leistungsfähigen seriellen Bus des Industriestandards IEEE 1394. Weitere Einzelheiten dazu ﬁnden Sie in der Bedienungsanleitung der mLAN16E-Erweiterungskarte.

* Der Name „mLAN“ sowie das (obige) Logo sind

Warenzeichen.

HINWEIS

Die Ausgabe digitaler Audiosignale über den mLAN-Anschluß ist auf eine Auﬂösung von 24 Bits/44,1 kHz festgelegt.

3 ASSIGNABLE OUT-Buchsen (AS1 bis AS6)

Seite 31

Über diese 1/4"-Mono-Klinkenbuchsen werden Audiosignale des Instruments ausgegeben (Line-Pegel). Diese Ausgänge sind unabhängig vom Hauptausgang (an den Buchsen L/MONO und R darüber) und können jeder beliebigen Drum-Voice-Taste und jedem beliebigen Part zugewiesen werden. Dadurch können Sie beispielsweise bestimmte Voices oder Sounds zur Verarbeitung mit einem externen Effektgerät weiterleiten.

Die Parts, die diesen Buchsen zugewiesen werden können, sind folgende:

• Drum-Voice-Taste, der das Drum-/Percussion-Instrument

zugewiesen wurde Seite 203

• Jeder Part einer Performance* Seite 218

• Jeder Part eines Songs* Seite 235

• Jeder Part eines Pattern* Seite 235

*Einschließlich des Audio-Input-Parts

Die Ausgabe digitaler Audiosignale über den OPTICAL-OUTAnschluß oder den DIGITAL-OUT-kann im Display [UTILITY] → [F2] I/O → [SF2] OUTPUT auf eine Auﬂösung von 20 Bits oder von 24 Bits eingestellt werden. Die Frequenz ist jedoch auf 44,1 kHz festgelegt.

Bedienungsanleitung

Stromversorgung

Vorbereitungen

Bitte lesen Sie sich diesen Abschnitt vor Gebrauch Ihres neuen MOTIF ES aufmerksam durch. In diesem Kapitel erfahren Sie, wie Sie den MOTIF ES an eine Stromquelle, an externe Audio- und MIDI-Geräte und an einen Computer anschließen. Schalten Sie den MOTIF ES erst ein, nachdem Sie alle erforderlichen Verbindungen vorgenommen

Aufbau

haben (Seite 43).

Stromversorgung

Rückseite

AC INLET

Netzkabel (im Lieferumfang)

1 Vergewissern Sie sich, daß sich der POWER-Schalter des MOTIF ES in der OFF-Position beﬁndet. 2 Stecken Sie das mitgelieferte Netzkabel in die AC INLET-Buchse an der Rückwand des Instruments. 3 Stecken Sie das andere Ende des Netzkabels in die Netzsteckdose. Vergewissern Sie sich, daß der MOTIF ES für die im

örtlichen Stromnetz bereitgestellte Versorgungsspannung geeignet ist.

WARNUNG

Vergewissern Sie sich, daß der MOTIF ES für die im örtlichen Stromnetz bereitgestellte Versorgungsspannung geeignet ist (siehe Rückseite des Instruments). Wenn Sie das Gerät an eine falsche Versorgungsspannung anschließen, kann dies erhebliche Beschädigungen am inneren Stromkreis und im Extremfall Stromschläge verursachen!

WARNUNG

Verwenden Sie nur das zum Lieferumfang des MOTIF ES gehörende Netzkabel. Wenden Sie sich an Ihren Yamaha-Händler, wenn dieses Kabel nicht vorhanden oder beschädigt ist und ersetzt werden muß. Die Benutzung eines ungeeigneten Ersatzkabels kann zu Feuer und Stromschlägen führen!

WARNUNG

Der Typ des mit dem MOTIF ES gelieferten Netzkabels kann je nach Land, in dem Sie das Instrument erworben haben, verschieden sein. In manchen Ländern hat der Netzstecker einen dritten Kontakt (Erdung). Der nicht ordnungsgemäße Anschluß der Erdung führt zur Stromschlaggefahr. Nehmen Sie KEINERLEI Änderungen am mit dem MOTIF ES gelieferten Netzstecker vor. Falls der Stecker nicht in die Steckdose paßt, lassen Sie von einem qualiﬁzierten Elektriker eine geeignete Steckdose anbringen. Verwenden Sie keinen Steckdosenadapter, der die Erdung überbrückt.

Bedienungsanleitung

Datenspeicherung auf SmartMedia-Karten und USB-Speichergeräten

Beim Musizieren auf diesem Instrument produzieren Sie eine große Vielfalt von Daten: Custom-Voice-Daten (einschließlich Voices, Performances usw.), MIDI-Sequenz-Daten (Songs, Patterns, Arpeggios) und Wave-Daten (mit der Sampling-Funktion). Zweifelsohne möchten Sie diese Daten zur zukünftigen Verwendung speichern, und das Instrument bietet Ihnen mehrere Speicheroptionen. Sie können Ihre Daten auf einer in den Kartensteckplatz eingefügten SmartMedia-Karte oder auf einem an die USB TO DEVICE-Buchse angeschlossenen USB-Speichergerät sichern. Anschließend können Sie die Daten mit der LoadFunktion wieder aufrufen. (Speicher- und Ladevorgänge werden im File-Modus durchgeführt; siehe Seite 266.) Beachten Sie, daß bestimmte Datentypen beim Ausschalten des Instruments verloren gehen und ordnungsgemäß gespeichert werden müssen. Da Ihnen verschiedene Speicheroptionen zur Verfügung stehen (einschließlich SmartMedia-Karte, Festplatte, Flash-Disk usw.), sollten Sie auch darauf achten, daß Sie ein geeignetes formatiertes Speichermedium zur Hand haben, BEVOR Sie mit dem Erstellen oder Bearbeiten von Daten beginnen.

Aufbau

SmartMedia-Karte (Seite 28)

USB TO DEVICE-Anschluß

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

HINWEIS

Der Speicher-/Ladevorgang im File-Modus kann zwischen der im CARD-Slot an der Rückseite eingelegten SmartMedia-Karte und dem Instrument oder zwischen dem an die USB-TO-DEVICE-Buchse angeschlossenen USB-Speichergerät und dem Instrument ausgeführt werden. Bitte beachten Sie, daß der Speicher-/Ladevorgang im File-Modus nicht zwischen der an der Rückseite eingelegten SmartMedia-Karte und dem an die USB-TO-DEVICE-Buchse angeschlossenen USB-Speichergerät ausgeführt werden kann. Kurz gesagt: Die Daten können zwischen den Speichermedien und dem Instrument gespeichert/geladen werden, nicht aber zwischen den beiden Speichermediengeräten.

USB-Speichergerät (Seite 29)

Daten, die beim Ausschalten des Geräts gelöscht bzw. beibehalten werden

Die nachfolgende Tabelle enthält die Datentypen, die Sie auf dem Instrument erzeugen können, sowie die internen Speicherpositionen, an denen sie vorübergehend oder dauerhaft gespeichert werden.

ACHTUNG

Sichern Sie vor dem Ausschalten des Geräts unbedingt alle Daten im DRAM auf SmartMedia-Karte oder einem USB-Speichergerät. Ansonsten gehen diese Daten verloren.

Datentypen Seite Modus, in dem die Daten erzeugt werden Interne Speichertypen, an denen die Daten abgelegt werden

Voice 79 Voice-Modus Flash ROM Mixing-Voice 105 Mixing-Voice-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Performance 87 Performance-Modus Flash ROM Song* 117 Song-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Song Chain 59 Song-Chain-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Pattern* 106 Pattern-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Pattern Chain 115 Pattern-Chain-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Phrase (Pattern) 110 Pattern-Modus DRAM ➜ Geht beim Ausschalten des Geräts verloren! Arpeggio 130 Song-Modus, Pattern-Modus Flash ROM Master 136 Master-Modus Flash ROM Waveform** 94 Sampling-Modus DIMM (DRAM) ➜ Geht beim Ausschalten des Geräts verloren! Mixing Template*** 103 Song-Mixing-Modus, Pattern-Mixing-Modus Flash ROM Systemeinstellungen 185 Utility-Modus Flash ROM

* Schließt die Mixing-Einstellungen ein (Seiten 103, 127) ** Wenn Sie mit Hilfe der Sampling-Funktion User-Voices oder Sample-Voices erstellen, können Sie die entsprechenden Wellenformen

automatisch durch Sicherung der User-Voice-Daten oder Song-/Pattern-Daten auf SmartMedia-Karte/einem USB-Speichergerät speichern.

*** Song-Mixings/Pattern-Mixings können als Song-/Pattern-Daten und als nicht mit einem bestimmten Song/Pattern verknüpfte Mischvorlage

(Mixing Template) gespeichert werden.

HINWEIS

Einzelheiten zu den Datentypen, die Sie auf diesem Instrument erstellen können, den internen Speicherpositionen, an denen diese abgelegt werden, und den beim Speichern auf SmartMedia-Karte/einem USB-Speichergerät verwendeten Dateitypen ﬁnden Sie unter „Speicherstruktur“ auf Seite 186.

ACHTUNG

Datenmengen von bis zu 128 MB können auf einer in den CARD-Slot an der Rückseite eingelegten SmartMedia-Karte gespeichert werden. Yamaha empﬁehlt Ihnen, ein USB-Speichergerät mit hoher Kapazität zu verwenden, da Sie möglicherweise mehr als 128 MB speichern möchten – insbesondere dann, wenn Sie optionale DIMMs (Seite 289) installiert haben und die Sampling-Funktion verwenden.

Bedienungsanleitung

Datenspeicherung auf SmartMedia-Karten und USB-Speichergeräten

Verwenden von SmartMedia™*-Karten

Behandeln Sie SmartMedia-Karten vorsichtig. Beachten Sie die folgenden wichtigen Vorsichtsmaßregeln.

* SmartMedia ist ein Warenzeichen der Toshiba Corporation.

■ Kompatible Speicherkartentypen

Aufbau

Verwenden Sie ausschließlich 3,3-V- (3-V-) Memory Cards. 5V-Memory Cards sind mit diesem Instrument nicht kompatibel.

■ Speicherkapazität

Es gibt sieben Arten von Memory Cards: 2MB/4MB/8MB/ 16MB/32MB/64MB/128MB. Beachten Sie, daß nur SmartMedia-Karten nach den SSFDC-Standards (die das SmartMedia-Logo tragen) verwendet werden können.

■ Einsetzen/Entnehmen von SmartMedia-Karten

Einsetzen von SmartMedia-Karten

Schieben Sie die SmartMedia-Karte mit der goldplattierten Kontaktseite nach unten vorsichtig, aber fest so weit wie möglich in den Kartenschlitz. Achten Sie darauf, daß die Karte nicht verkehrt herum (Oberseite nach unten, Außenseite nach innen) eingeschoben wird. Stecken Sie unter keinen Umständen etwas anderes als eine geeignete SmartMediaKarte in den Schlitz.

Entnehmen von SmartMedia-Karten

Überzeugen Sie sich vor dem Entfernen der Speicherkarte davon, daß sie nicht verwendet wird bzw. daß das Instrument nicht auf sie zugreift. Ziehen Sie die Speicherkarte langsam mit der Hand heraus. Falls gerade auf die Speicherkarte zugegriffen wird*, werden Sie durch eine Meldung im Display darauf hingewiesen.

* Dies schließt alle Speicher-, Lade-, Formatierungs- und

Löschvorgänge sowie alle Vorgänge zum Erstellen von Verzeichnissen auf der SmartMedia-Karte ein. Beachten Sie außerdem, daß das Instrument automatisch auf die Memory Card zugreift, um den Medientyp zu überprüfen, wenn das Speichermedium bei eingeschaltetem Instrument eingesetzt wird.

ACHTUNG

Versuchen Sie niemals, während eines Zugriffs auf die Speicherkarte diese zu entfernen oder das Gerät auszuschalten. Dadurch können die Daten auf dem Instrument oder der Speicherkarte und u.U. auch die Speicherkarte selbst beschädigt werden.

■ Formatieren von Speicherkarten

Bevor Sie auf Ihrem Instrument eine Speicherkarte verwenden können, muß diese formatiert werden. Beim Formatieren werden alle auf der Speicherkarte beﬁndlichen Daten gelöscht. Vergewissern Sie sich vor dem Formatieren, daß die Karte keine wichtigen Daten enthält.

HINWEIS

SmartMedia-Karten, die für dieses Instrument formatiert wurden, können möglicherweise nicht auf anderen Geräten benutzt werden.

■ Informationen zu SmartMedia-Karten

Behandeln Sie SmartMedia-Karten mit Vorsicht!

• SmartMedia-Karten sind sehr empﬁndlich und können durch elektrostatische Ladungen beschädigt werden. Fassen Sie vor dem Umgang mit SmartMedia-Karten einen Gegenstand aus Metall an (z.B. einen Türknauf oder eine Aluminiumjalousie), um alle elektrostatischen Ladungen in Ihrem Körper abzuleiten.

• Entfernen Sie die Speicherkarte aus dem Steckplatz, wenn sie längere Zeit nicht gebraucht wird.

• Setzen Sie die Speicherkarte keinem direkten Sonnenlicht, extrem hohen oder niedrigen Temperaturen, hoher Luftfeuchtigkeit, Staub oder Flüssigkeiten aus.

• Legen Sie keine schweren Gegenstände auf eine Speicherkarte, verbiegen Sie sie nicht, und üben Sie keinen Druck auf sie aus.

• Fassen Sie die goldplattierte Kontaktseite niemals mit Fingern an, und vermeiden Sie jegliche Berührung zwischen der Kontaktseite und anderen metallischen oder harten Oberﬂächen.

• Setzen Sie die Speicherkarte keinen Magnetfeldern aus, wie sie beispielsweise von Fernsehern, Lautsprechern, Motoren usw. erzeugt werden. Magnetfelder können Daten teilweise oder völlig zerstören und die Speicherkarte unlesbar machen.

• Bringen Sie auf der Speicherkarte nur die dafür vorgesehenen Aufkleber an. Achten Sie darauf, daß die Aufkleber an der richtigen Stelle angebracht werden.

Schützen von Daten (Schreibschutz):

Um zu verhindern, daß wichtige Daten unabsichtlich gelöscht werden, können Sie an dem markierten runden Punkt auf der SmartMedia-Karte das beiliegende Schreibschutzsiegel anbringen. Wenn Sie Daten auf der Karte speichern möchten, müssen Sie das Schreibschutzsiegel entfernen. Verwenden Sie ein bereits entferntes Siegel nicht erneut, da es sich von der Karte lösen und in den Steckplatz fallen könnte.

■ Datensicherung

Zur Maximierung der Datensicherheit empﬁehlt Yamaha, von wichtigen Daten Kopien auf verschiedenen Speicherkarten zu erstellen. Dadurch verfügen Sie immer über eine Sicherungskopie, falls eine Speicherkarte einmal verloren geht oder beschädigt wird.

■ Diebstahlsicherung

Dieses Gerät ist mit einer Diebstahlsicherung für die Speicherkarte ausgerüstet, die Sie bei Bedarf installieren können.

So installieren Sie die Diebstahlsicherung:

1 Entfernen Sie die Metallabdeckung mit Hilfe eines

Kreuzschlitzschraubendrehers.

2 Drehen Sie das Metallteil um, und bringen Sie es in der

neuen Position wieder an.

Bedienungsanleitung

Datenspeicherung auf SmartMedia-Karten und USB-Speichergeräten

MOTIF ES

MUSIC PRODUCTION SYNTHESIZER

MIDI-Datenübertragung

Anschließen an einen Computer

Anschluß an ein USB-Speichergerät (Festplatte, CD-ROMLaufwerk, Flash Disk und andere Laufwerke)

Speichern/Laden von Daten im File-Modus (Seite 266)

Typ ATyp B

USB TO DEVICEBuchse

USB TO HOSTBuchse

HINWEIS

Verwenden von USB-Speichergeräten

Achten Sie bei der Verwendung von USB-Speichergeräten darauf, diese an die USB TO DEVICE-Buchse anzuschließen, und beachten Sie die folgenden wichtigen Vorsichtsmaßregeln.

■ Kompatible USB-Geräte

Schließen Sie an die USB TO DEVICE-Buchse ausschließlich ein USB-Speichergerät an (z.B. eine Festplatte, ein CD-ROMLaufwerk, eine Flash Disk und andere Laufwerke). Andere Geräte wie eine Computertastatur oder Maus können nicht benutzt werden. Es können sowohl Geräte vom busbetriebenen (über das Hostgerät betriebenen) Typ als auch (batterie- oder netzbetriebene) Geräte mit eigener Stromquelle verwendet werden.

Der MOTIF ES unterstützt nicht notwendigerweise alle im Handel erhältlichen USB-Speichergeräte. Yamaha übernimmt keine Garantie für die Betriebsfähigkeit der von Ihnen erworbenen USB-Speichergeräte. Konsultieren Sie bitte vor dem Erwerb von USB-Speichergeräten Ihren YamahaHändler oder einen autorisierten Yamaha-Vertriebshändler (siehe Liste am Ende der Bedienungsanleitung). http://www.yamahasynth.com/

HINWEIS

CD-R/W-Laufwerke können zwar zum Laden von Daten auf das Instrument verwendet werden, nicht jedoch zum Speichern von Daten. Sie können die Daten jedoch auf einen Computer übertragen und anschließend auf dem CD-R/W-Laufwerk des Computers speichern.

■ Formatieren von USB-Speichermedien

Wenn ein USB-Speichergerät angeschlossen oder ein Speichermedium eingelegt ist, kann im LC-Display die Meldung „Disk or card unformatted“ (Datenträger oder Karte nicht formatiert) erscheinen, die anzeigt, daß das Gerät bzw. Medium formatiert werden muß. Führen Sie im File-Modus den Format-Befehl aus (Seite 268).

USB-Anschlußarten

Es gibt zwei verschiedene Arten von USB-Anschlüssen, und die Rückseite des Instruments verfügt über beide. Achten Sie unbedingt darauf, die beiden nicht miteinander zu verwechseln.

■ USB TO HOST-Anschluß

Mit diesem Typ schließen Sie das Instrument an einen Computer an, wodurch Sie MIDI-Daten zwischen den beiden Geräten übertragen können. Im Unterschied zu MIDI kann die USB-Technologie mehrere Ports über ein einzelnes Kabel verarbeiten. Die beiden Enden eines USB-Kabels verfügen jeweils über einen anderen Stecker: Typ A und Typ B. Schließen Sie Typ A an den Computer und Typ B an die USB TO HOST-Buchse an.

■ USB TO DEVICE-Anschluß

Dieser Typ dient zum Anschluß des Instruments an ein USB-Speichergerät und ermöglicht die Speicherung der von Ihnen erstellen Daten auf dem angeschlossenen Gerät bzw. das Laden der auf dem angeschlossenen Gerät gespeicherten Daten. Speicher- und Ladevorgänge werden im File-Modus ausgeführt. Die beiden Enden eines USB-Kabels verfügen jeweils über einen anderen Stecker: Typ A und Typ B. Schließen Sie Typ A an die USB TO HOST-Buchse und Typ B an das USB-Speichergerät an.

Aufbau

Vorsichtsmaßregeln bei Verwendung der USB TO DEVICE-Buchse

ACHTUNG

• Schalten Sie das USB-Gerät niemals ein oder aus, und stöpseln Sie das USB-Kabel niemals ein oder aus, wenn das angeschlossene USB-Speichergerät vom Typ mit eigener Stromquelle ist. Dies kann u.U. zum Blockieren des Synthesizers führen.

• Während des Zugriffs auf Daten (wie bei Speicher-, Lade- und Löschvorgängen im File-Modus) dürfen Sie das USB-Kabel NICHT ausstöpseln, das Speichermedium NICHT aus dem Gerät entfernen und KEINES DER GERÄTE AUSSCHALTEN. Andernfalls werden die Daten oder Geräte u.U. beschädigt.

■ Schützen der eigenen Daten (Schreibschutz)

Um das versehentliche Löschen wichtiger Daten zu verhindern, sollten Sie den an jedem Speichergerät bzw. medium vorhandenen Schreibschutz aktivieren. Wenn Sie Daten auf dem USB-Speichergerät speichern möchten, müssen Sie den Schreibschutz aufheben.

Der Computer kann nicht auf das an die USB-TO-DEVICEBuchse des MOTIF ES angeschlossene USB-Speichergerät zugreifen, auch wenn die Anschlüsse der vorstehenden Abbildung entsprechen. Auf die Daten auf dem an die USBTO-DEVICE-Buchse angeschlossenen USB-Speichergerät können Sie nur im File-Modus am Instrument selbst zugreifen.

Der MOTIF ES unterstützt zwar den Standard USB 1.1, aber Sie können auch ein Speichergerät des Standards USB 2.0 an den MOTIF anschließen und verwenden. Beachten Sie jedoch, daß die Übertragungsgeschwindigkeit USB 1.1 entspricht.

Bedienungsanleitung

Datenspeicherung auf SmartMedia-Karten und USB-Speichergeräten

Aufbau

Grundlegende Einstellungen zur Verwendung einer SmartMedia-Karte oder eines USB-Speichergeräts

Drücken Sie die Taste [FILE], um in den FileModus zu wechseln.

Drücken Sie die Taste [SF1] CURRENT, um zu überprüfen, welches Gerät aktuell ausgewählt ist.

Falls „Current“ (Aktuell) auf „CARD“ (Karte) eingestellt ist

Das Instrument liest die in den Kartensteckplatz eingelegte SmartMedia-Karte.

Falls „Current“ auf „USB“ eingestellt ist

Das Instrument erkennt das USB-Speichergerät.

Volume Label (Datenträgerbezeichnung) des ausgewählten Geräts

Sichern der Daten auf einem Computer

TIP

• Sichern der Daten des MOTIF ES auf einem Computer

Nachdem Sie die Daten auf einer SmartMedia-Karte oder einem USB-Speichergerät gesichert haben, können Sie sie auf die Festplatte eines Computers kopieren und Ihren Wünschen gemäß archivieren und organisieren. Schließen Sie das Gerät einfach wie folgt an.

Speichern erstellter Daten auf dem USB-Speichergerät im File-Modus (Seite 266)

Um auf die SmartMedia-Karte zuzugreifen, stellen Sie „Current“ auf „CARD“ ein, und um auf das USBSpeichergerät zuzugreifen, wählen Sie die Option „USB“.

Wenn das USB-Speichergerät verschiedene Medienarten unterstützt, müssen Sie nach der Festlegung von „USB“ die SlotNummer angeben. Welches Medium welcher USB-Nummer (1 oder 2) und welcher Slot-Nummer entspricht, können Sie anhand der Einstellung für „Volume Label“ (Datenträgerbezeichnung) oder „Partition“ in diesem Fenster überprüfen.

Nachdem diese Einstellungen vorgenommen wurden, können Sie mit den (über die Tasten [F2] - [F5] aufgerufenen) Registern unten im Display alle übrigen File-Vorgänge ausführen.

HINWEIS

• Laden der Daten von einem Computer auf den MOTIF ES

Daten und Dateien von der Festplatte eines Computers können auf den MOTIF ES geladen werden, indem Sie sie zunächst auf das Speichermedium kopieren und dann auf das Instrument übertragen. Dies ermöglicht es Ihnen, auf dem Computer oder einem anderen Instrument erstellte Daten auf dem MOTIF ES zu verwenden. So können Sie beispielsweise Standard-MIDIDateien als Song-/Pattern-Daten auf das Instrument laden oder WAV- oder AIFF-Audiodateien als Wave-Daten importieren.

Computer

MOTIF ES

Sichern der Daten auf einem Computer und Organisieren der Dateien/Ordner

Computer

MOTIF ES

HINWEIS

In diesem Beispiel wird zwar ein angeschlossenes USBSpeichergerät verwendet, aber Sie können auch eigene Daten sichern, die Sie auf einer ein den CARD-Slot an der Rückseite eingelegten SmartMedia-Karte gespeichert haben.

USB-Speichergerät

USB TO DEVICE-Buchse

MUSIC PRODUCTION SYNTHESIZER

Trennen Sie das USB-Speichergerät vom Synthesizer, und schließen Sie es an den Computer an.

USB-Speichergerät

MUSIC PRODUCTION SYNTHESIZER

Kopieren der Dateien von der Festplatte des Computers auf das USB-Speichergerät

Computer

MOTIF ES

Laden von Dateien aus dem USB-Speichergerät auf den Synthesizer im File-Modus (Seite 266)

Computer

MOTIF ES

USB-Speichergerät

MUSIC PRODUCTION SYNTHESIZER

Trennen Sie das USBSpeichergerät vom Computer, und schließen Sie es an den

USB-Speichergerät

USB TO DEVICE-Buchse

MUSIC PRODUCTION SYNTHESIZER

Bedienungsanleitung

Anschlüsse und Verbindungen

Anschließen externer Audiogeräte

Da der MOTIF ES über keine integrierten Lautsprecher verfügt, müssen Sie eine externe Stereoanlage oder Stereo-Kopfhörer anschließen, um mithören zu können. Die folgenden Abbildungen zeigen verschiedene Verbindungsbeispiele. Verwenden Sie die Lösung, die Ihrem geplanten Setup am nächsten kommt.

Audio-Ausgabe

■ Anschließen von Stereo-Aktivboxen (Analogausgang)

Durch ein Paar Aktivlautsprecher wird eine optimale, originalgetreue Reproduktion der vielfältigen Klänge, Effekte und des vollständigen Stereoklangbilds gewährleistet. Schließen Sie die Aktivlautsprecher an die Buchsen OUTPUT L/MONO und R auf der Rückseite des Geräts an.

Aufbau

Aktivbox (links)

Kopfhörer

OUTPUT L/MONO

PHONES

HINWEIS

Wenn Sie nur einen Aktivlautsprecher verwenden, schließen Sie diesen an die Buchse OUTPUT L/MONO auf der Rückseite an.

Aktivbox (rechts)

OUTPUT R

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

■ Anschließen eines Mixers

Neben den Buchsen OUTPUT (L/MONO und R) gibt es weitere Audioausgänge. Schließen Sie diese Ausgänge an einen Mixer an, um die Analogausgänge von Drum-Keys oder Parts (Performance, Song und Pattern) separat zu steuern. Sie können die Ausgangskapazitäten durch den Einbau des optionalen I/O-Expansion Boards (AIEB2) oder der optionalen mLAN16EErweiterungskarte erweitern. Durch den Einbau der AIEB2-Erweiterungskarte erhalten Sie sechs zusätzliche OUTPUT-Buchsen, während die Installation des mLAN16E-Boards die Ausgangskapazitäten um 14 zusätzliche Digitalausgänge über ein einzelnes FireWire- (IEEE 1394-) Kabel/einen einzelnen Stecker erweitert. Einzelheiten zur Festlegung der Zuweisungen von Parts und Ausgangsbuchsen ﬁnden Sie in der folgenden Tabelle.

Ausgabe separater Noten (Tasten) einer Drum-Voice

Ausgabe separater Parts einer Performance

Ausgabe getrennter Parts eines Songs

Ausgabe separater Parts eines Patterns

Festgelegt durch den (folgendermaßen festgelegten) Parameter „OutputSel“ als Drum-Voice-Daten. Seite 203

[VOICE] ➞ Auswahl Drum-Voice ➞ [EDIT] ➞ Auswahl Drum-Key ➞ [F1] OSC ➞ [SF2] OUTPUT ➞ OutputSel

Diese Einstellung ist verfügbar für den Part, für den der Parameter „OutputSel“ in einem anderen Modus (z.B. Performance oder Song) auf „drum“ gestellt ist.

Festgelegt durch den (folgendermaßen festgelegten) Parameter „OutputSel“. Seite 218

[PERFORM] ➞ Auswahl Performance ➞ [EDIT] ➞ Auswahl Part ➞ [F2] OUTPUT ➞ [SF3] SELECT ➞ OutputSel

Die Zuweisung eines Audioeingangs-Parts einer Performance zu einem Ausgang erfolgt mit dem (folgendermaßen festgelegten) Parameter „OutputSel“.

[PERFORM] ➞ Auswahl Performance ➞ [EDIT] ➞ [COMMON] ➞ [F5] AUDIO IN ➞ [SF1] OUTPUT ➞ OutputSel

Festgelegt durch den (folgendermaßen festgelegten) Parameter „OutputSel“. Seite 235

[SONG] ➞ Auswahl Song ➞ [MIXING] ➞ [EDIT] ➞ Auswahl Part ➞ [F2] OUTPUT ➞ [SF3] SELECT ➞ OutputSel

Die Zuweisung eines Audioeingangs-Parts eines Songs zu einem Ausgang erfolgt mit dem (folgendermaßen festgelegten) Parameter „OutputSel“.

[SONG] ➞ Auswahl Song ➞ [MIXING] ➞ [EDIT] ➞ [COMMON] ➞ [F5] AUDIO IN ➞ [SF1] OUTPUT ➞ OutputSel

Festgelegt durch den (folgendermaßen festgelegten) Parameter „OutputSel“. Seite 235

[PATTERN] ➞ Auswahl Pattern ➞ [MIXING] ➞ [EDIT] ➞ Auswahl Part ➞ [F2] OUTPUT ➞ [SF3] SELECT ➞ OutputSel

Die Zuweisung eines Audioeingangs-Parts eines Patterns zu einem Ausgang erfolgt mit dem (folgendermaßen festgelegten) Parameter „OutputSel“.

[PATTERN] ➞ Auswahl Pattern ➞ [MIXING] ➞ [EDIT] ➞ [COMMON] ➞ [F5] AUDIO IN ➞ [SF1] OUTPUT ➞ OutputSel

Bedienungsanleitung

Anschlüsse und Verbindungen

Auf den oben aufgeführten Parameterseiten können die folgenden Einstellungen vorgenommen werden.

LCD Ausgangsbuchsen Stereo/Mono LCD Ausgangsbuchsen Stereo/Mono

L&R OUTPUT L und R Stereo asL ASSIGNABLE OUTPUT L Mono asL&R ASSIGNABLE OUTPUT L und R Stereo asR ASSIGNABLE OUTPUT R Mono as1&2 ASSIGNABLE OUTPUT 1 und 2 Stereo (1: L, 2: R) * as1 ASSIGNABLE OUTPUT 1 Mono *

Aufbau

as3&4 ASSIGNABLE OUTPUT 3 und 4 Stereo (3: L, 4: R) * : : : as5&6 ASSIGNABLE OUTPUT 5 und 6 Stereo (5: L, 6: R) * as6 ASSIGNABLE OUTPUT 6 Mono * as7&8 ASSIGNABLE OUTPUT 7 und 8 Stereo (7: L, 8: R) ** as7 ASSIGNABLE OUTPUT 7 Mono ** as9&10 ASSIGNABLE OUTPUT 9 und 10 Stereo (9: L, 10: R) ** : : : as11&12 ASSIGNABLE OUTPUT 11 und 12 Stereo (11: L, 12: R) ** as14 ASSIGNABLE OUTPUT 14 Mono ** as13&14 ASSIGNABLE OUTPUT 13 und 14 Stereo (13: L, 14: R) **

* Nur verfügbar, wenn das als Zubehör erhältliche AIEB2-Board bzw. mLAN16E-Board installiert ist. ** Nur verfügbar, wenn die als Zubehör erhältliche mLAN16E-Erweiterungskarte installiert ist.

Verbindungsbeispiel mit eingebautem optionalen AIEB2-Board (Analogausgänge)

Kopfhörer

OUTPUT L/MONO

OUTPUT R

ASSIGNABLE OUTPUT L

ASSIGNABLE OUTPUT R

Pro R3

PHONE-Buchse

Mixer Verstärker

AIEB2

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

OUTPUT L OUTPUT R

Lautsprecher (links)

Verbindungsbeispiel bei optional installiertem mLAN16E-Board (Analog- und Digitalausgang)

Kopfhörer

OUTPUT L OUTPUT R

PHONE-Buchse

OUTPUT L/MONO

OUTPUT R

ASSIGNABLE OUTPUT L

ASSIGNABLE OUTPUT R

IEEE1394-Kabel

Mixer

mLAN16E

MUSIC PRODUCTION SYNTHESIZER

Lautsprecher (rechts)

Verstärker

Lautsprecher (rechts)

MOTIF ES

HINWEIS

Die Haupt-Ausgangsbuchsen und die ASSIGNABLE OUTPUT-Buchsen

Lautsprecher (links)

• Das Anschließen von Kopfhörern an die PHONES-Buchse hat keinen Einﬂuß auf die Klangausgabe über die Buchsen OUTPUT L/MONO und R. Der über Kopfhörer mitgehörte Klang ist identisch mit dem Klang der Buchsen OUTPUT L/MONO and R.

• Alle den ASSIGNABLE OUTPUT-Buchsen zugewiesenen Parts (einschließlich derjenigen der optionalen AIEB2- oder mLAN16E-Erweiterungskarte) werden nicht über die Buchsen OUTPUT L/MONO und R oder die PHONES-Buchse ausgegeben.

• Die Systemeffekte (Reverb, Chorus), der Master-EQ und der Master-Effekt werden nicht auf den Klang angewendet, der über die ASSIGNABLE OUTPUT- Buchsen (einschließlich derjenigen der optionalen AIEB2- oder mLAN16E-Erweiterungskarte) ausgegeben wird. (Es werden nur der Part-EQ und der Insert-Effekt angewendet.)

Bedienungsanleitung

Anschlüsse und Verbindungen

■ Digitalausgabe über das optionale AIEB2-Board

Wenn an der Rückseite das als Zubehör erhältliche AIEB2-Board einbebaut ist, kann der analog über die OUTPUT-Buchsen ausgegebene Klang auch digital über die OPTICAL OUTPUT-Buchse und die DIGITAL OUTPUT-Buchse ausgegeben werden. Über diese digitalen Ausgangsbuchsen können Sie das Tastaturspiel oder die Song/Pattern-Wiedergabe dieses Synthesizers in außergewöhnlich hoher Qualität auf externen Medien (z.B. einem MD-Recorder) aufzeichnen.

Aufnahme

Koaxialkabel

Aufnahme

DIGITAL OUTPUTOPTICAL OUTPUT

AIEB2

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

HINWEIS

Die Auﬂösung des Digitalausgangs der optional eingebauten AIEB2-Karte läßt sich im UTILITY-Modus auf folgende Weise einstellen.

DIGITAL INPUT

DAT DAT

Glasfaserkabel

DAT- oder CD-Recorder

OPTICAL INPUT

[UTILITY] ➞ [F2] I/O ➞ [SF2] OUTPUT Seite 261

Audio-Eingangssignale

■

Anschließen eines Mikrofons oder eines sonstigen Audiogeräts an die A/D INPUT-Buchsen (analoger Eingang)

An die A/D INPUT-Buchsen können externe Instrumente und Audiogeräte wie ein Mikrofon, eine Gitarre, eine Baßgitarre, ein CDPlayer oder ein anderer Synthesizer/anderes Keyboard angeschlossen werden. Diese Audiosignale können als Eingangssignale für den AUDIO IN-Part im Performance/Song/Pattern-Modus und zum Erstellen von Samples mit der Sampling-Funktion verwendet werden (Seite 172). Mit einem als Zubehör erhältlichen PLG100-VH Plug-In Board können Sie auf den Mikrofonklang außerdem einen automatischen „Vocal Harmony“-Effekt anwenden.

Aufbau

Stereo-Audiogerät (CD-Player usw.)

A/D INPUT R

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

HINWEIS

Ändern Sie je nach angeschlossenem Gerät im Utility-Modus folgendermaßen die Parametereinstellungen.

Mikrofon (MONO)

A/D INPUT L A/D INPUT L A/D INPUT L

MOTIF ES

Wenden Sie mit dem Vocal-Harmony-Plug-In Board (PLG100-VH) Effekte auf den Mikrofonklang an.

MUSIC PRODUCTION SYNTHESIZER

Baßgitarre

MOTIF ES

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

• Wenn der Ausgangspegel des angeschlossenen Geräts (wie Mikrofon, Gitarre, Baßgitarre) niedrig ist:

[UTILITY] ➞ [F2] I/O ➞ [SF1] INPUT ➞ Mic/Line = mic

• Wenn der Ausgangspegel des angeschlossenen Geräts (wie Synthesizer, Keyboard, CD-Player) hoch ist:

[UTILITY] ➞ [F2] I/O ➞ [SF1] INPUT ➞ Mic/Line = line

HINWEIS

Nachdem die obigen Verbindungen vollständig eingerichtet sind, müssen Sie u.U. die Eingangsverstärkung für die Audioquelle mit dem GAIN-Regler abgleichen (Seite 73).

HINWEIS

Die Audio-Eingangssignale sind im Voice-Modus nicht verfügbar, weil der Voice-Modus nicht über einen AUDIO IN-Part verfügt.

Gitarre

MUSIC PRODUCTION SYNTHESIZER

Bedienungsanleitung

Anschlüsse und Verbindungen

■ Digitaleingang über das optionale AIEB2-Board

Durch die Installation des optionalen I/O-Expansion Boards AIEB2 können Sie digitale Audiodaten von digitalen Quellen (z.B. CD-Player oder DAT-Recorder) direkt aufzeichnen. Zur Maximierung von Kompatibilität und Flexibilität verfügt das AIEB2-Board über zwei verschiedene Digitaleingänge: OPTICAL (für Glasfaserkabel) und DIGITAL (für Koaxialkabel).

Koaxialkabel

Sampling

MUSIC PRODUCTION SYNTHESIZER

Aufbau

AIEB2

Glasfaserkabe

Sampling

OPTICAL INPUT

MUSIC PRODUCTION SYNTHESIZER

DAT

OPTICAL OUTPUT

AIEB2

DAT

DIGITAL OUTPUTDIGITAL INPUT

DAT- oder CD-Recorder

MOTIF ES

HINWEIS

Sie können immer nur einen der beiden Anschlüsse (OPTICAL oder DIGITAL) verwenden; die Anschlüsse können nicht gleichzeitig verwendet werden.

MOTIF ES

DAT- oder CD-Recorder

Wählen Sie im Utility-Modus folgendermaßen den als Digitaleingang zu verwendenden Anschluß aus.

[UTILITY] ➞ [F2] I/O ➞ [SF1] INPUT ➞ Digital Seite 261

■ Digitaleingänge über die optionale mLAN16E-Erweiterungskarte

Mit der als Zubehör erhältlichen mLAN16E-Karte können Sie dieses Instrument an ein mLAN-Gerät oder einen Computer anschließen, wodurch Sie zwischen den Geräten eine High-Speed-Audio- und MIDI-Daten-Verbindung über ein einziges IEEE 1394-Kabel einrichten.

mLAN-Gerät (Übertragungsgeschwindigkeit S400)

mLAN16E

MOTIF ES

IEEE1394-Kabel

Computer mit IEEE1394-Schnittstelle

IEEE1394

MUSIC PRODUCTION SYNTHESIZER

Anschließen von externen MIDI-Instrumenten

Über ein (separat erhältliches) Standard-MIDI-Kabel können Sie ein externes MIDI-Gerät anschließen und es von Ihrem MOTIF ES aus steuern. Genauso können Sie umgekehrt ein externes MIDI-Gerät (beispielsweise ein Keyboard oder einen Sequenzer) zur Steuerung der Sounds des MOTIF ES verwenden. Im Folgenden ﬁnden Sie verschiedene MIDI-Verbindungsbeispiele. Verwenden Sie die Lösung, die Ihrem geplanten Setup am nächsten kommt.

HINWEIS

Zum Senden und Empfangen von MIDI-Daten können Sie eine dieser drei Schnittstellen verwenden: die MIDI-Anschlüsse, die mLAN-Anschlüsse (wenn eine optionale mLAN16E-Erweiterungskarte eingebaut ist) oder die USB-Schnittstelle. Sie können jedoch immer nur einen Anschluß gleichzeitig verwenden. Wählen Sie im Utility-Modus folgendermaßen den für die MIDI-Datenübertragung zu verwendenden Anschluß aus.

[UTILITY] ➞ [F5] MIDI ➞ [SF4] OTHER ➞ MIDI IN/OUT

■ Steuern von einem externen MIDI-Keyboard aus

Verwenden Sie ein externes Keyboard für die Fernauswahl und -wiedergabe der Voices des MOTIF ES.

MIDI IN

MOTIF ES

Bedienungsanleitung

MUSIC PRODUCTION SYNTHESIZER

Externes MIDI-Keyboard oder Synthesizer, z.B. der S/SY/EX-Serie

MIDI OUT

Anschlüsse und Verbindungen

MIDI-Sendekanal und -Empfangskanal

Stellen Sie sicher, daß der MIDI-Sendekanal des externen MIDI-Instruments mit dem MIDI-Empfangskanal des MOTIF ES übereinstimmt. Einzelheiten zur Festlegung des MIDI-Sendekanals des externen MIDI-Instruments ﬁnden Sie in der

Bedienungsanleitung des MIDI-Instruments. Beachten Sie bei der Festlegung des MIDI-Empfangskanals des MOTIF ES die folgenden Punkte.

• Im Voice-Modus/Performance-Modus (mit dem MOTIF ES als monotimbralem Klangerzeuger)

Überprüfen Sie folgendermaßen den MIDI-Basis-Empfangskanal.

[UTILITY] ➞ [F5] MIDI ➞ [SF1] CH ➞ BasicRcvCh

Legen Sie für diesen Parameter gegebenenfalls dieselbe Nummer wie die Nummer des MIDI-Sendekanals des externen MIDI-Instruments fest.

• Im Song-Modus/Pattern-Modus (mit dem MOTIF ES als multitimbralem Klangerzeuger)

Überprüfen Sie folgendermaßen den MIDI-Empfangskanal für jeden Part des Songs/Patterns.

[SONG] oder [PATTERN] ➞ [MIXING] ➞ [EDIT] ➞ Auswahl Part ➞ [F1] VOICE ➞ [SF2] MODE ➞ ReceiveCh

Ändern Sie die Einstellungen der gewünschten Parts entsprechend den Einstellungen für den MIDI-Sendekanal auf dem externen MIDIInstrument. Beachten Sie, daß alle Parts, deren MIDI-Empfangskanal identisch ist mit dem MIDI-Sendekanal des externen MIDIInstruments, durch Ihr Tastaturspiel gesteuert werden.

HINWEIS

Die Funktionen des internen Klangerzeugers hängen davon ab, ob der Voice/Performance-Modus (monotimbral, Tastaturwiedergabe) oder der Song/Pattern-Modus (multitimbral, Sequenzerwiedergabe) ausgewählt ist. Einzelheiten hierzu ﬁnden Sie auf Seite 163.

■ Steuern eines externen MIDI-Keyboards von diesem Synthesizer aus

Mit dieser Verbindung können Sie auf einem externen MIDI-Klangerzeuger (Synthesizer, Tongeneratormodul usw.) Klänge erzeugen, indem Sie auf dem MOTIF ES spielen oder die Songs/Patterns des MOTIF ES wiedergeben. Verwenden Sie diese Verbindung, um sowohl mit dem anderen Instrument als auch mit dem MOTIF ES Klänge zu erzeugen.

Aufbau

MIDI OUT

MUSIC PRODUCTION SYNTHESIZER

Externe MIDI-Tastatur oder Synthesizer wie z.B.

MOTIF ES

TIP

Aufspalten der Klänge zwischen dem MOTIF ES und einem externen Klangerzeuger anhand von

aus der Serie S/SY/EX

MIDI IN

MIDI-Kanälen (Teil 1)

Mit dem obigen Verbindungsbeispiel können Sie auf beiden Instrumenten spielen und dabei jeweils verschiedene Parts wiedergeben – indem Sie beispielsweise mit dem Tastaturspiel das externe Instrument steuern, während die Song/PatternWiedergabe auf dem MOTIF ES erzeugt wird. Prüfen Sie die folgenden Punkte.

• Im Voice-Modus/Performance-Modus

Sie können den MIDI-Sendekanal in der rechten Ecke des Displays „[F1] PLAY“ im Voice-Play-Modus/Performance-Play-Modus überprüfen. Falls erforderlich, ändern Sie den MIDI-Sendekanal, indem Sie die Taste [TRACK SELECT] einschalten und den gewünschten

Wert mit den [NUMBER]-Tasten eingeben. Wenn Sie nur den externen Klangerzeuger wiedergeben möchten, stellen Sie die Gesamtlautstärke auf „0“, oder setzen Sie die lokale

Steuerung folgendermaßen auf „off“ (aus).

[UTILITY] ➞ [F5] MIDI ➞ [SF2] SWITCH ➞ LocalCtrl

Informationen zur Festlegung des MIDI-Empfangskanals des externen MIDI-Instruments ﬁnden Sie in der Bedienungsanleitung des externen MIDI-Instruments.

• Im Song-Modus/Pattern-Modus

Überprüfen Sie folgendermaßen den MIDI-Sendekanal für jede Spur des aktuellen Songs/Patterns, und ändern Sie ihn gegebenenfalls.

[SONG] oder [PATTERN] ➞ [F3] TRACK ➞ [SF1] CHNNEL

Alternativ können Sie im folgenden Display das Ausgabeziel für jede Spur (interner oder externer MIDI-Klangerzeuger) festlegen.

[SONG] oder [PATTERN] ➞ [F3] TRACK ➞ [SF2] OUTSW

In diesem Fall müssen Sie den externen MIDI-Klangerzeuger auf multitimbralen Betrieb einstellen und den MIDI-Empfangskanal für jeden Part festlegen. Einzelheiten hierzu ﬁnden Sie in der Bedienungsanleitung des externen MIDI-Klangerzeugers.

Sie können auch Ihr Tastaturspiel aufsplitten und mit Hilfe der Zone-Einstellungen im Master-Modus verschiedenen MIDI-Kanälen zuweisen. (Siehe Seite 137.)

HINWEIS

Bedienungsanleitung

Anschlüsse und Verbindungen

■ Aufnahme und Wiedergabe mit einem externen MIDI-Sequenzer

In diesem Verbindungsbeispiel steuern Songdaten auf dem externen MIDI-Sequenzer den Klangerzeuger des MOTIF ES. Die externen Songdaten können zudem auf Song/Pattern-Spuren auf dem MOTIF ES aufgezeichnet werden.

Aufbau

MIDI OUTMIDI IN

MOTIF ES

MUSIC PRODUCTION SYNTHESIZER

Steuern des MOTIF ES-Klangerzeugers durch einen MIDI-Sequenzer, z.B. der QX/QY-Serie, RM1x, RS7000

MIDI OUTMIDI IN

Synchronisieren mit einem externen MIDI-Instrument (Master und Slave)

Die Songs und Patterns dieses Instruments können mit der Wiedergabe eines externen MIDI-Sequenzers synchronisiert werden. Dazu muß eines der Geräte auf den Betrieb mit interner Clock und das andere (sowie alle anderen, zu steuernden Geräte) auf den Betrieb mit externer Clock eingestellt werden. Das Gerät, für das der Betrieb mit interner Clock eingestellt ist, dient als Referenz für alle anderen angeschlossenen Geräte und wird als „Master“-Instrument bezeichnet. Die angeschlossenen Geräte, für die die externe Clock eingestellt ist, werden „Slaves“ genannt. Wenn Sie im obigen Verbindungsbeispiel Wiedergabedaten des externen MIDI-Sequenzers in einem Song/Pattern des MOTIF ES aufzeichnen, müssen Sie im Utility-Modus den MIDI-Synchronisierungsparameter folgendermaßen auf die Verwendung der externen Clock einstellen.

[UTILITY] ➞ [F5] MIDI ➞ [SF3] SYNC ➞ MIDI Sync = MIDI

HINWEIS

Einzelheiten zur Aufzeichnung von Wiedergabedaten eines externen MIDI-Sequenzers in einem Song auf dem MOTIF ES ﬁnden Sie auf Seite 143.

■ Steuern eines anderen MIDI-Instruments über MIDI THRU

Wenn Sie mehr Synthesizer und Klangerzeuger als MIDI-Ports haben, können Sie über die MIDI THRU-Buchse weitere Geräte anschließen und steuern. Hierbei werden die Wiedergabedaten eines MIDI-Sequenzers dazu verwendet, die Klänge eines anderen (an die MIDI THRU-Buchse angeschlossenen) MIDI-Instruments sowie des MOTIF ES zu steuern. Die MIDI THRUBuchse leitet alle (über MIDI IN) empfangenen MIDI-Daten einfach an das angeschlossene Instrument weiter.

MIDI OUT

MIDI THRUMIDI IN

MUSIC PRODUCTION SYNTHESIZER

MIDI-Klangerzeuger

MOTIF ES

MIDI-Synthesizer

MIDI-Sequenzer, z.B. der QY/ QX-Serie, RM1x, RS7000

Stellen Sie in diesem Fall sicher, daß sich der MOTIF ES im Song-Modus oder Pattern-Modus beﬁndet. Wenn das Instrument sich im Voice-Modus oder Performance-Modus beﬁndet, werden mehrkanalige MIDI-Meldungen nicht erkannt, und die externen Sequenzdaten (die Mehrkanaldaten) werden auf dem MOTIF ES nicht korrekt wiedergegeben. Darüber hinaus können Sie bestimmte MIDI-Synchronisationseinstellungen vornehmen (siehe unten). Stellen Sie weiterhin sicher, daß der (an die MIDI THRU-Buchse angeschlossene) MIDI-Klangerzeuger sich im multitimbralen Modus beﬁndet. Außerdem müssen Sie im folgenden Display die Parameter für die MIDI-Synchronisierung des MOTIF ES auf die Verwendung der externen Clock einstellen.

[UTILITY] ➞ [F5] MIDI ➞ [SF3] SYNC ➞ MIDI Sync = MIDI

MIDI OUTMIDI IN MIDI IN

Bedienungsanleitung

Anschlüsse und Verbindungen

TIP

Aufspalten der Klänge zwischen dem MOTIF ES und einem externen Klangerzeuger anhand von MIDI-Kanälen (Teil 2)

Im obigen Verbindungsbeispiel können Sie die Sequenzwiedergabe zwischen dem MOTIF ES und einem anderen, an die MIDI THRU-Buchse angeschlossenen Instrument aufspalten und auf den beiden Geräten jeweils verschiedene Parts wiedergeben.

Weisen Sie beispielsweise die Song/Pattern-Parts folgendermaßen den MIDI-Empfangskanälen 1 bis 9 auf dem MOTIF ES zu, und schalten Sie die übrigen Parts aus (so daß sie nicht erklingen).

[SONG] oder [PATTERN] ➞ [MIXING] ➞ [EDIT] ➞ Auswahl Part ➞ [F1] VOICE ➞ [SF2] MODE ➞ ReceiveCh

Weisen Sie die wiederzugebenden Parts den MIDI-Empfangskanälen 10 bis 16 des angeschlossenen MIDIKlangerzeugers zu, und schalten Sie die übrigen Parts aus (so daß sie nicht erklingen).

■ Verwenden einer mLAN-Schnittstelle (mit installierter mLAN16E-Erweiterungskarte)

Im Verbindungsbeispiel auf Seite 32 können Sie sowohl MIDI-Meldungen als auch Audiodaten übertragen. Die mLANVerbindung zu einem Computer (Seite 39) ermöglicht Ihnen die Übertragung von Audio- und MIDI-Daten zwischen dem MOTIF ES und einem Computer.

■ Anschließen an einen MTR (Multi Track Recorder, Mehrspurmaschine)

Da dieser Synthesizer MTC-Befehle (MIDI Time Code) empfangen und MMC-Befehle (MIDI Machine Control) senden kann, können Sie Musik durch die Synchronisierung mit einem MTC- oder MMC-kompatiblen MTR produzieren. Sie können zwei Arten der MTR-Steuerung verwenden (siehe nachfolgende Abbildungen), indem Sie im Utility-Modus folgendermaßen den Parameter „MIDI Sync“ auf „MTC“ setzen.

[UTILITY] ➞ [F5] MIDI ➞ [SF3] SYNC ➞ MIDI Sync = MTC

HINWEIS

MTC und MMC sind nur im Song-Modus verfügbar.

Aufbau

• Synchronisieren des MOTIF ES mit dem MTC-Signal vom externen MTR

Nach dem Empfang des vom MTR bei Beginn der MTR-Wiedergabe gesendeten MTC-Signals startet der Song des MOTIF ES nach Ablauf der „MTC Start Offset“-Zeit (die im Display [UTILITY] ➞ [F5] MIDI ➞ [SF3] SYNC ➞ MTC StartOffset im UtilityModus festgelegt wird).

MIDI-Kabel

MIDI IN

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

HINWEIS

Der MTC (MIDI Time Code) ermöglicht die simultane Synchronisierung von mehreren Audiogeräten über Standard-MIDI-Kabel. Er enthält in kodierter Form Stunden, Minuten, Sekunden und Frames. Mit dem MOTIF ES können Sie keinen MTC senden. Als MTC-Master benötigen Sie ein Instrument wie die Yamaha AW4416.

MTC OUT

AW4416 usw.

• Steuern eines MTR mit vom MOTIF ES gesendeten MMC-Befehlen

Sie können die Start/Stop- und Zurückspul-/Vorspul-Funktion eines MMC-kompatiblen MTR über die SEQ TRANSPORT-Tasten auf dem Bedienfeld dieses Synthesizers steuern, wodurch MMC-Meldungen über MIDI gesendet werden.

MIDI-Kabel

SEQ TRANSPORT

MIDI IN MIDI OUTMIDI OUT MIDI IN

MUSIC PRODUCTION SYNTHESIZER

LOCATE 1 2

MOTIF ES

HINWEIS

MMC (MIDI Machine Control) ermöglicht die Fernsteuerung von Mehrspurmaschinen, MIDI-Sequenzern usw. Ein MMC-kompatibler MTR reagiert z.B. automatisch auf die auf dem steuernden Sequenzer ausgeführten Transportfunktionen: Start, Stop, Vorspulen und Zurückspulen. Dadurch beﬁnden sich die Wiedergabepositionen von Sequenzer und Mehrspurmaschine immer an exakt der gleichen Stelle.

AW4416 usw.

Bedienungsanleitung

Anschlüsse und Verbindungen

Anschließen an einen Computer

Indem Sie dieses Instrument über MIDI an einen Computer anschließen, eröffnen Sie sich eine neue Welt der musikalischen Möglichkeiten. So können Sie beispielsweise Sequenzeranwendungen zur Aufzeichnung und Wiedergabe von Kompositionen mit den Klängen des MOTIF ES oder die mitgelieferte Software „Voice Editor“ zum Erstellen und Bearbeiten von benutzerdeﬁnierten Voices verwenden.

Aufbau

HINWEIS

Achten Sie beim Anschließen an einen Macintosh-Computer (mit Ausnahme des OS X) darauf, am Computer sowohl OMS als auch die gewünschte Software (Sequencer-Software, Voice Editor usw.) zu installieren). Einzelheiten ﬁnden Sie in der gesonderten Installationsanleitung.

Anschluß über eine USB TO HOST-Buchse

Wenn Sie die Verbindung mit dieser Methode herstellen, müssen Sie den folgenden Parameter auf „USB“ einstellen.

[UTILITY] ➞ [F5] MIDI ➞ [SF4] OTHER ➞ MIDI IN/OUT = USB

USB-Kabel

USB TO HOST

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

HINWEIS

Die beiden Enden eines USB-Kabels verfügen jeweils über einen anderen Stecker: Typ A und Typ B. Schließen Sie den Stecker vom Typ A an Ihren Computer und Typ B an die USB TO HOST-Buchse des MOTIF ES an.

HINWEIS

Beim Anschluß an einen Computer (Windows/Macintosh) über USB müssen Sie neben der gewünschten Software (Sequenzer-Software, Voice Editor usw.) auch den USB-MIDI-Treiber installieren. Einzelheiten hierzu ﬁnden Sie in der gesonderten Installationsanleitung.

HINWEIS

Falls Sie die Fernbedienungsfunktion zur Steuerung eines Computersequenzers verwenden, wird empfohlen, die Verbindung über ein USB-Kabel herzustellen.

Computer mit USB-Schnittstelle

MIDI-Kanal und MIDI-Port

Im Unterschied zu einem MIDI-Kabel, das MIDI-Meldungen auf 16 Kanälen übertragen kann, können über ein USB-Kabel MIDI-Meldungen auf mehr als 16 Kanälen gleichzeitig übertragen werden. MIDI-Daten werden einem von 16 Kanälen zugewiesen, und dieser Synthesizer ist dazu in der Lage, über diese 16 MIDIKanäle 16 verschiedene Parts gleichzeitig wiederzugeben. Die Beschränkung auf 16 Kanäle kann jedoch durch die Verwendung von mehreren MIDI-„Ports“ umgangen werden, von denen jeder jeweils 16 Kanäle unterstützt. Über ein USB-Kabel können MIDI-Daten auf bis zu acht Ports verarbeitet werden, wodurch Ihnen auf dem Computer bis zu 128 Kanäle (8 Ports x 16 Kanäle) zur Verfügung stehen.

HINWEIS

Dieser Synthesizer kann gleichzeitig bis zu drei Ports erkennen und verwenden.

HINWEIS

Stellen Sie bei Verwendung einer USB-Verbindung sicher, daß der MIDI-Sendeport und der MIDI-Empfangsport sowie der MIDI-Sendekanal und der MIDI-Empfangskanal übereinstimmen.

Bedienungsanleitung

Anschlüsse und Verbindungen

MUSIC PRODUCTION SYNTHESIZER

MIDI OUT USB TO HOST

MIDI IN

Dieser Klangerzeuger empfängt über den MOTIF ES nur MIDI-Daten auf Port 5.

MIDI-Kabel USB-Kabel

Sendet MIDI-Daten über verschiedene Ports.

Es werden nur MIDI-Daten über die Ports 1, 2 und 3 erkannt. Einzelheiten zum Verhältnis zwischen dem MIDI-Port und dem Klangerzeugerblock ﬁnden Sie auf Seite 163.

TIP

Informationen zur „Thru Port“-Einstellung

Mit Hilfe von MIDI-Ports können Sie die Wiedergabe auf mehrere Synthesizer aufteilen und die Kapazität der MIDI-Kanäle auf über 16 erweitern.

Im folgenden Beispiel wird ein separater, an den MOTIF ES angeschlossener Synthesizer mit MIDI-Daten über Port 5 gesteuert. Dies wird mit dem Parameter „ThruPort“ folgendermaßen festgelegt.

[UTILITY] ➞ [F5] MIDI ➞ [SF4] OTHER ➞ ThruPort = 5

Aufbau

Vorsichtsmaßregeln bei Verwendung der USB TO HOST-Buchse

ACHTUNG

Beachten Sie beim Anschließen des Computers an die USB-TO-HOST-Buchse die folgenden Punkte. Falls Sie diese Punkte nicht beachten, riskieren Sie, daß der Computer einfriert und Daten beschädigt werden oder verloren gehen. Sollte der Computer oder das Instrument einfrieren, so schalten Sie bitte das Instrument aus bzw. starten Sie den Computer neu.

• Beenden Sie vor dem Anschließen des Computers an die USB-TO-HOST-Buchse den Energiesparmodus des Computers (wie z.B. zeitweilige Aussetzung, Schlafmodus, Standby).

• Schließen Sie den Computer an die USB-TO-HOST-Buchse an, bevor Sie das Instrument einschalten.

• Führen Sie die folgenden Vorgänge aus, bevor Sie das Instrument ein-/ausschalten oder das USB-Kabel von der bzw. zur USB-TO-HOST-Buchse

einstecken oder abziehen.

- Schließen Sie alle geöffneten Anwendungen (wie z.B. Voice Editor, Multi Part Editor und SQ01).

- Vergewissern Sie sich, daß vom Instrument keine Daten übertragen werden. (Es werden nur durch das Spielen von Noten auf der Tastatur oder

durch die Wiedergabe eines Songs Daten übertragen.)

• Während ein USB-Gerät an das Instrument angeschlossen ist, sollten Sie zwischen diesen Vorgängen mindestens drei Sekunden warten: Wenn Sie das Instrument aus- und wieder einschalten, oder wenn Sie das USB-Kabel einstecken und wieder abziehen oder umgekehrt.

Anschluß über eine IEEE1394-Schnittstelle (wenn die optionale mLAN16EErweiterungskarte eingebaut ist)

Wenn Sie eine als Zubehör erhältliche mLAN16E-Schnittstelle installieren, können Sie einen Computer (mit IEEE 1394Schnittstelle) über ein einziges Kabel an dieses Instrument anschließen. Falls Sie die Verbindung mit dieser Methode herstellen, müssen Sie den folgenden Parameter auf „mLAN“ einstellen.

[UTILITY] ➞ [F5] MIDI ➞ [SF4] OTHER ➞ MIDI IN/OUT = mLAN

IEEE1394-Kabel

mLAN16E

mLAN-

MUSIC PRODUCTION SYNTHESIZER

Über eine mLAN-Verbindung mit einem IEEE1394-Kabel können Sie sowohl MIDI-Daten als auch Audiodaten übertragen. Beispielsweise können Sie Ihr Tastaturspiel und die Song/Pattern-Wiedergabe auf der Festplatte des Computers als Audiodaten

MOTIF ES

Computer mit IEEE1394-Schnittstelle

aufzeichnen (Seite 153).

Bedienungsanleitung

Anschlüsse und Verbindungen

Anschluß über eine MIDI-Schnittstelle

• Unter Verwendung der MIDI-Schnittstelle des Computers

MIDI-Kabel

Aufbau

MOTIF ES

• Unter Verwendung einer externen MIDI-Schnittstelle

MOTIF ES

HINWEIS

Verwenden Sie eine für Ihren Computer geeignete MIDI-Schnittstelle.

HINWEIS

Wenn Ihr Computer über einen USB-Anschluß verfügt, sollten Sie Computer und MOTIF ES über USB verbinden. (Die Datenübertragungsgeschwindigkeit ist höher als bei MIDI, und Sie haben Zugriff auf mehrere MIDI-Ports.)

Auswählen von Voices von einem Computer aus

Mit Hilfe der folgenden MIDI-Meldungen können Sie mit Ihrer Computersoftware Voices auf diesem Instrument auswählen.

• Bank Select MSB

• Bank Select LSB

• Program Change (Programmwechsel)

Einzelheiten zu den den Voice-Bänken/-Nummern dieses Synthesizers zugewiesenen Werten ﬁnden Sie in der gesonderten Datenliste.

MIDI OUTMIDI IN

MIDI-Kabel

MUSIC PRODUCTION SYNTHESIZER

Computer mit MIDI-Schnittstelle

MIDI-Schnittstelle

Computer

MIDI OUTMIDI IN

Serieller Anschluß (Modem- oder Druckeranschluß) oder USB-Anschluß

Bedienungsanleitung

Anschlüsse und Verbindungen

MOTIF ES

IN OUT

USB TO HOST

OUT

Computer (SQ01, usw.)

MIDI Echo (MIDI thru) = on

Klangerzeuger block

Tastatur

[UTILITY] ➞ [F5] MIDI ➞ [SF2] SWITCH ➞ LocalCtrl = off

OUT

USB TO HOST

MOTIF ES

Computer (SQ01, usw.)

MIDI Echo (MIDI thru) = off

Klangerzeuger block

Tastatur

[UTILITY] ➞ [F5] MIDI ➞ [SF2] SWITCH ➞ LocalCtrl = on

Local On/Off – beim Anschluß an einen Computer

Wenn Sie diesen Synthesizer an einen Computer anschließen, werden die Spieldaten der Tastatur normalerweise an den Computer gesendet und dann zur Steuerung des Klangerzeugers vom Computer zurückgesendet. Falls dabei im UtilityModus die lokale Steuerung („Local Control“) auf „on“ (ein) gesetzt ist, kann es zur doppelten Klangerzeugung kommen, da der Klangerzeuger die Spieldaten sowohl direkt von der Tastatur als auch vom Computer erhält. Betrachten Sie die folgenden Empfehlungen als grobe Richtlinien, die je nach Computer und verwendeter Software variieren können.

• Wenn in der Software/auf dem Computer MIDI „Echo“ (MIDI through) aktiviert ist:

HINWEIS

Verwenden Sie zur Übertragung von systemexklusiven Daten (z.B. mit der „Bulk Dump“-Funktion) das folgende Setup, um sicherzustellen, daß in der Computersoftware MIDI „Echo“ (MIDI through) deaktiviert ist.

• Wenn in der Software/auf dem Computer MIDI „Echo“ (MIDI through) deaktiviert ist:

HINWEIS

Auch wenn dies aus der obigen Abbildung nicht hervorgeht, empfängt und verarbeitet der MOTIF ES MIDI-Daten von der Computersoftware (dem Sequenzer) unabhängig von der „Local Control“-Einstellung des MOTIF ES.

* Bei MIDI „Echo“ handelt es sich um eine Sequenzerfunktion, mit der alle über MIDI IN empfangenen Daten über MIDI OUT „echoartig“

(bzw. unverändert) weitergeleitet werden. In einigen Anwendungen wird diese Funktion auch als „MIDI Thru“ bezeichnet.

HINWEIS

Einzelheiten zu MIDI „Echo“ ﬁnden Sie in der Bedienungsanleitung des jeweiligen Sequenzers.

Aufbau

Bedienungsanleitung

Anschlüsse und Verbindungen

Anschließen verschiedener Controller

Der MOTIF ES verfügt auf der Rückseite über mehrere Controller-Buchsen. Dadurch können Sie verschiedene Aspekte des Sounds sowie eine Vielzahl von Funktionen mit zusätzlichen Reglern steuern.

FOOT

SWITCH

FOOT

CONTROLLER

Aufbau

GREEN

3.3V

CARD

YELLOW ORANGE

Plug-in SLOT

FOOT

CONTROLLER

ON OFF

AC INLET

I/O EXPANSION

USB

SWITCH

MIDI OUTTHRU

ASSIGNABLE

BREATH

TO HOSTTO DEVICEmLAN

A/D INPUTLROUTPUT

ASSIGNABLE OUTPUT

1IN

SUSTAIN

PHONES

R L/MONO

BREATH

ASSIGNABLE

GAIN

SUSTAIN

Rückseite des MOTIF ES

BC3

FC4 oder FC5

FC4 oder

FC7

■ BREATH (Breath Controller, Blaswandler)

An die BREATH-Buchse auf der Rückseite können Sie einen als Zubehör erhältlichen Blaswandler (BC3) anschließen. Mit diesem können Sie zahlreiche Synthesizerparameter steuern, insbesondere solche, die für die Simulation von Blasinstrumenten relevant sind: Dynamik, Klangfarbe, Tonhöhe usw. Ein Breath Controller eignet sich hervorragend für eine realistische Spielweise von Voices im Stil von Blasinstrumenten.

HINWEIS

Die Parameter des Blaswandlers können für jede Voice getrennt eingestellt werden (Seite 192).

■ FOOT SWITCH ASSIGNABLE (Fußschalter zuweisbar)

Einem an der Buchse FOOT SWITCH ASSIGNABLE angeschlossenen Fußschalter Yamaha FC4 oder FC5 können Sie eine Reihe von Parametern zuweisen. Dieser Controller eignet sich für schalterartige Parameter (ein/aus), wie zum Beispiel Portamento Switch, das schrittweise Vorwärts- oder Rückwärtsschalten durch die Voice- oder Performance-Nummern, das Starten/Anhalten des Sequenzers oder das Ein-/Ausschalten des Arpeggiators.

HINWEIS

Der dem Fußschalter zugewiesene Parameter wird im Utility-Modus (Seite 263) festgelegt.

■ FOOT SWITCH SUSTAIN (Haltepedal)

Mit einem als Zubehör erhältlichen, an die SUSTAIN-Buchse auf der Rückseite angeschlossenen Fußschalter FC4 oder FC5 können Sie die Halteeigenschaften der Klänge steuern, was vor allem für Piano- und Streicher-Voices nützlich ist. Beachten Sie, daß nicht alle Klänge in allen Situationen zur Verwendung mit dem Sustain-Pedal geeignet sind. Bei Orgelklängen, die keine natürliche Ausklingphase aufweisen, ändert sich beispielsweise der Pegel nicht, auch wenn Sie das Haltepedal betätigen.

Andererseits proﬁtieren viele Klänge von der Verwendung von Halteeffekten, wie z.B. Piano-Voices, da auf einem Klavier gehaltene Noten eine natürliche Ausklingphase besitzen. Die Verwendung von Sustain führt bei dieser Art von Voices zu einem sanfteren Nachklang und verleiht Ihrem Spiel eine höhere Ausdruckskraft.

HINWEIS

Wenn Sie das Sustain-Fußpedal betätigen, wird der Sustain-Pegel des Amplitude EG (Seite 162) beibehalten, auch wenn Sie die Tasten auf der Tastatur loslassen.

HINWEIS

Der SUSTAIN-Buchse können Sie keine andere Funktion zuweisen.

■ FOOT CONTROLLER (Schwellerpedal)

Einem optionalen an die FOOT CONTROLLER-Buchsen auf der Rückseite angeschlossenen Fußcontroller (z.B. FC7) können verschiedene Controller-Parameter zugewiesen werden. Dadurch haben Sie beide Hände frei, um auf der Tastatur zu spielen (oder um andere Regler zu bedienen) – was besonders praktisch ist, wenn Sie live spielen.

HINWEIS

Die Parameter des Fußcontrollers können für jede Voice getrennt eingestellt werden (Seite 192).

Bedienungsanleitung

Ein- und Ausschalten des Geräts

Einschaltvorgang

Nachdem alle notwendigen Verbindungen zwischen dem MOTIF ES und anderen Geräten hergestellt sind, vergewissern Sie sich zunächst, daß alle Lautstärkeregler auf 0 stehen. Schalten Sie dann alle Geräte Ihres Setups in der folgenden Reihenfolge ein: MIDI-Master (Sendegeräte), MIDI-Slaves (Empfangsgeräte), Audiogeräte (Mixer, Verstärker, Lautsprecher usw.). Dies garantiert einen fehlerfreien Signalﬂuß vom ersten bis zum letzten Gerät (zuerst MIDI, dann Audio). Wenn Sie Ihr Setup ausschalten, drehen Sie zunächst die Lautstärken der einzelnen Audiogeräte herunter, und schalten Sie dann die Geräte in umgekehrter Reifenfolge aus (zuerst die Audiogeräte, dann die MIDI-Geräte).

Bei Verwendung des MOTIF ES als MIDI-Empfangsgerät:

1 2 3

EINSCHAL-

TEN!!

Aufbau

MUSIC SYNTHESIZER

Modular Synthesis Plug-in System

MIDI-Sendegerät MOTIF ES

MUSIC PRODUCTION SYNTHESIZER

Audiogeräte (erst Mixer, dann Verstärker)

Ein- und Ausschalten des MOTIF ES

Diese Erklärungen treffen zu, wenn an den MOTIF ES Audiogeräte (Verstärker und Boxen) angeschlossen sind.

Überzeugen Sie sich, daß die externen Audiogeräte ordnungsgemäß an den MOTIF ES angeschlossen sind. Stellen Sie

sicher, daß die Lautstärkeregler von MOTIF ES und externen Audiogeräten auf 0 gestellt sind.

Drücken Sie den POWER-Schalter auf der Rückseite, um den MOTIF ES einzuschalten. Das Eröffnungsdisplay erscheint (mit der Meldung, die den Status der Plug-In-Board-Installation bestätigt), und nach einer Weile wird das Display des Master-Modus angezeigt.

POWER

ON OFF

AC INLET

Rückseite des MOTIF ES Display des Master-Modus

HINWEIS

Werksseitig ist dieser Synthesizer so eingestellt, daß nach dem Einschalten des Geräts der Master-Modus aufgerufen wird. Sie können das beim Einschalten anzuzeigende Standard-Display folgendermaßen ändern. [UTILITY] → [F1] GENERAL → [SF4] OTHER → PowerOnMode (Seite 261)

HINWEIS

Der Synthesizer wird werksseitig mit aktiviertem Auto Load-Parameter (Seite 135) ausgeliefert. Sie müssen deshalb einen Moment warten, bis das Instrument in den normalen Spiel-Modus wechselt und Sie auf dem Keyboard spielen können. Sie können den Ein-/Aus-Status der Auto Load-Funktion im Display [UTILITY] → [F1] GENERAL → [SF5] OTHER ändern (Seite 135).

Schalten Sie die angeschlossenen Audiogeräte ein.

3 4

Heben Sie die Lautstärke der Audiogeräte und des MOTIF ES allmählich auf ein angenehmes Niveau an.

Regulieren Sie mit Hilfe des LCD-Kontrastreglers gegebenenfalls die Lesbarkeit des LC-Displays.

Schalten Sie den MOTIF ES aus, nachdem die Audiogeräte ausgeschaltet wurden oder die Lautstärke der Audiogeräte

abwärts geregelt wurde.

Bedienungsanleitung

Wiederherstellen der ursprünglichen Werkeinstellungen des User-Speichers

Die ursprünglichen Werkseinstellungen des User-Speichers dieses Synthesizers (Seite 186) lassen sich folgendermaßen wiederherstellen.

Aufbau

ACHTUN

Bei der Wiederherstellung der Werkseinstellungen werden alle von Ihnen vorgenommenen Voice-, Performance-, Song-, Pattern- und Systemeinstellungen im Utility-Modus gelöscht. Daher müssen Sie wichtige Daten unbedingt auf SmartMedia-Karte oder einem USB-Speichergerät sichern, bevor Sie diesen Vorgang ausführen (Seite 131).

1 Drücken Sie die Taste [UTILITY], um den Utility-Modus aufzurufen (das Lämpchen blinkt auf).

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

JOB STORE

EDIT

COMPARE SCENE STORE

DEMO

SET LOCATE

2 Drücken Sie die Taste [JOB], um in den Job-Modus zu wechseln.

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

JOB STORE

EDIT

COMPARE SCENE STORE

DEMO

SET LOCATE

3 Drücken Sie die Taste [ENTER]. (Im Display werden Sie zu einer Bestätigung aufgefordert.)

HINWEIS

Um den Job abzubrechen, drücken Sie die Taste [DEC/NO].

4 Drücken Sie die Taste [INC/YES], um den Job auszuführen.

Nach Beendigung des Jobs erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das ursprüngliche Display wird wieder angezeigt.

ACHTUNG

Wenn die Ausführung des Jobs ein wenig Zeit in Anspruch nimmt, wird die Meldung „Executing...“ (Ausführung läuft...) oder „Please keep power on“ (Gerät eingeschaltet lassen) angezeigt. Versuchen Sie niemals, das Gerät auszuschalten, während Daten in den Flash ROM geschrieben werden (während die Meldung „Executing...“ oder „Please keep power on“ angezeigt wird). Das Ausschalten des Geräts in diesem Zustand führt zum Verlust sämtlicher Daten und unter Umständen zu einer vollständigen Systemblockade (aufgrund der Beschädigung der Daten im Flash ROM). Im Extremfall läßt sich der Synthesizer nicht mehr ordnungsgemäß starten, wenn Sie ihn das nächste Mal einschalten.

HINWEIS

Alle Einstellungen des Utility-Modus, die sich auf Plug-In Boards beziehen, werden nur im Speicher der jeweiligen Erweiterungskarte gespeichert und nicht im User-Speicher dieses Synthesizers. Die „Factory Set“-Funktion kann demzufolge nicht zur Wiederherstellung der Einstellungen dieser Boards verwendet werden.

Bedienungsanleitung

Betriebsarten (Modi)

Grundlagen der Bedienung

In diesem Kapitel werden wir einen Blick auf die grundlegenden Bedienvorgänge des MOTIF ES werfen. Hier werden Sie die Grundlagen lernen: wie Sie die Betriebsarten auswählen, wie Sie die verschiedenen Funktionen aufrufen, wie Sie Einstellungen ändern und wie Sie Parameterwerte bearbeiten. Nehmen Sie sich Zeit, machen Sie sich mit den grundlegenden Vorgängen bekannt, und Sie werden bald lernen, Ihr Instrument zu beherrschen. Bevor Sie weiterlesen, sollten Sie sich mit den grundlegenden Begriffen vertraut machen, die im MOTIF ES verwendet werden; diese sind in der nachstehenden Tabelle aufgeführt.

Begriff Beschreibung Seite

Voice

Performance

Song

Pattern

Sampling

Master

File

Betriebsarten (Modi)

Klang von Musikinstrumenten (Sound) 158

Ein Programm, in dem mehrere Voices über- oder nebeneinander zusammengefaßt sind 158

Aus MIDI-Ereignissen (oder MIDI-Events) bestehende Musikdaten 166

Rhythmische Muster, die aus MIDI-Events bestehen und zur Schleifenwiedergabe (Loop Playback) verwendet werden 167

Die Funktion, mit der Sie Audiodaten (wie z.B. Ihre eigene Stimme oder das Audiosignal eines CD-Players) aufnehmen und genau wie jede andere Synthesizer-Voice wiedergeben können.

172

Ein Programm, in dem Sie alle Einstellungen der einzelnen Modi – Voice, Performance, Song und Pattern – speichern können 136

Zusammenstellung mehrerer Einstellungen zum Speichern und Verwalten der von Ihnen erstellten Daten 186

Grundlagen der Bedienung

Struktur der Betriebsarten (Modi)

Die Datenstruktur in diesem Synthesizer ist mittels verschiedener Modi organisiert, von denen jeder Modus eine bestimmte Gruppe von Vorgängen und Funktionen umfaßt. Beachten Sie, daß es je nach Status des Klangerzeugers zwei grundlegende Arten von Modi gibt. Der Voice- und der Performance-Modus gehören der ersten Art an; der interne Klangerzeuger wird im monotimbralen Betrieb verwendet. Das bedeutet, daß nur eine Voice bzw. nur ein MIDI-Datenkanal verwendet wird. Der Song- und der Pattern-Modus gehören der zweiten Art an; der interne Klangerzeuger wird im multitimbralen Betrieb verwendet. Das bedeutet, daß mehrere Voices bzw. mehrere MIDI-Kanäle benutzt werden. Daneben gibt es jeweils noch Unterbetriebsarten – den Sampling-Modus und den UtilityModus. Bedenken Sie, daß sich die verschiedenen Displays und Parameter in diesen beiden Modi unterscheiden – je nachdem, welche Betriebsart (Voice/Performance oder Song/Pattern) vor dem Aufrufen der Unterbetriebsart aktiv war. Zusätzlich zu den vorstehenden Betriebsarten gibt es noch zwei Sondermodi. Im Master-Modus können Sie Ihre gewünschten Einstellungen in den einzelnen Modi (Voice/Performance/Song/Pattern) speichern und bei Bedarf jederzeit mit einer einzigen Taste sofort aufrufen. Im File-Modus können Sie die von Ihnen erstellten Daten verwalten.

Keyboard-Wiedergabemodus (monotimbrale Klangerzeuger)

Voice-Modus

Voice-Play-Modus Voice-Edit-Modus Voice-Job-Modus Voice-Store-Modus

Performance-Modus

Performance-Play-Modus Performance-Edit-Modus Performance-Job-Modus Performance-Store-Modus

Keyboard-Wiedergabemodus (multitimbraler Klangerzeuger)

Song-Modus

Song-Play-Modus Song-Record-Modus Song-Edit-Modus Song-Job-Modus Song-Mixing-Modus

Song-Mixing-Edit-Modus Song-Mixing-Job-Modus Song-Mixing-Store-Modus

Pattern-Modus

Pattern-Play-Modus Pattern-Record-Modus Pattern-Edit-Modus Pattern-Job-Modus Pattern-Mixing-Modus

Pattern-Mixing-Edit-Modus Pattern-Mixing-Job-Modus Pattern-Mixing-Store-Modus

VOICE

PERFORM

SONG

PATTERN

Sampling-Modus

Sampling-Record-Modus Sampling-Edit-Modus Sampling-Job-Modus

Utility-Modus

Utility-Job-Modus

(Mixing-Voice-Modus)

Mixing-Voice-Edit-Modus Mixing-Voice-Job-Modus Mixing-Voice-Store-Modus

INTEGRATED

SAMPLING

UTILITY

MIXING

VOICE

SEQUENCER

SONG

INTEGRATED

SAMPLING

MODE

PERFORM MASTER

PATTERN FILE

MIXING UTILITY

DEMO

Master-Modus

Master-Play-Modus Master-Edit-Modus Master-Job-Modus Master-Store-Modus

File-Modus

MASTER

FILE

Bedienungsanleitung

Grundlagen der Bedienung

Betriebsarten (Modi)

Modustabelle

Die einzelnen Modi haben folgende Funktionen und Zugriffsarten:

Modus Funktionen Zugriffsart

Voice-Modus

Performance-Modus

Song-Modus

Pattern-Modus Pattern-Play-Modus

(Mixing-Voice-Modus)

Sampling-Modus Sampling-Record-Modus Ein Sample aufnehmen [INTEGRATED SAMPLING]

Utility-Modus Utility-Modus Systemparameter einstellen [UTILITY]

Master-Modus Master-Play-Modus Ein Master abspielen [MASTER]

File-Modus File-Modus Dateien und Ordner (Verzeichnisse) verwalten [FILE]

Voice-Play-Modus Eine Voice abspielen [VOICE] Voice-Edit-Modus Eine Voice bearbeiten/erstellen [VOICE] → [EDIT] Voice-Job-Modus Eine Voice initialisieren usw. [VOICE] → [JOB] Voice-Store-Modus Eine Voice im internen Speicher ablegen [VOICE] → [STORE] Performance-Play-Modus Eine Performance abspielen [PERFORM] Performance-Edit-Modus Eine Performance bearbeiten/erstellen [PERFORM] → [EDIT] Performance-Job-Modus Eine Performance initialisieren usw. [PERFORM] → [JOB] Performance-Store-Modus Eine Performance im internen Speicher ablegen [PERFORM] → [STORE] Song-Play-Modus Einen Song abspielen [SONG]

●

Song-Record-Modus Einen Song aufnehmen [SONG] → [ Song-Edit-Modus Die MIDI-Ereignisse (MIDI-Events) eines Songs bearbeiten [SONG] → [EDIT] Song-Job-Modus Song-Daten konvertieren und umwandeln [SONG] → [JOB]

Song-Mixing-Modus Song-Mixing-Edit-Modus Song-Mixing-Job-Modus Song-Mixing-Store-Modus

Pattern-Record-Modus

Pattern-Edit-Modus Die MIDI-Ereignisse eines Patterns bearbeiten [PATTERN] → [EDIT] Pattern-Job-Modus Pattern-Daten konvertieren und umformen [PATTERN] → [JOB] Pattern-Mixing-Modus Die Parameter des Klangerzeugers einstellen [PATTERN] → [MIXING] Pattern-Mixing-Edit-Modus Die Parameter des Klangerzeugers im Detail einstellen [PATTERN] → [MIXING] → [EDIT] Pattern-Mixing-Modus Ein Pattern-Mixing initialisieren usw. [PATTERN] → [MIXING] → [JOB] Pattern-Mixing-Store-Modus Ein Pattern-Mixing im internen Speicher ablegen [PATTERN] → [MIXING] → [STORE]

Mixing-Voice-Edit-Modus

Mixing-Voice-Job-Modus Eine Mixing-Voice initialisieren usw.

Mixing-Voice-Store-Modus Eine Mixing-Voice im internen Speicher ablegen

Sampling-Edit-Modus Ein Sample bearbeiten [INTEGRATED SAMPLING] → [EDIT] Sampling-Job-Modus Sample-Daten konvertieren und umformen [INTEGRATED SAMPLING] → [JOB]

Utility-Job-Modus

Master-Edit-Modus Ein Master bearbeiten/erstellen [MASTER] → [EDIT] Master-Job-Modus Ein Master initialisieren usw. [MASTER] → [JOB] Master-Store-Modus Ein Master im inter nen Speicher ablegen [MASTER] → [STORE]

Die Parameter des Klangerzeugers einstellen [SONG] → [MIXING] Die Parameter des Klangerzeugers im einzelnen einstellen [SONG] → [MIXING] → [EDIT] Ein Song-Mixing initialisieren usw. [SONG] → [MIXING] → [JOB] Ein Song-Mixing im internen Speicher ablegen [SONG] → [MIXING] → [STORE] Ein Pattern abspielen [PATTERN] Ein Pattern aufnehmen [PATTERN] → [●] (REC)

Für einen Song bzw. ein Pattern eine Voice bearbeiten/ erstellen

Das User-Memory (den Anwenderspeicher) auf die Werkseinstellungen zurücksetzen

[SONG] oder [PATTERN] → [MIXING] → [F5] VCE ED

[SONG] oder [PATTERN] → [MIXING] → [F5] VCE ED → [JOB]

[SONG] oder [PATTERN] → [MIXING] → [F5] VCE ED → [STORE]

[UTILITY] → [JOB]

] (REC)

■ Verlassen des aktuellen Displays

Bei den meisten Vorgängen oder Displays (mit Ausnahme des File-Modus, Song-/Pattern-Record-Modus und Remote-ControlModus) können Sie durch Drücken der Taste [EXIT] das aktuelle Display verlassen und zum vorherigen zurückkehren. Sie können zu jedem beliebigen dieser Modi – Voice-Play-, Performance-Play-, Song-Play-, Pattern-Play- oder Master-Play-Modus – zurückkehren, indem Sie im jeweiligen Modus mehrmals die Taste [EXIT] drücken.

DEC/NO INC/YES

EXIT ENTER

EXECUTE

Bedienungsanleitung

Funktionen und Subfunktionen

Jeder der oben beschriebenen Modi enthält verschiedene Displays mit zahlreichen Funktionen und Parametern. Für die Navigation durch diese Displays und für die Auswahl der gewünschten Funktion verwenden Sie die Tasten [F1] bis [F6] sowie die Tasten [SF1] bis [SF5]. Nach Auswahl eines Modus werden die zur Verfügung stehenden Displays oder Menüs am unteren Rand des Displays direkt über den Tasten angezeigt (siehe unten).

Verwenden der Funktionstasten [F1] bis [F6]

Diese Funktionen können durch die entsprechenden

SCENE

2 SF3 SF4 SF5

SF1 SF

INFORMATION

Tasten ([F1] – [F6]) ausgewählt werden.

F1 F2 F3 F4 F5 F6

In diesem Beispiel müßten Sie die Taste [F5] drücken, um das LFO-Display aufzurufen.

In Abhängigkeit vom gegenwärtig ausgewählten Modus stehen Ihnen bis zu sechs Funktionen zur Verfügung, die Sie mit Hilfe der Tasten [F1] bis [F6] aufrufen können. Beachten Sie, daß die zur Verfügung stehenden Funktionen je nach ausgewähltem Modus unterschiedlich sind.

Verwenden der Subfunktionstasten [SF1] bis [SF5]

Diese Funktionen können durch die entsprechenden Tasten ([SF1] – [SF5]) ausgewählt werden.

SCENE

SF1 SF

2 SF3 SF4 SF5

F1 F2 F3 F4 F5 F6

INFORMATION

In diesem Beispiel müßten Sie die Taste [SF5] drücken, um das OTHER-Display aufzurufen.

In Abhängigkeit vom gegenwärtig ausgewählten Modus stehen Ihnen bis zu fünf Funktionen (Subfunktionen) zur Verfügung, die Sie mit Hilfe der Tasten [SF1] bis [SF5] aufrufen können. Beachten Sie, daß die zur Verfügung stehenden Funktionen je nach ausgewähltem Modus unterschiedlich sind. (Einige Displays haben für diese Tasten keine Subfunktionen.)

Auswahl eines Programms

Grundlagen der Bedienung

Um den MOTIF ES spielen zu können, müssen Sie eines seiner Programme, d.h. eine Voice, eine Performance, einen Song, ein Pattern oder einen Master, aufrufen. Diese Programme können in jedem Play-Modus über dasselbe Verfahren ausgewählt werden.

■ Verwendung der Tasten [INC/YES] und [DEC/NO] und des Datenwählrads.

Mit den Tasten [INC/YES] und [DEC/NO] können Sie in jedem beliebigen Play-Modus (Voice-Play-, Performance-Play-, SongPlay-, Pattern-Play- und Master-Play-Modus) schrittweise vorwärts oder rückwärts die Programmnummern auswählen. Drehen des Datenwählrads nach rechts (im Uhrzeigersinn) erhöht die Programmnummer, Drehen nach links (gegen den Uhrzeigersinn) vermindert sie. Dieses Steuerelement funktioniert genauso wie die Tasten [INC/YES] und [DEC/NO], nur können Sie damit schneller durch die Voices scrollen.

Vermindert die Nummer Erhöht die Nummer

DEC/NO INC/YES

Vermindert die Nummer

Erhöht die Nummer

Bedienungsanleitung

Grundlagen der Bedienung

Auswahl eines Programms

■ Verwendung der Tasten [GROUP], [NUMBER]

Wie nachstehend gezeigt können Sie, indem Sie eine der Tasten GROUP [A]–[H] und eine der Tasten NUMBER [1]–[16] drücken, eine Programmnummer auswählen.

Die folgenden Erklärungen treffen nur dann zu, wenn diese vier Tasten nicht aktiviert sind.

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCDE FG

SYN LEAD

SYN PAD/

CHOIR

SYN COMP

USER 2

GUITAR/

PLUCKED

CHROMATIC PERCUSSION

BASS

DRUM/

PERCUSSION

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

STRINGS

BRASS

SE MUSICAL FX COMBI

PLG 3

REED/PIPE

87654321

CATEGORY

SECTION

TRACK

SELECT

BANK

GROUP

ELEMENT/PERF. PART /ZONE

HINWEIS

Mit der praktischen Category-Search-Funktion (Kategoriesuche, Seite 62) können Sie die von Ihnen gewünschten Voices leicht ausﬁndig machen und nach

1412 13

MUTE

SOLO

NUMBER

deren Typ auswählen.

Die Voice-Programmnummern und die entsprechende Gruppe/Nummer sind nachstehend aufgelistet.

Programmn

ummer

Gruppe Nummer

001 A 1 033 C 1 065 E 1 097 G 1 002 A 2 003 A 3 004 A 4 005 A 5 006 A 6 007 A 7 008 A 8 009 A 9 010 A 10 011 A 11 012 A 12 013 A 13 014 A 14 015 A 15 016 A 16 017 B 1 018 B 2 019 B 3 020 B 4 021 B 5 022 B 6 023 B 7 024 B 8 025 B 9 026 B 10 027 B 11 028 B 12 029 B 13 030 B 14 031 B 15 032 B 16

HINWEIS

Zum Auswählen einer Voice müssen Sie eine der [BANK]-Tasten drücken, bevor Sie die [GROUP]- und [NUMBER]-Tasten drücken.

HINWEIS

Die Anzahl der Nummern ist je nach Programm unterschiedlich. Beispielsweise ist der ausgewählte Nummernbereich von Normal-Voice, Performance und Master 001–128, der von Song und Pattern jedoch 001–064.

Programmn

ummer

Gruppe Nummer

Programmn

ummer

Gruppe Nummer

Programmn

ummer

Gruppe Nummer

034 C 2 066 E 2 098 G 2 035 C 3 067 E 3 099 G 3 036 C 4 068 E 4 100 G 4 037 C 5 069 E 5 101 G 5 038 C 6 070 E 6 102 G 6 039 C 7 071 E 7 103 G 7 040 C 8 072 E 8 104 G 8 041 C 9 073 E 9 105 G 9 042 C 10 074 E 10 106 G 10 043 C 11 075 E 11 107 G 11 044 C 12 076 E 12 108 G 12 045 C 13 077 E 13 109 G 13 046 C 14 078 E 14 110 G 14 047 C 15 079 E 15 111 G 15 048 C 16 080 E 16 112 G 16 049 D 1 081 F 1 113 H 1 050 D 2 082 F 2 114 H 2 051 D 3 083 F 3 115 H 3 052 D 4 084 F 4 116 H 4 053 D 5 085 F 5 117 H 5 054 D 6 086 F 6 118 H 6 055 D 7 087 F 7 119 H 7 056 D 8 088 F 8 120 H 8 057 D 9 089 F 9 121 H 9 058 D 10 090 F 10 122 H 10 059 D 11 091 F 11 123 H 11 060 D 12 092 F 12 124 H 12 061 D 13 093 F 13 125 H 13 062 D 14 094 F 14 126 H 14 063 D 15 095 F 15 127 H 15 064 D 16 096 F 16 128 H 16

Bedienungsanleitung

Den Cursor bewegen und Parameter einstellen

Parameterwerte ändern (bearbeiten)

Wenn Sie das Datenwählrad nach rechts drehen (im Uhrzeigersinn), erhöht sich der Wert; drehen Sie nach links (gegen den Uhrzeigersinn), wird der Wert reduziert.

Den Cursor bewegen

Benutzen Sie diese vier Tasten, um den Cursor durch das Display zu den verschiedenen auswählbaren Einträgen und Parametern zu navigieren. Ein ausgewählter Eintrag wird markiert (der Cursor erscheint als dunkler Block mit invertierten Buchstaben). Mit Hilfe des Datenwählrads und der [INC/YES]und [DEC/NO]-Tasten können Sie den Wert des Eintrags (Parameters) ändern, auf dem sich der Cursor beﬁndet.

DEC/NO INC/YES

EXIT ENTER

EXECUTE

■ Eine Zahl direkt eingeben

Bei Parametern mit großem Wertebereich (wie der Start- und Endpunkt eines Samples) können Sie den Wert auch direkt eingeben, indem Sie die Tasten unter dem LCD-Display als numerisches Tastenfeld verwenden. Wenn sich der Cursor auf einem solchen Parameter beﬁndet, erscheint in der unteren rechten Ecke des LCD-Displays das Symbol [TEN]. Damit wird angezeigt, daß Sie durch Drücken der Taste [INFORMATION] das Zahleneingabefenster aufrufen können. In diesem Fenster können Sie durch Drücken der Tasten [F1]–[F6] und der Tasten [SF1]–[SF5] Zahlen direkt eingeben. Drücken Sie als erstes die Taste [F6], so daß der Cursor auf der Eingabezahl in der Klammer erscheint. Bewegen Sie den Cursor mit Hilfe der Tasten [>] und [<] zu der gewünschten Stelle, und geben Sie dann die Zahl für die ausgewählte Stelle ein. Drücken Sie nach Eingabe der Zahl die Taste [ENTER], damit die Zahl übernommen wird. Drücken Sie die Taste [EXIT], um wieder zum ursprünglichen Display zurückzukehren.

Bei Parametern mit einem breiten Wertebereich können Sie den Wert um 10 Einheiten erhöhen, wenn Sie bei gedrückt gehaltener [INC/YES]-Taste die Taste [DEC/NO] zusätzlich drücken. Um den Wert um 10 Einheiten zu vermindern, drücken Sie bei gedrückt gehaltener [DEC/NO]-Taste zusätzlich die Taste [INC/YES].

Grundlagen der Bedienung

Zahleneingabefenster Eingabezahl

SCENE

SF1 SF

2 SF3 SF4 SF5

F1 F2 F3 F4 F5 F6

INFORMATION

SCENE

SF1 SF

2 SF3 SF4 SF5

F1 F2 F3 F4 F5 F6

INFORMATION

■ Eine Notenart auswählen

Wenn sich der Cursor auf dem Parameter beﬁndet, auf den die Notenart eingestellt ist, erscheint in der unteren rechten Ecke des LCD-Displays das Notensymbol. Damit wird angezeigt, daß Sie durch Drücken der Taste [INFORMATION] das NotenartAuswahlfenster aufrufen können. Sie können durch Drücken der Tasten [F1]–[F6] und der Tasten [SF1]–[SF5] die Notenart eingeben. Drücken Sie nach der Auswahl der Notenart die Taste [ENTER], damit die Auswahl übernommen wird. Drücken Sie die Taste [EXIT], um wieder zum ursprünglichen Display zurückzukehren.

Notenart-Auswahlfenster

SCENE

SF1 SF

2 SF3 SF4 SF5

INFORMATION

SCENE

SF1 SF

2 SF3 SF4 SF5

INFORMATION

F1 F2 F3 F4 F5 F6

Bedienungsanleitung

Grundlagen der Bedienung

Drehregler (KN: Knobs) und Schieberegler (CS: Control Sliders)

Drehregler (KN)

Wenn Sie die Drehregler während Ihres Spiels drehen, können Sie die Brightness und die Klangfarbe der aktuellen Voice oder Performance in Echtzeit ändern. Drehen des Reglers nach rechts (im Uhrzeigersinn) erhöht die Programmnummer, Drehen nach links (gegen den Uhrzeigersinn) vermindert sie. Durch Drücken der entsprechenden [KNOB CONTROL FUNCTION]-Taste können Sie aus den folgenden sieben Sets das den Drehreglern zugewiesene Funktionsset auswählen.

Den Drehreglern (KN) zugewiesene Funktionssets

Vorgehensweise

Bei gedrückter Taste [PAN/ SEND]

Bei gedrückter Taste [TONE]

Taste, deren Lämpchen leuchtet

Taste [PAN/SEND] Pan (Stereoposition)

KN1 (Drehregler 1) KN2 (Drehregler 2) KN3 (Drehregler 3) KN4 (Drehregler 4)

der Voice/ Performance

Taste [TONE] Filter-Cutoff-Frequenz

(Stärke der Brightness/Brillanz)

Die von den einzelnen Drehreglern gesteuerten Funktionen

Reverb Send Level Chorus Send Level Tempo der Song-/

Resonanz (der Signalpegel im Bereich der Cutoff-

Anstiegszeit des Klanges

Frequenz)

Bei gedrückter Taste [ARP FX]

Bei gedrückter Taste [EQ] Taste [EQ] Unteres Band des

Bei gleichzeitig gedrückten Tasten [PAN/ SEND] und [TONE]

Bei gleichzeitig gedrückten Tasten [TONE] und [ARP FX]**

Bei gleichzeitig gedrückten Tasten [ARP FX] und [EQ]

Taste [ARP FX] Swing-Anteil der

Arpeggio-Wiedergabe

Master-EQ im Voice-/ Performance-Modus bzw. des Part-EQ im Song-/Pattern-Modus

Taste [PAN/SEND] Taste [TONE]

Im Utility-Modus im Display [UTILITY] → [F2] CTLASN → [SF2] ASSIGN (Seite 263) zugewiesene Funktion

Alle Tasten sind deaktiviert

Taste [ARP FX] Taste [EQ]

Den einzelnen Master im Display [MASTER] → [EDIT] → Zonenauswahl → [F5] KN/CS (Seite 140) zugewiesene Funktionen

Den Master-Effect-Parametern im Display [UTILITY] → [F4] CTLASN → [SF5] MEF zugewiesene Funktion.

Gate-Time (Länge) der ArpeggioWiedergabe

Unteres Mittenband des Master-EQ im Voice-/PerformanceModus, Mittenband des Part-EQ im Song-/ Pattern-Modus

Anschlagstärke der Arpeggio-Wiedergabe

Oberes Mittenband des Master-EQ im Voice-/PerformanceModus. (Im Song-/ Pattern-Modus nicht verfügbar.)

Für die einzelnen Voices im Display [VOICE] → [EDIT] → [COMMON] → [F4] CTLSET (Seite 155) zugewiesene Funktion

* Bei Drum-Voices wird hiermit die Abklingzeit für sämtliche gespielte Noten (gehaltene und losgelassene Tasten) beeinﬂußt. ** Steht nur zur Verfügung, wenn im Master-Modus der Zone-Switch aktiviert wurde („on“) (Seite 137)

Pattern-/ArpeggioWiedergabe

Abklingzeit des Klanges (Zeit bis zum Verklingen nach dem Loslassen der Taste)*

Dauer der ArpeggioWiedergabe

Oberes Band des Master-EQ im Voice-/ Performance-Modus bzw. des Part-EQ im Song-/Pattern-Modus

Wenn eine der [KNOB CONTROL FUNCTION]-Tasten gedrückt wird, leuchten die jeweiligen Lämpchen der Tasten entsprechend der vorstehenden Tabelle auf, und der Status der Dreh- und Schieberegler (aktuell zugewiesene Funktionen und eingestellte Werte) wird im LCD-Display angezeigt. Das Erscheinungsbild des Drehreglers im Display zeigt seinen aktuellen Steuerungsstatus an. Wenn eine Regleranzeige schwarz ist, beeinﬂußt der Regler am Bedienfeld den Klang. Wenn eine Anzeige weiß ist, bleibt der Klang durch Betätigen des Bedienfeld-Reglers unbeeinﬂußt, bis der aktuelle Wert erreicht ist (danach wird die Anzeige schwarz, was den normalen Steuerungsstatus anzeigt).

Durch Drehen dieser Regler wird der Klang beeinﬂußt.

Durch Drehen dieser Regler wird der Klang nicht beeinﬂußt.

KNOB

CONTROL

FUNCTION

PAN/SEND

ASSIGN

TONE

ARP FX

Bedienungsanleitung

ASSIGN A

PAN

CUTOFF

SWING

LOW

ASSIGN B

REVERB

RESONANCE

GATE TIME

LOW MID

ASSIGN 1

CHORUS

VELOCITY

HIGH MID

ATTACK

ASSIGN 2

TEMPO

RELEASE

UNITMULTIPLY

HIGH

Über die Bearbeitungsfunktionen

Schieberegler (CS)

Mit Hilfe der Schieberegler (CS – Control Sliders) können Sie die Lautstärke der von Ihnen auf der Tastatur gespielten Voice/ Performance oder die Lautstärke des angegebenen Parts (der Spur) des Songs/Patterns einstellen. Im Master-Modus können den Schiebereglern (CS), wenn der Zone-Switch aktiviert ist („on“) (Seite 137) neben der Lautstärke noch weitere Funktionen zugewiesen werden.

Dem Schieberegler (CS) zugewiesene Funktionssets

Modus

Voice-Modus

Performance-Modus

Song-Modus/PatternModus

Master-Modus

HINWEIS

Der Regler [MASTER VOLUME] steuert den Gesamtausgabepegel des Instruments, während die Control Sliders (Schieberegler) die MIDILautstärkeeinstellung des entsprechenden Elements oder Parts steuern.

Wenn eine NormalVoice ausgewählt ist (Seite 60)

Wenn eine Drum-Voice ausgewählt ist (Seite 61)

Wenn die Spuren (Parts) 1–4 ausgewählt sind

Wenn die Spuren (Parts) 5–8 ausgewählt sind

Wenn die Spuren (Parts) 9–12 ausgewählt sind

Wenn die Spuren (Parts) 13–16 ausgewählt sind

Wenn der Zone-Switch aktiviert ist („on“) (Seite 137)

CS1 CS2 CS3 CS4

Lautstärke von Element1

Lautstärke des gesamten Voice-Klanges (durch Bewegen eines beliebigen Reglers wird dieselbe Lautstärke erzeugt)

Lautstärke von Part1 Lautstärke von Part2 Lautstärke von Part3 Lautstärke von Part4

Lautstärke von Spur 1 (Part1)

Lautstärke von Spur 5 (Part5)

Lautstärke von Spur 9 (Part9)

Lautstärke von Spur 13 (Part13)

Den einzelnen Mastern im Display [MASTER] → [EDIT] → Zonenauswahl → [F4] KN/CS (Seite 140) zugewiesene Funktionen

Von den einzelnen Reglern gesteuerte Funktionen

Lautstärke von Element2

Lautstärke von Spur 2 (Part2)

Lautstärke von Spur 6 (Part6)

Lautstärke von Spur 10 (Part10)

Lautstärke von Spur 14 (Part14)

Lautstärke von Element3

Lautstärke von Spur 3 (Part3)

Lautstärke von Spur 7 (Part7)

Lautstärke von Spur 11 (Part11)

Lautstärke von Spur 15 (Part15)

Lautstärke von Element4

Lautstärke von Spur 4 (Part4)

Lautstärke von Spur 8 (Part8)

Lautstärke von Spur 12 (Part12)

Lautstärke von Spur 16 (Part16)

Über die Bearbeitungsfunktionen

Es gibt drei Methoden zum Erstellen von Daten – Parameter bearbeiten (Voice, Performance usw.), MIDI-Daten aufnehmen (Song, Pattern usw.) und Audiodaten aufnehmen (Sampling). In diesem Abschnitt werden wir die Bedienungsgrundlagen für die Bearbeitung der Einstellungen von Voices, Performances, dem Song-Mixing, Pattern-Mixing und der Mixing-Voice erläutern.

HINWEIS

Einzelheiten zur Aufnahme von MIDI-Daten ﬁnden Sie auf Seite 118 (Song) und Seite 110 (Pattern). Einzelheiten zur Aufnahme von Audiodaten (für das Sampling) ﬁnden Sie auf Seite 94 und 107.

HINWEIS

Die Song-Edit-Funktion (zum Bearbeiten der MIDI-Sequenzdaten des Songs) und die Pattern-Edit-Funktion (zum Bearbeiten der MIDI-Sequenzdaten des Patterns) werden hier nicht erläutert. Siehe Seite 124.

Grundlagen der Bedienung

Edit-Anzeige

Mit Hilfe des Datenrads, der Tasten [INC/YES] und [DEC/NO] und der Dreh- und Schieberegler können Sie im Voice-Modus (Play/Edit-Modus), im Performance-Modus (Play-/Edit-Modus), im Song-Mixing-Modus, Pattern-Mixing-Modus und Mixing-Voice-Modus verschiedene Parameter steuern oder einstellen. Wenn Sie in diesen Modi einen Parameterwert ändern, erscheint in der oberen linken Ecke des LCD-Displays die Anzeige [E] (Edit-Anzeige). Damit wird angezeigt, daß das aktuelle Programm geändert, aber noch nicht gespeichert wurde. Wenn Sie den von Ihnen eingestellten Klang speicher n möchten, denken Sie daran, das aktuelle Programm im Store-Modus in internen User-Speicher abzulegen, bevor Sie ein anderes Programm auswählen.

Edit-Anzeige

EDIT

JOB STORE

Wenn die Edit-

Voice Edit

Performance Edit

Song Mixing Edit

Pattern Mixing Edit

Mixing Voice Edit

Anzeige erscheint…

COMPARE SCENE STORE

Performance Store

Song Mixing Store

Pattern Mixing Store

Mixing Voice Store

SET LOCATE

Voice Store

Bedienungsanleitung

Bestätigungsmeldung

Compare-Funktion

Mit Hilfe dieser nützlichen Funktion können Sie zwischen dem bearbeiteten Klang und seinem ursprünglichen, unbearbeiteten Zustand wechseln – so können Sie sich die Unterschiede zwischen den beiden Zuständen anhören und die Auswirkungen Ihrer Bearbeitungsschritte auf den Klang besser erkennen. Wenn Sie beispielsweise im Voice-Edit-Modus eine Voice bearbeiten, dann erscheint die Edit-Anzeige „E“. Durch Drücken der Taste [COMPARE] in diesem Zustand kehren Sie zum ursprünglichen, unbearbeiteten Klang zurück (das Tastenlämpchen blinkt, und die Compare-Anzeige „C“ erscheint). Drücken Sie erneut die Taste [COMPARE], um zum bearbeiteten Klang zurückzukehren.

Grundlagen der Bedienung

Edit-Anzeige (neu bearbeiteter Klang) Wechselt zur Compare-Anzeige (ursprünglicher Klang)

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

Das Lämpchen blinkt

JOB STOREEDIT

COMPARE SCENE STORE

SET LOCATE

Edit-Recall-Funktion

Wenn Sie während der Bearbeitung eines Programms ein anderes Programm auswählen, ohne das bearbeitete Programm zu speichern, werden alle von Ihnen vorgenommenen Bearbeitungen gelöscht. Das bearbeitete Programm ist jedoch noch im Sicherungsspeicher erhalten, der Recall-Buffer (Seite 187) genannt wird. Um die verlorengegangenen Daten auf dem Stand Ihrer letzten Änderungen wiederherzustellen, verwenden Sie im Job-Modus die Edit-Recall-Funktion.

Job-Modus Aufrufen des Edit-Recall-Displays

Voice [VOICE] → [JOB] → [F2] RECALL

Performance [PERFORM] → [JOB] → [F2] RECALL

Song-Mixing [SONG] → [MIXING] → [JOB] → [F2] RECALL

Pattern-Mixing [PATTERN] → [MIXING] → [JOB] → [F2] RECALL

Mixing-Voice [SONG] oder [PATTERN] → [MIXING] → [F5] VCE ED → [JOB] → [F2] RECALL

Bestätigungsmeldung

Bei der Ausführung bestimmter Bedienvorgänge, beispielsweise im Job-, Store- und File-Modus, zeigt der Synthesizer zunächst eine Bestätigungsaufforderung an. Dadurch können Sie den Bedienvorgang tatsächlich ausführen oder ihn ggf. abbrechen.

Wird eine Bestätigungsaufforderung (wie oben abgebildet) angezeigt, drücken Sie zum Ausführen des Vorgangs die Taste [INC/ YES] oder zum Abbrechen des Vorgangs die Taste [DEC/NO].

Bedienungsanleitung

Information-Display

Mit dieser praktischen Funktion können Sie relevante Details über den ausgewählten Modus aufrufen. Drücken Sie dazu einfach die Taste [INFORMATION]. Wenn beispielsweise der Voice-Modus aktiviert ist, können Sie so schnell überprüfen, welche VoiceBank ausgewählt ist, welcher Play-Modus (poly- oder monophon) verwendet wird, welche Effekte angewendet werden usw.

INFORMATION

Genauere Informationen ﬁnden Sie auf Seite 275.

Noteneinstellungen (Tasteneinstellungen)

Für verschiedene Parameter können Sie für eine Funktion einen Tastaturbereich (Key Range) einstellen (z. B. Einrichten eines Split-Punkts für die Tastatur), indem Sie bestimmte Notenwerte festlegen. Sie können diese Parameter mit Hilfe der Tasten [INC/ YES] und [DEC/NO] oder mit dem Datenrad einstellen. Sie können die Werte jedoch auch direkt über die Tastatur eingeben, indem Sie die entsprechenden Tasten drücken (siehe unten).

INFORMATION

Wenn Note Limit ausgewählt ist, erscheint das [KBD]-Symbol, um anzuzeigen, daß Sie die Tastatur zur Einstellung des Wertes verwenden können. Halten Sie die Taste [INFORMATION] gedrückt, und drücken Sie die gewünschte Taste.

HINWEIS

Hinweise zu den den einzelnen Tasten zugewiesenen Notennamen ﬁnden Sie auf Seite 16.

Namensgebung

Die erstellten Daten (z.B. Voice-Daten) und die auf dem SmartMedia-/USB-Speichergerät gesicherte Datei können Sie frei benennen. In der folgenden Tabelle ist aufgeführt, welche Datenarten benannt werden können und wie die jeweiligen Displays zum Benennen der Daten aufgerufen werden.

Datenarten, die benannt werden können Aufrufen des Displays zum Benennen Seite

Voice [VOICE] → [EDIT] → [F1] GENERAL → [SF1] NAME 80

Performance [PERFORM] → [EDIT] → [F1] GENERAL → [SF1] NAME 89

Song [SONG] → [JOB] → [F6] SONG → 04: Song Name 233

Pattern [PATTERN] → [JOB] → [F6] PATTERN → 05: Pattern Name 248

Mixing-Template [SONG] oder [PATTERN] → [MIXING] → [JOB] → [F6] TEMPLATE 237

Mixing-Voice [SONG] oder [PATTERN] → [MIXING] → [F5] VCEED → [F1] GENERAL →[SF1] NAME 106

Phrase [PATTERN] → [JOB] → [F4] PHRASE → 09: Phrase Name 246

Master [MASTER] → [EDIT] → [F1] NAME 138

Wellenform [INTEGRATED SAMPLING] → [JOB] → [F2] WAVE → 04: NAME 259

Arpeggio [SONG] → [JOB] → [F5] TRACK → 07: Put Track To Arp 130

[PATTERN] → [JOB] → [F5] TRACK → 06: Put Track To Arp 130

Volume Label des SmartMedia-/ USB-Speichergeräts

Auf dem SmartMedia-/USB-Speichergerät gespeicherte(r) Datei/Ordner

[FILE] → [F1] CONFIG → [SF3] FORMAT 266

[FILE] → [F2] SAVE oder [F4] RENAME 132

Grundlagen der Bedienung

Rufen Sie als erstes anhand der vorstehenden Tabelle das Namenseingabe-Display auf, bewegen Sie dann mit Hilfe der Cursortasten den Cursor an die gewünschte Stelle, und geben Sie einen Buchstaben ein. Näheres siehe unten.

HINWEIS

Da der Name des Programms Bestandteil der Daten ist, sollten Sie darauf achten, das Programm nach dessen Benennung ordnungsgemäß zu speichern.

Bedienungsanleitung

Grundlagen der Bedienung

Namensgebung

■ Grundlegender Benennungsvorgang

Wie nachstehend gezeigt können Sie den Namen einstellen, indem Sie zwei Vorgänge wiederholen – mit Hilfe der Cursortaste den Cursor an die gewünschte Position bewegen und mit Hilfe des Datenwählrads, der Taste [INC/YES] und der Taste [DEC/NO] ein Zeichen auswählen.

Cursor an die gewünschte Position im Namen bewegen An der Cursorposition einen Buchstaben auswählen

DEC/NO INC/YES

EXIT ENTER

EXECUTE

DEC/NO INC/YES

■ Verwenden der Buchstabenliste

Wenn Sie die vorstehende Methode zur Buchstabeneingabe unpraktisch ﬁnden, können Sie auch die folgende Methode verwenden – die Buchstabenauswahl aus einer Liste.

INFORMATION

Führen Sie bei gedrückter Taste [INFORMATION] die nachstehenden Vorgänge aus.

Bewegen Sie den Cursor zur gewünschten Position.

Wenn der Cursor auf dem Namen steht, erscheint das [LIST]Symbol, um anzuzeigen, daß Sie durch Gedrückthalten der Taste [INFORMATION] das Character-List-Display (die Buchstabenliste) aufrufen können. Lassen Sie die Taste [INFORMATION] los, um zum vorhergehenden Display zurückzukehren.

Wählen Sie an der Cursorposition im Namen den Buchstaben aus.

DEC/NO INC/YES

INFORMATION INFORMATION

EXIT ENTER

EXECUTE

Bedienungsanleitung

DEC/NO INC/YES

Wiedergabe der Demo-Songs und -Patterns

Kurzbedienungsanleitung — Spielen

auf dem MOTIF ES

Wiedergabe der Demo-Songs und -Patterns

Am besten beginnen Sie hier mit der Erkundung Ihres neuen MOTIF ES. Die Song- und Pattern-Demos wurden speziell programmiert, damit Sie sich die erstaunlichen Sounds anhören können. So können Sie herausﬁnden, wie leistungsfähig das Instrument für Komposition, Performance und Produktion wirklich ist. Bevor Sie die Demos abspielen können, müssen Sie zunächst die Demo-Daten (im ROM enthalten) wie folgend gezeigt in den DRAM-Speicher laden.

Demosong-Daten

(ROM)

Song 02

Song 01

Demopattern-Daten

(ROM) (DRAM)

Pattern 02

Pattern 01

A P

HINWEIS

Weitere Informationen über den ROM und DRAM-Speicher ﬁnden Sie auf Seite 187.

Sections A - P Sections A - P

Laden

Speicherbereich für die Songwiedergabe

(DRAM)

Song 64

Song 02

Song 01

Speicherbereich für die Pattern-Wiedergabe

Pattern 64

Pattern 02

Pattern 01

A P

ACHTUNG

Sobald die Demo-Song- bzw. Demo-Patterndaten geladen sind, wird der Speicherbereich für die Wiedergabe überschrieben, und die folgenden Utility-Einstellungen (Dienstprogramme) geändert, damit die Demodaten richtig wiedergegeben werden. [UTILITY] [UTILITY] [UTILITY] Von wichtigen Daten sollten Sie in jedem Falle eine Sicherungskopie auf einem SmartMedia- oder USB-Speichergerät anlegen.

→→→→ [F1] GENERAL

→→→→ [SF1] TG

→→→→ [SF4] OTHER

→→→→ [SF3] EF BYPAS

→→→→ Volume (Lautstärke), NoteShift (Notenverschiebung), Tune (Tonhöhe)

→→→→ CtrlRest

In manchen Situationen, wie beispielsweise nachfolgend aufgeführt, werden die Demosong- bzw. Demopatterndaten beim Einschalten des Instruments automatisch geladen.

• Beim Einschalten ohne SmartMedia-Card im CARDSlot, im werksseitigen Originalzustand oder wenn Sie die Funktion „Factory Set“ (Werkseinstellungen, Seite 44) ausgeführt haben.

• Beim Einschalten mit einer SmartMedia Card ohne Auto Load-Dateien im CARD-Slot, im werksseitigen Originalzustand oder wenn Sie die Funktion „Factory Set“ (Werkseinstellungen, Seite 44) ausgeführt haben.

Drücken Sie gleichzeitig die Tasten [FILE] (Datei)

und [UTILITY] (Dienstprogramme).

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

Quick Guide – Spielen des MOTIF ES

DEMO

In den zuvor genannten Fällen entfallen die Schritte 1 bis 3. Drücken Sie die Taste [SONG], um in den SongModus zu wechseln, und befolgen Sie die nachfolgenden Anweisungen ab Schritt 4.

HINWEIS

Dieser Synthesizer verfügt über eine Auto Load-Funktion, mit der die Demosong- bzw. Demopattern-Daten oder die angegebenen Dateien auf der SmartMedia-Card im CARDSlot beim Einschalten automatisch geladen werden. Weitere Informationen über die Auto-Load-Funktion ﬁnden Sie auf Seite 135.

Bedienungsanleitung

■

Wiedergabe der Demo-Songs und -Patterns

Quick Guide – Spielen des MOTIF ES

Setzen Sie den Parameter LoadType auf den

Wert „All“.

Sie können unter drei verschiedenen Load-Typen auswählen. Wählen Sie hier die Einstellung „All“ aus.

All (Alle)

Song

Pattern

Drücken Sie die Taste [ENTER], um die Demo-

Daten zu laden.

Lädt sowohl die Demo-Song- als auch die DemoPatterndaten.

Lädt nur die Demo-Songdaten. Lädt nur die Demo-Patterndaten.

Nach dem Laden der Daten wird automatisch das Song-PlayDisplay aufgerufen.

Auswählen und Spielen weiterer Demo Songs.

Positionieren Sie den Cursor mit Hilfe der Cursor-Tasten auf „Song Number: Name“, und wählen Sie mit dem Datenrad oder den Tasten [INC/YES] und [DEC/NO] einen anderen Song aus.

Vermindert die Nummer Erhöht die Nummer

DEC/NO INC/YES

Erhöht die NummerVermindert die Nummer

Song-Nummer: Name

SEQ TRANSPORT

LOCATE 1 2

Start

Als nächstes spielen Sie ein Demo-Pattern.

Drücken Sie die Taste [PATTERN], um in den

PATTERN-Modus zu schalten.

MODE

VOICE

PERFORM MASTER

Wenn Sie zuvor in Schritt 2 die Einstellung „Pattern“ gewählt haben, wird nach dem Laden der Daten automatisch das Pattern-Play-Display aufgerufen.

HINWEIS

Bitte beachten Sie, daß die abgebildeten Displays in dieser Bedienungsanleitung nur der Veranschaulichung dienen und daß sich die Inhalte (beispielsweise die Namen der Demo-Songs/Patterns) von den tatsächlich angezeigten Inhalten auf Ihrem Display geringfügig unterscheiden können.

Drücken Sie die Taste [ F ], um die Song-

Wiedergabe zu starten.

Nachdem die Wiedergabe des ausgewählten Songs beendet ist, wird der Song automatisch angehalten. Sie können den Song während der Wiedergabe jederzeit anhalten, indem Sie die Taste [

] drücken. Dadurch wird der Song an der aktuellen Position angehalten. Um die Wiedergabe des Songs von dieser Position fortzusetzen, drücken Sie die Taste [

] erneut. Um unmittelbar an den Anfang des Songs zu gelangen, drücken Sie die Taste [ ].

SEQ TRANSPORT

LOCATE 1 2

Schaltfläche

[Top]

(Anfang)

SEQ TRANSPORT

LOCATE 1 2

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

Drücken Sie die Taste [ F ] (Play), um das

Pattern zu starten.

DEMO

Es gibt auch noch eine andere Methode, um die PatternWiedergabe zu starten. Drücken Sie hierzu die Tasten auf der Tastatur. Positionieren Sie den Curor auf das Tastatur-Symbol, und drücken Sie die Taste [INC/YES], um die

-Marke anzuzeigen. Wenn Sie jetzt eine beliebige Taste anschlagen, wird das Pattern gespielt.

Start Stop

Bedienungsanleitung

Wenn Sie die

-Marke ausschalten möchten, positionieren Sie den Cursor auf das Tastatur-Symbol, und drücken Sie die Taste [DEC/NO].

SEQ TRANSPORT

LOCATE 1 2

SEQ TRANSPORT

LOCATE 1 2

Start Stop

Schaltfläche

[Top]

(Anfang)

■

Wiedergabe der Demo-Songs und -Patterns

Auswählen verschiedener Pattern-Bereiche.

Vergewissern Sie sich, daß das Kontrolllämpchen [SECTION] (Bereich) leuchtet – gegebenenfalls müssen Sie diese Taste drücken – und drücken Sie dann eine der nachfolgend abgebildeten Tasten, um die verschiedenen Bereiche abzuspielen, die in einem Pattern enthalten sind. Durch Drücken der Tasten [A]–[H] rufen Sie den Bereich A–H auf. Drücken der Tasten [PRE5]–[PLG3] ruft die Bereiche I–P auf. Probieren Sie verschiedene Rhythmus-Variationen durch Ändern des Bereichs aus.

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCDE FG

SYN LEAD

SYN PAD/

CHOIR

HINWEIS

Einige Bereiche der Demo-Patterns enthalten möglicherweise keine Daten. Deshalb kann es sein, daß beim Auswählen mancher Bereiche kein Ton erklingt.

SYN COMP

USER 2

GUITAR/

PLUCKED

CHROMATIC PERCUSSION

BASS

DRUM/

PERCUSSION

PLG 1

PLG 2

STRINGS

BRASS

SE MUSICAL FX COMBI

PLG 3

REED/PIPE

CATEGORY

SECTION

BANK

GROUP

Wenn Sie die Pattern-Wiedergabe anhalten

möchten, drücken Sie die Taste [

] (Stop).

Im Gegensatz zur Song-Wiedergabe läuft die PatternWiedergabe so lange in einer Endlosschleife ab, bis Sie die Taste [

] (Stop) drücken. Sie können das Pattern während der Wiedergabe jederzeit anhalten, indem Sie die Taste [

] drücken. Dadurch wird das Pattern an der aktuellen Position angehalten. Um die Wiedergabe des Patterns von dieser Position an fortzusetzen, drücken Sie die Taste [

] erneut. Um unmittelbar an den Anfang des Patterns zu gelangen, drücken Sie die Taste [ ].

Auswählen und Spielen weiterer Demo Songs.

Patterns werden in derselben Weise ausgewählt wie Songs. Weitere Informationen hierzu ﬁnden Sie in Schritt 5 weiter oben.

Quick Guide – Spielen des MOTIF ES

Parameter im Song-Play-Modus

Transponierung (für den gesamten Song)

Momentan ausgewählter Song

03 : New Song 1

Song-Nummer Song-Name

Song-Spurnummer und Track Solo/Mute-Status

Spurdaten-Status

Tempo des ausgewählten Songs

Taktart des ausgewählten Songs (Sie können den Wert ändern, indem Sie den Cursor hierhin bewegen und die Tasten [INC/YES]/[DEC/NO] und das Datenwählrad betätigen.)

Zeigt eine stummgeschaltete Spur an.

Zeigt eine auf Solo geschaltete Spur an (Seite 58).

Zeigt an, daß die Spur keine Daten enthält.

Zeigt eine Sample-Spur an (Seite 168), die eine Sample-Voice enthält (Seite 173).

Zeigt eine MIDI-Spur (Seite 168) mit MIDISequenzdaten an.

Location-Einstellungen für den ausgewählten Song.

Takt: Beat (Schlag) (der aktuellen Wiedergabeposition)

ARP1–ARP5

Mit den Tasten [SF1]–[SF5] rufen Sie die Arpeggio-Typen und Song Scenes auf, die den einzelnen Tasten zugewiesen sind (Seite 123).

Bedienungsanleitung

Wiedergabe der Demo-Songs und -Patterns

Quick Guide – Spielen des MOTIF ES

Mute/Solo-Funktion mit Song- und Pattern-Spuren

Probieren Sie diese Funktion zusammen mit den Demo-Songs aus, und achten Sie darauf, wie sich die Spuren einzeln und zusammen anhören.

■ Spur stummschalten (Mute)

Drücken Sie die Taste [MUTE] (das

Kontrolllämpchen leuchtet).

Drücken Sie eine der Tasten [NUMBER] [1] bis [16], um die Nummer der stummzuschaltenden

Spur auszuwählen.

Die zugehörige Spur wird stummgeschaltet (das Kontrolllämpchen erlischt) und es wird kein Sound produziert. Wenn Sie die gleiche Taste noch einmal drücken, wird die Stummschaltung aufgehoben (das zugehörige Kontrolllämpchen leuchtet).

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

1412 13

MUTE

SOLO

NUMBER

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

1412 13

MUTE

SOLO

NUMBER

Sie können eine Spur auch stummschalten und den Part der Spur selbst spielen. In diesem Fall wählen Sie zuerst die gewünschte Spur wie beschrieben aus, und schalten Sie dann die Spur stumm, so wie zuvor unter „Spur stummschalten“ beschrieben.

Songposition

Der Song-Play-Modus verfügt über eine hilfreiche Positionierungsfunktion, mit der Sie direkt zu von Ihnen angegebenen Song-Parts gelangen können. Dadurch können Sie eine bestimmte Taktnummer im ausgewählten Song angeben und dann – entweder während der Song-Wiedergabe oder wenn der Song gestoppt wurde – direkt zum angegebenen Takt springen. Es können zwei Positionen (Locations) angegeben werden.

Wenn Sie die Stummschaltung ausschalten möchten, drücken Sie die Taste [MUTE] erneut (das Kontrolllämpchen geht aus).

■ Spur auf Solo schalten

Halten Sie die Taste [MUTE] gedrückt, und drücken Sie gleichzeitig eine der Tasten [NUMBER] [1] bis [16], um die entsprechende Spur auf Solo zu schalten. Wenn Sie eine Spur auf Solo geschaltet haben, blinkt die Taste [MUTE], um anzuzeigen, daß die Solo-Funktion aktiv ist. Während Solo aktiv ist, können Sie die Solo-Spur wechseln. Drücken Sie hierzu einfach auf die entsprechende Taste [NUMBER] [1] bis [16]. Um die Solo-Funktion zu deaktivieren, drücken Sie die Taste [MUTE] erneut.

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

1412 13

MUTE

SOLO

NUMBER

Auswählen einer Song/Pattern-Spur und Spielen auf der Tastatur

Mit dem Sound in einer Spur können Sie den Song oder das Pattern als Begleitung einsetzen. Zum Beispiel können Sie zusätzliche Drum-/Percussion-Sounds in einer Drum-Spur nutzen, während der Song spielt. Drücken Sie die Taste [TRACK SELECT], so daß das Kontrolllämpchen leuchtet, und wählen Sie eine Spur aus, indem Sie eine der Tasten NUMBER [1] bis [16] drücken.

■ Positionen zuweisen

Wählen Sie im aufgezeichneten Song den Takt (Measure) für die gewünschte Position aus. (Markieren Sie „MEAS“, und verwenden Sie die Tasten [INC/YES] und [DEC/NO] oder das Datenrad.) Halten Sie anschließend die Taste [SET LOCATE] gedrückt, und drücken Sie die Taste [ diesem Takt die Position 1 zuzuweisen. Mit der Taste [

] (Reverse), um

]

(Forward) weisen Sie der Position 2 eine Taktnummer zu.

Geben Sie die zu registrierende Taktnummer an.

EDIT

JOB STORE

COMPARE SCENE STORE

In diesem Beispiel wird der ausgewählte Takt der Position 1 zugewiesen. Die aktuellen Einstellungen für die Positionen 1 und 2 werden oben rechts im Display angezeigt.

SET LOCATE

SEQ TRANSPORT

LOCATE 1 2

■ Springen auf eine zugewiesene Position

Sie können direkt auf die zugewiesene Position 1 oder 2 springen, indem Sie die Taste [LOCATE] gedrückt halten und gleichzeitig die Taste [ Taste [

H] (Forward) für die Position 2 drücken.

] (Reverse) für die Position 1 oder die

SEQ TRANSPORT

LOCATE 1 2

Bedienungsanleitung

Wiedergabe der Demo-Songs und -Patterns

HINWEIS

Song Chain (Song-Kette)

Mit Hilfe dieser Funktion können Sie Songs für eine automatische sequenzielle Wiedergabe in einer Kette (Chain) hintereinander anordnen. In diesem Abschnitt verwenden Sie die Song-Chain-Funktion mit den Demo Songs.

Drücken Sie die Taste [F6] (CHAIN), um zum

Song-Chain-Display zu wechseln.

In diesem Display können Sie Ihre eigene Song-Reihenfolge programmieren.

Programmieren der gewünschten Song-

Reihenfolge.

Positionieren Sie den Cursor mit Hilfe der Cursor-Tasten auf „001“, und wählen Sie den gewünschten Song mit dem Datenrad oder den Tasten [INC/YES] und [DEC/NO] aus. Weisen Sie auf die gleiche Weise die weiteren Songs den Positionen „002“, „003“, „004“ usw. zu.

Parameter im Pattern-Play-Modus.

Zusätzlich können Sie noch die folgenden Parameter für die Songkette einstellen.

skip (Überspringen)

stop Hält die Wiedergabe der Song Chain an der Chain-

end Kennzeichnet das Ende der Song Chain.

Spielt die Song Chain.

Ignoriert die ausgewählte Chain-Nummer und setzt die Wiedergabe mit der folgenden Chain-Nummer fort.

Nummer an. Sie können die Wiedergabe der Song Chain mit der folgenden Chain-Nummer fortsetzen, indem Sie die Taste [F] (Play) drücken.

Bewegen Sie den Cursor an den Anfang des Song-ChainDisplay, und starten Sie die Song-Wiedergabe, indem Sie auf die Taste [F] (Play) drücken.

SEQ TRANSPORT

LOCATE 1 2

Wenn die Song Chain das Ende erreicht, das Sie in Schritt 2 programmiert haben, wird die Wiedergabe automatisch angehalten. Wenn Sie die Song Chain während der Wiedergabe anhalten möchten, drücken Sie die Taste [■] (Stop).

Die Song Chain kann ausschließlich vom Song-Chain-Display aus gestartet werden.

Quick Guide – Spielen des MOTIF ES

Ausgewähltes Pattern und Bereich

Transponierung (für das gesamte Pattern)

Pattern-Spurnummer und Solo/Mute-Status der Spur

Spurdaten-Status

Pattern Chain

Taktart für das ausgewählte Pattern (Sie können den Wert ändern, indem Sie den Cursor hierher bewegen und die Tasten [INC/ YES]/[DEC/NO] und das Datenrad verwenden.)

01 : New Pattern A

Pattern-Nummer

Pattern-Nummer Section

Zeigt eine stummgeschaltete Spur an.

Zeigt eine MIDI-Spur (Seite 168) mit MIDISequenzdaten an.

Tempo für das ausgewählte Pattern

Zeigt eine auf Solo geschaltete Spur an (Seite 58).

Zeigt an, daß die Spur keine Daten enthält. (Keine Phrase zugewiesen.)

Zeigt eine Sample-Spur an (Seite 168), die eine Sample-Voice enthält (Seite 173).

Wenn die Marke F erscheint, können Sie die PatternWiedergabe auf einfache Weise starten, indem Sie eine beliebige Taste auf der Klaviatur drücken (Seite 56).

Takt: Beat (Schlag) (der aktuellen Wiedergabeposition)

ARP1–ARP5

Mit den Tasten [SF1]–[SF5] rufen Sie die Arpeggio-Typen auf, die den einzelnen Tasten zugewiesen sind (Seite 123).

Mit Hilfe einer Pattern Chain können Sie verschiedene Bereiche zu einer „Kette“ (Chain) aneinanderreihen, um einen Song aufzubauen. Weitere Informationen zur Pattern-Chain-Struktur ﬁnden Sie auf Seite 168. Weitere Informationen darüber, wie Sie Pattern-Chain-Daten erstellen können, ﬁnden Sie auf Seite 115.

Bedienungsanleitung

Quick Guide – Spielen des MOTIF ES

Spielen auf dem Instrument (im Voice-Play-Modus)

Im Voice-Play-Modus können Sie die Klänge bzw. Sounds (Voices) des Synthesizers auswählen und spielen.

Auswählen einer Voice

Auswählen einer Normal-Voice

Intern gibt es zwei Voice-Typen: Normal-Voices und Drum-Voices. Normal-Voices repräsentieren meist Klänge von Musikinstrumenten, die Sie über die gesamte Tastatur spielen können. Drum-Voices stellen meist Percussion- oder Schlagzeugsounds dar, die bestimmten einzelnen Tasten auf der Tastatur zugewiesen sind. In diesem Abschnitt zeigen wir Ihnen, wie Sie eine Normal-Voice auswählen. Sie können die gewünschte Voice, wie nachfolgend abgebildet, aus verschiedenen Voice-Banken auswählen (Preset 1~6, User 1~2, GM Preset, Plug-in 1~3).

Voice-Bank

Preset-Bank

Enthält die Voices, die fest im Instrument gespeichert sind.

Drücken Sie die Taste [VOICE], um in den Voice-Play-Modus zu wechseln.

PRE 1 PRE 2 PRE 3 PRE 4

PRE 5 PRE 6

A. PIANO KEYBOARD ORGAN

User-Bank

Enthält die Voices, die Sie als User (Benutzer) selber im Voice-Editor-Modus erstellt haben.

USER 1

USER 2

GUITAR/

PLUCKED

BASS

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

STRINGS

REED/PIPE

BRASS

GM-Bank

Enthält die Voices, die entsprechend dem GM-Standard zugeordnet wurden. Weitere Informationen hierzu ﬁnden Sie auf Seite 160.

PLG 3

Plug-in-Bank

Steht nur zur Verfügung, wenn Sie entsprechende Plug-in-Erweiterungskarten installiert haben. Siehe Seite 74.

Wenn Sie in diesem Status auf der Tastatur spielen, erklingt die Voice, die im Display angezeigt wird. Nachfolgend werden die im Voice-Play-Modus angezeigten Parameter kurz erklärt.

MODE

VOICE PERFORM MASTER

Zeigt die Funktionen an, die den Drehreglern zugeordnet sind. Siehe Seite 81.

Zeigt die gegenwärtig ausgewählte Voice an.

Bank- und Voice-Programmnummer

Kategorie- und Voice-Name

Zeigt den MIDI-Sendekanal (Transmit Channel) der Tastatur an. Weitere Informationen hierzu ﬁnden Sie auf Seite 64.

Zeigt die Oktavlage der Tastatur an, die durch die [OCTAVE]-Tasten eingestellt ist. Weitere Informationen hierzu ﬁnden Sie auf Seite 63.

ARP1–ARP5

Mit den Tasten [SF1]–[SF5] rufen Sie die Arpeggio-Typen auf, die den einzelnen Tasten zugewiesen sind (Seite 66).

USR1 : 001 (A01) Gt : MegaAcGtr

Bank

(wird mit der Taste [BANK] ausgewählt)

Voice-Programmnummer

(entspricht den Gruppen A bis H und den Nummern 01 bis 16)

HINWEIS

Bitte beachten Sie, daß die abgebildeten Displays in dieser Bedienungsanleitung nur der Veranschaulichung dienen und daß sich die Inhalte (beispielsweise die Voice-Namen) von den tatsächlich angezeigten Inhalten auf Ihrem Display geringfügig unterscheiden können.

Bedienungsanleitung

Nummer

(wird mit den Tasten [NUMBER] [1]–[16] ausgewählt)

Gruppe

(wird mit den [GROUP]-Tasten [A] bis [H] ausgewählt)

Kategorie

Voice-Name

Wählen Sie eine Normal-Voice-Bank aus.

HINWEIS

Wählen Sie eine der Bänke von Preset 1~6, User 1~2 und GM aus.

PRE 1 PRE 2 PRE 3 PRE 4

BASS

PLG 1

STRINGS

SLOT 1 SLOT 2 SLOT 3

PLG 2

PLG 3

REED/PIPE

BRASS

VoiceGruppe

PRE 5 PRE 6

A. PIANO KEYBOARD ORGAN

Wählen Sie eine Voice-Gruppe aus.

USER 1

USER 2

GUITAR/

PLUCKED

Die Voices in den einzelnen Bänken sind in Gruppen [A] ~ [H] unterteilt. Wählen Sie eine Gruppe, so daß die Voices angezeigt werden, die zu dieser Gruppe gehören.

ABCDE FG

DRUM/

SYN LEAD

SYN PAD/

CHOIR

SYN COMP

CHROMATIC PERCUSSION

PERCUSSION

SE MUSICAL FX COMBI

SECTION

GROUP

Spielen auf dem Instrument (im Voice-Play-Modus)

Auswählen einer Drum-Voice

Intern gibt es zwei Voice-Typen: Normale Voices und DrumVoices. Normal-Voices repräsentieren meist Klänge von Musikinstrumenten, die Sie über die gesamte Tastatur spielen können. Drum-Voices stellen meist Percussion- oder Schlagzeugsounds dar, die bestimmten einzelnen Tasten auf der Tastatur zugewiesen sind. In diesem Abschnitt zeigen wir Ihnen, wie Sie eine Drum-Voice auswählen.

Drücken Sie die Taste [VOICE], um in den Voice-

Play-Modus zu wechseln.

Wählen Sie eine Drum-Voice-Bank aus.

Halten Sie die Taste [DRUM KITS] gedrückt, und drücken Sie eine der Tasten, die mit einem Pfeil bezeichnet ist: [PRE5] (Preset-Drum), [USER1] (User-Drum) oder [GM] (GM-Drum).

DRUM KITS

FAVORITES

Wählen Sie eine Drum-Voice-Gruppe aus.

Das Vorgehen hierfür entspricht im wesentlichen der gleichen Vorgehensweise wie zur Auswahl einer Normal-Voice. Beim Auswählen der Preset-Drum-Bank in Schritt 2 können Sie eine Group von A bis D auswählen. Wenn Sie in Schritt 2 die UserDrum-Bank ausgewählt haben, können Sie eine Gruppe aus A oder B wählen. Wenn Sie in Schritt 2 die GM-Drum-Bank ausgewählt haben, können Sie nur A wählen.

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

USER 2

GUITAR/

PLUCKED

BASS

Quick Guide – Spielen des MOTIF ES

Wählen Sie eine Normal Voice-Nummer aus.

Drücken Sie eine der NUMBER-Tasten [1]–[16].

87654321

ELEMENT/PERF. PART /ZONE

Spielen Sie das Instrument.

1412 13

TRACK

SELECT

MUTE

SOLO

NUMBER

Wählen Sie eine Drum-Voice-Nummer aus.

Das Vorgehen hierfür entspricht im wesentlichen der gleichen Vorgehensweise wie zur Auswahl einer Normal-Voice.

Spielen Sie auf der Tastatur um zu hören,

welches Instrument welcher Taste zugeordnet ist.

Einzelheiten zu den einzelnen Tastenzuweisungen am Instrument ﬁnden Sie in der separaten Datenliste.

Tasten [INC/YES] und [DEC/NO] und das Datenrad

Mit den Tasten [INC/YES] und [DEC/NO] und dem Datenrad können Sie in den Schritten 3 und 4 eine Voice-Nummer auswählen.

Vermindert die Nummer Erhöht die Nummer

Die Vorgehensweise zum Auswählen von Voices weicht in den anderen Modi von der zuvor beschriebenen Vorgehensweise ab. Weitere Informationen über das Auswählen von Voices im Performance-Modus ﬁnden Sie auf Seite 71. Weitere Informationen über das Auswählen von Voices im Song-/Pattern-Modus ﬁnden Sie auf Seite 102.

DEC/NO INC/YES

Bedienungsanleitung

Spielen auf dem Instrument (im Voice-Play-Modus)

Quick Guide – Spielen des MOTIF ES

Die Category-Search-Funktion (Kategorie-Suchfunktion)

Der Synthesizer bietet eine leistungsfähige Category-SearchFunktion, mit der Sie schnellen Zugriff auf die gewünschten Klänge haben, unabhängig vom ihren Speicherplätzen in den Banks. Wählen Sie einfach eine Voice Category (Kategorie) aus, beispielsweise A. PIANO oder SYN LEAD, und Sie können alle dazugehörenden Voices eine nach der anderen durchblättern und anhören. Wenn Sie eine Plug-in-Erweiterungskarte im Instrument installiert haben, werden die zugehörigen Voices automatisch mit in die Suche einbezogen. Zusätzlich können Sie die besondere „Favorite Category“ zur Speicherung Ihrer Lieblings-Voices nutzen.

Aktivieren Sie durch Drücken der Taste [CATEGORY SEARCH] die Category Search-

Funktion.

In diesem Zustand leuchtet das Kontrolllämpchen, und Sie können die Kategorie mit den Tasten BANK und GROUP festlegen. Drücken Sie die Taste [CATEGORY SEARCH] erneut, um diese Funktion zu deaktivieren.

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCDE FG

SYN LEAD

SYN PAD/

CHOIR

SYN COMP

USER 2

GUITAR/ PLUCKED

CHROMATIC PERCUSSION

BASS

DRUM/

PERCUSSION

PLG 1

PLG 2

STRINGS

BRASS

SE MUSICAL FX COMBI

PLG 3

REED/PIPE

CATEGORY

SECTION

BANK

GROUP

Um die Auswahl zu vereinfachen, sind alle Categories in zwei oder drei Sub- oder Unter-Categories unterteilt. Die Namen der Sub-Kategorien werden unten im Category-Search-Display angezeigt. Drücken Sie die Tasten [F1] bis [F3], um die erste Voice in der entsprechenden Sub-Kategorie auszuwählen.

SF 1SF 2SF 3

F1 F2 F3

HINWEIS

Alternativ können Sie eine Kategorie auch auswählen, indem Sie den Kategorienamen zunächst mit den Cursor-Tasten auswählen und im Display markieren und anschließend die Kategorie mit den Tasten [INC/YES] und [DEC/NO] oder dem Datenrad auswählen. Danach positionieren Sie den Cursor auf die Voice-Liste rechts im Display, um die Voice auszuwählen (siehe Schritt 3 unten).

HINWEIS

Einige Voices wie beispielsweise die User-Voices sind möglicherweise nicht unter einer Kategorie registriert. Wenn Sie nach diesen Voices suchen, stellen Sie die Kategorie auf „--------------“ ein.

Wählen Sie im Display eine Voice aus der Voice-

Liste aus.

Blättern Sie mit Hilfe des Datenrads durch die verfügbaren Voices. Sie können hierfür auch die Tasten [INC/YES] und [DEC/ NO] oder die Cursortasten [ ]/[ ] verwenden.

Kategorie

Voice

Unterkategorie

Wählen Sie eine Kategorie aus.

Drücken Sie eine der Tasten BANK und GROUP, um den ausgewählten Category-Namen und die Voice-Liste aufzurufen. Es wird die erste Voice in der Kategorie ausgewählt.

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCDE FG

SYN LEAD

SYN PAD/

CHOIR

SYN COMP

Kategorie

USER 2

GUITAR/

PLUCKED

CHROMATIC PERCUSSION

BASS

DRUM/

PERCUSSION

PLG 1

PLG 2

STRINGS

BRASS

SE MUSICAL FX COMBI

Voice-Liste

Kategorienamen

PLG 3

REED/PIPE

CATEGORY

SECTION

BANK

GROUP

DEC/NO INC/YES

EXIT ENTER

EXECUTE

Wenn Sie diese Funktion ausschalten und wieder zum ursprünglichen Display zurückgelangen

möchten, drücken Sie die Taste [CATEGORY SEARCH].

HINWEIS

Sie können die Category-Funktion auch verlassen, indem Sie die Tasten [ENTER] oder [EXIT] benutzen.

Unterkategorie

Bedienungsanleitung

Spielen auf dem Instrument (im Voice-Play-Modus)

HINWEIS

■ Bevorzugte Kategorie (Favorit)

Mit Hilfe dieser leistungsstarken Funktion können Sie die von Ihnen bevorzugten und häuﬁg verwendeten Voices an einer bestimmten, leicht erreichbaren Position speichern und durch einfaches Drücken der Taste [FAVORITES] aufrufen. Wählen Sie eine beliebige Voice aus der gewünschten Kategorie aus, und tragen Sie diese als Favorit (Favorite Category) ein. Auf diese Weise gelangen Sie direkt zu den am häuﬁgsten von Ihnen verwandten Voices, ohne erst andere Kategorien durchsuchen zu müssen. Dadurch sparen Sie eine Menge Zeit, insbesondere bei Live-Auftritten.

Aktivieren Sie die Category-Search-Funktion, indem

Sie die Taste [CATEGORY SEARCH] drücken.

Bestimmen Sie die Kategorie und die Sub-

Kategorie, und wählen Sie eine Voice aus (Seite 62).

Registrieren Sie die in Schritt 2 ausgewählte Voice unter „Favorite Category“. Drücken Sie hierzu die

Taste [F5] (SET/CLR), und markieren Sie das Kontrollkästchen neben dem Voice-Namen.

Durch nochmaliges Drücken der Taste [F5] können Sie das Kontrollkästchen wieder deaktivieren.

SF 1SF 2SF 3SF 4 SF 5

F1 F2 F3 F4 F6F5

Durch Drücken der Taste [F5] wechseln Sie zwischen den beiden Einstellungen hin und her:

Um alle markierten Voices aus den Favoriten zu entfernen, drücken Sie die Taste [F6] (CLR ALL).

Kontrollkästchen aktiviert

Kontrollkästchen deaktiviert

Beim Drücken der Taste [CATEGORY SEARCH] zum Verlassen des Category Search-Displays

werden die Einstellungen in „Favorite Category“ automatisch in das interne Flash-ROM gespeichert.

ACHTUNG

Vergewissern Sie sich, daß Sie den Schritt 7 ausführen. Sämtliche in den Schritten 3 bis 4 vorgenommenen Einstellungen gehen verloren, wenn Sie das Instrument ausschalten, bevor Sie Schritt 7 durchgeführt haben.

ACHTUNG

Versuchen Sie niemals, das Instrument auszuschalten, während Daten (z.B. Voice-Daten) in den internen Speicher geschrieben werden und die Meldung „Please keep power on“ (Bitte Gerät eingeschaltet lassen) angezeigt wird. Das Ausschalten des Instruments in diesem Zustand kann eine Zerstörung von Daten im Flash-ROM und eine Systemblockade verursachen, die dazu führt, daß sich das Instrument beim nächsten Einschalten nicht mehr ordentlich starten läßt, und zum Verlust sämtlicher User-Daten führen.

Oktavlage der Tastatur (MOTIF ES6/MOTIF ES7)

Manchmal möchten Sie beim Spielen einer Voice diese vielleicht in einer tieferen oder höheren Tonlage spielen. So möchten Sie beispielsweise die Tonlage nach unten verschieben, um zusätzliche Baßnoten zu erreichen, oder nach oben, um bei Leads und Solos noch höhere Noten zu erreichen. Mit Hilfe der Tasten [Octave Up] bzw. [Octave Down] können Sie dies schnell und einfach bewirken. Jedes Mal, wenn Sie im Bedienfeld die Taste [OCTAVE UP] drücken, wird die Tonlage der gesamten Voice um eine Oktave nach oben verschoben. Dementsprechend wird bei jeder Betätigung der Taste [OCTAVE DOWN] die Tonhöhe um eine Oktave nach unten verschoben. Der Wertebereich liegt zwischen –3 und +3, wobei 0 die Standardtonhöhe ist. Die Tasten [OCTAVE UP] und [OCTAVE DOWN] leuchten, wenn sie aktiviert sind, um ihren Status anzuzeigen. Die gegenwärtige Einstellung der Oktavlage wird oben rechts im Display angezeigt. Sie können die Standardtonhöhe (0) sofort aufrufen, indem Sie die Tasten [OCTAVE UP] und [OCTAVE DOWN] gleichzeitig drücken (beide Lampen erlöschen).

OCTAVE

DOWN UP

Quick Guide – Spielen des MOTIF ES

Wenn Sie den Favoriten weitere Voices hinzufügen

möchten, wiederholen Sie die Schritte 2 und 3.

Wenn Sie Voices sehen möchten, die Sie in den Schritten 2 bis 4 der Kategorie „Favorite Category“

zugewiesen haben, drücken Sie die Taste [FAVORITE].

Mit den Tasten [F5] (SET/CLR) und [F6] (CLR ALL) in diesem Display können Sie die Voices den Favoriten hinzufügen oder diese daraus entfernen.

DRUM KITS

FAVORITES

Wenn Sie die Taste [FAVORITES] noch einmal drücken, gelangen Sie wieder zum Category-

Search-Display zurück.

Die hier vorgenommenen Einstellungen werden automatisch in die identischen Oktav-Parameter im Utility-Modus übernommen ([UTILITY] → [F1] GENERAL → [SF2] KBD → Octave). Die Einstellungen gelten für alle Modi.

Einstellung der Transponierung für die

TIP

Klaviatur

Sie können den Betrag, um den der Tastaturbereich nach oben oder unten verschoben wird, in Halbtönen einstellen. Das Gleiche gilt für die Oktaveinstellung.

Drücken Sie die Taste [UTILITY], um den UtilityModus aufzurufen.

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

SAMPLING

MIXING UTILITY

JOB STORE

EDIT

COMPARE SCENE STORE

DEMO

SET LOCATE

Bedienungsanleitung

Spielen auf dem Instrument (im Voice-Play-Modus)

Quick Guide – Spielen des MOTIF ES

2 Drücken Sie erst die Taste [F1] (GENERAL) und

anschließend die Taste [SF2] (KBD).

SCENE

F1 F2 F 3 F4 F5 F6

2 SF3 SF4 SF5

SF1 SF

INFORMATION

3 Positionieren Sie den Cursor mit der Cursor-Taste

auf „Transpose“ (Transponieren).

Ändern Sie den Wer t für die Transponierung mit den Tasten [INC/YES], [DEC/NO] und dem Datenrad.

5 Drücken Sie die Taste [STORE], um die

Einstellungen für die Transponierung im internen Flash-ROM zu speichern.

ACHTUNG

Vergewissern Sie sich, daß Sie den Schritt 5 ausführen. Sämtliche in Schritt 4 vorgenommenen Einstellungen gehen verloren, wenn Sie das Instrument ausschalten, bevor Sie Schritt 7 durchgeführt haben.

ACHTUNG

Versuchen Sie niemals, das Instrument auszuschalten, während Daten (z.B. Voice-Daten) in den internen Speicher geschrieben werden und die Meldung „Please keep power on“ (Bitte Gerät eingeschaltet lassen) angezeigt wird. Das Ausschalten des Instruments in diesem Zustand kann eine Zerstörung von Daten im Flash-ROM und einen Systemabsturz verursachen, der dazu führt, daß sich das Instrument beim nächsten Einschalten nicht mehr ordentlich starten läßt, und zum Verlust sämtlicher User-Daten führen.

HINWEIS

Die Transponierungs-Einstellungen gelten für alle Modi.

Verwenden von Controllern

Pitchbending-Rad

Mit dem Pitch-Bend-Rad wird die Tonhöhe der gespielten Noten nach oben (wenn das Rad vom Spieler weggedreht wird) oder nach unten (wenn das Rad zum Spieler hin gedreht wird) verändert. Das Rad ist selbstzentrierend und kehrt beim Loslassen automatisch in die Ausgangslage zurück. Probieren Sie das Pitch-Bend-Rad aus, während Sie eine Taste auf der Klaviatur spielen.

Pitch (Tonhöhe) höher

Pitch (Tonhöhe) tiefer

HINWEIS

Pitch-Bend-Rad

Jede Preset-Voice hat ihren eigenen Standard-Pitchbending-Bereich. Der Pitchbending-Bereich kann für jede einzelne Voice in [VOICE] → [EDIT] → [COMMON] → [F1] GENERAL → [SF5] OTHER geändert und als User-Voice im Voice-Store-Modus (Voice-Speichermodus) gespeichert werden. In diesem Display können Sie die Pitch-BendFunktion auch umkehren, so daß eine Aufwärtsbewegung die Tonhöhe verringert und eine Abwärtsbewegung die Tonhöhe erhöht.

Sie können dem Pitch-Bend-Rad in [VOICE] → [EDIT] → [COMMON] → [F4] CTL SET auch eine andere Funktion zuweisen. Diese Zuweisungen können als User-Voice im Voice-Store-Modus gespeichert werden. Auch wenn Sie dem Pitch-Bend-Rad eine andere Funktion zugewiesen haben, ist die Pitch-Bend-Funktion dennoch verfügbar, und es werden weiterhin Pitch-Bend-Nachrichten erzeugt, wenn das Rad benutzt wird.

Durch Betätigen des Pitch-Bend-Rads wird ungeachtet der im VoiceEdit-Modus vorgenommenen Zuweisungen dieselbe MIDI-Meldung an die externen Geräte erzeugt.

Einstellung des Keyboard MIDI Transmit Channels

Diese Funktion ist besonders bequem, wenn Sie auf einem externen Sequenzer aufzeichnen oder ein anderes Instrument über MIDI steuern möchten. Sie können damit auf einfache Weise mit nur wenigen Handgriffen den Übertragungskanal (Transmit Channel) wechseln. Drücken Sie die Taste [TRACK SELECT], so daß das Kontrolllämpchen leuchtet. Anschließend drücken Sie die entsprechende Taste NUMBER [1]–[16]. Die gegenwärtige Einstellung des Übertragungskanals wird oben rechts im Display angezeigt.

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

HINWEIS

Sie können die Einstellung des Keyboard MIDI Transmit Channels auch im Utility-Modus vornehmen ([UTILITY] → [F5] MIDI → [SF1] CH → KBDTransCh). Dieser Parameter steht im Voice- und im PerformanceModus zur Verfügung, aber nicht im Song- und Pattern-Modus.

1412 13

MUTE

SOLO

NUMBER

Modulationsrad

Normalerweise wird das Modulationsrad dazu verwendet, um einem Sound ein Vibrato-Effekt hinzuzufügen, dennoch ist das Modulationsrad für viele Preset-Voices aber mit anderen Funktionen und Effekten belegt. Je weiter Sie dieses Rad nach oben drehen, desto größer ist der auf den Sound angewendete Effekt. Probieren Sie das Modulationsrad mit verschiedenen Preset-Voices aus, während Sie auf der Tastatur spielen.

Höchster Wert

Unterster Wert

Modulationsrad

HINWEIS

Um eine versehentliche Anwendung der Effekte auf die gegenwärtige Voice zu vermeiden, achten Sie vor dem Spielen darauf, daß sich das Modulationsrad in Minimalstellung beﬁndet.

HINWEIS

Sie können dem Modulationsrad in [VOICE] → [EDIT] → [COMMON] → [F4] CTL SET verschieden Funktionen zuweisen. Diese Zuweisungen können als User-Voice im Voice-Store-Modus gespeichert werden.

HINWEIS

Das Modulationsrad erzeugt immer die gleichen MIDI-Nachrichten für externe Geräte, unabhängig davon, welche Zuweisungen Sie im Voice Edit-Modus für das Modulationsrad vorgenommen haben.

Bedienungsanleitung

Spielen auf dem Instrument (im Voice-Play-Modus)

HINWEIS

Ribbon Controller (Gleitband)

Das Gleitband ist druckempﬁndlich und wird durch eine seitliche Gleitbewegung Ihres Fingers auf der Oberﬂäche gesteuert. Jeder Preset-Voice können verschiedene Funktionen zugewiesen werden. Probieren Sie den Ribbon-Controller mit verschiedenen PresetVoices aus, während Sie auf der Tastatur spielen.

HINWEIS

Sie können das Gleitband dazu verwenden, um verschiedene Funktionen auf angeschlossenen MIDI-Geräten zu steuern, die dem Instrument zugewiesen wurden. Außerdem können Sie festlegen, ob der Wert für das Gleitband beim Loslassen des Fingers wieder zur Mitte zurückkehren oder ob der letzte Wert erhalten werden soll. Beide Einstellungen können im Utility-Modus vorgenommen werden ([UTILITY] → [F3] VOICE → [SF4] CTL ASN).

Drehregler (KN)

Mit Hilfe dieser Drehregler (Knobs) können Sie verschiedene Soundaspekte der Voice in Echtzeit ändern, d.h. während Ihres Spiels. Drehen Sie einen Regler nach rechts, so vergrößern Sie den Wert; drehen Sie ihn nach links, so verkleinern Sie den Wert. Für jede Preset-Voice können Sie verschiedene Funktionen für die vier Drehregler zuweisen. Probieren Sie die Drehregler mit verschiedenen Preset-Voices aus, während Sie auf der Tastatur spielen.

ASSIGN A

PAN

CUTOFF

SWING

ASSIGN B

REVERB

RESONANCE

GATE TIME

ASSIGN 1

CHORUS

ATTACK

VELOCITY

ASSIGN 2

TEMPO

RELEASE

UNITMULTIPLY

Edit-Anzeige

Die Betätigung der Drehregler im Voice-Modus wirkt sich direkt auf die Voice-Parameter aus. Wenn Sie einen Voice-Parameter ändern, erscheint die Bearbeitungsanzeige [E] (Edit) oben links im Display. Hierdurch wird angezeigt, daß die Einstellungen der aktuellen Voice geändert, jedoch noch nicht gespeichert wurden.

Edit-Anzeige

Wenn Sie mit den vorgenommenen Änderungen zufrieden sind, können Sie diese als User-Voice im Voice-Store-Modus speichern (Seite 85).

ACHTUNG

Wenn Sie während der Bearbeitung die Voice wechseln, wird die Bearbeitungsanzeige [E] (Edit) ausgeblendet und alle vorgenommenen Änderungen gehen verloren. Vergessen Sie daher nicht, die bearbeiteten Voice-Daten im VoiceStore-Modus zu speichern (Seite 85). Sollten die bearbeiteten VoiceDaten dennoch verloren gehen, können Sie diese mit Hilfe der Edit Recall-Funktion (Seite 82) wiederherstellen.

Schieberegler

Im Voice-Modus können Sie mit den vier Schiebereglern die Stärke für die Elemente von Normal Voice- oder Drum Voice-Noten voneinander unabhängig anpassen. Wenn Sie Normal Voice ausgewählt haben, können Sie die Lautstärkebalance unter den vier Elementen anpassen.

Quick Guide – Spielen des MOTIF ES

LOW

LOW MID

HIGH MID

HIGH

Durch Drücken einer beliebigen Taste [KNOB CONTROL FUNCTION] können Sie die jeweilige Funktions- oder Parametergruppe ändern, die den Drehreglern zugewiesen werden soll. Weitere Informationen hierzu ﬁnden Sie auf Seite 81.

HINWEIS

In bestimmten Situationen ändert sich der Klang beim Benutzen der Drehregler nicht. Weitere Informationen hierzu ﬁnden Sie auf Seite 50 unter „Bedienungsgrundlagen“.

1 VOLUME 2 VOLUME 3 VOLUME 4

VOLUME

CS 2

ZONE 1

ZONE 2

VOLUME

CS 3

ZONE 1

ZONE 3

VOLUME

CS 1

ZONE 1

VOLUME

CS 4

ZONE 1

ZONE 4

Eine unachtsame Bedienung der Schieberegler kann dazu führen, daß kein Klang erzeugt wird. Bewegen Sie die Schieberegler in diesem Fall nach oben.

Bedienungsanleitung

Quick Guide – Spielen des MOTIF ES

HINWEIS

Spielen auf dem Instrument (im Voice-Play-Modus)

Arpeggio-Funktion

Mit dieser Funktion lösen Sie durch einfaches Spielen von Tasten auf der Klaviatur Rhythmus-Pattern, Riffs und Phrasen mit der aktuellen Voice aus. Da den Preset-Voices bereits eigene Arpeggio-Typen zugewiesen sind, brauchen Sie nur die gewünschte Voice auszuwählen und die Arpeggio-Funktion zu aktivieren. Wählen Sie unterschiedliche Voices, und probieren Sie die verschiedenen Arpeggio-Typen aus.

HINWEIS

Weitere Informationen über das Arpeggio ﬁnden Sie auf Seite 169.

Registrieren von bevorzugten Arpeggio-Typen mit

Drücken Sie die Taste [ARPEGGIO ON/OFF], um

das Arpeggio einzuschalten.

Für bestimmte Voices wird das Arpeggio beim Auswählen der Voice automatisch eingeschaltet.

REMOTE ARPEGGIO

R-AUDI O

ON/ OFF ON /OFF

G-MIDI

den Tasten [SF1] bis [SF5]

Sie können die Standardeinstellungen ändern und den Tasten [SF1] bis [SF5] jeden beliebigen Arpeggio-Typ zuweisen. Das ausgewählte Arpeggio ist weiß hervorgehoben. Wenn zwei Tasten der gleiche Typ zugewiesen wurde, werden beide in weiß dargestellt. Diese Einstellungen können als User-Voice im Voice-Store-Modus gespeichert werden.

1 Drücken Sie die Taste [ARPEGGIO ON/OFF], um

das Arpeggio einzuschalten.

2 Wählen Sie den gewünschten Arpeggio-Typ im

Display [VOICE] →→→→ [F6] ARP aus.

Spielen Sie eine oder mehrere Tasten auf der Klaviatur, um die Arpeggio-Wiedergabe

auszulösen.

Das gespielte Rhythmus-Pattern oder die Phrase hängen von den tatsächlich gespielten Noten und dem ausgewählten Arpeggio-Typ ab. Weitere Informationen hierzu ﬁnden Sie auf Seite 169 unter „Bedienungsgrundlagen“.

3 Halten Sie die Taste [STORE] gedrückt, und

drücken Sie eine der Tasten [SF1] bis [SF5].

Der gegenwärtig ausgewählte Arpeggio-Typ wird der gedrückten Taste zugewiesen. Wenn Sie diesen Vorgang bei ausgeschaltetem [ARPEGGIO ON/OFF]Kontrolllämpchen ausführen, wird der gedrückten Taste kein Arpeggio-Typ zugewiesen.

4 Wiederholen Sie gegebenenfalls noch einmal die

Schritte 2 bis 3.

5 Drücken Sie die Taste [STORE], und lassen Sie

diese wieder los, um in den Voice-Store-Modus zu gelangen und die Einstellungen als User-Voice zu

■ Ändern des Arpeggio-Typs während des Keyboard-Spiels

Für jede der Tasten [SF1] ARP1 bis [SF5] ARP5 ist für jede PresetVoice ein unterschiedlicher Arpeggio-Typ zugewiesen. Wenn rechts neben der Arpeggio-Nummer ein Notensymbol im Display (siehe unten) erscheint, wurde der zugehörigen Taste ein Arpeggio-Typ zugewiesen. Probieren Sie die verschiedenen Arpeggio-Typen aus, indem Sie die Tasten [SF1] bis [SF5] drücken.

SF 1SF 2SF 3SF 4SF 5

Sie können den gegenwärtig ausgewählten Arpeggio-Typ im Display [F6] (ARP) bestätigen.

speichern (Seite 85).

Denken Sie daran, daß Sie automatisch in den Voice-StoreModus gelangen und nicht den Arpeggio-Typ speichen, wenn Sie die Taste [STORE] OHNE eine der Tasten [SF1] bis [SF5] drücken und wieder loslassen.

■

Steuern der Arpeg gio-Wieder gabe mit den Drehreglern

Sie können die Arpeggio-Parameter wie Lautstärke und Tempo mit Hilfe der Drehregler anpassen. Wenn Sie mit den Ergebnissen zufrieden sind, können Sie die Änderungen als User-Voice im VoiceStore-Modus speichern.

Drücken Sie die Taste KNOB CONTROL FUNCTION [ARP FX], so daß das

Kontrolllämpchen aufleuchtet.

Beim Auswählen bestimmter Voices wird das Kontrolllämpchen automatisch eingeschaltet.

ASSIGN B

REVERB

RESONANCE

GATE TIME

LOW MID

ASSIGN 1

ASSIGN 2

CHORUS

TEMPO

ATTACK

RELEASE

VELOCITY

UNITMULTIPLY

HIGH MID

HIGH

KNOB

CONTROL

FUNCTION

PAN/SEND

ASSIGN

ARP FX

ASSIGN A

PAN

CUTOFF

TONE

SWING

LOW

Arpeggio type currently selected

Bank Zeigt entweder den Wert „pre“ (Preset) oder „usr“

(User) an.

Ctgr Siehe Seite 169. Typ Weitere Informationen hierzu ﬁnden Sie in der

separaten Datenliste.

Bedienungsanleitung

Stellen Sie die Drehregler auf den gewünschten

Wert ein, während das Arpeggio gespielt wird.

Weitere Informationen über die Funktion der einzelnen Drehregler bei eingeschaltetem [ARP FX]-Kontrolllämpchen ﬁnden Sie auf Seite 81.

Wenn Sie mit den Ergebnissen zufrieden sind, können Sie die Änderungen als User-Voice im

Voice-Store-Modus speichern (Seite 85).

Spielen auf dem Instrument (im Performance-Play-Modus)

Genauso wie im Voice-Play-Modus können Sie die Voices des Synthesizers im Performance-Play-Modus auswählen und spielen. In einer Performance können Sie verschiedene Voices in einem Layer zusammenmischen, über die Tastatur verteilen oder eine Kombination aus beidem einrichten. Jede Performance kann aus bis zu vier verschiedenen Parts bestehen.

Auswählen einer Performance

Im internen User-Speicher (Flash ROM) werden128 Performances (1 Bank) zur Verfügung gestellt. Im Performance-Play-Modus können Sie einzelne User Performances auswählen und spielen. Da nur eine Bank für Performances reserviert ist, brauchen Sie keine Performance-Bank auszuwählen.

Drücken Sie die Taste [PERFORM], um in den Performance-Play-Modus zu wechseln.

Wenn Sie das Keyboard in diesem Zustand spielen, erklingt die Performance, die im Display angezeigt wird. Nachfolgend werden die im Performance-Play-Modus angezeigten Parameter kurz erklärt.

MODE

VOICE PERFORM MASTER

Zeigt den MIDI-Sendekanal (Transmit Channel) der Tastatur an. Weitere Informationen hierzu ﬁnden Sie auf Seite 68.

Zeigt die Einstellungen für die Drehregler an. Siehe Seite 90.

Zeigt die gegenwärtig ausgewählte Performance an.

Bank- und Performance-Programmnummer

USER : 001 (A01) Ap : New Peform

Bank

Gruppe

(wird mit den [GROUP]-Tasten [A] bis [H] ausgewählt)

Performance-Programmnummer

(entspricht den Gruppen A bis H und den Nummern 01 bis 16)

HINWEIS

Bitte beachten Sie, daß die abgebildeten Displays in dieser Bedienungsanleitung nur der Veranschaulichung dienen und daß sich die Inhalte (beispielsweise die Performance-Namen) von den tatsächlich angezeigten Inhalten auf Ihrem Display geringfügig unterscheiden können.

Wählen Sie eine Performance Group aus.

Nummer

(wird mit den Tasten [NUMBER] [1]–[16] ausgewählt)

Die Performances sind in Gruppen [A] ~ [H] unterteilt. Durch Auswählen einer Gruppe wird eine Liste mit den verfügbaren Performances angezeigt.

Zeigt die Oktavlage der Tastatur an, die durch die [OCTAVE]-Tasten eingestellt ist. Weitere Informationen hierzu ﬁnden Sie auf Seite 68.

ARP1-ARP5

Mit den Tasten [SF1]–[SF5] rufen Sie die Arpeggio-Typen auf, die den einzelnen Tasten zugewiesen sind (Seite 70).

Kategorie- und Performance-Name

Kategorie

Wählen Sie eine Performance-Nummer aus.

Performance-Name

Drücken Sie eine der Tasten NUMBER [1]–[16].

87654321

TRACK

SELECT

Quick Guide – Spielen des MOTIF ES

ABCDE FG

DRUM/

SYN LEAD

SYN PAD/

CHOIR

SYN COMP

CHROMATIC PERCUSSION

PERCUSSION

SE MUSICAL FX COMBI

Gruppe Performance

SECTION

GROUP

ELEMENT/PERF. PART /ZONE

MUTE

SOLO

NUMBER

1412 13

Bedienungsanleitung

Spielen auf dem Instrument (im Performance-Play-Modus)

HINWEIS

Spielen Sie das Instrument.

Die Category-Search-Funktion (Kategorie-Suchfunktion)

Sie können die Funktionen „Category Search“ und „Favorite Category“im Performance-Play-Modus genauso einsetzen wie im Voice-Play-Modus. Weitere Informationen über das Verwenden dieser Funktion ﬁnden Sie auf Seite 62.

Quick Guide – Spielen des MOTIF ES

Tasten [INC/YES] und [DEC/NO] und das Datenrad

Sie können eine Performance auch mit den Tasten [INC/ YES], [DEC/NO] und dem Datenrad auswählen, anstatt diese mit den Tasten BANK/NUMBER auszuwählen, wie in den Schritten 2 und 3 oben beschrieben.

Vermindert die Nummer Erhöht die Nummer

DEC/NO INC/YES

Performance Part Mute/Solo

Jede Performance kann maximal vier Parts enthalten, die voneinander unabhängig ein- und ausgeschaltet werden können. Stumm- und Solo-schalten von Parts erfolgt in der gleichen Weise wie das Spielen einzelner Spuren in einem Song oder Pattern. Siehe Seite 58.

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

1412 13

MUTE

SOLO

Oktavlage der Tastatur (MOTIF ES6/MOTIF ES7)

Sie können die Tasten [OCTAVE UP/DOWN] zum Verschieben der Oktavlage genauso verwenden wie im Voice-Play-Modus.

HINWEIS

Einstellung der Transponierung für die

TIP

Klaviatur

Sie können den Betrag in Halbtönen, um den der Tastaturbereich im Utility-Modus nach oben oder unten verschoben wird, genauso einstellen wie im Voice-PlayModus.

Die Transponierungs-Einstellungen gelten für alle Modi.

Einstellung des Keyboard MIDI Transmit Channels

Sie können den MIDI-Übertragungskanal für das Keyboard genausö ändern wie im Voice-Play-Modus. Drücken Sie die Taste [TRACK SELECT], so daß das Kontrolllämpchen leuchtet. Anschließend drücken Sie die entsprechende Taste NUMBER [1]–[16]. Die gegenwärtige Einstellung des Übertragungskanals wird oben rechts im Display angezeigt.

HINWEIS

Sie können die Einstellung des Keyboard MIDI Transmit Channels auch im Utility-Modus vornehmen ([UTILITY] → [F5] MIDI → [SF1] CH → KBDTransCh). Dieser Parameter steht im Voice- und im Performance-Modus zur Verfügung, aber nicht im Song- und PatternModus.

Bedienungsanleitung

Verwenden von Controllern (Spielhilfen)

HINWEIS

Spielen auf dem Instrument (im Performance-Play-Modus)

Pitch-Bend-Rad

Entspricht im wesentlichen den Ausführungen für den VoicePlay-Modus (Seite 64).

HINWEIS

Die im Voice-Modus vorgenommene Einstellung für den Pitch-BendBereich hängt von der Voice ab, die den jeweiligen Parts zugewiesen wurde.

HINWEIS

Die im Voice-Modus zugewiesenen Funktionen für das Pitch-BendRad hängt von der Voice ab, die den jeweiligen Parts zugewiesen wurde.

HINWEIS

Auch wenn Sie dem Pitch-Bend-Rad eine andere Funktion zugewiesen haben, ist die Pitch-Bend-Funktion dennoch verfügbar, und es werden weiterhin Pitch-Bend-Nachrichten erzeugt, wenn das Rad benutzt wird.

Modulationsrad

Entspricht im wesentlichen den Ausführungen für den VoicePlay-Modus (Seite 64).

HINWEIS

Um eine versehentliche Anwendung der Effekte auf die gegenwärtige Voice zu vermeiden, achten Sie vor dem Spielen darauf, daß sich das Modulationsrad in Minimalstellung beﬁndet.

HINWEIS

Die im Voice-Modus zugewiesenen Funktionen für das Modulationsrad hängt von den Einstellungen für die Voice ab, die den jeweiligen Parts zugewiesen wurde.

HINWEIS

Das Modulationsrad erzeugt immer die gleichen MIDI-Nachrichten für externe Geräte, unabhängig davon, welche Zuweisungen Sie im Voice Edit-Modus für das Modulationsrad vorgenommen haben.

Edit-Anzeige

Das Regulieren der Drehregler im Performance-Modus wirkt sich direkt auf die Performance-Parameter aus. Wenn Sie einen Performance-Parameter ändern, erscheint die Bearbeitungsanzeige [E] (Edit) oben links im Display. Hierdurch wird angezeigt, daß die Einstellungen der aktuellen Performance geändert, jedoch noch nicht gespeichert wurden.

Edit-Anzeige

Wenn Sie mit den vorgenommenen Änderungen zufrieden sind, können Sie diese als User-Performance im Performance-Store-Modus speichern (Seite 91).

ACHTUNG

Wenn Sie während der Bearbeitung die Performance wechseln, wird die Bearbeitungsanzeige [E] (Edit) ausgeblendet und alle vorgenommenen Änderungen gehen verloren. Vergessen Sie daher nicht, die bearbeiteten Performance-Daten im Performance-StoreModus zu speichern (Seite 91). Sollten die bearbeiteten Performance-Daten dennoch verloren gehen, können Sie diese mit Hilfe der Edit-Recall-Funktion (Seite 91) wiederherstellen.

Quick Guide – Spielen des MOTIF ES

Ribbon Controller (Gleitband)

Entspricht im wesentlichen den Ausführungen für den VoicePlay-Modus (Seite 65).

HINWEIS

Die im Voice-Modus zugewiesenen Funktionen für das Gleitband hängt von den Einstellungen für die Voice ab, die den jeweiligen Parts zugewiesen wurde.

HINWEIS

Sie können das Gleitband dazu verwenden, um verschiedene Funktionen auf angeschlossenen MIDI-Geräten zu steuern, die dem Instrument für die Performance zugewiesen wurden. Außerdem können Sie festlegen, ob der Wert für das Gleitband für jede Performance beim Loslassen des Fingers wieder zur Mitte zurückkehren oder ob der letzte Wert erhalten werden soll. Sie können beide Einstellungen im Performance Edit-Modus ([PERFORM] → Performance selection → [EDIT] → COMMON → [F4] CTL ASN) vornehmen.

Drehregler (KN)

Mit Hilfe dieser Drehregler (Knobs) können Sie verschiedene Klangaspekte der Performance in Echtzeit ändern, d. h. während Ihres Spiels. Drehen Sie einen Regler nach rechts, so vergrößern Sie den Wert; drehen Sie ihn nach links, so verkleinern Sie den Wert. Für jede Performance können Sie verschiedene Funktionen für die vier Drehregler zuweisen. Probieren Sie die Drehregler mit verschiedenen Performances aus, während Sie auf der Tastatur spielen. Durch Drücken einer beliebigen Taste [KNOB CONTROL FUNCTION] können Sie die jeweilige Funktions- oder Parametergruppe ändern, die den Drehreglern zugewiesen werden soll. Weitere Informationen hierzu ﬁnden Sie auf Seite 90.

HINWEIS

In bestimmten Situationen ändert sich der Klang beim Benutzen der Drehregler nicht. Weitere Informationen hierzu ﬁnden Sie auf Seite 50 unter „Bedienungsgrundlagen“.

ACHTUNG

Der Synthesizer ist werkseitig mit einem kompletten Set von 128 speziell programmierten User-Performances in der User Bank ausgestattet. Sie können diese Performances bearbeiten und speichern und im Performance-Store-Modus überschreiben. Sie können sie auch auf die werkseitigen Einstellungen zurücksetzen. Drücken Sie hierzu die Taste [ENTER] im Display [UTILITY] →→→→ [JOB] (Seite 44).

Schieberegler

Im Performance-Modus können Sie mit Hilfe der vier Schieberegler die Pegel der Parts einer Performance voneinander unabhängig anpassen. Sie können die Lautstärkebalance zwischen den vier Parts anpassen.

1 VOLUME 2 VOLUME 3 VOLUME 4

VOLUME

CS 2

ZONE 1

ZONE 2

VOLUME

CS 3

ZONE 1

ZONE 3

VOLUME

CS 1

ZONE 1

Eine unachtsame Bedienung der Schieberegler kann dazu führen, daß kein Klang erzeugt wird. Bewegen Sie die Schieberegler in diesem Fall nach oben.

In bestimmten Situationen ändert sich der Klang beim Benutzen der Schieberegler nicht. Weitere Informationen hierzu ﬁnden Sie auf Seite 50 unter „Bedienungsgrundlagen“.

VOLUME

CS 4

ZONE 1

ZONE 4

Bedienungsanleitung

Quick Guide – Spielen des MOTIF ES

Spielen auf dem Instrument (im Performance-Play-Modus)

Arpeggio-Funktion

Sie können die Arpeggio-Funktion im Performance-Modus genauso wie im Voice-Modus einsetzen. Im Performance-Modus können Sie für jeden Part voneinander unabhängige Einstellungen für die Arpeggio-Wiedergabe vornehmen, einschließlich der Ein/Aus-Einstellung, sowie den Arpeggio-Typ und die zugehörigen Parameter. Dies bedeutet, daß Sie die Performance so einstellen können, daß ein beliebiger oder alle Parts die Arpeggio-Wiedergabe auslösen. Eine sinnvolle Anwendung hierfür ist das Zuweisen einer Drum-Voice an einen Part und die Verwendung der Arpeggio-Wiedergabe für ausschließlich diesen Part. Auf diese Weise haben Sie eine Rhythmus-Pattern-Begleitung während Sie eine andere Voice spielen. Da den Performances bereits eigene Arpeggio-Typen zugewiesen sind, brauchen Sie nur die gewünschte Performance auszuwählen und die Arpeggio-Funktion zu aktivieren. Wählen Sie unterschiedliche Performances, und probieren Sie die verschiedenen ArpeggioTypen aus.

HINWEIS

Unterschiedliche Arpeggio-Typen können nicht für jeden Part wiedergegeben werden.

HINWEIS

Weitere Informationen über das Arpeggio ﬁnden Sie auf Seite 169.

■ Ändern des Arpeggio-Typs während einer Performance

Genau wie im Voice-Play-Modus (Seite 66) können Sie im Performance-Play-Modus mit den Tasten [SF1] bis [SF5] Arpeggio-Typen zuweisen und aufrufen. Der Arpeggio-Typ für die gegenwärtige Performance kann im Display [PERFORM] → [F6] ARP oder im Display [PERFORM] → [EDIT] → [COMMON] → [F3] ARP ausgewählt werden. Wenn Sie den gewünschten Arpeggio-Typ mit den Tasten [SF1] bis [SF5] zuweisen, sollten Sie die Einstellungen als UserPerformance im Performance-Store-Modus (Seite 91) speichern.

■ Steuern der Arpeggio-Wiedergabe mit den Drehreglern

Sie können die Arpeggio-Parameter wie Lautstärke und Tempo mit Hilfe der Drehregler anpassen. Wenn Sie mit den vorgenommenen Änderungen zufrieden sind, können Sie diese als User-Performance im Performance-Store-Modus speichern. Weitere Informationen über das Verwenden der Drehregler ﬁnden Sie unter Voice-Play-Modus (Seite 66).

Zuweisen von gewünschten Voices an einen einzelnen Part

Performances können aus bis zu vier Parts (Voices) aufgebaut werden, die aus den Parts 1 bis 4 der internen Klangerzeugung und den Parts 1 bis 3 der Plug-in-Erweiterungskarten ausgewählt werden können. Sie können eine Performance erzeugen, indem Sie verschiedene Voices übereinanderlegen oder sie verschiedenen Bereichen der Tastatur zuweisen. Sie können bis zu 128 eigene Performances im internen User-Speicher ablegen.

Layer (Beispiel)

Parts der internen Klangerzeugung

1234

Plug-in-Parts*

PLG1 PLG2 PLG3

Parts der internen Klangerzeugung

1234

Split (Beispiel)

Plug-in-Parts*

PLG1 PLG2 PLG3

*Steht nur zur Verfügung, wenn Sie eine Plug-in-Erweiterungskarte installiert haben.

Bedienungsanleitung

Spielen auf dem Instrument (im Performance-Play-Modus)

Drücken Sie im Performance-Modus die Taste

[F2] VOICE.

Hiermit rufen Sie eine Liste auf, in der angezeigt wird, welche Voice welchem Part in der gegenwärtigen Performance zugewiesen wurde.

SCENE

SF1 SF

F1 F2 F3 F4 F5 F6

Ordnen Sie jedem Part die gewünschte Voice zu.

2 SF3 SF4 SF5

INFORMATION

Bewegen Sie den Cursor zur gewünschten Part. Wenn dem ausgewählten Part bereits eine Voice zugewiesen wurde, ändern Sie die Voice-Bank oder -Nummer mit dem Datenrad und den Tasten [INC/YES] und [DEC/NO]. Wenn dem ausgewählten Part noch keine Voice zugewiesen wurde, drücken Sie die Taste [SF1] (ADD INT) oder [SF2] (ADD PLG), um die Zuweisung vorzunehmen, und ändern Sie dann die Voice-Bank oder -Nummer. Sie können eine Voice-Bank oder -Nummer auch mit den Tasten BANK, GROUP und NUMBER auswählen (Seite 60).

Wenn eine interne Voice einem Part zugewiesen wurde, stehen die folgenden Voice-Bänke zur Verfügung.

PRE1 (Preset1) ~ PRE6 (Preset 6)

USER1 ~ USER2 User-Bänke 1 - 2 der Normal-Voice. Diese entsprechen

GM GM-Normal-Voice-Bank. Diese entspricht der Taste [GM]

PDR (Preset-Drum) Preset-Bank der Drum-Voice. Dies entspricht dem

GMDR (GM Drum) GM Drum Voice-Bank. Dies entspricht dem

UDR (User-Drum) User-Bank der Drum-Voice. Dies entspricht dem

Preset-Bänke 1–6 der Normal-Voice. Diese entsprechen den Tasten [PRE1]–[PRE6] im Voice-Modus.

den Tasten [USER1]–[USER2] im Voice-Modus.

im Voice-Modus.

gleichzeitigen Drücken der Tasten [DRUM KITS] und [PRE5].

gleichzeitigen Drücken der Tasten [DRUM KITS] und [GM].

gleichzeitigen Drücken der Tasten [DRUM KITS] und [USER1].

Wenn eine Plug-in-Karten-Voice einem Part zugewiesen wurde, unterscheiden sich die verfügbaren Voice-Bänke je nach installierter Plug-in-Erweiterungskarte. Weitere Informationen hierzu ﬁnden Sie in der Bedienungsanleitung zu Ihrer Plug-inErweiterungskarte.

Geben Sie für jeden Part den benötigten

Notenbereich ein.

Sie können die tiefste Note des Bereichs, in dem die Voice des ausgewählten Parts erklingen soll, auswählen, indem Sie die Taste [SF4] gedrückt halten und die gewünschte Taste drücken. Um die höchste Note des Bereichs einzugeben, halten Sie die Taste [SF5] gedrückt, und drücken Sie die entsprechende Taste.

Quick Guide – Spielen des MOTIF ES

Wählen Sie eine VoiceBank oder -Nummer an der Cursor-Position.

DEC/NO INC/ YES

Voice-Bank Voice-Nummer

SCENE

SF1 SF

F1 F2 F3 F4 F5 F6

Zuweisen einer internen Voice an den ausgewählten Part

HINWEIS

Zuweisen einer Plug-in-Voice an den ausgewählten Part (nur bei installierter Plug-in-Erweiterungskarte)

Voices der Multi-Part-Plug-in-Erweiterungskarte PLG100-XG können keinen Performance-Parts zugewiesen werden.

2 SF3 SF4 SF5

Löschen einer Voice-Zuweisung für den ausgewählten Part

INFORMATION

Note Limit Low

(Untere Notengrenze)

SF 4 SF 5

Note Limit High

(Obere Notengrenze)

Ändern Sie die Lautstärke der einzelnen Parts und damit die Lautstärken-Balance der vier Parts

mit den Schiebereglern (Control Sliders).

Speichern Sie die Einstellungen als User-

Performance im Performance-Store-Modus.

Drücken Sie die Taste [STORE], um in den Performance-Store- Modus zu gelangen. Wählen Sie als Ziel die gewünschte Performance-Nummer aus, und drücken Sie anschließend die Taste [ENTER], um den Speichervorgang zu starten. Weitere Informationen über den Performance-Store-Modus ﬁnden Sie auf Seite 91.

Bedienungsanleitung

Spielen auf dem Instrument (im Performance-Play-Modus)

Verwendung des A/D Input-Signals

Einer der großen Vorteile des Performance-Modus’ ist die Möglichkeit, A/D Input-Signale zu nutzen, beispielsweise eine Stimme über ein Mikrofon, oder das Signal einer (Baß-)Gitarre oder eines CD-Players, und diesen einem der vier Parts einer Performance zuzuweisen. Für diesen Part können verschiedene Part-Parameter wie Lautstärke, Panorama und Effekte eingestellt werden. Anschließend wird der Klang für den Part gemischt und zusammen mit den anderen Parts ausgegeben. Diese Parameter werden für jede einzelne Performance eingestellt und im Performance-Store-Modus gespeichert.

HINWEIS

Der Audio-Input-Part steht auch im Song-Modus/Pattern-Modus zur Verfügung, nicht aber im Voice-Modus. Die hier beschriebenen Verfahren und Erklärungen gelten sowohl für den Song- als auch für den Pattern-Modus. Die Mikrofon-Parameter (siehe Schritt 8 weiter unten) der einzelnen Songs/ Patterns werden im Song-Mixing-/Pattern-Mixing-Modus bearbeitet.

Quick Guide – Spielen des MOTIF ES

Anschließen eines Mikrofons an die A/D INPUT-Buchse.

Die nachfolgenden Erklärungen beziehen sich speziell auf geringpegelige Signale wie beispielsweise Mikrofone, Gitarren und Bässe.

Vergewissern Sie sich, das der MOTIF ES ausgeschaltet ist, und bringen Sie den

Drehregler „GAIN“ in die kleinste Stellung.

Schließen Sie das Mikrofon an die A/D INPUT-

Buchse auf der Geräterückseite an.

A/ D INPUT

GAIN

Drücken Sie die Taste [UTILITY], um in den Utility-Modus zu gelangen. Drücken Sie

anschließend die Taste [F2] (I/O), und drücken Sie zuletzt auf die Taste [SF1] (INPUT).

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

MIXING UTILITY

SAMPLING

SCENE

SF1 SF

F1 F2 F3 F4 F5 F6

2 SF3 SF4 SF5

DEMO

INFORMATION

HINWEIS

Die Verwendung eines dynamischen Mikrofons wird empfohlen. (Der MOTIF ES unterstützt keine phantomgespeisten Kondensatormikrofone.)

Schalten Sie das Instrument ein.

Drücken Sie die Taste [PERFORM], um in den Performance-Play-Modus zu wechseln, und

wählen Sie die gewünschte Performance.

Bedienungsanleitung

Stellen Sie den Parameter „Mic/Line“ auf den

Wert „mic“ ein.

Positionieren Sie den Cursor mit der Cursor-Taste auf den Parameter „Mic/Line“, und stellen Sie mit Hilfe der Tasten [INC/ YES], [DEC/NO] oder dem Datenrad den Wert „mic“ ein.

HINWEIS

Wenn der Ausgangspegel für das angeschlossene Gerät (z.B. Mikrofon, Gitarre, Bass) niedrig ist, stellen Sie diesen Parameter auf den Wert „mic“ ein. Wenn der Ausgangspegel für das angeschlossene Gerät (z.B. Synthesizer Keyboard, CD-Player) hoch ist, stellen Sie diesen Parameter auf den Wert „line“ ein.

HINWEIS

Die Einstellungen gelten für alle Modi. Wenn Sie diese Einstellung speichern möchten, drücken Sie auf die Taste [STORE].

Spielen auf dem Instrument (im Performance-Play-Modus)

HINWEIS

Passen Sie den Eingangspegel des Mikrofons mit dem Drehregler GAIN auf der

Geräterückseite an.

A/ D INPUT

GAIN

Stellen Sie die Parameter für den Audioeingang wie erforderlich im AUDIO IN-Display ([PERFORM]

→→→→ [EDIT] →→→→ [COMMON] →→→→ [F5] AUDIO IN) ein.

Weitere Informationen über die einzelnen Parametern ﬁnden Sie im Referenzteil auf Seite 214.

Wenn Sie eine der optionalen Karten AIEB2 oder mLAN16E installiert haben, besitzt das Menü [F5] (AUDIO IN) zwei Einträge: „A/D“ und „AIEB2“ (oder „A/D“ und „mLAN16E“). Rufen Sie hier durch Drücken der Taste [SF5] das A/D-Display auf.

Speichern Sie die Einstellungen als UserPerformance im Performance-Store-Modus

(Seite 91).

Anschließen von Audiogeräten an der A/D INPUT-Buchse

Drücken Sie die Taste [PERFORM], um in den Performance-Play-Modus zu wechseln, und

wählen Sie die gewünschte Performance.

Drücken Sie die Taste [UTILITY], um in den Utility-Modus zu gelangen. Drücken Sie

anschließend die Taste [F2] (I/O), und drücken Sie zuletzt auf die Taste [SF1] (INPUT).

Stellen Sie den Parameter „Mic/Line“ auf den

Wert „line“ ein.

Positionieren Sie den Cursor mit der Cursor-Taste auf den Parameter „Mic/Line“, und stellen Sie mit Hilfe der Tasten [INC/ YES], [DEC/NO] oder dem Datenrad den Wert „line“ ein.

Die Einstellungen gelten für alle Modi. Wenn Sie diese Einstellung speichern möchten, drücken Sie auf die Taste [STORE].

Passen Sie den Audio-Eingangspegel mit dem

Drehregler GAIN auf der Geräterückseite an.

A/ D INPUT

GAIN

Quick Guide – Spielen des MOTIF ES

Die nachfolgende Erklärung gilt insbesondere für hochpegelige Audiogeräte wie beispielsweise CD-Player, Synthesizer und andere Keyboards.

Vergewissern Sie sich, das der MOTIF ES und das entsprechende Audiogerät ausgeschaltet

ist.

Schließen Sie das Audiogerät an die A/D INPUT-

Buchse auf der Geräterückseite an.

A/ D INPUT

Schalten Sie zuerst das angeschlossene

Audiogerät und dann den MOTIF ES ein.

GAIN

Stellen Sie die Parameter für den Audioeingang wie erforderlich im AUDIO IN-Display

([PERFORM] →→→→ [EDIT] →→→→ [COMMON] →→→→ [F5] AUDIO IN) ein.

Weitere Informationen über die einzelnen Parametern ﬁnden Sie im Referenzteil auf Seite 214. Wenn Sie eine der optionalen Karten AIEB2 oder mLAN16E installiert haben, drücken Sie die Taste [SF5], um das A/D-Display aufzurufen.

Speichern Sie die Einstellungen als UserPerformance im Performance-Store-Modus

(Seite 91).

Audio-Eingangssignale vom OPTICAL INPUT- und DIGITAL INPUTAnschluß (mit optional installierter AIEB2) oder dem mLAN-Anschluß (mit optional installierter mLAN16E) können ebenso als Audio-InputParts betrachtet werden. Einzelheiten hierzu ﬁnden Sie auf Seite 165.

Bedienungsanleitung

Quick Guide – Spielen des MOTIF ES

Plug-in-Erweiterungskarten

Plug-in-Erweiterungskarten eröffnen Ihnen enorme Möglichkeiten zum Ausbau der Vielseitigkeit und Leistungsfähigkeit des MOTIF ES. Installierte Plug-in-Erweiterungskarten fügen sich nahtlos und transparent in den Synthesizer ein, d.h. Sie können die Voices und Funktionen genauso nutzen, als ob sie bereits ab Werk in den Synthesizer eingebaut worden wären. Die für den Synthesizer verfügbaren Erweiterungskarten können wie nachfolgend beschrieben installiert werden. In einen MOTIF ES können bis zu drei Plug-in-Erweiterungskarten installiert werden. Plug-in-Erweiterungskarten sind nicht nur Quellen für weitere Voices, sondern auch eigenständige, voll funktionsfähige und edierbare Klangerzeuger, die Systemeigenschaften wie zum Beispiel die maximale Polyphonie erweitern können. Außerdem ermöglichen diese Karten, neben AWM2 auch andere Synthese-Systeme zu nutzen. Sie können Plug-in-Voices spielen wie gewöhnliche interne Voices und sie als Parts in einem Song, Pattern oder Performance einsetzen. Ihr Synthesizer ist kompatibel mit dem Modular-Synthesis-Plug-in-System (siehe unten).

Das MODULAR SYNTHESIS PLUG-IN SYSTEM

Das Modular-Synthesis-Plug-in-System von Yamaha bietet leistungsfähige Erweiterungs- und Ausbaumöglichkeiten für Synthesizer, Klangerzeuger und Soundkarten, die mit diesem System kompatibel sind. Damit sind Sie in der Lage, auf einfache und effektive Weise die Vorteile der fortschrittlichsten Synthesizer- und Effekttechnologien zu nutzen und mit den rasanten und vielfältigen Entwicklungen auf dem Gebiet der Musikproduktion Schritt zu halten.

Verfügbare Plug-in-Erweiterungskarten

Es gibt drei Typen von Plug-in-Erweiterungskarten, die mit dem Modular-Synthesis-Plug-in-System kompatibel sind: Single-Part-, Multi-Part- und Effect-Plug-in-Karten. Mit diesen Erweiterungskarten können Sie sich Ihr persönliches System nach Ihren eigenen Wünschen und Ansprüchen an klangliche Möglichkeiten zusammenstellen.

Single-Part-Plug-in-Erweiterungskarten

Mit Single-Part-Plug-in-Karten können Sie einen völlig anderen Synthesizer oder monotimbralen Klangerzeuger (Seite 162) hinzufügen und dessen Voices durch Verwenden eines einzelnen Parts des Synthesizer spielen. Neben AWM2 erlauben auch einige andere Karten die Verwendung von Synthese-Systemen.

● Analog-Physical-Modeling-Plug-in-Erweiterungskarten

● Drum-Plug-in- Erweiterungskarte (PLG150-DR) /

Percussion-Plug-in- Erweiterungskarte (PLG150-PC)

Sobald die Erweiterungskarte installiert und angeschlossen ist, fügt sich das PLG150-DR/PLG150-PC nahtlos als zusätzliche AWM2Klangquelle in Ihren Host-Klangerzeuger oder Synthesizer ein und bietet Ihnen weitere 88 Drum-/Percussion-Voices. Mit seinen zwei separaten Effektblöcken (Insertion und Reverb), die auf jedes Kit angewendet werden können, verfügt das PLG150-DR/PLG150-PC über leistungsstarke Effektverarbeitungsfunktionen.

(PLG150-AN)

Die Analog-Physical-Modeling-Synthese (AN) reproduziert unter Anwendung modernster Digitaltechniken exakt den Klang von Analogsynthesizern. Mit der Installation dieser Karte erhalten Sie die Möglichkeit einer Echtzeitsteuerung der Sounds älterer Synthesizer als auch von Sounds, die uns aus der heutigen Club-orientierten Musik bekannt sind.

● Piano-Plug-in-Erweiterungskarte (PLG150-PF)

Diese Erweiterungskarte verfügt über einen großzügigen WaveSpeicher, der speziell für die Reproduktion von Klavierklängen vorgesehen ist. Ihnen stehen damit 136 Stereoklänge zur Verfügung, darunter diverse akustische und elektronische Klavierklänge mit bis zu 64-stimmiger Polyphonie. Sie können auch zwei dieser Karten installieren und die Polyphonie damit auf 128 Stimmen verdoppeln.

Multi-Part-Plug-in-Erweiterungskarte

Multi-Part-Plug-in-Erweiterungskarten bieten Ihnen einen zusätzlichen vollständig unabhängigen multitimbralen Klangerzeuger für den MOTIF ES (Seite 162) und erweitern damit die Voice-Kapazität und Polyphonie Ihres Instruments mit sechzehn weiteren vollständigen Instrumenten-Parts.

● XG Plug-in-Erweiterungskarte (PLG100-XG)

Bei dieser Plug-in-Erweiterungskarte handelt es sich um einen XGKlangerzeuger mit 16 Parts. Die außerordentliche Vielfalt an Voices und Effekten dieser Erweiterung kommt Ihnen bei der Wiedergabe von XG/GM-Songdateien zugute.

● Advanced-DX/TX-Plug-in-Erweiterungskarte (PLG150-DX)

Mit dieser Karte stehen Ihnen die Sounds des DX7 zur Verfügung. Im Gegensatz zu PCM-Klangerzeugeren verwendet diese Erweiterungskarte für außergewöhnlich vielseitige und dynamische Sound-Gestaltung das leistungsstarke FM-Synthesesystem, das auch bei den Synthesizern der DX-Serie verwendet wird. Die Sounds sind mit DX7-Sounds kompatibel. Die Karte kann sogar via MIDI Bulk Dump übertragene DX7-Daten empfangen.

● Virtual-Acoustic-Plug-in-Erweiterungskarte (PLG150-VL)

Die Virtual-Acoustic-Synthese (VA) ermöglicht die Simulation von Klängen akustischer Instrumente in Echtzeit. Dadurch erzielen Sie einen Grad an Realismus, der mit konventioneller PCM-Synthese nicht erreichbar ist. Wenn Sie diese Klänge mit dem als Zubehör erhältlichen MIDI-Wind-Controller (WX5) spielen, können Sie sogar das Spiel auf einem Holzblasinstrument physisch nachempﬁnden.

Effekt-Plug-in-Erweiterungskarten

Effekt-Plug-in-Erweiterungskarten erweitern Ihren HostSynthesizer um einen völlig eigenständigen Effekt-Block.

● Vocal-Harmony-Plug-in-Erweiterungskarte (PLG100-VH)

Mit dieser Erweiterungskarte können Sie ausgewählte Parts mit Harmonien versehen. Es stehen vier Effekttypen zur Verfügung. Aus Akkorden, die Sie als MIDI-Daten vorbereitet und gespeichert haben, können z.B. automatisch Chor-Parts für Gesang erzeugt werden. Sie können den Synthesizer auch wie einen Vocoder einsetzen, indem Sie, während Sie auf der Tastatur spielen, ein Mikrofon benutzen.

Bedienungsanleitung

Plug-in-Erweiterungskarten

HINWEIS

Single-Part-Plug-in-Erweiterungskarte

Installieren Sie eine beliebige Single-Part-Plug-in-Erweiterungskarte, wie beispielsweise PLG150-AN, PLG150-PF, PLG150-DX, PLG150-VL, PLG150-DR und PLG150-PC, in Ihrem MOTIF ES und spielen Sie die Plug-in-Voices im Voice-Play-Modus.

Schalten Sie das Gerät aus und installieren Sie eine Single-Part-Plug-in-Erweiterungskarte in

Ihrem Instrument.

Siehe Seite 283.

Schalten Sie den MOTIF ES ein.

Die Anzeige für den entsprechenden Steckplatz oben rechts auf der Gerätevorderseite leuchtet auf. Damit wird angezeigt, daß die Karte erfolgreich installiert wurde.

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

PLG 3

BRASS

STRINGS

REED/PIPE

Prüfen Sie den Status der installierten Plug-inKarte im Display [UTILITY] → [F6] PLUG → [SF1]

STATUS.

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

SAMPLING

MIXING UTILITY

DEMO

Stellen Sie den MIDI-Port für die installierte Plugin-Erweiterungskarte im Display [UTILITY] → [F6]

PLUG → [SF2] MIDI auf den Wert „2“ oder „3“ ein.

Falls die MIDI Port-Nummer hier auf den Wert „1“ oder „off“ gesetzt wird, kann es bei der Wiedergabe von Song-/Pattern-Daten zu einer Überlagerung der Plug-in-Voice mit der internen Voice kommen. Damit dies nicht geschieht, müssen Sie sicherstellen, daß die MIDIPort-Nummer der Plug-in-Erweiterungskarte auf den Wert „2“ oder „3“ eingestellt ist, dies gilt insbesondere für den Song-/Pattern-Modus. Damit ein ähnliches Problem bei einer gemeinsamen Verwendung einer Single-Part-Plug-in-Erweiterungskarte und einer Multi-Part-Plugin-Erweiterungskarte verhindert wird, stellen Sie für jede Karte eine andere MIDI-Port-Nummer ein.

Drücken Sie die Taste [VOICE], um in den VoicePlay-Modus zu wechseln und eine Plug-in-Voice

auszuwählen.

Das Auswählen einer Plug-in-Voice geschieht auf die gleiche Weise wie das Auswählen einer Normal-Voice (Seite 60) mit dem einzigen Unterschied, daß Sie hierfür eine PLG-Bank (Plug-in) auswählen müssen. Drücken Sie die Taste PLG, die mit dem Steckplatz der installierten Plug-in-Erweiterungskarte korrespondiert.

SLOT 1 SLOT 2 SLOT 3

PLG 1

PLG 2

PLG 3

BRASS

STRINGS

REED/PIPE

Quick Guide – Spielen des MOTIF ES

SCENE

SF1 SF

2 SF3 SF4 SF5

F1 F2 F3 F4 F5 F6

Der Name der installierten Plug-in-Erweiterungskarte wird angezeigt.

INFORMATION

Sie müssen außerdem eine Bank innerhalb der Plug-inErweiterungskarte auswählen. Drücken Sie die Taste [F2] (BANK), um das Display zur Auswahl der Bank für die Plug-in-Erweiterungskarte auszuwählen, und wählen Sie dann die gewünschte Bank aus.

Weitere Informationen über die Bank-Struktur der einzelnen Plug-inKarten ﬁnden Sie in der Bedienungsanleitung für die jeweilige Plug-inKarte. Informationen über die PLGPRE-Bank (Plug-in Preset) ﬁnden Sie in der Plug-in-Voice-Liste. Informationen über die Voice-Bank der Erweiterungskarte, die im Display mit „035/000“ bezeichnet ist, ﬁ nden Sie in der Voice-Liste. Die PLGUSR-Bänke (Plug-in-User) enthalten die Voices, die Sie bearbeitet und als User-Voices gespeichert haben.

Spielen Sie auf dem Instrument.

Wenn Sie Voices aus den Plug-in-User-Bänken (PLG1USR, PLG2USR, PLG3USR) spielen und die Karte zuvor frisch installiert wurde, erklingt kein Ton. Diese Bänke stehen erst dann zur Ver fügung, nachdem Sie eine Plug-in-Voice bearbeitet und als User- Plug-in-Voice gespeichert haben.

Bedienungsanleitung

Quick Guide – Spielen des MOTIF ES

Plug-in-Erweiterungskarten

Plug-in-Voices und Karten-Voices

Die Voices einer im Synthesizer installierten Single-Part-Plug-in-Karte können in zwei Typen unterteilt werden: KartenVoices und Plug-in-Voices. Karten-Voices sind unbearbeitete, unveränderte Voices der Plug-in-Karten, d.h. „Rohmaterial“ für Plug-in-Voices. Andererseits sind Plug-in-Voices bearbeitete Karten-Voices, d.h. Voices, die speziell für eine optimale Verwendung mit dem Synthesizer programmiert wurden. Da der MOTIF ES Preset-Plug-in-Voices für alle Plug-in-Karten enthält, können Sie für jede Karte die entsprechenden Voices unmittelbar nach dem Einbau spielen.

HINWEIS

Die Plug-in-Voices können im Voice-Edit-Modus bearbeitet werden.

HINWEIS

Die Karten-Voices können mit der Computer-Software bearbeitet werden, die mit der jeweiligen Plug-in-Erweiterungskarte mitgeliefert wird.

Spielen der PLG150-VL-Voices mit dem Blaswandler

TIP

Die virtuell-akustische Synthese (virtual acoustic – VA) ermöglicht dem PLG150-VL die Simulation von Klängen wirklicher Instrumente in Echtzeit. Dadurch erreichen Sie einen Realismus, der mit herkömmlicher PCM-Synthese nicht erreichbar ist. Wenn Sie diese Klänge mit dem als Zubehör erhältlichen Blaswandler (Breath Controller) spielen, können Sie sogar das Spiel auf einem Holzblasinstrument physisch nachempﬁnden.

1 Installieren einer PLG150-VL im MOTIF ES

Schließen Sie den Blaswandler (BC3) an die Buchse BREATH auf der Geräterückseite an (Seite 42).

FOOT

SWITCH

BREATH

ASSIGNABLE

SUSTAIN

3 Schalten Sie den MOTIF ES ein.

4 Stellen Sie im Utility-Modus die für die Plug-in-

Karte erforderlichen Parameter entsprechend den Schritten 3 und 4 in den Anweisungen auf der vorangegangenen Seite ein.

5 Stellen Sie die Breath-Controller-Kurve über den

Parameter [UTILITY] → [F1] GENERAL → [SF1] TG → BCCurve ein (Seite 260).

6 Drücken Sie die Taste [VOICE], um in den Voice-Play-

Modus zu wechseln und eine Plug-in-Voice für die PLG150-VL auszuwählen.

7 Spielen Sie die Voice und blasen Sie in den Breath

Controller, um den Klang in seiner Intensität zu ändern.

Sie können auch den MIDI Wind Controller WX5 verwenden, um die Plug-in-Voice für die PLG150-VL zu spielen. Verbinden Sie den WX5 über ein MIDI-Kabel mit dem MOTIF ES.

WX5

Buchse MIDI OUT

MIDI-Kabel

Buchse MIDI IN

MUSIC PRODUCTION SYNTHESIZER

MOTIF ES

Bedienungsanleitung

Plug-in-Erweiterungskarten

Multi-Part-Plug-in-Karte

In diesem Abschnitt wird erklärt, wie Sie einen Song im XG-Format mit der PLG100-XG Plug-in-Karte spielen können. Sinnvollerweise sollten Sie über XG-Songdaten (Standard MIDI-Datei) von einer SmartMedia Card oder einem USB-Speichergerät verfügen, um den größten Nutzen aus diesen Anweisungen herauszuholen.

Schalten Sie das Instrument aus, und installieren Sie die Multi-Part-Plug-in-Karte PLG100-XG in

den Einsteckplatz 3 des Synthesizers.

Weitere Informationen ﬁnden Sie auf Seite 283.

Schalten Sie den MOTIF ES ein.

Prüfen Sie den Status der installierten Plug-inKarte im Display [UTILITY] → [F6] PLUG → [SF1]

STATUS.

Der Name der installierten Plug-in-Erweiterungskarte wird angezeigt.

Stellen Sie den MIDI-Port für die installierte Plugin-Karte PLG100-XG im Display [UTILITY] → [F6]

PLUG → [SF2] MIDI auf den Wert „2“ oder „3“ ein.

2 Drücken Sie die Taste [FILE], um in den File-Modus zu

gelangen, und stellen Sie die Grundparameter ein.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

3 Stellen Sie den Parameter [FILE] → [F3] LOAD →

TYPE auf den Wert „Song“ ein.

Datei-/Verzeichnisliste

4 Positionieren Sie den Cursor auf die Liste mit den zu

ladenden Dateien, wählen Sie die gewünschte Datei aus, und drücken Sie die Taste [ENTER].

5 Legen Sie die Song-Nummer für das Ziel fest, und

drücken Sie dann die Taste [ENTER], um den Ladevorgang auszuführen.

Quick Guide – Spielen des MOTIF ES

HINWEIS

Falls die MIDI Port-Nummer hier auf den Wert „1“ oder „off“ gesetzt wird, kann es bei der Wiedergabe von Song-/Pattern-Daten zu einer Überlagerung der Plug-in-Voice mit der internen Voice kommen. Damit dies nicht geschieht, müssen Sie sicherstellen, daß die MIDIPort-Nummer der Plug-in-Karte auf den Wert „2“ oder „3“ eingestellt ist, dies gilt insbesondere für den Song-/Pattern-Modus. Damit ein ähnliches Problem bei einer gemeinsamen Verwendung einer SinglePart-Plug-in-Karte und einer PLG100-XG verhindert wird, stellen Sie für jede Karte eine andere MIDI-Port-Nummer ein.

Drücken Sie die Taste [SONG], um in den SongModus zu gelangen, und drücken Sie

anschließend die Taste [FILE], um in den FileModus (Dateimodus) zu gelangen.

Laden Sie im Display [FILE] → [F3] LOAD die XGSongdatei (Standard MIDI-Datei) von der

SmartMedia/USB-Speichergerät in den MOTIF ES, so wie weiter unten beschrieben.

1 Legen Sie eine SmartMedia-Karte mit den XG-

Songdateien in den CARD-Einsteckplatz ein, oder benutzen Sie ein USB-Speichergerät, das an der Buchse USB TO DEVICE angeschlossen ist und die entsprechenden XG-Songdateien enthält.

ACHTUNG

Beim Laden von Daten in den Synthesizer werden automatisch alle vorhandenen Daten im User Speicher gelöscht und ersetzt. Stellen Sie sicher, daß alle wichtigen Daten auf eine SmartMedia-Karte/USBSpeichergerät gesichert wurden, bevor Sie einen Ladevorgang ausführen.

Drücken Sie die Taste [SONG], um in den SongPlay-Modus zu gelangen, und wählen Sie die

Song-Nummer unter der die XG-Songdatei geladen wurde.

Stellen Sie den MIDI-Übertragungskanal für alle Spuren auf die Nummer ein, die Sie in Schritt 4

im Display [SONG] → [F3] TRACK → [SF1] CHANNEL eingestellt haben.

Einstellen der MIDI Transmit Ports (Übertragungskanäle).

Drücken Sie die Taste [FFFF] (Play), um die XG-

Songwiedergabe zu starten.

Bedienungsanleitung

Plug-in-Erweiterungskarten

Effekt-Plug-in-Karten

Im unten aufgeführten Beispiel wird die Vocal-Harmony-Plug-in-Erweiterungskarte PLG100-VH dazu verwendet, um im PerformanceModus Harmonie-Effekte auf den Mikrofonklang anzuwenden.

HINWEIS

Für Songs bzw. Patterns können die Parameter der Effekt-Plug-in-Erweiterungskarte, entsprechend den Schritten 6 bis 7 unten, im Song-Mixing- bzw. Pattern-Mixing-Modus bearbeitet werden.

HINWEIS

Bitte beachten Sie, daß die Effekt-Plug-in-Erweiterungskarten im Voice-Modus nicht verwendet werden können.

Quick Guide – Spielen des MOTIF ES

Schalten Sie das Instrument aus, und installieren Sie die Effekt-Plug-in-Karte PLG100-

VH im Steckplatz 1.

Weitere Informationen hierzu ﬁnden Sie auf Seite 283.

Schließen Sie das Mikrofon an die A/D INPUT-

Buchse auf der Geräterückseite an (Seite 72).

A/ D INPUT

HINWEIS

Es wird ein dynamisches Standardmikrofon empfohlen.) (Der MOTIF ES unterstützt keine Phantom-gespeisten Kondensator-Mikrofone.)

Schalten Sie den MOTIF ES ein.

GAIN

Stellen Sie im Plug-in-Effekt-Display die erforderlichen Parameter wie beispielsweise den Effekt-Typ und so weiter ein ([PERFORM] →

[EDIT] → [COMMON] → [F6] EFFECT → [SF3] PLG-EF).

Weitere Informationen hierzu ﬁnden Sie in der Bedienungsanleitung zu Ihrer PLG100-VH.

Singen oder sprechen Sie in das Mikrofon, um zu prüfen, ob der Effekt angewandt wird, und

nehmen Sie gegebenenfalls die erforderlichen Einstellungen vor.

A/ D INPUT

GAIN

Drücken Sie die Taste [PERFORM], um in den Performance-Play-Modus zu wechseln, und wählen Sie die gewünschte Performance aus.

Stellen Sie anschließend die erforderlichen Mikrofonparameter ein.

Weitere Informationen hierzu ﬁnden Sie unter Schritt 4 bis 9 auf Seite 72.

Prüfen Sie den Status der installierten Plug-inKarte im Display [UTILITY] → [F6] PLUG → [SF1]

STATUS.

Wählen Sie im Display CONNECT für den Plugin-Insert-Effekt den Part „PartAD“ aus

([PERFORM] →→→→ [F3] EFFECT →→→→ [SF1] CONNECT).

Positionieren Sie den Cursor hierher, und wählen Sie den gewünschten Part.

Bedienungsanleitung

Falls gewünscht, speichern Sie die Einstellungen für den Mikrofonklang und die

PLG100-VH als Performance im PerformanceStore-Modus ab (Seite 91).

Bearbeiten einer Voice

EDIT

COMPARE SCENE STORE

SET LOCATE

JOB STORE

Kurzanleitung — Fortgeschrittenenkurs

Bearbeiten einer Voice

Im Voice-Edit-Modus ([VOICE] → [EDIT]) stehen Ihnen umfangreiche Werkzeuge zum Erstellen von eigenen Voices zur Verfügung – und zwar entweder von Grund auf, indem Sie die Basisklänge ändern, oder durch Einstellen der verschiedenen Voice-Parameter. Erstellen Sie Ihre eigenen Original-Sounds, indem Sie Preset-Voices aufrufen und Ihren Bedürfnissen anpassen. Die tatsächlich verfügbaren Parameter und die Bearbeitungsmethoden hängen vom jeweiligen Voice-Typ ab.

● Bearbeiten von Normal-Voices

Eine Normal-Voice kann aus bis zu vier Elementen bestehen. Es gibt zwei Arten von Displays zur Voice-Bearbeitung: CommonEdit-Displays zur Bearbeitung der Einstellungen, die allen vier Elementen gemeinsam sind, und Element-Edit-Displays zur Bearbeitung von individuellen Elementen.

● Bearbeiten von Drum-Voices

Jede Drum-Voice besteht aus verschiedenen Waves und/oder Normal-Voices, die den Tasten der Tastatur (C0 bis C6) zugewiesen sind. Es gibt zwei Arten von Displays zur Drum-Voice-Bearbeitung: Common-Edit-Displays zur Bearbeitung der Einstellungen, die auf alle Schlagzeugtasten (Drum Keys) einer Voice zutreffen, und Displays zur Bearbeitung einzelner Tasten (Elemente).

● Bearbeiten von Plug-In-Voices

Grundsätzlich werden Plug-In-Voices genauso bearbeitet wie Normal-Voices. Allerdings besitzen Plug-In-Voices im Unterschied zu Normal-Voices nur ein bearbeitbares Element.

Bearbeiten von Normal-Voices

Drücken Sie die [VOICE]-Taste, um den Voice-Modus aufzurufen, und wählen Sie die zu bearbeitende

Normal-Voice aus.

Drücken Sie die Taste [EDIT], um den Voice-Edit-

Modus aufzurufen.

Rufen Sie das Common-Edit-Display oder Element-Edit-Display auf.

Rufen Sie zur Bearbeitung der Klänge, die eine Voice charakterisieren, und der grundlegenden Parameter, die den Klang beeinﬂussen (wie Oscillator, Pitch, Filter, Amplitude und EG), das Element-Edit-Display auf. Um globalere Parameter zu bearbeiten, die die Voice als Ganzes und ihre Verarbeitung betreffen (wie Arpeggio, Controller und Effekte), rufen Sie das Common-Edit-Display auf.

Im Voice-Edit-Modus können Sie auf die folgende Weise zwischen Common-Edit- und Element-Edit-Display hin- und herwechseln.

Aufrufen des Common-Edit-Displays

Drücken Sie die Taste [COMMON], um das Common-Edit-Display aufzurufen.

Im Edit-Modus funktioniert die Taste [DRUM KITS] als [COMMON]-Taste.

Zeigt ein Common-Edit-Display an.

DRUM KITS

FAVORITES

COMMON

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCD

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART /ZONE

SYN COMP

USER 2

GUITAR/

PLUCKED

CHROMATIC PERCUSSION

Aufrufen des Element-Edit-Displays

Drücken Sie eine der Tasten ELEMENT [1] - [4], um das Element-EditDisplay zur Bearbeitung des entsprechenden Elements aufzurufen.

Zeigt das Display zur Bearbeitung von Element 1 an.

4321

Quick Guide – Kurs für Fortgeschrittene

Common Edit

Mit den Tasten [9] - [12] können Sie die einzelnen Elemente ein- und ausschalten (um festzustellen, wie ein Element den Gesamtklang beeinﬂußt). Darüber hinaus können Sie Element isolier en bzw. auf Solo schalten, indem Sie die Taste [MUTE] gedrückt halten und die gewünschte Zahlentaste ([9] [12]) drücken. Um die Soloschaltung wieder aufzuheben, drücken Sie die Taste [MUTE] erneut.

Element Edit 1 Element Edit 2

Element Edit 3 Element Edit 4

Bedienungsanleitung

Bearbeiten einer Voice

HINWEIS

Wählen Sie über die Tasten [F1] - [F6] sowie [SF1] - [SF5] das zu bearbeitende Menü aus, und

bearbeiten Sie die Parameter.

Im folgenden werden die wichtigsten Voice-Parameter kurz beschrieben.

● Basisparameter zur Erzeugung eines Klangs

Auswahl Element →→→→ [F1] - [F6]

Um die grundlegenden klangerzeugenden und klangformenden Voice-Parameter (wie Oscillator, Pitch, Filter, Amplitude und EG) zu bearbeiten, rufen Sie das Part-Edit-Display auf.

[F1] OSC (Oscillator, Oszillator) Seiten 160, 195 [F2] PITCH (Tonhöhe) Seiten 160, 196 [F3] FILTER Seiten 161, 197 [F4] AMP (Amplitude) Seiten 162, 199

Quick Guide – Kurs für Fortgeschrittene

[F5] LFO Seiten 162, 201 [F6] EQ (Equalizer) Seiten 178, 201

● Effektbezogene Parameter .................Seiten 177 und 194

[COMMON] →→→→ [F6] EFFECT

Effekte verwenden die digitale Signalverarbeitung (DSP, Digital Signal Processing) zur Modiﬁzierung und klanglichen Verbesserung einer Voice. Sie werden in der letzten Phase der Bearbeitung angewendet, wodurch Sie die Möglichkeit haben, den Klang der erstellten Voice Ihren Wünschen gemäß zu verändern. Die effektbezogenen Parameter können Sie über das Common-Edit-Display bearbeiten.

● Controller-Parameter............................. Seiten 155 und 192

Sie können den integrierten Controllern wie Pitch-Bend-Rad, Modulationsrad, Ribbon Controller, Drehregler (ASSIGN1 und 2) oder Aftertouch sowie den als Zubehör erhältlichen, angeschlossenen Controllern wie Fußschalter, Fußcontroller oder Blaswandler für jede Voice verschiedene Funktionen zuweisen. Diese Einstellungen können im Common-Edit-Display bearbeitet werden.

● Arpeggio-Parameter ..............................Seiten 169 und 191

[COMMON] → [F3] ARP (Arpeggio)

Speichern Sie die bearbeitete Voice im internen

User-Speicher (Seite 186).

Die bearbeitete Voice kann im Voice-Store-Modus gespeichert werden. Einzelheiten hierzu ﬁnden Sie auf Seite 85.

Falls erwünscht, sichern Sie die bearbeiteten und gespeicherten Voices auf SmartMedia-Karte/

einem USB-Speichergerät.

Bedenken Sie, daß die bearbeiteten Voice-Daten im internen User-Speicher (Flash ROM) abgelegt werden und auch beim Ausschalten des Geräts erhalten bleiben. Insofern ist es nicht unbedingt notwendig, die Daten auf SmartMedia-Karte oder einem anderen Gerät zu speichern; doch möglicherweise möchten Sie sie aus Gründen der Datensicherung oder der Organisation auf anderen Speichermedien archivieren. Weitere Informationen hierzu ﬁnden Sie auf Seite 85.

Compare-Funktion

Mit dieser praktischen Funktion können Sie zwischen der Voice im bearbeiteten Zustand und der Voice im ursprünglichen, unbearbeiteten Zustand hin- und herschalten, um auf diese Weise die Unterschiede zwischen den beiden Versionen hören und die Auswirkungen der Bearbeitung auf den Klang feststellen zu können.

1 Drücken Sie im Voice-Edit-Modus (die [EDIT]-

Anzeige leuchtet auf) die [EDIT]-Taste, so daß die Anzeige aufblinkt.

Im oberen Displaybereich erscheint anstelle der Anzeige [E] die Anzeige [C], und die Voice wird in ihrem ursprünglichen, unbearbeiteten Zustand wiederhergestellt.

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

Im Common-Edit-Display können Sie für jede Voice die Arpeggio-Parameter wie Arpeggio-Typ und Wiedergabetempo festlegen.

Wiederholen Sie die Schritte 3 - 4 beliebig oft.

Geben Sie einen Namen für die bearbeitete

Normal-Voice ein.

Geben Sie den Namen für die Voice im NAME-Display ein ([COMMON] → [F1] GENERAL → [SF1] NAME). Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

Geben Sie den gewünschte

Bedienungsanleitung

2 Drücken Sie die [EDIT]-Taste erneut, um die

Compare-Funktion zu deaktivieren und die Einstellungen der bearbeiteten Voice wiederherzustellen.

Wiederholen Sie Schritt 1 und 2 beliebig oft, um den bearbeiteten und den ursprünglichen Klang miteinander zu vergleichen.

Solange die Compare-Funktion aktiv ist, können Sie die Voice nicht bearbeiten.

Bearbeiten einer Voice

TIP

Bearbeiten einer Voice mit Hilfe der Drehregler

Die vier Drehregler oben links auf dem Instrument dienen nicht nur zum Regulieren des Sounds beim Spielen – Sie können sie im Voice-Play-Modus oder Voice-Edit-Modus auch zum Bearbeiten einer Voice verwenden.

● Wenn die [PAN/SEND]-Anzeige auﬂeuchtet:

PAN Reguliert die Stereo-Panoramaposition der Voice. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F2]

REVERB Reguliert die Intensität des auf die Voice angewendeten Reverb-Effekts. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F2]

CHORUS Reguliert die Intensität des auf die Voice angewendeten Chorus-Effekts. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F2]

TEMPO

Reguliert das Tempo des Arpeggios, das der aktuell ausgewählten Voice zugewiesen ist.

OUTPUT → Pan

OUTPUT → RevSend

OUTPUT → ChoSend

[VOICE] → Auswahl Voice → [F6] ARP → Tempo Seite 192

● Wenn die [TONE]-Anzeige auﬂeuchtet:

CUTOFF Reguliert die Klangbrillanz durch Anheben oder Absenken der Filter-

RESONANCE Hebt den Pegel in der Nähe der Filter-Cutoff-Frequenz an oder senkt

ATTA CK Legt die Anstiegszeit (Attack Time) des Klangs fest. Sie können z. B. eine

RELEASE Legt die Ausklingzeit (Release Time) des Klangs fest. Durch Drehen des

HINWEIS

Cutoff-Frequenz.

diesen ab.

Streicher-Voice so einstellen, daß die Lautstärke des Klangs allmählich anschwillt, indem Sie diesen Regler nach rechts drehen, um eine langsame Anstiegszeit festzulegen.

Reglers nach rechts wird eine längere Ausklingzeit eingestellt, wodurch (je nach ausgewählter Voice) der Klang nach dem Loslassen der Taste länger gehalten wird. Um einen abrupt abbrechenden Klang zu erzeugen, stellen Sie eine kurze Release-Zeit ein.

Diese Einstellungen dienen als Versatzwerte (Offset) für die AEG- und FEG-Einstellungen im Voice-Edit-Modus.

[VOICE] → Auswahl Voice → [F5] EG → CUTOF Seite 189

[VOICE] → Auswahl Voice → [F5] EG → RESO Seite 189

[VOICE] → Auswahl Voice → [F5] EG → ATK (AEG) Seite 189

[VOICE] → Auswahl Voice → [F5] EG → REL (AEG) Seite 189

● Wenn die [ARP FX]-Anzeige auﬂeuchtet:

SWING Reguliert das Swing-Feeling der Arpeggio-Wiedergabe. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F3] ARP

GATE TIME (Notenlänge)

VELOCITY Reguliert die Velocity (Anschlagstärke) der Arpeggio-Noten. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F3] ARP

UNITMULTIPLY Reguliert die Arpeggio-Wiedergabedauer auf der Grundlage des

Reguliert die Länge (Dauer der Gate-Öffnung) der Arpeggio-Noten. [VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F3] ARP

Tempos.

→ [SF3] PLAY FX → Swing

→ [SF3] PLAY FX → GateTimeRate

→ [SF3] PLAY FX → VelocityRate

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F3] ARP → [SF3] PLAY FX → UnitMultiply

● Wenn die [EQ]-Anzeige auﬂeuchtet:

LO Legt den Grad der auf das Frequenzband für Tiefen des Master-EQ

LO MID Legt den Grad der auf das Frequenzband der unteren Mitten des Master-

HI MID Legt den Grad der auf das Frequenzband der oberen Mitten des Master-

HI Legt den Grad der auf das Frequenzband für Höhen des Master-EQ

HINWEIS

angewendeten Anhebung oder Absenkung fest.

EQ angewendeten Anhebung oder Absenkung fest.

angewendeten Anhebung oder Absenkung fest.

Diese Einstellungen dienen als Versatzwerte (Offset) für die EQ-Einstellungen im folgenden Display: [VOICE] → [UTILITY] → [F3] VOICE → [SF1] MEQ.

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → LOW

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → LOW MID

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → HIGH MID

[VOICE] → Auswahl Voice → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → HIGH

● Falls beide Anzeigen [PAN/SEND] und [TONE] auﬂeuchten (durch gleichzeitiges Drücken der Tasten):

ASSIGN A Reguliert die Parameter, die diesen Drehreglern im folgenden Display zugewiesen sind: [UTILITY] → [F4] CTL ASN → [SF2] ASSIGN. Seite 263

ASSIGN B

ASSIGN 1 Reguliert die Parameter, die diesen Drehreglern im folgenden Display zugewiesen sind: [VOICE] → Auswahl Voice → [EDIT] → [COMMON]

ASSIGN 2

HINWEIS

→ [F4] CTL SET.

Zusätzlich zu den oben genannten Funktionen können diesen vier Drehreglern durch gleichzeitiges Drücken der Tasten [ARP FX] und [EQ] auch (im Display [UTILITY] → [F3] VOICE → [SF2] MEF festgelegte) Master-Effekt-Parameter zugewiesen werden. Die diesen vier Drehreglern zugewiesenen Parameter können im folgenden Display festgelegt werden: [UTILITY] → [F4] CTL ASN → [SF5] MEF.

Seite 190

Seite 191

Seite 192

Seite 190

Seite 192

Quick Guide – Kurs für Fortgeschrittene

Bearbeiten einer Voice mit Hilfe der Schieberegler (CS)

[VOICE] → Auswahl Voice → [EDIT] → Auswahl Element → [F4] AMP → [SF1] LVL/PAN → Level

Im Voice-Modus können Sie mit den vier Schiebereglern (Control Sliders, CS) die Lautstärken der Elemente einer Normal- Voice oder der Drum-Voice-Tasten unabhängig voneinander regulieren. Wenn eine Normal-Voice ausgewählt ist, können Sie die Balance der vier Elemente regeln.

HINWEIS

Die versehentliche Berührung der Regler kann dazu führen, daß keine Töne erzeugt werden. Schieben Sie die Regler in diesem Fall nach oben.

Bedienungsanleitung

Bearbeiten einer Voice

EDIT

COMPARE SCENE STORE

SET LOCATE

JOB STORE

Quick Guide – Kurs für Fortgeschrittene

So isolieren Sie ein Element zur Bearbeitung

Mit dieser Funktion können Sie den Klang eines einzelnen Elements auf Solo schalten, um sich die Bearbeitung zu erleichtern.

1 Halten Sie im Normal-Voice-Edit-Modus die Taste

[MUTE] gedrückt, und drücken Sie gleichzeitig eine der NUMBER-Tasten [9] bis [12], um das entsprechende Element auf Solo zu schalten.

Nachdem Sie ein Element auf Solo geschaltet haben, blinkt die Taste [MUTE] auf, wodurch angezeigt wird, daß die Solo-Funktion aktiviert ist und nur das ausgewählte Element bearbeitet werden kann.

In diesem Beispiel ist nur Element 3 aktiv und kann bearbeitet werden.

TRACK

87654321

SELECT

ELEMENT/PERF. PART /ZONE

1412 13

MUTE

SOLO

NUMBER

2 Um ein anderes Element zu isolieren, brauchen

Sie lediglich die entsprechende NUMBER-Taste ([9] - [12]) zu drücken.

3 Um die Solo-Funktion zu beenden, drücken Sie

erneut die [MUTE]-Taste.

Edit-Recall-Funktion

Wenn Sie während der Bearbeitung einer Voice eine andere Voice auswählen, ohne daß die bearbeitete Voice gespeichert wurde, werden alle vorgenommenen Bearbeitungen gelöscht. Falls dies geschieht, können Sie mit Hilfe der Edit-Recall-Funktion die Voice mit den zuletzt eingestellten Bearbeitungen wiederaufrufen.

1 Drücken Sie im Voice-Modus die Taste [JOB], um

den Voice-Job-Modus aufzurufen.

2 Drücken Sie die Taste [F2] RECALL, um das

Recall-Display aufzurufen.

3 Drücken Sie die [ENTER]-Taste. (Im Display

werden Sie zur Bestätigung aufgefordert.)

Um den Vorgang abzubrechen, drücken Sie die Taste [DEC/NO].

4 Drücken Sie die Taste [INC/YES], um durch die

Ausführung des Edit-Recall-Jobs die Voice wiederherzustellen.

Bearbeiten von Drum-Voices

Drücken Sie die [VOICE]-Taste, um den Voice-Modus aufzurufen, und wählen Sie die zu bearbeitende Drum-

Voice aus.

Drücken Sie die Taste [EDIT], um den Voice-Edit-Modus

aufzurufen.

Rufen Sie das Common-Edit-Display oder das Key-Edit-Display auf.

Wenn Sie die Sounds, aus denen sich eine Drum-Voice zusammensetzt, und die Grundparameter, die den Sound bestimmen – z .B. Oscillator, Pitch, Filter, Amplitude und EG (Envelope Generator – Hüllkurven-Generator) – bearbeiten möchten, rufen Sie bitte das Key-Edit-Display auf. Um globalere Parameter zu bearbeiten, die die Drum-Voice als Ganzes und ihre Verarbeitung betreffen (wie Arpeggio, Controller und Effekte), rufen Sie das Common-Edit-Display auf.

Im Voice-Edit-Modus können Sie auf die folgende Weise zwischen Common-Edit- und Element-Edit-Display hinund herwechseln.

Aufrufen des Common-Edit-Displays

Drücken Sie die Taste [COMMON], um das Common-Edit-Display aufzurufen. Im Edit-Modus funktioniert die Taste [DRUM KITS] als [COMMON]-Taste.

Zeigt ein Common-EditDisplay an.

DRUM KITS

FAVORITES

COMMON

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCD

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART /ZONE

SYN COMP

USER 2

GUITAR/

PLUCKED

CHROMATIC

PERCUSSION

Aufrufen des Key-Edit-Displays

Drücken Sie eine der Tasten ELEMENT [1] - [4], um das Display zur Tastenbearbeitung (Key-Edit-Display) aufzurufen, und wählen Sie die Taste aus, der das gewünschte Instrument zugeordnet ist.

Zeigt das Display zur Bearbeitung der Taste C0 ans.

4321

Common Edit

Bedienungsanleitung

Key Edit (1-73)

Key 1 Key 5 Key 10 Key 18 Key 21 Key 73

Bearbeiten einer Voice

TIP

Wählen Sie über die Tasten [F1] - [F6] sowie [SF1] - [SF5] das zu bearbeitende Menü aus, und

bearbeiten Sie die Parameter.

Im wesentlichen stehen die gleichen Parameter zur Verfügung wie im Normal-Voice-Edit-Modus (Seite 80). Der Key-Edit-Modus für Drum-Voices entspricht dem Element-Edit-Modus für Normal-Voices. Bedenken Sie, daß die LFO-Parameter in den Drum-Voices nicht zur Verfügung stehen.

Wiederholen Sie die Schritte 3 - 4 beliebig oft.

Geben Sie einen Namen für die bearbeitete

Drum-Voice ein.

Geben Sie den Namen für die Voice im NAME-Display ein ([COMMON] → [F1] GENERAL → [SF1] NAME). Detailanweisungen zum Benennen von Voices ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

Geben Sie den gewünschten Voice-Namen ein.

Speichern Sie die bearbeitete Voice im internen

User-Speicher (Seite 186).

Die bearbeitete Voice kann im Voice-Store-Modus gespeichert werden. Einzelheiten hierzu ﬁnden Sie auf Seite 85.

Falls erwünscht, sichern Sie die bearbeiteten und gespeicherten Voices auf SmartMedia-Karte/

einem USB-Speichergerät.

Zuweisen von Drum-/Percussion-Instrumenten zu einzelnen Tasten

[VOICE] → Auswahl Drum-Voice → [EDIT] → Auswahl Taste → [F1] OSC → [SF1] WAVE

Quick Guide – Kurs für Fortgeschrittene

Im Drum-Voice-Edit-Modus können Sie Ihre eigenen Drum-Kits erstellen, indem Sie einzelnen Tasten – in jeder beliebigen Zuordnung – bestimmte Instrumentalsounds zuweisen und die Detailparameter für den Klang jeder Taste bearbeiten.

Rufen Sie im Voice-Edit-Modus das Key-EditDisplay auf.

Siehe Schritt 3 auf Seite 82.

2 Rufen Sie das folgende Display auf: [F1] OSC →

[SF1] WAVE.

4 Wählen Sie die zuzuweisende Waveform aus.

Positionieren Sie den Cursor im Feld „Number“ (Nummer), und stellen Sie den Wert mit dem Datenrad, der [INC/YES]-Taste und der [DEC/NO]-Taste ein. Drücken Sie die in Schritt 3 angeschlagene Taste erneut, um den ausgewählten Instrumentalklang zu bestätigen.

3 Schlagen Sie die Taste an, der Sie einen Klang

zuordnen möchten.

Das der angeschlagenen Taste aktuell zugewiesene Schlaginstrument erklingt.

Sie können auch eine andere Soundkategorie (wie z.B. Percussion oder auch den Sound einer Normal-Voice) auswählen, indem Sie den Cursor zu „Category“ bewegen und die Einstellung ändern.

Erstellen Sie Ihr eigenes Drum-Kit, indem Sie die Schritte 3 - 4 wiederholen.

6 Speichern Sie das erstellte Drum-Kit als Drum-Voice

im User-Speicher.

Die bearbeitete Voice kann im Voice-Store-Modus gespeichert werden. Einzelheiten hierzu ﬁnden Sie auf Seite 85.

7 Falls erwünscht, sichern Sie die bearbeiteten und

gespeicherten Voices auf SmartMedia-Karte/einem USB-Speichergerät.

Bedienungsanleitung

Bearbeiten einer Voice

Bei einem echten Schlagzeug können manche Drum-Sounds rein physikalisch nicht gleichzeitig gespielt werden, wie z.B. geöffnete und geschlossene Hi-Hats. Um dies nachzuempﬁnden, können Sie die gleichzeitige Wiedergabe von Schlaginstrumenten verhindern, indem Sie sie derselben alternierenden Gruppe zuordnen. Die Preset-Drum-Voices weisen viele solcher Zuweisungen zu alternierenden Gruppen auf, um den Klang so authentisch und natürlich wie möglich zu machen. W enn Sie eine Voice von Grund auf neu erstellen, können Sie diese Funktion verwenden – entweder um einen authentischen Klang zu gewährleisten oder um Spezialeffekte zu erstellen, bei denen die Erzeugung eines Klangs den vorhergehenden unterbricht.

2 Rufen Sie das folgende Display auf: [F1] OSC →

Quick Guide – Kurs für Fortgeschrittene

3 Schlagen Sie die Taste an, die „Hi-Hat Open“ (Hi-

Festlegen der Schlagzeugtaste für unabhängige geöffnete und geschlossene Hi-Hat-Sounds

TIP

[VOICE] → Auswahl Drum-Voice → [EDIT] → Auswahl Taste → [F1] OSC → [SF5] OTHER → AltnateGroup

Rufen Sie im Voice-Edit-Modus das Key-EditDisplay auf.

Siehe Schritt 3 auf Seite 82.

[SF5] OTHER

Hat geöffnet) entspricht, und setzen Sie „Alternate Group“ (Alternierende Gruppe) auf „1“.

Schlagen Sie die Taste an, die „Hi-Hat Close“ (Hi-Hat geschlossen) entspricht, und stellen Sie dieselbe „Alternate Group“ wie in Schritt 3 ein („1“).

5 Überprüfen Sie, ob die alternierende Gruppe korrekt

eingestellt wurde.

Schlagen Sie die Tasten „Hi-Hat Open“ und „Hi-Hat Close“ kurz hintereinander an. Beim Anschlagen der zweiten Taste muß die Wiedergabe der ersten unterbrochen werden.

Da diese Einstellungen in den Drum-Voice-Daten enthalten sind, speichern Sie sie im Voice-Store-Modus als Drum-Voice.

Bestimmen der Reaktion der Drum-Voice beim Loslassen der Taste

TIP

[VOICE] → Auswahl Drum-Voice → [EDIT] → Auswahl Taste → [F1] OSC → [SF5] OTHER → RcvNoteOff

Sie können festlegen, ob die ausgewählte Schlagzeugtaste auf MIDI-Note-Off-Meldungen reagiert oder nicht. Diesen Parameter auf „off“ (aus) zu stellen, kann bei Beckenklängen und anderen lang anhaltenden Sounds nützlich sein. Dadurch klingen diese Klänge in einer natürlichen Weise nach, auch wenn die Taste losgelassen oder eine Note-Off-Meldung empfangen wird. Falls dieser Parameter auf „on“ (ein) gesetzt ist, setzt die Wiedergabe beim Loslassen der Taste oder bei Empfang einer Note-Off-Meldung sofort aus.

Festlegen der Ausgangsbuchse für jede Taste (Schlag-/Percussion-Instrument)

TIP

[VOICE] → Auswahl Drum-Voice → [EDIT] → Auswahl Taste → [F1] OSC → [SF2] OUTPUT → OutputSel

Sie können für jedes einzelne Schlagzeugtastensignal die Ausgangsbuche auf der Rückseite ändern. Diese Funktion ist nützlich, wenn Sie auf ein bestimmtes Schlaginstrument einen angeschlossenen externen Effekt anwenden möchten. Einzelheiten hierzu ﬁnden Sie auf Seite 31.

Bedienungsanleitung

Bearbeiten einer Voice

Bearbeiten von Plug-In-Voices

Die Plug-In-Voices (die bei Einbau eines optionalen Plug-In Boards in das Instrument verfügbar sind) werden im wesentlichen genauso wie Normal-Voices bearbeitet (Seite 79). Allerdings besitzen Plug-In-Voices im Unterschied zu Normal-Voices nur ein bearbeitbares Element. Darüber hinaus sind u.U. einige Parameter nicht verfügbar. Informationen hierzu ﬁnden Sie im Abschnitt „Referenz“ auf Seite 205.

Speichern von erstellten Voices

Das Speichern von Voices wird in zwei Schritten vollzogen: Zunächst wird die bearbeitete Voice im internen Speicher abgelegt, anschließend werden die gespeicherten Voices auf SmartMedia-Karte/einem USB-Speichergerät gesichert.

STORE

Voice Edit

Individuelles Speichern von bearbeiteten Voices

Interner Speicher (Flash-ROM)

User Normal Voice 001 User Drum Voice 001 User Normal Voice 002 User Normal Voice 003

User Normal Voice Bank 1

User Normal Voice 128

User Drum Voice 002 User Drum Voice 003

User Drum Voice Bank

User Drum Voice 32

User Plug-in Voice 001

User Plug-in Voice 002

User Plug-in Voice 001

User Plug-in Voice 002

User Plug-in Voice 003

User Plug-in Voice 002

User Plug-in Voice 003

User Plug-in Voice Bank 1

User Plug-in Voice 064

SAVE

Alle User-VoiceDaten im internen Speicher können in einer einzigen Datei gesichert werden.

Die W7E-Datei kann in die Computersoftware Voice Editor geladen werden.

SmartMedia

USB-

Speichergerät

Dateierweiterung: W7A Dateierweiterung: W7V Dateierweiterung: W7E

Bedenken Sie, daß die bearbeiteten Voice-Daten im internen User-Speicher (Flash ROM) abgelegt werden und auch beim Ausschalten des Geräts erhalten bleiben. Insofern ist es nicht unbedingt notwendig, die Daten auf SmartMedia-Karte oder einem anderen Gerät zu speichern; doch möglicherweise möchten Sie sie aus Gründen der Datensicherung oder der Organisation auf anderen Speichermedien mit Hilfe des Save-Vorgangs archivieren. Weitere Informationen hierzu ﬁnden Sie auf Seite 86.

Speichern der bearbeiteten Voice als User-Voice im internen Speicher

[VOICE] → [STORE]

Drücken Sie nach der Bearbeitung der Voice die Taste [STORE], um den Voice-Store-Modus

aufzurufen.

ACHTUNG

Durch die Ausführung des Speichervorgangs werden die Einstellungen auf dem Ziel-Speicherplatz überschrieben. Wichtige Daten müssen daher immer auf einer separaten SmartMedia-Karte oder einem USBSpeichergerät gesichert werden.

Quick Guide – Kurs für Fortgeschrittene

Führen Sie den Store-Vorgang unbedingt aus, bevor Sie eine andere Voice auswählen.

Wählen Sie den Ziel-Speicherplatz für die Voice

aus.

Wählen Sie mit dem Datenrad und den Tasten [INC/YES] und [DEC/NO] eine User-Bank („USR1“ oder „USR2“ für eine Normal-Voice, „UDR“ für eine Drum-Voice, „P1-U“ ~ „P3-U“ für eine Plug-In-Voice) sowie die gewünschte Voice-Nummer aus.

Wählen Sie eine User-Bank aus.

Wählen Sie eine Voice-Nummer aus.

Drücken Sie die [ENTER]-Taste.

Im Display werden Sie zur Bestätigung aufgefordert. Um den Speichervorgang abzubrechen, drücken Sie die Taste [DEC/NO].

DEC/NO INC/YES

EXIT ENTER

EXECUTE

Bedienungsanleitung

Bearbeiten einer Voice

Drücken Sie die Taste [INC/YES], um den

Speichervorgang auszuführen.

Nach der Speicherung der Voice erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das VoicePlay-Display wird wieder angezeigt.

DEC/NO INC/YES

EXIT ENTER

EXECUTE

Quick Guide – Kurs für Fortgeschrittene

ACHTUNG

Beachten Sie, daß die Ausführung des Jobs möglicherweise ein wenig Zeit in Anspruch nimmt. In diesem Fall wird die Meldung „Executing...“ (Ausführung läuft...) oder „Please keep power on“ (Gerät eingeschaltet lassen) angezeigt. Versuchen Sie niemals, das Gerät auszuschalten, während Daten in das Flash ROM geschrieben werden und eine solche Meldung angezeigt wird. Das Ausschalten des Geräts in diesem Zustand bewirkt den Verlust sämtlicher Daten und unter Umständen eine vollständige Systemblockade (aufgrund der Beschädigung der Daten im Flash ROM). Dies führt u.U. sogar dazu, daß sich der MOTIF ES nicht mehr ordnungsgemäß starten läßt, wenn Sie ihn das nächste Mal einschalten.

Legen Sie für den Parameter „Type“ den Typ „All

Voice“ fest.

Positionieren Sie den Cursor im Feld „TYPE“, und wählen Sie mit dem Datenrad, der [INC/YES]-Taste und der [DEC/NO]Taste einen Dateityp aus. Zum Speichern von Voice-Daten stehen die folgenden drei Dateitypen zur Verfügung. Wählen Sie in diesem Beispiel „All Voice“ aus.

All (Alle) Mit dieser Option speichern Sie alle erstellten Daten

All Voice (Alle Voices)

Voice Editor Mit dieser Option speichern Sie alle User-Voices in

Geben Sie einen Dateinamen ein.

einschließlich der User-Voices in einer einzelnen Datei mit der Namenserweiterung W7A.

Mit dieser Option speichern Sie alle User-Voices in einer einzelnen Datei mit der Namenserweiterung W7V.

einer einzelnen Datei mit der Namenserweiterung W7E, die in die auf der CD-ROM enthaltene Software „Voice Editor“ exportiert werden kann.

Setzen Sie den Cursor in das Feld zur Namenseingabe, und geben Sie einen Dateinamen ein. Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

ACHTUNG

Wenn Sie eine andere Voice auswählen, ohne die aktuell bearbeitete Voice zu speichern, geht diese verloren. Speichern Sie die bearbeitete Voice daher unbedingt, bevor Sie eine andere Voice auswählen.

Speichern der bearbeiteten Voices auf SmartMedia-Karte/einem USBSpeichergerät

[FILE] → [F2] SAVE

Die Vorgehensweise zum Speichern von Daten ist unabhängig vom Speichermedium (SmartMedia-Karte oder USBSpeichergerät) stets dieselbe. Installieren Sie eine SmartMediaKarte (in den CARD-Steckplatz), oder schließen Sie das USBGerät an, und führen Sie die folgenden Schritte aus.

Drücken Sie die Taste [FILE], um den File-Modus aufzurufen, und nehmen Sie die grundlegenden

Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

Drücken Sie die Taste [F2] SAVE, um das Save-

Display aufzurufen.

Dateiname

Drücken Sie die [ENTER]-Taste, um den

Speichervorgang auszuführen.

DEC/NO INC/YES

EXIT ENTER

EXECUTE

Wenn Sie im Begriff sind, eine vorhandene Datei zu überschreiben, werden Sie zur Bestätigung des Vorgangs aufgefordert. Drücken Sie die Taste [INC/YES], um den Speichervorgang auszuführen und die vorhandene Datei zu überschreiben, oder die Taste [DEC/NO], um ihn abzubrechen.

ACHTUNG

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

• Entfernen Sie niemals das Speichermedium aus dem Gerät (SmartMedia-Karte oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals aus.

Bedienungsanleitung

■ Laden von Voice-Daten von der SmartMediaKarte/dem USB-Speichergerät

[FILE] → [F3] LOAD

Im vorherigen Abschnitt wurde erklärt, wie Voice-Daten als „All Voice“-Datei auf einer SmartMedia-Karte oder einem

USB-Speichergerät gespeichert werden. Nun sollen diese Voice-Daten abgerufen und mit dem Load-Vorgang wieder auf das Instrument geladen werden.

Drücken Sie die Taste [FILE], um den File-Modus aufzurufen, und nehmen Sie die grundlegenden

Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

Bearbeiten einer Performance

Falls Typ „Voice“ ausgewählt wurde:

Wenn der Typ „Voice“ festgelegt ist, können Sie eine bestimmte Voice aus der Datei (mit der Namenserweiterung W7V oder W7A) angeben und laden.

Bewegen Sie den Cursor zu der Datei (Erweiterung: W7V), deren Speicherung auf der vorherigen Seite erläutert wurde.

ENTER

EXECUTE

Drücken Sie die Taste [F3] LOAD, um das Load-

Display aufzurufen.

Wählen Sie den zu ladenden Dateityp aus.

Die Datei, deren Speicherung auf der vorherigen Seite erläutert wurde, enthält alle User-Voices. Wenn Sie alle User-Voices laden möchten, geben Sie den Typ „All Voice“ an. Um nur eine bestimmte Voice zu laden, legen Sie den Typ „Voice“ fest.

Wählen Sie die zu ladende Datei ( ) aus.

Bewegen Sie den Cursor zu der Datei (Erweiterung: W7V), deren Speicherung auf der vorherigen Seite erläutert wurde. Wenn in Schritt 3 als Dateityp „AllVoice“ gewählt wurde, fahren Sie mit Schritt 5 fort. Falls Sie den Typ „Voice“ gewählt haben, führen Sie zunächst die Aktionen im folgenden Kasten aus und fahren dann mit Schritt 5 fort.

Alle in der ausgewählten Datei enthaltenen Voices werden im Display aufgelistet. Bewegen Sie den Cursor zu der gewünschten Voice.

ENTER

EXECUTE

Markieren Sie die zu ladende Voice.

Wählen Sie die Ziel-Voice-Bank/-Nummer aus.

ACHTUNG

Wenn Sie Daten auf diesen Synthesizer laden, werden alle im UserSpeicher vorhandenen Daten automatisch gelöscht und ersetzt. Daher müssen vor der Ausführung eines Ladevorgangs unbedingt alle wichtigen Daten auf SmartMedia-Karte/einem USBSpeichergerät gesichert werden.

Drücken Sie die [ENTER]-Taste, um den

Ladevorgang auszuführen.

Nach Beendigung des Ladevorgangs erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das ursprüngliche Display wird wieder angezeigt.

ACHTUNG

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

Entfernen Sie niemals das Speichermedium aus dem Gerät (SmartMedia-Karte

•

oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals aus.

Quick Guide – Kurs für Fortgeschrittene

Bearbeiten einer Performance

Im Performance-Edit-Modus ([PERFORM] → [EDIT]) können Sie durch die Bearbeitung der entsprechenden Parameter Ihre eigenen, aus bis zu vier verschiedenen Psarts (Voices) bestehenden Performances erstellen. Sie können die Voices des internen Klangerzeugers oder von den eingebauten Plug-In-Erweiterungskarten auswählen. Weisen Sie die Voices zunächst verschiedenen Tastaturbereichen zu, und bearbeiten Sie im Performance-Edit-Modus dann die Detailparameter.

Drücken Sie die [PERFORM]-Taste, um den Performance-Modus aufzurufen, und wählen Sie

die zu bearbeitende Performance aus.

MODE

VOICE PERFORM MASTER

Drücken Sie die Taste [EDIT], um in den

Performance-Edit-Modus zu wechseln.

EDIT

JOB STORE

COMPARE SCENE STORE

SET LOCATE

Bedienungsanleitung

Bearbeiten einer Performance

Rufen Sie das Common-Edit-Display oder Part-Edit-Display auf.

Bearbeiten Sie im Part-Edit-Display die Parameter für jeden einzelnen Part und im Common-Edit-Display die allen Parts gemeinsamen Parameter.

Während Sie sich im Voice-Edit-Modus beﬁnden, können Sie wich nachstehend gezeigt zwischen dem CommonEdit-Display und dem Part-Edit-Display wechseln.

Quick Guide – Kurs für Fortgeschrittene

Aufrufen des Common-Edit-Displays

Drücken Sie die Taste [COMMON], um das Common-Edit-Display aufzurufen.

Im Edit-Modus funktioniert die Taste [DRUM KITS] als [COMMON]-Taste.

Zeigt ein Common-EditDisplay an.

HINWEIS

Genauso wie im Performance-Play-Modus oder Song/PatternModus können Sie im Performance-Edit-Modus einen Part stummschalten oder auf Solo schalten (Seite 68).

Common Edit

DRUM KITS

FAVORITES

COMMON

PRE 5 PRE 6 USER 1

A. PIANO KEYBOARD ORGAN

ABCD

SYN LEAD

SYN PAD/

CHOIR

ELEMENT/PERF. PART /ZONE

SYN COMP

USER 2

GUITAR/

PLUCKED

CHROMATIC PERCUSSION

Plug-In-Part 1 (PLG1) Edit Plug-In-Part 2 (PLG2) Edit Plug-In-Part 3 (PLG3) Edit

Aufrufen des Part-Edit-Displays

Drücken Sie die entsprechende Taste PERF. PART [1] - [4], um das gewünschte Part-EditDisplay aufzurufen.

Zeigt das Display zur Bearbeitung von Part 1 an.

4321

Um zwischen den Displays für die Parts 1 bis 4 und den Displays für die Plug-In-Parts 1 bis 3 umzuschalten, drücken Sie die Taste [F6].

Die vier Performance-Parts können Sie aus den folgenden sieben Parts auswählen.

Part1 Edit Part2 Edit Part3 Edit

Parts, denen interne Voices zugewiesen sind

Part4 Edit

Parts, denen Voices der Plug-In-Erweiterungskarte zugeordnet sind

Wählen Sie über die Tasten [F1] - [F6] sowie [SF1] - [SF5] das zu bearbeitende Menü aus, und

bearbeiten Sie die Parameter.

Im folgenden werden die wichtigsten Performance-Parameter kurz beschrieben.

●

Parameter für die dem jeweiligen Part zugewiesene Voice

................................................................................. Seite 216

Auswahl Part → [F1] VOICE

Die jedem Part zugewiesene Voice und ihr Notenbereich können auch im Performance-Play-Modus festgelegt werden (Seite 71). Neben den im Performance-Play-Modus verfügbaren Parametern können Sie im Performance-Edit-Modus auch den Portamento-Schalter (gleitender Tonhöhenübergang) und den Arpeggio-Schalter (der angibt, ob für einen bestimmten Part die Arpeggio-Funktion aktiviert ist) einstellen.

● Grundlegende Klangerzeugungsparameter

..... Seite 218

Auswahl Part → [F4] TONE

Wenn Sie die Grundparameter für den Synthesizer – z.B. Tune, Filter und Amplitude – bearbeiten möchten, verwenden Sie bitte das Part-Edit-Display.

Bedienungsanleitung

●

Parameter, die den Audioeingangs-Part betreffen

.......................................................................... Seite 214

[COMMON] → [F5] AUDIO IN

Das über die A/D INPUT-Buchse (oder optionale Audioeingänge) eingehende Audiosignal läßt sich als Audioeingangs-Part verarbeiten. Auf diesen Part können Sie genauso wie auf andere Parts verschiedene Parameter wie Lautstärke, Stereoposition und Effekteinstellungen anwenden. Die den Audioeingangs-Part betreffenden Parameter können für jede Performance im Common-Edit-Display bearbeitet werden.

● Parameter, die die OUTPUT-Buchsen für jeden Part betreffen

Auswahl Part → [F2] OUTPUT → [SF3] SELECT → OutputSel

......................................................................... Seite 218

Sie können der Voice jedes einzelnen Parts eine bestimmte Ausgangsbuchse auf der Rückseite des Geräts zuweisen. Diese Funktion ist nützlich, wenn Sie einen bestimmten Part über einen separaten Lautsprecher ausgeben oder mit einem externen Effekt verarbeiten möchten.

● Effektbezogene Parameter.............. Seiten 177 und 215

[COMMON] → [F6] EFFECT

Bearbeiten einer Performance

Wiederholen Sie die Schritte 3 - 4 beliebig oft.

[COMMON] → [F2] OUT/MEF → [SF3] MEF (Master-Effekt)

Effekte verwenden die digitale Signalverarbeitung (DSP, Digital Signal Processing) zur Modiﬁzierung und klanglichen Verbesserung einer Performance. Die effektbezogenen Parameter können Sie über das Common-Edit-Display bearbeiten.

● Master-EQ-Parameter....................... Seiten 178 und 214

Mit Hilfe dieser Parameter können Sie den Fünfband-EQ einstellen, um den Gesamtklang der Performance zu verarbeiten. Der Master-EQ verfügt über separate EQ-FormParameter für Bässe und Höhen sowie über Steuerungen für die Frequenz, die Anhebung/Absenkung und den Q-Faktor für jedes Band.

● Controller-Parameter ............................ Seiten 155 and 214

[COMMON] → [F4] CTL ASN (Controller Assign)

Sie können den integrierten Controllern wie Ribbon Controller, Drehregler (ASSIGN1 und 2) oder Aftertouch sowie den als Zubehör erhältlichen, angeschlossenen Controllern wie Fußcontroller oder Blaswandler für jede Performance die Controller-Nummer zuweisen.

HINWEIS

Die den Controllern zugeordneten Funktionen hängen von der Einstellung der im Voice-Edit-Modus bearbeiteten Voice jedes Parts ab.

● Arpeggio-Parameter.............................. Seiten 169 and 214

Im Common-Edit-Display können Sie für jede Performance die Arpeggio-Parameter wie Arpeggio-Typ und Wiedergabetempo festlegen.

Geben Sie einen Namen für die bearbeitete

Performance ein.

Geben Sie den Namen für die Performance im NAME-Display ein ([COMMON] → [F1] GENERAL → [SF1] NAME). Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

Geben Sie den gewünschten Performance-Namen ein.

Speichern Sie die bearbeitete Performance im

internen User-Speicher (Seite 186).

Die bearbeitete Performance kann im Performance-StoreModus gespeichert werden. Einzelheiten hierzu ﬁnden Sie auf Seite 91.

Falls erwünscht, sichern Sie die bearbeiteten und gespeicherten Performances auf

SmartMedia-Karte/einem USB-Speichergerät.

Bedenken Sie, daß die bearbeiteten Performance-Daten im internen User-Speicher (Flash ROM) abgelegt werden und auch beim Ausschalten des Geräts erhalten bleiben. Insofern ist es nicht unbedingt notwendig, die Daten auf SmartMediaKarte oder einem anderen Gerät zu speichern; doch möglicherweise möchten Sie sie aus Gründen der Datensicherung oder der Organisation auf anderen Speichermedien archivieren. Weitere Informationen hierzu ﬁnden Sie auf Seite 91.

Quick Guide – Kurs für Fortgeschrittene

Compare-Funktion

Genauso wie im Voice-Edit-Modus steht Ihnen auch im Performance-Edit-Modus die Compare-Funktion zur Verfügung. Mit dieser praktischen Funktion können Sie zwischen der Voice im bearbeiteten Zustand und der Voice im ursprünglichen, unbearbeiteten Zustand hin- und herschalten, um auf diese Weise die Unterschiede zwischen den beiden Versionen hören und die Auswirkungen der Bearbeitung auf den Klang feststellen zu können.

1 Drücken Sie im Performance-Edit-Modus (die [EDIT]-Anzeige leuchtet auf) die [EDIT]-Taste, so daß die Anzeige

aufblinkt.

Im oberen Displaybereich erscheint anstelle der Anzeige [E] die Anzeige [C], und die Performance wird in ihrem ursprünglichen, unbearbeiteten Zustand wiederhergestellt.

2 Drücken Sie die [EDIT]-Taste erneut, um die Compare-Funktion zu deaktivieren und die Einstellungen der

bearbeiteten Performance wiederherzustellen.

Wiederholen Sie Schritt 1 und 2 beliebig oft, um den bearbeiteten und den ursprünglichen Klang miteinander zu vergleichen.

HINWEIS

Solange die Compare-Funktion aktiv ist, können Sie die Performance nicht bearbeiten.

Bedienungsanleitung

Bearbeiten einer Performance

TIP

Die vier Drehregler oben links auf dem Instrument dienen nicht nur zum Regulieren des Sounds beim Spielen – Sie können sie im Performance-Play-Modus oder Performance-Edit-Modus auch zum Bearbeiten einer Performance verwenden.

● Wenn die [PAN/SEND]-Anzeige auﬂeuchtet:

PAN Legt die Stereo-Panoramaposition der Performance fest. [PERFORM] → Auswahl Performance → [EDIT] → [COMMON]

REVERB Reguliert die Intensität des auf die Performance angewendeten Reverb-

CHORUS Reguliert die Intensität des auf die Performance angewendeten Chorus-

TEMPO Reguliert das Tempo des Arpeggios, das der aktuell ausgewählten

● Wenn die [TONE]-Anzeige auﬂeuchtet:

CUTOFF Reguliert die Klangbrillanz durch Anheben oder Absenken der Filter-

Quick Guide – Kurs für Fortgeschrittene

RESONANCE Hebt den Pegel in der Nähe der Filter-Cutoff-Frequenz an oder senkt

ATTA CK Legt die Anstiegszeit (Attack Time) des Klangs fest. Sie können z. B. eine

RELEASE

HINWEIS

Bearbeiten einer Performance mit Hilfe der Drehregler

→ [F2] OUT/MEF → [SF1] OUT → Pan

Effekts.

Performance zugewiesen ist.

Cutoff-Frequenz.

diesen ab.

Streicher-Voice so einstellen, daß die Lautstärke des Klangs allmählich anschwillt, indem Sie diesen Regler nach rechts drehen, um eine langsame Anstiegszeit festzulegen.

Legt die Ausklingzeit (Release Time) des Klangs fest. Durch Drehen des Reglers nach rechts wird eine längere Ausklingzeit eingestellt, wodurch (je nach Voice, die der ausgewählten Performance zugewiesen ist) der Klang nach dem Loslassen der Taste länger gehalten wird. Um einen abrupt abbrechenden Klang zu erzeugen, stellen Sie eine kurze Release-Zeit ein.

Diese Einstellungen dienen als Versatzwerte (Offset) für die AEG- und FEG-Einstellungen im Performance-Edit-Modus.

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F2] OUT/MEF → [SF1] OUT → RevSend

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F2] OUT/MEF → [SF1] OUT → ChoSend

[PERFORM] → Auswahl Performance → [F6] ARP → Tempo Seite 213

[PERFORM] → Auswahl Performance → [F5] EG → CUTOF Seite 213

[PERFORM] → Auswahl Performance → [F5] EG → RESO Seite 213

[PERFORM] → Auswahl Performance → [F5] EG → ATK (AEG) Seite 213

[PERFORM] → Auswahl Performance → [F5] EG → REL (AEG) Seite 213

Seite 213

● Wenn die [ARP FX]-Anzeige auﬂeuchtet:

SWING Reguliert das Swing-Feeling der Arpeggio-Wiedergabe. [PERFORM] → Auswahl Performance → [EDIT] → [COMMON]

GATE TIME (Notenlänge)

VELOCITY Reguliert die Velocity (Anschlagstärke) der Arpeggio-Noten. [PERFORM] → Auswahl Performance → [EDIT] → [COMMON]

UNITMULTIPLY

Reguliert die Länge (Dauer der Gate-Öffnung) der Arpeggio-Noten. [PERFORM] → Auswahl Performance → [EDIT] → [COMMON]

Reguliert die Arpeggio-Wiedergabedauer auf der Grundlage des Tempos.

→ [F3] ARP → [SF3] PLAY FX → Swing

→ [F3] ARP → [SF3] PLAY FX → GateTimeRate

→ [F3] ARP → [SF3] PLAY FX → VelocityRate

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F3] ARP → [SF3] PLAY FX → UnitMultiply

Seite 214

● Wenn die [EQ]-Anzeige auﬂeuchtet:

LO Legt den Grad der auf das Frequenzband für Tiefen des Master-EQ

LO MID Legt den Grad der auf das Frequenzband der unteren Mitten des Master-

HI MID Legt den Grad der auf das Frequenzband der oberen Mitten des Master-

HI Legt den Grad der auf das Frequenzband für Höhen des Master-EQ

angewendeten Anhebung oder Absenkung fest.

EQ angewendeten Anhebung oder Absenkung fest.

angewendeten Anhebung oder Absenkung fest.

Diese Einstellungen dienen als Versatzwerte (Offset) für die EQ-Einstellungen im folgenden Display: [PERFORM] → Auswahl Performance → [EDIT] →

[COMMON] → [F2] OUT/MEF → [SF2] MEQ (Master-EQ).

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → LOW

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → LOW MID

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → HIGH MID

[PERFORM] → Auswahl Performance → [EDIT] → [COMMON] → [F1] GENERAL → [SF3] MEQ OFS → HIGH

Seite 213

● Falls beide Anzeigen [PAN/SEND] und [TONE] auﬂeuchten (durch gleichzeitiges Drücken der Tasten):

ASSIGN A Reguliert die Parameter, die diesen Drehreglern im folgenden Display zugewiesen sind: [UTILITY] → [F4] CTL ASN → [SF2] ASSIGN. Seite 263

ASSIGN B

ASSIGN 1 Hängt von den Einstellungen der der ausgewählten Performance zugewiesenen Voice ab. Seite 192

ASSIGN 2

HINWEIS

Zusätzlich zu den oben genannten Funktionen können diesen vier Drehreglern durch gleichzeitiges Drücken der Tasten [ARP FX] und [EQ] auch (im Display [PERFORM] → Auswahl Performance → [COMMON] → [F2] OUT/MEF → [SF3] MEF festgelegte) Master-Effekt-Parameter zugewiesen werden. Die diesen vier Drehreglern zugewiesenen Parameter können im folgenden Display festgelegt werden: [UTILITY] → [F4] CTL ASN → [SF5] MEF.

Bedienungsanleitung

Bearbeiten einer Performance

TIP

Bearbeiten einer Performance mit Hilfe der Schieberegler (CS)

[PERFORM] →→→→ Auswahl Performance →→→→ [EDIT] →→→→ Auswahl Part →→→→ [F2] OUTPUT →→→→ [SF1] VOL/PAN →→→→ Volume

Im Performance-Modus können Sie mit den vier Schiebereglern (Control Sliders, CS) die Lautstärken der Parts (Voices) unabhängig voneinander regulieren, wodurch Sie die allgemeine Balance der Parts steuern können.

HINWEIS

Die versehentliche Berührung der Regler kann dazu führen, daß keine Töne erzeugt werden. Schieben Sie die Regler in diesem Fall nach oben.

Edit-Recall-Funktion

Wenn Sie während der Bearbeitung einer Performance eine andere Performance auswählen, ohne daß die bearbeitete Performance gespeichert wurde, werden alle vorgenommenen Bearbeitungen gelöscht. Falls dies geschieht, können Sie mit Hilfe der Edit-Recall-Funktion die Performance mit den zuletzt eingestellten Bearbeitungen wiederaufrufen.

1 Drücken Sie im Performance-Modus die Taste [JOB],

um den Performance-Job-Modus aufzurufen.

Drücken Sie die Taste [F2] RECALL, um das Recall-Display aufzurufen.

3 Drücken Sie die [ENTER]-Taste. (Im Display werden

Sie zur Bestätigung aufgefordert.)

Um den Vorgang abzubrechen, drücken Sie die Taste [DEC/NO].

Drücken Sie die Taste [INC/YES], um durch die Ausführung des Edit-Recall-Jobs die Performance wiederherzustellen.

Speichern von erstellten Performances

Das Speichern von Performances wird in zwei Schritten vollzogen: Zunächst wird die bearbeitete Performance im internen Speicher abgelegt, anschließend werden die gespeicherten Performances auf SmartMedia-Karte/einem USB-Speichergerät gesichert.

Interner Speicher

(Flash-ROM)

STORE SAVE

Performance Edit

Individuelles Speichern von bearbeiteten Performances

Bedenken Sie, daß die bearbeiteten Performance-Daten im internen User-Speicher (Flash ROM) abgelegt werden und auch beim Ausschalten des Geräts erhalten bleiben. Insofern ist es nicht unbedingt notwendig, die Daten auf SmartMedia-Karte oder einem anderen Gerät zu speichern; doch möglicherweise möchten Sie sie aus Gründen der Datensicherung oder der Organisation auf anderen Speichermedien mit Hilfe des Save-Vorgangs archivieren.

Performance 001 Performance 002 Performance 003

Performance 128

Alle User-PerformanceDaten im internen Speicher können in einer einzigen Datei gesichert werden.

SmartMedia

USB-

Speichergerät

Dateierweiterung: W7A

Quick Guide – Kurs für Fortgeschrittene

Speichern der bearbeiteten Performance als User-Performance im internen Speicher

[PERFORM] → [STORE]

Drücken Sie nach der Bearbeitung der Performance die Taste [STORE], um den

Performance-Store-Modus aufzurufen.

Führen Sie den Store-Vorgang unbedingt aus, bevor Sie eine andere Performance auswählen.

Wählen Sie den Ziel-Speicherplatz für die

Performance aus.

Wählen Sie mit dem Datenrad und den Tasten [INC/YES] und [DEC/ NO] eine Performance-Nummer aus.

ACHTUNG

Drücken Sie die [ENTER]-Taste.

Im Display werden Sie zur Bestätigung aufgefordert. Um den Speichervorgang abzubrechen, drücken Sie die Taste [DEC/NO].

EXIT ENTER

EXECUTE

Bedienungsanleitung

Bearbeiten einer Performance

Drücken Sie die Taste [INC/YES], um den

Speichervorgang auszuführen.

Nach der Speicherung der Performance erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das Performance-Play-Display wird wieder angezeigt.

DEC/NO INC /YES

EXIT ENTER

EXECUTE

Quick Guide – Kurs für Fortgeschrittene

ACHTUNG

Wenn Sie eine andere Performance auswählen, ohne die aktuell bearbeitete Performance zu speichern, geht diese verloren. Speichern Sie die bearbeitete Performance daher unbedingt, bevor Sie eine andere Performance auswählen.

Speichern der bearbeiteten Performances auf SmartMedia-Karte/einem USBSpeichergerät

[FILE] → [F2] SAVE

Drücken Sie die Taste [FILE], um den File-Modus aufzurufen, und nehmen Sie die grundlegenden

Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

Drücken Sie die Taste [F2] SAVE, um das Save-

Display aufzurufen.

Legen Sie für den Parameter „Type“ den Typ

„All“ fest.

Positionieren Sie den Cursor im Feld „TYPE“, und wählen Sie mit dem Datenrad, der [INC/YES]-Taste und der [DEC/NO]Taste einen Dateityp aus. Wenn „Type“ auf „All“ gesetzt ist, speichern Sie durch die Ausführung dieses Vorgangs alle erstellten Daten, einschließlich der Performances sowie der diesen zugewiesenen Voices, in einer einzelnen Datei mit der Namenserweiterung W7A.

Geben Sie einen Dateinamen ein.

Setzen Sie den Cursor in das Feld zur Namenseingabe, und geben Sie einen Dateinamen ein. Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

Dateiname

Drücken Sie die [ENTER]-Taste, um den

Speichervorgang auszuführen.

DEC/NO INC/YES

EXIT ENTER

EXECUTE

ACHTUNG

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

• Entfernen Sie niemals das Speichermedium aus dem Gerät

(SmartMedia-Karte oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals aus.

■ Laden von Performance-Daten von der

SmartMedia-Karte/dem USB-Speichergerät

[FILE] → [F3] LOAD

Im vorherigen Abschnitt wurde erklärt, wie PerformanceDaten als „All“-Datei mit der Namenserweiterung W7A auf einer SmartMedia-Karte oder einem USB-Speichergerät gespeichert werden. Nun sollen diese Performance-Daten abgerufen und mit dem Load-Vorgang wieder auf das Instrument geladen werden.

Drücken Sie die Taste [FILE], um den File-Modus aufzurufen, und nehmen Sie die grundlegenden

Einstellungen vor.

Bedienungsanleitung

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

Drücken Sie die Taste [F3] LOAD, um das Load-

Display aufzurufen.

Bearbeiten einer Performance

ACHTUNG

Wählen Sie den zu ladenden Dateityp aus.

Die Datei, deren Speicherung auf der vorherigen Seite erläutert wurde, enthält alle Performances. Wenn Sie alle Performances laden möchten, geben Sie den Typ „All“ an. In diesem Fall werden in Schritt 5 (s.u.) alle Daten geladen, die auf dem MOTIF ES erstellt werden können. Um nur eine bestimmte Performance zu laden, legen Sie den Typ „Performance“ fest.

SmartMedia-/USB-Speichergerät

Performance 001 Performance 002 Performance 003

Performance 128

Dateierweiterung: W7A

Laden einer bestimmten Performance, wenn Type auf „Performance“ gestellt ist.

Wenn „Type“ auf „All“ gesetzt ist, werden alle Performances geladen.

Interner Speicher

(Flash-ROM)

Performance 001 Performance 002 Performance 003

Performance 128

ACHTUNG

Wenn „Type“ (Dateityp) auf „All“ gesetzt ist und der Ladevorgang ausgeführt wird, werden alle Daten geladen, die auf dem Instrument erstellt werden können. Das bedeutet, daß alle bestehenden Daten im User-Speicher automatisch überschrieben werden und verloren gehen. Daher müssen vor der Ausführung jedes Ladevorgangs unbedingt alle wichtigen Daten auf SmartMedia-Karte/einem USB-Speichergerät gesichert werden, insbesondere wenn „All“ als Dateityp festgelegt ist.

HINWEIS

Wenn „Type“ (Dateityp) auf „Performance“ gesetzt ist und der Ladevorgang ausgeführt wird, wird der Klang der Performances u.U. nicht korrekt wiedergegeben, falls die User-Voices, die den in der Datei gespeicherten Performances zugewiesen sind, bearbeitet wurden.

Wählen Sie die zu ladende Datei ( ) aus.

Bewegen Sie den Cursor zu der Datei (Erweiterung: W7A), deren Speicherung auf der vorherigen Seite erläutert wurde. Wenn in Schritt 3 als Dateityp „All“ gewählt wurde, fahren Sie mit Schritt 5 fort. Falls Sie den Typ „Performance“ gewählt haben, führen Sie zunächst die Aktionen im folgenden Kasten aus und fahren dann mit Schritt 5 fort.

Falls Typ „Performance“ ausgewählt wurde:

Wenn der Typ „Performance“ festgelegt ist, können Sie eine bestimmte Performance aus der Datei (mit der Namenserweiterung W7A) angeben und laden.

Quick Guide – Kurs für Fortgeschrittene

Performance Performance

Bewegen Sie den Cursor zu der Datei (Erweiterung: W7A), deren Speicherung auf der vorherigen Seite erläutert wurde.

Wenn Sie Daten auf diesen Synthesizer laden, werden alle im User-Speicher vorhandenen Daten automatisch gelöscht und ersetzt. Daher müssen vor der Ausführung eines Ladevorgangs unbedingt alle wichtigen Daten auf SmartMedia-Karte/einem USB-Speichergerät gesichert werden.

Drücken Sie die [ENTER]-Taste, um den Ladevorgang auszuführen.

ENTER

Alle in der ausgewählten Datei enthaltenen Performances werden im

EXECUTE

Display aufgelistet. Bewegen Sie den Cursor zu der gewünschten Performance.

ENTER

EXECUTE

Wählen Sie die Ziel-Performance-Nummer aus.

Markieren Sie die zu ladende Performance.

Nach Beendigung des Ladevorgangs erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das ursprüngliche Display wird wieder angezeigt.

ACHTUNG

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

• Entfernen Sie niemals das Speichermedium aus dem Gerät (SmartMedia-Karte oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals aus.

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

Mit der leistungsfähigen Sampling-Funktion können Sie Ihre selbst aufgenommenen Klänge – Ihre Stimme, ein Instrument, Rhythmen, spezielle Soundeffekte usw. – in diesen Synthesizer integrieren und dann wie jede andere Voice spielen. Diese Klänge, die mit der Sampling-Funktion aufgezeichneten Audiodaten, werden als „Samples“ bezeichnet. Je nach Modus, von dem aus Sie den Sampling-Modus aufrufen – Voice/Performance-Modus oder Song/Pattern-Modus –, weisen die mit der Sampling-Funktion erstellten Daten Unterschiede auf. In diesem Abschnitt wird beschrieben, wie mit der Sampling-Funktion im Voice/Performance-Modus eine User-Voice erstellt wird.

HINWEIS

Auf Seite 173 ﬁnden Sie Anweisungen zur Verwendung der Sampling-Funktion im Song-Modus/Pattern-Modus.

Zur Verwendung der Sampling-Funktion müssen auf dem Instrument DIMM-Module installiert sein. Einzelheiten zum Einbau von DIMM-Modulen ﬁnden Sie auf Seite 289. Je nach Umfang der mit der Sampling-Funktion generierten Audiodaten (Samples) ist es u.U. nicht möglich, alle gewünschten Daten auf einer SmartMediaKarte zu speichern (maximale Speicherkapazität: 128MB). Aus diesem Grund empfehlen wir für Sampling-Daten ein USB-Speichergerät mit großer Speicherkapazität.

Sampeln von Stimmen über ein Mikrofon und Erstellen einer Normal-Voice

Quick Guide – Kurs für Fortgeschrittene

Schließen Sie ein Mikrofon an das Instrument an.

Folgen Sie den Schritten 1 – 8 auf Seite 72.

Drücken Sie im Voice- oder Performance-Modus die Taste [INTEGRATED SAMPLING], um den

Sampling-Modus aufzurufen.

MODE

VOICE

PERFORM MASTER

SEQUENCER

PATTERN FILE

SONG

INTEGRATED

SAMPLING

MIXING UTILITY

DEMO

Drücken Sie die Taste [F2] SOURCE, um das Display zum Festlegen der Sampling-Quelle

(„Source“) aufzurufen, und legen Sie die Parameter wie folgt fest.

Type: sample Source: A/D Next: off Mono/Stereo: L mono Frequency: 44.1k

Drücken Sie die Taste [F1] DEST, um das Display zum Festlegen des Sampling-Ziels

(„Destination“) aufzurufen, und legen Sie die Parameter wie folgt fest.

Waveform

Keybank

Part

Voice

HINWEIS

Wenn der Parameter „Voice“ auf „off“ (aus) gesetzt ist, können Sie den gesampelten Sound nach der Durchführung des Vorgangs nicht als Voice wiedergeben. Sie können den gesampelten Klang jedoch durch die Auswahl einer Waveform aufrufen. Einzelheiten zum Auswählen von Waveforms ﬁnden Sie auf Seite 174.

Legt die Waveform-Nummer fest. Wählen Sie eine Nummer ohne Daten aus ([--- : -----------] wird angezeigt). Einzelheiten zu den Waveforms (Wellenformen) ﬁnden Sie auf Seite 173.

Setzen Sie diesen Parameter auf „C3“. Nach dem Sampeln können Sie sich den gesampelten Klang anhören, indem Sie die hier festgelegte Note anschlagen. Einzelheiten zur Key Bank ﬁnden Sie auf Seite 173.

Steht nur zur Verfügung, wenn der Sampling-Modus vom Performance-Modus aus aufgerufen wird. Legt den Performance-Part fest, dem die durch das Sampling erstellte Voice (siehe unten) zugewiesen wird.

Setzen Sie die Bank auf „USR1“ oder „USR2“ (eine der Bänke für User-Normal-Voices), und wählen Sie die Nummer einer User-Normal-Voice aus. Nach dem Sampeln können Sie die erstellte Voice aufrufen, indem Sie die hier festgelegte Voice-Nummer auswählen.

Einzelheiten zu diesen Parametern ﬁnden Sie auf Seite 251.

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

Drücken Sie die Taste [F6] REC, um das Samplingaufnahme-Display aufzurufen

(Herstellung der Samplingbereitschaft, „Standby“), und legen Sie die Parameter fest.

Die (in Schritt 4 festgelegte) Key Bank können Sie auch in diesem Display festlegen.

Triggerschwelle

Schalten Sie die ConﬁrmFunktion ein oder aus.

Zeigt die Samplingbereitschaft an.

● Einstellen der Conﬁrm-Funktion

Wenn [F2] CONFM (die Bestätigungsfunktion) aktiviert ist ( wird angezeigt), können Sie sich Ihr soeben aufgenommenes Sample bequem anhören und es neu aufnehmen, falls Sie mit den Ergebnissen nicht zufrieden sind. Aktivieren Sie hier die Taste [F2] CONFM.

● Einstellen des Trigger-Modus

Mit dem Trigger-Modus können Sie festlegen, wie der Sampling-Vorgang gestartet wird. Beispielsweise kann das Sampling gestartet werden, wenn die Taste [F6] START gedrückt wird oder wenn die Song/Pattern-Wiedergabe einen bestimmten Punkt erreicht. Stellen Sie den TrggrMode (Auslösemodus) auf „level“ – so können Sie mit dem Sampling beginnen, sobald der Mikrofonpegel den angegebenen Auslösepegel übersteigt.

● Festlegen der Triggerschwelle

Wenn als Trigger-Modus „level“ festgelegt ist, müssen Sie die Triggerschwelle deﬁnieren, die angibt, wann der SamplingVorgang in Abhängigkeit des Pegels des Eingangssignals (in diesem Fall Ihrer Stimme) tatsächlich beginnt. Beim Singen in das Mikrofon können Sie die Bewegung der Pegelanzeige (des Balkens) beobachten und so feststellen, wann der Balken den Pfeil, der die Triggerschwelle darstellt, überschreitet. Stellen Sie, falls erforderlich, die Triggerschwelle ein, indem Sie unter Verwendung des Datenrads den Pfeil nach unten oder oben schieben.

Drücken Sie die Taste [F6] REC erneut, um den Zustand herzustellen, in dem das Gerät auf das

Sampling-Triggersignal wartet.

Auf diese Weise wird die Sampling-Aufnahmebereitschaft hergestellt, während der das Instrument auf ein Eingangssignal wartet, das die Triggerschwelle übersteigt.

Zeigt an, daß die Sample-Aufnahme auf ein Signal mit ausreichendem Pegel wartet.

Singen Sie in das Mikrofon, um das Sampling zu

starten.

Singen Sie in das Mikrofon. (Unter Umständen empﬁehlt es sich, die Tonhöhe Ihrer Stimme an die in Schritt 4 festgelegte Note C3 anzupassen.) Das Sampling beginnt, sobald ein Eingangssignal empfangen wird, das die angegebene Triggerschwelle überschreitet.

Drücken Sie die Taste [F6] STOP, um den Sampling-Vorgang zu beenden, und prüfen Sie

das Ergebnis.

Quick Guide – Kurs für Fortgeschrittene

Triggerschwelle

Zeigt die Sampling-

Triggerschwelle

Der Abschnitt des Balkens oberhalb der Triggerschwelle ist schwarz.

bereitschaft an.

Drücken Sie die Taste [F3] AUDITION, um sich den gesampelten Klang anzuhören. Wenn Sie mit dem Ergebnis nicht zufrieden sind und es erneut versuchen möchten, drücken Sie die Taste [F4] CANCEL, um zum Samplingbereitschafts-Display zurückzukehren, und wiederholen Sie den Vorgang ab Schritt 5. Falls Sie mit dem Ergebnis zufrieden sind, drücken Sie die Taste [F5] OK, um den gesampelten Klang als „Sample“ zu speichern und zum Display [F1] DEST oder [F2] SOURCE zurückzukehren. Bedenken Sie, daß, wenn die Bestätigungsfunktion „Conﬁrm“ in Schritt 5 ausgeschaltet ist, das obige Display nicht nach dem Sampling-Vorgang angezeigt wird. Statt dessen kehren Sie nach Beendigung des Sampling-Vorgangs direkt in das Display [F1] DEST oder [F2] SOURCE zurück.

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

HINWEIS

Drücken Sie die Taste [EDIT], um in den SamplingEdit-Modus zu wechseln, und anschließend die

Taste [F4] RANGE, um das Display zum Einstellen des Bereichs („Range“) aufzurufen.

EDIT

COMPARE

Quick Guide – Kurs für Fortgeschrittene

Legen Sie den Tastenbereich fest, innerhalb

dessen das Sample wiedergegeben wird.

Unmittelbar nach dem Sampling-Vorgang ist das Sample nur einer einzigen Taste zugewiesen – nämlich derjenigen, die in Schritt 4 als „KeyBank“ festgelegt wurde. In diesem Display können Sie den Tastenbereich erweitern, in dem das Sample wiedergegeben wird. Stellen Sie in diesem Beispiel den Tastenbereich auf C2 - B3 ein.

Gibt die ursprüngliche Taste des aktuell ausgewählten Samples an. Um ein anderes Sample auszuwählen, rufen Sie das Display [F1] KEYBANK auf, und schlagen Sie eine andere Taste an, während Sie die Taste [INFORMATION] gedrückt halten.

Legen Sie den Tastaturbereic h fest.

Verwenden Sie das Datenrad und die [INC/YES]und [DEC/NO]Taste, oder schlagen Sie die Taste an, während Sie die Taste [INFORMATION] gedrückt halten.

Spielen Sie im zuvor eingestellten Tastenbereich auf der Tastatur.

Die gesampelte Voice wird in den Tonhöhen der von Ihnen gespielten Noten wiedergegeben.

Wiederholen Sie die Schritte 4 - 10, um der gleichen Voice (Waveform) ein weiteres Sample

hinzuzufügen.

Beispiel: Setzen Sie in Schritt 4 „Keybank“ auf „G4“, singen Sie, wie in Schritt 7 beschrieben, in das Mikrofon (gegebenenfalls in der Tonhöhe G4), und legen Sie den Tastaturbereich in Schritt 10 auf „C4 - E5“ fest. Die folgende Abbildung zeigt die Zuordnung des Samples zu den Tasten.

Das Sample wird innerhalb dieses

Tastenbereichs wiedergegeben.

C3 G4

Das Original-Sample ist dieser Taste zugewiesen.

Das Sample wird innerhalb dieses

Tastenbereichs wiedergegeben.

Das Original-Sample ist dieser Taste zugewiesen.

Wenn Sie das Sample auf der Tastatur spielen, klingt es um so weniger natürlich, je weiter entfernt es von seiner ursprünglichen Taste angeschlagen wird. Aus diesem Grund sollten Sie mehrere Samples erstellen und mehrere Tastenbereiche festlegen, so daß die einzelnen Tastenbereiche kleiner sind und die Samples natürlicher klingen.

Speichern Sie die soeben erstellte User-Voice

auf SmartMedia-Karte/einem USB-Speichergerät.

Informationen hierzu erhalten Sie im Abschnitt zum Speichern von Samples auf Seite 97.

ACHTUNG

Die aufgenommenen (bearbeiteten) Sample-Daten beﬁnden sich vorübergehend im DIMM (Seite 187). Da die im DIMM enthaltenen Daten beim Ausschalten verloren gehen, müssen Sie stets alle Daten des DIMM auf SmartMedia-Karte/einem USB-Speichergerät sichern, bevor Sie den MOTIF ES ausschalten.

Samples, Key Banks, Waveforms und Voices

Ein besseres Verständnis der Sampling-Terminologie ist hilfreich, um die Sampling-Funktion selbst und ihre Anwendungsmöglichkeiten besser zu verstehen. Beachten Sie die auf das Sampling bezogene Hierarchie – anfangs ist die Audioquelle (z.B. Ihre Stimme) ein Sample, das Teil einer Key Bank wird, die eine Waveform bildet, aus der eine Voice erstellt wird.

● Sample

Der Klang, der mit der Sampling-Funktion erzeugt wird, wird als „Sample“ bezeichnet.

● Key Bank

Um ein Sample auf der Tastatur spielen zu können, muß es Noten auf der Tastatur zugewiesen sein. Beim Sampling wird das Sample zunächst einer bestimmten Taste zugewiesen (Schritt 4 auf Seite 94). Anschließend können Sie den Tastaturbereich erweitern, innerhalb dessen das Sample wiedergegeben wird (Schritt 10 auf Seite 96). Tastaturbereich und Anschlagstärkebereich (Velocity), innerhalb derer das Sample abgespielt wird, werden als „Key Bank“ (Tasten-Bank) bezeichnet. In Schritt 10 wurde die Festlegung des Tastenbereichs erklärt. In demselben Display können Sie auch einen Anschlagstärkebereich einstellen. Mit diesen zwei Parametern können Sie eine Key Bank erzeugen.

● Waveform

Die Gruppe der Key Banks, der die Sample-Daten zugeordnet sind, wird als „Waveform“ (Wellenform) bezeichnet. Die Waveform wird jedem Element einer Normal-Voice zugewiesen. In Schritt 11 wurde beschrieben, wie Key Banks nacheinander zusammengefügt wurden, um eine Waveform zu erstellen.

● Voice

Nach der Erstellung einer Waveform können Sie ein Element erzeugen, indem Sie verschiedene Klangerzeugungsparameter wie Tonhöhe, Filter, Amplitude sowie Parameter wie Effekte und EQ darauf anwenden. Schließlich kombinieren Sie vier Elemente (die jeweils eine eigene Waveform enthalten) zu einer Normal-Voice.

Im WAVE-Display können Sie die mit der Sampling-Funktion erstellten sowie die voreingestellten Waveforms auswählen und anhören ([VOICE] → [EDIT] → Auswahl Element → [F1] OSC → [SF1] WAVE).

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

ACHTUNG

Speichern eines Samples

Weisen Sie die mit der Sampling-Funktion erstellten Samples bestimmten Tastenbereichen zu, um eine Waveform zu erstellen. Da die vorübergehend im DIMM (Seite 187) gespeicherten Waveform-Daten (einschließlich Samples) beim Ausschalten verloren gehen, müssen Sie die Waveform-Daten oder Samples stets auf SmartMedia-Karte/einem USB-Speichergerät sichern, bevor Sie den MOTIF ES ausschalten. Um ein einer Waveform zugewiesenes Sample zu speichern, können Sie die folgenden vier Methoden verwenden. Führen Sie den Save-Befehl im File-Modus aus.

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

• Entfernen Sie niemals das Speichermedium aus dem Gerät (SmartMedia-Karte oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals aus.

● Speichern als User-Voice

Wenn Sie eine User-Voice speichern, die Samples enthält, werden alle zugehörigen Daten – die der Voice zugeordnete Waveform, die der Waveform zugewiesenen Samples sowie die User-Voice selbst – automatisch zusammen gespeichert. Stecken Sie eine SmartMedia-Karte in den CARD-Steckplatz, bzw. schließen Sie ein USB-Speichergerät an den Synthesizer an, und folgen Sie den nachfolgenden Anweisungen.

1 Drücken Sie die Taste [FILE], um den File-Modus

aufzurufen, und nehmen Sie die grundlegenden Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

2 Drücken Sie die Taste [F2] SAVE, um das Save-Display

aufzurufen.

Setzen Sie den Parameter TYPE auf „All“ oder „AllVoice“.

Falls „All“ ausgewählt ist, speichern Sie durch die Ausführung des Vorgangs alle erstellten Daten einschließlich der User-Voices in einer einzelnen Datei. Bei Auswahl von „AllVoice“ werden durch die Ausführung des Vorgangs alle User-Voices einschließlich Waveforms, die Normal-Voice-Elementen oder Drum-Voice-Tasten zugewiesen sind, in einer einzelnen Datei gespeichert.

4 Geben Sie einen Dateinamen ein.

Setzen Sie den Cursor in das Feld zur Namenseingabe, und geben Sie einen Dateinamen ein. Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

5 Drücken Sie die [ENTER]-Taste, um den

Speichervorgang auszuführen.

[FILE] → [F2] SAVE

Setzen Sie im Display [F2] SAVE den Parameter TYPE auf „Wav“.

3 Geben Sie einen Dateinamen ein.

Setzen Sie den Cursor in das Feld zur Namenseingabe, und geben Sie einen Dateinamen ein. Detailanweisungen hierzu ﬁnden Sie auf Seite 53 im Abschnitt „Grundlagen der Bedienung“.

4 Drücken Sie die Taste [ENTER], und wählen Sie das zu

speichernde Sample aus.

Bei Auswahl einer Normal-Voice in Schritt 1:

Geben Sie das Element und die Key Bank an, um das der ausgewählten Voice zugewiesene Sample aufzurufen. Drücken Sie die Taste [SF1] AUDITION, um sich das Sample anzuhören. Durchsuchen Sie die Samples auf diese Weise, um das gewünschte Sample zu ﬁnden.

Nur verfügbar, wenn der Cursor sich im Feld „KeyBank“ beﬁndet. Durch jedes Drücken der Taste [SF2] wird eine andere Key Bank aufgerufen, die einem bestimmten Anschlagstärkebereich (für dieselbe Taste) zugeordnet ist.

Drücken Sie die Taste [SF1], um sich das ausgewählte Sample anzuhören. (Audition- bzw. Mithör-Funktion)

Bei Auswahl einer Drum-Voice in Schritt 1:

Geben Sie die Note und die Key Bank an, um das der ausgewählten Drum-Voice zugewiesene Sample aufzurufen. Drücken Sie die Taste [SF1] AUDITION, um sich das Sample anzuhören. Durchsuchen Sie die Samples auf diese Weise, um das gewünschte Sample zu ﬁnden.

● Speichern als Waveform

Wenn Sie eine Waveform speichern, aus der eine Voice gebildet wird, werden automatisch alle der Waveform zugewiesenen Samples gespeichert. Diese Vorgehensweise stimmt mit derjenigen unter „Speichern als User-Voice“ (siehe oben) überein, mit der Ausnahme, daß „Type“ in Schritt 3 auf „AllWaveform“ gesetzt wird.

● Speichern als WAV-Datei

Sie können ein bestimmtes Sample aus einer Waveform auswählen und es als WAV-Datei (Windows-Audioformat) speichern. Stecken Sie eine SmartMedia-Karte in den CARDSteckplatz, bzw. schließen Sie ein USB-Speichergerät an den Synthesizer an, und folgen Sie den nachfolgenden Anweisungen.

1 Wählen Sie im Voice-Play-Modus eine Voice aus, die das

zu speichernde Sample enthält, drücken Sie die Taste [FILE], um den File-Modus aufzurufen, und nehmen Sie die grundlegenden Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USB-Speichergeräts“ auf Seite 30.

Drücken Sie die Taste [SF1], um sich das ausgewählte Sample anzuhören. (Audition- bzw. Mithör-Funktion)

5 Drücken Sie die [ENTER]-Taste, um den Speichervorgang

auszuführen.

● Speichern als AIFF-Datei

Sie können ein bestimmtes Sample aus einer Waveform auswählen und es als AIFF-Datei (Macintosh-Audioformat) speichern. Die Vorgehensweise stimmt mit derjenigen unter „Speichern als WAVDatei“ (siehe oben) überein, mit der Ausnahme, daß „Type“ in Schritt 2 auf „AIFF“ gesetzt wird.

Quick Guide – Kurs für Fortgeschrittene

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

Sampeln des Klangs eines Audiogeräts zum Erstellen einer Drum-Voice

Im vorhergehenden Abschnitt auf

Seite 94 haben Sie erfahren, wie ein Sample mit einem Mikrofon aufgenommen wird. Hier erfahren Sie nun, wie Samples von einem Audiogerät wie einem CD-Player oder MD-Player aufgezeichnet und zur Erstellung einer Drum-Voice verwendet werden.

Schließen Sie ein Audiogerät (CD-Player usw.)

an das Instrument an.

Folgen Sie den Schritten 1 – 8 auf Seite 73.

Drücken Sie im Voice- oder Performance-Modus die Taste [INTEGRATED SAMPLING], um den

Quick Guide – Kurs für Fortgeschrittene

Sampling-Modus aufzurufen.

Drücken Sie die Taste [F6] REC, um das Samplingaufnahme-Display aufzurufen

(Herstellung der Samplingbereitschaft, „Standby“), und legen Sie die Parameter fest.

In diesem Display können Sie auch die (in Schritt 4 eingestellte) Key-Bank ändern.

Drücken Sie die Taste [F2] SOURCE, um das Display zum Festlegen der Sampling-Quelle

(„Source“) aufzurufen, und legen Sie die Parameter wie folgt fest.

Type: sample Source: A/D Next: on Mono/Stereo: stereo Frequency: 44.1k

Es erleichtert die Erstellung einer aus vielen verschiedenen Samples bestehenden Drum-Voice, wenn Sie dazu in der Lage sind, Samples in schneller Abfolge nacheinander aufzuzeichnen und einer Taste zuzuweisen. Um dies schnell und problemlos tun zu können, setzen Sie den Parameter „Next“ auf „on“.

Schaltet die ConfirmFunktion ein oder aus

● Einstellen der Conﬁrm-Funktion

Wenn die praktische Bestätigungsfunktion, [F2] CONFM (Conﬁrm), eingeschaltet ist ( wird angezeigt), können Sie sich das soeben aufgenommene Sample anhören und einfach neu aufzeichnen, wenn Sie mit dem Ergebnis nicht zufrieden sind. Aktivieren Sie hier die Taste [F2] CONFM.

● Einstellen des Trigger-Modus

Auslösepegel

Einzelheiten zu diesen Parametern ﬁnden Sie auf Seite 251.

Drücken Sie die Taste [F1] DEST, um das Display zum Festlegen des Sampling-Ziels

(„Destination“) aufzurufen, und legen Sie die Parameter wie folgt fest.

„TrggrMode“ (Trigger-Modus) auf „level“ (Pegel). In diesem Fall beginnt das Sampling, sobald das Eingangssignal des Audiogeräts die angegebene Triggerschwelle überschreitet.

● Festlegen der Triggerschwelle

Wenn als Trigger-Modus „level“ festgelegt ist, müssen Sie die Triggerschwelle deﬁnieren, die angibt, wann der SamplingVorgang in Abhängigkeit von der Lautstärke des Eingangssignals des Audiogeräts tatsächlich beginnt. Beim Abspielen des Geräts können Sie die Bewegung der Pegelanzeige (des Balkens) beobachten und so feststellen, wann der Balken den Pfeil, der die Triggerschwelle darstellt, überschreitet. Stellen Sie, falls erforderlich, die Triggerschwelle

Part Steht nur zur Verfügung, wenn der Sampling-Modus vom

Voice

Key Setzen Sie diesen Parameter auf „C3“. Nach dem Sampeln

HINWEIS

Performance-Modus aus aufgerufen wird. Legt den Performance-Part fest, dem die durch das Sampling erstellte Voice (siehe unten) zugewiesen wird.

Setzen Sie die Bank auf „UDR“ (Bank für User-Drum-Voices), und wählen Sie die Nummer einer User-Drum-Voice aus. Nach dem Sampeln können Sie die erstellte Voice aufrufen, indem Sie die hier festgelegte Voice-Nummer auswählen.

können Sie sich den gesampelten Klang anhören, indem Sie die hier festgelegte Note anschlagen.

ein, indem Sie unter Verwendung des Datenrads den Pfeil nach unten oder oben schieben.

Auslösepegel

Der Bereich des Balkens, der den Auslösepegel übersteigt, wird schwarz.

Zeigt den Sampling-StandbyStatus an.

Zeigt den SamplingStandby-Status an.

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

Drücken Sie die Taste [F6] REC erneut, um den Zustand herzustellen, in dem das Gerät auf das

Sampling-Triggersignal wartet.

Auf diese Weise wird die Sampling-Aufnahmebereitschaft hergestellt, während der das Instrument auf ein Eingangssignal wartet, das die Triggerschwelle übersteigt.

Zeigt an, daß die Sample-Aufnahme auf ein Signal mit ausreichendem Pegel wartet.

Starten Sie das externe Audiogerät.

Das Sampling beginnt, sobald ein Eingangssignal empfangen wird, das die angegebene Triggerschwelle überschreitet.

Drücken Sie die Taste [F6] STOP, um den Sampling-Vorgang zu beenden, und halten Sie

dann das externe Audiogerät an.

Drücken Sie die Taste [F3] AUDITION, um sich den gesampelten Klang anzuhören. Wenn Sie mit dem Ergebnis nicht zufrieden sind und es erneut versuchen möchten, drücken Sie die Taste [F4] CANCEL, um zum Samplingbereitschafts-Display zurückzukehren, und wiederholen Sie den Vorgang ab Schritt 5. Falls Sie mit dem Ergebnis zufrieden sind, drücken Sie die Taste [F5] OK, um den gesampelten Klang als „Sample“ zu speichern und zum Samplingbereitschafts-Display zurückzukehren. Bedenken Sie, daß, wenn die Bestätigungsfunktion „Conﬁrm“ in Schritt 5 ausgeschaltet ist, das obige Display nicht nach dem Sampling-Vorgang angezeigt wird. Statt dessen kehren Sie nach Beendigung des Sampling-Vorgangs direkt in das Samplingbereitschafts-Display zurück.

Wiederholen Sie die Schritte 5 - 8, um den Noten weitere Samples zuzuweisen und die

gewünschte Drum-Voice zu erstellen.

Wählen Sie für jedes Sample in Schritt 7 einen anderen Klang aus (z.B. auf einer CD). Der Parameter „Key“ wird automatisch eine Note höher als die zuletzt zugewiesene Taste eingestellt. Sie können dies jedoch in Schritt 5 beliebig ändern.

Indem Sie die Schritte 5 - 8 wiederholt ausführen, können Sie eine Drum-Voice erstellen, bei der jede Taste einen anderen Klang aufweist (siehe Abbildung).

Soundeffekt A

Speichern Sie die soeben erstellte User-Voice

auf SmartMedia-Karte/einem USB-Speichergerät.

Soundeffekt C Soundeffekt Y

Soundeffekt B

Informationen hierzu erhalten Sie im Abschnitt zum Speichern von Samples auf Seite 97.

ACHTUNG

Beispiele für Sampling-Quellen

Die nachfolgenden Beispiele geben einige Audioquellen an, die Sie als Rohmaterial für Samples und Sample-Voices nutzen können.

● Mit Effekten verarbeitete Stimme

Wenn eine PLG100-VH Plug-In-Erweiterungskarte installiert ist, können Sie einen Vocal-Harmony-Effekt auf Ihre Stimme anwenden und den verarbeiteten Sound sampeln. Stellen Sie die Parameter der PLG100-VH (entsprechend den Anweisungen im Abschnitt zur Verwendung einer EffektPlug-In-Erweiterungskarte auf Seite 78) wunschgemäß ein, und führen Sie den Sampling-Vorgang aus.

● Der Klang eines mLAN-kompatiblen Instruments

Stellen Sie das Gerät entsprechend den Anweisungen auf Seite 34 ein, und führen Sie den Sampling-Vorgang aus. Der Parameter [INTEGRATED SAMPLING] → [F2] SOURCE → Source (Quelle) muß auf „mLAN1 - 4“ gesetzt werden.

● Elektrische Gitarre oder Baßgitarre

Instrumente wie Gitarre oder Baßgitarre können auch über die A/D INPUT-Buchse gesampelt werden. Stellen Sie das Gerät entsprechend den Anweisungen auf Seite 33 ein, und führen Sie den Sampling-Vorgang aus. Der Parameter [INTEGRATED SAMPLING] → [F2] SOURCE → Source (Quelle) muß auf „A/D“ gesetzt werden.

● Digitale Audiosignale

Wenn am Instrument eine optionale AIEB2-Schnittstelle eingebaut ist, können Sie die digitale Ausgangsbuchse des DAT-Decks oder CD/MD-Players anschließen und die digitalen Audiodaten direkt aufnehmen, was eine höchstmögliche Klangqualität gewährleistet. Einzelheiten zum Einbau des AIEB2-Boards ﬁnden Sie auf Seite 285; Informationen zum Anschließen von digitalen Audiogeräten an das Instrument erhalten Sie auf Seite 34. Bei Verwendung der AIEB2-Schnittstelle muß der Parameter [INTEGRATED SAMPLING] → [F2] SOURCE → Source (Quelle) auf „AIEB2“ gesetzt werden.

● Resampling auf dem MOTIF ES

Sie können alle Sounds, die Sie auf dem MOTIF ES erzeugen – Riffs, Rhythmen, Melodien, dicke Layer-Chord-Pads usw. – „resampeln“, d.h., erneut sampeln. Der Parameter

[INTEGRATED SAMPLING] → [F2] SOURCE → Source (Quelle) muß in diesem Fall auf „resample“ gesetzt werden.

● WAV- oder AIFF-Audiodateien

Auf einem Computer erstellte und bearbeitete Audiodaten können ebenfalls für Samples verwendet werden. (Einzelheiten hierzu ﬁnden Sie auf der nächsten Seite.)

Quick Guide – Kurs für Fortgeschrittene

Bedienungsanleitung

Erstellen einer Voice mit der Sampling-Funktion

Laden von WAV- oder AIFF-Audiodateien zum Erstellen einer Waveform/Voice

TIP

Auf einem Computer erstellte und bearbeitete, im WAV- oder AIFF-Format gespeicherte Audiodaten können ebenfalls als Material für Samples auf dem MOTIF ES verwendet werden. Richten Sie die Medien ein, die die gewünschten WAV/AIFFAudiodateien enthalten (stecken Sie beispielsweise eine SmartMedia-Karte in den CARD-Steckplatz, oder schließen Sie ein USB-Speichergerät an), und folgen Sie den nachfolgenden Anweisungen.

Zur Verwendung der Sampling-Funktion müssen auf dem Instrument DIMM-Module installiert sein. Einzelheiten zum Einbau von DIMM-Modulen ﬁnden Sie auf Seite 289. Je nach Umfang der mit der Sampling-Funktion generierten Audiodaten (Samples) ist es u.U. nicht möglich, alle gewünschten Daten auf einer SmartMedia-Karte zu speichern (maximale Speicherkapazität: 128MB). Aus diesem Grund empfehlen wir für Sampling-Daten ein USB- Speichergerät mit großer Speicherkapazität.

HINWEIS

Die folgenden Anweisungen treffen zu, wenn Sie den File-Modus vom Voice-Modus aus aufrufen. Wenn Sie den File-Modus vom PerformanceModus aus aufrufen, sind die Anweisungen identisch, mit der Ausnahme, daß Sie in Schritt 4 die Ziel-Performance-Nummer und den Ziel-Part angeben müssen.

Quick Guide – Kurs für Fortgeschrittene

1 Drücken Sie im Voice-Modus die Taste [FILE], um

den File-Modus aufzurufen, und nehmen Sie die grundlegenden Einstellungen vor.

Siehe „Grundlegende Einstellungen für die Verwendung eines SmartMedia- oder USBSpeichergeräts“ auf Seite 30.

2 Drücken Sie die Taste [F3] LOAD, um das Load-

Display aufzurufen.

3 Wählen Sie den zu ladenden Dateityp aus.

Setzen Sie „Type“ auf „Waveform“ (Wellenform). Mit dieser Einstellung können Sie eine bestimmte Waveform aus einer als „AllWaveform“ gespeicherten Datei (mit der Erweiterung W7W) laden oder eine WAV-Datei/AIFF-Datei als Waveform laden.

4 Wählen Sie die zu ladende Datei ( ) aus, und

geben Sie das Ziel an.

Wenn Sie den Cursor auf eine WAV-Datei (Erweiterung: WAV) oder AIFF-Datei (Erweiterung: AIF) positionieren, wird im Display automatisch der Zielparameter angezeigt.

Beim Zuweisen einer WAV-Datei/AIFF-Datei zu einer Normal-Voice:

Beim Zuweisen einer WAV-Datei/AIFF-Datei zu einer Drum-Voice:

Voice Wenn hier „on“ (ein) eingestellt ist, können Sie eine

UDR:001 (A01)

Note Legt die Ziel-Taste der oben angegebenen Drum-

Wenn Sie einer Drum-Voice eine WAV-Datei/AIFF-Datei zuweisen, wird

WAV-Datei/AIFF-Datei laden und der unten festgelegten Ziel-Voice zuweisen.

Dieser Parameter ist verfügbar, wenn „Voice“ (siehe oben) auf „on“ gesetzt ist. Wählen Sie als Ziel die Drum-Voice-Bank „UDR“ sowie eine Ziel-VoiceNummer aus.

Voice fest.

der leeren Waveform automatisch ein Sample aus der WAVDatei/AIFF-Datei zugewiesen.

ACHTUNG

5 Drücken Sie die [ENTER]-Taste, um den Ladevorgang

auszuführen.

Nach Beendigung des Ladevorgangs erscheint im Display die Nachricht „Completed“ („Abgeschlossen“), und das ursprüngliche Display wird wieder angezeigt.

100

Voice Wenn hier „on“ (ein) eingestellt ist, können Sie eine

USR1:001 (A01)

Waveform Legt die Ziel-Waveform-Nummer fest. KeyBank Legt die Ziel-Key-Bank der oben angegebenen

WAV-Datei/AIFF-Datei laden und der unten festgelegten Ziel-Voice zuweisen.

Dieser Parameter ist verfügbar, wenn „Voice“ (siehe oben) auf „on“ gesetzt ist. Wählen Sie „USR1“ oder „USR2“ als Ziel-Bank für NormalVoices sowie eine Ziel-Voice-Nummer aus.

Waveform fest.

Bedienungsanleitung

ACHTUNG

Beachten Sie während der Speicherung von Daten die folgenden Vorsichtsmaßregeln:

• Entfernen Sie niemals das Speichermedium aus dem Gerät (SmartMedia-Karte oder USB-Speichergerät).

• Stöpseln Sie niemals eines der Geräte aus.

• Schalten Sie den MOTIF ES oder die relevanten Geräte niemals

aus.

Yamaha ES6, ES7, ES8 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Einleitung

Zubehör

Hauptfunktionen

So verwenden Sie diese Bedienungsanleitung

Anwendungsverzeichnis

Inhaltsverzeichnis

Vorderseite

Die Bedienelemente und Anschlüsse

Rückseite

Stromversorgung

Vorbereitungen

Datenspeicherung auf SmartMedia-Karten und USB-Speichergeräten

Daten, die beim Ausschalten des Geräts gelöscht bzw. beibehalten werden

Verwenden von SmartMedia™*-Karten

Verwenden von USB-Speichergeräten

Anschlüsse und Verbindungen

Anschließen externer Audiogeräte

Anschließen von externen MIDI-Instrumenten

Anschließen an einen Computer

Anschließen verschiedener Controller

Ein- und Ausschalten des Geräts

Einschaltvorgang

Ein- und Ausschalten des MOTIF ES

Wiederherstellen der ursprünglichen Werkeinstellungen des User-Speichers

Betriebsarten (Modi)

Grundlagen der Bedienung

Struktur der Betriebsarten (Modi)

Modustabelle

Funktionen und Subfunktionen

Auswahl eines Programms

Den Cursor bewegen und Parameter einstellen

Drehregler (KN: Knobs) und Schieberegler (CS: Control Sliders)

Drehregler (KN)

Über die Bearbeitungsfunktionen

Schieberegler (CS)

Edit-Anzeige

Bestätigungsmeldung

Compare-Funktion

Edit-Recall-Funktion

Information-Display

Noteneinstellungen (Tasteneinstellungen)

Namensgebung

Wiedergabe der Demo-Songs und -Patterns

Spielen auf dem Instrument (im Voice-Play-Modus)

Auswählen einer Voice

Auswählen einer Drum-Voice

Verwenden von Controllern

Spielen auf dem Instrument (im Performance-Play-Modus)

Auswählen einer Performance

Verwenden von Controllern (Spielhilfen)

Arpeggio-Funktion

Zuweisen von gewünschten Voices an einen einzelnen Part

Verwendung des A/D Input-Signals

Plug-in-Erweiterungskarten

Verfügbare Plug-in-Erweiterungskarten

Single-Part-Plug-in-Erweiterungskarte

Multi-Part-Plug-in-Karte

Effekt-Plug-in-Karten

Bearbeiten einer Voice

Kurzanleitung — Fortgeschrittenenkurs

Bearbeiten von Normal-Voices

Bearbeiten von Drum-Voices

Bearbeiten von Plug-In-Voices

Speichern von erstellten Voices

Bearbeiten einer Performance

Speichern von erstellten Performances

Erstellen einer Voice mit der Sampling-Funktion

Sampeln von Stimmen über ein Mikrofon und Erstellen einer Normal-Voice

Sampeln des Klangs eines Audiogeräts zum Erstellen einer Drum-Voice
