Merci d’avoir acquis le MAGICSTOMP BASS de Yamaha. Pour tirer le meilleur parti de ce produit, nous vous recom­mandons de lire intégralement ce mode d’emploi avant de vous en servir. Pensez aussi à ranger ce manuel en lieu sûr pour le retrouver lorsque vous aurez besoin de le consulter.

Table des matières

Précautions à prendre ......................................................... 36
Contenu de l’emballage ....................................................... 36
Caractéristiques principales du MAGICSTOMP
Nomenclature ...................................................................... 38
Pupitre ........................................................................................ 38
Face arrière.................................................................................. 38
Branchements ......................................................................40
Utilisation du MAGICSTOMP ................................................42
Allumez l’amplificateur et jouez ................................................... 42
Testez quelques-uns des autres patches ....................................... 42
Créez vos propres variantes ................................................. 44
Utilisez les potentiomètres pour ajuster chaque effet ................... 44
Édition complète (Deep Edit)....................................................... 45
Enregistrement des patches ................................................ 48

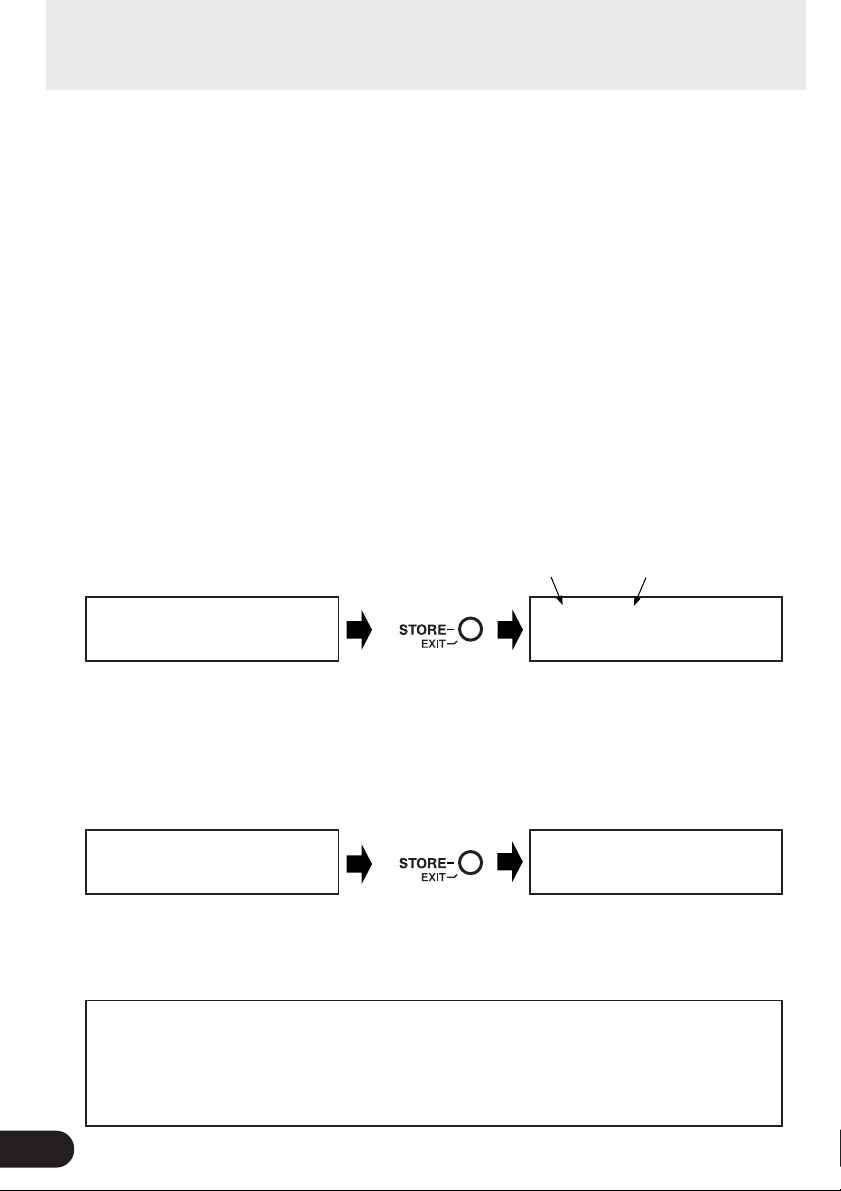

Stockage de patches modifiés (STORE) ........................................ 48
Attribution d’un nom au patch ...........................................50
Attribution d’un nom au patch (Mode Edition de nom)............... 50
Fonction de réduction automatique des couplages (AFR) ....52
Activation de la fonction AFR ....................................................... 52
Utilisation de la fonction AFR ....................................................... 53
Mode Accordeur ................................................................... 54
Utilisation de l’accordeur ............................................................. 54
Réinitialisation (Restauration des réglages d’usine) .......... 55
Réinitialisation des réglages ......................................................... 55

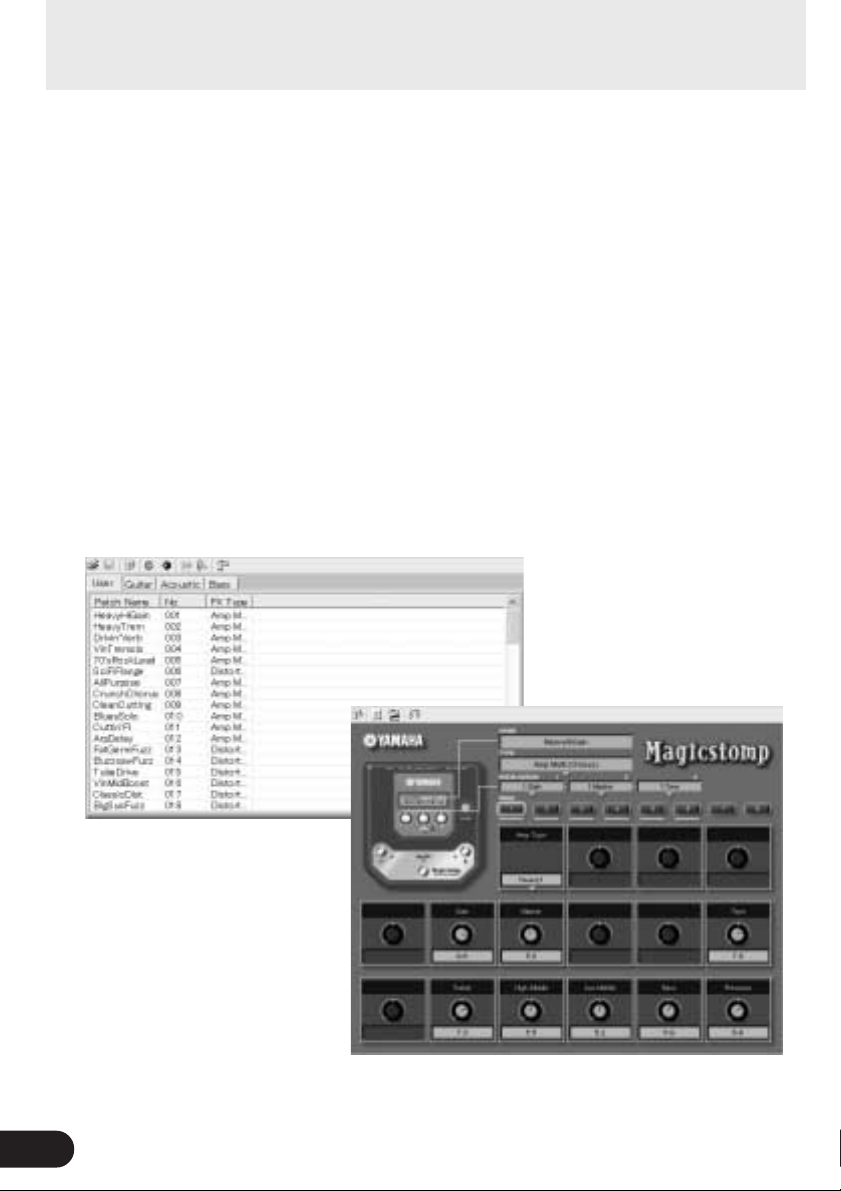

Modification des patches sur ordinateur ............................ 56
Liaison et communication ........................................................... 57
Utilisation du logiciel Sound Editor avec le MAGICSTOMP ........... 57
Pour utilisateurs de Windows ........................................................... 58
Pour utilisateurs de Macintosh ......................................................... 60
Messages d’erreur ................................................................ 62
Dépannage ...........................................................................62
Caractéristiques techniques ................................................ 63
CONTRAT DE LICENCE DE LOGICIEL ......................................64
BASS ............. 37
35

Précautions à prendre

• Évitez d’utiliser le MAGICSTOMP dans les lieux suivants pour ne pas risquer de l’endommager :
• Dans un lieu exposé aux rayons du soleil ou près d’un appareil de chauffage.
• Dans un lieu très froid ou très chaud.
• Dans un lieu très humide ou très poussiéreux.
• Dans un lieu soumis à des chocs ou à des vibrations importants.
• Avant d’effectuer les branchements, vérifiez que le MAGICSTOMP est hors tension, ainsi que les autres équipements utilisés.
• Pour protéger les haut-parleurs de dommages éventuels, mettez toujours le bouton de VOLUME à « 0 » avant de mettre les appareils sous tension.
• Lorsque vous raccordez un appareil à ce processeur, assurez-vous auparavant que les deux appareils sont bien hors tension.
• N’exercez pas de force excessive sur les commutateurs, potentiomètres et autres boutons de commande.
• Le MAGICSTOMP et un appareil de précision. Manipulez-le avec délicatesse et évitez de le laisser tomber ou de le secouer.
• Pour plus de sécurité, débranchez systématiquement l’adaptateur secteur de la prise de courant si des orages sont annoncés dans votre région.
• N’utilisez pas le MAGICSTOMP à proximité des néons et autres éclairages fluorescents pour éviter un éventuel parasitage du signal.
• Pour éviter d’endommager l’appareil et de recevoir une décharge électrique, n’ouvrez jamais son boîtier pour accéder à ses circuits internes.
• N’utilisez en aucun cas de benzène, de white spirit ou un autre solvant pour nettoyer l’appareil, car ces produits chimiques pourraient endommager ou décolorer son revêtement. Servez-vous uniquement d’un chiffon doux et sec pour dépoussiérer et nettoyer l’appareil.
Contenu de l’emballage
Les articles ci-après sont fournis dans l’emballage du MAGICSTOMP. Vérifiez que vous disposez bien de tout.
• MAGICSTOMP ................................. 1
• CD-ROM ........................................... 1
• Adaptateur secteur (AC-10) .............. 1
• Câble USB ........................................ 1
ATTENTION
• Avant de rompre la pastille qui empêche d’ouvrir l’étui du CD-ROM, lisez attentivement le Contrat de licence d’utilisation de logiciel de la page 64.
• N’essayez en aucun cas de faire lire le CD-ROM fourni sur un lecteur de CD audio. Votre ouïe pourrait s’en trouver affectée, ainsi que les haut­parleurs de votre chaîne audio.
36
• Mode d’emploi (le présent manuel) .. 1
• Liste des effets .................................. 1
• Liste des patches .............................. 1

Caractéristiques principales du MAGICSTOMP BASS

[Des sons prédéfinis de qualité professionnelle permettent d’utiliser le MAGICSTOMP dès son achat]
• Une collaboration étroite entre des artistes du monde entier et nos ingénieurs du son a donné naissance à tout une gamme de patches de qualité professionnelle. Cet appareil contient 99 patches bien adaptés aux basses acoustiques ou électriques. Des patches additionnels faisant appel à une variété d’effets, est disponible dans la bibliothèque de patches qui se trouve sur le CD-ROM joint. En outre, 99 patches utilisateur peuvent être personnalisés et sauvegardés à volonté, ce qui vous permet de créer votre propre bibliothèque de sons.
[Se comporte et fonctionne comme un circuit d’effet compact]
• La simplicité de la conception et des commandes (4 potentiomètres, 3 commutateurs au pied) offre au bassiste une interface qui devient d’emblée familière. Le maniement facilité de l’appa­reil favorise ainsi la créativité.
[Personnalisation précise des effets grâce à la fonction Édition complète (Deep Edit)]
• Vous avez la possibilité de modifier n’importe quel paramètre d’effet des patches ou jeu de paramètres attribués aux boutons de commande de l’appareil, puis de les sauvegarder. Grâce à cette fonction, vous pouvez personnaliser complètement MAGICSTOMP.
[La puissance maîtrisée de la technologie DSP Yamaha]
• Le MAGICSTOMP utilise un DSP 32 bits conçu par Yamaha pour offrir des simulations et des effets d’amplificateur de la gamme d’amplis basses BBT, de la gamme d’amplis DG et des effets DG, AG et UD-Stomp. Il produit aussi une grande variété d'effets numériques provenant de la gamme Yamaha SPX avec un qualité sonore et des fonctions sans précédent.
[Chargez de nouveaux patches par liaison USB]
• Les patches fournis sur le CD-ROM ou téléchargés sur Internet peuvent être chargés dans le MAGICSTOMP par le câble USB. Vous pouvez également stocker des patches personnalisés sur vote ordinateur.
[Personnalisez les effets sur un ordinateur à l’aide d’un éditeur de patches spécialisé]
• Reliez le MAGICSTOMP à l’ordinateur au moyen du câble USB fourni puis servez-vous du logiciel « Sound Editor For MAGICSTOMP » pour modifier les paramètres des effets. Le logiciel d’édition sur ordinateur autorise les mêmes modifications étendue qu’une pédale et présente l’avantage de permettre l’affichage d’un grand nombre d’informations sur l’écran.
[Accordeur chromatique automatique intégré]
• Le MAGICSTOMP est doté d’un accordeur chromatique automatique extrêmement pratique en concert comme en enregistrement.
37

Nomenclature

Pupitre

q
w

Face arrière

U99¤MAGICSTOMP ó‡GAINfiMSTRáTONE
t
!1
e
r
38
yu
Lors de l’écoute au casque, réglez soigneusement le niveau sonore pour ne pas blesser votre ouïe.
i
o!0
Nomenclature
q Afficheur
Affiche les informations relatives au patch sélectionné ou aux conditions de fonctionnement du MAGICSTOMP.
w Potentiomètres de COMMANDE
Servent à agir sur les paramètres des patches. (→ page 44)
e Potentiomètre de VOLUME
Commande le volume général de sortie du MAGICSTOMP. (→ page 42)
r Bouton STORE/EXIT
Ce bouton sert à sauvegarder les patches personnalisés dans le MAGICSTOMP ( page 48), à sortir du mode Édition complète ( page 45) ou du mode Édition de nom ( page 50).
t Commutateur –, Commutateur +, Commutateur ON/OFF
Ces commutateurs au pied permettent de sélectionner des patches, d’activer (ON) ou de désactiver (OFF) un patch, ou de changer de mode. ( page 38, 39, 46, 48)
y Jack d’entrée INPUT
Pour raccorder un instrument, notamment une basse, un synthétiseur, etc. au MAGICSTOMP. ( page 41)
u Commutateur de niveau d’entrée INPUT LEVEL HIGH/LOW
Permet de sélectionner une impédance d’entrée élevée (HIGH) ou basse (LOW) pour correspondre avec le niveau de sortie de l’instrument raccordé au jack INPUT. ( page 41)
i Jacks de sortie L/MONO et R
Pour raccorder le MAGICSTOMP à un amplificateur de basse, à un appareil enregistreur, à une table de mixage, etc. ( page 41)
o Connecteur d’entrée USB
Pour le raccordement du MAGICSTOMP à un ordinateur. Cette liaison vous permet de modifier des patches sur l’ordinateur ou d’échanger des patches entre l’ordinateur et le MAGICSTOMP. ( page 57)
!0 Connecteur d’alimentation AC IN (Adaptateur secteur)
Permet de raccorder l’adaptateur secteur fourni au MAGICSTOMP pour l’alimenter. ( page 40)
* L’appareil est mis automatiquement sous tension (ON) lorsqu’on lui raccorde l’adaptateur secteur (lui-même
alimenté).
!1 Jack PHONES
Un casque branché sur ce jack (minifiche stéréo) permet de pratiquer et de personnaliser les patches tout en écoutant la sortie sonore du MAGICSTOMP. Utilisez le potentiomètre de volume e pour régler le volume.
* La sortie sur les jacks OUTPUT i n’est pas modifiée par le branchement d’un casque sur le jack PHONES.
39

Branchements

ATTENTION
• Pour éviter de subir une décharge électrique ou d’endommager votre ma­tériel, mettez HORS tension (OFF) l’amplificateur de basse ou l’autre péri­phérique utilisé et réduisez au minimum le volume du MAGICSTOMP avant d’effectuer les branchements.
• Servez-vous uniquement de l’adaptateur secteur AC-10 fourni pour alimenter l’appareil. L’utilisation d’un autre adaptateur pourrait entraîner un court­circuit, une surchauffe voire un incendie, et donc s’avérer très dangereuse.
• Veillez à brancher l’adaptateur secteur dans une prise secteur fournissant le courant alternatif de tension indiquée sur l’adaptateur.
• L’adaptateur secteur AC-10 fourni est conçu spécifiquement pour le MAGICSTOMP. Ne l’utilisez avec aucun autre appareil.
• Le MAGICSTOMP passe automatiquement sous tension (ON) lorsqu’on lui raccorde son adap­tateur secteur lui-même branché sur une prise secteur.
Raccordez une basse, une guitare ou un autre instrument délivrant un signal de niveau ligne, comme un synthétiseur, etc. au jack d’entrée INPUT. Le MAGICSTOMP peut également être raccordé à la boucle d’effets d’un amplificateur, d’une table de mixage ou d’un autre appareil analogue.
Réglez le commutateur de niveau d’entrée INPUT LEVEL en fonction du niveau de sortie de l’instru­ment ou de l’appareil raccordé au MAGICSTOMP. Si le son est distordu lorsque le commutateur est en position HIGH, faites-le passer en position LOW. À l’inverse, si le son vous paraît de niveau trop faible lorsque le commutateur est en position LOW, faites-le passer en position HIGH.
• Lors de l’utilisation de patches stéréo, nous vous recommandons de raccorder les deux jacks de sortie du MAGICSTOMP à un appareil stéréo.
• Pour raccorder l’adaptateur secteur à la prise AC IN du MAGICSTOMP, vous pouvez faire passer le câble de l’adaptateur dans le serre-câble prévu à cet effet comme illustré ci-dessous (cela aide à protéger le branchement d’une déconnexion accidentelle).
40
ATTENTION
Lors de la mise en place du câble dans le serre-câble, veillez à ne pas le tordre de façon excessive. Il pourrait subir une coupure voire causer un incendie.
Connecteur d’alimentation AC IN
Serre-câble
Câble de l’adaptateur secteur
Branchements
Utilisation du MAGICSTOMP avec une basse ou un autre instrument
Raccordement à un
amplificateur
(monophonique), etc.
INPUT (ou POWER AMP INPUT)
Raccordement à une table de mixage
(stéréo)
INPUT
INPUT
Raccordement à un
appareil enregistreur, etc.
INPUT INPUT
L/MONO
L/MONO
OUTPUT L/MONO R
INPUTAC IN
L/MONO
R
* La forme de l’adaptateur sec-
teur varie d’un pays à l’autre.
U99¤MAGICSTOMP ó‡GAINfiMSTRáTONE
Adaptateur secteur
AC-10 (fourni)
Prise de
courant
MAGICSTOMP
Utilisation du MAGICSTOMP dans une boucle d’effets
Adaptateur secteur
AC-10 (fourni)
Prise de
courant
* La forme de l’adaptateur sec-
teur varie d’un pays à l’autre.
AC IN
OUTPUT L/MONO R
U99¤MAGICSTOMP ó‡GAINfiMSTRáTONE
INPUT
EFFECT
SEND
R
Basse ou autre
instrument
EFFECT RETURN
RL
MAGICSTOMP
Table de mixage, etc.
41

Utilisation du MAGICSTOMP

Le MAGICSTOMP contient un grand nombre de patches deffet sonore variés (effets programmés) Commencez donc par tester les effets prédéfinis et par explorer ce qui est déjà disponible.
Allumez l’amplificateur et jouez

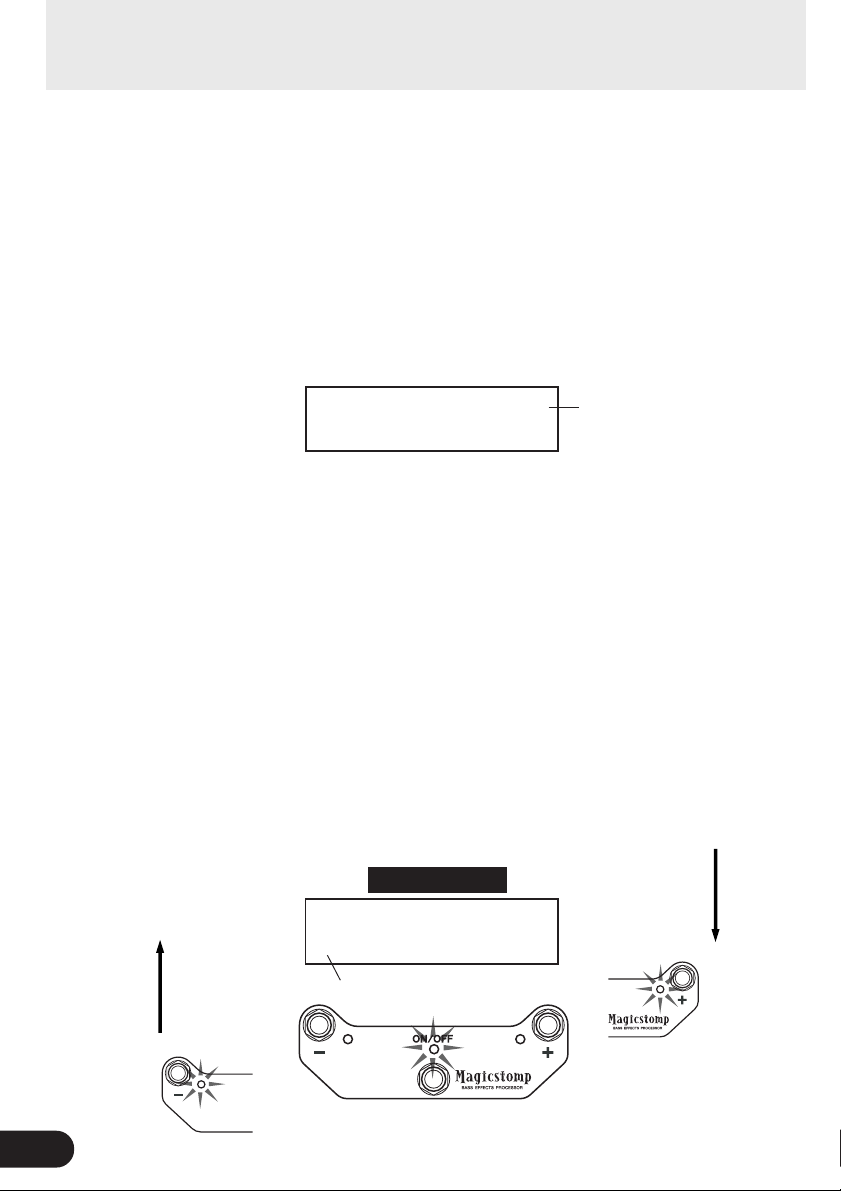

Votre son est assorti du patch deffet sélectionné. Utilisez le potentiomètre de VOLUME du MAGICSTOMP pour régler le volume sonore de sortie de lappareil.
No. du patch
Nom du patch
U99¤MAGICSTOMP ó‡GAINfiMSTRáTONE

Testez quelques-uns des autres patches

Le MAGICSTOMP contient 198 patches. La moitié, soit 99, sont des patches Utilisateur (U01 à U99) que vous pouvez remplacer par des patches que vous aurez créés. L’autre moitié est constituée des patches Prédéfinis (P01 à P99) qui ne peuvent pas être remplacés. Vous pouvez toutefois partir dun patch prédéfini, le modifier et enregistrer cette version modifiée dans la partie des patches utilisateurs.
*
Au départ, lorsque le MAGICSTOMP vous est livré, la partie Utilisateur contient les mêmes patches que la partie Prédéfinis.
Deux façons de sélectionner les patches

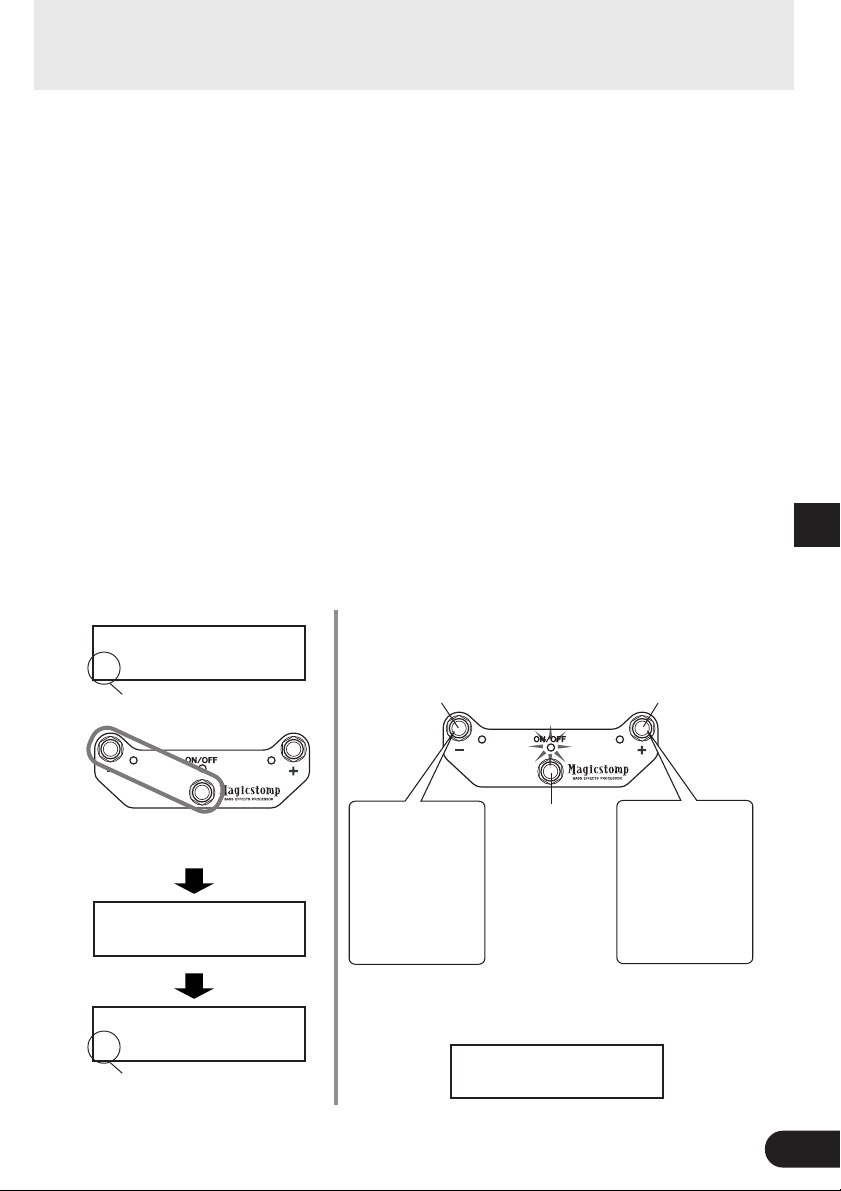

Lorsque le MAGICSTOMP vous est livré, il est en [Mode Avance/Recul] en ce qui concerne la sélection des patches. Dans ce mode, il suffit dappuyer sur le commutateur + pour passer au patch de numéro supérieur et dappuyer sur le commutateur – pour passer au patch de numéro inférieur. Maintenez lun ou lautre enfoncé pour avancer ou reculer rapidement dans les numéros de patches. Dans ce mode, le commutateur ON/OFF sert à activer ou à désactiver le patch (leffet) sélectionné.
L’appui sur le commutateur – sélectionne le patch de numéro inférieur
U01
U98
U99
P01
P97
P98
P99
U01¤DIST ó‡BAL0fiSTERáVOL
L’appui sur le commutateur + sélectionne le patch de numéro supérieur
P99
P02
P01
U99
U04
U03
U02
42
Effet activé (ON)
U01¤DIST ó‡GAINfiMSTRáTONE
Effet désactivé (OFF)
U01¤DIST ó EFFECT OFF
Loading...
+ 23 hidden pages
