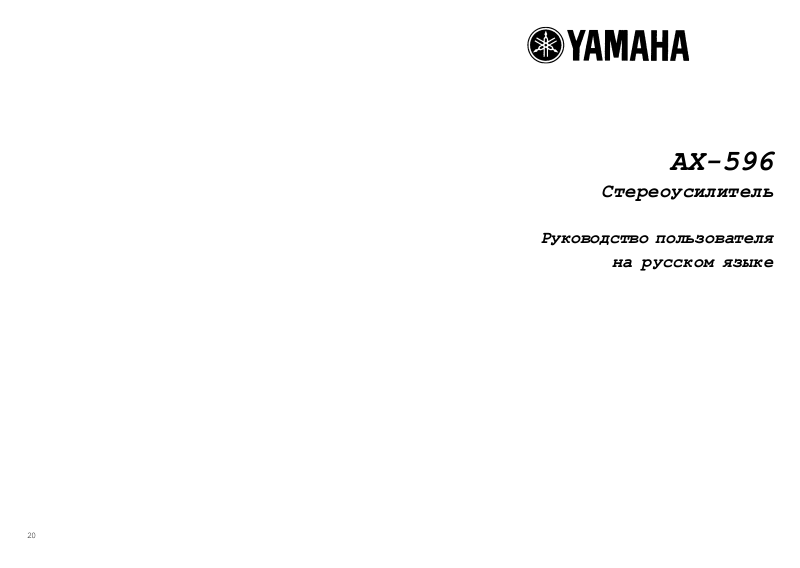

ÀÕ-596

Стереоусилитель

Руководство пользователя

на русском языке

20

УДАЛЕНИЕ УПАКОВКИ

После распаковки проверьте наличие следующих деталей:

¨ Блок дистанционного управления

¨ Батарейки (размер АА, R6, UM3)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Мощность

Мин. синусная выходная мощность
8W, 20 Гц – 20 кГц Коэффициент
гармоник 0,015% 100 Вт + 100 Bт

Макс. выходная мощность (EIAJ)
(1 кГц, коэф. гармоник 10%)

8/6 W ................................ 145 /170 Bò

Выход на наушники ... 0,33V/680W

Разделение каналов (1 кГц/10кГц)
CD/DVD (вход 5,1 кW закрыт)

.................... 65 dB/50dB

Характеристика регулятора тембра

Áàñ (BASS) .......... ±10dB(20Hz)

Высокие(TREBLE) .. ±10dB(20kHz)
Регулятор(LOUDNESS) ..

–30 dB (1kHz)

Как открыть и закрыть верхнюю (переднюю) крышку.

Заройте верхнюю крышку, если Вы не пользуетесь регуляторами внутри блока.
¨ Откройте крышку отделения

регулировки.

¨ Заройте крышку отделения

регулировки.

Динамическая мощность (1HF)

8/6/4/2 W ......... 140/170/220/290 Bò

Выходная мощность DIN
(4W,1кГц,коэф.гармоник0,7%)155Bт

Выходная мощность IEC
(8 W, 1 кГц, коэф. гармоник

0,015%) ................... 110Âò

Полоса частот
8 W, 50 Вт, коэф.гармоник 0,03%
10 Ãö – 50 êÃö

Коэффициент затухания

8 W, 20 Ãö–20êÃö ........... 320

Частотная характеристика .........

........... 20 Ãö – 20 êÃö ±0,5dB

THD (20 Ãö – 20 êÃö)
CD/DVD è SP OUT

(8W, 50Âò) .............. 0,008%

Отношение сигнал/шум (Схема IHF)
СD/DVD (вход замкнут накоротко)

CD/DVD DIRECT AMP ON) .... 110 dB

PHONO ММ(вход замкнут накоротко) 92dB

Собственный шум (Схема IHF-A)

CD/DVD DIRECT AMP ON ...... 35 mV

Секция управления

Входная чувствит./полное
сопротивление

CD/DVD è ò.ä. ...... 150 mV/47kW

PHONO ............ 2,5 mV/47 kW

Общие характеристики

Напряжение
Модель для Европы и

Великобритании .... сеть 230 В, 50 Гц

Модель для Австралии сеть 240 В, 50 Гц
Модель для Китая и общая модель

... ñåòü 110/120/220/240 Â, 60/50 Ãö

Потребляемая мощность ..... 220Вт

Выходные розетки
3 переключаемые сетевые розетки
(Модель для Европы, Китая и
общая модель) всего макс. 100 Вт
1 переключаемая сетевая розетка
(Модель для Англии и Австралии)

............ всего макс. 100 Вт

Размеры .......... 435х151х396 мм

Âåñ .................... 10,6 êã

Комплект . Пульт дистанц. управления

..................... батарейки

Допускаются изменения технических
параметров

Выходный уровень

REC OUT ............ 150mV/1,6kW

2

19

Гудящие шумы

¨ Кабели подключены неверно

Подключите правильно кабельные штекеры, если неисправность не
устраняется, возможен дефект кабеля

¨ Проигрыватель не подключен к клемме GND

Подключите проигрыватель к клемме GND этого прибора

Низкий уровень громкости при воспроизведении пластинок

¨ Проигрыватель оснащен системой МС

Подключите проигрыватель к этому прибору с помощью усилителя МС

Уровень громкости не повышается или искажается
воспроизводимый звук

¨ Прибор подключенный к разъемам TAPE OUT или MD OUT, выключен

Включите прибор

Слабый звук во время воспроизведения через наушники,
подключенные к плееру CD или к кассетной деке

¨ Прибор отключен или переключен в дежурный режим

Включите питание прибора

Низкий уровень громкости

¨ Включен регулятор тонокомпенсации (LOUDNESS)

Установите регулятор (LOUDNESS) в положение FLAT

Входной источник звука не регулируется с помощью входного
переключателя (INPUT)

¨ Прямой переключатель CD/DVD включен

Выключите прямой переключатель CD/DVD

Регуляторы басов, высоких частот, баланса и громкости не
работают

¨ Включен прямой переключатель CD/DVD (или прямой переключатель PURE

DIRECT)

Выключите прямой переключатель (или прямой переключатель PURE
DIRECT), для того чтобы ввести в работу регуляторы звука

Благодарим Вас в связи с приобретением стереоусилителя YAMAHA.

ОСОБЕННОСТИ

¨ ÀÕ-596

Выходная мощность 2х100 Вт (8 Ом)RMS, общий коэффициент гармоник
0,015%, 20-20.000 Гц.

¨ Высокая динамическая мощность, возможность подключения низкоомной

нагрузки

¨ Непрерывная регулировка функции тонокомпенсации.
¨ Прямое переключение CD/DVD DIRECT AMP для высокой точности

звуковоспроизведения CD и DVD.

¨ Блок дистанционного управления
¨ Переключатель REC OUT, работающий независимо от выбора входного

источника.

¨ Прямой переключатель PURE DIRECT для самого точного

звуковоспроизведения.

СОДЕРЖАНИЕ

Удаление упаковки ................................................ 2

Особенности ...................................................... 3

Следует обратить внимание ........................................ 4

Рекомендации по дистанционному управлению ........................ 5

Подключение ...................................................... 6

Элементы регулировки и их функции ................................ 9

Управление ...................................................... 13

Поиск неполадок ................................................. 17

Технические параметры ........................................... 19

Пульт дистанционного управления не работает

¨ Сели батарейки

Замените батарейки

¨ Неправильная работа пульта управления

Неправильное расстояние или угол луча
Блок управления работает на максимальном расстоянии 6 м и с углом луча
к оптической оси приемника IR на передней панели, составляющего 30°

¨ Сильный свет (прямые солнечные лучи или от флюоресцентной лампы на

чувствительный элемент блока управления

Измените положение главного прибора.

18

3
