BETRIEBSANLEITUNG
40X
66T-28199-77-G0
Page 2
GMU25051
Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie den
Außenbordmotor in Betrieb nehmen oder an ihm Arbeiten durchführen. Nehmen Sie diese Anleitung mit an Bord und verschließen Sie sie in einer wasserdichten Tasche, wenn Sie mit dem Boot fahren. Diese Anleitung sollte bei einem möglichen Verkauf des Außenbordmotors immer mitgegeben werden.
Page 3
Wichtige Informationen im Handbuch
GMU25103
An den Eigentümer
Wir danken Ihnen für Ihre Entscheidung zu Gunsten eines Yamaha-Außenbordmotors. Die vorliegende Betriebsanleitung enthält In­formationen, die im Hinblick auf ordnungsge­mäßen Betrieb, Wartung und Pflege erforderlich sind. Das Begreifen dieser einfa­chen Anweisungen wird Ihnen dabei helfen, Ihren neuen Yamaha bestmöglich zu nutzen. Weitere Fragen zum Betrieb oder zur War­tung Ihres Außenbordmotors beantwortet Ih­nen gerne Ihr Yamaha-Händler. In der vorliegenden Betriebsanleitung wer­den besonders wichtige Informationen wie folgt hervorgehoben.
Das Sicherheitswarnsymbol bedeutet ACHTUNG! SEIEN SIE WACHSAM! ES GEHT UM IHRE SICHERHEIT!
GWM00780
WARNUNG
Wenn WARNUNG-Anweisungen nicht be­achtet werden, könnte dies Verletzungen oder den Tod für des Bedieners des Mo­tors, für einen Zuschauer oder für die Per­son, die den Außenbordmotor inspiziert oder repariert, zur Folge haben.
GCM00700
ACHTUNG:
Ein ACHTUNG-Hinweis deutet auf beson­dere Vorsichtsmaßnahmen hin, die zum Vermeiden von Schäden am Außenbord­motor zu ergreifen sind.
HINWEIS:
Ein HINWEIS vermittelt wichtige Informatio­nen zum Erleichtern oder Erklären von Ver­fahren.
Yamaha ist ständig um die Weiterentwick­lung mit Bezug auf Produktdesign und Qua-
lität bemüht Die vorliegende Anleitung enthält daher zwar die jüngsten Produktin­formationen, die zum Zeitpunkt des Drucks zur Verfügung standen, aber es könnten Dis­krepanzen zwischen Ihrer Maschine und die­ser Betriebsanleitung bestehen. Bei Fragen im Zusammenhang mit dieser Betriebsanlei­tung wenden Sie sich bitte an Ihren Yamaha­Händler. Zur Sicherstellung einer langen Produkt-Le­bensdauer empfiehlt Ihnen Yamaha, bei der Verwendung des Produktes und bei der Durchführung der regelmäßigen Inspektio­nen und Wartungen den Anweisungen im Benutzerhandbuch zu folgen. Sämtliche Schäden, die aus der Nichtbeachtung dieser Anleitung resultieren, werden nicht durch die Garantie abgedeckt. In einigen Ländern gelten Gesetze oder Richtlinien, die die Ausfuhr des Produktes durch den Benutzer aus dem Land, in dem das Produkt erworben wurde, untersagen; aus diesem Grunde ist es u. U. nicht mög­lich, das Produkt im Bestimmungsland regi­strieren zu lassen. Darüber hinaus gilt die Garantie u. U. in einigen Regionen nicht. Wenn Sie die Ausfuhr des Produktes in ein anderes Land planen, konsultieren Sie bitte den Händler, bei dem Sie das Produkt erwor­ben haben, hinsichtlich weiterer Informatio­nen. Falls das Produkt gebraucht gekauft wurde, konsultieren Sie bitte einen Händler in Ihrer Nähe hinsichtlich einer Neuregistrierung als Kunde, damit Sie die jeweiligen Service-Lei­stungen in Anspruch nehmen können.
HINWEIS:
40XMH, 40XW und das Standardzubehör werden in diesem Handbuch als Grundlage für die Erklärungen und Illustrationen ver­wendet. Einige Punkte gelten demzufolge
Page 4
Wichtige Informationen im Handbuch
nicht für jedes Modell.
GMU25121
40X
BETRIEBSANLEITUNG
©2007 durch Yamaha Motor Co., Ltd.
1. Ausgabe, April 2007
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unautorisierte
Verwendung
ist ohne die schriftliche Genehmigung von
Yamaha Motor Co., Ltd. ausdrücklich verboten.
Gedruckt in Japan
Page 5
Inhaltsverzeichnis
Allgemeine Information ....................1
Identifikationsnummern-Eintrag ...... 1
Seriennummer des
Außenbordmotors ........................... 1
Zündschlüsselnummer...................... 1
EC-Herstellerplakette ...................... 1
Wichtige Etiketten ........................... 2
Warnetiketten.................................... 2
Sicherheitsinformationen................. 3
Sicherheitsinformation..................... 3
Rotierende Teile................................ 3
Heiße Teile........................................ 3
Elektrischer Schlag ...........................3
Absperr-Reißleine des Motors ..........3
Benzin ...............................................3
Ausgelaufenes Benzin und
Benzinflecken ................................. 3
Karbonmonoxid................................. 4
Modifikationen................................... 4
Bootssicherheit................................ 4
Alkohol und Drogen .......................... 4
Zugelassene Schwimmweste ........... 4
Personen über Bord.......................... 4
Bootsinsassen................................... 4
Überladen des Boots ........................ 5
Vermeiden Sie Kollisionen ................5
Wetter ............................................... 5
Training der Bootsinsassen .............. 5
Veröffentlichung zur
Bootssicherheit ............................... 5
Gesetze und Vorschriften ................. 5
Grundlegende Anforderungen......... 6
Angaben über den Kraftstoff ........... 6
Benzin ...............................................6
Motoröl ..............................................6
Anforderungen bei der
Installation..................................... 6
PS-Nennleistung des Boots ..............6
Befestigung des Motors ....................7
Anforderungen der Fernbedienung... 7
Batterieanforderungen ......................7
Ohne einen Gleichrichter oder einen
Gleichrichter-Regler........................ 7

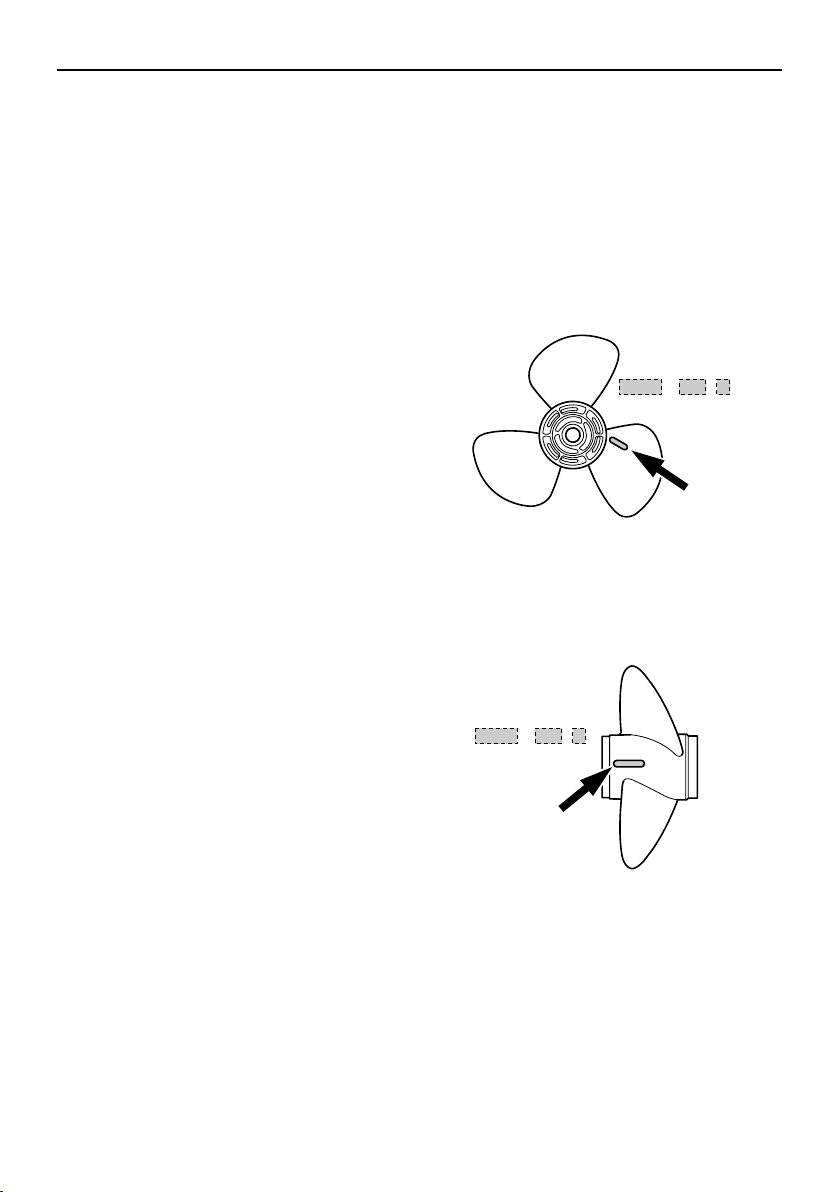

Propellerauswahl .............................. 8
Startverhinderung bei eingelegtem
Gang ............................................. 8
Wesentliche Komponenten............ 10

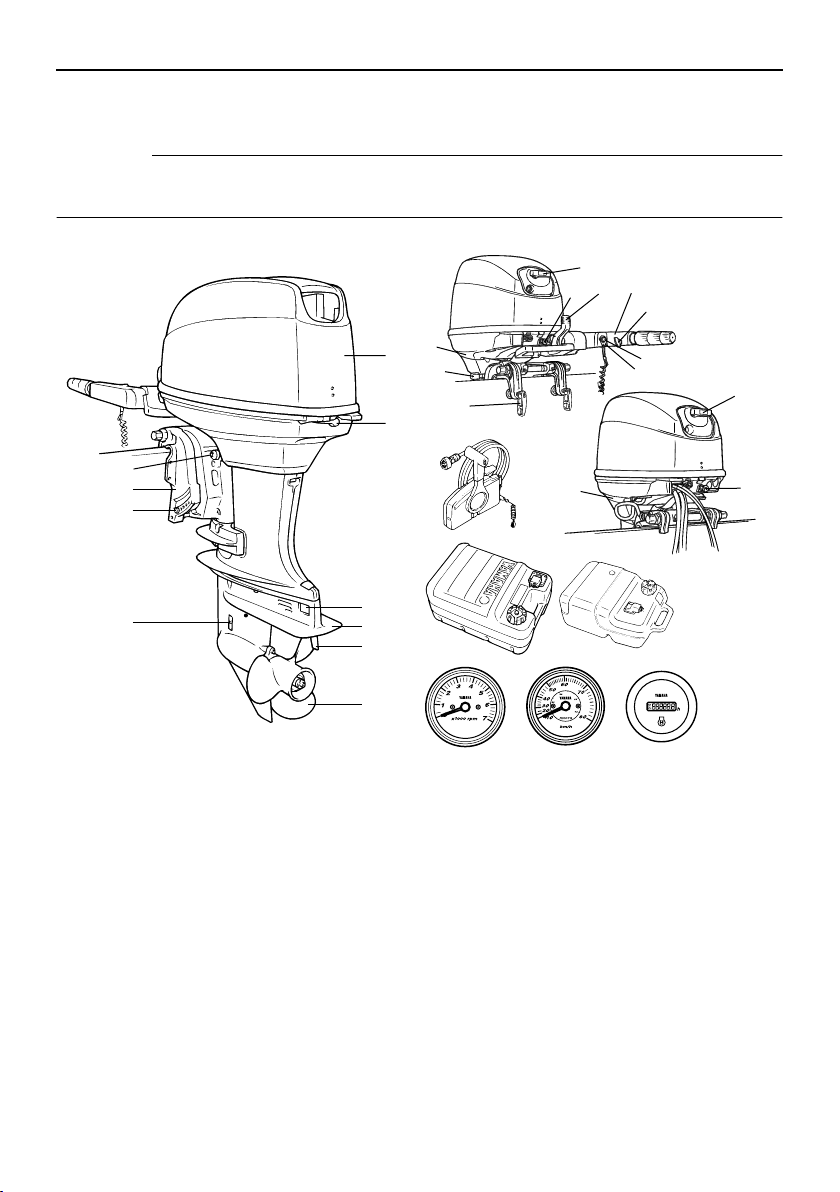

Hauptkomponenten ...................... 10

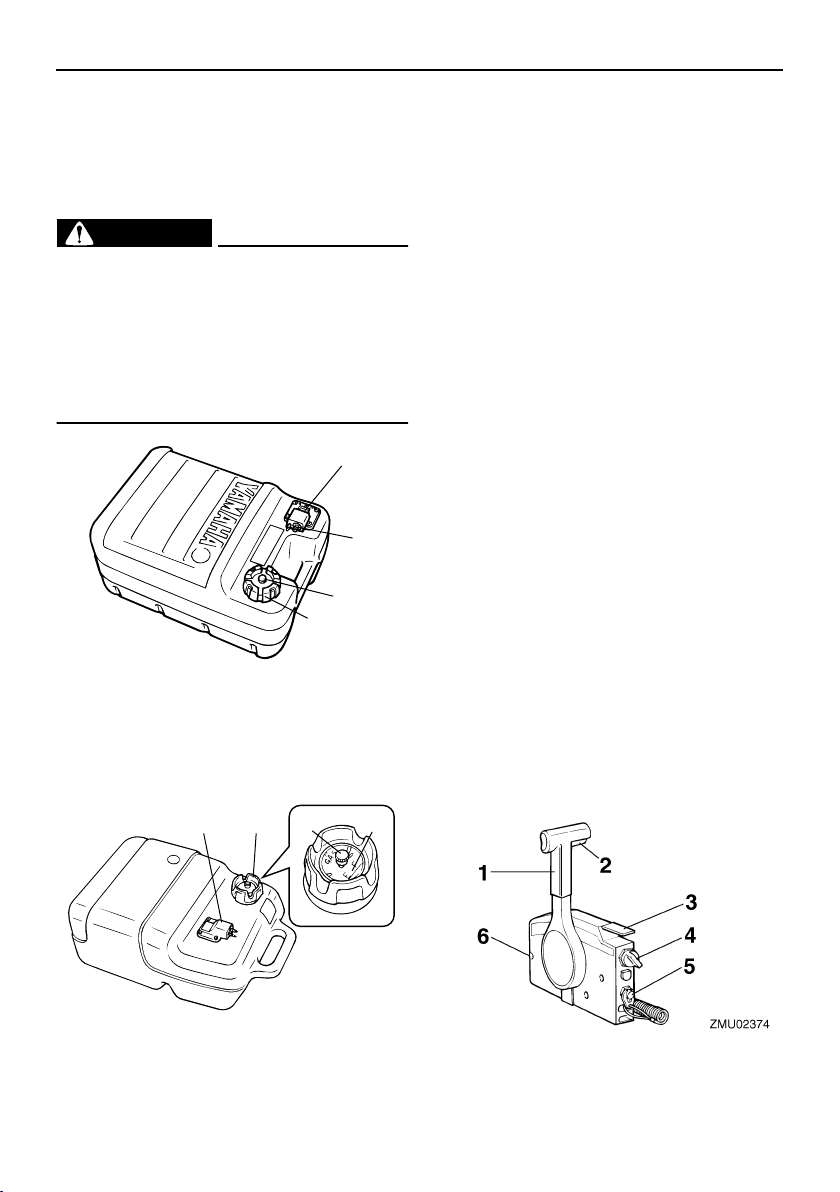

Kraftstofftank ...................................11
Kraftstoff-Anschlussstück................ 11
Kraftstoffanzeiger ............................11
Kraftstofftank-Verschlusskappe ......11
Entlüftungsschraube .......................11
Fernbedienung ................................11

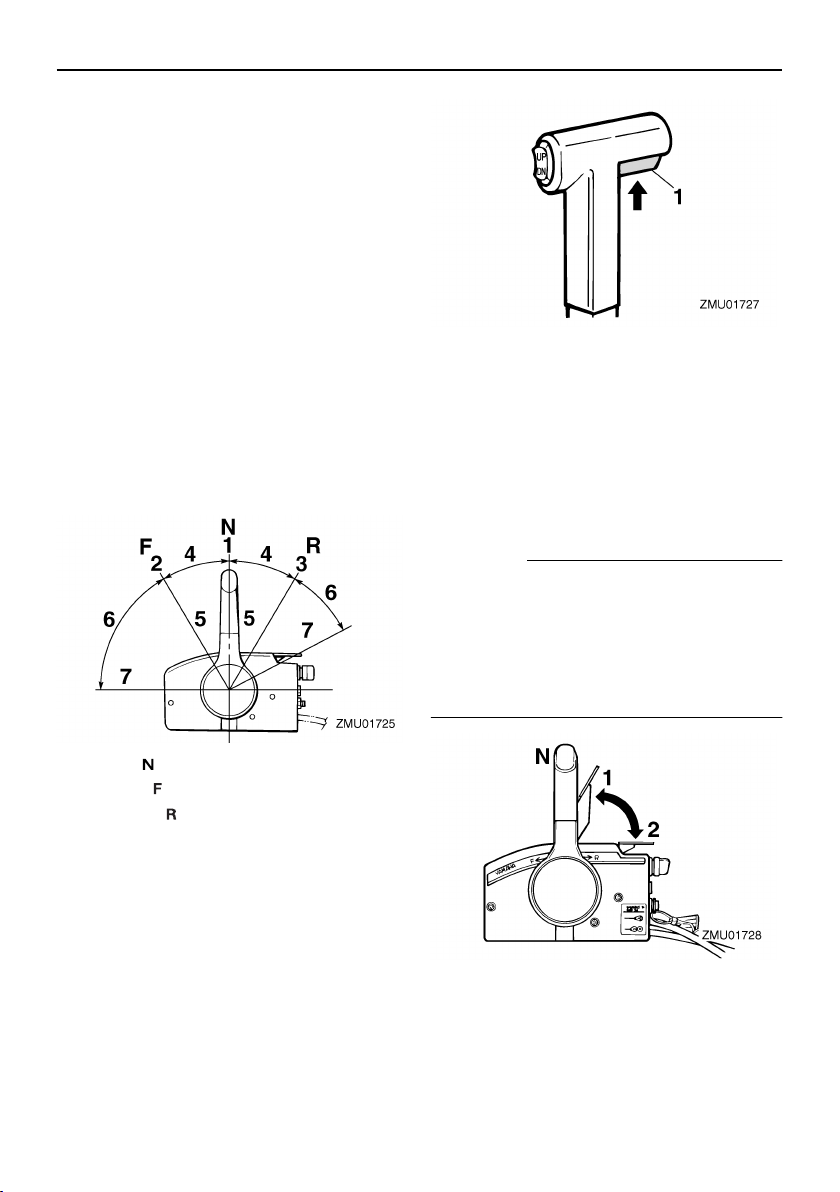

Fernbedienungshebel .....................12
Neutralverriegelungsauslöser .........12
Neutral-Gashebel ............................12
Chokeschalter .................................13
Ruderpinne...................................... 13
Schalthebel .....................................13
Gashebel-Griff................................. 13
Gashebel-Anzeige........................... 13
Gashebel-Widerstandseinstellung ..14
Motor-Quickstoppschalter ...............14
Motor-Stopptaster ...........................15
Chokeknopf zum Ziehen .................15
Handstartergriff ...............................16
Hauptschalter ..................................16
Widerstandseinstellung der
Steuerung .....................................16
Trimmanode mit Anode................... 17
Trimmstange (Kippstift) ...................17
Kippsperrmechanismus................... 17
Ankipp-Arretierungsbolzen.............. 18
Motorhauben-Verriegelungshebel
(Typ zum Drehen) ......................... 18
Drehzahlmesser ..............................18
Geschwindigkeitsmesser ................18
Betriebsstundenzähler ....................19
Warnsystem.................................. 19
Überhitzungswarnung .....................19
Bedienung ....................................... 21
Installation..................................... 21
Montage des Außenbordmotors...... 21
Klemmen des Außenbordmotors ....22
Einfahren des Motors.................... 23
Benzin- und Motoröl-Mischtabelle
(25:1)............................................. 24
Verfahren für
Vorgemisch-Modelle .....................24
Page 6
Inhaltsverzeichnis
Überprüfungen vor der
Inbetriebnahme ...........................24
Kraftstoff.......................................... 25
Öl .................................................... 25
Bedienelemente ..............................25
Stopp-Schalter ................................25
Motor............................................... 25
Einfüllen von Kraftstoff und
Motoröl ........................................25
Kraftstofffüllung für den tragbaren
Tank.............................................. 25
Benzin-Ölgemisch (100:1) .............. 26
Bedienung des Motors .................. 27
Kraftstoffzufuhr (tragbarer Tank)..... 27

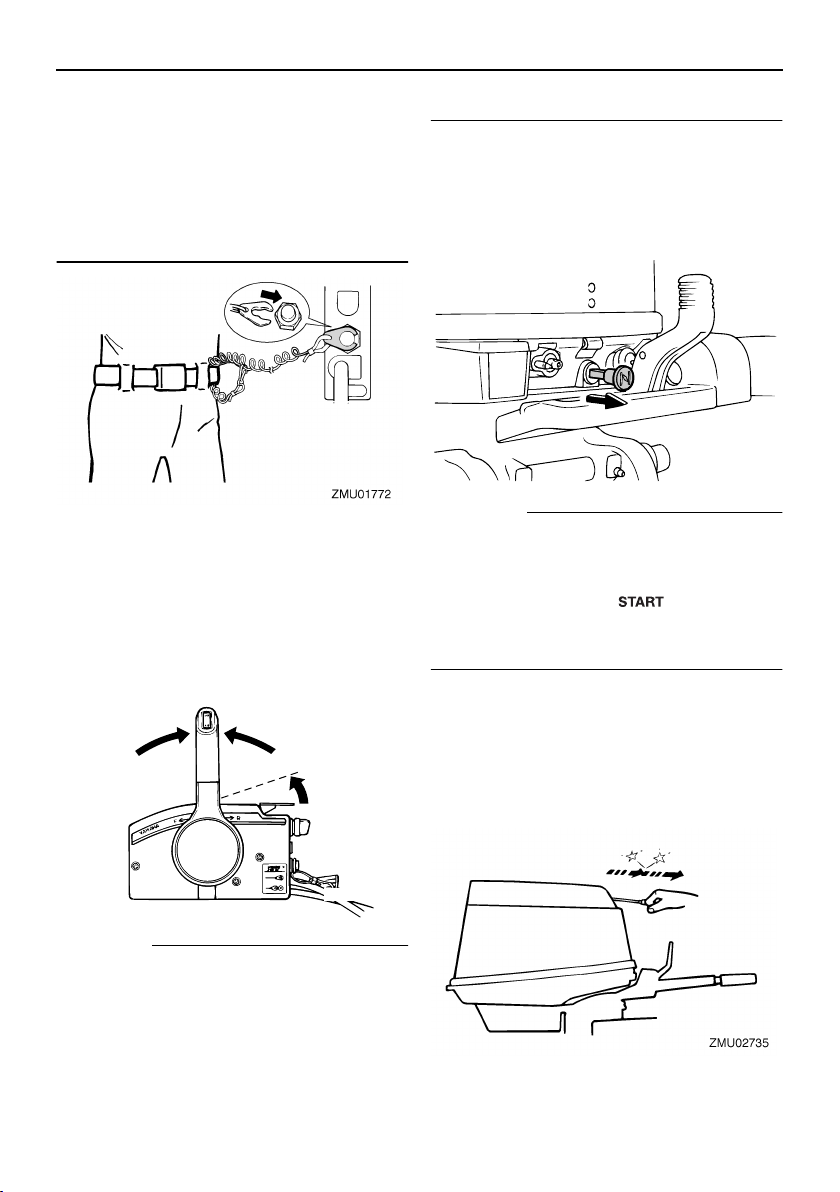

Motor starten................................... 28
Motor-Warmlaufphase................... 34
Chokestarter-Modelle...................... 34
Umschalten ................................... 34
Anhalten des Boots ....................... 36
Motor ausschalten......................... 36
Verfahren ........................................36
Außenbordmotor trimmen ............. 37
Einstellung des Trimmwinkels an
Modellen mit manuellem
Ankippsystem ............................... 38
Einstellung der Bootstrimmung .......39
Nach oben und unten kippen ........ 39
Vorgehensweise, um nach oben zu
kippen (Modelle mit manuellem
Ankippsystem) .............................. 40
Verfahren, um nach unten zu
kippen (Modelle mit manuellem
Ankippsystem) .............................. 41
Bootfahren in Flachwasser............ 41
Bootfahren in Flachwasser
(Modelle mit manuellem
Ankippsystem) .............................. 41
Bootfahren unter anderen
Bedingungen ...............................43
Wartung............................................ 44
Technische Daten ......................... 44
Transport und Lagerung des
Außenbordmotors .......................45
Modelle mit
Klemmschraubenmontage............ 46
Lagerung des Außenbordmotors ....46
Verfahren ........................................46
Schmierung .....................................48
Batteriepflege ..................................48
Reinigung des Außenbordmotors ...49 Überprüfen Sie die lakkierte
Oberfläche des Motors.................. 49
Periodische Wartung..................... 49
Ersatzteile .......................................49
Wartungsplan ..................................50
Wartungsplan (zusätzlich)............... 51
Schmieren .......................................52
Reinigung und Einstellung der
Zündkerze ..................................... 53
Überprüfung der Kraftstoffanlage.... 54
Inspektion des Kraftstofffilters .........55
Reinigung des Kraftstofffilters .........55
Überprüfung der
Leerlaufdrehzahl ...........................56
Überprüfung der Verkabelung und
der Verbindungsstücke .................57
Auspufflecks.................................... 57
Wasserlecks.................................... 57
Überprüfung des Propellers ............57
Entfernen des Propellers................. 58
Einbauen des Propellers .................58

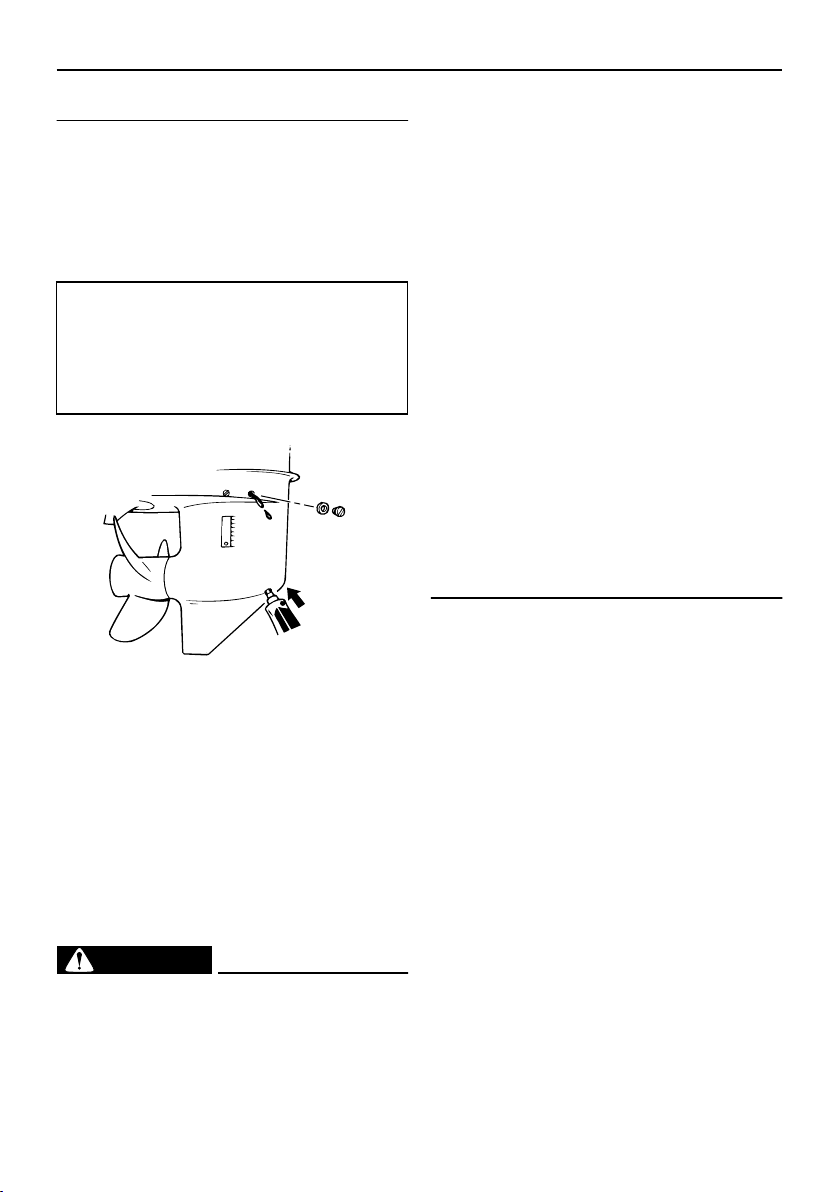

Getriebeölwechsel........................... 59
Reinigung des Kraftstofftanks .........60
Inspektion und Austausch der
Anode(n) .......................................61
Überprüfung der Batterie (bei
Modellen mit elektrischem
Starter) .......................................... 61
Anschließen der Batterie................. 62
Abklemmen der Batterie.................. 63
Überprüfung der Motorhaube.......... 63
Beschichtung des Bootsboden........ 63
Fehlerbehebung.............................. 65
Störungssuche.............................. 65
Vorübergehende Maßnahme im
Notfall .......................................... 69
Aufprallschäden ..............................69
Austausch der Sicherung ................69
Der Starter funktioniert nicht ...........70
Notfallstart des Motors ....................71
Page 7
Behandlung abgesoffener
Motoren .......................................72
Verfahren ........................................72
Inhaltsverzeichnis
Page 8

Allgemeine Information

GMU25171
Identifikationsnummern-
Eintrag
GMU25183
Seriennummer des Außenbordmotors
Die Seriennummer des Außenbordmotors befindet sich auf dem an der Klemmhalte­rung angebrachten Etikett. Tragen Sie die Seriennummer des Außen­bordmotors an den dazu vorgesehenen Stel­len ein, und zwar als Hilfe beim Bestellen von Ersatzteilen bei Ihrem Yamaha-Händler und falls Ihr Außenbordmotor gestohlen wür­de.
1. Position der Seriennummer des Außenbord­motors
Hauptzündschlüsselschalter, ist die Identifi­kationsnummer, wie abgebildet, an Ihrem Schlüssel eingeprägt. Tragen Sie die Num­mer an der dazu vorgesehenen Stelle für den Fall ein, dass Sie einen neuen Zündschlüssel benötigen.
1. Zündschlüsselnummer
GMU25202
EC-Herstellerplakette
Die mit diesem Etikett versehenen Motoren entsprechen bestimmten Teilen der Richtli­nie des Europäischen Parlaments für Ma­schinen. Für weitere Einzelheiten siehe Etikett und EC-Konformitätserklärung.
GMU25190
Zündschlüsselnummer
Umfasst die Ausstattung des Motors einen
1
1
1. EC-Herstellerplakettenposition
ZMU04866
Page 9
GMU25382
Wichtige Etiketten
GMU25395
Warnetiketten
ZMU01696
Allgemeine Information
(ausgenommen 2 PS)
Beim Anlassen oder im Betrieb dürfen keine elektrischen Teile berührt oder entfernt werden.
Bei laufendem Motor dürfen Hände, Haar und Kleidung nicht in die Nähe des Schwungrads und anderer drehen­der Teile geraten.
GMU25431
Etikett
GWM01300
WARNUNG
Dieser Motor ist mit einer Neutral-Start-
einrichtung ausgestattet.
Dieser Motor lässt sich nur starten, wenn sich der Schalthebel in der Neu­tral-Position befindet.
ZMU04867
ZMU04868
GMU25401
Etikett
GWM01260
WARNUNG
Achten Sie darauf, dass sich der Schalthebel in der Neutral-Position be­findet, bevor Sie den Motor starten
2
Page 10

Sicherheitsinformationen

GMU33621
Sicherheitsinformation
Beachten Sie zu jeder Zeit die Sicherheits­vorschriften.
GMU33630
Rotierende Teile
Hände, Füße, Haare, Schmuck, Kleidung, PFD-Streifen o. Ä. können sich mit internen rotierenden Teilen des Motors verheddern, was zu ernsthaften Unfällen oder gar zum Tode führen kann. Beachten Sie, dass die Motorhaube wann immer möglich an ihrem Platz bleibt. Bauen Sie die Haube nicht bei laufendem Motor aus und ersetzen Sie sie nicht. Nehmen Sie entsprechend den speziellen Anweisungen in dieser Bedienungsanleitung den Motor nur mit abgenommener Haube in Betrieb. Halten Sie Hände, Füße, Haare, Schmuck, Kleidung, PFD-Streifen o. Ä. vor sämtlichen hervorstehenden beweglichen Teilen fern.
GMU33640
Heiße Teile
Die Motorteile sind während des Betriebs und danach extrem heiß und können des­halb Brände verursachen. Vermeiden Sie, sämtliche Teile unter der Motorhaube zu be­rühren, solange sich der Motor noch nicht abgekühlt hat.
GMU33650
Elektrischer Schlag
Berühren Sie keine elektrischen Teile, wenn Sie den Motor starten oder dieser in Betrieb ist. Dies könnte zu einem elektrischen Schlag oder einem Stromschlag führen.
GMU33670
Absperr-Reißleine des Motors
Befestigen Sie die Absperr-Reißleine, so dass der Motor stoppt, wenn der Bediener über Bord fallen oder den Ruderstand ver­lassen sollte. Dadurch wird ein Ausbrechen
des Boots bei laufendem Motor verhindert. Ebenso wird verhindert, dass Personen zu­rückgelassen werden oder Personen oder Gegenstände vom Boot überfahren werden. Befestigen Sie während des Betriebs die Ab­sperr-Reißleine an einem sicheren Ort an Ih­rer Kleidung, Ihrem Arm oder Ihrem Bein. Entfernen Sie sie nicht, um den Ruderstand zu verlassen, während sich das Boot be­wegt. Befestigen Sie die Reißleine nicht an Kleidung, die reißen könnte; verlegen Sie die Reißleine auch nicht an Orten, an denen sie sich verheddern und somit unbrauchbar wer­den könnte. Verlegen Sie die Reißleine nicht an Orten, an denen sie versehentlich herausgezogen werden könnte. Wenn an der Reißleine wäh­rend des Betriebs gezogen wird, schaltet sich der Motor aus und Sie verlieren die Kon­trolle über die Lenkung. Das Boot verliert rasch an Fahrt; dadurch können Personen und Gegenstände nach vorne geworfen wer­den.
GMU33810
Benzin
Benzin und Benzindämpfe sind hochgra­dig entflammbar und explosiv.
Füllen Sie es immer entsprechend dem auf Seite 27 be­schriebenen Verfahren nach, um einen Brand oder eine Explosion zu verhindern.
GMU33820
Ausgelaufenes Benzin und Benzinflecken
Achten Sie darauf, dass Sie kein Benzin ver­schütten. Verschüttetes Benzin ist sofort mit einem trockenen Lappen aufzuwischen. Ent­sorgen Sie den Lappen auf richtige Art und Weise. Gelangt Benzin auf die Haut, ist es sofort mit Wasser und Seife abzuwaschen. Kleidung, auf die Benzin geraten ist, muss sofort ge­wechselt werden.
3
Page 11
Sicherheitsinformationen
Sollten Sie Benzin verschlucken, beträchtli­che Benzindampfmengen inhalieren oder sollte Benzin in Ihre Augen geraten, lassen Sie sich sofort ärztlich versorgen. Saugen Sie niemals Kraftstoff mit dem Mund an.
GMU33900
Karbonmonoxid
Dieses Produkt gibt Auspuffgase ab, die Kohlenmonoxyd enthalten, ein farb- und ge­ruchloses Gas, das beim Einatmen Hirn­schädigungen oder Todesfälle verursachen kann. Die Symptome umfassen Übelkeit, Schwindelgefühl und Schläfrigkeit. Cockpit und Kabine gut gelüftet halten. Auspufföff­nungen nie verstopfen.
GMU33780
Modifikationen
Versuchen Sie nicht, den Außenbordmotor zu modifizieren. Durch Modifikationen an Ih­rem Außenbordmotor kann die Sicherheit und Zuverlässigkeit verringert werden; eben­so könnte der Außenbordmotor unsicher werden oder seine Verwendung könnte ille­gal werden.
GMU33740
Bootssicherheit
Dieser Abschnitt enthält einige der wichtigen Sicherheitshinweise, die Sie beim Umgang mit dem Boot beachten sollten.
GMU33710
Alkohol und Drogen
Das Boot nie betreiben, nachdem man Alko­hol getrunken oder Drogen eingenommen hat. Rauschzustände sind einer der am häu­figsten auftretenden Faktoren, die zu Boots­unfällen führen.
GMU33720
Zugelassene Schwimmweste
An Bord sollt sich stets eine zugelassene Schwimmweste für jeden der Bootsinsassen befinden. Yamaha empfiehlt, bei jedem Be­treiben des Bootes eine Schwimmweste zu
tragen. Zumindest müssen Kinder und Nicht­schwimmer stets Schwimmwesten anlegen; außerdem sollten alle Bootsinsassen solche Schwimmwesten tragen, wenn möglicher­weise gefährliche Bedingungen für Boots­fahrten vorliegen.
GMU33730
Personen über Bord
Achten Sie bei laufendem Motor stets sehr aufmerksam darauf, ob sich Personen (z.B. Schwimmer, Wasserskifahrer oder Taucher) im Wasser befinden. Befindet sich ein Schwimmer in der Nähe des Bootes, schal­ten Sie auf Neutral und schalten Sie den Mo­tor aus. Halten Sie sich von Schwimmbereichen fern. Schwimmer können oft schwer gesehen werden. Der Propeller kann auch dann weiterhin be­wegt werden, wenn sich der Motor in der Neutral-Stellung befindet. Schalten Sie den Motor aus, wenn sich ein Schwimmer in der Nähe befindet.
GMU33750
Bootsinsassen
Wenden Sie sich an Ihren Bootshersteller um ausführliche Hinweise zu erhalten, wo sich Personen am besten im Boot setzen. Stellen Sie sicher, dass alle Bootsinsassen richtig sitzen bevor Sie das Boot beschleuni­gen oder das Boot über der Leerlaufdrehzahl betreiben. Wenn Personen im Boot stehen oder an Orten sitzen, die dafür nicht geeignet sind, kann dies dazu führen, dass die Person über Bord fällt oder aufgrund von Wellen, Strömungen oder plötzlichen Geschwindig­keits- oder Richtungsänderungen im Boot selbst hinfällt. Auch wenn alle Personen ord­nungsgemäß sitzen, weisen Sie sie bitte dar­auf hin, wenn Sie ein ungewöhnliches Manöver durchführen. Vermeiden Sie beim Fahren stets hohe Wellen oder starke Strö-
4
Page 12
Sicherheitsinformationen
mungen.
GMU33760
Überladen des Boots
Überladen Sie das Boot nicht. Lesen Sie die Herstellerplakette am Boot, um das Maxi­malgewicht und die Höchstanzahl der Boot­sinsassen zu erfahren. Stellen Sie sicher, dass das Gewicht entsprechend den Anwei­sungen des Bootsherstellers richtig verteilt ist. Das Überladen oder die falsche Ge­wichtsverteilung kann dazu führen, dass das Boot nicht mehr richtig gehandhabt werden kann und dies zu einem Unfall, zum Kentern oder Sinken des Bootes führt.
GMU33770
Vermeiden Sie Kollisionen
Achten Sie stets auf
stände und andere Boote. Achten Sie stets auf Gegebenheiten, die Ihre Sicht beein­trächtigen oder andere darin beeinträchti­gen, Sie wahrzunehmen.
Fahren Sie defensiv
schwindigkeit und halten Sie ausreichenden Abstand zu Personen, Gegenständen oder anderen Booten.
Fahren Sie nicht direkt hinter anderen
Booten oder Wasserskifahrern her.
Vermeiden Sie scharfe Kurven oder ande­re Manöver, die es anderen schwer ma­chen, Ihnen auszuweichen oder vorauszusehen, in welche Richtung Sie fahren.
Vermeiden Sie, in flachen Gewässern zu fahren; fahren Sie ebenfalls nicht in Ge­wässern, in denen Gegenstände unterge­gangen sind.
Überschreiten Sie beim Fahren nicht Ihre persönlichen Grenzen und vermeiden Sie aggressive Manöver, um zu vermeiden, dass Sie die Kontrolle über das Boot ver­lieren, Teile des Bootes verlieren oder Kol­lisionen verursachen.
Personen, Gegen-
bei mäßiger Ge-
Unternehmen Sie so früh wie möglich alles,
um Kollisionen zu vermeiden. Den-
ken Sie immer daran,
Bremsen haben
dass Boote keine
und dass ein Stoppen des Motors oder die Reduzierung des Ga­ses das Lenken beeinträchtigen kann. Wenn Sie sich nicht sicher sind, das Boot vor einem Aufprall auf ein Hindernis stop­pen zu können, bewegen Sie den Gashe­bel und fahren Sie in eine andere Richtung.
GMU33790
Wetter
Halten Sie sich über das Wetter informiert. Vor dem Antreten einer Bootsfahrt sollte man die Wettervorhersage einholen. Boot­fahren bei gefährlichem Wetter sollte man vermeiden.
GMU33880
Training der Bootsinsassen
Beachten Sie, dass mindestens ein Bootsin­sasse trainiert ist, um das Boot in einem Not­fall zu bedienen.
GMU33890
Veröffentlichung zur Bootssicherheit
Informieren Sie sich über Bootssicherheit. Weitere Auskunft und Veröffentlichungen er­halten Sie bei zahlreichen Bootsorganisatio­nen.
GMU33600
Gesetze und Vorschriften
Man sollte mit den Rechtsvorschriften und Bestimmungen für die Gewässer —vertraut sein, in denen man das Boot betreibt, und sie beachten. Dem geographischen Ort entspre­chend gibt es verschiedene Regelwerke. Sie sind jedoch im Grundsatz die gleichen wie die, die im internationalen Regelwerk “Inter­national Rules of the Road” festgelegt sind.
5
Page 13

Grundlegende Anforderungen

GMU25540
Angaben über den Kraftstoff
GWM00010
WARNUNG
BENZIN UND SEINE DÄMPFE SIND HOCHENTZÜNDLICH UND EXPLOSIONSGEFÄHRLICH!
Rauchen Sie beim Auftanken nicht und bewahren Sie einen sicheren Abstand zu Funken, offenen Flammen oder son­stigen Entzündungsquellen.
Schalten Sie den Motor vor dem Nach­tanken aus.
Tanken Sie in einem gut belüfteten Be­reich nach. Tragbare Kraftstofftanks müssen außerhalb des Bootes aufge­tankt werden.
Achten Sie darauf, dass Sie kein Benzin verschütten. Verschüttetes Benzin ist sofort mit einem trockenen Lappen auf­zuwischen.
Überfüllen Sie den Kraftstofftank nicht.
Ziehen Sie nach dem Nachtanken den Tankdeckel gut fest.
Nehmen Sie beim Verschlucken von Benzin, beim Einatmen beträchtlicher Benzindampfmengen oder wenn Ben­zin mit den Augen in Berührung gekom­men ist sofort ärztliche Hilfe in Anspruch.
Gelangt Benzin auf die Haut, waschen Sie es bitte sofort mit Wasser und Seife ab. Kleidung, auf die Benzin geraten ist, muss sofort gewechselt werden.
Berühren Sie mit dem Kraftstoff-Aus­gussstutzen den Einfüllstutzen oder ­trichter, um elektrostatischen Entla­dungsfunken vorzubeugen.
GCM00010
ACHTUNG:
Verwenden Sie nur sauberes Benzin, das
in gereinigten Behältern aufbewahrt wird und nicht durch Wasser oder Fremdstof­fe verunreinigt ist.
GMU25580
Benzin
Empfohlenes Benzin:
Unverbleites Normalbenzin mit einer Mindest-Oktanzahl von 90 (Research­Oktanzahl).
Bei Klopf- oder Klingelgeräuschen verwen­den Sie bitte eine andere Benzinmarke oder tanken Sie unverbleites Superbenzin.
GMU25650
Motoröl
Empfohlenes Motoröl:
YAMALUBE Zweitakt-Außenbordmo­toröl
Ist das empfohlene Motoröl nicht verfügbar, kann ein anderes Zweitakt-Motoröl mit NMMA-zertifizierter TC-W3-Einstufung ver­wendet werden.
GMU33552
Anforderungen bei der
Installation
GMU33560
PS-Nennleistung des Boots
Versichern Sie sich vor der Installation des Außenbordmotors/der Außenbordmotoren, dass die Gesamt-PS-Zahl Ihres Motors/Ihrer Motoren die maximale PS-Nennleistung des Bootes nicht übersteigt. Siehe die Hersteller­plakette des Bootes oder wenden Sie sich an den Hersteller.
GWM01560
WARNUNG
Ein übermäßig stark beanspruchter Mo­tor kann erhebliche Instabilität verursa­chen.
6
Page 14
Grundlegende Anforderungen
GMU33570
Befestigung des Motors
Ihr Händler oder eine mit Einbauarbeiten vertraute Person sollten den Motor einbauen und dabei das richtige Werkzeug verwenden und die Einbauvorschriften beachten. Weite­re Informationen finden Sie auf Seite 21.
GWM01570
WARNUNG
Jeder unsachgemäßer Einbau des Au­ßenbordmotors könnte gefährliche Be­dingungen wie beispielsweise mangelhafte Handhabung, Verlust der Kontrolle oder Feuergefahr herbeifüh­ren.
Da der Motor äußerst schwer ist, müs­sen spezielle Geräte verwendet wer­den, um ihn sicher zu befestigen; außerdem ist hierfür ein spezielles Trai­ning erforderlich.
GMU33580
Anforderungen der Fernbedienung
Die Fernbedienung muss mit einem Gerät / mit Geräten zur Startverhinderung bei einge­legtem Gang ausgestattet sein. Dieses Ge­rät vermeidet, dass der Motor startet, solange er sich in der Neutral-Stellung befin­det.
GWM01580
WARNUNG
Wenn der Motor mit eingelegtem Ge­trieberad startet, kann sich das Boot plötzlich und unerwartet los bewegen und möglicherweise eine Kollision ver­ursachen; dabei könnten auch Perso­nen über Bord gehen.
Wenn der Motor mit eingelegtem Ge­trieberad startet, funktioniert das Gerät zur Startverhinderung nicht korrekt. In diesem Fall sollten Sie den Außenbord­motor nicht mehr verwenden. Wenden
Sie sich an Ihren Yamaha-Händler.
GMU25693
Batterieanforderungen
GCM01061
ACHTUNG:
Keine Batterie verwenden, die nicht der vorgeschriebenen Kapazität entspricht. Bei der Verwendung einer Batterie, die den technische Daten nicht entspricht, funktioniert das elektrische System mög­licherweise schlecht oder es kann überla­stet und beschädigt werden.
Wählen Sie für Modelle mit elektrischem Starter eine Batterie, die folgenden techni­schen Daten entspricht.
GMU25721
Technische Daten der Batterie
Minimaler Kaltanlassstrom (CCA/EN):
40XW 430.0 A
Minimale Nennleistung (20HR/IEC):
40XW 70.0 Ah
Bei zu niedriger Batteriespannung kann der Motor nicht angelassen werden.
GMU25730
Ohne einen Gleichrichter oder einen Gleichrichter-Regler
GCM01090
ACHTUNG:
Bei Modellen, die nicht mit einem Gleich­richter oder Gleichrichterregler ausge­stattet sind, kann keine Batterie angeschlossen werden.
Falls Sie eine Batterie mit den Modellen ohne Gleichrichter oder Gleichrichter-Regler benutzen wollen, bauen Sie einen optiona­len Gleichrichter-Regler ein. Die Verwendung einer wartungsfreien Batte­rie bei den oben angeführten Modellen kann die Lebensdauer der Batterie erheblich ver-
7
Page 15
Grundlegende Anforderungen
kürzen. Bauen Sie bei den oben angeführten Model­len einen optionalen Gleichrichter-Regler ein oder verwenden Sie Zubehörteile, die für 18 Volt oder höher ausgelegt sind. Um Informa­tionen zum Einbau eines optionalen Gleich­richter-Regler zu erhalten, setzen Sie sich bitte mit Ihrem Yamaha-Händler in Verbin­dung.
GMU34190
Propellerauswahl
Neben dem Auswählen eines Außenbord­motors ist die Wahl der richtigen Propellers einer der wichtigsten Kaufentscheidungen, die ein Bootsinhaber zu treffen hat. Der Typ, die Größe und das Design Ihres Propellers haben direkten Einfluss auf die Beschleuni­gung, die Höchstgeschwindigkeit, den Kraft­stoffverbrauch und auch auf die Lebensdauer des Motors. Yamaha entwirft und stellt Propeller für jeden Yamaha Au­ßenbordmotor und jede Anwendung her. Ihr Außenbordmotor wird mit einem Yamaha Propeller geliefert, der ausgewählt wurde, um eine ganze Reihe von Anwendungen gut auszuführen. Es kann jedoch Benutzer ge­ben, bei denen ein anderer Propeller geeig­neter wäre. Ihr Yamaha-Händler kann Ihnen bei der Wahl des richtigen Propellers speziell für Ihre Bedürfnisse helfen. Wählen Sie einen Propeller, der dem Motor ermöglicht, die Mit­te oder die obere Hälfte des Betriebsbe­reichs bei Vollgas mit maximaler Bootsladung zu erreichen. Wählen Sie im Allgemeinen einen Propeller mit größerer Steigung für kleinere Betriebslasten und ei­nen Propeller mit kleinerer Steigung für schwerere Lasten. Wenn Sie Lasten mit sich führen, deren Gewicht sich stark unterschei­det, wählen Sie den Propeller, der den Motor
im richtigen Bereich für Ihre Maximallast lau­fen lässt. Aber denken Sie immer daran, dass Sie möglicherweise den Gashebel zu­rückdrehen müssen, um beim Transport von leichteren Lasten innerhalb des empfohle­nen Geschwindigkeitsbereichs zu bleiben. Anleitungen für das Abmontieren und die Montage des Propellers finden Sie auf Seite
57.
x
-
123
ZMU04604
1. Propellerdurchmesser in Zoll
2. Propellersteigung in Zoll
3. Propellertyp (Propellerbaumuster)
x
-
123
ZMU04606
1. Propellerdurchmesser in Zoll
2. Propellersteigung in Zoll
3. Propellertyp (Propellerbaumuster)
GMU25760
Startverhinderung bei
eingelegtem Gang
Yamahas Außenbordmotoren, mit dem ab-
8
Page 16
Grundlegende Anforderungen
gebildeten Etikett oder von Yamaha zuge­lassene Fernbedienungen sind mit einer Einrichtung zur Startverhinderung bei einge­legtem Gang ausgestattet. Durch diese Vor­richtung kann der Motor nur auf Neutral gestartet werden. Wählen Sie stets Neutral, ehe Sie den Motor starten.
1
ZMU01713
1. “Startverhinderung bei eingelegtem Gang”­Etikett
9
Page 17

Wesentliche Komponenten

GMU2579D
Hauptkomponenten
HINWEIS:
* Sehen möglicherweise nicht genau so wie dargestellt aus; sind zudem möglicherweise nicht bei allen Modellen als Standardeinrichtung enthalten.
40X
11
14
13
12
19
1
18
17
2
15
25
16
11
10
9 8
7
1. Motorhaube
2. Motorhaube-Verriegelungshebel
3. Anode
4. Anti-Kavitationsplatte
5. Trimmanode (Anode)
6. Propeller
7. Kühlwasser-Einlass
8. Trimmstange
9. Klemmhalterung
10. Widerstandseinstellung der Steuerung
11. Handstartergriff
12. Chokeknopf
13. Position der Seriennummer des Außen­bordmotors*
14. Ruderpinne*
20
21
3 4 5
22 23 24
6
15. Gashebel-Widerstandeinstellung*
16. Motor-Stopptaster/Motor-Quickstoppschal­ter*
17. Spiegel-Klemmen-Handgriff
18. Kippsperrhebel
19. Kühlwasser-Kontrollstrahl
20. Fernschaltkasten (Seiten-Gummidämpfer­typ)*
21. Kraftstofftank*
22. Drehzahlmesser*
23. Geschwindigkeitsmesser*
24. Betriebsstundenzähler*
25. Sperrgabel*
19
12
ZMU04869
10
Page 18
Wesentliche Komponenten
GMU25802
Kraftstofftank
Falls Ihr Modell mit einem tragbaren Kraft­stofftank ausgestattet ist, funktioniert dieser wie folgt:
GWM00020
WARNUNG
Der im Lieferumfang dieses Motors ent­haltene Kraftstofftank ist der zugehörige Vorratsbehälter und sollte nicht als Kraft­stoff-Lagerbehälter verwendet werden. Geschäftliche Benutzer haben sich an die jeweiligen behördlichen Genehmigungen und Bestimmungen zu halten.
2
1
4
3
ZMU02284
1. Kraftstoff-Anschlussstück
2. Kraftstoffanzeiger
3. Kraftstofftank-Verschlusskappe
4. Entlüftungsschraube
3. Kraftstofftank-Verschlusskappe
4. Entlüftungsschraube
GMU25830
Kraftstoff-Anschlussstück
Dieses Verbindungsstück wird verwendet, um die Kraftstoffleitung anzuschließen.
GMU25841
Kraftstoffanzeiger
Dieses Messgerät befindet sich entweder am Tankverschluss oder an der Kraftstoff­Anschlussstückgrundplatte. Es zeigt unge­fähr die im Kraftstofftank enthaltene Kraft­stoffmenge an.
GMU25850
Kraftstofftank-Verschlusskappe
Diese Verschlusskappe dichtet den Kraft­stofftank ab. Wenn sie entfernt wird, kann der Kraftstofftank mit Kraftstoff gefüllt wer­den. Um die Verschlusskappe zu entfernen, drehen Sie sie gegen den Uhrzeigersinn.
GMU25860
Entlüftungsschraube
Diese Schraube befindet sich auf der Ver­schlusskappe. Um die Schraube zu lösen, drehen Sie sie gegen den Uhrzeigersinn.
GMU26180

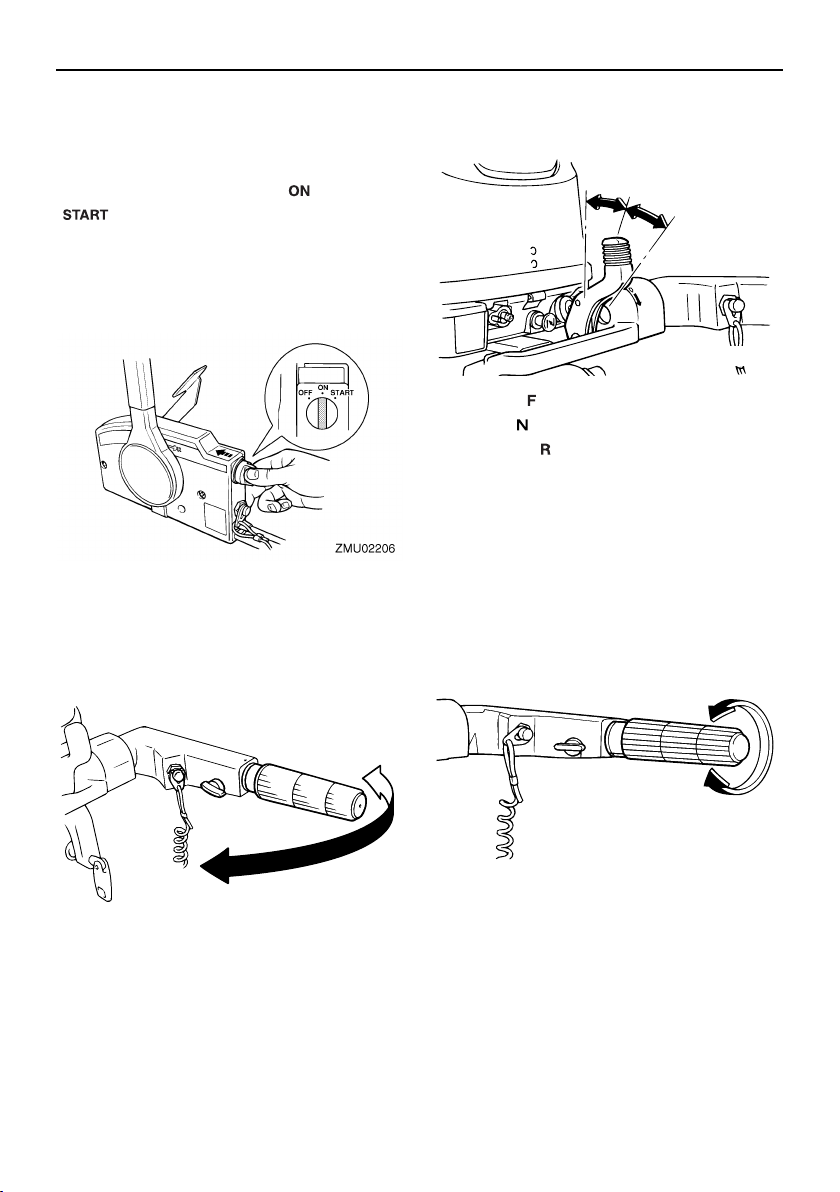

Fernbedienung
Der Fernbedienungshebel betätigt den Gang und den Gashebel. Die elektrischen Schalter sind am Fernschaltkasten angebracht.
13
1. Kraftstoff-Anschlussstück
2. Kraftstoffanzeiger
11
42
ZMU03157
1. Fernbedienungshebel
Page 19
Wesentliche Komponenten
2. Neutralverriegelungsauslöser
3. Neutral-Gashebel
4. Hauptschalter/Chokeschalter
5. Motor-Quickstoppschalter
6. Gashebel-Widerstandseinstellung
GMU26190
Fernbedienungshebel
Wenn Sie den Hebel aus der Neutralstellung vorwärts bewegen, wird das Vorwärtsgan­grad eingeschaltet. Wenn Sie den Hebel aus der Neutralstellung zurückziehen, wird der Rückwärtsgang eingeschaltet. Der Motor läuft im Leerlauf weiter, bis der Hebel um 35° bewegt wird (Sie können eine Raste spü­ren). Ein weiteres Bewegen des Hebels öff­net den Gashebel, und der Motor fängt an zu beschleunigen.
1. Neutralverriegelungsauslöser
GMU26211
Neutral-Gashebel
Um den Gashebel ohne Schaltung in den Vorwärts- oder Rückwärtsgang zu öffnen, bringen Sie bitte den Fernbedienungshebel in die Neutralstellung und heben den Neu­tral-Gashebel an.
HINWEIS:
Der Neutral-Gashebel kann nur dann betä­tigt werden, wenn der Fernbedienungshebel auf Neutral geschaltet ist. Der Neutral-Gas­hebel kann nur dann betätigt werden, wenn der Fernbedienungshebel in die CLOSED­Stellung (geschlossen) geschaltet wurde.
1. Neutral “ ”
2. Vorwärts “ ”
3. Rückwärts “ ”
4. Umschaltung
5. Vollständig geschlossen
6. Gashebel
7. Vollständig geöffnet
GMU26201
Neutralverriegelungsauslöser
Um aus Neutral zu schalten, ziehen Sie zu­erst den Neutralverriegelungs-Auslöser nach oben.
1. Vollständig geöffnet
2. Vollständig geschlossen
12
Page 20
Wesentliche Komponenten
GMU26221
Chokeschalter
Um das Choke-System zu aktivieren, drük­ken Sie den Hauptschalter, während der Schlüssel auf die Position “ ” (Ein) oder “ ” (Start) gedreht ist. Das Chokesy­stem liefert dann das fette Kraftstoffgemisch, das zum Anlassen des Motors gebraucht wird. Lassen Sie den Schlüssel los, schaltet sich der Choke automatisch aus.
GMU25911
Ruderpinne
Um die Richtung zu ändern, bewegen Sie die Ruderpinne wie benötigt nach links oder rechts.
sich der Motor in den Rückwärtsgang, so dass sich das Boot nach Achtern bewegt.
R
N
3
2
F 1
ZMU03033
1. Vorwärts “ ”
2. Neutral “ ”
3. Rückwärts “ ”
GMU25941
Gashebel-Griff
Der Gashebelgriff befindet sich an der Ru­derpinne. Drehen Sie zur Erhöhung der Ge­schwindigkeit den Griff im Uhrzeigersinn, und zur Verminderung gegen den Uhrzeiger­sinn.
ZMU03032
GMU25922
Schalthebel
Wenn Sie den Schalthebel zu sich ziehen, schaltet sich der Motor in den Vorwärtsgang, so dass das Boot vorwärts fährt. Wenn Sie den Hebel von sich weg drücken, schaltet
13
ZMU03034
GMU25961

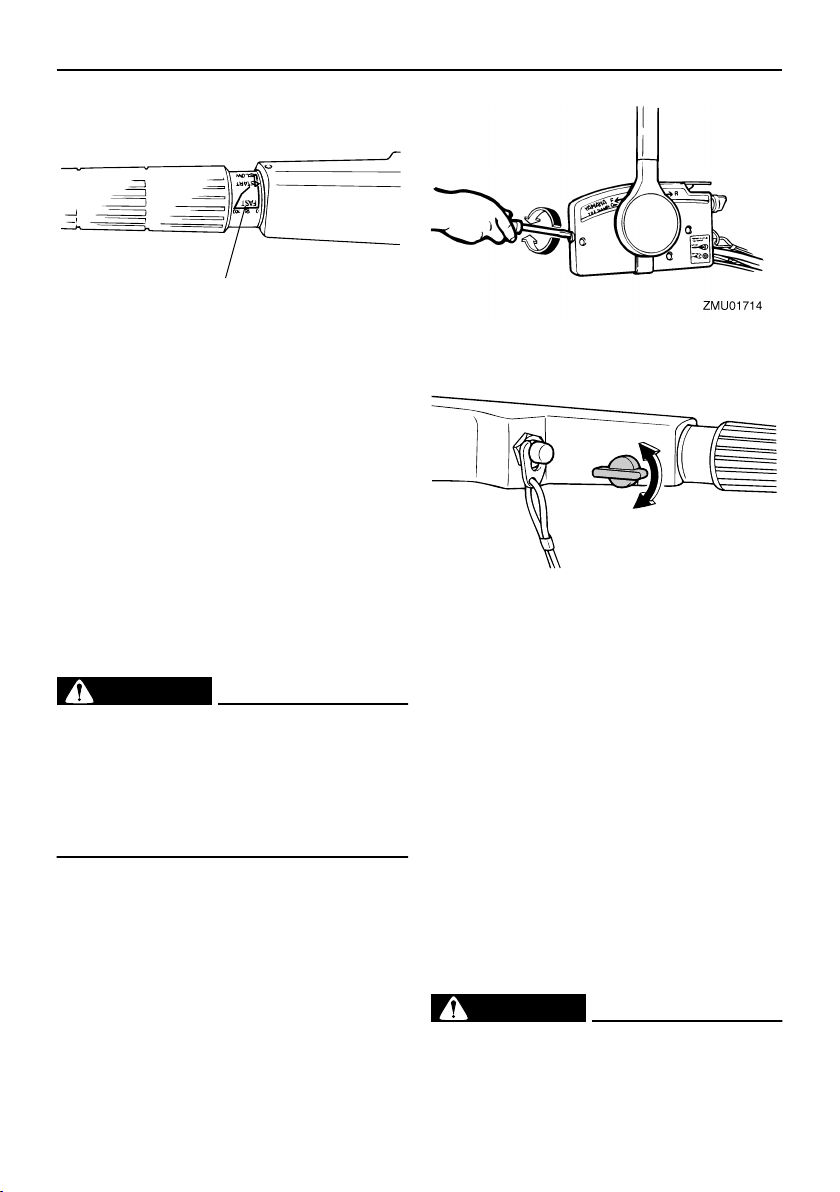

Gashebel-Anzeige
Die Kraftstoffverbrauchsanzeige auf der Lei­stungsanzeige zeigt den für jede Gashebel­position ungefähren Kraftstoffverbrauch an. Wählen Sie die Stellung aus, die die beste Leistung und Kraftstoffwirtschaftlichkeit für den gewünschten Betrieb bietet.
Page 21
Wesentliche Komponenten
1
1. Gashebel-Anzeige
GMU25971
ZMU03035
Gashebel-Widerstandseinstellung
Eine Reibungswiderstandseinrichtung liefert einen einstellbaren Widerstand gegen die Bewegung des Gashebels oder des Fernbe­dienungshebels, und kann entsprechend den Vorlieben des Bootsfahrers eingestellt werden. Zum Erhöhen des Widerstands drehen Sie die Einstellung im Uhrzeigersinn. Zum Ver­ringern des Widerstands drehen Sie die Ein­stellung gegen den Uhrzeigersinn.
GWM00031
WARNUNG
Die Widerstandseinstellung nicht übermäßig festziehen. Bei übermäßigem Widerstand könnte es schwierig werden, den Fernbedienungshebel oder den Gas­hebel-Griff zu betätigen, wodurch eine Unfallgefahr entstehen könnte.
ZMU02001
Wenn Sie eine konstante Geschwindigkeit wünschen, ziehen Sie bitte die Einstellung am Gashebel fest, um so die gewünschte Einstellung des Gashebels beizubehalten.
GMU25991
Motor-Quickstoppschalter
Die Sperrgabel muss am Motor-Quickstopp­schalter angebracht sein, damit der Motor läuft. Die Reißleine sollte an einem sicheren Platz an der Kleidung, dem Arm oder Bein des Bootsfahrers befestigt sein. Sollte der Bootsfahrer über Bord gehen oder den Ru­derstand verlassen, zieht die Reißleine die Sperrgabel heraus und die Zündung des Mo­tors wird ausgeschaltet. Damit wird ein Aus­brechen des Boots bei laufendem Motor verhindert.
GWM00121
WARNUNG
Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren
14
Page 22
Wesentliche Komponenten
Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an ei-
nem Kleidungsstücke, das sich losrei­ßen könnte. Das Taljereep nie so verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte. Vermeiden Sie während des Betriebs,
dass unabsichtlich an der Reißleine ge­zogen wird. Beim Verlust der Motorlei­stung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.
HINWEIS:
Mit entfernter Sperrgabel kann der Motor nicht gestartet werden.
1. Reißleine
2. Sperrgabel
GMU26001
Motor-Stopptaster
Drücken Sie diese Taste, um den Zünd­stromkreis zu öffnen und den Motor anzuhal­ten.
2
1
ZMU02003
1. Reißleine
2. Sperrgabel
15
ZMU02083
GMU26011
Chokeknopf zum Ziehen
Ziehen Sie diesen Knopf heraus, um den Motor mit der für den Start benötigten ange­reicherten Kraftstoffmixtur zu versorgen.
Page 23
Wesentliche Komponenten
ZMU03036
GMU26070
Handstartergriff
Ziehen Sie zuerst vorsichtig den Handgriff heraus, bis Sie einen Widerstand spüren, um den Motor zu starten. Ziehen Sie in die­ser Position den Bügelgriff schnell gerade heraus, um den Motor anzukurbeln.
fernt werden.
“”
(Start)
Mit dem Hauptschalter in der Position “” (Start) dreht sich der Startermotor, um den Motor zu starten. Wenn der Schlüs- sel freigegeben wird, kehrt er automatisch in die Position “” (Ein) zurück.
GMU26122

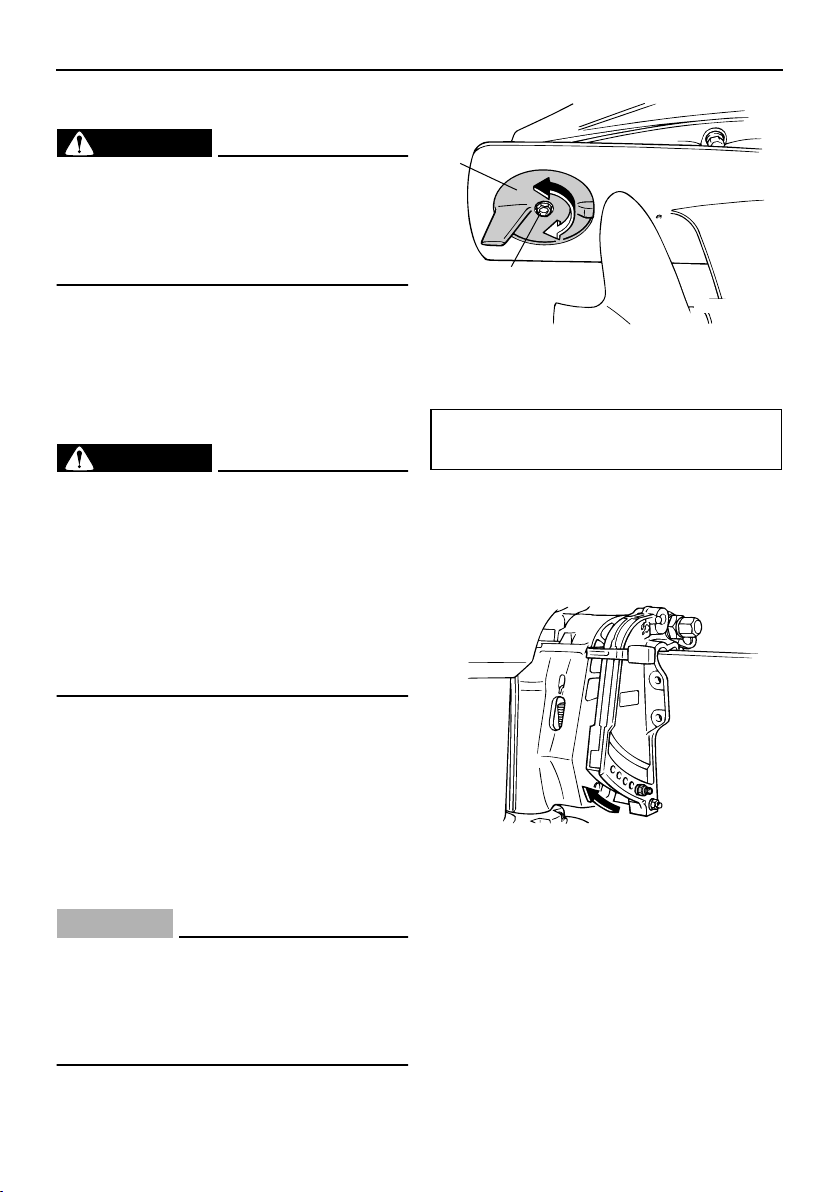

Widerstandseinstellung der Steuerung
Die Widerstandseinstellung befindet sich am Steuerungsmechanismus und kann entspre­chend den Vorlieben des Bootsfahrers ein­gestellt werden. Eine Einstellschraube befindet sich an der Lenkhalterung.
ZMU03037
GMU26090
Hauptschalter
Der Hauptschalter steuert das Zündsystem; seine Funktionsweise wird im Folgenden be­schrieben.
“”
(Aus)
Mit dem Hauptschalter in der Position “” (Aus) sind die elektrischen Schaltungen aus­geschaltet, und der Schlüssel kann entfernt werden.
“”
(Ein)
Mit dem Hauptschalter in der Position “” (Ein) sind die elektrischen Schaltungen ein­geschaltet, und der Schlüssel kann nicht ent-
ZMU03039
Drehen Sie die Einstellung im Uhrzeigersinn, um den Widerstand zu erhöhen. Drehen Sie die Einstellung gegen den Uhr­zeigersinn, um den Widerstand zu verrin-
16
Page 24
Wesentliche Komponenten
gern.
GWM00040
WARNUNG
Ziehen Sie die Widerstandseinstellung nicht übermäßig fest. Ist zu viel Wider­stand vorhanden, könnte das Lenken schwierig werden und zu einem Unfall führen.
GMU26243
Trimmanode mit Anode
Die Trimmanode ist so einzustellen, dass die Steuerung durch Ausüben der gleichen Kraft nach links oder nach rechts gedreht werden kann.
GWM00840
WARNUNG
Eine falsch eingestellte Trimmanode könnte das Steuern erschweren. Nach dem Einbau bzw. Austausch der Trim­manode ist stets eine Probefahrt durch­zuführen, um sicherzustellen, dass die Steuerung ordnungsgemäß funktioniert. Vergewissern Sie sich, dass Sie die Schraube nach dem Einstellen der Trim­manode festgezogen haben.
1
1. Trimmanode
2. Schraube
GMU26261
Trimmstange (Kippstift)
Die Position der Trimmstange bestimmt den kleinsten Trimmwinkel des Außenbordmo- tors im Verhältnis zum Spiegel.
A
B
2
ZMU02822
Anziehdrehmoment der Schraube:
18.0 Nm (13 ft-lb) (1.8 kgf-m)
Falls das Boot dazu tendiert, nach links (Backbord) zu fieren, drehen Sie das hintere Ende der Trimmanode nach Backbord, “A” wie in der Abbildung dargestellt. Falls das Boot dazu tendiert, nach rechts (Steuerbord) zu fieren, drehen Sie das hintere Ende der Trimmanode nach Steuerbord, “B” wie in der Abbildung dargestellt.
GCM00840
ACHTUNG:
Die Trimmanode dient auch als Anode zum Schutz des Motors vor elektrochemi­scher Korrosion. Lackieren Sie die Trim­manode niemals, weil sie dann als Anode unwirksam wird.
17
ZMU03040
GMU30530

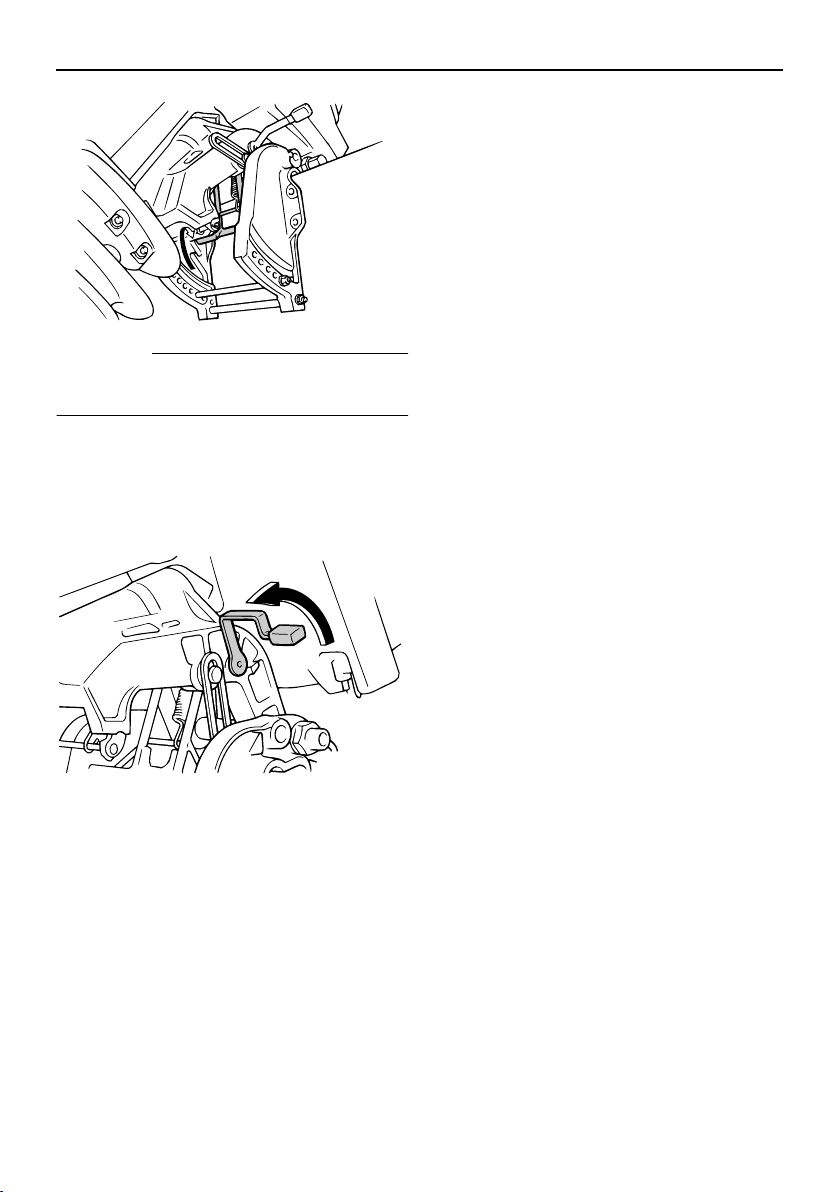

Kippsperrmechanismus
Der Kippsperrmechanismus wird verwendet um zu verhindern, dass sich der Außenbord- motor im Rückwärtsgang aus dem Wasser hebt.
Page 25
Wesentliche Komponenten
1
ZMU03041
1. Kippsperrhebel
Um den Motor zu arretieren, stellen Sie den Kippsperrhebel auf die Position Arretierung. Um ihn zu lösen, drücken Sie den Kippsperr­hebel auf die Position Freigabe.
GMU26332
Ankipp-Arretierungsbolzen
Der Ankipp-Arretierungsbolzen hält den Au- ßenbordmotor in der nach oben gekippten
Position.
position verwenden.
GMU26372
Motorhauben-Verriegelungshebel (Typ zum Drehen)
Um die Motorhaube des Motors zu entfer­nen, drehen Sie den/die Sperrhebel und nehmen Sie die Haube ab. Beim Aufsetzen der Haube sollten Sie sich vergewissern, dass die Haube passend in der Gummidich­tung sitzt. Arretieren Sie die Haube dann er­neut, indem Sie den/die Hebel in die Arretierstellung zurückdrehen.
1
ZMU02009
ZMU03043
GCM01660
ACHTUNG:
Benutzen Sie beim Anhängertransport des Bootes nicht den Ankipp-Arretie­rungsbolzen. Der Außenbordmotor könn­te sich von der Arretierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, muss man eine zusätzliche Arretierung zum Sichern in der Ankipp-
1. Motorhauben-Verriegelungshebel
GMU26480
Drehzahlmesser
Diese Anzeige zeigt die Motordrehzahl an.
ZMU04579
GMU26590
Geschwindigkeitsmesser
Dieses Anzeigeinstrument zeigt die Ge­schwindigkeit des Bootes in km/h und mph
18
Page 26
Wesentliche Komponenten
an.
ZMU04650
GMU26630
Betriebsstundenzähler
Dieses Anzeigeinstrument zeigt die Anzahl der Motorbetriebsstunden an.
ZMU04855
den kann.
GMU26817
Überhitzungswarnung
Dieser Motor besitzt ein Überhitzungswarn- system. Falls die Motortemperatur zu hoch ist, wird das Warnsystem aktiviert.
Aktivierung des Warnsystems
Die Motordrehzahl verringert sich automa­tisch auf etwa 2000 U/min.
ZMU04585
Falls mit einer Überhitzungs-Warnleuchte ausgestattet, leuchtet diese oder blinkt.
Der Warnsummer ertönt (falls damit an der Ruderpinne, am Fernschaltkasten oder an der Schalttafel ausgestattet).
HINWEIS:
Dieses Anzeigeinstrument kann so einge­stellt werden, dass entweder die Zeit, für die der Hauptschalter eingeschaltet war, oder die Zeit, für die der Motor lief, angezeigt wird. Anweisungen zur Auswahl des Zählmodus erhalten Sie von Ihrem Yamaha-Händler.
GMU26801
Warnsystem
GCM00090
ACHTUNG:
Betreiben Sie den Motor nie weiter, wenn eine Warnanzeige leuchtet. Wenden Sie sich an Ihren Yamaha-Händler, wenn das Problem nicht geortet und behoben wer-
19
Sobald das Warnsystem aktiviert wird, schalten Sie bitte den Motor aus und prüfen den Kühlwassereinlass auf Verstopfung.
Page 27
Wesentliche Komponenten
20
Page 28

Bedienung

GMU26902
Installation
Die im vorliegenden Abschnitt erteilte Infor­mation ist lediglich als Hinweis gedacht. Es besteht keine Möglichkeit, vollständige An­weisungen für jede mögliche Boots- und Mo­torkombination zu erteilen. Die richtige Montage hängt zum Teil von der Erfahrung und der spezifischen Boots- und Motorkom­bination ab.
GWM01590
WARNUNG
Ein übermäßig starker Motor könnte eine erhebliche Instabilität des Boots verursachen. Keinen Außenbordmotor mit einer PS-Leistung einbauen, die die maximale Nennleistung gemäß Herstel­lerplakette des Boots überschreitet. Ist keine Herstellerplakette vorhanden, wenden Sie sich an den Hersteller des Bootes.
Jeder unsachgemäßer Einbau des Au- ßenbordmotors könnte gefährliche Be-
dingungen wie beispielsweise mangelhafte Handhabung, Verlust der Kontrolle oder Feuergefahr herbeifüh- ren. Bei Modellen mit ständig eingebau­tem Motor sollte Ihr Händler oder eine mit Einbauarbeiten vertraute Person den Motor einbauen.
GMU33470
Montage des Außenbordmotors
Der Außenbordmotor sollte so angebracht werden, dass sich das Boot im Gleichge­wicht befindet. Andernfalls könnte das Boot schwer zu steuern sein. Bringen Sie bei Boo­ten mit einem Einzelmotor den Außenbord- motor auf der Mittellinie (Kiellinie) des Bootes an.
1
1. Mittellinie (Kiellinie)
GMU26921
ZMU01760
Montagehöhe
Um Ihr Boot mit optimaler Effizienz betreiben zu können, muss der Wasserwiderstand des Boots und des Außenbordmotors möglichst gering gehalten werden. Die Montagehöhe des Außenbordmotors beeinflusst den Was­serwiderstand erheblich. Falls die Montage­höhe zu hoch ist, könnte Kavitation entstehen, wodurch der Vortrieb reduziert wird; falls die Propellerspitzen die Luft durch­schneiden, erhöht sich die Motordrehzahl abnormal und verursachet eine Überhitzung des Motors. Ist die Montagehöhe zu niedrig, erhöht sich der Wasserwiderstand und ver­ringert damit die Effizienz des Motors. Mon­tieren Sie den Außenbordmotor so, dass sich die Anti-Ventilationsplatte auf einem Ni­veau zwischen dem Boden des Bootes und 25 mm (1 in.) darunter befindet.
21
Page 29
0–25mm (0–1in.)
GCM01630
ZMU02011
ACHTUNG:
Beim Erproben im Wasser muss man
die Schwimmfähigkeit des Boots in Ru­hestellung und bei maximaler Bela­stung prüfen. Dabei ist zu prüfen, ob der statische Wasserpegel am Auspuff­gehäuse niedrig genug ist, um das Ein­dringen von Wasser in den Antriebskopf zu verhindern, wenn der Wasserspiegel infolge von Wellen an­steigt, so-lange der Außenbordmotor nicht in Betrieb ist. Eine unrichtige Motorhöhe oder Behin-
derungen der reibungslosen Wasserströmung (wie das Design oder der Zustand des Boots, oder das Zube­hör wie Badeleitern oder Tiefenmesser) können beim Fahren Sprühwasser er­zeugen. Wenn der Motor kontinuierlich in der Gegenwart von Sprühwasser be­trieben wird, könnte eine Menge Was­ser durch die Einlassöffnung in der Haube in den Motor gelangen, um den Motor ernsthaft zu schädigen. Halten Sie das Boot von Sprühwasser fern.
Bedienung
Verwendung bestimmt. Testfahrten mit verschiedenen Höheneinstellungen kön- nen dazu beitragen, die optimale Monta­gehöhe zu ermitteln. Wenden Sie sich bezüglich der Ermittlung der richtigen Montagehöhe an Ihren Yamaha-Händler oder an Ihren Bootshersteller.
Anleitungen über die Einstellung des Trimmwinkels des Außenbordmotors fin­den Sie auf Seite 37.
GMU26970
Klemmen des Außenbordmotors
1. Platzieren Sie den Außenbordmotor auf dem Spiegel, damit dieser so nahe wie möglich auf der Mitte positioniert ist. Zie­hen Sie die Spiegelklemmschrauben gleichmäßig und sicher fest. Überprüfen Sie während des Betriebes des Außen- bordmotors die Klemmschrauben gele­gentlich auf ihren festen Sitz, da diese sich durch die Vibrationen des Motors lösen könnten.
GWM00640
WARNUNG
Bei losen Klemmschrauben könnte der Außenbordmotor vom Spiegel abfallen oder sich darauf verschieben. Dadurch könnte die Kontrolle verloren gehen und es könnten schwere Verletzungen entste­hen. Stellen Sie sicher, dass die Spiegel­schrauben fest angezogen sind. Überprüfen Sie im Betrieb die Schrauben von Zeit zu Zeit auf festen Sitz.
HINWEIS:
Die optimale Montagehöhe des Außen- bordmotors wird von der Boot und Motor­Kombination und der jeweils gewünschten
22
Page 30
Bedienung
ZMU02012
2. Falls Ihr Motor mit einer Kabelöse zur Motorsicherung ausgestattet ist, sollte ein Sicherungskabel oder eine Siche­rungskette verwendet werden. Bringen Sie ein Ende an der Sicherungskabelö- se und das andere Ende an einer siche­ren Montagestelle am Boot an. Anderenfalls könnte der Motor komplett verloren gehen, falls er versehentlich vom Spiegel herunter fällt.
ZMU02013
3. Befestigen Sie die Klemmhalterung am Spiegel, indem Sie die Schrauben ver­wenden, die im Lieferumfang des Au­ßenbordmotors (falls dieser verpackt war) enthalten sind. Hinsichtlich der Ein­zelheiten setzen Sie sich bitte mit Ihrem Yamaha-Händler in Verbindung.
GWM00650
WARNUNG
Vermeiden Sie die Verwendung anderer Schrauben, Muttern oder Unterlegschei-
ben als die, die im Lieferumfang des Mo­tors enthalten sind. Bei der Verwendung anderer Schrauben, Muttern oder Unter­legscheiben müssen diese mindestens die gleiche Materialqualität und -stärke aufweisen und festgezogen sein. Lassen Sie nach dem Festziehen den Motor zur Probe laufen und überprüfen Sie an­schließend deren festen Sitz.
1
ZMU02637
1. Schrauben
GMU30173
Einfahren des Motors
Ihr neuer Motor braucht eine gewisse Ein­fahrzeit, damit die sich berührenden Oberflä- chen der Bewegungsteile sich gleichmäßig abnutzen können. Ein ordnungsgemäßes Einfahren trägt dazu bei, gute Leistungen und eine längere Lebensdauer zu gewährlei- sten.
GCM00800
ACHTUNG:
Wird die Einfahrzeitprozedur außer Acht gelassen, könnte die Lebensdauer des Motors verkürzt und sogar ein schwerer Motorschaden verursacht werden.
23
Page 31
Bedienung
GMU27050
Benzin- und Motoröl-Mischtabelle (25:1)
1. : Benzin
2. : Motoröl
GCM00150
ACHTUNG:
Achten Sie darauf, dass das Benzin und das Öl vollständig vermischt sind, weil der Motor ansonsten beschädigt werden könnte.
GMU27074
Verfahren für Vorgemisch-Modelle
Lassen Sie den Motor für 10 Stunden unter Auslastung (im Getrieberad mit einem einge­bauten Propeller) wie folgt laufen.
1. Die ersten 10 Minuten: Lassen Sie den Motor mit möglichst niedriger Drehzahl laufen. Ein schneller Leerlauf in Neutral ist am besten.
2. Die nächsten 50 Minuten: Überschreiten Sie nicht Halbgas (etwa 3000 U/min). Ändern Sie die Motordreh­zahl von Zeit zu Zeit. Falls Sie ein Boot haben, dass leicht mit Gleitgeschwindig­keit fährt, beschleunigen Sie mit Vollgas auf Gleitgeschwindigkeit und reduzieren Sie dann mit dem Gashebel sofort auf etwa 3000 U/min oder weniger.
3. Die nächsten zwei Stunden: Beschleunigen Sie mit Vollgas auf Gleit­geschwindigkeit und reduzieren Sie
dann die Motordrehzahl auf Dreiviertel­gas (etwa 4000 U/min). Ändern Sie die Motordrehzahl von Zeit zu Zeit. Fahren Sie eine Minute lang mit Vollgas und dann etwa 10 Minuten mit Dreiviertelgas oder weniger, damit sich der Motor ab­kühlen kann.
4. Verbleibende sieben Stunden: Lassen Sie den Motor mit beliebiger Ge­schwindigkeit laufen. Vermeiden Sie es aber, ihn mit vollständig aufgedrehtem Gashebel für länger als 5 Minuten laufen zu lassen.
5. Nach den ersten 10 Stunden: Betreiben Sie den Motor normal. Ver­wenden Sie das Standard­Mischverhältnis für Kraftstoff und Öl. Hinsichtlich der Einzelheiten über das Mischen von Kraftstoff und Öl lesen Sie bitte Seite 25.
GMU27104
Überprüfungen vor der
Inbetriebnahme
GWM00081
WARNUNG
Wenn irgend ein Teil bei den Überprüfun- gen vor der Inbetriebnahme nicht richtig funktioniert, lassen Sie dieses überprü- fen und reparieren, bevor Sie den Außen- bordmotor in Betrieb setzen. Anderenfalls könnte sich ein Unfall ereig­nen.
GCM00120
ACHTUNG:
Lassen Sie den Motor nicht außerhalb des Wassers an. Es besteht sonst die Ge­fahr einer Überhitzung und ernsthaften Beschädigung des Motors.
24
Page 32
Bedienung
GMU27111
Kraftstoff
Vergewissern Sie sich, dass ausreichend Kraftstoff für die Fahrt zur Verfügung steht.
Vergewissern Sie sich, dass kein Kraftstoff leckt und keine Benzindämpfe austreten. Überprüfen Sie die Anschlüsse der Kraft-
stoffleitung (bei einer Ausstattung mit ei­nem Yamaha-Kraftstofftank oder ­Bootstank), um sicher zu stellen, dass die­se dicht sind.
Stellen Sie sicher, dass der Kraftstofftank (bei einer Ausstattung mit einem Yamaha­Kraftstofftank oder -Bootstank) auf einer sicheren und flachen Oberfläche positio­niert ist und dass die Kraftstoffleitung nicht verdreht oder flachgedrückt ist und nicht mit scharfen Objekten in Berührung gera­ten kann.
GMU27120
Öl
Prüfen Sie, ob ausreichend Öl für die Fahrt vorhanden ist.
GMU27130
Bedienelemente
Prüfen Sie Gashebel, Schaltung und Steuerung auf ordnungsgemäße Funktion, ehe Sie den Motor anlassen.
Die Steuerungen sollen reibungslos ohne Schwergängigkeit oder übermäßiges Spiel arbeiten.
Sehen Sie nach losen oder beschädigten Verbindungen.
Prüfen Sie, ob der Anlasser und die Stopp­Schalter funktionieren, wenn sich der Au­ßenbordmotor im Wasser befindet.
GMU31721
Stopp-Schalter
Vergewissern Sie sich, dass der Motor stoppt, wenn Sie den Hauptschalter in die “” (Aus)-Position drehen.
Vergewissern Sie sich, dass das Entfer-
nen der Sperrgabel vom Motor-Quick­stoppschalter zum Anhalten des Motors führt.
Vergewissern Sie sich, dass der Motor nicht gestartet werden kann, wenn die Sperrgabel vom Motor-Quickstoppschal­ter entfernt wurde.
GMU27140
Motor
Überprüfen Sie den Motor und die Motor-
befestigung.
Suchen Sie nach losen oder beschädigten Verschlüssen.
Überprüfen Sie den Propeller auf Beschä­digungen.
GMU27233
Einfüllen von Kraftstoff und
Motoröl
GMU27242
Kraftstofffüllung für den tragbaren Tank
GWM00060
WARNUNG
Benzin und seine Dämpfe sind hochent­zündlich und explosionsgefährlich. Be­wahren Sie einen angemessenen Abstand zu Funken, Zigaretten, offenen Flammen oder sonstigen Entzündungs- quellen.
1. Entfernen Sie die Verschlusskappe.
2. Füllen Sie vorsichtig den Kraftstofftank.
3. Schließen Sie nach dem Nachfüllen sorgfältig die Verschlusskappe und wi­schen Sie eventuell verschütteten Kraft­stoff auf.
Kraftstofftankinhalt (falls mit Yamaha­Kraftstofftank ausgestattet):
24 L (6.34 US gal) (5.28 Imp.gal), 25 L (6.60 US gal) (5.50 Imp.gal)
25
Page 33
GMU27405
Benzin-Ölgemisch (100:1)
Benzin-Motoröl-Ver-
Einfahrzeit Siehe Seite 23
Nach der Einfahrzeit 100:1
Bedienung
ZMU02834
hältnis
1 L
(0.26 US gal,
0.22 Imp gal)
0.01 L
(0.01 US qt,
0.01 Imp qt)
12 L
(3.2 US gal,
2.6 Imp gal)
0.12 L
(0.13 US qt,
0.11 Imp qt)
100:1
(3.7 US gal,
3.1 Imp gal)
(0.15 US qt,
0.12 Imp qt)
14 L
0.14 L
24 L
(6.3 US gal,
5.3 Imp gal)
0.24 L
(0.25 US qt,
0.21 Imp qt)
ZMU04910
1. : Benzin
2. : Motoröl
Falls Sie mit einem tragbaren Kraftstofftank ausgestattet sind
1. Geben Sie Öl in den tragbaren Kraft­stofftank und fügen Sie danach Benzin hinzu.
1. Motoröl
2. Benzin
2. Setzen Sie nach dem Füllen wieder den Tankverschluss auf und schließen Sie sie fest.
3. Schütteln Sie den Kraftstofftank, um den Kraftstoff vollständig durchzumischen.
4. Stellen Sie sicher das Öl und Benzin vermischt sind.
Falls Sie mit einem eingebauten Kraftstoff­tank ausgestattet sind
1. Geben Sie Öl in den gereinigten Kraft­stofftank und danach fügen Sie Benzin hinzu.
2. Setzen Sie nach dem Füllen wieder die Kraftstoffkannenkappe auf und schlie­ßen Sie sie fest.
3. Schütteln Sie die Kraftstoffkanne, um den Kraftstoff vollständig durchzumi­schen.
4. Stellen Sie sicher das Öl und Benzin
26
Page 34
Bedienung
vermischt sind.
5. Geben Sie die Mischung aus Benzin und Öl in den integrierten Kraftstofftank.
GCM00811
ACHTUNG:
Vermeiden Sie die Verwendung eines anderen Öls als des spezifizierten Typ.
Verwenden Sie ein vollständig ver­mischtes Kraftstoff-Öl-Gemisch.
Falls das Gemisch unzureichend ver­mischt oder das Mischverhältnis nicht korrekt ist, könnten sich die folgenden Probleme ergeben.
Niedriger Ölanteil: Ein niedriger Ölan­teil könnte zu erheblichen Motorstörun- gen führen, wie beispielsweise zu einem Kolbenfresser.
Hoher Öl-Anteil: Ein zu hoher Ölanteil kann verschmutzte Zündkerzen, einen rauchenden Auspuff und umfangreiche Kohlenstoffablagerungen bewirken.
HINWEIS:
Falls Sie einen permanent eingebauten Tank verwenden, geben Sie das Öl schritt­weise in den Tank, während das Benzin in den Tank eingefüllt wird.
GMU27450
Bedienung des Motors
GMU27463
Kraftstoffzufuhr (tragbarer Tank)
GWM00420
WARNUNG
Vergewissern Sie sich vor dem Starten des Motors, dass das Boot sicher ver­täut ist und jedem Hindernis ausgewi­chen werden kann. Vergewissern Sie sich, dass keine Schwimmer in der Nähe des Bootes sind.
Wenn die Entlüftungsschraube gelöst wird, entweichen Benzindämpfe. Ben-
zin ist hochentzündlich und seine Dämpfe sind entzündlich und explosiv. Rauchen Sie nicht und halten Sie Ab­stand zu offenen Flammen und Funken, wenn Sie die Entlüftungsschraube lö- sen.
Dieses Produkt gibt Auspuffgase ab, die Kohlenmonoxyd enthalten; hierbei handelt es sich um ein farb- und ge­ruchloses Gas, das beim Einatmen Hirnschädigungen oder Todesfälle ver­ursachen kann. Die Symptome umfas­sen Übelkeit, Schwindelgefühl und Schläfrigkeit. Halten Sie Cockpit und Kabine gut gelüftet. Verstopfen Sie nie­mals die Auspufföffnungen.
1. Falls auf der Verschlusskappe des Kraftstofftanks eine Entlüftungsschrau- be vorhanden ist, lockern Sie diese um 2 bis 3 Umdrehungen.
ZMU02295
2. Falls der Motor mit einem Kraftstoff-An­schlussstück ausgestattet ist, schließen Sie die Kraftstoffleitung sicher an des­sen Verbindungsstück an. Schließen Sie anschließend das andere Ende der Kraftstoffleitung an das Ver­bindungsstück des Kraftstofftanks an.
27
Page 35
ZMU03044
ZMU02024
3. Wenn Ihr Außenbordmotor mit einem Steuerungsreibungs-Einsteller ausge­stattet ist, schließen Sie die Kraftstofflei­tung sicher an der Kraftstoffleitungs­Klemme an.
HINWEIS:
Richten Sie, während der Motor läuft, den Tank horizontal aus, ansonsten kann der Kraftstoff nicht aus dem Kraftstofftank ge­saugt werden.
Bedienung
1. Pfeil
GMU27491
Motor starten
GWM01600
WARNUNG
Vergewissern Sie sich vor dem Starten des Motors, dass das Boot sicher vertäut ist und Sie jedem Hindernis ausweichen können. Vergewissern Sie sich, dass kei­ne Schwimmer in der Nähe des Boots sind.
GMU27506
Manuell-Startmodelle (Lenkstangen­steuerung)
1. Stellen Sie den Schalthebel auf Neutral.
N
4. Drücken Sie den Benzinpumpenball mit dem Pfeil nach oben, bis Sie fühlen, dass er fest wird.
ZMU03045
HINWEIS:
Die Startverhinderung bei eingelegtem Gang sorgt dafür, dass der Motor nur auf Neutral angelassen werden kann.
2. Befestigen Sie während des Betriebs
28
Page 36
Bedienung
die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Setzen Sie anschlie­ßend die Sperrgabel am anderen Ende der Reißleine in den Motor-Stoppschal­ter ein.
GWM00121
WARNUNG
Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an ei-
nem Kleidungsstücke, das sich losrei- ßen könnte. Das Taljereep nie so
verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte. Vermeiden Sie während des Betriebs,
dass unabsichtlich an der Reißleine ge­zogen wird. Beim Verlust der Motorlei­stung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.
ZMU03046
4. Ziehen Sie den Chokeknopf vollständig heraus bzw. drehen Sie ihn voll auf. Schieben Sie den Knopf nach dem Start des Motors wieder in seine Grundpositi­on zurück.
ZMU03047
HINWEIS:
Für das Starten eines warmen Motors ist kein Choke erforderlich.
Falls der Chokeknopf während der Motor läuft in der Position “” (Start) belas- sen wird, läuft der Motor unrund und könn- te stehen bleiben.
ZMU02026
3. Stellen Sie den Gashebel in die Position “” (Start).
29
5. Ziehen Sie langsam am Handstarter­griff, bis Sie einen Widerstand spüren. Ziehen Sie ihn anschließend zum An­kurbeln mit einem kräftigen Zug gerade heraus, um den Motor zu starten. Wie­derholen Sie dies, falls erforderlich.
Page 37
6. Schieben Sie den Handstartergriff nach dem Start des Motors langsam in seine Grundposition zurück, bevor Sie ihn los­lassen.
7. Schieben Sie den Gashebelgriff lang­sam vollständig in die Closed-Stellung (geschlossen) zurück.
ZMU02030
HINWEIS:
Wenn der Motor kalt ist, muss er die
Warmlaufphase durchlaufen. Weitere In­formationen finden Sie auf Seite 34. Falls der Motor beim ersten Versuch nicht
startet, wiederholen Sie die Vorgehens­weise. Falls der Motor nach 4 bis 5 Versu­chen nicht anläuft, öffnen Sie den Gashebel etwas (zwischen 1/8 und 1/4) und versuchen Sie es erneut. Öffnen Sie wenn der Motor warm ist und nicht startet, den Gashebel um den gleichen Wert und versuchen Sie es nochmals. Falls der Mo­tor immer noch nicht anläuft, lesen Sie bit-
Bedienung
te Seite 65.
GMU27634
Manuell-Startmodelle (Fernbedienung)

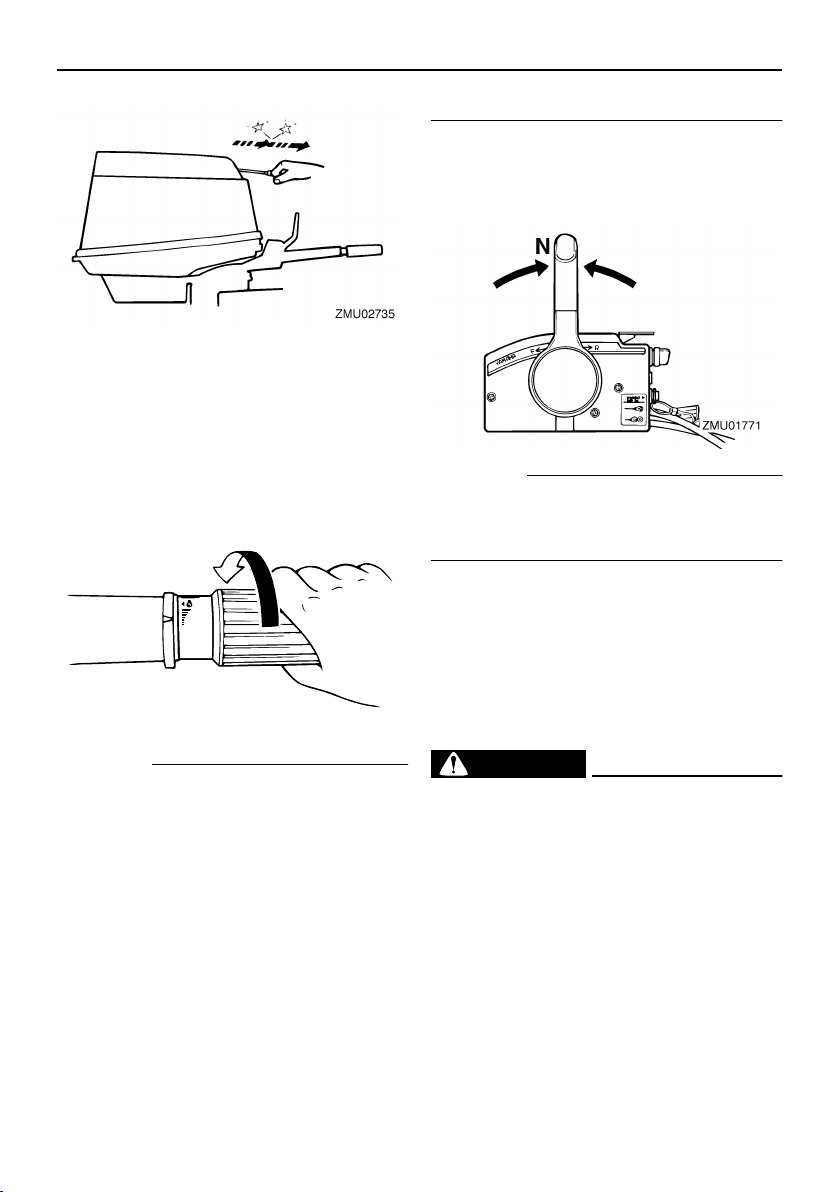

1. Stellen Sie den Fernbedienungshebel auf Neutral.
HINWEIS:
Die Startverhinderung bei eingelegtem Gang sorgt dafür, dass der Motor nur auf Neutral angelassen werden kann.
2. Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Setzen Sie anschlie­ßend die Sperrgabel am anderen Ende der Reißleine in den Motor-Stoppschal­ter ein.
GWM00121
WARNUNG
Befestigen Sie während des Betriebs
die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein.
Befestigen Sie die Reißleine nicht an ei­nem Kleidungsstücke, das sich losrei­ßen könnte. Das Taljereep nie so verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte.
Vermeiden Sie während des Betriebs, dass unabsichtlich an der Reißleine ge-
30
Page 38
Bedienung
zogen wird. Beim Verlust der Motorlei­stung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.
3. Öffnen Sie den Gashebel etwas ohne mit dem Neutral-Gashebel umzuschal­ten. Je nach Motortemperatur müssen Sie eventuell die Öffnung des Gashe­bels ein wenig verändern. Schieben Sie nach dem Start des Motors den Gashe­bel wieder in die Grundposition zurück.
N
hebel auf Neutral gestellt ist.
4. Ziehen Sie den Chokeknopf vollständig heraus bzw. drehen Sie ihn voll auf. Schieben Sie den Knopf nach dem Start des Motors wieder in seine Grundpositi­on zurück.
ZMU03049
HINWEIS:
Für das Starten eines warmen Motors ist kein Choke erforderlich.
Falls der Chokeknopf während der Motor läuft in der Position “” (Start) belas- sen wird, läuft der Motor unrund und könn- te stehen bleiben.
5. Ziehen Sie langsam am Handstarter­griff, bis Sie einen Widerstand spüren. Ziehen Sie ihn anschließend zum An­kurbeln mit einem kräftigen Zug gerade heraus, um den Motor zu starten. Wie­derholen Sie dies, falls erforderlich.
ZMU02314
HINWEIS:
Heben Sie als Anfangspunkt den Hebel
gerade so weit an, bis Sie einen Wider­stand spüren und dann noch etwas mehr. Der Neutral-Gashebel kann nur dann be-
tätigt werden, wenn der Fernbedienungs-
31
6. Schieben Sie den Handstartergriff nach
Page 39
Bedienung
dem Start des Motors langsam in seine Grundposition zurück, bevor Sie ihn los­lassen.
HINWEIS:
Wenn der Motor kalt ist, muss er die Warmlaufphase durchlaufen. Weitere In­formationen finden Sie auf Seite 34.
Falls der Motor beim ersten Versuch nicht startet, wiederholen Sie die Vorgehens­weise. Falls der Motor nach 4 bis 5 Versu­chen nicht startet, öffnen Sie den Gashebel etwas versuchen Sie es erneut. Öffnen Sie, auch wenn der Motor warm ist und nicht startet, den Gashebel um den gleichen Wert und versuchen Sie es noch­mals. Falls der Motor immer noch nicht an­läuft, lesen Sie bitte Seite 65.
GMU27643
Modelle mit elektrischem Starter/Fernbe­dienung
1. Stellen Sie den Fernbedienungshebel auf Neutral.
ßend die Sperrgabel am anderen Ende der Reißleine in den Motor-Stoppschal­ter ein.
GWM00121
WARNUNG
Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an ei-
nem Kleidungsstücke, das sich losrei- ßen könnte. Das Taljereep nie so
verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte. Vermeiden Sie während des Betriebs,
dass unabsichtlich an der Reißleine ge­zogen wird. Beim Verlust der Motorlei­stung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden.
HINWEIS:
Die Startverhinderung bei eingelegtem Gang sorgt dafür, dass der Motor nur auf Neutral angelassen werden kann.
2. Befestigen Sie während des Betriebs die Absperr-Reißleine an einer sicheren Stelle an Ihrer Kleidung, an Ihrem Arm oder Ihrem Bein. Setzen Sie anschlie-
3. Drehen Sie den Hauptschalter auf “” (Ein).
32
Page 40
Bedienung
ON
OFF
ZMU01880
4. Öffnen Sie den Gashebel etwas, ohne mit dem Neutral-Gashebel oder dem Standgashebel umzuschalten. Je nach Motortemperatur müssen Sie eventuell die Öffnung des Gashebels ein wenig verändern. Schieben Sie nach dem Start des Motors den Gashebel wieder in die Grundposition zurück.
N
zu betätigen. Der Fernbedienungs­Chokeschalter kehrt automatisch in sei­ne Normalstellung zurück, wenn Sie Ihre Hand entfernen. Halten Sie deshalb den Schalter gedrückt.
ON
STARTOFF
ZMU02315
HINWEIS:
Für das Starten eines warmen Motors ist
kein Choke erforderlich.
Halten Sie den Hauptschalter vollständig gedrückt; anderenfalls funktioniert das Fernbedienungs-Chokesystem nicht.
6. Drehen Sie den Hauptschalter auf “” (Start) und halten Sie ihn dort für maximal 5 Sekunden.
ZMU02314
HINWEIS:
Bei mit einem Neutral-Gashebel ausge­statteten Fernbedienungen ist es ein guter Start, den Hebel nur so weit anzuheben, bis Sie einen Widerstand spüren, und an­schließend leicht weiter anzuheben.
Der Neutral-Gashebel oder Standgashe­bel kann nur dann betätigt werden, wenn der Fernbedienungshebel auf Neutral ge­stellt wurde.
5. Halten Sie den Hauptschalter gedrückt, um das Fernbedienungs-Chokesystem
33
ON
STARTOFF
ZMU02316
7. Lassen Sie den Hauptschalter, nach­dem der Motor startet, sofort los, damit er auf “” (Ein).
GCM00191
ACHTUNG:
Drehen Sie den Hauptschalter niemals
Page 41
Bedienung
auf “” (Start), während der Motor läuft. Lassen Sie den Startermotor nie länger
als 5 Sekunden drehen. Wird der Star­termotor länger als 5 Sekunden lang kontinuierlich betätigt, entleert sich die Batterie rasch und der Motor kann nicht mehr angelassen werden. Außerdem kann der Anlasser beschädigt werden. Falls der Motor nach 5 Sekunden lan­gem Ankurbeln nicht anspringt, drehen Sie bitte den Hauptschalter auf “” (Ein), warten 10 Sekunden lang und kurbeln den Motor dann erneut an.
GMU27670
Motor-Warmlaufphase
GMU27681
Chokestarter-Modelle
1. Bevor Sie den Motor betreiben, lassen Sie ihn während der Warmlaufphase mit der Leerlaufdrehzahl 3 Minuten lang lau­fen. Wenn dies unterlassen wird, ver­kürzt sich die Lebensdauer des Motors. Schieben Sie den Chokeknopf während der Warmlaufphase allmählich zurück in seine Grundposition.

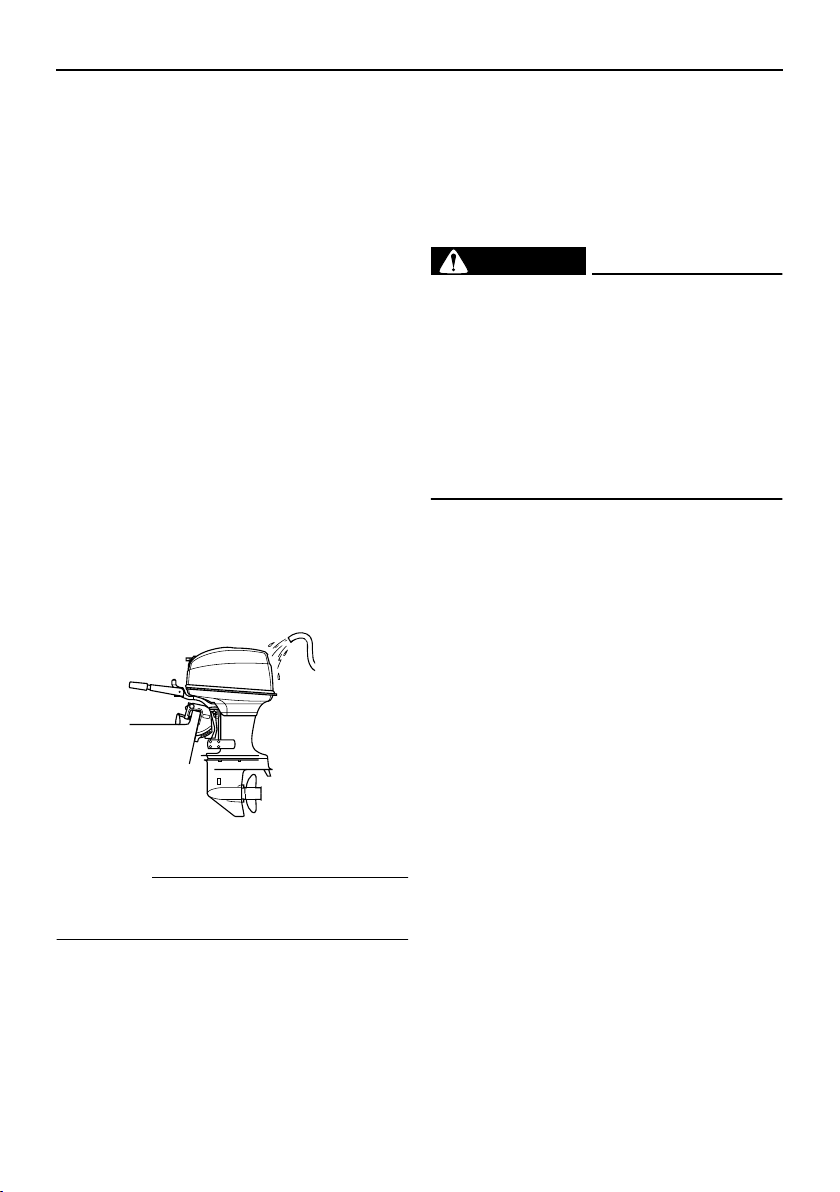

2. Überprüfen Sie, ob der Kühlwasserkontrollstrahl ständig fließt.
GCM00511
ACHTUNG:
Ein kontinuierlicher Wasser-Durchfluss von dem Kühlwasser-Kontrollstrahl weist darauf hin, dass die Wasserpumpe Was­ser durch die Kühlpassagen pumpt. Wenn während des Laufens des Motors, aus dieser Öffnung nicht ständig Wasser strömt, könnten eine Überhitzung und ernsthafte Schäden auftreten. Stoppen Sie den Motor und überprüfen Sie, ob der Kühlwassereinlass oder der Kühlwasser­Kontrollstrahl blockiert ist. Wenden Sie
sich an Ihren Yamaha-Händler, wenn das Problem nicht geortet und behoben wer­den kann.
ZMU03054
GMU34530
Umschalten
GWM00180
WARNUNG
Vergewissern Sie sich vor jedem Schal­ten, dass sich keine Schwimmer oder Hindernisse im nahen Wasser befinden.
GCM01610
ACHTUNG:
Lassen Sie den Motor warmlaufen, bevor Sie ins Getrieberad schalten. In der Auf­wärmphase des Motors kann die Leer­laufdrehzahl unter Umständen höher sein als normal. Eine hohe Leerlaufdrehzahl kann verhindern, dass Sie zurück in die Neutral-Position schalten. Halten Sie in diesem Fall den Motor an, schalten Sie in die Neutral-Position, starten Sie anschlie­ßend den Motor erneut und lassen Sie ihn warmlaufen.
Schaltung aus der Neutral-Position
1. Ziehen Sie den Neutralverriegelungs­Abzug nach oben (wenn mitgeliefert).
34
Page 42
Bedienung
1. Neutralverriegelungsauslöser
2. Bewegen Sie den Fernbedienungshebel / Schalthebel fest vorwärts (für Vor­wärtsgangrad) oder rückwärts (für Rückwärtsgang-Zahnrad) [um 35° (man kann eine Raste spüren) bei Modellen mit Fernbedienung]. Achten Sie bitte darauf zu überprüfen, ob sich der Kipp­sperrhebel in der Arretier-Abwärtsstel- lung befindet (falls damit ausgestattet), bevor Sie rückwärts fahren.
R
N
F
ZMU05737
Schaltung vom Getrieberad (vorwärts/rück- wärts) in die Neutral-Position
1. Schließen Sie den Gashebel, damit der Motor langsam in die Leerlaufdrehzahl übergeht.
35
ZMU03060
Page 43
ZMU02030
2. Nachdem der Motor mit der Leerlauf­drehzahl im Getrieberad läuft, bewegen Sie den Fernbedienungshebel/Schalt­hebel fest in die Neutral-Position.
N
ZMU03064
Bedienung
dass Sie die Kontrolle verlieren, aus dem Boot fallen oder dass das Steuer­rad oder andere Bootsteile beeinflusst werden. Dadurch erhöht sich das Risi­ko eines schweren Unfalls. Dies kann auch den Schaltmechanismus beschä- digen.
Schalten Sie nicht in den Rückwärts- gang während Sie mit Gleichgeschwin­digkeit fahren. Sonst kann es zu Kontrollverlust, dem Sinken des Boo­tes oder einer Beschädigung des Boo­tes kommen.
Das Boot ist nicht mit einem separaten Bremssystem ausgerüstet. Es wird durch den Wasserwiderstand gestoppt, nachdem der Gashebel zurück in die Leerlauf-Position gestellt wurde. Der Bremsweg hängt vom Gesamtgewicht, der Wasseroberfläche und der Windrichtung ab.
GMU27820
Motor ausschalten
Lassen Sie den Motor vor dem Ausschalten zuerst einige Minuten lang im Leerlauf oder bei niedriger Drehzahl abkühlen. Ein soforti­ges Ausschalten des Motors nach einem Be­trieb bei hoher Drehzahl ist nicht zu empfehlen.
GMU27845
Verfahren
1. Halten Sie den Motor-Stopptaster ge­drückt oder drehen Sie den Hauptschal­ter auf “” (Aus).
GMU31742
Anhalten des Boots
GWM01510
WARNUNG
Verwenden Sie die Rückwärts-Funktion nicht, um das Boot abzubremsen oder anzuhalten, da dies dazu führen kann,
36
Page 44
Bedienung
ZMU02083

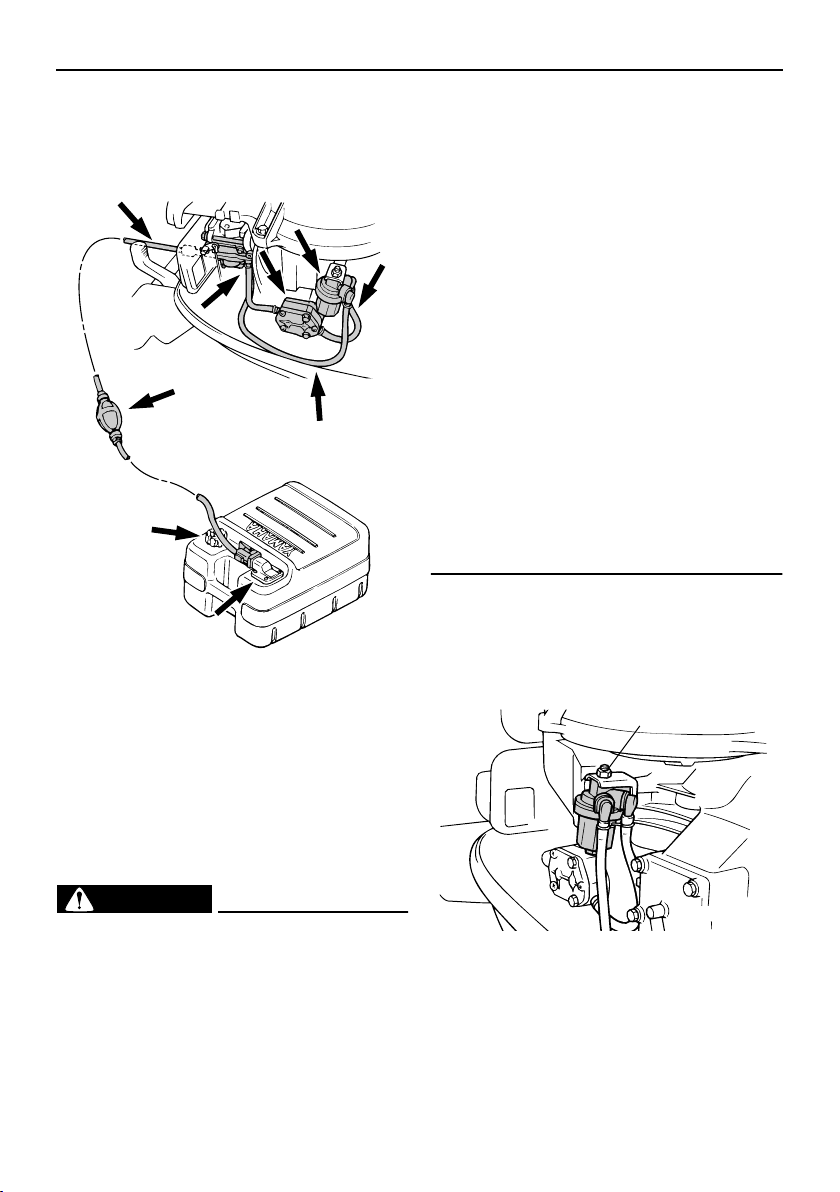

2. Nachdem der Motor stoppt, klemmen Sie die Kraftstoffleitung ab, wenn am Außenbordmotor ein Kraftstoff-An­schlussstück vorhanden ist.
ZMU03061
3. Ziehen Sie die Entlüftungs-Schraube an der Verschlusskappe des Kraftstoff­tanks fest (falls damit ausgestattet).
ZMU02301
4. Entfernen Sie den Schlüssel, falls das Boot unbeaufsichtigt gelassen wird.
HINWEIS:
Der Motor kann auch gestoppt werden, in­dem die Reißleine gezogen und die Sperrga­bel vom Motor-Quickstoppschalter entfernt wird. Drehen Sie anschließend den Haupt­schalter auf “” (Aus).
GMU27861
Außenbordmotor trimmen
Der Trimmwinkel des Außenbordmotors hilft beim Bestimmen der Position des Bugs im Wasser. Der richtige Trimmwinkel trägt dazu bei, die Leistung und Kraftstoff-Ersparnis zu verbessern, während gleichzeitig die Bean­spruchung des Motors verringert wird. Der richtige Trimmwinkel hängt von der Kombi­nation von Boot, Motor und Propeller ab. Der richtige Trimmwinkel wird auch von verän- derlichen Faktoren wie vom Ladegewicht, von den Wasserbedingungen und von der Fahrgeschwindigkeit beeinflusst.
GWM00740
WARNUNG
Ein in Bezug auf die Betriebsbedingun­gen übermäßiges Trimmen (Auf- oder Ab­trimmen) kann eine Instabilität des Bootes verursachen und das Steuern des Bootes schwieriger gestalten. Dadurch erhöht sich die Unfallgefahr. Wird das
37
Page 45
Boot instabil oder schwer zu steuern, müssen Sie die Geschwindigkeit verrin­gern und/oder den Trimmwinkel anpas­sen.
1
1. Trimm-Betriebswinkel
GMU27872
ZMU03062
Einstellung des Trimmwinkels an Modellen mit manuellem Ankippsystem
In der Klemmhalterung sind 4 oder 5 Bohrun­gen zur Einstellung Außenbordmotor- Trimmwinkels vorhanden.
1. Stoppen Sie den Motor.
2. Heben Sie den Außenbordmotor an und entfernen Sie dann die Trimmstange von der Klemmhalterung.
Bedienung
1
ZMU03063
1. Trimmstange
3. Positionieren Sie die Stange in der ge­wünschten Bohrung neu.
Bewegen Sie, um den Bug anzuheben (Austrimmen), die Stange vom Spiegel weg. Bewegen Sie, um den Bug zu senken (“Ein- trimmen), die Stange zum Spiegel hin. Führen Sie mit jeweils verschiedenen Trimmwinkeleinstellungen Probefahrten durch, um die für Ihr Boot und die Betriebs­bedingungen am besten geeignete Position zu bestimmen.
GWM00400
WARNUNG
Stellen Sie den Motor vor dem Einstel­len des Trimmwinkels ab.
Gehen Sie vorsichtig vor, um Quet­schungen beim Herausnehmen oder Einsetzen der Stange zu vermeiden.
Seien Sie vorsichtig, wenn Sie das er­ste Mal einen Trimm zu positionieren versuchen. Erhöhen Sie die Geschwin­digkeit allmählich und achten Sie dabei auf Anzeichen von Instabilität oder auf Probleme mit der Steuerung. Ein fal­scher Trimmwinkel kann Einbußen bei der Steuerung bewirken.
38
Page 46
Bedienung
HINWEIS:
Der Trimmwinkel des Außenbordmotors kann um etwa 4 Grad durch Verschieben der Stange um ein Loch verändert werden.
GMU27911
Einstellung der Bootstrimmung
Wenn das Boot mit Gleitgeschwindigkeit fährt, bewirkt eine Bug-nach-oben-Lage, dass der Wasserwiderstand geringer, die Stabilität größer und die Wirkleistung ver­bessert wird. Das trifft im Allgemeinen zu, wenn die Kiellinie des Bootes um ca. 3 bis 5 Grad angehoben ist. Mit dem Bug nach oben könnte das Boot eine größere Tendenz ha­ben, nach der einen oder anderen Seite zu steuern. Diese Neigung ist beim Steuern auszugleichen. Zum Beseitigen dieser Aus­wirkung kann auch die Trimmanode ange­passt werden. Wenn der Bug des Bootes unten ist, kann man leichter aus dem Stand bis zur Gleitgeschwindigkeit beschleunigen.
ser hüpfen), wodurch der Bootsfahrer und die Passagiere über Bord gehen könnten.
Bug-nach-unten
Durch zu großes Eintrimmen “pflügt” das Boot durch das Wasser, vermindert die Kraftstoff-Ersparnis und macht es schwierig, die Geschwindigkeit zu erhöhen. Beim Be­trieb mit übermäßigem Eintrimmen büßt das Boot außerdem bei höheren Geschwindig­keiten an Stabilität ein. Der wesentlich er­höhte Widerstand am Bug erhöht die Gefahr der Bugsteuerung und macht die Bedie­nung schwierig und gefährlich.
Bug-nach-oben
Ein übermäßiges Austrimmen bewirkt, dass der Bug des Bootes zu hoch im Wasser liegt. Leistung und Wirtschaftlichkeit erleiden Ein­bußen, weil der Rumpf des Bootes das Was­ser drückt und ein höherer Luftwiderstand gegeben ist. Ein übermäßiges Austrimmen kann dazu führen, dass der Propeller venti­liert, was die Leistung zudem reduziert, und das Boot könnte “stampfen” (auf dem Was-
39
HINWEIS:
Je nach Bootstyp hat der Trimmwinkel des Außenbordmotors nur wenig Einfluss auf die Trimmung des Bootes bei der Bedienung.
GMU27934
Nach oben und unten kippen
Wenn der Motor für einige Zeit gestoppt wird
Page 47
Bedienung
oder wenn das Boot im flachem Gewässer festgemacht ist, sollte der Außenbordmotor nach oben gekippt werden, um den Propeller und das Unterwasserteil-Gehäuse vor Beschädigung aufgrund eines Zusammen­stoßes mit einem Hindernis zu schützen, und um die Salzkorrosion zu reduzieren.
GWM00221
WARNUNG
Vergewissern Sie sich, dass sich nie­mand in der Nähe des Außenbordmotors befindet, wenn dieser hoch- oder herab­gekippt wird. Körperteile könnten beim Drehen oder Kippen des Motors zwi­schen diesem und der Klemmhalterung eingeklemmt bzw. eingequetscht werden.
GWM00250
WARNUNG
Auslaufender Kraftstoff stellt eine Feuer­gefahr dar. Befindet sich ein Kraftstoffanschlussstück am Außenbord­motor, lösen Sie bitte die Kraftstofflei­tung oder schließen Sie den Kraftstoffhahn, wenn der Außenbordmo- tor länger als nur ein paar Minuten lang angekippt wird. Anderenfalls könnte Kraftstoff auslaufen.
GCM00241
ACHTUNG:
Stoppen Sie den Motor vor dem Ankip­pen des Außenbordmotors, indem Sie das Verfahren auf Seite 36 befolgen. Kippen Sie den Außenbordmotor nie bei laufendem Motor an. Dadurch könn- ten schwere Schäden durch Überhit- zung entstehen.
Kippen Sie den Motor nicht mit der Ru­derpinne (falls damit ausgestattet) an, denn dadurch könnte sie abbrechen.
GMU27979
Vorgehensweise, um nach oben zu kippen (Modelle mit manuellem Ankippsystem)
1. Stellen Sie den Fernbedienungshebel / Schalthebel in die Neutral-Position.
N
ZMU03064
N
ZMU03087

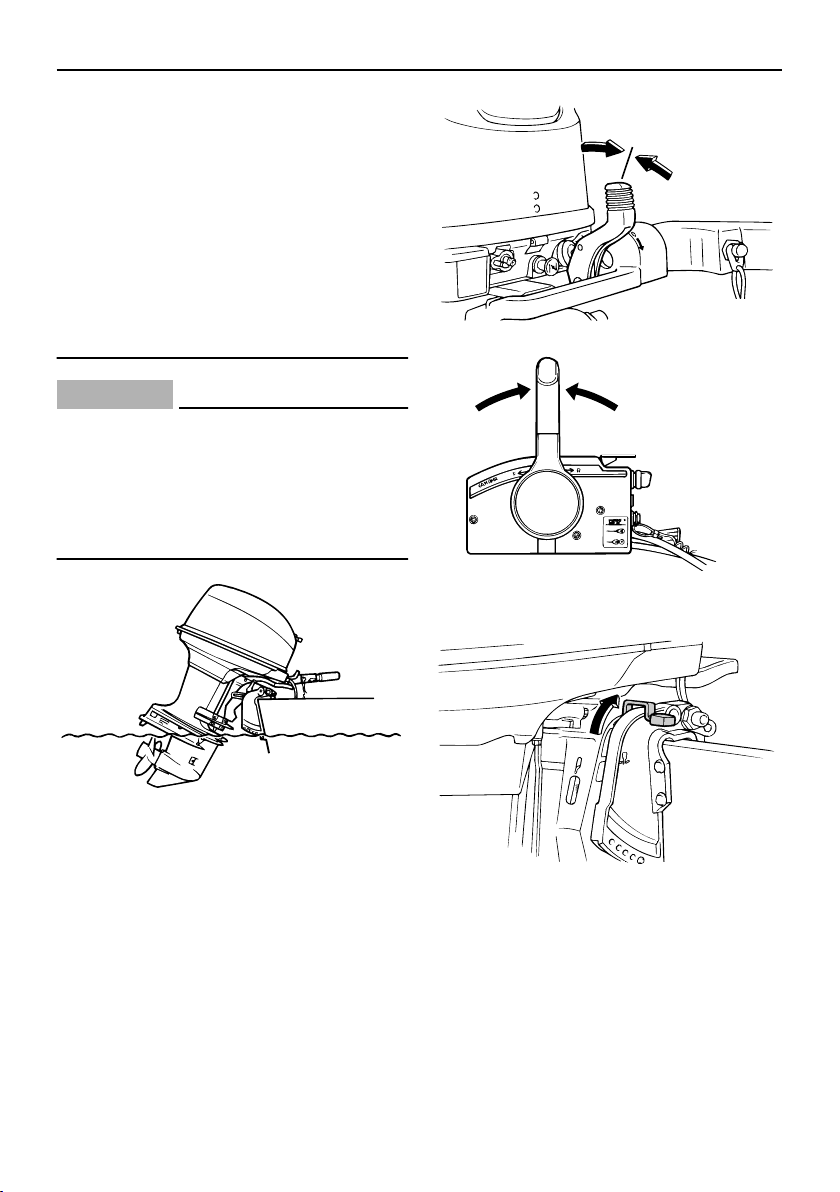

2. Plazieren Sie den Kippsperrhebel (falls verwendet) in der geöffneten Position.
ZMU03066
3. Ziehen Sie den Auslösehebel-Flach- wasserbetrieb (falls verwendet) nach oben.
40
Page 48
Bedienung
4. Halten Sie mit einer Hand die Rückseite der Motorhaube und kippen Sie den Mo­tor vollständig nach oben.
5. Schieben Sie den Ankipp-Arretierungs­knopf in die Klemmhalterung. Anson­sten dreht sich der Ankipp­Arretierungsbolzen automatisch in die Arretierstellung.
ZMU04851
GCM01640
ACHTUNG:
Ankipp-Arretierungshebel bzw. -knopf nicht beim Anhängertransport des Boo­tes benutzen. Der Außenbordmotor könn- te sich von der Arretierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, muss man eine zusätzliche Arretierung zum Sichern in der Ankipp­position verwenden. Lesen Sie hinsicht­lich weiterer Informationen auf Seite 45.
GMU30192
Verfahren, um nach unten zu kippen (Modelle mit manuellem Ankippsystem)
1. Platzieren Sie den Kippsperrhebel in der Arretierstellung.
ZMU03072
2. Kippen Sie den Motor etwas nach oben, bis der Ankipp-Arretierungsbolzen auto­matisch freigegeben wird.
3. Kippen Sie den Motor langsam nach un­ten.
GMU28060
Bootfahren in Flachwasser
Der Außenbordmotor kann zum Fahren in Flachwasser zum Teil angekippt werden.
GMU28071
Bootfahren in Flachwasser (Modelle mit manuellem Ankippsystem)
GWM00710
WARNUNG
Stellen Sie den Schalthebel auf Neutral, ehe Sie sich auf das Fahren in Flach­wasser vorbereiten.
Fahren Sie das Boot mit möglichst ge­ringer Geschwindigkeit, wenn Sie das Flachwasserfahrsystem verwenden. Solange des Flachwasserfahrsystem verwendet wird, funktioniert der Kipp­sperrmechanismus nicht. Beim Auf­prall gegen ein Hindernis unter Wasser könnte der Außenbordmotor mit ent­sprechender Einbuße der Steuerung aus dem Wasser gehoben werden.
Drehen Sie den Außenbordmotor nicht um 180°, um mit dem Boot rückwärts zu fahren. Stellen Sie hierzu den Schalthe-
41
Page 49
bel in den Rückwärtsgang.
Seien Sie bei Rückwärtsfahrt beson­ders vorsichtig. Eine zu starke Rückwärtskraft kann bewirken, dass sich der Außenbordmotor mit entspre­chend erhöhter Unfall- und Verlet­zungsgefahr aus dem Wasser hebt.
Bringen Sie den Außenbordmotor in seine Normalstellung zurück, sobald das Boot wieder in tieferes Gewässer gerät.
GCM00260
ACHTUNG:
Kippen Sie den Außenbordmotor nicht so weit an, dass sich der Kühlwassereinlass über der Wasseroberfläche befindet, wenn Sie auf Flachwasser-Fahrbetrieb schalten. Anderenfalls könnten schwere Schäden durch Überhitzung entstehen.
Bedienung
N
ZMU03070
N
ZMU03087
2. Stellen Sie den Kippsperrhebel in die Freigabestellung.
ZMU03069
GMU28124
Verfahren
1. Stellen Sie den Fernbedienungshebel / Schalthebel in die Neutral-Position.
ZMU03071
3. Kippen Sie den Außenbordmotor etwas nach oben. Der Ankipp-Arretierungsbol­zen verriegelt automatisch und arretiert den Außenbordmotor in einer teilweise angehobenen Position.
42
Page 50
Bedienung
ZMU04851
HINWEIS:
Dieser Außenbordmotor hat 2 Positionen für das Bootfahren in flachem Wasser.
4. Um den Außenbordmotor in die normale Betriebsposition zurückzukippen, schie­ben Sie den Schalthebel auf Neutral und stellen dann den Kippsperrhebel in die Verschlussstellung.
stopft werden. Waschen Sie die Außenseite des Außenbordmotors mit frischem Wasser ab und spülen Sie, wenn möglich, den An­triebskopf unter der Haube ab.
Bootfahren in trübem Wasser
Wenn Sie den Außenbordmotor in Wasser verwenden, das viele Ablagerungen enthält, wie beispielsweise in trübem oder schlammi­gem Wasser, empfiehlt Yamaha dringend, das Zubehör der optionalen, verchromten Wasserpumpe zu verwenden (für das Modell V4 und große Motoren erhältlich).
Bootfahren in säurehaltigem Wasser
In einigem Bereichen kann das Wasser säu- rehaltig sein. Spülen Sie die Kühlkanäle nach dem Betrieb in solchem Wasser mit fri­schem Wasser ab, damit keine Korrosion entsteht. Spülen Sie auch die Außenseite des Außenbordmotors mit frischem Wasser ab.
ZMU03072
5. Kippen Sie den Außenbordmotor etwas nach oben, bis der Ankipp-Arretierungs­bolzen automatisch in die freie Position zurückkehrt.
6. Senken Sie den Außenbordmotor dann langsam in die Normalstellung.
GMU28193
Bootfahren unter anderen
Bedingungen
Bootfahren in Salzwasser

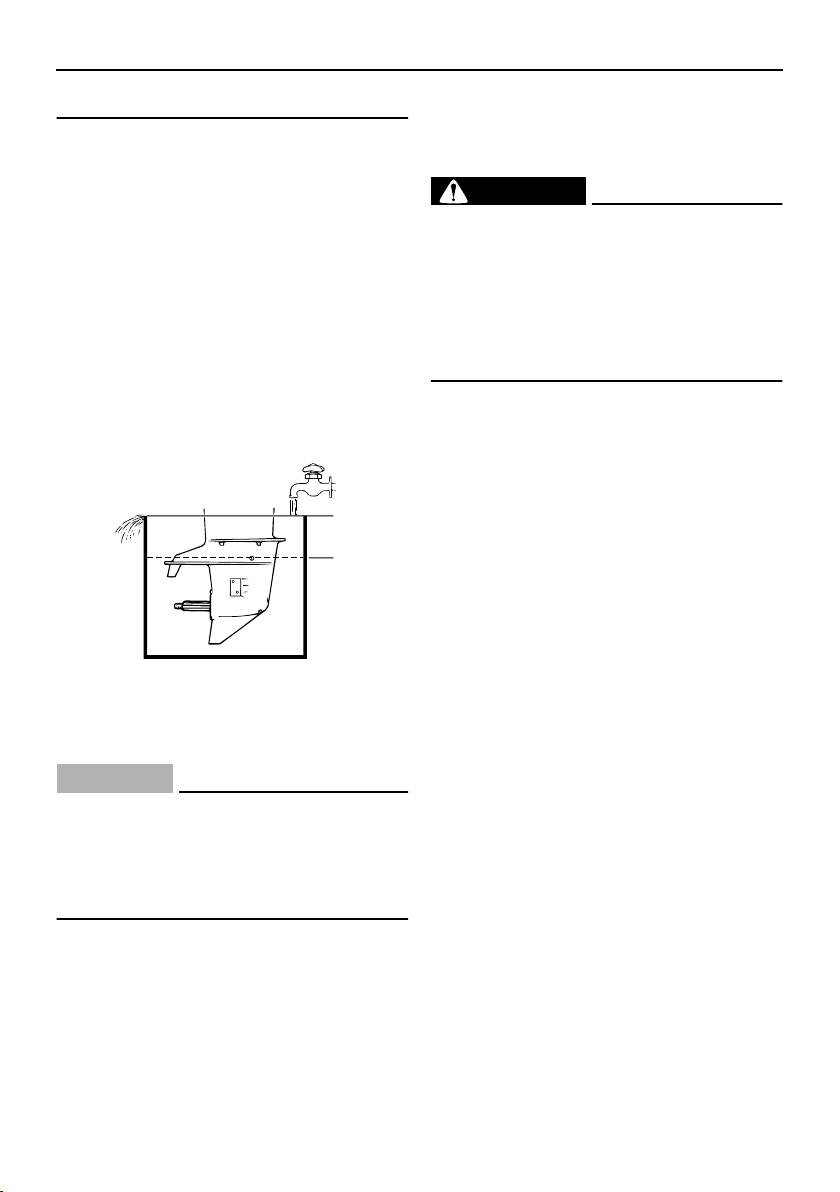

Spülen Sie die Kühlwasserkanäle nach dem Betrieb in Salzwasser an, damit sie nicht ver-
43
Page 51

Wartung

GMU31480
Technische Daten
HINWEIS:
(AL) stellt den nummerischen Wert für den eingebauten Aluminiumpropeller dar, der in den unten aufgeführten Spezifikationsdaten angegeben ist. Ebenso stellt, “(SUS)” den Wert für den ein­gebauten Edelstahlpropeller und “(PL)” den Wert für den eingebauten Plastikpropeller dar.
GMU28219
Abmessung:
Gesamtlänge:
40XMH 1073 mm (42.2 in) 40XW 675 mm (26.6 in)
Gesamtbreite:
40XMH 402 mm (15.8 in) 40XW 362 mm (14.3 in)
Gesamthöhe S:
1237 mm (48.7 in)
Gesamthöhe L:
1364 mm (53.7 in)
Gesamthöhe X:
40XMH 1461 mm (57.5 in)
Spiegelhöhe S:
424 mm (16.7 in)
Spiegelhöhe L:
550 mm (21.7 in)
Spiegelhöhe X:
40XMH 649 mm (25.6 in)
Gewicht (AL) S:
40XMH 72.0 kg (159 lb) 40XW 74.6 kg (164 lb)
Gewicht (AL) L:
40XMH 73.6 kg (162 lb) 40XW 76.2 kg (168 lb)
Gewicht (AL) X:
40XMH 76.7 kg (169 lb)
Leistung:
Vollgas-Betriebsbereich:
4500–5500 U/min
Maximalausgang:
29.4 kW @ 5000 U/min (40 PS @ 5000 U/min)
Leerlaufdrehzahl (Leerlauf):
1000 ±50 U/min
Motor:
Typ:
Zweitakt L
Verlagerung:
703.0 cm
Bohrung × Hub:
80.0 × 70.0 mm (3.15 × 2.76 in)
Zündsystem:
CDI
Zündkerze mit Widerstand (NGK):
BR7HS
Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Steuersystem:
40XMH Ruderpinne 40XW Fernbedienung
Startersystem:
40XMH Handstarter 40XW Handstarter und E-Starter
Vergaserstartsystem:
Chokeklappe
Min. Kaltanlass-Amp. (CCA/EN):
40XW 430.0 A
Min. Nennkapazität (20HR/IEC):
40XW 70.0 Ah
Wechselstromgenerator-Ausgang:
40XMH 80 W
Maximaler Generatorausgang:
40XW 6.0 A
Antriebseinheit:
Getrieberadpositionen:
Vorwärts-Leerlauf-Rückwärts
Getriebeverhältnis:
2.00 (26/13)
3
44
Page 52
Wartung
Trimm- und Kippsystem:
Manuelles Ankippsystem
Propellermarke:
G
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Normalbenzin, bleifrei
Min. Research-Oktanzahl (ROZ):
90
Kraftstofftankinhalt:
24 L (6.34 US gal) (5.28 Imp.gal), 25 L (6.60 US gal) (5.50 Imp.gal)
Empfohlenes Motoröl:
YAMALUBE Zweitakt-Außenbordmo- toröl
Kraftstoff: Öl-Verhältnis:
Normalbenzin:
100 :1
Schmierung:
Kraftstoff und Öl vorgemischt
Empfohlenes Getriebeöl:
Hypoidgetriebeöl (SAE 90)
Getriebeölmenge:
430.0 cm
3
(14.54 US oz) (15.17
Imp.oz)
Anziehdrehmoment:
Zündkerze:
25.0 Nm (18.4 ft-lb) (2.55 kgf-m)
Propellermutter:
40.0 Nm (29.5 ft-lb) (4.08 kgf-m)
Geräusch- und Schwingungspegel:
Bediener-Schalldruckpegel (ICOMIA 39/ 94 und 40/94):
40XMH 92.2 dB(A) Schallleistungspegel (ICOMIA 39/94 und 40/94):
40XMH 100.0 dB(A) Schwingung an der Ruderpinne (ICOMIA 38/94):
40XMH Die Schwinung an der Ruder-
pinne liegt unter 2.5 m/s
2
GMU28223
Transport und Lagerung des
Außenbordmotors
GWM00690
WARNUNG
Auslaufender Kraftstoff stellt eine Feu­ergefahr dar. Schließen Sie beim Trans­port und Lagern des Außenbordmotors die Entlüftungsschraube und den Kraft­stoffhahn, um das Auslaufen von Kraft­stoff zu verhindern.
GEBEN SIE ACHT, wenn Sie den Kraft­stofftank ín einem Boot oder in einem Auto transportieren.
Füllen Sie den Kraftstoffbehälter NICHT bis zu seiner vollen Kapazität auf. Ben­zin dehnt sich beim Erwärmen erheb­lich aus und kann einen überhöhten Druck im Kraftstoffbehälter bewirken. Dadurch könnte Kraftstoff mit entspre­chender Feuergefahr auslaufen.
GWM00700
WARNUNG
Begeben Sie sich selbst bei gesichertem Ankipp-Arretierungshebel nie unter das Unterwasserteil, während es angekippt ist. Es besteht die Gefahr schwerer Ver­letzungen, wenn der Außenbordmotor unerwartet herabfällt.
GCM00660
ACHTUNG:
Verwenden Sie den Ankipp-Arretierungs­hebel bzw. -knopf nicht beim Anhänger- transport des Bootes. Der Außenbordmotor könnte sich von der Ar­retierung losrütteln und herabfallen. Wenn der Motor nicht in der normalen Fahrbetriebsposition befördert werden kann, müssen Sie eine zusätzliche Arre­tierung zum Sichern in der Ankipppositi-
45
Page 53
Wartung
on verwenden.
Der Außenbordmotor sollte in seiner norma­len Betriebsstellung auf einem Anhänger transportiert und so gelagert werden. Falls der Abstand zur Straße in dieser Position un­zureichend sein sollte, befördern Sie den Außenbordmotor bitte in der nach oben ge­kippten Position, wobei eine Motorstütze, wie beispielsweise eine Spiegelschutzstan­ge verwendet wird. Weitere Auskunft erteilt Ihnen gerne Ihr Yamaha-Händler.
GMU28235
Modelle mit Klemmschraubenmontage
Halten Sie den Außenbordmotor beim Transport und bei der Lagerung, während er vom Boot abgebaut ist, in der abgebildeten Lage.
ZMU03089
ZMU02050
HINWEIS:
Legen Sie ein Handtuch oder etwas ähnli-
ches unter den Außenbordmotor, um ihn vor Beschädigungen zu schützen.
GMU30272
Lagerung des Außenbordmotors
Wenn Ihr Yamaha-Außenbordmotor über ei­nen längeren Zeitraum (2 Monate oder län- ger) hinweg gelagert werden soll, sind verschiedene wichtige Maßnahmen zu be­achten, um erheblichen Schaden abzuwen­den. Es ist ratsam, die Wartung an Ihrem Außen- bordmotor vor der Einlagerung von einem zugelassenen Yamaha-Händler durchführen zu lassen. Sie als Eigentümer können je­doch mit minimalem Aufwand folgende Ver­fahren durchführen:
GCM01411
ACHTUNG:
Legen Sie den Außenbordmotor nicht
auf seine Seite, bevor das Kühlwasser vollständig abgelassen wurde, anson­sten könnte durch die Auspufföffnung Wasser in den Zylinder gelangen und Motorprobleme verursachen. Platzieren Sie den Außenbordmotor an
einem trockenen, gut gelüfteten und vor direktem Sonnenlicht geschützten Ort.
GMU28303
Verfahren
GMU28332
Ausspülen in einem Testtank
GCM00300
ACHTUNG:
Lassen Sie den Motor nicht ohne die Ver­sorgung mit Kühlwasser laufen. Dadurch könnte entweder die Wasserpumpe oder der Motor durch Überhitzung beschädigt werden. Bevor Sie den Motor starten, stellen Sie sicher, dass die Kühlwasserkanäle mit Wasser versorgt
46
Page 54
Wartung
werden.
1. Waschen Sie den Körper des Außen- bordmotors mit Frischwasser ab. Weite­re Informationen finden Sie auf Seite 49.
2. Trennen Sie die Kraftstoffleitung vom Motor ab oder schließen Sie den Kraft­stoffhahn, falls damit ausgestattet.
3. Entfernen Sie die Motorhaube und die Abdeckung des Schalldämpfers. Entfer­nen Sie den Propeller.
4. Bauen Sie den Außenbordmotor in ei­nen Testtank ein. Füllen Sie den Tank über das Niveau der Anti-Kavitations­platte mit Frischwasser.
1
2
ZMU02051
1. Wasseroberfläche
2. Niedrigster Wasserstand
GCM00290
ACHTUNG:
Befindet sich der Frischwasserspiegel unterhalb der Höhe der Anti-Kavitations­platte oder wenn die Wasserzufuhr unzu­reichend ist, kann ein Kolbenfresser eintreten.
5. Das Ausspülen des Kühlsystems ist von wesentlicher Bedeutung, um zu verhin­dern, dass das Kühlsystem durch Salz, Sand oder Schmutz verstopft wird. Zu­dem ist das Besprühen/Schmieren des Motors zwingend erforderlich, um
übermäßigen Motorschäden durch Rost vorzubeugen. Führen Sie das Ausspü- len und Sprühen gleichzeitig durch.
GWM00090
WARNUNG
Beim Anlassen oder im Betrieb dürfen keine elektrischen Teile berührt oder entfernt werden.
Bei laufendem Motor dürfen Hände, Haar und Kleidung nicht in die Nähe des Schwungrads und anderer drehen­der Teile geraten.
6. Lassen Sie den Motor ein paar Minuten in Neutral-Position mit erhöhtem Leer­lauf laufen.
7. Sprühen Sie kurz bevor Sie den Motor abstellen abwechselnd “Sprühöl” in je­den Vergaser oder in die Sprühöffnung in der Schalldämpferabdeckung. Wird dies ordnungsgemäß vorgenommen, raucht der Motor erheblich und bleibt na­hezu stehen.
8. Entfernen Sie den Außenbordmotor aus dem Testtank.
9. Setzen Sie die Abdeckung/Verschlus­skappe des Sprühlochs am Schalldämp­fer und die Motorhaube auf.
10. Falls kein “Sprühöl” zur Verfügung steht, lassen Sie den Motor im Leerlauf bei ho­her Drehzahl laufen, bis die Kraftstoffan­lage leer ist und der Motor stoppt.
11. Lassen Sie das Kühlwasser vollständig aus dem Motor ab. Reinigen Sie den Körper sorgfältig.
12. Falls kein “Sprühöl” zur Verfügung steht, entfernen Sie die Zündkerze(n). Schüt- ten Sie einen Teelöffel sauberes Motoröl in jeden Zylinder. Kurbeln Sie einige Male manuell durch. Ersetzen Sie die Zündkerze(n).
13. Lassen Sie den Kraftstoff aus dem Kraf-
47
Page 55
Wartung
stofftank ab.
HINWEIS:
Lagern Sie den Kraftstoff an einem trocke­nen, gut belüfteten Ort ohne direkte Sonnen­einstrahlung.
GMU28402
Schmierung
1. Setzen Sie die Zündkerze(n) ein und ziehen Sie sie mit dem vorgeschriebe­nen Drehmoment fest. Informationen über die Installation der Zündkerzen fin­den Sie auf Seite 53.
2. Getriebeölwechsel. Weitere Informatio­nen finden Sie auf Seite 59. Überprüfen Sie das Öl auf Vorhandensein von Was­ser, was auf eine defekte Dichtung schließen lässt. Die Dichtungen sollten von einem zugelassenen Yamaha­Händler vor der Inbetriebnahme ausge­wechselt werden.
3. Alle Schmiergegenstände schmieren. Weitere Einzelheiten finden Sie auf Sei­te 52.
HINWEIS:
Wenn Sie den Motor längere Zeit lagern, wird empfohlen, ihn mit Öl einzusprühen. Wenden Sie sich an Ihren Yamaha-Händler, um Informationen über das Sprühöl und das Verfahren, wie es an Ihrem Motor eingesetzt wird, zu bekommen.
GMU28431
Batteriepflege
GWM00330
WARNUNG
Batterieflüssigkeit ist gefährlich; sie ent­hält Schwefelsäure und ist deshalb giftig und sehr ätzend. Beachten Sie bitte stets die folgenden vorbeugenden Maßnahmen:
Vermeiden Sie jede Berührung mit der
Batteriesäure, denn sie kann schwere Verbrennungen bzw. bleibende Augen­verletzungen verursachen.
Tragen Sie einen Augenschutz, wenn Sie mit oder in der Nähe von Batterien arbeiten.
Gegenmittel (EXTERN):
HAUT - Mit Wasser abspülen. AUGEN - 15 Minuten lang mit Wasser
ausspülen und sofort einen Arzt hinzu­ziehen.
Gegenmittel (INNERLICH):
Viel Wasser oder Milch, gefolgt von Ma­gnesium-Milch, geschlagenen Eiern oder Pflanzenöl trinken. Sofort einen
Arzt hinzuziehen. Batterien erzeugen auch explosives Was­serstoffgas; beachten Sie deshalb stets die folgenden vorbeugenden Maßnah- men:
Laden Sie die Batterie in einem gut be-
lüfteten Bereich.
Halten Sie Batterien von Feuer, Funken
oder offenen Flammen wie beispiels-
weise von Schweißapparaten, brennen-
den Zigaretten usw. fern.
Das RAUCHEN ist VERBOTEN, wenn
die Batterien aufgeladen oder gehand-
habt werden. BATTERIEN UND BATTERIESÄURE AUS­SERHALB DER REICHWEITE VON KIN­DERN AUFBEWAHREN.
Halten Sie sich für den Umgang mit der Bat­terie an die Bedienungsanleitung der Batte­rie. Batterien unterscheiden sich je nach Hersteller. Deshalb sind die folgenden Ver­fahren möglicherweise nicht immer durch­führbar. Beachten Sie die Anweisungen Ihres Batterie-Herstellers. Verfahren
1. Klemmen Sie die Batterie ab und entfer-
48
Page 56
Wartung
nen Sie sie vom Boot. Stets das schwar­ze Minuskabel zuerst lösen, um einen Kurzschluss zu vermeiden.
2. Reinigen Sie das Batteriegehäuse und die -anschlüsse. Füllen Sie jede Zelle bis zum oberen Stand mit destilliertem Wasser.
3. Lagern Sie die Batterie auf einer waag­rechten Fläche an einem kühlen, gut be­lüfteten Platz außerhalb direkter Sonnenbestrahlung.
4. Überprüfen Sie einmal im Monat das spezifische Gewicht der Batteriesäure und laden Sie die Batterie falls erforder­lich nach, um ihre Lebensdauer zu ver­längern.
GMU28450
Reinigung des Außenbordmotors
Waschen Sie nach der Verwendung das Äu- ßere des Außenbordmotors mit Frischwas-
ser ab und spülen Sie das Kühlsystem mit Frischwasser aus.
erforderlich sind die betreffenden Stellen zu säubern und zu lackieren. Ausbesserungs­lack ist bei Ihrem Yamaha-Händler erhäl- tlich.
GMU28478
Periodische Wartung
GWM01071
WARNUNG
Stellen Sie sicher, dass Sie den Motor bei der Durchführung von Wartungsarbeiten ausschalten, außer es besteht eine an­derslautende Anweisung. Wenn Sie über keine Erfahrung in der Wartung von Ma­schinen verfügen, sollte diese Arbeit von Ihrem Yamaha-Händler oder einem son­stigen, fachlich qualifizierten Mechaniker durchgeführt werden.
GMU28511
Ersatzteile
Wenn Ersatzteile erforderlich werden, sollte man ausschließlich Yamaha-Originalteile oder Teile verwenden, die das gleiche De­sign haben und von gleicher Qualität sind. Jedes Teil einer geringeren Qualität könnte ausfallen, und der dann eintretende Verlust der Kontrolle über das Boot könnte den Be­nutzer und die Fahrgäste gefährden. Yamaha-Originalteile und -zubehör sind bei Ihrem Yamaha-Händler erhältlich.
ZMU03073
HINWEIS:
Anweisungen zum Spülen des Kühlsystems finden Sie auf Seite 45.
GMU28460
Überprüfen Sie die lakkierte Oberfläche des Motors
Überprüfen Sie den Motor auf Kratzer, Ker­ben oder abblätternden Lack. Beschädigte Lackstellen sind korrosionsgefährdet. Falls
49
Page 57
Wartung
GMU28522
Wartungsplan
Die Häufigkeit der Wartungsbetriebe kann den Betriebsbedingungen entsprechend ange­passt werden, aber die folgende Tabelle gibt dazu allgemeine Richtlinien. Beachten Sie die Erklärungen jeder vom Eigentümer durchzuführenden Maßnahme in den Abschnitten in die­sem Kapitel.
HINWEIS:
Beim Betrieb in Salzwasser, trübem oder schlammigem Gewässer sollte der Motor nach je­dem Einsatz mit sauberem Wasser gespült werden.
Das Symbol “” kennzeichnet die Überprüfungen, die Sie selbst durchführen können. Das Symbol “” kennzeichnet Arbeiten, die von Ihrem Yamaha-Händler durchgeführt wer- den.
Anfänglich Alle
Einzelheit Maßnahmen
Anode(n) (extern) Inspektion/Ersetzen
Anode(n) (intern) Inspektion/Ersetzen
Batterie Inspektion/Laden
Kühlwasserkanäle Säubern
Haubenklemme Inspektion Kraftstofflter (kann
auseinander genom­men werden)
Kraftstoffanlage Inspektion Kraftstofftank
(Yamahas tragbarer Tank)
Getriebeöl Wechsel
Schmierstellen Schmieren Leerlaufdrehzahl (Ver-
gaser-Modelle) Propeller und Siche-
rungssplint Schaltverbindung/
Schaltkabel Thermostat Inspektion / Ersetzen Gashebel-Verbindung/
Gaskabel/Drosselklap­pen-Ansprechpunkt
Inspektion/Reinigen
Inspektion/Reinigen
Inspektion
Inspektion/Ersetzen
Inspektion/Einstellen
Inspektion/Einstellen
10 Stun-
den (1
Monat)
50 Stun-
den (3
Monate)
100 Stun-
den (6
Monate)
200 Stun-
den (1
Jahr)
50
Page 58
Wartung
Einzelheit Maßnahmen
Wasserpumpe Inspektion / Ersetzen
Zündkerze(n)
GMU28874
Wartungsplan (zusätzlich)
Einzelheit Maßnahmen
Abgasführung, Abgas­sammler
Reinigen/Einstellen/ Ersetzen
Inspektion / Ersetzen
Anfänglich Alle
10 Stun-
den (1
Monat)
500 Stunden (2.5
Jahre)
50 Stun-
den (3
Monate)
100 Stun-
Monate)
Alle
200 Stun-
den (6
1000 Stunden (5
den (1
Jahr)
Jahre)
51
Page 59
GMU28941
Schmieren
Yamaha Fett A (wasserbeständiges Fett) Yamaha Fett D (korrosionsbeständiges Fett; für die Propellerwelle)
40XMH
Wartung
ZMU04865
52
Page 60
Wartung
40XW
GMU28953
Reinigung und Einstellung der Zündkerze
GWM00560
WARNUNG
Achten Sie beim Ausbauen oder Einset­zen einer Zündkerze darauf, dass der Iso­lator nicht beschädigt wird. Ein beschädigter Isolator könnte eine externe Funkenbildung ermöglichen und so eine Explosion oder ein Feuer verursachen.
GWM01550
WARNUNG
Der Motor ist auch kurz nach dem Aus­schalten noch sehr heiß. Seien Sie ex-
53
ZMU03075
trem vorsichtig, dass sich weder Sie noch jemand anderer verbrennt. Um Ver­brennungen zu vermeiden, arbeiten Sie am Motor erst dann, wenn er abgekühlt ist.
Bei der Zündkerze handelt es sich um einen wichtigen Motorbestandteil, der einfach zu untersuchen ist. Der Zustand der Zündkerze kann auf den Zustand des Motors hinweisen. Wenn beispielsweise das mittlere Elektrodenporzellanstück sehr weiß ist, kann dies auf eine Lufteinlass-Leckage oder ein Problem im Zusammenhang mit der Ge­mischaufbereitung im betreffenden Zylinder hinweisen. Versuchen Sie nicht, selbst eine
Page 61
Wartung
Diagnose zu stellen. Bringen Sie den Au­ßenbordmotor stattdessen zu einem Yamaha-Händler. Nehmen Sie die Zünd­kerze regelmäßig heraus und untersuchen Sie sie, da Hitze und Rückstände zu Ver­schleiß und Erosion der Zündkerze führen können. Falls die Erosion der Elektrode übermäßig sein sollte, oder falls Karbon oder andere Rückstände vorhanden sind, sollten Sie die Zündkerze durch eine andere des ordnungsgemäßen Typs ersetzen.
Standard-Zündkerze:
BR7HS
Messen Sie vor dem Einpassen der Zünd- kerze den Elektrodenabstand mithilfe einer Düsenlehre; stellen Sie den Abstand falls er­forderlich entsprechend den technischen Daten ein.
1. Elektrodenabstand
2. Zündkerzen-ID-Zeichen (NGK)
3. Teilenummer der Zündkerze
Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Reinigen Sie beim Einpassen der Zündkerze stets die Dichtungsoberfläche und verwen­den Sie eine neue Dichtung. Wischen Sie eventuell vorhandene Verschmutzungen von den Gewinden ab und schrauben Sie die
Zündkerze auf das ordnungsgemäße Dreh­moment fest.
Zündkerzen-Drehmoment:
25.0 Nm (18.4 ft-lb) (2.55 kgf-m)
HINWEIS:
Falls beim Einsetzen einer Zündkerze kein Drehmomentschlüssel verfügbar ist, liegt eine gute Schätzung des Drehmoments bei einer 1/4- bis 1/2-Drehung über den Finge­ranzug hinaus. Lassen Sie die Zündkerze so bald wie möglich mithilfe eines Drehmo­mentschlüssels auf das ordnungsgemäße Drehmoment einstellen.
GMU28962
Überprüfung der Kraftstoffanlage
GWM00060
WARNUNG
Benzin und seine Dämpfe sind hochent­zündlich und explosionsgefährlich. Be­wahren Sie einen angemessenen Abstand zu Funken, Zigaretten, offenen Flammen oder sonstigen Entzündungs- quellen.
GWM00910
WARNUNG
Auslaufender Kraftstoff kann ein Feuer oder eine Explosion verursachen.
Kontrollieren Sie regelmäßig auf Kraft-
stofflecks.
Falls irgendwelche Kraftstofflecks ge­funden werden, muss die Kraftstoffan­lage von einem qualifizierten Mechaniker repariert werden. Un­sachgemäße Reparaturen können den Außenbordmotor im Betrieb unsicher werden lassen.
Überprüfen Sie die Kraftstoffleitungen auf Lecks, Risse oder Fehlfunktionen. Falls ein
54
Page 62
Wartung
Problem bestimmt werden konnte, sollte die­ses von Ihrem Yamaha-Händler oder einem anderen qualifizierten Mechaniker sofort be­hoben werden.
ZMU03076
Überprüfungsstellen
Lecks an Teilen der Kraftstoffanlage
Lecks an Verbindungsstücken der Kraft­stoffleitung
Risse in der Kraftstoffleitung und andere Schäden Lecks an Kraftstoff-Verbindungsstücken
GMU28980
Inspektion des Kraftstofffilters
GWM00310
WARNUNG
Benzin ist hochentzündlich und seine Dämpfe sind entzündlich und explosiv.
Bei Fragen zum ordnungsgemäßen Durchführen dieses Verfahrens sollten Sie sich an Ihren Yamaha-Händler wen­den. Führen Sie diese Maßnahme nie an ei-
nem heißen oder laufenden Motor durch. Lassen Sie den Motor zuvor ab­kühlen.
Im Kraftstoffilter befindet sich Kraft­stoff. Halten Sie ihn von Funken, Ziga­retten, Flammen oder sonstigen Entzündungsquellen fern.
Bei dieser Maßnahme kann etwas Kraft­stoff verschüttet werden. Fangen Sie eventuell verschütteten Kraftstoff mit einem Lappen auf. Wischen Sie ver­schütteten Kraftstoff unverzüglich auf.
Bauen Sie den Kraftstofffilter sorgfältig mit dem O-Ring, der Filtertasse und den Schlauchleitungen richtig platziert wie­der ein. Erfolgt der Zusammenbau oder Austausch nicht vorschriftsmäßig, könnte Kraftstoff auslaufen und eine Feuer- oder Explosionsgefahr bewir­ken.
GMU29001
Reinigung des Kraftstofffilters
1. Entfernen Sie Mutter, mit der die Kraft­stofffilter-Baugruppe (falls damit ausge­stattet) befestigt ist.
1
ZMU03077
1. Mutter
2. Schrauben Sie das Filtergehäuse ab und fangen Sie eventuell verschütteten Kraftstoff mit einem Lappen auf.
3. Entfernen Sie das Filterelement, wa-
55
Page 63
Wartung
schen Sie es in einem Lösungsmittel und lassen Sie es anschließend trock­nen. Überprüfen Sie das Filterelement und den O-Ring, um sich zu vergewis­sern, dass sie in einem guten Zustand sind Ersetzen Sie sie falls erforderlich. Falls Wasser im Kraftstoff vorhanden ist, sollte Yamahas tragbarer Kraftstofftank oder der andere Kraftstofftank überprüft und gereinigt werden.
2
3
4
1
ZMU02079
1. Filtergehäuse
2. Filterelement
3. Filtergehäuse
4. O-Ring
4. Bauen Sie das Filterelement wieder in die Filtertasse ein. Vergewissern Sie sich, dass der O-Ring ordnungsgemäß an seiner Position in der Filtertasse sitzt. Schrauben Sie die Filtertasse am Filtergehäuse fest.
5. Befestigen Sie die Filterbaugruppe an der Halterung, so dass die Kraftstoff­schläuche an der Filterbaugruppe ange­bracht werden können.
6. Lassen Sie den Motor laufen und über- prüfen Sie den Filter und die Leitungen auf Lecks.
GMU29041
Überprüfung der Leerlaufdrehzahl
GWM00451
WARNUNG
Beim Anlassen oder im Betrieb dürfen
keine elektrischen Teile berührt oder entfernt werden. Bei laufendem Motor dürfen Hände,
Haar und Kleidung nicht in die Nähe des Schwungrads und anderer drehen­der Teile geraten.
GCM00490
ACHTUNG:
Dieses Verfahren muss durchgeführt werden, während sich der Außenbordmo- tor im Wasser befindet. Dazu kann ein Spülaufsatz oder ein Testtank verwendet werden.
Bei diesem Verfahren ist ein Werkstattdreh­zahlmesser einzusetzen. Die Ergebnisse va­riieren abhängig davon, ob der Test mit dem Spülaufsatz, in einem Testtank oder mit dem Außenbordmotor im Wasser durchgeführt wird.
1. Starten Sie den Motor und lassen Sie ihn in der Warmlaufphase auf Neutral laufen, bis er sich reibungslos dreht.
HINWEIS:
Die Inspektion der Leerlaufdrehzahl ist nur möglich, wenn der Motor die Warmlaufphase beendet hat. Wenn die Warmlaufphase nicht beendet ist, wird eine höhere Leerlaufdreh­zahl als normal gemessen. Fall Sie Schwie­rigkeiten mit der Verifizierung der Leerlaufdrehzahl haben oder wenn die Leer­laufdrehzahl eine Einstellung erfordert, wen­den Sie sich an einen Yamaha-Händler oder an einen anderen qualifizierten Mechaniker.
2. Überprüfen Sie, ob die Leerlaufdrehzahl den technischen Daten entsprechend
56
Page 64
Wartung
eingestellt ist. Die technischen Daten über die Leerlaufdrehzahl finden Sie auf Seite 44.
GMU29112
Überprüfung der Verkabelung und der Verbindungsstücke
Überprüfen Sie, ob jede Erdungsleitung
richtig befestigt wurde. Überprüfen Sie, ob jedes Ver-
bindungsstück sicher verbunden ist.
ZMU03078
GMU29120
Auspufflecks
Starten Sie die den Motor und stellen Sie si­cher, dass an den Verbindungsstücken zwi­schen dem Auspuffdeckel, Zylinderkopf und dem Zylinderkörper keine Auspufflecks vor­handen sind.
GMU29130
Wasserlecks
Starten Sie die den Motor und stellen Sie si­cher, dass an den Verbindungsstücken zwi­schen dem Auspuffdeckel, Zylinderkopf und dem Zylinderkörper keine Wasserlecks vor­handen sind.
GMU32110
Überprüfung des Propellers
GWM01610
WARNUNG
Sie könnten sich schwere Verletzungen zuziehen, wenn der Motor ungewollt zu laufen beginnt und Sie sich in der Nähe
des Propellers befinden.
Entfernen Sie vor der Inspektion, dem Abbauen oder Einbauen des Propellers die Zündkerzenstecker von den Zünd- kerzen. Stellen Sie den Schalthebel in die Neutral-Stellung, drehen Sie den Hauptschalter auf “” (aus), ziehen Sie den Schlüssel an und and entfernen Sie die Reißleine vom Motor-Quick­stoppschalter. Den Batterie-Haupt­schalter abschalten, falls vorhanden. Propeller beim Lösen oder Festziehen
der Propellermutter nicht mit der Hand halten. Holzblock zwischen die Anti­Ventilationsplatte und den Propeller schieben, um jedes Drehen des Propel­lers zu verhindern.
ZMU02876
ZMU01897
Überprüfungsstellen
Jede Propellerschaufel auf Abnutzung, Erosion infolge von Kavitation oder Venti-
57
Page 65
Wartung
lation bzw. auf sonstige Schäden prüfen.
Überprüfen Sie die Propellerwelle auf Beschädigungen.
Überprüfen Sie die Verzahnungen auf Verschleiß oder Beschädigungen. Stellen Sie sicher, dass sich keine Angel-
schnur um die Propellerwelle gewickelt hat.
Wellendichtring der Propellerwelle auf
Schäden prüfen.
GMU30661
Entfernen des Propellers
GMU29196
Verzahnungsmodelle
1. Biegen Sie den Sicherungssplint gerade und ziehen Sie ihn mit einer Zange her­aus.
2. Entfernen Sie die Propellermutter, die Unterlegscheibe und das Distanzstück (falls damit ausgestattet).
2. Propellermutter
3. Unterlegscheibe
4. Distanzstück
5. Propeller
6. Druckscheibe
3. Entfernen Sie den Propeller, die Unter­legscheibe (falls damit ausgestattet) und die Druckscheibe.
GMU30671
Einbauen des Propellers
GMU29232
Verzahnungsmodelle
GCM00340
ACHTUNG:
Bringen Sie die Druckscheibe unbe­dingt vor dem Einbau des Propellers an, weil ansonsten das Unterwasser­teil-Gehäuse und die Propellernabe beschädigt werden könnten. Verwenden Sie unbedingt einen neuen
Sicherungssplint verwenden und bie­gen Sie dessen Enden ordnungsgemäß um. Der Propeller könnte sonst im Be­trieb abfallen und verloren gehen.
1. Tragen Sie Yamaha-Marinefett oder ein korrosionsbeständiges Fett auf die Pro­pellerwelle auf.
2. Setzen Sie das Distanzstück (falls damit ausgestattet), die Druckscheibe, die Un­terlegscheibe (falls damit ausgestattet) und den Propeller auf die Propellerwel­le.
3. Bauen Sie das Distanzstück (falls damit ausgestattet) und die Unterlegscheibe ein. Ziehen Sie die Propellermutter mit dem vorgeschriebenen Drehmoment fest.
1. Sicherungssplint
Anziehdrehmoment der Propellermutter:
40.0 Nm (29.5 ft-lb) (4.08 kgf-m)
58
Page 66
Wartung
4. Richten Sie die Propellermutter an der Bohrung in der Propellerwelle aus. Füh- ren Sie einen neuen Sicherungssplint in die Öffnung ein und biegen Sie die En­den des Sicherungssplints um.
ZMU02063
HINWEIS:
Wenn die Propellermutter nach dem Festzie­hen mit dem vorgeschriebenen Drehmoment nicht an der Öffnung in der Propellerwelle ausgerichtet ist, ziehen Sie die Mutter weiter fest, bis sie daran ausgerichtet ist.
GMU29282
Getriebeölwechsel
GWM00800
WARNUNG
Vergewissern Sie sich, dass der Au­ßenbordmotor sicher am Spiegel oder an einer stabilen Stelle befestigt ist. Sie könnten sonst beim Herabfallen des Motors schwer verletzt werden.
Begeben Sie sich selbst bei gesicher­tem Ankipp-Arretierungshebel oder ­knopf nie unter das Unterwasserteil, während es angekippt ist. Wenn der Au­ßenbordmotor unerwartet herabfällt, besteht die Gefahr schwerer Verletzun­gen.
1. Kippen Sie den Außenbordmotor so, dass sich die Getriebeöl-Ablassschrau- be am niedrigstmöglichen Punkt befin-
det.
2. Stellen Sie einen passenden Behälter unter das Getriebegehäuse.
3. Entfernen die Getriebeöl-Ablassschrau- be sowie die Dichtung.
2
1
ZMU03079
1. Getriebeöl-Ablassschraube
2. Ölstandsschraube
HINWEIS:
Wenn eine magnetische Getriebeöl-Ab- lassschraube beigefügt ist, entfernen Sie alle Metallpartikel von der Schraube, be­vor Sie sie einsetzen. Verwenden Sie immer eine neue Dich-
tung. Verwenden Sie keine ausgebaute Dichtung.
4. Entfernen Sie die Ölstandschraube und die Dichtung, damit das Öl vollständig abgelassen werden kann.
GCM00710
ACHTUNG:
Überprüfen Sie das Altöl nach dem Ablas­sen. Ist das Öl milchig, gelangt Wasser in das Getriebegehäuse und kann dort Ge­triebeschäden verursachen. Wenden Sie sich zum Reparieren der Dichtungen des Unterwasserteils an einen Yamaha-Händ- ler.
HINWEIS:
Wenden Sie sich hinsichtlich der Entsorgung
59
Page 67
Wartung
des Altöls an Ihren Yamaha-Händler.
5. Wenn der Außenbordmotor sich in senk­rechter Position befindet, füllen Sie mit Hilfe eines Schlauchs oder einer Druck­füllvorrichtung das Getriebeöl durch die Öffnung der Getriebeöl-Ablassschraube ein.
Empfohlenes Getriebeöl:
Hypoidgetriebeöl (SAE 90)
Getriebeölmenge:
430.0 cm
3
(14.54 US oz) (15.17
Imp.oz)
ZMU03090
6. Setzen Sie eine neue Dichtung auf die Ölstandschraube. Setzen Sie die Öl­standschraube ein und ziehen Sie sie fest, wenn das Öl aus der Ölstand- schraube zu fließen beginnt.
7. Setzen Sie eine neue Dichtung auf die Getriebeöl-Ablassschraube. Setzen Sie die Getriebeöl-Ablassschraube ein und ziehen Sie sie fest.
GMU29302
Reinigung des Kraftstofftanks
GWM00920
WARNUNG
Benzin ist hochentzündlich und seine Dämpfe sind entzündlich und explosiv.
Bei Fragen zum ordnungsgemäßen
Durchführen dieses Verfahrens sollten
Sie sich an Ihren Yamaha-Händler wen­den. Wahren Sie beim Reinigen des Kraft-
stofftanks einen ausreichenden Ab­stand zu Funken, Zigaretten, offenen Flammen oder sonstigen Entzündungs- quellen.
Entfernen Sie den Kraftstofftank vom Boot, bevor Sie ihn reinigen. Arbeiten Sie nur unter freiem Himmel an einem gut gelüfteten Ort. Wischen Sie eventuell verschütteten
Kraftstoff unverzüglich auf.
Bauen Sie den Kraftstofftank wieder sorgfältig zusammen. Ein nicht vorschriftsmäßiger Zusammenbau kann mit entsprechender Feuer- und Explosionsgefahr zu einer Kraftstoff­leckstelle führen.
Entsorgen Sie das Benzin entspre­chend den lokalen Vorschriften.
1. Leeren Sie den Kraftstofftank in einen dafür zugelassenen Behälter.
2. Schütten Sie eine geeignete Menge Lö­sungsmittel in den Tank. Setzen Sie die Verschlusskappe auf, schütteln Sie den Tank und lassen Sie dann das Lö- sungsmittel vollständig ab.
3. Entfernen Sie die Befestigungsschrau­ben des Kraftstoff-Anschlussstücks und ziehen Sie die Baugruppe aus dem Tank.
60
Page 68
Wartung
dadurch unwirksam werden.
HINWEIS:
Inspizieren Sie die an den externen Anoden befestigten Massekabel. Wenden Sie hin­sichtlich einer Inspektion und den Austausch der an der Motoreinheit angebrachten inter­nen Anoden an einen Yamaha-Händler.
ZMU02324
ZMU02820
ZMU03232
4. Reinigen Sie den Filter (er befindet sich am Ende des Ansaugrohrs) mit einer passenden Reinigungslösung. Lassen Sie den Filter trocknen.
5. Ersetzen Sie die Dichtung durch eine neue. Bauen Sie das Kraftstoff-An­schlussstück wieder ein und schrauben Sie die Baugruppe fest.
GMU29312
Inspektion und Austausch der Anode(n)
Die Yamaha-Außenbordmotoren sind mit Hilfe von Opferanoden korrosionsgeschützt. Inspizieren Sie die Anoden regelmäßig. Be­freien Sie die Oberflächen der Anoden von der Oxidschicht. Wenden Sie sich zwecks Austausch der Anoden an Ihren Yamaha­Händler.
GCM00720
ACHTUNG:
Streichen Sie die Anoden nie an, da sie
GMU29320
Überprüfung der Batterie (bei Modellen mit elektrischem Starter)
GWM00330
WARNUNG
Batterieflüssigkeit ist gefährlich; sie ent­hält Schwefelsäure und ist deshalb giftig und sehr ätzend. Beachten Sie bitte stets die folgenden vorbeugenden Maßnahmen:
Vermeiden Sie jede Berührung mit der Batteriesäure, denn sie kann schwere Verbrennungen bzw. bleibende Augen­verletzungen verursachen. Tragen Sie einen Augenschutz, wenn
Sie mit oder in der Nähe von Batterien arbeiten.
Gegenmittel (EXTERN):
HAUT - Mit Wasser abspülen.
AUGEN - 15 Minuten lang mit Wasser ausspülen und sofort einen Arzt hinzu-
61
Page 69
ziehen.
Gegenmittel (INNERLICH):
Viel Wasser oder Milch, gefolgt von Ma-
gnesium-Milch, geschlagenen Eiern oder Pflanzenöl trinken. Sofort einen
Arzt hinzuziehen. Batterien erzeugen auch explosives Was­serstoffgas; beachten Sie deshalb stets die folgenden vorbeugenden Maßnah- men:
Laden Sie die Batterie in einem gut be-
lüfteten Bereich.
Halten Sie Batterien von Feuer, Funken
oder offenen Flammen wie beispiels-
weise von Schweißapparaten, brennen-
den Zigaretten usw. fern.
Das RAUCHEN ist VERBOTEN, wenn
die Batterien aufgeladen oder gehand-
habt werden. BATTERIEN UND BATTERIESÄURE AUS­SERHALB DER REICHWEITE VON KIN­DERN AUFBEWAHREN.
GCM00360
ACHTUNG:
Eine schlecht gewartete Batterie altert
schnell.
Normales Leitungswasser enthält Mi-
neralien, die der Batterie schaden, und
sollte deshalb nicht zum Nachfüllen
verwendet werden.
1. Überprüfen Sie mindestens einmal im
Monat den Batteriesäurepegel. Füllen Sie falls erforderlich bis zu dem Stand auf, der vom Hersteller empfohlen wird. Füllen Sie nur mit destilliertem Wasser (oder reinem entionisiertem Wasser für Batterien) auf.
Wartung
2. Halten Sie die Batterie immer in einem guten Ladezustand halten. Der Einbau eines Voltmeters hilft beim Überwachen des Batteriezustands. Wird das Boot ei­nen Monat lang oder länger nicht be­nutzt, nehmen Sie bitte die Batterie aus dem Boot und bewahren sie an einem kühlen, dunklen Ort auf. Laden Sie die Batterie vor der Verwendung wieder vollständig auf.
3. Wird die Batterie länger als einen Monat gelagert, sollte man das spezifische Ge­wicht der Batteriesäure mindestens ein­mal im Monat prüfen und die Batterie aufladen, wenn sich das Gewicht als zu niedrig erweist.
HINWEIS:
Für das Laden oder Nachladen der Batterie wenden Sie sich bitte an einen Yamaha­Händler.
GMU29332
Anschließen der Batterie
GWM00570
WARNUNG
Befestigen Sie den Batteriehalter sicher an einer trockenen, gut belüfteten und vi­brationsfreien Stelle im Boot. Setzen Sie eine voll geladene Batterie in den Halter
62
Page 70
Wartung
ein.
GCM01122
ACHTUNG:
Stellen Sie sicher, dass sich der Haupt­schalter (bei damit ausgestatteten Mo­dellen) in der “”-Stellung (Aus) befindet, bevor Sie Arbeiten an der Bat­terie durchführen.
Eine Umkehrung der Batteriekabel kann zu einer Beschädigung der elek­trischen Teile führen.
Schließen Sie bei der Installation der Batterie zuerst das rote Batteriekabel an, und trennen Sie beim Herausneh­men der Batterie zuerst das schwarze Kabel ab.
Die elektrischen Kontakte der Batterie und der Kabel müssen gereinigt und ordnungsgemäß angeschlossen wer­den, weil die Batterie den Motor sonst nicht startet.
Schließen Sie das rote Batteriekabel zuerst am POSITIVEN (+) Pol an. Schließen Sie dann das SCHWARZE Batteriekabel am NEGATIVEN (-) Pol an.
GMU29370
Abklemmen der Batterie
Lösen Sie zuerst das SCHWARZE Kabel von der NEGATIVEN (-) Batterieklemme und dann das ROTE Kabel von der POSITIVEN (+) Batterieklemme ab.
GMU29391
Überprüfung der Motorhaube
GCM01650
ACHTUNG:
Stellen Sie sicher, dass die Haube sicher geschlossen ist und kein Spalt offen ist. Durch eine Abdeckung, die locker ist oder nicht genau passt, könnte Wasser in den Motor gelangen.
Motorhaube auf festen Sitz überprüfen, in­dem man mit beiden Händen dagegen drückt. Erweist sie sich als lose, sollten Sie die Reparatur von Ihrem Yamaha-Händler durchführen lassen.
1. Rotes Kabel
2. Schwarzes Kabel
3. Batterie
63
ZMU04678
GMU29400
Beschichtung des Bootsboden
Ein sauberer Bootskörper erhöht die Lei­stung des Bootes. Halten Sie den Bootsbo­den möglichst frei von Algen- und Muschelbewuchs. Soweit erforderlich kann der Bootsboden mit Anti-Foulingfarbe gestri­chen werden, die für Ihre Region zum Hem­men des Algen- und Muschelbewuchses zugelassen ist. Verwenden Sie keine Anti-Foulingfarbe, die
Page 71
Kupfer oder Graphit enthält. Diese Farben können eine raschere Korrosion des Motors verursachen.
ZMU01943
Wartung
64
Page 72

Fehlerbehebung

GMU29425
Störungssuche
Ein Problem mit dem Kraftstoff, der Kom­pression oder dem Zündsystem kann das Starten erschweren, eine Leistungseinbuße oder sonstige Probleme bewirken. Dieser Abschnitt beschreibt die grundsätzlichen Überprüfungen und die möglichen Abhilfemaßnahmen. Er bezieht sich auf alle Yamaha-Außenbordmotoren, und manche Einzelheiten können unter Umständen nicht auf Ihr Modell übertragen werden. Wenn Ihr Außenbordmotor einer Reparatur unterzogen werden muss, bringen Sie ihn zu Ihrem Yamaha-Händler. Blinkt die Warnanzeige, sollen Sie sich an Ih­ren Yamaha-Händler wenden.
F. Ist der Schalthebel im Getrieberad? A. Auf Neutral umschalten.
Der Motor startet nicht (aber der Starter funktioniert).
F. Ist der Kraftstofftank leer? A. Den Tank mit sauberem, frischem Kraft­stoff füllen.
F. Ist der Kraftstoff verschmutzt oder abge­standen? A. Den Tank mit sauberem, frischem Kraft­stoff füllen.
F. Ist der Kraftstofffilter verstopft? A. Filter reinigen oder ersetzen.
Der Starter funktioniert nicht.
F. Ist die Batteriekapazität schwach oder niedrig? A. Zustand der Batterie überprüfen. Eine Batterie mit der empfohlenen Kapazität ver­wenden.
F. Sind die Anschlüsse der Batterie lose oder korrodiert? A. Batteriekabel festziehen und Batteriepole säubern.
F. Ist die Sicherung des elektrischen Startre­lais oder der elektrischen Schaltung durch­gebrannt? A. Ursache der elektrischen Überbelastung ermitteln und beheben. Die Sicherung durch eine Sicherung mit der richtigen Amperezahl ersetzen.
F. Sind die Starterkomponenten fehlerhaft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist der Startvorgang nicht ordnungsge­mäß? A. Siehe Seite 28.
F. Funktionierte die Kraftstoffpumpe nicht richtig? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist eine Zündkerze verschmutzt oder ist es eine Zündkerze falschen Typs? A. Zündkerze(n) überprüfen. Reinigen oder durch eine Zündkerze empfohlenen Typs er­setzen.
F. Sitzt ein Zündkerzenstecker nicht richtig? A. Überprüfen und die Kappe(n) ersetzen.
F. Ist die Zündverkabelung beschädigt oder schlecht angeschlossen? A. Kabel auf Abnutzung oder Bruchstellen prüfen. Alle losen Verbindungen festziehen. Abgenutzte oder gebrochene Kabel erset-
65
Page 73
Fehlerbehebung
zen.
F. Sind Teile der Zündung fehlerhaft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist die Motorstopp-Reißleine nicht ange­bracht? A. Die Reißleine anbringen.
F. Sind interne Teile des Motors beschädigt? A. Von einem Yamaha-Händler ins Stand setzen lassen.
Der Leerlauf ist ungleichmäßig oder der Motor würgt ab.
F. Ist eine Zündkerze verschmutzt oder ist es eine Zündkerze falschen Typs? A. Zündkerze(n) überprüfen. Reinigen oder durch eine Zündkerze empfohlenen Typs er­setzen.
F. Ist die Kraftstoffanlage verstopft? A. Kraftstoffanlage auf zusammengedrückte oder geknickte Kraftstoffleitung oder sonsti­ge Behinderungen in der Kraftstoffanlage prüfen.
F. Ist der Kraftstoff verschmutzt oder abge­standen? A. Den Tank mit sauberem, frischem Kraft­stoff füllen.
A. Ursachen der Warnung bestimmen und Abhilfe schaften.
F. Ist der Elektrodenabstand falsch? A. Überprüfen und den technischen Daten entsprechend einstellen.
F. Ist die Zündverkabelung beschädigt oder schlecht angeschlossen? A. Kabel auf Abnutzung oder Bruchstellen prüfen. Alle losen Verbindungen festziehen. Abgenutzte oder gebrochene Kabel erset­zen.
F. Wird nicht das spezifizierte Motoröl ver­wendet? A. Öl überprüfen und wie spezifiziert erset­zen.
F. Ist der Thermostat fehlerhaft oder ver­stopft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Sind die Vergasereinstellungen nicht ord­nungsgemäß? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist die Kraftstoffpumpe beschädigt? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist der Kraftstofffilter verstopft? A. Filter reinigen oder ersetzen.
F. Sind Teile der Zündung ausgefallen? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Wurde das Warnsystem aktiviert?
F. Ist die Entlüftungsschraube am Kraftstoff­tank geschlossen? A. Die Entlüftungsschraube öffnen.
F. Ist der Chokeknopf herausgezogen? A. Zurück in die Grundposition stellen.
F. Ist der Motorwinkel zu hoch?
66
Page 74
Fehlerbehebung
A. Zurück in normale Betriebsposition stel­len.
F. Ist der Vergaser verstopft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist das Kraftstoff-Anschlussstück nicht ordnungsgemä? A. Richtig anschließen.
F. Ist die Einstellung der Drosselklappe nicht ordnungsgemäß? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist das Batteriekabel abgeklemmt? A. Sicher anschließen.
Der Warnsummer ertönt oder die Warn­lampe leuchtet.
F. Ist das Kühlsystem verstopft? A. Wassereinlass auf Behinderung überprü- fen.
F. Ist der Motorölstand niedrig? A. Den Öltank mit spezifiziertem Motoröl fül- len.
F. Ist der Hitzebereich der Zündkerze nicht ordnungsgemä? A. Zündkerze überprüfen und durch eine Zündkerze des empfohlenen Typs ersetzen.
F. Wird nicht das spezifizierte Motoröl ver­wendet? A. Öl überprüfen und durch Öl des spezifi­zierten Typ ersetzen.
A. Öl überprüfen und durch frisches Öl des spezifizierten Typ ersetzen.
F. Ist der Ölfilter verstopft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Funktioniert die Ölzuführungs/-einspritz- pumpe fehlerhaft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist die Ladung auf dem Boot nicht richtig verteilt? A. Die Ladung für eine gerade Gleitge­schwindigkeit gleichmäßig auf dem Boot ver­teilen.
F. Ist die Wasserpumpe oder der Thermostat fehlerhaft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist in der Kraftstofffiltertasse zu viel Was­ser vorhanden? A. Das Wasser aus dem Filtergehäuse ab­lassen.
Motorleistungsverlust.
F. Ist der Propeller beschädigt? A. Den Propeller reparieren oder ersetzen lassen.
F. Ist die Propellersteigung oder der -druch­messer nicht ordnungsgemä? A. Richtigen Propeller zum Betreiben des Auenbordmotors im empfohlenen Drehzahl­bereich (U/min) verwenden.
F. Ist das Motoröl verschmutzt oder verdor­ben?
67
F. Ist der Trimmwinkel nicht ordnungsgemä? A. Trimmwinkel im Hinblick auf den effizien-
Page 75
Fehlerbehebung
testen Betrieb einstellen.
F. Ist der Motor in der falschen Höhe am Spiegel montiert? A. Motor auf richtige Spiegelhöhe einstellen lassen.
F. Wurde das Warnsystem aktiviert? A. Ursachen der Warnung bestimmen und Abhilfe schaften.
F. Ist das Boot durch Algen- u- Muschelbe­wuchs verschmutzt? A. Den Bootsboden reinigen.
F. Ist eine Zündkerze verschmutzt oder ist es eine Zündkerze falschen Typs? A. Zündkerze(n) überprüfen. Reinigen oder durch eine Zündkerze empfohlenen Typs er­setzen.
F. Sind Wasserpflanzen oder anderes frem­des Material um das Getriebegehäuse ge­wickelt? A. Fremdstoffe entfernen und Unterwasser­teil säubern.
F. Ist die Kraftstoffanlage verstopft? A. Kraftstoffanlage auf zusammengedrückte oder geknickte Kraftstoffleitung oder sonsti­ge Behinderungen in der Kraftstoffanlage prüfen.
F. Ist der Elektrodenabstand falsch? A. Überprüfen und den technischen Daten entsprechend einstellen.
F. Ist die Zündverkabelung beschädigt oder schlecht angeschlossen? A. Kabel auf Abnutzung oder Bruchstellen prüfen. Alle losen Verbindungen festziehen. Abgenutzte oder gebrochene Kabel erset­zen.
F. Sind elektrische Teile ausgefallen? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Wird nicht das spezifische Kraftstofföl ver­wendet? A. Kraftstoff überprüfen und durch Kraftstoff des spezifischen Typs ersetzen.
F. Wird nicht das spezifizierte Motoröl ver­wendet? A. Öl überprüfen und durch Öl des spezifi­zierten Typ ersetzen.
F. Ist der Thermostat fehlerhaft oder ver­stopft? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist die Entlüftungsschraube geschlossen? A. Die Entlüftungsschraube öffnen.
F. Ist der Kraftstofffilter verstopft? A. Filter reinigen oder ersetzen.
F. Ist der Kraftstoff verschmutzt oder abge­standen? A. Den Tank mit sauberem, frischem Kraft­stoff füllen.
F. Ist die Kraftstoffpumpe beschädigt? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Ist das Kraftstoff-Anschlussstück nicht ordnungsgemä? A. Richtig anschließen.
68
Page 76
Fehlerbehebung
F. Ist der Hitzebereich der Zündkerze nicht ordnungsgemä? A. Zündkerze überprüfen und durch eine Zündkerze des empfohlenen Typs ersetzen.
F. Ist der Antriebsriemen der Hochdruck­Kraftstoffpumpe gerissen? A. Von einem Yamaha-Händler ins Stand setzen lassen.
F. Reagiert der Motor nicht richtig auf die Schalthebel-Position? A. Von einem Yamaha-Händler ins Stand setzen lassen.
Der Motor vibriert übermäßig.
F. Ist der Propeller beschädigt? A. Den Propeller reparieren oder ersetzen lassen.
F. Ist die Propellerwelle beschädigt? A. Von einem Yamaha-Händler ins Stand setzen lassen.
GMU29433
Vorübergehende Maßnahme
im Notfall
GMU29440
Aufprallschäden
GWM00870
WARNUNG
Der Außenbordmotor kann bei einem Zu­sammenstoß im Betrieb oder beim Schleppen schwer beschädigt werden. Eine Beschädigung könnte die Betriebs­sicherheit des Außenbordmotors beein­trächtigen.
Prallt der Außenbordmotor gegen einen Ge­genstand im Wasser, ist folgendes Verfah­ren zu beachten:
F. Sind Wasserpflanzen oder anderes frem­des Material um den Propeller gewickelt? A. Propeller abbauen und reinigen.
F. Ist die Motorbefestigungsschraube lose? A. Schraube festziehen.
F. Ist der Steuerungsdrehzapfen lose oder beschädigt? A. Festziehen oder von einem Yamaha­Händler in Stand setzen lassen.
69
1. Stoppen Sie sofort den Motor.
2. Inspizieren Sie das Steuerungssystem und alle Komponenten sowie das Boot auf Schäden.
3. Kehren Sie unabhängig davon, ob Schäden bestimmt werden konnten oder nicht, langsam und vorsichtig zum nächsten Hafen zurück.
4. Lassen Sie einen Yamaha-Händler den Außenbordmotor inspizieren, bevor Sie ihn wieder in Betrieb setzen.
GMU29480
Austausch der Sicherung
Falls die Sicherung an einem Modell mit Elektrostarter durchgebrannt ist, entfernen
Page 77
Fehlerbehebung
Sie die Abdeckung der elektrischen Schal­tung, öffnen Sie den Sicherungshalter und ersetzen Sie die Sicherung durch eine neue mit der richtigen Ampereleistung.
GWM00630
WARNUNG
Vergewissern Sie sich, dass die vorge­schriebene Sicherung eingesetzt wird. Eine falsche Sicherung oder ein Stück Draht könnten eine übermäßige Stromzu­fuhr ermöglichen. Dadurch könnte die elektrische Anlage beschädigt werden und eine Feuergefahr entstehen.
HINWEIS:
Wenden Sie sich an Ihren Yamaha-Händler, falls die neue Sicherung sofort wieder durch­brennt.
1
2
1. Sicherungshalter
2. Sicherung (20 A)
GMU29533
Der Starter funktioniert nicht
Wenn der Startermechanismus nicht funktio­niert (der Motor kann mit dem Starter nicht angelassen werden), können Sie den Motor auch mit einer Not-Reißleine manuell star­ten.
GWM01022
WARNUNG
Bedienen Sie sich dieser Vorgehens-
ZMU03081
weise nur im Notfall, um zur Reparatur in den Hafen zurückzukehren. Wird das Notfall-Starterseil zum Starten
des Motors benutzt, funktioniert die Startverhinderung bei eingelegtem Gang nicht. Vergewissern Sie sich, dass der Fernbedienungs-Schalthebel auf Neutral geschaltet ist. Anderenfalls könnte sich das Boot unerwartet bewe­gen und so einen Unfall verursachen.
Befestigen Sie während des Bootbe­triebs die Absperr-Reißleine an einem sicheren Ort an Ihrer Kleidung, Ihrem Arm oder Ihrem Bein. Befestigen Sie die Reißleine nicht an ei-
nem Kleidungsstücke, das sich losrei- ßen könnte. Das Taljereep nie so
verlegen, dass es sich verwickeln und dadurch funktionsunfähig werden könnte. Vermeiden Sie während des Betriebs,
dass unabsichtlich an der Reißleine ge­zogen wird. Beim Verlust der Motorlei­stung geht ein Großteil der Kontrolle über die Steuerung verloren. Außerdem verliert das Boot ohne Motorleistung rasch an Fahrt. Dadurch könnten Fahrgäste und Gegenstände im Boot nach vorne geschleudert werden. Vergewissern Sie sich, dass niemand
hinter Ihnen steht, wenn Sie am Starter­seil ziehen. Die Leine könnte nach hin­ten peitschen und jemanden verletzen.
Ein unbeaufsichtigt drehendes Schwungrad ist sehr gefährlich. Beim Anlassen des Motors ist auf lose Klei­dung und andere Gegenstände zu ach­ten. Das Notfall-Starterseil nur den Anweisungen entsprechend benutzen. Schwungrad oder andere drehende Tei­le bei laufendem Motor nie berühren.
70
Page 78
Fehlerbehebung
Startermechanismus oder Haube nie anbringen, wenn der Motor läuft. Man darf nie die Zündspule, das Zünd-
kerzenkabel, den Zündkerzenstecker oder sonstige elektrischen Teile beim Starten oder Betreiben des Motors be­rühren. Es besteht sonst die Gefahr ei­nes Stromschlags.
GMU29562
Notfallstart des Motors
1. Entfernen Sie die Motorhaube.
2. Entfernen Sie das Kabel zur Startverhin­derung bei eingelegtem Gang vom Star­ter (falls damit ausgestattet).
1
ZMU03082
vor. Weitere Informationen finden Sie auf Seite 28. Achten Sie darauf, dass der Motor auf Neutral steht und die Sperrgabel am Motor-Quickstoppschal­ter angebracht ist. Der Hauptschalter muss auf “” (Ein) stehen (falls damit ausgestattet).
ZMU02026
1. Kabel der Startverhinderung bei eingelegtem Gang
3. Nehmen Sie die Starter-/Schwungrad­Abdeckung ab, nachdem Sie die Schraube(n) entfernt haben.
ZMU03083
4. Bereiten Sie den Motor für das Starten
71
ZMU02334
ON
OFF
ZMU01880
5. Falls ein Chokeknopf vorhanden ist, zie­hen Sie diesen heraus, wenn die Ma­schine kalt ist. Schieben Sie nach dem Start des Motors während der Warm-
Page 79
Fehlerbehebung
laufphase den Chokeknopf allmählich in seine Grundposition zurück.
ZMU03084
6. Führen Sie das verknotete Ende der Not-Reißleine in die Aussparung im Schwungrad ein und wickeln Sie die Lei­ne im Uhrzeigersinn eine bis zwei Um­drehungen um das Schwungrad.
7. Ziehen Sie die Leine dann zum Ankur­beln mit einem kräftigen Zug gerade heraus, um den Motor zu starten. Wie­derholen Sie dies, falls erforderlich.
sollten Sie das folgende Verfahren zum Mini­mieren des Schadens am Motor befolgen:
GMU29771
Verfahren
1. Waschen Sie Schlamm, Salz, Seetang usw. mit Frischwasser ab.
ZMU01909
2. Entfernen Sie die Zündkerze(n) und dre­hen Sie die Öffnungen der Zündkerzen nach unten, damit eventuelle Wasser-, Schlamm- oder Schmutzansammlun­gen auslaufen können.
ZMU03085
GMU29760
Behandlung abgesoffener
Motoren
Ein abgesoffener Außenbordmotor ist sofort zum Yamaha-Händler zu bringen. Die Korro­sion setzt sonst nämlich fast unverzüglich ein. Falls Sie den Außenbordmotor nicht sofort zu einem Yamaha-Händler bringen können,
ZMU01910
3. Lassen Sie den Kraftstoff aus dem Ver­gaser, dem Kraftstofffilter und der Kraft­stoffleitung ab.
4. Geben Sie während des Anlassens mit dem Handstarter oder mit dem Notfall­Starterseil Sprühöl oder Motoröl durch den Vergaser und die Zündkerzen- bohrungen zu.
72
Page 80
Fehlerbehebung
ZMU01911
5. Bringen Sie den Außenbordmotor so bald wie möglich zu einem Yamaha­Händler.
GCM00400
ACHTUNG:
Versuchen Sie nicht, den Außenbordmo- tor laufen zu lassen, bevor er nicht voll­ständig inspiziert wurde.
73
Page 81
Page 82
YAMAHA MOTOR CO., LTD.
Gedruckt in Japan April 2007–0.1 × 1
!
Gedruckt auf Recyclingpapier
Loading...
