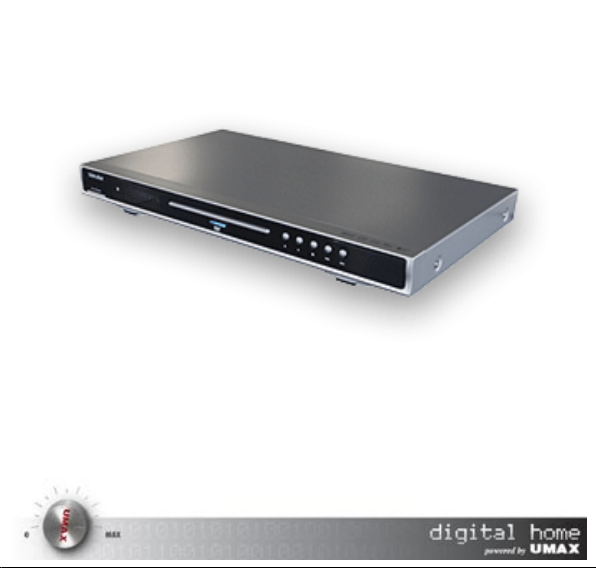

Yamada DVD-6800X PLUS User Manual

.: yamada dvd-6800x plus :.

DVD player

Bezpečnost

Před prvním použitím přístroje si podrobně prostudujte tento návod
a bezpečnostní pokyny.

Napájení

Tento přístroj může být zapojen pouze do elektrické střídavé sítě
110–220V/ 50–60 Hz.

Bezpečnostní pokyny

• Pro připojení přístroje používejte pouze dodaný napájecí kabel.

• Nikdy nepoužívejte poškozený elektrický napájecí kabel.
V žádném případě nepoužívejte přístroj ve vlhkém a prašném prostředí.

• Vyvarujte se umístnění přístroje v blízkosti otevřeného ohně nebo jiného
zdroje tepelného záření.

• V případě dlouhodobé odstávky přístroje jej vypněte vypínačem na boční
straně.

Čištění a údržba

Před začátkem čištění přístroje jej vždy odpojte od elektrické sítě.

• Nikdy nepoužívejte k čištění přístroje tekutiny ani spreje.

• Pro čištění přístroje používejte pouze suchý měkký antistatický hadřík bez vlasu.

Kryt přístroje

• Nikdy nezakrývejte vrchní stranu přístroje.

• Zabezpečte výsuvnou část mechaniky proti dětem, hrozí poškození
přístroje nebo nebezpečí úrazu dítěte.

Oprava přístroje

V případě poruchy přístroje svěřte opravu autorizovanému servisu (adresa na www.
umax.cz). V žádném případě se vyvarujte oprav svépomocí – v takovém to případě

bude přístroj vyjmut ze záruky.

Použité baterie

Vždy používejte pouze alkalické tužkové baterie typu AAA. Vyvarujte se po­užívání nabíjecích článků.

Poznámka:

• všechny nabídky OSD menu přístroje jsou v anglickém jazyce
(výchozí nabídka), pokud chcete zvolit český jazyk pro komunikaci
postupujte dál podle tohoto návodu.

• V případě nečinnosti zapnutého přístroje (pauza – stop) po delší než
4 – 5 minut je aktivován šetřič obrazovky.

• Veškeré technické údaje a funkce přístroje se mohou měnit
bez předchozího upozornění.

Popis přístroje

Zadní panel přístroje:

1. Analogový audio výstup 5.1

2. Digitální audio výstup – koaxiální

3. Kompozitní video výstup

4. Komponentní video výstup

5. S-video výstup

6. Digitální audio výstup - optický

7. SCART výstup

8. Napájecí kabel

Přední panel

1. Tlačítko Play/Pause (přehrávání/pauza)

2. Tlačítko Stop

3. Tlačítko Previous (předchozí)

4. Tlačítko Next (další)

5. Hlavní vypínač

6. Šachta optické mechaniky

7. Informační displej

8. Tlačítko Open/Close (otevřít/zavřít)

Použití přístroje

Progressive Scan

Tento přístroj je vybaven funkcí progresivního skenování obrazu pro dosažení ma­ximální kvality obrazu nahrávky. Pro aktivaci funkce postupujte následovně:

1. Stiskem tlačítka SETUP vstupte do konfiguračního menu přístroje.
(OSD menu se vám zobrazí na obrazovce připojeného televizoru/displeje)

2. S použitím šipek vyberte záložku NASTAVENÍ VIDEO.

3. Stiskem tlačítka ENTER vstupte do tohoto menu. Dále vyberte položku
REŽIM TV a potvrďte stisknutím tlačítka ENTER.

4. Nyní vyberte typ zpracování obrazu pro Váš televizor/displej:
a) Progressive
b) Interlace

5. Stiskem tlačítka SETUP opustíte konfigurační menu přístroje.

Poznámka:

Před nastavením módu zpracování obrazu si zkontrolujte režimy podporované Va­šim televizorem/displejem. Progresivní skenování obrazu je k dispozici pouze v pří­padě připojení pomocí rozhraní komponentní ho videa.

Možné varianty propojení přístroje

komponentní video + digitální audio 5.1

• Konektor přístroje Y/Pb/Pr ……..… ..............komponentní vstup TV

• Digital audio optical/coaxial …….. ...............digitální audio vstup zesilovače

.........................................................................(YAMADA H-8800)

komponentní video + analogové audio 5.1

• Konektor přístroje Y/Pb/Pr ………… ............komponentní vstup TV

• F.R/F.L/S.R/S.L/SW/C ………….…. ..............analogový audio vstup zesilovače

.........................................................................(YAMADA H-8700)

kompozitní video + analogové audio 5.1

• Konektor přístroje video out ……… ..............komponentní vstup TV

• F.R/F.L/S.R/S.L/SW/C ………….…. .............digitální audio vstup zesilovače

.........................................................................(YAMADA H-8500)

Poznámka:

Maximální kvalitu obrazu a zvuku dosáhnete zvolením varianty zapojení „kom­ponentní video + digitální audio“.

propojení TV a DVD přehrávače pomocí SCART

• Konektor přístroje SCART ……… ................SCART konektor TV

Jedná se základní typ propojení dvou přístrojů nabízející základní úroveň kvality
obrazu a stereo zvuku. (SCART kabel není součástí dodávky)

V případě tohoto zapojení zvolte v konfiguračním menu DVD přístroje volbu
„Downmix“ pro smíchání všech šesti audio kanálů do stereo výstupu.

Základní funkce

Zastavení reprodukce

• Stiskem tlačítka STOP zastavíte reprodukci vloženého média, na obrazovce je
tento stav indikován logem společnosti. Některé disky nedovolují opětovné spuštění
z aktuálně zastavené pozice

• Stiskem tlačítka ENTER/PLAY opět spustíte reprodukci titulu vloženého dis­ku od začátku nebo poslední reprodukované stopy.

• Dvojitým stiskem tlačítka

Základní funkce při přehrávání

• Stiskem tlačítka POWER zapnete DVD přehrávač. Zapnutí přístroje je sig­nalizováno zelenou LED diodou. V případě, že není vložen v přehrávači žádný disk

STOP ukončíte celkovou reprodukci.

objeví se na displeji nápis „NODIS“. V opačném případě bude na displeji zobrazena
informace o vloženém disku.

• Stiskem tlačítka OPEN/CLOSE vysunete šachtu optické mechaniky, následně
vložte CD/DVD disk do mechaniky přehrávače.

• Stiskněte tlačítko
šachty dojde k automatickému načtení vloženého disku.

• Některé disky podporují funkci automatického spuštění reprodukce.

• V opačném případě stiskněte tlačítko ENTER/PLAY pro spuštění reprodukce.

• V případě zobrazení nabídkového menu disku si vyberte požadovanou sekvenci
šipkami a stiskněte tlačítko ENTER/PLAY.

OPEN/CLOSE pro uzavření šachty přehrávače. Po uzavření

Posouvání kapitol vpřed a vzad

Během přehrávání disku můžete pomocí tlačítek PREV a NEXT posouvat re­produkci po jednotlivých kapitolách vzad nebo vpřed.

Rychlé přetáčení vzad a vpřed

• Stiskem tlačítka F.FWD začnete zrychleně posouvat (2x rychleji) disk vpřed.

• Stiskem tlačítka ENTER/PLAY docílíte přehrávání titulu normální rychlostí.

• Stiskem tlačítka F.REV dojde ke zrychlenému posunu reprodukce směrem
vzad.

• Stiskem tlačítka ENTER/PLAY docílíte přehrávání titulu normální rychlostí.

Pozastavení reprodukce

V případě potřeby můžete pozastavit přehrávání vloženého disku tlačítkem

PAUSE. Stiskem tlačítka ENTER/PLAY dojde opět ke spuštění přehrávání.

Posouvání po jednotlivých políčkách

Pro zachycení konkrétního detailu můžete posouvat přehrávaný film po jednotli­vých políčkách pomocí tlačítka STEP. Normální rychlosti přehrávání docílíte stis­kem tlačítka ENTER/PLAY.

Ovládání hlasitosti

Stiskem tlačítek volume +/- nastavíte požadovanou úroveň hlasitosti právě pře­hrávaného filmu/hudby. Rozsah nastavení hlasitosti je 6-ti úrovních.

• tlačítkem volume - docílíte snížení hlasitosti

• tlačítkem volume + docílíte zvýšení hlasitosti

• tlačítkem MUTE ztišíte hlasitost produkce na minimum.
(tento stav je indikovaný na obrazovce nápisem MUTE)

Zobrazení aktuálních informací o disku

Pro vyvolání informací o délce přehrávání, zbývající délce záznamu popřípadě po­čtu přehraných nebo zbývajících kapitol stiskněte tlačítko DISPLAY.

Zobrazení titulků

Obsahuje-li vložený DVD disk nabídku titulků v jedné nebo více jazykových mu­tací, můžete je zobrazit a přepínat mezi nimi pomocí tlačítka SUB-T.

Výběr konkrétní kapitoly DVD disku

Doplňková nabídka některých DVD disků pro přímý výběr dané kapitoly pomocí
číslic na dálkovém ovladači. Stiskem tlačítka TITLE nebo PBC se zobrazí menu
pro přímé zadání čísla kapitoly. Potvrzení výběru se provede stiskem tlačítka
ENTER /PLAY. Funkce PBC umožňuje přímé zadání bez nutnosti vyvolání menu
pomocí číslic na klávesnici.

Vyhledávání

Stiskem tlačítka GOTO vyvoláte menu pro zadání konkrétní kapitoly, popřípadě
času odkud má být disk dále přehráván.

Opakované přehrávání

Stiskem tlačítka si můžete 1-ALL si můžete opakovaně přehrát následující:

• první stisk pro přehrání kapitoly

• druhý stisk pro přehrání titulu

• třetí stisk pro opakované přehrání celého disku

• čtvrtým stiskem vypnete funkci opakovaného přehrávání

poznámka: některé disky/tituly nemusí tuto funkci podporovat.

Přehrávání vybraného úseku titulu

Stiskem tlačítka A-B si vyberete počáteční a následně koncový bod opakovaného
přehrávání daného úseku titulu. Třetím stiskem tlačítka A-B vypnete opakované
přehrávání.

Výběr televizní normy

Pro změnu televizní normy, tak aby odpovídala připojenému televizoru provedete
stiskem tlačítka P/N.

Vstup do nabídkového menu DVD disku

Provedete stiskem tlačítka MENU na dálkovém ovladači. Pro výběr jednotlivých
položek z nabídky použijte směrové šipky a následně tlačítkem ENTER/PLAY.

Použití lupy

Pro zvětšení zobrazeného obrázku provedete tlačítkem ZOOM a takto vytvořený
výřez obrazu můžete posouvat pomocí směrových šipek.

Změna úhlu pohledu

Některé tituly DVD disků nabízejí pohled na scénu z alternativního úhlu kamery.
Výběr konkrétního úhlu kamery provedete pomocí opakovaného stisku tlačítka

ANGLE.

Změna zvukové stopy titulu

Pokud nabízí DVD titul více zvukových stop, můžete je měnit dle potřeby stiskem
tlačítka AUDIO.

Přehrávání hudby (výběr)

DVD přehrávač YAMADA DVD-6800X plus umožňuje přehrávat audio
CD-ROM, CD-R i CD-RW disky. Dále podporuje hudbu ve formátu MP3 nahrané
na optickém disku, včetně podpory adresářů.

Po zasunutí takovéto ho disku dojde k načtení jeho struktury a zobrazení na
obrazovce.

00:00 00:00
Dir: 001

\

\..

001
002
003

004
005

Pomocí směrových šipek p/q procházet jednotlivé adresáře a pomocí tlačítka
ENTER vybrat požadovaný.

Pomocí směrových šipek t/u procházet jednotlivé skladby a pomocí tlačítka
ENTER spustit vybranou.

Šipky t/u slouží k procházení jednotlivých adresářů.

Režimy přehrávání

K dispozici jsou čtyři režimy přehrávání – opakování jednotlivých skladeb.

• SINGLE: vybrané skladby budou přehrány pouze
jednou.

•

REPEAT ONE: vybraná skladba bude opakovaně přehrávána

• REPEAT FOLDER: všechny skladby ve vybraném adresáři budou
opakovaně přehrávány

• FOLDER: všechny skladby ve vybraném adresáři budou
jednou přehrány

Ostatní funkce

Funkce MUTE (ztišení), VOLUME (hlasitost), PAUSE (pauza), PREVIOUS (před­chozí), NEXT (další), atd. jsou shodné s funkcemi klasického CD přehrávače.

Prohlížení obrázků

DVD přehrávač YAMADA DVD-6800X plus podporuje Kodak Picture CD a je tak
kompatibilní s formáty JPEG. (všechny bitmapové soubory s příponou *.jpg) Funk­ce prohlížení jednotlivých obrázků je shodná s funkcí přehrávání hudebních dis­ků. Po vložení disku s obrázky do přehrávače dojde k automatickému spuštění pre­zentace obrázků na obrazovce.

00:00 00:00
Dir: 001
\JPEG\
\..

001
002
003

004
005

Výběr a prohlížení

Pomocí směrových šipek a následného stisku tlačítka PLAY dojde k zobrazení vy­braného obrázku.

Posun obrázku vpřed nebo vzad

Stiskem tlačítka PREV dojde k zobrazení předchozího obrázku.
Stiskem tlačítka NEXT dojde k zobrazení následujícího obrázku.

Zvětšení obrázku

Aktivace digitální lupy je prováděna tlačítkem ZOOM a pomocí šipek || /}} je ná­sledně prováděno požadované zvětšení/zmenšení obrázku.

Rotace obrázků

Rotaci obrázků docílíte stiskem následujících tlačítek:

p - pozitiv / negativ obrazu

•

• q - zrcadlové otočení obrazu

• t - otočení obrazu doleva

• u - otočení obrazu doprava

Nastavení přehrávače

Konfigurační menu přístroje slouží k optimalizaci DVD přehrávače právě pro vaše
potřeby a přesně dle vašich možností.

Vstup do konfiguračního menu přístroje provedete tlačítkem SETUP.
Tlačítka p/q/t/u slouží pro pohyb v menu. Tlačítko ENTER pak pro potvrzení
výběru.

GENERAL SETUP PAGE

TV Display

• NORMAL/PS (Pan Scan) - volba pro případ, že bude DVD přehrávač připojen
k televizoru s úhlopříčkou 4:3. Filmy ve formátu 16:9 budou pak automaticky
oříznuty.

• NORMAL/LB (letter Box) - volba pro případ, že bude DVD přehrávač
připojen k televizoru s úhlopříčkou 4:3. Filmy ve formátu 16:9 budou pak
zobrazovány celé, ale zmenšené s černými pruhy nahoře a dole.

WIDE 16:9 - volba pro případ, že DVD přehrávač je připojen k širokoúhlé

•
televizi.

• Angle Mark - zapnutím této volby budou zobrazovány na obrazovce
informace o vybraném úhlu kamery.

(pouze v případě, že tuto možnost má vložený DVD disk)

•

OSD Language - výběr jazykové mutace OSD menu. Přičemž výchozím

jazykem je Angličtina. K dispozici je i česká mutace OSD menu.

• Caption – volba „ON“ pro zobrazení popisků na obrazovce. Volba „OFF“ pro
vypnutí zobrazení popisků na obrazovce.

poznámka:

tato funkce je dostupná pouze v případě podpory připojeného televizoru.

• Screen saver – v případě zapnutí této volby bude po 4-5 minutách nečinnosti
DVD přehrávače aktivován šetřič obrazovky, který chrání vlastní obrazovku
před „vypálením“ dlouhodobého statického obrazu do stínítka obrazovky.

Audio Setup - analogové

Downmix

• LT/RT volba pro případ připojení DVD přehrávače k externímu
zesilovači se dekodérem Pro-Logic.

STEREO volba pro připojení pouze sady stereo reproduktorů.

•

• 5.1 volba pro případ využití systému 5.1

• 3D surround simulace prostorového zvuku pomocí dvou reproduktorů

Front speaker (přední reproduktory)

• Small volba v případě připojení malých (výkonově) externích
reproduktorů.

•

Large výchozí nastavení v případě připojení systému domácího

kina (např. YAMADA H-8700 nebo H-8800).

Center speaker (střední reproduktor)

• Small výchozí nastavení v případě připojení systému domácího
kina (např. YAMADA H-8700 nebo H-8800).

• Large volba v případě připojení velkých (výkonově) externích
reproduktorů.

OFF volba pro případ absence středního reproduktoru.

•

Rear speaker (zadní reproduktory)

• Small výchozí nastavení v případě připojení systému domácího
kina (např. YAMADA H-8700 nebo H-8800).

• Large volba v případě připojení velkých (výkonově) externích
reproduktorů.

• O FF volba pro případ absence zadních reproduktorů.

Subwoofer

• On výchozí nastavení v případě připojení aktivního subwoofer
(např. YAMADA H-8700 nebo H-8800)

•

Off volba pro případ absence aktivního subwooferu.

Test Speaker

Zapnutí / vypnutí kontrolního-testovacího tónu pro jednotlivé připojené repro­duktory.

Digital output

• SPDIF/OFF digitální výstupy jsou vypnuty

• ALL volba pro případ připojení DVD přehrávače k zesilovači
pomocí koaxiálního nebo optického kabelu.
Na optickém a koaxiálním digitálním výstupu budou data
ve formátu RAW.

PCM Output výběr vzorkovací frekvence pro zvukový výstup.

•

Dual Mono

• Stereo DVD přehrávač bude mít aktivovánu levou i pravou
zvukovou stopu.

• L-Mono DVD přehrávač bude mít aktivovánu pouze levou
zvukovou stopu a následně posílat do obou audio výstupů.

• R-Mono DVD přehrávač bude mít aktivovánu pouze pravou
zvukovou stupu a následně posílat do obou audio výstupů

• Mix-Mono DVD přehrávač bude míchat levou a pravou zvukovou
stopu a následně posílat do obou audio výstupů.

Dynamic

Dynamické propočítávání nastavené hlasitosti zvuku mezi nejnižší a nejvyšší hod­notou. Tuto volbu používejte pouze pokud nebudete rušit své sousedy.

Equalizer - Ekvalizér

Nabídka pro úpravu zvukového kanálu umožňující nastavit různé efekty.

Bass Boost zvýraznění hloubek
Super Bass zvýraznění hlubokých tónů
Treble Boost zvýraznění výšek

Video setup

Toto menu slouží pro nastavení komponentní video výstupu.

• CVBS výstup komponentní videa je vypnut. DVD přehrávač má aktivní pouze
výstupy kompozitního videa + S-Video.

• YUV aktivuje výstup komponentního videa v režimu Y-Cb-Cr
nebo Y-Cb-Pr se systémem progresivního skenování obrazu.

• RGB aktivuje výstup komponentního videa v režimu RGB a prokládaným
obrazem. Dále SCART výstup DVD přehrávače.

TV mode

Nastavení typu zpracování televizního signálu:

• Progressive progresivní skenování obrazu. Tato funkce maximálně
vylepšuje podání obrazu. Tuto volbu zapněte pouze
v případě, že je podporována připojeným televizorem.

• Interlace zpracování obrazu vhodné pro normu PAL.

Sharpness Brightness Contrast (ostrost – jas – kontrast)
Optimalizace obrazu DVD přehrávače pro konkrétní televizor. Výběr je prováděn
šipkami a potvrzení volby pak tlačítkem ENTER.

HUE – barevnost obrazu
Nastavení barevnosti obrazu pro video výstup. Výběr je prováděn šipkami a po­tvrzení volby pak tlačítkem ENTER.

Saturation – barevná pestrost
Nastavení barevné pestrosti pro video výstup. Výběr je prováděn šipkami a po-

tvrzení volby pak tlačítkem ENTER.

Password mode

• PARENTAL rodičovský zámek umožňující omezit přehrávání DVD
titulů s obsahem nevhodným pro děti.

Tato funkce je dostupná pouze u DVD titulů využívající tento způsob kódování.

• Password změna hesla pro rodičovskou kontrolu. Pro změnu hesla
postupujte následovně:

- Vložte staré heslo

- Vložte nové 6-ti místné heslo

- Vložte opět nové 6-ti místné heslo pro kontrolu

• Default nastavení všech předvoleb do původního – továrního
nastavení, vyjma hesla.

Údržba a odstraňování problémů

S optickými disky zacházejte vždy opatrně a ochraňte je před poškrábáním, po­litím tekutinami a přímému slunečnímu záření. Nikdy nepolepujte ani nepopisujte
záznamovou vrstvu/stranu optického disku. Optické disky vždy ukládejte do oba­lů k tomu určených.

V případě znečištění optického disku jej můžete očistit přípravky k tomu určenými.
Vždy čistěte záznamovou stranu disku směrem od středu ke kraji. V žádném pří­padě nečistěte disky krouživými pohyby.

Možné problémy a jejich řešení

problém příčina řešení

není napájení napájecí kabel není připojen zapojte napájecí
kabel

není obraz chybné propojení přehrávače zkontrolujte
s televizorem správnost zapojení a
funkčnost kabelů

není zvuk chybné zapojení audio kabelů zkontrolujte
správnost
a funkčnost zapojení

deformovaný obraz znečištěný disk/ vyčistěte disk/
rychlé přetáčení vypněte funkci
rychlého přetáčení

obraz je nestabilní zásah proti-pirátské ochrany disku připojte DVD
nebo plný šumu přehrávač přímo

k televizoru

přehrávač vložený disk není kompatibilní vložte disk
nepracuje podporovaný tímto
přehrávačem disk

disk je vložen obráceně vložte disk
záznamovou stranou
dolů
znečištění disk vyčistěte disk

nesprávné nastavené parametry zkontrolujte
přehrávače nastavení přehrávače

aktivní rodičovský zámek vypněte tuto funkci

přehrávač statická elektřina vypněte a opět
nereaguje na zapněte hlavní
tlačítka vypínač přehrávače

D.O. nepracuje ovladač je mimo dosah použijte dálkový senzoru
ovladač z menší vzdálenosti
(menší než 7 metrů), popřípadě z
přímějšího úhlu vůči DVD
přehrávači vybité baterie
vyměňte baterie za nové, stejných
specifikací

poznámka:

Tento produkt a jeho komponenty je chráněn autorskými právy a dle mezinárodní­ho práva.

upozornění:

Všechny údaje v této příručce mohou být změněny bez předchozího upozornění.

Specifikace

Podporované TV normy PAL / NTSC
Frekvenční rozsah CD: 20 – 20.000 Hz
VD: 20 – 44.000 Hz (96 kHz)
20 – 22.000 Hz (48 kHz)
odstup šumu >90 dB
video formát MPEG 1 verze 2.0, MPEG 2
audio formát MPEG Layer 2
audio výstup (analogový) 1.8V +/-0.2, 10k ohmů
audio výstup (digitální) 0.5V , 75 ohmů
video výstup 1.0V +/-0.2, 75 ohmů
S-video výstup 1.0V, 75 ohmů
Komponentní video 0.75V, 75 ohmů
napájení 110 – 240V / 50 – 60 Hz
příkon 15 W
provozní teplota 5°C – 35°C
vlhkost vzduchu 5 – 90 procent

oficiální dovozce & autorizovaný servis

UMAX Czech a.s.

Hloubětínská 11

198 00 Praha 9

telefon: [phone]

e-mail: [e-mail]

http: www.umax.cz
