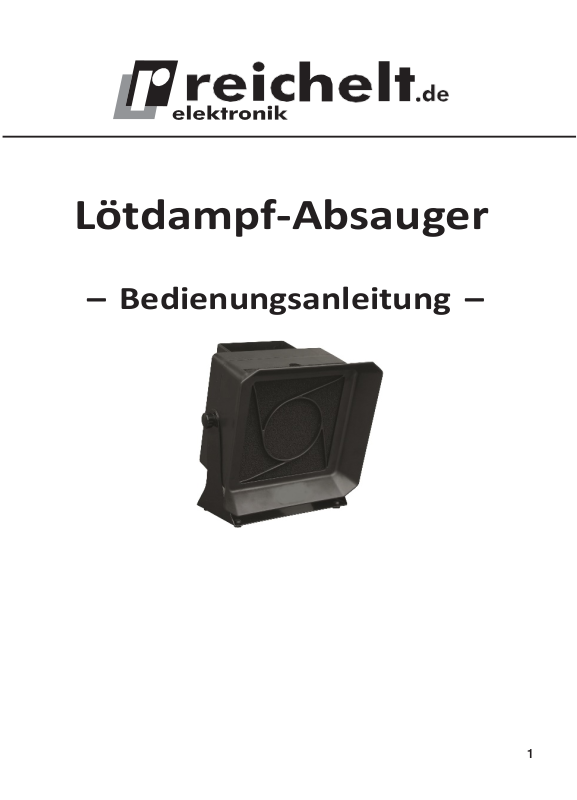

Page 1
Lötdampf-Absauger
– Bedienungsanleitung –
1
Page 2
Einleitung
Vielen Dank für den Kauf des Rauchabsaugers.
Dieser Tisch-Rauchabsauger ermöglicht das bequeme und Platz sparende
Entfernen von störendem Rauch aus der Arbeitsumgebung. Dieses Produkt ist zur
Verwendung in Unternehmen, bei Forschung und Entwicklung und im HobbyBereich vorgesehen. Es bietet eine wirtschaftliche und effiziente Methode zur
Verbesserung der Arbeitsbedingungen und eliminiert Kopfschmerzen,
Benommenheit und Augenirritationen, die häufig bei Kontakt mit Lötdämpfen
auftreten.
Flussmittel ist ein integraler Bestandteil des Lötverfahrens und dient der
Vorbereitung der Arbeitsoberfläche. Dieses Mittel besteht aus Harz, das mit einem
Aktivator (einem organischem Halogen) gemischt wird. Steigt die Temperatur,
treten gesundheitsschädliche Stoffe aus, darunter Salizylsäure und Pinen, was in
der Regel als aufsteigender Rauch am Arbeitsplatz zu sehen ist.
Bei einem hohen Harzanteil entsteht Phenol (C6H5OH), und die Aktivatoren
können Wasserstoffchlorid (HCL) oder andere Stoffe freisetzen. Die US-Regierung
hat Normen für Gefahren am Arbeitsplatz definiert, die den zulässigen Anteil
solcher Stoffe in Arbeitsbereichen regeln. Wird das Modell RND 560-00156 richtig
eingesetzt, trägt dies zur Einhaltung dieser Standards bei.
Das Gerät wurde gemeinsam mit einem Hochleistungslüfter und einem leicht
auszutauschenden Aktivkohlefilter entwickelt. Im Filter wird spezieller
Schaumstoff mit verfeinerter Aktivkohle kombiniert. Die Aktivkohle weist eine
Oberfläche von 1250 m2/g auf, und der Filter wiegt insgesamt 500 g/m2. Die
Effizienz der Staubsammlung liegt bei 30 %, während der Aktivkohlefilter bis zu
30 % seines Kohlegewichts an gefährlichen Substanzen absorbieren kann.
Beachten Sie, dass dieses Produkt nicht für lebenserhaltende Maßnahmen, sowie
für entsprechende Geräte und Systeme vorgesehen ist, da eine Fehlfunktion des
Produkts zu Verletzungen führen kann.
DEUTSCH
2
Page 3
Bitte lesen Sie diese Anleitung vor der Benutzung des Gerätes
vollständig, bewahren Sie die Anleitung auf und geben Sie sie
1.
Das Gerät dient zum Absaugen von Lötdämpfen am Lötarbeitsplatz, um das Einatmen der gesundheitsschädlichen Lötdämpfe zu vermeiden und die Lötdämpfe
aus der Luft auszufiltern. Das Filtern erfolgt über einen leicht wechselbaren Aktivkohlefilter.
2.
Der Lötdampf-Absauger ist für das Absaugen von Lötdämpfen bei Löt- und Entlötarbeiten im Elektronikbereich vorgesehen.
Der Einsatz darf nur in trockener, staubfreier Umgebung erfolgen.
Der Einsatz darf nicht in explosionsgefährdeten Umgebungen erfolgen.
Die Nichteinhaltung dieser Bestimmungen und die Nichtbeachtung der Sicherheitshinweise kann zu Unfällen und Schäden führen.
Ein anderer Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.
3.
·
·
·
·
·
·
·
·
weiter, wenn Sie das Gerät an andere Personen übergeben.
Beschreibung und Funktion
Bestimmungsgemäßer Einsatz
Sicherheits-, Service- und Betriebshinweise
Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser
Nutzungsbedingungen kann zu Unfällen, Sach- und Personenschäden führen.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät
spielen.
Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für
spielende Kinder zu einer Gefahr werden.
Die Nutzung durch Jugendliche, Auszubildende usw. ist durch eine im Umgang mit dem Gerät vertraute Person zu überwachen.
Bei Nutzung im gewerblichen Bereich sind die dort geltenden Unfallverhütungsvorschriften zu beachten.
Gerät niemals ohne Schutzgitter und Aktivkohlefilter betreiben - Unfallgefahr!
Setzen Sie das Gerät keinen ungünstigen Umgebungsbedingungen wie starker Wärme- oder Kälteeinwirkung, unmittelbarem Sonnenlicht, Vibrationen
und anderen mechanischen Einwirkungen, elektromagnetischen und magnetischen Feldern, Feuchtigkeit oder Staubeinwirkung aus.
Bei Defekten, Betriebsstörungen, mechanischen Beschädigungen sowie nicht
3
Page 4
durch diese Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie
das Gerät sofort außer Betrieb und konsultieren Sie unseren Service zu einer
Beratung bzw. eventuellen Reparatur.
Beachten Sie die in unseren AGB bzw. Publikationen angegebenen ServiceHinweise bezüglich einer Service-Abwicklung und technischer Beratung.
·
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch
eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder im
qualifizierten Fachhandel erhältlich ist.
4.
Inbetriebnahme und Betrieb
·
Stellen Sie das Gerät auf einer ebenen, waagerechten Fläche auf. Richten Sie
das Gerät so aus, dass die Lötdämpfe am Arbeitsplatz sicher abgesaugt werden.
·
Schließen Sie das Netzkabel an eine Schutzkontakt-Netzsteckdose an.
·
Passen Sie den Regler des Rauchabsaugers je nach gewünschtem Abstand an,
indem Sie den Knauf an beiden Seiten des Gehäuses lösen und das Gerät dann
wie gewünscht neigen.
·
Ziehen Sie den Knauf anschliessend wieder fest (nicht zu fest).
·
Schalten Sie das Gerät mit dem Netzschalter ein.
5.
Filterwechsel
·
Entfernen Sie den Kunststoffbeutel vom Filter, und setzen Sie den Filter in die
Öffnung ein.
·
Für das Austauschen des alten Aktivkohlefilters gilt die gleiche Vorgehensweise.
Unter normalen Bedingungen müssen die Filter monatlich oder bei einer
offensichtlichen Sättigung des Filters ausgetauscht werden.
4
Page 5
Entnehmen Sie den verbrauchten Filter, indem Sie ihn mit einer Pinzette in der
Mitte erfassen und aus dem Gehäuse ziehen. Nicht schütteln und den Filter in eine
staubdichte Verpackung legen.
·
6.
·
·
·
7.
Netzspannung: 230 V/50 Hz
Leistungsaufnahme: ca. 22 W
Luftdurchsatz: ca. 95 – 115 CFM
Arbeitstemperaturbereich: 0 - 40°C
Abm. (B x H x T): 136 x 200 x 182 mm
Filtergröße: 130 mm
8.
Achtung!
Verbrauchte Filter sind Sondermüll und müssen in einer Schadstoffsammelstelle entsorgt werden!
Legen Sie einen neuen Filter in das Gerät ein.
Wartung, Lagerung und Pflege
Trennen Sie das Gerät nach dem Einsatz vom Stromnetz.
Lagern Sie das Gerät sauber, kühl und trocken.
Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Bei stärkeren
Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet
sein. Keine Reinigungsmittel und Chemikalien einsetzen!
Technische Daten
Entsorgungshinweise
Gerät nicht im Hausmüll entsorgen!
Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und
Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im
Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre
kommunale Sammelstelle für Elektronik-Altgeräte!
Impressum
© 03/2021 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande
Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von
reichelt elektronik. Alle Rechte vorbehalten.
Keine Haftung für technische und drucktechnische Fehler.
Änderungen im Sinne des technischen Fortschritts können ohne Ankündigung vorgenommen
werden. Alle verwendeten Firmenbezeichnungen und Warenzeichen werden anerkannt.
5
Page 6
EU-Konformitätserklärung
Inverkehrbringer:
reichelt elektronik GmbH & Co KG
Elektronikring 1
26452 Sande, Germany
Der Inverkehrbringer erklärt hiermit, dass folgende Produkte:
Produktbezeichnung: FILTER 468 ESD
allen einschlägigen Bestimmungen der angewandten
Rechtsvorschriften (nachfolgend), einschließlich deren
zum Zeitpunkt der Erklärung geltenden Änderungen,
entspricht. Die alleinige Verantwortung für die
Ausstellung dieser Konformitätserklärung trägt der
Inverkehrbringer. Diese Erklärung bezieht sich nur auf das
Produkt in dem Zustand, in dem es in Verkehr gebracht
wurde; vom Endnutzer nachträglich angebrachte Teile
und/oder nachträglich vorgenommene Eingriffe bleiben
unberücksichtigt.
2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie)
2014/35/EU Niederspannungsrichtlinie (LVD-Richtlinie)
Die folgenden harmonisierte Normen und technischen
Spezifikationen wurden angewandt:
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2-2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60335-2-65:2002 + A1:2008 + A2:2011
EN 60335-2-45:2002 + A1:2008 + A2:2011
EN 60335-1:2012 + A11:2014; EN 62266:2006
Sande, 30.03.2021
..............................
