Xtrend ET8500 User Manual [de]
eXtrending Your Vision
ET8500
Bedienungsanleitung
Vor Inbetriebnahme lesen Sie bitte das gesamte Handbuch gründlich durch und bewahren
Sie es für die Zukunft
eXtrending your Vision
User Manual
Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für Xtrend entschieden haben.
Diese Bedienungsanleitung wird Ihnen helfen, Ihren Xtrend Receiver einfacher zu installieren und auch
verschiedene Funktionen besser kennen zu lernen.
Die Xtrend ET8500 ist eine neue Generation von Linux Full-HD-Receiver mit einem 1.3GHz CPU Prozessor, 4.3
zoll TFT LCD, Wechselrahmen für HDD, 512MB Nand Flash, und einem eSATAp Port, welcher gleichzeitig als
einen USB Port anwendbar ist. Sie können unbegrenzte Möglichkeiten mit der neuen Xtrend Box erleben.
Mit der ET8500 können Sie verschiedene Funktionen genießen sowie Full HD Sender anschauen, Web-Browser,
Media Player, HbbTV und viele andere Multimedia-Eigenschaften.
Um Ihr Erlebnis zu erweitern, können Sie verschiedene Plugins auf Ihrer Xtrend Box installieren.
Wir empfehlen diese Bedienungsanleitung durchzulesen, bevor Sie Ihre Xtrend Box anschalten.
Für weitere Fragen können Sie unsere offizielle Homepage http://www.et-view.net besuchen.
Wir wünschen Ihnen viel Spaß mit Ihrer Xtrend Box.
Ihr Xtrend Team
1
eXtrending your Vision
User Manual
Inhaltsverzeichnis
(A) Sicherheitshinweise ........................................................................................................................ 3
(B) Hauptmerkmale .............................................................................................................................. 5
(C) Technische Daten ............................................................................................................................ 6
(D) Lieferumfang
(E)
Produktbeschreibung ...................................................................................................................... 8
(F) HDD installieren

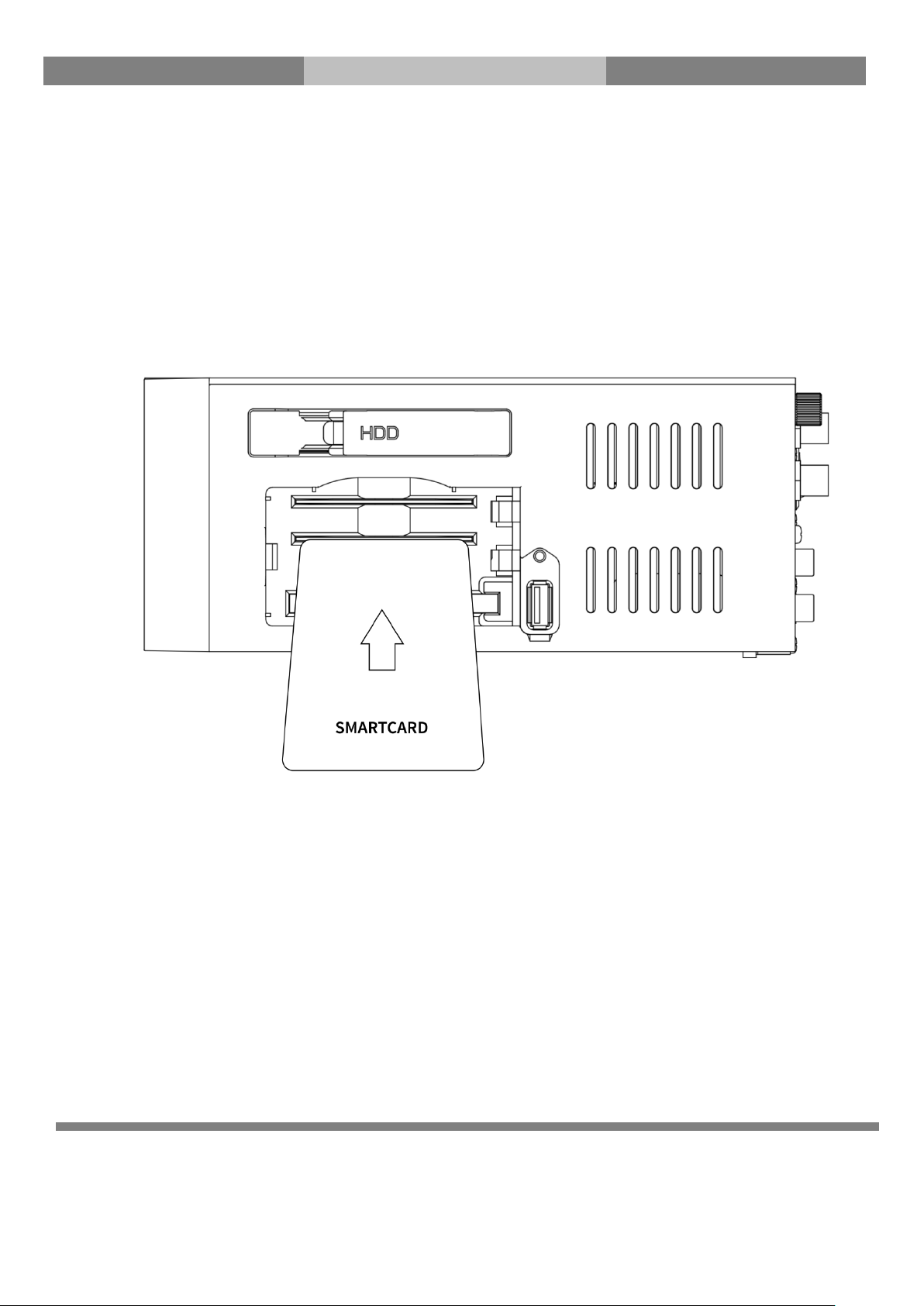

(G) Smartcard Reader & CI

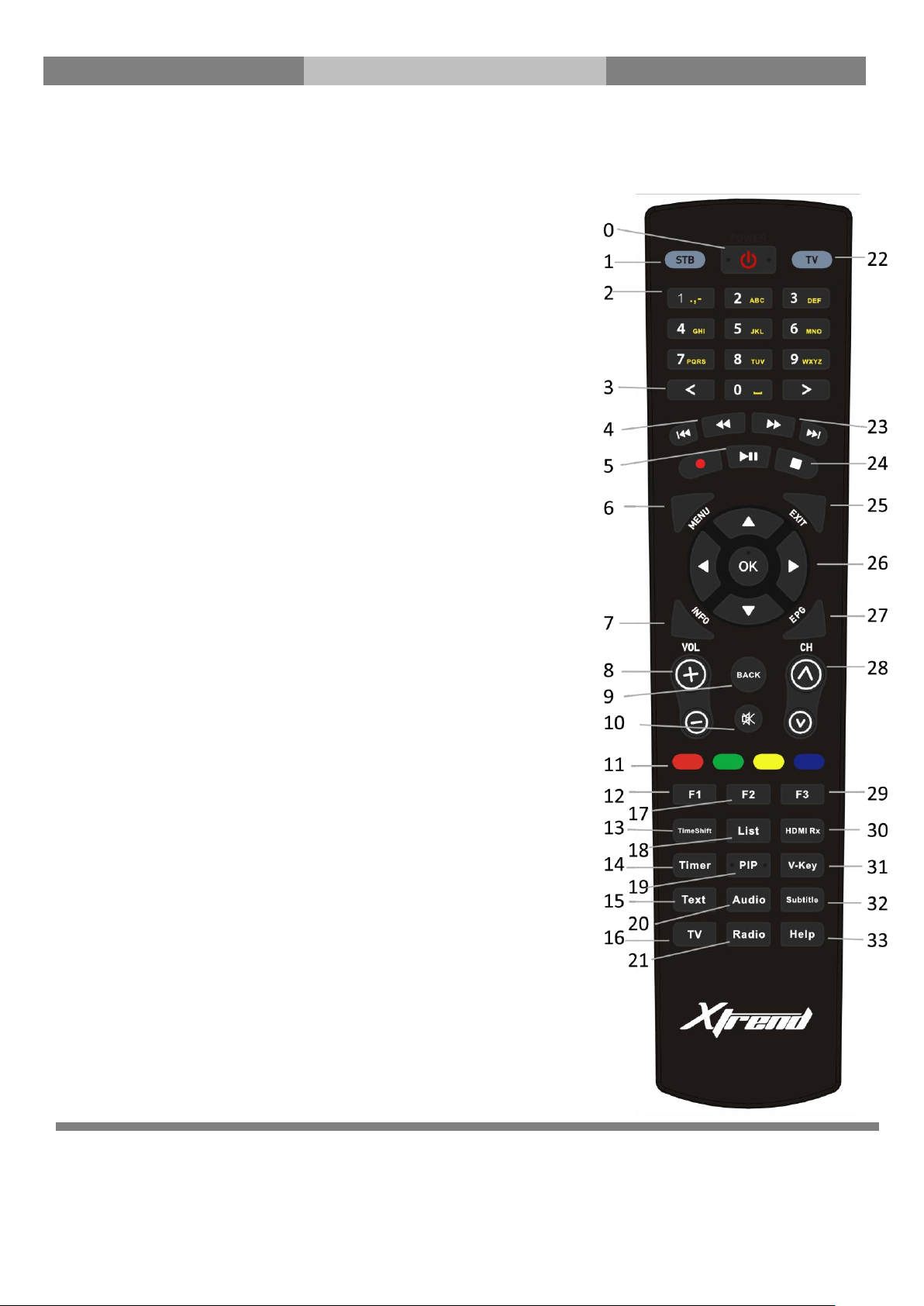

(H) Fernbedienung
(I) Grundinstallation ............................................................................................................................ 15

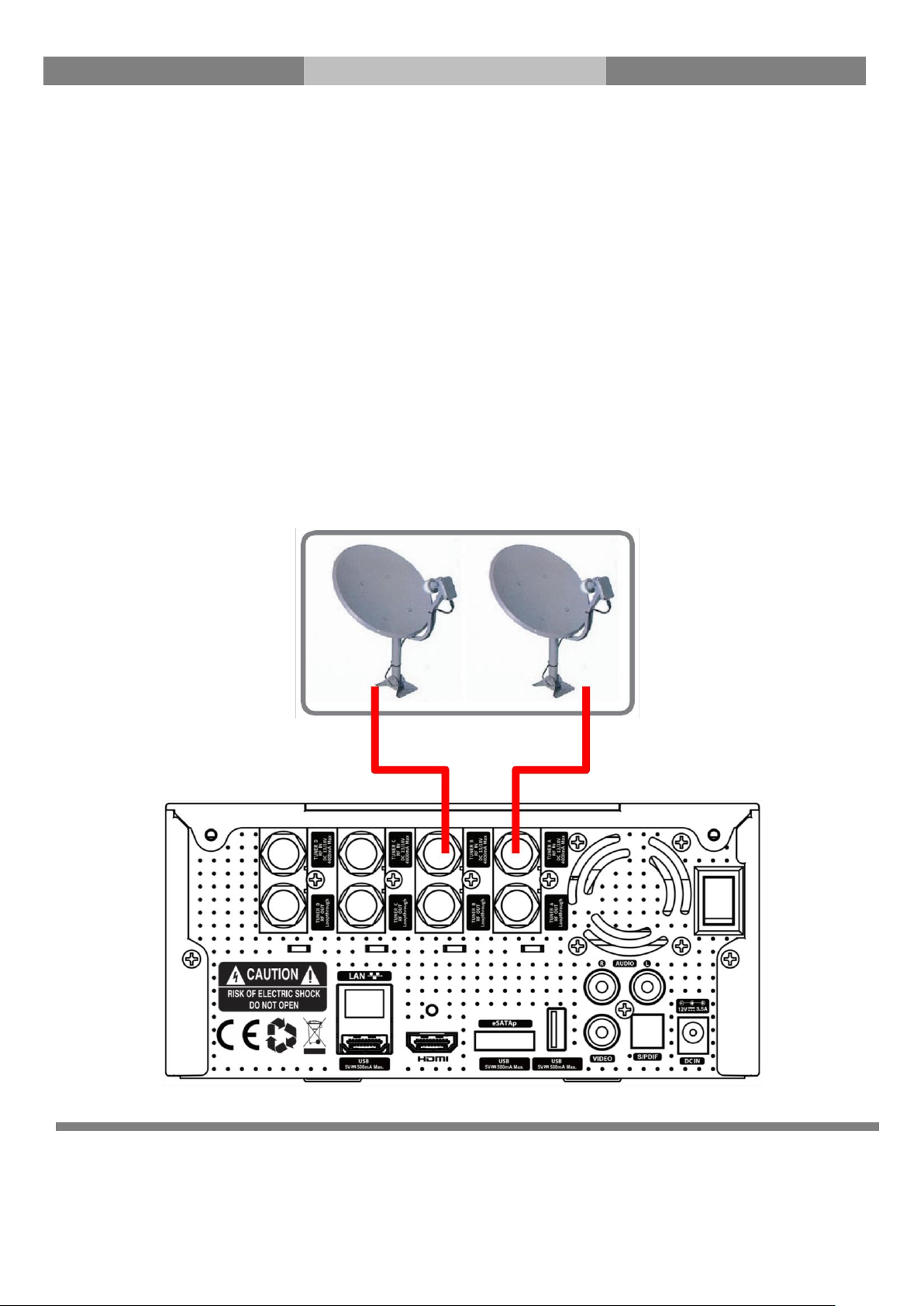

1. Installation eines Satellitenanschluss oder Kabel-/Terrestrische Verbindung ................................ 15

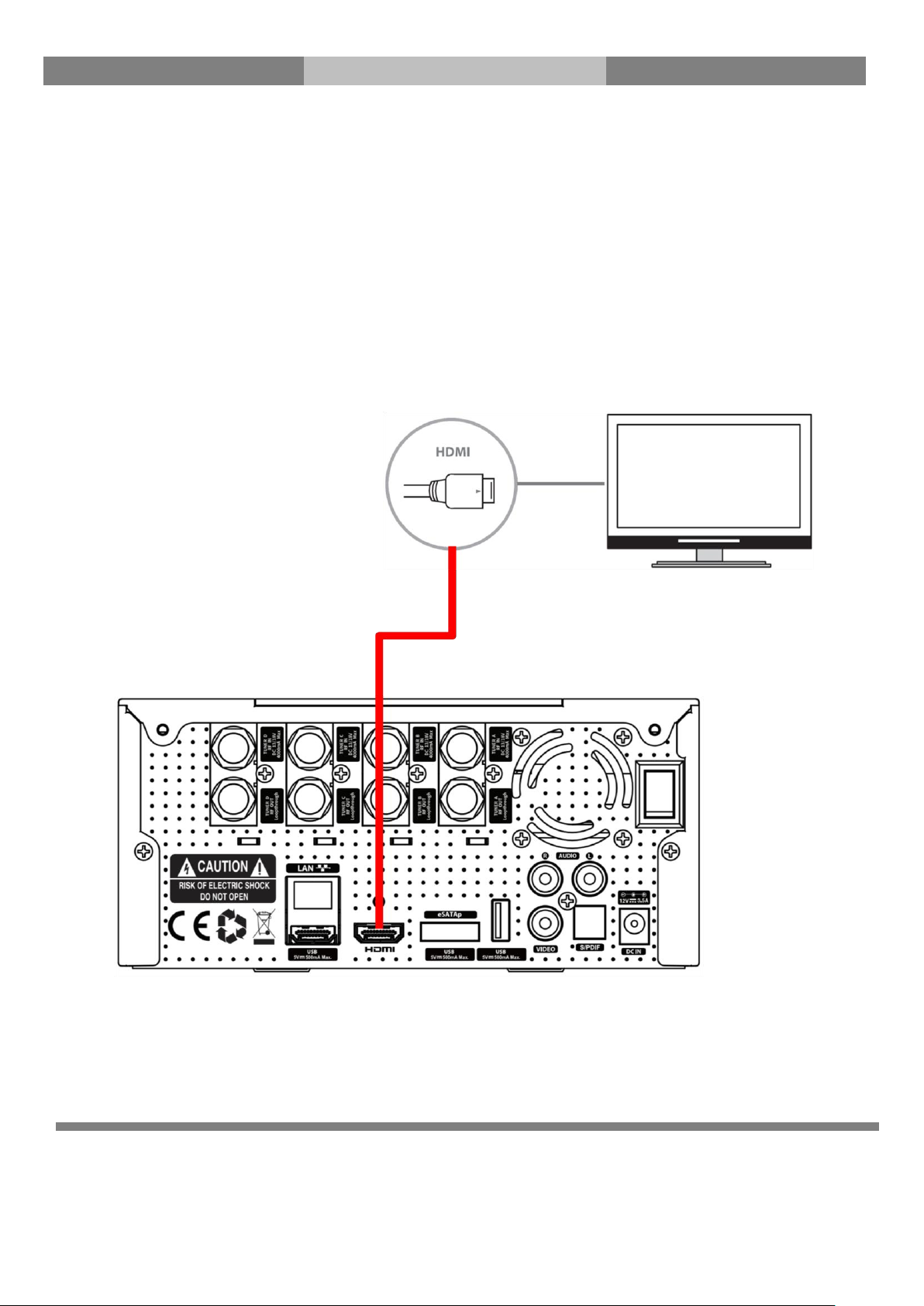

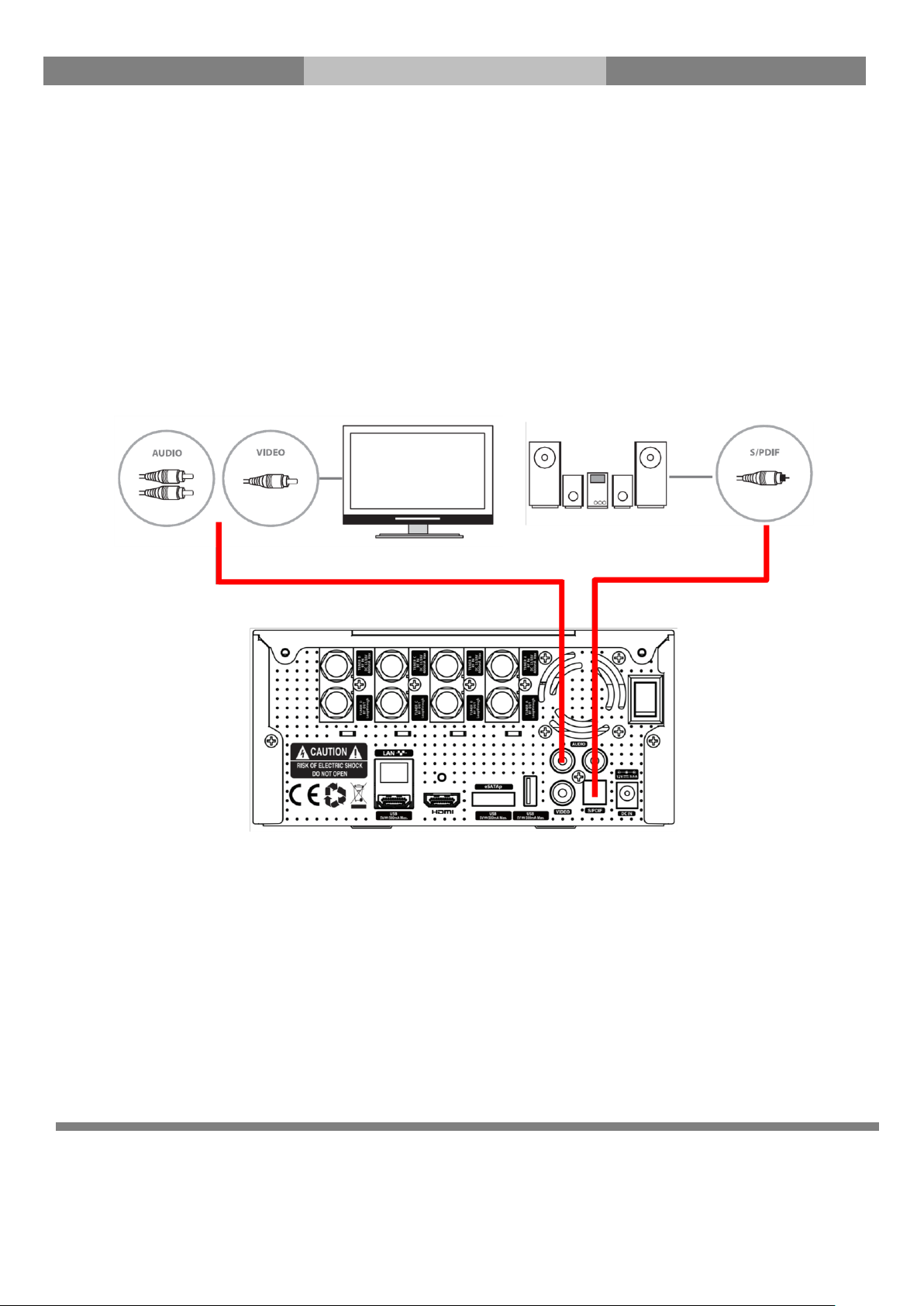

2. Fernsehen und VCR verbinden ......................................................................................................... 16
(J) Tuner Installieren ........................................................................................................................... 18
(K)
Xtrend ET8500 anschalten ............................................................................................................. 19

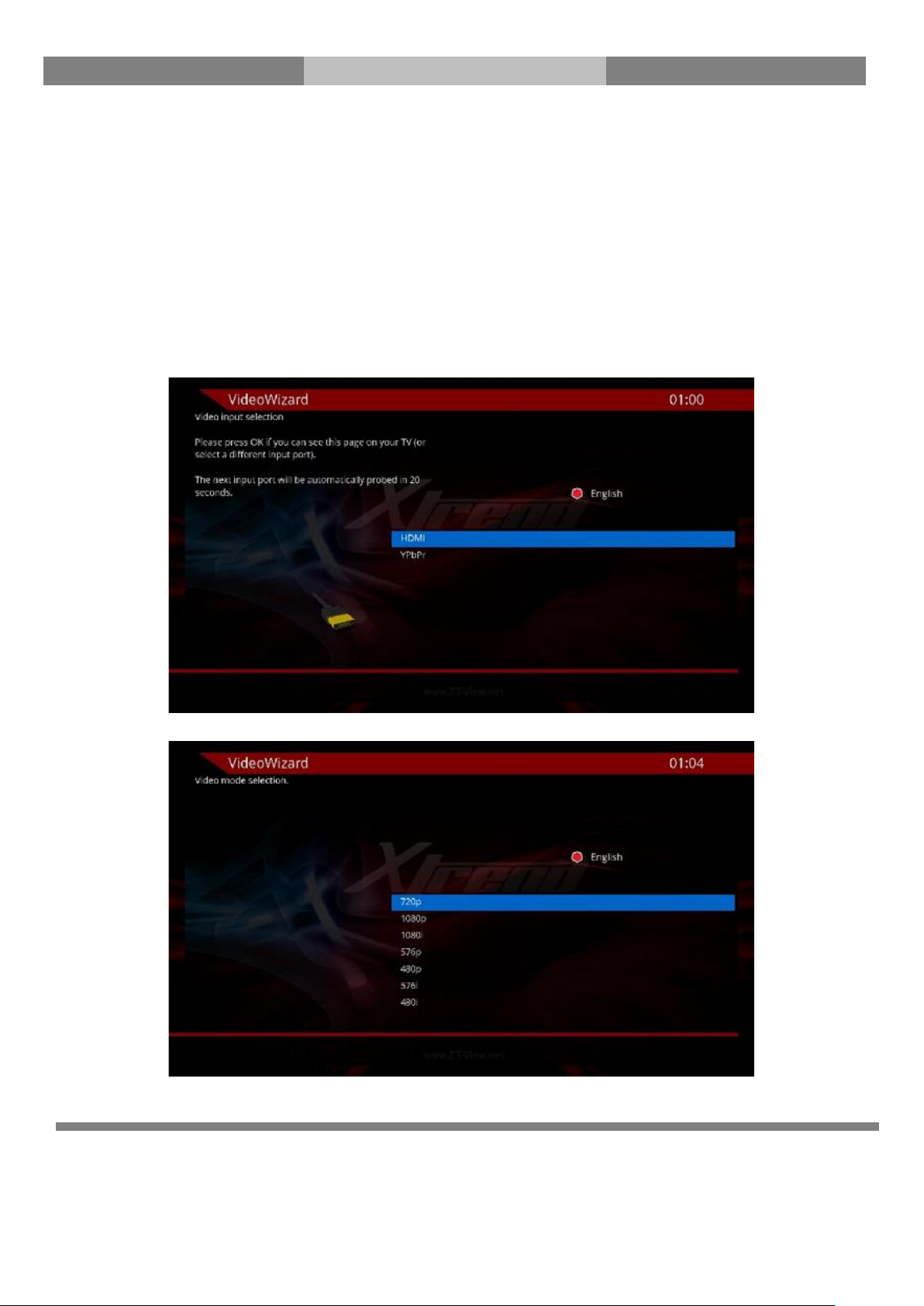

1. Wählen Sie Ihr Video Input Modus .................................................................................................. 19

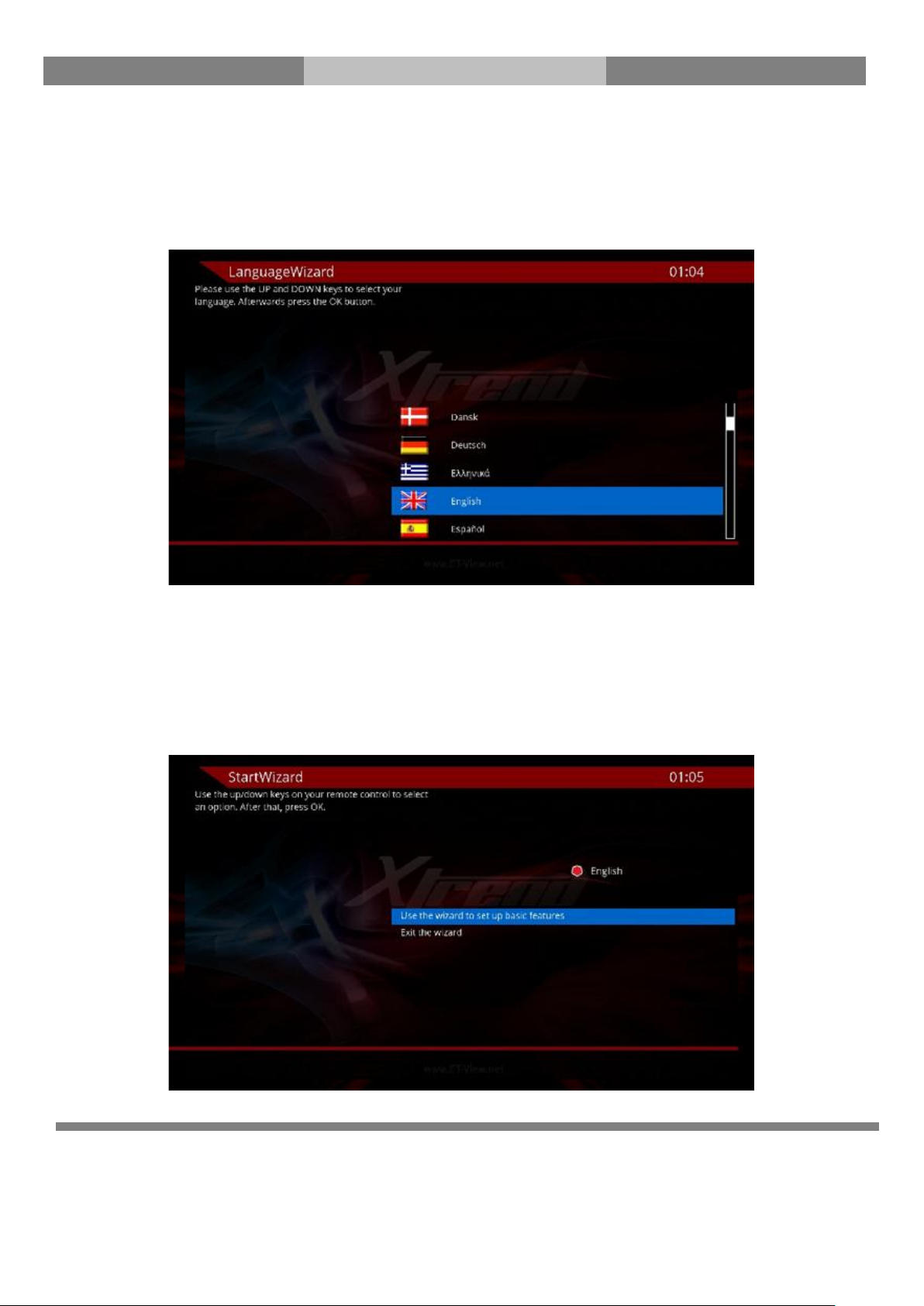

2. Sprachauswahl ................................................................................................................................. 20
.................................................................................................................................... 7
............................................................................................................................. 11
................................................................................................................... 12
............................................................................................................................... 14
3. Grundeinstellung einrichten ............................................................................................................ 20
4.

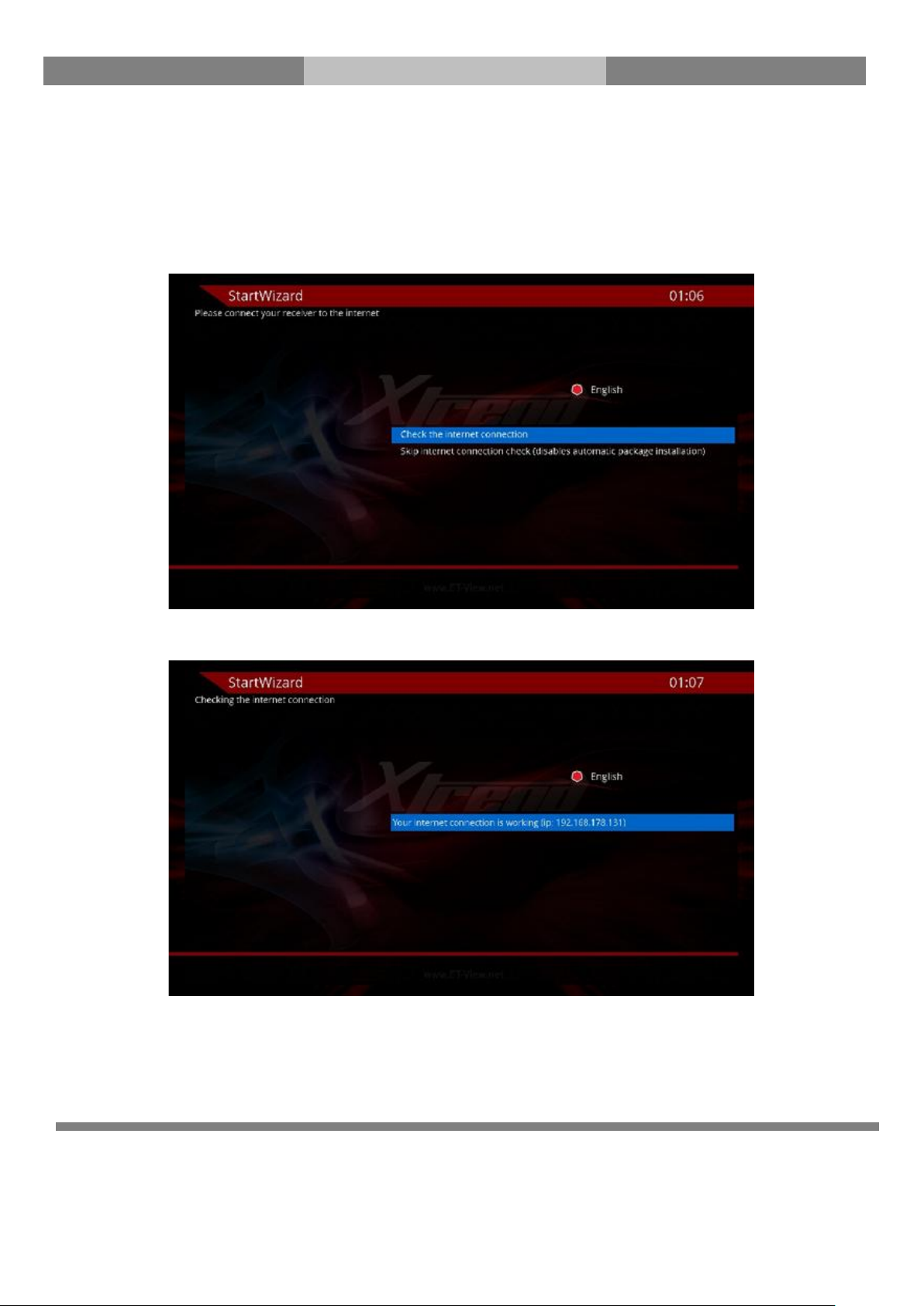

Ü berprüfe die Internet-Verbindung
5.
Tuner konfigurieren
6.
Kanalliste installieren
7.

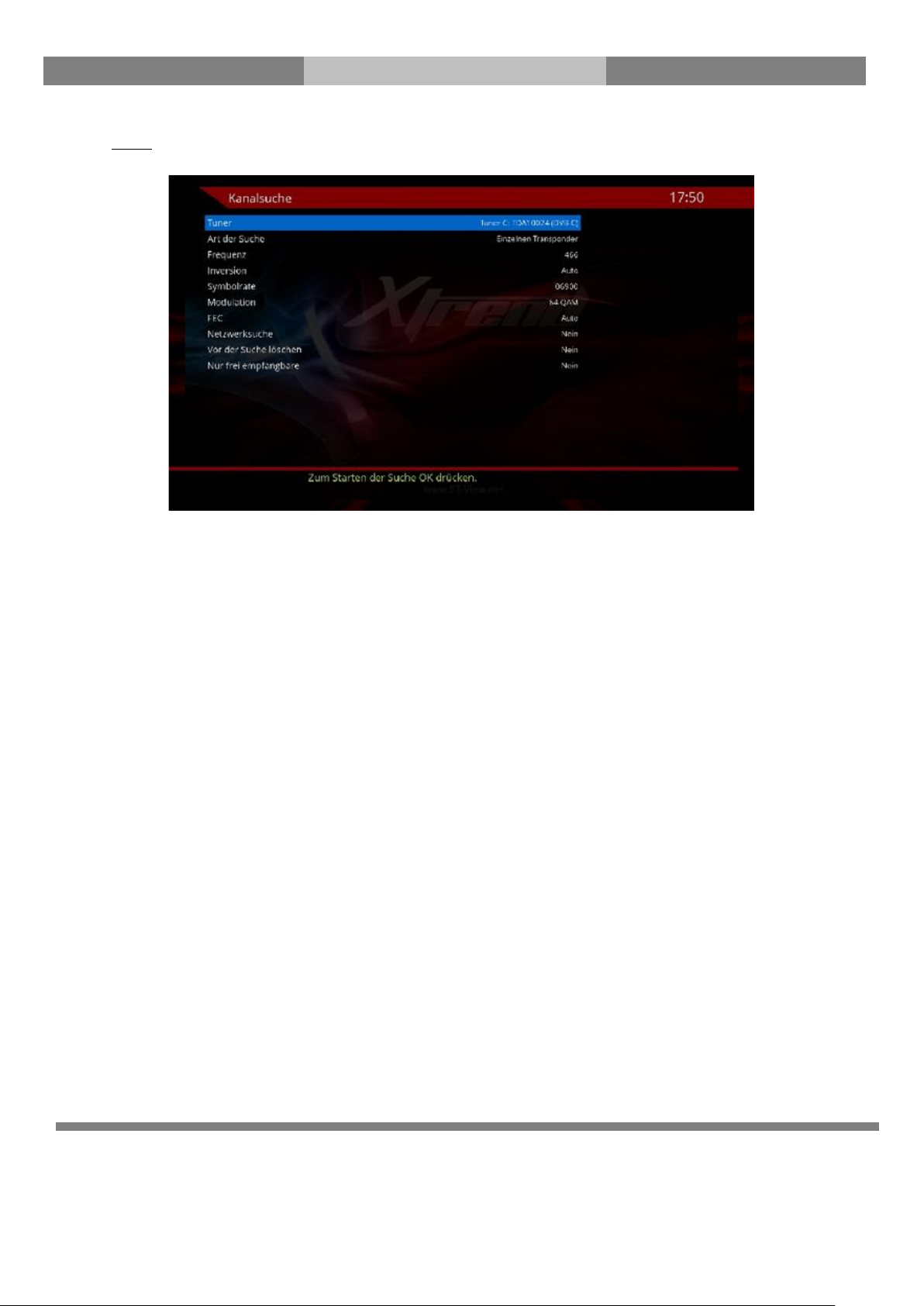

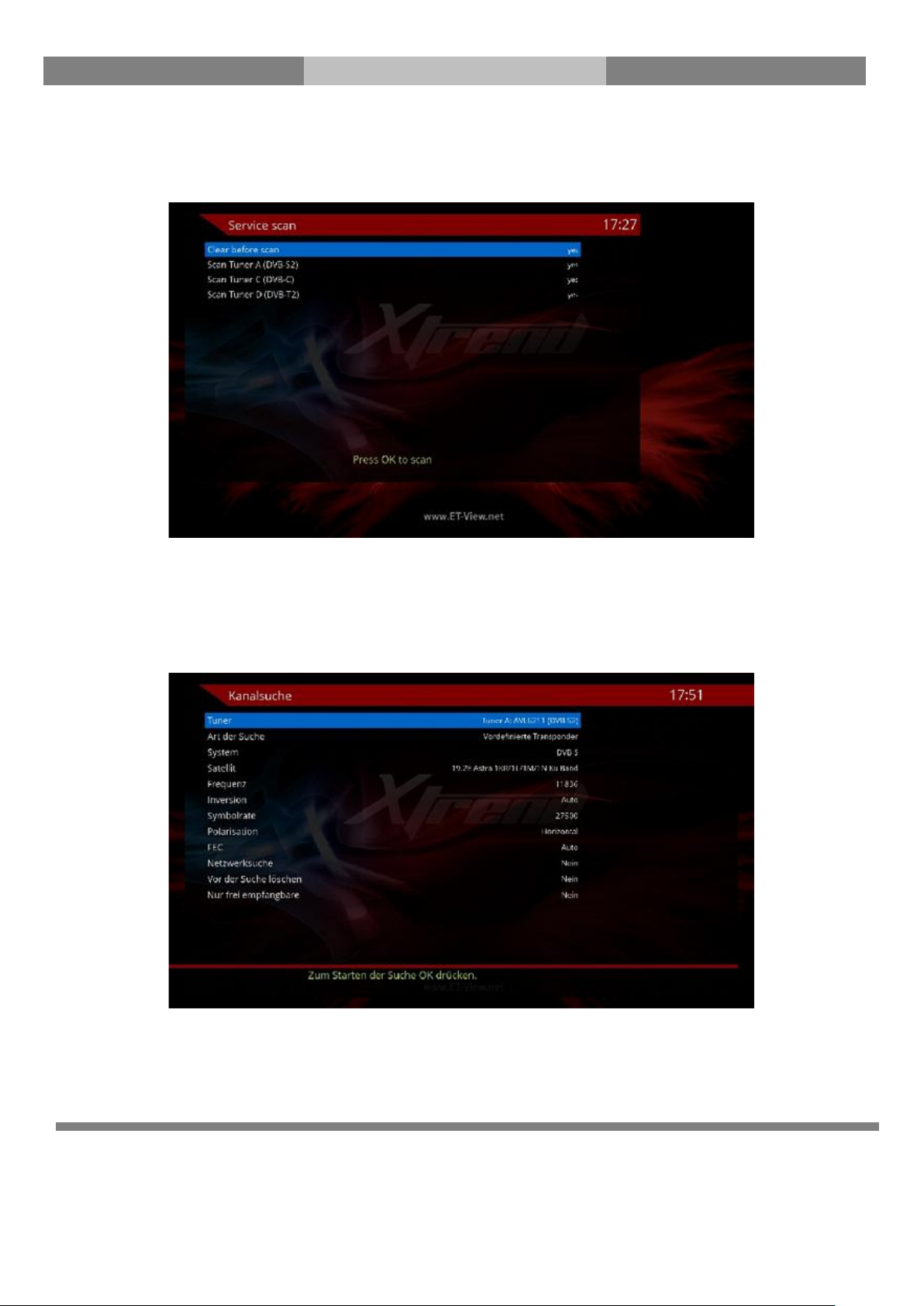

Automatische und manuelle Suche

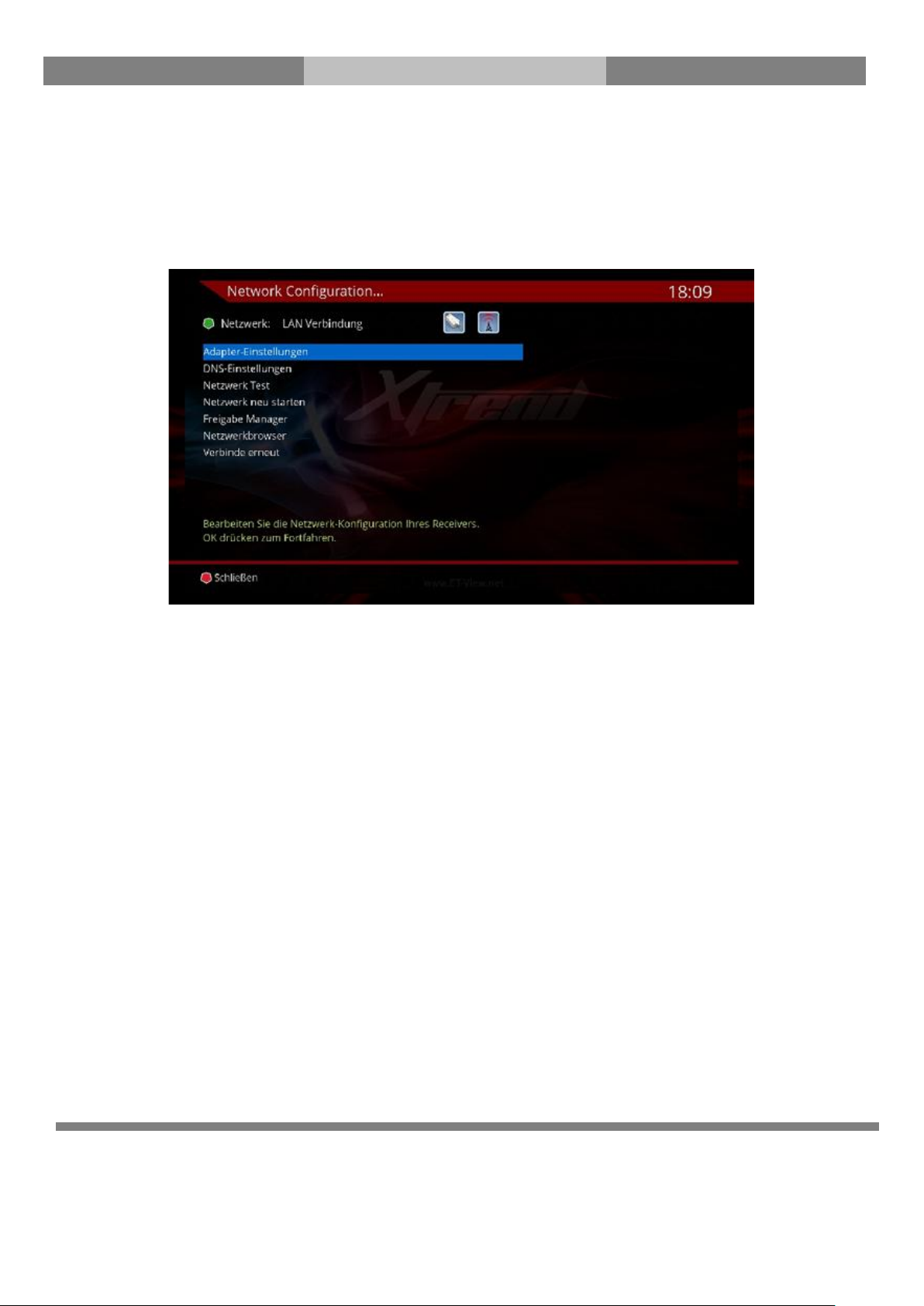

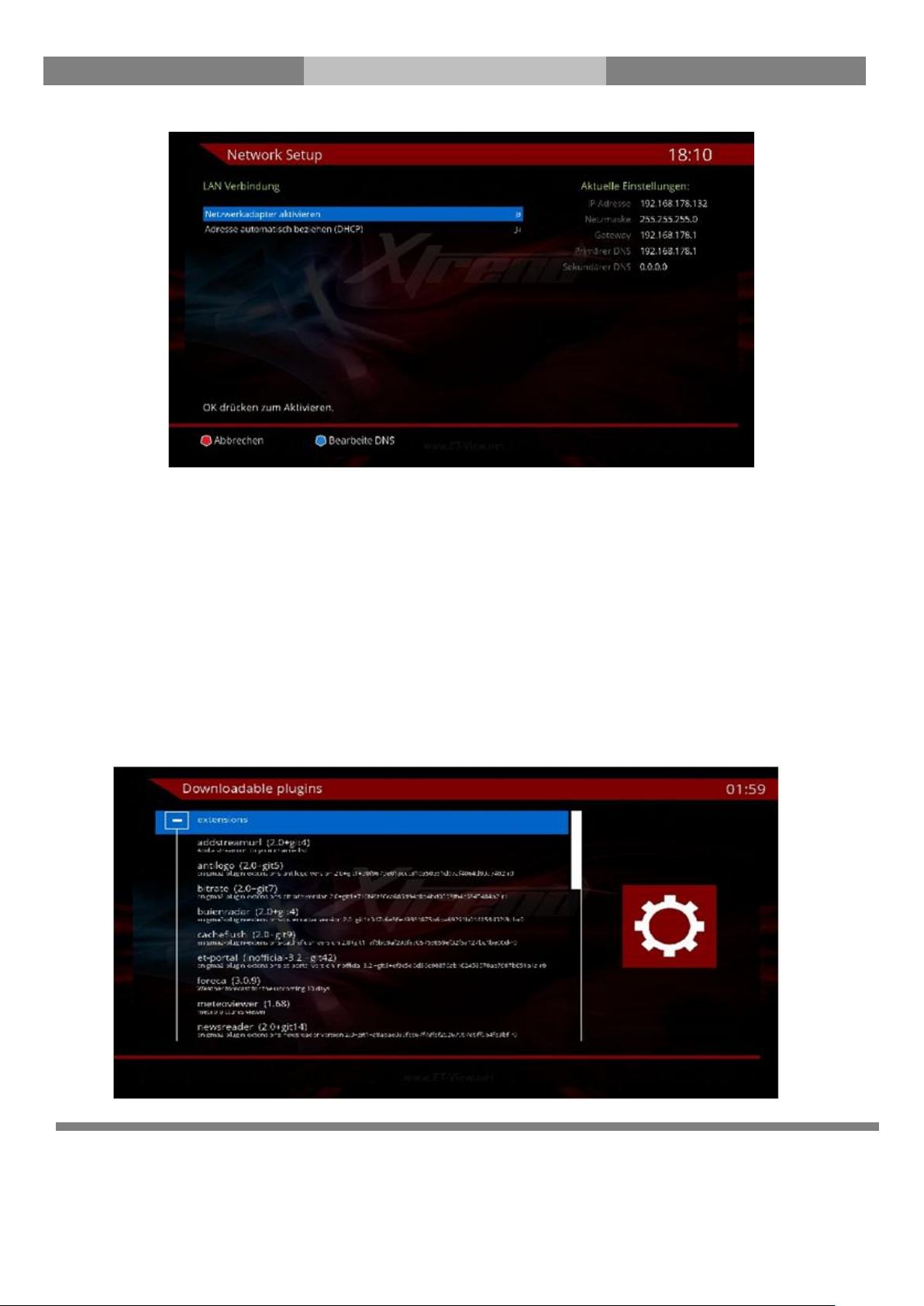

(L) System Konfiguration – Netzwerk Einstellungen ........................................................................... 29
(M) Plugins Herunterladen und Installieren ....................................................................................... 30

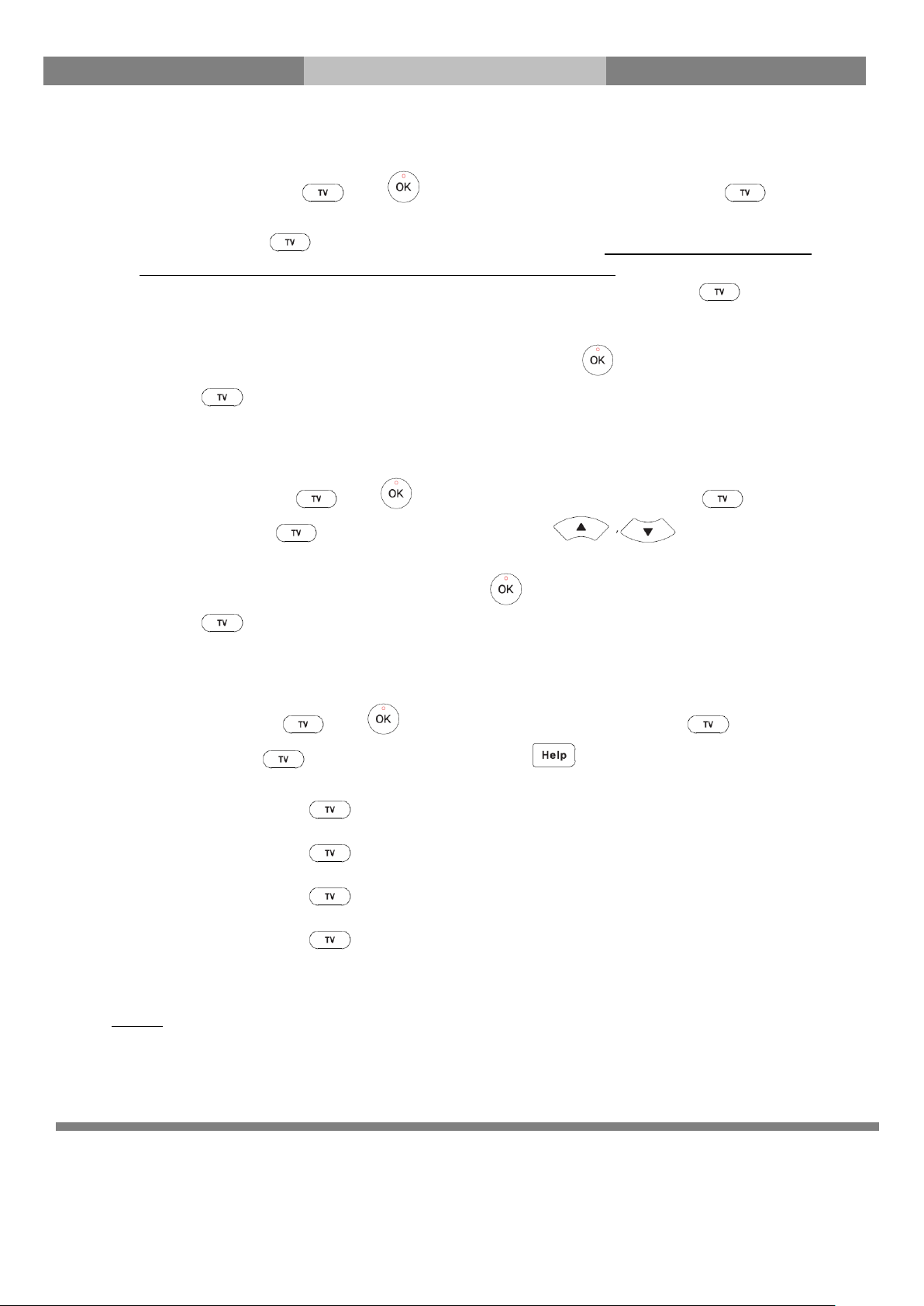

(N) Programmierung der Fernbedienung für Ihren Fernseher ........................................................... 31
(O) GNU General Public License.......................................................................................................... 32
......................................................................................................................... 22
...................................................................................................................... 24
............................................................................................... 21
............................................................................................... 24
2
eXtrending your Vision
User Manual
(A) Sicherheitshinweise
Dieses Set-Top-Box wurde entwickelt und hergestellt in Übereinstimmung mit den EU Verbraucherschutzregeln
(CE). Lesen Sie daher bitte aufmerksam die folgenden Sicherheitshinweise.
1. Netzanschluss
● Dieses Produkt funktioniert nur in den Bereichen AC100V~250V und 50Hz/60Hz. Prüfen Sie bitte daher
zuerst Ihre örtliche Stromversorgung.
● Das Gerät muss vom Netz getrennt werden, bevor eventuelle Wartungen oder Installationen
vorgenommen werden.
● Stellen Sie sicher, dass der Netzstecker des Anschlusskabels in Notsituationen schnell vom Netz getrennt
werden kann.
2. Ü berlastung
● Stellen Sie sicher, dass Steckdose, Verlängerungskabel, etc., nicht überlastet werden, dieses kann zu
einem Brand und/oder Kurzschluss führen.
3. Flüssigkeiten
● Dieses Produkt ist nicht wassergeschützt und soll nicht Tropf- und Spritzwasser oder jeglicher anderer
Flüssigkeit ausgesetzt werden.
● Stellen Sie keine Vasen oder andere mit Flüssigleiten gefüllten Behälter auf das Gerät.
● Bitte reinigen Sie das Gerät nicht mit einem nassen Tuch, dieses kann einen Kurzschluss hervorrufen.
● Stellen Sie in die Nähe des Gerätes keine Behältnisse mit Flüssigkeiten.
4. Belüftung
● Lassen Sie genügend Abstand zu anderen Geräten, um eine ausreichende Belüftung zu gewährleisten.
● Stellen/legen Sie auf das Gerät keine Gegenstände, die die Belüftungsschlitze abdecken, dieses führt zu
einem Temparaturanstieg im Gerät und zu Funktionsfehlern.
● Platzieren Sie keine anderen elektronischen Produkte auf dem Gerät.
● Stecken Sie keine (metallischen) Gegenstände, z.B. Schrauben, Bohrer, etc., in die Belüftungsschlitze.
Dieses kann das Gerät zerstören.
5. Anschluss des Satellitenkabels.
● Trennen Sie das Gerät vom Netz, bevor Sie das Satellitenkabel anschliessen. Ansonsten ist eine
Beschädigung des LNB nicht ausgeschlossen.
6. Erdung
● LNB/Satellitenantenne müssen nach den gültigen Vorschriften geerdet sein.
7. Aufstellung
● Das Gerät im Haus aufstellen.
● Das Gerät nicht Regen, Sonne oder Gewittern aussetzen
● Das Gerät nicht in der Nähe von Hitzequellen, z.B. Heizungen, aufstellen.
3
eXtrending your Vision
User Manual
● Einen Mindestabstand von mehr als 10 cm zu anderen elektrischen Geräten und Steckdosen einhalten.
8. Gewitter, Sturm, Ausserbetriebnahme
● Trennen Sie das Gerät vom Antennenkabel während eines Sturms oder Gewitters, vor allem wenn das
Gerät für eine längere Zeit unbeaufsichtigt ist. Dieses schützt vor möglichen Schäden durch Blitze
und/oder Überspannungen.
9. Austausch von Teilen
● Unauthorisierter Austausch von Teilen, vor allem durch nicht qualifiziertes Personal, kann zu
Beschädigungen des Gerätes führen.
● Stellen Sie sicher, dass ein notwendiger Teileaustausch nur von qualifiziertem Personal mit
Orgininalteilen des Herstellers durchgeführt wird.
10. Festplatte
● Bewegen Sie das Gerät nicht und trennen Sie es nicht plötzlich vom Netz, während die Festplatte (HDD)
in Betrieb ist. Dieses kann zu Schäden an der Festplatte und am System führen.
● Der Hersteller ist nicht verantwortlich für jedwelche Datenverluste auf der Festplatte, die ihren Ursprung
in Sorglosigkeit und Fehlbedienung während des Gebrauchs haben.
11. Batterie
● Falsch eingesetzte Batterien bringen eine Explosionsgefahr mit sich!
● Ersetzen Sie Batterien nur durch denselben und/oder gleichen Typ.
Abfallanweisungen gemäss ‘WEEE’ Symbol.
Dieses Gerät soll nach Gebrauchsende nicht mit dem Haushaltsmüll entsorgt werden. Bitte trennen Sie dieses
entsprechend von anderen Abfällen, um eine Belastung der Umwelt zu vermeiden, eine Wiederverwendung von
wertvollen Materialien sicherzustellen.
Dolby Digital: Mit Lizenz von Dolby Laboratories hergestellt. ‘Dolby’ und das ‘doppelt D’ als Symbol sind
eingetragene Warenzeichen von Dolby Laboratories.
MP3: MPEG Layer-3 Audiocodiertechnologie lizenziert durch Fraunhofer IIS und Thomson.
4
eXtrending your Vision
User Manual
(B) Hauptmerkmale
ET8500
1.3 GHz CPU Prozessor
4.3 Zoll TFT LCD
4 x Plug & Play Quad Tuner für DVB-S/S2, DVB-C und/oder hybrid DVB-T2/T/C Tuner
Auflösung: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Digitalton mit AC-3-Unterstützung durch S/PDIF
eSATAp + USB Port in einem (eSATAp Port besorgt Strom für externische eSATA Festplatten)
1 x Common Interface
2 x Smartcard Reader
Power Touch-Knopf mit 2 LED
Benutzerfreundliches Linux Menüsystem
Verschiedene Kanalbearbeitungsfunktionen
(Favoriten, Sperren, Umbenennen, Löschen und Sortieren)
Voll kompatibel mit MPEG2/4 und DVB-S/S2
Einfaches und schnelles Software-Upgrade über USB oder Internet
1GB DDR 3/512MB Nand Flash
10/100/1000 MB Ethernet Interface
2.5” interne HDD Unterstützung über Wechselrahmen
HDMI CEC Steuerung
Unicable Unterstützung
Abspielen von Multimedia Dateien in HD Qualität
EPG Unterstützung
Multi LNB gesteuert durch DiSEqC 1.0, 22 kHz
Videoanschlüsse: HDMI, RCA
5
eXtrending your Vision
User Manual
Eigenschaften
ET8500
CPU/Memory
CPU
1.3 GHz
Nand Flash
512MB
DDR 3
1GB
FRONT PANEL
Display
4.3 Zoll TFT LCD
Button
1 port (Power Touch Button mit 2
LED)
IR
1 port
SIDE PANEL I/O PORTS
CI SLOT
1 slot
Smartcard Reader
2 slots
USB
1 port
Slide-in HDD
2.5“
REAR PANEL I/O PORTS
Power
Adapter (12V 3.5A)
RCA AV Out
CVBS
Audio R/L
S/PDIF
OPTICAL
Tuner
4 x Plug & Play for DVB-S/S2,
DVB-C, and/or hybrid DVB-T/T2/C
Tuner
LAN(RJ45)
1Port(10/100/1000M)
e-SATAP/USB 2.0
1 port
HDMI Output
1 port
USB
2 ports
Fan
1
Power On/Off Switch
1
Dimension (L x W x H)
180 x 200 x 83mm
(C) Technische Daten
6
eXtrending your Vision
User Manual
(D) Lieferumfang (ET8500)
Bitte überprüfen Sie die Vollständigkeit des Lieferumfangs.
● Set-Top-Box
● Fernbedienung
● Batterien
● Bedienungsanleitung
● DC Power Adapter
● HDMI Kabel
● 4 Schrauben für HDD Welchselrahmen
7
eXtrending your Vision
User Manual
(E) Produkt Beschreibung
Vorderseite (ET8500)
1. Power Touch Button mit 2 farbige LEDs : Schaltet die Xtrend Box in den Standby Modus
2. 4.3” TFT LCD : Zeigt live Video Ausgang
8
eXtrending your Vision
User Manual

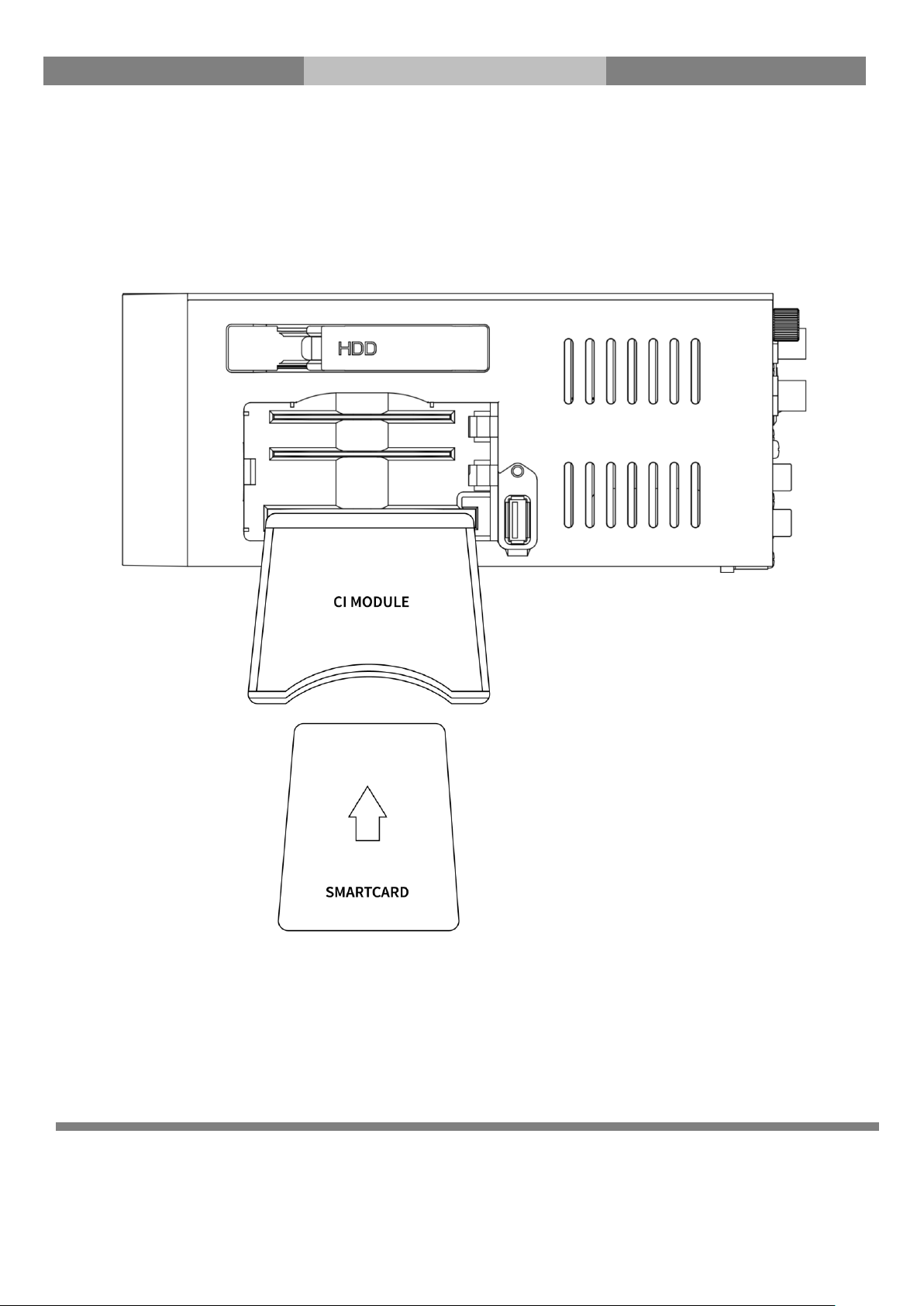

Rechte Seitenwand
1. Slide-in HDD Bracket : Wechselrahmen für HDD herausziehen um eine 2.5“ HDD einzubauen
2. 2 Smartcard Reader Slots : 2 Smartkarten können reingesteckt werden
3. CI Module Slot : Ein CAM kann eingesteckt werden
4. USB Port : Ein USB-Speichergerät kann angeschlossen werden
9
eXtrending your Vision
User Manual
Rückseite
1. Tuner D : Plug & Play Tuner Slot für DVB-S/S2, DVB-C, oder hybrid DVB-T2/T/C Tuner
2. Tuner C : Plug & Play Tuner Slot für DVB-S/S2, DVB-C, oder hybrid DVB-T2/T/C Tuner
3. Tuner B : Plug & Play Tuner Slot für DVB-S/S2, DVB-C, oder hybrid DVB-T2/T/C Tuner
4. Tuner A : Plug & Play Tuner Slot für DVB-S/S2, DVB-C, oder hybrid DVB-T2/T/C Tuner
5. Fan : Reguliert die Temperatur des Systems
6. On/Off Knopf: Power on/off
7. Ethernet Port : Verbinde LAN Kabel bis zu 10/100/1000 Mbit
8. USB : Ein USB-Speichergerät kann angeschlossen werden
9. HDMI out : HDMI Ausgang zum Anschluss eines TV Gerätes
10. e-SATAp : Anschluss für externe E-SATA Geräte oder USB-Speichergeräte
11. USB : Ein USB-Speichergerät kann angeschlossen werden
12. Composite (CVBS, L, R) : Video/Audioanschluss über RCA
13. S/PDIF : Digitaler Audio Ausgang
14. Power Input : Netzteil Anschluss
10
eXtrending your Vision
User Manual
(F) HDD Installieren
Der ET8500 bietet einen Festplattenwechselrahmen, in dem Sie eine 2,5 "Festplatte installieren
können. Schieben Sie den Festplattenwechselrahmen aus Ihrem ET8500 raus
1. Legen Sie eine 2,5 "Festplatte in die Festplattenhalterung so wie es im Bild 1 dargestellt ist.
Schrauben Sie die 4 Schrauben fest damit die Festplatte sich in der Halterung fest sitzt.
2. Schieben Sie den Festplattenwechselrahmen in den ET8500, so wie es im Bild 2 dargestellt ist
3. Schieben Sie ihn so weit bis er sich selbst verriegelt so wie im es im Bild 3 dargestellt ist
11
