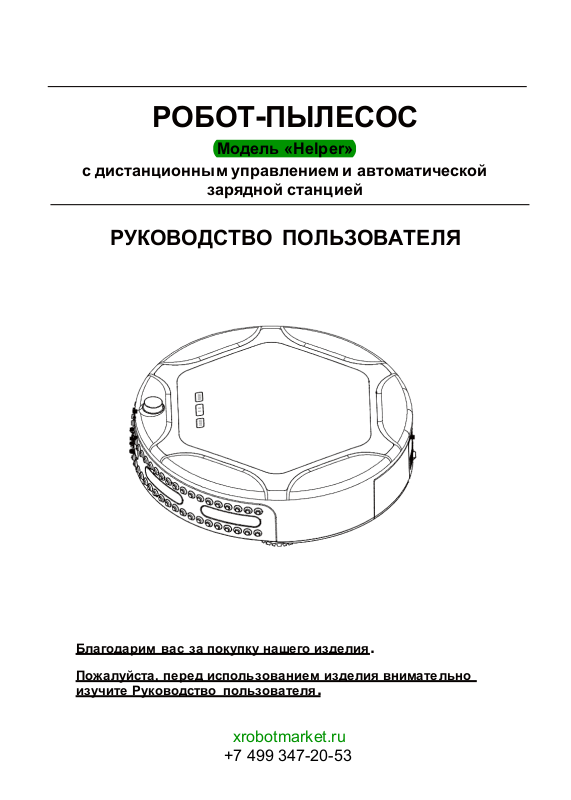

РОБОТ-ПЫЛЕСОС

Модель «Helper»

с дистанционным управлением и автоматической

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим вас за покупку нашего изделия.

Пожалуйста, перед использованием изделия внимательно

изучите Руководство пользователя.

зарядной станцией

Содержание

Содерж ание .......................................................................................................... 01

Предназначение .................................................................................................... 02

Функции ................................................................................................................... 02

Составные части пылесоса ................................................................................ 02

Вступление ............................................................................................................. 03

Устройств о пылесоса........................................................................................ 03

Замена и у становка акку му ляторов ................................................................ ... 04

Кнопки и индикаторы панели управ ления .......................................................... 06

Способы зарядки основ ного блока ..................................................................... 07

Устройств о дистанционного у правления............................................................ 08

Ограничитель пространств а ............................................................................. 10

Станция для зарядки ....................................................................................... 11

Техническое обслуживание пылесоса ........................................................... 12

Камера для пыли ............................................................................................ 12

Фильтр ........................................................................................................... 13

Основ ная щетка и щетка для пола .................................................................... 14

Переднее колесо ............................................................................................. 14

Устранение неисправностей ............................................................................ 15

Технические характеристики............................................................................. 16

Ме ры безопасности.............................................................................................. 17

-1-

Предназначение :

Изделие предназначено, в основном, для применения дома, в номерах гостиниц и небольших офисных помещениях, хорошо подходит для чистки различных ков ров с коротким ворсом, деревянных полов, кафеля и т.п.

Функции:

Пылесос «Helper» оснащен перезаряжаемым аккумулятором, управляется новейшей разумной программой и обладает следующими функциями: автоматическая вакуумная чист ка, поглощение пыли, влажная уборка, уборка в определенное в ремя, беспроводное дистанционное управление, выбор скорости, идентификация различных функций защиты, различные режимы автоматической чистки и автоматическая зарядка.

Составные части пылесоса:

1. Основ ной блок x 1 шт .

2. Устройство дистанционного управления x 1 шт.

3. Станция для зарядки x 1 шт .

4. Адаптер x 1 шт.

5. Ограничитель пространства x 1 шт.

6. Руководство пользователя x 1 шт .

7. Подвеска x 1 шт .

8. Шв абра x 2 шт . (одна, прикреплена к подвеске)

9. Щетка для пыли x 1 шт.

10. Боковая щетка x 2 шт.

11. Фильтр x 1 шт.

12. Аккумулятор x 1 шт.

Основ ной блок

Устройств о дистанционного Станция для зарядки

у прав ления

Адаптер Ограничитель пространств а Ру ководств о пользов ателя Подв еска со шваброй

Шв абра Щетка для пыли Боков ая щетка (дв е) Фильтр

Акку му лятор

-2-

Вступление

Устройство пылесоса

Верхняя крышка

SPOT/в ыведение пятен

Датчик обнару жения стен

Датчик контроля пов ерхности

Лев ое колесо

Крышка акку му лятора

Переднее колесо

Боков ая щетка

Датчик контроля пов ерхности

Щетка для пола

AUTO/ав томатическая чистка

CHARGE / зарядка

Приемник сигнала

Электрод автоматической зарядки

Камера для пыли

Основ ная щетка

Выключатель

Розетка для постоянного

Прав ое колесо

тока

-3-

Замена и установка аккумуляторов:

Рис. 2

Рис. 1

Открутите в инты при помощи отв ертки, откройте крышку (смотрите рис. 1).

Для установки аккумулятора подсоедините два разъема (смотрите рис. 2).

Во избежание поломки изделия из-за неправильной установ ки полюсов убедитесь, что положительный и отрицательный полюса уст ановлены правильно.

Если пылесос не используется в течение долгого времени, для обеспечения оптимального режима работы поставьт е его в режим зарядки.

Во избежание несчастного случая или поломки изделия при замене аккумуляторов используйте только оригинальные аккумуляторы производителя.

1. Отсоедините акку муляторы, если Вы не бу дете использов ать изделие в течение

долгого времени.

2. Перед тем, как извлечь из изделия акку му лятор, отключите питание.

3. Не помещайте акку му лятор в окру жающую среду с температурой выше 45C или в

воду .

4. Не подвергайте акку мулятор внешней нагру зке и не бросайте его с в ысоты.

5. В целях соблюдения требов аний безопасности акку мулятор должен быть

у тилизирован. Запрещается в ыбрасывать аккуму лятор в мус ор. Запрещается бросать акку му лятор в огонь, так как э то может в ызв ать в зрыв .

6. В слу чае у течки, с ледите за тем, чтобы жидкость не попала на кожу и одежду .

Немедленно в ытрите жидкость су хой тряпкой, а затем достав ьте акку му лятор в пу нкт у тилизации или у станов ленный пу нкт технического обслу живания , но не в ыбрасывайте акку му лятор в му сор.

7. Запрещается встав лять в изделие акку му ляторы дру гих произв одителей.

8. В целях продления срока слу жбы акку мулятора перед первым ис пользов анием робота

или после продолжительного простоя обеспечьте зарядку аккуму лятора в течение 12 часов ; в противном слу чае в ремя его работы су щественно у меньшится и бу дет гораздо меньше, чем его обычное время работы.

-4-

Замена батарей ограничителя пространства:

Рис. 1

Рис. 3

Рис. 2

Рис. 1

Откройте крышку, как показано на рисунке 1.

Вставьте батареи (в комплект не входят), соблюдая полярность

(+/-) (смот рите рис. 2 и 3)

Если изделие не используется достаточно долго, достаньте батареи из уст ройст в а.

Замена батарей в устройстве дистанционного управления:

Откройте крышку отсека для батарей и замените батареи (смотрите рис. 1).

Во избежание поломки уст ройст в а, пожалуйст а, убедитесь, что положительный и отрицательный полюса батарей расположены должным образом (смотрите рис. 2).

Если изделие не используется достаточно долго, пожалуйст а, достаньте батареи из устройства.

1. Не помещайте батареи в окруж ающую среду с темпе ратурой выше

45С или в воду.

2. Не подве ргайте батареи внешнему воздействию и не бросайте их с

высоты.

3. Батареи должны быть утилизированы с соблюдением требований

безопасности. Пож алуйста, не выбрасывайте их в мусор и, во избеж ание взрыва, не бросайте в огонь!

-5-
