UCHWYT BIURKOWY
MA
Instrukcja obsługi
iwarunki gwarancji
Page 2
2
Page 3
WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA
1.
Należy dokładnie zapoznać się zniniejszą instrukcją obsługi ibezwzględnie
jej przestrzegać.
2.
Uchwyt należy użytkować zgodnie zjego przeznaczeniem inależytą
dbałością.
3. Nie należy ingerować wkonstrukcję uchwytu, grozi to utratą gwarancji
inaruszeniem bezpieczeństwa użytkownika.
4.
Nie należy zawieszać na uchwycie rzeczy, których waga ibudowa może
je uszkodzić.
5.
Nie wolno używać uchwytu wpotencjalnie niebezpiecznych miejscach.
6. Uchwyt należy złożyć zgodnie zponiższą instrukcją.
7. Uchwyt należy montować wyłącznie na równym, suchym istabilnym
podłożu.
8.
Przed montażem należy upewnić się, że zestaw jest kompletny
inieuszkodzony.
9. Nie należy narażać produktu na szkodliwe warunki atmosferyczne.
10.
Produkt należy używać wyłącznie w warunkach domowych,
wtemperaturze pokojowej.
11.
Nie należy pozwalać dzieciom bawić się torbami plastikowymi
zopakowania. Niebezpieczeństwo uduszenia!
12.
Nie należy korzystać zuchwytu, gdy śruby iregulacje nie są dostatecznie
dobrze dokręcone. Może to grozić uszkodzeniem produktu lub wypadkiem.
13.
Nie należy korzystać zuchwytu gdy są na nim widoczne poważne
uszkodzenia np. pęknięcia.
14.
Uchwyt służy wyłącznie do monitorów, których rozstaw śrub jest zgodny
zstandardem VESA, zamieszczonym wsekcji „DANE TECHNICZNE”.
15.
Przy montażu uchwytu należy korzystać wyłącznie zczęści dostępnych
wzestawie.
16. Nie należy montować produktu na gorących powierzchniach.
17.
Śruby wuchwycie należy dokręcać zwyczuciem. Zbyt mocne dokręcenie
śrub iregulacji grozi uszkodzeniem produktu inie uznaniem gwarancji.
18. Nie należy myć uchwytu pod bieżącą wodą.
19. Nie należy czyścić produktu ostrymi iszorstkimi narzędziami.
3
Page 4
20.
Uchwyt należy regulować po poprzednim popuszczeniu regulacji.
Wydłuży to żywotność produktu.
21.
Na uchwyt należy montować monitor, którego waga i rozmiar nie
przekracza parametrów zamieszczonych w niniejszej instrukcji i
opakowaniu.
22. Do montażu uchwytu, należy korzystać wyłącznie z części dostępnych
w zestawie.
23.
Do organizowania kabli przy uchwycie, należy użyć elementów specjalnie
do tego przeznaczonych. Nie należy przekładać kabli przez elementy
konstrukcyjne uchwytu.
WPROWADZENIE
Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki XQUANTUM.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji
zjego użytkowania.
NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!
Tourządzenie jest przeznaczone doużytku domowego lub podobnego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub
niezgodnego zprzeznaczeniem.
DANE TECHNICZNE
Model MA10341
Rozmiar monitora 13-34”
Waga monitora 10kg
Akcesoria System zarządzania kabli
Grubość blatu 10-70mm
Rozstaw śrub VESA 75x75mm, 100x100mm
4
Page 5
OPIS PRODUKTU
1.
Postępuj zgodnie z instrukcją obsługi i wykonuj poniższe czynności w kolejności. W pudełku znajdziesz
wszystkie niezbędne elementy, których będziesz potrzebować do montażu, łącznie z kluczami.
2.
W załączonej instrukcji znajdziesz spis wszystkich elementów potrzebnych do złożenia uchwytu.
Posegreguj wszystkie elementy i zobacz, czy całość jest zgodna z poniższą rozpiską części dołączonych
do zestawu.

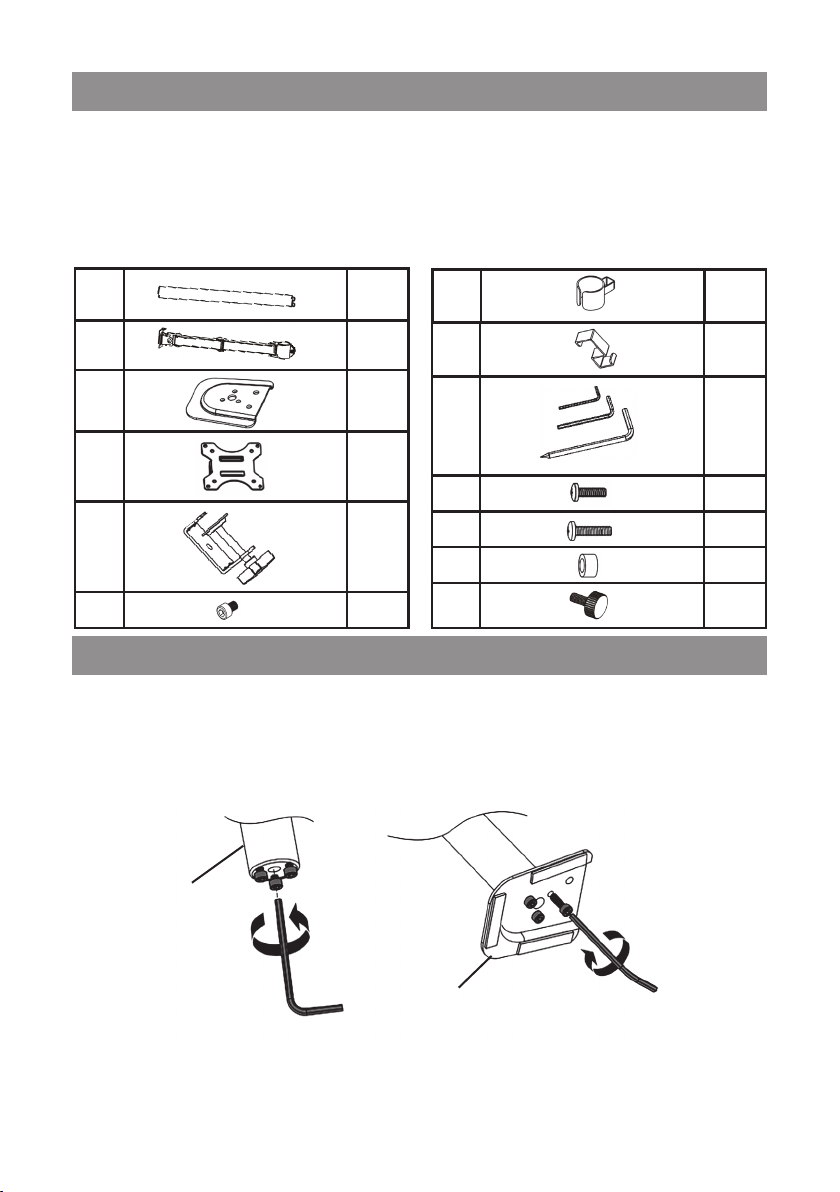

3. Spis wszystkich elementów zestawu XQUANTUM MA10341:
A 1 SZT
B 1 SZT
G 1 SZT
H 2 SZT
C 1 SZT
I 1 SZT
D 1 SZT
J 4 SZT
E 1 SZT
K 4 SZT
L 4 SZT
F 2 SZT
M 1 SZT
MONTAŻ UCHWYTU
UWAGA! DO MONTAŻU UCHWYTU NALEŻY KORZYSTAĆ WYŁĄCZNIE Z CZĘŚCI DOSTĘPNYCH W
ZESTAWIE, ZGODNIE Z ICH PRZEZNACZENIEM. UŻYCIE INNYCH CZĘŚCI MOŻE DOPROWADZIĆ DO
TRWAŁEGO USZKODZENIA PRODUKTU!
1. Z elementu A, odkręć śrubki znajdujące się przy jednym z jego końców. Używając tych samych
śrubek, przymocuj do niego podstawę (C).
A
C

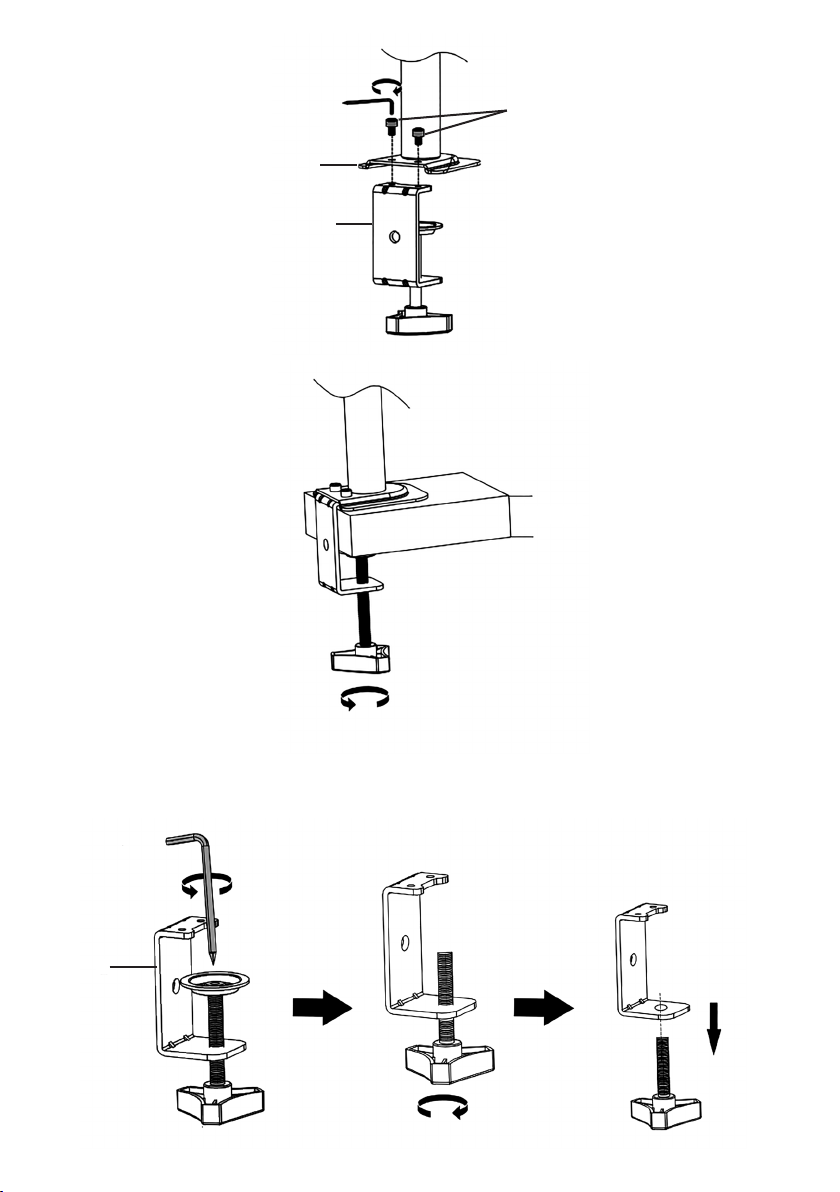

2. Montaż podstawy do blatu:
Sposób pierwszy - przez zacisk:
1. Za pomocą śrubek F, połącz zacisk (E) z podstawą (C).
UWAGA! ZBYT MOCNE DOKRĘCENIE ŚRUB MOŻE USZKODZIĆ UCHWYT.
5
Page 6
C
2. Gotowy zacisk przymocuj do blatu.
F
E
10-70mm
UWAGA! UPEWNIJ SIĘ, ŻE BLAT JEST WYSTARCZAJĄCO WYTRZYMAŁY, ABY UTRZYMAĆ CIĘŻAR
UCHWYTU WRAZ Z MONITOREM!
Sposób drugi - przez otwór przelotowy:
1. Element E rozmontuj w sposób przedstawiony poniżej.
E
6
Page 7

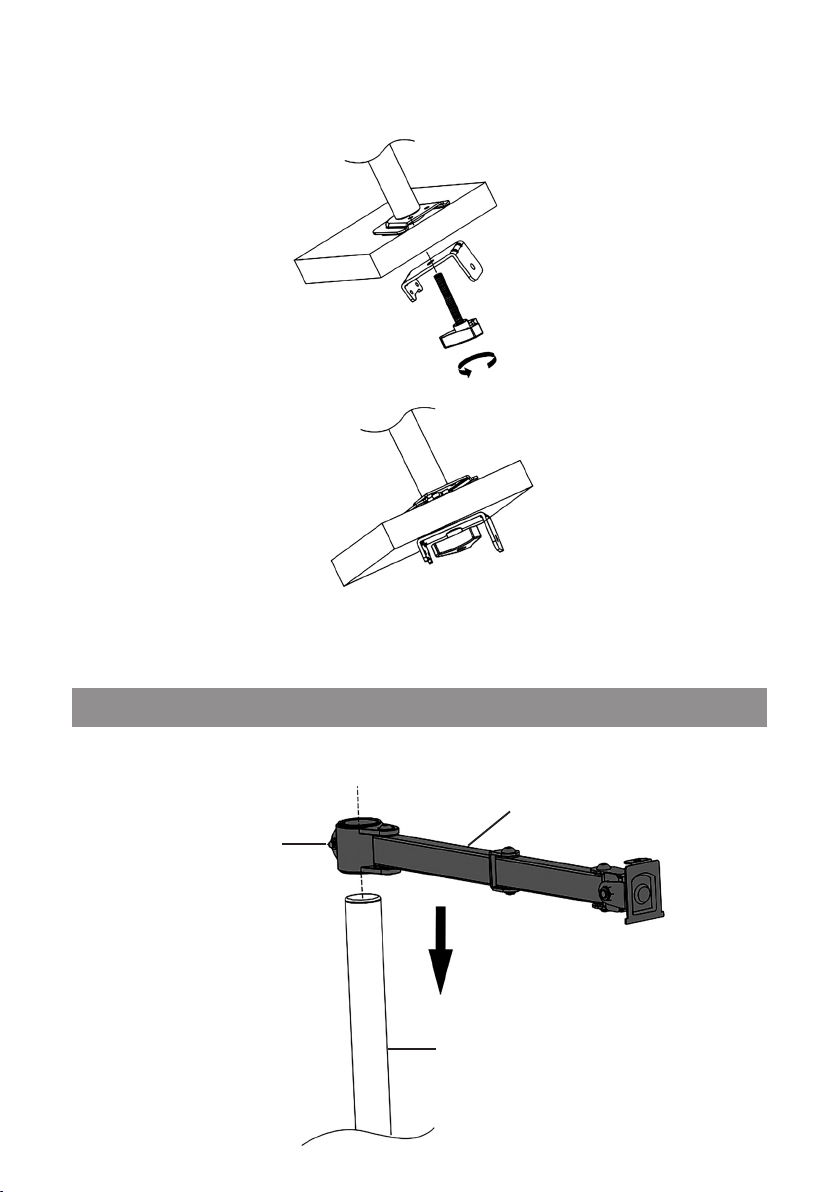

2.
Śrubę z zacisku przełóż przez środkowy otwór w klamrze. Powstały element przełóż przez blat
w sposób przedstawiony poniżej. Następnie, wkręć śrubę w otwór w elemencie A, wraz z podstawą.
3. Podstawa jest przymocowana.
UWAGA! UPEWNIJ SIĘ, ŻE OTWÓR MA ODPOWIEDNI ROZMIAR, ABY PRZYMOCOWAĆ UCHWYT.
UPEWNIJ SIĘ, ŻE BLAT JEST WYSTARCZAJĄCO WYTRZYMAŁY, ABY UTRZYMAĆ CIĘŻAR UCHWYTU
WRAZ Z MONITOREM!
MONTAŻ RAMIENIA
1. Poluzuj zacisk w elemencie B. Przełóż otwór przez element A. W momencie gdy ramię znajdzie się
na odpowiedniej wysokości, dokręć śrubę od zacisku.
B
Śruba od
zacisku
A
7
Page 8
UWAGA! ŚRUBY DOKRĘCAJ Z WYCZUCIEM. ZBYT MOCNE DOKRĘCENIE ŚRUB MOŻE TRWALE USZKODZIĆ
PRODUKT.
2. Wyreguluj ramię uchwytu.
UWAGA! PRZED REGULOWANIEM UCHWYTU POLUZUJ ŚRUBY PRZY REGULACJACH. WYDŁUŻY TO
ŻYWOTNOŚĆ PRODUKTU.

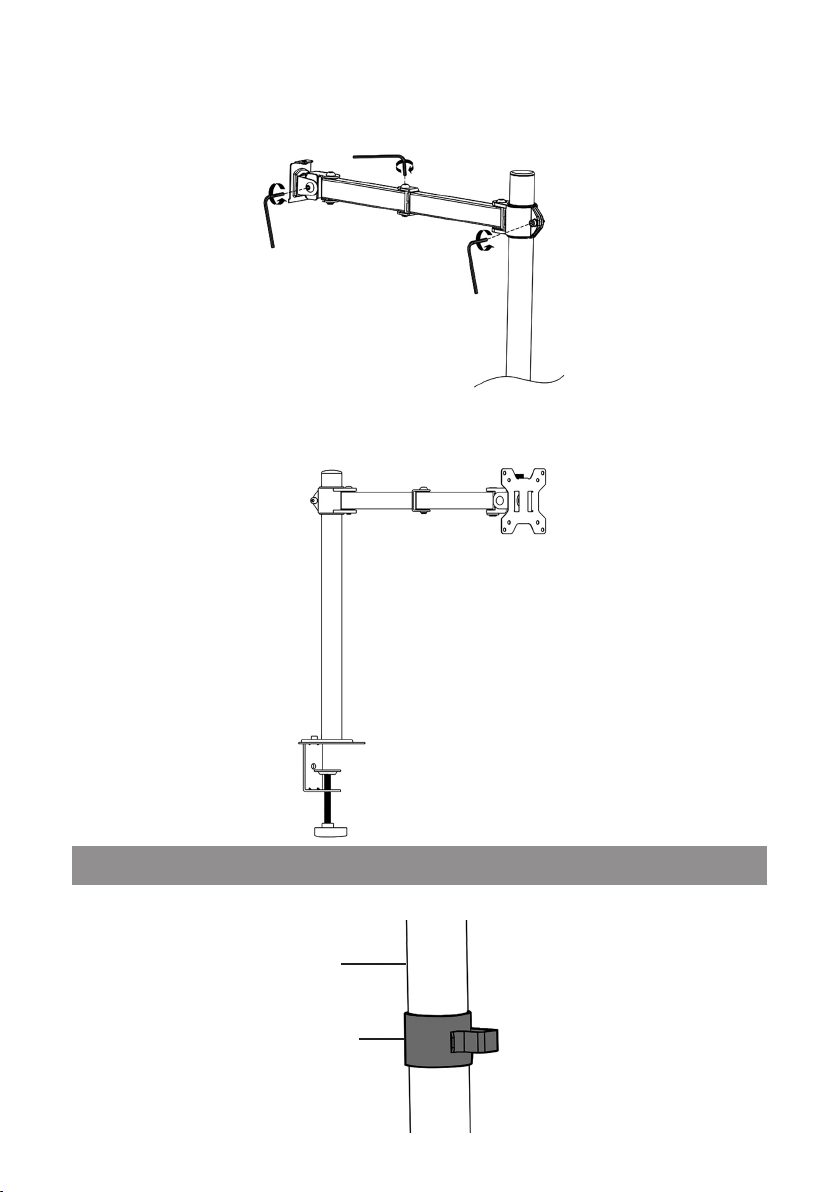

3. Uchwyt jest złożony.
SYSTEM ZARZĄDZANIA KABLAMI
1. Uchwyt na kable (G) załóż na element A, w sposób podany poniżej.
A
G
8
Page 9

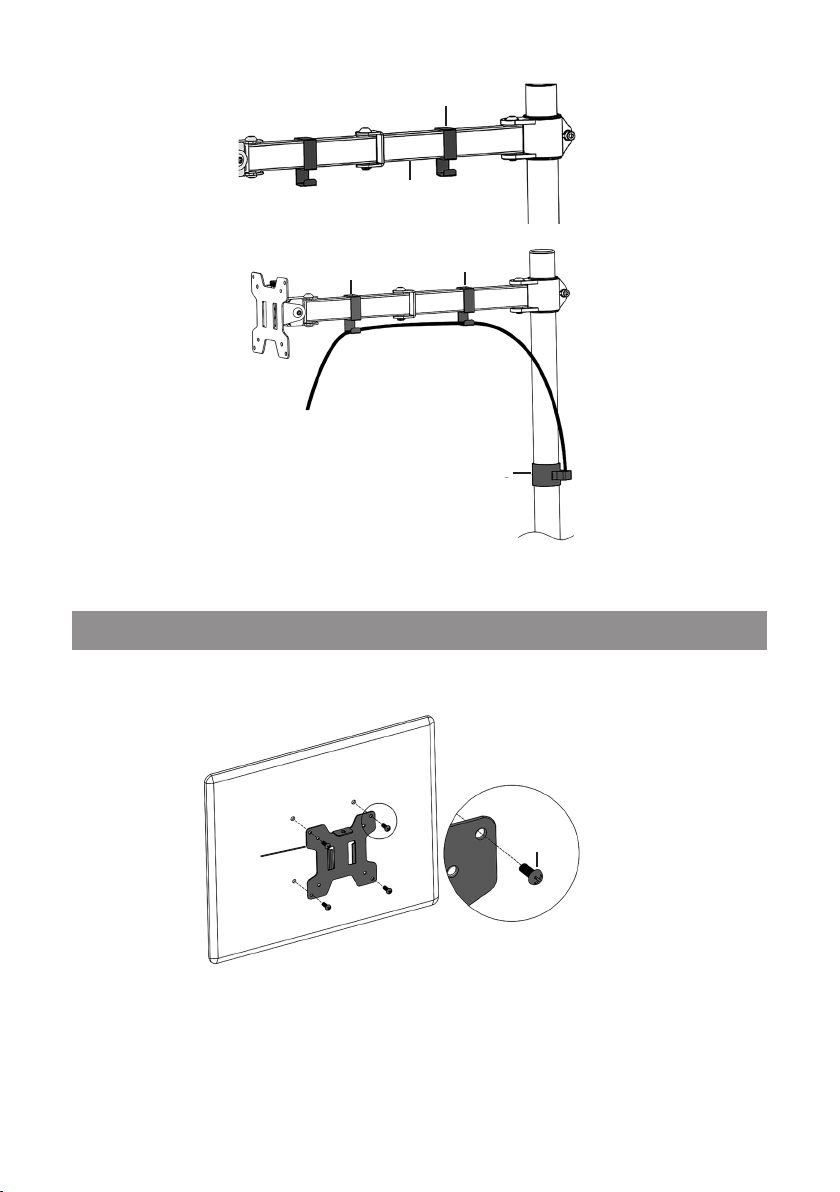

2. Uchwyty na kable H zawieś na elemencie B.
H
B
3. Przełóż kable przez uchwyty.
H
H
G
UWAGA! NIE PRZEKŁADAJ KABLI PRZEZ ELEMENT Y KONSTRUKCYJNE UCHWYTU. MOŻE TO DOPROWADZIĆ
DO USZKODZENIA KABLI I UCHWYTU.
MONTAŻ MONITORÓW
1. Do monitorów zamontuj płytkę VESA (D). Użyj do tego śrubek J lub K (w zależności od monitora).
W zależności od potrzeb możesz do tego użyć przedłużek L.
D
J/K
UWAGA! UPEWNIJ SIĘ, ŻE PŁY TKA VESA JEST PRZYMOCOWANA W ODPOWIEDNIM KIERUNKU, TAK ABY
WYSTAJĄCY ELEMENT PŁY TKI BYŁ USTAWIONY W STRONĘ GÓRNEJ CZĘŚCI MONITORA. UPEWNIJ SIĘ,
ŻE WAGA, ROZSTAW ŚRUB I ROZMIAR MONITORA JEST ZGODNY Z SPECYFIKACJĄ, ZAMIESZCZONĄ W
SEKCJI „DANE TECHNICZNE”.
DO MONTAŻU UŻYJ ODPOWIEDNICH ŚRUB, PASUJĄCYCH DO MONITORA. UŻYCIE NIEDOPASOWANYCH
ŚRUB GROZI USZKODZENIEM MONITORA.

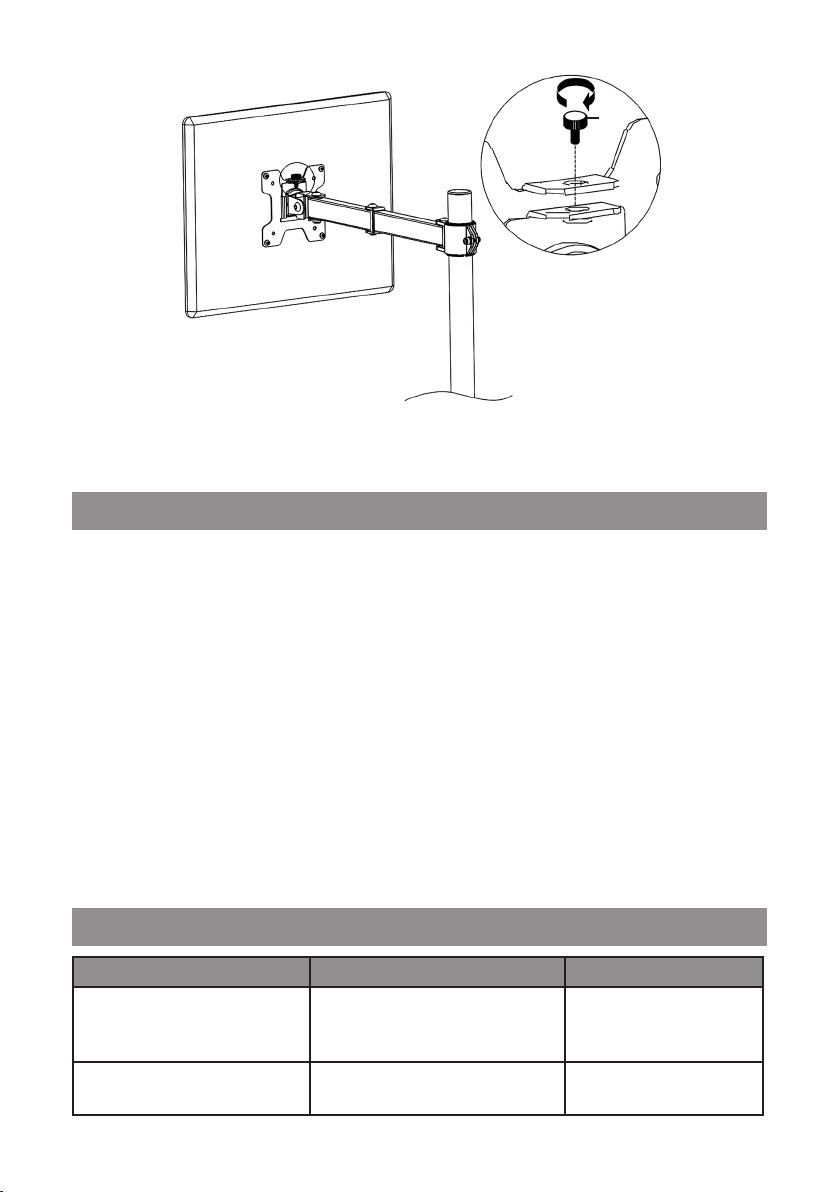

2. Zawieś monitory na uchwycie. Zakręć śrubkę zabezpieczającą M.
9
Page 10
M
UWAGA! UPEWNIJ SIĘ, ŻE MONITOR JEST ODPOWIEDNIO ZAWIESZONY NA UCHWYCIE. UCHWYT NALEŻY
USTAWIĆ W TAKI SPOSÓB, ABY MONITOR ZNAJDOWAŁ SIĘ W OBRĘBIE BIURKA.
CZYSZCZENIE I KONSERWACJA
INFORMACJE OGÓLNE DOTYCZĄCE CZYSZCZENIA I KONSERWACJI
Uchwyt czyść suchą ściereczką. W przypadku większych zabrudzeń, przetrzyj wilgotną ściereczką, po
czym wytrzyj do sucha.
Części metalowe czyść wilgotną ściereczką. Nie używaj mocnych, ani ścierających detergentów. Mogą
one uszkodzić powłokę lakierniczą produktu.
Powłoka lakiernicza produktu nie jest odporna na działanie ostrych czyścików, ani przedmiotów. Nie
używaj ostrych narzędzi do czyszczenia uchwytu.
UWAGA! PRZED ZASTOSOWANIEM PREPARATU DO CZYSZCZENIA NALEŻY WYKONAĆ PRÓBĘ W
MAŁO WIDOCZNYM MIEJSCU UCHWYTU, ŻEBY SPRAWDZIĆ JAK ZACHOWUJE SIĘ MATERIAŁ PODCZAS
CZYSZCZENIA.
CZYSZCZENIE I KONSERWACJA ELEMENTÓW PLASTIKOWYCH.
Do czyszczenia elementów plastikowych należy używać czystej ściereczki nasączonej wodą z dodatkiem
obojętnego chemicznie mydła. Nie wolno czyścić środkami chemicznymi. Zawsze należy przeprowadzić
próbę czyszczenia na niewidocznych, ukrytych miejscach.
PROBLEMY I ROZWIĄZANIA
PROBLEM PRZYCZYNA ROZWIĄZANIE
Monitor opada na dół. Niewłaściwa regulacja śrub. Dokonaj regulacji śrub
za pomocą klucza
dołączonego do zestawu.
Uchwyt po pewnym czasie
przestał być stabilny.
Poluzowały się śruby i regulacje
podczas użytkowania.
10
Dokręć wszystkie śruby w
uchwycie.
Page 11
Z płytki VESA wystają śrubki od
mocowania z monitorem.
Płytka VESA za słabo trzyma się
monitora.
Uchwyt nie poddaje się
regulacji.
Zostały użyte niewłaściwe śrubki. Zamień śrubki na
mniejsze.
Nie zostały zamocowane
przedłużki.
Zostały użyte za krótkie śrubki. Użyj dłuższych śrubek.
Zbyt mocne przykręcenie regulacji. Poluzuj regulacje.
Użyj przedłużek z zestawu.
EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA
Usuwając odpady z produktu w sposób zgodny z przepisami, pomożesz uniknąć ewentualnych, negatywnych
skutków dla środowiska naturalnego i zdrowia ludzi, które mogłyby nastąpić wskutek nieprawidłowego
obchodzenia się z tymi odpadami. W celu uzyskania dalszych informacji odnośnie recyklingu odpadów
z tego produktu, skontaktuj się z władzami komunalnymi na swoim terenie, z właściwą służbą usuwania
śmieci lub z dostawcą wyrobu.
WARUNKI GWARANCJI DOTYCZĄCE UCHWYTU BIURKOWEGO
1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru
Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady
fabryczne).
2.
Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.
3.
W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5.
Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.
6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji
producenta,
d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie,
żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń
oraz instruktażu.
11
Page 12
7. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi
poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy,
gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli
doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany
przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie
uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych
kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją
i zaproponować inny sposób załatwienia reklamacji z gwarancji.
8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot
gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.
9. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują
środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.
10. Niniejsza gwarancja obowiązuje na terytorium Polski.
11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie
dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.
UWAGA: Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować
nieuznanie gwarancji.
12
Page 13
13
Page 14
Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.
ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, [email protected]. Numer Krajowego Rejestru Sądowego 0000354059.
v. 3
