BEDIENUNGSANLEITUNG (DE)

Inhaltsverzeichnis

Sicherheitshinweise

Elektronische Sicherheit, Antenne, Pixelfehler .................................... 4

Stromversorgung, Servicefall ............................................................... 5

Verwendung, USB / MicroSD, Einlegen der Batterien ......................... 6

Recycling Informationen ................................................................... 7

EG-Konformitätserklärung .................................................................... 7

Erste Schritte

Geräteübersicht .................................................................................... 8

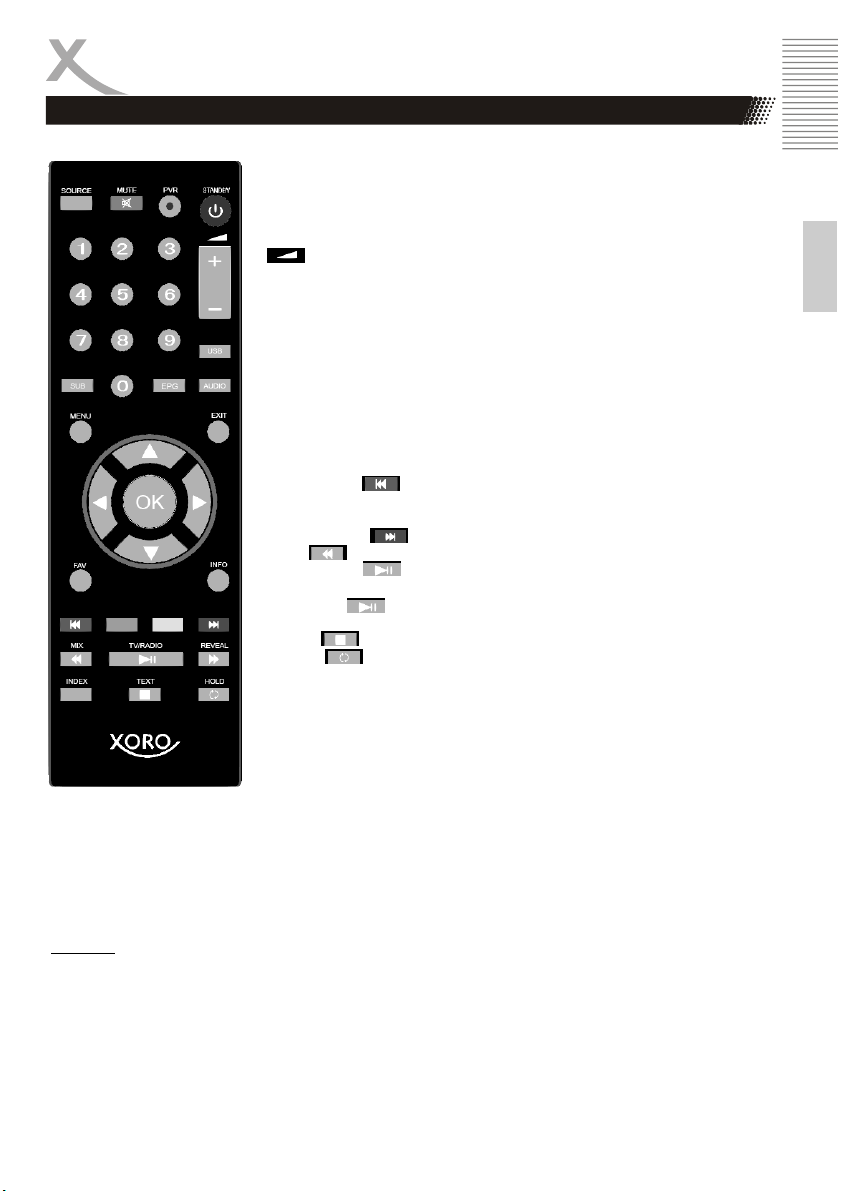

Fernbedienung ..................................................................................... 9

Installation, Stromversorgung, Antenne, Audio/Videoeingang ........... 10

Grundfunktionen ................................................................................. 11

Ersteinrichtung ................................................................................. 12

Tägliche Bedienung

Programmliste, Favoritenliste, EPG ................................................... 13

Sofortaufnahme, Erinnerung, Timerliste ............................................ 14

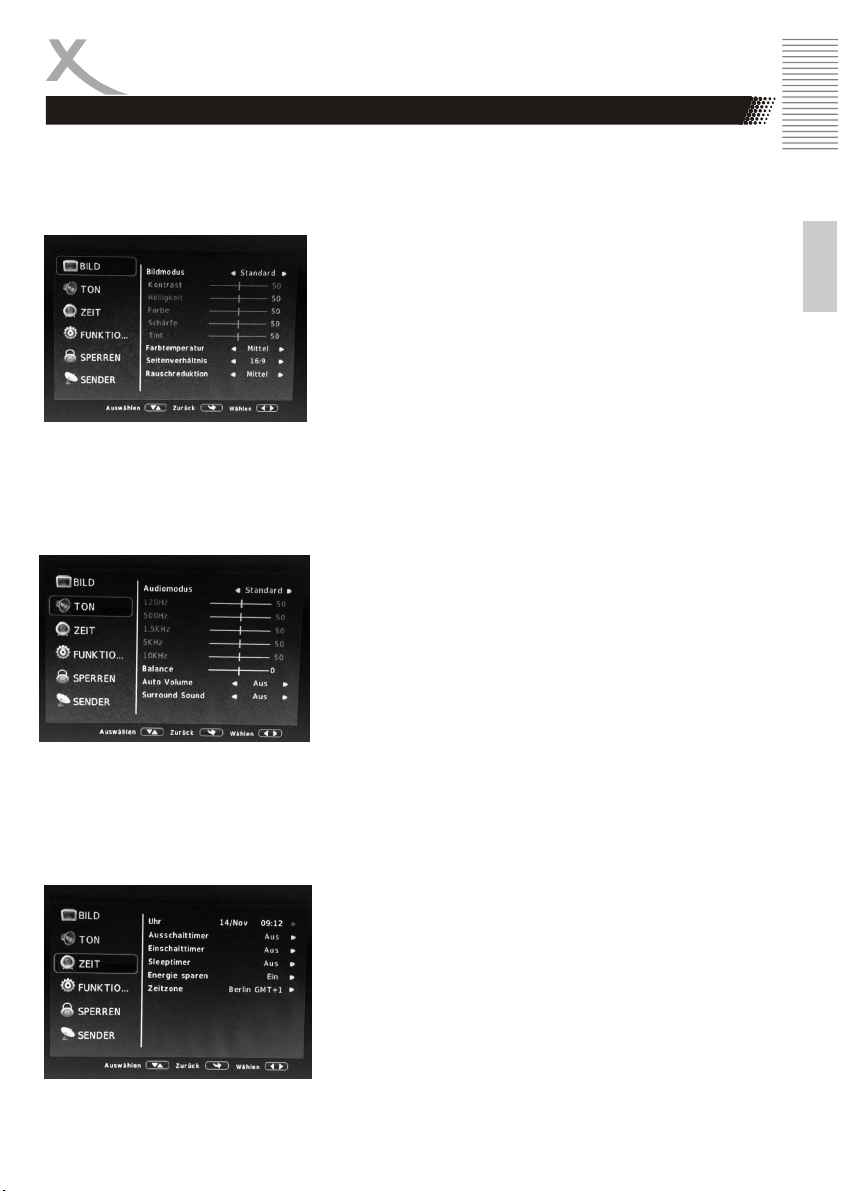

Hauptmenü, Bildeinstellungen, Toneinstellungen, Zeiteinstellungen. 15

Funktionen, Untertitel, Sperren .......................................................... 16

Sendersuche, Programmeditor .......................................................... 17

Signalquellen ...................................................................................... 18

Multimedia Player ............................................................................. 19

Problembehandlung ......................................................................... 20

Gewährleistungsbedingungen ........................................................ 21

Energieverbrauch……………………………………………………..…22

DVB-T2 Empfangsgebiete (Stand 03/2017)………………………....23

Deutsch

Sicherheitshinweise

Deutsch

Bedienungsanleitung

 Folgen Sie den Sicherheitshinweisen und Instruktionen in diesem Handbuch.  Dieses Handbuch muss für späteres Nachschlagen sicher aufbewahrt werden.  Alle Hinweise und Warnungen, die in diesem Handbuch aufgeführt werden, müssen beachtet

Antenne

Der digitale TV Tuner wird mit einer Antenne verbunden.

 Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte das Gerät

 Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,

 Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie bitte das Antennenkabel

 Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen

Pixelfehler

Die auf dieser Seite definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die maximal erlaubten Defekte in Art und Anzahl, welche von der Gewährleistung ausgeschlossen sind. Helle Pixel (Bright Dot) ≤ 3 Dunkle Pixel (Dark Dot) ≤ 6 Helle + Dunkle Pixel ≤ 6

Betrieb und Aufstellung

 Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Per-

 Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.  Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige

 Das Gerät muss mindestens 8 cm von der Wand entfernt aufgestellt werden.  Das Gerät muss mindestens 10 cm zur Seite und mindestens 20 cm zur Decke/Regalbogen

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

werden.

vorher aus

dass diese den Vorschriften entsprechend geerdet ist.

ab.

angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

sonen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

entfernt aufgestellt werden.

Sicherheitshinweise

 Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu

Schäden am Bildschirm führen.

 Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies

könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

 Die Öffnungen des Gehäuses dienen der Belüftung, damit das Gerät nicht überhitzt. Diese

müssen immer freigehalten werden.

 Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert

werden.

 Zigarettenrauchen kann in den Bildschirm eindringen und sichtbare Verschmutzungen im

Bildschirm erzeugen. Durch Zigarettenrauch verursachte Schäden werden nicht im Rahmen der Gewährleistung behoben.

Stromversorgung

 Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.

Sollten Sie die Spannung nicht kennen, fragen Sie bitte einen Elektriker.

 Um eine Überlastung zu vermeiden, betreiben Sie nicht zu viele weitere Geräte an der glei-

chen Steckdose.

 Verlegen Sie Stromkabel unbedingt immer so, dass niemand darüber stolpern kann.  Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das

Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

 Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste-

cker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

 Wenn Sie das Gerät für längere Zeit nicht mehr nutzen, ziehen Sie unbedingt das Stromkabel

ab.

 Für den Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeauf-

sichtigt ist, ziehen Sie bitte den Netzstecker aus der Steckdose und das Antennenkabel aus der Antennendose. Dies verhindert Schäden aufgrund von Blitzschlägen.

 Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu

Bränden oder elektrischen Schocks führen kann.

 In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen

Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

 Entfernen Sie nie die Abdeckung - es befinden sich keine Teile im Inneren, die vom Benutzer

selbst repariert werden können.

 Betreiben Sie das Gerät nur mit dem mitgelieferten Netzteil.

Servicefall

Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

 Wenn das Netzkabel defekt ist.  Wenn Gegenstände in das Gerät gefallen sind oder wenn das Gerät mit Flüssigkeiten in Be-

rührung gekommen oder in das Gerät eingedrungen ist.

 Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellun-

gen, die hier beschrieben werden.

 Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen auf-

weist.

 Verwenden Sie nur originale Ersatzteile. Falsche Ersatzteile können die Leistung und die

Betriebssicherheit des Gerätes negativ beeinflussen.

Deutsch

Sicherheitshinweise

Verwendungszweck

 Empfang von digitalen Programmen via Antenne (DVB-T/T2).  Abspielen von unterstützten Video-, Bild- und Musikdateien.  Anschluss von kompatiblen Massenspeichergeräten.

USB Anschluss / MicroSD

Der Fernseher benötigt evtl. etwas Zeit, bis das Speichergerät vollständig eingelesen und betriebsbereit ist. Entnehmen Sie das Speichergerät erst dann, wenn alle Aufnahmen oder Wiedergaben been-

Deutsch

det sind.

Die USB-Anschlüsse an diesem Gerät sind nicht zum Aufladen von Geräten mit integriertem Akku

(z.B. Mobiltelefone, Tablet Computer, MP3-Player usw.) geeignet. Beachten Sie die Angaben auf

dem Typenschild bzgl. der maximalen Stromabgabe der USB-Anschlüsse.

Hinweise:  USB 2.0 Massenspeicher bis 500 GB und MicroSD Karten bis maximal 32 GB werden unter-

stützt. Speichergeräte mit höherer Kapazität können verwendet werden, jedoch kann die Kompatibilität zum Fernseher nicht unter allen Umständen garantiert werden.

 Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen

nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB Speichergerät nicht vom Fernseher erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

 Sollte ein USB-Gerät nicht mehr erkannt werden, führen Sie bitte mit Hilfe Ihres Computers

eine Datenträgerdiagnose durch oder formatieren Sie das USB Speichergerät erneut.

 USB-Geräte, welche einen höheren Strom als 500mA (0.5A) benötigen, verletzten die USB-

Spezifikationen und funktionieren evtl. nicht fehlerfrei zusammen mit dem Fernseher.

 Sichern Sie immer alle Daten von dem Speicher, bevor Sie diesen mit dem Fernseher verbin-

den.

 Für die Aufnahme von HD-Sendungen ist ein ausreichend schnelles USB-Speichergerät

erforderlich.

Einlegen der Batterie

1. Öffnen Sie das Batteriefach auf der unteren Rückseite der Fernbedienung

2. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die

richtige Polarität (+/-).

3. Schieben Sie die Batterieklappe wieder auf (Abbildung).

4. Richten Sie die Fernbedienung immer auf das Sensorfeld (IR) des Gerätes.

5. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswin-

kel nicht größer als 60° sein.

Hinweise:  Entfernen und erneuern Sie alte Batterien. Diese könnten auslaufen und die Fernbedienung

beschädigen. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät eine längere Zeit nicht benutzen.

 Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit

der Flüssigkeit. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

Mit dem CE Zeichen erklärt Xoro, eine registrierte Handelsmarke der MAS Elektronik

Deutsch

EG-Konformitätserklärung

AG, dass dieses Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.

Weitere Informationen, sowie eine ausführliche EG Konformitätserklärung zum herunterladen finden Sie im Downloadbereich zu diesem Gerät auf der Internetseite der MAS Elektronik AG (www.xoro.de).

Lieferumfang

Folgende Bestandteile gehören zum Lieferumfang des Xoro Fernsehers:

 Fernseher  Fernbedienung und Batterien  Bedienungsanleitung  Netzteil und KFZ Netzteil  AV Kabel  Ausziehbare DVB-T2 Teleskopantenne

Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte schnellstmöglich an Ihren Händler. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät an den Händler zurückgeschickt werden muss.

Geräteübersicht

Frontseite

Erste Schritte

Deutsch

PTL 700

PTL 900

PTL 1010

Rückseite

1 Display 2 Status LED Blinkt Rot Gerät wird aufgeladen

Leuchtet Rot Gerät ist komplett aufgeladen Leuchtet Grün Gerät ist im Betriebsmodus

3 MENU Öffnet das Hauptmenü 4 ▲/▼ Schaltet einen Kanal vor/zurück, Navigiert nach oben/unten 5 ENTER OK Taste/Bestätigen 6 / Lautstärke verringern/erhöhen, Navigiert nach links/rechts 7 SOURCE Taste um die Signalquelle umzuschalten 8 Fernbedienungssensor 9 Lautsprecher 10 Ständer 11 DC IN Anschluss für das Netzteil 12 TF CARD MicroSD Kartenschacht 13 AV IN Analoger Audio/Videoeingang (benötigt mitgeliefertes Adapterkabel) 14 Kopfhörereingang 15 OFF/ON Netzschalter 16 USB USB 2.0 Anschluss 17 TV IEC Antennenanschluss
