红米4X 三级维修指导V01红米4X 三级维修指导V01

技术支持内部文控：TSIMHNA13 红米4X三级维修指导V01 适用范围：适用范围：分析中心，各主板、整机维修工厂变更历史：变更历史：初版 2017-5-15

红米4X 三级维修指导V01

1. 基础信息介绍

1.1 产品概述

1.2 红米4X 专用焊接治具

1.3 红米4X 供电转接线

1.4 维修标签粘贴位置及规范

1.5 主板维修注意事项

1.6 刷机方式

1.7 射频校准测试相关

2. 主板模块简介

2.1 红米4X 主板元件分布图

2.2 红米4X 开机时序简介和关键信号测量表

3. Troubleshooting

3.1 开关机类故障

3.1.1 恒流不开机

3.1.2 开机电流不维持

3.1.3开机无电流

3.1.4 漏电不开机

3.2 重启类故障

3.3 死机类故障

3.4 信号相关功能故障

3.5 SD/SIM卡相关功能故障

3.6 基带未知

3.7 充电相关功能故障

3.7 显示相关功能故障

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

1/28

3.8 音频相关功能故障

3.8.1 扬声器故障

3.8.2不送话：

3.8.3听筒故障：

3.8.4耳机故障：

3.9 WIFI/BT/FM相关功能故障

3.10 摄像相关功能故障

3.11 闪光灯相关功能故障

3.12 触摸屏功能故障

3.13 GPS相关功能故障

3.14 震动相关功能故障

3.14 指纹相关功能故障

1. 基础信息介绍1. 基础信息介绍

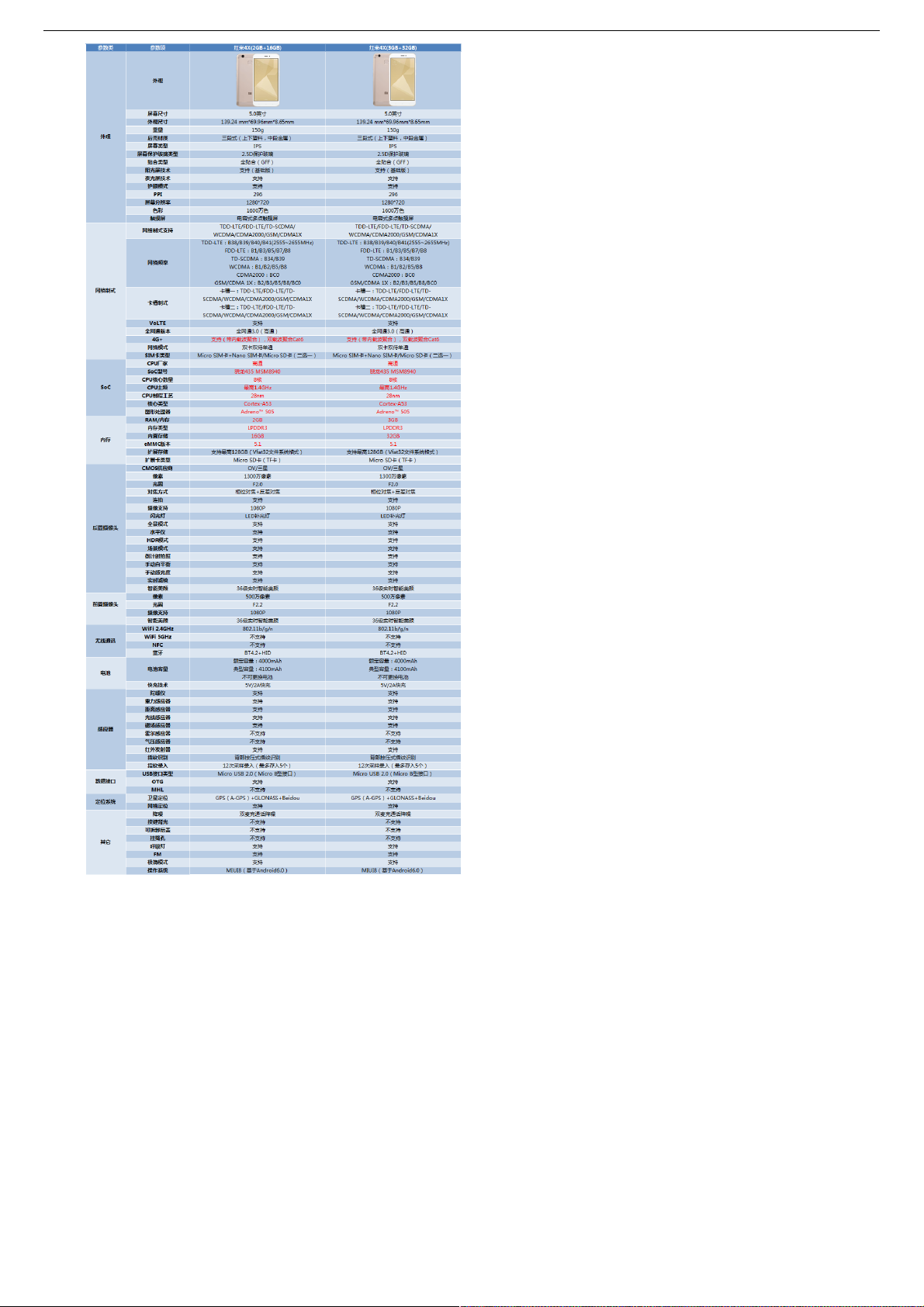

1.1 产品概述

产品概述：

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

2/28

双卡使用说明：移动卡与联通卡、电信卡可以任意搭配使用，任意一张卡可选 4G 网络，另一张为 2G 网络。 2张电信卡无法同时使用：同时使用时一张卡可使用 4G 网络，另一张卡将不能注册网络。

1.2 红米4X 专用焊接治具

物料编码：SCNC030022700

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

3/28

1.3 红米4X 供电转接线

红米4X的假电线和HM note3的通用。物料编码：scnc010013700供电盒+scnc020010500供电转接线

1.4 维修标签粘贴位置及规范

红米4X 维修标签：粘贴位置如图：

1.5 主板维修注意事项

1.HM4X主板刷机后第一次开机时间会超过5min，请耐心等待，不要做断电处理。

2.在主板焊接之前需要将散热硅胶摘除，防止加热时挤压到散热硅胶垫下的芯片，造成主板故障。

3.在焊接按键接口、显示接口和耳机接口附近的元件时做好防焊化的措施，这些

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

4/28

塑料元件易焊化。

4.红米4X U1101和U1801绑定关系：一个U1101可以对应多个U1801（未绑定），一个U1801(绑定后）只能对应一个U1101。维修时U1801损坏可以单独更换，而U1101损坏时更换U1101需要同步更换U1801。红米4X 绑定关系产生在TEEK文件（改号步骤）生成阶段，我们更换新的 EMMC后，只要未生成TEEK文件，U1101和U1801之间就没有生成绑定关系，此时若U1101有故障可以单独更换。

5.良品主板刷用户程序后开机显示加密失败可以重新刷清NV的工厂包校准后再次刷用户包解决。

1.6 刷机方式

刷机平台：MiFlash HM4X有BL锁，手机只能深度刷机，无法Fastboot刷机。深度刷机工厂软件后可以擦除BL锁，刷用户软件BL锁就会产生。Fastboot刷机报错“未指定错误“。改号专用工厂包（保留NV包） SW_S88536AA1_V013_M11_MP_XM-MIUI-FACTORY13_NV 维修专用工厂包（清除NV包） SW_S88536AA1_V013_M11_MP_XM-MIUI-FACTORY13_EraseNV 刷机方式：深度刷机

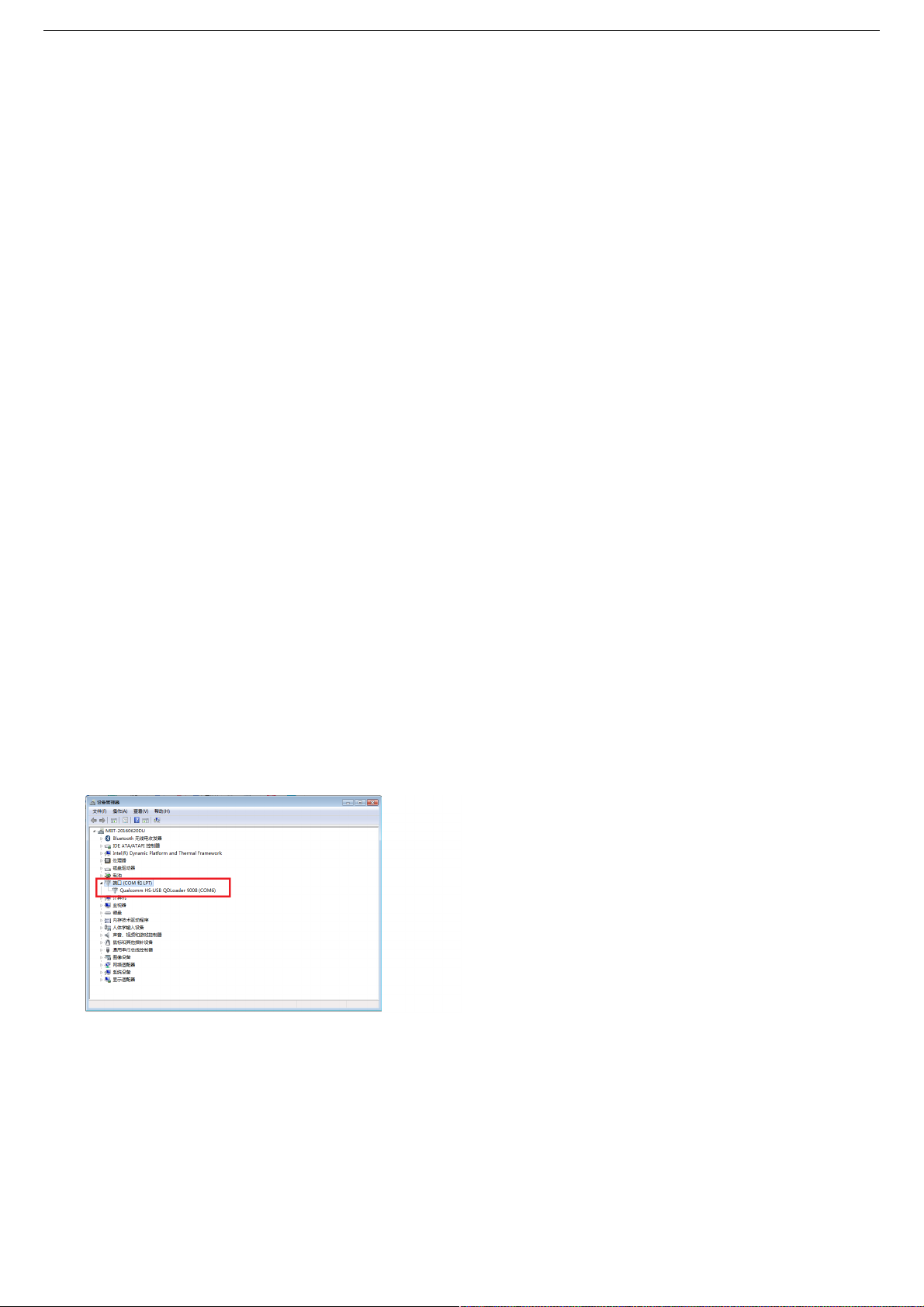

1.手机在关机状态，短接TP7和TP9这两个点，手机进入深刷模式（识别9008 端口）

2选择相应的软件包，勾选MiFlash底部的全部删除选项，点击加载设备，点击刷机。

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

5/28

1.7 射频校准测试相关

1.深刷工厂软件（ SW_S88536AA1_V013_M11_MP_XM-MIUIFACTORY13_EraseNV），用DT工具写入FSN。

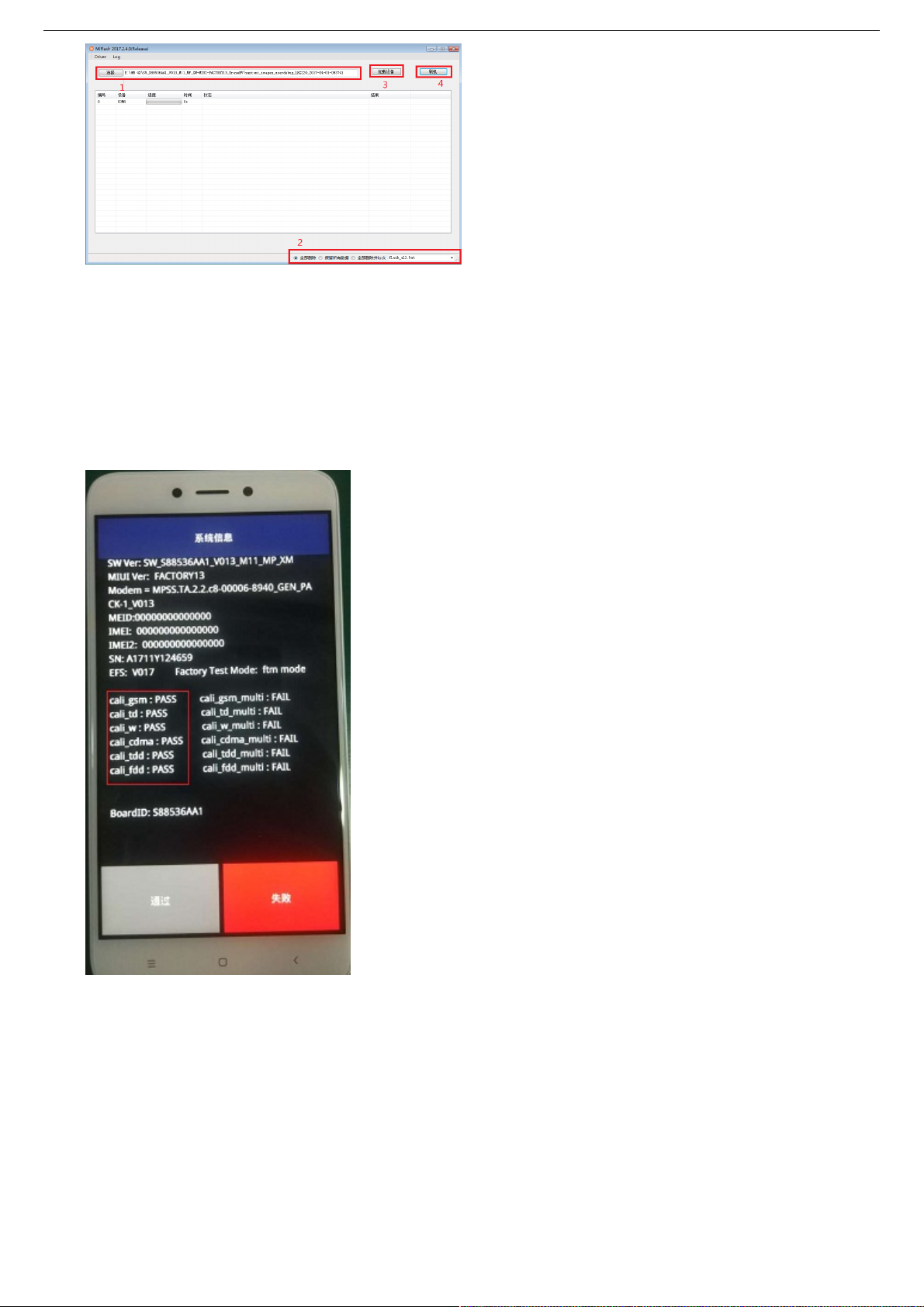

2.打开校准软件，手机开机状态下，连接好主天线和辅助接收两条射频线。连接USB线，手机射频校准开始。RF校准完成后，此标志位均显示PASS。

3.RF校准OK后需要写入综测项标志位，打开HM2写PASS工具，选择A13项目下的XT T文件。标志位写入方法和红米3S一样。进入系统信息查看写入是否成功。

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

6/28

4.校准完毕，若要测试信号功能，需要使用DT工具重启手机。

2. 主板模块简介2. 主板模块简介

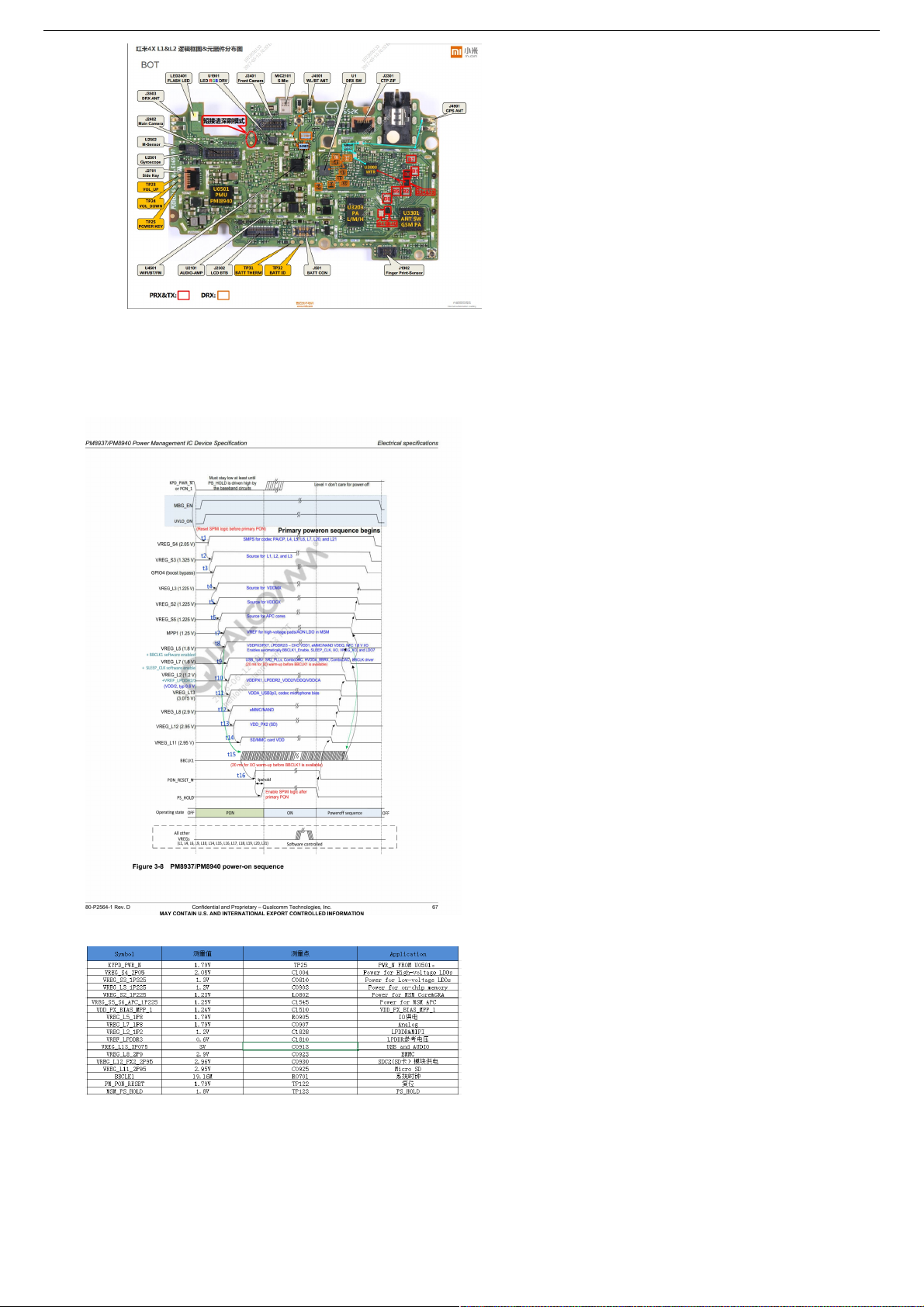

2.1 红米4X 主板元件分布图

TOP 面

BOT 面

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

7/28

2.2 红米4X 开机时序简介和关键信号测量表

开机时序图：

开机时序表：

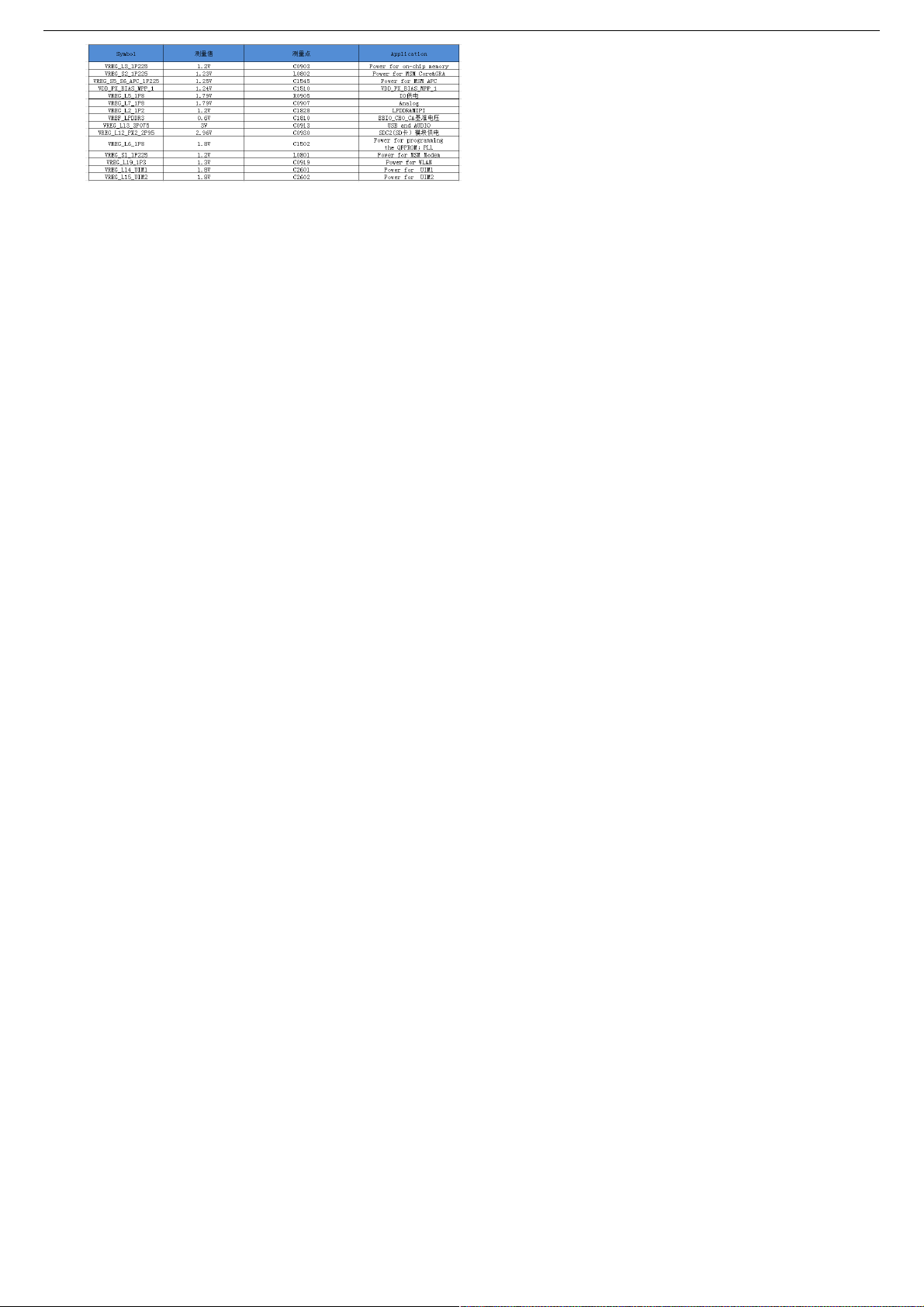

CPU（U1101）供电信号及测量点：

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

8/28

3. Troubleshooting3. Troubleshooting

3.1 开关机类故障

在维修不开机过程中要遵循先软件后硬件的原则，注意观察主板元器件是否有损坏、击穿、进液等，再具体测量时，按开机时序进行测量。

3.1.1 恒流不开机

分析思路：

1.软件升级，排除软件故障。

2.若刷机后依旧恒流，测量开机时序和CPU的工作条件是否正常。

3.若刷机报错，测量U1101与U1801的工作条件是否正常。

维修案例1 故障现象：不开机，120mA恒流故障原因：软件故障维修分析：120mA恒流不开机，软件升级故障修复。

维修案例2 故障现象：110mA恒流故障原因：U1801，U1101 维修方式：送修不开机，刷机报错，更换U1801后刷机通过，开机120mA恒流，更换U1101后故障修复。

维修案例3 故障现象：120mA恒流故障原因：U1101 维修方式：120mA恒流刷机报错更换U1101后故障修复。

维修案例4 故障现象：250mA恒流，不联机故障原因：U1101 维修方式：送修不开机，检测250mA恒流不联机，更换U1101后故障修复。

红米4X 三级维修指导V01

242556083 2017-09-28 14:35:41

9/28
