Page 1
Mi5S L1&L2逻辑框图&元器件分布图
Charger
current

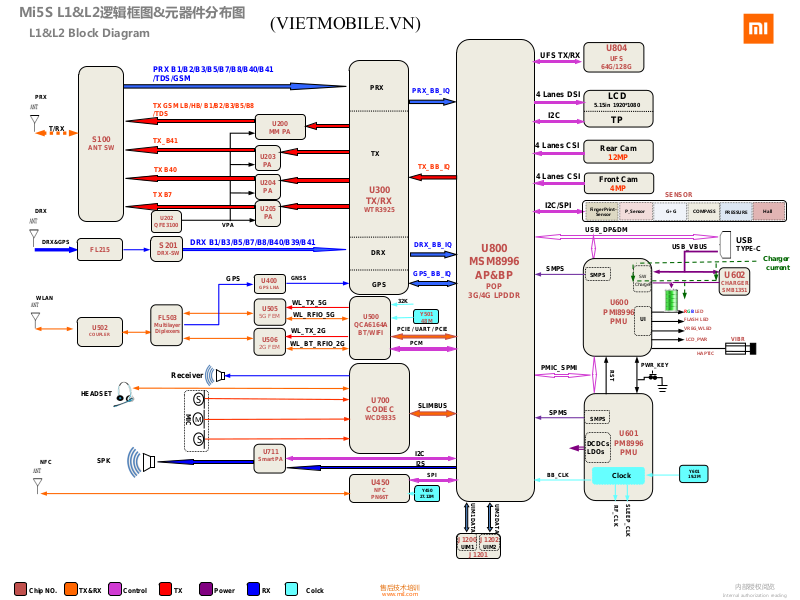

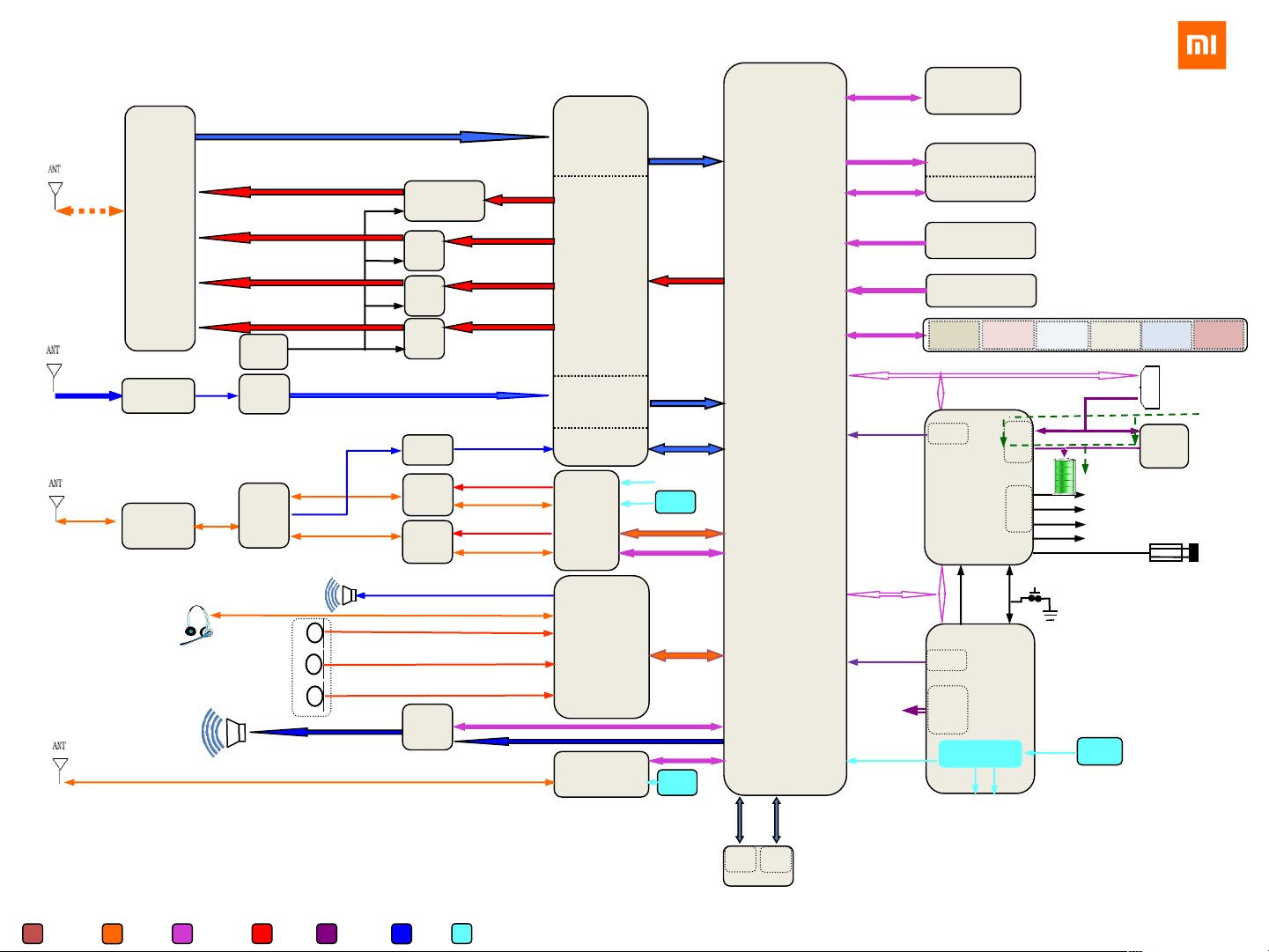

L1&L2 Block Diagram
PRX B1/B2/B3/B5/B7/B8/B40/B41
/TDS/GSM
PRX
DRX
DRX&GPS
WLAN
NFC
T/RX
S100
ANT SW
FL215
U502
COUPLER
HEADSET
SPK
TX GSM LB/HB/ B1/B2/B3/B5/B8
/TDS
TX_B41
TX B40
TX B7
U202
QFE3100
S201
DRX-SW
FL503
Multilayer
Diplexers
VPA
DRX B1/B3/B5/B7/B8/B40/B39/B41
GPS
Receiver
S
MIC
M
S
(VIETMOBILE.VN)
PRX
U200
MM PA
U203
PA
U204
PA
U205
PA
U400
GPS LNA
U505
5G FEM
U506
2G FEM
U711
Smart PA
GNSS
WL_TX_5G
WL_RFIO_5G
WL_TX_2G
WL_BT_RFIO_2G
TX
U300
TX/RX
WTR3925
DRX
GPS
U500
QCA6164A
BT/WIFI
U700
CODEC
WCD9335
U450
NFC
PN66T
PRX_BB_IQ
TX_BB_IQ
DRX_BB_IQ
GPS_BB_IQ
32K
Y501
48M
PCIE / UART / PCIE
PCM
SLIMBUS
I2C
I2S
SPI
Y450
27.12M
U800
MSM8996
AP&BP
POP
3G/4G LPDDR
UIM1 DATA
UIM2 DATA
UFS TX/RX
4 Lanes DSI
I2C
4 Lanes CSI
4 Lanes CSI
I2C/SPI
SMPS
PMIC_SPMI
SPMS
BB_CLK
U804
UFS
64G/128G
LCD
5.15in 1920*1080
TP
Rear Cam
12MP
Front Cam
4MP
FingerPrint-
Sensor
USB_DP&DM
SMPS
U600
PMI8996
PMU
RST
SMPS
PM8996
DCDCs
LDOs
Clock
RF_CLK
P_Sensor
U601
PMU
SLEEP_CLK
SW
Charger
UI
PWR_KEY
SENSOR
G+G
USB_VBUS
RGB LED
FLASH LED
VREG_WLED
COMPASS
LCD_PWR
HAPTIC
Y601
19.2M
PRESSURE
USB
TYPE-C
U602
CHARGER
SMB1351
VIBR
Hall
Control Colck
TX RXTX&RXChip NO. Power
售后技术培训
www.miI.com
J1200 J1202
UIM1 UIM2
J1201
内部授权阅览
Internal authori zation reading
Page 2
Mi5S L1&L2逻辑框图&元器件分布图

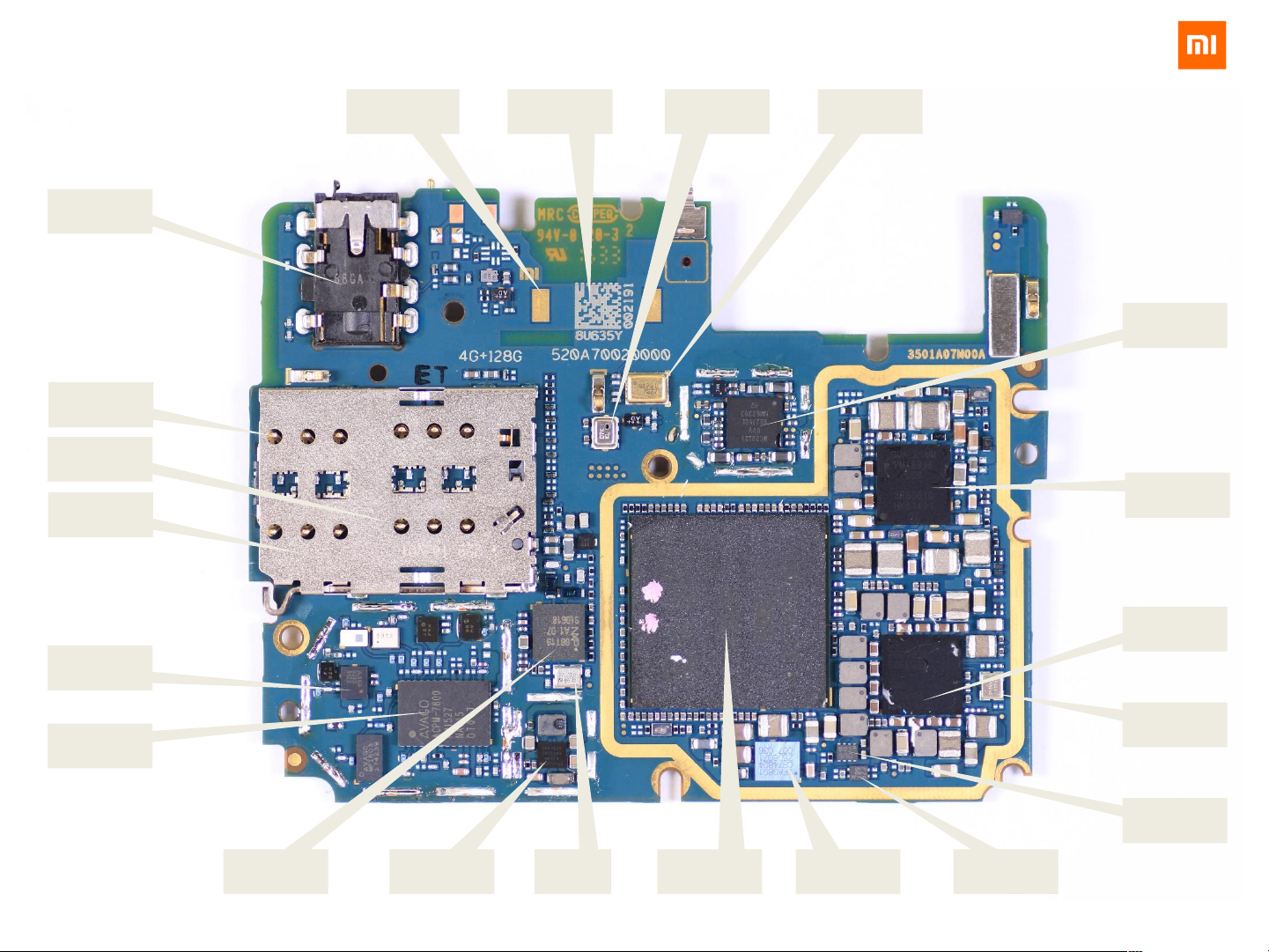

TOP元器件分布
(VIETMOBILE.VN)
J702
Headset
J1200
SIM1
J1202
SIM2
J1201
SIM
TP706
Receiver
FSN
U1506
PRESSURE
U703
T MIC
U700
AUDIO CDC
U600
PMI8996
U204
B40 PA
U200
MM PA
U450
NFC
U202
APT
Y450
27.12 MHz
售后技术培训
www.miI.com
U800
CPU&DDR
U711
Speaker PA
U1503
Hall
U601
PM8996
Y601
19.2 MHz
U806
1.8V LDO
内部授权阅览
Internal authori zation reading
Page 3
Mi5S L1&L2逻辑框图&元器件分布图

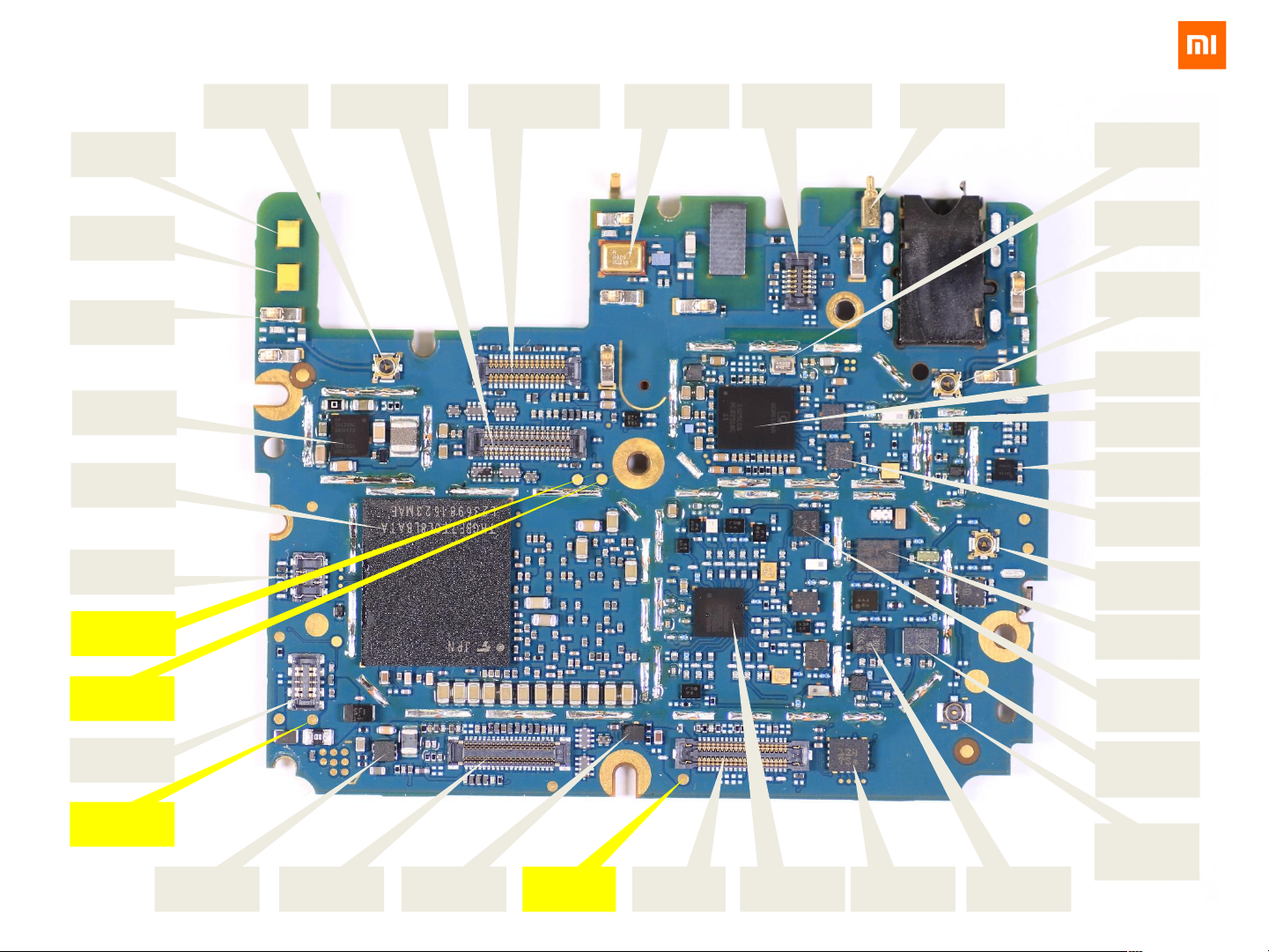

BOTT元器件分布
(VIETMOBILE.VN)
DS1501
FLASH LED
DS1500
FLASH LED
J206
DRX ANT
U602
CHG
U804
EMMC
J601
SIDE KEY
CON
TP703
USB-DP
J209
DRX Test CON
J1502
REAR CAM
J1503
FRONT CAM
U702
S MIC
J1504
LP-Sensor & RGB CON
J407
NFC CON
Y501
48 MHz
J510
BT/WIFI/GPS ANT
J500
BT/WIFI/GPS
Test CON
U500
BT/WIFI
U505
WL5G FEM
U1510
COMPASS
U506
2.4G FEM
J102
PRX Test
CON
S100
ANT SW
TP704
USB-DM
J600
BAT CON
TP606
VBATT
U1100
TP LDO
J1101
LCM&TP CON
U701
KEYPAD_LED
DRV
TP702
USB_VBUS
B-FPC CON
售后技术培训
www.miI.com
J701
U300
T/R
U1500
G+G
U205
B7 PA
S201
DRX
ANT SW
U203
B41 PA
J100
RF CABLE
CON
内部授权阅览
Internal authori zation reading
Page 4
Mi5S L1&L2逻辑框图&元器件分布图
索引 缩写 释义 索引 缩写 释义 索引 缩写 释义
12MP 120万像素 Flash LED 闪光灯 Receiver 受话器（一般指听筒）
ANT 天线 FPC 软性印刷电路板 RF 射频
ANT SW 天线开关 Finger Print-Sensor 指纹识别传感器 RST 复位信号
AP 应用处理器 Front CAM 前置相机 REAR CAM 后置摄像头
AUD_DAT 音频数据 FEM 前端模块 RF Cable 射频线缆接口
AUDIO CDC 音频解码器 GPS 全球定位系统 SENSOR 传感器
B1/B2/B3~B41 第1~41频段 GSM 全球移动通信系统 S MIC 次MIC
BOTT 底面 GNSS 全球卫星导航系统 Side Key 侧键
BP 基带处理器 G+G 重力+陀螺仪 SPK 扬声器
B-FPC CON FPC接口（连接底部小板） HALL 霍尔传感器 SPI 串行外设接口（通信总线）
BAT CON 电池接口 HAPTIC 触觉 SPMI 电源管理总线
BAT ID 电池身份识别 HEADSET 耳机接口 SW 开关
BB_CLK 基带时钟 I2C 两线制串行控制总线 SMPS 开关电源
Block Diagram 框图 IQ 同相、正交 Smart PA 音频功率放大器
CAM 相机 I2S 音频总线 SLEEP_CLK 睡眠时钟
CON 连接器（接口） K KEPAD_LED DRV 键盘灯驱动 SLIMBUS 串行多媒体总线
CSI 相机串行接口 LDO 低压差线性稳压器 TOP 上面
TP 触屏 LTE 3GPP长期演进技术 T/R 无线收发器（transmitter and receiver）
clock（CLK） 时钟 LNA 低噪声放大器 TEST CON 测试接口
charge current 充电电流 L&P Sensor 光&距离传感器 USB-DP USB Data Positive（数据+）手机与外设的通信
CTRL 控制 Lanes 通道 USB-DM USB Data Minus（数据-）手机与外设的通信
COMPASS 指南针 LPDDR 低功耗双速率随机存储器 UI 用户界面
COUPLER 耦合器 LCD PWR 显示供电 UART 一种通信总线（并行输入串行输出）
CHG 充电 MIC 麦克风 UFS 普遍的闪存
DRX 分集接收 Multilayer Diplexers 多层双工器 VBAT 电池电压
DSI 显示器串行接口 PA 功率放大器 VBUS USB供电
DCDC 直流电源 PRESSURE 压力 VREG WLED 背景灯供电
DRV 驱动 POP 叠层封装 VIBR 振子
E EMMC 嵌入式多媒体存储卡 PMU 电源管理单元
PRX 主集接收
PWR_KEY 电源键
PCIE 通信总线（外设部件互连标准）
PCM 数字音频总线
小米5S逻辑框图，英译汉对照表
VPD
C
L
M
T
S
R
U
H
B
A
I
G
F
English &Chinese
(VIETMOBILE.VN)
售后技术培训
www.miI.com
内部授权阅览
Internal authori zation reading
